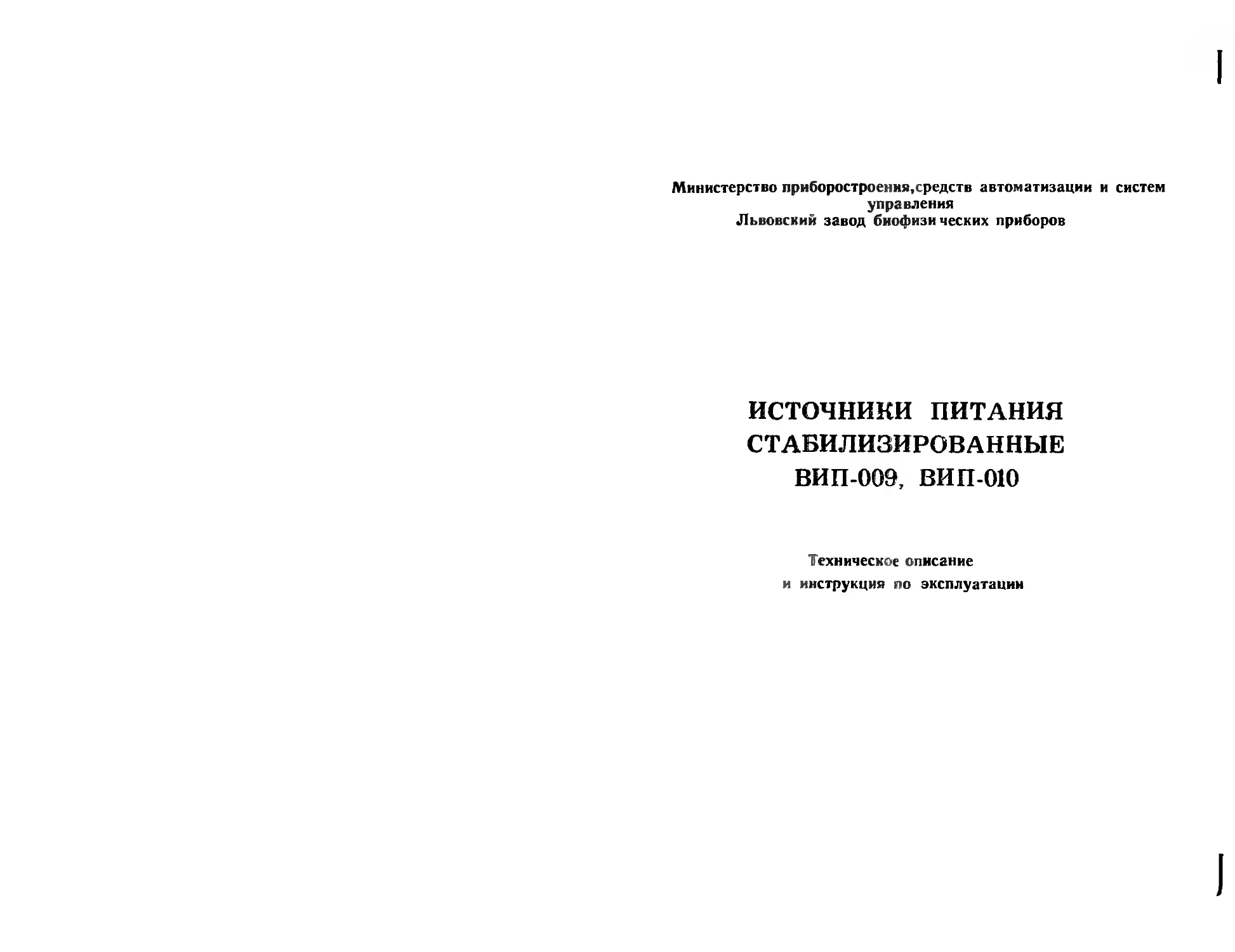

Министерство приборостроения,средств автоматизации и систем
управления
Львовский завод биофизических приборов
ИСТОЧНИКИ ПИТАНИЯ
СТАБИЛИЗИРОВАННЫЕ
ВИП-009, ВИП-010
Техническое описание
и инструкция по эксплуатации
1. ВВЕДЕНИЕ
1. Техническое описание и инструкция по эксплуатации пред-
назначены для изучения источников питания стабилизированных
ВИП-009 и ВИП-010 (в дальнейшем — источников питания) и
правил их эксплуатации.
1. 2. При изучении источников питания рекомендуется дополни-
тельно использовать схемы электрические принципиальные (см.
приложения 1, 3, 5, 7, 9, 10, 11).
2. НАЗНАЧЕНИЕ
2.1. Источники питания стабилизированные ВИП-009, ВИП-010
предназначены для питания низковольтных цепей приборов для
научных исследований и другой исследовательской аппаратуры
стабилизированным, регулируемом в широком диапазоне напряже-
нием постоянного тока.
2.2. По климатическому исполнению источники питания относят-
ся к исполнению ХЛ. по условиям эксплуатации к категории 4.2.
ГОСТ 15150-69.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Значения основных параметров источников питания приведе-
ны в табл. 1
Таблица 1.
Обозначение, шифр
Основные параметры ВИП-009 Aa2.087.099 ВИП-010 Аа2.087.099-01
Диапазон выходного напряжения. В 2—; 15 3 50
Поддиапазоны выходного напряжения, В 2-13 З; 10
3 16 Ю-: 20
6-/9 20--. 30
9-М2 30-т 40
12-15 I 40-J-50
Максимальный ток нагрузки, А 1,0 0,5
3
Основные параметры
Продолжение табл 1
Обозначение шифр
ВИП-009 ВИН-010
Aa2.087.099 Аа2.087.099-01
Число каналов выходного напряжения 2
Нестабильность (изменение) выходного напряже-
ния при изменении напряжения питающей сети1
па ±10% от поминального значения. 0 ±0,01
Нестабильность (изменение) выходного напряже-1
ния гока нагрузки от максимального значения
до пуля, % t0,l
Нестабильность (изменение) выходного напря-
жения при изменении температуры на 1°С в диа-
пазоне от 10 до 35°С при максимальном токе
нагрузки, % •С ±0,02
Дрейф (максимальное отклонение) выходного
напряжения за 8 часов непрерывной работы и за
любые 10 минут из этих 8 часов в нормальных
условиях при максимальном токе нагрузки. % ±0,1
Пульсация выходного напряжения (онределяе-
мал по эффективному значению переменной сос-
тавляющей при выходных напряжениях
до 6 В, мВ 1
для остальных выходных напряжении, 0,01
Полное выходное сопротивление в диапазоне час-
тот от 20 до 2-105 ги, 0м 1
-+-О.01
±0,1
±0,02
±0,1
1
0,01
Характеристика переходного процесса на актнв-
по-емкостиой нагрузке каждого канала источни-
ков питания при скачкообразном изменении тока
нагрузки от максимального значения до 75'
максимального значения п наоборот:
выброс выходного напряжения, измеренный
через 10 мкс после броска тока нагрузки % ±2
число выбросов иыхо того напряжения, не
более 2
время установления номинального выходного
напряжения, мкс 50
Время установления рабочего режима, не
Обозначение, шифр
Основные параметры I
Bllii-009 ВШ1-010
\a2.087.099 | Аа2.087.099-01
Напряжение питания, В 220±1О| 220±10(,о
Частота питания, Гц 50 + 1г 50+1 %
Мощность, потребляемая от сети, не более, ВЛ 1.40 150
Габаритные размеры, мм 320x150,0x330
Масса, не более, кг J0 10
Срок службы, лет 8 8
3.2. Защита источников питания от перегрузок по току срабаты-
вает при величинах токов нагрузки, не превышающих значений,
указанных в табл. 2.
3.3. Источники питания должны выдерживать короткое замыка-
ние иа выходе. При снятии короткого замыкания па выходе обес-
печивается автоматический возврат в исходное рабочее состояние.
3.4. Диапазон регулирования порога срабатывания защиты от
перенапряжений соответствует величинам, приведенным в табл. 2
при максимальной величине внешних перенапряжений не более
60 В.
Таблица 2
Обозначение
I
Ток срабатывания схемы
защиты от перегрузок
по току, не более А
Диапазон регулирования
порога срабатывания за
щиты от перенапряже-
Aa2.U87.U99 1,5 от 7,5 до 17
\а 2.087.099-01 0,8 от 7,5 до 55
3.5. Источник питания обеспечивает непрерывную работу в те-
чение 8 часов, включая время установления рабочего режима.
3.6. Источники питания обеспечивают возможность заземления
плюсовых или минусовых клемм выходных напряжений канала.
5
3.7. Источники питания обеспечивают возможность параллельно-
го включения выходных каналов.
и») допустимые токи нагрузки источников питания при
соединенных каналах не превышают 180% от приве-
^Ч^Л1^^Вщ,сть (изменение) выходных напряжений источников
питания при параллельно соединенных клеммах при изменении
напряжения питающей сети на ±10% от номинального значе-
ния и пульсаций не более двойной величины, указанной в табл. 1.
4. СОСТАВ ИЗДЕЛИЯ
Таблица 3.
Наименование, шифр, ГОСТ, ТУ Обозначение К-во Примечание
Трансформатор Aa4.702.073 1 для ВИП-009
Аа4.702.073-01 1 для ВИП-010
Выпрямитель В-03 Aa5.121.094 2
Стабилизатор С-03 Aa5.123.173 2
Устройство защиты Аа5. 129.020 2
Фильтр сетевой Aa5.067.033 1
Плата с элементами Aa5.422.046 2
5. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
5.1. Компоновка источников питания представлена на рис. 1.
5.2. Источники питания работают по принципу последовательно-
го компенсационного стабилизатора напряжения непрерывного дей-
ствия.
5.3. Сетевой фильтр Aa5.067.033 представляет собой однозвенный
Z.C — фильтр верхних частот. Индуктивности фильтра включены в
каждый сетевой провод и намотаны на одном ферритовом сердеч-
нике. Фильтр обеспечивает подавление уровня симметричной поме-
хи в 100 раз на частотах > 150 кГц.
5.4. Выпрямитель В-03 Aa5.121.094 представляет систему из ос-
новного (V2, V3) и дополнительного (VI), выпрямителей, собра-
6
ных по двухполунерподной мостовой схеме. Конденсаторы
CI ’. СЗ п резистор R4 представляют собой R С - фильтр вспо-
могательного выпрямителя. Параметрический стабилизатор на эле-
ментах R 5 и V4 служит для питания светоизлучающего диода
сигнализации включения.
5.5. Фильтр выпрямленного напряжения собран на конденсато-
рах CI, С2, С5, С6. С9, СИ), (СЗ, С4, С7, С8, CH, С12).
5.6. Стабилизатор С-03 Аа5.123.173 представляет собой компенса-
ционный стабилизатор напряжения непрерывного действия с после-
довательным включением составного регулирующего элемента,
собранного па транзисторах V8 и V9. В качестве усилителя обрат-
ной связи AI применен интегральный операционный усилитель
140УД1Б. Источник опорного напряжения состоит из двух каска
доп. Первый каскад, собранный на этементах R 4, КЗ. V3 ; V7,
представляет собой динамическое сопротивление. Второй каскад
(V10, R 6) — параметрический стабилизатор. Схема защиты от
перегрузок по току и коротких замыканий на выходе выполнена
на элементах R 14 ; R 22 и V15 ; V20. Питание операционного уси-
лителя AI осуществляется от параметрических стабилизаторов
(VI, R1 и V2, R 2).
5.7. Устройство защиты Аа5.129.020 на составном транзисторе
(VI и V4- служит для управления тиристором защиты от перена-
пряжений на выходе.
5.8. Плата с элементами Aa5.422.046 представляет собой на-
бор тиристоров для защиты от перенапряжений на выходе и дио-
дов защиты от неправильного подключения нагрузки.
5.9 Мощные регулирующие элементы выполнены на транзисто-
рах VI, V2 (V3, V4).
6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
6.1. На лицевой панели источники питания имеют следующую
маркировку:
наименование и шифр
условное обозначение органов управления и индикации,
товарный знак предприятия-изготовителя.
На задней панели:
у сетевого разъема — 220V .50H Z
заводской номер источника питания,
условное обозначение органов управления.
6.2. Пломбирование источников питания произведено в четырех
местах: на каждой из боковых, верхней и нижней стенках корпу-
са.
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
7.1. Эксплуатацию источников питания должны осуществлять
лица, ознакомленные с настоящей инструкцией и прошедшие инст-
руктаж по технике безопасности при работе с аппаратурой, пита-
емой от сети напряжением 220 В
7.2. Запрещается эксплуатация источников питания со снятым
кожухом.
8. ПОРЯДОК РАБОТЫ
8.1. После распаковки источника питания провести внешний ос-
мотр и проверить по паспорту комплектность.
8.2. Выдержать источник питания в лабораторных условиях в
течение 4-х часов.
8
8.3. Ручки регулировки выходного напряжения «ГРУБО» и
«ПЛАВНО» установить в крайнее левое положение.
8.4. Кнопку «Род работы» поставить в положение «Одиночн.».
8.5. Оси потенциометров «Установка защиты» (на задней пане-
ли) выставить в крайнее правое положение.
8.6. Подключить источник питания к сети переменного тока на-
пряжением 220В, частотой 50 Гц при помощи сетевого шнура.
8.7. Тумблером «Сеть» включить источник питания, при этом
должен загореться индикатор «СЕТЬ».
8.8. Выдержать источник во включенном состоянии в течение 30
мин.
8.9. Приступить к работе, как с источником питания с двумя
независимыми друг от друга выходными каналами.
8.10. В случае необходимости параллельной работы каналов
следует соединить внешними проводниками одноименные выход-
ные клеммы каналов и нажать кнопку «Род работы» в положение
«Паралл». Управление выходным напряжением в данном режиме
работы производить только органами управления канала 1 при
одинаковом положении ручек «ГРУБО» каналов.
8.11. Регулировку порога обрабатывания устройства защиты от
перенапряжений на выходе производить при помощи потенциомет.
ров «Установка защиты», расположенных на задней панели ис-
точника питания
I
9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРА
НЕНИЯ
Характерные неисправности и методы их устранения приведены
в табл. 4.
Наиме нованне неисправности,
внешнее проявление и призна-
ки
Отсутствует напряжение па
выходе источников питания
Повышенная пульсация на
выходе источника питания
Таблица 4.
Вероятная причина
Вышел из строя
предохранитель
Л (Л)
а) Песправеи фильтр'Заменить
С1, С2, С5, С6, С9, (конденсаторы
С10, (СЗ, С4, С7, С8, . фильтра
СИ, С12).
б) Неисправна микро j Заменить
схема AI в стабилн-jмикросхему
заторе Aa5.123.173.
10. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
10.1. Условия транспортирования и хранения источников питания
должны соответствовать группе условий хранения Ж2 по
ГОСТ 15150-69 (перевозка любым видом закрытого транспорта,
кроме водного и воздушного).
10.2. Кратковременное хранение производится в лабораторных
условиях в неупакованном виде в выключенном состоянии.
10.3. Длительное хранение производится в упаковочной таре в
помещении, в котором не должно быть пыли, паров кислот и ще-
лочей, а также газов, вызывающих коррозию.
10.4. Источники питания следует транспортировать в упакован-
ном виде.
10
СОДЕРЖАНИЕ
1. Введение 3
2. Назначение 3
3. Технические данные 3
4. Состав изделия 6
5. Устройство и работа издсчия 6
6. Маркирование и пломбирование 8
7. Указание мер безопасности 8
8. Порядок работы 8
9. Характерные неисправности и методы их устранения 10
10. Правила хранения и транспортирования 10
Приложение 1. Источник питания стабилизированный ВИП.
Схема электрическая принципиальная Аа2. 087. 099 ЭЗ.
Приложение 2. Источник питания стабилизированный ВИП.
Перечень элементов Аа2. 087.009 ПЭЗ.
Приложение 3. Стабилизатор С-03. Схема электрическая
принципиальная Аа5. 123. 173 ЭЗ.
Приложение 4. Стабилизатор С-03. Перечень элементов
Аа5. 123. 173. ПЭЗ.
Приложение 5. Выпрямитель В-03. Схема электрическая
принципиальная Аа5. 121. 094 ЭЗ.
Приложение 6. Выпрямитель В-03. Перечень элементов
Аа5. 121.094 ПЭЗ.
Приложение 7. Устройство защиты. Схема электрическая
принципиальная Аа5. 129. 020 ЭЗ.
Приложение 8. Устройство защиты. Перечень элементов
Аа5. 129.020 ПЭЗ.
Приложение 9. Фильтр сетевой. Схема электрическая принципи-
альная. Аа5.0.67.033 ЭЗ
Приложение 10. Переключатель. Схема электрическая принципи-
альная. Aa6.618.167 ЭЗ для
ВИП-009
Приложение 11. Переключатель. Схема электрическая принципи-
альная. Aa6.618.167—01
ЭЗ для ВИП-010
I
Переч s элементов Aa2.087.099- ПЭЗ
Приложение 2
9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРА
НЕНИЯ
Характерные неисправности и методы их устранений приведены
в табл. 4.
Наименование неисправности,
внешнее проявление и призна-
ки
I
Вероятная причина
М^год.
устранения
Таблица 4
Поз. обозн. Наименование 1 КОЛ; Примеча- ине
Конденсаторы:-
С9... С12 К П-1-6-2,2 мкФ±.10% ОЖО.461.028 ТУ 4
С13, С14 КМ, -1130.0,068 мкФ±-40% ОЖО. 460.161ТУ 2
С19, С20 К 7 П-1-6-1 мкФ± 10 % ОЖО 461.028 ТУ 2
El, Е2 Вы'пр итель Aa65.121.094 2
Отсутствует иайряжение иа
выходе источников питания
Повышенная пульсация на
выходе источника питания
Вышел ид строя Заменить
предохранитель Г, исправным
а) бесправен фильтр Заменить
С1. С2. С5, С6, С9, конденсаторы
С10, (СЗ, С4, С7, С8, фильтра
СИ, С12).
б) Неисправна микро_ Заменить
схема AI в стабили- микросхему
заторе Aa5.123.173. |
1 ЕЗ. Б4 Стабил. Чтор С-03Аа.5.123.173 2
<
ч Е 5 Устройств защиты Аа.5.129.020 1
Е-б Плата с лементами Аа 5.422.046 1
Е-7 Устройство з. щиты Аа 5.129.020 1
10. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
10.1. Условия транспортирования источников питания должны со
ответствовать условиям хранения 5 по ГОСТ 15150-69 (перевозка
любым видом закрытого транспорта, кроме водного и воздушно-
го).
10.2. Кратковременное хранение производится в лабораторные
условиях в неупакованном виде в выключенном состоянии. ,
10.3. Длительное хранение производится в упаковочной таре к
помещении, в котором не должно быть пыли, паров кислот и ще|
лочей, а также газов, вызывающих коррозию.
10.4. Источники питания следует транспортировать в упакован-
ном виде.
10.5. Условия хранения источников питания должны соотвег-
ствовать группе 2 щ ГОСТ 15150-69.
‘О I
F1.F2 Вставка плавкц । ВП 1-2А-250В
АГ0.48Щ ТУ 2
Н 1 Диод световойуи! 102ВМ
ужо зза 0^\1 ТУ 1
Н2. НЗ Диод световой Ад 14(2 БМ
ужо. 336.041 ty 2
11
t7>Q6uA,.3u3OS2^B 3‘7
Перечень элементов Aa2.087.099 ПЭЗ При. .енне 2
Поз. обоз. Наименование Кол Примеча- ние
Резисторы:
Rl... R4 МЛТ-1-1 Ом ±6О/П ГОСТ 7113-77
R5... R6 МЛ Т-0,5-27 Ом ±10% ГОСТ 7113-77
R8...#10 ППЗ-43-4,71Ом±Ю % ОЖО.401.503. ТУ 2
S1 Тумблер ТП1-2 УСО.360.075 ТУ 1
S4 Переключатель П2к ТУИ ЕЩ0.360.037 ТУ 1
Исполнение по карте заказов АаЗ.60076 Т 1
VI... V4 Транзистор КТ 808Аге 3.365.020 ТУ 4
XI Вилка Аа 3.645.001 1
Х2...Х7 РПП-40 Г 1ТЗ ОСТ 25.160-75 6
Х8 Клемма КП 1а Га 0.483.002 ТУ 1
Х9 Клемма КП 16 Га 0.483.002 ТУ 1
Х10.Х11 Клемма КП 1а Га 0.483.002 ТУ 2
Х12 Клемма КП 16 Га 0.483.002-ТУ 1
Х13 Клемма КП 1а Га 0.483.002 ТУ 1
Х14 Клемма КП 16 Га 0.483,002 ТУ 1
Z1 Фильтр сетевой ДВЭ 5.067,00% 1
Переменные данные для исполнений Аа 2.087.099 т
12
Перечень элементов Ah2.087.099 ПЗЗ
Приложение 2
Поз. обозн. Наименование Кол. Примеча- пие
С1...С8 Конденсатор К 50-6-111-25В-4000 мкФ
ОЖО.464.031 ТУ 8
С15...С18 Конденсатор К 50-6-П-16В-500 мкФ
ОЖО.464.031 ТУ 4
PV1.PV2 Вольтметр 0+ 15В М2001 ГОСТ 8711-60
;ТУ-25-04-607-72 2
...
Резисторы:
R7.R9 С 5-1бВ-2Вт-0,39 Ом ±0,5%' ОЖО 467.513 ТУ 2
R11.RI2 СП 5-35 А-Юк Ом ±10% ОЖО.468.529 ТУ 2
R13.R14 ПП 3-43-2,0 к0м±40% ОЖО.468.503 ТУ 2
S2. S3 Переключатель Аа 6.618 167 2
Т1 Трансформатор Аа 4. 702. 073 1
—
Аа 2.087.099-01
Cl С8 Конденсатор К-50-6-Ш-50В-2000мк Ф
ОЖО 464.031 ТУ 8
С15... С18 Конденсатор К 50-6-II-50B-100 мк Ф ОЖО 464.031 ТУ 4
13
Аа 5/23/73 23
С т0&/#с'загг?ср 0-05
С.че/^а л^/rffi^cni»
^щита/щ/ар •
Перечень элементов Aa2.087.099 ПЭЗ
Приложение 2
Поз. обозн. Наименование Кол. Примеча- иие
PV1.PV2 Вольтметр 0-50 В М 2001 ГОСТ 8711-78 ТУ 25-04-607-72 2
Резисторы:
/?7,R9 С 5-16 В-2 Вт-0,62 Ом±0,5% ОЖО 467.513 ТУ 2
RI1.R12 СП 5-35 А-22кОм±Ю0/п ОЖО 468.529 ТУ 2
13,14 S2, S3 ППЗ-43-6,8 кОм±Ю% ОЖО 468.503 ТУ 2
Переключатель Аа 6.618.167-01 _!2
Т1 Трансформатор Аа 4.702.073-01 1
14
Перечень элементов Aa5.123.173. ПЭЗ________________Приложение 4
Нбз. | обозн. 1 Наименование Кол. Примеча- ние
Резисторы:
МЛТ ГОСТ 7(13-77
С2-14А ОЖО.467.036 ТУ
СП 5-3 ОЖО 468.506 ТУ
R1 МЛТ-2-1,2 кОм ±10% 4
R2 МЛТ-1-2,2 кОм±Ю% 1 —
R3 МЛТ-0,5-390 кОм±100/п 1
R4 МЛТ-0,5-2,7 кОм ±10% 1
R5 МЛТ-0,125-1 кОм±Ю0/п 1
R6 С2.-14А-0.25-1 кОм±0,20/п 1
R7 С2-14А-0.25-8.35 кОм ±0.2% 1
Jik СП 5-3-1 кОм ±10% 1
Перечень элементов Aa5.123.173. ПЭЗ
Приложение 4
Поз. обозн. Наименование Кол. Примеча- ние
R9 МЛТ-0,125-220 Ом ±10% 1
RIO.AJI1 МЛТ-0,125-470 Ом ±10%
R12.R13 МЛТ-0,125-1 кОм ±10 %
R14.R17 МЛТ-0,125-6,2 кОм ±5% 4
R18 МЛТ-0,125-560 Ом ±10% 1
R19 СП 5-3-1 кОм ±10% 1
R20 МЛТ-0,125-5,6 кОм ±10% 1
/?21 МЛТ-0,125-1,5 кОм ±10% 1
R22 МЛТ-0,125-2,7 кОм ±10 0/п 1
А1 Микросхема К1УТ401Б бк, 0.348.095 ТУ 1
Конденсаторы:
16
Перечень элементов Aa5.123.173 ПЭЗ________________________Приложение 4
Поз. обозн Наименование Кол. Примеча- ние
КМ-4, КМ-5 ОЖО 460.161 ТУ-
К 50-6 ОЖО.464.031 ТУ
С1 КМ-56-М 1500-5600пФ ±20% 1
С2 КМ-56-Н90-0.1 мкФ ±80%' -20% 1
СЗ.С4 С5 КМ-46-М 75-470 пФ ±20 % 2
КМ-56-Н90-0.1 мкФ ±80% -20% 1
С6 K50-6-I-16B-10 мкФ 1
С7 К 50-6-1-16 В-1,0 мкФ 1
С8 КМ -5а-Н 30-6800пФ±20% 1
VI V 2 Стабилитрон Д 814 ДаА 0.336.207 ТУ 2
УЗ Стабилитрон Д 814 АаА 0.336.207 ТУ 1
V4 Транзистор КТ 203Б ЩЫ 0.336.001 ТУ 1
17
Перечень элементов Аа5.123:173 -ПЭЗ
Приложение 4
Поз обози, Наименование Кол. Примеча- ние
V5 Транзистор КТ 608 АЩБ 3.365.054 ТУ 1
V6.V7 Стабилитрон Д 818 Г СМ 3.362.045 ТУ 2 —
V8 Транзистор КТ 608 А ЩБ 3.365.054 ТУ 1
V9 Транзистор КТ 801 А ЩЫ 3.365.001 ТУ 1
V10 Стабилитрон Д 818 Е СМ 3.362.045 ТУ 1
V1I...VI4 Диод КД 102 Б ТТ 3.362.083 ТУ 4 —
V15, V16 Транзистор КТ 312 Б ГОСТ 5 912-77 Е 2
V17 Диод КД 102 Б ТТ 3.362.083 ТУ • 1
VI8 Транзистор КТ 203Б ЩЫ 0.336.001 ТУ 1
V19.V20 Транзистор КТ 312Б ГОСТ 5.912-77 Е 2
18
Аа5./2/.0&/ ЭЗ
Зь/л/ЖАш/пелз £ -03
£*£&& Jj£*/7>/>uV££*af9
КОН L/епб
52 вхйд дери геля
ЗУ 59 Вь;Х1>д„+"' Bi» <одулраЗл
29 Зхед.. - "
Аа 5X29.020 Э5
Устройство лицоты
Схеога элеклул^егка р
/^4VZ/Z//7Z/Z2zl»//Z2 Я
Перечень элементов Аа5.129.020 ПЭЗ
Приложений 8
Поз. обози. Кол. Примеча- иие
С1 Конденсатор КМ-56-Н90-0.1 мкФ ОЖО 460.043 ТУ 1
Резисторы:
МЛТ ГОСТ 7113-77
СП5-3 ОЖО 468506 ТУ
СТЗ-17 ОЖО. 468. 096 ТУ
R1' CT3-17-33 Ом±20% 1
R2 МЛТ-0,5-91 Ом ±5% 1
R3 МЛТ-0,5-27 Ом ±5% 1
R4 МЛТ 0,5-1 Ом ±10% 1
R5 МЛТ 0,5-100 Ом ±10% 1
R6 МЛТ 0,5-910 Ом±5% 1
R7 СП 5-3-100 Ом ±10% 1
Транзистор КТ 801 А ЩЫ 3.365.001 ТУ 1
УЗ Диод полупроводниковый КС 147 А СМ 3.362.812 ТУ 2
V4 Транзистор КТ 203 А ЩЫ0.336.001 ТУ 1
/раложега/е S
начеяиг
Кол
0/ Ксмденсапр K7377/-8-3O0-QSОл<О4М00г/
CZ.CS !Sot4deHcan^KCO-7-/6aar-ZZOOf7VZOJXa76/08Z7y
//ртечание
C7,C6
L-f
KoH^aro/>K7S/7-fy3-JV&Q/ffMa^.a^ry
/fyuec&№ Aa 5 7670/0______________
М335067.QO2 35
Фс^ь/туэ f&TjefotS
Схема Afe*r??/Dw&c#a>
S7pLWL/l//7LfO/n>M2 Я
/умножение /0
поз. 0003- начеьщ Ma именование Кы. /7рим.
С/ j ^он2енсалзсрг503Л-/ао/ос^а4О4 042 ту 7
Сгремттатрм 0ГА(-3/74У-ЗААГ0560.20^ ry /
Аеренемше данные дин г/с/7(мнен1х0
Аа. д 6/0.707
РУзс/стора/
/КЯЗ С2- /4-026-3, 0/*0п?0,5%6О;КС407.О36Г!7 3
М C2-/4-O,Z5±Z7g*OHt06%0O*a 46705076 /
tt£R6 М07-/-66Он!70% ГОСТ 7/73-77 0
fig с2-/д‘О,25-з,б2нСн7аз%б0^а4б7.озб7д
fi/o МЛТ-7-03 0*20% Г0СТ7//3- 77 /
Аа 6. 670.767-0/
РУЗаС/770р&/
#/J?3 С2- 7^-025-70^0^703% АОЖМ67636ГУ 5
сг-/д-02б.7.00^7а5%боу(0д070ббтд 7
Опт- 7-200 О.н770^0 ГОСТ777^- 77 0
fio_ /?ro~ С2- /д-0.26-26,7кОн7ОЗ%П^ОУ07.О36^ 7
/7/1Т-7-2ОО Он7 5% 70677/73 - 77 7
-
Аа 6.6/д./67 ЭЗ
77ерекг?н2‘/а/77е/п>
Схема Электрыческая
/ранцот/альна я
