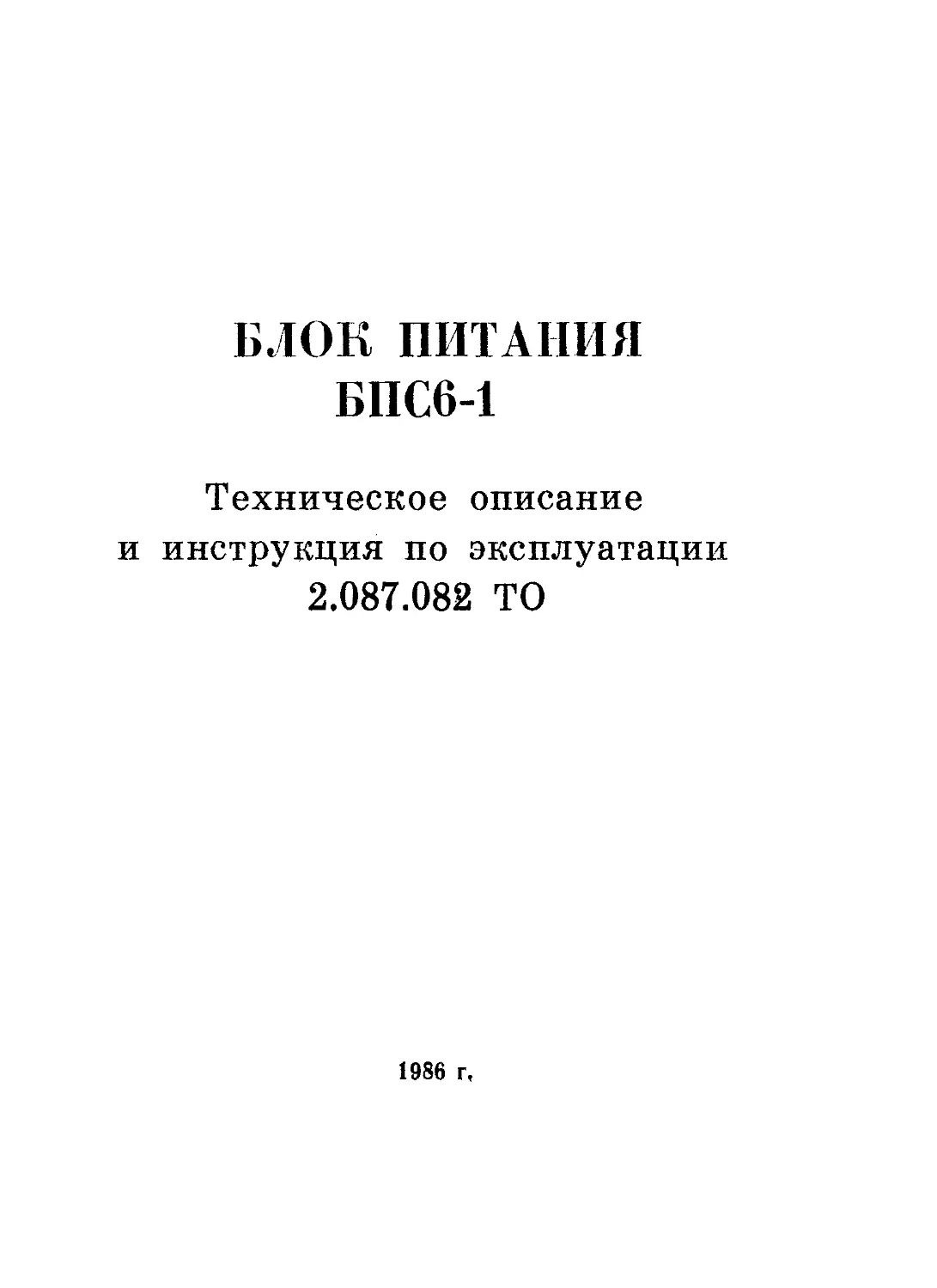

БЛОК ПИТАНИЯ
БПС6-1
Техническое описание
и инструкция по эксплуатации
2.087.082 ТО
1986 г,
1. ВВЕДЕНИЕ
1.1. Настоящее техническое описание и инструкция по экс-
плуатации предназначены для изучения и правильной экс-
плуатации блока питания стабилизированного БПС6-1.
1.2. При изучении блока питания следует дополнительно
руководствоваться схемами электрическими принципиальны-
ми и перечнями элементов:
— блока питания БГ1С6-1;
— платы силовых стабилизаторов;
— плат модуляторов;
— платы логики;
— платы управления.
2. НАЗНАЧЕНИЕ
2.1. Блок питания стабилизированный БПС6-1 входит в
состав микро-ЭВМ «Электроника-60» и предназначен для
обеспечения микро-ЭВМ постоянными стабилизированными
напряжениями +5V, +12V, минус 12V и логическими сигна-
лами, необходимыми для работы процессора:
— К ПИТ НВ и КПОСТ НВ, характеризующими состоя-
ние питающей сети и постоянных выходных напряжений;
— КПРТ Н, разрешающий работу таймера;
— К ОСТ Н — для остановки процессора оператором.
2.2. Условия эксплуатации блока питания:
— вибрация в диапазоне частот, Hz, 1—30
с амплитудой, не более, mm, 0,1;
— температура окружающей среды °C (К) +5—1-50
(278-323);
— относительная влажность воздуха при температуре
+ 25°С (298К), %, до 98.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Напряжение питающей сети, V,
220 + J0
3.2 Частота питающей сети, Hz,
—15
50±1.
GHJCNJLJV13@bCM.RU
3
3.3. Мощность, потребляемая от сети, W, не более 400.
3.4. Электрические параметры каналов выходных напря-
жений приведены в таблице 1.
Таблица 1
V2 П/П Наименование параметра Каналы Приме- чание
+ 5V + 12V минус 12V
1. Пределы регулирования,
V, не менее ± 0,25 ±0,6 ±0,6
2. Максимальный допусти- мый ток, А Пульсация выходного на- 18 3,5 1,5 см. п. 3.5
пряжения, mV, не более Нестабильность выходных 100 200 200
4.
напряжений при измене- нии напряжения сети от 187V до 242V и тока на- грузки от 0 до максималь- ного допустимого, %, не более 2.6 2 2,2
5. Н ест а б п л ьпость вы х од 11 ы х напряжений при динами- ческом изменении нагруз- ки со скоростью 0,1 A/p.S, %, не более ±4,0 . ±3,2 ±3,2
6. Величина тока срабатыва-
ния защиты от нагрузок, А, не более. 27 7 4,5
7. Напряжение срабатыва- ния защиты от превыше-
ния выходных напряже- ний, V 6,0-г 6,3 13,5-4- 14,5 13,5-14,5
3.5. Суммарная мощность, потребляемая нагрузкой, не
должна превышать 130W, если канал «минус 12V» нагружен
током более 0,8А и не должна превышать 120W при нагруз-
ке этого канала меньшим током.
3.6. Уровни логических сигналов К ПОСТ НВ и К ПИТ НВ—
не менее 2,4V, если сетевое напряжение и выходные напряже-
ния каналов в норме—и не более 0,6V, если хотя бы одно
из этих напряжений ниже нормы.
4
GHJCNJLJV13@KLM.RU
3.7. Сигнал К ПРТ Н представляет собой последователь-
ность прямоугольных импульсов частотой 50 Hz. Верхний
уровень — не менее 2,4V, нижний — не более 0,6V, если пе-
реключатель «Таймер»—в верхнем положении; если переклю-
чатель «Таймер» находится в нижнем положении, то сигнал
К ПРТ Н имеет высокий уровень (>2,4V).
3.8. Уровень сигнала К ОСТ Н должен быть не менее
2,4V, если переключатель «Программа-пульт» находится в
верхнем положении и не более 0,6V — в нижнем положении
переключателя.
3.9. Сигнал «Работа Н» поступает из процессора в виде по-
следовательности импульсов. Верхний уровень — не менее
2,4V, нижний — не более 0,6V.
3.10. Габаритные размеры блока питания, mm, — не бо-
лее 95x176x392.
3.11. Масса блока питания, Kg, — не более 7,7.
4. СОСТАВ БЛОКА ПИТАНИЯ:
— блок питания БПС 6-1;
— кабель соединительный (установлен в разъеме ХС1
платы логики Е8);
— комплект ЗИП согласно ведомости ЗИП.
5. УСТРОЙСТВО И РАБОТА БЛОКА
5.1. Общие сведения
Функциональная схема блока приведена па рис. 1. Блок
содержит силовой трансформатор, два выпрямителя, диоды
которых размещены на печатной плате, прикрепленной к ра-
диатору. Конденсаторы фильтров размещены на каркасе.
Ключевые, релейные стабилизаторы напряжения источников
питания ЭВМ (канальные стабилизаторы) размещены на
плате силовых стабилизаторов Е7. Там же размещены дат-
чики тока защиты от перегрузок и коротких замыканий и
устройства защиты от превышения выходных напряжений
(перенапряжений).
На плате силовых стабилизаторов установлены 3 разъ-
ема для установки плат модуляторов, входящих в состав клю-
чевых стабилизаторов.
Управление выходными напряжениями, формирование ло-
гических команд осуществляют схемы управления ключевы-
5
ми стабилизаторами, схема формирования логических команд
и схема защиты от перегрузок и коротких замыканий платы
логики Е8.
Защита от перегрузок по току и коротких замыканий
обеспечивает отключение выходных напряжений при пере-
грузках и коротких замыканиях в нагрузке и восстановление
напряжений после устранения перегрузки.
Защита от превышения выходных напряжений предна-
значена для защиты ЭВМ от попадания в ее цепи питания на-
пряжений, превышающих допустимые и, тем самым, защища-
ет устройства ЭВМ.
При срабатывании этой защиты, включается тиристор,
закорачивающий накоротко выход соответствующего канала.
При этом защита от перегрузок по току отключает выходное
напряжение. В случае неисправности блока перегорает плав-
кий предохранитель, установленный на плате стабилизато-
ров Е7.
На плате логики установлено контактное устройство ХС1,
на которое выведены сигналы К ПОСТ НВ, К ПИТ НВ,
К ПРТ Н, К ОСТ Н, работа Н.
Схема управления и индикации размещена на плате уп-
равления Е5 вместе с декоративной крышкой, установленной
на передней стенке блока (панель управления).
Панель управления облегчает обслуживание микро-ЭВМ,
позволяет оператору включать и выключать канальные на-
пряжения, переключать режим работы процессора и по ин-
дикаторам визуально наблюдать за состоянием блока пита-
ния и процессора. На нее вынесены переключатели «Пита-
ние», «Таймер» и «Программа-пульт», а также индикаторы
«Работа Н» и «Питание».
Переключатель «Питание» позволят оператору выклю-
чать постоянные напряжения питания микро-ЭВМ, выраба-
тываемые блоком питания, не отключая блок БПС6-Г от се-
ти переменного тока, чтобы вставить или вынуть тот или
иной модуль микро-ЭВМ.
Переключатель «Программа-пульт» позволяет оператору
вручную формировать канальный сигнал К ОСТ Н, по кото-
рому микропроцессор начинает работать по микрокодам,
имитирующим работу с пультом.
Переключатель «Таймер» разрешает или запрещает фор'
мирование из напряжения сети входного сигнала К ПРТ II
для таймера.
6
Индикатор «Работа» горит, когда процессор в режиме
«Работа», а индикатор «Питание», когда на все контакты
панели питания микро-ЭВМ подаются постоянные рабочие
напряжения.
Один индикатор на передней панели управления являет-
ся резервным и может быть использован при последующих
модификациях микро-ЭВМ «Электроника-60». Два вентиля-
тора типа ВВФ-71М, встроенные в блок питания, обеспечи-
вают охлаждение всех модулей процессора и блока питания
БПС6-1, которые находятся в одном кожухе.
Логические сигналы, вырабатываемые схемой логики, пе-
редаются в микропроцессор по специальному кабелю.
5.2. Канальные стабилизаторы напряжения
Силовой стабилизатор канала « + 5V» содержит проход-
ной силовой транзистор VT4, работающий в ключевом ре-
жиме, «разгоняющий» транзистор VT1, LC-фильтр, образо-
ванный накопительным дросселем, (дроссель L1 на схеме
блока питания) и высокочастотным дросселем L6 и конденса-
торами С13—С16, С26, С27, диоды рекуперации VD4, VD5,
через которые протекает ток накопительного дросселя, ког-
да проходной транзистор VT4 закрыт; плату модулятора с
делителем выходного напряжения на резисторах R3, RIO, R11,
микросхемой А1, стабилизатором опорного напряжения на
транзисторе VT1, стабилитронах VD3, VD4, резисторах R2,
R12, R13, R14 и конденсаторе С5.
При снижении выходного напряжения силового стабили-
затора ниже +5V напряжение на выводе 12 микросхемы А!
становится меньше опорного напряжения, которое форми-
руется на резисторе R14. Выходные транзисторы микросхемы
А1, работающие в ключевом режиме открываются, и их кол-
лекторный ток протекает через эмиттериый переход «раз-
гоняющего» транзистора и открывает его. Открывается про-
ходной транзистор VT4, увеличивается ток через накопитель-
ный дроссель, что вызывает увеличение напряжения на на-
грузке. При увеличении напряжения на нагрузке более +5V
проходной транзистор VT4 запирается. Аналогичным обра-
зом работают силовые стабилизаторы капала «+12V» и ка-
нала «минус 12V».
5.3. Защита от перегрузок и КЗ.
Если ток нагрузки, например, в канале « + 5V». достиг
величины 20—27А, напряжение на соединенных параллельно
резисторах R13—R16, расположенных на плате силовых ста-
7
билизаторов, становится достаточным, чтобы открыть тран-
зистор VT7. Коллектор транзистора VT7 через развязываю-
щий диод VD8 соединен с расположенным на плате логики
делителем напряжения R8—R11, напряжение с которого по-
дается на инверсный вход 2 сдвоенного компаратора D1.
При нормальном режиме работы всех силовых стабилизато-
ров напряжения на инверсных входах компараторов D1 и
D2 выше, чем на их прямых входах. Поэтому на выходах
компараторов D1 и D2 уровни напряжения низкие, а на-
пряжение на коллекторе согласующего транзистора VT2 име-
ет высокий уровень. При этом уровень напряжения на выхо-
дах 1 одновибраторов D5, D8 и D11 — высокий, а на выхо-
де 6 одновибратора D8 — низкий. Следовательно, на входах
2,5 и 6 микросхемы D7.3 напряжения имеют высокий уро-
вень. Если при этом переключатель «Питание» находится во
включенном состоянии и сетевое напряжение в норме, то на-
пряжение на входе 3 микросхемы D7.3 также имеет высокий
уровень. Уровень напряжений на выходах 1 и 4 этой микро-
схемы и выходные транзисторы VT8 и VT10 каналов « + 5V»
и « + 12V» закрыты. При этом открыты транзисторы VT9 и
VT6, и, следовательно, закрыт выходной транзистор VT12 ка-
нала— 12V. Коллекторы транзисторов VT8, VT10 и VT12
соединены с выводами 4 микросхем А1, установленных на
платах модуляторов. Когда все выходные транзисторы VT8.
VT10 и VT12 закрыты, они не оказывают влияния на рабо-
ту силовых стабилизаторов. При открывании в силовом ста-
билизаторе канала « + 5V» транзистора VT7 напряжение на
инверсном входе 2 компаратора D1 становится меньше, чем
на его прямом входе 3. Открывается транзистор VT2 и от
отрицательного перепада напряжения на его коллекторе за-
пускается одновибратор D5, который возвращается в свое
исходное состояние не ранее чем через 20jis, а также одно-
вибратор D11, генерирующий импульс длительностью 15 ms.
В течение 15ms с момента регистрации токовой пере-
грузки управление выходными транзисторами VT10 и VT12
осуществляется от одновибратора D5. Когда одновибратор
D5 генерирует импульс, уровень напряжения на выходе
I микросхемы D7.3 — высокий, транзисторы VT10 и VT12 от-
крываются, что вызывает запирание проходных силовых
транзисторов всех канальных стабилизаторов. Ток канала
« + 5V», протекающий через резисторы R13—R16, умень-
шается, закрывается транзистор VT7 и на плате логики за-
крывается транзистор VT2. По окончании импульса, гсшерп-
8
руемого одновибратором D5, выходные транзисторы VT10 и
VT12 закрываются и открываются проходные транзисторы
силовых стабилизаторов. Если перегрузка сохраняется, то
опять открывается транзистор VT7 токового датчика, снова
запускается одновибратор D5 и так далее. Канальные стаби-
лизаторы работают в таком режиме 15ms.
В режиме 15-миллисекундного импульса при включении
переключателя «Питание» заряжаются конденсаторы выход-
ных фильтров. Как только ток в каком-нибудь из каналов
достигает тока срабатывания схемы защиты от токовых пе-
регрузок, запустятся одновибраторы D5 и D11. Проходные
транзисторы силовых стабилизаторов закроются минимум на
20p,s. Ток дросселя уменьшается, происходит «отпускание»
токовой защиты, проходные транзисторы снова открываются,
продолжается подзаряд конденсаторов, снова срабатывает
токовая защита и так далее. По окончании 15-миллисекунд-
ного импульса напряжение на конденсаторах фильтров до-
стигает номинальных величин. От заднего фронта 15-милли-
секундного импульса запускается одновибратор D8 и гене-
рирует 200-миллисекундный импульс. Сигнал на выходе 6 од-
новибратора D8 становится высоким и подается па вход 13
микросхемы D9.3. Уровень напряжения на выходе И микро-
схемы D9.3 теперь зависит от состояния триггера предельно-
го тока, собранного на микросхемах D9.1 и D9.2.
Во время 15-миллисекундного импульса на входе 5 микро-
схемы D9.1 уровень напряжений — низкий, а на выходе (>
этой микросхемы — высокий. Следовательно, на входе 2 ми-
кросхемы D9.2 напряжение имеет высокий уровень. При за-
пуске стабилизаторов в конце 15-мпллнсекундпого импульса
конденсаторы выходных фильтров заряжены до номиналь-
ных величин напряжений и токовые перегрузки отсутствуют.
Одновибратор D5 не генерирует импульсы, поэтому на входе
1 микросхемы D9.2 напряжение имеет высокий уровень, а па
выходе 3 этой микросхемы, который является выходом триг-
гера предельного тока, — низкий уровень. По окончании 15-
миллисекундного импульса, запускается одновибратор D8.
На входе 5 микросхемы D9.1 устанавливается высокий уро-
вень напряжения, но триггер предельного тока не изменяет
своего состояния п па его выходе по-прежнему напряжение
имеет низкий уровень. Поэтому на выходе 11 микросхемы
D9.3 уровень напряжения будет оставаться высоким, т. е.
200-миллисекупдиып импульс не проходит па выход схем!.!
9
защиты от Токовых перегрузок. Однако, если в Момент ге-
нерации 200-миллисекундного импульса последует сигнал
перегрузки, триггер предельного тока изменит свое состоя-
ние.
Уровень напряжения на выходе 4 микросхемы D7.3 стано-
вится высоким, открываются транзисторы VT8 и VT12. Про-
ходные силовые транзисторы ключевых стабилизаторов за-
крываются до момента окончания 200-миллисекундного им-
пульса. Если после 200-миллисекундного импульса токовая
перегрузка сохраняется, то повторяется режим 15-миллисе-
кундного импульса.
5.4. Защита от превышения выходных напряжений
Защита от превышения выходных напряжений построена
на тиристоре VS11 и двух транзисторах VT10 и VT13. Эти
транзисторы соединены так, что образуют транзисторную
модель тиристора. Напряжение на базе транзистора VT13
стабилизируется стабилитроном УД14. При повышении на-
пряжения в канале « + 5V» повышается напряжение на эмит-
тере транзистора VT13. При повышении напряжения до
+ 6,ЗВ транзисторы VT10 и VT13 скачкообразно открывают-
ся, обеспечивая необходимую величину тока управляющего
электрода тиристора VS11 для его открывания. Этот ток
протекает от шины +5V через резистор R25, насыщенный
транзистор VT10, управляющий электрод тиристора VS11 к
общей шине. Аналогичным образом работает защита от пе-
ренапряжения в каналах «12V» и «минус 12V».
5.5. Формирование логических сигналов
5.5.1. Формирование сигнала К ПОСТ НВ.
Схема формирования сигнала К ПОСТ НВ содержит
сдвоенный компаратор D12, регистрирующий понижение вы-
ходных напряжений в каналах « + 5V» и « + I2V», компара-
тор D13, регистрирующий понижение выходного напряжения
в канале «—12V», микросхемы D7.2, DIO, D14 и транзисторы
VT5, VT7, VT11.
Если сетевое напряжение в норме и переключатель «Пи-
тание» находится во включенном состоянии, напряжение на
выходе 10 микросхемы D7.2 и на выходе 9 компаратора
010 имеет низкий уровень, транзистор VT5 закрыт. При нор-
мальных уровнях канальных напряжений +5V, +12V и ми-
нус 12V напряжения на выходе компараторов D12 и D13
имеют низкий уровень, транзистор VT7 закрыт и канальный
10
сигнал К ПОСТ НВ, снимаемый с коллектора транзистора
VT11, имеет высокий уровень. На плате управления горит
индикатор «Питание», сигнал на который поступает с выхо-
да 3 микросхемы D4.3. При понижении напряжения, хотя бы
в одном из каналов, транзистор VT7 открывается. Уровень
напряжения на инверсном входе 4 микросхемы D14 стано-
вится низким. При этом уровень канального сигнала К ПОСТ
НВ также становится низким и гаснет индикатор «Питание».
При выключении переключателя «Питание» или при пони-
жении сетевого напряжения выходной транзистор в микро-
схеме D7.2 закрывается и начинает заряжаться конденсатор
С19. Через 3—10ms уровень напряжения на входе 3 компа-
ратора D10 становится высоким, транзистор VT5 откры-
вается, уровень напряжения на входе 4 микросхемы D14 ста-
новится ниже, чем на входе 3, на выходе 9 появляется высо-
кий уровень, транзистор VT11 открывается, уровень сигнала
К ПОСТ НВ становится низким, индикатор «Питание» гас-
нет. С помощью конденсатора С25 и резистора R61 форми-
руется задержка сигнала К ПОСТ НВ при включении пере-
ключателя «Питание» или при восстановлении нормального
сетевого напряжения (если ранее было понижение напряже-
ния сети).
Коллектор транзистора VT5 соединен с входом 3 микро-
схемы D7.3 в схеме защиты от токовых перегрузок. Если се-
тевое напряжение в норме и переключатель «Питание» вклю-
чен, транзистор VT5 закрыт и на входе 3 микросхемы D7.3
уровень напряжения высокий, т. е. транзистор VT5 не оказы-
вает влияния на работу стабилизаторов. Если транзистор
VT5 открывается, все проходные силовые транзисторы в ка-
нальных стабилизаторах закрываются.
5.5.2. Регистрация понижения сетевого напряжения.
Схема, регистрирующая понижение сетевого напряже-
ния, содержит двухполупериодный выпрямитель сетевого
напряжения, который входит в состав диодной сборки VD1,
резисторы R17, R24, R25, пороговое устройство D3.2 (триг-
гер Шмитта), одновибратор D6 и логическую схему «И-НЕ»
(микросхема Д7.1). Если напряжение сети не менее 220V
минус 15%, то на выходе порогового устройства D3.2 форми-
руются прямоугольные импульсы с частотой 100 Hz. При-
чем длительность нижнего уровня этих импульсов соответ-
ствует длительности превышения полупериода сетевого на-
пряжения установленного уровня.
11
От отрицательного фронта каждого импульса запускает-
ся одновибратор D6, генерирующий импульс длительностью
Ю—12 ms и поэтому одновибратор перезапускается каждым
импульсом с выхода порогового устройства. При этом на ин-
версном выходе 12 поддерживается низкий уровень, на вы-
ходе 13 инвертора D7.1 сигнал будет иметь высокий уровень.
Если амплитуда сетевого напряжения станет ниже уста-
новленного уровня, то на выходе порогового устройства им-
пульсы с частотой 100 Hz будут отсутствовать и одновибра-
тор D6, возвратившись в исходное состояние, изменит уро-
вень на выходе 12 на высокий, соответственно на выходе 13
инвертора D7.1 установится низкий уровень.
5.5.3. Формирование сигнала К ПИТ НВ.
Схема формирования сигнала К ПИТ НВ содержит вре-
мязадающие цепочки R85—С39 и R89—С40 и микросхемы
D4.4, D16, D17.1, D17.2, D17.3 и выходной транзистор VT14.
Если напряжение сети в норме, диод VD10 закрыт. При вклю-
чении переключателя «Питание» закрывается диод VD9,
конденсатор С40 заряжается через резистор R90 и на инверс-
ном входе 6 компаратора D16 устанавливается высокий уро-
вень напряжения. Как только уровень сигнала К ПОСТ НВ
станет высоким, закроется выходной транзистор в микросхе-
ме D4.4 и конденсатор С39 через резистор R85 начнет заря-
жаться. Через 70ms (минимум) потенциал на инверсном вхо-
де 2 компаратора D16 становится выше, чем на прямом вхо-
де 3, транзистор УТИ закроется и уровень сигнала К ПИТ
НВ становится высоким. При выключении переключателя
«Питание» или понижении сетевого напряжения, т. е. когда
открыт диод VD9 или диод VD10, происходит разряд конден-
сатора С40 через резистор R89, выходной транзистор микро-
схемы D1.3, расположенный на плате управления или выход-
ной транзистор микросхемы D7.1. Уровень напряжения на
входе 6 микросхемы D16 станет ниже уровня напряжения на
входе 5. В этот момент сигнал К ПИТ НВ изменит свой уро-
вень с высокого на низкий.
Если напряжение сети в норме и переключатель «Пита-
ние» во включенном положении, напряжение на выходе 10
микросхемы D17.2 имеет низкий уровень, а на выходе 1 мик-
росхемы D17.3 — высокий, поэтому эти каскады не оказыва-
ют влияние на режим работы схемы формирования сигнала
К ПИТ НВ. Уровень напряжения на выходе 1 микросхемы
12
DI7.3 будет низким только в том случае, если уровень сиг-
нала К ПИТ НВ низкий и имеет место понижение напряже-
ния сети или происходит выключение переключателя «Пи-
тание» (низкий уровень на входе 9 или на входе 8 микросхе-
мы D17.2). В этом случае выходной транзистор в микросхе-
ме D17.3 открыт, конденсатор С39 быстро разряжается и
сигнал К ПИТ НВ не может иметь высокий уровень. Снова
происходит формирование 70-миллисекундной задержки на
включение канального сигнала К ПИТ НВ.
5.5.4. Сигналы К ПРТ. Работа Н.
Схема формирования сигнала К ПРТ Н для таймера про-
цессора содержит однополупериодный выпрямитель на диоде
VD2 и резисторах R21, R18, пороговое устройство D3.1 и ло-
гическую схему «И-НЕ» .выполняющую роль выходного кас-
када (микросхема D4.1). Если переключатель «Таймер» на-
ходится в положении «Таймер», то сигнал на входе 13 микро-
схемы D4.1 имеет высокий уровень. Сигнал К ПРТ Н, сни-
маемый с выхода 12 этой микросхемы, имеет форму прямо-
угольных импульсов, следующих с частотой сети 50Hz. При
выключении переключателя «Таймер» уровень сигнала на
входе 13 микросхемы D4.1 становится низким и сигнал
К ПРТ Н имеет постоянный высокий уровень.
Когда процессор работает, в блок питания поступает сиг-
нал «Работа Н» в виде высокочастотных импульсов. Этими
импульсами запускается одновибратор D15, который генери-
рует импульсы большой длительности. Поэтому сигнал на
выходе 6 микросхемы D15 имеет практически все время вы-
сокий уровень, что обеспечивает свечение индикатора «Ра-
бота процессора», расположенного на плате управления.
5.6. Переключатели «Питание», «Таймер», «Программа-
пульт»
Эти переключатели расположены на плате управления.
Чтобы дребезг контактов переключателей не влиял на рабо-
ту логических схем, после каждого переключателя стоит
триггер.
При переводе переключателя «Питание» в положение «Пи-
тание» сигнал с высоким уровнем с выхода 4 триггера D1.3—
D1.4 поступает на плату логики в схему формирования сигна-
ла К ПИТ НВ через диод VD9 и резистор R89 на вход 6 ком-
паратора D16 и непосредственно на вход 8 микросхемы D17.2
и в схему формирования сигнала К ПОСТ НВ на вход микро-
схемы D7.2. При нормальном напряжении сети сигнал низко-
13
го уровня на выходе 9 компаратора D10 «разрешает» нормаль-
ную работу силовых стабилизаторов. После заряда выходных
конденсаторов каналов « + 5V», «+12V», «—12V» уровни на-
пряжений на выходе 10 компаратора D12h на выходе 9 компа-
ратора D13 становятся низкими. Транзистор VT7 закрывает-
ся, заряжается конденсатор С25, появляется высокий уро-
вень сигнала К ПОСТ НВ и загорается индикатор «Пита-
ние». Если переключатель «Таймер» находится в положении
«Выкл.», то сигнал на выходе 10 триггера D1.1—D1.2, кото-
рый соединен с входом 13 микросхемы D4.1 (логическая схе-
ма «И-НЕ») в схеме формирования сигнал К ПРТ Н, пере-
даваемый в процессор, имеет постоянный высокий уровень.
При переводе переключателя «Таймер» в положение «Тай-
мер» уровень сигнала на входе 13 микросхемы D4.1 становит-
ся высоким и блок питания вырабатывает активный сигнал
К ПРТ Н (прямоугольные импульсы частоты 50 Hz с выхо-
да 8 триггера Шмитта D3.1 проходят на выход 12 микросхе-
мы D4.1).
Когда переключатель «Программа-пульт» находится в по-
ложении «Программа», на выходе 4 триггера D2.1—D2.2, ко-
торый соединен с входом 10 микросхемы D4.2 (в плате логи-
ки), уровень сигнала низкий, а уровень канального сигнала
К ОСТ Н, снимаемого с выхода 9 этой микросхемы, высокий.
При переводе переключателей «Программа-пульт» в поло-
жение «Пульт» уровень сигнала К ОСТ Н становится низким.
5.7. Дистанционное управление блока питания
На плате управления установлено контактное устройство
ХС2 типа Р6-16, предназначенное для дистанционного управ-
ления блоком питания. Когда блок питания работает в ре-
жиме дистанционного управления, электрические сигналы,
соответствующие тем или иным положениям переключате-
лей «Таймер-Выкл.», «Питание-Выкл.», «Программа-пульт»
поступают в блок питания через контактное устройство дис-
танционного управления ХС2. При этом переключатели «Тай-
мер-Выкл.» и «Питание-Выкл.» должны быть установлены в
верхнее положение, а переключатель «Программа-пульт»
должен установлен в нижнее, чтобы выходные транзисторы
микросхем с открытым коллекторным выходом D1 и D2 типа
КМ 155ЛА8, на которых построены «антидребезговые» триг-
гера переключателей, были закрыты и не оказывали влияния
на работу дистанционного управляемого блока питания, уп-
равление которого осуществляется с панели управления дру-
14
ГОГо блока питаний, состыкованного С микропроцессоров.
При этом контактные устройства дистанционного управле-
ния ХС2 обоих блоков питания должны быть соединены
шлейфом.
6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Проверка при получении
6.1.1. Извлечь блок из упаковочной тары, освободить от
упаковочных материалов, внешним осмотром убедиться, что
нет механических повреждений (обратить внимание на нали-
чие сломанных деталей, помятых углов, вогнутых и оцара-
панных панелей). Убедиться также в отсутствии деформаций
пенопластового амортизирующего материала (если он при-
менен), которые показывают на плохие условия транспорти-
ровки. Провести проверку комплектности согласно ведомо-
сти ЗИП. Проверить работу переключателей управления и
выключения сети. Они должны иметь четко фиксированные
положения.
6.1.2 Если вышеперечисленные проверки выявят повреж-
дение блока, сохраните упаковку и упаковочные материалы
для проверки при предъявлении рекламаций или для отправ-
ки устройства на завод.
6.2. Указания по эксплуатации
6.2.1. Если блок находится в климатических условиях, не
соответствующих рабочим условиям эксплуатации, его необ-
ходимо выдержать в течение 6 часов в нормальных условиях
в выключенном состоянии.
6.2.2. Нормальная работа блока обеспечивается при соот-
ветствии внешних условий рабочим условиям эксплуатации
блока. Рядом с рабочим местом не должно быть источников
сильных переменных электрических и магнитных полей.
6.2.3. Если канал «минус 12V» не используется, то его
можно отключить отсоединением предохранителя FU4 на пла-
те силовых стабилизаторов и диода VD8 на плате логики.
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
7.1. К работе с блоком допускаются лица, прошедшие ин-
структаж по технике безопасности при работе с электро-и ра-
диоизмерительными приборами.
7.2. Перед включением блока в сеть должны быть прове-
рены исправность шнура питания с вилкой-соединителем,
15
соответствие напряжения сети пределам, указанным в техни-
ческих характеристиках блока.
7.3. Необходимо убедиться, что корпусная клемма вилки-
соединителя через соответствующее гнездо розетки соедине-
на с тиной заземления.
7.4. Замену любого элемента блока производить только
при выключенном блоке и отключенном от сети шнуре пита-
ния. При регулировке и измерениях в схеме блока необходи-
мо применять надежно изолированный инструмент и проб-
ники.
7.5. При работе с включенным блоком необходимо при-
нимать меры предосторожности с учетом следующих особен-
ностей:
— внутри блока питания на контактах первичной обмот-
ки трансформаторов имеется переменное напряжение 220V;
— на контактах переключателя сети и клеммах колодок,
установленных на задней панели каркаса блока, имеется пе-
ременное напряжение 220V.
8. УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ
Вставить блок питания БПС6-1 в кожух микро-ЭВМ
«Электроника-60». С помощью стыковочных шлейфов под-
ключить блок питания к микропроцессору.
Органы управления и индикации блока питания установ-
лены на плате управления, которая находится под декора-
тивной пластмассовой накладкой (передней панелью). За
красным светофильтром установлены светодиоды «Питание»
и «Работа». Далее (слева направо) расположены соответ-
ственно тумблеры «Питание», «Программа-пульт» и «Тай-
мер».
Расположение на лицевой панели органов управления и
индикации приведено на рис. 2.
На задней панели блока расположены тумблер включе-
ния сети, индикаторная лампочка, загорающаяся при вклю-
чении блока, и предохранитель.
До подключения сетевого шнура установить органы уп-
равления блока питания в положение согласно табл. 1.
16
Таблица 1
Обозначение органа управ- ления Назначение Исходное положение Приме- чание
1 2 3 4
Сеть Включение блока Нижнее
Питание Включение ключевых стаби- лизаторов »
Программа- пульт Разрешение на включение процессора »
Таймер Включение таймера »
GHJCNJLJV13@KLM.RU
Перед включением блока необходимо:
1. Убедиться в соответствии внешних влияющих факторов
нормальным условиям эксплуатации.
2. Удалить упаковочный материал между радиатором и
крыльчаткой вентиляторов.
3. Проверить наличие контакта в разъемах плат модуля-
торов.
9. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Если при проверках по п. 6.1 дефектов не обнаружено, пе-
ред стыковкой блока с ЭВМ необходимо произвести провер-
ку выходных напряжений блока на соответствие техническим,
характеристикам.
Допускается проверка технических характеристик блока в
объеме приемо-сдаточных испытаний.
Методика проверки, а также приборы и оборудование,
применяемое при проверке, приведены в технических услови-
ях на блок БПС6-1.
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
10.1. Общие указания
10.1.1. Перечень характерных, часто встречающихся или
возможных неисправностей, их вероятные причины, методы
быстрого и простого выявления, устранение этих неисправ-
ностей приведены в табл. 2.
10.1.2. Для облегчения поиска отдельных элементов и
проведения ремонтных работ в приложении даны схемы прип-
17
ципиальные электрические: блока питания, платы силовых
стабилизаторов, платы логики, платы управления, платы мо-
дулятора.
10.2. Порядок разборки блока
10.2.1. Блок питания имеет незащищенную конструкцию,
т. к. предназначен для эксплуатации с ЭВМ в совместном
защитном кожухе.
Для допуска внутрь блока при его профилактическом ос-
мотре и ремонте в случае необходимости разборки блока про-
извести следующие операции:
— отключигъ соединение платы логики с платой управ-
ления;
— отвинтить винты, при помощи которых осуществляется
подсоединение конденсатора Cl (22000gF, 40V) и дросселя L1;
— отпаять провода от контактов 23, 24, 27 на плате сило-
вых стабилизаторов;
— отпаять от конденсатора С2 (4700p.F, 40V) провода,
идущие на контакты 54, 55 платы силовых стабилизаторов;
— отвинтить 4 винта на боковых стенках каркаса блока,
крепящие переднюю панель каркаса, на которой установлена
плата управления;
— осторожно покачивая, выдвинуть из каркаса свинчен-
ные и состыкованные между собой платы силовых стабили-
заторов и логики.
При необходимости дальнейшей разборки действия ис-
полнителя очевидны и поэтому не рассматриваются.
10.2.2. Блок состоит из отдельных узлов, имеющих опре-
деленное функциональное назначение. Поэтому прежде все-
го необходимо определить, в каком узле имеет место неис-
правность, после чего отыскать неисправную цепь или кас-
кад и затем неисправный элемент.
Лицам, приступающим к ремонту, необходимо ознако-
миться с принципом действия и работой блока питания,
а также назначением и работой отдельных узлов.
18
После обнаружения неисправности произведите замену
вышедшей из строя детали годной деталью. При замене де-
талей методом пайки необходимо промыть место пайки спир-
тобензиновой смесью и высушить.
10.3. Правила сборки и регулировки блока после устране-
ния неисправностей
10.3.1. По окончании ремонта, если неисправность была
вызвана выходом из строя радиоэлементов, замена которых
влечет за собой изменение параметров блока, необходимо
произвести регулировку и последующую проверку сначала
ремонтируемого узла в соответствии с инструкцией по регу-
лировке на этот узел, а затем блока в целом.
GHJCNJLJV13@KM.KU
19
Таблица 2
to
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина Метод устранения
1 2 3
1. При включении тумблера «Сеть»
не горнт индикаторная лампочка
2. Отсутствует выходное напряже-
ние на одном из ключевых стаби-
лизаторов ( + 5V, + 12V, —12V),
сгорел один из Канальных предо-
хранителей соответственно FU2,
FU3, FU4
После смены предохранитель вы-
горает снова
3. При включении тумблера «Сеть»
и выключенном тумблере «Пита-
ние» на выходе ключевых стаби-
лизаторов имеется напряжение
4. При включенных тумблерах
«Сеть» и «Питание» не горит све-
тодиод «Питание»
5. В нормально функционировавшем
блоке сильно возросли пульсации
выходного напряжения на одном
из ключевых стабилизаторов
Сгорел предохранитель FU1. Нет
контакта в шнуре питания. Не ис-
правен тумблер «Сеть»
Не исправны силовые транзисто-
ры, соответственно VT4, VT5,
VT6 на плате силовых стабилиза-
торов
Сменить предохранитель FU1. Уст-
ранить неисправности в шнуре пи-
тания
Сменить тумблер.
Сменить вышедший из строя тран-
зистор, сменить предохранитель
Нарушен контакт в соединении
платы управления Е5 с платой ло-
гики Е8.
Восстановить соединение платы ло-
гики с платой управления
То же
То же
Нарушен контакт в соединении од-
ного из электролитических конден-
саторов С13... С19 с платой сило-
вых стабилизаторов. Потеря ем-
кости или обрыв одного из ука-
занных конденсаторов
Устранить неисправность, пропаяв
места соединения, сменить неис-
правный конденсатор
GHJCNJLJV13@bCM.RU
6. После ремонта напряжение на
его выходе, измеренное на соеди-
нительной гребенке кабеля Е9, не
соответствует обозначениям прин-
ципиальной электрической схемы
блока
Не в соответствии с чертежом об-
щего вида установлены платы мо-
дуляторов в разъемы XI, Х2, ХЗ
на плате силовых стабилизаторов
Произвести установку плат в со-
ответствии с чертежами общего ви-
да
Примечания: 1. При эксплуатации блока могут иметь место неисправности, не перечислен-
ные в таблице 2. Для обнаружения и устранения их пользоваться электрическими принципиаль-
ными схемами (приложение) и соответствующими разделами технического описания.
2. С каждым блоком поставляется комплект ЗИП согласно ведомости ЗИП, который должен
использоваться на месте эксплуатации блока.
to
10.3.2. Сборка отдельных узлов блока производится в по-
следовательности, обратной вскрытию и разборке блока
(п. 10.2).
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
11.1. С целью обеспечения постоянной исправности и го-
товности блока питания к использованию по прямому на-
значению необходимо соблюдать установленные в этом раз-
деле порядок и правила технического обслуживания блока
БПС6-1.
11.2. Внешний осмотр блока предусматривает проверку:
— крепления органов управления, плавности их действия
и четкой фиксации;
— состояния лакокрасочных и гальванических покрытий;
— исправности кабеля питания и вилки соединения.
11.3. Осмотр внутреннего состояния монтажа и узлов бло-
ка предусматривает:
— проверку крепления узлов, состояния контровки резь-
бовых соединений, отсутствие сколов и трещин на деталях из
пластмасс;
— удаление пыли, грязи и коррозии;
— принятие мер по защите коррозирующих мест.
11.4. Блок питания БПС6-1 снабжен вентиляторами типа
ВВФ-71М, поэтому его транспортирование, эксплуатация и
установка в оборудовании допускается только в положениях,
при которых вентиляторы оказываются расположенными вер-
тикально или горизонтально крыльчаткой вверх.
11.5. Категорически запрещается включение и эксплуата-
ция блока при отключенных, неисправных и демонтирован-
ных вентиляторах.
11.6. Периодический осмотр блока питания связан с тех-
ническим обслуживанием вентиляторов ВВФ-71М и прово-
дится следующим образом:
— подшипниковый узел вентилятора периодически дол-
жен пополняться смазкой, для чего необходимо снять сто-
порное кольцо, извлечь диск, шприцем через отверстие в кол-
паке масленки добавить масло индустриальное 132-07. При
отсутствии шприца снять масленку и пропитать маслом вой-
лочные кольца и диск. Смазку производить не реже одного
раза в шесть месяцев или после наработки не более 1000
часов.
22
12. ПРАВИЛА ХРАНЕНИЯ
GHJCNJLJV13@KM.RU
12.1. Блок питания является электронным устройством,
требующим аккуратного обращения и ухода в процессе экс-
плуатации, транспортирования и хранения на складе.
12.2. Хранение блока производится:
а) в упаковке поставщика в отапливаемом хранилище
или хранилище с кондиционированным воздухом;
б) вмонтированным в аппаратуру или в комплекте ЗИП
в отапливаемом хранилище или хранилище с кондициониро-
ванным воздухом.
12.3. Блоки должны храниться при температуре 278—
305 К, при относительной влажности воздуха не более 80%
без конденсации влаги и при отсутствии в воздухе кислот-
ных и других агрессивных примесей.
12.4. Хранение блоков в неотапливаемом хранилище, под
навесом или на открытой площадке не допускается.
В процессе хранения рекомендуется включать блок в сеть
не реже одного раза в шесть месяцев на 30min для трениров-
ки электролитических конденсаторов.
13. ТРАНСПОРТИРОВАНИЕ
13.1. Тара, упаковка и маркирование упаковки.
При первичном вскрытии упаковки блока должны быть
приняты меры к сохранению укладочного ящика (тары).
При повторной упаковке блока для дальнего транспорти-
рования необходимо:
— упаковку блока производить после полного выравни-
вания температуры блока с температурой помещения, в ко-
тором производится упаковка;
— внутрь укладочного ящика вложить упаковочный лист
или ведомость упаковки;
— обеспечить надежное закрепление внутри тары.
Поскольку транспортирование блока разрешается только
в упаковке изготовителя, имеющей соответствующие надпи-
си, дополнительное маркирование упаковки не производить.
13.2. Условия транспортирования.
Транспортирование блоков в упаковке изготовителя мо-
жет производиться любым видом транспорта, на любом рас-
23
стоянии. Транспортирование морским видом транспорта до-
пускается производить только в специальной упаковке.
Расстановка и крепление транспортной тары с упакован-
ными блоками в транспортных средствах должны обеспечи-
вать устойчивое положение тары и отсутствие перемещения
во время транспортирования.
При транспортировании должна быть обеспечена защита
транспортной тары с упакованным блоком от прямого попа-
дания влаги (атмосферных осадков и пыли).
При транспортировании — не кантовать.
GHJCNJLJV13@KLM.RU
24
tt
о
к
о
S
о
ч
<т>
с
и
X
X
СЗ
X
и
S
X
о.
К
и
X
к
S
к
<
н
S
к
О
1=5
(А
со
ю
со
3
СМ
С\] 00
X
X
и
X
СЗ
X
to
со
о
к
СО
К
S
те
е
2
те
t:
nNviN’ftntONCOG)^
(JUWWWWWWWWUh Е
-J CU (Л
н
ХС1 Вилка ВШ-п 220-1р44-0,1-10/220
ХС2, ХСЗ Вилка Вб-16
VD1... VD8 Диод КД213Г
25
N3
О
1 2 3 4
ПЛАТА УПРАВЛЕНИЯ
Cl, C2 Конденсатор КМ-5б-Н90-0,047 + 80% 2
-20%
Dl, D2 Микросхема КМ155ЛА8 2
Резисторы
Ri, R2 МЛТ-0,125-5,1кй± 5%-А-В 2
R3, R4 » 2кй±5%-А-В 2
R5, R6 » 5,1кЙ±5%-А-В о
R7, R8 » 2кй± 5%-А-В 2
R9, R10 » 5,1кй± 5%-А-В 2
Rll, R12 » 2кй± 5%-А-В 2
R13... R15 » 560й± 5%-А-В 3
Si... S3 Переключатель ПДК-1 3
VD1... VD3 Диод светоизлучающий АЛ307БМ 3
XC1, XC2 Розетка Р6-16 2
Плата силовых стабилизаторов
Конденсаторы
Cl... C3 КМ-бБ-Н90-0,68иР 3
C4 KM-6A-H90-0,15[xF 1
C5, C6 KM-56-H90-0,047[xF + 80% 2
-20%
CIO KM-6B-H50-0,01pF 1
Cll KM-6B-M750-3300pF± 10% 1
C12 KM-6B-H50-0,01[xF 1
C13... C16 K50-29-16V-1000pF 4 параллельно
C17, C18 K50-29-16V-1000pF 2
C19 K50-29-16V-1000flF 1
C20... C25 KM-56-M1500-1200pF± 20% 6
GHJCNJLJV13@KLM.RU
1 2 3 4
C26, C27 K53-l-15-68± 10% 2 параллельно
C28, C29 K53-l-15-68±10% 2
Предохранители
FU1, FU2, FU3 ВП1-2-5А 3 или 2 параллельно
FU4, FU5 ВП1-2-5А 2
Дроссели
Ll 4.750.005 1
L2, L3 7.773.000 2
L4 4.750.007 1
L5 4.750.007-01 1
L6 4.752.115 1
L7, L8 4.752.114 2
Резисторы
Rl... R3 МЛТ-0,125-100£2± 10%-А-В 3
R4... R6 МЛТ-0,25-100Й± 10%-А-В 3
R7 МЛТ-2-24П+ 10%-А-В 1
R10... R12 МЛТ-0,25-43П ± 10%-А-В 3
R13... R16 С5-16МВ 2W-0,lQ±l% 4 параллельно
R17 С5-16МВ 2W-0,UQ±l% 1
R18 С5-16МВ 1W-O,24Q±1% 1
R19 МЛТ-0,125-ЗЗП ± 5%-А-В 1 22 Q—56 й
R20 МЛТ-0,125-100П± 5%-А-В 1 91 й—150 й
R21 » 120Й±5%-А-В 1 91 й—150 й
R22... R24 МЛТ-0,25-680Й± 5%-А-В 3
R25 » 51 й± 5%-А-В 1
R26, R27 » 300П± 5%-А-В 2
R28 МЛТ-0,125-620О±5%-А-В 1 360 й—1,5 кй
R29, R30 МЛТ-0,125-2,4кЙ± 5%-А-В 2 910 й—6,8 кй
R31 МЛТ-0,25-51й±5%-А-В 1
ьо 00 1 2 3 4
R32 » 620Q± 5%-A-B 1
R33 » 680Q +5%-A-B 1
R34 » 510Й + 5%-A-B 1
R35 » 6S0Q +5%-A-B 1
R36 » 510Q +5%-A-B 1
U1 Плата модулятора 103 1
U 2 Плата модулятора 103-01 1
из Плата модулятора 103-02 Диоды 1
VD1, VD3 КД212В 5
VD4, VD6 КД213Г 3
VD7 КД212В 1
VDs, VD10 КД 52 2 Б 7
VS11... VS13 КУ202Д 3
VD14... VD16 КС147А Транзисторы О
VT1... VT3 КТ814В о'
VT4, VT5 КТ827А о
VT6 КТ819В 1
VT7... VT12 КТ3117А 6
VT13... VT15 КТ313А 3
XI... X3 Розетка МРН8-3 ПЛАТА МОДУЛЯТОРА 3
Al Микросхема К142ЕП1 Конденсаторы 1
Cl К53-1-15-6,8+10% 1
C2 KM-56-M1500-1200pF + 20% 1
C3, C4 КМ-5а-Н30-0,01 [1F + 20% 2 параллельно 2200 pF—0,0t цЕ
C5 К53-1-15-6,8±10% 1
GHJCNJLJV13@KLM.RU
1 2 3 4
Резисторы
R2 МЛ Т-0,5-1, Зкй + 5%-А-В 1
R3 по исполнениям
C5-14BII-0,125W-lk£}+5% 1 103
C5-14BII-0,125W-3,9kQ + 5% 1 103-01
C5-14BH-0,125W-3,91^Q+ 5% 1 103-02
R4 по исполнениям
МЛТ-0,5-330Й± 5%-А-В 1 103
МЛТ-0,5-1кП± 5%-А-В 1 103-01
МЛТ-0.5-330П+ 5%-А-В 1 103-02
R5 МЛТ-0,125-200й±5%-А-В 1
R6 » 62kQ + 10%-B 1
R7 » 10кй+10%-А-В 1
R8 » Зкй + 1С%-А-В 1
R9 » 300Q + 10%-A-B 1
R10 по исполнениям
Cri5-2-lW-l,5kQ+10% 1 103
Cll5-2-lW-3,3kQ+ 10% 1 103-01
Cns-2-lW-3,3kQ + 10% 1 103-02
R11 C5-14BII-0,125W-lkQ+5% 1
R12 МЛТ-0,25-330й±5%-А-В 1
R13 C5-14BII-0,125W-5,lkQ±5% 1
R14 C5-14BII-0,125W-l,5kfi + 5% 1
VD1, VD2 Диоды КД522Б 2
VD3 Стабилитрон Д818Д 1
VD4 Стабилитрон Д814Д 1
VT1 Транзистор КТ3117А 1
Гх N1 Билка MPHS-1 1
CM TH CM H r4 r4 N титнтнтнсм CM r< N
о
м
s
w
s
о
к
<
fl
<
к
к
ri
U-. [л, U-. __с U-.
о о* О ОН© О -S "Т О
л 41 П ° 9 т; +| © о S ?-Ц^
о +1 о о н О1 СТ1 +1 о о т-ч тн О) 6 О) > 2 о +1 г** О) «ч ’ги
10 6К К о in X к со «т* 1 ‘ (О нм ю о
9<6 V© ю
^ч тн о Ш V 10 CM CD ТН тЧ
А сП Ю w « W СО СО *5 10 10 < « « « 2 о U, со со L0 < Ю L0 W «
и о
QQQQQQQQQQQQQQQQ
СЙ
: о
т*ИП*Ю«>01г<
се к к ей к сй ее сй
31
30
Rll МЛТ-0Д25-10кй±5%-А-В 1
R12 » 750кй±5%-В 1 270 кй—2 Мй
R13 » 390кй±5%-В 1 100 кЙ—750 кй
R14 » 30кй±5%-В 1
R15 10кй±5%-А-В 1
R16 МЛТ-0,25-20Й ± 5%-A-B 1
R17, R18 МЛ T-0,125-2,4кй ± 5%-A- В 2
R19 750кй±5%-В 1 270 кЙ—2 МЙ
R20 » 390кй±5%-В 1 100 кй—750 кй
R21 » 510Й±5%-А-3 1
R22 » 30кй±5%-В 1
R23 10кЙ±5%-А-В 1
R24 510й± 5%-А-В 1
R25 » 1,2кй±5%-А-В 1. 910 Й—1,3 кй
R2G » 2kQdz 5 %-А- В 1
R27 » 680Й+5%-А-В 1
R28 » 2кй±5° ',,-Л-В 1
R29 >? ЗЗОЙ±5",о-А-В 1
R.30, R31 » 2кй±5%-Л-В 2
R32 » ЮкЙ±5%-Л-В 1
P33 СП 5- 2-1№-1,5кЙ±10%> 1
R34 МЛТ-0,125-330Й+5%гА-В 1
R33 » 2кЙ±5%,-А-В 1
R36 » 12кй±.5%гВ 1
R37 » 2кй±5%-А-В 1
R38 МЛТ-0Д25-5Дкй±5%-Л-В 1
R39 10кй±5%-А-В 1
R40 » 30кЙ±5%-В 1
P41 у» 16кй±5%-В 1 12 кй—24 кй
R42 » 20кЙ±5%-В 1
R43 » 330й± 5%-А.-В 1
GHJCNJLJV13@KLM.RU
4
R44 » 10кЙ±5«(ГА-В 1
R45 » 6,8 К й 5 я/() - А. В 1
R46, R47 » 2кЙ± 5%-А-В 2
R48 » 12кй±5%-В 1 10 кй—15 кй
R49 » 2кй± 5%-А-В 1
R50 » 20кй±5%-В 1
R51, R52 » 2кй +5%-А-В 1
R53 * 5,1 кйгЬ5%-А-В 1
R54 » 20кй±5%-В 1
R55 » 2кй± 5%-А-В 1
R56 » 43кЙ-±5%-В 1
R57 » 27кй±5%-В 1
R58, R59 » 2кЙ± 5%-А-В о
RG0 МЛ Т-0,5--1,7кй ± 10%,-А- В 1
R61 МЛТ-ОД 25-1 Окй А- 5" А- В 1
RG2 » 1кй А 5%,-Л-В 1
R63 » 10кЙ± 5%-А-В 1
R64 » 1кйА 5%-А-В 1
R65 » 2кЙ± 5%-А-В 1
R66 CII5-2-lW-3,3kfi±10% 1
R67 МЛТ-0Д25-300Й+ 5%-А-В 1
R69, R70 » 2кй±5%1-А-В 2
R71 » 20кй±5%-В 1
R72 » 10кй± 5%-А-В 1
R73 » 6,8кй± 5%-А-В 1
R74 » 2кй±5",'(|-А-В 1
R75 » 3,ЗкЙ± 5%-А-В 1
R76 » 18кй + 5п,'0-В 1 12 кй—30 кй
R78 » 5С0й±5%- А-В 1
W R79, R80 » 2кЙАЗ%,-А-В 2
2 3 4
R81 » Зкй± 5%-А-В 1
R82 » 2кЙ±5%-А-В 1
R83... R85 » 1окй± 5%-А-В 3
R86 » 20кй±5%-В 1
R87 МЛТ-2-ЗЗЙ+ 10%-А-В 1
R88 МЛ Т-0,125 -ЗЗОЙ ± 5%-А-В 1
R89 » 2,7кй±5%-А-В 1
R90 » 5,1кй± 5%-А-В 1
R91 » 2кй± 5%-А-В 1
R92 » 20кй±5%-В 1
R93... R95 » 2кй± 5%-А-В 3
R96 МЛТ-0,5-1,6Й±10%-А-В 1
R97 МЛТ-0,125-6,8кй±5%-А-В 1
R98 » 30кй±5%-В 1
R99 МЛТ-0,125-2кй±5%-А-В 1
Rioo » 680й± 5%-А-В 1
R101 СП5-2-1 W-З.ЗкЙ ± 10% 1
R102 МЛТ-0,125-300Й±5%-А-В 1
R103... R105 » 2кй± 5%-А-В 3
R106 » 30кй±5%-В 1
R107 » 62кЙ±5%-В 1 43 кй—220 кй
R108 » 20кО±5% 1 10 кй—20 кй
R109 » 3,3kQ± 5%-А-В Диоды 1
VD1 КЦ407А 1
VD2... VD4 КД522Б 3
VD5 Стабилитрон КС133А 1
YDG... VD10 КД522Б 5
GHJCNJLJV13@KM.RU
i 2 3 4
Транзисторы
VT1 КТ817В 1
VT2 КТ3117А 1
VT3 КТ313А 1
VT4 КТ817В 1
VT5... VT8 КТ3117А 4
VT9 КТ313А 1
VT10... VT12 КТЗИ7А 3
VT13 КТ817В 1
VT14 КТ3117А 1
ХС1, ХС2 Розетка Р6-18 2
Примечание. В конструкцию и принципиальную схему
блока изготовителем могут быть внесе-
ны изменения, не ухудшающие качество
блоков.
СО
сл
Салобос/
транс -
форма-
тер
6м?рями-\
тело а 1Д>У
фильтр
I GHJCNJLJV13@KM.RU
Хпочебой стабало затор минус /гу Датчик тока кал минуем
минус /г/
Сетевой
фильтр
FP
Зазем-
лена?
былрями- гр
^тель а
фильтр ___________
Рента-
л я то-
ры
Л7?Л6
стар.
Стар-
-игу —*
Стад- —
Анутреннае
асточнака
Брок питон ор
6/706-1
Схема функцио-
нальная
FP
Клячебои стабала- .затор ч5У Датчик тока кан. '5У
бкочебоа
стабили-
затор
•игу
Огема ул-
раблемня
клнсурбь/мо
стар.
. (Зкл латаная
| //нОлилтанае
Окема
улрабле-
§§< .^, т'Ш"'"'.” /щя а
§ Разряда. К77Р7Н анРака-
цаа
(Рстамоб.
Защита
от лере-
налряяен.
+5У
Датчик
тола
кал
игу
Защита
от лере-
нилряяен.
С/ема
защиты
от лере-
грузок а
I.. Ж_
бкл
латанар
аналатана?
ОнФ „Работа
Разрой/. КРРТН
Оо/ланоб-
+/гу
"»"»
Защита
от лере-
налрятен
Окема форма- робаная логичес- кал комам/ К./ЮСТН&
К.ЛЦТН._В
КПРТ.р^
z осг м
РаРолтаН
хон цепь
г го у
г ггоу
к Заземление
XC3
3xod^ сеть
3xo6сеть
Хон Цепь
7 55щии
3 Инбинация
4 „ Работа 77
5 6 б с тана б
7 Разреим.
в X/7Р7 И
_2] И * б.
/<?, па та ние
// 6хЛ
#, питание
& 76 + 5 1/
Цепь Хон /Он
0О щи ей 7
г £
Инбихацил „Рабата//* 3 3
4 4
Ос т> а моб. 5
6 б
Разре им. Р.РРТ.н ~6 7 в
И нб питание 9 9
/0 /О
питание // //
/г /г
/ SV 75 75
/б /6
гон кон Цепь
/ X 55иу с/и
£ г
3 3 „ Забота/"
4 X
5 5 Цспааноб
6 б
6 7 Разр>еаг. 3/7РТ
в в
9 9 С/И 6. пит схмие
/9 /О
// /7 6 пл. п и тех ни/
/2 /г
/5 76 + 58
/б /6
хс/
Ром. Цепь
5. РОСТ. И&
в 9 < /7С/Т Ив
4L, б Забота И
4г 3 3 /777. И
76 X ОСТ. И
7 70 Общ с/с/
GHJCNJLJV13@KM.RU
c/CHb
быход^сеть
быхоб^сеть
Цепь /он
Зыхоб сеть /
вы/об сеть
А ат них соха хан + 5 V
Аат /их соха хан. - /3V 4
О бесу а а
/7и тс/н ае + 36 V
/Тита ни е +/£ / хан. -/ЗУ 7
/(ОнТрохь хан ' 5V 8
9правлен хан '5 V, / /ЗУ
Зонпузоль хан ' /ЗУ 70
Ронтроаль Зан. минус /ЗУ /7
/пробЛ. Ми- нус /3 V /3
А ат у их то ха хан. ' /ЗУ /3
VD5
/J? I у 26
хен Цепь
<73 Зыхоб сеть
Л о *> ОЫУОй с е/пь
^3 А от v и г п-ю*’О7 пан ' 5 V
36 Ца<п vc/n /пега паы м с/м у с 77 V
'г? ббщ ии
/& 77и /паs/ue '36 V
'Уд /7<ута*и? ** /5 v хае мое нс 73V
'30 ХОн/п/эохь хае '5V
>/ 5пр а 6тспс/Н хан '5 / ' еру
Ро н трал ь хам. ' /ЗУ
55 XOHfr/pO/fb хан. минус 73V
34 5пре/бн е мае Хан- минус /уИ
35 ,4ат них го ха хам /ЗУ
Ц е пь Хон
/7с//он нс/нус 7/7 (ган '5 </ 4 73V) г/
Осп - X S'7 /сан / S и n/v) //
:7а т минус 33 V /хан мин нс 737) 53
/7с//п + 3S V (Хан минус///} 54
Зыб сеть 24
Обор им
Зюб сеть 33
'//V 3,5А у
MV ш 6 /
Минус УЗУ3t 5А 4
минус 5 V /63 5 b
mv /п 4?
минус //V X5А
Руо с с ель нахс пит хан *5V , /0
♦
L-
г
/оу
'3V I
z/
л?
я/пар а.
R27
216
ЛI
nr
ЗшодСеть
\/oi г
a
Usnk
i
1D
11
C3
212*
21
222
&П <-4-
24* 29*
06
7
225s
i.
$1121*3
13 /1
2^
Ж
M02 278^^1^.
2$,
26
27
R31 28*
$7582^223
к]
сг
ByioOCer^
OiffTtUUKTOKU
дин^икггюко
кандым* ftv
Общий
Пи/паниС
/ 2ГМ
Питам/е^28^
кое минус
контроль кон
ТзО
Опрошен кон
^5УУ 72?
~^e/rpUA^
кин, *fpv
ОонтсюАЬкт
минус f?v
бпйш нинус
12 у
OocrHutf ню^и'
канчгу
22
U.
12
Цепь
6 постН$ й
К. пит. НВ т
уЬботи Н тГ
'У. пртн рг
8. 0О7.Н
Обилии JL.
K1
^ns£J±
/каугнС'^
/7/!&7Т7& AOZUfJCU
Cx'fiw элех/о^^'
Kcsi
219*
л2м >^i— Mr-* fj
т т т т i in
22
Mffl
031
vr4 260
266
4
267
21
226
Ш
257
V#,r
11
624
1)73
230
2gi
/ГЗ
^74
8\[il8f)
721. C33
20
а
_____________15^
Id ~242
$1Q9
3
235 2.
070
*rC2S
C39
257
МГ17
C19
08
R86
977
in.
27М (\282
243 0 0^7
его. .
ZtZ2Z
13
11
i9
\ю>
V03 228
237
7)8
3
*7
258
/7 /4
77»« к
239 P
Ж
09.3
09,2
!«
i
M7
£17-297 jW
W
850
МПЗ 296
287
ntn
13
C36 1?
*7 5
KT6
293
292
OfS
6
70
МГ9
176
2Ю6,
GHJCNJLJV13@KLM.RU
Г43.42
290 29if
RlOS
M09
003
7№
t 289
н 4
On,7
895 297
ТЪ 0772
□
15ettj»p&cjfeM O3J 50798 99,011.0 fSOf?
бйгбеан f6 C XS/tO1№X^Mf^
2 Q19f^a>fHeiu8p0tjteHO£O29fOO720130^ 076
ср&аимнпь с линией ебязи^о* ' '
J. 6bf0oO^Uj9UHpO€^H0fePf2OfS^MM6микро-
82м02О7О,Ш307^ Cue&Hum* с линией с^яЗи „а*
—Ir?< &9&и?ы2 ни*роыемР2О10О{зOf#
016
w
259
108
v/7
ky а
R72\ km
J/3,
4
R73
253 5\
3
033 с&^зинить с /сомгткгктон /о ^cf,
* /шЗбирают при регулировании.
^»я>уц»аан»и r£."аитаН'-
(Ml
ОЗсций / г
^5V ю 76
ит/ЗРаЗото' 3 Ч
Рхм/Ь'гш/? 9 70
Розр <ПРТ 7 8
tkl //UTO/7M // /г
0с/7)сшЗ. 5 6
хсг
Цель
Шщии 7 8
’‘J/ f6
M-Potfora 3 Ч
(МРигам/е 9 70
Разреи/.хпРТ 7 8
ВелРиг&шя 77 78
0c/7)Cfw( 5 6
мы
ЧТЯ
ею
ЗТг&Л
ю
Пл?
4 ?//
мзз
GHJCNJLJV13@bCM.RU
ж
ю
Ьег/
9т
//
Чл.
ею
ж IP5
с/.сг
№
! Збшск/ 7 шхромм D7, М соеЛлчитль с
сстлюеяоо'лш /,Р
<? ЗыЗоЗб/ /У ciufp&csPM Ш сое Решить с
КО/У/77(7^Г7?Се^и 75, 76
3. (Т7 и (ТР хом/гюглонб/е /77&ш:с/
У. Переммчуте/ш J7 6г, S3 #owfy/77cp £ ло/ю#ыим
/f 7Ьб/^ер,,1 „/7и-/тюние, ’„Зрограм^с/'
£7/ю/77(7 улро^е^ия Сеемд мех/прс/^ежм е?ри^рс/штье7&р
