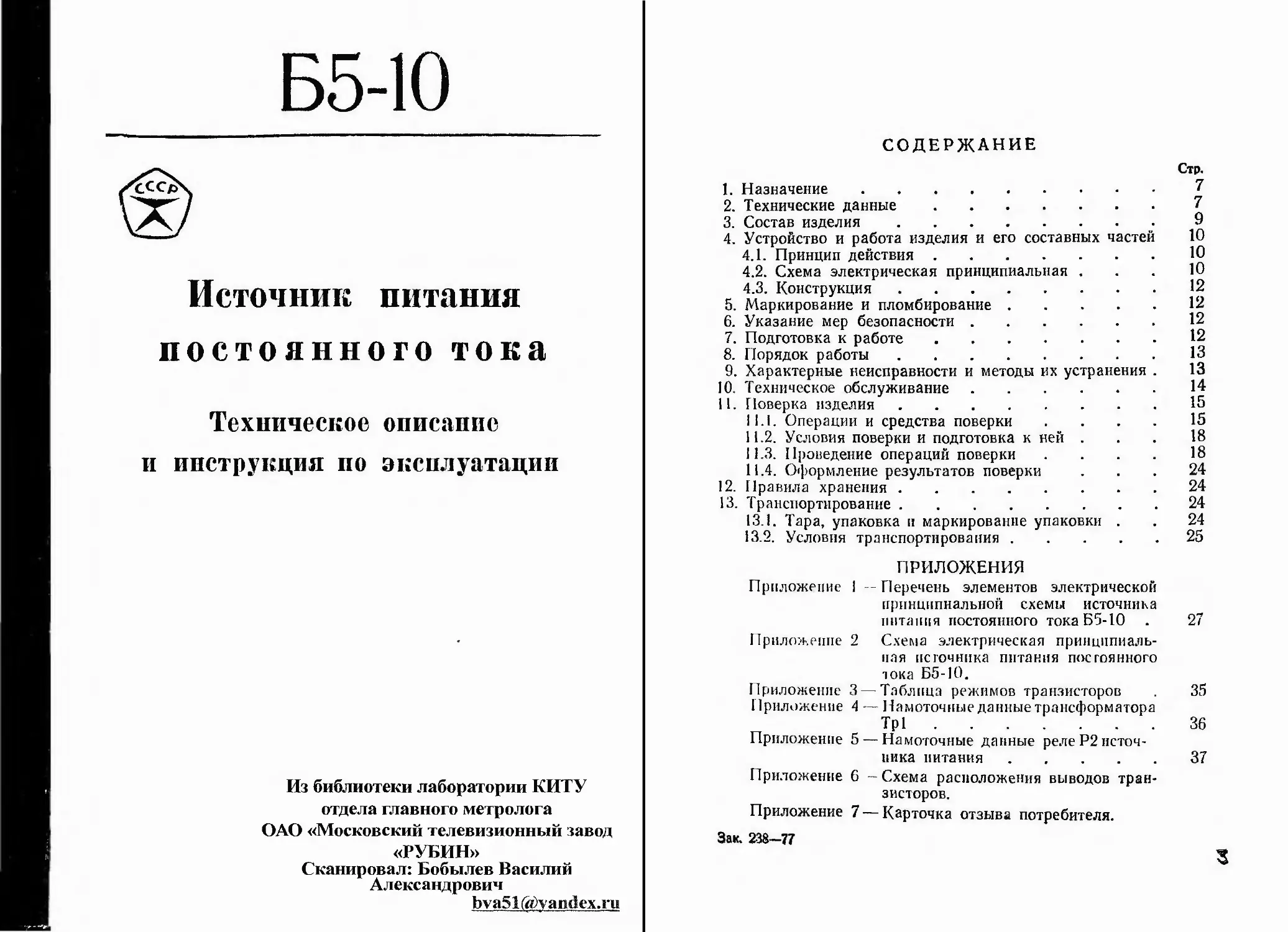

Б5-10
Источник питания
постоянного тока
Техническое описание
и инструкция по эксплуатации
Из библиотеки лаборатории КИТУ
отдела главного метролога
ОАО «Московский телевизионный завод
«РУБИН»
Сканировал: Бобылев Василий
Александрович
bva51 («лав(1ех. ги
СОДЕРЖАНИЕ
Стр.
1. Назначение....................................7
2. Технические данные............................7
3. Состав изделия.............................„• 9
4. Устройство и работа изделия и его составных частей 10
4.1. Принцип действия...................Ю
4.2. Схема электрическая принципиальная . . . Ю
4.3. Конструкция........................12
5. Маркирование и пломбирование............12
6. Указание мер безопасности...............12
7. Подготовка к работе.....................12
8. Порядок работы..........................13
9. Характерные неисправности и методы их устранения . 13
10. Техническое обслуживание...............14
11. Поверка изделия........................15
11.1. Операции и средства поверки .... 15
11.2. Условия поверки и подготовка к ней ... 18
11.3. Проведение операций поверки .... 18
11.4. Оформление результатов поверки ... 24
12. Правила хранения.......................24
13. Транспортирование ............................... 24
13.1. Тара, упаковка и маркирование упаковки . . 24
13.2. Условия транспортирования .................. 25
ПРИЛОЖЕНИЯ
Приложение 1 — Перечень элементов электрической
принципиальной схемы источника
питания постоянного токаБ5-10 . 27
Приложение 2 Схема электрическая принципиаль-
ная источника питания постоянного
тока Б5-10.
Приложение 3 — Таблица режимов транзисторов . 35
Приложение 4 — Намоточные данные трансформатора
Тр1...............................................36
Приложение 5 — Намоточные данные реле Р2 источ-
ника питания......................................37
Приложение 6 - Схема расположения выводов тран-
зисторов.
Приложение 7 — Карточка отзыва потребителя.
Зак. 238-77
3
Рис, 1. Общий вид источника питания постоянного тока Б5-10
5
1. Назначение
1.1. Источник пиония постоянного тока Б5-10 предназначен
для использования в процессе разработки, производства и на-
стройки радиоизмерительной аппаратуры.
1.2. Прибор сохраняет технические характеристики в интер-
вале температур от 278 до 313К (от 5 до 40°С), относительной
влажности до 95% при температуре 303 К (30°С) и атмосфер-
ном давлении 100±4кН/м2 (750±30мм рт.ст.).
1 3. Прибор удовлетворяет требованиям ГОСТ 9763—67,
ГОСТ 19164—73. Прибор относится к III классу точности
ГОСТ 19164—73.
2. Технические данные
2.1. Выходное напряжение прибора ре1улируется от нуля
до максимального значения 300 В десятью ступенями Провалы
между ступенями не допускаются. Рабочий диапазон выходного
напряжения от 2 до 300В. В пределах от 0 до 2 В парампры вы-
ходного напряжения не гарантируются.
2.2. Номинальный ток нагрузки прибора 0,3 А
2.3. Основная погрешность установки выходного напряже-
ния не превышает:
а) ±3% для максимального значения;
б) в оцифрованных точках от 30 до 270 В через 30 В значе-
ния, определяемого по формуле
д=± «в..,»,
где VK —номинальные значения оцифрованных точек шкалы
прибора.
2.4. Нестабильность выходного напряжения в диапазоне
регулирования от 2 до 300В при изменении напряжения питаю-
щей сети на ±10% (для частоты 50 Гц) и на ±5% (для час-
тоты 400 Гц) от поминального значения при любом допустимом
токе нагрузки нс превышает ±0,1%.
7
2.5. Нестабильность выходного напряжения в диапазоне ре-
гулирования от 2 до 300 В при изменении тока нагрузки от но-
минального значения до нуля не превышает ±0,2%.
2.6. Температурный коэффициент выходного напряжения
в диапазоне регулирования от 2 до 300 В при изменении темпе-
ратуры окружающей среды от 278 до 313 К (от 5 до 40°С) не
превышает:
а) (0,02%4-0,5мВ)/°С с нагрузкой;
б) 0,05% /°C без нагрузки.
2.7. Дрейф выходного напряжения за 8 ч непрерывной ра-
боты и за любые 10 мин из этих 8ч не превышает ±0,2% от
максимального значения.
2.8. Пульсация выходного напряжения на гнездах прибора
в диапазоне регулирования от 2 В до максимального значения
не превышает 5 мВ эффективного значения при любом допусти-
мом токе нагрузки.
2.9. Защита прибора от коротких замыканий и перегрузок
срабатывает при превышении тока нагрузки на 10—60% от но-
минального значения 0,3 А.
2.10. Допустимый коэффициент модуляции тока нагрузки
не менее 10% в диапазоне частот от 20 Гц до 200 кГц.
2.11. Максимальный выброс выходного напряжения не пре-
вышает 5 В, число выбросов выходного напряжения не превы-
шает 5 и время установления выходного напряжения не превы-
шает 2 с при изменении нагрузки от номинального значения до
нуля за время не более 5 мкс.
2.12. Допускается последовательное соединение двух одно-
типных приборов.
2.13. Полное выходное сопротивление прибора в диапазоне
частот от 20 Гц до 200 кГц не более 2Ом.
2.14. Выходные гнезда прибора изолированы от корпуса.
Допускается заземление выходных цепей положительной или
отрицательной полярности.
2.15. Электрическая прочность изоляции выходных цепей
прибора должна выдерживать без пробоя испытательное напря-
жение 1000 В постоянного тока.
Электрическая прочность изоляции входных цепей прибора
должна выдерживать без пробоя испытательное напряжение
1200 В эффективного значения переменного тока. При повышен-
ной влажности величины испытательных напряжений должны
устанавливаться с коэффициентом 0,6.
Сопротивление изоляции указанных цепей прибора относи-
тельно корпуса прибора не должно быть менее 20МОм; при по-
вышенной влажности не должно быть менее 1 МОм; при повы-
шенной температуре не должно быть менее 5 МОм,
8
2.16. Прибор обеспечивает свои технические характеристи-
ки в пределах норм, установленных ТУ, после прогрева в тече-
ние одного часа в нормальных и двух часов в рабочих климати-
ческих условиях.
2.17. Питание прибора осуществляется от сети переменного
тока напряжением 220+22 В, частотой 50+0,5 Гц или напряже-
нием 220 + 11 В, частотой 400 ^Гц и содержанием гармоник
до 5%. Частота сети указана в формуляре.
2.18. Мощность, потребляемая прибором при номинальном
напряжении питающей сети, номинальном токе нагрузки и мак-
симальном выходном напряжении, не превышает 270 ВА.
2.19. Прибор допускает непрерывную 8-часовую работу
в рабочих условиях при сохранении своих технических харак-
теристик.
2.20. Уровень напряжения радиопомех на зажимах прибора
не превышает бОдБ (ЮООмкВ) в диапазоне частот от 0,15 до
0,5МГц, 54дБ (500мкВ) в диапазоне частот свыше 0,5 до
2,5 МГц и 46 дБ (200 мкВ) в диапазоне частот свыше 2,5 до
20 МГц.
2.21. Среднее время безотказной работы прибора состав-
ляет 1700 ч.
2.22. Габаритные размеры прибора 130X232X466 мм.
2,23. Масса прибора не более 11 кг.
3. Состав изделия
3.1. Состав прибора приведен в табл. 1.
Таблица I
Наименование изделия Обозначение Кол. Примечание
1. Источник питания постоянного тока Б5-10 ЕЭ3.233.131 1
2. Коробка ЕЭ4.180.311 Сп 1
3 Предохранитель ВГП-1; 2,0 А . . 0100.480.003 ТУ 3
4. Лампа ИН-3 ЩА3.341.001 ТУ I
5. Техническое описание и инструк- ция по эксплуатации ЕЭ3.233.131 ТО 1
6. Формуляр ЕЭ3.233.131 ФО 1
9
4. Устройство и работа изделия
и его составных частей
4.1. Принцип действия
Источник питания постоянного тока Б5-10 представляет со-
бой стабилизатор напряжения компенсационного типа с усили-
телем обратной связи, с последовательным включением регули-
рующего элемента. Схема электрическая структурная приведе-
на на рис. 2.
Часть выходного напряжения источника питания поступаег
па схему сравнения и сравнивается с опорным напряжением.
Сигнал ошибки со схемы сравнения поступает па вход уси-
лителя обратной связи, усиливается и подастся па регулирую-
щий элемент в фазе, при которой величина напряжения на вы
ходе источника поддерживается с заданной точностью.
Для повышения точности стабилизации выходного напря-
жения цепь обратной связи основного стабилизатора, включаю-
щая в себя усилитель обратной связи, опорные элементы и схе-
му сравнения, питается от вспомогательного стабилизатора.
В приборе предусмотрена защита от перегрузок и коротких
замыканий, в качестве исполнительною элемента которой ис-
пользуется электромагнитное реле.
Электрическая принципиальная схема прибора приведена
в приложении 2.
4.2. Схема электрическая принципиальная
Основной стабилизатор представляет собой стабилизатор
компенсационного типа с усилителем обратной связи, с последо-
вательным включением регулирующего элемента, в качестве ко-
торого используется последовательное включение транзисторов
Т2, Т4, Т8, Til, Т13, Т15, Т17, причем первые два каскада регу-
лирующего элемента Т2,Т4 работают в буферном режиме. Вклю-
чение резисторов R14, R18 в буферные каскады регулирующего
элемента стабилизатора позволяет облегчить тепловой режим
транзисторов Т2, Т4 за счет рассеяния мощностей на резисторах
R14, R18, шунтирующих соответствующие транзисторы.
Момент отпирания транзисторов буферных каскадов опре-
деляется минимальным напряжением на транзисторах, следую-
щих за буферным каскадом в регулирующем элементе и смеще-
нием, в качестве которого используется напряжение стабилиза-
ции стабилитронов Д22—Д25.
Для согласования регулирующего элемента с усилителем
обратной связи применены транзисторы Т1, ТЗ, Т7, Т10, Т12,
Т14, Т16.
10
Стабилитроны Д13, Д20 служат для защиты перехода эмиттер-
база транзисторов Т1—Т4 при работе источника на холостом
ходу.
Усилитель обратной связи состоит из двух каскадов, пер-
вый—дифференциального типа на транзисторах Т19, Т20. Вто-
рой каскад работает по схеме с общим эмиттером на транзис-
торе Т18.
Диоды Д31, Д32 служат для защиты перехода эмиттер-база
транзисторов Т19, Т20 от пробоя при переходных процессах.
В качестве опорного источника используется напряжение,
снимаемое со стабилитрона Д28.
Резистор R52 служит для установки выходного напряже-
ния в пределах одной ступени. Резисторы R43—R51 смонти-
рованы на щеточном переключателе и служат вместе с секци-
онированной вторичной обмоткой силового трансформатора
Тр1 для ступенчатой регулировки выходного напряжения.
На вход усилителя обратной связи подается сигнал рас-
согласования, равный разности напряжения опорного источни-
ка и напряжения на резисторах R40, R41, которое пропорцио-
нально выходному напряжению стабилизатора.
Делитель одновременно является нагрузкой транзисторов
регулирующего элемента при работе на холостом ходу.
Вспомогательный стабилизатор напряжения представляет
собой маломощный стабилизатор компенсационного типа с
усилителем обратной связи на транзисторах Тб, T9 и после-
довательным регулирующим элементом на транзисторе Т5.
В качестве опорного источника используется напряжение ста-
билитронов Д26, Д27. Конденсатор С8 служит для устойчи-
вой работы стабилизатора. Выходное напряжение стабилиза-
тора имеет величину 18—19 В.
Схема защиты прибора включает в себя реле Р1 и Р2.
В качестве реле Р2 используется электрический магнито-
управляемый контакт с катушкой управления.
Катушка реле Р2 имеет следующие обмотки: 1—2, 3—4
и 5—6. Обмотки 1—2 и 5—6 включены согласно, обмотка 3—4
включена им встречно. Внутри катушки по ее осевой линии
расположен электрический магнитоуправляемый контакт
КЭМ-2А (выводы 7—8 реле Р2), который замыкается при пре-
вышении током нагрузки определенной величины, т. е. при
коротких замыканиях и перегрузках. При замыкании контак-
11
Рис. 2. Схема электрическая структурная
та срабатывает реле Р1, а реле Р2 блокируется через резистор
R20.
Порог срабатывания защиты регулируется за счет измене-
ния количества ампервитков в обмотке 5—6 реле Р2 (изменение
величины сопротивления потенциометра R17).
Для возвращения схемы в исходное состояние после снятия
перегрузки необходимо выключить источник тумблером В1 и
вновь включить.
4.3. Конструкция
По конструкции источник выполняется в виде отдельного
переносного прибора.
Силовой трансформатор, выпрямитель и реле Р1 расположе-
ны в передней части прибора, блок конденсаторов и плата уси-
лителя обратной связи со схемой защиты соответственно вверху
и внизу задней части прибора.
Справа и слева прибора крепятся радиаторы, на которых
смонтированы все мощные транзисторы регулирующего элемен-
та основного и вспомогательного стабилизаторов.
На передней панели прибора укреплены ручки ступенчатой
и плавной регулировки выходного напряжения, индикатор вы-
ходного напряжения, индикаторные лампы Л1, Л2, выходные
гнезда, тумблер «СЕТЬ» и клемма ("i).
5. Маркирование и пломбирование
Все электрорадиоэлементы, установленные в приборе на
задней стенке и печатной плате, имеют маркировку позицион-
ных обозначений в соответствии с позиционными обозначения-
ми элементов электрической принципиальной схемы. Приборы,
принятые ОТК и представителем заказчика и подготовленные
к упаковке, пломбируются мастичной пломбой на задней стенке.
6. Указание мер безопасности
Меры безопасности при работе с прибором соответствуют
мерам, принимаемым при работе с лабораторными радиотехни-
ческими приборами общего применения.
Максимальное напряжение в приборе 450 В.
7. Подготовка к работе
7.1. Соединить клемму заземления прибора с клеммой за-
земления на рабочем столе.
12
7.2. Включить прибор в сеть.
7.3. Установить требуемое выходное напряжение с помощью
ручек ступенчатой и плавной регулировки.
7.4. Включить тумблер «СЕТЬ» (положение вверх).
8. Порядок работы
8.1. К работе с прибором допускаются лица, ознакомив-
шиеся с данной инструкцией и имеющие разрешение на работу
с напряжением до 1000 В.
8.2. Прибор обеспечивает все выходные параметры после
одного часа прогрева при температуре 293+5К (20±5°С).
8.3. Прибор допускает заземление выходных цепей положи-
тельной или отрицательной полярности.
8.4. Прибор допускает подключение и отключение нагрузки
без снятия выходного напряжения.
9. Характерные неисправности и методы
их устранения
Таблица 2
Наименование неисправ- ности, внешнее проявле- ние, дополнительные признаки Вероятная причина Метод устранения Примечание
1. При включении при- бора на выходе нет на- пряжения, индикаторная лампа не загорается Перегорел пре- дохранитель Неисправен шнур питания Заменить предо- хранитель. Устра- нить неис п р а в- ность шнура пита- ния
2, Не срабатывает за- щита от перегрузки Обрыв в катуш- ке реле Р2 Заменить катуш- ку реле Р2
3. На выходе напряже- ние обратной полярности Обрыв цепи между усилителем обратной связи и регу лирующим элементом Неисправность найти, измеряя ре- жимы тр а нзи- сторов Т18—Т20
4. На выходе напряже- ние выше норм ТУ Неисправен уси- литель обра т н о й связи Найти неисправ- ность измерением режимов транзи- сторов, указанных в п. 3, и устранить
Неи справность регулир у ю ш е г о элемента Найти неисправ- ность измерением режимов транзис- торов Т1—Т4, Т7, Т8, Т10—Т17
13
10. Техническое обслуживание
10.1. Виды и периодичность технического обслуживания:
профилактические работы, которые проводятся не реже од-
ного раза в два года и после ремонта;
ремонт прибора;
периодическая поверка, проводимая один раз в год и после
ремонта.
10.2. Профилактические работы
Проводятся с целью обеспечения работоспособности при-
бора в течение его эксплуатации и включают в себя следую-
щие работы:
а) внешний осмотр состояния прибора:
проверка крепления органов управления и регулировки,
плавности их действия н четкости фиксации;
проверка состояния лакокрасочных и гальванических по-
крытий;
проверка комплектности прибора;
б) осмотр внутреннего состояния монтажа и узлов прибора
производится после истечения гарантийного срока один раз в
два года и после ремонта.
Проверяется крепление узлов, состояние контактов пере-
ключателя В2, паек, отсутствие сколов и трещин на деталях из
пластмассы, удаляется грязь и коррозия.
10.3. Доступ внутрь прибора
Для получения доступа к монтажу и элементам прибора
необходимо вынуть прибор из футляра. Прибор крепится к фут-
ляру двумя винтами на передней панели и двумя винтами на
задней.
Для получения доступа к выводам мощных транзисторов
необходимо отвернуть винты, крепящие оба радиатора, снять
радиаторы, тем самым, кроме доступа к мощным транзисторам,
будет возможен доступ к элементам на печатной плате.
10.4. Смена предохранителя, транзисторов
и индикаторных ламп прибора
Предохранитель Пр1 расположен на задней стенке прибора
и для смены его достаточно слегка нажать и повернуть влево
головку держателя Пр1, вместе с которой предохранитель выни-
мается из своего гнезда.
14
Для смены каких-либо элементов прибора (кромепредохра-
нителя) прибор должен быть вынут из футляра. Затем для
осуществления доступа к элементам выполняются указания по
п. 10.3.
При смене мощных транзисторов на радиаторе необходимо
отпаять от выводов неисправного транзистора монтажные про-
вода и, отвернув винты крепления, вынуть транзистор. Поста-
вить исправный транзистор на радиатор через прокладку из
лакоткани, предварительно смазав ее полиметилсилоксановой
жидкостью ПМС 200-ПМС 1000 ГОСТ 13032—67.
Перед постановкой транзистора необходимо обратить особое
внимание на посадочное место транзистора на радиаторе. Поса-
дочное место не должно иметь заусенцев и загрязнений. К уста-
новленному исправному транзистору припаять монтажные про-
вода.
Маломощные транзисторы, стабилитроны, диоды, резисто-
ры и конденсаторы на печатных платах заменяются обычным
путем. Индикаторные лампы заменяются как обычные монтаж-
ные элементы.
При смене полупроводниковых элементов необходимо при-
менять меры для охлаждения электродов элемента при пайке.
После замены полупроводниковых приборов может изме-
ниться величина выходного напряжения, а при смене элементов
схемы защиты возможно изменение момента срабатывания за-
щиты.
Установка величины максимального выходного напряжения
осуществляется потенциометром R40, а ток, при котором сраба-
тывает защита прибора, устанавливается потенциометром R17.
И. Поверка изделия
Настоящие указания, составленные в соответствии с требо-
ваниями ГОСТ 19164—73 «Приборы электронные измеритель-
ные. Источники питания», устанавливают методы и средства по-
верки источников питания Б5-10, находящихся на хранении,
в эксплуатации и выпускаемых из ремонта.
11.1. Операции и средства поверки
При проведении поверки должны производиться операции и
применяться средства поверки, приведенные в табл. 3.
15
о
Номера пунктов настоящего ТО Наименование операций, проводимых при поверке
И 3.1 Внешний осмотр
11.3.2 Опробование
11.3.3 Определение метрологических пара- метров
а) Определение основной погрешности установки выходного напряжения
б) Определение нестабильности выход- ного напряжения при изменении напря- жения питающей сети на ±10%
в) Определение нестабильности выход- ного напряжения при изменении тока нагрузки от номинального значения до нуля
г) Определение пульсации выходного напряжения прибора
Таблица 3
Поверяемые отметки Допустимое значение погрешностей, предельное значение параметров Средства поверки
основные вспо- мога- тель- ные
Все оцифрован- ные точки шкалы п е р е к л ю чателя выходного напря- жения согласно табл. 4. 0.03 VK4-0,6 ± Vk . 100% Э515/3
300 в ±0,1% В8-3, Нагру-
2 В РНО-250-0,5 з очный реостат
300 В 2 В ±0,2% То же То же
300 В 5 мВ ВЗ-42,
2 В РНО-250-0,5 »
д)
ж)
Определение значения тока срабаты-
вания защиты прибора от перегрузок
Определение полного выходного со-
противления прибора
Определение электрической прочно-
сти и сопротивления изоляции
300 В
2 В
300 В
0,48 А Э514/3 Нагру- вочный реостат
2 Ом ГЗ-56/1 В 3-42 Э514/3 Э515/3
= 1000 В -1200 В 20 МОм М4100 УПУ-1М
Примечания:
1. Вместо указанных в таблице основных и вспомогательных средств поверки разрешается применять дру-
гие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с заданной
точностью.
2. Основные и вспомогательные средства поверки должны быть исправны, поверены и иметь свидетельства
(отметки в формулярах или паспортах) о государственной или ведомственной поверке.
11.2 . Условия поверки и подготовка к ней
11.2.1 . При проведении операций поверки должны соблю-
даться следующие условия:
температура 293+5 К (20±5°С);
относительная влажность воздуха 65+15%;
атмосферное давление 100+4кН/м2 (750+30мм рт.ст.);
напряжение сети 220+4,4 В.
Примечание. Допускается проведение поверки в условиях, реально
существующих в цехе, лаборатории и отличающихся от нормальных, если они
не выходят за пределы рабочих условий, установленных для испытуемого
прибора, п. 1.2 , и на контрольно-измерительную аппаратуру, применяемую при
этих испытаниях.
11.2.2 . Перед проведением операций поверки необходимо
выполнить следующие подготовительные работы:
проверить комплектность прибора;
разместить поверяемый прибор на рабочем месте, обеспечив
удобство работы;
соединить проводом клеммы ^поверяемого и измери-
тельного приборов с шиной заземления;
подключить поверяемый прибор к измерительным приборам
и нагрузке.
11.3 . Проведение операций поверки
11.3.1 . Внешний осмотр
При проведении внешнего осмотра должно быть проверено:
отсутствие механических повреждений, влияющих на точ-
ность показаний прибора;
наличие и прочность крепления органов управления и ком-
мутации, четкость фиксации их положения, плавность вращения
ручек органов настройки, предохранителей и т. д.;
правильность установки стрелки показывающего прибора
против нулевой отметки шкалы;
чистота гнезд;
состояние сетевого кабеля;
состояние лакокрасочных покрытий и четкость маркировки;
отсутствие отъединившихся или слабо закрепленных эле-
ментов схемы (определяется на слух при наклонах прибора).
При наличии дефектов источник питания подлежит забра-
кованию и направлению в ремонт.
18
11.3.2 . Опробование (проверка исправности)
Для опробования источника питания необходимо:
установить ручки органов управления в исходное положе-
ние;
включить прибор в сеть, при этом должна загореться инди-
каторная лампа, после часового прогрева под номинальной на-
грузкой приступают к работе с прибором;
проверить наличие выходного напряжения на всех ступенях
регулировки, для этого, поворачивая все ручки регулировки вы-
ходного напряжения вправо, убедиться, что по мере увеличения
выходного напряжения на встроенном индикаторе стрелка от-
клоняется до конечного значения шкалы.
При обнаружении неисправности источник питания подле-
жит забракованию и отправлению в ремонт.
11.3.3 . Определение метрологических параметров
а) Определение основной погрешности установки выходно-
го напряжения (п. 2.3).
Определение основной погрешности установки выходного
напряжения производится без нагрузки с помощью вольтметра
Э515/3. Структурная схема соединения приборов приведена на
рис. 3.
Рис. 3. Структурная схема измерения основной погрешности
установки выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «выход» источника питания вольт-
метр Э515/3, подготовленный для работы в нужном диапазоне;
^установить ручки ступенчатой и плавной регулировки в
крайнее правое положение регулирования при поверке на со-
ответствие п. 2.3а. При поверке на соответствие п. 2.36 ручку
плавной регулировки установить в крайнее левое положение,
а напряжение в оцифрованных точках устанавливается с по-
мощью ручки ступенчатой регулировки.
Значение измеряемых напряжений, допустимые значения
погрешностей и границы показаний вольтметра Э515/3 приведе-
ны в табл. 4.
19
Таблица 4
Измеряемое напряжение, В Допустимое значение погрешности, В Граница показании вольтметра, В
30 ±1,5 28,5— 31,5
60 ±2,4 57,6— 62,4
90 ±3,3 86,7— 93,3
120 ±4,2 115,8—124,2
150 ±5,1 144,9—155,1
180 ±6,0 174 —186
210 ±6,9 203,1—216,9
240 ±0,78 232,2—247,8
270 ±8,7 261,3—278,7
300 ±9,0 291 —309
б) Определение нестабильности выходного напряжения
прибора при изменении напряжения питающей сети на ±10%
от номинального значения (п. 2.4).
Определение нестабильности выходного напряжения прибо-
ра при изменении напряжения питающей сети на ±10% от но-
минального значения производится при максимальном и мини-
мальном выходных напряжениях и номинальном токе нагрузки
измерителем нестабильности В8-3.
Структурная схема соединения приборов приведена на
рис. 4.
ice РИО 250-05
источник
питания
В8-3
; погрузка
Рис. 4. Структурная схема измерения нестабильности
выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «выход» источника питания измери-
тель нестабильности В8-3;
20
подключить источник питания через автотрансформатор
к сети;
изменять напряжение питающей сети с помощью авто-
трансформатора РНО-250-0,5 на плюс 10% и на минус 10% (для
частоты 50 Гц) или на плюс 5% и на минус 5% (для частоты
400 Гц) от номинального значения с выдержкой на крайних п
номинальном значениях в течение 5 мин;
после каждого изменения напряжения питающей сети фик-
сировать показания измерителя нестабильности В8-3.
Нестабильность выходного напряжения при изменении на-
пряжения питающей сети не должна превышать ±0,1 % с уче-
том дрейфа.
Примечание. Измерение нестабильности выходного напряжения от
изменения напряжения питающей сети после изменения тока нагрузки или
выходного напряжения прибора должно производиться по истечении времени
установления теплового режима прибора, равного 30 мин в нормальных и 1 ч
в рабочих климатических условиях.
в) Определение нестабильности выходного напряжения при
изменении тока нагрузки от номинального значения до нуля
(и. 2.5).
Определение нестабильности выходного напряжения при из-
менении тока нагрузки от номинального значения до нуля про-
изводится при максимальном и минимальном выходных напря-
жениях измерителем нестабильности В8-3.
Измерение производится по схеме рис. 4 в следующем по-
рядке:
подключить к гнездам «выход» источника питания измери-
тель нестабильности В8-3;
подключить источник питания через автотрансформатор
к сети;
изменить ток нагрузки плавно или скачкообразно от номи-
нального значения до нуля с выдержкой после снятия нагрузки
в течение 5 мин;
определить нестабильность выходного напряжения по изме-
рителю нестабильности В8-3.
Нестабильность выходного напряжения при изменении тока
нагрузки от номинального значения до нуля не должна превы-
шать ±0,2%.
г) Определение величины пульсации выходного напряжения
прибора (п. 2.8).
Определение величины пульсации выходного напряжения
прибора производится при максимальном и минимальном выход-
ных напряжениях и номинальном токе нагрузки милливольтмет-
ром ВЗ-42. Структурная схема соединения приборов приведена
на рис. 5.
21
Рис. 5. Структурная схема измерения пульсации
выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «выход» источника питания милли-
вольтметр ВЗ-42;
подключить источник питания через автотрансформатор
к сети;
определить величину пульсации выходного напряжения по
милливольтметру ВЗ-42.
Измерение провести при минимальном, номинальном и мак-
симальном напряжениях сети.
Величина пульсации выходного напряжения не должна
превышать 5 мВ.
д) Определение значения тока срабатывания защиты при-
бора от перегрузок (п. 2.9).
Определение значения тока срабатывания защиты прибора
от перегрузок производится при максимальном и минимальном
выходных напряжениях с помощью амперметра Э514/3. Струк-
турная схема соединения приборов приведена на рис. 6.
Рис. 6. Структурная схема измерения тока срабатывания защиты прибора
Измерение производится в следующем порядке:
устанавливают ток нагрузки, равный номинальному значе-
нию;
плавно увеличивают ток нагрузки до момента загорания
лампы «Перегрузка», при этом фиксируют по амперметру
Э514/3 ток. Значение тока срабатывания защиты прибора от
перегрузок должно быть 10—60% (0,33—0,48 А) от номинально-
го значения тока нагрузки.
22
е) Определение полного выходного сопротивления (п. 2.13).
Определение полного выходного сопротивления произ-
водится при максимальном выходном напряжении и токе
нагрузки, равном 90% от номинального значения, по структур-
ной схеме, изображенной на рис. 7.
Рис. 7. Структурная схема измерения полного выходного сопротивления
прибора
VI, V2 — милливольтметры, измеряющие переменную составляющую на-
пряжения;
А — амперметр постоянного тока;
R1—резистор с сопротивлением 1Ом±1%;
R2—сопротивление нагрузки;
С — разделительная емкость не менее 100 мкФ;
Г —генератор синусоидального напряжения (ГЗ-56/1).
Измерения проводятся в следующем порядке:
с помощью генератора синусоидального напряжения уста-
навливается переменная составляющая, равная 5% от номиналь-
ного значения тока нагрузки испытуемого прибора;
плавно изменяя частоту генератора от 20 Гц до 200 кГц,
фиксируют показания милливольтметра.
Полное выходное сопротивление прибора определяется в
точке максимальных значений показаний милливольтметра VI
по формуле
U1 • R1
К U2 ’
где U1,U2 — показания милливольтметров VI и V2 соответ-
ственно;
R1 — сопротивление 1 Ом.
Полное выходное сопротивление прибора не должно превы-
шать 2Ом.
23
ж) Определение электрической прочности и сопротивления
изоляции прибора (п. 2.15).
Определение электрической прочности и сопротивления изо-
ляции прибора производится с помощью пробойной установки
УПУ-1М и мегомметра М4100 соответственно.
Электрическая прочность и сопротивление изоляций прове-
ряется:
между любым из выходных гнезд и корпусом прибора;
между входной цепью и корпусом прибора во включенном
положении тумблера «сеть», при этом вилка шнура питания
должна быть отключена от питающей сети.
Электрическое сопротивление изоляции входных и выход-
ных цепей относительно корпуса не должно быть менее 20 МОм.
Электрическая прочность изоляции входных цепей не долж-
на быть менее 1200 В переменного тока, выходных цепей—не ме-
нее 1000 В постоянного тока.
11.4 . Оформление результатов поверки
Результаты поверки записываются в формуляр
ЕЭ3.233.131 ФО.
12. Правила хранения
Приборы, поступающие на склад потребителя и предназна-
ченные для эксплуатации ранее шести месяцев со дня поступле-
ния, могут храниться в упакованном виде.
Приборы, предназначенные для длительного хранения (про-
должительностью более шести месяцев), содержатся освобож-
денными от транспортной упаковки.
Условия хранения:
температура окружающей среды от 278 до 303 К (от 5 до
30°С);
относительная влажность до 85% при температуре 293+5 К
(20±5°С).
В помещении для хранения не должно быть пыли, паров
кислот, щелочей, а также газов, вызывающих коррозию.
13. Транспортирование
13.1. Тара, упаковка и маркирование упаковки
В тарный ящик с внутренними размерами 670X400X260 мм
уложить упаковочную коробку с источником питания и перечнем
согласно упаковочному листу.
24
Тарный ящик предварительно выстелить упаковочной битум-
ной бумагой ГОСТ 515—56, свободные места между ящиком и
упаковкой заполнить гофрированным картоном, сверху поло-
жить ведомость упаковки.
После крепления крышки гвоздями тарный ящик снаружи
обить стальной лентой ГОСТ 3560—73 и опломбировать.
Тарный ящик должен иметь маркировку следующими зна-
ками:
«Верх, не кантовать»;
«Осторожно, хрупкое»;
«Боится сырости».
13.2. Условия транспортирования
При транспортировании ящики с упакованной аппаратурой
должны быть укреплены так, чтобы была исключена возмож-
ность их смещения и соударения.
В случае транспортирования на открытых платформах ящи-
ки с аппаратурой должны быть накрыты брезентом.
25
Ведомость упаковки
Битумная бумага
Брсррировснный
картон
Коробка
источник питании
зип
Техническое описание
и инструкция по эксплуатации
формуляр
Упаковочный лист
Рис. 8. Упаковка прибора при транспортировании
Приложение 1
Перечень элементов электрической принципиальной схемы
источника питания постоянного тока Б5-10
Зона Поз. обозна- чение Наименование Количество Примечание
Резисторы МЛТ ГОСТ 7113—66 Резистор СПЗ-9а ОЖО.468.012 ТУ Резисторы ПЭВ ГОСТ 6513—66
R1, R2 МЛ Т-0,25-330 кОм ± 10 % 2
R3 R10 МЛ Т-0,5-330 кОм± 10 % 8
Rll, R12 МЛТ-2-33 кОм± 10% 2
R13 МЛ Т-0,5-33 кОм ± 10% 1
R14 ПЭВ-15-150 Ом ±10 % 1
R15 МЛ Т-0,5-1 кОм ±10% 1
R16 МЛ Т-0,25-470 Ом± 10% 1
R17 СПЗ-9а -10-2,2 кОм ± 20 % 1
R18 ПЭВ-15-150 Ом ±10% 1
RI9 МЛТ-0,5-82 кОм±Ю% 1
Продолжение приложения 1
Зона Поз. обозна- чение Наименование Количество Примечание
Резисторы МЛТ ГОСТ 7113—66 Резистор ПЭВ ГОСТ 6513—66 Резисторы ППБ ОЖО.468.512 ТУ Резистор ПТМН ОЖО.467.503 ТУ Резистор С5-5 ОЖО.467.505 ТУ
R20 МЛ Т-0,5-750 Ом ±5% 1
R21 МЛТ-0,5-560 Ом ± 10 % 1
R22 МЛ Т-0,25-5,6 кОм± 10 о/п 1
R23 МЛТ-0,5-3,ЗкОм±Ю0Д 1
R24 МЛ Т-0,25-5,6 кОм ± 10 о/п 1
R25 МЛТ-0,5-3,ЗкОм±Ю0Д 1
R26 МЛТ-0,25-390 Ом ± 10 ОД 1
R27 МЛТ-0,5-3,3 кОм ± 10 ОД 1
R28 МЛТ-0,25-2,2 кОм± 10 ОД 1
R29* МЛ Т-0,25-470 Ом ± 10 ОД 1 Подбир. при регул, от 150 до 750 Ом
R30, R31 МЛТ-0,5-3,3 кОм ±10°Д 2
R32 МЛТ-0,25-470 Ом± 10% 1
R33 МЛТ-1-150 Ом ±10 %
R34 МЛТ-0,25-12кОм±Ю%
R35 МЛТ-0,25-3,6 кОм ±5 %
R36 МЛ Т-0,25-240 Ом ±5 %
R37 МЛТ-0,25-2,2 кОм ± 10 %
R38 МЛТ-0,25-5,6 кОм ±10%
R39 МЛТ-0,25-2,2 кОм ± 10%
R40 ППБ-1В-1000м±5%
R41 ПТМН-1-150Ом±1%
R42 ПЭВ-7,5-68Ом±Ю%
R43— R51 С5-5-2 Вт-620 Ом±1 %
R52 ППБ-2 А-680Ом±5%
R53 МЛТ-0,5-1000м±10%
Конденсаторы К40У-9 ОЖО.462.056 ТУ
Конденсатор К50-20 ОЖО.464.120 ТУ
Cl К40У-9-1000-0,01 ± 10%
C2 К40У-9-400-0,1 ± 10%
C3 К40У-9-1000-0,01 ± 10 о/п
C4, C5 К50-20-160-200
1
1
1
1
1
1
1
1
1
1
9
1
1
1
1
1
2
§ _______________________________________________________________________Продолжение приложения 1
Зона Поз. обозна- чение Наименование Количество Примечание
Конденсаторы К5О-12 ОЖО.464.079 ТУ
Конденсаторы К50-20 ОЖО.464.120 ТУ
Конденсатор МБМ ГОСТ-5.171—69
С6 К50-12-300-100 4 параллельно
С7 К50-12-300-100 4 параллельно
С8, С9 К50-20-6.3-20 2
СЮ К50-20-50-10 1
СП К50-20-6.3-20 1
С12 К50-20-25-10 1
С13—CI5 К50-12-350-50 3
С16 МБМ-500-0,1-11 1
ИП1 Вольтметр М4203кл.4;0—300 В ТУ25-04-1382-70 1
В1 Микротумблер МТ-1 ОЮО.360.016 ТУ 1
В2 Переключатель 12П2Н2 Н0.360.600 1
Гн1—Гн4 Гнездо 4
Дноды
Д1-Д8 Д226
Д9—Д11 Д226Б
Д12 Д817А
Д13 Д814В
Д14—Д18 Д226Б
Д19 Д817А
Д20 Д814В
Д21 Д226Б
Д22, Д23 Д814В
Д24 Д814А
Д25 Д814В
Д26, Д27 Д814А
Д28 Д818Е
Д29, ДЗО Д814А
Д31—ДЗЗ Д226Б
К1 Зажим малогабаритный ЗМЗ
Л1, Л2 Лампа I4H-3
Пр1 Предохранитель ВП1-1; 2 А
ШБ3.362.002 ТУ
ЩБЗ 362.002 ТУ
УЖ3.362 027 ТУ
CM3.362.0I2 ТУ
ЩБ3.362.002 ТУ
УЖЗ.362.027 ТУ
СМ3.362.012 ТУ
ЩБ3.362.002 ТУ
СМ3.362.012 ТУ
СМ3 362 012 ТУ
СМ3.362.012 ТУ
СМ3.362.012 ТУ
СМ3.362.025 ТУ
СМ3.362.012 ТУ
ЩБ3.362.002 ТУ
га0.483.000 ТУ
ЩаЗ.341.001 ТУ
ОЮ0.480 003 ТУ
8
3
1
1
5
1
1
1
2
1
1
2
1
2
3
1
2
1
GJ to П1 зодолжеиие приложения 1
Поз. О в»
Зона обозна- Наименование ф Примечание
чение 3
м
Р1 Реле 8Э12 ОДС.523.002—66 Т 1
Р2 Реле ЕЮ4.550.000-4 1
Транзисторы
Т1 П215 СИ3.365.012 ТУ 1
Т2 П217В СИ3.365.017 ТУ 1
тз П215 СИ3.365.012 ТУ 1
Т4 П217В СИ3.365.017 ТУ 1
Т5 П215 СИ3.365.012 ТУ 1
Тб МП26А ГОСТ 14830—69 1
Т7 П215 СИ3.365.012 ТУ 1
Т8 П217В СИ3.365.017 ТУ 1
T9 МП26А ГОСТ 14830—69 1
Т10 П215 СИ3.365.012 ТУ 1
Т11 П217В СИ3.365.017 ТУ 1
Т12 П215 СИ3.365.012 ТУ 1
Т13 П217В
Т14 П215
Т15 П217В
Т16 П215
Т17 П217В
Т18 МП26А
Т19, Т20 МП37А
Tpl Трансформатор
СИ3.365.017 ТУ 1
СИ3.365.012 ТУ 1
СИ3.365 017 ТУ 1
СИ3.365.012 ТУ 1
СИ3.365.017 ТУ 1
ГОСТ 14830—69 1
ГОСТ 14831—69 2
ЕЭ4.703.048 Сп 1
Из библиотеки лаборатории КИТУ
отдела главного метролога
ОАО «Московский телевизионный завод
«РУБИН»
Сканировал: Бобылев Василий
Александрович
bva51 (й)у andex.ru
Приложение 2
Схема электрическая принципиальная источника питания постоянного тока Б5-10
Приложение 3
Таблица режимов транзисторов
Обозначе- Напряжение относительно эмиттера, В
ние по прин-
ципиальной коллектор база
схеме
Т1 от минус 30 до минус 65 от минус 1,2 до плюс 11
Т2 то же 30 то же 65 то же 1,5 то же 11
ТЗ 12 . 65 1,2 . 11
Т4 . 12 . 65 1,5 . 11
Т5 12 . 25 не более минус 1,2
Тб 6 . 9 то же 1,2
Т7 3,5 . 15 . 1,2
Т8 3,5 . 15 1.5
T9 . 2,5 . 6 1.2
Т10 . 3 . 15 . 1.2
Т11 3 , 15 1.5
Т12 . 2,5 , 15 1.5
Т13 . 2 . 15 1.5
Т14 2 , 15 1.2
Т15 1,5 . 15 1.5
Т16 1,5 „ 15 1.2
Т17 1,5 , 15 1,5
Т18 . 5 . 14 1.2
Т19 от плюс 5 до плюс 12,5 не более плюс 0,75
Т20 то же 5 то же 12,5 то же 0,75
Примечание. Напряжения измеряются вольтметром с входным
сопротивлением 2 кОм на 1 В при напряжении питающей сети 220 В,
напряжении выхода 300 В и токе нагрузки 0,3 А.
35
Приложение 4
Намоточные данные трансформатора Тр1
Обозначение по схеме Номера выводов (порядок намотки) Число витков Диаметр провода, мм Материал
Тр1 1-2 860 0,64 Провод ПЭВ-2
2—3 29 0,64 то же
3-4 29 0,64
Экран 17 — — Лента М1Т 0,05X60X230
5-6 130 0,31 Провод ПЭВ-2
6-7 130 0,31 то же
11—12 116 0,47 я
12—13 116 0,47 •
13 14 116 0,47 я
14-15 116 0,47 Я
15-16 116 0,47 Я
16-21 116 0,47 »
21—22 116 0,47 »
22-23 116 0,47
23-24 116 0,47 П
24-25 345 0,47 Й
26-27 140 0,15 В
Сердечник ШЛ 25X32 — — —'• Сталь Э340-0.15 ОЮ0.572.001 ТУ
36
Приложение 5
Намоточные данные реле Р2 источника питания
Обозначение по схеме Номера выводов катушек Число витков Диаметр провода, мм Марка провода
Р2 1—2 60 ОД
3—4 500 0,15 ПЭВ-2
5-6 1600 0,08
37
Приложение 6
п / / (<>), \ \ /1 — \ >/ ! 11 U МП37А и МП26А \Ф 1г П215 и П217 .Эмиттер 1 ^--база -"Коллектор Ьазо , / Зпиттер Коллектор
Схема расположения выводов транзисторов
38
