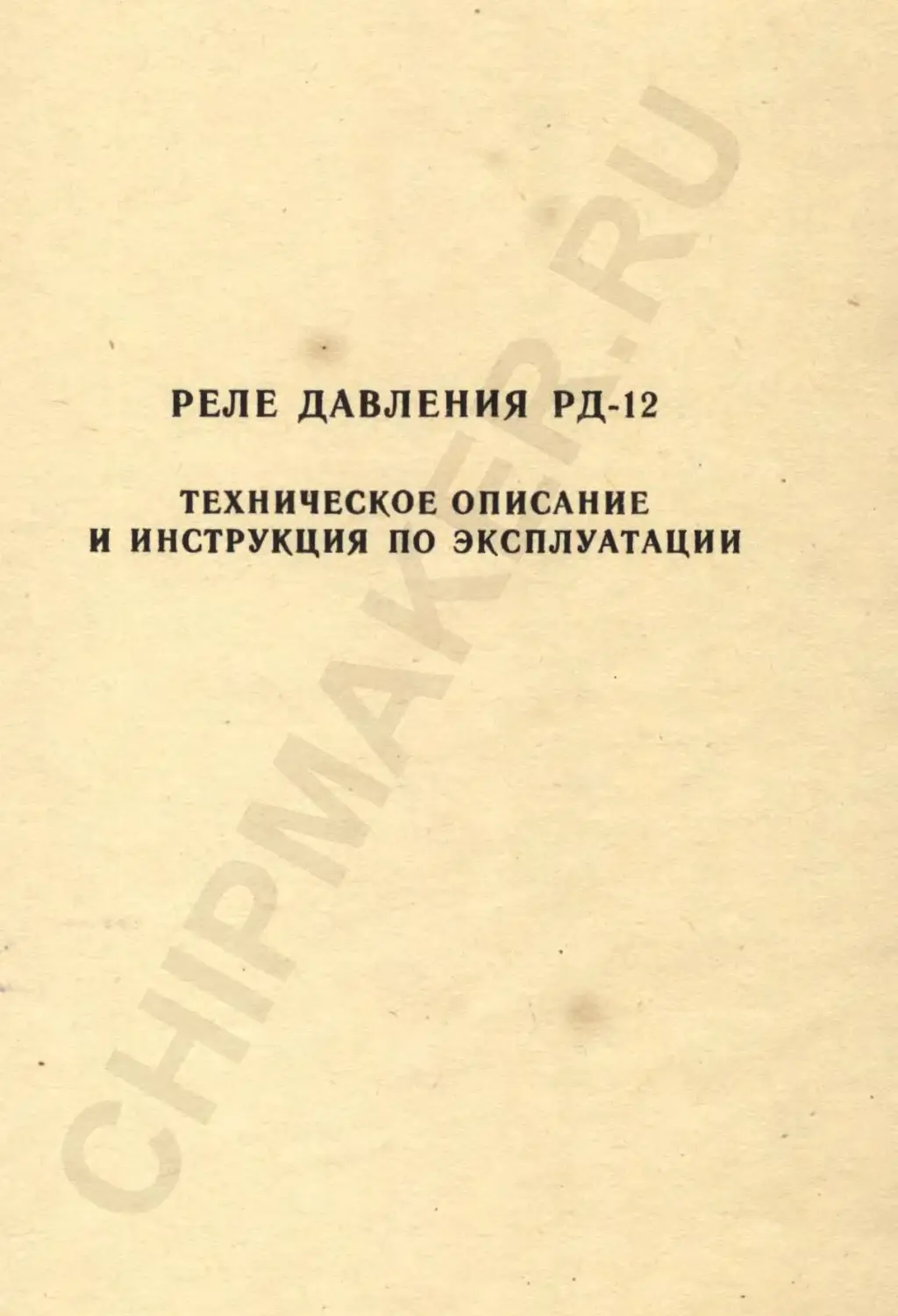

РЕЛЕ ДАВЛЕНИЯ РД-12
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I.	Назначение
Реле давления РД-12 предназначено для автоматического управ-
ления или сигнализации при контроле давления в воздушных, водя-
ных, масляных или холодильных установках путем размыкания и за-
мыкания электрической цепи.
Реле предназначено для эксплуатации во взрывобезопасных
помещениях при температуре окружающего воздуха от 0 до 50 °C
и относительной влажности до 80% при 25 °C, при условии отсутствия
в окружающей среде активных химических газов и паров.
II.	Технические данные
2.1.	Реле изготовляется двух модификаций:
—	модификация I обеспечивает срабатывание (замыкание или
размыкание контактов) при повышении контролируемого давления до
установленной величины и возврат в исходное положение (обратное
действие) при понижении давления на величину зоны нечувствитель-
ности;
—	модификация II обеспечивает срабатывание при понижении
контролируемого давления до установленной величины и возврат в
исходное положение при повышении давления на величину зоны не-
чувствительности.
3
2.2. Основные характеристики сведены в таблицу.
Пределы уставок сра- батывания, кгс/см2 (МПА)	Пределы уставок зоны нечувствитель- ности (диффе- ренциала), кгс/см2 (МПа)	Основная погрешность срабатывания и зоны нечувстви тельности в % от верхнего предела уставок срабатывания	Разброс сраба- тываний	Давление перегруз- ки, кгс/см2 (МПа)
от —0,4 (—0,04) до 2,5 (0,25)	от 0,4 (0,04) до 1,6 (0,16)	±4	Не более 1/2 абсо- лютной величины, основной погрешности срабатыва- ния	Ю (1,0)
от 2 (0,2) до 8 (0,8)	от 0,75 (0,075) до 2,75 (0,275)			12 (1,2)
от 2 (0.2) до 12 (1,2)	от 1,5 (0,15) до 4,5 (0,45)			25 (2,5)
от 5 (0,5) до 20 (2,0)	от 2 (0,2) до 7 (0,7)			25 (2,5)
Примечания: 1. Зона нечувствительности реле модификации
I не должна выходить за нижний предел уставок срабатывания на
величину не более чем:
а)	—ОД кгс/см2 (—0,04 МПа) при диапазоне уставок от —0,4 до
2,5 кгс/см2 (—0,04 до 0,25 МПа);
б)	4,5 кгс/см2 (0,45 МПа) при диапазоне уставок от 5 до
20 кгс/см2 (0,5 до 2,0 МПа);
в)	1,5 кгс/см2 (0,15 МПа) при остальных диапазонах уставок сра-
бытавания.
2. Зона нечувствительности реле модификации II с пределом
уставок срабатывания от 5 до 20 кгс/см2 (0,5 до 2,0 МПа) не должна
выходить за верхний предел уставок срабатывания на величину более
2 кгс/см2 (0,2 МПа).
2.3.	Реле сохраняет работоспособность:
—	в условиях температуры окружающей среды от 0 до 50 °C;
—	в условиях относительной влажности до 80 % при 25 °C;
—	в условиях вибрации с частотой 25 Гц и амплитудой 0,1 мм;
4
—	после воздействия температур от минус 60 до плюс 50 °C;
—	относительной влажности 95±3% при температуре 35°C.
2.4.	Коммутируемая мощность контактов реле:
а)	150 В • А при напряжении 380 В переменного тока частотой
50 Гц при индуктивной нагрузке;
б)	50 Вт при напряжении 220 В постоянного тока при активной
нагрузке.
2.5.	Сопротивление изоляции электрических цепей относительно
корпуса и цепей между собой не менее:
а)	20 МОм при температуре 20±5°С и относительной влажности
до 80%;
б)	5 МОм при температуре окружающгео воздуха 50 °C и относи-
тельной влажности до 80%;
в)	1 МОм при температуре 35 °C и относительной влажности
95±3%.
2.6.	По защищенности от воздействия окружающей среды реле
изготовляются обыкновенного исполнения.
2.7.	Масса реле не более 0,9 кг.
HI. Принцип действия
Принцип действия реле основан иа уравновешивании силы дав-
ления силой упругих деформаций регулировочной пружины.
Перемещение подвижного конца сильфона, вызываемое измене-
нием действующего на него давления, через рычаг действует на кон-
тактное устройство реле. Кинематическая схема реле дана на
рис. 1. Давление среды, действующее на сильфон (2), уравновеши-
вается через шток (3) силой упругой деформации цилиндрической
винтовой пружины (14). Одним концом пружина упирается в рычаг
(1), а другим в гайку (13) винта настройки (12). Вращением винта
(12) изменяют натяжение пружины (14), настраивая реле на тре-
буемое давление срабатывания по шкале (11). В качестве контакт-
ного устройства применен микровыключатель (15).
Реле работает следующим образом: при повышении давления в
камере (4) сильфон (2) сжимается и его свободный нижний конец
перемещается вверх. Одновременно шток (3), жестко связанный со
свободным концом сильфона, поворачивает рычаг (1) вокруг оси по
часовой стрелке, преодолевая сопротивление пружины (14).
Когда давление контролируемой среды достигнет уставки по
шкале (11), рычаг нажмет своим правым концом на кнопку микро-
выключателя (15), производя переключение его контактов.
5
Рис. 1. Кинематическая схема
При понижении давления контролируемой среды рычаг (1) под
действием пружины (14) поворачивается вокруг оси против часовой
стрелки.
Когда давление понизится на величину зоны нечувствительности,
установленнной по шкале (7), рычаг (1) освободит кнопку микро-
выключателя (15), контакты которого переключатся в исходное поло-
жение.
Настройка зоны нечувствительности производится вращением
винта (10) до совпадения указателя с нужным делением шкалы (7).
Получение той или иной модификации реле обеспечивается измене-
нием направления зоны нечувствительности (дифференциала) отно-
сительно уставки, что достигается применением пружины (8), которая
может быть пружиной растяжения или сжатия.
Изменением натяжения пружины (8) производится регулирова-
ние зоны нечувствительности. Действие пружины зоны нечувствитель-
ности состоит в следующем; перед срабатыванием при повышении
давления (модификация I) рычаг (6), на котором укреплен нижний
конец пружины (8), упирается в верхнюю кромку упора (5) и в
момент срабатывания пружина (8) в работе не участвует.
Возврат в исходное положение при понижении давления проис-
ходит с участием пружины (8).
Перед срабатыванием при понижении давления (модификация
II) рычаг (6) под действием (в этом случае) пружины сжатия (8)
6
упирается в нижнюю кромку упора (5) и в момент срабатывания
пружина зоны нечувствительности в работе не участвует.
Возврат в исходное положение при повышении давления проис-
ходит с участием пружины зоны нечувствительности.
Таким образом величина давления срабатывания в обоих слу-
чаях определяется только натяжением пружины (14), а величина
возврата в исходное положение — натяжением двух пружин.
IV. Конструкция
Реле РД-12 представляет собой шкальный прибор контроля с
регулируемой зоной нечувствительности. Реле состоит из следующих
основных частей: узла сильфона, механизма настройки давления сра-
батывания, механизма настройки зоны нечувствительности и контакт-
ного устройства.
Механизм реле смонтирован на основании и закрыт крышкой.
Габаритные, установочные и присоединительные размеры реле
даны на рис. 2. Крепление предусмотрено на кронштейне в вертикаль-
ном положении четырьмя винтами. Контролируемая среда подводится
в реле по трубке, припаянной к ниппелю, через штуцер с накидной
ганкой. Уплотнение достигается за счет эластичной прокладки между
ниппелем и штуцером. Присоединение кабеля предусмотрено гайками
к клеммной плате прибора, к которой подключены контакты микро-
выключателя.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
I.	Распаковка
При получении ящиков с реле следует убедиться в сохранности
тары. В случае ее повреждения необходимо составить соответствую-
щий акт на месте получения груза и обратиться с рекламацией к
транспортной организации.
Распаковку рекомендуется производить в следующем порядке:
а)	открыть крышку ящика с надписью «Верх»;
б)	освободить прибор от упаковочного материала и протереть
его мягкой тряпкой;
в)	произвести осмотр реле.
О всех дефектах, обнаруженных при распаковке, необходимо
составить соответствующий акт.
7
Рис. 2. Габаритные, установочные и
присоединительные размеры
8
II.	Регулирование и монтаж
Регулирование реле на контролируемое давление срабатывания и
требуемую зону нечувствительности производить вращением регули-
ровочных винтов до совпадения указателей с нужным делением соот-
ветствующих шкал. Монтаж реле производить в следующем порядке:
а)	установить реле на кронштейн, закрепив его винтами;
б)	присоединить к ниппелю реле трубку, обеспечив надежное
уплотнение;
в)	присоединить кабель электрической цепи;
г)	присоединить провод заземления.
Порядок присоединения кабеля следующий:
1.	Разделанный конец двухжильного кабеля ввести в отверстие
основания реле, предварительно сняв с него крышку.
2-	Закрепить провода кабеля на клеммной плате прибора гай-
ками.
Для коммутации цепи использовать клеммы, имеющие маркиров-
ку «О», «НЗ», или «О», «НО».
Примечания: 1. При подключении электрической цепи к клем-
мам «О».и «НЗ» реле производит коммутацию:
а)	в модификации I — размыкание электрической цепи при сра-
батывании и замыкание электрической цепи при возврате в исход-
ное положение;
б)	в модификации II — замыкание электрической цепи при сраба-
тывании и размыкание электрической цепи при возврате в исход-
ное положение.
2.	При подключении электрической цепи к клеммам «О» и «НО»
реле производит коммутацию:
а)	в модификации I — замыкание электрической цепи при сра-
батывании и размыкание электрической цепи при возврате в исходное
положение;
б)	в модификации II — размыкание электрической цепи при сра-
батывании и замыкание электрической цепи при возврате в исход-
ное положение.
III.	Контрольно-профилактические работы
При эксплуатации реле следует проверять погрешность срабаты-
вания, зону нечувствительности и сопротивление изоляции между
токоведущими частями, а также между ними и корпусом не реже
одного раза в три месяца. Такую же проверку следует производить
9
перед установкой реле, если оно находилось на складе более 3 меся-
цев.
Для проверки необходимо иметь:
а)	образцовый манометр, а для измерения разрежения — образ-
цовый вакуумметр;
б)	мегомметр на 500 В.
Проверка погрешности срабатывания и зоны нечувствительности
производится на крайних значениях диапазона настройки давлений
срабатывания и на одном или двух промежуточных значениях.
Зона нечувствительности на каждой проверяемой точке диапазо-
на настройки берется минимального, среднего и максимального зна-
чения.
Методика проверки следующая:
а)	винтами настройки производят уставку реле на проверяемое
значение давления срабатывания и зоны нечувствительности;
б)	создают давление, действующее на датчик реле несколько вы-
ше или ниже уставки (в зависимости от модификации реле);
в)	равномерно повышают или понижают давление (в зависи-
мости от модификации реле) до момента срабатывания. Затем равно-
мерно понижают или повышают давление до возврата в исходное
положение. Давления срабатывания и возврата в исходное положе-
ние определяют по образцовому манометру (в случае разрежения —
по вакуумметру).
Результаты испытания должны удовлетворять п. 2.2 раздела
II технического описания.
Проверка сопротивления изоляции между токоведущими, элект-
рически не связанными частями реле, а также между ними и корпу-
сом производится мегомметром, развивающим напряжением 500 В
постоянного тока.
IV.	Хранение
Реле следует хранить в транспортной таре или во внутренней
(барьерной) упаковке в отапливаемых или вентилируемых склад-
ских помещениях при температуре от 1 до 40 °C и относительно
влажности до 80 % при 25 °C.
В воздухе помещения хранений не должно быть газов али паров»
вызывающих коррозию.
