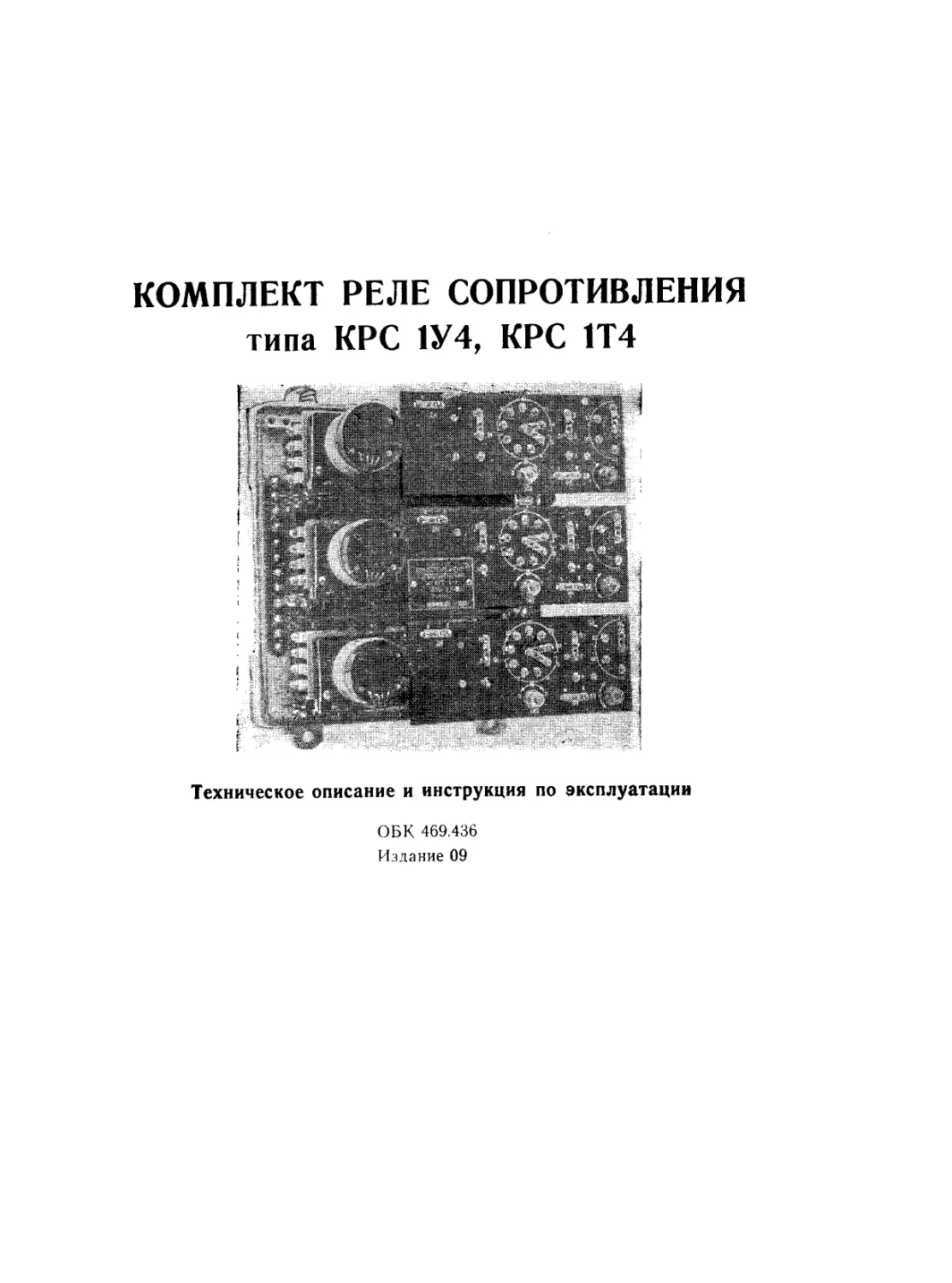

КОМПЛЕКТ РЕЛЕ СОПРОТИВЛЕНИЯ типа КРС 1У4, КРС 1Т4
Техническое описание и инструкция по эксплуатации
ОБК 469.436
Издание 09
1. Назначение
1. Комплект реле сопротивления типа КРС 1У4, КРС 1-Т4 состоит из трех направленных реле сопротивления, предназначенных для применения в качестве дистанционных и пусковых органов различных схем релейной защиты. Каждое из реле комплекта реагирует на отклонение от установленной величины сопротивления на его зажимах при двухфазных и трехфазных коротких замыканиях. Исполнение комплекта с дополнительным индексом «4» в обозначении типа КРС 1-Т4 пригодно для работы в условиях тропического климата. В дальнейшем комплект именуется КРС 1 и КРС 1-Т.
Комплект предназначен для работы в закрытом помещении при температуре окружающей среды от минус 20 до +40°С в общепромышленном и от минус 10 до +45°С в тропическом исполнениях.
Тропическое исполнение устройства отличается от общепромышленного материалами, покрытиями и отделкой, обеспечивающими работу комплекта в условиях тропиков.
2. Принцип действия
Принципиальная схема комплекта реле сопротивления типа КРС 1 приведена в приложении 1.
Комплект типа КРС 1 содержит три реле сопротивления (1РС, 2РС, ЗРС), каждое из которых включено на линейное напряжение и разность фазных токов.
В основу направленного реле сопротивления оложена схема сравнения абсолютных значений величин, а также использование высокочувствительных магнитоэлектрических реле в качестве реагирующих органов схем сравнения.
К мосту IBM подводится Ep = KiI, к мосту 2ВМ—Et = KuU—КД, где Ku—коэффициент трансформации трансформатора 1ТН, Ki—коэффициент, численно равный величине э.д.с. на вторичной обмотке трансреактора 1Тр при токе 1 А через последовательно соединенные первичные обмотки. Если пренебречь нечувствительностью реагирующего органа, включенного на выходе схемы сравнения, то условие его срабатывания характеризуется следующим уравнением
| KuLJ = Kii | «S | Kil | (1)
Разделив обе части уравнения (1) на Kul и учитывая, что Uul—величины напряжения и тока на вторичной стороне измерительных трансформаторов напряжения и тока, получим:
В комплексной плоскости сопротивлений Z это выражение соответствует окружности, проходящей через начало координат, диаметр которой есть вектор 2 -. Контур, к которому подводится напря-
Ки
жение Ер = К'1. называется рабочим, так как выпрямленное напряжение этого контура создает в реагирующем органе момент в сторону срабатывания. Соответственно, контур, к которому подводится напряжение Et = KuU—КД называется тормозным. Характеристики срабатывания направленного реле сопротивления в комплексной плоскости сопротивлений приведены на рис. 1, 2.
Как видно из рис. 1 и 2 характеристика срабатывания реле сопротивления, входящего в комплект типа КРС 1, может иметь вид окружности или эллипса, проходящих через начало координат или охватывающих начало координат.
Смещение характеристики срабатывания в III квадрант комплексной плоскости сопротивлений осуществляется введением дополнительного сопротивления 6R в тормозной контур. Указанное смещение характеристики срабатывания может быть необходимо для предотвращения отказа трехступенчатой дистанционной защиты, в которой комплект реле сопротивления используется в качестве пускового органа, при установке трансформаторов напряжения на линии и включении ее на закоротку.
В этом случае напряжение на защите до и после включения линии равно нулю и поэтому дистанционные органы первой ступени по «памяти» не работают.
Для получения эллиптической характеристики срабатывания используется то обстоятельство, что переменная составляющая на выходе схемы сравнения имеет минимальное значение при угле между сравниваемыми электрическими величинами, равном нулю, и максимальное значение при угле 90°. Более подробно это описано ниже. Эллиптическая характеристика срабатывания реле сопротивления облегчает отстройку защиты от токов нагрузочного режима на длинных, сильно нагруженных линиях электропередач, когда токи нагрузки соизмеримы с токами короткого замыкания.
Реле сопротивления содержит следующие элементы:
1. Трансформатор напряжения 1ТН, позволяющий производить регулировку уставки изменением суммарного числа витков двух последовательно включенных обмоток на вторичной стороне. Одна из обмоток содержит 80% витков и предназначена для грубой регулировки уставки (через 20%).
Вторая обмотка имеет три отпайки, позволяющие регулировать уставку через 5%, и четвертую отпайку с 8% витков, к которой подключен потенциометр плавной регулировки уставки 14R. Для поддержания неизменным сопротивления тормозного контура при регулировке уставок трансформатора 1ТН последовательно с отпайками грубой регулировки уставки включены сопротивления 10R-M3R.
Для сохранения постоянной минимальной величины сопротивления срабатывания при переходе от одного угла максимальной чувствительности к другому, первичная обмотка трансформатора напряжения имеет отвод, позволяющий менять величину Ku.
2. Трансреактор 1Тр имеет две первичные обмотки, включаемые на разность фазных токов, и две вторичные обмотки. Для сохранения равенства напряжений КТ, вводимых в рабочий и тормозной контуры реле сопротивления, применен трансреактор специальной конструкции с двумя независимыми вторичными обмотками (см. рис. 3).
Первичные обмотки (W>, W2) трансреактора расположены на среднем керне, а вторичные обмотки (W-з, W«), Для исключения влияния контуров друг на друга, на двух крайних кернах, имеющих воздушные зазоры.
Угол вектора вторичной э.д.с. трансреактора относительно первичного тока определяющий угол максимальной чувствительности дистанционного органа, устанавливается сопротивлениями 1R, 3R, 2R, 4R шунтирующими вторичные обмотки трансреактора.
3. Схему сравнения, состоящую из двух выпрямительных мостов (IBM, 2ВМ), балластных сопротивлений (8R, 9R) и’сопротивления 5R, необходимого для выравнивания сопротивления рабочего и тормозного контуров. Для исключения перегрузки магнитоэлектрического реле (PC), включенного на выход схемы сравнения, параллельно его обмотке включены диоды 1Д, 2Д.
Сопротивление 7R, по величине в 7—10 раз большее. чем сопротивление обмотки магнитоэлектрического реле, служит для создания режима критического успокоения рамки магнитоэлектрического реле. В этом случае приближение подвижного контакта к неподвижному при срабатывании реле носит апериодический характер. Так как напряжение на диодах при к. з., сопровождающихся большими токами (до 150 А), достигает значительной величины, схема сравнения выполнена на диодах типа Д 211, имеющих допустимое обратное напряжение 600 В. Для получения правильной неискаженной формы характеристической окружности на выходе схемы сравнения включен фильтр-«пробка», рассчитанный на резонанс токов при частоте 100 Гц— 2
частоте основной гармоники выпрямленного тока. Фильтр состоит из дросселя 1 Др, выполненного с регулируемым зазором в сердечнике, и конденсатора 1С.
Уровень переменной составляющей на выходе схемы сравнения изменяется в зависимости от угла между сравниваемыми величинами, что и используется, как было указано выше, для получения характеристики реле сопротивления, близкой к эллипсу.
Для получения такой характеристики на дросселе 1Др сглаживающего фильтра предусматривается дополнительная обмотка. Переменная составляющая 100 Гц, полученная с этой обмотки после двухполупериодного выпрямления диодами ЗД, 4Д, подается на вход магнитоэлектрического реле встречно относительно постоянной составляющей от схемы сравнения, которая не зависит от угла сдвига между сравниваемыми электрическими величинами.
Таким образом, получается торможение от переменной составляющей 100 Гц, примерно равное i лю при угле максимальной чувствительности и максимальное при угле между сравниваемыми величинами, равным 90°. Регулирование эллиптичности производится сопротивлениями 16RH-18R. Сопротивление 19R снижает уровень постоянной составляющей от схемы сравнения, следовательно, увеличивает эллиптичность.
Введение сопротивления 19R несколько загруб-ляет реле, т. е. увеличивает ток точной работы его. Время срабатывания реле сопротивления с эллиптической характеристикой больше времени срабатывания реле с круговой характеристикой за счет шунтирующей магнитоэлектрическое реле цепочки, состоящей из сопротивления вторичной обмотки дросселя, диодов ЗД, 4Д и одного из сопротивлений 16R4-18R. Данные по величинам токов точной работы с круговой и эллиптической характеристиками срабатывания приведены ниже, в разделе 4 настоящей инструкции.
Для уменьшения вибрации реагирующего орга на схемы сравнения, могущей иметь место при ра боте реле сопротивления с характеристикой срабатывания, близкой к эллипсу, параллельно обмотке реагирующего органа включается фильтр-«шунт», настроенный на резонанс напряжений при частоте 100 Гц. Фильтр состоит из дросселя 2Др, с регулируемым зазором в сердечнике, и конденсатора 2С.
Введение сопротивления 6R позволяет получить характеристику срабатывания реле сопротивления, охватывающую начало координат комплексной плоскости сопротивлений.
4. Реагирующим органом схемы сравнения (PC) является магнитоэлектрическое реле типа М237/054. Параметры этого реле приведены в разделе 4 настоящей инструкции. Важным условием надежной работы реле является наличие искрогасительного контура, состоящего из сопротивлений 15R и конденсатора ЗС, подключенного параллельно контактам реагирующего органа. Работа реле без искрогасительного контура недопустима.
3. Конструктивное выполнение комплекта типа КРС 1
Габаритные и установочные размеры приведены на рис. 4 и 5. Комплект предназначен для переднего и заднего присоединения проводов, смонтирован в одном прямоугольном корпусе, состоящем из цоколя, стенки кожуха и застекленного венчика.
Каждое из трех реле сопротивлений выполнено в виде отдельного блока. В схеме комплекта блоки реле сопротивления являются взаимозаменяемыми. Цепи напряжения подводятся к блоку через разъемное соединение типа РП 3—16, а токовые цепи — через токовую разъемную четырехклем-ную колодку. Диоды мостов IBM, 2ВМ схемы сравнения и диоды 1Д+4Д смонтированы на отдельном съемном блоке. Все разъемы типа РП 3—16 снабжены направляющими со специальным фиксирующим устройством. Все основные элементы реле сопротивления крепятся на основании. Основание выполнено таким образом, чтобы имелась возможность производить регулировку сердеч-иков дросселей 1Др и 2Др не снимая блок с цоколя комплекта. На верхней плате блока (см. рис. 9) установлены переключатели ступеней регулировки уставок в цепях напряжения и ступенчатой регулировки отношения осей характеристики срабатывания реле сопротивления, потенциометр плавной регулировки уставки 14R, выравнивающее сопротивление схемы сравнения 5R, накладки 1Н и 2Н в цепях тормозного и рабочего контуров, накладка ЗН в цепи магнитоэлектрического реле, накладка 4Н для размыкания цепи выпрямительных диодов .ЗД, 4Д. Маркировка у каждого гнезда переключателей уставок в цепях напряжения показывает процентное содержание включаемых вторичных витков к общему числу вторичных витков трансформатора 1ТН. Каждая из двух перемычек такого переключателя должна находиться только в своем секторе. Крепление кожуха комплекта к цоколю и венчика к кожуху выполняется замками, обеспечивающими быстрое и удобное снятие с комплекта венчика и стенки кожуха.
4. Технические данные комплекта
1. Номинальные данные: 5 или 1 А, 100 В, 50 Гц
2. Потребляемая мощность при номинальных значениях тока и напряжения:
а) цепей переменного тока — не более 2 ВА на фазу;
б) цепей напряжения—не более 15 ВА на фазу.
3. Комплект реле сопротивления длительно выдерживает 110% номинальных величин переменного тока и напряжения. При этом температура обмоток катушек, диодов, сопротивлений не превышает нормы соответствующих ГОСТов или технических условий на комплектующую аппаратуру.
4. Сопротивление изоляции всех электрически независимых цепей комплекта относительно корпуса и между собой в обесточенном состоянии при температуре окружающей среды +20±5°С и относительной влажности до 80% имеет значение не менее 10 МОм.
5. Электрическая изоляция всех независимых цепей защиты относительно корпуса и между собой выдерживает без пробоя или перекрытия испытательное напряжение 1700 В, 50 Гц, в течение 1 мин.
Примечание. Проверка по пп. 4, 5 всех независимых це-пей между собой производится при вынутых магнитоэлектрических реле.
6. Угловая характеристика срабатывания реле сопротивления комплекта типа КРС 1 представляет собой окружность, проходящую примерно через начало координат комплексной плоскости сопротивлений. Для обеспечения селективности работы реле сопротивления во всем диапазоне рабочих токов и температур желательно смещение окружности в 1 квадрант на 0,5+2,5% от уставки на сопротивление срабатывания.
Имеется возможность:
а) получения эллиптической характеристики срабатывания с соотношением осей: 0,5±0,05; 0,65±0,065; 0,8+0,08 при 1 = 2 1н;
б) смещения характеристик срабатывания в III квадрант на 6+12% величины уставки на сопротивление срабатывания.
7. Угол максимальной чувствительности реле комплекта равен 65+5°. Имеется возможность переключения уставки на угол максимальной чувствительности 80+5°.
Примечание. Здесь и в дальнейшем данные, приведенные без специальных оговорок, соответствуют температуре окружающего воздуха 20±5°С.
8. Минимальная величина сопротивления срабатывания реле сопротивления комплекта равна 1 ±0,1 (5+0,5) Ом на фазу. Регулировка в цепях напряжения обеспечивает двцдцатикратное увеличение указанной выше величины, с возможностью главного изменения во всем диапазоне. В диапазоне температур от минус 20 до +40°С величина сопротивления срабатывания изменяется не более, чем на +4% от значения при температуре 20°С. При работе со смещением в III квадрант минимальная величина сопротивления срабатывания может увеличиваться на 18% по отношению к величине сопротивления срабатывания, указанной выше.
Примечание. Данные, соответствующие исполнению защиты на номинальный ток 1 А, здесь и в дальнейшем будут приводиться в скобках. В том случае, если значения токов, уставок на сопротивление срабатывания и др. даиы однозначными величинами — они относятся к исполнению комплекта на номинальный ток 5 А.
9. Нижний предел тока десятипроцентной точности направленных реле сопротивления комплекта равен 1,6 (0,32) А для случая применения реле с круговой характеристикой срабатывания и 2,2 (0,44) А — для реле с эллиптической характеристикой срабатывания. Верхний предел токов десятипроцентной точности равен 50 (10) А.
Нижний предел тока десятипроцентной точности направленных реле сопротивлений комплекта для случая работы реле с круговой характеристикой срабатывания со смещением ее в III квадрант равен 2,75 (0,55) А. При этом верхний предел токов десятипроцентной точности равен 42 (8,4) А.
В диапазоне температур от минус 20 до +40°С ток точной работы изменяется не более чем на 25% от величин, приведенных выше.
3
Примечание. Для снижения нижнего предела тока десятипроцентной точности, при работе реле с круговой характеристикой, смещенной в III квадрант, необходимо на вторичной обмотке трансреактора 1 Тр, входящей в рабочий контур, перепаять провод 58 с точки А на точку К (см. монтажную схему блока реле сопротивления). При этом нижний предел тока десятипроцентной точности будет равен примерно 1,8 (0,36) Л.
10. Время действия реле сопротивления комплекта при коротком замыкании в точке соответствующей 0,7 длины зоны срабатывания с током короткого замыкания, в два раза превышающем гарантируемый ток точной работы, не превышает 60 м/с.
11. Основные параметры реагирующего органа направленных реле сопротивления комплекта типа КРС 1:
а) ток срабатывания — 6—10 мкА;
б) сопротивление рамки реле—14004-2000 Ом;
в) зазор между подвижным и неподвижным контактом—0,54-0,7 мм;
г) ток термической устойчивости—2 мА;
д) разрывная мощность контактов в цепи постоянного тока с индуктивной нагрузкой, постоянная времени которой не превышает 0,005 с не более 3 Вт при допустимом напряжении на контактах от 60 до 120 В.
12. Вес комплекта типа КРС 1 не более 20 кг.
5. Указания по монтажу и эксплуатации
1. Комплект реле сопротивления типа КРС 1 устанавливается на вертикальной плоскости в чистом помещении, свободном от химически активных газов, испарений и осадков и достаточно освещенном для проведения необходимых проверок.
2. Перед пуском в эксплуатацию комплект необходимо проверить на отсутствие, могущих возникнуть при транспортировке дефектов, согласно разделу 6 данной инструкции.
3. При эксплуатации комплекта необходимо периодически (не реже одного раза в год) производить осмотр и проверку комплекта на соответствие всем требованиям раздела 4.
4. Измерение сопротивления изоляции должно производиться мегомметром на напряжение 1000 В.
Испытание изоляции повышенным напряжением независимых цепей между собой необходимо проводить при вынутых магнитоэлектрических реле.
5. До установки в эксплуатацию комплект должен храниться в закрытых складских помещениях в заводской упаковке при температуре окружающего воздуха не ниже минус 5°С и относительной влажности не выше 80% в общепромышленном и экспортном (для условий умеренного климата) исполнениях и 95% в тропическом исполнении.
6. На принципиальной и монтажной схемах комплекта реле сопротивления типа КРС 1 (см. приложение 1 и 2) положение накладок на цоколе между клеммами 6—8 и 8—10 показано для варианта работы комплекта совместно с двухступенчатой дистанционной защитой типа ДЗ 2. При независимой работе каждого реле сопротивления комплекта типа КРС 1 накладки должны стоять между клем
мами 4—6 и 10—12 цоколя комплекта. Положение накладок в цепях реле сопротивления комплекта типа КРС 1 в зависимости от необходимой характеристики срабатывания даны в табл. 1.
Реле сопротивления комплекта типа КРС 1 настраиваются и поставляются заводом на уставку 1 (5) Ом на фазу и угол максимальной чувствительности 65°. При переходе на угол максимальной чувствительности 80° необходимо на плате регулировки углов максимальной чувствительности (см. рис. 4) перепаять провод?, идущие от вторичных обмоток трансреактора 1Тр, и провод «90», соединяющийся с отводами от первичной обмотки трансформатора 1 TH, в соответствующие положения (эти места присоединения на плате имеют маркировку «65» и «80°»).
Таблица 1
Наклад- ки Положение накладок ления Круговая характеристика срабатывания в цепях реле сопротив-комплекта Эллиптическая характеристика срабатывания
без cMemenJco смещен. без смещен.1 со смещен.
1Н б—в а—б б—в а—б
2Н а—б а—б а—б а—б
ЗН а—б а—б а-б а—б
4Н разомкнута разомкнута а—б а-б
е «1» «1» 0,5 или 0,65 0,5 или 0,65
или 0,8 или 0,8
6. Требования безопасности
1. Комплект для защиты от соприкосновения с токоведущими частями, находящимися внутри комплектов, имеет оболочку.
2. Конструкция, монтаж и эксплуатация комплекта соответствуют требованиям «Правил техники безопасности при эксплуатации электроустановок электрических станций и подстанций», «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей» и ПУЭ.
7. Настройка элементов комплекта и проверка его электрических характеристик
Настройка и проверка отдельных элементов реле сопротивления комплекта типа КРС 1 производится при вынутом блоке диодов и разомкнутых накладках 1Н, 2Н, ЗН и 4Н.
1. Проверка трансформатора 1ТН
При проверке трансформатора 1ТН к его первичной обмотке подводится напряжение переменного тока 100 В и замеряется напряжение на различных отпайках вторичной стороны.
Данные замеров должны с точностью 5% соответствовать расчетной величине, определяемой по формуле:
u2=u.-N±cr
где Ui—напряжение, подводимое к первичной обмотке трансформатора 1ТН;
Ku'—номинальный коэффициент трансформации трансформатора 1ТН, равный 2 и 2,5 при углах максимальной чувствительности 65° и 80°, соответственно;
N—процент включенных витков согласно положениям переключателей регулировки уставки в цепях напряжения.
2. Проверка трансреактора 1 Тр
В объем проверки трансреактора входит определение напряжений на сопротивлениях 1R, 3R (при ф м. ч. = 65°) и 2R, 4R (при q м. ч.=80°).
Данные замеров должны с точностью 7% соответствовать расчетным:
Us = 2 IiZycT. мин. В при ф м. ч. = 65°;
U2 = 2,5 IiZycT. мин. В при ф м. ч. = 80°;
где В—ток, протекающий по двум последовательно соединенным первичным обмоткам трансреактора:
ZycT. мин.—уставка на сопротивление срабатывания, равная 1 Ом на фазу—для исполнения ком-лекта на 5 А и 5 Ом на фазу — для исполнения на 1А.
3. Настройка фильтра-«пробки» второй гармоники
При настройке фильтра—«пробки» разъемы цепей напряжения должны быть отключены. К точке «а» накладки ЗН п к проводу «60» разъема 1Р реле сопротивления подводится напряжение порядка 30 В, 100 Гц. Изменением зазора в дросселе 1 Др добиваются минимума тока в приборе, включенном последовательно с фильтром.
4. Настройка фильтра-«шунта» второй гармоники
При настройке фильтра-«шунта», кроме отключения разъемов цепей напряжения, должно быть вынуто магнитоэлектрическое реле PC. К точке «б» накладки ЗН н к проводу «66» разъема 1Р реле сопротивления подводится напряжение порядка 1,54-2 В, 100 Гц. Изменением зазора в дросселе 2Др добиваются максимума тока в приборе, включенном последовательно с фильтром.
5. Настройка реле сопротивления комплекта типа КРС 1
Как видно из формулы (2), характеристика срабатывания реле может быть получена и сохранена при всех значениях тока короткого замыкания в том случае, когда имеется равенство э.д.с. трансреактора (К'1), которая вводится в тормозной и рабочий контуры схемы сравнения.
Но, учитывая смещения характеристики срабатывания относительно начала координат в сторону первого квадранта комплексной плоскости на величину от 0,5 до 2,5% от уставки на сопротивление срабатывания, будет точнее рассматривать постоянство отношений этих э.д.с.
Если при равных сопротивлениях контуров схемы сравнения э.д.с. рабочей обмотки трансреактора будет больше, чем э.д.с. тормозной, то это приведет
к охвату характеристикой реле начала координат. К аналогичному явлению приведет преобладание сопротивления тормозного контура схемы сравнения над сопротивлением рабочего контура при равных э.д.с. трансреактора. И наоборот, значительное превышение тормозной э.д.с. над рабочей (при одинаковых сопротивлениях) или превышение сопротивления рабочего контура над тормозным (при одинаковых э.д.с.) может привести к увеличению «мертвой зоны» реле сопротивления, что тоже нежелательно.
Поэтому выравнивание сопротивлений рабочего и тормозного контуров и установка «мертвой зоны» характеристики реле производится следующим образом: переключатель уставок в цепях напряжения ставится в положение, соответствующее включению 95% вторичных витков, а потенциометр плавной регулировки уставки 14R полностью вводится. Разъемы цепей тока и напряжения, а также блок диодов устанавливаются в рабочее положение. Накладки в реле сопротивления ставятся в положение, соответствующее круговой характеристике срабатывания без смещения. Закорачиваются клеммы 16—18—20 цепей напряжения и клеммы 1—3—5 цепей тока на цоколе комплекта и подается ток, равный номинальному, на клеммы цоколя 15—17, Г7—19, 19—15 для реле сопротивления 1РС, 2РС, ЗРС, соответственно. Величина тока в микроамперметре постоянного тока, включенном между точками «а» и «б» накладки ЗН (плюс прибора на клемме «б»), должна быть в пределах от 8 до 15 мкА. Величина тока может регулироваться сопротивлением 5R.
Примечание: а) здесь и в дальнейшем при настройке и проверке одного из блоков реле сопротивления накладки ЗН двух других должны быть разомкнуты или установлены в положение «б—в»;
б) включаемый между точками «а—б» накладки 311 микроамперметр должен иметь, внутреннее сопротивление на шкале 50 мкА не более 1 кОм.
6. Проверка угла максимальной чувствительности реле сопротивления
При проверке угла максимальной чувствительности все накладки и переключатели остаются в положении, указанном в п. 5, за исключением накладки ЗН, которая ставится в положение «а—б». Цепи напряжения раскорячиваются, в токовую цепь на входные зажимы (при закороченных выходных см. приложение i) подается ток, равный 2 1н. К цепям напряжения через фазорегулятор подается напряжение, равное (34-3,2) 1н ZycT. мин. Изменяя угол между током и напряжением в обе стороны от минимального угла до максимальной чувствительности, устанавливают границы участка шкалы фазометра, на котором реле срабатывает. Средняя точка этого участка будет соответствовать действительному углу максимальной чувствительности. Угол должен быть в пределах, указанных в разделе 4 настоящей инструкции.
Примечание. При проверке характеристик срабатывания реле сопротивления следует обратить особое внимание на и. I I д разд. 4, и. 6 разд. 5 настоящей инструкции.
5
7. Определение тока точной работы реле сопротивления
Для определения тока точной работы следует снять кривую зависимости Z = f (1к. з.) при угле максимальной чувствительности, определенном по п. 6 настоящего раздела, уставке 95% в цепях напряжения и полностью введенном потенциометре плавной регулировки уставки 14R, определяя для различных значений тока короткого замыкания величину напряжения срабатывания реле при снижении напряжения.
Построив по снятым точкам зависимость Z=f (1к.з.), характер которой показан на рис. 6, нужно для Zk.3. = 0,9 Z уставки определить величину тока. Это значение и является током точной работы I т. р., величина которого должна быть в пределах, указанных в разделе 4 настоящей инструкции.
8. Расчет уставок реле по сопротивлению срабатывания производится по формуле:
т Z с.р.п. Пт
Пн
где Zc.p.n.—первичное значение сопротивления
срабатывания защиты соответствующей зоны;
Пт—коэффициент трансформации трансформаторов тока;
Пн—коэффициент трансформации трансформаторов напряжения.
Выбор уставки на трансформаторе напряжения при расчетной уставке ZycT. и минимальной уставке срабатывания ZycT. мин. реле сопротивления, равной 1 (5) Ом на фазу, производится по формуле:
N%= —Ю0%, дуст.
где N%—соответствует процентному отношению включенных вторичных витков трансформатора 1ТН. Переключатели уставки в цепях напряжения ставятся в положение, при котором сумма цифр у гнезд переключателей равна №/0 или возможно больше близка к ней.
9. Окончательная подрегулировка уставок сопротивления срабатывания производится при подведении к реле напряжения U и тока I, угол между которыми должен соответствовать действительному углу максимальной чувствительности реле, определенному по п. 6 настоящего раздела. Величина напряжения U должна быть равна U = 2 IZycT. Величину подводимого тока берем равной 2 1н. Изменяя положение движка потенциометра 14R, а в случае необходимости, меняя положение накладок в цепях трансформатора 1ТН, добиваются срабатывания реле.
10. Угловые характеристики Zcp. = f(<p) снимаются аналогично п. 6 настоящего раздела. Изменяя угол между током и напряжением при токе, равном 2 1н, определяют напряжение срабатывания реле.
8. Указания по замене износившихся частей
К комплекту типа КРС 1 поставляется комплект запасных частей согласно табл. 2.
Относительная простота элементов, входящих б перечень запасных частей, при наличии ссылок на их изображение, исключает необходимость специальных пояснений по замене частей. После замены частей необходимо вновь произвести настройку блока реле сопротивления комплекта, на котором была произведена замена.
9. Оформление заказа
Прн заказе комплекта типа КРС 1 необходимо указать тип, номинальный вторичный ток (1 или 5 А), переднее или заднее присоединение, платежные и отгрузочные реквизиты заказчика.
Таблица 2
Наименование
1. Пластинка
2. Губка контактная
3. Резистор МЛТ-0,5-910 Ом
4. Резистор МЛТ-0,5-3,6к
5. Резистор МЛТ-0,5-10к
6. Резистор МЛТ-2-Зк
7. Резистор МЛТ-2-5,1к
8. Диод Д 223Б
Количество
Поз по рис. ! 1-
2
1
1
1
1
1
1
2
1
2 .3
3 о
3
3
4
ДОПОЛНЕНИЕ
к техническому описанию и инструкции по эксплуатации комплекта реле сопротивления
типа КРС 1
Настоящая инструкция распространяется на комплект реле сопротивления типа КРС 1 с номинальной частотой переменного тока 60 Гц.
Технические данные комплекта реле сопротивления типа КРС 1, с частотой переменного тока 60 Гц, в основном, соответствуют данным комплекта реле сопротивления типа КРС 1 для переменного тока 50 Гц, за исключением:
Номинальные данные;
переменный ток—5 или 1 А, 100 В, 60 Гц.
Технические данные в таблице 3.
1Тр трансреактор Ш'втор. = 5500 вит. (5300 вит. ПЭВ-2/0,14 и 200 вит. ПЭВ-2/0,25).
1 Др дроссель Wi = 7300 вит. ПЭВ-2/0,1;
W2 = 6000 вит. отвод от 3000 вит. ПЭВ-2/0,08.
6
Таблица 3
Технические данные элементов комплекта типа КРС 1.
Обозначение по принципиальной схеме Наименование и тип элементов Технические данные Примечания
1R, 3R Резистор ПТМН 1Вт-3,6к±1%
2R.4R 0.5 Вт-13к±1%
5R Резистор ППЗ-43 Резистор ППБЕ-Т-ЗВ 1.5к±Ю%
6R Резистор МЛТ-2 Зк±5°/о
7R Резистор МЛТ-0,5 15к±10%
8R, 9R Сопротивление ПЭВ-10 10000 Ом ±5 %
10R Резистор МЛТ-0,5 430 Ом±5%
11R 360 Ом ±5%
12R 270 Ом±5 %
13R 150 Ом ±5 %
14R Резистор ППЗ-43 330 Ом±10% 330 Ом±Ю°/о
Резистор ППБЕ-Т-ЗА
15R Резистор МЛТ-0,5 Зк±5%
16R 17R 18R 910 Ом ±5 % 3.6к±5% 10к±5% —.
19R Резистор МЛТ-2 5,1к±5%
20R Резистор МЛТ-0,5 33 Ом ±5%
21R 68 Ом ±5 %
22R 100 Ом ±5 %
1С Конденсатор МБГП-2-А-П 0,1 мкФ, 600 В
2С 2 мкФ, 200 В
ЗС
1 мкФ, 200 В
IBM, 2ВМ Выпрямительный мост В каждом плече моста установлен диод Д 211
1Д, 2Д Диод полупроводниковый Д 226Б
ЗД, 4Д Диод полупроводниковый Д 223Б —
PG Реле магнитоэлектрическое >4237/054
1Тр 1 А Трансреактор • т д- WnepB. = 20 гитк. ПЭВ-2/1 \Увтор. = 6400 витк. ПЭВ-2/0,14 W"btoP. = 7900 в (6400 ПЭВ-2/0,14; 1500 ПЭВ-2/0,12) Wneps. = 4 витк. ПЭВ-2/1,56; >Увтор. = 6400 витк. ПЭВ-2/0,14 \У"втор. = 7900 витк. (6400 ПЭВ-2/0,14; 1500 ПЭВ-2/0,12) Средний керн S= 12x24 Крайний керн 8x24 Э310 6=2,3
1ТН Трансформатор нап-* ряжения Wt = 1520 витк., отвод от 1220 витк. ПЭВ-2/0,21 W2=2460 витк., отводы от 615, 230 и 1845 витк. ПЭВ-2/0,18 W3 = 660 витк, отводы от 155, 310 и 465 витк. ПЭВ-2/0,29 S = 16x24 Э 310
1ДР Дроссель Ш,=8000 витк. ПЭВ-2/0,1 W2=6600 витк., отводы от 3300 витк. ПЭВ-2/0,08 S= 12x24 Э 310 с регулир. зазором
2ДР Дроссель W=2300 витк. ПЭВ-2/0,27 S = 12xl2 Э 310 с регулир. зазором
X
Рис. 1. Характеристика срабатывания реле сопротивления без смещения.
Рис. 2. Характеристика срабатывания реле сопротивления со смещением.
Рис. 4. Габаритные и установочные размеры комплекта типа КРС 1 (переднее присоединение).
(Размеры без допусков—наибольшие).
Рис. 3. Трансреактор реле сопротивления.
Рис. 5. Габаритные и установочные размеры комплекта типа КРС 1 (заднее присоединение).
(Размеры без допусков—наибольшие).
|»11.4-м .Ы44Р
8
№ п/п Наименование Обозначение Изображение
1 Пластинка 5БК. 151.080.1
2 Губка контактная 5БК.568.006.1
5БК.568.006.2
3 Резистор МЛ Т-0,5-910 Ом Резистор МЛТ-0,5-3,6к Резистор МЛТ-0,5-10к Резистор МЛТ-2-Зк Ревистор МЛТ-2-53к
4 Диод Д 223Б
Рис. 7. Запасные части к комплекту реле сопротивления типа КРС 1.
Примечание. Обозначения чертежей и наименования в числителе здесь и в дальнейшем соответствуют запасным частям для стран с умеренным климатом, обозначения чертежей в знаменателе соответствуют запасным частям для стран с тропическим климатом.
5
Развернутая схема пусковых реле сопротивления (1 PC; 2РС; ЗРС)
Приложение 1.
Принципиальная схема комплекта реле сопротивления типа КРС 1.
Приложение 2.
Схема монтажная комплекта реле сопротивления типа КРС I.
Приложение 3.
m
Вид co стороны разъемов (повернут вправо на 90°).
' |7> _u * SlW
5\1ц Ше.
1 \ТР <*\гн г \ен о,5 \2И O.S\SH
^-^ггГ^
ItuJL
Монтажная схема блока реле сопротивления
