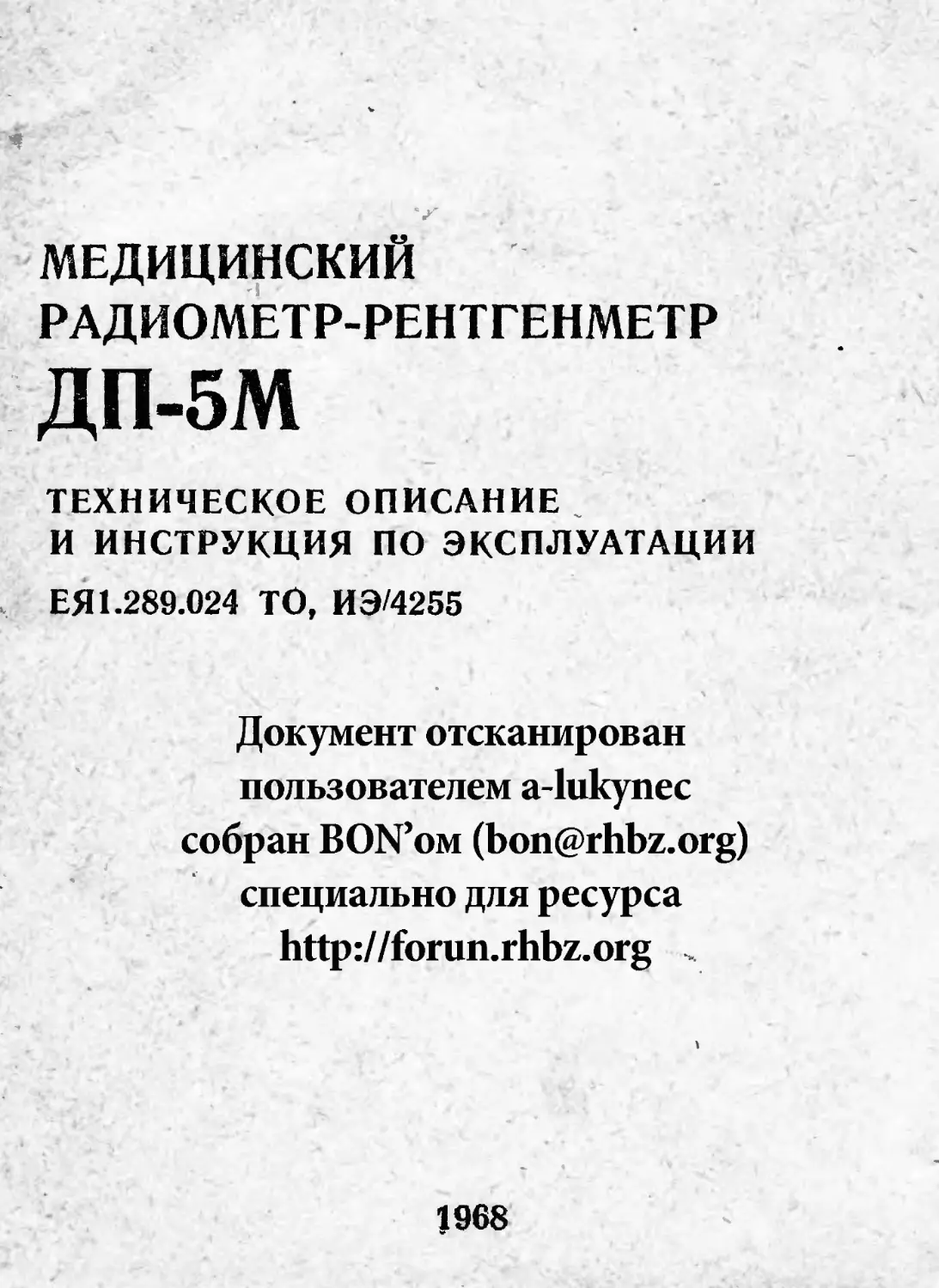

МЕДИЦИНСКИЙ
РАДИОМЕТР-РЕНТГЕНМЕТР
ДП-5М
ТЕХНИЧЕСКОЕ ОПИСАНИЕ .
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ЕЯ 1.289.024 ТО, ИЭ/4255
Документ отсканирован
пользователем a-lukynec
собран BON’om (bon@rhbz.org)
специально для ресурса
http://forun.rhbz.org .
1968
Настоящее техническое описание и инструкция
по эксплуатации согласовано и утверждено по со-
стоянию отработки образцов и технической доку-
ментации на 31 марта 1967 года и допущено для
использования с октября 1967 года.
В техническом описании и инструкции по экс-
плуатации пронумеровано 44 страницы.
Имеется две вклейки на двух листах: вклейка
№ 1—приложение 7 и вклейка № 2—приложение 8
в конце книги. В конце книги дан также лист реги-
страции изменений.
А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. Введение
Техническое описание предназначено для изучения меди-
цинского радиометра-рентгенметра ДП-5М. Оно содержит'
технические характеристики и сведения об устройстве и прин-
ципе работы прибора, необходимые для обеспечения правиль-
ной его работы и эксплуатации и полного использования тех-
нических возможностей.
2. Назначение и состав
Медицинский радиометр-рентгенметр ДП-5М предназна-
чен для обнаружения и измерения уровней гамма-радиации, Л
а также для обнаружения и количественного определения бе-
та-зараженности поверхности различных предметов.
Мощность дозы гамма-излучения определяется в рентге-
нах в час и миллирентгенах в час для той точки пространства,
в которой помещен при измерениях соответствующий газораз-
рядный счетчик прибора.
Прибор измеряет мягкое бета-излучение газоразрядным
торцовым бета-счетчиком со слюдяным окном толщиной не
более 5 мг!см2.
Бета-зараженность определяется числом распадов в мину-
ту с одного квадратного сантиметра исследуемой поверхности.
В комплект поставки прибора входят (рис. 1):
прибор в футляре с ремнями и контрольным источником
Sr^+Y90; удлинительная штанга; колодка питания для под-
ключения прибора к внешнему источнику постоянного тока
напряжением 3, 6,12 вольт; комплект эксплуатационной доку-
3
ментации—техническое описание и инструкция по эксплуата-
ции и формуляр; комплект запасного имущества; укладочный
ящик.
Рис. 1. Состав комплекта
1 — прибор в футляре с ремнями; 2 — комплект эксплуатационной доку-
ментации; 3 — удлинительная штанга; 4 — колодка питания; 5 — комплект
запасного имущества; 6 — укладочный ящик.
3. Технические данные
Прибор ДП-5А относится к V группе ГОСТ 9763-67 по кли-
матическим и ко II группе ГОСТ 9763-67 по механическим
условиям эксплуатации. Кроме пунктов 1. 9. 7г, 2. 3. 11 и 1. 8. 4
ГОСТ 9763-67, прибор ДП-5А соответствует ГОСТ 9763-67.
Прибор должен обеспечить требуемые характеристики пос-
ле Г минуты самопрогрева.
1. Диапазон измерений:
а) по гамма-излучению от 5-10~5 до 200 р/ч;
б) по бета-излучению от 100 до Г000000 расп!мин. см2.
Прибор имеет 7 поддиапазонов измерений (таблица 1).
Таблица 1
Поддиа- пазоны Положение переклю- чателя Шкала прибора Пределы измерений
7 3 I ₽
р/ч мр/ч раса!мин. см2
1 2 3 4 5 6 7
I «200» 0—200 5—200 __ —
II «х10ту» 0—0,5 — — 500—5000
III «х!ту» 0—0,5 — — 50—500
IV «х!тр» — 0—1000 — — 100000—1000000
V «х 100 ру» 0—0,5 0—1000 — 5—50 10000—100000
VI «хЮру» 0—0,5 0—1000 — 0,5—5 1000—10000
VII «х1ру» 0—0,5 0—1000 — 3,05—0,5 100—1000
Примечание. В графе 2 таблицы 1 и далее по тексту букву «Т»
* следует читать — тысяча.
2. Отсчет показаний производится по шкале микроампер-
метра с последующим умножением на соответствующий коэф-
фициент поддиапазона. Гамма-излучение измеряется по
шкале «мр/ч» во всех положениях ручки переключателя, кро-
ме 200 и х1тр. Бета-излучение измеряется по шкале
«Расп/мин. см2» в положениях ручки переключателя х1тр,
xlOOpy, xlOpy, xlpy.
В положении ручки переключателя 200 отсчет показаний
производится по шкале «р/ч».
Участки шкалы от 0 до первой значащей цифры являются
нерабочими.
3. Прибор обеспечивает звуковую индикацию излучений с
помощью головного телефона.
4. В нормальных климатических условиях основная по-
грешность градуировки прибора не превышает:
а) ^ ±30% от измеряемой величины на V, VI, VII поддиа-
пазонах по гамма-излучению, ±50% от измеряемой величины
по бета-изЛучению;
б) ±35% от измеряемой величины на гамма-поддиапазо-
нах I—III;
в) ±35% от измеряемой величины на IV поддиапазоне по
бета-излучению;
г) «ход с жесткостью» в диапазоне энергий измеряемого
гамма-излучения от 0,084 мэв (тулий-170) до 1,25 мэв (ко-
бальт-60) не должен превышать ±50%.
5
Примечания: 1. Под нормальными климатическими условиями донимается
температура окружающего воздуха ±20°С ±5°С,” давление
* 7'50±30 мм рт. ст., относительная влажность окружающего
воздуха 65±15%. »
2. Время наблюдения показаний прибора, необходимое для
получения гарантируемой точности отсчета на соответствую-
щих поддиапазонах, указано в таблице 2 пункта 8.
3. В начальном секторе шкалы, ограниченном точкой 150
делений по бета-шкале и 0,075 делений jio гамма-шкале 0—0,5,
допускается погрешность ±10% от полного значения шкалы
поддиапазона, включая и эти точки.
На поддиапазоне «200» в начальном секторе шкалы, огра-
ниченном точкой 10 р/ч включительно, допускается основная
погрешность +5% от полного значения шкалы поддиапазона.
5. Прибор обеспечивает измерения:
а) в интервале температур от —40°С до +50°С и относи-
тельной влажности 65± 15%;
б) в условиях относительной влажности 95±3°/о при тем-
пературе +30°С;
в) после дождевания с интенсивностью 5±2 мм!мин.
6. Дополнительная погрешность градуировки прибора в
интервале температур —40°С до +50°С не превышает:
а) 0,5% от измеряемой величины на 1°С изменения темпе-
ратуры (в среднем) в интервале температур от +20°С до
+ 50°С;
б) 0,7% от измеряемой величины на 1°С изменения темпе-
ратуры (в среднем) в интервале температур от +20°С до
—40°С.
7. Прибор не имеет «обратного хода» стрелки микроампер-
метра при перегрузочных облучениях до 300 р/ч на I—III гам-
ма-поддиапазонах, до 10-106 расп/мин. см2 на IV поддиапазо-
не и до 1 р/ч на V—VII поддиапазонах.
8. Время установления показаний микроамперметра при-
ведено в таблице 2.
_______________________________________Таблица 2
Поддиа- пазоны Положение ручки переключателя Время установления показаний
I «200» 20 сек.
II «хЮту» 20 сек.
III «х1ту» 30 сек.
IV «х1тр» 20 сек.
V «х 100ру» 20 сек.
VI «хЮру» 30 сек.
VII «х1ру» 60 сек.
6
9. Питание прибора осуществляется от двух элементов ти-
па 1,6 ПМЦ-Х-1,05 (КБ-1).
Комплект питания обеспечивает непрерывную работу при-
бора в нормальных условиях в течение не менее 40 часов при
использовании свежих элементов.
ГО. Прибор имеет подсвет шкалы.
Питание подсвета шкалы осуществляется от отдельного
элемента Кб ПМЦ-Х-1,05 (КБ-1).
Кроме того, применение нерадиоактивной светомассы пе-
риодического действия позволяет увеличить срок службы эле-
мента подсвета.
11. Прибор имеет переходное приспособление, позволяю-
щее питать прибор от посторонних источников питания посто-
янного тока напряжением 3; 6 или 12 вольт.
12. Прибор выдерживает тряску с ускорением 3g и часто-
той 20—50 гц, а также транспортную тряску.
13. Габариты основных блоков прибора не . превышают:
пульта 90X140x210 мм, зонда с ручкой 047 мм, длина
170 мм.
14. Вес прибора с элементами питания (без футляра и
вспомогательного имущества) — не более 2,3 кг.
15. Вес полного комплекта, прибора в укладочном ящике не
превышает 7,5 кг, габариты — 490X 125x300 мм.
Рис. 2. Прибор ~ДП-5М
1 — измерительный пульт; 2 — гибкий кабель; 3 — зонд.
7
4. Конструкция прибора
16. Прибор состоит из: измерительного пульта и зонда,
соединяемого с пультом с помощью гибкого кабеля длиной
1,2’ м (рис. 2).
Пульт
17. Пульт состоит из следующих основных узлов: панели,
монтажного шасси и кожуха.
Панель, кожух и крышка отсека питания отпрессованы из
стекловолокнита, обладающего высокой механической проч-
ностью.
Размещение органов управления: переключателя поддиа-
пазонов на 9 положений; потенциометра регулировки режима;
кнопки сброса показаний; тумблера подсвета шкалы и микро-
амперметра показано на рис. 3.
На панели находятся также гнездо включения телефона и
гнездо кабеля, соединяющего пульт с зондом.
Рис. 3. Панель.
1 — гнездо включения телефона; 2 — кнопка «СБРОС»; 3 — потенцио-
метр «РЕЖИМ»; 4 — шкала; 5 — тумблер освещения; -6 — переключа-
тель поддиапазонов; 7 — гнездо присоединения кабеля.
Монтаж элементов схемы осуществлен на шасси и плате
пульта (рис. 4).
Шасси подсоединяется к панели с помощью шарнира с
одной стороны й винта — с другой,
8
t Рис. 4. Вид прибора с раскрытым шасси .
1 — микроамперметр; 2 — плата пульта; 3 — шасси; 4 — боковой экран
газоразрядного счетчика СИ15БГ; 5 — экран газоразрядного счет-
чика СИ15БГ; 6 — гайка; 7 — корпус зонда; 8 — газоразрядные счетчики;
9 — плата зонда; 10 — панель газоразрядного счетчика СИ15БГ; 11 —
шайба; 12 — манжета.
В кожухе (внизу) имеется отсек для размещения источни-
ков питания — трех элементов 1,6 ПМЦ-Х-Г,05 (КБ-1).
Для работы от посторонних источников служит колодка
питания, которая вставляется в отсек вместо элементов
1,6 ПМЦ-Х-1,05.
Кожух с панелью соединяется двумя невыпадающими вин-
тами. Крышка отсека питания соединяется с кожухом 4 невы-
падающими винтами.
Пульт выполнен в брызгозащитном исполнении, что дости-
гается с помощью асбестовой нити, пропитанной смазкой, и
резиновых прокладок.
Зонд
18. Зонд (рис. 4) имеет разборную цилиндрическую кон-
струкцию, которая.,.состоит из: а) панели для газоразрядного
счетчика СИ15БГ; б) экрана для закрывания слюдяного окна
9
газоразрядною счетчика СИ15БГ; в) монтажной платы со
схемой усилителя-нормализатора импульсов; г) корпуса;
д) прокладки; е) набора шайб и кольца, которые обеспечи-
вают герметизацию зонда.
Детали, входящие в комплект поставки
> 19. Футляр 2 (рис. 5) изготовлен из искусственной кожи.
Он состоит из двух отсеков — для пульта и для зонда. В крыш-
ке футляра есть окно из оргстекла для наблюдения за шкалой
прибора. С внутренней стороны на крышке укреплены прави-
ла пользования прибором и контрольный источник Sr90 + Y9C
для проверки работоспособности прибора.
К футляру присоединяются раздвижные ремни для ноше-
ния прибора.
Рис. 5. Прибор в футляре.
1 — телефон; 2 — футляр; 3 — контрольный источник Sr90+Y90;
4 — раздвижные ремни;
20. Телефон состоит из 2 малогабаритных телефонов типа
ТГ-7М и оголовья из мягкого материала. С помощью гибкого
шланга телефон подсоединяется к панели прибора,
10
21. Колодка питания позволяет осуществить питание при-
бора постоянным током напряжением 3; 6; 12 вольт в зависи-
мости от положения двух перемычек (рис. 6).
Элементы ее схемы даны в приложении 2. Колодка с крыш-
кой крепится к кожуху прибора 4 винтами. Из крышки выхо-
дит кабель для подключения к источнику питания.
22. Удлинительная штанга позволяет при необходимости
увеличить длину зонда. Присоединение к зонду осуществляет-
ся с помощью обхвата, которым заканчивается штанга.
Раздвижное устройство удлинительной штанги позволяет
менять ее длину в пределах 450—720 мм. При переноске при-
бора удлинительная ,штанга может присоединяться к поясу
оператора с помощью карабина или держателя.
23. Укладочный ящик предназначен для транспортировки
и хранения полного комплекта прибора.
Маркировка и средства укупорки
24. К панели прибора прикреплен шильдик, на котором обо-
значены шифр, товарный знак предприятия-изготовителя и вы-
гравирован порядковый номер.
Прибор пломбируется в чашечке под винт, крепящий па-
нель к кожуху.
25. Комплект поставки прибора размещается в укладоч-
ном ящике, который опечатывается двумя пломбами у пру-
жинных замков.
26. Поставка производится в упаковочных ящиках по два
прибора в каждом.
Вес упаковочного ящика с приборами не превышает 25 кг.
Габариты упаковочного ящика 656X377X357 мм.
5. Принцип работы
Блок-схема прибора состоит из следующих блоков и узлов
(рис. 7).
Рис. 7. Блок-схема.
Детекторы излучения, в качестве которых используются
галогенные газоразрядные счетчики типа СИЗБГ и СИ15БГ
(Г), под воздействием бета-частиц или гамма-квантов выдают
электрические импульсы, которые поступают на вход усилите-
ля-нормализатора.
Ток второго газоразрядного счетчика СИЗБГ (5) непосред-
ственно поступает в интегрирующий контур.
Усилитель-нормализатор (2) с разрядными цепочками
(4) усиливает и нормализует импульсы газоразрядного счет-
чика.
Интегрирующий контур (6) усредняет ток импульсов, по-
ступающих с усилителя- Усредненный ток пропорционален
средней мощности дозы гамма-бета излучения и регистри-
руется микроамперметром (7).
12
В блоке питания (8) низкое постоянное напряжение источ-
ников питания (2—3 в) преобразуется в постоянное высокое
напряжение 390 в, необходимое для питания газоразрядных
счетчиков и усилителя-нормализатора.
Источники питания (9) служат для питания преобразова-
теля напряжения и подсвета шкалы.
Телефон (3) может быть подключен к пульту для звуковой
индикации.
Колодка питания (10) служит для подключения внешнего
источника питания постоянного тока напряжением 3; 6 или
12 вольт.
Электрическая схема
Схема принципиальная электрическая представлена в при-
ложении 7. При попадании ионизирующей частицы в объем
газоразрядных счетчиков СИ15БГ (1) или СИЗБГ (3), распо-
ложенных в зонде, в них возникает кратковременный газовый
разряд.
На нагрузочном резисторе (2) или (5) выделяется им-
пульс, который через конденсатор (6) или (4) подается на
вход усилителя-нормализатора импульсов — ждущего релак-
сационного генератора, построенного на 2 тиратронах ТХ4Б
(10, 11).
Тиратроны (10, 11) включены последовательно. С помощью
резисторов (7, 8, 9) в тиратронах ТХ4Б на участках сетка-ка-
тод поддерживается подготовительный тихий разряд для по-
вышения чувствительности, стабильности срабатывания и
уменьшения времени разряда.
Анодное напряжение на тиратроны (ГО, 11) поступает от
дозирующих конденсаторов (18, 21, 23, 26, 28), которые в пе-
риод между импульсами заряжаются через резисторы (17, 20,
22, 25, 27) до напряжения 390 вольт, снимаемого со стабили-
трона (42).
При пробое тиратронов конденсатор включенного поддиа-
пазона разряжается через тиратроны, а напряжение на нем .
падает до потенциала погасания тиратронов, чем обеспечи-
вается нормализация импульсов по амплитуде и длительности.
Нормализованные и усиленные импульсы заряжают кон-
денсатор интегрирующего контура (19) до какого-то среднего
потенциала.
При этом через один из резисторов (31, 32, 33) в зависи-
мости от положения переключателя и через микроамперметр
13
(34) протекает ток, соответствующий для каждого поддиапа-
зона определенной мощности дозы излучения.
Для компенсации начального отклонения стрелки микро-
амперметра, вызванного током подготовки величиной 1,5 —
2 мка, введены резистор (13) и выпрямитель селеновый (16).
Газоразрядный счетчик СИ15БГ (1) работает на поддиа-
пазонах «хГтр», «хЮОру», «хЮру» и «х1 Ру».
На поддиапазонах «хЮту» и «х1ту» работает газоразряд-
ный счетчик СИЗБГ (3).
Газоразрядный счетчик СИЗБГ (30) в пульте с резистором
нагрузки (29) на поддиапазоне «200» и газоразрядный счетчик
СИ15БГ с резистором нагрузки (2) на поддиапазоне «х1тр»
включаются в токовом режиме, т. е. на интегрирующий кон-
тур непосредственно идет ток газоразрядного счетчика при
облучении последнего.
Резистор (15) служит для того, чтобы при подключении
телефона (14) не изменились показания прибора.
Кнопка (24) предназначена для сброса показаний прибора.
Резисторы (35, 36, 37, 38, 39, 40, 41) являются шунтами
микроамперметра (34) и служат для настройки прибора.
Питание прибора от сухих элементов осуществляется с по-
мощью преобразователя напряжения, собранного по схеме
блокинг-генератора на кристаллическом транзисторе П14 (56)
и трансформаторе (50) на оксиферовом сердечнике.
Резистор (49) предназначен для установки начального
смещения.
Конденсатор (54) шунтирует потенциометр и резистор (48),
(49) и источник питания по переменной составляющей в цепи
обратной связи, что повышает КПД преобразователя.
Регулировка режима питания осуществляется с помощью
потенциометра (48), ось которого выведена на панель при-
бора.
Импульсы напряжения блокинг-генератора с выходной об-
мотки трансформатора (50) выпрямляются селеновым выпря-
мителем (53), а затем сглаживаются П-образным фильтром
(44, 45, 47). Напряжение блокинг-генератора стабилизируется
стабилитроном (42), ток через который контролируется мик-
роамперметром (34) в положении переключателя «РЕЖ-». Ре-
зистор (43) является шунтом к микроамперметру при контро-
ле работы стабилитрона (42).
Лампочки (46, 51) служат для подсветки шкалы. Тумблер
(52) включает освещение шкалы.
14
Б. ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ
6. Указания по технике безопасности
27. Пр?! проверке градуировки и градуировке прибора со-
блюдать основные меры, обеспечивающие радиационную без-
опасность:
— находиться на максимально возможном удалении от
радиоактивного источника во время проверки и градуировки;
— предельно сокращать время нахождения источника в
поднятом положении;
— стремиться к уменьшению времени пребывания личного
состава в зоне облучения или в непосредственной близости
контейнера с источником.
28. Лица, работающие с радиоактивными источниками,
всегда должны иметь при себе исправные и заряженные инди-
видуальные дозиметры.
• 29. Следить за тем, чтобы защитная пластина, экранирую-
щая контрольный источник Sr^+Y90, на крышке футляра всег-
га была закрыта. Источник открывать только для проверки
работоспособности прибора.
30. При осмотре и ремонте вскрытого прибора касаться
деталей только инструментом с изолированными ручками,
так как газоразрядные счетчики и другие детали схемы во
включенном состоянии находятся под высоким напряжением
(390—400 вол^т).
7. Подготовка прибора к работе
31. Ознакомиться с техническим описанием и инструкцией
по эксплуатации, с расположением и назначением органов
управления прибора.
15
32. Извлечь прибор из укладочного ящика и, открыв крыш-
ку футляра, произвести внешний осмотр на отсутствие меха-
нических повреждений.
33. Установить корректором механический «О» микроампер-
метра.
34. Включить прибор, поставив переключатель в положение
«РЕЖ.».
35. Ручкой «РЕЖИМ» установить стрелку микроампермет-
ра на метку шкалы V.
Примечание. Если стрелка микроамперметра не отклоняется или
отклоняется недостаточно для установления режима,
проверить наличие или годность источника питания.
36. При необходимости включить освещение шкалы.
37. Проверить работоспособность прибора от контрольного
источника Sr90+Y90, укрепленного на крышке футляра.
Для этого необходимо отвинтить экран на торце зонда, и,
отодвинув заслонку источника, поднести зонд торцом к источ-
нику до упора в замок заслонки.
На поддиапазонах «х1ру», «хЮру», «хЮОру» стрелка микро-
амперметра должна зашкаливать, а на поддиапазоне «х1тр»
стрелка должна отклоняться в пределах шкалы.
На поддиапазонах «х1ту», «х10ту» и «200» работоспособ-
ность не проверяется из-за недостаточной активности радио-
активного источника.
Прилагаемый контрольный источник Sr^+Y90 не предназ
начен для градуировки прибора.
Работоспособность телефона проверяется на одном из под-
диапазонов «х1 ру», «хЮру» или «хЮОру» по наличию шума в
телефоне при подключении телефона к пульту.
8. Порядок работы
Измерение гамма-излучения
Во время работы прибор носится в одном из двух положе-
ний: походном или рабочем. Схема ношения прибора дана на
рис. 8. , ,
38. Мощность дозы гамма-излучения от 0,05 мр!час до
50 мр!час измеряется на поддиапазонах «х1 ру», «хЮру»,
«хЮОру» по шкале «мр/час».
. На этих поддиапазонах прибор с одетым на зонд экраном
регистрирует мощность дозы гамма-излучения в месте распо-
ложения газоразрядного счетчика СИ15БГ.,
16
РаБоиее no/iOJfcMus
Рис. 8. Схема ношения прибора.
Показания снимаются по шкале «мр/час» с учетом множи-
теля, соответствующего положению ручки переключателя под-
диапазонов.
При снятом экране прибор газоразрядным счетчиком
СИ15БГ регистрирует мощность Дозы суммарного бета-гамма-
излучения.
39. Мощность дозы гамма-излучения от 50 мр!час до
5 р!час измеряется газоразрядным счетчиком СИЗБГ по Шкд-
ле прибора «Мр/час» на поддиапазонах «хГту» и «хЮту» в
месте расположения оси зонда.
40; Мощность дозы от 5 р!час до 200 р!чае. измеряется по
шкале прибора «p/час» на поддиапазоне «200» в месте распо-
17
ложения газоразрядного счетчика СИЗБГ в пульте (знак
« + » на кожухе, которым отмечен центр газоразрядного счет-
чика, а линия оси газоразрядного счетчика обозначена Т-об-
разными рисками на боковых поверхностях кожуха пульта).
Измерение бета-излучения
41. Зонд со снятым с торца экраном поднести к обследуе-
мой поверхности. Ручку переключателя поддиапазонов после-
довательно установить в положение «х1тр», «хЮОру», «х1 Ору»,
«х1 Ру», до получения показаний в пределах шкалы.
Показания отсчитать по шкале «расп/мин. см2» с учетом
множителя, соответствующего положению ручки переключа-
теля поддиапазонов. Величина фона гамма-излучения опреде-
ляется^ зондом с одетым экраном. Разность между показания-
ми прибора без экрана и с экраном соответствует бета-зара-
женности.
Примечание. В положении переключателя «РЕЖ.» стрелка должна
находиться в пределах зачерненной дуги ца шкале.
В процессе работы с прибором периодически про-
верять режим.
9. Техническое обслуживание
42. Перечень работ и их очередность при обслуживании
прибора приведены в таблице 3.
_________________________________________________Таблица 3
№ по пор. Перечень^ работ Виды технического об- служ. при эксплуатации Номер пункта по мето- дике
повсед- невное периоди- ческое при дли- тельном хранении
1. Проведение „специальной .об- работки + + 43
2. Наружный осмотр + + — 44
3. Проверка комплектности + + — 45
4. Проверка работоспособности + + + ‘ 46
5. Проверка градуировки прибора * + + 47—56
6. Восстановление поврежден- . ной окраски , + + 57
7, Отключение источников пи- . тания + + 58
8. Запись в листе повседневного учета времени фактической работы прибора + 59
9. Запись о проведении техни- ческого обслуживания — ‘ + 60
Примечание. Знаком «плюс» в таблйцё обозначено, что указанйай
работа при данном виде технического обслуживания
проводится, знаком «минус» — не проводится.
Проведение специальной обработки
43. Специальную обработку прибора (дезактивацию, дега-
зацию, дезинфекцию) производить после работы с ним на
зараженной местности.
Дезактивацию прибора осуществлять двух:трех-кратным
протиранием наружных поверхностей ветошью, смоченной
дезактивирующими растворами моющих веществ, или водой.
После дезактивации всю поверхность прибора и выступаю-
щие части (ручки потенциометра, тумблера, переключателя)
протереть сухой ветошью.
Укладочный ящик, футляр, чехол дезактивировать обмета-
нием или протереть ветошью, смоченной дезактивирующими
растворами или водой.
Дегазацию (дезинфекцию) прибора проводить в следую-
щем порядке: вначале сухой ветошью, нё размазывая, снять
видимые капли отравляющих веществ и удалить различного
рода загрязнения. Затем провести обработку внешних поверх-
ностей прибора двух-трех-кратным протиранием ветошью,
смоченной дегазирующими (дезинфицирующими) растворами
или водным раствором моющих средств. Прибор после каждой
обработки протереть сухой ветошью. Дегазацию укладочного
ящика, футляра, чехла производить путем протирания дегази-
рующими растворами № 1 и № 2-ащ.
После дезактивации (дегазации, дезинфекции) необходимо
тщательно удалить все вещества, применявшиеся при обра-
ботке, а неокрашенные поверхности протереть промасленной
ветошью.
Наружный осмотр
44. Наружный осмотр прибора выполнять в следующем
порядке:
а) очистить укладочный ящик изнутри и снаружи от за-
грязнений;
б) проверить исправность укладочного ящика — проч-
ность крепления переносной ручки, замков, наличие и надеж-
ность крепления 'амортизационных прокладок, состояние ок-
раски; '
в) осмотреть переносной футляр, проверить отсутствие
порывов, потертостей, исправность'крепления переносных рем-
ней, надежность фиксации крышки с помощью кнопок;
19
г) проверить техническое состояние корпуса прибора ^ Це-
лостность пломб, отсутствие царапин, следов коррозии, повре-
ждения покрытий;
д) проверить состояние панели, плавность хода кнопки
«СБРОС», надежность крепления ручек органов настройки,
отсутствие видимых повреждений микроамперметра, надеж-
ность фиксации переключателя поддиапазонов. Убедиться в
герметичности (плотности) крепления панели к корпусу, про-
верить целостность уплотняющей прокладки, проверить затяж-
ку винтов;
е) проверить техническое' состояние зонда и соединитель-
ного кабеля: отсутствие повреждений, вмятин, следов корро-
зии, потертости кабеля; ;
ж) проверить наличие смазки в резьбе накидных гаек и
резьбовых разъемов, при необходимости смазать резьбу (тех-
ническим вазелином) смазкой УН ГОСТ 782-59.
После работы под дождем или проведения специальной
обработки протереть металлические неокрашенные части при-
бора и предметы его комплектации промасленной ветошью.
Проверка комплектности
45. Проверку комплектности прибора производить по опи-
си, находящейся в формуляре. Одновременно проверять тех-
ническое состояние и правильность размещения изделий и
расходных^ материалов, входящих в комплект прибора, а так-
же наличие эксплуатационной документации.
Проверка работоспособности
46. Проверку работоспособности прибора проводить в со-
ответствии с п. 37 технического описания.
Проверка градуировки прибора4
47. Проверку градуировки прибора производить один раз в
полгода для приборов, находящихся, в эксплуатации, и один
раз в год для приборов, находящихся на хранении, на аттесто-
ванных органами проверки гамма-установках с помощью
радиоактивных источников кобальт-60 по гамма-излучению и
суммарному бета-излучению Sr90 + Y90 по бета-источникам.
Проверка гамма-градуировкн
Для проверки гамма-градуировки необходимы радиоактив-
ные источники кобальт-60 следующих активностей:
20
ДЛЯ поддиапазона I — не менее 10 кюри при проверке то-
чек 140 р/ч; 50 р/ч; 25 р/ч;
и не менее — 400 мкюри при проверке точек 20 р/ч и 10 р/ч;
для поддиапазонов II, III — не менее 400 мкюри;
для поддиапазонов V, VI, VII — порядка 5—10 мкюри.
Величина гамма-фона в месте проведения проверки гра-
дуировки не должна превышать 0,03 мр/ч при градуировке
V—VII поддиапазонов.
На поддиапазонах II, III, V, VI, VII расстояния до радио-
активного источника отсчитываются от оси зонда, на поддиа-
пазоне I — от оси. газоразрядного счетчика, находящегося в
пульте. Линия оси этого газоразрядного счетчика обозначена
Т-образными рисками на боковых поверхностях кожуха пуль-
та, а центр газоразрядного счетчика знаком «+» на высту-
пающей поверхности кожуха.
Минимальное расстояние между радиоактивным, источни-
ком и газоразрядными счетчиками должно быть не менее
15 см.
48. Проверка градуировки на каждом поддиапазоне произ-
водится в точках, приведенных в таблице 4.
Таблица 4
Поддиапа- зоны Положе- ние ручки переклю- чателя под- диапазо- нов Ед. изм. Градуиро- вочные точки Допустимые показания прибора Регулируе- мый эле- мент по электри- ческой схеме
опорные кон- троль- ные
I 200 ' р/ч 140 91—189
50 32,5—67,5 поз. 35
25 16,5—33,7
II хЮту мр/ч 4000 2500 2600—5400 1625—3375 поз. 36
1000 650—1350
III Х1ту мр/ч 400 250 260—540 162,5—337,5 поз. 37
100 65—135
V х 100ру мр/ч 40 25 28—52 13,5—32,5 * поз. 39
10 7—13
VI xlOpy мр/ч 4 2,5 2,8—5,2 1,35-3,25 поз. 40
1 ' 0,7—1,3
VII xlpv мр/ч 0,4 0,25 0,28—0,52 0,135-0,325 поз. 41
0,1 0,07—0,13
21
49. Допускается проводить проверку и градуировку прибо-
ра по точкам, указанным в таблице 5.
Таблица 5
Поддиа- пазоны Положе- ние ручки переклю- чателя под- диапазонов Ед. изм. Градуировочные точки Допустимые показания прибора Регулируе- мый элемент по электри- 4еской схеме
опорные кон- троль- ные
I 200' р/ч 20* 13—27
* 10 0—20 поз. 35
II хЮт-и мр/ч 3500 2300—4700 поз. 36
1 1000 650—1350
III х!ту мр/ч 350 230—470
100 65—135 поз. 37
V хЮОру мр/ч 30 21—39
10 7—13 поз. 39
VI . хЮру мр/ч 3,5 2,45—4,55
2 1,4—2,6 поз. 40
VII х!ру мр/ч 0,3 0,2—0,4
0,1 0,07—0,13 поз. 41
♦) При градуировке поддиапазона 200 по точке 20 р/ч погрешность
показаний прибора на этом поддиапазоне может превышать допустимую
по техническим условиям.
Расстояния, на которые необходимо устанавливать газо-
разрядный счетчик прибора для измерения соответствующей
мощности дозы в опорных и контрольных точках, указаны в
таблице свидетельства, выдаваемого проверочным органом
при аттестовании градуировочной установки.
50. Порядок проверки градуировки следующий:
— установить каретку с прибором в точке, соответствую-
щей мощности дозы 20 р/ч;
— поставить переключатель поддиапазонов в Положе-
ние 200;
— поднять радиоактивный источник;
— снять показания прибора, записать в рабочую тетрадь,
опустить источник;
— аналогично, проверить показания прибора на остальных
поддиапазонах (см. табл. 4 или 5) при использовании соответ-
ствующих радиоактивных источников кобальт-60.
Результаты измерений, не выходящие за допустимые пре-
делы таблицы 4 и 5, занести в формуляр на прибор (раз-
дел XIV а).
22
Вычисление основной погрешности измерения прибора про-
изводится по формуле:
Пто=-^=^-'1ОО < Дто,
где: Пто — основная погрешность градуировки прибора при
нормальной температуре (То);
Рто — показание прибора (умноженное на коэффициент
соответствующего поддиапазона).; .
поддиапазон II — хЮт и т. д. (при_, нормальной
(температуре (То);
Рр — измеряемая мощность дозы гамма-излучения;
Дто — норма основной погрешности в °/о при нормаль-
ной температуре (То).
51. Если основная погрешность измерений превышает до-
пустимые пределы, указанные в таблице 4 или 5,' то необхо-
димо произвести градуировку прибора. *
Градуировка производится в следующем порядке:
— отвинтив винты, вынуть пульт из кожуха и, раскрыв
прибор (рис. 4), освободить доступ к подстроечным (настро-
ечным) резисторам поз. 35—41 по принципиальной электриче-
ской схеме (приложение 7);
— установить каретку с прибором в опорной точке того
поддиапазона, где основная погрешность измерений превы-
шает допустимые пределы;
— поднять (установить) соответствующий радиоактивный
источник;
— вращая ось подстроечного резистора градуируемого
поддиапазона, установить стрелку микроамперметра на деле-
ние, соответствующее мощности дозы в опорной точке;
— проверить показания прибора в контрольной точке;
— если основная погрешность измерений не превышает
допустимую, закрепить ось подстроечного резистора нитро-
эмалью НЦ-25 красной ГОСТ 5406-60;
— выключить прибор, вставить пульт в кожух, завинтить
два крепежных винта, соединяющих панель с кожухом. Оп-
ломбировать прибор пломбировочной мастикой;
— результаты измерений занести в формуляр на прибор
(раздел XIV а).
52. В целях полной проверки градуировки прибора необхо-
димо каждый поддиапазон дополнительно проверить по точ-
кам, приведенным в таблице 5.
23
Бета-градуировка
53. Поддиапазоны V, VI, VII проверяются и градуируются
по гамма-излучению и, кроме того, проверяются по бета-излу-
чению. .
Проверку градуировки V—VII поддиапазонов по бета-из-
лучению, а также проверку и градуировку IV бета-поддиапа-
зонов производить по суммарному бета-излучению стронция-
90 плюс иттрий-90 по бета-источникам с активной поверх-
ностью. Г60 см2.
54. Проверку градуировки по бета-излучению производить
в следующем, порядке. - '
Вынута пульт из кожуха, освободив доступ к настроечным
резисторам.
Включить прибор, установить режим питания, поставить
ручку переключателя поддиапазонов в нужное положение.
Установить зонд со снятым экраном 6 (рис. 4) на пласти-
ну бета-источника соответствующей активности.
Проверку V—VII поддиапазона по бета-излучению произ-
водить в точках, значение которых указано в таблице 6, или.
близким к ним значениям.
Таблица 6
Поддиа- пазоны Положе- ние пе- реклю- чателя Градуировочные точки в расп/мин. см2 Допустимые показания при- бора в pacn.tuun. см2 Регули- руемый элемент (поз.)
- 1 2 3
VII Х1ру 310 —- 850 150-450 425—> 1000* —
VI хЮру 2000 — 9000 . 1000-3000 4500—>10000*
V ' xlOOpv '. 32000 —- 16000—48000 —
• 1 82500 42000—> 100000* —
IV Х1тр 200000 — - 130000—270000
325000 210000—440000 поз. 38
975000 650000—1000000*
*) Возможен Зашкал стрелки микроамперметра.
ВНИМАНИЕ! Подрегулировку прибора на поддиапазонах
V—VII резисторами не производить!
Если показания прибора не соответствуют допустимым по
таблице 6 на V—VII поддиапазонах, то следует произвести
подстройку с помощью шайб (от 1 до 8 штук), которые наде-
24
ваются на.корпус газоразрядного счетчика СИ15БГ. Этим
компенсируется разброс размеров газоразрядных счетчиков
по высоте. Шайбы находятся в ЗИПе прибора.
55. Градуировка на IV бета-поддиапазоне производится с
помощью настроечного резистора поз. 38.
56- Вращая ось подстроечного резистора поз. 38, устано-
вить стрелку микроамперметра на деление, соответствующее
активности 325000 расп.1мин. см2, или другой активностью,
лежащей в пределах от 300000 до 500000 расп.!мин. см2. При
использовании источника другой активности произвести-пере-
счет допустимых показаний прибора. Допустимые показания
должны быть в пределах, указанных в таблице 6.
Проверить градуировку по точкам 200000 и 975000
расп!мин. см2 (см. табл. 6) или другим точкам, лежащим в
1-й и 4-й четверти шкалы.
Закрасить шлиц резистора поз. 38.
Примечание. Для расчета удельной активности (Ауд) в
расп 1мин. см2 по заданной в паспорте источника пол-
ной активности (А) в расп.1сек со всей площади
160 см2 следует пользоваться соотношением:
_л 60 Г расп.
уд~ " 160 [ мин. см*
Данные градуировки IV поддиапазона и проверки. V—VII
поддиапазонов занести в таблицу формуляра (раздел XIV б).
Восстановление поврежденной окраски
57. Восстановление поврежденной окраски укладочного
ящика производить нитроэмалью № 508 ГОСТ 7930-56.
При этом необходимо тщательно подобрать оттенок крас-
ки, чтобы исключить значительное различие лако-красочных
покрытий.
Затем с участка, подлежащего окраске, удалить загряз-
нения. Краску на поверхность наносит^, ровным слоем с по-
мощью кисти. При значительном повреждении лако-красоч-
ных покрытий, восстановление окраски производить в ремонт-
ных 'мастерских.
Отключение источников питания
58. Отключение источников питания производить так:.
а) выключить прибор и вывести ручку потенциометра «РЕ-
ЖИМ» в крайнее левое положение;
б) отсоединить источники питания от клемм прибора, вы-
нуть их из отсека;
2$
в) осмотреть Отсек питайия, проверить наличие и целост-
ность герметизирующей прокладки, исправность контактных
зажимов, очистить отсек питания от загрязнений;
г) убедиться в отсутствии влаги, пятен, солей на поверх-
ности элементов (батарей), а также повреждений изолирую-
щего покрытия.
Запись в листе повседневного учета времени
фактической работы прибора
59. Запись времени фактической работы прибора произво-
дится в таблице формуляра (раздел XI).
Запись о проведении технического обслуживания
60. Запись о проведении технического обслуживания занес-
ти в раздел XIII формуляра.
10. Хранение и консервация прибора
61. Прибор ДП-5М хранить'в упаковочном ящике в отап-
ливаемых помещениях. В помещениях поддерживать темпе-
ратуру воздуха в пределах + 10-е- +35°С; относительную влаж-
ность воздуха не выше 80%, резкие колебания температуры не
допускаются.
Для защиты прибора от действия повышенной влажности
воздуха необходимо подвергать его консервации при хране-
нии. Консервации подлежит технически исправный и пол-
ностью укомплектованный прибор без источников питания.
Консервацию (переконсервацию) прибора проводить непо-
средственно в хранилище или в специальном помещении при
температуре не ниже 15°С и относительной влажности воздуха
не выше 65—70%.
Консервацию производить для кратковременного хранения
в следующем порядке:
Все неокрашенные наружные металлические части прибо-
ра, запасного и вспомогательного имущества тщательно про-
тереть хлопчатобумажной тканью, смоченной в бензине, а за-
тем обработать маслами.
Для смазки рекомендуются следующие сорта масел*
а) вазелин технический ГОСТ 782-59;
б) смазка приборная АФ-70 ГОСТ 2967-52.
После смазки отвертку завернуть в пергаментную бумагу.
После смаз,ки прибор в футляре завернуть в пергаментную
бумагу и перевязать нитками.
26
Для длительной консервации свыше 6 месяцев внутрь укла-
дочного ящика вложить 400 г силикагеля ГОСТ 3956-54 в
2 мешочках (каждый по 200 а) из бязи ГОСТ 11680-65, про-
сушенного при температуре 150—170°С в течение 3 часов.
Укладочный ящик после упаковки и опломбирования обер-
нуть оберточной бумагой Б ГОСТ 8273-57 и вложить в чехол
из упаковочной пленки В-118 ТУ МХП №М 786-57.
Чехол запаять, обеспечив гарметичность упаковки.
Укладочный ящик в чехле обернуть водонепроницаемой
бумагой ГОСТ 8828-61 и увязать шпагатом ГОСТ 5725-51.
Очередное вскрытие находящихся на длительном хране-
нии приборов осуществлять через год с одновременным техни-
ческим обслуживанием и их переконсервацией.
При этом производится тщательный осмотр чехлов. Сили-
кагель заменить на обезвоженный.
Порядок расконсервации
62. Вынуть прибор из укладочного ящика.
Осторожно снять смазку с наружных неокрашенных метал-
лических деталей прибора, после чего протереть их тканью,
смоченной в бензине. Расконсервация прибора после дли-
тельного хранения заключается в извлечении прибора из чех-
ла с обязательной проверкой работоспособности. После про-
верки работоспособности прибор готов к эксплуатации.
Транспортировка прибора
63. При подготовке прибора к транспортировке произвести
наружный осмотр и проверку комплектности. Проверить рабо-
тоспособность прибора. Проверенный прибор в футляре уло-
жить в укладочный ящик. Транспортировку осуществлять на
автомашине (бронетранспортере).
Для предупреждения механических повреждений приборов
необходимо:
— оберегать приборы от толчков, ударов, падений; при пе-
реноске (перевозке) приборы должны находиться в укладоч-
ных ящиках;
— при транспортировке приборов располагать их по воз-
можности в передней части кузова;
— во время измерений при движущемся транспорте дер-
жать приборы на коленях, а не ставить их на пол кузова.
После совершения марша и работы с прибором необходимо
подвергнуть его повседневному техническому обслуживанию
(таблица 3).
27
11. Характерные неисправности я методы як устранения
’64. Характерные неисправности и методы их устранения
приведены в таблице 7.
Таблица 7
Ж по пор. Характерная неисправность Вероятная причина Методы устранения
1 2 3 4
1. При включении при- 1. Нарушен контакт 1. Зачистить острым
бора не слышно ха- схемы с контакта- предметом (ножом)
рактерного тихого • ми источников пи- или наждачной бума-
списка» блокинг-ге- тания (поз. 55). гой контакты источни-
нератора. ков питания.
2. При проверке режи- 1. Разрядился источ- 1. Вскрыть отсек питания
ма стрелку микроам- ник питания. в кожухе прибора, вы-
перметра невозможно нуть разрядившиеся
выставить на режим- элементы 1,6 ПМЦ-Х-
ную метку V*. 1,05, зачистить в но-
вых элементах кон-
такты и, соблюдая по-
лярность, вставить в
отсек питания.
3. Тихий «писк» оло- 1. Вышел из строя j. Вскрыть прибор, раз-
кинг-генератора *слы- с т абилитрон вернуть шасси выпа-
шен, ио микроампер- СГ301С-1 (поз. ять неисправный ста-
метр при проверке 42). билитрон и вынуть его
режима не дает по- из держателя. В дер-
казаний, жатель вставить ис-
правный стабилитрон,
распаять его выводы
согласно монтажной
схеме.
2. Обрыв в цепи ка- 2. Вскрыть прибор, раз-
тод - стабилитрона вернуть шасси. По
— «+» микроам- монтажной схеме най-
перметра. ти проводник, соеди-
няющий катод стаби-
литрона с «+» микро-
амперметра и устра-
нить неисправность.
Закрыть прибор.
4. При включении осве- 1. Перегорела н ить 1. Вскрыть прибор, раз-
щения шкалы лам- накала лампочки. вернуть шасси, заме-
почки не горят, либо нить перегоревшую
светятся' слабо. лампочку. Закрыть
прибор.
28
5. При замере гамма-
фона на II и III под-
диапазонах стрелка
микроамперметра за-
шкаливает. В теле-
фоне прослушивается
свист, шипение.
6. При замере гамма-
фона на поддиапазо-
нах IV, V, VI, VII
стрелка микроампер-
метра зашкаливает.
В телефоне прослу-
шивается свист, ши-
пение.
7. При замере гамма-
фона на поддиапа-
зоне 1 стрелка мик-
роамперметра зашка-
ливает.
8. При градуировке при-
бора на одном из
поддиапазонов’ при
вращении оси' под-
строечного резистора
показания прибора
изменяются скачками
или не изменяются
совсем.
2. Разрядился источ-
ник питания (лоз.
55).
1. Газор азрядный
счетчик СИЗБГ
(поз. 3) перешел в
режим разряда.
Вышли из строя
тиратроны ТХ4Б
(поз. 10, 11).
1. Вышел из строя га-
зоразрядный счет-
чик СИ15БГ (поз.
1).
2. Вышли из строя
тиратроны ТХ4Б.
1. Газоразряд ны й
счетчик СИЗБГ в
пульте (поз. 30)
перешел в режим
разряда.
1. Вышей из строя
один из подстроеч-
н ы х резисторов
(поз. 35, 36, 37, 38,
39, 40, 41) на том
-поддиапазоне, где
наблюдается неис-
правность.
2.; Порядок замены ис-
точников питания см.
в пункте 2 данной
таблицы.
I. Отвинтить гайку на
корпусе зонда, сдви-
нуть Корпус по кабе-
лю зонда. Из держа-
телей извлечь газоразт
рядный счетчик. Со-
брать зонд.
2. Сдвинуть корпус зон-
да. Отпаять выводы
тиратронов, иынуть их
из держателей. По
монтажной схеме рас-
паять выводы исправ-
ных тиратронов, вста-
вить их в держатели.
Собрать зонд.
1. Замену неисправных
элементов произво-
дить аналогично ука-
занному выше.
—»—
1. Вскрыть прибор, из-
влечь газоразрядный
счетчик из держате-
лей; соблюдая поляр-
ность, поставить ис-
правный газоразряд-
ный счетчик. Закрыть
прибор.
1. Вскрыть прибор, раз-
вернуть шасси, снять
кронштейн с под-
строечными резисто-
рами и панель. От-
паять подводимые к
неисправному резисто-
ру проводники и заме-
нить его исправным.
Произвести сборку в
обратной последова-
тельности»
29
1 2 3 4
9. Стрелка микроампер- метра устанавливает- ся на режимную мет- 1. Пробит один из дозирующих кон- денсаторов . (поз. 1. Вскрыть прибор, раз- вернуть шасси. Поль- зуясь монтажной схе-
ку V г газоразрядные счетчики исправны, но при измерениях на одном из поддиа- пазонов II—VII нет показаний. 18, 21, 23, 26, 28). мой, найти неисправ- ный конденсатор и заменить его. Собрать прибор.
10. Режим прибора уста- навливается, но при измерениях стрелка f микроамперметра не отклоняется. 1. Вышел из строя га- зоразрядный счет- чик СИ15БГ (поз. 1), или СИЗБГ (поз. 3, 30) в зави- симости от поддиа- пазона. 2. Нет контакта в пе- реключателе на том поддиапазоне, на котором нет пока- заний. 1. Порядок замены см. в пп. 5, 7 данной таб- лицы. 2. Заменить переключа- тель поддиапазонов на исправный.
После выполнения указанных замен по пп. 3, 8, 9 прове-
рить режим работы прибора в соответствии с картой* напря-
жений.
В пп. 5, 6, 7, ГО кроме проверки режима проверить еще и
градуировку.
Проверка и градуировка производится согласно разделу
9 пп. 47—56 инструкции по эксплуатации.
ЗР
Карта напряжений
№ позиции по электри- ческой схе- ме Положение ручки переключателя поддиапазонов Контрольная точка Род тока Величина напряжения Примечание
номи- наль- ная допусти- мая
53 «РЕЖ.» + выпрямителя постоян- ный 400 390—420 При работе бло- кинг-генератора слы- шен «писк».
42 «РЕЖ.» Анод —»— 390 380—400
30 10 «200» «хЮту—х1ту» Анод —»— 390 380—400 Видно слабое све-
«хЮОру—х 1 ру» Анод —»— 390 380—400 чение тиратронов поз.. Ю, 11.
11 «хЮту—х1ту» «х 100 ру—х 1 ру » Анод Анод —»— —»— 195 185—205
1 «х1тр—Х1 ру» Анод —»— 390 380—400 Без облучения.
3 «хЮту—х1ту» Анод —»— 390 380—400 Без облучения.
56 Все, кроме «ВЫК.» Эмиттер, коллектор —»— 3 2—3 В зависимости от длительности ра- боты элементов пи- тания.
46, 51 Все, кроме «ВЫК.» Между кон- тактами лампочки —»— 1,5 1—1,5 При включении под- светки.
18, 21, 23, 26 28 «хЮту—х!ту» «х1тр—х1 ру» На указанных конденсаторах —»— 390 380—400 Без облучения.
Примечание. 1. В таблице указаны напряжения относительно «ШАССИ».
2. Для измерения напряжения 400, 390, 195 вольт необходимо использовать электроста-
тический вольтметр типа С-95 на 600 вольт (или вольтметр типа С-50).
Приложение 1
Схема электрическая трансформатора
Таблица намоточных данных трансформатора
№ обмотки № выводов ’"обмоток Данные проводов Количество витков / Данные магнитопровода
I 3—7 ПЭВ-1 0,07 3600 Сердечник ОШ-7 из оксифера М-2000
II 5—2 . ПЭВ-1 0,15 152
III 4—8 ПЭВ-1 0,25 24
32
Приложение 2
Схема принципиальная электрическая колодкн питания
Перечень элементов
Поз. обоз. Наименование и тип Основные но мин. данные Коли- чество Примечание
1 . Перемычка переключения напряжения 3, 6, 12 вольт (подсвет) 1-
2 Перемычка переключения напряжения 3, 6, 12 вольт 1
.3 Резистор УЛИ-0,25-15 ом±3% 15 ом 1
4 Резистор УЛИ-1-36 ом±3% 36 ом 1
5 Резистор МЛТ-1-160± 10% 160 ом , 1
6 Резистор МЛТ-1-160± 10% 160 ом 1
7* Резистор ВС-0,25-39 ом±5%-А 39 ом 1 39—51 ом
8*‘ Резистор МЛТ-0,5-150± 10% 150 ом 1 75—200 ом
♦) Подбирается при регулировке.
33
Приложение 3
Перечень элементов к принципиальной схеме
Поз. обоз. Наименование и тип Основные данные, номинал Коли- чество Примечание
1 - 2 3 4 5
1 / Газоразрядный счетчик СИ15БГ 1
2* Резистор МЛТ-0,5-2,2Л4±5% 2,2 Мом 1 1,8—3 Мом
3 Газоразрядный счетчик СИЗБГ 1
4* Конденсатор КТ-2а-М700-30±5%-3 30 пф 1 15—43 пф
. 5 Резистор МЛТ-0,5-5,1М±5% 5,1 Мом : 1
6* Конденсатор КТ-2а-ПЗЗ-12±5%-3 12 пф 1 12—30 пф
7 Резистор КИМ-0,125-47М± 10% 47 Мом 1
8 Резистор МЛТ-0,5-300К±5% 300 ком 1
9 Резистор КИМ-0,125-47М± 10% 47 Мом : 1
10 Тиратрон ТХ4Б 1
11 Тиратрон ТХ4Б 1
12 Переключатели 11П5НПМ 1
13 Резистор МЛТ-0,5-220/<±5% 220 ком 1
14' Гнездо 1
15 Резистор МЛТ-0,5-1К±5% 1 ком 1
16 Выпрямитель селеновый АВС-1-30М 1
17 Резистор MJJT-O,5-15OK±5°/o 150 ком 1
18 Конденсатор КБГ-И-2-600-0,01 ± 104 /о 0,01 мкф 1
19 Конденсатор ЭТО-1 -15-50 ±20 % -Б 50 мкф 1
20 Резистор МЛТ-О,5-68ОК±5°/о 680 ком 1
21 Конденсатор КСО-2-500-Б-Ю00± 10% 1000 пф 1
22 Резистор МЛТ-0,5-2М±5% 2 Мом : 1
23 Конденсатор КТ-2а-ПЗЗ-15±5%-3 15 пф 1
24 Кнопка 1
25 Резистор МЛТ-0,5-430К±5% 430 ком 1
26 Конденсатор КСО-2-500-Б-Ю00± 10% 1000 пф 1
27 Резистор МЛТ-0,5-2М±5% 2 Мом : 1
28* Конденсатор КТ-2а-ПЗЗ-15±5%-3 15 пф 1 15—39 пф
29* Резистор МЛТ-0,5-5,1М±5% 5,1 Мом 1 3—5,1 Мом
30 Газоразрядный счетчик СИЗБГ 1
31 Резистор МЛТ-0,5-51К±5% 5 Г ком 1
32 Резистор МЛТ-0,5-100К±5% 100 ком 1
33 Резистор МЛТ-0,5-240К±5% 240 ком 1 240— '
390 ком
34 Микроамперметр М 132/1 10 мка 1
35 Резистор СПЗ-9а-10-22К-20% 22 ком 1
36 Резистор СПЗ-9а-10-3,ЗК-20% 3,3 ком 1
37 Резистор СПЗ-9а-10-22К-20% 22 ком 1
38 Резистор СПЗ-9а-10-22К-20% 22 ком 1
39 Резистор СПЗ-9 а-Ю-ЮК-20% 10 ком 1
40 Резистор СПЗ-9а-10-22К-20% 22 ком 1
41 Резистор СПЗ-9а-10-22К-20% 22 ком 1
1 2 3 4 5
42 Стабилитрон СГ301С-1 1 43* Резистор МЛТ-0,5-620±5% 1 620 ом 1 510 ом — 1 ком 44 Конденсатор КБГ-И-2-600-0,01 ± 10% 0,01 мкф 1 45 Резистор МЛТ-0,5-200К±5% 200 ком 1 46 Лампа МН 1-0,068 1 47 Конденсатор МБГП-3-600-0,1-П 0,1 мкф 1 48 Потенциометр ППЗ-12 2,7К±5% 2,7 ком 1 49* Резистор МЛТ-0,5-300±5% 300 ом 1 150— 300 ом 50 Трансформатор 1 51 Лампа МН 1-0,068 1 52 Тумблер ТВ2-1 1 53 Выпрямитель селеновый АВС-1-720М 1 54 Конденсатор ЭМ-60-0,5-М 0,5 мкф 1 55 Элементы типа 1,6 ПМЦ-Х-1-0,5 (КБ-1) 1,6 в 3 56 Транзистор П14 1 57 Колодка питания 1
подбираются при
звездочкой,
Примечание. Элементы, помеченные
регулировке.
Приложение 4
Таблица проводов
№№ провода Откуда ’идет Куда поступает Данные провода Длина
1 2 3 4 5
5-1 Переключатель поз? 12д леп. 9 Переключатель оз. ’ Г. Л2П. 8 Проволока мм 0,51 3
5—2 Переключатель Переключатель Проволока
поз. 1 ?г. леп. 8 оз. I9 в. леп. 8 ум 0,51 3
5—3 Конденсатор Трансформатор Проволока-
поз. 47 поз. 50 конт. 5 мм 0,51 3
5—4 Трансформатор Трансформатор Проволока
поз. 50 к. 5 поз. 50 к. 7 мм 0,51 - 3
11—2 Переключатель Переключатель Проволока
поз. 126 леп. 5 поз. 12 6 леп. 3 мм 0,51 3
14—2 Переключатель Переключатель Проволока
поз. 126 леп. 4 поз. 12 6 л. 1 мм 0?51 3
35-1 3—2 2—2 1—2 4—1 5-5 5—6 5—7 5—8 5-9 5—10 Выпрямитель поз. 53 Кожух ЕЯ6.430.029 заж. 3 Кожух ЕЯ6.430.029 заж. 2 Кожух ЕЯ6.430.029 заж. 1 Тумблер ’ поз. 52 к. 2 Переключатель поз. 12г леп. 8 Микроамперметр поз. 34 (—) Кнопка поз. 24 Земляной лепесток Трансформатор поз. 50 к. 7 Конденсатор поз. 21 Трансформатор поз. 50 конт. 3 Жгут ЕЯ6 640 555 Транзистор поз. 56 (Э) Переключатель поз. 12д леп. 7 Тумблер поз. 52 к. 1 Лампа поз. 51 Микроамперметр поз. 34 (—) Кнопка поз. 24 Земляной лепесток Конденсатор поз. 47 Конденсатор поз. 19 (—) Резистор поз. 41 Провод МТШВ 0,14 мм2. К 13
36
1 2 3 4 5
6—1 Переключатель Микроамперметр
поз. 12г леп. 9 поз. 34 ( + )
6-2 Микроамперметр •поз. 34 ( + ) Резистор поз. 33
7—1 Переключатель поз. 126 леп. 9 Кнопка поз. 24
7—2 Кнопка поз. 24 Конденсатор поз. 19 ( + )
- 9—1 Переключатель поз. 12в леп. 9 Лампа поз. 42 (А)
10—1 Переключатель поз. 12г леп. 7 Лампа поз. 42 (К)
11-1 Переключатель поз. 126 леп. 6 Резистор поз. 31
12—1 Переключатель поз. 12г леп. 6 Резистор поз. 35
13—1 Переключатель поз. 12г леп. 5 Резистор поз. 36
14—1 Переключатель поз. 126 леп. 4 Резистор поз. 32
15—1 Переключатель поз. 126 леп. 12 Резистор поз. 33
16—1 Переключатель поз. 12а леп. 5 Конденсатор поз. 28
17— 1 Переключатель поз. 12г леп. 4 Резистор поз. 37
18-1 Переключатель поз. 12а леп. 4 Резистор поз. 25
19—1 Переключатель поз. 12г леп. 3 Резистор поз/ 38
20—1 Переключатель поз. 12а леп. 2 Конденсатор поз. 23
21—1 Переключатель поз. 12в леп. 2 Резистор поз. 39
22-1 Переключатель поз. 12а леп. 1 Конденсатор цоз. 21
23—1 Переключатель поз. 12г леп. 1 Резистор поз. 40
24—1 Переключатель поз. 12а леп. 12 Конденсатор поз. 18
25-1 Переключатель поз. 12г леп. 12 Резистор поз. 41
27—1 Переключатель поз. 12в леп-. 2 Резистор поз. 22
28—1 Резистор поз. 15 Гнездо поз. 14
28—2 Гнездо поз. 14 Переключатель
поз. 12в леп. 11
30-1 Переключатель поз. 12в, леп. 5 Резистор поз. 27
37
1 2 3
4 5
31—1 Трансформатор
поз. 50 к. 8
31—2 Трансформатор
поз. 50 конт. 8
32—1 Потенциометр
поз. 48
33—1 Транзистор
поз. 56 (Б)
34—1 Резистор поз. 15
36—1 Транзистор
поз. 56 (К)
37—1 Резистор поз. 29
38—1 Конденсатор
поз. 47
Конденсатор'
поз. 54 (—)
Потенциометр поз. 48
Резистор поз. 49
Трансформатор
поз. 50 конт. 4
Гнездо поз. 14
Трансформатор
поз. 50 к. 2
Переключатель
поз. 12в леп. 6
Резистор поз. 45
27—2 Переключатель
поз. 12в л. 3
28—3 Переключатель
поз. 12в л. 11
30—2 Переключатель
поз. 12в л. 5
39—1 Переключатель
поз. 12а леп. 9
Кабель ЕЯ6.644.010
Счетчик поз. 1
Резистор поз. 5
Счетчик поз. 3
Резистор поз. 7
Приложение
Таблица распайки элементов схемы
принципиальной электрической ЕЯ2.807.008 СхЭ
на плате прибора
№ позиции по СхЭ Наименование и тип №№ контактов, к которым распаи- ваются элементы
Плата пульта
13 Резистор МЛТ-0,5-220К±5% 13—13
16 Выпрямитель селеновый АВС-1-30М 15-15
15 Реристор МЛТ-0,5-1К±5% 16—16
19 Конденсатор ЭТО-1-15-50±20%-Б 18
17 Резистор МЛТ-0,5-150К±5% 19—19
18 Конденсатор КБГ-И-2-600-0,01 ± 10% 20-20
20 Резистор МЛТ-0,5-680К±5% 21—21
21 Конденсатор КСО-2-500-Б-Ю00± 10% 22—22
27 ' Резистор МЛТ-0,5-2М±5% 23—23
28 Конденсатор КТ-2а-ПЗЗ-15±5%-3 24—24
32 Резистор МЛТ-0,5-100К±5% 25—25
33 Резистор МЛТ-0,5-240К±5% 26—26
49 Резистор МЛТ-0,5-300±5% 27—27
25. Резистор МЛТ-0,5-430К±5% 29—29
26 Конденсатор КСО-2*500-Б-1000± 10% 30—30
27 Резистор МЛТ-0,5-2М±5% без №
29 Резистор МЛТ-0,5-5,1М±5% 32—32
31 Резистор МЛТ-О,5-51К±5% 34
43 Резистор МЛТ-0,5-620±5% 38—38
23 Конденсатор КТ-2а-ПЗЗ-15±5%-3 43
45 Резистор МЛТ-0,5-200К±5% 46—46
44 Конденсатор КБГ-И-2-600-0,01 ± 10% 47—47
53 Выпрямитель селеновый АВС-1-720М 52—52
54 Конденсатор ЭМ-60-0,5-М 54—54
56 Транзистор П14 56—56—56
39
зонд
ПУЛЬТ
IX
IX
мг-i
мг-i
