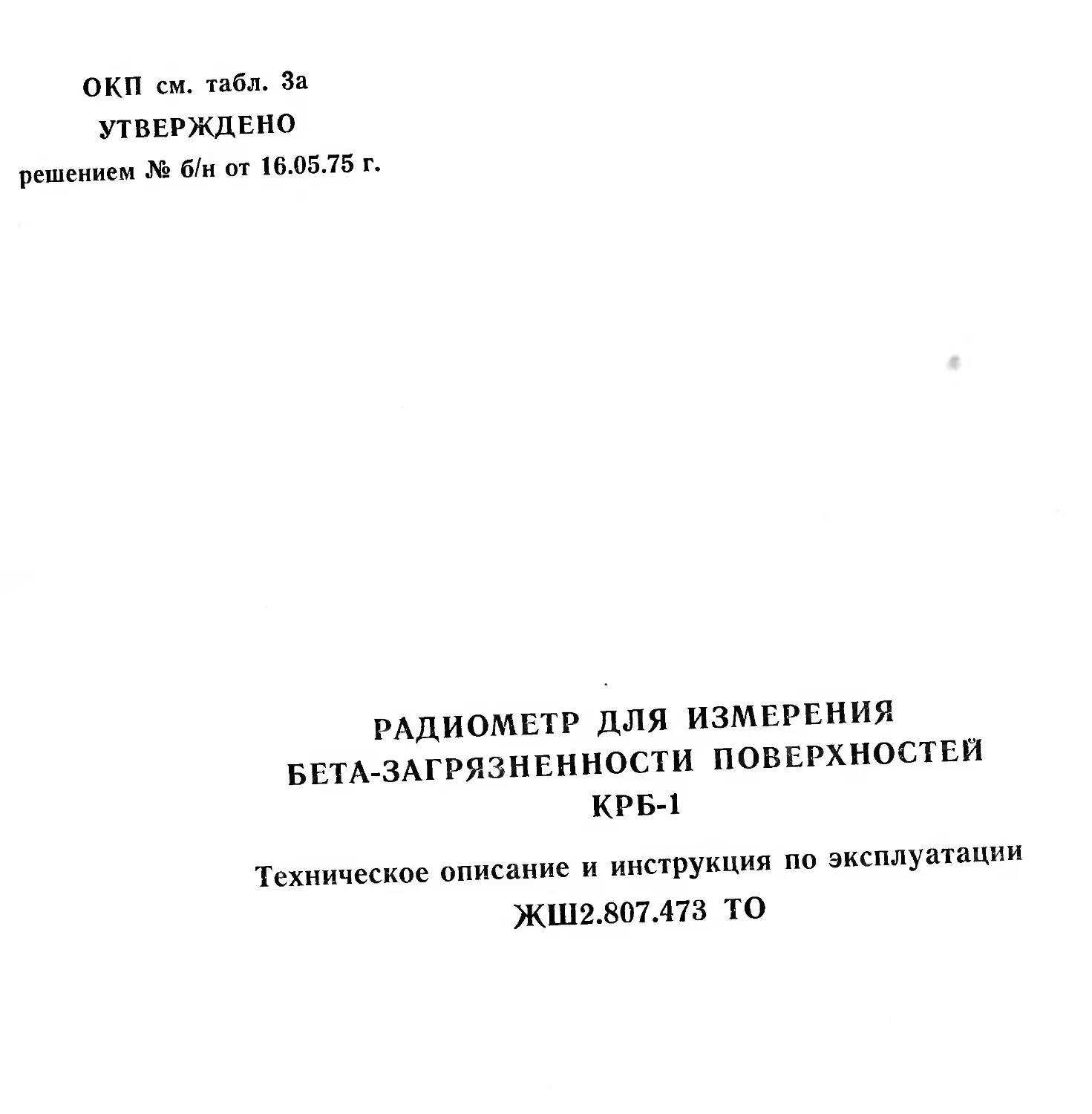

ОКП см. табл. За
УТВЕРЖДЕНО
решением № б/н от 16.05.75 г.
РАДИОМЕТР ДЛЯ ИЗМЕРЕНИЯ
БЕТА-ЗАГРЯЗНЕННОСТИ ПОВЕРХНОСТЕЙ
КРБ-1
Техническое описание и инструкция по эксплуатации
ЖШ2.807.473 ТО
Л. 6‘ЧСта Ш и *«' 0^7* Запу&вляк:?
апсА та -»^а**»**'4«
Д А $ Т& 2 КЛ2 А)
Л. В2 мемп!литере. сЛазап е
"^екч* ₽«»де^>г* в-* и зол*чц»> АлЛех
‘'гчеп,^ 6/ Це*- жягепг* .Адм
ЛСШ2 702.^5333
содержание
Стр.
1. Техническое описание .... 5
|.1. Введение .... 5
1.2. Назначение .... 5
1.3. Технические данные .... 5
1.4. Состав радиометра .... 6
1.5. Устройство и работа радиометра ... 6
1.6. Устройство и работа составных частей радио-
метра .... 6
1.7. Конструкция радиометра .... 8
1.8. Инструмент и принадлежности .... 9
1.9. Размещение и монтаж .... 9
1.10. Маркирование и пломбирование .... 9
1.11. Тара и упаковка .... 9
2. Инструкция по эксплуатации . . . . 10
2.1. Введение .... 10
2.2. Общие указания .... 10
2.3. Указания мер безопасности .... 10
2.4. Порядок установки .... 10
2.5. Подготовка к работе . . . . И
2.6. Порядок работы . . . . 11
2.7. Поверка, регулирование и настройка . . . И
2.8. Характерные неисправности и методы их уст-
ранения .... 13
2.9. Проверка технического состояния . . . 13
2.10. Техническое обслуживание . . . . 14
2.11. Правила хранения .... 14
2.12. Транспортирование .... 15
2.13. Указание по использованию комплекта ЗИП
группового ЖШ 1.287.522 .... 15
ПРИЛОЖЕНИЕ. Зависимость эффективности регист-
рации бета-излучения от макси-
мальной энергии излучения . . 16
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1. Введение
Настоящее «Техническое описание и инст-
рукция по эксплуатации» предназначено для
изучения радиометра КРБ-1 и содержит опи-
сание его устройства и принципа действия, а
также технические характеристики и другие
сведения, необходимые для обеспечения пол-
ного использования технических возможностей
радиометра КРБ-1 и правильной его эксплуа-
тации.
В «Техническом описании и инструкции по
эксплуатации» приняты следующие обозна-
чения:
ИСС — измеритель скорости счета;
НКГЦ-1Д — тип кадмий-никелевого акку-
мулятора;
149КТ1В — тип интегральной микросхемы;
ЗИП — запасные части, инструменты и
принадлежности;
СИ19БГ и СИ8Б — типы счетчиков им-
пульсов;
РСГ — разъем субминиатюрный, герметич-
ный;
ПМ — тип переключателя;
расп/(мин-см2) — единица измерения;
ЗУК-З — зарядное устройство для аккуму-
ляторов типа НКГЦ-1Д.
1.2. Назначение
Радиометр для измерения бета-загрязнен-
ности поверхностей КРБ-1 предназначен для
контроля степени загрязненности поверхнос-
тей бета-активными веществами.
Обозначение прибора при заказе и в другой
документации: Радиометр для измерения бе-
та-загрязненности поверхностей КРБ-1
ЖШ2.807.473.
1.3. Технические данные
1.3.1. Радиометр обеспечивает измерение
бета-излучения в диапазоне от 1401 до
1-Ю7 расп/(мин«см2).
При этом весь диапазон измерения разбит
на поддиапазоны:
От 1-101 до 1-102 расп/(мин-см2);
От 1-102 до 1-103 расп/(мин-см2);
От 1-103 до 1-104 расп/(мин«см2);
От 1-104 до 1-105 расп/(мин-см2);
От 1-105 до 1-106 расп/(мин-см2);
От 1-106 до 1-107 расп/(мин-см2);
1.3.2. Основная погрешность измерения в
нормальных условиях не превышает
Ио
±(20+2 —) %,
ЬЬ
где Ыо — конечное значение шкалы поддиа-
пазона, расп/(мин-см2);
Ы] — значение измеряемой величины бе-
та-излучения, расп/ (мин-см2).
1.3.3. Дополнительные погрешности измере-
ния радиометра не превышают:
±20 % при изменении давления окружаю-
щего воздуха от 80 до 150 кПа (от 600 до
1125 мм рт. ст.);
±7 % на каждые 10 °С при изменении тем-
пературы в диапазоне от минус 40 до +50 °С;
±20 % при изменении относительной влаж-
ности от нормальной 65 ± 15 % при 20 °С до
98 % при температуре 40 °С;
±30 % при воздействии внешнего гамма-фо-
на мощностью до 1 Р/ч с энергией 200 фДж
(1,25 МэВ);
±5 % при воздействии внешнего магнитного
поля напряженностью до 400 А/м (5 Э), об-
разованного постоянным током, или магнит-
ного поля напряженностью до 80 А/м (1 Э),
образованного переменным током с частотой
50 или 400 Гц;
±30 % при воздействии инея и росы.
1.3.4 . Время установления рабочего режима
радиометра не превышает 1 мин.
1.3.5 . Питание радиометра осуществляется
от источника постоянного тока.
В качестве источника постоянного тока ис-
пользуются аккумуляторы типа НКГЦ-1Д в
количестве 3 шт., включенные последова-
тельно.
1.3.6 . Ток, потребляемый радиометром от
аккумуляторов, при отсутствии бета-излуче-
ния составляет не более 45 мА, а при изме-
рении бета-излучения — не более 55 мА.
1.3.7 . Нестабильность показаний за 6 ч не-
прерывной работы не превышает ±15 %.
1.3.8 . Градуировка и поверка радиометра
производится по образцовым бета-источникам
2 разряда с изотопом стронций-90+иттрий-90
из набора 4СО по ТУ95.477-83.
1.3.9 . Радиометр обеспечивает измерение
при значениях мощностей доз внешнего гам-
ма-фона, приведенных в табл. 1.
Таблица 1
Поддиапазон измерения, расп/(мин.с.м2) Гамма-фон, Р/ч
От 1-101 до МО2 1.10-4
От 1.102 до 1.103 5.10-4
От 1.103 до 1.104 2.10-3
От 1-104 до 1.105 1.10-2
От 1.105 до 1.106 1.10-1
От 1.106 до 1.107 1
1.3.1 0. Время установления показании ра-
диометра:
на поддиапазонах х1 и х103 не более 200 с
на остальных поддиапазонах не более 100 с.
1.3.1 1. Радиометр сохраняет свою работо-
способность после воздействия импульсной
радиации: потока нейтронов до 1011 нейтр/см2
с энергией более 16 фДж (0,1 МэВ), мощ-
ности экспозиционной дозы гамма-излучения
до 108 Р/с.
1.3.1 2. Габаритные размеры и масса радио-
метра не превышает значений, приведенных
в табл. 2.
Наименование
Габаритные размеры, мм
Масса, кг
Пульт измерительный
Блок детектирования БДЗБ-01
Щит
Соединительный кабель
Комплект ЗИП одиночный
200x145x71
125x55x300
502x163x256
1700
115x275x190
1.3.13. Радиометр устойчиво работает в ин- тервале температур от минус 40 до 4-50 °С и сохраняет работоспособность после пребыва- ния при крайних значениях температуры ми- нус 50 и 4- 50 °С. 1.3.14. Радиометр работоспособен: после пребывания в интервале внешних давлений от 80 до 150 кПа (от 600 до 1125 мм рт. ст.); при воздействии морского тумана, инея и росы. 1.3.15. Радиометр виброустойчив и вибро- прочен, устойчив к воздействию ударов с ус- корением до 1000 устойчив к качке и дли- тельным наклонам. 1.3.16. Конструктивно радиометр выполнен в водозащищенном исполнении. Наружные части прибора устойчивы к электрохимичес- кому воздействию морской воды и допускают проведение дезактивации штатными дезакти- вирующими средствами. 1.4. Состав радиометра Состав радиометра КРБ-1 приведен в табл. 3. Таблица 3 4 1 ( 1 1 1 1 1 н д н
Обозначение Наименование Количество на исполнение ЖШ2.807.473- , шт. Примечание
— -01 р н и;
ЖШ2.702.253 Пульт измерительный КРБ-1 1 1
ЖШ2.329.869 Блок детектирования БДЗБ-01 1 1
ЖШ4.124.006 Щит 1 1
еТЗ.354.002 Контрольный источник — •1
Комплект ЗИП согласно ведомости ЖШ2.807.473 ЗИ 1 — См. приложение к формуляру ЖШ2.807.473 ФО
Коды О1\П радиометра, комплектов ЗИП группового и ремонтного приведены в таблице За.
Таблица За
Название Обозначение Код ОКП
Радиометр для измерения бета-загрязненности поверхностей КРБ-1 ЖШ2.807.473 43 6614 1016
Комплект ЗИП групповой на 5 радиометров КРБ-1 ЖШ 1.287.522 43 6693 1416
Комплект ЗИП ремонтный на 10 изделий. Радиометр для измерения бета- загрязненности поверхностей КРБ-1 ЖШ 1.287.523 43 6692 1416
1.5. Устройство и работа радиометра
Принцип действия переносного радиометра
основан на измерении средней скорости счета
электрических импульсов, которые возникают
в блоке детектирования в результате воздей-
ствия бета-частиц на самогасящиеся счетчики
Гейгера-Мюллера, используемые в приборе в
качестве детекторов излучения.
Электрические импульсы из блока детекти-
рования, скорость следования которых пропор-
циональна величине внешнего излучения, по-
ступают по кабелю на измерительный пульт,
где они нормируются по амплитуде и регист-
рируются измерителем скорости счета (ИСС).
Напряжение на интегрирующем конденса-
торе ИСС, пропорциональное средней частоте
поступления входных импульсов, измеряется
вольтметром с большим входным сопротивле-
нием, выполненном на полевых транзисторах.
Отсчет производится по стрелочному при-
бору, шкала которого отградуирована в
расп/(мин-см2).
Питание прибора осуществляется от трех
6
1,7
1,01
11,7
2,5
кадмий-никелевых аккумуляторов, соединен-
ных последовательно и выдающих напряже-
ние от 4 до 3 В, в зависимости от степени
разряда.
С помощью преобразователя напряжение
аккумуляторов преобразуется в стабилизиро-
ванное напряжение питания блока детектиро-
вания и измерительной схемы.
Конструктивно радиометр выполнен в виде
измерительного пульта и выносного блока де-
тектирования. В нерабочем состоянии пульт
и блок детектирования размещаются в щите.
1.6. Устройство и работа составных частей
радиометра
1.6.1. Радиометр состоит из блока детекти-
рования БДЗБ-01 и измерительного пульта.
В свою очередь блок детектирования вклю-
чает в себя:
детектор Сч1, Сч2,
умножитель напряжения
Измерительный пульт состоит из следую-
щих функциональных узлов:
нормализатора импульсов, фор миру юще-
С
та
41
ст
рг
ги
Рг
но
ле
а
ум
НИ!
трг
ра<
1
изк
в п
С
ЖИ'
15
ран
фор
пер
схе1
тор]
ЭМИ
но
НОС!
зист
к
ратс
май
Д.
ной
чена
полу
П(
Щи ,
го импульсы блока детектирования в норма-
лизованные по амплитуде и длительности;
интегрирующей схемы, вырабатывающей из
нормализованных импульсов постоянное на-
пряжение, пропорциональное их средней ско-
рости счета;
вольтметра постоянного тока с большим
входным сопротивлением;
преобразователя напряжения для питания
измерительной схемы и счетчиков;
источника питания.
1.6.2. Блок детектирования
Электрическая принципиальная схема блока
детектирования ЖШ2.329.869 ЭЗ. В качестве
детекторов излучения применены галогенные
счетчики типа СИ8Б и СИ19БГ. Чувствитель-
ный счетчик типа СИ8Б включается при из-
мерении бета-излучения в диапазоне 1-Ю* до
1-Ю4 расп/(минсм2), а счетчик типа СИ19БГ
включается в диапазоне от 1104 до
1-107 расп/(мин-см2).
Ионизирующее излучение, проходя через ок-
но счетчика толщиной от 5 до 7 мг/см2, соз-
дает импульсы положительной полярности на
нагрузочном резисторе КЗ цепи катода, кото-
рые через эмиттерный повторитель, построен-
ный на транзисторе УЗ, передаются на вход
измерительного устройства.
При наличии гамма-фона счетчики Сч1 и
Сч2 регистрируют суммарный эффект от бе-
та+гамма-излучения. Для определения вели-
чины вклада от гамма-фона используется
стальной экран толщиной 2 мм, полностью эк-
ранирующий бета-излучение в диапазоне энер-
гий от 16 до 480 фДж (от 100 кэВ до 3,0 МэВ).
Разность скоростей счета без экрана и с экра-
ном дает величину скорости счета, обуслов-
ленную бета-загрязнением поверхности.
Напряжение питания счетчиков СИ8Б и
СИ19БГ, равное +400 В, получается путем
умножения до требуемой величины напряже-
ния, снимаемого с повышающей обмотки
трансформатора преобразователя, который
размещен в измерительном пульте.
1.6.3. Электрическая принципиальная схема
измерительного пульта радиометра приведена
в приложении ЖШ2.702.253 ЭЗ.
От блока детектирования импульсы поло-
жительной полярности, длительностью от 5 до
15 мкс и амплитудой от 0,5 до 2,5 В по эк-
ранированной жиле кабеля поступают на вход
формирователя импульсов, выполненного на
первом транзисторе микросхемы 149КТ1В по
схеме ждущего блокинг-генератора с коллек-
торно-базовой связью и сопротивлением в
эмиттере, позволяющей получить сравнитель-
но короткие импульсы с достаточной мощ-
ностью, а также осуществлять запирание тран-
зистора от источника питания коллектора.
Коллекторно-базовая связь в блокинг-гене-
раторе осуществляется при помощи трансфор-
матора Тр1 типа И-88.
Для демпфирования импульсов отрицатель-
ной полярности в цепь базовой обмотки вклю-
чена цепочка, состоящая из резистора К2 и
полупроводникового диода Д1.
Потенциал запирания получается при помо-
щи делителя из резистора НЮ, а также ре-
зистора Кб, включенного параллельно сопро-
тивлению в эмиттере транзистора микросхемы.
Для разделения по постоянному току блока
детектирования и пульта последовательно с
входной обмоткой Тр1 включен конденсатор
С1. Согласование выхода блокинг-генератора
с входом ключевого каскада осуществляется
каскадом согласования, выполненным по схе-
ме с общим коллектором на втором транзис-
торе микросхемы 149КТ1В.
С выхода ключевого каскада, выполненного
по схеме усилителя с общим эмиттером на
третьем транзисторе микросхемы 149КТ1В,
нормализованные по амплитуде импульсы
длительностью (5—8) мкс поступают на из-
меритель скорости счета (ИСС).
1.6.4. ИСС производит усреднение напряже-
ния на интегрирующем конденсаторе в зави-
симости от частоты поступления входных им-
пульсов. ИСС построен по схеме с зарядкой
дозирующего конденсатора С5, С7 и С9, СЮ
и разрядом его на интегрирующий конденса-
тор С12. Переключение с одного поддиапазона
на другой поддиапазон осуществляется путем
включения в разрядную цепь интегрирующего
конденсатора С12 резисторов Н22—Н24, от-
личающихся по величине в 10 раз.
При этом автоматически с повышением час-
тоты следования входных импульсов умень-
шается постоянная времени интегрирования,
обеспечивая сохранение одинаковой статисти-
ческой погрешности измерения.
Компенсация разброса счетных характерис-
тик детекторов производится путем изменения
величины резистора К14 и К15 в КС цепочке,
подключенной параллельно дозирующему кон-
денсатору С7 и СЮ.
1.6.5. Вольтметр постоянного тока на поле-
вых транзисторах 504НТ4А (Э2) выполнен по
мостовой схеме, в одно из плеч которой вклю-
чен последовательно-балансный усилитель по-
стоянного тока. Для балансировки моста (ус-
тановки нуля измерительного прибора) пре-
дусмотрен резистор К29 (УСТ. НУЛЯ). В диа-
гональ моста включен измерительный прибор.
Резистор К28 задает начальный ток усилителя
и используется для регулировки чувствитель-
ности вольтметра. Диоды ДЮ, Д11 компен-
сируют температурный уход параметров тран-
зисторов.
Шкала измерительного прибора покрыта
светосоставом ФКП-03К с длительным после-
свечением, что обеспечивает отсчет показаний
при работе в условиях плохой освещенности.
1.6.6. Преобразователь напряжения
Преобразователь напряжения предназначен
для того, чтобы получить стабилизированное
напряжение питания измерительной схемы и
блока детектирования от первичного напряже-
ния аккумуляторов. Работает преобразователь
следующим образом. Напряжение аккумулято-
ров, которое, в зависимости от степени их
разрядки, может меняться в пределах от 4,0
до 3,0 В, поступает на двухтактный преобра-
зователь (транзисторы Т4 и Т5). С выходной
обмотки 2—3 трансформатора Тр2 снимается
напряжение около 8 В, которое выпрям-
ляется мостовой схемой Д4—Д7 и сглажи-
вается фильтром С13.
Выпрямленное напряжение поступает на ста-
билизатор. Стабилизатор напряжения (тран-
зисторы Т1, Т2, ТЗ) сравнивает выходное на-
пряжение с опорным и, в зависимости от по-
лученной разности, управляет токами баз
транзисторов преобразователя таким образом,
чтобы поддержать постоянным выходное на-
пряжение.
Функции сравнивающего элемента выполня-
ет транзистор Т2, на базу которого приложено
опорное напряжение, а на эмиттер поступает
часть стабилизируемого напряжения с движка
переменного резистора К8. Если, например,
выходное напряжение возросло, то возрастет
и отрицательный потенциал на базе транзис-
тора по отношению к эмиттеру, транзистор Т2
начнет закрываться, ток коллектора будет па-
дать и, соответственно этому, будет умень-
шаться ток эмиттерного повторителя ТЗ, кото-
рый регулирует базовые токи транзисторов
преобразователя. Таким образом выходное на-
пряжение уменьшится.
Величина Стабилизированного напряжения
Устанавливается с помощью резистора К8, ко-
торый регулирует потенциал на эмиттере Т2.
Опорное напряжение, которое подается на
базу транзистора Т2, практически определяет
стабильность выходного напряжения в зависи-
мости от изменения окружающей температуры;
нагрузки и питающего напряжения;
Чтобы добиться минимальной зависимости
опорного напряжения от дестабилизирующих
факторов, применяется специальная схема, от-
вечающая этим условиям. Опорное напряжение
создается за счет протекания через резисторы
К5—Кб четвертого транзистора микросхемы
149КТ1В постоянного по величине тока. Источ-
ником постоянного тока служит транзистор Т1,
включенный по схеме с общей базой. В цепь
база-эмиттер этого транзистора включен ста-
билитрон ДЗ. При этом ток эмиттера зависит
от величины напряжения на стабилитроне ДЗ
и от входного сопротивления этого каскада.
Напряжение на стабилитроне ДЗ практически
не меняется от изменения напряжения пита-
ния и тока потребления. Поэтому при измене-
нии этих величин величина опорного напряже-
ния будет оставаться постоянной.
Минимальный уход опорного напряжения от
изменения температуры достигается за счет
взаимной компенсации ухода напряжения ста-
билизации и входного сопротивления транзи-
стора Т1, так как стабилитрон ДЗ имеет от-
рицательный температурный коэффициент на-
пряжения. Если, например, с повышением тем-
пературы напряжение стабилизации упадет, то
одновременно уменьшится и входное сопротив-
ление транзистора Т1, и ток эмиттера (следо-
вательно, и коллектора) останется неизменным.
Таким способом производится стабилизация
напряжения питания измерительной схемы и
напряжения питания блока детектирования,
которое снимается с повышающей обмотки
10—11—12 трансформатора Тр2.
1.7. Конструкция радиометра
1.7.1. Конструктивно радиометр для измере-
ния бета-загрязненности поверхностей КРБ-1
(рис. 3) представляет собой измерительный
8
пульт, к которому подключен блок детектиро-
вания 5. В состав радиометра входит также
щит 2. Пульт и блок детектирования закреп-
ляются в щите при помощи прижимных скоб
3, 7. Для укладки переносных ремней пульта
в щите предусмотрен отсек 6. Крышка щита
откидывается на петлях 8. Конструкция на-
тяжных замков 1 позволяет производить ре-
гулировку их натяжения. Щит окрашен эма-
лью.
1.7.2. Измерительный пульт (рис. 1) со-
стоит из корпуса 4, на лицевой поверхности
которого имеются два смотровых окна, кноп-
ка СБРОС 22 шильдик 11 и винт-корректор 7
измерительного прибора. Смотровые окна за-
щищены стеклами 5, 8, приклеенными с внут-
ренней стороны. Окно, защищенное стеклом 5,
предназначено для наблюдения шкалы изме-
рйтельного прибора, окно, защищенное стек-
лом 8 — для наблюдения положения пере-
ключателя поддиапазонов. На шильдике при-
ведена краткая характеристика и инструкция
по эксплуатации прибора, а также указан тип
прибора. На боковые стенки пульта выведены
ручки установки нуля 3 и переключателя под-
диапазонов 9, а также разъем 12 для под-
ключения блока детектирования.
Корпус пульта разделен на два изолиро-
ванных отсека. Каждый отсек закрывается
крышками 6, 19 с резиновыми уплотнительны-
ми прокладками 10, 21. В большом отсеке
пульта размещены измерительный прибор 15,
переключатель 14, барабан 13, микропере-
ключатель 18, резистор установки нуля 16,
электронный блок 17.
В малом отсеке пульта размещена кассета
20 с аккумуляторами. Перед установкой ак-
кумуляторов в кассету их положительные вы-
воды формуются в соответствии с рис. 4.
Измерительный пульт эксплуатируется в за-
щитно-декоративном футляре 1. Для крепле-
ния футляра к корпусу пульта предназначен
винт 2.
1.7.3. Блок детектирования БДЗБ-01 (рис. 2)
конструктивно состоит из корпуса 20, крыш-
ки 21, блока комбинированного 1, счетчиков 8,
11, корпуса 12, телескопической штанги 17,
ручки 16, жгута 15, разъема 14, заглушки 18.
Счетчик 8 через гнездо 5, а счетчик 11 че-
рез держатель 2 крепится к блоку комбини-
рованному 1, который винтами 4 крепится на
корпусе 20 и поджимается пружинами 3 к
крышке 21. Крышка 21 имеет два окна для
счетчиков, защищенных от воздействия внеш-
ней среды пленкой 9 и сеткой 10. Пленка 9
натянута на корпус 12 и удерживается на нем
резиновой прокладкой 13, которая при соеди-
нении корпуса 20 с крышкой 21 винтами 19
герметизирует стыки между корпусом 20,
крышкой 21 и корпусом 12.
Корпус 20 через штуцер 6 крепится на те-
лескопической штанге 17, внутри которой про-
ходит жгут 15. На конце штанги имеется руч-
ка 16. Один конец жгута 15 пропущен через
сальниковый ввод 7 и распаян внутри блока,
другой его конец заделан в разъеме 14.
Рабочие окна блока детектирования в не-
рабочем положении рекомендуется закрывать
заглушкой 18. Заглушка 18 в зависимости от
рода работы может устанавливаться как на
корпусе 20, так и на крышке 21. Винт 22 уста-
новлен для герметизации технологического
отверстия.
1.8. Инструмент и принадлежности
При сборке и разборке блоков радиометра
необходимо пользоваться комплектом инстру-
мента, входящим в состав одиночного ЗИП
на радиометр КРБ-1.
1.9. Размещение и монтаж
В нерабочем состоянии измерительный пульт
и блок детектирования размещают в щите,
который устанавливается на вертикальной
плоскости вертикально или горизонтально. При
горизонтальном расположении крышка щита
должна открываться вниз.
Кабель, соединяющий пульт измерительный
с блоком детектирования, укладывается в при-
жимы, см. черт. 1.
1.10. Маркирование и пломбирование
1.10.1. Все блоки прибора имеют свой шиль-
дик, на котором указывается тип прибора и
заводской номер.
1.10.2. Щит имеет шильдик с обозначением
типа устанавливаемого на нем прибора и его
заводской номер.
1.10.3. Пломбирование блоков прибора про-
изводится в местах, оговоренных рисунка-
ми 1, 2, 3.
1.11. Тара и упаковка
1.11.1. Для обеспечения заданного времени
работы прибора предусмотрены комплекты за-
пасных частей: одиночный, групповой и ре-
монтный.
Состав каждого комплекта определяется
Ведомостью ЗИП.
Для хранения запасных частей, инструмен-
та и принадлежностей используются укладоч-
ные ящики. Укладочные ящики для одиночно-
го и ремонтного ЗИПа изготовлены из алюми-
ниевого сплава.
Укладка ЗИПа в ящики производится со-
гласно описи, укрепленной на внутренней сто-
роне крышки каждого ящика по инструкции
на укладку.
Укладка кабеля в щите
Щит условно открыт на 180°
Черт. 1
1.11.2. Для транспортирования радиометра и
комплектов ЗИПа применяются упаковочные
ящики, изготовленные из брусков и фанеры.
Упаковка радиометра производится соглас-
но инструкции по упаковке ЖШ4.170.364 ДУ.
2. ИНСТРУКЦИЯ по
2.1. Введение
Инструкция по эксплуатации является ру-
ководящим материалом по эксплуатации и
обслуживанию радиометра. Знание и строгое
соблюдение правил и требований инструкции
является непременным условием безаварийной
эксплуатации радиометра.
Инструкция по эксплуатации содержит све-
Комплект ЗИП
в ящик согласно
ЖШ4.170.370 ДУ.
Комплект ЗИП
в ящик согласно
ЖШ4.170.373 ДУ.
групповой упаковывается
инструкции по упаковке
ремонтный упаковывается
инструкции по упаковке
ЭКСПЛУАТАЦИИ
дения о правилах транспортирования, хра-
нения, монтажа радиометра, подготовке к ра-
боте, наладке и сдаче в эксплуатацию. Ин-
струкция по эксплуатации содержит указа-
ния по технике безопасности и требования к
квалификации обслуживающего персонала.
В процессе эксплуатации необходимо сис-
тематическое ведение записей в формуляре.
2.2. Общие указания
2.2.1. Перед началом работы с радиометром
необходимо ознакомиться с его техническим
описанием и инструкцией по эксплуатации,
провести внешний осмотр приборов и убедить-
ся в том, что отсутствуют механические пов-
реждения (сколы, трещины, вмятины, обрывы
в кабеле и т. д.). Радиометр должен соответст-
вовать ведомости комплектации и быть оплом-
бирован пломбами ОТК завода-изготовителя
и представителя заказчика. После ремонтных
или профилактических работ радиометр дол-
жен быть опломбирован согласно п. 1.10.3.
2.2.2. Категорически запрещается рабо-
тать с радиометром в случае, когда стрелка
измерительного прибора в положении пере-
ключателя ПРОВ. ПИТ. находится слева от
реперной метки на шкале. Такое положение
стрелки указывает на то, что аккумуляторы
разряжены ниже допустимого уровня и тре-
буют перезарядки. Для перезарядки -аккуму-
ляторов необходимо разрядить их током 0,1 А
до напряжения 1 В, затем провести заряд то-
ком 0,1 А в течение 15 ч. Если напряжение
на аккумуляторах достигнет 1,5 В ранее ука-
занного времени, заряд необходимо прекра-
тить.
Примечание. Для перезарядки аккумулято-
ров типа НКГЦ-1Д необходи-
мо использовать аппаратуру,
обеспечивающую указанные
выше режимы заряда и разря-
да, например, устройство за-
рядное ЗУК-З ЖШ2.089.025.
2.2.3. Подключение и отключение блока де-
тектирования необходимо производить при по-
ложении переключателя ВЫКЛ.
2.3. Указания мер безопасности
При градуировке и настройке радиометра,
смене счетчиков необходимо помнить, что в
пульте измерительном и блоке детектирования
имеется высокое (100, 400 В) напряжение. По-
этому необходимо соблюдать осторожность,
не прикасаться к монтажу руками или токо-
проводящими предметами.
2.4. Порядок установки
Щит, в котором находятся все блоки ра-
диометра, должен прочно крепиться к рабо-
чему месту, для чего на задней стенке корпуса
щита предусмотрены 4 резьбовых отверстия.
2.5. Подготовка к работе
2.5.1. Подготовку к работе необходимо про-
изводить в следующей последовательности:
снимите пульт и блок детектирования со
щита;
произведите внешний осмотр на отсутствие
повреждений у блоков;
ознакомьтесь с расположением и назначе-
нием органов управления;
проверьте установку переключателя поддиа-
пазонов, который должен находиться в поло-
жении ВЫКЛ (выключено);
проверьте надежность соединения жгута
(кабеля) блока детектирования с пультом,
для чего плотно приверните фишку кабеля к
колодке на пульте;
закрепите радиометр с помощью ремней на
груди, откройте защелку футляра и откинь-
те пульт в горизонтальное положение;
переведите переключатель поддиапазонов
10
пульта в положение ВКЛ, а спустя одну ми-
нуту в положение УСТ. НУЛЯ и при необхо-
димости установите с помощью ручки УСТ.
НУЛЯ стрелку измерительного прибора на
нуль;
переведите переключатель поддиапазонов в
положение ПРОВ. ПИТ. При этом стрелка
измерительного прибора пульта должна на-
ходиться правее реперной метки на шкале
прибора. Если стрелка находится левее репер-
ной метки, то необходимо произвести смену
источников питания на свежезаряженные. Ра-
ботать с разряженными ниже нормы аккуму-
ляторами категорически ЗАПРЕЩАЕТСЯ.
2.5.2. Произведите проверку работоспособ-
ности радиометра по приданному в ЗИП
контрольному бета-источнику, для чего сними-
те заглушку с рабочего окна блока детектиро-
вания и зафиксируйте ее с обратной стороны
блока, установите переключатель поддиапазо-
нов в положение х104, установите на поверх-
ность блока в окружность, отмеченную рис-
ками, для меньшего счетчика (СИ19БГ) бе-
та-источник и по истечении 100 с отсчитайте
показания, которые при этом должны соот-
ветствовать величине, указанной в формуля-
ре на радиометр.
2.5.3. Уберите контрольный источник. Уста-
новите переключатель поддиапазонов в поло-
жение х102. Поднесите контрольный источник
на расстояние (15—30) см от рабочей поверх-
ности блока детектирования. Отклонение
стрелки более половины шкалы свидетельст-
вует о исправности счетчика СИ8Б.
2.6. Порядок работы
2.6.1. Обслуживание радиометра осуществ-
ляется одним оператором. Оператор должен
знать общее устройство радиометра, твердо
знать требования настоящей инструкции и
иметь допуск к работе с радиометром.
2.6.2. Подготовьте радиометр к работе в
соответствии с разделом 2.5 настоящей инст-
рукции.
2.6.3. Установите заглушку на рабочее окно
блока детектирования. Установите переключа-
тель поддиапазонов в положение х105 и по ис-
течении 100 с ручкой УСТ. НУЛЯ совместите
стрелку с нулевым делением шкалы.
2.6.3.1. Снимите заглушку и по истечении
100 с отсчитайте показания по шкале измери-
тельного прибора.
2.6.3.2. При отсутствии отклонения стрелки
или отклонении ее менее 0,1 конечного значе-
ния шкалы необходимо переключатель под-
диапазонов перевести в положение х104 и про-
вести операции согласно п.п. 2.6.3-;-2.6.3.1.
2.6.3.3. Повторяя операции по п.п. 2.6.3-*-
2.6.3.2, определите диапазон, на котором по-
казания от р-излучения превышают 0,1 конеч-
ного значения шкалы, определите показания
как среднее из 5 замеров, снятых через 30 с.
Сброс показаний измерительного прибора
производится путем нажатия кнопки СБРОС.
ПРИМЕЧАНИЕ. На поддиапазонах х1 и
х103 показания снимать по истечении 200 с.
На остальных — 100 с.
Внимание! В случае наличия показаний ра-
диометра на высших поддиапазонах необхо-
димо немедленно принять меры по обеспече-
нию безопасности оператора.
2.6.4. В процессе измерений после 30 мин.
работы необходимо проводить периодический
контроль напряжения источников питания и
установки стрелки измерительного прибора на
нулевое деление шкалы, зафиксировав при
этом заглушку на рабочем окне блока детек-
тирования.
2.6.5. При работе в интервале температур
от 0 до минус 40 °С емкость аккумуляторов
уменьшается и может составить до 40 % от
первоначальной. В таких условиях необходи-
мо особенно тщательно следить за напряже-
нием источников питания.
2.6.6. При эксплуатации радиометра в ус-
ловиях повышенной влажности необходимо
следить за сохранностью уплотнения измери-
тельного пульта и блока детектирования.
Винты измерительного пульта и блока детек-
тирования должны быть туго затянуты, разъ-
ем должен быть внутри сухим, чистым и туго
свинченным-
2.6.7. Для обеспечения отсчетов в условиях
плохой освещенности шкала измерительного
прибора и барабан на переключателе покры-
ты светосоставом с длительным послесвече-
нием. Для возобновления свечения светосос-
тава после его угасания шкалу прибора и ба-
рабан кратковременно осветите потоком све-
та, провернув барабан от упора до упора под
освещением.
2.6.8. При повреждении пленки ее замену
производить в следующем порядке (рис. 2):
— снять крышку поз. 21;
— вынуть из крышки корпус поз. 12;
— снять поврежденную пленку;
— натянуть пленку на корпус поз. 12 вста-
вить в крышку поз. 21, устранить гофры под-
тягиванием пленки за края; выступающие
части пленки обрезать.
Установка пленки должна обеспечивать гер-
метизацию рабочих окон. Блок детектирова-
ния необходимо собирать с соблюдением соос-
ности отверстия в крышке поз. 21 и центра
окна счетчика СИ19БГ поз. 11.
ПРИМЕЧАНИЕ. Пленка, необходимая для
проведения указанных работ, находится в ком-
плекте одиночного ЗИП.
2.7. Поверка, регулирование и настройка
2.7.1. Поверка радиометра проводится в про-
цессе ежегодного осмотра или после ремонта
в следующей последовательности.
Подготовьте радиометр к работе согласно
п. 2.5.
Последовательно накладывая бета-источни-
ки на поверхность блока детектирования в
окружности, отмеченные рисками для малого
или большого окна, определите показания ра-
диометра от каждого источника как средне-
арифметическое из 5 наблюдений. Тип счет-
чика, положение переключателя поддиапазо-
нов, время установления показаний и интер-
вал между наблюдениями указаны в табл. 36.
Таблица 36
Счетчик Поддиапазон Время установления показаний, с, не менее Время между наблюдениями, с, не менее Источник
СИ8Б (большое окно) хЮ 100 30 4СО-212 4СО-322 4СО-532
Х102 100 15 4СО-213 4СО-533
СИ19БГ (малое окно) хЮ3 200 120 4СО-214 4СО-324 4СО-534
хЮ4 100 30 4СО-215 4СО-325 4СО-535
Х105 100 15 4СО-216 4СО-326 4СО-536
2.7.2. Основную погрешность измерения в
процентах рассчитайте по формуле
14—Ы.
б -----------100, (2.1)
Ы.
где 14 — показания радиометра,
расп/(мин-см2);
ЬЬ — расчетное значение показаний,
расп/(мин«см2), определяемое по формуле
(2.2) для счетчика СИ8Б или (2.3) для счет-
чика СИ19БГ.
Ы. = 1,5-А; ' (2.2)
14. = 1,5-КА, (2.3)
где А — активность бета-источника, расп/с,
указанная в свидетельстве о поверке;
К — коэффициент неравномерности рас-
пределения активности по поверхности источ-
ника, определенный согласно п. 2.7.3.
Для каждого источника основная погреш-
ность измерения в процентах не должна пре-
вышать величины
14о
б = ±(20 + 2—), (2.4)
14
где 14о — предел измерения на соответствую-
щем поддиапазоне, расп/(мин-см2).
2.7.3. Определение коэффициента неравно-
мерности распределения активности по поверх-
ности каждого источника типа 4СО произво-
дится в следующей последовательности.
2.7.3.1. Наложите источник на входное окно
блока детектирования БДЗБ-01 так, чтобы
центр источника находился над центром окна
(окружность отмечена рисками на поверхнос-
ти блока).
2.7.3.2. Снимите показания радиометра, Иц,
как среднеарифметическое из 20 наблюдений.
2.7.3.3. Передвиньте источник таким обра-
зом, чтобы его центр сместился на (14—15) мм
от центра входного окна. Последовательно
поворачивая источник вокруг своей оси, ори-
ентировочно, на 1/6 оборота по часовой стрел-
ке, снимите показания радиометра в каждой
из шести точек как среднеарифметическое из
5 наблюдений.
2.7.3.4. Передвиньте источник таким обра-
зом, чтобы его центр сместился на (28—30) мм
от центра входного окна. Последовательно
поворачивая источник вокруг своей оси, ори-
ентировочно, на 1/12 оборота по часовой стрел-
ке, снимите показания радиометра в каждой
из 12 точек как среднеарифметическое из 5
наблюдений.
Примечание. Положение переключателя под-
диапазонов, время установле-
ния показаний и время между
наблюдениями указаны в
табл. 36.
2.7.З.5. Усредненные по всей поверхности
показания радиометра, К, рассчитайте как
среднеарифметическое из показаний, снятых
во всех 19 точках источника.
2.7.3.6. Коэффициент неравномерности рас-
пределения активности для каждого источни-
Ыц
ка рассчитайте по формуле К =------
БГ
2.7.4. Проведите проверку целостности за-
щитного покрытия контрольного источника.
Приготовьте салфетку размерами (40± 10) X
(40=+= 10) мм из восьми слоев марли, смочите
ее водой, излишки воды отожмите. Расправь-
те салфетку и одной стороной протрите лег-
кими круговыми движениями защитное покры-
тие и выступающие из под него края подлож-
ки контрольного источника.
Измерьте радиометром загрязненность по-
верхности салфетки, соприкасавшейся с источ-
ником. Показания радиометра должны быть
не более 15 расп/(мин-см2).
Источник, удовлетворяющий этому требова-
нию, подлежит дальнейшему использованию
по назначению.
2.7.5. Настройку и градуировку радиометра
необходимо производить только после озна-
комления с техническим описанием и инструк-
цией по эксплуатации, принципиальными схе-
мами пульта и блока детектирования, с рас-
положением всех элементов на монтажных
платах блока радиометра, с назначением и
расположением всех регулировочных элемен-
тов.
Внимание! Ремонт, настройку радиометра
допускается производить только
в условиях ремонтной базы.
При необходимости замены счетчика без
последующей градуировки радиометра основ-
ная погрешность увеличивается на величину
разброса чувствительности счетчика, которая
составляет ±20 % в соответствии с ТУ на
счетчики.
Настройку и градуировку радиометра необ-
ходимо производить в следующей последо-
вательности:
произведите неполную разборку блоков ра-
диометра, обеспечивающую доступ к регули-
ровочным элементам в измерительном пульте,
для чего у пульта и блока детектирования
снимите крышки;
переведите переключатель поддиапазонов
измерительного пульта в положение УСТ.
НУЛЯ;
произведите проверку режима питания из-
мерительной схемы и счетчиков и при необ-
ходимости переменным резистором К8, распо-
ложенным на плате пульта, установите тре-
буемые напряжения;
для счетчиков СИ19БГ и СИ8Б — 400±20 В
(контроль напряжения производите статиче-
ским вольтметром типа С-50 с номинальным
напряжением 600 В);
напряжение питания измерительной схемы
— 6,0±0,3 В;
по методике п. 2.7.3 произведите поверку
радиометра и, в случае нарушения требова-
ний п. 1.3.2, произведите подстройку при по-
мощи следующих резисторов, расположенных
на плате измерительного пульта;
для поддиапазонов х105, х104, х103 — ре-
зистором Н14 (для поддиапазона х105 допол-
нительная подрегулировка осуществляется
подборным резистором К19 из ряда, указан-
ного в ЖШ2.702.253 ПЭЗ);
для поддиапазонов х102, х10 — резистором
К15.
ПРИМЕЧАНИЯ: 1. Поверку радиометра и
градуировку в диапазоне от 10 до
104 расп/(мин-см2) необходимо начинать с
поддиапазона х10, а в диапазоне от 104 до
107 расп/(мин-см2) — с поддиапазона х104.
2. Провод, по которому
высокое напряжение подается на счетчик
СИ19БГ, замаркирован белой трубкой.
2.7.6. В радиометре в качестве стрелочного
электроизмерительного прибора применен ми-
кроамперметр еТ2.717.002-01, класс точности
2,5, предел измерения по току 50 мкА, шкала
линейная.
При поверке микроамперметра оцифрован-
ным делениям шкалы должны соответствовать
значения токов, указанные в табл. 4.
Поверка микроамперметра проводится пос-
ле ремонта микроамперметра, с занесением
результатов поверки в формуляр радиометра.
Таблица 4
Оцифрованные деления шкалы прибора Значения тока, мкА
минимальное ( номинальное 1 максимальное
0 0 0 0
20 8,75 10 11,25
40 18,75 20 21,25
60 28,75 30 31,25
80 38,75 40 41,25
100 48,75 50,0 51,25
2.8. Характерные неисправности и методы
их устранения.
2.8.1. Основные неисправности происходят
по следующим причинам: отсутствие контакта
в соединительном разъеме; выход из строя
микросхемы, транзисторов, диодов и т. п.
Черт. 2
При нарушении работоспособности радио-
метра необходимо отыскать неисправности в
с л е д у ю ще й п ос л е д о в ате л ь н ост и:
проверить правильность установки переклю-
чателя поддиапазонов на измерительном
пульте;
при отыскании неисправности необходимо
пользоваться принципиальными схемами на
радиометр.
Обнаруженные неисправности должны быть
занесены в формуляр.
2.8.2. Перечень наиболее часто встречаю-
щихся неисправностей приведен в табл. 5.
Таблица 5
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина Методы устранения
1. Отклонение стрелки прибора при положе- нии переключателя ПРОВ. ПИТ. левее реперной метки 2. При проверке работоспособности от бета- источника на чувствительном поддиапазоне не наблюдается отклонение стрелки прибора 3. В положении УСТ. НУЛЯ стрелка прибора отклоняется рывками, затруднена плавная уста- новка нуля, невозможно установить стрелку на нуль 4. Стрелка измерительного прибора не откло- няется Разряжен источник пи- тания Вышел из строя счет- чик СИ19БГ, СИ8Б Вышел из строя резис- тор УСТ. НУЛЯ. Отсут- ствие смазки в трущейся паре манжета — ось ре- зистора Вышел из строя мик- роамперметр Заменить аккумуляторы на свежезаря- женные, доработав их согласно черт. 3 Заменить счетчик СИ19БГ, СИ8Б на исправный Заменить резистор УСТ. НУЛЯ на ис- правный. Смазать ось резистора смазкой ЦИАТИМ-221 ГОСТ 9433-80 Заменить на исправный при этом ле- пестки проводов 8, 15 установить со- гласно черт. 2
Внимание! При замене счетчиков блок де-
тектирования необходимо собирать с соблю-
дением соосности отверстия в корпусе и цент-
ра слюдяного окна счетчика СИ19БГ.
2.9. Проверка технического состояния.
2.9.1. Проверка технического состояния ра-
диометра имеет целью выявить пригодность
блоков к дальнейшей эксплуатации и, в част-
ности, определение блоков, деталей и меха-
нических соединений, нуждающихся в ремон-
те или замене.
2.9.2. Проверка технического состояния бло-
ков радиометра производится не реже 1 раза
в год. В отдельных случаях проверка может
производиться по особому указанию. Резуль-
таты проверки обязательно заносятся в фор-
муляр. Проверка технического состояния скла-
дывается из детального внешнего осмотра,
проверки работоспособности, проверки веде-
ния технической документации.
2.9.3. Перечень основных проверок техни-
ческого состояния приведен в табл. 6.
Таблица 6
Вид проверки
Технические требования
Состояние замков, проверка их в действии
Крепление измерительного пульта, блока
детектирования
Внешнее состояние, крепление соединитель-
ного жгута (кабеля) деталей, переключателя.
Визуальный осмотр и проверка
Проверка радиометра в действии (см. раз-
дел 2.5 настоящей инструкции)
Проверка одиночного ЗИПа
Проверка ведения эксплуатационной доку-
ментации
2.10. Техническое обслуживание
2.10.1. Для поддержания радиометра в ис-
правном состоянии и постоянной готовности
должны производиться профилактические ра-
боты, предусматривающие периодическую про-
верку его технического состояния по п. 2.9.3
и устранение всех замеченных при проверке
повреждений.
При эксплуатации прибора необходимо про-
изводить ежедневные, ежемесячные, полугодо-
вые и ежегодные осмотры.
Ежедневный осмотр включает:
внешний осмотр блоков радиометра;
удаление пыли и грязи с наружных поверх-
ностей;
проверку степени зарядки аккумуляторов;
проверку показаний от контрольного бета-
источника.
Ежемесячный осмотр, кроме ежедневного
включает:
проверку запасного имущества;
проверку эксплуатационной документации;
проверку состояния соединительного кабеля
и разъема.
Полугодовой осмотр, кроме ежемесячного,
включает:
внешний и внутренний осмотр блоков и
удаление пыли и грязи снаружи и внутри;
проверку надежности крепления деталей на
платах измерительного пульта и блока детек-
тирования и состояния уплотнительных сое-
динений;
чистку и проверку состояния всех коммута-
ционных элементов.
Ежегодный осмотр, кроме полугодового,
включает поверку радиометра.
2.10.2. После каждых 500 ч работы радио-
метра прибор должен быть подвергнут про-
филактическому осмотру в объеме ежегод-
ного.
2.11. Правила хранения
Надежность удержания, плотность соеди-
нения
Крепление не должно иметь люфта
Отсутствие повреждений, сорванной резьбы
у деталей и переключателя. Отсутствие кор-
розии
Исправность всех узлов и блоков радио-
метра
Укомплектованность не ниже 50 %
Наличие записей в формуляре
2.11.1. Хранение радиометра может быть
двух видов:
в эксплуатационном состоянии;
в складских условиях.
За исключением времени непрерывной ра-
боты с радиометром, блоки последнего долж-
ны храниться закрепленными в щите. Щит
должен быть установлен без амортизаторов
на отведенном для него месте во внутреннем
помещении.
2.11.2. При длительном (свыше 6 месяцев)
хранении в нерабочем состоянии радиометр
должен быть поставлен на консервацию, сдан
на склад вместе с щитом и всем придаваемым
имуществом и храниться так же, как любые
электроизмерительные приборы: в шкафах (на
стеллажах) в нормальных складских услови-
ях при температуре от минус 40 до + 30 °С и
относительной влажности окружающего воз-
духа не более 95 %.
2.11.3. При постановке на консервацию, пос-
ле осмотра и проверки работоспособности ра-
диометра последний выключается, аккумулято-
ры извлекаются из отсека питания, все на-
ружные металлические части измерительного
пульта, блока детектирования (кроме разъе-
мов) и щита смазываются бескислотной смаз-
кой.
Радиометр устанавливается в щит, который
упаковывается в полиэтиленовый мешок, кото-
рый заваривается.
Извлеченные аккумуляторы заряжаются,
упаковываются в полиэтиленовые чехлы, ко-
торые завариваются и размещаются в одиноч-
ном ЗИПе.
2.11.4. При расконсервации радиометр осво-
бождается из полиэтиленового мешка, оберт-
ки и смазки, ставятся аккумуляторы в отсек
питания, производится внешний осмотр и про-
изводится проверка работоспособности радио-
метра.
2.11.5. Срок действия защиты без пере-
консервации 3 года.
2.12. Транспортирование
2.12.1. Транспортирование радиометра лю-
бым видом транспорта должно производить-
ся в упаковочных ящиках.
Блоки радиометра должны быть подготов-
лены как на длительную консервацию, уло-
жены в упаковочные ящики и плотно обложе-
ны со всех сторон гофрированной бумагой.
На ящиках должны быть сделаны надписи:
а) сверху и сбоку — ОСТОРОЖНО, НЕ
БРОСАТЬ, НЕ КАНТОВАТЬ, дата упаковки,
номер ящика по накладной, адрес получателя
(на фанерной табличке набиваемой на ящик),
знак — рюмка;
б) кроме того на крышке — ВЕРХ, ВСКРЫ-
ВАТЬ ЗДЕСЬ.
2.12.2. Транспортирование упакованных ра-
диометров по железной дороге должно произ-
водиться в крытых вагонах.
Ящики должны быть укреплены так, чтобы
не было смещения их и ударов друг о друга.
При транспортировании ящиков с радиомет-
рами на открытых автомашинах ящики долж-
ны быть покрыты брезентом.
При транспортировании самолетами давле-
ние окружающего воздуха в отсеке не должно
быть менее 80 кПа (600 мм рт. ст.).
При транспортировании радиометров мор-
ским транспортом ящики с радиометрами
должны располагаться в трюме с соблюдени-
ем тех же условий транспортирования, что и
для железнодорожного транспорта.
Клей ЛУ-2
Шайбе ст785^025
ФК13.585.266СП
Допускается использовать аккумуляторы НКГЦ-1Д
ФЮ3.585.266-01 Сп, ФЮЗ.585.266 ТУ без доработки
Рис. 4
2.13. Указание по использованию комплекта
ЗИП группового ЖШ1.287.522
2.13.1. Радиометр, подлежащий ремонту,
передается вместе с эксплуатационной доку-
ментацией и контрольным источником из
комплекта ЗИП одиночного на ремонтную
базу.
2.13.2. На время ремонта радиометр
ЖШ2.807.473 заменяется модификацией
ЖШ2.807.473-01 из комплекта ЗИП группо-
вого.
2.13.3. Комплект ЗИП одиночный совмест-
но с ведомостью ЖШ2.807.473 ЗИ остается
на объекте для обеспечения работоспособнос-
ти введенного в эксплуатацию радиометра
ЖШ2.807.473-01.
2.13.4. Для проверки работоспособности ра-
диометра ЖШ2.807.473-01 в процессе эксплуа-
тации используется контрольный источник,
входящий в состав указанного изделия (см.
формуляр ЖШ2.807.473 ФО).
/75
ИЗМЕРИТЕЛЬНЫЙ ПУЛЬТ КРБ-1
Переносные ремни условно не показаны.
1 __ футляр; 2 — винт; 3 — ручка установки нуля; 4 — корпус; 5 — смотровое стекло измерительного прибора; 6 —
крышка; 7 — винт-корректор измерительного прибора; 8 — смотровое стекло переключателя поддиапазонов ВЫКЛ ,
ВКЛ , УСТ. НУЛЯ , ПРОВ. ПИТ. , «хЮ5», «х10*», «х10Ч «х10», «х1»; 9 — ручка переключателя под-
диапазонов; 10 — прокладка; 11 — шильдик; 12 — разъем; 13 — барабан со шкалой; 14 — переключатель; 15 — из-
мерительный прибор; 16 — резистор установки нуля; 17 — электронный блок; 18 — микропереключатель; 19 — крыш-
ка; 20 — кассета; 21 — прокладка; - хюпга СБРОС,
Рис. 1
Блк детеипиробония 6^56-0/
Ранер А крсйнен ноесшюльиои ломем/и
тнги • МОнм, 6 нининольнот-ЗООпн.
/- коибинирсвсянь/й^-держотель^'лр^инс;
Р- бинт; 5-мезёО; 6-штуцер; 7-аимик;
3 • суетуик; у-лнеи/т; /С-сетеа; и-суетгих;
12- ЮрлуС; 13’ЛрОкЛСЙЮ; 14’раЗЪёл; 15 Ж<?ул7;
16 -рука; 17-телесемиесш штанго';
13- ЗСШуШЯУ; УУ-Зинт; 2&'{&рлуе; 21-хрб/шхй.
Рис.2
Зона
к
БЛОК ДЕТЕКТИРОВАНИЯ БДЗБ-01
Схема электрическая принципиальная
ЖШ2.329,869 ЭЗ
Поз. обозна- чение Наименование Кол. 1 Приме- | чакие
РЕЗИСТОРЫ ОЖО.467.107 ТУ
К1, К2 Резистор ОМЛТ-0,5-5,1 МОм±5 % 2
КЗ ОМЛТ-0,25-12 кОм*5 % 1
К4 ОМЛТ-0,25-2,2 кОм±Ю % 1
•
С1...С8 Конденсатор КМ-За-НЗО-О,О22 мкФ
ОЖ0.460.043 ТУ 8
VI, У2 Диод 2Д102А ТТ3.362.074 ТУ 2
УЗ Транзистор 2Т301Е ЩБ3.365.007 ТУ 1
У4...У9 Диод 2Д102А ТТ3.362.074 ТУ 6
ш Розетка РС-10Т АВ0.364.047 ТУ 1
Сч1 Счетчик СИ8Б СС3.394.029 ТУ 1
Сч2 Счетчик СИ19БГ ОДО.339.272 ТУ 1
