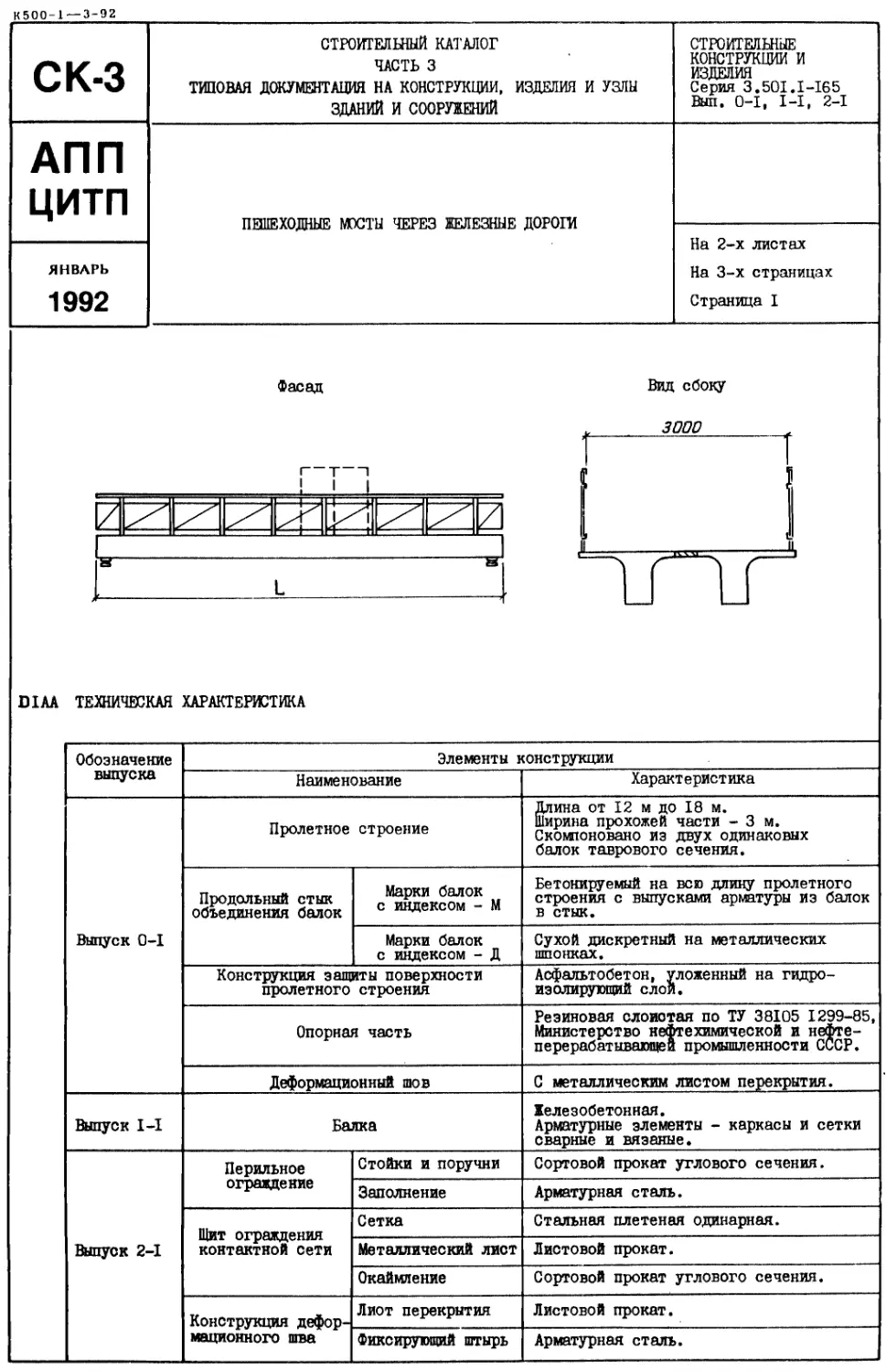

СК-3	СТРОИТЕЛЬНЫЙ КАТАЛОГ ЧАСТЬ 3  ТИПОВАЯ ДОКУМЕНТАЦИЯ НА КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ	СТРОИТЕЛЬНЫЕ  КОНСТРУКЦИИ И  ИЗДЕЛИЯ  Серия 3.50I.I-I65  Выл. O-I, I-I, 2-1
АПП цитп	ПЕШЕХОДНЫЕ МОСТЫ ЧЕРЕЗ ЖЕЛЕЗНЫЕ ДОРОТИ
		На 2-х листах  На 3-х страницах Страница I
ЯНВАРЬ  1992

Вид сбоку

DIAA ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Обозначение выпуска	Элементы конструкции
	Наименование		Характеристика
Выпуск 0-1	Пролетное строение		Длина от 12 м до 18 м.  Ширина прохожей части - 3 м. Скомпоновано из двух одинаковых балок таврового сечения.
	Продольный стык объединения балок	Марки балок с индексом - М	Бетонируемый на всю длину пролетного строения с выпусками арматуры из балок в стык.
		Марки балок с индексом - Д	Сухой дискретный на металлических шпонках.
	Конструкция защиты поверхности пролетного строения		Асфальтобетон, уложенный на гидро- изолирующий слои.
	Опорная часть		Резиновая слоистая по ТУ 38105 1299-85, Министерство нефтехимической и нефте- перерабатывающей промышленности СССР.
	Деформационный шов		С металлическим листом перекрытия.
Выпуск I-I	Балка		Железобетонная.  Арматурные элементы - каркасы и сетки сварные и вязаные.
Выпуск 2-1	Перильное ограждение	Стойки и поручни	Сортовой прокат углового сечения.
		Заполнение	Арматурная сталь.
	Щит ограждения контактной сети	Сетка	Стальная плетеная одинарная.
		Металлический лист	Листовой прокат.
		Окаймление	Сортовой прокат углового сечения.
	Конструкция дефор- мационного шва	Лиот перекрытия	Листовой прокат.
		Фиксирующий штырь	Арматурная сталь.
ПЕШЕХОДНЫЕ МОСТЫ ЧЕРЕЗ ЖЕЛЕЗНЫЕ ДОРОГИ

СТРОИТЕЛЬНЫЕ
КОНСТРУКЦИИ И

ИЗДЕЛИЯ

Лист I

Серия 3.50I.I-I65

Выл. 0-I.I-I.2-I

Страница 2

МАТЕРИАЛЫ ИЗДЕЛИЙ И КОНСТРУКЦИЙ

Наименование	Бетон тяжелый по ГОСТ 26633-85			Арматурная сталь по  ГОСТ 5781-82	Сталь проката
	Класс по прочности на сжатие	Марка по водонепро- ницаемости	Марка по морозо- стойкости		расчетная температура
					минус 40иС и выше	ниже _ минус 40°С
Железобетонная балка	В 27,5	W6	F200 Г 300	класс А-П (Ас-П) и А-Ш для рабочей арматуры, класс A-I для распре- делительной арматуры	Углеро- дистая по ГОСТ 380-88	Низколеги- рованная по ГОСТ 6713-75
Перильное ограждение	-	-	-	класс A-I	Углеро- дистая ' по ГОСТ 380-88	Повышенной прочности по ГОСТ 19281-89
Щит ограждения контактной сети				-
Элементы перекрытия деформационного шва				класс A-I
Бетонируемый стык балок	В 27,5	W6	Г 200  F300	класс А-Л (Ап-Л) и А-Ш	-	-
Сухой диокретный стык балок	-		-	-	Углеро- дистая по ГОСТ 380-88	Низколеги- рованная по ГОСТ 6713-75

НОМЕНКЛАТУРА ИЗДЕЛИЙ

Эскиз балки						Марка	Длина балки, мм	Расход материалов		Масоа, т
								бетон,м3	сталь, кг
	74S0	Л71					Б12-1-М  Б12-2-М  Б12-1В-М  Б12-2В-М	12000	5,2	783,9  741,1  795,2  751,0	13,0

						Б15-1-М Ы5-2-М Б15-1В-М Б15-2В-М	15000	6,5	1107,4  1030,6  1119,4  1040,8	16,2
			700
						Б18-1-М  Б18-2-М  Б18-1В-М  Б18-2В-М	18000	7,8	1661,8  1485,0  1677,2  1498,6	19,5
7	f59D					Ы2-1-Д  Б12-2-Д  Б12-1В-Д  Б12-2В-Д	12000	5,4	8'73,3  833,5  884,7  843,5	13,4
						Б15-1-Д  Б15-2-Д  Ы5-1В-Д  Б15-2В-Д	15000	6,7	1215,5  1142,3  1227,3  1152,6	16,8
	. 700
						Б18-1-Д  Б18-2-Д  Б18-1В-Д  Ы8-2В-Д	18СЮ0	8,1	1788,5  1616,0  1803,8  1629,2	20,1
ПЕШЕХОДНЫЕ МОСТЫ ЧЕРЕЗ ЖЕЛЕЗНЫЕ ДОРОГИ

СТРОИТЕЛЬНЫЕ
КОНСТРУКЦИИ И
ИЗДЕЛИЯ

Серия 3.50I.I-I65

Вып. 0-I.I-I.2-I

Лист 2

Страница 3

Главный инженер .	Главный инж*

института	-т.Н.Журавов	проекта	Т.Н.Кашлатова

С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Конструкции предназначены для пешеходных мостов через железные дороги в районах
строительства с любой средней температурой наиболее холодной пятидневки и сейсмичностью,
не превышающей 6 баллов.

J.3DA ВРЕМЕННАЯ НАГРУЗКА

- от пешеходов 400 КГс/и? (3,92 кПа).

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

МАРКИРОВКА ЖЕЛЕЗОБЕТОННЫХ БАЛОК

Формула марки	Характеристика символа	Символ	Индексация маркировки
			Значение символа	Расшифровка индекса
БЬ-А-С	Наименование	Б	Б	балка
	Типоразмер	L	12 ... 18	длина балки, м
	Специфика армирования	А	I	рабочая арматура класса А-П (А„-Л) и	сварной каркас
			IB		вязаный каркас
			2	рабочая арматура класса А-Ш	сварной каркас
			2В		вязаный каркас
	Конструкция объединения балок	С	М	продольный стык балок	бетонируемый на всю длину
			Д		сухой дискретный на металлических шпонках

В7ЕА

Приведенная типовая документация заменяет документацию серии 501-166 в части пролетных
строений длиной 12,15 и 18 м.

СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Выпуск 0-1. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные
арматурой. Материалы для проектирования.

Выпуск

I-I. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные
арматурой. Железобетонные изделия. Рабочие чертежи.

Выпуск 2-1. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные
арматурой. Металлические изделия. Рабочие чертежи.

Объем проектных материалов, приведешшх к формату А4, - 171 форматка.

с

с

о

В7ВА

В7НА

В7КА

АВТОР ПРОЕКТА

ПОСТАВЩИК

ненапрягаемой

ненапрягаемой

ненапрягаемой

Гипротрансмост, 129278 Москва, ул. Павла Корчагина, 2.

Утверждены Министерством путей сообщения СССР.
Заключение от 16.05.88 № ЦУЭП - 15/44/132.

Введены в действие Гипротрансмостом с 01.10.91
приказ от 23.05.91	83.

Срок действия - 1996 г.

АГШ НИГЛ 125878 ГСП Москва, А-445, ул. Смольная, 22.

Инв. Л 25087

Катал, л. Л 066885
