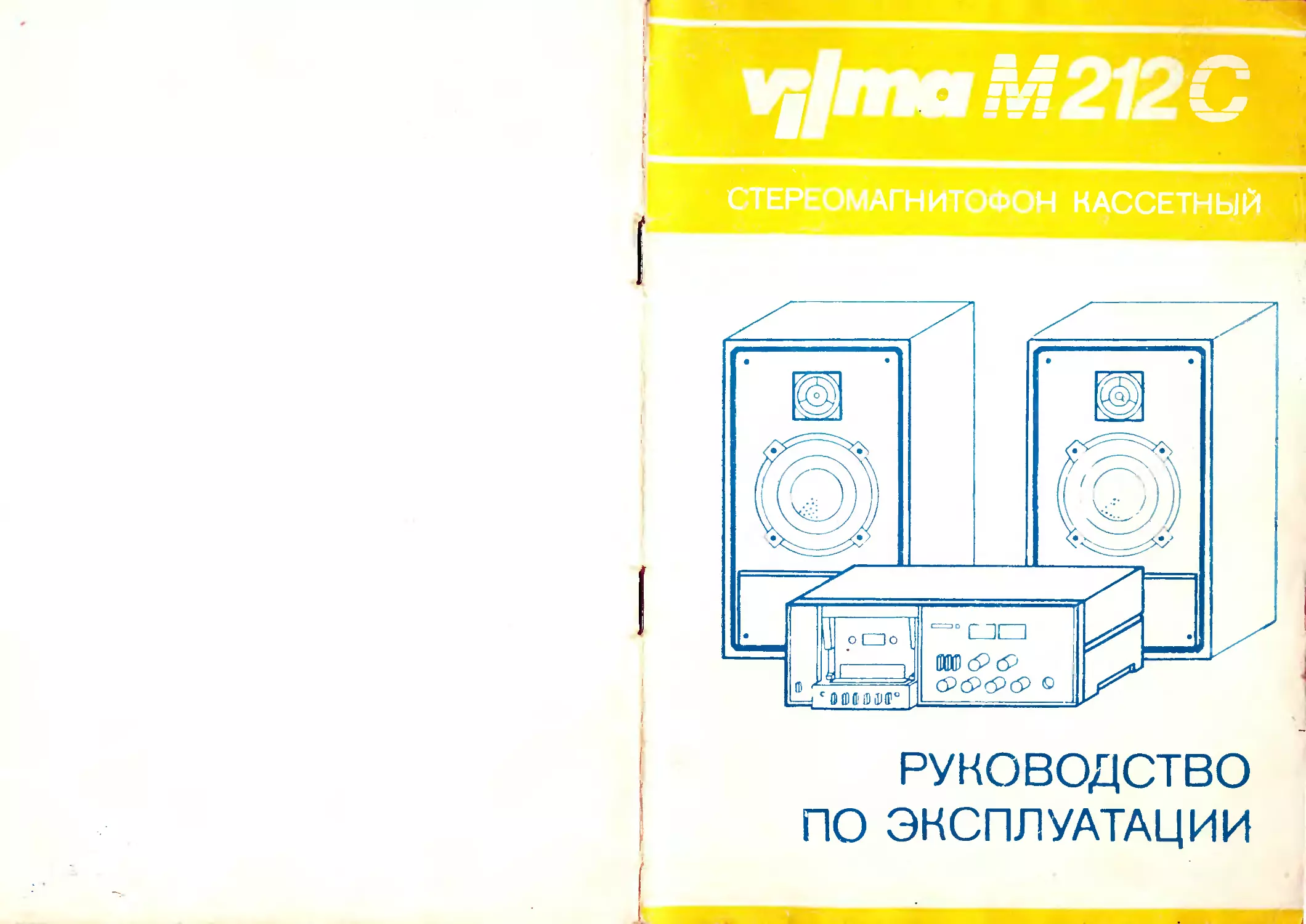

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
Стр.
1.	Общие указания .................................................... 1
2.	Комплект поставки ............................................
3.	Основные технические характеристики ............................... 2
4.	Указания И» технике безопасности .................................. 3
5.	Краткое описание магнитофона ...................................... 3
6.	Подготовка к работе и порядок работы с магнитофоном ............ 6
6.1.	Включение магнитофона ....................................   6
6.2.	Установка и извлечение кассеты ............................. 6
6.3.	Подготовка к записи ........................................ 6
6.4.	Запись ..................................................... 7
6.5.	Воспроизведение ............................................ 9
6.6.	Временный стоп ............................................ 10
6.7.	Ускоренная перемотка ленты ................................ 11
6.8.	Работа магнитофона в качестве усилителя мощности или ограничителя шума ...................................................... 11
7.	Техническое обслуживание магнитофона .......................... 11
8.	Гарантийные обязательства ....................................... 12
9.	Гарантийный талон ............................................... 13
10.	Отрывной талон на гарантийный ремонт в течение первого года гарантии 15 ПРИЛОЖЕНИЕ. Альбом схем (в отдельной книге)
Продукция выпускается под контролем Государственной приемки.
I. ОБЩИЕ УКАЗАНИЯ
При покупке стереомагнитофона кассетного «Вильма М212С» (в дальнейшем магнитофона) требуйie проверки его работоспособности.
Убедитесь в том, что в гарантийном и отрывном талонах в руководстве по эксплуатации на магнитофон проставлены штампы магазина, разборчивая подпись или штамп продавца и дата продажи.
Помните, что при утере талона, Вы лишаетесь права на гарантийный ремонт.
Проверьте сохранность пломб на магнитофоне и его комплектное».
После хранения магнитофона в холодном помещении или после перевозки в зимних условиях перед включением в сеть следует его выдержать' при комнатной температуре не менее 4 ч.
Перед включением магнитофона внимательно ознакомьтесь с настоящим руководством по эксплуатации (РЭ), назначением и расположением элементов управления и гнезд для внешних соединений.
Магнитофон рассчитан на эксплуатацию в условиях при температуре окружающей среды 15—40°С, атмосферном давлении 86,6—106,7 кПа, среднемесячном значении влажности в наиболее теплый период от 80% при 25°С (или 50—60% при 40°С) до 65% при 20°С.
Не оставляйте неработающий магнитофон включенным в сеть.
Перед заменой предохранителей не забудьте вынуть вилку из розетки электросети.
Магнитофон рекомендуется хранить с установленной в нем крышкой кассето-ириемника стороной I наружу.
Рекомендуемая максимальная продолжительность непрерывной работы магнитофона — 4 ч с последующим 60 мин перерывом.
В магнитофоне недопустимо применение внешних акустических систем с модулем полного электрического сопротивления менее 4 Ом.
Рекомендуемые для применения:
динамические или изодинамические головные стереотелефоны с модулем полного электрического сопротивления 8—200 Ом, например, типа ТДС-5, ТДС-10, ТЛС-15, ТДС-16 с паспортной мощностью не менее 0,1 Вт;
электретные или электродинамические стереомикрофоны с номинальным выходным сопротивлением 200 Ом, например, типа МКЭ-11;
акустические системы 15АС-213, 15АС-214, S-30.
С целью обеспечения высокого качества записи и воспроизведения магнитную ленту в установленной кассете до начала работы с ней полностью перемотайте для устранения возможных дефектов имеющейся намотки ленты.
В процессе эксплуатации магнитофона могут возникнуть неисправности, при чиной которых является некачественная кассета. Претензии по кассетам следует направлять в адрес их завода-изготовителя.
ВНИМАНИЕ!
1. Недопустимо устанавливать магнитофон около отопительных приборов и в местах воздействия прямых солнечных лучей, активных ядохимикатов и закрывать вентиляционные отверстия магнитофона.
2. Во избежание вывода из строя магнитных головок категорически запрещается касаться их рабочих поверхностей металлическими предметами.
2. КОМПЛЕКТ ПОСТАВКИ
Комплект поставки магнитофона приведен в таблице.
Наименование	Количество
1.	Стереомагнитофон кассетный «Вильма М212С» 2.	Акустическая система S-30A в упаковке 3.	Кассета МК-60 или аналогичная 4.	Фонограмма магнитная в кассете МК-60 или аналогичной 5.	Кабели для внешних соединений 6.	Вставка плавкая ВПТ6-5 (0.5А) 7.	Тара упаковочная 8.	Крышка 9.	Руководство по эксплуатации магнитофона с гарантийным и отрывным талонами Примечания:	1 шт. 1 комплект 1 шт. 1 шт. 5 шт. 1 шт. 1 комплект 1 шт. 1 шт.
1.	Взамен акустических систем S-30A магнитофон может быть укомплектован системами другого типа, обеспечивающими соответствие магнитофона требованиям технических условий.
2.	Возможен комплект поставки без акустических систем.
3.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание магнитофона от сети 220 В с отклонением не более ±10% с частотой (50±0,5) Гц.
Потребляемая мощность не более 50 В А.
Скорость движения магнитной ленты 4,76 см/с.
Отклонение скорости магнитной ленты от номинального значения не более ±1,5%.
Коэффициент детонации не более ±0,14%.
Рабочий диапазон частот на линейном выходе не уже;
для ленты СгО2 31,5—16000 Гц, для ленты Fe2O3 40—12 500 Гц.
Относительный уровень шумов и помех в канале записи-воспроизведения не более:
для ленты СгО2 — минус 54 дБ (с системой шумопонижения — минус 57 дБ), для ленты Fe2O3 — минус 48 дБ.
Коэффициент гармоник в канале записи-воспроизведения, не более:
для ленты СгО2 — 3%, для ленты Fe2O3 — 4%.
Чувствительность входов магнитофона не хуже:
со входа электропроигрывателя 200 мВ,
со входа микрофона и радио 0,2 мВ (0,2 мВ/кОм).
Напряжение линейного выхода 400—600 мВ.
Номинальная выходная электрическая мощность каждого канала 4 Вт.
Максимальная выходная электрическая мощность 6—10 Вт.
Коэффициент гармоник усилителя мощности при номинальной выходной мощности не более 1,5%.
Пределы регулирования стереобаланса не менее 5 дБ.
Диапазон регулировки тембра на частотах 100 Гц и 10000 Гц не менее +6—минус 6 дБ.
Номинальная величина напряжения на телефонном выходе (при нагрузке 8 Ом) 0,1 В.
Выходное сопротивление телефонного выхода (120±24) Ом.
Время перемотки полной кассеты не более 120 с.
Габаритные размеры магнитофона не более 415X150X255 мм.
Масса магнитофона не более 5,8 кг.
2
Суммарная масса драгоценных материалов
Золото — 0,149157 г; серебро—1,014554 г; палладий — 0,006552 г.
Суммарная масса цветных металлов н их сплавов
Алюминий и алюминиевые сплавы — 424 г;
медь и сплавы на медной основе — 93 г.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Владельцу запрещается вскрывать магнитофон из-за наличия в нем напряжения, опасного для жизни.
Перед заменой предохранителя выньте вилку из розетки электросети.
Запрещается применение самодельных предохранителей.
Запрещается скручивать в узлы шнур питания магнитофона.
Не оставляйте работающий магнитофон без присмотра.
Не закрывайте вентиляционные отверстия в корпусе, это может вызвать перегрев магнитофона.
5. КРАТКОЕ ОПИСАНИЕ МАГНИТОФОНА
Магнитофон соответствует требованиям, предъявляемым к магнитофонам второй группы сложности высшей категории качества по ГОСТ 24863-81 и техническим условиям 3.838.067-10 ТУ.
«Вильма М212С»— бытовой, кассетный, стационарный, односкоростной, стереофонический магнитофон с питанием от сети переменного тока, предназначен для записи и воспроизведения звука с применением магнитных лент типа МЭКИ (с рабочим слоем СгО2) и МЭК I (с рабочим слоем Fe2O3), размещенных в кассетах МК-60.
Магнитофон позволяет производить запись с микрофона, радиоприемника, телевизора, радиотрансляционной линии, радиолы или электропроигрывателя, другого магнитофона с последующим воспроизведением через внешние акустические системы, а также работать в качестве стереофонического усилителя мощности и (или) ограничителя шума.
Электрическая часть магнитофона состоит из тракта записи-воспроизведения, усилителя мощности, коммутатора режимов работы, построенных на специализированных интегральных микросхемах и полупроводниковых элементах.
Управление режимами работы магнитофона квазисенсорное электромеханическое. Возможно использование проводного пульта дистанционного управления (ПДУ), подключаемого к разъему на задней стенке магнитофона. Рекомендуемая схема электрическая принципиальная ПДУ дана в приложении к РЭ. С помощью ПДУ, путем нажатия соответствующих кнопок, можно осуществить переключение следующих режимов: «Стоп», «Воспроизведение», «Перемотка вперед», «Перемотка назад».
Включение любого режима магнитофона возможно только при вставленной в кассетоприемник кассете.
В магнитофоне предусмотрен автоматический останов при окончании ленты.
Двухмоторный лентопротяжный механизм с открытым трактом протягивания ленты, электромеханическим приводом и электронной стабилизацией скорости движения ленты обеспечивает качественное протягивание ленты.
Контроль уровней записи н воспроизведения осуществляется с помощью стрелочных индикаторов.
Устройство шумопонижения позволяет в значительной степени повысить качество звучания воспроизводимых программ за счет снижения уровня высокочастотных шумов, проявляющихся на слух как шипение.
Общий вид магнитофона с акустическими системами показан на рис. 1.
Расположение органов управления и индикации, гнезда для подключения головных стереотелефопов представлено на рис. 2, а элементов, расположенных на задней стенке магнитофона, иа рис. 3.
3
Общий вид магнитофона с акустическими системами S-30A
Рис.
4
Расположение основных органов управления и гиезд внешних подключений
I—крышка кассетопрпемника; 2 — кнопка системы шумопонижения oJ.. 3 — кнопка переключения типа ленты Ре2Оз или СгО2; 4 — счетчик расхода ленты 5 — кнопка сброса показаний счетчика; 6 — кнопка отключения акустических систем <] ; 7 — индикаторы уровня записи и воспроизведения; 8, 9 — регуляторы уровня записи каналов УРОВЕНЬ ЗАПИСИ ЛЕВЫЙ, ПРАВЫЙ; 10 — гнездо подключения стереотелефонов ТЕЛЕФОН; 11, 12 — регуляторы тембра верхних и нижних частот ТЕМБР ВЧ,НЧ; 13—регулятор баланса БАЛАНС; 14 — регулятор громкости ГРОМКОСТЬ; 15—индикатор в» точения режима «Паузы»; 16 — кнопка ПАУЗА; 17—кнопка перемотки вперед ; 18—кнопка СТОП; 19 — кнопка перемотки назад <з« ; 20 — кнопка воспроизведения ВОСПР; 21—кнопка записи ЗАПИСЬ; 22—индикатор включения режима «Записи»; 23—выключатель сети
СЕТЬ
Рис. 2
Расположение гнезд для внешних подключений
1 — гнездо входа для записи с другого магнитофона, телевизора, радиоприемника, микрофона, электропроигрывателя и радиотрансляционной линии «О ; 2 — гнездо линейного выхода <3* , 3 — гнездо для подключения левой акустической системы sg ЛЕВЫЙ; 4 —гнездо для подключения правой акустической системы ф ПРАВЫЙ; 5—гнездо для подключения пульта дистанционного управления И ; 6 —колодка для подключения сетевого шнура; 7 —держатель предохранителя;
8 — заслонка
Рис, 3
5
Общий вид соединительных шнуров, их назначение показаны на рис. 4, а схемы распайки — в приложении.
Схемы электрические принципиальные, кинематическая и электромонтажные . чертежи узлов и блоков даиы в приложении к РЭ.
6.	ПОДГОТОВКА к РАБОТЕ И ПОРЯДОК РАБОТЫ С МАГНИТОФОНОМ
6.1.	Включение магнитофона
Перед включением магнитофона в сеть необходимо сетевой шнур вставить в гнездо «—220 В 50 Гц», расположенное на задней стенке магнитофона. Вставьте вилку шнура питания в сетевую розетку. Включение и выключение магнитофона осуществляется нажатием кнопки СЕТЬ. Индикация включения сети совмещена с подсветкой кассетоприемника.
Питание магнитофона осуществляется от сети 220 В с отклонением не более ±10% частотой (50±0,5) Гц.
6.2.	Установка и извлечение кассеты
Установка кассеты производится в следующей последовательности:
возьмите кассету за выступы на боковых гранях (окна кассеты под магнитные головки ориентированы вниз);
введите верхний край кассеты под наклоном в отсек кассетоприемника до упора;
нажмите на нижний край кассеты до ее фиксации.
Извлечение кассеты из отсека кассетоприемника производится в следующей последовательности:
включите режим «Стоп»;
захватите кассету за выступы боковых граней и движением на себя извлеките кассету из отсека кассетоприемника.
ПОМНИТЕ!
Перед установкой кассеты в магнитофон необходимо: извлечь из отсека кассетоприемника крышку кассетоприемника аналогично извлечению кассеты; повернуть одну из катушек кассеты до устранения провисания ленты.
Извлечение кассеты производить только в режиме «Стоп».
6.3.	Подготовка к записи
Прежде, чем осуществить запись, подключите выбранный источник сигнала. Схема внешних подключений магнитофона приведена на рис. 5.
В магнитофоне предусмотрено гнездо « -О » для подключения сигналов при записи, размещенное на задней стенке.
К этому гнезду можно подключить микрофон, радиотрансляционную линию с помощью шнура 2 (см. рис. 4), линейный выход другого магнитофона или электропроигрывателя с помощью шнура 1, выход радиоприемного устройства или телевизора с помощью шнура 3.
При записи от микрофона руководствуйтесь инструкцией по эксплуатации на микрофон. Микрофон с симметричным выходом подключайте через переходник 4 (см. рис. 4).
Во избежание возбуждения микрофон и акустические системы (или головной стереотелефон) расположите на наибольшем расстоянии друг от друга или отключите акустические системы нажатием кнопки « ^ ».
В магнитофоне предусмотрена возможность контроля записываемого сигнала на слух через головные стереотелефоны. Для этого подключите головной стереотелефон к гнезду ТЕЛЕФОН. Установите требуемый уровень громкости регуляторами ГРОМКОСТЬ и БАЛАНС.
При записи на ленту с рабочим слоем СгО2 нажмите на кнопку типа ленты СгО2. Ненажатое положение кнопки соответствует ленте с рабочим слоем 1е2О3.
6
Соединительные шнуры
1	— шнур для записи с магнитофона, электрофона и на другой магнитофон, также для воспроизведения через внешний стереоусилитель; 2 — шнур для записи с радиотрансляционной линии;
3	— шнур для записи с телевизора и радиоприемника; 4 — переходник подключения микрофона с симметричным выходом
Рис. 4
6.4.	Запись
После подготовки к записи установите в магнитофон кассету.
Одновременно нажмите на кнопки ЗАПИСЬ и ВОСПР, при этом должны зажечься красный и зеленый индикаторы на пульте управления.
Регуляторами УРОВЕНЬ ЗАПИСИ поканально установите требуемый уровень записи так, чтобы стрелки индикаторов не заходили в красный сектор шкалы. Рабочий уровень записи соответствует положению стрелки 0 дБ.
После установки уровня записи нажатием кнопки ПАУЗА лента приводится в движение, при этом зеленый индикатор режима паузы выключается, красный индикатор режима записи — включен.
Стирание записи, имеющейся на ленте, происходит автоматически при осуществлении новой записи. При необходимости стирания имеющейся записи без
7
Схема Внешних подключений магнитофона
ILLMH
запцгн с магнитофона и ЭЛЯктрОфоНП
залисо с теле Ьилоро и радиоприемника
боспроизбедение через бнешцпй стереоисшш теле
Шн1 |р 2
записи с радиотрансляционной линии
- осуществления новой записи, необходимо регуляторы уровня записи установить до упора против часовой стрелки и включить режим записи.
Для предотвращения случайного стирания записанной программы необходимо удалить предохранительные упоры на кассете согласно рис. 6.
ВНИМАНИЕ!
Деформация предохранительных упоров на кассете может быть причиной невозможности включения режима записи. Такую кассету нужно заменить.
Переход из режима записи в режим воспроизведения осуществляется через кнопку СТОП.
I — предохранительный упор стороны II; 2 — предохранительный упор стороны I
Рис. 6
6.5.	Воспроизведение
Установите кассету, нажмите кнопку ВОСПР. Кнопку типа ленты установите в соответствии с применяемым типом ленты.
Прослушивание воспроизводимых программ возможно через выносные акустические системы, а также через головные стереотелефоны.
Для получения хорошего стереоэффекта необходимо правильно разнести акустические системы и регулятором БАЛАНС установить требуемую громкость звучания каналов. Выбор расположения акустических систем зависит от объема помещения (от расположения в нем мебели и др.), в котором происходит прослушивание. Для обычных бытовых помещений рекомендуется располагать их в одной горизонтальной плоскости на высоте 0,5—1,5 м от пола и на расстоянии 2—3 м друг от друга. Область, где наилучшим образом реализуется пространственность звуковой картины при расположении акустических систем, указана иа рис. 7.
Акустические системы должны располагаться по возможности симметрично и быть повернуты так, чтобы между фронтальными осями акустических систем образовался угол примерно 40°. В зоне 1 при прослушивании воспринимается йаилучший стереоэффект, а в зонах 2—хороший. Вне. этих зон стереоэффект меньше выражен или даже отсутствует.
В магнитофоне предусмотрена возможность отключения акустических систем при любом режиме работы.
Для отключения акустических систем Нажмите кнопку «
Прослушивание воспроизводимых программ возможно также через головной стереотелефон. Для этого подключите вилку стереотелефона к гнезду ТЕЛЕФОН.
Уровень шума при воспроизведении значительно понижается при включении устройства шумопонижения. Для включения устройства нажмите кнопку « шЗ ».
9
Для отключения устройства нажмите кнопку повторно.
У магнитофона существует возможность воспроизведения стереофонограммы при помощи внешнего стереофонического усилителя. Для этого конец соединительного шнура 1 (см. рис. 5) подключите к линейному выходу магнитофона « -О », другой конец подключите ко входу внешнего усилителя. Помните, что на сигнал линейного выхода регуляторы громкости, тембра, баланса не оказывают влияния.
Желаемый уровень громкости и тембра установите органами регулировки внешнего усилителя.
Зоны стереоэффекта
0,8А
1—зона наилучшего стереоэффекта; 2 — зона хорошего стереоэффекта
Рис. 7
6.6.	Временный стоп
Если необходимо остановить магнитную ленту в режиме записи или воспроизведения нажмите кнопку ПАУЗА; при этом должен зажечься зеленый индикатор. Повторное нажатие кнопки возобновляет движение ленты.
10
6.7.	Ускоренная перемотка ленты
В магнитофоне предусмотрена ускоренная перемотка ленты в обе стороны: вперед «ос» » и назад «	».
Выход из режима ускоренной перемотки можно осуществить нажатием кнопки СТОП.
Когда лента полностью перемотана, через 5 с происходит срабатывание автоматического останова.
6.8.	Работа магнитофона в качестве усилителя мощности или ограничителя шума
Для работы магнитофона в качестве стереофонического усилителя мощности подключите внешние источники сигналов аналогично п. 6.3 настоящего руководства, включите режим «Стоп» и регуляторами УРОВЕНЬ ЗАПИСИ установите рабочий уровень входного сигнала аналогично п. 6.4.
Регуляторами ГРОМКОСТЬ, БАЛАНС, ТЕМБР установите желаемый уровень громкости и тембр звучания. При необходимости улучшить соотношение сигнал-шум включите систему шумопонижения, нажав кнопку «	».
Магнитофон можно использовать в составе комплекса бытовой радиоаппаратуры в качестве ограничителя шума. Для этого повторите все операции по включению, перечисленные выше, отключите акустические системы, нажав кнопку « О » и включите систему шумопонижения, нажав кнопку < Сигнал с улучшенным соотношением сигнал-шум снимается с линейного выхода « ф ».
Для исключения прослушивания сигналов от внешних источников при переключении режима воспроизведения фонограмм в режим останова или перемотки необходимо регуляторы УРОВЕНЬ ЗАПИСИ установить в крайнее против часовой стрелки положение или отключить внешние источники сигналов.
7.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАГНИТОФОНА
Оберегайте магнитофон от ударов, пыли, сырости н содержите в чистоте, периодически протирайте наружные части магнитофона сухой и чистой фланелью. Заводская смазка трущихся частей лентопротяжного механизма обеспечивает работу магнитофона на протяжении гарантийного срока, после чего целесообразно производить смазку лентопротяжного механизма с периодичностью 1 раз в год в соответствии с указаниями на кинематической схеме.
Замена предохранителя осуществляется в отключенном от сети магнитофоне следующим образом (см. рис. 3):
отключите сетевой шнур от колодки 6;
отодвиньте заслонку 8;
извлеките колпачок держателя предохранителя из держателя предохранителя 7, расфиксировав его нажатием с последующим поворотом против часовой стрелки;
выньте предохранитель и замените его;
установите колпачок предохранителя в держатель предохранителя и зафиксируйте его нажатием с поворотом по часовой стрелке;
заслонку установите в исходное положение и зафиксируйте, нажав на нее сверху до упора;
подключите сетевой шпур к разъему колодки.
Рабочие поверхности магнитных головок, прижимного ролика и ведущего вала для обеспечения высококачественной записи и воспроизведения следует протирать по мере их загрязнения (в зависимости от качества используемых лент).
Для этого ватой, намотанной на деревянном или пластмассовом стержне и увлажненной этиловым или изопропиловым спиртом, тщательно очистите рабо-
------------- _ Н
чие поверхности указанных элементов. Перед протиркой установите крышку кассетоприемника стороной 2 наружу и включите режим «Воспроизведение».
Ориентировочная периодичность очистки составляет 5 ч работы магнитофона.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Стереомагнитофон кассетный «Внльма М212С» соответствует утвержденному образцу.
Изготовитель гарантирует соответствие магнитофона требованиям ГОСТ 24863-81, 3.838.067-10 ТУ при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации магнитофона 12 месяцев со дня продажи через розничную торговую сеть.
При отсутствии даты продажи и штампа магазина в гарантийном и отрывном талонах гарантийный срок исчисляется со дня выпуска магнитофона предприятием-изготовителем.
В течение гарантийного срока эксплуатации владелец имеет право иа бесплатный ремонт по предъявлению гарантийного талона. При этом за первый ремонт вырезают отрывной талон. Последующие в течение гарантийного срока ремонты выполняют также бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии и на оборотной стороне гарантийного талона.
Ремонт магнитофона выполняют ремонтные предприятия, информацию о которых можно получить в магазине радиотоваров.
Без предъявления гарантийного и отрывного талонов и (илн) при нарушении сохранности пломб на магнитофоне претензии к качеству работы не принимаются и гарантийный ремонт не производится.
В течение гарантийного срока эксплуатации, установленного иа магнитофон, ремонт производится за счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации или не выполняет рекомендаций ремонтного предприятия, направленных иа обеспечение нормальной работы магнитофона.
Обмен неисправных магнитофонов осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантийного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.
12
Действителен по заполнении
Цена 400 руб. Без акустических систем Прейскурант № 084-1979/526, поз. 1-2586.
руб.
ГАРАНТИЙНЫЙ ТАЛОН
Запол няет пред приятие-из готовител ь
Стереомагнитофон кассетный «Вильма М212С», СМ14
Порядковый номер
1
I (?Н 1988
Дата выпуска...............4
Представитель ОТК предприятия-изготовителя ........-
(штамп ОТК)
Магнитофон опломбирован оттиском
<10у
Адрес для предъявления претензий к качеству работы изделия 232600, г. Вильнюс, ПО «Вильма»
Заполняет торг^^лрчдориятие	У/
Дага продажи........44.
Продавец
Штамп магазина

Заполняет ремонтное предприятие
Поставлен на гарантийное обслуживание ........
(наименование
ремонтного предприятия, число, месяц, год)
Гарантийный номер ..................................
13
Корешок отрывного талона на гарантийный ремонт в течение первого годе гарантии Линия отреза
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Заполняет предприятие-изготовитель
Стереомагнитофон кассетный «Вильма М212С», СМ 14 Порядковый номер . Дата выпуска .......
'.СЕВ. 1.988..
Представитель ОТК предприятия-изготовителя
(штамп ОТК)| jQQ |
Адрес для возврата талона на предприятие-изготовитель 232600, г. Вильнюс, ПО «Вильма»
Линия отреза
15
