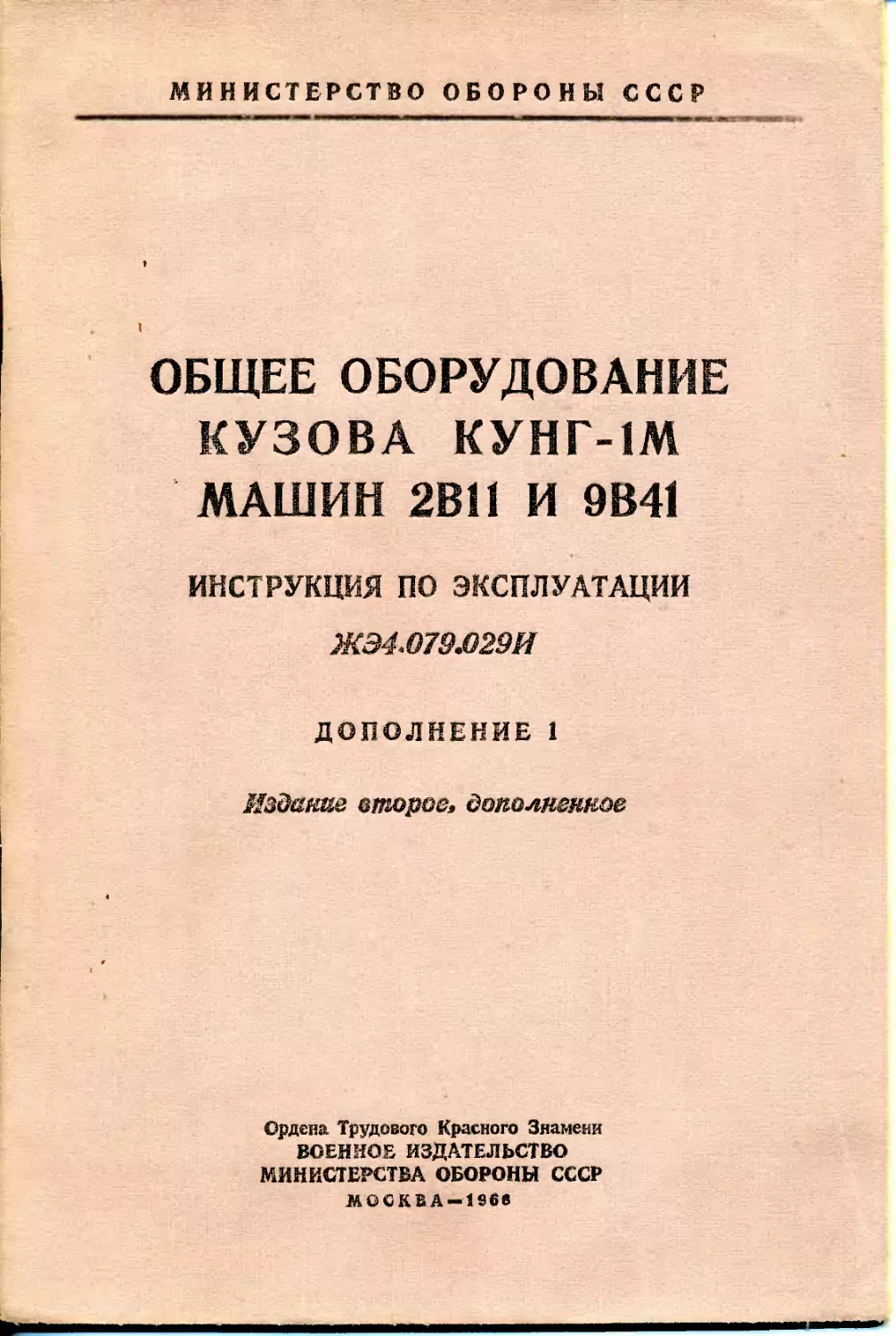

ОБЩЕЕ ОБОРУДОВАНИЕ
КУЗОВА КУНГ-1М
МАШИН 2В11 И 9В41
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ЖЭ4.079.029И
ДОПОЛНЕНИЕ 1
Издание второе, дополненное
Ордена Трудового Красного Знамени
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА-1968
Настоящее Дополнение отражает изменения, введенные в общее оборудова-
ние кузова КУНГ-IM машин 2В11 и 9В41 в период с января 1962 г. по январь
1968 г., и допущено для использования в войсках.
С выходом в свет настоящего Дополнения ранее действовавшее дополне-
ние I «Общее оборудование кузова КУНГ IM машин 2В11 и 9В41. Инструкция
по эксплуатации ЖЭ4.079.029И», Воениздат, 1964 г„ утрачивает силу,
I. ИЗМЕНЕНИЯ В ТЕКСТЕ
Стра- ница	Строка	Напечатано	Должно быть
5	4—6 сверху	электрического фильтра коммутационного реле предохранителей	электрического фильтра предохранителей
6	19 сни- зу	в приборе 2В14.	в приборе 2В14. С при- боров 2В14, 2В15 снять крышки и удалить нако- пившуюся внутри пыль. Закрыть крышки, оплом- бировать и отметить в формуляре.
6	5 снизу	на приборе 2В14	на приборе 2В15
7	1 снизу	(ЖЭ3.219.006 СхЭ).	(ЖЭ3.219.006 СхЭ). Примечание. В маши- нах 2В11 и 9В41 последних вы- пусков реле Р1 и цепи, идущие к его контактам, отсутствуют.
Рис. 5	Добавить пункты: 5. На машине 2В11 на-
(к странице 8) пряжение 12 в подается на клеммы /, 2, 3, 4
ВЩ1, а на клеммы 5 и 6 ВЩ1 — напряжение
27 в; перемычки 3-5 и 4-6 не устанавливать.
6. На машине 9В41 из всех элементов
СПУ устанавливается один абонентский щи-
ток У10 с непосредственным подключением к
разъему ШПУ-1.
7. На машине 9В41 розетка Ш15М и перемычка на контакты 2
и 3 разъема Ш15М не устанавливаются.
10	10 сни-	ТОПЛИВОМ,	ТОПЛИВОМ. При замене
	зу		топлива необходимо слить его через сливные проб-
		-	ки из основного и рас- ходного баков.
			При заправке топли-
			вом руководствоваться табл. 2. После заправки
			зимним топливом для удаления остатка летне- го топлива в подводящих
			трубах необходимо вклю- чить отопители ОВ-65 на 5—10 мин.
Продолжение
Стра- ница	Строка	Напечатано	Должно быть
13	2—3 сверху	1 менее 5 л!мин, приводит- ся в действие электро- двигателем МЭ-5 мощ- ностью 10 вт.	менее 60 л!час, приводит- ся в действие электродви- гателем МЭ-14 мощ- ностью 15 вт.
14	13 сни- зу	до первого	до второго
17	5 свер- ху	через сальник	через сальник (не более одной капли в течение 5 мин).
18	9 снизу	ГОСТ 6267—52	ГОСТ 6267—59
20	п. 4, графа „Меры их устра- нения"	ГОСТ 6267—52	ГОСТ 6267—59
30	1 снизу	ключ.	ключ. Примечание. На маши- нах 2В11 и 9В41 в дверях ку- зовов имеется только один пра- вый замок.
31	Табли- ца 7	Отопительно-вентиляци- онная установка ОВ-65 ТУ № 111-83-59 (6 мес.) Кузов КУНГ-IM ВТУ № 501-58	Отопительно-вентиляци- онная установка ОВ-65 ^-62-61-64 (1 год) Кузов КУНГ-IM СТУ 36-03-01/61
4
В табл. 7 ввести дополнительно:
Наименование элемента	Гарантийный срок хранения	Местонахождение
Вентиль кремниевый ВДК50-1АМРТУ5. 615-6739—64	1 год	2В14
Лампа А22, А24, А26, ГОСТ 2023—50	нет	Система ния	освеще-
Микровыключатель А802	4,5 года	Система ния	отопле-
/ Настольно-настенный вентилятор ВН-7 (ВН-8)	6 месяцев	Система вентиля- ции
Электродвигатель по- стоянного тока МЭ-14 ТУ № 4-47—53 (вместо МЭ-5)	6 месяцев	Система ния	отопле-
2—316
5
Новая глава HI. Для машин последних выпусков
Глава III. СПЕЦИАЛЬНОЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО
СПУ-7
I.	ОБЩИЕ СВЕДЕНИЯ
Специальное переговорное устройство, выполненное на базе
СПУ-7, предназначается для телефонной связи между восемью
абонентами в наземных стационарных условиях при питании от
сети постоянного тока напряжением 27 <з±10%.
Специальное переговорное устройство является общим для ма-
шин 2В11 и 9В41 и расположено в кузове машины 2В11.
Подключение абонентского аппарата машины 9В41 произво-
дится посредством кабеля, входящего в комплект машины 9В41,
путем подключения его к соответствующим разъемам входных щи-
тов машин 2В11 и 9В41,
Специальное переговорное устройство обеспечивает:
а)	вдухстороннюю телефонную связь через усилитель между
восемью абонентами;
б)	включение и выключение ларингофонов абонента при по-
мощи тумблера ВКЛ., расположенного на абонентском щитке;
в)	постоянное прослушивание принимаемого сигнала одновре-
менно всеми абонентами, включенными в сеть данного устройства;
г)	регулировку громкости принимаемого сигнала регулятором
громкости, расположенным на абонентском щитке, каждым або-
нентом.
Схема электрических соединений блоков изделия приведена на
рис. 9.
В комплект специального переговорного устройства, выполнен-
ного на базе СПУ-7, входят следующие основные элементы:
Наименование блоков	Габаритные размеры, мм	Вес, кг (не более)	Примечание
Усилитель	150X128X65	1,1	Габаритные
Абонентский щи-	130X72X53	0,30	размеры усили-
ток стационарный Абонентский щи-	130X72X58,5	0,30	теля даются без съемных частей
ток переносный Колодка соедини- тельная Вставка разъема усилителя ШР20П5НШ10	218X70X31	0,30	разъема
6
Краткие электрические данные переговорного устройства
Источник питания усилителя........... сеть	постоянного
тока напряжением
27 в±10%
Ток, потребляемый от сети при напря-
жении 27 в .. ......................... не	более 0,25 а
Потребляемая от сети мощность. . . . около 7 вт
Выходное напряжение усилителя на ше-
сти парах телефонов типа ТА 56М (вы-
сокоомных) при подаче на вход уси-
лителя через эквиваленты двух пар
ларингофонов типа ЛА-5 напряжения
0,5 в частотой 1000 гц и положении ре-
гулятора усиления усилителя на мак-
симум ............................ 45—70 в
Изменение выходного напряжения уси-
лителя при изменении числа включен-
ных пар телефонов ТА-56М с шести
до двух пар.......................... не более 20%
Изменение выходного напряжения уси-
лителя при изменении числа включен-
ных эквивалентов ларингофонов типа
ЛА-5 с двух пар до одной.......... не более 25%
Коэффициент усиления по напряжению около 100
Максимум частотной характеристики в
полосе 300—3500 гц расположен в
диапазоне частот 2200—3000 гц и
имеет завал к частоте 300 гц . . . .	18—26 дб
Коэффициент нелинейных искажений
усилителя на частоте 1000 гц при вы-
ходном напряжении 50 в и нагрузке
выхода усилителя на шесть пар теле-
фонов типа ТА-56М...................	не более 8%
Напряжение питания абонентских ла-
рингофонов ........................ 3—5 в
II.	УСИЛИТЕЛЬ СПУ
Конструктивно усилитель выполнен из трех основных частей:
кожуха, шасси и дна.
Все детали, входящие в схему усилителя, смонтированы на его
шасси. Для улучшения теплоотдачи мощные транзисторы установ-
лены на специальных медных угольниках, укрепленных на шасси.
Маломощные транзисторы установлены на монтажной плате, кре-
пящейся к шасси.
Регулятор усиления усилителя, клемма металлизации и
разъем, при помощи которого усилитель присоединяется к схеме
переговорного устройства, установлены на передней стенке кожуха.
2*
7
Весь электрический монтаж схемы усилителя выполнен прово-
дом типа МГШВ-0,35 мм2.
Дно крепится к корпусу четырьмя винтами М4. По краям дна,
выступающим из-за корпуса, имеются четыре отверстия под винты
М4, которыми усилитель крепится к объекту.
Назначением усилителя СПУ-7 является усиление слабых сиг-
налов, поступающих от ларингофона, и получение на выходе до-
статочной мощности для обслуживания восьми абонентов.
Усилитель СПУ-7 имеет два двухтактных каскада усиления
низкой частоты на германиевых транзисторах.
Применение двухтактных каскадов в схеме усилителя обуслов-
лено необходимостью:
а)	лучшей защиты усилителя от помех, проникающих по цепям
питания;
б)	получения небольших нелинейных искажений и достаточно
стабильного выходного напряжения независимо от колебаний пи-
тающего напряжения, от переключений входной и выходной нагру-
зок усилителя и от изменений окружающей температуры в преде-
лах от —60 до +150° С.
Оба двухтактных усилительных каскада собраны по схеме с за-
земленным эмиттером и имеют трансформаторную связь между
собой.
Первый каскад усиления собран на двух маломощных герма-
ниевых транзисторах и служит для усиления сигналов, поступаю-
щих от ларингофонов, до величины, достаточной для раскачки
второго каскада усилителя.
Переменное напряжение, развиваемое ларингофонами, посту-
пает через входной трансформатор Тр1 на основания транзисторов
первого каскада и, усиленное им, поступает на основания транзи-
сторов второго каскада через переходной трансформатор Тр2, слу-
жащий для согласования выходного сопротивления первого кас-
када с выходным сопротивлением второго каскада усилителя.
Второй каскад усилителя собран на двух мощных германиевых
транзисторах ПЗ и П4.
Усиленное вторым каскадом переменное напряжение сигнала
через выходной трансформатор ТрЗ поступает на телефоны або-
нентов.
С первичной обмотки выходного трансформатора ТрЗ через ре-
зисторы R17 и R18 в цепь эмиттеров транзисторов первого каскада
Ш и П2 подается напряжение отрицательной обратной связи, не-
обходимое как для уменьшения величины нелинейных искажений,
так и для уменьшения величины выходного сопротивления усили-
теля, благодаря чему выходное напряжение, развиваемое усилите-
лем, мало изменяется при изменении выходной нагрузки усили-
теля.
Конденсаторы СЗ, С5, С6 и С7 определяют необходимую форму
частотной характеристики усилителя в области высоких частот.
Резистор R6 и конденсатор С4, включенные последовательно,
8
уменьшают глубину отрицательной обратной связи усилителя в
области высоких частот, т. е. способствуют подъему частотной ха-
рактеристики в этой области частот.
Резисторы R5 и R14, включенные между эмиттерами транзисто-
ров первого и второго каскадов, служат для уменьшения величины
отрицательной обратной связи по току, возникающей за счет вклю-
чения в цепи эмиттеров этих транзисторов резисторов R7, R8, R15
и R16, которые являются элементами температурной стабилизации
транзисторов.
Для плавного регулирования величины усиления служит пере-
менный резистор R4, включенный параллельно вторичной обмотке
входного трансформатора Тр1.
Одновременно этот резистор шунтирует входной трансформа-
тор, что уменьшает влияние разброса параметров этого трансфор-
матора на характеристики усилителя.
Резистор R3, включенный между концом переменного резистора
R4 и его движком, служит для обеспечения более плавной регули-
ровки усиления и симметрирования при изменении положения
ручки регулятора усиления R4.
Резистор R13 шунтирует вторичную обмотку переходного транс-
форматора и служит для той же цели, что и резистор R4.
Кроме того, шунтирование резисторами вторичной обмотки пе-
реходного трансформатора повышает устойчивость усилителя про-
тив самовозбуждения и симметрирует входные сопротивления
плеч двухтактных каскадов усилителя.
Резистор R9 служит для обеспечения необходимого режима ра-
боты транзисторов первого каскада.
Резисторы RIO, R11 и R12 образуют делитель, с которого сни-
маются необходимые напряжения смещения на основания транзи-
сторов первого и второго каскадов усилителя.
Ларингофоны абонентов получают питание от усилителя через
контакты 1 и 2 разъема ШР. Плюс ларингофонного напряжения
снимается с делителя, образованного резисторами R2 и R1.
Дроссель Др2 и конденсаторы С2 образуют фильтр в цепи пи-
тания ларингофонов, служащий для защиты от помех из бортовой
сети объекта.
Одновременно конденсаторы С2 являются развязывающими
емкостями для переменной составляющей напряжения, развивае-
мого ларингофонами.
Бортовая сеть объекта ( + 27 в) подается на схему усилителя
через контакты 4 и 5 разъема ШР.
Для защиты усилителя от проникающих из бортовой сети объ-
екта помех в плюсовую цепь источника питания включен фильтр,
состоящий из дросселя Др 1 и конденсаторов С1.
Для предохранения схемы усилителя от случайной переполю-
совки бортовой сети объекта в плюсовую цепь источника питания
включен полупроводниковый диод Д в направлении его проводи-
мости.
9
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К СХЕМЕ
(см. рис. 9)
№ по пор.	Обозначе- ние на схеме		ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количе- ство	Примечание
1	д	ЩБ3.362.002 ТУ	Диод кремниевый Д226		1	Допуск Д226А
2	Др1	ЖФ4.754.003	Дроссель фильтра	20 мкф X 50 в	1
3	С1	ОЖО464.036 ТУ	Конденсатор ЭТО-1-50-20+|о°/0-Б		2
4	R1	ГОСТ 7113—63	Резистор МЛТ-2-150± 10%	150 ом	1
5	R2	ГОСТ 7113—63	Резистор МЛТ-2-360± 10%	360 ом	1
6	С2	ОЖО.464.036 ТУ	Конденсатор ЭТО-1-15-50±|о°/0-Б	50 мкф X 15 в	2	Допуск 30 мкф X 25 в
7	Д₽2	ЖФ4.754.002	Дроссель ларингофонный		1
8	Тр1	ЖФ4.731.018	Трансформатор входной	0,1 мкф	1
9	сз	УБ0.462.014 ТУ	Конденсатор МБМ-160-0,1-11		1
10	R3	ГОСТ 7113—63	Резистор МЛ Т-0,5-390 ± 10%	390 ом	1
11	R4	ГОСТ 5574—65	Резистор ПСП-П-1-А-680-20%		1	Допуск 1СП-И
12	П1	СБ0.336.007 ТУ	Транзистор МП14Б		1	Допуск МП14А
13	R5	ГОСТ 7113—63	Резистор МЛТ-0,5-220± 10%	220 ом	1
14	П2	СБ0.336.007 ТУ	Транзистор МП14Б		1	Допуск МП114А
15	R6	ГОСТ 7113—63	Резистор МЛТ-0,5-220± 10%	220 ом	1
i 16	С4	УБ0.462.014 ТУ	Конденсатор МБМ-160-0,25-П	0,25 мкф	1
17	R7	ГОСТ 7113—63	Резистор МЛТ-0,5-2,2к± 10%	2,2 ком	1
18	R8	ГОСТ 7113—63	Резистор МЛТ-0,5-2,2к± 10%	2,2 ком	1
19	С5	ГОСТ 9687—61	Конденсатор БМ-2-200-0,01 ±	0,01 мкф	1	Допуск КБГ-И
			±10%
Продолжение
№ по пор.	Обозначе- ние па схеме		ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количе- ство	Примечание
20	R9	ГОСТ 7113—63	Резистор МЛТ-0,5-1к± 10%	1 КОМ	1
21	Тр2	ЖФ4.731.019	Трансформатор переходной		1
22	R10	ГОСТ 7113—63	Резистор МЛТ-0,5-100± 10%	100 ом	1
23	R11	ГОСТ 7113—63	Резистор МЛТ-0,5-100± 10%	100 ом	1
24	R12	ГОСТ 7113—63	Резистор МЛТ-2-560± 10%	560 ом	1
25	R13	ГОСТ 7113—63	Резистор МЛТ-0,5-1к± 10%	1 ком	1
26	ПЗ	СИ3.365.005 ТУ	Транзистор П4Б		1
27	П4	СИ3.365.005 ТУ	Транзистор П4Б		1
28	R14	ЖФ5.634.001	Сопротивление проволочное	5,1 ом	1
			5,1 ом
29	R15	ГОСТ 7113—63	Резистор МЛТ-0,5-100 ± 10 %	100 ом	2
30	R16	ГОСТ 7113—63	Резистор МЛТ-0,5-100± 10%	100 ом	2
31	R17	ГОСТ 7113—63	Резистор МЛТ-0,5-18к± 10%	18 ком	1
32	R18	ГОСТ 7113—63	Резистор МЛ Т-0,5-18к ± 10 %	18 ком	1
33	С6	ГОСТ 9687—61	Конденсатор БМ-2-150-0,022 ±	0,022 мкф	1	Допуск
			±10%			БМ-1 и МБМ
34	С7	УБ0.462.014 ТУ	Конденсатор МБМ-160-0,1-П	0,1 мкф	1
35	ТрЗ	ЖФ. 731.017	Трансформатор выходной		1
36	Шр	ГЕ0.364.098 ТУ	Вставка ШР20П5НШ10		1
37	ПК-1	Н0.483.002	Клемма приборная КП-1-б		1
Выходное напряжение, развиваемое усилителем, снимается
с контактов 3 и 4 разъема ШР.
III.	АБОНЕНТСКИЙ ЩИТОК
Абонентские щитки, входящие в комплектацию специального
переговорного устройства, предназначаются для:
1)	подключения ларингофонов и телефонов гарнитуры або-
нента в сеть переговорного устройства;
2)	включения ларингофонов абонента в сеть переговорного
устройства с помощью тумблера и выключения их;
3)	регулировки громкости сигнала в телефонах абонента.
Весь монтаж щитка размещен на основании, на котором распо-
ложены две платы с клеммами, тумблер и регулятор громкости.
Абонентские щитки по конструкции выпускаются двух видов:
а) стационарные — предназначенные для установки непосред-
ственно на объекте;
б)	переносные — приспособленные для крепления к одежде
(поясу) абонента.
Абонентский щиток закрывается крышкой, имеющей гравировку
ВКЛ. и ГРОМЧЕ.
Ларингофоны абонента подключаются ко входу усилителя с по-
мощью тумблера абонентского щитка через резистор с сопротив-
лением 180 ом, находящийся в абонентском щитке и служащий для
уменьшения шунтирующего действия включенных ларингофонов
других абонентов и для ограничения тока, протекающего через
ларингофоны.
IV.	ГАРНИТУРА АБОНЕНТА
Гарнитура абонента состоит из комплекта ларингофонов ЛА-5
и оголовья с высокоомными телефонами типа ТА-56М.
Комплект ларингофонов состоит из двух последовательно со-
единенных ларингофонов типа ЛА-5, замонтированных в кожаный
чехол, и оканчивается шнуром с двухконтактным штырьковым
полуразъемом.
Оголовье с телефонами состоит из собственно оголовья (сталь-
ная пружина, заделанная в кожаный чехол) и Двух последова-
тельно соединенных высокоомных телефонов ТА-56М. На телефоны
надеты резиновые заглушки.
От оголовья с телефонами отходит двухжильный шнур, оканчи-
вающийся двухконтактным гнездовым полуразъемом, служащим
для включения разъема с двухжильным шнуром ларингофонов.
Четырехжильный шнур гарнитуры оканчивается четырехкон-
тактным штырьковым полуразъемом, служащим для подключения
гарнитуры к шнуру абонентского щитка.
Таким образом гарнитура абонента подключается к общей си-
стеме связи через абонентский едшок,
12
К следующим абонентским
аппаратам
Л-/3	наклеим на абонент типа щатоа	Иаименоёание npoSodcS
	ДЧд	Вход усилителя
	л-г	Вход усин/телй (••/!)
кчоь		Выходцсщ.^телЯ (*Т1
' *'6	Л *5	%tr id	(ч)
Рис. 9. Схема электрических соединений блоков
изделия:
У—усилитель СПУ-7 (ЖФ2.032.015); А1—АЗ абонент-
ские щитки (ЖФ2.089.040 или ЖФ2.089.052); К колодка
соединительная (ЖФЗ.656.002).
Пример условного обозначения проводов:, 1А —Id,
где А—наименование блока (абонентский щиток),
1 — условный номер блока;
1 — номер клеммы на плате этого абонентского щитка,
Э — провод экранированный (если провод не экрани-
рованный, буква Э не ставится)
V.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СПУ
1. Порядок работы
Включение переговорного устройства производится с помощью
тумблера СПУ на приборе 2В15.
Для ведения передачи по СПУ абонент, подключенный к або-
нентскому щитку, должен поставить тумблер в положение ВКЛ. и
вызвать необходимого абонента голосом.
В целях повышения разборчивости передачи регулятор громко-
сти абонентского щитка и регулятор усиления на усилителе сле-
дует устанавливать так, чтобы в условиях эксплуатации громкость
передачи была достаточной.
Если абоненту необходимо только слушать, то он не должен
включать свои ларингофоны, так как они вносят дополнительные
шумы, ухудшающие качество связи.
Если же нужно вести кратковременную,передачу, то тумблер
на абонентском щитке ставится в положение ВКЛ. только на время
передачи.
Передачу по СПУ следует вести громким голосом, но не пере-
ходящим в крик.
2. Возможные неисправности и способы их устранения
1. Отыскание неисправностей в схеме соединения блоков изде-
лия или в самих блоках следует производить омметром и вольт-
метром постоянного тока, пользуясь схемой электрических соеди-
нений блоков, приведенной на рис. 9, или схемами отдельных бло-
ков СПУ.
Перечень возможных неисправностей и способы их устранения
Признаки повреждения	Возможные причины	Способы нахождения повреж- дений и их устранение
1. Отсутствует слыши- мость у всех абонентов	Неисправность усили- теля или соединительной проводки:	Убедиться в наличии питания на вставке разъ- ема усилителя, т. е. на гнездах 5 и 4 должно быть напряжение 27 в постоянного тока. Вклю- чить телефоны непосред- ственно на разъем. Если в телефонах не слышно щелчков при постукива- нии по ларингофону, то неисправен усилитель, если щелчки в телефонах слышны, то неисправ- ность следует искать в соединительной проводке
13
II. ИЗМЕНЕНИЯ В ПРИЛОЖЕНИИ
Сводная спецификация к принципиальным электрическим схемам
общего оборудования кузова КУНГ-1М
Условные обозначения по схеме	ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количе- ство	Примечание
	I. Прибор 2В14 (ЖЭ3.219Д06 СхЭ, рис.		3)
С1	ОЖО.464.042 ТУ	Конденсатор К-50-ЗБ-50-200	200 мкф	2	Соединены параллельно
Д1-ДЗ	МРТУ5.615-6739—64	Вентиль кремниевый ВКД-50-1А	50 а, 50 в	3
Ш4М‘	ГЕ0.364.098 ТУ	Колодка СШРГ28П7ЭШ9	7 контактов	1
Ш5М—Ш7М	ГЕО.364.098 ТУ	Колодка СШРГ28П7ЭГ9	7 контактов	3
2. Прибор 2В15 (ЖЭЗ.624.076 СхЭ, рис. 4)
ЛН1, ЛН2	СТУ—62 С1 с.	Контрольная лампочка с	—	2
	12	зеленой линзой ПД20-Д
В5	НИ.360.606	Тумблер ТВ 1-4	4 разомкн.	1
В2—В4	НИ.360.606	Тумблер ТВ 1-2	2 разомкн.	3
. ПК1	ГОСТ 8523—57	Пакетный переключатель	220 в, 25 а	1
		ПП2-25/Н2, исполнение 1
££	Продолжение
Условные обозначения по схеме	ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количе- ство	Примечание
ПК2, ПКЗ КН1, КН2 КНЗ ИП1 Pl, Р2 НИМ, ШЗМ Ш2М НУ1, НУ2 В1 3. Элеь ЛН1, ЛН2 ЛНЗ—ЛН5 В14, В15 Ml	СТУ- 62	СЛ 	^2	61—64 ТУ № 4253—58 В65 141 029 14 СТУ -^--148—64 14 СТУ “0Г"319“65 ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ СТУ—62 _ _. 12	’61 64 НИ0.360.606 ггрооборудование мг ГОСТ 2023—50 ГОСТ 2023—50 Н0.360.009 ТУ-М-ОБИ5Ю001	Переключатель П-305 Выключатель ВК-50 Кнопка на 2 замыкания Указатель уровня горючего в сборе Реле перегрева Колодка СШРГ 48П20ЭШ2 Колодка СШРГ 48П20ЭГ2 Спираль контрольная Выключатель ТВ 1-4 (шины с кузовом КУНГ-IM (Л Лампа. А24 Лампа А26 Микровыключатель А802 Электродвигатель ДТ-75	3 положения 2 замыкания 20 контактов 20 контактов 4 разомкн. СЭ4.079.029 Сз 12 в, 5,9 вт 12 в, 18,6 вт 27 в, 15 а 220 в, 75 вт	2 2 1 1 2 2 1 2 -1 сЭ, рг 2 3 2 1	Исключить ic. 5) Исключить

— 		 —	-—	. ~ - ___ 	— . - 	 Продолжение
Условные обозначения по схеме	ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количе- ство	Примечание
М2 Ш1М, ШЗМ Ш2М Ш4М Ш5М—Ш7М Ш8М ' Ш14М, Ш15М ШПУ1—ШПУ7 ШПУ8 УЗ, У4	СТУ-19-341—62 ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ ГОСТ 7396—62 ГЕ0.364.098 ТУ ГЕ0.364.098 ТУ СТУ -^2—62-61—64	Электродвигатель МЭИ-А Вставка СШР48П20ЭШ2 Вставка СШР48П20ЭГ2 Вставка СШР28П7ЭШ9 Вставка СШР28П7ЭГ9 Вставка ШР20П5НШ10 Розетка двухполюсная, стационарная Разъем штепсельный ШР20ПК5НГ10 Разъем штепсельный ШР20П5НГ10 — вставка Отопительно-вентиляционная установка ОВ-65	12 в, 15 вт 20 контактов 20 контактов 7 контактов 7 контактов 5 контактов 220 в, 6 а 5 контактов 5 контактов	1 2 1 1 3 1 2 7 1 2
сю
III. ИЗМЕНЕНИЯ В РИСУНКАХ
К рис. 4
Имеется
Должно быть
\ Потреб.\ 12в
К рис. 5. Из схемы
электрооборудования ма-
шины с кузовом КУНГ-1М
(ЖЭ4.079.029 СхЭ)
изъять вышеприведенную
часть схемы
20
Имеется'
Лол ж нс быть'
К рис. 5
К рис. 8
21


Редактор инженер-подполковник Ширяев Н. П.
Технический редактор Соломоник Р. Л.	Корректор Соколова Н. А.
Сдано в набор 7.9.67 г.	Подписано к печати 11.5.68 г.
Г-54643
Формат бумаги 60 x90*/lt—1*/2 п. л.—1,5 усл. п. л.+1 вил.—’/» п. л.=’/в усл. п. л. 1.875, уч-изд. л«
Изд. № 6/529	Зак. № 316
	Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР Москва, К-160 2-я типография Воениздата Ленинград, Д-65, Дворцовая пл., 10 Продаже не подлежит
