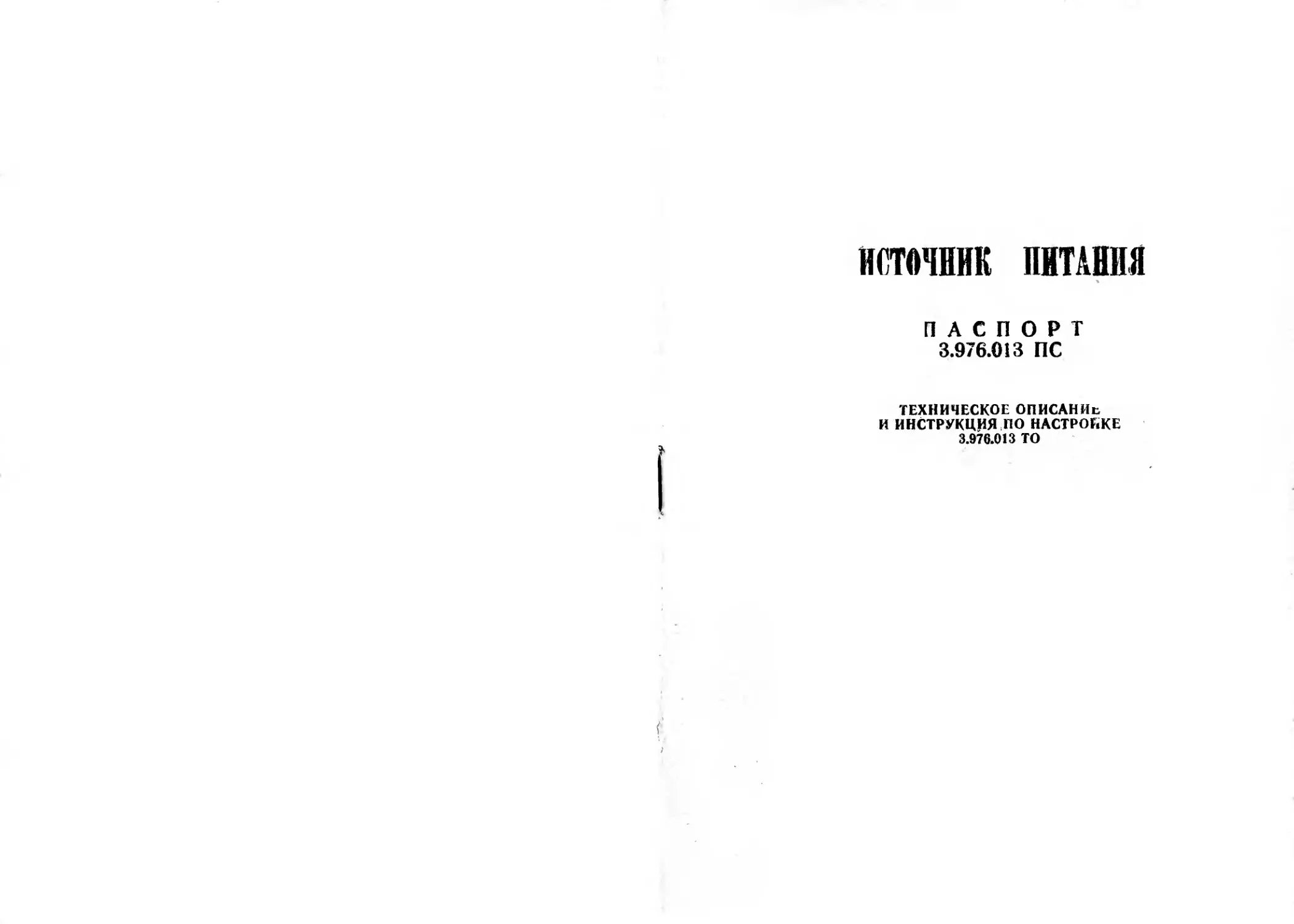

Iflffln ПИТАНИЯ
ПАСПОРТ
3.976.013 ПС
ТЕХНИЧЕСКОЕ ОПИСАНИИ
И ИНСТРУКЦИЯ ПО НАСТРОККЕ
3.976.013 ТО

ОКИ 63 7561 0311
ПАСПОРТ
1. ОБЩИЕ СВЕДЕНИЯ
Источники питания 3.976.013, 3.976.013-02 (в дальнейшем ис-
точник питания) предназначены для использования в качестве комп-
лектующих и запасных частей гелий-неоновых лазеров непрерывного
режима работы ЛГ-52-1, ЛГ-52-2, ЛГ-52-3. ЛГ 79-1, ЛГ-79-2, ЛГ-72,
ЛГ-72-1, ЛГН-111, ЛГН-113.
Индивидуальный №	Дата изготовленш&Х^
Вид климатического исполнения УХЛ 4.2.
183 тих
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Электрические параметры при поставке, эксплуатации и хранении
Наименование параметра, единица измерения, режим измерения	Норма		Данные 1 измере- ния	Приме- чание
	не менее	не более
Напряжение холостого хода, кВ, (при напряжении питающей сети 198 В)	15	—
1
Про должение
Наименование параметра, единица измерения, режим измерения	Норма		Данные измере- ния	Приме- чание
	не менее	не более
.оэффициент пульсаций тока наг- узки, % (при напряжении пита- ющей сети 198 В, токе нагрузки 5 ..мА и сопротивлении нагрузки 20 кОм)				 1
коэффициент стабилизации тока агрузки при изменении напряже- на питающей сети ±10%, отн. ед. при токе нагрузки 15 мА, сопро- ивлении нагрузки 320 кОм и при зменении напряжения питающей ети от 198 В до 242 В)	10		¥
ок нагрузки, мА (на сопротивле- ии нагрузки от 150 кОм до 60 кОм, при мощности, отдавае- юй в нагрузку, не более 72 Вт)	5	20
2.2. Предельно допустимые режимы эксплуатации
Наименование параметра, единица измерения, режим измерения	Норма		Приме- чание
	не менее	не более
Гок нагрузки, мА (на сопротивлении на- 'рузки от 150 кОм до 560 кОм, при мощ <ости, отдаваемой в нагрузку, не более Г2 Вт) Напряжение питающей сети, В	5 198	20 242
Примечание. Допускается эксплуатация источника питания при темпе-
атуре до минус 4*0 °C. при .этом коэффициен i пульсаций, коэффициент стабили
ации не нормированы.
2.3. Наработка на отказ
Средний ресурс
Средний срок сохраняемости
2.4. Габаритные размеры источника питания!
длина, мм, не более 275;
ширина, мм, не более 183;
высота, мм, не более 118.
Масса, кг, не более 4,4.
5000 ч.
20000 я.
5 лет.
2.5. Сведения о содержании драгоценных материалов
3
4
2 6 Содержание цветных металлов
алюминий и его сплавы
медь и ее сплавы
— 815,4 г
— 39,8 г
з: КОМПЛЕКТНОСТЬ
Обозначение	Наименование	Коли- чество	Приме- чание
3.976.013 или 3.976.013-02	Источник питания	1	прим.
3.976.013 ПС	Паспорт	1
3.976.013 ТО	Техническое описание и ин-
	струкция по эксплуатации	1
ВП1-1-5А	Вставка плавкая	2
Примечание, При поставке источника питания 3.976.013-02 для
ЛГН-111, ЛГН-113 комплект ЗИП доукомплектовать соединителем высоковольт
ным 3.642,002-03.
4 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Источник питания 3.976.013 или 3.976.013 02, индивидуаль-
ный №<	, соответствует техническим условиям 3.976.012
ТУ и признан годным для вксплуатации
Дата приемки . .
Место для
штампа ОТК
Место для Штампа «Перепроверка произведена'
дата
Место для
штампа ОТК
5.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
5.1.	Запрещается включать источник питания без заземления.
5.2.	Запрещается включать источник питания без подключенно-
го к нему излучателя или эквивалента нагрузки.
5.3.	Остальные указания — по 3.976.013 ТО.
5
б.	ПРАВИЛА ХРАНЕНИЯ
Правила хранения — по 3.976.013 ТО.
7.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие качества источника пита-
ния требованиям 3.976.013 ТУ при соблюдении потребителем усло-
вий и правил хранения и эксплуатации, приведенных в паспорте.
Гарантийный срок эксплуатации — 12 месяцев со дня ввода ис-
точника питания в эксплуатацию при гарантийной наработке 5000 ч.
Гарантийный срок хранения — 5 лет со дня изготовления источ-
ника питания.
8.	РЕКЛАМАЦИИ
В случае преждевременного выхода источника питания из строя,
его следует вместе с паспортом возвратить предприятию-изготовите-
лю с указанием следующих сведений:
Время хранения :______________________________
Дата начала эксплуатации —............-	. --- -_________
Дата выхода из строя________________________________
Основные данные' режима эксплуатаций----------——------------------
Наработка в указанных режимах___________...... н.
Причины снятия изделия с эксплуатации или хранения-------------—
Сведения заполнены ____________________________ подпись
дата
. В случае отсутствия заполненного паспорта рекламации не при-
нимаются.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.	назначение
Источники питания 3.976.013, 3.976.013*02 (в дальнейшем 1
точник питания) предназначены для использования в качестве кол
лектующих и запасных частей гелий-неоновых лазеров непрерывно
режима работы ЛГ-52-1, ЛГ-52-2, ЛГ-52-3. ЛГ-79-1, ЛГ 79-2, ЛГ-7
ЛГ-72-1, ЛГН-111, ЛГН-113.
2.	УСТРОЙСТВО И РАБОТА
2.1.	Конструктивно источник питания выполнен ,в виде самост
ясельного блока в настольном варианте.
Основные узлы источника питания: плата 2 в компаунде, трап
форматор высоковольтный, панель задняя, панель передняя кр
пятся к шасси. К плате 2 в компаунде крепится с помощью винт
плата 1. Источник питания закрывается кожухом и основанием, кре
ление которых осуществляется винтами.
Схема электрическая принципиальная источника питанцй* прив
дена в приложении.
На Лицевой панели источника питания расположены органы у
равнения и индикации:
—	тумблер ВКЛ (SA1):
—	кнопка ЗАПУСК (SB3);
—	* индикация СЕТЬ (HL2);
—	индикация ВЫСОКОЕ (HL1);
—	* подстроечный резистор ТОК ЛАЗЕРА (R50).
На ’задней панели расположены транзисторы VT1, VT2, КолодВ
ХТ2, кнопки блокировки сетевого напряжения SB1, SB2> розетк
ХТ1 ИЗЛ, (розетка ХТ1 ИЗЛ только для источника питали
3.976.013), предохранители FU1 6А, FU2 5А клемма заземж
ния | ♦ втулка через которую проходит кабель сетевого питания.
2.2.	Источник питания представляет собой высоковольтный cts
бйлизатор тока. Стабилизация тока осуществляется методом частот
но-ймпульсной И широтно-импульсной модуляции выпрямленной
сетевого напряжения.
Источник питания работает следующим образом-:
7
Переменное напряжение питающей сети подается через выклю-
чатель SA1 ВКЛ., предохранители FU1 5А, FU2 5А. контакты бло-
кировки розетки ХТ1 ИЗЛ, (розетка ХТ1 имеется только'в источнике
питания 3.976.013), блокировочные кнопки SB1, SB2 на выпрями-
тельный мост, образованный диодами VD10, VD.11, VD13, VD14. Ог-
раничительный резистор R14, диод VD9 и индикатор HL2 СЕТЬ обес-
печивают индикацию наличия сетевого напряжения на плате П1.
Выпрямленное напряжение сети через резистор R15 заряжает
емкость фильтра С9.	•
Емкость СЮ, СП заряжаются до напряжения стабилизации ста-
билитрона VD20.
При нажатии кнопки SB3 ЗАПУСК напряжение с емкостей СЮ,
СП подается на схему, при этом стабилизатор на транзисторе VT8,
стабилитроне УЬ25 и резисторе R31 формирует питающее напряже-
ние для микросхемы ЬА1, а стабилизатор на транзисторе
VT11, стабилитронах VD26, VD27 и резисторе R43 Для микросхе-
мы bDl.
При поступлении питающих напряжений начинает работать гене-
ратор, собранный на микросхеме DD1 и Транзисторах VT6, VT7, VT9,
VT10, у которого частота и скважность импульсов зависят от вели-
чины выходного напряжения операционного усилителя ЬА1.
Прямоугольные импульсы положительной полярности с Восьмо-
го контакта микросхемы DD1, поступают на усилитель, выполненный
на транзисторах VT4, VT5. Нагрузкой усилителя является импульс-
ный трансформатор Т2, управляющий тиристором VS1 и транзисто-
рами VT1, VT2 однотактного преобразователя. Коллекторной нагруз-
кой однотактного преобразователя является трансформатор, высоко-
вольтный Т1.
С выходной обмотки трансформатора Т1 имлулЬсы поступают на
высоковольтный выпрямитель на диодах Vb5 ... Vb8 И емкостях
С5 ... С8 и через диоды Vbl ...Vb4, балластный резистор R2 выпрям-
ленное напряжение поступает на колодку ХТ2.
Диоды VD1 ... \’Ь4 и емкости С1 ... 04 формируют напряжение
холостого хода источника питания.
Резисторы R1, R3 ... R13, R42. разряжают емкости С1 ..^ 08 при
выключении источника питания. Резистор R13 и индикатор НИ
ВЫСОКОЕ обеспечивают индикацию Наличия напряжения На Колод-
ке ХТ2.
у транзистора Т1 имеется дополнительная' обмотка, с которой
напряжение, выпрямленное диодом Vbl 8 и сглаженное емкостным
фильтром 014. С15, после первоначального запуска осуществляет
питание схемы.
й
Отрицательный вывод схемы высоковольтного выпрямителя под-
ключен к корпусной шине через резистор R48. Напряжение на дели-
теле, образованном резисторами R46, R47, R48, сравнивается с эта-
лонным, сформированном стабилитроном VD30 и делителем R49,
R50, R51. Сравнение сигналов осуществляет операционный усилитель
DA1, выходной сигнал которого управляет частотно-импульсным мо-
дулятором, выполненном на транзисторах VT6, VT1-0 и микросхеме
DD1 и широтно-импульсным модулятором, выполненном на транзис-
торах VT7, VT9 и микросхеме DD1.
Таким образом осуществляется стабилизация выходного тока,
проходящего через нагрузку.
В источнике питания предусмотрена защита от перенапряжения
на колодке ХТ2, выполненная на пороговом тиристоре VS2 емкости
С22 и резисторах R36, R37, R42, которая срывает генерацию управ-
ляющих импульсов генератора на микросхеме DD1, при превышении
напряжения 5,3 — 5,6 кВ на нагрузке.
При включении источника питания без Нагрузки (холостой Ход)
защита от перенапряжения отключает его через 1 — 1 ООмс после
нажатия кнопки SB3 ЗАПУСК.
Используемый в источнике питания принцип стабилизации тока
нагрузки методом частотно-импульсной и широтно-импульсной моду-
ляции выпрямленного сетевого напряжения, а также наличие резис-
тора R2 позволяет защитить источник питания от коротких замыка
ний в нагрузке.
3.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
,ЗЛ. Общие указания
3.1.1.	Распаковав Источник питания, произведите Внешний осмотр
И убедитесь в отсутствии внешних повреждений и в наличии пломб.
Проверьте комплектность поставки источника пИтанйя.
3.1.2.	Вентиляционные отверстия Кожуха источника питания йе
должны быть закрытыми другими предметами.
3.1.3.	В связи с тем, что Изготовитель ВеДет непрерывную рабо-
ту по улучшению качества и надежности выпускаемых Источников
питания, в некоторых экземплярах могут иметь место Незначитель-
ные схемные и конструктивные изменения. Не ухудшающие Техничес-
ких и эксплуатационных характеристик источника питанйя.
3.2.	Указание мер безопасности
3.2.1.	К работе с источником питания допускаются лица, изучив1
Шйе настоящее техническое описание и инструкцию по эксплуатации,
Требования «Правил техники безопасности и производственной сани-
9
i в электронной промышленности» (раздел «К»), «Правил тех-
2кой эксплуатации электроустановок потребителей», а также
едшие инструктаж по технике безопасности труда.
3.2.2.	Перед эксплуатацией источника питания подключите клем-
му -=Х=- к контуру заземления согласно требованиям правил техники
безопасности.
3.2.3.	Наладочные работы, осмотры, ремонт, а также замену
вставок плавких производите только после отключения сетевого шну-
ра источника питания от питающей сети.
3.2.4.	Запрещается работа источника питания со снятым кожу-
хом и с искусственным снятием блокировок.
3.2.5.	При необходимости доступа к внутренним частям источни-
ка питания выключите его тумблером ВКЛ, отключите- сетевой шнур
от питающей сети, после чего произведите необходимую разборку.
3.3.	Порядок работы
3.3.1.	Подключите излучатель лазера к розетке ХТ1 и к колод-
ке ХТ2. источника питания 3.976.013 (для источника питания
3.976.013-02 излучатель лазеров подключите к колодке ХТ2).
При этом следует обратить внимание на то, чтобы гайка высоко
вольтного разъема излучателя была закручена до упора.
3.3.2.	Установите тумблер ВКЛ источника питания в выключен-
ное положение.
3.3.3.	Подключите к питающей сети 220 В, 50 Гц сетевую вилку
источника питания.
3*3.4. Включите тумблер ВКЛ, при этом на передней панели ис-
точника питания загорится индикация СЕТЬ.
3.3.5.	Через время не менее 10с после включения тумблера ВКЛ
нажмите кнопку ЗАПУСК, при этом на передней панели источника
питания загорится индикация ВЫСОКОЕ.
3.3.6.	По истечении гарантийного срока эксплуатации допуска-
ется регулировку тока нагрузки производить вращением оси подстро-
ечного резистора ТОК ЛАЗЕРА, не нарушая предельно допустимых
режимов эксплуатации, приведенных в паспорте.
3.3.7.	Выключение источника питания производите выключением
тумблера ВКЛ, при этом индикация СЕТЬ погаснет сразу, а индика-
ция ВЫСОКОЕ — через 5 — 8 с. Затем отключите вилку источника
питания от питающей сети.
Ю
4. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Наименование неисправности, внешнее проявление	Вероятная причина	Способ устранения	Приме- чание
1. При включении ис- точника питания не горит индикация СЕТЬ 2. На выходе источни- ка (питания при вклю- ченном тумблере ВКЛ и после нажа- тия кнопки ЗАПУСК отсутствует высокое напряжение. Инди- кация СЕТЬ есть. Индикация ВЫСО- КОЕ отсутствует. •3. На выходе источни- ка питания при включенном тумб- лере ВКЛ и после нажатия кнопки ЗАПУСК на корот- кое время появля- ется высокое на- пряжение, которое •потом пропадает. 4. При включении ис- точника питания тумблером ВКЛ и после нажатия кнопки ЗАПУСК сгорают вставки плавкие	Не сработали бло- кировки SB1 или SB2, не заблокнро вана розетка ХТ1. Сгорела вставка плавкая Короткое замыка- ние >в цепи высоко- вольтного кабеля или излучателя Обрыв в цепи вы- соковольтного ка- беля или излу- чателя Пробиты транзис- торы VTI, VT2 од- нотактного преоб- разователя	Проверьте и отрегу- лируйте блокировки. П р о ве р ьте це лостность вставок плавких, не- исправные замените Проверьте высоко- вольтный кабель или излучатель и при не- обходимости замени- те их Проверьте высоко- вольтный кабель или излучатель и при не- обходимости замени- те их Проверьте управляю- щие импульсы тран- зисторов’VT1, VT2 и при необходимости определите и устра- ните неисправность. Проверьте транзисто- ры VTI, VT2 и при необходимости заме- ните их.
5. ПРАВИЛА ХРАНЕНИЯ
5.1.	Источник питания следует хранить в упаковке предприятия-
изготовителя в условиях 1 по ГОСТ 15150-69.
И
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ИСТОЧНИКОВ ПИТАНИЯ
Поз. обозн	Наименование	Кол.	Приме- чание
	Конденсаторы КМ-56 ОЖ0.460.161 ТУ Конденсаторы К50-20 ОЖО.464.183 ТУ
	Конденсаторы К73-9 ОЖ 0.461.087 ТУ
	Конденсаторы КВ И ОЖО.460.129 ТУ
С! С2 СЗ С4 С5, С6 С7 G8 С9 СЮ, СИ С12, С13 С14 С15 С16...С20. С21 С22 023 С24 С25 С26	КВИ-2-1 ОкВ-1 ООпФ ±20% КВИ-1'-10кВ-15пФ± 10% КВИ-2-1 ОкВ-1 ООпФ ±20% КВИ-1-10кВ-15пФ± 10% К73-14-4кВ-0,1мкФ±;5>% ОЖО.461.1'43 ТУ КВИ-2-10кВ-100г>Ф±20% КВИ-3- 12кВ-1 ОООпФ ± 20 % Ко0-20-Зб0В-200мкФ К50-20-25В-50мкФ КМ-5б-М75-750пФ ± 5% К50-20-50В - 20м кФ К73-9-100В-0,1мкФ± 10% КМ-5б-М1500-3900пФ ±5% К7Э-9-100В-0,1мкФ±10% К50-20-50В-1 мкФ К73-9- 100В-0,022мкФ ±10% КМ-56-М 1500-3900пФ ±5% К50-20-25В-20мкФ К73-9-Ю0В-0,1мкФ± 10%	1 1 1 1 2 1 1 1 2 2 1 1 5 1 1 1 I 1 1
	Микросхемы
DA1 DDI FLU, FU2 HL1. HL2	КР140УД8А 6КО.348.150 ТУ КМ155ЛАЗ 6КО.348.24.4-01 ТУ Вставка плавкая ВП1-1-3,15А AFO.48i.303 ТУ Индикатор ИНС-1 ОДО.334.095 ТУ	1 1 2 2
	Резисторы МЛТ ОЖО.467.180 ТУ
	Резисторы С2-23 ОЖО.467.Ю4 ТУ
R1	КЭВ-2-56МОм±5% ОЖО.467.Н8 ТУ	1	Допус- кается 47 МОм ±6%
R2 R3...R12	ТВО-20-ЗОкОм ± 10% ОЖО.467Л21 ТУ МЛ Т-2-0,ЗМОм ±. ю % -ж	1 10
R13 R14 R15	МЛТ-1 -8,2МОм ± 10% Ж МЛТ-О.б-ЗбОкОм ± 10 % -Д1 МЛТ-2«510О챑К)% А-Д1	1 I 1
R16, R17 R18, R19 R20	МЛТ-1-ЮОм± 10%*А-Д1 МЛТ-2-Э,ЗОм±10%-А-Д1 МЛТ-0,5-2,7Ом ± 10% -А-Д1	2 2 1
12
Продолжение
Поз.	Наименование	Кол.	Приме-
обозн.			чание
R21	МЛ Т-1 -220кОм ± 10 % -Д1	1
R22	МЛТ-0,5-270Ом ±10% -А-Д1	1
R23, R24	МЛ Т-2-120кОм ± 10% -Д1	2
R25	МЛ Т-0,15-5бОм ±10% -А-Д 1	1
R26	МЛТ-0,25-3,6кОм± 10%-А-Д 1	Ф
R27	МЛТ-0,25-5100м±{10%-А-Д1	11/
R28	МЛТ-0,25-3600м ±5% -А-Д 1'	1
R29	СП4-1 В-0,25-1 кОм ±20 % -А-ВО2 ОЖО.468.365 ТУ	1
R30	МЛ Т-0,25- 1к0м ±'5f % - А-Д 1	I
	Резисторы МЛТ ОЖО.467.180 ТУ
	Резисторы С2-23 ОЖО.467.Ю4 ТУ		•
R31	МЛТ-1 -4300м ± 10% -А-Д 1	1
R32	МЛТ-0,25-24 кОм ± 5 % -Д1	1
R33	СП4- КВ-0,25-22кОм ±20%-АпВС-2ОЖО.468.3б5 ТУ	1
R04	МЛ Т-0,25-27кОм ± 5 % - Д1	1
R3I5	МЛТ-0 25 ВЙООм ±5!%-А-Д1	1
R36	C2-23-i0.25-8200im ± 5 % -А-В	1
R37	С2-23-О,05-24Ом±5%-А-В		1
R38	МЛТ-0,25-3,6кОм±!1(0%-А-Д1 ’	1
R39	МЛТ-0,25-75кОм ±5% -ДЬ	1
R40*	МЛТ-0,25-6|2кОм ±5%-Д Г	1	51 кОм,
			75кОм,
			82кО.м
R41*	МЛТ-0,25 1 бкОм ± 5% - Д1	1	12кОм,
			24Юм,
			18кОм
R42	СП4-1В-0,25-1 ООйОм ± 20% -А-ВС-2ОЖО.468.365 ТУ	1
R44, R45	МЛ Т-0,25-3,бкОм ±10% -А-Д 1	2
R46	С2-23-0,25-3,6кОм ±5%-А^В	1
R4/7	С2-23-0.25 8,2ЮМ±5%-А-В	1
R48	С2.23-Ы 5О Ом ±5%-А-В	1
R49	С2-23’0,25-3,6кОм ±6% -А-В	1
R50	СПЗ-9а-П-3,ЗкОм±20%^20 ОЖО.468.357 ТУ	1
R51i	С2-23-0,25-6,8кОм ± 5 % - А-В	1
R52, R43	МЛ Т-0,25-.ЗЗООм ± 10 % -А-Д 1	2
С Д 1	Тумблер МТЗ АГ0.300.207 ТУ	1
SRI SR2	Кнопка малогабаритная KM2-J
SB3	АГО.360.203 ТУ	Э
13
		'Продолжение
Поз. обоз».	Наименование	Кол.	Приме- чание
Т1 Т2	1 Трансформатор 4.716.008 Трансформатор 4.720.01/1	1 1
VD1....VD4 VD5...VD-8	Столб выпрямительный КЦ105Д ТРЗ.362.069 ТУ Столб КЦП4Б аАО.336.440 ТУ	4 4
VD,9 VD10, VDH	Диод КД22ТВ аАО.336.392 ТУ Диод КД202К УЖ3.362.036 ТУ	1 2	Допус’ кается КД 202Р
VD12 VDI3, VDI4	Диод КД212А аАО.336.175 ТУ Диод КД202К УЖ3.362.036 ТУ	1 2	Допус- кается КД 202Р
VD15... VDI8	Диод КД 212А aAO.336.175 ТУ	4
VD19	Стабистор КС113А аАО.336.108 ТУ	1
VD20 VD21	Стабилитрон КС222Ж аА0.336. ПО ТУ Диод КД221В аАО.336.392 ТУ	1 1
VD22 V£>23	Диод КД521А dP3.362.035 ТУ Диод КД21ЙА aAO.»li7l5 ТУ	1 1
VD24 VD-25	Диод КД221В аАО.336.392 ТУ Стабилитрон КС512А aAO.336.C02 ТУ	1 1
VD26, VD27	Стабилитрон KC14J7A СМ3.362.812 ТУ	2
VD28, VD29	Диод КД 521А dP3.362.035 ТУ	2	Допус-
VD30	Стабилитрон Д818Д СМ3.362,045 ТУ	1	кается Д818Е
VS1 VS2	Тиристор КУ208Г УЖО.336.060 ТУ Тиристор гибридный пороговый КУ 106Г alAO.340.OOO ТУ	1 1
	Транзисторы
VTI, VT2 VT3, VT4	КТ828А аАО.336.340 ТУ КТ817Г аАО.336.187 ТУ	2 2
VT5 VT6, VT7	КТ630В аАО.336.146 ТУ КТ315Г ЖК3 365.200 ТУ	1 2	Допус- кается КТ 315А.И
14
продолжение
Поз. обозн.	Наименование	Кол.	Приме- чание
VT8	КТ817Г аАО.336.187 ТУ	1
VT9	КТ315Г ЖК3.365.200 ТУ	1	Допус- кается кт 1 315А..И
VT10	КЦ103Л1 ТФ3.365.000 ТУ1	1
VTIJ	КТ817Г аАО.336.187 ТУ	1
XI	Зажим .малогабаритный ЗМЗ гаО.483.000 ТУ	1
ХР1	Вилка (см. табл.)	1
ХТ1	Розетка (см. табл.)	1
ХТ2	Колодка 3.656.002	1
Зак. 656—7000.
J	2	3-		1
			1ИГ| 			 /’с? r 7PuH€viJHi/i		рОпус rat сея 31 Out ТО/Гя fii	3
- С	Л Ь.1 U о и СС i-i* <*? •	SB1,	5В2	J3I • -	3
	ГГХч-Ъа	о	4
i	Q Vt l«
2
Грата ,, Наине-
нооание
Граера
Обозначение
Г P.'s to
’'Наименова-
ние’'
XZOZCTCD
K7IG4B sAC.336.I3C ТУ
I 3
VI12	;
G^tz,	c <7 &p> /z C7 Z/^47
acs еЮг .
>.’ Ц
nvm >ZAi &.'
Гсаа>а„ Пез. ci<?3Hr
pauHeHofu^ue
' .roe ”
if
VIW flued КД224В
aTO. 33C.393 ТУ
Граера, Сдороч-_
ние единицы,...
Граера „
„ масса...
Граера., Наиме -
неба нее"
Граера
„Обозначение
Граера
Роорочне/е
единицы,...
Граера
.Мосса.."
____________5	________
Тиристор 2ибридный
пороговой
К У WG Г :
и. еео. осг
ъи, O2S2
108, €€$if
Тиристор гибридна и
пороговый
КУ ЮБ Г
0. еео. 002	11
орзоо	орзоо
1 2770,4090
_______4
Транзистор
КГН7Б
4.880. О7Б
8, 7574
62,3916
2671, 1390
J iPrt/iuJKi.
С^ЕП^ РКПО/ЮШиЯ ЭЛЮЕНТОВ Hfi ПМТЕ1
Схема омтричесмая принципиальная И-У 76. У 5
015
R20
ХОЦ 50Гц, 220В
Аррее
ОНТ
п.1
СИ
___А3_
63___
АН
6Н__
\LVD3 2\VDH
\LVD6 T\VD8
\7_VD5 t\VD7
5JVD1 l\VD2
FU2„5A"
62 ,—,
цель
50Гц, 22.06
50Гц, 2206
65 з1
yW
Олата 2 [О2]
FF J_
I 2
SB.
R22
СП
~/\У021
УТ1
7\V015
УТ5
V72
010
017
VD18
~C2H
£
/4
„Вол”
SAi ГЦ1„5А
„8 А2 „
T^J/ S—
ТГ-* 3' и
ТГ^/гяШ?
VD1U
VD10
.1
<-
X71 „Оз.л
Адрес	Цель	Хонг
^чатель	^50Гц,220В	1
Излучотел	-50Гц, 2206	2
^ллчотель	-50Гц, 220В	3
Цщчител	-50Гц,220В	4
772
Адрес	Цель	Рент.
излучатель газового лазера	+1,б...1бкВ
	Рорлус
Рас. 2
Остальное- ст. рас. 1
J:PI „50 Гц, 2206”
Адрес	Цепь	Аон1.
	-50Гц,220в
	-50Гц,220В
JP
\РЗ
I
Т
012
з„Высокое'
HL1
„Сеты
0
66.
2

11
12
VD11
VD1H
R2H
VD22
фг~
2\VD16
L\V212
&У017
Обозначение	ОСТА	ХР1	Рас
3.076.013	0НО-РГ-0О-Р/1ЫР1 (ГРО- 3SU. 03 2 ТУ	66,3-0,17 ТОРГ 7306-85	1
-02	—	66,3-0,1760077306-85	2
77 77 9 73.773
ПРилОЖЫ'Л
Ри.с.1
=726
0^
23
1?
24
Jenecmoef
Рис.
ЁТГГ
'85 2
f. Сб^ол'ирави/пь с 2РГ2.
2. Cffjoxupodamb с кожухом.
3.^/7odffupa/om при настройке источника латания
лазера.
