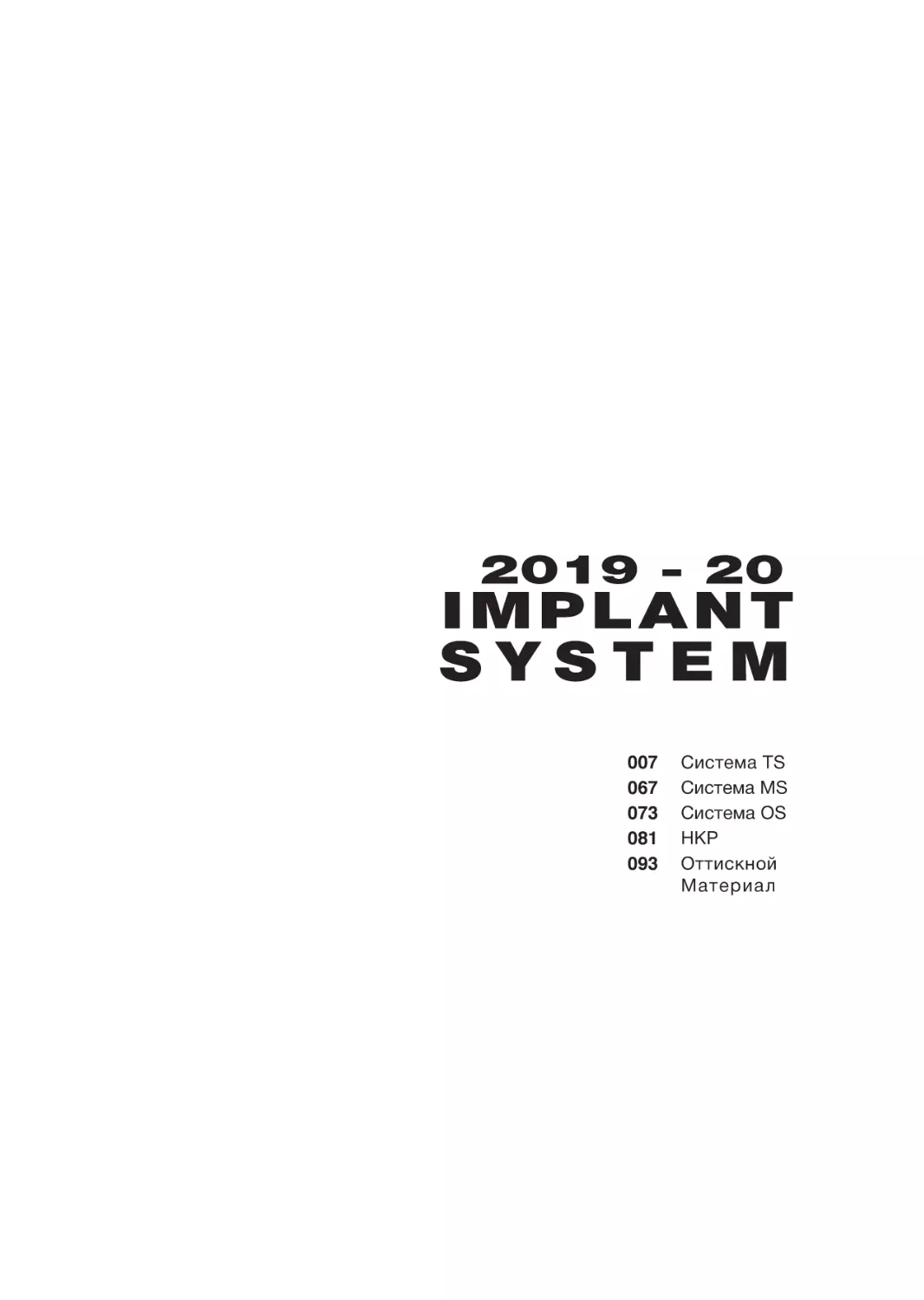

2019 - 20
IMPLANT
SYSTEM
007
067
073
081
093
Система TS
Система MS
Система OS
HKP
Оттискной
Материал
«Osstem - это
технологии будущего и
превосходное качество»
«Продукция, которой
стоматологи могут доверять» миссия компании
Мы выражаем
глубочайшую
благодарность нашим
клиентам.
С увеличением продолжительности жизни и ростом доходов люди стали
проявлять большую заботу о своем здоровье, уделять повышенное внимание
эстетике.
Имплантаты стали неотъемлемой частью стоматологического лечения.
Сейчас имплантаты широко известны как безопасный и эффективный способ
восстановления отсутствующих зубов.
Чтобы соответствовать этой глобальной тенденции, компания Osstem
инвестировала значительные средства в исследования и постоянно способствует разработкам инновационной продукции, в результате чего она становится мировым лидером в области технологий и улучшает качество
продукции.
Osstem выпускает новые продукты, такие как TSIII CA, TSIII BA, SSIII HA и
MS SA и расширяет ассортимент, что позволяет применять систему Osstem
Implant в различных клинических случаях. Другая продукция, например,
титановая 3D мембрана OssBuilder, Инструмент для забора аутокости,
Хирургические наборы предназначены для того, чтобы сделать процедуру
имплантирования максимально безопасной.
В частности, TSIII CA, как ожидается, станет одним из лидеров на мировом
рынке зубных имплантатов. Благодаря содержанию имплантата в растворе
хлорида кальция, гидрофильные свойства TSIII CA на 30% больше, чем у
имплантатов с поверхностью SA. Osstem гарантирует высокое качество и
экпортирует свою продукцию в более чем 50 стран, включая США, Китай,
Японию, Германию и Индию, является первой компанией в Корее, уровень
продаж которой достиг более 30 миллионов единиц продукции.
Президент компании OSSTEM
IMPLANT Чой, Киу-Ок
История развития компании
Основание компании
Osstem Co.Ltd
Основан исследовательский
центр Osstem Implant
Получен FDA сертификат в США
Разработан имплантат USII
Получен сертификат от
Управления по контролю за
медицинской продукцией
Австралии
Получено разрешение от
Министерства здравоохранения
Японии на производство и
продажу медицинских изделий
Компанией Osstem основан
остеологический
исследовательский центр
Разработан имплантат TSIII SA
Получено звание стратегически
развивающейся компании
Более 10 000 стомтаологов
пользуются программным
обеспечением
Разработан имплантат SSII
Основание “Hanaro”
(программное обеспечение
для стоматологов)
Компания получила название
Osstem Implant Co., Ltd
Открыты филиалы в 12
странах
Получен сертификат
СЕ 0434
Создан центр обучения
AIC
Разработан имплантат TSIII HA
Исследовательский центр
Osstem Implant признан высокотехнологичным исследовательским
центром
Разработан имплантат TSIII CA
Компанией Osstem основан
центр исследования
медицинского оборудования
Osstem вошел в список
300 крупнейших мировых
компаний
Разработка и запуск системы
цифровых шаблонов Osstem
OneGuide
Учреждение “OSSTEM Bio
Pharma Co., Ltd.”
Проведение международного
симпозиума в Шеньчжене
“OSSTEM World Meeting 2017
Shenzhen ”
Получено звание мирового
лидера в бизнесе
Открыт филиал в Казахстане
Получен сертификат от
Министерства здравоохранения
Канады
Разработано
стоматологическое кресло К2
Разработан синтетический
костный материал “A-Oss ”
Разработано
стоматологическое кресло К3
Osstem признан
потенциальным лидером рынка
Награжден экспортной
башней за 50 млн. долларов
Произвели 10 млн.
имплантатов TS
СИСТЕМА
ТS
ИМПЛАНТАТЫ
КОМПОНЕНТЫ
010
012
014
016
017
018
018
019
020
021
026
034
035
038
040
041
042
043
044
046
047
048
049
051
052
053
058
059
062
Имплантат TSIII SA
Имплантат TSIII CA
Имплантат TSIII SOI
Имплантат ETIII SA
Имплантат ETIII NH
Имплантовод
Винт-заглушка
Формирователь десны
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 1
Абатмент Rigid
Абатмент Transfer
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 2
Угловой Абатмент
Абатмент FreeForm ST
Абатмент GoldCast
Абатмент NP-Cast
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 3
Циркониевый Абатмент ZioСera
Угловой Циркониевый Абатмент ZioСera
Временный Абатмент (пластиковый)
Временный Абатмент (титановый)
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 4
Абатмент Multi
Угловой Абатмент Multi
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 5
Абатмент Convertible
ПРОЦЕСС ПРОТЕЗИРОВАНИЯ. СХЕМА 6
Абатмент Stud
Угловой Абатмент Port
Размеры двух видов - Mini/Regular
Малая глубина резьбы обеспечивает повышенную
первичную стабильность в мягкой костной ткани
Штопорная резьба, обеспечивающая:
- Эффективное самонарезание
- Увеличение момента вращения при фиксации в
мягкую костную ткань
- Сохранение направления имплантата
Различные типы имплантатов TS предназначены для
разных типов кости и клинических случаев
- TSIII (конус 1.5˚): первоначальная стабильность при
ранней и немедленной нагрузке
Типы поверхностей SA/CA/SOI
в верхней части (0.5 мм) шероховатость
поверхности 0.5~0.6
На поверхности имплантата созданы
микротрещины размером 1.3
Морфология и шероховатость
поверхности увеличены на 46%
по сравнению с RBM
- Реакция клеток-предшественников
кости на 20% быстрее по сравнению
c RBM
- Ранняя остеоинтеграция (доказано
тестами на животных)
- Начальная стабильность увеличена
на 48% (4 недели) по сравнению с RBM
- О с те о ге н е з п р о и с хо д и т н а 2 0 %
быстрее (4 недели) по сравнению с RBM
TSIII SA Fixture
Имплантат TSIII SA
Имплантат погружного типа с внутренним
шестигранным соединением и конусом Морзе 11
Поверхность SA подвергается пескоструйной
обработке оксидом алюминия и травлению кислотой
Конусообразное тело имплантата обеспечивает
высокую начальную стабильность
Мелкая резьба: увеличение начальной стабильности
в мягкой костной ткани
Штопорная резьба обеспечивает эффективное самонарезание
Hex 1.2
Имплантат Ultra-wide
Используется при немедленной имплантации в лунку
удаленного моляра и замене неприжившегося имплантата
Оптимальная конструкция верхушки имплантата, которая
позволяет получить устойчивую первоначальную стабильность
при установке даже на 3 мм ниже лунки зуба
L
Рекомендуемый момент вращения: 40 Нсм
L – Длина
D – Диаметр
СИСТЕМА TS
010
Hex – Шестигранник
Примечание: при реставрации одиночного моляра
рекомендуется использовать имплантат диаметром более 4.5 мм.
D
Имплантат без имплантовода Код заказа
: код продукта (пример : TS3S4010S)
Имплантат в комплектации (имплантат +
имплантовод + винт-заглушка) Код заказа
: B + код продукта (пример : B TS3S4010S)
D Ø 3.0
Hex 2.1
Narrow
D Ø 3.5
Hex 2.1
D Ø 4.0
Hex 2.5
8.5
10
11.5
13
15
TS3M3008S
TS3M3010S
TS3M3011S
TS3M3013S
TS3S3015S
8.5
10
11.5
13
15
TS3M3508S
TS3M3510S
TS3M3511S
TS3M3513S
TS3S3515S
L
L
L
7
7
8.5
10
11.5
13
15
TS3S4013S
TS3S4015S
Extra
short
TS3S4006S TS3S4007S TS3S4008S
TS3S4010S TS3S4011S
D Ø 4.5
Hex 2.5
7
L
7
8.5
10
11.5
TS3S4507S
TS3S4508S
TS3S4510S
15
13
Extra
short
TS3S4506S
D Ø 5.0
Hex 2.5
L
6
6
6
Extra
short
Extra
short
Short
7
TS3S4511S
8.5
10
TS3S4513S
11.5
TS3S4515S
13
15
TS3S5004S TS3S5005S TS3S5006S TS3S5007S TS3S5008S TS3S5010S TS3S5011S TS3S5013S TS3S5015S
6
L
7
8.5
10
11.5
TS3S5507S
TS3S5508S
TS3S5510S
15
13
Short
TS3S5506S
TS3S5511S
TS3S5513S
TS3S5515S
Ultra-Wide
D Ø 6.0
Hex 2.5
L
6
7
8.5
10
11.5
13
TS3S6007S
TS3S6008S
TS3S6010S
TS3S6011S
TS3S6013S
Short
TS3S6006S
D Ø 7.0
Hex 2.5
L
6
7
8.5
10
11.5
13
TS3S7007S
TS3S7008S
TS3S7010S
TS3S7011S
TS3S7013S
Short
TS3S7006S
Фактический размер может отличаться
Примечание: короткий имплантат требует хорошей стабильности и в процессе протезирования
следует использовать шинирование с другими имплантами.
СИСТЕМА TS
D Ø 5.5
Hex 2.5
011
TSIII CA Fixture
Имплантат TSIII CA
Имплантат погружного типа с внутренним
шестигранным соединением и конусом Морзе 11
Гидрофильная поверхность SA, помещенная в раствор
кальция, ускоренный остеогенез благодаря высокой
гидрофильности в крови
Конусообразное тело имплантата обеспечивает
высокую начальную стабильность
Мелкая резьба: увеличение начальной стабильности
в мягкой костной ткани
Штопорная резьба обеспечивает эффективное самонарезание
Рекомендуемый момент вращения: 40 Нсм
L – Длина
Hex 1.2
D – Диаметр
Hex – Шестигранник
Примечание: при реставрации одиночного моляра
рекомендуется использовать имплантат диаметром более 4.5 мм.
L
СИСТЕМА TS
Имплантат без имплантовода Код заказа
: код продукта (пример : TS3S4010C)
Имплантат в комплектации (имплантат +
имплантовод + винт-заглушка) Код заказа
: B + код продукта (пример : BTS3S4010C)
012
D
D Ø 3.0
L
8.5
10
11.5
13
TS3M3008C
TS3M3010C
TS3M3011C
TS3M3013C
Hex 2.1
Narrow
D Ø 3.5
L
7
8.5
11.5
10
13
15
18
20
Hex 2.1
TS3M3507C TS3M3508C TS3M3510C
D Ø4.0
Hex 2.5
L
7
7
8.5
10
TS3M3511C
11.5
TS3M3513C TS3M3515C TS3M3518C TS3M3520C
13
15
18
20
Extra
short
TS3S4006C TS3S4007C TS3S4008C TS3S4010C TS3S4011C TS3S4013C TS3S 4015C TS3S 4018C TS3S 4020C
D Ø 4.5
Hex 2.5
L 7
7
8.5
10
11.5
13
15
18
20
Extra
short
TS3S4506C TS3S4507C TS3S4508C TS3S4510C TS3S4511C TS3S4513C TS3S4515C
D Ø 5.0
Hex 2.5
6
6
6
Extra
short
Extra
short
Short
TS3S5004C
TS3S5005C
TS3S5006C
L
7
8.5
10
TS3S 5007C
TS3S5008C
TS3S5010C
13
L
15
6
L
18
TS3S5015C
TS3S 5018C
7
8.5
10
11.5
13
TS3S5507C
TS3S5508C
TS3S5510C
TS3S5511C
TS3S5513C
TS3S4520C
11.5
TS3S 5011C
20
TS3S5020C
15
Short
TS3S5506C
TS3S5515C
Ultra-Wide
D Ø 6.0
Hex 2.5
L
6
7
8.5
10
11.5
13
TS3S6006C
TS3S6007C
TS3S6008C
TS3S6010C
TS3S6011C
TS3S6013C
6
7
8.5
10
11.5
13
TS3S7007C
TS3S7008C
TS3S7010C
TS3S7011C
TS3S 7013C
Short
D Ø 7.0
Hex 2.5
L
Short
TS3S7006C
Фактический размер может отличаться
Примечание: короткий имплантат требует хорошей стабильности и в процессе протезирования
следует использовать шинирование с другими имплантами.
СИСТЕМА TS
TS3S5013C
D Ø 5.5
Hex 2.5
TS3S4518C
013
TSIII SOI Fixture
Имплантат TSIII SOI
Имплантат погружного типа с внутренним
шестигранным соединением и конусом Морзе 11
Конусообразное тело имплантата обеспечивает
высокую начальную стабильность
Мелкая резьба: увеличение начальной стабильности
в мягкой костной ткани
Штопорная резьба обеспечивает эффективное самонарезание
L – Длина
D – Диаметр
Hex – Шестигранник
Hex 1.2
Имплантат без имплантовода Код заказа
: код продукта (пример : TS3S4010А)
СИСТЕМА TS
Имплантат в комплектации (имплантат +
имплантовод + винт-заглушка) Код заказа
: B + код продукта (пример : BTS3S4010А)
L
D
014
D Ø 3.5
Hex 2.1
8.5
L
10
11.5
TS3M3508A TS3M3510A
D Ø 4.0
Hex 2.5
L
7
7
8.5
13
TS3M3511A TS3M3513A
10
11.5
13
15
TS3M3515A
15
Extra
short
TS3S4006А TS3S4007A
TS3S4008A TS3S4010A
TS3S4011A
TS3S4013A TS3S4015A
D Ø 4.5
Hex 2.5
L
7
7
8.5
10
11.5
13
15
Extra
short
TS3S 4506A
D Ø 5.0
Hex 2.5
TS3S4507A TS3S4508A TS3S4510A TS3S4511A TS3S4513A TS3S4515A
6
6
Extra
short
Extra
short
Short
TS3S5004A
TS3S5005A
L
D Ø 5.5
Hex 2.5
L
6
7
7
8
TS3S5006A
TS3S5007A
TS3S5008A
10
11.5
13
15
TS3S5010A
TS3S5011A
TS3S5013A
TS3S5015A
8
10
11.5
13
15
TS3S5510A
TS3S5511A
TS3S4513A
TS3S5515A
Short
TS3S5506A TS3S5507A TS3S5508A
Фактический размер может отличаться
Примечание: короткий имплантат требует хорошей стабильности и в процессе протезирования
следует использовать шинирование с другими имплантами.
СИСТЕМА TS
6
L
015
ЕТIII SА Fixture
Имплантат ETIII SA
Открытая резьба предотвращает некроз кости
Штопорная резьба обеспечивает мощную самонарезающую способность,
сохраняет направление имплантата и облегчает изменение траектории, также
способствует плавному введению имплантата и сокращает время его установки
У SA поверхности площадь увеличена на 46% по сравнению
с поверхностью RBM
Обработка поверхности SA наилучшего качества эффективно
Hex 1.2
инициирует остеоинтеграцию
Превосходная первоначальная стабильность достигнута благодаря
1.5 градусной конической форме
L – Длина
L
D – Диаметр
Hex – Шестигранник
Имплантат Код заказа
: код продукта (пример : ET3R4010S)
СИСТЕМА TS
016
Имплантат в комплектации без имплантовода
(имплантат + винт-заглушка) Код заказа
: С + код продукта (пример : СET3R4010S)
D
Имплантат в комплектации с имплантоводом (имплантат +
имплантовод + винт-заглушка) Код заказа
: A + код продукта (пример : AET3R4010S)
D Ø 3.5
Hex 2.1
D Ø 4.0
Hex 2.5
8.5
10
11.5
13
15
ET3M3508S
ET3M3510S
ET3M3511S
ET3M3513S
ET3M3515S
L
L
7
ET3R 4007S
D Ø 4.5
Hex 2.5
D Ø 5.0
Hex 2.5
L
L
8.5
10
ET3R 4008S
ET3R 4010S
11.5
ET3R 4011S
13
15
ET3R 4013S
ET3R 4015S
7
8.5
10
11.5
13
15
ET3R4507S
ET3R4508S
ET3R4510S
ET3R4511S
ET3R4513S
ET3R4515S
7
8.5
10
11.5
13
15
ET3R5007S
ET3R5008S
ET3R5010S
ET3R5011S
ET3R5013S
ET3R5015S
ЕТIII NH Fixture
Имплантат ETIII NH
Имплантат погружного типа с внутренним
шестигранным соединением и конусом Морзе 11
Конусообразное тело имплантата обеспечивает
высокую начальную стабильность
Поверхность SA покрыта низкокристаллическим Nano-HA
Рекомендуемый момент вращения: 40 Нсм или менее
Для единичной имплантации в дистальном отделе рекомендуется
использовать имплантат ø4.5 или больший диаметр
Hex 1.2
Штопорная резьба обеспечивает эффективное самонарезание
L – Длина
D – Диаметр
L
Hex –Шестигранник
Имплантат Код заказа
: код продукта (пример : ET3R4010B)
Имплантат в комплектации без имплантовода
(имплантат + винт-заглушка) Код заказа
: С + код продукта (пример : СET3R4010B)
СИСТЕМА TS
D
Имплантат в комплектации с имплантоводом (имплантат +
имплантовод + винт-заглушка) Код заказа
: A + код продукта (пример : AET3R4010B)
D Ø 3.5
Hex 2.1
L
8.5
10
11.5
13
ET3M3508В ET3M3510В ET3M3511В ET3M3513В
D Ø 4.0
Hex 2.5
D Ø 4.5
Hex 2.5
D Ø 5.0
Hex 2.5
L
L
L
15
ET3M3515В
8.5
10
11.5
13
15
ET3R4008В
ET3R4010В
ET3R4011В
ET3R4013В
ET3R4015В
8.5
10
11.5
13
15
ET3R4508В
ET3R4510В
ET3R4511В
ET3R4513В
ET3R4515В
8.5
10
11.5
13
15
ET3R5008В
ET3R5010В
ET3R5011В
ET3R5013В
ET3R5015В
017
Mount & Screw
Имплантовод и Винт-заглушка
Simple Mount
для CA
C
Имплантовод
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 8-10 Нсм
Упаковочная единица: имплантовод + винт имплантовода
Одноразовый, автоклав запрещен
С – Соединение
Для Ø 3.0
СИСТЕМА TS
TSSM30
TSCM30
TSSAMM
TSCSMM
TSSAMR
TSCSMR
018
Cover Screw
Винт-заглушка
P
H
0.4
1.4
Цветовая маркировка для идентификации
винта-заглушки к имплантату: синий для
имплантата диаметром ø3.0 мм,
2.0
H
Уровень имплантата
фиолетовый - mini, зеленый - regular
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 5-8 Нсм
Для Ø 3.0
GSCS30
GSCS30M
Р – Платформа
Н – Высота
H
Уровень имплантата
GSCS35
GSCS35M
GSCS35L
H
Уровень имплантата
GSCS40S-G
GSCS30L
GSCS40M-G
GSCS40L-G
Healing Abutment
Формирователь десны
1.2 Hex driver
Используется 1.2 шестигранный ключ
Момент вращения: ручной (не более 10 Нсм)
Н – Высота
D
D – Диаметр
Hex driver – Шестигранный ключ
H
Уровень имплантата
Таблица соответствия Формирователя десны и Абатмента
3.0
4.0
5.0
7.0
Высота десны абатмента
1.0
2.0 или 3.0
3.0 или 4.0
5.0
Тип трансфера для снятия оттиска
Короткий
Короткий
Длинный
Длинный
СИСТЕМА TS
Высота формирователя десны
019
3.0
4.0
5.0
7.0
9.0
TSHA403M
TSHA404M
TSHA405M
TSHA407M
TSHA409M
TSHA453M
TSHA454M
TSHA455M
TSHA457M
TSHA459M
3.0
4.0
5.0
7.0
9.0
Ø 4.0
TSHA403R
TSHA404R
TSHA405R
TSHA407R
TSHA409R
Ø 5.0
TSHA453R
TSHA454R
TSHA455R
TSHA457R
TSHA459R
TSHA503R
TSHA504R
TSHA505R
TSHA507R
TSHA509R
TSHA603R
TSHA604R
TSHA605R
TSHA607R
TSHA609R
TSHA703R
TSHA704R
TSHA705R
TSHA707R
TSHA709R
-
-
TSHA805R
-
-
D
H
Ø 4.0
Ø 4.5
D
H
Ø 4.5
Ø 6.0
Ø 7.0
Ø 8.0
Процесс протезирования. Схема 1
Rigid / Transfer
Снятие оттиска на уровне абатмента
Одиночный
Мостовидный
Выжигаемый цилиндр Rigid
стр.024
Лабораторный аналог Rigid
Инструмент
Finishing Reamer
стр.024
СИСТЕМА TS
Оттискной колпачок Rigid
стр.023
020
Защитный колпачок Колпачок с уступом
Rigid
Rigid
стр.023
Внешний
ключ Rigid
: Mini, regular ( ø4.0)
1.2
Шестигранный
ключ
Абатмент Rigid
стр.021
Винт-заглушка
стр.018
TSIII SA/CA/SOI
стр.010/012/014
стр.023
С шестигранником
Без шестигранника
Абатмент Transfer
1.2 Шестигранный
ключ
стр.026
Формирователь
десны
стр.019
ETIII SA/NH
стр.016/017
1.2 Шестигранный
ключ (ручной)
Rigid Abutment
Абатмент Rigid
Используется для цементного типа протезирования
D
Снятие оттиска на уровне абатмента
Абатмент и винт - одно целое
11 градусное конусное соединение для надежной фиксации
Золотой цвет уровня десны для эстетического эффекта
H
Дизайн бокового сечения абатмента для предотвращения
вращения коронки
4.0: используется внешний ключ Rigid
4.5, 5.0, 6.0: используется внешний ключ Rigid и
1.2 шестигранный ключ
G/H
7.0: используется 1.2 шестигранный ключ
Упаковочная единица: абатмент + защитный колпачок Rigid
Уровень имплантата
Момент вращения: 30 Нсм
G/H – Высота десны
D – Диаметр
Н – Высота
Aбатмент + защитный колпачок Код заказа
: код продукта + P (пример : GSRA5620 P)
H
G/H
1.0
M
M
4.0
5.5
7.0
D Ø 4.5
H
G/H
4.0
5.5
7.0
D Ø4.0
H
4.0
5.5
7.0
G/H
2.0
M
3.0
M
4.0
M
5.0
M
021
GSRA4410
GSRA4420
GSRA4430
GSRA4440
GSRA4450
GSRA4610
GSRA4620
GSRA4630
GSRA4640
GSRA4650
GSRA4710
GSRA4720
GSRA4730
GSRA4740
GSRA4750
1.0
2.0
3.0
4.0
5.0
GSRA4411
GSRA4421
GSRA4431
GSRA4441
GSRA4451
GSRA4611
GSRA4621
GSRA4631
GSRA4641
GSRA4651
GSRA4711
GSRA4721
GSRA4731
GSRA4741
GSRA4751
1.0
2.0
GSRAS4410
GSRAS4610
GSRAS4710
СИСТЕМА TS
D Ø 4.0
3.0
4.0
5.0
GSRAS4420
GSRAS4430
GSRAS4440
GSRAS4450
GSRAS4620
GSRAS4630
GSRAS4640
GSRAS4650
GSRAS4720
GSRAS4730
GSRAS4740
GSRAS4750
Rigid Abutment
Абатмент Rigid
D Ø4.5
H
G/H
4.0
5.5
7.0
D Ø5.0
H
G/H
2.0
3.0
4.0
5.0
GSRAS4411
GSRAS4421
GSRAS4431
GSRAS4441
GSRAS4451
GSRAS4611
GSRAS4621
GSRAS4631
GSRAS4641
GSRAS4651
GSRAS4711
GSRAS4721
GSRAS4731
GSRAS4741
GSRAS4751
1.0
2.0
3.0
4.0
5.0
GSRA5410
GSRA5420
GSRA5430
GSRA5440
GSRA5450
GSRA5610
GSRA5620
GSRA5630
GSRA5640
GSRA5650
GSRA5710
GSRA5720
GSRA5730
GSRA5740
GSRA5750
1.0
2.0
3.0
4.0
5.0
GSRA6410
GSRA6420
GSRA6430
GSRA6440
GSRA6450
GSRA6610
GSRA6620
GSRA6630
GSRA6640
GSRA6650
GSRA6710
GSRA6720
GSRA6730
GSRA6740
GSRA6750
1.0
2.0
3.0
4.0
5.0
GSRA7610
GSRA7620
GSRA7630
GSRA7640
GSRA7650
СИСТЕМА TS
1.0
4.0
5.5
7.0
022
D Ø6.0
H
G/H
4.0
5.5
7.0
D Ø7.0
H
5.5
G/H
Rigid Abutment Components
Абатмент Rigid Компоненты
Rigid Protect Cap
Защитный колпачок Rigid
4.0
5.5
7.0
Ø 4.0/ Ø 4.0
GSRPC440
GSRPC460
GSRPC470
Ø 5.0
GSRPC441
GSRPC461
GSRPC471
GSRPC540
GSRPC560
GSRPC570
GSRPC640
GSRPC660
GSRPC670
-
GSRPC760
-
4.0
5.5
7.0
D
H
Используется для защиты абатмента
Rigid в полости рта, уменьшает
дискомфорт пациента
Используется как основание
временного протеза
Удобное замковое соединение
D – Диаметр
Н – Высота
Ø 4.5/ Ø 4.5
Ø 6.0
Ø 7.0
Колпачок с уступом Rigid
D
H
Возможность снятия точного
оттиска десневого края
D – Диаметр
Н – Высота
023
Ø 4.0 / Ø 4.0
GSRRC440
GSRRC460
GSRRC470
Ø 5.0
GSRRC441
GSRRC461
GSRRC471
GSRRC540
GSRRC560
GSRRC570
GSRRC640
GSRRC660
GSRRC670
-
GSRRC760
-
4.0
5.5
7.0
Ø 4.0 / Ø 4.0
GSRIC440S
GSRIC460S
GSRIC470S
Ø 5.0
GSRIC441S
GSRIC461S
GSRIC471S
GSRIC540S
GSRIC560S
GSRIC570S
GSRIC640S
GSRIC660S
GSRIC670S
-
GSRIC760S
-
Ø 4.5/ Ø 4.5
Ø 6.0
Ø 7.0
Rigid Impression Coping
Оттискной колпачок Rigid
D
H
Используется для снятия оттиска
абатмента Rigid
Цветная индикация позволяет легко
различать абатменты по длине:
4.0 мм (Желтый), 5.5 мм (Серый),
7.0 мм (Синий)
Удобное замковое соединение
D – Диаметр
Н – Высота
СИСТЕМА TS
Rigid Retraction Cap
Ø 4.5/ Ø 4.5
Ø 6.0
Ø 7.0
Rigid Abutment Components
Абатмент Rigid Компоненты
Rigid Burn-out Cylinder
Выжигаемый цилиндр Rigid
D
Tип
Одиночный
Мостовидный
Исользуется в качестве основы протеза
путем присоединения к лабораторному
аналогу Rigid
Цветная индикация позволяет легко
различать тип: Одиночный (Красный),
Мостовидный (Белый).
После литья края можно обточить при
помощи инструмента Finishing Reamer
D – Диаметр
СИСТЕМА TS
024
Rigid Lab Analog
Лабораторный аналог Rigid
Ø 4.0/ Ø 4.0
Ø 4.5/ Ø 4.5
Ø 5.0
Ø 6.0
Ø 7.0
Ø 8.0
GSRP400S
GSRP400B
GSRP450S
GSRP450B
GSRP500S
GSRP500B
GSRP600S
GSRP600B
GSRP700S
GSRP700B
GSRP800S
GSRP800B
4.0
5.5
7.0
Ø 4.0/ Ø 4.0
GSRLA440
GSRLA460
GSRLA470
Ø 5.0
GSRLA441
GSRLA461
GSRLA471
GSRLA540
GSRLA560
GSRLA570
GSRLA640
GSRLA660
GSRLA670
-
GSRLA760
-
D
H
Используется на рабочей модели
Цветная индикация позволяет легко
различать лабораторные аналоги
по длине: 4.0 мм (Желтый),
5.5 мм (Серый), 7.0 мм (Синий)
D – Диаметр
Н – Высота
Ø 4.5/ Ø 4.5
Ø 6.0
Ø 7.0
СИСТЕМА TS
025
Transfer Abutment
Абатмент Transfer
Исользуется для цементного и комбинированного типа
протезирования
Золотой цвет уровня десны абатмента для эстетического
эффекта
D
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (Mini)
и 30 Hcм (Regular)
Упаковочная единица: абатмент+ винт EbonyGold
H
G/H – Высота десны
D – Диаметр
Н – Высота
G/H
Hex – С шестигранником
Винт
EbonyGold
Non-Hex – Без шестигранника
Уровень имплантата
СИСТЕМА TS
026
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSTA4621 WH)
D Ø 4.0
H
G/H
1.0
2.0
3.0
4.0
GSTA4612
GSTA4622
GSTA4632
GSTA4642
GSTA4712
GSTA4722
GSTA4732
GSTA4742
GSTA4612N
GSTA4622N
GSTA4632N
GSTA4642N
GSTA4712N
GSTA4722N
GSTA4732N
GSTA4742N
5.0
6.0
7.0
GSTA4652
GSTA4662
GSTA4672
GSTA4652
GSTA4752
GSTA4762
GSTA4772
GSTA4752
GSTA4652N
GSTA4662N
GSTA4672N
GSTA4652N
GSTA4752N
GSTA4762N
GSTA4772N
GSTA4752N
Bинт EbonyGold
: GSABSM
Hex
Non-Hex
5.5
7.0
5.5
7.0
H
Hex
Non-Hex
5.5
7.0
5.5
7.0
G/H
D Ø 4.5
H
G/H
1.0
2.0
3.0
4.0
GSTA4611
GSTA4621
GSTA4631
GSTA4641
GSTA4711
GSTA4721
GSTA4731
GSTA4741
GSTA4611N
GSTA4621N
GSTA4631N
GSTA4641N
GSTA4711N
GSTA4721N
GSTA4731N
GSTA4741N
5.0
6.0
7.0
GSTA4651
GSTA4661
GSTA4671
GSTA4651
GSTA4751
GSTA4761
GSTA4771
GSTA4751
GSTA4651N
GSTA4661N
GSTA4671N
GSTA4651N
GSTA4751N
GSTA4761N
GSTA4771N
GSTA4751N
1.0
2.0
3.0
4.0
GSTAS4611
GSTAS4621
GSTAS4631
GSTAS4641
GSTAS4711
GSTAS4721
GSTAS4731
GSTAS4741
GSTAS4611N
GSTAS4621N
GSTAS4631N
GSTAS4641N
GSTAS4711N
GSTAS4721N
GSTAS4731N
GSTAS4741N
5.0
6.0
7.0
GSTAS4651
GSTAS4661
GSTAS4671
GSTAS4651
GSTAS4751
GSTAS4761
GSTAS4771
GSTAS4751
GSTAS4651N
GSTAS4661N
GSTAS4671N
GSTAS4651N
GSTAS4751N
GSTAS4761N
GSTAS4771N
GSTAS4751N
Винт EbonyGold
: GSABSM
Hex
Non-Hex
5.5
7.0
5.5
7.0
H
Non-Hex
D Ø 4.5
5.5
7.0
5.5
7.0
H
G/H
Винт EbonyGold
: GSABSS
Hex
Non-Hex
5.5
7.0
5.5
7.0
H
Hex
Non-Hex
5.5
7.0
5.5
7.0
G/H
СИСТЕМА TS
Hex
G/H
027
Transfer Abutment
Абатмент Transfer
D Ø 5.0
H
G/H
1.0
2.0
3.0
4.0
GSTA5410
GSTA5420
GSTA5430
GSTA5440
GSTA5610
GSTA5620
GSTA5630
GSTA5640
GSTA5710
GSTA5720
GSTA5730
GSTA5740
GSTA5410N
GSTA5420N
GSTA5430N
GSTA5440N
GSTA5610N
GSTA5620N
GSTA5630N
GSTA5640N
GSTA5710N
GSTA5720N
GSTA5730N
GSTA5740N
5.0
6.0
7.0
GSTA5450
GSTA5460
GSTA5470
GSTA5650
GSTA5660
GSTA5670
GSTA5750
GSTA5760
GSTA5770
GSTA5450N
GSTA5460N
GSTA5470N
GSTA5650N
GSTA5660N
GSTA5670N
GSTA5750N
GSTA5760N
GSTA5770N
1.0
2.0
3.0
4.0
GSTA6410
GSTA6420
GSTA6430
GSTA6440
GSTA6610
GSTA6620
GSTA6630
GSTA6640
GSTA6710
GSTA6720
GSTA6730
GSTA6740
GSTA6410N
GSTA6420N
GSTA6430N
GSTA6440N
GSTA6610N
GSTA6620N
GSTA6630N
GSTA6640N
GSTA6710N
GSTA6720N
GSTA6730N
GSTA6740N
Винт EbonyGold
: GSABSS
Hex
Non-Hex
4.0
5.5
7.0
4.0
5.5
7.0
СИСТЕМА TS
H
G/H
028
Hex
Non-Hex
D Ø 6.0
4.0
5.5
7.0
4.0
5.5
7.0
H
G/H
Винт EbonyGold
: GSABSS
Hex
Non-Hex
4.0
5.5
7.0
4.0
5.5
7.0
D Ø 6.0
H
G/H
5.0
6.0
7.0
GSTA6450
GSTA6460
GSTA6470
GSTA6650
GSTA6660
GSTA6670
GSTA6750
GSTA6760
GSTA6770
GSTA6450N
GSTA6460N
GSTA6470N
GSTA6650N
GSTA6660N
GSTA6670N
GSTA6750N
GSTA6760N
GSTA6770N
1.0
2.0
3.0
4.0
GSTA7410
GSTA7420
GSTA7430
GSTA7440
GSTA7610
GSTA7620
GSTA7630
GSTA7640
GSTA7410N
GSTA7420N
GSTA7430N
GSTA7440N
GSTA7610N
GSTA7620N
GSTA7630N
GSTA7640N
5.0
6.0
7.0
GSTA7450
GSTA7460
GSTA7470
GSTA7650
GSTA7660
GSTA7670
GSTA7450N
GSTA7460N
GSTA7470N
GSTA7650N
GSTA7660N
GSTA7670N
Винт EbonyGold
: GSABSS
Hex
Non-Hex
H
G/H
СИСТЕМА TS
D Ø 7.0
4.0
5.5
7.0
4.0
5.5
7.0
Винт EbonyGold
: GSABSS
Hex
Non-Hex
4.0
5.5
4.0
5.5
H
Hex
Non-Hex
4.0
5.5
4.0
5.5
G/H
029
Transfer Abutment Components
Абатмент Transfer Компоненты
Bite index
Индекс прикуса
Используется для определения прикуса после окончательного оттиска
Применяется 1.2 шестигранный ключ
L – Длина
D – Диаметр
СИСТЕМА TS
D
L
4.0
6.0
8.0
10.0
12.0
GSBIM4504S
GSBIM4506S
GSBIM4508S
GSBIM4510S
GSBIM4512S
GSBIS5504S
GSBIS5506S
GSBIS5508S
GSBIS5510S
GSBIS5512S
030
ø4.5
ø5.5
Fixture Pick-up Impression Coping
Трансфер для открытой ложки
Guide pin
L
Трансфер для снятия оттиска открытой ложкой
Новый дизайн трансфера (с фиксатором)
Ассиметричная структура минимизирует контакт вмешательств
Длинные и короткие виды трансфера повышают удобство
L
Упаковочная единица: Трансфер для снятия оттиска + направляющий винт (*)
L – Длина
D – Диаметр
Guide Pin – Направляющий винт
Hex – С шестигранником
Non-Hex – Без шестигранника
(Желтый)
(Зеленый)
L
Tип
0
11
Hex
Guide Pin
5.0
9.0
Non-Hex
СИСТЕМА TS
D
031
Ø 4.0
Ø 4.5
Ø 4.0
Ø 4.5
Ø 5.0
Ø 6.0
Ø 7.0
D
L
Tип
Ø 4.0
Ø 4.5
Ø 4.0
Ø 4.5
Ø 5.0
Ø 6.0
Ø 7.0
GSPIM4011
GSPIM4011N
GSPIM4511
GSPIM4511N
GSPIS4011
GSPIS4011N
GSPIS4511
GSPIS4511N
GSPIS5011
GSPIS5011N
GSPIS6011
GSPIS6011N
GSPIS7011
GSPIS7011N
GSPGPM100
GSPGPM150*
GSPGPM150L
GSPGPR100
GSPGPR150*
-
0
15
Hex
Non-Hex
GSPIM4015
GSPIM4015N
GSPIM4515
GSPIM4515N
GSPIS4015
GSPIS4015N
GSPIS4515
GSPIS4515N
GSPIS5015
GSPIS5015N
GSPIS6015
GSPIS6015N
GSPIS7015
GSPIS7015N
Guide Pin
5.0
9.0
GSPGPM100L
GSPGPM150L*
GSPGPM200L
GSPGPR100L
GSPGPR150L*
GSPGPR200L
Transfer Abutment Components
Абатмент Transfer
Компоненты
Fixture Transfer Impression Coping
Трансфер для закрытой ложки
Трансфер для снятия оттиска закрытой ложкой
Новый дизайн (треугольная арка) (
)
L
Длинные и короткие виды трансферов служат для удобного применения
Имеется 2 вида: с шестигранником и без шестигранника
Упаковочная единица:
- Трансфер для снятия оттиска (с шестигранником) + направляющий винт
- Трансфер для снятия оттиска (без шестигранника)
L – Длина
D – Диаметр
Hex – С шестигранником
Non-Hex – Без шестигранника
СИСТЕМА TS
(Желтый)
032
(Зеленый)
D
L
Tип
Ø 4.0
Ø 4.5
Ø 4.0
Ø 4.5
Ø 5.0
Ø 6.0
Ø 7.0
11
14
Hex
Non-Hex
Hex
Non-Hex
GSTIM4011
GSTIM4011N
GSTIM4014
GSTIM4014N
GSTIM4511
GSTIM4511N
GSTIM4514
GSTIM4514N
GSTIS4011
GSTIS4011N
GSTIS4014
GSTIS4014N
GSTIS4511
GSTIS4511N
GSTIS4514
GSTIS4514N
GSTIS5011
GSTIS5011N
GSTIS5014
GSTIS5014N
GSTIS6011
GSTIS6011N
GSTIS6014
GSTIS6014N
GSTIS7011
GSTIS7011N
GSTIS7014
GSTIS7014N
Transfer Abutment Components
Абатмент Transfer
Компоненты
Laboratory Screw
Лабораторный винт
Lab Screw
Лабораторный винт
Waxing Screw
Винт для восковой
конструкции
Лабораторный винт используется в лабораторных
условиях вместо винта абатмента
Винт для восковой конструкции используется при формировании
канала с использованием переносного винта или
при снятии восковых слепков
GSABSMW
GSABSSL
GSABSSW
СИСТЕМА TS
GSABSML
033
Fixture Lab Analog
Лабораторный аналог
Используется на рабочей модели
Для Ø 3.0
GSTLA300
GSTLA350
GSTLA400
Процесс протезирования. Схема 2
Transfer / Angled / FreeForm ST /
GoldCast / NP-Cast
Снятие оттиска на уровне имплантата
Винт EbonyGold
С шестигранником
Без
шестигранника
Тип А
Тип В
Без
шестигранника
СИСТЕМА TS
Абатмент
Transfer
Угловой
Абатмент
стр.026
стр.035
034
С шестигранником
Без
шестигранника
С шестигранником
Абатмент
FreeForm ST
стр.038
Без
шестигранника
С шестигранником
Без
шестигранника
Абатмент
GoldCast
Абатмент
NP-Cast
стр.040
стр.041
Лабораторный аналог
стр.033
С шестигранником
Индекс прикуса
стр.030
Без
шестигранника
С шестигранником
Трансфер для открытой ложки
Трансфер для закрытой ложки
стр.031
Винт-заглушка
стр.018
TSIII SA/CA/SOI
стр.010/012/014
Без
шестигранника
стр.032
Формирователь
десны
стр.019
ETIII SA/NH
стр.016/017
1.2 Шестигранный ключ
(ручной)
Angled Abutment
Угловой абатмент
D
17
Используется для цементного и комбинированного
типа протезирования
Золотой цвет уровня десны абатмента для эстетического
8
эффекта
Используется для регулировки направления протеза,
если угол оси имплантата равен 17
Функция двойного шестигранника типа А и В
Благодаря угловым селекторам можно с точностью
подобрать нужный абатмент
Винт
EbonyGold
G/H
Уровень
имплантата
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (mini) и
30 Нсм (regular)
Конус Морзе 11 обеспечивает высокую безопасность
Тип А
Тип В
Non-hex
G/H – Высота десны
D – Диаметр
СИСТЕМА TS
Hex – С шестигранником
Non-Hex – Без шестигранника
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSAA5020AWH)
D Ø 4.0
G/H
Тип
2.0
Hex A
Hex B
035
4.0
Non-Hex
Hex A
Hex B
Non-Hex
Винт EbonyGold
: GSABSM
GSAA4020MA GSAA4020MB
D Ø 4.5
G/H
Tип
GSAA4020MN
GSAA4040MA GSAA4040MB
2.0
Hex A
Hex B
GSAA4040MN
4.0
Non-Hex
Hex A
Hex B
Non-Hex
Винт EbonyGold
: GSABSM
GSAA4520MA GSAA4520MB
GSAA4520MN
GSAA4540MA GSAA4540MB
GSAA4540MN
D Ø 4.5
G/H
Tип
2.0
4.0
Hex A
Hex B
Non-Hex
Hex A
Hex B
Non-Hex
GSAA4520A
GSAA4520B
GSAA4520N
GSAA4540A
GSAA4540B
GSAA4540N
Hex A
Hex B
Non-Hex
Hex A
Hex B
Non-Hex
GSAA5020A
GSAA5020B
GSAA5020N
GSAA5040A
GSAA5040B
GSAA5040N
Hex A
Hex B
Non-Hex
Hex A
Hex B
Non-Hex
GSAA6020A
GSAA6020B
GSAA6020N
GSAA6040A
GSAA6040B
GSAA6040N
Винт EbonyGold
: GSABSS
СИСТЕМА TS
036
D Ø 5.0
G/H
Tип
2.0
4.0
Винт EbonyGold
: GSABSS
D Ø 6.0
G/H
Tип
2.0
4.0
Винт EbonyGold
: GSABSS
СИСТЕМА TS
037
FreeForm ST Abutment
Абатмент FreeForm ST
D
Используется для цементного и комбинированного
типа протезирования
11 градусное соединение для надежной фиксации
Используется для индивидуализирования
Золотой цвет уровня десны для эстетического эффекта
Используется 1.2 шестигранный ключ
12
Упаковочная единица: абатмент + винт EbonyGold
Момент вращения: 20 Нсм (mini), 30 Hcм (regular)
Винт
EbonyGold
G/H – Высота десны
D – Диаметр
Уровень имплантата
Hex – С шестигранником
Non-Hex – Без шестигранника
G/H
Абатмент + винт EbonyGold Код заказа
: код продукта +WH (пример : GSFA5015 WH)
СИСТЕМА TS
038
D Ø 4.0
G/H
Type
1.5
3.0
Hex
Non-Hex
Hex
Non-Hex
GSFAM4015
GSFAM4015N
GSFAM4030
GSFAM4030N
Винт EbonyGold
: GSABSM
D Ø 4.0
G/H
Type
1.5
3.0
Hex
Non-Hex
Hex
Non-Hex
GSFA4015
GSFA4015N
GSFA4030
GSFA4030N
Винт EbonyGold
: GSABSS
D Ø 5.0
G/H
Type
1.5
3.0
Hex
Non-Hex
Hex
Non-Hex
GSFAS5015
GSFAS5015N
GSFAS5030
GSFAS5030N
Non-Hex
Hex
Винт EbonyGold
: GSABSS
G/H
Type
3.0
1.5
Hex
Non-Hex
Винт EbonyGold
: GSABSS
СИСТЕМА TS
D Ø 5.0
039
GSFA5015N
GSFA5030
Hex
Non-Hex
Hex
Non-Hex
GSFA6015
GSFA6015N
GSFA6030
GSFA6030N
Hex
Non-Hex
Hex
Non-Hex
GSFA7015
GSFA7015N
GSFA7030
GSFA7030N
GSFA5015
D Ø 6.0
G/H
Type
GSFA5030N
3.0
1.5
EbonyGold винт
: GSABSS
D Ø 7.0
G/H
Type
1.5
3.0
EbonyGold винт
: GSABSS
GoldCast Abutment
Абатмент GoldCast
Используется для цементного, винтового и комбинированного
D
типа протезирования
Применяется для изготовления индивидуального абатмента
11 градусное соединение для надежной фиксации
После изготовления убедитесь в том, что при отливке протеза
используется только золотой сплав для зубных протезов
Средняя температура плавления абатмента Au, Pt, Pd Alloy: 1400˚-1450˚C
10
(использование недрагоценного сплава металла запрещается)
Используется 1.2 шестигранный ключ
Упаковочная единица: абатмент + винт EbonyGold
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм (regular)
G/H – Высота десны
Винт
EbonyGold
Уровень имплантата
D – Диаметр
G/H
Hex – С шестигранником
Non-Hex – Без шестигранника
СИСТЕМА TS
040
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSGA4510SWH)
D Ø 4.0
G/H
Tип
1.0
3.0
Hex
Non-Hex
Hex
Non-Hex
GSGA4010S
GSGA4010B
GSGA4030S
GSGA4030B
Винт EbonyGold
: GSABSM
D Ø 4.5
G/H
Tип
1.0
3.0
Hex
Non-Hex
Hex
Non-Hex
GSGA4510S
GSGA4510B
GSGA4530S
GSGA4530B
Винт EbonyGold
: GSABSS
NP-Cast Abutment
Абатмент NP-Cast
D
Используется для цементного, винтового и комбинированного
типа протезирования
Применяется для изготовления индивидуального абатмента
11 градусное соединение для надежной фиксации
После изготовления убедитесь в том, что при отливке протеза
H
используется только недрагоценный сплав для зубных протезов
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм (regular)
Винт
EbonyGold
Температура плавления абатмента: 1400˚-1550˚C
G/H – Высота десны
D – Диаметр
Уровень имплантата
Hex – С шестигранником
G/H
Non-Hex – Без шестигранника
СИСТЕМА TS
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSNA4510SWH)
D Ø 4.0
041
G/H
Tип
3.0
1.0
Hex
Non-Hex
Hex
Non-Hex
GSNA4010S
GSNA4010B
GSNA4030S
GSNA4030B
Hex
Non-Hex
Hex
Non-Hex
GSNA4510S
GSNA4510B
GSNA4530S
GSNA4530B
Винт EbonyGold
: GSABSM
D Ø 4.5
G/H
Tип
3.0
1.0
Винт EbonyGold
: GSABSS
Процесс протезирования. Схема 3
ZioCera / ZioCera Angled
Temporary / Quick Temporary
Снятие оттиска на уровне имплантата
Винт EbonyGold
С шестигранником
Без
шестигранника
Титановый винт
С шестигранником
Циркониевый
Абатмент ZioCera
СИСТЕМА TS
стр.043
042
Без
шестигранника
С шестигранником
Без
шестигранника
С шестигранником
Временный
Абатмент для немедленной
нагрузки (пластиковый)
Угловой Циркониевый
Абатмент ZioCera
стр.044
Без
шестигранника
Временный
Абатмент (титановый)
стр.046
стр.047
Лабораторный аналог
стр.033
С шестигранником
Индекс прикуса
стр.030
Без
шестигранника
С шестигранником
Без
шестигранника
Трансфер для открытой ложки
Трансфер для закрытой ложки
стр.031
стр.032
Винт-заглушка
стр.018
Формирователь десны
стр.019
TSIII SA/CA/SOI
ETIII SA/NH
стр.010/012/014
стр.016/017
1.2 Шестигранный ключ
(ручной)
ZioCera Abutment
Циркониевый абатмент ZioCera
D
Используется для цементного, винтового и комбинированного
типа протезирования
Цвет слоновой кости циркония улучшает эстетический эффект
7
Используется 1.2 шестигранный ключ
Упаковочная единица: абатмент + винт EbonyGold
Винт
EbonyGold
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм (regular)
G/H – Высота десны
G/H
D – Диаметр
Hex – С шестигранником
Non-Hex – Без шестигранника
Уровень имплантата
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSZAS5535NWH)
D Ø 4.5
G/H
Tип
3.5
5.0
Non-Hex
Hex
Non-Hex
GSZAM4535
GSZAM4535N
GSZAM4550
GSZAM4550N
СИСТЕМА TS
Hex
Винт EbonyGold
: GSASM
D Ø 4.5
G/H
Tип
3.5
5.0
Hex
Non-Hex
Hex
Non-Hex
GSZAS4535
GSZAS4535N
GSZAS4550
GSZAS4550N
Винт EbonyGold
: GSASR
D Ø 5.5
G/H
Tип
3.5
5.0
Hex
Non-Hex
Hex
Non-Hex
GSZAS5535
GSZAS5535N
GSZAS5550
GSZAS5550N
Hex
Non-Hex
Hex
Non-Hex
GSZAS6535
GSZAS6535N
GSZAS6550
GSZAS6550N
Винт EbonyGold
: GSASR
D Ø 6.5
G/H
Tип
3.5
5.0
Винт EbonyGold
: GSASR
043
ZioCera Angled Abutment
Угловой циркониевый абатмент ZioCera
17
Используется для цементного, винтового и комбинированного
типа протезирования
Применяется для эстетической реставрации, когда необходимо
изменение направления
9
Цвет слоновой кости улучшает эстетический эффект
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм( regular)
G/H – Высота десны
D – Диаметр
Hex – С шестигранником
Винт
EbonyGold
G/H
Non-Hex – Без шестигранника
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GS17ZAS5530NWH)
Уровень имплантата
D
СИСТЕМА TS
044
D Ø 5.5
G/H
Tип
3.0
Hex
Non-Hex
Винт EbonyGold
: GSASR
GS17ZAS5530N
GS17ZAS5530
D Ø 6.5
G/H
Tип
4.0
Hex
Non-Hex
Винт EbonyGold
: GSASR
GS17ZAS6540
GS17ZAS6540N
СИСТЕМА TS
045
Quick Temporary Abutment
Временный абатмент для немедленной
нагрузки (пластиковый)
D
Используется для цементного, винтового типа протезирования
Применяется для изготовления временного протеза для
немедленной нагрузки
Отличная прочность благодаря титановой платформе
7
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм (regular)
G/H – Высота десны
Титановый
винт
D – Диаметр
Hex – С шестигранником
G/H
Non-Hex – Без шестигранника
Абатмент + Титановый винт Код заказа
: код продукта + TH (пример : TSQTA5550TH)
Уровень имплантата
СИСТЕМА TS
046
D Ø 4.5
G/H
Тип
5.0
Hex
Non-Hex
TSQTA4550
TSQTA4550N
Титановый винт
: GSABSMT
D Ø 5.5
G/H
Tип
5.0
Hex
Non-Hex
-TSQTA5550
TSQTA5550N
-
Титановый винт
: GSABSST
Temporary Abutment
Временный абатмент (титановый)
Используется для цементного, винтового типа протезирования
D
Применяется для изготовления временных протезов (металл: Ti Gr-3)
Легконастраиваемый, минимизация ограничения показаний
Используется 1.2 шестигранный ключ
Упаковочная единица: абатмент + титановый винт
Ограниченный момент вращения: 20 Нсм (mini/regular)
10
G/H – Высота десны
D – Диаметр
Титановый
винт
Hex – С шестигранником
Non-Hex – Без шестигранника
Абатмент + Титановый винт Код заказа
: код продукта + TH (пример : GSTTA4510 TH)
G/H
Уровень имплантата
СИСТЕМА TS
D Ø 4.0
G/H
Тип
1.0
047
3.0
Hex
Non-Hex
Hex
Non-Hex
GSTTA4010
GSTTA4010N
GSTTA4030
GSTTA4030N
Титановый винт
: GSABSMT
D Ø 4.5
G/H
Tип
3.0
1.0
Hex
Non-Hex
Hex
Non-Hex
GSTTA4510
GSTTA4510N
GSTTA4530
GSTTA4530N
Титановый винт
: GSABSST
Процесс протезирования. Схема 4
Multi / Multi Angled
Снятие оттиска на уровне абатмента
Титановый винт
С шестигранником
СИСТЕМА TS
048
Без
шестигранника
С шестигранником
Без
шестигранника
Временный
цилиндр Esthetic
Цилиндр
Esthetic Gold
Защитный
колпачок
для полировки
Лабораторный аналог
Esthetic
С шестигранником
Без
шестигранника
Пластиковый
цилиндр Esthetic
Трансфер Esthetic
для закрытой ложки
Трансфер Esthetic
для открытой ложки
С шестигранником
Без
шестигранника
Угловой Абатмент Multi
(Только без шестигранника)
Внешний ключ
для абатмента Multi
стр.050
Абатмент Multi
стр.049
Винт-заглушка
стр.018
TSIII SA/CA/SOI
стр.010/012/014
Угловой
Абатмент Multi
Защитный колпачок
Esthetic
стр.051
Формирователь десны
стр.019
ETIII SA/NH
стр.016/017
1.2 Шестигранный ключ
(ручной)
Multi Abutment
Абатмент Multi
Используется для винтового типа протезирования
Устанавливается с помощью ключа для абатмента Multi
Рекомендуемый момент вращения: 30 Hcм (mini/regular)
G/H – Высота десны
D
D – Диаметр
Абатмент + носитель Код заказа
: код продукта + P (пример : TSMA5030P)
G/H
Уровень имплантата
СИСТЕМА TS
D Ø 4.8
D Ø 4.8
049
G/H
G/H
1.0
2.0
3.0
4.0
5.0
TSMA5010M
TSMA5020M
TSMA5030M
TSMA5040M
TSMA5050M
1.0
2.0
3.0
4.0
5.0
TSMA5010
TSMA5020
TSMA5030
TSMA5040
TSMA5050
Multi Abutment
Абатмент Multi
Components
Компоненты
Multi Abutment Outer Driver
Внешний ключ для абатмента Multi
Используется для установки абатмента Multi
при помощи динамометрического ключа
MAOD
Multi Abutment Machine Driver
Машинный ключ для абатмента Multi
Используется для установки абатмента Multi
при помощи оборотов физиодиспенсера
СИСТЕМА TS
050
MAMD
Multi Abutment NP-Cast Cylinder
D
Цилиндр NP-Cast для абатмента Multi
Используется для винтового типа протезирования
При отливке протеза используется сплав недрагоценных металлов
Температура плавления цилиндра: 1400˚-1550˚С
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + титановый винт цилиндра
D – Диаметр
Hex – С шестигранником
Non-Hex – Без шестигранника
Tип
Hex
TSMN500
Non-Hex
TSMN500N
Абатмент + титановый винт Код заказа
: код продукта + TH (пример : TSMN500TH)
Multi Combination Cylinder
Цилиндр комбинированный для
абатмента Multi
Используется для комбинированного типа протезирования
Применяется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + титановый винт цилиндра
D – Диаметр
Hex – С шестигранником
Non-Hex – Без шестигранника
Абатмент + титановый винт Код заказа
: код продукта + TH (пример : TSMC500TH)
D
Tип
Hex
Non-Hex
TSMC500
TSMC500N
Multi Angled Abutment
Угловой абатмент Multi
Используется винтовой тип протезирования
Применяется для регулировки направления протеза
A
Возможный угол компенсации направления до 60˚
(по сравнению со стандартным)
Рекомендуемый момент вращения: 20 Нсм (mini), 30 Hcм (regular)
Винт
EbonyGold
Используется 1.2 шестигранный ключ
А – Угол
G/H
G/H – Высота десны
D – Диаметр
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GS17MAS4840WH)
Уровень имплантата
D
Угол
G/H
2.5
3.0
4.0
051
Винт EbonyGold
: GSMABSM
17
Угол
G/H
30
D Ø 4.8
СИСТЕМА TS
D Ø 4.8
Угол
G/H
GS17MAM4820
GS17MAM4830
GS17MAM4840
3.5
4.0
5.0
GS30MAM4830
GS30MAM4840
GS30MAM4850
2.5
3.0
4.0
GS17MAS4820
GS17MAS4830
GS17MAS4840
Винт EbonyGold
: GSMABSS
17
Угол
30
G/H
3.5
GS30MAS4830
4.0
GS30MAS4840
5.0
GS30MAS4850
Процесс протезирования. Схема 5
Convertible
Снятие оттиска на уровне абатмента
Винт EbonyGold
Цилиндр
стандартный
Convertible
стр.054
Угловой
цилиндр
Convertible
Цилиндр
GoldCast
Convertible
стр.054
Временный
цилиндр
Convertible
стр.055
стр.055
Пластиковый
цилиндр
Convertible
стр.056
СИСТЕМА TS
Лабораторный аналог Convertible
стр.057
052
Трансфер Convertible
для открытой ложки
стр.056
Ключ для абатмента O-ring
: Mini, regular( 4.0)
Трансфер Convertible
для закрытой ложки
стр.057
Абатмент Convertible
Восьмигранный ключ
стр.053
: Regular( 5.0 / 6.0)
Винт-заглушка
стр.018
TSIII SA/CA/SOI
стр.010/012/014
Защитный колпачок Convertible
стр.057
Формирователь десны
стр.019
ETIII SA/NH
стр.016/017
1.2 Шестигранный ключ
(ручной)
Convertible Abutment
Абатмент Convertible
Используется для винтового и комбинированного
типа протезирования
Разработан для установки протеза на модулях с учетом
D
направления фиксации абатмента в полости рта
Используется для изготовления мостовидного протеза
при смещенном направлении
Установка абатмента
G/H
- ø4.0: присоединяется при помощи ключа для абатмента O-ring
- ø5.0/ø6.0: присоединяется при помощи восьмигранного ключа
Рекомендуемый момент вращения: 30 Hcм (mini/regular)
Уровень
имплантата
G/H – Высота десны
D – Диаметр
Абатмент + носитель Код заказа
: код продукта + P (пример : GSCA5030P)
D Ø 4.0
G/H
2.0
3.0
4.0
5.0
GSCA4010
GSCA4020
GSCA4030
GSCA4040
-
1.0
2.0
3.0
4.0
5.0
GSCAS4010
GSCAS4020
GSCAS4030
GSCAS4040
-
СИСТЕМА TS
1.0
D Ø 4.0
D Ø 5.0
D Ø 6.0
G/H
G/H
G/H
1.0
2.0
3.0
4.0
5.0
GSCA5010
GSCA5020
GSCA5030
GSCA5040
GSCA5050
1.0
2.0
3.0
4.0
5.0
GSCA6010
GSCA6020
GSCA6030
GSCA6040
GSCA6050
053
Convertible Abutment
Абатмент Convertible
Компоненты
Convertible Combination Cylinder
D
Стандартный цилиндр Convertible
Применяется при комбинированном протезировании
с использованием абатмента Convertible
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + винт EbonyGold
цилиндра
D – Диаметр
Н – Высота
Hex – С шестигранником
Non-Hex – Без шестигранника
Octa – Восьмигранник
СИСТЕМА TS
Абатмент + винт EbonyGold Код заказа
: код продукта + WH(пример : GSCC5070TWH)
Components
H
Tип
7.0
Hex
Non-Hex
Octa
Ø 4.0/ Ø 4.0
GSCC4070T
GSCC4070TN
-
-
GSCC5070T
Ø 6.0
-
-
GSCC6070T
Hex
Non-Hex
Octa
GSAC4080T
GSAC4080TN
-
-
-
GSAC5080T
-
-
GSAC6080T
Ø 5.0
Винт EbonyGold
: GSFSM (Ø 4.0 / Ø 4.0)
: GSFSR (Ø 5.0 / Ø 6.0)
054
Convertible Angled Cylinder
D
Угловой цилиндр Convertible
Применяется при комбинированном протезировании
с использованием абатмента Convertible
При необходимости регулировки направления нагрузки
на протез с углом отклонения оси имплантов от
вертикальной оси до 17
Ø
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + винт EbonyGold
цилиндра
D – Диаметр
Н – Высота
Hex – С шестигранником
Non-Hex – Без шестигранника
Octa – Восьмигранник
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSAC5080TWH)
H
Tип
4.0/ Ø 4.0
Ø 5.0
Ø 6.0
Винт EbonyGold
: GSFSM (Ø 4.0 / Ø 4.0)
: GSFSR (Ø 5.0 / Ø 6.0)
8.0
Convertible GoldCast Cylinder
Цилиндр GoldCast Convertible
D
H
Tип
Применяется при комбинированном протезировании
с использованием абатмента Convertible
При изготовлении убедитесь в том, что при отливке
протеза использовался только сплав драгоценных металлов
Температура плавления цилиндра 1400-1450˚С
(запрещается использование сплавов недрагоценных
металлов для отливки)
Ø
Используется 1.2 шестигранный ключ
Ø
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + винт EbonyGold
Ø
цилиндра
4.0/ Ø 4.0
5.0
6.0
Non-Hex
Octa
GSGC400
GSGC400N
-
-
-
GSGC500
-
-
GSGC600
Винт EbonyGold
: GSFSM (Ø 4.0 / Ø 4.0)
: GSFSR (Ø 5.0 / Ø 6.0)
СИСТЕМА TS
D – Диаметр
Н – Высота
Hex – С шестигранником
Non-Hex – Без шестигранника
Octa – Восьмигранник
12
Hex
Абатмент + винт EbonyGold Код заказа
: код продукта + WH(пример : GSGC500WH)
055
Convertible Temporary Cylinder
Временный цилиндр Convertible
Применяется при временном протезировании
(материал Ti Gr-3)
Cпециальный дизайн позволяет минимизировать
противопоказания к применению
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + титановый
винт цилиндра
D – Диаметр
Н – Высота
Hex – С шестигранником
Non-Hex – Без шестигранника
Octa – Восьмигранник
Абатмент + титановый винт Код заказа
: код продукта + TH (пример : GSCTC500TTH)
D
H
Tип
12
Hex
Non-Hex
Octa
Ø 4.0/ Ø 4.0
GSCTC400T
GSCTC400TN
-
-
-
GSCTC500T
Ø 6.0
-
-
GSCTC600T
Ø 5.0
Титановый винт
: GSFSMT (Ø 4.0 / Ø 4.0)
: GSFSRT (Ø 5.0 / Ø 6.0)
Convertible Abutment
Абатмент Convertible
Components
Компоненты
Convertible Plastic Cylinder
D
Пластиковый цилиндр Convertible
Применяется при изготовлении протезов с
винтовой фиксацией
Каркас зубного протеза изготавливается из КХС
Точность фиксации соединительного компонента
ниже, чем у цилиндров GoldCast Convertible
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: цилиндр + винт EbonyGold
цилиндра
D – Диаметр
Н – Высота
Hex – С шестигранником
Non-Hex – Без шестигранника
Octa – С восьмигранником
H
Tип
12
Hex
Non-Hex
Octa
Ø 4.0/ Ø 4.0
GSCPL400
GSCPL400N
-
-
-
GSCPL500
Ø 6.0
-
-
GSCPL600
Ø 5.0
Винт EbonyGold
: GSFSM (Ø 4.0 / Ø 4.0)
: GSFSR (Ø 5.0 / Ø 6.0)
СИСТЕМА TS
Абатмент + винт EbonyGold Код заказа
: код продукта + WH(пример : GSCPL500 WH)
056
Convertible Pick-up Impression Coping
Guide pin
L
Трансфер Convertible для открытой ложкой
Открытая конструкция для снятия оттиска с использованием
индивидуальной оттискной ложки
Слепочный трансфер типа «отверстие в отверстие», который
не требует фиксации смолой
Используется 1.2 шестигранный ключ
Ассиметричная структура, снижающая воздействие внешних факторов
Упаковочная единица: трансфер для снятия оттиска + направляющий винт (*)
L – Длина
D – Диаметр
Guide Pin – направляющий пин
Hex – С шестигранником
Octa – С восьмигранником
D
0
L
Ø 4.0/ Ø 4.0
Ø 5.0
Ø 6.0
GSPIC400 (Hex / Yellow)
GSPIC500 (Octa / Silver)
GSPIC600 (Octa / Blue)
Guide Pin
5.0
GSCGP400S
GSCGP400L*
GSCGP500S
GSCGP500L*
Convertible Transfer Impression Coping
D
Трансфер Convertible для закрытой ложкой
Закрытая конструкция для снятия оттиска с использованием
стандартной готовой ложки
Треугольная арочная конструкция ( ) улучшает маркировочную
способность после снятия оттиска
Используется 1.2 шестигранный ключ
Упаковочная единица: трансфер для снятия оттиска +
направляющий винт
Ø 4.0/ Ø 4.0
GSTIC400 (Hex / Желтый)
Ø 6.0
GSTIC600 (Octa / Синий)
Ø 5.0
D – Диаметр
Hex – С шестигранником
Octa – С восьмигранником
Convertible Protect Cap
Защитный колпачок Convertible
D – Диаметр
Hex – С шестигранником
Non-Octa – Без восьмигранника
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : GSCHC500WH)
Convertible Lab Analog
Лабораторный аналог Convertible
D
Ø 4.0/ Ø 4.0
GSCHC400 (Hex)
Ø 6.0
Ø 5.0
-
-
-
GSCHC500 (Non-octa)
-
-
-
GSCHC600 (Non-octa)
Винт EbonyGold
: GSFSM (Ø 4.0 / Ø 4.0)
: GSFSR (Ø 5.0 / Ø 6.0)
057
D
Используется для изготовления эстетических
абатментов с использованием рабочей модели
D – Диаметр
Hex – С шестигранником
Octa – С восьмигранником
Ø 4.0/ Ø 4.0
GSCLA400 (Hex)
-
-
-
GSCLA500 (Octa)
-
Ø 6.0
-
-
GSCLA600 (Octa)
Ø 5.0
Convertible Polishing Protector
Защитный колпачок для полировки
Convertible
Используется для полировки протеза, чтобы
избежать повреждения соединения
D – Диаметр
Hex – С шестигранником
Octa – С восьмигранником
D
Ø 4.0/ Ø 4.0
GSCPC400 (Hex)
-
-
-
GSCPC500 (Octa)
-
Ø 6.0
-
-
GSCPC600 (Octa)
Ø 5.0
СИСТЕМА TS
Защищает абатмент Convertible в полости рта
и используется для минимизации дискомфорта
пациента
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: защитный колпачок +
винт EbonyGold
GSTIC500 (Octa / Серебряный)
Процесс протезирования. Схема 6
Stud
Съемное протезирование
Ретейнер закрытого типа
O-ring Retainer Cap Set
Кольцо O-ring
Ретейнер открытого типа
стр.060
стр.060
RCS02
(Small size)
СИСТЕМА TS
058
Лабораторный аналог O-ring
O-ring Retainer Set
стр.060
RS01
Абатмент Stud
Драйвер для абатмента O-ring
стр.059
Винт-заглушка
Формирователь десны
стр.018
стр.019
O-ring Lab Analog
TSIII SA/CA/SOI
стр.010/012/014
ЕТIII SA/NH
стр.016/017
1.2 Шестигранный ключ
(ручной)
Stud Abutment
Абатмент Stud
Используется для фиксации полных съемных протезов
Максимальная компенсация пути введения 20
D
Присоединяется при помощи ключа для абатмента O-ring
Шаровидная головная часть:
маленький размер: 1,7 (высота 2.5 мм)
H
обычный размер: 2.25 (высота 3.4 мм)
Рекомендуемый момент вращения: 30 Hcм
G/H
G/H – Высота десны
Уровень имплантата
D – Диаметр
Н – Высота
СИСТЕМА TS
059
D Ø 3.5
G/H
Small Size
Normal Size
D Ø 3.5
G/H
Small Size
Normal Size
1.0
2.0
3.0
4.0
5.0
6.0
GSST3510M
GSSAM3510
GSST3520M
GSSAM3520
GSST3530M
GSSAM3530
GSST3540M
GSSAM3540
GSST3550M
GSSAM3550
GSST3560M
GSSAM3560
1.0
2.0
3.0
4.0
5.0
6.0
GSST 3520R
GSSA3520
GSST 3530R
GSSA3530
GSST 3540R
GSSA3540
GSST 3550R
GSSA3550
GSST 3560R
GSSA3560
GSST 3510R
GSSA3510
Stud Abutment
Components
Абатмент Stud Компоненты
O-Ring Retainer Cap Set
Комплект ретенционного колпачка
Упаковочная единица: ретенционный колпачок + O-ring
RCS01
СИСТЕМА TS
060
RCS02
(Small size)
O-Ring Retainer Set
Комплект ретейнера
Больше подходит для работы с меньшим оклюзионным
промежутком, чем ретенционный колпачок
Упаковочная единица: ретейнер + O-ring
RS01
O-Ring Set
Кольцо O-ring
Упаковочная единица: O-ring (5 шт.)
OAON01S
OAON02S
(Small size)
O-Ring Lab Analog
Лабораторный аналог O-ring
Конструкция используется при изготовлении рабочей модели
Упаковочная единица: Лабораторный аналог
OAL
СИСТЕМА TS
061
Port Angled Abutment
Угловой Абатмент Port
Используется для съемного протезирования
при необходимости компенсации угла
Снятие оттиска на уровне абатмента
A
Коменсирует: до 60˚
Используется 1.2 шестигранный ключ
Рекомендуемый момент вращения: 20 Нсм (mini),
30 Нсм (regullar)
Упаковочная единица: Абатмент + винт EbonyGold
G/H
А – Угол
064
Винт
EbonyGold
G/H – Высота десны
D – Диаметр
Абатмент + винт EbonyGold Код заказа
: код продукта + WH (пример : TS30PA455R WH)
Уровень
имплантата
D
СИСТЕМА TS
062
D Ø 4.6
А
G/H
4.0
5.0
TS10PA454M
TS10PA455M
4.0
5.0
TS17PA454M
TS17PA455M
4.0
5.0
TS30PA454M
TS30PA455M
Винт EbonyGold
: GSMABSM
10
А
G/H
17
А
30
G/H
D Ø 4.6
А
G/H
4.0
5.0
TS10PA454R
TS10PA455R
4.0
5.0
TS17PA454R
TS17PA455R
Винт EbonyGold
: GSMABSS
10
А
G/H
СИСТЕМА TS
17
А
30
G/H
4.0
TS30PA454R
5.0
TS30PA455R
063
Port Angled Abutment
Угловой Абатмент Port
Components
Компоненты
Port Angled Abutment Head
Головка углового Абатмента Port
Головная часть для присоединения к Угловому абатменту Port
Используется при помощи ключа для абатмента Locator
Рекомендуемый момент вращения: 20 Нсм
Упаковочная единица: головка Абатмента + носитель
PTAAH450P
СИСТЕМА TS
064
СИСТЕМА TS
065
СИСТЕМА
MS
068
070
Имплантанты MS SA типа Narrow Ridge
Имплантанты MS SA типа Denture
MS SA Implant
Narrow Ridge
Имплантат MS SA
типа Narrow Ridge
7
Имплантаты используются при узком альвеолярном гребне во фронтальном отделе
нижней челюсти
Уникальная монолитная форма имплантата обеспечивает равномерное распределение
нагрузки будущей ортопедической конструкции
Ортопедическая супраструктура имплантата не требует дополнительной фрезеровки
Форма имплантата и дизайн резьбы обеспечивают высокий уровень остеоинтеграции
и оптимальную первоначальную стабильность
Рекомендуемый момент вращения: 30 Hcм
3
G/H
L
G/H – Высота десны
L – Длина
D – Диаметр
D
D Ø 2.0
068
G/H
L
2.5
4.0
СИСТЕМА MS
D Ø 2.5
G/H
L
2.5
4.0
D Ø 3.0
G/H
2.5
4.0
L
8.5
10
11.5
13
MSN2008S25
MSN2010S25
MSN2011S25
MSN2013S25
MSN2008S40
MSN2010S40
MSN2011S40
MSN2013S40
8.5
10
11.5
13
MSN2508S25
MSN2510S25
MSN2511S25
MSN2513S25
MSN2508S40
MSN2510S40
MSN2511S40
MSN2513S40
8.5
10
11.5
13
MSN3008S25
MSN3010S25
MSN3011S25
MSN3013S25
MSN3008S40
MSN3010S40
MSN3011S40
MSN3013S40
MS SA Implant
Имплантат MS SA
Narrow Ridge Components
типа Narrow Ridge Компоненты
Impression Coping - Narrow Ridge
Трансфер для снятия оттиска - Для имплантата
MS SA типа Narrow Ridge
Используется для снятия оттиска с имплантата MS SA
типа Narrow Ridge
Поскольку абатмент не фрезеруется, используется трансфер
для снятия оттиска, с которого в последующем отливается
модель с использованием лабораторного аналога
MSPIC
Temporary Cap
Временный колпачок
Используется при изготовлении временных конструкций
Механизм защелкивания
MSPTC
069
СИСТЕМА MS
Lab Analog
Лабораторный аналог
Используется при изготовлении рабочей модели
Применяется для имплантата MS SA типа Narrow Ridge
MSPLA
Burn-out Cylinder
Выжигаемый цилиндр
Tип
Одиночный
Мостовидный
Используется в качестве основы протеза путем
присоединения к лабораторному аналогу
После отливки можно отрегулировать края
при помощи инструмента Finishing Reamer
MSPBCS
MSPBCB
MS SA Implant
Имплантат MS SA
Denture
типа Denture
Используется для съемных протезов
Имплантаты устанавливаются у пациентов при полной адентии с узким
альвеолярным гребнем, либо в случае, когда установка имплантатов
обычного диаметра невозможна
Высокий уровень эргономики, уплощенность изготовления зубного протеза
при помощи ретейнера и лабораторного аналога
Шаровидный тип структуры для использования система «O-ring»
G/H
G/H – Высота десны
L – Длина
L
D – Диаметр
D
D Ø 2.0
070
G/H
L
СИСТЕМА MS
2.0
4.0
D Ø 2.5
G/H
L
2.0
4.0
D Ø 3.0
G/H
2.0
4.0
L
8.5
10
11.5
13
MSD2008S20
MSD2010S20
MSD2011S20
MSD2013S20
MSD2008S40
MSD2010S40
MSD2011S40
MSD2013S40
8.5
10
11.5
13
MSD2508S20
MSD2510S20
MSD2511S20
MSD2513S20
MSD2508S40
MSD2510S40
MSD2511S40
MSD2513S40
8.5
10
11.5
13
MSD3008S20
MSD3010S20
MSD3011S20
MSD3013S20
MSD3008S40
MSD3010S40
MSD3011S40
MSD3013S40
MS SA Implant
Denture Components
Имплантат MS SA типа Denture
Компоненты
O-ring Retainer Cap Set
Комплект ретенционного колпачка O-ring
Используется для съемного протезирования
Упаковочная единица: ретенционный колпачок + O-ring
RCS01
O-ring Set
Комплект колец O-ring
Упаковочная единица: O-ring (5 шт.)
OAON01S
071
СИСТЕМА MS
O-ring Lab Analog (Denture)
Лабораторный аналог O-ring
(для съёмных протезов)
Используется при изготовлении рабочей модели
MSDLA
СИСТЕМА
ОS
074
075
076
077
078
Ортодонтический винт с обычной головкой
Ортодонтический винт с отверстием
Ортодонтический винт с малой головкой
Ортодонтический винт с головкой для брекетов
Программа цефалометрического анализа V-ceph
OrthAnchor Simple Head
Ортодонтический винт С обычной головкой
Машинно-обработанная поверхность
G/H
Материал: Ti-6AI-4V
Без сквозного отверстия
Используется с ортодонтической спиральной пружиной ( 2.5),
силовой цепью и эластичной резинкой, которые соединены
с головкой ортодонтического винта
L
G/H – Высота десны
L – Длина
D – Диаметр
Спецификация G/H 4.0 изготавливается по предзаказу.
СИСТЕМАOS
D Ø 1.4
G/H
L
D
6
8
10
OSSH1406
OSSH1408
-
074
1.5
D Ø 1.6
G/H
L
1.5
4.0
D Ø 1.8
G/H
1.5
4.0
L
6
8
10
OSSH1606
OSSH1608
OSSH1610
OSSH16064
-
-
6
8
10
OSSH1806
OSSH1808
OSSH1810
OSSH18064
-
-
OrthAnchor
Through Hole
Ортодонтический винт
С отверстием
G/H
Машинно-обработанная поверхность
Материал: Ti-6AI-4V
Сквозное отверстие: ø0.8
Используется с дугой ортодонтической проволоки (круглой),
L
спиральной пружиной (ø2.5), силовой цепью и эластичной резинкой,
которые соединены с головкой ортодонтического винта
Отверстие необходимо для использования проволоки
G/H – Высота десны
L – Длина
D – Диаметр
D
Спецификация G/H 4.0 изготавливается по предзаказу.
G/H
L
6
8
10
СИСТЕМАOS
D Ø 1.4
075
1.5
D Ø 1.6
G/H
OSTH1406
L
1.5
4.0
D Ø 1.8
G/H
1.5
4.0
L
-
OSTH1408
6
8
10
OSTH1606
OSTH1608
OSTH1610
OSTH16064
-
-
6
8
10
OSTH1806
OSTH1808
OSTH1810
OSTH18064
-
-
OrthAnchor Small Head
Ортодонтический винт
С малой головкой
G/H
Машинно-обработанная поверхность
Материал: Ti-6AI-4V
D (диаметр головки): ø1.48
Используется с ортодонтической спиральной пружиной ( 1.5/2.0/2.5),
L
силовой цепью и эластичной резинкой, которые соединены
с головкой ортодонтического винта
G/H – Высота десны
L – Длина
D – Диаметр
D
СИСТЕМАOS
D Ø 1.4
G/H
L
6
8
10
OSSHS1406
OSSHS1408
-
6
8
10
OSSHS1606
OSSHS1608
OSSHS1610
6
8
10
OSSHS1806
OSSHS1808
OSSHS1810
076
1.5
D Ø 1.6
G/H
L
1.5
D Ø 1.8
G/H
1.5
L
OrthAnchor
Bracket Head
Ортодонтический винт
С головкой для брекетов
G/H
Машинно-обработанная поверхность
Материал: Ti-6AI-4V
Лучшая совместимость с различными ортодонтическими проволочными дугами
Используется с дугой ортодонтической проволоки (rec/round),
спиральной пружиной (ø1.5/2.0/2.5), силовой цепью и эластичной резинкой,
которые соединены с головкой ортодонтического винта
L
G/H – Высота десны
L – Длина
D – Диаметр
D
G/H
L
6
8
10
СИСТЕМАOS
D Ø 1.4
077
1.5
D Ø 1.6
G/H
L
1.5
D Ø 1.8
G/H
1.5
L
OSBH1406
OSBH1408
-
6
8
10
OSBH1606
OSBH1608
OSBH1610
6
8
10
OSBH1806
OSBH1808
OSBH1810
Программа цефалометрического
анализа V-ceph
Программное обеспечение для планирования ортодонтического и
орто-хирургического лечения
Сравнение информации о пациенте с помощью двойного монитора
На всех фотографиях можно делать заметки
Свыше 23 вариантов оформления галерей заложено в базе данных
Корректировка изображений
Прогноз роста
Параллельная фиксация FH line
Данную программу можно контролировать через iPad
СИСТЕМАOS
078
СИСТЕМАOS
079
НКР
082
083
084
089
090
Костные материалы (SureOss/The Graft)
Резорбируемые мембраны (OssGuide/SureDerm)
3D титановая мембрана OssBuilder
Сверло для забора аутогенной кости
Костный винт
Костные материалы
SureOss
На 100% состоит из лиофилизированной костной ткани (кортикальная кость)
Препарат содержит факторы роста, белки и минералы, стимулирует
регенерацию костной ткани посредством остеоиндукции с сохранением
механической прочности
Форма выпуска - шприц
Размер частиц
- Пудра : 200~850
- Стружка : 850~1500
Производитель: «HansBiomed Corp.», Южная Корея
Объём (сс)
0.25
0.5
1.0
Объём (сс)
0.25
0.5
1.0
082
Пудра
POWDER025
POWDER05
POWDER10
Стружка
CHIP025
CHIP05
CHIP10
НКР
The Graft
Натуральная пористая минеральная костная матрица
Не содержит органических компонентов, которые могут
быть причиной инфекции или иммуной реакции
Форма выпуска - флакон
Производитель: «Purgo», Южная Корея
Объём (сс)
0.6
1.2
2.4
4.8
Стружка
BG-A25
BG-A05
BG -A10
BG -A20
Резорбируемые мембраны
Мембрана OssGuide
мм
Коллагеновая мембрана
T
15 20
20 30
30 40
Изготовлена из свиного коллагена
Повышенная стабильность, простота
использования
Быстрая интеграция мягких тканей
0.2 мм
TG-1
TG-2
TG-3
Прочность на разрыв благодаря
способу изготовления Cross-linking
Производство: «Bioland», Южная Корея
Т – Толщина
Мембрана SureDerm
Бесклеточная дермальная мембрана
Восстановление мягких тканей
Отличная биосовместимость
Производство:
Т – Толщина
T
0.25~0.59 мм
10
10
20
20
20
40
20
40
SUREDERM1012
мм
T
10
10
20
20
20
40
20
40
SUREDERM1014
SUREDERM1022
SUREDERM1024
0.60~0.99 мм
SUREDERM2012
SUREDERM2014
SUREDERM2022
SUREDERM2024
083
НКР
«HansBiomed Corp.», Южная Корея
мм
3D титановая мембрана OssBuilder
Титановая мембрана 3D формы не требует обрезания и моделирования
- Варианты исполнения OssBuilder различаются по форме и размерам
Минимальное воздействие
- Благодаря 3D дизайну отсутствуют травмирующие десну линии сгиба
- Исключено смещение костного материала, т.к. OssBuilder закреплен
Современный 3D дизайн
на имплантате
Превосходный остеогенез
- Мембрана OssBuilder изготовлена с применением отверстий,
похожих на поры, что повышает интенсивность кровоснабжения области
Удобное использование
Возможность проведения операции с использованием
формирователя десны или операции с использованием
Быстрая регенерация
Надежная фиксация
хирургического вмешательства
винта-заглушки
Одноразовый. Нельзя использовать повторно.
OB2
084
OB3
Lateral Builder
Jaw Builder
Восстановление альвеолярной кости
в случае небольшого вертикального/
горизонтального дефекта кости при
извлечении имплантата, фенестрации
или при щелевидном дефекте
Возможноcть увеличения альволярного гребня
на 5~10 мм по вертикали/горизонтали при
аугментации альвеолярного гребня при
помощи титановой мембраны
НКР
P
BW
BL
BD
OB2 Lateral Builder
Аугментация
– Размер проксимального дефекта
– Ширина буккального дефекта
– Длина с буккальной стороны
– Буккальное расстояние
P
BW
BL
BD
4
4
4
8
10
10
7
7
9
5.5
5.5
5.5
SM1W487SB
SM1W4107SB
SM1W4109SB
7
7
10
10
12
12
9
9
12
12
12
12
7
9
7
9
7
9
5.5
5.5
5.5
5.5
5.5
5.5
SM2W797SB
SM2W799SB
SM2W10127SB
SM2W10129SB
SM2W12127SB
SM2W12129SB
7
7
10
10
12
12
9
9
12
12
12
12
7
9
7
9
7
9
5.5
5.5
5.5
5.5
5.5
5.5
SM3W797SB
SM3W799SB
SM3W10127SB
SM3W10129SB
SM3W12127SB
SM3W12129SB
P
1-стеночная
Костный дефект с
буккальной стороны
BD
BL
BW
P
2-стеночная
Костный дефект с
буккальной и
проксимальной сторон
BW
P
3-стеночная
Костный дефект с
буккальной,
проксимальной и
язычной сторон
BD
BL
BW
085
НКР
BD
BL
3D титановая мембрана OssBuilder
BW
BL
LL
BD
LD
OB3 Jaw Builder
Аугментация
– Ширина буккального дефекта
– Длина с буккальной стороны
– Длина с язычной стороны
– Буккальное расстояние
– Язычное расстояние
BW
BL
LL
BD
LD
10
10
10
7
9
11
3.5
4.5
6
5.5
5.5
5.5
3.7
3.7
3.7
SB3H107F
SB3H109F
SB3H1011F
20
20
20
7
9
11
3.5
4.5
6
5.5
5.5
5.5
3.7
3.7
3.7
SB3H207F
SB3H209F
SB3H2011F
10
10
10
7
9
11
7
9
11
5.5
5.5
5.5
5.5
5.5
5.5
SB3V107F
SB3V109F
SB3V1011F
20
20
20
7
9
11
7
9
11
5.5
5.5
5.5
5.5
5.5
5.5
SB3V207F
SB3V209F
SB3V2011F
Горизонтальная
LL
LD
BD
BL
BW
Горизонтальная
086
LL
НКР
LD
BD
BL
BW
Вертикальная
LL
LD
BD
BL
BW
Вертикальная
LL
LD
BD
BL
BW
Компоненты мембраны OssBuilder
Healing Cap
Колпачок-формирователь десны
D
Используется для соединения с верхней частью переходника
для фиксации мембраны OssBuilder
Подходит для 1-стеночной мембраны (ОВ1)
H
Момент вращения не более 5~8 Нсм
Установка 0.9 шестигранным ключом (ручной)
D – Диаметр
Н – Высота
Одноразовый. Нельзя использовать повторно.
D
3.0
4.0
SBHC4030
SBHC4040
SBHC5030
SBHC5040
H
Ø 4.0
Ø 5.0
Cover Cap
Защитный колпачок
Ø 4.0
Используется для соединения с верхней частью преходника
для фиксации мембраны OssBuilder
0.3
Подходит для 2,3-стеночных мембран (ОВ2, ОВ3)
Момент вращения не более 5~8 Нсм
087
Установка 0.9 шестигранным ключом (ручной)
D – Диаметр
НКР
Н – Высота
Одноразовый. Нельзя использовать повторно.
D
0.3
H
Ø 4.0
SBCC4000
OB Anchor
Переходник
D
Используется для соединения с колпачком-формирователем
H
десны или защитным колпачком на верхней части переходника
для фиксации мембраны OssBuilder
Только для имплантатов системы TS (контакт бурта)
Момент вращения не более 12~15 Нсм
Установка 0.9 шестигранным ключом (ручной)
D – Диаметр
Н – Высота
Одноразовый. Нельзя использовать повторно.
D
H
Ø 3.5
Ø 4.0
0
0.5
1.0
1.5
2.0
2.5
3.0
SBAC3500TSM SBAC3505TSM SBAC3510TSM SBAC3515TSM SBAC3520TSM SBAC3525TSM SBAC3530TSM
SBAC4000TSR SBAC4005TSR SBAC4010TSR SBAC4015TSR SBAC4020TSR SBAC4025TSR SBAC4030TSR
Компоненты мембраны OssBuilder
Tenting Screw
Опорный винт
Внутренний тип соединения
Ø 3.0
Применяется как основа крепления титановой мембраны
Подходит для титановой мембраны типа OB2, OB3
L
Рекомендуемая глубина погружения при нормальной и
твердой кости: 3-5 мм, мягкой кости: более 5 мм
Ø 2.1
Используется 0,9 шестигранный ключ (медленная установка)
Используется с соответствующим колпачком-формирователем десны
и защитным колпачком
L – Длина
L
8.5
10
11.5
13
SBS2008I
SBS2010I
SBS2011I
SBS2013I
088
НКР
Defect Gauge
Измеритель дефектов
Используется для измерения дефектов костной ткани в
горизонтальном и вертикальном направлении
Маркировочная линия в мм, широкая разметка (4-5, 9-10, 14-15 мм)
SMDG
AutoBone Collector
Сверло для забора аутогенной кости
AutoBone Collector
Сверло для забора аутогенной кости
AutoBone Collector (стоппер + сверло) от Ø 3.0 до Ø 6.0
Момент вращения: 300-600 об/мин
Рекомендуемое количество использования: 50 раз
Перед использованием необходимо стоппер присоединить к сверлу
Забор кости производится при погружении сверла на 4 мм
После завершения процедуры необходимо отделить стоппер от
сверла, чтобы не вызвать эффект пружины и выпадания аутокости и стоппера
H
D – Диаметр
Н – Высота
D
D
Ø3.0
Ø4.0
Ø5.0
Ø6.0
Короткое
-
-
ABC504S
ABC604S
Длинное
-
-
ABC504L
ABC604L
L
Stopper
Стоппер
089
Используется для забора кортикальной кости
Нужно выбрать стоппер, чтобы сверло погружалось на 4 мм
НКР
При заборе кость собирается в стоппере
L – Длина
D – Диаметр
L
D
Ø3.0
Ø4.0
Ø5.0
Ø6.0
Короткий
-
-
ABC2ST504S
ABC2ST604S
Длинный
-
-
ABC2ST504L
ABC2ST604L
Bone Ejector
Эжектор кости
Инструмент для извлечения аутокости, забор которой
осуществлялся с использованием сверла для забора аутогенной кости
Может использоваться со сверлом для забора аутогенной кости
диаметром 5.0 и 6.0
D – Диаметр
D
Двухкомпонентная структура замка.
Инструкция по использованию сверла для забора
аутогенной кости
Ø3.0 / Ø4.0 / Ø5.0 / Ø6.0
ABBE52L
Перед сверлением
установите сверло для
забора аутогенной кости
на 1-ой отметке
После сверления
зафиксируйте сверло
для забора аутогенной
кости на 2-й отметке
Bone Srew
Костный винт
Обработанная поверхность
Материал: Ti-6AI-4V
Ø 1.2
Используется для фиксации нерезорбируемой
мембраны OssBuilder
Эффект самонарезания
L
Ø 1.4
Используется для фиксации нерезорбируемой
мембраны и костной пластинки
Эффект самонарезания
L
Ø 2.0
Используется для фиксации костных блоков
Возможность использования после
предварительного сверления
D
Нет эффекта самонарезания
D
L – Длина
D – Диаметр
Нельзя использовать повторно.
090
D Ø 1.2
D
L
4
5
BSCH1203
BSCH1204
BSCH1205
4
6
8
BSCH1404
BSCH1406
8
BSCH2008
НКР
3
D Ø 1.4
D Ø 2.0
D
D
L
L
-
-
BSCH1408
-
-
10
12
14
16
BSCH2010
BSCH2012
BSCH2014
BSCH2016
091
НКР
ОТТИСКНОЙ
МАТЕРИАЛ
Оттискной материал
HySil
А-силиконовая слепочная масса
Повышенная гидрофильность для более точных слепков
Быстро схватывается без изменения формы
Используется как для классических случаев реставрации, так и для реставрации на имплантатах
Рабочее время Extra Light Body, Light Body, Mono Body: 1 мин.
Рабочее время Heavy Body, Putty Body, Auto Mono Body, Auto Heavy Body: 2 мин.
Картридж - 50 мл
ОТТИСКНОЙ
МАТЕРИАЛ
Extra Light Body
4 картриджа
ESS50EL
4 картриджа
ESS50L
15 картриджей
ESS50LB
4 картриджа
ESS50M
15 картриджей
ESS50MB
094
Light Body
Mono Body
Картридж - 50 мл
Bite
ESS50B
4 картриджа
ESS50H
15 картриджей
ESS50HB
ОТТИСКНОЙ
МАТЕРИАЛ
4 картриджа
Heavy Body
Putty
Putty
База 400 мл
Катализатор 400 мл
ESS400P
095
Оттискной материал
Картридж для автоматического смешивания - 380 мл
2 картриджа
ESS380M
Heavy body
2 картриджа
ESS380H
ОТТИСКНОЙ
МАТЕРИАЛ
Mono body
096
ОТТИСКНОЙ
МАТЕРИАЛ
097
