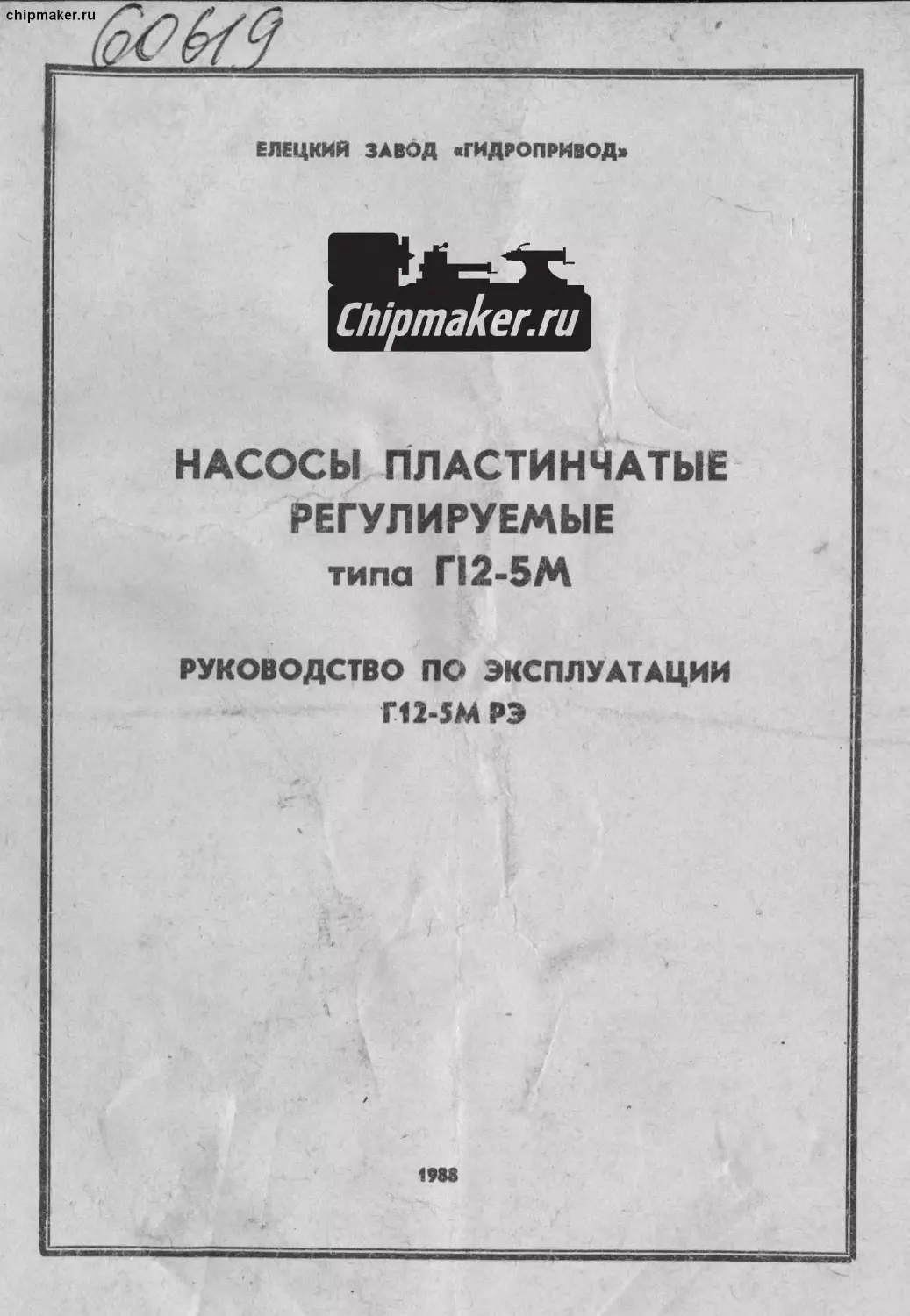

ЕЛЕЦКИЙ ЗАВОД «ГИДРОПРИВОД»
Chiomaker.ru
г
НАСОСЫ ПЛАСТИНЧАТЫЕ
РЕГУЛИРУЕМЫЕ
типа П2-5М
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Г12-5М РЭ
А
1988
т
chipmaker.ru
Руководство по - эксплуатации к изделию не отражает
незначительных конструктивных изменений в изделии, вне-
сенных изготовителем после подписания к выпуску в свет
данного руководства.
1.	ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Насосы пластинчатые регулируемые однократного действия
с постоянным направлением потока типа Г12-5М предназначены
для подачи под давлением в гидросистемы станков и других
машин автоматически регулируемого по величине потока рабочей
жидкости.
На базе насосов типа Г12-5М разработаны исполнения насо-
сов 2ГГ2-5М и ДГ12-5М.
Насосы 2Г12-5М применяются для подачи рабочей жидкости
в гидросистемы металлорежущих станков с дистанционным изме-
нением подачи.
Насосы ДГ12-5М применяются в гидросистемах станков и дру-
гих машин в режимах с реверсированием потока при заданном
давлении на выходе.
Насосы изготовляются в исполнении УХЛ, категория разме-
щения— 4 по ГОСТ 15150—69.
Рабочая жидкость — минеральные масла вязкостью 20—
213 мм2/с и температурой 10—50° С.
Рекомендуемые марки масел: ИГП-38, ТУ38.101413—78,
ВНИИ НП-403, ГОСТ 16728—78 и другие, имеющие вязкость, не
выходящую за пределы допустимого диапазона при конкретных
температурных условиях работы.
Насосы выпускаются с правым направлением вращения вала
(со стороны привода по часовой стрелке).
Для различных условий эксплуатации насосов типа Г12-5М
предусмотрены три диапазона давлений работы регулятора давле-
ния: 1,2—2,5; 2,5—4; 4—6,3 МПа. Насос 2Г12-55АМ-4 работает
в диапазоне давлений 2,5—4 МПа, насос 2Г12-54АМ-2,5 — в диа-
пазоне давлений 1,2—2,5 МПа.
В заказе необходимо указать типоразмер насоса, диапазон
давления работы регулятора, климатическое исполнение, катего-
рию размещения и номер технических условий.
Примеры обозначения насоса:
Г12-55АМ-4-УХЛ4 ТУ2-053-1765—85 — для диапазона давлений
2,5—4 МПа;
ДГ12-54АМ-УХЛ4 ТУ2-053-1765—85 — для диапазона давлений
4—6,3 МПа.
Chinmaker.ru
F
chipmaker.ru
Схема условного обозначения
2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1.	Основные технические параметры насосов с номинальной
частотой вращения 1500 об/мин при работе на минеральном мас-
ле с вязкостью 35—40 мм2/С (сСт) и температурой 46—50° С
приведены в табл. 1.
При других значениях вязкости рабочей жидкости подача на-
соса рассчитывается по формуле (1) (Инструкция ЭНИМ.С
«Гидравлическое оборудование. Насосы пластинчатые», 1972 г.).
I-(I--Kq)—— 1 л/мин ,	(1)
V j
где QH0M, — номинальные значения подачи и коэффициента
подачи, берутся из табл. 1 при вязкости vE0M>
равной 35—40 мм2/с (сСт);
v — вязкость, при которой определяется подача
мм2/с (сСт).
При работе насоса с частотой вращения, отличающейся от но-
минальной, подача рассчитывается по формуле (2) (ГОСТ
14658—86).
Сизм = Сном — Л/мин,	(2)
^НОМ
где Qhom> пном — номинальные значения подачи и частоты вра-
щения (из табл. 1);
пизм — частота вращения, при которой определяется по-
дача QH3M , об/мин.
2.2.	Габаритные и присоединительные размеры насосов указа-
ны на рис. 1 и 2.
2.3.	Допускаемая продолжительность работы на максимальном
давлении не должна превышать 1 % в течении каждой минуты
(т. е. не более 0,6 с).
Общая продолжительность работы на максимальном давлении
не должна превышать 1% от ресурса.
2.4.	Интервалы между двумя процессами срабатывания регу-
лятора давления на максимальной величине подачи должны
составлять не менее 0,2 с.
Chlpmaker.ru
2-26
5
Наименование параметра
Модель насоса
Г12-53АМ	Г12-54АМ	ДГ12-54АМ	2Г12-54АМ-2.5 (2Г12-54АМ-2.5)	Г12-55АМ
2Г12-55АМ-4
20
45
45
80
chipmaker.ru
Номинальный рабочий объем,
см3
Давление на выходе из насоса,
МПа:
номинальное
максимальное
Давление на входе, МПа:
максимальное
минимальное
Частота вращения об/мин:
номинальная
максимальная
минимальная
Номинальная
менее
подача, л/мин, не
23
53
53
80
Номинальная
более
мощность, кВт, не
Номинальная
де, кВт, не
мощность на выхо-
более
Мощность при нулевой подаче
и номинальном давлении на
выходе, кВт, не более
0,8
1
Наименование параметра
+0,05
—0,02
1500
1500
960
55
95
13,6
10,8
97
. 10,5
Продолжение табл. 1
Модель насоса
Г12-53АМ	Г12-54АМ	ДГ12-54АМ •	2Г12-54АМ-2.5 (2Г12-54АМ-2.5)	. Г12-55АМ •
2Г12-55АМ-4
Коэффициент подачи, %, не ме-
нее
Коэффициент полезного действия,
%, не менее
Максимальное давление
МПа
Момент при настройке
ра давления, Н-м, не
Масса, кг, не более
дренажа,
регулято-
более
заданного
ДО —Qhom
Точность поддержания
значения давления при измене-
нии подачи, МПа, не более:
от нуля до номинальной
ОТ +Qhom
Диапазон регулирования рабочего
объема, см3
Диапазон регулирования давле-
ния, МПа:
при механической настройке
при дистанционном управле-
нии
Давление в линии управления,
МПа, не более
85
86
74
10
86
74
10
91
70
88
80
90
67
17,5
0,8
8—20
0,05
15
10
31,5
36
Параметры регулирования
0,8
18—45
18—45
36 (31,5)
18—45
46
0,8
32—80
58
0,8
32—80
Модель насоса
Наименование параметра
Г12-53АМ
Г12-54АМ
ДГ12-54АМ1]
2Г12-54АМ-2.5
(Г12-54АМ-2.5)
Продолжение табл. 1
chipmaker.ru
Г12-55АМ
2Г12-55АМ-4
Допускаемая частота изменения
подачи, мин-1:
от нуля до номинальной
от +0,5Qhom до —0,5QНОМ
Время изменения давления при
скачкообразном изменении по-
дачи от минимальной до номи-
нальной и наоборот, с, не бо-
лее
Время изменения давления при
скачкообразном изменении дав-
ления в линии управления, с,
не более
Перепад давления в полостях ци-
линдра регулятора расхода (пе-
репад давления на дросселе),
МПа, не более
Уменьшение установленной дрос-
селем подачи насоса при уве-
личении давления на выходе,
%, не более:
на 0,6 МПа
на 1,5 МПа
40
0,3
30
0,3
30
25
0,3
0,3
60 (30)♦
0,2 (0,3)*
0,8**
22**
Модель насоса
Наименование параметра
Г12-53АМ	Г12-54АМ	ДГ12-54АМ
2Г12-54АМ-2.5
(Г12-54АМ-2.5)
25
0,3
25
0,3
0,6
15
Продолжение табл. 1
Г12-55 AM
2Г12-55АМ-4
Превышение давления настройки
при мгновенном возрастании
давления, %, не более
Гистерезис, МПа
Уровень звука L\A на расстоянии
1 м от наружного контура на-
соса, дБА, не более
Полный 90%-ный ресурс, ч, не
менее:
при тонкости фильтрации
25 мкм
*
при тонкости фильтрации
10 мкм
72	75	75
5000
6000
3000
5000
1000
0,2
72
4000
7000
82
79
3000
5000
Примечание. * Данные, приведенные в скобках, указаны для насоса исполнения Г12-5АМ-2,5.
** Данные относятся к насосу модели 2Г12-54АМ-2,5.
о

chipmaker.ru


4omS.Ml2-SH
H^4@|A
di
Тсась/бание
нагнетание
Lmax
Типоразмер
насоса
8!
~180
аз__
В, так м™»™"
Втах
dk
управление
Винт регулятора
йаВления


Г12-53АМ
П2 -54 AM
ДГ 12-54 AM
П2-55АМ
280
350
320
360
228
220
243
Размерь/ 6 мт
8
н	Hi	Hz	h	L	L	1			1	d.	di	dz	ds	de,
					nped. отк/f. f						Г0СТ6Н1-52
/57	7/	68	22,5	190	24	4	29	40	46	20	K3/i	K’/i	KW_	 --
194	90	80	33	220	27	4	35	42	49	30	KI"	Ю/d'	KM	кче
230	105	95	53	258	36	,6^	50	42	50	30	Kt'H	КГ	K>h" •

Рис. 1. Габаритные и присоединительные размеры насосов типа Г12-5М и ДГ12-5М
I

Chinmaker.ru
4отй М12'6Н
(Sлинию нагке/пйшлО
бинт регулятора	d<
бсасыВание
в тал
отЗсб утечек
в 1 max
Винт регулятора __
Заблей и fl
\_____“г.__
нагнетание
L так
упра8ление(после

Аид Б
___________Uk	'
управление (8о Зроссрля) /
Типоразмер насоса	Размеры о мм
	8	8/	н	Hi	Hi	L	L	Li	Lz	Оз	Он	dt	dz	dj	dz,
							пре6. откл. i					ГОСТ МН-52
zn2-5МП-2,5	438	228	194	90	80	220	27	4	35	42	49	Kf"	KHd	KW	K1/8U
2П2-55ИМ-1,	480	243.	230	105	95	258	36 1	2	50	42	50	Kif/i	KM	K8/d	Kdku
Рис. 2. Габаритные и присоединительные размеры насосов типа 2Г12-5М

chipmaker.ru
3.	КОМПЛЕКТНОСТЬ
Комплектность поставки изделия должна соответствовать
табл. 2.
Таблица 2
-  -   -
Обозначение
Наименование
Количество
Г12-5 AM
Г12-5М РЭ
Насос пластинчатый регулируемый
Входят в комплект и стоимость насоса
Документы
Руководство по эксплуатации
4.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Перед пуском насоса необходимо проверить крепление винтов
регулятора давления и опоры, а также надежность крепления
трубопроводов.
Затяжка накидных гаек трубопроводов, находящихся под
давлением, запрещается.
Включать и выключать насос следует без нагрузки в системе.
При разборке насоса перед снятием корпуса регулятора необ-
ходимо вывернуть винт регулятора давления, ослабив пружину.
5.	СОСТАВ И УСТРОЙСТВО ИЗДЕЛИЯ
Конструкция насоса типа П2-5М представлена на рис. 3.
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий
из ротора 3 с пластинами 4, подвижного статора 5, кольца 6,
распределительного диска 7 и диска 8. Рабочий комплект скреп-
лен двумя винтами 9.
Ротор установлен шейками в подшипники скольжения 10 и
посажен на шлицы вала 11, свободно вращающегося в шариковых
подшипниках 12, 13.
Распределительный диск 7 имеет окна а для всасывания и б
для нагнетания рабочей жидкости, а также окна в и г для подво-
да и отвода ее из-под пластин.
Задний диск 8 имеет полость д, сообщающуюся с поло-
стью б. В полости установлено кольцо 14.
В корпусе закреплен качающийся узел, включающий опоры 15,
16 и крышку 27. Ограничитель 17, установленный в отверстие
кольца, поддерживает статор при остановке насоса.
12
Рис. 3. Конструкция насоса типа Г12-5М
13
chipmaker.ru
В корпусе расположен регулятор подачи, состоящий из винта
18 и гайки 19. С противоположной стороны корпуса расположен
регулятор давления, состоящий из корпуса регулятора 20, упоров
21 и 23, пружины 22, винта 24 с уплотняющей резьбу гайкой 25.
Вал насоса уплотняется манжетой 26, установленной в крыш-
ке. Уплотнение по стыкам осуществляется резиновыми кольцами.
Насос 2Г12-5М отличается от насосов типа Г12-5М наличием
дополнительного регулятора расхода. Основные детали регуля-
тора расхода (рис. 4): 1 — крышка, 2 — гильза, 3 — поршень,
4 — крышка, 5 — пружина, 6 — клапан, 7—винт, 8— винт, 9 —
плунжер, 10 — гайка, 18 — винт регулятора подачи.
Рис. 4. Регулятор расхода насоса 2Г12-55АМ
Конструкция насоса ДГ12-5М отличается от насосов типа
П2-5М регулятором давления, в который входят две пружины и
плунжер. Корпус регулятора давления имеет отверстие К1/8"
для дистанционного управления давлением.
6.	РАБОТА ИЗДЕЛИЯ
Насос типа Г12-5М работает следующим образом. При враще-
нии вала с ротором пластины под действием центробежной силы
прижаты к рабочей поверхности статора и перемещаются в пазах
ротора в соответствии с профилем рабочей поверхности статора.
При этом объем камеры между пластинами увеличивается во вре-
мя соединения ее с окном всасывания а (см. рис. 3) и заполняет-
14
ДР 2
ся рабочей жидкостью. Во время соединения с окном нагнетания
б объем камеры уменьшается и жидкость вытесняется через окно
нагнетания. Под действием давления рабочей жидкости в полости
д рабочий комплект прижимается к торцу крышки.
Регулятор давления на-
соса позволяет автоматиче-
ски, в зависимости от вели-
чины давления на выходе
из насоса, изменять величи-
ну эксцентриситета е стато-
ра относительно ротора.
Пружина 22 регулятора
давления стремится устано-’
новить статор с максималь-
ным эксцентриситетом, т. е.
в положение, соответствую-
щее наибольшей подаче, а
давление рабочей жидко-
сти, нагнетаемой насосом,
стремится сдвинуть его в I
сторону уменьшения экс-
центриситета. Когда давле- рнс 5 Схема
включения насоса 2Г12-5М
нис рабочей жидкости пре-	в гидросистему с дросселем
одолевает усилие пружины,
статор передвигается в сторону уменьшения эксцентриситета, и
подача резко уменьшается до нуля.
Регулирование подачи насоса 2Г12-55АМ. может осуществлять-
ся с помощью дистанционного управления. Схема включения на-
соса в гидросистему с дросселем управления ДР2 приведена на
рис. 5. Рабочая жидкость проходит через отверстие а (см. рис. 4),
дросселирующий конус клапана 6 и перемещает поршень 3 впра-
во. Поршень через двухступенчатый плунжер 9 сдвигает статор
насоса. Винт 7 служит для регулирования положения конуса кла-
пана относительно отверстия а. При заворачивании винта проход-
ная щель, а следовательно и скорость перемещения поршня, уве-
личивается. Винт 8 служит для регулирования натяга пружины 5,
подпружинивающей клапан. Давление нагнетания, подводимое
через отверстие б обеспечивает постоянный прижим плунжера
к поршню.
В зависимости от величины перепада давлений на дросселе
ДР2 (см. рис. 5) изменяется величина хода поршня, а следова-
тельно и подача насоса.
Отверстие в соединяется с линией после дросселя ДР2.
Конструкция насоса ДГ12-5М позволяет механически или ди-
станционно изменять величину подачи при заданном давлении на
15
chipmaker.ru
выходе в режимах с реверсированием потока за счет перемещения
подвижного статора насоса через нулевое положение эксцентри-
ситета.
7.	ИЗМЕРЕНИЕ ПАРАМЕТРОВ, РЕГУЛИРОВАНИЕ И НАСТРОЙКА
Регулировочная характеристика насосов приведена на рис. 6.
Винтом 24 (см. рис. 3) настраивается нулевая подача при давле-
нии р2 (см. рис. 6а). При понижении давления до Pi подача долж-
на быть не менее QHom- При заворачивании винта давление р2
повышается.
В зависимости от исполнения насосов по давлению регулиро-
вание может производиться в диапазонах Д2 и Д3 (см.
рис. 66).
Д/'(23’2ДМ/7а; Д2--2,5-4МПа; ДЗт4‘6,ЗМЛа
QOfz 0,4 Qo
Рис. 6а, б. Регулировочная характеристика насо-
сов типа Г12-5М
График зависимости подачи и мощности насоса 2Г12-55АМ-4
от давления приведен на рис. 6в.
Настройка различных величин подачи в пределах от Qo до
Qoi (см. рис. 66) производится винтом 18, при заворачивании
которого подача (рабочий объем) уменьшается.
16
В насосе 2Г12-5М изменение подачи в диапазоне от Qo до Qoi
в процессе работы производится увеличением или уменьшением
перепада давлений на дросселе ДР2 при давлении на выходе из
насоса, не превышающем pi, которое определяется настройкой
пружины. Дальнейшее повышение давления до pi вызовет сраба-
тывание регулятора давления, подача резко уменьшится до нуля.

60
40
30
120
НО
too
90
I 80

	 -
																		1
																		i LL_
												£						s I


			• -	**	* —•
															&
							№.		о).									\ 1 11
											N	'о
												мм •
Давление, МПа
No, No - мощность нулевого хода
N
10
О
Рис. 6в. График зависимости подачи и мощности насоса 2Г12-55АМ
от давления
8.	ПОРЯДОК УСТАНОВКИ
Перед установкой насос необходимо вынуть из ящика и осво-
бодить от упаковки.
Поверхности, покрытые слоем консервационной смазки, сле-
дует промыть чистым бензином.
При монтаже насоса необходимо вывернуть заглушки из вса-
сывающего и нагнетающего отверстий и отверстия для отвода
утечек.
Насос устанавливается в любом положении. Расположение
насоса на машине должно обеспечивать удобный доступ к нему
для монтажа и наблюдение за работой. Соединение вала насоса
с приводным валом электродвигателя осуществляется через упру-
гую муфту.
17
chipmaker.ru
При установке вал насоса и приводной вал электродвигателя
следует сцентрировать, так как неточность установки вызывает
прогиб вала, преждевременный износ подшипников, и насос вы-
ходит из строя. Допустимое радиальное смещение осей — 0,1 мм,
угол перекоса — 30'.
Направление вращения вала — правое, указано стрелкой на
корпусе насоса.
Для защиты насоса и гидросистемы от перегрузки необходимо
отрегулировать предохранительный клапан на давление, не пре-
вышающее 7 МПа, а расход клапана должен быть не менее по-
дачи насоса.
Всасывающий трубопровод должен быть по возможности ко-
ротким, с минимальным количеством изгибов и обеспечивать
сохранность масла в насосе после его остановки. Присоединение
всасывающего трубопровода к насосу должно иметь надежное
уплотнение, исключающее возможность засасывания воздуха.
Размеры трубопровода и всасывающих фильтров должны обеспе-
чивать вакуум на входе не более 0,02 МПа (при максимальной
подаче) и скорость масла — не более 0,5 м/с.
Нагнетательный трубопровод желательно иметь прямым или
с плавными изгибами.
Всасывающий и сливной трубопроводы должны быть глубоко
опущены в бак, но не доходить до его дна приблизительно на
два—три диаметра трубы. Концы труб должны быть срезаны
под углом 45° и расположены на расстоянии не менее 250 мм друг
от друга.
Объем масла в баке должен быть не менее двухминутной по-
дачи насоса, что препятствует чрезмерному нагреву и эмульсиро-
ванию масла воздухом.
Внутри бака следует сделать перегородку высотой 2/3 нор-
мального уровня масла, отделяющую всасывающую линию насоса
от сливной,
ф
Внутреннюю поверхность труб и масляного бака необходимо
тщательно очистить, причем не допускается пользоваться обти-
рочным материалом, оставляющим волокна на стенках бака.
Бак должен быть закрытым, попадание грязи и посторонних
предметов в масло не допускается.
В напорной и сливной линиях гидросистем, в которых рабо-
тают насосы, должны устанавливаться фильтры с номинальной
тонкостью фильтрации 25 мкм. Для повышения ресурса насоса
рекомендуется устанавливать фильтры с тонкостью фильтрации
10 мкм.
18
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неисправность и ее
внешнее проявление
Вероятная причина
Способ устранения
Насос не нагне-
тает масло х
Насос нагнетает
масло, но не разви-
вает рабочего давле-
ния
Насос работает
с толчками, с повы-
шенным шумом
Повышенные утеч-
ки из насоса
Неправильно установ-
лен винт регулятора по-
дачи 18 (см. рис. 3 и 4)
Регулятор давления
насоса установлен на не-
достаточно высокое дав-
ление
Несоосность валов на-
соса и электродвигателя
Закрыто отверстие, сое-
диняющее пространство
над маслом в баке
с атмосферой
Попадание воздуха
через соединения всасы-
вающей линии насоса
Износ или поврежде-
ние уплотнений (манже-
та, кольцо)
Вывернуть винт 18
Настроить регулятор
давления, поджимая вин-
том 24 пружину 22
Сцентрировать валы
Обеспечить сообщение
с атмосферой через от-
верстие или воздушный
фильтр
Подтянуть или заменить
соединения трубопровода
Заменить уплотнение
Chiomaker.ru
10. ОСОБЕННОСТИ РАЗБОРКИ И СБОРКИ
Разборку насоса производить в следующей последовательности:
вывернуть винт 24 (см. рис. 3) регулятора давления до ослаб-
ления пружины; вывернуть полностью винт регулятора 18 с гай-
кой— для насоса типа Г12-5М, регулятор расхода — для насосов
исполнения 2Г12-5М;
отвернуть винты, соединяющие опору, корпус регулятора и
крышку с корпусом насоса;
вынуть опору, снять корпус регулятора с пружиной и упорами,
снять корпус и рабочий комплект; отвернуть винты, соединяющие
рабочий комплект.
Сборку насоса производить в обратной последовательности.
При сборке необходимо следить за чистотой деталей.
19
chipmaker.ru
11. УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И ЭКСПЛУАТАЦИИ
Первый пуск насоса производить без нагрузки и некоторое
время не поднимать давления для обеспечения смазки и прогрева
насоса.
Для нормальной работы насоса необходимо произвести первую
замену масла в баке через 2 месяца, последующие замены — не
реже одного раза в 6 месяцев.
Перед заливкой чистого масла бак следует тщательно промыть
керосином.
При неисправности насоса необходимо руководствоваться ука-
заниями, изложенными в разделе 9.
12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие насоса пластинчатого
регулируемого типа Г12-5М. требованиям технических условий при
соблюдении условий транспортирования, хранения, монтажа и
эксплуатации.
Гарантийный срок эксплуатации — 18 месяцев при наработке,
не превышающей 3000 ч — для насосов с рабочим объемом 20 см3
и 2000 ч — для насосов с рабочим объемом 45 и 80 см3.
Гарантийный срок хранения— 12 месяцев.
Исчисление гарантийных сроков по ГОСТ 22352—77.
Chinmaker.ru

Насос
Г12-5М
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
. УХЛ 4, заводской №
соответствует техническим условиям ТУ2.053.1765—85 и признан
годным к эксплуатации.	'

Штамп ОТК
Дата выпуска -----19
Начальник ОТК'
f
20
14. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
/г
______	. Г12-5М^-________УХЛ 4, заводской'К?----------
подвергнут консервации согласно требованиям, предусмотренным
нормативно-технической документацией.
Категория условий хранения — 2 (С), транспортирования — 3
(РКЗ) по ГОСТ 15150—69.
Вариант временной защиты — ВЗ-1 по ГО^Т
Дата консервации---------------19
Срок защиты без переконсервд<
12 месяцев
Консервацию произвел
Изделие после консерв
и —
и принял
1S. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ
।	- Г'
Насос Г12-5М УХЛ 4, заводской №--------------------------
* • *
упакован согласно требованиям, предусмотренным нормативно-
технической документацией.
Вариант внутренней упаковки — ВУ-1, ВУ-9.
Дата упаковки 19 г. Штамп
ОТК
Упаковку произвел
Изделие после упаковки принял
chipmaker.ru
16.
СВЕДЕНИЯ О СОДЕРЖАНИИ ЦВЕТНЫХ СПЛАВОВ
Наименование
детали
Коли-
чество
.деталей
в изделии
Масса
сплава
в детали,
кг
Масса
сплава
в изделии,
кг
Местополо-
жение детали
Модель
(исполнение)
насоса
Бр010Ф0,5
Диск распре-
делительный
Диск
Диск распре-
делительный
Диск
Диск распре-
. делительный
Диск
Втулка
>
Втулка
Втулка
1
1
1
1
1
1
1
1
1
2
2
2
1,080
1,350
2,550
3,950
3,600
5,900
•II
0,020
ОН 85
0,011
0,018
0,025
2,430
6,500
9,500
0,100
0,020
БрА9Ж4
0,185
Рабочий ком- » Г12-53АМ
плект
То же
>
Регулятор
Баббит Б83
0,022
0,036
0,050
расхода
Регулятор
давления
Подшипник
скольжения
То же
Г12-54 ДМ
ДГ12-54АМ
2Г12-54АМ
Г12-54АМ-2.5
Г12-55АМ
2Г12-55АМ-4
2Г12-55АМ-4
2Г12-54АМ-2,5
ДП2-54АМ
Г12-53 AM
Г12-54 AM
ДГ12-54АМ
2Г12-54АМ-2.5
Г12-54АМ-2,5
Г12-55АМ
2Г12-55АМ-4

22
СОДЕРЖАНИЕ
1.	Общие сведения об изделии.................................... 3
2.	Основные технические данные и характеристики ....	5
3.	Комплектность .	.	....................................12
