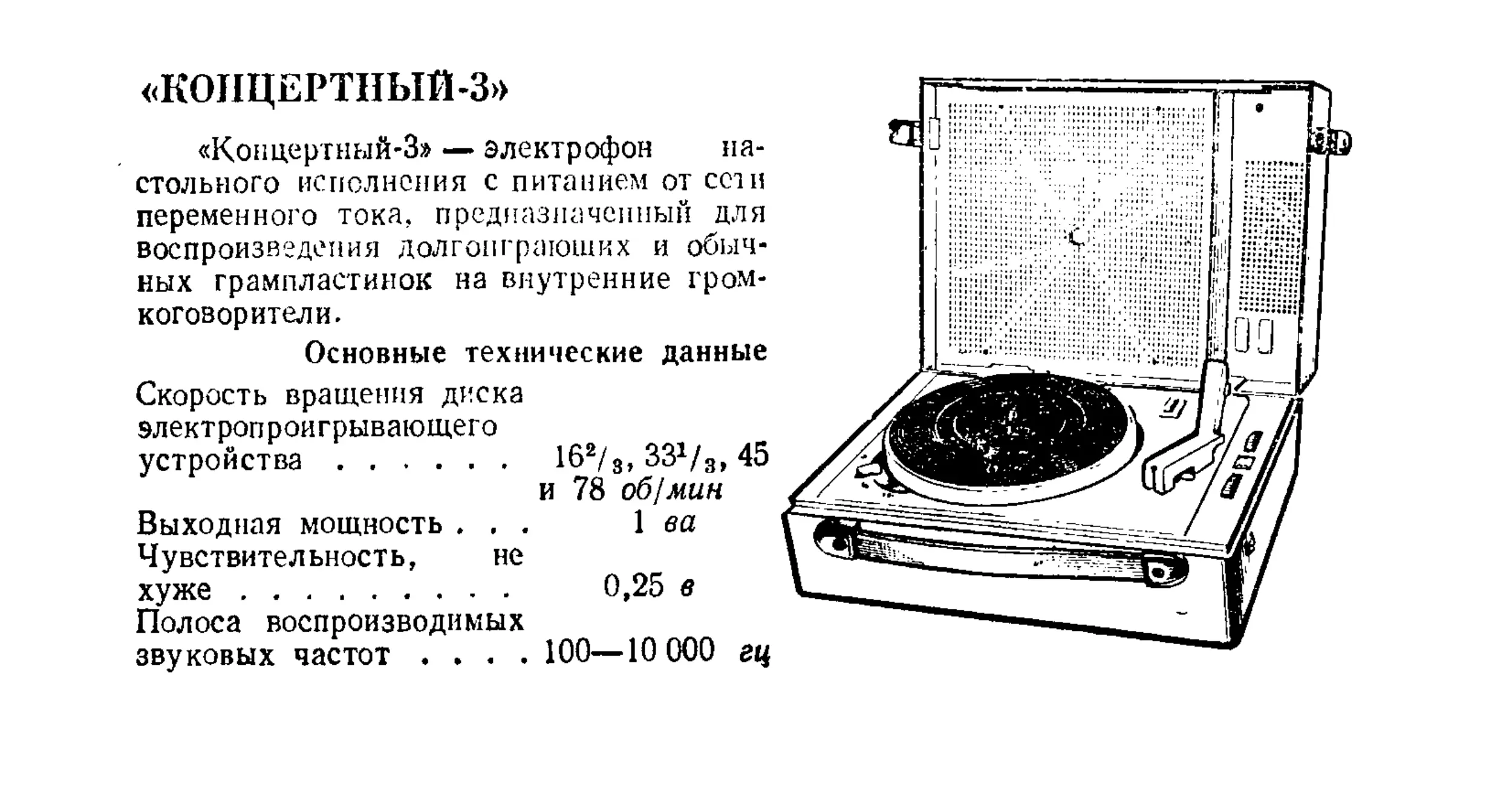

«КОНЦЕРТНЫЙ-3»
«Концертный-З» — электрофон на-
стольного исполнения с питанием от сети
переменного тока, предназначенный для
воспроизведения долгоиграющих и обыч-
ных грампластинок на внутренние гром-
коговорители.
Основные технические данные
Скорость вращения диска
электропроигрывающего
устройства.......... 162/3,	331/3, 45
и 78 об/мин
Выходная мощность ...	1 ва
Чувствительность, не
хуже.................... 0,25	в
Полоса воспроизводимых
звуковых частот .... 100—10000 гц

С^бвОО
Рис. 172. Принципиальная электрическая схема электрофона «Копцертный-3».
Относительный уровень шумов, не хуже............ 35 дб
. Коэффициент нелинейных искажений, не более . . . ,	3%
Источник питания.............................. Сеть 50 гц
напряжением 127/220 в
Напряжение питания усилителя.................... 22 в
Потребляемая мощность, не более.......................... 12	вт
Вес............................................. 7 кг
Принципиальная электрическая схема
Звукосниматель Зв включен в цепь последовательно соединенных резисто-
ров и R3, общее сопротивление которых обеспечивает согласование входа уси-
Рис. 173. Расположение узлов и деталей на печатной плате
электрофона «Концертный-3».
лителя с сопротивлением звукоснимателя (рис. 172). Переменный резистор R3,
включенный по схеме потенциометра, является регулятором громкости. Напря-
жение сигнала через разделительный конденсатор С3 подается на базу транзистора
Тг первого каскада усилителя напряжения. В цепь базы Ti включен частотно-
зависимый делитель напряжения /?4С2/?7Р8, образующий схему регулировки
тембра в области высоких частот. Первый и второй каскады усилителя выполнены
по схеме с непосредственной связью на транзисторах Т\ и Т2 с различной прово-
димостью. Коллекторный ток Т2 создает падение напряжения на резисторе Rw
в цепи эмиттера Т\, поэтому в каскадах возникает глубокая отрицательная связь
по постоянному току, которая обеспечивает высокую температурную стабиль-
ность режима работы входных каскадов усилителя при весьма высоком входном
(больше 100 ком) н низком выходном сопротивлениях (менее 1 ком). Фазоинверс-
ный каскад выполнен на транзисторах Т3 и Тц с трансформаторной нагрузкой
в цепи коллекторов. Оконечный каскад (усилитель мощности) выполнен по двух-
тактной схеме с бестрансформаторным выходом на транзисторах одинаковой про-
водимости Т-а и Т3. Для уменьшения нелинейных искажений в выходном каскаде
применен режим усиления класса АВ. Нагрузка подключается к выходному кас-
каду через переходной конденсатор Сц. Последние два каскада усилителя охва-
чены частотнозависимой отрицательной обратной связью (/?20, С13). Режим
- 15*
работы транзисторов устанавливается подбором резисторов Rle— Rle. При замене
транзисторы 1Т403 необходимо подбирать по коэффициенту усиления Р, который
при указанных на схеме номинальных значениях резисторов равен 30; желатель-
но, чтобы коэффициенты усиления по току транзисторов Тъ и Тй были равны или
отличались друг от друга не более чем на 15%.
Выпрямитель электрофона собран по двухполупериодной схеме на диодах
Д1 и Д2 с П-образным индуктивно-емкостным фильтром на выходе Ci0Ci3 Др^цС^.
Конструкция и детали
Усилитель электрофона собран на печатной плате из фольгированного гети-
накса (рис. 173). Транзисторы Тъ и 1\ выходного каскада закреплены на радиато-
рах. Выпрямитель собран на отдельном шасси, которое вместе с печатной платой
усилителя и механизмом электропроигрывающего устройства закрепляется на
общем металлическом шасси электрофона. Последнее помещено в корпус
со съемной крышкой. Нижняя часть корпуса закрыта панелью, на которой
размещены диск ЭПУ, тонарм звукоснимателя, переключатель скорости диска
и ручка выключателя «Автостопа». Ручки регуляторов громкости, тембра
и лампочка индикатора выведены в прорези верхней части корпуса. Громко-
говорители закреплены в крышке корпуса и закрыты декоративной отража-
тельной решеткой. Корпус электрофона имеет ручку для переноски и замки-за-
щелки для фиксации крышки.
В электрофоне применены: резисторы R3, R4 — типа ВК-а, Rle, Rjg — типа
МЛТ-0,5, остальные — типа ВС-0,125; конденсаторы С5, Св, С?— типа К-50-6,
Сг, Cjg — типа КСО-1, Сх, С3, Схо* Сц — типа МБМ, С3, Cjg, Cj3, Cje, Ср —
типа ЭГЦ.
Краткие данные намоточных узлов
Дроссель Др1- 650 витков из провода ПЭВ-2 диаметром 0,38 мм, сопротив-
лением 11,4 ± 10% ом; электродвигатель ДАП-1: обмотка I — 1500 витков из
провода ПЭВ-2 диаметром 0,18 мм, сопротивлением 83 + 10% ом; обмотка II —
1500 витков из провода ПЭВ-2 диаметром 0,18 мм, сопротивлением 107 ± 10% ом;
обмотка III — 550 витков из провода ПЭВ-2 диаметром 0,25 мм, сопротивлением
25 ± 10% ом.
Данные трансформаторов приведены в приложении 1.
