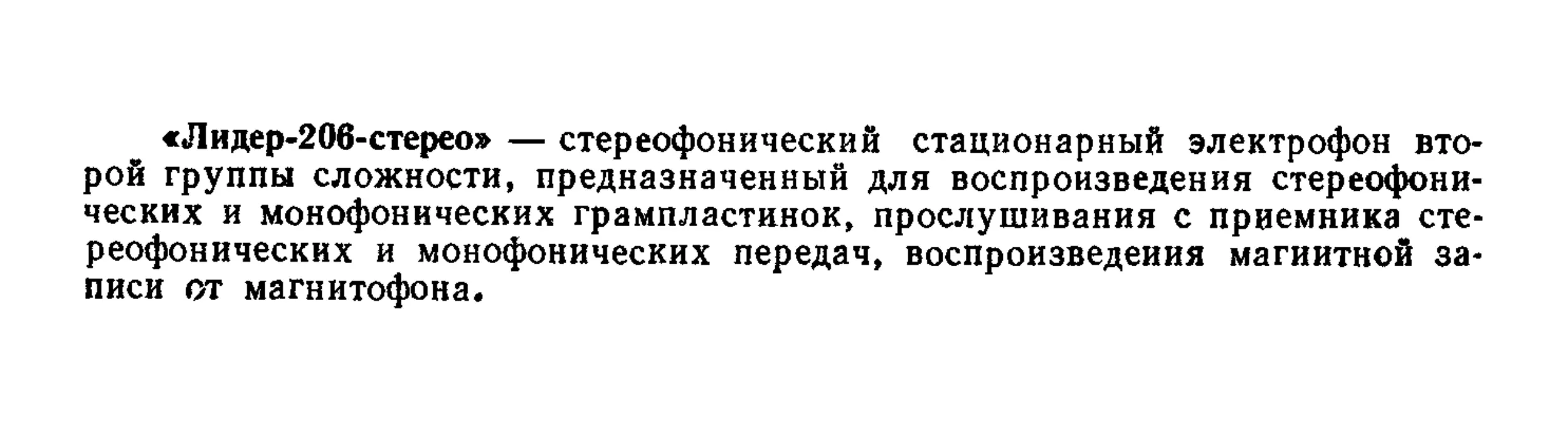

«Лидер-206-стерео» — стереофонический стационарный электрофон вто-
рой группы сложности, предназначенный для воспроизведения стереофони-
ческих и монофонических грампластинок, прослушивания с приемника сте-
реофонических и монофонических передач, воспроизведения магнитной за-
писи от магнитофона.
Основные технические данные
Частота вращения диска, мин-1.............45,11;	33,33
Чувствительность для входа, не хуже, В:
«Усилитель 34»...........................0,25
«Линия»...............................15
Полоса воспроизводимых звуковых частот, Гц;
по электрическому напряжению . . . 50...12500
с внутренней акустической системой . 100... 10000
с внешней акустической системой . . 80... 12000
Коэффициент гармоник, не более, % , . . .	3
Уровень рокота, дБ........................31
Уровень электрического фона, дБ .... 46
Коэффициент детонации, %..................0,25
Регулировка тембра звуковых частот, не менее,
дБ..........................................8
Регулировка громкости, не менее, дБ ... 60
Пределы регулировки стереобаланса, не ме-
нее, дБ.....................................8
Рассогласование частотных характеристик сте-
реофонических каналов, не более, дБ . . .	2
Номинальная выходная мощность, Вт:
с внутренней акустической системой . .	2
с внешней акустической системой ...	4
Максимальная выходная мощность, Вт:
с внутренней акустической системой .	3
с внешней акустической системой ...	6
Источник питания .........................Сеть 50 Гц
220 В или
типа 373
Напряжение питания, В.....................12
Габаритные размеры, мм:
звуковоспроизводящего устройства . . 390 X 285 X
электропроигрывателя.................. 380 X 260 X
акустической системы.................. 340 X 325 X
Масса, кг:
звуковоспроизводящего устройства . .	5
электропроигрывателя..................3
акустической системы..................3
напряжением
6 элементов
110
85
100
Принципиальная схема. Элек-
трическая схема (рис. 80) и кон-
струкция электрофона состоят из
следующих блоков (рис. 81): пред-
варительного усилителя (А1.1),
усилителя мощности (А1.2, А1.3),
переключателей (А1.4), выпрями-
телей (А1.5), блока управления
частотой вращения двигателя (Л2)
и акустических систем (АЗ, А4).
Предварительный усилитель
(А1.1) двухканальный. Первый
каскад выполнен на транзисторе
VT1 по схеме эмиттерного повто-
рителя. Это необходимо для со-
гласования выхода звукоснима-
теля с внешними входами. Вто-
рой каскад выполнен на транзисторах VT4, VT6, соединенных между
собой гальванически. Каскад охвачен отрицательной обратной связью
(R19R25). Глубина отрицательной обратной связи коммутируется с помощью
переключателя 5Д/. С выхода транзистора VT6 сигнал через конденсатор
СП поступает на схему регулирования тембра ВЧ и НЧ.
192
В электрофоне предусмотрена раздельная регулировка тембра по НЧ
(7?2) и ВЧ (R1). Конденсаторы С21, С23 и резисторы R2.1, R33, R37 образуют
делитель напряжения НЧ, а конденсаторы С19, С37 и резисторы R1.1, R35 —
делитель напряжения ВЧ. Регулировка баланса усилителя осуществляется
резистором R3. С регуляторов тембра сигнал поступает на промежуточный
усилитель (VT7).
Усилитель мощности (А1.2, А 1.3) выполнен по бестрансформаторной
схеме. Температурная стабилизация усилителя мощности осуществляется
схемой, выполненной на транзисторе VT3 и диодах VD3...VD5. Величина
прямого сопротивления перехода эмиттер-коллектор транзистора VT3 опре-
деляет величину тока покоя усилителя. Транзистор VT3, воспринимая тем-
пературу окружающей среды, поддерживает ток покоя постоянным. Вели-
чина тока покоя регулируется резистором R11. Стабилизация режима работы
транзистора VT2 осуществляется диодом VD2. Предоконечный фазоинвер-
торный каскад выполнен на транзисторах VT4, VT5, а оконечный — на
транзисторах VT6, VT7. Диоды VD3...VD5, установленные на радиаторах
выходных транзисторов VT6, VT7, осуществляют их температурную стаби-
лизацию. Режим работы выходного каскада устанавливают резистором R6.
Усилитель охвачен глубокой отрицательной обратной связью (R13...R15).
В электрофоне предусмотрена электронная схема управления двигате-
лем (А2). В качестве датчиков положения ротора двигателя применены магни-
тоуправляемые контакты (SF3...SF5). Электрическая схема управления
t
193
«5
е
Рис. 80. Принципиальная электрическая схема электрофона «Лидер-206-стерео»:
а — блок предварительных усилителей; б — блок усилителя мощности; в — блок переключателей; г —
блок выпрямителей; д — блок акустической системы; е— блок управления частотой вращения двигателя
состоит из предварительного усилителя (VT1 ...VT3), частотно-фазового дис-
криминатора (VD1, VD2, С4...С5, R7, R8), дифференциального (VT4, VT5),
предоконечного (VT6, VT7) усилителей и трех коммутирующих каскадов
(VT10...VT12).
Сигнал с датчика частоты вращения электродвигателя усиливается
предварительным усилителем (VT1...VT3) и через конденсатор СЗ подается
на LC-контур (конденсатор С4 и обмотка 1—3 трансформатора Т1) и среднюю
точку вторичной обмотки трансформатора. При совпадении частоты сигнала
датчика с частотой LC-контура напряжение на выходе фазового дискримина-
тора отсутствует (R7, R8). При отклонении частоты сигнала датчика от ре-
зонансной частоты LC-контура выходное напряжение фазового дискримина-
тора будет отличаться от нуля. Полярность выходного напряжения опреде-
ляется знаком отклонения частоты сигнала
датчика от резонансной частоты LC-контура,	L__________________
а амплитуда — величиной этого отклонения.
Сигнал с выхода фазового дискриминатора подается на дифференциаль-
ный усилитель. С предоконечного усилителя сигнал поступает на датчики
положения ротора электродвигателя (SF3...SF5), которые взаимодействуют
с магнитным полем ротора. Сигналами датчиков управляются три коммути-
рующих каскада (VT10...VT12), в коллекторы которых включены обмотки
статора электродвигателя. При подаче питания на схему управления дви-
гателем транзистор VT4 открывается, а транзисторы VT5, VT6 закрываются.
Ток управления поступает на базы транзисторов VT10...VT12 через тран-
зистор VT7 и замкнутые датчики положения ротора электродвигателя, в ре-
зультате чего подается питание на обмотки двигателя. Вал электродвигателя
начинает вращаться, и сигнал с датчика L4 поступает на вход схемы управле-
ния. Переключение частот вращения диска проигрывателя осуществляется
переключением первичной обмотки трансформатора Т1. Плавная регулиров-
ка частоты вращения осуществляется сердечником трансформатора Т1.
На транзисторах VT8 и VT9 выполнена схема, управляющая работой
автостопа.
Блок питания состоит из силового трансформатора Т/,_,трех выпрями-
телей (А1.5), конденсаторов фильтра и переключателя сети с предохрани-
телями.
Конструкция и детали. Конструктивно электрофон выполнен из четырех
блоков. В одном из них размещено ЭПУ, в другом — звуковоспроизводящее
устройство и две колонки с громкоговорителями типа 4ГД-35. Органы управ-
ления электропроигрывателем расположены на верхней панели рядом
196
с звукоснимателем. Все корпуса выполнены из ударопрочного полистирола
двух цветов.
Схема электрофона собрана на отдельных платах из фольгированного
гетинакса. Расположение узлов и деталей на платах показано на рис. 82.
В электрофоне применены: резисторы R1...R4 (Л7), R6, Rll, R13...R15
(А1.2, А1.3) типа СПЗ; R20, R21 (А1.2, А1.3), R24 (Л2) — проволочные;
остальные типа МЛТ; конденсаторы С1, С2, С7, С8, С19...С22, С35, С36
(А1.1), Cl (А1.2, А1.3) — типа К73; С29, СЗО (А1.1), С4, С8 (А1.2, А1.3) —
Рис. 82. Расположение узлов и деталей на платах предварительного усили-
теля (а), блока управления частотой вращения двигателя (б), усилителя мощ-
ности (в) электрофона «Лидер-206-стерео»
типа КТ; СЗЗ, С34, С37, С38 (А1.1), С2, С5 (А2) — типа К10; С4, С6 (А2) —
типа МБМ; остальные — типа К50.
Краткие данные намоточных узлов. Трансформатор генератора Т1: обмот-
ка 1—8 — 730 витков, обмотка 8—7— 10 витков, обмотка 7—2—10
витков, обмотка 2—3 — 250 витков; все обмотки намотаны проводом ПЭВ-2
диаметром 0,12 мм. Сердечник трансформатора броневой М2000. Силовой
трансформатор Т1: обмотка 1—2 — 1110 витков из провода ПЭВ-2 диаметром
0,25 мм, обмотка 2—3 — 865 витков из провода ПЭВ-2 диаметром 0,25 мм,
обмотка 4—5 — 80 витков из провода ПЭВ-2 диаметром 0,71 мм, обмотка
5—6 — 130 витков из провода ПЭВ-2 диаметром 0,71 мм, обмотка 6—7 —
25 витков из провода ПЭВ-2 диаметром 0,71 мм, обмотка 8—9 — 80 витков из
провода ПЭВ-2 диаметром 0,18 мм. Сердечник трансформатора Ш28 X 16.
