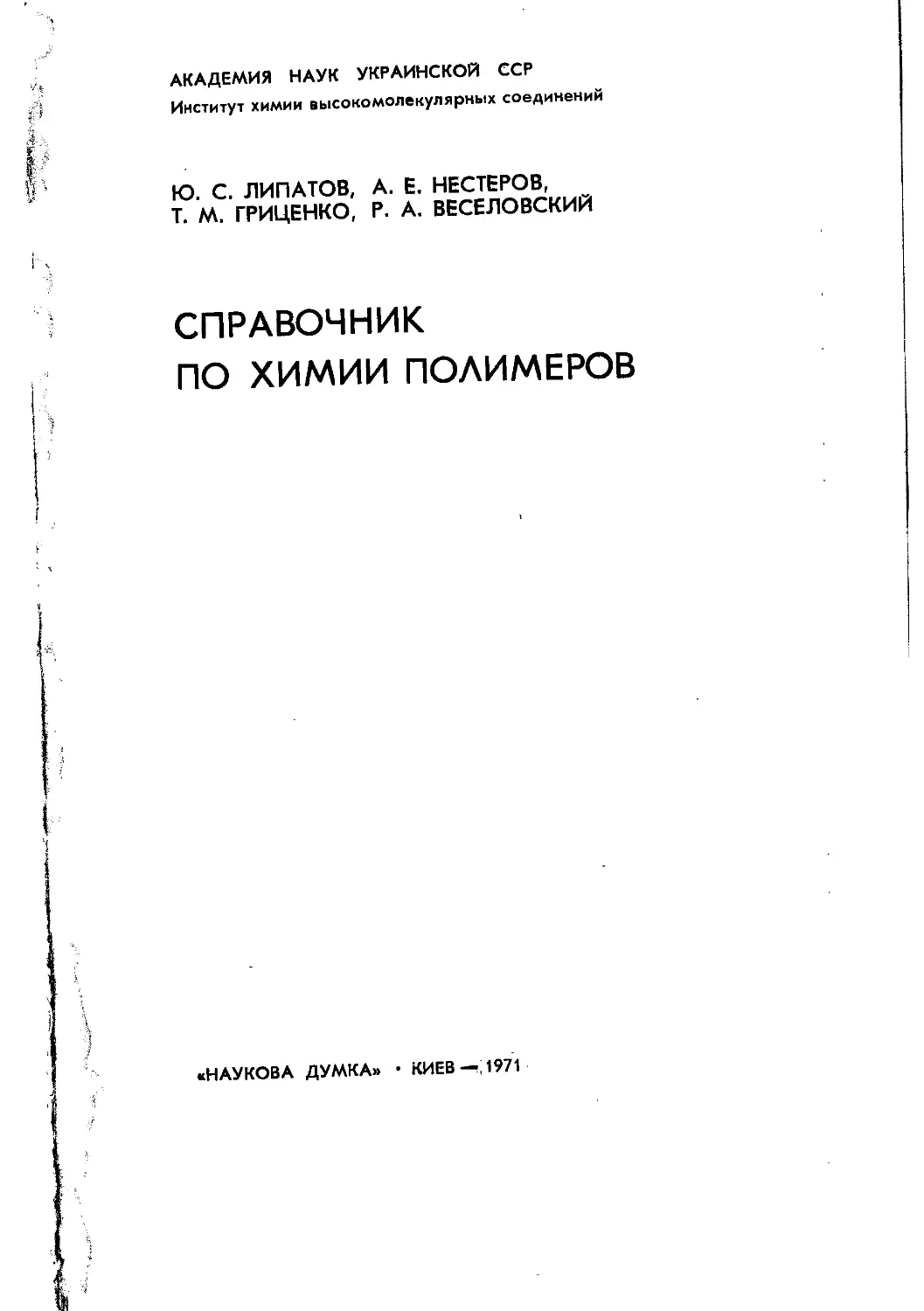

АКАДЕМИЯ НАУК УКРАИНСКОЙ ССР
Институт химии высокомолекулярных соединений
Ю. С. ЛИПАТОВ, А. Е. НЕСТЕРОВ,
Т. М. ГРИЦЕНКО, Р. А. ВЕСЕЛОВСКИЙ
СПРАВОЧНИК
ПО ХИМИИ ПОЛИМЕРОВ
«НАУКОВА ДУМКА» • КИЕВ—,1971
t,
547 (083)
C74
Справочник содержит сведения о физико-химических и физических
свойствах мономеров и полимеров, необходимые для исследовательской
и аналитической работы в области химии высокомолекулярных соединений.
Приводятся физико-химические константы мономеров, константы скоростей
реакции, сополимеризации и другие величины, характерные для синтеза
полимеров, а также данные для определения молекулярных весов полиме-
ров, размеров макромолекул и химической структуры полимеров. Показаны
свойства твердых полимеров (температуры стеклования и плавления, пара-
метры кристаллических решеток и др.).
Рассчитан на работников исследовательских учреждений и заводских
лабораторий, студентов высших учебных заведений химического профиля.
Рецензент доктор физ.-мат. наук, проФ. С- Я* Френкель.
35ЬЧ1у
Нгуш-теркчес!.
БИБЛИОТЕКА
Баш. НИИ НП
Редакция справочной литературы.
Зав. редакцией В. И. Заеирюхина.
330—71М
ПРЕДИСЛОВИЕ
Физическая химия полимеров в настоящее время вполне определилась как
самостоятельный, раздел физической химии, с одной стороны, и химии высоко-
молекулярных соединений, с другой. Этот раздел современной химии можно
рассматривать как физическую химию процессов полимеризации и поликонден-
сации (с традиционным изучением кинетики реакций и катализа) и как физи-
ческую химию растворов и твердых полимеров, связывающую физические ха-
рактеристики растворов и твердых полимеров с их химическим строением.
Такое толкование предмета физической химии полимеров является в насто-
ящее время общепринятым и составляет основу ряда известных исследований
(С. Я. Бреслер, Б. А. Ерусалимский, Физика и химия макромолекул. «Наука»,
М., 1965; Р. Тенфорд, Физическая химия полимеров, «Химия», М., 1965;
В. А. Каргин, Г. Л. Слонимский, Краткие очерки по физикохимии полимеров,
«Химия», 1967).
Однако несмотря на интенсивное развитие исследований в области химии
и физики полимеров и большое число опубликованных по этим вопросам моно-
графий, учебников и пособий, до сих пор нет справочного пособия, которое бы
содержало давные, необходимые исследователю, работающему в этой области.
Существующая же справочная литература касается в основном физико-ме-
ханических свойств полимеров и полимерных материалов и некоторых характе-
ристик, необходимых для практического применения полимеров (например,
Б. А. Архангельский, Пластические массы. Судпромгиз. Л., 1962, Справочник
по пластическим массам под ред. М. И. Гарбара, «Химия», М., 1967, Зарубеж-
ные промышленные полимерные материалы и их компоненты. Изд-во АН СССР,
М„ 1963 и др.).
Настоящий справочник отличается от всех существующих тем, что в нем
собраны сведения о физико-химических и физических свойствах мономеров и
полимеров, которые необходимы экспериментатору и отвечают сложившемуся
представлению о предмете физической химии полимеров. При изучении вопро-
сов физической химии полимеров весьма важным является то обстоятельство,
что в отличие от низкомолекулярных органических или неорганических соедине-
ний полимеры не являются индивидуальными веществами, а представляют
собой смесь полимер-гомологов, характеризующуюся тем или иным молекуляр-
но-весовым распределением, тем или иным характером построения полимерной
цепи (стерической упорядоченностью, типом присоединения, распределением
звеньев в сополимерах^и пр.).
Многие важные характеристики полимеров существенно зависят от молеку-
лярного веса, молекулярно-весового распределения и от условий проведения
реакций синтеза.
3
Поэтому, в отличие от других веществ, физико-химические характеристики
полимеров не строго универсальны; для полимеров одного химического класса
они могут колебаться в определенных пределах. Эту особенность полимеров не-
обходимо иметь в виду при пользовании предлагаемой книгой.
Авторы считали нецелесообразным излагать в справочнике основы физиче-
ской химии и химии высокомолекулярных соединений, поскольку справочник рас-
считан на специалистов. Общие сведения даны лишь в той мере, в которой они не-
обходимы для непосредственного пользования справочником. Не приводятся так-
же отдельные методики синтеза полимеров и исследования структуры и свойств,
так как этот материал имеется в ряде руководств (например, «Препаративные ме-
тоды химии полимеров», ПИЛ, 1963, а также «Аналитическая химии полимеров»,
«Мир», 1966).
Настоящий справочник состоит из двух частей.
В первой части справочника приводятся основные физико-химические кон-
станты мономеров, кинетические константы реакции полимеризации, количест-
венные характеристики реакционной способности мономеров в реакциях радикаль-
ной полимеризации, данные по влиянию полярности мономеров на их реакционную
способность и т. п. Поскольку в последнее время для получения полимеров все
шире применяются олигомерные соединения, в главе 1 приводятся также некото-
рые свойства исследованных олигомеров.
Вторая часть содержит физико-химические характеристики растворов поли-
меров и полимеров в блоке. Сведения из области физической химии собственно
мономеров (связанные с процессами их синтеза и т. п.) в спра^Ьчнике не приво-
дятся.
Многие данные, имеющиеся в литературе и приводимые в настоящем справоч-
нике, относятся к конкретным объектам исследований различных авторов или
методам исследования, поэтому составители сочли необходимым дать ссылки как
на оригинальные работы, так и на обобщающие издания и работы, в которых
обобщены многие физико-химические величины, относящиеся к области полиме-
ров. Кроме того, некоторые константы взяты из книги «Polymer Handbook», вышед-
шей под редакцией Д. Бредндрапа и Э. Иммергута (издательство Interscience
Publishers, lohn Willy 4* Sons) в 1966 г., когда велась работа над данным справоч-
ником.
При составлении настоящего справочника использована как монографиче-
ская литература, так и сообщении в специальной периодической печати. В тех
случаях, когда данные взяты из монографий, составители не считали целесо-
образным повторять имеющиеся в них ссылки на первоисточники.
Общее руководство по составлению справочника осуществлял Ю. С, Липатов.
Часть I написана Т. М. Гриценко и Р. А. Веселовским, часть II —А, Е. Нестеро-
вым, Р. А. Веселовским и Ю. С. Липатовым.
Настоящая книга является фактически первым справочником по физической
химии полимеров, издаваемым в Советском Союзе. Естественно, что ои не гаран-
тирован от недостатков и ошибок, которые могут быть связаны как с относитель-
ностью ряда величин (о чем уже говорилось), так и с новизной задачи и невозмож-
ностью охватить одинаково подробно все разделы современной физической химии
полимеров.
Авторы будут благодарны специалистам, которые укажут на ошибки в насто-
ящем справочнике.
Часть I
СВОЙСТВА МОНОМЕРОВ
И ОЛИГОМЕРОВ И СВЕДЕНИЯ
ПО ПОЛИМЕРИЗАЦИИ

Главе 1. СВОЙСТВА МОНОМЕРОВ И ОЛИГОМЕРОВ
Основные свойства мономеров
В литературе по физической химии мономеров известен ряд эмпирических
формул для расчета отдельных физических свойств некоторых мономеров. Ниже
приведены формулы для расчета физических свойств в зависимости от темпера-
туры для отдельных мономеров. (Мономеры приведены в алфавитном порядке.)
Акрилонитрил. Зависимость плотности d от температуры t (при I = 0—30°):
d = 0,8281 — 0,001106/.
Температура кипения и давление связаны вблизи точки кипения такой за-
висимостью:
0,043° соответствует 1 мм рт. ст.
1,3-	Бутадиен. Зависимость даиления насыщенных паров р от температуры
t (при t > —30е):
1g р = А — [В + СХ (10D*! — 1)] — Е (Т — 243,16)®,
где р — давление, мм pm. ст.', Т — абсолютная температура, °C; X = 125,000 —
— 7'2; А, В, С, D, Е — постоянные, причем А = 7,2363, В = 1165,21, С = 1,5875 X
X Ю”4, D = 0,766 • 1О~10, Е = 2 . 10~14.
Винил хлористый. Зависимость плотности d от температуры t (при темпера-
туре от —13 до +60°):
d = 0,9471 — 0,001746/ — 0.00000324/2
Зависимость давления паров р (в мм рт. ст.) от температуры Т:
1150 9
1g р = 0,8420----~~ 4- 1,75 1g Т — 0,0024157.
Изопрен. Зависимость плотности d от температуры t:
d = 0,7002 — 0,9754 - 10-3/ — 0,592 - 10~6/2 +
+ 0,595 - 10~9/3 + 9,66 • 10~12/4.
Температура кипения и давление связаны зависимостью:
0,0382° соответствует 1 мм рт. ст.
Зависимость показателя преломления Пд от температуры /:
== 1,43472 — 0,656 • 10~3t
7
Метакрилонитрил. Зависимость давления насыщенных паров р (в мм
рт. ст.) от температуры t:
Температура кипения и давление связаны вблизи точки кипения такой за-
висимостью:
0,0433° соответствует 1 мм рт. ст.
Окись пропилена. Зависимость давления насыщенных паров р (в см
рт. ст.) от температуры t:
Окись этилена. Зависимость давления насыщенных паров р (в см. рт. ст.)
от температуры t:
Стирол. Зависимость плотности d от температуры t:
d = 0,9240 — 0,0009181.
Зависимость показателя преломления «д от температуры t:
n‘D = 1,5583 — 0.00056Л
Тетрафторэтилен. Зависимость давления насыщенных паров р (в мм
рт. ст.) от температуры Т:
при температуре от —132 до —81,2°
lgp = 7,618 — 931,9/Т;
при температуре от —76,3° до 0
1g р= 5,6210 — 875,14/7’;
при температуре от 0 до 33,3°
1g р = 5,5906 — 866,84/7’.
Зависимость плотности d жидкого тетрафторэтилена от температуры ft
при температуре от —100 до —40°
d = 1,202 — 0,00414^;
при температуре от —40 до 8°
d = 1,1507 — 0,0069351 — 0,00003761’;
при температуре от 8 до 30°
d = 1,1325 — 0,0029041 — 0.000255612.
Трифторхлорэтилен. Зависимость давления насыщенных паров р (в мм
рт. ст.) от температуры Т:
1g р = — 1044 -А- + 1,191 lg Т + 4,292.
8
Хлоропрен. Зависимость давления насыщенных паров р (в мм. рт. ст.) от
температуры Т:
,	„	1545,3
1g р = 7,527-—у----.
Этилен. Зависимость давления насыщенных паров р (в мм рт. ст.) от тем-
пературы (при 123—170° К):
962 794
1g р -------------F 9,80431 — 0,01845227 + 0,00003087074
В табл, 1.1 приведены в алфавитном порядке по гнездовому принципу ос-
новные мономеры, их молекулярные веса, температуры плавления и кипения,
показатели преломления и растворимости в воде и некоторых органических рас-
творителях.
В табл. 1.2—1.48 приводятся сведения об отдельных свойствах некоторых
мономеров.
. К сожалению, до настоящего времени нет систематических данных по вопро-
су о растворимости полимеров в «собственных» мономерах, от которой зависит
гомо- или гетерофазность полимеризации. О возможности образования раствора
полимера в «собственном» мономере можно судить по сведениям о состояниях
мономера и полимера при полимеризацив (табл. 1.82, графа «Переход жр»).
При пользовании таблицами необходимо иметь в виду следующее.
1.	Если мономер имеет несколько распространенных названий, принятых
различными номенклатурными системами, то в табл. 1.1 после основного назва-
ния в скобках приводятся его синонимы, которые, в свою очередь, помещены
в алфавитном порядке и сопровождаются обратными ссылками на основное на-
звание.
2.	Если сведения по какому-либо мономеру содержатся не только в
табл. 1.1 ,но и в табл. I. 2—I. 48, то в подстрочных примечаниях к табл. I. 1 поме-
щены ссылки на соответствующие таблицы.
3.	В табл. I.I, как правило, плотность вещества приводится при темпера-
туре 20°, отнесенная к плотности воды при 4°; в иных случаях в индексе при
плотности указаны температура, при которой определена плотность вещества,
и температура воды, принятая в качестве эталона. Температуры кипения даиы
для давления 760 мм рт. ст.; в иных случаях давление (в мм рт. ст.) указано
в индексе.
4.	Показатель преломления приведен для температуры 20° по отношению
к линии D в спектре натрия; в иных случаях температуры указаны в индексе.
Мономеры, их
Мономер	Формула	Молеку- лярный вес
Акриламид (пропенамид; акриловой кис- лоты амид) а-метил- см. Метакриламид	СН2 = CHCONH,	71,08
(5-метил-(кротонамид; 2-бутенамид) Акрилилхлорид см. Акриловая кислота, хлорангидрнд	СНаСН = CHCONH,	85,10
Акриловая кислотаЧ (этиленкарбоновая кислота)	СН2 = СНСООН	72,06
-аллиловый эфир (аллилакрилат) -амид см. Акриламид	сн3 = снсоосн, = сна	112,13
-бензиловый эфир (бензилакрилат)	СН2 = СНСООСН2С6Н5	162,19
н-бутиловый эфир 2) (бутилакрилат)	СН2 = СНСООС4Н9	128,17
изобутиловый эфир (изобутилакрилЗт)	СН2 = СНСООСН.СН (СН3)2	128,17
-, метиловый эфир s) (метилакрилат) -, нитрил см. Акрилонитрил	СН2 = СНСООСНз	86,09
-, хлорангидрнд (акрилилхлорид)	СНа = СНСОС1	90,50
-, 2-цианоэтиловый эфир	СН, = CHCOOC,H4CN	125,13
циклогексиловый эфир (циклогексил- акрилат) 2-этилгексиловый эфир	сн2 = снсоос,на	154,21
	СН2=СНСООСН, СН(С2Н5) G.H.	184,28
этиловый эфир4) (этилакрилат)	сн2 = снсоосл	100,12
-, Р, Р-дифтор-	cf2 = СНСООН	108,04
-, этиловый эфир	cf2 = СНСООС2Н5	136,09
-, а, Р-дихлор-	СНС1 = СС1СООН	140,96
-, Р, р-дихлор- а-метил- см. Метакриловая кислота	СС12 = СНСООН	140,96
р-метил (чис)-(изокротоновая кислота)	СН3СН = СНСООН	86,09
-, р-метил (//гра«с)-(кротоновая кислота)	СН3СН = СНСООН	86,09
-, а-трифторметил-'	СН2 = С (CF3) СООН	140,07
-, -, метиловый эфир -, а-фтор.	СН2 = (CF3) СООСН3 СН2 = CFCOOH	154,09 90,05
-, метиловый эфир	СН» = CFCOOCH3	104,08
-> Р, Р-дифтор-	CF, = CFCOOH	126,03
а-хлор-	СН2 = СС1СООН	106,51
-, -, метиловый эфир	сн, = сс1соосн3	120,54
фениловый эфир	СН, = СС1СООСвН6	182,61
-, -, этиловый эфир	СН2 = СС1СООС2Н8	134,56
p-хлор (цис)-	СНС1 = СНСООН	106,51
-, Р-хлор (транс)- ккриловый альдегид см. Акролеин Акрилонитрил 5> (пропеннитрил; вииил циа-	СНС1 = СНСООН	106,51
нистый; акриловой кислоты нитрил)	СН2 — CHCN	53,06
а-дифторметил- -, а-метил- см. Метакрилонитрил -, Р-метил-(кротононитрил; пропенил циа-	СН2 = С (CHF2) CN	103,06
нистый; кротоновой кислоты нитрил)	СН3СН = CHCN	67,09
-, а-трифторметил-	СН2 = с (CF3) CN	121,06 |
9 См. также табл, 1Г 24, I. 26, I. 27, I. 48.
2) См. также табл. I, 24, I. 48«
3) См. также табл. I. 24, I. 26, I. 27, I. 48.
<) См. также табл. I. 24, I. 26, 1, 48.
См. также табл. I, 2, I, 24. I* 26, I, 27, I, 29, I, 42, I, 48,
10
Таблица 1.1
основные свойства
	Плотность	^пл. °C	Л<ИП> °C	Показатель пре- ломления	Раство- римость в воде	Органические растворители
	1,1223»	84—85	215	—	х. р.	сп., мет., ац.
	—	158	—	—	т. р.	СП., э, бз
	1,0511	12,3	141	1,4224	X. р.	СП., э
	1,0452	—	122	1,4390»	т. р.	сп., э, ац.
	1,063	—	113—1141»	1,51324	н.	СП., э
	0,911	—64	147,4	1,4187	н.	СП., э
	0,8896	—	706°	1,4150	н.	СП., э
	0,956	<—75	80	1,3984	т. р.	СП., э
	1,14»			75—76	1,4343	разл.	СП., э, хлф
	1.06902»/2»	—16,9	ЮЗ10	1,4433	—	——
	1,0275	—	182—184	1,4673	н.	СП., э
	0,886920/20	—90	215	1,4350	—	—
	0,924	—75	99,5	1,4054	т. р.	СП., э
					—		——.
	—	—	90,5—91,7	1,3869	—	—
				85—86	—	—	х. р.	СП., э, бз
	—	76—77	субл.	—	т. р.	СП., э, хлф
	1,0312й	14—15	171,9	1,4457	х. р.	СП., э
	1,018	72	189	1,4228’».’	х. р.	СП., э
	—	50,2	146—148	—		—
			—	103,8—105,0	1,3370	—	—
			51,5—52	—	—	—	—
			—	92,5—93,5	1,387025	—	—
			35,5—36,5	—	—	—	—
	—	65	176—181 (разл.)	—	р-	СП., э
	1,189		57—59»	1,4420	р.	СП., э
				91—93s	1,5808		—
		—	51—5318	—	х. р.	СП., э
	—	63—64	—	—	X. р.	СП., э
	—	86	—	—	X. р.	СП., 3
	0,8060	-83ч—84	77,3	1,3911	р-	СП., э
	—	—	43—48	—		—
	0,8239			118—119	1,4242	н.	СП., э
	—	—	75,9—76,2	1,3239	—	—
II
Мономер	Формула	Молеку- лярный вес
а-фтор- а-хлор-p, Р-дифтор- Акролеин (акриловый альдегид; пропе- наль; аллилальдегид) а-метил- (метакролеин) Р-метил- (кротональдегид; 2—бутеналь) а-хлор- Р-метил- Аллил бромистый (3-бромпропен) а-бром- (дибромпропен) Аллил изоцианистый Аллил иодистый (3-иодпропен) Аллил фтористый (3-фторпропен) Аллил хлористый (3-хлорпропен) а-хлор (2,3-дихлорпропен) Аллил цианистый (бутеннитрил; винил- ацетонитрил; аллилкарбиламин) Аллилакрилат см. Акриловая кислота, аллиловый эфир Аллилальдегид см. Акролеин Аллиламин (3-аминопропен) Аллилацетат Аллилацетонитрил (аллилметилцианид) Аллилизопропиловый эфир Аллилкарбиламин см. Аллил цианистый Аллилметиловый эфир (3-метоксипропен) Аллилметилцианид см. Аллилацетонитрил Аллиловый спирт (2-пропен-1-ол) -	, 2-бром- -	, 3-метил- (2-бутен-1-ол; пропенилкар- бинол) -	, 2-хлор- -	, 3-хлор- Аллиловый эфир Аллил-н-пропиловый эфир Аллилсульфид Аллил-о-толиловый эфир Аллил-лг-толиловый эфир Аллил-п-толиловый эфир Аллилуксусная кислота Аллилфениловый эфир 2, 4,6-трибром- 4-хлор- Аллилформиат Аллилэтиловый эфир (3-этоксипропен) Ацетилен	СН2 = CFCN CF2 = CC1CN СН2 = СНСНО СН2 = С (СН3) СНО CH (СН.) = СНСНО СН, = СС1СНО СН“СН = СС1СНО СН2 = СНСН2Вг СН2 == СВгСН2Вг СН2 = chch2nc СН2 = CHCHJ сн2 = chch2f СН2 = СНСН2С1 СН2 = СС1СН2С1 СН2 = chch2cn сн2 = chch2nh2 СН2 = СНСН2ООССН, СН2 = chch2ch2cn СН2 = СНСН2ОС3Н7 СН2 = СНСН2ОСН3 СН2 = СНСН2ОН СН2 = СВгСН2ОН СН3СН = СНСН2ОН СН2 = СС1СН2ОН СНС1 = СНСН2ОН (СН2 = СНСН2)2О СН2 = СНСН2ОС3Н7 (СН2 = CHCH2)2S СН2 = СНСН2ОСвН4СН3 СН2 = СНСН2ОС6Н4СН3 СН2 = СНСН2ОС6Н4СН3 СН2 = СНСН2СН2СООН СН2 = СНСН2ОСвН6 СН2 = СНСН2ОС6Н2Вг3 СН2 = СНСН2ОС6Н4С1 СН2 = СНСН2ООСН СН2 = СНСН2ОС2Н3 СН = СН	1ЯИ15 56,06 70,09 70,09 90,51 104,54 120,98 199,88 67,09 167,97 60,07 76,52 110,96 67,09 57,10 100,12 81,12 100,16 72,10 58,08 136,98 72,10 92,53 92,53 98,15 100,16 114,21 148,20 148,20 148,20 100,12 134,18 370,88 168,62 86,09 86,14 26,04
12
Продолж. табл. 1.1
	Плотность	Тпл. °C	Гкнп. °C	Показатель пре- ломления	Раство- римость в воде	Органические растворители
			17,7—18	1,31621°
			—	63	1,379324	—	—
	0,841	—87,7	52,5	• 1,3998	X. р.	СП., э
	0,830	—	73,5	1,463	X. р.	сп., э, СС14
	0,857516	—69; —74 (зам.)	104—105	1,4373	X. р.	сп., э, бз
	1,199	——	4озо	1,463	X. р.	сп., э, СС14
	1,140423	—	147—148	1,47823	т. р.	СП., э, хлф, СС14
	1,398	—119,4	71,3	1,4654	н.	СП., э. хлф, СС14 CS2
	1,934	—	140	—	—	—
	0,7941’	—	106	1.55402’	т. р.	СП., э, хлф
	1.84812/12	—99,3	103,1	—	н.	сп.,э, хлф
			—	— 10	—	т. р.	СП., э
	0,938	— 136,4	44,6	1,4160	т. р.	сп., э, ац., бз
	1.2052S	—	94	—	н.	СП., э
	0,8318	—	116—119	1,4060	т. р.	СП., э
	0,761			53,2	1,419423	X. р.	СП., э, хлф
	0,9276	—	103,5	1,4049	т. р.	СП., э
	1,1803’3	—	140	—	и.	СП., э
	0,7764	—	83—84	1,3946	X. р.	СП., э
	0,77«	—	42,5—43’6’	1,3803	т. р-	ЯП., э
	0,855	— 129	96—97	1,4135	X. р.	СП., э
	1,615	—	152	—	—	—
	0,854	<—30	118	1,4240	р-	СП., э
	1,162	—	136—140	1,4588	разл., гор.	СП., э
	1,162	—	153	—	т. р.	СП., э
	0,805	—	94,3	—	т. р.	СП., э
1	0,7670	—	90—92	—	р-	СП., э
	0,8877”	—83	138,6	1,3919	т. р.	СП., э
	0,96916	—	205—208	1,5188’6	—	—
к	0,96516		211—214	—	—	—
	0,972816/16	—	214,5	—	—	—
	0,9843i8	<—18	187—189	1,43717,5	т. р.	СП., э
	0,985616/16	—	192	1,5218	н.	СП., э
		33—34	—	—	—	——
	1,13116	—	106—10712	—	н.	СП., э, бз
	0,9481s	—	83	——	т. р.	СП., э
	0,7651	—	67,6	1,3881	н.	СП., э
	O,62O8-80 1,1716 г/л	’—80,8’”’	—83,8	1,0005°	р-	яп., ац., хлф
13
Мономер	Формула	Молеку- лярный вес
дифенил-	С6Н5С ЕЕ ссвн6	1 178,24
дихлор-	С1С 5 СС1	94,93
-, хлор- Бензилакрилат см. Акриловая кислота, бензиловый эфир Бромопрен см. 1,3-Бута диен, 2-бром- Бромэтилен см. Винил бромистый	СН = СС1	60,48
1,2-Бутадиен	сн., = с = снсн,	54,09
-, 4-бром-	сн2 = с = СНСН2В	133,00
-, 4-иод-	сн2 = С = СНСН21	179,99
-, 3-метил- (диметилаллен)	СН2 = С = С (СН3)2	68,11
-, 4-хлор-	сн2 = С = СНСН2С1	88,54
1,3-Бутадиен " (дивинил; эритрен)	сн2 = снсн = сн2	54,09
-, 2-бром-2) (бромопреи)	СН2 = СВгСН = сн2	133,00
-, гексафтор-	CF2 = CFCF = CF2	162,04
гексахлор-	СС12 = СС1СС1 = СС12	260,79
-, 2,3-диметил- 3*	СН2 = С (СН3) С (СН3) = сн2	82,14
-, 1,2-дихлор-	СНС1 = СС1СН = сн2	122,99
-, 2,3-дихлор-	СН2 = СС1СС1 = сн2	122,99
-, 2-иод- (иодопрен)	СН2 = С1СН = сн2	179,99
-, 2-метил- 4) (изопреи)	СН2 = С (СН3) сн = сн2	68,11
-, 2-фтор- 5) (фторопрен)	СН2 = CFCH = СН2	72,08
-, 1-хлор —	СНС1 = снсн = сн2	88,54
-,-, 2-метил-	CHC1 = С (СН3) сн = сн2	102,57
3-метил-	СНС1 = СНС(СН3) = СН2	102,57
-, 2-хлор- 6) (хлоропрен)	СН2 = СС1СН = сн2	88,54
-,-, 3-метил	СН2 = СС1С (СН.) = сн2	102,57
1,2-Бутадиен-4-ол	сн2 = СНСН2ОН	70,09
l-Бутен (а-бутилен)	сн2 = СНСН2СН3	56,10
4-бром-	СН2 = СНСН2СН2Вг	135,01
2-метил-	СН2 = С (СН3) СН2СН3	70,14
2-Бутен (час) (р-бутилен)	СН3СН = снсн3	56,10
2-Бутен (транс) (Р-бутилен)	сн3сн = снсн3 (СН3)2С = С (СН3)2	56,10
-, 2,3-диметил- (тетраметилэтилен)		84,16
-, 1,4-диол 2-Бутеналь см. Акролеин, Р-метил- 2-Бутенамид см. Акриламид, р-метил- 2-Бутеннитрил см. Акрилонитрил, р-метил- З-Бутеннитрил см. Аллил цианистый З-Бутеновая кислота см. Винилуксусная кислота	НОСН2СН = СНСН2ОН	88,10
Ч См. также табл. 1.3, 1.12, 1.24, 1.25, 1.26, 1.27, 1.30, 1.31, 1.32, 1.36, 1.42, 1.44, 1.48.
2) См. также табл, 1.48.
3)См. также табл. 1.16, 1.26, 1.48»
4> См. также табл. 1.23, 1.24, 1.26, 1.27, 1.38, 1.48.
См.также табл. 1.48.
6) См. также табл. 1.21, I. 27, !.48.
14
Продолж. табл. 1.1
	Плотность	7Пл* °C	?КИП' °с	Показатель пре- ломления	. л g Q g Г Q R и S g «3 к сх я	Органические растворители
	0.96699’8	63,5	300	—	н.	СП.» Э
			—66	взрыв.		р-	СП., э
	—	—126	—32	—	разл.	СП., э
	0,6943	-136,19	18—19	1,4205	н.	СП., э
	1,4255	—	109—111	1,5248	—	—
	1,7129	—	130	1,5709	—	—
	0,6833	—120	40,5—41,5	1,4166	—	—
	1,9891	—	88	1,4775	т. р.	СП., э, бз
	0,650°	—108,92	—4,47	1,4292	н.	СП., э
	1,397 .	—	42—4 З188	1,4393	—	—
	1,553“ 20	— 132	6	1,378“20	—	—
	1,6820	—21	215	1,5542	и.	СП., э
	0 7264	—76,01	69,6	1,4377	—	—
	l,199i5 1,1829 1 7278		60— 65108	1,507816	—	СС14
				98	1,4890	—	хлф
				111—113	1,5616	—	—
	0,6809	-145,95	34,067	1,4194	н.	СП., э
	0,8434 0 9606		12 68	1,4004 1,4712	х. р.	СП., э, хлф
	0,9710			99—101	1,4792	X. р.	сп., э, ац
	0,9543	—	99—100	—	X. р.	СП., э, хлф
	0,958320/20			59,4	1,4583	т.	СП., э, хлф
	0,9593 0,9164			93	1,4686	—	э, хлф
		—	126—128	1,4759	р-	СП., э
	0,5951	—185,3	—6,25	1,3777“25	н.	СП., э
	L3230			98,5	1,4622	н.	СП., э
	0,6503	—137,56	31,16	1,3874	—	—
	0,6213	—138,9	3,72	1,3931“25	н.	СП., э
	0,6041	—105,5	0,88	1,3848“25	н.	СП., э
	0,7081	—74,28	73,2	1,4128	—	СП., э
	1,067	4—7	232—235	1,477м
ч i
i
I
IS
Мономер	Формула	Молеку лярный вес	-
2-Бутен-1-ол см. Аллиловый спирт, 3-метил- Бутилакрилат см. Акриловая кислота, н-бутиловый эфир а-Бутилен см. 1-Бутен р-Бутилен см. 2-Бутен н-Бутилметакрилат см. Метакриловая кис- лота, н-бутиловый эфир Винил бромистый (бромэтилен) Винил иодистый (иодэтилен) Винил фтористый ** (фторэтилен) Винил хлористый 2* (хлорэтилен) Винил цианистый см. Акрилонитрил Виниладипат Виниламин (аминоэтилен) Винил-2-аминоэтиловый эфир (2-аминови- нилэтиловый эфир) Винилацетат 3* -, 1-циано- Винилацетонитрил см. Аллил цианистый Винилбензоат -	, н-метокси- -	, /г-фенил- -	, о-хлор- -	, /г-хлор- Винилбензол см. Стирол Винилбромацетат Винил-н-бутиловый эфир4* Винил-н-бутилсульфид Виннлбутират Винилвалерат Винилгептафторбутират см. Винилперфтор- бутират Винилиден бромистый (1,1-дибромэтилен) Винилиден фтористый5* (1,1-дифторэтилен) Винилиден хлористый6* (1,1-дихлорэтнлен) Винилизоамиловый эфир Винилизобутиловый эфир 7* Винилизопропиловый эфир 8* Винилиодацетат В См. также табл. 1.24, 1.44. 2	* См. также табл. 1.4, 1.15, 1.24, 1.27, 1.28, 1.2 3*См. также табл. 1.13, 1.24, 1.27, 1.33, 1.48. 4	* См. также табл. 1.5, 1.21, 1.22, 1.26, 1.27, 1. 5) См. также табл. 1.44. 6* См. также табл. 1.24, 1.26, 1.27, 1.29, 1.42, 1 7* См. также табл. 1.5, 1.22, 1.48. См. также табл. 1.5,	СН2=СНВг СН2=СН1 ch2=chf СН2=СНС1 СН2=СНООС(СН2).СООСН=СН, ch2=chnh2 ch2=choc2h4nh2 СН2=СНООССН3 СН2=С (CN) ООССН3 СН2=СНООСС6Н8 СН2==СНООСС6Н4ОСН3 СН2=СНООССвН4СвН8 СН2=СНООСС6Н4С1 СН2=СНООСС6Н4С1 СН2=СНООССН2Вг сн2=снос4н9 CH2=CHSC4H9 СН2=СНООСС3Н7 СН2=СНООСС4Н9 СН2=СВг2 ch2=cf2 СН2=СС12 СН2=СНОСН2СН2СН (СН3)2 СН2=СНОСН2СН (СН3)2 СН2=СНОСН (СН3)2 СН2=СНООССН21 4, 1.48- 29, 1.48. .48.	106,95 153,94 46,04 62,49 188,22 43,07 87,12 86,09 111,10 148,09 178,12 224,19 182,54 182,54 164,99* 100,16 116,21 114,14 128,18 185,87 64,04 96,95 114,19 100,16 86,13 211,99
16
Продолж. табл. 1.1
Плотность	г пл- °C	Гкип. °с	Показатель пре- ломления	6 Ь ф а о CL О. Л	Органические растворители
1,5286й	—137,8	15,8	1,4462	н.	СП., э
2,037	—	56—56,5	1,5385	н.	СП., э, хлф, бз, тол.
0,853~26	-161	-51	—	н.	сп., э, ац.
0,919516	—153,8	—13,4	—	т. р.	СП., э, хлф, ДХЭ
___			125—126			—	—
0,8321			55—56	—	р-	СП., э
0,9019	—	114,5— -115,5’и	1,4382	X. р.	СП., э, бз
0,932	-84	75	1,3953	р-	СП., э
1,0630	—	Ю7100	1,4253	—	—
1,0678				831°	1,5260	—	—
J.	57,5—59	14030	—	—	——
- lS	50—51,5	1693’5	—	—	—
•Ч з	-21	11512	1,5440	—	—
—	^0	49—50	222м	—	—	—
1,5058	—	76«	1,5553	—	—
0,7792	-112,7	93,7—93,8	1,4026	н.	э
0,9174«	—	86	—	—	—
0,9022	—	116,5	1,411	—	—
0,9080	—	134	1,4170	—	—
2,17821			92	—	—	—
1,030“ 26	—117	—84	—	н.	СП., э
l,250i5	— 122,5	31,7	1,4249	н.	—
0,7824	—	112,5—112,8	1,4098	р-	СП., э
0,7682	—132,3	83,0—83,1	1,3990	т. р	—
0,7520	-140	55,1—55,7	1,3862	р-	СП., э
1,8101	—	72—732°	1,4844		——
бИБЛиО7Е!{а
Баш. НИИ . п
2 185
17
Мономер	Формула	Молеку- лярный вес
N — Винилкарбазол 1;	сн2=сн 1 N CYIA	179,21
Винил-о-крезиловый эфир Винил-ж-крезиловый эфир Вииил-п-крезиловый эфир Винилкаприлат Винилкаприлат Винилкапронат Винилкротонат Виииллауринат Винилмалеинат Винилметакрилат Винилметилкетон Винилметиловый эфир2' (метоксиэтилен) 1-амил- 1-метил- 1-фенил- Винилметнлсульфид Винил-2-метоксиэтиловый эфир3' Винилмиристат Винил а-нафтиловый эфир Винил-Р-иафтоат Вииилоный эфир	СН2=СНОСвН.СН3 СН2=СНОСвН4СН3 СН2-=СНОСЙН4СН, СН2=СНООСС7Н„ СН2=СНООСС9Н19 СН2=СНООСС6Ни СН2=СНООССН=СНСН3 СН2=СНООСС,,Н23 СН2=СНООССН=СНСООСН=СН2 СН2=СНООСС (СН3)=СН2 СН2=СНСОСН3 СН2=СНОСН3 СН,=С (С6нп) осн, СН2=С (СН3) осн, СН2=С (СвН6) осн3 CH2=CHSCH3 сн 2=сносн2сн2осн3 сн2=сноосс13н27 сн2=снос,0н7 СН2СНООСС10Н7 (СН2=СН)2О	134,17 134,17 134,17 170,26 198,31 142,20 112,12 226,36 168,15 112,13 69,08 58,08 128,23 72,11 134,18 74,13 86,29 254,42 170,21 198,22 70,09
гексахлор- Винил-2-оксиэтиловый эфир (2-оксивинилэтиловый эфир)	(СС12=СС1)2О СН2=СНОСН2СН2ОН	276,76 88,10
Винилолеинат Винилпальмитат Винилпеларгонат Винилпентафторпропиоиат см. Винилпер- фторпропионат Винилперфторацетат (винилтрифторацетат) Вииилперфторбутират (винилгептафторбу- тират) Винилперфторвалерат Вииилперфторкапринат Винилперфторкапронат Винилперфторпропионат (винилпеитафтор- пропионат) Винил перфторциклогексаикарбоксилат	СН2=СНООС (СН2)7СН=СНС»Н1, СН2=СНООСС15Н31 СН2=СНООСС3Н17	308,51 282,47 184,28
	по олоп о да ixxs а 69 tO	tO	ГО tO	tO II II II II II II II OO ПООО Q aa aaaa a OQ oooo о $ i *T]	4] 4] 4] T w k- *	Hi Hl ® м M.	W ®	140,06 300,09 245,09 445,12 285,09 194,07 297,12
О См. также табл. 1.14, 1,48.
См. также табл, 1.5, 1.21, 1.22, 1.27, 1,44, 1.48,
См, также табл. 1.5, 1,22.
18
Продолж. табл. 1.1
Мономер	Формула	Молеку- лярный вес
2-Винилпиридин	CH2=CHC6H4N	105,13
3-Вини лпири дин	ch2=chc5h.n	105,13
6-метил- (2-Метил-5-винилпиридин)	ch2=chc5h3nch3	119,16
4-Винилпиридин	ch2=chc6h.n	105,13
М-Винил-2-пирролидон	CH2=CH—N	109'12
	сн^\о
	1	1 сн2—сн3
Винил-н-пропиловый эфир	СН2=,СНОС3Н7	86,13
Винилпропионат	CH2=CHOOCC2HS	100,11
Вииилсебацинат	СН2=СНООС (СН2)8СООСН=СН2	254,33
Винилстеарат	СН2=СНООСС17Н35	310,52
Винилсульфид	(CH2=CH)2S	86 J 5
Винилсульфокислота см. Этиленсульфо-
кислота
Винилтиоа цетат	CH2=CHSOCCH3	102,15
Винил- м- толу илат	СН2=СНООСС6Н4СН3	162Л9
Вииил-я-толуилат	СН2=СНООССвН4СН3	162,19
Винилтриметилацетат	СН2=СНООСС(СН3)3	128,18
Винилтрифторацетат см. Винилперфтор-
ацетат
Винилуксусная кислота (3-бутеновая кис-
лота)	СН2=СНСН2СООН	86,09
Винилундецилат	СН2=СНООС (CH2)RCH=CH,	21о'32
Винилфенилацетат	СН2=СНООССН3СвН5	162 19
Винилфениловый эфир	CH2=CHOCeHs	120,15
ос-бром-	СН2=СВОС6Н5	199’06
а-метил-	СН2= С(СН3)ОС6Н5	134,18
а-фенил-	СН2=С (С„Н6)ОС6Н5	196,25
а-хлор-	СН2=СС1ОС6Н5	154 60
Виннлфенилсульфид	CH2=CHSC6H5	136,20
Винилформиат	СН2=СНООСН	72,06
Винил-о-фталат	СН2=СНООССвН4СООСН=СН2	234^22
Винилфумарат	СН2=СНООССН=СНСООСН=СН,	168 15
Винилхлорацетат	СН2=СНООССН2С1	120 53
Вин ил-а-хлорбутират	СН2=СНООССНС12Н6	148 59
Винил- Р- хлорбутират	СН2=СНООССН2СНС1СН3	148 59
Винил-у-хлорбутират	СН2=СНООСС2Н4СН3С1	148 59
Винилхлорформиат	СН2=СНООСС1	106,51
Винил-2-хлорэтиловый эфир
(2-хлорвинилэтиловый эфир)	СН2=СНОСН2СН2С1	106,55
Вииилэнантат	СН2=СНООСС6Н13	156,23
Винил-2-этилгексиловый эфир 2)	СН2=СНОСН2СН(С,Н5) С4Н9	156,27
Винил-2-этилгексоат	СН2=СНООССН(С2И5)С4Н9	170,24
Винилэтилкетон	CH2=CHCOC2HS	84,12
Винилэтиловыи эфир	сн^сносД	72,11
См. также табл. 1.5.
2) См. также табл. 1.5»
См. также табл* 1.5, 1.21, 1.22, 1.27. 1.29,	1.44, 1.48.
20
1 0,7531	0,8468	ф Оо СЛ 60 .о ю о	ф ф^- 00 Оо О		1,1870м 1,0610 1,0581 1,0702	। । i । СЛ 1 to .о to о			Ф Н- ф и- । . . « Ф Ф Оо Ф *4 ЬЭ^1Ф 1 ' 1	“Ч “Ч СО CD •— *- Ф «—			ф Оо . оо to ’ Ф	1 s ’ со ф to СЛ	0,852130 0,9125	ф ф со оо, £	92 WI	0,9597	0,9985°	Плотность
			10220/2°	49320/20 992
| —115,3	1	1	I —100	-69,7	1 1 1 1 1	1 1	1	1	1 1	1	—3,9	1 1	1 1	1 1	1 1 1	1 1	1	1 1	ъ 0 О
1 "36,0—36,1	102740	185,5	174	109,1 182—183	Ф -ч ф сл со 00 CD СО *4 "Ч 1 1 1 1 1 Ф ►—	_ СО CD СО ф СЛ СО Ф ФОО £	138—139° 1381	ф ф	ю ф	15114 10620	ф Ф	etISI 9S1-SSI ге851 931 otZSI 691	со 8 1 г w— СЛ	121 1024	166—1672 Ю1	65,0—65,1 94,9 1423	5912; 6515 214—215	Оо СО	si89 вг58—6Z	S □ о О
1 1,3779	1,4192	)	1,424725	1,4378 1,4206	О £ fc Ф» Оо ф	со ГО ФФ	00 to СЛ	1 1	1	1,5511 1,5883		1,5172	СЛ СЛ СЛ 4^ ф» -Ч ГО Ф ф» to ф to Ф ф СЛ Ф Ф» to to to to о»	4^'сл Ф ГО *4 ф ГО 00	1,489226 1.5246	1.44263»	1,3922	СЛ СЛ СЛ СИ СП ф. фь СЛ ф. to CD СЛ СО CD CD Ф* О Ф* ел			Показатель пре- ломления
1 т. р.		1	1	1 1	1 1 1 1 1	1 1	1	1	1 1	1	р- т. р.	1 1	1 1	т. р. 1	1 1 )	ТЗ 1 	1	•d и	Раство- римость в воде
8	1	1	1	СП., э	1 1 1 1 1	1 1	1	1	1 1	1	8 W 1111	1 1	1 1	- СП., э 1	1 1 1	8 1 Ф	1	сп., э, хлф	Органические растворители
Продолж. табл. 1.1
Мономер	Формула	Молеку- лярный вес
-, 2-амино- см. Винил-2-аминоэтиловый эфир а, 0-дихлор-
	СНС1=СС1ОС2Н6	141,00
а-метил- 2-окси- см. Винил-2-оксиэтиловый эфир	СН2=С (СН3) ОС2Н5	86,14
а-фенил-	СН2—С (СвН6) ОС2Н5	148,21
а-хлор- 2-хлор- см. Винил-2-хлорэтиловый эфир	СН2=СС1ОС2Н5	106,55
а-этил- Винилэтилсульфид	СН2=С (С2Н5) ОС2Н5	100,16
	CH2=CHSC2H6	88,16
1-Гексен Гемитерпен см. Изопрен	СН2=СН (СН2)3СН8	84,16
1-Гептен	СН2=СН (СН2).СН8	98,19
Глицидный спирт	сн2—СНСН2ОН	74,08
Диаллила мин Дибромпропен см. Аллил бромистый, а-бром Диметилаллен см. 1,2-Бутадиен, 3-метил- Диизопропенил см. 1,3-Бутадиен, 2,3-ди- метнл- Дивинил см. 1,3-Бутадиен	(CH2=CHCH2)2NH	97,17
Дивиниловый эфир этиленгликоля Изобутенил хлористый см. Пропен, З-хлор-2-метил- Изобутилакрилат см. Акриловая кислота, изобутиловый эфир	СН2=СНОСН2СН2ОСН=СН2	114,14
Изобутилен |J (2-метилпропен) Изобутилметакрилат см. Метакриловая кислота, изобутиловый эфир Изокротил хлористый см. Пропен, 1-хлор-2-метил- Изокротоновая кислота см. Акриловая кис- лота, р-метил (цис)- Изопрен (гемитерпен) см. 1,3-Бутадион, 2-метил-	СН2=С (СН8)2	56,11
Изопропенилацетат	СН2=С(СН3) ооссн,	100,11
Изопропенилметилкетон	СН2=С (СН3) сосн3	84,11
Инден 3) Иодопрен см. 1,3-Бутадиен, 2-иод-	\ я	116,15
е-Капролактам	।—	)5—со 1	NH	1	113,16
См. также табл. 1.17, 1.24, 1.26, 1.27, 1.35, 1.37, 1.41, 1.42, 1.44, 1.48. %) См. также табл. 1.26, 1.48.
3)См. также табл. 1.24, 1.26, 1.47, 1.48.
22
Продолж. табл. 1.1
Плотность	ГПЛ. ’G	Ткип. °C	Показатель пре- ломления	Раство- римость в воде	Органические растворители
1,197226		128	1,4558”	р-
—	—	62	1,3927		—
			211
1,02м	—	122—123	—	—	—
			87	1,4018			__
		—	91,5	1,4631м	—.	—
0,6732	—139,8	63,4	1,3877	н.	СП., э
0,6970	—119,035	93,64	1,3998	н.	СП., э
1.11433»	—	162 (разл.)	—	х. р.	сп., э, ац, хлф, бз
0,7874	—88,4	110,4	—	—	—
0,9145	—	126—126,8’“	1,4338	т. р.	—
0,59В	—140,35	—6,6	1,3814~ 28	н.	СП., э
	—92,9 (зам.)	96,6’“	1,397526
0,8527	—53,6	97,71	1,4242	—	—
0,9915	—1,67	181,6	1,5642	—	—
—	68—70	13912	—	—	СП., э, бз
23
Мономер	Формула	1	 1 Молеку- лярный вес
Кротональдегид см. Акролеин, (5-метил- Кротонамид см. Акриламид, 0-метил- Кротоновая кислота см. Акриловая кисло- та, р-метил- Кротононитрил см. Акрилонитрил, Р-ме- тил- Кумарон (бензофуран)	/Ч/сн	118,13
Малеиновая кислота	1 1 >сн \^\О НООССН=СНСООН (цис)	116,07
-, ди-н-амиловый эфир	с6н11ооссн=снсоос5н„	256,33
-, ди-н-бутиловый эфир	С4Н9ООССН=СНСООСдНо	228^29
диизоамиловый эфир	к к: I! и II к о X	256 33
-, диизобутиловый эфир	С4Н9ООССН=СНСООСДН,	228,29
-, диметиловый эфир	СН3ООССН=СНСООСН.	144,13
-, ди-н-пропиловый эфир	С3Н7ООССН=СНСООС,Й,	200,24
-, дифениловый эфир	С6Н5ООССН =СНСООС6Н5	268,27
-, диэтиловый эфир	С2Н5ООССН=СНССкЭС,Н,	172,18
-, бром-	НООССВг=СНСООН	194,97
диокси-	нооссон=сонсоон	148,08
дихлор-	НООССС1=СС1СООН	184,97
-, метил- (цитраконовая кислота)	НООСС (СН3)=СНСООН	130,10
-,-, диметиловый эфир	СН..ООСС (СН3)=СНС00СН,	158,16
диэтиловый эфир	С2Й6ООСС (СНа)=СНСООС.Нй НООССС1=СНСООН	186,21
хлор-		150'51
диметиловый эфир	СН300ССС1=СНССЮСН,	178,58
-,-, диэтиловый эфир	С2Н5ООССС1=СНСООС2Н5	206 63
Мезаконовая кислота см. Фумаровая кис- лота, метйл- Метакриламид (а-метилакриламид; мета- криловой кислоты амид)	СН2=С (СН3) conh2	85,10
Метакриловая кислота 2) (а-метилакриловая кислота)	СН2=С (СН3) соон	86,09
-, аллиловый эфир	СН2= С(СН3) СОЭСН2СН=СН2	126,15
-, амид см. Метакриламид -, я-бутиловый эфир 3) (я-бутилметакрилат) -, я-гексиловый эфир	СН2=С (СН3) СООС4Н9	142,20
	СН2=С (СН3) СООСвН13	170,24
изобутиловый эфир4)	СН2=С (СН,) СООСН2СН (СН,),	142,20
-, изопропиловый эфир	СН2=С (CHg) СООСН (СН3)а	128,17
-, метиловый эфир5-1 (метилметакрилат)	СН2=С (СН3) соосн3	100,12
нитрил см. Метакрилонитрил 1)См, также табл. 1.48. 2)	См. также табл. 1.24, 1.27, 1.48- 3)См. также табл. 1.27, 1.29, 1.45, 1.48. 4)	См. также табл. 1.48. 5)	См. также табл. 1.21, 1.24, 1.26, 1.27, 1.29,	1.45, 1.48.
24
Продолж. табл. 1.1
	Плотность	^ПЛ> °с	^КИП’ С	Показатель пре- ломления	Раство- римость в воде	Органические растворители
	1,094	—	173,175	1,5657	—	СП., э, бз, хлф
	1,590	130,5	разл.	—	X. р.	сп., э, ац., бз
	0,9741			16110	1,4475	—	—
	0,9938	—85	147,512	1,4454	—	—
	0,9714	—	15713	1,4459	—	—
	0,9820			125,516	1,4418	—	—
	1,160	— 19	1021’	1,4423	н.	СП., э
	1,0245			12612	1,4433	—	—
			73	22616	—	н.	сп., э, ац.
	1,0662	—11,2	105—10611	1,4401	н.	СП., э
	—	128	разл.	—	X. р.	СП., э
			155	—	——	т. р.	СП., э
			119—120	—	—	х. р.	СП.
	1,6172Ь	91	—	—	х. р.	СП., э, бз, хлф
	1,9491	—	210,5	1,4486	т. р.	СП., э
	1,0491	—	230,3	1,4442	—	СП., э
		108	—	—	р-	СП., э, бз
	1,277525	—	106,518	— .		СП., э
	1,174	—	12516	—	—	СП.
	—	по	—	—	х. р.	СП., э
	1,0153	16	163	1,4314	р.	сп.,э
	0,935	—	42—4316	1,4365		—
"4	0,895	—	163	1,421526	н.	СП., э
	0,88526	—	198—240	1,42926	—	—
	0,88915’6/16,6			155	1,4182«	—	—
	0,890	—	127	1,4122*	н.	СП., э,бз
	0,936	—48,2	100	1,413	т. р.	СП., э
25
Мономер	Формула	Молеку- лярный ! вес
и-пропиловый эфир1’	СН2=С (СН3) СООС3Н7	128,17
этиловый эфир2) (этилметакрилат) Метакрилоиитрил3) (а-метилакрилонит-	СН2=С (СН3) СООС2Н,	114,15
рил; метакриловой кислоты нитрил) Метакролеин см. Акролеин, а-метил- Метилакрилат см. Акриловая кислота, метиловый эфир Метилизопропеиилкетон см. Изопропенил- метилкетон Метилметакрилат см. Метакриловая кис- лота, метиловый эфир Метилоксираи см. Окись пропилена Метоксиэтилеи см. Вииилметиловый эфир	СН2=С (СН3) с	67,09
Окись бутадиена Окись бутилена см. Окись этилэтилена Окись 1,1-диметилэтилена см. Окись изо- бутилена Окись 1,2-диметилэтилена	сн2—снсн=сн2	70,09
	сн3сн—снсн, v	72,11
Окись изобутилена (окись 1,1-диметилэти- лена)	СН2-С (СН3), О	72,11
Окись пропилена (метилоксираи)	СН2—СНСН3	58,08
Окись стирола	СН,-СНС6Н5 'V'	120,15
Окись этилена (оксиран)	сн2—сн2 V	44,05
Окись этилэтилена (окись бутилена)	сн2—снс2н5 \>z	72,11
Оксациклобутан (оксетан)	СН2СН2СН2— 1	0	1	58,08
2-метил-	_СН2СН2— СНСН, 1—О-Г1 ’	72,11
-3,3-диметил-	СН2С(СН3)2СН2 1	О	1	87,44
-3,3-дихлорметил- Оксетан см. Оксациклобутан 1)	См. также табл, 1.48. 2)	См. также табл. 1.21, 1.29, 1.48. 3)	См. также табл. 1.6, 1.21, 1.24, 1.27, 1.29, I	—СН,С (СН2С1)2СН2— 1	О	1 41, 1.48.	156,33
26
ю

IIIIOO	—	OOO	о	,° Р -° 1	1	3 *8	8	8 s 8	"	р § 8 СП	Плотность
—40 —104,4 (зам.) —111,7 (зам.)	Э.
омсл^О)*-сс»сюслсл	о	о	£ •—	ОСЭ^и-О^-^ОС)	о	ОМ*- -	1 е s 1	s 1	сп |	1	сл	1 2	3	5	1*25	S to	00	- -	СИ 00	г* ° tn	S д о О
।	СЮ СЮ	Ъэ	~СЮ	СЮ	1	*СЮ	'	1	£	►£*“ CO	00	00	00	о	о	»—	Q	*-* to оооссслй^	о	M	O*^o О	О	СЮ	сл	л	М	00	М 8	М	СП	Показатель пре* ломления
XX	я ч я । । । । । ; । ? । । । ' ?	Раство- римость в воде
ххх	о	о	о Q 2 1	?	1	?	1 Г | I	1	? г г X	X	QJ	<®	(C^w *	® Ё	Органические оастворнтелн
Продолж. табл. 1.1
Мономер	Формула	1 Молеку- лярный вес
Оксиран см. Окись этилена 1-Пентен	СН2=СНСН2СН2СНЯ	70,14
2-Пентен	СН3СН=СНСН2СН3	70,14
Пербромэтилен см. Этилен, тетрабром- Перфторпропилен см. Пропен, гексафтор- Пропен (пропилен)	сн2=снсн3	42,08
-3-амино- см. Аллнламин -,1-бром-	СНВг=СНСН3 СН2=СНВгСН3	120,99
-,2-бром-		120,99
-,3-бром- см. Аллил бромистый -, гексафтор- (перфторпропен) -, 2,3-дибром- см. Аллил бромистый> а-бром- -, 3,3-диметил- (а-изоамилен)	СН2=СНСН (СН3)2	150,03 70,14
-, 1,1-дихлор-	СС12=СНСН3	110,98
-, 1,2-дихлор-	СНС1=СС1СН3	110,98
-	2,3-дихлор- см. Аллил хлористый, а-хлор- -	,3-иод- см. Аллил иодистый -	,2-метил- см. Изобутилен тетрамер см. Тетраизобутилен -	,-, тример см. Триизобутилен -	,3-метокси- см. Аллилметиловый эфир -,1,1,2-трихлор-	СС12=СС1СН3	145,43
-,1,2,3-трихлор-	СНС1=СС1СН2С1	145,43
-,3,3,3-трихлор-	СН2=СНСС13	145,43
-,2-фенил- см. Стирол, а-метил- -,3-фтор- см. Аллил фтористый -,1-хлор (цис)-	СНС1=СНСН3	76,53
•,1-хлор (транс)-	СНС1=СНСН3	76,53
-,2-хлор-	СН2=СС1СН3	76,53
-,3-хлор- см. Аллил хлористый -,1-хлор-2-метил- (изокротил хлористый)	СНС1=С(СН3)2	90,55
-,3-хлор-2-метил- (изобутенил хлористый)		90,55
-,3-этокси- см. Аллилэтиловый эфир Пропеналь см. Акролеин Пропенамид см. Акриламид Пропенил цианистый см. Акрилонитрил, Р-метил- Пропенилкарбинол см. Аллиловый спирт, 3-метил- Пропеннитрил см. Акрилонитрил 2-Пропен-1-ол см. Аллиловый спирт Псевдобутилен см. 2-Бутен Стирол1* (винилбензол; фенилэтилен)	СН2=СНС6Н5	104,15
о-амино-	ch2=chc6h4nh2	118,16
л-амино-	ch2=chc6h4nh2	118,16
11 См, также табл. 1.7, 1.8, 1.19, 1.20, 1.21, 1.24, 1.26, 1.27, 1.29, 1.39, 1.41, 1.43, 1.44. 1.46, 1.48.
28
Продолж. табл. 1.1
	Плотность	°C		Показатель пре- ломления	> 4) О И СО О й Ь о О о 2 g «я CU Q. OJ	Органические растворители
			ГКШ1. °C


	0,6410	— 165,2	29,97	1,3711	Н.	СП., э
	0,6555 (цис) 0,6482 (транс)	— 151,37 —140,2	36,94 36,35	1,3822 1,3793	Н.	СП., э
	0.6095-47 1,915 (г/л)	—187,65	—47,75	—	т. р.	СП., укс. к.
	1,43381» (Я) 1,416916 (Р)	—113 —76,5	59—60 63,25	1,4519	н.	СП., э
	1,362 1,583~*40	—124,8 -156,2	48,4 —29,4	1,44671(|		СП., э
	0,648 1,176419,5/0	—168,5	20,06 78	1,3640	н. н.	СП., э хлф
	1,1818		77’»’	1,4471	н.	сп., СС14
	1,38714/14		118	1,4827		хлф
	1,41420/20 1,36920/2° 0,918’	—30 —134,8 —99 —138,6	142 114—115 32,8 37,4 23738	1,4827 1,404*'	н.	СП., э хлф
	0,92516	—	68—69”5	1,4221			СП., э
	0,925		71,5—72,5	1,427		СП., э
	0,9060	—30,6	145,2 104” 812’8	1,5468 1,608’6 1.60702»	н.	сп., э, CS2
29
Мономер	Формула	Молеку- лярный вес
а-бром- Р-бром- о-бром- ж-бром- л-бром- -а, р-дифтор- л-иод- а-метил- (2-фенилпропен) f-метил- р-нитро- о-метил- -, ж-метил- л-метил- н-амилокси- н-бутокси- н-гексилокси- метокси- н-пропокси- этокси- о-метокси- лрметокси- л-метокси- Л/-ОКСИ- Р-нитро- о-иитро- л-нитро- л-нитро- о-окси- л-окси- л-окси- л-трифтормегил- о-фтор- -, л-фтор- л-фтор- а-хлор- р-хлор- о-хлор- м-хлор- -, л-хлор- о-циаио- л-циано- л-циано- Тетрагидрофуран Тетр а изобутилен (2-метилпропен, тетра- мер)	СН2=СВгСвН6 СНВг=СНСвН5 СН2=СНСвН4Вг СН2=СНСвН4Вг СН2=СНСвН4Вг CHF=CFCeHs CH2=CHCeH4I СН2=С (СН3) свн5 СН3СН=СНСвН6 СН3С (NO2)=CHCeH5 сн2=снсвн4сн3 СН2=СНС.Н4СН3 СН2=СНСвН4СН3 CH2=CHCeH4CH2OC5Hu СН2=СНСвН4СН2ОС4Н9 СН2=СНС,Н4СН2ОСвН13 СН2=СНСвН4СН2ОСН3 СН2 =СНСвН4СН2ОС3Н7 СН2=СНС3Н4СН2ОС2Н5 СН2=СНСвН4ОСН3 СН2=СНСвН4ОСН3 СН2=СНСвН4ОСН3 СН2=СНСвН3 (ОН) ОСНд CH (NO2)=CHCeH5 CH2=CHCeH4NO2 CH2=CHCeH4NO2 CH2=CHCeH4NO2 CH2=CHCeH4OH CH2=CHCeH4OH CH2=CHCeH4OH CH2=CHCeH4CF3 CH2=CHCeH4F ch2=chc„h4f CH2=CHCeH4F CH2=CClCeHe CHCl=CHCeH6 СН2=СНСвН4С1 CH2=CHCeH4Cl CH2=CHCeH4Cl ch2=chc6h4cn CH2=CHCeH4CN ch2=chc.h4cn _СЩСНдСНаСЩО—' (C4H8)4	183,06 183,06 183,06 183.06 183,06 141,08 233,05 118,17 118,17 163,18 118,17 118,17 118,17 204,31 190,27 218,33 148,20 176,25 162,22 134,17 134,17 134,17 150,18 149,14 149,14 149,14 149,14 120,14 120,14 120,14 172,14 122,14 122,14 122,14 138,59 138,59 138,59 138,59 138,59 129,16 129,16 129,16 72,10 224,42
30
Продолж. табл. 1.1
Плотность	Гпл. °C	^кип’ °C	Показатель пре- ломления	Раство- римость I в воде	Органические растворители
1,4Ю1в	—43,5	16075	1,588119,5	—	—
1,4269“	—7	210 (разл.)	1.609420-5	—	—
1,4059	—52,8 зам.	206,2	1,5927	—	—
1,4160	—	75’	1,5855	—	—
1,400	4,5	88“	1,5933	н.	СП., э, хлф
—-.	—	86,2—90,2е0	1,5061	—	—
—	—	73®	1,6390	—	—
0,91651»	—23,2	163,4	1,5386	н.	сп., э, мет., CS2
0,914	—	176—177		н.	СП., э
—	64	—			н.	СП., Э, ПЭ
0.916515 >5/15'5	—	170	1,5437	—	—
0,916415.5/15.5	—	171—172	1,5411	—	—
0,926115>5/15,5	—	173	1,5420	—	—
0,9298	—	107—108®	1,5135	——	—
0,9401	—	99—1004	1,5195	—	—
0,9300	—	124—1263	1,5126	—	—-
0,9726	—	78—793	1,5410	—	—
0,9462	—	87—88s	1,5240	—	—
0,9566	—	80—824	1,5295	—	—
1,0609“	29	195—199	1,5388	н.	СП., э
0,999“	—	114—116“	1,555“	н.	СП., э
1,0001“	——	204—205	1,5642“	н.	СП., э
—	57	——			т. р.	СП., э
—	58	250	—	н.	СП., э, хлф, cs2
—	13,5							—
—	—5	1003	1,5818	—	—
—	29	разл.	—	—	СП., э
1,06119,2	29	108“	1,5783*’	р-	СП., э
1,0468’0	——	114—116“				—
——	73,5	—					—
—	—	55“	1,4655	—	—
1,030	—	32—343	1,5179	н.	СП., э
1,025	—	30—314	1,5173	н.	СП., э
1,024	—34,5	29—304	1,5158	н.	СП., э
1,1016*8	—23	199	1,5612	н.	СП., э
1,112“	—	199	1,573623	н.	СП., э
1,100	—63,15	60—614	1,5648		сп,, э, ац.
1,090	—	62—63°	1,5619	н.	СП., э
1,1554	—	74“	1,5658	н.	СП., э
—	—	53°’15	1,5756			—
—	—	833,5	1,5630			—.
0,888*1	-15 -65	90*-5 64—66	1,5750’3	X. р.	СП.
0,7944		109,5“	1,4482		—
31
Мономер	Формула	1 Молеку- i лярный вес
Тетраметилэтилен см. 2-Бутен, 2,3-диме- тил- Тииран см. Этилеисульфид Триаллиламин	(СН2=СНСН2) N	137,22
Триизобутилен (2-метилпропен, тример)	(С4Н8)3	168,31
Триоксан	(СН2О)3	90,08
Формальдегид	нсно	30,03
Фталевая кислота диаллиловый эфир Фторопрен см. 1,3-Бутадиен, 2-фтор- Фумаровая кислота	(СН2=СНСН2ООС)2СвН4	206,21
	нооссн=снсоон	116,07
ди-н-амиловый эфир	с5н1,ооссн=снсо(х:,н1, С4Н9ООССН=СНСООС4Н„	256,33
ди-н-бутиловый эфир		228,29
диизоамиловый эфир	С5Н1,ООССН=СНСООС5Н11 С4Н9ООС£Н=СНСООС4Н„	256,33
-, диизобутиловый эфир		228,29
диизопропиловый эфир	С3Н7ООССН =снсоос,н,	200,24
диметиловый эфир	СН3ООССН=СНСООСНз	144,13
ди-н-пропиловый эфир	С3Н7ООССН=СНСООСЧН,	200,24
дифениловый эфир	CeH5OOCCH=CHCOOCBHs	268,27
-, диэтиловый эфир	С2Н5ООССН=СНСООС2Н8	172,18
бром-	НООССВг=СНСООН	194,97
диметил-	НООСС (СН3)=С (СН,) соон	144,12
метил- (мезаконовая кислота)	НООСС (СНз) =снсоон СН3ООСС (СНз)=СНСООСН3	130,11
диметиловый эфир		158,76
диэтиловый эфир	С2Н5ООСС (СН,)=СНСООС2Н5	186,20
хлор-	нооссс=снбоон	150,51
диметиловый эфир	СН3ООССС =С НСООСНз С2Н5ООССС=СНСООС2Н6	178,57
диэтиловый эфир		206,63
Хлоропрен см 1,3-Бутадиен, 2-хлор- Хлорэтилен см. Винил хлористый Циклогексилакрилат см. Акриловая кис- лота, циклогексиловый эфир Цитраконовая кислота см. Малеиновая кислота, метил- Эпибромгидрин	СН2—СНСН2Вг	131,98
Эпииодгидрин	Х'о/ СН2—СНСН21	183,99
Эпифторгидрин	сн2—chch2f	71,07
Эпихлоргидрин	'о7 СН2—СНСН2С1	92,52
Эпициангидрин	Чо7 CH2-CHCH2CN	83,09
	'о7
32
Продолж. табл. I.I
Плотность	ГПЛ> °с	7КиП’ °C	Показатель пре- ломления	, л а о 8 “ о 3 о a g <0 S a. q.cq	Органические растворители
0,800	—70	149,5
0,7590	—76	179—181	1,4314	—	—
1,17вб	61; 64	114,5™»	—	р-	СП., э, хлф, бз
0,8153м"20	—118 (зам.)	—19	—	р-	э, хлф, тол.,
			о		эац.
1,1206	—	154—155s	1,5203	—.	СП., э, хлф
1,635	287	возг.	—	р-	СП., э, хлф, СС14-
0,9681	—	162’	1,4496	—	—
0,9869		138s	1,4469	—	—
0,9655	—	166’1	1,4479	—	—
0,9760	—	1225	1,4431	н.	СП.
				225—226	——	—	СП., э
		102	192	—	н.	хлф
1,0129	—	ПО6	1,4439	—	СП., э
	161 — 162	2191*	—	н.	СП.
1,0472	0,6	218	1,4408	т. р.	СП. э
		185—186	200 (разл.)	—	р.	СП.
		241	—*	—	р-	СП.
1,466	202—204	205 (разл.)	—	р-	СП., э
1,1153	—	203,5	1,4512	т. р.	СП., э
1,045320/2°	—	229	1,4488	—	СП., э, бз
		191—192	субл.	—-	X. р.	СП., э
1,2899аБ	—	224	—	—	СП., э
1,188		1361»		н.	СП., э
1.615И	—	138—140	—	—	—
1,9822*	—	160—162	—	н.	СП., хлф
’ 1,090	—	85,5—86	1,373	—	—
1,1801	—25,6	118—119	1,4359м	,Н.	СП., э
—	162	—	—	р-	СП.
3188
33
Мономер	Формула	1 		 Молеку- лярный вес
Эритреи см. 1,3-Бутадиен Этилакрилат см. Акриловая кислота, эти- ловый эфир Этилен	сн2=сн2	28,05
-, амино- см. Виниламин -, бром- см. Винил бромистый 1,1-	дибром- см. Винилиден бромистый -	, 1,2-дибром (цис)- -	, 1,2-дибром (транс)- -	, 1,1-диметил- см. Изобутилен -	, 1,1-дифенил- -	, 1,1-дифтор- см. Винилиден фтористый -	, 1,1-дихлор- см. Винилиден хлористый -	, 1,2-дихлор (цис)- 1,2-	дихлор (транс)- изопропил- (а-изоамилен) -	, иод- см. Винил иодистый -	, тетрабром- (пербромэтилен) -	, тетраиод- -, тетраметил- -, тетрафтор- 2) -, тетрахлор- -	, трибром- -	, трифторхлор- 3* -	, трихлор- -	, фенил- см. Стирол -	, фтор- см. Винил фтористый -,1-фтор-1-хлор- -	, хлор- см. Вииил хлористый Этиленгликольдиметакрилат Этиленимин	СНВг=СНВг СНВг=СНВг СН2=С (СвНБ)2 СНС1=СНС1 СНС1=СНС1 СН2=СНСН (СН3)2 СВг2=СВг2 С12=С12 С (СН3)2=С (СН3)2 cf2=cf2 СС12=СС12 СВг2=СНВг CF2=CFC1 СС12=СНС1 CFC1=CH2 СН,=С (СН,) СООС.Н.ООСС (СН.) =СН, сн2-сн2	185,86 185,86 180,25 96,94 96,94 70,14 343,66 531,62 84,16 100,02 165,82 264,76 116,47 131,38 80,48 198,22 43,07
Этиленкарбоновая кислота см. Акриловая кислота Этиленсульфид (тииран)	NZ сн2-сн2	60,11
Этиленсульфокислота (винилсульфокисло- та) -	, н-амиловый эфир -	, н-бутиловый эфир -	, н-гексиловый эфир -	, изоамиловый эфир -	, изобутиловый эфир	CH2=CHSO3H CH2=CHSO3C6Hlt CH2=CHSO3C4HB CH2=CHSO3CeH13 CH2=CHSO3C6HU CH2=CHSO3C4HB	108,10 178,23 164,21 192,26 178,23 164,21
О См. также табл. 1.9, 1,10, 1.11, 1.18, 1.21, 1.24, 1,25, 1.26, 1.27, 1.40, 1,41, 1.42, 1.44, 1.48.
2) См. также табл. 1.27, 1.44, 1.48.
3) См. также табл. 1.24, 1.25, 1.27, 1.44.
34
Продолж. табл. 1.1
	Плотность	гпл> °C	^КИП’ °C	Показатель пре- ломления	Раство- римость в воде	Органические растворители
	О,566”102 1,260 (г/л)	—169,15	—103,7	1,363“100	р-	СП., э
	2,2464	—53	112,5	1,5428	н.	СП., э
	2,2308	—6,5	108	1,550518	—	—
	1,038м	9	277	1,610м	—	—
	1,2837	—80,5	60,3	1,4490	т. р.	СП., э
	1,2565	—50	47,5	1,4454	т. р.	СП., э
	0,648	-168,5	20,06	1,3640	н.	СП., э
	—	56,5	226—227			—
	2,983	190	субл.	—	н.	СП., э
	0,7081	—74,28	73,2	1,4128	—	СП., э
	1,519	—142,5	—78,4	—-	н.
	1,624м	—22,35	121,2	1,5044	н.	СП., э
	2.70820’5	—	163—164	1,6045	—
	—-	—157,5	—27,9			—		.
	1,4397м	—86,4 —73	88—90	1,4784	т. р.	СП., э
	—	-169	-24-	—	—	—
	—	—	122—126м	—		сп., э, ац., бз
	0,837	—78	55—56	1,4123	X. р.	СП.
	1,0368°	—	55—56		—-	СП., э
	1,392125	—	1ОО0’5	1,4493				.
	1,087	—	13117	1,4412	—-	—
	1,122	—	117м	1,4416	—	—
	1,050	—	1461»	1,4430	—	—
	1,082	—	124м	1,4415	—	—
	1,189826	—	785’5	1,4258м	—	—
35
Мономер	Формула	Молеку- лярный вес
-	, изопропиловый эфир -	, метиловый эфир -	, и-пропиловый эфир -	, фениловый эфир -	, этиловый эфир Этилметакрилат 11 см. Метакриловая кис- лота, этиловый эфир	CH2=CHSO3CsH7 CH2=CHSOsCHs CH2=CHSO3C3H7 CH2=CHSO3CeH5 CH2=CHSOsC2H,	152,20 122,13 152,20 184,20 136,16
1) См. также табл. 1.29.
Отдельные свойства некоторых мономеров
В повседневной работе с мономерами часто возникают вопросы о том, как
изменяется то или иное свойство мономера в зависимости от температуры, давле-
ния или концентрации, образует ли мономер азеотропные смеси и с какими рас-
творителями и т. д. Эти сведения важны при выделении, идентификации и про-
верке чистоты мономера. Зная их, легче правильно организовать безопасную
работу с тем или иным мономером. Имеющиеся в настоящее время данные такого
рода приведены в табл. I. 2—I. 48.
Таблица 1.2
Взаимная растворимость (вес, %)
акрилонитрила и воды
Темпера- тура, °C	Воды в акри- лонитриле	Акрилонитрил в воде
0	2,1	7,2
20	3,1	7,3
25	3,4	7,40
Таблица 1.3
Растворимость 1,3-бутадиена в различных растворителях
Темпера- тура, °C	Давление мм рт. ст.	Растворимость, г в 100 г
		воды	этанола	тетралина	керосина	терпен- тина
0	790	0,23					82,01
0	796	—		—	82,34	39,7
0	797	—.	—	68,22		——
0	798	—	47,5	—	—	—
0	799	—	—	—	—	40,5
0	800	0,22	—	—	—	—
0	804	—	47,1	—	—	—
0	806	—	—	68,65			—
15	788	—	—	—	—	24,1
Зв
Продолж. табл. 1.1
	Плотность	Гпл. °C	Гкнп. °с	Покаэатель пре- ломления	> л о £ о е © § У S И Я S CU С. ffi	Органические растворители
	1,132			704	1,4321
	1,248	—	9116	1,4316	—	—
	1,156	—	ПО4®	1,4368	—	—
	1.165736	—	462	1,425828	—	—
	1,1831е6		765	1.431626
Продолж. табл. 1.3
Темпера- тура, °C	Давление, мм рт. ст.	Растворимость, г в 10Э г
		воды	этанола	тетралина	керосина	терпен- тина
15	789	0,13
15	793	0,13	—	—	—	—
15	798	—	—			• 23,8
15	799	—	—	—	22,66	—
15	800	—	—	—	23,08	—
15	801		—	28,4	—	—
15	807	—	15,0; 15,5	—	—	—
15	818	—	—	28,6	—	—
30	794	—	—	—	13,61	—
30	800			—	—	13,66	—
30	804	—	7,76; 7,84	—	—	—
30	809	—.	—			—	13,1
30	815	—	—	13,20			——
30	820	—	—	13,46	—	—
Таблица 1.4
Растворимость (в объемах газа на объем растворителя)
хлористого винила при различных температурах и давлениях
Давление, мм рт. ст.	В керосине при t°, С			В дихлор- этане при t° = 0	В этаноле при /°«0	В тяже- лом соль- венте при t° — 0	В соляро- вом масле при t° = 0
	20° С	0° с	20° С
100	37	8	4,5	24	10	13	8
200	77	18	9	48	22	28	16
300	125	29	13,5	76	33	48	24
400	—	43	19	106	47	67	33
500	—	62	25	—	—			44
600	—	85	31	—-			—	60
700	—	ПО	37	—			—
760	—	125	40	—	—	—	—
37
Таблица 1.5 Взаимная растворимость (вес. %) виниловых эфиров и воды при температурах 20 и 25° С
				Вода в	эфире	Эфир	В	воде
	Название эфира		20°		25°	20°	25°
Винил-н-бутиловый Винил изобутиловый Винилизопропиловый Винилметиловый Винил-2-метоксиэтиловый Винил-2-этилгексиловый Винилэтиловый Винил-2-хлорэтиловый				0,09 0,08 0,19 0,38 1,8 0,05 0,2 0,39	0,40 0,75 0,51 0,35	0,3 0,2 0,64 1,5 8,8 0,01 0,9 0,3	<0,1 <0,1 0,86 (229) 0,61
Таблица Взаимная растворимость (вес. метакрилонитрила и воды при различной температуре			1.6 ’/о)	Взаимная стирола		Таблица 1.7 растворимость (вес. %) и воды при различной температуре
Темпера- тура, °C	Вода в мета- крилонитриле	Метакрило-	Темпера - нитрил в воде тура, °C				Вода в сти- роле		Стирол в воде
0 10 20 30 40 50 60	1,06 1,32 1,62 1,98 2,38 2,83	2,89 2,67 2,57 • 2,54 2,59 2,69 2,83			6 15 25 31 40 44 49 51 56 65	0,032 0,066 0,084 0,101 0,123		0,025 0,031 0,040 0,045 0,050 0,058
Таблица 1.8
стирола в воде
Растворимость
при различной температуре
Темпера- тура, °C	Раствори- мость, г//00 г воды	Темпера- тура, °C	Раствори- мость, г/100 г воды
0	0,0009	।	40	0,0345
5	0,0020	50	0,0440
10	0,0035	60	0,0530
15	0,0063	70	0,0640
20	0,0125	80	0,0755
30	0,0235	85	0,0825
38
Таблица 1.9
Растворимость (коэффициент абсорбции) этилена
в гексане и гептане при различной температуре
Темпера- тура, °C	В гексане		В гептане
	По Бун- зену	По Ост- вальду	По Бун- зену	По Ост- вальду
22,0	2,8141	3,0382			—
22,4					3,2071	3,4630
35,0	2,5050	2,8265	2,8245	3,1860
39,0				2,7215	3,1100
45,0	2,2190	2,5863	—	—
Таблица 1.10
Растворимость (коэффициент абсорбции по Оствальду)
этилена в различных растворителях при различных
температурах
Темпе- ратура.	В ацетоне	В бензоле	В метнл- ацетате	В хлор- бензоле	В четырех- хлористом углероде
0	4,843			4,618	3,882	5,027
5	4,572	4,268	4,379	3,640	4,689
10	4,308	4,017	4,156	3,425	4,415
15	4,074	3,796	3,914	3,221	' 4,159
20	3,847	3,591	3,709	3,018	3,922
25	3,640	3,403	3,521	2,887	3,711
30	3,473	3,241	3,348	2,714	3,511
35	3,285	3,087	3,185	2,576	3,341
40	3,142	2,955	3,049	2,460	3,163
45	—	2,828	—	2,360	—
50	—	2,708	—	2,265	—
55	—	—	—	2,160	—
60	—	—	—	2,084	—
65	—	—	—	2,007	—
70	—	—	—	1,932	—
75	—-	—	—	1,870	—
80	—	—	—	1,815	—
85	——.	—	—	1,758	—
90	—	—	—	1,707	—
Таблица 1.11
Растворимость этилена в воде при различных температурах и давлениях
t =35° С		t —55° С		t =75° С		t > 100° с
	Раствори-	а* . 5	Раство-	а*	Раство-	«3 U	а*  S	Раство-
2 §	мость,	а>	римость.		римость.		0) В	римость.
	г! 100 г		100 г		г/100 г	с га	ч	г] 100 г
5-s	воды	«О	воды	Зх Сц. я	воды	4> >.	а чё	воды
8,3	0,084	4,75	0,043	4,55	0,032	104	27,7	0,160
8,8	0,093	7,9	0,063	15,7	0,099	101	75,0	0,410
20,4	0,197	14,8	0,111	28,6	0,178	104	149	0,536
39
Продолж. табл. 1.11
t «=35^ С		1 =55° С		<=75° С		t > 100° с
	Раство-	*	Раство-	*	Раство-	«и 0,0	3	Раство-
	римость,	4) Q	римость,	4) <3	римость,	V		римость.
ч	г/100 г		г/100 г	S »	г/100 г	<0 2 О.	3 •	г/100 г
S 2 tjg	воды		воды		воды	Н Р	Д S Н. а	воды,
35,0	0,307	28,9	0,209	55,8	0,302	106	256,0	0,632
35;6	0,321	55,4	0,339	111,0	0,455	102	362,0	0,678
69,0	0,460	112,0	0,460	121,0	0,467	102	433,0	0,707
69,0	0,475	169,0	0,527	122,0	0,472	—	—	—
137,1	0,542	219,0	0,563	174,0	0,527	—	—	—
194,0	0,593	344,0	0,622	228,0	0,566	—	—	—
220,0	0,607	404,0	0,660	310,0	0,628	—	—--	—
836,0	0,621	443,0	0,688	382,0	0,667	—	—	—
265,0	0,637	490,0	0,695	440,0	0,700	—	—	—
272,0	0,647	524,0	0,713	518,0	0,728	—	—	—
293,0	0,651.	—	—	—	—	—	—	—
297,0	0,654	—	—	—	—	—	—	—
318,0	0,665	—	—	—-	—	—-	—	—
349,0	0,668	—	—	——	—	—	—	—-
392,0	0,696	—	—	—	—	—	—	—
448,0	0,720	—	—	—	—	—	—	—
510,0	0,740	—	—	—	—	—	—	—
Таблица 1.13
Таблица 1.12
Плотность и вязкость
жидкого 1,3-бутадиена
при различной температуре
Темпе- ратура,	Плот- ность, г/см3	Вязкость
		спз	сст
—20	0,6687	0,245	0,366
—15	0,6631	0,229	0,346
—10	0,6574	0,215	0,327
—5	0,6516	0,201	0,309
0	0,6457	0,189	0,293
10	0,6336	0,168	0,265
15	0,6274	0,158	0,252
20	0,6212	0,149	0,240
30	0,6085	0,133	0,219
35	0,6022	0,125	0,208
40	0,5947	0,119.	0,199
45	0,5891	0,112	0,191
50	0,5822	0,106	0,183
55	0,5754	0,101	0,175
60	0,5684	0,095	0,168
Плотность винилацетата
при различных температурах
Температура, °C	t Плотность, ^20
0	0,9568
5	0,9510
10	0,9455
15	0,9398
20	0,9342
25 .	0,9287
Таблица 1.14
Плотность и вязкость
N-винилкарбазола при
различных температурах
Темпе- ратура, °C	Плотность	Вязкость, спз
70	1,094	4,47
80	1,088	3,45
90	1,082	2,69
100	1,075	2,14
106	1,072	——
110			1,87
120	—	1,66
40
Таблица 1.15 Плотность жидкого хлористого винила	Пока при различных температурах	и пло						Таблица 1.16 затель преломления гиость 2,3-диметил- ча-1,3 при различных температурах
Темпе- ратура, °C	Плот- ность	Темпера- тура, °C		Плотно	и у 1 адне сть
						Показатель преломле- ния	Плот- ность
— 12,96 1,32 13,49	0,9692 0,9443 0,9223 Плотносп	28,11 39,57 48,20 59,91 нзобутил		0,895 0,873 0,855 0,831 ена при	ратура. 5	°с
					3 5	20 0	25 30 различных т	1,4390 1,4361 1,4332 Та емператураз	0,7265 0,7217 0,7169 блица 1.17
Температура,	Плотность J}		Температура °C		Плотность rfj	Температура,		Плотность <4
—48,9 —46,9 —44,1 —40,4 —34,8	0,6738 0,6710 0,6680 0,6632 0,6581		—29,7 —22,5 — 19,1 —13,5 — 9,4		0,6520 0,5444 0,6408 0,6343 0,6299	—3,7 0,1 2,3 7,3 i 11,5 Т а б		0,6234 0,6190 0,6179 0,6095 0,6058 1ица 1.18
Плотности жидкого этилена и его насыщенных паров
при различных температурах
Температура, °C	Плотность		Температура,	Плотность
	жидкости	насыщенных паров		жидкости	насыщенных паров
—145,08	0,62465			— 19,20	0,41313	0,051138
—129,90	0,60449	—	—14,18	0,39855	0,059942
—114,69	0,58380	—	—10,93	0,38818	0,067215
— 103,01	0,56740	—	— 7,70	0,37721	0,076050
— 63,41	0,50588	0,012584	5,84	0,30840	0,13266
— 48,15	0,47822	0,020407	6,50	0,30342	0,13716
— 37,13	0,45610	0,029465	7,98	0,28726	0,15268
— 24,33	0,42655	0,041854
Таблица 1.19
Показатели преломления стирола при различных температурах
Температура.	Показатель преломления	Температура °C	Показатель преломления	Температура. °C	Показатель преломления
15	1,5491	22	1,5455	29	1,5418
16	1,5486	23	1,5450	30	1,5413
17	1,5481	24	1,5445	31	1,5408
18	1,5476	25	1,5439	32	1,5403
19	1,5470	26	1,5434	33	1,5397
20	1,5465	27	1,5429	34	1,5392
21	1,5460	28	1,5424	35	1,5387
41
Таблица 1.20
Показатель преломления (Яр) смеси стирола с этилбензолом при различном содержании стирола
Содержание стирола, вес. %	Показатель преломления	Содержание стирола, вес. %	Показатель преломления	Содержание стирола, вес.%	Показатель преломления
90,0	1,5385	95,5	1,5415	97,8	1,5427
90,5	1,5388	95,6	1,5415	97,9	1,5427
91,0	1,5390	95,7	1,5416	98,0	1,5428
91,5	1,5393	95,8	1,5416	98,1	1,5429
92,0	1,5396	95,9	1,5417	98,2	1,5429
92,5	1,5398	96,0	1,5417	98,3	1,5430
93,0	1,5401	96,1	1,5418	98,4	1,5430
93,5	1,5404	96,2	1,5418	98,5	1,5431
94,0	1,5406	96,3	1,5419	98,6	1,5431
94,1	1,5407	96,4	1,5419	98,7	1,5432
94,2	1,5408	96,5	1,5420	98,8	1,5432
94,3	1,5408	96,6	1,5421	98,9	1,5433
94,4	1,5409	96,7	1,5421	99,0	1,5433
94,5	1,5409	96,8	1,5422	99,1	1,5434
94,6	1,5410	96,9	1,5422	99,2	1,5435
94,7	1,5410	97,0	1,5423	99,3	1,5435
94,8	1,5411	97,1	1,5423	99,4	1,5436
94,9	1,5411	97,2	1,5424	99,5	1,5436
95,0	1,5412	97,3	1,5424	99,6	1,5437
95,1	1,5412	97,4	1,5425	99,7	1,5437
95,2	1,5413	97,5	1,5425	99,8	1,5438
95,3	1,5414	97,6	1,5426	99,9	' 1,5438
95,4	1,5414	97,7	1,5426	100,0	1,6439
				Таблица	1.21
Вязкость и коэффициент объемного расширения
некоторых мономеров
Мономер	Вязкость,	Коэффициент объем-
	спЗ	кого расширения
Винил-н-бутиловый эфир	0,47 (20)	0,00128 (20)
Винилметнловый эфир	0,319 (—20)	0,00177 (20)
Вииилэтиловый эфир	0,22 (20)	0,00155 (20)
Метакрилонитрил	0,392 (20)	0..0133 (20—25)
Метилметакрилат	0,588 (22)	—
Стирол	0,781 (20)	—
Хлоропрен	0,394	—
Этилен	0,0099 (15)	0,003735 2) (25—50)
Этилметакрилат	0,647 (25)	—
1) В скобках приведена температура испытания в градусах Цельсия.
2> При давлении 760 мм рт. ст.
42
Таблица 1.22	Таблица 1.23
Вязкость и коэффициент расширения	Зависимость вязкости
некоторых виниловых эфиров	изопрена от температуры
Название эфира	Температу- ра, °C	Вязкость, спз	Коэффици- ент рас- ширения	Темпера- тура, °C	Вязкость. спз
Винил-н-бут иловый	20	0,47	0,00128	0,35	0,2589
	25	0,440	—	5,62	0,2459
Винилизобутиловый	20 25	0,43 0,414	0,00135	10,28	0,2358
Винилметиловый эфир	—20	0,319	—	15,33	0,2249
	—2	0,26	—-	20,41	0,2147
Винил-2-метоксиэтило- вый Винилэтиловый	20	• —	0,00177	25,25	0,2060
	20 0 20	0,85 0,314 0,22	0,0012 0,00155	28,94 29,93 32,02	0,1996 0,1985 0,1944
Таблица 1.24
Температура кипения (°C) некоторых мономеров при различных давлениях
Мономер	Давление, мм рт. ст.
	1	5	10	20	40
Акриловая кислота	3,5	27,3	39,0	52,0	66,2
-.н-бутиловый эфир	—0,5	23,5	35,5	48,6	63,4
-.метиловый эфир	—43,7	—23,6	—13,5	—2,7	9,2
-.этиловый эфир	—29,5	—8,7	2,0	13,0	26,0
Акрилонитрил	—51,0	—30,7	—20,3	—9,0	3,8
1,3-Бутадиен	—102,8	—87,6	—79,7	—71,0	—61,3
-, 2-метил-	—79,8	—62,3	—53,3	—43,5	—32,6
Винил фтористый	—149,3	—138,0	—132,2	—125,4	—118,0
Винил хлористый	—105,6	—90,8	—83,7	—75,7	—66,8
Винилацетат	—48,0	—28,0	—18,0	—7,0	5,3
Винилиден хлористый	—77,2	—60,0	—51,2	—41,7	—31,1
Изобутилен	—105,1	-96,5	—81,9	—73,4	—63,8
Инден	16,4	44,3	58,5	73,9	90,7
Метакриловая кислота	25,5	48,5	60,0	72,7	86,4
-, метиловый эфир	—30,5	—10,0	1,0	11,0	25,5
Метакрилонитрил	—44,5	—22,3	—12,5	—0,6	12,8
Стирол	—7,0	18,0	30,8	44,6	59,8
Этилен	—168,3	—158,3	—153,2	—147,6	-141,3
-, трифторхлор-	—116,0	—102,5	—95,9	—88,2	—79,7
43
Продолж. табл. 1.24
Мономер	Давление, мм- рт- ст-
	60	100	200	400	760
Акриловая кислота	75,0	86,1	103,3	122,0	141,0
-w-бутиловый эфир	72,6	85,1	104,0	125,2	147,4
метиловый эфир	17,3	28,0	43,9	61,8	80,2
этиловый эфир	33,5	44,5	61,5	80,0	99,5
Акрилонитрил	Н,8	22,8	38,7	58,3	78,5
1,3-Бутадиен	—55,1	—46,8	—33,9	—19,3	-4,5
-,2-метил	—25,4	—16,0	—1,2	15,4	32,6
Винил фтористый	—113,0	—106,2	—95,4	—84,0	—72,2
Винил хлористый	-61,1	—53,2	—41,3	—28,0	-13,8
Винилацетат	13,0	23,3	38,4	55,5	72,5
Винилиден хлористый	—24,0	—15,0	—1,0	14,8	31,7
Изобутилен	—57,7	—44,3	—36,7	—22,2	-6,9
Инден	100,8	114,7	135,6	157,8	181,6
Метакриловая кислота	95,3	106,6	123,9	142,5	161,0
-.метиловый эфир	34,5	47,0	63,0	82,0	101,0
Метакрилонитрил	21,5	32,8	50,0	70,3	90,3
Стирол	69,5	82,0	101,3	122,5	145,2
Этилен	—137,3	—131,8	—123,4	—113,9	—103,7
трифторхлор-	—74,1	—66,7	—55,0	—41,7	—27,9
Таблица 1.25
Температура кипения ®С некоторых мономеров при различных давлениях
Мономер	Давление, атм
	1	2	5	10	20	30	40	50
1,3-Бутадиен	—4,5	15,3	47,0	76,0	114,0	139,8	160	—
Этилен	—103,7	—90,8	—71,1	—52,8	—29,1	—14,2	—1,5	8,9
-, трифторхлор-	—27,9	—11,1	15,5	40,0	71,1	91,9	__	—
44
Т а б л и ц а 1.26
Температура кипения азеотропных смесей
некоторых мономеров с различными соединениями
Мономер	Второй компонент		т 1 кип, ®С
	Наименование	Содержание, вес.% к моно- меру
Акриловая кислота	Пропионовая кислота			140,3
	Бензиновая фракция с Т'кип = >38° С	68	133
Акрнлоннтрнл	Четыреххлористый кремний	11	51,2
	Вода	88	71
	Хлорпикрин	21	66,2
	Метанол	38,7	61,4
	Пропанол-2	56	71,7
	Триметилхлор силан	7	57
	Бензол	47	73,3
1,3-Бутадиен	Аммиак (безводный)	45	—37
	Метиламин	—	—10,4
	Ацетальдегид	94,8	—5,0
	2-Бутен	77	—5,53
	Бутан	—	Минимум
Винил-н-бутнловый
эфир	Бута нол-1	58	93,3
Винилиден хлористый	Вода	89,9	76,7
2,3-Диметилбутадн-
ен-1,3	Метанол		52
Изобутилен	Аммиак (безводный)	55	—38,5
	Сернистый ангидрид	41	—14
	Метилнитрит	—	—16
	Окись этилена	—	Минимум
Изопрен	Метнлформнат	—	Минимум
	Метаиол			29,5
	Этнлбромид	>65	32
	Этанол	97	32,65
	Ацетон	—	Минимум
	Окись пропилена	40	31,6
	Изопропилнитрит	69	33,0
	Формальдегиддиметнлацеталь	80	33,0
	Диэтиловый эфир	52	33,2
	2-Метилбутан	—	27
	н-Пентан	90	33,8
Изопропенилметил-
кетон	Вода			83,0
Инден	Ацетамид	82,5	177,6
	Этиленгликоль	74	168,4
	Этаноламин	—	Минимум
	1,3-Дихлорпропаиол-2	33,5	173,5
	1,2-Дих лорп ропаиол-3	43	172,5
	1,2-Пропандиол-	—	Минимум
	Масляная кислота	30	161
	Метилмалонат	__	170
	Изовалериановая кислота	45	173,5
45
Продолж. табл. 1.26
Мономер	Второй компонент		ГКИП' °C
	Наименование	Содержание, вес. % к моно- меру
Инден	Дигликольмонометиловый эфир	—	Минимум
	о-Хлорфенол	—	Минимум
	Фенол	53	177,8
	Анилин	58,5	180,35
	Циклогексанол	25	160
	о-Бромтолуол	—	<180,5
	о-Крезол	91	182,9
Инден	Изобутиллактат	52	177,0
	Октанол-2	40	176
	Изоамилбутират	—	178,0
Метилакрилат	Вода	92,8	71
	Метанол	46	62,5
	Этанол	57,6	73,5
	Пропанол-2	53,5	76
	Пропанол-1	94,6	79,0
Метилметакрилат	Метанол	—	Минимум
н-Пропилакрилат	Метанол	—	Минимум
Стирол	Метанол	—	64,2
	»	94	27,5
	Ацетилентетрахлорид	45	143,5
	Уксусная кислота	83	116,0
	Ацетамид	88	144
	Этиленгликоль	83,5	139,5
	1,3-Дихлорпропанол-2	85	142,5
	Пропионовая кислота	53	135,0
	Пропанол-1	8	97,0
	Метилоксалат	88	<142,5
	Этилхлорацетат	40	140,2
	Этиллактат	50	134,2
	»	75	140,5
	Бутанол-1	21	116,5
	Фурфурол	85	141,0
	Метилацетоацетат	73	143
	Изоамиловый спирт	37	128,5
	Этилацетоацетат	95	145,2
	Циклогексанол	—	144
	н-Гексиловый спирт	77	‘ 144
	н-Бутилпропионат	—	145,5
Этилакрилат	Вода	—	Минимум
	Метанол	15,6	64,5
	Этанол	27,3	77,5
Этилен	Ацетилен	—	Минимум
46
Та блица 1.27
Теплоты плавления, испарения, сгорания и полимеризации некоторых мономеров
Мономер	Теплота, кал/моль
	плавления	испарения	сгорания	полимери- зации
Акриловая кислота	—			327 500	18 500
метиловый эфир Акрилонитрил	—	—	—	18700-20200
	—	7800	421 000	17 300
1,3-Бутадиен	1910	5300 (при кипении)	604 000 (25°)	17 900— 30 000
-, 2-метил-	1145	4560	755 000	17 900
-, 2-хлор-	—	7090	—	—
Винил хлористый	—	5010 (20°)	—	—
Винилацетат	—	—	497 800	21 300
Винил-я-бутиловый эфир	—	6800 (при кипении)	—	12 700
Винилиден хлористый	—	—	—	14 400
Винилметиловый эфир	—	6050 (при кипении)	—	—
Винилэтиловый эфир	—•	6170	—	—
Изобутилен	1418 (при) —140,35°)	4910 (25°)	648 000 (25°)	12 800
Метакриловая кислота	—	—	—	15 800
-, я-бутиловый эфир	—	—	—	13 500
-, метиловый эфир	—	9100 (70°)	—-	13 000
Метакрилонитрил	—	7600 (при кипении)	—	—
Стирол	2645	10 500	1 052 000	16 680
Этилен	801 (при —169,15°)	3240 (при 103,71°)	338 000 (25°)	—
-, тетрафтор-		3934	—	—
-, трифторхлор-		5400 (28°)	—	—
Таблица 1.28	Таблица 1.29
Удельная теплота	Температуры вспышки и воспламенения
испарения хлористого	некоторых мономеров
винила при различных 	 температурах		Температура, °C
Темпера- тура, °C	,,	Мономер Удельная теп- лота испаре- ния, кал)г			вспышки	воспламе- нения
—20 —10 0 10 20 30 40 50	gg у	Акрилонитрил 8^’	н-Бутилметакрилат ’	Винил-я-бутиловый эфир 83,0	Винилиден хлористый 81,7	Винилметиловый эфир 80,2	Винилэтиловый эфир yg 5	Метакрилонитрил Метилметакрилат 76’6	Стирол 74,4	Этилметакрилат	0±2,5 52 —1 около —10 —56 около —17,8 12,8 31 20	0±2,5 10 34
47
Таблица 1.30
Суммарное давление паров (мм рт. ст.) над раствором 1,3-бутадиена
в керосине при различной температуре
Содержа- ние 1,3-бу- тадиена, вес.%	Температура, °C
	—20	—10	0	10	20	30	40	50	60	70	80	90	100
0	25	32	40	49	59	72	85	99	116	133	153	174	195
0,5	34	44	55	68	83	100	119	139	164	188	217	245	278
1	45	58	72	90	109	130	155	181	212	244	281	316	360
2	64	83	105	132	162	195	234	277	317	378	437	497	568
3	78	103	134	171	214	265	321	386	462	541	635	733	841
4	91	123	161	209	266	331	404	493	597	708	836	973	1125
5	107	145	191	248	316	394	484	597	718	851	1009	1175	1368
6	121	165	219	287	364	459	569	700	847	1000	1202	1396	1644
7	134	185	246	324	417	525	656	813	989	1183	1419	1660	1950
8	145	200	269	357	462	582	733	908	1107	1334	1611	1906	2223
9	151	209	282	372	484	617	776	962	1170	1413	1698	2014	2360
10	155	218	295	394	513	661	824	1002	1223	1528	1854	2183	2582
11	161	226	309	417	549	700	895	1122	1393	1690	2065	2455	2924
Таблица 1.31
Суммарное давление паров (мм рт. ст.) над раствором 1,3-бутадиена
в этиловом спирте при различной температуре
Содержание 1,3- бутадиена в растворе, вес. %	Температура, °C
	0	'10	20	30	40	50	60	70	80	90	100
0,0	12	24	44	78	133	220	350	541	812	1187	1692
2,08	118	174	247	350	481	652	869	1125	1456	1828	2290
3,19	164	230	314	432	593	804	1074	1390	1799	2259	2838
5,04	221	323	452	631	875	1146	1510	1936	2477	3083	3837
6,00	246	359	501	702	953	1277	1683	2158	2761	3436	4276
10,2	337	497	702	991 Т	1327 а б л и	1837 ц а I	2443 32	3140	4055	5082	6354
Упругость пара 1,3-бутадиена
при различных температурах
Температура, °C	Упругость пара, мм рт. ст.
—78,51	11,2
—4,6	760
0	908
25	2144
40	3338
48
Таблица 1.33
Упругость пара винилацетата при различных температурах
Температура,	Упругость пара, мм рт. ст.	Температура.	Упругость пара, мм рт. ст.	Температура, °C	Упругоеть пара, мм рт. ст.
—0,15	31,9	27,30	126,9	48,42	317,3
3,65	37,9	28,90	136,8	51,64	351,3
5,23	40,2	31,62	152,4	55,62	410,7
7,80	46,3	32,21	159,0	57,20	439,4
10,70	54,4	33,42	165,3	59,00	469,6
13,15	62,5	36,94	193,3	61,32	509,7
15,93	71,8	38,50	206,9	64,25	567,4
19,15	86,3	40,05	220,7	66,62	617,3
21,07	94,6	42,17	240,7	68,90	666,3
23,05	105,9	44,23	261,5	72,10	743,7
25,30	115,0	46,49	287,2	72,50	760,0
Таблица 1.34
Упругость пара хлористого винила при различных температурах
Температура, °C	Упругость пара,	I мм рт. ст.	Температура, °C	Упругость пара, мм рт. ст.	Температура,	Упругость пара, мм рт. ст.
—28,73	395,6	4,01	1490,6	46,80	4500
—23,02	513,0	5,53	1582	54,87	6676
—16,61	677,6	16,21	2258	60,34	7586
— 13,61	767,5	25,72	3027	60,34	7603
—8,32	949,0	33,53	3789
—1,57	1224,8	39,72	4492
Таблица 1.35
Упругость пара изобутилена при различных температурах
Температура, °C	Упругость пара, мм рт. ст.	Температура,	Упругость пара. мм. рт. ст.	Температура,	Упругость пара, jkjk рт» ст.
—81,95	10	—32,23	250	—7,238	750
—73,37	20	—28,46	300	—6,900	760
—67,90	30	—22,23	400	-6,565	770
—63,79	40	—17,13	500	-6,234	780
—60,47	50	—12,79	600	—5,906	790
—57,664	60	—8,983	700	—5,581	800
—53,05	80	—8,626	710	—2,497	900
—49,31	100	—8,274	720	0,333	1000
—42,11	150	—7,925	730	5,391	1200
—36,67	200	—7,580	740	11,38	1500
4 185
49
Таблица 1.36
Удельные теплоемкости твердого и жидкого 1,3-бутадиена
при различных температурах
Температура, °C	Удельная теплоемкость, кал/г	Температура,	Удельная теплоемкость, кал/г	Температура, °C	Удельная теплоемкость, кал/г
Т в е р	д ы й	—168,16	0,25425	—73,16	0,4640
—258,16	0,0178	—163,16	0,26206	-68,16	0,4661
—253,16	0,03566	—158,16	0,27041	—63,16	0,4688
—248,16	0,05596	—148,16	0,28855	—58,16	0,4716
—238,16	0,09590	—143,16	0,29835	—48,16	0,4774
—233,16	0,1138	— 138,16	0,30899	—43,16	0,4805
—228,16	0,1302	—133 16	0,32061	—38,16	0,4841
-223,16	0,1454	—128,16	0,33328	—33,16	0,4874
-218,16	0,1591	—123,16	0,34712	—28,16	0,4912
—213,16	0,1706			—23,16	0,4955
—208,16	0,1800	Жид	КИЙ	—18,16	0,4994
—203,16	0,1904	—108,16	0,4568	—13,16	0,5037
—198,16	0,2006	—103,16	0,4570	—8,16	0,5082
—193,16	0,2104	—98,16 .	0,4578	—3,16	0,5132
—188,16	0,2200	—93,16	0,4585	1,84	0,5187
—183,16	0,2291	—88,16	0,4594	6,84	0,5242
—178,16	0,2379	—83,16	0,4609	11,84	0,5302
—173,16	0,24626	—78,16	0,4623	16,84	0,5362
Таблица 1.37
Удельные теплоемкости твердого и жидкого изобутилена
при различных температурах
Температура, °C	Удельная теплоемкость, кал/г	Температура, °C	Удельная теплоемкость, кал/г	Температура, °C	Удельная теплоемкость, кал/г
Твердый		Жидкий		—86,66	0,4715
—179,86	1	0,2498	—133,96	0,4547	—62,92	0,4860
		—127,96	0,4564	—56,96	0,4896
— 174,36	0,2614	—121,16	0,4579	—45,26	0,4970
— 167,66	0,2749	—114,06	0,4600	—34,16	0,5037
—160,86	0,2898	— 107,06	0,4621	—30,46	0,5089
		—100,26	0,4650	—25,16	0,5133
— 154,26	0,3056	—93,36	0,4681	—20,06	0,5173
50
Таблица 1.38
Удельные теплоемкости твердого и жидкого изопреиа при различных температурах
Температура, °C	Удельная теплоемкость, кал)г	Температура, °C	Удельная теплоемкость, кал {г	Температура, °C	Удельная теплоемкость. кал! г
Т в е р	д ы й	—175,76	0,2259	—50,18	0,46297
—249,75 —244,50 —238,99 —233,85 —228,78	0,05574 0,07674 0,09560 0,1110 0,1253	—173,19 Ж и —133,01 —127,04	0,2297 \ к и й 0,43157 0,43249	—47,70 —38,81 —29,02 —27,02 —19,70 —16,11 — 10,37 —4,70 —1,12 5,39 8,06 14,45 17,24 23,49 25,30	0,46304 0,47172 0,47955 0,48159 0,48759 0,49079 0,49739- 0,50319- 0,50719 0,51446 0,51748 0,52440 0,52679 0,53434 0,53838
—220,59 —213,33	0,1421 0,1575	—111,19 —103,55	0,43438 0,43516
—205,80	0,1721	—94,37	0,43737
— 198,86	0,1849	—85,14	0,44144
— 191,34	0,1988	—76,96	0,44506
—187,36	0,2035	—72,93	0,44703
—183,38	0,2126	—69,84	0,44864
—181,09	0,2157	—66,39	0,44963
—180,54	0,2158	—61,55 -57,05	0,45409 0,45648
Таблица 1.39
Удельная теплоемкость насыщенных паров стирола при различных температурах
Температура, °C	Удельная теплоемкость, кал! г	Температура, °C	Удельная теплоемкость, кал/е	Температура,	Удельная теплоемкость, кал!г
50 100 150 200 250 300 Удельные теп	0,289 0,326 0,366 0,405 0,439 0,470 лоемкости тве	350 400 450 500 550 рдого и жидк	0,497 0,521 0,545 0,567 0,586 ого этилена п[	600 700 800 900 1000 Т а б j >и различных	0,605 0,639 0,666 0,688 0,708 (ица 1.40 температурах
Температура, °C	Удельная теплоемкость, кал!г	Температура,	Удельная теплоемкость, кал{г	Температура, СС	Удельная теплоемкость кал!г
Т в е —258,98 —256,50 —253,53 —250,35 —246,93 —243,29 —239,54 —235,70 —231,87 —227,63 —222,50 —217,20	д ы й 0,0271 0,0378 0,0526 0,0725 0,0926 0,112 0,133 0,153 0,171 0,187 0,207 0,224	—211,91 —206,55 —196,67 -196,57 —191,47 —188,29 Ж и; —186,99 —179,29 — 174,50 —168,38 —163,28 —157,52	0,244 0,261 0,292 0,295 0,319 0,339 1 к и й 0,383 0,524 0,518 0,511 0,508 0,503	1	— 154,07 -138,60 —131,95 —118,19 —111,28 — 104,15 —96,45 —85,39 —78,50  —71,39 —63,98 —56,75 —49,76	0,499 0,498 0,495 0,496 0,496 0,497 0,499 0,501 0,504 0,510 0,513 0,514 0,520
4*
51
Таблица 1.41 Поверхностное натяжение некоторых мономеров				Таблица 1.43 Диэлектрическая постоянная стирола при различных температурах
Мономер		Температура,	Поверхностное натяжение, дин/см
				Темпера- тура, °C	Диэлектрическая
Изобутилен Метакрилонитрил Стирол Этилен		—55	21,90		постоянная прн 1000 циклов/сек
		20 20 —112,4	24,4 32,2 18,10	10 20		2,43 2,415
		Таблица 1.42		25		2,41
Диэлектрическая постоянная некоторых мономеров				30 40		2,40 2,38
Мономер		Температура, °C	Диэлектриче- ская постоян-	50		2,365
				60		2,35 2,335 2,32 2,305 2,29 2,275
Акрилонитрил 1,3-Бутадиен Вннилидеи хлори- стый Изобутилен Этилен		0 —70 16 0 —70 0 (1 атм)	33,5—38 2,095 2,249 4,67 2,208 2,487 1 ±0,00144	70 80 90 100 НО
				Т а б л и ц а 1.44
Критические константы некоторых мономеров
Мономер	Давление, атм	Темпера- тура, °C	Плотность
1,3-Бутадиен	42,6	161,8	0,245
Винил фтористый	—	47,5	——
Винилиден фтористый	——	107,5	—
Винилметиловый эфир	—	>200	—
Изобутилен	39,48	144,73	0,234
Стирол	40,1	373,0	0,279
Этилен	50,02	9,25	0,220
-, тетрафтор-	40,2	33,3	0,58
-, трифторхлор-	39,0	107,0	Таблица 1.45
Некоторые физические коистанты w-бутилметакрилата и метилметакрилата
и нх изменение при различных температурах
Температура, °C	«•Бутилметакрилат				Метилметакрилат
	Плот- ность	Показа- тель пре- ломления	1 | Вязкость, ! спз	Удельная теплоемкость, кал)г	Плот- ность	Показа- тель пре- ломления	Вязкость, спз	Удельная теплоемкость, кал)г
20	0,8959	0,4239	1,0883	0,455 ±0,002	1,9433	1,4146	0,6322	0,450 ±0,002
30	0,8860	—	——	0,472 ±0,001	0,9317	—	—	0,464 ±0,001
52
Продолж. табл. 1.45
| Температура, °C	«-Бутилметакрилат				Метилметакрилат
	Плот- ность	Показа- тель пре- ломления 			Вязкость, спз	Удельная теплоемкость, кал/г	Плот- ность	Показа- тель пре- ломления	Вязкость, спз	Удельная теплоемкость, кал/г
40 50		—	—	0,482 ±0,002	—	—	—	0,474 ±0,002 0,480 ±0,002
Таблица 1.46
Некоторые физические коистаиты чистого стирола
при различных температурах
Температура, °C	Плотность	Вязкость, спз	Поверхност- ное натяже- ние, дин/см	Удельная теплоемкость жидкости, кал/г	Теплота испа- рения, кал/моль
0	0,9238	0,976	34,5	0,391	10 700
10	0,9150	0,877	33,4	0,397	10 580
20	0,9063	0,781	32,3	0,404	10 470
25	0,9019	0,730	31,7	0,404	10 420
30	0,8975	0,694	31,2	0,411	10 360
40	0,8887	0,621	30,0	0,418	10 260
50	0,8800	0,552	28,9	0,426	10 150
60	0,8712	0,490	27,8	0,433	10 040
70	0,8624	0,438	26,7	0,441	9930
80	0,8537	0,392	25,6	0,451	9830
90	0,8449	0,348	24,6	0,461	9720
100	0,8361	0,312	23,5	0,474	9610
ПО	0,8273	0,278	22,5	0,488	9490
120	0,8186	0,248	21,5	0,503	9370
130	0,8098	0,221	20,4	0,519	9250
140	0,8011	0,196	19,4	0535	9120
150	0,7925	0,175	18,4	0,552	8970
Таблица 1.47
Зависимость точки затвердевания
иидеиа от концентрации примеси
л-ксилола
Концентрация п-ксилола, мол.%	Температура за- твердевания, °C
0	— 1,50
0,66	—1,91
1.15	—2,20
1,53	—2,46
2,07	—2,78
53
Таблица 1.48
Сокращение объема (отнесенное к температуре 20° С)
при полимеризации некоторых мономеров
Мономер	Сокращение объема
	см3/молъ	об. %
Акриловая кислота
«-бутиловый эфир	29,9	21
метиловый эфир	22	24,4
этиловый эфир	22,5	20,7
Акрилонитрил	19,8	30,1
1,3-Бутадиен	28,1	32,3
,- 2-Бром-	18,1	19,6
-, 2,3-диметил-	24,4	21,6
-, 2-фтор-	21,2	25
-, 2-хлор-	21,6	23,4
Винил хлористый	22	32,7
Винилацетат	20,3	15,6
Винил-н-бутиловый эфир	21,1	16,4
Винилиден хлористый	28,3	35,4
Винилизобутиловый эфир	20,3	15,6
N-Винилкарбазол	17	10,4
Винилметиловый эфир	21,7	28,1
Винилэтиловый эфир	19,9	21
Изобутилен: при полимеризации до аморфного полимера	31,2	33,6
при полимеризации до кристалличе-	32,8	35,4
ского полимера Изопрен: при полимеризации до аморфного цис-полимера	25	25
при полимеризации до кристалличе- ского цис-полимера	29,5	29,5
при полимеризации до аморфного транс- полимера	28,3	28,3
при полимеризации до кристалличе- ского транс-полимера	34,5	34,5
Изопропенилметилкетон	26,2	26,3
Инден	24	20,7
Кумарон "	13,5	12,5
Метакриловая кислота	16,8	20
-, н-бутиловый эфир 2	24,1	15,1
-, изобутиловый эфир 2)	21,6	13,4
-, метиловый эфир 2'	21,8	20,6
-, н-пропиловый эфир 2)	21	14,8
-, этиловый эфир2*	22	17,6
Метакрилонитрил	24,3	29
Стирол	17	14,8
0 Плотность полимера взята при температуре 15° С.
2) Плотность полимера взята при температуре 25 С°.
54
Продолж. табл. 1.48
Мономер	Сокращение объема
	СМ3/М0ЛЬ	об. %
Этилен: при полимеризации до аморфного по-	88,8	74,4
лимера при полимеризации до кристаллине-	97,65	81,7
ского полимера тетрафтор-	41,1	47,5
Некоторые свойства олигомеров
Олигомерами обычно называют полимеры со степенью полимеризации ниже
той, при которой проявляются специфические свойства полимеров, связанные
с гибкостью их макромолекул. Особого внимания заслуживают олигомеры с
функциональными группами, обусловливающими способность молекул олиго-
мера соединяться друг с другом и образовывать длинные молекулярные цепи
или трехмерные структуры.
В таблицах классы олигомеров и олигомеры внутри классов расположены
в порядке возрастания сложности элементарного звена олигомера. В таблицах
рассмотрены такие классы олигомеров: олигоолефины (табл. I. 49 и I. 50), оли-
гофенилены (табл. I. 51 и 1. 52), феноло-формальдегидные олигомеры (табл. 1. 53 —
1. 55), виниловые олигомеры (табл. I. 56 — I. 58), олигооксиды (табл. I. 59—
1.63), олигоимиды (табл. I. 62—I. 64), олигоэфиры (табл. I. 65), олигоуре-
таны и олигомочевины (рбл. I. 66—I. 70), олигопептиды (табл. I. 71—I. 77),
олигоамиды (табл. I. 78) и олигосахариды (табл. I. 79—1. 81).
ОЛИГООЛЕФИНЫ
Таблица 1.49
Свойства олигометилеиа, циклоалканов и
перфторалканов
п	гпл. °C	ГкНП*). °C	Плотность 2) d* г/сма
Олигометилен Н.(СН2)Л Н
1	-182,6	-161,6	0,4240 (—164)
2	—183,6	— 88,5	0,5462 (—89)
3	— 187,1	— 42,2	0,5824 (—45)
4	—138,4	— 0,5	0,6011 (0)
5	— 129,7	36,1	0,6263 (20)
6	— 94,0	68,7	0,6594 (20)
7	— 90,5	98,4	0,6838 (20)
8	— 56,8	125,7	0,7026 (20)
9	— 53,5	150,8	0,7177 (20)
10	— 29,7	174,1	0,7301 (20)
11	— 25,6	195,9	0,7402 (20)
12	- 9,7	216,3	0,7487 (20)
13	- 5,4	235,5	0,7563 /20)
14	5,5	253,6	0,7627 (20)
15	10,0	270,7	0,7684 (20)
16	18,0	287,1	0,7733 (20)
55
Продолж. табл. I. 49
п	Т	°C 1 ПЛ’ и	гкип*>. °с	Плотность 2) d* г/см9
17	22,0	302,6	0,7767 (22)
18	28,2	317,4	0,7768 (28)
19	32,0	331,6	0,7776 (32)
20	36,6	345,1	0,7550 (70)
21	40,4	215 (15)	0,7583 (70)
22	44,4	224—225 (15)	0,7631 (70)
23	47,5	234 (15)	0,7641 (70)
24	51,1	243 (15) '	0,7657 (70)
25	53,5	259 (15)	0,7693 (70)
26	57,0	262 (15)	0,7704 (70)
27	60,0	270 (15)	0,7732 (70)
28/	61,2	279—281 (15)	0,7750 (70)
29	64,0	286 (15)	0,7755 (70)
30	66,0	304 (15)	0,7795 (70)
31	68,4	302 (15)	0,7678 (100)
32	70,5	310 (15)	0,7645 (100)
33	72	—	А
34	72,8	—
35	74,6	331 (15)	0,7814 (74)
36	75,9	298,4'(3)	0,7783 (90)
37	77,7	—	—
38	79
39	80,3	—	—
40	81,5	150 (10~4)	—
41	81,7	—
42	82,9	—-
43	85,3	332 (3)	0,7812 (90)
44	86,4	—
50	91,9—92,3	420—422 (15)
54	95	—	—
60	98,5—99,3	250 (10“4)
62	100,5	—
64	102,6	—	—
66	103,6	—	—
67	104,1	—	—
70	105—105,5	300 (10~4)	—
94	114,1—114,5	—
100	115,1—115,4	—	—
Циклоалканы (СН2)Л
3	— 127,5	—32,8	0,7352 (—80)
4	— 80	13,1 (774)	0,698 (0)
5	— 93,9	49,3	0,745 (20)
6	6,6	80,7	0,7784 (20)
7	— 8,0	118,1	0,8098 (20)
8	13,5	147 (749)	0,8349 (20)
9	9,7	69 (14)	0,8534 (15,2)
10	10,8	201	0,8577 (20)
11	— 7,3	91 (12)	0,8591 (20)
12	62—63	—
13	23,5	128 (20)	—
14	55—55,5	131 (И)	0,8259 (79)
56
Продолж. табл. 1.49
п	гпл. °C	Гкип*)> °C	Плотность 2) г/см*
15	65—66	147(12)	0,8240 (78)
16	62—63	170—171 (20)	0,819 (79)
17	66—67		0,8200 (77)
18	74—75	—	0,8201 (76)
19	81—82			—
20	61—62
21	63—64
22	52—53	177 (0,4)	0,8174 (75)
23	49—50	177 (0,1)	0,8259 (64)
24	50—51	222—228 (0,6)	—
25	53—54	—	—
26	44—46	218—219 (0,6)	0,8120 (78)
27	47—48	——	—
28	48	213—214 (0,28)	0,8243 (58)
29	47	215 (1,1)	0,8232 (64)
30	57-58	230 (0,2)	0,8233 (69)
32	59—60	—	0,8261 (70)
34	66—67	230—240 (0,3)	—
36	70—71	—	—
40	76—77	—	—
42	75—76	—	—
45	80—81	—	—
50	87—88	—	—-
54	90—91	—	—
Перфтор-н-алканы F (CF2)n F
1	—183,7	—128 (754)	1,619 (—129)
2	- 94	— 78,3	1,590 (—78)
3	-183	— 38	—
4	—	— 2,0	—
5	—125,4	29,3	1,620
6	— 86,3	57,2	1,6995
7	— 78	82,2	1,7333
8	- 65	103,3	1,776 (25)
9	— 16	125,3	1,799(25)
10	36	144,2	1,770(45)
11	57	161	1,745 (70
12	75	178	1,670 (113,5)
Перфторциклоалканы (СРг)п
3	-80	—31,6
4	—38,7	-5
5	9,9—10,2	23,8
6	58,2	—
7	—	80
!) В скобках приведено давление испытания в мил-
лиметрах ртутного столба.
2) В скобках приведена температура испытания в
градусах Цельсия.
57
Таблица 1.50
Свойства олигоизобутиленов
п	Соединение	гпл. °C	т 1 кип» е	о Плотность г/см3
1	Изобутилен			—6
2	2, 2, 4-Триметил-4-пентен	— 93,6	101,4	0,7150
	2, 2, 4-Триметил-З-пентен	—106	104,9	0,7211
	2, 2, З-Триметил-2-пентен	—	112,3	0,7392
	2, 2, 4-Триметил-2-пентен	—113,4	116,3	0,7434
	2, 3, 4-Триметил-1-пентен	—	108	0,729
	2, 3, З-Триметил-1-пентен	- 69	108,4	0,7352
3	1, 1 Динеопентилэтилен	—	85—86
			(40 мм рт. ст.)	0,7599
ОЛИГОФЕНИЛЕНЫ
Таблица 1.51
Температуры плавления и кипения отдельных олигофениленов
Т	°C 1 ПЛ’ с	Т	°C КНП’	п	Т	°C 1 ПЛ’ с	Т	°G 'кип* u
Линейные олиго-о-фенилены
59
119
217
320
332
420
Циклические олиго-м-фенилены
8	129—131
9	195—200
Циклические олиго-м-фенилены
6 | 509,5—511,5 |
Олиго-п-фенилены
2
3
4
6
8
111
196,5
233
335
425
1	5,5
2	71
3	215
4	322
80,1
256
376
428 (18 мм
рт. ст.)
Линейные олиго-м-фенилены
Олиго-З-метил-п-фенилены
3
4
5
6
89	365
86,5—87,5	419
117,0—117,5	—
148	—
1 I	—95
2 I -
110,6
273—274
58
Продолж. табл. 1. 51
43
Т °г
1 КИП’ ь
О лиго-2,5-диметокси-п-фе ни лены
212,6
п	Т'пЛ’	Т	°C 1 кип« ь
2	66,5	177—178
		(20 мм рт. ст.)
м-1	—47,4	139
2	—	296
п-1	13—14	138
2	82	178
		(18 мм рт. ст.)
3	141 — 142	—
Циклические олигоксилилены
1
2
3
4
О лиго-3,3' -диметоксибифенилены
гСН3О	ОСН3д
1	I 36	I	328
2 I	158	|	—
Линейные олигоксилилены
о-1 I —25 I 144
о-2
3
4
м-2
п-2
3
4
112—112,5
184,5
205
132—133
285—287
166—167
179—182
290
Олигодифенилметаны
1	25,1
2	115
3	180
4	240
Таблица 1.52
Температуры плавления и кипения и растворимость в толуоле отдельных
олигофенолов
п	Т	°C 7 ПЛ’ и	Т	°C 1 КИП’ и	Раствори- мость в то- I луоле, е/л	п	Т	°C 1 ПЛ’ и	Т	QC 1 КИП’ и	Раствори- мость в то- луоле, е/л
Олиго-р-2,5-диметилфенилены
3,4-олиго (2, 3, 5, 6-тетраметил-р-фе-
нилены)
_h3cZ Xch3J„
1
2
3
4
5
13,3
53—54
182—183
264—266
307—309
700
28
1,1
0,24
1	79,2	196—198	оо
2	136—137	—	365
3	270—272	—	24
4 .	270—272	—	3,4
59
Продолж. табл. I. 52
Гкпп- °с
Раствори-
мость в то-
луоле, г/л
Олиго-2,2'-диметилбифенилены
СН3
1 I	24	|
2 I	96	।
Олиго-3,3' -диметилбифенилены
СН3	СН3-|
1	9—9,5	280
2	76,5	—	512
3	142	—	87
4	273	—	6,5
5	285	—	2
Л1Л- °с гкип> °с
298
Раствори-
мость в то-
луоле, г/л
0,8
Олиго-3,3' -диметилтерфенилены
1	I 140—141	|	—	1	4,9
2	I 258	I	—	I	0,4
Олиго-3,3' -диметоксибифенилены
Таблица 1.53
Температура плавления феноло-формальдегидных,
n-крезол-формальдегндиых и n-mptf/и-бутилфёнол-формальдегид-
ных олигомеров
Феноло-формальдегидные олиго-
меры
119—120
158—159
161—162
148—150
203—204
213—214
р-Крезол-формальдегидные оли-
гомеры
ОН . ОН
1
2
3
4
5
6
7
8
9
11
126
214—215
173
130
215—217
225—230
167—170
205—210
175—180
245
2
3
4
148
183—184
204—205
60
Продолж. табл. 1.53
n | гпл. °C ||
ГПЛ. °C
ОН
СН3
п-трет-Б утилфенол-формаль-
дегидныг-олигомеры
1
2
3
4
5
6
7
8
10
Таблица 1.54
Свойства я-крезол-ацетальдегидных
олигомеров
ОН
R	п	^пл’ °C
н
н
сн,
сн
сн3
1
2
1
2
з
141
214—215
135—135,5
154—155
204—205
156
218—220
211
216—217
250
249—250
253—256
224—226
140
R
Таблица 1.55
Свойства циклических фенол-формальдегидных олигомеров
—СН2—
—СН2ОСН2—
-сн3
-С(СН3)3
-СвН5
свнц
—СН2СвН5
—С(СН3)2 СН2СН3
—С (СН3)2СН2С(СН3)2
—сн3
С (СН3)3
4
4
4
4
4
4
4
4
3
300
300
300—360 >
330
330
280
333
264—266
245
61
виниловые олигомеры
Таблица 1.56
Свойства олигоакрилонитрилов и олигометакрилонитрилов
п	Гпл. °C	Гкип. °C	Показатель пре- ломления !) Пд	Плотность ^20
Олигоакрилонитрилы типа Н [—СН2СН (CN)	Н
1			97,1	1,3689(15)	—
2	—	135 (12 мм рт. ст.)	1,4312 (25)	—
3		195—196 (2,5 мм рт. ст.) 1,4609 (20)	— Олигоакрилонитрилы типа H[-CH2HC(CN)-]„CH3
1	—-	107—108	1,4191 (60)	0,773 (60° С)
2	8,8	106(2 мм рт. ст.)	1,4191 (60)	0,9051 (60Q С)
3	45—46	—. —
4	158	Олигоакрилонитрилы типа Н [—CH (CN) СН2—]n CH2CN
1			287,4	1,4347 (20° С)	—
2	—.	—	1,4644 (25° С)	—
3 2 3		95 (0,01 мм рт. ст.)	—	— Олигометакрилонитрилы типа Г— СН2— С (CN)—1 СН3О	|	Н L сн3 92	1,438	— 165	1,464	—
4			235	1,478	-
5	— .	300—305	1,488	—
*) В	скобках приведена температура испытания в градусах Цельсия.
Таблица 1.57
Свойства олигоакриловых кислот
Н [—СН2СН (COOR)—]„ СН3
R	п	Стереорегуляриость	Т„, °C ПЛ’	Т	°C 1 КИП’ 4-1	Показатель преломле- ния
Н	2	Изотактическая	128
	2	Синдиотактическая	141	—	—
	3	Изотактическая	162—165	—	—
	3	Атактическая	143—147	—
	3	Синдиота ктическа я	142—146	—	—
СН3	1		—	91,5 (742 мм рт. ст.)	1,3838
	2	Изотактическая	—	64 (0,7 мм рт. ст.)	1,4258
	3	Изотактическая	—	150— 160 (2 мм рт. ст.)	1,4405
	3	Атактическая	—	120—160 (2мм рт. ст.)	1,4416
62
Продолж. табл. 1.57
R	п	Стереорегулярность	гпл. °C	7'	°Г 1 КИП’ ъ	Показатель преломле- ния П [)
	3	Си нди ота ктическая	—	150—160 (2 мм рт. ст.)	1,4433
сн3	1		—	91,5 (742 мм рт ст.)	1,3838
	2	Изотактическая	—	64 (0,7 мм рт. ст.)	1,4258
	3	Изотактическая	—	150—160 (2 мм рт. ст.)	1,4504
	3	Атактическая	—	120—160 (2 мм рт ст)	1,4416
	3	Синдиотактическая	—	1ЬО—160 (2 мм рт. ст.)	1,4433
Таблица 1.58
Свойства олигометакриловых кислот
--СНгС (СН3)—-
COOR
СН3О
Н
R	п	Г	ор 1 ПЛ’ ъ	Лейп*	Плотность d80
сн3	1			147	0,9749
	2	—	241	1,0540
	3	—	116 (0,1 мм рт. ст.)	1,1045
	4	—-	190 (0,1 мм рт. ст.)	1,12
	6	—	—	1,1565
н	2	82	—
	3	160	—	—
олигооксиды
Т а б л и ц а 1.59
Свойства олигоформальдегидов, эфиров на основе оли оформальдегидов и
олигоэтиленоксидов
п	Гпл- °C	Г1)	ОС кип’	Плотность2), г/см3	Показатель пре- ломлении Пр
		Олигоформальдегиды типа
		Н (ОСН2)„ ОН
4	| 95—105 1
8	115—120
Олигоформальдегиды
СНдСО— (ОСН2)„—ОСОСН3
1	—23	39—40	1,128 (24)	1,4025 (24)
2	—13	60—62	1,158 (24)	1,4124 (24)
3	— 3	84	1,179 (24)	1,4185 (24)
4	7	102—104	1,195 (24)	1,4233 (24)
5	17	124—126	1,204 (24)	1,4258 (24)
8	32—34	—	1,216 (36)	1,4297 (36)
9	40—43	—	1,353 (15)	—
10	52—53,5	—	—	—
63
Продолж. табл. 1.59
п	гпл. °C	тО Ор 2 КИП’	Плотность 2), г!см*	Показатель пре- ломления riQ
11	62,5—67	__	__
12	73—75	—	—	—
14	84—86	—	—
15	90,5—92	—	1,364 (25)	—
16	93—95	——	—	—
17	98,5—99,5	——	1,370 (15)	—
19	107—109	—	1,390 (15)	—
20	111—112	—	—	—
22	116—118	—	1,465	—
Диметиловые эфиры олигоформальдегида СН3 (ОСН2)„-ОСН3
1	—103	—	0,8338 (20)
2	— 69,7	—	0,9597 (25)	—
3	— 42,5	—	1,0242 (25)
4	— 9,8	—	0,0571 (25)	—
5	10,3	—	1,1003 (25)	—
	Дипропиловые эфиры олигоформальдегида
		С3О7 (ОСН2)„	ОС3Н7
Н-1		137,2—137,6	0,833 (25)	1,3913 (25)
2	—	67(11)	0,897 (25)	1,4004 (25)
3	—	97(11)	0,943 (25)	1,4086 (23)
4	—15 —13	—	0,990 (25)	1,4137 (26)
5	8—8,5	—	1,014 (25)	1,4181 (26)
изо-1	—	117—119	0,8242 (20)	1,3864 (20)
2		39,5—41 (23)	0,8897 (20)	1,3971 (20)
3	—	68,2—68,5 (3)	0,9348 (20)	1,4035 (20)
4	—	93,5—94,5 (3)	0,9751 (20)	1,4117 (20)
5	—	120—123(3)	1,0275 (20)	1,4235 (20)
6	23,4—24,3	159—160,3 (37)	1,101 (26)	1,4467 (26)
Диаллиловые эфиры олигоформальдегида
СН2 = СНСН2 (0СН2)п ОСН2СН = СН2
1	—	138—139	—	1,4226 (21)
2	—	75—76,5 (15)	0,946 (25)	1,4280 (25)
3	—.	58,5—64 (0,3)	0,992 (25)	1,4320(25)
4	4,3	82—87 (0,3)	1,027 (25)	1,4350 (25)
5	15,5	105—107 (0,3)	1,059(25)	1,4377 (25)
6	22,5	144—155 (0,4)	1,079 (25)	1,4411 (25)
Олигоэтиленоксиды
Н (ОСН2СН2)„ ОН
1	—12,6	197,8	1,113 (20)	1,4324 (20)
2	—10,1 .	245	1,120 (20)	1,4477 (20)
3	- 9,4	122—123 (0,1)	1,1274 (15)	1,4568 (20)
4	— 9,4	144—145 (0,1)	1,127 (20)	1,4604(20)
5	— 8,7	174—176(0,14)	—.	1,4629 (20)
6	2,1	185—186 (0,015)	1,127 (20)	1,4647 (20)
7	7,7	241—244 (0,6)	—	1 4663 (20)
64
Продолж. табл. 1.59
п	гпл. °с	т1* , °с кип’	Плотность г/см*	Показатель пре- ломления Пр
8			206—209 (0,015)
10	—	220—223 (0,01)	—	—
1) В скобках приведено давление в миллиметрах ртутного столба.
2) в скобках приведена температура испытании в градусах Цельсия.
Таблица 1.61
Свойства циклических
олигоалкилеифор малей
Г[ОСН2О(СН2)Х]„-
Таблица 1.60
Свойства циклических
олигоформальдегидов
-(OCHR)„-
R	п	гпл. °с	гкнп. °с	X	п	гпл. °C	Гкип- °C
н	3	67—68	114,5	5	1	—	40—44 (11 мм рт. ст.)
н	4	112	—	5	2	55—56	—
сн3	3	12,6	125	6 9	2 2	71—72 68—69	—
сн8	4	246,2	112—115 (субл.)	10 14	2 2	93—94 103,5—104	—
олигоимиды
Таблица 1.62
Свойства линейных олигоимидов
Н (NHCH3CH2)„ nh2
п	Т 1 пл» °C	гкип- °с	^20	пр при тем- пературе 25® С
1	8,5	116,5	0,8994	1,4536
2	—	207,1	0,9586	1,4810
3	12,0	277,9	0,9839	1,4951
4	—	333	0,9994	1,5015
7	—	109—110	—	1,5132
		(8,5 мм рт. ст.)
9	——	199—200	—	1,5161
		(1 мм рт. ст.)
Таблица 1.63
Свойства линейных олигоалкиленимидов
R - [NH (CHa)e NH (СН2)10]„ - R'
R	R'	п	^ПЛ» °C
Н	ОН	1	64—67
		2	70—72
5 185
65
Продолж. табл. 1.63
R	R'	п	гпл.
Н		3	85—86
(CH2)t0OH	он	1	99—100
		2	90—93
		3	80—84
н	Н(СН)2)6 н2	1	70—72
		2	86—88
		3	81—85
Таблица 1.64
Свойства циклических олигоимидов
- 1NH (СНг)х]„-
X	0	гпл. °с	Гкип- °C	Плотность *) d4
2	1			55—56	0,8321 (24)
	2	104	145—146	—
	4	35	НО (10-4 мм рт. ст.)	—
3	1	—	63	0,8436 (20)
	2	14—15	186—188	—
4	1	—	88	0,8520 (22,5)
	2	—	95 (12 мм рт. ст.)	0,9020 (18)
5	1	—9	106	0,8606 (20)
	2	—	108—ПО (12 мм рт. ст.)	0,9195 (13)
6	1	—	138	0,8864 (21)
	2	72	—	—
	3	42	—	—
	4	59—60	—	—
	5	45	—	—
	6	67—68	—	—
7	1	—33	162	0,8895 (20)
	2	26	—	0,9012 (30)
1) В скобках приведена температура испытания в градусах Цельсия.
ОЛИГОЭФИРЫ
Таблица 1.65
Температуры плавления и кипения олигоэфиров
R	п	Гпл- °G	rL- °е | к	п	Гпл. °G	г1)	*0 кип’
Линейные олигоэфиры салициловых
Циклические олигоэфиры а-гидрокси-
кислот
-(OCHRCO)n-
н	2	86—87
сн,	2	98,7	150 (25)
сн,	2	128	256
кислот
Н
л-СН,
п-СН,
2
148—149
162
128—129
66
Продолж. табл. 1.65
R	п	гпл. °с	Г1) °C кип’	R	п	гпл. °с	г1) °G кип’
Цикл1 Цикли 5 6 7 8 9 10 11 12 13 14 15 16 17 92 Цикл rf°	гческие олигоэфиры салициловых кислот -	\	1 .0—7	\о— J» |			4 5 6 7 Цикл г[С	2 1 2 1 2 1 2 1 2 ичес (С1	138 42 121 19 87 —15 110 49 86 кие олигоалю 4,)ХО-СО(С	95—96 (2) 88—89 (1) 108—110 (2) 116—118(1—2) иленсебацинаты Н2). CO]n-j
	2 3 4 6 чесп Г 1 2 3 1 2 3 1 2 1 2 3 1 2 3 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 мес (CI	234 200 298—300 375 ие олигоэфир кислот __[О(СН2)ХС( 5 112—113 41 93 31—31,5 57—58 20 6,4 97 29 3 74 2 101 27,5 84 33—33,7 107 37—37,5 88 35,5—36,5 108 42—43 97 37 114 36 105 км олигоалки} кислоты 42)ХО —СО(	ы а>-гидрокси- 104—106 (10) 130 (0,13) 250 (0,2) 80 (11) 135 (0,25) 202 (0,2) 72—73 (11) 152 (0,13) 86—87 (10) 158 (0,3) 240 (0,1) 100 (10) 192 (0,3) 270 (0,3) 116 (10) 130 (10) 143 (10) 165 (15) 169 (10) 188 (15) 194 (15) 143 (0,25) 175 (0,2) гены янтарной СН2).СО]„__
				2 2 3 3 Цикли г[С	1 2 1 2 ческ (CI	40—41 80—81 14 113—113,5 ие олигоэтиле ты 42)2 0—СО (С	чдикарбоксила- H2kCO]„_
				7 8 9 10 11 12 Цш 4 5 6 7 8 8 9 9 10 10 И 11 12 12	1 2 1 2 1 2 1 2 1 2 2 слич и. 2 2 2 2 1 1 1 2 1 2 1 2 1 2	52 145 40—41 80—81 35 143 18 95—96 —8 145—146 102—103 еские олигоди О(СН2)ХО-^ 175—176 117—118 128—129 97—98 21,5—23 116—117 34—35 95—95,5 10—11 105—106 40—41 97—97,5 11—12 93—95	олкарбонаты СО]»- —	i
1	?	il	94—10 (2)	1
6*
67
Продолж. табл. 1.65
R п ГПЛ. °C	Г» °C R „ ГПЛ,»С Г1) ов
Олигоотилентерефталаты типа
Н ^ОСН2СН2О—СО^	/СО)П ОН
—	1	178	—
—	2	200—205	—
—	3	219—223	—
Олигоэтилентерефталаты типа
н ^och.cHjO—со^ ^со)л—осн,сн,он
1	109—110
2	173—174
3	200—205
4	213—216
5	218—220
1) В скобках приведено давление в миллиметрах ртутного столба.
ОЛИГОУРЕТАНЫ И ОЛИГОМОЧЕВИНЫ
Таблица 1.66
Температура плавления ацетокси-олигопентаметнлен-уретанов и
гидроксиалигопентаметиленуретанов
п	гпл. °C	п	Гпл. °C
А цетокси-олигопентаметилен-уретаны		Гидроксиолигопентаметилен-уретаны
СН3СО— [О (СН2)6 NHCO]„ ОСН3		Н [О (СН2)6—NHCO]„ ОСН3
2	62—63,5	1	—
3	97—98,5	2	74—75
4	107—108	3	99—101
5	123—124,5	4	112
6	129,5—131	5	116
7	136—138	6	122—125
8	140—143	7	131—134,5
		8	139—140,5
Т а б л и ц а 1.67
Температура плавления диололигоуретанов
НО [(СН2)2 X (СН2)2 ОСОН (СН2)в НСОО]Л (СН2)2 X (СН2)2 он
X	1	гпл. °с	X	п	Т °C 1 ПЛ’ с
о	1	66,5—67,5	О	7	122—124
	2	103—104		15	119—123
	3	123—125	S	1	105—106
	4	120—123		3	132—134
	5	123—124		7	133—135
68
Таблица 1.68
Температура плавления диололигоуретаиов
НОЦСН^ О-СО-NHXNH—СО-О]„ - (СН2)М ОН
— (СН2)в
103—105
146
162—163
169—170
171—173
173—174
175—176
177—179
95—97
150,5—152
106,5—107
146—148
133,5
127—128
164—166
190—195
210—215
157—158
137—138
112,5—114
61,5—63
175—176
147—149,5
92—93
157—159
137,5
115—116
69
Таблица 1.69
Свойства кремнийсодержащих олигоуретанов
R	п	У		Состояние вещества
Олигоуретаны из полисилоксандиолов и диизоцианатов
НО (Xi—О—СО—NHRNH—СО—0)4,—XjOH
1,4-фенилен-
1,5-нафталин-
4',4-днфенилметан-
4,4-днциклогексил-
метан-
2,5-толилен
1	4	105—120
1	4	93—95
3	4	71—78
4	4	75—80
1	7	140—150
2	8	95—105
3	5	95—105
4	7	90—95
2	8	88—90
2	5	85—88
1	6	165—177
Порошкообразное
»
»
Каучукообразное
Порошкообразное
»
»
Порошкообр азное
Каучукообразное
»
Порошкообр йзное
Олигоуретаны из полисилометилендиолов и 1,4-фенилендиизоцианата
НО(Ха—О—СО—NHCeH4—NH—СО—0)4,—Х2ОН
1	11
2	13
3	8
4	10
123—124	Порошкообразное
124—125	Каучукообразное
79—85	»
75—80	»
Примечание: Под X, понимаем
СН,
—{—СН,)2—Si—[—О—S1— ]л—(—СН,),—, а под X, понимаем
Lh,
- (- СН,),-Si—
СИ,
СН,
-Si-
ltI
СН j
-(СН,-),-
Таблица 1.70
Температура плавления олигометиленмочевины и
олигометилентномочевины
ПЛ1
Олигометиленмочевины
Н (NHCONHCH2)„NHCONH.
1
2
3
5
218
227
231—233
236
Олигометилентиомочевины
Н (NHCSNHCH2)„ NHCSNHj
198
210
215
70
ОЛИГОПЕПТИДЫ
Таблица 1.71
Свойства олигопептидов аланина и циклических олигопептидов
п	Конфигурация	гпл. °C	(“£»	Константа удельного вращения *)	Растворитель
Олигопептиды аланина Н [NHCH (СН3) СО]П ОН
1	L	—	+ 14,5	10 (25)	6-н. НС1
2	LL	298	— 37,3	2 (24)	0,5-н. НС1
	DD	—	+ 37,9	2 (24)	0,5-м. НС1
	LD	—	+ 74,1	2 (23)	0,5-н. НС1
	DL	—	— 71,1	2 (25)	Н2О
3	LLL	257—263	— 85,4	2 (23)	0,5-н. НС1
	DDD	—	+ 85,9	2 (23)	0,5-н. НС1
	LDL	—	+ 37,0	2 (23)	0,5-н. НС1
	LLD		— 4,6	2 (23)	0,5-н. НС1
	DLL	-—	—115,2	2 (23)	0,5-н. НС1
4	LLLL	269—272	—131,0	2 (25)	0,5-н. НС1
	LDLL	—	— 14,2	2(21)	0,5-н. НС1
	LLDL	— '	— 5,0	2 (25)	0,5-н. НС1
	DLLL	—	—145,1	2 (22)	0,5-н. НС1
5	LLLLL	—	—149,7	2 (23)	0,5-н. НС1
6	LLLLLL	——	—156,6	0,9 (23)	0,5-н. НС1
7	LLLLLLL Цик	320 лические с —[NHCH	лигопепти (СН3) СО],	ды
2	LL	297	— 28,8	2 (20)	Н2О
	DD	272	+ 29,1	2 (20)	этанол
6	LDDLDL	330 (d)	— 20,8	1,4	50% -ный этанол
	LDLDDL	330	+ 22,9	1,4	50% -ный этанол
1)	В скобках приведена температура		испытания	в градусах Цельсия.
Т а б л и ц а 1.72
Свойства олигопептидов валииа, лейцина и изолейцина
R	п	Конфигура- ция	“(£»)	Константа удельного вращения *)	Растворитель
Линейные олигопептиды Н [NHCHRCO]n ОН
СИ (СН8)а	1	L	4-28,8	3,4 (20)	6-н. НС1
	2	LL	4-10,8	2 (25)	Н2О
		DD	—10,8	2 (25)	Н2О
		LD	4-59,5	2 (25)	Н2О
		DL	—62,1	2(25)	Н2О
	3	LLL	—41,8	2,7 (2D	1-н. НС1
		DDD	4-41,3	2,8 (21;	1-н. НС1
		LLD	4- 2,4	1,7 (33)	1-н. НС1
		LDL	4-39,9	3,9 (33)	1-н. НС1
		LDD	4-73,6	3,3 (33)	1-н. НС1
		DDL	— 0,4	1,8 (33)	1-н. НС1
Продолж. табл. 1.72
R	п	Конфигура- ция	“(Л)	Константа удельного вращения	Растворитель
		DLL	—71,9	3,6 (33)	1-н. НС!
СН2СН(СН3)3	1	L	+ 13,9	9,075 (25)	4,5-я. HG1
	2	LL	—13,4	1 (23)	1-я. NaOH
		DD	+ 13,9	4,5 (25)	1-н. NaOH
		LD	+ 68,9	9,7 (20)	1-н. НС1
		DL	—68,0	9,4 (20)	1-я. НС1
	3	LLL	—51,4	3,1 (20)	1-н. NaOH
		DDD	+46,0	6,5 (25)	1-н. NaOH
	4	LLLL	—90,0	7,6 (20)	1-н. NaOH
—СН(СН3)СН2СН3	1	L	+40,6	—	6-н. на
	2	LL	+ 17,1	1 (25)	Н2О+1экв. на
		Циклические	олигопепп	пиды
		r_[NHCHPCO]n—
-СН2СН(СН3)2	2	LL	+48,7	8,7 (20)	СН3СООН
		DD	—42,9	8,1 (20)	СН3СООН
1) В скобках приведена температура испытания в градусах Цельсия.
Т а б л и ц а 1.73
Свойства олигопептидов некоторых аминокислот
R	п	Конфигура- ция	“(D)	Константа удельного вращения *)	Растворитель
Олигопептиды гидрокси- и меркаптоаминокислот
Линейные олигопептиды
Н [NHCHRCO]„OH
—СН2ОН	1 2	L LL	—14,5 —14,2	9,3 (25) 7(25)	1 я. HC1 1 я. HC1
—СН2СвН4ОН	1	L	— 7,3	4(25)	6,1 я. на
	2	LL	+30,1	4(19)	H2O+ экв. на
—CH2SH	1	L	+ 7,6	12,1 (26)	i я. на
	2	LL • 1.5HC1	+35	1 (22)	o,2 я. на
—CH2CH2SCH3	1	L	+23,4	5 (20)	з я. на
	2	LL	+27,0	2 (24)	H2O
	2	LL	+75,8	1 (25)	H2O
	3	LLL	—70,0	1 (16)	H3O
Циклические олигопептиды
_ [NHCHRCO]„—
-CH2OH	2	LL	— 67,5	2,2 (25)	H2O
—CH2CeH4OH	2	LL	—223,8	2,4 (20)	NaOH
72
Продолж. табл. 1.73
R	п	Конфигура- ция	“(О)	Константа удельного вращения *)	Растворитель
Олигопептиды цисцина
	Г CH,s 1
Ци S—	—NH | ^снсо
Н—ЦиБ—ЦиБ— ОН	L	— 29	1 (25)	1-я. HC1
Н—ЦиБ—ЦиБ—ОН	JLL	— 58,7	1 (26)	1-я. HC1
Н—ЦиБ—ЦиБ—ОН	(LL
	(LD	—187	1 (26)	1-я. HC1
	(LD
	(DL	+ 190	1 (26)	1-я. HC1
	(dl
Олигопептиды а- и у-глутаминовой кислоты
Н [NHRCO]n ОН
CH2HC2COOH	1 2	L LL	+31,2 + 18,2	1 (22,4) 1—2 (24)	6-я. HC1 0,5-я. HC1
—CH—	2	LD	+56,4	1—2 (24)	0,5-я. HC1
	3	LLL	— 7,2	1,4 (19)	H2O
COOH —CHCH2CH2—	2	LD	+36,7	1—2 (22)	0,5-я. HC1
	3	LLL	— 7,2	2(24)	0,5-я. HC1
1) В скобках приведена температура испытания в градусах Цельсия.
Таблица 1.74
Температура плавления олигопептидов глицина
n	ГПЛ. °C	п	Т	°C 1 пл» е
Линейные олигопептиды		Циклические олигопептиды
H [NHCH2CO]„ ОН		—[NHCH2CO]rt_
1	233—236	2	309
2	210—215
3	235	4	330
4	240	5	330
5	270	6	355
73
Таблица 1.75
Свойства олигопептидов некоторых эфиров глутаминовой кислоты в
Cl.CHCOOH
CeH5CH2OCO—[NHCHRCO]n —NHCHR 'СООС2Н5
R	R'	п	^пл> °C	„25 “(D)	Константа удельного вращения
—СН2СООСН3	—СН2СООС2Н5	2	80—81	+ 17,9	3,1
		3	127—128	— 1,01	3,1
		4	143—144	—13,1	1,1
		5	161—163	—19,1	0,75
		6	175—178	—26,6	0,7
		8	207	—35,1	0,5
		11	224	—42,9	0,45
		14	233	—46,0	0,3
—СН2СН2СООСН3	—СНдСНоСООСоНк	2	86	—12,4	2
		3	124	— 18,4	2
		4	139	—21,3	2
		5	200	—22,7	2
		6	250	—26,7	2
		7	259	—28,7	2
		9	0	—32,6	2
		11	0	—35,6	2
Т а б л и ц а 1.76
Свойства олигопептидов основных аминокислот Н [NHCHRCO]n Он
R : —(СН2)4 NH2
п	Конфигурация	Rf	“(D)	Констан- та удель- ного вра- щения *)	Растворитель
1	L	0,24	+25,7	1,6 (25)	6-м. НС1
2	LL	0,17	+ 5,6	2 (25)	6-м. НС1
2	LD	+39,6	23	2	6-м. НС1
3	LLL-3HC1 0,12	— 2,2	24	2	0,5-м. НС1
3	LLD-3HC1	+54,9	22	2	0,5-м. HCI
3	LDD	+27,7	24	2	0,5-м. НС1
4	LLLL 0,09	—	—	—	—
5	LLLLL 0,06	—	—	—	—
1) В скобках приведена температура испытания в градусах Цельсия.
74
Таблица 1.77
Свойства олигопептидов пролина
п	Конфигурация	гпл. °C	“(О)	Констан- та удель- ного вра- щения *)	Растворитель
1 L
2 LL
3 LLL-0,5H2O
Линейные олигопептиды
	г сн2	-1
н	Н2С сн2	он
	_ —NCH—СО—_	п
215—222
146
125—130
— 85,0
—160,2
—219,5
1 (25,3)
1 (21)
1 (20)
Н2О
Н2О
Н2О
Циклические олигопептиды
Г СН2 -|
н2с/Хсн2
- —NCH—СО-
2 LL
3 LLL
144—146 —151,2	—20
338	+ 48,5 0,48 (25)
Н2О
СН3ОН
1) В скобках приведена температура
испытания в градусах Цельсия.
ОЛИГОАМИДЫ
Т а б л и ц а 1.78
Температура плавления олигоамидов
Of
ПЛ» Ь
Т
ПЛ'
Линейные олигоамиды типа
H[NH (СН3)ХСО]„ОН
206
212
255
260
310
320
204—205
186
198—199
202—203
160—162
178
184—185,5
196,5—198,5
206—208
4
5
6
7
8
9
10
11
198—199
203—204
206—207
207—208
209—209,5
209—210
210—211
208—211
212—213
209—212
211—213
195
205—206
188
191 — 192
138—139
201
162
п
76
Продолж. табл. 1.78
X	п	Гпл- °с	X	п	ГПЛ. ’6
10	2 1 2	230 155 188—189	Циклические олигоамиды типа _[Н (СН2)Л NH-СО (СН2)ХСО]Л_
11 Ц	3 1 2 3 икличес г[Ь	183—184 155 201—202 175 кие олигоамиды типа JH (CH2)xCO„-j	3 4 5 6 7 8 9 Олиге л Н[№ Олиго л Н [NF Цик. адип -[N	2 2 2 2 2 2 2 меры я оты и г (СН2) 1 2 3 4 5 меры нс гы и гек (СН2) 1 2 3 шчески иновой Н(СН2	268 295 303 234 256 205 224 а основе адипиновой кис- ексаметилендиамина NH—СО (СН2)4 СО]„ ОН 193 221—222 246—248 246—248 247—252 основе себациновой кисло- саметилендиамина . NH—СО (СН2)8 СО]„ОН 187—188 198—201 201—205 з олигомеры на основе кислоты и гексаметилен- диамина ), NH-СО (СН2)4 СО]„-f
2 3 4 5 6 7	1 2 3 1 2 3 4 6 1 2 3 4 1 2 3 4 5 6 7 8 9 1 2 1 2 1 2 1 2 1 2 3 1 2	74—74,5 298—299 350 24 283 242—243 255 295 39—40 295—296 329—331 266—267 69,5 348 244 256—257 254 260 236 226—230 224—226 29—30 236—237 72—73 277 138—139 201 162 230 155 188—189 183—184 155 201—202
8 9 10 11			Цши себаь r[N	1 2 3 4 гическш ^иновой Н(СН2	254 243—244 235 236—239 олигомеры на основе кислоты и гексамети- лендиамина )e NH—СО (СН2)8 СО]П—
	3 Пинейн Н .1 1 2 3	175 ые олигоамиды типа S Ч -1 он IN	C0Jn 146,1 203—204 228	Н [NH -СО (	2 Оли (СНг), f СН,), сс 1 2 3	227—228 223—225 гомерные диамиды 4Н — )]„ - NH (СН,), - NH, 129—131 177—179 203—210
76
ОЛИГОСАХАРИДЫ
Таблица 1.79
Свойства олигомальтоз
Таблица 1.80
п
Гпл. °C
“(D) в НВО (при
температуре 15° <Г>
Свойства олиго-р-ксилопиронозы
1	146	52,6
2	160—165	136,0
3	—	160,0
4			177,0
5	—	180,3
6	—	184,7
7	—	186,4
п	гпл- °C	“(D) (ПРИ температуре 25° Ср
1	153	+ 19,2
2	186—187	—25,6
3	215—216	—48,1
4	224—226	—61,9
5	240—242	—V2.9
6	237—242	—78,5
7	240—242	—74
Таблица 1.81
Свойства олиго-р-ксилопироиозацетата
—оссн3
снасоо—
—। \ ооссна
ООССНз
п	гпл. °C	0(D)	Константа удельного вращения (при тем- пературе 25° С)
2	155,5—156,5	— 74,5	0,9
3	109—110	— 84,3	0,6
4	201—202	— 93.7	0,8
5	249—250	— 97,5	1,1
6	260—261	—102,0	1,5
Глава 2. СВЕДЕНИЯ ПО ПОЛИМЕРИЗАЦИИ
Некоторые термодинамические функции полимеризации
В табл. 1.82 и 1.83 приводятся данные по тепловым эффектам полимериза-
ции и сополимеризации, в табл. 1.84 и 1.85 — по изменениям энтропии при по-
лимеризации и сополимеризации, в табл. 1.86—1.89—по предельным темпе-
ратурам полимеризации и равновесным концентрациям мономеров. Обозначения
состояний приняты следующие: г — газообразное состояние (для полиме-
ра— гипотетическое), а— конденсированное аморфное состояние, к—конден-
сированное полностью или частично кристаллическое состояние, ж — жидкое
состояние, р — состояние в растворе. Следует учитывать, что: 1) обозначение
«жр» означает переход из состояния жидкого мономера в состояние раствора по-
лимера в мономере; 2) во всех случаях, когда мономер или полимер находят-
ся в растворе, термодинамические функции в той или иной мере зависят от со-
става; 3) когда полимер кристалличен, то термодинамические функции зависят
от степени кристалличности.
Значения тепловых эффектов полимеризации (Д/7) и изменений энтропии
(AS®) являются, как правило, предельными значениями, относящимися к высо-
кой степени полимеризации; в иных случаях в таблицах сделаны оговорки.
В качестве стандартного состояния для газообразных мономеров принято
давление 1 атм, а для мономеров в растворе — концентрация 1 моль!л\ в иных
случаях сделаны оговорки.
Численные значения теплот сополимеризации и изменений энтропии при со-
полимеризации приводятся только для систем, в которых образуются сополиме-
ры состава 1 : 1, и относятся к превращению в полимер по 0,5 моля каждого моно-
мера. Если в соответствующем столбце не указан растворитель, то обозначение
«рр» относится к переходу жидкая смесь мономеров — раствор сополимера в
этой смеси, а обозначение «жа» — к переходу смесь чистых жидких мономеров —
конденсированный аморфный сополимер.
Предельная температура полимеризации — это температура, при которой
в условиях реакции изменение свободной энергии перехода мономер — полимер
становится равным нулю. При более высоких температурах образование высоко-
молекулярного полимера путем самопроизвольного процесса невозможно. В слу-
чае мономера и полимера, находящихся в растворе, величина предельной тем-
пературы в первом приближении связана с другими термодинамическими вели-
чинами соотношением
Тс = ДДрр/(Д5рр +/? In [А4]),
где Тв~ предельная температура; [М] — равновесная концентрация мономера.
78
Таблица 1.82
Тепловые эффекты полимеризации
Мономер	Темпера- тура, °C	Состояние мономера и поли- мера	— Mi, ккал/моль мономера	Растворитель. Примечания	Литера- тура
Мономеры, полимеризующиеся до насыщенных
полимерных углеводородов
Олефины 1
Этилен	25	гг	22,35		255
	25	гк	25,4	——	255
	25	ГК	25,9	—.	409
	25	га	24,2	Теплота плавле-
				ния полимера принята 1,2	255, 405
Пропилен	—78	ра	16,5	н-Бутаи	191
	25	гг	20,7	—-	159
	25	ГК	24,9	—	409
	25	жа	20,1	—	159
1-Бутен	25	гг	20,7	—.	159
	25	жа	20,0	—	159
ц«с-2-Бутен	25	гг	19,1	—	159
	25	жа	17.9	—-	159
траис-2-Бутеи	25	гг	18,1		159
	25	жа	17,0	—	159
Изобутилен	—35	РР	12,9	Метилен хлорид;
				полимер набух- ший	96
	25	га	17,2	—	386
	25	жа	11,5	Низкомолекуляр-
				ный полимер	183, 409
	25	РР	12,8	Низкомол екул яр -	183
				иый полимер
цис-2-Пеитеи	25	гг	19,2	——	413
/праис-2-Пеитен	25	гг	18,1	—	413
1-Гексеи	25	жа	19,8	—	159
1-Гептен	25	гг	20,6	—	159
	Циклопарафины 2
Циклопропан	25	жа	27,0	—	158
-, метил-	25	жа	25,1		158
-,1, 1-диметил -	25	жа	23,3	— !	158
Циклобутаи	25	жа	25,1	—	264
метил-	25	жа	23,9				158
-, 1, 1-диметил-	25	жа	22,3				158
Циклопентаи	25	жа	5,2	—	264
метил-	25	жа	4,1		158
-, 1,1-диметил -	25	жа	3,2	—	158
Циклогексаи	25	жа	—0,7	—-	264
-, метил-	25	жа	—2,2	—	158
-, 1,1,-диметил- Циклогептаи	25	жа	—1,8	—	158
	25	жа	5,1	—	264
1) В порядке увеличения количеств* атомов углерода.
В порядке увеличения размеров циклов.
76
Продолж. табл. 1.82
Мономер	Темпера- тура, °C	Состояние мономера и поли- мера	— АН, ккал/моль мономера	Растворитель. Примечания	Литера- тура
Циклооктан	25	жа	8,3	—	264
Циклононан	25	жа	11,2	—	267
Циклодекан	25	жа	11,5		267
Циклоундекан	25	жа	10,8	——	267
Циклододекан	25	жа	3,4	—	267
Циклотридекан	25	жа	5,3	—	267
Циклотетрадекан	25	жа	1,7	—	267
Циклопентадекан	25	жа	2,9	—	267
Циклогексадекан	25	жа	1,9	—-	267
Циклогептадекан	25	жа	2,0	—	267
	Виниловые мономеры 0
Аллил хлористый	74,5	жр	18,5		261
Аценафтилен	26,9	рр	23,5	о-Дихлорбензол	173
	26,9	рр	24,0	»	173
	26,9	ка	19,6	——	173
	74,5	рр	16	о-Дихлорбензол	261
	74,5	рр	16	Бензол	261
Винил хлористый	25	га	31,5	—	291, 440
	25	га	30,7	—	290, 440
	25	жа	17			413
	25	жа	26,7	Теплота плавле-
				ния мономера принята 4,8	440
Винилацетат	25	жр	21,4	—	78
	74,5	жа	21,0		259, 263
	74,5	рр	21,5	Ацетон	259
	74,5	рр	20,7	Гексан	259
	74,5	рр	20,5	Бензол	259
	76,8	жа	21,3	—	471
Винилбензоат -Винилиден хлори-	74,5	жа	20,2	—	263
стый	25	жк	18,0	—	440
	74,5	жк	17,5	—.	261
	76,8	жк	14,4	—	471
Ы-Винилкарбазол	74,5	рк	15,2	Гексан	261
Винилметилкетон	74,5	жа	17,7	—	259
2-Винилпиридин	74,5	жа	17,1	—	261
	74,5	жр	18,0	—	440
	74,5	. Ра	17,6	Бензол	261
4-Винилпиридин	74,5	жа	18,7	—	259
	74,5	РР	18,7	Бензол, гексан	259
Винилпропионат Винил-2-этилгек-	74,5	жа	20,5	—	259, 263
соат	74,5	жа	21,0	—	263
п-Изопропенилди-
фенил 2-Изопропенилнаф-	—15	рр	8,1	Т етрагидрофуран	236 236
талин	—5	рр	8,7
Малеинимид	74,5	рр	16,1	Хлорбензол	262
1) В алфавитном порядке
80
Продолж. табл. 1.82
Мономер	Темпера- тура, °C	Состояние мономера н поли- мера	— дн, ккал/моль мономера	Растворитель. Примечания	Литера- тура
Малеиннмид	74,5	рр	21,4	Диоксан	262
	74,5	рр	21,2	Ацетонитрил	262
	74,5	рр	20,9	Ди метнлформамид	262
Малеиновый аи-
гидрид	74,5	жа	14	—	261
Стирол	25	гг	17,8	—	170
	25	жа	16,7	—	415
	25	жр	17,5	—	415
	26,9	жа	16,4	—	173
	26,9	жр	17,4	—	173
	26,9	жр	17,7	—	173
	74,5	жа	16,5	—	259
	76,8	жа	16,1	—	470
	127	жа	17,4	—	130, 132
	—60	рр	15,9	Метнленхлорнд	96
-, 2,5-дихлор-	76,8	жа	16,5	—	470
а-метнл-	—20	жа	8,2	—	130, 505
2,4,6-триме-					130, 505
ТИЛ-	—20	рр	8,0	Тетрагидрофураи
2,4,6-триме-					130, 505
ТИЛ-	—20	рр	8,5	Тетрагидрофуран
	—20	рр	8,5	»	236
	25	жа	8,4	—-	414
	30	рр	7,0	Тетрагидрофуран	328
-, 2, 4, 6-триме-					173
ТИЛ-	26,9	жа	16,7
о-хлор-	76,8	жа	16,4	—	470
п-хлор-	76,8	жа	16,0	—	470
ач-этил-	76,8	жа	16,3	—	470
Т етрафторэтилеи	25	гг	37	—	113
	25	ГК	41	—	113, 389
	25	жк	39±4	—	167
	Акриловые		мономеры	1)
Акриламид	26,9	рр	19,8	Вода	173
	74,5	рр	19,5	»	259
	74,5	рр	16,9	Ацетон	259
	74,5	ра	14,4	Бензол	259
	74,5	ра	13,8	Гексан	259
Акриловая кислота	20	РР	18,5	Вода	184
	25	РР	18,4	»	329
	74,5	жа	16,0	г—	261
	74,5	ра	17,6	Бензол	261
	74,5	ра	17,2	СС14	261
	74,5	ра	17,8	Гексан	261
-, н-бутиловый					329
эфир	25	жа	19,1	Водная эмульсия
	74,5	жа	18,6		259
	74,5	рр	18,4	Ацетон	259
	74,5	рр	18,9	Бутанон	259
О В алфавитном порядке.
6185
81
Продолж. табл. 1.82
		Состояние	— дя,
		мономера		Растворитель.	Литера-
Мономер	тура, °C	и поли- мера	мономера	Примечания	тура
я-бутиловый эфир	74,5 74,5	рр рр	18,2 18,1	Бензол СС14	259 259
	74,5	рр	18,6	Гексан	259
метиловый					184
эфир	20	рр	20,2	Этанол
	25	жа	18,6	Водная эмульсия	329
	74,5	жа	18,8	—	263
	74,5	рр	19,4	Гексан	263
	76,8	жа	18,7	—	471
-, этиловый эфир	25	жа	18,8	Водная эмульсия	329
	74,5	жа	18,6	—	263
Акрилонитрил	25	жк	18,3	Водная эмульсия	70
	74,5	жк	18,3	—	259
	74,5	рк	18,5	Бензол	259
	76,8	жк	17,3	—	471
Акролеин	74,5	жа	19,1	—	261
	74,5	рр	13,8	Гексан	259
	74,5	рр	19,5	Вода	259
Диметилитаконат	26,9	рр	14,5	о-Дихлорбензол	173
Метакриламид	74,5	рр	13,4	Вода	259
	74,5	рр	10,2	Хлороформ	259
	74,5	рр	9,4	Ацетон	259
	74,5	рр	8,4	Бензол	259
Метакриловая кис-			15,8	Вода	184
лота	20	рр
	25	рр	13,5	»	329
	74,5	жа	10,1	—	261
	74,5	ра	13,6	Метанол; Значение —АД дано для разбав- ленного раствора. (—АД) max = 14,4


				при концентрации 50 мол.%
бензиловый
эфир н-бутиловый	76,8	жа	13,4	Водная эмульсия	469 329
эфир	25	жа	13,9
	26,9	жр	14,3	—	173
	74,5	жа	13,7	—	263
	76,8	жа	13,5	—	469
трет-бутиловый			13,0		173
эфир	26,9	жр		—
н-гексиловый
эфир	25	жа	14,0	Водная	329
	26,9	жр	14,4	эмульсия	173
изобутиловый					263
эфир изопропиловый	74,5	жа	14,3	—
					263
эфир метиловый	74,5	жа	14,3	—
					184
эфир	20	жа	• 12,9	Водная эмульсия
82
Продолж. табл. 1.82
Мономер	Темпера- тура, °C	Соетояние мономера и поли- мера	- Д/7, ккал/моль мономера	Растворитель. Примечания	Литера- тура
метиловый эфир	25	жа	13,6	Водная эмульсия	329
	26,9	жр	13,8	» »	173
	74,5	жа	13,3	—	259, 263
	74,5	РР	14,0	Ацетонитрил	263
	74,5	РР	13,7	Тетрагидрофуран	263
	74,5	РР	14,0	Гексан	263
	76,8	жа	13,9	—	182
	130	(	жа	13,4	—	130, 131,
	130	РР	12,9	о-Ди хлорбензол	251 131, 172
2-оксиэтило-
вый эфир	25	жа	11,9	Водная эмульсия	329
2-оксипропило-					329
вый эфир	25	жа	12,1	» »
н-пропиловый			13,7
эфир	74,5	жа		—	263
фениловый эфир	76,8	жа	12,3	—	469
циклогексило-
вый эфир	26,9	жр	12,7	—	173
	76,8	жа	12,2	—	469
2 -этоксиэтило- вый эфир	26,9	жр	14,8	—	173
	74,5	жа	13,7	—	263
этиловый эфир	25	жа	13,8	Водная эмульсия	329
	26,9	жр	13,8	—	173
	74,5	жа	14,2	—	263
	120	жа	14,4	—	149
Метакрилонитрил	74,5	жа	13,5	——	261
	130	РР	15,3	Бензонитрил	129, 130
Метакролеин	74,5	жа	15,6	—	261
Диеновые мономеры О
1,3-Бутадиен	25	гг	17,4	1,2-Полимериза-	413
				ция
	25	гг	18,7	1,4-Полимериза-
				ция	413
	25—	жа	17,4	С поправкой на
				влияние конце- вых групп	363
Изопрен	25	гг	16,9	—	413
	25	жа	17,9	—	256
	34,6	жр	15,7	—	17
	74,5	жр	17	—	261
Хлоропрен	61,3	жа	16,2	—	182
Мономеры,	п о л и м	ер и з у ющи ес я		до полиме	р н ы X
окисей2)
Ацетальдегид	I 25	1 жа 1	0	1	-	1 13
Ацетон	1 25	1 «а 1	—6 |	—	1	13
1) В алфавитном порядке»
2) В порядке увеличения размеров циклов.
6*
83
Продолж. табл. 1.82
Мономер	Темпера- тура, °C	Состояние мономера и поли- мера	— АН, ккал!моль мономера	Растворитель. Примечания	Литера- тура
Хлораль	13	рк	8,0	Пиридин	128
	50	ГК	17±2		128
	50	жк	9±2	—	128
Формальдегид	25	ГК	12,2	—	172
	25	ГК	13	—	172
	25	ГК	13,2	—	386
Окись этилена	25	гг	24,9	—	173
	25	жк	22,6	—	407
Окись пропилена	25	ГГ	18,0	ч —	173, 215
Окись стирола	26,9	жа	24,3	—,	173
- 3-нитро-	26,9	жа	24,1	—	173
Оксациклобутан
(оксетан)	9	рр	19,3	Смесь хлористого
				метила и хлори-
				стого этила '	416
3,3-бис (хлор-
метил)-	26,9	жа	20,2		173
-, 3,3-бис (фено
ксиметил)-	26,9	рр	19,8	о-Дихлорбензол	173
, 3,3-диметил-	—9	рр	16,1	Смесь хлористого
				метила и хлори-
				стого этила	416
Диоксолан	20	ГГ	6,2	__	28
Тетрагидрофуран	20	гг	5,0	—	27
	25	гг	2,9	—-	135
	25	жк	9,1	—	135, 438
	25	жр	4,0	—	69
	40	жа	4,3	—	438
	40	жа	5,3			69
Гетрагидропиран	20	гг	0,4	—	27, 135,
					446
«-Диоксан	20	гг	0,0	—	28, 189,
1,3-Диоксепан	20	гг	4,7	—	446 28
ОСН2О(СН2)3СН2	120	рр	3,5	Бензол	169
1-Окса-4,5-дитиепан	26,9	жа	1,8	—	157
och2ch2ssch|ch2	26,9	рр	2,1	Диоксан	157
	26,9	рр	1,9	Бензол	157
1,3-Диоксокан	20	гг	12,8	—	28
ОСН2О (СН2)4СН2
Мономер	ы 1), пол	и м е р и	3 у ю щ и	е с я до полна	МИДОВ
2-Пирролидинон	25	жа	1,3			16
	75	жа	1,1	—	30
-, 1-метил-	25	жа	0,8	—	14
2-Пиперидон	25	жа	1,1	—	16
	75	жа	2,2	—	30
О В порядке увеличения размеров циклов.
84
Продолж. табл. 1.82
Мономер	Темпера- тура, °C	Состояние мономера и поли- мера	— АН, ккал /моль мономера	Растворитель. Примечания	Литера- тура
-, 1-метил-	25	жа	—0,5			14
е-Капролактам	25	жа	3,0	—	16
	75	жа	3,8		30
	220	жа	3,3	—	26
	240	жр	4,5	—	487
	250	жр	3,6	—	333
	250	жр	4,0	—	462
1-метил-	25	жа	2,3	—	14
5-метил-	75	жа	3,8	—	30
7-метил-	75	жа	3,8	—	30
|-Энантолактам	25	жа	5,7	—	26
	75	жа	5,3	—	30
1-метил-	25	жа	3,9	—	14
МономерыО,полимеризующиеся до полисульфидов
Т иациклопропан (тииран) -, 2,2-диметил-	25 25	гг гг	19,4 16,9	—	308, 309, 453 308, 309, 453
-, цис-2, 3-диме-
ТИЛ-	25	гг	15,1	—	308, 309, 453
-, транс-2, 3-ди-					308, 309, 453
метил- •	25	гг	13,3	—
-, 2-метил-	25	гг	17,0	—	308, 309, 453
Тиациклобутан 1,2-Дитиолаи	25	гг	19,1	—	308, 309, 5 53
SSCH2CH2CH2	30	рр	6,3	Этанол	60
_ Тиациклопентан	25	гг	1,8	—	308, 309, 453
о-Дитиан
SS(CH2)3CH2	26,9	жа	0,5	—	173
Тиациклогексан	25	гг	—0,6	—-	308, 309 453
1,2-Дитиепан	26,9	жа	2,5	—	173
SS(CH2)4CH2	26,9	ра	2,7	Диоксан	173
1-Окса-4,5-дитиепан	26,9	жа	1,8	—	157
OCH2CH2SSCH2CH2	26,9	рр	2,1	Диоксан	157
	26,9	рр	1,9	Бензол	157
Т иациклогептан	25	гг	3,5	—-	308, 309, 453
!) В порядке увеличения размеров циклов.
85
Продолж. табл. 1.82
Мономер	Темпера- тура. °C	Состояние мономера и поли- мера	— АН, ккал!молъ мономера	Растворитель. Примечания	Литера- тура
1,2-Дитиокан SS(CH2)5CH2	26,9	жа	3,8			173
Сера S8	200	жр	—3,2	—	186, 461
Неорганиче	с к и е и	полунеорган		ические мономеры
Г ексаметилцикло-			3,5		394
трисилоксан Фосфонитрил-	25	жа		—

хлорид циклический			14,6		253
тример	230	га		—
	230	жа	1,4	——	253
циклический			16,2		253
тетрамер	230	га		—
	230	жа	0,9	—	253
циклический					253
пентамер	230	га	19,0	—
	230	жа	0,8	—	253
циклический					253
гексамер	230	га	21,0	—
	230	жа	0,3	—	253
-циклический					253
гептамер	230	га	23,1	—
	230	жа	0	—	253
Селен Se8	400	жр	—2,3	—	181
Сера S8	200	жр	—3,2	—	186, 461
Трехокись серы	13	га	13,4	—	40
	25	жк	3,0	—	40
Таблица 1.83
Тепловые эффекты сополимеризации
Мономеры			Я			а
Первый	Второй	Температу ра, °C	Состояние мономера полимера	-АН, ккал/моль мономера	Растворитель. Примечания	>. я Q. а> Я
Аллил хлори- стый Акрилонитрил	Малеиновый ан- гидрид Винилацетат Винилиден хло- ристый Метакриловая кислота Метилметакрилат	74,5 20 25 25 30,5	РР РР ра Ра РР	17,7	Водная эмуль- сия То же	263 348 357 70 348
В В алфавитном поряди^ по первому мономеру.
86
Продолж. табл. 1.83
Мономеры		Температу- ра, °C	Состояние мономера и полимера	- д/л ккал/моль мономера	Растворитель. Примечания	Литература
Первый	Второй
1,3-Бутадиеи	Стирол	25	жа					363
1-Бутен	Двуокись, серы	26,9	рр	10,6	Избыток второ	159
				10,4	го мономера
		55	рр		То же	168
цис-2-Бутен	» »	25	рр	10,4	» »	168
		26	рр	10,1	» »	168
транс-2-Бутен	» »	25	рр	10,1	» »	168
	» »	26,9	рр	9,4	» »	168
Винилацетат	Акрилонитрил	20	рр	—	—	348
	Днэтилмалеинат	76,8	рр	20,0	Избыток пер-
					вого мономе-
Л					ра	472
	Диэтилфумарат Малеиновый ан-	76,8	рр	18,6	То же	472
	гидрид	76,8	ра	20,2	» »	472
	Метилметакрилат	24	РР	—	—	454
	Стирол	35	РР	-t—	—	. 454
Винил-и-бути-	Малеиновый ан-
ловый эфир	гидрид	74,5	РР	21,5	Бензол	263
Винилиден хло-	Акрилонитрил	25	ра		Водная эмуль-
ристый					СИЯ	357
1-Гексадецен	Двуокись серы	26,9	РР	10,0	Хлороформ	159
	» »	30	РР	9,6	»	171
1-Гексен	» »	26,9	РР	10,4	Избыток ВТО-
					рого моно- мера	159
Изобутилен	» »	0	жа	9,4	То же	150
		25	жа	7,4			252
Изопропенил-	Малеиновый аи-
ацетат	гидрид	76,8	ра	17,8	—	472
Малеинимид	а-Метилстирол	74,5	РР	17,2	Ацетонитрил	263
	Стирол	74,5	РР	20,9	»	263
Малеиновая
кислота, ди- этиловый эфир	Винилацетат	76,8	РР	20,0	Избыток вто- рого моно- мера	472
Малеиновый
ангидрид	Аллил хлористый	74,5	РР	17,7	—	263
	Винилацетат	76,8	Ра	20,2	Избыток ВТО-
					рого моно-
					мера	472
	Винил-н-бутнло-
	вый эфир Изопропенил-	74,5	РР	21,5	Бензол	263
	ацетат	76,8	Ра	17,8	—	472
	Стирол	74,5	РР	19,3	Бензол	263
	а-Метилстирол	74,5	РР	19,7.	Ацетонитрил	263
		74,5	РР	17,3	Избыток пер-
					вого моно- мера	263
Я7
Продолж. табл. 1.83
Мономеры			Св			та
		Н та	8«в s 9-5	S	Растворитель.	>»
Первый	Второй				Примечания	сх
		к°	н о о	*5 s < Q J
			О 2 S	1 К 3		ч
Метакриловая					Водная эмуль-
кислота, ме-		25				70
таловый эфир	Акрилонитрил		ра	—	сия
	Винилацетат	24	РР	—	—-	454
	Стирол	24	РР	—	—	454
Пропилен	Двуокись серы	26,9	ра	10,1	Избыток ВТО-
					рого моно- мера	159
Двуокись серы	1-Бутеи	26,9	РР	10,6	Избыток пер-
					вого моно- мера	159
		55	РР	10,4	Т о же	168
	цис-2-Бутеи	25	РР	10,4	» ъ	159
		26,9	РР	10,1	» »	159
	znpaw-2-Бутеи	25	РР	9,7	» »	159
		26,9	РР	9,4	» »	159
	1-Гексадецеи	26,9	РР	10,0	Хлороформ	159
		30	РР	9,6	ъ	171
	1-Гексен	26,9	РР	10,4	Избыток пер-
					вого моно-
	Изобутилен	0	жа	9,4	мера	150
		25	жа	7,4	То же	252
	Пропилен	26,9	ра	10,1	Избыток пер-
					вого моно- мера	159
	Циклогексен	25	РР	9	То же	228
	Циклопентен	26,9	РР	10,8	» »	159
Стирол	Акрилонитрил	20	РР	—	—.	348
	1,3-Бутадиен	25	жа	—	—	363
	Винилацетат	35	рр	—	——	454
	Малеииимид Малеиновый	74,5	рр	20,9	Ацетонитрил	263
	ангидрид	74,5	рр	19,3	Бензол	263
		74,5	рр	19,7	Ацетонитрил	263
	Метилметакрилат	24	рр	—.	——	454
	Фумароил хлорид	74,5	рр	19,1	Гексан	263
а-метил-	Малеинимид	74,5	рр	17,2	Ацетонитрил	263
	Малеиновый ан-				Избыток пер-
	гидрид	74,5	рр	17,3	вого моно- мера	263
	Фумароилхлорид	74,5	рр	17,1	То же	263
Фумаровая кис-					Избыток пер-
лота, диэти-
ловый эфир	Винилацетат	76,8	рр	18,6	вого моно- мера	472
Фумаровая кис-
лота, хлоран-						263
гидрид	а-метилстирол	74,5	рр	17,1	То же
	Стирол	74,5	рр	19,1	Гексан	263
88
Продолж. табл. 1.83
Мономеры		Температу- ра, °C	Состояние мономера и полимера	— дя, ккал/моль мономера	Растворитель. Примечания	Литература
Первый	Второй
Циклогексен 1 Циклопеитен	Двуокись серы Двуокись серы	25 26,9	РР РР	9 10,8	Избыток пер- вого моно- мера То же	228 159
Таблица 1.84
Изменение энтропии при полимеризации
		Состояние	— AS°,
Мономер	Темпера-	мономера	кал (град.	Растворитель.	Литера-
	тура, °C	И ПОЛИ-	 МОЛЬ МО-	Примечания	тура
		мера	номера
Мономеры,	П О Л И м	еризующиес		до насыще	ИНЫХ
полимерных			угле	зодородов
		Олефины 1)
Этилен	25	ГГ	34,0			169, 255
	25	га	37,0	—	158
	25	га	37,7	—	163, 164 388 500, 506,
	25	ГК	41,1	—	158
	25	ГК	41,5	Кристалличность	163, 164,
				полимера 100%	388, 500,
					506
Пропилен	25	гг	39,9	—	159
	25	жа	27,0	——	159
	25	жа	27,8	Изотактический	163, 164
				полимер
	25	жа	27,6	Атактический по-	163, 164,
				лимер	387
	25	жк	. 32,4	Изотактический
				полимер, кри- сталличный на
				100%	163, 164,
					387
1-Бутен	25	гг	39,8		159
	25	га	45,4	Изотактический
				полимер	163, 164
	25	ГК	52,3	Изотактический
				полимер, кри- сталличный на
				100%	163, 164
	25	жа	26,9	—	159
	25	жа	26,8	Изотактический	163, 164
				полимер
О В порядке увеличения количества атомов углерода.
89
Продолж. рюбл. 1.84
Мономер	Темпера- тура, °C	Состояние мономера н поли- мера	— дз°, кал!град- моль мо- номе ра	Растворитель. Примечания	Литера- тура
1 -Бутен	25	ЖК	33,7	Изотактический полимер, крис- сталличиый на 100%	163, 164
quc-2-Бутен	25	ГГ	39,1	—	159
	25	жа	24,9	—	159
/пранс-2-Бутен	25	ГГ	38,0	—	159
	25	жа	24,0	—	159
Изобутилен	25	гг	41,0	—	159
	25	жа	26,7	—	159
	25	жа	28,8	—	158, 199
1-Гексен	25	жа	26,9	—	159
1-Гептен	25	гг Циклопа^	40,1 эафины Б		159
Циклопропан	25	жа	16,5	—	158
метил-	25	жа	20,2	—	169
1,1-диметил- Циклобутан	25	жа	22,3	—	169
	25	жа	13,2	—	158
метил-	25	жа	17,2	—	169
-, 1,1-диметил-	25	жа	18,0	—	169
Циклопентан	25	жа	10,2	—	158
метил-	25	жа	15,3	—	169
-, 1,1-диметил-	25	жа	15,7	—	169
Циклогексан	25	жа	2,5	—	158, 169
-, метил-	25	жа	7,6	—	169
-, 1,1-диметил- Циклогептан	25	жа	8,5	—	169
	25	жа	3,8	—	158, 188
Циклооктан	25	жа	0,8	—	158, 188
и диеновые мономеры 2)
Виниловые, акриловые
1,3-Бутадиен	25	жа	21,2	—	196, 432
	25	жа	20,1	Полимер 1,4-цис-	165
Изопрен п-Изопропенилди-	25	жа	24,2	—	73, 74
фенил 2-Изопропенилнаф-	—20	РР	28,3	Тетр а гидр афу р а н	236
талии	—5	РР	29,1	Тетрагидрафуран	236
Метакрилонитрил Метакриловая кис- лота, метиловый эфир	127	РР	36	Бензонитрил	129,130
	—63	ка	9,6	—	334, 499
	127	жа	28			131, 251,
					334
	127	РР	31	о-Дихлорбензол	130, 131
Ч В порядке увеличения размеров циклов.
2> В алфавитном порядке.
90
Продолж. табл. 1.84
Мономер	Темпера- тура, °C	Состояние мономера и поли- мера	— AS0, кал/град, моль мо- номера	Растворитель. Примечания	Литера- тура
Метакриловая кис-
лота, этиловый эфир	120	жа	30	—	149
Стирол	—23	жа	21,6	—	103
	25	гг	35,5	—	170
	25	жа	24,9	—	103
	25	жа	25,2	Изотактический
				полимер	163, 164
	25	жа	26,7	—	498
	25	жк	26,5	Изотактический
				полимер, крис- сталличный на
				100%	163, 164
а-метил-	—20	жа	26,3	—	505
	—20	РР	31	Тетрагидрафуран	130, 236, 505
Тетрафторэтилеи	-75,7	ГК	47,1	—	197, 198
	-75,7	жк	26,8	—	197, 198
Мономеры, полимеризующиеся до полимерных
окисей
Хлораль	13	рк	28,0	Пиридин. Стан-
				дартное состоя- ние — моляр- ная доля моно- мера 0,1	128
	50	ГК	4б±7	—	128
	50	жк	23±7	—	128
Формальдегид 3.3-бис (Хлорме-	25	ГК	41,7	—	161
тил) оксацикло- бутан	25	жа	19,9	—	162
Тетрагидрофуран	40	жр	~16	—	69, 438
Мономеры	, поли	м е р и з	fющи е с я до полиам		И д О в
2-Пирролидинон	25	кк	7,3	—	16
2-Пиперидон	25	кк	6,0	—	16
е-Капролактам	25	кк	1,1	——	16
	250	жр	6,9	—	462
^-Энантолактам	25	ка	4,0	—	16
Неорганические мономеры
Селен Se, Сера Ss	200 159	жр жр	—6,4 —7,4	Расчет по предель- ной температуре полимеризации	181, 201 186, 201 461
Трехокись серы	41	ГК	42,6	—	40
91
Таблица 1.85
Изменение энтропии при сополимеризации
Мономеры		Температура, °C	Состояние моно- мера и полимера	— Д5°, кал/град • моль мономера	Растворитель. Примечания	Литература
Первый	Второй
1,3-Бутадиен	Стирол	30	жа			379
1-Бутен	Двуокись серы	25	жа	27,6	—	166
		64	рр	34,8	Избыток ВТО-
					рого моно-
					мера	148
цыс-2-Бутен	» »	25	рр	34,9	То же	159
транс-2-Бутен	» »	25	рр	33,4		159
1-Гексадецен	» »	30	рр	33,2	Хлороформ	148
1-Гексен	» »	25	жа	27,8	—	166
		60	рр	34,6	Избыток ВТО-
					рого моно-
					мера	148
Изобутилен		0	жа	32,1	То же	150
Пропилен	у>	»	25	жа	27,9	—	166
		90	ра	31,1	Избыток ВТО-
	/				рого моно-
					мера	148
Циклопентен	» >	102	РР	32,1	То же	148
					Таблица	1.86
Предельная температура полимеризации и равновесия
с участием чистых жидких мономеров 1)
Мономер	Состояние мономера и поли- мера	Предель- ная тем- перату- ра, °C	Молярная до- ля мономера при равно- весии	Примечания	Лите- ратура
Ацетальдегид	жр жр	—31 —39	1 1	Атактический по- лимер Изота кти ческий полимер	368 368
м-Диоксзн	ж?	<100	1	Полимер не обра- зуется	29
1,3-Диоксепан	жр	100	0,10	—	29
ОСН2О(СН2)3СН2	жр	140	0,16	—	29
-, 2-фенил- Диоксолан	жр	20	0,36	—	29
ОСН2ОСН2СН2	жр	100	0,30	—	29
е-Капролактам	жр	220	0,055	Следы воды	462
	жр	254	0,079	» »	462
2-Пиперидон	жр	60	0,5	—	507
D Мономеры даны в алфавитном порядке.
92
Продолж. табл. 1.86
Мономер	Состояние мономера и поли- мера	Предель- ная тем- пература, °C	Молярная доля мономе- ра при равно- весии	Примечания	Лите- ратура
Пропионовый аль-				Атактический по-
дегид	Жр	—31	1	лимер	368
	Жр	—39	1	Изотактический
				полимер	368
Селен	Жр	83	1	Гипотетическая	181
				температура для переох- лажденной жид- кости
Сера	жр	159	1	—	’201
					186,
Серы трехокись	жк	30,4	1	—	40
Стирол	—	—	—	—	—
а-метил-	жр	61	1	1 атм	280
	жр	170	1	6480 атм	280
Тетрагидрофуран	жр	70±5	1	—	69
2-метил-	ж?	<20	1	Полимер не обра-
2,5-диметил-				зуется	225
	ж?	<20	1	То же	225
Примечание.
Способность к полимеризации лактамов рассмотрена в [ 155],
Таблица 1.87
Предельная температура и равновесное давление
при полимеризации с участием газообразных мономеров
Мономер	Состояние мономера и поли- мера	Предель- ная тем- пература , °C	Равновес- ное давле- ние, мм рт. ст.	Примечания	Литера- тура
Метакриловая кис-
лота	—	—	—	—
-, метиловый
эфир	гр	164	760	Небольшое коли- чество паров растворено в по- лимере	251
-, этиловый
эфир	гр	173	760	То же	149
Трехокись серы	ГК	27,0	279	—1	40
	ГК	0,0	30,6	—	40
Т етрафторэтилен	га	560	96	Небольшое коли- чество паров растворено в полимере	254, 389
Формальдегид	ГК	126	760	Состав паров см. [161, 250]	172
Хлораль	ГК	96	760	—	128
93
Т а б л и ц а 1.88
Предельная температура и равновесная концентрация при
гомополимеризации с участием мономера в растворе 1)
Мономер	Состояние мономера и поли- мера	Предель- ная тем- пера- тура, °C	Концент- рация» моль!л	Растворитель. Примечания	Литера- тура
«-Гексилизоцианат	ра	—22	~2	Диметилформамид	436
1,3-Диоксепан
(Lh2O(CH2)3CH,	РР	100	— 1,7	Бензол	29
1,2-Дитиолан	ра	<20	0,05	95% -ный этанол	504
1,1 -Дифенилэти лен	Р?	<—80		Тетрагидрофуран	236
п-Изопропенилди- фенил	РР РР	0 —30	0,515 0,079	» »	236 236
Метиловый эфир 2-трет-бутила- криловой кис- лоты		<—80		Аммиак	154
Метиловый эфир метакриловой кислоты	РР РР	110,7 155,5	0,139 0,821	о-Дихлорбензол »	131 131
Метакрилонитрил	РР	145	0,27	Бензонитрил	129
Нафталин 1-изопропенил- 2-изопропенил-	Р? РР	<—80 0	0,284	Тетрагидрофуран Тетрагидрофуран	236 236
Стирол а-метил- -, 2,4-диметил	РР РР РР РР РР РР РР Р?	НО 150 ПО 150 —40 0 0 <—80	0,00012 0,00091 0,000078 0,00065 0,060 0,76 0,4	Бензол » Циклогексан » Тетрагидрофуран » Т етр а гидр офу ра н, раствор содер- жит 2,8 моль!л полимера Тетрагидрофуран	132 132 132 132 505 236, 328, 505 491 236
Формальдегид	рк	30	0,06	Метилеихлорид	276
Хлораль	рк	12,5	0,100 (моно- мерная доля по- лимера)	Пиридин	128
1) Мономеры в алфавитном порядке-
94
Таблица 1.89
Предельная температура и равновесная концентрация
при сополимеризации И
Мономер А	Состояние мономера и поли- мера	Предель- ная тем- пература, °C	[А]-[Б] моль2! л2	Растворитель- Примечания	Литера- тура
Аллилацетат	рр	45	27	Избыток двуоки- си серы	148
Аллиловый спирт	Ра	76	27	То же	148
Аллилформиат Аллилэтиловый	Ра	45	27	» »	148
эфир	РР	68	27	»	148
1-Бутен	РР	64	27	» »	148
3-метил 2-этил-	Ра	36 <—80	27	» » Весь диапазон со- ставов	148 148
цис-2- Бутен	РР	46	27	Избыток двуоки- си серы; по- правка на эф- фект изомери- зации	148
транс-2-Бутен	РР	38	27	То же	148
2-Бутеи (50% ци.с) 2-метил-	РР	34,6 <—80	27	Избыток двуоки- си серы; без по- правки на эф- фект изомери- зации Весь диапазон со- ставов	148 148
1-Гексадецен	ра	69	27	Избыток двуоки- си серы	148
	РР	30	1,15	Хлороформ	171
1-Гексен -, 2-этил-	РР	60 <—80	27	Избыток двуоки- си серы Весь диапазон со- ставов	148 148
2-Гептен (88% цис)	РР	—38	33	Избыток двуоки- си серы; без по- правки на эф- фект изомериза- зации	148
Изобутилен	Ра	5	27	Избыток двуоки- си серы	148
1-Пентен	РР	63	27	То же	148
-, 2-метил-	РР	—34	27	» »	148
-, 4,4-диметил- -, 2,4,4-триме- тил-	Ра	14 <—80	27	» » Весь диапазон со- ставов	148 148
2-Пентен (50% цис) 4-метил	РР	8,5 <—80	32	Без поправки на эффект изоме- ризации Весь диапазон со- ставов	148 148
1) Первый мономер (А)
серы. Соотношение 1 : 1.
приведен в алфавитном порядке, второй мономер (Б)—двуокись
95
Продолж. табл. 1.89
Мономер А	Состояние мономера и поли- мера	Предель- ная тем- перату- ра, °C	[А]-[Б] МОЛЬ*/Л*	Растворитель. Примечания	Литера- тура
4-Пентеновая				Избыток двуокиси
кислота	ра	66	27	серы	148
Пропилен	ра	90	27	То же	148
Циклогексен	РР	24	27	» »	148
Циклогептен	РР	11	27		227
Циклопентеи	РР	103	27	» >	148
Этилен	рк	>135	27	» 1	148
Некоторые кинетические константы
радикальной полимеризации
В табл. I. 90 приведены значения констант скоростей реакций роста (fepj
и обрыва (6О), а также их отношения (йр/йо и kplk*)\ в табл. I. 91 — значения
энергий активации реакций роста и обрыва цепей; в табл. 1.92 — 1.96 — кон-
станты передачи цепи; в табл. 1.97— константы ингибирования.
Константа скорости роста цепи (йр) характеризует бимолекулярную реак-
цию присоединения молекулы мономера к растущему полимерному радикалу,
в результате которой образуется новый полимерный радикал. Константа скорос-
ти обрыва цепи (й0) характеризует бимолекулярную реакцию между двумя расту-
щими полимерными радикалами, в результате которой образуется одна молеку-
ла (при рекомбинации) или две молекулы(при диспропорционировании)неактив-
ного полимера.
Величины энергий активации реакций роста и обрыва цепи (соответственно,
Ер и £о) получены из температурных зависимостей соответствующих констант
с помощью уравнения Аррениуса
k = Ae-E'JiT.
Реакция передачи цепи заключается во взаимодействии растущего полимер-
ного радикала с молекулой агента передачи цепи (мономера, полимера, добавки,
растворителя, инициатора), в результате которого радикал превращается в мо-
лекулу неактивного полимера, а молекула агента передачи цепи — в новый ра-
дикал, способный к продолжению цепи.
Как правило, в процессе передачи цепи растущий радикал отнимает от мо-
лекулы агента передачи цепи какой-либо атом. Наличие реакций передачи цепи
в полимеризующейся системе приводит к тому, что длина вещественной цепи,
фиксируемой в виде молекулы неактивного полимера, оказывается меньше об-
щей длины кинетической цепи.
Зная среднечисленную степень полимеризации, полученную как в отсут-
ствие, так и в присутствии агента передачи цепи, можно определить константу
передачи цепи, пользуясь уравнением
1	1 , [X] „
Рх	Ро + Iм! х'
где Ро и Рх — среднечисленные значения степени полимеризации, полученные
соответственно в отсутствие и в присутствии агента передачи цепи; [М] и [X] —
соответственно концентрации мономера и агента передачи цепи; Сх — отношение
константы скорости взаимодействия растущего полимерного радикала с аген-
том передачи цепи к константе скорости роста цепи. В табл. 1.92 — 1.96 зна-
96
чения Сх для случаев передачи цепи через мономер, полимер, инициатор, раство-
ритель (или добавку), сер у содержащий модификатор обозначены соответственно
какСм> Сп'Си> ср- cs-
Реакция ингибирования заключается во взаимодействии растущего поли-
мерного радикала с молекулой ингибитора (добавка, примесь и т. п.), которое
сопровождается превращением радикала в молекулу неактивного полимера ли-
бо в новый, менее активный по отношению к молекулам мономера радикал, а'
молекулы ингибитора — в новый радикал, не способный присоединять моле-
кулы мономера, или присоединяющий их с меньшей скоростью, чем исходный
растущий полимерный радикал.
В табл. 1.97 приводятся как величины констант скоростей бимолекулярного
взаимодействия растущего полимерного радикала с молекулой ингибитора (kx),
так и отношение этих величин к константам скоростей роста цепи для соответ-
ствующих мономеров (kjkp).
Таблица 1.90
Константы скоростей роста и обрыва цепей
Мономер	Температура, °C	ftp, л/моль • сек	*о.10~6- моль • сек	о о сх	kplko‘	Литера- тура
Акриламид	25	18000	14,5	1250	4,7	176
	50	—	—	—	3,9	452
-, N, N-диметил-	50	11000	38	296	1,78	369
Акриловая кислота	—	—	•—	—	—	—
-, н-бутиловый	15	—	—	820 (680)	—	311
эфир	25	13	0,018	725	0,17	335
	25	—			—	0,1	335
	25	2100	330	62	—.	81
	25	2100	330	—,	—	83
	30	—	—	1250	—	88
	30	—			1410			88
	30	—	—	833	—	88
	30	—			840	—	88
	35	14,5	0,018	—	0,23	335
-, метиловый	0	—	—	—	0,15	3
эфир	15	—	—	15	—	213
	15	—	—	11	—	126
	15	—		12	—	311
				(Ю)	—
	25	—	—	—	0,31	3
	25	—		27	0,20	178
	25	580	6,5	89	—	85
	26,5	—.	—	141	0,27	22
	30	720	4,3	170	—	317
	30	—	—	224	—	317
	50	—	—	—	0,55	3
	50	—	—	—	0,52	310
	50	1000	3,55	283	0,535	22
	50			—	—	0,63	22
	50			—	—	0,40	362
	50			—	273	—	317
	60	—	—	—	0,61	362
7185
97
Продолж. табл. 1.90
Мономер	Температура, °C	kp< л/моль'сек	Ао-10-6, л [моль • сек	© о	/^о	Литера- тура
метиловый эфир	60	2090	9,5	—			317
	80	—	—	—	1,22	362
этиловый эфир	70	—	—	—	1,23	221
Акрилонитрил	0	3000
		5000		——	——	458
	0	178	24,9	—	—	147
	15	23 000	2800	—	—	160
	20					1,9	—	7
	25			—	—.	0,038	377
	25	127	12,2	10,4	—	75
	25	14 500	2000	—*	—	174
	25	28 000	3700	—	—	160
	25		—	3,4	—	80
	25	52	5	10,4	—	76
	26	1910	290	—	—	503
	25	382 ±230	47,6 ±22	— •	—	147
	25	51	1,8	28	—	21
	30	32 500	4400	—	—	160
	40	20 000		—	—	458
	50		—	2,7	0,095	479
	50		—	—	0,061	25
	60	1960	782	2,5	—	51
	60	11 600	19 000	—	—	503
	60		——	—	0,081	52
	60			—	—	0,085	76
	66	660	86,5	—	—	147
1,3-Бутадиен	10	8,4	—	—	—	355
	60	100	—	—	—	356
2, 3-диметил-	60	120	—	—	—	352
2-хлор-(хлоро-	35	445	—	—	—	237
прей)	40	220	—	—	—	20
Винил хлористый	25	6200	1100	—	—	125
	25	11 000	2100	71	—	80
	30	1700	2300	74	0,355	87
	50	11 000	2100	—	—	125
	50	—	—	—	0,09	32
	55				—	0,24	123, 124,
						125
Винилацетат	—15	2000	220	—	—	179
	0	2800	220	12,7	0,19	179
	0			—	—	0,13	19
	15					3,1	—	311
				(3,5)
	15	—	—	20	—	213
	15	910	57	16	—	77
		(680)	(36)	(19)
	15	—		——	0,12	82
	15,9	586	3040	—	——	119
		(556)	(2860)
	15,9	670	2500	—-		120

98
Продолж. табл. 1.90
Мономер	Температура, °C	*р. л/моль • сек	й0-Ю-в, л !моль • сек	ь о •Хй	---- !	Литера- тура
Винилацетат	15,9	700	2600					121
	16	—	—	1.8		120
	16	—	—	25,8		82
	16	—	—	26	—	81
	20	559	51,8	10,8	0,079	346, 347
	25	1100	80	—			455
Винилацетат	25	1012	58,8	17,2	0,13	315
	25	1000	59	17	0,125	288
	25	895	24	37,2	—	82
	25		—	—	0,21	19
	25	1 -		—	0,062	19
	30	—	—	12,1			344, 345
	35	—	—	13,4	—	344, 345
	40		—	14,4	—	344, 345
	49,8	—	—-	53,2	—	82
	50	2640	116,8	22,6	—	315
	50	—	—	—	0,24	288
	50	—	—	—	0,275	24
	60	9500— 19 000	380—760	—	—	431
	60	—	—	—	0,30—0,33	5
Винилиден хлорис-	15	2,3	0,023	—	—	122
тый	25	8,6	0,175	—	—	122
	35	36,8	1,80	—	—	122
а-Винилнафталин	60	—	—	—	3,1-Ю-2	303, 304
2-Винилпиридин	25	96,5	8,9	10,9	3,24-10-2	79
З-Винилпиридин	—	—	—	—	—	—
6-метил- (2-ме- тил-5-винил- пиридин)	25	47	3,5	13,5	2,5-10~2	21
4-Винилпиридин	25	12	3	—	—	360
	25	—	—	19	—	21
	25	87	—	—		79
N-Винилпирроли-	20	—	—	14,5	—	1
дон	55	—	—	—-	0,395 (0,43)	1
Винилфосфиновая	60	4670	—	—	—	1
кислота диметиловый	—	—	—	—	—	—
эфир	60	—	—	—	4,7- Ю~2	15
Изопрен	5	2,8	—	—	—	356
	60	50	—	—	—	356
	60	—	—	—	2,1-10-3	208
	75	—	—	—	4-10~3	4
	80	—	—	—	5,45-10~3	208
Метакриламид	25	800	16,5	48,5	0,20	175
Метакрилонитрил	20	—	—	1,04	—	214
	25	26	21	—	—	214
7*
99
Продолж. табл. 1.90
Мономер	яГ СХ Н cd В 2 н®	*р. л/моль • сек	л/моль  сек	\		Литера- тура
Метакрилонитрил	30				1,51	—_	214
	30	~21	~27	—	—	190
	60			—-	0,007	50
Метакриловая кис-	60	190	—	—-	0,015	214
лота бензиловый	——	—	—-	—	—	—
эфир н-бутиловый	60	—	—	—	0,4	91
эфир	30	369	10,2	36	0,116	117
	30	—	—	90		367
	60	—	—	—.	0,20	322
-, тре/п-бутило-	60	—	—	—	0,14—0,20	360
вый -эфир	25	350	14	25	—	212
	30	—	—	90	—	367
	50	—	—	—	0,12—0,15	212
-, изобутиловый	70	—	—	—	0,16—0,21	212
эфир	30				90	—	367
	60	—	—	—.	0,13—0,18	360
, метиловый эфир	0	41,6	2,69	16	—	48
	5	—	—	7,8	—	314
	15			—	6,75	—	213
	15	—	—	9,8	—	81
	22	128	8,44	15,2	—	114
	22,5	384	44	8,7	——	241
	23,6	310±20	66±4	—	—	307
	25	512,6	46,6	11,0	—.	145
	30	143	12,2	10,9	—	314
	30	248	22,7	10,9	—	114
	30	—	—	13,6	—	81
	30	—	—	7,41	—	344, 345
	30			—	14	—	195
	30	—	—	40	—	88
	30			—	14	—	88
	30	—-	—	46	—	88
	32	106	5,7	19	—-	84
	35	—	—	8,08	—-	344, 345
	35,9	410±50	68 ±12	6	—	307
	40	—	—.	8,9	——	344 , 345
	40	404	17,6	23	—	88
	40	322	22,5	—	—	429
	45	224	—		—-	205
	50	—	—	16,06	—-	314
	50	—		19	—	195
	50	410	24	—	—	429
	50,5	580 ±60	69 ±10	—	—.	307
	60	367	18,7	20,6		314
	60	573	2,0	—	—	371
100
Продолж. табл. 1.90
Мономер	Температура, °C	л /моль - сек	К . • 8 1 -О © — о •оЛ	о О сх	*р/*о‘/г	Литера- тура
метиловый эфир	60	515	25,5					429
	60	573	11,9	—	—	371
	70	640	27,5			429
	80	800	30,5	—	—	429
н-нониловый •фир	30	—	—	170	—	367
н-пропиловый эфир	30	467	45,1	10,3	0,07	118
фениловый эфир	60			___			0,21	91
цетиловый эфир	30			—	33	—	180
	30	—	—	——	0,065	37
	70	—	—	—	1,06	37
циклогексило- вый эфир	60						0,22	91
этиловый эфир	60	—	—	—	0,104	91
Стирол	0	6,91	1,83	3,8	—-	47
	0	13,2	33,2	—	—	316
	5	22	—	—	—	356
	10			—	0,54	—	316
	15	29,2	5,55	—	—	116
	15					2	—	213
	15					0,7			126
	15	40 ±20D	80 ±400	0,5	—	476
	20	24	14	—	—	59
	20	—	—	0,55	—	194
	25	18,7	2,79	6,7	—	47
	25	39,5	5,96	—	—	116
	25	44	47,5	—	—	316
	30	51,9	10,5	4,9	—	336
	30	55	50,5	1,089		316
	30	72,5	66,5	—	—	364
	30			—__,	2,36	—	194
	30					2,06,2,28		344, 345
	30	106	108	—	—	282
	30,5	51,0	—	—	—	385
	35		—	2,50	—	344, 345
	35	63	—	—	—	61
	40	139		—		356
	40	——	—	2,77	—	344, 345
	40	96	—	 -	—	61
	40,5	120,5	—	—	——	385
	45	151	—.	—	—	61
	45	164	—	1 "	—	205
	50	390	—	—	—	445
	50 '	123	—	1,895	—	316
1) Размерность констант кг/моль .сек,
101
Продолж. дгабл. 1.90
Мономер	Температура, °C	Ар. л!моль  сек	Ао-Ю-6, л /моль - сек	.01  °«А	Ар/Ар1''2	Литера- тура
Стирол	50	223			—	—	61
	50	209	115	—	—	232
	50	206	—	—	—	205
	50,2	300,3	—	—	—	385
		(291,0)
	55	270			—	—	61
	60	176	72	—	—	316
	60	376	—	—	—	61
	70,9	357,9	—	—	—	385
п-бром-	30	—	—	4,0	2,7	242
а-метил-	50	—	—	—	0,002	3
о-метил-	50	60	—	—	—	385
п-метил-	30	84	66	——	—	282
	30					1,3	1,0	242
	50	140	—.	—	—.	385
п-метокси-	0	2,92	1,06	—	—	45
	30	71	33	—	—	282
	30			—	2,2	1,25	242
	60							3,1	99
	60			—			6	99
	60			__	—	6,6	46
	80						9,6	46
Л/'ОКСИ-	60	—	—	—	8,5	100
-, п-фтор-	30	—	—	0,93	1,0	242
о-хлор-	50	—	—	—	5,7	108
п-хлор-	30	150	77	—	—	281
	30					1,95	1,7	242
	50					—	2,9	108
	60					—	7,1	46
	80			—	—	11,4	46
п-циан'	30	219	35	—	—	281
	30					6,25	3,7	242
Этилен	-20,01	18,6	455 ±50	0,041	—	406
	83	470 ±30	1050 ±50	—	—	293
	83	242	540	—	—	406
Таблица 1.91
Энергия активации реакций роста и обрыва цепей
Мономер	£р, ккал!моль	Е0- ккал!моль	Примечания	Литера- тура
Акриловая кислота			—	—	—
-, н-бутиловый	2,1 X	0	—	335
эфир	Х12.5	17,6	Конверсия до 20%	83
-, метиловый эфир	7,1	5,3	—	317
	4,7	~0	—	22
Акрилонитрил	4,1	5,4	В воде	160
	3,88	3,70	В диметилформамиде	147
	6,4	~0		21
102
Продолж. табл. 1.91
Мономер	ЕР' ккал/моль	£0- ккал/моль	Примечания	Литера- тура
Ацетилен	5,1	—	В газовой фазе	294
1,3-Бутадиен	2,6	—	» » »	488
	9,3	—	В эмульсии	355
	5,8; 5,0	—	В газовой фазе при иници-
			ировании перекисью трет- бутилеиа и ацетоном под
			действием ультрафиолето- ного облучения
	4,9	—	Тоже	294
Винил хлористый	3,7	4,2	—	125
Винилацетат	4,4	0	—	119
	7,32	5,24			315
	3,2	0	—	179
	4,2	1	—	82
	4,2	0	—	77
	9,4±0,8	—	—	8
Винилиден хлори-
стый	25	40	В гексане	122
Изопрен	9,8	—	В эмульсии	356
Метакриламид Метакриловая кис-	3,7	4,0	В воде	175
лота -, трет-бутиловый эфир	—	—	—	—•
	4,4	1,1	—	212
метиловый эфир	6,31	2,84	—	314
	4,4	0			307
	5,8	0,5	—	241
	5,0±0,2	4,0±0,5	Обрыв диспропорциониро-
			ванием	429
	5,0 ±0,2	0±0,5	Обрыв рекомбинацией	429
Метакрилонитрил	11,5	5,0	—	214
Пропилен	5,6	—	Мономер газообразный	294
Стирол	11,7	—-	Полимеризация в эмульсии	445
	6,5±1	2,8 ±1	——	47
	6,3	1,9			116
	7,76	2,37	—	316
	7,4; 8,4	—	Полимеризация в эмульсии	356
			при инициировании пер- сульфатом и системой гид-
			роперекись кумола — три- эти леитетр ами н	61
	13,0;14,1	—	То же
	5,9	0,5	—.	232
	17,6	—	В эмульсии	385
о-метил-	13,9	—	» »	385
п-метил- смесь м- и п-ме-	7,7	—		385
тил- в соотноше- нии 60 : 40	13,4			» »	385
Этилен	8,2	—	Мономер газообразный;	294
			инициирование перекисью /npe/n-бутила и ацетоном под действием ультрафио- летового облучения
	4,4	0,3	—	293, 406
103
Таблица 1.92
Значения См при передаче цепи через мономеры
Мономер	Темпера- тура, °C	CM-W	Примечания	Литера- тура
Акриламид	25	0,2	Инициирование у-облуче-
			нием	185
	60	0,6	То же	185
Акрилонитрил	20	0,18	» »	398
	25	0,105		378
	30	1,5	Раствор в диметилсульф-
			оксиде	284
	40	0,17	—	378
	50	0,27	В растворе перхлората маг-
			иия	480
	50	8,2	В растворе двуокиси серы	466
	60	0,26	—	177
	60	0,3	—	55
Аллил хлористый	80	1600	—	62
Аллилацетат	80	176	—	65
	80	700				62
Борнилметакрилат	60	2,85	—	244
п-Бромстирол	50	23	—	275
н-Бутилметакрилат	60	0,14	—	358, 359
Винил хлористый	30	6,25	См= 125 е-7300/дг	105
	40	50	—	337
	50	6,4	Раствор в бутилацетате	481
	50	7,8	Раствор в хлористом бутиле	481
	50	8,5	—	481
	50	13,5	CH=125^7300^r	105
Винил хлористый	60	10,8	Раствор в бутилацетате	481
	60	12,3	—	481
	60	12,8	Раствор в хлористом бутиле	481
	70	23,8	См= 125 е—7300/7?7	105
Винилацетат	0	0,90	Пересчитано по [179]	146
	20	0,94		430
	25	1,3	Пересчитано по [288]	146
	25	1,45	То же	146
	25	2,4	Фотохимическое иницинро-
			ванне	288
	25	10,7	—	115
	40	1,29	—.	44
	40	1,32	—	430
	50	1,29	—	44
	50	4,55	Инициирование перекисями	127
	50	20		315
	60	1,75	—	44
	60	1,91	—	430
	60	1,93	—	448
	60	2,0	—	320
	60	2,1	Пересчитано из [449]	230
	60	2,4	—	391
	60	2,5	Инициирование перекисями	146
	60	2,5	—	248
	60	' 2,6	—	248
	60	2,8	Инициирование перекисями	140
104
Продолж. табл. 1.92
Мономер	Темпера- тура, °C	Сн-10«	Примечания	Литера- тура
Винилацетат	70	2,4			502
	70	2,9	Пересчитано по [502]	146
Винилбензоат	60	6,0	——	421, 490
	80	7,0	——	58
	95	2,0		421
	95	4,0	—	302
Винилбутират	50	26,7	—.	127
	80	22,3	—	286
Винилгексаноат	80	36	—-	286
Винилдеканоат	50	45,5	—	127
Винилизобутират	80	46	—	286
Виниллауринат	50	45,5	—	127
Винил-4-метивалерат	80	24,8	—	286
1-Винилнафталин	50	290	——	304
	60	310		304
	70	300	—•	304
4-Винилпиридин	25	6,7	—	376
N-Винилпирролидон	20	4,0	—	105
Винилпропионат	50	48,9	—	127
Винилсалицилат	70	80	—	38
Винилстеарат	50	69,8	—	127
N-Винилуретан	60	0,25	—	206
N, N-Диметилакри-
ламид	50	1,5	—	369
Изоборнилметакри-
лат	60	1,85	—	244
ИзобУтилметакрилат	35	0,189	Сы = 4,77 г“354°/«г	277
	50	0,179	То же	277
	60	0,14	—	358, 359
	60	0,165	Раствор в бензоле	358, 359
	60	0,224	См = 4,77 ?~354°/«r	277
	80	0,301	То же	277
	100	0,382	» »	277
п-Иодистирол	50	1,9	Раствор в бензоле	104
Малеиновый ангид-
рид	75	750	Инициирование перекисями	260
Метакрилонитрвл	25	2,08	См=3,0е-5673/ет	214
	60	5,81	То же	214
	70	8,00		214
	80	10,05		214
Метилакрилат	55	0,275	Инициирование перекисями,
			С„ = 0,4 e-62lW	310
	60	0,036	Инициирование гидропере-
			кисями, См = 0,4 e^62I9/S7	310
	60	0,325	Инициирование перекися-
			ми, См = 0,4 е—621э/КТ	310
	65	0,10	То же	310
	65	0,11	Раствор в этилацетате,
			инициирование перекисями	211
	65	0,11	Инициирование перекися-
			ми, См = 0,4 ₽-62>9/ЛТ	310
	65	0,37	То же	310
105
Продолж. табл. 1.92
Мономер	Темпера- тура, °C	См-10<	Примечания	Литера- тура
Метилакрилат	70	0,01	Раствор в этилацетате, ини- циирование перекисями	422
	70	0,072	Инициирование гидропере- кисями, См = 0,4 е—е2^//гг	310
	70	0,16	Инициирование перекися- ми, см = 0,4 е-б219/ет	310
	70	0,18	То же	310
	70	0,405	В	в	310
	75	0,224	в »	310
	75	0,25	в	в	310
	75	0,25	Раствор в этилацетате, ини- циирование перекисями	211
З-Метил-З-бутен-2-он	80	4,00	Инициирование перекиси-
			МИ	144
Метилметакрил ат	0	0,128	—	115
	0	0,148	—	’ 48
	30	0,117	—	115
	30	0,260	Фотохимическое иници- ирование	314
	50	0,10	Раствор в бензоле	234, 428
	50	0,15	Раствор в бензоле	230
	50	0,477	Фотохимическое иници- ирование	314
	50	0,85	—	115
	60	0,07			371
	60	0,10	—.	72, 384
				418
	60	0,103	Инициирование перекися-
			МИ	417
	60	0,18	—	230
	65	0,20	—	211
	70	0,17	Раствор в этил ацетате; ини- циирование перекисями	211
	70	0,23	—	230
	70	0,29	Раствор в толуоле, иници- ирование перекисями	211
	70	0,30	—	211
	70	0,45	—	187
	70	0,807	Фотохимическое иницииро-
			вание	314
	75	0,27	Раствор в этилацетате, ини- циирование перекисями	211
	75	0,33	Инициирование перекися-
			МИ	211
	75	0,60	Раствор в метилэтилкетоне, инициирование перекисями	211
	75	0,70	Раствор в бензоле, иници- ирование перекисями	211
	80	0,25	—	230
	80	0,40	—	211
	90	0,10	—	234
	100	0,38	—	230
	120	0,58	—	230
106
Продолж. табл. 1.92
Мономер	Темпера- тура, °C	См-Ю1	Примечания	Литера- тура
п-Метоксистирол	0	0,198			45
	60	0,74	—	99
Стирол	0	0	См = О,2е~54оо/ет	463
	0	0,108			47, 115
	25	0,279			115, 336
	25	0,358	—	47
	27	0,31	Термическое инициирова-
			ние	230
	30	0,2	См=0,2е-540°/«г	419, 463
	30	0,32	—	336
	45	0,3	См = 0,2е -5400/«г	463
	50	0,35	Эмульсионная полимериза-
			ция	485, 486
	50	0,40	Раствор в бензоле	419, 428
	50	0,50	Инициирование перекися-
			ми, эмульсионная поли-
			меризация	486
	50	0,6	Инициирование перекися-
			МИ	230
	50	0,62	Среднее значение, термине-
			ское инициирование	230
	50	0,65	Инициирование гидропере-
			кисями, инициирование
			перекисями, эмульсион-
			ная полимеризация	486
	50	0,78	Термическое инициирова
			ние	233
	60	0,6	—	72, 257,
				313
	60	0,6	Инициирование перекися-
			МИ	230, 327
	60	0,6	См = 0,2е-5400/й7'	419, 463
	60	0,79	Термическое инициирова-
			ние	230
	60	0,85	В растворе, термическое
			инициирование	230
	60	1,1	—	99
	67,8	1,0	—	72
	70	0	Раствор в этилацетате, ини-
>			циирование перекисями	211
	70	0,6	См = O,4e~54oo/Rr	463
	70	0,6	—	187
	70	0,8	Инициирование гидропере-
			кисями, эмульсионная
			полимеризация	486
	70	0,96	—	112
	70	1,16	Термическое инициирова-
			ние	230
	70	1,35	То же	230
	70	2,0	Раствор в бензоле, иници-
			ирование перекисями	211
107
Продолж. табл. 1.92
Мономер	Темпера- тура, °C	См-Ю‘	Примечания	Литера- тура
Стирол	75	0	Раствор в этилацетате,
			инициирование перекисями	211
	75	1,6	Инициирование перекисями	211
	75	5,0	Раствор в бензоле, иници-
			нрование перекисями	211
	75	5,00	Раствор в метилэтилкетоне	211
	80	0,75	См= 0,2е-540°/«г	463
	80	1,00	—	419
	80,3	4,0	—	72
	90	0,85	См= 0,2е-540°/ет	463
	90	1,25	В растворе, инициирование
			перекисями	230
	90	1,47	Термическое инициирование	230
	90	1,79	» »	230
	100	1,72	» »	230
	100	1,8	В растворе, термическое
			инициирование	230
	100	1,83	Термическое инициирова-	230
			ние
	110	2,80	То же	230
	117	1,40	—	419
	132	2,45	Термическое иницнирова-
			ние	230
	132	3,0	В растворе, термическое
			инициирование	230
	132	3,4	Термическое инициирова-
			ние	230
	132	5,33	То же	230
Этилен	50—70	5	При давлении 106 атм	18
	83	5,0	Под давлением, фотохими-
•			ческое инициирование	292
Этилен	83	5,32	То же	293
Этилметакрилат	45	0,248	См= 6,44в-4120/«Г	277
	60	0,259	То же	277
	80	0,456	» »	277
	90	0,442	» »	277
Этил-2-хлоракрилат	60	3,0	—	442
Таблица 1.93
Значения Сп при передаче цепи через полимеры
Полимер	Темпера- тура, °C	Сп-104	Примечания	Литера тура
	Акрилонитрил
Полиакрилонитрил	50	4,7	В раствор перхлората маг-
			НИЯ	480
	60	3,5	Установлено на модельных
			соединениях	223
108
Продолж. табл. 1.93
Полимер	Темпера- тура , °C	Сп-104	Примечания	Литера- тура
Полиметилметакри-
лат	60	0,2	Для групп в середине цепи	57
	60	240	Для концевых групп
			(-NHC4H9)	57
	60	900	Для концевых групп
			(—N (С2Н6)2)	57
	60	1270	Для концевых групп	57
Полисаркозин	60	400	—	55
Целлюлоза	60	1,0	Установлено на модельных
			соединениях для групп в
			середине цепи	465
	60	11	Установлено на модельных
			соединениях для конце-
			вых групп (—СН2ОН)	465
	60	20	Установлено на модельных
			соединениях для конце-
			вых групп (—СНО)	465
	1,	3 - Б у т а	диен
Поли-1,3-бутадиен	50	и 1	—	226
	«-Бу	тилметакрилат
Полибутил-			1 Для концевых групп	I
метакрилат	60	7700	| (—OC(=O)CH2SH)	|	207
	Вин	ИЛ X Л О	р и с т ы й
Поливинил-хлорид	50	. 5	1 Установлено на модельных 1
			1 соединениях	|	300
	В р	н и л а ц	е т а т
Поливинилацетат	—15	0,36	—	179
	0	0,5		179
	0	1,7	—	450
	11	2	Для боковой цепи	230
	21	4	То же	230
	31	16		230
	40	11,2	—	44
	40	30,9	—	90
	40	32,0		354
	50	3	—	90
	50	10,2	—	44
	60	1,4	—	248, 249
	60	1,8	—	448
	60	1,9	—	430
Поливинилацетат	60	2,5		431
	60	3,0	—	246
	60	4,0	—	192
	60	6,8	—	44
	60	8,0	__	192
•	60	47,0	—	354
	60—70	3,5	—	450
	70	2	Для главной цепи	502
	70	4	Для боковой цепи	502
109
Продолж. табл. 1.93
Полимер	Темпера- тура, °C	сп-ю«	Примечания	Литера- тура
Полиметилметакри-		21		354
лат	60		—
	75	26	—	354
Полистирол	40	12	—	354
	60	15	—	354
	75	19	—	354
Полиэтиленгликоль	60	17	Для групп в середине цепи	373
	60	40	Для концевых групп	373
додециловый
эфир	60	10	Для концевых групп (-СпН25)	373
	60	40	Для концевых групп (—С2Н4ОН)	373
	60	750	—	366
Сополимер винил-
ацетата с хлори-	60	0,21	Звенья хлористого винила	247
стым винилом	60 Е	3,0 и н и л г	Звенья винилацетата ексаноат	247
Додециловый эфир полиэтил еигли-
коля	60 N - В г	780 ( н и л п и	рролидон	374
Декстран	50	5	—	437
	50 N, N - Д	5,87 и м е т и j	1акриламид	289
Поли-, N, N-диме-
тилакриламид Полиметилметакри-	50 Л а у	0,61 р и л м е	г а к р и л а т Для концевых групп	| 369
лат	60	12 800 Метиле	(—ОС (=0) CH2SH) крилат	207
Полиметилакрилат	60	0,5	Установлено на модельных соединениях	301
Полиметилметакри-	60	1,0	То же Для концевых групп	192
лат	60 М е	18 000 т и л м е	(—ОС (=0) CH2SH) такрилат	207
Поливинилацетат	60	2,0	—	354
	80	2,8	—	354
Поливинилхлорид	—	11	—	338
Полиметилмета-
крилат	50	0,22	Для групп в середине цепи	234
	50	1,5	То же	427 ,
	50	1,5	» »	428
	50	350	Для концевых групп	427
	50	360	То же	428
	100	1000	» »	234
НО
Продолж. табл. 1.93
Полимер	Темпера- тура. °C	сп-ю<	Примечания	Литера- тура
Полиметилмета-
крилат	60	0,1	—	192
	60	1,5	Для групп в середине цепи	427
	60	2,1	—	358
	60	360	Для концевых групп	427
	80	2,48	—	353
	90	0,22	Для групп в середине цепи	234
	90	1000	Для концевых групп	234
Полипропилен	50	1,0	—	298
Полистирол	50	0,75	——	^£35
	60	2,20		353
	80	2,95	—	353
Полиэтилен	50	0,6	—	298
Натуральный			—
каучук	50	10,9		349
	50	11,0	Инициирование перекисями	349
		Стир	О л
Поливинилацетат	100	6,6	—	354
	130	9,2	—.	354
Поли-2-винилпири-
ДИН	50	8—10	—	375
Поливинилхлорид	—	160	—	338
Полиметилмета-
крилат	50	0,3	Для групп в середине цепи	427
	50	0,4	То же	428
	50	1100	Для концевых групп	427
	50	1140	Для концевых групп	428
	60	16,4	Для концевых групп
			(-СВгз)	109
	60	17,5	То же	109
	60	57 000	Для концевых групп
			(—С (ОН) HCH2SH)	207
	60	32 0000	Для концевых групп
			(-ОС (=0) CH2SH)	207
	80	3,74	—	358
	100	6,04	—	353
Полипропилен	130	0,30	—	296
Полистирол	50	1,9	—-	232, 235
	50	4,5	—	428
	50	14,0	—	428
	50	16,6	—	265
	55	15	—	266
	60	0,8	Установлено на модельных
			соединениях	192
	60	1,9	—	134
	60	3,1	—	192
	60	15,4	Для концевых групп
			(-СВгз)	109
	60	15,8	То же	109
	60	16,6	—	265
	90	5,8	—	428
111
Продолж. табл. 1.93
Полимер	Темпера- тура, °C	Сп-КИ	Примечания	Литера- тура
Полистирол	100	2,0	Для групп в середине цепи	372
	но	9,2	—	266
	по	10,8	—.	265
	130	1,8	—	90
Додециловый эфир полиэтиленглико-	154	1.5	—	90
ля Продукт поликон- денсации дибро- мида пентаэрит- рита с адипино-	60	20		374
вой кислотой Полиметилмета-	60	4,05 Нил а к	Установлено на модельных соединениях рилат Для концевых групп	425
крилат	60	12 800	(—ОС (=0) CH2SH)	I 207 Таблица 1.94
Значение Сипри передаче цепи через инициаторы и компоненты
инициирующих систем
Инициатор или компонент	Темпера- тура, °C	Си	Примечания	Литера- тура
	А	криламид
Бисульфит-ион	75	0,17	Водный раствор	452
	А к	рилонитрил
Динитрил 2,2'-азоизо-мас-
ляной кислоты	50	0	В растворе двуокиси серы	466
	60	0	—	177
	В и	нилацетат
Перекиси:
бензоила	60	0,09	—.	320
	60	0,15		140
о-Бромбензоила	60	0,25	——	140
	60	3,5	Пересчитано по [140]	230
л-Бромбензоила	60	0,24	—	140
	60	0,6	Пересчитано по [140]	230
п-Бромбензоила	60	0,17	•> —	140
о-Хлорбензоила	60	0,17	Пересчитано по [140]	230
Лауроила	60	0,10	—	140
Пальмитоила	60	0,10	—	140
	60	0,17	Пересчитано по [140]	230
	В и	н и л б е н	з о а т
Динитрил 2-2'-азоизо-
масляной кислоты	80	0		58
Перекись бензола	80	0,0527	—	58
112
Продолж. табл. 1.94
Инициатор или компонент	Темпера- тура, °C	Си	Примечания	Литера- тура
М Перекись бензоила	алей 75	НОВЫЙ 2 2,63	н г и д р и д	260
Метакрилонитрил
Динитрил 2,2' -азоизо- масляной кислоты	1 60	1 0	1	| 214
	М е т и л а к		рилат
Гидроперекись трет-бу-
тила	60	0,01	—	310
	70	0,0266			310
Перекиси:
бензоила	55	0,0143			310
	60	0,0246	—	310
	65	0,0375	—	310
	70	0,01	Раствор в этилацетате;
			инициирование переки-
			сями	422
	70	0,05			310
2-бутаиона	65	0,05	—	310
	65	0,05	Раствор в этилацетате	211
	70	0,077	—	310
	75	0,113	—	310
	75	0,113	Раствор в этилацетате	211
трет-Б ути л а	65	0,00047	.—	310
	70	0,00082	—	310
	75	0,00111	—•	310
3-М	е т и л	-З-бутен-2-он
Перекись бензоила	|	80	0,0509	—	144
Метилметак			э и л а т
Динитрилы азокарбоно-
вых кислот:
2,2'-азоизо-масляной	50	~ 0	Раствор в бензоле	428
	60	0	Раствор в этилацетате	72,
				384,
				418
2,2'-азо-2-метил-вале-
риановой	60	0	—	418
2,2'-азо-2-метилмасля-
ной	60	0		418
2,2'-азо-2,3,3-триме-
тилмасляной	60	0	—	418
2,2'-азо-2-этилмасля-	60	0	—	418
ной 1,Г-азоциклогек-
санкарбоновой	60	0	—	418
Гидроперекиси:
mpem-бутила	60	1,27	—	72
а,а-диметилбеизила	60	0,33	—	72
8 185
113
Продолж. табл. 1.94
Инициатор или компонент	Темпера- тура. °C	Си	Примечания	Литера- тура
Перекиси:
п-анизоила	60	0,037	—-	417
бензоила	50	0,01	—	230
	60	~0	—	72
	60	0,02	Пересчитано по [72]	230
2-бутанона	65	0,0025	Раствор в бензоле	211
	65	0,00698	—	211
	70	0,0033	Раствор в толуоле	211
	70	0,0033	Раствор в этилацетате	211
	70	0,0040	Раствор в метилэтилкетоне	211
	70	0,0092	—	211
	75	0,00553	Раствор в метилэтилкетоне	211
	75	0,00667	Раствор в бензоле	211
	75	0,0071	Раствор в этилацетате	211
	75	0,0089	—	211
	80	0,0111	Раствор в толуоле	211
	80	0,0128	—	211
Водорода	60	0,046	Раствор в метилэтилкетоне	384
м-Нитр обе нзои л а	60	0,012	—	417
п- Нитробензоила	60	0,144	—	417
Пальмитоила	60	~0	—-	417
	60	0,16	Пересчитано по [417]	230
о-Толуоила	60	0,046	—	417
	60	0,06	Пересчитано по [417]	230
о-Хлорбензоила	60	0,019	—	417
	60	0,35	Раствор в этилацетате	384
	60	0,8	Пересчитано по [384]	230
м-Хлорбензоила	60	0,003	—	417
п-Хлорбензоила	60	0,009	—	417
Циннамоила	60	0,009	—	417
		Стирол
Динитрил 2,2'-азоизо~
масляной кислоты	50	0	Эмульсионная полимериза-
			ция	486
	50	~0	Раствор в бензоле	428
	60	0	—	419
	60	0	—	257
Гидроперекиси:
mpem-бутила	60	0,035	—	257
	70	0,051	Эмульсионная полимериза-
			ЦИЯ	486
	70	0,060	—	495
	70	0,063	Раствор в о-дихлорбеизоле	496
	70	0,064	—	496
	70	0,066	Растворы в бензоле и хлор-
			бензоле	496
	80	0,0033	—.	483
а, а-диметилбензила	40	0,052	Эмульсионная полимери-
			зация	486
	50	0,069	То же	486
114
Продолж. табл. 1.94
Инициатор или компонент	Темпера- тура, °C	си	Примечания	Литера- тура
а, а-диметилбензила	60	0,063			257
	70	0,082	Эмульсионная полимери-	486
			зация
	70	0,10	—	495
n-изопропил-а, а-диме- тилбензила	70	0,033	Эмульсионная полимериза-	486
			ция
1-мент-8-ила	50	0,048	То же	486
пинанила	70	0,026		486
Перекиси:	70	0,074		151
анизоила			—
ацетила	70	0	—	151,
				303
бензоила	22	—0,1	Фотохимическое иницииро-
			вание	ПО
	50	0,13	—	105
	60	0,048	—	257
	60	0,055	—	327
	70	0	—	305
	70	0,075	—	151
	70	0,12	—	112
	70	0,18	—	105,
				НО
	80	0,13	—	105,
				110
п-ацетокси-	70	0,187	—	151
о-бром	50	1,0	—	151
	70	2,17	—	105,110*
л-бром- .	70	0,465	—	151
п-бром-	70	0,193	—	151
п-трет-бутил-	70	0	—	151 305
-, 2,4-дихлор-	60	2,9	—
	70	2,6	—	305
л-иод-	70	0,262	—	151
п-иод- п-метоксикарбонил-	70	0,293	—	151
окси-	70	0,208	—	151
.м-нитро-	70	6,2	—	151
п-нитро-	70	7,4	—	151
о-фтор-	70	0,40	—	151
л-фтор-	70	0,246	—	151
п-фтор-	70	0,219	—	151
О-ХЛОр’	22	~2,0	Фотохимическое иницииро-	НО
♦			вание
	70	1,91	—	151
-, л-хлор-	70	0,346	—	151
п-хлор-	70	0,216	—	305
п-циаио	70	0,804	—	151
2-бутанона	50	0,46	Эмульсионная полимери-	486
			зация
	70	0,0667	Раствор в бензоле	211
	70	0,1250	Раствор в этилацетате	211
115
Продолж. табл. 1.94
Инициатор или компонент	; Темпера- тура, °C	Си	Примечания	Литера- тура
2-бутанона	70	0,1670	Раствор в метилэтилкетоне	211
	75	0,1250	Раствор в бензоле	211
	75	0,1670	Раствор в этилацетате	211
	75	0,2000	Раствор в метилэтилкетоне	211
	75	0,243	—	211
н-бутила	60	0,00076	Раствор в диоксане	401
	60	0,00092	Раствор в бензоле	401
	80	0,0029	Раствор в диоксане	401
втор-бутила	60	0,0004	Раствор в бензоле	400
	80	0,0021	» » »	400
трет-бутил а	60	0,000234	Раствор в диоксане	402
	60	0,0003	—	402
	60	0,0006	Растворы в бензоле и н-
			гептане	402
	60	0,00086	—	399
	60	0,0013	—	403
	70	0,039	Раствор в бензоле	496
	80	0,0022	» » »	402
	80	0,0033	—	483
бутироила	70	0,018	—	151
трет-бутоксималеила	70	1,52	—	151
mpem-бутоксифталоила	70	0,018	—	151
гексаноила	70	0,166	—	151
а,а-диметилбензила	50	0,01	Эмульсионная полимери-
			зация	486
изопропила	60	0,0003	Раствор в бензоле	400
	80	0,0015	То же	400
кротоноила	70	0,146	—	151
лауроила	70	0	—	305
	70	0,024	—	151
	84	0	—	305
миристоила	70	0	—	305
	70	0,116	—	151
2-нафтоила	70	0,178	—	151
оксигептила	50	<0,005	Эмульсионная полимериза-
			ция	486
олеоила	70	0,154	—	151
пальмитоила	70	0,142	—	151
н-пропила	60	0,00084	—	404
сорбоила	70	1,19	—	151
стеароила	70	0,154	—	151
2-теноила	50	0,23	—	НО
	70	0,38	—	ПО
о-толуоила	70	0,175	—	151
п-толуоила	50	0,17	—	ПО
	70	0,003	—	151
	70	0,19	—	НО
9-ундеканоила	70	0,065	—	151
5-фенил-2,4-пёнтадие-
ноила	70	5,24	—	151
фуроила	70	0,23	—	151
этила	60	0,00066	Раствор в бензоле	400
	80	0,0024	» » »	400
116
Продолж. табл. 1.94
Инициатор или компонент	Темпера- 1 тура, °C	Си	Примечания	. Литера- | тура
2-Циано-2-пропилформ- амид	100	0,17		95
1,1 -Диметил азоэтан	83	Этилен 0,5	Под давлением: фотохими-	292 293
	83	0,51	ческое инициирование То же
Значения Ср при	Таблица передаче цепи через растворители и добавки			1.95
Растворитель иля добавка	Темпера- тура, °C	Ср. 104	Примечания	Литера- тура
		Акрил	амид
Пропионамид	I 25	1	220	I Инициирование -у-облучением	I 185
	| 60	1	64	|	Тоже	| 185
		4 к р и л о	нитрил
Алюминий
-, гидродиизобутил-	60	3940	Раствор в диметилформамиде	240
триэтил- Анилин	60	590	То же	240
	40	32,0	Раствор в бензоле; гетероген-
			нал полимеризация	319
	' 50	44,0	То же	319
	50	9600	В растворе двуокиси серы; ге-
	-		терогенная полимеризация; торможение полимеризации	318,
				319
	60	12 200	То же	319
N, N-диметил-	40	605	Раствор в бензоле; гетероген-
		11 900	ная полимеризация	319
	40		В растворе двуокиси серы; ге-
			терогенная полимеризация; торможение полимеризации	319
	50	708	Раствор в бензоле; гетероген-	319
			ная полимеризация
	50	1040	—	243
	50	15 400	В растворе двуокиси серы; ге-
			терогенная полимеризация; торможение полимеризации	318,
				319
	60	870	Торможение полимеризации	56
	60	964	Раствор в бензоле; гетероген-
	60	21 800	ная полимеризация В растворе двуокиси серы; ге-	319
			терогенная полимеризация; константа передачи кажу- щаяся: торможение полиме- ризации	319
117
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср 10*	Примечания	Литера- тура
N, N-диэтил-	40	215	Раствор в бензоле; гетероген-
			ная полимеризация	319
	40	58 100	В растворе двуокиси серы; ге-
			терогенная полимеризация;
			торможение полимеризации	319
	50	359	Раствор в бензоле; гетероген-
			ная полимеризация	319
	50	93 800	В растворе двуокиси серы; ге-
			терогенная полимеризация;	318,
			торможение полимеризации	319
	60	547	Раствор в бензоле; гетероген-
			ная полимеризация	319
	60	14 3200	В растворе двуокиси серы	319
Антрацен	50	18 000	—	6
Арабиноза	60	13,0	Раствор в диметилсульф-
			оксиде	465
Ацетамид
N, N-диметил-	50	4,945	—	478
	50	5,05	—	285
Ацетон	60	1,13	Гетерогенная полимеризация	117
Бензойная кислота
виниловый эфир	65	1400	—	224
Бензол	60	2,46	Гетерогенная полимеризация	177
иод-	60	5,19	» »	177
-, бром-	60	1,36	» »	177
mpem-бутил-	60	1,93	» »	177
хлор-	60	0,79	» »	177
этил-	60	35,73	» »	177
п-Бензохинон	50	13 000	—	6
Боран
-, три-н-бутил-	60	6470	Раствор в диметилформамиде	240
2-Бутанон	60	6,43	Гетерогенная полимеризация	177
3-метил-	60	21,08	» »	177
н-Бутанол	60	15,42		177
втор-Бутиловый спирт	60	97,55	» »	177
трет- Бутиловый
спирт	60	0,44	» ' »	177
2,4,6-Гептантрикар-
бонитрил	50	1,0	В растворе перхлората магния	480
Глицерин	60	23,5	Раствор в диметилсульфоксиде	465
Глицериновый альде-
гид	60	32,1	То же	465
Глутаронитрил
-, 2,4-диметил-	50	0,6	В растворе перхлората магния	480
Глюкоза	60	6,9	Раствор в диметилсульфоксиде	465
а, Д-Глюкозид
метил-	60	20	Раствор в диметилформамиде	306
-, -, 2, 3-<?«-О-бензил-	60	90	» » »	306
-, -, 6-дезокси-6-иод-	60	50	» » »	306
-, -, 6-дезокси-6-мер-
капто-	60	1300	» » »	306
118
Продолж. табл. 1,95
	«О			।
Растворитель или добавка	Темпер тура, с	ср -10*	Примечания	| Литера тура
6-дезокси-6-фта- лимидо- 2,3,4,6-тетра-	60 60	50	Раствор в диметилформамиде	306
О-ацетил-		30	» » »	306
6-О-п-толуол- сульфонил			» > »
	60	10	> > >	306
6-О-трифеиил-
метил-	60	80	> > >	306
₽, D-Глюкозид
метил-	60	20	» » »	306
-, 6-дезокси-6-дип- ропиламино-	60	1100	» » >	306
Диметилсульфоксид	30	0,47	—	284
	50	0,11	—	503
	50	0,29			285
	50	0,795	—	478
Дифениламин-t	60	700	Раствор в диметилформамиде	107
Железо хлорное	60	33 300	» » »	50
Изобутиловый спирт	60	24,06	Гетерогенная полимеризация	177
Изобутироиитрил	50	1,3	В растворе перхлората маг-	480
			НИЯ
	60	1,8	Пересчитано по [223]	480
	60	3,5	—	223
	60	4,0	Раствор в сукцинонитриле	146
Индий
триэтил-	60	2220	Раствор в диметилформамиде	240
Кадмий
дибутил- Кумол	60	55 000	» » >
	60	41,41	Гетерогенная полимеризация	177
Магний
перхлорат Масляная кислота,	50	<0,05	—	480
-, 4-окси-у-лактон	50	0,658	—	478
	50	0,74	—	477
Медь двухвалентная
ион CuCl"*"	35	180 000	В присутствии NaCl (в кон-
			центрации 0,01 моль!л)	501
	35	19000	В присутствии NaCl (в кон-	501
			центрации 0,1 моль!л)
	35	320 000	В присутствии NaCl (в концен-	501
			трации 1,0 моль!л)
сульфат	35	1900	Водный раствор; торможение	501
			полимеризации
	35	2800	В присутствии NaBr (в кон-	501
	35		центрации 0,0001 моль/л)
		3000	В присутствии NaCl (в кон-	501
			центрации 0,01 моль!г)
	35	10 700	В присутствии NaBr (в кон-
			центрации 0,001 моль/л); торможение полимеризации	501
119
Продолж. табл. 1.95
Растворитель или добавка	Темпера- 'тура, °C	Ср-1О	Примечания	' Литера- тура
сульфат	35	13 500	В присутствии NaCl (в кон-
			центрации 0,1 моль/л); тор-
			можение полимеризации	501
	35	39 300	В присутствии NaBr (в кон-
			центрации 0,01 моль/л); тор-
			можение полимеризации	501
	35	136 000	В присутствии NaCl (в кон-
			центрации 1,0 моль/л); тор-
			можение полимеризации	501
	35	210 000	В присутствии NaBr (в кон-
			центрации 0,1 моль/л); тор-
			можение полимеризации	501
Метан
дихлор-	60	3,06	Гетерогенная полимеризация	177
нитро-	60	6,0	Раствор в сукцинонитриле	146
2,6-Октадиен
2,6-диметил-	60	450	—	42
Олово
тетрабутил-	60	80,8	Раствор в диметилформамиде	240
2-Пеитанон
4-метил-	60	11,79	Гетерогенная полимеризация	177
N-метил-	60	23 000	Торможение полимеризации	56
-, N-этил-	60	3300	»	В	56
Ртуть
диэтил-	60	72,2	Раствор в диметилформамиде	240
тетраэтил-	60	243	В	»	»	240
Двуокись серы	50	0	—	466
Силан
тетраэтил-	60	21,0	Раствор в диметилформамиде	240
Сорбит	60	6,1	Раствор в диметилсульфоксиде	465
-, трибутил-	60	111 000	Раствор в диметилформамиде	240
Сукцинонитрил	60	0,6	—•	146
о-Толуидин	—		И,	Раствор в бензоле; гетеро-
-, N,N-диметил-	40	272	генная полимеризация	319
	50	334	То же	319 •
	50	30 200	В растворе двуокиси серы; ге-
			терогенная полимеризация;	318,
			торможение полимеризации	319
	60	463	Раствор в бензоле; гетероген-
			ная полимеризация	319
Толуол	50	1,153	Гетерогенная полимеризация	447
	60	2,632	В	в	447
	60	3,2	—	53
	60	5,83	Гетерогенная полимеризация	56,
				177
Трибутиламин	60	6700	Торможение полимеризации	56
Триметиламин	60	790	В	в	56
Трипропиламин	60	4280	Раствор в диметилформамиде	240
	60	10 500	Торможение полимеризации	56
120
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср. 10-	Примечания	Литера- । тура
Триэтиламин	60	1700	В присутствии LiNO3 (в кон-
			центрации 0,4 моль! л}	51
	60	1900			51
	60	3800			54
	60	5900	Раствор в диметилформамиде;
			торможение полимеризации	56
	60	6600	Константа передачи кажущая-
			ся; торможение полимериза-
			ции	56
Углерод четырехбро- .
мистый	60	500	—	51
	60	1900	Раствор в диметилформамиде;
			торможение полимеризации	56
Уксусная кислота
этиловый эфир	60	2,54	Гетерогенная полимеризация	177
N,N-диметил-	50	1,0			447
	50	2,70			477
	50	2,78	—	285
	50	2,83			478
	50	10			457
	60	2,412			447
	60	4,494	—	54
	60	5,0	Раствор в сукциионитриле	146
Хлороформ	60	5,64	Гетерогенная полимеризация	177
Циклогексан	60	2,06	» »	177
метил-	60	2,31	» »	177
Цинк
диэтил-	50	16 000	Раствор в диметилформамиде	240
Эритрит	60	12,8	Раствор в диметилсульфоксиде	465
-, 1,2-дихлор-	60	1,47	Гетерогенная полимеризация	177
1,1,2,2-тетра-
хлор-	60	3,11	» »	177
1,1,1-трихлор-	60	1,25	» »	177
-, 1,1,2-трихлор-	60	1,68	» »	177
Этиленкарбонат	50	0,073	—	390
	50	0,33	—	285
	50	0,39	—	477
	50	0,474	—	478
	50	0,5	—	503
	50	1,0	—	457
	60	0,128	—	390
Эфир додецилвинило-
вый	50	4,95	Инициирование перекисями	41
		\ л л и л X	лористый
Водород хлористый	80	18 000	Теломеризация (одно звено в
			переносимой цепи)	326
	80	54 000	Теломеризация (два звена в пе-
			реносимой цепи)	326
121
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	ср-10*	Примечания	Литера- тура
Углерод четырех- хлористый	100	4800	Инициирование перекисями	299
Бензол	80	Аллила 21,0	ц е т а т	370
п-Бензохинои	80	520 000	Торможение полимеризации	62
2,3,5,6-тетра- хлор-	80	1 600 000	Торможение полимеризации	62
2,3,5,6-тетра- метил	80	41 400	В	в	62
2, 3, 5-трихлор- Углерод четыреххло- ристый	80	550 000	в	в	62
	100	20 000	Инициирование перекисями	299
Анилин N, N-диметил	50	Бутила 380	к р и л а т	243
Бензол	Б 60	утилметакрилат 0,158 I	—		358,
Анилин -, N, N-диметил-	В и 50	нил х л 2700	о р и с т ы й	359 243
Ацетальдегид	50	по	—	245
«-Гептан -, 2,4,6-трихлор- н-Пентан -, 2,4-ДИхлор-	50	5	—	300
	50	' 5	—	300
Углерод четырехбро- мистый	50	500 000			111
Фуран тетрагидро-	40	30	—	337
	50	24	—	245
Эфир додецилвини- ловый	50	156	—	41
я-Амиловый спирт	75	Винила 56	ц е т а т Инициирование перекисями	271
Анизол	60	10	Раствор в бензоле; торможение
Анилин -, N,N-диметил-	50	260	полимеризации Раствор в бензоле	146 238
-, N-метил-	50	360	в	в	»	238
п-нитро- о-Анисовый альдегид	50	48 600	—	6
	60	420	Торможение полимеризации	146
«-Анисовый альдегид	60	2500	В	в	146
«-Анисовый альдегид	60	370	в	в	146
Антрацен	50	205 700	—	6
122
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср 10*	Примечания	Литера- тура
Ацетальдегид	45	530	Торможение полимеризации	146
	60	0,72	—	343
	60	200	Пересчитано по [321]	230
	60	220		321
	60	570	Раствор в бензоле	146
	60	660	Торможение полимеризации	146
	75	700	> »	146
ацеталь, диацетат	60	40			146
Ацетамид <
N-бутил-	60	40	—	146
Ацетон	60	1.5	—	146
	60	11,70			383
	60	12,0			230
	70	25,6	Инициирование перекисями	9
	75	42		271
Ацетонитрил	60	10	—	146
фенил-	60	2100	Торможение полимеризации	. 146
Ацетоуксусная кисло-
та
-, этиловый эфир	70	80,4	Инициирование перекисями	9
Ацетофенон	50	91,5	—	6
	60	100	Торможение полимеризации	146
	70	62,0	Инициирование перекисями	9
Бензальдегид	60	230	Торможение полимеризации	230, 456
	60	460	Раствор в бензоле	146
	70	421	Инициирование перекисями;	9
			торможение полимеризации
	75	600	Торможение полимеризации	146
п-изопропил-	60	540	» »	146
О-ХЛОр-	60	390	» ‘ »	146
Al-хлор-	60	860	» »	146
п-хлор-	60	340		146
льциано-	60	1070	» »	146
л-циано-	60	610	» »	146
Бензиловый спирт	70	556	Инициирование перекисями	9
Бензоил хлористый	50	366	—	6
Бензоин	60	800	Торможение полимеризации	146
Бензойная кислота	60	50	» »	146
-, этиловый эфир	60	26	' » »	146
л-нитро-	50	245700	—	6
Бензойный ангидрид	60	130	Торможение полимеризации	146
Бензол	60	1,07	—-	354
	60	1,2	Торможение полимеризации	146
	60	1,2	—	391
	60	2,4	Инициирование перекисями	140
	60	2,96	—	383
	60	20	—	391
	70	5,27	Инициирование перекисями	9
	75	1,40	—	354
	75	1,4	Торможение полимеризации	146
	75	3,6	Инициирование перекисями	271
123
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср Ю’	Примечания	Литера- тура
бром-	50	18,9	—	6
	75	25,2	Инициирование перекисями	271
трет-бутил-	60	3,61	—•	383
о-динитро-	45	960000	Инициирование перекисями;
			торможение полимеризации	64
>и-динитро-	45	1050С00	То же	64
	50	645700	—	6
-} п-динитро-	45	2670000	Инициирование перекисями;
			Торможение полимеризации	64
	50	662800	—	6
о-дихлор-	75	42	Инициирование перекисями	271
нитро-	50	110300	—	6
1,3,5-тринитро-	45	8 900 000	Инициирование перекисями;
			Торможение полимеризации	64
	50	4 342 800	—-	6
хлор-	60	8,35	—	383
	60	80	Торможение полимеризации	146
	75	12,7	Инициирование перекисями	271
, этил-	60	55,15	—	383
	60	100	Торможение полимеризации	146
Бензонитрил	50	40,6	—	6
Бензофенон	50	286	z		6
п-Бензохинон
2,3,5,6-тетра-
метил	45	950000	Торможение полимеризации	62
Боран
трибутил-	10	9000	—	274
Бутан
1-бром-	60	50	!	146
1-иод-	60	800	—	146
1-хлор-	60	10		.	146
2,3-Бутандиои	60	670	Раствор в бензоле; торможение
			полимеризации	146
2-Бутанон	60	73,80	. -*-	383
	70	63,6	Инициирование перекисями	9
	75	165		271
3-метил-	60	118,16	—.	383
1-Бутен-З-ин	60	0	Торможение полимеризации	321
н-Бутанол	60	20,0	Пересчитано по [383]	230
	60	20,39	—	383
	70	29,1	Инициирование перекисями	9
emop-Бутиловый спирт	60	31,74	—	383
	70	6,21	Инициирование перекисями	9
	75	95,0	—	271
трет-Б ути л овый
спирт	60	0,46	——	383
	60	0,5	Пересчитано по [383]	230
	60	1,3	—	146
	70	12,1	Инициирование перекисями;
			торможение полимеризации	9
н-Бутиловый эфир	60	76	—	146
З-Бутин-2-ол
124
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура. °C	Ср •	Примечания	Литера- тура
2-метил- Вератровый альдегид Гексан ка рбоиова я	60	400	Торможение полимеризации	146
кислота 2-этил, этиловый эфир	60	550	» »	146
	50	65	Инициирование перекисями	127
«-Гептан Гликолевая кислота	50	17,0	—	297
метиловый эфир п-Диоксан	60	300			146
	60	20	Раствор в бензоле	146
Дифенил	70	49,1	Инициирование перекисями	9
	50	263	—	6
	60	6,4	—	220
Дифениламин	50	138	—	6
	60	240			94
Дифениламин-d	60	170	—	94
Дифениламин-t	60	230	—	94
Диэтиленгликоль	70	85,3	Инициирование перекисями	9
Изобутиловый спирт	60	21,75	—	383
Изобутиронитрил	70	32,4	Инициирование перекисями	9
	60	100	—	146
Изомасляная кислота	60	5,02	—	383
-, этиловый эфир	50	160	Инициирование перекисями	127
метиловый эфир	60	58	—	230, 321
	60	86	—	146
Изопропиловый спирт	70	44,6	Инициирование перекисями	9
Кротоновый альдегид	60	1800	Торможение полимеризации	456
Ксилол	50	14,9			6
	70	278	Инициирование перекисями	9
	75	166	» »	271
Кумол	60	89,9	—	383
	60	100	—	43, 146
	70	139	Инициирование перекисями	9
Лауриновая кислота	75	356	» »	271
-, этиловый эфир Малоновая кислота -, диметиловый эфир Масляная кислота	50	105	» »	127
	60	17	—	146
-, метиловый эфир	60	18	—	230 321,
	60	19	—1 1 	146
-, этиловый эфир Масляный альдегид	50	45	Инициирование перекисями	127
	60	650	—	321, 456
	60	1000	—	146
п-Мента-1,3-диеи	70	388	Инициирование перекисями	9
	60	1900	Торможение полимеризации	146
125
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура. °C	Ср-Ю*	Примечания	Литера- тура
Метан бромтрихлор-	25	»10 000	Фотохимическое инициирова-	86 86
	60	6000	иие Инициирование перекисями
	60	>400 000	» »	86
дихлор-	60	4	—	146
нитро-	60	2300	Раствор в бензоле; торможение	146 146
	75	2600	полимеризации Торможение полимеризации
трифенил-	60	700	—	93
Метанол	10	3,4	—	273
	60	2,26	—	230,
	60	4,3			320 420
	60	' 6,0	—	146
	70	5,5	—	420
	70	9,0	—	2
	70	10,0	—	2
	70	10,5	—	2
Молочная кислота -, метиловый эфир	60	640	—	146
-, этиловый эфир	60	700	—	146
Муравьиная кислота -, метиловый эфир	60	3	—	146
-, этиловый эфир	50	22	Инициирование перекисями	127
Нафталин	50	1457	—	6
декагидро- Нонанкарбоновая кис- лота -, этиловый эфир	70 60	1715 48	Инициирование перекисями; торможение полимеризации	9 146
	50	80	Инициирование перекисями	127
2,6-Октадиен 2,6-диметил-	60	430	—	424
	60	700	—	43
Октанкарбоновая кис- лота -, этиловый эфир Олеиновая кислота -, метиловый эфир Паральдегид	50	70	Инициирование перекисями	127
	60	1000	Торможение полимеризации	146
	70	136	Инициирование перекисями	9
Пеларгоновая кислота -, этиловый эфир	50	80	> »	127
«-Пентан -,2,2,4,-триметил-	50	8,0	—	297
2,4-Пентандион	60	10	——	146
2-Пентанон -, 4-метил-	60	34,52				383
3-Пентанон	60	10,0	Пересчитано по [383]	230
	60	114,39	—	383
Пропан -, 2-бром-2-метил-	60	150			146
2-хлор-2-метил-	60	26	—	146
126
Продолж. табл. 1.95
	«У
Растворитель или добавка	Темпер тура, '	Ср.1о«	Примечания	«а
Пропилен
3-хлор-	60	3100	—	146
З-хлор-2-метил- Пропионовая кислота	60 60	400	Торможение полимеризации	146
метиловый эфир		23			321
этиловый эфир Пропионовый альдегид	50	40	Инициирование перекисями	127
	60	950	Торможение полимеризации	146
	60	1000	Раствор в бензоле	146
Салициловая кислота	70	457	Иннциироваиие перекисями	9
	70	296	» »	9
Стеариновая кислота
этиловый эфир ^-Толуиловый альде-	50 60	140	» »	127
гид		570	Торможение полимеризации
«-Толуиловый альде-
гид	60	440	» »	146
п-Толуидин	50	750	'Раствор в бензоле	238
N,N-диметил-	50	380	» » »	238
N-метил-	50	830	» » »	238
Толуол	50	12,0	—	6
	50	14,9	Рассчитано из средневязкост-
			ного значения молекуляр- ного веса	459
	50	100	Инициирование перекисями	127
	50	123	—	127
	60	17,8	Рассчитано по средневязкост-
			ному значению молекуляр- ного веса	459
	60	20,75	Инициирование перекисями	140
	60	20,89	—	53,
				106
				383
	60	21,6	—	459
	60	34	Торможение полимеризации	146
	60	35	Раствор в бензоле	146
	70	21,1	Рассчитано по средневязкост-
			ному значению молекуляр- ного веса	459
	70	21,8	Инициирование перекисями	9
	70	29,2	—	459
	75	66	Инициирование перекисями	271
	80	91,6	——	370
бром-	50	20,6	—-	6
п-нитро-	50	106 300	—	6
а-хлор-	60	450	Торможение полимеризации	146
	76	118	Инициирование перекисями	271
Толуонитрил	50	38,3	-i—	6
Триэтиламин	50	360	Раствор в бензоле	238
	60	370	Торможение полимеризации	56,
				230
Углерод четырехбро-
мистый	60	7 390 000	Раствор в бензоле	193,
				230
127
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср.10<	Примечания	Литера- тура
Углерод четырех-
хлористый	20	4700	Инициирование у-облучением	408
	45	7600	Торможение полимеризации	146
	60	7300	Раствор в бензоле	146
	60	9600	Торможение полимеризации	146
	60	10 000	—	299
	75	10 500	Торможение полимеризации	146
Уксусная кислота	60	1.0	Пересчитано по [383]	230
	60	1,13	—	383
	60	10	Раствор в бензоле	146
аллиловый эфир	60	85	» » »	146
	60	94	Торможение полимеризации	146
я-амиловый эфир	70	7,2	Инициирование перекисями	9
	75	87,0	» »	271
бензиловый эфир	60	80	Раствор в бензоле; торможение
		х	полимеризации	146
я-бутиловый эфир	50	13,2	—	297
втор-бутиловый
эфир	50	4,4	—	297
	60	8,0	—	146
тргт-бутиловый
эфир	50	1,5	—	297
	60	6,2	—	321
изобутиловый
эфир	50	9,1	—	297
изопропиловый
эфир	50	3,5	—	297
	60	3,1	—	230,
				321
	60	8,0	—	146
	67,5	9,0	Торможение полимеризации	146
	75	10	» »	146
метиловый эфир	60	1,56	—	230,
				320
	60	1,6	—	230,
				321
	60	2,5	—	146
н-пропиловый	50	6,2	—	297
эфир	60	, 3,4	—	230, 321
этиловый эфир	20	1,52	—	430
	40	2,11	—	430
	50	2,9	—	297
	50	12	Инициирование перекисями	127
	60	1,07	—	383
	‘60	1,25	Инициирование перекисями	140
	60	2,6	—	230,
				321
	60	2,96			430
	60	3,3	—	146
	70	7,8	Инициирование перекисями	9
128
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °G	С9 • 10«	Примечания	Литера- тура
бром-	60	489	Инициирование перекисями;
			торможение полимеризации	484
дихлор-
этиловый эфир	60	210	1		-ч	146
фенил-	60	400	Торможение полимеризации	146
трифтор-
этиловый эфир	50	30	Инициирование перекисями	127
трихлор-
этиловый эфир	60	4400	—	146
циано-
метиловый
эфир	60	5000	Торможение полимеризации	146
Уксусный ангидрид	60	8,0	—	146
Феиаитрен	50	5600	—	6
	70	3380	Инициирование перекисями;
			торможение полимеризации	9
Фенол	50	120	—	6
	60	600	Торможение полимеризации	146
п-нитро-	50	88 600	—	6
Флуорен	60	4700	Торможение полимеризации	146
	70	3610	Инициирование перекисями;
			торможение полимеризации	9
9-фенил-	70	16 240	Инициирование перекисями	9
М,М-диметил-	60	50	—	146
2-Фуральдегид	60	15 000	Торможение полимеризации	146
Фурфуриловый спирт	70	2520	Инициирование перекисями;
			торможение полимеризации	9
Хлораль	60	5000	—	146
Хлороформ	60	125,18	—.	383
	60	130	Пересчитано по [383]	230
	60	150	Торможение полимеризации	146
	60	160	—	299
	60	170	Раствор в бензоле	146
Циклогексан	60	6,59	—	383
	60	7,0	Пересчитано по [383]	230
	60	100	Раствор в бензоле	146
метил-	60	11,75		383
	60	24		146
1,3-Циклогександиои
5,5,-диметил-	70	5580	Инициирование перекисями	9
Циклогексанол	70	127	» »	9
Циклогексанон	60	180	Раствор в бензоле	146
	75	670	Инициирование перекисями	271
Циклогексен	60	620	Торможение полимеризации	146
	60	1600	Раствор в бензоле	146
	75	770	Торможение полимеризации	146
Щавелевая кислота
-, даметиловый эфир	60	1,0		146
	60	2,0		230,
				321
-, диэтиловый эфир	60	4,0	—	146
9 185
129
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	ср • ю»	Примечания	Литера- тура
Этан 1,1-дибром-	60	1100			146
1,1-дихлор-	60	65	—	146
-, 1,2-дихлор-	60	5	—	146
	60	7	Пересчитано по [383]	230
	60	7,18	—	383
-, 1, 1, 2, 2-тетра- бром-	60	6000	—	146
1, 1, 2, 2-тетра- хлор-	60	107,3			383
	60	160	—	146
-, 1,1,1 -трихлор-	60	71,11	—	383
-, 1,1,2-трихлор-	60	35,98	—	383
1,1-Эта и диол -, диацетат Этанол	60	40			146
	60	25	Раствор в бензоле	146
	70	26,3	Инициирование перекисями	9
Этиленгликоль	70	83,0	Инициирование перекисями
Этиловый эфир	60	45,3	Торможение полимеризации Инициирование перекисями	9 41
Эфир -, бензилметиловый	60	280	Раствор в бензоле	146
додецилвиниловый	60	57,2	Инициирование перекисями	41
	60	73,5	» »	41
Бензол	В 60	и н и л б е 1,5	н з о а т	490
	80	0,4	—	58
Бензойная кислота -, изопропиловый эфир	60	1,0		490
2-Бутанон	80	29,0	—	58
Углерод четыреххло- ристый	80	730			58
Хлороформ	80	105	—	58
Циклогексан	80	2,3	—	58
Бензол	Е 80	и н и л б 1	3,28	пират -	287
Бензол	В 80	4 н и л г е в 4,9	с а н о а т	287
Бензол	В и 80	нилизобутират 4,49 |	-		287
Е	1 и н и	л - 4 - м е т,и лвалерат
Бензол	| 80	6,2	-	287
Нафталин	1 - 60	3 и н и л н 30—50	а ф т а л и н	304
130
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср. 104	Примечания
Винилнонаноат
Толуол	50	11,1	Рассчитано по средневязкост-
			ному значению молекуляр- ного веса	459
	60	13,9	То же	459
	70	15,2	» »	459
	В	и и и л с т	е а р а т
Толуол	50	20,7	» »	459
	60	20,9	» »	459
	70	21,6	» »	459
	N-	3 и н и л у	р е т а н
Ацетон	I 60	I 8,5		I 206
Бензол	1 60	1	1,25		I 206
Рек садеци л mi			^такрилат
Кумол Углерод четыреххло-	70	2,05	Инициирование перекисями	37
ристый	70	0,983	» »	37
		1 - Г е к с	е н
Циклогексанол	125— 135	390	Инициирование перекисями	482
Этанол	30—35	170	Фотохимическое иницииро-
			вание	482
И з о б		у т и л м е	такрилат
Бензол	60	0,165			358,
				359
Углерод четыреххло-
ристый	80	1,971	Инициирование перекисями	270
Хлороформ Этан	80	1,110	» »	270
1,2-дихлор- 1,1,2,2-тетра-	80	0,510	» »	270
хлор	80	0,510	» »	270
		п -И о д с	т и р О л
Бензол	50	0,2	1	104
	М	зтакрилонитрил
Железо хлорное	60	30800	Раствор в диметилформамиде	50
Толуол	60	0,996	—	53
Углерод четыреххло-	100	900	Раствор в диметилформамиде;
ристый			термическое инициирование	193
	120	1000	То же	193
		Метила	крилат
Алюминий	1
-, триэтил-	60 |	480 1	Раствор в бензоле	240
9*
131
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср. 104	Примечания	Литера- тура
Анизол ж-нитро- Анилин	50	72,7 <1,0			6
	50		—	6
ЛС’НИТрО-	50	42,1	—	6
п-нитро- Антрацен	50	26,7	—	6
	50	1000	—	6
Ацетон	80	0,622	—	435
	80	1,1	Инициирование перекисями	200
Ацетофенон	50	<2,5	—	6
Бензол	80	0,326	—	435
	80	0,45	Инициирование перекисями	200
м-динитро-	50	309	—	6
-, о-дихлор-	80	0,71	Инициирование перекисями	200
нитро-	50	46,4	—-•	6
-, 1,3,5-тринитро-	50	2040	—	6
-, хлор-	80	0,52	Инициирование перекисями	200
	80	0,986	—	435
этил-	80	6,056	—-	435
Бензоил хлористый	50	<1,5	—	6
Бензойная кислота л-нитро- Бензонитрил	50	10	—	6
	50	<1,0	—	6
Бензофенон	50	<1,5	——	6
л-Бензохинон	50	8100	—	6
2-Бута нон	80	3,238	—	435
	80	3,61	Инициирование перекисями	200
н-Бутанол	80	2,747	—	435
втор - Бути лов ый спирт	80	14,14			435
гпрет-Бутиловый спирт	80	0,389	—	435
2,4,6-Гептантрикар- боновая кислота триметиловый эфир	60	0,54		301
Глутаровая кислота 2,4-диметил- диметиловый эфир	60	0,45		301
Дифенил	50	<2,0	—	6
Дифениламин-t	60	300	Раствор в бензоле	94
Изобутиловый спирт	80	2,496	—.	435
Изомасляная кислота метиловый эфир Кумол	60	1,4			301
	80	6,966	—	435
Нафталин	80	16,2	Инициирование перекисями	200
	50	<2,0	—	6
2,6-Октадиен 2,6-диметил- Силан тетраэтил-	60	42			424
	60	33,1	Раствор в бензоле	240
132
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-104	Примечания	Литера- тура
Толуол	60	2,7	—	53, 56
	80	1,775	—	435
	80	2,7	Инициирование перекисями	200
л/-нитро-	50	41,2	—	6
л-нитро- Трипропиламин	50	48,6	—	6
	60	470	Раствор в бензоле	240
Триэтила мин Углерод четырех-	60	400	—	56
бромистый	40	3500	Раствор в бензоле	193
	50	3500	» » »	193
Углерод четыреххло-	60	4100	» » »	193
ристый	80	1,25	Инициирование перекисями	200
	80	1,266	» »	270
	80	1,323		435
	80	1,55	—	270
Фенантрен	50	26	—	6
Фенол	50	<2,0	—-	6
44-НИТрО-	50	56,2	—	6
п-нитро- Фосфин трибутил-	50	42,6	—	6
	60	1890	Раствор в бензоле	240
Хлороформ	80	2,100	—	270
	80	2,144	——	435
	80	2,333	Инициирование перекисями	270
	80	2,5	а	»	200
Циклогексан	80	0,027	—	435
	80	1.2	Инициирование перекисями	200
Циклогексанон Этан	80	5,5		200
-, 1,2-дихлор-	80	0,82	> »	270
1,1,2,2-тетра-	80	4,00	—•	270
хлор-	80	0,932	—	435
	80	1,55	—	270
	80	1,561	Инициирование перекисями	270
1,1,1-трихлор-	80 З-Ме	0,574 т и л - 3 -	бутен-2 -он	435
Бензол	80	2,489	Инициирование перекисями	144
этил-	80	6,934		144
Толуол Циклогексан	80	3,282	» »	144
метил- Алюминий	80 М е	0,500 г и л м е т г	к р и л а т	144
-, гидродиизобутил-	60	3600	—-	240
триэтил-	60	1240	—	240
133
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-104	Примечания	Литера- тура
Анилин
N,N-диметил-	50	30,4	Эмульсионная полимеризация	11
	50	430	—	243
	70	10,8	—	365
N.N-дивииил-	60	340	—
Антрацен	50	0	—	6
Ацетальдегид	60	6,5	—	146
Ацетон	60	0,195	——	141
	80	0,275	—	141
	80	0,225	Термическое инициирование	67
Бензальдегид	60	2,5	—	146
Бензол	50	0,036	—-	234,
				428
	52	0,027	II	141
	60	0,040	—	141
	60	0,83	Инициирование перекисями	268
	75	0,33	» »	211
	80	0,075	Термическое инициирование	67
	80	0,24	Пересчитано по [67]	230
	80	0,080	—	141
	90	0,036	——	234
трет-бутл-	80	0,260	Термическое инициирование	67
ж-динитро-	50	52	—	6
хлор-	60	0,074	—-	141
	80	0,200	Термическое инициирование	67
	80	0,207	—	141
этил-	52	0,501	—	141
	60	0,766	—	141
	80	1,311	—.	141
	80	1,350	Термическое инициирование	67
	80	2,1	Пересчитано по [67]	230
«-Бензохинон	44,1	55 000	—	278
	50	57 000	—	6
	60	45 000	—	89
-,2,3,5,6-тетра-
хлор	44,1	2600	——	278
Бутан
1-хлор	80	1,20	Термическое инициирование	67
2-Бутаиои	60	0,45	Инициирование перекисями	384
	70	0,56	» »	211
	75	0,83	» »	211
	80	0,70	Термическое инициирование	67
1-Бутен	40	3,1	—	382
	50	5,1	—	382
Ч«с-2-Бутен	40	3,2	—	382
	50	4,9	—	382
транс-2-Бутен	40	3,0	—	382
	50	5,2	—	382
«-Бутанол	80	0,25	Термическое инициирование	67
зтор-Бутиловый спирт	80	0,85		67
134
Продолж. табл? 1.95
Растворитель или добавка	Темпера- тура, °C	Ср. 10»	Примечания	Литера- тура
трет- Б ути л ов ый
спирт	80	0,085	—	141
	80	0,100	Термическое инициирование	67
	80	0,152	—	141
н-Бутиловый эфир	60	0,8	__	146
Боран
трибутил-	60	7,45	—	240
н-Гептан	50	1,8			295
Гидрохинон	45	7,0	—	66
	131	100	Термическое инициирование	494
п-Диоксан	80	0,222	» »	67
Дифениламин	44,1	~0	—	278
Дифениламин-t	60	0,3	Раствор в бензоле	94
2,2-Дифенил-1 -пик-
рилгидразил	44,1	20 000 000	—	278
Изобутиловый спирт	60	0,10	—	141
	80	0,229	—	141
	80	0,250	Термическое инициирование	67
Изомасляная кислота	80	0,900	» »	67
Изопропиловый спирт	60	0,583		141
	80	1,907			141
Индий
триэтил-	60	332			240
Кумол	60	1,9	—	43
	80	1,9	Термическое инициирование	67
	80	2,4	Пересчитано по [67]	230
Малононитрил
-, фурфурилиден-	44,1	12 000	—	278
Метан
-, бромтрихлор-	30	830	Фотохимическое инициирова-
			ние; теломеризация (3 зве-
			на в переносимой цепи)	411
	30	45 000	Фотохимическое инициирова-
			ние; теломеризация (4 звена
			в переносимой цепи)	411
	30	12 000	Фотохимическое инициирова-
			ние	411
-, дихлор-	60	0,100	—	141
	80	0,217	——	141
нитро-	60	2,0			146
-, трифенил-	60	4,0	—	92
1-Нафтол	45	<5,0	—	66
2,6-Октадиеи
-, 2, 6-диметил-	60	6,7		424
	60	8,0	__	43
Олово
-, тетрабутил-	60	1,32		240
Пентан
2,2,4-триметил-	50	1,2		295
2-Пентанон
-, 4-метил-	80	0,700	Термическое инициирование	67

135
Продолж.- табл. 1.95
Растворитель или добавка	[ Темпера- тура, °C	Ср 10*	Примечания	Литера- тура
3-Пентанон	60	0,833		141
	80	1,729	—	141
	80	1,775	Термическое инициирование	67
	80	2,7	Пересчитано по [67]	230
Пирогаллол	45	26	—	66
Пирокатехин	45	<5	—	66
4-трет-бутил- Пропан	45	9	—	66
		0,675
1,2-дихлор- Пропилен	80		Термическое инициирование	67
		2,5
2-метил-	40		—	382
	50	4,4	—	382
Пропионитрил				392
3-фосфино-	60	14000	—
. 3,3-фосфинили-
денди-	60	13000	—	392
Ртуть		0,898
диэтил- Свинец	60		—	240

тетраэтил- Силан	60	3,14	—	240

тетраэтил- Стибин	60	5,75	—	240

три-н-бутил- Толуол	60	<1,0	—	240
	52	0,084	—	141
	60	0,170	—	53, 141
	60	0,190	Инициирование перекисями	417
	60	0,202	» »	68, 417, 418
	60	0,250	» >	417
	60	0,400	» »	417
	70	0,567	» »	211
	80	0,292	Термическое инициирование	68
	80	0,303	—	141
	80	0,52	Пересчитано по [67]	230
	80	0,525	Термическое инициирование	67
	80	0,91	Инициирование перекисями	211
л-нитро-	44,1	~0	—	278
2,4>6-тринитро-	44,1	500	—	278
а-хлор- Углерод четырехбро-	60	4,17	Инициирование перекисями	268

мистый	60	2700	Раствор в бензоле	193
	80	3300	» » »	193
	100	4600	» » »	193
Углерод четыреххло-		0,925
ристый	60		—	141
	60	2,40	Инициирование перекисями	268
	60	5	—	146
	80	2,393	Термическое инициирование	67
	80	2,421	——	141
	80	3,3	Пересчитано по [67]	230
136
Продолж. табл. 1.95
Растворитель или добавка	СР см» о ►	ср-КН	Примечания	СС £ та g £
				ч ?
Уксусная кислота	80	0,24	Термическое инициирование	67
этиловый эфир	60	0,100	Инициирование перекисями	417
	60	0,13	Термическое инициирование	384, 417
	60	0,132	Инициирование перекисями	417
	60	0,134		384
	60	0,155			384
	60	0,156	Инициирование перекисями	384
	60	0,46	Пересчитано по [384]	230
	70	0,55	Инициирование перекисями	211
	75	0,83		211
	80	0,240	Термическое инициирование	67
Фенол
4-метокси-	45	<5,0	 »»	66
2,3,4,6-тетра-		11,0	-
метил	45		—	66
Фосфин				392
октил-	60	23 000	—
три-«-бутил-	60	30,6	—	240
фенил- Хлороформ	60	161 000	—	392
	60	0,454	—	141
	60	1,77	Инициирование перекисями	268
	80	1,129	—	141
	80	1,400	Термическое инициирование	67
	80	1,9	Пересчитано по [67]	230
Циклогексан	60	12	—	146
	80	0,10	Термическое инициирование	67
метил-	80	0,195	> »	67
Этан				141
1,2,-дихлор-	60	0,35	—
	80	0,756	——	14?
1,1,2,2-тетра-				141
хлор-	60	0,155	—
	80	0,200	Термическое инициирование	67
	80	0,235	—	141
-t 1, 1, 1-трнклор-	80	0,600	Термическое инициирование	67
	2 -	Метил-	1 -пропен
Углерод четыреххло-			Инициирование перекисями	299
ристый	100	170 000
		1 - О к	т е н
«-Бутаиол	117—	270	> »	482
	118
е/nop-Бутиловый спирт	117— 11Я	520		482
Изопропиловый спирт	30—35	630	Фотохимическое инициирование	482
	120—
	125	520	Инициирование перекисями	482
Метанол	116—
	120	110		482
137
Продолж. табл. 1.95
Растворитель или добавка	i Темпера- тура, °C	Ср-10*	Примечания	Литера- тура
Этанол	115— 118	230	Инициирование перекисями	482
Углерод четыреххло- рисгый Хлороформ	100 100	П р о п I 50 000— 100 000 10 300	1 л е н »	» »	»	299 299
Аллиловый спирт	60	С т и | 1,5	О л Термическое инициирование	219
Алюминий гидродиизобутил-	100	280 000	» »	239
тринзобутил-	110	285 000	» »
триизобутокси-	100	1,0	» »	239
триэтил-	100	80 500	—	240
	100	170 000	Термическое инициирование	239
триэтокси-	100	0,1	» »	239, 240
Анизол
-, 2,4,6-тринитро-	50	203 000	—	473, 475
Анилин
-, N.N-днвинил-	60	130	—	142
-, N.N-диметил-	50	12	Раствор в бензоле	238
	50	53		243
-, N'-метил-	50	13	Раствор в бензоле	238
-, 2,4,6-трииитро-	50	118 000	—	473,
Антрацен -, дигидро-	50	610	Фотохимическое иницииро-	475
Ацетальдегид	60	8,5	вание	366 146
Ацетамид -, N.N-днметил-	50	0,743			478
	60	4,6	—	202
Ацетил бромистый	60	8600	—	133
Ацетил хлористый	60		—	133
хлор-	60	3300	—	133
Ацетон	60	<0,5	Термическое инициирование	219
	60	4,1	Инициирование перекисями	269
оксим Ацетонитрил	60	2,2	Термическое инициирование	219
	60	0,44	» »	219
Бензальдегид	60	5,5	—	146
	100	2,6	Термическое инициирование	396
-, п-хлор- Бензоин	100	5,6	» »	396
	60	40	» »	219
Бензойная кислота -, 2,4,6-триннтро- -, -, этиловый эфир	50	572 000		473,
				475
138
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-10«	Примечания	Литера- тура
Бензол	50	0,01			428
	60	0,018	Термическое инициирование	217
	60	0,023	—	137
	60	0,028	Инициирование перекисями	341
	60	0,04	Пересчитано по [217]; термине-
			ское инициирование	230
	60	1,92	Эмульсионная полимеризация	12
	70	5,50	Инициирование перекисями	211
	75	6,67		211
	80	0,061	Пересчитано по [217]	272
	80	0,121	Инициирование перекисями	341
	80	0,156	—	370
	100	0,184	Термическое инициирование	217
	100	0,23	Пересчитано по [217]; терми-
			ческое инициирование	230
	100	0,31	Термическое инициирование	323
	100	0,42	» »	323
	132	0,81		323
	132	0,89	» »	217
	132	1,5	Пересчитано по [217]; терми-
			ческое инициирование	230
втор-амил-	60	9,43	Эмульсионная полимеризация	12
бром-	60	1,78	Инициирование перекисями	269
	155	3	Термическое инициирование	325
в/пор-бутил-	60	6,22	Эмульсионная полимеризация	12
трет-бутл-	60	0,04	Пересчитано по [217]; термине-
			ская полимеризация	230
	60	0,06	Термическое инициирование	217
	80	0,193	Пересчитано по [217]	272
	100	0,55	Термическое инициирование	217
втор-гексил-	60	12,76	Эмульсионная полимеризация	12
1,2-дибромэтил-	60	1950	—	133
n-ди бутил-	60	7,02	Эмульсионная полимеризация	12
п-ди-в/пор-бутил-	60	10,70	То же	12
п-ди-тпре/п-бутил-	60	0,87		12
о-дихлор-	60	3,4	Инициирование перекисями	269
.и-дихлор-	140	0,2	—	105
	140	1,4	—	112
п-дихлор-	60	2,6	Инициирование перекисями	269
ди-этил- (смесь)	100	3,35	Термическое инициирование	323
	100	6,33	» »	323
	132	5,13	» »	323
три-в/пор-бутил-	60	13,30	Эмульсионная полимеризация	12
1,3, 5-трииитро-	40	948000	—	474
	50	643000	—	473,
				474,
				475
	60	351000	—	474
хлор-	60	0,133	Инициирование перекисями	341
	60	1,50	» »	269
	80	0,235		341
	80	0,874	Пересчитано по [217]	272
139
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-10‘	Примечания	Литера- тура
хлор-	100	0,54	Термическое инициирование	323
	140	0,6	—	105
-,2,4,6-три-
нитро-	50	585 000	—	473,
				475
’) этил-	60	0,67	Термическое инициирование	217
	60	0,70	—-	137
	60	0,710	Инициирование перекисями	341
	60	0,83	Пересчитано по [217]; терми-
			ческое инициирование	230
	60	2,7	Инициирование перекисями	467
	80	1,07	Пересчитано по [217]	272
	80	1,113	Инициирование перекисями	341
	100	1,38	Термическое инициирование	323
	100	1,62	» »	217
	100	2,2	Пересчитано по [217]; термине-
			ское инициирование	230
	100	2,33	Термическое инициирование	323
	132	2,31	» »	323
	132	2,9		217
	132	4,9	Пересчитано по [217]; термине-
			ское инициирование	230
п-Бензохииои	60	2 270 000	——	89
	80	5 660 000	Торможение полимеризации	62
2,5-диметил-	80	430 000		62
2-метил-	80	2 100 000	» »	62
2,3,5,6-тетра-
метил-	80	6700	» »	62
2,3,5,6-тетра-
хлор-	80	9 500 000	> >	62
-, 2,3,5-триметил-	80	260 000	» »	62
Боран
-, трибутил-	100	34,8	—	240
-, трибутокси-	100	<0,1	—	240
Бутан
-, 1-бром-	60	0,06	Термическое инициирование	219
	100	0,35	> >	219
-, 2,2,-диметил-	60	0,43	—	403
-, 1-иод-	60	1,85	Термическое инициирование	219
	100	5,5	» »	219
-, 1-хлор-	60	0,04	» »	219
	100	0,37	» »	219
-, 2-хлор-	60	1,2	» »	219
	100	0,3	» »	219
2-Бутанон	60	4,98	Инициирование перекисями	269
	70	8,60	» »	211
	75	12,00		211
1-Бутен	100	2,6	Термическое инициирование	31
-, 2-метил-	100	3,1	» »	31
-, 3-метил-	100	6,9	» »	31
2-Бутен	100	2,0		31
-, 2,3-диметил-	100	5,4		31
-, 2-метил-	100	2,9	» »	31
140
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °(§	Ср-10*	Примечания		Литера- тура
1,4,-дихлор-	80	51	Инициирование перекисями		133
н-Бутиламин	60	0,5	Термическое инициирование		219
н-Бутанол	60	0,06	»	»	219
	60	1,6	Инициирование перекисями
			и термическое		423,
					483
трет-Бутиловый
спирт	60	6,65	Термическое инициирование		483
	100	0,55	»	»	351
	130	1,0	»	»	351
Водород хлористый	100	~0	—		326
н-Гексан	100	0,9	Термическое инициирование		31
1-Гексен	100	2,5	»	»	31
2-Гексен	100	3,6	»	»	31
н-Гептан	60	0,42	»	»	217
	100	0,95	»	»	217
1-Гептен	100	2,7	»	»	31
2-Гептен	100	3,2	*	»	31
Гидрохинон	60	3,6	»	»	219
а, Д-Глюкозид
метил-
-, -, ди-О-бензил-	100	62	—		306
-, 6-дезокси-6-
меркапто-	100	55 000			306
-, -, 2,3,4,6-тетра-
О-ацетил	100	2,0	_-		306
-,	2,3,4-три-О-
ацетил-6-дезокси-	100	50	—_		306
6-Иод-
-, -, 6-О-трифенил-
метил-	100	21	—		306
-, 6-О-п-толуол-
сульфонил-	100	2,0	—		306
Р, Д-Глюкозид
метил-
-, -, 6-дезокси-6-
дипропиламино-	100	22	—		306
Дибензил
а, а'-дибром-	60	3020	—		133
Диметилсульфоксид	50	0,548	—		478
п-Диоксан	60	0	Термическое инициирование		219
	60	2,28	Инициирование перекисями		41
	60	2,75	»	»	269
	100	0,8	—		306
Дифениламин-t	60	0,9	Раствор н бензоле		94
Железо хлорное	60	5 360 000	—		50
Изобутиловый спирт	60	0,17	Термическое инициирование		483
Изобутиловый спирт-d	100	2,9	»	»	351
	130	7,8	»	»	351
Изобутиронитрил	100	2,7	»	»	351
	130	3,5			351
Изомасляная кислота	60	2,5	Инициирование перекисями		483
	60	4,6	Термическое инициирование		483
141
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-10‘	Примечания	Литера- тура
Изопропиловый спирт	100	1,7	Термическое инициирование	351
Изопропиловый	130	2,7	» »	351
спирт-d Изопропил-1-d-овый	100	1,6		351
спирт-d Индий	100	0,78	» »	351
триэтил- Кадмий	100	17 600	—	240
-, дибутил- о-Крезол	100	1170	—	240
	50	33	—	339, 340
	60	43	—	209
«и-Крезол	50	11	—	339, 340
п- Крезол	50	22,1	—	339, 340
	60	39	—	209
а-фенил- 2,6-Ксиленол я-Ксилол	60	<5	—	209
	60	ПО	—	209
а, а/-дибром-	60	150	—	133
Кумол	60	0,8	—	43
	60 60	0,82 1,04	Термическое инициирование Пересчитано по [217]; терми- ческое инициирование	217 230
	80	1,31	Пересчитано по [217]	272
Малоновая кислота	100 100	2,00 2,90	Термическое инициирование Пересчитано по [217]; термиче- ское ииициироваиие	217 230
диэтиловый эфир -, бром- -, -, диэтиловый эфир	60	0,47	Термическое инициирование	219
	60	700	» »	219
дибром- диэтиловый эфир дихлор- диэтиловый эфир	100	1200	» »	219
	60	12 000	» »	219
	60	30,0	» »	219
Масляная кислота	100	62,0	» »	219
-, 4-окси-у-лактои Масляный альдегид	50	0,409	—	478
	60	5,7	Термическое инициирование	219
Метан	100	11,0		219
бромтрихлор-	30	76 000	Фотохимическое инициирова- ние; теломеризация (2 звена в переносимой цепи)	412
	30	77 000	То же	283
142
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср • 10«	Примечания	Литера- тура
бромтрихлор-	30	2 400 000	Фотохимическое инициирова- ние; теломеризация (3 звена в переносимой цепи)	412
	30	2 780 000	То же	283
	80	9450	Пересчитано по [217]	272
дибром-	60	ПО	— ,	133
дииод-	60	710	—	133
- дифенил-	60	2,3	Термическое инициирование	217
	100	4,2	» »	217
дихлор-	60	0,15	» »	219
	80	9,5	Инициирование перекисями	133
	100	11,8	Термическое инициирование	219
нитро-	60	10	—	146
-, трифенил-	60	3,5	Термическое инициирование	217
	80	6,0	—	92
	100	8,0	Термическое инициирование	217
бис-2-хлорэтокси- Нафталин	80	6,0	Инициирование перекисями	133
	60	11	—	304
дека гидро-	60	0,4	Термическое инициирование	217
-, 2-метокси-	60	<5,0	—	209
1-, Нафтол	60	480	Торможение полимеризации	97, 209
2, 4-дихлор 1-Нафтол-d	60	490	» »	209
	60	75	—	97, 209
2-Нафтол 2,6-Октадиен	60	77	—	210
-, 2,6-диметил-	60	2,0	Инициирование перекисями	43, 424
2-Октен	100	2,8	Термическое инициирование	31
-, тетрабутил- ПенТан	100	3,71	—	240
1-хлор-	60	0,49	Термическое инициирование	219
2,2,4-триметил-	100	10	» »	239
3-Пентанон	60	2,6	» »	483
1-Пентен	100	2,3		31
2-Пентен	100	4,2	» »	31
2-метил-	100	6,3	» »	31
-, 4-метил- Пиперидин	100	6,9	» »	31
	60	1,0	» »	219
Пиридин	60	0,6		219
Пирогаллол	60	10 400	Торможение полимеризации	97, 209
Пирогаллол-d	60	1600			97
Пирокатехин	60	1340	Торможение полимеризации	97, 209
-, n-mpam-бутил-	60	3600	$ »	97, 209
Пирокатехин-d	60	260	—	97
-, n-znpam-бутил-	60	370	—	97
143
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	вр.1О	Примечания	Литера- тура
Пропан 1,1,1,3-тетра-		36 500
бром-3-фенил-	90		Инициирование перекисями	109
1,1, 1-трибром-	90	24 100	» »	109
-, 1-хлор-2-метил-	60	1.4	Термическое инициирование	219
1,3 -Пропандиол -, 2,2-бис-бромме- тил-	100	3,0	» »	219
диацетат 1,3-Пропандион	60	40 500	—	425
-, 1, 3-дифенил- Пропилен	60	7,0	Термическое инициирование	219
-, 2-метил-	100	1,7	» »	31
-, З-хлор-2-метил- 2-Пропин-1-ол Пропионитрил	60	24,0		219
	60	7,0	» £	219
-, 3-фосфино- -, 3,3'-фосфинили-	60	50 000		392
денди-	60	50 000		392
Пропионовая кислота	60	0,05	» »	219
	60	4,3	Инициирование перекисями	483
	60	4,5	——	423
Ртуть	60	4,65	Термическое инициирование	483
диэтил- Свинец	100	0,335	—	240
тетраэтил - Силан	100	1,24	—	240
тетраэтил-	100	8,12	—	240
-, трифенил-	70	2,44	—	156
	80	1,3	——	156
трйэтнл-	70	33,4	—	156
Стибин	80	36,8	—	156
-, трибутил- Стильбен	100	58,0	—	240
-, дибром- Стирол	60	3020	Термическое инициирование	133
-, сс-бром-	70	10 000	—	258
-, Р-бром-	70	2000	—	258
а-метил- Сукцинонитрил	74	95	—	443
тетрафеннл- п-Толуидин	50	28 000	—	153
	50	78	Раствор в бензоле	238
-, N,N-ди метил-	50	16	» » »	238
-, N-метил-	50	11	» » »	238
Толуол	60	0,105	Инициирование перекисями	341
	60	0,121	—	53, 56, 137
	60	0,125	Термическое инициирование	217
	60	0,134	—	139
144
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-Ю,	Примечания	1 Литера- тура
Толуол	60	0,16	Пересчитано по [217]; терми-
			ческое инициирование	230
	60	0,21		419
	60	1,10	Инициирование перекисями	467
	60	2,05		467
	80	0,15	Инициирование перекисями	483
	80	0,298	Пересчитано по (217]	272
	80	0,3	Инициирование перекисями	483
	80	0,308	» »	341
	80	0,310	—	136
				138
	80	0,313	—.	139,
				370
	100	0,53	Термическое инициирование	323
	100	0,55	Инициирование перекисями	483
	100	0,645	Термическое инициирование	217
	100	0,72	» »	323
	100	0,8	Пересчитано по [217]; терми-
			ческое инициирование	230
	132	1,12	Термическое инициирование	323
а,а-дихлор-	60	50,0	» »	219
2,4,6,-трииитро	50	146 000	—	473,
				475
а,а,а-трихлор-	60	57,5	Термическое ииициироваиие	219
о-хлор-	70	0,62	—-	112
	140	1,8	—	112
а-хлор-	60	1,56	Термическое инициирование	219
S-Триазин
триметил-	60	0,468	—	152
Грипропиламин	100	24,2	—.	240
Триэтиламии	60	1,4	При 4650 атм	468
	60	3,0	При 1920 атм	468
	60	7,1	—	56
	60	7,5	—	467,
Углерод четырехбро-				468
мистый	40	18 000	Раствор в ,бензоле	193
	60	17 800	Ииициироваиие перекисями	109
	60	136 000	Термическое инициирование	219
	60	22 000	Раствор в бензоле	193
	60	25 000	Раствор в ацетонитриле	193
	70	18 000	——	107
	80	23 000	Раствор в бензоле	193
	90	25 100	Инициирование перекисями	109
	100	23 500	Термическое инициирование	219,
Углерод четыреххло-			При 4000 атм; инициирование
ристый	60	84	перекисями	497
	60	87	Инициирование перекисями	133,
				269,
	60	90	При 2000 атм; инициирование
			перекисями	497
	60	92	Термическое инициирование	218,
				219
				299
10 185
145
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср. КН	Примечания	Литера- тура
Углерод четырех-
хлористый	60	98	Инициирование перекисями	497
	60	ПО	—-	313
	60	122	Термическое инициирование; с	203
			поправкой на потерю низко-
			молекулярной фракции по-
			лимера	204
	60	148	G поправкой на потерю низко-
			молекулярной фракции по-
			лимера
	76	18	Инициирование перекисями	324
	76	117	Термическое инициирование	324
	80	133	Пересчитано по (217]	272
	100	185	Термическое инициирование	218,
				219
	132	304	> »	219
	140	300	11	105
Уксусная кислота	60	2,0	Инициирование перекисями	483
этиловый эфир	70	5,5	» »	211
	75	6,67		211
бром-	60	430	*—	133
-, дибром-
-, -, этиловый эфир	90	2700	—	109
. дихлор-
-, этиловый эфир	60	1,3	Термическое инициирование	219
трибром-	90	24 000	Инициирование перекисями	109
-, этиловый эфир	90	105 000	» »	109
-, трихлор-	60	66,0	Термическое инициирование	219
-, -, этиловый эфир	60	65,0	» »	219
	90	90	Инициирование перекисями	109
	100	145,0	Термическое инициирование	219
-, фемил-	60	6,0		219
хлор-
метиловый
эфир	60	0,3		219
	100	0,75	» »	219
Уксусный ангидрид	60	0,7		219
Фенол	50	8,1	—	339,
				340
	60	14	.—	210
-, л-бензилокси-	60	290	Торможение полимеризации	97,
				209
-, п-трет-бутил-	60	26	—	209
-, 2,6,-ди-трет-бу-
ТИЛ-	60	49	—	209
-, 2,6-диизопропил-	60	310	Торможение полимеризации	209
о-метокси-	60	43	—	210
.и-метокси-	60	5			209
л-метокси-	60	260	Торможение полимеризации	209
2,3,4,5-тетра-
метил	60	580	»	97,
				209
146
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура. °C	Ср-104	Примечания	। Литера- 1 тура
2,4,6-тринитро-	50	2 110 000			473
п-фтор-	60	54	—	209
о-фенил-	60	5	—	209
о-хлор-	60	6,0	—	210
ц-хлор-	60	11	—	209'
Фенол-d
п-бензилокси-	60	10	—	97
2,3,4,6-тетра-
метил-	60	20	—	97
Флуорен	60	75,0	Термическое инициирование	217
	100	124,0	» »	217
Формамид
N.N-диметил-	50	0,869	—	478
	60	4,0	—	202
	100	1,08	—	342
Фосфин
дибутил-	100	20 800	—	393
диэтил-	100	13 500	—	393
н-октил-	60	36 000	Термическое инициирование	392
-, три-«-бутил-	100	24,4	—	240
три-н-бутил-	100	24,4	—	240
-, фенил-	60	439 000	Термическое инициирование	392
Фосфорная кислота
-, трибутиловый
эфир	100	<0,1	—	240
Хлороформ	60	0,5	Термическое инициирование	219,
				299
	60	0,566	Инициирование перекисями	341
	60	3,40	» »	269
	80	0,50	Пересчитано по [217]	272
	80	0,916	Инициирование перекисями	341
Циклогексан	60	0,024	Термическое инициирование	217
	60	0,031	—	137
	60	0,04	Пересчитано по [217]; терми-
			ческое инициирование	230
	60	0,063	Инициирование перекисями	341
	80	0,066	Пересчитано по [217]	272
	80	0,083	Инициирование перекисями	341
	80	0,156	—	370
	100	0,16	Термическое инициирование	217
-	100	0,23	Пересчитано по [217]; терми-
			ческое инициирование	230
	100	0,31	Тёрмическое инициирование	323
	132	0,81	» »	323
	132	0,87	» »	217
	132	1,5	Пересчитано по [217]; терми-
			ческое инициирование	230
Циклогексанон	60	7,90	Инициирование перекисями	269
Циклогексен	80	0,083	» »	341!
Циклопентанон	60	3,30		269
Цинк
диэтил-	100	3660	—	240
10*
147
Продолж. табл, f.95
Растворитель или добавка	Темпера- тура, °C i	—	Ср. ю.	Примечания	Литера- тура
Этан
1,2-дибром-	60	0,988	Инициирование перекисями	341
	80	1,914		341
1,2-дихлор-	60	0,333		341
	60	4,12	» »	269
	70	1,1	—	112
	80	1,137	Инициирование перекисями	341
	80	9,8		133
	100	3,84	Термическое инициирование	323
-, пентафенил- 1,1,2,2-тетра-	60	20 000	» »	217
хлор-	100	10,8		323
Этангексакарбоновая
кислота гексаэтиловын
эфир Эфир -, додецилвиниловый	50	50	—	153
	60	3,32	Инициирование перекисями	41
	60	4.11	» »	41
этиловый	60	5,64	» »	41
		п-Хлорс	т и р о л
Бензальдегид	100	1,9	Термическое инициирование	396
п-хлор- Углерод четырех-	100	9,7	» »	396 193
бромистый	60	52 000	Раствор в бензоле
		Этила	к р и л а т
Ацетон	60	0,27	Инициирование перекисями	222
Бензол	60	0,27	» »	221
	60	0,45	» »	222
2-Бутанон	60	0,151	» »	222
Метанол	60	0,32	» »	222
Толуол Углерод четырех хло-	70	1,84	» »	222 222
ристый Уксусная кислота	70	1,13	» »
				222
-, этиловый эфир	60	0,69	» »
		Этилен
Бензол	20	0,629	Под давлением; инициирова- ние у-облучением	229
	50—70	18	При 106 атм	18
	83	20	Фотохимическое инициирова-
			ние	292
	83	21	Под давлением; фотохимиче-	293
			ское инициирование
	130	9,4	При 1440 атм-, инициирование	350
			перекисями
148
Продолж. табл. /.95
Растворитель или добавка	Темпера- тура, °C	Ср. 104	Примечания	| Литера- тура
этил-	130	480	При 1440 атм; иницннрова-
	130		ние перекисями	98
		560	То же	98
Бензол-d	130	5,6	» »	350
1-Бутен	130	330	» »	98
	130	470	» »	98
Вода	20	1,71	Под давлением; инициирова-
			ние у-облучением	229
«-Гептан	50—70	90	При 106 атм	18
Изопропиловый спирт	125—	570	При 14 атм; инициирование	482
	135		перекисями
1 -Октен	130	360	При 1440 атм; инициирование
			перекисями	98
Пропилен	130	110	То же	98
	130	150	» »	98
Толуол Углерод четыреххло-	130	130	» »	98
р истый	20	215	Под давлением; инициирова-
			ине у-облучением	229
	70	32 000	Инициирование перекисями	299
Хлороформ	28	2100	Под давлением; инициирова-
			ние у-облучением; теломе- ризация (1 звено в переноси- мой цепи)	332
	28	13 000	Под давлением; инициирова-
		15 000	ние у-облучением; теломе- ризация (2 звена в переноси- мой цепи)	332
	28		Под давлением; инициирование
			у-облучением; теломериза- ция (3 звена в переносимой цепи)	332
	70	30 000	Инициирование перекисями	299
	100	1500	Под давлением; нницнирова-
			ние у-облучением; теломери- зацня (1 звено в переносимой цепи)	332
	100	5400	Под давлением; инициирова-
			нне у-облучением; теломери- зация (2 звена в переносимой
			цепи)	332
	100	4500	Под давлением; инициирова-
			ние у-облученнем; теломери- зация (3 звена в переносимой
			цепи)	332
Этанол	20	5,71	Под давлением; инициирова-
	125-		ние у-облученнем	229
		-190	При 18 атм; инициирование	482
	13b		перекисями
	э	ти л мет	акрилат
Ацетон	80	0,102		143
Ацетофенон	।	80	0,281 |		143
149
Продолж. табл. 1.95
Растворитель или добавка	Темпера- тура, °C	Ср-10*	Примечания	Литера- тура
Бензол	80	0,081			143
-хлор-	80	0,436	—	143
этил-	80	1,428	—	143
2-Бутанон	80	0,252	—	143
н-Бутанол	80	0,454	—	143
emop-Бутиловый спирт	80	1,604	—	143
трет-Бутиловый
спирт	80	0,417	—	143
н-Гептан	80	0,865	—	143
2-Гептанон	80	0,702	—	143
Изобутиловый спирт	80	0,445	—	143
Кумол	80	2,067	—	143
2,4-Пентадион	80	0,236	—	143
Толуол	80	0,436	—	143
У глерод четырех-
хлористый	80	0,901	—	143
	80	5,640	Инициирование перекисями	270
Уксусная кислота	80	0,095	—-	143
-, этиловый эфир	80	0,919		143
Хлороформ	80	0,703	—	143
	80	2,360	Инициирование перекисями	270
Циклогексан	80	0,928	—	143
Этан
-, 1,2-дихлор	80	1,821	Инициирование перекисями	270
1,1,2,2-тетра-	80	0,311	—	143
	80	1,820	Инициирование перекисями	270
1,1,1-трихлор-	80	0,536	—	143
Этанол	80	0,429	—	143
Таблица 1.96
Значения Cs при передаче цепи на серусодержащие
соединения (модификаторы)
Модификатор	I Темпера- тура, °C	Cs	Примечания	Литера тура
	1,3 -Бута		дней
1-Бутан1иол
-, 1,3,3-тетраметил-	5	5,3	Эмульсионная полимери- зация	330
	50	3,7	То же	330
1-Октантиол	5	21,8	» »	330
	50	16,0		330
-, 1, 1,3, 3,5,5, 7, 7-	50	19,0	» »	331
октаметил-	50	3,0	» »	330
1-Тетрадекантиол	50	19,5	» »	330
150
Продолж. табл. 1.96
Модификатор	Темпера- тура, °C	CS	Примечания	Литера- тура
1-Гексантиол 1,1,3,3,5,5-	1.3 -	3 у т а д и	енстнрол
гексаметил-	5	2,7—4,7	Эмульсионная полимери- зация	101
	5	4,1 Винила	То же ц е т а т	101, 102
Ацетнлдисульфид	60	0,29	Торможение полимериза- ции	146
1-Бутантиол	60	48,0	—	230, 493
Бутилдисульфид	60	1,0	Торможение полимериза- ции	146, 451
Бутилсульфид 1-Окса-4,5-дитиацик-	60	0,026	То же	451
логептан	60	0,25—2,5	__	451
Сера	45	470,0	Торможение полимериза- ции	64
а-Толуолтиол Уксусная кислота -, дитиоди-	70	0,885	Инициирование перекисями	9
-, -, диэтиловый эфир	60	1,5	—	451
	60 К	1,41 4 е т и л а	р и л а т	146
1-Бутантиол	30	1,53	Термическое инициирова- ние	493
	60	1,69	Тоже	115, 493
Этантнол	50 50 50	0,78 1,79 5,00	Теломеризация (1 звено в переносимой цепи) Теломеризация (2 звена в переносимой цепи) Теломеризация (3 звена в переносимой цепи)	433 433 433
Аиизол	50 Me	1,57 т и л м е т	акрилат	433
-дитиоди-	50	0,0044	—	380
Ацетофенон	60	0,0052	—	380
-, З'-меркапто-	45	4,2	—	66
4'-меркапто-	45	2,6	—	66
1-Бутантиол	60	0,66	—	371
Дисульфид	60	0,67	Термическое инициирова- ние	115, 493
бмс-п-бромфенил-	50	0,0046		380
бмс-диметилтио-	60	0,0098	—	380
карбамоил-	70	0,0115	—	187
151
Продолж. табл. 1.96
Модификатор	Темпера- 1 тура, °C	Cs	Примечания	Литера- тура
бис-о-нитрофенил-	50	0,0176			380
	60	0,0508	—	380
бис-п-нитрофенил-	50	0,0127	—	380
	60	0,0193	—	380
п-толил-	50	0,0031	—	380
	60	0,0044	—	380
фенил-	50	0,0038	—	380
	60	0,0007	—-	410
	60	0,0085	—	380
бис-п-хлорфенил-	50	0,0072	'«	380
	60	0,0117	—	380
этил-	60	0,00013	—	410
1-Пентантнол	50	0,8	Эмульсионная полимери-
			зация	444
2-Пропантиол	60	0,38	—	371
2-метил-	60	0,18	—	371
Сера	44,1	0,075	—	278
ж-Тиокрезол	45	4,7	—	66
n-Тио крезол	45	7,4	—	66
2-Тионафтол	45	1,3	—	66
	60	3,1	——	371
Т иофенол	45	4,7	—	66
	60	2,7	—	371
3-бром-	45	3,8	—	66
4-бром-	45	5,6	—	66
3-хлор-	45	3,5	—	66
4-хлор-	45	4,6	—	66
Уксусная кислота
дитиоди-
диэтиловый
эфир	60	0,00065	—	146
меркапто-
бутиловый эфир	50	0,60	——	230
этиловый эфир	60	0,63	——	371
Этанол
2-мерка пто-	60	0,62	—	371
		С т и ]	) о л
Анизол
-, о,о'-литиобис-	50	3,0	—	153
п,п'-цкпобис-	50	0,18	—	153
п-меркаптометил-	99	26,0	—	10
п-метил-
-, а,а-дитиобис-	99	0,021	—	10
Анилин
-, о.о'-дитиобос-	25	3,8	—	395
	50	3,0			395
	50	3,4			395
	75	3,0			395
п,п'-дитиобис-	50	0,24	—	153
-, N-додецил-
-, п,п'-дитиобис-	50	0,21	—	153
152
Продолж. табл. 1.9b
Модификатор	Темпера- 1 тура, °C 1	Cs	Примечания	Литера- тура
Антраниловая кислота	50	3,0		153
4,4'-днтиобис-			—
2-Бензнмидазолтнол	99	0,21	——	10
Бензнлдиселеннд	60	2,0	Термическое инициирование	219
Бензнлдисульфид	50	0,02	—	153
	50	0,03	—	395
	60	0,01	Термическое инициирование	219
	99	0,011	—	10
Бензиловый спирт о,о'-дитиобис-	50	0,58	—.	153
п,п'-дитнобис-	60	0,09	—	395
Бензоилдисульфнд	50	<0,005	—	153
	60	0,0107	—	403
	99	0,11	—	10
Бензойная кислота
о,(/’ДИТИОДИ-	50	0,01	—	153
диэтиловый эфир диметнловый	50	<0,005	—	153
эфир	99	0,2	—	10
П.п'-ДИТНОДИ-	50	0,11	—	395
	50	0,17	—	153
днэтнловый эфир	50	0,11	—	153, 395
о-меркапто-	99	14,7	—	10
метиловый эфир	99	17,0	—	10
тно-	99	6,23	—	10
Бензотиазол
2,2'-дтяобис-	25	2,3	—	395
	50	2,1	—	395
	50	2,3	—	395
	75	2,4	—	395
	99	2,73	—	10
2,2'-тио-бис-	50	<0,005	—	395
2-Бензотиазолтиол	50	0,03	—	395
	99	0,26	—	10
1-Бутантнол	25	5,4	Фотохимическое нннции-
			рование; теломеризация (1 звено в переносимой	441
			цепи)
	25	13,2	Фотохимическое иницииро-
			вание	441
	60	21,0	Термическое инициирование	492
	60	22,0	» »	115, 493
	70	15,0	» »	492
	80	17,0	» »	492
	99	15,4	—-	10
1,1,3,3-тетра-			Эмульсионная полимериза-
метил-	5	5,5
			ция	330
	5	6,4
	50		То же	312
		4,3
			» »	330
153
Продолж. табл. 1.96
Модификатор	Темпера- тура, °C	Cs	Примечания	 Литера- тура
(-Бутантиол-d	60	5,2	Термическое инициирование	492
	70	4,0	» »	492
	80	7,0		492
н- Б ути л дисул ьфи д	60	0,0024	—	403
	99	0,0068	—	10
	150	0,022	Т ермическое инициирование	460
втор-Бутилдисульфид	50	<0,005		153
mpem-Бутилдисульфид	50	<0,005	 	153
	60	0,00014	.		403
н-Бутилсульфид	60	0,0022	—	403
трет-Б у ти л сул ьфид	60	0,025	-—	403
1-Гексантиол	99	15,3	.—	10
1,1,3,3,5,5-гек-
саметил-	25	3,2			395
	50	2,9	.		395
	. 75	2,4	-		395
«-Гексилдисульфид	99	0,0104	—	10
1-Гептантиол	99	15,1	—	10
Дисульфид
бис-а-бром-
о-толил-	50	1,0	—	395
бис-1-метилгеп-
ТИЛ-	99	0,0104		10
бис-морфолинотио-
карбонил-	60	6,1	—	381
бис-1-нафтил-
метил-	99	0,033	—	10
-, бис-о-нитрофенил-	50	—	—	153
-, бис-₽-(2-пиридил)
этил-	50	0,03			395
бис-2,3,5,6-тетра-
метил фенил-	50	0,73	—	395
бис-2,4,6-триизо-
пропилфенил-	50	0,12	—	153
бис-1-фенилэтил-	50	<0,005	—	153
бис-хлорбензил-	50	<0,005	—	395
бис-а-хлор-о-то-
лил-	50	1,3	—	395
-, бис-2-хлорэтил-	50	0,01	—	395
, бис-2-этилгексил-	50	<0,005	—	395
-, бис- (N-этил-
N-феиилтиокарба-
моил) дифенил-
диэтилтиурамди-
сульфид	60	1,75	*_	381
1-Додекантиол	60	14,8	Термическое инициирование	115, 216
	60	19,0		106
	100	13,0	—	240
	ПО	26,0			240
Изобутилдисульфид	60	0,0020	—	403
Изопропилдисульфид	60	0,00066	*—	403
154
Продолж. табл. 1.96
Модификатор	Темпера- тура, °C	Cs	Примечания	Литера- тура
Карбаниловая кислота лХ"ДИТИОДИ- диэтиловый эфир
	50	0,24	—.	153
2,6-Ксилилдисульфид	50	0,69	—	395
Лаурилдисульфид Лепидин	60	0,00023	Термическое инициирование	219
2,2'-дитиоди- Мезитилдисульфид	50	0,04	—	153
	50	0,69	—	153
Метилдисульфид Морфолин	60	0,0094	—	403
4,4'-дитиоди- Муравьиная кислота	50	<0,005	—	395
тио- дитиобис- диизопропи-		5,3		395
ловый эфир	50		—
	99	7,5	—	10
диметиловый эфир
	60	1,11	—	381
	70	0,0136	—	187
диэтиловый эфир
	60	0,724	—	381
1-Нафталинметантиол	25	12,7	—	395
	50	18,3	—	395
	75	15,7	—	395
	99	24,6	—	10
1 - Нафтнлдисульфид	99	1,57	—	10
2-Нафтилдисульфид	25	0,17	—	395
	50	0,19	—	395
	75	0,29	—	395
	99	0,36	—	10
1 - Нафтоилдисульфид	50	0,34	—	153
1 -Октадека нтиол-	99	14,7	—	10
Октадецнлдисульфид	99	0,024	—	10
1-Октантиол	5	19,3	Эмульсионная полимериза-
			ЦИЯ	439
	5	23,0	То же	330
	50	19,0	» »	330
1,1,3,3,5,5,7,7-
окта метил-	50	4,7		330
2-Октантиол 1-Окса-4,5-дитиацик-	99	3,2	—	10
логептан	150	0,057	Термическое инициирование	460
1-Пентантиол	50	20,0	Эмульсионная полимериза-
			ция	444
Пиридин
-, 2,2'-дитиоди-	50	0,01		153
155
Продолж. табл. 1.96
Модификатор	Темпера- тура, °C	Cs	Примечания	Литера- тура
2-Пропантиол 2-метил-	50	4,0	Эмульсионная полимериза-
	60	3,1	ция Термическое инициирование	444 351
	60	3,7	» »	115, 216
	60	4,6	—	106
	100	1,8	Термическое инициирование	351
	100	2,3	» »	115, 216
Пропнлдисульфид	60	0,00234	—	403
Пропионовая кислота -, 3, З'-дитиоди- -, -, дипропиловый		<0,005
эфир	50		—	395
-, 3-меркапто-	50	6,0	—	395
Сероводород	70	5,0	—	230
Сульфид -, этил-2,4-дифенил-
бутил-	50	30,0	—	434
-, этилфенетил- 1 -Т етрадекантиол	50	7,15	—	434
	50	19,0	Эмульсионная полимериза-
п-Тиокрезол	99	0,07	ция	330 10
Тиофенол	99	0,08	—-	10
-,о-этокси-	99	25,1	—	10
п-этокси-	99	0,13	—	10
о-Т олилдисул ьфид	25	0,22	—	395
	50	0,23	—	395
	50	0,28	—	395
	75	0,32	—	395
а-Толуолтиол	99	25,5	—	10
Угольная кислота -, дитио* -,	S,S'- бискарбоксиметнло-
вый эфир	50	0,36	—	395
тритио- S,S'-био
карбоксиметиловый эфир	50	0,21		395
Уксусная кислота дитиоди-	50	<0,005	___	395
	99	0,2	—	10
-, -, диметиловый эфир
	99	0,1	—	10
-, диэтиловый эфир
	60	0,015	—-	146
меркапто-	29	<14,0	Рассчитано из средиевяз-
-, бутиловый эфир	50	26,0	костного значения моле- кулярного веса; тормо- жение полимеризации Термическое инициирование	10 233
-, -, метиловый эфир	60	0,63		423
	99	27,6		10
156
Продолж. табл. 1.96
Модификатор	Темпера- тура, °C	Cs	Примечания	Литера- тура
этиловый эфир	60	58,0	Термическое инициирование	216
тио-	99	>14,7	Торможение полимеризации	10
фенил- п.л'-дитиоди-	50	0,24			153
Феиетол о,о'-дитиобис- Фенилдисульфид	99	0,075			10
	50	0,06	—	395
	60	0,147	—	380
Хинолии 2,2'-дитиоди-	50	0,05			153
Этанол 2, 2'-дитиоди-	50	<0,005			395
дихлорацетат	50	<0,005	—	395
Этантиол	50	17,1	—	434
Этилдисульфид	99	0,0045	—	10
Эфир этил-3-мер капто- пропиловый	60	21,0		115
	60	14,1	Термическое инициирование	216
	100	13,7	—	115
Таблица 1.97
Характеристики реакции ингибирования
Ингибитор	Мономер	Темпера- тура. °C	^Х^р	&Х' л/моль  сек	Литера- тура
Анизол
ле-нитро-	Метилакрилат	50	0,00727	7,2	6,23
п-иитро-	Стирол	50	0,035	—	33
-,1,3,5-тринитро-	»	50	20,3	—	473, 475
Анилин	Винилацетат	50	0,015	26	6,23
	Метилакрилат	50	0,0001	<0,1	6,23
-, о-нитро-	»	50	0,00341	—	23
.и-нитро-	»	50	0,00421	4,21	6,23
п-иитро-	Винилацетат	50	4,97	8500	6,23
	Метилакрилат	50	0,00267	2,67	6,23
Антрацен	Акрилонитрил	50	2,67	2670	25
	Винилацетат	50	20,9	36 000	6,24
	Метилакрилат	50	0,098	100	23
Ацетофенон	Винилацетат	50	0,0091	16	6,24
	Метилакрилат	50	—	<0,25	23
Бензойная кислота	—	—	——	—	—
ц-иитро-	Винилацетат	50	24,9	43 000	6,24
-, -, этиловый	Метилакрилат	50	0,0107	10,7	6,23
эфир	Стирол	50	1,68	—	33
-, 1,3,5-трииитро- -, -, этиловый	—	—•	—	—	—
эфир	Стирол	50	57,2	—	473, 475
157
Продолж. табл. 1.97
Ингибитор	Мономер	Темпера- тура, °C	kx/kp	л!моль • сек	Литера- тура
хлорангидрнд	Винилацетат	50	0,037	64	6,24
	Метилакрилат	50	—	<0,15	6
бензонитрил	Винилацетат	50	0,0041	7,1	6,24
	Метилакрилат	50	—	<0,1	6
Бензол	—	—	—	—	—
бром-	Винилацетат	50	0,0019	3,3	6,24
диазоамино-	Метилакрилат	50	0,00419	—	23
о-динитро-	Виналацетат	45	96	—	63, 64
	Метилакрилат	50	0,018	—	23
	Стирол	50	2,82	—	33
л/-динитро-	Винилацетат	45	105	—	63, 64
	»	50	66,0	113 000	6,24
	Метилакрилат	44,1	—	58	279
	»	50	0,0309	30,9	6,23
	»	44,1	0,0048	2,2	278
	Стирол	50	5,17	—	33
п-динитро-	Винилацетат	45	267	—	63, 64
	»	50	68,5	116 000	6,24
	Стирол	50	13,52	—	. 33
нитро	Винилацетат	45	19	—	63
	>>	50	11,2	19 300	6,24
	Метилакрилат	50	0,00464	4,64	6,23
	Стирол	50	0,326	—	33
-, нитро (d5)-	Метилакрилат	50	0,00468	—	23
, п-нитрохлор-	Стирол	50	0,364	—	33
1,3,5-тринит
ро-	Винилацетат	45	890	—	64
	»	50	404	760 000	6,24
	Метилакрилат	50	0,204	204	6,23
	Стирол	50	64,2	—	473, 475
Бензофейон	.Винилацетат	50	0,030	50	6,24
	Метилакрилат	50	—	<0,15	6
п-Бензохинон	Акрилонитрил	50	0,91	910	25
	Аллилацетат	80	50	—	190
	Метилакрилат	44,1	—	1200	279
	Метилметакрилат	44,1	5,5	2400	278
	»	60	4,5	—	89
	Стирол	50	518±25	—	34
	»	60	227	—	89
		90	560	—	190
-, 2,3-диметил-	»	50	120±20	—	34
-, 2,5-диметил-	»	40	106	—	35
	»	50	82±10	—	34
	»	60	61	—	35
	»	90	43	—	190
. 2,5-дихлор-	Метилакрилат	44,1	—	10 200	279
	Метилметакрилат	44,1	—	5500	279
	Стирол	50	>0,0002	—	36
-, 2,6-дихлор-	Метилакрилат	44,1	—	16 700	279
	Метилметакрилат	44,1	—	16 500	279
	Стирол	50	>0,0001	—	36
158
Продолж. табл. 1.97
Ингибитор	Моно мер	Темпера- тура, °C	kxtkp	kX> л!моль>сек	Литера- тура
метил-	Стирол	50	266 ± 15	—	34
метокси-		50	193± 10	—	34
тетрабром-		50	618± 10	—	36
тетраиод-		50	2740 ±30	—	36
тетраметил-	Аллилацетат	80	4,1	—	190
	Стирол	90	0,68	——*	190
тетрахлор-	Метилакрилат	44,1	—	2000	279
	Метилметакрилат	44,1	0,26	120	278
	Стирол	50	2040	—	36
триметил-	»	50	25±5	—	34
-, трихлор-		50	>0,0001	—	36
хлор-		50	720 ±70	—	34
Дифенил	Винилацетат	50	0,027	46	6,24
	Метилакрилат	50	—	0,2	6
нитро-		50	0,00604	—	23
Дифениламин	Винилацетат	50	0,014	24	6,24
Дифенилпикрилгид-
разил	Метилметакрилат	 44,1	2000	—	278
Дурол	—	—		—	—
динитро-	Винилацетат	45	1,3	—	63
Железо хлорное
(в диметилформ-
амиде)	Акрилонитрил	60	3,33	6500	49,50
	Винилацетат	60	—	2 350 000	49,50
	Метакрилонитрил	60	3,08	620	49,50
	Метилакрилат	60	—	6800	49,50
	Метилметакрилат	60	—	5000	49,50
	Стирол	60	536	94 000	49,50
Кислород	Метилметакрилат	50	33 000	107	426
	Стирол	50	14 600	10s—107	231
/i-Ксилол	Винилацетат	50	0,0015	2,6	6,24
Нафталин		50	0,144	25,5	6,24
	Метилакрилат	50	—	<0,2	6
1,5-динитро-		50	0,0151	—	23
а-Нафтол		50	0,00496	—	23
2-нитро-		50	0,0111	—	23
Р-Нафтол	——	—	—	—	—
1-нитро-	Метилакрилат	50	0,0154	—	23
Никриловая кислота		50	0,319	—	23
	Стирол	50	211	——	473, 475
амид		50	11,8	—	473, 475
хлорангидрид		50	58,5	—	473, 475
Сера	Винилацетат	45	470	—	64
	Метилакрилат	44,1	—	1100	279
	Метилметакрилат	44,1	0,075	40	278
Стильбен	Метилакрилат	50	0,00196	—	23
Толунитрил	Винилацетат	50	0,0039	6,7	6,24
Толуол		50	0,0012	2,1	6,24
п-бром-		50	0,0021	3,6	6,24
2,4-дииитро-	Метилакрилат	50	0,0188	—	23
	Стирол	50	1.543	—	33
159
Продолж. табл. 1.97
Ингибитор	Мономер	Темпера- тура. °C		а/моль -сек	Литера- тура
о-нитро-	Метилакрилат	50	0,00323		23
	Стирол	50	0,055	—	33
•, ле-нитро-	Метилакрилат	50	0,00412	4,12	6,23
я-нитро-	Винилацетат	45	20		63
	»	50	10,8	18 600	6,23
	Метилакрилат	50	0,00486	4,86	6,23
	Стирол	50	0,203	—	33
-, 1,3,5-тринитро-	Винилацетат	45	890	—-	64
	Метилакрилат	44,1	—	105	279
	»	50	0,0596		23
	Метилметакрилат	44,1	0,05	23	278
	Стирол	50	14,6	—	473, 475
Трифенилметаи	Метилакрилат	50	0,00283	•—	23
(СоН5)3	»	50	0,00144	—	23
^Н0,3 Ц),7
Фенантрен	Винилацетат	50	0,57	98,0	6,24
	Метилакрилат	50	0,0026	2,6	6,23
Фенол	Винилацетат	50	0,012	21	6,24
	Метилакрилат	50	0,0002	<0,2	6,23
-, 2,4,-динитро-	»	50	0,0649	—	23
0-НИ7рО-		50	0,0108	—	23
ле-нитро-	»	50	0,00562	5,62	6,23
п-нитро-	Винилацетат	50	9,07	15 500	6.24
	Метилакрилат	50	0,00426	4,26	6,23
Флуорен	»	50	0,00602	—	23
Фурфурилиден-	»	44,1	—	2900	279
малоионитрил	Метилметакрилат	44,1	1.2	550	278
Совместная полимеризация
При совместной полимеризации важнейшими параметрами являются без-
размерные величины, характеризующие относительные скорости вхождения каж-
дого из мономеров в состав совместного полимера. Величины эти определяются
из экспериментальных данных по составам совместных полимеров при различ-
ных составах исходных смесей мономеров. В случае бинарной сополимеризации
можно оперировать двумя параметрами и г2), если же исходных мономеров
больше двух, то и количество безразмерных параметров соответственно увели-
чивается.
В случае радикальной сополимеризации параметры г— это отношения кон-
стант скоростей элементарных актов присоединения одноименной и разноимен-
ной молекул мономера к соответствующему растущему полимерному радикалу.
Так, если обозначить соответственно концы растущих полимерных цепей, окан-
чивающихся радикалами, образованными путем присоединения мономеров Мг
и Л42 через ~ Мг- и ~ М2-, то в системе бинарной сополимеризации будут про-
исходить четыре различных акта роста цепи:
 4-Mt ~~ Мг •
--Л4Х. +М2-> ~~Л42-
--М2  4* М2 -> ~ ~ М2 •
~ ~ Л42  4- Мг ~ ~	•
160
Акты характеризуются константами скоростей, которые можно обозначить со-
ответственно так: klv k12, й2а и Л21. При этом параметры совместной полимери-
зации
г — k11 и г — &8а
r* ~ fe и 2 — т
«12	«21
В случаях ионной и особенно иоино-координационной полимеризации, где
присоединение молекулы мономера к активному центру, как правило, ие явля-
ется элементарной реакцией, параметры сополимеризации не имеют столь пре»
стого физического смысла и их следует рассматривать только как величины, оп-
ределяющие в условиях данного процесса связь между составами исходной
смесн мономеров и совместного полимера.
В табл. 1.98 даиы константы радикальной сополимеризации некоторых пар
мономеров.
В табл. 1.99 приведены константы полимеризации различных пар мономе-
ров в присутствии катализаторов.
Таблица 1.98
Константы радикальной сополимеризации некоторых пар мономеров
Мономер			Гз	Темпера- тура, °C
Первый	Второй
Акриловая кислота	н-Бутилакрилат	0,58	1,07	50
	н-Бутнлметакрилат	0,29	3,67	50
Акрилонитрил	а-Ацетокснстнрол	0,08±0,01	0,4±0,05	75
	Аллил хлористый	3,0±0,2	0,05± 0,01	60
	1,3-Бутаднен	0,0 ±0,04	0,35±0,08	50
		0,05±0,01	0,35±0,01	50
	» »	0,0	0,46 ±0,03	50
	Хлоропрен	0,01 ±0,01	6,07±0,53	50
	Диэтилфумарат	8	0	60
	Днэтилмаленнат	12	0	60
	2,5-Дихлорстирол	0,26±0,02	0,09±0,02	41,5
	» »	0,22 ±0,05	0,07±0,05	65
	» »	0,25 ±0,11	0,07±0,06	86,5
	Дифенилацетилен	13,6± 1,0	0	60
	1-Гексин	5,4±0,3	0	60
	1-Гексен	12,2±2,4	0	60
	Изопрен	0,03±0,03	0,45±0,05	50
	Малеиновый ангидрид	6	0	60
	а-Метилстирол	0,06±0,02	0,1 ±0,02	75
	Метил-а-хлоракрилат	0,15±15%	2,0 ±15%	70
	Вннилметилкетон	0,61 ±0,04	1,78±0,22	60
	Фенилацетилен	0,26 ±0,03	0,33±0,05	60
	Тетрахлорэтилен	470	0	60
	Трихлорэтилен	67	0	60
Акрилонитрил	Винилацетат	5,6 ±0,5	0,03±0,03	40
		4,5	0,05	50
		4,05±0,3	0,061 ±0,013	60
		6±2	0,02±0,02	60
		6,0 ±15%	0,07± 15%	70
	Винилбензоат	5,0±0,05	0,05± 0,005	75
	Винил, хлористый	3,7	0,074	50
		3,28±0,06	0,02 ±0,02	60
		2,7±0,7	0,04±0,09	60
11 185
161
Продолж. табл. 1.98
Мономер		г.	Г*	Темпера- тура, °C
Первай	Второй
Акрилонитрил	Винилэтиловый эфир	5	0	60
	Винил-2-этил гексоат	12±2	0,01 ±0,01	30
	Винилформиат	3,0±0,05	0,04 ±0,005	60
	Винилиден хлористый	0,91 ±0,10	0,37±0,10	60
	«-Бутилакрилат	1,2±0,1	0,89±0,08	60
	Винилтриметилсилан	26±8	0	60
	Винилтриэтоксисилан	-5±1	0	60
	Додецилакрилат	3,2±0,5	1,3±о,1	60
	Итаконовая кислота	1,05	0,35	40
	Метилакрилат	1,4±0,1	0,95±0,05	60
	Метилметакрилат	0,17±0,03	1,35±6,1	30
	»	0,13±0,05	1,16 ±0,22	60
	Октадецилакрилат	1,74	0,68	60
	Октадодецилакрилат	4,1 ±0,8	1,2±0,1	60
	Стирол	0,2±0,02	0,3±0,08	40
	п-Стиролсульфонат	0,1 ±0,02	1,2±1,0	45
		0,05±0,01	1,40±0,04	45
	'Этилакрилат (в диметил-
	формамиде)	1,17	0,67	50
Акролеин	Акриламид	2,0±0,05	0,76±0,02	20
		1,69	0,21	50
	Акрилонитрил	1,09±0,05	0,77±0,1	20
		1,60	0,52	50
	Винилацетат	3,33 ±0,1	0,1 ±0,05	20
	2-Винилпиридин	4	0	50
	Метакрилонитрил	0,72	1,20	50
	Метилакрилат	0,2±0,05	10,0±0,2	20
Аллиловый спирт	Акрилонитрил	0,03 ±0,02	1,99±0,5	—
Аценафтилен	Винил-н-бутиловый
	эфир	0,38±0,04	1,3±0,3	30
1,3-Бутадиен	н-Хлорстирол	1,07	0,42	50
	1 -Циан-1,3-бутадиен	0	1,70	50
	2,5-Дихлорстирол	0,65 ±0,1	0,2±0,04	70
		0,46±0,01	0,46±0,01	50
н-Бутилакрилат	Акрилонитрил (в эмуль-
	сии)	1,2±0,1	1,о±о,1	70
	Акрилонитрил (в рас-
	творе)	0,9±0,1	1,0±0,1	70
Винил хлористый	Аллилацетат	1,2	—	40
	Диэтилфумарат	0,12±0,01	0,47±0,05	60
	Диэтилмалеииат	0,77±0,03	0,009 ±0,003	60
		0,9 ±15%	0±15%	70
	Диоктилмалеинат	0,5	0	68
	Изобутилен	2,05±0,3	0,08 ±0,1	60
	Изопропенилацетат	2,2	0,25	65
	Малеиновый ангидрид	0,29 ±0,07	0,008	75
	Метилакрилат	0,08	9,0	70
	Метилмета крилат	0,02	15,0
	»	0,1	10
Винил хлористый	1-Пентен	0,5		68
	/иргиг-Бутилэтилен	5 ±15%	0,0	70
	Винилацетат	2,1	0,3	68
	»	1	1,68±0,08	0,23±0,02	60
162
Продолж. табл. 1.98
Мономер			rt	Темпера- тура, °C
Первый	Второй
Винил хлористый	Винилизобутиловый эфир	2,0±0,2	0,02±0,01	50
	н-Бутилметакрилат	0,05	13,5	45
	Винилбензоат	0,72	0,28	45
	N-Винилкарбазол	0,17	4,77	—
	Винилдодециловый эфир	1,93±0,15	0,15±0,2	50
	Винилкротонат	0,98	0,97	50
	Винилоктадециловый эфир	2,10±0,2	0,1 ±0,2	50
	Винилкротиловый эфир	1,90±0,2	0,1 ±0,1	50
	Диизопропилитаконат	0,06±0,01	6±0,5	50
	Диметилитаконат	0,053	5,1	50
	Диоктилитаконат	0,06±0,02	7,0± 1,0	50
	Диэтилитаконат	0,06±0,01	5,65 ±0,25	50
	Кротоновая кислота	2,4	0	50
	н-Октилметакрилат	0,04	14,0	45
	Пен гахлорстирол	0,43	5,3	45—60
	Стирол	0,045	12,4	45—60
	Этилкротонат	2,0	0	50
Винилацетат	Акриловая кислота	0,1	2	70
	Аллилацетат	0,60±0,15	0,45±0,15	60
	Аллил хлористый	0,7	0,67	68
	Кротоновая кислота	0,33	0	68
	Чис-Дихлорэтилен	6,3±0,2	0,018±0,003	60
	»	2,8	0	68
	/пранс-Дихлорэтилен	0,67	0	68
	»	0,99 ±0,02	0,086±0,01	60
	1,1 -Дихлор-2,2-дифтор- этилен	0,6 ±15%	0± 15%	70
	2,5-Дихлорстирол	<0,04	—	70
	Диэтилфумарат	0,011 ±0,001	0,444 ±0,003	60
	Диэтилмалеинат	0,17±0,01	0,043 ±0,005	60
	Изопропенилацетат	1,0	1,0	75
	Малеиновый ангидрид	0,055±0,015	0,003	75
	Метакриловая кислота’	0,01	20	70
	Метакрилонитрил	0,01 ±0,01	12±2	70
	Метилвинилсульфон	0,29	0,35	60
	Тетрахлорэтилен	6,8±0,5	0	60
	»	5	0	68
	Трихлорэтилен	0,66 ±0,04	0,01 ± 0,01	60
	»	0,67	0	68
	Винил бромистый	0,35±0,09	4,5± 1,2	60
	Винилэтиловый эфир	3,0±0 1	0	60
	Винилиден хлористый	0,1	6	68
к	Бензол Винил хлористый	350 2,5	Очень мало 0,1	40
	Метилметакрилат	0,035	28,6	30
Винилбензоат	Винилацетат	0,99±0,13	0,35 ±0,09	60
	N-Винилпирролидон	0,44 ±0,09	2,45±0,1	60
	Стирол	0,05	38	79,6
11*
163
Продолж. табл. 1.98
Мономер
Первый	Второй	rt	Г*	Темпер тура, °
Винил-0-диме-
тилакрилат	Винилацетат	0,5	0,5	60
	Винил хлористый	1,14	0,123	60
	Метилметакрилат	0	12—15	60
	Стирол	0,03	33—34	60
Виииленкарбонат	 Винилацетат	0,15	4,0	70
	Винилтиолацетат	0,04±0,01	12,9± 1,1	60
	Винил хлористый	0,09	5,2
	Метилметакрилат	0,005	7,0	__
Винилиден хлорис-	-
тый	Аллилацетат	6,6	0	60
	Аллил хлористый	3,8	0,26	68
	»	4,5	0	60
	н-Бутилкротбнат	33	0	70
	н-Бутилметакрилат	0,35	0,22	70
	н-Бутилвинилсульфонат	7,5±0,6	0,065±0,007	80
	Кумарин	Очень
		велико	0	70
	Кротоновый альдегид	17	0	70
	Кротоновая кислота	35±5	0,065 ±0,005	60
	Диаллилфталат	5,0	0,2	70
	Диэтилфумарат	12,2±2	0,046±0,015	60
	Диэтил малеинат	12,5			60
	Этилмета крилат	0,35	0,22	68
	4-Г идроабиэтиловый
	спирт	2,6	0	70
	Инден	0,4± 15%	0,33± 15%	70
	Изобутилен	1,5	0	60
	Малеиновый ангидрид	9	0	60
	Метакриловая кислота	0,15±15%	3,0 ±15%	70
	Металлилацетат	2,4	0	60
	Металлилхлорид	1.1	0	60
	Изопропенилметилкетон	0,15±0,02	4,5±0,1	60
	н-Пропилкротонат	20	0	70
	Винилбензоат	7,0 ±1	0,1 ±0,02	60
	Винил хлористый	3,2	0,3	60
		Велико	0,14	68
		3,15	0,23	55
	Винилциклогексен	1,8	0	70
	Винилэтиловый эфир	3,2	0	60
	н-Бутилакрилат	0 88	0,84	50
	Винилдодециловый эфир	1,30±0,15	0,0±0,2	50
	Вииилоктадециловый
	эфир	1,50 ±0,15	0,0±0,3	50
	Винилоктиловый эфир	1,35±0,15	0,0±0,2	50
	Октилакрилат	0,87	0,70	50
	Октадецилакрилат	0,91	1,01	50
N-Винил карбазол	Аллил-хлористый	оо	0	70
	1,2-Дихлор пропилен	оо	0	70
	2,5-Дихлорстирол	0,016± 0,002	8 ±0,5	70
	Винилиден хлористый	0,020	3,7	75
	Метилакрилат	0,50	0,050	75
164
Продолж,. табл. 1.98
Мономер		г,		Темпера- тура. °C
Первый	Второй
N-Винилкарбазол	Метилметакрилат	2,0	0,040	75
	Стирол	5,7	0,035	75
Винилметилкетон	2,5-Дихлорстирол	0,5	2,0	70
	Винил хлористый	8,3	0,10	70
	Винилиден хлористый а- (2-Циаиэтил) акрило-	1,8	0,55	70
Винил-транс-	нитрил	5,05±0,95	1,24±0,76	—
циннамат	Метакрилонитрил	0,10	4	—
	Стирол	-0,25	-1,25	—
2-Винилпиридин	2,5-Дихлорстирол	1,1	0,9	70
	Фенилацетилбн	4,0±0,07	0,2±0,05	60
	Винилацетат	30 ±15%	0	70
	Акрилонитрил	0.47±0,03	0,113±0,002	60
	Метилакрилат	1,58±0,05	0,168± 0,003	60
	Метил мета крилат	0,77±0,02	0,439±0,002	60
	Стирол	0,9±0,2	0,56±0,02	60
4-Винил пиридин	Акрилонитрил	0,41 ±0,09	0,113 ±0,005	60
	Метилакрилат	1,7±0 2	0,22±0,01	60
	Метилметакрилат	0,79±0,05	0,574±0,004	60
	Стирол	0,7±0,1	0,54±0,03	60
/V-Винилуретан	Винилацетат	0,33	0,33	60
Глицидилмета-	N-Винилпирролидои	0,42	2	65
крилат	Стирол	0,55 ±0,002	0,45±0,001	60
Дивинилбутираль	»	0,01 ±0,001	3,05±0,6	80
Дининилсульфид	Метилметакрилат	0,13±0,05	0,85 ±0,05	60
	Стирол	0,47±0,05	1,90±0,1	——
Дининилформаль	)>	0,05±0 05	8,6± 1,3	80
Дивинилэтаналь N.N-Диметилакри-	»	0,02 ±0,02	6,75±0,55	80
ламин Диметилдитиил-	Акриловая кислота	0,5±0,1	0,4±0,05	75
фумарат	Стирол	0,0163± ±0,013	0,098±0,013	50
2,5-Дихлорстирол	»	1.81	0,19	60
3,4-Ди хл орс ги рол 2 3-Дихлор-4,		1,23	0,56	60
5-ди метилстирол Иодид-1Ч,Ы,]Ч- -триэтил-Г*1-2 (ме- такрилокси) этил-	»	1,19	0,66	60
аммония	4-Винилпиридии	0,61 ±0,09	0,30 ±0,02	60
н-Иодстирол Малеиновый ан гид-	Стирол	0,45	1,03	50
рид	Аллилацетат	0,13	0,0075	30
	»	0,13	0,0075	38,5
	Изостильбен	0,08±0,08	0,07±0,07	60
Метакриловая	Стильбен	0,03±0,03	0,03±0,03	60
кислота	н-Бутилакрилат	1,31	0,35	50
	н-Бутилметакрилат	0,75	1,20	50
165
Продолж. табл. 1.98
Мономер		гх	г,	Темпера- тура, °C
Первый	Второй
Метакрилонитрил	«-Амил метакрилат	0,55	0,51	50
	н-Бутил метакрилат	0,51	0,69	80
	н-Гексилметакрилат	0,75	0,56	80
	Изобутилмета крилат	0,73	0,67	80
	Изопропилметакрилат	0,43	0,92	80
	Метакриловая кислота	0,59	1,63	80
	Метилметакрилат	0,70	0,74
	н-Октилметакрилат	0,75	0,58	80
	н-Пропил метакрилат	0,29	0,79	80
	Стеарил метакрилат	0,9	1,13	80
	Стирол	0,26	0,38	80
	трат-Бутил метакрилат	0,37	0,70	80
	Этилметакрилат	0,46	0,83	50
Метакролеин	Метакрилонитрил	1,78	0,40	50
2-Метил-5-винил-
пиридин	Акрилонитрил	0,27	0,116	50
	Метилакрилат	0,88	0,172	—
	Метилметакрилат	0,61	0,46	—
	Стирол	0,91	0,812	—
	»	0,88	1,19	60
Метилакрилат	Аллилацетат	5	0	60
	2,5-Дихлорстирол	0,15	4	70
	Дифенил ацетилен	55±5	0	60
	1 -Гексин	11,2±2	' 0	60
	1-Гексен	8,5±2	0	60
	Малеиновый ангидрид	2,5	0	60
	» »	2,8±0,05	0,02	75
	Метилвинилсульфид	0,35	0,05	60
	Фенилацетилен	0,62±0,02	0,27±0,04	60
	Тетрахлорэтилен	200	0	60
	Трихлорэтилен	33	0	60
	Винилацетат	9±2,5	0,1 ±0,1	60
	Винил хлористый	5	—	60
	» »	9	0,083	50
	Винилэтиловый эфир	3,3	0	60
	Винилиден хлористый	1	1	60
	» »	1	1	70
Метилметакрилат	Акрилонитрил	1,35±0,1	0,18±0,10	60
	Аллилацетат	23	0	60
	Аллил хлористый	50	0	60
	Аллилхлорацетат	50	0	60
	.и-Бромстирол '	0,48±0,02	1,17±0,25	60
	«-Бромстирол	0,395±0,02	1,10±0,25	60
	1,3-Бутадиен	0,25±0,03	0,75±0,05	90
	.«-Хлорстирол	0,47±0,075	0,91 ±0,11	60
	о-Хлорстирол	0,50±0,03	1,37±0,1	60
	«-Хлорстирол	0,415±0,02	0,89±0,05	60
	»	0,4±0,2	—	30-40
Метилметакрилат	«-Цианостирол	0,22±0,02	1,41 ±0,13	60
	1,2-Дихлорпропилен	5,5±0,8	0,017±0,003	70
	2,5-Дихлорстирол	0,44	2,25	70
	"Диэтилмалеинат	20	0	60
166
Продолж. табл. 1.98
Мономер		П	Г*	Темпера- тура, °C
Первый	Второй
Метилметакрилат	п-Диметилам иностнрол	0,205±0,02	0,11 ±0,02	60
	п-Иодстирол	0,36±0,03	0,95 ±0,20	60
	Изопропенилацетат	30	0,017	75
	Малеиновый ангидрид	6,7±0,2	0,02	75
	Метакрилонитрил	0,67±0,1	0,65±0,06	60
	Металлилацетат	10	0	60
	Металлилхлорид	7,7	0	60
	я-Метоксн стирол	0,29 ±0,03	0,32 ±0,05	60
	Метнл-а-хлоракрилат	0,3 ±15%	1,2± 15%	70
	а-Метилстирол	0,5±0,03	0,04±0,01	60
	^/-Метилстирол	0.53±0,025	0,49 ±0,02	60
	п-Метилстйрол	0,405 ±0,025	0,44±0,02	60
	Пентахлорстирол	4,0±0,4	0,35 ±0,05	70
	Стирол	0,46 ±0,026	0,52 ±0,026	60
	Трихлорэтилен	100	0	60
	Винилацетат	20±3	0,015±0,015	60
	N-Винилкарбазол	2,0±0,3	0,2±0,03	70
	Винил хлористый	12,5	0	60
	» »	10	0,1	70
	Винилиден хлористый	2,53±0,01	0,24 ±0,03	60
	2-Винил пиридин	0,395 ±0,025	0,86 ±0,06	60
	»	0,33 ±15%	0,70 ±15%	70
	2,5-бис-(Т рифторметил)
	стирол	0,57±0,07	1,35 ±0,05	60
	н-Бутилакрилат	1,54	0,5	60
	N-Окись 2-винилпири-
	дина	0,13	3,9	60
	Т риаллилцианурат	50,2	~0	60
	3-Т рифторметилстирол	0,60±0,10	0,98±0,15	—
	0- Хлорэтилитаконат	2,63	0,10	50
	N-Окись 5-ЭТИЛ-2-ВИ-
	нилпиридина	0,12	4,7	. 60
	То же	0,11	5,5	60
а-Метилстирол	2,5-Дихлорстирол	0,14	3	70
	Метакрилонитрил	0,12±0,02	0,35±0,02	80
Пентахлорфенил-
винилсульфид	Метилметакрилат	0,25±0,30	0,88 ±0,26	80
	Стирол	0,24 ±0,08	3,9±0,2	80
Поли-1,3-бутилен-
глнкольфумарат	Акрилонитрил	1,06 ±0,33	0,87±0,1	60
	Винилацетат	0,20±0,1	0,045±0,015	60
	Метилметакрилат	0,25 ±0,25	• 2,0±0,15	60
	Стирол	1,46±0,53	0,003±0,015	60
Стирол	Акриловая кислота	0,22	0,35	70
	» »	0,15±0,01	0,25±0,02	60
	Акрилонитрил	0,41 ±0,08	0,04±0,04	60
	»	0,41 ±0,08	0,03±0,03	75
	»	0,37±0,02	0,05 ±0,02	50
	»	0,52±0,04	0,03±0,03	67—80
		0,38±0,03	0,05 ±0,02	41,5
	»	0,45 ±0,03	0,02 ±0,02	65
	Акрилонитрил	0,47±0,03	0,02 ±0,02	86,5
167
Продолж. табл. 1.98
Мономер		П		Темпера- тура, °C
Первый	Второй
Стирол	Аллилацетат	90	0,01	60
	Аллил хлористый	31,5±4	0,016±0,016	70
	.и-Бромстирол	0,55±0,03	1,05±0,21	60
	п-Бромстирол	0,695 ±0,02	0,99 ±0,07	60
	1,3-Бутадиен	0,78±0,01	1,39 ±0,03	60
		0,23 ±0,07	1,48±0,08	50
	»	0,5±0,1	1,4±0,2	50
	»	0,6±0,1	1,8±0,4	45
	н-Бутилвинилсульфонат	2,0±0,5	0,10±0,05	90
	Р-Хлорэтилакрилат	0,54±0,01	0,10±0,01	60
	Хлоропрен	0,05 ±0,02	7±2	70
	»	0,00	6,3±0,1	50
		15 6	0,24	—18
	.и-Хлорстирол	0,64 ±0,05	1,09 ±0,23	60
	о-Хлорстирол	0,56±0,03	1,64 ±0,07	60
	п-Хлорстирол	0,74 ±0,025	1,024 ±0,05	60
	»	0,816±0,03	1,042±0,05	131
	Цитраконовый ангидрид	0,15±0,02	0,01 ±0,01	60
	п-Цианостирол	0,28 ±0,025	1,16±0,13	60
	ц ис- Ди хл орэти л ен	210± 15	0	60
	»	50—100	0	68
	транс-JX и хл орэти лен	37±3	0	60
	»	~ 11	0	68
	1,2-Дихлорпропилен	5±0,8	0,06±0,01	70
	2,5-Дихлорстирол	0,2	0,8	70
	Диэтил хлормалеинат	2,5	0	70
	Диэтилфумарат	0,30±0,02	0,070±0,007	60
	»	0,400 ±0,02	0,0905±	131
			±0,007
	Диэтилмалеинат	5	0,0	70
	»	6,52±0,50	0,005 ±0,01	60
	»	5,48 ±0,56	0	131
	п-Диметиламииостирол	1,015±0,06	0,84 ±0,05	ео
	Днметилфумарат	0,21 ±0,02	0,025 ±0,015	60
	Диметнл малеинат	8,5±0,2	0,03±0,01	60
	Моноэтилфумарат	0,18±0,1	0,25±0,10	60
	Моноэтилмалеинат	0,13±0,01	0,035 ±0,01	60
	Фумаронитрил	0,19±0,03	0	60
	п-Иодстирол	0,62 ±0,05	1,09 ±0,30	60
	Изопрен	1,38±0,54	2,05 ±0,45	50
	Итаконовая кислота	0,3	0,2	70
	Малеиновый ангидрид	0,01	0	60
	Малеонитрил	0,19±0,01	0	60
	Метакриловая кислота	0,15±0,01	0,7±0,05	60
	Метакрилонитрил	0,25 ±0,02	0,25 ±0,02	80
	»	0,30 ±0,10	0,16±0,06	60
	Металлилацетат	71± 10	0	60
	Металл ил хлорид	22	0	60
	п-Метоксистирол	1,16±0,09	0,82±0,07	60
	Метилакрилат	0,75 ±0,07	0,18 ±0,02	60
	»	0,75±0,1	0,20±0,05	70
	»	0,825 ±0,07	0,238±0,02	131
168
Продолж. табл. 1.98
Мономер		Г1		Темпера- тура, °C
Первый	Второй
Стирол	Метил-а-хлоракрилат	0,25	0,30	70
	Метилметакрилат	0,52±0,026	0,46±0,026	60
	»	0,590± 0,026	0,536±0.026	131
	Метилвинилкетон	0,29±0,04	0,35 ±0,02	60
	Метилвинилсульфид	5,11	0,11	60
	Метилвинилсульфон	2,0 	0	60
	п- Нитростирол	0,19±0,02	1,15±0,20	60
	Пентахлорстирол	1,31 ±0,2	0,10±0,02	70
	Тетрахлорэтилен	185±20	0	60
	Т рихлорэтилен	16±2	0,0	60
	Винилацетат	55± 10	0,01 ±0,01	60
	N-Винилкарбазол	5,5±0,8	0,012±0,002	70
	Винил хлористый	17±3	0,02	60
	» »	35	0,067	50
		35	0,077	50
	Винилэтиловый эфир	90 ±20	0	60
	Винилиденхлорид	1,85 ±0,05	0,085 ±0,010	60
	»	2,0±0,1	0,14±0,05	60
	2-Винил пиридин	0,55±0,025	1,135 ±0,08	60
	4-Винилпиридин	0,62±0,02	0,52±0,06	80
	2-Винилтиофен Вин илдодециловый	0,35±0,025	3,10±0,45	60
	эфир	56±5	0,00±0,05	70
	То же	27±2	0,00±0,05	100
	Винилоктиловый эфир N-Окись 2-винилпири-	65±5	0,00±0,04	70
	дина	0,11	2,1	60
	Винилтриметилсилан	39±3	0,07±0,03	60
	Винилтриэтоксисилан	22±5	0	60
	Изопрен (в массе)	0,42	2,02	50
	Изопрен (в эмульсии)	0,44	1,98	50
Стиролсульфонат	Акрилонитрил
натрия		1,5	0,05	60
	Акриловая кислота	1,0	0,1	60
	Акрилат натрия	2,3	0,34	60
Тетрафторэтилен	Т рифторхлорэтилен
	(в суспензии) Т рифторхлорэтилен	0,53	0,77	40
	(в массе)	0,72	0,74	—
Трифторхлорэтилен	Винилиден хлористый	0,02	17,14	60
	Винил хлористый	0,01	2,35	60
1, 1, 2-Трихлор-
бутадиен-1,3	Стирол	1,18±0,08	0,07 ±0,03	60
Хлоропрен	1,3-Бутадиен	3,41 ±0,07	0,059±0,015	50
	Изопрен	3,65±0,11	0,133 ±0,025	50
о-Хлорстирол	Метакриловая кислота	0,12±15%	0 7± 15%	70
п- Хлорстирол	n-Метокси стирол	0,86±0,08	0,58±0,03	60
	п-Метилстирол	1,15±0,05	0,61 ±0,03	60
	п-Нитростирол	0,7±0,08	0,91 ±0,37	60
Р-Хлорэтилакрилат	Аллилацетат	5,5± 1,0	0	60
	Метилакрилат	0,9±0,1	0,9±0,1	60
	Металлилацетат	4±1	0	60
Этилакрилат	Аллил хлористый	2,3	0,48±0,05	70
169
Таблица 1.99
Константы сополимеризации различных пар мономеров в присутствии различных катализаторов
Мономер		Катализатор	Растворитель	г.		Темпера- тура, °C
Первый	Второй
Этилен	Пропилен	Tick		37,4	0,032
	»	VOC13	—	17,9	0,065	—
	»	VC14	—	7,08	0,088	—
		VC13	—-	5,61	0,145
	»	Al (CeHi3)3 - VOCk	—	17,19	0,065	—
	»	Al (СвН13)з -VCk	—	7,08±0,20	0,088±0,003	—
	»	Al (CeHi3)3 - VC13	—	5,61 ±0,20	0,145 ±0,007	—•
		TiCl3	—	15,72	0,10	—
	»	T риацетилацетонат
		V — Al (C2H6)2 Cl	—	15,0	0,04	20—25
Пропилен	Изопрен	Aids	Хлористый	0,23	0,50	—78
			этил
	Бутен-1	Al (СвН1з)з - VCk	н-Гептан	4,39	0,227	—
	»	Al (СвН1з)з - VC13	»	4,04	0,252	—.
Изопрен	1,3-Бутадиен	LiCiH9 — тетрагндрофуран	—	0,13	4,5	—
	»	LiCiH9 - (C2H6)3N	—	0,11	3,6	—
	»	Al (изо-С4Н9)2С1 — CoCl2	Спирт	1,15	2,3	—
	»	Al (изо-С4Н9)з — TiCk	—	1,0	1,0	—
	»	Al (C2H6) Cl2 — HC1	——	3,4	0,12	—
	»	н-Бутиллитий	н-Гексан	0,47	3,38
	Диизопропенил	»	»	17	0,06	—
	Пиперилен	»	»	17	0,06	—
	»	»	»	5	——
	Г ексафтор бутадн ен	Персульфат калия	Вода + диэтн-	1,19±0,12	0,78 ±0,05	50
			ламиноэтил-
Фторопрен	»	» »	лауринат То же	2,92	0,24
Хлоропрен	»	» »	» »	5,74	0,10
	Изопрен	» »	» »	3,65 ±0,11	0,133±0,025	—.
З-Метил-1-бутен	Фторопрен	» »	» »	3,70	0,22
	1-Бутен	Al (изо-С1Н9)3 — TiCk	н-Гептан	0,13	8,5	—
Винилиден хлорис- тый	Метилакрилат Стирол Винил хлористый
Винил хлористый	Винилацетат
Стирол	о-Метилстирол м- Метилстирол «-Метилстирол «-Этилстирол «-Фторстирол- «-Хлорстирол «-Бромстирол Винилнафталин «-Хлорстирол а-Метилстирол «-Хлорстирол Метилметакрилат » Акрилонитрил «-Метилстирол Метил глицидн ый эфир Этил глицидный эфир «-Пропил глицидный эфир Изопрен » » » »
I) Для свободно-ионного процесса.
н-Бутиллитий	н-Гексан	0,005	3,8	50
»	»	0,015	3,4	26
»	»	0,001	0,5	25
VOCls — Al (пзо-С4Н9)3	—	3,74	0,033	—
C1A1 (С2Нб) • OC2H6 - V	—	3,15	0,18	30
Al (пзо-С4Н9)3 — TiCU	—	12,5	0,10	—
»	—	2,00	0,50	—
»	—	0,90	1,15	—
»	—	0,95	1,05	—
	—	1,50	0,60	—-
»	—	2,20	0,50	—
»	—	1,75	0,55	—
»	—	3,3	0,35	—
Этиллитий	Бензол +три-	0,1	6,5	—
	этиламин
SnCU	—	0,05	2,90	—
BF3 • 0 (CaH6)2	—	1,3—1,4	0,45	—
BF3 + кислородное соедине-	—	0,49	0,41
ние (H2O2 : O2)
Ca (C2H5)2  Zn (C2H6)2	—	0,31	17,1	—
Алкилы металлов la и Па	—	0,20	12,5	—
групп
Al (изо-С4Н9)з-Т1С13	—	1 ±0,12	1 ±0,12	70
BF3 • 0 (C2H6)2	Диоксан	0	1,8	40—50
»•	»	0	0,75	—
»		0	4,0	—
Al (C2H6)3 - a - TiCl3	Бензол	0,1	6	—
м-Бутиллитий		0,14 ±0,02	7,0±0,6	—
Этиллитий	Толуол	0,25	9,5	27
»	Толуол 4-три-
	этиламин	0,8	1	27
Al (C2H6)3 - TiCU	—	0,63±0,939!>	1.8±0,91>	—
ND
Мономер
Первый	Второй
Стирол п- Хлорстирол Тетрагидрофуран Метил гл и ци дн ый эфир Винил-2-хлорэти- ловын эфир Этиленсульфонат натрия Акрилонитрил	Изопрен 1,3-Бутадиен » » » Изобутилен 5-Метил-1-гексен 4-Метил-1-пентен 2-Метил-5-винилпи- риднн Изобутилен » » » 3,3-бис (Хлорметил)- оксациклобутан Винилизобутиловый эфир о-Метилстирол » а, Р-Ди метил стирол » n-Метокси м етил сти - рол То же Акриламид Акрилат натрия Диэтилен гл и ко л ьди - метакрилат
Продолж. табл. 1.99
Катализатор	Растворитель	г,	г«	Темпера- тура. °C
		11 ±14 11	0,08 ±0,84 Ч
н-Бутил литий	—	0,05	15	—
LiCaH9 + (С2Н5)2О	Бензол	1,78	0,11	30
н-Бутил литий	»	0,06	3	29
»	н-Г ептан	0	7	30
SnCl«		0,17	1, 60	—
Al (С2Н6)3 — а — TiCl3	Толуол	0,591 ±0,057	4,00±0,28	35
»		0,89±0,05	3,67 ±0,22	45
Al (С2Н6)3 - Т1С14			0,5	2,9	70
А1Вг3	н-Гексан	1,02	1,01	—
А1Вг3	Нитробензол	0,15	14,7
А1Вгз	Нитрометан	0,7	22,5	—
SnCU	Нитробензол	1,2	8,6	—
BF3 • (С2Н5)2О	—	1,00 ±0,05	0,82±0,05	—
»	Диоксан	1,03	7,3	—
SnCla	Бензол	5,0	0,33	30
	Нитробензол	2,6 и 3,3	0,34 и 0,42	30
	Бензол	1,7 и 1,7	0,54 и 0,51	30
»	Нитробензол	1,7	0,64	30
»	Бензол	0,42	1,1	30
»	Нитробензол	0,73	1,3	25
Солянокислый гидроксиламин	Вода	~0	14,9 v
	»	~0	5,8
—	—	0,11 ±0,04	1,59±0,05	—
Метилметакрилат	Акрилонитрил	Алкилы металлов 1а и Па групп			0,34	6,7
Эпихлоргидрин	Ацетонитрил	SnCU	В массе	4,2±0,4	0±0,02	70
	Бензонитрил	»	» »	2,8±0,2	0±0,02	70
	Окись пропилена	Al (трет СаН9О)з	—	0,21 ±0,2	3,2±0,2	—
	» »	А1 (трет СаН9О)з — ZnCh	—	0,48±0,05	2,2±0,1	—
	» »	FeCls	—	0,80 ±0,1	2,6±0,2	—
	» »	FeCls — СзН6О	—	0,6	1,8	—
а-Пирродилон	е-Капролактам	Металлический натрий	—	5	0,75	—
О Для коордннацнонно-аниониого процесса.
Таблица 1.100
Параметры катионной сополимеризации циклических простых и сложных эфиров и формален
Моно мер		Катализатор	Растворитель	П	г»	Темпера- тура, °C
Первый	Второй
3,3-бмс-Хлорметил- оксетан	у Бутиролактон	BFs • (С2Н6)гО	Толуол	1,4	0,04	0
	е-Капролактон	»		0,24	0,44	0
	4-Хлорметил-1,3-диок- сан		Метиленхлорид	13	0 0	0 0
	Р-Диметил-р-пропиолак- тон		Толуол	7,24±0,32	1,42±0,10	0
	1,3-Диоксан	»	Метиленхлорид	13	0	0
	1,4-Диоксан	»	—	2,12	0	0
	»	»	Метиленхлорид	7	0	0
	1,3-Диоксолан	»	Толуол	1,5±0,1	0,65±0,05	0
	Эпихлоргидрин	»	Метиленхлорид	3—2	0,3—0,5	0
	4-Метил-1,3-диоксан	»	»	13	0	0
	» »	»	—	3,02			0
	р-Метил-Р-пропиолактон	»	Толуол	11,9±0,2	0,13±0,02	0
	2-Метилтетрагидрофуран	»	—	1,29	—	0
	» »		—	2,7±0,25	0,05±0,01	0
	4-Фенил-1,3-диоксан	»	—	13		0
	» »	»	Метиленхлорид	46	0	0
Мономер
Первый	Второй
3, З-бис-Хлорме- тилоксетан	₽-Пропиолактон » » » » Окись пропилена Окись стирола Тетр а гидрофур ан
4-Хлорметил-1, 3- диоксолан	» » 6-Валеролактон 1, 3-Диоксолан » » » » » » » » » 4-Метил-1, 3-диоксолан Тетр а мети л енфор ма л ь Триоксокан 3,3-бис- X лор метилоксе- таи
Продолж. табл. 1.100
Катализатор	Растворитель		Г?	1 Темпера- тура. °C
BFg (C2HJ2O	Толуол	16,7±0,5	0,15±0,01	0
»	Метиленхлорид	38	0,06	0
»	В	16	0,05	-50
Al (С2Н6)з — Н20	в	30	0,1	0
»	в	30	0,04	-50
BF3 (СгН6)2О	в	0,3	0,65	0
»	в	0,8	0,8	0
»	Толуол	0,82±0,05	1,00±0,05	0
А1 (СгЩЭз-НгО-ЭХГ1)	Метиленхлорид	0,00	1,50±0,20	0
А1 (СзЩз-ЭХГ')	;	В	0,01 ±0,01	1,80±0,01	0
BF3  (С2Н6)2О	—	1,66	0	0
BF3  (С2Н6)2О	Толуол	0,20	0	30
»			0,18±0,10	10,7±0,3	0
»	Толуол	0,12± 1,0	12,0± 1,0	0
»	Нитробензол	0,37±0,10	21 ±2	0
SnCl4	—	0,14±0,08	20±5	0
»	Метиленхлорид	0,07±0,05	9,3± 1,0	0
»	Нитробензол	0,23±0,15	23,0±6,0	0
HCIO4 - (СНзСО)2О	—	0,15±0,05	1,8 ±0,2	0
»	Толуол	0,13±0,04	13,3± 1,3	0
»	Метиленхлорид	0,30±0,20	28± 10	0
»	Диоксан	0,08±0,04	4,5± 1,0	0
»	Нитробензол	0,09±0,04	14,0±2,0	0
BFs • (CaHjlaO	—	0,45±0,08	3,3±0,4	0
В	—.	0,12±0,05	14,2±1,5	0
в	—	0,08±0,02	75 ±0,02	0
в	Толуол	0,65±0,05	1,5±0,1	0
1, 3-Диоксолан
Эпихлоргидрин
fJ-Пропиолактон
4-Хлорметил-1,3-диок-
солан
То же
» »
» »
» »
» »
в »
в в	'
в »
в В
в »
Эпихлоргидрин
Оксетан
в
Оксетан
Тетрагидрофуран
в
в
в
Триоксан
3, 3-биоХлорметилоксе-
тан
1, З-Диоксолан
2-Метил тетр а ги д р офур а н
Т етр а гидр офура н
в
в
3,3-б«с-Хлорметнлоксе-
тан
То же
в в
в в
в в
у-Бутиролактон
Тетрагидрофуран
»
Эпихлоргидрин как промотор.
» »	Толуол Нитробензол	10,7±0,3 12,0± 1,0 21 ±2	0,18±0,10 0,12±0,03 0,37±0,10	0 0 0
SnCU	——	20±5	0,14±0,08	0
»	Метиленхлорид	9,3 ±1,0	0,07±0,05	0
»	Нитробензол	23,0±6,0	0,25±0,15	0
HC104 — (СНзСО)зО	—	1,8±0,2	0,15±0,05	0
»	Толуол	13,3±1,3	0,13±0,04	0
»	Метиленхлорид	28± 1,0	0,30±0,20	0
»	Диоксан	4,5± 1,0	0,08±0,04	0
»	Нитробензол	14,0±2,0	0,09±0,04	0
BF3 - (С3Н5)2О		0,08	1,2	0
»	Толуол	0,0125	165	0
»	——	0,03	100	0
SnCl4	Метиленхлорид	0,01	90	0
BF3 (C2H5)2O	»	0,25±0,05	28±4	0
	Толуол	0,71 ±0,10	25±3	0
SnCl4	»	0,24 ±0,03	195± 10	0
»	Метиленхлорид	0,245	40	0
SnHSCU	—	1,75	0,57	70
BF3 • (C2H5)3O	Метиленхлорид	—	3	0
»	—	1,2	0,08	0
»	—	0,04±0,05	0,27±0,05	0
»	—	0,00±0,05	3,85 ±0,05	0
»	—	0,00±0,05	3,85 ±0,05	0
Al (C2H5)3 — H2O	—	0,5±0,3	20±5	0
BF3 (C3H5)2O	Толуол	0,15±0,01	16,7±0,5	0
»	Метиленхлорид	0,06	38	0
»	»	0,05	16	—50
Al (C2H5)3 - H2O	»	0,1	30	0
»	»	0,04	30	—50
	»	18±2	0,36±0,10	0
BF3 • (C3H6)3O	—	0,4±0,2	2,9±0,5	0
Al (С2Нв)з - H2O	—	0,1 ±0,1	5,5±0,1	0
Продолж. табл. 1.100
Мономер		Катализатор	Растворитель	г,	гг	Темпера- тура, °C
Первый	Второй
Окись стирола	3, 3-бис- Хлорметилоксе- тан	BFs • (С2Н6)2О	Метиленхлорид	—	0,9	0
	Окись п-хлорстнрола		Т олуол	1,1 ±0,2	0,4±0,15	—20
	Окись п-метилстнрола	»	»	0,65±0,10	1,2±0,2	—20
Тетрагидрофуран	3, 3-бис- Хлорметнлок- сетан		»	1,00±0,05	0,82±0,05	0
	То же	А1 (С2Н6)3 - Н2О — ЭХГ 1)	Метиленхлорид	1,50±0,20	0,00	0
	» »	А1 (С2Н6)з — ЭХГ °		1,80±0,01	0,01 ±0,01	0
Тетрагидрофуран	Эпихлоргидрин	BF3- (С2Нб)2О		3,85±0,05	0,00±0,05	0
		А1 (С2Н6)з — Н2О	—	20±5	0,5±0,3	0
	Окись этилена	BF3	—	2,2	0,08	0
	1, 3-Диоксолан	BF3 • (C2H6)jO	—	28±4	0,25±0,05	0
			Толуол	25±3	0,71 ±0,10	0
		SnCU		195± 10	0,24±0,03	0
		»	Метиленхлорид	40	0,245	0
	6-Пропиолактон <	BF3 • (С2Н6)2О	—	2,9	0,4	0
		Al (CaHJs — Н2О	—	5,5	0,1	—
Эпихлоргидрин как промотор,
Таблица 1.101
Константы радиационной сополимеризации для некоторых пар мономеров
Мономер		Условия полиме- ризации		г »	Предполагаемый механизм
Первый	Второй
Акрилонит-	Этилен	20°, в толуоле	7	0	—
рил Изобутилен	Винилиден хло- ристый	Нулевая темпе- ратура	0,03	1,3	Радикальный
	То же	—78°	25	0	Карбоииевый
	Стирол	—78°, в хлорис- том этиле	3,5	0,33	—
Метилмета-	2-Винилпиридин	25°	0,20	0,54	Радикальный
крилат Стирол	Акрилонитрил	—78°, в диме- тилформамиде	33	0,005	Карбанионный
	Винилиден хлорис- тый	25°	1,80	0,15	Радикальный
	То же	40°	0,4	1,2	»
	2-Винилпиридин	25°	0,50	1,27	»
	»	40°	3,3	0,02	»
	Метилакрилат	25°	0,75	0,18	»
	Метилметакрилат	—78®, в хлорис- том этиле	20	0,005	Карбоииевый
	»	25°	0,63	0,50	Радикальный
Для ряда мономеров существенными являются величина активности (Q),
характеризующая степень сопряжения двойной связи мономера с другими|груп-
пами в его молекуле, и полярность мономера (е), определяющая электронодонор-
ный (тогда е — отрицательная величина) либо электроноакцепторный (тогда е —
положительная величина) характер заместителей при двойной связи мономера.
Величины Q и е можно рассчитать из данных по совместной полимеризации,
пользуясь следующими уравнениями:
«2 = ei ± (— 1п Г!^)'72,
Qi
Qi = — • exp [— ег (ej — е2)],
где fj и г2— константы совместной полимеризации (относительные активности)
рассматриваемой пары мономеров.
В табл. 1.102 приведены значения Q и е в порядке возрастания величины е.
В качестве исходных величин приняты значения Q и е для стирола, причем счи-
тается, что Q = 1,00, а е = — 0,80.
Таблица 1.102
Активность и полярность некоторых мономеров
Мономер	е	<2
N, N-Этилен-М'-изопропенилмочевина	—2,16	0,19
1,1-бис (п-Анизил) этилен	—1,96	1,46
2,3-Димети л-1,3-бутадиен	—1,81	5,86
12185
177
Продолж. табл. 1.102
Мономер	е	<2
Вииилизобутиловый эфир	—1,77	0,023
л-Дивинил бензол	—1,77	3,35
1-Винилаитрацен	-1,68	2,50
2-Винилтиантреи	-1,68	4,30
Винил-2-оксиэтилсульфид	—1,65	0,33
Винилциклогексеи	—1,64	0,060
N-Винилуретаи	—1,62	0,12
9-Винилаитрацен	—1,60	0,90
Винил-трет-бутиловый эфир	—1,58	0,15
N, N-Дивинилаиилин	-1,54	0,19
Ы-Этил-Н'-вииилмочевииа	-1,53	0,13
4-Изопропилстирол	-1,52	1,60
N-Вииилфталимид	—1,52	0,36
N, Ы-Диэтил-Б-винилмоиотиокарбамат	—1,46	0,30
Вииилтиолацетат	—1,46	0,31
Винилметилсульфид	-1,45	0,32
4-(л-Бромэтил) стирол	—1,43	0,71
Вииилфеиилсульфид	—1,40	0,34
N-Вииилкарбазол	—1,40	0,41
Моновиииловый эфир диэтилеигликоля	—1,39	0,046
л-Диметиламииостирол	—1,37	1,51
1,1 -Дифеиилэтилеи	—1,35	1,50
1-Хлор-1-пропен	—1,34	0,049
транс-1,2-бис (2-Пиридил) этилен	—1,34	0,66
Метилаллилацетат	—1,33	0,037
2-Бутенилтриэтоксисилан	—1,32	0,040
Винилизопропиловый эфир	—1,31	45,40
8-Этил-М-метил-М-винилмоиотиокарбамат	—1,29	0,11
Дивиииловый эфир	-1,28	0,037
Винилметоксиметилсульфид	—1,27	0,28
dt-Метилстирол	—1,27	0,98
Диметилфенил-4-винилфеиилсилан	—1,27	1,63
Дифенилацетилен	—1,23	0,0025
Изо прей	—1,22	3,33
Вииилфениловый эфир	—1,21	0,082
Винил-н-бутиловый эфир	—1,20	0,087
N, N-Этилен-М'-винилмочевииа	—1,19	0,18
бис (n-Хлорэтил) винилфосфоиат	—1,19	0,76
N- (л-Анизил) метакриламид	—1,19	2,80
Метакрилат натрия	—1,18	1,36
Винилэтиловый эфир	—1,17	0,032
1,4-бис (4-Винилфеиил) бутан	—1,17	1,20
N-Вииилглицидилуретаи	—1,15	0,18
N-Винилпирролидои	—1,14	0,14
Аллилацетат	—1,13	0,028
2-Хлораллилацетат	—1,12	0,53
4-Винилдифеиил	—1,12	1,32
1-Винилиафталин	—1,12	1,94
Дивинилсульфид	—1,11	0,58
бис (4-Вииилфеиил) метан	—1,11	1,28
л-Метоксистирол	—1,11	1,36
N-Метил-М-винил-л-толуолсульфоиамид	—1,10	0,082
Винилмезитилеи	—1,10	0,22
178
Продолж. табл. 1.102
Мономер	е	Q
1,3-Циклогексадиен	—1,09	1,48
бис (4-Винилфенил) сульфид	—1,09	2,07
Пропенилтриэтоксисилан	—1,08	0,0034
1,2-бис (4-Винилфенил) этан	—1,08	1,18
бис (4-Винилфенил) овый эфир	—1,07	1,36
N, N-Диэтил-О-винилкарбамат	—1,06	0,028
бицикло-(2,2,1)-Гепта-2,5-диен	—1,06	0,09
1,3-Бутадиен	—1,05	2,39
Р-Изопропенилнафталин	—1,04	0,92
2,5-Диметоксистирол	— 1,04	1,75
Инден	—1,03	0,36
Изопропенилизоцианат	— 1,02	0,23
Диметилнинил-4-винилфенилсилан	—1,01	1,20
Триаллилцианурат	—1,00	0,020
М-(п-Хлорфенил) метакриламид	—0,98	0,70
п-Метилстирол	—0,98	1,27
п-Ацетиламиностирол	—0,98	1,43
Изобутилен	—0,96	0,033
2,5-Диметилстирол	—0,96	0,97
Диаллилмеламин	—0,95	0,017
Аллилтриэтоксисилан	—0,94	0,024
1-Хлор-1-пропен	—0,94	0,031
2-Винилмеркаптобензотиазол	—0,92	1,68
Металлилхлорид	—0,91	0,12
1,3-бис (З-Винилфенил) пропан	—0,91	0,98
N-Этилметакриламид	—0,88	0,70
я-Триметоксисилилстирол	—0,88	1,50
Диэтоксиметилвинилсилан	—0,86	0,020
N-Изопропенилглицидилуретан	—0,86	0,26
1,1-бис (n-Хлорфенил) этилен	—0,84	2,16
Винилформиат	—0,82	0,17
2-Вииилхинолии	—0,82	3,79
Триметилсилоксивинилдиметилсилан	—0,81	0,034
4-Гидроабиэтиловый спирт	—0,80	0,056
Ы-Винил-2-оксазолидинои	—0,80	0,057
Аценафтилен	—0,80	0,26
п-Триметилсилилстирол	—0,80	1,00
Стирол	(—0,80)	(1,00)
л-Винилфенол	—0,80	1,10
9-Винилфенаитреи	—0,80	1,73
З-Винилфенантрен	—0,80	2,26
2-Винилтиофен	—0,80	2,86
Винил-н-октиловый эфир	—0,79	0,061
Пропилен	—0,78	0,002
бис (Триметилсилоксил) нинилметилсилан	—0,78	0,036
N-Фенилметакриламид	—0,78	0,85
о-Метилстирол	—0,78	0,90
Ы-(п-Толил) метакриламид	—0,76	1,20
Винил-н-додециловый эфир	—0,74	0,033
Винилизокапроат	—0,74	0,043
5-Этил-2-нинил пиридин	—0,74	1,37
,и-Стиролсульфонилфторид	—0,73	1,33
л-Метилстирол	|	—0,72	0,91
12*
179
Продолж. табл. 1.102
Мономер	е	<2
2-Хлор-1-пропен	-0,71	0,035
1-Гексин	-0,70	0,014
Винилизоцианат	—0,70	0,16
трис (Триметилсилоксил) винилсилам	—0,69	0,030
Винилпеларгонат	-0,68	0,030
Винилдихлорацетат	-0,68	0,17
2-Винилфенантрен	—0,67	1,96
Фенилацетилеи	—0,66	0,35
Виниленкарбонат	—0,65	0,0073
Винилхлорацетат	—0,65	0,074
а-Ацетоксистирол	—0,65	0,82
Винилундециленат	—0,64	0,035
Метакрилилтриэтил герман	—0,64	0,84
трет-Бутилэти лен	—0,63	0,007
Вииил-«-октадециловый эфир	—0,63	0,069
1-Пентен	-0,63	0,074
4-Метакрилоксибензилидин-4'-хлоранилин	—0,63	4,83
Триаллилизоцианурат	—0,60	0,011
N-Метилметакриламид	—0,60	0,32
n-Стиролсульфонат натрия	—0,59	2,49
Итаконат калия	—0,58	0,16
Винилпентахлорфенилсульфид	—0,58	0,22
2-Метил-5-винилпиридин	-0,58	0,99
N-Аллилстеариламид	—0,57	0,040
Винилбензоат	—0,55	0,061
Виниллевулинат	—0,53	0,027
Винилстеарат	—0,52	0,034
Винил-12-кетостеарат	—0,50	0,032
Изопропенилацетат	-0,50	0,045
Д3-Циклогексенилтриэтоксисилан	—0,50	0,050
N, N-Диметилакриламид	—0,50	1,08
2-Винилпиридин	—0,50	1,30
Винил-4-кетостеарат	—0,48	0,037
Винилкапроат	—0,47	0,025
Аллилхлорацетат	—0,43	0,011
2-Фтор-1,3-бутадиен	—0,43	2,08
Триэтоксивииилсилан	—0,42	0,028
«-Пропилметакрилат	—0,41	1,47
Винилацетилен	—0,40	0,69
Д ифени л- п- вини лфени лв нему тин	—0,40	1,15
п-Иодстирол	—0,40	1,17
Ди-«-нонилмалеат	—0,39	0,22
Р-Хлор-а, Р-дифторстирол	—0,39	0,34
Ди-«-нонилфумарат	—0,39	0,60
Триметоксивинилсилан	—0,38	0,031
Диэтоксифенилвинилсилан	—0,38	0,034
2-Винилнафталин	—0,38	1,25
Дифенил-4-винилфенилфосфинсульфид	—0,38	1,53
Р-Бромвинилэтиловый эфир	-0,37	0,012
Триизопропоксивинилсилан	—0,36	0,031
л-Хлорстирол	—0,36	1,03
о-Хлорстирол	—0,36	1,28
Диэтоксиэтилвинилсилан	-0,35	0,011
180
Продолж. табл. 1.102
Мономер	е	<2
Винилпинонат	-0,35	0,034
6-Триэтоксисилилбицикло-(2, 2,1)-2-гептен	—0,35	0,072
Дифенилвинилфосфин	—0,35	0,10
/пре/п-Бутилметакрилат	—0,35	1,18
N-Винилсукцинимид	—0,34	0,13
п- Хлорстирол	—0,33	1,03
и-Амил мета крилат	—0,32	0,82
п-Бромстирол	—0,32	1,04
Дифенил-4-винилфенилфосфин	—0,32	1,29
Винилкаприлат	—0,31	0,021
2,4-Дифторстирол	—0,31	0,65
4- Хлор-1 -винилнафталин	—0,31	0,74
w-Октилметакрилат	—0,31	0,78
Дифенил-п-винилфенилстибин	—0,30	1,12
n-Стиролсульфонат калия	—0,30	1,41
Винил-9 (Ю)-кетостеарат	—0,29	0,039
2-Этил-1-винилацетилен	—0,29	0,60
З-Трифторметилстирол	—0,29	0,92
1-Гексен	—0,28	0,019
Винилбутират	—0,26	0,042
Этилвинилоксалат	—0,26	0,092
п-Стиролсульфокислота	—0,26	1,04
Винил бромистый	—0,25	0,047
Аллилсульфонат натрия	—0,24	0,15
w-Бутилметакрилат	—0,23	0,72
Винилацетат	—0,22	0,026
Дивинилацеталь	—0,22	0,026
Див11нилбутираль	—0,22	0,026
Дивинилформаль	—0,22	0,026
Дивинилизоамилаль	—0,22	0,026
Дивинилизобутираль	—0,22	0,026
Дифенил-4-винилфенилфосфиноксид	—0,22	1,38
и-Бромстирол	—0,21	1,07
а-Дифторметилстирол	—0,21	1,16
п-Цианостирол	—0,21	1,86
Этилен	—0,20	0,015
4-Винилпиридин	—0,20	0,82
Изопропенилацетилен	—0,18	0,54
Этилэтакрилат 2,4-Диметокси-6-(Р)-итаконилгидразино)-5-три-	—0,18	0,61
азии	—0,17	0,52
Аллилдиметил-4-винилфенилсилан	—0,16	0,87
1,2-Диметил-5-винилпиридинийметилсульфат	—0,16	2,49
Диметаллилоксалат	—0,15	0,038
Изопропилметакрилат	—0,15	1,20
Р-Хлор-а, Р-дифтор-4-метилстирол 6-Хлор-2-винилнафталин	—0,13	0,27
	—0,13	1,35
Винилэтилсульфид	—0,12	0,37
w-Гексилметакрилат	—0,12	0,70
Акрилат натрия	—0,12	0,71
п-Фторстирол	—0,12	0,83
N- (1,1-Диметил-З-оксобутил) акриламид	—0,11	0,42
Винилкапроат	—0,10	0,02
181
Продолж. табл. 1.102
Мономер	е	Q
N-mpem-Октилакриламид	—0,10	0,20
N-Окись 5-Этил-2-винилпиридина	—0,10	4,52
4-Метакрнлоксибензилиденанилин	—0,09	2,24
Винил-2-этилгексоат	—0,08	0,024
/лраяс-Стильбен	—0,08	0,030
Диэтилаллилфосфонат	—0,07	0,019
Диаллилфенилфосфонат	—0,07	0,051
Винилпропиоиат	—0,07	0,052
Диаллил-я-бутилфосфоиат	—0,07	0,053
Лаурилметакрилат	—0,07	0,99
N, N-Ди-я-бутилакриламид	—0,05	0,32
2,5-бис (Трифторметил) стирол	—0,05	1,11
Изобутилметакрилат	—0,04	0,77
Диметил-4-вииилфенилсилан	—0,04	0,97
цис-Стильбен	—0,03	0,017
Винил пальмитат	0,02	0,026
В и ни лсул ьфокислота	—0,02	0,093
N-я-Октилакриламид	—0,02	0,19
Дифенил-п-винилфениларсин	—0,02	1,16
2-Хлор-1,3-бутадиен	—0,02	7,26
Виниллаурат	—0,01	0,018
Метакролеин	—0,01	1,75
N-Окись 2-винилпиридина	—0,01	3,77
Дифенил-п-вииилфеиилфосфин	0,02	1,13
Триметилвинилсилаи	0,04	0,029
2- (N, N-Диметиламино) -4-винилпиримидин	0,04	1,45
2-Метил-а, Р, Р-трифторстирол 2,3-Дихлорстирол	0,06	0,43
	0,09	1,60
Глицидилметакрилат	0,10	0,85
Аллил хлористый	0,11	0,056
я-Ноиилметакрилат	0,14	0,91
Этилметакрилат	0,17	0,56
znpezn-Бутиламиноэтилметакрилат 2-Метил-5-винилпиридиний хлористоводород-	0,17	0,98
НЫЙ	0,17	1,16
Этил-Р-этоксиакрилат	0,18	0,015
а-Хлорвинилтриэтоксисилан	0,18	0,23
Метакрилоксиметилпентаметилдисилоксан	0,19	0,74
Винил хлористый	0,20	0,044
2-Окси пропи лмета крилат	0,20	0,79
2-Оксиэтилметакрилат	0,20	0,80
п-Стиролсульфонилфторид	0,20	1,64
Этилакрилат	0,22	0,52
а, р, Р-Трифторстирол Винил-гяраяс-циннамат	0,22	0,75
	0,24	0,24
eznop-Бутилметакрилат	0,24	0,72
4-Метил-а, Р, Р-грифторстирол Диметакрилат этиленгликоля	0,24	0,88
	0,24	0,88
Диэтилвинилфосфонат	0,25	0,09
Винилизотиоцианат	0,25	0,54
Метилбицикло-(2,2, 1)-2-гептен-5-карбоксилат	0,26	0,059
5-Цианобицикло- (2, 2, 1)-2-гептен	0,28	0,07
1-Циано-1,3-бутадиен	0,28	5,98
188
Продолж. табл. 1.102
Мовомер	t	С
Винилэндобицикло- (2, 2,1)-гептан-2-кар-
боксилат	0,30	0,014
Винилэкзобицикло- (2, 2,1)-гептан-2-кар-
боксилат	0,30	0,014
Изоборнилметакрилат	0,31	0,91
Глицидил-1-метил-3-циклогексен-1-кар-
боксилат	0,32	0,014
s/пор-Бутилакрилат	0,34	0,41
Окись диизобутилвинилфосфина	0,35	0,024
Тетрагидрофурилметакрилат	0,35	0,45
н-Бутилкротонат	0,36	0,007
н-Пропилкротоиат	0,36	0,011
Кротоновый альдегид	0,36	0,013
Ди аллилфталат	0,36	0,044
Аллиловый спирт	0,36	0,048
Винилиден хлористый	0,36	0,22
N-Метилолакриламид	0,36	0,31
Тетрагидрофурилакрилат	0,36	0,54
Бензилметакрилат	0,36	3,60
п-Сульфонамидостирол	0,37	1,62
2-Этилгексилакрилат	0,39	0,41
п-Нитростирол	0,39	1,63
Метилметакрилат	0,40	0,74
Винилсульфонат натрия	0,41	0,064
Диэтиламииоэтилметакрилат	0,42	2,08
2-Хлораллил хлористый	0,44	0,27
Этил-а-ацетоксиакрилат	0,44	0,44
З-Метил-а, Р, Р-трифторстирол	0,44	1,07
Кротоновая кислота	0,45	0,018
4-Винил пиримидин	0,45	2,18
Диметилами ноэ гилметакри ла 1	0,47	0,68
Гексафтор-1, 3-бутадиен	0,47	0,93
Метил-а-изобутилакрилат	0,48	0,37
2- (Диэтилфосфато) этилметакрилат	0,48	0,97
н-Децилметакрилат	0,48	1,37
2,3-Дихлор-1,3-бутадиен	0,48	12,86
Метилциннамат	0,49	0,12
Метил-а-н-пропилакрилат	0,49	0,41
Окись дифенилвинилфосфина	0,50	0,07
Этил-2-этил-2-метил-1 -бутеноат	0,50	0,14
Коричная кислота	0,50	0,19
Итаконовая кислота	0,50	0,76
Акриловый ангидрид	0,51	1,27
1- (Диэтилфосфоно) этилметакрилат	0,51	1,41
Пентахлорстирол	0,52	0,22
Метилэтакрилат	0,52	0,42
Ди-н-амилитакоиат	0,52	1,02
Аллиллаурат	0,53	0,031
Изопропени л мети л кетон	0,53	1,49
транс- Кротоноиитрил	0,54	0,016
р-Хлорэтилакрилат Этилметакрилиламиноацетат	0,54 0,54	0,41 0,72
Изопропилакрилат	0,55	0,41
183
Продолж. табл. 1.102
Мономер	е	Q
Метил-а-н-бутилакрилат	0,55	0,42
2-Хлораллиловый спирт	0,56	0,24
а-(2-Цианоэтил) акрилонитрил	0,56	0,29
Стеарилметакрилат	0,56	1,07
2-Бромэтилметакрилат	0,57	0,95
Винилперфторбутират	0,58	0,038
2-Метоксиэтилакрилат	0,58	0,46
Метилтиоакр илат	0,58	1,23
Борнилметакрилат	0,59	0,79
Метилакрилат	0,60	0,42
Этилциннамат	0,62	0,12
Фенилметакрилат	0,62	0,46
2-Изоцианатоэтилметакрилат	0,62	0,94
2-Бутоксиэтилакрилат	0,63	0,42
З-Пиридальацетофенон	0,64	0,64
2-Этилсульфинилэтилметакрилат	0,64	1,94
Метил-4-хлорциннамат	0,65	0,15
Метакриловая кислота	0,65	2,34
М-(-и-Фторсульфонилфенил) акриламид	0,66	0,55
а-Хлор-Р-фторстирол	0,67	0,15
Гидронопилакрилат	0,67	0,50
1 -Акриламидо-1 -дезокси-Б-глюцит	0,68	0,15
Винилметилкетон	0,68	0,69
Р, Р-Дифторстирол	0,70	0,029
Ди-н-пропилитаконат	0,71	1,19
Диметакрилат триэтиленгликоля	0,71	1,46
Диметил-2-метилен-5-метиладипииат	0,72	0,17
Метил-а-бензилакрилат	0,72	0,50
а, Р-Дифторстирол Акролеин	0,73	0,12
	0,73	0,85
2,5-Дифторстирол	0,73	6,70
Нитрил коричной кислоты	0,75	0,32
транс-2, 3, 4, 5-Тетрахлоргекса-1, 3, 5-триен	0,75	1,85
н-Бутилциннамат	0,76	0,33
N- (л«.-Фторсульфонилфенил) метакриламид	0,76	0,69
Гексахлор-1,3-бутадиен	0,76	1,31
3, 3, 5-Триметилциклогексилметакрилат	0,77	0,70
Акриловая кислота	0,77	1,15
Метил-а-хлоракрилат	0,77	2,02
а-Ацетоксиакрилонитрил	0,78	2,14
1,1, 2,-Трихлор-1,3-бутадиен	0,78	4,04
Ди-н-октилитакоиат	0,79	0,96
З-Циннамоилпиридин	0,80	0,33
Метакрилонитрил	0,81	1,12
.и-Нитростирол	0,81	2,47
Метил-2-хлорциннамат	0,85	0,28
2-Хлор-1-пропен	0,86	0,035
Этил-а-цианоциннамат	0,87	1,24
2,4-Диметил-6-винил-5-триазин	0,87	2,56
Р-Фторстирол	0,88	0,044
Дихлоракрилат этиленгликоля	0,88	0,43
К-Бензилиден-4-метакрилоксианилин	0,88	1,08
Итаконовый ангидрид	0,88	2,50
184
Продолж. табл. 1.102
Мономер	в	<2
3, 3,5-Триметилциклогексилакрилат	0,90	0,65
Бензилакрилат	0,90	0,68
п-Пропилтиолакрилат	0,92	1,21
2-Метил-5-циннаоилпиридин	0,96	0,26
Глицидилакрилат	0,96	0,55
Моноэтилфумараг	0,96	1,33
Метилвинилсульфоксид	0,98	0,057
Абиэтилакрилат	0,98	0,40
Диэтилфосфонометилметакрилат	0,98	0,65
Диэтилитаконат	0,98	0,94
2-Хлорбензальацетофенои	0,99	0,37
N- (1,1-Дигидроперфторбутил)-М-этилакриламид	1,01	1,22
Аллилдиэтилфосфиновая кислота	1,02	0,031
Поли (1,3-бутиленгликоль) фумарат	1,02	0,29
Акрилилхлорид	1,02	1,78
Метакриловый ангидрид	1,03	1,60
Винилтрифторацетат	1,06	0,033
н-Бутилакрилаг	1,06	0,50
«-Октилакрнлат	1,07	0,35
Ди-2-этилгексилмалеинат	1,08	0,10
Ди-н-бутилитаконат N, N, Й-Триэтил-Г4-(2-метакрилоксиэтил) аммо-	1,09	1,07
нийиодид	1,10	2,10
н-Октадецилакрилат	1,12	0,42
N-н-Октадецилакриламид	1,13	0,66
транс-Т риметилаконитат	1,14	0,0054
2-Нитробутилакрилат	1,15	0,61
1,1 -Дигидроперфторбутилакрилат	1,15	0,78
Винилгидрохинондибензоат	1,17	1,80
Винилфенилсульфон	1,18	0,069
н-Бутилвинилсульфонат	1,19	0,13
Акрилонитрил	1,20	0,60
Диизопропилитаконат	1,21	0,89
Т етрафторэтилен	1,22	0,049
Метакриламид	1,24	1,46
Чмс-Дихлорэтилен	1,25	0,003
Диэтилфумарат	1,25	0,61
а-Цианостирол	1,26	9,60
Димегилмалеинат	1,27	0,09
транс- Ди хлорэт и лен	1,28	0,010
Винил фтористый	1,28	0,012
Винилметилсульфон	1,29	0,11
1 Дезокси-1 -метакриламидо-П-глюцит	1,30	0,089
Метиловый эфир N-метилолметакриламида	1,30	0,64
Акриламид	1,30	1,18
Метил-а-фенилакрилат	1,30	6,20
Дибензилмалеинат	1,32	0,34
Дивинилсульфон	1,33	0,14
N-Метакрилокси-е-капролактам	1,34	0,18
Диметилитаконат	1,34	1,03
Дифенилвннилфосфинсульфид	1,35	0,083
Малеинимид	1,35	0,44
3, 3, З-Трнхлор-1-пропен	1,37	0,056
185
Продолж. табл. 1.102
Мономер	е	Q
4-Циклопентен-1,3-дион	1,40	0,22
а- Хлоракрилонитрил	1,40	1,72
Глицидилвинилсульфонат	1,41	0,14
Диоктилфумарат	1,45	0,24
Т рифторхлорэтилен	1,48	0,020
N-Метилцитраконимид	1,48	2,35
Диэтилмалеииат	1,49	0,059
1-(Диэтилфосфоио) этилакрилат	1,49	0,57
Диэтилфумарат	1,49	0,76
Диэтилфосфоиометилакрилат	1,50	0,76
2-Оксиэтилакрилат	1,51	4,08
Ди-З-хлорэтилитакоиат	1,52	0,38
Моноэтилмалеинат	1,52	1,23
Триэтилаконитат	1,54	0,28
Ди-н-бутилмалеинат	1,60	0,042
цис-Т риметилаконитат	1,62	0,32
Диметилметакрилилимииодиацетат	1,64	0,073
Диэтилхлормаленнат	1,65	0,056
Цитраконовый ангидрид	1,75	0,87
N-Бутилмалеинимид	1,75	3,08
Кротонамид	1,76	0,0085
4,6-Диамиио-2-вииил-$-триазии	1,76	5,52
Диметилдитиофумарат	1,78	1,23
Диизобутилмалеииат	1,85	0,094
Трихлорэтилен	1,86	0,019
Поли (этиленгликольфумарат)	1,93	0,42
Фумареиитрил	1,96	0,80
Тетрахлорэтилен	2,03	0,0028
Диизопропилмалеииат	2,06	0,084
N-Метилолкротоиамид	2,10	0,035
1,1 -Дихлор-2,2-дифторэтилен	2,10	0,041
Метил-а-цианакрилат	2,10	Велика
Фторборат N-винилпнридиния	2,12	1,12
Монометилмалеинат	2,19	0,10
Малеиновый ангидрид	2,25	0,23
Малеииоиитрил	2,32	0,42
Винилиден цианистый	2,58	20,13
ЛИТЕРАТУРА К ЧАСТИ I
1.	Агасандян В. А., Тросман Э. А., Багдасарьян X. С.,
Литманович А. Д., Штерн В. Я-—Высокомолек. соедин., 1966,
8, 1580.
2.	Александру Л., О п р и ш М.— Высокомолек. соедин., 1961, 3, 306.
3.	Багдасарьян X. С.— Автореферат докторск. диссерт. Физ.-хим. Ин-т
им. Карпова, М., 1950.
4.	Багдасарьян X. С.— ЖФХ, 1953, 27, 542.
5.	Багдасарьян X. С.— ЖФХ, 1958, 32, 2614.
6.	Багдасарьян X. С., Синицына 3. А.— РЖХим, 1961, 8, Р42,
1961, 52, 31.
7.	Багдасарьян X. С., Тросман Э. А.— Кинетика и катализ, 1967,
8, 43.
8.	Бережных-Фельдеш Т. А., Тюдеш Ф.— ВМС, 1964 , 6, 1529.
9.	Ваншейдт А. А., Харди Г.— РЖХим, 1960, 37 507.
10.	Д и н а б у р г В. А., Ваншейдт А. А.— ЖОХ, 1954 , 24, 840.
11.	Евстратова С. Д., Маргаритова М. Ф., Медведев С. С.—
Высокомолек. соедин., 1963, 5, 1574.
12.	3 и м и н а М. Г., Апухтина Н. П.— Коллоид, ж. 1959, 21, 181.
13.	К а р г и н В. А., Кабанов В. А., Зубов В. П., П а п и -
с о в И. М.— ДАН СССР, 1960, 134, 1098.
14.	Козина М. П., Скуратов С. М.— ДАН СССР, 1959, 127, 561.
15.	Колесников Г. С., Сарафалиева И. Г., Родионо-
ва Е. Ф.— Высокомолек. соедин., 1964, 6, 615.
16.	Колесов В. П., Пауков И. Е., Скуратов G. М.— ЖФХ, 1962,
36, 770.
17. Коротков А. А., Маранджева Е. Н.— ЖФХ, 1963, 37, 135.
18. Любецкий С. Г., Долгоплоск Б. А., Ерусалим-
с к и й Б. Л.— Высокомолек. соедин., 1961, 3, 734.
19. Мазурек В. В., Гасан-заде В. Г., Нестерчук Г. Т.— Вы-
сокомолек. соедин., 1964, 6, 1434.
20.	Манясек 3., Ржежабек А.— Международный симпозиум по макро-
молекулярной химии, Секция 2, Изд-во АН СССР, М., 1960, стр. 166.
21.	Ревзин А. Ф., Багдасарьян X. С.— ЖФХ, 1964, 38, 1020.
22.	Синицына	3.	А.,	Багдасарьян	X.	С.— ЖФХ,	1958,	32,	1319.
23.	Синицына	3.	А.,	Багдасарьян	X.	С.— ЖФХ,	1958,	32,	2663.
24.	Синицына	3.	А.,	Багдасарьян	X.	С.— ЖФХ,	1960,	34,	1110.
25.	Синицына	3.	А.,	Багдасарьян	X.	С.— ЖФХ,	1960,	34,	2736.
26.	С к у р а т о в С. М., Стрепихеев А. А., Канарская Е. Н.—
Коллоид, ж., 1952, 14, 185.
27.	С к у р а т о в С. М., Стрепихеев А. А., Козина М. П.— ДАН
СССР, 1957, 117, 452.
28.	Скуратов G. М., Стрепихеев А. А., Штехер С. М., Во л о-
хина А. В,— ДАН СССР, 1957, 117, 263.
29.	Стрепихеев А. А., Волохина А. В.— ДАН СССР, 1954, 99,
407.
187
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
, Скуратов С. M., Кашинская О. H.,
Брилдина Е. П., Штехер С. М.— ДАН
Стрепихеев А. А.,
Мурамова Р. С., I
СССР, 1955,...
Титов А.
Т к а ч е н к
ЖФХ, 1951,
Т ю д е ш <
4, 1262.
Т го д е ш
Т ю д е
Т го д е
1962, 4, 1431.
Харди Д., Нитраи К., Федоро
молек. соедин., 1962, 4, 584.
Харди Д., Шпигель В., Нитр
1961, 3, 144.
Химические реакции полимеров, под ред. Е.
М., 1967.
Abercramby D., Н у n е R., Т i 1 е у Р.— J. Chem. Soc., 1963, 5832.
Akazo
63, 592.
Allen
Allen
51, 95.
A u t г a
102, 105.
П., Лив
о Г. В.,
;, 25, 823.
Ф., К е н д е Й.,
ш и ц И. А,—ЖОХ, 1959, 29, 1605.
Хомиковский П. М., Медведев С. С,—
Азори М.— Высокомолек. соедин., 1962,
ш
ш
Ф.,Шиманди Л.— Высокомолек. соедин., 1962, 4, 1271.
Ф. "	"	"
Ф
Ill иманди Л.— Высокомолек. соедин., 1962, 4, 1425.
Шиманди Л., Азори
М.— Высокомолек. соедин.,
в а
а и
Н., Ковач Г.— Высоко-
К.— Высокомолек. соедин.,
Ф е т т е с а, т. 2. Изд-во «Мир»,
me G., Sakai S., М u г a i К.— Kogyo Kagaku Zasshi, 1960,
P., McSweeney P.— Trans. Faraday Soc., 1958, 54, 715.
P., Merrett F., Scanlan J.— Trans. Faraday Soc., 1955,
t a R., М ii 1 1 е г J.— Coll. Czechosl. Chem. Commun., 1959, 24, 3442.
d D.— Proc. Roy. Soc., 1949, A197, 374.
G., '	~ •	---
d
d
d
Mazza R..— Polymer, 1965, 6, 157.
M.— Proc. Roy. Soc., 1948, A192, 308.
М,— Proc. Roy. Soc.,J949, A197, 356.
s
v i 11 F.,
Dewar
Dewar
e
А у г е у
В а т f о
В а т f о
В am f о
29, 355.
В а т f о
|А239, 214.
Bamford '
А241, 364.
Bamford
1959, 55, 1451
Bamford
1959, 55, 418.
Bamford 1
Faraday Soc.,
В a m f о
34, 271.
a m f о
a m f о
a n e r j e e
a r b W.— Proc. Roy. Soc., 1952, A212, 117.
arltrop J., Hayes P., Calvin M.— J. Am. Chem. Soc.,
76, 4348.
Bartholome E., G e r r e n s H., H e r b e c k R., Weitz
Z. Elektrochem., 1956, 60, 334.
Bartlett -	--	• -	”	' "	'
1947, 2, 342.
В '
В
В
В
В
В
В
В
В
В
В
В
а
а
а
а
а
а
а
г
г
г
r
r
г
г
d
d
d
d
L е
С.,
С-,
С.,
C.,
C.,
C„
C„
C„
J
J
J
e
e
n
k
n
А.
J
о
h
n s
t
о
n
R.— J. Polymer Sci., 1958,
n
k
n
s
A.,
J
о
h
П s
t
о
n
R.— Proc. Roy. Soc., 1957,
n
k
n
s
A.,
J
о
h
n s
t
0
n
R.— Proc. Roy. Soc., 1957,
Jenkins
Jenkins
Jenkins
1959, 55, 168.
С., '
J e
n k i
A., Johnston
A., Johnston
A., Johnston
R.— Trans. Faraday Soc.,
R.— Trans. Faraday Soc.,
R., White E.— Trans.
ns A., White E.— J. Polymer Sci.,
1959,
С.,
С.,
S.,
P-,
Wh
Wh
i t е
i t е
М u t h а
Е.— Trans. Faraday Soc., 1956, 52, 716.
Е.— Trans. Faraday Soc., 1958, 54, 268.
n a M.— J. Polymer Sci., 1959, 37, 469.
Hammond G., Kwart H.— Disc. Faraday
1954,
H.—
Soc.,
Kwart Н.— J. Am. Chem. Soc., 1950, 72, 1051.
Kwart” '	,	.
Tate F.— J. Am. Chem. Soc., 1953, 75, 91.
i r d R., Russell K.— Can. J. Chem., 1963, 41,
J., P a 1 i t S.— Proc. Roy. Soc., 1950, A202, 485.
J., P a 1 i t S.— Proc. Roy. Soc., 1952, A214, 247.
11 e 11
t 1 e t t
t 1 e t t
ton S., В
u S., Sen
u S., S e n
wnC., Bell R., Ledwith A.— Polymer, 1965, 6, 95.
г
г
г
г
S
S
Р.,
Р.,
Р.,
H.— J. Am. Chem. Soc., 1952, 74, 3969.
P a 1 i t S.— Proc. Roy. Soc., 1952, A214, 247.
2737.
188
70.
71.
72.
73.
В
В
В
В
74.
75.
76.
77.
78.
79.
a
a
a
e
15,
e
e
e
e
e
e
80.
В
В
В
В
В
В
141.
Ben
xendale J., Madaras G.— J. Polymer Sci., 1956, 19, 171.
у s a 1 B.— J. Polymer Sci., 1958, 33, 381.
ysal B„ Tobolsky A.— J. Polymer Sci., 1952, 8, 529.
kkedahl N., Mathenson Г 1 "	*’ " ”
503.
к к
g
g
g
dahl N., Mathenson
H.—J. Res. Natl. Bur. Stads., 1935,
п
п
п
п
п
dahl N., Wood L.
ugh"
ugh
ugh
e
о
о
g о u g h
g о u
g h
Res. Natl. Bur. Stds„ 1937, 19, 551,
1958, 28, 475.
. 1961, A260, 205.
Trans. Faraday Soc., 1958 , 54 , 868.
Trans. Faraday Soc., 1958 , 54, 1560.
Henders	"
J.
W.— J. Polymer Sci.,
W.— Proc. Roy, Soc.,
W. “	-	-	-
W.
W.
о n W.— Trans. Faraday Soc., 1965, 61,
81.
82.
83.
84.
85.
86.
87.
88.
89.
gou
184, 266.
В
В
В
В
В
В
В
В
В
2822.
Bev
1954,
В
В
В
в
в
в
R
В
g h
W„
M с I n t о s
h S., Th
о m s о n
R.— Nature, 1959,
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
е
е
е
е
е
е
е
е
е
n
n
n
n
n
n
n
n
v
100.
101.
102.
103.
104.
105.
106. В
107.
108.
о u
о u
о u
о u
о u
о u
о u
о n
i n g t
g
g
g
g
g
g
g
s
gh
gh
gh
gh
gh
gh
gh
S„
on J.,
i n g t
A221,
1 n g t
i n g t
i n g t
i n g t
i n g t
Mel
Mel
Mel
Mel
Smith A.— Trans. Faraday Soc., 1958 , 54, 1553.
Thomson R.— Trans. Faraday Soc., 1960, 56, 407.
Thomson R.— Trans. Faraday Soc., 1965, 61, 1735.
W.,
w.,
w„
w„
w.,
w„
W„
North A.— J. Am, Chem. Soc., 1959, 81, 1339.
Ghanem N., Melville H.— J. Chem. Soc., 1955,
v
v
v
v
i 11
i 11
i 1 1
i 1 1
е
е
е
е
H.— Proc.
H.— Proc.
H.— Proc.
H.— Proc.
Roy. Soc.,
Roy. Soc.,
Roy. Soc.,
Roy. Soc.,
330.
429.
445.
1954, A225,
1955, A230,
1959, A249,
1959, A249, 455.
о n J.,
437.
о
о
о
о
о
Guzman G., Melville H.— Proc. Roy. Soc.,
ss B.— J. Polymer Sci., 1964, A2, 1893.
H.— Trans. Faraday Soc., 1962, 58, 2005.
H.— Trans. Faraday Soc., 1963, 59, 127.
H.— Trans. Faraday Soc., 1963, 59, 1348.
A.— Polymer, 1962, 3, 585.
Renfold J., Pies ch P.,
J.
J
J
J.
J.
M a 1 p a
Troth
Troth
Troth
Wahid
Longworth W.,
e v
e v
e v
e v
e v
iddulphR,
utherf or d P.— Polymer, 1960, I, 521.
i r d R., H a r p e 1 1 G., Russell K.— Can. J. Chem., 1962, 40, 701.
Boghetich L., Mortimer G., Daues G.— J. Polymer Sci., 1962,
61, 3.
Bonsai E., Valentine L., Melville H.— J. Polymer Sci., 1951,
7, 39.
Bonsai E., Valentine L., Melville H.— Trans. Faraday Soc.,
1952, 48, 763.
Booth C., Beason L.— J. Polymer Sci., 1960, 42, 93.
Booth C., Beason L., Bailey J.— J. Appl. Polymer Sci., 1961,
5, 116.
Bound у R., Boyer R.—Styrene, Reinhold, New York, 1952, p. 67.
. В r a u n	”
154.
В
n
n
n
n
n
D., Ahn T. O., Kern W.— Makromolek. Chem., 1962, 53,
109.
ПО.
111.
112.
113.
114.
115.
J.— Makromolek. Chem., 1952, 8, 147.
J.— Z. Elektrochem., 1956, 60, 286.
J., -	' '
J.,
ь
ь
ь
ь
е i t
е i t
е i t
e i t
c h
c h
c h
c h
tics, 1958, 5, 302.
В r e i t e n b
1960, 91, 205.
В r e i t e n b
В r e i t e n b
В r e i t e n b
Bryant W.— J.
Burnett G.— Mechanism of Polymer Reactions, Interscience Publishers,
New York, 1954, pp. 230, 233.
Burnett G.— Quart. Revs, 1950, 4, 292.
В
В
г
г
г
г
e
e
e
e
n
n
n
n
а
а
а
а
a
a
a
a
c h
J.,
К a r 1 i n g e r H.— Monatsh. Chem., 1951, 82, 245.
Olaj O., Schindler A.— Kunststoffe-Plas-
Olaj O., Schindler A.— Monatsh. Chem.,
c h
c h
c h
J
J
Schindler А.— Monatsh. Chem,, 1952, 83, 724.
Schindler А.— Monatsh. Chem., 1955, 86, 437.
J., Schindler A.— Monatsh. Chem., 1957, 88, 53.
Polymer Sci., 1962, 56, 277.
189
116.	Burnett G.— Trans. Faraday Soc., 1950, 46, 772.
117.	Burnett G., Evans P., Melville H.— Trans. Faraday Soc., 1953,
49, 1096.
118.	Burnett G., Evans P., Melville H.— Trans.FaradaySoc., 1953,
49, 1105.
119.	Burnett G., Melville H.— Nature, 1945, 156, 661.
120.	Burnett G., Melville H.— Proc. Roy. Soc., 1947, A189, 456.
121.	Burnett G., Melville H.— Proc. Roy. Soc., 1947, A189, 494.
122.	Burnett G., Melville H.— Trans. Faraday Soc., 1950, 46, 976.
123.	Burnett G., Wright W.— Proc. Roy. Soc., 1954, A221, 28.
124.	Burnett G., Wright W.— Proc. Poy. Soc., 1954, A221, 37.
125.	Burnett G., Wright W.— Proc. Roy. Soc., 1954, A221, 41.
126.	Burrell G., M a j u г у T., Melville H.— Proc. Roy. Soc., 1951,
A205, 309.
127.	В u s e 1 1 i A., Lindemann L., Blades G.— J. Polymer Sci.,
1958, 28, 485.
128.	В u s f i e 1 d W., Whalley E.— Trans. Faraday Soc., 1963, 59, 679.
129.	В у w a t e r S.— Can. J. Chem., 1957, 35, 552.
130.	В у w a t e r S.— Makromolek. Chem., 1962, 52, 120.
131.	В у water S.— Trans. Faraday Soc., 1955, 51, 1267.
132.	В у w a t e r S., Worsfold D.— J. Polymer Sci., 1962, 58, 571.
133.	Cannon J., Fettes E., Tobolsky A.— J. Am. Chem. Soc., 1952,
74, 1854.
134. C a n t о w M., Meyerhoff G., Schulz G.— Makromolek. Chem.,
1961, 49, 1.
135. Cass R., Fletcher S., Mortimer C., Spr ingall H.,
White
136. C h a d h
137. Ch a d h
138. Ch a d h
139. Ch a d h
140. C h a d h
141. Ch a d h
T.— J. Chem. Soc., 1958, 1406.
a R., M i s r a G.— Current Sci. (India), 1954, 23, 186.
a R., Misra G.— Current Sci. (India), 1955, 24, 26.
a R., Misra G.— Indian J. Rhys., 1954, 28, 37.
a R., Misra G.— Makromolek. Chem., 1954, 14, 97.
a R., Misra G.— Trans. Faraday Soc., 1958, 54, 1227.
a R., S h u к 1 a J., Misra G.— Trans. Faraday Soc., 1957,
53, 240.
142. Chang E., Price C.— J. Am. Chem. Soc., 1961, 83, 4650.
143. Chatterjee S., Khanna S., Palit S.— J. Indian Chem. Soc.,
1964 , 41, 622.
144.	Chaudhury A.— Makromolek. Chem., 1959, 31, 214.
145.	Chinmayanandam B., Melville H.— Trans. Faraday Soc.,
1954 , 50, 73.
146.	Clarke J., Howard R., Stockmayer W.— Makromolek.
Chem., 1961, 44/46, 427.
147.	Colebourne N., Collinson E., Currie D., Dainton F.—
Trans. Faraday Soc., 1963, 59, 1357.
148.	Cook R., D a i n t о n F., Ivin K.— J. Polymer Sci., 1957, 26, 351.
149.	Cook R., Ivin K.— Trans. Faraday Soc., 1957, 53, 1132.
150.	Cook R., Ivin K., O’Donnell J.— Trans. Faraday Soc., 1965,
61, 1887.
151.	Cooper W.— J. Chem. Soc., 1952, 2408.
152.	Coscia A., Kugel R., Pelion J.— J. Polymer Sci., 1961, 55, 303.
153.	Costanza A., Coleman R., Pierson R., Marvel C.,
King C.— J. Polymer Sci., 1955, 17, 319.
154.	Crawford J.— J. Chem. Soc., 1953, 2658.
155.	C u b b о n R.— Makromolek. Chem., 1964, 80, 44.
156.	Curtice J., Gilman H., Hammond G.— J. Am. Chem. Soc.,
1957, 79, 4754.
157.	Dainton F., Davies J., Manning P., Zahir S.— Trans.
Faraday Soc., 1957, 53, 813.
158.	Dainton F., Devlin T., Small P.— Trans. Faraday Soc., 1955,
51, 1710.
190
159. D al n t on F., Diaper J., Ivin K., S h e a r d D.— Trans. Fara-
day Soc., 1957, 53, 1269.
150. Dainton" “
161. ~
о n
F.,
F.,
Eaton
Evans
R.— J. Polymer Sci., 1959, 39, 313.
D , -
H о а г e
F.
Melia T.— Polymer, 1962.
D a i n t
3, 263.
D ai n t
3, 271.
D a i n t
3, 277.
Dainton
3, 286.
Dainton
3, 297.
166. Dainton
3, 310.
Dainton.
Interscience Publishers, New York — London, 1962, p. 251.
Dainton F., Ivin K.— Proc. Roy. Soc., 1952, A212, 207.
D a i “	”	-	•
D a i
162.
163.
164.
165.
167.
о n
о n
F„
F,
F.,
F.,
F.,
F.,
Evans
Evans
Evans
Evans
Evans
D.,
D„
D.,
D„
D.,
H о a r e
H о a г e
Hears
H о a r e
H о a r e
F.,
F.,
F.,
F.,
F.,
Melia T.— Polymer, 1962.
Meli
Mell
Meli
Mell
a
a
a
a
T.— Polymer, 1962,
T.— Polymer, 1962,
T.— Polymer, 1962,
T.— Polymer, 1962,
Ivin K.— in Experimental Thermochemistry, vol. II.
168.
169.
170,	..................
171. D a i n t 0 n F., Ivin K., S h e a г d D.— Trans. Faraday Soc., 1956,
52, 414.
D a i n t 0 n F.
55, 61.
Dainton
56, 1784.
Dainton
Dainton
Dainton.
Das S., Chatterjee S., P a 1 i t S.— Proc. Roy. Soc., 1955, A227, 252
178. Dixon W., Norman R.— Nature, 1962, 196, 891.
172.
173.
174.
175.
1%:
n
n
ton
ton
F.
F.
F.,
F.,
F.,
F.,
Ivin K.— Quart. Rev., 1958, 12, 61.
Ivin K.— Trans. Faraday Soc., 1950, 46, 331.
Ivin K., Walmsley D,— Trans. Faraday Soc., 1959,
Ivin K., Walmsley D.— Trans. Faraday Soc., 1960,
James D.— J. Polymer Sci., 1959, 39, 299.
Sisley W.— Trans. Faraday Soc., 1963, 59, 1369.
T о r d о f f M.— Trans. Faraday Soc., 1957, 53, 499.
179.	Di xon — Lewis G.— Proc. Roy. Soc., 1949, A198, 510.
180.	D о b 6 J., Friese K.— Plaste u. Kautschuk, 1962, 9, 188.
181.	Eisenberg A., Tobolsky A.— J. Polymer Sci., 1960, 46, 19.
182.	EkegrenS., Ohrn S„ Granath K., Kinell P.—Acta Chem.
Scand., 1950, 4, 126.
183.	Evans A., Polanyi M.— Nature, 1943, 152, 738.
184.	Evans A., Tyrrall E.— J. Polymer Sci., 1947, 2, 387.
185.	Fad пег T., Mor awe tz H.— J. Polymer Sci., 1960, 45, 475.
186.	Fairbrother F., Gee G., Merrall G.— J. Polymer Sci., 1955,
16, 459.
187.	Ferington T., Tobolsky A.— J. Am. Chem. Soc., 1955, 77, 4510.
188.	F i п к e H., Scott D., Gross M., Messerly J., Wadding
ton G.— J. Am. Chem. Soc., 1956, 78, 5469.
189.	Fletcher S., Mortimer C., Springall H.— J, Chem. Soc.,
1959, 580.
190.	Flory P.— Principles of Polymer Chemistry, Cornell University Press,
New York, 1953.
191.	Fontana C., Kidder G. — J. Am. Chem. Soc., 1948, 70, 3745.
1§2. F 0 x T., G r a t c b S.— Ann. N. Y. Acad. Sci., 1953, 57, 367.
193.	Fuhrman N., Mesrobian R.— J. Am. Chem. Soc., 1954, 76, 3281.
194.	F u j i i S.— Bull. Chem. Soc Japan, 1954, 27, 216.
195.	Fujii S., Tanaka S., Sutani S.— J. Polymer Sci., 1956, 20, 586,
196.	Furukawa G., McGoskey R.— J. .Res. Natl. Bur. Stds., 1953,
51, 321.
197.	Furukawa G., McGoskey R., King G.— J. Res. Natl. Bur.
Stds., 1952, 49, 273.
198.	Furukawa G., McGoskey R., Reilly M.— J. Res. Natl. Bur.
Stds., 1953, 51, 69.
199.	Furukawa G., Reilly M.— J. Res. Natl. Bur. Stds., 1956, 56, 285.
191
adkary S., Kapur S.— Makromolek. Chem. 1955, 17, 29.
e e G.— Chem. Soc. (London), Special Publication, 1961, 15, 67.
e о r g e M.— J. Polymer Sci., 1964, A2, 3169.
e о r g e M., О n у о n P.— Trans. Faraday Soc., 1963, 59, 134.
e о r g e M., О n у о n P.— Trans. Faraday Soc., 1963, 59, 1390.
e r r e n s H.— Ber. Bunsenges., 1963, 67, 741.
G
G
G
G
Berenbaum М.,
208.
n R.,
431.
200.
201.
202.
203.
204.	G
205.	G________ ...	_____ .. .
206.	Ghosez L., Smets G.— J. Polymer Sci., 1959, 37, 445.
207.	G 1 и с к m a n M., К a m p f M., O' В r i e n J., F о x T., Gra-
ham R.— J. Polymer Sci., 1959, 37, 411.........................
Gobra ~	'
1960, 46,
G od say M.,
57, 641.
G о d s а у M.,
(London), 1959,
Gopalan M., Santhappa M.— J. Polymer Sci., 1957, 25, 333.
~ a ' "	~	”
a
a
a
e
Т о b о 1 s к у А.— J. Polymer Sci.,
ssell K.— J- Polymar Sci., 1962,
s s e 1 1 K.— Chemistry & Industry
Н а г р е 1 1 G., R и
209.
Lohmann D., R и
1603.
210.
211.
212. G r
213.
214.
215.
216.
n t D., G r a s s i e N.— Trans. Faraday Soc., 1959, 55, 1042.
s s i e N., Melville H.— Proc. Roy. Soc., 1951, A207, 285.
s s i e N., Vance E.— Trans. Faraday Soc., 1956, 52, 727.
Williams A.— Trans. Faraday Soc., 1959, 55, 760.
R., Aiderman D., Mayo F.— J. Am. Chem. Soc., 1948,
Melville Н.— Proc. Roy. Soc., 1951, А207, 285.
G r
G r
G r
Gr
70,
У P
gg
3740.
Gregg
Gregg
Gregg
217.
218.
219.
220* H a аГН, H
221. H a c h i h a m
1955, 5, 491.
222. H a c h i h a m
1955, 5, 497.
R., Mayo
Mayo
Mayo
lusek
a Y.,
a Y.,
R
R
F.— Disc. Faraday Soc., 1947, 2, 328.
F.— J. Am. Chem. Soc., 1948, 70, 2373.
F.— J. Am. Chem. Soc., 1953, 75, 3530.
H.— J. Polymer Sci., 1964, A2, 2297.
Sumitomo H.— Technol. Repts
Osaka Univ.,
Sumitomo H.— Technol. Repts
Osaka Univ.,
223.	Ham G.— J. Polymer Sci., 1956, 21, 37.
224.	Ham G., Ringwald E.— J. Polymer Sci., 1952, 8, 91.
225.	Hamermesh С., Haury V.— J. Org. Chem., 1961, 26, 4748.
226.	Hayes R.— J. Polymer Sci., 1954, 13, 583.
227.	H a z e 1 1 J., Ivin K.— Trans. Faraday Soc., 1962, 58, 176.
228.	Hazell J., Ivin K.— Trans. Faraday Soc., 1962, 58, 342.
229.	Henley E., Chong C.— J. Polymer Sci., 1959, 36, 511.
230.	Henrici-Olive G., Olive S.— Fortschr. Hochpolymer. Forsch.,
1961, 2, 496.
231.	Henrici-Olivd G., Olive S.— Makromolek. Chem., 1957, 24,
64.
232.	Henri ci - Olive G., Olive S.— Makromolek. Chem., 1960, 37, 71.
233.	Henr i ci - Olive G., Olive S.— Makromolek. Chem., 1962, 53, 122.
234.	Henr i ci - 01 i ve G., OliveS., Schulz G.— Makromolek.
Chem., 1957, 23, 207.
235.	Henrici-Olive G., OliveS., Schulz G.— Z. physik. Chem.
(BRD), 1959, 20, 176.
236.	H о p f f H., L fl s s i H.— Makromolek. Chem., 1963, 62, 31.
237.	Hrabak F., Bezdek M., Hynkova V., Pelzbauer Z.—
International Symposium on Macromolecular Chemistry, Prague, 1965, Pre-
print 75.
238.	Hrabak F., Jiresova L.— Coll. Chechosl. Chem. Commun., 1961,
26, 1283.
239.	Huff T., Perry E.— J. Am. Chem. Soc., 1960, 82, 4277.
240.	Huff T., Perry E.— J. Polymer Sci., 1963, Al, 1553.
241.	Hyden P., Melville H.—J. Polymer Sci., 1960, 43, 201.
242.	I m о t о M., К i n о s h i t a M., N i s h i g a к i M.— Makromolek. Chem.,
1965, 86, 217.
243. I m о t о M., Otsu T., Ota T., Takatsugi H., Matsuda М,—
J. Polymer Sci., 1956, 22, 137.
192
244.	I m о t о M., О t s u T., Tsu da K., Ito T.— J. Polymer Sci., 1964,
A2, 1407.
245.	Imoto M., Takemoto K., Nakai Y.— Makromolek. Chem., 1961,
48, 80.
246.	1 moto S., Komi n a mi T.— Kobunsi Kagaku, 1958, 15, 60.
247.	Imoto S., Komi nami T.— Kobunsi Kagaku, 1958, 15, 279.
248.	Imoto S., Ukida J., Komi nami T.— Kobunsi Kagaku, 1957,
14, 127.
249.	Imoto S., Ukida J., Ko mi nami T.— Kobunsi Kagaku, 1957,
14, 384.
250.	Ivin K.— Pure Appl. Chem., 1962, 4, 271.
251.	Ivin K.— Trans. Faraday Soc., 1955, 51, 1273.
252.	Ivin K., Keith W., Mackie H.— Trans. Faraday Soc., 1959, 55,
262.
253.	Jacques J., Mole M., P a d d о с к N.— J. Chem. Soc., 1965, 2112.
254.	J e 1 1 i n e к H., К a c h i H.— Makromolek. Chem., 1965, 85, 1.
255.	Jessup R.— J. Chem. Rhys., 1948, 16, 661.
256.	Jessup R., Cummings A.— J. Res. Natl. Bur. Stds., 1934, 13, 357.
257.	Johnson D., Tobolsky A.— J. Am. Chem. Soc., 1952 , 74, 938.
258.	Jones M.— Can. J. Chem., 1956, 34, 108.
259.	Joshi R.— J. Polymer Sci., 1962, 56, 313.
260.	Joshi R.— Makromolek. Chem., 1962, 53, 33.
261.	Joshi R.— Makromolek. Chem., 1962, 55, 35.
262.	Joshi R.— Makromolek. Chem., 1963, 62, 140.
263.	Joshi R.— Makromolek. Chem., 1963, 66, 114.
264.	Kaarsemaker S., Coops J.— Rec. trav. chim., 1952 , 71, 261.
265.	Kammerer H., R о c a b о у F.— Compt. rend., 1963, 256, 4440.
266.	Kammerer H., Roca bo у F.— Makromolek. Chem., 1964, 72, 76.
267.	V a n Kamp H., Coops J., Lambregts W., Visser B.,
Dekker H.— Rec. trav. chim., 1960, 79, 1226.
268.	Kapur S.— J. Sci. Ind. Res. (India), 1951, 1Q8, 186.
269.	Kapur S.— J. Polymer Sci., 1953, 11, 399.
270.	Kapur S., Gad к ar у S.— J. Sci. Ind. Res. (India), 1958, 17B, 152.
271.	Kapur S., Joshi R.— J. Polymer Sci., 1954, 14, 489.
272.	К a t a g i r i K-, Uno К., О к a m u r a S.— J. Polymer Sci., 1955,
17, 142.
273.	Kawakami H., Mori N., Kawashima K., Sumi M.— Kogyo
Kagaku Zasshi, 1963, 66, 88.
274.	Kawakami H., Mori N., Sumi M.— Kobunsi Kagaku, 1963, 20,
408.
275.	Kern W., Braun D.— Makromolek. Chem., 1958, 27, 23.
276.	Kern W., J a a к s V.— J. Polymer Sci., 1960, 48, 399.
277.	Khanna S., Chatterjee S., Nandi U., Pal it S.— Trans.
Faraday Soc., 1962, 58, 1827.
278.	К i c e J.— J. Am. Chem. Soc., 1954, 76, 6274.
279.	Kice J.—J. Polymer Sci., 1956, 19, 123.
280.	Kilroe J., Weale K.— J. Chem. Soc., 1960, 3849.
281.	К i n о s h i t a M.— Кобунси кагаку, 1963, 20, 237.
282.	К i n о s h i t a M., Imoto M.— Kobunsi Kagaku, 1963, 20, 231.
283.	Kirkham W., Robb J.— Trans. Faraday Soc., 1961, 57, 1757.
284.	Kitagawa H — Makromolek. Chem., 1963, 64 , 229.
285.	К i u c h i H., Watanabe M.— Kobunsi Kagaku, 1964, 21, 37.
286.	Kurian C., Muthana M.— Makromolek. Chem., 1959 , 29, 1.
287.	Kurian C., Muthana M.— Makromolek. Chem., 1959, 29, 19.
288.	К w a r t M., Broadbent H., Bartlett P.— J. Am. Chem. Soc.,
1950 , 72, 1060.
289.	К we t K., Eirich F.— J. Phys., Chem., 1962, 66, 828.
290.	Lacher J., Gottlieb H., Park J.— Trans. Faraday Soc., 1962,
58, 2348.
13 185
193
291.	Lacher J., Merz E., Bohmfalk E, Park J.— J. Phys. Chem.,
1956 60 492.
292.	L a i t a Z.— J. Polymer Sci., 1959, 38, 247.
293.	Laita Z., Machacek Z.— J  Polymer Sci., 1959, 38, 459.
294.	Landers L., Volman D.— J. Am. Chem. Soc., 1957, 79, 2996.
295.	Lazar M., P a v 1 i n e c J.— Chem. Zvesti, 1961, 15, 428.
296.	Lazar M., Pavlinec J.— J. Polymer Sci., 1964, A2, 3197.
297.	Lazar M., Pavlinec J., Manasek Z.— Coll. Chechosl. Chem.
Commun., 1961, 26, 1380.
298.	Lazar M., R ado R., Pavlinec J.— J. Polymer Sci., 1961, 53, 163.
299.	Lewis F., Mayo F.— J. Am. Chem. Soc., 1954, 76, 457.
300.	L 1 m D., Kolinsky M.— J. Polymer Sci., 1961, 53, 173.
301.	L i m D., Wi ch terl e O.— Polymer Sci., 1958, 29, 579.
302.	Litt M., Stannett V.— Makromolek. Chem., 1960, 37, 19.
303.	Loshaek S., Broderick E.— J. Polymer Sci., 1959 , 39, 241.
304.	Lashaek S., Broderick E., Bernstein P.— J. Ploymer Sci.,
1959 39 223.
305.	Lowell A., Price J.— J. Polymer Sci., 1960, 43, 1.
306.	Machell G., Richards G.— J. Chem. Soc., 1961, 3308.
307.	Mackay M., Melville H.— Trans. Faraday Soc., 1949, 45, 323.
308.	Mackie H., M а у r i с к R.— Trans. Faraday Soc., 1962, 58, 230.
309.	Mackie H., О’ H a r e P.— Tetrahedron, 1963, 19, 961.
310.	Mahadevan V., Santhappa N.— Makromolek. Chem., 1955, 16,
119.
311.	M a j u г у T., M a 1 v i 1 1 e H.— Proc. Roy. Soc., 1951, A205, 496.
312.	Mallik K.— Naturwiss., 1958, 45, 385.
313.	Manabe T., Utsu mi T., Ok a mu r a S.— J. Polymer Sci., 1962,
58, 121.
314.	Matheson M., Auer E., Bevilacqua E., Hart E.— J. Am.
Chem. Soc., 1949, 71, 497.
315.	Matheson M., Auer E., Bevilacqua E., Hart E.— J. Am.
Chem. Soc., 1949, 71, 2610.
316.	Matheson M., Auer E., Bevilacqua E., Hart E.— J. Am.
Chem. Soc., 1951, 73, 1700.
 317. Matheson M., Auer E., Bevilacqua E., Hart E.— J. Am.
Chem. Soc., 1951, 73, 5395. .
318. Matsuda M,, Abe S., Tokura N.— J. Polymer Sci., 1964, A2,
3877.
319.	Matsuda M., Tokura N.— J. Polymer Sci., 1964, A2, 4281.
320.	Matsumoto M., Maeda M.— J. Polymer Sci., 1955, 17, 438.
321.	Matsumoto M., Ukida J., Takayama G., Eguchi T.,
Mukumoto K., Imai K., Kazusa Y., Maeda M.— Makro-’
molek. Chem., 1959, 32, 13.
322.	Matyska B., К os si er J., Srajer V.—Coll. Chechosl. Chem.
Commun., 1958, 23, 1456.
323.	Mayo F.— J. Am. Chem. Soc., 1943, 65, 2324.
324.	Mayo F.— J. Am. Chem. Soc., 1948, 70, 3689.
325.	Mayo F.— J. Am. Chem. Soc., 1953, 75, 6133.
326.	Mayo F.— J. Am. Chem. Soc., 1954, 76, 5392.
327.	Mayo F., Gregg R., Matheson M.— J. Am. Chem. Soc., 1951
73, 1691.
328.	McCormick H.— J. Polymer Sci., 1957, 25, 488.
329.	McCurdy K., Laidler K.— Can. J. Chem., 1964 , 42 , 818.
330.	Meehan E., Koi t hot f L, Sinha P.—Polymer Sci., 1955, 16,
471.
331.	Meehan E., Kolthoff I., Sinha P.—J. Polymer Sci., 1964.
A2, 4911.
332.	Mellows F., Burton M.— J. Rhys. Chem., 1962, 66, 2164.
333.	Meggy A.— J. Chem. Soc., 1953, 796.
334.	Melia T.—Polymer, 1962, 3, 317,
194
335.	Melville H., Bickel A.— Trans. Faraday Soc., 1949, 45, 1047.
336.	Melville H., Valentine L.— Trans. Faraday Soc., 1950, 46, 210.
337.	M 1 с к 1 e у H., Michaels A., Moore A.— J. Polymer Sci., 1962,
60, 121.
338.	Minoura Y., Hayashi Y., I mo to M.— Kobunsi Kagaku, 1958,
15, 260.
339.	Minoura Y., Yasumoto N., Ishii T.— Kogyo Kagaku Zasshi,
1962, 65, 1299.
340.	Minoura Y., Yasumoto N., Ishii T.— Makromolek. Chem.,
1964, 71, 159.
341.	Misra G., C h a d h a R.— Makromolek. Chem., 1957, 23, 134.
342.	Misra G., Rastogi R., Gupta V.— Makromolek. Chem., 1961,
50, 72.
343.	Miyake T., Matsumoto M.— Kogyo Kagaku Zasshi, 1959, 62, 1101.
344.	M i	у a m a	H.—	Bull. Chem.	Soc. Japan,	1956, 29,	711.
345.	M i	у a m a	H.—	Bull. Chem.	Soc. Japan,	1956, 29,	715.
346.	M i	у a m a	H.—	Bull. Chem.	Soc. Japan,	1956, 29,	720.
347.	M i	у a m a	H.—	Bull. Chem.	Soc., Japan,	1957, 30,	10.
348.	M 1 у a m a H., Fujimoto S.— J. Polymer Sci., 1961, 54, 32.
349.	Mori Y., Sato K., Minoura Y.— Kogyo Kagaku Zasshi, 1958,
61, 462.
350.	Mortimer G., Arnold L.— J. Am. Chem. Soc., 1962, 84, 4986.
351.	Morton M., Gala J., P i i r m a I.— J. Am. Chem. Soc., 1956, 78,
5394.
352.	Morton M., Gibbs W.— J. Polymer Sci., 1963, Al, 2679.
353.	Morton M., P i i r m a I.— J. Am. Chem. Soc., 1958, 80, 5596.
354.	Morton M., P i i r m a I.— J. Polymer Sci., 1963, Al, 3043.
355.	Morton M., Salatiello P., Landfield H.— J. Polymer Sci.r
1952 8 215
356.	Morton M., Salatiello P., Landfield H.— J. PolymerSci.
1952, 8, 279.
357.	N a g а о H., Yamaguchi T.— J. Chem. Soc. Japan, Ind. Chem. Sec.,
. 1956, 59, 1363.
358.	Nair A., Muthana M.— Makromolek. Chem., 1961, 47, 114.
359.	Nair A., Muthana M.— Makromolek. Chem., 1961, 47, 128.
360.	Nair A., Muthana M.— Makromolek. Chem., 1961, 47, 114.
361.	Nandi U., Ghosh P., P a 1 i t S.— Nature, 1962, 195, 1197.
362.	Nandi LJ.7 P a 1 i t S.— J. Polymer Sci., 1956, 22, 559.
363.	Nelson R., Jessup R., Roberts D.— J. Res. Natl. Bur. Stds.,
1952 48 275.
364.	Nickolson E., Norrish R.— Disc. Faraday Soc., 1956, 22, 104.
365.	Noma К., T a j i m a Y., N i w a M.— Sci. Eng. Rev. Doshisha Univ.,.
1962 3 91
365.	Norrish R., Simons J.— Proc. Roy. Soc., 1959, A251, 4.
367.	North A., Reed G.— J. Polymer Sci., 1963, Al, 1311.
368.	North A., Richardson D.— Polymer, 1965, 6, 333.
369.	North A., Seal Ion A.— Polymer, 1964, 5, 447.
370.	N о z a к i K.— Disc. Faraday Soc., 1947, 2, 337.
371.	O'Brien J., Gornick F.— J. Am. Chem. Soc., 1955, 77, 4757.
372.	Okamura S., Katagiri K.— Makromolek. Chem., 1958, 28, 177.
373.	Okamura S., Katagiri K., Motoyama T.— J. Polymer Sci.,
1960, 43, 509.
374.	Okamura S., Motoyama T.— J. Polymer Sci., 1962, 58, 221.
375.	Okamura S., Takeya K.— Kobunsi Kagaku, 1958, 15, 353.
376.	О n у о n P.— Trans. Faraday Soc., 1955, 51, 400.
377.	О n у о n P.— Trans. Faraday Soc., 1956, 52, 80.
378.	О n у о n P.— J. Polymer Sci., 1956, 22, 19.
379.	Or r R.— Polymer, 1961, 2, 74.
380.	Otsu T., Kinoshita Y., I m о t о M.— Makromolek. Chem., 1964,
73, 225.
13*
195
381.	Otsu T., Nay atani К.— Makromolek. Chem., 1955, 27, 149.
382.	Otsu	T.,	Shimizu A., Imoto M.— Polymer Sci., 1964,	B2,	973.
383.	P a 1 i t	S.,	Das S.— Proc. Roy.	Soc., 1954, A226, 82.
384.	P a 1 i t	S.,	Nandi U., Saha	N.— J. Polymer Sci.,	1954,	14,	295.
385.	P а о 1 e t t i К., В i 1 1 m e у e r	F.— J. Polymer Sci.,	1964,	A2,	2049.
386.	Parks G., Mosher H.— J. Polymer Sci., 1963, Al, 1979.
387.	Passaglia E., Kevorkian H.— J. Appl. Phys., 1963, 34, 90.
388.	Passaglia E., Kevorkian H.— J. Appl. Polymer Sci., 1963, 7,
119.
389.	Patrick G.— Tetrahedron, 1958, 4, 26.
390.	Peebles L.— J. Polymer Sci., 1965, A3, 341.
391.	Peebles L., Clark J., Stock mayer W.— J. Am. Chem. Soc.,
1960 , 82, 4780.
392.	Pelion J.— J. Polymer Sci., 1960, 43, 537.
393.	Perry E.— J. Polymer Sci., 1951, 54, 46.
394.	P i с с о 1 i W., Haberland G., M e г к e r R.— J. Am. Chem. Soc.,
1960, 82, 1883.
395.	Pierson R., Costanza A., Weinstein A.— J. Polymer Sci.,
1955 17 221.
396.	P 1 a t a u G., Eirich F., Mesrobian R., Woodward A.—
J. Polymer Sci., 1959, 39, 357.
397.	Polymer Handbook, Editors: J. Brandrup 8 с E. H. Immergut with the Colla-
boration of H.— G. Elias, Interscience Publishers, A division of John Wiley
8 c Sons, New York — London — Sydney, 1966.
398.	Prevot-Bernas A., Sebban-Danon J.— J. Chim. Phys.,
1956, 53, 418.
399.	Pryor W.—J. Phys. Chem., 1963, 67, 519.
400.	Pryor W., Huston D., Fiske T., Pickering T., Ciuf-
f a r i n E.— J. Am. Chem. Soc., 1964, 86, 4237.
401.	Pryor W., Kaplan G.— J. Am. Chem. Soc., 1964, 86, 4234.
402.	Pryor W., Lee A., Witt C.— J. Am. Chem. Soc., 1964, 86, 4229.
403.	Pryor W., Pickering E.— J. Am. Chem. Soc., 1962, 84, 2705.
404.	Pryor W., P u 1 t i n a s E.— J. Am. Chem. Soc., 1963, 85, 133.
405.	Quinn F., Mandelkern L.— J. Am. Chem. Soc., 1958, 80, 3178.
406.	Rabel W., Ueberreiter K.— Ber. Bunsenges., 1963, 67, 710.
407.	R a i n e H., Ri c h a r d s R., Ryder H.— Trans. Faraday Soc., 1945,
41, 56.
408.	Restaino A., Reed W.— J. Polymer Sci., 1959, 36, 499.
409.	Richardson J., Parks G.— J. Am. Chem. Soc., 1939, 61, 3545.
410.	Riddle E.— Monomeric Acrylic Esters, Reinhold Publishing Corp., New
York, 1954, ref. 14, p. 64.
411.	Robb J., Sen ogles E.—Trans. Faraday Soc., 1962, 58, 708.
412.	Robb J., Vofsi D.— Trans. Faraday Soc., 195ST, 55, 558.
413.	Roberts D.— J. Res. Natl. Bur. Stds., 1950, 44, 221.
414.	Roberts D., J e s s u p R.— J. Res. Natl. Bur. Stds., 1951, 46, 11.
415.	Roberts D,, Walton W., L e s s u p R.— J. Res. Natl. Bur. Stds.,
1947, 38, 627.
416.	Rose J.— J. Chem. Soc., 1946, 546.
417.	Saha N., Nandi U., P a 1 i t S.— J. Chem. Soc., 1956, 427.
418.	Saha N., Nandi U., Palit S.— J. Chem. Soc., 1958, 7,
419.	Saha N., Nan d.i LL, Palit S.— J. Chem..Soc., 1958, 12.
420.	Sakurada L, Sakaguchi Y., Hashimoto K.— Kobunsi,
Kagaku, 1962, 19, 593.
421.	Santee G., Marchessault R., Clark H., Kearny J.,
Stannett V.— Makromolek. Chem., 1964, 73, 177.
422.	Santhappa M., Iyer V.— Current Sci. (India), 1955, 24, 173.
423.	Santhappa M., Vaidhyanathan V.— Current Sci. (India),
1954 23 259.
424.	Scanlan j.— Trans. Faraday Soc., 1954, 50, 756.
425.	Schonfeld E., W a 1 t c h e r I.— J. Polymer Sci., 1959, 35, 536.
196
426.	Schulz G., H e n r i c i G.— Makromolek. Chem., 1956, 18/19, 437.
427.	Schulz G., H e n r i c i G., Olive S.— J. Polymer Sci., 1955, 17, 45.
428.	Schulz G., Henrici G., Olive S.— Z. Elektrochem., 1956, 60,
296.
429.	Schulz G., Henrici-Olive G., Olive S.— Z. physik. Chem
(BRD), 1960, 27, 1.
430.	Schulz G., Roberts - Nowakowsk a L.— Makromolek. Chem.,
1964, 80, 36.
431.	Schulz G., Stein D.— Makromolek. Chem., 1962, 52, 1.
432.	Scott R., Meyers C., Rands R., Brickwedde F., Bek-
k e d a h 1 N.— J. Res. Natl. Bur. Stds., 1945, 35, 39.
433.	Scott G., Soong G., Huang W.— S., Reynolds J.— J. Org.
Chem., 1964, 29, 83.
434.	Scott G., Wang J.— J. Org. Chem., 1963, 28, 1314.
435.	Sen J., Nandi U., P a 1 i t S.— J. Indian Chem. Soc., 1963, 40, 729.
436.	Shashoua V., Sweeny W., T i e r z R.— J. Am. Chem. Soc., 1960,
82, 866.
437.	Shen К., E i r i c h F.— J. Polymer Sci., 1961, 53, 81.
438.	Sims D.— J. Chem. Soc., 1964, 864.
439.	Sinha P., Mallik K.— J. Indian Chem. Soc., 1957, 34, 424.
440.	S i n к e G., Stull D.— J. Phys. Chem., 1958, 62, 397.
441.	S i v er t z G.— J. Phys. Chem., 1959, 63, 34.
442.	Smets G., Convent L., van der Borght X.— Makromolek.
Chem., 1957, 23, 162.
443.	Smets G., de Haes L.— Bull. Soc. chim. Beiges, 1950, 59, 13.
444.	Smith W.— J. Am. Chem. Soc., 1964, 68, 2059.
445.	Smith W.— J. Am. Chem. Soc., 1948, 70, 3695.
446.	Snelson A., Skinner H.— Trans. Faraday Soc., 1961, 57, 2125.
447.	Srinivasan N., Santhappa M.— Makromolek. Chem., 1958,
26, 80.
448.	Stein D.— Makromolek. Chem., 1964 , 76, 170.
449.	Stein D., Schulz G.— Makromolek. Chem., 1960, 38, 248.
450.	Stein D., Schulz G.— Makromolek. Chem., 1962, 52, 249.
451.	Stockmayer W., Howard R., Clarke J.— J. Am. Chem. Soc.,
1953, 75, 1756.
452.	Suen T., Yun Jen, Lockwood J.— J. Polymer Sci., 1958, 31,
481.
453.	S u n n e r S.— Acta Chem. Scand., 1963, 17, 728.
454.	Suzuki M., M i у a m a H., Fujimoto S.— J. Polymer Sci., 1958,
31, 212.
455.	Swain C., Bartlett P.— J. Am. Chem. Soc., 1946, 68, 2381.
456.	T а к a у m a G.— Kobunsi Kagaku, 1958, 15, 89.
457.	Thomas W., Gleason E., Pelion J.— J: Polymer Sci., 1955,
17, 275.
458.	Thomas W., Webb R.— J. Polymer Sci., 1957, 25, 124.
459.	Thompson C., Port W., W i t n a u e r L.— J. Am. Chem Soc.,
1959, 81, 2552.
460.	Tobolsky	A.,	Baysal B.—	J. Am. Chem. Soc., 1953, 75, 1757.
461.	Tobolsky	A.,	Eisenberg	A.— J. Am. Chem. Soc., 1959 , 81,	780.
462.	Tobolsky	A.,	Eisenberg	A.— J, Am. Chem. Soc., 1959, 81, 2302.
463.	Tobolsky	A.,	Offenbach	J.— J. Polymer Sci., 1955, 16, 311.
464.	Tobolsky A., Rembaum A., Eisenburg A.— J. Polymer
Sci., 1960, 45, 347.
465.	Toda T.— J. Polymer Sci., 1962, 58, 411.
466.	T о к u r a N., Matsuda M., Y a z a к i F.— Makromolek. Chem.,
1960, 42, 108.
467.	Toohey A., Weale K-— Trans. Faraday Soc., 1962, 58, 2439.
468.	Toohey A., Weale K.— Trans. Faraday Soc., 1962, 58, 2446.
469.	Tong L., Kenyon W.— J. Am. Chem. Soc., 1946, 68, 1355.
470.	Tong L., Kenyon W.— J. Am. Chem. Soc., 1947, 69, 1402.
197
471.	Tong L., Kenyon W.—J. Am. Chem. Soc., 1947, 69, 2245.
472.	Tong L., Kenyon W.— J. Am. Chem. Soc., 1949, 71, 1925.
473.	Tfldos	F.,	Ken d e	I.,	Azori	M.— J.	Polymer Sci., 1961,	53,	17.
474.	Tfldos	F.,	Kende	I.,	Azori	M.— J.	Polymer Sci., 1963,	Al,	1353.
475.	Tflhos	F.,	Kende	I.,	Azori	M.— J.	Polymer Sci., 1963,	Al,	1369.
476.	Ueberreiter K.,	Sorge G.— Z. physik. Chem. (BRD),	1957, 13,
158.
477.	Ulbricht J.— Faserforsch., 1959, 10, 166.
478.	Ulbricht J.— Faserforsch., 1960, 11, 62.
479.	Ulbricht J.— International Symposium on Macromolecular Chemistry,
Prague, 1965, Preprint 396.
480.	Ulbricht J.— Z. physik. Chem., 1962, 22, 346.
481.	Uno T., Yoshida K.— Kobunsi Kogaku, 1958, 15, 819.
482.	Urry W., Stacey F., Huyser E., Juveland O.— J. Am.
Chem. Soc., 1954, 76, 450.
483.	VaidhyanathanV., Santhappa M.— Makromolek. Chem., 1955,
16, 140.
484.	Vale R., Robertson W.— J. Polymer Sci., 1958, 33, 518.
485.	Van der Hoff B.— J. Polymer Sci., 1960, 44, 241.
486.	V a n der Hoff B.— J. Polymer Sci., 1960, 48, 175.
487.	Van Velden P., van der Want G., H e i к e n s D., К r u i s -
sink C., Hermans P., Staverman A.— Rec. trav. chim., 1955,
74, 1376.
488.	Vol man D.— J. Chem. Phys., 1951, 19, 668.
489.	V о 1 m a n D., Graven W.— J. Am. Chem. Soc., 1953, 75, 3111.
490.	Vrancken M., Smets G.— Makromolek Chem., 1959, 30, 197.
491.	Vrancken M., Soil'd J., Szwarc M.— Trans. Faraday Soc., 1962,
58, 2036.
492.	Wall L., Brown D.— J. Polymer Sci., 1954, 14, 513.
493.	Walling C.— J. Am. Chem. Soc., 1948, 70, 2561.
494.	Walling G., Briggs E.— J. Am. Chem. Soc., 1946, 68, 1141.
495.	Walling G., Chang Y.— J. Am. Chem. Soc., 1954, 76, 4878.
496.	Walling C., Heaton L.— J. Am. Chem. Soc., 1965, 87, 38.
497.	Walling C., Pelion J.— J. Am. Chem. Soc., 1957, 79, 4776.
498.	Warfield R., Petree M.— J. Polymer Sci., 1961, 55, 497.
499.	W a r f i 1 1 d R., Petree M.—J. Polymer Sci., 1963, Al, 1701.
500.	Warfield R., Petree M.— Makromolek. Chem., 1962, 51, 113.
501.	Watanabe M., К i u c h i H.— J. Polymer Sci., 1962, 58, 103.
502.	Wheeler O., Lavin E., Crosier R.— J. Polymer Sci., 1952, 9,
157.
503.	W h.i t e E., Z i s s e 1 1 M.— J. Polymer Sci., 1963, Al, 2189.
504.	Whitney R., Calvin M.— J. Chem. Rhys., 1955, 23, 1750.
505.	Worsfold D., В у w a t e r S.— J. Polymer Sci., 1957, 26, 299.
506.	Wunderlich B.— J. Chem. Phys., 1962, 37, 1203.
507.	Yoda N., Miyake A.— J. Polymer Sci., 1960, 43, 117.
Часть II
СТРУКТУРА И СВОЙСТВА
ПОЛИМЕРОВ

Глава 1. СТРУКТУРА И СВОЙСТВА ПОЛИМЕРОВ В БЛОКЕ
Некоторые механические свойства полимеров
Отношение времени релаксации (запаздывания) системы при некоторой тем-
пературе Т ко времени релаксации т при произвольной температуре То выра-
жается коэффициентом аг. Зависимость коэффициента аг от температуры описа-
на уравнением Вильямса— Ланделла — Ферри:
,	(Т - То)
•g ат — о । т '
«2 + ' ~ 1 О
где ат = Иг ;С° и с® — коэффициенты.
Мт, 1
Принимая за То температуру стеклования Tg, уравнение можно записать
Уравнение Вильямса — Ланделла — Ферри можно также записать в таком виде:
1g Цу = —
2^Г(Т~Те}
lS- + T — Tg
“f
где fg — объемная доля свободного объема; — температурный коэффициент
свободного объема; В — константа, близкая к 1. Величина а/ близка к разности
коэффициентов объемного расширения aL и ag для температурной области выше
и ниже температуры стеклования.
Температуру стеклования можно заменить характеристической температу-
рой Ts, которая для различных систем определяется эмпирически. Тогда вместо
уравнения с двумя переменными коэффициентами сг и с3 получим уравнение с
одним переменным параметром (Ts)
,	8,86 (Т — Ts)
gaT~ 101,6 + Т - Ts '
Различные методы представления упругих
свойств изотропных тел. Упругие постоянные полностью изотроп-
ных тел зависят только от двух независимых параметров: А. (постоянная Ламе)
и ц. При исследованиях механических свойств для расчетов иногда приходится
пользоваться теми или иными постоянными, которые могут быть вычислены
по экспериментально определенным значениям двух независимых упругих по-
стоянных: модуля Юнга и коэффициента Пуассона или модуля сдвига и модуля
всестороннего сжатия и т. п. Переход от одних постоянных величин к другим
осуществляют в соответствии с данными табл. II. 3 и II. 4.
201
Таблица II.1
Параметры, характеризующие температурную зависимость аг
для различных полимерных систем [63]
Полимеры			с& С2			af -104	Да • 10*
Полиизобутилен	202	16,56	104,4	1731	0,026	2,5	5
Поливинилацетат	305	15,6	46,8	732	0,028	5,9	5
Полнвинилхлорацетат	296	17,45	40,4	705	0,025	6,2	—
Полиметилметакрилат	276	18,1	45,0	815	0,024	5,3	4
Полигексен-1	218	22,2	20,2	449	0,020	9,7	—
Полиуретан	238	15,6	32,6	510	0,028	8,5	—
Метакрилатные полимеры: этиловый	335	17,6	65,5	1152	0,025	3,7	3
н-бутиловый	300	17,0	96,6	1642	0,026	2,6	3
н-гексиловый	268	17,8	129,4	2305	0,025	1,9	2
н-октиловый	253	16,1	107,3	1730	0,027	2,5	2
Разбавленные системы: поли-н-бутилметакрилат в днэтилфталате: 50%	206	17,8	86,1	1531	0,024	2,8	3
60%	227	18,1	111,3	2014	0,024	2,2	1
трибутират целлюлозы в ди- метилфталате: 21%	188	21,1	42,6	900	0,021	4,8	5
43%	193	23,3	38,6	900	0,019	4,8	4
нитроцеллюлоза в днэтилфта- лате (23%)	166	26,2	53,5	1403	0,016	3,1	4
*) В сущности, доля свободного объема при температуре стеклования одинакова для
всех полимеров независимо от их молекулярного веса и химического строения:
fg = 0,025 ± 0,003.
Т а б л и ц a II.2
Характеристические температуры Ts
для различных полимерных систем [63]
Полимеры	rs'°K
Полиизобутилен	243	41
Полистирол	408—418	35-45
Поливинилацетат	349—351	44—46
Полиметилакрилат	324	48
Поливинилхлорид	393—396	46—49
Полигексен-1	268	—
Сшитый полиуретан	283	45
Сополимер бутадиен-стирол:
75/25	268	57
60/40	283	—
50/50	296
30/70	328	—
202
Продолж. табл. 11.2
Полимеры	rs,° К	rs-rfl
Натуральный каучук:		47—51
невулканизованный	247—251
с содержанием серы, %: 1,5	251
3,0	251	__
4,3	259
8	275
10	283	—
12	294	—
16	310	—
Трибутират целлюлозы в диме- тилфтал ате: 21%	293
43%	313	—
Полистирол в декалине (62%)	291	—-
Поливинилацетат в трикрезил- фосфате (50 %)	293	— .
Таблица П.З
Упругие постоянные твердых тел и полимеров [63]
Постоянные	Выражения упругих постоянных через
	X, ц,	в, ц	|	И. V	в, v	Е. ц
Постоянная Ламе X	К		2цу	vE	ц (В — 2ц)
		и 3 Ц	1 — 2V	(1 + V) (1— 2V)	Зц — Е
Постоянная Ламе (мо-				Е
дуль сдвига) ц	Ц	ц	Ц	2 + 2V	Ц
Модуль всестороннего	ЗХ + 2ц		2ц (1 + V)	В	1	Вц
сжатия В	3		3 (1 — 2v)	3	1—2V	3 (Зц — Е)
Модуль Юнга Е	ЗХ + 2ц X + ц	9Вц	2(1 + у)ц		В
		ЗВ+ ц
Коэффициент Пуассо-	X	ЗВ — 2ц	V		Е .
на v	2 (X- + pJ	6В + 2ц			V 1
Таблица II.4
Отношения Е/В, №/В и Е/Н при различных значениях
коэффициента Пуассона v [63]
V	Е/В	ц/в	£/и	Примечание
0,00	3	1,50	2
0,10	2,4	1,09	2,2
0,20	1,8	0,75	2,4
0,25	1,5	0,60	2,5	Область кри-
0,30	1,2	0,463	2,6	сталлических
0,333	1,0	0,375	2,666	материалов и
0,40	0,6	0,214	2,8	стекол
203
Продолж. табл. II. 4
V	Е/В	ц/в	Е/ц	Примечание
0,4996	0,0024	0,008	2,9992	Область каучу-
0,4997	0,0018	0,0006	2,9994	коподобных
0,4998	0,0012	0,0004	2,9996	материалов
0,4999	0,0006	0,0002	2,9998
0,49995	0,0003	0,0001	2,9999
0,50	0,000	0,000	3,00
Мономерный коэффициент трения £0 определяет положение переходной
зоны из высокоэластического в стеклообразное состояние и вычисляется из
спектра времен релаксации по уравнению
1g ?о = 2 lg н + lg т + 1g ~~ + 2 lg ' 2Л^° - ’
kT	apN0
где Н — спектр времен релаксации; р — плотность; Л40 — молекулярный вес
мономера; а—отношение среднеквадратичного расстояния между концами
молекулы к корню квадратному из числа звеньев; Мо — число Авогадро.
Таблица II.5
Мономерный коэффициент трения для различных полимеров
и различной температуры
Полимер	7>°К	М„	а-108, см	1g	• сек/см) при
				298° К	373° К	398 К
Производные метакри- лата: метил	378	100	6,9			0,66
этил	335	114	5,9	—	—0,21	—2,35
н-бутил	300	142	6,4	—	—3,44	—4,66
н-гексил	268	170	7,5 •	—0,75	—5,25	—6,16
Полиизобутилен	202	56	5,9	—4,35	—6,66	—7,17
Полистирол	373	.104	7,4	—	—	—2,54
Поливинилацетат	305	86	6,9	—	—4,87	—5,98
Полиметилакрилат	276	86	6,8	0,32	—5,99	—6,83
Поливинилхлорид	347	62,5	6	—	—	—4,57
Натуральный каучук: невулканизирован- ный	203	68	6,8	—6,74
вулканизированный	212	—	—	—5,64	—	—
Полиуретан	238	—	—	—4,33	—	—
Таблица II.6
Логарифмы частот, характеризующие переходную (из высокоэластического
в стеклообразное состояние) зону для различных полимеров [63]
Полимеры	TR	lg V при
		G = 10е дн?см2			макс, tgd
		298° К	373° К	398° К	298° К	373° К	398° К
Полиметилметакрилат	378					0,5
Полиэтилметакрилат	335	—	0,5	2,6	—	1,0	3,1
Поли-н-бутилметакрилат	300	—	4,0	5,2	—	3,7	4,9
204
Продолж. табл. II.б
Полимеры		1g V при
		G — 10е дн/см2			макс, tg 6
		298° К	373° К	398° К	298° К	373° К	398° К
Поли-и-гексилметакрилат	268	1,4	5,9	6,8	0,8	5,3	6,2
Поли-и-октилметакрилат	253	3,2	6,8	7,5	2,2	5,8	6,5
Полиизобутилен	202	4,4	6,7	7,2	3,9	6,2	6,7
Полистирол	373	—	—	2,6	—		2,1
Поливинилацетат	305	—	5,3	6,4	—	5,2	6,3
Полиметилакрилат	276	0	6,3	7,2	—	6,0	6,9
Поливинилхлорид	347	—	2,2	—	—	2,6	—
Натуральный каучук: невулканизированный	200	7,0	—			7,1			—
вулканизированный	—	6,35	—	—	6,1	—	—
Сополимер бутадиенстирол 80/20			7,3					7,9
Сшитый полиуретан	238	4,9	—	—	5,7	—	—
Зацепления цепей в полимерных системах
Реологические и вязкоупругие свойства полимеров и их концентрированных
растворов связаны с образованием в них сеток и систем с временными поперечны-
ми связями, переплетениями или зацеплениями. Подобно температуре стекло-
вания характеристическая длина участка цепи между зацеплениями является
одной из общих характеристик аморфных п лимерных систем. Параметры зацеп-
лений и длины участков цепей между зацеплениями определяются на основа-
нии реологических и вязкоупругих свойств, времени релаксации, найденного
методом ядерного магнитного резонанса (ЯМР).
В табл. II.7 приведены некоторые данные [361] по величинам зацеплений,
определенные различными методами. В табл. II.7 имеются такие обозначения:
т) — вязкость, Т2 — поперечное время релаксации из данных ЯМР, Е — модуль
Юнга, Е2 — релаксационный модуль, соответствующий области каучукоподоб-
ного состояния, G— модуль сдвига, 1 — податливость при сдвиге, Г — упругая
податливость при сдвиге, /" — податливость потерь при сдвиге, с — концентра-
ция раствора, 5 — фазовый угол между напряжением и деформацией, V — объем-
ная доля полимера, G'— упругий модуль сдвига, G(/) — псевдоравновесный мо-
дуль сдвига, D — податливость при растяжении, ЛЕ — энергия образования
зацеплений, Н — спектр времен релаксации при сдвиге.
Длина зацеплений характеризуется величинами: Nc — характеристическая
длина цепи, выраженная числом атомов основной цепи и соответствующая усло-
виям появления зацеплений, Ni — длина участка цепи между зацеплениями,
выраженная числом атомов основной цепи.
Размеры участков полимерных цепей между зацеплениями [361]
Таблица 11.7
Длина участ- ка цепи меж- ду зацепле- ниями	Температура, °C	Изучаемая зависимость	Метод исследования	Полимерная система
Nc		Линейный полиэтилен
275	140	1] от Mw	Ньютоновское течение	Фракции линейного полиэтилена в блоке и н-парафины
143	150	т) от Ми>	То же	То же
364, 250	190	Л от Ми>	» »	» »
286	190	т) от Mw	» »	Фракции линейного полиэтилена в блоке
~300	150	Г) от Mw	> >	н-алканы; нефракционированный линей- ный полимер + парафин
-290	190	т) от Мш	Неньютоновское течение	Фракции линейного полиэтилена в блоке
<642	150	г) от Мо	То же	Нефракционированный полиэтилен в блоке
357-429	150	Т2 от Мп	ЯМР-спииовое эхо	Фракции в блоке и н-парафины
410—680	120—200	Сложные Та	То же	Фракции линейного полиэтилена в блоке
Ne 310	—	Перегиб при £а	Определение зависимости Е от температуры	Нефракционированный полимер в блоке
Nc		Разветвленный полиэтиле		н
171
150-180	110—160	т) от Мв	Ньютоновское течение	Нефракционированный разветвленный по- лимер в блоке н н-парафнны
290
286 (236) 263—593	110(190)	г] от Мо П о л и и з о	Неньютоновское течение 5 у т и л е н в блоке	Нефракционированный разветвленный по- лимер в блоке
Nc
460	25—217	г) от Ми>	Ньютоновское течение	Фракции
608	(30)—217	г) от Mv	То же	»
610	9—217	г) от Mv	» »	»
571	135	Я от Мо
607	100—135	т] от Л4„
607	110—135	т] от Mv
-1430	200 ±5	Tz от
N.
240	Приведено к 30	Перегиб при Е$
320	Приведено к 25	Перегиб при Ez
292	—	Перегиб при Ez
296	—	Перегиб при Е2
479	25	Высота
440	90	Перегиб на зависи-
	(—45-т-ЮО)	мости G
320	90	Перегиб на зависи-
	(—45-^-100)	мости Г
250	50	Смаке
		Растворы
(NV)C
1400	25	т] от Mv
571	135	т] от Mv
571	135	П от Mv
571, 500	100—135	П от Мо
750	25	П от с
679	25	ц от с
1045	15—45	tg 6
1045	Приведено к 25	tg 6
1045		tg 6
1094		tg 6
996		tg 6
» »
» »
Неньютоновское течение
ЯМР-спиновое эхо
Релаксация напряжения
То же
Определение зависимости
Е от температуры
То же
Вязкоупругие свойства
Измерения при помощи
преобразователя
То же
» »
олиизобутилена
Ньютоновское течение
Ньютоновское течение
Неньютоновское течение
То же
* »
Вязкоупругие свойства
Тоже
» »
» »
» »
»	.1
Нефракционнрованный полимер
Фракции
Нефракционнрованный полимер
То же
Нефракционнрованный полимер
То же
Нефракционнрованный полимер
То же
Нефракционнрованный полимер в блоке
Тоже
Нефракционнрованный полимер в ксилоле
и декалине; 0,05—0,20 г/см2
Нефракционнрованный полимер в цетане;
75 вес.%
Нефракционнрованный полимер и широ-
кая фракция в цетане и тетралине;
49,3 вес.%
То же
Mw дли нефракционированного полимера
NBS в декалине
То же
Содержание нефракционированного по-
лимера в цетане, в об. долях:
1,00
0,91
0,85
0,80
0,64
Продолж. табл. 11.7
Длина участ-
ка цепи меж-
ду зацепле-
ниями
Температура, °C
Изучаемая зависимость
Метод исследования
Полимерная система
Натуральный каучук
Ne
296	—30	Перегиб на зависи-	Вязкоупругие свойства	Широкая фракция в блоке
		мости G'
120	—30	То же	То же	То же
400	—30	» »	» »	» »
136	—50	I" ‘ макс	» »	» »
168	—30	Перегиб при Еч	Е от температуры	Полимер в блоке
480	Приведено к 10	Перегиб на зависи-	Податливость при по-	Нефракционированный полимер в блоке
539		мости 1 (t)	стоянном напряжении
250	Приведено к 10	Перегиб на зависи-
		мости I (/)	То же	То же
		Полистирол в блоке
Nc 769	227	г] от Ма	Неиыотоновское течение	Фракции
385	200	П от Mw	То же	Фракции и нефракционированный поли-
				мер
600	160—217	. Т) ОТ Мда	Ньютоновское течение	Фракции линейного полимера
630	155—217	П ОТ Мда	То же	То же
720, 730	217	П от Ма	» »	» »
731	130—217	т] от Ма	» »	» »
962	217	г] от М„	» »	» , »
673	217, приведенные
	к 217	т) от Ма	» »	Фракции
610	100	Перегиб на зависи-	Вязкоупругие свойства	Нефракционированный полимер
		мости Е
320	НО	То же	То же	Фракции
14185
371	—	Перегиб на зависи- мости Ег	Е от температуры	Нефракционированный полимер
192	115	Ширина плато Н	Вязкоупругие свойства	Полимеры с узким и широким распределе- нием
660	115	Перегиб на зависи- мости G	То же	Полимеры с широким распределением
Растворы полистирола
(АЛОс 635, 731, 769	30	П	ОТ	Mv и с	Ньютоновское течение	Нефракционированный полимер в толуоле, 15—20 вес. %
857* 1000 660 1005, 693 516, 371 750 654, 769	218 30—100 25 40 30 30	П П П П П П	от от от от от от	м0 М„ с Мо Mv Mv	, То же » » » » » » Ньютоновское течение Неиьютоновское течение	Фракции в дифениловом эфире, 50 и 75 об. % Фракции в диэтилбензоле, 14—44 вес.% Mv, нефракционированный полимер в де- калине и ксилоле, 0,16—0,62 г! см* Содержание нефракционированного поли- мера в толуоле, об. % 4, 24, 6, 13 9, 52, 12, 29 Нефракционированный полимер в толуоле, 15 вес.% (~13 об.%) Фракции и нефракционнроваиный полимер в толуоле, 15—20 вес.%
				Полидиметнлсилоксан
Nc 630 950 800 1100 811, 800 784 784 g 700—1700 «о	25 25 25 40 25 25 25 25	П Л П П П П П Т	от Afa, от Л4Ш от Mw от Mv от Mw от Л40 от Мо от Мв		Ньютоновское течение То же > > » » » » > > Неньютоновское течение ЯМР-спиновое эхо	Фракции и нефракционированный поли- мер в блоке То же » » » » Нефракционированный полимер в блоке То же »	» »	»

Продолж. табл. 11.7
Длина участ-
ка цепи меж-
ду зацепле-
ниями
Температура, °C
Изучаемая зависимость
Метод исследования
Полимерная система
1351 Ne 320	22 25	Тз от Мп Перегиб на зависи-	Тоже Вязкоупругие свойства	Фракции в блоке Нефракционированный полимер в блоке
		мости /'
Поливинилацетат
Nc 570	120—160	г] от Mw	Ньютоновское течение	Фракции линейного полимера в блоке
528	100
240	160	г] от Mv	То же	То же
512 Л7	40	г] от Mw	» »	Фракции в блоке прн изосвободном объеме
/V е 680, 480	90	Т" ‘ макс	Вязкоупругие свойства	Фракции в блоке
172	46—60, приведенные к 75	Ширина плато И	Релаксация напряжения	Mw, широкая фракция в блоке
400, 338	50	Перегиб на зависи- мости G	Вязкоупругие свойства	Фракции в блоке
Полиметилметакрилат в блоке
Ne 74	135	Перегиб на зависи-		Релаксация напряжения	Нефракционированный полимер
		МОСТИ	Е
124	—	Перегиб	прн Е%	Е от температуры	То же
204	60—125	Перегиб мости	на зависи- G0	Релаксация напряжения	Нефракционированный полимер
172	110—140	Перегиб мости	на зависи- / G)	Ползучесть при растяже- нии	Фракция
88, 90	140	Перегиб на зависи- мости Д		Тоже	То же
	Nc 4080—7300 3000 ~ 10 000 200	111 50—125 170 260	Mv для плато А4’о для плато г| от М w т] от Mv	Ползучесть при растяже- нии Релаксация напряжения То же Неньютоновское течение	Фракции Нефракционированный полимер То же » »
			Растворы п	олиметилметакри	лата
	(NV)c 210 70—180	60 30	Я от Л4о Т] от с	Ньютоновское течение То же	Фракции в этилфталате, 25 вес.% Нефракционированный полимер в цикло- гексане
		С о п о л	нмеры метилметакрилата и н-б у т		илметакрилата
	53 55 72 83 91 90	91—123 приведенные 88—113,5 приведенные 69—98 приведенные 58—81 приведенные 34—60 приведенные 5—38 приведенные	Максимум запазды- вания Максимум запазды- вания То же Максимум запазды- вания То же » »	Ползучесть при кручении Ползучесть при кручении То же Ползучесть при кручении То же » »	Нефракционированный полимер с неопре- деленным отношением ММА : БМА Нефракционированный полимер с отноше- нием ММА : БМА как 90 : 10 Нефракционированный полимер с отноше- нием ММА : БМА как 70 : 30 Нефракционированный полимер с неопре- деленным отношением ММА : БМА как 50 : 50 Нефракционированный полимер с неопре- деленным отношением ММА : БМА как 30 : 70 Нефракционированный полимер с неопре- деленным отношением ММА : БМА как 0 : 100
Высшие полиалкилметакрилаты
Поли-н-бутнлметакрилат
	(То 184	125	^макс	Вязкоупругие свойства	Фракция в блоке
ьэ	114	—	Перегиб при	Е от температуры	Полимер в блоке
ьэ к л				Продолж. табл. П.7
Длина участ- ка цепи меж- ду зацепле- ниями	Температура, °C	Изучаемая зависимость	Метод исследования	Полимерная система
858; 840 520; 716 294; 394	Приведено к нулю	^макс	Динамические механиче- ские измерения и ползу- честь	Содержание полимера в этилфталате, вес. %: 30 40,3 50 60
184 Ne	Приведено к 100	^макс П О Л И - Н	Вязкоупругие свойства -гексилметакрил	Полимер в блоке а т
360	105	/макс	Вязкоупругие свойства | Фракции в блоке Поли -н-октилметакрилат
Ne
660	90	^макс	Вязкоупругие свойства	Фракции в блоке
500	90	Ширина плато Н	То же	То же
-480	54—140	Ширина плато Н		» »
-600	Приведено к 100	Перегиб на зависи- мости G' П о л и - н	» » додецилметакри	лат
Ne
1300 f	от —40 до +45, приведенные к 25	Ширина плато Н По л и - и	Податливость при посто- янном напряжении •докозилметакри	Фракции в блоке лат
Ne
2500	60	f 'макс	Вязкоупругие свойства	Нефракционированный полимер в блоке
213
Ne 200 165	80 45
Ne 238	—
Nc 290	109 (80—200)
Nc 280	109 (80—200)
Nc
290
Nc
290
Nc
326
Полиалкилакрилаты
Полиметилакрнлат
80—200
0—200
90
25—200
^макс	Вязкоупругие свойства	Фракции в блоке
Перегиб при Ез	Е от температуры	Полимер в блоке
Полибутилакрнлат
1 Перегиб при Е2	1 Е от температуры	| Полимер в бло к е
Сложные полиэфиры
П о л и д е	каметиленсебаци	н а т
Г) ОТ УИа,	Ньютоновское течение	Нефракционированный полимер в блоке
Полидекаметиленаднпинат
1) ОТ (Иа,	Ньютоновское течение	Нефракционированный полимер в блоке
Полндидекаметнленсукцнн		а т
1 п от Mw	Ньютоновское течение	Нефракционированный полимер в блоке
Поли	этиленадипинат
Т] ОТ Л4а>	Ньютоновское течение	Нефракционированный полимер в блоке
П о л и - <о	-оксиундеканоат
Г) от Mw	Ньютоновское течение	| Нефракционированный полимер в блоке
Полин	гопентилсукцннат
| т) от Mv	Ньютоновское течение	1 Нефракционированный полимер в блоке
Продолж. табл. 11.7
Длина участ-
ка цепи меж-
ду зацепле-
ниями
Температура, °C
Изучаемая зависимость
Метод исследования
Полимерная система
Простые полиэфиры
Полиоксипропиленгликоль
Nc 364, 400, 414		25	г) от Mv	Ньютоновское течение	Фракции в блоке
			П о	лиоксиэтилен
-682		100, 135	т) от Л40	Ньютоновское течение	Нефракционированный полимер в блоке
-682 Л/		100, 135	т) от Л40	Неньютоиовское течение	То же
<’е -211, 205, 200	65—120, приведенные к 100		® Аиакс	Вязкоупругие свойства	» »
Полиамиды
	Линей	и а я поли-е-капролактамсебациновая кислота
Nc	I 324	|	253	т) от А4Я	| Ньютоновское течение | Нефракционированный полимер в блоке
Nc	1 390	I	Четырехцепочнаи поли-б-капролактамсебациновая кислота 253	| г] от Мп	| Ньютоновское течение | Нефракционированный полимер в блоке
Nc 550	Восьмице 253	почная поли-е-капролактамсебациновая кислота г) от А4Я	Ньютоновское течение Нефракционированный полимер в блоке
Галогенсодержащие полимеры
Поливинилхлорид
(NV)C 220, 221, 192 191, 170 169, 152, 153		30		от	с			Ньютоновское течение		Нефракционированный полимер в цикло- гексаноне; 6,62 и 6,67 об.%
					Пол	и т е т р а		фторэтилен (тефлон)
Ne 132			Перегиб при Ез					Е от температуры		Полимер в блоке
							Другие полярные полимеры
						Поливиниловый			спирт
(m 200 240 218 188 114 147 195 340 281 270 245 130—280	30 80 30—80 30 30 40 30—40		*1 n n n Я n n я и n я	от от от от от от от от от от от	с Мхю /ИО) Л1да с с с с с с			Ньютоновское То же »	в в в » в Ньютоновское То же в в в в в в в в	течение течение	Nw, нефракционированный полимер в воде; 1—25 вес.% Нефракционированный полимер в воде; 2,9 вес.% Содержание нефракционированного по- лимера в воде, об.%: 11,5 8,84 7,49 6,75 6,38 А40, нефракционированный полимер в воде; 8,7 вес.%
(NV)C 130 £	<830 СЛ						Пол	иакриловая		кислота
	20 20		n я	от от				Неньютоновское течение Ньютоновское течение		Нефракционированный полимер в воде; 0,20 г/мл То же
Продолж. табл. 11.7
Длина участ- ка цепи меж- ду зацепле- ниями	Температура, °C	Изучаемая зависимость	Метод исследования	Полимерная система
Другие углеводородные полимеры
цис - Полибутадиен
Nc — 414	27—107	Ч от Ма,	Ньютоновское течение	Узкая фракция полимера в блоке: 0,1-ви-
N.				нил; 0,4-цис; 0,5-транс-1,4
1 * е -222	от —38 до +27	Плато на зависимо- сти Д (!)	Ползучесть при растяже- нии	То же
464	—	Перегиб при Ег П о	Е от температуры лиизопрен	Полимер в блоке
(NV)C
824	25—75	Я от Mv А т а к т и ч	Ньютоновское течение еский полипропи.	Узкая фракция полимера в декане; 1,82; 3,64 и 14,56 г/100 см3 лен
Nc
164	—	Перегиб при Ег	Е от температуры	Полимер в блоке
с <4300	204	Ч от Мо Полиэтил	Ньютоновское течение еипропиленовый	Нефракционированный полимер в блоке : о п о л и мер
Ne
89	—	Перегиб при Ег	Е от температуры	Нефракционированный сополимер 2 : 1
31	от —35 до +45	^макс	Измерения при помощи преобразователя	В блоке сополимер 16 : 84
56	Приведено к +25	1 макс	То же	Сополимер 56 : 44
43	25	Перегиб иа зависи- мости Г		Сополимер 70 : 30
70	Приведено к 0	Плато на зависимо- сти D (/)	Ползучесть при растяже- нии	Нефракционированный полимер в блоке; термополимер 53 : 47
Ne 170	Приведено к нулю	Бутадиенст Плато на зависимо-	нрольный вулкан Ползучесть при растя-	и з а т Нефракционированный сополимер в блоке
	Бути	сти D (t) лкаучук, силь	жении но вулканизовав	I и ы й
-236		 |	Перегиб при Ег i	Е от температуры	, Нефракционированный сополимер в блоке
(MV)C -17 000	от —5	Ац Триб ДЕ от M0V	дитивные полимеры пироцеллюлоза Ньютоновское течение	Фракции в 1,2, 3-трихлоропропане; до
-20000 (24 000 ± ±6000)	до +50 25	г) от MaV	То же	41 вес.% Т о же
5000	25	г) от M0V	г г	» »
-8200	35	Т р и и и ДЕ от с	троцеллюлоза Ньютоновское течение	Широкая фракция в изофороне; 2,0—18,2
Ne 116	10	П о л и э т Перегиб при Ег	илентетрасульфи | Е от температуры	вес. % Ц Полимер в блоке
Ne <613	Поликарбо 260—316	пат бис-ф е в о л а А П от Mw	4-оксифенил-2-2- Ньютоновское течение	тропанполикарбонат Фракции или нефракционированный по-
to	Ne q	113	—	Перегиб при Ег	Релаксация напряжения	лимер в блоке Нефракционированный полимер в блоке
Температуры хрупкости, стеклования,
текучести и плавления
Важнейшими характеристиками полимеров, определяющими температурные
пределы их использования, являются температуры хрупкости, стеклования,
текучести и плавления.
Эти характеристики могут быть определены различными методами. Так, тем-
пература стеклования зависит от скорости воздействия при ее определении и
частоты воздействия. Поэтому значения ее, определяемые различными методами,
могут не совпадать.
Кроме того, температура стеклования может зависеть от того, какой моле-
кулярный механизм берут за основу при рассмотрении процесса стеклования
(вращение сегментов цепей, высокоэластическая деформация, проявление по-
движности боковых групп и пр.). Это нужно учитывать, пользуясь табл. II.8.
То же относится и к данным по температуре хрупкости, т. е. по темпера-
туре, при которой образец полимера претерпевает хрупкое разрушение при прак-
тически мгновенной заданной деформации (заметим, что температурой хруп-
кости считается также температура хрупкого разрушения даже при очень малых
скоростях воздействия).
Застеклованные полимеры сохраняют еще некоторую подвижность макро-
молекул и их сегментов, что определяет способность полимеров к вынужденной
высокоэластичной деформации. Поэтому иногда температура хрупкости ока-
зывается выше температуры стеклования. Это объясняется тем, что условия опре-
деления этих двух температур сильно различаются по скорости воздействия,
величине деформации и т. п.
Температуру стеклования обычно определяют из зависимости изменений
термических, механических, теруомеханических и электрических свойств (объема,
теплоемкости, диэлектрических потерь, диэлектрической проницаемости, модуля
упругости, механических потерь, деформации) при заданном напряжении от
температуры
В табл. 11.8 приведены температуры хрупкости, текучести, а также темпе-
ратуры стеклования. Для некоторых полимеров наблюдается несколько темпе-
ратур стеклования. Например, в табл. II.8 полимеру поли-2-М-/пре/п-бутилами-
ноэтилметакрилат соответствуют две температуры стеклования: 304 и 312° К- Это
связано с проявлением молекулярной подвижности различных участков цепей
и в этом случае требуются специальные исследования для решения вопроса об
ситинной температуре стеклования.
Таблица П.8
Температура хрупкости, стеклования и текучести различных
полимеров [И, 14, 28, 27, 30, 44, 45, 56, 58, 60,
63, 64, 68, 70, 92, 93]
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
Полиакриловая кислота	—	360	—
Полиакрилонитрил	—	378	—
Поли-8-аминокаприловая кислота	—	223	——
Поли-10-аминокаприновая кислота	—	315	—
Поли-6-аминокапроновая кислота	—	340	—
Поли-12-аминолауриновая кислота	—	310	—
Поли-9-аминопеларгоновая кислота	—•	323	—*
Поли-13-аминотридекановая кислота	—•	314	-—
Поли-11-аминоундекановая кислота	—	319	—-
Поли-7-аминоэнантовая кислота	—	335
218
Продолж. табл. 11.8
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Т емпера- тура текучес- ти, °к
Полиацетальдегид		343
Поли-у-бензил-Д-глутамат	—	288	——
Поли-3,3-бис-хлорметил-триметиленоксид	—	190	—.
Полибромстирол	—	410	—
1,2-поли-1,2-бутадиен	—	269	—
1,4-пол и-1,3-бутадиен-
-транс	—	255	—
-цис	—	165	—
Полибутадиеноксид	—	198	—
Поли-1 -бутеноксид	—	190	——
Поли-2-бутеноксид-транс	—	277	-—
Поли-1-бутен	—	249	—
Поли-1,4-(2-бутен) гексаметилен уретан-
-цис	—	234	—
-транс	—	229	—
Поли-1,4-(2-бутин) гексаметиленуретан	—	228	—
Поли-1,4-(2-бутен) себацинат-
-цис	—	232	—
-транс	—	233	—
Поли-1,4-(2-бутин) себацинат	—	246	—
Полибутилакрилат	—	218	—
Поли-втор-бутилакрилат	—	253
Поли-2-трет-бутил-1,3-бутадиен	—	293	—
Поли-2-А/-трет-бутиламиноэтилметакрилат	—	304,312	—
Поли-4, 4-бутилидендифениленкарбонат	—	396	—
Поли-4,4 (2,2-бутилиден) дифениленкарбо-
нат	—	407	—
Полибутилметакрилат:
изотактический	—	249	—
аморфный	—	293	—
Поли-2-бутилметакрилат	—	318	333
Поли-5-трет-бути-2-метилстирол	—	360	—
Поли-4-бутилстирол	—	279	—
Поли-4-трст-бутилстирол	— '	403	—
Полибутилхлоракрилат	—	315	330
Поли-2-бутилхлоракрилат	—	332	347
Поли-/ирет-бутилэтиленоксид	—	308’	—
Поли-4-бутоксиметилстирол	—	383	—
Поли-4-бутоксистирол	—	320	—
Поли-4-(2-бутоксиэтокси)метилстирол	—	235	—
Поливинилацеталь	—	355	—-
Поливинилацетат	—	301	-—
Поливинилбутиловый эфир	—	221	•—
Поли-трет-винилбутиловый эфир	—_	361	—
Поливинилбутираль	—	322	—
Поливинилизобутиловый эфир	—	246	—
Поливинилизобутираль	—	329	—
Поливинилкарбазол	—	423
Поливинилметиловый эфир	—	260	—.
Поли-1-винилнафталин	—	435	—.
Поливиниловый спирт	—•	358	—
219
Продолж. табл. 11.8
Полимеры	Темпера- тура хрупкос- ти, °К	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
Поливииилпропиональ	—	345	—
Поли-2-винилпиридин	—	377	—
Пол ивинилпирролИДИН	—	327	—
Поливинилпирролидон	—	359	—
Поливинилформаль	——	378	—
Поливинилформат	- ——	304	—
Поливинилфторид	—	253	—
Поливинилхлорацетат	303 1)	—	—
Поливинилхлорид	353 1)	354 1)	—
Поливинилциклогексаи	—	363	—
Поливинилциклопентан	—	348	—
Поливинилэтиловый эфир	—	254
Поли-1-гексадиен		313 2)
Полигексадеци лакр илат	—	308
Полигексадецилметакрилат	288	—•	—
Поли-4-гексадецилстирол	—	278
Полигексаметиленадипамид	——	330
Полигексаметиленазеламид	—	331	__
Поли-4,4'-гексаметилен бензойный аигид-
РИД	—	293
Полигексаметилен-4,4'-(2,2-бутилидеи)ди-
бензамид	—-	430
Полигексаметилен-З-метиладипамид	__	290
Полигексаметилен-4-метилпимеламид		323
Полигексаметиленп имел амид		331
Полигексаметиленсебацамид		228
Полигексаметилентерефталат	—	318 3/1
Полигексаметилен-4-тиопимеламид			300
Поли-2, 2, 3, 4,4-гексафторпентаметилен-
адипат ,	—	216
Полигексафторпропен	—	438
Поли-1-гексен		223
Полигексилакрилат	216	—
Полигексилметакрилат	—	268
Поли-4-гексилстирол	—	246	—
Поли-4-гексоксиметилстирол	—	253	—
Полигептаметиленадипамид		318
Поли гептаметилтр иметилсилокситетраси-
локсан			148
Полигептаметилфенилтетрасилоксан	—	201	—
Полигептаметил-(2-фенилэтил)тетрасилок-
сан			171	—
Поли-1-гептен		242 «)
Полигептилакрилат	213
Поли-2-гептилакрилат	235	—
Поли-2-гептил-1,3-бут адиен	—	190	—
Поли-4-(4-гидроксибутоксиметил) стирол	—	293	—
Поли-2-гидроксиметилстирол	—	433	—
Поли-З-гидроксиметил стирол	—	398	—
*) По механическому
*) Частота 30 ги.
8) Частота 160 гц.
*) Частота 180 гц.
максимуму затухания.
220
Продолж. табл. 11.8
Полимера	Темпера- тура хрупкос- ти, °К	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °К
Поли-4-гидроксиметилстирол			413
Поли-4-(2-гидроксиэтоксиметил)стирол	—	319
Поли-2-(2'-гидроперфторэтокси)этилакри-
лат		251	—
Полидекаметиленадипат	—	217	—
Пол идекамети лентерефтал ат	—	298D	—
Поли-1-декен	—	232	—
Поли-2-децил-1,3-бутадиен	—	220	—
Полидецилметакрилат	—	203	—
Поли-4-децилстирол	—	208	—•
Поли-1,1 -дигидроперфторбутилакрилат	—	243	—
Поли-2-(1,1 '-перфторбутокси)этилакрилат	—	228	—
Пол и-1,1 -дигидроперс июргексилакрилат	—	234	—
Поли-1,1 • дигидроперс хгорпентилакрилат	—	236	—
Поли-1,1 -дигидроперс порпропил акрилат	—	247	—
Поли-1,1 -дигидроперс тгороктилакрилат	—	256	—
Поли-1,1 -ди гидроперс тгорэтилакрилат	—	263	—
Поли-2,4-диизопропил стирол	—	——	435
Поли-2,5-диизопропилстирол	—	—-	441
Поли-2,3-диметил-1,3-бутадиен	—	262	—
Поли-1,1 -диметилбутен	—	353 2)	—
Поли-3,3-диметил-1 -бутен стереорегулйр-
НЫЙ	—	—	337
Поли-3,3-диметилбутилметакрилат	—	318	332
Пол и -3,3-димети л -2 бутил метакрил ат	—	381	396
Поли-5,5-диметил-1-гексен
стереорегуляриый аморфный	—	—	326
Поли-6,6-диметил-1 -гептен
стереорегуляриый, кристаллический	—	—	313
Поли-4, 4-диметил-1-пентен стереорегуляр-
ный, кристаллический	—	—	332
Поли-1,1-диметилпропан		363 2)	—
Полидиметил силоксан	—	150	—
Поли-2,4-диметилстирол	—	385	—
Поли-2,5-диметилстирол	—	416	——
Поли-3,4-диметилстирол	—	382	—
Поли-3,3 '-диметилфенолфталеинизофталат	—	546	—
Полидифенилвинилфосфиноксид	—	453	—
Поли-2,5-дифторсти рол	—	374	—
Поли-1,1 -дифторэтилен	——	228	—
Поли-1,2-дифторэтилен		323	—
Поли-2,4-дихлорстирол	—	406 -	—
Поли-2,5-дихлорсти рол	—	379	—
Поли-2,6-дихлорстирол	—	440	—
Поли-3,4-дихлорстирол	—	401	—
Поли-1,1 -ди хлор -2-фторэти леи	—	3203)	—
Поли-1,1 дихлорэтилен	—	254	—
Поли-N, N-диэтиламинэтилметакрилат	——	289, 297	—
Поли-1-додекен	—	267	—
*) Частота 102 гц.
2) Частота 1 гц.
•) Механический метод.
221
Продолж. табл. И. 8
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
Полидодекеноксид			232	—
Полидодецилакрилат	270	——	—
Полидодецилметакрилат	—	208	—-
Полиизобутен	—	202 О	225D
Полиизоборнилакрилат	—	367	—
Полиизоборнилметакрилат:
аморфный	—	326	—
изотактический	—	281	—
Полиизобутилакрилат	249	—	—
Полиизобутиленоксид	—	264	—
Поли-4.4'-изобутилидендифениленкарбонат	—	422	—
Полиизобутилхлоракрилат	—	—	363
Поли-4-изопентоксистирол	—	330	—
Полиизопропилакрилат	—	270	—
Поли-2-изопропил-1,3-бутадиен	—	223	—
Поли-4,4-изопропилиденди бензойный ан-
гидрид	—	333	—
Поли-4,4'-изопропилиден-
бис-(3,5-дихлорфенилен)карбонат	—	493 0	—
Поли-4,4'-изопропилиден-
бис-(3-метилфенилен)карбонат	—	418 2)	—
Поли-4,4'-изопропил иденди-
фенилен-4,4'-(2,2-бутилиден)дибензоат	—	477,483	—
Поли-4,4' -изоп ропил идендифениленкарбо-
нат		422	—
Полиизопропилхлоракрилат	363	—	—
Поли-4,4-изопропилидендифениленизофта-
лат	—	435	—.
Полиизопропилметакрилат:
атактический	—	354	—
изотактический	—	300	—
синдиотактический	—	353	—
Полиизофталевый ангидрид	—	413	—-
Поли-4-иодстирол	—	429	—
Поли-4-карбметоксифенилметакриламид	—	453	—
Поли-4-карбоксифенилметакриламид	—	473	—
Поли-4 карбутоксифенилмета крилат	—	401	—
Полиметакриловый ангидрид	—	—	432
Полиметакрилонитрил	—	393	—
Полиметилакрилат	275 3)	279 3)	298 3)
Полиметил-бис-триметиленфосфиноксида-
дипат		332	—
1,4-Поли-2-метил-1,3-бутадиен(изопрен):
-транс	——	220	—
-цис	—	200	—--
Поли-З-метил-1 -бутен			323	—
Поли-2-метилбутил акрилат	241	—	—
Поли-З-метилбутилакрилат	228	—	——
Полиметилен	—	155	—
*) Механический метод»
*) Частота 0,5 гц9
8) По механическому максимуму затухания,
222
Продолж. табл. II.8
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °К
Поли-5-метил-1 -гексен стереорегулярный, аморфный				259
Поли-6-метил-1 -гептен стереорегуля р ный аморфный					239
Поли-4,4-метилендибензойный ангидрид	—	395	—
Поли-4,4-метилендиоксибензойный ангид- рид			357
Полиметилимино-бис-триметиленадипамид	—	278	—
Полиметилметакрилат: аморфный	378 D	3781)
изотактический	—	328	—
синдиотактический	—	388	—
Поли-4-мети л-1 -пентен	—	302	—
Поли-2-метилпентилакрилат	—	235	—
Поли-4-метил-2-пентилакрилат	—	250	—
Поли-2-метилстирол	——	409	—
Поли-З-метилстирол	—	370	—
Поли-4-метилстирол	—	366	—
Поли-а-метилстирол	—	433	—
Полиметил (тетраметилен) (триметилен) фосфиноксидадипамид			322
Поли-4-метилтиобутилакрилат	—	203	—
Поли-З-метилтиопропилакрилат	—	208	—
Поли-2-метилтиоэтилакрилат	—	213	—
Полиметил (3, 3,3-трифторпропил)силоксан	—	—	205
Поли-З-льметилфенилпропен	—	313	—
Поли-З-о-метилфенилпропен	—	353	—
Поли-З-п-метилфенилпропен	—	338	—
Поли-М-метил фенол фталимидизофтал ат	—	558	—
Поли-М-метилфеиолфталимидтерефталат	—	555	—
Полиметилхлоракрилат	403	398	413
Поли-2-метоксиэтилакрилат	—	223	—
Поли-З-метоксиэтилакрилат	—	198	—
Поли-4-метоксиметилстирол	—	350.	——
Поли-4-метоксистирол	—	362	—
Поли-2-метоксиэтилметакрилат	—	286, 292	—
Полинонаметилентерефталат	—	308	—
Поли-4-нонадецилстирол	—	305	—
Поли-1-нонен	—~	226	—
Полинонилакрилат	215	—	—
Поли-4-нонилстирол	—	220	—
Поли-4,4-оксидиметилендиоксибензойный ангидрид: аморфный			325
кристаллический	—	335	—
Полиоксидиэтиленадипинат	——	226	—
Полиоксидиэтиленазелаат	—	205	—
Полиоксидиэтиленглутарат	—	226	—
Полиоксидиэтиленгептнлмалонат	—.	215	—
Поли-4,4'-оксидиэтилендиоксибензойный ангидрид	__	314	—
По механическому максимуму затухания.
223
Продолж. табл. II.8
Полимеры	Темпера- тура хрупкос- ти, °К	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
Полиоксидиэтилендодекандикислота		202
Полиоксид иэтиленмалонат	—	215	—
Полиоксидиэтиленметилмалонат	—	244	—
Полиоксидиэтилеинонилмалонат Полиоксидиэтилеиовый эфир пробковой	—	214	—
КИСЛОТЫ Полиоксидиэтилеиовый эфир янтарной кис-	—	212	—
лоты	—	244
Полиоксидиэтиленоктадекандикислота	—	205	—
Полиоксидиэтилеиоксалат		265	—
Полиоксидиэтиленпентилмалонат	—	226	—
Полиоксидиэтиленпимелат	—	213	——
Полиоксид иэтиленпропилмалонат	—	235	—
Полиоксидиэтиленсебацииат	—	199
Полиоктадецилметакрилат	—	173	—
Полиоктилметакрилат	—	253	—.
Поли-1 -октадекен	—	3281)
Поли-4-октадецилстирол	—	305	—
Полиоктаметилентерефталат	—	318’)	—
Полиоктаметилентетрасилоксан	——•	221	——
Поли-1-октен	——	208, 228	—
Поли-2-октилакрилат Полиоктил(бис-триметилен)фосфиноксида-	—	—	228
дипамид	—	285	—
Поли-4-октилстирол	—	228	—
Поли-4-октоксиметилстирол	—-	231	-о-
Поли-2-октоксистирол	——	286	—
Полипеитаметиленадипат	—	204
Поли-4,4'-пентаметиленбензойный ангидрид	—.	312
Поли-3,3'(пентаметилендиокси)-беизойный ангидрид Поли-4,4'(пентаметилендиокси)-бензойный	—•	334	—
ангидрид	—	326		 <
Полипеитаметилеитерефталат	—	318 з)	—
Поли-1-пентен	—	233	—
Поли-2-пентилакрилат	257	—	—
Полипеитилметакрилат Поли-З-перфторбутокси-1,1 -гидроперфтор-	268	—	—
пропилакрилат Поли-З-перфторметокси-1,1 -гидроперфтор-	—	205	—
пропилакрилат Поли-З-перфторпропокси-1,1 -гидропер-	—	218	—
фторпропилакрилат Поли-З-перфторэтокси-1 -, 1 -гидроперфтор-	—	205	—
пропилакрилат	—•	224
Полипиперазинсебацамид Полипропен:	—	355	—
изотактический	253 4)	263	—
атактический	—	253	—
9 Частота 25 гц.
8) Частота 352 гц.
’) Частота 215 гц.
По механическому максимуму затухания.
224
Продолж. табл. II.8
Полимера	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера? тура текучее? ти, °К
Полипропилакрилат			225
Полипропиленоксид	—	198	—
Полипропилентерефгалат	—	341	—
Полипропилметакрилат	—	308	—
Полипропилхлоракрилат	—	329	344
Поли-4-пропоксиметилстирол	—	295	—
Поли-4-пропоксистирол	—	343	—
Полипропилентерефгалат	—	341	—
Полистирол	3731)	373	389 !)
Полистиролоксид	—	310	—
Поли-1 -тетрадекеи	—	283	—
Политетрадецилакрилат	—.	293	—
Политетр адецилметакрил ат	—	264	—
Поли-4-тетрадецилстирол	—	273	—
Политетраметиленадипат	——	205	—
Поли-4,4'-тетраметиленбеизойный ан-
гидрид	——	319	—
Политетраметилеи-4,4'-(2,2-бутилиден)
дибензамид	——	453	—
Политетраметилеигексаметилендиуретаи	—	180	—
Пол и-3,3' - (тетр амети лендиокси) -бензой ный
ангидрид	——	295	——
Поли-4,4'-(тетраметилендиокси)-бензойный
ангидрид	—-	348	—
Поли-4,4'-(тетраметилендитио)-бензойный
ангидрид	—	335	——
Политетраметилеиоксид	—	194	—
Политетр аметиленсебацинат	—	216	—
Политетр аметилентерефтал ат	—	353	—
Политетр аметил-(1,4-феиилен)дисилокса-
нилен	——	250	—
Поли-1,3-(2,2,4,4-тетраметил-циклобути-
лен)карбоиат	—	433	—
Поли-2-(3', 3', 4', 4'-тетрафторбутокси)-
этилакрилат	—	233	—
Политетрафторэтилен	—	160, 400	—
Поли-1,1, 3-тригидроперфторбутилакрилат	—	251	—
Поли-1,1,3-тригидроперфторпентилакри-
лат	—	238	—
Политриметиленадипат	—	214	—
Поли-3,3'-триметиленбензойный ангидрид	—	325	——
Поли-4,4'-(триметилеидиокси)-беизойиый
ангидрид	—	368	—
Политриметиленоксид	—	228»)	—
Политриметилентерефталат	—	368	—
Поли-2,4, 5-триметилстирол	—	—	409
Поли-2, 4, 6-триметилстирол	——	—	435
Поли-1, 1, 1 -трифторизопропилметакрилат	—	339	354
Поли-а, Р, Р-трифторстирол	—	—	513
1) По механическому максимуму затухания.
2) Частота 40—600 ец.
15 185
225
Продолж. табл. 11.8
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти,
Поли-2- (2', 2\ 2'-трифторэтокси) этила- крилат			235
Полифенилвииилфосфиндиметиламид	—	300	—
Поли-4-фенил-1-бутен	—	283	*—
Пол ифенилметакр илат	—	378	393
Поли-4,4'-с генилметиленкарбонат	—	394
Поли-4,4'-с генилметиленизофталат	—	433	—
Поли-4,4'-< >еиилметилентерефталат	—	473	—
Полифеиилметилсилоксан	—	187	—
Пол и-5-фенил-1 -пентен	—	—	245
Поли-З-фенил-1-пропен	—	433
Поли-4,4-фенилэтилидеидифениленкарбонат	—	463	——
Поли-4-феноксистирол	—	—	373
Полис ето лфталеи н -5-тр етбути л изофтал ат	—	552	.—
Полис генолфталеинизофталат	—	591	•—
Полис генолфталеиикарбонат	—	513	—
Полис >енолфталеин-5-хлоризофталат	—	586	—
Полис геиолфталимидииизофталат	—	598	—
Полис генолфталимидинтерефталат	—	600	—
Полис юрмальдегид	—	188	—
Полис лорметилакрилат	—	228	—
Поли-4-фторстирол	—	356	— 1—1
Поли-2-хлор-1,3-бутадиен (хлорпрен): •транс	—	225
-цис Полихлорметилметакрилат	2531)	253
Поли-4-хлор-2-метилстирол	—	418	—
Поли-4-хлор-З-метилстирол	—	387	—
Поли-2-хлорстирол	—	392	—
Поли-З-хлорстирол	—	363	—
Поли-4-хлорстирол	;	—	399	——
Полихлортрифторэтилен	—	318	—
Пол и-4-хлор-З-фторстирол	—	395	—
Пол и-2- х лорэти лметакр илат	—	376	391
Поли-6-(циаиметилтио)гексил акрил ат	—	214	——
Пол и-2-(пиа имети лтио)эти л акр и л ат	—	249	—
Поли-2-(3-цианпропилтио)этил акрил ат	—	215	—
Поли-3-(2-циаиэтилтио)-пропилакрилат	—	215	—
Поли-2-(2-цианэтилтио)этилакрилат	—	223	.—
Полициклогексилакрилат	—	289	•—
Поли-4-циклогексил-1 -бутен	—	313	—
Пол и-4,4' -циклогексил идендифениленизо- фталат			400
Поли-4,4-циклогексилидеидифениленкарба- мат Полициклогексилметакрилат: атактический	—	444 339	—
изотактический	—	324	-
Поли-5-циилогексил-1 -пентен	—	—	248
Пол и-3-циклогексил-1 -пропей	—	348	—
Полициклогексилхлоракрилат	—	372	387
•) По механическому максимуму затухания.
226
Продолж. табл. 11.8
Полимера	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
Поли-З-циклопентил- 1-пропен	—	333
Полициклопентилэтилен	—	348
Полиэтилакрилат	—	249
Поли-2-этил-1,3-бутадиен	—	197
Поли-2-этилбутилакрилат	223	—
Поли-2-этилгексилакрилат	223	—
Поли-4-(1 -этилгексоксиметил)стирол	—’	250	—
Поли-2-этилгексилметакрилат	263	—
Полиэтилен	—	148	1631)
Полиэтиленадипат	—	223
Полиэтилен-4,4'-(2,2-бутилиден)дибензоат	—	382
Поли-4,4'-(этилендиокси)-бензойный аигид-
рид	—	318
Полиэтиленизофталат	—	324
Полиэтиленоксид	—	264
Полиэтилентерефталат	—	342
Полиэтилидендифениленкарбонат Полиэтилметакрилат:	—	403	—
атактический	333 *)	338	—
изотактический	—	285	—
Поли-5-этил-2-нонилакрилат	233	—	—
Поли-4-этилстирол	—	300	—
Поли-З-этилтиопропилакрилат	—	197	—
Поли-2-этилтиоэтилакрилат	—	202	—
Полиэтилхлоракрилат	—	351	336
Поли-З-этоксипропил акрилат	—	205	—
Поли-4-этоксистирол	—	359	—
Поли-2-этоксиэтилакрилат	—	223	—
Поли-4-(2-этоксиэтоксиметил)стирол	—	273	—•-
Целлюлозы ацетат 2,3	—	333, 393	—
-, ацетат бутират	—	323
-, бутират 2,6	—	338, 398	—
пропионат	—	312	—
триацетат	—.	303, 378	—
-, трибутират	—	313, 393
-, тринитрат, пластифицированный три- крезилфосфатом (ТКФ) Содержание ТКФ, %:
0	—	322
20	—	263	—
40			243
60		231	__
80				223
100	—	221	1 —
*) По механическому максимуму затухания.
15*
227
Продолж. табл. II. 8
Полимеры	Темпера- тура хрупкос- ти, °к	Темпера- тура стеклова- ния	Темпера- тура текучес- ти, °к
-этил, пластифицированный ТКФ Содержание ТКФ, %: 0		338
20	—	271	—
30			260	—
40		245	—
50	—	233	—
60	—	222	—
80	—	221	—.
100	——	220	—
Т а б л и ц а П.9
Температура плавления различных полимеров
[11, 25 , 26, 27, 30, 44 , 45, 56, 60, 67, 68, 70 , 71, 92, 93]
Полимеры	Температура плавления, °G
Полиазелаиновый ангидрид	54
Полиакриламид	200
Полиакрилонитрил: аморфный	319
синдиотактический	317
Полиаллен	122
Полиаллилакрилат	90
Поли-М-аллил-11 -аминоундекановая кислота	350
Поли-5-аминовалерьяновая кислота	223
Поли-17-аминогептадекандикарбоновая кислота	150
Поли-п-аминогидрокоричная кислота	310
Поли-22-аминодокозандикарбоновая кислота	145
Поли-8-аминокаприловая кислота	202
Поли-10-амннокаприновая кислота	177
Поли-6-аминокапроновая кислота	220
Поли-12-аминолауриновая кислота	179
Поли-4-аминомаслиная кислота	126
Поли-9-аминопеларгоновая кислота	198
Поли-З-аминопропионовая кислота	260
Поли-6-аминотиокапроновая кислота	120
Поли-а-амииотолуиловая кислота	300
Пол итр идекан ди кисл ота	183
Полн-7-аминотиоэнантовая кислота	235
Поли-11 -аминоундекановая кислота	194
Поли-7-аминоэнантовая кислота	225
Полиаигидрид адипиновой кислоты	85
Полнангидрид пробковой кислоты	66
Полиацетальдегид	220
Пол и ацетон	60
Полн-3,3-бис-бромметилтриметиленоксид	220
Поли-3,3-бис-гидроксиметилтриметиленоксид	280
228
Продолж. табл. 11.9
Полимеры	Температура плавления, °C
Поли-3,3-бпс-иодметилтриметиленоксид Поли-3,3-бис-хлорметилтриметиленоксид Поли-3,3-бпс-фторметилтриметиленоксид Поли-1,1 -бис-хлорметилэтиленоксид Поли-3,3-бис-этоксиметилтриметиленоксид Поли-4,4-бифенилдикарбоксальдегид Поли-4,4-бифеииленадипамид Поли-4,4-бифениленсебац амид Поли-4,4-бифенилентерефталамид Полибром-р-ксилилен 1,2-Поли- Г, 3-бут адиен: синдиотактический изотактический 1,4-Полн-1,3-бутадиен: -транс I -транс II -цис Полибутадиеноксид Поли-1-бутен Поли-2-бутеноксид: -транс -цис Полибутилакрилат Поли-втпор-бутилакрилат Поли-тпретп-бутилакрилат 1,4-Поли-2-тр«т-бутил-1,3-бутадиен-цис Поли-4,4-бутилидендифеннленкарбонат Полибутилизоцианат Пол н-трет-бут л метакр и л ат: изотактический синдиотактический Полибутиральдегид Поливалеральдегид Поли-4-валерлактон Поливинилбензиловый эфир Поливинил-тпретп-бутилкетон Полнвинилбутиловый эфир Поли-втпор-винилбутиловый эфир Поли-тпретп-винилбутиловый эфир Поли-М-винилдифениламин Поливинилиденфторид Поливинилиденхлорид Поливинилизобутиловый эфир Поливинилизопропиловый эфир Поливинилметиловый эфир Поливинил-2-метилбутиловый эфир Поливинилметилкетон Поливинил-2-метоксиэтиловый эфир Поли-1-винилнафталин Поли-2-винилнафталин Поливинилнеопентилоиый эфир Поливииилпропиловый эфир' Поливинилстеарат	290 190 135 180 83 250 400 435 500 270 154 120 125 100 141 1 74 126 114 162 47 130 193 106 170 175 104 165 225 155 55 162 150 64 170 238 320 171 190 115 220 144 140 170 73 360 212 216 76 54
229
Продолж. табл. П.9
ПоЛймерв
Температура
плавления, °G
Поливинил-2,2,2-трифторэтиловый эфир
Поливинилфторид
Поливинил-2-хлорэтиловый эфир
Поливинилхлорид
Поливинилциклобутан
Поливинил циклогексан
Поливинилциклогексен
Поливинилциклогекснлкетон
Поливинилциклогептан
Поливинил циклопентан
Поливинилциклопропан
Поливинилэтиловый эфир
Поли-1 -гексадекен
1,2-Поли-1,5-гексадиен
1,4-Поли-1,3-гексадиен-транс-нзотактический
Полигексаметиленадипамид
Полигексаметиленаднпинат
Полигексаметиленадипннднуретан
Пол игексаметиленазеламид
Полигексаметилен-5-трет-бутил-изофталамид
Полигексаметнленглутарамид
Полигексаметиленгексаметилендимочевина
Полигексаметиленгексаметилендитномочевина
Полигексаметиленгексаметнлендиуретан
Полигексаметилендекаметнлендиуретан
Полигексаметилен-2,2-дибензамид
Полигексаметилен-3,3-днбензамид
Полигексаметилен-4,4-дибензамнд
Полигексаметиленднбензойный ангидрид
Полигексаметилендигидрокситерефталамид
Поли гексамети лендимети лм алон амид
Полигексаметилендисульфид
Полигексаметиленднтнотерефталамнд
Полигексаметилендодекандиамид
Полигексаметилен-4,4-нзопропнлндендибензамнд -
Полигексаметиленизофталамид
Полнгексаметиленизофталат
Полигексаметиленкарбамид
Полигексаметнленкарбонат
Полигексаметилен-З-метиладипамид
Полигексаметнлен-3,3-метилендибензамид
Полнгексаметилен-4,4-метилендибензамид
Полигексаметиленметилентерефталамид
Полигексаметнлен-1 -метилциклопропандикарбо-
ксамид
Полнгексаметилен-З-метилциклопропандикарбок-
самид
Полигексаметиленоксалат
Полигексаметиленоксамид
Полигексаметиленоксид
Полигексаметиленоксидиацетамид
Полигексаметиленоктаметилендитиомочевина
Полигексаметиленоктаметилендиуретан
Полнгексаметиленпентаметиленсульфид
128
200
150
160
228
305
418
240
300
292
230
86
68
146
82
265
54
200
226
210
241
300
160
150
154
175
142
360
151
334
117
57
190
217
180
220
140
300
60
216
113
132
248
115
270
66
320
58
143
160
153
65
230
Продолж. табл. 11.9
Полимеры	Температура плавления, °C
Полигексаметиленпимеламид Полигексаметилен-1,4-пиперазиндиацетамид Полигексаметиленсебацамид Полигексаметиленсебацинат Полигексаметиленсульфид Полигексаметилен-4,4-сульфонилдибензам ид Полигексаметилентерефталамид Полигексаметилентерефталат Полигексаметилен-2,5-тетрагидрофурандипропио- намид Полигексаметилентетр адекандиамид Полигексаметилентетр аметилендиуретан Полигексаметилентетраметиленсульфид Полигексаметилентиодибутир амид Полигексаметилентиодивалерамид Полигексаметилентиодипропионамид Полигексаметилен-2,5-тиофендипропионамид Полигексаметилентиодиэнентамид Пол иге ксамети ле н-л-фен иленди ацетамид Полигексаметилен-р-фенилендипропионамид Полигексаметилен-р-фениленоксид Полигексаметиленформаль Полигексаметиленфталамид Полигексаметилен-2,5-фурандипропионамид Полигексаметилен-1,2-циклогексилендиацетамид Полигексаметилен-1,2-циклогексилендикарбокса- мид-траяс Полигексаметилен-1,3-циклогексилендикарбокса- мнд-транс Полигексаметиленциклопропандикарбоксамид Полигексаметиленциклопропандимочевина Полигексаметилен-4,4-этилидендибензамид Полигексаметиленовый эфир амида пробковой кислоты Полигексаметиленовый эфир пробковой кислоты Полигексаметиленовый эфир амида янтарной кис- лоты Полигексаметиленовый эфир янтарной кислоты 1,6-Поли-1,3,5-гексатриен Полигексафторпропен Поли-1-гексен 1,4-Поли-1,3-гептадиен-траяс изотактический Полигептаметиленадипамид Полигептаметиленазеламид Полигептаметилендисульфид Полигептаметиленпимеламид Полигептаметиленсебацамид Полигептаметилен-2,5-тетрагидрофурандипропио- намид Полигептаметиленундекандиамид Полигептаметилен-п-фенилендиацетамид Полигептаметиленовый эфир амида пробковой кислоты	228 168 228 67 79 215 371 160 182 209 180 67 200 180 216 252 170 182 290 170 38 150 190 255 242 360 300 180 175 232 58 212 57 250 160 —55 85 250 201 130 205 208 148 195 234 230
231
Продолж. табл. 11.9
Полимеры	Температура плавления, °G
Поли-1-гептен Поли-п-гидроксибензойная кислота Поли-З-гидроксибеизойная кислота Поли-10-гидроксибензойная кислота Полидекаметиленадипат Полидекаметиленадипиндиуретан Полидекаметиленазелаат Полидекаметиленазеламид Полидекаметилеигексаметиленамид Полидекаметилеигексаметилендимочевина Полидекаметиленгексаметиленсульфид Полидекаметилендекаметилендимочевина Полидекаметилендекаметилендиуретан Полидекаметилендисульфид Полидекаметилендодекандиамид Полидекаметиленизофталамид Полидекаметиленкарбамид Полидекамети ленкарбон ат Полидекаметилен-3,3-метилендибензамид Полидекаметилен-4,4-метилендибензамид Полидекаметиленоксалат Полидекаметиленоксамид Полидекаметиленоксид Полидекаметиленоктаметилендиуретан Полидекаметиленсебацамид Полидекаметиленсебацид Полидекаметиленсебацилдиуретан Полидекаметилеисульфид Пол идекаметилентерефтал амид Полидекаметилеи-п-фенилендиацетамид Полидекаметилен-п-фенилендипропионамид Полидекаметиленформаль Полидекаметиленфумарамнд Полидекаметилён-2,5-фурандипропионамид Полидекаметилен-4,4-этилидендибеизамид Полидекаметилеиовый эфир амидапробковой кис- лоты Полидекаметиленовый эфир янтарной кислоты Поли-N,№дибутил-3,3-диметил-4,4-метилендифе- иилентерефталамид Поли-N, М-дибутил-4,4-метилеидифеиилентерефта- лат Поли-N, N-дибутилэтилентерефталамид Поли-3,3-диметил-4,4-бифенилен 1,4-Поли-2,3-диметил-1,3-бутадиен: -транс -цис Поли-3,3-диметил-1 -бутен 2,5-Поли-2,5-диметил-2,4-гексадиен Полн-М,К-диметилгексаметиленадипамид Поли-N, N-диметилгексаметилентерефталамид Поли-4,4-диметилгексен Поли-6,6-диметил-1-гептен	17 320 170 80 80 164 69 214 102 210 78 210 145 45 191 186 200 55 65 100 79 229 72 140 216 80 153 78 276 242 265 57 50 140 150 217 68 159 195 190 440 260 192 260 265 75 260 350 104
232
Продолж. табл. 11.9
Полимеры	Температура плавления, °C
Поли-N, К-диметил-3,3-диметил-4,4-метилендифе- нилентерефталамид Поли-4,6-диметилметаксилилен Поли-2,5-диметил-п-ксилилен Поли-3,3-диметил-4,4-метилендифениленадипамид Поли-N, К-диметил-4,4-метилендифеииленадипа- мид Поли-N, №диметил-4,4-метилендифениленазеламид Поли-3,3-диметил-4,4-метилендифениленсебацамид Поли-N, N-диметил-4,4-метилендифениленсебаца- мид Поли-3,3-диметил-4,4-метилен-дифенилентерефта- лат Поли-N, №диметил-4,4-метилен-дифенилентере- фталамид Поли-2,4-диметилстирол Пол и-2,5-димети лети рол Поли-3,4-диметилстирол Поли-3,5-диметил стирол Поли-2,5-днметилтерефтал альдегид Поли-1,4-диметилтетрам етиленгексаметилендиуре- тан Поли-N, N-диметилтетраметиленамид янтарной кис- лоты Поли-N, N-диметилтетраметилеитерефталамид Поли-N, N-диметилтриметилентерефталамид Пол и-2,2-димети лтр иметил ентерефгал ат Поли-N, N-диметилэтилентерефгаламид Поли-2,5-дихлор-п-ксилилен Поли-N, №дипропил-3,3-диметил-4,4-метиленди- фенилентерефгаламид Поли-N, №дипропил-4,4-метилендифенилентере- фталамид Поли-N, N-диэтил гексаметилеитерефталамид Поли-N, №диэтил-4,4-метилендифениленадипамид Поли-N, №диэтил-4,4-метилендифениленазеламид Поли-N, N-диэтил-4,4-метилендифениленсебацамид Поли-N, №диэтил-4,4-метнлендифенилентерефгалат Поли-N, N-диэтил-3,3-диметил-4,4-метилендифе- нил ентерефгал амид Поли-N, N-диэтилтриметилеитерефталамид Поли-N, N-диэтилэтилентерефталамид Полиизобутен Полиизобутилакрилат Полиизобутиленоксид Полиизобутиральдегид Полиизопропенилметилкетон Полиизопропил акрил ат: изотактический синдиотактический Поли-а-изопропил акрилонитрил Поли-№изопропил-3-аминопропионовая кислота Полн-4,4-изопропилидендибензойный ангидрид	229 135 350 326 120 50 227 55 380 264 310 330 240 270 140 104 125 272 220 140 379 300 159 156 182 62 41 32 195 159 160 230 44 81 156 260 240 162 115 310 130 235
233
Продолж. табл. 11.9
	Полимеры	Температура плавления, °C
	Полиизопропилидендиметилен-4-метилеидифени- лендиуретан Поли-4,4-изопропилидеидифениленадипат	190 80
	Поли-4,4-изопропил идендифениленгексаметилен- диуретан Поли-4,4-изопропил идендифеииленизофтал ат	130 280
	Поли-4,4-изопропилиденди< >ениленкарбонат	267
	Поли-4,4-изопропил идендиоениленмалонат	96
	Поли-4,4-изопропилиденднфенилен-1 -метилцикло- пропандикарбоксилат-транс	90
	Поли-4,4-изопропил идендифенилен-3-метилцикло- пропаидикарбоксилат-тромс	130
	Поли-4,4-изопропенилидендифениленоксал ат	155
	Поли-4,4-изопропенилидендифенилен-4,4-сульфо- нилдибензоат Поли-4,4-изопропеиилидендифенилентерефгал ат	230 350
	Поли-4,4-изопропенилидендифениленфумарат	240
	Поли-4,4-изопропенилидендифениленциклопента- дикарбоксилат: -транс -цис Поли-4,4-изопропенилиденфенилен-4,4-метиленди- фенилендиуретаи Пол иизофтал ал ьдегид Полиизофталевый ангидрид	180 130 193 9 259
	Поликаприл альдегид Поликапролактон Поли-п-ксилилен Поли-л-ксилиленадипамид Поли-п-ксилиленадипамид Поли-п-ксилиленадипат Поли-л-ксилиленазеламид Поли-п-ксилилеиазеламид Поли-п-ксилиленазелаат Поли-п-ксилиленглутамид Поли-п-ксилилендодекандиамид	55 55 400 246 333 70 172 263 59 280 272
	Пол и-м-ксил ил енизофтал амид	225
	Поли-п-ксилилеикарбонат Поли-п-ксилиленмалонамид Поли-п-ксилилеиоктадекандиамид	185 НО 235
	Поли-п-ксилиленоктаметиленднуретан	168
	Поли-л-ксилиленпимеламид Поли-п-ксилилеипимеламид Поли-лг-ксилиленсебацамид Поли-п-ксилиленсебацамид Поли-п-ксилиленсебацинат Поли-л«-ксилилентерефталамид	192 284 193 281 84 300
	Поли-п-ксилилентерефталамид	350
	Поли-лг-ксилилентетрадекандиамид	192
	Поли-п-ксилилен-р-фенилендиацетат	146
	Поли-п-ксилиленфталамид Поли-.м-ксилиленовый эфир пробковой кислоты	230 213
	Поли-п-ксилиленовый эфир пробковой кислоты	303
234
Продолж. табл. 11.9
Полимеры
Температура
плавления, °C
Поли-л-ксилиленовый эфир янтарной кислоты
Полиметакрилоиитрил
Поли-6-метил-6-аминокапроновая кислота
Поли-2,2-диметил-З-аминопропионовая кислота
Поли-М-метил-З-аминопропионовая кислота
Поли-2-метил-11-аминоундекановая кислота
Поли-М-метил-11-аминоуйдекановая кислота
Поли-Ь1-метил-7-амииоэнантовая кислота
1,4-Поли-2-метилацетокси-1,3-бутадиен-транс
1,4-Поли-2-метил-1,3-бутадиен-(изопрен):
-транс
-цис
Поли-З-метил-1 -бутен
Поли-З-метилвинилциклогексан
Поли-4-метилвинилциклогексан
1,4-Поли-5-метил-1,3-гекеадиен-транс изотактиче-
ский
Поли-М-метилгексаметилеиадипамид
Поли-З-метилгексаметиленадипамид
Поли-З-метилгексен
Поли-4-метил гексен
Поли-5-метилгексен
1,4-Поли-6-метил-1,3-гептадиен-транс изотактиче-
ский
Поли-5-метил-1 -гептен
Поли-4,4-метилендибензойный ангидрид
Поли-4,4-метилендифеииленадипамид
Поли-4,4-метилендифениленазел амид
Поли-4,4-метилендифениленгексаметилендимоче-
вина
Поли-4,4-метилендифениленкарбонат
Поли-4,4-метилендифениленсебацамид
Поли-4,4-метилендифенилентерефталамид
Полиметиленсульфид
Полиметил-п-ксилилен
Полиметилметакрилат:
изотактический
синдиотактический
Поли-З-метилметафениленадипамид
Поли-З-метилметафениленсебанамид
Поли-З-метил-1 -пентен
Поли-4-метил-1-пентеи
Поли-2-метилпиперазинизофталамид
Поли-2-метилпиперазинтерефталамид
Поли-2-метилпиперазинфталамид
Поли-о-метилстирол
Поли-л-метил стирол
Поли-1 -метилтр иметиленоктаметилендиуретан
Поли-1-метилтриметилен-4,4-сульфонилдибензамид
Поли-3-метил-4,4,4-трифтор-1-бутен
Поли-2-метил-р-феиилеисульфид
1,4-Поли-1 -метокси-1,3-бутадиен-транс
Поли-о-метоксивинилциклогексан
360
250
185
270
225
130
80
65
135
65
28
300
355
250
88
145
180
285
200
130
119
52
322
356
275
250
300
280
420
245
230
160
200
225
200
273
235
280
350
350
360
215
82
272
300
100
118
195
235
Продолж. табл. П.9
Полимеры	Температура плавления» °C
Полинонаметнленадипамид Полинонаметнленазелаат Полинонаметнленазеламид Полинонаметнленднсульфид Полинонаметиленгексаметнлендиуретан Полиион аметиленпимел амид Полннонаметиленсебацамид Полннонаметнлентерефталат Полинонаметилен-2,5-тетрагидрофуранднпропио- намид Полинонаметилентридекандиамид Полинонаметиленундекандиамид Полннонаметиленформаль Нитрат целлюлозы Поли-1-нонен Поли-4,4-окснднбензойный ангидрид Полиоксидитетр аметиленгексаметнленднуретан Полноксидиэтнленгексаметнлендиуретан Полиоксиднэтнлеисебацннат Полноксндиэтнлен-п-феннленоксид Полиоксиметилен (полиформальдегид) Полиоктадекаметилентерефталат Полиоктадекаметиленформаль Полноктадодекаидикарбоновый ангндр ид Поли-1 -октадекен 1,4-Пол и-1,3-октадиен-тракс-изотактнческий Полиоктаметиленадипамид Полноктаметнленадипннмочевина Пол иоктамети л еназел ам ид Полиоктаметнлендодекандиамид Полиоктаметнлеидодекандиоат Полиоктаметнленгексаметнленднмочевнна Полиоктаметиленизофтал амид Полиоктаметиленоктаметнлеидимочевина Полиокт аметиленоктаметнлендитномочевина Полноктаметиленоктаметиленднуретан Полиоктаметиленсебацамид Полиоктаметнленсебацдимочевина Полиоктаметилентерефгаламид Полиоктаметнлентерефталат Полноктаметилентетрадекандиамид Полиоктаметнлен-2,5-тетрагидрофурандипропио- намнд Полноктаметнлентетраметилендитиомочевина Поли-1-октен Полиоктилфосфнннденднтриметнлеиадипат 1,4-Полн-1,3-пентадиен- транс изотактический цис синдиотактический -цис изотактический Полипентаметнленадипамид Полнпентаметиленазеламид Полипентаметнленгексаметнленднуретан	205 65 177 55 147 196 176 85 149 183 196 55 105 19 296 124 120 44 136 181 116 72 95 80 87 250 209 208 202 73 225 186 260 190 144 207 212 315 132 196 180 160 -38 135 95 53 44 222 178 151
236
Продолж. табл. II.9
Полимеры	Температура плавления, °G
Полипентаметиленглутамид	198
Поли-4,4-пентаметилендибензойный ангидрид	118
Полипентаметилендисульфид	44
Полипентаметиленкарбонат	46
Полипентаметиленмалонамид	191
Полипентаметиленоктадекандиамид	167
Полипентаметиленоксидиацетамид	130
Полипентаметиленпимеламид	183
Полипентаметиленсебацамид	195
Полипентаметиленсебацдимочевина	205
Полипентаметиленсульфид	65
Полипентаметилентерефталамид	353
Полипентаметилентерефталат Полипеитаметилен-2,5-тетрагидрофурандипропио-	134
намид	153
Полипентаметилентетрадекандиамид	178
Полипентаметилентридекандиамид	176
Полипеитаметиленундекаметилендиуретан	123
Полипентаметиленундекандиамид	176
Полипеитаметиленуретан	130
Полипентаметиленформаль	39
Полипентаметилен-р-фениленоксид	164
Полипентаметиленциклопропандиуретаи	170
Поли-1-пентен IA	130
НА	75
Полипимелинангидрид	55
Полипиперазинадипамид	355
Полипиперазиназеламид	148
Полипиперазинамид пробковой кислоты	300
Поли-Ы-пиперазин-11-аминоундекановой кислоты	142
Пилипиперазингексаметилендимочевина	245
Поли-1,4-пиперазиндиэтиленгексаметилендиуретан	165
Полипиперазинизофтал амид Полипиперазин-1-метилциклопропеидикарбамид-	340
транс	130
Полипиперазинсебацамид	180
Полипиперазинтерефталамид	350
Полипиперазинфталамид	325
Полипиперазинциклопропандикарбоксамид-транс	330
Полипиперазинциклопропандимочевина	260
Поли-1,4-пиперидинуретан	270
Полипропен изотактический	176
Полипропеиилметиловый эфир	287
Полипропенилпропиловый эфир	168
Полипропенилэтиловый эфир	230
1,4-Поли-2-пропил-1,3-бутадиен-/пранс	42
Поли-а-пропилакр илонитр ил	210
Полипропиленоксалат	180
Полипропиленоксид	75
Полипропилен-4,4-сульфонилдибензамид	335
Поли-р-пропиолактон	122
Полипропиональдегид	185
S37
Продолж- табл. 11.9
Полимеры	Температура плавления, *С
Полисебациновый ангидрид Поли-З-силилпропен Полистирол Полистиролоксид Полисульфонилдипропионовый ангидрид Полисульфуртриоксид Пол итерефтал ал ьдегид Политетр агидрофураи (тетр аметиленоксид) Поли-2,5-тетрагидрофураидипропиоиовый ангид- рид Политетраметиленадипамид Политетраметилеиадипат Политетр аметиленазелаат Политетраметиленазеламид Политетраметиленамид пробковой кислоты Политетраметиленамид янтарной кислоты Политетраметиленгексаметилендиуретан Политетраметилендибензойный ангидрид Политетраметилендисульфид Политетраметилендодекандиамид Политетраметиленизофталат Политетраметиленкарбамид Политетраметиленкарбонат Пол итетраметиленионаметилеиди уретан Политетраметиленоктаметилендиуретан Политетраметиленпентаметилендиуретан Пол итетраметиленпимел амид Политетраметиленсебацамид Политетраметиленсульфид Пол итетр аметил енсул ьфон Политетраметилеи-4,4-сульфонилдибензамид Политетраметилентерефталамид Политетраметилентерефталат Политетраметилен-2,5-тетрагидрофурандипропион- амид Политетр амети л ендити омочеви и а Политетраметилендиуретан Политетраметилентиодитриметилендиуретан Политетраметиленундекаметилеидиуретан Пол итетр аметил ену ндек андиамид Пол итетр аметилен-р-фенилендиацетат Политетраметилен-1,4-циклогексилендиуретан Политетраметиленциклопропавдиуретан Политетраметиленовый эфир пробковой кислоты Политетраметил-р-силфениленсилоксан Политиодипропионовый ангидрид Политиодитетраметил енгексаметилендиуретан Политиодиэтиленгексаметилендиуретан Поли-2,3-тиофендипропионовый ангидрид Поли-4-о-толил-1 -бутен Поли-4-р-толил-1 -бутен Поли-4,4-тол ил идендифениленкарбонат Поли-3- ж-толилпропен	80 128 120 149 237 32 120 37 135 295 48 37 223 250 287 180 263 39 345 152 400 59 140 160 159 233 254 67 100 350 436 232 210 215 193 133 146 208 63 260 180 56 148 55 125 134 78 235 196 215 180
238
Продолж. табл, fl.9
Полимеры	Температура плавления, °G
Поли-З-о-толилпропен	290
Поли-З-р-толилпропен	240
Политридекандиангидрид	78
Политриметиленадипат	45
Политриметилеиазелаат	50
Политриметиленгексаметилендиуретан	167
Политриметиленглутар ат	39
Политриметилендибензойный ангидрид	215
Политриметилендисульфид	67
Политриметиленизофталат	132
Политриметиленоксалат	86
Политриметилен-л-оксибензоат	185
Пол итр имети л еноксид	36
Пол итр имёти л енпимел ат	37
Политриметиленсебацинат	56
Пол итр иметил енсул ьфид	100
Политриметилен-4,4-сульфонилдибензамид	298
Пол итр иметилентерефтал амид Политриметиленциклопропандикарбоксамид	399
-транс	310
Политриметиленциклопропандиуретан Поли-2, 2, 4, 4-тетраметил-1,3-циклобутиленкар-	170
бамат:
-транс	360
-цис	295
Поли-2, 2, 4, 4-тетраметил-1,3-циклобутиленфор-
маль:
-транс	260
-цис	285
Политетраметиленовый эфир пробковой кислоты	41
Политетраметиленовый эфир янтарной кислоты	47
Политетрафтораллен	126
Политриметилсилилстирол	284
Поли-4, 4, 4-трифтор-1-бутен	265
Поли-5, 5, 5-трифтор-4-метил-1-бутен	225
Поли-5,5,5-трифтор-4-мети л-1 -пентен	255
Поли-2, 2, 2-тр их лор ацетальдегид	60
Полиундекаметиленсебацамид	169
Поли-М-фенил-З-аминопропионовая кислота	205
Поли-Ь1-фенил-11-аминоундекановая кислота	—30
Полн-З-фенил-1 -бутен	160
Поли-лг-фениленадипамид	179
Поли-о-феииленадипамид	296
Поли-л-фениленадипамид	179
Поли-л-фениленадипат	190
Поли-лг-фениленгексаметилендиуретан	150
Поли-л-фенилендиацетатангидрид	152
Поли-л-фенилендипропионовый ангидрид	92
Поли-л-фенилендитриметиленгексаэтилендиуретан	158
Поли-л-фенилендиэтиленадипамид	310
Поли-л-фенилендиэтиленазеламид	250
Поли-л-фенилендиэтиленоктаметилендиуретан	212
Поли-л-фенилендиэтилен-л-фенилендиацетамид	222
239
Продолж. табл. 11.9
Полимеры	Температура плавления, °G
Поли-л-феннлендиэтилен-л-фенилендисебацамид Поли-л-фениленизофталат Поли-п-фениленмалонат Поли-л-фениленсебацамнд Полн-о-фениленсебацамнд Поли-л-фениленсебацамид Поли-л-фениленсебацинат Поли-л-фе ни ленсу льфнд Полн-л-фенилентриметнленоксид Поли-л-фениленовый эфир янтарной кислоты Полн-л-фениленцнклопропанднкарбоксилат: -транс •цис Полн-л-фениленциклопропандикарбоксилат: -транс -цис Полифенилизоцианат Поли-4, 4-феннлэтилиденднфениленкарбонат Поли-о-фторстнрол Поли-л-фторстирол Поли-л-фтор-о-метилстирол Поли-2,5 -фурандипропионовый ангидрид 1,4-Полн-2-хлор-1, 3-бутадиен-транс (хлорпрен) Полнхлорпараксилилен Полицнан-л-ксилилен Полициклобутен Полн-4-циклогексил-1 -бутен 1, 4-Поли-1, 3-циклогексадиен-транс Поли-1, 3-циклогексилен адипамид: -транс -цис Поли-1, 4-циклогексиленадипамид Поли-1, 3-циклогексиленазеламид: -транс -цис Поли-1, 4-циклогексилен-З, 3-дибензамид Поли-1, 4-циклогексилендиметиленадипамид-транс Поли-1, 4-циклогексилендиметиленазеламид-транс Поли-1, 4-циклогексилендиметилендодекандиамид- транс Поли-1, 4-циклогексилендиметиленизофталамид- транс Поли-1, 4-циклогексилендиметиленоктаметиленди- уретан-траяс Поли-1, 4-циклогексилендиметиленпимеламид- транс Поли-1, 4-циклогексилендиметиленсебацамид- транс Поли-1, 4-циклогексилендиметиленформаль-транс Поли-1, 4-циклогексилен-З-метилендибензамид Поли-1, 4-циклогекснленоктаметнленднуретан- транс]	285 245 233 205 125 145 150 290 164 230 105 65 280 160 275 230 270 265 215 67 115 290 270 210 170 380 500 170 400 300 125 390 345 275 278 310 160 293 300 290 174 255
240
Продолж. табл. П.9
Полимеры	Температура плавления, °C
Пол и-1, 3-циклогексиленсебацамид: -транс	290
-цис	120
Поли-1, 4-циклогексиленуретан	355
Поли-1, 4-циклогексиленформаль-транс	239
Пол и -4, 4-ци клогексилидендифениленкарбамат	260
Пол и-5-циклогексил-1 -пеитен	123
Поли-З-циклогексилпропен	230
Поли-З-циклопентилпропен	225
Поли-4, 4-циклопентилидендифениленкарбамат	250
Поли-1, 2-циклопропандиметиленциклопропанди- карбоксамйд	220
Поли-1, 2-циклопропаидиметиленциклопропандиу-	210
ретан Поли-1, 2-циклопропандиметиленизофталамид	220
Поли-1, 2-циклопропаидиметилеиизофталат	100
Поли-1, 2-циклопропаидиметиленсебацамид	223
Поли-1,2-циклопропандиметилентерефталат	130
Полициклопропанизофталамид	250
Полициклопропанадипамид	230
Пол и ци клоп ропансебацамид	220
ПолициклопроПанциклопропандикарбоксамид	285
Поли-М-этил-11-аминоундекановая кислота	—30
Полиэтилен: 87 СН3-групп на 1000 углеродных атомов	105
28 СН3-групп на 1000	»	»	113
8 СН3-групп иа 1000	»	»	123
0 СН3-групп на 1000	»	»	132
с кристалличностью 91%	135
»	»	81%	130
»	»	52%	112
Полиэтиленадипат	52
Полиэтиленадипилмочевина	240
Полиэтиленадипилдиуретан	210
Полиэтиленгексаметилендиуретан	184
Полиэтиленгексаметиленсульфид	86
Поли-4, 4-этилендибензойный ангидрид	340
Полиэтилендисульфид	130
Полиэтилеидодекандиамид	261
Поли-4, 4-этилендифениленадипамид	400
Поли-4, 4-этилеидифениленкарбонат	300
Поли-4, 4-этилендифениленсебацамид	360
Полиэтиленизофталат	240
Полиэтилен-4, 4-метилендибензоат	220
Полиэтилен-л-оксибензоат	220
Полиэтиленоксид	66
Полиэтилен-4, 4-оксидибензоат	152
Полиэтилен-п-оксифениленацетат	172
Полиэтилен-1,4 -пиперазиндикарбоксилат	245
Полиэтиленсебапамид	254
Полиэтиленсебацилдимочевииа	228
Полиэтиленсебацилдиуретан	148
Полиэтиленсебацит	76
16185
241
Продолж. табл. 11.9
Полимеры	Т емпература плавления, °C
Полиэтилен-4, 4-сульфонилдибензамид	380
Полиэтилентерефталамид	455
Полиэтилен-2, 5-тетрагидрофурандипропионамид	218
Полиэтилен-4,4 -тетраметилендибензоат	170
Полиэтилентиодибензоат	. 200
Полиэтилентиодивалерамид	220
Полиэтилентиоэнантамид	210
Полиэтилен-п-фенилендиацетат	107
Полиэтилен-п-фениленоксид	270
Полиэтиленфгаламид	250
Полиэтиленфумарамид	50
Полиэтиленциклопропандикарбоксамид-транс	350
Полиэтилен-4, 4-этилидендифениленкарбонат	195
Полиэтиленовый эфир пробковой кислоты	55
Полиэтиленовый эфир янтарной кислоты	105
Полиэтил-п-ксилилен	170
Триацетат целлюлозы	306
Трибутират целлюлозы	207
Тригептилат целлюлозы	88
Трилаурат целлюлозы	91
Трикаприлат целлюлозы	116
Трикапринат целлюлозы	88
Трикапроат целлюлозы	94
Тримиристат целлюлозы	106
Трипальмитат целлюлозы	234
Трипропионат целлюлозы	122
Сополимеры
Бензальдегида и диметилкетена	290
2-Бутена и этилена	135
Диметилкетена и метоксибензальдегида	240
Диметилкетена и ж-нитробензальдегида	240
Диметилкетена и п-хлорбензальдегида	200
Диметилкетена и фурфурола	180
Для количественного описания зависимости температуры плавления сис-
темы полимер—разбавитель от состава жидкой фазы Флори [1] предложил
уравнение:
«/Тпл - 1/Т“ л = (/?/ДЯпл) (Va/Vj (01 - Х^),	(II. 1)
где Тпл и Тпл— соответственно температуры плавления смеси полимер— раз-
бавитель и чистого полимера; Va и — мольные объемы соответственно повто-
ряющегося элемента цепи полимера и разбавителя; vt — объемная доля разба-
вителя; Хх — параметр термодинамического взаимодействия полимер — разба-
витель; АЯ|1Л — энтальпия плавления в расчете на повторяющийся элемент
цепи полимера; R— газовая постоянная. В соответствии с уравнением (II. 1),
начальный наклон графика зависимости величины 1/Тт от обратно пропор-
ционален энтальпии плавления ДЯпл> в то время как кривизна этой кривой
отражает величину параметра взаимодействия Xt. Более рационально строить
график зависимости величины (1/Тпл — 1/T°njl)/Vi от или от О1/Т°л. В этом слу-
чае величина отрезков оси ординат, отсекаемых полученными прямыми, равна
2 42
(R/АНпл) (VUIVJ, а зная наклон этих прямых, можно рассчитать значение энер-
гии взаимодействия пары полимер — разбавитель по формуле В = T^RT/Vx-
Если В < 0, то растворитель хороший, если В > 0, то растворитель плохой.
Рассчитанная по уравнению (II.1) энтальпия плавления на моль повторяю-
щихся звеньев цепи полимера &Нт представляет собой важную внутреннюю
термодинамическую характеристику полимера, поскольку она равна количес-
тву теплоты, необходимой для плавления одного моля кристаллических звеньев,
и поэтому Д/7ПЛ нельзя приравнивать к величине теплоты плавления &Н*пл, по-
лучаемой в результате прямых калориметрических исследований. Между этими
величинами существует зависимость
х = Д<л/ДЯпл,	(П.2)
где х — степень кристалличности исследуемого полимера.
В табл. II. 10 приведены значения Д/7ПЛ, рассчитанные по уравнению (II, 1),
Таблица 11.10
Значения энтальпий плавления для некоторых полимеров, рассчитанные
по уравнению (II.1)
Полимер	Темпера- тура плавле- иия ГПЛ»ОС	Энтальпия плавления Д^ПЛ
		кал/моль	кал/г
Полиэтилен	137,5	960	68,5
Полипропилен	176	2600*	62,0
Полнизопрен-1, 4-цис (натуральный кау- чук)	28	1050	15,3
Полиизопрен-1, 4-транс (гуттаперча)	74	3040	45,1
Полистирол	239	2000	19,2
Полихлоропрен-1, 4 -транс	80	2000	22,6
Полихлортрифторэтилен	210	1200	10,3
Поливинилфторид	197	1800	39
Полидекаметиленадипинат	79,5	10200	36
Полидекаметиленсебацинат	80	12000	35
Полидекаметиленацелат	69	10000	31
Полинонметиленацелат	65	10300	33
Полидекаметилентерефталат	138	11000	36
Полигексаметилентерефталат	160,5	8500	34
Политетраметилентерефталат	230	7600	33
Политетраметиленизофталат	152,5	10100	45
16*
243
Продолж. табл. 11.10
Полимер	Темпера- тура плавле- ния Тпл °C	Энтальпия плавления
		кал/ моль	кал/г
Поли-N, N'-себациолпиперазин	180	6200	24,5
Полидекаметиленсебационамид	216	8300	24,5
Полидекаметиленацеламид	214	8800	27
Полиамид-6	225	3640 4950 4000	32,2 43,8 35,5
Трибутират целлюлозы	207	3000	8,1
Тринитрат целлюлозы	>700	900—1500	3,0—5,0
Нитрат целлюлоза	617	1350	5,2
Трикаприлат целлюлозы	116	3100	5,7
Пол иоксиэтилен	66	1980	45
Полиоксиметилен	180	1590	53
Полиакрилонитрил	317	1200	23
Полибутадиен-1, 4-цис	1	2000	37
Коллаген	145	2250	24
Для понимания природы твердого состояния полимеров очень важно знать
их теплоемкости и другие термодинамические свойства. На основании данных
о теплоемкости могут быть найдены изменения термодинамических функций по-
лимеров при фазовых переходах, рассчитаны степени кристалличности и их из-
менение с температурой, определены температуры и температурный интервал
стеклования и т. п.
Знание величин теплоемкостей и их температурных зависимостей необхо-
димо также для расчетов, связанных с многочисленными областями применения
полимеров.
В табл. II. 11 приведены удельные теплоемкости некоторых полимеров. Тер-
мические свойства полимеров даны в табл. II. 12.
Таблица 11.11
Удельные теплоемкости некоторых полимеров [362]
Полимеры	Темпера- тура, °C	Теплоем- кость, кал/г -град	1	Полимеры	Темпера- тура, °C	Теплоем- кость, кал/г  град
Поливинилхлорид, пластифициро- ванный бутил- бензилфталатом с содержанием пластификатора, %: 0	от —20 до +40	0,2—0,6	10 20	—20 0 20 40 60 80 —20 0 20	0,280 0,300 0,320 0,380 0,490 0,500 0,300 0,330 0,390
244
Продолж. табл. 11.11
Полимеры	Темпера- тура, °C	Теплоем- кость, кал^-град	Полимеры	Темпера- тура, °C	Теплоем- кость, кал} г • epact
	40	0,460	отожженный
30	60 80 —20 0 20 40	0,490 0,490 0,280 0,310 0,350 0,430	изотактический	25—75 120—175 2454-280	0,2570+ + 1,0820 0,2771+ + 1,1600 0,3506+ +0,6510
	60 80	0,490 0,500	Политетрафтор- этилен	—120	0,320
Поликарбонат	—80 —40 0 40	0,220 0,250 0,300 0,360		—80 —40 0 27	0,400 0,420 0,500 0,900
Полиизопрен	25 25	0,4494 0.4372)		28 30	0,550 0,650
	25	0,3543)		60	0,520
Полиметилмета- крилат	20 50	0,340 0,375	Пол итр ифторэти- лен	20	0,22
	100 120	0,436 0,460	Полиуретан на ос- нове гексамети-
Полипропен	—100 0 100	0,200 0,320 0,550	лендиизоцианата и 1,4-бутандиола	от —50 до +10 45—120	0,422+ + 1,50 0,495+
Полистирол: атактический	от —50 до +65	0,2595+ + 1,024 04		195—210	+ 1,850 0,665
	105ч-275	0,3705+ +0,6079	Полиуретан на ос- нове гексамети-
аморфный изо- тактический	от —50 до +60	0,2599+ + 1,0220	лендиизоциана- та и диэтилен- гликоля	от —50 до —5	0,422+ + 1,50
семикристалли- ческий изотак- тический	от —40	0,2654+		50—100	0,512+ + 1,50
	ДО +70	+ 1,0450		140—160	0,623
1) Невулканизироваиный,
*) Вулканизированный без добавок.
*) Вулканизированный с добавлением 33% сажн.
*) Здесь и далее 0 =* (273,16+ Г) • 10—3.
245
Продолж. табл. 11.11
Полимеры	Темпера- тура, °C	Теплоем- кость, кал/г • град	Полимеры	Темпера- рура, °C	Теплоем- кость, кал/г' град
Полиуретан на ос-				—83	0,304
нове гексамети-				—73	0,326
лендиизоциана-				—63	0,353
та и триэтилен-				—53	0,384
гликоля:				—43	0,423
незакаленный	от—50	0,422+		—33	0,474
	до +20	+ 1,50		—23	0,533
	0—60	0,308+		37	0,565
		+2,00	Полиэтиленоксид
	120—135	0,631	(мол. вес. 750)	—188,7	0,135
закаленный	от —50	0,422+		—180,4	0,149
	До+20	+ 1,50		—163,5	0,162
	0—20	0,624		—152,7	0,173
	120—135	0,628		—143,2	0,182
Полиформальдегид	20	0,35		—132,4	0,191
4-Полихлоропрен	——	0,52		—122,9	0,199
Полиэтилен	—263	’ 0,008		—112,1	0,207
при плотности				—102,0	0,216
0,916 г/см3	—253	0,0173		—91,4	0,226
	—243	0,0384		—81,1	0,238
	—233	0,0597		—71,4	0,252
	—223	0,0806		—62,2	0,265
	—213	0,0999		—53,4	0,277
	—203	0,1185		—43,1	0,291
	— 193	0,1340		—33,7	0,306
	—183	0,1480		—24,2	0,322
	—173	0,1615		— 13,5	0,352
	—163	0,1739		—2,5	0,388
	—153	0,1858		6,5	0,427
	— 143	0,1972		11,3	0,628
	—133	0,2081		13,3	0,843
	—123	0,2210		14,9	1,11
	-113	0,2319		16,2	1,35
	—103	0,2438		17,3	1,54
	—93	0,2552		20,2	2,14
при плотности				21,6	2,32
0,855 г!см3	—268	0,0003		22,8	2,56
	—263	0,0023		23,9	2,92
	—253	0,0160		24,9	3,44
	—243	0,0361		25,8	3,57
	—233	0,0573		26,6	4,06
	—223	0,0799		27,3	4,20
	—213	0,100		28,1	4,10
	—203	0,118		28,9	3,38
	—193	0,134		30,1	2,00
	—183	0,149		33,3	0,490
	—173	0,163		41,6	0,496
	—163	0,176		51,1	0,496
	—153	0,192		60,8	0,498
	—143	0,208		71,1	0,500
	— 133	0,224		81,7	0,504
	—123	0,240	Целлюлоза:
	—ИЗ	0,256	хлопок	25	0,317
	—103	0,272			0,324
	—93	0,288	вискоза	25	0,324
246
Т а б л и ц а 11.12
Термические свойства некоторых полимеров
[11, 14, 16, 25—27 , 44, 45, 56, 58, 60, 64, 67, 68, 70, 89 , 93]
Полимеры	Коэффициенты термического рас- ширения, град 1		Теплопровод- ность, кал/см • сек • град	Температуро- проводность, см2/сек	Примечания
	линейный	объемный
Полиакрилонитрил	(2т0,4)-10- 4	3,0-10—4	—	—	При температуре стеклования
	1,0-ю-4	1,5-10-4	—	—	При температур ах ниже температу- ры стеклования
Поливинилацетат	8,6-10—5	—	—	—	—
Пол ивинилбутир ал ьфу рфураль	13-10-5	—	—	—	—
Поливиниловый спирт	(7—12) -10—5	—	—	—	—
Поливинилформаль Поливинилхлорид, пластифицированный бутил бензилфтал атом с содержанием пластификатора, %:	5,4-10“5	—	—	—	—
0	(6—10)-10~5	(3—4)-10—4	—	—	—
10	—	—	3,32-10-4	0,00112	—20° С
	—	—	3,35-10—4	0,00111	0°С
	—	—	3,4-10~4	0,00110	20° С
	—	—	3,6-10-4	0,00105	40° С
	—	—	4,07-10-4	—	51°С
	—	—	—	0,00091	60° С
20	—	—	3,92-10—4	0,00082	80° С
	—	—	3,2-10-4	0,00122	—20° С
	—	—	3,9-10-4	0,00110	0° С
	—	—	4,3-10-4	0,00102	20° С
Продолж. табл. 11.12
Полимеры	Коэффициенты термического рас- ширения» град"~1		Теплопровод- ность, кал!см • сек • град	Температуро- проводность. см*!сек	Примечания
	лннейный	объемный
Поливинилхлорид, пластифицированный бутилбензнлфталатом с содержанием пластификатора, %:
20	—	—	4,2-КГ4	0,00090	40е С
	—	—	4,07-10~4	—	51® С
	—	—	—	0,00078	60е С
	—	—	3,5-10~4	0,00072	80° С
30	—	—	3,5-10“4	0,00110	0°С
	—	—	3,9-Ю-4	0,00108	20° С
	—	—	4,18-10—4	0,00098	40е С
	—	—	4,07-10~4	—	51° С
	—	—	—	0,00078	60е С
	—	—	3,62-10-4	0,00070	80е С
Полигексаметиленсебацамид	(11—12) 10-5		5,5-10-4 •	—
Полиизопрен	—	6,7. Ю-4	3,2-10-4	—	Невулканнзнро-
					ванный
	—	(6,4-5-6,6)-10~4	(3,4-5-3,6)-10“4	—	Вулканизирован- ный без добавок
	—	5,3-10~4	6,8-10~4	—	Вулканизирован- ный с 33% са-
					жи
Поликапрамид	(11—12)-10“5	—	5,6-10~4	—
249
Поликарбонат	6-10~6
Полиметилметакрилат	1Д 1Л	Ю Ю |Л о о	«э	о	о СЧ	'	‘О	°	А tC 00	00	СП	—"
Полипропен	8,45-10“5
Полипропен атактический Полистирол	1,1-ю-4 (6—8). 10~5
Политетрафторэтилен	8-10“5 (8-25)-10~5 (11—25)-10~5 н-io-5
2,5-10’
(5,1 -j-6)-10'
3,24-10“4	0,00150
3,48-10-4	0,00138
4,02-10—4	0,00132
—	—
4,6-10~4	0,00128
4,3-10~4	0,00121
—	—
4,45-10-4	0,00081
—	—
—	—
4,6-10—4	0,00072
З.ЬЮ-4	0,00148
4,0-10—4	0,00128
—	—
5,0-10-4	0,00098
5-Ю-4 5,6-10-4	0,00160
	0,00140
5,7-10—4	0,00120
6,2-10-4	0,00122
13.10-4
6,1 -10“4
4-10“ 4	0,00082
6-Ю-4	0,00118
—80° С
—40° С
0°С
25° С
40° С
20° С
40° С
50° С
60° С
80° С
100° С
—100° С
0°С
от —30 до +25* С
100° С
1—100° С
Ниже Tg
Выше Tg
—120° С
—80° С
—40° С
0°С
8° С
20° С
38° С
80° С
Продолж. табл. 11.12
Полимеры	Коэффициенты термического рас- ширения, град”!		Теплопровод- ность, кал/см-сек- град	Температуро- проводность, смг/сек	Примечания
	линейный	объемный
Политетрафторэтилен	(11-15)- IO-5	—	—	—	ПО—120° С
	15-10~5	—	—	—	120—200° С
	(15—21) • 10~5	—	—	—	200—210° С
	21 • 10-5	—	—	—	210—280° С
Политрифторхлорэтилен	6-ю-5	—	5,5-10“4	—	от —60 до +50° С
	(6—10)- ю—5	—	—	—	50—80° С
	1-ю-4	—	—	—	80—120* С
	(10—12)-10—5	—	—	—	120—130° С
	12-10-5	—	—	—	130—160° С
Полиформальдегид	8,1 -10-5	—	5,5-10“4	—
4-Полихлоропреи	—	—	4,6-10-4	—	Невулканизиро-
					ванный
	—	—	4,6-10—4	—	Вулканизирован-
					ный без добавок
	—	— .	5-10“4	—	Вулканизирован- ный с 33% сажи
Полиэтилен (плотность 0,914 г/см5)	1 -10—4	3-10~4	—			—35° С
	1,37-10—4	4,1 • IO-4					—10° С
	1,83-10—4	5,5-10-4	—	—	0°С
	2,37-10-4	7,1 • IO-4	—	—	20° С
	2,48-10-4	7,4-10-4	—	—	25° С
	2,9-10-4	8,7-10-4	—	—	40° С
	3,37-IO-4	10,1 • 10—4	—	—	60° С
	4,03-10-4	12,1 -10—4	—	—	80° С
Полиэтилен с числом СН3-групп на 1000
атомов С:
0,3
2
17,5
23
37
Полиэтилентерефталат
4,66-10~4
5,10-10—4
2,5-10—4
2,43-10—4
3,13-10~4
2,59-10~4
2,95-10~4
2,61-10—4
2,98-10—4
2,84-10~4
3,42-10—4
2,96-10-4
3,70-10-4
Сополимер стирола с акрилонитрилом
(90 : 10)	8,6-10-5
Сополимер стирола с акрилонитрилом
(85 : 15)	8,8-10-5
Сополимер стирола с акрилонитрилом
(80 : 20)	9,5-10~5
Сополимер стирола с акрилонитрилом
(72 : 28)	9,5-10-5
Целлюлоза (хлопок)	4-10~4
14,0-10—4	—	—	100® с
15,3-10~4	—	—	110° с
7,5-10~4	—	—	115—150° С
—	—	—	от— 150до + 100°С
—	—	—	0—100° С
—	—	—	от—150 до+ 100° С
—	—	—	0—100° С
—	—	—	от—150 до+ 100° С
—	—	—	0—100° С
—	—	—	от—150 до+ 100° С
—	—	—	0—100° С
—	—	—	от—150 до+ 100° С
—	—	—	0—100° С
—	3,4-Ю-4	0,00150	—100° С
—	3,5-10“4	0,00095	0°С
—	4,1-10"4	0,00085	100° С
3-10~4
от —30 до +60® С
Кристаллизация полимеров
Скорость кристаллизации полимеров зависит от скоростей двух процессов-
образований зародышей кристаллизации и роста кристаллов. Зависимость сте-
пени кристаллизации от времени при постоянной температуре выражается урав-
нением Аврами:
0 = ехр [—/(/"],
где 0 — количество незакристаллизованной за время t фазы; п — всегда целое
число; К— константа, характеризующая скорость образования зародышей кри-
сталлизации и скорость роста, которая в данном случае постоянна. Число п
зависит от типа зародышеобразования и геометрии роста кристалла.
Если величина t известна для некоторой стадии превращении (например,
1/2), п известно или принято, то К можно подсчитать из уравнения
Таким образом, я или /у и /С могут быть использованы для характеристики
скорости полной кристаллизации полимера в изотермических условиях.
Процессы образования зародышей и роста кристаллов обычно приводят к
образованию сферолитов (сферических поликристаллических агрегатов). Ско-
рость роста таких сферолитов обычно измеряется микроскопически. В соответ-
ствии с приведенными выше допущениями, основанными на данных по измерению
объемных фракций и скоростей линейного роста, можно написать
К = 2L NG3 (и = 4)
И
4л
К =-----IG3 (п = 3) (гетерогенное зародышеобразование)
•' 3
или
K=-Z-NlcG* (п=3),
О
-	м шт „
где N— скорость образования зародышей в —; G— радиальная скорость
СМЛ ‘ мин
роста сферолитов в мк/мин; / — число зародышей в tutnlсм3; 1С — константа,
отражающая геометрию роста для гомогенного процесса образования зароды-
шей кристаллизации. Параметр 0 обычно подсчитывается из данных удельного
объема
а
“т------------->
О/ —»о
где с/0, vt и су— удельные объемы в см3!г соответственно начальный, через вре-
мя I и конечный. Величину 0 можно определить на основании измерений равно-
весной плотности по формуле
a Pf~ Р/
“о —	•
Pf— Ро
В табл. 11.14 приведены радиальные скорости роста сферолитов. При их
определении полимер нагревается до температуры Тг (которая выше темпера-
туры его плавления), а затем переносится в условия ожидаемой температуры
кристаллизации Та, при которой замерялись размеры сферолитов.
252
Таблица 11.13
Скорости изотермической кристаллизации полимеров [362]
Полимеры	Темпера- тура, °C	мин	/С, мин п	п
Поли-6-аминокапроновая
кислота М п = 14 600	205,0	18	—	—
	207,0	34	—	—
	208,5	60	—	—
	209,7	83	—	—
	212,0	100	—	—
	215,0	210	—	—
Полигексаметиленадипа-
мид Мп =11 600	241	—	3,22-10-4	3
	247	—	3,72-Ю-5	3
	250	—	2,99-10~6	3
	252	—	8,67-10~9	4
	243	—	6,62-10~4	3
	247	—	1,57-10-4	3
	250	—	1,6Ы0-5	3
	252	—	7,62-10-5	3
	253	—	7,39-10_9	4
	247	—	3,33-10—4	3
	250	—	1,35-10—4	3
	252			1,34-10-5	3
	253	—	—	3—4
	254	—	7,10-10~9	4
	247	—	4,06-10"4	3
	250	—	1,10-10~4	3
	252	—	8,09- IO-5	3
	255	—	—	3—4
	257	—	3,46-10”7	4
Чис-Полиизопрен (нату-
ральнын каучук)	—5	920	—	—
	—11	330	11*1^	—
	—16	200	—	—
	—17	170	-—	__
	—22	150	—	—
	—27	150		—
	—33	240
	—38	390			—
транс-Полиизопрен (гут-
таперча)	35	12,8	—	—
	40	21
	45	113	—	—
	47	195	—	—
	49	330	—	—
	51	530	—	—
	53	1075	—	—
	55	2150		—
	57	4850	—	—.
	59	12 000 •	—	—
253
Продолж. табл. 11.13
Полимеры	Темпера- тура, °C	мин	К, мин~~п	п
Полипропилен Mv = 50 500	135	7,9
	140	25,4	—	—
	145	114,5	—	—
	150	440	—	—
	155	1950	—	—
Полипропилен Мд = 96 800	133	10,6	—	—
	134	14,9	—	—
	135	22,6	—	—
	136	35,4	—	—
	137	59,4	—	—
	138	87,6	—	—•
	139	134,9	—	—
	140	185,9	—	—
Полипропилен Л4а=307 000	141	272	—	—
	135	10,7	—	—
	140	38	—	—
•>	145	190	—	—
	150	540	—	—
Полихлортрифторэтилен	155	2540	—	—
	180	3	—	—
	186	8	—	3
	191	25	—	3
	193,5	47	—	3
	195	70	—	3
	196	87	—	3
	196,5	143	—	3
Полиэтилен	197	186	—	3
	122	8,8	—	—
	123	12,5	—	—
	124	18,0	—	—
	125	26,0	—	—
	126	57,0	—	—
	127	190	—	—
	128	580	—	—
	129	3300	—	—
	130	19000	—	—
Полиэтилентерефталат	106			1,51-10~5	—
М„ = 16 800	108	—	5,11-10~5	—
	НО	—	1,24-10~4	—
	120	—	7,54-10—3	—
	130	—	2,23-10-1	—
	247	—	2,08-10~6	—
	249	—	4,52-10-7	—
	250	—	1,59-Ю-10
254
Скорость роста отрицательных сферолитов.
=:
а
II
ьэ
8
8
подогр ева
полимера Tt
кристаллиза-
ции Т2{пред-
полагаемая)
Радиальная ско-
рость роста сферо-
литов, мк/мин
подогрева
полимера Т1
кристаллиза-
ции Т2 (пред-
полагаемая)
Радиальная ско-
рость роста сферо-
литов, мк/мин
Таблица II.14
Продолж. табл. 11.14
Полимеры	Температу- ра, °C		Радиальная ско- рость роста сфероли- тов, мк/мин	Полимеры	Температу- ра, °C		Радиальная ско- рость роста сфероли- тов, мк/мин
	. подогрева ! полимера,	кристаллиза- ции Г2 (пред- полагаемая)			подогрева полимера Гх	кристализа- ции Г2 (пред- полагаемая)
Мп = 13 700		230,0	127	Мп = 17 200		142	405
		234,0	91,8			160	366
		237,0	55,2			178	312
		238,0	53,0			198	222
		239,5	45,9			200	174
		241,0	28,3			228	28
		244,0	22,1	Мп = 25 500	300	180,0	686
М =14 600						200,0	477
при TV,						202,0	471
шт/см3-мин						211,0	317
48,5-10е	280	241,5	17,0			222,0	164
39,2-10е		242,0	15,75			229,0	105
22,5- 10е		243,0	13,8			230,0	96,9
5,73-10е		245,0	10,85			233,5	70,0
2,85- 10е		247,5	6,3			234,5	65,2
						235,5	40,8
				Полигексамети-		240,0	29,0
2,26- 10е	300	248,0	5,74	ленсебацамид:
0,33-10е		252,0	0,88	положитель-
14,4-10е		241,5	12,26	ные сферолиты		200	13 2
13,0-10е		242,0	11,5			205	7,2
10,5-10е		243,0	10,5			212	2,2
6,2- 10е		245,0	7,7			217	0,8
3,15-10®		247,5	4,1	отрицательные		205
2,80-10е		248,0	3,5	сферолиты			11,2
0,18-10®		251,0	0,46			212	7,8
		252,0	0,33			217	4,4
				Полидекамети-
45,0-10е	315	241,5	16,8	ленсебацинат
31,7-10е		242,0	14,5	Мо = 10 300
10,5-106		243,0	10,1	при /V,
6,7.10 е		245,0	6,8	шт!см3 -мин:	100		5,24
3,25-10е		247,5	3,95	1,5- 10s		61,7
2,89.10е		248,0	3,4	3,72-104		68,1	1,30
0,09- 10е		252,0	0,38	8,95-103		69,1	0,387
				1,12-Ю3		70,1	0,113
Мп = 17 200		50	219	1,65-10®		71,1	0,0350
		100	286		1,65-101		72,0	0,00498
256
Продолж. табл. П.14
Полимеры	Температу- ра, °C		Радиальная ско- рость роста сферо- литов. мк/мин	Полимеры	Температу- ра, °C		Радиальная ско- рость роста сферо- литов, мк/мин
	подогрева полимера 1\	кристаллиза- ции Т2 (пред- полагаемая)			подогрева полимера 1\	кристаллиза- ции Ts (пред- полагаемая)
Полидекаметилен- терефталат м„ = ю* при N, шт/см3 • мин:				Полипропилен		138,0 140,0 145,0	0,86 0,59 0,27
	160		0,332	Полипропилен- оксид
34,6		120,0		Мп= 10 300	—	0	30
22,6		121,0	0,207			4	44,5
п,о		121,9	0,154			5	44,8
3,33		123,0	0,09550			10	43,4
1,86		123,7	0,0660			15	50,3
1,90		123,9	0,0655			25	28,6
0,800		125,0	0,0373			30	24,2
0,246		126,0	0,0153			35	14,4
Поли-4,4'-изо-						40	8,74
пропилиденди-						45	3,4
фениленкарбо-			—			50	1,41
бонат (поликарбо-				Полистирол изо-		60	0,123
иат-Л)	—	190	0,005
		195	0,0025	тактический Мо = 60 000			140	0,02
Поли-4,4'-мети-						135	0,09
лендифенилен-						160	0,20
карбонат-F		175	1,0			177	0,26
		180	0,6			184	0,25
						190	0,22
		185	0,3			200	0,10
		190	0,2			210	0,03
			5,25	Мо=1 250 000			140	0,05
Полипропилен	190—	125				135	0,13
	195	130	3,69			170	0,29
		134	1,72
		138	0,52			177	0,30
						184	0,27
		140	0,27			200	0,13
	180	122,0	18,0
		125,0	12,0			210	0,04
		127,5	7,0	Мо= 190 000	270	130	0,02
		130,0	4,3			170 180	0,08 0,08
		132,2	2,6			185	0,07
		135,0	1,6			190	0,03
17 185
257
е
II
to
СИ
§
1	1	1	подогрева полимера Tt	Темпе ра.
t£bS:r*!z‘2SOoo'jcD4‘-'£WK> икк-. ошооччтдыкк	ш a m ч ui С слослоеоооослоооо ОСЛООООСЛСЛООСЛСЛ4^СО	ослоооо СЛ	кристаллиза- ции Г2 (пред- полагаемая)	Эо -Ххва
,Г“ Р	5“* «Г- 5*3	J30 C04i4-‘4-‘4-»^COCOWCoO'^bOH-0'^0's]Co СЛ 4-^
g W СЛ <D to g~gW£ ffi S g ЙЪ Ъ gg Й sk^ ъ ъ ^“w b к Ъ к 0°
СД •£* 00 *«4 О
Радиальная cko*
рость роста сферо-
литов, мк/мин
подогрева
полимера 7\
кристаллиза-
ции Tt (пред-
полагаемая)
Радиальная ско-
рость роста сферо-
литов, мк/мин
Продолж. табл. 11.14
Продолж. табл. 11.14
Полимеры	Температу- ра, °C		Радиальная ско- рость роста сферо- литов, мк/мин	Полимеры	Температу- ра, °C		Радиальная ско- рость роста сферо- литов, мк/мин
	подогрева полимера Тх	кристаллиза- ции Г2 (пред- полагаемая)			подогрева полимера	кристаллиза- ции Tt (пред- полагаемая)
Полиформальде-				Полихлортри-	305	166,3	27,0
гид				фторэтилен	277	169,0	26,4
Мп = 45 000	—	156,0	20,8		305	169,1	25,8
		157,0	13,8		277	171,7	21,6
		158,0	3,95		277	174,4	19,2
		159,8	4,62		277	177,2	15,9
		160,8	3,39		277	180,1	П.7
		163,0	1,25		277	180,2	12,6
		163,9	0,855		277	180,3	8,3
		164,5	0,288		267	185,5	6,6
		166,1	0,177		267	185,6	1,05
		169,1	0,0285		267	188,2	3,9
Поли-3,3' -бис-					267	188,3	4,2
хлорметил-					267	191,0	2,4
оксацикло-					267	193,7	1,2
бутан	—	75	12,5		—	195	0,435
		80	11,0		—	195,3	0,333
		85	10,0		—	195,8	0,218
		90	9,0		—	196,6	0,173
		100	7,5		—	197	0,150
		105	7,0		—	197,4	0,133
		НО	6,0		—	196,4	0,0983
		115	5,0		—	199,1	0,0730
		120	4,0		—	200	0,0605
		125	3,5		—	200,8	0,0428
		130	2,0		—	201,5	0,0208
		135 .	1,75		——	202	0,0192
		140	1,5
Кристаллографические параметры полимеров
В табл. 11.15 приведены параметры элементарной ячейки полимеров, ях
кристаллические системы, пространственные группы, конформации цепи и число
мономерных звеньев в ячейке, а также теплота плавления. Все эти сведения
очень важны для того, чтобы определить, к какому типу принадлежит данный
полимер.
Для обозначения пространственных групп существуют две системы. Одну
и ту же группу можно обозначить, во-первых, как D2H —16, во-вторых, как
16
Мы приняли в табл. II. 15 первый способ.
Углы элементарной ячейки в тех случаях, когда известны все три угла,
приводятся в такой последовательности: а; |3; у. Конформация цепи обозначена
сокращенно. Первая цифра — количество атомов главной цепи полимера в асим-
метричном звене цепи. Вторая — число асимметричных звеньев в ячейке. Тре-
тья — число оборотов спирали цепи в ячейке.
Так, конформация цепи изотактического полипропена— 2-3—1, что значит:
в асимметричном звене цепи два атома углерода, в цепи три таких звена на один
виток.
17*
259

Параметры кристаллических решеток полимеров [362]
Таблица 11.15
Полимеры	Кристал- лическая система	Пр ос т- ранствен- ная груп- па	Параметры элементарной ячейки				Число повторяю- щихся мо- номерных звеньев в ячейке	Конфор- мация цепи	Теплота плавле- ния, ккал/моль
			4, А	о В, А	С, А	Углы,град
Полиакриламид	гекс			26,3	26,3	6,3			12	2.3—1	—
Полиакрилонитрил	орто	C2V—16	10,2	6,1	5,1	——	4	4.1—1	1,16
Полиаллилакрилат Поли-8-аминокаприловая кислота:	—	—	—	—	6,5	—	—	2.3—1	—
а 3	моно моно	С2—2	9,8	22,4	8,3	а = 65	8	—	—
Поли-10-аминокаприновая кислота Поли-6-аминокапроновая кислота (капролактам):	гекс	—	4,9	4,9	26,5	—	2	—	—
а	моно	С2—2	9,56	17,2	8,01	а = 67,5	8	—	4,96
3	гекс	—	4,8	4,8	8,6	—	1	—	—
у	моно	С2Н—5	9,35	16,6	4,91		4	—	—
Поли-4-аминомасляная кислота	моно	—	9,44	12,1	8,22	Р = 64	8	—-	—
Поли-9-аминопеларгоновая кислота	—	—	—	—	—	—	1	—	—
Поли-2-аминоуксусная кислота	гекс	СЗ—2	4,8	4,8	9,3	—	1	3.3—1	—
Поли-11-аминоундекановая кислота	трикл	С1—Г	4,9	5,4	14,9	49; 77; 63	1	—	—
Поли-1-аминоэнантовая кислота	трикл	С1—1	4,9	5,4	9,85	49; 77; 63	1	—	—
Полиацетальдегид	тет	С4Н—6	14,6	14,6	4,79	—	16	2.4—1	—
Полиацетнлен	гекс	—	4,2	4,2	2,43	—	—	2.1—1	—
Полиацетон	тет	S4—1	14,65	14,65	10,22	—	28	2.7—2	—-
Полибензилвиниловый эфир Поли-3,3-бис-хлбрметилоксицикло- бутен:	—	—•	—	6,3	—	—	—	2.3—1	—
а	орто	—	17,85	8,16	4,8	—	4	—	—-
₽ 1,2-Поли -1,3-бута диен:	моно	С5—1	6,85	11,42	4,75	а = 109,8	2	3.1—1	—
синдиотактический	орто	D2H—11	10,98	6,6	5,14	—.	4	4.1—1	—
изотактический	ромб	D30—6	17,3	17,3	6,5	—	10	2.3—1	—
1,4-Поли-1,3-бутадиен:
-транс I	гекс	—
-транс II	гекс	—
-цис	моно	С5—4
Поли-1-бутен:
I	ромб	D30—6
II	тет	—
III	орто	—
Поли-2-бутеноксид:
-транс	орто	D2—4
-цис	орто	—
Поли-втор-бутилакрилат	моно	С5—2
Полн-трет-бутнлакрилат	ромб	СЗ—2
1,4-Поли-2-/прет-бутнл-1,3-бутаднен	трикл	—
Полибутилвнннловый эфир	ромб	С31—2
Поли-втор-бутнлвиннловый эфир	—	——
Полн-тре/п-бутилвнниловый эфир	тет	С2Н—6
Полнвннилнденбромид	моно	—
Поливинилиденфторид	моно	—
Поливнннлиден хлорид	моно	С2—2
Полнвинилметнлкетон	тет	S4— 1
Поли-2-вииилнафталнн	—	—
Поливиниловый спирт	моно	С2Н—2
Поли-2-винил пиридин	—	—
Поливинилфторид	орто	C2V—14
Полнвннилформат	ромб	C3V—6
Поливинилхлорид	орто	D2H—11
Полнвиннлцнклогексан	трикл	С4Н—6
Поливинилциклопентан	трикл	—
Поливинилциклопропан	трикл	—
Полн-1-гексадекен	орто	—
1,2-Полн-1,5-гексадиен	орто	—
1,4-П.олн-1, 3-гексадиен-транс изотак-
тический	орто	Д2-4
Полигексаметиленазеламид	—	—
Полигексаметиленмочевнна	—	—>.
2 i Моль относится к элементарному звену полимера*
4,54	4,54	4,9		1		2,4
4,88	4,88	4,68	—	1			1,1
4,6	9,5	8,6	а= 109	4	—	2,2
17,7	17,7	6,5			18	2.3—1	1,68
14,85	14,85	20,87	—	44	2.11—3	1,5
12,49	8,96	—	—	—		1,55
13,72	4,60	6,90			4	3.2—1
11,20	10,44	7,01	—	8	3.2—1
17,92	10,34	6,49					2.3—1
17,92	10,50	6,48					2.3—1
13,95	20,78	15,30	—	22	4.11—3
23,7	23,7	6,50	—	18	2.3—1
—	—	35,5		——	2.17—5
18,84	18,84	7,65	—	16	2.4—1
25,88	4,77	13,87	₽ = 70,2	16
5,02	25,4	4,62	₽= 107
6,73	4,68	12,54	₽ = 123,6	4	2.2—1
14,52	14,52	14,40	—.	28	2.7—2
—	—	6,7			—
7,81	2,52	5,51	₽ = 91,1	2
—	—	6,7	—
8,57	4,95	2,52	—	2			1,8
15,9	15,9	6,55	—	10
10,6	5,4	5,1	₽= 90	4	4.1 — 1	2,7
11,6	7,8	6,6	—	3	2.4—1
10,5	7,4	6,6	—	3				-
—	—	6,5	—
7,5	63,2	6,6	—	8	2.4—1
7,69	6,21	4,80	—	2		—
14,02	8,02	4,85			4	4.1 — 1
7,8	40,15	5,3	₽ = 87	—		__
	—	—	—		—	3,31
Полимеры
Кристал-
лическая
система
Простран-
ствен-
ная груп-
па
Полигексаметнленпентаметиленсуль- фон	МОНО
Полигексаметиленсебацинамид:
а	трикл	С1—1
Р	трикл	С1—1
Полигексаметиленсульфон	моно	—
Полигексаметиленсебацннат	—	—
Полигексаметилецтерефталат	трикл	—
Поли гексафтор пропен 1,4-Поли-1,3-гептаднен-транс изота-	—	—
ктический	моно	С2—2
Полигептаметнленпимелинамнд	гекс	С5—1
Поли-1-гептен	—	—
Полигидроксиметилен	—	—
Полидекаметиленазелайнат	моно	—
Полидекаметиленаднпинат	моно	—
Полидекаметиленглутаминат	моно	—
Полидекаметиленоксалат	моно
Полидекаметиленсебацинат	моно	—
Полидекаметилентерефталат Полидекаметиленовын эфир	трикл	—
пробковой кислоты Полидекаметнленовый эфир янтар-	моно	—
ной кислоты	моно
Полидекаэтиленади памид	—
Поли-1-декен
Поли-N, N-дибутнлакриламид	гекс	—
Полидикетеи 1,4-Поли-2,3-диметил-1,3-бутадиен:	моно	—
Продолж. табл. П.15
Параметры элементарной ячейки				Число повторяю- щихся мо- номерных звеньев в ячейке	Конфор- мация цепи	Теплота плавле- ния, ккал! моль'
А, А	В, А	О С, А	Углы, град
9,88	9,26	34,00	Р = 121,7	8	—	—
4,95	5,4	22,4	49; 76; 63	1			13,5
4,9	8,0	22,4			2	—	—
9,88	9,26	18,24	₽ = 121,7	8	—	—
—	—	—	—		—	5,2
4,57	6,10	15,40	—	1	—	8,3
—	—	—	—	—'	2.4—1	—
8,82	7,95	4,85	а= 99	2	4.1—1
4,82	19,0	4,82			1	—
—	—	6,45	—	—'	2.3—1	—
—	—	2,5		—	—
5,6	7,4	51,7	—	—	е	10,0
5,0	7,4	22,1			—-	е	10,2
5,6	7,4	41,6				е	__
5,28	7,00	17,6		——	е
5,0	7,4	27,1			—.	е	12,0
4,62	6,30	20,10	—	1	—	11,00
5,1	7,4	24,6	—	—•	е	—
5,1	7,4	19,6			—	е	--
—	—	20,6	—	.—	—
—	—	13,2				.
26,3	26,3	6,3			12	2.3—1
5,5	7,78	9,06	₽ = 92	4	—	—
-транс	—
-цис	—
Полидиметилкетен	—
Полидиметилсилоксан	моно
2,5-Поли-2,5-диметил-2,4-гексадиен	—
Полидиметилсульфид	гекс
Поли-2,2-дихлорацетальдегид	тет
Поли-1-до декен	—
Полиизобутен	орто
Полиизобутилакрилат	орто
Полиизобутиральдегид	тет
Поли-1 -изобутокси-2-метилэтилен-
транс	—
Полиизовалериановый альдегид	тет
Полиизопропенилметилкетон	тет
Полиизопропнлакриламид	—
Полиизопропилакрилат изотактиче-
ский	—
Поли-4,4-изопропилиден-дифенилен	орто
Поликетон	орто
Поли-п-ксилилен:
а	моно
Р	моно
Поли-л-ксилиленади памид	—
Поли-л-кснлиленсебацинамид	трикл
Полимасляный альдегид	тет
1,4-Поли-2-метилацетокси-1,3-бута-
риен-транс	орто
1,4-Поли-2-метил-1,3-бутадиен-транс
(изопрен)	орто
Поли-2-метил-1 -бутен	моно
Поли-а-метилвинилметиловый эфир
синдиотактический	тет
1,4-Поли-5-метил-1,3-гексадиен-
транс изотактический	—
Поли-5-метил-1 -гексен	гекс
Поли-4-метил-1-гексен	тет
				4,35			__	__
—	—	7,0	—-	—	—	—
^11'-	—	8,8	——	—	—
15,0	8,3	7,75	₽ = 60	6	—	—
——			4,8
4,92	4,92	6,74	—	2	3.2—1
—	—	5,22	—	—	2.4—1	—
——	—	13,2			—-
6,94	11,96	18,63	—	16	2.8—5	2,87
17,92	17,92	6,42	—		2.3—1
—	—	5,2	—	 —	2.4-1	—
—	—	13,77	—			2.7—2
20,6	20,6	5,2	—	16
15,08	15,08	8,54	—	16	2.4—1	—-
—	—	—	—	—	2.3—1	—
—	—	6,5					2.3—1
11,9	9,1	21,5			8	6.2—1
7,97	4,76	7,57	—	4	3.2—1	—
11,68	6,10	9,16	a = 102,5
8,10	5,25	6,53		2
5,10	4,70	15,2	—
5,74	4,87	20,6	76; 55; 65	1
20,01	20,01	4,70	—	16	2.4—1	—
16,2	9,3	4,75	—	4	—	—
7,78	11,78	4,72	__	4	4.1—1	3,04
9,55	8,54	6,84	V= 116,5	4	2.4—1	4,13
15,2	15,2	16,4	—	32	2.8—3	—
—			4,85					.
10,2	10,2	8,50					2.3—1
19,64	19,64	14,00	—	28	2.7—2	—
Полимеры	Кристал- лическая система	Простран- ствен- ная груп- па
Полиметил-1,3-гептадиен-mpawc изо- тактический
Поли-5-метил-1 -гептен
Полиметилметакрилат: изотактический	орто
синдиотактический	—	—
Поли-4-метил-1 -пентен	тет	54—1
Поли -а-мети л стирол	ромб	—
Поли-о-метилстирол	тет	C4V—12
Поли-л«-метилстирол	тет	54—1
Поли-п-метилстирол	—	—
Полинонаметиленазеламид	—	—
Полиноиаметиленазелаат
Полиоксидиэтиленсебацинат	тет	—
Поли-1 -октадекен	орто	—
1,4-Поли-1,3-октадиен-транс изотак- тический	.
1,4-Поли-1,3-пентадиен: -транс изотактический	гекс
-цис синдиотактический	—	—
-цис изотактический	——	——
Полипентаметнленазеламид	—
Полипентаметиленсульфон	моно	—
Полипеитаметилентетраметиленсуль- фон	моно
Поли-1-пентен IA	моно	OR
IB
НА
НВ	—	—
Продолж. табл. 11.15
Параметры элементарной ячейки				Число повторяю- щихся мо- номерных звеньев в ячейке	Конфор- мация цепи	Теплота плавле- ния, ккал/моль1
А, А	О В, А	О С, А	Углы, град
		4,85
—	—	6,40	—	—	2.3—1	—
21,00	12,17	10,55	—	20	2.5—2	•
.—	—	——	——	—	4.5—2
18,66	18,66	13,80	—	28	2.7—2	4,71
—	—	6,6		—	—_
19,01	19,01	8,10	—	16	2.4—1
19,01	19,01	21,74	—	44	2.11—3	—
—	—	12,9	—	—	—	—
—	—	24,6	—	—	—	—
—	——	—	—	—	—	10,3
17,6	17,6	38,6			—			—
7,5	70,4	6,6	—	8	2.4—1	8
—	—	4,85	—	—	—	—
5,25	5,25	4,82			1	__
—	—	8,50	—	—	8.1—1
—	—	8,15	—	—	4.2—1
—	.—	19,5	—					—
9,88	9,26	7,76	Р = 121,7	4	—	—
9,88	9,26	28,33	Р = 121,7	8
11,35	20,85	6,49	Р = 99,6	12	2.3—1
—	—	6,5	—	—	2.3—1
19,30	16,90	7,08	?= 116	16	2.4—1
19,60	16,75	7,08	?= 115,3	16	2.4—1	—
265
Поли пиперазинадипамид
Полипропен:
изотактический /	моно	С2Я—6
II	гекс	D3—4
III	трикл	—
синдиотактический I	орто	—
II	—	——
Поли пропиленоксид	тет	D2—4
Поли-В-пропиолактон:
а
Р Полипропиональдегид	тет	С4Н—6
Полимерная сера	моно	С2Н—2
Полистирол	ромб	C3V—6
Политетрагидрофуран (тетраметнлено-
ксид)	моно	С2Н— 6
Поли-1-тетрадекен II	орто	—
Политетраметиленгексаметнленднуре-
тан	—	—
Политетр амети лен изофтал ат	—	—
Политетраметнленсебацинат	—	—-
Политетр амети лентер ефт ал ат	—	—
Полн-2,2,4, 4-тетраметил-1,3-цикло-
бутиленформаль:
•транс а	—	—
•транс Р	—	—
-цис а	——	—
цис Р	—	—
Поли-2,2,4, 4-тетраметил-1,3-цнкло-
бутиленкарбонат:
-транс	трикл	—
-цис	орто	—
Политетрафтораллен	тет	, С4—2
Политетрафторэтилен:
ниже 200°	трикл	—
выше 200°	гекс	—
Политриметиленаднпат	моно	—
—	—	9,2	—	—	—	—
6,65	20,96	6,50	₽ = 99,3	12	2.3—1	2,37
12,74	12,74	6,35	—,	—	2.3—1	—
6,47	10,71	—	у = 99,07	—	2.3—1	—
14,50	5,81	7,3	—	8	4.2—1	—
—	—	5,05	—	—	4.1—1	—
10,52	4,67	7,16	—	4	3.2—1	1,03
—	—	7,02			—	4.2—1
—	—.	4,82	—	—.	4.1—1
17,52	17,52	4,78	—	16	2.4—1	—
26,4	9,26	12,32	₽ = 79,25	—	—
21,90	21,90	6,63	—	18	2.3—1	2,15
5,48	8,73	12,10	₽ = 134,2	4	5.2—1
7,5	56,0	6,6	—	8	2.4—1	—
4,95	8,69	19,17	90; 63; 65	—	—	—
—	—	—	—	—	—	10,1
—	—	—	—	—	—	4,0
—-	—	—	—	—	—	7,6
—	—	11,5	—
—	—	5,75	—	—	—	—
—	—	11,5	—	—	—
—	—	5,75	—	—	—	—
9,25	8,28			X = 96,5			.		-
9,16	8,22	12,9	—	4
6,88	6,88	15,4	—	8	2.4—1	—
4,882	4,875	5,105	90; 87; 87
5,61	5,61	16,8	—	—.			1,37
5,0	7,4	21,5	—	—	е	—
Полимеры	Кристал- лическая система	Простран- ств еи- иая груп- па
Политриметиленазелаат	моно
Политриметиленглутамат	моно	—
Политриметиленпимелаат	моно	—
Политриметиленовый эфир пробковой кислоты	моно
Полнтриметиленовый эфир янтарной кислоты	моно
Политриметиленсебацинат	моно	—
Политрифторэтилен	гекс	—
Поли-2,2,2-трихлорацетальдегнд	тет	ан—6
Поли-п-фениленфталамид	орто	D2—14
Поли-З-фенилпропен	—	—
Поли-З-феноксиполипропиленоксид	орто	—
Полиформальдегид (полиоксиметилен)	гекс	С2— 3
Полифосфонитрилхлорнд	орто	С29—9
Поли-о-фторстирол	ромб	C3V—4
Полн-л-фторстирол	ромб	—
Поли-2-хлорацетальдегид	тет	С4Н—6
1,4-Поли-2-хлор-1, 3-бутадиен-транс (хлоропрен)	орто	С2Н—5
1, 4-Поли-3-хлор-2-метил-1,3-бута- диен-транс	—	—
Поли-1-хлор-2-изобутоксиэтилен	—	——
По л их л ор тр ифтор эти л ен	гекс	—
Целлюлоза: 1	моно	С2—2
11	моно	—
UI	моно	—
Продолж. табл. 11.15
Параметры элементарной ячейки				Число повторяю- щихся мо- номерных звеньев в ячейке	Конфор- мация цепи	Теплота плавле- ния, ккал/моль*
А, А 1	В, А	С, А	Углы, град
5,0	7,4	27,7			е
5,0	7,4	15,4	—			е	—.
' 5,6	7,4	25,6	—	—	е	—
5,0	7,4	28,1	—	—	е	—
					е	. ——
5,0	7,4	15,2			—
5,0	7,6	31,3	—			е	—
5,59	5,59	2,50	—	—			—.
—	—	6,45	—	—	2.4—1	—
22,8	5,5	8,1	—	—	—	—_
—	—	6,40	—	—	2.3—1
17,0	8,2	5,48			4
4,46	4,46	17,30			9	2.9—5	1,59
11,07	4,92	12,72			8	2.2—1	—.-
32,1	32,1	6,65	—	10	2.3—1
—	—	8,30	—	—	2.4—1
—	—	4,80	—	—	2.4—1	—
5,83	10,38	8,95	В.90	4	—	2,00
—	—	4,9
—	—	20,8	—	—	2.10—3
6,34	6,34	35	—	14	2.14—1	1,20
8,35	10,3	7,9	Р = 84	2	е
8,14	10,3	9,14	Р = 62,8	2	е	—
		—	—	—	—	—
TV X	моно моно	—
триацетат	—	С2—2
трибутнрат	—	—
трнннтрат	орто	—
2,44-ннтрат	—	—
1,4-Полн-1 -циан-1,3-бутадиен-транс	—	—
Поли-1,4-циклогексиленднметнлентере- фталат-трдас	три	—
Полнциклопентен-транс	орто	C2V—9
Полнэпнхлоргидр ин	орто	C2V—9
Полиэтилен	орто	D2H—16
Полнэтиленадипннат	моно	С2Н~ 5
Полиэтнленазеланнат	орто	—
Полнэтиленднсульфид	—	—
Полнэтнленизофталат 1
11	—	—
Полнэтнлеи-п-окснбензоат	—	—
Полнэтнленокснд	моно	CS—2
Полиэтилен-1,4-пиперазиндикарбо- ксилат	—	—
Полнэтиленсебацннат	моно	—
Пол иэтн лентер ефтал ат	трикл	С1—1
Полнэтнлентетрасульфнд	орто	—-
Полиэтиленовый эфир пробковой кис- лоты	моно	С2Н—5
Полнэтнленрвый эфир янтарной кис- лоты	моно
8,12	10,3	7,99	Р = 90	.
8,10	10,3	8,16	Р == 78,3	—.	—	—
24,5	11,6	10,43	—	4	е	—
—	—	—	—	-—	—	3,1
12,25	25,4	9,3	—	4	е	1,5
—	—	—	—	-—	—	1,35
—	~l	4,8	—	—	—	—
6,57	6,63	14,2		1
7,28	4,97	11,9	—	4	5.2—7
12,14	4,90	7,07	—	4	—
7,40	4,93	5,534	—	2	2.1—1	1,88
5,47	7,23	11,72	Р = 113,5	2	е	3,8
7,45	4,97	31,5	Р = 103,8	4	е
—	—	8,8	—		—	—
—	—	14,8							—
—	—	21,0			—			__
—	—	15,7	—	—	—	—
9,5	19,5	12,0	Р = 101	36	3.7—2	1—98
—	—	10,4			—	—
5,5	15	16,9	Р= 65	4	е	6,11
4,56	5,94	10,75	—	1	—	5,76
8,57	5,0	4,27	—	1	4.1—1	—
5,51	7,25	14,28	Р= 114,5	2	—	—
9,05	11,09	8,32	Р = 102,8	4		—
Плотность упаковки
и показатель преломления полимеров
Основными величинами, характеризующими плотность упаковки полиме-
ров, являются контракция AV и коэффициенты упаковки К, для мономеров и
полимеров. Под контракцией понимают разность молярных объемов мономеров
и полимеров:
„ м
причем V =	•
Коэффициенты упаковки выражаются формулами:
для мономеров
KM=WV1M,
где V1m — объем мономерной молекулы, найденный по опытным значениям плот-
ностей; V — собственный объем мономерной молекулы;
для полимеров
где х — уменьшение объема вследствие образования химической связи.
Таблица 11.16
Плотности упаковки некоторых полимеров [22]
Вещество	20 Плотность		Молярный объем		'Контракция ДУ, см*/моль	,01	Коэффи- циент упаковки К -10е
	для моно- мера	для поли- мера	для моно- мера	для поли- мера			для моно- мера	для поли- мера
Этилен:
аморфный	0,235	0,92	119,4	30,6	88,8	42	20	62
кристаллический	0,235	1,29	119,4	21,75	97,65	68	20	88
Т етр афторэтилен	1,150	2,2	86,6	45,5	41,1	23	42	65
Винилхлорид	0,929	1,38	67,3	45,3	22	13	50	63
Винилиденхлорид	1,219	1,875	80	51,7	28,3	20	53	73
Метакриловая кислота	1,015	1,266	84,8	68	16,8	7	58	65
Метилметакрилат	0,944	1,19 (25°)	1,06	84,2	21,8	8	56	64
Этилметакрилат	0,913	1,11 (25°)	125	103	22	7	55	62
н-Пропилметакрилат	0,902	1,06 (25°)	142	121	21	6	55	62
н-Бутилметакрилат	0,8936	1,05 (25°)	159,5	135,4	24,1	6	56	62
Изобутилметакрилат	0,886	1,02 (25°)	161	139,4	21,6	6	56	62
Метилакрилат	0,9540	1,26	90,3	68,3	22	10	55	65
Эгилакрилат	0,9230	1,164	108,5	86	22,5	8	55	63
Бутилакрилат	0,8998	1,14	142,5	112,6	29,9	9	57	66
Акрилонитрил	0,8060	1,154	65,8	46	19,8	11	54	65
Метилакрилонитрил	0,8001	1,122	84	59,7	24,3	13	53	66
Винилметиловый эфир	0,7511	1,045	77,3	55,6	21,7	10	51	61
Винилбутиловый эфир Винилизобутиловый	0,7795	0,93	128,9	107,8	21,1	7	58	65
эфир	0,7693	0,91	130,3	ПО	20,3	6	59	65
Винилацетат	0,9317	1,191	.92,5	72,2	26,2	13	53	66
Стирол	0,9074	1,05—1,07	115	98,0	17,0	5	58	63
268
Продолж. табл. 11.16
Вещество	20 Плотность		Молярный объем		Контракция ДУ, СМ3/МОЛЬ	О 1 С	Коэффи- циент упаковки
							к	10"
	для моно- мера	|	для поли- мера	для моно- I мера	для поли- мера			для моно- мера	для поли- мера
Дихлорстирол	1,2456	1,40	140	124,5	15,5	4	61	65
Метилстирол	0,9148	—	129,1	—	—.	-	—	—
Инден	1,006	1,265	116	92	24	11	60	71
Винилкарбазол	1,122	1,22	173,8	161	12,8	2	63	65
1,4-Дигидронафталин	0,9944	1,14	131,1	114,3	16,8	4	61	65
Бутадиен Изопрен:	0,6212	0,92	87	58,9	28,1	14	47	61
•цис	0,6790	0,906	100	75	25	10	51	61
-транс	0,6790	0,950	100	71,7	28,3	12	51	63
2,3-Диметилбутадиен	0,7304	0,92	113	88,6	24,4	9	53	62
1,2- Хлорбутадиен-1,3	0,9583	1,25	92,3	70,7	21,6	9	54	63
1,2-Фторбутадиен-1,3	0,8490	1,13	85	63,8	21,2	9	52	61
1,2- Бромбутадиен-1,3	1,397	1,74	92,1	74	18,1	9	64	73
Таблица 11.17
Плотность полимеров [11, 13, 14, 16, 17, 25—27, 30, 44, 45, 56, 58, 60, 64, 68, 70]
Вещество	Плотность, г/см*
	полимера в целом	кристал- лической фазы	аморфной фазы
Полиакрилонитрил:	1,17—1,18
синдиотактический	—	1,27	—
изотактический	—	1,54	—
Поли-8-аминокаприловая кислота	—	1,13	—
Поли-10-аминокаприновая кислота Поли-6-аминокапроновая кислота(капролак-	—	1,069	—
там):	1,1—1,13	—	—
а	—	1,23	—-
	—	1,10	—
т	—	1,14	—
Поли-4-аминомасляная кислота	—	1,34	—
Поли-2-аминоуксусная кислота	—	1,54	—
Поли-11-амииоундекановая кислота	—	1,192	—
Поли-1-аминоэнантовая кислота	—-	1,211
Пол и ацетальдегид	—	1,14	—
Полиацетилен	—	1,15
Полиацетон Поли-3,3-бис-хлорметилоксациклобутен:	—	1,231	—
а	—	1,47	1,34
1,2-Поли-1,3-бутадиен:	—	1,47	—
синдиотактический	0,96	0,963	—
изотактический	0,96	0,961	—
269
Продолж. табл. 11.17
Плотность, г/см*
Вещество	полимера в целом	кристал- лической фазы	аморфной фазы
1,4-Поли-1,3-бутадиен:
транс 1	0,97	1,02	—
транс II	0,93	—
цис	1,01	1,03	—
Поли-1-бутен:	—	0,95	0,8
атактический	0,87	—	—
изотактический	0,91	—	—
Полй-2-бутеноксид:		1,099
транс	—		—
цис	——	1,168	—-
Пол и -e/nop-бутил акрилат	—	1,06	—•
1,4-Поли-2-трет-бутилакрилат	—	1,04	—
1,4-Пол и-2-трет-бутил-1,3-бутадиен	—	0,906	1  —
Полибутилвиниловый эфир	—	0,945	—
Поли-втор-бутилвиниловый эфир		0,954	—.
Поли-трвт-бутилвиниловый эфир	—	0,978	—
Пол ибути рал ьдегид	—	1,00	—
Поливинилиденбромид	—	3,065	——
Поливинилидеихлорид	—	1,959	1,66
Поливинилметилкетон	—	1,216	—
Поли-1-винилнафталин	—	1,024	—
Поливиниловый спирт	1,21—1,32	1,35	—.
Поливинилфторид	—	1,44	—.
Поливинилформат Поливинилхлорид, пластифицированный три- крезилфосфатом с содержанием ТКФ, %:	1,24	1,49
0	1,139	1,455	—_
10	1,139	—
20	1,127	—-	—-
30	1,133	——
40	1,130	—	—
50	1,128	—
60	1,125
70	1,122	—	—.
80	1,120	—
90	1,118	—
100	1,116			__
Поливинилциклогексан	—	0,951	—.
Поливинилциклопентан	—	0,986	—
Поли-1-гексадекен	—	0,95	—.
1,2-Поли-1,5-гексадиен 1,4-Поли-1,3-гексадиен-транс изотактиче-	—	1,10	—
ский Полигексаметилендиамид:	—	1.0	—
а	—	1,22
	—	1,248
Пол игексаметиленпеитаметил енсульфон Полигексаметиленсебацамид:	—	1,42	—
а		1,16	1,041
₽	—	1,196	—
Полигексаметиленсульфон	—	1,39	—
Полигексаметилентетраметиленсульфон	—	1,46	—
270
Продолж. табл. IL17
Плотность, г/см?
Вещество	полимера в целом	кристал- лической фазы	аморфной фазы
Поли-1-гексен	—	0,91	__
изотактический	0,84	—	—.
1,4-Поли-1,3-гептадиен-/промс изотактический	—	0,97
Полигептаметиленпимеламид	—	1,168	—
Полигликолид	—	1,0	—
Полидекаметилентерефталат	—	1,012	—
Поли-N, N-дибутилакриламид	—	1,06	—
Полиди кетен	—	1,438
Полидиметилсилоксан	—	1,07	—
Полидиметиленсульфид	—	1,415	—
Полиизобутен	0,86	0,933	—
Полиизобутилакрилат	—	1,24	—
Полиизобутилвиниловый эфир:	—	0,94	—
атактический	0,93	—
изотактический	0,93	—
Полиизовалерьяновый альдегид	—	1,037	—
Полиизопропенилметилкетон	—	1,166	—
Полиизопропилакриламид Полиизопропилакрилат:	—	1,118	—
изотактический	—	1,08
синдиотактический	—	1,18
Полиизопропилвиниловый эфир	—	0,926	—.
Поли-4,4-изопропилидендифенилен карбонат	—	1,36	—
Поликетон	—	1,296	—
Поли-п-ксилилен-Р			0,986
Поли-л-ксилиленсебацамид	—	1,169
1,4-Поли-2-метилацетокси-1,3-бут адиеи-транс	—	1,50
1,4-Поли-2-метил-1,3-бутадиен (изопрен)-цис:	—	1,0	—
натуральный	—	0,965	—
синтетический	0,96	—	—
-транс:	—	1,11	—
натуральный	0,96	—	—
синтетический	1,04	—	—-
Поли-2-метил-1 -бутен	—	0,95
Поли-З-метил-1-бутен изотактический	0,9	—
Полиметилвиниловый эфир Поли-а-метилвинилметиловый эфир синдио-	—	1,75	—
тактический	—	1,011	—
Поли-4-метил-1 -гексен	—	0,86	—
изотактический	0,845	—
Поли-5-метил-1 -гексен	—	0,85
изотактический	0,84	—
Полиметиленсульфид Пол иметилметакр ил ат:	—	1,60	—
атактический	1,18	—
изотактический	1,23	1,25
Полиметилен из CH2N2	0,97
Поли-З-метил-1 -пентен изотактический	0,83	—
Поли-4-метил-1-пентен изотактический	0,83	—_,
Поли-5-метил-1 -пентен изотакти ческий	0,84
Поли-о-метилстирол	—	1,071
Поли-м-метилстирол	——	1,01
Полиоксидиэтиленсебацинат	—	1,128	—
271
Продолж. табл. П.17
Вещество	Плотность, г/см*
	полимера в целом	кристал- лической фазы	аморфной фазы
Поли-1 -октадекен	—	0,95	—
1,4-Поли-1,3-пентадиен-лгграяс изотактический	—	0,98	—
Полипентаметиленсульфон	—	1,48	—
Полипентаметилентетраметиленсульфон Поли-1-пентен:	—	1,53	—
/А	0,87	0,96	0,85
НА	—	0,90	—
НВ	—	0,885	—
Полипропен:	0,85
атактический		—	—
изотактический /	0,92	0,940	—
изотактический //	—	0,939	—
си идиота ктичес кий	—	0,91	—
1,4-Поли-2-пропил-1,3-бутадиен	—	0,95	——
Пол ипропиленоксид	—	1,096	0,998
Полипропиональдегид	—	1,05	—-
Полимерная сера	—	2,34	—
Полистирол:	—	1,12	—
атактический	1,05	—	—
изотактический	1,08	—	——
Политетрагидрофуран (тетраметиленоксид)	—	1,18	—
Поли-1-тетрадекен Н	—	0,95	—
Политетраметиленгексаметилендиуретан	—	1,24	—
Политетраметилеиизофталат	—	1,309	—
Политетраметилентерефталат Поли-2,2,4,4-тетраметил-1,3-циклобутилен-	—.	1,08	—
формаль-транс:		1,08
а	——•		—
0	—	1,10	—
Политетрафтораллен	—	2,62	—
Политетрафторэтилен	—	2,40	—
при степени кристалличности, %: 40,0	2,12
43,2	2,13	—	—
46,5	2,14	—	—
49,7	2,15	—	—
53,0	2,16	—	—
56,3	2,17	—	—
59,7	2,18	—	—
63,1	2,19	—	—
66,5	2,20	—	—
69,4	2,21	—	—
72,3	2,22	—	—
75,2	2,23	—	—
78,0	2,24	—	—-
80,7	2,25	—	—
82,5	2,26	—	—
85,2	2,27	—-	—.
89	2,28	—	—
Политриметилеиовый эфир пробковой кисло-		1,093
ТЫ	—		—
Политрифторэтилен	—	2,01	—
Поли-З-феноксиполипропиленоксид	—	0,7860	0,7860
272
Продолжение табл. 11.17
Плотность, eJcMf
Вещество	полимера в целом	кристал- лической фазы	аморфной фазы
Полиформальдегид (полиоксиметилен)	1,4	1,506	1,25
Полифосфонитрилхлорид	—	2,222	——
Поли-п-фторстирол		0,296	——
1,4-Поли-2-хлор-1,3-бутадиен-траяс (хлоро-
прен)	—	1,51	—
Полихлортрифторэтилен	2,09—2,16	2,192	2,032
Целлюлоза:
/	1,582—1,630	1,592	—
II	1,582—1,62	—
IV	1,61		—
X	—	1,615	—
ХЛОПОК	1,545—1,585	—	—
триацетат	—	1,30	—
тринитрат		1,41	—
Поли-1,4-циклогексилендиметилентерефта-
лат-шранс	—	1,265	—-
Полициклопентен-трано	——	1,05	—.-
Полиэпихлоргидрин	—	1,461	—
Полиэтилен:
при любом давлении	—	1,014	0,855
при высоком давлении	0,92—0,93	—
при сверхвысоком давлении	0,95	—	—
при числе CHs-rpynn на 1000 углерод-
ных атомов
83	0,91
48	0,917		—
46	0,925			—.
26	0,929	—
16	0,926 .			—
Полиэтиленадипинат	——	1,34	—_
Полиэтиленазелаинат	——	1,172	—
Полиэтиленизофталат	—	1,358	—
Полиэтиленоксид	——	1,24	—
Полиэтиленсебацинат	—	1,148	—
Полиэтилентерефталат	—	1,455	—
Полиэтилентетрасульфид	—	1,418	—
Полиэтиленовый эфир пробковой кислоты	—	1,281	—
Полиэтиленовый эфир янтарной кислоты	—	1,358	—
Полиэтил идеи	—	0,958	—
В табл. 11.18 показатели преломления приведены в порядке возрастания,
для того чтобы легче было выбрать материал с нужным показателем преломле-
ния. Следует иметь в виду, что при повышении температуры на 1° G значение
показателя преломления обычно уменьшается на 0,0003—0,0004 (ниже темпе-
ратуры стеклования) или на 0,0001—0,0002 (выше температуры стеклования).
Под приведенной в табл. 11.18 величиной, обратной относительной дисперсии,
понимают отношение
("д — 1)
(Пр— пс) ’
причем индексы D, F и G относятся к показателям преломления для соответ-
ствующих линий спектра.
18 185
273
Таблица 11.18
Показатели преломления смол и полимеров [2]
Вещество или материал	Показатель пре- ломления Л£)	Темпера- тура ис- пытаний, °C	Величина, обратная относите- льной дис- персии, а
Политетрафторэтилен	1,35—1,38	—	—
	1,376	25	—.
Поли-1,1-дигидроперфтор гексилакр илат	1,356	—	—
Поли-1,1-дигидроперфторбутилакрилат	1,367	—	—
Метилсилоксановые жидкости	1,375—1,403	—	—
Политрифтор хлорэтилен	1,39—1,43	—	—
	1,394	20	—
Политрифторизопропилметакрилат	1,4177	20	65,3
Силикон 2102 «Дау Корнинг»	1,419	—	55,4
Политр иэтоксисиликолметакр илат	1,436	20	53
Поливинилизобутилоиый эфир	1,452	—	—
Полнвинилэтилоиый эфир	1,454	—	—
Полиэтиленгликоль	1,4563	30	—.
Ацетобутират целлюлозы	1,46—1,50	—	—
	1,494	21	—.
Ацетилцеллюлоза	1,46—1,50	—	—-
Полибутилацетат	1,4631	30	—
Полибутилакрилат	1,4634	25	—
Пол и-трет-бутилметакр илат	1,4638	20	51
Поливинилметиловый эфир	1,467	20	—
Полиэтилакр илат	1,4685	20	58
Поливинилацетат	1,47—1,49	—	—-.
	1,4667	24	—
Поливинилбутираль	1,47—1,49	—	—
Пропианат целлюлозы	1,47—1,48	—	—
Этилцеллюлоза	1,479	21	—
Ацетопропионат целлюлозы	1,47	—	—
Бензилцеллюлоза	1,47—1,52	—
Фенилфенолформальдегидная смола	1,47—1,70	—	—
Полиметилакр илат	1,4725	20	59
	1,48	25
Полиизопропилметакрилат	1,4728	20	57,9
Полигликольсукцинат	1,4744	25	—
Поливинилформиат	1,4757	20	55
Полиизобутилметакрилат	1,477	25	65,6
Полифторэтилметакр илат	•	1,4768	—	57,8
Поливинилацеталь	1,48—1,50	—	—.
Поли-я-гексилметакрилат	1,4813	20	57
Полиэтилметакрилат	1,483—1,485	25	—
Поли-я-бутилметакрилат	1,4831	25	49
Полиэтилидендиметакрилат	1,4831	20	52,9
Поли-Р-этоксиэтилметакрилат	1,4833	20	32
Полигликольмалеат	1,484	25	—
Поли-я-пропилметакрилат	1,484	25	—
Поли-3,3,5-триметилциклогексилметакри-
лат	1,485	20	54
Полиметилметакрилат	1,485—1,490	—	—
	1,4893	23	57,6
	1,49	20	56,3
Пол идиацетилметакр илат	1,4855	20	50
Поли-2-нитро-2-метилпропилметакрилат	1,4868	20	48
Пол иТриэтилкарбинилметакр илат	1,4889	20	57
274
Продолж. табл. 11.18
Вещество или материал	Показатель пре- ломления n/j	Темпера- тура ис- пытаний, ° С	Величина, обратная отн осите- льиой дис- персии, б
Полипропилен	1,49
Поливиниловый спирт, пресс-композиция	1,49—1,53	—
Полиэтилгликолятметакрилат	1,4903	20	55
Поли-а-металлилметакрилат	1,4917	20	49
Полиметилметакрилат 80%, метакрилому-
равьиный ангидрид 20%	1,494	—	—
Поли-З-метилциклогексилметакрилат	1,4947	20	55
Эфир канифоли	1,496 ±0,003	21—23
Полициклогексил-а-этоксиацетат	1,4969	20	58
Метилцеллюлоза низкой вязкости	1,497	25
Поли-4-метилциклогексил метакрилат	1,4975	20
Полидекаметиленгликольдиметакрилат	1,499	20	56,3
Нитроцеллюлоза	1,500—1,514	—	—
	1,501	21
Аллильная литьевая смола	1,500—1,575
Фенолформальдегидная смола	1,5—1,7	—
Поли-етор-бутил-а-хлоракрилат	1,500±0,001	25
Полидиаллилгликолькарбонат (СР—39)	1,5001	20	58,8
	1.501311)	20	—
	1.510022)	20
Пол иэтил-а-хлор акр ил ат	1,502 ±0,001	25	—
Поли-2-метилциклогексилметакрилат	1,5028	20	53
Полигексаметиленгликольдиметакрилат	1,5048	23	56
	1,5066	20	56
Пол и изобутилен	1,505—1,510
Полиборнилметакрилат	1,5059	20	54,6
Терпеновая смола (пикколайт S-10)	1,506
Эфир манильский	1,506±0,003	20	—
Эфир КОНГО	1,506 ±0,003	20
Пол иэти лендиметакр и л ат	1,5063	20	53,4
Полициклогексилметакрилат	1,5066	20	56,2
	1,5099	23	54,4
Полициклогександиол-1,4-диметакр ил ат	1,5067	20	54,3
Бутилкаучук невулканизированный	1,508	—
Поли-Р-металлилметакрилат	1,508			47
	1,511	20
Гуттаперча ф-модификация)	1,509	50
Политетрагидрофурфурилметакрилат	1,5096	20	54
Ойтиковое масло	1,51	25
Поливинилацетат среднеацетилированный	1,51—1,55			_
Полиэтиленгликоль (карбовакс)	1,51—1,54	25
Поли-1 -метилциклогексилметакрилат	1,5111	20	54
Полипентаэритриттетраметакрилат	1,5117	20
Полиметил-а-метиленбутиролактон	1,5118	20	53,9
Полиэтиленгликольмонометакрилат	1,5119	20	56
Полиэтилен	1,512—1,519»)	25
	1,51—1,52	—
Поливинилхлорацетат	1,512	25		—
Поливииилметакрилат	1,5129	20	46
>) С — Линия спектра 6563А
г) F — Линия спектра 4861 А
8) D — Линия спектра 5461 А
18*
275
Продолж. табл. 11.18
Вещество или материал	Показатель пре- ломления	Темпера- тура ис- пытаний, °C	Величина, обратная относите- льной дис- персии, 6
Полиэтиленгликольфумарат	1,514	25
Политерпинилметакрилат	1,514	20	50
Гуттаперча (а-модификация)	1,514	50	—
Терпеновая смола (пикколайт S-40)	1,515	25
Даммара № 1 (сингапурская)	1,515±0,003	20	—.
Шеллак оранжевый	1,516±0,003	20—22	—
Тунговое масло	1,516—1,520	—	—.
Полиэтиленхлоргидринметакрилат	1,517	20	54
Полиметил-а-хлоракрилат	1,5172	20	57
	1,5155 !>	—	—.
	1,5248 2 •	—		.
Полидиэтиламиноэтилметакрилат	1,5174	20	54
Поли-2-хлорциклогексилметакрилат	1,5179	20	56
Натуральный каучук	1,519	25	—
Полиаллилметакрилат	1,5196	20	49
Полиакрилонитрил	1,52	—	—
Полиметакрилонитрил	1,52	—	—
Полибутадиен	1,52	—	—
Сополимеры бутадиена и акрилонитрила	1,52	—	—.
Дигидрометилабиетат	1,52	—	—
Полиметилизопропенилкетон	1,52	20	54,5
Полиизопрен	1,5219	20	—
Полиметакриловый ангидрид	1,5228.	20	48,5
Аминоальдегнд	1,523	25	—
Углеводород гуттаперчи	1,523	20	—
Полиэфирная литьевая смола жесткая	1,523—1,570	—
Поли-51-р-метоксиэтилметакриламид	1,5246	20	53
БСК, катализатор — натрий	1,525	—	—
Метилкаучук	1,525	—	—
Сополимер винилхлорида и винилацетата	1,525—1,529	21	—-
Полициклогексилметакрилат	1,525	20	53
Канифоль экстракционная, сорт М	1,525 ±0,003	20
Поли-2,3-диметилбутаднен	1,525	20
Манила-копалы	1,526—1,540	25
Полиакриловая кислота	1,527	25	—.
Пол и-1,3-дихлорпропил-2-метакр ил ат	1,527	20	56
Копал	1,528	—	—-
Полиакролеин	1,529	—	—
Канадский бальзам	1,53	—
Поливинилпирролидон	1,53	—	—-
Гидрохлорированный каучук	1,53	—
Поливинилпирролидон	1,53	—-	—
Гидрохлорированный каучук	1,53	—	—
Нейлон, пресс-композиция	1,53—1,55
Поливинилциклогексендиоксид	1,5303	20	56,4
Гексаметиленсебацинамид	1,532	25
Полициклогексил-а-хлоракрилат	1,532±0,001	25	—
Поли-Р-хлорэтилхлоракрилат	1,533±0,001	25	—
Шеллак отбеленный сухой	1,534 + 0,003	20—22	—
Мастике	1,535	25	—
*) F — Линия спектра 4861 А
о
2) D —Линия спектра 5461 А
276
Продолж. табл. 11.18
Вещество или материал	Показатель пре- ломления П£)	Темпера- тура ис- пытаний, ° С	Величина, обратная относите- льной дис- персии, б
Глифталевая смола, модифицированная
фенолом	1,535	25	__
Даммара	1,535—1,538	25	—
Сополимер винилхлорида и винилацетата
(95 : 5)	1,536	25	__
Поли-Р-аминоэтилметакрилат	1,537	20	52,5
Восточноиндийская камель	1,537 ±0,003	20
Полиэфир-стирол (50% стирола)	1,538	—
Янтарь	1,538—1,548	—
Полифурфурилметакрилат	1,5381	20	38,2
Белки	1,539—1,541	25
Полибутилмеркаптилметакрилат	1,539	20	41,8
Поли-а-фенил-н-амилметакрилат	1,5396	20	40
Поли-N-метилметакр иламид	1,5398	20	47,5
Ацетат целлюлозы частично омыленной	1,54	—	__
Целлюлоза	1,54	—	—-
Полиамид	1,54	—
Гидрохлорид каучука (плайофилм)	1,54—1,55	2S	—
Бальзам (в палочках)	1,54	23
Конго-копал	1,540—1,541	15
Поливинилхлорид	1,54—1,56	—
	1,565	40
Мочевиноформальдегидная смола, пресс-
КОМПОЗИЦИЯ	1,54—1,56	—
Полиглицеринканифольмалеат	1,541	25	—
втор-Бутил-а-бромакрилат	1,542	—	—
Ци клогексил-а-бр омакр илат	1,542±0,001	2В
Поли-р-бромэтилметакрилат	1,5426	20	40
Сополимер винилхлорида и винилденхло-
рида (6 : 94)	1,543	—
Полиметилен-а-валеролактон	1,5431	20	47,8
Циклогексанонформальдегидиая смола	1,544 ±0,03	20—22	—
Дигиброабиетиновая кислота	1,544	25	—
Каури-копал	1,544—1,546	25
Поливинилацетат низкоацетилироваиный	1,545—1,555	25	—
Сандарак	1,545	25	—
Конго твердый (янтарь)	1,545± 0,003	20	—
Канифоль экстракционная	1,5453	20	—
Полиабиетиновая кислота	1,546	25
Полиэтилсульфидметакрилат	1,547	20	44
Полициклогекснлбромакрилат	1,547±0,001	25	—
Поли-Ц-аллилметакриламид	1,576	20	47
Поли-а-фенилэтилметакрилат	1,5487	20	/37,5
Поливи нилфур ан	1,55	20
Неопрен	1,5512	25
Поли-п-метоксибензилметакрилат	1,552	20	32,5
Поли-п-изопропилстирол	1,554	20	35
п-Полихлоропрен	1,554	20	36
Полиэтиленгликольбензоатметакрилат	1,555	20	36,8
Поли-n, п'-ксилиленилдиметакрилат	1,5559	20	37
Глифталевая смола, модифицированная
канифолью	1,557	25	—
277
Продолж. табл. П.18
Вещество или материал	Показатель пре- ломления Пр	Темпера- тура ис- пытаний, ° С	Величина, обратная относите- льной дис- персии, б
Поли-а-фенилаллилметакрилат	1,5573	20	34,8
Поли-/г-циклогексилфенилметакрилат	1,5575	20	39
Поли-Р-фенилметакрилат	1,5592	20	36,5
Хлорированный каучук	1,56	—	—
Полиэтиленгликольфталатная смола	1,56—1,5/	—	—
Сульфамидные смолы	1,560—1,596	—	—
Поли-а (о-хлорфеиил) этилметакрилат	1,5624	20	37,5
Полифенилцеллозольвметакрилат	1,5624	20	36,2
Сополимер малеинового ангидрида и сти-
рола	1,564	21
Поли-1-фенил циклогексил метакрил ат	1,5645	20	40
Каури	1,565±О,ООЗ	20—22	—
Полиметил-а-бромакрилат	1,5672	20	46,5
Полибензилметакрилат	1,568	20	36,5
Поли-Р-фенилсульфоэтилметакрилат	1,5682	20	39
Поли-л-крезилметакрилат	1,5683	20	36,8
Сополимер акрилонитрила и стирола	1,57	—	—
Эпоксидные смолы	1,57—1,61	——	—
Полидиаллилциинамат	1,57	20	30
Полиэтиленгликольфталат	1,570 ±0,003	20—22	—
Поли-о-метоксифеиилметакрилат	1,5705	20	33,4
Полифенилметакрилат	1,5706	—	35
Полиметакрилметил салицилат	1,5707	20	34
Поли-о-крезилметакрилат	1,5707	20	—
Полидиаллилфталат	1,571—1,572	20	—
Полиэвгенолметакрилат	1,5714	20	33
Поли-2,3-дибромпропилметакрилат	1,5739	20	44
Полиглицеринфталат	1,575 ±0,003	20	—
Поливинилбензоат	1,5775	20	30,7
Поли-2-Р-дифенил этилметакрилат	1,5816	20	30,5
Поли-о-хлорбензилметакрилат	1,5823	20	37
Полипентаэритритфталат	1,584 ±0,003	20	—
Поли-л«-нитробензилметакрилат	1,5845	20	27,4
Поликарбонат из бис-фенола-Я	1,585	—	—
Поли-М-Р-фенилэтилметакриламид	1,5857	20	37
Полистирол	1,59—1,60	—	30,8
	1,5901	25	—
	1,5858	—
Поли-о- метоксисти рол	1,5932	20	29,7
Полициннамилметакрилат	1,5951	20	26,5
Полибензгидрилмета крилат	1,5933	20	31
Толуолсульфонамидформальдегидная смола	1,596	25	<—
Поли-п-бромфенилметакрилат	1,5964	20	33
Поли-М-беизилметакриламид	1,5965	20	34,5
Поли-п-метоксистирол	1,5967	20	28
Каучук (эбонит, 32% серы)	1,6	25	—
Поливииилидеихлорид	1,60—1,63	—	—
Полисульфид (тиокол)	1,60—1,70	—	—
Полиметакрилфенилсалицилат	1,6006	20	36
Поли-о-хлорбеизгидрилметакрилат	1,604	20	30
Поликарбонат из 3,3', 5,5'-тетрахлорди-
фенила	1,6056	—	—
278
Продолж. табл. 11.18
Вещество или материал	Показатель пре- ломления	Темпера- тура ис- пытаний, ° С	Величина, обратная относите- льной дис- персии, б
Литьевая смола НБС (смесь 2,5-дихлорсти-
рола и стирола)	1,608	25	—
Полипентахлорфенилметакрилат	1,608	20	22,5
Поли-о- хлорстирол	1,6098	—	21
Хлорированный дифенил	1,61—1,70	—	—.
Полифеиил-а-бромакрилат	1,612±0,001	25
Поли-п-дивииилбензол	1,615	20	28,1
Кумароноинденовые смолы	1,617—1,660	—
Поли-Ы-винил фталимид	1,62	20	24,1
Полидихлорстирол	1,62—1,64	—	—
Поли-2,6-дихлорстирол	1,6248	20	31,3
Поли-Р-нафтилметакрилат	1,6298	20	24
Поли-а-нафтилкарбинилметакрилат	1,63	—	25
Полифлуоренилметакрилат	1,6319	23	23,1
Поливинилтиофен	1,6376	20	29
Поли-а-нафтилметакрилат	1,64—1,70	—	—
	1,6411	20	20,5
Полидиметакрилат свинца	1,645	20	28
Конденсационная смола из технического
крезола и формальдегида	1,645±0,003	20	—.
Акароид	1,65	25	—
Поливинилфенилсульфид	1,6568	20	27,5
Бутилфенолформальдегидная смола	1,66	—	—
Мочевинотиомочевиноформальдегидная
смола	1,66	25 '	—
Поливинилнафталин	1,6818	20	20,9
Поливииилкарбазол	1,683	20	18,8
Нафталинформальдегидная смола	1,696	—	—
Фенолформальдегидная смола	1,70	—	—
Пентабромфенилметакрилат	1,71	—	—
Поверхностное натяжение смачивания у полимеров
Критическое поверхностное натяжение смачивания характеризует поверх-
ностную энергии^ твердых тел и определяется путем экстраполяции зависимости
краевого угла смачивания твердого тела жидкостями с различным поверхностным
натяжением к поверхностному натяжению, соответствующему нулевому углу.
Таблица П.19
Критические поверхностные натижеиия смачивания для различных по строению
поверхностей низкой энергии [23]
Природа поверхности	Критическое по- верхностное на- тяжение смачива- ния (при 20° С) ус, дин/см	Природа поверхности	Критическое по- верхностное на- тяжение смачива- ния (при 20° С) Vc, дин/см
Фторуглеродные	6	—CF2—CF2 —-CF2—CFH—	18,5 22
-CF2H	15	—CF2-CH2—	25
—CF3 и—CF3 (1 : 2)	16,2	—CFH—CH2—	28
279
Продолж. табл. 11.19
Природа поверхности	Критическое по- верхностное на- тяжение смачива- ния' (при 20° С) Vc, дин!см	Природа поверхности	Критическое по- верхностное на- тяжение смачива- ния (при 20° С) ус, дин(см
У глеводородные —СН., (отдельная		—СН— (фенильное
кристаллическая		1 кольцо)	35
грань)	22	1 —СС1Н—СН2—	39
—СН2—СН2—	31	—СС12—СН2—	40
		| =СС12	43
Таблица П.20
Критическое поверхностное натяжение смачивания ус для различных твердых
полимеров [23]
Полимеры	VC* дин!см» при 20° G	Полимеры	тс. дин /см, при 20° С
Полигексафторпропилен	16,2—17,1	Полигексаметиленадипамид	46
		Полиакриламид	35—40
Политетрафторэтилен	18,5	Политрифторэтилен	31
Поливинилиденфторид	25	Полихлортрифторэтилеи	22
Полиэтилен	31	Мочевиио-формальдегидная
Полистирол	31	смола	61
Поливиниловый спирт	37	Крахмал	39
Полиметилметакрилат	33—34	Шерсть	45
Поливинилхлорид	39	Полидиметилсилоксан	24
Поливинилиденхлорид	40	Амилоза	43
Полиэтилентерефгалат	43	Казеин	44
Электрические свойства полимеров
Многие особенности физико-химического поведения полимеров могут быть
определены при изучении температурной, частотной и других зависимостей их
электрических свойств. Эти же зависимости являются характеристикой строения
полимерной цепи и блочного полимера. В табл. 11.21 даны значения основных
электрических свойств, с изучением которых приходится иметь дело в лаборатор-
ной практике.
В табл. 11.21 приведены данные по тем свойствам полимеров, которые опре-
деляют пригодность их для изготовления электротехнических и радиотехниче-
ских изделий.
Электропроводность полимеров является ионной, источник ионов в поли-
мерах-диэлектриках— низкомолекулярные примеси, связанные молекулярными
силами с макромолекулами. Выше температуры стекловании и текучести, когда
увеличивается подвижность макромолекул и время релаксации становится со-
измеримым с длительностью измерения, электропроводность полимеров резко
возрастает. Кроме того, электропроводность полимеров возрастает под влиянием
ядерных излучений вследствие появления электронной проводимости.
Обобщенная диэлектрическая проницаемость е = е' 4- «е" является ком-
плексной величиной, где вещественная часть е' обусловлена деформационной
и ориентационной проницаемостью или поляризацией, мнимая а" характеризует
кинетику процесса установления ориентационной дипольной поляризации, i —
коэффициент при мнимой части. С макроскопической точки зрения е" является
мерой диэлектрических потерь. По зависимости е' и е" от частоты и температуры
280
Таблица П.21
Электрические свойства полимеров [11, 12, 16, 17, 26, 27, 30, 44, 45, SO, S6, 64, 68, 70]
Полимеры	Удельное электрическое сопротивление		Диэлектри- ческая про- ницаемость х)	Тангенс угла ди- электрических потерь а)	Электриче- ская проч- ность, кв/мм	Примечания
	поверхност- ное, 9М	объемное, ом>см
Ацетат целлюлозы	7,0-10е									Относительная влаж-
						ность 100 %
Ацетобутират целлюлозы	2,0.10м	—	—			_-	Относительная влаж
						ность 100%
Полиакрилоиитр ил	—	—	6,5	—	—	Частота 60 гц
			5,5	—.	—	Частота 10s гц
			4,2		—	Частота 10s гц
Полиаминоэнантовая кислота	ю15	6-10й	4,4 (10s)	0,02 (10s)	22	—
Полиамииоундекановая кислота	2-10м	3.10м	3,2 (10s)	0,016 (10s)	22	—
Поливинилбутираль	4-Ю16	3- 10м	3,4 (103)	0,007	28,0
•			2,9 (10s)	0,024 (10s)	—
Поливинилбутир ал ьфурфур аль	5-Ю14	5-10м	3,3 (10»)	0,006 (10s)	25,0
			2,8 (10s)	0,022 (10s)
Поливинилкеталь Поливиниловый спирт	1014	1,5-10м	4 (10s)	0,03 (10s)	30,0	Температура 20* С
					150,0	Температура —200* С
Поливинилформаль	4-1016	3.10м	4,5(10»)	0,031 (10s)	26,0
			3,3 (10s)	0,029 (10s)
1 В скобках приведена частота тока исследования в герцах.
8 Для политетрафторэтилена при частоте 108—10м гц зависимость диэлектрической проницаемости от плотности выражается эмпирической
формулой
14-0,2384
ю	е" 1- 0,119rf’	>
— где 8— диэлектрическая проницаемость? 4 — плотность.
Полимеры	Удельное электрическое сопротивление
	поверхност- ное, ом	объемное, ОМ'СМ
Поливинилхлорид, пластифици- рованный трикрезилфосфатом с содержанием ТКФ, %: 0	1013—1014	5-1015
10			8-1018
20	——	5-Ю16
30	—	3- Ю1»
40		1014
50	—	9-10’
60	—	10»
Поливинилэтилаль	10ы	8-Ю16
Полигексаметиленсебацамид	4-Ю14	4-Ю14
Поли-2,5-дихлорстирол	2,9-1010	—
Поли-3,4-дихлорстирол	2,4-10е	—
Полиизобутилен	—	—
Поликапроамид	2-Ю14	2-Ю14
Поликарбонат	2,1-1016	1,5- 101в
Полиметилметакрилат	2,6 (60) 2,6 (60) 3,12 (60) 1,2.10й	—
Полипропен	—	101"—1017
Продолж. табл. 11.21
Диэлектри- ческая про- ницаемость	Тангенс угла ди- электрических потерь	Электриче- ская проч- ность, кв/мм	Примечания
4 (50)	0,02 (50)	45,0
3,5 (800) 3,3 (10е)	0,016 (10е)
——	—	—•
—	—	—
—	—	—
—-	—	—
___
3,1 (10s)	0,006 (10s)	27,0
2,6 (10е)	0,016 (10е)	—
4,23 (10е)	0,03 (10е)	22,0
—		—

—	—	10	Температура 20° С
3,6 (10е)	0,032 (10е)	60 22	Температура —90° С
3,0 (10е)	0,0035 (10е)	34,8	—
			Температура 20® С Температура 100° С Температура 150° С Относительная влаж-
2,2 (10е)	(2—5)-10—4	28—40	ность 96%, темпера- тура 23° С
Полистирол Политетрафторэтилен	1 • Ю18 1 • 1017	1017 ю17—1О20
Полнтрихлорфторхлорэтилен	Ь1017	1,2-Ю18
Полиформальдегид Полнформальэтилаль	2-Ю13 1 • 101в	6-Ю14 5- Ю16
Полиэтилен ВД с плотностью 0,91—0,92	—	1  1017
Полиэтилен НД с плотностью
0,94—0,95
Полиэтилен СД с плотностью
0,96—0,97
Ы017
ЫО17
2,6 (IO3) 1,9-2,2	(2-3)-IO-4 (103) .0,0002—0,00025	25 25—27	Толщина образца 4 мм
(60—IO6) 2,0 (10s—IO10) 3,0 (60) 2,8 (10s) 2,6 (10е) 3,3 (10е) 3,4 (103) 3,1 (10е) 2,2—2,3 (10е)	60—10е 0,0002 (IO8—IO10) 0,015 (60) 0,024 (10s) 0,01 (10е) 0,0045 (10е) 0,01 (IO3) 0,027 (10е) 4-10-4 (Ю2)	200—300 13—15 20—23 28 45—60	Толщина образца 5—20 мк Толщина образца 1 мм
2,1—2,4 (10е)	3,7-10~4 (10s) 2,5-10“4 (10*) 2,5- IO"4 (IO5) 3,1-Ю-4 (10е) 3,7- IO-4 (IO7) 5,0-10-4 (10®) 3,7-10“4 (IO10) (2—5) - IO-4	28—36 45—60	»	»	2 мм Толщина образца 1 мм
	(10е)	28—36	»	»	2 мм
2,3 (10е)	(2—4). IO-4	45—60	»	»	1 мм
	(1 • 10е)	29—31	»	»	2 мм
Полимеры	Удельное электрическое сопротивление
	поверхност- ное, ом	объемное, ом-см
Сополимер стирола с акрилонит- рилом (90 : 10)	1 • 101в	1,3- 101в
Сополимер стирола с акрилонит- рилом (85 : 15)	Ы016	1 • 101в
Сополимер стирола с акрилонит- рилом (72 : 28)	1 • ю16	1 • ю16
Целлюлоза	—	—•
Этилцеллюлоза
1,3-1010
Продолж. табл. 11.21
Диэлектри- ческая про- ницаемость	Тангенс угла диэлектри- ческих по- терь	Электриче- ская проч- ность» k&Jmm	Примечания
2,65 (103)	З-Ю-З (Ы03)
2,7 (10е) 2,65 (103)	(3-4)-Ю-3 (10е) (4_6). ю-3	27	—
2,7 (10е)	(108— ю»)	26	—
2,7 (IO3) 2,85 (10®)	(7—8)-IO”3 (IO3) (7—9)-10~3 (10е)	2А
7,5 (103)	0,015 (100) 0,02 (Ю3) 0,03 (104) 0,045 (106) 0,065 (10е) 0,08 (107) 0,07 (108)-
—	—	—	Относительная влаж- ность 100%
полимеры сходны С молекулярными жидкостями и кристаллами и по этим свой
ствам их можно разделить на аморфные и кристаллические, полярные и непо-
лярные.
В табл. П.21 приведены также значения тангенса угла диэлектрических
потерь, которые представляют собой отношение е" к е'.
Для аморфных и кристаллических неполярных полимеров г' определяется
в основном деформационной электронной поляризацией, а от частоты f (в преде-
лах 0—1011 гц) не зависит, и уменьшается с повышением температуры. Величина
е’ близка к 5-10-4, но в определенном для каждого полимера температурно-час-
тотном диапазоне может проходить через максимум. Для всех полимерных ди-
электриков температурно-частотные зависимости в'и е" обусловлены диполь-
ной природой полимера или его примесей и релаксационным характером уста-
новления поляризации. Сорбция полимерами низкомолекулярных веществ или
деформация полимеров приводит к изменению их диэлектрической проницаемости.
Электрическая прочность характеризует способность полимеров выдержи-
вать действие приложенного к ним электрического напряжения. Для полимеров
является характерным резкое снижение электрической прочности выше темпера-
туры стеклования. Наиболее высокая электрическая прочность наблюдалась
у чистых монолитных полимеров, газовые включения резко уменьшают ее.
Проницаемость полимеров
Область применения полимерных материалов в значительной мере опреде-
ляется характером воздействия на них газов, паров и жидкостей. Важнейшими
величинами, характеризующими механическую проницаемость полимеров яв-
ляются: скорость переноса, коэффициент диффузии и коэффициент проницаемости.
Скорость переноса / — это количество вещества (пара, газа, жидкости),
которое проходит через элементарную площадь полимерной пленки, располо-
женной перпендикулярно потоку переносимого вещества
DS
I = —j— (Pi — Р2)-
где D— коэффициент диффузии; Pi и — давления по одну и по другую сто-
роны пленки; S — коэффициент растворимости диффундирующего вещества в
полимере; I — толщина полимера. Из выражения для скорости переноса
Pi Рг
Произведение DS = Р и называется коэффициентом проницаемости, кото-
рый можно также определить из уравнения
ДМ(Р1 — р2)
Здесь AQ— приведенное к нормальным условиям количество переносимого
вещества, которое диффундирует при стационарном потоке за отрезок време-
ни Д( через площадь А при средней толщине пленки I.
Зависимость коэффициентов проницаемости и диффузии от температуры мо-
жет быть представлена уравнением Аррениуса в виде
Р = Ро ехр (— Ep/рТ) и D = Do exp (— ED/RT),
где Ер н Ed — кажущиеся энергии активации процессов проницаемости и диф-
фузии.
В табл. П.22—11.25 сведены данные, относящиеся к проницаемости раз-
личных полимеров. Многие цифры, приведенные в этих таблицах, являются сред-
ними значениями независимо полученных величин. В некоторых случаях эти сред-
ние величины выведены, на основании нескольких работ. Эти данные следует
285
Таблица 11.22
Газопроницаемость полимеров РЮ10,	.Смрт- ст
(при Т, °C, Ер, ккал!моль [23])
Полимер	Торговая марка	Водород			Гелий			Азот			Кислород			Двуокись угле- рода
		Т	о.	ЕР	Т	О i	ЕР	Г	О О О.	Ер	7		ЕР	т	О i	ЕР
Полибутадиен Сополимер бутадиена н акрило-	—	25	420	6,6	—	—	—	25	64,5	8,2	25	191	7,1	25 25	1380 636	5,2 7,0
нитрила (80: 20) Сополимер бутадиена и акрило-	Пербунан-18	25	254	7,2	25	170	6,8	25	25	9,9	25	82	8,6
															310	8,1
нитрила (73 :27) Сополимер бутадиена и акрило-	Пербунан (ФРГ)	25	160	7,9	25	122	7,0	25	10,6	11,4	25	39	9,7	25
															186	9,0
нитрила (68 : 32) Сополимер бутадиена и акрило-	Хайкар-25	25	118	8,2	25	99	7,4	25	6,07	12,3	25	23,5	10,5	25
																10,5
нитрила (61 :39)	Хайкар-15	25	72	8,8	25	69	7,7	25	2,36	13,8	25	9,6	12,0	25	75
Сополимер бутадиена и стирола	Буна-S	25	400	6,8	25	231	6,6	25	63,5	8,7	25	172	7,3	25	1240	5,7
Полнизопрен	Натуральный														1330	6,1
	каучук	25	500	6,9	25	308	6,3	25	84	9,0	25	230	7,1	25
Сополимер изопрена и акрило-															44	12,5
нитрила (74 : 26) Сополимер изопрена и метакри-	—	25	75	9,1	25	78	7,6	25	1,8	15,0	25	8,6	12,7	25 15
															143	10,1
лонитрила (74 :26)	—.	25	137	8,1	—	—	—	25	6,0	12,8	25	23,6	11,0
Гидрохлорированный каучук	Плнофилм-0	—	—	—	—	—	—	30	0,08	—	30	0,08	—	30	1,7	8,6
Гидрохлорированный каучук	Плиофилм-М	25	16	5,6	—	—	—	30	1,4	10,0	30	5,4	8,4	30	12,9	8,6
(пластифицированный)	Плиофилм-Р4	25	22	8,7	—	—	—.	30	6,2					—	—	30	182	—
Полидиметилбутадиен	Метилкаучук	25	170	8,0	25	145	6,6	25	 4,8	13,3	25	21,1	11,3	25	75	11,2
Полихлоропреи	Неопреи	25	136	8,1	25	45	—	25	11,8	10,6	25	40	9,9	25	250	8,5
Полиизобутилен Сополимер изобутилена и нзоп-	—	25	65	9,5	25	74	7,9	25	2,9	12,8	25	12	10,7	25	50	10,1
реиа (98 :2)	Бутилкаучук	25	73	8,7	25	66	7,6	25	3,2	12,5	25	13	10,7	25	52	9,9
Полиэтилен (0,922 г/см3)	——	25	86	8,2	25	74	8,3	30	20	11,7	30	55	10,3	30	265	8,2
Полиэтилен (доза облучения 108
рентген) Поливинилхлорид	—’	30	36	1,9				з<Г 30	11 0,4	Т1,6	30 30	^Г2	9,5	30 30	152 10,2	8,6 0,99
Сополимер винилхлорида и ви-		пг	пп	»	гчг	П Г	"7 П	гл г		1 п О	г>“			9А	1 АП	Я О
1	1 ириД Политрнфторхлорэтилен Политрнфторхлорэтилен (сте-	1едлар	хи 25	0,0 9,5	7,
пень кристалличности 30%) Полнтитрофторхлорэтилен (сте-	Кел-Ф	—	—
пень кристалличности 80%) Сополимер внинлиденфторида н	—	—	—
трифторхлорэтилена (97 : 3) Сополимер винилиденфторида и	—	—	—
трифторхлорэтилена (70 :30) Сополимер винилиденфторида и	—	—	—
гексафторпропнлена Фторированный сополимер эти-	Витон А	—	—-
ленпропилена	Тефлон	25	140	6,
Хлорсульфированнын полиэтилен	Гипалон	23	142
Поливиннлбутираль	—	—	—
Полистирол Сополимер стирола н акрилони-	—	—	—.
трила Сополимер стирола и метилмета-	—	—	—
крилата	—	—
Поливиннлтолуол		—	—
Полифторформальдегнд	Делрин	—	—
Полиэфнрамиддиизоцианат	Вулкапрен	25	63	9,
Полиамид	Найлон	25	10	8,
Полиэтил ентерефталат	Майлар	25	6	5,
Поликарбонат	—	20	136
Полисульфид Полндиалкнлсилоксан	Тиокол Силиконовый каучук	25	16	10,
Феноло-формальдегидная смола Ацетат целлюлозы (иепластнфн-	Бакелит	20	0,95	5,
цированный)	—-	—	—
Ацетат целлюлозы	Люмират 912	25	84	5,
Ацетат целлюлозы (15% ДБФ)	—	25	123	5,
Ацетобутнрат целлюлозы Триацетат целлюлозы (43% аце-	—	25	210	4,
тильных групп)		—
Метилцеллюлоза	—	—	—
Этилцеллюлоза	Этоцель 610	30	32	3,
	zo	У,/	—	za 30	U,U4Z 1,3	12,5	za 30	u,z 5,6	10,9	za 30	U,9 12,5	7,4
	—	—	—	40	0,2	14,3	40«	-0,92	11,2	40	2,11	11,8
	—	—	—	40	0,09	11,9	40	0,25	10,9	40	0,48	11,1
	—	—	—	25	0,11	13,6	25	0,20	13,8	25	0,80	13,1
	—	—	—	25	1,62	13,5	25	5,46	13,8	25	27,2	13,9
	—	—	—	30	4,4	—	30	15	—	30	78	—
	23	400	4,9	52	21,5	7,3	25	59	5,8	25	17
	25	95	—	23	11,6	—	23	28	—	23	208	—
	—	—	—	30	2,5	—	27	24,9	—	27	260	—.
	—	—	—	25	3—80	—	25	15	—	25	75	—
	—	—	—	23	0,46	—	23	250	—	23	370	—
	—	—	—	23	0,21	—	23	3,5		—_	10,8
	——	—	—	23	4,6	—	23	1,6	—	23	—.	—
	—	—	—	30	0,22	—	30	22			30	66	—
	—	—	—	25	4,9	12,2	25	3,8	10,9	25	—	9,4
	—	—	—	30	0,2	11,2	30	15,2	10,4	30	186	9,7
5	25	11	4,6	25	0,05	7,5	25	0,38	6,4	25	1,6	6,2
	——	—	20	3	—.	—	25	0,30			20	1,0
	—	—	—	—	—	—	25	20	13,5	25	85	11,5
	—	—							—	25	2,9	25	25	32
	—	—	—	20	0,095	10,5	—	—	—	—	—	—
	—	— •	—	23	1,6	—	23	4,0			23	32
	—	—	—.	30	2,8	6,5	30	7,8	5,0	25	87	7,1
	—	—.	—	30	5,0	—	—	—			25	180	4,3
	25	140	4,6	30	16	—	30	60	—	25	310	4,2
	—	—		30	1,7	—	30	10	__	30	57
	—	—	'	II	23	1,74	—	23	5,04	—	23	26,3
	30	260	—	30	84	4,2	30	84	4,2	30	430	1,4
рассматривать только в качестве ориентировочных или для оценки порядка
величины.
см3 . мм „
Основная единица измерения проницаемости —“--------------------- Оледует
см^-сек- см ст.
иметь в виду, что
1 см3 ' мм = 132 • 10'2 СМЗ*	=
см2 • сек  см рт. ст. ’	см2 • сек • атм
= 1 52 • 10—?____‘	________
см2  сутки • атм
кроме того,
, см3  мм	см3 мм
1 —-------------- = /о------------------------
см2  сек • атм см2  сек  см рт. ст.
’	см2 • сутки  атм
см3  мм_____— 8 64 104 См3 ММ
см2  сутки  атм ’ см2 • сек • атм
С С-7	см • мм = 6,57 • 106 —s
см2 • сек • см рт. ст.
Т а б л н ц а 11.23
Проницаемость полимеров по отношению к парам воды и сероводороду [23]
Полимер	Вода			Сероводород
	Г, °C	р  ю”	ер	Г, °C	р.1010	ЕР
Ацетат целлюлозы	25	5500	0	30	3,5	5,1
Нитрат целлюлозы	25	6300	—	—	——	—
Поли-6-аминокапроновая кислота	25	177	—	30	0,33	13,9
Поливинилиденхлорид	25	0,5	11,0	30	0,03	17,8
Поливиниловый спирт	—	—	—-	25	0,007	——
Поливинилхлорид Поли-4,4'-изопропилидендифеннленкарбо-	25	156	—	20	0,19	—
нат	25	1400		—	—	—
Полипропен	25	51	10,1	20	0,33	—
Полистирол	25	1200	—	—•	—	—
Политрифторхлорэтилен (аморфный) Полиэтилен:	25	0,29	—	—	—	—
низкой плотности	25	90	8,0	30	43,3	10,0
высокой плотности	25	12	—	—	—	—
Полиэтилентерефталат	25	130	0,7	30	0,072	7,4
	Таблица П.24
Проницаемость некоторых полимеров
по отношению к воде [23]
Полимер	Т, °C	Q, г-мм (м2-сутки
Ацетат целлюлозы	35	1600
Нитрат целлюлозы	40	630
Полиакрилонитрил	39,5	180
288
Продолж. табл. 11.24
Полимер	Т, °C	Q, г-мм/м*'Сутки
Полибутадиен	39,5	680
Поливиниловый спирт	35	1500
Поливинилиденхлорид	39,5	4,8
Поливинилфторид	40	46
Полиизобутилен Полиизопрен (натуральный	39,5	18
каучук)	39,5	270
Полиметилметакр илат	39,5	550
Полистирол	39,5	170
Политетрафторэтилен	39,5	4,8
Политрифторхлорэтилен	39,5	4,8
Полихлоропрен Полиэтилен низкой плот-	39,5	240
ности	39,5	17
Полиэтилентерефталат	39,5	38
Целлюлоза	35	1600
Т а б л и ц а 11.25
Проницаемость полимерных пленок по отношению
к метану и фреону при 25° С [23]
Полимер	р-юч	СК3 • мм см* • сек • см рт. ст.
	Метан	Фреон-12	Фреон-22
Натуральный каучук	290	__	__
Сополимер стирола и бутадиена Сополимер акрилонитрила и бу-	211	—	——
тадиена	32	4—73	4700
Метилкаучук	7,9	—	—
Бутилкаучук	7,4	14—740	40
Уретановый каучук Полиэтилен:	—	194	3000
плотность 0,92 г/см?	29	— 	102
плотность 0,96 г!см? Хлорсульфированный полиэтилен	3,9	—	—
(гипалон)	22	60	107
Неопрен	34	117	260
Тефлон Сополимер винилиденфторида	11	—	—
и гексафторпропилена (витон)	—	32—840	760
Поливинилфторид	0,057	—	—
Зависимость газопроницаемости полимеоов
от их строения
Для установления зависимости газопроницаемости полимеров от их строе-
ния М. Салам [376] предложил простой эмпирический метод, сущность которого
заключена в следующем.
19 185
289
Зависимость кислородопроницаемости от некоторого простого числа откла-
дывалась в полулогарифмических координатах. В качестве исходного полимера
был взят полиэтилен, цепь которого состоит из одних лишь групп СН2. Послед-
ним приписана некоторая произвольная численная величина. По мере услож-
нения строения винильного полимера для новых структурных элементов подбира-
лись числовые значения с таким расчетом, чтобы величины кислородопроницае-
мости полиэтилена и его производных лежали на одной прямой графика lg Р =
— f, (п) (здесь п= 0, 1, 2, ...). Величины п и lg Р выбирались с таким расчетом,
чтобы уместить на графике большинство известных значений кислородопрони-
цаемости (разница между максимальными и минимальными значениями состав-
ляет восемь порядков). Точки для различных полимеров располагались тогда
на прямых по обе стороны от величины для полиэтилена. Таким образом, для
всех возможных заместителей при двух углеродных атомах винилового поли-
мера были получены числовые значения, по которым можно подсчитать кислоро-
допроницаемость любого полимера, содержащего ту же группу или атом. Для
учета влияния на кислородопроницаемость степени кристалличности все винило-
вые полимеры разделены на три класса: класс I — полимеры с высокой степенью
кристалличности (выше 60%), класс II — средние по кристалличности (30—60%),
класс III — аморфные, со степенью кристалличности ниже 30%. Для того чтобы
привести все вычисления к общей основе, пригодной для невиниловых полимеров,
была выработана система, в соответствии с которой производился расчет полной
численной величины газопроницаемости. Для этого складывали индивидуаль-
ные значения элементов основной цепи и заместителей, затем полученные значе-
ния делили иа А— число атомов или групп в основной цепи. Таким образом, не-
зависимо от числа групп в звене для определенного полимера всегда получает-
ся одна и та же численная величина. Эта конечная суммарная величина полу-
чила название пермахора. Чтобы найти пермахор для любого полимера, нужно
произвести сложение индивидуальных вкладов элементов, составляющих цепь
10	4
полимера. Например, для полистирола имеем у групп СН2 (аморфной) +
группы — СН (аморфной) + фенильного заместителя. Поскольку элементар-
ное звено полистирола состоит из двух атомов углерода, т. е. А = 2, общая
величина полимерного пермахора составит 5 + 2 + 21 =28. Между пермахором
и кислородопроницаемостью существует зависимость:
Р = 6,1  10- 9е“ °’115л,
где Р — кислородопроницаемость в см3!см2 • сек • см рт. ст. при 25е С, л —
пермахор. Аналогичные зависимости установлены для азотопроницаемости:
Р = 1,52 • IQ-9е~°-1,5я
и проницаемости для углекислого газа:
Р =2,2 . 10-8е-(М1бя.
Таблица 11.26
Величины пермахора элементов основной цепи полимеров
для вычисления пермахора звеньев [376]
Элементы основной цепи	«-Со- став- ляю- щая	Пермахор	Примечания
-сн2-	1,0	40/W	Полимеры невинильные и ви- нильные I кл.
-сн2	1,0	26/А	Винильные полимеры II кл.
-сн2-	1,0	10/W	Винильные полимеры III кл.
—СН—	1,0	20/А	Полимеры невинильные и ви- нильные I кл.
-СН—	1.0	12W	Винильные полимеры II кл.
290
Продолж. табл. 11.26
Элемента основной цепи			л-Со- став- ляю- щая	Пермахор	Примечания
—сн -с— 1 1 —с— П/ХГ О О ’ (-< (<: ~\—/- о II /\ -J । \/ и О	“ t	5-) >) с_ о II /\ 1 N— \/ II О	1.0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 3,0	4/N 10/AZ 4/N 0 -100/W 74/N —36/N —30/N —93/N —142/N 70 /N 130/N 140/N	Винильные Полимеры пильные Винильные Винильные	полимеры Ill невинильные и I кл. полимеры II полимеры III	КЛ. ви- кл. кл.
19*
291
Продолж. табл. 11.26
Элементы основной цепи	n-Со- став- ляю- щая	Пермахор	Примечанния
—/—о—/—	1,0	—6/N	Для алкиларильных поли- меров
—/—о—/—	1,0	74/N	Для алкил алкильных полиме- ров и силоксанов
—/—О—/—	1,0	—67/N	Для алкиларильных полимеров
—/—о—/— 0	о II	II —CNH—/—, —/—CN—/— О II - (—S—) - II О о II	1,0	—127IN	Карбонатный и целлюлозный полимер
	2,0	360//V	—
	1,о	104/W	—
_ (-со-) -	2,0	163/W	—
_ (_СН=СН—) — 1	2,0	18/W	—
— (—СН=С)—	2,0	—4/N	—
_(-Si-)_ 1	1,0	106//V	—
Т а б л и ц а П.27
Величины пермахора ответвлений и заместителей
для вычисления пермахора звеньев [376]
Ответвления н замес- тители	Пермахор	Примечания
—СН3	6/W	Полимеры невинильные и винильные I кл.
—СН3	10 IN	Винильные полимеры II кл.
—сн3	12/N	Винильные полимеры III кл.
-С2Н6	—18/N	—
—СН2СН2СН3	—102/N	—
сн3
—СН	—W	—
\н. /СН3
—СН2СН	—22/N	—
\н3
—сн=сн2	—10/N	—
1 292
Продолж. табл. 11.27
Ответвления и замес- тители	Пермахор	Примечания
- и	42/Л'	—
—С1	UO/jV	Винильные полимеры, у которых вто- рой атом галогена не присоединен к одному и тому же атому С (неза- висимо от кристалличности поли- мера)
-С1	62/N	Полимеры невинильные и винильные, у которых второй атом галогена присоединен к одному и тому же атому С (независимо от кристал- личности полимера)
—F	42/7V	Полимеры невинильные и винильные I кл.
—F	24/Л?	Винильные полимеры II кл.
—F	6/7V	Винильные полимеры III кл.
CF3	38/7V	—.
—СН2С1	40/W	—
—C=N	180/N
—сн,он	100/N
—сн,осн3	—280/N	Кроме производных целлюлозы
—СН2ОСН3	4O/7V	Только производные целлюлозы
—СН2ОС2Н5.	30/W	То же
—СН2ОССН3	—18/jV	Кроме производных целлюлозы
II о
—СН2ОССН3 II	30/Л'	Только производные целлюлозы
о
-СН2ОСС2Н5	5O/7V	То же
II о
—СН2ОССН2СН2СН3 II	60/7V	» »
о
-сосн3	88/7V	—
II О
—С0№ II О	16/jV	—
—ОН	260/7V	Кроме производных целлюлозы
-ОН	16O/7V	Только производные целлюлозы
—осн3	78/N	Кроме производных целлюлозы
—ОСН3	120/N	Только производные целлюлозы
-ОС2Н5	—60/N	Кроме производных целлюлозы
—^-'2^5	90/N	Только производные целлюлозы
—ono2	105/ЛГ	То же
—оссн3	76/7V	Кроме производных целлюлозы
II о
293
Продолж. табл. 11.27
Ответвления и замес- тители	Пермахор	Примечания
—ОССН3 II О	120/А	Только производные целлюлозы
-ОСС2Н5 II о	—20/А	Кроме производных целлюлозы
-ОСС2Н6 II о	100/А	Только производные целлюлозы
—ОССН2СН2СН2 0	—60/N	Кроме производных целлюлозы
—ОССН2СН2СН3 II О	9Q/N	Только производные целлюлозы
Таблица П.28
Величины кислородопроницаемости и пермахора для полимеров [376]
Полимеры	Класс кристал- личности виииль- иых поли- меров	Т, °C	Пермахор поли- мера	Р-1012 см9 (см2 • сек • см рт. ст.	£Р
Ацетат целлюлозы			25	39	72,0	5,0
Ацетобутират целлюлозы	—	25	21	558	—
Ацетопропионат целлюлозы	—.	25	20	600	—
Метилцеллюлоза	—	25	42	50,4	—
Нитроцеллюлоза	—	25	41	60	—
Полиакрилонитрил	II	25	109	0,022	—
Поли-6-аминокапроновая кислота	—	30	—	2,0	10,4
Полиаминоундекановая кислота	—	25	63	13,8	 1	1
Полибутадиен	——	25	—	1980	—
Поливинилацетат	III	25	45	36,0	—
Поливинилиденфторид	I	25	67	2,4	•—
Поливинилиденхлорид	I	25	87	0,3	15,9
Поливиниловый спирт	I	25	160	0,0001	—•
Поливинилфторид	I	25	51	20	—
Поливинилхлорид	III	25	62	4,8	6,6
Полигексаметиленадипамид	—	25	80	3,05
Полигексаметнленсебацамид	—	25	71	1,98	—
Полидиметилбутадиен	—	25	—	180	11,3
Полидиметилсилоксан	III	25	—4	10 000	—-
Полиизобутилен	III	25	17	900	—
Полиизопрен-цис	III	25	7	2700	—
Полиимид	—	25	59	6,90	—
Поликапролактам	—	25	80	0,60	—
Поликарбонат	—	25	33	140	—
294
Продолж. табл. П.28
Полимеры	Класс кристал- личности зиниль- ных поли- меров	T, °C	Пермахор поли- мера	P> IO12 см3/см2-сек-cm pm. cm.	FP
Поли-п-ксилилен	1	25	51	18	.
Полиметилметакрилат	III	25	55	10,2	—
Поли-4-метилпентен-1 Полиметоксиметилгексаметиленадипа-	II	25	8	2400	• —
МИД	—	25	60	5,76
Полиоксиметилен	I	25	57	9,0
Полиоксиэтилен	II	25	42	46,2	—
Полипропен изотактический	I	25	33	137	11,4
Полистирол	III	25	28	249	—
Полифениленоксид	I	25	34	134	—
Полихлорбутадиеи	III	25	31	390	8,1
Полихлоризопрен	II	25	50	12,0	—
Полихлор-га-ксилилен	III	25	67	3,0	—
Полихлорметилоксетан (пентон)	—	25	61	7,2	—
Полихлортрифторэтилен Поли-1,4-циклогексилендиметиленте-	II	25	71	1,8	—
рефталат	—	25	55	11,6	—
Полиэпихлоргидрин Полимер на основе эпихлоргидрина и	Ill	25	42	42,0	—
1,2-б«с-4-оксифенилментана Полимер на основе эпихлоргидрина и	—	25	41	48,0	—
1,8-б«с-4-оксифенилментана	—	25	54	12,0	—
Полимер на основе эпихлоргидрина и 2,8-бис-4-оксифенилментана Полимер на основе эпихлоргидрина и	—	25	47	27,0	—
дихлор-бис-фенола А	—	25	79	1,8	—
Полимер на основе эпихлоргидрина и изопропил-бис-фенола А Полимер на основе эпихлоргидрина и	—	25	62	4,8
метилизопропил-бис-фенола Полимер на основе эпихлоргидрина и	—	25	43	45,0	—
фенил-бмс-фенола А Полимер на основе эпихлоргидрина и	—	25	68	4,8	—
этилциклогексил-бис-фенола Полиэтилен плотностью:	—	25	57	9,0	—
0,960 г/см3	I	25	40	66,0	8,4
0,920 г/см3	•II	25	26	270	9,8
Полиэтилентерефталат Сополимер бутадиена и акрилонитрила		25	68	2,4|	6,4
(60 : 40) Сополимер бутадиена и акрилонитрила	in	25	44	60	—
(70 : 30)	III	25	35	180
Сополимер бутадиена и акрилонитрила (75 : 25) Сополимер бутадиена и акрилонитри-	III	25	30	360	—
ла (80 : 20)	III	25	26	480	—
Сополимер бутадиена и стирола (86 : 14) Сополимер винилацетата и винилхло-	III	25	11	1320	—
рида (75 : 25)	III j	25	49	78	—
295
Продолж. табл. 11.28
Полимеры	Класс кристал- личности виииль- иых поли- меров	Г, °C	Пермахор поли- мера	Р • 101в, см&/см? • сек • см рт. ст.	£Р
Сополимер винилбутираля и винилаце- тата (бутвар)	111	25	35	117	—
Сополимер винилиденфторида и хлор- трифторэтилена (80 : 20)	II	25	50	57	—
Сополимер винилиденхлорида и акри- лонитрила (80 : 20)	II	25	83	0,42	—
Сополимер винилиденхлорида и винил- хлорида (90 : 10)	I	25	87	0,42	—
Сополимер винилиденхлорида и винил- хлорида (70 : 30)	II	25	77	1,08	—
Сополимер винилиденхлорида и винил- хлорида (50 : 50)	III	25	72	3,04	—
Сополимер винилформаля и винилаце- тата (формвар)	II	25	67	2,82	—
Сополимер винилхлорида и винилаце- тата (80 : 20)	III	25	59	12,0	—
Сополимер винилхлорида и винилаце- тата (5050)	III	25	• 53	36,0
Сополимер винилхлорида и винилаце- тата (68 : 32)	III	25	56	15	—
Сополимер гексаметиленадипамида и гексаметиленсебацинамида	—	25	75	1,26	—
Сополимер этилена и пропилена (55 : 45)	III	25	12	1380	—
Сополимер стирола и акрилонитрила (74 : 26)	III	25	45	42,0	—
Сополимер стирола, акрилонитрила и бутадиена (50 : 35 : 15)	III	25	49	48,0	—
Сополимер стирола и бутадиена (90 : 10)	III	25	26	300	—
Сополимер стирола и бутадиена (82 : 18)	III	25	30	360	—
Сополимер стирола и бутадиена (73 ; 27)	III	25	22	600	—
Сополимер тетрафторэтилена и гекса- фторпропилена (50 : 50)	III	25	20	600	—
Сополимер хлортрифторэтилена и ви- нилиденфторида (68 : 32)	III	25	44	42	—
Сополимер этилена и акрилата натрия (96 : 4)	II	25	6	312 .
Сополимер этилена и винилацетата	III	25	15	492	—
Целлюлоза	—	25	97	0,090	—
Этилцеллюлоза	—	25	18	720	4,2
296
Сорбция и перенос низкомолекулярных веществ в полимерах
Т а б л и ц а 11.29
Сорбция и перенос воды в полимерах [376]
Полимера	Содержание влаги (%) в образцах тол- щиной 3,18 мм после выдержки в воде в течение 24 ч	Тем- пера- тура, °C	Скорость переноса при 90—95%-ной от- носительной влаж- г- мм иости, 	 м2 • сутки
Полибутадиен	0,05—0,5	40	17,25
Сополимер бутадиена и акрило- нитрила	0,05—0,4	39	3,3
Сополимер бутадиена и стирола	0,04—0,2	40	8,38
Полиизопрен (натуральный кау- чук)	0,06—0,3	39	9,91
Хлорированный полиизопрен	—	40	1,17
Каучук гидрохлорированный (плиофилм)	0—5,0	37	0,457—5,69
Полихлорбутадиен (неопрен)	0,05—0,35	39	6,10
Полиизобутилен	0,04—0,15	40	0,457
Сополимер изобутилена и изо- прена (бутилкаучук)	0,04—0,18	39	0,66
Полиэтилен плотностью, г/см*:
0,92	0,01	39	0,711
0,94	0,01	37	0,355
0,95	0,01	38	0,17
0,96	0,01	37	0,102
Полипропилен	0,005—0,03	38	0,221
Хлоросульфированный полиэти- лен (гипалон)	—	39	4,10
Поливинилхлорид	0,03	39	0,812
Поливинилхлорид пластифици- рованный	0,4	40	2,24
Сополимер винилхлорида и ви- нилацетата	0,2—5,5	39	0,812—5,08
Поливинилиденхлорид (саран)	0,1	39	0,038—0,178
Поливинилфторид	0,5	40	1,17
Политрифторхлорэтилен (KeL-F)	0,01	40	0,127
Фторированный сополимер эти- лена и пропилена	0,01	40	0,183
Политетрафторэтилен (тефлон)	0,00	40	0,127
Хлорированный полиэфир	0,01	36	0,178
297
Продолж табл. 11.29
Полимеры	Содержание влаги (%) в образцах тол- щиной 3,18 мм после выдержки в воде в течение 24 н	Тем- пера- тура, °C	Скорость переноса при 90—95%-ной от- носительной влаж- З'ММ ности, 	 м'г • сутки
Поливиниловый спирт	30 (80)	40	10,15—50,75
Поливинилацетат	—	20	13,7
Поливи нилформаль	1,0—1,3	20	2,8
Поливинилбутираль	0,3—0,6	20	2,28
Полистирол	0,03—0,3	39	3,38
Полиакрилонитрил	1,5	40	4,65
Сополимер стирола и акрилонит- рила	—	40	3,18
Полиметилметакрилат	0,2—0,4	40	13,96
Полиметиленоксид	0,12	23	1,19
Полиамид (найлон 6)	1,6—3,3	38	3,20
Полиамид (найлон 66)	1,6—3,0	39	5,72
Полиэтилентерефталат (майлар)	0,03—2,5	39	0,762
Поликарбонат	0,35	20	0,787
Полисульфидный каучук (тиокол)	0,24—1,2	40	17,00
Силиконовый каучук	0,1—0,15	—	—
Эпоксидная смола	0,1—0,5	—	—
Феноло-формальдегидная смола (бакелит)	0,15—0,60	—	—
Меламино-формальдегидная смола	0,3—0,5	—	—
Целлофан:	45—115	38	47,5
обычный	—	—	—
покрытый винилиденхло- ридом	50	39	0,19
покрытый нитратом целлю- лозы	—	38	0,838
покрытый полиэтиленом	—	38	0,456
покрытый лаком	70—100	38	0,076—0,406
Ацетат целлюлозы	1,5—3,0	35	4,06
То же пластифицированный	5,7—7,0	39	35,5
Ацетобутират целлюлозы	0,1—3,4	39	38,10
Триацетат целлюлозы	3,5—4,5	39	27,40
Бутират целлюлозы	—	35	23,60
Этилцеллюлоза	0,8—5,5	35	3,81—19,80
298
Т а б л и ц а П.ЗО
Коэфф ицент диффузии До некоторых паров в полимерах [376] и энергия
активации процесса диффузии Ед
Пары	Полимер	Г, °C	До, , см*/сек* 10е	£д, ккал/моль
Бензола	Полиизопрен (натуральный кау- чук)	50	300
	Полиэтилен (плотностью 0,92 г!см3)	50	132
	Этилцеллюлоза	60	3,0
	Поливинилацетат	40	4,8-10-'1
Бромистого метила	Полиэтилен плотностью, г/см3’. 0,92	30	83
	0,92	0	7,3	—
	0,938	0	2,9
	0,954	0	1,4	___
н-Бутана	Полиизобутилен	35	3,29
	Этилцеллюлоза	50	11,8
н-Гексана	Полиэтилен плотностью, г/см3'. 0,92	30	25
	0,92	0	1,2	—
	0,938	0	0,15	—
	0,954	0	0,075	—
Изобутана	Полиизобутилен	35	1,46	—
	Этилцеллюлоза	50	2,1	—
Метиленхло-	Полистирол	15	0,0165	—
ряда		25	0,0195	—
Метиловый	Полиметилметакрилат	35 т<т^	0,0233 0,37	12,4
спирт	»	т>т&	110	21,6
	Полиэтилметакрилат	т<тй	0,20	9,6
	»	т>те	6,1	14,7
	Полибутилметакрилат	T<Tg	0,45	9,2
	»	T>Tg	4,5	12,0
	Полистирол	T<Tg	0,33	9,7
	»	T>Tg	37	17,5
	Поливинилацетат	T<Tg	0,02	7,6
	»	T>Tg	300	20,5
1) Tg — температура стеклования.
Деструкция полимеров
Стойкость полимеров к различным деструкционным процессам является од-
ной из важнейших характеристик, определяющих возможности практического
использования полимеров в том или ином температурном интервале.
В табл. 11.32 для полимеров различного химического строения даны значе-
ния температур, при которых начинается н протекает деструкция, и энергии
активации этих процессов (или температурные коэффициенты скорости деструк-
ции, которые являются показателем ускорения процессов деструкции при по-
вышении температуры).
299
„	/ г* мм \
Величины скоростей переноса  2	органических
\ Jn • СуШКИ /
Материал пленки	Алифатичес- кие углево- дороды	Температу- ра, °C	Скорость пе- реноса	Аромати- ческие угле- водороды	Температу- ра, °C	Скорость пе- реноса	Хлорирован- ные углево- дороды	Температу- ра, °C
Полиэтилен плотностью, г!см3: 0,92	гп	24	117	бз	23	195,5	СС14	21
0,96	гп	23	20,3	тол	23	45,7	СС14	23
Сополимер бутадиена	—	—	—	бз	25	23 900	СС14	25
Сополимер бутадиена и акри- лонитрила					—	бз	25	17 400	СС14	25
Хлорированный полиэфир	Дк	23	0,058	тол	23	9,9	СС14	23
Полихлоропрен (неопрен)	—	—	—	бз	25	13 950.	СС14	25
Поливинилхлорид	ГК	23	0,107	—	—	—	—	—•
Поливинилфторид	ГК	40	0,33	бз	40	0,56	СС14	40
Поливинилацетат	—	—-	——	бз	20	585	СС14	30
Поливинилформаль	—	-	—	бз	20	4,57	хлф	20
Поливинилбутираль	—	—	—	бз	20	356	хлф	20
Полиэтилентерефталат	ГК	35	0,035	бз	35	0,109	СС14	35
Полиамид (найлон 66)	ГК	23	0,127	тол	23	0,224	СС14	23
Тефлон	ГК	40	0,0305	бз	40	0,218	СС14	40
Полисульфидный каучук	—	—	—	бз	25	3940	СС14 •	25
Целлофан	ГК	35	0,213	бз	35	0,165	СС14	35
Таблица П.32
Энергии активации термической деструкции полимеров [63]
Полимеры	Темпера- турные пре- делы, °C	Энергия актива- ции, ккал!мо ль	Примечания
Полиакрилонитрил	218—260	31
Поли-6-аминокапроновая кислота	355—365	34—43	Увеличивается с увеличе- нием степени очистки мо- номера
Полибутадиен	380—395	62	—
Поли-трет-бутилакрилат	261—322	29	—
Поливинилацетат	242—264	53,6	—
Поливинилиденфторид	371—420	48	—
»	340,5—368	71	—
Поливинилхлорид	150—190	20	—
»	200—250	33	В азоте
»	200—250	24	В кислороде
Поливинил циклогексан	321—336	49	—
Полигексафторпропен	—	56,6	—
Поли-а-дейтеростирол	321—341	55	—
Поли-Р-дейтеростирол	326—346	56	—
Пол и изобутен	306—326	.49	—
300
Таблица П.31
веществ через полимерные пленки [376]
	Скорость пе- реноса	1 г Спирты	Температу- ра, °C	Скорость пе- реноса	Кетоны	Температу- ра, °C	Скорость пе- реноса	Этилацетат		Долгие ве- щества	Температу- тура, °C	Скорость пе- реноса
								Темпера- тура. °C	Скорость переноса
	241	мет	23	0,51	ац	24	7,61	24	16,5	укс. к дбэ	23 21	1,47 38,0
	38,1	мет	23	0,84	ац	23	1,35	23	1,78	укс. к дбэ	23 23	0,38 8,40
	14 700	мет	25	26,4	мэк	25	4950	25	5750	—	—	—
	1380	мет	25	381	мэк	25	17 000	25	10 400
	0,254	мет	25	0,213	ац	23	280	23	40,6	дбэ	23	0,0305
	8500	мет	25	68,70	мэк	25	5800	25	3180		—	—
	—	мет	23	0,534	—	—	—	—	—	—	—-
	0,0305	СП	40	0,213	ац	40	122	40	6,10	укс. к	40	0,089
	288	мет	20	280	—	—	—	20	685	ДС	20	280
	2460	мет	20	13,70	ац	20	193	20	119	ДС	20	280
	2460	мет	20	200	ац	20	534	20	381	ДС	20	165
	0,043	—	—	—	ац	35	0,50	35	0,0248			—	—
	0,216	мет	23	15,0	мэк	23	0,03	23	0,028	дбэ	23	0,058
	0,011	СП	40	0,024	ац	25	0,33	—	—	укс. к	40	0,0074
	302	—	—	—	мэк	25	2000	25	1000	——	—	—
	0,238	СП	35	22,10	ац	35	14,70	35	0,158	укс. к	35	15,0
Продолж. табл. 11.32
Полимеры	Темпера- турные пре- делы, °C	Энергия актива- ции, ккал/моль	Примечания
Полиизопрен (натураль-
ный каучук)	291—311 60—100	56—63 25,8	измеряли при нагрева- нии полимера в циклогек- сане
Поли-п-ксилилен	401—411	73	—
Полиметакриловая кислота	153—192	37±3	—
Полиметилакрилат	271—286	34	—
Пол имети лметакр илат	220—280	32—42	С увеличением степени дест- рукции от Одо 100% энер- гия активации увеличи- вается с 32 до 42. Полиме- ризация инициировалась перекисью бензоила
»	170—210	29,5 ±1	Скорость образования ле- тучих измерялась масс- спектрометрически
301
Продолж. табл. I1.S2
Полимера	Температур- ные преде- лы, °C	Энергия актива- ции, ккал} моль	Примечания
Полиметилметакрилат	310—325	52	Полимеризация без инициа-
То же Mw = 1-10®	110—180	31	торов при комнатной тем- пературе По увеличению давления в
Поли-а-метилстирол	228,8—275,5	55	замкнутой системе
Поли-З-метилстирол	318—338	56	—
Поли-2, 3, 4, 5, 6-пента- фторстирол	395—415	65	—
Полиперхлоргептен	—	63	—
Полиперфтор-4-хлор-1,6 гептадиен	—	56,6	—
Полипропен	250—300	65	—
Полипропеноксид	265—285	20	Атактический
»	285—300	45	Изотактический
Полистирол	299—348	55	—
То же сшитый	330—390	53—58	Сшивающий агент дивинил-
Политетрафторэтилен	423,5—513	80,5	бензол Энергия активации опреде-
Политривинилбензол	394—440	73	лялась по уменьшению веса образца и давлению образующихся летучих
Поли-а-Р-у-трифторстирол	311—326	64	—
Полиформальдегид с гид- роксильными концевыми группами	100—120	27,1	Определение по давлению образующихся летучих
То же	170—285	26	То же
Полиформальдегид с аце- татными концевыми груп- пами	240—340	32	» »
Полихлортрифторэтилен	331—371	56	—
Полиэтилен: Mw = 11 000	375—436	46
Mw = 16 000	—	52,6	—
Мю = 23 000	—	66,1	—
Mw = 20 000	360—392	63
Полиэтилен	350,9—372,6	64	Разветвленный
Полиметилен	345—396	72
Полиэтиленоксид	320—335	46	—
Полиэтил ентерефталат	336—356	38	—
Триацетат целлюлозы	283—306	45	——
Целлюлоза: хлопок	251—291	50
вискоза	—	49
гидроцеллюлоза	—	47
302
Химическая стойкость полимеров
к действию различных реактивов
В табл. И.33 показано, как действуют на тот или иной полимер кислоты,
щелочи и некоторые органические вещества. В этой таблице принят ряд специ-
альных сокращений:
ОС — отсутствие каких-либо изменений внешнего вида (окраски, размеров,
массы, поверхности) или физико-механических свойств;
С— очень слабые изменения внешнего виде и физико-механических свойств;
УС — некоторые весьма заметные изменения внешнего вида и умеренные
изменения физико-механических свойств;
Н — значительные изменения внешнего вида и физико-мехаиических свойств;
Р — размягчение или слабое растворение;
П — разрушение.
Таблица П.ЗЗ
Химическая стойкость полимеров к действию кислот, щелочей и органических
веществ [23]
Полимеры	Кислоты			Щелочи
	Слабые	Силь- ные	Окисли- тели	Слабые	Силь- ные
Каучук: натуральный	с	УС—с	УС	ос	ос
хлорированный	ОС	с—ОС	—	ОС	с
гидрохлорированный	с	с	—	с	с
Полихлоропрен (неопрен)	ОС	с	с	ОС	ОС
Бутилкаучук	ОС	ос	с	с	УС
Сополимер бутадиена и акрило- нитрила	С	с	УС—с	с	с
Сополимер бутадиена и стирола	с	с	УС—с	ОС	ОС
Сополимер акрилонитрила, бута- диена и стирола	с	УС—с	УС	ОС	с
Полиэтилен	ОС	ос	УС	ОС	ОС
Полипропилен	ОС	ос	УС-Н	ОС	ОС
Полистирол	ОС	с—ОС	УС-Н	ОС	ОС
Полиакрилонитрил	ОС	с—ОС		УС—С	н
Сополимер стирола и акрилонит- рила	ОС	С	н	ОС	ОС
Поливинилхлорид	С—ОС	с—ОС	УС	с—ОС	с—ОС
Сополимер винилхлорида и ви- нилацетата	С—ОС	с—ОС	УС	с—ОС	С—ОС
Поливиниловый спирт	н	р	р	н	р
Поливинилацетат	н	н	н	н	н
Поливинилформаль	н	н	н	с	УС-Н
Поливинилбутираль	н	н	н	с	с
Поливинилфторид	ОС	С—ОС	с	ОС	с
Поливинилиденхлорид	ОС	с	УС	ОС	с
Политрнфторхлорэтилен	ОС	ОС	ОС	ОС	ОС
Фторированный сополимер эти- лена и пропилена	ОС	ОС	ОС	ОС	ОС
Политетрафторэтилен	ОС	ОС	ОС	ОС	ОС
Полиамид (иайлон)	н	р	р	ОС	ОС
Полиэфиры	с	с—н	УС-Н	С—УС	с—н
Акриловые смолы	ОС	УС	Н—Р	ОС	С—УС
Полиметилметакрилат	ОС	УС	' р	ОС	УС
Полиметиленоксид	с	УС	Н—Р	с	УС
303
Продолж- табл. 11.33
Полимеры	Углеводороды			Спирты	Кетоны	Эфиры
	Алифа- тичес- кие	Аро- мати- ческие	Галоид- содер- жащие
Каучук: натуральный	УС—Р	УС—Р	УС—Р	с	с	УС—Р
хлорированный		УС	УС	——	УС	УС
гидрохлорированный	с	УС—с	Н—Р	с	УС	УС
Полихлоропрен (неопрен)	с	Н—Р	ОС—Р	УС	н	н
Бутилкаучук	Н—Р	н	Н—Р	с	с	с
Сополимер бутадиена и акрило- нитрила	с	УС—с	УС—с	УС	УС	УС
Сополимер бутадиена и стирола	Н—Р	Н—Р	Н—Р	с	УС	УС
Сополимер акрилонитрила, бута- диена и стирола	с	УС—с	Н—Р	с	н	УС
Полиэтилен	УС	УС	УС	, С	с	с
Полипропилен	УС	УС	УС	с	с	с
Полистирол	УС	р	р	ОС	Н—Р	Р
Полиакрилонитрил	С—ОС	с—ОС	с—ОС	с—ОС	с—ОС	О-ОС
Сополимер стирола и акрилонит- рила	с—ОС	УС—с			с—ОС	р	УС-Н
Поливинилхлорид	с—ОС	УС	УС-Н	ОС	Н-Р	Н-Р
Сополимер винилхлорида и ви- нилацетата	С-ОС	УС	Н-Р	с	р	Р
Поливиниловый спирт	ОС	ОС	ОС	с	ОС	с
Поливинилацетат	с	р	н	н	р	Р
Поливинилформаль	с	р	р	УС-Н	УС-Н	с
Поливинилбутираль	с	УС-Н	УС	р	р	Р
Поливинилфторид	ОС	ОС	ОС	ОС	ОС	ОС
Поливинилиденхлорид	ОС	УС-Н	н	ОС	н	УС-Н
Политрифторхлорэтилен	ОС	с—ОС	с—ОС	ОС	ОС	ОС
Фторированный сополимер эти- лена и пропилена	ОС	ОС	с—ОС	ОС	ОС	ОС
Политетрафторэтилен	ОС	ОС	ОС	ОС	ОС	ОС
Полиамид (найлон)	ОС	с	с—ОС	с	с	с
Полиэфиры	с	УС	н	УС	УС	с
Акриловые смолы	ОС	Н—Р	Н—Р	с	Н—Р	Н-Р
Полиметилметакрилат	с	р	р	ОС	р	р
Полиметиленоксид	ОС	ОС	ОС	с	ОС	с
Глава 2. СВОЙСТВА РАСТВОРОВ ПОЛИМЕРОВ
Растворимость полимеров и их растворители
Процесс растворения полимера несколько отличается от процесса раство-
рения низкомолекулярных веществ, хотя многие закономерности для этих про-
цессов общие. Как и при растворении низкомолекулярных веществ, процесс
растворения полимеров сопровождается уменьшением свободной энергии. Рас-
творение полимеров отличается тем, что оно может происходить как с положи-
тельным, так и с отрицательным тепловым эффектом, что является следствием
больших энтропий смешения, характерных для полимерных цепей.
Процесс растворения полимера можно условно разделить на несколько эта-
пов. Вначале обычно (как правило — в аморфных областях) происходит проник-
новение подвижных молекул растворителя в массу полимера, т. е. набухание
полимера. Если растворитель способен к смешению с полимером в любых пропор-
циях, то вслед за набуханием начинается постепенный переход молекул поли-
мера в раствор и диффузия их в растворителе с образованием истинных
растворов.
Растворимость какого-либо полимера падает с увеличением молекулярного
веса, так как растворение носит равновесный характер, а с повышением молеку-
лярного веса отдельные участки молекулы могут оказаться попеременно связан-
ными между собой, в то время как другие участки как бы являются растворенными.
В результате переход всей молекулы в раствор затруднен тем сильнее, чем боль-
ше точек соприкосновения между молекулами. При сходном химическом строе-
нии и близких молекулярных весах разветвленные макромолекулы, имеющие
более рыхлую упаковку в массе, растворяются легче, чем линейные. Кроме того,
на растворимость существенно влияет и стереорегулярность полимерных це-
пей, наличие водородных связей и т. д.
В полимерной химии растворители условно делятся на хорошие и плохие.
Для данного полимера хорошим растворителем считается тот, с которым поли-
мер смешивается неограниченно в любых пропорциях. Плохим же считается
растворитель, в котором полимер образует истинный раствор только в опре-
деленной области составов и при определенных температурах, а при изменении
состава или температуры происходит расслоение системы.
Следует отметить, что это деление является чисто условным, так как хоро-
ший растворитель в измененных условиях может оказаться плохим и наоборот.
Например, если данная система полимер — растворитель имеет верхнюю и ниж-
нюю критические температуры смешения, то при повышении температуры от верх-
ней критической температуры смешения термодинамические качества раство-
рителя улучшаются, а при дальнейшем повышении температуры, с приближением
к нижней критической температуре смешения, растворитель снова становится
плохим.
20 185
305
Тета-растворители и тета-точки полимеров
Основной особенностью растворов полимеров является их неидеальность
(отклонение от закона Рауля и Вант-Гоффа). Растворение полимера сопровож-
дается изменением химического потенциала растворителя вследствие изменения
свободной энергии компонентов раствора при их смешении. Изменение свобод-
ной энергии AF складывается из двух частей: ДУ/, определяющей изменение теп-
лосодержания раствора (теплота смешения), и AS, связанной с изменением эн-
тропии системы (энтропия смешения):
AF = АН — TAS.	(П.З)
Для неидеального раствора химический потенциал растворителя можно за-
писать в виде
Дрх = Дрзд 4- Дц“3®,	(П.4)
где
Др”36 = АНг — 7Д$"3®.	(II .5)
Здесь ДД, — теплосодержание разбавления; Д5”3° — избыточная энтропия раз-
бавления. Можно подобрать условия, при которых Др33® = 0, т. е. Д7/1 = 7’Д3ЗЭ®.
Температура, при которой реализуются эти условия, была названа тета-тем-
пературой или тета-точкой, а растворитель, удовлетворяющий этим условиям,
называется тета-растворителем.
Известно, что
— Дрх = nVj,	(П.6)
где — молярный объем растворителя; л — осмотическое давление. Для рас-
творов полимеров
я = -§-с + ^с2 + ЛзС3+	(П.7)
Л/п
где с — концентрация полимера в растворе; Мп — среднечисленный молекуляр-
ный вес, А2 и А3 — Второй и третий вириальные коэффициенты. При малых кон-
центрациях можно пренебречь Л3 и из уравнений (II.4), (II.6) и (II.7) полу-
чить, что
Так как при тета-температуре Др33® = 0, то и Л2= 0, т. е. раствор полимера
ведет себя как псевдоидеальный (теплосодержание разбавления и избыточная эн-
тропия разбавления не всегда равны нулю, но равны по величине и компенсируют
друг друга). В тета-точке отсутствуют взаимодействия между атомами, которые в
среднем находятся друг от друга на значительном расстоянии, но случайнр сбли-
зились в процессе флуктуационного изгибания цепи, поэтому размеры макромо-
лекулы определяются только взаимодействиями ближнего порядка между близ-
лежащими группами и скелетными эффектами (валентные углы, длины связей).
Теория деформируемой псевдорешетки Пригожина [453] предсказывает наличие
двух тета-точек (высокотемпературной и низкотемпературной) и показывает,
что при низкотемпературной тета-точке АН± и Д5Х положительны, а при высоко-
температурной они отрицательны.
Ниже приводятся некоторые методы определения тета-растворителей, т. е.
определения условий, при которых данный растворитель становится тета-рас-
творителем.
Определение тета-растворителей методом фазового равновесия. Для несколь-
306
ких концентраций полимера с известным молекулярным весом строят кривую
критических температур смешения (верхних или нижних) и находят ее максимум.
Такие максимумы критической температуры смешения определяются для
нескольких фракций. Из графика зависимости-максимумов критических темпе-
ратур смешения от молекулярного весаЛ4 путем экстраполяции кЛ4 -»• оо можно
найти 0-точку по формуле
тЬ- (т) <
где b — константа для данной системы полимер-растворитель, связанная с па-
раметром межмолекулярного взаимодействия Xv
Определение тета-растворителя по второму вириальному коэффициенту. Со-
гласно уравнению (II.7), в тета-точке Аг — 0. Следовательно, в 0-точке угол
наклона графика зависимости л/с от концентрации С равен нулю. Для опреде-
ления Д2 могут использоваться все абсолютные методы определения моле-
кулярного веса. Для этого при различных температурах находят А2 и
строят зависимость Д.2 от Т, которая линейна лишь вблизи 0-точки. Для опре-
деления Д2 при некоторой определенной температуре варьируют соотношение
между растворителем и осадителем.
Определение тета-растворителя турбидиметрическим титрованием. Рас-
твор определенной концентрации титруется осадителем до помутнения. Стро-
ится зависимость логарифма концентрации осадителя в точке помутнения от
концентрации полимера и экстраполируется к 100%-ному содержанию полиме-
ра. Соотношение растворителя и осадителя, полученное таким образом, и явит-
си для данного случаи О-растворителем.
Определение тета-растворителя по соотношению типа Куна — Марка —
Хувинка — основано на том, что в уравнения, связывающем характеристиче-
скую вязкость [г] ] с молекулярным весом М (уравнение Куна — Марка — Хувин-
ка), [т] ]= КМа— константа а = 0,5 в тета-растворителе для гауссовых клубков.
В последние годы экспериментально было показано, что помимо хорошо из-
вестной верхней критической температуры смешения (ВКТС) для растворов по-
лимеров существует и нижняя критическая температура смешения (НКТС),
выше которой полимер и растворитель не смешиваются. В отличие от ВКТС
теплота смешения может быть и отрицательной при НКТС. Теория полимерных
растворов Пригожина [453] предсказывает существование НКТС путем вве-
'	~~	‘	~	~	и па-
смеси
дении добавочного члена в температурные зависимости теплоты смешения
раметра межмолекулярного взаимодействия Xv Согласно этой теории, для
полимера с растворителем разной длины цепи эти зависимости имеют вид
= А (г А/Т) + В (Т/ГА),
Rk = A (г А/Т) - В (Т/гА),
где А и В — константы, а гА — число сегментов цепи в гомологическом
растворителей.
Если А 0, то Xj принимает минимальное значение при
г} = (В1А)Т\
когда Т — постоянная, а гА — переменная, и при
ряду
Т2 — / —’[ ,2
когда ГА — постоянная, а Т — переменная.
Выше и ниже То качество растворителя ухудшается и при критических тем-
пературах Xj должно приближаться к некоторому критическому значению. При-
няв Х1с = Va для бесконечного числа сегментов полимерной цепи гв имеем
R*ic = А (га/?с) + в (Тс/гА) = Д/2,
20*
307
или
TdrA ~
7?/2 ±[(₽/2)2 — 4ЛВ]‘/.
2Д
Если А = 0 и при этом полимерные жидкости отличаются только длиной це-
пи, то ВКТС равна нулю, а для НКТС справедливо TclrA = RJ2B. Если
/ R \2
4АВ < I—), то существуют и НКТС, и ВКТС, а между ними находится
область полной смешиваемости.
/ R \2
Если 4АВ >| —) , нет
\ 2 /
критических температур и полимер только набу-
хает в данном растворителе.
В системах, в которых полимер и растворитель идентичны по химическому
строению, фазовое расслоение является следствием только различия в размерах
молекул смешиваемых компонент. С повышением температуры растворитель стре-
мится расшириться сильнее, чем полимер, но, будучи в растворе, он этого сделать
не может и ведет себя как сконденсированный сжатый газ, что и приводит к рас-
слоению. Для М -* оо НКТС является 0-точкой. Обычно НКТС лежит ниже
критической температуры перехода жидкость — пар для данного растворителя
и повышается с увеличением длины молекулы этого растворителя. В табл. II. 37
приведены значения НКТС для некоторых систем полимер-растворитель и от-
ношения НКТС к критической температуре жидкость — пар для некоторых по-
лимеров в гомологических рядах растворителей.
В табл. 11.35 приведена растворимость смол и полимеров в ряде раствори-
телей. Следует учитывать, что растворимость изменяется в зависимости от ка-
чества полимера, поэтому приводимые данные нельзя принимать в качестве аб-
солютного критерия. В табл. 11.35 приняты такие сокращения:
Г — гель;
Р — растворим;
ЧР — частично растворим;
Р' — растворим или частично растворим в горячем растворителе;
HP — нерастворим;
НРГ — нерастворимый гель.
Т а б л и ц а 11.34
Основные растворители для различных полимеров (47)
Полимеры	Растворители
Бутадиеновый и бутадиенстироль- ный каучук Диацетат целлюлозы Натуральный каучук Нитрат целлюлозы	Ароматические углеводороды, хлорирован- ные углеводороды Сложные эфиры, кетоны Бензол, толуол, насыщенные углеводороды Низшие спирты, простые и сложные эфиры, кетоны, их смеси
Полиакриламид Полиакриловая кислота Полиакрилонитрил	Буферные водные растворы, вода Водные растворы щелочей, вода Диметилформамид, нитрил молочной кис- лоты, нитробензол, этиленкарбонат, ди- метилсульфоксид
308
Продолж. табл. 11.34
Полимеры	Растворители
Полиамиды ароматического ряда	Горячие фенолы, серная кислоса (возможен гидролиз!), диметилформамид, диметил- сульфоксид
Полиамиды алифатического ряда (полигексаметиленади памид, поликапронамид, полиэнанто- амид и др.).	Фенолы, муравьиная и сериаи кислоты (возможен гидролиз!), трифторэтанол, бензиловый спирт (при нагревании), смес, фенолов с водой, бензолом, хлорирован- ными углеводородами
Полиамиды смешанные алифати- ческого ряда	Те же, а также уксусная кислота, водный этанол, симметричный тетрахлорэтан, этиленхлоргидрин и др.
Поливинилацетат	Сложные эфиры, метанол, хлорированные углеводороды, ацетон
Поливинилидеихлорид	Тетрагидрофуран, диоксан (при нагревании)
Поливиниловый спирт	Вода, водный ацетон
Поливинилхлорид	Хлорированные углеводороды, циклогекса- нон, тетрагидрафуран, нитробензол
Полиметилметакрилат	Сложные эфиры, ароматические углеводо- роды, хлорированные углеводороды
Полипропилен Полисилоксаны, полиорганометал- лосилоксаны	Ксилолы, о-дихлорбензол, керосин Бензол, хлорбензол
Полистирол	Ароматические углеводороды, хлорирован- ные углеводороды, бутилкетон
То же стереорегуляриый Полихлоропрен Пол и хлортрифтор эти лен Полиэтилен	Декалин Хлорированные углеводороды 1-трифторметил-2,5-хлорбензол Тегралин, хлорнафталин, ксилолы, толуол при температурах 100—135° С
Полиэтилентерефталат	Фенолы, бензиловый спирт, нитробензол  (прн нагревании)
Полиэфиры алифатического ряда	Ароматические углеводороды, низшие спир- ты, кетоны и сложные эфиры
Триацетат целлюлозы Целлюлоза (гидратцеллюлоза)	Сложные эфиры, кетоны Медиоаммиачный комплекс, комплексы низ- ших диаминов с хлористым цинком, хло- ристым кальцием и др.
Этилцеллюлоза	Метилацетат, смесь бензола и метанола
309
Растворимость смол и полимеров в различна
Материал	Вода	Ацетон	Этил- ацетат	Диоксаи	Лигроин	Бензо;
Поливиниловые смолы Поливинилхлорид	НР	ЧР—HP	HP	P—ЧР	HP	HP
Сополимер винилхлорида (92—95%) и винилацетата	HP	ЧР—HP	HP	P	HP	HP
Сополимер винилхлорида (85—91%) и винилацетата	HP	p	p	P	HP	HP
Поливинилиденхлорид (саран, тип В115)	HP	HP	HP	ЧР	HP	HP
Поливинилиденхлорид (саран, тип Г120)	HP	p	——	ЧР	—
Поливинилацетат	HP	p	p	P	—	p
Поливинилацетат-фумарат	HP	ЧР—HP	p	ЧР	—	p
Поливинилацетат-малеат	HP	РГ	HP	РГ	—	НРГ
Поливиниловый спирт пол- ' ностью гидролизованный	p	HP	HP	HP	—	HP
Поливиниловый спирт низко- ацетилированный	—	HP	HP	HP	—	HP
Поливиниловый спирт средне- ацетилированный	—	HP	HP	HP	—	HP
Поливиниловый спирт	—	НРГ	НРГ	НРГ	—	НРГ
Поливииилбутираль	(11 % гидроксильных групп)	HP	P—ЧР	ЧР	p	—	ЧР-Н
Поливинилбутираль (19% гидроксильных групп)	HP	ЧР	—	p	—	—
Поливинилформаль	HP	ЧР	—	p	—	—
Поливннилформаль	HP	ЧР	—	p	—	—~
Поливинилпирролидон	p	p	—	—	HP	—
Целлюлоза Ацетат целлюлозы (52—54% ацетильных групп)	HP	p			p	—
Триацетат целлюлозы (56— 59% ацетильных групп)	HP	HP	HP	ЧР	—.	ЧР
Пропианат целлюлозы	HP	p	—	p	—	—
Этилцеллюлоза (45—47,5% этоксигрупп)	HP	ЧР	—	p	—	p
Триацетат целлюлозы	HP	HP	HP	ЧР	—	ЧР
Ацетопропионат целлюлозы	HP	p	p	p	—	HP
Этилцеллюлоза (48,5—49,5% этоксигрупп)	HP	ЧР	—	p	—	—
Нитроцеллюлоза	HP	p	p	p	—	HP
Метилцеллюлоза	HP	HP	HP	НРГ	—	НРГ
Этилцеллюлоза	HP	P—HP	p	p	—	P-Hl
Бензилцеллюлоза	HP	ЧР	p	p	—	HP
310
Таблица П.35
>астворителях [2]
Дихлор- этан	Пири- дин	Уксус- ная кис- лота	Морфолин	95%-ныЙ этанол	«-Бутило- вый спирт	Метил- ацетат	Этилаце- тат (12% этанола)	«-Бутил- ацетат
р	ЧР—НР	НР	Р—ЧР	НР	НР	ЧР—НР	НР	ЧР—НР
р	Р—ЧР	НР	р	НР	НР	ЧР—НР	ЧР—НР	Р—ЧР
р	р	НР	р	НР	НР	Р—ЧР	Р—ЧР	Р—ЧР
HP	НР	НР	ЧР—НР	НР	НР	НР	НР	НР
ЧР	ЧР	НР	ЧР	НР	НР	ЧР	ЧР	ЧР
р	р	р	р	р	РГ	р	Р—ЧР	р
—	ЧР	р	—	р	 —	—	—	—
РГ	НРГ	—	НРГ	—	—	—	—	—
HP	НР	—	—	НР	НР	НР	НР	НР
—	НР	НР	—	НР	—	—	—	—
—	НР	НР	—	НР	—	—	—	—
—	р	Р—ЧР	—	Р—ЧР	—	—	—	—
Р—ЧР	р	р	НР	р	р	Р—ЧР	Р—ЧР	Р—ЧР
Р'	р	р	р	р	р	ЧР	р	Р'
р	р	р	—	НР	НР	ЧР	ЧР	ЧР
—	—	—	—	НР	—	—	—	—
р	—.	р	—	р	—	—	—	—
ЧР	р	р	р	HP	НР	р	Р—ЧР	НР
ЧР	Р—ЧР	Р—ЧР	р	НР	НР	Р—ЧР	ЧР—НР	НР
р	р	р	р	НР	НР	НР	р	НР
р	Р—ЧР	р	Р—ЧР	р	Р—ЧР	р	р	р
—	—	1-	—	НР	НР	НР	—	НР
р	р	р	р	НР	НР	р	р	р
р	ЧР	р	P—ЧР	Р—ЧР	Р	р	р	р
HP	р	р	р	ЧРГ—НР	НР	р	р	р
		НРГ	НРГ	—	НР	—	—	—	—
р	р	Р	—	Р—ЧРГ	—	р	—	р
—	р	НР	. —	НР	НР	р	—	р
311
Материал	Вода	Ацетон	Этил- зцетат	Диоксан	Лигроин	Бензол
Каучук
Неопрен Хлорированный каучук невул-	НР	HP	HP	HP	HP	HP
канизироваиный Гидрохлорид каучука невул-	HP	НРГ	p	p	HP	p
канизироваиный Сополимер акрилонитрила и	HP	HP	HP	HP	HP	HP
бутадиена	HP	ЧРГ	НРГ	НРГ	—-	НРГ
Полисульфидный каучук	HP	HP	HP	p	—	HP
Натуральный каучук	HP	HP	HP	HP	НРГ	HP
Бутилкаучук	HP	HP	HP	—	НРГ	HP г
Эбонит	HP	HP	HP	—	—	HP
Полибутадиен Сополимер стирола и бута-	HP	HP	HP	НРГ	НРГ	НРГ
диена	HP	HP	HP	НРГ	НРГ	НРГ
Полиизобутилен	HP	HP	HP	HP	НРГ	НРГ
Альдегидные смолы
Фенолформальдегидная смола Меламиномочевиноформаль-	HP	HP	HP	HP	—	HP
дегидная	HP	HP	HP	—	—	HP
Казеиноформальдегидная	HP	HP	HP	HP	—	HP
Фенолфурфурольная	HP	HP	—	—	—	HP
Кумароновые смолы
Фенолидеиокумароновая	HP	p	p	p	—	—
Полиинденовая Кумароновая с высокой тем-	HP	p	p	p	—	p
пературой плавления Кумароновая со средней тем-	HP	p	p	p	—	P—ЧР
пературой плавления	HP	HP—P	p	p	P—ЧР	p
Кумароновая мягкая .	HP	p	p	p	p	p
Кумароноинденовая	HP	P—ЧР	p	p	HP	p
Низкомолекулярное масло Производные кани- фоли	HP	p	p	p		p
Алкидная смола, модифици-	HP
рованная канифолью		p	p	p	—	p
Гидрированная канифоль Многоосновные смоляные кис-	HP	p	p	p	—	p
лоты	HP	p	p	p	-—	НРГ
Этилабиетат	HP	p	p	p	•—	p
Дигидрометилабиетат	HP	p	p .	p		p
312
Продолж. табл. 11.35
Цихлор- этая	Пиридин	Уксус- ная кис- лота	Морфолин	95%-ный этанол	н-Бутило- вый спирт	Метил- ацетат	Этилаце- тат {12% этанола)	н-Бутил- ацетат
НР	НР	НР	НР	НР	НР	НР	НР	НР
р	р	НР	—	—	—	НР	НР	НР
НР	НР	НР	НР	—	—	НР	НР	НР
		НРГ	НР			. НР	НР	НР	НР	НР
		р	НР	—	НР	—	—	—	—
НРГ	НР	НР	— -	НР	НР	НР	НР	НР
НРГ	—	НР	—	НР	НР	НР	НР	НР
		—	НР	—	—	—	НР	НР	НР
НРГ	—-	НР	—	НР	НР	НР	НР	НР
НРГ	НРГ	НР	—	НР	НР	НР	НР	НР
г	НР	НР	—	НР	НР	НР	НР	НР
НР	НР	НР	НР	НР	НР	НР	НР	НР
—	НР	НР	—	НР	—	НР	НР	НР
		НР	НР	—	НР	__	НР	НР	НР
—	НР	НР	—	НР	НР	НР	НР	НР
		НР	НР	—	НР			—
—	—	НР	—	НР	НР	НР	НР	НР
—	р	р	—	Р—ЧРГ	—	—	—	—
—	р	НР	—	НР	—	—	—	—
—	р	НР	—	НР	—	—	—	—
		р	ЧР	р	НР	НР	Р—ЧР	Р—ЧР	Р
р	р	НР	—	р	—	—	—	—
	р	НРГ		р
—	р	р	—	р	—	—	—	—
		р	р	—	р	—	—	—	—
	р	р	—	р	—	—	—	—
—	ЧР	ЧР	—	р	—		—	—
313
Материал	Вода	Ацетон	Этил- ацетат	Диок- саи	Лиг- роин	Бензол
Акриловые смолы
Полиметилакрилат	HP	P	p	p	—	P
Полиэтилакрилат	HP	p	p	p	—	P
Полиметилметакрилат	HP	p	p	p	—	P
Полиэтилметак р илат	HP	p	p	p	—	P
Полипропилметакрилат	HP	p	p	p	—	——
Полиизобутилметакрилат	HP	p	p	p	—	—
Полибутилметак рилат	HP	p	p	p	—	—
Сополимер бутилметакрилата и изобутилметакрилата	HP	p	p	p	—	p
Различные смолы
Полиэтилен	HP	HP	HP	HP	HP	HP
Найлон	HP	HP	HP	HP	—	HP
Сульфамидная с низкой тем- пературой плавления	HP	p	p	p	—	p
Полистирол	HP	ЧР—HP	ЧРГ	p	HP	p
Полиуретан	HP	HP	HP	HP	—	HP
Политрнфторхлорэтилен	HP	HP	HP	HP	HP	HP
Эпоксидные, полностью отвержденные	HP	HP	HP	—	—	HP
Терпеновая	HP	HP	ЧР	ЧР	p	p
Шеллак	HP	ЧР	—	—	—	—.
Фурановая	HP	HP	—	HP	—	—
Полиэфир сшитый	HP	HP	HP	HP	HP	HP
Поликарбонат	HP	ЧР	—	—	HP	ЧР
Растворимость смол и полимере
Материал	Диэтило- вый эфир	Целло- зольв	Этилен- гликоль	Хлоро- форм	Толуол
Поливиниловые смолы Поливинилхлорид	HP	HP	HP	ЧР—HP	ЧР—HI
Сополимер винилхлорида (92— 95%) и винилацетата	HP	HP	HP	ЧР—HP	HP
Сополимер винилхлорида (85— 91%) и винилацетата	HP	HP	—	p	ЧР
Поливинилидеихлорид (саран, тип В115)	HP	HP	HP	HP	HP
Поливинилидеихлорид (саран, тип Г120)	HP	HP	HP	HP	HP
314
Продолж. табл. II 35
Ди- хлор- этан	Пири- дин	Уксус- ная кис- лота	Морфо- лин	95%-иый этанол	«-Бутило- вый спирт	Метил- ацетат	Этилаце- тат (12% этанола)	«-Бутил- ацетат
	р	р			НРГ						—
—	—	—	—	НР	—	—	—	—
р	—	—	—	—	—	—	—	—
р	—	—	—	—	—	—	—	—
		—	—	—	—	—	—	—--	—
—	—	—	—	НР	р	—	—	—
—	—	—	—	—•	—	—	—	—
—	—	—	—	НР	р	р	—	р
НР	НР	НР	НР	НР	НР	НР	НР	HP
НР	НР	НР	НР	НР	—	—	—	ЧР—НР
		р	Р	—	р	—	—	—	—
р	р	ЧР—НР	Р—ЧР	HP	НР	р	Р—ЧР	р
__	HP	—	НР	НР	НР	—	—	НР
НР	HP	НР	НР	НР	НР	НР	НР	НР
			НР			НР	НР	НР	НР	НР
р	ЧР	НР	р	HP	НР	—	—	—
ЧР	р	Р	р	р	р	НР	ЧР	НР
НР	НР	НР	НР	HP	НР	НР	НР	НР
НР	НР	НР	НР	HP	НР	НР	НР	НР
р	—	НР	—	HP	НР	—	—	—
Таблица П.35а
। различных растворителях [2]
Нитро- этаи	Тетра- хлор- этан	Четы- реххло- ристый углерод	Изопро- пиловый спирт	Мура- вьиная кисло- та	лг-Кре- зол	Цикло- гекса- нон	Петро- лейный эфир	Три- хлор- этилен	Сероуг- лерод
р	НРГ	НР	НР	НР	Р—ЧР	р	НР	ЧР—НР	ЧР—НР
Р—РЧ	—	НР	НР	НР	р	р	НР	ЧР	НР
р	Р	—	НР	НР	р	р	НР	ЧР	НР
НР	НР	НР	НР	НР	НР	ЧР	НР	НР	НР
р	—"	—	НР	НР	НР	р	НР	ЧР	НР
315
Материал	Диэтило- вый эфир	Целло- зольв	Этилен- гликоль	Хлоро- форм	Толуол
Полив ии илацетат	ЧР—НРГ	р	НР	р	р
Поливинилацетат-фумарат	НРГ	—	—	—	—
Поливинилацетат-малеат	НР		—	—	—
Поливиниловий спирт, полно- стью гидролизованный	НР	—	ЧР	НР	НР
Поливиниловый спирт низкоаце- тилированный	НР	—	—	—	—
Поливиниловый спирт среднеаце- тилированный	НР	—	—	—	—
Поливиниловый спирт высоко- ацетилированный	НРГ	—	—	—	—
Поливинилбутираль (11% гидро- ксильных групп)	ЧР	р	НР	р	ЧР
Поливинилбутираль (19% гид- роксильных групп)	НР	р	НР	р	ЧР
Поливинилформаль	НР	ЧР	НР	р	НР
Поливинилка рбазол	НР	. —	—	р	р
Поливинилпирролидон	НР	—	р	р	—
Целлюлоза
Ацетат целлюлозы (52—54% аце- тильных групп)	НР	НР	НР	р	НР
Ацетат целлюлозы (56—59% ацетильных групп)	НР	НР	НР	Р—ЧР	НР
Триацетат целлюлозы	—	НР	—	р	ЧР
Ацетопропионат целлюлозы	НР	р	НР	р	НР
Пропионат целлюлозы	НР	р	НР	р	НР
Этилцеллюлоза (45—47,5% это- ксигрупп)	Р—ЧР	Р-ЧР	НР	р	Р—ЧР
Этилцеллюлоза (48,5—49,5% это- ксигрупп)	р	р	НР	р	р
Нитроцеллюлоза	НР	р	ЧР—НР	ЧР—НР	НР
Метилцеллюлоза	НР	—	—	—	—
Этилцеллюлоза	Р—НР	—	—	р	—
Бензилцеллюлоза	НР	НР	—	—	—
316
Продолж. табл. II.35а
Нитро- этан	Тетра- хлор - этан	Четы- рнххло- р истый углерод	Изопро- пиловый спирт	Мура- вьиная кислота	ж-Кре- 30Л	Цикло- гекса- нон	Петро- лейный эфир	Три- хлор- этилен	Сероуг- лерод
р	р	р	P—ЧР	p	p	p	HP	p	HP
—	ЧР	р	—	—	—	—	—	—	—
—	РГ	НРГ	—	—	—	—	—	—	—
HP	HP	HP	—	—	—	—	—	—	—
—	—	HP	—	—	—	—	—	—	—
—	HP	HP	—	—	—	—	—	—	—
—	Р—HP	HP	—	—	—	—	—	—	—
HP	—	—	p	p	p	ЧР	HP	p	ЧР
HP	—	—	p	p	p	p	HP	HP	HP
р	—	—	HP	p	p	p	HP	p	—
—	—	HP	—	—	—	—	—	—	—
—	р	—	—	p	—	p	HP	p	—
р	—	—	HP	p	p	p	HP	HP	HP
р	р	P—ЧРГ	HP	P—ЧР	p	P—ЧР	HP	HP	HP
—	—	—	—	—	—	—	—	—	—
р	р	HP	HP	p	p	p	HP	ЧР	HP
р	—	—	HP	p	p	p	HP	ЧР	HP
P—ЧР	р	p	P—ЧР	p	p	P—ЧР	HP	p	ЧР—HP
р	—	—	p	p	p	p	HP	p	P—ЧР
р	HP	HP	HP	ЧР—HP	HP	p	HP	HP	ЧР—HP
—	ЧРГ	HP	—	—	—	—	___	—	—
—	р	P—HP	—	—	—	—	—	—	—
—	р	HP—г	—	—	—	—	—	—	—
317
Материал	Диэтило- вый эфир	Целло- зольв	Этилен- гликоль	Хлоро- форм	Толуол
Каучук Неопрен	НР	НР	НР	НР	НР
Хлорированный каучук невулка- низованный	НР	НР	НР	НР	НР
Гидрохлорид каучука невулка- низированнын	НР	НР	НР	НР	—
Сополимер акрилонитрила и бу-	НР				НР
таднена		—	—	—
Полисульфидный каучук	НР	—	—	НР	—
Натуральный каучук	НР	НР	НР	НР	НР
Бутилкаучук	НР	НР	НР	НР	НР
Эбонит	НР	НР	НР	НР	НР
Полнбутадиен	НР	НР	НР	НР	НР
Сополимер стирола н бутадиена	НР	НР	НР	НР	НР
Полиизобутилен	ЧР—PH	—	—	НР	р
Альдегидные смолы Фенолформальдегидная	НР	НР	НР	НР	НР
Мочевиноформальдегидная	НР	НР	НР	НР	НР
Меламиноформальдегидная	НР	НР	НР	НР	НР
Аннлиноформальдегндная	НР	НР	НР	НР	НР
Меламиномочевиноформальдегидл ная	НР	НР	НР	НР	НР
Казеиноформальдегидная	НР	—	—	—	—
Фенолфурфурольная	НР	—	—	НР	—
Кумароновые смолы
Фенолинокумароновая	р	—	—	—	—
Полиинденовая Кумароновая с высокой темпе-	р	—	—	—	—
ратурой плавления Кумароновая со средней темпе-	Р—НР	—		—	—
ратурой плавления	р	—	—	—	—
Кумароновая мягкая	р	—	—	—	—
Кумароноииденовая	р	—	—	—	—
Низкомолекулярное масло	р	Р—ЧР	—	р	р
318
Продолж. табл. I 1.35а
1нтро- этаи	Тетра- хлор- этан	Четы- реххло- ристый углерод	Изопро- пиловый спирт	Мура- вьиная кислота	л-Кре- зол	Цикло- гекса- нон	Петро- лейиый эфир	Три- хлор- этилен	Серо- углерод
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	__	—	—
НР	—	—	—	—	—	—	—	—	—
НР	НРГ	НР	—	—	—	—	—		—
—	р	НР	—	—	—	—	—	—	—
НР	HP	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НРГ	НР	—	—	—	—	—	—	—
—	НРГ	НРГ	НР	НР	НР	р	р	р	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
НР	НР	НР	—	—	—	—	—	—	—
—	НР	НР	—	—	—	—	—	—	—
—	—	НР	—	—	—	—	—	—	—
		р	р	—	—	—	—	—	—	—
— •	р	р	—	—	—	—	—	—	—
—	р	Р—НР	—	—	—	—	—	—	—
—	—	р	—	—-	—	—	—	—	—
—	—	р	—	—	—	—	—	—	—
—	р	РГ	НР	ЧР	р	р	ЧР	р	р
-ЧР	ЧР	р	—	—	—	—	—	—	—
319
Материал	Диэтило- вый эфир	Целло- зольв	Этилен- гликоль	Хлоро- форм	Толуол
Производные канифоли Алкидная смола, модифицирован- ная канифолью	ЧРГ					—
Гидрированная канифоль	р	—	—	—	—
Многоосновные смоляные кисло- ты	р	—	—	—	—
Этилабиетат	р	—	—	—	—
Диг идрометил абиетат	р	—	—	—	—
Акриловые смолы Полиметилакрилат	р	—	HP	p	p
Полиэтилакрилат	РГ	—	HP	p	p
Полиметилметакрилат	Р—ЧР	HP	HP	p	P—ЧР
Полиэтилметакрилат	р	—	HP	p	p
Полипропилметакрилат	р	—	HP	p	p
Полиизобутилметакрилат	р	—	HP	p	p
Полибутилметакрилат	р	—	HP	p	p
Сополимер • бутилметакрилата и изобутилметакрилата	• р	—	HP	p	p
Различные смолы Полиэтилен	HP	HP	HP	HP	HP
Найлон	HP	HP	—	HP	HP
Сульфамидная с низкой темпе- ратурой плавления	ЧР -	—	— -	—	—.
Полистирол	Р—ЧР	ЧР—HP	HP	P—ЧР	p
Полиуретан	—	—	HP	HP	—
Политетрафторэтилен	HP	HP	HP	HP	HP
Политрифторэтилен	HP	HP	HP	HP	HP
Эпоксидные, полностью отверж- денные	HP	—	HP	HP	HP
Терпеновая смола	р	—	—	—	p
Шеллак	ЧР	p	HP	ЧР	HP
Фурановая. смола	HP	HP	HP	HP	HP
Полиэфир сшитый	HP	HP	HP	HP	HP
Поликарбонат (лексаи)	—	—	—	p	ЧР
320
Продолж. табл. 35а
Нитро- этан	Тетра- хлор- этан	Четы- реххло- ристый углерод	Изопро- пиловый спирт	Мура- вьиная кислота	ле-Кре- зол	Цикло- гекса- нон	Петро- лейиый эфир	Три- хлор- этилен	Сероуг- лерод
	р	НРГ											.
—	р	р	—	—	—	—	—	—	—
—	ЧРГ	НРГ	—	—	—	—	—	—	—
—	р	р	—	—	—	—		—	—
—	р	р	—	—	—	—-	—-	—	—
__	р	ЧР	—	—	—	—	—	—	—
		—	РГ	—	—	——	—	—	—	—
Р—ЧР	—	НР	НР	р	Р—ЧР	ЧР	НР	Р—ЧР	Р—ЧР
——	—	р	——	—	—	—	—	—	—
—	—	р	—	—	—	—		—	—
—	—	р	—	—	—	—	—-	—	—
—	—	р	—•	—	—	—	—	—	—
—	—	р	—	—	—	—	—	—	—
НР	НР	НР	НР	ЧР—НР	ЧР	НР	—	р	НР
НР	НР	НР	ЧР—НР	ЧР—НР	р	НР	НР	НР	НР
—	р	НР	—	—	—	—	—	—	—
ЧР	р	р	НР	НР	ЧР—НР	Р—ЧР	ЧР—Нр	р	Р
НР	НР	—	—	—	р	—-	—	—	—
НР	НР	НР	—	—	—	—	—		—
НР	НР	НР	—	—	—	—	—	—	—
—	—	НР	—	—	—	—	—	—	—
—	р	р	НР	—	—	р	р	—	—
—	—	—	р	р	ЧР	ЧР	НР	ЧР	НР
НР	НР	НР	НР	НР	НР	НР	НР	НР	НР
НР	НР	НР	НР	НР	НР	НР	НР	НР	НР
——	р	р	НР	НР	—	—	НР	р	—
185
321
Таблица 11.36
Тета-растворители и тета-точки для некоторых полимеров
Полимер	Тета-растворитель	Тета-темпе- ратура	Литера- тура
Полиакриловая кислота	Водный NaSCN (1,25М)	30,0	416
(Na-соль)1’	Водный NaSCN (1.25М)	30,0	404
Полибутилметакрилат 1>	Бензол: гептан (13 : 1 по весу)	44,0	101
Полн-Р-вииил-нафталии Ч	Фенилэтиловый спирт	42,0	102
	Бензиловый спирт	66,0	102
Полиглюкозид	Вода	25,0	51
Полидиметилсилоксан Ч	Бута ион	20,0	226
Поли-4,4'-диоксидифенилпро- панкарбонат	Симметричный тетрахло- рэтан: н-гексан (41,6 : : 53,9 по объему)	30,0	59
Полиизобутилен Ч	Диизобутилкетон	58,1	223
Поликарбонат	Хлороформ	20,0	324
Полиметакрилонитрил	Бутанов	6,0	223
Полиметилметакрилат Ч	Гептанон-4	32,0	374
	Изопропанол: бутанон (1:1 по весу)	25,0	172
Поли-р-нафтилметакрилат	Фенилэтиловый спирт	56,0	104
	Бензиловый спирт	51,0	104
	Тетралин	27,0	104
	Толуол	40,0	104
Полистирол 1)	Октадеканол	201,0	228
	Циклогексанол	86,0	228
Политетрагидрафуран	Этилацетат: «-гексан (22,7 : 31,8 по весу)	31,8	299
Полициклогексилметакрилат	Этилацетат	21,0	95
Поли-2-этилбутилметакрилат	Изопропанол	27,4	201
Полиэтилен	Нитробензол	230,0	223
Этилцеллюлоза	Метанол	25,0	333
*) Сведения по тета-растворителям и тета-точкам см. также е		табл. П.47.
Таблица 11.37
Нижняя критическая температура смешеиия полимеров с алканами и ее
отношение к критической температуре жидкость — пар для растворителей
Число атомов		НКТС: Тс	Число атомов		НКТС: Тс
основной цепи	нктс, °C		основной цепи	нктс, °C
растворителя			растворителя
Пол	иизобутилен		Полиди	мети л с и	л о к с а н
5	73	0,736	5	180	0,96
6 7	129 174	0,791 0,828	6	220	0,97
8	212	0,851	7	255	0,97
10 12	267 312	0,872 0,895	8	280	0,98
			10	330	0,98
п	олиэтилен
6	133	0,79	12	370	0,98
7	190	0,85	16	435	0,98
8	209	0,85
322
Таблица 11.38
Нижияя критическая температура смешения (НКТС) для полидиметилсилоксана
в его мономерах и ее отношение к критической температуре жидкость — пар для
растворителя
Число атомов основной цепи растворителя	НКТС, °C	НКТС: Тс	Число атомов основной цепи растворителя	НКТС, ’С	НКТС: Тс
2	221	0,95	4	308	0,97
3	265	0,96	5	340	0,99
Фракционирование полимеров и функций
молекулярно-весового распределения
Фракционирование полимеров. Синтетические и природ-
ные полимеры, как правило, неоднородны. Неоднородность полимеров может
быть трех типов: 1) по молекулярному весу, 2) по химическому составу, 3) по
конфигурации макромолекул и структуре. Неоднородность синтетических полиме-
ров по молекулярному весу (или полидисперсность) является следствием особен-
ностей механизма полимеризации, а в случае природных полимеров — следствием
деструкции и структурирования при их выделении и очистке. Неоднородность
по химическому составу возникает при получении графт-, блок- и статистиче-
ских сополимеров. Третий вид неоднородности связан с различием в конфигура-
ции макромолекул (линейные и разветвленные макромолекулы) и тактичности.
Таким образом, полидисперсность полимеров является их основным свойством
и влияет на все свойства полимерного вещества как в растворе, так и в блоке.
Наиболее разработанными и распространенными методами фракционирования
полимеров являются методы фракционирования по молекулярным весам. Эти
методы связаны с изменением некоторых свойств полимеров с величиной молеку-
лярного веса. В зависимости от поставленных целей методы фракционирования
делятся на аналитические методы без выделения фракций и препаративные с вы-
делением отдельных фракций полимера. В основном все методы фракциониро-
вания основаны на растворимости полимеров или на определенных свойствах их
растворов.
В табл. 11.39 приведена общая характеристика методов фракционирования
полимеров. Выбор метода фракционирования производится с учетом специфики
данного полимера и тех задач, которые поставлены перед фракционированием.
Классификация методов фракционирования, экспериментальная техника
и основные принципы описаны подробно в [47]. Там же даны примеры примене-
ния различных методов фракционирования, приведенные в табл. 11.40.
Функции молекулярно-весового распределения.
Молекулярно-весовое распределение (МВР) полимеров определяется в основном
механизмом полимеризации данного полимера и поэтому может служить одним
из наиболее тонких методов его исследования. Кроме того, многие свойства
полимеров зависят от МВР, поэтому знание МВР необходимо для установления
корреляции между механическими и иными свойствами полимера и допустимой
полидисперсностью, характер и величина которой зависит от метода полиме-
ризации.
Из анализа экспериментальных кривых МВР можно получить ряд деталей
процесса полимеризации и охарактеризовать его механизм в целом и, наоборот,
зная механизм полимеризации, можно в основных чертах предсказать характер
МВР.
Количественной характеристикой МВР являются функции распределения
по молекулярным весам или степеням полимеризации (численная или весовая).
Численная функция распределения qn (М) по аналогии с плотностью вероят-
ности определяется из соотношения
dn = <?п (Л4) dM,	(П 9)
где dn— относительное число молекул с молекулярными весами в диапазоне
от М до М dM. При этом справедливо условие нормировки
323
00
J qn (M) dM = 1.	(II. 10)
0
Среднее значение молекулярного веса любой степени (/выражается форму
лой
оо
A?=J Mgqn(M)dM	(11.11)
О
и называется моментом распределения порядка q. Любое отношение двух после-
довательных моментов
(П.12)
представляет собой средний молекулярный вес.
Аналогично численной функции распределения, весовая функция распре-
деления qw (М) определяется как коэффициент пропорциональности между от-
носительным весом молекул, молекулярные веса которых заключены в диапазоне
от М и до М + dM, и шириной этого диапазона
dw = qw (Al) dM.	(Ц.13)
Так как dW ~ Mdn, то из условия нормировки
00
J qw(M)dM=\	(11.14)
О
следует, что
=	(П.15)
Момент порядка q весового распределения
< = j M4qw(M)dM=	(11.16)
о
Все моменты, представленные формулой (11.16), — суть средневесовые значе-
ния Мч, а при 9=1 получается средневесовой молекулярный вес
7	7 M2qn (М) dM
Mw=\) Mqw (М) dM = j -------Ч-^-------.	(11.17)
о	о
Ниже приводятся основные функции МВР для разных механизмов полиме-
ризации, а также некоторые функции для спрямления экспериментальных кри-
вых МВР, необходимые для экспериментального нахождения параметров МВР
в отдельных случаях.
Обобщенное экспоненциальное распределение
Шульца имеет вид
^.feW--r7fe + iT М е~ам’	(ILI8)
где а = т. е. обратному среднечисленному весу исходных живых цепей
Мп
(до того, как они начали рекомбинировать), а параметр полидисперсности k ра-
вен среднему числу последовательных рекомбинаций, в результате которых воз-
никло распределение мертвых цепей.
Для распределения типа (11.18)
324
q + k
а
и, в частности,
Л4? =
MqiMq_y
ч+k
q + k-\
(11.19)
Й4и,/Л4п —
й + 2
й+ 1
Л42/Л1щ,
(11.20)
_ й + 3
~ й + 2
Для k = 0 (квазимоиомолекулярный обрыв, нуль рекомбинаций) получает-
ся так называемое равновесное распределение Флори
qn (М) = ае-“м,	(11.21)
W
где а= р//п0, т0 — молекулярный вес мономерного звена, 0 = —----W —
степень деградации, равная отношению числа актов распада к числу связей в ис-
ходной цепн.
Для нормально протекающей полимеризации при сосуществовании ква-
зимономолекулярного и рекомбинационного механизмов обрыва
Чп (М) = рае~аЛ1 + (1 — р) а2 Ме~аЛ1,	(11.22)
где р и 1 — р — соответственно молярные доли цепочек, образовавшихся по ква-
зимолекулярному и рекомбинационному механизму.
Вводя обозначения
= ——— и В = (1 — р) а2,
1 — Р
получаем
qn (М.) = В (Р + 7И)	(11.23)
а р и а можно найти из уравнений
м _ Ч (?+ 1) + «Р Mq а " q + а₽	= Ч . ?(! — Р) + 1 а <7(1 — р) +р ’	(11.24)
мч = ч <7 — 1	(g + aP)2-l (<? + ар)2 •	(11.25)
Максимум численного распределения наступает при М = (1 — ра)/а =
1 — 2р
——-----— а максимум весового распределения — при
а( 1—р)
— _ (2 - аР) + [(ар - 2)2 + 4ар р/2
Мт-----------------7--------------.
МВР этого типа получаются для любой нормально протекающей поли-
меризации, характеризуемой элементарными реакциями инициирования, роста
и обрыва цепей при условии, что константы роста kp и обрыва цепей kt не за-
висят от молекулярного веса.
Распределение Бизли (МВР при многократной пе-
редаче цепн на полимер). При такой полимеризации МВР описы-
вается уравнением
Чп (М) =----------”	.
(1 + сфЛ1)1+1/Э
(П.26)
325
Для этого распределения
1
’ 1 (« — ₽)
2
Mw~ а (1—20) ’	<IL27)
откуда следует, что ₽ < 1/2-
МВР при гетерогенных полимеризациях циглер-
наттовского типа. Для этой полимеризации МВР в общем виде запи-
сывается следующим образом:
а0 exp (FMb)	exp (FMb) 1
	{М) = мь(1-\мь) ехр(-“°J мМ-хмУ ’	(IL28)
причем параметры F, Ь, х зависят от характера взаимодействия полимер-раство-
ритель. Определяющим является параметр F, описывающий равновесие между
адсорбцией и растворением так:
Р- ^~В1
kT
где В' определяет энергию связи одного адсорбционного (физического) контак-
та; Е' — выигрыш конфигурационной энтропии при переходе растущей цепочки
в раствор.
В хороших растворителях F' В', т. е. F— положительная величина.
Вблизи O'-точки F — 0, энергия адсорбции и выигрыш энтропии взаимно
уравновешиваются. Процесс обрыва цепи контролируется только диффузией:
параметр распределения обратно пропорционален величине Мь, причем b долж-
но быть порядка г/2, Мг : Мп : Мп = 15 : 6 : 1.
Когда доминирует адсорбция (ниже 0-точки или вблизи нее при очень боль-
шой связи физических контактов), F < 0, и если абсолютное значение FMb в
достаточно широком диапазоне М невелико, то МВР сводится при Ь — х/а к рас-
пределению Гордона и Рйонг-Жун Ро.
МВР для неравновесной полимеризации. Рост живых
цепей при наличии реакций переноса цепи.
В этом случае
<7л (Р) = Л1<71 (Р) + 4s<7» (Р)>	(11.29)
где	Цг (р) = ае~ар при р < р-
Яг (р) = 0 при р > р;
е-Р(Р)р	,
яг (р) =---; 4 = IpoJ е ’
р — степень полимеризации, р — степень полимеризации в максимуме распре-
деления, [Pg]— исходное число живых цепей в момент времени /0, т— среднее
время жизни живой цепи.
Нарушение роста живых цепей в результате об-
рыва на примесях. Концентрация примесей [х] одного порядка с [Ро].
Константа скорости обрыва kt весьма мала.
В этом случае
Яп (М) = (1 - е-^_) [q\ (М) + gj (М)] + е-1'х[я2 (М) + q2 (М)],	(11.30)
где одним штрихом помечены функции, обусловленные моно-, а двумя — бифунк-
циональными активными центрами,
я\ (М) = лае-аЛ1|/И < М.
q\ (М) = (1 — л) аШе-“л'|Л1 < 2М,
326
где л — доля активных центров, ставших монофункциональными в момент ини-
циирования, <?2Л1 и q2 (М) — узкие распределения с взвешивающими множите-
лями л и (1 — л) и с максимумами при М и 2 М.
Если [х] як [Pq] и kp^kt, то получается тримодальное переходное распре-
деление. При [х] » [Pq] и быстром установлении равновесия, получается уни-
модальное распределение, т. е.
qn (М) = лае~аМ -j- (1 — л) агМе~аЛ1.
Случай, при котором [Pq] > [х]; kp > kt.
К моменту исчерпания примеси распределения живых цепей
9„ W	[а»	[Х]“М + Wo М — ОЯ С М. (11.31)
К этому моменту концентрация живых цепей оказывается равной [Р^] —
[х]0 и они продолжают ненарушенный рост. В любой момент после прекращения
обрыва нормированное численное распределение будет иметь вид
9n (М) = —V {Ио 91 (М) + ([Pj] - [х]0 q2) (М)I (11.32)
l^oJ
где qt (М) — распределение мертвых цепей; q2 (Л4) — узкое (гауссово или пуас-
соново) распределение живых цепей с
Л [т] т0 — [х0] М™
м -----------s,
[Ро1 — Ио
где Мп — среднечисленный вес мертвых цепей.
Быстрая передача цепи при ограниченном количестве модификатора.
В этом случае
Чп (М) =------------{Мо?1 №+ [P0*J q2 (Л1)),	' (11.33)
[P0J + Мо
где [Pq] + [у]о— полное число образовавшихся мертвых цепей; [Рц] — число
остаточных (вторичных) живых цепей; [г/]0 — исходнаи концентрация модифи-
катора-переносчика цепи,
9i (М) = -L- [а0 [y]0 Ме~а° И» м + (в-“« М _ 1)];.
ЩМ)— распределение мертвых цепей при монофункциональном инициирова-
нии к началу ненарушенного роста живых цепей. При достаточной длительности
ненарушенного роста живых цепей
... Д1иг1иг0 —	»
Мп =	. п + м*.
[Ро]
где <— среднечисленный молекулярный вес живых цепей в момент исчерпа-
ния модификатора.
Уравнение для спрямления функций молекуляр-
но-весового распределения. Если тип МВР, присущий данному
механизму синтеза полимера, задай, то задача сводится к подбору параметров
выбранного МВР, который может быть осуществлен методом прямолинейных
графиков. Для этой цели существует ряд модельных функций под которые под-
гоняются экспериментальные результаты фракционирования или отношения
327
средних весов различных порядков. В предположении, что весовое распределение
qw (М) обязательно должно иметь максимум и обращаться в нуль при М = О
или М = оо, получается распределение, именуемое обычно распределением. Крэ-
мера — Лансинга
/	. М
1	(	1,2 Мт
“Л Ра
(11.34)
1мт — максимум весового распределения). Параметр р, названный параметром
неоднородности, находится из соотношения
= const = е0,53’,
причем
Л4? = М ехр £	+ 0,25 j f)2 j,
где М -*• положение максимума qn (Л4) (т. е. наиболее вероятный вес)
Мт = Me0-53’.
Построение зависимости In [1 — IT (М) ] = t (М) дает прямую линию с на-
клоном у, откуда следует, что
W (М) = 1 — ё~'>м
,.<*<)-ГТ’"/’	"‘35’
Можно спрямлять графики Й7 (М) в log— log-координатах, полагая
W (М) = \—ё~амЬ,
qw (Л4) = аЬМь-'е-смЬ.	(IL36)
Результаты фракционирования подгоняются под уравнение Тунга (П.36) в виде
’lglg = (1Е37)
Существует метод прямолинейных графиков, предназначенный для перехо-
да от W ([т] ]) к Й7 (Л4), если параметры в уравнении [т] ] = k^Ma неизвестны.
Метод основан на графическом фракционировании и иллюстрируется на примере
распределения Шульца. Для этого вводится безразмерный параметр а М = Р,
именуемый «приведенным молекулярным весом». Тогда
0й) =
1 \к “Г
преобразуется в
р*+'
9-(₽) = W+2j-e“P-	(It38)
Для подбора параметра k строятся экспериментальная функция И7 ([т]])
и несколько теоретических функций W (р) при разных k и производится графи-
ческое фракционирование. При правильно выбранном А точки 1g [т] ]z [i = 1,
2...] в зависимости от lg pt, (где на каждой из кривых W (Pj) соответствует
W (hh), должны ложиться на прямую линию.
328
Таблица II 39
Общая характеристика основных методов фракционирования полимеров
Метод	Принцип фракционирования
Дробное осаждение: Осаждение добавлением оса- дителя Испарение растворителя Понижение температуры С изменением температуры) По скорости диффузии ) Распределение между двумя несме- шнвающнмися жидкостями Хроматографическая адсорбция Ультрафильтрация Седиментация в ультрацентрифуге Турбидиметрическое титрование Термоднффузня	Растворимость понижается с увеличением молекулярного веса Растворимость и скорость диффузии по- нижается с повышением молекулярного веса Коэффициент распределения зависит от молекулярного веса Лучше адсорбируются большие молекулы Эффект просеивания Скорость седиментации повышается с повышением молекулярного веса Порог осаждения зависит от молекуляр- ного веса и концентрации Отношение коэффициентов диффузии н термодиффузни зависит от молекуляр- ного веса.
Таблица 11.40
Примеры применения различных методов фракционирования к некоторым
классам полимеров
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
К Аммониевая соль поли-п- сульфостнрола Гидрокаучук Гуттаперча Натриевая соль поли-п-	арбоценн ые пол Гомополимеры Ионный обмен на дуо- лите Дробное осаждение »	» »	»	и меры Эфир н этанол Бензол и метанол 4-н. водный NaJ и 9-н. вод-
сульфостирола Натуральный каучук	» »	ный NaJ Толуол н метанол (при 5° С
Полиакриламид Полиакриловая кислота	»	» »	» »	» »	» »	» »	» Термодиффузия	в атмосфере азота) Бензол и ацетон Бензол н метанол Бензол и нзопропанол Хлороформ и ацетон Эфир и этанол Вода и метанол
329
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Полиакрилонитрил Полибутадиен Полибутадиен	Дробное осаждение »	» »	» »	» »	ъ »	» »	» »	» Дробное растворение » » Термодиффузия Дробное осаждение »	» »	» »	» »	» »	» Дробное растворение Осадительная хромато- графия Осадительная хромато- графия Осадительная хромато- графия Осадительная хромато- графия По скорости седимен- тации Дробное осаждение •>	» »	» »	» »	» Дробное растворение (экстракция) Т урбидиметрическое титрование Распределение между жидкими фазами	Диметилформамид и геп- тан + эфир (1 : 1) Диметилформамид и гептан Диметилформамид и гептан (60° С) Диметилформамид и дека- лин Диметилформамид и этанол Диметилсульфоксид и то- луол Диметилформамид и лигро- ин (50—60° С) Оксиацетонитрил + этанол и бензол или толуол Диметилформамид и бутил- ацетат (90° С) Диметилформамид и гептан Диметилформамид Бензол и ацетон Бензол и ацетон -)- диоксан с последующим осажде- нием смесью ацетона с ме- танолом Бензол или толуол и «-бута- нол Бензол и метанол Бензол и этанол Толуол и метанол Петролейный эфир, бензол, толуол, хлороформ Бензол и этанол Диизобутилен и изооктан Диизобутилен и «-пропанол Толуол и изооктан
Поли-н-бутилметакрилат Поливинилацетат		Толуол и «-пропанол Гексан -|- гептан (1 : 1) Ацетон и метанол Ацетон и вода Ацетон и «-гексан Ацетон и метанол -)- вода (от 1 : 1 до I : 2) Диоксан и изопропаиол + + бензол и изопропанол Метил- и этилацетат + пет- ролейный эфир Ацетон и вода Бензол, бензол + метанол+ вода
330
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Поливинилацетат	Хроматография на ак- тивированном угле Термодиффузия Селективная адсорб- ция	Толуол Ацетон
Поливинилизобутиловый эфир	Дробное осаждение	Толуол + бутилкетон (1 : 1) и этанол
Поливинилметиловый эфир	» » » »	Бензол и гексан, гептан или декаи Метанол при понижении температуры
Поли-2-винилпиридин	» »	Бензол и гексан
Поли-4-вииилпиридин	» » » »	Нитрометан и бензол /пр«т-Бутанол и бензол
Поливинилпирролидин	»	» »	» »	» Турбидиметрическое титрование По скорости седимента- ции	Вода и ацетон Хлороформ и эфир; этанол и бензол Этанол и петролейный эфир Вода и водный раствор суль- фата натрия
	Термодиффузия	Вода и этанол
Поливинилхлорид	Дробное осаждение >•>	» »	» »	» »	» Дробное растворение »	» »	» Турбидиметрическое титрование Термодиффузия	Жидкий этилен (130 и 80° С) Тетра гидрафуран и вода при 50° С Хлорбензол и циклогек- сан-1- ацетон и метанол Циклогексанон и н-бутанол Циклогексанон и этиленгли- коль Тетрагидрафуран и вода (при 44° С) Циклогексаион и метанол Ацетон Тетрагидрафуран и метанол Циклогексанон и гептан + + четыреххлористый уг- лерод (9 : 1) Циклогексанон
Поли-н-гексилметакрилат	Дробное осаждение	Ацетон и абсолютный этанол
Поли-1, 1-дигидроперф- торбутилацетат	» »	Трифторбензол и метанол
Полиизобутилен	»	» »	» »	» Хроматография на угле » »	Бензол и ацетон Жидкий этилен (при 130 и 80° С) 2, 4, 4-Триметилпентен и н-бутанол 2-Метилгептаи Толуол + метанол
Полиизопрен	Дробное осаждение	Бензол или толуол и н-бу- танол
331
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Полиметакриловая кислота Полиметилакрилат Полиметилметакрилат	Дробное осаждение »	» »	» »	» »	» »	» »	» »	» »	» »	» »	» »	» »	» »	» »	»	Метанол н метилизобутнлке- тон Метанол и эфир Ацетон и вода + метанол (7:3) Жидкий этилен (130 и 80° С) Ацетон и водный ацетон Ацетон и гексан Бензол и н-гексан Бензол и петролейный эфир Бензол + хлороформ (3:1) и петролейный эфир Бензол и циклогексан Водный ацетон Бутанон + этанол и цикло- гексан Толуол и петролейный эфир Хлороформ и гептан Хлороформ и петролейный эфир Бутанон и циклогексан + + этанол Толуол и петролейный эфир (при 40—60° С) Хлороформ и петролейный эфир Ацетон и вода Бензол Толуол и метанол Бензол при охлаждении Ксилол и полиэтиленгли- коль Эфир, гептан Ксилол + триэтиленгликоль о-Ди хлорбензол + метил- карбитол Керосин (кснлолы) + бу- тилкарбитол Бензол и метанол Бутилкетон и бутанол + 2% воды Бутилкетон и метанол Бутилкетон и метанол (38° С)
	Дробное растворение (экстракция) Дробное растворение (экстракция)
Поли-а-метилстирол Полипропилен Полистирол Полистирол	Турбидиметрическое титрование Хроматография на ак- тивированном угле По скорости седимен- тации Термодиффузия Коацервация Осадительная хрома- тография Дробное осаждение » » Дробное растворение Экстракциякоацервата Экстракция в колонке » » Хроматография на си- ликагеле Дробное осаждение »	» »	» »	»
332
Продолж. табл. 4.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Полистирол	Дробное осаждение »	» »	» »	» »	» Дробное растворение (экстракция) Коацервация » » Распределение между жидкими фазами Турбидиметрическое титрование Турбидиметрическое титрование Хроматография на уг- ле По скорости седимен- тации в ультрацент- рифуге По седиментационно- му равновесию Диффузия через мемб-	Бутилкетон и этанол Жидкий этилен (130 атм, 80° С) Метилэтилкетон + бутанол (испарение растворителя) Толуол и метанол Толуол и петролейный эфир Хлороформ и метанол Этилацетат и этанол Сероуглерод и петролейный эфир Бензол и метанол Бутилкетон и бутанол Толуол и бутанол Хлороформ и бутанол Ксилол и полиоксиметилен (мол. вес 280) Бензол и метанол Бутилкетон и ацетон + 1% воды Бутилкетон и этанол Циклогексан и метилцикло- гексан (35 и 75° С) Толуол
Поли-ЬТфенилметакрила- мид Поли-а-хлорвинилуксус- ная кислота Полихлоропрен Полихлортрифторэтилен KeL-F Полициклогексилметакри- лат Полиэтилен	рану Термодиффузия Зонное плавление Дробное осаждение »	» »	» »	» Термодиффузия Дробное осаждение »	» »	» »	» »	» »	» »	»	Толуол Нафталин Ацетон и бензол Метанол и вода Бензол и ацетон Бензол и метанол Бензол Дихлортрифторбензол и диэ- тилфталат (при 150° С) Диоксан и метанол Жидкий этилен (130 атм, 80е С) Ксилол, толуол, бензол и полиэтиленгликоль (75’ С) Ксилол и w-пропанол (90° С) Ксилол и триэтиленгликоль (130s С) Ксилол и полиэтиленгли- коль (80Q С)
333
Продолж. табл. II .40
Полимер	Метод фракциониро- вания .	Растворитель н осадитель илн нх смесь
Полиэтилен Полиэтилметакрилат Хлорированный каучук	Дробное осаждение »	» »	» Дробное растворение (экстракция) То же »	» »	» Дробное осаждение »	» Дробное растворение (экстракция)	Толуол и полиоксиэтилен- гликоль (80Q С) Толуол и и-пропанол 85% 2-этилгексанола ~Т 15% декалина Ксилол Ксилол и и-бутанол (120® С) Ксилол и триэтиленгликоль (130° С) Ксилол и целлозольв (127° С) Толуол Ацетон и ацетон + вода (4 : 1) Толуол и метанол (кипя- щий) Ацетон «-Гексан
Поли [акрилонитрил-со-
бутадиен]
Поли [акрилонитрил-со-
винилацетат-со-метил-
винилпиридин]
Поли [акрилонитрил-со-
винилхлорид]
Поли [акрилонитрил-со-
метилакрилат]
Поли [акрилонитрил-со-
метилмета крилат]
Поли [акрилонитрил-со-
стирол]
Поли [бутадиен-со-винил-
изопропиловый эфир]
Поли [бутадиен-со-пропи-
лен]
Поли [бутадиен-со-стирол]
Сополимеры
Хроматография на
угле
Дробное осаждение
Осадительная хрома-
тография на активи-
рованном угле
Тоже
По скорости седимен-
тации в ультрацент-
рифуге
Избирательная адсорб-
ция на саже
Диффузия через мемб-
рану
Диметилформамид и и-гек-
сан + эфир (2 : 1)
Ацетон и метанол
Диметилформамид и пет-
ролейный эфир + метил-
циклогексан + диоксан
(6:4:1)
Диметилформамид и «-гек-
сан + эфир (2 : 1)
Хлороформ и метанол
Бензол и метанол
Бензол, бутанон, метанол
Бензол и ацетон
Бензол и метанол
Толуол и метанол
Толуол и этанол
Бензол и этанол
Толуол и метанол
334
Продолж. табл. II 40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Поли [винилацетат-со-ви- нилиденхлорид] Поли [изопреи-со-стирол] Поли [кумарон-со-иидеи] Поли [малеиновый ангид- рид-со-ви ни лэти ловый эфир] Поли [малеиновый ангид- рид-со-стирол ] Поли [метилметакрилат- со-стирол] Поли [стирол-со-л-винил- толуол ] Поли [стирол-со-дивинил- бензол] Поли [стирол-со-3-метил- 1-бутен] Поди [стирол-со-метил- стирол ] Поли [стирол-со-п-трет- бутилстирол] Поли [стирол-со-4-метил- 1-пентен] Поли [стирол-со-фтор- стирол] Поли [тетрафторэтилен- со-трифторнитрозометан] Поли [этилен-со-пропилен ]	Дробное осаждение »	» »	» »	»	Нитрометан и метанол + + вода (1 : 1) + метаиол (50’ С) Бензол и метанол Бензол + этилацетат и ме- танол Бутанон и циклогексан
	»	» »	» Осадительная хрома- тография при пони- жении температуры с 40 до 15QC Дробное осаждение »	» »	» Экстракция	Ацетон и бензол Бутанон и диизопропиловый эфир Бензол и метанол Бензол и петролейный эфир Бутанон и бутанол Ацетон + диоксан (1:1) и метанол и бутанон Четыреххлористый углерод и метанол Толуол и метанол-
	»	» Дробное осаждение »	» Экстракция Дробное осаждение »	» »	»	Толуол и метанол Четыреххлористый углерод и метанол Тетрагидрафуран и метанол Гептан, бутанон, тетрагид- рафуран Фреон 113 и ацетон Бензол и бутанон Бутиловый эфир и бутанол (120° С) Ксилол и диметилформамид (85°'С)
	Блок-сополимеры
Поли [акриламид-со-ме- тнлмета крилат] Поли [акрилонитрил-со- метилмета кри лат ] Поли [акрилонитрил-со- метилцеллюлоза ] Поли [винилацетат-со- ацетатцеллюлоза ] Поли [изопрен-со-стирол] Поли [метилметакрилат- со-винилацетат]	Дробное осаждение	Вода и метанол
	Экстракция, осаждение Экстракция Экстракция, осаждение Т урбидиметрическое титрование Турбидиметрическое титрование	Хлороформ, диметилформа- мнд и метанол Вода Метанол, бензол и метанол Толуол и метанол Ацетон и вода
335
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания •	Растворитель и осадитель или их смесь
Поли [метилметакрилат- со-стирол ] Поли [метилметакрилат- со-этн л цел л юл оза Поли [стирол-со-бензил- целлюлоза] Поли [стирол-со-бутадиен] Поли [стирол-со-дигидро- нафталнн ] Поли [стирол-со-а-метил- стирол ] Поли [стирол-со-этилено- кснд]	Дробное осаждение »	» »	» »	» Дробное растворение Экстракция Т урбидиметрическое титрование То же Осадительная хромато- графия Дробное осаждение » » Дробное растворение (экстракция) Экстракция Дробное осаждение То же	Бензол + ацетон (1:1) и петролейный эфир Бензол и метанол Бензол + монохлорбензол (1 : 1) и метанол Хлороформ и метанол Бензол и метанол Ацетон, тетралин, циклогек- сан, ацетонитрил Ацетон и вода Бутанон и вода + метанол (3:1) Бутанон и изопропанол Бензол и метанол Ацетон и метанол Бензол и метанол Бензол Этилацетат, метилизобутил- кетон Бутанон + бензол (6 : 1) и метанол + 0,01% CaCls Диметоксиэтан и вода или хлороформ и вода (90s С)
Привитые сополимеры
Поли [акриламид-яр-аце- татцеллюлоза ] Поли [акриламид-яр-цел- люлоза (целлофан)] Поли [акриламид-яр-этил- целлюлоза ] Поли [акриловая кисло- та + полиэтилен] Поли [акрилоиитрил-яр- ацетатцеллюлоза ]	Экстракция » » Дробное осаждение Экстракция Дробное осаждение	Нагретый ацетон Диметнлформамид, вода Нагретый метанол Ксилол и метанол (130° С) Диметнлформамид, диметил- формамид+ диоксан (3,5 : 2) Диметнлформамид и хлоро- форм Диметнлформамид, вода
Поли [акрилонитрил-яр- целлюлоза ]	Экстракция
Поли [винилацетат-яр- поливинил бензоат] Поли [винилацетат-лр- полиметилметакрилат] Поли [винилацетат-яр- ппгшртиплп 1	Дробное осаждение » » Дробное растворение Осадительная хрома- тография Дробное осаждение	Ацетон и метанол или вода Ацетон и метанол Ацетон и вода Ацетон и ацетон + вода 45—15е С Бутанон и метанол
336
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Поли [винилацетат-гар- полиэтилхлоракрнлат] Поли [виннлхлорнд-пр- полнметнлметакрилат] Поли [нзобутилен-пр-по- лихлорметилстирол] Поли [изопропилстирол- яр-полиметнлметакрн- лат] Поли [метил, этил, бутил, акрилаты-пр-ацетатцел- люлоза] Поли [метилметакрилат- пр-ацетатцеллюлоза ] Поли [метилметакрилат- яр-полнвинилацетат] Поли [метилметакрилат- яр-поливинилбензоат ] Поли [метилметкрилат-яр- поливиниловый спирт] Поли [метнлметакрнлат- пр-поливинилхлорид] Поли [метилметакрилат- пр-полинзобутнлен] Поли [метнлметакрнлат- пр-полн-п-изопропнл- стирол] Поли [метнлметакрнлат- пр-полистирол] Поли [стнрол-пр-ацетат- целлюлоза ] Поли [стнрол-пр-полнви- ннлхлорид] Поли [стнрол-пр-полнизо- бутнлен] Полн[ стирол-пр-полиме- тнлакрнлат Поли [стирол-пр-полнме- тилметакрилат]	Дробное осаждение »	» »	» »	» »	» Экстракция, осаждение Турбидиметрическое титрование Дробное осаждение »	» »	» »	» »	» Экстракция Дробное осаждение у>	» »	» »	» Экстракция Дробное осаждение » » Экстракция Турбидиметрическое титрование Осадительная хрома- тография Дробное осаждение »	» »	» Экстракция	Ацетон и этанол Бутанон и метанол + вода (1 = 1) Диоксан и метанол Бензол + бутанон (1:4) н метанол Бензол и изопропанол Бензол, ацетон и вода Ацетон + метанол (6 : 1) и метанол 95% пиридина + 5% аце- тон н вода Ацетон и метанол + вода (1 :2) Ацетон и метанол Бензол и н-бутанол Диоксан и метанол Бутанон, циклогексан Бензол и метанол Хлороформ и метанол Пнриднн и водный раствор на Хлороформ и н-гексан Бензол, ацетон, 2-этоксн- этанол, вода Бензол и метанол Циклогексан и н-пропанол Гексан, циклогексан, бута- нон, циклогексан Толуол н метанол Циклогексан и нзопропанол Хлороформ и метанол Бензол + хлорбензол (1:1) н петролейный эфир Хлороформ и метанол Эфир, ацетонитрил, бензол
22 185
337
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Поли [стирол-пр-полиме-	Т урбидиметрическое	Бензол + хлорбензол (1:1)
тилметакрилат]	титрование	и петролейный эфир
Поли [стирол-пр-поли-	Экстракция	Циклогексан, эфир, ацето-
этилакрилат] Поли [стирол-пр-полиэти-	Дробное осаждение	нитрил Толуол и метанол (90° С)
лен] Поли [стирол + малеино-	Экстракция	Бутанон
вый ангидрид-пр-поли- винилхлорид] Г е т	ероцепные пол	и м е р ы
Гексаметилеидибутилсе-	Полиэфиры Дробное растворение и	Бензол
бацинат Гексаметилентартрат Глицероладипинат из	осаждение Хроматография на мо- чевине Дробное осаждение	Метанол Бензол и метанол (при 55° С)
/—//оксиундекановой кислоты Декаметиленадипинат	» »	Бутанол и петролейный эфир Беизол и петролейный эфир
Поликарбонаты Полиэтилентерефталат	Хроматография на ак- тивированном угле Дробное осаждение	Диметилформамид и лигро-
Полиэфиры из адипино-	»	» »	» »	» »	» Дробное растворение Распределение между жидкими фазами Дробное растворение и	ин Фенол + тетрахлорэтан и лигроин (при 65° С) Фенол 4- хлорбензол и керо- син Фенол и циклогексан (при 70° С) ль Крезол и лигроин (при 50° С) Феиол + тетрахлорэтан (3 : 2) и нонан (при 95° С) .и-Крезол и петролейный эфир Бензол и метанол
вой, себациновой, вин- ной кислот, 1—6-гекса- метиленгликоля и 1— 10-дека мети леи гл и коля Полиэфир из янтарной,	осаждение Дробное осаждение	Бензол и метанол
пимелиновой кислот и гликолей Полиэфир из себациновой	» »	Бензол и метанол
кислоты и гексамети- ленгликоля и гексаме- тилентриола Этиленадипинат	» »	Бензол и петролейный эфир
338
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
	Полиоксиды
Полиацетальдегид Поли (пропиои, бутир, изобутир, изовалер) альдегид Поли-2, 6-диметил-1, 4- фениленоксид Полипропиленоксид	Экстракция Дробное осаждение »	» »	» Экстракция, осажде- ние То же	Метанол, хлороформ Кипящий ацетон, диизопро- пиловый эфир, бензол Дихлорэтилен и нитрометан Изооктан (охлаждение от 65° С) Изопропанол и вода при 74° С Метанол и иода Ацетон, ацетон и метанол, Метанол и вода
Полиэпихлоргидрин Полиэтиленоксид	Хроматография на алюмосиликате Распределение между жидкими фазами Экстракция, осажде- ние То же Турбидиметрическое титрование Распределение между жидкими фазами	Ацетон и диизопропиловый эфир Вода и гексан Вода и хлороформ + бензол Ацетон, ацетон и метанол Метанол и вода Хлороформ и гексан Вода и гексан Вода и хлороформ + бензол
	Полиамиды
Полигексаметйленадипа- мид Поликапронамид Поликапроиамид Поли [капронамид-со-гек- самети лен а ди пам ид ]	Дробное осаждение »	» »	» »	» »	» »	» »	» >	» »	» »	» Дробное растворение (экстракция) Турбидиметрическое титрование Распределение между жидкими фазами Дробное осаждение	.и-Крезол и циклогексан Фенол и вода Бензол + крезол и бензин .и-Крезол и лигроин (при 50° С) .и-Крезол и петролейный эфир .и-Крезол и циклогексан Муравьиная кислота + про- пилацетат 75% -ная муравьиная кис- лота и вода Фенол + хлорбензол (1:1) и бензин Фенол и вода (при 70° С) Фенол 4- этиленгликоль + + вода Фенол + этанол + вода м-Крезол и лигроин Фенол и вода (при 70° С) Фенол и вода (при 70— 90° С)
22*
339
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Поли [капронамид-со-гек-	Дробное осаждение	Метанол и эфир
са метиленади пами д-со- гексаметиленазелаина мид}	Турбидиметрическое титрование Полиуретаны	Уксусная кислота и вода
Полипропиленгликоль-со- толуилендиизоцианат	| Дробное растворение	| Бензол и изооктан (при 34° С)
Полисахариды и их производные
Агар	Дробное растворение	Вода
Альгинат натрия Амилоза:	Дробное осаждение » »	Вода и хлористый марга- нец + хлористый кальций Вода и хлористый натрий
ацетат		Ацетон и ацетон + вода (1:1)
карбанилат	» » » » » »	Ацетон и вода Диметилсульфоксид и абсо- лютный этанол Диметилсульфоксид и эта- нол (4° С) Диметилформамид и мета- нол + 10% CaCh
глюкоамидэтил Амилопектин	Центрифугирование	Вода и этанол
Ацетат целлюлозы	Дробное осаждение »	» »	» Дробное растворение	Ацетон + вода (3 : 1) и вода Ацетон и вода Ацетон и 95% -ный этанол Водный ацетон и гептан + + ацетон (3 : 1) Ацетон и метанол
Ацетат целлюлозы	» » Турбидиметрическое титрование Термодиффузия	Ацетон + этанол или бутил- ацетат Уксусная кислота + вода Бутанол + этанол (4:1) и 95%-ный этанол Дихлорэтан
Ацетобутират целлюлозы	Дробное осаждение » »	Ацетон и вода + ацетон (1:1)+ 2%-ный водный раствор соли Ацетон и изопропиловый эфир
Декстран Крахмал	»	» »	» Центрифугирование в разбавленной щело- чи Осаждение Дробное осаждение	Вода и метанол Вода и 95%-ный этанол Тимол и я-бутанол Вода и щелочь
Лигносульфонат натрия	Дробное растворение	Раствор хлористого натрия и 95%-ный этанол
340
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Линосульфонат натрия Нитроцеллюлоза Пектины Полиарабиноза Трибутират целлюлозы Целлюлоза Этилцеллюлоза	Диффузия Дробное осаждение »	» »	» »	» »	» »	» »	» »	» »	» »	» »	» Дробное растворение »	» Хроматография на ак- тивированном угле То же на крахмале Турбидиметрическое титрование Распределение между жидкими фазами Дробное осаждение Фильтрация через мем- браны Дробное осаждение Хроматография на дре- весном угле Дробное осаждение » » Дробное растворение Дробное осаждение » »	Ацетон и ацетон + вода (1 : 1) Ацетон и ацетон + вода (4 : 1) Ацетон и ацетон + вода (1 : 4) Ацетон и вода Ацетон + 9% воды и вода Ацетон и н-гексан Ацетон + н-гексан (1:1) и н-гексан Ацетон и гептан Ацетон и лигроин Ацетон и петролейный эфир Этилацетат и н-гептан Ацетон + вода Ацетон -|- вода + метанол Этилацетат + 95% -иый эта- нол Ацетон и метанол + вода (9: 1) Метилацетат и вода, этанол, бутилацетат Диоксан и петролейный эфир Ацетон и петролейный эфир Ацетон и вода Медноаммиачный или мед- ноэтилендиаминовый раст- вор и пропанол, 2-н. едкий натр и метанол Медноаммиачный или медно- этилендиаминовый раст- вор и пропанол Этанол и газолин Этилацетат + ацетонит (1 : 4) и вода
Белки, полипептиды, нуклеиновые кислоты
Белки плазмы крови	Дробное осаждение	Этанол
Грамицидин	Распределение между . двумя жидкими фа-
	зами по принципу противотока	-
Дезоксирибонуклеиновая	По скорости седимен-
кислота	тации в ультрацент- рифуге
341
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
Желатина	Коацервация	Вода и этанол
	Дробное растворение	Вода
Лактоглобулин	Дробное осаждение	2,2-н. раствор сульфата ам- мония
Поли-у-бензил-Ь-глюта- мат	Дробное растворение Диализ Бумажная хроматогра- фия	Муравьинаи кислота или го- рячий этанол Диоксан
Полисаркозиндиметила- мид Рибонуклеиновая кислота Серумальбумин	Хроматография Дробное растворение (экстракция) с ис- пользованием цел- люлозы Ионный обмен на ам- берлите Диффузия	Диоксан и вода
Фиброин шелка	Дробное осаждение Разные полимеры	Раствор роданистого лития (d = 1,2) и вода
п-Крезол-формальдегид- ная смола	Дробное осаждение »	» »	в	Бензол и метанол Бензол и петролейный эфир Диоксаи, дихлорэтан, три- хлорэтилен и метанол, этанол, н-пропанол, н-бу- танол, формамид, этило- вый эфир Метанол + тетрагидрафу- ран (2 : 1) и вода Тетрагидрафураи и петро- лейный эфир Толуол и петролейный эфир
Мочевино-альдегидная смола	»	в »	В	Этанол + вода (1:1) и ме- танол Бензол и петролейный эфир
Полиалюмофенилсилок-	Хроматография на	Бензол и метанол
сан	угле
Полибензофуран	Дробное осаждение	Ацетон, диоксан
Полидикетен	Экстракция	Метанол, эфир, бензол, аце-
Полидиметилкетен	В	той
Полидимет илсилоксаи	Дробное осаждение	Бензол и метанол
Полисульфидные каучуки	Хроматография на си- ликагеле	Диоксан
Силиконы	Распределение между двумя фазами	Метанол и четыреххлори- стый углерод ициклогексан
Фенол-формальдегидная смола	Дробное осаждение » >	Ацетон и петролейный эфир Ацетон + метанол и пет- ролейный эфир
342
Продолж. табл. 11.40
Полимер	Метод фракциониро- вания	Растворитель и осадитель или их смесь
	Дробное осаждение » » Коацервация »	Диоксан, этиленхлорид, трихлорэтилен и метанол, этанол, н-пропанол, н-бу танол, эфир, формамид Метанол и вода Щелочь и вода Метанол, этанол, н-пропа- нол, ацетон, диоксан и вода с углекислым газом Этанол или диоксаи и вод- ный раствор солей
Определение молекулярных весов полимеров
Любой природный или синтетический высокомолекулярный продукт всегда
представляет собой смесь молекул с различным молекулярным весом, поэтому
найденные тем или иным способом молекулярные веса всегда будут являть-
ся некоторой средней величиной, которая может быть различной для одного и
того же продукта в зависимости от принципа, лежащего в основе способа его
определения. Это различие средних значений зависит от степени полидисперс-
ности или вида функции молекулярно-весового распределения, а также от ме-
тода определения. Различают три типа средних величин молекулярного веса:
среднечисловой, средневесовой и Z-средний.
Среднечисловым молекулярным весом Мп называется отношение массы
полимера к числу молекул
= raiMi ~4~ п2М2 +  • •
”	П, + П2 + • • •	’
где пд — число молекул с молекулярным весом М{.
Если вести все расчеты на 1 г полимера (2п(Л4( = 1), то rij = где сщ =
n,Mi	..
=	----весовая доля молекул с молекулярным весом Mi-
Тогда
Мп~ 2®;/Мг '
Средневесовой молекулярной вес Мп выражается уравнением
Z-средний молекулярный вес Мг выражается уравнением
Mz =----i-4-
SM?®,
Мг= ZMjfOi •
либо
343
Кроме этих средних, весьма употребительным является также средневяз&остный
молекулярный вес который выражается так:

2n,A4?+1
1/а
где а — константа для системы полимер — растворитель.
Для полидисперсных веществ Mz > Mw> Л?п > Мп, если а =/= 1.
Среднечисловой молекулярный вес A4rt может быть определен методом конце-
вых групп, эбулиоскопией и криоскопиейдля Мп не более 1 • 104, осмометрией —
в интервале 3  104 — 1 -106. Средневесовой молекулярный вес определяется
по светорассеянию, применение которого дает точные результаты, начиная с
Mw1 • 104, причем точность увеличивается с увеличением молекулярного
веса. Z-средний молекулярный вес получается из данных исследования седи-
ментационного равновесия в ультрацентрифуге. Этим же методом можно полу-
чить и значение Mw. Средневязкостный молекулярный вес может быть опреде-
лен в очень широком интервале молекулярных весов при наличии калибровоч-
ных данных, полученных при помощи одного из абсолютных методов определения
молекулярного веса.
Уравнения и формулы для расчета молекулярных
весов методом светорассеяния. Метод светорассеяния являе-
тся одним из основных абсолютных методов определения молекул ярных весов
полимеров. Он основан на теории рассеяния света растворами полимеров, раз-
витой П. Дебаем. Согласно этой теории, интенсивность рассеянного света рас-
творами полимеров
_	1 /Alw + 2Д2с + ЗА3с3
где Mw — молекулярный вес; с — концентрация полимера в растворе в а/лм;
А.2 и А3 — соответственно второй и третий вириальные коэффициенты, входя-
щие в уравнение осмотического давления для полимеров:
п//?Г = с(1/А14-Д2с + 43с3+ ••).
4П2/1д
Константа Н = —тргг- (dn/dc)* для вертикально поляризованного света
N К*
2лПр /	\3 /] cos2 0\
и л — —	-—	-----jr-- для неполяризованного света. Здесь п0—по-
/VA \ CLC / у л /
казатель преломления растворителя; N — число Авогадро; X — длина волны пада-
dn
ющего света в вакууме; — инкремент показателя преломления раствора; 0 —
угол рассеяния; Р (0) — некоторая функция от угла рассеяния, зависящая от
состояния поляризации света, размеров, структуры и свойств рассеивающих
частиц.
В табл. 11.41 приведены значения Р (0) для разных частиц при определенных
состояниях поляризации падающего света. В табл. 11.43 приведены инкременты
показателя преломления растворов некоторых полимеров. Из соображений
удобства нахождения растворителя, имеющего соответствующий показатель пре-
ломления, в табл. 11.44 приведена сводка растворителей в порядке возрастания
показателя преломления для чистых растворителей, а в табл. 11.45 — для сме-
сей растворителей.	,
Для определения молекулярного веса малых частиц, для которых не на-
блюдается асимметрия рассеянного света, измеряется интенсивность при не-
скольких концентрациях и графической экстраполяцией к с = 0 получаем
М —
сН \—1 / 6 —7Д„ \
2Л)0°и )с=о \ 6 + 6Да /с=0
344
Здесь Iypu — интенсивность неполяризованного рассеянного света под уг-
лом 90°, Д« — фактор деполяризации, равный отношению где Ни — горизон-
ты
тальная и Vu — вертикальная компоненты рассеянного света.
Для больших частиц применяются методы асимметрии (Дебая) и двойной
экстраполяции (Зимма), которые описаны ниже.
Уравнения для определения молекулярного ве-
са по характеристической вязкости. Характеристическая
вязкость [т)] полимера определяется объемом, занимаемым макромолекулой
в растворе, который в свою очередь зависит от молекулярного веса, характера
взаимодействия полимера с растворителем и строения полимера.
Величину характеристической вязкости находят путем измерения относи-
тельного приращения вязкости раствора, происшедшего за счет растворенного
полимера, и исключения влияния концентрации экстраполяцией на нулевое
разбавление:

Здесь f0 — время истечения растворителя; t — время истечения раствора;
с — концентрация раствора, обычно в’ыражаемая в г!мл, или, что чаще, в
г/100 мл.
Между характеристической вязкостью и молекулярным весом полимера,
как уже упоминалось, существует эмпирическое соотношение, известное под
названием уравнения Куна — Марка — Хувинка:
[T)J =
В табл. 11.46 значения параметра /<п приведены для значений [т|], выражен-
ных в дл!г. При определении молекулярного веса по уравнениям, приведенным
в табл. 11.46, следует учесть, что эти уравнения соответствуют характеристиче-
ской вязкости, измеренной при конечных градиентах скорости g, поэтому изме-
рения [г] ] следует проводить в стандартном диапазоне g (~ 500 4- 1500 сек~*).
Если а <=? 0,7, то значение К,, мало изменяется с температурой, поэтому его мож-
но использовать и при небольших отклонениях от температуры, при которой
уравнение установлено.
Для удобства в табл. П.47 приведены значения в 0-растворителях.
Формулы и таблицы для расчета молекулярных
весов другими методами. Эбулиоскопия и криоскопия. Методы эбу-
лиоскопии и криоскопии основаны на том, что для разбавленных растворов
разность температур кипения или замерзания раствора н растворителя пропор-
циональна числу молей п растворенного вещества:
ДТ = Кп,
где К—криоскопическая или эбулиоскопическая константа растворителя, причем
*	1000ДЯ ’
Здесь Мо — молекулярный вес растворителя, Та — температура кипения (или
плавления) растворителя в °К, ДЯ — скрытая теплота кипения (или плавления)
растворителя в кал/моль.
Значение п можно найти по формуле
с
345
если через с обозначить число граммов вещества растворенного в 1000 г раство-
рителя, а через — молекулярный вес растворенного вещества.
Следовательно,
Молекулярный вес, полученный таким образом, является среднечисловым.
В табл. 11.48—11.49 приведены эбулиоскопические и криоскопические кон-
станты для ряда растворителей.
Осмометрия. Для разбавленных растворов зависимость удельного осмоти-
ческого давления л/с от концентрации с выражается уравнением
л/с = (Л! + Вс + Сс2 + •  •) RT,
где Аг — первый вириальный коэффициент, Лх = —=—.
рт*
Следовательно, (Нт л/с)с^0 =	—. Надежность метода в значительной мере
п
определяется правильным выбором мембран, проницаемых для растворителя
и непроницаемых для полимера. Для количественного определения проницае-
мости растворителя через мембрану пользуются формулой
о _
arg	t	J
где G— проницаемость в ел3 • сек  e—1; S — толщина мембраны в см; е —
ускорение силы тяжести в см • сек ; f — площадь поперечного сечения капил-
ляра в см2; d — плотность растворителя в г/см3; F — площадь мембраны в см2;
Д/г0 и Д/г/ — разности уровней в капилляре соответственно в начальный момент и
в момент времени t. Часто проницаемость мембраны выражают через констан-
ту проницаемости
/ (1g Д/г0 — 1g Д/г/) • 2,303
Р ---------------------------I1/*];
где t — время в часах.
В табл. 11.51 приведены значения проницаемостей различных мембран для
разных растворителей.
Седиментация. Константа седиментации S определяется из формулы
д \ » \
\ dt }\ <о2х )'
где х — отрезок, выражающий в некотором масштабе расстояние между мениском
и максимумом седиментационной границы в ячейке центрифуги в момент време-
ни /; со — скорость оборотов ротора в минуту. Для какой-либо молекулы кон-
станта седиментации зависит от температуры, концентрации полимера в раство-
ре и давления.
Для большинства полимерных систем, как показывает опыт, 1/S и S связаны
линейной функцией с концентрацией с:
_L = ±(1+KsC)> S = S0(l-K*c),
о О0
где So — константа седиментации при с = 0. В течение опыта концентрация по-
лимера в ячейке уменьшается. Во многих случаях это уменьшение может быть
учтено уравнением
с/ — со (хй/х/)2,
где с0 и с/ — концентрации соответственно до начала центрифугирования и в
момент времени t.
346
Для измерения S удобна температура 20’С. Если измерения проводятся
при некоторой температуре Т, то S20 может быть рассчитана из5г по уравнению
*^Й0
о %
Чао
1	^2Qp20
1 -- ОуРу
гдет]г, рг, vT и т]20, р20, о20—соответственно вязкость и плотность растворите-
ля, а также парциальный удельный объем полимера в растворе прн температу-
рах Т и 20° С.
При больших скоростях в сжимаемом растворителе по мере углубления в
более сжатые слои растворителя скорость седиментации понижается. Для расчета
Sx при давлении 1 атм пользуются уравнением
S = S	(1 ~ ”1Р1)
1 P П (1-VpPp) ’
где индекс p означает, что все величины должны быть взяты при давлении р.
Зависимость этих величин от р выражается следующими соотношениями:
Рр = Pi (1 + Рр)>
Пр = Hi (1 + ар),
vp = oj (1 + ур).
Таким образом,
где
SP = S1(l-Kp) + •••,
к = (х+
1 — t'lpl
Значения соответствующих коэффициентов для некоторых растворителей
приведены в табл. II. 54.
Между коэффициентом седиментации S и молекулярным весом М существу-
ет зависимость типа уравнения Куна — Марка — Хувинка
So = KsM'~b.
Константы уравнения зависимости So от М для некоторых полимеров при-
ведены в табл. 11.53.
Диффузия. Макроскопическая направленная диффузия в растворе возникает
de
при наличии градиента концентрации с растворенного вещества в направ-
лении х. Она описывается двумя уравнениями Фика. Первое уравнение слу-
жит также и определением коэффициента диффузии
de
L = —D----
dx
где L — поток вещества, диффундирующего в направлении х (масса вещества,
прошедшего за единицу времени через единицу площади сечения, нормального
к х)\ D — коэффициент диффузии. Знак «минус» указывает, что направление
диффузии соответствует уменьшению концентрации. Для практических целей
используется второй закон Фнка
дс _ п /д2с\
dt	’
347
,,	дс
по которому можно определить D из зависимости от t и расстояния х. Между
коэффициентом диффузии D и молекулярным весом М также существует зависи-
мость типа уравнения Куна— Марка— Хувинка
D = KDM~b,
коэффициенты которого приведены в табл. 11.55.
Коэффициенты диффузии и седиментации позволяют определить молекуляр-
ный вес полимера согласно формуле Сведберга
,.	.* So 7^7
M = MSD=-fr-------:—— ’
ио	1 — ф0
где М — молекулярный вес полимера; Т — температура в °К; R — газовая
постоянная; v — парциальный удельный объем растворенного полимера; р0 —
плотность растворителя.
Кроме того, можно определить молекулярный вес полимера, если известны
толькоSo и [г| ] или D и [г|] по уравнениям
4 =	(Л4 [П]),/а-
Здесь г]0—вязкость растворители; До—эмпирическая константа, причем
До = (3,4 ± 0,2) • 1О~10 эрг/град.
Т а б л иц а 11.41
Значения р (0) для полимеров при различных состояниях поляризации
падающего света
Характеристика частиц	Состояние поляри- зации	Р(9)
Малые изотропные	Вертикально поля-	Р (0) —	1
частицы	ризованный
	Горизонтально по-	Ph (0) =	cos 0
	ляризованный
	Неполяризованный	Ри^ =	у (1 + cos2 0)
Малые анизотроп- ные частицы	Вертикально поля- ризованный	Pv (90°)	3 + 3AV 3-4Av
			1 /6+6Да \ Г	1—д„
	Неполяризованный	Ри (0) =	2 1,6-7Д„ ) [1 + 1+Д„ cos2°]
Большие изотроп-	>	Р (0°) =	1
ные частицы
Большие анизо-	Вертикально поля-	(0°) =	1 + 2/6 62
тропные частицы	ризованный
	То же	(0") =	3/ю 62
	Неполяризованный	ри (0°) =	= 1 4- — §2 10 °
Гауссовы клубки		Ри (°0) =	7 6п = 1 10 N
1°ди ни
Примечание. В формулах обозначено: Ь® — -—ут—; Аи = у—; 50 — анизотропия
звена; N — число звеньев цепи.
348
Таблица .11.42
Абсолютные мутности некоторых растворителей
Растворитель	Длина волны, А	Мутность, см 1 • 10е	Темпера- тура, °C
Бензол	4360	48,3—48,5	25
	5460	16,3	25
Толуол	5460	17,8	25
Сероуглерод	5460	70,0	25
Четыреххлористый
углерод	4360	15,8	30
	5460	5,9	30
	—	5,6	25
Эфир	4360	9,2—10,1	20
	5460	4,1	20
	—	5,6	25
Таблица 11.43
Инкремент показателя преломления некоторых полимеров
Полимер	Растворитель	Т. °C	dri/dc. при		Лите- ратура
			5460 К.	4358 К
Ацетат целлюлозы	Ацетон			0,115		408
Декстран Нитроцеллюлоза с содер- жанием нитрогрупп, %	Вода	25	0,15		237 209
10,98	Ацетон	—	0,0988	0,1022	111
11,89	»	—	0,0985	0,101	111
12,55	»	—	0,095	0,0968	111
13,94	»	—	0,0903	0,093	111
13,96	»	—	0,09	—	111
Полиакриламид	Вода	25	—	0,163	154
Полиакриловая кислота	Диоксан	25	—	0,088	295
	Вода	—	0,140	—	108
Полиакрилонитрил	у-Бутиролактон	25	0,079	—	184
	Диметилформамид	20	0,087	—•	238
	»	25	0,083	—	184
	»	50	0,099	—	238
Полибутадиен	Гексан	25	0,152	—	183
	Циклогексан	25	0,1174	0,114	188
Полибутилметакрилат	Бутанон	23	0,104	—	170
	Изопропанол	20	—	0,1059	435
	»	23,7	—	0,1066	435
	»	25			0,1068	435
	»	31	—	0,1076	435
Поливинилацетат	Ацетон	30	—	0,104	177
	Бутанон	30	—	0,08	349
Поливинилбромид	Циклогексанон	35	0,075	•—	144
	Тетрагидрафуран	20	0,112	—	181
349
Продолж. табл. 11.43
Полимер	Растворитель	Т, °C	dnldc, при		Лите- ратура
			5460 X	4358 А
Поливинилбутиловый эфир	Бутанон	25		0,0792	310
Поливинилизопропало- вый эфир	Бутанон	25			0,0827	310
Поливиниллаурат	Диметилбутан-2,2	25	0,114	0,118	147
Поливинилметиловый эфир	Бутанон	25		0,0944	310
Поливиниловый спирт	Вода	25	0,170	—	317
	»	30	0,164	0,168	318 315'
	»	60	0,1645	0,1695	319
Поливинилоктадециловый эфир	Тетрагидрафуран			0,0674			220
Поливинилпальмитат	Диметилбутан-2,2	25	0,12	0,122	147
Поли-4-винилпиридин	Метанол	25	0,224	—	239
	Этанол	25	0,183			239
Поливинилпирролидон	Вода	25	0,185	0,185	304
	Метанол	25	0,1765			208
	Хлороформ	25	0,108	0,108	304
Поливинилхлорид	Тетрагидрафуран	20	II 1	0,1124	234
Поливинилэтиловый эфир	Бутанон	25	—.	0,0736	310
Полигексаметиленадипа- мид	Крезол	25	—0,016			213
	Дихлоруксусная кислота	25	0,098			213
	То же	50	0,099	—	213
	» »	80	0,104	—	213
	90%-ная муравьи- ная кислота	25	0,145			213
	Октафторпентанол	25	0,192	—	213
Полигексилметакрилат	Бутанон	23	0,105	0,105	167
	Изопропанол	32,6	0,106	0,108	167
Полйдиметилсилоксан	Бензол	20	0,0993	—	191
	Толуол	25	0,094	0,103	418
Поли-2,5-дихлорстирол	Диоксан	20	0,188	—	96
	Этилацетат и эта- нол 15 : 1 по весу)	30,5	0,226		97
Поли-3,4-дихлорстирол	Бутилацетат и бу- танол (13:1 по весу)	32,9	0,169		94
Полиизопрен, 1,4-цис-	Гептан и пропа- нол (78 : 22 по весу)	25	0,162		141
Поли-4,4'-изопропил- идендифениленкарбонат	Хлороформ	20			0,165	179
Полилаурилметакрилат	Амиловый спирт	29,5	0,0718	0,0744	302
	Бутилацетат	23	0,090	0,092	171
	Изопропилацетат	13	0,104	0,107	171
Полиметакриламид	Вода	—	0,209	—	401
Полиметакриловая	Метанол	25	0,134	—	423
кислота	Вода	25	0,142	1	108
850
Продолж. табл. 11.43
Полимер	Растворитель	Т, °C	dn/dc, при		Лнте* ратура
			5460 А	4358 А
Полиметилметакр и л ат	Ацетон	25	0,134	0,136	286
	Ацетонитрил	25	0,137	0,140	185
	Бензол	25	—0,010	0,0398	136
	Бромбензол	25	—0,058	—	152
	а-Бромнафталин	25	—0,147	—-	152
	Бутанон Бутанон и изопро-	25	0,111	—	136
	панол (55 : 45)	23	—•	0,117	172
	Бутилацетат	—	0,097	0,0987	156
	Бутилхлорид	20	0,0898	0,0913	277
	»	30	0,0934	0,0948	277
	» Четыреххлори-	40	0,097	0,0984	277
	стый углерод	25	0,023	—	152
	Хлорбензол	25	—0,026	—	152
	п-Диоксан	25	0,068	—	152
	Изоамилацетат	20	0,0911	0,0931	277
		30	0,0926	0,0945	227
	»	40	0,0942 	0,0959	227
	»	50	0,0957	0,0974	227
Поли-а-метилстирол	Толуол	25	—	0,137	402
Поли-н-октилметакрилат Полипропилен изотакти-	Бутанол	16,8	0,080	0,083	173
ческий	а-Хлорнафталин	125	—0,189± ± 0,005	—	442
	»	140	—0,188	—	165
Полипропиленоксид	Бензол	25	—0,0488	—0,53	109
	Гексан	25	0,0775	0,0755	109
	»	46	0,0887	0,0877	109
	»	57	0,101	0,101	109
	Гептан	40	0,046	0,046	109
	Изооктан	35	0,0655	0,0655	109
Полипропиленсульфид	Хлорбензол	25	—0,0638	—0,0658	109
	Бензол	20	0,100	—	105
Полистирол	»	25	0,106	—	152
	»	40	0,1106	0,116	268
	Бромбензол	25	0,042	—	152
	а-Бромнафталин	25	—0,051	—	152
	Бутанон	20	0,221	—	450
	»	25	0,220	0,231	233
	»	30	—	0,228	204
	Декалин	24	0,129	—	206
		52	0,137	—	206
	»	60	0,138	—	206
		87	0,143	—	206
	»	104	0,147	-1	206
	»	123	0,152	—	206
	»	139	0,155	—	206
	Диоксан	25	0,171	—	411
	Дихлорэтан	20	0,161	—•	354
	Толуол	30	0,109	0,114	204
	Хлороформ	20	—	0,195	352
351
Продолж. табл. 11.43
			dn/dc	, при
Полимер	Растворитель	Т, "С	5460 А	4358 А	Лите- ратура
Полистирол	п-Хлортолуол Четыреххлори-	25	—	0,0925	290
	стый углерод	25	0,146	—	152
Смесь полистирола и
полиизобутилена при
содержании стирола, об. %
0	Хлороформ	20—21	0,073	—	29
23	»	20—21	0,092	—	29
47	»	20—21	0,117	—	29
59		20—21	0,124	—	29
72	»	20—21	0,137	—	29
100	»	20—21	0,160	—	29
Сополимер стирола и ак-
рилонитрила (61,7 мол. % стирола)	Бутанон	30	—	0,203	400
Сополимер стирола и ме-
тилметакрилата при со-
держании стирола, мол. %
100	Бензол	25	0,1086	——	274
76,1	»	25	0,077	—.	274
65,5	»	25	0,0683	—.	274
39,3	»	25	0,0554	—	274
32,1	»	25	0,0447	—	274
19,6	»	25	0,0378	—	274
0	»	25	0,0098	—	274
100	Бутанон	25	0,250	—	274
76,1	»	25	0,215	—.	274
65,6	»	25	0,181	—	274
39,3	»	25	0,177	—	274
32,1	»	25	0,161	—	274
0	»	25	0,121	—	274
100	Этилацетат	25	0,226	—	274
76,1	»	25	0,193	—	274
65,6	»	25	0,178	—	274
39,3	»	25	0,172		274
32,1	»	25	0,158	—	274
19,6	»	25	0,149	—	274
0	»	25	0,120	—	274
Поли-трет-бутилакрила-
МИД	Метанол	—	0,234	—	20
Политрифторхлорэтилен	Мезитилен	145	0,027	—	255
Полиформальдегид	Бензиловый спирт	130	—	0,017	4
	Диметнлформамид	150	-—	0,075	4
	Фенол	100	—	0,027	4
	Хлорфенол	90	—	0,003	4
Полицетилметакрилат	Гептан	25	-- 	0,116	266
Пол иэти л акрилат	Ацетон	25	0,106	0,109	147
Полиэтилметакрилат	Бутанон Бутанон + изо-	23	0,104	—	175
	пропанол (1 : 7)	23	0,107	—	175
352
Продолж. табл. 11.43
Полимер	Растворитель	Т, °C	dn/dc, при		Лите- ратура
			5460 А	4358 А
Поли-2-этилбутилмета- крилат	Бутанон	25	0,102	0,104	201
	Изопропанол	25	0,105	0,109	201
Полиэтилен	Хлорбензол	81	—	0,063	424
	а-Хлорнафталин	90	—0,199	—	140
	»	125	—0,191		140
	»	135	—0,190	—	166
	»	140	—0,191	—	204
Полиэтиленоксид	Бутанон	—	0,094	—	367
	Вода		0,143	—	367
	Диоксан	—	0,045	—	367
	Метанол	-—	0,149	—	367
	Хлороформ + + гексан (0,474 : 1)	20	0,0915		208
Трикарбанилатцеллюлоза	Ацетон	27	0,2033	0,2176	151
Трйкапроатцеллюлоза	Диметилформамнд	41	0,0478	0,0442	296
	Диоксан + вода (100 : 7)	63	0,104			296
Тринитратцеллюлоза	Ацетон	25	—	0,105	263
	Этилацетат	30	——	0,102	263
Этилцеллюлоза	Метанол	25	—	0,13	380
Таблица 11.44
Растворители и их показатели преломления при Т = 25° С
(в порядке возрастания показателя преломления)
Растворители	Показатель преломле- ния	Растворители	Показатель преломле- ния
Трифторуксусная кислота	1,283	«-Гексан	1,372
Трифторэтанол	1,290	2, З-Диметилбутан	1,372
		З-Метилпентан	1,374
Октафтор-1-пентанол	1,316	2-Пропанол	1,375
Додекафтор-1-пентанол	1,316	Изопропнлацетат	1,375
Метанол	1,326	Пропилформиат	1,375
Ацетонитрил	1,342	2-Хлорпропан	1,376
Этиловый эфир	1,352	2-Бутанон	1,377
Ацетон	1,357	Бутиральдегид	1,378
Этнлформиат	1,358	2, 4-Диметилпентан	1,379
Этанол	1,359	Пропиловый эфир	1,379
Метилацетат	1,360	Бутилэтиловый эфир	1,380
Пропионитрил	1,363	Нитрометан	1,380
2,2-Диметилбутан	1,366	Трифторпропанол	1,381
Изопропиловый эфир	1,367	2-Метилгексан	1,382
2-Метилпентан	1,369	Бутнронитрнл	1,382
Муравьиная кислота	1,369	Пропилацетат	1,382
Этилацетат	1,370	Этилпропионат	1,382
Уксусная кислота	1,370	2-Мети л-2-пропанол	1,383
Пропиональдегид	1,371	Пропанол	1,383
23 185	353
Продолж. табл. 11.44
Растворители	Показатель преломле- ния	Растворители	Показатель преломле- ния
Изобутилформиат	1,383	Нонан	1,403
Диэтилкарбонат	1,383	Дипропиламин	1,403
Гептан	1,385	Изоамилацетат	1,403
тргт-Бутанол	1,385	Циклопентан	1,404
Пропионовая кислота	1,385	2-Метил-2-бутанол	1,404
З-Метил гексан	1,386	З-Метил-1 -бутанол	1,404
Пропиламин	1,386	Т етрагидрафуран	1,404
З-Метил-2-бутанон	1,386	Капронитрил	1,405
1-Хлорпропан	1,386	4-Гептанон	1,405
2, 2, З-Триметилбутан	1,387	2-Этоксиэтанол	1,405
о тор-Бутилацетат	1,387	2-Гептанон	1,406
Бутилформиат	1,387	Валериановая кислота	1,406
Изобутилацетат	1,388	Диизобутилен	1,407
2, 2, 4-Триметилпентаи	1,389	Метилциклопентан	1,407
2, З-Д имел ил пентан	1,389	Изоамиловый эфир	1,407
Уксусный ангидрид	1,389	2-Пентанол	1,407
Диизопропиламин	1,390	Трибутилборат	1,407
2-Бутиламин	1,390	Пентанол	1,408
2-Пентанон	1,390	З-Метил-2-бутанол	1,408
3-Пента нон	1,390	Диэтилоксалат	1,408
Нитроэтан	1,390	Декан	1,409
Метил-н-бутират	1,391	4-Метил-2-пентанол	1,409
Бутилацетат	1,392	З-Изопропил-2-пентанон	1,409
2-Нитропропан	1,992	2-Метил-1-бутанол	1,409
4-Мети л-2- пентанон	1,394	Бутирангидрид	1,409
2-Метил-1-пропанол	1,394	Амиловый эфир	1,410
Октан	1,395	Изоамилизовалериат	1,410
Изобутиламин	1,395	1-Хлорпентан	1,410
Валеронитрил	1,395	Аллиловый спирт	1,411
2-Бутанол	1,395	2,4-Диметилдиоксан	1,412
2-Гексанон	1,395	Этиллактат	1,412
2-Хлорбутан	1,395	Диэтилмалонат	1,412
Бутировая кислота	1,396	З-Хлорпропен	1,413
2, 2, 5-Триметилгексан	1,397	Диацетат этиленгликоля	1,413
Дибутиловый эфир	1,397	2-Октанон	1,414
Бутанол	1,397	3-Октанон	1,414 .
Акролеин	1,397	З-Метил-2-гептанон	1,415
1-Хлор-2-метилпропан	1,397	4-Метилдиоксан	1,415
Метакрилонитрил	1,398	1, 2-Пропиленгликоль-1-мо-
З-Метил-2-пентанои	1,398	иобутиловый эфир	1,415
Триэтиламин	1,399	Этилцианацетат	1,415
Бутиламин	1,399	Дибутиламин	1,416
2, 4-Диметил-З-пентанон	1,399	Гексанол	1,416
Изобутил-н-бутират	1,399	2-Пентанол	1,416
1-Нитропропан	1,399	1, 1-Дихлорэтан	1,416
Додекан	1,400	Гептахлордиэтиловый эфир	1,416
Амилацетат	1,400	З-Метоксипропиламин	1,417
1-Хлорбутаи	1,400	Каприлонитрил	1,418
2-Метоксиэтанол	1,400	2-Гептанол	1,418
Пропиональдегид	1,400	Аллиламйн	1,419
2, 2, З-Триметилпентан	1,401	1, 2-Пропиленгликолькарбо-
Р-Метоксипропионитрил	1,401	нат	1,419
Изовалериановая кислота	1,402	2-Гептанол	1,420
		З-Метил-2-пентанол	1,420
354
Продолж. табл. 11.44
Растворители	Показатель преломле- ния	Растворители	Показатель- преломле- ния
2-Этил-1-бутанол	1,420	Циклогексен	1,443
1 - X лор-2-метил-1 -пропен	1,420	Лаурилглицидиловый эфир	1,443
я-Диоксан	1,420	Дибутилмалеат	1,444
Метилциклогексан	1,421	1, З-Бутиленгликольсульфит	1,444
4-Г идрокси-4-метил-2-пента-		1, 2-Дихлорэтан	1,444
НОН	1,421	Гликосульфит	1,444
Гептанол	1,422	Хлороформ	1,444
З-Изопропил-2-гептанон	1,423	1-Хлортетрадекан (техниче-
Циклогексан	1,424	ский)	1,445
2-Бромпропан	1,424	Диэтиленгликоль	1,445
3-Хлор-2-метил-1-пропен	1,425	цис-1, 2-Дихлорэтилен	1,445
Каприловая кислота	1,426	2-Бутилоктил-З-аминопро-
Этиленкарбонат	1,426	пиловый эфир	1,446
Октанол	1,427	2-Метилморфолин	1,446
З-Метил-2-гептанол	1,427	Формамид	1,446
N, N-Диметилформамид	1,427	З-Лаурил-1-гидроксипропи-
Серная кислота	1,427	ламин	1,447
1-Хлороктан	1,428	Диглициловый эфир диэти-
Триизобутилен	1,429	ленгликоля	1,447
N-Метилаланиннитрил	1,429	1-Хлоргексадекан (техни-
1,2-Этандиол	1,429	ческий)	1,448
1-Хлор-2-этилгексан	1,430	Циклогексанон	1,448
Этилциклогексан	1,431	1 -Амино-2-пропанол	1,448
1,2-Пропандиол	1,431	Моно-Р-гидроксиизопропило-
1-Бромпропан	1,431	вый эфир диэтиленглико-
2-Метил-7-этил-4-нонанон	1,433	ЛЯ	1,448
Моноаллиловый эфир этилен-		1-Амино-2-метил-2-пентанол	1,449
гликоли	1,434	Тетрагидрофурфуриловый
Бутиролактон	1,434	эфир	1,450
2-Метил-7-этил-ундеканон	1,435	2-Пропилциклогексанон	1,452
4-н-Пропил-5-этилдиоксан	1,435	2-Аминоэтанол	1,452
1, 2-Дихлоризобутан	1,435	1,4-Бутандиолглицидиловый
1,2-Пропиленгликоль-		эфир	1,452
сульфит	1,435	1-Хлороктадекаи
М-Метилморфолин	1,436	(технический)	1,453
Хлор-трет-бутанол	1,436	2-Бутилциклогексаион	1,453
Эпихлоргидрин	1,436	Этилендиамии	1,454
Монобутиловый эфир три-		2-(Р-Метил)-пропилцикло-
этиленгликоля	1,437	гексанон	1,454
2-Метил-7-этил-4-ноианол	1,438	4-Метилциклогексанол	1,454
5-Этил-2-нонанол	1,438	З-Метилциклогексанол	1,455
6-Этил-З-октанол	1,438	бис-2-Хлорэтиловый эфир	1,455
1, З-Пропандиол	1,438	Циклогексил	1,456
Диэтилмалеат	1,438	2,2-Диметил-2, 2-дипропил-
Дибутилсебацат	1,440	этаноламин	1,456
2-Хлорэтанол	1,440	1,3-Бутандиолглицидиловый
6-Эти л -3-дека иол	1,441	эфир	1,456
1-Хлордодекан (технический)	1,441	1-Хлорэйкозан	1,459
З-Метил-2, 4-пентандиол	1,441	(1, 1,2, 2-Тетраметил)-диэ-
Диметилмалеат	1,441	таноламии	1,459
2-Метил-7-этил-4-ундекаиол	1,442	З-Аминопропанол	1,459
Этилсульфид	1,442	Четыреххлористый углерод	1,459
Мезитилоксид	1,442	3-Метил-5-этил-2, 4-гептан-
Бутилстеарат	1,442	ДИОЛ	1,459
23*
355
Продолж. табл. 11.44
Растворители	Показатель преломле- ния	Растворители	Показатель преломле- ния
2- (р-Этил)-бутилциклогекса-		Фурфуриловый спирт	1,489
иои	1,461	п-Пропилбензол	1,490
2-Метилциклогексаиол	1,461	вшор-Пропилбензол	1,490
N- (н-Бутил)-диэтаноламин	1,461	трет-Бутилбеизол	1,490
-2-Бутилциклогексанол	1,462	Дибутилфталат	1,490
N-P-Гидроксипропилморфо-		Изопропилэтилбензол	1,491
ЛИН	1,462	трет- Б у тилтол у ол	1,491
2- (Р-Этил)-гексилциклогек-		1 -Фенил- 1-гидроксифенил-
санон	1,463	эта и	1,491
2-Этилциклогексаиол	1,463	Октилтолуол	1,492
Фторбензол •	1,463	Дигексилбензол	1,492
Циклогексанол	1,465	л-Ксилол	1,493
л-Фтортолуол	1,465	1, З-Диэтилбензол	1,493
п-Фтортолуол	1,467	Этилбензол	1,493
М-(2-Гидроксиэтил)-2-гидро-		1, 1, 2, 2-Тетрахлорэтаи	1,493
ксибутиламин	1,467	Толуол	1,494
транс- Декагидронафталин	1,468	Бензилэтиловый эфир	1,494
о-Фтортолуол	1,468	трет- Бути лэтилбензол	1,495
М-(2-Гидроксиэтил)-2-гидро-		л-Ксилол	1,495
ксипропиламин	1,469	Гексилэтилбензол	1,495
З-Аллилокси-2-гидроксипро-		1, 4-Диэтилбензол	1,496
пиламии	1,469	2, З-Дихлордиоксаи	1,496
Ди-(2-гидроксибутил)-этанол-	1,469	Мезитилен	1,497
амин		Гексилтолуол	1,497
Ди-(2-Гидроксипропил)-эта-		2-Йодпропан	1,497
ноламин	1,469	Бензол	1,498
2-(а-Гидроксибутил)-цикло-		Пропилбензоат	1,498
гексанол	1,473	а-Пиколин	1,499
1, 2, З-Пропантриол	1,474	1, 2-Диэтилбензол	1,501
Декалин	1,474	Пентахлорэтан	1,501
Трихлорэтилен	1,475	1-Йодпропан	1,502
Ь1-(РТидроксиэтил)-морфо-		о-Ксилол	1,503
ЛИН	1,476	Этилбензоат	1,503
Ди метилсульфоксид	1,476	Р-Пиколин	1,504
цис-Декагидронафталин	1,479	Т етрахлорэтилен	1,504
2-(а-Г идроксиэтил)-цикло-		Фенетол	1,505
гексанол	1,479	Пиридин	1,507
2-Бутилидеициклогексанон	1,481	Йодэтан	1,512
N- (Р-Хлораллил)-морфолин	1,481	Фенилметаллиловый эфир	1,514
w-Додецилфениловый эфир	1,482	Анизол	1,515
н-Додецил-4-трет-бутилфе-		Метилбензоат	1,515
ниловый эфир	1,482	Диаллил фталат	1,517
н-Додецил-4-метилфенило-		Бензилацетат	1,518
вый эфир	1,483	2-Метил-4-треи-бутилфенол	1,521
N-Гидроксиэтил-!, 3-пропан-		Фенилацетонитрил	1,521
диамин	1,483	(Хлор-треш-бутил)-бензол	1,521
Морфолии-N- (этилгидро-		Метилсалицилат	1,522
кси)-этиламин	1,485	Циклогексилтолуол	1,523
2-Этилиденциклогексанон	1,486	Хлорбензол	1,523
Бутилбеизол	1,487	Фурфурол	1,524
Диоктилбензол (90% пара-,		Октахлордиэтиловый эфир	1,524
10% мета-)	1,487	Бензонитрил	1,526
Изопропилбензол	1,489	Тиофеи	1,526
356
Продолж. табл. II .44
Растворители	Показатель преломле- ния	Растворители	Показатель преломле- ния
Нона и хлордиэтиловый эфир	1,529	Бромбензол	1,557
Йодметаи	1,530	о-Нитроанизол	1,560
4-Фенилдиоксан	1,530	л-Толуидин	1,566
З-Фенил-1-пропанол	1,532	Бензилбензоат	1,568
Ацетофенон	1,532	о-Толу ИДИН	1,570
1,2-Дибромэтан	1,538	1 -Метоксифенил-1 -фенилэтан	1,571
Бензиловый спирт	1,538	Анилин	1,583
1, 2, 3, 4-Тетрагидронафта-		о-Хлоранилин	1,586
лин (тетралин)	1,539	Бромоформ	1,587
м-Крезол	1,542	Тиофенол	1,588
л-Ди хлорбензол	1,543.	2, 4-бис- (а-Фенилэтил)-фе-
Бензальдегид	1,544	нилметиловый эфир	1,590
Стирол	1,545	Сероуглерод	1,628
Нитробензол	1,550	1, 1, 2, 2-Тетрабромэтан	1,633
о-Дихлорбензол	1,551	Метиленйодид	1,749
Таблица 11.45
Бинарные смеси растворителей с близкими показателями преломления
и плотностью (при Т = 25° С) [210]
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Ацетон	Этанол	1,357	1,359	0,788	0,786
Этилформиат	Метилацетат	1,358	1,360	0,916	0,935
Этанол	Пропионитрил	1,359	1,363	0,786	0,777
2, 2-Диметилбутан	2-Метилпентан	1,366	1,369	0,644	0,649
2-Метилпентан	н-Гексан	1,369	1,372	0,649	0,655
	2, З-Диметилбутан	1,369	1,372	0,649	0,657
	З-Метилпентан	1,369	1,374	0,649	0,660
2, З-Диметилбутан	н-Гексан	1,372	1,372	0,657	0,655
	З-Метилпентан	1,372	1,374	0,657	0,660
н-Гексан	З-Метилпентан	1,372	1,374	0,655	0,660
Изопропилацетат	2-Хлорпропан	1,375	1,376	0,868	0,865
Метилэтилкетон	Бутиральдегид	1,377	1,378	0,801	0,799
Бутиральдегид	Бутиронитрил х	1,378	1,382	0,799	0,786
Пропиловый эфир	Бутилэтиловый эфир	1,379	1,380	0,753	0,746
2, 4-Диметилпентан	2-Метилгексан	1,379	1,382	0,799	0,786
Пропилацетат	Этилпропионат	1,382	1,382	0,883	0,888
	Изобутилформиат	1,382	1,383	0,883	0,881
	1-Хлорпропан	1,382	1,386	0,883	0,890
Бутиронитрил	2-Метилпропанол-2	1,382	1,383	0,786	0,779
	2-Бутанол	1,382	1,385	0,786	0,781
Этилпропионат	Изобутилформиат	1,382	1,383	0,888	0,881
	1-Хлорпропан	1,382	1,386	0,888	0,890
2-Метилгексан	н-Гептан	1,382	1,385	0,674	0,680
	З-Метил гексан	1,382	1,386	0,674	0,683
2-Метилпропанол-2	mpem-Бутанол	1,383	1,385	0,779	0,781
Пропанол-1	Метилизопропилкетон	1,383	1,386	0,806	0,807
	Метил пропилкетон	1,383	1,387	0,806	0,804
357
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Изобутилформиат	1-Хлорпропан	1,383	1,386	0,881	0,890
	Бутилацетат	1,383	1,387	0,881	0,868
	Бутилформиат	1,383	1,387	0,881	0,888
Диэтиламин	н-Пропиламин	1,384	1,386	0,702	0,713
н-Гептан	З-Метилгексан	1,385	1,386	0,680	0,683
	2, 3, З-Триметилбутан	1,385	1,387	0,680	0,686
	2, 2, 4-Триметилпентан	1,385	1,389	0,680	0,687
	2, З-Диметилпентан	1,385	1,389	0,680	0,691
З-Мети л гексан	2, 3, 3-Т риметилбутан	1,386	1,387	0,683	0,686
	2, 2, 4-Триметилпентан	1,386	1,389	0,683	0,687
	2, З-Диметилпентан	1,386	1,389	0,683	0,691
1-Хлорпропан	Бутилформиат	1,386	1,387	0,890	0,888
Метилизопропилкетон	Пентанон-2	1,386	1,390	0,807	0,802
	Пентанон-3	1,386	1,390	0,807	0,810
к-Пропиламин	Диизопропиламин	1,386	1,390	0,713	0,712
	Бутиламин	1,386	1,390	0,713	0,720
2, 3, З-Триметилбутан	2, 2, 4-Триметилпентан	1,387	1,389	0,686	0,687
	2, З-Диметилпентан	1,387	1,389	0,686	0,691
Бутилацетат	Метил-н-бутират	1,387	1,391	0,868	0,875
Бутилформиат	к-Додекан	1,387	1,391	0,888	0,875
Изобутилацетат	Метил-н-бутират	1,388	1,391	0,871	0,875
	Бутилацетат	1,388	1,392	0,871	0,877
2, 2, 4-Триметил пентан	2, З-Диметилпентан	1,389	1,389	0,687	0,691
Диизопропиламин	Бутиламин	1,390	1,390	0,712	0,720
Пентанон-2	Пентаион-3	1,390	1,390	0,802	0,810
	4-Метилпентанон-2	1,390	1,394	0,802	0,797
	2-Метилпропанол-1	1,390	1,394	0,802	0,798
Пентанон-3	4-Метилпентанон-2	1,390	1,394	0,810	0,797
	2-Метилпропанол-1	1,390	1,394	0,810	0,798
Метил-н-бутират	Бутилацетат	1,391	1,392	0,875	0,877
	2-Хлор бутан	1,391	1,395	0,875	0,868
2-Хлор-2-метилпропан	»	1,392	1,395	0,872	0,868
Бутилацетат		1,392	1,395	0,877	0,868
4-Метил пентанон-2	2-Метилпропанол-1	1,394	1,394	0,797	0,798
	Валеронитрил	1,394	1,395	0,797	0,795
	Бутанол-2	1,394	1,395	0,797	0,803
	Гексанон-2	1,394	1,395	0,797	0,810
	Бутанол-1	1,394	1,397	0,797	0,812
	Метакрилонитрил	1,394	1,398	0,797	0,795
	З-Метилпентанон-2	1,394	1,398	0,797	0,808
2-Мети л пропанол -1	Валеронитрил	1,394	1,395	0,798	0,795
	Бутанол-2	1,394	1,395	0,798	0,803
	Гексанон-2	1,394	1,395	0,798	0,810
	Бутанол-1	1,394	1,397	0,798	0,812
	Метакрилонитрил	1,394	1,398	0,798	0,795
	З-Метилпентанон-2	1,394	1,398	0,798	0,808
н-Октан	2, 2, 5-Триметилгекеан	1,395	1,397	0,698	0,703
Бутанол-2	Бутанол-1	1,395	1,397	0,803	0,812
	Метакрилонитрил	1,395	1,398	0,803	0,795
	З-Метилпентанон-2	1,395	1,398	0,803	0,808
	Диизопропилкетон	1,395	1,399	0,803	0,805
Гексанон-2	Бутанол-1	1,395	1,397	0,810	0,812
	Метакрилонитрил	1,395	1,398	0,810	0,795
358
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
	З-Метилпентанон-2	1,395	1,398	0,810	0,808
	Диизопропилкетон	1,395	1,399	0,810	0,805
Валеронитрил	Метакрилонитрил	1,395	1,398	0,795	0,795
	З-Метилпентанон-2	1,395	1,398	0,795	0,808
	Диизопропилкетон	1,395	1,399	0,795	0,805
Метилбутилкетон	З-Метилпентанон-2	1,395	1,398	0,810	0,808
Изобутиламин	Триэтиламин	1,395	1,399	0,729	0,723
	а-Бутиламин	1,395	1,399	0,729	0,736
2-Хлорбутан	Изобутил-а-бутират	1,395	1,399	0,868	0,860
Бутанол-1	З-Мети л пентанон -2	1,397	1,398	0,812	0,808
	Диизопропилкетон	1,397	1,399	0,812	0,805
2-Хлор-2-метилпропан	Изобутил-а-бутират	1,397	1,399	0,872	0,860
	Амилацетат	1,397	1,400	0,872	0,871
	1-Хлорбутан	1,397	1,400	0,872	0,881
2, 5, 5-Триметилгексан	2, 2, З-Триметилпентан	1,397	1,401	0,703	0,712
Метакрилат	З-Метилпентанон-2	1,398	1,398	0,795	0,808
Метакрилонитрил	Диизопропилкетон	1,398	1,399	0,795	0,805
	2-Метилбутанол-2	1,398	1,404	0,795	0,805
З-Метилпентанон-2	Диизопропилкетон	1,398	1,399	0,812	0,805
Триэтиламин	а-Бутиламин	1,399	1,399	0,723	0,736
	2, 2, З-Триметилпентан	1,399	1,401	0,723	0,712
	а-Нонан	1,399	1,401	0,723	0,714
	Дипропиламин	1,399	1,401	0,723	0,736
а-Бутиламин	а-Додекан	1,399	1,400	0,736	0,746
Изобутил-н-бутират	Амилацетат	1,399	1,400	0,860	0,871
	Изоамилацетат	1,399	1,403	0,860	0,868
	1-Хлорбутан	1,399	1,401	0,860	0,875
1-Нитропропан	Ангидрид пропионовой
	КИСЛОТЫ	1,399	1,400	0,995	1,007
Амилацетат	1-Хлорбутан	1,400	1,400	0,871	0,881
	Тетрагидрафуран	1,400	1,404	0,871	0,885
а-Додекан	Дипропиламин	1,400	1,403	0,746	0,736
	Циклопентан	1,400	1,404	0,746	0,740
1-Хлорбутан	Тетрагидрафуран	1,400	1,404	0,871	0,885
2, 2, З-Триметилбутан	а-Нонан	1,401	1,403	0,712	0,714
Изовалериановая кислота	2-Этоксиэтанол	1,402	1,405	0,923	0,926
	Валериановая кислота	1,402	1,406	0,923	0,936
Дипропиламин	Циклопентан	1,403	1,404	0,736	0,740
	Метилциклопентан	1,403	1,407	0,736	0,744
а-Нонан	Диизобутилен	1,403	1,407	0,714	0,712
Изоамнлацетат	Трибутилборат	1,403	1,407	0,868	0,854
Пентанол-2	2-Метилбутанол-2	1,404	1,404	0,804	0,805
	З-Метилбутанол-1	1,404	1,404	0,804	0,805
	Гептанон-4	1,404	1,405	0,804	0,813
	Гептанон-2	1,404	1,406	0,804	0,811
2-Метилбутанол-2	З-Метилбутанол-1	1,404	1,404	0,805	0,805
	Капронитрил	1,404	1,405	0,805	0,801
	Гептанон-4	1 404	1,405	0,805	0,813
	Гептанон-2	1,404	1,406	0,805	0,811
	Пентанол-1	1,404	1,408	0,805	0,810
	З-Метилбутанол-2	1,404	1,408	0,805	0,815
З-Метилбутанол-1	Капронитрил	1,404	1,405	0,805	0,801
	Гептанон-4	1,404	1,405	0,805	0,813
	Гептанон-2	1,404	1,406	0,805	0,811
359
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
З-Метилбутанол-1	Пентанол-1	1,404	1,408	0,805	0,810
	З-Метилбутанол-2	1,404	1,408	0,805	0,815
Циклопентан	Метилциклопентан	1,404	1,407	0,740	0,744
Капронитрил	Гептанон-4	1,405	1,405	0,801	0,813
	Гептанон-2	1,405	1,406	0,801	0,811
	Пентанол-2	1,405	1,407	0,801	0,804
	Пентанол-1	1,405	1,408	0,801	0,810
	З-Метилбутанол-2	1,405	1,408	0,801	0,815
	4-Метилпентанол-2	1,405	1,409	0,801	0,802
	З-Изопропилпентанон-2	1,405	1,409	0,801	0,808
	2-Метилбутанол-1	1,405	1,409	0,801	0,815
Гептанон-4	Гептанон-2	1,405	1,406	0,813	0,811
	Пентанол-1	1,405	1,408	0,813	0,810
	З-Метилбутанол-2	1,405	1,408	0,813	0,815
	4-Метилпентанол-2	1,405	1,409	0,813	0,802
	З-Изопропилпентанон-2	1,405	1,409	0,813	0,808
	2-Метилбутанол-1	1,405	1,409	0,813	0,815
2-Этилэтанол	Валериановая кислота	1,405	1,406	0,926	0,936
Гептанон-2	Пентанол-1	1,406	1,408	0,811	0,810
	З-Метилбутанол-2	1,406	1,408	0,811	0,815
	4-Метилпентанол-2	1,406	1,409	0,811	0,802
	З-Изопропилпентанон-2	1,406	1,409	0,811	0,808
	2-Этилэтанол	1,406	1,409	0,811	0,815
	2-Метилбутанол-1	1,406	1,409	0,811	0,815
	Амиловый эфир	1,406	1,410	0,811	0,799
Пентанол-2	Пентанол-1	1,407	1,408	0,804	0,810
	З-Метилбутанол-2	1,407	1,408	0,804	0,815
Пентанол-2	4-Метилпентанол-2	1,407	1,409	0,804	0,802
	З-Изопропн л пентанон-2	1,407	1,409	0,804	0,808
	2-Метилбутанол-1	1,407	1,409	0,804	0,815
	Амиловый эфир	1,407	1,410	0,804	0,799
Диизобутилен •	н-Декан	1,407	1,409	0,712	0,726
Трнбутилборат	Изоамилизовалерат	1,407	1,410	0,854	0,853
Пентанол-1	З-Метилбутанол-2	1,408	1,408	0,810	0,815
	4-Мети л пента нол-2	1,408	1,409	0,810	0,802
	З-Изопропилпентанон-2	1,408	1,409	0,810	0,808
	2-Метилбута нол-1	1,408	1,409	0,810	0,815
	Амиловый эфир	1,408	1,410	0,810	0,799
З-Метил бутанол -2	4-Метилпентанол-2	1,408	1,409	0,815	0,802
	З-Изопропилпентанон-2	1,408	1,409	0,815	0,808
	2-Метилбутанол-1	1,408	1,409	0,815	0,815
	Амиловый эфир	1,408	1,410	0,815	0,799
4-Метилпентанол-2	З-Изопропилпентанон-2	1,409	1,409	0,802	0,808
	2-Метилбутанол-1	1,409	1,409	0,802	0,815
	Амиловый эфир	1,409	1,410	0,802	0,799
3-Изопропилпентанон-2	2-Метилбутаиол-1	1,409	1,409	0,808	0,815
	Амиловый эфир	1,409	1,410	0,808	0,799
2-Мети лбутанол -1	» »	1,409	1,410	0,815	0,799
Изоамилизовалерат	Пропен-2-ол-1	1,410	1,411	0,853	0,847
Амиловый эфир	Октанон-2	1,410	1,414	0,799	0,814
2, 4-Диметилдиоксан	З-Хлорпропен	1,412	1,413	0,935	0,932
	Капроновая кислота	1,412	1,415	0,935	0,923
Диэтилмалонат	Этилцианоацетат	1,412	1,415	1,051	1,056
360
Продолж. табл. П.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
3-Хлор пропен	Капроновая кислота	1,413	1,415	0,932	0,923
Октанон-2	З-Метилгептанон-2	1,414	1,415	0,814	0,818
	Гексанол-1	1,414	1,416	0,814	0,814
	Пентанол-2	1,414	1,416	0,814	0,826
	Каприлнитрил	1,414	1,418	0,814	0,810
	Гептаиол-2	1,414	1,418	0,814	0,818
Октанон-3	З-Метилгептанон-2	1,414	1,415	0,830	0,818
	Пентанол-2	1,414	1,416	0,830	0,826
З-Метилгептанон-2	Гексанол-1	1,415	1,416	0,818	0,814
	Пентанол-2	1,415	1,416	0,818	0,826
	Каприлнитрил	1,415	1,418	0,818	0,810
	Гептанол-2	1,415	1,418	0,018	0,818
Гексанол-1	Пентанол-2	1,416	1,416	0,814	0,826
	Каприлнитрил	1,416	1,418	0,8П	0,810
	Гептанол-2	1,416	1,418	0,814	0,818
	З-Метилпентанол-2	1,416	1,420	0,814	0,823
	2-Этилбутанол-1	1,416	1,420	0,814	0,829
Пентанол-2	Гептанол-2	1,416	1,418	0,826	0,818
	З-Метилпентанол-2	1,416	1,420	0,826	0,823
	2-Этилбутанол-1	1,416	1,420	0,826	0,829
Дибутиламин	Аллиламин	1,416	1,419	0,756	0,758
Каприлонитрил	Гепта нол-2	1,418	1,418	0,810	0,818
	З-Метилпентанол-2	1,418	1,420	0,810	0,823
	Гепта нол-1	1,418	1,422	0,810	0,818
Гептанол-2	З-Метил пента нол -2	1,418	1,420	0,818	0,823
	2-Этилбутанол-1	1,418	1,420	0,818	0,829
	Гептанол-1	1,418	1,422	0,818	0,818
	З-Изопропилпентанон-2	1,418	1,423	0,818	0,815
Аллиламин	Метилциклогексан	1,419	1,421	0,758	0,765
З-Метилпентанол-2	2-Этилбутанол-1	1,420	1,422	0,823	0,829
	Гепта нол-1	1,420	1,422	0,823	0,818
	З-Изопропилпентанон-2	1,420	1,423	0,823	0,815
2-Этилбутанол-1	Гептанол-1	1,420	1,422	0,829	0,818
	З-Изопропилпентанон-2	1,420	1,423	0,829	0,815
Метилциклогексан	Циклогексан	1,421	1,424	0,765	0,774
Гептанол-1	З-Изопропилпентанон-2	1,422	1,42!	0,818	0,815
З-Изопропилпентанон-2	Октанол-1	1,423	1,427	0,815	0,821
	З-Метилпентанол-2	1,423	1,427	0,815	0,824
3-Хлор-2-метилпропен-1	Каприловая кислота	1,425	1,426	0,917	0,905
Каприловая кислота	N-Метилаланиннитрил	1,426	1,429	0,905	0,895
Октан ол-1	З-Метилпентанол-2	1,427	1,427	0,821	0,824
1-Хлороктан	1-Хлор-2-этилгексан	1,428	1,430	0,867	0,872
2-Метил-7-этилнонан	2-Метил-7-этилундека-
	НОН	1,433	1,435	0,830	0,832
Бутиролактон	Хлор-трет-бутанол	1,434	1,436	1,051	1,059
	Пропандиол-1,3	1,434	1,438	1,051	1,049
	Диэтилмалеат	1,434	1,438	1,051	1,064
4-н-Пропил-5-этилдио-	N -Метил м орфол и н	1,435	1,436	0,927	0,924
ксан
2-Метил-7-этилендека -	2-Метил-7-этилнона-	1,435	1,438	0,832	0,829
нон-4	нол-4
	6-Этилионанол-2	1,435	1,438	0,832	0,836
6-Этилоктанол-З	5-Этилнонанол-2	1,435	1,438	0,832	0,830
361
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Хлор-трет-бутанол	Пропандиол-1, 3	1,436	1,438	1,059	1,049
	Диэтилмалеат	1,436	1,438	1,059	1,064
М-Метилморфолин	Дибутилсебацат	1,436	1,440	0,924	0,932
2-Метил-7-этилнонаиол-4	5-Этилнонанол-2	1,438	1,438	0,829	0,830
	6-Этилоктанол-З	1,438	1,438	0,829	0,836
	Бутантиол-1	1,438	1,440	0,829	0,837
	2-Метил-7-этилундека-	1,438	1,442	0,829	0,829
	нол-4 Этилсульфид	1,438	1,442	0,829	0,831
	6-Этилдеканол-3	1,438	1,441	0,829	0,838
5-Этилнонанол-2	6-Этилдеканол-З	1,438	1,441	0,830	0,838
	Бутаитиол-1	1,438	1,440	0,830	0,837
	2-Метил-7-этилундека-	1,438	1,442	0,830	0,829
	нол-4 Этилсульфид	1,438	1,442	0,830	0,831
Пропандиол-1, 3 Метилсалицилат	Диэтилмалеат	1,438	1,438	1,049	1,064
	2-Метил-7-этилундека- нол-4	1,438	1,442	0,836	0,829
	Этилсульфид	1,438	1,442	0,836	0,831
	Бутантиол-1	1,438	1,442	0,836	0,837
Этил- (З-этил)-пентил-	6-Этилдекаиол-З	1,438	1,441	0,836	0,838
карбиноль
Бутантиол-1	6-Этилдеканол-З	1,440	1,441	0,836	0,838
	2-Метил-7-этилуидека- нол-4	1,440	1,442	0,836	0,829
	Этилсульфид	1,440	1,442	0,837	0,831
	Мезитилоксид	1,440	1,442	0,837	0,850
6-Этилдеканол-4	Этилсульфид	1,441	1,442	0,838	0,831
	Мезитилоксид	1,441	1,442	0,838	0,850
1-Хлордодекан (тгхни-	»	1,441	1,442	0,862	0,850
ческий)
	Бутилстеарат	1,441	1,442	0,862	0,854
	1-Хлортетрадекан (тех-	1,441	1,445	0,862	0,858
2-Метил-7-этилундека-	нический) Этилсульфид	1,442	1,442	0,829	0,831
нол-4
	(3- (а-Бутилоктил)- оксипропиламин-1	1,442	1,446	0,829	0,842
Мезитилоксид	Бутилстеарат	1,442	1,442	0,850	0,854
	1-Хлортетрадекан	1,442	1,445	0,850	0,858
	(технический) 3-(а-Бутилоктил-)-окси-	1,442	1,446	0,850	0,842
Бутилстеарат	пропиламин-1 1-Хлортетрадекан	1,442	1,445	0,854	0,858
	(технический) 3-(а-Бутилоктил)-окси- пропиламин-1	1,442	1,446 1,446	0,854	0,842
Этилсульфид	3- (а-Бутилоктил-) окси-	1,442		0,854	0,842
1, З-Бутиленгликольсуль- фнт	пропиламин-1 1, 2-Дихлорэтан	1,444	1,444	1,231	1,245
	транс-Ху 2-дихлорэти- лен	1,444	1,444	1,231	1,257
362
Продолж. табл. 11.45
Компоненты смеси		Показатели преломления компонентов		Плотность компонентов
1, 2-Дихлорэтан	транс-1, 2-Дихлорэти- лен	1,444	1,444	1,245	1,257
1 - Хлортетрадекан (технический)	3-(а-Бутилоктил)-окси- пропиламин	1,445	1,446	0,857	0,842
	1-Хлоргексадекан ( технический)	1,445	1,448	0,857	0,859
Диэтиленгликоль	Формамид	1,445	1,448	1,128	1,129
	Этиленгликольдиглици- диновый эфир	1,445	1,447	1,128	1,134
3-(а-Бутилоктил)-оксипро- пиламин-1	З-Лаурилоксипропил- амин-1	1,446	1,447	0,842	0,840
Формамид	Этиленгликольдиглици- диновый эфир	1,446	1,447	1,129	1,134
2-Метилморфолин	Циклогексанон	1,446	1,448	0,951	0,943
	1-Аминопропанол-2	1,446	1,448	0,851	0,961
Ди пропиленгли кольмоно- оксиэтиловый эфир	Тетрагидрофурфу- риловый спирт	1,446	1,450	1,043	1,050
1-Амино-2-метил пента-	2-Бутилциклогексанон-1	1,449	1,453	0,904	0,901
нол-2 Тетрагидрофурфурилрвый спирт	Дипропиленгликольмо- нооксиэтиловый эфир	1,450	1,452	1,050	1,047
З-Метил-5-этилгептаиди- ол-2, 4	2-Пропилциклогекса- нон-1	1,452	1,452	0,922	0,923
	4-Метилциклогекса- нон-1	1,452	1,454	0,922	0,908
	З-Метилциклогексанол	1,452	1,455	0,922	0,913
	2, 2-Диметил-2, 2-ди- пропилдиэтаноламин	1,452	1,456	0,922	0,922
2-Пропилциклогексанон-2	4-Метилциклогексанол	1,452	1,454	0,923	0,908
	З-Метилциклогексанол	1,452	1,455	0,923	0,913
	2, 2-Диметил-2, 2-дипро- пилдиэтаноламин	1,452	1,456	0,923	0,922
2-Пропилциклогексанон-1	1,8-Синеол	1,452	1,456	0,923	0,921
4-Метилциклогексанол	2, 2-Диметил-2, 2-ди- пропилэтаноламин	1,454	1,456	0,908	0,922
З-Метилциклогексанол	2, 2-Диметил-2, 2-ди- пропилэтаноламин	1,455	1,456	0,913	0,922
Циклогексиламин	1-Хлорэйкозан (техни- ческий)	1,456	1,459	0,862	0,872
	Масляная кислота	1,459	1,459	0,872	0,887
Масляная кислота	З-Метил-5-этилнонан- диол	1,459	1,459	0,887	0,902
	2-(Р-Этил)-бутилцикло- гексанон-1	1,459	1,461	0,887	0,892
	2-Бути лци клогексанол-1	1,459	1,462	0,887	0,898
	2-(Р-Этил)-гексилцикло- гексанон	1,459	1,463	0,887	0,892
(1, 1-2, 2-Тетраметил)-	1-Аминопропанол	1,459	1,459	0,973	0,965
диэтаноламин	М-(я-Бутил)-диэтанола- мин	1,459	1,461	0,973	0,965
З-Метил-5-этилнонандиол	2-(|3-Этил)-бутилцикло- гексанон-1	1,459	1,461	0,902	0,892
363
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
З-Метил-5-этилнонанднол	2-Бутилциклогексанол-1 2-(Р-Этил)-гексилцикло-	1,459	1,462	0,902	1 0,898
	гексанон	1,459	1,463	0,903	0,892
2-(Р-Этил)-бутилцикло- гексанон-1	2-Этилциклогексанол-1 2, 4-бис-(а-Фенилэтил)- фенилметиловый	1,459	1,463	0,902	0,898
	эфир 2-(₽-Этил)-гексилцикло-	1,461	1,462	0,892	0,898
	гексанон	1,461	1,463	0,892	0,892
#-(н-Бутил)-диэтанол- амнн	Циклогексанол	1,461	1,465	0,965	0,968
2-Бутилциклогексанол-1	2-Этилцнклогексанол-1 2-(Р-Этил)- гексилцикло-	1,462	1,463	0,898	0,908
	гексанон	1,462	1,463	0,898	0,892
N-0-Оксипропилморфолин	Фторбензол	1,462	1,463	1,013	1,020
Фторбензол	Этанолбутанол-2-амин	1,463	1,467	1,020	1,027
л-Фтортолуол	п-Фтортолуол	1,465	1,467	0,994	0,994
1-а-Пинен	о-Фтортолуол транс-Декагидронафта-	1,465	1,468	0,994	0,995
	ЛИН	1,465	1,468	0,855	0,867
п-Фтортолуол Этанолбутанол-2-амин	о-Фтортолуол Этанол-изопропанол-	1,467	1,468	0,994	0,995
	амин З-Аллоксн-2-оксипро-	1,467	1,468	1,027	1,042
	пнламин-1 [Ди-(2-окснбутил) ]-эта-	1,467	1,469	1,027	1,017
	ноламин [Ди-(2-оксипропил) ]-	1,467	1,469	1,027	1,018
	этаноламин Этанол-1-метилизопро-	1,467	1,469	1,027	1,042
Этанол-изопропаноламин	паноламин f Ди-(2-оксипропил) ]-	1,467	1,470	1,027	1,029
	этаноламин Этанол-1 -метилизопро-	1,468	1,469	1,042	1,042
З-Аллоксн-2-оксипро-	паноламин [Ди-(2-оксибутил) ]-эта-	1,468	1,470	1,042	1,029
пиламин	ноламин Эта нол -1 -метил изопро-	1,469	1,469	1,017	1,018
	паноламин Эталон-1 -метилизопро-	1,469	1,470	1,017	1,029
Ди-(2-оксипропнл) ]-эта-	паноламин Этанол-1-метилизопро-	1,469	1,470	1,018	1,029
ноламин	паноламин	1,469	1,470	1,042	1,029
Чис-Декагидронафталин	1-Метокснбутен-1 н-Додецил-4-трет-бу-	1,479	1,480	0,893	0,902
	тнлфениловый эфир	1,479	1,482	0,893	0,881
	н-Додецнлфеннловый эфир	1,479	1,482	0,893	0,891
	4-Додецил-4-метилфени- ловый эфир	1,479	1,483	0,893	0,889
1-н-Додецил-4-трет-бу- тнлфениловый эфир	н-Додецилфеннловый эфир	1,482	1,482	0,881	0,891
	н-Додецнл -4-метил -фе- ниловый эфир	1,482	1,483	0,881	0,889
364
Продолж. табл. П.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
н-Додецилфениловый	н-Додецил-4-метилфе-
эфир	ниловый эфир	1,482	1,483	0,891	0,889
Бутилбеизол	Диоктилбензол	1,487	1,487	0,856	0,856
	л-Кумол	1,487	1,488	0,856	0,853
	Изопропилбензол	1,487	1,489	0,856	0,857
	трет-Бутл кумол	1,487	1,490	0,856	0,856
	н-Пропилбензол	1,487	1,490	0,856	0,856
	emop-Бутилбеизол	1,487	1,490	0,856	0,856
	Г ексил-л-ксилол	1,487	1,490	0,856	0,860
	трет-Бутилбеизол	1,487	1,490	0,856	0,862
	Изопропилбутилбензол	1,487	1,491	0,8б6	0,856
л-Кумол	Изопропилбензол	1,488	1,489	0,853	0,857
	трет- Бути лкумол	1,488	1,490	0,853	0,856
	н-Пропилбензол	1,488	1,490	0,853	0,858
	emop-Бутилбеизол	1,488	1,490	0,853	0,858
	Г ексил-л-ксилол	1,488	1,490	0,853	0,860
	трет-Б ути л кумол	1,488	1,490	0,853	0,862
	Изопропилэтилбеизол	1,488	1,491	0,853	0,856
	трет- Бутилтолуол	1,488	1,491	0,853	0,858
	Гексилкумол	1,488	1,492	0,853	0,863
	Октилтолуол	1,488	1,492	0,853|	0,866
Изопропилбензол	mpem-Бутилкумол	1,489	1,490	0,857	0,856
	н-Пропилбензол	1,489	1,490	0,857,	0,858
	трет-Бутилбеизол	1,489	1,490	0,857	0,858
	Г ексил-л-ксилол	1,489	1,490	0,857	0,860
	трет-Бутилбеизол	1,489	1,490	0,857	0,862
	Изопропилбутилбензол	1,489	1,491	0,857	0,856
	трет- Бутилтолуол	1,489	1,491	0,857	0,858
mpem-Бутилкумол	н-Пропилбензол	1,490	1,490	0,856	0,858
	о тор-Бутилбеизол	1,490	1,490	0,856	0,858
	Гексил-л-ксилол	1,490	1,490	0,856	0,860
	mpem-Бутилбензол	1,490	1,490	0,856	0,862
	Изопропилбутилбензол	1,490	1,491	0,856	0,856
	mpem-Бутилтолуол	1,490	1,491	0,856	0,858
	Гексилкумол	1,490	1,492	0,856	0,863
	Октилтолуол	1,490	1,492	0,856	0,866
	Октилкумол	1,490	1,492	0,856	0,869
	Ди гекси лбензол	1,490	1,492	0,856	0,870
	п- Ксилол	1,490	1,493	0,856	0,857
	1,3-Диэтилбензол	1,490	1,493	0,856	0,860
	трет-Бутил-лгксилол	1,490	1,493	0,856	0,862
	Этилбензол	1,490	1,493	0,856	0,863
	Октилэтилбензол	1,490	1,493	0,856	0,866
	Изопропил-л-ксилол	1,490	1,494	0,856	0,860
	Толуол	1,490	1,494	0,856	0,862
н-Пропилбеизол	втор-Бутилбензол	1,490	1,490	0,858	0,858
	Гексил-л-ксилол	1,490	1,490	0,858	0,960
	mpem-Бутилбензол	1,490	1,490	0,858	0,862
	Изопропилбутилбензол	1,490	1,491	0,858	0,856
	mpem-Бутилтолуол	1,490	1,491	0,858	0,858
	Гексилкумол	1,490	1,492	0,858	0,863
	Октилтолуол	1,490	1,492	0,858	0,866
	Октилкумол	1,490	1,492	0,858	0,869
365
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
н-Пропилбензол	Дигексилбензол	1,490	1,492	0,858	0,870
	п- Ксилол	1,490	1,493	0,858	0,857
	1,3-Диэтилбензол	1,490	1,493	0,858	0,860
	mpem-Бутил-л-ксилол	1,490	1,493	0,858	0,862
	Этилбензол	1,490	1,493	0,858	0,863
	Октилэтилбензол	1,490	1,493	0,858	0,866
	Изопропил-л ксилол	1,490	1,494	0,858	0,860
	Толуол	1,490	1,494	0,858	0,862
в/пор-Бутилбензол	Гексил-л-ксилол	1,490	1,490	0,858	0,860
	mpem-Бутилбензол	1,490	1,490	0,858	0 862
	Изопропилбутилбензол	1 490	1,491	0,858	0,856
	трет-Бу ти лтол уол	1,490	1,491	0,858	0,858
	Гексилкумол	1,490	1,492	0,858	0,863
	Октилтолуол	1,490	1,492	0,858	0,866
	Октилкумол	1,490	1,492	0,858	0,869
	Дигексилбензол	1,490	1,492	0,858	0,870
	п-Ксилол	1,490	1,493	0,858	0,857
	1,3-Диэтилбензол -	1,490	1,493	0,858	0,860
	mpem-Бутил-л-ксилол	1,490	1,493	0,858	0,862
	Этилбензол	1,490	1,493	0,858	0,863
	Октилэтилбензол	1,490	1,493	0,858	0,866
	Изопропил-л-ксилол	1,490	1,494	0,858	0,860
	Толуол	1,490	1,494	0,858	0,862
Гексил-л-ксилол	третп-Бутилбензол	1,490	1,490	0,860	0,862
	Изопропилбутилбензол	1,490	1,491	0,860	0,856
	mpem-Бутилтолуол	1,490	1,491	0,860	0,858
	Гексилкумол	1,490	1,492	0,860	0,863
	Октилтолуол	1,490	1,492	0,860	0,866
	Октилкумол	1,490	1,492	0,860	0,869
	Дигексилбензол	1,490	1,492	0,860	0,870
	п-Ксилол	1,490	1,493	0,860	0,857
	1,3-Диэтилбензол	1,490	1,493	0,860	0,860
	mpem-Бутил-л-ксилол	1,490	1,493	0,860	0,862
	Этилбензол	1,490	1,493	0,860	0,863
	Октилэтилбензол	1,490	1,493	0,860	0,866
	Изопропил-л-ксилол	1,490	1,494	0,860	0,860
	Толуол	1,490	1,494	0,860	0,862
трет-Бутилбензол	Изопропилбутилбензол	1,490	1,491	0,862	0,856
	mpem-Бутилтолуол	1,490	1,491	0,862	0,858
	Гексилкумол	1,490	1,492	0,862	0,863
	Октилтолуол	1,490	1,492	0,862	0,866
	Октилкумол	1,490	1,492	0,862	0,869
	Дигексилбензол	1,490	1,492	0,862	0,870
	п- Ксилол	1,490	1,493	0,862	0,857
	1, З-Диэтилбензол	1,490	1,493	0,862	0,860
	mpem-Бутил-л-ксилол	1,490	1,493	0,862	0,862
	Этилбензол	1,490	1,493	0,862	0,863
	Октилэтилбензол	1,490	1,493	0,862	0,866
	•Изопропил-л-ксилол	1,490	1,494	0,862	0,860
	Толуол	1,490	1,494	0,862	0,862
Изопропилбутилбензол	тре т-Бутилтолуол	1,491	1,491	0,856	0,858
	Гексилкумол	1,491	1,492	0,856	0,863
	Октилтолуол	1,491	1,492	0,856	0,866
366
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Изопропилбутиленбензол	Октил кумол	1,491	1,492	0,856	0,869
	Дигексилбензол	1,491	1,492	0,856	0,870
	л-Кси лол	1,491	1,493	0.856	0,857
	1, З-Диэтилбензол	1,491	1,493	0,856	0,860
	mpem-Бутил-л-ксилол	1,491	1,493	0,856	0,862
	Этилбензол	1,491	1,493	0,856	0,863
	Октилэтилбензол	1,491	1,493	0,856	0,866
	Изопропил-л-ксилол	1,491	1,494	0,856	0,860
	Толуол	1,491	1,494	0,856	0,862
	трет-Б утилэтилбензол	1,491	1,495	0,856	0,854
	л-Ксилол	1,491	1,495	0,856	0,860
	Г ексилэтилбензол	1,491	1,495	0,856	0,868
mpem-Бутилтолуол	Гексилкумол	1,491	1,492	0,858	0,863
	Октил толуол	1,491	1,492	0,858	0,866
	Октнлкумол	1,491	1,492	0,858	0,869
	Дигексилбензол	1,491	1,492	0,858	0,870
	п-Ксилол	1,491	1,493	0,858	0,857
	1, 3-Диэтилбензол	1,491	1,493	0,858	0,860
	трет-Бутил-.и-Ксилол	1,491	1,493	0,858	0,862
	Этилбензол	1,491	1,493	0,858	0,863
	Октилэтилбензол	1,491	1,493	0,858	0,866
	Изопропил-.и-ксилол	1,491	1,494	0,858	0,860
	Толуол	1,491	1,494	0,858	0,862
	трет-Бутил эти лбензол	1,491	1,495	0,858	0,854
	л-Ксилол	1,491	1,495	0,858	0,860
	Г ексилэтилбензол	1,491	1,495	0,858	0,868
1 -Фенил-1 -оксифениловый	1, З-Диморфолилпропа-
эфир	нол-2	1,491	1,493	1,081	1,094
Гексилкумол	Октилтолуол	1,492	1,492	0,863	0,866
	Октилкумол	1,492	1,492	0,863	0,869
	Дигексилбензол	1,492	1,492	0,863	0,870
	п-Ксилол	1,492	1,493	0,863	0,857
	1, З-Диэтилбензол	1,492	1,493	0,863	0,860
	mpem-Бутил-.и-ксилол	1,492	1,493	0,863	0,862
	Этилбензол	1,492	1,493	0,863	0,863
	Октилэтилбензол	1,492	1,493	0,863	0,866
	Изопропил-.и-ксилол	1,492	1,494	0,863	0,860
	Толуол	1,492	1,494	0,863	0,862
	трет-Бутилэтилбензол	1,492	1,495	0,863	0,854
	м-Ксилол	1,492	1,495	0,863	0,860
	Гексилэтилбензол	1,492	1,495	0,863	0,868
	1, 4-Диэтилбензол	1,492	1,496	0,863	0,858
	Изопропилбензол	1,492	1,498	0,863	0,857
Дигексилбензол	Октилкумол	1,492	1,492	0,870	0,869
	л-Ксилол	1,492	1,493	0,870	0,857
	1, З-Диэтилбензол	1,492	1,493	0,870	0,860
	трет-Бутил-.и-ксилол	1,492	1,493	0,870	0,862
	Этилбензол	1,492	1,493	0,870	0,863
	Октилэтилбензол	1,492	1,493	0,870	0,866
	Изопропил-.и-ксилол	1,492	1,494	0,870	0,860
	Толуол	1,492	1,494	0,870	0,862
	.и-Ксилол	1,492	1,495	0,870	0,860
	Гексилэтилбензол	1,492	1,495	0,870	0,868
367
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Дигексилбензол	1,4-Диэтилбензол	1,492	1,496	0,870	0,858
	Изопропилбензол	1,492	1,498	0,870	0,857
Октилтолуол	Октилкумол	1,492	1,492	0,866	0,869
	Дигексилбензол	1,492	1,492	0,866	0,870
	п-Ксилол	1,492	1,493	0,866	0,857
	трет-Бутил-д«-ксилол	1,492	1,493	0,866	0,862
	Этилбензол	1,492	1,493	0,866	0,863
	Октилэтилбензол	1,492	1,493	0,866	0,866
	Изопропил-д<-ксилол	1,492	1,494	0,866	0,860
	Толуол	1,492	1,494	0,866	0,862
	трет- Бути лэти лбензол	1,492	1,495	0,866	0,854
	м- Ксилол	1,492	1,495	0,866	0,860
	Гексилэтилбензол	1,492	1,495	0,866	0,868
	1, 4-Диэтилбензол	1,492	1,496	0,866	0,858
	Изопропилбензол	1,492	1,498	0,866	0,857
Октилкумол	л-Ксилол	1,492	1,493	0,866	0,857
	1, 3-Диэтилбензол	1,492	1,493	0,866	0,860
	тргт-Бутил-д«-ксилол	1,492	1,493	0,866	0,862
	Этилбензол	1,492	1,493	0,866	0,863
	Октилэтилбензол	1,492	1,493	0,866	0,866
	Изопропил-д<-ксилол	1,492	1,494	0,866	0,860
	Толуол	1,492	1,494	0,866	0,862
	трет-Бутилэтилбензол	1,492	1,495	0,866	0,854
	м-Ксилол	1,492	1,495	0,866	0,860
	Гексилэтилбензол	1,492	1,495	0,866	0,868
	1, 4-Диэтилбензол	1,492	1,496	0,866	0,858
	Изопропилбензол	1,492	1,498	0,866	0,857
Я-Ксилол	1, 3-Диэтилбензол	1,493	1,493	0,857	0,860
	трет-Бутил-м-ксилол	1,493	1,493	0,857	0,862
	Этилбензол	1,493	1,493	0,857	0,863
	Октилэтилбензол	1,493	1,493	0,857	0,866
	Изопропил-зг ксилол	1,493	1,494	0,857	0,860
	Толуол	1,493	1,494	0,857	0,862
	трст-Бутилэтилбензол	1,493	1,495	0,857	0,854
	д<-Ксилол	1,493	1,495	0,857	0,860
	Гексилэтилбензол	1,493	1,495	0,857	0,868
	1, 4-Диэтилбензол	1,493	1,496	0,857	0,858
	Мезитилен	1,493	1,497	0,857	0,861
	Гексилтолуол	1,493	1,497	0,857	0,870
	Изопропилбензол	1,493	1,498	0,857	0,857
1, 3-Диэтилбензол	трет-Бутил-дг-ксилол	1,493	1,493	0,860	0,862
	Этилбензол	1,493	1,493	0,860	0,863
	Октилтолуол	1,493	1,493	0,860	0,866
	Октилэтилбензол	1,493	1,493	0,860	0 866
	Изопропил-дг-ксилол	1,493	1,494	0,860	0,860
	Толуол	1,493	1,494	0,860	0,862
	трет-Бутилэтилбензол	1,493	1,495	0,860	0,854
	м- Ксилол	1,493	1,495	0,860	0,860
	1, 4-Диэтилбензол	1,493	1,496	0,860	0,858
	Мезитилен	1,493	1,497	0,860	0,861
	Гексилтолуол	1,493	1,497	0,860	0,870
	Изопропилбензол	1,493	1,498	0,860	0,857
mpem-Бутил-лгксилол	Этилбензол	1,493	1,493	0,862	0,863
368
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
трет-Бути л-л-кси лол	Октилэтилбензол	1,493	1,493	0,862	0,866
	Изопропил-л-ксилол	1,493	1,494	0,862	0,860
	Толуол	1,493	1,494	0,862	0,862
	тре/п-Бутилэтилбензол	1,493	1,495	0,862	0,854
	л-Ксилол	1,493	1,495	0,862	0,860
	Г ексилэтилбензол	1,493	1,495	0,862	0,868
	1, 4-Диэтилбензол	1,493	1,496	0,862	0,858
	Мезитилен -	1,493	1,497	0,862	0 861
	Гексилтолуол	1,493	1,497	0,862	Q.870
	Изопропилбензол	1,493	1,498	0,862	0 857
Этилбензол	Октилэтилбензол	1,493	1,493	0,863	0 866
	Изопропил-л-кеилол	1,493	1,494	0,863	0.860
	Толуол	1,493	1,494	0,863	0,862
	трет Бутилэтилбензол	1,493	1,495	0,863	0.854
	л Ксилол	1.493	1,195	0,863	0,860
	Ге ксилэтил бензол	1,493	1,495	0,863	0,863
	1, 4 Диэтилбензол	1,493	1,496	0,863	0,858
	Мезитилен	1,493	1,497	0.863	0.861
	Гексилтолуол	1,493	1,497	0,863	0 870
	Изопропилбензол	1,493	1,498	0,863	0,857
Октилэтилбензол	Изопропил-л-ксилол	1,493	1,494	0,866	0,860
	Толуол	1,493	1,494	0,866	0,860
	трда’-Бутилэтилбензол	1,493	1,495	0,866	0,854
	.и-К си лол	1,493	1,495	0,866	0,860
	Г ексилэтилбензол	1,493	1,495	0,866	0,868
	1, 4-Лиэтилбензол	1,493	1,496	0,866	0,858
	Мезитилен	1,493	1,497	0,866	0,861
	Гексилтолуол	1,493	1,497	0,866	0,870
	Изопропилбензол	1,493	1,498	0,866	0,857
Изопропил-л-ксилол	Толуол	1,494	1,494	0,860	0,862
	отрот-Бутилэтилбензол	1,494	1,495	0,860	0,854
	м-Ксилол	1,494	1,495	0,860	0,860
Изопропил-л-ксилол	Г ексилэтилбензол	1,494	1,495	0,860	0,868
	1, 4-Диэтилбензол	1,494	1,496	0,860	0,858
	Мезитилен	1,494	1,497	0,860	0,861
	Гексилтолуол	1,494	1,497	0,860	0,870
	Бензол	1,494	1,498	0,860	0,874
Толуол	трет-Бутилэтилбензол	1,494	1,495	0,862	0,854
	л-Ксилол	1,494	1,495	0,862	0,860
	Гексилэтилбеизол	1,494	1,495	0,862	0,868
	1, 4-Диэтилбензол	1,494	1,496	0,862	0,858
	Мезитилен	1,494	1,497	0,862	0,861
	Гексилтолуол	1,494	1,497	0,862	0,870
	Бензол	1,494	1,498	0,862	0,874
отре/п-Бутилэтилбензол	л-Ксилол	1,495	1,495	0,854	0,860
	1, 4-Диэтилбензол	1,495	1,496	0,854	0,858
	Мезитилен	1,495	1,497	0,854	0,861
л-Ксилол	Г ексилэтилбензол	1,495	1,495	0,860	0,868
	1, 4-Диэтилбензол	1,495	1,496	0,860	0,858
	Мезитилен	1,495	1,497	0,860	0,861
	Бензол	1,495	1,498	0,860	0,874
Гексилэтилбеизол	1, 4-Диэтилбензол	1,495	1,496	0,868	0,858
	Мезитилен	1,495	1,497	0,868	0,861
24 185
369
Продолж. табл. 11.45
Компоненты смеси		Показатель преломления компонентов		Плотность компонентов
Гексилэтилбензол	Гексилтолуол	1,495	1,497	0,868	0,870
	Бензол	1,495	1,498	0,868	0,874
1,4-Диэтилбензол	Гексилтолуол	1,496	1,497	0,858	0,870
	Мезитилен	1,496	1,497	0,868	0,861
Мезитилен	Этилбензол	1,497	1,497	0,861	0,870
Гексилтолуол	Бензол	1,497	1,498	0,870	0,874
	1, 2-Диэтилбензол	1,497	1,501	0,870	0,876
Бензол	Мезитилен	1,498	1,498	0,874	0,861
	1, 2-Диэтилбензол	1,498	1,501	0,874	0,876
Мезитилен	1, 2-Диэтилбензол	1,498	1,501	0,874	0,876
1, 2-Диэтилбензол	о-Ксилол	1,501	1,503	0,876	0,876
0-Пиколин	Фенетол	1,504	1,505	0,953	0,961
Фенетол	Пиридин	1,505	1,507	0,961	0,978
Циклогексил кумол	Циклогексилэтилбензол	1,516	1,520	0,917	0,923
Бензилацетат	Хлор-терещ-Бутилбензол	1,518	1,521	1,051	1,039
Циклогексилэтилбензол	Циклогексилтолуол	1,520	1,523	0,923	0,923
Фуральдегид-2	Тиофен	1,524	1,526	1,057	1,059
Бензиловый спирт	л-Крезол	1,538	1,542	1,041	1,037
л-Крезол	Бензальдегид	1,542	1,544	1,037	1,041
л-Толуидин	о-Толуидин	1,566	1,570	0,985	0,994
В табл. II. 46, в которой приведены константы К^иа уравнения [г]] = К^М.а,
приняты следующие обозначения:
анид Г-669 — полимер из адипиновой, азелаиновой кислот, гексаметилендиами-
на и капролактама;
анид ТГ — полимер из тиодивалериановой кислоты и гексаметилендиамииа;
анид ТГ-69 — полимер из тиовалериановой и азелиновой кислот, гексаметилен-
диамина и капролактама;
в— вязкость; д— диффузия; к— концевые группы; кр— криоскопия; t —
рассеяние света; сед — седиментация в ультрацентрифуге; э — эбулиоско-
пия; ф — фракционированный; нф — нефракционированный; о — осмо-
метрия.
Те же сокращения приняты в табл. II. 47.
В табл. 51 приведены константы проницаемости:
al . log (khp/kht)
dogA ’ t
G
P = 3600 dog ~ t
где t — продолжительность опыта; Дй0 и hht — положения мениска соот-
ветственно в моменты времени 0 и t; d0 — плотность растворителя; А — ра-
бочая площадь мембраны; а — поперечное сечение капилляра: / — толщина
мембраны.
В табл. 11.53 для методов определения молекулярного веса приняты сле-
дующие обозначения:
сед, д — метод седиментации и диффузии; сед, х. в. — метод седимента-
ции и характеристической вязкости; с. р.— метод седиментационного равно-
весия; п. с. р. — метод приближения к седиментационному равновесию; с. —
метод рассеяния света.
870
Таблица П.46
24*
Константы К и а для различных полимеров
Полимер	Растворитель	 10’	а	Т. °C	Состояние полимера	Метод ка- либровки [7]] по М	М  10—3	Литера- тура
Анид Г-669	Крезол Муравьиная 85% -ная кис-	67,5	0,52	20	нф	С	10—40	39
	лота	0,114	1,08	20	нф	С	10—40	39
Анид ТГ	Этанол	3,39	0,72	20	нф	с	10—40	39
	Крезол	2240,0	0,18	20	нф	с	10—40	91
Анид ТГ-69 Ацетилцеллюлоза	» Ацетон	933,0 1,49	0,24 0,82	20 25	нф ф	с О	10—40 21—390	91 112
Ацетобутиратцеллюлоза	» »	9,1 1,37	0,78 0,83	30 25	ф ф	О О	25—126 12—2100	118 419
	Пиридин	1,33	0,83	25	ф	О	12—2100	419
Бензил целлюлоза	Уксусная кислота	1,46	0,83	25	ф	о	12—2100	419
	Хлороформ	0,72	0,87		ф	о		324
Бутилкаучук	Бензол	13,4	0,63	37	ф	О	1,1—500	15
	СС1 4	10,3	0,70	25	ф	О	1,1—500	15
Карбоксиметилцеллюлоза	То же 2%-ный водный раствор	29,7	0,60	37	ф	О	1,1—500	15
	NaCI 6%-ный водный раствор	2,33	1,28	25	ф	О	—	394
Каучук Буна	NaCI Бензол	73,0 5,4	0,93 0,66	25 25	——	О	—	394 235
	Толуол	5,25	0,67	25							235
	»	5,4	0,66	30							235
Найлон 610	» м,- Крезол	1,65 1,35	0,78 0,96	30 25	ф н	О сед, д	26,7—1740 8—24	85 338
Неопрен	Бензол	1,46	0,73	25	ф	О	21—960	332
Нитроцеллюлоза	» н-Амилметилкетон	0,202 3,61	0,89 0,78	25 25	ф ф	О О	61—1450 68—224	331 335
		3,66	0,775	32	ф	О	68—224	335
		3,91	0,765	39	ф	О	68—224	335

to _ Полимер	Растворитель	• 1
Нитроцелл юлоза	н-Амилметилкетон	4,55
		5,55
	»	5,52
	Ацетон	2,28
	»	0,28
		2,53
		3,08
		3,25
	»	3,47
	»	3,34
	н-Б ути л ацетат	0,92
	»	0,87
	»	0,88
	»	1,00
		1,07
	»	1,17
	Метил ацетат	1,7
	»	1,83
	>	1,98
	»	2,16
	»	2,50
	»	2,94
	Нитробензол	0,61
	»	0,62
		0,66
		0,63
		0,57
		0,55
	Циклогексанон	2,24
		2,45
Продолж. табл. 11.46
	а	Т. °C	S о ° £>=я У 4> СЬ 0 s Ф W Ш S		Метод ка- либровки [tj] по М	М • 10—3	Я о. s ч ?
	0,75	46	ф		О	68—224	335
	0,73	53	ф		О	68—224	335
	0,725	60	ф		О	68—224	335
	0,805	18	ф		О	68—224	335
	1,0	20	нф		сед	. 190—344	335
	0,795	25	(	)	о	i 68—224	335
	0,78	32	с		О	68—224	335
	0,77	39		|)	О	68—224	335
	0,765	46		)	О	68—224	335
	0,77	53	d	)	О	68—224	335
	0,905	25	с	[)	О	68—224	335
	0,905	32	с	[)	О	68—224	335
	0,905	39	с	)	О	68—224	335
	0,89	46	(]	)	О	68—224	335
	0,88	53	(]	)	О	68—224	335
	0,87	60	(j	j)	О	68—224	335
	0,84	18	(j		О	68—224	335
	0,835	25	с	[)	О	68—224	335
	0,825	32	с	[)	О	68—224	335
	0,815	39	(3	)	О	68—224	335
	0,800	46	(3	)	О	68—224	335
	0,79	53	с	[)	О	68—224	335
	0,945	25	с	)	О	68—224	335
	0,94	32	(	)	О	68—224	335
	0,935	39	с	)	О	68—224	335
	0,94	46	(3	)	О	68—224	335
	0,945	53	(	>	О	68—224	335
	0,945	60	с	>	О	68—224	335
	0,810	25	с	)	О	68—224	335
	0,80	32	(	)	О	68—224	335
Нитроцеллюлоза	Циклогексанон	2,53	0,795	39	Ф	О	68—224	335
	»	2,87	0,78	46	Ф	О	68—224	335
	»	3,04	0,775	53	Ф	О	68—224	335
	»	3,17	0,770	60	Ф	О	68—224	335
Пербунан	Бензол	4,9	0,64	20	Ф	О	10,0	244
Полиакриламид	Вода	0,631	0,80	25	Ф	сед	10—5000	382
	»	0,631	0,80	30	Ф	сед, д	20—800	382
Полиакрилонитрил	Гидроксиацетонитрил	4,09	0,697	20	Ф	с	40—340	238
	Диметил сульфоксид	3,21	0,75	20	Ф	с	90—400	238
		2,83	0,758	50	Ф	с	90—400	238
	Диметнлформамид	3,07	0,761	20	Ф	с	20—400	238
	»	3,0	0,767	35	Ф	с	20—400	238
	»	3,07	0,764	50	Ф	с	30—400	238
	Этиленкарбонат	2,95	0,718	50	Ф	с	7—400	238
Полиакрилпиперидин	Диметнлформамид	3,2	0,56	25		с	—	357
Полиацетальдегид	Бутанон	0,168	0,65	25	нф	О	90—200	441
Поли-л-бромстирол	Бензол	9,4	0,53	20	—	О	30—300	273
Полибутадиен	»	3,37	0,715	30	ф	О	53—490	194
	»	1,0	0,77	32	ф	с	14—1640	188
	Толуол	11,0	0,62	25	ф	О	70—400	395
	»	3,05	0,725	30	ф	О	53—490	194
Полибутеи:	Циклогексан	16	0,70	20	ф	О	230—1300	324
атактический	Бензол	2,24	0,72	30	__	к	0,3—6,0	294
	Этилциклогексан	0,734	0,80	70			с	40—1300	214
изотактический	Гептан	0,473	0,80	35	—	с	45—900	409
	»	1,5	0,69	60		с	45—900	409
	Декалин	0,949	0,73	115			с	45—900	409
	н-Нонан	0,585	0,80	80		с	110—940	294
	Этил циклогексан	0,734	0,80	70			с	80—940	294
Полибутилакрилат	Ацетон	0,715	0,75	25			с	50—300	324
Полибутилизоцианат	Бензол	0,11	1,11	20	нф	сед, д	18—210	150
Полибутилметакрилат	Тетрагидрафуран	0,0457	1,18	20	нф	сед, д	18—210	150
	Ацетон	1,84	0,62	25	ф	с, о	1000—6000	436
	Мети лэтил кетон	0,156	0,81	23	ф	с	300—2600	170
	Хлороформ	0,29	0,78	20	ф	с	40—8000	76
Полибутилфенилметакрилат	»	0,437	0,80	25	ф	О	50—800	323
		0,24	0,78	—	ф	с	600—3650	77
373
co
Продолж. табл. П.46
Полимер	Растворитель	• Ю4
Поливинилацетат	Ацетон	2,45
		0,99
	»	1,74
		1,90
	»	1,88
	»	0,86
	»	1,02
	»	1,48
	»	1,38
	»	2,8
	»	1,58
	Ацетонитрил	4,15
	Бензол	5,63
	Бутанон	4,2
	Вода	8,0
	»	7,4
	»	6,9
	Диоксан	1,14
		1,02
	Метилизобутилкетон	4,49
	Метанол	3,8
	»	3,14
		3,65
		3,66
	Метцлэтилкетон	1,35
		1,07
	Толуол	1,08
	»	1,21
	»	1,39
	»	1,56
l) Первый образец поливниилацетата омылен на 86,8% , второй — на 93,5%
а	Т. °C	Состоя- ние поли- мера	Метод ка- либровки [т|] по М	М  10—3	Литера- тура
0,67	18			О	40—340	337
0,75	20	ф	О	45—420	198
0,70	20	ф	О	68—680	62
0,66	25	ф	с	42,8—1300	132
0,69	25	ф	О	68—1665	177
0,74	30	ф	с	78—660	407
0,72	30		с	27—1300	324
0,71	39	—	О	40—340	337
0,71	46	—	О	40—340	337
0,67	50	—	О	77—850	407
0,69		ф	с	715—1850	80
0,62	30		с	970—1530	271
0,62	30	ф	О	26—860	34
0,62	25	ф	О, сед, д	17—1200	211
0,58!)	25	ф	С	83,7—339	132
0,60	25	ф	с	83,7—339	132
0,610	25	ф	с	83,7—339	132
0,74	20	ф	О	40—340	337
0,75	25	ф	О	40—340	337
0,60	30	ф	с	120—690	271
0,59	25	ф	О	40—220	337
0,60	30	нф	с	30—1200	316
0,60	39	ф	О	40—220	337
0,59	53	ф	О	40—220	337
0,71	25	ф	с	246—3460	386
0,71	30	ф	с	27—1300	324
0,53	25	ф	О	40—150	337
0,51	31	ф	О	—	337
0,50	53	ф	О			337
0,59	67	ф	О	—	337
третий — на 96,4%.
Поливинилацетат
Поливинилбромид
Поливинилизопропиловый
эфир
Поливинилксилол
Поливинилметиловый эфир
Поли- Р-винилнафталин
Поливиниловый спирт
Поливинилоктадециловый
эфир
Поливинилпиридин
Поли-4-винилпиридин
Поливинилпирролидон
Хлорбензол
»
»
»
Хлороформ
»
»
»
Р-Хлорэтиловый эфир
Этилацетат
Тетрагидрафуран
Циклогексанон
Бутанон
Бензол
Бутанон
Бензол
Вода
»
»
Диметилсульфоксид
Диэтилентриамин
Бензол
Т етр агидр афур ан
Бутанон и изопропанол
(86 : 14)
Этанол
»
Вода
»
»
»
»
»
Метанол
СО
СЛ
9,44	0,56	25	—		0	40—340	337
8,04	0,57	39			0	40—340	337
5,37	0,60	53	(	)	0	40—340	337
2,89	0,65	67	(	)	0	40—340	386
1,58	0,74	20	(	)	0	68—680	337
2,03	0,72	25	(	)	0	40—340	337
1,62	0,74	39	(	)	0	40—340	337
1,47	0,74	53	(	)	0	40—340	337
2,0	0,63	—.			0	—	368
1,95	0,68	25	ф		0	230—1400	322
1,59	0,64	20			с	19—100	181
3,28	0,55	20			с	19—100	324
13,7	0,54	30	нф		с	536—894	35
5,0	0,60	25	нф		0	250—340	321
13,7	0,54	30	ф		с	10—500	310
0,17	0,80	17	ф		с	100—1000	321
5,95	0,63	25	ф		в	11,6—195	133
6,66	0,64	30	ф		0	30—120	35
5,9	0,67	50			0	44—1100	407
0,263	0,79	—	ф		——		106
6,71	0,75	30	нф		в	48,7—164	253
17,0	0,47	25			с	1,3—15	324
22,4	0,35	30			с	94—110	324
3,8	0,57	25	ф		с	72—2236	146
2,5	0,68	20			с	10—19000	324
1,2	0,73	25	(	)	с	72—2236	146
2,2	0,657	25	(	)	с	100—1850	134
6,45	0,58	20	(	)	сед	10,6—86	199
0,41	0,85	24,85	(	)	сед, д	13—41	329
1,4	0,70	25	(	)	сед, д	10—20	383
1,4	0,70	25	(	)	0	24,3—1166	257
3,93	0,52	30	(	)	0	78,9—1590	161
1,9	0,68	30	(	)	с	21,5—1130	232
2,3	0,65	25	(	)	с	7,4—218	304
1,75	0,68	30	(	)	с	7—120	232
«	Продолж. табл. 11.46
Полимер	Растворитель	К,  10*	а	г, °с	Состоя- ние поли- мера	Метод ка- либровки [?]] по М	М  10—3	п Литера- тура
Поливинилпирролидон	Хлороформ	1,94	0,64	25	ф	С	7,4—218	304
Поливинилформаль	Уксусная кислота	11,4—12,9	0,82—0,66	—		О	—	267
Поливинилхлорид	Циклогексанон	0,137	1,0 1)	20	ф	О	70—125	139
	»	11,25	0,63 2)	20	ф	О	30—125	139
		20,4	0,56 1)	25	ф	О	19—150	139
	Тетрагидрафуран	0,11 0,163	1,0 0,93	25 20	ф	о, с О	16,6—138 20—170	180 124
	»	4,98	0,69	25	——	с, о	40—400	415
		2,19	0,54	30	—	с	50—300	280
Поливинилэтиловый эфир	Бутанон	13,7	0,54	30	нф	с	40—1000	310
Полигексадекаметиленсебацат	Хлороформ	7,47	0,70	20	ф	О	20—100	335
Полигексадецнлакрилат	н-Гептан	0,174	0,82	20	()	с	10—100	54
Полигексаметиленадипамид	Крезол	38,0	0,55	20	ф	в			305
	»	31,1	0,56	70	ф	в	—	305
	» 85%-ная муравьиная кис-	24,7	0,58	95,8	ф	в	—	305
	лота 90%-ная муравьиная кис-	6,7	0,72	—	ф	в	—	305
	лота То же	6,11 7,6	0,71 0,76	25	ф ф	в к			305 339
	95%-ная серная кислота	23,3	0,65	—	ф	в			305
Полигексаметиленацетилен-	Бензол	15,1	0,55	20		О	1—5	125
дикарбоксилат	Хлороформ	9,1	0,61	20	—	О	1—5	125
Полигексаметилендибутил-	Бензол	3,69	0,74	20	ф	к, о	до 50	119
себацинат	»	2,14	0,744	20	ф			16—48	446
Полигексаметил енмалеинат	»	7,68	0,60	20	ф	к, о	до 50	119
Полигексаметиленмалеат	Хлороформ	7,63	0,60	20	ф	О	13—66	123
	Тетрагидрафуран	4,37	0,66	20	ф	о	13—66	123
Полигексаметиленсебацинат	Бензол	6,22	0,69	20	ф	к, о	до 50	119
	»	4,92	0,644	20	ф	—	54—195	446
1) Поливинилхлориды получены эмульсионной полимеризацией (первый образец — конверсия 50%, третий — 86%, четвертый — 90%).
2) Сетчатый полидиметилсилоксаи. В первом образце = 1,5; во втором = 1,8; в третьем = 2.0.
Полигексаметиленсукцинат	Бензол	4,31	0,70	20	Ф	к, о	до 50	119
	Хлороформ	2,42	0,79	20	Ф	К, О	до 50	119
Полигексаметилен-транс-
гексагидро-3,6 -эндо-мети-
ленфталат	Бензол	1,74	0,75	20	Ф	о .	33—110	122
	Хлороформ	1,79	0,77	20	Ф	О	33—150	122
Полигексаметиленфумарат Полигексаметилеи-цис-гекса-	»	2,68	0,80	20	Ф	к, о	до 50	123
гидро-3 ,6-эндометиленфта-
лат	Бензол	0,464	0,86	20	Ф	О	23—75	122
Поли-н-гексилметакрилат	Хлороформ	0,933	0,83	20	Ф	О	23—75	122
	Метилэтилкетон	0,212	0,78	23	Ф	с	670—4130	168
Полидиметилсилоксан	Бензол	2,0	0,78	20	Ф	с	33,9—114	46
	»	2,04	0,8	40	Ф	с	33,9—114	46
	Бромциклогексан	5,6	0,52	28		с, сед, д	3—1100	324
	Метилэтилкетон	32,6	0,21 з)	20	Ф	с	66,7—3370	364
	»	24,0	0,28 3)	20	Ф	с	66,7—3370	364
	»	8,05	0,50 3)	20	Ф	с	66,7—3370	364
	»	2,15	0,65	25	Ф	О	21—1290	24
	СС14	3,56	0,63	—	Ф	с	76—2360	84
	Толуол	3,0	0,62	—	Ф	с	165—4600	46
	Хлорбензол	3,72	0,72	20	Ф	с	33,9—114	46
	»	2,24	0,745	30	Ф	с	33,9—114	46
Поли-2, 4-диметилстирол	»	0,793	0,86	40	Ф	с	33,9—114	46
	Толуол	0,952	0,70	30		с	50—1200	162
Пол иди хлорстирол Поли-1, 1-дигидроперфторбу-	»	1,26	0,69	—	Ф	с	71—667	65
тилакрилат	Метилперфторбутират	1,2	0,60	26,6	Ф	с	200—2000	366
Полидодецилметакрилат	Фторбензол	1,3	0,56	26,6	Ф	с	200—2000	366
	Бутилацетат	0,874	0,64	23	Ф	с	260—3600	171
Полидиэтиленгликольадипи-	Ацетон	16,2	0,50	20	нф	э	0,4—2	38
нат	Этанол	14,1	0,50	20	нф	э	0,4—2	38
Поли-Ы.Ы'-диметилакрила-
мид	Вода	2,32	0,81	25	нф	с	50—1220	429
	Метанол	1,75	0,68	25	нф	с	50—1220	429
Полиизобутилен	Бензол	8,3	0,53	25	—	о, кр	0,5—1260	229
	»	6,1	0,56	30	—	о, кр	0,5—1260	229
		4,3	0,60	40	—	о, кр	0,5—1260	229
377
00
00_____________________________,__________________________________________________
Полимер	Растворитель
Полиизобутилен Полиизопреи Поли-4, 4'-изопропилиден- дифенилкарбонат Поликапронамид	Бензол Диизобутилкетон » СС14 Толуол » » » » » Толуол Циклогексан » » Бензол Метиленхлорид Хлороформ Тетрагидрафуран Крезол » » » 85%-ная муравьиная кисло- та 40% -ная серная кислота Концентрированная серная кислота 40%-ная серная кислота
Продолж. табл. 11.46
КГ1 10*	а	Т, °C	S §§ ? = <, у <Р о. О И S	Метод ка- либровки [т] ] по М	Af • 10—3	Литера- тура
2,6	0,66	60		0, кр	0,5—1260	229
0,318	1,0	20					12,0	245
3,6	0,64	20	ф	О	5—1300	222
2,9	0,68	30		о, кр	0,5—1260	229
4,0	0,60	0	—	О	10—1300	229
2,4	0,65	15	ф	О	10—1460	229
8,7	0,56	25	ф	О	110—340	229
2,0	0,67	30		О	50—1460	229
2,0	0,68	50	—	О	10—1460	229
1,35	0,71	60	—	О	110—1460	229
1,26	0,72	90	—	О	460—1460	229
4,05	0,72	25	ф	О	110—340	127
2,76	0,69	30	ф	О	370—710	292
2,88	0,69	30		О	0,5—3200	324
5,02	0,675	25	ф	О	0,4—1500	159
1,11	0,82	25	н	сед, д	10—270	387
27,7	0,50	20	—	С	15—60	179
3,88	0,70	25	н	сед, д	10—270	387
0,745	1,0	—	н	К	0,6—0,9	406
32,0	0,62	25	ф	к	0,5—5	69
23,5	0,623	—	ф	в	5—25	251
31,5	0,623	—	н	в	5—25	251
7,5	0,70	20	и	К '	4,5—16	131
24,0	0,51	20	н	к	0,4—5	320
12,0	0,67	20	ф	к	0,4—5	320
5,92	0,686	25	ф	к	3—13	86
Полиса пронамид	Хлоральгидрат и вода (70 : 30)
Поликарбонаты	Метиленхлорид
Поли-н-карбэтоксифенилме- такриламид Поли-н-лаурилметакрилат Полиметилакрилат Полиметилметакрилат	Тетрагидрафуран Этилаиетат н-Бутилацетат Ацетон Метилэтилкетон » » Толуол » » Хлороформ Этилацетат »
Полиметакриловая кислота Полиметакрилонитрил Полиметакролеин Полиметнлметакрилат	» Метанол Ацетон Диметнлформамид Ацетон » » » Бензол » » » Дихлорэтан » Метилэтилкетон S Метилэтилкетон и изопро- панол (55 : 45)
379
4,95	0,76		н				370
1,11	0,82	20			сед, д	8—270	86
3,99	0,70	20			сед, д	8—270	86
0,156	0,80	20	ф		с	150—12000	90
0,846	0,64	23	ф		с	500—4200	171
2,82	0,52	30	ф		0	40—450	269
5,907	0,5716	30	НС		в	51,5—473	405
3,42	0,6144	35	НС	)	в	51,5—473	405
4,169	0,60	40	НС	)	в	51,5—473	405
3,105.	0,5798	30	НС	)	в	51,5—473	405
4,54	0,5572	35	НС	)	в	51,5—473	405
11,02	0,4928	40	НС	)	в	51,5—473	405
3,221	0,678	30	НС		в	51,5—473	405
3,581	0,6666	35	НС	)	в	51,5—473	405
1,535	0,7313	40	НС	)	в	51,5—473	405
3,681	0,6233	30	НС	)	в	38,1—455	405
4,786	0,6	35	НС	)	в	38,1—455	405
7,112	0,5653	40	НС		в	38,1—455	405
24,2	0,51	26	ф		0	40—200	443
9,55	0,56	20	нф		0	350—1000	373
0,28	0,97	20			0, кр	5—21	392
4,52	0,62	20			—	—	373
0,96	0,69	25	ф		с	410—3370	172
0,75	0,70	25	ф		С, 0	80—14000	143
14,7	0,52	30							269
0,94	0,76	25	ф		0	56—980	129
0,38	0,79	25	ф		с	240—4500	87
0,468	0,77	25	ф.		с	70—6300	83
0,835	0,73	—	ф		сед	100—1000	328
1,282	0,71	35			—_	—	398
1,7	0,68	25	ф		с	30—980	141
0,53	0,77	30	нф		с	60—2630	185
.0,71	0,72	25	ф		с	410—3370	172
0,68	0,72	25	ф		С, 0	80—14000	143
4,7	0,55	23	ф		с	410—3370	172
Продолж. табл. 11.46
380
Полимер	Растворитель	• 10*	а	Т, °C	Состоя- ние поли- мера	Метод ка- либровки I’ll по М	М  10—3	Литера- тура
По л им етил м ета к р и л ат	Нитроэтан	0,57	0,74	25	нф	С	100—2000	160
	Тетрахлорэтан	1,28	0,73	25	ф	О	50—410	160
		1,22	0,73	53	ф	О	50—410	336
	Толуол	0,71	0,73	25	ф	с	410—3370	172
	Толуол и метанол	5,59	0,50	26,2	ф	с	580—2940	178
	Хлороформ	0,49	0,82	20	ф	с	56—980	129
		0,33	0,85	20	ф	О	500—1000	388
	»	0,60	0,79	20	ф	с	20—8000	157
								158
	»	0,34	0,83	25	ф	с	410—3370	172
	»	0,48	0,80	25	ф	с, о	80—14000	143
	Этилацетат	2,11	0,64	—	()	сед	48—740	216
	Этнленхлорид	1,7	0,63	25	—	С	34—1000	324
Поли-а-метилстирол	Бензол	2,49	0,647	30	—	О	140—910	347
	Толуол	0,781	0,73	25	—	сед, д	30—600	189
		0,22	0,80	30	—	С	10—1000	283
Полиметилфеиилсилоксан	Хлорбензол	3,0	0,62	—	ф	с	120—2200	53
Полиоктаметиленгексагид-
ротерефталат:
•цис	Хлороформ	2,29	0,79	20	ф	, о	33—55	121
-транс		1,89	0,84	20	ф	О	24—44	121
Полн-со-оксиундеканоат	»	2,14	0,60	20	ф	О	30—490	120
		3,63	0,82	25	нф	к	5—13	115
Полиоктадецилметакрилат	Тетрагидрафуран	0,25	0,75	30	нф	с	200—1700	324
Поли-н-октилметакрнлат	Бутанон	0,447	0,69	23	ф	с	330—12500	173
Полипропилен:
атактический	Бензол	2,7	0,71	25	—-	О	60—310	276
	Циклогексан	1,6	0,80	25			О	20—340	276
изотактический	Декалин	1,58	0,77	135	ф	э, о	3,75—100	192
	»	1,00	0,80	135	ф	с	121—625	165
	Ксилол	9,6	0,63	85	ф	с	48—950	ПО
Полипропилен
изотактический
Полистирол
Политрихлорбутадиен
Поли-ягре/п-бутилфенилмета-
крнлат
Полифенил мета кр и л ат
Полиформальдегид
Пол ифосфонитр ил хлор ид
Тетралин
Толуол
Хлорнафталин
»
Бензол
»
Бутанон
»
»
»
Дихлорэтан
Толуол
»
»
»
»
»
»
Хлороформ
»
Этилбензол
Бензол
Ацетон
Бромбензол
СС14
Бутилацетат
Диметнлформамид
Толуол
Хлороформ
0,25 0,80	1,0 0,80	135 135	ф	0 0	20—110 40—650	356 ПО
9,6	0,63	85	ф	с	—	ПО
2,15	0,67	139		с	100—1700	284
0,49	0,80	145	ф	0	40—650	356
1,23	0,72	20	ф	с, д	1,2—540	325
4,17	0,60	25	ф	0	1—11	358
2,7	0,66	25	ф	к	1—2000	359
1,06	0,735	30	ф	0	33—850	341
3,9	0,58	25	ф	с	10—1800	354
3,05	0,60	25	ф	0	70—1500	126
1,95	0,635	25	ф	с	120—2800	351
2,3	0,62	30		с	400—3700	355
7,0	0,53	40,3	ф	0	200—1800	246
2,1	0,66	25		0	—	354
0,007	0,93	20	ф	0	384—485	231
1,18	0,72	25	ф	—	100—600	138
1,7	0,69	25	ф	с	3—1700	354
1,1	0,725	30	ф	0	33—850	341
0,93	0,72	30	ф	с	385—659	428
3,7	0,62	30	ф	0	200—1800	246
0,923	0,72	30	ф	с	40—1460	176
1,15	0,72	34	ф	—	100—600	138
40,0	1,10	40	ф	0	110—169	107
1,14	0,72	45	ф	—	100—600	138
0,716	0,76	25		с	120—2800	351
1,12	0,73	25		0	70—1500	126
0,49	0,794	30	—	0	190—3730	215
1,76	0,68	—	нф	сед	110—1000	126
3,16	0,66	25	ф	с	290—1290	40
0,575	0,68	20	ф	с	60—3500	74
0,41	0,71	20	ф	с	150—25 000	19
0,41	0,71	20	ф	с	200—25 000	19
1,47	0,63	25	ф	сед, д	20—1100	81
4,4	0,66	150	нф	с	89—285	4
38,9	0,71	—	ф	с	29—1425	278
1320	0,56	—	ф	с	29—1425	278
sg
to
Полимер	Растворитель
Полифенилметакриламид Поли- N-фенилметакриламид Поли-n-хлорсти рол Полихлортрифторэтилен Полицетилметакрилат Полициклогексилметакрилат Поли-1, 4-циклогексиленсе- бацат: цис транс Полиэтилакрилат Поли-2-этилбутилметакрилат Полиэтилен	Ацетон » Бутанон Толуол » 2, 5-Дихлорбензотрифторид н-Гептан Бутанон Хлороформ » Ацетон Бензол Метанол Хлороформ Этилацетат Бутанон Декалин » » » » Ксилол » » » » » Тетралин
Продолж. табл. 11.46
Лг)  ‘0’	а	Т. °C	1 1 Состоя- ние поли- мера	Метод ка- либров- ки [tq] по М	М . ю—з	Литера- тура
0,024	1,о	20	ф				до 35,2	48
2,82	0,75	20	ф	С	100—3200	75
2,9	0,59	25		С	30—1400	283
2,41	0,605	20			с	20—400	250
1,3	0,64	30		с	30—1400	283
0,615	0,74	130	—	0	70—510	409
3,51	0,56	25	ф	с	370—1070	—
0,578	0,68	25	ф	с	570—5600	254
2,78	0,78	20	нф	О	21—46	121
1,85	0,86	20	нф	О	11—37	121
2,0	0,66	30	ф	О	160—500	412
2,77	0,67	30	нф	0	50—670	413
4,88	0,55	30	нф	0	60—810	413
3,14	0,68	30	нф	0	90—540	413
2,6	0,66	30	нф	0	90—540	413
0,221	0,77	25	ф	с	480—3320	175
3,378	0,738	70	ф	кр, о	2,6—35	433
6,8	0,675	70	ф	О	До 200	346
10,5	0,63	100	ф	с, о	23—35	365
4,6	0,73	135	ф	с	25—640	259
6,2	0,70	135	ф	с	30—300	164
5,3	0,725	135	ф	с	121—625	430
1,05	0,63	81		0	10—100	365
0,31	0,81	100	ф	с	160,0	425
1,76	0,83	105	ф	0	11,2—180	297
1,65	0,83	105	ф	с	125—1376	426
1,76	0,83	105	ф	с	10—200	427
	0,63	135		0	2—76	346
8,3	0,63	75	ф	э	0,5—10	340
Полиэтилен Полиэтиленоксид Полиэтилметакрилат Полиэтилентерефталат Полиэфир из <в-оксиундека- новой кислоты Сополимер акрилонитрила и винилацетата Сополимер акрилонитрила и винилхлорида Сополимер акрилонитрила и винилхлорида (40 : 60)	Тетралин » . » » » Хлор нафталин » Вода » Метанол Толуол Бутанон м-Крезол Тетрахлорэтан Фенол Фенол и дихлорэтан (40 : 60) Фенол и тетрахлорэтан (50 : 50) То же » » Фенол и 2, 4, 6-трихлорфе- нол (10 : 7) о-Хлорфенол » Хлороформ Димет илфор мамид Ацетон » Диметилформамид
8,8	0,635	80	Ф	0	До 200	346
1,62	0,83	105	Ф	с	125—1376	426
2,36	0,78	120		с	50—110	205
5,1	0,725	130	Ф	Э, 0	3,75—100	431
4,6	0,725	130	Ф	с	121—625	430
1,84	0,78	125	—	с	50—1000	205
4,3	0,67	125	Ф	с	48—950	421
1,66	0,82	35	нф	к	0,4—4	422
1,25	0,78	30	—	сед	100—1000	114
1,61	0,76	20	—	с	До 19	324
1,45	0,70	35	нф	к	0,4—4	422
0,283	0,79	23	ф	с	200—2630	175
0,077	0,95	25	ф	к	0,4—12	448
1,38	0,87	50	ф	к	0,4—1	397
5,517	0,709	50	ф	кр	—	432
0,92	0,85	20	ф	к	9—35	28
0,9	0,87	20	ф	к	1—8	252
7,55	0,685	20	нф	к	3—30	281
2,1	0,82	25	нф	к	5—25	187
2,8	0,775	29,8	нф	в	4,17—8,87	241
30± 1,2	0,77 ±0,09	25	нф	к	12—28	440
6,56	0,73	25	ф	0	—	312
0,32	1,0	25	нф	к	0,2—12,6	115
1,356	0,78	25	ф	0	7—535	126
3,8	0,68	20	ф	0	44,7—127	363
1,0	0,83	25	ф	0	33—79,2	393
0,38	0,92	25	ф	0	33—79,2	393
00
2
Полимер	Растворитель
Сополимер бутадиена и сти- рола	Толуол »
Сополимер стирола и метил- метакрилата Целлюлоза	» Бутанон Ацетон Диоксан Медноаммиачный раствор Пиридин
Этилцеллюлоза	Бензол Бензол + этанол н-Бутил ацетат Диоксан Метанол Метилэтилкетон Хлороформ Этилацетат
Продолж. табл. 11.46
	к,.  10«	а	Т, °C	Состоя- ние поли- мера	Метод ка- либровки [т)] по Л4	М  10—3	Литера- тура
	5,25	0,66	25	ф	О	25—500	395
	1,25	0,78	30	ф	О	2,67—174	88
	5,4	0,66	30	ф	О	25—920	235
	2,95	0,75	30	ф	О	55—1010	163
	1,54	0,675	25	ф	с	49—2270	411
	46,6	0,84	20	ф	с	67,2—2665	151
	42,0	0,88	20	ф	с	67,2—2665	151
	0,033	1,15	20		—	—-	3
	0,85	0,81	25	ф	О	8—96	249
	34,6	0,86	20	ф	с	67,2—2665	151
	2,29	0,81	25	ф	О	40—140	334
	6,91—11,8	0,666—0,725	25	ф	О	24—96	36
	1,40	0,87	25	ф	О	40—140	334
	9,5—1,0	0,681—0,687	25	ф	О	24—96	36
	5,23	0,65		ф	с	98—4100	380
	1,82	0,84	25	ф	О	40—140	334
	1,18	0,89	25	ф	О	40—140	334
	1,07	0,89	25	ф	О	40—140	334
Таблица 11.47
Константа в тета-растворнтелях (а = 0,5)
Полимер	Растворитель	г, °C	О СО	м . ю—4	Метод ка- либровки [ц] по М	Литера- тура
Амилоза	0,33-мол. КС1 в воде 0,5 мол. КС1в воде	25 25	115 61,1	27—220	С С	219 151
	Диметилсульфо- ксид и ацетон (56,5 : 43,5)	20	83,1	2—157	с	149
Бутилкаучук	Бензол	25	690	0,11—50	о	15
Гуттаперча Найлон-66	и-Пропилацетат 90 об. % НСООН в воде и	60	232	10—20	о	438
	2,3-мол. КС1	25	253	0,015—5	с, к	213
Полиакриловая кис-	1,4-Диоксан	30	76	13—82	О	344
лота
Натриевая соль поли- акриловой кислоты	1,5-мол. NaBr в воде	15	165	6,64	О	416
Поли-п-бромстирол	Бензол	20	95,5	3—30		273
tfuc-Полибутадиен	Изобутилацетат	20,5	185	5—50	О	193
98% -ный
Полибутадиен -цис —	Диоксан	34	145	2—50	О	360
84%, -транс — 14%, -1,2-2%
Поли-1-бутен атакти-	Анизол	86,2	123	10—130	с	294
ческий
Полибутилметакрилат	Изопропанол	21,5	29,5	30—260	с	170
Поливинилацетат	3-Гептанон	29	92,9	5—83	с	313
	Метилизопропил- кетон и «-геп- тан (73,2 : 26,8 по объему)	25	93	25—287	с	313
Поливинилбензоат	Ксилол	32,5	62	10—24	О	375
Поливинилбромид	Тетрагидрафуран и метанол (83 : 17 по объему)	20	38,8	1,9—10,4	с	182
Поливинилпивалат	Раствор бутанола в метаноле (0,897 г! мл}	20	53	222—344	с
Поли-р-винилнафта- лин	Декалин и толуол (1,3 : 1 повесу)	30,2	—	10—100	с	102
Поливинилпирроли- дон	Вода и ацетон (33,2 : 66,8 по объему) Водный КВг (0,347-мол.)	25	74	1,2—108	с	208
Поливинилсульфоно- вая кислота (поли-		5,7	68,8	4—39	с	207
этиленсульфоновая кислота)	Водный КС1 (0,349-мол.)	5,5	68,2	4—39	с	207
	Водный КС1 (0,65-мол.)	20	79,5	4—39	с	207
	Водный КО (1,001-мол.)	44,5	80,3	4—39	с	207
25 185
385
Продолж. табл. 11.41 -
Полимер	Растворитель	Т, °C	г/гр ‘>01 •	М  10—4	Метод ка- либровки [т]] по М	1			 Литера- тура
Поливинлисульфоновая кислота (полиэтилен-	Водный NaBr (0,346-мол.)	—0,6	95,5	4—39	С	207
сульфоновая кислота)	Водный NaBr (1,008-мол.)	40,1	94,5	4—39	С	207
	Водный NaCI (1,003-мол.)	32,4	96,1	4—39	С	207
Поливинил-п-хлорбен- зоат	Бутанон и мета- нол (53 : 47 по объему)	—	73	6—25		372
Поливинилхлорид	Бензиловый спирт	155,4	156	4—35	С	377
Поли-1-гексансульфон	Бутанол и изопро- панол (37 : 63 по объему)	27	48	10—60	С, сед, д	270
	н-Гексилхлорид	13	33	10—60	с, сед, д	270
Полигексилметакри- лат	Изопропаиол	32,6	43	6—41	С	167
Полиглюкозид	Вода	20	90	1—80	с	51
	»	25	97,8	10	с	51
Полидиметилсилоксан	Бромбензол	78,7	76	8—106	с	389
	Бромциклогексан	28	78	10—92	сед, д	437
	Бромциклогексан и фенетол (6 : 7 по объему)	36,3	75,5	4,5—106	С	389
	Фенетол	89,5	73	4,5—106	С	389
	»	83	79	5,66	О	226
	Бромциклогексан	29,0	74	3,3—106	С	389
	Тетралин	48	—	—	—	103
	Хлорбензол и ди- метилфталат (15 : 2 по объе- му)	57,5	76	8—106	с	389
	Эгилйодид	2,1	0	34—106	с	389
Пол и-2,5-ди хлорсти- рол	CgHigH C2CI4F2 (33,17 : 66,83 по объему)	22,5	106	55—120	с	191
	Этилацетат и эта- нол (15:1 по весу)	30,5	35,5	50—130	с	97
Поли-3, 4-дихлорсти- рол	Бутилацетат и бу- танол (13 : 1 по весу)	32,9	—	40—1540	с	94
Полидодецилметакри-	Изопропилацетат	13	32,2	26—360	с	171
лат	Пентанол	29,5	34,8	27—240	с	302
Полиизобутен	Анизол	105	91	—			227
	Бензол	24	107	18—188			227
	Фенетол	86	91	5-188		227
Полиизопрен	Пропилкетон	14,5	119	8—28	О	438
Полилаурилметакри- лат	«-Амиловый спирт	29,5	34,8	27—241 ’	с	302
Полиметакриловая кислота	Изопропилацетат	13	32,2	27—241	с	302
	Водный НС1 (0,002-мол.)	30	66	10—90	—	272
386
Продолж. табл. 11.47
Полимер	Растворитель	Г, °C	• ю*. йл/г	М  10—4	Метод ка- либровки [*1] по М	Литера- тура
1оли-2-метил-5-винил-	Амилацетат	48,2	—				240
пиридин
	Бутилацетат	21,8	8300	61—1200	С	240
	Метилизобутил-	37,4	—	—	—	240
Толиметилметакрилат	кетон Ацетонитрил	27,6	75,5	3—19			286
	Бутанон и изопро-	25	59,2	70—280	С	169
	панол (50 : 50 по объему) Бутилхлорид	35,4	50,5	13—68		265
	3-Гептанон	33,7	61,3	6,6—171	—	374
	н- Пропанол	84,4	67,9	6,6—171	—	374
	Толуол и метанол	26,2	55,9	60—300	с	178
	(5 : 9 по объему) п- Кумол	159,7	57,5	6,6—171			374
1оли-а-метилстирол	Циклогексан	37	78	0,96—4000	с	—
	Бензол и метанол	30	76,8	14—91	О	347
1оли-н-октилметакри-	(79,4 : 20,6 по объему) Бутанон	16,8	26,8	33—1250	с	173
лат Чолипропилен:
атактический	Фениловый эфир	153	120	3,7—21	О	275
	а-Хлор нафталин	74	182	4—33	О	275
	Циклогексанон	92	172	1,5—33	О	275
изотактический	Фениловый эфир	145	132	3,5—48	О	275
Полистирол:
атактический	Бутанон и изопро- панол: 6 : 1 по объему	23	73	4—146	с	176
	82,6 : 17,4 по	34,00	71,8	8—80	в, д	137
	объему Бутанон и мета-	25	73	12—280	с	351
	нол (89 : 11 по объему) Диоксан и мета-	34	72,6	8—80	в, Д	137
	нол (65,1 : 34,9 по объему) Толуол и метанол	25	92	0,07—3,5	в, д	369
	(76,9 : 23,1 по объему) Толуол и метанол: 75,2 : 24,8 по	34	88	8—80	В, д	137
	объему 72,8 : 27,2 по	45	88,1	10—53		138
	объему Хлороформ и ме-	25	73	12—280	с	351
	танол (74,7 : 24,3 по объему) Циклогексан	34	82	1—70		261
	Этилциклогексан	70	75	36—127	—	228
25*
387
Продолж. табл. 11.47
Полимер	Растворитель	г, °с	О к <S	м  1о—4	Метод ка- либровки [tq] по М.	Литера- тура
атактический анионный	Циклогексан	34	74,5	—	С	261
Полиуретан (полипро- пиленоксид + 2, 4- толуилендиизоциа-	Толуол и изоок- тан (5 : 7 по объему)	39,5	107,5	1—7	с	330
Натриевая соль поли- фосфор ной кислоты	Водный (0,415-мол.)	25	49,4	1—125	с	451
Полихлоропрен	Метилэтилкетон	25	116	61—700	с	256
	Циклогексан	45,5	107	61—700	с	256
Полиэтиленоксид	Водный K2SO4 (0,45-мол.)	35	130	3—700	с	113
	Водный MgSO4 (0,39-мол.)	45	100	3—700	с	113
Полиэтилметакрилат	Бутанон и изопро- панол (1 : 7 по объему)	23	47	20—263	с	175
	Изопропанол	36,9	47,5	22—130	с	178
Трибутиратцеллюлоза	Додекан и тетра- лин (75 : 25 по объему)	130	82	11—21	О	307
Трикаприлатцеллюло- за	Диметилформа- мид	140	113	10—32	О	307
	З-Фенилпропа- нол-1	48	29	8—32	О	307
Трикапроатцеллюлоза	Диметилформа- мид	41	245	6—130	с	296
Таблица 11.48
Эбулиоскопические константы Лэб для
ряда растворителей [47]
Растворитель	«эб		Температура кипения, °C
	эксперимен- тальное	расчетное
Анизол	4,502
Анилин	3,22
Ацетон	1,48	1,762	56
	1,725	1,720	56,3
Ацетонитрил	1,30	—	—
Бензол	2,58	2,61	79,2
	2,57	2,61	80,2
	2,61	2,62	80,1
Бензонитрил	3,87	4,02	191
Бромбензол	6,26	—	—
2-Бутанон	2,28	—	—
Вода	0,52	0,514
Декалин	5,76	6,04	191,7
388
Продолж. табл. П.48
Растворитель	Кэб		Температура кипения, 5С
	эксперимен- тальное	расчетное
Диоксан	3,27	3,21	100,3
	3,13	3,23	101,3
Дихлорметан	2,6	—	—
Дихлорэтилен	3,44	—	60
Диэтиловый эфир	2,16	2,14	35,6
Йодметан	4,19	—	——
Йодэтан	5,16	—	—
Камфора	5,85	—	—
	6,09	—	204
Кислоты:
масляная	3,94	3,32	162,3
муравьиная	2,4	—	—
пропионовая	3,51	3,70	139,6
уксусная	2,53	—	—
уксусная (ледяная)	3,07	3,14	118,5
Метил ацетат	2,06	2,20	56,5
Метилпропилкетон	3,14	—	102
Метилэтилкетон	2,28	—	—
Нафталин	5,8	—	218
Нитрометан	1,86	2,07	102
Нитроэтаи	2,60	—	—
«-Октан	5,71	—	—
Пиридин	2,687	2,888	115,8
Пропионитрил	1,87	—	—
Спирт:
амиловый	2,58	2,60	131,5
бутиловый	1,94	2,05	104,6
метиловый	0,785	—	—
пропиловый	1,73	1,68	97,3
этиловый	1,2	1,19	78,4
	1,04	1,208	77,4
Тетралин	5,58	5,78	207,3
Тетрахлорэтилен	5,5	6,19	121,9
п-Толуидин	4,14	—	—.
Толуол	3,29—3,84	—	—
Трихлорэтилен	4,43	4,51	87,5
Уксусный ангидрид	3,53	—	—
Фенол	3,60	—	182,1
Хлорбензол	4,15	—	—
Хлороформ	3,66	3,75	60,14
	3,802	3,76	61,12
	3,88	3,80	61,2
Хлорэтан	1,95	—	—.
Циклогексан	2,75	2,86	81.5
Четыреххлористый
углерод	5,0	5,25	—
Этнлацетат	2,83	2,76	76,0
	2,79	2,73	75,5
Эфир этиловый	1,83	2,175	34,0
	1,94	—	—
389
Таблица 11.49
Криоскопические константы для ряда растворителей [47]
Растворитель	^кр		Температура замерзания, °C
	эксперимен- тальное	расчетное
Анилин	5,87	6,76	—5,96
Ацетон	2,4	—	—
Ацетофенон	5,65	—	—
Бензол	5,1	5,07	5,4
	5,075	—	5,445
	5,065	5,069	5,449
	5,7	5,069	5,45
	5,12	5,07	5,5
	5,227	5,07	5,56
	5,139	5,230	5,85
Бромоформ	14,4	—	—
Вода	1,85—1,863	1,859	0
Дибензнловый эфир	6,27	—	36
Диоксан	4,63	4,71	11,7
	4,7	4,71	11,67
	4,8	4,64	12,5—13
Инден	7,28	7,35	—1,76
Камфора	40,0	37,7	174,4
	49,5	48,2	178,0
Кислота уксусная	3,9	3,57	16,55
Кислота:
трихлоруксусная	12,1	—	57
муравьиная	2,77	—	—
капроновая	4,47	—	—~
серная	4,8	5,0	8,4
		4,1	8,62
	6,81	6,64	10,43
о-Крезол	5,6	6,06	30
	5,62	—	30,5
п- Крезол	7,0	7,26	37
	4,3	4,2	16
Нафталин	6,899	6,98	80,1
Нитробензол	6,90	6,83	—
	8,1	6,9	5,82
п-Толуидин	5,372	—	—
Пиридин	4,97	—	—40
Тринитротолуол	10,0	14,6	—
Триметилкарбинол	8,37	8,15	25,1
Фенол	7,80	7,80	—-
Формамид	3,85	—	0
	3,2	—	1,56
Хлороформ	4,9	—	—63,2
п-Хлортолуол	5,6	—	7
Циклогексан	20,2	—	6,2
Циклогексаиол	38,2	40,9	23,6
Четыреххлористый углерод	2,98	—	—
Эфир дифениловый	8,0	—	28
390
Т а б л и ц а 11.50
Мембраны, обычно используемые для измерения осмотического давления при
повышенных температурах [55]
Полимер	Мембрана	Осмометр	Растворитель	Стабили- затор	т 1 Темпера- тура опыта, °C	Время жизни мембраны
Полипропилен	Ультрацелл	Пиннера— Стабина	Тетралин, декалин	—	135	—
Политрифтор- хлорэтилен Полиэтилен:	Набухший целлофан Набухший целлофан №300 и 450 Тоже	Зимма—Ме- йерсона То же » >	2,5-Дихлор- трифторбен- зол 1,1, З-Три- фторпента- хлорпентан Хлорфтор- бутан		130 100 99,2	—
нефракциони- рованный	Деиитриро- ванная нит- роцеллюло- за	Фуосса— Мида	Ксилол		85	1 месяц
	Набухший целлофан №300	Пиннера— Стабина	»	—	98	7 суток
	Набухший целлофан № 600 Набухший целлофан № 450	Зимма — Мейерсона Стабина — Иммергута	п-Ксилол >	0,1 % те- нокса ВНА Тоже	90 105	1 месяц
фракциониро- ванный	Набухший целлофан №300 То же Набухший целлофан Полиуретан	Фуосса — Мида Зимма — Мейерсона Пиннера — Стабииа Герзога — Шпурлина	Ксилол Диметил- бензол п- Ксилол Декалин	0,1% ди- трет-бу- тилкре- зола	105 110 105 70	—
Т а б л и ц а 11.51
Постоянные проницаемости мембран в растворителе [55]
Мембрана	Растворитель	Темпера- тура опы- та, °C	Проницаемость рас- творителя
			Р  101. ч—1	G • 10,э. см9 • сек • а"—!
Бактериальная целлю- лоза	Ацетон	30
Денитрированная цел- люлоза	»	26	100—700	6,42
391
Продолж. табл. И.51.
Мембрана	Растворитель	Темпера- тура опы- та. °C	Проницаемость растворителя
			Р  10s, ч—1	G • 10‘з, см3 • сек •
Денитрироваиная цел-	«-Бутилацетат	25	11	—
люлоза	»	25	60	—
	»	25	65	—
Окись графита	Диметилформамид	20	0,3—0,6	—
Поливиниловый спирт	Бутанон	—	57	—
	Т олуол	21,25	27	—
Стекло	Бутанон	25	—.	1,8
	Диметилформамид	25	—	0,7
	Муравьиная кислота	25	—	8,5
Ультрацелл	Ацетон	30	——	—
	Бензол	20	80—250	26—81
		20	3—6	1—2
	Бутанон	30,8	85	—
		25	208	73
		25	14	3,2—4,1
	«-Бутилацетат	25	7,0	—
	»	25	13	—
	Вода	25	7,7—9,7	2,2—2,7
	»	25	360	100
	Толуол	25	256	—
	»	25	256	—
	»	30,4	85
Целлофан	Ацетон	26	10—45	5,7—29
Целлофан, обработан-	«-Бутилацетат	25	15	—
ный щелочью	Ацетон	26	5—10	1,4—28
Целлофан № 600	Бутанон	25	4,2—8,1	0,91—1,8
Целлюлоза регенери-	Ацетонитрил	30	—	109
рованная
Таблица 11.52
Селективность различных полупроницаемых мембран, используемых при
измерениях осмотического давления (55)
Мембрана	Полимер или испы- тываемое вещество	Растворитель	Темпе- ратура опыта, °C	Молеку- лярный вес	Селектив- ность
Ацетат целлю- лозы	Полистирол, полу- ченный при ион- ной полимериза- ции	Бензол	30	__	3800 ±200
Мембрана марки «Carl S. a. S»	Полиэтилен	Диметил- формамид и ксилол (10 : 90)	—	—	8000
Набухший цел- лофан	Поливинилацетат				38 000
392
Продолж. табл. И. 52
Мембрана	Полимер или испы- тываемое вещество	Растворитель	Темпе- ратура опыта, °C	Молеку- лярный вес	Селектив- ность
Набухший цел- лофан или на-	Поливинили зобу - тилеи		—	—	6000
бухшая реге- нерированная целлюлоза
Набухший цел-	Полистирол	Толуол	25	145 000	25 000
лофан № 300
Набухший цел-	»	»	25	90 000	15 000
лофан № 600
Окись графита	»	Диметил- формамид	—	—	2000
	Полиэтиленгли- коль	Диметил- формамид	—	—	2000
Поливинилбу- тираль	Гемоглобин	Вода	23—25	68 000	Непрони- цаема
	Мочевина	ъ	23—25	60	60
	Сальминсульфат	»	23—25	8000	Непрони- цаема
	Сахароза	»	23—25	342	342
Поливиниловый	Полистирол	Толуол	25	100 000	15 000
спирт
	»	»	25	14 000	2000
	»		25	11 000	1700
	»	»	25	8000	1200
	»	Бутанон	—	—	1900
	Фенолформальде- гид		—	—	2156
Ультрацелл	Октаацетат саха- розы (Л4-678)	—	—	—	678
	Полистирол, по- лученный при ионной поли- меризации	Бензол	—	—	3800
	Полистирол	Толуол	25	225 000 125 000	35 000 20 000
Ультрацелл	»	»	25	45 000	7000
после усадки
Ультрацелл	Тетрастеарат пен- таэритрита	—	—	—	—-
	Тристеарин (М = 891)	—	—	—	891
	Фракции полисти- рола	Бензол	30	2450; 6000	2000
393
-	Значения седиментационных характеристик
Полимер	Растворитель	Темпера- тура опы- та, °C	Молекуляр- ный вес М  10—3 в диапазоне
Натриевая соль альгиновой кис- лоты Декстран Натриевая соль каррагиновой кислоты Нитроцеллюлоза Полибутадиен Полибутадиенстирол Полибутадиеистирол (7 : 3) Поливинилацетат Поливиниловый спирт Полиакрилонитрил Натриевая соль поливинилсуль- фоновой кислоты Поливинилпирролидон Поливинилхлорид Полиизобутилен Полиизобутилен, полученный с металлорганическим катали- лизатором Полиизопрен Поликарбонаты Полиметилметакрилат	Водный раствор ацетата натрия Вода » » » Водный раствор ацетата натрия Ацетон » Этилацетат » Октан Гептан и гексан (1 : 1) Октаи Циклогексан Циклогексен Метилэтилкетон Вода » Диметнлформамид » Водный NaCl (0,5 мол.) Вода 0,2-мол. NaCl (в воде) Циклогексан » Гептан Гексаи Тетрагидрафуран Ацетон »	40 25 20 20 20 40 20 20 20 25 20,0 20 21 20 20 25 20 20 25 24 20 20 30 25 20 20 20 20 20 20—23	74—290 18—400 150—650 290—790 190—250 74,5—2490 93—1500 40—575 39,5—371 30—1000 50—800 13,4—56,5 54,6—138 17—1200 1,35—90 48—270 105—210 30—295 20—40 12,1—3420 190—1380 31—1450 6,9—37 50—700 8,5—266 79—931 25—7440
394
Таблица И.53
для различных полимеров
	Коэффициент Ks		ь	Парциальный удельный объем v	Метод опре- деления мо- лекулярного веса	Литера- тура
	дл/г	ед. Сведберга
		1,35.10-2	0,49	—	сед, X. В.	247
	0,137—1,68	2,45-10“*	0,56	—	С	399
	—	3,89-10-3	0,46	—	сед, х. в.	348
	——	^= +1,32.10-2 Ум	0,50	—	сед, х. в.	445
	—	а-*-0			0,50	—	С, Р	444
			1,35-10-2	0,49	—	сед, х. в.	247
			3,09-10-1	0,695	—	сед, д	326
		1,32-10-1-	0,63			сед, д	326
	4,4—16,9	1,0	0,81	—	С	345
	0,228—0,63	3,04-10—2	0,71	0,545	с	263
			1.59.10-1	0,705	1,075	сед, д	6
			2,33-10—2	0,50	1,070	сед, д	41
			1,59.10“2	0,50	1,050	сед, д	41
			8,00-10~2	0,77	—	сед, д	6 '
	—	8,61 -10-2	0,764	1,030	сед, д	6
	20—105	1,05-10-1	0,625	0,825	сед, д	210
	0,3—0,6	1,38-10-*	0,60	0,765	сед, д	200
	8,5—167	0,81 -10-2	0,476	0,705	—	236
	1.6	2,14-10~2	0,61	0,835	сед, д	142
	1,62	5,43-10—2	0,68	0,830	С	293
	—	5,85-10~2	0,554	0,41	сед, д	197
	—	+ 0,17-10—4	1,0	0,802	сед, д	329
	0,068—1,63	8,81-10—3	0,50	0,780	сед, д	383
	—	0,214-10—2	0,433	0,705	—	362
	0,54—8,36	1,41-10—2	0,595	1,091	X. в.	308
	—	2,57-10—2	0,50	1,120	сед, д	66
			5,01 • 10-2	0,55	1,060	сед, д	42
	18,4—210,1	1,33-10-*	0,64	0,744	сед, д	387
	—	/1.64	\ (^+10’°441) 8,32-10-2	0,50	0,787	сед, д	218
	0,023—0,61		0,57	0,73	сед, д	391
395
Полимер	Растворитель	Темпера- тура опыта, °C	Молек уляр- иый вес М  10—3 в диапазоне
Полиметилметакрилат	Ацетон	20	77—7440
	Бензол	20—23	34—9350
	Этилацетат	20	100—1000
	»	20	79—931
Полиметилфенилен Полиортокарбетоксифенилмета-	Толуол Диметилформамид	20	5,6—270
криламид Полипаракарбетоксифенилмета-		20	2030—23 300
	Диметилформамид
криламид		20	93—500
	»	20	860—2310
Полипаратретичный	Ацетон	20	167—1720
бути лфенилметакр и л ат Полисаркозин	Вода	20	6,7—16,2
Полистирол	Бутанол и метилэтилке-
	ТОН	20—23	372—2300
	Метилэтилкетон	20	179—1615
	»	20	750—5500
	»	20—23	325—2800
	»	27	95—910
	Метилизопропилкетон	20	940—12 000
	Толуол	20	450—13 000
	Хлороформ	20—23	115—1550
	Циклогексан	35	10—1000
		35	10—1000
Полифенилметакрилат	Бутилацетат	23	23—1100
Полифенилметакриламид	Ацетон	20	168—708
Полиэтиленсульфонат натрия	0,2-мол. NaCI (в воде)	20	6,6—1150
Полиэтиленсульфоновая кислота	0,5-мол. NaCI (в воде)	25	3,0—29,5
Полиэтилметакр и лат	Ацетон	20	38,6—9350
Целлюлоза	Кадоксен Щелочной железо-виино-	20	115—745
	натриевый комплекс	20	—
Этилоксицеллюлоза	Вода	20	99—310
Этилцеллюлоза	Этилацетат	20	27,5—60,9
396
Продолж. табл. 11.53
	Коэффициент		ь	Парциаль- ный удель- ный объем v	Метод опре- деления мо- лекулярного веса	Литера- тура
	дл/г	ед. Сведберга
			1,07-10“’	0,57	0,798	сед, д	327
	—	6,76-10-2	0,534	0,798	сед, д	217
	i,66 ь]	3,05-10-2	0,52	0,797	сед, д	243
	0,8—6	0,6 (-уй+°.°26)	0,50	0,787	сед, д	218
	• —	1,10-ю-2	0,48	0,841	сед, д '	243
	—	1,81-10“2	0,52	0,775	сед, х. в.	1
	—	2,29-10-2	0,55	0,807	сед, х. в.	1
	—	5,89-10—1	0,77	0,807	сед, х. в.	1
	—	9,74-10—2	0,556	0,84	сед, д	8
		2,19-10—2	0,61	0,736	сед, д	221
	1,23—272	2,88-10“2	0,50	—	С	353
	—	2,60-10-2	0,50	0,91	сед, д	343,7
	—	5,89-10-2	0,56	0,91	сед, д	248
	0,76—35	6,38-10-2	0,56	0,91	С	353
	const Мр	7,25-10“2	0,69	0,9	сед, д	381
	—	1,15-10—2	0,44	—	сед, д	353
	—	4,20-10—2	0,60	—	сед, д
	0,41—8	5,24-10~2	0,59	0,903	С	353
	—	1,69-10—2	0,52	0,940	п. с. р.	190,
	—	1,35-10-2	0,49	—	сед, д	155
	—	4,57-10—2	0,56	0,761	сед, д	81
	—	1,58-10-1	0,56	—	сед, д	48
	—	1,82-10—2	0,55		сед, х. в.	153
	—	4,79-10—2	0,58	0,41—0,43	сед, д	197
	—	12,8-10—2	0,57	0,796	сед, д	—
	3,67—14,1	2,46-10“2	0,60	—	сед, д	258
	—	1,01. io—2	0,57	—	сед, д	258
	2,83	3,1-10“2	0,64	0,703—0,721	сед, д	309
	—	4,6-10—2	0,63	0,86	сед, д	49
397
Таблица 11.54
Поправочные коэффициенты для учета гидростатического сжатия
растворителя [116]
Растворитель	а. 10“. см2(дин, при давлениях		/’ll при дав- лении 2-10е дин!см2	3 - 10s, см2!дин при давлениях
	1.10е дин1см*	2.10е дин 1см2		Ь10в дин/см2	2- 10е дин/см2
Ацетон	0,84	0,80	1,160	0,135	0,100
Бензол	0,75	0,85	1,170	0,102	0,083
Вода	0,043	0,045	1,009	0,0446	0,0424
н-Гексан	0,97	1,02	1,204	0,168	0,124
Диэтиловый эфир	1,100	1,10	1,220	0,209	0,147
Метиловый спирт	0,51	0,50	1,100	0,130	0,103
н-Октан	1,01	1,07	1,214	0,130	0,098
Толуол	0,72	0,76	1,142	0,096	0,080
Хлороформ	0,54	0,56	1,112	0,108	0,085
Циклогексан	—	1,7	1,34	0,125	0,100
Этилацетат	0,76	0,77	1,154	0,124	0,099
Этиловый спирт	0,55	0,55	1,110	0,119	0,096
Таблица 11.55
Коэффициенты KD и показатели степени Ь в соотношении D = -М~ь и
^'По
средние значения параметра Ло = (М [т]])1^ для ряда систем
полимер — растворитель
Полимер	Растворитель	1 Температура опыта, °C	о Q	— b	Диапазон измерений М  10—6	Ло.101« эрг/град	Я я S
Метилцеллюлоза	Вода	20,0	0,79	0,56					434
(28% метокси-) Полиакриламид		20,0	0,846	0,69	0,534—0,02			382
Полиакрилонитрил	Диметилформа-
	МИД	35,0	2,19	0,58	0,575—0,028			142
Полибутилизоциа-	Тетрагидрафу-
нат	ран	20,0	1,69	0,85	0,211—0,018	—	150
Полибутилмета-	Изопропанол	21,5	0,63	0,50	8,2 —0,04	3,44	76
крилат	Хлороформ	—	3,9	0,59	8,0 —0,04	3,10	76
Поливинилацетат	Метилэтилкетон	20,0	7,8	0,63	1,2 —0,017	—	211
Поливиниловый	Вода	20,0	5,5	0,68	—	—	236
спирт Поливинилпирро-	»	20,0	1,0	0,50	0,074—0,012			384
лидон
Поликарбетоксифе-	Этилацетат	—	2,8	0,69	0,74 —0,26	—	90
нилметакриламид Полиметилметакри-	Хлороформ	—	0,45	0,60	4,32 —0,07	3,19	78
лат
Полипаратретич-	»	—	6,0	0,60	3,65 —0,04	3,12	78
ный бутилфенил- метакрилат

398
Продолж. табл. П.55
Полимер	Растворитель	Температура опыта. °C	о Ч К	-ь	Диапазон измерений М . 10—6	До.101о эрг! град	Литература
Полистирол	Дихлорэтан	20,0	1,12	0,56	1,32—0,25	3,52	79
	Тетрахлорметан	20,0	1,20	0,55	0,7 —0,045	3,42	21
	Толуол	20,0	1,66	0,51	1,9 —0,51	3,94	82
	Циклогексан	35,0	1,21	0,49	1,04—0,01	—	190 155
Полистирол и диви- нилбензол (30:70)	Октан	21,0	1,49	0,50	0,71 —0,065	—	43
Полифенилмета- крилат	Бутилацетат	—	2,52	0,56	1,1 —0,023	3,49	81
Формулы и методы расчета размеров макромолекул
в растворах и определения кинетической
и равновесной гибкости
Размер линейной цепной макромолекулы обычно выражается как среднеква-
дратичное расстояние между концами цепи (й2)1^2. Для какой-либо конкретной-
структуры цепи среднеквадратичное расстояние между ее концами (й2)1^ опреде-
ляется заторможенностью внутреннего вращения вокруг простых связей и взаимо-
действием между несвязанными группами, разделенными многими валентными
связями, т. е. взаимодействием дальнего порядка.
Рассеяние света. Одним из основных наиболее прямых и теорети-
чески обоснованных методов определения размеров цепи является метод рассея-
ния света. Совместное измерение интенсивности и асимметрии углового распреде-
ления интенсивности рассеяния позволяет определить одновременно молекуляр-
ный вес Mw и средний радиус инерции (У?2)макромолекулы независимо от ее
строения.
Рассеяние света макромолекулами в разбавленном растворе описывается сле-
дующими уравнениями:
1	, п. „	2л2 2/ dn \2
I' ~ MWP(Q) +2Л2С; Н - W М de ) ’	(IL39)
У
где /9 — избыточная интенсивность рассеяния под углом 0; Mw — средневесо-
вой молекулярный вес; с — концентрация раствора (в г/мл); А2 — второй вири-
альный коэффициент; Р (0) — функция внутренней интерференции; X — длина вол-
dn
ны в вакууме; п0 — показатель преломления растворителя; --инкремент по-
казателя преломления раствора.
Для полимера, размеры молекул которого сравнимы с длиной волны падающе-
го света, рассеяние асимметрично из-за разности фаз света, рассеянного от разных
частей макромолекулы (внутренняя интерференция). Функция внутренней интер-
ференции Р (0) определяется отношением интенсивности рассеяния Z0 под углом 0
к интенсивности рассеяния /0 при отсутствии интерференции, т. е.
Р (0) = 1в/10.
399
Для монодисперсных клубков с среднеквадратичным расстоянием между
концами цепи (Л2)7*
2
Р (0) = — (е~х + х — 1),	(11.40)
х2
где
х «= 8? _ (/j2/X'2) sin20/2.
О
Для палочкообразной частицы, длина L которой много больше ее попереч-
ника,
1	1 Я1П и
Р (0) = — Si (2у) -	,	(П.41)
У	\ У I
где	ОО	г, г
р sin/	2nL .
Si (2у) =	—-f— dt; у - —j-/— sin 0/2;
о
t — переменная интегрирования.
Для сферической частицы
Г 3	I2
Р (0) — — (sin z — z cos z) ,	(11.42)
[г3	J
где
2лО
г = ——— sin 0/2;
Л
X' — длина волны в растворе; D — диаметр частицы.
Существует два метода определения молекулярного веса и размеров макро-
молекул по рассеянию света: метод асимметрии (Дебая) и метод двойной экстра-
поляции (Зимма).
Метод асимметрии заключается в следующем.
Для разных концентраций определяют интенсивность рассеяния раствором
под углами 45, 90 и 135°.
Определяют характеристическое значение асимметрии избыточного рассея-
ния [г] = (^45°//i350)c=o путем графической экстраполяции величины । к с = 0.
По величине [г] из табл. 11.58 находят фактор внутренней интерференции
Р (0) и относительные размеры частиц ((/г2/Х' ), D/Х', L/K'). Истинный молекуляр-
ный вес получается подстановкой Р (90°) в уравнение (11.39).
Как видно из табл. 11.58, по величине [г] можно качественно судить в неко-
торых случаях о форме макромолекулы. Так, асимметрия [г] > 2,2 исключает
палочкообразную форму, при [z] > 4,5 исключается клубкообразная форма. Для
[г] < 2 относительные размеры клубкообразных макромолекул можно опреде-
лять достаточно точно из соотношения
[г] == 1 + 6,565 (/г2/Л/2).
Метод асимметрии удобен тогда, когда молекулярный вес, а следовательно,
и асимметрия рассеяния малы. Если асимметрия большая, данные рассеяния све-
та экстраполируются к нулевому углу и нулевой концентрации.
Метод двойной экстраполяции основан на том, что в разло-
жении функции Р (0) в ряд по степеням р,2
Р(0)= 1 — 1/Зр2Я2+ ... ,
4л	-	-
где	р — -г;- sin 0/2, Я2 = Л2/6,
Л.
второй член не зависит от структуры частиц и равен R2.
О
400
1
Для ряда концентраций и различных значений 0 измеряют 70, а затем строят
зависимость величины —г- от (sin2 0/2 + kc). Константа k выбирается так, чтобы
Z0
н
произведение fee имело порядок sin2 0/2. Затем экстраполируют —£- к с = 0 для
всех измерений при каждом из углов 0 и к 0 = 0 для всех измерений при каж-
дой из концентраций с. Начальная ордината Ао = I —?-)	получается как
\ Iq /с=о
0=0
точка пересечения двух экстраполяционных кривых (с = 0 и 0 = 0) и определяет
истинное значение молекулярного веса
М =
I ,' с=0
\ 'в /0=0
Начальный наклон So кривой I —~ )	двойной экстраполяции определяет
9 Z«=-»
радиус инерции частиц (Z?2) согласно формуле
So _ _L ™ 16д2
Аа 3 К к2 ‘
Для гауссовых клубков R2 = h2/e и, следовательно,
—	2	9 So
fta/V2 = — • —5- .
8л2 Ад
эффнциента
(н \
—г- ]	двойной экстраполяции дает значение ко-
1е /0=о
А = Se=0
2	2 '
Следует отметить, что для гауссовых клубков кривая функции Р~1 (0) от
D2
х = 16л.2 -г-н- sin2 0/2 состоит из начальной и асимптотической ветвей. Начальная
Л»*
касательная отвечает (1 + х/3), а асимптота — выражению +х/2^.
По начальной касательной возможно определение размеров клубков в случае
(fe2/X/2) < 0,4, по асимптоте — в случае (/Г2/Х'2)‘/! > 0,7:
1
Л4„ =
_	„ о Sc
где и А^ — соответственно наклон асимптоты и отсекаемая ею ордината. Если
экспериментальная зависимость I —j-	при двойной экстраполяции имеет кри
' z0 'с=э
внзну, то точки этой кривой могут быть перенесены на начальную касательную
с помощью корректирующей табл. 11.57.
26 185
401
Для полидисперсных частиц необходимо ввести поправку иа полидисперс-
ность (см. табл. 11.59 и 11.60). Согласно Зимму [449], для клубков, имеющих эк-
споненциальную функцию распределения по молекулярным весам, весовая доля
_ м
w (М) = у<т+1>Л4?е М" /Л4^+1)Г	+ ц,
где у — параметр ширины полидисперсности,
« . _	| _ А4г - Л4щ,
/V~ Мп *- 2MW-MZ
Функция Р (0) имеет вид
р [2(1+ Y)(1+v) - 2 (1 + ?- yxw) (1 + ? + 4)Т)
(1 + Y + xw)t
где xw — средневесовое значение х из уравнения (11.40).
Сведения о размерах, молекулярном весе и втором вириальном коэффициен-
те для олигомерных молекул можно получить методом малоуглового рассеяния
рентгеновских лучей.
Аналогично теории рассеяния света рассеяние рентгеновских лучей под малы-
ми углами описывается формулой [452]:
kc
——=[1/MP(0)]+2Q(0)A,C+
где
k = PoqzD (Az)2/2 • 10a2;
Az = zp — vd — разность между числом электронов в 1 г полимера (гр) и чис-
лом электронов в объеме растворителя, равном объему, занятому 1 г полимера;
d — электронная плотность растворителя; v — парциальный удельный объем
полимера; Ро — интенсивность первичного пучка (в квант/мин); Р (0) — фактор
внутренней интерференции (см. стр. 399); 0 — половина угла рассеяния; D —
диаметр образца; а — расстояние от образца до плоскости отсчета; qz — площадь
поперечного сечения щели счетчика.
Молекулярный вес (ft2)*^’ и А3 определяются методом двойной экстраполя-
пии Зимма (см. стр. 400).
Коэффициент поступательной диффузии D связан с коэффициентом трения
частицы f следующим соотношением:
где k — газовая постоянная.
При достаточно большом гидродинамическом взаимодействии
f (ft2)*7'=	(ft2)1/s,
где Х1о — вязкость растворителя; (ft2) — среднеквадратичное расстояние между
концами полимерной цепи. Критерием малой гидродинамической проницаемости
является выполнение зависимости между показателями а и Ь в уравнениях [п] =
= f (At) и D = f (А4) типа
* = (« + !)•
«3
В этих условиях, определив экспериментально коэффициент поступательной диф-
фузии D, можно найти f и, следовательно, (ft2)1/2"
Для макромолекулярных клубков линейных полимеров эффективный объем '
402
пропорционален (Л2)’^", поэтому характеристическая вязкость
(Л2)8/«
Н1 = Ф-Т- •
Отсюда (Л2)*/* в тета-растворителях
= .вчу7,
' о'	ф
где Ф = 2,87  10й, если [т]] выражена в дл!г, или Ф = 2,87 • 1023, если [т] 1 вы-
ражена в слР)г.
Согласно Штокмайеру и Фиксману [410],
[г]] = Ф УМ + 0.51ВФЛ1,
где	B = v2(l-2X1)/V1JV4.
По графику зависимости [т]]/Л4^! от М'!‘ определяется величина Ф (й^/М'У1,
а из нее, выбрав соответствующее Ф, определяется (^)’Ч
Полуэмпирическое уравнение, связывающее Л2, М и (h*)!*, предложил Криг-
баум [287]:
2	2 \ 3 ) Na М I/ а3/’
где а — коэффициент набухания, который можно найти из измерений характери-
стической вязкости в тета-растворителе и в хорошем растворителе.
В случаях, когда нет взаимодействий ближнего и дальнего порядка, получа-
ется цепь со свободным вращением всех звеньев. Статистическая теория позволяет
связать средние размеры такой полимерной цепи с ее структурными свойствами
(валентными углами и длинами связей). Например, для цепи, состоящей из свя-
зей одного типа и со свободным вращением вокруг связей, ее размеры равны
а? = п1г (1 +cos9)
nl (i_COS0) ’
где п — число связей в цепи; I — длина связи; 0 — угол, дополнительный до*
Валентного. Так,
для углеводородных цепей
(h2№Y’‘ = 3,08 Ур-
для амилозных
(%ВУ‘ = 4,26 Ур;
для целлюлозных
(^’^Ур;
для гуттаперчи (транс-полидиен)
(^в)*/« = 5,8У7;
для натурального каучука (цис-полидиен)
(Н2СВУ> = 4,02 Ур;
26*
403
для полипептидов
(Лев)'/г = 3-83Кр>
где р — степень полимеризации.
В реальных макромолекулах внутреннее вращение всегда в той или иной сте-
пени заторможено из-за взаимодействия между валентно не связанными атомами
или атомными группами. Вследствие этого размеры реальных клубков существенно
превосходят размеры, которые они имели бы при вполне свободном вращении цепи
вокруг связей. В тета-растворителях, где нет влияния взаимодействий дальнего
порядка, размеры цепи целиком обусловлены взаимодействием ближнего порядка.
Такие размеры принято называть «невозмущенными». Отношение невозмущенных
размеров (й|)^г к тем, которые имел бы клубок при вполне свободном вращении
всех звеньев в цепи (0%.^* (см. табл. 11.61) служит мерой термодинамической
(равновесной) гибкости цепей при сопоставлении полимеров разной химической
природы, т. е. служит мерой заторможенности внутреннего вращения в реальной
цепи.
Следует отметить, что на невозмущенные размеры может оказывать некоторое
влияние и природа растворителя. В ряде случаев специфическое взаимодействие
с растворителем изменяет подвижность атомных групп в боковых привесках по-
лимерных молекул и равновесные «невозмущенные» размеры клубков в тета-раст-
ворителе, т. е. изменяет характер «близкодействия» в полимерной цепи.
Таким образом, для определения равновесной гибкости полимерных цепей
необходимо измерять их «невозмущенные» размеры. Для этих целей могут служить
все прямые методы определения размеров цепей.
Характеристикой равновесной гибкости полимерной цепи служит, кроме
того, так называемая персистентная длина цепи о, которая определяется как сред-
нее значение проекции бесконечно длинной цепи на направление ее первого звена.
Для невозмущенной цепи с одним типом связей
а = /
Метод определения персистентной длины по измеренным (Л2) или (R2)
состоит в следующем.
Среднеквадратичное расстояние между концами и радиус инерции полимер-
ной цепи связаны с ее персистентной длиной а соотношениями
й2 = 2а2	--1 e~L/a^ ,
=	_J+ М|-------“
( За	L ( L	JJ
(11.43)
(11.44)
где L — длина полностью вытянутой цепи. _
По экспериментальным значениям и (R2)’^ можно, согласно (11.43)
и (11.44), вычислить персистентную длину цепи.
Следует отметить, что соотношения (II.43) и (11.44) охватывают цепи любой
жесткости: от палочек до гибких гауссовых клубков. В первом случае (жесткая
палочка) а -> оо и /Г2	L2, R2 “ Ls/12. В случае _гауссовых клубков а < L и
ft2 ~ 2aL. Сопоставление последнего соотношения с й2 = AL показывает, что А =
= 2 а, т. е. статистический сегмент Куна А вдвое больше персистентной длины
цепи а.
Метод определения персистентной длины по характеристической вязкости
таков. Для гидродинамически непротекаемых гауссовых клубков, согласно
Хирсту,
]	М, \’/г г___ М, 1
M/hl = 2 2 . Ю22 [\~2o~)	2а В ]’
404
где В = 0,926 (1g 2 а/Ь)—2,431 -\-b]d, ML — молекулярный вес единицы дли-
ны цепи; а — ее персистентная длина; b — расстояние между бусами ожере-
лья, моделирующего молекулярную цепь; d — диаметр бус.
Строя графики зависимости М /[т|] от'/М, получают прямые, по наклону
которых и определяют величину а.
Кинетическая гибкость макромолекул. Скорость, с
которой полимерная цепь изменяет свою конфигурацию, определяет ее кинети-
ческую гибкость. Переход от одной равновесной конфигурации к другой требует
времени для «активизации», т. е. для преодоления потенциальных барьеров, тормо-
зящих свободное вращение цепи. При приложении к концам цепи постоянной
растягивающей силы F ее статистическая длина изменяется с конечной постоянной
dh	_
скоростью , пропорциональной проекции F силы F на направление h:
dh
F = B ---- .
di
Величина В называется коэффициентом внутренней вязкости молекулы и ха-
рактеризует кинетическую гибкость или жесткость цепи. При В -> оо (бесконечно
высокие барьеры торможения) цепь абсолютно жесткая, прн В -> 0 (барьеров
нет) — абсолютно гибкая.
Теоретические предпосылки для экспериментальной оценки кинетической
гибкости разработаны недостаточно. Качественные выводы можно сделать из ре-
зультатов исследования зависимости характеристической вязкости раствора от
сдвигового напряжения в потоке. С увеличением градиента скорости потока в
вискозиметре характеристическая вязкость полимера в растворе уменьшается.
В ламинарном потоке с ростом градиента скорости асимметричные по форме мо-
лекулы ориентируются так, что направления длинных осей совпадают с направле-
нием потока. При этом уменьшаются средние относительные скорости, с которыми
поток растворителя омывает молекулы, что ведет к уменьшению вязкости раство-
ра. Этот эффект частично компенсируется деформацией асимметричных молекул
(растяжение) в потоке, в результате чего вязкость увеличивается.
Выводы о кинетической гибкости макромолекул могут быть получены из гра-
диентной зависимости направления оптической оси раствора при его динамическом
двойном лучепреломлении в ламинарном потоке. Для раствора асимметричных
по форме частиц направление оптической оси (а следовательно, и угол ориентации)
определяется ориентацией и деформацией частиц, причем роль второго процесса
тем существеннее, чем больше кинетическая гибкость макромолекулы. Увеличе-
ние угла ориентации с возрастанием градиента скорости для раствора гибких мак-
ромолекул проявляется менее резко, чем для раствора жестких частиц. В случа-
ях абсолютно гибких и абсолютно жестких макромолекул теория дает зависимость
„ м
между углом ориентации <р и параметром р = —— [т|]Т)оёГ для бесконечно раз-
RT
бавленного раствора в области q 0:
(<p/P)g-o = £'
Коэффициент Е' зависит от кинетической гибкости цепи (см. табл. 11.62).
Наиболее непосредственно кинетическая гибкость проявляется в характере
зависимости динамического двойного лучепреломления раствора Ап от градиента
скорости. Двойное лучепреломление Ап в потоке является суммой двух эффектов:
собственной анизотропии молекул Апв и эффекта их формы Ап^. Для растворов
абсолютно жестких частиц Апг и Ап^ с увеличением g возрастают в одинаковой
степени. Для гибких деформируемых частиц Дгав с увеличением g растет быстрее,
чем Ап/.
406
Таблица П.56
Тригонометрические функции угла рассеяния
9	sin В	1 + cos8 6	sin 9	sin 9/2	9 Sin2 -2
			1 cos2 0
’ 150	0,500	1,750	0,286	0,966	0,997
140	0,643	1,587	0,405	0,940	0,883
135	0,707	1,500	0,471	0,924	0,854
130	0,766	1,413	0,542	0,906	0,821
120	0,866	1,250	0,693	0,866	0,750
110	0,940	1,117	0,841	0,819	0,671
100	0,985	 1,0302	0,956	0,766	0,587
90	1,000	1,000	1,000	0,707	0,500
85	0,966	1,0076	0,989	0,676	0,456
80	0,985	1,0302	0,956	0,643	0,413
75	0,966	1,067	0,905	0,609	0,371
70	0,940	1,117	0,841	0,574	0,329
65	0,906	1,178	0,769	0,537	0,289
60	0,866	1,250	0,693	0,500	0,250
55	0,819	1,329	0,616	0,462	0,213
50	0,766	1,413	0,542	0,423	0,179
45	0,707	1,500	0,471	0,383	0,146
40	0,643	1,587	0,405	0,342	0,117
37,5	0,609	1,628	0,374	0,322	0,104
35	0,574	1,671	0,344	0,301	0,0904
32,5	0,537	1,711	0,314	0,280	0,0786
30	0,500	1,750	0,286	0,259	0,0670
28	0,469	1,779	0,264	0,242	0,0585
26	0,438	1,808	0,242	0,225	0,0506
25	0,423	1,821	0,232	0,216	0,0468
24	0,407	1,835	0,222	0,208	0,0432
22	0,375	1,860	0,202	0,191	0,0364
20	0,342	1,883	0,182	0,174	0,0302
18	0,309	1,905	0,162	0,156	0,0245
16	0,276	1,924	0,143	0,139	0,0194
15	0,258	1,933	0,133	0,131	0,0170
Таблица II. 57
Ординаты кривой Р~1 (0) и ее начальной
касательной, а также их отношение для
различных х [450]
X	Ордината		Отношение ординат
	кривой Р-1 (В)	начальной касательной
0	1,00	1,00	1,00
1	1,36	1,33	0,98
2	1,76	1,67	0,95
3	2,19	2,00	0,91
4	2,65	2,33	0,88
5	3,12	2,67	0,85
6	3,60	3,00	0,83
7	4,08	3,33	0,82
8	4,57	3,67	0,80
406
Продолж. табл. П.57
X	Ордината		Отношение ординат
	кривой р—1 0	начальной касательной
9	5,07	4,00	0,79
10	5,56	4,33	0,78
СО	—•	—	0,667
Т а б л и ц а 11.58
Характеристическая асимметрия [г], фактор 7’7(90°) и относительные
размеры Р/Х частиц различной структуры
D/X	Палочкн [203]		Клубки [203]		Сферы [130]
	[г]	ро (90°)	ы	—1 Р» (90°)	и	pv (90°)
0,05	1,006	1,006	1,014	1,012		—
0,10	1,032	1,023	1,065	1,045	1,058	1,040
0,15	1,070	1,050	1,135	1,103	—-	—
0,20	1,127	1,089	1,257	1,183	1,257	1,173
0,25	1,210	1,144	1,410	1,290	—	—-•
0,30	1,279	1,207	1,585	1,434	1,700	1,440
0,35	1,372	1,288	1,790	1,612	—	—
0,40	1,495	1,377	2,020	1,809	2,692	1,941
0,45	1,620	1,486	2,283	2,049	—	—
0,50	1,753	1,608	2,534	2,320	5,292	2,912
0,55	1,895	1,744	2,796	2,660	—	—
0,60	1,971	1,860	3,060	2,982	—	—
0,65	2,058	2,010	3,303	3,413	—	—
0,70	2,106	2,193	3,521	3,814	—	—
0,75	2,160	2,361	3,745	4,348	—	—
0,80	2,200	2,500	3,915	4,776	—	—
Таблииа 11.59
Коррекционные факторы для полидисперсных клубков, имеющих
экспоненциальную функцию распределения [130]
Моноднсперсные й 1 КЛубкн — = 1		Отклонения для полнднсперсиых клубков (добавка к моноднсперсным)
z45°	1000 р (б)	II 81 е 5 15	сч II В| е 5 15	IQ II В] е 5	о сч II 81 е 5 15	ч. со II Э|е 5 F	о IA II Э| е 5 [5	О о II 81 е 5	О сч II 31 я ? 15
1,02	1014	0	0	0	0	0	0	0	0
1,04	1028	0	0	0	0	0	0	0	0
1,06	1042	0	0	0	0	0	0	0	1
1,08	1056	0	0	0	0	0	0	1	1
1,10	1070	0	0	1	1	1	1	1	2
1,12	1085	0	0	1	1	2	2	2	3
407
Продолж. табл. П.59
Монодисперсиые 1 клубкн jjj- = 1		Отклонения для полидисперсиых клубков (добавка к моиодисперсным)
			сч	1О	О сч	О СО	О ю	О о	О м
ЗД°	1000	II	II	7	II	II	II	7	II
	Р (8)	31 е ? R	31 е ? Is-	а| е ? R	3] с S 13	§1 е з 1з	Э| е	В] е 5- IS	31 s 5- |s=
1,14	1099	0	0	1	2	2	3	3	4
1,16	1113	0	1	2	3	3	3	4	4
1,18	1128	1	1	2	3	4	5	5	5
1,20	1142	1	1	3	4	5	6	6	7
1,22	1157	1	2	4	5	6	7	7	7
1,24	1171	1	2	5	6	8	9	9	9
1,26	1186	2	3	5	7	9	10	11	И
1,28	1201	2	3	6	9	11	12	13	13
1,30	1215	2	4	7	10	12	14	14	15
1,32	1230	2	5	8	11	14	15	16	17
1,34	1245	3	5	10	13	16	17	19	19
1,36	1260	3	6	11	14	18	19	21	22
1,38	1275	4	7	12	16	20	22	23	24
1,40	1290	4	7	13	18	22	24	26	27
1,42	1305	4	8	15	20	24	27	28	29
1,44	1320	5	9	16	22	26	29	31	32
1,46	1335	5	10	17	23	28	32	34	35
1,48	1350	6	11	19	26	31	35	37	’ 38
1,50	1366	6	11	21	28	34	38	40	41
1,52	1381	7	12	22	30	36	41	43	45
1,54	1397	8	13	24	32	39	44	47	48
1,56	1412	8	14	26	35	42	47	50	52
1,58	1428	9	15	28	37	45	50	54	56
1,60	1444	9	16	29	40	48	54	58	60
1,62	1460	10	18	31	43	51	58	62	64
1,64	1476	11	19	33	45	55	61	66	68
1,66	1492	11	20	35	48	58	65	70	72
1,68	1508	12	21	38	51	62	69	74	76
1,70	1524	13	22	40	54	66	73	79	81
1,72	1540	13	23	42	57	69	78	83	86
1,74	1557	14	25	44	60	73	82	88	91
1,76	1573	15	26	47	63	77	86	93	95
1,78	1590	16	27	49	67	81	91	98	101
1,80	1607	16	29	52	70	85	96	103	106
1,82	1624	17	30	54	74	90	101	108	111
1,84	1641	18	32	57	77	94	106	ИЗ	117
1,86	1658	19	33	60	81	99	111	119	123
1,88	1675	20	35	62	85	103	116	125	129
1,90	1693	21	36	65	89	108	122	131	135
1,92	1710	22	38	68	93	ИЗ	127	137	141
1,94	1728	23	39	71	97	118	133	143	147
1,96	1746	23	41	74	101	123	139	149	154
1,98	1763	24	43	77	105	129	145	156	161
2,00	1781	25	45	80	109	134	151	162	168
2,02	1799	26	46	83	114	140	157	169	175
2,04	1818	27	48	87	119	145	164	176	182
2,06	1836	28	50	90	123	151	170	183	189
2,08	1855	30	52	94	128	157	177	191	197
408
Продолж. табл. 11.59
Моноднсперсные Mw клубки _= 1		Отклонения для полидисперсных клубков (добавка к монодисперсным)
г45°	1000 р (0)	II Э| е 5 15	сч SI е 5 15	ю II Э| г 5 15	с> сч II SI е 5 15	о. СО В| е	О LQ II Э| е 5 15	О © 7 Э| е 5 15	°, о* сч II Э| е 5 |5
2,10	1874	30	53	97	133	163	184	198	205
2,12	1892	32	55	101	138	169	191	206	213
2,14	1911	33	57	104	143	176	198	214	221
2,16	1931 '	34	59	108	148	182	206	222	230
2,18	1950	35	62	112	153	189	214	230	238
2,20	1969	36	63	115	159	196	221	239	247
2,22	1989	37	66	120	164	203	229	247	256
2,24	2009	38	68	123	170	210	237	256	265
2,26	2029	40	70	128	176	217	246	265	275
2,28	2049	41	72	132	182	225	254	275	284
2,30	2069	42	74	136	188	232	263	284	294
2,32	2090	43	77	140	194	240	272	-294	304
2,34	2111	45	79	145	200	248	281	304	315
2,36	2131	46	81	149	206	256	290	314	325
2,38	2152	47	84	154	213	264	300	253	336
2,40	2174	49	86	158	219	272	310	335	347
2,42	2195	50	88	163	226	281	320	346	359
2,44	2217	51	91	168	233	290	330	358	370
2,46	2239	53	94	173	241	299	340	369	382
2,48	2260	54	96	178	248	308	351	381	395
2,50	2283	56	99	183	255	318	362	392	407
2,52	2305	57	102	188	263	327	373	405	420
2,54	2328	59	104	194	270	337	385	417	433
2,56	2351	60	107	199	278	347	396	430	446
2,58	2374	62	110	205	286	358	408	443	460
2,60	2397	64	ИЗ	210	294	368	420	457	474
2,62	2420	65	116	216	303	379	433	470	488
2,64	2444	67	119	222	311	390	446	485	503
2,66	2468	69	122	228	320	401	459	499	518
2,68	2492	70	125	234	329	412	472	514	533
2,70	2517	72	128	240	338	421	486	528	549
2,72	2542	74	131	246	347	436	499	544	565
2,74	2566	75	135	253	356	448	514	560	581
2,76	2592	77	138	259	366	460	528	576	598
2,78	2617	79	141	266	376	473	543	592	615
2,80	2643	81	145	273	386	486	559	609	633
2,82	2669	83	148	279	396	499	574	626	651
2,84	2695	85	152	287	406	513	590	644	670
2,86	2722	87	155	294	417	527	606	662	689
2,88	2749	89	159	301	428	541	623	680	708
2,90	2776	91	163	309	439	555	640	700	728
2,92	2803	93	166	316	450	570	657	719	748
2,94	2831	95	170	324	461	585	675	739	769
2,96	2859	97	174	332	473	601	694	759	790
2,98	2887	99	178	340	485	616	712	779	811
3,00	2916	102	183	348	498	633	732	801	834
3,02	2945	104	187	357	510	649	751	822	856
3,04	2974	106	191	365	523	666	771	845	880
409
Продолж. табл. 11.59
Монодисперсные Mw КЛУбкИ— 1		Отклонения для полидисперсных клубков (добавка к монодисперсным)
*45°	1000 Р (в)	II Э| в	СЧ II Э| =	3 II 31 е	О сч II SI tt	© со II §1 в	О io II 31 В	О о 7 Э| в	О о* сч II В| е s-
3,06	3004	108	195	374	536	683	792	868	904
3,08	3034	111	200	383	549	704	812	891	928
3,10	3064	113	204	392	563	719	834	915	954
3,12	3095	115	209	401	577	737	856	939	979
3,14	3126	118	213	411	591	756	878	965	1006
3,16	3157	121	218	421	606	776	901	990	1033
3,18	3189	123	223	430	621	795	925	1016	1060
3,20	3221	126	228	441	636	816	949	1044	1089
3,22	3254	128	233	451	651	836	973	1071	1118
3,24	3287	131	238	461	667	858	999	1099	1147
3,26	3320	134	243	472	684	879	1025	1129	1178
3,28	3354	137	249	483	700	901	1051	1158	1209
3,30	3388	140	254	494	718	924	1079	1189	1241
3,32	3423	143	259	505	735	947	1106	1220	1274
3,34	3458	146	265	517	752	971	1135	1252	1308
3,36	3493	149	271	529	771	995	1164	1285	1343
3,38	3529	152	277	541	789	1020	1194	1319	1378
3,40	3565	155	283	554	808	1046	1225	1353	1415
3,42	3602	159	289	566	827	1072	1256	1388	1452
3,44	3640	162	296	580	848	1099	1289	1425	1491
3,46	3678	165	302	593	868	1126	1321	1462	1530
3,48	3716	169	.308	607	889	1154	1356	1500	1570
3,50	3755	172	315	620	910	1183	1390	1539	1611
3,52	3795	176	322	634	932	1213	1426	1580	1654
3,54	3835	180	329	649	954	1243	1462	1621	1698
3,56	3876	183	336	663	977	1274	1500	1663	1742
3,58	3917	187	343	679	1000	1306	1539	1707	1789
3,60	3959	191	 350	694	1024	1338	1578	1752	1836
3,62	4001	195	358	710	1049	1372	1619	1798	1885
3,64	4044	199	366	726	1074	1406	1660	1845	1934
3,66	4088	204	374	743	1100	1441	1704	1894	1986
3,68	4132	207	382	760	1126	1477	1747	1943	2038
3,70	4177	212	391	778	1153	1514	1792	1995	2093
3,72	4223	216	399	795	1181	1552	1839	2047	2148
3,74	4269	221	407	814	1210	1591	1886	2101	2205
3,76	4317	225	416	832	1238	1631	1935	2157	2264
3,78	4364	231	425	852	1268	1672	1985	2214	2325
3,80	4413	235	435	871	1299	1714	2037	2272	2387
3,82	4462	241	444	891	1331	1758	2089	2333	2452
3,84	4513	245	454	912	1363	1802	2144	2395	2517
3,86	4564	251	464	933	1396	1848	2200	2459	2586
3,88	4616	256	474	954	1430	1894	2258	2525	2655
3,90	4669	262	484	977	1465	1943	2318	2593	2727
3,92	4723	268	494	1000	1500	1993	2378	2662	2801
3,94	4777	273	506	1023	1538	2044	2442	2735	2878
3,96	4833	279	517	1047	1575	2096	2506	2808	2956
3,98	4890	285	528	1071	1614	2150	2572	2885	3037
4,00	4948	291	540	1096	1653	2205	2640	2963	3121
410
Таблица 11.60
-* */»
Значения (lOOO/A.J/fh ) w [130] при средних размерах полнднсперсных
клубков, имеющих экспоненциальную функцию распределения
				сч	ю	О	О	О	С5	О
			«и	гч	сч“	СО	IA	О	°
	7	II	«	II	II	II	II		II
	§1 с	§1 с	§1 е	31 с	SI с	Э| е	31 е	31 е	31 с
	2= |2=	5 12=	2= |2=	2= 1?	2= Й	2= R	2= |3=	2= |S=	2= |s=
1,02	57	54	52	49	46	44	42	41	40
1,04	80	77	71	70	66	62	60	59	58
1,06	98	94	91	85	81	77	74	72	71
1,08	113	108	105	99	93	89	86	84	83
1,10	126	121	117	111	105	100	96	94	93
1,12	138	133	129	121	115	НО	106	103	102
1,14	149	143	139	131	124	119	114	112	111
1,16	159	153	149	140	133	127	123	120	118
1,18	168	163	158	149	142	135	131	127	126
1,20	177	171	167	157	150	143	138	135	133
1,22	186	180	175	165	157	150	145	142	140
1,24	194	188	183	173	165	158	152	149	147
1,26.	202	195	190	180	172	164	159	155	154
1,28	209	203	197	187	179	171	166	162	160
1,30	216	210	204	194	185	178	172	168	166
1,35	233	227	221	210	201	193	187	183	181
1,40	249	242	237	226	216	208	202	198	196
1,45	264	257	252	241	231	222	216	211	209
1,50	278	271	266	255	245	236	229	225	223
1,55	292	285	279	268	258	249	242	238	236
1,60	304	298	292	281	274	262	255	251	248
1,65	317	310	305	291|	284	275	268	263	261
1,70	329	323	317	307	297	287	280	275	273
1,75	340	335	329	319	309	300	293	288	285
1,80	352	346	341	331	321	312	305	300	297
1,85	363	357	353	343	333	324	317	312	309
1,90	373	368	364	354	345	336	329	324	321
1,95	384	379	375	366	357	348	341	336	333
2,00	395	390	386	377	368	359	353	348	345
2,10	415	411	408	400	391	383	376	372	369
2,20	435	432	429	422	414	406	400	395	393
2,30	454	452	450	444	437	430	424	420	418
2,40	474	472	471	466	460	454	448	444	442
2,50	493	493	492	488	484	478	473	469	467
2,60	512	513	513	511	507	502	498	495	493
2,70	531	533	534	533	531	527	524	521	519
2,80	550	553	555	556	555	553	550	548	547
2,90	570	574	576	579	580	579	578	576	575
3,00	589	595	598	603	606	606	606	605	604
3,10	609	616	620	627	632	634	635	635	635
3,20	629	637	643	652	659	663	665	666	666
3,30	650	659	666	678	687	693	697	699	699
3,40	671	682	690	705	716	725	730	733	734
3,50	693	706	715	732	746	757	765	769	771
3,60	716	730	740	761	778	792	801	807	810
3,70	739	755	767	791	811	828	840	848	851
3,80	764	781	795	823	846	867	881	891	895
3,90	789	809	824	856	883	908	925	937	942
4,00	816	838	855	891	923	951	972	986	993
411
Таблица П.6
Относительные невозмущеиные размеры полимерных клубков в растворе
Полимер	Мономерное звено	(\,/2	Ao-Ю8, см	S	Метод	Литера- тура
	о
Г ексен-1 -пол исул ь- фон	— S—СН2—СН— II	1 О	(СН2)3—СН3 .СН,	1,6—2,1	’—	—	В, с	270
Гуттаперча (-транс)	—сн,—сн = с< хсн2- Н3С—О\	zo—сн3	1,45			в	438
Метилцеллюлоза	—О—/ oz СН3ОСН2 ГН.,	2,58	—	—	—	342
Натуральный кау- чук (-цис)	-сн2—сн = с< хсн2- н	н	1,7	—	—	в	438
Найлон	1	1 —N—(CH2)e—N— О	О II	II —С—(СН2)4— с— -СН2-СН—	2,1	16,5	6,6	в(Л2)	288
Полиакриламид	о = с—nh2 —СН2—СН—	2,72		—	—	186
Полиакриловая кислота	он—с = о	1,8	12,2	4,9	с(Л2)	142, 28
Полиакрилонитрил	—сн2—сн— C=N -СН2-СН- СНа сн^	3,2—2,6	31,7	12,6	В (Л2)	142, 28
Полиакрилпипе- ридин	О = С—Nz	ZCH2 снГсн2 —СН2—СН—	2,3—2,45	—	—	—	80
Полибромвинил	1 Вт	1,9	13,6	5,4	с	182
Полибутадиен	—СН2—СН = СН—сн2— снз	1,7	—	—	с	183
Полибутилен	- С-СН2- 1 сн3	1,8—3,0	—	—	в	294
412
Продолж. табл. П.61
Полимер	Мономерное звено	1 -л \ */2 / «9 | т2 1 у^св у	А0.Ю», см	S	Метод	Литера- тура
	сн3
юлибутилмета- крилат	-сн2—с- С4Н3О—С = О —сн2—сн—	2, 1	16,6	6,6	С	170
'оливинилацетат	о	2,1—2,3	17,4	6,9	с, в	314, 386
[оливинилбензоат	О = с—сн3 —СН2-СН— 		1 < >-с-°	2,65	26,5	10,5	с	375
	-сн2—сн—
[оливинилбутират	о 1	2,32	—	—	—	300
	О = С—(СН2)2—СН3 —СН2—СН—
1оливинил-я-кап- роат	о О = С—(СН2)4—СН3 —СН—СН2— 1	2,71	—	—	—	300
1оливинилнаф- талин	Ох '| )	3,2	38,7	15,4	с	98
1оливиниловый спирт	—СН2—СИ- ОН —СН2—СН— 1	2,04	—	—	—	200, 202 225
1оли-2-винилпири- дин	l/xjN	2,24	—	—	—	—
	—СН2—сн—
1оли-4-винилпири- дин	V	2,4	21,7	8,6	в	146
413
Продолж. табл. 11.6J
Полимер	Мономерное зерно	/ т2 \ >/2 1	1 А2 \ ^св /	НО eOl-’V		Метод	Литера- тура
Поливинилпирро-	—СН—СН2— 1 /N\ Н2С ХС = О	2,48				303
лидов Пол ивинил-n-хлор-	H2i - сн2 —СН2—СН— (i	2,92				372
бензоат		 . Полигексилмета-	-	1		 О = С— /	^С1 сн3 —СН2—С—	2,4	21,7	8,6	с	167
крилат Поли-N, N'-диме-	О = С—О—С3Н13 —СН2—СН— п 1 /СН3 О = С— N(	2,2				429
тилакриламид Поли-2-, 6-диме-	СН3 сн3	1,2			с	117
тил-1, 4-оксифе- нилен Полидиметилсило-	^снГ^ сн2 1 —Si—О—	1,4—1,6	14,0	4,9	В, с(Л2)	53, 22
ксан Поли-2, 4-диметил-	1 сн3 -сн-сн2— 1 |/Х|СН3	2,4				162
стирол Поли-4, 4'-диокси-	n-п о/“ 1 с? х\- '\ “ ч| о 1 0=0	1,16			С, в	387
дифенил-2, 2'- -пропанкарбонат Поли-2, 5-дихлор-	сн3	0- —СН2—СН— С1/\	2,45	22,7	9,0	с	97
стирол	\/а
414
Продолж. табл. 11.61
Полимер	Мономерное звено	( & \1/2 1	1 л2 У "св J	О	S	Метод	Литера- тура
	—СН2—сн— 1
1оли-3, 4-дихлор- стирол	Оо	2,9	31,7	12,6	С	94
	С1
	сн3
Ълиизобутилен	—с—сн2— 1 сн3	2,2	18,3	7,3	в, с	128, 227, 291, 298
	сн3
Толи-н-карбэто- ксифенилмета- криламид	—сн2—с— О = С—/	N—С = О । X	/ I	2,6	25,5	10,1	В, (Л2)	99
	О—С2Н5	н
	сн3
Тблилаурилмета- крилат	1 —с—сн2— С12Н29—О—С = О	2,85	30,7	12,2	С	73
Толиметилакрилат	—сн—сн2— О = С—О—сн3	2,20	—	—	—	414
	сн3
1олиметилмета- крилат	—С—СН2— 1 О = С—О—СН3	1,8—2,0	15,1	6,0	с	18,156, 169, 344
	—сн—сн2—
1оли-а-метилсти- рол	|/Ч|сНз	2,3	—	—	—	347
	СН3
	—Si—О—
(олиметилфенил- силоксан	/\	1,5	14,0	4,9	с(Л2)	53, 226
415
Продолж. табл. П.61
Полимер	Мономерное звено	Н Y/2 )	W2 ‘«>01 • "V	S	Метод	Литера- тура
	СН3
Поли-Р-нафтилме- такрилат	—С—СН2— О = С—О—		2,5	—	—	С	104
	СНз
Полиоктилмета- крилат Полиоксициклобу- тан Полипропилен Полипропилеио- ксид	—с—сн2— О с	О	CgHj2 /сн*\ —О—сн	сн— хсн/ —сн2—сн— СН3 —СН2—СН—О— 1 сн3 —СН2—СН— 1	2,3 1,43 1,4 1,6	20,0 21,7	7,9 8,6	с С (Л2)	174 420 164, 28 330
Полистирол		2,2—2,4	20,0	7,9	С, в	289,29 301, ЗЕ
Политетр агидр афу- ран	— (СН2)4—О— сн3	1,58— —1,85		—	с, в	299
Поли-/ире/и-бутил- бутадиен	СН3—С—сн3 —сн2—СН = СН—сн— СНз	2,0	—	—	—	52
Поли-н-третичный бутилфенилмета- крилат Полиформальдегид Полихлорвинил	к “ О " П <1 L 1 I 1 Я ио	ОН II	14 -0-0	1 1 II О	2,8 1,9 1,8	29,6 29,6	11,7 11,7	С Иг) с (Л2)	74 282 203
416
Продолж. табл. 11.61
Полимер	Мономерное звено	( hi \,/2 1 ”9 1 7,2 \ "св J	А.-10е, CM	s	Метод	Литера- тура
Полихлортрифтор- этнлен	—CFC1—CF2— сн3	2,03	—	—		439
Полициклогексил- метакрилат	—С—СН2— О = С—О—/	\ —СН2—СН	2,2	18,3	7,3	c(4a)	95
Полиэтилакрилат	О = с—о—сан5 сн3	2,34				412
Полиэтилметакри- лат	к 1 м 1 о М 1 X 1 44 О	1,9	13,6	5,4	c	175
Полиэтилен	—СНа—СН2—	2,3—2,4	20,8	8,3	В (Л2),	288, 164
Полиуретаны	NOa NOa i, i	1,45—2,3			В	38, 330
Тринитроцеллюло- за	\	1 1	0 CHaONOa CaH5 CaH6 1	1	4,2	200	20	С (42)	260, 288
Этилцеллюлоза	1	1 0	CaH5OCH2	4,0	200	20	С	380
Таблица 11.62
Параметр кинетической жесткости Е' некоторых макромолекул
в растворе [72]
Полимер	Растворитель	м  io—6	£'
Полистирол	Беизол	1— 5	0,33
Полиизобутилен	н-Гексан	1— 6	0,42
Поли-н-трет-бутил-	Четыреххлорнстый	1—13	0,45
фенилметакрил ат	углерод
	Бромбензол	1—24	0,41
Нитроцеллюлоза	Циклогексан	0,36	2,2
27 185
417
Термодинамические свойства растворов полимеров
Параметры растворимости полимеров. Изменение сво-
бодной энергии при растворении полимера
ДР = ДЯ —ГД5,
где ЛЯ — теплота смешения; Т — абсолютная температура; AS — энтропия сме-
шения.
Поскольку растворение полимера всегда сопровождается большим увеличе-
нием энтропии, величина ДЯ весьма существенно влияет на знак AF. Теплота
смешения
ДЯ = Vm[(£1/V1)1/' —	(у.45)
где VM — общий объем смеси; Elt Ег — энергия испарения периого и второго ком-
понентов; Vx, — молярный объем первого и второго компонентов;^,^—
объемная доля первого и второго компонентов в смеси.
Через Е/V обозначена энергия испарения единицы объема вещества. Эта ве-
личина известна под названием плотности энергии когезии 6. Выражение (II.45)
можно переписать в виде
Таким образом, теплота смешения единицы объема при данной концентрации равна
квадрату разностей между корнями квадратными из энергий когезии компонен-
тов. Корень квадратный нз плотности энергии когезии назыиается параметром ра-
створимости. Из уравнения (11.46) видно, что в случае -> 8^! смешение обу-
словлено энтропийным фактором, т. е. если параметры растворимости компонен-
тов близки, то компоненты должны смешиваться.
Для определения параметра растворимости полимеров неприменимы обычные
методы (измерение скрытой теплоты испарения, поверхностного натяжения, точки
кипения и т. п.), используемые для определения параметров растворимости обыч-
ных жидкостей. Для этой цели используются методы исследования сравнительной
растворимости полимеров в жидкостях с широким диапазоном значений параметра
растворимости (табл. 11.67, 11.68).
Набухание и вязкость. Джи [242] показал, что в растворителях, имеющих
параметр растворимости, близкий к параметру растворимости полимера, должен
наблюдаться максимум набухания. Величина набухания Q является гауссовой
функцией от Ух	— V62)а, т. е.
(11.47)
х-	Г 1 , ^tnax 1	ч/"к~ к
Следовательно, зависимость Нт-ш———	от у Oj изобразится прямой
L Q J
линией с начальным отрезком, равным
Для полимеров, не имеющих сшивок, измерение набухания Q заменяется из-
мерением характеристической вязкости [т|], так как обе характеристики зависят
от идентичных параметров. Поэтому [т|], как и Q, является гауссовой функцией
[’ll - [’1]тахе~У (у7* “	(П.48)
Исходя из решетчатой модели, Хаггинс [262] показал, что параметр термо-
динамического взаимодействия
*1 = \	~	(П.49)
\ Л* /
418
полимериза-
(11.50)
зависимость
где	(1 — 1/р); г — координационное число; р — степень
ции. Используй уравнение (П.49) в виде
Г 2/ба	У&,_____7^
RT Vi L RT J г 1 RT
и, полагая, согласно [306, 396], %s = 0,3, было показано, что
i /57	х2 \	.	„ я
-	1— 7/ / изображается прямой линией, по наклону и начальному отрезку
\ RJ	И* /
которой получают значение У62.
Для несшитых структур / определяется по уравнению Флори — Фокса [224]
0,5 + р~'^ - Хх =---------(-Мт- - И]).
2С^М j [t]]^ IJj
где [т)] и [т)]9 — характеристические вязкости в данном растворителе и тета-раст-
ворителе соответственно; р — степень полимеризации; — постоянная, за-
висящая от удельного объема полимера. Зная Xt и используя уравнение (11.50),
можно найти значение У62.
Смолли Банн [148, 403] предложили так называемые аддитивные схемы для
определения параметра растворимости. Сущность их предложения заключается
в следующем. Уравнение Скетчарда [378] эквивалентно предположению, что для
энергии когезии Е смеси справедливо соотношение
Е1’* (nlV1 + n2VJ4> = nr (EyJ1' + п2 (Е2И2)‘\	(11.51)
где nj и п2 — число молей первой и второй жидкостей; V, и 72 — молярные объе-
мы для этих жидкостей.
Отсюда следует, что EV является аддитивной величиной, которая в случае
углеводородных цепей растет линейно с числом углеводородных атомов [378].
Существует возможность найти набор аддитивных констант для атомных групп
в органических молекулах [148, 403], позволяющих рассчитать (EV)‘\ Они назва-
ны константами молярного притяжения F. Тогда SF всех групп дает значение
(ЕУ/2 Для одного моля вещества, а молярная энергия когезии и параметр раст-
воримости
(SE)2	SE
Е= ———, /6=---------------.
V	V
Значения молярных констант притяжения обычно вычисляются из теплот испа-
рения (табл. II.65).
Известно, что	АЯ = #0^,	(Ц.52)
где 0 — тета-температура; ipj — термодинамический параметр межмолекулярно-
го взаимодействия; о2 — объемная доля полимера в растворе. Но в то же время
=	(П.53)
Из сопоставления уравнений (11.52) и (11.53) получаем
Согласно теории критической опалесценции [195], радиус действия межмоле-
кулярных сил I может быть записан в виде
,__________6hZ11	,	2(622 — ^12) та
^114* 522 2б12	-f-	2б12
(11.55)
27*
419
где ____радиус действия межмолекулярных сил для низкомолекулярных жид-
костей (Zu е* 12 А); 622, 612, 6П— плотности энергий когезии полимер — полимер,
полимер — растворитель и растворитель — растворитель соответственно;
— среднеквадратичный радиус инерции полимерной цепи вблизи точки
высаживания Гв.
Экстраполируя график Р = / (М) к М = 0, находят величину
/*6ц
6ц + ^22	2^12
(11.56)
Измерив I и для достаточно высокомолекулярной фракции полимера,
можно определить параметры а и Ь:
6ц-6„
/2 - /q	622	612
._________________б11_______
/ц 6ц + 622	2612
Так как 6ц и /ц известны, из (П.57) и (11.58) находят
х х Г1	1 1
°22-°11[1 ~(а + 1)б]’
612 = 6ц[1- (oqr1)Z,].
по которым можно найти параметры растворимости (табл. II.63).
(11.57)
(11.58)
(П.59)
(11.60)
Теплоты и энтропии разбавлении для полимеров
Теплота Д7/ и энтропия AS разбавления определяются следующими уравне-
ниями:
где /71 и Si теплота и энтропия растворителя в растворе, На и So теплота и энтропия
растворителя в стандартных условиях. Размерности: Д/7 — кал- моль~1, AS —
кал • град~1 - моль~1. Значения теплот и энтропий разбавления для некоторых
полимеров приведены в табл. 11.68 — 11.73.
Параметр термодинамического взаимодействия
Параметр термодинамического взаимодействия является полуэмпирической
константой, характеризующей взаимодействие между молекулами полимера и ра-
створители, и играет значительную роль при описании свойств растворов поли-
меров и гелей. Согласно теории Пригожина о деформируемой псевдорешетке [453]
Xi = _ (U/ЦТ) v2 + (Ср/22?) т2,
где U и Ср конфигурационная энергия и теплоемкость растворителя, v и т — моле-
кулярные параметры. Первый член в выражении для характеризует энергию
420
образования контакта между сегментами полимера и растворителем. Этот член
аналогичен выражению Xj = zwrJkT теории Флори (здесь — число сегментов
в молекуле полимера). Второй член дает новый «структурный» вклад, появляющий-
ся от изменения свободного объема при смешении плотной полимерной жидкости
с термически расширенным растворителем. Оба члена положительны и первый
уменьшается, а второй увеличивается с повышением температуры. Величина X,
становится равной 1/2, когда температура приближается к тета-точке, равной верх-
ней критической температуре смешения для бесконечно большого молекулярного
веса, проходит через минимум и снова увеличивается до 1/2, когда температура
приближается к тета-точке, равной нижией критической температуре смешения для
бесконечно большого молекулярного веса. Когда Xj достигает минимума,(ЛЯ)^!,Л2
принимают максимальное значение. При достижении тета-точки, соответствующей
нижней критической температуре смешения, теплота и энтропия смешения могут
иметь отрицательные значения.
Параметр Хг входит во многие теоретические уравнения, поэтому онв могут
быть использованы для экспериментального определения этого параметра. В ча-
стности, он может быть получен при измерении осмотического давления, пониже-
ния точки плавления полимера в присутствии пластификатора, по набуханию
сшитых полимеров, фазовому равновесию в растворах полимеров. Параметр Xj
может также встречаться в уравнениях, которые используются для описания не-
которых свойств полимерных молекул, таких как характеристическая вязкость
и т. д. Значения параметра Xt для ряда полимеров приведены в табл. П.74 — II.92.
Значения параметра Х2 являются средними для нескольких молекулярных
весов н температур. Области молекулярных весов: низких (молекулярный вес
меньше 20 000), средних (20 000 ч- 100 000) и высоких (выше 100 000); области
температур: низких (ниже 50° С), средних (50 ч- 100° С) и высоких (выше 100° С).
Второй вириальный коэффициент полимерных ра-
створов. Как известно, осмотическое давление л полимерных растворов не
подчиняется закону Вант-Гоффа. Отклонение от идеальности сильно зависит от
концентрации полимера в растворе, поэтому осмотическое давление удобно разло-
жить в ряд по степеням с таким образом, чтобы при бесконечном разбавлении раст-
вора (с ч- 0) закон Вант-Гоффа выполнялся. Наиболее часто встречающиеся урав-
нения такого рода имеют следующий вид:
п/с = /?7[Л1 + А2с + Л3с2 + •••],	(11.63)
А1 => 1 /М,
п/с = (л/с)с=0 [ 1 4- Г2с + Г3с2 + ••• ],	(11.64)
RT
п/с = "лГ + Вс + Сс2 + •  •	(п.65)
Параметры А2, Г2 и В называются вторыми, а А3, Г8 и С — третьими вири-
альными коэффициентами. Второй вириальный коэффициент входит также в урав-
нение для рассеяния света
Н. RT
—п— RT == —гг----h 2Вс + ЗСс2 + • • •,	(11.66)
'9
где Н — константа для данной системы полимер — растворитель; /0 — интенсив-
ность рассеяния.
Второй вириальный коэффициент обычно находят при определении молеку-
лярного веса методами светорассеяния и осмометрии. Он характеризует степень
отклонения раствора от идеального поведения и служит мерой межмолекулярного
взаимодействия в растворе. Современные термодинамические теории растворов по-
лимеров связывают второй вириальный коэффициент с молекулярными параметра-
ми, поэтому изучение второго вириального коэффициента может быть источником
дополнительных сведений о свойствах и структуре макромолекул в растворах.
Зависимость второго вириального коэффициента от величины молекулярного веса
выражается эмпирическим уравнением
А2 = СМ-2,	(11.67)
где 2 и С — константы.
421
Таблица 11.63
Молярная энергия когезии некоторых полимеров в различных растворителях
[37], определенная различными методами
Полимер	Растворитель	§22 ^2» кал[моль
		Критическая опалесценция	По Флори (по гр1)	Набуха- ние и вяз- кость	По аддитив- ной схеме
Поли-Р-винил- нафталин	Фенилэтило- вый спирт Бензиловый	11 400	11 400	—	13 000
	спирт Толуол и дека-	12 000	10 740	—	—
Поли-Р-нафтил-	лив (1 : 1,3) Фенил этило-	8800	7850	—	—
метакрилат	вый спирт Бензиловый	21 000	14 000	—	16 800
-	спирт	20 000	13 800	—	—
	Тетралин	16 000	10 600	—	—
Полибутилмета-	Толуол Изопропило-	13 400	9100	—	—
крилат	вый спирт Бензол и геп- тан (1 : 7,3)	9100—9700 5500—5700	9430 5700	10 750 11 000	10 400
Полистирол	Циклогексан	4200—4560	3780	7450—8100	6450—8200
Таблица 11.64
Параметры растворимости различных полимеров [379]
Полимеры	Параметр растворимости (кал/см*)1 /к
	Средний	Область из- менения	Число систем
Бутадиен и акрилонитрил: 82:18	8,7
75:25	9,38	9,25—9,50	4
70:30	9,64	9,38—9,90	2
61:39	10,30			1
Бутадиен и винилпиридин (75:25)	9,35			1
Бутадиен и стирол: 96: 4	8,1			1
87,5:12,5	8,31	8,09—8,60	4
85:15	8,5			1
71,5:28,5	8,33	8,10—8,56	2
60:40	8,67	—	1
Бутилкаучук	7,84	7,70—8,05	5
Диацетат целлюлозы	10,9	—	1
Динитрат целлюлозы	10,6	10,56—10,7	3
Найлон 66	13,6			1
Натуральный каучук	8,1	7,90—8,35	8
Неопрен	8,85	8,18—9,38	4
Нитрат целлюлозы	11,5	—	1
Полиакрилонитрил	14,5	12,8—15,4	4
422
Продолж. табл. 11.64
Полимеры	Параметр растворимости, (кал[см*)'!*
	Средний	Область из- менения	Число систем
Полибутадиен	8,44	8,32—8,60	3
Поли-н-бутилакрилат	8,7	—	1
Пол ибути лмета крилат	8,7	—	1
Поливинилацетат	9,4	—-	2
Поливинилбромид	9,55	9,5— 9,6	2
Поливинилиденхлорид	12,4	12,2—12,6	2
Поливинилхлорид	9,57	9,48—9,70	3
Пол игекси лмета крилат	8,6	—	1
Полигликольтерефталат	10,7	—	1
Полидиметилсилоксан	9,53	—-	1
Полиизобутилен	7,95	7,70—8,1	4
Полилаурилметакрилат	8,2	•—	1
Полиметилакрилат	9,7	—	1
Полиметилметакрилат	9,3	9,08—9,45	5
Полиоктилметакрилат	8,4	—	1
Полипропилен	8,1	—	1
Полипропиленоксид	7,52	—	1
Полипропилметакрилат	8,8	——	1
Полистеарилметакрилат	7,8	—	1
Полистирол	8,83	8,56—9,15	5
Политетрафторэтилен	6,2	——	1
Поли-глрегл-бутилметакрилат	8,3	—	1
Полихлоракрилат	10,1	—	1
Полицианакрилат	14,0	—	1
Полиэтилакрилат	9,3	9,2 —9,4	2
Полиэтилен	7,94	7,87—8,1	4
Полиэтил ентерефталат	10,7	—	1
Полиэтилметакрилат	9,1	—	1
Силиконовый каучук (диметнл)	7,3	—	1
Сополимер этилен-пропилен	7,95	7,90—8,00	2
Хлорированный каучук	9,4	—	1
Эпоксидные смолы	11,0	——	1
Этилцеллюлоза	10,3	—	1
Таблица 11.65
Молярные константы притяжения F для различных групп [148, 403]
Группы	F	Группы	F
-сн3	214	Фениленовая группа (о-,
- сна-~	133	М-, П-)	658
—сн<	28	Нафталиновая группа	1146
>С<	—93	Пятичленное кольцо	105—115
сн2=	190	Шестичленное кольцо	95—105
	111	Н (переменный)	80—100
сн=с—	285	О (в эфирах)	70
Q—4?—	222	СО (в кетонах)	275
Фенильная группа	735	СОО (в эластомерах)	310
428
Продолж. табл. 11.65
Группы	F	Группы	F
CN	410	S (в сульфидах)	225
С1	260	SH (в тиолах)	315
С1 (в монохлор-)	270	ONO2 (в нитратах)	440
С1 (в дихлор-)	260	NO2 (в алифатических нит-
С1 (в трихлор-)	250	росоединенинх)	440
В г (в монобром-)	340	РО4 (в органических фосфа-
J (в монойод)	425	тах)	500
ср81 (только в н-фторуглеро-	150	Si (в силиконах)	—38
дах)	274
Таблица IL66
Параметры растворимости и молярный объем различных
растворителей [379]
Растворитель	Параметр раствори- мости, (кал/см9)' Jt	Моляр- ный объем, см9/г-моль	Темпера- тура опыта, °C
Парафины
2, 2-Днметилпропан	6,12	123,3	25
2-Метилпропан	6,25	105,5	25
Бутан	6,62	101,4	25
2-Метилбутан	6,77	116,2	20
2, 2, 4-Триметилпентан	6,90	165,2	20
2, 2, З-Триметилбутан	6,94	146,1	25
Пентан	6,94	146,1	25
2, 2-Диметилпентан	6,96	148,8	20
2, 4-Диметилпентан	7,02	148,7	20
Пентан	7,07	115,3	20
2-Метилпентан	7,08	130,0	20
2, 2-Диметилгексан	7,12	164,5	20
2, 5-Диметилгексан	7,20	163,7	20
2, 4-Диметилгексан	7,22	163,3	20
3, З-Диметилгексан	7,24	161,0	20
2, З-Диметилпентан	7,28	144,0	20
2, 3, З-Триметилпентан	7,30	157,4	20
2, 3, 4-Триметилпентан	7,31	159,0	20
Гексан	7,33	130,8	20
З-Метилгексан	7,35	146,0	20
З-Этил-З-метилпентан	7,37	157,2	20
2, З-Диметилгексан	7,38	160,7	20
З-Этил-2-метилпентан	7,39	159,0	20
2-Метил гептан	7,40	163,7	20
З-Этнлпентан	7,42	143,5	20
3,4-Диметил гексан	7,44	159,0	20
З-Метилгептан	7,45	161,3	20
З-Этилгексан	7,46	160,1	20
Гептан	7,48	146;5	20
Октан	7,60	162,5	20
Нонан	7,71	179,0	20
424
Продолж. табл. 11.66
Растворитель	Параметр раствори- мости, (кал /см*)*! 2	Моляр- ный объем, см*/в • моль	Темпера- тура опыта,
Декан	7,77	195,3	20
Ундекан	7,83	211,0	20
Додекан	7,87	228,0	20
Тридекан	7,90	244,0	20
Тетрадекан	7,96	260,0	20
Гексадекан	7,99	294,0	25
Октадекан	8,04	326,0	25
Олефины
2-Метилпропен	6,7	95,3	25
mpowc-2-Бутен	7,0	93,8	25
1,3-Бут аднен	7,1	88,0	25
цис-2- Бутен	7,2	91,2	25
1-Пентен	7,22	109,4	20
1-Гексен	7,42	125,1	20
1-Октен	7,65	157,0	20
1-Децен	7,90	189,3	20
Циклические	углеводороды
Метилциклогексан	7,89	127,7	20
Циклопентан	8,10	94,7	25
Циклогексан	8,25	108,2	20
Метилцнклогексен	8,65	118,6	20
Ароматические углеводороды
Изопропилбензол	8,56	139,4	20
Пропилбензол	8,68	139,4	20
Мезитилен	8,80	140,0	25
п-Ксилол	8,83	123,5	20
jk-Ксилол	8,87	123,0	20
Этилбензол	8,87	122,7	20
Толуол	8,97	106,2	20
о-Ксилол	9,03	120,8	20
Бензол	9,22	89,0	20
Стирол	9,30	115,6	25
Тетралин	9,50	—	25
Хлорированные углеводороды
1,1,2-Трихлор-1,2,2-три-
фторэтилен	7,00		20
Тетрахлорметаи	8,63	96,4	20
Бромэтан	9,12	75,1	25
Трихлорметан	9,30	80,2	20
Хлорбензол	9,50	102,1	25
цис-1,2-Дихлорэтан	9,67	76,0	25
1,2-Дибромэтаи	9,69	86,8	25
Подметан	9,95	——	20
Дихлорметан	9,95	65,0	20
1,2-Дихлорэтан	9,96	86,6	20
Нитробензол	10,4	102,7	25
Трибромметаи	10,62	87,5	20
Дибромметан	10,78	—	20
425
Продолж. табл. 1166
Растворитель	Параметр раствори- мости, (кал/сж8)1/3	Моляр- ный объем, сы*1г‘Молъ	Темпера- тура опыта, °G
Кетоны
Диэтилкетон	9,10	105,8	20
Диизопропилкетон	9,12	141,7	25
Метил-н-амилкетон	9,13	140,8	25
Мезитилоксид	9,21	115,6	25
Циклогексанон	9,26	104,2	25
Метилэтилкетон	9,56	89,5	20
Метилизобутилкетон	9,58	124,9	25
Ацетон	9,74	73,4	20
Металл р оп ил кето н	9,92	106,0	20
Метилизоп р оп ил кетон	9,92	105,7	25
Метил-н-бутилкетон	9,92	124,2	25
Ацетофенон	10,43	117,0	20
Эф	и р ы
Диизопропиловый	7,14	141,0	20
Ди-н-пропиловый	7,61	137,0	20
Этил-н-пропиловый	7,67	120,7	20
Диэтиловый	7,74	103,8	20
Изобутил-н-бутират	7,82	167,8	25
Метилпроп иловый	7,96	11)1,8	20
Этил-н-бутират	8,24	133,0	25
н-Пропилацетат	8,68	115,7	25
н-Бутилформат	8,70	115,3	25
н-Пропилформат	8,92	98,4	25
Этилпропионат	8,99	115,5	25
Этилацетат	9,10	97,7	20
Диоксан	9,13	85,7	25
С п	и р ТЫ
mpem-Бутанол	10,62	94,2	20
Бутанол	10,77	91,5	20
Пропанол	12,06	74,7	20
Амиловый	12,30	68,4	25
Этанол	12,97	58,4	20
Метанол	14,52	40,4	20
Этиленгликоль	14,52	55,7	20
Изопропанол	—	76,5	20
Изобутанол	—	91,8	20
Таблица 11.67
Параметры растворимости различных пластификаторов |379]
Пластификатор	Параметр раствори- мости, (кал/ом3)	Пластификатор	Параметр раствори- мости, (кал/см*)'
Камфора	7,5	Дибутилфталат	9,4
Парафиновые масла	7,5	Тритолил фосфат	9,8
Ароматические масла	8,0	Дибензиловый эфир	10,0
Диоктилсебацат	8,7	Диметилфталат	10,55
Диэтилгексилфталат	8,9
426
Таблица 11.68
Интегральные теплотьГрастворения и набухания некоторых
полимеров при температуре 25° С [57]
Полимер	Молеку- лярный вес, М • 106	Растворитель	Q, кал/г
Полиизобутилен	3,2	Изооктан	0
	3,2	н-Гептан	—0,34
	3,2	СС14	—0,97
	3,2	Толуол	—2,1
Натуральный каучук	—-	Бензол	—1,36
	—	Толуол	—0,37
	—	Ацетиленхлорид	—0,5
	—-	Бензин	—0,1
Поливинилацетат	0,93	Этилацетат	0
	0,93	Ацетон	0,11
Поливиниловый спирт	0,17	Этанол	—2,3
	0,17	Вода	2,3
Полистирол	1,42	Этилбензол	3,8
	—	Бензол	4,0
	—	Толуол	4,32
	•—	Ксилол	3,52
	—	Метилэтилкетон	3,96
	—	Ацетон	2,35
	—-	Этилацетат	3,02
Полиметилметакрилат	30,6	Метилизобутират	0
Целлюлоза		Вода	10,0
	—	че/пв-Аммониевые ос-
		нования	35,0
Нитрат целлюлозы	—	Ацетон	18—19
Таблица 11.69
Теплоты растворения полимеров (Qn) и гидрированных мономеров Qr M
при 25° [57]
Полимер	Молеку- лярный вес	Гидрирован- ный монометр	Раствори- тель	Qn- кал /г	@г.м» кал/г
Поливинилаце- тат	93 000	Этилацетат	Ацетон	+0,1	—1
Полиизобути- лен	90 000	Изооктан	Бензол	—1,6	—8
Полибутадиен	—	Димер	Бензол	—2,5	—5,1
Полистирол	20 000	Этилбензол	Толуол	+3,99	0
	20 000		о-Ксилол	+3,20	—0,29
	20 000	»	Бутилаце-	+3,16	—0,53
	20 000		тат Ацетон	+2,51	—6,53
	91 000	»	Бензол	+3,5	—0,8
Полиметилмета- крилат	2,4-10»	Метилизобутират	Дихлорэтан	+4,7	1,3
Поливиниловый спирт	17 000	Этанол	Вода	+4,2	+47,5
	17 000	Бутиленгликоль		+4,2	+29,3
427
Т а б л и ц а 11.70
Теплота растворения полимеров в тетралине (QTeT)
и а-хлорнафталине	[385]
Полимер	Темпера- тура опыта. °C	Q, ккал!молъ		Фгет Фх-ХЛ
		В тетра- лине	В а-хлор- нафтали- не
Полипропилен	100	1.41	0,20	7,05
	110	2,18	0,26	8,38
	120	3,30	1,70	1,94
	130,1	3,29	2,48	1,33
	140	3,38	2,65	1,27
	150,2	2,92	2,77	1,05
Полиэтилен среднего дав-	80	0,44	0,32	1,37
ления, М = 0,65.10й	90	3,00	0,82	3,66
	100	6,27	5,24	1,20
	110,1	6,64	6,55	1,01
	120	5,31	5,36	0,99
	129,9	0,39	0,33	1,18
Полиэтилен низкого дав-	89,9	0,21	0,23	0,91
ления, М = 1,3- 10й	100	4,10	0,88	4,66
	ПО	8,05	6,15	1,31
	120	7,54	6,64	1,14
	130	5,37	4,60	1,17
	140	0,91	0,45	2,02
	150	0,59	0,57	1,03
Полиэтилен высокого дав-	79	3,74	2,12	1,74
ления, М = 6,7' 10й	90	3,73	2,52	1,48
	100	3,10	2,90	1,07
	110,1	1,04	1,09	0,95
	120	0,45	0,26	1,73
	130	0,26	0,24	1,08
Таблица 11.71
Теплота растворения Q полиэтилена в тетралине [385]
Температура, °C	Концентрация, г/100 мл	-Q, кал!моль	Отклонение от среднего, %
Полиэтилен высокого давления, М = 1,3-10й
80	0,3066	4280	+ 1,9
80	0,3066	4155	—1.1
79,9	0,3069	4205	0
79,9	0,3122	4160	—0,9
100,0	0,2997	3440	—0,9
100,0	0,3013	3520	+ 1.4
100,0	0,3033	3460	—0,3
100,0	0,3067	3470	0
120,0	0,3053	485	+5,4
120,0	0,3113	470	+2,2
120,0	0,3094	425	—8,2
428
Продолж. табл. 11.71
Температура, °G	Концентрация» г/100 мл	-Q, кал/моль	Отклонение от среднего, %
Полиэтилен низкого давления, М — 1,44 • 10в
89,9	0,3085	170	—14,7
89,9	0,3140	220	+ 12,8
100,0	0,3086	4110	+0,6
100,0	0,3111	4060	—0,6
120,0	0,3006	7605	+0,5
120,0	0,3018	7550	—0,3
120,0	0,3066	7535	—0,5
120,0	0,3104	7590	+0,3
130,0	0,3106	5300	—0,7
130,0	0,3126	5370	+0,7
Таблица 11.72
Теплоты растворения Д/7 образцов полиэтилена в
тетралине в зависимости от концентрации
Характеристика образца	Темпера- тура опы- та, °C	Концен- трация, а/100 мл	-О, ккал!молъ
Низкого давления, Л4 =
=« 0,84-10Б	но	0,1013	5,68
		0,3120	5,61
		1,002	5,80
		1,683	5,53
Высокого давления, М =
-= 3,1 10»	70	0,1000	3,24
		0,3093	3,36
		0,9661	3,21
		1,7130	3,29
Таблица П.73
Энтропия и теплота разбавления некоторых полимеров [145]
Полимер	Растворитель	Температура опыта, °C 1	Объемная доля растворителя	As, ккал} град • мель	I
Натуральный кау- чук	Ацетон	12,5	0,943	4,12	0,963
		25,0	0,805	0,78	0,234
	Метилацетат	25,0	0,708	0,38	0,111
	Метилпропилкетон	25,0	0,437	0,16	0,040
	Метилэтилкетон	25,0	0,551	0,28	0,083
	»	35,0	0,943	3,35	0,587
	»	35,0	0,887	2,38	0,49
	»	35,0	0,778	1,11	0,267
429
Продолж. табл. 11.73
		та	доля геля	•МОЛЬ	/моль
Полимер	Растворитель	та	s S.	1	«ч 8
		та	2 А
		В 2 Я	SS о та		а:
		Ь- о	О о-	<3 й	<3
Натуральный	Метилэтилкетон	35,0	0,671	0,573	0,154
каучук	Этилацетат	25,0	0,498	0,24	0,066
	В	37,5	0,898	2,40	0,408
	в	37,5	0,796	1,09	0,220
	»	37,5	.0,410	0,083	0,0245
Полибутадиен	Хлороформ	—	0,869	1,52	—0,165
		—	0,794	0,889	—0,142
	»	—.	0,713	0,533	—0,111
	в	—	0,623	0,304	—0,0828
	»	—	0,525	0,155	—0,058
Полиизобутилен	Бензол	25—40	0,786	1,84	0,386
	»	25—40	0,682	1,25	0,280
	»	25—40	0,580	0,795	0,213
	в	25—40	0,479	0,432	0,125
Полистирол	Ацетон	—	0,862	0,968	0,0334
	В	—	0,735	0,322	0,0172
	в	—	0,618	0,123	0,009
	в	—	0,51	0,046	0,0048
Полистирол	Метилэтилкетон	—	0,759	0,84	0,0785
	В	—	0,647	0,456	0,0614
	в	—	0,541	0,254	0,0451
	в	—	0,44	0,142	0,0316
	Циклогексан	—	0,744	1,49	0,377
	В	—	0,629	0,827	0,219
	в	—	0,521	0,443	0,122
	в		0,421	0,238	0,0677
Т а б л и ц а 11.74
Значения для некоторых систем полимер — растворитель
Полимер	Растворитель	Х1	: Область тем- 1 ператур
Полиакрилонитрил	Диметилформамид	0,12—0,29	Низкие
Полибутадиен	Бензол	0,314	В
Поливинилксилен	В	0,47	в
Полиметилен 1	Ксилол	0,34	Средние
	Тетралин	0,33	Высокие
Неопрен	Бензол	0,263	Низкие
	Гексан	0,891	»
	Гексадекан	1,477	»
	Гептан	0,850	»
	Декан	1,147	в
	Дихлорметан	0,533	»
	Додекан	1,21	»
	Октан	1,138	»
	Пентан	1,129	в
	Циклогексан	0,686	в
1 Область низких молекулярных весов.
430
Таблица II. 75
Значение fa в области низких температур
Для ацетатцеллюлозы (53,7% ацетатных групп) в области низких молекулярных весов		Для нитроцеллюлозы (12,5% нитрогрупп) в области средних молекулярных весов
Растворитель	х,	Растворитель	Х1
Анилин	0,375	Амилацетат	0,02
Ацетон	0,45	Ацетон	0,27
Диоксан	0,38	Бутнлацетат	0,15
Метилацет ат	0,46	Метилацетат	0,30
Нитрометан	0,44	Метил-н-амилке-
		ТОН	0,16
1-Пиколнн	0,36	Метилпропнлке-	0,15
		ТОН
2-Пиколнн	0,285	Метилэтилкетон	0,21
3-Пи колин	0,26	Пропнлацетат	0,13
Пирнднн	0,28	Этилацетат	0,22
Таблица 11.76
Значения fa для бутадиенстирольного каучука в области
низких температур
Растворитель	Соотношение бутадиена и стирола
	96 :4	87,5 : 12,5	71,5 : 28,5	76,5 : 23,5
Ацетонитрил	2,27	2,30	2,04
Бензол	0,446	0,442	0,398	0,37
Гексан	0,575	0,639	0,656	—
Гептан	0,533	0,582	0,589	0,47
Декан	0,568	0,631	0,671	—
Дибромэтан-1,2	0,539	0,532	0,497	—
Диоксан	0,606	0,593	0,538	—
Дихлорметан	0,508	0,504	0,474	—
Пентан	0,649	0,721	0,729	—.
Пиридин	0,594	0,558	0,535	—
Тетрахлорметан	0,390	0,394	0,362	—-
Трибромметан	0,418	0,411	0,369	—
2,2,4-Триметилпентаи	0,679	0,790	0,789	—
Трихлорметан	0,390	0,401	0,373	—
Циклогексан	0,465	0,489	0,482
Этилбромнд	0,490	0,486	0,466	—
Таблица 11.77
Значения -/j для бутадиеиакрилонитрильного каучука в
области низких температур
Растворитель	Соотношение бутадиена и акрилонитрила
	82 : 18	70 : 30	61 : 39
Аллиловый спирт Ацетонитрил	1,098	0,769 0,763	0,677
431
Продолж. табл. 11.77
Растворитель	Соотношение бутадиена и акрилонитрила
	82 : 18	70 : 30	61 : 39
Гексадекан	1,515	3,23
Гексан	0,990		2,80
Гептан	0,955	1,879	3,63
Декан	1,175	2,872	3,94
Дийодметан	—	0,745	——.
Диоксан	0,454	0,455	0,498
Дихлорметан	0,394	0,314	0,323
Додекан	1,247	—	—
Нитробензол	—-	0,300	—
Октан	1,080	—
Пентан	1,078	——	2,88
Пиридин	0,390	0,344	0,294
Тетрахлорметан	0,478	0,686	0,831
Трибромметан	0,262	0,266	0,316
2,2,4-Триметилпентан	0,883	—	3,95
Трихлорметан	0,251	0,207	0,241
Циклогексан	0,700	1,42	2,60
Этилбромид	0,416	0,426	0,489
Таблица П.78
Значения Xi Для бутилкаучука в области низких температур
Растворитель	Х1			Число усреднен- ных систем
	min	max	Среднее
Бензол	0,50	0,657	0,578	2
Гексадекан	—	—	0,465	1
Гексан	—	—	0,627	1
Гептан	0,460	0,475	0,468	2
Декан	—	—	0,519	1
1, 2-Дибромэтан	—	—	1,04	1
Диоксан	—	—	1,55	1
Дихлорметан	—	—	0,579	1
Метилциклогексан	—	—	0,435	1
Пеитан	—	—	0,627	1
Пиридин	—	—-	1,42	1
Тетрахлорметан	—	—	0,466	1
Трибромметан	—	—	0,988	1
2, 2, 4-Триметилпентан	—	—	0,565	1
Трихлорметан	——	—	0,532	1
Толуол	—	—	0,55/	1
Циклогексан	0,43	0,436	0,433	2
Этилбромид	—	—	0,581	1
432
Таблица П.79
Значения ул для натурального каучука в области высоких молекулярных
весов и низких температур
Растворитель	Х1			Число усреднен- ных систем
	min	max	Среднее
Ацетиленхлорид					0,43	1
Ацетон		—-	1,36	1
Бензол	0,400	0,440	0,421	5
Бензол ’	0,278	0,316	0,294	4
Бутилацетат	—	—	0,561	1
Бутил формат	——	—	0,606	1
Гексадекан	—	—	0,458	1
Гексан	0,426	0,54	О,'48О	3
Гептан	0,416	0,46	0,436	3
Декан	0,413	0,470	0,444	3
Дибромметан	—	—	0,557	1
Диизопропил кетон	—	—	0,565	1
Диоксан	—-	——	0,60	1
Дихлорметан	0,462	0,525	0,494	2
1,1-Дихлорэтан	—	—	0,482	1
1,2-Дихлорэтан	—	—-	0,608	1
Диэтилкетон	—-	—	0,656	1
Диэтиловый эфир	—	—	0,545	1
Изобутилбутират	—	—-	0,481	I
Изопентан	—		0,535	1
Ксилол	—	—	0,340	1
Метил амил кетон	—	—	0,594	1
Мети лизобути л кетон	—	——	0,656	1
Метилизопропилкетон	—	——	0,794	1
Мети лпр опил кетон	—	——	0,694	1
Метилциклогексан	0,356	0,374	0,363	3
Метилэтил кетон	0,771	0,940	0,856	2
Октан	0,422	0,475	0,457	3
Пентан	0,565	0,63	0,598	2
Пропилацетат	—	—	0,649	I
Тетрахлорметаи	0,280	0,334	0,307	4
Тетрахлорэтан		——	0,36	1
Толуол	0,350	0,435	0,393	7
2,2,4-Триметилпентан	—•	—	0,513	1
Трихлорметан	0,340	0,390	0,370	4
1,1,1-Трихлорэтан	0,389	0,396	0,392	2
Хлорбензол	—	—	0,44	1
Циклогексан	0,389	0,399	0,394	2
Этилацетат	0,724	0,780	0,752	9
Этилбромид	—	—	0,465
Этилбутират	—-	—	0,555	I
Этиленхлорид	—	——	0,627	1
Этилпропионат			0,612	1
' Область средних температур.
28 185
Таблица 11.80
Значения для поливинилацетата в различных растворителях
Растворитель	Х1			Число усреднен- ных систем	Область моле- кулярных весов	Область темпера- тур
	min	max	Среднее
Ацетон	0,318	0,439	0,374	9	Высокие	Низкие
Бензол	0,050	0,440	0,257	8	Низкие	Средине
	0,387	0,510	0,431	7	Средние	»
	0,260	0,549	0,396	6	Высокие	Низкие
Винилацетат	0,415	0,507	0,461	2	»	»
Диметилфтал ат	—	—	0,400	1	—	»
Диоксаи	—	—	0,407	1	Высокие	»
Изопропиламин	—	—	0,66	1		»
Метилэтилкетон	0,410	0,440	0,428	5	»	»
Пропил амин	—	—	0,89	1		»
Пропанол	1,04	1,30	1,16	3		»
Трихлорметан	—	—	0,377	1
». Трихлорпропан	0,38	0,38	0,38	2	»
2-Хлоропрен	—	—	0,27	1	»	»
1-Хлорпропаи Этанол	0,46	0,48	0,75 0,47	1 3	» Низкие —	» Средние
ч					средние
Таблица 11.81
Значения /., для поливинилхлорида в различных растворителях
Растворитель	Х1			Число усред- ненных сис- тем	Область молеку- лярных весов	Область темпе- ратур
	min	max	Среднее
Анизол	0,49	0,515	0,502	3	Средние	Низкие
Ацетон	0,60	0,63	0,615	3
Бензол	—	—	0,77	1	»	Средние
Бутилацетат	0,40	0,42	0,41	3	»	Низкие —
						средние
Бутилпальмитат	1,66	1,73	1,695	2	>	То же
Бутилрицинолеат	1,20	1,22	1,21	2	»	» »
Диамил себацат	0,24	0,24	0,24	2	»	Средние
Дибензилсебацат	0,52	0,56	0,54	2	»	»
Дибромэтаи-1,2	—	—	0,468	—	Низкие	Низкие
Дибутилфталат	—0,04	0,02	—0,01	3	Средние	Средние
Дибутилцеллозоль- фталат	0,42	0,44	0,43	2	»	»
Дигексиладипат	0,19	0,30	0,24	3		Средние —
						высокие
Ди гексил себацат	0,35	0,36	0,355	2	Средние	То же
Дигексилфтал ат	—0,13	—0,04	—0,09	3	»	» »
Дилаурилфталат	1,41	1,75	1,58	2	»	Средние
434
Продолж. табл. 11.81
Растворитель	Xi			Число усред- ненных сис- тем	Область молеку- лярных весов	Область темпе- ратур
	min	max	Среднее
Диметилсебацат	0,34	0,34	0,34	3	»	Средние — высокие
Диметилфтал ат	0,49	0,56	0,53	3	»	Средние — высокие
Диоктилсукцинат	0,39	0,39	0,39	3	»	Средние — высокие
Диоктилфтал ат	0,01	0,06	0,03	3	»	Средние — высокие
Диоктиловый эфир	2,6	2,8	2,7	2	»	Средние
Диоксан	0,427	0,503	0,457	5	»	Низкие — средние
	0,477	0,518	0,487	6	Высокие	Низкие — средние
1,2-Дихлорэтан		—	0,428	——	Низкие	Низкие
Диэтилсебацат	0,17	0,19	0,18	3	Средние	Средние
Диэтилфталат Ди-2-этилгексилсе-	0,38	0,42	0,40	3	В	В
бацат	0,57	0,59	0,58	2	в	»
Мезитилоксид	0,42	0,43	0,424	4	в	Низкие — средние
Метил амил кетон Метилизопропил-	0,17	0,18	0,175	2	»	Средние
кетон	—	—	0,426	1	Средние	Низкие
Метилпропилкетон	—	—	0,415	1	В	»
Метилэтилкетон	0,402	0,465	0,422	4	Высокие	»
Нитробензол	0,29	0,31	0,30	5	Средние	Низкие — средние
Нитропропан	0,42	0,44	0,43	3	»	Средние
Октиллаурат	1,38	1,41	1,395	2	в	Низкие — средние
Хлорбензол	0,480	0,530	0,506	4		Средние
Циклогексанон	0,18	0,264	0,234	4	»	Низкие — средние
Циклопентанон	0,19	0,25	0,22	2	Низкие	Низкие
Этилацетоацетат	0,46	0,49	0,475	2	Средние	Средние
Этилендихлорид	0,43,	0,46	0,45	3	»	»
Этилстеарат	1,52	1,73	1,625	2	»	Низкие — средние
Т а б л и ц а 11.82
Средние значения для полидиметилсилоксана при одной
усредненной системе в областях высоких молекулярных
весов и низких температур
Растворитель	Х1 ср	Растворитель	ср
Бензол	0,52	Тетрахлорметан	0,45
Гексан	0,40	Толуол	0,465
Метилциклогексан	0,39	Трихлорметан	0,47
Нитробензол	2,2	Циклогексан	0,44
Пентан	0,43	Этилйодид	0,58
28*
435
Продолж. табл. 11.82
Растворитель	х1ср	Растворитель	^ср
Жидкие полидиме-		542	0,23
тилсилоксаны с		682	0,19
молекулярным		737	0,19
весом:		742	0,20
422	0,25	875	0,25
507	0,22
Таблица 11.83
Значения ул для полиизобутилена в областях высоких
молекулярных весов и низких температур
Растворитель	Х1			Число усреднен- ных сис- тем
	min	max	Среднее
Бензол 1	0,505	0,924	0,741	3
Бутан	0,63	0,76	0,67	22
Гексадекан	—	—	0,474	1
Гептан	—	—	0,468	1
Диметилпропан-2,2	0,82	0,87	0,85	10
Изобутан	0,69	0,80	0,740	20
Изопентан	0,58	0,71	0,66	24
Пентан	0,498	0,74	0,603	69
Пропан	0,58	0,63	0,613	4
Толуол		—	0,4880	1
Триметилбутан	—	—	0,458	1
Циклогексан а	0,38	0,423	0,390	4
Таблица 11.84
Значения для полиметнлметакрилата в областях высоких
молекулярных весов и низких температур
Растворитель	Xi			Число усреднен- ных сис- тем
	min	max	Среднее
Бензол	0,408	0,47	0,437	2
Бутилацетат	—	—	0,500	1
Метилизобутилкетон	——	—	0,496	1
Метилпропилкетон	—	—.	0,475	1
Пролилацетат	—	—	0,489	1
Толуол	—	—.	0,448	1
Трихлорметан	0,335	0,427	0,402	4
1,1,1-Трихлорэтан	—	—	0,429	1
цис-1,2-Дихлорэтан	—	—-	0,278	1
Этилацетат	—	—	0,475	1
1 Область средних — высоких молекулярных весов.
2 Область низких — средних температур
436
Таблица 11.85
Значения Xi для полипропилена в области низких температур
Растворитель	%i			Число усреднен- ных сис- тем	Область мо- лекулярных весов
	min	max	Среднее
Бензол	0,496	0,498	0,497	4	Средние
»	0,498	0,498	0,498	3	Высокие
Декалин	—	—	0,88	1	»
Нитробензол	—	—	2,93	1	»
Циклогексан	—	—	0,35	1	Низкие
	—	—	0,42	1	Высокие
Таблица П.86
Значения для полистирола в области низких температур
Растворитель	Х1			Число усреднен- ных сис- тем	Область мо- лекулярных весов
	min	max	Среднее
Ацетон					0,72	1	Низкие
Бензол	0,193	0,259	0,220	4	—
	0,430	0,460	0,446	8	Средние
Бутил ацетат	—	—	0,489	1 .	Высокие
Бутиллаурат	—	—-	0,74	1	—
Дйоксан	0,47	0,56	0,515	2	——
Дипропиловый эфир	—	—	0,89	1	—
Дихлорметан	—	—	0,420	1	Средние
Дихлорэтан	0,434	0,440	0,436	4	Низкие
	0,444	0,478	0,464	6	Высокие
Диэтилкетон	—	—	0,67	1	—
Изобутнлбутират	—	—	0,475	1	Высокие
Изобутиллаурат	—	—	0,85	1	—
Изоамиллаурат	—	—	. 0,91	1	—
Изопропиллаурат	—	—	0,71	1	—
Ксилол	—•	—	0,41	1	Высокие
Метил изобутил кето и	—	—	0,513	1	»
Метилэтилкетон	0,457	0,478	0,470	5	Низкие
	0,471	0,493	0,486	31	Высокие
Пропиллаурат	—	—	0,62	1	—
Стирол	—	—	0,33	1	—
Тетрахлорметан1	0,38	0,460	0,436	6	Высокие
Толуол	0,386	0,470	0,428	23	»
	0,432	0,444	0,438	8	Средние
Трихлорметан	0,33	0,429	0,380	2	Высокие
Циклогексанон 2	0,435	0,437	0,436	2	—
Циклогексан 2	0,485	0,62	0,523	4	—
Чис-1,2-Дихлорэтилен	—	—	0,451	1	Высокие
Этилацетат	0,485	0,486	0,486	2
Этиллаурат	—	—	0,47	1	—
1 Область высоких температур.
2 Область низких—средних температур
437
Г а б л и ц а 11.87
Значения для полиэтилена
Растворитель	Xi			Число усре- дненных сис- тем	Область молеку- лярных весов	Область темпера- тур
	min	max	Среднее
Бензол	0,27	0,42	0,36	3	Низкие	Средние
Бутилбеизол	—	—	—0,03	1	—	Высокие
Гексадекан	—	—	—0,25	1	—	Я
Гептан	—	—	0,09	1	—	»
Декан	—	—	0,04	1	—	»
Дирен 1,2-Дициклогексилцик-	—	—	—0,04	1	—	Средние
логексан 1,3-Ди ци кл огекси л ци к-	•—	—	—0,36	1	—	Высокие
логексан	—	—	—0,47	1	—	3
Диэтилбензол	—	—	—0,04	1	—	»
Додекан	—	—	—0,13	1	—	»
Изооктан	—	—-	0,11	1	—	»
Ксилол	0,22	0,516	0,415	5	Низкие	Средние
	0,21	0,511	0,384	17	Средние	»
	0,22	0,45	0,386	5	Высокие	»
Мезитилен	—	—	0,00	1	—	»
Нафталин	—	—	1,8	1	—	Высокие
1-Октадекан	—	—	—0,42	1	—	»
Октан	—	—	0,04	1	—	»
Пропилбензол	—	—	0,01	1		Средние
Тетрадекан	—	—	—0,32	1	—	Высокие
Тетралин	0,31	0,46	0,34	8	Средние	»
Толуол	0,12	0,33	0,28	6	Низкие	»
трет- Бутилбеизол	—	—	0,00	1	—	»
Циклогексан Ци кл огекси л ци кл огек-	—	—	—0,02	1	—•	Средние
сан	—	—-	—0,36	1	—	»
Этилбензол	—	—	0,09	1	—	»
Таблица II. 88
Значения для
этиленпропилеиового
каучука в области низких
температур
Растворитель	Х1
Бензол	0,58
Гексадекан	0,33
Гептан	0,44
Декалин	0,44
Дипентен	0,37
Метилциклогек-
сан	0,35
Пентан	0,53
Пропилбензол	0,44
Тетралин	0,27
Таблица II. 89
Значения для
этилцеллюлозы (48%
этильных групп) в областях
средних молекулярных весов
и низких температур
Растворитель	Х1
Амилацетат	0,28
Ацетон	0,46
Бензол	0,48
Бутилацетат	0,24
Метиламилкетон	0,38
Метил ацетат	0,41
Метилпропилке-
ТОН	0,37
Метилэтилкетон	0,42
438
Продолж. табл. П.88	Продолж. табл. /1.89
Растворитель	Х1	Растворитель	Х1
Тетрахлорметан	0,43	Пропилацетат	0,33
Толуол	0,49	Тетрахлорметан	0,46
Циклогексан	0,35	Толуол	0,47
Циклопентен	0,39	Трихлорметан	0,34
Этилбензол	0,49	Этнлацетат	0,395
Таблица 11.90
Расчетные и экспериментальные значения ул
Полимер	Растворитель	Температура опыта, °C	Эксперименталь- ное значение Xi	%! = 0,34 + РЛ1г/ЯГ.				Из зависи- мости [(Xi— 0,34) ЦТ/ Vi]1^ ОТ 61 по Шварцу
				Л12 по Гиль- дебранду		Л12 по Блен- ксу — Прау- сиицу
				Х1	Ошиб- ка1, %	Х1	ф - Ж м 3 ж о *	Х1	Ошиб- ка 1. %
Поливинил-	Ацетон	25	0,437	0,354	19	0,416	4,8	0,43	1,6
ацетат	Диоксан Метилэтилке-	25	0,407	0,356	9,9	0,514	26	0,433	6,4
Поливинил-	ТОН 1,2-Дибром-	25	0,429	0,344	22	0,354	17,5	0,364	15,1
хлорид	метан	25	0,468	0,342	27	0,645	38	0,377	19,5
	Нитропропан Этилендихло-	25	0,44	0,43	2,3	0,709	61	.—	—
	рид	53 76	0,46 0,43	О;346 0,34	26 21	0,454 0,446	1,3 3,7	0,402 0,391	12,5 11,4
Полиметил- метакрилат	Амилацетат	25	0,507	0,502	1	0,556	9,7	—	—
	Ацетон	25	0,481	0,364	24	0,461	4,2	0,541	12,5
Полнметил-	Бутилацетат Днизопропил-	25	0,500	0,483	3,4	0,519	3,8	—	—
метакрилат	кетон Метиламилке-	25	0,502	0,34	32	0,626	25	0,497	1,0
	тон Метнлизобу-	25	0,493	0,34	31	0,545	11	0,496	0,6
	тилкетон Метилпропил-	25	0,496	0,389	22	0,558	12,5	0,493	0,6
	кетон Метилэтилке-	25	0,475	0,347	27	4,423	11	0,430	9,5
	тон	25	0,469	0,350	25	0,342	27	0,400	14,7
	Пропилацетат	25	0,487	0,415	15	0,486	0	—	—
Средняя оши	Этилацетат 5ка	25	0,475	0,347	27 19,7	0,354	26 16,6		8,8
1 Относительно экспериментального значения.
439
Таблица П.91
Зависимость значения Xt для раствора полиизобутилеиа (мол. вес 1 440 000) в
н-пентане от температуры и объемной доли полимера
25° G		35° С		40° G		45° С		55° С
02	Xi	V2	Х1	V2	%1	02	Xi	t>2	Xi
0,0789	0,498	0,379	0,577	0,086	0,507	0,379	0,558	0,381	0,576
0,125	0,513	0,495	0,631	0,134	0,516	0,495	0,630	0,495	0,634
0,178	0,528	0,611	0,627	0,196	0,533	0,610	0,621	0,613	0,627
0,213 0,297 0,324 0,346 0,364 0,380 0,496 0,612 0,744	0,532 0,550 0,549 0,565 0,566 0,575 0,637 0,627 0,630	0,743	0,630	0,230 0,285 0,311 0,341 0,374 0,391	0,537 0,550 0,552 0,554 0,571 0,570	0,745	0,628	0,748	0,633
Таблица 11.92
Зависимость параметра от молекулярного веса для
разных систем
М  10—3	Xi	Л4 . IO-3	%1	М . 10—3	Xj
Полистирол-		117	0 481	Полистирол —
метилэтилкетон		123	0,483	дихлорэтан
2,46	0,457	230	0,489	3,11	0,438
3,29	0,465	318	0,488	3,29	0,440
14,6	0,476	507	0,491	16,1	0,434
16,1	0,478	940	0,491	23,7	0,434
23,7	0,477	980	0,490	138	0,454
62,0	0,481	1320	0,492	507	0,468
114	0,484	1610	0,492	562	0,468
		1765	0,491	1610	0,475
				1780	0,478
Таблица 11.93
Зависимость второго вириального коэффициента Л2 = СМ. \ см3-г~2 моль,
от молекулярного веса
Полимер	Растворитель	L Температуре опыта, °C	С  10з	К	Метод изме- рения	Литера- тура
Полиакрилонитрил	Диметилформамид	20,0	24,3	0,22	С	238, 279
1-Полибутен:	»	35,0	27,4	0,24	—	238, 279
изотактический	Толуол	45,0	—	0,25	о	294
атактический	»	45,0			0,32	О	294
Поливинилацетат	Трихлорбензол	36,0	5,94	0,23	с	135
440
Продолж. табл. П.93
Полимер	Растворитель	Температура опыта, °C	£10»	е	Метод изме- рения	Литера- тура
Полидиметилсилоксан	Бензол	35,0			0,15	О	135
Пол и -н- ге кс и л мета- крилат	Метилэтилкетон	23,0.	3,8	0,223	С	167
Полиизобутилен	Циклогексан	30,0	——	0,14	о	222
	Бензол	40,0	0,75	0,12	о	222
Полиметилметакрилат	Бутанон	25,0	4,6	0,242	С	160
	Нитрометан	25,0	0,67	0,257	С	160
	Ацетон	25,0	2,9	0,22	с	160
Полипропилен:	»	30,0	2,63	0,22	о	230
изотактический	а-Хлорнафталин	125,0	4,3	0,16	с	350
атактический	»	135,0	16,5	0,27	с	350
	Бензол	25,0	3,2	0,20	С	350
	Циклогексан	25,0	20,0	0,26	-—	350
Полистирол:	Толуол	30,0	—	0,22	О	222
атактический	»	30,0	4,6	0,20	О	192
изотактический	»	30,0	2,1	0,146	О	192
Полиэтилен Полиэтилен (высокого	w-Ксилол	105,0	26,2	0,24	О	297
давления)	а-Хлорнафталин	135,0	6,3	0,15	—	297
Полиэтилметакрилат	Этйлацетат	35,0	—	0,24	С	175
Динамическое двойное лучепреломление в потоке
Изучение динамического двойного лучепреломления в потоке растворов по-
лимеров позволяет получить сведения об асимметрии формы макромолекул и о
разности главных оптических поляризуемостей цепи у, — у2.
Исследования динамического двойного лучепреломления в потоке позволяют
определить экспериментально величину характеристического двойного лучеппе-
,	Г Ф 1
ломления [п] и угол ориентации — , что дает возможность вычислить основные
L g J
геометрические параметры частицы (размеры, асимметрию формы) и оптическую
анизотропию, характеризующую степень упорядоченности составляющих частицы
(атомных групп, валентных углов и т. д.).
Жесткие частицы и макромолекулы. Для жестких частиц,
имеющих геометрические и оптические свойства эллипсоидов вращения, харак-
теристическое значение двойного лучепреломления и угол ориентации определя-
ются уравнениями
j Ьп 'i
[n]=lim
g-o
<IL68)
с-+0
= lim
«-о
с-+0
л/4 —X \ = _ / dX \
g / dg
g-»0
1
12£>r
9. RTF (р)
(11.69)
где Дп — наблюдаемое двойное лучепреломление в потоке; g — градиент скорости
потока; п — показатель преломления растворителя; с — концентрация (в гЛил);
441
v — парциальный удельный объем растворенного вещества; 60 =
Ра-1.
Р2 + Г
отношение продольной (L) и поперечной (d) осей эллипсоида; X — угол ориента-
71 — Vi
ции; — ga = ------------удельная анизотропия вещества частицы; Dr — ко-
эффициент вращательной диффузии, который для вытянутых эллипсоидов (р > I)
равен
f ЗАу3 'j (In 2р —0,5).
nq0L3 )
(П.70)
Здесь L — длина частицы.
[<р 1
— и Dr, можно определить геометрические свойства частицы. По Dr
g J
и [л] из (11.68) находятся —у2 (если известно М) или удельную анизотропию
gj — g2 (если известно v). Значение — у2 можно получить и по характеристи-
ческой вязкости [т] ] из уравнения
[nJ	4л	Ьо
~к "(Ti Ya) г. / , •
[q] 5nkT	F (р)
(П.71)
если известно хотя бы оценочное значение р.
В общем случае разность главных поляризуемостей (yj — уа) жесткой частицы
состоит из внутренней анизотропии, обусловленной анизотропией вещества части-
цы, и анизотропии формы. Для эллипсоидов с осевой симметрией геометрических
и оптических свойств
Yi — Та = »(«1 — ga) =
П2 — п2	\ /	«2— ns
4л + — 2— 4л +
«s	/ \	«S
(11.72)
где пг и п2 — показатели преломления вещества для лучей, поляризованных со-
ответственно в направлении ее’продольной и поперечной осей; и Lt — функции
только р. Здесь первый член представляет собой внутреннюю анизотропию, а вто-
рой — анизотропию формы. При п пг <=> п2) = «в анизотропия формы равна
нулю (ns — показатель преломления среды).
Гибкие цепные макромолекулы. Полная разность главных
поляризуемостей гибкой цепной макромолекулы равна сумме трех эффектов: ани-
зотропии макроформы [я]/, анизотропии микроформы [n]fs, вызванной близкодей-
ствием в цепи, и собственной анизотропии [я];, вызванной преимущественной
ориентацией сегментов внутри клубка. В области малых напряжений сдвига спра-
ведливо уравнение
lim ) = И =	+ Wfs + №
с-*0 \ ь По^ /
g->0
(11.73)
где
4л (я, + 2)
fazl = -45^-----------7is--- [Т|1° (а’ ~ “2)’	(И'74)
(п2 + 2)2 (л| - л;)2
[п]/» —	77Т „„ з No Mos (L2 Lj)s, (II.75)
442
0.058Ф (n2s + 2)2 (n2k — п*)2
n^NARTn] ~
(11.76)
Здесь Ф да 2,1 • 1023 — коэффициент Флори; [t|J0 — характеристическая вяз-
кость раствора при g -> 0; Л40 — вес мономерного звена; s — число мономерных
звеньев в сегменте; (Г2 — L})s — функция асимметрии формы сегментов ps; (as —
a2) — сегментная анизотропия.
Для характеристического угла ориентации существует уравнение
Пт	= [_ ф/g] в а М]Д!;оП|) ,	(11.77)
g-*0 g	Kl
с-+0
где а = 0,5.
При слабом гидродинамическом взаимодействии угол ориентации
tg 2Х = 5/2  1/Р,	(11.78)
а при сильном гидродинамическом взаимодействии
4,88
tg2Z = —— .	(11.79)
Р
Здесь р = М [т]]i]og/RT Измерение сегментной анизотропии позволяет получить
сведения о строении и гибкости полимерных цепей, так как сегментная анизотро-
пия не зависит от дальнодействия в цепи и от взаимодействия последней с раство-
рителем. Чтобы отделить влияние жесткости цепи от структурных влияний, опре-
деляется анизотропия, рассчитанная на мономерное звено. Сегментная анизотро-
пия цепи рассчитывается по измеренному двойному лучепреломлению и вязкости
в растворах при отсутствии эффекта формы согласно уравнению
Г An 1	4л / п2 -|- 2 \
I gh-По) ]g^o“	(П.80)
где т]0 и п — вязкость и показатель преломления растворителя.
Анизотропия мономерного звена рассчитывается по уравнению
а II —	(“1 —	(11.81)
где X— длина мономерной единицы основной цепи; (ftg)^2 — среднеквадратичное
расстояние между концами цепи в тета-растворителе.
В табл. 11.94 — 11.109 приведены некоторые данные, полученные путем ис-
следования динамического двойного лучепреломления в потоке растворов поли-
меров.
Таблица 11.94
Анизотропия сегмента (аг — а2) и мономерного звена («ц — а±)
макромолекул некоторых полимеров
Полимер	Формула	Растворитель	(ai—tx2) X X IO26, CJM3	‘„01X x (то— 11 о)
Гуттаперча	_сн3 —СН,—СН=С( Чн2-	Бензол	+ 85	—
443
Продолж. табл. 11.94
Полимер	Формула	Растворитель	"3° « • ia	(° || — а1> х X 10»», сж’
	сн3
Карбэтоксифе- нилметакри- ламид	—С—СН2—	О Г	/—\ II O=C-N-<	\-C-O—QA Н х	/	о-Т олуидин	—230	—23
Натуральный каучук	.СН3 —сн2—сн=с< хсн2-	Бензол, толуол	+50	—
	ONO?	ONO2
Нитроцеллю- лоза	—О—/	Х—	Циклогек-	—300	—18
		сан
	CH2ONO2
Полиакрило- нитрил	—сн2—сн— C=N	Диметил- формамид	—23	—1.8
Полибутадиен	—сн2—сн=сн—сн2—	Бензол	+30	+4,3
	сн3
Полибутилме- такрилат	1 —СН2—С— С4Н8О—с=о	Бензол	>-11	—1,5
	СН3
Полибутилме- такрилат: атактический	—с—сн2— 1 О —С—О (СН2)3 СНд	Тол уол Бензол	-6,5 — 14	-0,87 —2,1
	сн3
изотактиче- ский	—с—сн2— 1 О=С—О—(СН2)3 СН3		—2	—0,3
	сн3
третичный	—с—сн2—		+2,1	+0,5
	О=С—О—С—сн3 \сн3
444
Продолж. табл. 11.94
Полимер	Формула	Растворитель	8^ ‘««01 X х — I»)	iKO •jsOI X X (То — II D) <
	сн3
третичный, изотакти- ческий	—С-СН2— 1	/СН3 О=С—О—С—СН3 \сн3		+ 19,8	+3,0
	-СН-СН»— 1	2
Поливинилаце- тат	о—с—сн3 II О	» Толуол	+5,4 + 13,4	:+o,8 +2,0
	—СН-СН2— /1
Поли-Р-винил- нафталин	Y) —СН—СН—2	Тетрабром- этан	—430	—30
Поливинил- пирролидон	1 N н2с/'с=о н 1 JH rlgC—Сп2	Бензиловый спирт	—75	—10
Поли-1,4-ди- изопропил- бензол	Н3С—С	/	\ СН2 /	Бромоформ	+78,2
	>с\
	Н3с СН3
Поли-4,4'-ди- изопропенил- дифенилэтан	СН3 ртт \/ *\ /сн3 СН । ГС>-ОСНз Crig—	»	+ 142
	—СН2	/
445
Продолж. табл. 11.94
Полимер	Формула 1	Растворитель	(ai — аз) X X	см9	(a j — a±i X X 10’8, см‘
Полиизобути-	сна —с—сн2—	Бензол	+50	+8,2
лен Полидиметил-	1 сн3 сн3 1	Бензин	+4,7	+0,96
силоксан Поли-л-хлор-	—Si—о— 1 сн, —сн—сн2— 1 Pl	Бромоформ	—230	-35
стирол Поли-2,5-ди-	1 1 Cl —сн—сн2— 1 н3с<\	»	—180	—25
метилстирол Поли-2,5-ди-	Нен, —СН—СН2— С1./Х|	Бромоформ	—265	—30
хлорстирол Поли-3,4-ди-	\/с1 —СН—СН2— 1	Тетрабром-	-300	—25
хлорстирол Полиметила-	с1\/ С1 —СН—сн2—	этан Бензол	+17	+2,5
крилат	о=с—о—сн3	Толуол	+26	+ 13,6
Полиметилме-	сн3 i—сн2	Бензол	+2	+0,3
такрилат	о=с—о—сн3
446
Продолж. табл. 11.94
Полимер	Формула	Растворитель	*вгО1 X X (2» — 1»)	(ау — ар х х 10», сл3
Полиметилме- такрилат изотактиче- ский Поли-н-метил-	сн3 1 -с-сн2- О=С—О—сн3 —сн—сн2—	Бензол	+25	+3,5
стирол: атактический	сн3 —сн—сн2—	Бромоформ	—147	—20
изотактиче- ский	1 ^СНз с	»	—140	—19
Полиметилфе- нилсилоксан Поли-Р-нафтил-	—Si-O— С2НВ СН3 —с—сн2—	Бензин Тетрабром-	+4,7	+0,96
метакрилат Полипропилен	1	/-Ч О—С—О— /	\х 	СН СНп—	этан Тетрахлор-	—60	—8,5
(атактический и изотакти- ческий) Полистирол:	1 СНз —СН—сн2—	метан	+30	+3,5
атактический		Бромоформ	—145	—18
изотактиче- ский	—СН—сн2—		—224	—23
447
Продолж. табл. 11.94
Полимер	Формула	Растворитель	SW3 ',гО1Х х (г» — Т»)	X ч 3 з х
	с
Поли-н-третич- ный бутил- фенилмета- крилат	—С—сн2— 1	/	\ /СН3 О=С—О—(	)-с<сн3 \/ \сн3	Бромбензол	—90	—7,5
	сн3
Полифенилме- такрилат	?_ 1 _ ? 1 о Q 1 /\ 1	Бромбензол	—10,5	—1,5
	СН3 1
Полифенилме- такриламид	—С—СН2— 1 о=с	о-Толуидин	—103	-13
	Н—N— /	\
	сн3
Полихлорфе- нилметакри- ламид	О fl 7 Y -о —о —Z 1 II 1 о ж	»	—160	—20
Полиэтилен	—СН2—СН2—	Ксилол	+50	+ 7
	О
Полиэтиленте- рефталат	и —сн2—о—с—свн4—с—о— сн2— и 0	Дихлорэтан и фенол 1 : 1	+70
	ОСОС6Н5 ососвн5	Бромбензол	—914	—90
Трибензоат- целлюлоза
	/ ° СН2ОСОСвН5 ОС2Н5	ОС2Нб	Тетрахлор- метан

Этилцеллюло- за	—0—/	/—		+430	+21
	сн2ос2н5
448
Таблица 11.95
Асимметрия формы молекулярного клубка р = q и коэффициент Флори Ф,
вычисленные по экспериментальной величине эффекта .макроформы
Полимер	м . ю—6	Растворитель	II Ь	Я 1 О е
н-Полибутилметакрилат	0,96—2,2	Этилацетат	2,0	1,6
Поли-н-бутилфенилметакрилат	0,2 —9,3	Четыреххлорис-		2,5
третичный		тый углерод	2,3
Полидиметилсилоксан	0,15—3,0	Толуол	1,6	0,9
Полиизобутилен	0,6 —9,8	Гексан	2,0	1,6
Полиметилметакрилат	4,2	Бромбензол	2,2	2,1
Полистирол	0,45—1,92	Бутанол	1,9	1,5
	0,45—1,92	Толуол	2,1	1,8
Полифенилметакриламид Полипаракарбэтоксифенилмета-	0,16—1,6	Этилацетат	2,1	1,8
криламид	0,22— 1,14	»	2,2	2,0
Таблица 11.96
Асимметрия формы молекулярного клубка р и коэффициент Флори Ф,
вычисленные по экспериментальным значениям [n]f для фракции
полиметилметакрилата (41 = 4,2-10е) в различных растворителях
Растворитель	ns	• 10’	h] см*1г	[п]  10’	О	f (р)	р	а. 1 2 е
Ацетон	1,359	0,350	370	13,00	12,5.	27	2,4	2,6
Бромбензол	1,560	1,17	565	2,55	1,81	21	2,2	2,0
Бромоформ	1,598	2,08	592	5,00	4,22	18.	2,0	1,8
Толуол	1,498	0,59	387	0,48	0 ,		—	—W.
Хлорбензол	1,523	0,80	595	0,87	0,11	13	1,9	1,3
Хлороформ	1,450	0,59	845	3,34	г- 2,3	зг	2,5	3,0
Этилацетат	1,372	0,51	445	11,5	н,о	27	2,4	2,6
Та б ли ц а 11.97
Оптическая анизотропия gx — gv фактор асимметрии р и длина
частиц L по данным двойного лучепреломлении в потоке и по
гидродинамическим данным (//Го)
Белок	р	21 — 2а	L • 10* (по углу" ориента- ции), см	L  10* (по вели- чине СМ
Глобулин человека	5,0	—0.74-10-3 ;	0,230	0,235
Зеин	16 :	—0,36.10~3	0,350	0,320
Сывороточный альбумин			 >
человека	_ 4	-0,06- 1о-3	0,190	0,150
Фибриноген человека	18'	—1-10-3	0,700	0,700
29 185
«9
Таблица 11.98
Характеристическая вязкость [т]], двойное лучепреломление
формы |п|у, асимметрия р и анизотропия формы 0у
макромолекул полибутилметакрилата в изопропаноле при
различных температурах
Молекулярный вес фракции	Темпера- тура, °C	[’ll  10~2		р	0/ • 10«, смя
6,4.10е	45	2,72	55	2,06	152
	30	1,68	50	2,00	223
	25	1,17	45	1,95	288
	21,5	0,74	44	1,90	405
2,2.10е	45	1,51	27	2,30	134
	30	0,98	24	2,20	184
	25	0,76	22	2,15	217
	21,5	0,54	20	2,10	278
2,0.10е	52	0,29	1,82	2,10	47
	25	0,174	1,69	2,00	73
	21	0,151	1,77	2,06	88
'Таблица 11.99
Анизотропия формы для фракций нитроцеллюлозы в бутилацетате
Номер фракции	Степень замеще- ния азотом	«э 1 о а»	[11]  10-’	[п] • Ю»	р	Ф • ю—23	О е* U-I	О 1—< 2	Число мо- номерных звеньев (длиной 10,3 А каждое) в сегмен- те $	,01 • иэж[и] 1
1	2,75	1,03	37,0	—1160	34	405	6,1	1170	32	1,18
2	2,70	0,814	28,9	— 750	29	300 .	4,8	680	24	0,69
3	2,80	0,778	27,6	— 650	27	270	4,6	580	21	0,58
4	2,75	0,525	21,3	— 500	28	290	3,1	430	20	0,44
5	2,72	0,425	13,0	— 270	25	240	2,5	280	22	0,29
6	2,74	0,153	5,75	— 113	24	240	0,9	100	18	0,10
Таблица 11.100
Геометрические и оптические параметры молекул
нитроцеллюлозы (постоянная степень замещения
2,75; 13,4% азота) по вискозиметрическим
н динамооптическим данным
М 10~"		А, А	(«1— а2)Х XlO’S см*	(ац-ах)Х Х№, см‘
10,32	77,1	426	—824	—19,6
8,14	61,4	430	—647	—15,5
7,73	55,2	405	—583	—14,9
5,50	33,6	350	—620	—18,0
5,25	33,9	368	—573	—16,0
4,25	23,8	320	—556	—17,9
2,85	14,3	290	—541	—19,3
2,15	9,8	260	—491	—21,6
1,53	6,2	230	—490	—19,4
1,47	5,9	230	—498	—22,3
450
Таблица П.101
Анизотропия микроформы (0ys)o и
число мономерных звеньев в сегменте
цепи натурального каучука,
определенные по фотоупругим свойствам
в различных растворителях
Растворитель
(9f• Ю26,
см8
Бензин
Бромоформ
Бутил ацетат
8	4,5
5	10
13	5,7
Таблица 11.102
Двойное лучепреломление и вязкость растворов
поли-у-бензил-L-глутамата в лг-крезоле при 20° С,
М = 1,6 10», [T)j => 2,9 -100 см*/г, т)0 = 0,15
С, г/100 см8	-10» g	(»1 — »1о) • 1°2	Дп (т]—7]0) X X ю*°
0,02	500	0,9	556
0,04	1080	1,84	587
0,10	2600	4,97	525
0,167	5560	9,0	615
Таблица 11.103
Характеристические, гидродинамические и оптические постоянные
полимеров при различных температурах
Темпера- тура, °C	»!»• 10»	И -10-2	[л] • 10»	10»» [’ll	ns	(Clj—Ct2) • 10«», СМ8
41	Поли- 6,35	3-4-дихлор 0,15	стирол в —3,9	тетраброл 2,49	1этане 1,626	—304
45	5,79	0,25	—6,6	2,52	1,624	—312
50	5,20	0,36	9,5	2,65	1,622	—321
24	0,625	Полии 2,4	зобутилен 10,3	в бензоле 4,3	1,499	51
30	0,562	3,5	14,1	4,0	1,494	52
40	0,492	4,9	20,6	4,2	1,488	54
50	0,437	5,6	24,1	4,3	1,480	56
29*
451
Таблица 11.104
Дииамооптические параметры растворов
фракций полиакриловой кислоты в
диоксаие (иеионизироваиное состояние),
Т = 30° С
м too-5	11] • io-2	ЬУ . low i’ll
13	0,97	2,68
8,3 -	0,77	1,93
5,3	0,62	1,88
1,5	0,34	0,89
Таблица 11.105
Дииамооптические параметры растворов фракций
полиметакриловой кислоты в неионизованиом и ионизованном
состоянии (а — степень ионизации)
м  ю—6	0.002 = мол. НС1		g—01 • W	а « 0,6; / =э 0,012-мол.		а =э 0,6; / = 0,0012-мол.
	04 1 о	И. • 10» I’ll		04 г—1 1—J	О 2IE	04 1 о £	о ZIZ
7,2	0,51	15,8	8,3	19	9,5	40	34
4,4	0,44	15,0	5,0	10	10,0	—	—
2,0	0,30	14,2	2,3	7	11,4	20	34
1,0	0,21	13,6	0,6	2,8	10,0	5	36
0,4	0,07	11,0	0,13	0,65	12,3	—	—
Т а б ли ц а П.106
Анизотропия поливинилпиридииа в этаноле и его
четвертичной соли в водном растворе
Поливн- нилпири- дин		Поливинилпиридин хлорид
(«Г— Ч) X Х10“*. см*	С • 40®, г/см*	Х101»		Дл . 10ю Дт	(а,—а2) X X 10«, см*
+630	1,05 0,63	29,1 21,2	25 17,8	115 123	1820 1860
452
Продолж. табл. 11.106
Поливи- нилпири- дин	Полнвинилпнридинхлорид
(“1—“2) X X 10»», сл,»	С • 10«. в/см*	(«L-ox X 10’»	<’lsplg-»O	. юхо Дт	(“1—“2) X X 10»», см3
+630	0,08	7,4	3,35	221	3450
	0,01	1,2	0,45	265	4120
Таблица И. 107
Состав и сегментная анизотропия (cq—а2) привитых полимеров
полиметнлметакрилат—полистирол
Молеку- лярный Вес основ- ной цепи ПММА м  юо-4	Молеку- лярный вес при- виваемых цепей ПС м • ю—з	Среднее число «приви- вок», при- ходящих- ся на мо- лекулу	Число привитых цепей на 100 моно- меров ос- новной цепи	Содержа- ние сти- рола в полимере (по мас- се), %	Молеку- лярный вес графт- полиме- ров, М  10—5	(<4,—аг)х Х102», см‘	Число мо- номерных звеньев s
7	2	315	45	90	7	+870	16
58	2	1850	32	86	41,5	+750	18
58	10	420	7	88	48	+7000	115
Таблица 11.108
Угол ф {град), образуемый
плоскостью боковой группы с
направлением молекулярной цепи
В различных полимерах
Полимеры	1 ’
Поли-₽-виннлнафталнн	50
Поли-2,5-диметнлстнрол	51
Поли-2,5- днхлорстирол	58
Поли-3,4-дихлорстирол	52
Полн-а-метилстирол: атактический	45,5
изотактический	44,7
Полиметнлфеннлснлоксан	45
Полистирол: атактический	52
изотактический	59
Полн-п-хлор стирол	53
453
Удельное вращение плоскости поляризации moi
Мономеры и модельные соединения
Наименование	Формула	Структурная формула (см. стр.462— —464)	Молекуляр- ный вес	Растворитель	Концентра- ция, г/100 мл	г Температура, °C
Р-|?/ПОр-буТИЛ-<2-ХЛОр-	С2Н1(О2С1	1	162,2	Диоксан	6,652	25
акрилат
D-e/пор-бутил-а-бромакри-	С7Н11О2ВГ	1	207,1	»	13,1	30
лат
7,-а-метилбеизилметакрилат	^12^14^2	2	190,2	Нет	—	25
L-a-метилбензилметакрилат	С12Н14О2	2	190,2	Диоксан	—	25
a-Метил бензилпивал ат	C^gHlsOg	3	206,3	»		25
1, З-Диметилбутилметакри-		4	170,2	—	—	—
лат
1, З-Диметилбутилпивалат	СиН22О2	5	186,3	Тетрахлор- этан	4,74	25
2-Метилбутилметакрилат	^-9^16^2	6	156,2	Нет	—	20
бис- (2-Метилбутил)	С1йН2йО4	7	270,4	Нет	—	20
итаконат
З-О-Метакрилоил-1, 2 и 5,6- О-изопропиленглюкоза	^16^24^7	8	328,3	Тетрахлор- этан	—	—
З-О-Метакрилоил-1, 2 и 5, 6-	^18^24^7	8	328,3	Бензол	11,0	20
0-изопропилиденглюкоза
Метакрилоил-глутаминовая кислота	c9h13no5	9	215,2	Вода	1,0	25
Пивалоил -1 - глутами новая	C10H17O5N	10	231,2	»	1,0	25
кислота
Акрилоил-1 - глутаминовая	CsHnOjN	11	201,2	»	1,0	25
кислота
Изобутироил- 7,-глутамино-	c8h16o5n	12	217,2	Вода	1,0	25
вая кислота
Метакрилоил-Р-аланин	C7HiiO3N	13	157,2	»	1,0	25
Пивалоил-£-аланин		14	173,2	»	1,0	25
Моно-£-ментилмалеинат	'-'1дН22О4	15	254,3	Этанол	2,106	28
	Ci4H22O4	15		—	—	—
464
Таблица П.109
«ров, полимеров и их модельных соединений
		Полимеры
1	И	Условия полимериза- ции и инициатор	Растворитель	Концентра- ция. г/100 мл	Температу- ра. °C	X, ммк	(«]
589 589 589 589 589 589 589 589 589 589 589 589 589 589 589 589 589	+26,0 + 18,05 —41,5 —54,4 —76,3 +23,3 +4,14 +5,57 —32,2 —28,8 —27,0 —26,6 —27,0 —21,0 +37,5 +47,5 —74,3	Радикальная, в раство- ре, перекись бензои- ла То же Радикальная, в раство- ре, свет и азо-бис- изобутироиитрил В толуоле при —60° С, бутиллитий УФ-лучи и бензоин, при —65° С У Ф-лучи и азо-дибис- изобутиронитрил, при 35° С В блоке, перекись бензоила Перекись бензоила CeH,MgBr Перекись бензоила В бензоле при 80°, пе- рекись бензоила В бензоле при 60° озо-бис-нзобутироннт- рил В диоксане при 60°, ззо-бис-изобутиронит- рил В диоксане при 60° С, озо-бпс-бутиронитрил В диоксане при 60° С, озо-бпс-изобутиро- нитрил Сополимеризация с этил акрил атом в со- отношении 1 : 1 Сополимеризация с этилакрилатом в со- отношении 2 : 1	Диоксан » » » » » Тетрахлорэтан Хлороформ » Пентан Тетрахлорэтан Бензол Вода Вода Вода Диоксан »	5,60 4,730 2,2 5,01 5,00 4,88 5,68 2,6 1,0 1,0 0,5 2,0 2,0	26 30 25 25 25 25 25 20 20 20 19 25 25 25 55 55	589 589 589 589 589 589 589 589 589 589 589 589 589 589 589 589	+ 11,4 +7,4 —77,4 —100,0 —72,5 —79,5 + 17,7 +4,38 +4,75 —49,0 —48,0 —23,0 —21,2 +42,0 —29,0 —39,5
455
Мономеры и модельные соединения
Наименование	Формула	Структурная формула (см. стр. 464— 465)		Молекуляр- ный вес	Растворитель	Концентра- ция. г/100 мл	Температу- ра, °C
£-Ментнлакрилат	^13^22^2	16	210,3	Бензол	2,115	22
£-Ментилпропнонат	С13Н24О2	17	212,3	»	2,12	25
£-Ментилметакрйлат	С14Н22О2	18	224,3		2,24	25
-
£-Ментилметакрилат	С-14Н24О2	18	224,3	Бензол	—	25
£-Борннлакрилат	С1зН20Оа	19	208,3	Толуол	2,08	25
£-Борннлацетат	^12^20^2	20	196,3		1,960	25
А'-а-Фенилэтнлакриламнд	CuH13ON	21	175,2	Бензол	1,754	28
А'-а-Феннлэтилпропионамид	cuh15on	22	177,2		1,778	20
/7-а-Фенилэтилизобути-	C12Hi7ON	23	191,3	»	1,917	22
рамид /У-а-Феннлэтил-#-пропил-	c14h19on	24	217,3		2,52	20
акриламид
А-а-Фенилэтнл-А-метилак-	C^H^ON	25	189,3		1,888	25
рйЛамнд А-а-Фенилэтнл-ЛАметнл-	c13H19ON	26	205,3	»	2,06	28
изобутирамид
Виниловый эфир	CiaH14O2	27	190,2	Диоксан	2,396	25
£-0-феннлмасляной кнс-
лоты
п-Винилбензил-Р-вторбути-	C13H4s<J	28	190,3	Диоксан	4,459	25
ловый эфир D-emop-бутиловый эфир	С1зН1вО2	29	204,3	Бензол	3,712	50
n-винилбензойной кислоты о-Вннилбензил-Р-вторбу-	C13Hi3S	30	206,3	Нет	—	24,7
тилсульфид
456
Продолж. табл. 11.109
		Полимеры
1	W	Условия полимеризации и инициатор	Растворитель	Концентра- ция. г/100 жл	Температу- ра. °C	X, ммк	W
578	—99,3	В блоке при 50° С,	Бензол	3,0	22	578	—79,0
		азо-бис-изобутнро- нитрнл
589	—75,2	—.				—
589	—90,0	В бензоле при 55° С,	Бензол	2,24	25	589	—86,1
		азо-бис-нзобутиро- нитрил

		В бензоле при 25° С, 7-излучение В толуоле при —75° С,	»	2,24	25	589	—88,4
		CeH6MgBr	»	2,24	' 25	589	—79,0
		В толуоле при 80’ С,	»	—	25	589	—92,9
		перекись бензоила В толуоле при —40° С,	»		25	589	—87,0
		CeH5MgBr
		В толуоле прн —78° С,	—	—	25	589	—95,6
		у-изл учение
589	—90,5	Перекись бензоила	Хлороформ	0,57	20	589	—105,9
		Термическая,	»	0,53	20	589	—70,9
		CeH5MgBr	»	0,303	20	589	—95,4
589	—27,1	В бензоле при 55° С,
589	—23,7	озо-бис-нзобутиро-	»	2,08	25	589	—31,9
578	—232,0	В бензоле при 60° С,	Бензол	1,744	28	578	—95,2
	—170,4	азо-бис- и зо бутиро- нитрил

578
578	—167,6	—	—	—	—	—	—
578	—207,4	В толуоле при 20° С,	Бензол	1,09	20	578	—146,8
		бутиллитий
		В толуоле при 55° С,	»	1,09	20	578	—80,6
	+280	азо-бис- изобутиро- нитриЛ
578		В толуоле при 20° С,	V	1,891	25	578	+215,0
	+207	бутиллитий
578		В блоке при 60° С,	V	1,890	25	578	+ 154,0
		озо-бис-изобутиро- ннтрнл

589	—20,4	В диоксане при 100° С,	Диоксан	1,271	25	589	—29,1
		перекись бензоила
589	+ 12,8	В дноксане при 55° С,	Диоксан	7,6	25.	589	+ 10,15
		перекись бензоила
589	+24,0	В блоке при 40° С,	Бензол	1,355	50	589	+22,9
		перекись бензоила
589	+ 13,92	В блоке при 76° С,	»	6,67	24,7	589	+9,57
		озо-бис-нзобутиро- ннтрил

457
Мономеры и модельные соединения
Наименование	Формула	Структурная формула (см. стр. 465—1 466)	Молекуляр- ный вес	Растворитель	Концентра- ция, а/100 мл	Температу- ! па
а-Метилбензил виниловый	СюН12О	31	148,2	Бензол	1,07	23
эфир Этиловый эфир N- (винилкарбамоил)-Д-	CnH20N2O3	32	228,3	»	2,283	25
лейцина Диэтиловый эфир N- (винилкарбамоил)-Л-	Ci2Hso N?O6	33	272,3	»	2,723	25
(винил карбамоил)-£-аспа- рагиновой кислоты Диэтиловый эфир N- (ви-	Ci2H 20N2O5	34	272,3	»	2,723	25
нилкарбамоил) -L-глута- миновой кислоты L-Ментиловый эфир	Ci3H23NO2	35	225,4	»	2,254	25
ДГ-винилкарбаминовой кислоты |(5)-2-Метилбутил ]-винило-	с7н14о	36	114,2	Толуол			20
вый эфир |(5)-2-Метилбутил ]-этило-	с7н1во	37	116,2	Толуол		25
вый эфир (5)-3-Метилпентеи-1	СвН12	38	84,2	Нет	—	20
(5)-3-Метилпентен-1	СвН12	34	84,2	»	—	25
(5)-3-Метил пентен-1	СвН12	47	84,2	»	—	12
(S)-2, З-Диметилпентан	С7н1в	—	100,2	»	—	20
(S)-2,4-Ди метил гексан	С8Н18			114,2				25
(5)-4-Метилгексен-1	СтНн	41	98,2	»	—	20
	с7н14	41	98,2	»	—	31
(5)-5-Метилгепт^н-1	CgHie	41	112,2		—	20
(S)-2, 5-Диметилгептан	СвН20	43	128,3	Нет	—	25
458
Продолж. табл. 11.109
		Полимеры
				«ч । з
				ag	>»
	[«]	Условия полимеризации и инициатор	Растворитель	$7? Я .	gv в°		[а]
5?				® 55	S
				я	н а
589	—48,6	В пропане при —70° С,	Бензол	1,07	23	589	—46,4
		BF3 — эфират					+0,48
589	+20,3	В бензоле при 60“ С,	»	2,283	25	589
		азо-бнс-изобутиро-
589	+21,6	То же	Диоксан	2,583	25	589	+24,4
589	+21,6	» »	Бензол	2,723	25	589	+7,84
589	—79,9	» »	»	2,254	25	589	—60,4
589	+6,66	В толуоле или пропиле-	Толуол	3,5	25	589	+4,3
		не, А1 (изо-С4Н9)2 С! или А1 (изо-

		С4Н9)С12
589	+0,95	—	—	'• —	—	—	—
589	+34,2	В блоке, TiCl4/А1(«зо-	Ацетоновый	1,928	20	588	+35,5
		С4Н9)3	экстракт Бензольный	0,018	20	589	+ 190
			экстракт				+94,9
589	+33,5	В ксилоле,	Ксилольный		23	589
		TiCk /А1 (нзо-С4Н9)3	экстракт 1,1-Дитолил- этановый эк-		25	589	—257,2

589	+32,9	В «-гептане, Т1СЦ /А1 (С2Н6)3	стракт Петролейный	0,0745	24	589	+255
			эфир
589	-11,9
	(рассчита-
589	+^8.9	—	—	—	—	—	—
589	—2,5	В блоке,	Ацетонный	0,0932	20	589	+ 104
		Т1С13 /А1 («зо-С4Н9)3	экстракт Идооктаиовый		20	589	+278

			экстракт
589	—2,5	В «-гептане,	Толуол		27,5	589	+251
		Т1С14/А1 (С2Н5)3
589	+9,8	В блоке,	Ацетонный		20	589	+3,7
		TiCl3 /А1 (нзо-С4Н9)з	экстракт
			Эфирный эк-	1,66	20	589	+60,0
			стракт
589	+9,14		—	—	—	—	——
459
Мономеры и модельные соединения
Наименование	Формула	Структурная формула (см. стр. 466— •467)		Молекуляр- ный вес	Растворитель		 Концентра- ция, е/100 мл	Температу-
(5)-6-Метилоктеи-1	|	C9H1S	44	126,2	>	—	25
(S)-2, 6-Диметилоктан	CioH22	45	142,3	»		25
(S) -3, 7-Диметилоктен-1	СюН20	46	140,3	»		23,
£-Пропиленоксид	с3н„0	47	58,0	Эфир	40,0	21
D-2, З-Эпоксибутан	С4Н8О	48	72,1	Нет	—	25
Р-Конидин	С,н13	49	111,2	Хлороформ	3,7	—
£-Конидин	C,H13N	49	111,2	Хлороформ	4,8
А£Метил-£)-конидии	C,HleN	50	141,2	Нет	—	24,3
Р-Пропиленимин	c3h7n	51	57,1	Этанол	2,58	25
£-Пропиленимин	c3h7n	51	57,1	»	2,27	25
Дилактид	свн8о4	52	144,1	Хлороформ	0,7206	27,5
4-Метил-7-изопропил-2-ок- сигексаметиленимин	CioH19ON	53	169,3	Муравьиная кислота	—	19
2, 6-Диметил-5-аминогеп-	CioH2102N	54	187,3	То же			23
тан-1-карбоновая кислота
Р-Р-Метил-е-капрол актам	CjH^NO	55	127,2	Вода	1,04	25
Метил амид 6-ацетамндо-З-метилкап-	CiqH20N2O2	56	200,3	Хлороформ	0,46	25
роновой кислоты
1,6-Диамино-1, 6-дидеокси-	CbH16O4N2	57	204,2	м- Крезол	1,2	—
2,4/3,5-ди-о-метилен-
маннитол
Диметиловый эфир винной	CjHioOj	58	178,1	Ацетон	2,5	25
КИСЛОТЫ
Диэтиловый эфир винной	CoHhO.	59	206,2	>	2,5	25
кислоты
Диэтнловый эфир винной	Ci3H32O8N2	60	404,5	>	2,5	25
кислоты + бутилизоцианат
460
Продолж. табл. 11.109
		Полимеры
i <	[«]	Условия полимеризации и инициатор	Растворитель	Концентра- ция, г/100 мл |		Температу- ра, °C	К, ммк 1	[«]
89 89 89 89 89 .89 .89 >89 .89 .89 .78 >89 >89 589 >89 >89 578 >78 578	+ 10,34 + 10,13 —11,74 + 15 +58,8 +71,7 —71,0 +81,3 + 12,4 —12,8 —275,8 —53,6 0,0 —36,15 +24,57 +93 +5,2 + 1'3,2 —27,а	В изооктане, Т1С13 /А1 (изо-С4Н8)3 Т1С14 /А1 (изо-С4Н,)3 В бензоле, TiCl4 (LiAlH4) (—)R- днметилоктен-1 В блоке, КОН В эфире, FeCl9- пропиленоксид В гептане, А1 (изо-С4Н9)3/Н20 В эфире при комнат- ной температуре ВР9-эфират При 80° BFs-эфират В кипящем гептане, хлорид цинка В блоке, при 150° С, калий и бензоил- х лор ид В блоке при 200— 220° С, вода Межфазная поликон- . денсация, ангидрид хлор себациновой кислоты Полиприсоединение при 160° С, гексаме- тилендиизоцианат Полиприсоединение при 80° С, гексаме- тилендиизоцианат	Ацетонный экстракт Эфирный экстракт Ацетонный экстракт Изооктановый экстракт Бензол Хлороформ Бензол Хлороформ Бензол Хлороформ » Хлороформ Муравьиная кислота Крезол, муравьиная кислота м-Крезол Ацетон »	0,36 1,0 1,0 2,0 2,0 1,4 1,4 0,7206 5,0 0,5 2,5 2,5	25 25 25 25 26,5 20 20 20 20 25 25 22 22 25 19 25 25 25 25	589 589 589 589 589 589 589 589 589 589 589 589 589 589 589 578 589 589 589 589 578 578	+ 12,7 + 16,2 —14,7 —85,7 —83,3 —16±5 +25+5 —20? 5 +25?5 0,0 0,0 —140,8 + 140,8 —101,5 + 109,3 —153,3 +9,5 +39,7 + 14,63 —85 —44,6 —26,8
461
о
to
с>		р	р	р	р	о
W I	>& а	Ь9 а	а	а	а	а	е
да О	да о	да о	о ьэ	Ъ	со о	о	43 г
ьэ	W	W					*<
							&>
			ОЧ «А	Оч Со	Сч No	Оч	Структурная формула (см. стр. 467)
tO	го to	to		to to	Сл	00	Молекуляр-
~4*	о	00	4*	00	4*	сп	ный вес
СО	4*	Со	То	4*	to	Н-*
X		X		X			о &>
hi О		£э О	СП	hi О		СП	о
43 О	м	О	л ЕЕ	43 О	%?	ЕЕ	о 43
- •§		о	О			О hi	X
43		п		“О			S
г		а		к			V
		О	О	о	О	О
JO	О	8 О	О		Ъ	,065	Концентра-
То СО	Я		to СП	СП	Сл Сл		цня, г/100 мл
оо	СО	to	со	00	00	4^
to	to	to	to	to	to	to Гп	Температу-
Си	СП	Сл	сл	сл	СП	СП	ра, “С
Мономеры и модельные соединения
Продолж. табл. И.109
		Полимеры
		Условия полимеризации и инициатор		X 1 3 Q.S
	(«J		Растворитель	g« Sf .	SV	5:	м
				S (Я	2
				& §	Н Q
39	+30,7	В « гексане при	Хлороформ			25	589	+ 36,7
		—75* С, диэтилцинк
«9	+ 12,9	В «-гексане при	•»		25	589	-91,1
189	+4,91	—75* С, бутиллитий В «-гексане при
		—75“ С, диэтилцинк
189	+2,47	—	Хлороформ	—	25	589	+ 36,7
.89	+3,78	—	—	—	—	—	—
.89	+3,04	В блоке при 80° С,	Хлороформ	5,45	25	589	+ 3,18
		азо-бис-изобутиро-
		В эфире при —78° С,	Хлороформ	7,144	25	589	—6,78
		BF3 — эфират
89	+2,48	—	—	—	—	—	—
О	СН3
II	I
СН2=С— СН,-С—О- СН2—СН-С2Н6
о=с
о сн3
^Н2-СН—С2Н5	7
н3с о	со2н
; л	।
СН2=С—С—NH-CH— (СН2)2—СО2Н
9
463
h8g о	соан
СН8—(i—G—NH—(jH
(1h3	(CH2)2
10	CO2H
н3с о	COaH
I И	1
CH3—CH—C—NH—CH
(<^На)а
12 GOaH
О	СО2Н
в	1 *
СН2-СН—С—NH—СН
п (Ь
СО2Н
н3с о	СО2Н
I В	I
сн2=с—С—NH—СН
13 (jjHg
19
О
II
GH3—С—О—
О н сн,
11 I J,
СН2=СН—С—N—С—Н
сан8
20
О	CH8
11	1
CH3—CH2—C—NH—С—H
22	U
СН3
О (<!:на)а	СН3
л I	1
СН2=СН—С—N------СН
24	АвНа
21
Н8С	О н сн3
I	0 11
СН8—СН—С—N—СН
23	^Н8
О СН3 СН3
в I 1
СН2=СН—С—N----СН
25 ieHs
464
HSG О CHS GHS
I SI I 1
CH3—С—C—N-----CH
H
26
Продолж. табл. П. 109
°
сн2-=сн—о—с—сн2—сн—сн3
<W
27
сн3
GHj-CH—CHS—О—(к—С2Н5
28
О СН3
СН2=СН—С—О—СН—С3Н6
29
СН8
СН2==СН	СН—S—СН—C3HS
СН3
^_сн—О—СН = сн2
==	31
О	СО2—C2HS	ртт
В I /	3
СН2«=СН—NH—С— NH—СН—СН2—СН
О,	''''СНз
О	C0s-C2Hs
и	I
СН2=СН—NH—С—NH— СН—С02—С2Н,
33
О	СО2—С2Н,
в	1
СН2=СН—NH—С—NH—СН— (СН2)2
34

0Н2-=
о
в
СН—NH— С—О—
35
2 6
СН8
он,=сн—о—сн2—<к—с2н,
36
сн8
СН3-СН2-О-СН2-(!н-СзН.
37
СН,
СН3—СН—СН—С2Нв
СН3 39
СН2-СН—СН—G2He
. !^Нз 38 ,
СН3 СН3
СН3—СН—СН2—СН—CsH4
40
30 185
465
сн8
СН2=СН—СН2—СН—G2H8
41
сн8
СН2=СН - (СН2)2—Ан—CjHj
42
СН8	GH3
сна-Ан- (СН2)2 - СН-С2Н5
43
СН3
I
GH2=CH- (GH2)8 -gh-c2h5
44
СН8	GHS
сн8-сн— (сн2)8 -сн—а2н»
45
сн3 сн3
СН2=-СН—CH— (СН2)4 — Ан—сн3
46
GH3
Ан—сн2
4 0Х 47
сн3н н снэ
4S V
GHS
Ан—GH,
\NZ
61 н
н2сХ \н2
н3А Ah-gh2-ch2-ch8
SO Ан,
О 0=0
0=А о
4GHZ
52 Ан3
О
0
ZGH2-CX
GH	NH
I	I zGH«
CHg	GH—GH
XCH2X \gh8
53
CH3	GHS
Ан—сн— (ch2)2—gh-ch2—go2h
Ah8 nh2 54
466
Продолж. табл. 11. 109
О
II
хсн2-сч
HSC—СН	NH
СН2	СН2
чсн/
55
СН2-МНг
СН2
он	сн»	он
II.	I	II
Сн3—С—N— (СН2)8 —GH—СН2—С—N—СН8
Н---0_J
Н----О
СН2-----1
h2n-ch2
О	ОН О
II	I (I
RO—С—СН—СН—С—OR
Ьн
58 R“=Ch8
59 R-СгН,
н	со2-с2н8 О
I	I	II
СН8—(СН2)2 — СН3—N—О—О—СН—СН—О—С—N—СН2— (СН2) 2—СН3
A co2-g2h8 i
60
сн8
сн3—сн2—сн—сно
61
сн8	сн8
СН8-С=СН— (СН2)2 —сн—сн2—GHO
62
fH®	?Нз /О-С2НВ
СН3—С=СН— (СН2)2—С—СН2—СН
н '"О-ед
СН8
СН8—О— (СН2)2 —СН— (СН2)2—СНО
64
СИз	/О-С2Н5
СН3—О— (СН»)2 —СН— (СН2)2—СН
65	ХО—С2Н5
80*
467
Дипольные моменты некоторых полимеров
Каждая конформация молекулы полярного полимера в растворе должна иметь
дипольный момент, выраженный в единицах Дебая и равный векторной сумме
моментов дипольных групп вдоль цепи. Для Среднего квадрата дипольного момен-
та, отнесенного к мономерной единице цепи, современные теории диэлектрической
поляризации конденсированной среды дают следующее уравнение:
р» _ 9feT (е — wg) (2е + Яр)
р ~ 4nNA ’	8 (я*-|-2)з
где в — диэлектрическая проницаемость среды; р — степень полимеризации (число
мономерных единиц в макромолекуле); п0 — показатель преломления среды;
Ум — молярный объем мономерной единицы; ЛТд — число Авогадро.
За исключением коротких цепей, дипольный момент, отнесенный к мономер-
ной единице, обычно не зависит от степени полимеризации, Экспериментальные
определения дипольных моментов показывают, что дипольный момент зависит
от гибкости цепи, тактичности, полярности растворителя и т. д.
В табл. 11.110 приведены значения отношения среднего квадратичного ди-
польного момента цепи (р2)^1 к среднему квадратичному дипольному моменту
свободно сочлененной цепи (Pq)1|,s = Ур-от. Все данные относятся к комнатной
температуре и атактическим полимерам.
Таблица 11.110
Средние квадратичные дипольные моменты макромолекул в растворе и
высокоэластическом состоянии
Полимер	Мономерная единица цаля	(Р-2/рт2)*/2	Лите- рату- ра
Поли-о-бромстирол	—СН3—СН— 'а/ -Сн3-сн—	1,1	61
Полн-ге-бромстирол	А Вг —сн-сн2—	0,71	61
Полнбутилакрилат	’ 1 О=С-О- (СН2)3-СН, СН3	0,82	31
Полибутилметакрилат	1 —с—сн2— О=С—О— (СН3)3 -сн8 —сн2—сн—	0,74—0,77	39
Поливинилацетат	.	О к 1 о=с—сн,	0,91	31
468
Продолж. табл. 11.110
Полимер'	Мономерная единица цепи		Лите- рату- ра
Поливинилбутират	—сн2—сн— О	0,90	31.
Поливинилизобутило-	1 О=С— (СН2)а —сн8 —сн2-сн— 1 О	0,87	417
вый эфир Поливинилпропионат	1 н3с—с—сн8 1 сн8 —сн2—сн— О	0,93	31
Полиизопропилмета-	О = с—сн2—сн8 СН3 —с—сн2—	0,78—0,82	33
крилат Поли-п-Йодстирол	1	/СН8 О=С—О-СН( хсн3 —СН2—СН— о	0,71	61
Полиметилакрилат	J СН3 —С—СН2—	0,82	31
Полиметилмета крилат	О=с—0-СН8 СН3 •—С—CHg—	0,73—0,81	31
Полиоксиэтилен	О=С—О—сн8 —СН2—СН2—о—	0,87	311
Полипропилакрилат	—сн—сн3— 1	0,87	31
Полипропилметакри-	О=с-О- (СН2)2 -CHs сн3 —С—СН2—	0,75—0,77	33
лат	0=0—0— (СН2)2—СН3
469
Продолж. табл. It.110
Полимер	Мономерная единица цепи	^‘/рт‘}Чг	Лите- рату- ра
	сн3
Пол и-трет-бутил ме- такрилат	о и 1 -о о— р- I 1	1 “ on 1 Я 1	ьэ Ж 1 ООО ддх SO СО W	0,79	9
Полифенилметакрилат	—с—сн2— О=С—о— \ —СН2—СН—	0,74	10
Полихлорвинил	1 С1 —СН—СН2—	0,87	196, 264
Поли-п-хлорстирол	'с1/ сн3	0,65—0,75	61, 196, 5
Поли-л-хлорфенилме* такрилат	—с—сн2— О=С—О—\~/С1 —СН2—СН—	~	0,59	10
Полиэтил акрилат	О=С—О— сн2 —сн, СН3	0,82	31
Полиэтилметакр илат	—С—СН2— 1 О=С—О—СН2—СН,	0,77—0,79	33
Глава 3. КАЧЕСТВЕННЫЙ АНАЛИЗ ПОЛИМЕРОВ
Качественный и количественный анализ полимеров и полимерных материалов
является в целом достаточно сложным. В настоящее время нет единых методов
анализа всех групп высокомолекулярных соединений и для их анализа применя-
ются те же основные физические методы, которыми пользуется органическая и не-
органическая химия. Широко применяются для химического качественного анализа
полимеров методы инфракрасной (ИК) и ультрафиолетовой (УФ) спектроскопии,
флуоресценции, полярографии, хроматографии и пр. Для отдельных классов сое-
динений разработаны специальные методики, позволяющие проводить такой
анализ.
В настоящей главе приведены некоторые сведения по качественному анализу
полимеров и полимерных компонентов, которые могут быть наиболее распростра-
ненными в повседневной лабораторной практике.
Применение ИК-спектроскопии
для определения структуры полимеров
Очень важное значение для анализа полимеров имеют методы ИК-спектро-
скопии и УФ-спектроскопии. Однако данные, имеющиеся лишь для некоторых
высокомолекулярных соединений, не дают возможности составить какие-либо
обобщенные таблицы характерных и характеристических частот, позволяющие
идентифицировать то или иное соединение.
Инфракрасный спектр поглощения отражает взаимодейстиие молекул вещества
с электромагнитным излучением в диапазоне волн длиной 1—50 мк. Напомним,
что обычно единицы Длины иолны X в ИК-спектре — микрон, а единица волнового
числа со — см~1. Для пересчета одной единицы в другую справедливо соотношение
,	1	10 000
ш [см 1» —------- —------.
X [еж]	% [мкм]
Для поглощения действителен закон Ламберта — Бера, согласно которому
энергия падающего излучения I экспоненциально уменьшается при прохождении
через слой вещества толщиной d, так что
/ =
где k — коэффициент поглощения. Произведение kd — Е — 1п/0/1 является вы-
ражением оптической плотности. Мерой интенсивности полосы поглощения, на-
ряду с коэффициентом поглощения и оптической плотностью, служит величина
D — пропускание, причем
о = 1/Ц.
поглощение
А=1—D=1-_L.
‘о
Таким образом, Е = 1п — .
471
Для спектров поглощения существует линейная зависимость между концен-
трацией и оптической плотностью
Е = kd = ecd,
где в — молярный коэффициент экстинкции.
Отношение оптических плотностей полосы при взаимно перпендикулярных
направлениях колебания электрического вектора падающего излучения характе-
ризует дихроизм колебгния, определяющийся пространственным расположением
молекул или функциональных групп. Направление колебаний электрического иек-
тора падающего излучения относят к определенному направлению, например,
к направлению щели монохроматора или в растянутом образце к направлению
растяжения. Дихроичное отношение
®~Еп/Еа,
где Еп и Ед — оптические плотности для излучения, направление колебаний элек-
трического вектора которого соответственно параллельно и перпендикулярно к
выбранному преимущественному направлению. Если О < 1, то говорят о л-ди-
хроизме, если же <т > 1, то речь идет о о-дихроизме.
Дихроичное отношение 0 = 2 ctg2 а, где а — средний угол наклона цепей по
отношению к направлению растяжения (если направление изменения дипольного
момента параллельно направлению цепи).
При условии, что дипольный момент перехода перпендикулярен направле-
нию цепи,
„	2 sin2 а
2—sin2 а
Если же дипольный момент перехода образует угол <р с направлением цепи, то
„_______________________2 ctg2 <р cos2 а -|- sin2 а
ctg2 ф sin2 а 4- 0,5 (1 4- cos2 а)
Применение ИК-спектроскопии позволяет приблизительно определить неиз-
вестный полимер с помощью схемы, приведенной на рисунке. Эта схема позволяет
либо прямо определить полимер, либо, по крайней мере, выбрать тип полимера
для сравнения спектров известных веществ со спектрами неизвестных. На схеме
обозначено: п — полоса присутствует; о — полоса отсутствует.
В диаграмме корреляций (табл. II. 111) н инфракрасных спектрах полимеров
приняты такие обозначения дли интенсивности полос:
ос — очень сильная;
с — сильная;
у — умеренная;
сл — слабая.
Спектр неизвестного материала-
отсутствуюттлосы.-карбонильная 5,75мкм
ароматические 6,23:6,30:6,70мкт и т.0.
Полоса 2,87-3, Омкм
”______________J_________________0
п
ПолосаЗ.Омкм
Сильные полосы 13,2и 15,0 мкм	Сильная широкая
I	полоса 9-70мкм
я|а я j о
Сильная полоса6.0мкм
Сильная лолоса7.Омкм
Фенольные
смолы
Эпоксидные
смолы
Силиконы. Стирольные полимеры.
Сополимеры бутадиена
состиролом
Сильная лолоса 6,5мкм
,_______I-------,
Найлоны,Нитроцеллюлоза,
аминосмолы цеплоран
Поливинилбутираль, этил и мет ил цел-
ую лаза меламиноформапьдегид, поли-
виниловый спирт, эпоксидная смола
п
।---------------;--------
Резкая полоса 6,5мкм
п.I о	п
Сополимеры	Сильная полоса77.8мкм Силиконы
акрилонитрила	।
п___________|___________о	п____
Сильные полосы 70,5-70.8мкм	Пять интенсивных Неопрен
полос 8-70 мкм
о
Резкая полоса в, Омкм
I f
Сильная широкая
полоса 72.0U 72,8 мкм
I О
Полиэтилен
Лапибутадиен Полиизопрен	Тиокол FА	Поливинилхлорид
полиизобутилен
Спектр неизвестного материала'
карбонильная паласа 5,75 мкм
ароматические полосы6.23:6,30:6.70мкм и т.д.
п______________
п	Сильная лолоса 7^,05мкм
о
Модифицированные	Резкая паласа 7,0мкм
моксидные смолы
Резкая лаласо 7,0мкм п
п	।	у
Широкое полоса76,5мкм Сильная широкая
I	лолоса 9,5мкм
п|о п ।а
л_______
Пластифицированный
поливинилхлорид
Салолимеры '' Поливинила- Сложные
. 0 поливинилхло- вый спирт. эфиры
-------1 риса лоливинилфор- целлт-
Сильная полоса 7,5+8,25 мкм	"ошь
лозы
Акрилаты,
алифати-
ческие
полиэфиры
Алкидные смолы. Простые эфиры
ароматические целлюлозы
полиэфиры
473
Таблица 11.111
Диаграмма корреляций в инфракрасных спектрах полимеров
Алифатические соединения:
СН,
СН2
(CH2CHR)n
Сложные эфиры
Поли акрила ты
Полиадипаты (кристаллические)
Полисебацннаты (кристаллические)
Полнкнслоты
Полнкетоны
Полиуретаны
Полиамиды RHC=OR'
RNP/C=OR"’
Полиеиы (неполярные)
—СН=СН2
—СН—СН— (транс-)
—СН=СН- (цис-)
—cr=ch2
—CR=CH—
Ароматические соединения:
СвН6 (боковая)
о-фецил
лс-фенил
л-фенил
2-пнридил
Нитрил
Изоцианат
Соединения! SiO, SiC
кремния ( SiCH8
Соединения серы RSO2R*
RSO2C1
RSO“m+
Простые эфиры (алифатические)
Галогениды ==СС12 или —СС1,
-СН2С1
-CHRC1
—CR2C1
i i ।	। । । i i i ; i । । ; ; i । i । i I ; ! i ; г n ну; ; ।	Ll L L L L L i L I LL L r i ! ' t-i ! i i		up c £	III L J . > 1	•	®I ’	Si ! ! I I	 i;i ! , ; ; 1 1 ; м	n 1 । i r$i,; ; । i ! и i ।	и ль' i	i §! 1 , . । । r, , । । £ § । । i । । 1 ; : । l I u ।..	oct. Off ica	г	LIL L L _LLL 11 _LL .1 j _ _	rT । i 1 L i i	ll ; ! I । 1 । Li i । i I i i i ; ; i I 1 i I i i 1 II । 1 । j	—	0C	3X6 no	я '“L	LLL L L . . L i i . L .a !	L i i	i	-		Lj	l । . -i-1 I 1 1 J L1 LLLi^Li^LLi^1, I LLLi^istei^1 L 1 i	1 ! I L		LlL1LLHL±3S	i I.L 1 ; 1 1 1! j	1 j . J । Ll i i i ' '	L INI ILL	ТТГ ii	| ц|		^1 | 1 L 1 i 1 1 i	I 1 1 1 1	I Mil 1 1	III! Piths'. ।	Lii'ii1!	1 1 Ll	L	c	c_			y_ £ ~0	C_ c_ £ c D_	22 QL c e	L c_ £
																						L .0. ) L	Г I	L! L	g|li	i Чм I Li । 1	ка wa Ll c У	_£ C Г- c L L
3500	3000	2500	2000	1500	1000	500
Таблица II. 112
Области характеристического поглощения функциональных групп
Группа	Область по- глощения, см~*	Группа	Область по- глощения, см 1
N—D	2600—2410	(СН3)3С (алифатическая)	1367
С—D	2200—2000	СН3 или СН2	1475—1430
О—Н	3760—3360	no2	1550—1340
N—Н	3470—3049		2300—2200
O-D	2778—2630	Фенил	1500—1065
С-Н	3279—2703		и 850—700
S—н	2690—2560	Карбонил	1850—1650
С—О (ненасыщенный С)	1300—1170	Альдегиды и кетоны	1725—1690
С—О (насыщенный С)	1170—600	Карбоксил	1700—1670
С—С1	750—600	Сложно-эфирная группа	1750—1717
СН3С (алифатическая)	1375	Аллофанатная группа	1750—1653
(СН8)2С (алифатическая)	1380, 1370	Мочевинная и амидная	1640—1610
	(дуплет)	группы
Таблица 11.113
Растворители для инфракрасной спектроскопии
Растворитель
Показатель
преломления
Ацетон
Анизол
Бензол
Бромоформ
Сероуглерод
Четыреххлористый угле-
род
Хлороформ
Циклогексан
Диметилформамид
Диоксан
Дибромэтан
Дихлорэтан
Днэтиловый эфир
Метил ацетат
Метанол
Дихлорметан
Ацетонитрил
Метилциклопентан
Метилформиат
Метилтиоцианат
Нитроэтаи
Нитрометан
1-Нитропропан
2-Нитропропан
Пиридин
Т етр ахлорэтилен
- Тетр а нитрометан
Триметилендибромид
Примечания. 1. В скобках указаны температуры (в °C), для которых даны по-
казатели преломления.
2. Жирные линии соответствуют областям, для которых растворители можно использовать
прн толщинах поглощающего слоя до 0,2 мм.
475
Таблица 11.114
Частота и интенсивность характеристических полос поглощении для двойных
связей различного типа
Тип связи С=С	Валентные колебания группы С=С		Внеплоскостные де- формационные коле- бания группы СН
	V, СДГ"1	*	V, см—1	е
R—СН=СН2, две полосы поглощения группы СН	1642	28—44	900—1003	33—57
	—	—	908—916	110—150
Двойные связи 1,2-полиизопрена	—	—	909	149
Двойные связи 1,2-полибутадиена R—СН=СН—R' (-транс) транс-1,4-Полибутадиен	1667	Очень слабая	911 964—977 967	145 85—120 109
R—СН=СН—R' (-цис) цис-1,4-Полибутадиен	1646	7—18	675—729 680	13—106 23
RR'C=CH2 3,4-Полиизопрен RRT^CHR^ цис-1,4-Полиизопрен транс-1,4-Полиизопреи Отнесение инфракрасного	1650	20—42	883—895 888	103—200 145—159
	1680 лектра	4—7 Таблица полиакрилон!	788—840 835 842 II.115 прила	11—35 19 11
Частота, СМ—1	Тип дихроизма	Отнесение
127			CN-веерное
259	—	CCN-веерное
430	а	CN-деформационное
532	а	CCN-деформациоиное
778	а	СН2-маятниковое и CCN-валентное
1073	а	Скелетное
1227	л	СН2-крутильное
1247	л	СН-веерное
1310	а	СН-деформационное
1359	л	СН2-веерное
1447	а	СН2-деформационное
2237	а	С-валентное
2810	—	СН-валеитное
2870	а	СН2-валентное симметричное
2940	а	СН2-валентное асимметричное
Таблица 11.116
Отнесение инфракрасного спектра поливинилхлорида
Частота, см— i	Тип дихроизма	Отнесение
363			СС1-деформационное
430	—	CCl-деформационное
615	а	СС1-валентное
476
Продолж. табл. 11.115
Частота, СМ 1	Тип дихроизма	Отнесение
635	а	CCl-валентное
833	л*|
963	а >	Скелетное
1096	а J
1197	л	СН-веерное
1250	а	СН-деформационное
1330	а	СН-деформационное
1427	а	СН2-деформационное	х
2820	о	СН-валентное
2849	а	СН2-валентное
2920	а	СН2-валентное
Таблица II.117
Отнесение инфракрасного спектра поливииилиденхлорида
Частота, . .. са£"~1	Тип дихроизма	Отнесение
102			Колебания решетки (?)
113	—	Скелетно-деформацион ное
185	—.	Скелетно-деформационное
245	—	СС12-деформационное колебание в фазе
291	——	СС12-маитниковое колебание в фазе
307	—	СС12-маятниковое в противофазе
359	л	СС12-веерное
454	л	Скелетно-деформационное
531	а	СС12-валентное в фазе
603	а	СС12-валентное в фазе
. 657	а	СС1а-валентное в противофазе
754	о	СС12-валентное в противофазе
888	а	СНа-маятниковое в фазе
1046	а	Скелетно-валентное
1070	а
1142	л	Скелетно-валентное
1325	а	СН2-веерное в противофазе
1360	л	СН2-веерное в противофазе
1410	а	СН2-дефюрмационное в фазе
1460	а	СНа-деформационное в противофазе
2850	(3	СН2-валентное в фазе асимметричное
2930	о	СН2-валеитиое в фазе асимметричное
2948	л	СНа-валентное асимметричное в противофазе
2990	а	СН2-валентное в противофазе симметричное
Таблица 11.118
Отнесение инфракрасного спектра поливинилового спирта
Частота, ел“1	Твп дихроизма	Отнесение
41Q	Л	С—О-веер ное
480	а	С—О-деформационное
477
Продолж. табл. II .118
Частота, см 1	Тип дихроизма	Отнесение
610 (широкая)	ст	ОН-веерное
640	л
851	а	С—С-валентное
917	а	СН2-маятниковое
1087	а	С—О-валентное
1096
1144	а	С—О—О-веер ное
1235	л	СН-веерное
1430	а	СН2-деформационное
1446	л	СН-, ОН-деформационное
2840	а	СН-валентное
2910	а	СН2-валентное симметричное
2942	а	СН2-валентное асимметричное
3340	Не поляризовано	ОН-валентное
Таблица 11.119
Отнесение инфракрасного спектра целлюлозы — рами
Частота, см *	Тип ди- хроизма	Отнесение
863	ст	Неплоское ОН-деформационное
700	а
895	л	Асимметричное валентное в противофазе
985	ст
1000	л
1015	л	С—О-валентные колебания
1035	л
1058	л
1110	л	Асимметричное валентное колебание коль-
		ца в фазе
1162	л	Асимметричное валентное колебание
		кислородных мостиков
1205	ст	Плоское ОН-деформационное
1282	л	СН-деформационное
1317	ст	СН2-веерное
1336	ст	Плоское ОН-деформационное
1358	л	» »
1374	л	СН-деформационное
1430	л	СН2-деформационное
1455	ст	Плоское ОН-деформационное
2853	л	СН2-валентное симметричное
2870	ст	СН-валентное
2910	ст	»
2945	ст	СН2-валентное симметричное
2970, 3275	л	СН-валентное
3305	ст	ОН-валентное (межмолекулярная водород-
		ная связь в плоскости 101)
3375	л	ОН-валентное (межмолекулярная водород-
		ная связь в плоскости 101)
3350	л	ОН-валентное (межмолекуляриая водород-
		ная связь)
3405	ст	—
478
Таблица 11.120
Отнесение инфракрасного спектра полиэтилена
Частота, см 1		Тип ди- хроизма	Отнесение
для аморф- ного по- лиэтилена	чдля крис- талличе- ского по- лиэтилена
2853	2857 2850 2924 2899 1470 1461	О	Симметричное валентное
2926		а	Асимметричное валентное
1460		а	Деформационное
1369	—	л	Веерное
725	731 720	а	Маятниковое
Таблица 11.121
Отнесение инфракрасного спектра полнхлортрифторэтилена
Частота, сл-1	Тип дихроизма	Отнесение
102
185	—	CClF-маятннковое
235	—	СЕ2-маятннковое
297	—	СР2-веерное
335	Не поляри-	CClF-деформацнонное
	зовано
438	л	CClF-веерное
490	л	СР2-маятннковое
506	а	СР2-деформацнонное
580	л	СР2-веерное
658	л	—
723	л
755	а
972	а	СО-валентное
ИЗО	а	СР2-валентное
1194	а	СР2-валентное
1285	а	CF-валентное
Таблица П.122
Отнесение спектра полиэтилентёрефталата
Частота, смГ^	Тип ди- хроизма	Отнесение
730	а	Деформационное колебание О < С-группЫ в плос- кости С-атомов
875	а	СН-деформацнонное колебание бензольного кольца, перпендикулярное плоскости кольца Деформационное колебание бензольного кольца в плоскости кольца
1020	л
479
Продолж. табл. П.122
Частота, СМ~~^	Тип ди- хроизма	Отнесение
1100	Л	С—О-валентное колебание
1120	Л	/О
1265	Л	С—О-валентное колебание группы —С \о
1345	л	Симметричное деформационное колебание СН2- групп перпендикулярно плоскости Н-атомов
1410	л	Тоже
1465	а	Симметричное деформационное колебание СН2-групп в плоскости Н-атомов
1515	л	Деформационное колебание бензольного кольца в плоскости кольца
1585	л	С—С-валентиое колебание бензольного кольца или деформационное колебание бензольного кольца в плоскости кольца
1725	0	С=О-валентное колебание Таблица II.123
Отнесение спектра полиизопреиа
Происхождение и характер колебания	5 л 1 я н Н х Q X A CQ"T 2 ч ч О о. о S	Дихроизм, град		Возможиое отнесение, см~~^
		цис-	транс-	ревея	«-гут- тапер- ча	s-py т- тапер- ча
Колебания цепи:
С—Н-валентнбе	=3050	55—0	80—0	3040	3060	3060
С=С-валентное	1650	0	25—0	1665	1665	1665
С—СН3-валентное	880— 1090	55—0	—	980	980	980
С—СН2-валентное	880— 1200	55—0	30—0	1010— 1090	«=1095	=1110
С—СН-веерное	800— 850	90	90	845	800	795
С—СН g-веер ное	<650	90	90	—	—	—
С=С-крутильное	<650	90	90	——	—	—
С—Н-деформационное	1260— 1400	35—0	10—0	1285	1280	1280
С—СН3-деформационное	<650	35—0	10—0	—	—
С—С—С-деформационное	<650	0	25—0	—	——	—
С=С=С-деформацнонное	<650	28—0	85—0	—	—	—
Метиленовые колебания:
Симметричное валентное	=3000	70—0	90	2865	2855	2855
Асимметричное валентное	=3000	70—0	90	2930	2925	2925
Деформационное	1440— 1470 1300	90	90	1450	1450	1450
Маятниковое		20—0	0	740, 765	750 1150	750 1150
Веерное	1300	20—0	0	ИЗО, 1350	1350	1350
Крутильное	1250	20—0	0	1230 1315	1205 1330	1215 1330
480
Продолж. табл. 11.123
Происхождение и характер колебания	Спект- ральная область, СЛГ~1	Дихроизм, град		Возможное отнесение, см~~ 1
		цис-	транс-	гевея	а-рут- тапер- ча	£-ГуТ- та пер- ча
Метильные коле- бания
Симметричное валентное	«2880	50—0	80—0	—	2880
Асимметричное валентное Симметричное деформа-	«2950	55—0	80—0	2970	2980	2970
ционное	1380	55—0	80—0	1380	1380	1380
Асимметричное деформа- ционное	1440— 1450	55—0	80—0-	1450	1450	1450
Маитниковое Связанные коле- бания	950— 1150	35—0	20—0	1040	1050, 1030	1035
СН2—СН2-валентное	700— 1000	15—0	40—0	840	840	840
Таблица П.124
Полосы поглощения полимеров в инфракрасной области, чувствительные
к содержанию кристаллической фазы
Полимер	Частота, см
	Аморфная фаза	Кристаллическая фаза
Полиэтилен	1300	734
Полиэтилентерефталат	790, 898,1020	1350, 972, 848
Гуттаперча	—	807, 754 865, 802 886, 880
Неопрен	—	953
Найлон 66	1140	935
Найлон 610	1125	850
Капрон	—	930
Полихлортрифторэтилен	657	490, 1290
Политетрафторэтилен	640, 770	—
Поливиниловый спирт	—	1146
Целлюлоза	910	1430
Полипропилен изотактический	—	1329, 1305, 1223, 1106, 1003, 944, 904, 845
Полистирол изотактический	—	1980, 1302, 1260, 1195, 1183, 1052, 981, 984, 920, 897, 784, 620, 499, 465
1,4-транс-Полибутадиен	1345, 1310	1340, 1235, 1120, 1053, 773
Поливинилхлорид	—	633, 603
Поливинилидеихлорид	—	750
31 185
481
Т а б л и ц а 11.125
Растворители для ультрафиолетовой спектроскопии
Растворитель	УФ-гра- ница, А	Растворитель	УФ-гра- ница, А
Вода	2000	Четыреххлористый углерод	2650
н-Гексан	2000	Этилпропионат	2750
н-Гептан	2000	Бутилацетат	2770
Метилциклогексан	2000	Бензол	2800
Метиловый спирт	2100	Толуол	2850
Этиловый спирт	2100	Ксилол	2900
Изопропиловый спирт	2100 •	Лигроин	2970
Циклогексан	2100	Вазелин	2970
2> 2,4-Триметилпентан	2150	Этилбензоат	3050
Диэтиловый эфир	2200	Пиридин	3050
Ацетонитрил	2200	«-Бутиловый спирт	3170
Глицерин	2300	Этилоксалат	3200
Хлороформ	2450	Тетрагидрафуран	3200
Дихлорэтан	2450	Амиловый спирт	3270
Уксусная кислота	2500	Метилэтилкетон	3300
Амилацетат	2500	Тетрагидронафталин	3300
Муравьиная кислота	2550	Ацетон	3300
Этилацетат	2550	Циклогексанон	3400
Этилформиат	2570	Бензиловый спирт	3470
Метилформиат	2600	Сероуглерод	3800
Примечание. Под ультрафиолетовой границей понимают длину волны, при кото-
рой оптическая плотность слоя толщиной в 1 см равна единице.
Т а б л и ц а 11.126
Полосы поглощения в ультрафиолетовой
области спектра функциональных групп
Фуикциональиан группа
Длина волны
полосы погло-
щения, А
С=О-алифатическая
С=О-сопряженная с С=С
СООН-алифатическая
СОС1-алифатическая
СОМН2-алифатическая
Фенил
C6H5R, R-алифатический
ОН
SH
NO,
с°3
С=С
^Х/'Ч
^х/Ч/Ч,
1111
Ч/Ч/х^
2800
>3100
2100
2400
2100
2700
2700
2300
2270
3660
3020
1350
2300—2500
3110
3760
482
Флуоресценция полимерных материалов
Флуоресценция полимерных материалов не является достаточной харак
теристикой для точного установления присутствия какого-либо полимера, однако
для некоторых материалов она может быть удобным средством их различения.
Ниже приводятся цвета флуоресценции, вызываемой воздействием на некоторые
полимеры света длиной волны 3650 А.
Таблица II. 127
Материал	Цвет флуоресценции
Абиетиновая кислота (канифоль)	Интенсивный яркий фиолетово- синий
Глифталевые смолы Вискозный шелк Нитроцеллюлозный шелк Казеин Каучуковый латекс Недовулканизированный каучук Вулканизированный каучук Меламиноформальдегидная смола Мочевиноформальдегидная смола Найлон Полиакриловая кислота	Светло-голубой Желтый (как сера) Цвет сырого мяса Светло-желтый Светло-пурпурный Слабый желтый Интенсивно желтый Голубовато-белый »	» »	» Яркий голубой с красновато-
Полиакрилонитрил	розовым Яркий светло-желтый или си-
Полибутадиен Поливииилацетат Поливиниловый спирт	не-фиолетовый Яркий фиолетовый Сверкающий бело-голубой Чистый белый или светло-го-
Поливинилпирролидон Поливинилформаль	л убой Г олубовато-белый Беловато-голубой или сине-фио- летовый
Поливинилхлорид	Слабый зеленовато-голубой или
Полиперхлорвинил Полиизобутилен Полимеры и сополимеры бутадие- на Пол иметила крилат Полистирол Полиэтилен Смолы сложных эфиров глицерина Крезолформальдегндные смолы	коричневато-голубой Тусклый серо-голубой Нет флуоресценции Интенсивный фиолетовый Тусклый голубовато-белый Сине-фиолетовый От белого до голубовато-белого Яркий сине-фиолетовый Интенсивный яркий фиолетово- синий
Фенолформальдегидные смолы без наполнителя То ж е, с древесной мукой, ми- неральным и текстильным на- полнителем Хлопок: неотбеленный отбеленный Альфа-целлюлоза Ацетат целлюлозы Нитрат целлюлозы Этилцеллюлоза	Зеленый Си не-фиолетовый От красновато-серого до серого От красного до серого Бледный буро-фиолетовый Светло-голубой Желто-коричневый Слабый голубоватый
31
483
Таблица 11.128
Цвета флуоресценции некоторых добавок под воздействием
света 3650Д
Материал	Цвет Флуоресценции
Бензилбензоат Бутилацетилрицинолеат Бутиллактат Бутилолеат	Серовато-голубой Глубокий синевато-зеленый Светло-голубой Интенсивный молочно-фиолето-
Бутилстеарат Гексилфосфат Гидрохинон Глицерилбензоат Диамилтартрат Дибу ти лсеба ци нат Дибутил фталат Диметилфталат Диметил циклогексил адипат Диоктилфталат Дифенилгуанидин Касторовое масло Льняное масло Метил гл икол ьфтал ат	Опалесцирующий голубой Зеленовато-желтый Сине-фиолетовый Грязный светло-зеленый Опалесцирующий желтый Бледный голубой Тусклый голубой Зеленый Интенсивный молочно-голубой Бледный молочно-голубой Красновато-фиолетовый Светло-голубоватый Яркий зеленовато-желтый Голубой с зеленоватым оттен-
Метил циклогексанилоксал ат Октилфосфат Стеариновая кислота Сульфокислоты	Желтовато-зеленый Бесцветная Бледный сине-фиолетовый В большинстве случаев — бес- цветная
Т р ибутилфосфат Трибутилцитрат Трикрезилфосфат Триксилилфосфат Трипропилфосфат Т рифени лфосфат Трихлорэтил фосфат Фенил-2-нафтиламин	Бесцветная Слабый желтовато-голубой Интенсивный голубой » » Бесцветная Интенсивный голубой Бесцветная От светло-голубого до сине-фио- летового
Циклогексанилоксалат Ци клогексанилфтал ат Этилиденанилин	Светло-голубой Светло-желтый Светло-коричневый
Ядерный магнитный резонанс (ЯМР)
высокого разрешения полимеров
ЯМР-спектроскопия используется для изучения полимеров в тех случаях,
когда наблюдается широкий спектр полимера в твердом состоянии и когда полу-
чается спектр высокого разрешения полимера в растворе. Спектры высокого раз-
решения дают информацию по следующим вопросам: состав полимера и его струк-
тура (соединение мономерных звеньев «голова к хвосту», «голова к голове», «хвост
484
Таблица 11.129
Данные ЯМР высокого разрешения полимеров
Полимер	Растворитель н концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал	Темпе- рРаа5Ь	Час- тота, Мгц	Химический сдвиг т	Константа спин-спинэ- вой связи ги,
Полиакриламид С	Н(1) 0^ X Н(2)	Вода, pH 4,5; ЯСС 20 об. %	лее	25 25 25 25 70	40	Н(1) : 3,01 Н(2) : 2,26 СН : 7,9 СН2 : 8,30 Н(1), Н(2) : 3,20	Н(1) — Н(2): вероятно <1
Пол и ацетал ьдегид. СН3 (2) -0—С— 1 Н(1)	Анилин, ароматиче- ские растворители ДМФ, алифатические растворители	тмс тмс	150 150	60 60	Н(1) : 5,30 Н(2) : s : 8,56 h.: 8,58 i: 8,66 Н(2) : h : 8,69 i : 8,72	—
Поливинилацетат —СН—СН2— ОСОСНз	СС14; 10%	тмс	НО	60	СН ; 5, 14, р СН2 : 8, 22, t ОСОСН3 : i (или s) : 8,02 h : 8,04 s (или j) : 8,06 d	СН—СН2 : 6,2
	СН2С12	тмс	37	100	CH : i : 5,03, p h : 5,07, p s : 5,10, p CH2 : 8,18	__
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
Подиви ни лацетат —СН—СН2— сосн3
Поливинилметиловый эфир Н(Л) Н(В) -С	С- 1	1 осн3н(С)	Хлорбензол; 10%	тмс
	Хлорбензол: СН2—СН2, Молярное соотноше- ние 1 : 3	тмс
	СС14	тмс

Продолж. табл. 11. 129
Тем- пера- тура. °C	Час- тота, Мгц	Химический сдвиг т	Константа спин-спино- вой связи J, гц
		ОСОСНз : S : 7,98 h : 8,00 i : 8,02
150	60	Н(Л): 6,42, р Н(В), Н(С): т : 8,07, d г : 8,23 ОСН3 : 6,69	тп г-. Н(Л)-Н(В) Н(Л)-Н(С):5,80 т:Н(В)— Н(С}:14,0
37	100	Н(Л) : s : 6,43, р h : 6,48, р i : 6,54, р Н(В) : Н(С): т : 8,12, d : 8,34, d г : 8,29 ОСН3 : S : 6,70 h : 6,72 i : 6,74
37	100	ОСН3 :s: — h : 6,70 i : 6,72

00
	СН2С12	ТМС	37	100	ОСН3 : S : 6,69 h : 6,71 i : 6,73	—
	CS2	ТМС	37	100	ОСН3 : s : 6,75 h : 6,77 i : 6,79	—
	Хлорбензол	ТМС	37	100	ОСН3:s:— h : 6,70 i : 6,72	—
Поливиниловый спирт -сн—сн2— ОН	ГМСО	ТМС	37	100	CH : 6,15, b CH2 : 8,53, b	—
Поливинилтрифторацетат —СН—СН2— OCOCFg	Ацетон-^в	ТМС	37	100	CH : i : 4,63, q h : 4,72, q s : 4,78, q CH2 : 7,61, b	—
Поливинилфторид —СН—СН2 1 F Hi-резонанс	Бензальдегид; 10%	ТМС	180	60	CH : 5,00, d, p CH2 : 7,90, t	CH2 — F : 20,8 CH — F : 47,0 CH - CH2 : 4,7
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
Р19-резонанс F(i)> F(2) «голова к хвосту»	R*) Диметилацетамид: гексаметилфос- форамид, 1 : 1 моль/моль	CClsF С
F(3) «хвост к хвосту» F(4) «голова к голове»
Ноливинилхлорид атактиче- ский Нл Ив —С—с— 1, 1 С1 нс	Хлорбензол; 15%	ТМС
F	F(l)	F(2)
*) Под R понимаем:	1	1	1 —С—СН2—-С—СН2—С—СН2—СН2— н	Ji	и
Продолж. табл. 11.129
Тем- пера- тура, °C	Час- тота, Мгц	Химический сдвиг т	Константа спин-спино- вой связи J, ВЦ
89	56,6	182,2, b	—
		195,8, Ь; 198,2, Ь 191,5, 6; 189,3, Ь
150	60	Н(Л): s : 5,48, р h : 5,59, р i : 5,71, р СН2 : т :	H(q : : 7,76, t г : 7,76, /	СО °, ч § G s я аГ 1 L L пГ д' д'
	1
F(3)F(4)	F
I J.	।
-C-C—CH2—C—CH2—

Поливннилхлорид-a-di D Hr 1 1 1 1 Cl Hc	Хлорбензол; 15%	ТМС
Полиизобутен CH3 1 —C—CH2— CH3	ССЦ; 5%	ТМС
цис-1,4-Полиизопрен СНз (2) /Н(3) /с=с\ —сн2 (1)	СН2 (4)	СС14; 1—5% CjHe; 1-5% CS2; 1—5% CS2; 2—10%	ТМС тмс тмс тмс
транс-1,4-Полиизопрен СНз (2) /СН^ /С=С\ —сн2 (1)	н(3)	СС14; 1—5%	тмс
		1
180	60	СН2 : т :	— Н(С) : 7,76 г : 7,96, t	Н(В)~ Н(С) : —14»°
32	60	СН2 : 8,57 СН3: 8,88
25±1 25 25± 1 25±1	60 60 60 100	Н(2) : 8,33 Н(2) : 8,21 Н(2): 8,38 н(1)> Нф : 8,0, & Н{2): 8,33 Н(3) : 4,92, Ь
25? 1	60	Н(2) : 8,41
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которо- му снят эталон- ный сиг- нал
транс= 1,4=Полиизопрен сНад > г/ 2<4>~ , \н /	хн(3) -СН2(1)	С6Н6; 1—5% CS2; 1—5% CS2; 2—10%	ТМС ТМС ТМС
-3,4-> Полиизопрен ~СН(3)—СН2(4)~ С \ CHg ц) СНз	CS2; 2—10%	ТМС
Полиизопропилакрилат: изотактический Нс нлнс 1 1 1 С—С—С ! 1 1 СОаНв СО2СН (СН3)2 (1)	(2)	Хлорбензол; 14,0%	ТМС

Продолж. табл. 11.129
Тем- пера- тура, °C	Час' тот а, Мгц	Химический сдвиг х	Константа спин-спино- вой связи J, гц
25 25 25	60 60 100	Н(2) : 8,35 Н(2) : 8,46 Н(1), Н(4) : 8,03, Ь Н(2) : 8,40 Н(3) : 4,92, Ь
	100	Н(1) : 5,33, d
150	60	н(1) : 14,96, h Н(2) : 8,76, d Н(Л): 8,32, т Н(В): 7,86, т Н(С): 7,43, т	□j Z?	CD О О -	то — СО СО SJ	§ ё § Я ® Д ।	L L 1 °	Ч аГ -н д' д' д'

атактический
Хлорбензол; 10%
Полиметакриламид СН3 1 —СН2—С— и	н(2)	Вода; pH 4,0; 20 об.%
Полиметакриловая кислота СН3 1 —С—сна— СО2Н	ДМСО; 10%
	Формамид; 10%
	Пиридин; 10%
Полиметилметакрилат: атактический СН3 Н, СН3 1 1 1 *	со2 нв со,сн?	СНС13; 15%
1 1
	тмс	144	60	Нц) : 4,95, h Н(2) : 8,73, d СН2 : Н(Л), Н(В): 8,19, t Н(С,: 7,44, р	H(I)-H(2):6,14± ±0,02 H(4)—H(C) = = Н(В) ~ Н(С) : 6,5
	дсс	25	40	Н(1) : 3,0, очень b Н(2): 2,3, очень b	—
	тмс	95	40	СО2Н : 2,66 ? 0,03 СН3 : 8,99, Ь	—
	тмс	98	40	СН3 : 8,82, b СН2 : 8,01, очень b	—
	тмс	95	40	СН3 : 8,15, Ь СН2 : 7,44, очень b	—
	тмс	90	40	СО2СН3 : 6,40 а — СН : i : 8,78 h : 8,95 s : 9,09	—
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
изотактический	о-Дихлорбензол; 12,1%	тмс
атактический	CS2; 16,7%	тмс
	Пиридин; 10%	тмс
изотактический	Бензол; 10%	тмс

Продолж. табл. 11.129
Тем- i пера- । тура, °C	Час- тота, Мгц	Химический сдвиг т	Константа спин-спино- вой связи J, гц
100	60	Н(2). (Н(6)) : 3,60, d Н(3), (Н{5)) : 2,56, d СН : 7,90, b СН2 : 8,46, Ь	Н(2) ~ Н(3) = Н(5) ~ - Н(6) : 7,60
25	60	Н(2), (Н(6)) : 3,82, b Н(3), (Н(5)) : 2,70, b СН, СН2 : 8,4 очень Ь	—
95	40	СО2СН3 : 6,32 a-CHs : i : 8,56 h : 8,70 s :8,81 CH2 : 7,88, очень b	—
96	40	CO2CH3 : 6,47 a-CH3 : 8,59 CH2 : H^jj 7,58, d H(S): 8,32, d	Н(Л)~Н(В);—14>4
		1

синдиотактический
	Диоксан; 5%	ТМС	95
Поли-4-иодстирол —СН—СН2— 6	CS2; 9,6%	ТМС	65
Поли-З-метил-1 -бутен сн3 —6Н2СН 2G— сн3	ССЦ; 5%	ТМС	32
Поли-а-метилвинилметило- вый эфир сн3 —С—СН2— ОСН3	Бензол	ТМС	175
	СО2СН3 : 6,54 <х-СН3 : 8,77 СН2 : 7,92, b
40	СО2СН3 маскируется рас- творителем а-СН3 : i : 8,82 h : 9,00 s : 9,12 СН2 маскируется раство- рителем	—
60	Н(2), (Н(6)) : 3,73, d Н(3), (Н{5)): 2,65, d СН : 8,15, b СНг : 8,66, Ъ	Н(2) — Н(3) <= Н(5) — - Н,6)) : 7,60
60	—СН2СН2 — : 8,88, b СН3 : 9,16	—
60	ОСН3 : 6,87 СН2 : 8,03 СН3 : 8,55
s
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал	Тем- пера- тура. °C л
Поли-а-метилвинилметило- вый эфир СН, —с—сн,— 1 ОСН3	Хлорбензол	тмс	140
	Хлороформ	тмс	91
Поли-5-метил-1 -гексен сн3 1 -СН2СНаСН2СН2С- СН3	СС14; 5%	тмс	32
Полиметилметакрилат атактический Н , СН3 Нв СО2СН3	СНС13; 15% !	тмс	90
I
Продолж. табл. 11.129
Час- тота, Мгц	Химический сдвиг т	Константа спин-спино- вой связи J. гц
60	ОСН3 : 6,86 СН2 : 8,04 СН3 : 8,57	-
60	ОСН3 : 6,86 СН2 : 8,15 СН3 : 8,64	—
60	—СН2СН2СН2СН2 : 8,82, b СН3 : 9,16	—
40	СО2СН3 : 6,40 а-СН : i : 8,78 , h : 8,95 s : 9 09 т : СН2 : НИ)’: 8,44, d H(fl) : 7,84, d г : 8,14, b	—


	Пиридин; 10%	ТМС	95
изотактический	Беязол; 10%	ТМС	96
синдиотактический
	Диоксан; 5%	ТМС	95
Поли-4-метил-1 -пентен сн3 —СН2СН2СН2С— 1 сн3	CCli4; 5%	ТМС	32
	-
40	CO2CHS : 6,32 a-CH3 : i : 8,56 h : 8,70 s : 8,81 CH2 : 7,88, очень b
40	CO2CH3 : 6,47 a-CH3 : 8,59 CH2 : Н{Л): 7,58, d H(B): 8,32, d	Н(Л) ~ Н(В): — 14>4
	CO2CH3 : 6,54 a-CH3 : 8,77 CH2 : 7,92, b
40	CO2CH3 маскируется рас- творителем a-CH3 : i : 8,82 h ; 9,00 s : 9,12 CH2 частично маскируется растворителем
60	— CH2CH2CH2— : 8,86, b СН3 : 9,16
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
Поли-а-метилстирол сн3	СНС13; 20%	ТМС
—с—сн3—
СвН5	Бензол; 20%	ТМС
	СНС13; 10%	СНС18
	СНС1; 10%	СНС13
Продолж. пгабл. И.129
Тем- пера- тура, °C	Час- тота, Мгц	Химический сдвиг х	Константа спин-спино- вой связи J, гц
80	56,4	Кольцо: i : 3,15 h ; 2,95 s : 2,83 СН3 i : 9,18 h : 9,65 s : 9,86 CH2 : 8,51, очень b
80	56,4	Кольцо маскируется рас- творителем CH3 : i : 9,04 h : 9,46 s : 9,67 CH2 : 8,27, очень b
80	60	Кольцо: i : 3,09 h : 2,88 s: маскируется растворителем CH3:s: 9,07 h : 9,57 i : 9,79 CH2 : m : 8,25, b r : 8,42, b
. 80	60	Кольцо: i : 3,09 h : 2,88 s : маскируется растворителем CH3 : s : 9,07 h : 9,57
32 185

Яолипропеи НцЛ) комп- |	лекс- —СН,91—С	ный II	(изо- СН3 (3)Н(1В) идс™‘	п-Дихлорбензол
изотактический	о-Дихлорбензол; 0,28 мг в 0,35 мл
синдиотактический	—
Полипропен-2-di Н(Ы) —CD	С 1	1 СНз (3) Н(1В)	2-Хлортиофен
				1 : 9,79 СН2 : т : 8,25, Ь г: 8,42, Ь
	гмдс	175	60	Н,п, Н(9, : 8,0—9,2 Н(3) : 9,09, d	H(2)~ H(3) : 6.°
	гмдс	150	60 и 100	н(Ь Н(Л), Н(В): 8,69, d	H(14) ~ H(B)  13
	—	—	—	(для синдиотактиче- ского): 8,95, т Н(2) : i : 8,31, s : 8,33 h : 8,32 Н,3) : i : 9,08, h : 9,10, s: 9,12	H(2) — H(3) : 6,0 для i, s и h
	гмдс	НО	60	H(D Н(Д),	: 8,77, d H(I) : 9,15 H(3) : 9,15	~ H(1W : 13’2 H(1;-H3:0
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
Полипропен-2, 3, 3, 3-d4 Н(1Л) —CD—С 1	1 CD3 Н(1В) изотактический синдиотактический	2-Хлортнофен	гмдс
Полистирол: Нл Нв Ж Чу изотактический	Т етрахлорэтилен; 20%	тмс
Продолж. табл. 11.129
Тем- пер а- тура, °C	Час- тота, Мгц	Химический сдвиг т	Константа спин-спино- вой связи J, ги
но	60	н(1) Н(л). Н(В) = 8,77, d Н(1): 9,05	Н(1А)~Н(1В1 : 13'2
128	60	Н(2) (=И{6))  3,43 Н(3) (=Н(5)) : 3,06 Н(4): 3,09	^(2) Н(з), Н(3) Н(4 (=Н(4)—Н(^), н(5;— —н(6)): 6,0 ? 0,1
“ изотактический *
синдиотактический
комплексный (изо- и синдио-)
	о-Дихлорбензол; 20%
атактический	Т етрахлорэтилен; 20%
Полисгирол-^-О, §	о-Дихлорбензол; 20%
				Н(2) ~Н(4р Н(3)—Н(6)
				Н(2) ~ Н(6)( =^(4) ~ -Н(6)) : 2,04=0,1
				Н(2) — Н(5)( =н(3) — — н(6)): 1,0Т0,2
ТМС	200	60	Н(Л): 7,60 Н(В)-Н(С) :8,34	Н(Л) —	~ Н(Л)~ ~ Н(С): 7,00^0,05 Н(В) — Н(С): —14,0? ?0,2
ТМС	128	60	Н(2) (Н(6)) : 3,50, b ^(3)" ^(4)> ^(5) • 3,08, b	—
ТМС	200	60	Н(Л): 1: 7,68, Ь h : 7,78, b s : 7,97, b	—
Полимер	Растворитель н концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал
Политр ифтор хлорэти лен мезо- синдио-	3, 3'-бистр ифторме- тил-дифенил; 100 мг в 0,5 мл рас- творителя	CC13F
Политрифторэтилен F F —С—С— 1 1 Н F	ДМф или бутанон	ТФА
Полиуретан (мол. вес. 1000) из 1,4-бутандиола и 4,4-ме- тилендифенилендиизониа- ната	ДМСО; 40 мг в 4 мл	ТМС
—О2С—NH— сн2 	1 —NHCO,—%	ДМА; 40 мг в 4 мл	ТМС
Продолж. табл. 11.129
Тем- пера- тура, °C	Час- тота, Мгц	Химический сдвиг t	Константа спин-спнно- вой связи Jt ей
150	40	CF : s и h : 125,6, Ь i : 127,8, Ь CF2 : 104,2, Ь : 106,0, Ь	—
	30	CF : 210 CF2 : 117	—
	60	. NH : 0,59	—
	60	NH : 0,3	—

Полиуретан из пропиленгли- коля и смеси изомеров 2,4- и 2,6-толуилендиизоциа- натов СН3	СНз 1	1 |AnC0 Ч/	Ч/ nh(1)C07 nh(3)C07	ДМСО, 40 мг на 4 мл	ТМС	40
СНз сн3 -O‘CNH(5)^J\/Nh(5)co7- и	ДМА; 40 мг на 4 мл	ТМС	40
Полиформальдегид —ОСН2(1)— концевая группа: СН3 (3) ОСН2 (2) О —ОСН2 (11)—СН2 (4) О	п-Хлорфенол	ТМС	80
60	Н(1)0,49 H(2)l,43 Н(3)0,67
60	Н(4)1,08 Н(5)1,28	—
60	Н(1) : 5,06 Н(2) : 5,28 Н(3) : 6,64	—
	Н(4) : 6,28
s to
Полимер	Растворитель и концент-		Раствори- тель, по которому снят эта- лонный сигнал	Тем- пера- тура, °C
	рация	полимера в рас- творе
Полихлорпрен: цис-1, 4- С1	н(1) zc=c\ -сн2	сн2-	cs2		тмс	35
транс-1, 4-	cs2		тмс	35
Поли-2-хлорстирол —СН—СН2— Л/а и	СС14;	10%	тмс	80
Поли-3-хлорстирол —СН—СН,— 1 \z\ci	СС14;	10%	тмс	80
I
Продолж. табл. П.129
Час- тота, Мец	Химический сдвиг т	Константа спин-спино-
		вой связи	J. гц
60, 100	н(1) : 4,49	Н(1) —Н(2) :	5—6
60, 100	Н(1) : 4,56	Н(1) — Н(2)	: 5—6
40	Кольцо: 3,0, очень b СН : 7,2 , очень b СН2 : 8,3, очень Ь	—
40	Кольцо: 3,0, очень о СН, СН2 : 8,3, очень Ь	—
Поли-4-хлорстирол —сн—сн2 1 0 Cl	СС14; 10%
Сополимер бутадиена с изо- преном —сн(1) = сн2 (2)	СС14
-СН = СН-	СС14
СН3 (2) -СН(1)=С	СС14
сн3 —с=сн2 (1)	СС14
—СН-С=С	СС14
-СН— с — с	1 СС14

	тмс	80	40	Кольцо: Н(2р Н(6) : 3,6, b Н(3), Н(5) : 3,1,6 СН, СНа : 8,3, очень b
	тмс	25 Т1	60	Н(1) : 4,70 Н(2) : 4,97	—
	тмс	25	60	4,70	—
	тмс	25 -	60	Н(1) : 4,95 Н(2) : 8,42	—
	тмс	25	60	Н(1) : 5,35 Н(2) : 8,42	—
	тмс	25	60	8,02	—
	тмс	25	1 60	1 8,74
Полимер	Растворитель и концент- рация полимера в рас- творе	Раствори- тель, по которому снят эта- лонный сигнал	Тем- пера- тура, °C
сн3—с—с—	СС14	ТМС	25
Сополимер метилметакрилата с метилстиролом: унз (1) —с	сн	 I	2(2) СО2СН3 (3) СНз (4) 	С	СН — I	2(5) свн5 12 мол.% метилстирола	СС14; 20%	ТМС	90
28 мол.% метилстирола	СС14; 20%	ТМС	90

Продолж. табл. 11.129
Час- тота, Мгц	Химический сдвиг t	Константа спнн-спнно- вой связи J, гц
60	9,08	—
40	Н(1) : 9,45, Ь; Н(2), Н(5) : : 8,30, b Н(3) : 6,63, 6,95; Н(41 : 9,70 Фенил ; 2,88
40	Н(1) : 8,92, Ь; 9,40, Ь; Н(2), Н(5) : 8,27, b Н,.,. : 6,60; 6,93; Н,4, ; 9,66 W	(ту Фенил : 2,90	—
	1
j
54 мол.% метилстирола	СНС13; СС14; 20%	ТМС
78 мол.% метилстирола	СНС13; ССЦ; 20%	ТМС
91,5 мол. % метилстирола	СНС13; СС14> 20%	ТМС
Сополимер метилметакрилата со стиролом: Снз (1) —С	СН	 |	2(2) со2сн3 (3i 	сн —сн _ t (4)	2(5) с.н6 10 мол.% стирола	СС14; 20%	ТМС
I'
90.	40	H(1) : 8,83, b\ 9,08, &; H(2) : : 8,17, &; H(5) : 8,30, b Н(3) : 6,50; 6,80; Н(4); 9,60 Фенил : 2,90
90	40	Н(1) : 8,63, Ь; 9,10, Ь\ Н(2) : : 8,17; b Н(3) : 6,40; 6,80; Н(4) ; 9,57; Н(5) : ~ Фенил ; 2,90	—
90	40	Н(1) : 8,80, Ь; 9,00, Ь; 9,15,Ь; Н(2) : 8,17; Н(3) : 6,37; 6,80, Н(4): 9,57; Н(5) : — Фенил : 2,90
90	40	Н(1) : 9,50, 6; Н(2), Н(4), Н(5) = 8,4	—
Сл О
Полимер	Растворитель и концент- рация полимера в рас- творе

25 мол. % стирола	СС14; 20%
50 мол. % стирола	СНС13; СС14; 20%
75% мол. стирола	СНС13; СС14; 20%
Продолж. табл. 11.129
Раствори- тель, по которому снят эта- лонный сигнал	Тем- пера- тура, °C	Час- тота, Мгц	Химический сдвиг т	Константа спнн-спиновой связи J, ец
			Н(3) : 6,89, 7,17, 7,53 Фенил: мета- и пара- 3; 10 орто- 3,4	—
тмс	90	40	Н(1) : 9,45, Ь; Н(2), Н(4), Н(5) : 8,4 Н,,, : 6,75, 7,15, 7,60 Фенил: мета- и пара- 3,10 орто- 3,4	—
тмс	90	40	Н(1) : 9,38, Ь; Н(2) : 8,40 Н(4), Н(5) : 8,50 Н(3) : 6,55, 6,70, 7,10, 7,62 Фенил 3,10	—
тмс	90	40	Н(1) : 9,25, Ь; Н(2| : 8,28; И(4)> Н(5) ' 832 Н(3) : 6,45, 7,02, 7,62 Фенил 3,0
90 мол.% стирола
СНС13;
СС14; 20%
ТМС	90	40	Н(1) : 9,17, 6; Н(2) : 8,23 Н(4), н(5) : 8,40 Н(3) : 6,45, 7,0 Фенил 2,93
Фенол-формальдегидные смолы
	Неацетилированные продукты
НОСН2ОН	—	ТМС1	30	60	5,05	0,7
НОСН2 (OCH2)XOCH2OH	—							5,10	1,1
НОСН2 (ОСН2)Л.ОСН2ОН	—	—	—	—	5,15
4,6- (СН3)2 -2- (НОСН2) -СвН2ОН	—	—	—	—	4,87; 5,22
4- (СН3)- 2,6- (НОСН2)2 - СвН2ОН	—	—	—	—	5,37
2,6- (НОСН2)2 - С6Н8ОН	—			—			5,20
2-С1-4.6- (НОСН2)2 - CjH2OH	—	—	—	—	6; 5,37
2, 4, 6- (НОСН2)3 - CjH2OH	—	—	—	—	2,6; 5,43
]3- (НОСН2) -2- (ОН) -СвН6]2 СН2	—	—	—			5,03
[3,5- (НОСН2)2 -4- (НО) - СвН2]2 СН2	—	—					5,00
и-НОС6Н4СН2ОН	—	—	—	—	5,45; 5,08
2,6- (СН3)2 -4- (НОСН2) -С3Н2ОН	—	—					5,53; 5,10 4; 5,47 4; 5,50; 5,10 5,42; 5,57
2-0-4,6- (НОСН2)2 -С6Н2ОН	—	—
2, 4, 6- (НОСН2)3 -С6Н2ОН СвН5СН2ОН (СвНбСН2)2 о	—	—	—	—		—
12- (НО) -СвН4СН2]2 О					5,53; 5,52	—
14- (НО) - СвН4СН2]2 О					5,28; 4,88	—
					5,60; 5,42	—
' Большинство данных получено для разбавленных растворов в сухом ацетоне.
Полимер
Растворитель
и концентра-
ция полимера
в растворе
[3,5- (СН8),-2- (НО) -СвН5СН2]2 О
[2- (НО) -С,Н4|2 СН2
[3- (СН)3 -2- (НО) -С/НЛ СН2
[3- (НОСН2) -2- (НО)-С,Н8]2 СН2
2,6 -12- (НО) -С,Н4СН2]2 -С6Н3ОН
2,6- [5-С1-2- (ОН) -СвН4СН2]2 -С,Н3ОН
п- Хлорфенолформальдегидный новолак, о, о'-мети-
леновые мостики
о-Хлорфенолформальдегидный новолак, о, о'-мети-
леновые мостики
[2- (НО) -С8Н4] - СН2- [4- (НО) -С8Н4]
[3,5 -С13-2- (НО) -С8Н2] -СН2- ...
... [3—С1—4— (НО) —CjH3]
2,4 - [-4- (НО) —С8Н4СН2]2 —С8Н3ОН
о-Хлорфенолформальдегидный новолак, о, о'-мети-
леновые мостики
[4- (НО) -С6Н4]2 СН2
[3- (СН3) -4- (НО) -СвН3]2 СН2
[3,5 -(НОСН2)2 -4- (НО)-С6Н4]2 СН2
[3,5- (СН3)2-4- (НО)-С8Н2]2 СН2
2,4- [4- (НО) -СвН4СН2]2 -С6Н3ОН
о-Хлорфенолформальдегидный новолак, п, «'-мети-
леновые мостики
Триоксан
т-НОС6Н4СН2ОН
2,6 - (СН3)2 -4- (НОСН2) -С3Н2ОН
4- (СН3) -2,6- (НОСН2)2 -С„Н2ОН
4,6- (СН3)2 -2- (НОСН2)-С6Н2ОН
[3,5- (СН3)2 -2- (НО)-СвН2СН2]2 О
[3,5- (СН3)2 -4- (НО) -С6Н2]2 СН2
Продолж. табл. 11.129
Раствори- тель, по ко- торому снят эталонный сигнал	Тем- пера- тура, °C	Час- тота, Мгц	Химический сдвиг -с	Константа спин-спнно- вой связи J, гц
		—	—	5,33; 5,45
—	—	—	6,02	— .
—	—	—	6,05	—
—	—	——	6,17	—
	—	—	6,03	—
—	—	—	6,05	—
—	—	—	6,03	—
—	—	—	6,00
—	—	—	6,10	—
—	—	—	6,15
—	—	—	2; 6,17	—
—	—	—	6,15
—.	—	—	6,23	—
—	—	—	6,30	—
—.	—	—	6,00	—
—	—	—	6,33	—
—	—	—	4; 6,28	—
		ч	—	—	6,28	__
—	—.	—	5,00
—	—	—	5,37
——	—	—	7,55	—
—	—	—	7,78	__
—	—	—	4, 7,78; 6; 7,62
—	—	—	7,83; 7,82
—	—	—	7,82	—
60S
А этилированные продукты
I I I I I I I I I I I I I I I I I I I I I I I I I I I I I II °
I I I I I I I I I I I I I I I I I I I I I I I I I I I Illi I
019
2,6- (CH<j)2 —С6Н3ОАц 2,4- (АцОСН2)2 —СвН3ОАц 2,4- ( АцОСН2)2-6-С1-СвН2ОАц 2, 4, 6-(АцОСН2)3 —С6Н2оАц [5-С1-2- (АцО) —СвН3]2 СН2 [4- (АцО) —С6Н4]2 СН2 [3,5- (АцОСН2)2-4- (АцО) -СвН2]2 СН2 [4- (АцО) -С6Н4СН2]2 О [2- (АцО) —С,Н4СН2]2 О [3,5- (СН3)2-2- (АцО) — СвН2]2 О СвН6СНаОАц АцОСаН4СН2ОАц орто- мета- пара- 2, 6-(СН3) -4- (АцОСН2) —С6Н2ОАц 2, 6- (АцОСН2)2 —С6Н3ОАц 2, 4- (АцОСН2)2 —С6Н3ОАц 2, 4- (АцОСН,)2 -6-С1—С6Н2ОАц 2,4, 6- (АцОСН2)3 —С6Н2ОАц [3, 5- (АцОСН2)2 -4- (АцО) -СвН2[2 СН2 2,4- (СН3)2 -6- (АцОСН2) —С8Н2ОАц Аг (СН2О)2 Ац (АцО)2 СН2 (АцО) (СН2О)Х Ац (х > 1) 2, 6- (СН3)2 -4- (АцОСН2) —С6Н2ОАц [3, 5- (СН3) -2- (АцО)-С6Н2СН2]2 О 2,4 -(СН3)2 -6- (АцОСН2) —С,Н2ОАц м- (АцО)2 С„Н4	Полимер
1 1 1 1 1 1 1 1.1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	Растворитель и концентра- ция полимера в растворе
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	Раствори- тель, по ко- торому снят эталонный сигнал
1 1 1 II 1 II II II 1 1 II 1 1 1 1 1 1 1 1 1 1 1 1	< '1» s * i 1
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	» 3 "
4^	tO tO tO О**'*' '••оооо сл'со "co'cd "о	w	CD> CD^O <©	Ч	Ч 4'* CO QO СЛ СЛ to 00 00-- ' *’ 00 00-ЧСЛО	о 'co ’ 'co'” " ’	o'* '*“**	'* чЪоочЪ’а'* ’ о o'"' “J to 00 “j 00 00-ч м “ ’	00 CO 00 00 оо	to О СЛ CO СЛ Oj4 О -Joo	o'coo	8^^°с>	ООО	"co	M Vl	O'JOO	Ф0 01	ШСЙСЛ	Ol	СЛ -J	-JO	Химический сдвиг т
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	Константа спнн-спино- i вой связи J, гц 1
к хвосту», геометрическая изометрия, количество определенного вида полимера в
сополимере и т. д.); является ли данный полимер атактическим, изотактическим
или синдиотактическим и, если атактическим, то имеются ли стереорегулярные
последовательности; взаимодействие полимера с растворителем, конформация по-
лимерных цепей и т. д.
Химическим сдвигом называется смещение резонансных частот ядер молекул,
который происходит в результате неодинакового экранирования электронными
оболочками ядер, находящихся в различных молекулах или химически различных
положениях одной молекулы. Химический сдвиг определяется относительно эта-
лонного вещества, магнитные ядра которого структурно эквивалентны.
В табл. II. 129 приведены только те данные по химическому сдвигу т, которые
получены с использованием т-шкалы, или которые могут быть приведены в т-шка-
лу (под т шкалой понимают шкалу, в которой положение стандартной полосы со-
ответствует 10 единицам).
Вид сигнала обозначен в табл. II. 129 так: Ь—широкий, d—дублет, t—трип-
лет, q — квартет, р — квинтет, s — секстет, h — септет.
Изометрия полимерных цепей обозначена так: s : а — протон центрального
мономерного звена изотактической триады звеньев, которые имеют одинаковую
стереохимическую конфигурацию (ddd или III);
i: а — протон центрального мономерного звена синдиотактической триады
мономерных звеньев (did или Idl);
h : <х — протон центрального мономерного звена атактической триады мо-
номерных звеньев (ddl, lid, Idd или dll);
г : а — «рацемическая» метиленовая группа или СР2-группа, т. е. одна меж-
ду двумя мономерными звеньями, имеющими противоположную конфигурацию
(синдиотактическая последовательность);
т : а — «мезо»-метиленовая группа (или Сра-группа), т. е. одна между
двумя мономерными звеньями, имеющими одинаковую конфигурацию (изотакти-
ческая последовательность).
Растворители, по которым снят эталонный сигнал, обозначены так:
ТМС — тетраметилсилан;
ГМДС — гексаметилдисилоксан;
ДМФ — N, N-диметилформамид;
ДМА — N, N-диметилацетамид;
ДМСО — диметилсульфоксид;
ДСС— натрий-2, 2-диметил-2-силапентан-5— сульфонат [(CH3)SiCH2CH2OH2 •
•SOsNa];
ТФА — трифторуксусная кислота.
Полярографический анализ полимеров
и полимерных компонентов
Полярографические методы открывают особые возможности для точного опре-
деления концевых групп, добавок или примесей, например, непрореагировавшего
мономера, пластификаторов, катализаторов, ускорителей, ингибиторов и пр.
Полярограммы можно использовать для идентификации и одновременного опре-
деления нескольких веществ в смеси при концентрациях до КГ"4 моль.
В табл. 11.130 приведены значения потенциалов полуволны ряда органиче-
ских соединений, используемых в Химии высокомолекулярных соединений. Потен-
циалы полуволн даны относительно насыщенного каломельного электрода (НКЭ).
511
Таблица II. 130
Потенциалы полуволны органических соединении
Соединение	Фоновый электролит	—Е относи- тельно нкэ
Н е н а с	ыщенные углеводороды
Стирол	0,05-мол. (С2Н5)4 NBr, 75%-ный диоксан	2,36
	0,175-мол. (С4Н9)4 NJ,75% -ный диоксан	2,35
	0,2-мол. (С4Н9)4 NJ, 75%-ный С2Н5ОН	2,38
	0,1-мол. СН3 (н-С4Н9)3 С1 (5 : 5 : 1 по
	объему), С6Не, С2Н5ОН, Н2О	2,42
Метилстирол	0,175-мол. (С4Н9)4 NJ, 75%-ный диоксан	2,54
Стильбен	0,05-мол. (С2Н5)4 NBr, 75%-ный диоксан	2,17
	0,175-мол. (С4Н9)4 NJ, 75%-ный диоксан	2,26
Инден	0,1-мол. (С4Н9)4 NJ, 75%-ный диоксан	2,77
Этилен	0,05-мол. (С2Н5)4 NBr, 75%-ный диоксан	Нет волны
Бутадиен	То же	2,59
Аллен	» »	2,29
Ацетилен	» »	Нет волны
Метилацетилен	» »	» »
Винилацетилен	» »	2,40; 2,58
Днвиннлацетилен	» »	2,07; 2,55
	Спирты
Аллиловый	| » »	Нет волны
	Фенолы
Гидрохинон хинон	Фосфат (pH 6,67)	0,01
	Ацетат, 50%-ный СН3ОН (pH 5,40)	—0,10
	Фосфат, 50%-ный СН3ОН (pH 7,97)	0,05
Гидрохинон	2%-ный NH4 NO3, 10%-ныйСН3ОН	—0,23
	2%-ный, NH4NO3 (4,5 : 2,5 : 3)	—0,43
	СН3ОН, вода, метилметакрилат
Альдегиды
Формальдегид	0,2-мол. LiOH 0,1-мол. LiCl	1,63 1,55—1,60
	0,05-мол. NaOH	1,66
	1/15-мол. Na2HPO4 1/15 мол. КН2РО4 (7 : 3 по объему)	1,73
Ацетальдегид	0,1-мол. LiOH t	1,77 (1,65)
	0,1-мол. LiCl	1,55
	0,06-мол. LiOH, 0,05 мол. LiCl (pH 12,7)	1,89
Акролеин	Буфер (pH 4,8)	0,87
	(pH 5,8)	1,02
	(pH 9—11)	1,08; 1,44
512
Продолж. табл. П.130
Соединение	Фоновый электролит	—Е относи- тельно нкэ
Кротоновый альдегид	Ацетат, 50%-ный диоксаи: pH 2	0,97
	pH 5	1,13
	NH3, NH4C1 (pH 8)	1,33
	0,1-мол. NH4C1	1,25; 1,55
Фурфурол	Буфер (pH 2)	1,00
	(pH 5,82)	1,42; 1,74
	(pH 6,50)	1,52; 1,72
	К e т о н ы
Ацетон	0,025-мол. (CH3)4NJ	2,20
	0,05-мол. (CH3)4NBr, 75%-ный диск-
	сан	2,46
	2,5 н. NH3, 2,5н (NH^SO* (pH 9,3)	1,52
Циклогексанон	0,05-мол. (CH3)4 NBr, 75%-ный диоксан	2,45
	2,5 «.NH3, 2,5 н. (NH4)2SO4 (pH 9,3)	1,54
Метилвинилкетон	0,1 мол. КС1	1,43 (1,40)
	Буфер КС1, 10%-ный СаН5ОН (pH 6)	1,26; 1,51
Простые эфиры
Метилвиниловый эфир	(CH3)4NJ, 75%-ный C2HSOH	Нет волны
Кумарон	0,1-мол. (C4H3)4NJ, 75%-ный дноксан	2,76
Кислоты и их производные
Муравьиная кислота	0,05 мол. (CH3)4J	1,74—1,85
Уксусная	»	То же	1,76—1,86
Щавелевая	»	» »	1,66—1,80
Малоновая	»	» »	1,69—1,74
Лимонная	»	» »	1,64—1,77
Янтарная	»	» »	1,80
Адипиновая	»	» »	1,76—1,80
Метилакрилат	(СН3)4 NJ, 50%-ный С2Н6ОН	1,82
Акриламид	0,05-мол. (СН3)4 NJ, 30%-ный С2Н5ОН	1,91
	(pH® 7) 0,05-мол. (CH3)4NOH, 30%-ный
	С2Н5ОН (pH ® 14)	1,91
Этилакрилат	0,05-мол. (СН3)4 NJ, 30%-ный С2Н6ОН	1,87
	(pH ® 7)
Бутилакрилат	0,01-мол. LiCl, 50%-ный С2НБОН	1,95
Метакриловая кислота	0,1-мол. (СН3)4 NBr	1,64
	(CH3)4NJ, 50%-ный С2НвОН	1,76
	0,1-мол. L1C1, 50%-ный СН3ОН	1,65
Метилметакрилат	То же	1,96
	0,1-мол. Li2SO4, 10%-ный СН3ОН	1,88
	0,1-мол. (СН3)4 NBr, 50%-ный C2HSOH	1,99
	0,02-мол. (СН3)4 NJ, 92%-ный СН3ОН	1,88
	0,1 мол. СН3 (h-C4H9)3 NC1; С„Нв CjHjOH, Н2О (51511 по объему)	2,06
33 185
513
Продолж. табл. 11.130
Соединение	Фоновый электролит	—E относи- тельно нкэ
Этилметакрилат	0,1-мол. LiCl, 25%-ный С2Н5ОН	1,92
	0,1-мол. Li2SO4, 10%-ный СН3ОН	1,90
	0,1-мол. (СН3)4 NBr, 50%-ный С2Н6ОН	2,02
Пропилметакрилат	То же	2,04
Бутилметакрилат	0,01-мол. LiCl, 50%-ный С2Н5ОН	2,07
	0,1-мол. Li2SO4, 10%-ный СН3ОН	1,98
	0,1-мол. (СН3)4 NBr, 50%-ный С2Н5ОН	2,09
	0,02 мол. (CH3)4NJ, 94%-ный СН3ОН	1,99
	4—6%-ный СеНе
Аллилметакрилат	0,1-мол. Li2SO4, 10%-ный СН3ОН	1,93
Винилацетат	0,1-мол. NaNO3, 0,001-мол.	0,35
	Hg (СН3СОО)2, СН3ОН	(Аддукт с
Кротоновая кислота	0,1-мол. LiOH	2,09
	0,05-мол. (CH3)4NJ; 75%-ный диоксан	1,94
Кротоновый ангидрид	0,3-мол. LiCl, абс. СН3ОН : CnHe (1 : 1)	1,62
Малеиновая кислота	Буфер1); pH 2,0	0,70
	pH 4,0	1,01
	pH 6,0	1,15; 1,34
	pH 8,0	1,48
		(2-я волна)
	pH 10	1,55
		(2-я волна)
	NH4OH, NH4C1 (pH 8,2)	1,33
		(2-я волна)
	0,3-мол. LiCl, абс. СН3ОН : CeHe (1 ; 1)	0,84; 1,33
Малеиновый ангидрид	То же	0,72; 1,38
Диэтилмалеат	HCI; КС1 (pH 2,2)	0,87
	Ацетат: pH 4,01)	0,95
	pH 5,9х)	1,04
	Ацетат NH3 pH 7,9х)	1,03
	NH3, NH4C1 pH Э,?1)	.1,05
ди-2-Этилгексилмалеат	0,3-мол. LiCl; абс. CH3OH : СЯН« (1 : 1)	1,30
Фумаровая кислота	HCI, КС1 pH 2,56х)	0,79
	Ацетат: pH 4,0х)	0,94
	pH 5.91)	1,19; 1,46
	Ацетат NH3 pH 7.81)	1,55
	NHS, NH4C1, pH 9,5х)	1,58
	NH4OH, NH4C1 pH 8,2х)	1,55
Диэтилфумарат	HCI, KC1 pH 2.161)	0,75
	Ацетат: pH 3,97х)	0,84
	pH 5.91)	0,93
	Ацетат NHS pH 7,6х)	1,01
	NHg, NH4C1 pH 9,63	1,15; 1,4
Цитраконовая кислота	1-мол. HCI	0,58а)
Итаконовая кислота	pH 0,02	0,57
	pH 7,68	1,46
Аконитовая кислота	0,3-мол. LiCl, абс. CH8OH : C«He (1 : 1)	1,24
Фталевая кислота	Буфер: pH 1,5	1,19
	pH 2,9	1,28
	Вуфер, 0,03-мол. ВаС12 : pH 3,6	1,33; 1,49
	pH 4,1	1,39; 1,54
*) 0,005-лм«)л. вещества в 0,9-мол. буферных растворах.
*) Потенциал восстановления (45°-тангенциальиый метод).
514
Продолж. табл. И.130
Соединение	Фоновый электролит	—Е относи- тельно нкэ
Фталевая кислота Фталевый ангидрид Монометил фталат Монобензилфталат Диметилфтал ат Диэтилфтал ат Дибутилфталат Диоктилфтал ат Дифенилфтал ат Метнлфталилэтилглико- лят Терефталевая кислота	0,1-мол. ацетатный буфер, 0,05-мол. КС1 (pH 3,6) 0,1-мол. веронал-ацетатный буфер, 0,05-мол. СаС12 : pH 5,0 pH 7,5 0,3-мол. LiCl, абс. СН3ОН : СвНв (1 : 1) То же 0,1-н. веронал-ацетатный буфер, 0,02-м. СаС12 (pH 5,25) 0,3-мол. LiCl, абс. СН3ОН : СвНа (1 : 1) 0,5-мол. (СН3) NC1, 75%-ный С2Н5ОН 0,5-мол. (СН3)4 NC1, 0,1 мол. буфер, 75%-ный С2Н5ОН (pH 6,5) (pH 7,2) 0,5-мол. (CH3)4NC1, 0,1-мол. буфер, 60%-ный С2Н5ОН (pH 10,7) 0,1-мол. (СН3)4 NC1, 75%-ный (С2Н5)4 ОН 0,5-мол. (СН3)4 NC1, 0,1 мол. буфер, 60%-ный С2Н5ОН (pH 10,7) 0,1-мол. (СН3)4 NC1, 75%-ный С2Н5ОН То же 0,02-мол. (СН3)4 NJ, 92%-ный СН3ОН 0,5-мол. (СН3)4 NC1, 0,1-мол. буфер, 60%-ный С2Н5ОН (pH 10,7) 0,1-мол. (СН3)4 NC1, 75%-ный С2Н5ОН 0,5-мол. (СН3)4 NC1, 0,1-мол. буфер, 60%-ный С2Н5ОН (pH 10,7) 0,1-мол. (CHs)4NC1, 75%-ныйС2Н5ОН То же 1,0-мол. LiOH	1,29 (1-я волна) 1,52 (2 я волна) 1,75 (3-я волна) 1,12 1,48 1,54 (2-я волна) Нет волны 1,77; 2,10 1,72 1,72; 2,04 1,73; 2,12 1,83; 2,17 1,75; 2,12 1,87; 2,17 1,89; 2,17 1,77; 2,06 1,78; 2,09 1,93; 2,18 1,82; 2,09 1,65; 2,08 1,79; 2,15 1,93 (1-я волна)
Галогенопроизводные
Дибромэтан Винилхлорид Винилбромид 1-Дихлорэтилен Хлор-1,2-дибромэтан Циан-1,2-дибромэтан 1,2-Дибромпропан Аллилхлорид Аллилбромид Аллилиодид 1,2-Дибром-н-бутан 2,3-Дибром-1 -пропанол Бутил-2,3-дибромпропио- нат	1%-ный Na2SO3, 20%-ный СН3ОН 0,5-мол. (С2Н5) NBr, 75%-ный диоксан То же » » 1 % -ный Na2SO3,50% -ный СН3ОН 0,01-мол. LiCl, 50%-ный С2Н5ОН 1%-ный Na2SO3, 50%-ный СН3ОН 0,05 мол.(С2Н5)4 NBr, 75%-ный диоксан То же » » 1%-ный Na2SO3, 50%-ный СН3ОН 0,1-мол. LiCl, 50%-ный СН3ОН 0,01-мол. LiCl, 50%-ный С2Н5ОН	1,38 Не восста- навливает- ся 2,47 2,4 0,42 0,2; 1,1 1,27 1,91 1,29 0,23; 1,16 1,41 1,08 0,14
33*
515
Продолж. табл. П.130
Соединение	Фоновый электролит	—Е относи- тельно нкэ
2,3-Дибромизомасляная кислота Метил-2,3-дибромизобу- тират Бутил-2,3-дибромнзобу- тират Акрилонитрил Метакрилонитрил Фумаронитрил Фталонитрил Нитрил-2, 2-азо- -бис-изомасляной кисло- ты	0,01-мол. LiCl, 50%-ный СН3ОН 0,1-мол. LiCl, 50%-ныйСН3ОН 0,01-мол. LiCl, 50%-ный С2Н6ОН Нитрилы То же 0,02-мол. (СН8)4 NJ 0,05-мол. (СН3)4 NJ, 10%-ный СН3ОН 0,05-мол. (СН8)4 NJ, 30%-ный С2Н8ОН рН~7 0,05-мол. (СН8)4 NOH, 30% -ный С2Н6ОН рН~14 0,1-мол. (СН8)4 NBr Водный (С2Н5)4 NJ 0,14-мол. LiCl, 50%-ный С2Н6ОН 0,2-мол. (С2Н5)4 NJ Трилитийцитрат, 50%-ный С2Н6ОН Азосоединения (C4H9)4NJ, 50%-ный С2Н6ОН 0,14-мол. LiCl, 50%-ный С2Н6ОН	0,29 0,03 0,15 2,1 2,05 2,08 1,96 1,94 2,07 2,27 1,30; 2,2 1,48; 1,84 1,92; 2,04 1,34 1,80
Н итр о - и нитрозосоедннения
2, 4-Динитрофенилгидра-
зин	С2Н5ОН	-(0,2-0,25)
2-Нитро-1 -нитрозоэтил-
бензол	40% -ная СН3СООН, 10% -ный CH-jCOO1)	0,27
Четвертичные аммониевые соли
NH4C1	(СН8)4 NBr	2,21
(СН8)4 N+ Br-	—	2,93
(CHS)4 n+ j-	0,1-мол. (н-С4Н9)4 NOH	2,7
(С^ n+ Br-	(СН8) NBr	2,67
(C2H5)4 n+ Br-	0,1-мол. (н-С4Н9)4 NOH	2,92>
(C8H,)4n+ J-	(СН8)4 + NBr	2,52
(C4H,)4 n+ J-	То же	2,57
(C4H9)4 n+ J-	0,1-мол. (н-С4Н9)4 NOH	2,92>
(CH8)3 (h-C4H9) n+ J-	То же	2,82>
CH8 (h-C4H9)8 n+ j-	» »	2,92)
(C2H6)8 (K-c.H18) n+ J-	» »	2,82>
(CH8)8(h-C8H„)N+J-	0,1-мол. (н-С4Н9)4 NOH	2,32>
>) 0.005-жлол. вещества в	),9-мол. буферных растворах.
‘j Потенциал пвлуволны изменяется с концентрацией,
616
Продолж. табл. 11.130
Соединение	Фоновый электролит	—Е относи- тельно нкэ
(СН3)з (н-СюН21) N+ J-	0,1-мол. («-С4Н8)4 NOH	2,3*>
(СН3)а Пиперидииий+ J~'	Тоже	2.61)
П е р е к	иси и гидроперекиси
Перекись водорода	0,01-мол. LiSO4	0,88
	0,1-мол. Li2SO4, 0,01-мол. LiOH	1,03
	То же	0,1Р
	0,3-мол. LiCl, абс. СН3ОН : С6Н6 (1 ; 1)	1,06
	0,1-мол. КС1	0,99
Персульфат аммония	0,1-мол. КС1	0,00
	0,3-мол. LiCl, СН3ОН : С6Н6 (1 : 1)	0,00
Метилгидроперекись	0,1-мол. КС1	0,25; 0,3
	0,1-мол. Li2SO4	0,64
	0,1-мол Li2SO4, 0,01-мол. LiOH	0,95
Этилгидроперекись	0,1-мол. LiCl	0,25; 0,3
	0,1-мол. Li2SO4	0,42
	0,1-мол. Li2SO4, 0,01-мол. LiOH	0,60
Перекись этила	0,1-мол. Li2SO4	0,65
	0,1-мол. Li2SO4, 0,01-мол. LiOH	0,64
1 -Бутилгидроперекись	0,1-мол. H2SO4, 5%-ный С2Н6ОН	0,26
2-Бутил гидроперекись	То же	0,28
З-Бутилгидроперекись	» »	0,34
тргт-Бутилгидропере-
кись	0,3-мол. LiCl, абс. СН3ОН : С6Н6 (1 : 1)	0,96 (1,10)
	0,1-мол. Li2SO4	0,28
	0,1-мол. Li2SO4, 0,01-мол. LiOH	0,30
	0,1-мол. КС1	0,32
	0,05-мол. CH3COONH4, 37% С2Н6ОН,	1,0
	58% СвНв, 5% Н2О
Перекись трет-бутил а	0,3-мол. LiCl, абс. СН3ОН : С6Н6 (1 : 1)	Нет волны
1 -Пеитилгидроперекись	0,1-мол. H2SO4, 20%-иый С2Н6ОН	0,20
Циклопентилгидропере-
кись	То же	0,25
Перекись циклопентадие-
на	0,3-мол. LiCl, СН3ОН : С6Н3 (1 : 1)	0,84
	0,1-мол. КС1	0,00
«-Гексилгидроперекись	0,3-мол. LiCl, 20%-иый С2Н6ОН	0,12
	0,1-мол. H2SO4, 20%-ный С2Н6ОН	0,12
Циклогексилгидропере-
КИСЬ	Тоже	0,14
Ци клогексенгидропере-
КИСЬ	0,3-мол. LiCl, абс. СН3ОН : C6He (1 : 1)	0,77
«-Октилгидроперекись	0,3-мол. LiCl, 20%-иый С2Н6ОН	0,02
	0,1-мол. H2SO4, 20%-ный С2Н6ОН	0,02
Гидроперекись тетралина	0,3-мол. LiCl, абс. СН3ОН : С6Н6 (1 : 1)	0,73
Гидроперекись пинана	То же	0,80
Гидроперекись а-пинена	> »	0,82
Гидроперекись п-пеитана	» »	0,76
Диизопропилфенилгидро-
перекись	» »	1,10
*) Потенциал полуволны изменяется с концентрацией.
517
Продолж. табл. 11.130
Соединение	Фоновый электролит	—E относи- тельно нкэ
1-Фенилметил-трет-
бутилперекись	0,3-мол. LiCl, абс. СН3ОН : С,Нв (1 :1)	Нет волны
Гидроперекись кумола	0,1-мол. KNO3	—0,1 О
	0,3-мол. LiCl, абс. СН3ОН : С6Нв (1 : 1)	0,68
Гидроперекись фенил-		0,66; 1,08
циклогексана	То же
Перекись стирола	0,5-мол. CH3COONH4, 37% С2Н5ОН, 58% СвНв, 5% Н2О 0,3-мол. LiCl, абс. СН2ОН : СаНв (1 : 1)	0,9
Перекись оксигептила Перекись диэтилового		0,00; 1,20

эфира	0,1-мол. LiOCH3, СН3ОН : СвН6 (1 : 1) 0,3-мол. LiCl, СН3ОН : CeHe (1 : 1)	1,0
Перекись диоксана		0,88
	0,1-мол. КС1	0,00
Перекись бензоила	2%-ный NH4NO3, СН3ОН : СвНв (4 : 1) 0,3-мол. LiCl, СН3ОН : СвНв (1 : 1)	—0,27
		0,00 —0,3 2)
	0,1-мол. KNO3, 50%-ный С2Н5ОН
Перекись 2,4-дихлор-
бензоила	0,3-мол. LiCl, абс. СН3ОН : CeHe (1 : 1)	0,00
Перекись деканонла	0,3-мол. LiCl, СН3ОН : CeHe (1 : 1)	0,10
Перекись лауроила	То же	0,09
Перекись пальмитила	» »	0,10
Перекись стеароила	» »	0,08
Надмуравьиная кислота	0,1-мол. Li2SO4, 0,004-н. H2SO4 0,3-мол. LiCl, СН3ОН : СвНв (1 : 1)	—0,2
Надуксусная кислота		0,00
	0,1-мол. КС1	0,00
	0,1-мол. Li2SO4, 0,004-н. H2SO4	—0,2
Надпропионовая кислота Перекись янтарной кис-	То же	—0,2
ЛОТЫ	0,3-мол. LiCl, абс. СН3ОН : С6Н0 (1 : 1)	0,19
Надоксибензойная кислота	То же	0,00
трет-Бутилперацетат	0,1-мол. LiCl, абс. СН3ОН : СвН6 (1 : 1)	1,02
трет- Бути л пер бензоат	0,3-мол. LiCl, СН3ОН : С6Н6 (1 : 1)	0,82
	0,1-мол. КС1	0,00
трет-Бутилперкапрат	0,3-мол. LiCl, СН3ОН : СвНв (1 : 1)	0,90
трет-Бутилперлаурат	То же	0,87
трет-Бутилпермиристат Г идроперекись метилолеа-	» »	0,82
та	0,3-мол. LiCl, СН3ОН : СвНв (1 : 1)	0,61
Перекись ацетона	0,01-мол. LiCl	0,46
Перекись циклогексана	0,1-мол. КС1	0,00
	0,3-мол. LiCl, СН3ОН : СвН6 (1 : 1)	0,92
Дисульфидные соединения
Цистин	Ацетат (pH 3,8)	0,72
	Фосфат (pH 6,5)	0,81
	(pH 7,0)	0,83
	NH3, NH4C1 (pH 9,5) Буфер (pH 1)	1,05
Окислительный глутатион		0,26 3)
	(pH 4)	0,39 3)
	(pH 7)	0,56 3)
	(pH 9,5)	0,68 3)
	(pH 12)	0,73
*) 0,005-ммол. вещества в 0.9-мол. буферном растворе.
2) Анодная реакция.
з) Потенциал полуволны изменяется с концентрацией.
518
Продолж. табл. 11.130
Соединение	Фоновый электролит	—Е относи- тельно нкэ
Тетраметилтиурамдисуль-	Буфер, 50%-ный диоксан (pH 4,8) CHsCOONa, 1,1-дихлорэтан : этанол
фид		0,94
	(1 : 1)	0,6
Дибензотиазолилдисуль-	НС1	0,23 D
фид	НС1	0,20 Ч
	КС1	0,44
	NaOH	0,44 К
Пентаметилендитио-	НС1	0,15 4
карбаматпиперидин	КС1	0.421); 0,6х>
	NaOH	0,424; 0,64
Метилвинилсульфон	Буфер, КС1, 10%-ный С2Н6ОН	1,07
Анодные реакции
(концентрация растворов, близкая 0,001-мол.)
Hg + цистеин
Hg + тиомочевина
Hg + аллилтиомочевина
Hg -|- глутатион (восста-
новленный)
0,1-мол. НС1О4 (pH 1)
Ацетат (pH 3,8)
Фосфат (pH 6,5)
NHg, NH4C1 (pH 9,5)
2-н. H2SO4, K2SO4
0,2-мол. NaOH
0,1-н. НС1О4
Ацетатный буфер (pH 4,7)
Боратный буфер (pH 9,3)
1-мол. NaOH
0,2-мол. NaOH
Буфер (pH 1,8)
(pH 4,1)
(pH 9)
Hg + этилмеркаптан
Hg -j- меркаптобензотиа-
зол
0,02-н.
(pH 12)
H2SO4
Буфер (pH 1,1)
(pH 4,4)
(pH 6,9)
(pH 13)
0,05
0,30
0,45
0,59
0,90
0,30
0,09
0,05
0,16
0,41
0,325
0,12
0,24
0,47
0,2; 0,5
0,02
—0,03
0,14
0,27
0,29
») Потенциал восстановления (45°-тангенциальный метод),
Некоторые признаки различных полимеров
Таблица II. 131
Признаки полимерных соединений, проявляющихся под воздействием пламени
Поведение в пламени	Цвет пламени и ха- рактер горения	Запах	Предполагаемое вещество
Горит после удаления из пламени	Голубое с белой верхушкой, спо- койное	Сильный цветочно- плодовый	Полиметакрилаты
519
Продолж. табл. 11.131
Поведение в пламени	Цвет пламени и ха- рактер горения	Запах	Предполагаемое вещество
Горит после	Голубое с белой	Острый, вызываю-	Полиакрилаты
удаления из пламени	верхушкой, спо- койное	щий слезоточение
	То же	Горящего парафина	Полиолефины
	» » У основания голу-	Жженого рога	Полиамидные смолы
	бая кайма	Альдегидов	Поливинилацетали
	Желтое	Испорченной рыбы	Анилино-формальде- гидная смола
	Яркое желто-белое	Уксусной и масля-	Ацетобутир атцеллю-
	с искрами	ной кислот	лоза
	С желто-зеленой каймой	Жженой бумаги	Этилцеллюлоза
	С желто-зеленой каймой с искра- ми	Уксусной кислоты и жженой бумаги	Ацетилцеллюлоза
	Окружено широ- кой зеленой кай- мой	Жженой резины	Резина, эбонит
	Яркое, белое; быстрое горение	Камфоры	Целлулоид
	То же	Окислов азота	Нитроцеллюлоза
	Спокойное	Формальдегида	Полиформальдегид
	»	Резкий, раздражаю- щий слизистую оболочку носа	Поливиниловый спирт
	Коптящее	Сладковатый цветоч- ный	Полистирол
	»	Стирола и синильной кислоты	Сополимер стирола с акрилонитрилом
	»	Стирола и а-метил- стирола	Сополимер стирола с а-метилстиролом
	»	Стирола и аценафти- лена	Сополимер стирола с аценафтиленом
	»	Стирола и нефтяных продуктов	Бутадиен-стирольный каучук
	»	Стирола и Р-винил-	Сополимер стирола с
		нафталина	Р-винилнафталином
	»	Стирола, метилмета- крилата и синиль- ной кислоты	Сополимер стирола с метилметакрилатом и акрилонитрилом
	»	Жженой кости	Эпоксисмолы
г	»	Сладковатый	Полиэфиры
	»	Жженой бумаги	Целлюлоза, целлофан
	»	Изопрена	Натуральный каучук
	» Коптящее неспо-	Изобутилена	Полиизобутилен
	койное	Фенола	Поликарбонат
	Коптящее с ярки- ми вспышками Коптящее с искра-	Синильной кислоты	Бутадиен-нитр иль- ный каучук
	ми	Жирных кислот	Поливинилформиат, поливинилацетат
520
Продолж. табл. П.131
Поведение в пламени	Цвет пламени и ха- рактер горения		Запах	Предполагаемое вещество
Горит после удаления из пламени	Коптящее рами	С иск-	Жирных кислот	Поливинилпропионат, поливинилбутират, поливинилстеарат и сополимеры винил- ацетата с винил- пропионатом или с винилбутиратом и сополимер винил- пропиоиата с ви- нилбутиратом
Горит, ио при уда- лении из пламени гаснет Не горит, ио разла- гается при нагре- вании	Коптящее, у осно- вания неболь- шая голубая кайма Зеленая зона у основания пла- мени Зеленая зона у основания То же		Стирола и метилме- такрилата Хлористого водоро- да Хлора и фтора Пригорелого молока Фтора Фенола и формаль- дегида Формальдегида и аммиака Рыбы	Сополимер стирола с метилметакрилатом Полимеры и сополи- меры на основе ви- нилхлорида или ви- иилидеихлорида, хлорированный каучук, неопрен, пентапласт Политрифторхлор- этилен Казеин Политетрафторэтилен Фенол оформальде- гидная смола Мочевиноформальде- гидная смола Меламиноформальде- гидная смола
Таблица П. 132
Признаки полимерных соединений, проявляющиеся при сухой перегонке
Поведение при сухой перегонке
Предполагаемое вещество
Плавится, выделяется мономер, на
стейках пробирки конденсируется
жидкость
Сублимируется, осаждаясь на холод-
ных частях пробирки в виде белого
воскового налета; резкий запах
Сублимируется, осаждаясь на холод-
ных частях пробирки в виде белых
кристаллов
Полистирол, сополимеры стирола, по-
лиизобутилен, полиолефины, полиме-
такрилаты, полиакрилаты, полиакри-
лонитрил, полиоксиметилен
Политетрафторэтилен, политрифтор-
хлорэтилен
Полиамиды, полиэфиры на основе фта-
левой или адипиновой кислот
34 185
621
Продолж. табл. 11.132
Поведение при сухой перегонке	Предполагаемое вещество
Разлагается с выделением дыма, со- держащего жирные кислоты	Поливинилформиат, поливинилацетат, поливинилпропионат, поливинилбу- тират, поливинилстеарат и сопо- лимеры винилацетата с винилпропио- натом нли винилбутиратом н сополи- мер винилпропноната с винилбутира- том, сложные эфиры целлюлозы
Разлагается с выделением альдегидов Разлагается с выделением дыма, даю- щего кислую реакцию с конго-крас- ной бумагой и положительную реак- цию на хлор	Поливинилацетали Полимеры и сополимеры на основе ви- нилхлорида, полимеры и сополимеры на основе винилиденхлорида, хлори- рованный каучук, неопрен, хлорирован- ный нафталин, хлорированный дифенил
Разлагается; запах жженой бумаги Разлагается . с выделением окислов азота, взрывается Разлагается; запах прогорклого масла или сыра Разлагается с выделением дыма, запах фенола	Целлюлоза, целофан Нитроцеллюлоза Ацетобу ти р атцеллюлоза Феноло-формальдегидная и феноло- фУРфУрольная смолы, поликарбона- ты, модифицированная феноло- формальдегидная смола
Разлагаетси с выделением сероводорода	Алкилполисульфиды
ЛИТЕРАТУРА К ЧАСТИ II
1.	Алдошин В. Г., Френкель С. Я., Четыркина Г. М.— Вы-
сокомолек. соедин., 1962, 4, 207.
2.	Аналитическая химия полимеров, т. 3. «Мир», М., 1966, 46.
3.	Архипов М. И.— Изв. высш. уч. зав., 1960, 3, 1109.
4.	Бельговский И. М., Ениколопян Н. С., Сахонен-
к о Л. С.— Высокомолек. соедин., 1962, 4, 1197.
5.	Бирштейн Т. М., Бурштейн Л. Л., Птицын О.Б.— ЖТФ,
1959, 29, 896.
6.	Бреслер С. Е., Поддубный И. Я., Френкель С. Я—-ЖТФ,
1953, 23, 1521.
7.	Бреслер С. Е., Френкель С. Я.— ЖТФ, 1955, 25, 2163.
8.	Бреслер С. Е., Шереметьева Т. В., Френкель С. Я.,
Женевская М. Г,— ЖФХ, 1957, 31, 109.
9.	Б и р ш т е й н Т. М., Птнцын О. Б. Конформации макромолекул.
«Наука», М., 1964.
10.	Бурштейн Л. Л., Михайлов Г. П.— ЖТФ, 1957, 27, 694.
11.	Власова К. Н., Доброхотова М. К. Свойства, методы перера-
ботки и применения полиамидов. Изд-во Ленингр. дома научн.-техн. пропа-
ганды, 1959.
12.	В а р д е н б у р г А. К- Пластические массы в электротехнической промыш-
ленности. Госэнергоиздат, М., 1957, 175.
13.	Гейлорд Н., Марк Г. Линейные и стереорегулярные полимеры. ИИЛ,
М„ 1962.
14.	Гордон Г. Я. Хлористый винилиден и его сополимеры. Госхимиздат,
М., 1957.
15.	Д о р о х и н а Т. В., Н о в и к о в А. С., Зубов П. И.— Высокомо-
лекул. соедин., 1959, 1, 36.
16.	Е н а л ь е в В. Д., 3 а д о и ц е в Б. Г. Полистирольные пластики. «Тех-
н!ка», К., 1966.
17.	Зарубежные промышленные материалы и их компоненты. Изд-во АН СССР,
1963.
18.	Каллистов О. В., Окунева М. Г.— Высокомолек. соедин., 1959,
1, 776.
19.	Каллистов О. В., Штеиникова И. Н.— Высокомолек. соедин.,
1959, 1, 842.
20.	К а н е в с к а я Е. А., Зубов П. И., Иванова Л. В., Липа-
тов Ю. С.— Высокомолек. соедин., 1964, 6, 981.
21.	Киселева К. Г., К и з у б И. А.— Вестиик ЛГУ, 1956, 10, 6.
22.	Клименков В. С., Карги и В. А., Китайгородский А. И.
Химия и физико-химия высокомолекулярных соединений. Изд-во АН СССР,
1952, 231.
23.	Конструкционные свойства пластмасс. «Химии», 1967, 274.
24.	К о р о л е в А. Я., Андрианов К. А., Утешевская Л. С.,
Введенская Т. Е,— ДАН СССР, 1953, 89, 65.
25.	К о р ш а к В. В., Фрунзе Т. М. Синтетические гетероцепные полиа-
миды. Изд-во АН СССР, 1962.
26.	К о х н о Ю. А. и др. Полиформальдегид. «Техн1ка», К., 1964.
34*
523
27.	Кресслер Т. Полипропилен. ИИЛ, М., 1963.
28.	Кузнецов Е. В. и др.— Высокомолек. соедии., 1960, 2, 205.
29.	Кулешов В. Н., Андреева В. Н.— Высокомолек. соедин., 1962,
4, 1861.
30.	Л а з а р М., Радо Р., Климан Н. Фторопласты. «Энергия», М.,
1965.
31.	М и х а й л о в Г. П., Бурштейн Л. Л.— Высокомолек. соедин., 1962,
4, 270.
32.	Михайлов Г. П., Бурштейн Л. Л.— Физика твердого тела, 1959,
1, 632.
33.	М и х а й л о в Г. П., Бурштейн Л. Л.— ЖТФ, 1957, 29, 192.
34.	Накадзима Аки о.— Кобунси Катаку (Япония), 1954, 11, 142.
35.	Накадзима Аки о.— Кобунси Катаку (Япония), 1948, 6, 460.
36.	Никурашина Н. И,— Учен. зап. Саратовск. ун-та, 1954, 34, 62.
37.	Н е с т е р о в А. Е. Автореф. канд. диссерт. Ин-т высокомолек. соедин.
АН СССР, Л., 1966.
38.	Нестеров А. Е., Липатов Ю. С., Осинииа Л. Н.— Высоко-
молек. соедин., 1968, Б10, 277.
39.	Павл ова С. А., Рафиков С. Р.— Высокомолек. соедин., 1959, 1,
387.
40. Павлова С. А., Соболева Т. А., Супрун А. П.— Высокомо-
лек. соедин., 1964, 6, 122.
41.	Поддубный	И.	Я-,	Гречаиовский	В.	А.,	Мосевиц-
к и й М. И.— Высокомолек. соедии., 1963, 7, 1042.
42.	Поддубный	И.	Я-,	Гречаиовский	В.	А.,	Мосевиц-
кий М. И.— Высокомолек. соедин., 1963, 10, 1588.
43.	Поддубный	И.	Я->	Гречаиовский	В.	А.,	Мосевиц-
кий М. И.— Высокомолек. соедин., 1964, 5, 1042.
44.	Полиэтилен низкого давления Под ред. Егорова Н. М. Госхимиздат, М.,
1960.
45.	Полиэтилен среднего давления. Под ред. Шуцкого С. В. «Химия», М,, 1965.
46.	Рафиков С. Р., Павлова С. А., Твердохлебова И. И.—
Высокомолек. соедин., 1960 , 2, 1780.
47.	Рафиков С. Р., Павлова С. А., Твердохлебова И. И.
Методы определения молекулярных весов и полидисперсности высокомоле-
кулярных соединений. Изд-во АН СССР, М., 1963.
48.	С а в и ц к а я М. Н., Френкель С. Я.— ЖФХ, 1958, 32, 1063.
49.	Самсонова Т. И., Френкель С. Я-— Коллоид, ж., 1958, 20, 67.
50.	С а ж и н Б. И. Электропроводность полимеров. «Химия», М., 1965.
51.	Сато Такэс и.— Кобунси Катаку (Япония), 1956, 13, 526.
52.	С к а з к а В. С., К о ж о к а р у М., Фомин Г. А., Рогуле-
ва Л. Ф.— Высокомолек. соедин., 1967, А9, 177.
53.	С к а з к а В. С., Ш а л т ы к о Л. Г.— Высокомолек. соедин., 1960, 2, 572.
54.	Соболева И. Г., Маклецова Н. В., Медведев С. С.—
ДАН СССР, 1954 , 94, 289.
55.	С к р и т о н Р.— В кн.: «Новейшие методы исследования полимеров». «Мир»,
М., 1966.
56.	Стирол, его полимеры и сополимеры. Госхимиздат, М., 1950.
57.	Т а г е р А. А. Физико-химия полимеров. Госхимиздат, М., 1963.
58.	Т и н и у с К- Пластификаторы. «Химия», М.— Л., 1964.
59.	Тэрамату, Такахаси, Икум и.— Ж. хим. физики (Япония),
1966, 69, 685.
60.	У ш а к о в С. Н. Поливиниловый спирт и его производные. Изд-во
АН СССР, М.. 1960.
61.	Фаттахов К. 3.— ЖТФ, 1954, 24, 1401.
62.	Фаттахов К-3., Писаренко Е. С., Вер хотина Л. Н.—
Коллоид, ж., 1956, 10, 101.
63.	Ферри Д. Вязкоупругие свойства полимеров. ИИЛ, М., 1963.
64.	Флойд Д. Полиамиды. Госхимиздат, М., 1960.
65.	Ф р и с м а н Э. В., Шалаева Л. Ф.— ДАН СССР, 1955, 101, 907.
524
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
Френкель С. Я-, Топчиев А. В., КренцельБ. А., Гольд-
фарб Ю. Я-—ЖФХ, 1960, 34, 327.
Химические реакции полимеров. Под ред. Феттеса. «Мир», М., 1967, ч. 2.
Хоппфф Г., Мюллер А. В., Венгер Ф. Полиамиды. Госхим-
издат, М., 1958.
Хосию Кохэй, Ватанабэ Мд с а мото.— Нихон Катаку дзыс-
си (Япония), 1949, 70, 24.
Хрулев М. В. Поливинилхлорид. сХимия», М., 1964.
Хувинк Р., Ставерман А. Химия и технология полимеров.
«Химия», М.— Л., 1966.
е т к о в	В.	Н,— ЖВХО, 1961, 6,	428.
е т к о в	В.	Н.,	Каллистов	О. В.— ЖФХ, 1959, 33, 2767
е т к о в	В.	Н.,	Каллистов	О. В.— ЖФХ, 1959, 33, 720.
е т к о в	В.	Н.,	Алдошин В.	Г.— ЖФХ, 1959, 33, 2767.
е т к о в	В.	Н.,	К л е н и н	С. И.— ЖТФ, 1959, 29, 1393.
етков	В.	Н.,	Клен ин	С. И.— РЖХим, 1959, 33707.
етков	В.	Н„	Кленин	С. И.—ЖТФ, 1958, 28, 1019.
етков	В.	Н.,	Клении	С. И.— ДАН СССР, 1953 ; 88, 49.
етков	В.	Н.,	Котляр	С. Я-— ЖФХ, 1956, 30, 1100.
етков В. Н., Сказка В. С., Никитин Н. А., Степанен-
И. Б.— Высокомолек. соедии., 1964, 6, 69.
Цветков В. Н„ Терентьева Л. С.— ДАН СССР, 1954 , 96 , 323.
Цветков В. Н., Фаттахов К. 3., Каллистов О. В.— ЖЭТФ,
1954 , 26, 351.
Цветков В. Н., Ч а н д е р Р. К.— Высокомолек. соедин., 1959, 1, 607.
Цянь Жэнь-юаиь, Цянг Вен, Цянг Юнг-ш и,— Коллоид,
ж., 1957, 19, 515.
Цянь Жэнь-юань, Ши Лян-хэ, Ши Гуан - и.— РЖХим,
1957, 41324.
Цянь Жэнь-юань, Ши Лян-хэ, Ши Гуан - и,— РЖХим,
1958, 6771.
ЦяньЖэнь-юань, Ши Лян-хэ, Цянь Юнг-ш и.— РЖХим,
1956, 54574.
Чегодаев Д. Д., Наумова 3. К., Дунаевская Ц. С. Фто-
ропласты. Госхимиздат, М., 1960.
Четыркина Г. М., Алдошин В. Г., Френкель С. Я.— Вы-
сокомолек. соедин., 1959, 1, 1133.
Шейн Т. И., Челнокова Г. Н., Власова Л. Н.— Химические
волокна, 1959, 2, 19.
92. Ш и ф р и и а В. С., С а м о с а т с к и й Н. Н. Полиэтилен. Госхимиздат,
М., 1961.
93.	Ш у ц к и й С. В., Пу р к ин В. С.~ Винипласт. Госхимиздат, М., 1953.
94.	Э с к и и В. Е., Андреева Л. Н.— Высокомолек. соедин., 1961, 3, 435.
95.	Э с к и н В. Ё., Барановская И. А,— Высокомолек. соедин., 1961,
3, 1800.
96.	Э с к и н В. Е., Волков Т.П.— Высокомолек. соедин., 1963, 5, 614.
97.	Эскин В. Е., Гумаргалиева К. 3.— Высокомолек. соедин., 1960,
2, 265.
98.	Э с к и н В. Е., К о р о т к и н а О. 3.—Высокомолек. соедин., 1960, 2, 272.
99.	Э с к и н В. Е., К о р о т к и н а О. 3.— Высокомолек. соедин., 1961, 3, 265.
100.	Эскин В. Е., Ко ротки н а О. 3.— Высокомолек. соедин., 1959,
1, 1580.
101.	Э с к и н В. Е., Н е с т е р о в А. Е.— Высокомолек. соедин., 1967, Б9, 192.
102.	Эскин В. Е., Нестеров А. Е.— Высокомолек. соедин., 1965, 7,
1241.
103.	Эскии В. Е., Нестеров А. Е.— Высокомолек. соедин., 1965, 7,
1359.
104.	Э с к и и В. Е., Нестеров А. Е.— Вестник ЛГУ. Сер. физ. хим.,
1966, 4.
105.	Эскнн В. Е., Нестеров А. Е.— Высокомолек. соедин., 1966, 8, 141.
525
106.	Akazome G., Sakai S., Mural K.— Chem. High Polymers Japan,
1960, 17, 621.
107.	Alfrey T., Bartovics A., Mark H.— J. Am. Chem. Soc., 1943,
65 2319
108.	Alexandrowicz A.— J. Polymer Sci., 1959, 40, 91.
109.	Allen G., В о о t h C., Jones M. N.— Polymer (London), 1964, 5,
195
110.	A n g F., Mark Н,— Monath. Chem., 1957, 88, 427.
111.	Badger R. M., Blaker R. H.—J. Phys. Colloid. Chem., 1949, 53,
1056.
112.	Badgley W. I., Mark H.— J. Phys. Colloid. Chem., 1947, 51, 58.
113. Bailey F. E., C a 1 1 a r d R. W.— J. Appl. Polymer Sci., 1959, 1, 56.
114. Bailey F. E., Kucera J. L., Imhof L. G.— J. Polymer Sci., 1958,
32, 517.
115.	Baker W. O., Fuller C. S., Heiss J. H.— J. Am. Chem. Soc.,
1941, 63, 3316.
116.	Bald min R., Van Hodle K.— Fortschr. Hoch Polymer Forsch.,
1960, 1, 451.
117.	Barrales-Rienda J. M., P e r r e r D. C.— J. Polymer Sci., 1966,
B4 939.
118.	Bartovics A., Mark H.— J. Am. Chem. Soc., 1943, 65, 1901.
И9.	В a	t z e r	H.— Makromolec. Chemie, 1953, 10, 13.
120.	В a	t z e r	H.— Makromolec. Chemie, 1950 , 5, 5.
121.	В a	t z e r	H., Fritz G.— Makromolec. Chemie,	1955,	14, 179.
122.	Balzer H., J ii r g e n H.— Makromolec. Chemie, 1961, 44—49, 179.
123.	В a	t z e r	H., Mohr B.— Makromolec. Chemie,	1952,	8, 217.
124.	В a	t z e r	H., Nisch A.— Makromolec. Chemie,	1957,	22, 131.
125	В a t z e г H., Wei senberger G.— Makromolec. Chemie, 1953, 11, 83.
126	Bawn С. E. H., Freeman R. F. J., Kamaliddin A. R.—
Trans. Faraday Soc., 1950, 46, 1107.
127.	Bawn С. E. H., Hill E. S., W a j i d M. A.— Trans. Faraday Soc.,
1956, 52, 1651.
128.	Bawn С. E. H., Patel R.— Trans. Faraday Soc., 1956, 52, 1669.
129.	Baxendalles J. H., Bywater S., Evans M. G.— J. Polymer
Sci., 1946, 1, 237.
130.	Beattie W., Booth C.— J. Phys. Chem., 1960 , 64, 696; J. Polymer
Sci., 1960, 44, 81.
131.	Bennewitz R.— Faserforsch. Text., 1954, 5, 155.
132.	Beresniewi tz A.— J. Polymer Sci., 1959, 39, 63.
133.	Beresniewitz A.— J. Polymer Sci., 1959, 35, 321.
134.	Berkowitz J. B., Yamin M., F u о s s R. M.— J. Polymer Sci.,
1958, 28, 169.
135.	Berry G. S., H о b b s L. M., Long V. C.— Polymer (London), 1964,
5, 31.
136.	Bhatnagar M. L.— J. Polymer Sci., 1954, 13, 461.
137.	Bianchi U., M a g n a s s о V., R о s s i C.— Chim. Ind. (Milan), 1958,
40, 263.
138.	Bianchi U., Magnasso V.— J. Polymer Sci., 1959, 41, 177.
139.	Bier G., Kramer H.— Makromolec. Chemie, 1955, 18/19, 151.
140.	В i 1 1 m a у e r F. W.— J. Am. Chem. Soc., 1953 , 75, 6118.
141.	В i 1 1 m а у e r F. W., d e T h e п С. B.— J. Am. Chem. Soc., 1955, 77, 4763.
142.	Bisschops J.— J. Polymer Sci., 1955, 17, 81.
143.	Bisschops J., Desreux V.— J. Polymer Sci., 1953, 10, 437; Bull.
Soc. chim. Beiges, 1952, 61, 10.
144.	Blayer C., Shenblat M., Katchalsky A.— J. Polymer Sci.,
1959 38 189
145.	Booth C., J о n e s M. N.— Polymer (London), 1964, 5, 343.
146.	Boyes A., Strauss P.— J. Polymer Sci., 1956, 22, 463.
147.	Brice В. A., H a 1 m e r M.— J. Opt. Soc. Am., 1951, 41, 1033.
148.	Bunn C. W.— J. Polymer Sci., 1955, 16, 323.
526
149.	Burchard W.— Makromolec. Chemie, 1963, 64, 110.
150.	Burchard W.— Makromolec. Chemie, 1963, 67, 182.
151.	Burchard W., H u s e m a n E.— Makromolec. Chemie, 1961, 44—46,
358.
152.	В u s h u к W., Benoit H.— Gen. J. Chem., 1958, 36, 1616.
153.	Butler J., Robins A., Shooter K.—Proc. Roy. Soc., 1957, A241,
299.
154.	Can tow H. J.— Z. Naturforsch., 1952, 7b, 485.
155.	Cantow H. J.—.Makromolec. Chemie, 1959, 30, 169.
156.	Cantow H. J., Bodmanh O.— Z. Physik Chem., 1955, 3, 65.
157.	C a n t о w H. J., Pouet I., W ip pl er C.— Makromolec. Chemie,
1954, 2, 117.
158.	C a n t о w H. J., S c h u 1 z G. V.— Zeitschtift filr Physical. Chem., 1954,
14, 110.
159.	Carter W., Scott R., Ma gat M.— J. Am. Chem. Soc., 1946, 68,
1480.
160.	Casassa E. F., Stockmayer W. H.— Polymer (London), 1962,
3 53
161.	Cerny L. С., H e 1 m i n i а к T. E., M e 1 e r J. F.— J. Polymer Sci.,
1960, 44, 539.
162.	Chen C. S. H., S t a m m R. F.— J. Polymer Sci., 1962, 58, 369.
163.	C h e n g Yang-shin, Yuan Mei-na, Chien len-yuan.-
Acta chimica sinica, 1958, 24, 217.
164.	Chiang R.— J. Polymer Sci., 1959, 36, 91.
165.	Chiang R.— J. Polymer Sci.— 1958, 28, 235.
166.	Chiang R.— J. Polymer Sci., 1959, 33, 91.
167.	China! S. N.— J. Polymer Sci., 1957, 25, 413.
168.	C h i n a i S. N.— J. Polymer Sci., 1957, 25, 416.
169.	C h i	n	a	i	S. N.,	Bondurant C.— J. Polymer Sci., 1956, 22, 555.
170.	C h i	n	a	i	S. N.,	Guzz i	R. A.— J.	Polymer Sci., 1956, 21, 417.
171.	China)	S. N.,	Guzzi	R. A.— J.	Polymer Sci., 1959, 41, 475.
172.	C h i	n	a	i	S. N., M a 11 а с к I.	D., R e s n i к A. L., Sa m u -
e 1 s R. J.— J. Polymer Sci., 1955, 17, 391.
173.	C h i n a i S. N., R e s n i к A. L, Lee H. T.— J. Polymer Sci., 1958,
33, 471.
174.	C h 1 n a i S. N., R e s n 1 к A. L., L e e H. T.— J. Polymer Sci., 1958, 34,
471.
175.	C h i n a i S. N., S a m u e 1 s R. J.— J. Polymer Sci., 1956, 19, 463.
176.	C h i n a i S. N., Scherer P. C., Bondurant C. W., Levi D. W.—
J. Polymer Sci., 1956, 22, 527.
177.	C h i n a i S. N., Sc herep P. C., L e v i D. W.— J. Polymer Sci., 1955.
17, 117.
178.	C h i n a i S. N., V a 11 e s R. J.— J. Polymer Sci., 1959, 39, 363.
179.	Chirico A. De.— Chim. Ind. (Milan), 1960, 42, 248.
180.	Ciampa G., Schwindt H.— Makromolec. Chemie, 1956, 21, 169.
181.	C i f f e r r i A., Kr iszewski M., Weill G.— J. Polymer Sci., 1958,
27, 169.
182.	Cifferri A., Lauretti M.— Ann. Chim. (Rome), 1958, 48, 198.
183.	Clevand R.— J. Polymer Sci., 1958, 27, 349.
184.	Clevand R., Stockmayer W. M.— J. Polymer Sci., 1955, 17, 473.
185.	Cohn-Ginsberg E., Fox T. G., Mason N. F.— Polymer, 1948,
3, 97.
186.	Collinson E., Daiton F. S., Me Naughton G S.— Trans.
Faraday Soc., 1957, 53, 489.
187.	С о n i x A.— Makromolec. Chemie, 1958, 26, 226.
188.	Cooper W., Vaughan C., Eaves D. E., Madden R. W.— J.
Polymer Sci., 1961, 50, 159.
189,	Me Cormik H. W.— J. Polymer Sci., 1959, 41, 327.
190.	Me Cormik H. W.— J. Polymer Sci., 1959, 36, 341.
191.	Crescenzi V., Flory P. J.— J. Am. Chem. Soc., 1964, 86, 141,
527
192.	Danusso F., Mor a g 1 i о G.— Makromolec. Chemie, 1958, 28, 250.
193.	Danusso F., Mora g 1 io G., Gian о 11 i G.— J. Polymer Sci.,
1961, 51, 475.
194.	Danusso F., Moragl io G.,Gianotti G.— J. Polymer Sci.,
1961, 51, 474.
195.	Debye P-— J. Chem. Phys., 1959, 31, 680.
196.	Debye P., Bueche F.— J. Chem. Phys., 1951, 19, 589.
197.	Dialer K., Kerber R.— Makromolec. Chemie, 1959, 17, 56.
198.	Dialer K., Stabentheiner W.— Makromolec. Chemie, 1948, 2,
271.
199.	Dialer K., Vogel K.— Makromolec. Chemie, 1951, 6, 191.
200.	D i e u H. A.— J. Polymer Sci., 1954, 12, 417.
201.	D i d о t F. E., C h i n a i S. N., L e v i D. W.— J. Polymer Sci., 1960,
43, 557.
202. D i s 1 e г К., V о g 1 e г К., P a t a t F.— Helv. Chim. Acta, 1952, 35,
869.
203.	Doty P., Stein R.— J. Chem. Phys., 1950, 18, 1211.
204.	Drott E. E., Mendelson R. A.— Polymers Letters, 1964, 2, 187.
205.	Duch E., Kiichler L.— Z. Elektrochem., 1956, 60, 218.
206.	Ehl J., L о u c h e u x C., Reiss C., Benoit H.— Makromolec.
Chemie, 1964, 75, 35.
207.	Eisenberg H., W о о d s i d e D.— L. Chem. Phys., 1962, 50, 1844.
208.	Elias H.— G.— Makromolec. Chemie, 1961, 50, 1.
209.	Elias H.— G.— Makromolec. Chemie, 1958, 27, 192.
210.	Elias H.— G., Ibrahim F.— Makromolec. Chemie, 1963, 65, 127.
211.	Elias H.— G., P a t a t F.— J. Polymer Sci., 1958, 29, 141.
212.	Elias H.— G., Pa tat F.— Makromolec. Chemie, 1958, 25, 13.
213.	Elias H.— G., Schumacher R.— Makromolec. Chemie, 1964, 76,
23.
214.	Endo R., limuraK., Takeda M.— Bull. Soc. Chem. Soc. Japan,
1964 , 37, 950.
215.	Endo R., Takeda M.— J. Polymer Sci., 1962, 56, 28.
216.	Eriksson F.— Acta Chem. scand., 1953, 7, 623.
217.	Eriksson F.— Acta Chem. scand., 1956, 10, 378.
218.	Eriksson F., Fredrik V.— Acta Chem. scand., 1953, 7, 623.
219.	Everett W. W., Forster J. F.— J. Am. Chem. Soc., 1959, 81, 3464.
220.	Fee J. G., F о г t W. S., W i t n a у er L. P.— J. Polymer Sci., 1958, 33,
95.
221.	Fessler J., Ogston A.— Trans. Faraday Soc., 1951, 47, 667.
222.	F 1 о г у P. J.— J. Am. Chem. Soc., 1943, 65, 372.
223.	Flory P. J.— Principles of Polymer Chemistry, N.— Y., 1955, Chap. 12.
224.	Flory P. J,,Fox T. G.— J. Am. Chem. Soc., 1951, 73, 1904.
225.	Flory P. J., Leuter F.— J. Polymer Sci., 1948, 3, 880.
226.	Flory P. J., M a n d e 1 к e r n L., Ki ns i nger J. B.,
Schulz W. B — J. Am. Chem. Soc., 1952, 74, 3364.
227.	F о x	T. G.,	Flory	P. J.— J.	Am. Chem. Soc., 1951, 73, 1909.
228.	F о x	T. G.,	F 1 о г у	P. J.— J.	Am. Chem. Soc., 1951, 73, 1951.
229.	F о x	T. G„	F 1 о г у	P. G.— J.	Phys. Colloid. Chem., 1949, 53, 197.
230.	Fox	T. G.,	К i n s i	n g e r J.	В., M a s о n H. F., S c h u e 1 e	E.	M.—
Polymer, 1962, 3, 71.
231.	Frank H. P., Breitenbach J. W.— J. Polymer Sci., 1951, 6, 609.
232.	Frank H. P., Levy С. B.— J. Polymer Sci., 1953, 10, 371.
233.	Frank H. P„ M a г к H. F.— J. Polymer Sci., 1953, 19, 128.
234.	Freeman, Manning P. P.— J. Polymer Sci., 1964, 76, 23.
235.	French D. M., Ewart R. H.— Ind. Eng. Chem. Anal. Ed., 1947, 19,
165.
236.	Freund L., Daune M.— J. Polymer Sci., 1960, 36, 162.
237.	From bl i ng K., Patat F.— Makromolec. Chemie, 1957, 25, 41.
238.	Fujisaki Y., Kobayashi H.— Chem. High Polymers Japan, 1962,
19, 81.
528
239.	Fuoss R. M., E delson D.— J. Polymer Sci.,— 1951, 6, 767.
240.	G a r b u g 1 i о C., CrescentinI L., M u 1 a A., G e c h e 1 e B.—
Makromolec. Chemie, 1966, 97, 97.
241.	Gaylord N. G., Rosenbaum S.— J. Polymer Sci., 1959, 39, 545.
242.	Gee G.— Proc. Chem. Soc., London, 1957, 111.
243.	Gehm R.— Acta chem. scand., 1951, 5, 270.
244.	G e s s 1 e r A. M., S о у к о A. F.— Ind. Eng. Chem., 1949 , 41, 1741.
245.	Gesslet A. M., S о у к о A. F.— Ind. Eng. Chem., 1949, 41, 1751.
246.	Goldberg A. I., Hohenstein W. P., Mark H.— J. Polymer
Sci., 1947, 2, 508.
247.	Goring D., Chepeswick A.— J. Colloid. Sci., 1955, 10, 440.
248.	G r a 1 e n N., Lagermalm G.— J. Phys. Chem., 1952, 56, 514.
249,	G г a 1 e n N., Svedberg T.— Nature, 1943, 152, 625.
250.	Grebet G., Tolle J., Burchard W.— Makromolec. Chemie, 1964,
71, 47.
251.	Griehle W.— Faserforsch. Text., 1955, 6, 260.
252.	Griehle W., N e u e H.— Faserforsch. Text., 1954, 5, 423.
253.	Haas H. С., M a к a s A. S.— J. Polymer Sci., I960, 46, 524.
254.	Hakosaki J.— Nippon Kagaku Zasschi. J. Chem. Soc. Japan, Pure
Chem. Sec., 1961, 82, 158.
255.	Hall N. T.— J. Polymer Sci., 1951, 7, 443.
256.	Hanafusa, Teramoto, Fujita — J. Phys. Chem., 1966, 70, 4004.
257.	HengstenbergJ., Schuch E.— Makromolec. Chemie, 1952, 7, 236.
258.	Henley D.— Arkiv Kemi, 1962, 18, 327.
259.	Henry P. M.— J. Polymer Sci., 1959, 38, 3.
260.	Holtzer A., Benoit H., Doty P.— J. Phys. Chem., 1954, 58, 624.
261.	Homma T., Kawahara K., Fujita H., Ueda M.— Makromo-
lec. Chemie, 1963, 67, 132.
262.	Huggins M. L.— Physical Chemistry of Polymer, New York, 1958.
263.	Hunt M. L., N e w m a n S., S c h e r a g a H. A., Flory P. J.—
J. Phys. Chem., 1956, 60, 1278.
264.	I m a m u r a Y.— J. Chem. Soc. Japan, Pure Chem. Sec., 1955, 76, 217.
265.	I n a g a к i H., К a w a i S.— Makromolec. Chemie, 1964, 79, 42.
266.	len-Yiian Chien, Liang-ho Shi n.— Z. Physik Chem., 1957,
207, 60.
267.	I к e m u r a T.— Chem. High Polymers Japan, 1960, 17, 631.
268.	Me IntireD., Wims A., Williams L. G.,Ma ndel kern L.—
-J. Phys. Chem., 1962, 66, 1932.
269.	Ito H., Schimuzu S., Suzuki S.— J. Chem. Soc. Japan, 1956,
59, 930.
270.	I v i n К., E n d e Н,— J. Polymer Sci., 1961, 54, 17.
271.	Kalpagam V., Rao R.— J. Polymer Sci., 1963, Al, 233.
272.	Katchalsky A., Eisenberg H.— J. Polymer Sci., 1951, 6, 145.
273.	Kern W., Brawn D.—Makromolec. Chemie, 1958, 27, 23.
274.	Kinsinger J. B., Burtlett J. S., Reuscher W. N.— J. Appl.
Polymer Sci., 1962, 6, 529.
275.	Kinsinger J. B., Hughes R. E.— J. Phys. Chem., 1963, 67, 1922.
276.	Kinsinger J. B., Hughes R. E.— J. Phys. Chem., 1959, 63, 2002.
277.	Kirste R., Schulz G. V.— Z. Physik Chem. (Frankfurt), 1961, 27, 301.
278.	Knoesel R., Parrod I, Benoit H.— Compt. rend., 1960, 251,
2944.
279.	Kobayashi H.— J. Polymer Sci., 1959, 39, 369.
280.	Kobaya shi H.— Bull. Chem. Soc. Japan, 1962, 35, 726.
281.	Koepp H. M., Werner H.— Angew. Chem., 1959, 72, 198; Makromolec.
Chemie, 1959, 32, 79.
282.	К о к 1 e V., В i 1 1 i m a у e r F. W.— J. Polymer Sci., 1965, B3, 47.
283.	К о t e r a A., Saito T., Matsuda H., К a m a t a R.— Rept. Progr.,
Polymer Phys. Japan, 1960, 3, 51.
284.	Kotera A., TakamizawaK., Kamata T., Kawagushi Н,—
Rept. Progr. Polymer Phys. Japan, 1961, 4, 131.
529
285.	Krause S., Cohn-Ginsberg E.— J. Phys. Chem., 1963, 67, 1479
286.	Krause S., Cohn-Ginsberg E.— Polymer (London), 1963, 3
565.
287.	К r i g b a u m W.— J. Polymer Sci., 1955, 18, 315.
288.	Krigbaum W.— J. Polymer Sci., 1958, 28, 213.
289.	Krigbaum W., Carpenter D.— J. Phys. Chem., 1955, 59, 1166
290.	Krigbaum W., Carpenter D., Newman S.— J. Phys. Chem.
1958, 42, 1586.
291.	Krigbaum W., Flory
292.	Krigbaum W., Flory
293.	Krigbaum W., К о t 1 a
294.	Krigbaum W., Kunz
65, 1984.
295.	Krigbaum W., L a u g i
14, 250.
296.	Krigbaum W., Sperl
297.	Krigbaum W., T r e m e
295.
P. J.— J. Polymer Sci., 1953, 11, 37.
P. J.—J. Am. Chem Soc., 1953, 75, 1775.
r A.— J. Polymer Sci.— 1958, 32, 323.
J. E., Smith P.— J. Phys. Chem., 1961,
er C., F 1 о г у P. J.— J. Polymer Sci., 1954,
i n g L. H.— J. Phys. Chem., 1960, 64, 99.
ntozzi Q. A.— J. Polymer Sci., 1958 , 28,
298.	Kunst E.— Recuell trav. chim. Pays — Bas, 1950, 69, 125.
299.	К u r a t a M., Hiroyashi H., Ka ma da K-— Makromolec. Chemie,
1959, 88, 281.
300.	Kurian C. J., Muthana M. S.— Macromolec. Chemie, 1959, 29, 1.
301.	Lange H.— Makromolec. Chemie, 1963, 63, 209.
302.	Lee H. T., L e v i D. W.— J. Polymer Sci., 1960, 47, 449.
303.	Levy	С. B., F r a n к	H. P.— J. Polymer Sci., 1953,	10, 371.
304.	Levy	С. B., F r a n к	H. P.— J. Polymer Sci.,	1955, 17, 247.
305.	L i q u	о r i A. M., M e	1 v i 1 A.— Gazz. Chim.	Hal.,	1953, 83, 941.
306.	M a g a	t M.— J. Chem.	Phys., 1949, 46, 344.
307.	Mandelkern L., Flory P. J.— J. Am. Chem. Soc., ,1952, 74, 2517.
308.	Mandelkern L., Krigbaum W., Scher a ga H., F 1 о -
г у P. J.— J. Chem. Phys., 1952, 20, 1392.
309.	Manley R.— Arkiv Kemi, 1956, 9, 519.
310.	Manson J. A., Arquett G. J.— Makromolec. Chemie, 1960, 37, 187.
311.	Marchall J. Benoit H.— J. Chim. Phys., 1955, 52, 818.
312.	Marchall J., Todd A.— Trans. Faraday Soc., 1953, 49, 67.
313.	Matsumoto	M.,	О h у a n a g 1	Y.— J.	Polymer	Sci.,	1961,50,	1.
314.	Matsumoto	M.,	Ohyanagi	Y. — J.	Polymer	Sci.,	1961,	50,	253.
315.	Matsumoto	M.,	Ohyanagi	Y.— J.	Polymer	Sci.,	1958,	31,	225.
316.	Matsumoto	M.,	Ohyanagi	Y.— J.	Polymer	Sci.,	1960,	46,	441.
317.	Matsuo T.— Chem. High Polymer (Japan), 1959, 16, 603.
318.	Matsuo T., Inagaki H.— Makromolec. Chemie, 1962, 53, 130.
319.	Matsuo T., Inagaki H.— Makromolec. Chemie, 1962, 55, 150.
320.	Matthes A.— J. Prakt. Chem., 1943, 162, 245.
321.	Masson C. R., Melvile H. W.— J. Polymer Sci., 1949, 4, 337.
322.	Melvile H. W., Sewell P. R.— Makromolec. Chemie, 1959, 32, 139.
323. Menc i к Z.— Chem. listy, 1952, 46, 407.
324.	Meyerhoff G.— Fortsch. der Hochpoi. Forshung, 1961, 3, 59.
325.	Meyerhoff G.— Z. Phys. Chem., N. F., 1955, 4, 335.
326.	Meyerhoff G.— Makromolec. Chemie, 1959, 32, 249.
327.	Meyerhoff G.— Makromolec. Chemie, 1954, 12, 45.
328.	Meyerhoff G., Schulz G. V.— Makromolec. Chemie, 1952, 7, 294.
329.	Miller L. E., Hama F. A.— J. Phys. Chem., 1953, 57, 110.
330.	Moacanin J.— J. Appl. Polymer Sci., 1959, 1, 272.
331.	M о c h e 1 M. E., N i с о 1 a s I. B.— J. Am. Chem. Soc., 1941, 71, 3435.
332.	M о c h e 1 M. E., N i с о 1 a s I. В., M i g h t о n С. I.— J. Am. Chem.
Soc., 1948 , 70, 2185.
333.	Moore	W.	R.,	В г о w n A. M.— J. Colloid. Sci., 1959, 14, 1.
334.	Moore	W.	R.,	Brown A. M.— J. Appl. Chem., 1958, 8, 363.
335.	Moore	W.	R.,	Edge C. D.— J. Polymer Sci., 1960, 47, 469.
336.	Moore	W.	R.,	Fort R. J.— J. Polymer Sci., 1963, Al, 929.
530
337.	Moore W. R., Murphy M.— J. Polymer Sci., 1962, 56, 519.
338.	Morgan P. W., Kwolek S. L.— J. Polymer Sci., 1963, Al, 447.
339.	Muss a C.— J. Polymer Sci., 1958, 29, 171.
340.	Mussa C.— J. Polymer Sci., 1958, 28, 587.
341.	Natta G., Danusso F., Moraglio G.— Makromolec. Chemie,
1956, 20, 37.
342.	Neely W. B.— J. Polymer Sci., 1963, Al, 34.
343.	Newman S., Eirich F.— J. Colloid. Sci., 1950, 5, 541.
344,'Newman S., Krigbaum W., Laugier C., Flory P. J.—
J. Polymer Sci., 1954, 14, 451.
345.	Newman S., Loeb L., Conraid C.— J. Polymer Sci., 1954, 41, 13.
346. N i с о 1 a s L,— Macromolec. Chemie, 1957, 24, 173.
347.	Okamura S., Higashimura T., Imanishi Y.— Chem. High
Polymer (Japan), 1959, 16, 244.
348.	Ogston A., Woods E.— Trans. Fraday Soc., 1954, 50, 635.
349.	О h у a n a g i Y., Matsumoto M.— Chem. High Polymei (Japan),
1959, 16, 296; J. Polymer Sci., 1960, 46, 441.
350.	Oster G., Doty P. M., ZimmB. H,— J. Am. Chem. Soc., 1947, 69,1193.
351.	Oth	L,	Desreux	V.— Bull.	Soc. Chim. Beiges, 1954, 63, 285.
352.	Oth	J.,	Desreux	V.— Bull.	Soc. Chim. Beiges, 1950, 59, 536.
353.	Oth	J.,	Desreux	V.— Bull.	Soc. Chim. Beiges, 1957, 66, 303.
354.	Outer	P., С а г r C., Z i m m	В. H.— J. Chem. Phys., 1950, 18, 830.
355.	О у a m a T., Kawahara K., Ueda M.— Nippon Kaqaky Zasshi
(J. Chem. Soc. Japan, Pure Chem. Sec.), 1958, 79, 727.
356.	Parrini P., Sebastiano F., Messina G.— Makromolec. Che-
mie, 1960, 38, 27.
357.	Parrod J., Elies J.— J. Polymer Sci., 1958, 29, 411.
358.	Perrer D. C.— Proc. Roy. Dublin soc., 1951, 25, 239.
359.	Perrer D. C.— J. Polymer Sci., 1951, 7, 347.
360.	Poddubnyi I. Ya., Ehrenburg E. G.— J. Polymer Sci., 1962,
57, 545.
361.	Porter R., J о h n s о n J.— Chem. Rev., 1966, 66, 1.
362.	Polymer Handbook, Editors: j. Brandrup and E. H. Immergut with the Colla-
boration of H.— G. Elias, Intersciense Publichers a division of John Wiley
and Sons, New York — London — Sydney, 1966.
363.	P r a t i G.— Ann. chimica, 1957, 47, 40.
364.	Price F. P., M a r t i n C. G., Bianchi J. P.— J. Polymer Sci., 1956,
22, 41,
365.	Raman N. K., Hermans I. I.— J. Polymer Sci., 1959, 35, 71.
366.	Rathman G. B., Bovey F. A.— J. Polymer Sci., 1955, 15, 544.
367.	Remp P.— J. Chim. Phys., 1957, 54, 421, 432.
368.	Robertson R. E., McIntosh R., Grummitt W. E.—
Can. J. Res., 1946, B24, 192.
369.	Rossi C., Bianchi U., Bianchi	E.— Makromolec. Chemie,
1960, 41, 31
370.	Rusznak J., Geczy J.— Faserforsch. Text., 1956, 7, 490.
371.	Saini G., M a 1 d i f a s s i G., Trossarelli L.— Ann. Chim.,
1954, 44, 533.
372.	Sakaguchi Y., Nidchino J., Tsugawa K.— Chem. High
Polymer (Tokio), 1963, 20, 661.
373.	Sakurada J., Chiba T.— J. Chem. Soc. Japan, 1944, 47, 135.
374.	Sakurada J., Nakajima A., Yoshizaki O., Kamae K.—
Kolloid.— Z. end Z. Polymere, 1962, 186, 41,
375.	Sakurada J., Sakagushi Y., Kokuryo S.— Chem. High Poly-
mer, 1960, 17, 227.
376.	S a 1 a m e M.— Polymers Preprints, 1964, 8, 137.
377.	S a t a M., Koshiishi Y., Asahina M.— J. Polymer Sci., 1963,
Bl, 233.
378.	Scatchard G.— Chem. Rev., 1931, 8, 321.
379.	ScheehanC. J., BisioA. L. — Rubber Chem. and Technol., 1966, 39, 149.
531
380.	Scherer P., Tanenbaum A., Levi D.— J. Polymer Sci., I960,
43, 531.
381.	Schick A., Singer S.— J. Phys. Chem., 1950, 54, 1028.
382.	S c h о 11 a n W.— Makromolec. Chemie, 1954, 14, 169.
383.	Scholtan W., Makromolec. Chemie, 1952, 7, 209.
384.	Scholtan W.— Makromolec. Chemie. 1958, 29, 161.
385.	Schreiber M. P.,Waldman M. H.— J. Polymer Sci., 1967, A2, 555.
386.	Schultz A.— J. Am. Chem. Soc., 1954, 76, 3422.
387.	Schulz G. V., Horbach N.— Makromolec. Chemie, 1959, 29, 93.
388.	Schulz G. V., Dinglinger A.— J. Prakt. Chem., 1940, 157, 15.
389.	Schulz G. V., H a u g A.— Z. Physik Chem. (Frankfurt), 1962, 34, 328.
390.	Schulz С. V., Kaiser E.— Adv. Polymer Sci., 1965, 4, 236.
391.	Schulz G. V., Meyer ho ff G.— Z. Elektrochem., 1952, 56, 545.
392.	Schulz G. V., Suzuki S., Cherdon H., Kern W.— Makromolec.
Chemie, 1962, 53, 145.
393.	Schurz I., Steiner Th., S t r e i t z i g H.— Makromolec. Chemie,
1957, 23, 141.
394.	Schurz I., Streitzig H., W u r z E.— Monatsh. Chem., 1956, B7, 520.
395.	Scott R. L., С a r t e r W. С., M a g a t M.— J. Am. Chem. Soc., 1949,
71, 220.
396.	Scott R. L, Magat M.— J. Polymer Sci., 1949, 4, 555.
397.	Seidel B.— J. Polymer Sci., 1961, 55, 411.
398.	Sen I., В a n n e г j e e S. R., P a 1 1 t S. R.— J. scient. and Industr.
Res. (India), 1952, 11B, 90.
399.	S e n t i F., H e 1 1 m a n N., L u dwig N., В a b с о с к G., T о b i n R.,
Glass G., Lamberts B.— J. Polymer Sci., 1955, 17, 527.
400.	S h i m u r a Y., Mits I., Kaabe N.— Rept. Progr. Polymer Phys.
(Japan), 1964, 7, 25.
401.	Silberberg A., Eissa J., Katchalsky A.— J. Polymer Sci.,
1957, 23, 259.
402.	Sirianni A. F., Worsfold D. J., Symster S.— Trans. Faraday
Soc., 1959, 55, 2124.
403.	Small P. A.— J. Appl. Chem., 1953, 3, 71.
404.	Soda A., Kagawa I.— Nippon Kagaku Zasshi (J. Chem. Soc. Japan,
Pure Chem. Sec.), 1962, 83, 412.
405.	Sr inivason E. T., Santappa M.— Makromolec. Chemie, 1958,
27, 61.
406.	Staudinger H., J б г d e r H.— J. Prakt. Chem., 1942, 160, 176.
407.	Staudinger H„ W a r t h K— J. Prakt. Chem., 1940, 155, 261.
408.	Stein R. S., D о t у P.— J. Am. Chem. Soc., 1946, 68, 159.
409.	S t i v a 1 a S. S., V a 1 1 e s R. J., L e v i D. W.— J. Appl. Polymer Sci.,
1963, 7, 97.
410.	Stockmayer W. H., F i x m a n M.— J. Polymer Sci., 1963, Cl,
137.
411.	Stockmayer W. H., Moore L.D., Fixman M., Ep-
stein B. N.— J. Polymer Sci., 1955, 16, 517.
412.	S u m i m о t о H., Hachihawa Y.— Chem. High Polymers (Tokio),
1953, 10, 544.
413.	Sumimoto H., Hachihawa Y.— Kobunshi Kagaku (Chem. High
Polymers, Tokio), 1955, 12, 479.
414.	Takahashi A., Kamei I., Kagawa I.— J. Chem. Soc. Japan,
1962, 83, 14.
415.	Takahashi A., Obara M., Kagawa I.— Kogyo Kagaku Zasshi
(J. Chem. Soc. Japan, Ind. Chem. Sec.), 1963, 66, 960.
416.	Takahashi A., Y a mor i S., Kagawa I.— Nippon Kagaku Zasshi
(J. Chem. Soc. Japan), 1962, 83, 11.
417.	Takeda M., Imamura Y., Okamura S., Higashimura T.—
J. Chem. Phys., 1960, 33, 631.
418.	Takimoto M. M., Forbes С. T,, Lau denslager R.— J. Appl.
Polymer Sci., 1961, 5, 153.
532
419.	T a m b 1 i n J. W., Morey D. R., Wagner R. H.— Ind. Eng. Chem.,
1945, 37, 573.
420.	Teramoto Akio, Fujita Hirosh i.— Polymer, 1966, 7, 267.
421.	Thomas D. K., Charlsby A.— J. Polymer Sci., 1957, 79, 5089.
422.	Thomas D. K-, Charlsby A.— J. Polymer Sci., 1960, 42, 195.
423.	Trap H. J. L, Her ma ns J. J.— J. Phys. Chem., 1954, 58, 762.
424.	Trementozzi	Q.	A.— J.	Polymer	Sci.,	1957, 23, 857.
425.	Trementozzi	Q.	A.— J.	Polymer	Sci.,	1957,	23,	887.
426.	Trementozzi	Q.	A.— J.	Polymer	Sci.,	1959,	36,	113.
427.	Trementozzi	Q.	A.— J.	Polymer	Sci.,	1956,	29,	187.
428.	Tro ss a r ell i L„ Campi C., Saini G.— J. Polymer Sci., 1959,
35, 205.
429.	Trossarelli L., Heirome M.— J. Polymer Sci., 1962, 57, 445.
430.	Tung L. H.— J. Polymer Sci., 1959, 36, 287.
431.	Tung L. H.— J. Polymer Sci., 1957, 24, 333.
432.	Turska-Kusmerz E., Skwarski T.— Prace Inst. Wlokinnic-
twa, 1953, 2, 49.
433.	liber rei ter K., Orthman H. J.— Makromolec. Chemie, 1952,
8, 21.
434.	Uda K., Meyerhoff G.— Makromolec. Chemie, 1961, 67, 168.
435.	Van Leemput R., Stein R. S.— J. Polymer Sci., 1964, A2, 4039.
436.	Van Leemput R., Stein R. S.— J. Polymer Sci., 1963, Al, 985.
437.	Von Haug A., Meyerhoff G.— Makromolec. Chemie, 1962,
53, 91.
438.	Wagner H. L., F 1 о г у P. J.— J. Am. Chem. Soc., 1952, 74, 195.
439.	Walsh E. K-, К a u f f m a n n H. S.— J. Polymer Sci., 1957, 26, 1.
440.	Ward I. M—Nature, 1957, 180, 141; Trans. Faraday Soc., 1957, 53,11.
441.	Weissermel K., Schmieder W-— Makromolec. Chemie, 1962,
51, 39.
442.	W e s t о n N. E., Billmayer F. W.— J. Phys. Chem., 1961, 65,
567.
443.	Wiederhorn N. M., Brown A. R.— J. Polymer Sci., 1952, 8, 651.
444.	Williams J., Saunders W.— J. Phys. Chem., 1954, 58, 854.
445.	Williams J., V a n H о d 1 e et al.— Intern. Rep. Univ. Wisconsin,
1957, Nov. 30.
446.	W i 1 о t h F.— Makromolec. Chemie, 1952, 8, 11.
447.	Yanko I. A.— J. Polymer Set, 1956, 22, 153.
448.	Zahn H., Borstlap С., V a 1 к G.— Makromolec. Chemie, 1963, 64,
18.
449.	Zimm В. H.— J. Chem. Phys., 1948, 16, 1093.
450.	Zimm В. H.— J. Chem. Phys., 1948, 16, 1099.
451.	S t r a u s s U. P., W i n e m a n P. L.— J. Am. Chem. Soc., 1958, 80, 2366.
452.	Kirste R. G., Wunderlich W.— Polymers Letters, 1965, 3, 851.
453.	Prigogine I.— The Molecular Theory of Solutions, Amsterdam, 1957.
454.	Patterson D., Somcynsky T.— International Symposium on
Macromoleculare Chemistry, Prage, 1965 (Preprint A566).
455.	Patterson D., Delmas G., Somcynsky T.— J. Polymer Sci.,
1962, 57, 79.
456.	Patterson D., Delmas G., Somcynsky T. — Polymer, 1967,
8, 503.
СОКРАЩЕНИЯ, ПРИНЯТЫЕ В СПРАВОЧНИКЕ
Атм.— давление в атмосферах
ац.— ацетон
бз.— бензол
взрыв.— взрывает
гекс.— гексагональная
гк — гексан
гор.— горючий
гп — гептан
дбэ — дибутиловый эфир
дк — декан
дхэ — дихлоэтан
дс — диоксан
зам.— замерзает
мет.— метанол
моно — моноклинная
МЭК. — метилэтилкетон
н.— нерастворимо
орто — орторомбическая
пэ — петролейный эфир
р.— растворимо
разл.— разлагается
ромб.— ромбическая
сп.— этиловый спирт
субл.— сублимируется
тет — тетрагольная
т. кип.— температура кипения
тол.— толуол
т. пл.— температура плавления
т. р.— трудно растворимо
трикл.— триклинная
укс. к.— уксусная кислота
хлф — хлороформ
х. м.— хлористый метил
х. р.— хорошо растворимо
х. э.— хлористый этил
э — серный эфир
эац.— этилацетат
Специфические сокращения, примененные только в отдельных таблицах,
приведены непосредственно под таблицами.
ОГЛАВЛЕНИЕ
Предисловие ................................................ 3
Часть 1. СВОЙСТВА МОНОМЕРОВ И ОЛИГОМЕРОВ И СВЕ-
ДЕНИЯ ПО ПОЛИМЕРИЗАЦИИ................................... 5
Глава 1. Свойства мономеров и олигомеров.................... 7
Основные свойства мономеров................................. 7
Отдельные свойства некоторых мономеров .................... 36
Некоторые свойства олигомеров.............................. 55
Глава 2. Сведения по полимеризации......................... 78
Некоторые термодинамические функции полимеризации ...	78
Некоторые кинетические константы радикальной полимериза-
ции .............................................. 96
Совместная полимеризация ...............................160
Литература к части I.............................  ...	187
Часть II. СТРУКТУРА И СВОЙСТВА ПОЛИМЕРОВ	199
Глава 1. Структура и свойства полимеров в блоке............201
Некоторые механические свойства полимеров............201
Зацепления цепей в полимерных системах...............205
Температуры хрупкости, стеклования, текучести и	плавления	218
Кристаллизация полимеров.............................252
Кристаллографические параметры полимеров.............259
Плотность упаковки и показатель преломления полимеров . . 268
Поверхностное натяжение смачивания у полимеров.......279
Электрические свойства полимеров.....................280
Проницаемость полимеров ...................................285
Зависимость газопроницаемости полимеров от их строения	.	.	289
Сорбция и перенос низкомолекулярных веществ в полимерах	.	297
Деструкция полимеров ......................................297
Химическая стойкость полимеров к действию различных реак-
тивов ............................................303
Глава 2. Свойства растворов полимеров .................... 305
Растворимость полимеров и их растворители..................305
Тета-растворители и тета-точки полимеров...................306
Фракционирование полимеров и функций молекулярно-весового
распределения ....................................323
Определение молекулярных весов полимеров...................343
Формулы и методы расчета размеров макромолекул в растворах
и определения кинетической и равновесной гибкости . . . 399
Термодийамические свойства растворов полимеров.............418
535
Динамическое двойное лучепреломление в потоке.........441
Дипольные моменты некоторых полимеров.................468
Глава 3. Качественный анализ полимеров ............471
Применение ИК-спектроскопии для определения структуры по-
лимеров .........................................471
Флуоресценция полимерных материалов ...............483
Ядерный магнитный резонанс (ЯМР) высокого разрешения по-
лимеров ......................... '..............485
Полярографический анализ полимеров и полимерных компонен-
тов .............................................511
Некоторые признаки различных полимеров ............519
Литература кчасти	II	..........523
Сокращения, принятые	в	справочнике . . . . 534
Липатов Юрий Сергеевич. Нестеров Анатолий Евтихиевич. Гриценко Тволий
Михайлович. Веселовский Роман Александрович.
ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА ВЫСОКОМОЛЕКУЛЯРНЫХ
СОЕДИНЕНИЙ
Редактор Т. К. Ремеиник. Художественный редактор С. П. Квитка. Худо-
жественное оформление Б. С. Бродского. Технический редактор Д. В. Вирич.
Корректор Л. К. Артемьева.
Сдано в набор 2.II. 1970 г. Подписано к печати 12.1.1971 г. БФ 05122. Зак.
№ 185. Изд. № 262. Тираж 11 000. Бумага № 2, 60х901/1б. Печ. физ. листов 33,5.
Условн. печ. листов 33,5. Учетно-издательских листов 40,42. Цена 2 р. 18 к.
Издательство сНаукова думка», Киев, Репина, 3.
Отпечатано о матриц Киевского полиграфического комбината в Киевской
книжной типографии № 5 Комитета по печати при Совете Министров УССР,
Киев, Репина, 4. Зак. 260.	/
