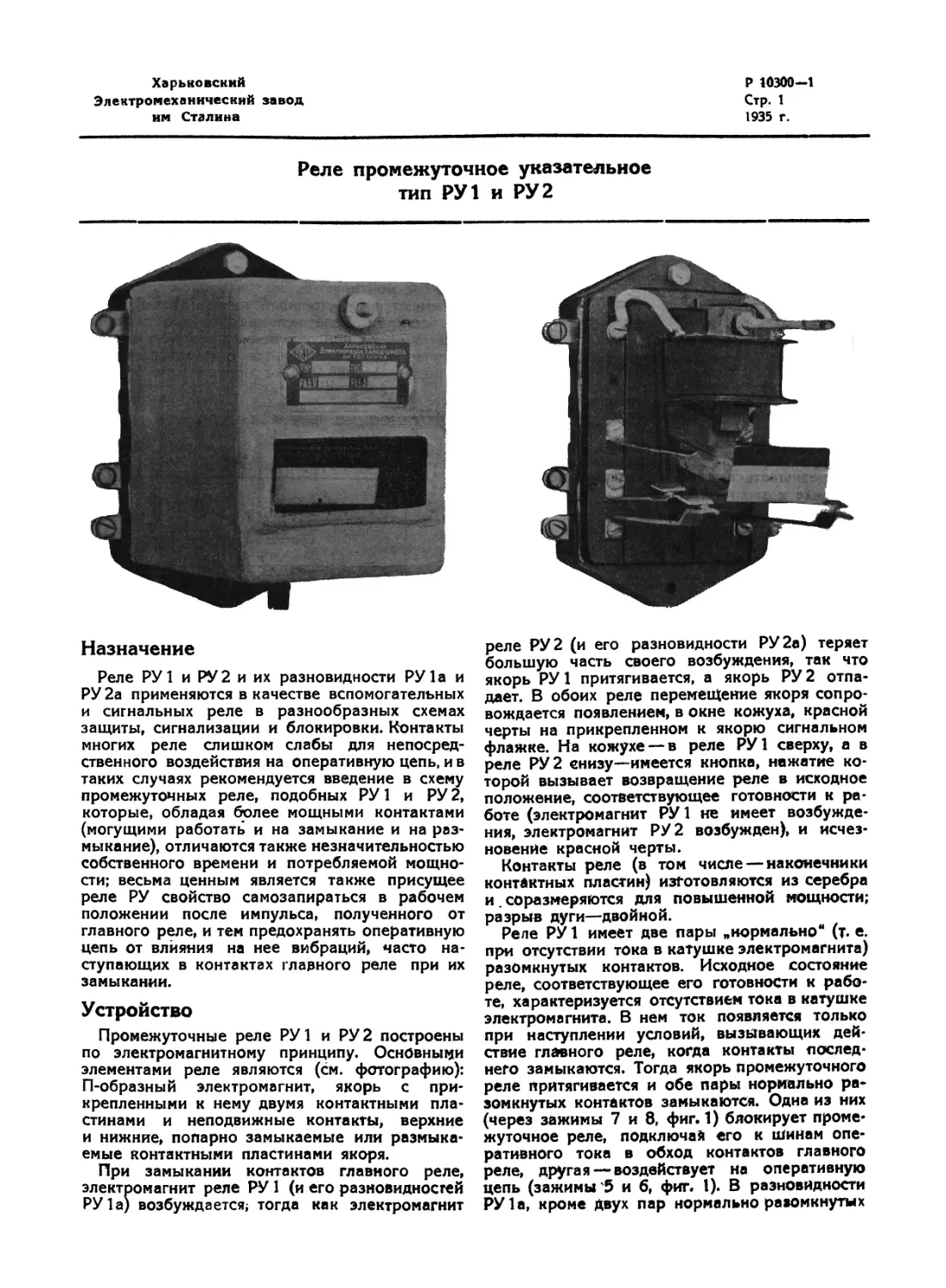

Харьковский
Электромеханический завод
им Сталина
Р 10300-1
Стр. 1
1935 г.
Реле промежуточное указательное
тип РУ1 и РУ2
Назначение
Реле РУ1 и РУ2 и их разновидности РУ1а и
РУ2а применяются в качестве вспомогательных
и сигнальных реле в разнообразных схемах
защиты, сигнализации и блокировки. Контакты
многих реле слишком слабы для
непосредственного воздействия на оперативную цепь, и в
таких случаях рекомендуется введение в схему
промежуточных реле, подобных РУ1 и РУ2,
которые, обладая более мощными контактами
(могущими работать и на замыкание и на
размыкание), отличаются также незначительностью
собственного времени и потребляемой
мощности; весьма ценным является также присущее
реле РУ свойство самозапираться в рабочем
положении после импульса, полученного от
главного реле, и тем предохранять оперативную
цепь от влияния на нее вибраций, часто
наступающих в контактах глазного реле при их
замыкании.
Устройство
Промежуточные реле РУ1 и РУ2 построены
по электромагнитному принципу. Основными
элементами реле являются (см. фотографию):
П-образный электромагнит, якорь с
прикрепленными к нему двумя контактными
пластинами и неподвижные контакты, верхние
и нижние, попарно замыкаемые или
размыкаемые контактными пластинами якоря.
При замыкании контактов главного реле,
электромагнит реле РУ 1 (и его разновидностей
РУ1а) возбуждается; тогда как электромагнит
реле РУ2 (и его разновидности РУ2а) теряет
большую часть своего возбуждения, так что
якорь РУ1 притягивается, а якорь РУ2
отпадает. В обоих реле перемещение якоря
сопровождается появлением, в окне кожуха, красной
черты на прикрепленном к якорю сигнальном
флажке. На кожухе-—в реле РУ1 сверху, а в
реле РУ2 снизу—имеется кнопка, нажатие
которой вызывает возвращение реле в исходное
положение, соответствующее готовности к
работе (электромагнит РУ 1 не имеет
возбуждения, электромагнит РУ2 возбужден), и
исчезновение красной черты.
Контакты реле (в том числе — наконечники
контактных пластин) изготовляются из серебра
и. соразмеряются для повышенной мощности;
разрыв дуги—двойной.
Реле РУ 1 имеет две пары „нормально44 (т. е.
при отсутствии тока в катушке электромагнита)
разомкнутых контактов. Исходное состояние
реле, соответствующее его готовности к
работе, характеризуется отсутствием тока в катушке
электромагнита. В нем ток появляется только
при наступлении условий, вызывающих
действие главного реле, когда контакты лослед-
него замыкаются. Тогда якорь промежуточного
реле притягивается и обе пары нормально
разомкнутых контактов замыкаются. Одна из них
(через зажимы 7 и 8, фиг. 1) блокирует
промежуточное реле, подключай его к шинам
оперативного тока в обход контактов главного
реле, другая—воздействует на оперативную
цепь (зажимы Ъ и 6, фиг, 1). В разновидности
РУ1а, кроме Двух пар нормально раюмкнутых
Р 10300-1
Стр. 2
1935 г
Харьковский
Электромеханический завод
им Сталина
Реле промежуточное указательное
тип РУ1 и РУ2
Фиг. 1. Устройство реле РУ 1 и РУ 1а: (а) схема
включения, (б) схема внутренних соединений реле РУ 1,
(в) схема внутренних соединений реле РУ 1а.
верхних контактов, есть две пары нормально
замкнутых нижних контактов, на которых
могут размыкаться вспомогательные цепи,
подводимые к зажимам 1-2 и 3-4.
Реле РУ2 (фиг. 2) приводится в исходное
рабочее состояние нажатием кнопки,спричем про-
(б)
(в)
®-
Ж
фП—*ri
<*>
(D-
\*рА
<Ё>
Фиг. 2 Устройство реле РУ 2 и РУ 2а: (а) схема
включения, (б) схема внутренних соединений реле РУ 2,
(в) схема внутренних соединений реле РУ2а.
исходит замыкание одной пары верхних
контактов и размыкание двух пар нижних контактов
и электромагнит получает возбуждение от за
жимов 5-8, к которым присоединены концы
его 'обмотки, состоящей из двух последовав
тельно соединенных катушек—медной (малого
омического сопротивления) и константановой
(большого омического сопротивления). При
отсутствии тока верхние контакты разомкнуты,
а нижние замкнуты; поэтому, в соответствии с
принятой терминологией, релеРУ2 имеет одну
пару „нормально" разомкнутых верхних
контактов и две пары „нормально" замкнутых
нижних контактов. При наступлении условий,
вызывающих действие главного реле, контакты
последнего замыкаются, что вызывает
короткое замыкание медчой катушки электромагнита
на зажимах 5-7: якорь падает, и две нижние
пары контактов замыкают цепи, подводимые
к зажимам 1-2 и 3-4. В разновидности РУ2а
предусмотрена вторая пара верхних нормально-
разомкнутых контактов, причем в исходном
состоянии возбуждение подводится через зажимы
7-10, замыкание катушки накоротко при
действии главного реле происходит на зажимах
7-9 и промежуточное релг, срабатывая,
размыкает цепь, подведенную к зажимам 5-6, и
замыкает цепи, подведенные к зажимам 3-4 и 1-2.
Монтаж реле
Реле монтируются на изоляционном цоколе
и имеют прямоугольный пломбируемый кожух
со стеклом. Реле исполняются для переднего
или заднего присоединения проводов; в первом
случае, реле поставляются с контактными
пластинами, во втором — с проходными болтами.
Технические данные
1. Исполнения.
Исполнение
РУ 1
РУ 1а
РУ2
РУ2а
Число пар
нормально
замкнутых
контактов
2
2
2
Число пар
нормально
разомкнутых 1
контактов 1
2
2
1
2
2. Номинальное напряжение. Реле
исполняются для напряжений в 24,48, 110 и 220 вольт
постоянного тока; допускаются отклонения в
пределах от +10% до —15%.
3. Собственное время — порядка 0,05
секунды.
4. Термическая устойчивость. Допускается
длительная нагрузка при напряжении равном
110% номинального.
5 Потребляемая мощность. РУ1^ и РУ1а—
ок. 5,5 W; РУ2 и РУ2а —ок. 4W.
6. М)Щчость контактов. Мощность
размыкания. ЮЭЭ вольт-ампер, при напряжении на,
контактах не превышающем 250 вольт.
Максимальный ток замыкания: 15 ампер длительно
и 25 ампер — на время не большее 2 секунд.
7. Изоляция. Реле безопасно выдерживает
2000 вольт, 50 ^>, в течение 1 минуты.
8. Габариты —см. фиг. 3.
9. Формулирование заказа. Необходимо
указать тип, номинальное напряжение и
оговорить, в случае заднего присоединения,
поста зку к каждому реле комплекта проходных
болтов, а в случае переднего присоединения—
наборз контактных пластин.
Харьковский
Электромеханический завод
им. Сталина
Р 10300-1
Стр 3
1935 г.
Реле промежуточное указательное
тип РУ1 и РУ2
'с/едмее л/х/сафугме
Фиг 3. Размеры реле РУ 1 и РУ 2
Примеры:
I
1. 1 реле промежуточное указательное, тип
РУ2, номинальное напряжение 110 вольт
пост. тока.
2. 1 комплект проходных болтов к нему.
II
1. 1 реле типа РУ1а, напряжение 220 вольт
пост. тока.
2. 1 набор контактных пластин.
