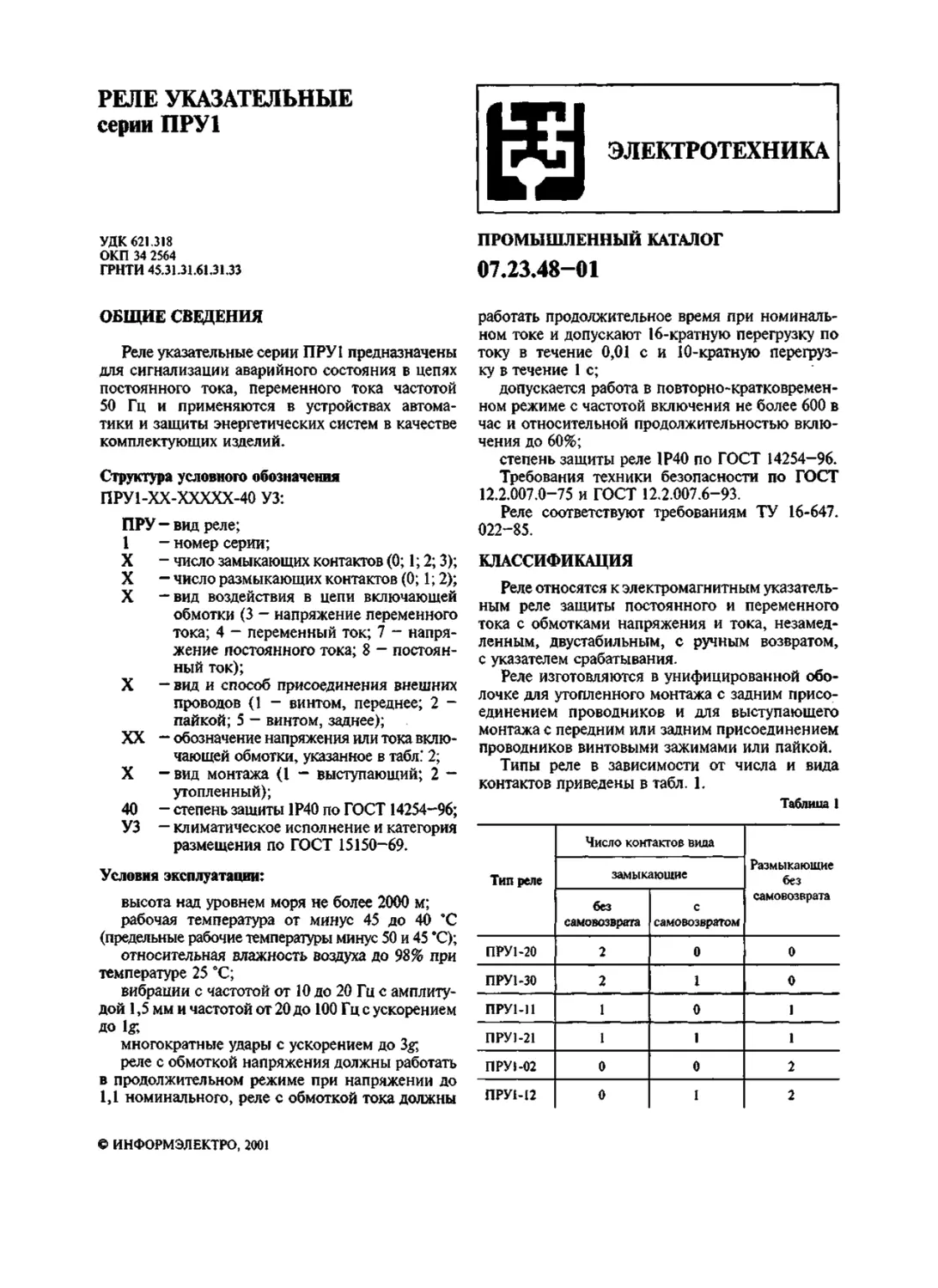

РЕЛЕ УКАЗАТЕЛЬНЫЕ
серии ПРУ1
УДК 621,318
ОКП 34 2564
ГРНТИ45.3ЬЗШ.ЗЬЗЗ
ОБЩИЕ СВЕДЕНИЯ
Реле указательные серии ПРУ I предназначены
для сигнализации аварийного состояния в цепях
постоянного тока, переменного тока частотой
50 Гц и применяются в устройствах
автоматики и защиты энергетических систем в качестве
комплектующих изделий.
Структура условного обозначения
ПРУ1-ХХ-ХХХХХ-40 УЗ:
ПРУ-вид реле;
1 - номер серии;
X - число замыкающих контактов (0; 1; 2; 3);
X — число размыкающих контактов (0; 1; 2);
X —вид воздействия в цепи включающей
обмотки (3 - напряжение переменного
тока; 4 - переменный ток; 7 -
напряжение постоянного тока; 8 -
постоянный ток);
X — вид и способ присоединения внешних
проводов (1 - винтом, переднее; 2 -
пайкой; 5 — винтом, заднее);
XX - обозначение напряжения или тока вклю*
чающей обмотки, указанное в табл: 2;
X — вид монтажа (I — выступающий; 2 —
утопленный);
40 - степень защиты 1Р40 по ГОСТ 14254-96;
УЗ — климатическое исполнение и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации:
высота над уровнем моря не более 2000 м;
рабочая температура от минус 45 до 40 *С
(предельные рабочие температуры минус 50 и 45 °С);
относительная влажность воздуха до 98% при
температуре 25 *С;
вибрации с частотой от 10 до 20 Гц с
амплитудой 1,5 мм и частотой от 20 до 100 Гц с ускорением
до lg;
многократные удары с ускорением до 3#
реле с обмоткой напряжения должны работать
в продолжительном режиме при напряжении до
1Д номинального, реле с обмоткой тока должны
е ИНФОРМЭЛЕКТРО, 2001
ЭЛЕКТРОТЕХНИКА
ПРОМЫШЛЕННЫЙ КАТАЛОГ
07.23.48-01
работать продолжительное время при
номинальном токе и допускают 16-кратную перегрузку по
току в течение 0,01 с и 10-кратную
перегрузку в течение 1 с;
допускается работа в
повторно-кратковременном режиме с частотой включения не более 600 в
час и относительной продолжительностью
включения до 60%;
степень защиты реле 1Р40 по ГОСТ 14254—96.
Требования техники безопасности по ГОСТ
12.2.007.0-75 и ГОСТ 12.2.007.6-93.
Реле соответствуют требованиям ТУ 16-647.
022-85.
КЛАССИФИКАЦИЯ
Реле относятся к электромагнитным
указательным реле защиты постоянного и переменного
тока с обмотками напряжения и тока,
незамедленным, двустабильным, с ручным возвратом,
с указателем срабатывания.
Реле изготовляются в унифицированной
оболочке для утопленного монтажа с задним
присоединением проводников и для выступающего
монтажа с передним или задним присоединением
проводников винтовыми зажимами или пайкой.
Типы реле в зависимости от числа и вида
контактов приведены в табл. 1.
Таблица 1
Тип реле
ПРУ1-20
ПРУ1-30
ПРУ1-11
ПРУ1-21
ПРУ 1-02
ПРУЫ2
Число контактов вида
замыкающие
без
самовозврата
2
2
1
1
0
0
с
самовозвратом
0
1
0
1
0
1
Размыкающие
без
самовозврата
0
0
1
1
2
2

07.23.48-01
Таблица 2
Типоисполненне
ПРУ 1-1 N75152
ПРУ1-20-75152
ПРУЫ1-85842
ПРУ1-20-85842
ПРУ1-11-85872
ПРУЫ 1-85012
ПРУЫ1-85082
ПРУ1-И-85П2
ПРУ1-1М5342
ПРУ1-20-35342
ПРУМЬ45012
ПРУ1~2(М5012
ПРУЫМ5082
ПРУ1-20-45082
ПРУЫ 1-45112
Номинальное
напряжение, В
220
-
220
-
Номинальный
ток, А
-
0,025
0,05
0,1
0,5
1
-
ол
0,5
1
Сопротивление обмотки
(справочное), Ом
активное
30 000
360
90
18
0,6
0,2
3500
18
0,6
0>2
полное
_
9680
200
8
2
Напряжение
срабатывания,
В, не более
154
-
176
-
Ток
срабатывания,
А, не более
-
0,0212
0,0425
0,085
0,425
0,85
-
0,09
0,45
0,9
Условное
обозначение
включающей
обмотки
15
84
87
01
08
И
34
01
08
11
Реле с контактом с самовозвратом
изготовляются только для постоянного тока и по
согласованию с заказчиком»
ТЕХНИЧЕСКИЕ ДАННЫЕ
Типоисполнения и технические данные реле
приведены в табл. 2.
При нижнем предельном значении
температуры окружающего воздуха допускается увеличение
порога срабатывания до /НОм для реле с обмоткой
тока, до ииш для реле с обмоткой напряжения.
После выработки ресурса по коммутационной
или механической износостойкости допускается
увеличение порога включения до 0,8 £/ном и до
1,2/ном я** реле постоянного и до 0,851/ц0и и /Ном
для реле переменного тока.
Потребляемая мощность:
реле постоянного тока, Вт, не более:
токовая обмотка 0,25
обмотка напряжения 1,75
реле переменного тока, В-А, не более:
токовая обмотка 2
обмотка напряжения 5
Номинальное напряжение цепей контактов
без самовозврата, В -24; -220
Допустимое отклонение напряжения,
от £/ком, не более 1,1
Длительно допустимый ток цепей контактов
без самовозврата, А, не более 5
Наименьший рабочий ток через контакты
при коммутирующем напряжении 24 В, А 0,1
Падение напряжения на контактах при
наименьшем рабочем токе в нормальных
климатических условиях, В, не более 0,2
Коммутационная способность контактов при
работе в цепях переменного тока с со$<р>0,5
и в цепях постоянного тока с т<0,02 с Табл. 3
Контакт с самовозвратом коммутирует:
ток, А Ы0-2.ЛЮ-1
напряжение, В 0,L*,60
мощность, Вт 6
Износостойкость, циклов ВО, не менее:
коммутационная 20 000
механическая 30 000
Время включения реле, с, не более 0,03
Масса, кг, не более 0,2
При предельных значениях температуры
окружающего воздуха и после выработки ресурса по
коммутационной или механической
износостойкости допускается увеличение времени
включения до 0,05 с.
2

07.23.48-01
Таблица 3
Род тока
Постоянный
Переменный
Номинальное
напряжение, В
24
48
МО
220
100; ПО
220
Номинальный
рабочий ток, А
! 2,0
0,8
0,4
4,0
2,0
Напряжение или ток включения реле при
нормальных условиях не должны превышать
соответственно QJUhom н 0,85/ном для реле постоянного
тока и 0,8£/Ном и 0,9Люм для реле переменного
тока.
При верхнем предельном значении
температуры окружающего воздуха допускается увеличение
порога срабатывания до 0,8 UH0M и до /ном Для реле
постоянного тока, до 0,85бном и Д° /ном для реле
переменного тока.
Сопротивление изоляции сухого и чистого реле,
не бывшего в эксплуатации, измеренное между
то ко веду щи ми электрически не связанными
между собой частями реле в холодном состоянии —
не менее 100 МОм; при верхнем предельном
значении температуры окружающего воздуха
сопротивление изоляции реле, нагретого до
установившегося теплового состояния, не менее 20 МОм.
В условиях высокой влажности и после выработки
ресурса по коммутационной износостойкости
допускается снижение сопротивления изоляции до 2 МОм*
Гарантийный срок — 2 года со дня ввода реле
в эксплуатацию,
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле состоит из пластмассового корпуса: двух-
обмоточного электромагнита с возвратной
пружиной; поворотного якоря; фиксатора;
направляющей; кнопки; крышки индикатора; пружинной
скобы; неподвижных контактов без самовозврата и
подвижных контактов, переключаемых кнопкой;
выводов и зажимов для присоединения проводов;
контакта с самовозвратом (геркона).
Две половины корпуса соединены винтом и
гайкой.
Контактные модули и крышка индикатора
крепятся к корпусу пружинной скобой. Крышки
зажимов крепятся к корпусу винтом.
На корпусе у основания имеются выступы с
пазами для выступающего крепления реле, а у
передней стенки - выступы с пазами для
утопленного крепления реле»
В исходное положение реле устанавливается
нажатием кнопки — указателя срабатывания,
которая своими выступами переключает контакты,
поворачивает фиксатор до положения, когда его
фиксирующий выступ входит в зацепление с
якорем электромагнита. При этом окно индикации
имеет серебристо-белый цвет* При подаче на
обмотку управления заранее выставленного
значения напряжения или тока включения якорь
притягивается к электромагниту, освобождая
фиксатор, кнопка перемещается под действием
возвратной пружины, переключая контакты*
Пластины кнопки входят в пазы крышки индикатора,
засвечивая окна индикации в красный цвет»
Потоки рассеяния электромагнита воздействуют на
геркон, замыкая его контакты.
При снятии питания с обмотки управления
указатель включения и контакты без самовозврата
остаются в том же положении, а геркон
размыкается, являясь повторителем входного сигнала»
Разброс параметров магнитоэлектрической
системы приводит к изменению порога включения
реле» Корректировать порог включения можно
изменением магнитного зазора между якорем и
сердечниками» С этой целью в конструкцию реле введен
дополнительный регулировочный упор»
Магнитный зазор регулируется подгибкой упора
специальным инструментом через отверстие в корпусе реле»
Уменьшение или увеличение магнитного
зазора между сердечниками и свободным концом
якоря приводит соответственно к уменьшению
или увеличению тока (напряжения) включения реле.
Габаритные, установочные и
присоединительные размеры реле приведены на рис: 1—3,
электрические принципиальные схемы - на рис. 4.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: реле ПРУ1;
комплект монтажных частей: винт М4х16 — 2 шт.;
гайка М4 - 2 шт.; шайба 4 — 2 шт.; шайба
пружинная 4.65Г - 2 шт.; упаковка - 1 шт. (на
2 реле); упаковка — 1 шт. (на 36 реле); руководство
по эксплуатации ПРУ1РЭ ~ 1 экз» на реле,
упакованные в одну транспортную тару; паспорт
ПРУ1ПС — 1 экз. на реле, упакованные в одну
транспортную тару»
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: наименование
итипоисполнение реле, обозначение технических
условий.
Пример записи обозначения реле ПРУ1 с
двумя замыкающими контактами с обмоткой
напряжения переменного тока, с задним
присоединением проводов винтовыми зажимами, на
номинальное напряжение 220 В частотой 50 Гц
утопленного монтажа, степени защиты IP40:
„Реле ПРУ 1-20-35342-40 УЗ ТУ 16-647.022-85*
(включающая обмотка переменного напряжения
220 В)»
3

07.23.48-01
32±0,2
f6±0,2.
f 6 i 5 2 \
9$ max
87 max
-Eb
3,5
I
*i\
4 max
6 max
Л2
43 max
026+H
04,4+b
2от&
Рис» 1. Исполнение реле ПРУ1 для утопленного
крепления с задним присоединением монтажных проводов винтовыми
зажимами:
а - общий виа, габаритные, установочные и присоединительные
размеры; б - разметка панели для утопленного крепления реле
N
$ max
37
1
т
96 тех
87 max
4 max
82 max
^з
^3
32±0.2
3,2
HfU
1 6 i 5 2
4 !
5 max
Al
Рис» 2» Исполнение реле ПРУ! для утопленного крепления с передним присоединением монтажных проводов винтовыми
зажимами:
а - общий вид, габаритные, установочные и присоединительные размеры; б- разметка панели для утопленного крепления реле
4

07.23.48-01
32±0,2
ъ
fc
'
■-J
96 max
$7 max
,
г
—Q]—
—GJ—
-пп=-
—<—i-iii-
ftT
fc=
1
'
L
_^ 82 max
^ и
*
Г\
rj
-н*4
-1
13
J
т5 max
2 отв.
Рис. 3, Исполнение реле ПРУ] для выступающего крепления
с передним присоединением монтажных проводов винтовыми
зажимами:
а - общий вид, габаритные, установочные и
присоединительные размеры; б — разметка панели для выступающего
крепления реле
Н& Ш¥ ¥№*
ПРУ1-20
ПРУ1-30
6
ПРУ 1-11
В
шл, хм» алм«
$1 2\ 4\ 3\
ПРУ'1-12
где
Примечание. Поясняющая запись в скобках, указывающая
род напряжения или тока включающей обмотки и его
номинальное значение, обязательна в договорах на поставку для
уточнения указываемого шифра реле*
Разработчик
и изготовитель
ГП „Уральский электромеханический завод"
620151, Россия, Свердловская обл.,
г, Екатеринбург* главпочтамт а/я 74>
Студенческая ул., 9
Тел.: (3432) 41-34-70, 49-22-71, 41-16-68
Факс: (3432) 41-67-42, 41-33-70
Рис, 4, Электрические принципиальные схемы
указательных реле серии ПРУ 1:
а - с двумя замыкающими контактами без
самовозврата; б - с двумя замыкающими контактами без
самовозврата и одним замыкающим контактом с
самовозвратом; е~с одним замыкающим контактом
и одним размыкающим контактом без самовозврата;
г - с одним замыкающим контактом и одним
размыкающим контактом без самовозврата и одним
замыкающим контактом с самовозвратом; д — с двумя
размыкающими контактами без самовозврага; е- с двумя
размыкающими контактами без самовозврата и
одним замыкающим контактом с самовозвратом
ПК 07.23.48-01 (0439)
Главный редактор EX. Акимов
Составитель С. В, Коробанова
Технический редактор Л .В. Зюкина
Корректор М.В, Пан
Компьютерная графика Е>М. Юркова
Компьютерная верстка ОТ, Солунова
ЛР-020744 от IS марта 199$ г,
105037, Москва Е-37,
Институт промышленного развития (Информэлекгро)
Телефон для справок 164-59-66.
Сдано в набор 10,10.2000, Подписано к печати 26.01.200 L
Формат 60x90 1/8. Печать офсетная. Усл.печл* 0,75»
Усл.кр.-отт, 0,87, Уч.*издл< 0,6,
