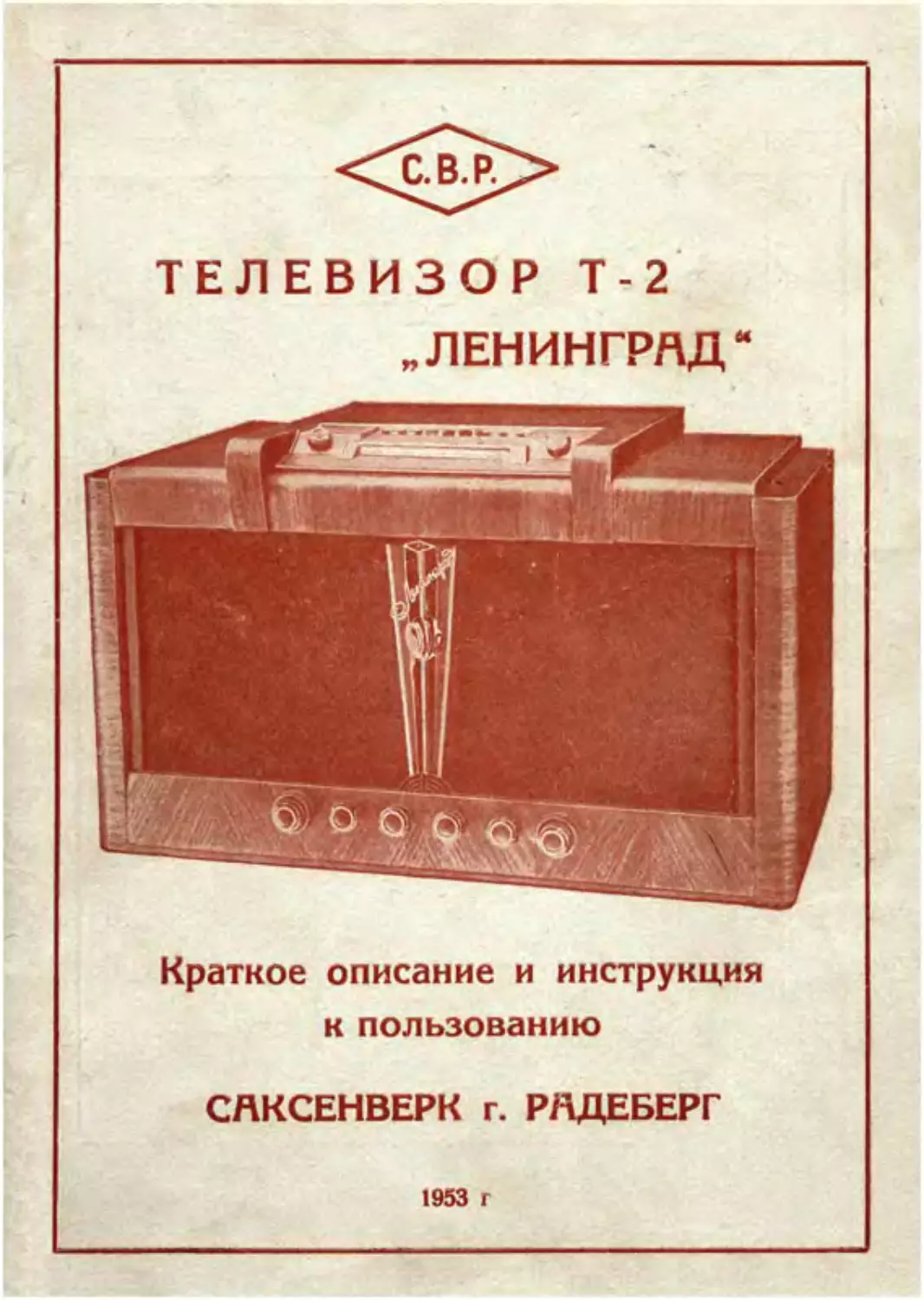

ТЕЛЕВИЗОР Т-2
„ЛЕНИНГРАД “
Краткое описание и инструкция
к пользованию
САКСЕНВЕРК г. РАДЕБЕРГ
1953 г
К сведению владельцев телевизион-
ного приемника !
В комплект телевизионного приемника
Т-2 „Ленинград44 входит:
I. Телевизионный приемник Т-2 „Ленинград" с рабочим
комплектом ламп и кинескопом 23 ЛЮБ....................I шт
2. Паспорт приемника Т-2 „Ленинград”...................1 „
3. Краткое описание и инструкция к пользованию приемником 1
4. Телевизионная антенна...............................1 „
5. Штеккер угловой для заделки кабеля телевизионной ан-
тенны ............................................... 1 „
6. Штеккер (однополюсная вилка) для заделки антенны радио-
приемника .............................................1 „
7. Отвертка для подстройки магнетитовых сердечников сред-
них и длинных волн радио-приемника.....................1 „
8. Запасные предохранители на ток 3 ампера.............3 „
9. „ „ „ „ 5 ампер.................3 „
ОБЩИЕ СВЕДЕНИЯ
о телевизоре Т-2 „ЛЕНИНГРАД4*
Телевизор „Т-2 Ленинград44 предназначен для:
1. Приема вещания телецентров в трех различных каналах, работаю-
щих с разверткой изображения на 625 строк при 50 полукадрах ;
2. Приема вещания через ультракоротковолновые передатчики с
частотной модуляцией работающих в диапазоне 66-67,5 мгц
(4,54 - 4,4 метров);
3. Приема вещания обычных радио станций работающих с амплитуд-
ной модуляцией в диапазоне длинных, средних и коротких волн;.
4. Воспроизведение граммзаписи через адаптер.
Телевизионный приемник рассчитан на прием изображений,
передаваемых на частотах 49,75 мгц, 59,25 мгц и 77,25 мгц и,
соответственно, звукового сопровождения на частотах 56,25 мгц,
65,75 мгц и 83,75 мгц, передаваемого с частотной модуляцией.
Экран телевизора имеет размер 13,5x18 см и позволяет вести
просмотр изображения 8-10 зрителям одновременно.
Радиоприемник, входящий в состав телевизора Т-2, имеет 4
растянутых коротковолновых поддиапазона (25 м, 31 м, 49 м и 70 ме-
тров) и кроме того может настраиваться по крайней мерена одну
радиостанцию в диапазоне длинных волн (730-2000 метров) и одну
радиостанцию в диапазоне средних волн (200-575 метров).
Диапазоны длинных и средних волн не являются плавными,
поэтому выбор желаемой станции осуществляется нажатием соот-
ветствующей кнопки, переключением па нужный поддиапазон и
вращением мегнетитовых сердечников.
Настройка на коротких волнах в пределах указанных поддиа-
пазонов осуществляется нажатием соответствующей кнопки и
вращением ручкой настройки гетеродинного конденсатора.
Радиоприемник обеспечивает прием вещательных радиостанций,
работающих в следующих диапазонах :
Диапазон Работающая кнопка пере- ключателя диапазонов Положение переключателя поддиа- позонов Перекрытие в метрах Перекрытие В КГЦ
Длинные волны ДВ 1 II ill 730-1000 1000-1500 1500-2000 410-300 300-200 200-150
Средние волны СВ 1 II III 200 -300 300 -416,6 416.6-577 1500-1000 1000- 720 720- 520
Короткие волны 25 3! 49 70 25.2 -25,7 30.9 -31,6 48,3 -50 69,76-73,17 11900-11700 9700- 9500 6200- (ХИХ) 4300- 4100
з
Воспроизведение грамзаписи, звукового сопровождения и радио-
программ осуществляется через динамический громкоговоритель.
Неискаженная выходная мощность составляет 1,5 ватта. Так как
телевещание производится в диапазоне ультракоротких волн, рас-
пространение которых ограничено сравнительно небольшими рассто-
яниями, прием возможен в радиусе 40-50 километров от передатчика.
Конструктивно телевизор оформлен в виде 3-х блоков (блок
питания, блок широковещательного приемника и собственно теле-
визионный приемник, размещенных в полированном футляре
отделанном орехом).
Основные органы управления выведены на лицевую сторону
футляра. Вспомогательные органы управления, которыми пользу-
ются редко и главным образом, при установке телевизора, располо-
жены со стороны задней стенки футляра. Представлении о внешнем
виде телевизора, расположении ламп и органов управления дают
рис. 1, рис. 2, рис. 3, рис. 4 и рис. 5.
Питание приемника осуществляется от сети переменного тока
напряжением 110, 127 и 220 в. Переключение приемника на соот-
ветствующее напряжение производится с помощью колодки,располо-
женной со стороны задней стенки футляра телевизора.
ПРИМЕЧАНИЕ: - Приемники выпускаются с завода с колодкой
установленной на напряжение 220 в.
Телевизор Т-2 при приеме телевизионных программ пот-
ребляет из сети 320 ватт; при приеме радиопрограмм потребляс-
из сети 120 ватт.
Предупреждение: - Для питания анода катодной труб
ки подводится высокое напряжение порядка 8-10 киловольт. По
соображениям техники безопасности, при снятии задней стенки,
разрывается блокировочный контакт и приемник отключается от
сети.
Во избежание несчастных случаев КАТЕГОРИЧЕСКИ ВОС-
ПРЕЩАЕТСЯ ЗАМЫКАТЬ блокировочный контакт при снятой
задней стенке.
Эксплоатация приемника со снятой задней стенкой
НЕДОПУСТИМА.
4
КРАТКИЕ СВЕДЕНИЯ
о схеме телевизора Т-2
Но своей схеме Т - 2 представляет собой 28 ламповый
супергетеродин, у которого усилитель высокой частоты, смеситель
и гетеродин являются общими для каналов изображения и звуко-
вого сопровождения. Разделение каналов происходит по промежу-
точной частоте.
Переход с одной программы на другую, а также переход к
приему Ч.М., радио и работе с адаптера осуществляется с помо-
щью переключателя.
Для точной настройки при переходе с одной телевизионной
программы на другую ручка настройки переменного конденсатора
гетеродина телеприемника выведена на переднюю стенку футляра.
Ширина полосы пропускания частот изображения равная
4,0-4,5 мгц., обеспечивает хорошую четкость изображения.
Номинальное значение промежуточной частоты канала изоб-
ражения и звукового сопровождения 35,5 мгц. и 29 мгц. соответст-
венно обеспечивает отсутствие возможных помех от интерференции
между принимаемым сигналом и гармониками промежуточной
частоты.
Канал синхронизации обеспечивает устойчивую синхронизацию
и точное поддержание устойчивого и симметричного черезстроч-
ного разложения.
Схема строчной развертки, примененная в Т-2, обеспечивает
возможность получения сфокусированного, контрастного изобра-
жения при хорошей линейности по горизонтали. В схеме развертки
по вертикали применена негативная обратная связь, позволяющая
получить хорошую линейность по вертикали.
Состав схемы по каналам изображения и звукового сопро-
вождения выбран таким образом, что обеспечивается чувствитель-
ность не хуже 500 мкв. по каналу изображения и не хуже 350 мкв
по каналу звукового сопровождения.
Для обеспечения сопряжения между фидером антенны и
входной цепью приемника, вход телеприемника сделан в виде ак-
тивного сопротивления равного 75 ом.
5
В телевизионном приемнике применены следующие лампы :
1. Л1 - 6 Ж 4 (6АС7) - усилитель высокой частоты;
2. JI3 - 6 Ж 4 (6АС7) - смеситель ;
3. Л2 - 6С2С (б | 5) - гетеродин ;
4. Л4 - 6 Ж 4 (6АС7) - усилитель промежуточной частоты
канала изображения;
5. Л5 -6Ж4(6АС7) -
б. Лб -6Х6С (6116) - 2-й детектор;
7. Л7 -6Ж4(6АС7) - предварительный усилитель видео-частот;
8. Л9 -6119 (6AG7)- оконечный усилитель видео частот;
9. Л10 - 6 Ж 3 (6SH7) - усилитель промежуточной частоты звуко-
вого канала;
10. ЛИ -6ЖЗ(65Н7) -
11. Л12-6ЖЗ(68Н7) -
12. Л13-6Ж 3 (6SH7) - ограничитель ;
13. Л14-6Х6С (6116) - дискриминатор ;
14. Л15 - б Ж 8 (6SJ7) - предварительный усилитель низкой часто-
ты звука ;
15. Л16 - 6II6C (6V6) - оконечный усилитель низкой частоты звука;
16. Л8 - 6I18C (6II8M) - пик-детектор для восстановления постоян-
ной составляющей и катодный повторитель
импульсов синхронизации ;
17. Л17 -6Н8С(6Н8М) - 1-й и 2-й селекторы и ограничители;
18. Л18-6А7 (6SA7) - Ill-й селектор и органичитель сигнала
кадровой синхронизации ;
19. Л19 - 6Н8С(6Н8М) - блокинг-генератор и разрядная лампа
вертикальной развертки;
20. Л20-6Ф6 (6F6) - выходной усилитель вертикальной раз-
вертки ;
21. Л21 - 6Н8С (6Н8М) - блокинг генератор и разрядная лампа
горизонтальной развертки;
22. Л22 - ГУ50 (Р-50) - генератор горизонтальной развертки ;
23. Л23 - 1Ц1С (1 Z 1) - высоковольтный выпрямитель;
24. Л24- 1Ц1С (1 Z I) -
25. Л25 - 5Ц4С (5Z4) - демпфер;
26. Л29 - 5Ц4С (5Z4) - выпрямитель;
27. ЛЗО - 5Ц4С (5Z4) -
28. Л31 - 5Ц4С (5Z4) -
29. Л32 - 23ЛК1 B(23LK 1Ь)-кинескоп.
В радиоприемнике применены следующие лампы :
1. Л26-6А7 (6SA7) - смеситель и гетеродин;
2. Л27-6КЗ (6SK7) - усилитель промежуточной частоты;
3. Л28-6Х6С (6116) - второй детектор.
Для усилителя звуковых частот используются те-же лампы,
что и в телевизионном приемнике.
6
ИНСТРУКЦИЯ К ПОЛЬЗОВАНИЮ ТЕЛЕВИЗОРОМ Т - 2
Телевизор устанавливается на дому у потребителя техником
телевизионного ателье, который обязан проверить телевизор на
действительную работу и научить потребителя пользованию руч-
ками настройки телевизора.
Потребителю следует иметь в виду, что Телецентр до начала
передачи программы передает изображение испытательной
таблицы со звуковым сопровождением для настройка теле-
приемника.
Подготовленный для эксплоатации телевизор включается и
настраивается следующим образом:
I. Прием телевещания
(см. рис. № 2)
1. Повернуть ручку (1) регулятора громкости и выключателя
вправо.
2. Поставить переключатель программ (7) в такое положение,
чтобы белая риска на ручке переключателя, соответствующая
1-ой программе, устанавливалась против точки, расположенной
на передней стенке телевизора.
3. Поворачивая ручку (6) подстройки телевизора получить чистое
неискаженное звучание, устанавливая при этом желаемую
громкость ручкой (1) регулятора громкости. Правильную нас-
тройку легче всего получить регулятором подстройки при
малой громкости, после чего она может быть доведена до
желаемого уровня.
4. Поворачивая ручку (2) установить желаемый тембр звука.
5. Поворачивая ручку (4) и (5) получить желаемую яркость и
контрастность изображения.
6. Поворачивая ручку (3) сфокусировать изображение.
После исполнения указанных операций телевизор подготовлен
для приема телевещания.
ПРИМЕЧАНИЕ:-!. Для суждения о правильности сделанной настройки срав-
ните полученное изображение с рис. 6, 7, 8.
ПРИМЕЧАНИЕ: - 2. Поворачивая ручку (7) переключателя рода работы я
программ вправо во ll-ое н Ill-е положение, можно по-
лучить возможность принимать соответственно ll-ю я
Ill-ю программу. Однако, следует иметь в виду, что в
настоящее время работает только один канал на частоте
49,75 мгц.
7
II. Прием частотно-модулированных УКВ радиостанций
(см. рис. № 2)
1. Включить телевизор поворачивая ручку (1) вправо.
2. Наблюдать за свечением индикатора (10) на передней панели
радиоприемника, поставить ручку (7) переключателя программ
и рода работы в положение „Ч.М.“ (4-ое положение переклю-
чателя программ).
3. Поворачивая ручку (6) вправо и влево настроиться на прием
одной из радиостанций находящихся в диапазоне 66-67,5 мгц.
ПРИМЕЧАНИЕ:-!. Точная настройка на принимаемую станцию ведется
также, как указано в разделе 1-м при настройке на на-
илучшее звучание звукового сопровождения телевизион-
ной программы.
ПРИМЕЧАНИЕ2. В настоящее время в указанном диапазоне еще нет
радиовещательных станций. Строительство их предпола-
гается в ближайшем будущем.
III. Прием - радио
(см. рис. № 2)
1. Включить телевизор, поворачивая ручку (1).
2. Наблюдая за свечением индикатора (10) на передней панели
радиоприемника поставить ручку (7) переключателя программ
в положение „радио“(5-ое положение переключателя программ).
З. а) В случае приема радиостанций на длинных волнах:
1) Нажать кнопку против надписи Д.В. на передней панели
приемника.
2) Ручкой (8) переключателя поддиапазонов выбрать один из
3-х желаемых длинноволновых поддиапазонов.
3) Открыв 2 заглушки, находящиеся против кнопки Д В. и вра-
щая отверткой магнетитовые сердечники, настроиться на
прием желаемой станции, с наибольшей возможной гром-
костью и наилучшим звучанием.
б) В случае приема радиостанций на средних волнах :
1) Нажать кнопку против надписи С.В. ручкой (8) переклю-
чателя поддиапазонов, выбрать один из 3-х желаемых
средневолновых поддиапазонов и открыть 2 заглушки,
находящиеся против надписи С.В.
2) Все остальные операции производить так, как было указа-
но выше, в разделе а) § (см. выше).
8
в) В случае приема коротких волн:
I) Выбрать желаемый диапазон, смотря на надписи на передней
панели радиоприемника и нажать соответствующую кнопку.
2) Поворачивая ручку (9) настройки радиоприемника, настро-
иться на желаемую станцию в данном диапазоне.
IV. Воспроизведение грамзаписи
(см. рис. № 2)
1. Включить телевизор, поворачивая ручку (1) вправо:
2. Наблюдая за свечением индикатора (10) на передней панели
радиоприемника поставить ручку (7) переключателя программ
в положение „адаптер" (б-ое положение переключателя про-
грамм).
3. Вставить вилку адаптера в гнезда адаптера, выходящие на
заднюю стенку телевизора (см. рис. 3).
4. Включить патефон и поставить адаптер на вращающуюся
пластинку.
5. Поворачивая ручку (1) регулятора громкости и ручку (2) ре-
гулятора тембра установить желаемую громкость и тембр.
По окончании работы с телевизором не забудьте выключить
его из сети, поворачивая ручку (1) выключателя влево до полу-
чения легкого щелчка.
9
о
Рис. X? I
1. Включение и регулятор
громкости
2. Регулировка тембра
3. Регулятор фокуси-
ровки
4. Регулятор контраст-
ности
5. Регулятор яркости
б. Подстройка телевизора
7. Переключатель про-
грамм и рода работ
8. Переключатель поддиа-
пазонов радиоприем-
ника
9. Настройка радио-
приемника
10. Индикатор радио-
приемника
Рис. X? 2
Рис. № 3
I. Частота строк
2. Размер строк
3. Центровка строк
4. Частота кадров
5. Размер кадров
6. Центровка кадров
Рис. Х? 4
Рис. № 5
— «Т-*-
Рис. № 6
Нормальное изображение
Рис. № 7 «
Излишне контрастное изображение
Рис. № 8
Несфокусированное изображение
СПЕЦИФИКАЦИЯ
к принципиальной схеме Т - 2
>8
с с £ * Поз. обозн. на схеме Наименование Тип и другие данные дин нормаль, чертеж, ТУ поставщика Приме- чание
1 R, Сопротивление непроволочное 75 ом ±5% 0,25 ВТ ДИН 41 401
2 R, тоже 120 ом±10% 0.25 ВТ ДИН 41 401
3 R. Сопротивление непроволочное переменное 10 ком 0.2 ВТ Р-92322- 151 А
4 R. Сопротивление непроволочное 82 ком±10% 0.5 ВТ ДИН 41 402
5 Rs тоже 560 ком±10% 0,25 ВТ ДИН 41 401
6 R.* 1.5 ком±10% 0,25 ВТ ДИН 41 401
7 Rt* 4.7 ком±10% 0,25 ВТ ДИН 41 401
8 R»* • 4.7 ком±10% 0.25 ВТ ДИН 41 401
9 R. • 39 ком±10% 0,25 ВТ ДИН 41 401
10 R i* • 560 КОМ±10% 0,25 ВТ ДИН 41 401
И R и* W 10 К0М±Ю% 2 ВТ ДИН 41 404
12 R > 9 680 ом±10% 0,25 ВТ ДИН 41 401
13 R„ 330 ком±10% 0,5 ВТ ДИН 41 402
14 Ri.* 9 3,9 ком±10% 0,25 ВТ ДИН 41 401
15 R is* • 3.3 ком±10% 0,25 ВТ ДИН 41 401
16 R « • 4.7 ком±10% 0,5 ВТ ДИН 41 402
17 R it • 100 ом±10% 0,25 ВТ ЛИН 41 401
18 R ie • 82 ком±10% 1 ВТ ДИН 41 403
19 R j» 4,7 ко.м±10% 1 ВТ ДИН 41 403
20 R ti V 100 ом±10% 0.25 кг ДНИ 41 401
21 R n 82 ком±10% 1 ВТ ДИН 41 403
22 R >• 9 4.7 ком±10% 1 кт ДИН 41 403
23 R i« •• 560 ком±10% 0,25 ВТ ДИН 41 401
24 R »s* а> 3,3 ком±10% 0,25 ВТ ДИН 41 401
25 R м 9 220 КОМ±10% 0.25 ВТ ДИН 41 401
26 R tj 9 220 ком±10% 0,25 ВТ ДИН 41 401
27 R m* 9 330 ком±10% 0,25 ВТ ДИН 41 401
28 R ?• 9 82 ком±10% 1 ВТ ДИН 41 403
29 R So 9 560 КОМ±10% 0,25 ВТ ДИН 41 401
30 Rsi 9 910 ОМ± 5% 0,25 кт ДИН 41 401
31 R »r 9 2,7 К0М±Ю% 1 ВТ ДИН 41 403
32 R S3 9 15 ком+10% 1 ВТ ДИН 41 403
33 Rn 9 100 ком±10% 0,25 нт ДИН 41 401
34 R м 9 1 ком±10% 0,25 1ГТ ДИН 41 401
35 Rm • 47 ком±10% 0,25 КТ ДИН 41 401
36 R «7 « мом±10% 0,25 ВТ ДИН 41 401
37 R«* 680 ком±10% 0,25 ВТ ДИН 41 401
19
с = £ г Поз. обозн. на схеме Наименование Тип и другие данные дип нормаль, чертеж, ТУ поставщика Приме- чание
38 R» Сопротивление непроколочное 22 ком fcl0% 2 ВТ ДИН 41 404
39 R ю тоже 10 ком±10% 0,25 ВТ ДИН 41 401
40 R <i • 560 ком±10% 0.25 кт ДИН 41 401
41 R •» V 560 ОМ±10% 1 ВТ ДИН 41403
42 Ru V 1 ком±10% 2 ВТ ДИН 41 404
43 R *< • 100 ом±10% 0,25 ВТ ДИН 41 401
44 R и Сопротивление 10 ком 0.2 ВТ Р-92322-
нспроволочное переменное 152 А (4)
45 R»» Сопротивление непроволочное 220 ком±10% 0.5 ВТ ДИН 41 402
46 R«? тоже 560 ОМ±10% 2 ВТ ДИН 41 404
47 Rn • 82 ком±10% 0,5 ВТ ДИН 41 402
48 R •»* • 4.7 КОМ±10% 0,25 ВТ ДИН 41 401
49 RM 4.7 ком±10% 0,5 ВТ ДИН 41 402
50 R н’ • 33 ком±10% 0,25 ВТ ДИН 41 401 Р 92345
51 R n • 100 ом±10% 0,25 ВТ ДИН 41 401
52 R ы • 82 ком±10% 0,5 ВТ ДИН 41 402
53 R м •• 4.7 КОМ±Ю% 0.5 ВТ ДИН 41 402
54 R и • 33 ком±10% 0,25 ВТ ДИН 41 401 Р 92346
55 R м • 100 ом±10% 0,25 ВТ ДИН 41 401
56 R»? 82 ком±10% 0.5 ВТ ДИН 41 402
57 R м «• 15 ком±10% 1 ВТ ДИН 41403
58 R w • 4.7 ком±10% 0.5 ВТ ДИН 41 402
59 RM 120 ком±10% 0,25 ВТ ДИН 41 401 Р 92347
60 R ei" • 100 К0М±Ю% 1 ВТ ДИН 41 403
61 R« • 22 ком±10% 1 ВТ ДИН 41 403
62 R «> «• 220 ком±10% 0.5 КТ ДИН 41 402
63 R •« • 120 kow±10% 0,25 ИТ ДИН 41401
64 R.« • 120 ком ЬЮ% 0,25 ВТ ДИН 41 401
65 R« • 120 ком±10% 0,25 ВТ ДИН 41 401
66 R •? Сопротивление 500 ком 0,2 ВТ Р-92 322-
непроволочное переменное 149
67 Rm Сопротивление непроволочное 1 ком±10% 0,25 ВТ ДИН 41 401
68 Rm тоже 560 ком±10% 0,25 нт ДИН 41 401
69 R ?# • 150 КОМ±10% 0,25 ВТ ДИН 41 401
70 R 71 9 560 ком±10% 0,25 8Т ДИН 41 401
71 R" 9 270 ом±10% 1 ВТ ДИН 41 403
20
№№ и. n. Поз. обозн. на схеме Наименование Тш и другие данные ДИН нормаль, чертеж, ТУ поставщика Приме- чание
72 R я Сопротивление непроволочное 470 ком±10% 0.25 В! ДИН 41401
73 Rn тоже 680 ком±10% 0,25 ВТ ДИН 41 401
74 R и Сопротивление кепроволочное переменное 500 ком 0.4 ВТ Р-92322- 149
75 R п Сопротивление непроволочное 100 ком±10% 1 ИТ ДИН 41 403
76 R я тоже 2.7 мом±10% 0.25 кт ДИН 41 401
77 R:e* а 47 ком±10% 0.25 ВТ ДИН 41 401
78 RM Сопротивление непроволочное переменное 47 ком 0.2 ВТ Р-92322- 151 В
79 R »i Сопротивление непроволочное 100 ком±10% 0.5 ИТ ДИН 41 402
80 R »* тоже 100 ом±10% 2 ВТ ДИН 41 404
81 R » Сопротивление проволочное переменное 500 ом 3 ВТ Р-92322- 241(5)
82 R м Сопротивление непроколочное 220 ком±10% 0,5 ИТ ДИН 41 402
83 Rm тоже 22 ком±10% 0.25 ИТ ДИН 41 401
84 Rm • 47 ком±10% 0.5 ВТ ДИН 41 402
85 R.7 • 560 ком±10% 0.25 нт ДИН 41 401
86 Rm 9 10 ком±10% 0.5 ВТ ДИН 41402
87 Rm V 1 ком±10% 0.25 ВТ ДИН 41401
88 Rm 9 15 ком±10% 0.5 ВТ ДИН 41 402
89 R M 9 820 ком±10% 0,25 кт ДИН 41401
90 R 9 22 К0М±Ю% 0,25 ВТ ДИН 41 401
91 R и • 1.5 МОМ±10% 0.25 ВТ ДИН 41 401
92 Rm 9 1,5 МОМ±!0% 0,25 ВТ ДИН 41 4оГ
93 Rm И 91 КОМ± 5% 1 кт ДИН 41 403
94 Rm м 22 ком±10% 0.5 ИТ ДИН 41 402
95 Rw V 150 ком±10% 0,25 кт ДИН 41401
96 Rm • 330 ком±10% 0,25 ВТ ДИН 41 401
97 Rm • 2.7 ком±10% 0,25 ВТ ДИН 41 401
98 R.m Сопротивление непроволочное переменное 47 ком 0,2 нт Р-92322- 152 0(4)
99 R im* Сопротивление непроволочное 200 ком±10% 0,25 кт ДИН 41 401
100 R !•»* тоже 560 ком±10% 0.25 кт ДИН 41 401
21
XtVt п. п. Поз. обозн. на схеме Наименование Тип и другие данные дин нормаль, чертеж, ТУ поставщика Приме- чание
101 R »» Сопротивление непроволочное переменное 2.2 мом 0.2 ВТ Р-92322- 152 С(4)
102 R •и Сопротивление непронолочное 1.5 мом±10% 0.25 ВТ ДИН 41 401
103 R - Сопротивление непроволочное переменное 10 ком 0.2 ВТ Р-92322- 152 А(4)
104 R тоже 47 ком 0.2 ВТ Р-92322- 152 D(4)
105 R Сопротивление непроволочное 200 ком±10% 0.25 КТ ДИН 41 401
106 R to* тоже 2.2 ком±10% 2 ВТ ДИН 41 404
107 R tot 33 ком±10% 2 нт ДИН 41 404
108 R по Сопротивление непронолочное переменное 100 ком 0.2 ВТ Р-92322- 152 В(4)
109 R III Сопротивление непронолочное 4.7 ком±10% 0.5 ВТ ДИН 41 402
ПО R 11} тоже 1.5 ком±10% 0,25 нт ДИН 41 401
111 R 11* Сопротивление непронолочное переменное 47 КОМ 0.2 нт Р-92322- 152 D(4)
112 R III* Сопротивление непронолочное 100 ком±10% 0,25 ВТ ДИН 41 401
113 R 11* тоже 12 ком±10% 0.25 КТ ДИН 41 401
114 R по Сопротивление непронолочное переменное 100 ком 0.2 ВТ Р-92322- 152 В(4)
115 R нт тоже 10 ком 0.2 кг Р-92322- 152 А(4)
116 R II» Сопрнтивлсние непронолочное 390 ом±Ю% 0.25 кт ДИН 41 401
117 R п» тоже 2.7 мом±10% 0.25 ВТ ДИН 41 401
118 R 1W* •• 10 ком±10% 2 ВТ ДИН 41 404
119 R 131 *• 2.7 мом±10% 2 ВТ Р-92327-65 импульс».
120 R 173 м 10 ком±10% 1 нт ДИН 41 403
121 Й и» • 3.3 мом±10% 0,25 ВТ ДИН 41 401
122 R п«* Сопротивление проколочное 3 ком 12 ВТ Пантов (Драловвд) РФТ
123 R 130 Сопротивление проколочное переменное 4 ком 5 КТ Р-92322- 242 (5)
124 R ЦТ тоже 30 ом 3 ВТ Р-92322- 243 (5)
125 22 R 17* Сопротивление непронолочное 510 ом±10% 6 нт ДИН 41 406 1
С X ДИН
d f 1 Наименование Тип и другие данные нормхть. Приме-
л п о чертеж. ТУ чанне
г j2 “ поставщика
126 R и» Сопротивление 150 ом±10% Р-90598-00
проволочное
127 Сопротивление 1,5 мом±10% 0,25 вт ДИН 41 401
непроволочное
128 R in тоже 22 КОМ±10% 0,25 нт ДИН 41 401
129 R in • 22 ком±10% 2 ВТ ДИН 41 404
130 R in • 120 ком±10% 0,5 вт ДИН 41 402
131 R tn 47 ком±10% 0,25 вт ДИН 41 401 Р 97212
132 R IM 100 ком+10% 0.25 вт ДИН 41 401 Р 97212
133 Rim 1 мом±10% 0.25 нт ДИН 41 401
134 R и- И 1 мом±!0% 0,25 вт ДИН 41 401
135 R is* Сопротивление 10 ком± 5% 12 нт ДИН 41 413
проволочное
136 R i» тоже 40 ом±10% Р-98165-00
137 R.M • 60 ои±10% Р-98165-00
138 R isi 5 ком ±10 % 30 вт Пактом
(Дралоаид)
РФТ
139 R iv.' Сопротивление 10 коч£10% 0,25 нт ДИН 41 401 Р 92341
непронолочное
140 Rim тоже 10 ком±10% 0.25 нт ДИН 41 401 1» 92341
23
•iru Поз. обозн. нз схеме Наименование Тип и другие данные дин нормаль, чертеж. ТУ поставщика Приме- чание
1 С, Конденсатор керамический 1000мкмкф±1Э% 350в - Т.К. 1870
2 Сг Конденсатор бумажный 10000мкмкф4 20% 500>< М II 8239
3 См Конденсатор керамический 1000мкмкф+10% 350в- Т.К. 1870
4 с. тоже 2х500мкмкф £ 10% 450н- Т.К. 1869
5 См • 2х120мкмкф • 10% 400к~ Т.К. 1867
6 с. * 24мкмкф±10% 250в. 4 ДИ 11 41348
7 Сг Конденсатор переменный Р-92371-00
8 Сн Конденсатор керамический 24мкмкф± 5% 250н- 4Д1II141348
9 с г тоже ЮмкмкфД; 5% 450в- 4ДИН 41349
10 с>. V 50мкмкф±10% 250в 4ДИН 41348
11 См • 2х500мкмкф ±10% 450в Т.К. 1869
12 С» • 5.МКМкф4Ч0% 650в •1ДИ11 41349
13 C.M 1000мкмкф±10% 350в Т.К. 1870
14 С и Конденсатор бумажный !0ССО.мк.мкф±2О% 500в М.11.8239
15 С 1» Конденсатор керамический 5мкмкф РЮ% 650к~ 4Д1II141349
16 с.. тоже 2х120мкмкф±10% 4 ООн Т.К. 1367 Р 92341
17 С ..а • 2х120мкмкф±Ю% 4001< Т.К. 1867 Р 92341
18 С.7 Конденсатор бумажный 5100мкмкф±20% 5008 М.П.8246 Р 92341
19 С п а тоже 5100мкмкфг20% 500в М.П.8246 Р 92341
20 С i« • 5100мкмкф±20% 500в М.П.8246
21 С1» и 5100мкмкф±20% 500в М.П.8246
22 с». и Ю00мкмкф±20% 500и М.И.8248
23 С тг • !000мк.чкф±20% 500в М.П.8248
24 С я и 5100мкмкф±20% 500в М.П.8246
25 С и я 51СОмкмкф±2О% 5О0в М.П.8246
26 с» 1 риммер дисковый 5 ЗОмкмкф Ко2497 ЛК
27 С..Ч. Конденсатор бумажный 5100мкмкф±20% 500к М.П.8246 Р 92343
28 С,; Триммер дисковый 5/30мкмкф Ко 2497 ЛК
29 с* тоже 5ЗОмкмкф Ко 2497 ЛК
30 с» Конденсатор бумажный 0.2 мкф±10% 250в М.П.83234
2-1
с = £ Пои. обозн. на схеме Наименование Тип и другие данные ДИН нормаль, чертеж. ТУ поставщика Приме- чание
31 Си Конденсатор бумажный 0,05 мкф • 20% 250и М. И.83227
32 С», Конденсатор алевролит ическ. 16 мкф 350 385b М П.Г72О7
33 С» тоже 50 мкф 500 550b М.П.Г7205
34 с» Конденсатор бумажный 1000мкмкф±20% 500н М.П.8248
35 с». тоже 0.2 мкф±10% 500в М.П. 83634
36 с» 0,05 мкф±20% 250и М.П. 83227
37 Си Конденсатор электроднтическ. 16 мкф 500,550л М.П.1’7206
38 Сг Конденсатор керамический 10мкмкф±10% 450и- 4 ДИН 41349 Р 92344
39 См Конденсатор бумажный 5100мкмкф±20% 500н М.П. 8246
40 См тоже 10000мкмкф±20% 500к М П. 8239
41 СI» V ЮОСОмкмкф ! 20% 500в М.П. 8239
42 с.. Конденсатор керамический 10мкмкф±10% 450и 4ДИН 41349 Р 92345
43 с« тоже 2х120мкмкф±10% 400к~ Т.К. 1867 Р92345
44 Со Конденсатор бумажный 10000мкмкф±20% 500в М.П.8239 Р 92345
45 С.. тоже 5100мкмкф 120% 500в М.П.8246
46 С с * ЮСООмкмкф -20% 500в М.П.8239
47 См Конденсатор карамичсскин 12мкмкф1;10% 450в~ 4ДИН 41349 Р 92346
48 С « тоже 2х120мкмкф±10% 400в - Т.К. 1867 Р 92346
49 С и Конденсатор бумажный ЮОООмкмкф ±20% 500к М.П.8239 Р 92346
50 с« тоже 5100мкмкф±20% 500н МП. 8246
51 См 10000мкмкф±20% 500н М.П.8239
52 С». Конденса гор керамический 2х120мкмкф±10% 400в Т.К. 1867 Р 92347
53 С и Конденсатор бумажный 10000нкмкф±20% 5О0в М.П.8239 Р 92347
54 С ы Конденсатор керамический 1О.чкмкф±1О% 450и ' 4ДИН 41349 Р 92347
55 См тоже 50мкмкф±10% 250в~ 4ДИН41348 Р 92347
56 с“ Конденсатор бумажный Конденсатор керамический 10000мкмкф±20% 500в МП. 8239
57 См 10мкмкф±10% 450в~ 4ДИН41349 Р 97038
25
•II II деде Поз. обозн на схеме Наименование Тип и другие данные ДИН нормаль, чертеж, ТУ поставщика Приме- чание
58 С ST Конденсатор бумажный Конденсатор керамический 10000мкмкф±20% 500в МП. 8239 Р 97038
59 См 50мкмкф±10% 250в~ 4ДИ1141348 Р 97038
60 тоже 15мкмкф ±10% 450н-« 4ДИ1141349 I’ 97038
61 с- 50мкмкф±10% 250в~ 4 ДИ 1141348
62 С «1 50мкмкф±10% 250в~ 4 ДИ 1141348
63 С« • 600мкнкф±10% 350в~ 8ДИН41348
64 С л> Конденсатор бумажный 10000мкмкф ±20% 500в МП. 8239
65 См Конденсатор керамический 500мкмкф±10% 450в-. Т.К. 1869
66 См Конденсатор электродитич. 50 мкф 30 35в М.П.Г 7639
67 См Конденсатор бумажный 0,1 мкф±10% 500В М. П.83632
68 С.Т тоже 5100мкмкф±20% 500и М.И. 8246
69 См • 10000мкмкф±20% 500к М.П. 8239
70 См • 1000мкмкф±20% 5О0п М.И. 8248
71 См 2000мкмкф ±20% 500к М П. 8247
72 С г. • ЮООмкмкф ±20% 500и МП. 8248
73 С п Конденсатор электрод птич. 50 мкф 30/35Н М.П Г 7639
74 С т» Конденсатор метал ло-бумажн. 0.5 мкф±20% 400и 1’92322-155(5’
75 С» Конденсатор бумажный 1000мк.мкф±20% 500в М.П. 8248
76 С :• тоже 0,2 мкф±Ю% 500в МП. 83634
77 С п • 1000мкмкф±20% 500п М.П. 8248
78 С 7» • 5100мкмкф±20% 500н М П. 8246
79 См • 10000мк.мкф±20% 500« М.И. 8239
SO См • 5100мкмкф±20% 500в М.П. 8246
81 С *1 Конденсатор керамический 500мкмкф±10% 4508- Т.К. 1869
82 с« Конденсатор бумажный 0.1 мкф±10% 250в МП. 83232
83 См • 0,2 мкф ±10 % 500в М П. 83634
84 С м 0,05 мкф±20% 500в М.П. 83627
8* с- 0.2 мкф±10% 500я М.П. 83634
86 См 0.05 мкф±20% 250в М.П. 83227
87 С.Т 0,05 мкф±20% 500в М.П. 83627
88 См Конденсатор керамический !80.мкмкф±10% 400в« 4ДИН41348
89 См Конденсатор электролит. 25 мкф 500/550В М.П Г 7204
26
С с 1 Поз. обозн. на схеме Наименование Тип и другие данные ДИН нормаль, чертеж, ТУ поставщика Приме- чание
90 С« Конденсатор керамический 300мкмкф±10% 450в~ 8ДИ1141348
91 Си тоже 390мкмкф±10% 450в~ 8ДИН41348
92 С •> Конденсатор бумажный 1000мкмкф±20% 500н М 11. 8248
93 См Конденсатор электролитнческ. 25 мкф 500,550н М П Г 7204
94 См Конденсатор металло бумажн. 0.5 мкф±20% 400» 1’92322-156(5
95 с •? Конденсатор стпрофлекснын 390мкмкф£10Х 5/15кв М.П. 2952
96 См тоже 390мкмкф±10% 5/15КВ М П. 2952
97 См а 390мкмкф£Ю% 5 15кв МП. 2952
98 С 1М Конденсатор керамический б8мкмкф^10% 2,5кв~ 1’ 92318-1 А(5)
99 С |<ц* тоже 68мкмкф±10% 2,5кв~ 1’92318-1 А(5)
ICO с,„ Конденсатор металло бумажн. 0.5 мкф^.0% 400н 1’92322-156(5)
101 С.м Конденсатор электролитнческ. 50 мкф 500 550в М.П.Г 7205
102 С IM Конденсатор н блочке 1 Мкф±10% 250в ДИН 41143
103 С |М Конденсатор электролитнческ 50 мкф 500.550b М.П Г 7205
104 С to. тоже 25 мкф 500 550н М II Г7204
105 С IW тоже 50 мкф 500.550b М П Г 7205
106 С IM тоже 25 мкф 503.5501» М.П.Г 7204
107 С IM Конденсатор керамический 120мкмкф £ 10 % 250в~ 4Д11Н41348
108 Си.* тоже ЗбОмкмкффЮХ 350в~ 8ДИН41348
109 С in а 120мкм|ф±)0% 250н~ 4ДИН41348
ПО С ||» 360мкм|ф±Ю% 350в~ 5ДИН41348
III С на • 75мкмкф • 10% 250в-. 4ДИН41348
112 с • 6амк.мкф±'0% 400в~ 4ДИН41348
ИЗ С и* • 360мкмкф±10% 350в- 8ДИ1141348
114 С nt ш 68мкмкф-£|0% 400н~ 4ДИН41348
115 Си. Конденсатор бумажный 0.1 мкф±ЮХ ЬООв М.П. 83632
116 С и* Конденсатор керамический 68мкмкф±10% 400в~ 4ДИН41348
117 Cm* тоже 39мкмкф±10% 400в~ 4ДИН41348
27
Ё Ё £ 2 Поз. обозн. па схеме Наименование I ин и другие данные ДИН нормаль, чертеж, ТУ поставщика Приме- чание
118 С jji Конденсатор керамический 68.мк.чкф±10% 400в~~ 4ДИ1141348
119 120 С т С 1JS тоже Конденсатор переменный 68 м км кф ± 10 % 4 СО в — 4ДИ1141348 Р-90798
121 С 13* Конденсатор бумажный 0.1 мкф±10% 500в МП. 83632 Р 97211
122 С 124 Конденсатор керамический 120мкмкф±10% 400в~ Т.К. 1867
123 С 13в тоже 120мкмкф±10% 400в~ Т.К. 1867 Р 97211
124 С и; Конденсатор бумажный Конденсатор керамический 0.1 мкф±10% 500в ЛКII. 83632
125 С и» 120мкмкф±Ю% 400в— Т.К. 1867 Р 97212
126 С 12» тоже 120мкмкф±10% 400в— Т.К. 1867 Р 97212
127 С МО * 22О.мк.мкф±1О% 250в~ 4 ДИ 1141348 Р 97212
128 С1» Конденсатор бумажный 0.2 мкф±10% 500в М. И.83634
129 С1» Конденсатор керамический 68мкмкф±10% 400в~ 4ДИН41348
130 С MS Дисковый триммер 5 ЗОмкмкф Ко 2497 А К
Подбираются при регулировке
ПРИМЕЧАНИЕ:
Для керамических конденсаторов данные напряжения означают
эффективное переменное напряжение, между тем, как данные у
других конденсаторов означают постоянное напряжение.
Кор.
LD
40
6Ж4 к 6С2С 6ЖД awzl в» 1 ill контур ГД i «.1 Вып»А|| fiyfif* вЖД _Л4 ЯПО 3| ,
— 11— '' LyTTfi T ).4 \ 1 | <Гсин
П1 II у Л2 Й А |41 1* L8 u9 В KOHTVO 1 -Т1? Д( 1 1
jJJL lWJ ns pnnq — <r> Г"
8 к 1 ]77 Др 1 ?15 ’efl|L’ £ 4P Ji! 2 В 6-r ? SE~° TTru WTS-o / L/* 1 i 1 ЛЗ » 15 Й п.ч.„вн g 16 * 0 185 П16 , ft Ь П. ’5Й ч.„видео’ Д-_^| -н Cl ^'r' 2'Й 20 J. p 7 й 2 29 С т В Л7 1 Ж' й ч /|l I i/XTT'o 1 •I 11111ий* । V111 Угг । «л 11^1 * 1 Qj co —J 4lU g Др 12 Iм l12 nil ! 1 Г 23ЛК1Б 132
(/>—• I 1, Tf ? 1 я O'1 зУ—11 24 .ill—i-
+ 2 ’Н- Г<=>Уэ- 2 3 *ol A 1^1 Гю T 6Н6С X лв и* ., J43 — » 79 f—33--*-’ t =74 Mi 80 8ll Бел Л)0'0^ ч jt ^i****^ СП
?л SS, г> 7Й» 35 g 3?* LL ♦ T ' 1
риоя
с > Q88 • А 82 П / 6А7 У4 K.L
। ЛМ'Я япкг Зел '
I контур п.ч.,звука А Не р 1 |1 137С 1
II Лискоиминатоо
II If >П II 8 6Ж. D контур п.ч^вукг i 6ЖЗ Ш к я П.ч, Й DHTyp звука" 8 6ЖЗ E п.ч. LW 6Ж контур „звука* г 3 Г“ -— L2O 6Х6С Г Л14 г -*- » 64 -ii—IF 1— 1 68 170 Ьз Л16 I70 Красный Синий 2, ’ ачяс ос еже 8! Кр. - tepK | 108 1 ) Н1, L • ]Ю9 j!10 L»
J£iLi/g Жф=Н £ 3 . СР ’’у Г1 Л15 8 "j“ M № III || Il II и '! ! 11 1 jlL -! (. TD.-D T1 ,;gTbHE 71 tn5t| Br»^ К 6 Л>
1** .УУЖ~\ 0,1 . °? »rj . 10 BH-'li'llK '° vl'lx°~”g tzlPi?—iib О’* »*н.. й: > cJkJ 1—
4*i PJ ’V*" 3 I? Й '45 ЛЮ HF — ui — At ю[> E 5.Й Hl :Е Й M 1 1 ч & 86 IF, ₽ белый '/о 51> , ВдоОо 'Ц--\ро/ iT 0 k i F ДР1 id ЛИ эвЦ£“\ |яЯ t 8- Q™ гО I Lx>3 * i Длг° Л4 87 “pi
:38 r ДА жж dff.] | ,А чеомк 1 П V4 У а б -j ПОь т а
5F г line
ч4тг» л * = Ч 1 т 1 ^ss VrI HF го ьо 4 дрб т Вид на панель со стороны монтажа X Вид на колодку динамика mi*- м
со стороны ножек/
41—С—Э—CZ 1
1
47L 40 a. T 88 тЛ«2 Ih116 1L_ 13 у u
/kas A7ji_ai. 11 иг Л23 :99 лэ/.
Ч"Г Tr. т, ,
iF 1131 красный 1OI д 2
_,1 1 1 , Il 1Г II Hr- iH * л цп! /50 Г— "F ®£ 7I 121 •
—I Jn 6K3 6X6C II szMerr ♦—1 Черй p| u > cChh. Ul15 бНвС Кр/ Жду n л 21 /dri\ ± Л2 Л-- -4»T 118
6А7 1
т ii
11 11 if Е желтый. — < — гД^4Э £ 7 /1Ц ,1С 3 ;100
1 " '1 J гЛ l]L^ - - Г» у ебШ И4-|1и зеленый / j / особ А
3—.фс=) с HIH+S с T — А»3 Нг -—^7 3 ЧЕ*-<=>; —
—_ Т ®Т J 1 г*]^91 Т *>U “L 101* 122»
। ZU у черпыи у £ .-17гЧ-4- ч rd б F X Д17 . - к A± 7 г
ii 11 JU ri.J' 1 4 'h . / T_»_u I* ‘jib t- 4 -L Л25
/X /Z /z<A&Soc ф16|ж -V*F 1 I 1 I*’* [| 0 t.4 6 J
) О •" e-e~5a l ~2 / <Х>Д5Ц4С
1 > 1 —!F^ о * се !н\ hit \ w Л26 ЭЙ? L33 Фильтр п.ч. J &(i—»< n 0*7 L34 132 — IF П Фильтр / /' / Л z Z z_ / )ид на колодку и 1анель сс стороны монтажа — —4F1 ।— Вк*~ Л29 ЛЗО Ф 5Ц4С 5U4C ж Гб 6ел _Т ' T123 to П1М ’в 12
10 3&* г1К Jl_n _ I J> 4) -5 z6o C\j 127 1 ’Л п.ч. Л 28 % Л з йь ! । - Д1 *A ДрП Ц—ч 2Z Nx****^/ ГТ** >° Л ?ХХ< I" t J \ 1 Зел. ><» •F- ♦ J
^г5?7г<Г ZL" V~>/D *<126
11 /у] -12- 111- Tf30 • L2I ни— 118 =[ w 128 = " ' 179т»О^ ъ гС, «0 _ nr
НЮ 111 О’ z ;ил ift }|l?9L27 L25L23.11 a bL_r!F 3 # В £ •J=i v J 1 . И ГЯ | * || X1” 103Ф ... о 1г",,,*|о пр л* 1 4epfij Х-НИ -.я ! /°
I *JL« I1 1 ' 1ПС '4../ 1 Т°8 П1ГЭ Ж^ЛТ г S-л в-»— г OW-з. г —1о бел. д ^3 /о Кор е 5=. g 0 Е Чер> Фкол ж -«—' Л31 ж₽лт. Тс Ьрп.— J ''o'TN. T Вил co стороны монтажа 1 ffl|i --tw \oo/- Сеть Г— 9 ~ Колодка переключения напряжения сети Ь 4
ti~ dF к 112 /"S I. — 1 L H зо’[ ТЕ Н _ 11351 1в| __ Jr 1— _| J x £ . о. S a. O' £ ° S -II rrBS
1’3
Йф: >i!i/n9 t d!23 )-ЛМ. ^’₽т
1 4HI 15 ii'tj и Ш
г 1 ’Г LL„ • /9 '. X^-'sS/r-p^’ 0 П 5L14C /Хул L-T 2
/и” :i3i HI38
ДР9
IIHTW-
L32LJO1-28L26L2<. J
Ср. в. 25-31 49-70 дл.в
* Подбираются при регулировке
74 ' П16 : Крас Синий кый [ J84 П88 Л17 |> Z 6А7 V 34 Пэ 6Н8С
2 /Т - Вых.тр-р Ti JL 85 2 Ч)Н8С
5елый S', & 0} 0 0 S г d Л18 8 IHI 1 Хт 7 if 4с Л19 sliz 87 ZLJX
——II *
L Др 7 ’/ in -- -Л1
*га -IFF 49 6/ 1Г 71 1~ф7‘ч ,’Т 4l
я 72 — 7^ 6 jfcScJ tn1 !87 8’Щ, 9°[J 77 7£ 92П м„ ? £ * 3
чернь 1 |7 2 па * □jugs'1 103 VW v^t 6^
Вид на панель со стороны монтажа 7. Вид на колодку динамика со стороны ножек/ ?11 У93 96U f
й 1 181 д 88 Тз5»2 Й*1"6 $ Хз5 . Р Т A Tz
II ^желт. »—1 — 1 1« о .
Чери s? [?_ П 9fL T° 3
1 еиог Ып р (Син, м 115 --P
— а- 3- >п1 jin,,— ГгТ I L L- 1 ГП д — опои "Г Л21 / 1-2—- 4fj п!!3 ГУ5 Л 22. 9*1!!l7 ч П'^ХьП'' 514-G§ 3
-•-и ООО т ) у—Др" г—J?T — — — гТу| га б 11* 130 42 ^г ТС=- 91 ‘’fell к дт
_j L -furTiiJL всз с=Л tJ д'е » л yZ rzief. |(" 7 д Л29 J "S„ j
—g_- ,—П Вк*- 5Ц4С 5 Ц4С Желт. ] Зел. __«Е ЧерЗ ббеж fe Пр J 5
128 .. л -т 4Г "Г 1L Х^^Х/ \А"> У /гк тг-ч zF—tb 6DC -рул-р—4 ^6ел.-1 ~*Р- L-». г *о |о Чьрн 6 Ьел г—^ ° п₽ (°_6ел,-и| IE
И 179 5 V Йе ’ Си‘ Жет бел.- з, бел d з 5 <4 -41 \£> 6n
пер г — ч
л- 5Ц4С р Ч'КОЛ 11 ж <—*<5^ елт. Т "пЖ 3^ Зел. ‘\°0. n ’ с >.
Кр. ° Ко.
| тда. шэЛЬл /2^ • Чер^ “ Син.
;т т°8 ‘3 В^.н
желт
Вид со стороны стрелки
/крышка снята '/-
ПРАВИЛА
ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ ТЕЛЕВИЗОРОВ Т-2
«ЛЕНИНГРАД»
1. На телевизоры установлен 6-ти месячный гарантийный срок,
во время которого безвозмездно производится ремонт, смена дета-
лей и радиоламп, вышедших из строя по вине завода-изготовителя.
2. Гарантийный срок исчисляется со дня приобретения телеви-
зора и неиспользование его, для приема телевизионных программ,
не является основанием для продления срока гарантии, а также не
освобождает владельца от взноса абонементной платы в почтовое
отделение.
3. Установка и гарантийный ремонт телевизоров и антенн к ним
производится специальными, для этого организованными, телевизион-
ными предприятиями (ателье) Госрадиотреста по заявкам владель-
цев телевизоров. Заявки принимаются в телевизионных предприя-
тиях (ателье) Госрадиотреста в зависимости от района местожи-
тельства.
Примечание: 'Заявки па установку телевизоров и антенн прини-
маются также в магазинах, торгующих телевизорами.
4. Телевизионные предприятия (ателье) Госрадиотреста произ-
водят установку комнатных и наружных телевизионных антенн,
включение телевизоров и подключение их к магистралям коллек-
тивных антенн.
5. За установку телевизоров и антенн взимается плата согласно
прейскуранта цен, утвержденного распоряжением Совета Минист-
ров СССР.
6, Установка телевизоров и их шестимесячное гарантийное
обе н’ " ' t’Tj - достоянии не
боле • - - И, ’
место ycV- .. зор- нй .'чч 2 к.1. от бли-
жайшей ж. Д. станции или остановки загородной автобусной линии.
7. Гарантийный ремонт телевизоров, установленных мнммЬ!
аммж частными лицами или организациями, не
входящими в систему Госрадиотреста, на дому у владельца не
производится.
В этих случаях телевизоры ремонтируются бесплатно в мас-
терских телевизионных предприятий (ателье). Доставку телевизора
в мастерские и обратно владелец телевизора производит своими
средствами и за свой счет.
8. Владельцы телевизоров обязаны строго следить за наличием
и сохранностью пломбирования телевизора. Телевизоры, владельцы
которых повредили пломбирование, снимаются с гарантии.
9. Телевизионные предприятия (ателье) Госрадиотреста прини-
мают заявки на установку и ремонт телевизоров ежедневно, кроме
четвергов с 11 до 19 часов.
Установка антенн производится в дневное время; ремонт и ус-
тановка телевизоров, на дому у владельца, производится в течение
2-х рабочих дней телевизионного центра, не считая дня подачи
заявки.
Ремонт телевизоров у владельцев, проживающих за городом,
производится в дни и часы по специальному расписанию, не реже
2-х дней в неделю, или по договоренности владельца с телевизион-
ным преприятием (ателье) Госрадиотреста.
10. В течение гарантийного срока, владелец оплачивает вызов
техника:
а) если телевизор работает исправно и не требует ремонта;
б) если ремонт не мог быть произведен из-за отсутствия вла-
дельцев дома в назначенный для ремонта день;
в) если ремонт не мог быть произведен из-за отсутствия элек-
троэнергии, в момент прихода техника для ремонта.
В течение гарантийного срока, ремонт производится за счет
владельцев в следующих случаях:
а) если телевизор вышел из строя не по вине завода-изготови-
теля;
б) если владелец эксплуатирует телевизор не в соответствии с
кратким описанием, приложенным к телевизору;
в) если неудовлетворительная работа телевизора вызвана не-
нормальным (ниже 10% или выше 5% от номинального) напряже-
нием электросети.
11. В г. Москве, в соответствии с решением Моссовета, уста-
новка наружных антенн производится по разрешению Райжилотде-
лов или комендантов ведомственных домов. Поэтому предприятия
(ателье) Госрадиотреста принимают заявки на установку телевизо-
ров в черте города Москвы с комнатными антеннами. Если по усло-
2
виям приема, работа телевизора с комнатной антенной окажется
неудовлетворительной, то телевизионное предприятие (ателье) вы-
дает 'Специальную справку о необходимости установки наружной
антенны. По этой справке, владелец телевизора получает разреше-
ние в Райжилуправлении или у коменданта дома на установку на-
ружной антенны.
После этого владелец телевизора делает заказ на установку
наружной антенны и приобретает в магазине потребное количество
кабеля.
12. По истечении гарантийного срока, телевизионные предприя-
тия (ателье) Госрадиотреста производят ремонт и установку антенн
и телевизоров по утвержденному прейскуранту цен.
ГОСРАДИОТРЕСТ.
Л 61046 13/Ш 1953 г. Зак. 957 Тираж 40.000 экз.
Типография Хозяйственного Управления Совета Министров РСФСР
ВНИМАНИЮ ПОТРЕБИТЕЛЯ!
При приобретении телевизионных приемников и электронно-луче-
вых трубок и предъявлении претензий на качество последних требуйте
правильного заполнения гарантийного талона.
На электронно-лучевые трубки, приобретенные потребителем от-
дельно от телевизора, установлен гарантийный срок службы в 4 месяца
со дня приобретения трубки.
Если до истечения гарантийного срока электронно-лучевая трубка
вышла из строя, то организация, продавшая трубку, заменяет ее
бесплатно. При этом срок гарантии не удлиняется, а остается 4 месяца
со дня приобретения (а не замены) трубки.
Электронно-лучевые трубки, имеющие ионное .пятно, с контраст-
ностью меньше 20%, отдельные черные точки, диаметром меньше
2-х мм., частично измененный цвет люминофора, механические повреж-
децця и перегоревшая нить накала замене не подлежат.
• ' V Ч „к ft х? 5 ,
л
Зак. 1531
^4^
Контрольный паспорт
Телевизора Т-2 „ЛЕНИНГРАД» СВР
а . .
-50 . .
№
'№
№ шасси телевизионного приемника
№ шасси выпрямителя...........
№ шасси широковещ. приемника
№ кинескс^
лампы Г
строчного трансформатора .
из цеха „ —~ ~--г-
99
3993-4
t
>а . £_
Контро
Телевизор пр>дан
Магазином -_____
- (подпись)
-----------— -----------_
(город, адрец. магазина)
м. п. I
Директор машина___
— (подпись)
ВНИМАНИЮ ПОКУПАТЕЛЯ!
При покупке телевизора проверке заполне-
ние всех пунктов паспорта.
Внимательно ознакомьтесь с кратким описа-
нием и инструкцией к пользован^ телевизо-
ром, а также с правилами таранти кого обслу-
живания.
. j >вк 1 рем от та ivsk уро в, обра-
щайтесь только в ателье (предпр^тия) Гос-
радиотреста.
Не допускайте посторонних лиц установке
и ремонту телевизора.
Я 51251 14/Ш 1953 г. Зак. 972 Тщ 10.000 экз.
Типография ХУ СМ РСФСР
1 Ttr .. 3-
I Fans c*.
Г арантийныйПгОТЛг^
электронно-лучевой трубки (кинескопа) типа
С1- ЛЬ. з
w м с к и 1
M l -cvuaB ул. ЗЬ.ов.
1. Дата изготовления электронно-лучевой трубки №.
_________ХЛаОЛч___________195^г.
/ЗМ&6#з
есто
2. Электронно-лучевая трубка №
1------— установлена в теле-
визионном приемнике типа--------------№195 г.
3.
4.
5.
(место штампа ОТК завода)
Телевизионный приемник типа№___________________________________
продан магазином________________________________^^^-^95^ г.
Электронно-лучевая трубка продана тгазнне^
195 ^г.
(место штампа магазина (ателье)
Электронно-лучевая трубка типа____•_________№_________
___195 г. в телевизионном приемнике,
вышла из строя
принадлежащем гр.________________________________________
п рож ивающем у__________________________________________
Дефект, обнаруженный в электронно-лучевой трубке
6. Электронно-лучевая трубка-----------заменена трубкой №
_______________________________195
г.
(место штампа организации, заменившей эл.-луч. трубку)
Подпись представителя организации, произведшей замену электронно-
лучевой трубки---------------------------------------------------------
Подпись владельца телевизионного приемника пли электронно-луче-
вой трубки-------------------------------------------------------------
Габаритной чертеж (макс, размеры)
Схема цоколевки
Октальный цоколь
с4-мя штифтами
Вид снизу на штифты
Народное предприятий Завод Дальней Связи
Берлин-ОСершеневейде
К И НЕСКОП
23ЛК16
Кинескоп 23 ЛК 16 является высоковакуумной
электронно-лучевой трубкой, служащей для
вес произведения изображения в телевизорах
с прямым наблюдением при растре в 625 стр к.
Колба
Макс, размер кадра
Цвет экрана
Фокусировка
Отклонение
Вес
стеклянная, круглая
135 х 180 мм
белый с оттенком голу-
боватым или зеленоватым
электромагнитная
Электромагнитное
около 1,9 кг
Накал
Ю ь/iTQrutt.Ausg. 1 Mari 54
Напряжение накала
Ток накала
Режим
Время разогрева
I 6,3 I
} около 0.55 |
параллельный накал
I около 1
мин.
P '"‘ju.je значения
Анодное напряжение i *^а 8 КВ
Запирающее напряжение 1 ид зап» -30 до -75 в
Управляющее напряжение дид 30 в
Ке..годный ток ^k 30
Предельные значения
Анодное напряжение с с О» Q) маке. мин» СП кв кв
Напряжение смещения сетки ид мин» -100 в
Сопротивление утечки сетки Rgi макс» 0,5 мгом
Наружное сопротивление между нитью накала и катодом Rf/k макс» 80 к-юм
Катодный, ток (длительный) *k ДЛИТ • макс» 35 мка
Катодный ток. (виковое значение) Ч ПИКф tfta&Ca 100 мка
Сопротивление изоляции j участка катод-подогре— | вате ль rf/k мин» 1.5 мгам
Напряжение между нитью -накала и катодом Uf/k макс. 125 в
Условия эксплуатации
Включить: сначала напряжение накала,
затем анодное напряжение
Выключить: сначала анодное напряжение,
затем напряжение накала
Во избежание снижения срока, службы трубку сле«
дует эксплоатировать при анодном напряжении
8 кв*
С целью обеспечения оптимальных рабочих усло-
вии следует придерживаться указанного в габа-
ритном чертеже положения катушек*
Запирающее напряжение определяется исчезнове-
нием светящегося пятна при неотклоненном, но—
фокусированном луче*
Ввиду того, что яркость и четкость сильно за-
висят от анодного напряжения, минимальное
значение его, по возможности, не должно быть
занижено*
Для предотвращения искажений изображения, эф-
фективную величину переменной, составляющей
напряжения следует держать возможно низ-
кой; она ни в коем случае не должна превышать
20 в*
Устройства для получения рабочих напряжений
должны быть рассчитаны таким образом, чтобы
при коротком замыкании величина уста? овившо-
1'Оея тока не превышала 5 ма. Длитёльж-ui ра-
бота на предельных зкач i.-хиях снижает срок
службы кинескопа; в особенности опасен дли-
тельный недокал катода*
Teimepa'cypa колбы ви а оджсй точке не должна
превышать + ЯО°С.
ОТЗЫВ ПОКУПАТЕЛЯ
о работе телевизора Т-2 „Ленинград"
Телевизор Дата выпуска с завода Проверку производил контролер Штамп ОТК
1. Фамилия, имя и отчество
2. Домашний адрес..........................................................
3. Где приобретен телевизор .............................. ..............
4. Время эксплоатации телевизора с....................до • •
5. Какая применяется телевизионная антенна ............... ........
б. Напряжение сети ............................................
7. Отзыв о работе телевизора (замеченные недостатки и пожелания).
Дата......................
Подпись ........
Ваши отзывы и замечания о работе телевизора помогут заводу быстро изжить
все выявившиеся недостатки и учесть все пожелания в последующих выпусках
телевизоров. Пишите даже в том случае, если телевизор работает совершенно
нормально.
UI/9/187 7Ь О 284 15500 7. 52
Р-92320-155
Место
Для
марки
I Москва, 88
Почтовый ящик 1428
Отделу
--- Технического контроля
/пнг tw:.. /
' . 2l--CC№
9“-Bildwiedergaberohre
Priifprotokoll
Heizspannung: Uj = 6,3 V
Anodenspannung: Ua=8 kV
BildgroBe: 13,5X18 cm2
Zeilenzahl: 625
23 LK lb
Aclifung! Wird die Rohre auBerhalb des Fernsehempfangers zu
Priif- od^r Versuchszwecken betrieben, zuerst Heizspannung ein-
sdialten, wadi ca. 2 Min. Anheizzeit Gitterspannung und Anoden-
spannung anlegen.
WERK FUR FERNMELDEWESEN ,,HF“ Berlin-Oberschoneweide
(323) L3928 10 555 HF10b/51, bislier Dr. 138c. 10000 6.52
Wenden!
Bezeichnung MeBwerte Soli 1st Einheit
Heizstrom I f Y47 ... 0,7 id T A
Sperrspannung U g 8perr fur I = 0,5 № A -35... -75 idT V
Steuerspannung A U g fur Ik = 1 • • • 100 A < 30 id Г V
Mittelpunktabweichung des nichf abgelenkten Strahles 'VV J t - Vg g 10 idT1 • 2 T mm
Helligkeit В bei A Ug = 20 V 4 idT msb
Die Rohre entspricht den technischen Bedingungen. - -
e*» * ft в — Gepruft: .................... Datum: vV
5-J-I90
Москва, 88
Почтовый ящик
1428
Паспорт
Телевизионный преемник типа Т-2„Ленинград’
Фабричн. №
телев. пр-ка
шасси
выпрямителя
шасси
щасси
кинескопа
и
широковещ.
Директор магазина
————
- ш-кг I-п шм ш
Р- 92320 -154
№
№
№
№
Выпущен из цеха
Контролер ОТК
Телевизионный приемник продан
195—г.
к 724
195---г.
МагазЛом торговой сети
''Гц Ma О
—1 ! и
•• -s
-
----------------’—।—^-3
(город, адрес магазина)
111/9/187 7Ь/О/ 284 15 500 7. 52
Вниманию покупателя!
При покупке телевизионного приемника
требуйте заполнения всех пунктов паспорта.
Купленный Вами приемник устанавлива-
ется мастерскими Дирекции Телевизионной се-
ти и в течение шестимесячного срока со дня
приобретения производится гарантийный ре-
монт.
Не допускайте посторонних лиц к
установке и ремонту приемника.
Вскрытие пломбы лишает права на га-
рантийный ремонт и установку.
