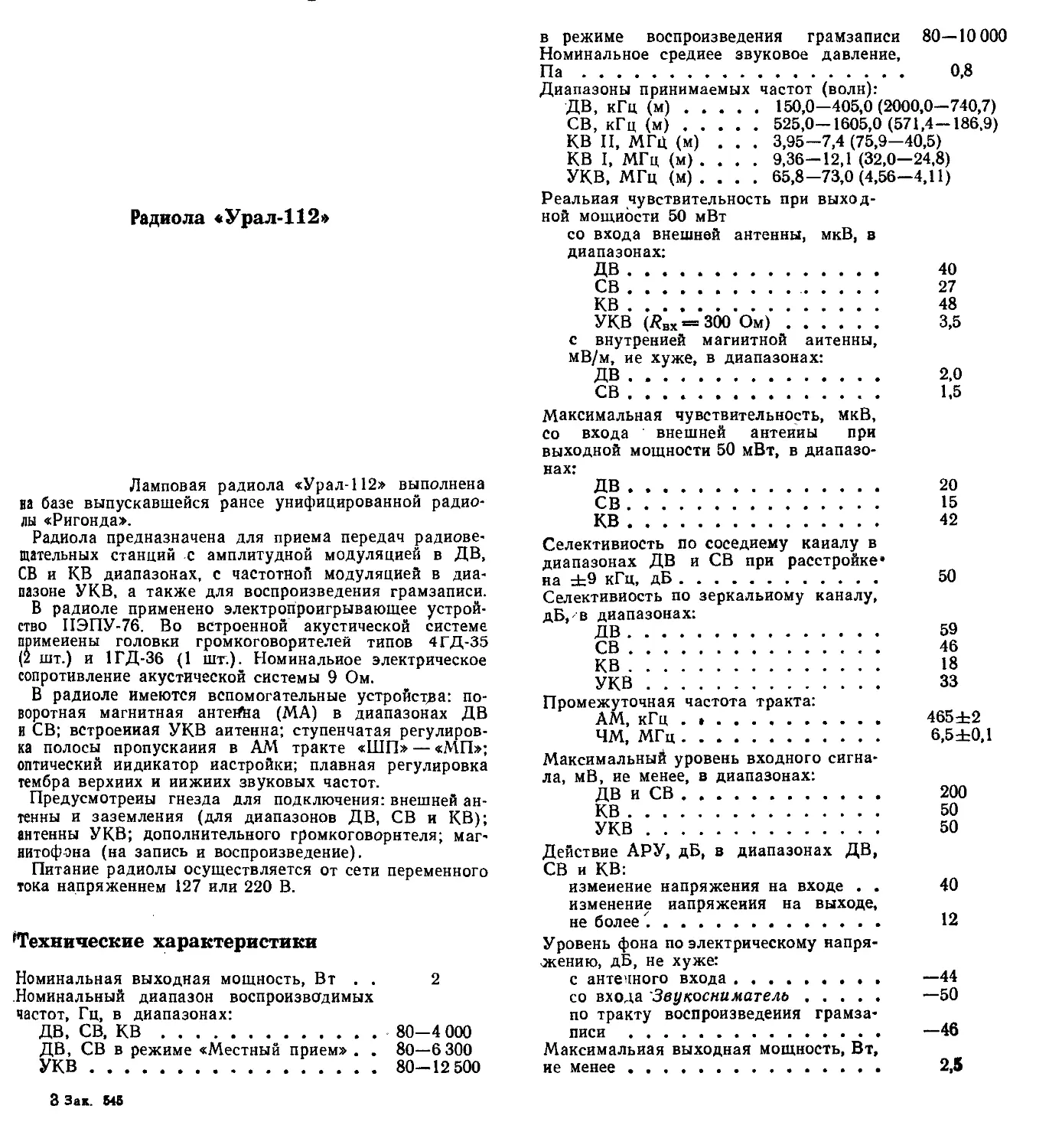

Радиола «Урал-112»
в режиме воспроизведения грамзаписи 80—10 000
Номинальное среднее звуковое давление,
Па.......................................... 0,8
Диапазоны принимаемых частот (волн):
ДВ, кГц (м).......... 150,0—405,0(2000,0—740,7)
СВ, кГц (м).......... 525,0—1605,0 (571,4—186,9)
КВ II, МГЦ (м) ... 3,95-7,4 (75,9-40,5)
КВ I, МГц (м) . . . . 9,36—12,1 (32,0—24,8)
УКВ, МГц (м) . . . . 65,8-73,0(4,56-4,11)
Реальная чувствительность при выход-
ной мощности 50 мВт
со входа внешней антенны, мкВ, в
диапазонах:
ДВ.................................. 40
СВ............................. 27
КВ.................................. 48
УКВ (£вх = 300 Ом)................. 3,5
с внутренней магнитной антенны,
мВ/м, не хуже, в диапазонах:
ДВ .  ............................. 2,0
СВ................................. 1,5
Ламповая радиола «Урал-112» выполнена
ва базе выпускавшейся ранее унифицированной радио-
лы «Ригонда».
Радиола предназначена для приема передач радиове-
щательных станций с амплитудной модуляцией в ДВ,
СВ и КВ диапазонах, с частотной модуляцией в диа-
пазоне УКВ, а также для воспроизведения грамзаписи.
В радиоле применено электропроигрывающее устрой-
ство ПЭПУ-76. Во встроенной акустической системе
применены головки громкоговорителей типов 4ГД-35
(2 шт.) и 1 ГД-36 (1 шт.). Номинальное электрическое
сопротивление акустической системы 9 Ом.
В радиоле имеются вспомогательные устройства: по-
воротная магнитная антеШга (МА) в диапазонах ДВ
и СВ; встроенная УКВ антенна; ступенчатая регулиров-
ка полосы пропускания в AM тракте «ШП» — «МП»;
оптический индикатор настройки; плавная регулировка
тембра верхних и нижних звуковых частот.
Предусмотрены гнезда для подключения: внешней ан-
тенны и заземления (для диапазонов ДВ, СВ и КВ);
антенны УКВ; дополнительного громкоговорителя; маг-
нитофона (на запись и воспроизведение).
Питание радиолы осуществляется от сети переменного
тока напряжением 127 или 220 В.
’Технические характеристики
Номинальная выходная мощность, Вт . .	2
Номинальный диапазон воспроизводимых
частот, Гц, в диапазонах:
ДВ, СВ, КВ........................80-4 000
ДВ, СВ в режиме «Местный прием» . . 80—6 300
УКВ............................... 80-12 500
Максимальная чувствительность, мкВ,
со входа внешней антенны при
выходной мощности 50 мВт, в диапазо-
нах:
ДВ...........................
СВ...........................
КВ...........................
20
15
42
Селективность по соседнему каналу в
диапазонах ДВ и СВ при расстройке*
на ±9 кГц, дБ....................... 50
Селективность по зеркальному каналу,
дБ, в диапазонах:
ДВ.................................. 59
СВ............................. 46
КВ............................. 18
УКВ............................ 33
Промежуточная частота тракта:
AM, кГц....................... 465±2
ЧМ, МГц.................... 6,5 ±0,1
Максимальный уровень входного сигна-
ла, мВ, не менее, в диапазонах:
ДВ и СВ......................... 200
КВ......................... 50
УКВ........................ 50
Действие АРУ, дБ, в диапазонах ДВ,
СВ и КВ:
изменение напряжения на входе . .	40
изменение напряжения на выходе,
не более.............	12
Уровень фона по электрическому напря-
жению, дБ, не хуже:
с антенного входа............... —44
со входа Звукосниматель......	—50
по тракту воспроизведения грамза-
писи ........................ —46
Максимальная выходная мощность, Вт,
ие менее........................... 2,5
3 Зак. 546
А
Ш1
Чшг
У2~ Блок БСДВ-ПЧ
2 7
У/
блок УКВ-ИП-2А
5
о-
6
7
"8
25'
'25
•.г-01
woo
шп
£L
гТ —
мл
82
7ЛЙ
28
3
7
81
08
вл.
м.
88
0
86
iiSi
8Т_
ш
_ IP8V-T
г? > >
<РПЧ-Д-
<РПЧ-Ш
2-C53I
п!
П
J2-W
z-w А
w И
\г-яз
\ЗДК
2.
г-018 2-020
330 8800

9<
7
.2
J2-C31 2-030
330 6800
I 3
г'СВ9п 0,01
47 |
И
.У
27
ПМ2
Иззок
1ш П
ЮОК
г-яз тг-яю
120к Ццл<
28 26 28 Ml 20 22
z-szih
22к □
1г-Я11г-я1гП гдиП г-я1з\
ЮОк 120к Т Т
г-счо =Ь 0,01
2-913
2-Я25
3,3к
11
У
1-03б\
0,0<tlT.
1М
2-091 Цг
100
г-ягт
юок I
•г
X -
13 1S
2-031Г
г-яп
ЮОк
с::э
2-828
3,3 I
9
глг7 П
ззоя и
2-

2-029 390
2-03
г-032
120
2-010
120
13 21 18
2-029
23
2-023
2'025
2-Я8
82К
2-ЛЗ
8И1П
г-яз iso
2-59
22к
°
10 22
--------
2-028 '7 ‘ '
580
---------------в <у а 6-
г-05 6,8 J13 5 1
г-ыо ;
г-сг^
120^_
2-Др1 ’а
г-1.33
2-039
2-029 290
2-0 3
68
Г» ZW
2'032
5520
'8_________—
5520
2-027
a ff S 2 3
г-озз_
120*'
г-си
,280и
ш
2-015 .
130
33
2-011 /
, 3,55518
6 2 3
*2-1.28 £д
2-L38
2-030djz
91.00
2-021 6525
г-022
г-ci
10
2'0296525
6
2-026
001
t___2 г-СП
НЗО Ji-15
~7СТ'?' <Г
МА
6525
8530
2-035 12-036
2-021
3D
-эт>-
1 3
3
г-035
гцо
02-Я23
15к
9,55513
39
уз-Блок оно
а
R1
047
3-Ct
О
21
3-03
4
з-С4
0,047
Вз-яз
120к
з-Ачггок
J'vO
оозз
3-Л1
ВН2П
3-07
'2200
3-R6
ЗЗк
3RS
3-C9
| ггок
'3-011
5,6 1
3300
3-010
6П14П
3-R11
3-Я13
VK
6,6к
\3-RS
ШОК
3-R12
220
3-fW
\3<7W
4 JL
zj
3'013
1500
19
20
т
lUt
t=ZUI1l)
з-яг
2,7к
3-05
~laoi
6
0'
, Лз-сз
s-4700
7<
\3-ft1
\51К
• /2'
10\
' b
V200
ЙЗ-Я10~
3.3k _
0,8 К
3-012
2200
9
1 ь
a t> з г
и
с
а
яг in
ЯЗ 2,2M
в г a 6
Put 3.23. П1>аицишальвая электрическая схема радиолы «Урал-112»
Коэффициент гармоник, %, не более,
всего тракта усиления по электриче-
скому напряжению в диапазонах:
ДВ, СВ и КВ при глубине модуля-
ции 0,8 иа частотах, Гц:
80-400  ........................... 6
выше 400 ..................... 5
УКВ при девиации частоты ±50 кГц
на частотах, Гц:
80-400 ............................ 4
выше 400...................... 3
Диапазон регулирования тембра, дБ,
не менее, на частотах:
нижних  ............................ 12
верхних.......................... 10
Потребляемая мощность от сети пере-
менного тока, Вт, не более:
при радиоприеме.................. 65
при воспроизведении грамзаписи . .	80
Габаритные размеры радиолы без ножек,
мм.................................... 760X298X330
Высота ножек, мм........................ 510
Масса радиолы, кг, не более.........	21
Принципиальная схема
Радиола выполнена по функционально-блочному пац
ципу (рис. 3.29) и состоит нз блоков: У1 — блок УКВ
У2 — блок КСДВ ПЧ; УЗ — блок УНЧ; У4 - блок ш
тания; У5 — блок ЭПУ.
Блок УКВ (У1) трпа УКВ-ИП-2А. Схема и прият
работы этого блока приводятся в § 5..1.
Блок КСДВ ПЧ (У2) состоит из входных цепей, цх
образователя частоты AM тракта н комбиинроваинол
(совмещенного) АМ-ЧМ усилителя ПЧ с детектора»
AM й ЧМ сигналов.
Входные цепи диапазонов ДВ н СВ представляв
собой двухконтурные полосовые фильтры с индуктивна
связью. При этом вторыми контурами полосовых филы
ров служат контуры магнитной антенны 2-L30, 2-С12.
2-L32, 2-С13. В диапазонах КВ входные цепи выполи»
ны в виде одиночных резонансных контуров, ин дую™
но связанных с антенной. При работе от магнитна
антенны посредством замыкания контактов переключи
теля В9 первичный контур полосового фильтра и bi
ружная антенна коммутируются на сземлю». Преобр!
зователь частоты состоит нз гетеродина, собранного в|
Таблица 3.1|
Обозначе НИЛ ламп по схеме	Тип лампы	Напряжение. В. на выводах ламп
		/	2	3	4	5		7	8	9
1-Л1	6НЗП	0	0	0	130	0	120	—	—	—
2-Л1	6К4П	—0,15/—0,6	0	__	0	210/230	40/50	0	__
2-Л2	6К4П	—0,15/—0,5	0	—	0	210/240	40/50	0	»>
2-ЛЗ	6Х2П	0	0	22	22	0	0	0	——	=
2Л4	6ИШ	36/38	-0,6	0	—	0	220/230	0/-10	0/85	0/-Ю
3-Л1	6Н2П	140	0	1,2	22	22	125	25	1,0	0
3-Л2	6П14П	—	0	6,8	—	0	—	250	—	260
Л1	6Е1П	—	0	—	—	0	—	60	—	230
Примечания: 1. В числителе дробных чисел даны значения для тракта ЧМ, в знаменателе —для AM.
2. Измерения производятся относительно шасси.
Таблица 3.1
Наименование и обозначение блока	Точки подачн контрольного сигнала	Чувстви- тельность. мВ	Параметры испытательного сигнала и условия измерений
Блок УНЧ УЗ	Вывод 2, 3-Л2 Вывод 2, 3-Л1 Вывод 7, 3-Л1	10 500 2 500 250	F = 1000 Гц; 77вых —4,25 В (на гнездах дополнительной громкоговорителя); регулятор Громкость в положении мака мума
Блок КСДВ ПЧ У2	Вывод 1, 2-Л2 Вывод 1, 2-Л1 Вывод 2, 2-Л4	50/25 3/0,6 0,15/0,12	ЧМ: / = 6,5 МГц; F = 1000 Гц; девиация 15 кГц. AM: / = 465 кГц; F =1000 Гц; /л = 0,3; регулятор Громком в положении максимума’ 77вых = 0,63 В; генератор подклю чается через конденсатор С = 0,01 мкф
Примечание. В числителе дробных чисел дзиы значения для тракта ЧМ, в знаменателе —для AM
триодйой части лампы 2-Л4 по схеме с трансформатор-
ной обратной связью и контуром в цепи сетки, и сме-
сителя, собранного на гептодиой части этой лампы.
Питание анода гетеродина осуществляется по парал-
лельной схеме, причем при работе в УКВ диапазоне
питания с этого анода подается на блок УКВ. Такое
Переключение полосы осуществляется с помощью кно-
пок Bl, ВЗ. Детектор ДМ и ЧМ сигналов является ком-
бинированным и представляет собой несимметричный
дробный детектор по тракту ЧМ и диодный детектор
(правый диод) по тракту AM. В тракте AM применена
система автоматической регулировки усиления без
Рис. 3.30. Монтажная схема блока
КСДВ-ПЧ радиолы <Урал-И2»
переключение позволяет уменьшить перепад нагрузки
блока питания при переключении приемника с AM трак-
та на ЧМ. Усилитель промежуточной частоты состоит
из двух каскадов, выполненных на лампах 2-Л1 н2-Л2,
с двухконтурными полосовыми фильтрами с индуктив-
ной связью ФПЧ-1, ФПЧ-П, ФПЧ-Ш. При работе в
диапазоне УКВ гептодная часть лампы 2-JI4 использу-
ется в качестве дополнительного (первого) УПЧ ЧМ.
Контуры AM н ЧМ трактов включены последовательно.
Для исключения проникания гармоник гетеродина AM
в тракт ЧМ, анодный и сеточный контуры ЧМ первого
каскада (2-L1, 2-С53, 2-L2, 2-С54) при работе диапазо-
нов КСДВ замыкаются накоротко. В тракте ПЧ AM
применена ступенчатая регулировка ширины полосы
пропускания (за счет переключения витков связи 2-L5,
2-L12 в ФПЧ-1, ФПЧ-П).
задержки, охватывающая три каскада (2-Л2, 2-Л1,
2-Л4), в тракте ЧМ — система сеточного ограничения.
Лампа 6Е1П (Л/) используется в качестве индикатора
настройки.
Блок УНЧ (УЗ) содержит два предварительных кас-
када усиления напряжения на лампе 3-Л1 и выходной
каскад на лампе 3-Л2, построенный по ультралинейной
схеме. В анодной цепи первого предварительного кас-
када включена цепочка R3, 3-R5, 3R-7, 3-С7, 3-С8 плав-
ной регулировки тембра нижних звуковых частот. Плав-
ная регулировка тембра верхних звуковых частот осу-
ществляется с помощью цепочки частотозависимой об-
ратной связи R2, 3-R6, 3-С9, 3-С10, подключенной к сет-
ке второго каскада предварительного усиления.
Блок питания (У4) выполнен по мостовой схеме
иа селеновом выпрямителе АВС-120-270 (4-Д1). Для
обеспечения высоких требований к уровню фона на-вы-
ходе выпрямителя включены П-образные RC-фнльтры
и применена отдельная обмотка для питания накальных
цепей детекторной лампы н ламп педварнтельных ка-
ство. На фронтальной стенке под декоративной решет-
кой размещены две головкн громкоговорителя тиш
4ГД-35; на боковой — типа 1 ГД-36. Все органы управ-
ления радиолой находятся в ннжней части передай
3.31. Монтажная схема блока УНЧ радиолы «Урал-112»-
скадов УНЧ. На среднюю точку этой обмоткн подается
положительное относительно катода напряжение 20—
30 В.
Режимы электронных ламп пр постоянному току н
чувствительность в контрольных точках радиолы приве-
дены в табл. 3.13 и 3.14.
Конструкция
Корпус радиолы — деревянный, отделан ценными по-
родами дерева с полиэфирным лаковым покрытием.
Имеются съемные ножкн. В верхней части корпуса под
крышкой расположено электропронгрывающее устрой-
панелн, гнезда для подключений выведены на заднюю
стенку.
Конструктивной базой радиолы служит металлически
шасн, на котором размещены функционально закончен-
ные блоки: УКВ, КСДВ ПЧ, УНЧ, блок питания
(рис. 3.30—3.32, 5.46).
Все блоки, за исключением блока питания, выполи-
ны печатным монтажом. Фильтры промежуточной я*
стоты ФПЧ-I, II и ///, расположенные на план
КСДВ ПЧ, размещены в алюминиевом экране.
Верньерное устройство расположено на. софите шкэ
лы, установленном на шасси (рис. 3.33).
Данные трансформаторов радиолы приведены
табл. 3.15.
Таблица 3.IS
Наименование и обозначение блока	Наименование трансформатора и обозначение по схеме	Обозначение выводов	Число витков	Марка н диаметр провода, мм	Сопротивле- ние по посто- янному току, Ом	Тип сердечника
Блок УНЧ УЗ	Выходной 3-Тр1	См СО 1 1 (	1200 1700 120	ПЭЛО, 12 ПЭЛО, 15 ПЭЛО, 55	120 203 0,95	Ш 20X20
Блок питания У4	Питания 4-Тр1	СМ > «С К О» 1 1 1 1 1 1 1 1	507 507 186 80 1330 ' 19 18 39	ПЭЛО, 31 ПЭЛО, 31 ПЭЛО, 41 ПЭЛО, 41 ПЭЛО, 2 ПЭЛО, 41 ПЭЛО, 41 ПЭЛ1, 0	18 18 32 140 0,45 0,4 0,2	УШ 26 ХЯ
Разборка и сборка радиолы
Шасси радиолы извлекается из корпуса только после
язъятия электропроигрывающего устройства. Извлече-
ние шасси необходимо производить в следующем
Рис. 3.32. Монтажная схема блока питания радиолы <Урал-112»
порядке: отключить вилку встроенной УКВ антенны;
отключить вилку внутренних головок громкоговорите-
лей; отвинтить два винта, крепящих заднюю стейку ра-
диолы, движением на себя разъединить блокировку сети
и вынуть заднюю стенку; отсоединить кабели ЭПУ; от-
винтить снизу два винта, крепящих ЭПУ к корпусу
Рис. 3.33. Кинематическая схема верньерного устройства радиолы
«Урал-112»:
/—магнитная антенна; 2—держатель магнитной антенны; 3—ро-
лики; 4 — ролик натяжной; 5 —шкив КПЕ; 6 — шкив блока УКВ;
7—ось настройки диапазонов: 8—стрелка-указатель настройки;
9—ось магнитной антенны
радиолы, и извлечь ЭПУ вверх, предварительно подняв
крышку корпуса; отвинтить снизу четыре виита, кре-
пящие шасси к корпусу радиолы, и, потянув иа себя,
осторожно извлечь его.
Сборка производится в обратном порядке.
