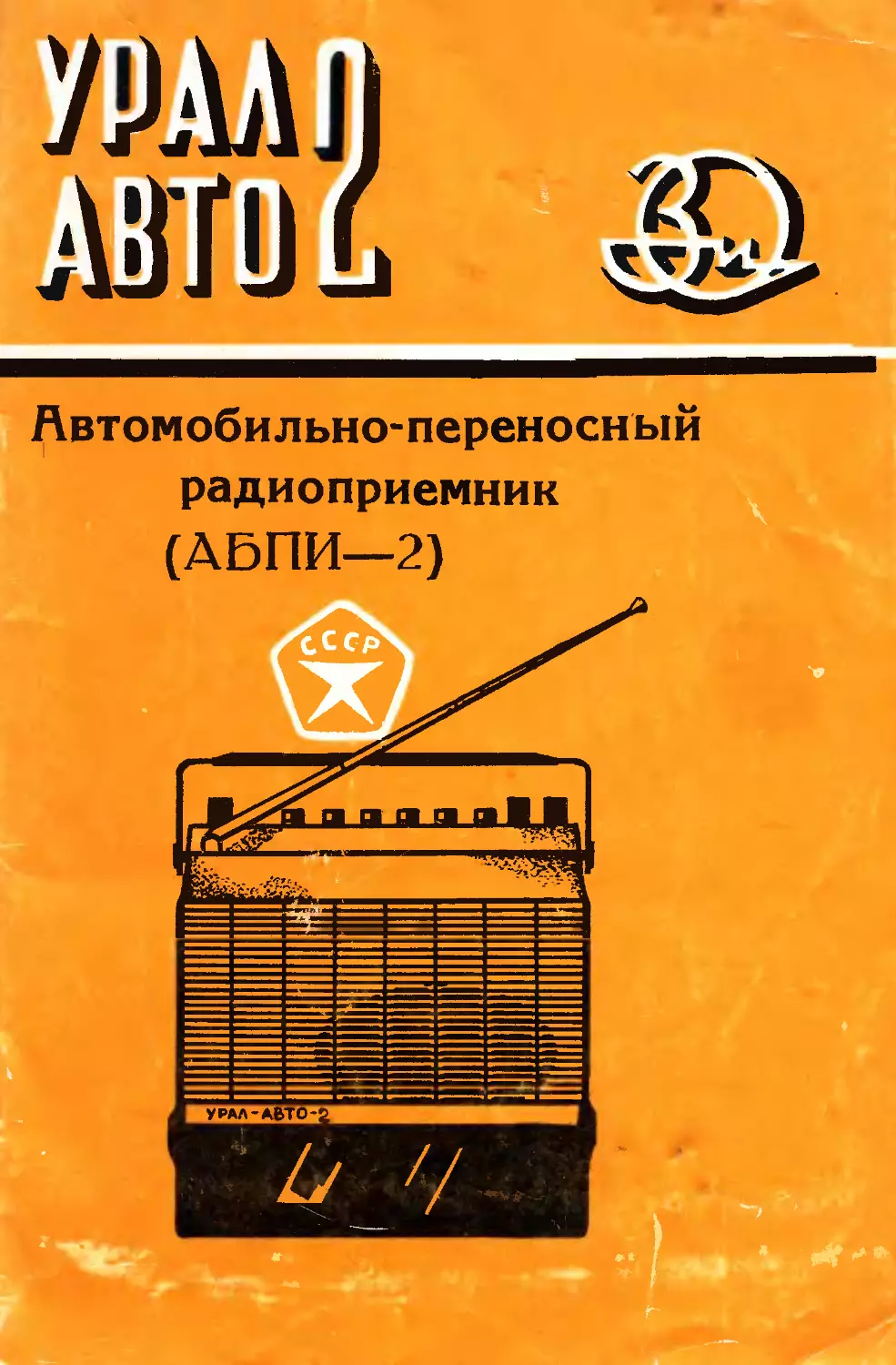

УШ JI
MfUL
Автомобильно-переносный
радиоприемник
(АБПИ—2)
ЙУЙ0Й0ДС1В0 ПО ЭЙСЙЛУАТАЦИЙ
1. ОБЩИЕ УКАЗАНИЯ
При покупке радиоприемника требуйте проверки его работоспособно-
сти н звучания .
Убедитесь в том, что в гарантийном и отрывных талонах поставлены
штамп магазина, разборчивая подпись или штамп продавца и дата
продажи.
При ослаблении шарнирного устройства телескопической антенны под-
тяните его регулировочный винт.
Во избежание поломки шарнира антенны не поворачивайте ее вокруг
вертикальной осн.
Проверьте наличие отрывных талонов в руководстве по эксплуатации
при покупке радиоприемника и при регистрации его в радиоателье.
Отрывные талоны на гарантийные ремонты вырезаются работниками
ремонтного предприятия только после того, как работа фактически
выполнена .При этом за каждую работу вырезается только один талон,
соответствующий виду работы (гарантийный ремонт).
Помните, что при утере гарантийного талона Вы лишаетесь права на
гарантийный ремонт.
Проверьте сохранность пломб на радиоприемнике и его комплектность.
Прежде, чем включить радиоприемник, внимательно ознакомьтесь
с настоящим руководством по эксплуатации.
Для улучшения качества звучания при приеме передач местных ра-
диостанций на диапазонах КВ и УКВ используйте телескопическую ан-
тенну не на всю ее длину.
Конструкция и схема радиоприемника улучшается, поэтому принципи-
альная схема может отличаться от прилагаемой,
В целях исключения деформации пластмассовых деталей радиоприем-
ника обёрегайте его от прямых солнечных лучей н других источников
тепла с температурой выше 50°С.
Ваш радиоприемник дополнительно комплектуется резисторами, служа-
щими для подавления помех при работе радиоприемника в автомобиле, и
резиновыми колпачками. Резисторы устанавливаются в крышке распреде-
лителя в каждом из 4-х проводов высокого напряжения.
Для установки резисторов необходимо, нрн неработающем двигателе,
каждый провод высокого Напряжения (1), идущий к свече, извлечь из
крышки распределителя (2), установить в крышку резистор (3) и в от-
верстие резистора включить провод высокого напряжения,
Яри установке равжаторов не-
обходимо заменит» короткие
резиновые колпачки (4), уста-
иовлеиные иа проаодаи, на бо-
лее длинные, приложенные ж
радиоприемнику. Установка по-
мехоподавляющнх резисторов
не оказывает влияния йа рабо-
ту двигателя.
Для снижения уровня помех и улучшения качества приема пользуй-
тесь антистатиком.
2. КОМПЛЕКТ ПОСТАВКИ
2.1. Радиоприемник «Урал-авто-2» —1шт.
2.2. Блок питания без комплекта батарей (6 элементов типа «343»),
2.3. Кассета с антенным кабелем и проводом питания —1 шт.
2.4. Выносной громкоговоритель —1 шт.
2.5. Запасные предохранители типа ПМ-1 — 4 шт.
2.6. Руководство по эксплуатации с гарантийным и отрывными тало-
нами — 1 шт.
2.7. Упаковочная коробка —1 шт.
Примечания: 1. По условиям заказа допускается продажа радиоприем-
ника только в переносном варианте. Пункты 2.3, 2.4 2.5
при этом исключаются.
2. При поставке п/о ИЖМАШ каждый приемник комплек
туется автомобильной антенной.
2.8. Помехоподавительные резисторы — 4 шт.
3. устройство радиоприемника
В автомобильном режиме радиоприемник работает в специальной кас-
сете с дополнительным фильтром питания.
На кассете расположены разъем и гнезда, соединяющие радиоприемник
с автомобильным источником питания, громкоговорителем и антенной
типа АР-105. ,
В переносном режиме прием радиовещательных станций в диапазонах
ДВ, СВ ведется на внутреннюю магнитную антенну, а в диапазонах ко-
ротких и ультракоротких волн — на встроенную телескопическую антенну.
Расположение и назначение элементов управления радиоприемника по-
казаны на рис. 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны принимаемых частот иа уже«
Длинные волны (ДВ) — 150...405 кГц,
Средние волны (СВ) — 525...1605 кГц,
Короткие волны (КВ-49 м) — 5,95.,. 6 2 МГц,
Короткие волны (КВ-31 м) —• 9,5...9,8 МГц
Короткие волны (КВ-25 м) — 11,7... 12,1 МГц.
Ультракороткие волны (УКВ) — 65,8...73,0 МГц.
Реальная чувствительность, не хуже
а) автомобильный режим: б) переносный режим:
в диапазоне ДВ — 160 мкВ; в диапазоне ДВ — 2,5 мВ/м;
в диапазоне СВ — 75 мкВ; в диапазоне СВ — 1,5 мВ/м;
в диапазоне КВ —• 25 мкВ; в диапазоне КВ— 375 мкВ/м;
в диапазоне УКВ — 4 мкВ; в диапазоне УКВ — 45 мкВ/м,
Селективность (ослабление сигнала прн расстройке иа ±9 кГц)
а диапазоне ДВ и СВ не менее;
а) а автомобильном режиме 36 дБ; б) а переносном режима 80 дВ,
Полоса воспроизводимых частот, не уже;
а) автомобильный ражим на трапу АМ — 125.,.4000 F|
ио тракту ЧМ — 125,„7100 Ги;
б) переносны* режим по тракту АМ — 250...8550 Ри
п трапу ЧМ — 250...V100 Гн|
Номинальная выходная монннап, иа Haaeai
а) а автомобильном режима —3,0 Вт|
б) а переносном режиме — 0,25 Вт,
Питание осуществляется!
а) в автомобильном режима — через кассету от бортсети напряжением
14,4 В с минусом на корпусе (массе) автомобиля;
б) в переносном режиме — от блока питания с комплектом батарей
из шести элементов типа «343» общим напряжением 9,0 В,
Габаритные размеры, не более 195Х61ХТ70 ни.
Масса без источников питания, ие более 1,9 кг.
Рис. 1.1. Гнездо магнитофон. 2. Гнездо
для подключения телефона. З.Гнездо
наружной антенны. 4. Гнездо земли.
5. Регулятор тем-
бра. 6. Регулятор
громкости с
вы-
ключателем. 7. Те-
лескопическая
аи-
тенна. 8. Ручка на-
стройки радиопри-
емника. 9. Кнопки
диапазонов волн
(частот). 10. Кноп-
ка подсвета шка-
11. Кнопка
лы.
• автомобильного
режима. 12. Кноп-
ка автоматической
подстройки часто-
ты (для диапазона
УКВ). 13. Ручка
переноски радио-
приемника.
14. Фиксирующий
штырь блока пита»
ния. 15. Крышка
радиоприемника.
16. Корпус радиоприемника передний. 17. Корпус радиоприемника задний.
18. Блок питания.
4. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
С РАДИОПРИЕМНИКОМ
Установка элементов батареи
Подготовка радиоприемника к включению и замену использованных
элементов батареи производите в следующей последовательности:
а) отсоедините блок питания от радиоприемника,нажав и повернув
штыри;
б) снимите крышку блока питания и извлеките использованные
элементы;
в) вставьте новые элементы, соблюдая их полярность, указанную на
блоке питания. При неправильной установке элементов радиоприемник
не будет работать.
г) закройте крышку блока питания;
д) подсоедините блок питания к радиоприемнику, нажав и повернув
штыри.
Включение и настройка
а) Переносный режим.
Нажатием одной из кнопок включите нужный .диапазон частот.
Включение радиоприемника производится путем поворота ручки регуля-
тора громкости по часовой стрелке.
Плавно вращая ручку настройки, настройтесь на желаемую радиове-
щательную станцию.
При работе на диапазонах ДВ и СВ поворачивайте радиоприемник
вокруг его оси до получения наилучшего приема при минимальных поме-
хах. Для исключения ухода частоты принимаемой станции на диапазоне
УКВ включите кнопку АПЧ.
При необходимости освещения указателя настройки нажните на кноп-
ку подсвета шкалы.
Для записи радиовещательной программы с радиоприемника подсоеди-
ните микрофонный вход магнитофона к гнезду магнитофон.
Прн работе на внешний телефон вставьте штеккер в гнездо телефон
радиоприемника.
Рис. 2.
!. Блок питания.
2. Крышка.
3. Элемент батареи.
При подключении внешней антенны,
отсоедините блок питания (рнс. 1),
пропустите через отверстие в блоке
питания провод внешней антенны и
соедините его через прямоугольное
отверстие в корпусе с антенным
гнездом приемника.
Подсоедините блок питания.
Кнопка автомобильного режима дол-
жна быть нажата.
б) Автомобильный режим.
Отсоедините блок питания от радиоприемника.
В выключенном состоянии вставьте радиоприемник в кассету плотно
до упора, закройте замок.
Нажмите кнопку автомобильного режима. Дальнейшее включение и
настройка радиоприемника осуществляется аналогично переносному режи-
му, но прием радиовещательных станций на всех диапазонах ведется
на автомобильную телескопическую антенну.
При включении радиоприемника постоянно освещается шкала настрой-
ки. Мощные н местные станции не рекомендуется слушать при макси-
мальной громкости, так как при этом нз-за перегрузки радиоприемника
могут появиться искажения и паразитный свист, особенно при неточной
настройке на станцию.
ПОЗИЦИОННЫЙ ПЕРЕЧЕНЬ к рис.4.
1. Радиоприемник. 2. Ручка переноски. 3. Кассета. 4. Выносной громкого-
воритель. 5. Автомобильная антенна. 6. Замок. 7. Ключ замка. 8. Фильтр
питания. 9. Прижимное устройство. 10. Кабель антенный. 11. Кабель пи-
тания. 12. Кабель громкоговорителя. 13 Панель приборов автомобиля.
,'14. Прокладка уплотнительная. 15. Корпус автомобиля. 16. Прокладка
уплотнительная.
..А
IS. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Радиоприемник «Урал-авто-2» соответствует утвержденному образцу.
Изготовитель гарантирует соответствие радиоприемника требованиям
технических условий 1.101.012 ТУ при соблюдении владельцем правил
эксплуатации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации радиоприемника «Урал-авто-2» 18 ме-
сяцев со дня продажи через розничную торговую сеть.
В течение гарантийного срока эксплуатации владелец имеет право
иа бесплатный ремонт по предъявлению гарантийного талона. При этом
за соответствующий вид ремонта вырезается один отрывной талон
Ремонт радиоприемника производится ремонтным предприятием, об-
служивающим район, в котором проживает владелец.
Информацию о ремонтных предприятиях, производящих гарантийный
ремонт, можно получить в ближайшем магазине радиотоваров.
Без предъявления гарантийного и отрывных талонов и при нарушении
сохранности пломб на радиоприемнике претензии к качеству работы
не принимаются и гарантийный ремонт не производится.
В течение гарантийного срока эксплуатации, установленного на радио-
приемник, ремонт производится за счет владельца в случае, если он
эксплуатирует его не в соответствии с настоящим руководством по
эксплуатации или не выполняет рекомендаций ремонтного предприятия,
направленных на обеспечение нормальной работы радиоприемника.
Обмен неисправных радиоприемников осуществляется через торговую
сеть по предъявлении справки ремонтного предприятия и гарантийного
талона в соответствии с действующими республиканскими правилами об-
мена промышленных товаров, купленных в розничной торговой сети госу-
дарственной и кооперативной торговли.
Действителен по заполнении
Цена — 186 руб.
Прейскурант № 084 поз. 1-092
ГАРАНТИЙНЫЙ ТАЛОН
Заполняется предприятием-изготовителем
Радиоприемник «Урал-авто-2» № Л .............Х,
Дата выпуска ......................................................
Представитель ОТК завода-изготовителя ........\....................
(Штамп Oj
Адрес для предъявления претензий к качеству: /
427900, Уд.м.АССР, г. Сарапул, радиозавод им. Орджони|
Заполняется торговым предприятие!
Дата продажи ........................................
(число, месяц, год)
Продавец
(подпись или штамп)
Штамп магазина
Заполняется ремонтным предприятием
Поставлен иа гарантийное обслуживание
(наименование ремонтного предприятия)
Гарантийный номер
«Ж 7 «Лв
Кореяюк отравного талона на гарантнйны явного талона на гарантийный
ремонт в течение второго года гарантии । ение первого года гарантии
Действителен по заполнении
427900, Удм. АССР, г. Сарапул
завод имени Орджоникидзе
ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Заполняется предприятием-изготовителем
^’ад^ощцимник «Урал-авто-2»
№ Л
Представитель ОТК завода
Заполняется торговым пре'
Уважаемый товарищ!
Ваш приемник настроил регулировщик
М Л
ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ВТОРОГО ГОДА ГАРАНТИИ
Заполняется предприятием-изготовителем
, Радиоприемник «Урал-авто-2»
4/т р- Дата выпуска
Првдотввител» ОТК вавода
(штамп ОТК)
Наполняете* горловым аредпраят!
Дата «родажи ...................-
Продавец
(подпись илв штамп)
|Штамп магазина
(число, месяц, сод)
ЛИ ,
Действителен по заполнении
Заполняется ремонтным предприятием
Регистрационный номер радиоприемника ..........................
Содержание ремонта. Наименование н номер по схеме замененной'
детали или узла. Место и характер дефектов:
Дата ремонта ...........................................................
(число, месяц, год)
Подпись лица, производившего ремонт ..................................
Подпись владельца радиоприемника, подтверждающего
ремонт ...............................................................
Штамп ремонтного предприятия о указанием города
Действителен по заполнении
Заполняется ремонтным предприятие»
Регистрационный номер радиоприемника ............................
Содержание ремонта. Наименование и иомер по схеме замененной
детали или узла. Место и характер дефектов:
Латв peMOHTa
' (число, месяц, год)
Подпись лица, производившего ремонт ...............
Подпись владельца радиоприемника, подтверждающего
- ремонт * . ......................................
Штамп ремонтного предприятия с указанием города
£ с 23
ш
R79*
536
|Г£1
%/2S
CSS
4/25 Г>/¥Я5
««-o «ran ШШС -Ж... J «4Л vwi
.£T7=
P^>E_^q
L5S
С58
(О^в)
75
В 5
Но
gw
О
BS
С 35
С1б
<л
3 2 1
41
млад
Z £37
3579 БКЭ
И LJ
C i/«5
I2f
12k
f5R12
C3-
12 м
Й13
ГТ322А ГТ 315 б
----о
Гб -W4
сеа|
iso
J 1000 65' ’ 20к
L23
С31
ИЛ
£12 2Е 39
-- ---- KT315
?'
LXg
(SJ-
CT11
68
62
3.15 В
MO
75
2Sk
8,23
R77
0
15
5
1
527
4н.Г
60
азо сов
10k___|
------1 RS5
А® Л18
5/20
13
/.5*ZW,-f
B6
E I-
В7 <_..
Е- —
ся
Api
5г»кГ
№
Зи
7
в
£1?
|C2£
Г
I
Cl?
3380-X
_ „
220к —
£18
3,68
Cw
9/15
ILJir
hIP^T
Hrr-
£52 /23
150 ил
•-fSj
RZL
120Г
уй
С29
68
3
□ши—
• »0.047k.«
]R11 st
K22<S УПЧ
1 —
।
I
3.3л 24
151
i2Smk^» ।
аоззт
)j L41
У4* I
5 К22Ш1А Г
• * « g О
узкгг^ЖА
“ Голо
f • 2,51
IV
e
82.3
6.8k
Я ЗУ
4 ПО
CHS
50 м к
ПЭ
ГЯ
W5
ISZ't
2,s а .
[^Уё^Хала
!5oi«
147
ПФ7П^
498
|a>w —г- 5 м®
*S6 14-Я63
51Й 12К
R57
5к
-511Ш
i-Tv
<1,08
С59
RC9
u
29
П2
R27
!.2к
ЙЗЗ
Йвк
Д-5 _
Д81Ч5
F*
ISw
?»И_. ~
—hiscri;
22J oj s«<X+Lc78
RC8
I2K,
ZDOOmk
С6? £1-1—_ !"ibs '
Ьк
5’Ь£с?3
“WdHJi
ГЭА -OS--х.-
01№ СЗГ
тн
КТ 515 А
.9.68/
Г12
КТ315А
Т~Ё97
Х4?00
ЩмЗт
22*
MB c"^
?Z6
Зи
TW
«6Й
6.8 k
T8 |------
KT315A '
55 ^89
• — 1
S^51 i
•~ik$ иа e£5
sn?^1
529
ли.".
жи
Ш.. Др5м
«4^
I ?S1
Г9|ф|53
51 ГР-1 .
eJaF5?
УЮ-Х2ЖУНЧ 73В
5|У$
—1- z"1
fr'ias
!‘.;ЗБ,
41
блок Резисторы конйенсагпоры
Тил «£-0,125 А СПЗЙ OBIM Ш224 1 KT -1 КД-1 K10-7® К22У-16 J1H2 Kfi 2 К5Я-16 КП5 *^Sf5S~ б| K50 -i2
53Ь Й? R8 йЗ.ЙЮ.йи. Й1? K30:rS5.R70, R7<«79* 33S C6.C? cd.cn С?ГС2?.С2в. £ 29X52,*C^2, C30.CW7 C34e C3X12,C95, СИЭ2 C*tO tn, C24 C1.C2
53@ 9М 5 26 52? 526 S!16.R2S.R25,R^>jj R<a‘R5ZR54R5S,№^ Kb2,r>fc3,35-.RU,FW')\ e /6 3TT.R73 .R80J»«t a<s£. R55 R27 C9‘»,f*t9.CS9, C68, СЗО.СвЗ. ca9.C91.C53, C61 C52.CJS.t56, C6S.i7?XSS, CST.C02X9J, S9.CS7.iaz, C >U,Cf C ts, C(?6 C63, tb'i €79. CS«i. С9Й,
52е» R72 R25.»26.R26 fl29 Й31.Й32 R3K ft У7 W43 Ri«a7R 5 5, RSBR59 «61 ss>4 R6fcJ,R40,fS 2 R21 R56 R99 C6C.C67, f£3“C75, € г 5X83. COS, CH. C?2 cwo C70. tan, С88.Г95 tSSfTg, C82 CXI
Ь5Ч Ri R2.R5.Ri» R5 R6 R«2 R13.R1'» Я15, Ri<) 1'5,06X25. C55.C<»5 C*4. C9, C48.C66 CSS C19, C51,C38.C5(| CS1.C53.C5«( C18, C53, £56
529 RSO C96
Обоздачгьйй HOP* И НАЛ ЫКЗ ТЗМГи УКС «ОЧМГм
R1.K4 1,5 к 1J м> ЬЗО Он
m.ns 52 лФ
C25 :>б пФ ЮООпФ
C4S 2.1 51 л*
ГТ313Б
э к РПЦ<— К8РЛ С.
Я213Б МП42, МП57
вПеоечеда элементов
1.101012 ПЭЗ.
9.8 переносном режиме 5 ОиаппзонохДВ
и СВ шепескопическая антенне заземля-
ется через контакт П5.
1Пер?КвЮЧСИ1ЙЛи= 61-ОбО;В2-„Св”; 83 -„ ДВ”; &4- ШИЗ;
В5-КВ- 31 ? В5-ЛВ-25£? -„.УКВ”; 88-„АПЧ ’!
аОфмвючолюпи ЗиапшюноВ 8 пшюжении^св
3.81 - В изложении „переносный ’! _
^напряжение поел я hozi? тока указана ооя
Ч.М-наЗ чертой, й*шА ^-ооб чергаай Mutota-
тет»ность 8 пшбкзх.бля ЧМнаэ чертой,
вля АИ-пой чертой.
5?Псййиршот при реагировании. л
е.В агодепьных партиях рабиолритникоо
могут иметь место некоторые изменения
схемы и номиналов элементов.
Cxeaja электрическая принципиальная
радиоприемника «Урал-авто-2»
t
Плата блока КСД8
* •
।
- Плата блока ич
Содержание драгметаллов,-
Золото — 3,19196 мГ
Серебро — 51,08014 мГ
Палладий — 14,3554 мГ
1
I
Плата ПлагаФПЧ|
детектора
Плата ФПЧ П
Плата ФПЧ ill
Плата ьоока УКВ
Плата фильтра
питания
iXil 1 tfi <;
