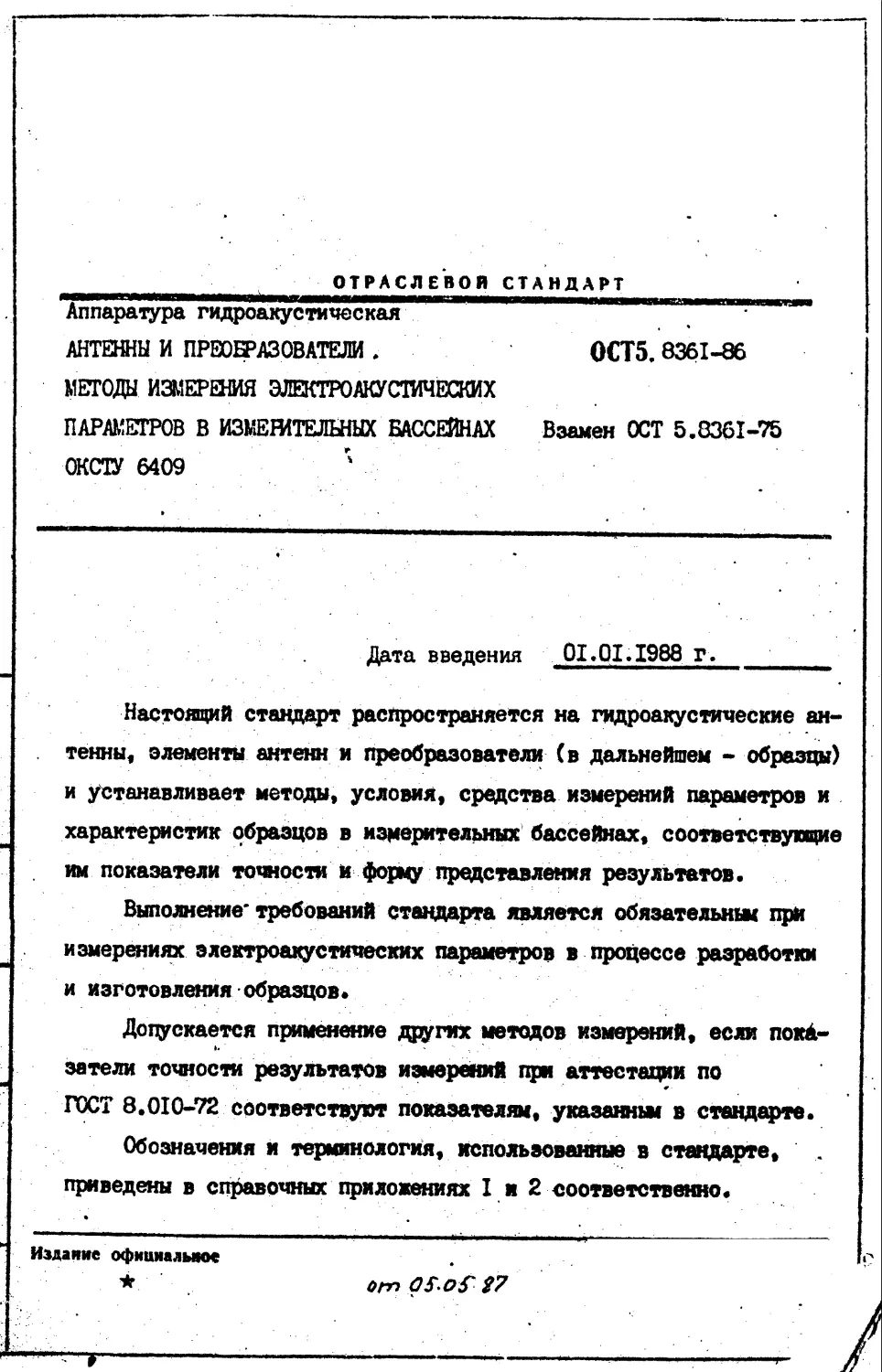

ОТРАСЛЕВОЙ СТАНДАРТ
Аппаратура гидроакустическая
АНТЕННЫ И ПРЕО^АЗОВАТЕЛИ .	ОСТ5. 8361-86
метода ИЗМЕРЕНИЯ ЭЛЕКТРОАКУСТИЧЕСКИХ
ПАРАМЕТРОВ В ИЗМЕНГГЕЛЬНЫХ БАСС
Взамен ОСТ 5.8361-75
ОКСТУ 6409
Дата введения	01.01.1988 г.
Настоящий стандарт распространяется на гидроакустические ан-
тенны, элементы антенн и преобразователи (в дальнейшем - образцы)
и устанавливает методы, условия, средства измерений параметров и
характеристик образцов в измерительных бассейнах, соответствующие
им показатели точности и форму представления результатов.
Выполнение* требований стандарта является обязательным при
измерениях электроакустических параметров в процессе разработки
и изготовления образцов.
Допускается применение других методов измерений, если пока-
затели точности результатов измерений при аттестации по
< •
ГОСТ 8.010-72 соответствуют показателям, указанным в стандарте.
Обозначения и терминология, использованные в стандарте,
приведены в справочных приложениях I и 2 соответственно.
Издание официальное
27
с^р. 2 L 5.8361-86
I. ИЭЕРЯ^ЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
I.I. Параметры и характеристики, при измерении которых ис-
пользуются излучатели, приемники, коллиматоры:
чувствительность в режиме излучения по напряжению (или току)
и ее частотная характеристика;
чувствительность в режиме приема и ее частотная характерно
тика;
ширина частотной характеристики чувствительности на уровне
минус 3 дБ от максимального значения;
резонансная частота в режимах излучения и приема;
неравномерность частотной характеристики чувствительности в
диапазоне частот;
характеристика направленности в режимах излучения и приема;
ширина характеристики направленности на уровне минус 3 дБ
от значения основного максимума;
уровень добавочных максимумов;
угол между максимальными значениями характеристики направ-
ленности;
/ уровень пересечения характеристик направленности;
i*
неравномерность характеристики направленности;
акустическая мощность.
1.2. Параметры и характеристики, измерение которых не тре-
бует использования излучателей» приемников, коллиматоров:
косинус разности фаз между током и напряжением и его частот-
ная характеристика;
модули полного электрического сопротивления и проводимости
и их частотные характеристики;
активная составляющая полного электрического сопротивления
и ее частотная характеристика;
реактивная составляющая полного электрического сопрстивле-
OCT 5.8361-86 Стр.З
ния и ее частотная характеристика;
потребляемая электрическая мощность и ее частотная характерно
тика;
электроакустический коэффициент полезного действия;
частота механического резонанса;
ширина частотной характеристики расходуемой механической
мощности на уровне м
добротность.
2.1.	-Состав средств и вспомогательных устройств
При выполнении измерений должны быть применены следующие
средства измерений и вспомогательные устройства:
излучатели, приемники, коллиматоры;
измерительные приборы, установки (системы);
измерительные бассейны;
координатные устройства.
2.2.	Излучатели, приемникив коллиматоры
2,2.1.	В качестве излучателей и приемников используются от-
ные устройства ж антенны, има

определяемые на внеших (доступных при измерениях) электрических
зажимах.
2.2.2.	Технические характеристики излучателей ю приемников
2.2.3.	Чувствительность излучателя в режиме излучения долж-
на обеспечивать в месте размещения образца или приемника акусти-
\ 1/3 октавы не менее, чем на 12 дБ.


Стр.4 ОСТ 5.8361-86
п -ЧРШГ
У' ’
h	*
j .
аде - чувствительность излучателя в режиме излучения по на-
пряжению, Па • м/В;
j	Рш - эффективное значение акустических шумов в полосе
1/3 октавы, Па;
- напряжение на излучателе, В;
Г - расстояние между излучателем и образцом или приемни-
ком, м.
2.2.4.	Чувствительность приемника в режиме приема должна
обеспечивать напряжение, прев
ающее напряжение электрических шу-

мов измерительной установки в полосе 1/3 октавы не менее, чем на
14 дБ.
5U г
*• > ^VL(0) ’
(2)
где X - чувствительность приемника в режиме приема, мкВ/Па;
Уш- эффективное значение напряжения электрических шумов,мкВ;
Г - расстояние между приемником и образцом или излучателем гм;
Ду - чувствительность образца или излучателя в режиме излу-
чения по напряжению, Па • м/В;
У - напряжение на образце или излучателе, В;
L(9) - уровень характеристики направленности образца, выражен-
ный в долях.
2.2.5.	Рекомендуется использовать излучатели и приемники,
характеристики направленности которых:
при использовании гармонического сигнала обеспечивают мини-
OCT 5.8361-86 Стр. 5
мольное число наблюдений согласно п.3.3.3.1 и разд.5;
при использовании радиоимпульсного сигнала удовлетворяют ус-
ловию
> (3)
где L(0)- уровень характеристики направленности, соответствующий
углу
5=± arc Го,	(4)
Jr
ЛЯ
где минимальный размер бассейна, м;
Г - расстояние между образцом и приемником или излучателем
согласно подразделу 3.2, м.
При выполнении измерений апертурньм методом неравномерность
характеристики направленности не должна быть более 0,8 дБ.
2.2.6.	Рабочий диапазон частот излучателей и приемников дол-
жен обеспечивать выполнение измерений в диапазоне частот, огово-
ренном технической документацией на образец. При использовании
нескольких излучателей или приемников перекрытие поддиапазонов по
частоте не должно быть менее 15 %.
2.2.7.	Рекомендуется использовать излучатели иди приемники
на частотах ниже 0,7 от резонансной частоты.
При использовании излучателя или приемника в резонансной об-
ласти его добротность не должна быть более половины добротности
образца.
2.2.8.	Технические характеристики излучателей должны быть оп-
ределены с погрешностью, не превышающей значений по разд.5.
При выполнении измерений по пп.5.2.12, 5.3.10 излучатели дол-
жны быть отградуированы со средним квадратическю! отклонением ре-
зультата измерения их чувствительности в режиме излучения, не пре-
вышающим 0,6 дБ, или с суммарной погрешностью плюс-минус 1,5 дБ
Стр. 6 OCT 5.8361-86	I
при доверительной вероятности Р » 0,95.	I
2.2.9.	Приемники должны быть отградуированы со средним квад- I
ратическим отклонением результата измерения их чувствительности в I
режиме приема, не превышающим 0,5 дБ, или с суммарной погрешнее- I
тью плюс-минус I дБ при доверительной вероятности Р « 0,95.	Л
2.2.10.	Конструкции излучателей и приемников должны иметь I
риски, определяющие их пространственную ориентацию при выполнении I
измерений.
2.2,II.	Излучатели и приемники должны быть снабжены формула- I
рами, содержащими их характеристики, в том числе частотную харак- 1
теристику чувствительности, характеристики направленности (допус-
каются типовые) в двух взаимно перпендикулярных плоскостях, со- I
противление изоляции.	I
2.2.12.	Излучатели и приемники должны сохранять указанные в I
п.2.2.11 технические характеристики в диапазоне температур от В*~
10 до 30 °C и избыточных гидростатических давлений до 0,5 МПа. В
2.2.13.	Периодичность поверки излучателей и приемников - в В
сроки, оговоренные в эксплуатационной документации.	В
2.2.14.	Рекомендуется использовать излучатели и приемники, \В~"
приведенные в справочном приложении 3.	В
2.2.15.	При выполнении измерений коллиматорным методом доля* В
ны использоваться антенны (коллиматоры), формирующие'а своем бди- В **
жнем поле участок плоской волны, размер которого не менее размера В
образца.	В
При измерении параметров образцов линейной, цилиндрической,  ~
прямоугольной формы с отношением размеров в двух взамен» перпен- В
дикулярных	плоскостях	В
9 в
D .	2Т>	I
D7’ * A. ’	<5> |~
где	0	-	максимальный	размер образца, м;	9

OCT 5.8361-86 Стр» 7
P* - минимальный размер образца, м;
>
Xg длина волны на верхней частоте диапазона измерений, м,
следует использовать линейные коллиматоры, формирующие в своем
ближнем поле участок цилиндрической волны (плоской в одном сече-
нии )с размер которого не менее размера образца.
В качестве коллиматоров, формирующих плоскую волну, рекомен-
дуется использовать плоские квадратные дискретные антенны с амп-
литуднш распределением по преобразователям (черт.1):
A(\j)=
ax(i)=fy(j)s1 при
2
/-cwir
-E8(2>J-£)2
Вг-(В-Ь)г .
(6)
при
2 J *
В-Ь+1*в	: j-
—------

где	- коэффициент амплитудного распределения преоб-
разователя с номером I ,j ;
• •
l,J - номера преобразователей по порядку от центра
по координатам.х и у соответственно;
Q9(i)C^J) ~ коэффициенты амплитудного распределения преоб-
разователей с номерами I и J соответст-
венно;
В - количество преобразователей по координате х
или у;
Ь - количество преобразователей по координате х
или у, коэффициенты возбуждения которых от-
Стр* 8 OCT 5*8361-86
личны от единицы;
* Е * количество преобразователей в группах с одина
ковше коэффициентами возбуждения;
€ • I при четном В; g « О при нечетном В.
Черт»!
Такой коллиматор формирует плоское поле в области с коорди-
натами границ в осевом направлении
_ »>h«	. 8‘И
Г» * Ч\х, ’ г“ *	’
(7)
и в поперечном направлении
. М //-08 [<-(*“•£)*] ♦	<8>

1..
OCT 5.8361*86 Стр. 9
где ZJ л Cl * ближняя и дальняя границы области плоской вол-
ны, м;
b<Q8Xg - расстояние между преобразователями холлиматоре,м;
Л„,Х. - длины волн, соответствующие томе* и верим*
частоте диапазона измерений, и.
В качестве коллиматоров, формирующих цилиндрическую волну,
рекомендуется использовать линейные дискретные антенны о ампли-
туднш распределением указанного вше типа по максимальному раз-
меру. Минимальный размер коллиматора допам удовлетворять сеат»
мазанию
где 4 - максимальный размер коллиматора, и;
rf* • минималкой размер коллиматора, и.
Координаты границ цилиндрического (едномерноплоедого) поля
определяются форьфглакт (7), (8).
Средаее квадратическое апяш&ме амплитуды давления в мес-
те радыецения образца в пределах области е границами, определяе-
мым формулой (8), не должно быть более 0,5 дБ.
При измерениипараметров характеристики напрезле»<ости на
уровнял шве 0,15 допускается использование коллшаторов о равно»
мермм амплктудао-фазсвьм распределением.
В этом случае границы облети иэмеренийопрадвляются коор-
динате»
*»»®>	»	с»)
(П)
———-——  —Т :--- Г' --- " •' I ~~...,.. ..,. ., ,.}ц
Стр. 10 ОСТ 5.8361*86
где г - расстояние между образцом и коллиматором, м.
Среднее квадратическое отклонение амплитуды давления в мес-
 **•
те размещения образца в пределах области с границами, определяе-
. мши формулой (И), не должно быть более 1,0 дБ.
Основные конструктивные данные при проектировании коллима-
торов следует получать из приведенных систем формул (7) - (9),
исходя из конкретных условий испытаний, т.е. из известных разме-
ров образца D, заданного диапазона Хн- Xg и заданной облас-
ти формирования плоской или цилиндрической волны с учетом требо-
ваний п.3.2 Л.
2.2.16.	Размеры используемых излучателей, приемников, кол-
лиматоров должны удовлетворять следующим условиям.
2.2.I6.I.	При использовании метода дальнего поля, коррекции
и регрессионного
сдоэео,
(12)
где d - максимальный размер излучателя или приемника, м;
ЭВ - фактор сферичности для образца;
Т) - максимальный размер образца, м.
При использовании регрессионного метода фактор сферичности
определяется для наименьшего расстояния между образцом и излуча-
телем или приемником.
2.2.16.2.	При использовании коллиматорного метода размер
антенны должен удовлетворять условиям:
для коллиматора с распределением (6)
(13)
OCT 5.8361-86 Стр.II
для коллиматора с равномерным распределением
*
’	d >, Ъ + Щ \/2Лнг ‘ >
(14)
где
Г - расст
:е между образцом ж коллиматором, м.

2.2.16.3.	При использовании апертурного метода размеры из-
лучателя
cU А ,	С®)
приемника
.	.	(16)
2.3.	Измерительные приборы, установки (системы)
2.3.1.	Состав измерительных приборов и средств вычислитель-
ной техники (СВТ) должен позволять производить набор измеритель-
ных установок и систем, предусмотренных методами измерений
раэд.5 в соответствии с номенклатурой измеряемых параметров об-
%
разцов.
Требования к измерительным приборам ж СВТ приведены в обя-
зательном приложении 4.
2.3.2.	Нестандартизованнне измерительные установки (системы)
должны быть аттестованы по ГОСТ ВД8.326-80 и снабжены формуляром
(паспортом), содержащим их технические и метрологические харак-
теристики.
2.3.3.	В справочном приложении 5 приводится перечень при-
боров и СВТ, технические и метрологические характеристики кото-
рых удовлетворяют требованиям обязательного приложения 4 и ко-
торые могут быть использованы при создании измерительных уста-
новок (систем).

Mt


Ctd, IS OCT 5.8361-86
9*	♦
Допускается использование других приборов и СВТ, технические
характеристики и показатели точности которых удовлетворяют тре-
бованиям обязательного приложения 4.
2.4.	Измерительные бассейны
2.4Л»	Размеры измерительных бассейнов определяются требовэ*
киями к размещению образца, излучателя и приемника в соответствии
о номенклатурой измеряемых параметров и методами их измерения
(подраздел 3.2), видом измерительного сигнала (подраздел 3.3),
допустимой трудоемкостью измерений (разд.5).
2.4.2.	Рекомендуемые размеры бассейнов представлены в
табл.1.
Таблица I
Номер бассейна	Размеры бассейна, м
	Длина	Ширина	Глубина
I	22	14	го
2	14	II	го
3	14	7	7
	7	7	7
2.4.3.	Все вцутрешке поверхности бассейна должны быть об-
лицованы звукопоглощаюяцол материалом с коэффициентом поглощения
в диапазоне частот измерений не менее 0,94.
2.4.4.	Допускается секционирование ванн бассейнов звукоизо-
лядолрмг перегородками. Звукоизодацжя перегородок - не менее
40 д₽.	‘ ч
2.4.5,	Конструкция бассейна должна предусттрявать отдален-

^iih '] uiiH—
№« i|tili>W№i iuhwuwihp Ю i li ii ini 11 mi
OCT 5.8361-86 Стр. 13
mdt от здания фундамент co звукоизолирующей амортизацией.
Основные данные бассейнов указаны в разд.1 рекомендуемого
приложения 6.
2.4.6.	Бассейн рекомендуется заполнять технически подготов-
ленной водой» удовлетворяющей требованиям раэд.2 рекомендуемого
приложения 6.
Время отстоя воды - не менее пяти суток. Рекомендуемая пери-
одичность полного слива воды - не более двух лет.
При отсутствии«технической подготовки время отстоя воды оп- |
ределяется требованиями разд ,2 рекомендуемого приложения б по га- }
зосодержанию. Периодичность полного слива воды в этом случае не I
i
должна превыпать одного года.	.1
Допускается увеличение периода полного слива воды при соот- ।
ветствии ее характеристик требованиям разд.2 рекомендуемого при- j
ложения 6.
2.4.7.	Общий уровень акустических иумов в бассейне при рабо- |
тающих координатных устройствах не должен превышать 0»05 Па в J
третьоктавной полосе рабочего диапазона измерений.
Допускается превышение указанной нормы при выполнении требо-
ваний пп.2.2.3» 3.3.4.
2.4.8.	Бассейн должен быть аттестован в соответствии с тре-
бованиями ГОСТ 24555-81 и снабжен формуляром (паспортом)» содер-
жащим его характеристики, в том числе: уровень акустических щу-
мов» коэффициент поглощения поверхностей» звукоизоляцию перегоро-
док. Периодичность проверки - согласно эгспдуатациснной докумен-
тации.
2.5.	Коорданатные устройства
2,5.1.	Координатные устройства по числу перемещений» преде-
лам изменения значений координат излучателей» приемников и об-
разцов, отсчету и регистрации значений текущих координат» по сво-
Стр. 14 OCT 5.8361-86
ей грузоподъемности и другим техническим характеристикам должны
соответствовать требованиям методов измерений параметров образ-
цов. Координатные устройства должны быть снабжены средствами от-
счета значений текущих координат.
Технические характеристики разработанных координатных уст-
ч
ройств и погрешности отсчета текущих координат приведены в реко-
мендуемом приложении 7.
2.5.2.	Конструкция, размещение, системы управления и элект-
ромонтаж координатных устройств должны быть таковыми, чтобы вы-
полнялись требования пп.2.4.7 и 3.3.4.
2.5.3.	Координатные устройства бассейнов должны быть аттес-
тованы в соответствии с требованиями ГОСТ 24555-81 и снабжены
формуляром (паспортом), содержащим их характеристики, в том чис-
ле: погрешности отсчета текущих линейных и угловых координат и
отклонение штанги от вертикали.
3. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
3.1.	Параметры среды
3.1.1.	Параметры окружающей среды в помещении должны соот-
ветствовать условиям работы, указанны* в паспортах применяемых
измерительных приборов.
3.1.2.	Температура воды в бассейне должна быть (20 + 10) °C.
3.1.3.	Вертикальный градиент температуры воды - не более
0,2 %/м для бассейнов ковер I и 2.
* '
3.2.	Расстояние между образцом и приемником или излучателем
При определении параметров, указанных в подразделе I.I, рас*
стояще между образцом и приемником, излучателем или коллимато-
ров определяется в зависимости от используемого метода измерений.
3.2.1.	При выполнении измерений методом дальнего поля
-  — •	-~'ЙттГ||1ЙШ|||1.Г-	у. "'у ... у -~ГПГ^ГТПИГГ- n.i. unftri- .
OCT 5.8361-86 Стр. 15
где г - расстояние между образцом и приемником или излучате-
лем, м;
Р - максимальный (или эффективный) размер образца, м;
Лg- длина волны на верхней частоте диапазона измерений, м.
3.2.2.	При выполнении измерений методом коррекции
0,2^0* , r , 2D*
-Ъсг	<_7Г 	(Т8)
5	В
3.2.3.	При выполнении измерений регрессионным методом
G 4 г 4 гг ; rji\ >, 1,4 ; rf >z gMD*/*, ,
(19)
где - минимальное расстояние между образцом и приемником или
излучателем, м;
- максимальное расстояние, возможное по условиям опыта в
соответствии с гш.3.3.2.1, 3.3.3.I, м.
3.2.4.	При выполнении измерений коллиматорным методом
гс4г<гк>
где - границы, определяемые формулами (7), (10),
• > д
г >4	(21)
для плоского коллиматора ( d - размер коллиматора, м);
2D**
r>f,5D; г> »	(22)
Стр. 16 ОСТ б.836Т-86
где и - минимальный размер образца, м,
джя линейного коллиматора.
3.2.5.	При выполнении измерений апертурным метрдом
А<г < 2 А•
(23)
3,3.	Измерительный сигнал
3,3.1. При измерении параметров, указанных в подразделе I.I,
импульсный сигнал.
Выбор сигнала определяется методам измерения, размерами бас-
сейна, качеством поглощающего покрытия, коеффициентами концентра-
ции образца, излучателя и приемника, трудоемкостью измерений и
погрешностью результата.
При измерении параметров, указанных в подразделе 1.2, в ка-
честве измерительного следует использовать гармонический сигнал.
3,3,2, Радиоимпульсный сигнал
З.Я.2.1, Длительность импульса Т долой выбираться из
условия
t, «Г < Г, ,	(24)
емнииа, коллиматора ж образца, с;
мерами бассейна, расстоянием между излучателем, прием-?
ником и обитаем, яхктараиммпм свойствами, с.
ЯмченнеТ, делим удоаяетворять услотав	*
ЙМЙЙЙШЙШ
(2б)
OCT 5.8361-86 Стр. 17
ч
где m - число периодов модулируемой частота;
f - модулируемая частота» Пх;
Q+3	(26)
при измерении чувствительности;
+ Q+3 . т^Ю	(27)
Л
при измерении характеристики направленности,
где Q - добротность образца;
D * максимальный размер образца, м;
X т длина волны в среде на частоте £ , м.
При использовании коллиматора условие (27) принимает вид
+	-	(28)
Значение должно удовлетворять условию
т «-F>	(29)
«	W
где аг * разность в длинах пути прямой и отраженной волн, м;
С * скорость звука в воде, м/с»
№1,-г	r>»	«о)
or -tfiZhSr* -Г при	)	(31)
1 ’ • ' '
0r = 2r при /'{Jas’*	,	(32)
где г - расстояние в соответствии с подразделом 3*2, м;
1Ж - длина бассейна, м;
минимальный размер бассейна, м.
3.3.2.2.	Для увеличения длительности импульса следует испо-
льзовать излучатели и приемники, характеристика направленности


Стр. 18 OCT 5.8361-86
которых обеспечивает отсутствие отражений от поверхностей с мак-
симальной площадью. В этом случае для расчета Or должна исполь-
зоваться формула (30).
3.3.2.3.	При наличии радиоимпульсной наводки, обусловленной
излучаемьм сигналом, длительность импульса
•	(33)
3.3.2.4.	Период следования импульса должен удовлетворять
условию
(34)
0,0 46 V
(35)
где Т
V
S
d
-	период следования импульса, с;
-	время стандартной реверберации бассейна, с;
3
-	объем бассейна, м,
-	площадь ограничивающих поверхностей бассейна, м^;
-	коэффициент поглощения ограничивающих поверхностей
бассейна.
3.3.2.5.	Отношение пикового отклонения "вверх* к пиковому
отклонению "вниз" радиоимпульсного сигнала не должно отличаться
от единицы больше, чем на плюс-минус 4 %.
3.3.2.6.	Период повторения стробирующего импульса должен со-
ответствовать периоду повторения сигнала излучения; срез строби-
рующего импульса должен быть задержан на время т относительно
фронта принятого радиоимпульсного сигнала, а длительность строби-
рующего импульса должна быть не менее чем в 3 раза больше периода
гармонического сигнала модулируемой частоты.
3.3.2.7.	При использовании радиоимпульсного сигнала рекомен-
дуется симметричное расположение образца и приемника или излуча-
I
OCT 5.8361-86 Стр. 19
теля относительно ограничивающих поверхностей бассейна»
3.3.3.	Гармонический сигнал
3.3.3.1.	Характеристикой условий измерений при использова-
нии гармонического сигнала является значение акустического отноше-
ния при взаимной ориентации образца и излучателя или приемника на
максимумы характеристик направленности
oCSK,
(36)
между образцом и приемником или издучате-
К
где Г * расстояние
лем, м;
»
«4 - коэффициент поглощения ограничивающих поверхностей
бассейна;
S - площадь ограничивающих поверхностей бассейна, м^;
- произведение коэффициентов концентрации образца-и при-
емника или издучателя»
3.3.3.2.	Для каждого из параметров* исходя из значения акус-
тического отношения, по графикам разд.5 определяется число наблю-
дений, выполняемых при различных независимых пространственных по-
ложениях образца и приемника или издучателя»
t
3.3.3.3»	Перемещение по пространству производится по трем
линейным координатам с шагом не менее 0,5 К* ( Хм - длина волны
на нижней частоте диапазона измерений, м) при их неизменном вза-
имном расположении и одинаковом напряжении на излучателе.
3.3.3.4.	При измерении параметров, указанных в подразделе
I.I, удаление образца, приемника и излучателя от ограничивающих
поверхностей бассейна не должно быть менее 0,7 •
При измерении параметров, указанных в подразделе 1.2, обра-
зец размещается в бассейне или воздухе в соответствии с техничес-
кой документацией на образец.
Стр. 20 OCT 5.8361-86
При размещении в бассейне удаление ст его ограничивающих по-
верхностей не должно быть менее:
1,5 Лв - при максимальном размере образца D
(Л* * длина волны на резонансной частоте образца, м);
Ю - для линейного образца при удалении торцов от гра-
ниц не менее 0,5 А»о ;
Ог/ЗЛ. , но не менее 10	- для плоского образца при уда-
лении краев не менее D/2.
3.3.3.5.	При измерении параметров, указанных в подразде-
ле I.I, рекомендуется несимметричное расположение образца, прием-
ника и излучателя относительно ограничивающих поверхностей бас-
сейна.
При измерении параметров, указанных в подразделе 1.2, реко-
мендуется размещение образца, непараллельное ограничивающим поверх-
ностям бассейна.
3.3.4.	Минимальное напряжение на излучателе определяется
требованиями пп.2.2.3, 2.2.4 и 3.4.6; максимальное - определяется
по п.3.4.6.
Экспериментально выбор напряжения на излучающей части уста-
новки должен осуществляться следующим образом:
при отсутствии напряжения на излучателе измеряется эффектив-
ное значение напряжения шумов на регистраторе приемной части ус-
тановки, и устанавливается напряжение в пределах рабочего диапа-
зона амплитудной характеристики (п.3.4.6), обеспечивающее на ре-
гистраторе приемной части установки превыаекие измерительного
сигнала над эффективнее значением напряжения шумов не 'менее, чем
на 10 дБ.
OCT 5,8361-86	Стр<21
3.4. Подготовка к измерениям
3.4.1.	Перед началом измерений необходимо провести внешний
осмотр образца, приемника и излучателя с целью установления от-
сутствия механических повреждений элементов конструкции, особен-
но активной поверхности, кабеля, соединителей.
3.4.2.	Активные поверхности образца, излучателя и приемника
должны быть протерты последовательно: бензином-растворителем
БР-I по ГОСТ 443-76 - для металлических, полиуретановых и обрези-
ненных поверхностей; бензином-растворителем по ГОСТ 3134-78 - для
лакокрасочных поверхностей, а затем спиртом ректификованным по
ГОСТ 18300-72. Нормы расхода спирта - в соответствии о действую-
щей нормативно-технической документацией.
3.4.3.	Образец, приемник и излучатель перед началом измере-
ний следует выдержать в воде не менее трех часов или оговоренное
в технической документации время.
*
3.4.4.	Образец, приемник и излучатель должны быть закрепле-
ны за штатные крепежные места. Конструкция подвесок должна обес-
печивать их пространственную фиксацию.
3.4.5.	При измерении параметров, указашшх в подразделю I.I,
должны быть выполнены следующие требования.
3.4.5.1.	Линейные координаты должны отсчитываться относи-
тельно акустических или рабочих центров. При проведении измерений
параметров методом дальнего поля, коррекции, регрессионным и кол-
лиматорным погрешность измерения расстояний (по модулю) не должна
быть более I %, а при выполнении измерений апертуршш методом не
должна быть более X Л0 для координаты X и I % для координаты Ж.
3.4.5.2.	Образец должен быть ориентирован максимумом своей
характеристики направленности или направлением, оговоренным в
технической документации, на риску приемника или излучателя.
Последние должны быть ориентированы рисками друг на друга.
Стр, 22  OCT 5,8361-86
Погрешность ориентации (по модулю) не должна быть более 10 %
от значения ширины характеристики направленности на уровне ми-
нус 3 дЬ.
При выполнении измерений апертурным методом максимальное от-
клонение штанги поворотного и вспомогательного устройств от вер-
тикали не должно превышать 10’, а погрешность отсчета угла не
должна быть более 6*. .
3.4,5,3.	В тех случаях, когда измерения должны проводиться
в направлении максимальной чувствительности, допускается осущест-
влять ориентацию подстройкой линейных и угловых координат по мак-
симальному значению напряжения на выходе приемной части установ-
ки. Рекомендуется выполнять такую подстройку на частоте, соответ-
ствующей самой узкой характеристике направленности.
Ориента
•гл»
остронаправлекных антенн рекомендуется выполнять
с использованием специальных оптических средств, приведенных в
справочном приложении 8.
3.4,6.	Проверка линейности амплитудной характеристики изме-
рительной установки (системы) выполняется следующим образом.
3.4.6.1.	Производится подготовка к работе согласно норматив-
но-технической документации на установку и ее составные часта.
3.4.6.2.	За рабочий диапазон амплитудной характеристики из-
мерительной установки (системы) принимаются максимальное
. и минимальное	значения из напряжений, подводимых к излу-
уф ffrlr»
чателю, при которых сохраняется справедливость соотношения

тт
где Чттг^гггг напряжения на выходе приемной части измери-
тельной установки при напряжении на излуча-
теле Ц«мх 11 ЧгляЬ соответственно.
OCT 5,8361-66 Стр. 23
4.	ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1.	При проведении измерений электроакустических параметров
должны соблюдаться правила техники безопасности, регламентирован-
ные:
в части перемещения грузов, превосходящих действующие нормы
на переноску вручную -. ГОСТ 12.3.009-76 и действующими ^Правила-
ми устройства и безопасной эксплуатации грузоподъемных кранов";
в части применения горючих материалов - "Основными правила-
ми безопасной работы в химической лаборатории";
в части общих санитарно-гигиенических требований к воздуху
рабочей зоны - ГОСТ 12.1.005-76;	*
в части электробезопасности - ГОСТ 12Л.019-79,
ГОСТ 12.1,038-82 и действующими "Правилами технической эксплуата-
ции электроустановок потребителей" и "Правилами техники безопас-
ности при эксплуатации электроустановок потребителей", утвержден-
ными Госэнергонадзором;
в части испытаний и измерений электрических -
ГОСТ 12.3.019-80;
в части пожарной безопасности - ГОСТ 12Л.004-85 и "Типовы-
ми правилами пожарной безопасности для промыпленных предприятий",
утвержденными Госпожнадзором,
а также местньми инструкциями, составленным на основе ука-
занных государственных стандартов и правил.
4.2.	Помещения, в которых расположены гидроакустические бас-
сейны и электростатические установки, относятся к помещениям с
повыпенной опасностью.
4.3.	Горючие материалы (бензин, спирт), применяемые для про-
тирки рабочей поверхности образцов, должны выдаваться на рабочее
о
место в небьющейся упаковке емкостью не более 200 см. Оставший-
Стр. 24 OCT 5.8361-86
ся после использования материал должен убираться с рабочего мес-
та, пролитая горючая жидкость должна немедленно удаляться с по-
мощью тампонов.
4.4.	В помещениях бассейнов должны находиться статные спаса
тельные средства (спасательный круг, багор).
По периметру открытой поверхности бассейна и рабочих площа-
док вблизи воды должно быть установлено леерное ограждение.
4.5.	Работа в непосредственной близости от открытой поверх-
ности воды должна производиться не менее, чем двумя лицами, оде-
тьми в спасательные жилеты.
4.6,	Независимо от значения напряжения измерительного сигна-
ла все подключения и отключения электрических приборов я электро-
акустических преобразователей должны производиться при снятом на-
пряжении. Подключение электрических приборов в сеть должо произ-
водиться при положении выключателя "Сеть" - "Выключено*.
5.	МЕТОДУ ИЗМЕРЕНИЙ ЭЛЗСТРОАКУСТИЧВСКИХ ПАРАМЕТРОВ
5.1.	Общие положения
5.1	Л. Измерение параметров и характеристик образцов, ука-
зами» в подразделе 1Л, следует выполнять методами дальнего по-
ля, коррекции, регрессионные, коллиматорным, апертурным. Выбор
метода определяется возможностью выполнения требований разд.2, 3
в части вспомогательных устройств, средств, условий измерений и
их трудоемкостью в соответствии с разд.5.
5.1.2.	Приведенные в разделе структурные схемы обеспечивают
применение гармонического и радиоимпульсного сигналов, дискрет- 9
ных и непрерывных измервшй и соответствующих регистраторов:
вольтметров, осциллографов, самописцев, ЭЕМ.‘
OCT 5.8361-86 Стр. 25
Приборы, обозначенные на структурных схемах знаком * м * -
необходимы при выполнении измерений с использованием радиоимпуль-
сного сигнала, знаком " юе " - для автоматизации процесса регис-
трации результатов наблюдений, знаком * юэе * - для поляризации
образца и при использовании апертурного метода.
5.1.3.	При измерении параметров и характеристик образцов
токи и напряжения должны быть приведены к выходу (входу) кабеля,
оговоренного в технической документации.
Значение напряжения на входе приемной части измерительной
установки (системы) определяется по формуле
Н =	,	(37)
vx н
где Ux - напряжение на входе приемной части измерительной ус-
тановки, приведенное к холостому ходу. В;
Икых* напряжение на выходе измерительной установки, В;
Н - коэффициент передачи измерительной установки с уче-
том реакции входных цепей.
Входное сопротивление измерительной установки должно не ме-
нее, чем в 20 раз превышать максимальное значение выходного со-
противления образца.
При невозможности обеспечить указанное согласование коэффи-
циент передачи измерительной установки Н определяется с учетом
фактического соотношения электрических параметров установки и об-
разца по формуле
Стр.26	OCT 5.8361-86
C|x - емкость входной цепи измерительной установки, 0;
- сопротивление входной цепи измерительной установки,Ом
$	- частота, П$.
Экспериментально коэффициент передачи определяется посред-
ством включения последовательно с образцом и входной цепью из-
мерительной установки источника переменного напряжения. На выхо-
де источника устанавливается частота в соответствии с диапазоном
частот измерений и напряжение, соответствующее рабочему диапазо-
ну амплитудной характеристики ( Ц, ).
По результатам измерения напряжения на выходе приемной час-
ти измерительной установки U^K в соответствии с формулой (3*7)
определяют коэффициент передачи И .
При выполнении измерений параметров, указанных в подразде-
ле 1.2, входное сопротивление измерительных приборов должно не
менее, чем в 100 раз превышать значение сопротивления участка
цепи, на котором выполняются измерения.
5.1.4.	При измерении параметров образцов, зависящих от час-
тоты, угловых или линейных координат, должна быть обеспечена ре-
гистрация указанных величин.
5.1.5.	При выполнении измерений произведение ширины полосы
пропускания фильтров на время осреднения регистраторов не должно
быть менее 100.
5.1.6.	В стандарте указано число наблюдений h/ , выполняе-
мых при различных пространственных положениях образца, приемника
или излучателя/и число повторных наблюдений п , выполняемых
при их неизменном положении.
В сдучаях, когда число наблюдений не оговорено, рекоменду-
ется принять N I» Л 3.
5.1.7.	Количественные показатели погрешности измерений,
способы их выражения и форма представления результата измерений
OCT 5,8361-86 Стр.27
установлены согласно ГОСТ 8.011-72.
5.1.7.1.	За результат измерения принимается исправленное сред-
нее значение параметра. Среднее значение вычисляется либо как сред-
нее арифметическое значений параметров образца, полученных при под-
становке результатов наблюдений в алгоритмы методов, приведенные
применительно к каждому параметру, либо при подстановке в алгоритм
средних арифметических результатов наблюдений величин, подвергаемых
прямым измерениям. Для исправления среднего значения используются
поправочные множители С| и поправки у9» значения которых приводятся
в стандарте.
Результат измерения указывается в единицах измеряемой величи-
ны, в том .числе в безразмерных отношениях и децибелах.
5.1.7.2.	Погрешность выражается интервалом, который с вероят-
ностью Р = 0,05 накрывает суммарную погрешность результата измере-
ния. Указываются нижняя	и верхняя Aeg, границы ин-
тервала в размерных единицах измеряемой величины, децибелах или
процентах.
В стандарте приводятся значения погрешности результата изме-
рения отдельных параметров Дв ♦ при выполнении требований
стандарта, предъявляемых к условиям, средствам и процедурам из-
мерений.
5.1.7.3.	Результаты измерения характеристик представляются
в виде таблицы или графика.
6 таблице должны быть указаны название или символ измеряе-
мой величины и через запятую - единица измерения. При оформлении
результатов измерений, имеющих одинаковые показатели точности,
последние могут быть указаны в заголовке таблицы или пояснитель-
ном тексте к ней.
Графики должны иметь на осях координат название или символ
(или то и другое) с указанием единицы измерений.
Через точки, соответствуйте -результатам дискретных кзме-
««ЕЕгйзет'гшетветеевяят
Стр, 28 OCT 5.8361-86
рений, приводится плавная (или усредненная) кривая. При оформле-
нии результатов измерений, имеющих одинаковые показатели точнос-
ти, последние указываются в заголовке графика или в ^яснитель-
ном тексте к мему.
При разной точности результатов дискретных измерений, а
также при сопоставлении кривых с нормой погрешность обозначается
отрезком £ , длина которого в масштабе графика равна значению
погрешности. При автоматизированном измерении допускается пред-
ставление характеристик на бланке регистрирующего прибора. Бланк
должен быть оформлен в соответствии с требованиями, предъявляе-
мыми к графикам.
5.2.	Измерение чувствительности в режиме излучения и ее
частотной характеристики
5.2.1.	Чувствительность в режиме излучения определяется по
значению развиваемого образцом давления, приведенного к I м, и
значению напряжения на образце.
5.2.2.	Измерения выполняются по схеме черт.2.
Для автоматизации процесса измерений в рекомендуемом прило-
жении 9 приведены схемы черт.1, 2.
5.2.3.	В соответствии с требованиями технической документа-
ции измеряется чувствительность образца в режиме излучения по на
пряжению Й или по току /L .
При измерении частотной характеристики напряжение U или
ток I на образце рекомендуется поддерживать постоянными.
Допускается измерение тока по падению напряжения.на добаво-
чном резисторе.
5.2.4.	Приемник размещается от образца на расстоянии Г сог-
ласно подразделу 3.2.
5.2.5.	При использовании iармонического сигнала число наб-
людений N , выполняемых при различных пространственных положе-
Схема электрическая структурная измерения чувствительности и характеристики
направленности в режиме излучения
Стр, 30 OCT 5.8361-86
ниях образца и приемника, в зависимости от значения Г (где Г -
акустическое отношение с учетом закона распространения акустичес-
ких волн) определяется по графику черт.З.
»
Число наблюдений при измерении чувствительности
Черт.З
5,2,6.	При непрерывной записи частотной характеристики чув-
ствительности скорости перемещения ленты и пера самописца опре-
деляются из следующих соотношений
<4 . F V, ъ 0,7М
И 4 80 *	F ’
Я	г
(39)
8
где - скорость изменения частоты, Гц/с;
- скорость перемещения ленты, мм/с;
Vn - скорость перемещения пера самописца, мм/с;
OCT 5,8361-86 Стр, 31
F - ширина частотной характеристики на уровне минус 3 дБ ,Гщ
И ~ ширина ленты самописца, ш.
5,2.7.	При дискретных измерениях ваг дискретнеацди оговари-
вается в технической документа
hi
Для образцов, резонансная ча-
стота которых находится внутри рабочего диапазона частот, наг по
частоте , в долях от значения резонансной частоты, в зависи-
мости от добротности образца Q для значений частотной характе-
ристики чувствительности выше уровня минус 3 дБ рекомендуется
определять по графику черт.4.
Черт.4
Стр. 32 OCT 5.8361-86
При определении максимального значения чувствительности в j
1
области резонанса рекомендуется выбирать шаг по частоте в два 1
раза менее шага» указанного на черт.4.	|
Для значений частотной характеристики чувствительности ниже]
уровня минус 3 дБ допускается увеличение лага дискретизации в |
три раза,	U
5.2.8.	Значения резонансной частоты» ширины частотной ха- |
рактеристики на уровне минус 3 дБ и добротности определяются из 1
технической документации на образец или экспериментально (под- 1
разделы 5.4» 5.5, 5.21 соответственно),	1
5.2.9.	При выполнении измерений методом дальнего поля зна-
./У
ченкя чувствительности образца в режиме излучения определяются |
по формулам	j
Ц.Г	|
(<0> I
(41)
1 Vs _ УЛ,г
гда|!^ув.- чувствительности образца в режиме излучения по напря
женив, Па-ц/В, и по току, Па-м/А, соответственно;
Уо - напряжение на выходе приешпжа, мкВ}
У, - чувствительность приемника, мкВ/Йа;
V - напряжение на образце. В;
Г - расстояние между образцом и приемником, м;
I ' - ток, протекали! через образец. А;
R. - сопротивление добавочного резистора, Ом;
Уд - напряжение на добавочном резисторе, В.
При испольэоваяин гармонического сигнала число наблюдений
N оцределяется во и.5.2.5 дм значения ГяЯА (п.3.3.3.1).
5
.2.10. При выполнении измерена* методом жорре:
жсправ-

uii.ii l и in ни     ни ни mu inww—iw.H инции r<
OCT 5.8361-86 Стр. 33
денное значение чувствительности образца в режиме излучения оп-
ределяется по формуле
(42)
Р =
-	исправленное значение чувствительности образца в ре-
жиме излучения по напряжений, Па*к/В, или по току,Па-м/$
-	чувствительность образца в режиме излучения по резуль-
татам наблюдений в квазисферическом поле, определяемая
по формулам (40) или (41), Па*м/В, Па*м/А, соответ-
ственно;
-	поправочный множитель, определяемый по графику черт.5
для образцов с различной формой поверхности в зависи-
мости от фактора сферичности ЭС
(43)
где г - расстояние по п.3.2.2, м;
1> - максимальный размер образца, м;
X. - длина волны, м.
При использовании гармонического сигнала число наблюдений
N определяется по п.5.2.5 для значения Г«йа .
5.2.П. При выполнении измерений регрессионна методом эна-
чения чувствительности образца в режиме излучения определяются
по формулам
А.=*,9,<+ W«. »	' lw
*
Ж* sX .
(45)


Сто. 34 OCT 5.8361-86
Поправочный множитель для чувствительности в режимах
излучения и приема
Чу 2,6		♦										•		►
э гч				-
2,2
2,0
19				.		-								•
4» £7

V  ifi									f
V* Mf	>ж ж 1		l 2
>			4					-	f
1J	--- -
> v>	lu—													X
42$ 43	0/Г 0^	47 4« 4*$0 V V If IS .
I - линейный и круглый образцы; 2 - квадратный образец
Черт.5



0СТ5.8361-86 Стр^5
Л’,-/
F‘;S-
где
г
I
г*-
[V
9	- чувствительности образца, определяемые по
формулам (40) или (41) при измерении на
расстояниях Г* и г* соответственно;
Го Гд - расстояния между образцом и приеюшком
по п.3.2.3.
При использовании гармонического сигнала число наблюдений,
выполняемых при различных пространственных положениях образца
и приемника, определяется как произведение числа набждений N;
по
Л
ло наблюдений определяется по п.5.2.5 для значения Г «в Я^*п
п.5.2.10 для каждого лэ расстояний Г,
на чксло
к
f
5.2.12. Измерение чувствительности в резмме излучения о
использованием коллиматоров (п.2.2.15) должно выполняться ме-
тодом замещения с градуированным излучателем, удовлетворяющим
требованиям п.2.2.8.
Схема размещения коллиматора и образца должна соответство-
вать черт Л.
При использовании линейного коллиматора его максимальный

I
диться в одной плоскости ( сГ и D - минимальные размеры
коллиматора и образца соответственно). Измерения выполнять по
схеме черт.2.
При выполнении измерений излучатель и образец последова-
тельно подключаются к выходу излучающей части измерительной
установки и последовательно размещаются в зоне» координаты


й»
чюя?


А'С
? '>
I

Стр. 36 OCT 5,8361-86
ОСТ 5,8361-86 Стр, 37
к
определению числа наблюдений, выполняемых при измеренйщ
регрессионны* методом

б
£3
1
si
fl
j?
границ которой определяются по пп.3.2.4 и 2,2,16.
Измеряется напряжение на выходе коллиматора при перемеще-
нии излучателя в сечении ближе го поля коллиматора с шагом,
приблизительно равным длине волны, в пределах размера образца
и определяется среднее значение напряжения I// •
При использовании плоского коллиматора перемещение излу-
чателя осуществляется по осям симметрии, а при линейном кол-
лиматоре - вдоль максимального размера.
Схема размещения коллиматора
и образца
I - при измерении чувствительности; 2 - при измерении характе
I - коллиматор; 2 - образец; 3 - излучатель
ристики направленности
Черт.7
ОСТ 5.8361-86
После размещения образца производится настройка на мак-
симум его характеристики направленности и измеряется напряже-
ние на выходе коллиматора Ц, .
Знамения чувствительности образца в режиме излучения оп-
ределяется по формулам
АжД' J&.» JL_ 9
Яи
(46)
(47)
где	tp।	- чувствительности образца в режиме излучения
по напряжению, Па*м/В» и по току, Па*м/А,
соответственно;
РдоэДя ~ чувствительности излучателя в режиме излуче-
ния по напряжение» Па-м/В, и по току, Па-м/А,
соответственно;
~ напряжения на выходе коллиматора при излу-.
чении образца и издучателя соответственно, В;
f
и, и - напряжения на образце и излучателе соответ-
ственно, В;
1,1	- токи» протекающие через образец и излучатель,
соответственно, А.
Ь/.
OCT 5,8361-66 Стр.39
Допускается размещение образца и излучателя на разном рас-
стоянии от коллиматора. В этом случае при использовании линей-
ного коллиматора значения чувствительностей определяются по
формулам
а 14
?v -
и
(48)
(49)
где г - расстояние между образцом и коллиматором, м;
Ге - расстояние между излучателем и коллиматором, м.
5.2.13. При.выполнении измерений апертурным методом чув-
ствительность образца определяется по результатам измерения
распределения амплитуды и фазы напряжения на выходе приемника,
находящегося в ближнем поле образца. При измерении фазы рекомен-
дуется в качестве опорного использовать сигнал с выхода генера-
тора.
Приемник рекомендуется перемещать по поверхности, конформ-
ной поверхности образца. При измерении чувствительности линей-
ных образцов геометрическую ось симметрии поверхности измере-
ний следует располагать перпендикулярно оси образца.
Шаг перемещения определяется соотношением
0,5 A <.hy 4---------Ц— ♦
2tin	(50)
где Ьм - шаг перемещения, м;
X - длина волны, м;
6® * угловые размеры заданного технической доку>лента-
цъеи сектарь характеристики направленности, град.
СТР.40 OCT 5.8361-66
Размеры поверхности измерений определяются соотношением
.	00
где D - размер рабочего секторе образца в соответствую-
щей ПЛОСКОСТИ, М|
г* - расстояние между поверхностью образца и поверх-
ностью измерений, м.
Измерения выполняются по схеме черт.2 *
Рекомендуется использовать автоматизированный измеритель-
ный комплекс (черт.2 рекомендуемого приложения 9).
Значения чувствительности образца в режиме излучения опре-
деляются по формулам



(51)


где	“ чувствительности образца в режиме излучения по
напряжению, Па-м/В, и по току, Па-м/А, соответ-
ственно;
G-*/ * при плоской поверхности измерений;
(/♦31*лвм)в	- при цилиндрической поверхности
измерений;
г
I
OCT 5,8361-86 Стр. 41
X -* длина волны, м;
- Чувствительность приемника в режима приема,мкВ/Па;
U - напряжение на образце, В;
I - ток, протекающий через образец, А;
Чмгэ'Анг * амплитуда и фаза напряжения на выходе приемника
в W (/-точке поверхности измерений, мкВ, рад, со*
*
ответственно;
цэ(/ - количество точек измерения в горизонтальной и
вертикальной плоскостях соответственно;
- площадь элемента поверхности измерений в ближнем
поле, м^;,
* при фиксированном шаге перемещения и плоской
поверхности измерений;
*$urarh»h* - при цилиндрической поверхности измерений;
\ шаг перемещения в горизонтальной и вертикальной
плоскостях соответственно, м;
- таг угла поворота, рад;
Г - расстояние между образцом и преемником (по
п.3,2.5), м.
5.2.14. Погрешность результата измерения чувствительности
в режиме излучения по подразделу 5.2 при доверительной вероятнос-
ти Р « 0,95 находится в пределах значений, приведенных в табл,2.
Таблица 2
Измерительный сигнал	Погрешность
	Дв. лЗ
Гармонический Радиоимпульсный	-1,9; +1,8 -1,7; +1,9	-20; +23 -18; +24

Стр, 42 OCT 5.8361-86
5.3. Измерение чувствительности в режиме приема и ее частот-
ной характеристики
5.3.1.	Чувствительность в режиме приема определяется сравне-
нием электрических напряжений на выходе образца и приемника при
воздействии на них одного и того же (или связанного известной за-
висимостью) акустического давления.
При использовании апертурного метода значение воздействую-
щего акустического давления определяется, исходя из значения чув-
ствительности в режиме излучения градуированного излучателя.
При отсутствии градуированного приемника допускается изме-
рять чувствительность образца методом взаимности (рекомендуемое
приложение 10).
Чувствительность преобразователей допускается измерять в ма-
лой камере, методом скачка давления, электростатическим методом
(рекомендуемое приложение II).
5.3.2.	Измерения выполняются по схеме черт.в. Для автомати-
зации процесса измерений в рекомендуемом приложении 9 приведены
схемы черт.1, 2.
5.3.3.	Излучатель размещается от образца на расстоянии г
согласно подразделу 3.2.
5.3.4.	При использовании методов дальнего поля, коррекции,
регрессионного и коллиматорного, когда образец и приемник одно-
временно находятся в бассейне, приемник размещается от излучате-
ля на расстоянии согласно схемам черт.9.
Расстояние
(52)
Лв 7
где Го - расстояние между излучателем и приемником, м;
d - максимальный размер излучателя, м;
Xg - длина волны на верхней частоте диапазона измерений, м.

Стр.44 OCT 5.8361-80
.Схема размещения образца, излучателя и приемника
I - излучатель; 2 - приемник; 3 - образец
Черт.9
При этом образец не должен оказывать влияния на приемки,
что проверяется по изменению значения напряжения на выходе при-
емника при подъеме образца. Допустимо изменение напряжения
на 5 %. Если напряжение изменяется на большее значение, а рас-
стояние Г-q увеличить нельзя, то приешкк следует устанав-
ливать на место образца (метод замещения).
При использовании радиоимпульсного сигнала расстояние г9
должно быть таким, чтобы дополнительно к условию (29) длитель-
ность импульса
OCT 5.8361-86 Стр. 45
T<
2(r-r.)
С
(53)
Размещение согласно черт.96 допускается при измерении об-
разца малых волновых размеров в дальнем поле. При этом приемник
и образец должны быть расположены симметрично относительно оси
излучателя и расстояние между ними рекомендуется выбирать не ме
нее половины длины волны на низшей из их резонансных частот.
При использовании процедуры замещения приемник и образец
последовательно устанавливаются в одну и ту же точку поля
Г «Г.	(54)
Процедура замещения используется при измерениях методом
дальнего поля, коррекции, регрессионным, если при радиоимпульс-
ном сигнале не выполняется условие (53), а при гармоническом
сигнале набледается влияние образца. При коллиматорном методе
рекомендуется процедура замещения.
Если возможны обе процедуры, то при гармоническом сигнале
замещение следует использовать при выполнении условия
p(AL)	JgL ,	(56)
J ' fit*
где* коэффициент корреляции, определяемый по графику
9 черт.10;
ДГ - погрешность замещения, м;
- длина волны на верхней частоте диапазона измере-
- ний, м;
К - отношение коэффициентов концентрации приемника и
К
образца.
Стр, 46 OCT 5.8361-86
при
при
эехгЛ/Р2 - фактор сферичности для образца;
- максимальные размеры образца и излучателя, соот-
ветственно, м.
Зависимость коэффициента корреляции звукового
давления от отношения Дг/Л
Черт.10
При использовании гармонического сигнала число наблюдений, f
выполняемых при различных пространственных положениях образца
и приемника для процедуры сравнения определяется по графику
черт.11 в зависимости от значения Г для образца и приемника
соответственно.
OCT 5.8361-86 Ctd«47
Число наблюдений при измерении чувствительности
в режиме приема
Черт.II
Для процедуры замещения число наблюдений для приемника

(56)
для образца

(57)
Сто. 46 ОСТ 5,8361-66
где Ne и N - число наблюдений для приемника и образца по гра-
фику черт.П, соответственно.
5.3.5.	Для определения чувствительности образца измеряют
напряжения на его выходе и на выходе приемника при одинаковом
напряжении на иэдучателе и вычисляют их отношение.
Соотношение между скоростью изменения частоты и скоростью
записи частотной характеристики, шаг дискретизации определяются
в соответствии с пп.5,2.б - 5.2.8.
5.3.	Ь. При выполнении измерений методом дальнего поля зна-
чение чувствительности в режиме приема определяется по формуле
U Г
(50)
при использовании процедуры сравнения,
(59>
при использовании процедуры замещения,
где - чувствительности в режиме приема (по полю) образца
и приемника соответственно, мкВ/Па;
Ц U9 ~ напряжения на выходе образца и приемника соответст-
венно, мкВ;
- расстояния между излучателем и образцом, излучате-
лем и приемником соответственно, м.
При использовании гармонического сигнала число наблюдений N
определяется по п.5.3,4 для значения	(п.3.3.3.1).
5.3.7, При выполнении измерений методом коррекции исправлен-
ное значение чувствительности образца в режиме приема определя-
ется по формуле
где - исправленное значение чувствительности образце в режи-
OCT 5.8361-86	Стр.49
дае приема, мкВ/Ha;'
J - чувствительность образца по результатам наблюдении в
квазисферическом поле, определяемая по формулам (58)
или (59) при расстояниях Г и Гв
удовлетворяющих ус
1ЭШЙ
ловиям (18) и (52), (54), соответственно, мкВ/Па;
о - поправочный множитель, определяемый по графику черт.5
•г
для образцов с различной формой поверхности в зависи-
мости от фактора сферичности 36 (43).
При использовании гармонического сигнала число наблюдений
определяется по п.5.3.4 для значений	и формулам
(56). (57).
5.3.8.	При выполнении измерений регрессионным методом зна-
«
чение чувствительности образца в режиме приема определяется по
формуле
*ЗЛ* •	(61)
w f - <r< «•
.	л	k—f
где 5(s0“ f4~) ’	г1") >
< »
^вствительности образца в режиме приема, определяе-
мые по формулам (58) или (59) для расстояний w
Соответственно, мкВ/Па;
f*pQ - расстояния между образцом и излучателем по п.3.2.3.
При использовании гармонического сигнала число наблюдений,
выполняемых при различных пространственных положениях для образ-
ца и приемника, определяется как произведение числа наблюдений
г
Nj по п.5.3.7 для каждого из расстояний П и Гв на число о ,
определяемое по графику черт.6. При 4 0,005 число наб-
людений определяется по п.5.3.4 для значения Г=/?Д^2Л	.
* 5.3.9. При выполнении измерений чувствительности коллима-
торным методом образец и коллиматор размещаются согласно
~^1м*>*аымвмыМ|

Стр.50	OCT 5.8361-86
пп.3.2.4, 2.2.15 и схеме черт.7, при этом приемник занимает пози-
цию 3. Процедура измерений аналогична указанной в п.5.2.12.
При использовании плоского коллиматора значение чувствитель-
ности образца в режиме приема определяется по формуле
ц, и;
------уТ •	(62)
где	чувствительности образца и приемника в режиме прие-
ма соответственно, мкВ/Па;
Ц.Ц,- напряжения на выходе образца и приемника соответствен
но, мкВ;
напряжения на коллиматоре при измерениях с образцом
и приемником соответствен о, В.
При использовании линейного коллиматора значение чувстви-
тельности образца в режиме приема определяется по формуле
“Ll/E*
Ue ’ V' К г.	(63)
при процедуре сравнения и
<4 V.'
<«>
цри процедуре замещения,
где	- чувствительности образца и приемника в режиме при-
ема соответственно, мкВ/Tla;
напряжения на выхода образца и приемника соответ-
ственно, мкВ;
V,Un - напряжения на коллиматоре при измерениях с образ-
«
цом и приемником соответственно, В;
г,Гв - расстояния между коллиматором и образцом, коллима-
тором и приемником соответственно, м.
OCT 5.8361-86 Стр.51
Рекомендуется выбирать (J x У *
tt
5.3.10, При выполнении измерений апертурным методом чувстви-
тельность в режиме приема определяется по результатам измере-
ния амплитуды и фазы напряжения на выходе образца, в ближнем по-
ле которого размещается градуированный излучатель (погрешность
градуировки по п.2.2.8). Излучатель рекомендуется перемещать по
поверхности, конформной поверхности образца. Шаг перемещения оп-
ределяют согласно формуле (50).
Измерения выполняются по схеме черт.2. При этом излучатель
занимает позицию 13, а Образец - позицию 14.
При измерении фазы рекомендуется в качестве опорного исполь-
зовать сигнал с вцхода генератора.
Рекомендуется использовать автоматизированный измерительный
комплекс (черт.2 рекомендуемого приложения 9).
Значение чувствительности образца в режиме приема определя-
ется по формуле
2 L dUur eJ*"4Su,
у у* UIT	Uv
(65)
где	- чувствительность образца в режиме приема, мкВ/Па;
чувствительность излучателя в режиме излучения по
напряжению, Па-м/В;
У* - напряжение на излучателе. В;
JL - длина волны, м;
Ц«г 'Ляг*	и ^за напряжения на выходе образца в
ц(Л- точке поверхности измерений соответствен-
но, мкВ, рад;
илг -количество точек измерения в горизонтальной и вер-'
♦
тикальной плоскостях соответственно;
д5и(Г - площадь элемента поверхности измерений в ближнем
поле, к?;
Стр,52 OCT 5 >8361-436
при фиксированном шаге перемещения и плоской
поверхности измерений;
А\<Г ~ Г fog - при цилиндрической поверхности измерен^;
-	шаг перемещения в горизонтальной и вертикальной плос-
костях соответственно, м;
-	шаг угла поворота, рад;
Г - расстояние мехиу образцом и приемником (по л,3.2>5)
м;
G = I - при плоской поверхности измерений;
G-*^(<ts<nGw)e J*r*i»6u
- при цилиндрической поверхности
измерений;
5.3 Л1. Погрешность результата измерения чувствительности
в режиме приема по подразделу 5.3 при '^верительной вероятности
Р =0,95 находится в пределах значений, приведенных в табл.З.
’	Таблица 3
Измерительный сигнал
Погрешность
Гармонический
Р адноимпульсный
-2,0; +1,9
-2,5; +2,0
-21; +25
-25; +26
5 Л Измерение ширины частотной характеристики чувствитель-
ности на уровне минус 3 дБ
5.4.1. Ширина частотной характеристики чувствительности на
уровне минус 3 дБ F определяется по результатам измерения чув-
ствительности по подразделам 5.2 или 5.3 как разность значений
частот, соответствующих уровню минус 3 дБ от максимального зна-
OCT 5.8361-86	Стр .53
Ч0НИЯ чувствительности ( >•
Графически ширина определяется как разность абсцисс точек
пересечения частотной характеристики с прямой, проведенной на
уровне минус 3 дБ параллельно оси абсцисс (черт.12).
5.4,2, Погрешность результата измерения ширины частотной
характеристики при доверительной вероятности Р = 0,95 находится
в пределах значений = +35
5.5. Измерение резонансной частоты
5.5.1. Резонансная частота определяется по частотным ха-
рактеристикам чувствительности, измеренным в соответствии с
подразделами 5,2 или 5.3,
ТПП
Аналогично п.5.4.1 определяются частоты, ограничивающие
ширину частотной характеристики на уровне минус 0,9 дБ от мак-
симального значения чувствительности ( /лл , {* ).
Стр* 54 ОСТ 5.8361-86

Резонансная частота определяется как полусумма этих частот
II
(66)
*>(/*) 2 ’ '•(*)" 2
5.5.2. Погрешность результата измерения резонансной частоты
при доверительной вероятности Р ® 0,95 находится в пределах зна-
чений, определенных по графику черт. 13 в зависимости от значения
добротности Q •
I
Погрешность результата измерения резонансной частоты
В

1х

5.6. Измерение неравномерности Частотной характеристики
*
I*
5.6.I. Неравномерности частотных характеристик чувствитель-
ности образца в режиме излучения и приема определяются по ре-
зультатам измерений по подразделам 5.2 и 5.3 соответственно как

OCT 5,8361-86 Стр, 55
разность уровней наибольшей и наименьшей чувствительности в диа-
пазоне частот, указанном в технической документации на образец.

-г, .=zol9te-.	<б?)
гг г та*	“ тт	* Ртт
ut- Lf -t, = го >	(68)
’Я'КТХ	*/Гт7/?	* Q пни
где * неравномерности частотных характеристик чувствите-
льности образца в режимах излучения и приема соот-
ветственно, дБ;
-	значения уровней чувствительности в режимах излуче-
ния и приема соответственно, дБ;
-	чувствительности образца в режимах излучения,Па•В/м,
и приема, мкВ/Йа, соответственно.
Индексами "max" и "min ” обозначены максимальные и мини-
мальные значения измеряемых величин.
5.6.2. Погрешность измерения неравномерности частотной ха-
рактеристики чувствительности при доверительной вероятности
Р = 0,95 находится в пределах значений, определенных по формуле
^2д вн^	og ,	(69)
где Д - погрешность измерения неравномерности частотной
характеристики чувствительности, дБ;
~ нижняя и верхняя грекицы погрепмости измерения
чувствительности в соответствии с табл.2 или 3,дБ.
5.7. Измерение характеристики направленности
5.7.1,	Измерение характеристики направлвнности в режиме из-
лучения и приема выполняется путем подачи напряжения на образец
или излучатель и регистрации напряжения на выходе приемника или
образца в зависимости от угла поворота образца.
Ctd.56 OCT 5,8361-86
5.7.2.	Измерения ышолняютея по схемам черт.2,
14 в ре:

излучения и приема соответственно.
Для автоматизации процесса измерений в рекомендуемом прило-
жении 9 приведены схемы черт.1, 2.
5.7.3.	Излучатель и приемник размещаются на расстоянии г от
образца согласно подразделу 3.2.
5.7.4.	Измерения должны проводиться в секторе углов, огово-
ренном в технической документации.
При непрерывной регистрации метки, формируемые прибором от-
счета угла поворота, должны подаваться на маркерное перо самопис-
ца. Допускается определение масштаба записи производить по задан-
ному угловому сектору и соответствующей длине записи. Угловой
шаг меток hH следует выбирать	в зависимости от волнового разме-
щ>и	I	<Ц>/л	5	;
при	5	<d/A4I0	;	(ТО)
при	10	О /л ,
самописец скорости перемещения ленты и пера
самописца определяются из следующих соотношений:
5°
0Д6О
Vg	-э-
ИЛ	50
(71)
л X м
где (/g
к
-	угловая скорость вращения образца, град/с;
-	скорость перемещения ленты самописца, мм/с;
-	скорость перемещения пера самописца, мм/с;
-	ширина характеристики направленности образца
на уров-

Н - ширина ленты самописца, мм.
соответствовать технической документации или не превышать 0,1
Стр. 58 OCT 5.8361-86
I
Значение ширины характеристики направленности •Э’ опреде-
ляется технической документацией на образец или по подразде-
лу 5.8.
5.7.5.	Характеристика направленности образца определяется
по форцулам
Цв)=Щр ♦
L(e)=20tg^- >	(73>
I
где Цв^ЬСв) - уровни характеристики направленности, в до-
лях, дБ, соответственно;
Um - напряжение на выходе приемной части измеритель-
ной установки при ориентации образца максимумов
характеристики направленности на приемник или
излучатель, В;
- напряжение на выходе приемной части измеритель-^
ной установки при повороте образца на угол 0, В
3.7.6. Измерение характеристики направленности регрессией-
нш методом выполняется в соответствии с пп.5.7.1 - 5.7,5 на
расстояниях
г,
(п.з.2.3),	г,= ^===±= .
На каждом расстоянии измеряется напряжение на выходе мзду*
чающей части и угловая зависимость напряжения на выходе прием*
♦
ной части установки. Характеристика направленное™ определяется
по формуле
ОСТ 5.8361-86 Стр. 59
ке)=
8 и*(9)
(75)

где Uj(Q) — угловая зависимость напряжения на выходе приемной
части установки, наблюдаемая на расстоянии Г; , В;
0jm - максимальное значение напряжения на выходе приемной
части, наблюдаемое на расстоянии Г; , В;
Ц - напряжение на выходе излучающей части установки при
расстоянии Q » В;
(76)
5.7.7, Измерения характеристики направленности коллиматор-
ным методом выполняются в соответствии с пп.5.7.1 - 5,7,5,
Размещение линейного коллиматора определяется плоскостью,
в которой вьполняется измерение характеристики направленности об-
разца: коллиматор размещается горизонтально при горизонтальном
размещении образца и вертикально - при вертикальном в соответст-
вии с условиями п.3.2.4.
5,7.8, Характеристика направленности образца при использо-
вании апертурного метода определяется по результатам измерений
амплитуда и фазы напряжения, выполненным в ближнем поле образца
согласно пп.5.2.13 и 5,3,10 в реюме излучения и приема соответ-
ственно.
Значение пространственной характеристики направленности об-
разца определяется по формуле
Стр. бо ост 5.взб1-аб
L(g>t)=	,	(77)
где U(e,^)=(^+S/n^*hf)l££(4ret^*'rX
x exp-jK(xwcos®s/flf+z(rCPSf) aSMtr
-	при плоской поверхности образца;
u(e,t)= i x i+sin^cos(e-eu) uuire
w<
A
x expl-jK(r$/nfeos(9-0u)+ z^cos^j д ЗУ1Г
(78)
(79)
-	при цилиндрической поверхности образца;
0^ - аргументы характеристики направленности в горизонталь
ной и вертикальной плоскостях соответственно, град;
*	М^Г - координаты точки наблюдения в горизонтальной и верти-
кальной плоскостях соответственно, м;
- при фиксированном шаге перемещения;
- шаг перемещения в горизонтальной и вертикальной плос-
костях соответственно, м;
ЦнГ’Тмг ~ амплитУДа и фаза напряжения на выходе приемника или
образца в 1/(Х-точке поверхности измерений соответст-
венно, мкВ, рад;
UjlZ - количество точек Измерения в горизонтальной и верти-
кальной плоскостях соответственно;
Д^ц<г - площадь элемента поверхности измерений в ближнем
поле, м^;
OCT 5.8361-86 Стр. 61
ASy4r»hMhz- при фиксированном шаге перемещения и плоской по-
верхности измерений;
-	при цилиндрической поверхности измерений;
hf - шаг угла поворота, рад;
Г - расстояние между образцом и поверхностью измерений, м;
-	максимальное значение напряжения u(e>Y) . В;
— волновое число.
Знак "плюс" ставится перед значением фазы при измерении в
режиме излучения; знак ’’минус” ставится перед значением фазы при
измерении в режиме приема.
Характеристика направленности в горизонтальной плоскости оп-
ределяется при « 90°, в вертикальной - при 6 = 90°.
5.8. Измерение ширины характеристики направленности
5.8.1.	Ширина характеристики направленности определяется по
результатам измерений по подразделу 5.7, как разность угловых
координат, соответствующих уровню минус 3 дБ от основного макси-
мума.
При аналоговой регистрации ширина рассчитывается как раз-
ность угловых координат точек пересечения характеристики направ-
ленности с линией, проведенной на уровне минус 3 дБ от макси-
мума.
5.8.2.	При использовании гармонического сигнала число наблю-
дений N , выполняемых при различных пространственных положени-
ях образца, приемника или излучателя, в зависимости от значе-
ния Г определяется по графику черт.15.
Для метода дальнего поля Г®ЯД (п.3.3.3.1).
При выполнении измерений регрессионным методом с использо-
ванием радиоимпульсного сигнала число повторных наблюдений И
N
Стр. 62 ОСТ 5.8361-86
Число наблюдений при измерении ширины характеристики
направленности
4 OfS
							’ — —		• — —— —




				•


		•
0J34	0.03
<м
яов Цое
определяется
по графику черт.6 в зависимости от значения
с использованием гармонического сигнала - число
i
гтоп/'тт
наблюдений» выполняемых при различных пространственных положе-
ниях образца и приемника или излучателя,определяется.хак произ-
ведение числа N; (черт. 15) для каждого из расстояний rf ,
Г* на число п (черт.6). Для определения Ы» используется
значение	. При	< 0.015 число наблюде-
ний определяется по графику черт. 15 для значения Q	п
5,8.3. При выполнении измерений методом коррекции значение
ширины характеристики направленности образца определяется по
формуле
(80)
!•
9"
•я
1
ОСТ 5.8361*86 Стр. 63
г
где 9 - исправленное значение ширины характеристики направлен-
ности образца» град;
-	ширина характеристики направленности образца по резуль-
татам наблюдений в квазисферическом поле» согласно
пп.5.7.1 - 5.7.5» 5.8.1;
-	поправочный множитель» определяемый по графику черт. 16
для образцов с различной формой поверхности в зависи-
мости от фактора сферичности ЭС (43).
При использовании гармонического сигнала число наблюдений N
а
определяется по п.5.8.2 для значения	•
5.8.4. Погрешность результата измерения ширины характерис-
тики направленности по подразделу 5.8 при доверительной вероят-
ности Р « 0»95 находится в пределах значений, приведенных в
табл.4.
Таблица 4*
Измерительный сигнал
Гармонический
Радиоимпульсный
	Погрешность
	VO » Р
	-17; 4-20 -21; +22
5.9. Измерение уровня добавочного максимума характеристики
направленности
5.9.1. Уровень добавочного максимума определяется по ре-
зультатам измерения характеристики направленности по подразделу
5.7. При этом скорость перемещения ленты допускается уменьшить
втрое относительно значения» удовлетворяющего соотношению (71).
5.9.2. При использовании гармонического сигнала число наб-
людений М , выполняемых при различных пространственных положе-
64 OCT 5.8361-86
Поправочный множитель для ширины характеристики
направленности
квадратный образец; 2 - линейный образец; 3 - круглый образец
OCT 5.8361-86 Стр. 65
Ниях образца и преемника или излучателя» в зависимости от значе-
ния Г определяется по графику черт. 17.
Число наблюдений при измерении уровня
добавочного м&ксицума
W М	Ф ф <ДО ДО ДО ДО ДО
I - л.*нейный регистратор;2 - логарифмический
регистратор
мерений»	* -
Стр, 66 OCT 5.8361-86
При использовании гармонического сигнала значение уровня
добавочного максимума определяется по формулам
C-U+Q*	(81)
ИЛИ
, > <82)
где Lj >	~ исправленные значения уровня добавочного макси»
мума образца» в долях» дБ» соответственно;
£ L - уровень добавочного максимума образца по
пп.5.7.1 » 5.7.5, в долях, дБ. соответственно;
Q1 • О * - поправки»
К И.
•	<	g
£ *
0 л - относительные систематические погрешности, опре
деляемые по графику черт. 18, в долях, дБ, соот-
ветственно.
5.9.3. Пр< выполнении измерений методом коррекции исправ-
ленные значения уровня 'обивочного максимума образца определяют
#
ся по формулам
(83)
(84)
9
где
-	исправленные значения уровня добавочного максиму
ма образца, в долях, дБ, соответственно;
-	уровни добавочного максимума образца по резуль-
татам наблюдений в квазисферическом поле соглас-
OCT 5.8361-86 Стр. 67
во пп.5.7.1 * 5.7.5, 5.9.2, в долях, дБ, соответ-
ственно;
- поправочный множитель, определяемый по графикам
черт.19 и 20 для образцов с различной формой поверх-
ности в зависимости от фактора сферичности ЭС (43).
Систематическая погрешность измерения уровня
добавочного максимума
- линейный регистратор; 2
логари^мичес
регистратор

»j »Ъ'|
Черт.18
- При определении погрешности
черт.18, и числа наблюдений N , по гривку черт. 17, использует-
ся значение	А* ,
Я ч1 Ил' ]л
намерений регреосиошшм методом о
3,4 ,
использованием радиоимпульсного сигнала число повторных наблюде-
ний п определяется по график черт.6 в зависимости от значении
68 OCT 5.8361-86
Поправочный множитель джя уровня первого добавочного
направледаостж
I - линейный образец; 2 - квадратный образец;
3 - круглый образец
Черт.19

OCT 5,8361-86 Стр. 69
»	i
Поправочный множитель для уровней добавочных максимумов ’
характеристики направленности линейного образца

0,1*0}	0,4 0,9 0}	9 ift 42 W4*
т" Ч ’ *" Ч5 s' Ч ’4	18" Ч
Черт.2О
Стр, 70 OCT 5.8361-86
ОСТ 5.8361-86 Стр .71
rfwlrfnm • ° использованием гармонического сигнала - число на-
блюдений определяется как произведение числа М* (п.5.9.3) для
каждого из расстояний г} , rt • гэ на число п (черт.6). При
(	); <0,03 значения М. определяются по графику
черт.17 для значения	п*
5.9.5.	Погрешность результата измерения уровня добавочного
максимума при доверительной вероятности Р = 0,95 находится в
пределах значений, приведенных в табл.5.
Таблица 5
Ишедтяышй сигнал	Погрешность
	Д, , дБ	(Г.. %
Гармонический	-1,9; +2,2	—20; +28
Радаоюшульснмй	-1.7; *1,7 1	-18; +22
5.10. Измерение угла между максимальными значениями харак-
теристики направленности
направленности на уровне минус 0,9 дБ, град.
Определение угла 0 графическим способом показано на черт.21.
Характеристика направленности с двумя максимумами
5.I0.I	. Угол между максимальными значениями характеристики
направленности (между акустическими осявм) определяется по ре-
зультатам измерения характеристики направленности по подразде-
максицумзв. Эти коордашты определяют как полусуюду углов, огра-
ничивай» вмрину характеристики направленности на уровне ми-
нус 0,9 ДБ.
Угол между осями определяется по форделв
где Фр* - угол между осями, град;
р*$ - номера максимумов;
“ значения углов, ограничивающих ширину характеристики
Черт.21
5.10.2	. Погрешность измерения угла мелоду максимальными зна-
чениями характеристики направленности при доверительной вероят-
ности Р = 0,95 находится в пределах плюс-минус 1°.
5.II.	Измерение уровня пересечения характеристик направлен-
ности
5.II.I.	Уровень пересечения характеристик направленности
образца определяется по результатам измерений веера характерис-
тик, выполненных-по подразделу 5.7 методами дальнего поля или
коллиматорньы, как значение характеристики направленности в точ-
ке пересечения.
5.11.2.	При использовании гармонического сигнала число наб-
людений N определяется по п.5.9.2 для значения	где
значение уровня пересечения to определяется из технической до-
Сто, 72 0CT 5.836I-86
кументации или по результатам предварительных измерений.
5.11.3.	Погрешность результата измерения уровня пересече-
ния характеристик направленности при доверительной вероятности
Р * 0,95 находится в пределах значений, приведенных в табл.5.
5.12.	Измерение неравномерности характеристики направлен-
ности
5.I2.I.	Неравномерность характеристики направленности об-
разца определяется по результатам измерений! выполненных по под
разделу 5.7 методами дальнего поля или коллиматорный, как раз-
ность наибольшего и наименьшего уровней характеристики в задан-
ном угловом секторе
, <«>
гАв	неравномерность характеристики направлен-
ноетк.дБ;
Ц^Сб^Ц^^- нибольшее и наименьшее значения напряке-
.	ния на выходе приемного трахта, В;
W *• наименьший уровень характеристики иалрав-
мююети относительно максимального, дБ.
5.12.2.	Прииспокьаовании гармонического сигнала число наб-
людений N определяйся по и.5.9.2 для r^/L^ie) f где
значение определяется из технической документации или
по результатам предварительных измерений.
5.12.3.	Погрешность результата измерения неравномерности
характеристики направленности при доверительней вероятности
Р « 0,95 находится в Пределах значений, приведенных в табл.5.
5.13.	Измерение акустической мощности
5.13.1.	Акустическая мощность определяется по значению раз-
виваемого образцом давления в направлении максимума характеристи-
ки направленности или по потеку энергии через поверхность, окру-
жающую образец.
5,13.2.	Измерения выполняются в соответствии с подразде-
лом 5.2.
Значение акустической мощности определяется по формулам
ч
0>),к	* W,*
где * акустическая мощность образца, Вт;
Ды > Дх * чувствительности образца в режиме излучения по на-
пряжению, Па*м/В, и по току, Па»м/А, соответственно;
и - напряжение на образце. В;
X - ток, протекающий через образец, А;
К - коэффициент концентрации образца по технической до-
кументации;
(Рс)£ - волновое сопротивление воды.
При использовании гармонического сигнала число наблюдений Ы ,
выполняемых при различных пространственных положениях образца и
приемника, определяется по графику черт.II для значений Г , ука-
занных в подразделе 5.2.
5.13.3.	Акустическая мощность образца апертурньм методом
определяется по результатам измерения распределения амплитуды
давления и градиента фазы в ближнем поле образца.
Измерения выполняются посредством двух приемников, находя-
щихся на расстоянии дг/Х<0,1.« Приемники доллш удовлетворять
условию (16), отличие фазовых характеристик чувствительности
приемников не должно превышать 5°.
...............-........-....... ......... ............-1^^—
Стр. 74 OCT 5.8361-86
Измерения выполняются по схеме черт.2. Рекомендуется исполь
зовать автоматизированный измерительный комплекс (черт.2 рекомен
дуемого приложения 9)Процедура измерений соответствует
П.5.2ЛЗ.
Акустическая мощность определяется по формуле
где р
* ** »( *’ "*"*	• 4-
‘иг“г4«н,	’
- акустическая мощность, Вт;
Puvr - среднее значение давления по результатам измере-
ний первым и вторым приемниками в UIT -точке по-
верхности измерения, Пи;
~ чувствительности в режиме приема первого и второ-
го приеьмиков соответственно, мкВ/Па;
Н1 - коэффициенты передачи первого и второго каналов
приемной части измерительной установки;
“ разность фаз между напряжениями на выходах перво-
го и второго приемников в Ц (Г -точке поверхности
измерения, рад;
/**
’р*	- разность фаз между напряжениями на выходах перво-
го и второго приемников в поле плоской бегущей
волны, рад;

* напряжения на выходе первого и второго приемников
8 4/<Г-точке поверхности измерения, мкВ;
- количество точек измерения в горизонтальной и
вертикальной плоскостях соответственно;
площадь элемента поверхности измерений б блитн^м
OCT 5,8361-86 Стр.75
поле, м^;
ПРИ ФИ1ССИРованном иаге перемещения и плоской по-
верхности измерений;
AS™srhJL- при цилиндрической поверхности измерений;
h^h€ - шаг перемещения в горизонтальной и вертикальной
плоскостях соответственно;
И* - шаг угла поворота, рад;
Г - расстояние между образцом и приемником
(по п.3.2.5), м;
- волновое сопротивление воды.
5.13.4. Погрешность результата измерения акустической мощ-
ности при доверительной вероятности Р = 0,95 находится в преде-
лах значений, приведенных в табл.6.
Таблица 6
Измерительный сигнал	Погрешность
	Ав, дБ	£, %
Гармонический	-1,6; +1,6	-31; +44
Радиоимпульсный	-1,7; +1,9	-32; +55
5.14	. Измерение косинуса разности фаз мезду током и напря-
жением и его частотной характеристики
5.14	.1. Измерение косинуса разности фаз между током и нап-
ряжением вьлтолняется по схеме черт.22.
Для автоматизации процесса измерений в рекомендуемом прило-
жении 9 приведена схема черт.2.


. . .	г -Ч •.	1 11иД|
Сто. ?6 ОСТ 5.8361-86
Схема электрическая структурная измерения
параметров, указанных в подразделе 1*2
I
a

I - генератор; 2 - частотомер;. 3 - вольтметр;
4 * осциллограф; 5 резистор;. 6 * образец;
. 7 - фазометр
*
i
Значение косинуса разности' фаз определяется по формуле


ц.
i
С0$ф3
(89)
? ‘ гц. ‘

где ’f - разность фаз между током и напряжением, граД (рад);
~ результат измерения разности фаз посредством фаэомет

с
Ц» * напряжение на выходе генератора, В
У2 - напряжение на образце,» В.
OCT 5.836I-S6 Стр. 77
Значение сопротивления резистора должно обеспечивать соот-
• ношение
где L - отношение напряжений в каналах, при котором дополнитель-
ная погрешность фазометра не превышает 0,5°.
Реактивная составляющая полного
должна быть более 0,005 номинального
ЕГ
сопротивления резистора не
значения сопротивления,
5,14,2, Измерение косинуса разности фаз между током и на-
пряжением допускается выполнять по схеме черт.23. При этом мо-
дуль полного электрического сопротивления образца не должен быть
более 0,05 модуля полного электрического сопротивления, измеряе-
мого между вшсодными клеммами генератора с симметрмчнш выходом
и его заземленным корпусом на частоте измерений посредством
моста переменного тока.
Значение косинуса разности фаз между током и напряжением
определяется по формуле
CC,^3iC0S(7SO - у) ,	(90)
где - разность фаз между током я напряжением, град (рад) ;
- результат измерения разности фаз посредством фазо-
метра 2, град (рад).
Значение сопротивления резистора должно обеспечивать соот-
ношение
U

где L - отношение напряжений в каналах, при котором доп
тельная погрешность фазометра не превышает 0,5°
Уд - напряжение на резисторе, В*
должна ‘быть более 0,005 номинального значения сопротивления
ОСТ 5.8361-86 Стр. 79
Стр. 78 OCT 5.8361-86
Схема электрическая структурная измерения
параметров, указанных в подразделе 1.2
Шаг дискретизации по частоте в долях частоты
механического резонанса
I - генератор; 2 - фазометр; 3 - частотомер;
4 - осциллограф; 5 - вольтметр; 6 - резистор;
7 * образец
Черт.23
5.14.3. Измерение частотной характеристики косинуса раз-
ности фаз производится в заданном диапазоне частот. Шаг дискре
тизации по частоте h
«гш
нанса при измерении в диапазоне fw±^/2« (Q - доброт-
ность образца) рекомендуется определять по графику черт.24.
Н'.Г<
в долях частоты механического резо-
В области частоты 4 рекомендуется выбирать шаг h, в
три раза меньший, указанного на черт.24. В остальной области
допускается увеличение шага втрое.
Значения частоты f и добротности Q определяются по
технической документации или экспериментально (подразделы 5.19
5.21).
Черт.24
..ini
OCT 5.8361-86
5.14.4. Погрешность результата измерения косинуса разности
фаз при доверительной вероятности Р - 0,95 находится в пределах
значений, определенных по графику черт.25.
5.15. Измерение модулей полного электрического сопротивле
ния и проводимости и их частотных характеристик
5.15.I. Измерение модуля полного электрического сопротивле- |
ния выполняется по схеме черт .22.	|
Для автоматизации процесса измерений в рекомендуемом прило- |
жении 9 приведена схема черт.2.
Значение модуля полного электрического сопротивления опреде- 1
ляется по формуле
I
I
f ?
It,
(91)

где Z -
Ur -
<4 -
R, -

1
модуль полного электрического сопротивления образца,Ом;
напряжение на выходе генератора, В;
напряжение на образце. В;
сопротивление резистора. Ом;
результат измерения разности фаз посредством фазомет-
ра 7, град (рад).
Резистор выбирается согласно п.5.14.1.
5.15.2» Измерение модуля полного электрического сопротивле-
ния выполняется по схеме черт.26 при использовании вольтметра с
симметричны* входом.
Значение модуля полного электрического сопротивления опре-
деляется по формуле	*
*
У, Я
ТГ
(92)

OCT 5.8361-86 Стр. 81
Погрешность результата измерения косинуса
разности фаз
I -погрешность измерения по п.5.14Л;
2 - погрешность измерения по п.5.14.2.
Черт.25
где
Z - модуль полного электрического сопротивления образца,^
IL - напряжение на образце, В;
X»
....... ------------------------тт—	.	-r.	,||1tl	,. -	,	-I -	|-|
Стр. 82 OCT 5.836I-86
Схема электрическая структурная измерения модуля
полного электрического сопротивления
I - генератор; 2 - резистор; 3 - образец;
4 - вольтметр (с симметричным входом);
5 - вольтметр; б - частотомер
Черт.26
- напряжение Ht. резисторе, В;
Ro - сопротивление резистора, Ом.
&
5.15.3.	Измерение модуля полного электрического сопротивле-
ния допускается выполнять по схеме черт.23. При этом модуль пол-
ного электрического сопротивления образца не должен быть более
0,05 модуля полного электрического сопротивления, измеряемого
между выходнъыи клеммами генератора с симметричным выходом-и его
заземленным корпусом на частоте измерений посредством моста пе-
ременного тока.
Модуль полного электрического сопротивления определяется,
по формуле (92).
Резистор выбирается (•оглясво п.5.14.2.
OCT 5,8361-86 Стр,83	|
I
5,15.4.	Измерение модуля полной электрической проводимости J
выполняется по пп.5.15.1 - 5.15.3.	|
Модуль полной электрической проводимости определяется по
формуле	v _ /
‘ ~ Z~ >	(93)
где у - модуль полной электрической проводимости, См;
Z - модуль полного электрического сопротивления, Ом.
5.15.5.	Измерения частотных характеристик модулей полного
электрического сопротивления и проводимости выполняются в задан-
ном диапазоне частот.
При дискретных измерениях шаг дискретизации определяется в
соответствии с п.5.14.3.
Для непрерывной регистрации с использованием самописца в-
рекомендуемом приложении 9 приведены автоматизированные схемы
для записи модулей полного электрического сопротивления (черт.З)
и проводимости (черт,4).
Сопротивление резистора следует выбирать из условия
и Rg 0,05Zm.n для схем черт.З и 4 соответственно
(Zmcrx и -максимальное и минимальное значения модуля пол-
ного электрического сопротивления в диапазоне частот измерений).
Значение модуля полного электрического сопротивления опре-
деляется по формуле
Z=₽„-^_	(94)
<9 Ur *
где Z - модуль полного электрического сопротивления, Ом;
Rg - сопротивление резистора, Ом;
uz - напряжение на образце, В;
Ur - напряжение на выходе генератора, В.
Значение модуля полной электрической проводимости опреде-
ляется по формуле
Стр.84 ОСТ 5.8361-86
як
ОСТ 5.8361-66 Стр. 85

I
V—— .
Г Ur '
-	модуль полной электрической проводимости, См;
-	сопротивление резистора, Ом;
-	напряжение на резисторе, В;
-	напряжение на выходе генератора, В.
t
1

Ur
5.15.6. Погрешность результата измерения модуля полного
электрического сопротивления (проводимости) по п.5,15.1 при
верительной вероятности Р = 0,95 не превышает значений, опреде*|
ленных по графику черт.2?..
Погрешность результата измерения модуля полного
электрического сопротивления (проводимости) по п.5.15.1
Я
л

ного электрического сопротивления выполняется по схеме черт.22.
Для автоматизации процесса измерений в рекомендуемом прило-
жении 9 приведена схема черт.2.
Значения составляющих полного сопротивления определяются по
формулам
о - R9U* .
W“4costy-Vx *
ши
Ц. sin ft
(96)
Черт.27
Я
1
,i
I
•SO
к
A
'I
ч
4
3



Погрешность результата измерения модуля полного электричек
кого сопротивления (проводимости) при доверительной вероятностж|
Р = 0,95 находится в пределах Ой = + II t по п.5.15.2 и Й

’	1
5.16. Измерение активной и реактивной составляющих полного]
электрического сопротивления и их частотных характеристик	J
-Н
5.T6.I. Измерение активной и реактивной составляющих пол- I
**”” со$«р ’	” sintp — //-cos* у
в параллельной эквивалентной схеме,
rw =Zco$9;	X=Zsin^-Z /l- cos2*/»
(97)
(96)
в последовательной эквивалентной схеме,
где R Г- активные составляющие полного электрического сопро-
тивления для параллельной и последовательной схемы
, соответственно. Ом;
X - реактивные составляющие полного электрического сопро-
тивления для параллельной и последовательной схемы
соответственно, Ом;
X - результат измерения модуля полного электрического
сопротивления по п.5.15.1. Ом;
C0SY* результат измерения косинуса разности фаз по
п.5.14.1.
Составляющие полного электрического сопротивления в парал-
лельной и последовательной схемах связаны с модулем полного элек-
трического сопротивления соотношения»»
- 2L	—Я
’ W
Резистор выбирается согласно п.5.14.1.
Г
Стр. 86	0CT5.836I-86
5.16,2.	Измерение активной и реактивной составляющих полно-
го электрического сопротивления допускается выполнять по схеме
черт.23. При этом модуль полного электрического сопротивления
образца не должен быть более 0,05 модуля полного электрического
сопротивления, измеряемого меэду выходны/и клеммами генератора
с симметричным выходом и его заземленным корпусом на частоте из-
мерений посредством моста переменного тока.
Значения составляющих полного электрического сопротивления
определяются по формулам (97), (98).
Резистор выбирается согласно п.5.14.2.
5.16.3.	Измерение частотных характеристик составляющих пол-
ного электрического сопротивления выполняется в заданном диапазо
не частот.
При дискретных измерениях шаг по частоте определяется в со-
ответствии с п.5.14.3.
5.16.4.	Погрешность результата измерения активной состав-
ляющей полного электрического сопротивления по пп.5.16.1, 5Л6.2
при доверительной вероятности Р = 0,95 находится в пределах зна-
чений, определенных по графику черт.28.
Погрешность результата измерения реактивной составляющей
полного электрического сопротивления по пп.5.16.1, 5.16.2 при
доверительной вероятности Р « 0,95 находится в пределах значе-
ний, определенных по графику черт.29.
5.17. Измерение потребляемой электрической мощности и ее
частотной характеристики
5.I7.I.	Измерение потребляемой электрической мощности выпол
няется по схеме черт.22.
Для автоматизации процесса измерений в рекомендуемом при-
ложении 9 приведена схема черт.2.
Значение потребляемой электрической мощности определяется
OCT 5.8361-86 Стр. 87
Погрешность результата измерения активной составляющей
полного электрического сопротивления и потребляемой
электрической мощности

I - погрешность измерения по п.5.16.1;
2 - погрешность измерения по п.5.16.2.

Черт.28
по формуле
(100)
где V4 • потребляемая электрическая мощность, Вт;
ur - напряжение на выходе генератора, В;
t/z - напряжение на образце, В;
-	результат измерения разности фаз посредством фазомет-
ра 7> град (рад);
г
Сто. 88 ОСТ 5.8361-86
Погрешность результата измерения реактивной
составляющей полного электрического сопротивления
COSf
I - погрешность измерения по
2 - погрешность измерения по
п.5.16.1
п.5.16.2
*
-	сопротивление резистора, Ом.
Резистор выбирается согласно п.5.14.1.
5.17.2.	Измерение потребляемой электрической мощности до-
пускается выполнять по схеме черт.23. При этом модуль полного
электрического сопротивления образца не должен быть более 0,05
модуля полного электрического сопротивления, измеряемого мещцу
выходами клеммами генератора с симметричным выходом и его за-
земленном корпусом на частоте измерений посредством моста пере-
менного тока.
Значение потребляемой электрической мощности определяется
по формуле
f.
;Я
ч
t
ч
о
:В'

«
'Ч

*
i
*

£
Ъ
Л
<5
в

(IOI)
S
*
I
5
i
i
-i
R
г
С
где VZ - потребляемая электрическая мощность, Вт;
Зг Л.
4
i
«•Ah
J
а
OCT 5.8361-86 Сто. 89
Ux - напряжение на образце) В;
(/* - напряжение на резисторе, В;
СО$<р - результат измерения косинуса разности фаз по
п.5.14.2.
Резистор выбирается согласно п.5.14.2.
5.17.3.	Измерение частотных характеристик потребляемой элек-
трической мощности выполняется в заданном диапазоне частот. Если
диапазон частот не оговорен, как при измерении электроакустичес-
кого коэффициента полезного действия по п.5.18.1, измерения вы-
полняются в интервале	+0,4^w при частоте Ю kHj;
+0,3fw при 50 кГц и ±0,1^ при fw> 50 кГц.
Измерения должны выполняться при постоянной действующей
силе, что соответствует условию
- для магнитострикционных образцов;
(Д-const ~ для пьезоэлектрических образцов,
—
где Ux -* напряжение на образце, В;
- частота, Гц.
При дискретных измерениях шаг по частоте
половинной мощности не должен превыпать значения
випе уровня
указанного на
черт.24, а ниже уровня половинной мощности шаг по частоте реко-
мендуется увеличить втрое. В области частоты рекомендуется
шаг в три раза меньший значения, указанного на черт.24.
Значения частоты и добротности Q определяется по
технической документации или экспериментально (подразделы 5.19,
5.21).
5.17.4.	Погрешность результата измерения потребляемой элек-
трической мощности при доверительной вероятности Р « 0,95 нахо-
дится в пределах значений, определенных по графику черт.28.
.1
и
ОСТ 5.8361-86 Cnk
Стр. 90 ОСТ 5.8361-86
5.18. Измерение электроакустического коэффициента полезное
действия
Погрешность результата измерения
электроакустического к.п.д
(102)
F
F
Г
5.18.1, Электроакустический коэффициент полезного действия!
(к.п.д) определяется по результатам измерения акустической мощ-
ности и потребляемой электрической мощности.
Измерения выполняются согласно подразделам 6.13 и 5.17 при
одной и той же действующей силе.
Значение электроакустического к.п.д определяется по формуле
-	электроакустический к.п.д;
-	результат измерения акустической мощности по подраз-
делу 5.13, Вт;
-	результат измерения потребляемой электрической мощ-
ности по подразделу 5.17, Вт.
5.18.2.	Погрешность результата измерения электроакустичес-
кого к.п.д при доверительной вероятности Р « 0,95 находится в
пределах значений, определенных по графику черт.30. .
5.18.3.	Измерение электроакустического к.п.д на резонанс-
ной частоте (кроме нагруженных при излучении в воздух образцов)
допускается выполнять по результатам измерений частотных харак-
теристик потребляемой электрической мощности.
* Измерения выполняются по подразделу 5.17 при размещении
образца в бассейне согласно п.3.3.3 и таким образом, что излучао-
щая поверхность образца находится в воздухе. Допускается разме-
щение образца в воздухе, если это оговорено технической докумен-
тацией. Измерения в нагруженном и ненагруженном состояниях долж-
ны выполняться при одинаковой действующей силе. При несоблюдении
этого условия должен быть произведен пересчет по формуле
где Q

*1^4



1
Г*'
&
i
i
»
I — погрешность измерения по п.5.17.1;
2 погрешность измерения по п.5.17.2
Черт.30
Стр. 92 OCT 5,8361-86
(ЮЗ)
где	“ потребляемая электрическая мощность при излучении
в воздух при напряжении на образце Ug , Вт;
” потребляемая электрическая мощность при излучении
в воздух при напряжении на образце ♦ Вт.
Здесь и далее индекс "в" относится к излучению в
воду, ни-
деке "возд" - к излучению в воздух.
Значение электроакустического к.п.д определяется по формуле
(104)
где ~ электроакустический к.п.д;
U/9 - максимальное значение потребляемой электрической мощ-
ности, Вт;
- максимальное значение расходуемой механической мощ-
ности, Вт;
n_w - электромеханический к.п.д;
QHe * механоакустический к.п.д.
Составляющие мощности определяются по формулам
 к/ х U/ * U/
"'э	>
(106)
(106)
ССТ5.8Э61ЧБ Сто.93
где Ujj - мощность электрических потерь, Вт;
VZ- - значение потребляемой электрической мощности на час*
9J
тртах fj вдали от резонанса, Вт;
/- частота, соответствующая максимуму потребляемой мощ-
ят
ности, П;.
При графическом определении составляющих мощности линию по* ?
терь допускается проведать как касательную к нижним ветвям час- 1
тотной характеристики потребляемой электрической мощности	I
(черт.31).
По результатам построения определяются значения составляю-
щих МОЩНОСТИ '
) *
к
k£g-=ac Ц,,в>аЬ к/м=с>с-оЬ=Ьс,
. •	’	(ЮТ)-
и электроакустический к.п.д
(108)
5.19.	Измерение частоты механического резонанса
5.19.1.	Частота механического резонанса определяется по час-
тотной характеристике потребляемой электрической мовщости, изме-
ренной согласно подразделу 5.17, как частота, соответствующая
максимальному значению механической моа^ости.
При графическом определении частоты механического резонан-
са параллельно линии потерь проводят прямую на уровне
минус 0,5- дБ от максимального значения механической мощности
(отрезок Ьс
на черт.31) и определяют частоты, соответству
Л »)>
е
94 OCT 5.8361-66
OCT 5,8361-66 Стп.95
точкам пересечения прямой с частотной характеристикой.
Резонансная частота определяется как полусумма этих частот.
л
5.20.	Измерение ширины 'частотной характеристики расходуемой
механической мощности
5.20.1,	Ширина частотной характеристики расходуемой механи-
ческой мощности Fw определяется по результатам измерения частот-
ной характеристики потребляемой электрической мощности по под-
разделу 5.17 как разность значений частот, соответствующих уров-
ню минус 3 дБ от максимального значения механической мощности.
Графически ширина характеристики определяется как разность
абсцисс точек пересечения частотной характеристики с прямой,
проведенной параллельно линии электрических потерь через середи-
ну отрезка Ьс , соответствующего максимуму механической мощности.
5,21.	Измерение добротности
х
5,21.1.	Измерение добротности выполняется по результатам
измерения ширины частотной характеристики расходуемой механичес-
кой мощности по подразделу 5.20 и резонансной частоты по под-
разделу 5.19.
Значение добротности образца определяется по формуле
__ f w
(109)
где Q - добротность образца;
- результат измерения частоты механического резонанса
по подразделу 5.19,
F - ширина частотной характеристики по подразделу 5.20, Их.
Стр.96 OCT 5.8361-86
ПРИЛОЖЕНИЕ
-Ч
Справочное
 * J
ОБОЗНАЧЕНИЯ
<М0Д,Ф
8
b
c
c
D
V
d
d‘
Е
F
f
И
I
h
К
a
-	коэффициенты амплитудного распределения преобразова
телей в дискретных коллиматорах
-	количество преобразователей в коллиматоре по коордй
нате X или У
-	количество преобразователей в коллиматоре, по коор;
нате х или У» коэффициенты возбуждения которых о*
• t • ,	\
личкы от единицы	|
-	электрическая емкость	i
-	скорость распространения волн
- максимальный размер образца	J
-	минимальный размер образца	j
-	максимальный размер излучателя, приемника или колли-|
матора	i
-	минимальный размер излучателя, приемника или колли-
матора
-	количество преобразователей в коллиматоре в группах
с одинаковыми коэффициентами возбуждения
-	ширина частотной характеристики на уровне минус 3 дБ
-	частота
-	резонансная частота
-	частота механического резонанса
-	коэффициент передачи
-	электрический ток
-	шаг дискретизации	*
-	коэффициент концентрации
-	произведение коэффициентов концентрации образца и
приемника или излучателя
OCT 5.8361-86 Стр. 97
К' - отношение коэффициентов концентрации приемника и
образца
К - волновое число
L - уровень напряжения» выраженный в долях
ЦМ),Цв) - уровень характеристики направленности, выраженный
в долях
L(&) - уровень характеристики направленности, выраженный
в децибелах
- уровень добавочного максимума, выраженный в долях
- уровень добавочного максимума, выраженный в деци-
белах
* длина бассейна
tmto ~ минимальный размер бассейна
М	- ширина ленты самописца
rf!	- число периодов модулируемой частоты
W - число наблюдений, выполняемых при различных прост-
ранственных положениях образца, приемника или излу-
чателя
П - число повторных наблюдений
ОГ * разность в длинах пути прямой и отраженной волн
Р	-	акустическое давление
Рш	-	эффективное	значение акустического шума
Q ~ -	добротности	образца
Cf	-	поправочный	множитель
-	поправка
Я*	-	акустическое отношение
R	-	электрическое сопротивление
ЯЛ	-	сопротивление добавочного резистора
-	активная составляющая полного электрического сопро-
тивления для параллельной схемы
rw - активная составляющая полного электрического сопро-
OCT5.8361-36
тивления для последовательной схемы
-	расстояние мееду образцом и излучателем или прием-
ником
-	площадь ограничивающих поверхностей бассейна
-	период следования импульса
г
-	время стандартной реверберации бассейна
-	толщина электрода
-	электрическое напряжение
-	эффективное значение напряжения электрических щумов
-	объем бассейна
-	скорость изменения частоты
-	скорость перемещения ленты самописца
-	скорость перемещения пера самописца
-	угловая скорость вращения образца
-	акустическая мощность
-	потребляемая электрическая мощность
-	расходуемая механическая мощность
-	мощность электрических потерь
-	реактивная составляющая полного электрического со-
противления для параллельной схемы
-	реактивная составляющая полного электрического со-
противления для последовательной схемы
-	абсцисса
*
-	полная электрическая проводимость
-	ордината
-	модуль полного электрического сопротивления
-	аппликата
-	коэффициент поглощения ограничивающих поверхностей
бассейна
-	чувствительность в режиме излучения по напряжению'
-	чувствительность в режиме излучения по току
, 	"	«к*
ОСТ 5.8361-86 Стр, 99
Г - акустическое отношение с учетом закона распростране-
ния акустических вода
$	- чувствительность в режиме приема
дв - суммарная погрешность результата измерения* выражен-
ная в децибелах
ДГ - погрешность замещения
Д$ - площадь элемента поверхности измерений
-	суммарная погрешность результата измерения, выражен-
ная в долях или процентах
-	электроакустический коэффициент полезного действия
-	электромеханический коэффициент полезного действия
Qmc - механоакустический коэффициент полезного действия
%* - ширина характеристики направленности на уровне
минус 3 дБ
9	- аргумент характеристики направленности в горизонталь-
ной плоскости
9р_ - угол между максимальным значению» (осями) характе-
*55
ристики. направленности
К - фактор сферичности
X - длина волны
Х^ - длина волны на резонансной частоте
Х| - длина волны на верхней частоте диапазона измерений
Хи - длина волны на нижней частоте диапазона измерений
FT
fA - неравномерность характеристики
- отношение расстояний при выполнении измерений рег-
рессионны* методом
(Г - площадь мембраны
длительность импульса
кр - разность фаз
Стр.100 OCT 5.8361-86
- аргумент характеристики направленности в вертикаль-
ной плоскости
СО ~ круговая частота
OCT 5,8361-86
б0ммммнМмммм1мтанМ1
Стр ЛОТ
ПРИЛОЖЕНИЕ 2
Справочное
ТЕРМИНОЛОГИЯ
1« Образец - антенна, элемент антенны или преобразователь,
работающие в режиме приема или излучения звука.
2.	Дальнее поле - область акустического поля, удалённая от
образца на расстояние
где Г - расстояние, м;
D - максимальный размер образца, м;
X ~ длина вблны, м.
3.	Ближнее поле - область акустического поля, удаленная от
образца на расстояние
4.	Квазисферическое
ответствующая расстоянию
р*
чк '
поле - область акустического поля, со-
чх
5.	Коллиматор - антенна, в ближнем поле которой формируется
плоская волна.
6,	Метод дальнего поля - метод измерения параметров образца
в дальнем поле образца и приешшка или издучателя* основанный на
сферическом законе распространения акустических волн.
7,	Метод коррекции - метод измерения параметров образца, ос-
нованньй на коррекции результатов наблюдений в квазисферическом
поле с помощью поправочных множителей, учитыва
{их априори за-

кономерности изменения параметров в квазисферическом поле.
8.	Регрессионный метод - метод измерения параметров образ-

Стр. 102 OCT 5,8361-86
:W
ца в квазисферическом поле, основанный на экспериментально опре-
деляемой закономерности распространения акустических волн в ква-
зисферическом поле.
9.	Коллиматорный метод - метод измерения параметров образца
в плоском поле коллиматора.
10.	Апертурный метод - метод измерения параметров образца
по результатам измерения амплитуды и фазы давления вблизи апер-
туры образца.
II.	Акустический центр - воображаемая точка, из которой ис-
ходят излучаемые сферические волны, наблюдаемые в дальнем поле.
12.	Рабочий центр - оговоренная технической документацией
точка, определяющая при измерениях местоположение образца в про-
странстве.
13.	Акустическая ось - направление, оговоренное технической
документацией, или направление максимальной чувствительности, оп-^
ределяющее пространственную ориентацию характеристики направлен-
ности.
14.	Измерительный сигнал - сигнал с заданными спектральные
характеристиками, являющийся носителем измерительной информации.
15.	Радиоимпульсный сигнал - гармонический сигнал, амплитуд-
но-модулированный периодической последовательностью прямоуголь-
ных имцульсов.	‘
16.	Чувствительность в режиме излучения по напряжению (то-
ку) - отношение акустического давления, создаваемого излучателем
в дальнем поле в заданном направлении и приведенного к расстоя-
нию I м от его акустического (рабочего) центра, к напряжению
(току) на его входной стороне.
17.	Чувствительность в режиме
холостого хода на выходной стороне
лени© в поле невозмущенной плоской
18,	Осевая чувствительность -

1
*
Li
a
ж
,S
Ь
SR
a
«к
*
приема - отношение напряжений
приемника к адустическоцу дав-?1
ВОЛНЫ. -': Ч	:	 -1
чувствительность в направле- |
' • 	-Л]
I
$
OCT 5.836I-86 Стр.103
нии акустической оси.
19.	Характеристика направленности - зависимость чувствитель-
ности от угловой ориентации образца, нормированная к ее макси-
мальному значению.
20.	Акустическая мощность - количество ‘акустической энергии,
излучаемой образцом в единицу времени при фиксированных условиях
его возбуждения.
21.	Коэффициент концентрации - отношение квадрата чувстви-
тельности в выбранном направлении (обычно в направлении акусти-
ческой оси) к среднему по всем направлениям квадрату чувстви-
тельности.
22.	Электроакустический коэффициент полезного действия -
отношение излучаемой акустической мощности к потребляемой элект-
рической мощности.
23.	Полное электрическое сопротивление - отношение напряже-
ния на входе образца к протекающему через него току.
»
24.	Частотная характеристика - зависимость измеряемого па-
раметра от частоты.
25.	Неравномерность характеристики - отношение максимально-
-% t
го значения измеряемой величины к минимальному в диапазоне изме-
нений независимой переменной.
26.	Акустическое отношение - отношение среднего по прост-
ранству квадрата давления отраженных волн к квадрату давления
прямой волны.
27.	Коэффициент поглощения поверхности - отношение энергии»
поглощенной поверхностью, к энергии, падающей на нее, все воз-
можные направления падающего потока (если они не оговорены) пред-
полагаются равновероятными. •
28.	Шаг дискретизации - интервал между двумя последователь-
ными значениями независимой переменной, при которых выполняются
измерения искомой волютины.
ПРИЛОЖЕНИЕ 3
Справочное
ИЗЛУЧАТЕЛИ И ПШЭЯМКИ
12ифр	Обозначение	Форма и размеры чувствительного элемента, мм	1	Параметры
			Диапазон частот, кГц	ft мкВ/Па, не менее	дБ, не белее	8 , Па»м/В, не менее *	не более	ф • ф о «ОТ	9 ДБ’ не 'более	•Э” , град	Макси- мальное напря- жение, В
ТП1М	НФЗ.837.001	Сфера fS80	0,005-5	270	3	«а»	ют	2	3	«В»	«в
1П2М	НФ3.837.С01-01	Сфера /40	0,050-10	120	3	«ОТ	«а»	2	3	« «в»	«от
1ПЗМ	НФЗ.837.001-02	Сфера /20	0,05-25	50	3	«от	«в»	2	3	Ют	«от
1П4Ы	НФЗ.837.001-03	Сфера /10	1-100	15	4	— 1	о»	3	6	«ОТ	ют
1П5М	НФЗ.837.001-04	Сфера / 5	5-300	8	10		шл	6	ют	«ОТ	«от
1П1Г	НФЗ.837.000	Сфера /50	0,005—5	150	2	отв	ют	3	4	«ОТ	ют
1Н2Г	НФЗ.837.000-01	Сфера /30	0,05-15	85	3	«от	«от	3	6	ЮТ	ют
1ПЗГ	НФЗ.837.000-02	Сфера /15	1-40	30	3	«я»	а»	2	6	от»	от»
1П4Г	НФЗ.837.000-03	Сфера / 7	5-200	10	6		«и»	6	ют	от»	ют
ГП с пред-	УЩЗ.837.030	Цилиндр /9x7	0,01-50	15	10	ОТ*	ют	2	4	«от	ют
усилителем ПУ I	-				•

Продолжение
Шифр	Обозначение	Форма и размеры чувствительного элемента, мм	Параметры
			Диапазон частот, кГц	У, мкВ/Па, не менее	не более •	В, Па»м/В, не менее	дБ, не более	Алм >дБ« не более	A(W ,дБ, । не более	град	Макси- мальное напря- , жение,В
гп	УЩ3.837.030	Цилиндр /9x7	0,01-50	• 15	10	ют . *•	ют	2	4	ЮТ	ют
ГГ2 с пред-	УЩ3.837.030	Сфера /5	.30-300	15	то	ют	ют	5	8	ют	ют *»
усилителем ПУ2 ГП с уси-	Л УЩ3.837.036	,	Цилиндр /18x13	0,01-10	150	4	ОТ»	вот	2	3	ют	ют
лителем гидрофонным ГГ2 с уеи-	УЩ3.837.036	Цилиндр /9x7	 Z 0,01—50	50	6 '9	ЮТ	ЮТ	4	6	ЮТ	ют
лителем ТТЗ с уси-	УЩ3.837.036	Сфера /В	♦ 31,5-300	40	6	ют	ОТВ	6	8	«от	ют
лителем ТИТВ	ЛУЗ.848.325	Цилиндр /410x520	0,2-5	ОТ»	«от	0,06	ют	6	/ «от	45	400
ТИТА	ЛУЗ.837.502	Цилиндр /113x500	1-10	ют	ют	0,5	ют	6.	ют	18	300
ТИПАМ	ЛУЗ.848.354	Цилиндр /52x500 •	5-50	ют '	ют	2,5	к ют	6	от»	7	300
Стр, 104 ОСТ 5.8361-86	ОСТ 5.8361-86

Стр. 106 ОСТ 5.8361-86
	Ф CQ в /"ч •	-	X ГН
	1 х х ft; ф О Л РчХ «ЦЕХ Ф Ф Ф Ф 2ХХК	1		1	1	1	1		Рч ф
									а со
									X
									Ф
	tfeda ф	1		о 02	U0 02	ю 02	U0 02		X О со
									ф
	ЭЭ1Г00 эн	1		1	1	4	1		с ф
	•gtf« Uhtf								&
									3
	эекоо эн	4		1	1	1	1	S	Б« О е* о
									Ф
3 &	ЭЭ1Г00 ЭН ‘a^V	1		20	ог	О 02	О 02	& X ё О е*	х С8 Ф
ф S	ээнан эн			ь	м0	?>	&		ё
ей	‘д/и-рц	«ч О		со		й	8	о о	ф А
								SL	X
								м«
	ЭЭ1Г0р <^Н	1		1	1	1	1	X о	₽с 3
								Г .	•т*
	ЭЭНЭН ЭН							о ж	5 л
	‘вц/дян	»		1	1	1	1	нм X ф	ф X
								с£
	X о *		'] 	о			о	ф 03 X
	таз ‘ТОТ 'ц	7 L0		4Л	►н	о 5 |А	02 *7	&	X
	Ди« час	сэ*		UJ W ЬМ СП		u J	UJ ьч	к
3 О Ф о				кий	О О ъ	S со	о lO »—ч	к .5	4»
вр Ф R М«Ф * 6« <0 SXB<		1		о Ф *т X &	Й	X £ в*	X &	ф ® а	ф <
_ ®х ф 6* ф 2 о а СХЮ ф				ф 1		г §	5 §	О • IU О X	£ ф
«5				к	5		Ци	А §	5
								X 4М	со
		о 1				1		миь	•
ф х		о Q		й	СО со	8	Й	ф	ф
§		О •		о •	о •	О •	О •	ни	X
3		09		₽5	со	&>	&	ф S3-	X.
5		С^*		00	со	со	со	ей •т*	ф
со о				со	3'	сог	ср	»м Л	рт
о						^3		о •гч л	Ф
									S
								ф м	X
		ь	л ►м	Ь	л			^м	р,
		Нм ф	ей ч*	Нм о t±	•S ф V»			X	с:
о.		с	1*4 О	с •е	Нм				•
»€т i ?5		iZ о	UJ »
....................
OCT 5.836I-8& Сто.107
ПРИЛОЖЕНИЕ 4
Обязательное
ТРЕБОВАНИЯ К ИЗМЕРИТЕЛЬНЫМ ПРИБОРАМ И СРЕДСТВАМ
ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
I.	ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
«
е	•
I.I.	Генератор синусоидальных сигналов
Диапазон частот от ОД до 600 кЛд*.
Выходное напряжение не должно быть менее IB.
Коэффициент гармоник при максимальном выходе напряжений
не должен быть более 2 %.
Нестабильность частоты за 3 часа работы не должна быть бо-
лее 4 • 10*3	.
При использовании генератора в измерительных системах долж-
на быть предусмотрена возможность управления частотой и амплиту-
дой выходного напряжения кодом.
1.2.	Генератор импульсов
Генератор должен обеспечивать формирование последователь-
ностей прямоугольных импульсов и задержанных прямоугольных им-
пульсов. "
Период повторения от 10 мс до 10 с*.
Длительность импульсов от 0,01 мс до I с*.
Временной сдвиг между импульсами от 0,1 мс до I с*.
* Здесь и далее пределы изменения определяются требования-
ми технической документации на образец.

Стр. 108 OCT 5.8361-86
к
1.3.	Генератор специальной формы
Генератор специальной формы должен обеспечивать формирова-
ние гармонического, прямоугольного, треугольного, пилообразного
и радиоимпульсного сигналов в диапазоне частот от 0,001 ft; до
I MHj*.	:
Коэффициент гармоник сигнала не должен быть более 3 %.
• •< ,
1.4.	Фильтры
Комплект фильтров должен состоять из фильтров верхних и
нижних частот, перекрывающих диапазон от 0,1 до 600 кП^.
Затухание вне полосы прозрачности при изменении частоты
от £ до для фильтров нижних частот и от до O,5JC для
фильтров верхних частот не должно быть менее 40 дБ (	- час-
тота среза).
Полное входное сопротивление не должно быть менее 10 кОм.
Полное выходное сопротивление не должно быть более 600 (Чс.
1.5.	Модулятор-селектор
Сигналы:
гармонический,
радиоимпульсный.
Режимы работы:
внешнего запуска,
одиночного запуска.
Диапазон частот от 0,1 до 600 кГ^*.
Форма радиоимпульса - прямоугольная.
Диапазон изменения длительностей от 0,1 мс до 50 мс*.
Диапазон изменения периода повторения от 0 до 500 мс*.
Диапазон задержки стробирующего импульса от 0 до 500 мс*.
Глубина модуляции не должна быть менее 60 дБ.
Hi.'B. .V- подл. I Поди, и дата| Взам. нив. № | Инв. № дубл. ( Лодп. и дата
ОСТ 5.8361-86 Стр. 109
1.6.	Устройство поддержания постоянства уровня
Постоянство уровня выходной величины должно регулироваться
в пределах от 0 до минус 70 дБ.
Изменение выходной величины при перестройке частоты относи-
тельно уровня на частоте I кГц не должно быть более 1,5 % до
частоты 100 кГц и 5 % - до 600 кГц.
Скорость регулирования не должна быть менее 1000 дБ/о*.
• (И
Диапазон частот от 0,1 до 600 кГ^1.
Выходная мощность не должна быть менее 100 ВА* •
Коэффициент усиления не должен быть менее 100*.
Выходное сопротивление не должно быть более 30 Ом*.
Коэффициент гармоник не должен быть более 5 % в заданном
диапазоне частот.
1.8.	Частотомер
Диапазон частот от 0,1 до 600 кГЛ
Входное напряжение от 0,1 до 100 В*.
Диапазон измерения длительностей от 0,1 мо до 5 о*.
Диапазон измерения периодов повторения от 10 мо др 10 Л
Погрешность измерения не должна быть более 1,5ПГ^Иеда-
ница счета".
1.9.	Компенсатор
Компенсация последовательная ж параллельная.
Значения компенсирующей индуктивности от 10 мкГн до 1,5 Гн*.
Значение компенсирующей емкостн от 10 пФ до 1,5 мкФ*.
^*3десь и далее значения погрешностей указаны по модулю.
Стр. НО ОСТ 5;8361-86
I.IO.	Ваттметр
Прибор должен обеспечивать измерения при воздействии на
вход гармонического или paj
льсного сигналов
Диапазон частот от 0,1 до 600 кГц*.
Предел измерения мощностей от 0,1 до 3,0 кВт*.
Входное сопротивление по каналу напряжения не должно быть
менее 500 к0>?.
Входное сопротивление по каналу тока не должно быть
более 0,1 ОЛ
Погрешность измерения мощности при 60S	0,2 не должна
быть более 10 %.
При использовании ваттметра в измерительных системах должен
быть предусмотрен цифровой выход измеряемой величины в виде кода.
1Д1. Вольтметр
Вольтметр должен обеспечивать измерения при воздействии
на вход гармонического или радиоимпульсного сигналов о макси*
мильной скважностью до 40 и длительностью радиоимпульса не менее
трех периодов модулируемой частоты. t
Диапазон частот от 0,1 до 600 «Г?.
Диапазон измеряемых Яапряиений от I мВ до 500 В*.
Входное сопротивление не должнобыть менее I МОм.
Погрешность не'должна быть более 3% при измерении гармони-
ческого сигнала и 6 $ •* при измерении радиоимпульсного сигнала.
Для использования вольтметра в измерительных системах
должен быть предусмотрен выход результатов измерений в коде.
т тл А '	' 	9
I.I2.	Амперметр
Прибор должен обеспечивать измерения при воздействии на
вход гармонического или радиоимпульсного сигналов с максимальной
OCT 5.8361-66 Стр.Ill
скважностью до 40 и длительностью радиоимпульса не менее трех пе-
риодов модулируемой частоты.
Диапазон'частот от 0,1 до 600 кГц*.
Диапазон измеряемых токов от 0,1 до 10 А*.
Погрешность не должна быть более 4 % при измерении гармони-
ческого сигнала и б % - при измерении радиоимпульсного сигнала.
Для использования амперметра в измерительных системах дол-
жен быть предусмотрен выход результатов измерений в коде.
I.I3.	Фазометр
Прибор должен обеспечивать измерения при воздействии на
вход гармонического или радиоимпульсного сигналов с максимальной
скважностью до 40 и длительностью радиоимпульса не менее трех
периодов модулируемой частоты.
Диапазон частот от 0,1 до 600 кГц**
Погрешность измерения не должна быть более 1°.
Входное сопротивление по каждому измерительному каналу не
должно быть менее I МОм.
Минимальный уровень входных напряжений не должен быть ме-
нее 10 мВ.
Диапазон измеряемой величины от 0 до 360°.
Для использования фазометра в измерительных системах должен
быть предусмотрен выход измеряемой величины в коде.
I.14.	Осциллограф
Диапазон частот от 0,1 до 600 к ГЦ*.
Диапазон входных напряжений от 0,1 до 500 В*.
Входное сопротивление не должно быть менее 0,5 МОм.
Погрешность измерения амплитуды и длительности не должна
быть более 5 %.
Стр, П2 ОСТ 5,8361-86
I.I5.	Блок измерения отношений
Блок измерения отношений должен обеспечивать измерения по
двум независимым каналам» отсчет измеренных напряжений» их раз-
ность и отношение.-
Диапазон входных напряжений от 0,1 до 10 В*.
Входное сопротивление по каждому каналу не должно быть ме-
нее 0,5 МОм.
Погрешность измерения отношения двух напряжений не должна
быть более 0,5 дБ.
В приборе должны быть предусмотрены выходы по постоянному
току с выходным сопротивлением не более 0,5 кОм или в виде кода.
1Л6. Поляризующее устройство (источник питания)
* . • .
Ток поляризации должен изменяться в пределах от I до 40 А*
на нагрузке 2 Ом.
Коэффициент пульсаций не должен быть более 5 %.
Должна быть предусмотрена возможность 'работы с незаземлен-
ньм выходом.
I.I7.	Коммутатор- .	X.-	.
Коммутатор предназначен для работы в измерительных система^
Управление должно осуществляться кодом.
Число каналов не менее двух.
Переходное сопротивление канала не должно быть более
0,1 Ом для замкнутого и менее 5 МОм для разомкнутого.
I.I8.	Предварительный усилитель
..."
Диапазон частот от 0,1 до 600 кГ^.
•  • -  - .
Неравномерность частотной характеристики не должна быть бо-
лее 4>,5 дБ.	5
Коэффициент усиления не должен быть менее 100*.	 у
ПИ.	...wyi'i.iM I II I
ОСТ 5.6361-86 Стр.ИЗ
Напряжение цумов, приведенное к закороченному входу в диа-
пазоне частот от 0,1 до 200 кПх не должно быть более 10 мкВ, а
в диапазоне частот от 0,1 до 600 кГ^ не должно быть более 25 мкВ.
Выходное сопротивление от 50 до 600 0|^.
Входное сопротивление от 0,1 до 10 МОЛ.
1.19.	Усилитель линейный
Диапазон частот от 0,1 до 600 кЛч*.
Неравномерность частотной характеристики не должна быть
Коэффициент усиления не должен быть менее I
Входное сопротивление от 0,1 до 10 МОм*.
• , -
Выходное сопротивление от 50 до 600 0м*.
ее частот от 0,1 до 600 кП$, не долею быть более 30 мА
Коэффициент гармоник не должен быть более 1,5 %.
1.20.	Усилитель постоянного тока.
Коэффициент передачи не должен быть менее 1000*.
Дрейф ну ля за 8 ч надоляи быть более 100 мкВ.
Входное сопротивление не должно быть менее 10^ 0м*.
I.2I.	Самописец
f • г
быть более I дБ.
Для автоматического режима вашем самописец др.
обеспечен маркерные пером для нанесения мвсмтабннк меток (часто-
ты, угла).
"Ммйми

Стр.114	OCT 8.8361-86
1.22.	бормромнель частотных меток
Дискретность частотных меток от 50 до I

Погрежмость меток частоты не должна быть более 2 %.
Выходов параметры формирователя должны обеспечивать воэ-
мсыность регистрация меток на ленте самописца.
1.23.	Формирователь меток угла
Дискретность меток hH от 6* до 15° *.
Погреимость меток угла не долдаа быть более 3(1+2 hM/I5>
Выходом параметры формирователя должны обеспечивать воз-
нежность регистрами меток на ленте самописца.
1.24.	Резисторы
Отклонение значения сопротивления от номинала в диапазоне
частот измерения не должно быть более 2 %,
2.	СРЕДСТВА ИМКИМТЕЛЬНОЙ ТЕХНИКИ	f
»
2.1.	Процессор
Разрядность обрабатываемой информации 16 двоичных разрядов^
Процессор должен обеспечивать возможность производства вы- ^
чисяедой с фиксированной и плавающей запятой.	J
2м2. Оперативное запоминающее устройство
Общая емкость оперативной памяти не должна быть менее
64 К слов.
Наращивание памяти должно осуществляться модулями по 4 К |
слов.
Разрядность считываемого (записываемого) слова 16 двоичны^
разрядов.	1
OCT 5,8361-86 CtdJI5
Цикл обращений не должен быть более I мкс»
2.3.	Постоянное запоминающее устройство
Общая емкость постоянной памяти не должна быть менее 2 К
слов.
Время выборки не должно быть более 5 юге.
2.4.	Видеотерминал
Число символов на экране не долгою быть менее 1000.
Набор индуцируемых символов должен соответствовать набору
2 по ПОСТ 19767-74:
прописные русские буквы 31;
прописные латинские буквы 26;
цифры 10;
специальные знаки 28.
Видеотерминал должен обеспечивать возможость ввода и выво-
да с пульта алфавитно-цифровой информации.
2.5.	Внепнее запоминающее устройство
Объем памяти не допоен быть менее I Мбайта.
В качестве, носителя может использоваться лента магнитная
B42I4-3 в кассете по ТУ6-17-736-82.
Скорость обмена информацией не долгою быть менее 1,25 кбайт/с
2.6.	Устройство печати
Устройство должно обеспечивать вывод на бумагу алфавитно-
цифровой и графической информации.
Набор печатаемых знаков должен соответствовать набору 2
по ГОСТ 19767-74.
Ширина бумаги не должна быть менее 210 мм.
.   I—IIUI II.  —
Стр» 116 OCT 5,8361-86
2,7,	Модули связи с объектом
Модули связи с объектом должны обеспечивать ввод и вывод
дискретных сигналов.
Количество входов по 16 двоичных разрядов каждый не должно
быть менее 20.
Количество выходов двухпозиционных сигналов не должно
быть менее 100.
Время ввода шестнадцатиразрядного слова не должно быть
более 20 мкс.
Должна быть предусмотрена возможность преобразования вход-
ных двухпозиционных сигналов различных уровней в уровни входов
модулей ввода дискретной информации.
OCT 5.8361-86 Стр.117

Продолжение табл.I
Тип, обозна-
чение ТУ
Дмапааон частот, кП<	Нестабильность частотная 3 ч,	Коэффихрюнт гармоник, %
Выходное
напряжение.
Примечание
ГЗ-П7
SX2,210,012 ТУ
1027
Брюль и Къер
П p и н я
0,2 - 0,3
5
(линейный)
2-ПГ1 - 2-I02
(логармфмн-
ческжй)
2-Ю"3 - 2-I02
0,015-0,03
10

Управление частотой
ручное к автомати-
ческое; автоматичес-
кая регулировка уров-
ня (компрессия) -
- 70 дБ; выход ве-
ток частоты
Автоматическая регу-
лировка уровня
(компрессия) -
- 90 дБ, скорость
компрессии от 3 до
1000 дБ/с
Сто. 118 ОСТ 5.8361-86
- частота выходного
сигнала.
1 л .»
Таблица 2

Программаторы
I
Наименование параметра
Значение параметра
Тип
Количество слов в програше
Число десятичных разрядов по частоте и напря-
жению в одном слове
Интервал времени между словами, с
Время хранения информации, ч
внешнего запуска
I - 15
II
I - 10
2-I03
Переключение слов в программе ручное м автоматической. Имеется реши
m m
Таблица 3
Наименование параметра
Генераторы юспульсов
ГО
ГБ-56
Значение параметра
" 111 IJII I III IIWII ММ1 MMI..IMH 111 И НИ II «I . I.
Тип» обозначение ТУ
Г5-60, ЕХЗ.269.060 ТУ
Период повторения, с
Длительность импульсов, с
Временной сдвиг основного импульса относи-
тельно синхроимпульса, с ,
Г
10"' - I
I0"6 - I
10“7 - 10
10“7 - 10
0-1
Поди. к дата
Взам. ина
Инв. подл.
Таблица 4
Генераторы специальной формы
Тип, обозначение V	Диапазон частот, кГЦ	Коэффициент гармоник» %
Пб-28	IO"6 - I03	1-3
KX2.2II.026 ТУ	•
ГС-31	Ю*6 - I03	1-3
ЕХ2.2П.029 V
Применение . Режимы внсннего эацусжа, пачки колебаний и разового ручного запуска.
В
8
1*4
г
в
»-«
Таблица S
Фильтры
Наименование параметра
§
Диапазон частот, кП|
Затухание вне полосы пропус-
кания, дБ
Входное полное сопро-
тивление, кОм
Выходное полное сопро-
тивление, Ом
Номинальное входное напря-
жение, В
Значение параметра
Тип, обозначение ТУ
161?	' Брюль и Къер	01 015	, 01 018 RFT	01 024 RFT
2-ПТ3 - 1,6’10?	2-I0-4 - I.6-I02	2 I0-3 - 1,6-I02	2-Ю"3 - I.6-I02
Более 60	80	*	Более 60
I03	I02	I0”1	I02
50	. 50	50	50
I •	I Л	I	I
Примечание . Фильтр 1617 имеет руодое м автоматическое управление.
*


Таблица 6
Модуляторы-селекторы
Наименование параметра
Значение параметра
Тип, обозначение ТУ
4440
КИП-10
ЦС1.150.000 ТУ
Диапазон частот, кП$
Диапазон изменения периода повторения, с
Диапазон изменения длительностей, с
Диапазон задержки стробирующего импульса, с
20-КГ2 - 2-I02
ь-кг3 - 2
Ю"1 - I02
5-I0*1 - 5
2-Ю“3 - 2-I0"1
го запусков.
10
Модулятор-селектор 4440 имеет режимы внутреннего, внешнего
и одиночно
о»
&
*

*
Таблица 7
Усилители мощности
Наименование параметра
Значение параметра
Тип, обозначение ТУ
г
й
3
сл
УПВ-15-П
6т2.032.023
ЮШ-10
ЦС1.150.000 ТУ
Излучающий комплект
Диапазон частот, кГц
Номинальная выходная мощ-
ность, Вт
Выходное сопротивление, Ом
Неравномерность частотной
характеристики, дБ
Коэффициент нелинейных
искажений, %
IO"2 - 2-I02
I02
Менее X
5-I0"2 - 10
I5-I03
Менее 4
Не более 1,5
Не более 2,5
КГ1 - I02
30 (до 10 кОД
15 (до 100 хГц)
Таблица 8
Частотомеры
Наименование параметра	Значение параметра
	ТНп, обозначение ТУ
	43-57 ЕЯ2.721.043 ПУ		43-54 ЕЯ2.721.039 ТУ
Диапазон частот, кГц	кг2 - I05	>	Ю*4 - 3-I05
Диапазон входного сигнала, В	КГ1 - 10		Ю"1 - I02
Диапазон измеряемых пери- одов, с	Ю"6 - IC2 4.		КГ6 - 10
Диапазон измеряемых длитель- ностей, с	кг6 - ю4		10“7 - I05
Погрешность измерения час- тоты, %	+(I,5-Ю*7 +	* -	+(1,5 -ПТ7 + —L—). 100
Принятые обозначения: f - значение измеряемой частоты; £ - время
счета, с.

Вольтметры аналоговые переменного тока
Таблица 9
Тип, обозна- чение ТУ «	Диапазон изме- ряемых напря- жений, В		Диапазон частот, кГц	Погрешность измерения,	Входное сопротив- ление, МОм	Примечание
B3-38 ЯЫ2.710.СЗЗ ТУ	I0-4 -	310^	г-пг2 - 5-ю3	2,5-4	Не менее 4	«в 1
ВЗ-48 ЯЫ2.710.057 ТУ	З-Ю*4 - 3-I0"1 I - 3-I02 (с делителем ДН-П7)		Ю"2 - 5 -I04	2,5 - 10	Не менее 3	Может использоваться в качестве преобразовате- ля переменного напряже- ния в напряжение посто- янного тока
ВЗ-57 ЯЫ2.710.074 ТУ	Ю"6 -	3-I02	5-I0-3 - 5-I03	+(1 - 4)	5	Линейное преобразование переменного напряжения в напряжение постоянно- го тока
2425, 2426 Бриль и Къер	IC"3 -	3-I02	5-Ю”4 - 5402	+6 мм» /	I	Имеются выходы постоян- ного и переменного на- пряжений \

по.т.т.
Иоан, я дата
	Лол», и дата
В зам. ими. М 1 Ина. № дубл.
Таблица 10
Вольтметры цифровые
Тип, обозна- . чение ТУ	Диапазон изме- ряемых напря- жений, В	Диапазон частот, кГц	Погрешность изменения,	Входное сопроти- вление, МОм	Примечание
В2-36 XB2.7I0.022 ТУ	5 -ПГ^ - 20	Постоянный ток	+ [0,15 + " 0,05(-~- -1^	Более I	Дистанционное управление запус- ком и выбором поддиапазонов. Выходы цифровой и аналоговый
33-59 ЯЫ2.710.078 ТУ	З-Ю"4 -3-I02	КГ2 - I05	♦ н ОГ~1 <• . сл м?* 1 к-»	20	Дистанционное управление. Вы- ход в двоично-десятичном коде
2427	0,1 - IO3	Постоянный	(0,2 - 0,5)Um		Выходы переменного и постоянно-
Брюль и Къер	кг2 - I03 \	ток б-Ю^-б-ХСГ	(0,5 - 10) U„	I f	го напряжения. Выход в двоично- десятичном коде
В7-34	Ю"1 - I03	Постоянный	Не более		Симметричный вход. Выход на ци-
Tr2.7I0.0I0 ТУ	I -б-1(£	ток 2 • 10^-5-Ю2	4 [2 + ..	_ + 0,25(-~- -I j	Более I	фропечатающее устройство. Изме- ряет отношение напряжений пос- тоянного тока
Принятые обозначения: UK - конечное значение поддиапазона, В; U - значение
измеряемого напряжения, В»
Сто. 126 ОСТ 5.8361-86	I	ОСТ 5.8361-86 Сто. 127
Таблица II
3
йзмерители параметров импульсов
Наименование параметра «	Значение параметра
	ТИп* обозначение ТУ
	И4-5	Е32.206.247 ТУ
ьз
Диапазон измеряемых и преобразуемых напряжений, В:
вкдеоимпульсных
синусоидальных и радиоимпульсных
постоянных
Длительность видеоимпульсов, с
Длительность радиоимпульсов* с
Частота повторения, кПд
Погрешность измерения амплитуды, %:
видеоимпульсного сигнала
радиоимпульсного и гармонического сигналов
Время преобразования* с
Входное сопротивление* хСЫ
ИГ1
«г1
I0"1
«Г9
5 • КГ8
- 9I02
- 4.5-I02
- 3-I02
Ум
u_i
U
80 (с делителем 1:30);
200 (с делителем 1:100)
Напряжение аналогового выхода* В
V
- конечное значение поддиапазона* В; (J - значение
измеряемого напряжения* В.
м .ТЛ1Л / Г.» :м- ио». Лй f Инн. Лй ягЛ,т.

ГТодн. и 1а га
Таблица 12
Амперметры
Наименование параметра
с
Значение параметра
Тип, обозначение ТУ
TI8
азователем
TI5
1П^еобразователем I с термо
25-04.432-78 ТУ
&

Диапазон частот* кПх
Диапазон измеряемых токов, А
Погрешность измерения, %
5-Ю"2 - 2 403
0 - 340
0 - 50

Таблица 13
Наименование параметра
«2-16
Цифровые фазометры
3
Значение параметра
Тип, обозначение ТУ
«2-28
Броль ж Къер
измерений угла
сдвига,
частот,
входных
От 0 до +180
О - 360
О
кГц
напряжений,
В
2-Ю-2 - 2-I03
I0~3 - IO2
5-Ю"3 - 5-I02
1Й2 - 10
2-I0“3 - 2-IO2
IO*2 -

15
Диапазон
фазового
Диапазон
Диапазон
Входное сопротивление, МОм
Входная емкость, пФ
Погрешность измерения, град
30	30
+(0,2 + 0,004V) При Ubx=O I-IO В:
+0,2 ( в диапазоне
(5-Ю"3 - 2-Ю"1) кГц]
+0,3 зоне
(2-10-	10") кГц ]
При Ubx=0,01-0,1 В:
+0,4
«» •
При
При
При
47
Ubx
Ubx
Ubx
*
Лринятыеобоэначения:	- значение измеряемой разности фаз; (£_- значение на-
пряжения входного сигнала.	w
Примечание . Фазометры «2-16, 2971 имеет выход по постоянному току и в коде; «2-28 - име-
ет выход в коде.
Таблица 14
Осциллографы
Наименование параметра
Значение параметра
Тип, обозначение ТУ
»н~—м—...........щи»
u, w Li., к|»||ййц1<|цу||.г иггум	*11 »;»>
Число каналов
Число разверток
Вертикальное отклонение:
диапазон частот, МГц
ковффициент отклонения, В/дел
погреиооть, %
входное сопротивление, МОм
входная емкость, пФ
Горизонтальное отклонение:
ковффяцивнт развертки, о/дел
погрешость, %
CI-82
ГВ2.044.003 ТУ
С1-96
ЮТ2.044.0П ТУ
2
2
О -10
КГ3 - 5
+3
мн»
I
5-ИГ8 -5-ПГ1
±?
2
I
О - 10
2 -ИГ3 - 10
+3
I
15
4-Ю"8 - I0"1
+3

Наименование параметра
Диапазон амплитуд сигнала, В
Информационная емкость запоминающего
устройства, бит
Погрешность измерения, %:
амплитуды
временных интервалов
Входное сопротивление, МОм
Осхщллографы специальные
Значение параметра
Тип, обозначение ТУ
С9-5
ГВ2.044.П8 ТУ
+200 ЛА-
5-Ю2
5-I03
1024
ЗОЛ
и
Принятые обозначения:
измеряемого напряжения, В; h - период дискретизации, с; - коэффициент снятия
t - значение измеряемого временного интервала, с.
ali.i
U - значение
по оси х;
П р и м е ч а’н и е . Плоский матричный экран. Вывод
ЭШ М-6000 и линию коллективного пользования.

в цифровой форме на
Наименование параметра
Диапазон частот, кГц
Диапазон входных напряжений, В
j Диапазон длительностей сигнала, с
Входное сопротивление, МОм
Скорость записи, км/с.
Время воспроизведения, мин
Время хранения информации, ч
Таблица 16
Осциллографы запоминающие
Значение параметра
Тип, обозначение ТУ
——
IB2.044.079 ТУ
О - I03
IC"8 - 5-I02
3-Ю"10- 150
I
4; 20
30
Более 24
... ....__________Lb..--------------------
$
Таблица 17
Наименование параметра
Диапазон частот, кГц
? Неравномерность частотное
характеристики, дБ
Коэффициент усиления, дБ
Напряжение шумов, приведенное
ко'входу, мкВ
входное сопротивление, МОм
Выходное сопротивление, Ом
Коэффициент гармоник, %
Усилители измерительные
Значение параметра
Тип, обозначение ТУ
У2-8 ЯЫ2.7Ю.0Б8 ТУ	ЕХ2^077 ТУ	2610, 2636 Ермь и Къер	У7«3 EX2.032.I20 ТУ
2-Ю"2 - 2-10^	2-Ю"3 - 2-I02	2-Ю"3 - 2-I02	0 - I03
«в	0,5	0,5	Не более 0,6
20-100	10 - 100	100	20
5	Не более 5	Менее 6	о»
I	I	т ▲
10	60	50; 100	«»
I « -	I	Менее 0,3	0,1- 2
Примечание. Усилитель У2-8 имеет преобразование напряжения переменного тока в нап-
ряжение постоянного тока* Усилители У4—28, 26X0, 2636 имеют гнезда для подключения внешних фильтров*
Усилитель У7-3 может использоваться как усилитель тока*
Таблица 18
Самописцы
Наименование параметра
Значение параметра
*—W '<"'1 я I |! 1М!.н(1	 ..  I
Тип, обозначение 1У
Диапазон частот, кГц
Система координат
Входное сопротивление, КОм
Входная емкость, пФ
Диапазон записываемых уровней, дБ
Погрешность регистрации, дБ
Н-П0
ТУ25-04.2198-73
2-Ю"2 - 2-I02
Постоянный ток
Прямоугольная .
З-Ю"2
200
орюль и Къер
2-Ю-3 - 2-I02.
Постоянный ток
Прямоугольная,
полярная
(1,2 - 2,4)*10“2
60 - 120
± 0,5
02 013
RFT
2-Ю“3 - 2-I02
Прямоугольная,
полярная
(8 - 100)-Ю"3
60
£SUlH—ОС? 5,8361-86		ОСТ 5.8361-86 Сто. 136

Таблица 19
Наименование параметра
МОЩНОСТЬ, Вт
Пределы номинальных значений
Сопротивлений, им
Допускаемое отклонение от но-
минального значения, %
Температурный коэффициент
сопротивления на I °к, %
Поли, и аята
Изам. нЯ||. М
6л
Наименование
Терминал вычис-
лительный
связи с объек-
том (TBCO-I)
CMI634.I8
Резисторы постоянные непроволочные
Значение параметра
Тип, обозначение ТУ
0Ю.467.036 ТУ
С2-23
CK0.467.08I ТУ
2
ЗОЮ
(2-4)*10
Ппдп. и дат*
0,25 - I
I - юб
0,5 - 5
(0,75-6)•10”^
Средства выделительной техники
Состав
Процессор ЗД 50/60
Модуль оперативной памяти
011634.3512,03
Блоки памяти Н1-55; Ш-75
Видеотерминал алфавитно-цифровой
ВТ* 2000-10
•
Устройство печати знакосинтези-
рупцее A52I-4/6
Устройство внеяией памяти на кас-
сетной магнитной ленте СМ52П
Модуль связи.с объектом' A622-I2
Модуль связи с объектом *641-18
24
- 2
- 2-10^
- 2
(3-8) ТО*4 7

А
Таблица 20
Технические характеристики
Разрядность обрабатываемой информации 16 бит.
Цикл обращения оперативной памяти 600 нс
Емкость оперативной памяти 64К слов
Микропрограммная память с общей емкостью I2K слов
Количество строк24. Количество символов в
строке - 80
Максимальная скорость печати 100 энаков/с
Максимальное количество знаков в строке 128
Объем памяти* не менее 1,4 Мбайт. Скорость обмена
Количество входных каналов - 64
Количество выходных каналов - 16
к.
3
I
I
f
I
i
i
I
i
' Таблица 21
Наименование параметра
Максимальная скорость печати, строк/с
Количество разрядов в строке
Количество печатаемых символов
Входная информация
Уровень логического *0", В
Уровень логической "I*, В
.< 11. .<
ti •IM- инн. 5*
Цифропечатаицие устройства
Значение параметра
Тип, обозначение ТУ
Тип. обоз-
начение ТУ
Щ68000К
ТУ 25-04.3018-75
30
16
17
Код 8-4-2-I
Не более 0,4
От 2,4 до 24
Щ68400
ТУ 25-04.3963-80
40
16
16
Код 8-4-2-I
От -0,4 до +0,8
От 2 до 5,25
Мни. V ! > . Поли. и чата
Таблица 22
Измерители параметров универсальные
Диапазон измерения	Частота из- мерения, кГц
Погрешность измерения
емкости 1С“2-1С)8, пФ
+ |0,00I(I+5tg/) С + 0,01 пФ + единица счета
7до Ю7 п®)]
+ [o,OOI(I,5tfgO) С + единица счета!
(свыше Ю7 пФ)
E7-I0
ЕЭ2.724.009 ТУ
индуктивности
10"' - IO3, П1
тивления
хи • Ю7, кОм
проводимости
I0*1 - 10^, нСм
тангенса угла
потерь
IO*4 - I
емкости 10^-10®, пФ
+ ’[Ь,001(1 +Тд<Г) L + 0,1 мхГн + едающа счета"
+ |o,ooi(l +Тд«Г) й
* единица счета
+ Ip»001(1 + tg<T) у + единица счета]
+ 0,005(0,1 +Tg<S при емкости 10 - 10^ пФ
+ 0,001(1 * 5tg<f ) при емкости более 10" пФ
+ Го,оок1 +tg<f) с + o,oi rf> J
(до Ю7 пФ)
+ 0,001(2 + tg(T) С (свыше Ю7 пФ)
Стр. 138 ОСТ 5.8361-06	I И I	ОСТ 5.8361-86 Стр. 139
Продолжение табл.22
Тип, обоз-
начение ТУ
Диапазон измерения
Частота из-
мерзни*, кГц
Погрешность измерения
S7-II
£32.724.010 ТУ
индуктивности
Ю*7 - Ю3, IM
сопротивления
Ю"6 - I04, кОм
проводимости
IO"1 - I09, нОм
емкости
5-Z0*1 - I09, тЛ
индуктивности
3-Z0"* - 10 t мкГй
сопротивления
Ю"1 - I07, МОм
тангенса угла
потерь
5-Ю"3 - I0"1
добротности
I0"1 -3-10
Тип, обоз-
начение ТУ
E7-I2
I
Ю"1
Постоянный
той
♦ [о,001 (I + fi^)L ♦ 0,1 мкВ»]
+ [о,001 (I +Т$Ю1? + 0,001 oil
+ [b.ooi (i +Т9?)У + o.i нСм j
+(0,0I C + 0,2 rf>) (до IO7 n5)
+0,02 С	(свше IO7 n®)
+(0,02 L + 0.1 мкТЪ) (до 100 mkIM)
+0,01 L (IO2 - IO7 мкГн)
+0>02 L (свше IO7 мкГн)
+(0,02R + 0,05 Ом) (до 10 Om)
+(0,OIR + 0,05 0м)	(10 - IO6 0м)
+0,02 R (Свыше 10® Ou)
+(O,ltj$+ 5-IO'3)
+(I0	+ 0,5 Q ) %
Продолжение табл.22
Диапазон измерения	Частота из- мерения, кП;
Погрешность и змерения
емкости J0"® - 10®, пФ
индуктивности
Ю"’1 ~ 10®, ГЪ
10	- 10°, мкСм
тангенса угла
потерь
Ю"4 - I
I03
0,003
О ,.004
0.003
единицы
единицы
единицы
единицы
счета
счета
счета
счета
(J2 - ЭМО"3
Принятые обозначения:	- тангенс угла диэлектрических потерь; тан
гене угла фазового сдвига; С * значение измеряемой емкости, пФ; L - значение измеряемой индуктив-
ности, мкГн; /? - значение измеряемого сопротивления, (hi; Q * значение измеряемой добротности;
У - Значение измеряемой проводимости, См.
&

Измерителя жзодящш
Наименование параметра
E6-I7
35-I3A
ТУ
Тип, обозначение ТУ
ЭБ-16
Значение параметра
I0"5 - 3I04
’ПЭ
&
Диапазон измерения сопротив-
'.грг?лнпеть измерения, %
7 ^м£рито л ьн ое напряжение, 3
Яо^мя установления показания,
с
О
(Ю -
30
( более
10
10й
МОм)
МОм)
1,5
1,5 - 2,5
10, I02
Наименование параметра
Значение параметра
Тип, обозначение ТУ
»
Диапазон частот, кГц
Полоса качания частота, кГц
Частотные метки, кГц
Погрешность измерения частота, Гц
линейный масштаб
логарифмический масшта
Выходное напряжение, В
Выходное сопротиввение, Ом
•г.лт
XI-40
40
0,2
40
600
- значение, измеряемой частота, кГц;
- поло-
ч*»

мммм
Таблица 25
Анализатора спектра
•м	- -IHIIII III» I i 1Й ..<.  !Ч	.	1 Ш И 1|1|———W—»||>| '|||»"« ' 	' Т 1"	 41 ".I1..JI II
Значение параметра
Наименование параметра	,।	— 	.... ... ——
•	/	Тил, обозначение ТУ
СК4-68
ЕЭ0.140.020 ТУ
Диапазон частот» кГц
Погрешность измерения» %: .
уровней
отношения уровней
Уровень собственных шумов в полосе про-
пускания 100 Гц, мкВ
Входное сопротивлениеi МОм
Входная емкость, п$
Тип индикатора
Максимальный уровень входного сигнала, В

*
Ппдп. и дата
Яза*. мнн, М I Инв. J№ дуДл.
Ппдп. и дата
4-ГО”1 - 6-I02
* 5
± (4 - 6)
0,14 (ИГ1 - 6-ГО2 кГц)
0,42 (4’10~1 - 10 кГц)
5'КГ6; б’ПГ4; ГО”:
ГО2
Трубка с памятью
8

Т’'’*

Таблица 26
Гальванометры
Тип, обоз- начение 1У	4	Собствен- ная час- TTri	Рабочая полоса частот» кГц	Чувстви- тельность ЮТ-’м)	Максима- льный Т05а	Нелиней- ность ам- плитудно- частотной характе- ристики,	Разница от- клонений светового пятна в обе стороны,	Нелинейность токовой ха- рактеристики,
М040-450		0,450	0-0,330	500,00	0,45	+ 5	+5	±5
M04I-ICK		10	0-7	1,60	40,00	+10 «м»	±5	+5 «а»
М042-30К ТУ25-04.3240-77 ।		30	0-30	0,45	30,00	+15 «В	♦5 «»	+5 «»
Сто.144 ОСТ 5.8361-06	Я	5.8361-86—Сд>,145
ШЫМИшМ
f
Сто.146 OCT 5.8361-86
i
ел«г м	I еолр ус там и I %' ”**< '*♦’» Я ! ncv
2. ХАРАКТЕРИСТИКИ ТЕХНИЧ
воды
ОСТ 5,8361-66 Стр.147
4 подготовленной
2.1. Характеристики технически подготовленной воды должны
удовлетворять следующим требованиям:
содержание взвешенных веществ, мг/л, не более 1,5;
цветность, град, не более 10;
окисляемость, мг/л, не более 6;
активная реакция 7,2 - 7,5;
индекс насыщения, не менее 0;
растворенные газы, мг/л, не более I...2;
железо общее, мг/л, не более 0,3;
общее солесодержание, мг/л, не более 500;
щелочность, мг-экв/л, не менее 0,5;
количество колоний в I мл, не более 100;
остаточный хлор, мг/л, 0,1 - 0,15.
ПРИЛОЖЕНИЕ 7
.Рекомендуемое
Переме- щения	Пределы переме- щения	Скорость первые- щения	Цена деления.		Погрет- кость отсчета текущей коорди- наты	Примечание \.М
			отсчет- ного прибора (блока индика- ции)	метки на ленте само- писца с по- мощью дис- ков синхро- меток
Вдоль	В габари-	0,066		«»		Бассейны размером 22x14x10 м комплекту-
бассейна	тах бас- сейна	м/с	«	»	' -	тся подвижном МКУ (черт.7.1129.000.00) с двумя тележками грузоподъемностью
Поперек бассейна	В габа- ритах бассейна	0,05 м/с	I мм	5 мм	4*0,5 мм	5 я 0,5 т. Бассейны размером 14x7x7 м комплекту- ются стационарном МКУ
Вверх- вниз	Полный ход штан- ги 7,1 м	0,05 м/с	Г мм	5 мм	/ + 0,5 мм	(черт.7.1140.000.00) с четырьмя тележка- ми грузоподъемностью 0,5 т каждая* Отклонение штанги от вертикали не более
Вокруг верти- кальной оси	0 - 360°	0,1 - 12 град/с плавная регули- ровка	б’	60, 30, б’	+ 3 /	6* (по проекту 0,2 мм на 1000 мм штанги) * ! 1 X
Стр. 148	ОСТ 5,8361-66	Я	ОСТ 5,8361-86 Стр, 149
ПРИЛОЖЕНИЕ 9
Рекомендуемое
ИЗМЕРИТЕЛЬНЫЕ УСТАНОВКИ
Структурная схема измерения частотных характеристик чувствительности и характеристик направленности
I - программатор 321; 2 - генератор ГЗ-П7; 3 - генератор ГЗ-ПО; 4 - модулятор-селектор 4440 (Брюль и
Къер); 5 - частотомер 43-57; 6 - усилитель мощности 2713 (Брюль и Къер); 7 - измеритель параметров им- Ц
пульсов И4-5; В - осциллограф CI-96; 9 - усилитель У4-28; 10 - фильтры 01 015. (EPT); II • усилитель 2610 сл
(Брюль и Къер); 12 - самописец 2307 (Брюль и Къер); 13 - вольтметр В7-34; 14 - цифропечатапцее устройство g
Щ68000К;&, $2 - двухпозиционные переключатели	£
ЧертЛ	8
Автоматизированы измерения характеристик направленности, частотной зависимости напряжения на выходе
приемной части установки при измерении частотной характеристики чувствительности образца в режиме излу-
чения и приема при непрерывной и дискретной перестройке частоты излучения.
Сто.152 OCT 5,8361-86
Автоматизированный измерительный комплекс
I - модули связи с объектом A622-I2, A64I-18; 2 - процессор
СМ 50/60; 3 - модуль оперативной памяти CMI634.3512,03; 4 - блоки
памяти БП-55, БП-75; 5 - генератор ГЗ-ПО; 6 - видеотерминал
ЭТА 2000-10; 7 - устройство внеитей памяти на кассетной магнитной
ленте CM52II; 8 - устройство печати А521-4/6; 9 - модулятор-се-
лектор 4440 (Брель и Къер); 10 - частотомер 43-57; II - усилитель
мощности 2713 (Брюль и Къер); 12 - вольтметр 2427 (Брюль и Къер);
13 - коммутатор (РЭС-55А); 14 - усилитель 2610 (Брюль и Къер); #
15 - фильтр 1617 (Брюль и Къер); 16 - фазометр Ф2-28
Черт.2
Автоматизированы измерения
цов ио подразделом I.I и Т.2,
параметров и характеристик образ-
ОСТ 5.8361-86 Стр.153
V
Схема электрическая структурная измерения
модуля полного электрического сопротивления
Автоматическое поддержание
постоянства уровня (компрессая)
н ллгл j Излк. . М f Имь МдуОл I 1Голп. и лага
1 - генератор 1027 (Брель и Къер); 2 * частотомер 43-67;
3 - вольтметр B3-38; 4 - осциллограф CI-82; 5 - резистор;
6 - образец; 7 - усилитель 2610 (Брюль и Къер); 8 ~ регист-
ратор - самописец 2307 (Брюль и Къер)
Черт.З
Автоматизировано измерение частотной зависимости напряже-
ния на образце при непрерывной перестройке частоты.
Стр, 154 OCT 5.8361-86
Схема электрическая структурная измерения модуля
полной проводимости
А&пвмоюкдеелюе поддержание
постоянства уровня (компрессий)
Метки частоты
I - генератор 1027 (Брюль и Къер); 2 - частотомер 43-57;
3 - вольтметр B3-38; 4 - осциллограф CI-82; 5 - образец;
6 - резистор; 7 - регистратор - самописец 2307 (Брюль и Къер)
Черт.4
Автоматизировано измерение частотной зависимости напряже
ния на резисторе при непрерывной перестройке частоты.
ОСТ 5.8361-86 Стр.155
ПРИЛОЖЕНИЕ 10
Рекомендуемое
ИЗМЕРЕНИЕ ЧУВСТВИТЕЛЬНОСТИ МЕТОДОВ ВЗАИМНОСТИ
Измерение чувствительности образца методом взаимности вы-
полняется с использованием излучателя и обратимого преобразова-
теля, который является как приемником, так и излучателем.
Амплитудная характеристика обратимого преобразователя долж-
на удовлетворять требованиям п.3.4.С.2.
Обратимый преобразователь должен быть взаимным.
Проверка взаимности осуществляется с помощью другого обра-
тимого преобразователя. При попеременном использовании каждого
из преобразователей в режиме приема и излучения при их неизмен-
ном взаимном положении отношение напряжения на выходе преобразо-
вателя-приемника к току, протекающему через преобразователь-из-
лучатель, должно оставаться постоянные.
Измерения выполняются по схеме черт.8 подраздела 5.3 методом
дальнего поля. Размещение образца, излучателя и обратимого преоб-
разователя должно удовлетворять требованиям пп.3.2.1, 5.3.4.
Выполняемые измерения схематически показаны на черт.1.
Схема измерений, выполняемых при
использовании метода взаимности
I - излучатель; 2 - образец; 3 - обратимый преобразователь
Черт.1
Стр.156	OCT 5.8361-86
Значение чувствительности образца в режиме приема определя-
ется по формуле
где у
ЧА
<4
11 г rt • Ц(/з	/ j
-	Чувствительность образца в режиме приема, мкВ/Па;
-	напряжения на выходе образца, мкВ;
•	напряжение на выходе обратимого преобразователя в
режиме приема, мкВ;
-	ток, протекающий через излучатель, мкА;
-	ток, протекающий через обратимый преобразователь в
режиме излучения, мкА;
-	расстояние медду образцом и излучателем, м;
-	расстояние между излучателем и обратимы* преобразо-
вателем, м;
-	расстояние между образцом и обратимы* преобразова-
телем, м;
у - плотность воды, кг/м^;
-	частота, Гц«
Рекомендуется поддерживать ток на излучателе постоянным
Tfe ’ а ^лучатель, образец и обратимый преобразователь
размещать таким образом, чтобы .
В этом сдучае значение чувствительности образца в режиме
приема определяется по форцуле
£5_.ад.,о
(2)
Погрешность результата измерения чувствительности не превы-
шает указанной в п.5.3.II.
OCT 5.8361-86 Сто. 157
ПОЛОЖЕНИЕ II
Рекомендуемое
ИЗМЕРИТЕ ЧУВСТВИТЕЛЬНОСТИ В КАМЕРАХ И В ВОЗДУХЕ
I.	ИЗМЕРЕНИЕ ЧУВСТВИТЕЛЬНОСТИ В МАЛОЙ КАМЕРЕ
♦
LI' Измерение чувствительности электроакустических преоб-
разователей в режиме приема по давлению выполняется в малой ка-
мере о использованием процедуры сравнения по подразделу 5.3,
схема измерений приведена на черт.8. Измерительный сигнал - гар-
монический.
Рекомендуется камера цилиндрической формы. Максимальный раз-
мер камеры должен быть меньше 1/5 длины волны на верхней частоте
диапазона измерений.
Рекомендуется использовать замкнутые водозаполненные каме-
ры.
Резонансная частота камеры должна превшать удвоенное зна-
чение верхней частоты диапазона измерения. Рекомендуются камеры
по черт.У5.971.876, ПИ 3.837.137.
Требования к водоподготовке в соответствии с п.2.4.6. Допус-
кается использование открытых и воэдухозаполненных камер. Пос-
ледние могут применяться до частоты не вше 1/4 резонансной час-
тоты образца.
Допускается размещение излучателя как в стенке камеры, так
и внутри объема.
Приемник и образец рекомендуется размещать симметрично отно-
сительно излучателя.
Неравномерность поля в рабочем объеме камеры не должна пре-
вышать I дБ. Камера должна быть аттестована в соответствии с тре-
бованиями ГОСТ 24555-81 и снабжена формуляром (паспортом).
Значение чувствительности определяется по формуле (59).
Стр, 158	ОСТ 5.8361-36
Погрешность результата измерения чувствительности при дове-
рительной вероятности Р « 0,95 составляет:	- плюс-минус
2,1 дБ; (£ - от минус 21 до плюс 27 %.
2.	ИЗМЕРЕНИЕ ЧУВСТВИТЕЛЬНОСТИ МЕТОДОМ СКАЧКА
ДАВЛЕНИЯ
2.1.	Определение чувствительности пьезоэлектрического пре-
образователя в режиме приема осуществляется воздействием на него
импульса в виде скачка давления и измерением максимального на-
пряжения или электрического заряда, возникающего вследствие де-
формации чувствительного элемента.
Метод допускается использовать для измерения чувствитель-
ности образца в диапазоне частот, не превышающем 0,1 его резонан-
сной частоты, при волновых размерах образца не более 0,1 длины
волны в воде и в пьеэоматвриале.
Измерение чувствительности выполняется по схемам черт.1.
Т - образец; 2 - усилитель постоянного тока; 3 - ос-
циллограф; 4 - гальванометр
Черт.Т
Рекомендуется использовать водсвоздушную замкнутую камеру, 9
снабженную устройством для создания перепада давления. Резонан-
сная частота стенок камеры не должна быть менее 50 Гц.
Рекомендует^° значение перепада давления дР = 1С4 Па
(<’,I к’е/ешг) при длительности воздействия нр более 0,1 о.
OCT 5.8361-66 Стр. 159
Объем воздуха определяется требованиями безопасности и ус-
тройством сброса давления - клапаном. Схема рекомендуемой уста-
новки приведена на черт.2. Рекомендуется использовать манометр
типа МТК (лабораторный).
Установка для измерения чувствительности методом
скачка давления
I - камера; 2 - съемная крмпка камеры; 3 - бумажная мембрана;
4 - прерыватель; 5 - воздух; 6 - вода; 7 - образец; 8 - вентиль
воздушной магистрали; 9 - измерительный манометр; 10 - упругая
развязка; II - фундамент; 12 - приспособление для размещения
образца
Черт.2
Значение чувствительности образца в режиме приема опреде-
ляется по формуле
(D
др
где f - чувствительность образца в режиме приема, мкВ/Па:
Un * максимальное (в момент сброса давления) напряжение на
выходе образца, мкВ;
ДР - рабочий перепад давления, Па.
Сто. 160 OCT 6.8361-86
Погрешность результата измерения чувствительности при дове-
рительной вероятности Р » 0,96 составляет: де- от минус 2,2
до плюс 2,1 дБ; <^ - от минус 22 до плюс 27 %.
ОСТ 5*8361-86 CTD.I6I
Схема установки для определения чувствительности
электростатическим методом
3.	ИЗМЕРЕНИЕ ЧУВСТВИТЕЛЬНОСТИ ЭЛИПРОСТАТИЧВСКИМ	1
МЕТОДСМ	'1
3.1.	Измерение чувствительности в режиме приема электроста-
тмческим методом выполняется только для образцов с плоской метал-1
лической мембраной. Измерения выполняются при размещении образца |
в воздухе по давлению, действующему на его поверхности*.
Для определения чувствительности по полю размеры образца j
не должы быть более ОД длины волны в воде на верхней граничной
частоте диапазона измерений. Измерение чувствительности выпол-
няется до частот, вдвое ниже резонансной.
Схема измерений представлена на черт.З. Технические карах- |
теристики средств измерений должны быть не хуже, указанных в |
ЛУ1.450.008 ТО. Рекомендуется использование установки в соответ- |
ствии с чертежа*» ЛУ2.002.289 (прибор S3) и ЛУ2.002.291 (при- |
бор 8Г) с емкости разделением постоянной и переменной состав- |
ляющих напряжения.	]
Диаметр электрода не должен быть менее диаметра активной
части образца. Соотномение между диаметром электрода и его тол- |
щиной определяется по форщуле	1

где - толщина электрода, см;
-	диаметр электрода, см;
-	частота механического резонанса образца,
I - высоковольтный выпрямитель; 2 - вольтметр постоянного тока;
3 - генератор; 4 - разделительное устройство; 5 - добавочный
электрод; 6 - образец; 7 - вольтметр переменного тока; 8 - из-
меритель емкости; 9 - калибровочное устройство; 10 - фильтры;
II - усилитель; 12 - осциллограф
Черт.З
Чувствительность образца в режиме приема определяется по
формуле
9
(3)
।
Стр, 162	OCT 5.8361-86
где J . - чувствительность образца в режиме приема, мкВ/Па;
Ц - напряжение на выходе образца, мкВ;
Р - развиваемое давление, Па,
р-н	(4)
где 1/ш * постоянное напряжение, В;
(Д, - переменное напряжение, В;
& - площадь мембраны, см^;
С “ емкость зазора медцу электродом и мембраной
образца, пФ.
Для конкретного образца выбирается необходимый режим граду-
ировки. Рекомендуется Ua « 1000 - ’500 В, 50 - 100 В,
Р X I - 10 Па. Для выбранных значений U_.ll -Р и площади элек
трода б* по формуле (4) определяется емкость зазора между элект-
родом и мембраной образца.
Исходя из полученного значения посредством измерителя ем-
кости и специальной микрометрической системы, расположенной на
калибровочном устройстве, устанавливается требуемый зазор.
При Р » const для каждой частоты измерительного диапазо-
на определяется напряжение на выходе образца Ц .
Погрешность результата измерения чувствительности электро-
статическим методом составляет: Ао - плюс-минус I дБ,
& - от минус П до плюс 12 %.
OCT 5,6361-86 Стр, 163
СОДЕРЖАНИЕ
I,	ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ...........	.	2
1.1,	Параметры и характеристики, при измерении которых
используются излучатели, приемники, коллиматоры 2
1.2.	Параметры и характеристики, измерение которых не
требует использования излучателей, приемников,
коллиматоров • •••••••.. ....................... .	2
2.	СРЕДСТВА ИЗМЕРЕНИЙ И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА ...	3
2,1,	Состав средств и вспомогательных устройств ...	3
2.2,	Излучатели, приемники, коллиматоры............ 3
2.3,	Измерительные приборы, установки (системы) ... П
*
2,4.	Измерительные бассейны •	12
2.5.	Координатные устройства.............•	• • • •	13
3.	УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ...................... 14
3.1.	Параметры среды.......•••••................*	14
3.2.	Расстояние меоду образцом и приемником или
излучателем •••••••••••••••..••	14
3,3.	Измерительный сипнал..................  .	. .	16
3.4.	Подготовка к измерениям •«<*••••••.••	21
4.	ТРЕБОВАНИЯ БЕЗОПАСНОСТИ. ......................... 23
5.	МЕТОДЫ ИЗМЕРЕНИЙ ЭЛЕКТРОАКУСТИЧЕСКИХ ПАРАМЕТРОВ ...	24
5.1.	Общие положения • ••••••.. .................. 24
5.2.	Измерение чувствительности в режиме излучения
и ее частотной характеристики ..................... 28
5.3.	Измерение чувствительности в режиме приема и ее
частотой характеристики......................  .	.	42
5,4.	Измерение ширины частотной характеристики хув-
ствительноети на уровне мицус 3 дБ ...... . 52
.5,5. Измерение резонансной частоты ..............  53
5.6,	Измерение неравномерности частотной характерис-
тики чувствительности ..........................   54
Стр .164	OCT 5,8361-86
5,7.	Измерение характеристики направленности . . . .
5.8.	Измерение ширины характеристики направленности
5*9. Измерение уровня добавочного максимума харак
теристики направленности ............................
5.10.	Измерение угла между максимальными значениями
характеристики направленности .......................
5.II.	Измерение уровня пересечения характеристик
направленности....................................
5.12	.Измерение неравномерности характеристики нап-
равленности .........................................
5.13.	Измерение акустической мощности ...............
5.14	.Измерение косинуса разности фаз меоду током и
напряжением и его частотной характеристики . • .
5.15.	Измерение модулей полного электрического сопро-
тивления и проводимости и их частотных характе-
ристик ...............  •	• . .............  .	• . .
5.16	.Измерение активной и реактивной составляющих
полного электрического сопротивления и их час-
»
тотных характеристик ••••••••*........................
5.17.	Измерение потребляемой электрической мощности
и ее частотной характеристики •••••••..
5.18.	Измерение электроакустического коэффициента
полезного действия ..................................
5.19.	Измерение частоты механического резонанса . . .
5.20.	Измерение ширины частотной характеристики рас-
ходуемой механической мощности...................  .
5.21.	Измерение добротности •
Приложение I. Справочное. Обозначения ... * ............
Приложение 2. Справочное. Терминология .................
Приложение 3. Справочное. Излучатели и приемники . • . •
Приложение 4. Обязательное. Требования к измерительным
I
1

приборам и средствам вычислительной техники 107
Приложение 5. Справочное. Измерительные приборы и средства
вычислительной техники.................................117
Приложение 6. Рекомендуемое. Измерительные бассейны • • •	146
Приложение 7. Рекомендуемое. Мостовые координатные уст-
ройства ........................................ • • • • •	148
Приложение 8. Справочное. Оптические средства измерения и
контроля ........................................ ••••••»••	149
Приложение 9. Рекомендуемое. Измерительные установки . . . 151
Приложение 10. Рекомендуемое. Измерение чувствительности
методом взаимности........................................ 155
Приложение II. Рекомендуемое. Измерение чувствительности
в камерах и в воздухе.............................. . . . . 157
ria
Сто.166 OCT 5.8361-86
L
ИНФОРМАЦИОННЫЕ ДАННЫЕ
I.	УТВЕРВДЖ	Распоряжением от 28Л 1.86г.
М 32/7-836I-56I
Дата введения 01.01.88 г.
2.	ВЗАМЕН ОСТ 5.8361-75
з.	ССЫЛОЧНЫЕ НОРМ4ТИШО-ТИИИЧНЗКИЕ ДОКУМШТЫ
Обозначение НЩ, на который	Номер пункта, подпункта.
дана ссылка	перечисления, приложения
ГОСТ 8.010-72	Вводная часть
ГОСТ 8.0П-72	п.5.1.7
ГОСТ ВИ 8.326-80	п.2.3.2
ГОСТ 12.1.006-76	п.4.1
ГОСТ 12.1.004-85	п.4Л
ГОСТ 12.I.019-79	п.4.1
ГОСТ 12.1,038-82	п.4.1
ГОСТ 12.3.009-76	п.4.1
ГОСТ 12.3.019-80	п.4.1
ГОСТ 443-76	п.3.4.2
ГОСТ 3134-78	п.3.4.2
ГОСТ 18300-72	п.3.4.2	9
ГОСТ 24555-81	п.2.4.8, п.2.5.3
