«Т О П A 3 - 2» и «С О К О Л»
(Выпуск 1963 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемники «Топаз-2» и «Сокол» представляют собой малогабарит-
ные супергетеродины переносного типа, собранные на семи транзисторах.
Принципиальные схемы их одинаковы. Приемники различаются только внеш-

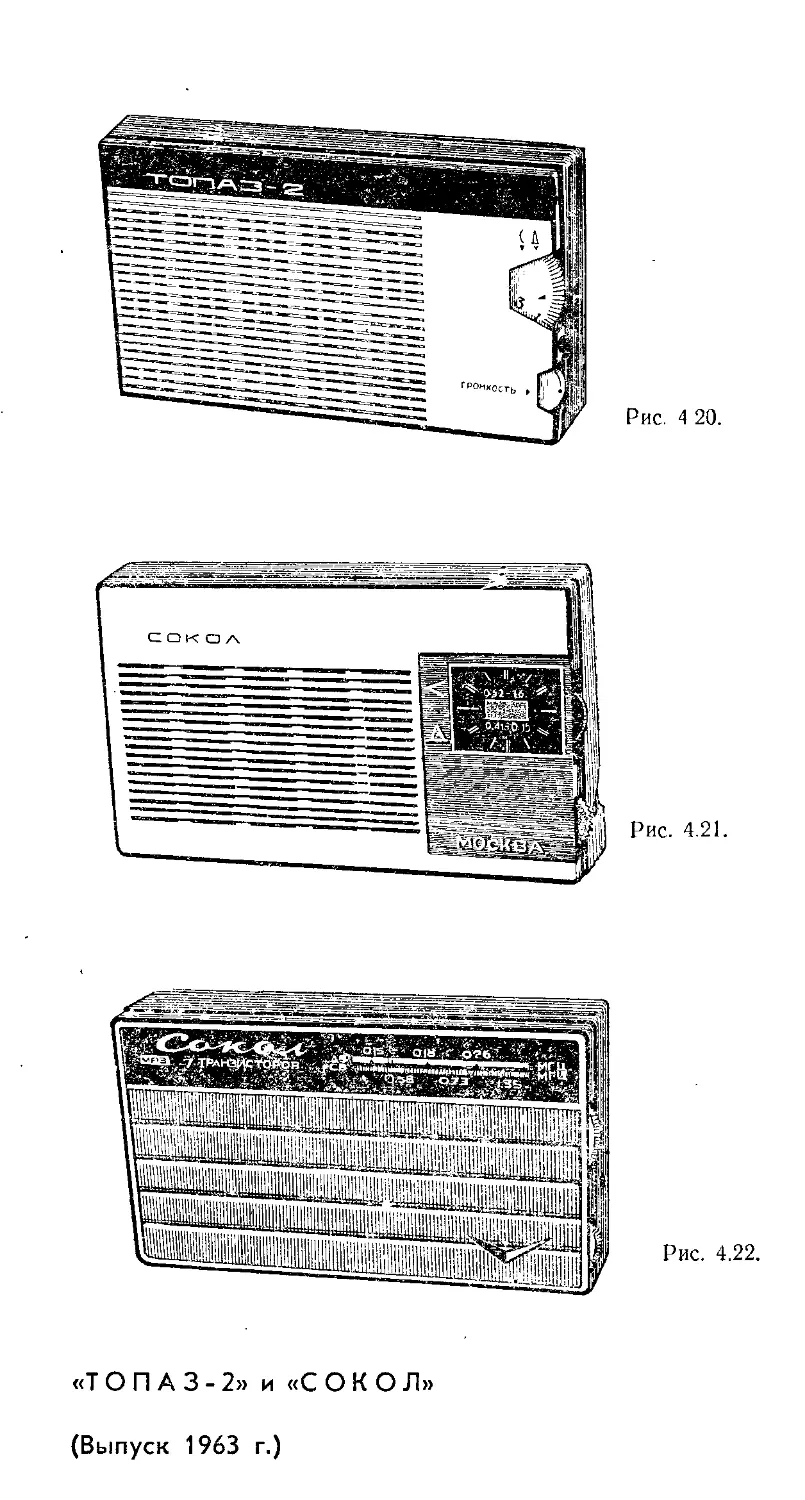

ним оформлением и конструкцией корпуса (рис. 4.20—4.22).
Радиоприемники предназначены для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных и средних волн на
внутреннюю магнитную антенну.
Максимальная чувствительность:
на длинных	волнах........................... 600	мкв'м
на средних	волнах........................... 200	мкв/м
Реальная чувствительность:
на длинных	волнах........................... 1,2	мв/м
на средних	волнах........................... 0,6	мв/м
Избирательность по соседнему каналу:
на длинных волнах......................... не менее 30 дб
на средних волнах....................... не менее 26 дб
Ослабление сигнала зеркального канала:
на длиннных и средних волнах............ не менее 20 дб
Промежуточная частота..................... 465 кгц
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сигна-
ла на выходе приемника.................. не более 6 дб
Полоса воспроизводимых звуковых частот:	450—3 000 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 6% .	100 мет
Источник питания: батарея типа «Крона»
или аккумулятор типа 7Д-0,1
Напряжение питания........................ 9 в
Ток, потребляемый приемником при отсут-
ствии сигнала на входе.................... не более 5,0 ма
Работоспособность приемника сохраняется
при снижении напряжения батареи питания до 5,6 а
Длительность работы приемника при средней-
громкости:
от батареи «Крона 1Л»................... 15—20 час
от батареи «Крона ВЦ»................... 30—40 час
от аккумулятора типа 7Д-0.1............. 12 час
Габаритные размеры............................... 152X90X35	мм
Масса..................................... 420 г
Приемник комплектуется кожаным футляром
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Особенностью входной цепи приемников является то, что на ферритовом
стержне магнитной антенны размещена только катушка входного контура
диапазона СВ, которая выполнена в виде двух отдельных катушек Lt и
L2 (рис. 4.23).
При работе в диапазоне ДВ катушка входного контура образуется из до-
полнительной катушки Z-4, к отводу которой подключаются средневолновые
катушки Li и Li. Такая схема входной цепи позволяет полностью использо-
вать свойства ферритового стержня, а следовательно, повысить чувствитель-
Рис. 4.23 Принципиальная схема приемников «Топаз-2» и «Сокол»,
Переключатель диапазонов установлен в положение ДВ.
ность приемника на средних волнах (до 0,1—0,2 мв/м) и сохранить чувстви-
тельность на длинных волнах (0,4—0,6 мв/м). Кроме того, такая схема вклю-
чения контурных катушек упрощает настройку входной цепи приемника.
Наружная антенна к входной цепи подключается через конденсатор С3т.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе Ti типа П422 по схеме
с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трех-
точки. Оптимальное условие преобразования частоты выполняется при напря-
жении гетеродина на эмиттере транзистора 7\ 70—100 мв в диапазоне ДВ и
80—120 мв в диапазоне СВ.
Напряжение сигнала со входного контура подается на базу преобразова-
теля (транзистор Г,) с помощью катушки связи L3 или Д5.
'Нагрузкой преобразовательного каскада служит трехконтурный фильтр
сосредоточенной селекции (ФСС), который обеспечивает избирательность при-
емника по соседнему каналу. Ширина полосы' пропускания ФСС (примерно
8 кгц на уровне —6 дб) определяется величинами емкостей конденсаторов
связи С15 и Ci?.
Связь ФСС с преобразователем (Л) —трансформаторная, а с первым ка-
скадом усилителя ПЧ (Т2) автотрансформаторная.
Режим работы и температурная стабильность преобразовательного каска-
да транзистора Т\ обеспечиваются резисторами R\, Ri и R3. Конденсатор С’п
устраняет самовозбуждение приемника на конце средневолнового диапазона.
Максимальная чувствительность приемника по ПЧ с базы транзистора 1\
составляет 2—3 мкв при выходном напряжении на нагрузке усилителя
НЧ 225 мв.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель промежуточной частоты собран на транзисто-
рах Т2 и Т3 типа П422, включенных по схеме с общим эмиттером. Первый кас-
кад усилителя ПЧ — апериодический с активной нагрузкой (/??). Второй кас-
кад усилителя ПЧ собран на транзисторе Т3 по резонансной схеме с частич-
ной нейтрализацией (конденсатор С22 емкостью 12—16 пф), что позволило по-
высить устойчивость работы каскада и его коэффициент усиления (примерно
до 100—120). Нагрузкой транзистора служит широкополосный контур 7,цС2з
с полосой пропускания 35—40 кгц на уровне —3 дб.
Автотрансформаторная связь контура ПЧ с транзистором Т3 и трансфор-
маторная связь с детектором выбраны такими, чтобы обеспечить работу де-
тектора от генератора тока. Это позволило получить наименьший коэффи-
циент нелинейных искажений при слабых сигналах, подводимых к детектору.
Детектор сигнала приемника выполнен на полупроводниковом диоде Ц\
типа ДЭВ. Для автоматической регулировки усиления используется постоян-
ная составляющая тока диода Дь с помощью которой регулируется базовый
ток первого каскада усилителя ПЧ. При этом напряжение смещения диода
в прямом направлении компенсируется напряжением, возникающим на рези-
сторе Ru, через который протекает ток эмиттера транзистора Т3. Такая схема
обеспечивает надежную работу системы АРУ и всего тракта усиления ПЧ,
не ухудшая чувствительности приемника, так как при напряжении смещения
на диоде, равном нулю, он начинает работать уже при самых малых сигна-
лах.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель НЧ выполнен на транзисторах 7\, Т$, Т6 и Т7.
Первый каскад усилителя НЧ собран на транзисторе Т\ типа П15 по рео-
статной схеме. Второй каскад усилителя НЧ собран на транзисторе Те типа
П15 по'схеме с общим эмиттером, в коллекторную цепь транзистора включен-
согласующий трансформатор Tpi.
Выходной каскад усилителя НЧ собран на транзисторах Ts и 7"? типа П14
по двухтактной схеме и работает в режиме усиления класса АВ.
Коррекция частотной характеристики и устранение фазового сдвига на
верхних звуковых частотах в выходном каскаде осуществляется корректиру-
ющими конденсаторами С34 и С35. Напряжение смещения на базы выходных
транзисторов снимается с делителя в цепи эмиттера транзистора Т$ предоко-
(225м )
Рис. 4.24. Режимы работы транзисторов и уровни напряжения сигнала в тракте
усиления приемников «Топаз-2» и «Сокол».
нечного каскада усилителя НЧ, что позволило получить малый ток покоя. Два
последних каскада усилителя НЧ охвачены отрицательной частотнонезависи-
мой обратной связью, напряжение которой снимается со вторичной обмотки
выходного трансформатора Трг и через цепочку подается в цепь эмит-
тера транзистора Т5. Температурная стабилизация выходного каскада усили-
теля НЧ обеспечивается терморезистором R22 типа ММТ-13. Во всех каскадах
усилителя НЧ применена температурная стабилизация режима работы, что
обеспечивает работу приемника в интервале температур от —10 до +40° С.
Режимы работы транзисторов указаны на рис. 4.24.
В приемнике предусмотрена возможность подключения малогабаритного
телефона типа ТМ-2М, при включении которого громкоговоритель автомати-
чески отключается.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпусы приемников выполнены из цветной ударопрочной пластмассы.
У приемника «Сокол» имеется специальный отсек для батареи питания, закры-
вающейся крышкой. Органы управления (ручки настройки, регулятора гром-
кости с выключателем питания), гнезда для подключения наружной антенны
Рис. 4.25. Схема расположения узлов и деталей на печатной плате приемни-
ков «Топаз-2» и «Сокол».
Антенна СВ
Катушка. Входного
контура ДВ
Ьз	I4
Катушки
контуров гетеродина
7 ГТ-71J
. *
SL___1J2
Трансформаторы НЧ
Рис, 4.26. Распайка выводов (вид снизу) катушек контуров и трансформато-
ров НЧ приемников «Топаз-2» и «Сокол».
Рис. 4.27. Кинематическая схема верньерного устройства приемников «Сокол»
(выпуска 1965 г.) и «Сокол-2» (стрелка показывает направление установки
шнура).
(Г1) и телефона (Г2) расположены на боковых стейках, а переключатель диа-
пазонов— на задней крышке приемника. Шкала приемника проградуирована
в мегагерцах.
Монтаж приемника выполнен на печатной плате, изготовленной из фоль-
гированного гетинакса. Схема расположения узлов н деталей на печатной пла-
те показана на рис. 4.25.
Настройка приемника на принимаемую радиостанцию осуществляется
с помощью двухсекционного блока конденсаторов переменной емкости с твер-
дым диэлектриком типа КПЕ-5 емкостью 5—240 пф. На крышке блока конден-
саторов КПЕ-5 расположены четыре подстроечных конденсатора емкостыо
1,5—12 пф.
В приемнике применен громкоговоритель типа 0.1ГД-6 и переключатель
диапазонов продольно-ножевого типа, имеющий шесть групп контактов, нэ
два положения.
Магнитная антенна выполнена на прямоугольном ферритовом стержне
марки 600НН с размерами 115X20X3 мм, иа котором размещены катушки
входного контура Llt L2 и катушка связи Lt.
Все кйтушки контуров ФСС, гетеродина и входного контура ДВ намотаны
на трехсекционных каркасах, каждый из которых помещен в чашки диаметром
8,6 мм из феррита марки 600НН. Катушки контуров ФСС, ФПЧ и гетеродина
заключены в латунные экраны. Настройка контуров осуществляется подстро-
ечными сердечниками из феррита марки 600НН.
Намоточные данные контурных катушек приемника приведены в табл. 4.5.
Трансформаторы усилителя НЧ (Tpi и Тр2) по конструкции однотипны. Сер-
Т а б л и ц а 4.5
Намоточные данные контурных катушек приемников
«Топаз-2» и «Сокол»
Наименование катушек	Обозначе- ние на схеме	Номера выводов	Марка и диаметр провода, мм	Число вмтко в	Индуктив- ность, мкгн
Антенная СВ . . . .' Катушка связи . . .	ij. 7-2 Ls	1-2-3-4 5—6	ЛЭШО 10x0,07 ПЭЛШО 0,12	13+51 5	370± 10%
Входная ДВ .... Катушка связи . . .	Ц Ls	1—2 2—3 4—5	ПЭЛ 0,08 ПЭЛ 0,1 ПЭЛ 0,06	410 107 30	6600± ю% 360± ю%
Гетеродинная СВ . . Катушка связи . . .	La	1—2 3—4—5	ЛЭ 5x0,06 ПЭЛ 0,14	31X3 24-4,5	240 ± 10%
Гетеродинная ДВ . . Катушка связи . . .	Lg l2	1—2 3—4—5	ЛЭ 5x0,06 ПЭЛ 0,14	47x3 2,54-5,5	630± 10%
ФСС-1	 Катушка связи . . .	Lie Ln	1—2 3—4	ЛЭ 5x0,06 ПЭЛ 0,08	33x3 20	240±10%
ФСС-2		L12	1—2	ЛЭ 5x0,06	38x3	240 ± Ю%
ФСС-3 .......	Lie	1—2—3	ЛЭ 5x0,06	104-89	240± 10%
ФПЧ	 Катушка связи . . .	Lu Lu	1—2—3 4—5	ПЭЛ 0,08 ПЭЛ 0,08	504-110 НО	790± 10% 4004:10%
дачники нх собраны из пластин пермаллоя марки 50Н типа ШЗ, толщина на-
бора 6 мм.
^3 ^а^оточные данные трансформаторов Tpi и Тр% приведены в табл.
Распайка выводов всех катушек контуров и трансформаторов НЧ пока-
зана на рис. 4.26.
Кинематическая схема верньерного устройства приемника сСокол» пока-
зана на рис. 4.27.
В приемнике применены детали следующих типов:
резистор Rit—типа СПЗ-Зб, А’м-—типа ММТ-13, остальные резисторы —
типа УЛМ-0,12;
конденсаторы С4, С8, С7, Сд, Сц, Си, Сц, С22, С23, С37 —типа КТ-la, Сц,
типа ПМ-1, С10, Су, Св, С^, Сц, Сц, С^, Cgs, СМ1 С» —типа
КЛС, Cig, С27, Cgg, С80, С31, С32, С831 Сзз — типа ЭМ,
