Рис. 3.13.
Рис. 3.14.
«АЛЬПИНИСТ», «А Л Ь П И Н И С Т - 2», «А Л Ь П И Н И С Т - 3»
(Выпуск 1964 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

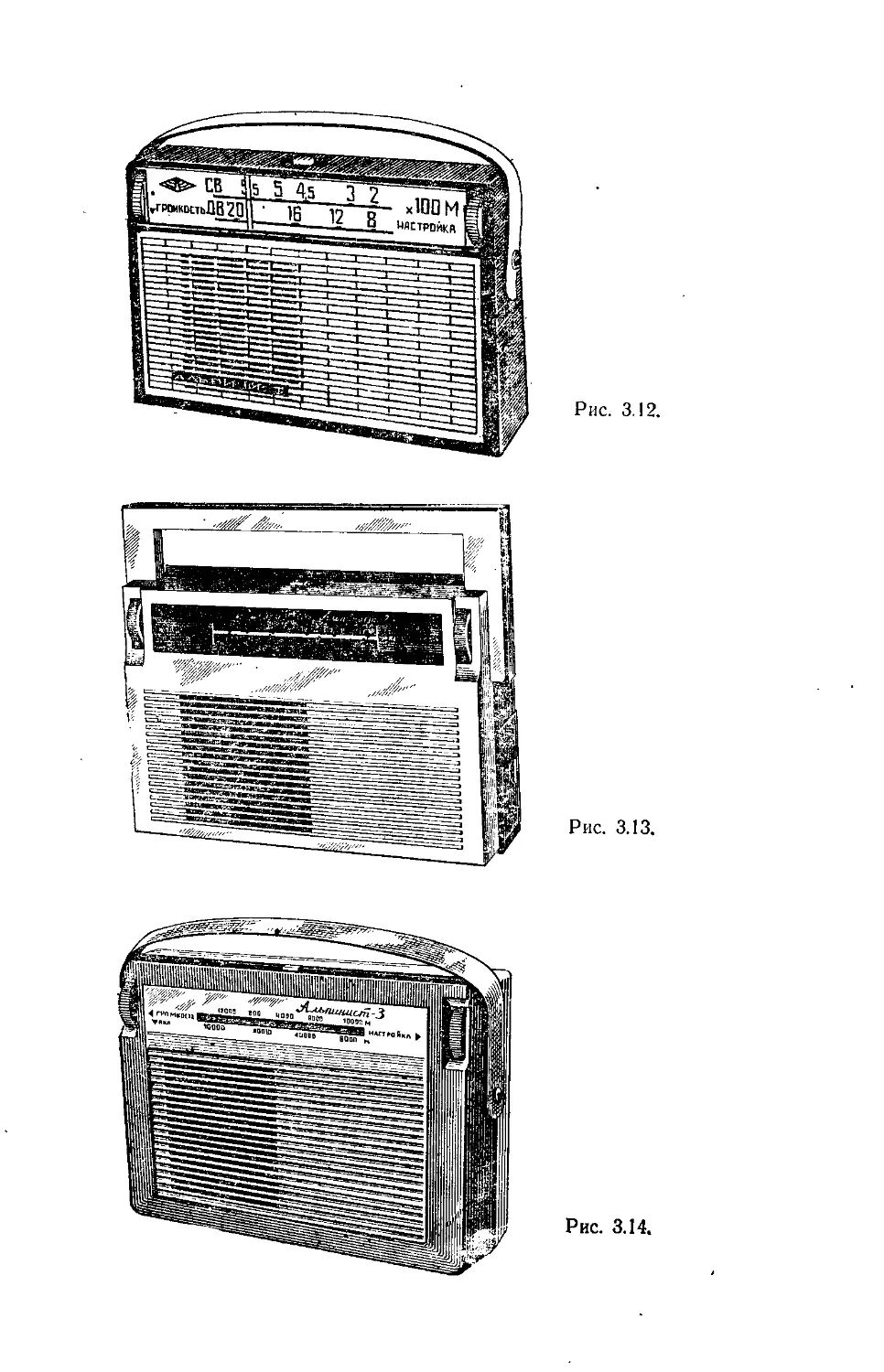

Радиоприемники «Альпинист» (рис. 3.12), «Альпинист-2» (рис. 3.13), «Альпинист-3» (рис. 3.14) представляют собой супергетеродины переносного типа, собранные на 7 транзисторах. Принципиальные схемы приемников одинаковы. Различие между ними состоит во внешнем оформлении, конструкции корпуса и верньерно-шкального устройства.
Радиоприемники предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.
Максимальная чувствительность: на	длинных	волнах............................ 700	мкв/м
на	средних	волнах........................... 400	мкв!м
Pea льна я'чувствительность: на	длинных	волнах............................ 1,2	мв/м
на	средних	волнах........................... 0,6	мв/м
Избирательность по соседнему каналу; на длинных волнах........................ не менее 36 дб
на средних волнах............... . . не менее 30 дб
Ослабление сигнала зеркального канала:
на длинных и средних волнах............. не менее 30 дб
Промежуточная частота..................... 465 кгц
Действие АРУ:
при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника ................................. не более 6 дб
Полоса воспроизводимых звуковых частот .	350—3 500 гц
Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 8% . . . .	150 мет
Источник питания: две батареи типа КБС-л-0,5
Напряжение питания........................ 9 в
Ток, потребляемый приемником при отсутствии сигнала ........................... не более 6,0 ма
Работоспособность приемника сохраняется при снижении напряжения батареи питания до 5,6 в
Длительность работы приемника при средней громкости................................ 80 —100 час
Габаритные размеры............................. 215X145x60	мм
Масса..................................... 1,5 кг
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Катушки входных контуров Ц и L2 намотаны на ферритовом стержне встроенной магнитной антенны. При работе на длинных волнах катушки Lt н включаются последовательно, а на средних волнах катушка Ь2 замыкается накоротко (рис. 3.15).
Связь входных контуров с базой транзистора усилителя ВЧ — емкостная. На средних волнах емкостью связи служит конденсатор Се, а на д uni-
Рис. 3.15. Принципиальная схема приемников «Альпинист». «Альпинист-2», «Альпинист-3». Переключатель диапазонов установлен в положение Св.
ных волнах параллельно конденсатору С6 подключается конденсатор Cs. Такая схема входной цепи позволяет получить большое ослабление сигнала зеркального канала во всем диапазоне принимаемых частот и хорошее подавление побочных каналов приема. Наружная антенна к входной цепи подключается через конденсатор Cj.
УСИЛИТЕЛЬ ВЧ
Усилитель высокой частоты — апериодический, он собран на транзисторе Т\ типа П422 с малой активной нагрузкой (/?5=560 ом). Усилитель ВЧ усиливает принимаемый сигнал в 4—5 раз и обеспечивает устойчивую работу преобразователя частоты. Максимальная чувствительность приемника с базы транзистора Г] по промежуточной частоте составляет 2—5 мне при выходном напряжении на нагрузке усилителя НЧ 170 мв.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе Т2 типа П422 по схеме с совмещенным гетеродином.
Гетеродин выполнен по схеме индуктивной трехточки. Оптимальное условие преобразования частоты в диапазоне частот выполняется при напряжении гетеродина на эмиттере транзистора Т2 90—120 мв. Нагрузкой преобразователя частоты' является трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (5—6 кгц на уровне 6 дб) определяется величинами емкостей конденсаторов связи Си и Сы. Сравнительно низ-кое эквивалентное сопротивление первого контура ФСС позволило непосредственно (без отвода) включить его в коллекторную цепь транзистора Т2 и тем самым упростить конструкцию катушки контура. Связь ФСС с каскадом усилителя ПЧ — автотрансформаторная.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Однокаскадный усилитель промежуточной частоты собран на транзисторе Гз типа П422 по резонансной схеме. Нагрузкой транзистора служит одноконтурный фильтр ПЧ Lio С22 с полосой пропускания 30—35 кгц на уровне —3 дб. Режим работы транзистора Гз определяется величинами сопротивлений резисторов R„, R1S и RIS. Связь контура ПЧ с транзистором Т3 и с детектором выбрана такой, чтобы обеспечить питание детектора от генератора тока, что позволяет получить малый коэффициент нелинейных искажений при слабых сигналах, подводимых к детектору. Детектор приемника собран на полупроводниковом диоде Д{ типа Д2В.
Нагрузкой детектора служит переменный резистор R22> с которого через разделительный конденсатор Сзз напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода с помощью которой регулируется базовый ток транзистора усилителя ВЧ.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель низкой частоты собран на транзисторах Г4, Г5, Ге, Г7 типа П14. Первый каскад усилителя НЧ собран на транзисторе Г4 по реостатной схеме с активной нагрузкой (/?го). Режим работы транзистора Г4 определяется величинами сопротивлений резисторов /?9 и /?ц.
Второй каскад усилителя НЧ собран на транзисторе Г5, включенном по схеме с общим эмиттером. В коллекторную цепь транзистора включен согласующий трансформатор Гр4.
Выходной каскад усилителя НЧ собран на транзисторах Те и Г7 по двухтактной схеме и работает в режимах усиления класса АВ.
Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Тр2 и через конденсатор С34 подается в цепь эмиттера транзистора Т$. Начальное напряжение смещения на
2*5 мкВ 8*10 мкВ	000*600 мкВ
Рис. 3.16. Режимы работы по постоянному току транзисторов и уровни напряжения сигнала в тракте усиления приемников «Альпинист», «Альпинист-2», «Альпинист-3».
базы транзисторов Ге и Г7 выходного каскада снимается с делителя (/?i3, /?гз). включенного в цепи эмиттера транзистора Ts, что позволяет получить малый ток покоя. Для температурной стабилизации выходного каскада служит терморезистор типа ММТ-13 Все каскады приемника «имеют температурную и режимную стабилизацию, что обеспечивает надежную работу приемника в интервале температур от —10 до +40° С.
Режимы работы транзисторов указаны на рис. 3.16.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпуса радиоприемников выполнены из цветной ударопрочной пластмассы. Задняя крышка приемника крепится к корпусу двумя винтами. В корпусе имеется отсек для батарей, который закрывается крышкой.
Органы управления (ручка настройки приемника и ручка регулятора громкости с выключателем питания) расположены на передней панели около шкалы, а гнездо для подключения наружной антенны Г\ — на задней стенке. Приемник имеет горизонтальную шкалу, проградуированную в сотнях метров. На лицевой панели корпуса укреплен громкоговоритель, а на задней крышке — монтажная плата. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей
на печатной плате показана на рис. 3.17. В приемнике применен громкоговоритель типа 0,5ГД-12.
Настройка приемника «Альпинист» на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости с воздушным диэлектриком емкостью 9—270 пф, а приемников «Альпинист-2» и «Альпинист-3» блоком КПЕ емкостью 9—280 пф. Переключатель диапазонов движкового типа имеет четыре группы контактов, на два положения.
Магнитная антенна приемника выполнена на стержне из феррита марки 600НН (Ф-600) длиной 160 мм и диаметром 8 мм. На стержне намотаны катушки входных контуров диапазонов ДВ и СВ. Катушки контуров гетеродина намотаны на четырехсекционных открытых каркасах в верхних трех секциях. Катушки контуров ФСС и фильтра ПЧ намотаны на трехсекционных каркасах. каждый из которых помещен в ферритовые чашки из материала марки' 600НН, Каждая катушка заключена в алюминиевый экран. Настройка контуров осуществляется подстроечными сердечниками из феррита марки 600НН. Намоточные данные контурных катушек приемника приведены в табл. 3.3. Трансформаторы Тр} и Тр2 усилителя НЧ приемника по конструкции однотипны. Сердечники трансформаторов собраны из пластин электротехнической стали марки Э310 типа Ш6, толщина набора 6 мм. Намоточные данные трансформаторов Тpi и Тр2 приведены в табл. 9.3 и 9 4. Распайка выводов всех контурных катушек и трансформаторов покатана на рис. 3.18. Кинематическая схема верньерного устройства изображена на рис. 3.19.
Таблица 3.3
Намоточные данные контурных катушек приемника «Альпинист»
Наи’.ен"'гание катушек	Я я = ЕС ф ф «sS .2 х о О " 0	Номера 1ЫВ0ДОВ	Марка и диаметр провода, мм	Число БИТКОВ	Индуктив- ность, мкгн
Антенная СВ ....		1—2	ЛЭШО 10x0,07	93	800±10%
Антенная ДВ ....	ц	3—4_	ПЭЛШО 0,12	60x4	3500+10%
Гетеродинная СВ . . Катушка связи . . .	ц	1—2 3—4—5	ЛЭ 5x0,06 ПЭЛШО 0,1	50x3 6+5	150±10%
Гетеродинная ДВ . . Катушка связи . . .	1-в	1—2 3—4—5	ЛЭ 5x0,06 ПЭЛШО 0,1	113x3 8+6	850±10%
ФСС-1 	;	т,	1—2	ЛЭ 5x0,06	20x3	78±10%
ФСС-2		Lt	1—2	ЛЭ 5X0,06	20x3	78±10%
ФСС-3		L9	1—2—3	ЛЭ 5x0,06	10+50	78±10%
ФПЧ	 Катушка связи . . .	Сю Гц	1—2 3—4	ЛЭ 5x0,06 ПЭЛ 0,1	20x3 75	78 ±10% 170±10%
В приемнике применены детали следующих типов:
резистор /?22 — типа СПЗ-4в, /?2з— типа ММТ-13, остальные резисторы — типа УЛМ-0,12;
конденсаторы С2, Сз, Сп, Си — проволочные подстроечные, Cj, Cg, CI0, Cis, С|з, С]з, Cig — типа КТ-la, £5, C6, £j7, C2o, £-21, C23, C29— типа ПМ-1, Cg, Cis, C16, £22, £25, £27, £28 — типа МБМ £30, £31, £35, £36 — типа БМ-2, Су, £24, Си, £32, £33, С34 — типа ЭМ, С37 — типа К50-3, £4 — блок КПЕ.
Рис. 3.17. Схема расположения узлов и деталей на печатной плате приемника «Альпинист».
Антенна СВ и ДВ
Bi	L?
Катушки контуров гетеродина
Трансформаторы НЧ
Рис. 3.18. Распайка выводов торов
(вид снизу) катушек контуров и трансформато-НЧ приемника «Альпинист».
Рис. 3.19. Кинематическая схема верньерного устройства приемника «Альпинист».
Стрелка указывает направление установки шнура.
