«ИВОЛГА- 66»
(Выпуск 1966 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

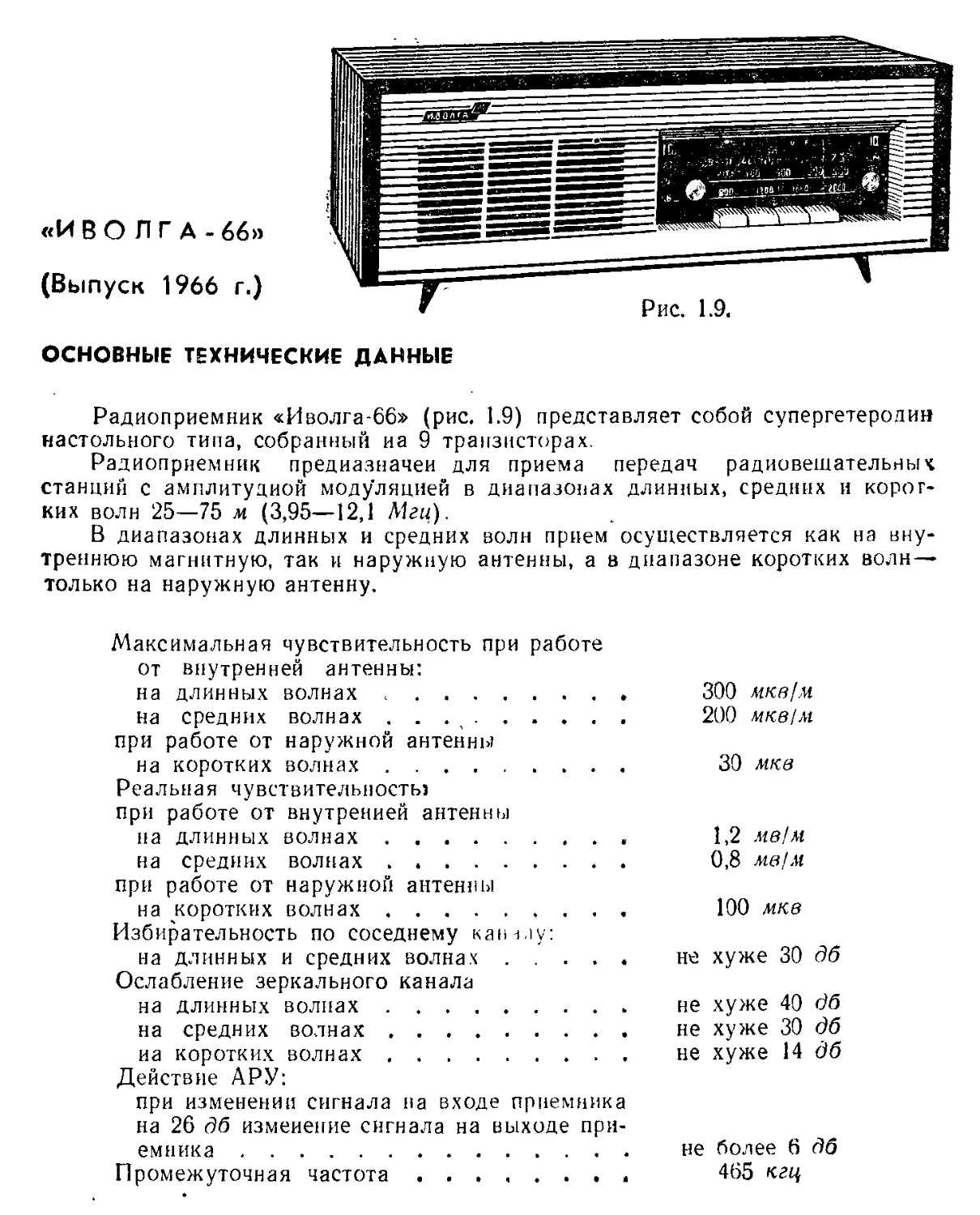

Радиоприемник «Иволга-66» (рис. 1.9) представляет собой супергетеродин
настольного типа, собранный иа 9 транзисторах.
Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных, средних и корот-
ких волн 25—75 м (3,95—12,1 Мги).
В диапазонах длинных и средних волн прием осуществляется как на вну-
треннюю магнитную, так и наружную антенны, а в диапазоне коротких волн—
только на наружную антенну.
Максимальная чувствительность при работе
от внутренней антенны:
на длинных волнах . .....................
на средних волнах . . ..................
при работе от наружной антенны
на коротких волнах ......................
Реальная чувствительность)
при работе от внутренней антенны
на длинных волнах .................... .
на средних волнах ......................
при работе от наружной антенны
на коротких волнах ......................
Избирательность по соседнему канзау:
на длинных и средних волнах..............
Ослабление зеркального канала
на длинных волнах .......................
на средних волнах ......................
иа коротких волнах .....................
Действие АРУ:
при изменении сигнала на входе приемника
на 26 дб изменение сигнала на выходе при-
емника ..................................
Промежуточная частота......................
300 мкв/м
200 мкв/м
30 мкв
1,2 мв/м
0,8 мв/м
100 мкв
не хуже 30 дб
не хуже 40 дб
не хуже 30 дб
не хуже 14 дб
не более 6 дб
465 кгц
Полоса воспроизводимых звуковых частот ,	150—3500 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемвика не более 10%	150 мет
Ток, потребляемый приемником при отсут-
ствии сигнала........................ не	более 14 ма ,
Источник питания: шесть элементов типа
373 («Марс») или «Сатурн»	>
Напряжение питания . . . ......... 9 в
Работоспособность приемника сохраняется
при снижении напряжения батареи питания до 5,6 в
Длительность работы приемника от одного
комплекта батареи при средней громкости до 200 час
Габаритные размеры................. 345Х170X190 мм
Масса ................	4 кг
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Катушки индуктивности входных контуров диапазонов длинных и сред-
них волн и соответствующие им катушки связи намотаны на ферритовом
стержне магнитной антенны МА (рис. 1.10). Катушки индуктввности вход-
ных контуров неработающих диапазонов замыкаются накоротко. Наружная
антенна в-диапазонах длинных и средних волн к входному контуру подклю-
чается через конденсатор Cj емкостью 4,7 пф, а в диапазоне коротких волн —
с помощью катушки связи.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Преобразователь частоты собран на двух транзисторах типа П423 по схе-
ме с отдельным гетеродином (транзистор Т\— смеситель частоты, Г» —
гетеродин).
Гетеродин выполнен по схеме индуктивной трехточки с последователь-
ным питанием. Катушки индуктивности гетеродина всех диапазонов в коллек-
торную цепь транзистора Т? включены последовательно. Неработающие ка-
тушки замыкаются накоротко. Напряжение сигнала подается через соответ-
ствующие катушки связи с входного контура иа базу транзистора смесителя
частоты, а напряжение гетеродина — на эмиттер этого же транзистора. На-
грузкой смесителя частоты 1\ служит-трехконтурный фильтр сосредоточенной
селекции (ФСС), который определяет избирательность приемника по сосед-
нему каналу.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель ПЧ собран на транзисторах Ts и 7\ типа П402.
Первый каскрд усилителя ПЧ — апериодический с активной нагрузкой (Ди).
Второй каскад усилителя ПЧ выполнен по резонансной схеме.
Нагрузкой транзистора служит одноконтурный фильтр ПЧ (LieCsi) с по-
лосой пропускания 20—30 кгц на уровне —3 дб.
Детектор сигнала выполнен на полупроводниковом диоде Д1 типа ДЭВ.
Нагрузкой детектора служит переменный резистор Rm, который к диоду под-
ключается через двойной П-образный фильтр.
06
Тв
В7^
20к
П423
«8 Г
22
fa>4,7 fa 4,7
—II—J—II—г
vy R" г^к
-------
t/lS |]
47
L^i
A£C6<z J
12^495
'	i
1г П423.
pnJA
5JT510\ts,
T+ 0,05~^_
т 6800
1 '3 4
W021-Wl.
1
0ц
270
waa1-^
012
0,05
Л /7
510
fa 51к
270
рзз
270
5,1k\S9h

Rtg Л -L O33
51 OU ^0
O30	nRw
0,05	\J10p
Г
i-i- , 6r25
066
^•V. 12-^495
3300-^
O/o OB
510 4
cs№ C„27
1000

Кв
30 ^гз\
25$ foe
5,1к
______R/3	______.
~0г<__100 i £>7 '
0,05	J+500,0
2
Ч!
°34
%2к
”зо
91к
Рис. 1.10. Принципиальная схема приемника «Иволга-66».
Переключатель диапазонов установлен в положение ДВ.
ТЯ
МП41
= Oil)
Л? 500,0
U36
fib
0,1
R3S\
100\
fa 70k '	Z-270 A°n zP-.
]т5 МП 41
МП51 МП41
У25	Д2
б
op
6
1,КВ
Для автоматической регулировки усиления используется постоянная со-
ставляющая тока диода Д3. Напряжение АРУ снимается с детектора и по-
дается через фильтр RzoCa иа базу транзистора Та первого каскада усили-
теля ПЧ.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель низкой частоты собран на пяти транзисторах
типа МП41. Первый каскад выполнен по схеме сдвоенного эмиттерного по-
вторителя с непосредственной связью на транзисторах Та и Гв. Для темпера-
турной стабилизации этого каскада в эмиттер транзистора T# включен диод
Дг типа Д226Б. Второй каскад усилителя НЧ собран на транзисторе Т-г,
в коллекторную цепь которого включен согласующий трансформатор Tpt.
С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются
на базы транзисторов Та и Та выходного каскада.
Выходной каскад собран по двухтактной схеме и работает в режиме клас-
са АВ. Для температурной стабилизации рабочей точки транзисторов выход-
Рис. 1.11. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемника «Иволга-66».
иого каскада используется терморезистор /?33, с которого напряжение смеще-
ния подается иа базы оконечных транзисторов.
Два последних каскада охвачены глубокой отрицательной обратной
связью.
Благодаря большому входному сопротивлению усилителя НЧ на его вход
может подключаться звукосниматель любого типа.
Режимы работы транзисторов приемника указаны на рис. 1.11.
КОНСТРУКЦИЯ И ДЕТАЛИ
Футляр приемника деревянный. Его лицевая панель закрыта декоратив-
ной решеткой из ударопрочной пластмассы. Все органы управления прием-
ником (клавишный переключатель диапазонов, ручки настройки и регулятора
громкости) расположены на лицевой панели приемника. Шкала приемника
проградуирована в метрах. На задней стороне шасси приемника имеются
гнезда для подключения наружной антенны, провода заземления, внешнего
источника питания и звукоснимателя.
В футляре размешены громкоговоритель типа 1 ГД-28 и шасси, на кото-
ром укреплены печатная плата, блок конденсаторов переменной емкости
(КПЁ) и другие детали. Настройка приемника на частоту принимаемой ра-
диостанции осуществляется с помощью двухсекционного блока КПЕ с воз-
душным диэлектриком емкостью 12—495 пф.
Катушки входных контуров диапазонов ДВ и СВ намотаны на стержне
из феррита марки 600НН длиной 160 мм и диаметром 8 мм. Катушки входных
контуров и гетеродина диапазона КВ намотаны на гладких цилиндрических
Таблица 1.3
Намоточные данные контурных катушек приемника «Иволга-66»
Наименование катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Входная КВ ....		4—1—2	ПЭВ-1 0,31	15+3	2,6± 10%
Катушка связи ... .	Lt	3—1	ПЭВ-1 0,31	3	—
Антенная СВ ....	L3	1—2	ЛЭ 5X0,06	58	320± 10%
Катушка связи . . .	Ц	3—4	ПЭЛ-1 0,12	6	—
Антенная ДВ . . . .	Ц	1—2	ПЭЛ-1 0,1	192	4200 ±10%
Катушка связи . . .	Le	3—4	ПЭЛ-1 0,1	10	—
Гетеродинная КВ . .	Li	1—3—2	ПЭВ-1 0,31	14+3	2,8± 10%
Катушка связи . . .	Ls	4—5	ПЭЛ-1 0,15	5	—
Гетеродинная СВ . .	Lc	1—3—2	ЛЭ 3X0,06	132+5	300± .10%
Катушка связи . . .	Lio	5—4	ПЭЛ-1 0,15	7	—
Гетеродинная ДВ . .	Ln	3—1—4	ЛЭ 3x0,06	204+5	460±Ю%
Катушка связи . . .	Ln	5—2	ПЭЛ-1 0,15	7	—
ФСС-1 		L13	3—1—4	ЛЭ 5X0,06	24+75	240± 10%
ФСС-2		Lu	1—2	ЛЭ 5X0,06	99	240± 10%
ФСС-3		Lto	2—4—3	ЛЭ 5X0,06	87+12	240± 10%
ФПЧ		^-16	1—4—2	ПЭЛ-1 0,1	40+95	320 ±10%
Катушка связи . . .	Ln	3—5	ПЭЛ-1 0,08	80	—
каркасах. Подстройка их осуществляется с помощью сердечников из ферри-
та марки 100 ВЧ. Катушки контуров гетеродина ДВ и СВ и контуров ПЧ по
конструкции такие же, как у приемника «Нарочь».
Намоточные данные катушек контуров приведены в табл. 1.3, а трансфор-
маторов НЧ — в табл. 9.3—9 6.
В приемнике применены детали следующих типов:
резистор Rza — типа СП-1, R33— ММТ-13, остальные резисторы—типа
УЛМ-0,12;
конденсаторы С<, Сз, Сц, Ci.% Сц, Саз, Сз4» Сзь Сз», Сз5» С41, С45—-типа
КТ-la, С2, С4, С5, С8, С» —типа КПК-MIL Се —блок КПЕ, C9t С10, С1вг
С20, С2з, Саз типа ПМ-1, С? —типа БМ-2, Cig, С21» С28» Сзоз Сз2, Cge, С44 —
типа МБМ, С]8» Сгэ, С43— типа КД‘2а, Сц, С26> С33, С37, Сзв, Сзд, С4г—-типа
ЭМ, С27> С4о*”Типа К50-3-12-500.
