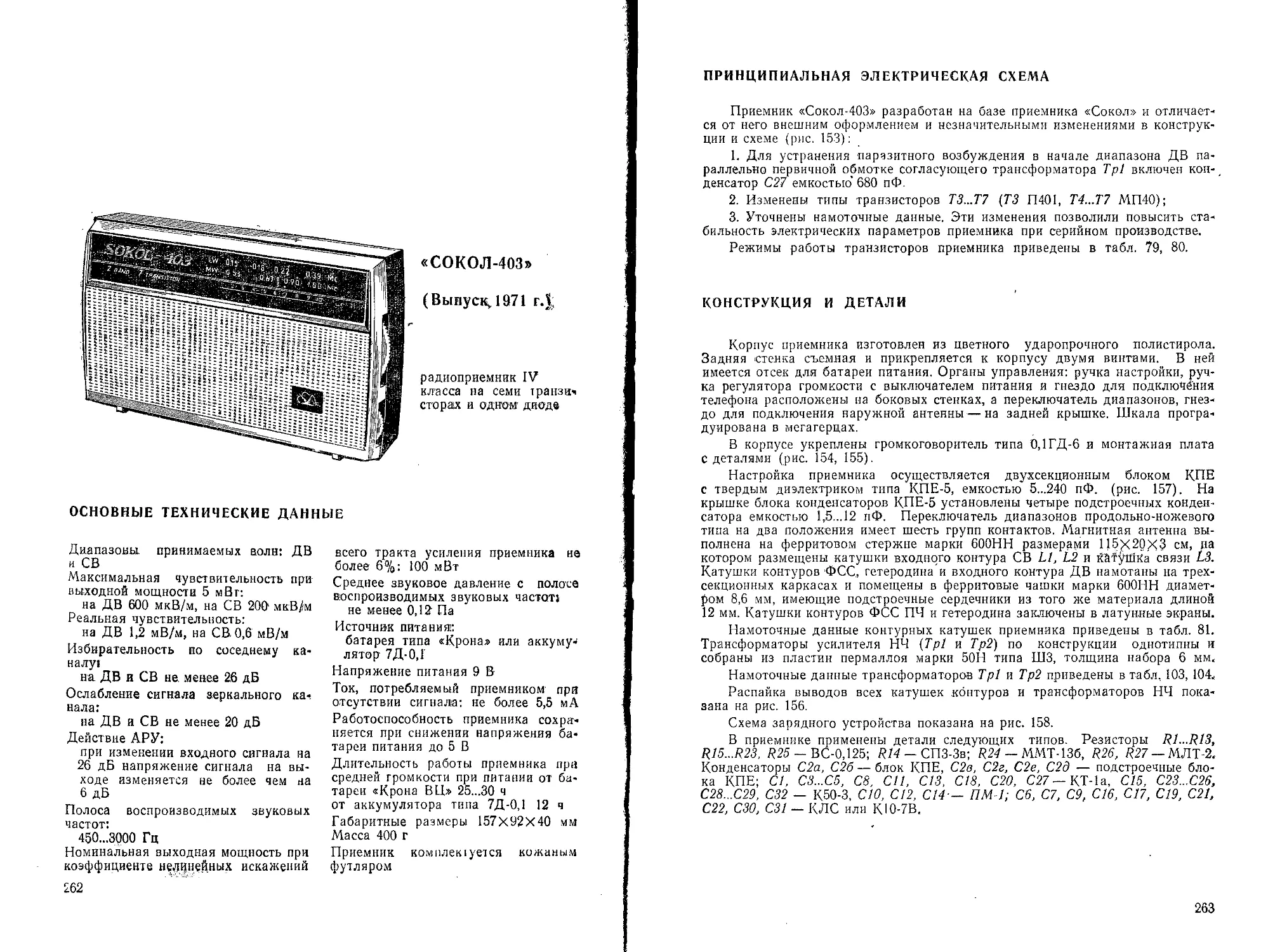

«СОКОЛ-403»
(Выпуск, 1971 г.$,
радиоприемник IV
класса на семи транзит
сторах и одном диоде
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн: ДВ
и СВ
Максимальная чувствительность при
выходной мощности 5 мВт:
на ДВ 600 мкВ/м, на СВ 200 мкВ/м
Реальная чувствительность:
на ДВ 1,2 мВ/м, на СВ 0,6 мВ/м
Избирательность ио соседнему ка-
налу!
на ДВ и СВ не менее 26 дБ
Ослабление сигнала зеркального ка-
нала:
на ДВ и СВ не менее 20 дБ
Действие АРУ:
при изменении входного сигнала на
26 дБ напряжение сигнала на вы-
ходе изменяется не более чем на
6 дБ
Полоса воспроизводимых звуковых
частот:
450...3000 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
262
всего тракта усиления приемника не
более 6%: 100 мВт
Среднее звуковое давление с полосе
воспроизводимых звуковых частот!
не менее 0,12 Па
Источник питания::
батарея типа «Крона» или аккуму-
лятор 7Д-0.Г
Напряжение питания 9 В
Ток, потребляемый приемником при
отсутствии сигнала: не более 5,5 мА
Работоспособность приемника сохра-
няется при снижении напряжения ба-
тареи питания до 5 В
Длительность работы приемника при
средней громкости при питании от ба-
тареи «Крона ВЦ» 25...30 ч
от аккумулятора типа 7Д-0.1 12 ч
Габаритные размеры 157X92X40 мм
Масса 400 г
Приемник комплеыуется кожаным
футляром
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Сокол-403» разработан на базе приемника «Сокол» и отличает-
ся от него внешним оформлением и незначительными изменениями в конструк-
ции и схеме (рис. 153):
1.	Для устранения паразитного возбуждения в начале диапазона ДВ па-
раллельно первичной обмотке согласующего трансформатора Тр1 включен кон-
денсатор С27 емкостью 680 пФ.
2.	Изменены типы транзисторов ТЗ...Т7 (ТЗ П401, Т4...Т7 МП40);
3.	Уточнены намоточные данные. Эти изменения позволили повысить ста-
бильность электрических параметров приемника при серийном производстве.
Режимы работы транзисторов приемника приведены в табл. 79, 80.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника изготовлен из цветного ударопрочного полистирола.
Задняя стенка съемная и прикрепляется к корпусу двумя винтами. В ней
имеется отсек для батареи питания. Органы управления: ручка настройки, руч-
ка регулятора громкости с выключателем питания и гнездо для подключения
телефона расположены на боковых стенках, а переключатель диапазонов, гнез-
до для подключения наружной антенны—на задней крышке. Шкала програ-
дуирована в мегагерцах.
В корпусе укреплены громкоговоритель типа 0,1ГД-6 и монтажная плата
с деталями (рис. 154, 155).
Настройка приемника осуществляется двухсекционным блоком КПЕ
с твердым диэлектриком типа КПЕ-5, емкостью 5...240 пФ. (рис. 157). На
крышке блока конденсаторов КПЕ-5 установлены четыре подстроечных конден-
сатора емкостью 1,5...12 пФ. Переключатель диапазонов продольно-ножевого
типа на два положения имеет шесть групп контактов. Магнитная антенна вы-
полнена на ферритовом стержне марки 600НН размерами 115x20X3 см, на
котором размещены катушки входного контура СВ LI, L2 и кй4угйКа связи L3.
Катушки контуров ФСС, гетеродина и входного контура ДВ намотаны на трех-
секционных каркасах и помещены в ферритовые чашки марки 600НН диамет-
ром 8,6 мм, имеющие подстроечные сердечники из того же материала длиной
12 мм. Катушки контуров ФСС ПЧ и гетеродина заключены в латунные экраны.
Намоточные данные контурных катушек приемника приведены в табл. 81.
Трансформаторы усилителя НЧ (Тр1 и Тр2) по конструкции однотипны и
собраны из пластин пермаллоя марки 50Н типа ШЗ, толщина набора 6 мм.
Намоточные данные трансформаторов Тр1 и Тр2 приведены в табл, 103, 104.
Распайка выводов всех катушек контуров и трансформаторов НЧ пока-
зана на рис. 156.
Схема зарядного устройства показана на рис. 158.
В приемнике применены детали следующих типов. Резисторы R1...R13,
R15...R23, R25 — ВС-0,125; R14 — СПЗ-Зв; R24 — ММТ-136, R26, Р27 —МЛТ-2.
Конденсаторы С2а, С2б — блок КПЕ, С2в, С2г, С2е, С2д — подстроечные бло-
ка КПЕ; Cl, СЗ...С5, С8, СП, CIS, С18, С20, С27 — КТ-la, С15, С23...С26,
С28...С29, С32 — К50-3, СЮ, С12, С14 - ПМ-1; С6, С7, С9, С16, С17, С19, С21,
С22, СЗО, С31 — КЛС или КЮ-7В.
263
Рис. 155. Электромонтажная схема печатной платы приемника «Сокол-403». Цифры в кружках обозначают точки
подключения МА.
266
Р1Р1Й
1	2 3	4 5
Катушки, входного
контура ДВ
1
S
• IJ
'• 4
•___ш
Антенна СВ
6
Катушки ФСС
2
Катушки ФПЧ
гж-Т] 2
267
Рис. 158. Принципиальная схема и конструкция зарядного устройства.
Таблица 79
Режимы работы транзисторов приемника „Сокол-403«
по постоянному току, В
Обозначение по схеме	"б	<4
Т1, преобразователь Т2, усилитель ПЧ ТЗ, то же Т4, усилитель НЧ Т5, то же Тб, Т7 „	0.90 . , .1,10 0,70 . . . 0,85 0,85 . . .1,2 0,10 . , . 0,15 2,0 . . . 2,4 0,10 . . . 0,15	0,75 . , . 0,85 0,50. . i 0,62 0,8. . .0,95 0 1,8 .. . 2,2 0	5,0. . , 5,4 4,8 .. . 5,5 8,0 . . . 8,4 4,0 . . . 4,4 7,5. . .8,2, 8,9 . . . 9,0
Примечание. Напряжения измерены относительно плюса (+) источ-
ника питания при отсутствии сигнала на входе приемника и неработающем ге-
теродине.
Таблица 80
Уровни напряжений сигнала в контрольных точках
приемника „Сокол-403“
Обозначение по схеме	Напряжение	•		Условия измерения
Т1 (база)	1,0. .	.2,5 мкВ	t/рых =“ 225 мВ, /?и = 10 Ом,
Т2 „	25 .	. . 30 мкВ	РГ -» max, f = 465 кГц, m = 30%,
ТЗ „	0,6.	. . 0,8 мВ	F = 1000 Гц
R14 (РГ)	4,5 . .	. 5,5 мВ	Vвых — 1,0 В, — 10 Ом,
Т4 (база)	4,0. .	. 5,0 мВ	РГ — шах, Г = 1000 Гц
Т5 ,	100. .	. 120 мВ
Примечание. Напряжение гетеродина на эмиттере транзистора Т1
в диапазоне ДВ 80,.,120, на СВ 70...100 мВ.
268
' Таблица 81
Намоточные данные катушек контуров приемника „Сокол-403“
Наименование катушки	Обо значе- ние по схеме	Номера ВЫВОДОВ	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, 0 точно- стью 410%
Антенная СВ	L1	1—2	ЛЭШО 10X0,07	20 1
	L2	3—4	ЛЭШО 10X0,07	51 /	4UU.
Катушка связи	L3	5-6	ПЭЛШО 0,12	5
Входная ДВ	L4	1—2	пэл o.oe	217,5X2	6000
		2—3	ПЭЛ 0,08	ПО	360
Катушка связи	L5	5—6	ПЭЛ 0,08	32,5	s-л
Гетеродинная ДВ	L6	1—2	ЛЭ 5X0,06	50X3	'	630
Катушка связи	L7	3—4—5	ПЭЛ 0,15	2,54-5,5	ИЖ
Гетеродинная СВ	L8	1—2	ЛЭ 5X0,06	31Х?	240
Катушка связи	L9	3-4—5	ПЭЛ 0,15	24-5,5	е=—,
ФСС!	L10	1—2	ЛЭ 5X0,06	32X3	240
Катушка связи	L11	3—4	ПЭЛ 0,08	20
ФСС-2	L12	1—2	ЛЭ 5X0,06	32X3	240
ФСС-3	L13	1—2—3	ЛЭ 5X0,06	864-10	240
ФПЧ	L14	1—2—3	ПЭЛ 0,08	50,54-110	790
Катушка связи	L15	4-5	ПЭЛ 0,06	ПО	400
