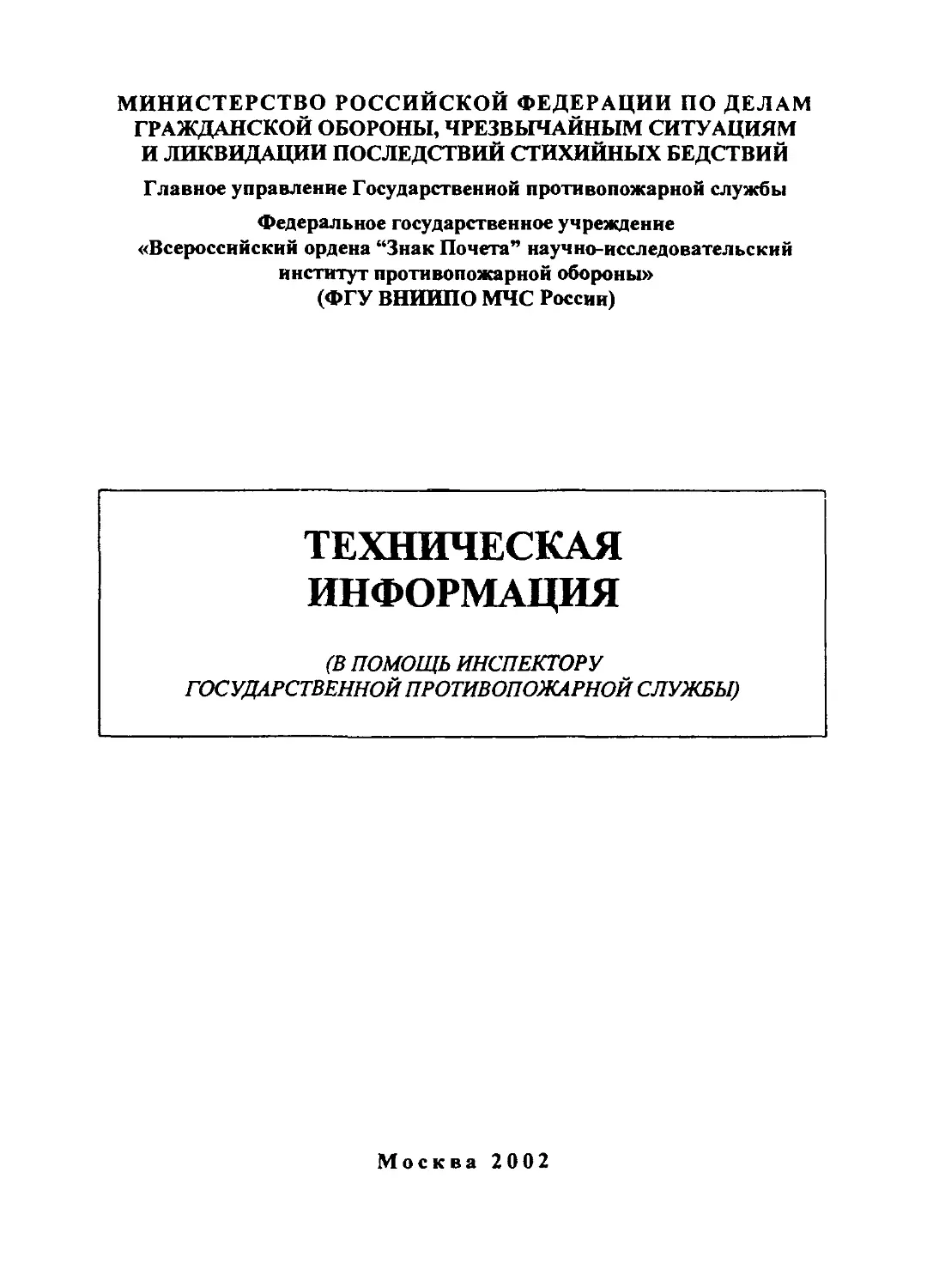

МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ
Главное управление Государственной противопожарной службы
Федеральное государственное учреждение «Всероссийский ордена “Знак Почета” научно-исследовательский институт противопожарной обороны» (ФГУ ВНИИПО МЧС России)
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
(В ПОМОЩЬ ИНСПЕКТОРУ
ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ)
Москва 2002
УДК 614.841.332:642.011.1
Техническая информация (в помощь инспектору Государственной противопожарной службы). - М.: ВНИИПО, 2002. - 32 с.
В информации приведены экспериментальные данные по пределам огнестойкости и пределам распространения огня различных типов строительных конструкции, показателям пожарной опасности отделочных и облицовочных материалов, а также по пределам огнестойкости инженерного оборудования систем противодымной защиты зданий и сооружений, полученных при проведении испытаний во ВНИИПО в 2000-2001 гт.
Техническая информация составлена по результатам испытаний, проведенных в отделах 3.1, 3.2 ВНИИПО и в филиале ВНИИПО (Санкт-Петербург) при участии сотрудников нормативно-технического отдела ГУГПС МЧС России.
ОБЩИЕ ПОЛОЖЕНИЯ
Информация подготовлена в помощь сотрудникам Государственной противопожарной службы МЧС России для получения данных по огнестойкости, пожарной опасности и способности к распространению огня различных типов строительных конструкций, пожарной опасности отделочных и облицовочных материалов, а также огнестойкости инженерного оборудования зданий и сооружений. Информация включдет результаты испытаний, проведенных во ВНИИПО МЧС России в 2000-2001 гт., и продолжает серию справочных материалов, изданных ВНИИПО в 1982-2001 гт. (“Каталог легких ограждающих конструкций (огнестойкость и горючесть)” - М.: ВНИИПО, 1982; “Каталог стальных несущих конструкций (огнестойкость)” - М.: ВНИИПО, 1984; “Каталог облицовочных и отделочных материалов для полов, стен и потолков (распространение пламени по поверхности)” -М.: ВНИИПО, 1985; “Техническая информация (в помощь инспектору Госпожнадзора)” - М.: ВНИИПО (выпуски 1989, 1994-1998, 2001); обзорная информация “Пожарная опасность полдоерных строительных материалов (выл. 2)” - М.: ВНИИПО, 1991; “Справочник по огнестойкости и пожарной опасности строительных конструкций, пожарной опасности строительных материалов и огнестойкости инженерного оборудования зданий (в помощь инспектору Госпожнадзора)” - М.: ВНИИПО, 1999). Область применения в строительстве различных типов конструкций, приведенных в настоящей “Технической информации”, определяется соответствующими нормативными документами.
Результаты испытаний, представленные в “Технической информации”, определялись в соответствии с требованиями следующих норма- -тивных документов:
ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования;
ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции;
ГОСТ 12.1.044-89 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения;
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть;
ГОСТ 30402-96 Материалы строительные. Метод испытаний на воспламеняемость;
ГОСТ 30444-97 Материалы строительные. Метод испытаний на распространение пламени;
ГОСТ 30403-96 Конструкции строительные. Метод определения пожарной опасности;
4
СНиП 2.01.02*85* Противопожарные нормы;
НПБ 231-96 Потолки подвесные. Метод испытания на огне-
стойкость;
НПБ 236-97 Огнезащитные составы для стальных конструкций.
Общие требования. Метод определения огнезащитной эффективности;
НПБ 239-97 Воздуховоды. Метод испытания на огнестойкость;
НПБ 241-97 Клапаны противопожарные вентил
III
тонных сис-
тем. Метод испытания на огнестойкость;
НПБ 250-97 Лифты для транспортирования пожарных подраз-
делений в зданиях и сооружениях. Общие технические требования;
НПБ 253-98
Оборудование противодымной за
III
ггы зданий
и сооружений. Вентиляторы. Метод испытания на огнестойкость.
Прочерки в отдельных графах таблиц означают, что в испытаниях рассматриваемых конструкций и материалов соответствующие показатели ие определялись. Предел распространения огня по конст-
ли:
рукциям, выполненным полностью из негорючих материалов, прини
мался равным нулю без испытаний.
Обозначения характеристик пожарной опасности строительных материалов дани в соответствии со СНиП 21-01-97* “Пожарная безопасность зданий и сооружений”; в соответствии с ГОСТ 30402-96: Bl, В2, ВЗ -группы воспламеняемости; в соответствии с ГОСТ 30244-94: НГ - негорючий; Г1, Г2, ГЗ, Г4 - группы горючести; в соответствии с ГОСТ 30444-97: РП1, РП2, РПЗ, РП4 - группы распространения пламени.
№ п/п
1. ЛЕГКИЕ НЕНЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
1.1. ПЕРЕГОРОДКИ
Схема (сечение) конструкции (размеры указаны в мм)
Краткая характеристика конструкции
Перегородки с двухслойными обшивками из гипсокартонных листов: 1 - обшивка - два слоя листов гипсокартонных СП “ТИГИ-KNAUF”, б « 12,5 мм (ГОСТ 6266-97);
2 - утеплитель - минераловатные плиты марки “Лайт Баттс” ЗАО “Минеральная вата” 5 w 50 мм, у * 50 кгА? (ТУ 5762-004-45757203-99);
3 - каркас - Z-образный профиль стальной оцинкованный сечением 68x30x0,8 мм;
4 - самонарезающие стальные шурупы
Предел огнестойкости, мин
4 EI60
Максимальный предел распространения огня, см
5
Класс пожарной опасности
6 КО (45)
Органи-зацня-разра-ботчик
7 ЗАО “Реконс-трукция-Алпроф”
№ протокола ВНИИПО. год испытания
8 1-01
_________________3___________, Перегородки с двухслойными обшив* ками из гипсоволокнистых листов:
1 - обшивка - листы гипсоволокнистые ОАО “Уралгипс Кнауф”, 8 « 10 мм (ТУ 21-31-69-89 с изм. 1,2» 3);
2 - утеплитель - маты из стеклянного штапельного полотна ЗАО “ЗапСибтеплокерамика”, у м 25 кг/м3 (ГОСТ 10499-95);
3 - двойной каркас - профиль стальной оцинкованный толщиной по 75 мм;
4 - самонарезающие стальные шурупы
Перегородки с двухслойными обшивками из гипсоволокнистых листов: 1 - обшивка - листы гипсоволокнистые ОАО “Уралите Кнауф”, 8 в*10 мм (ТУ 21-31-69-89 с изм. 1,2,3);
2 - утеплитель - маты из стеклянного штапельного полотна ЗАО “ЗапСибтеплокерамика” у ж 25 кг/м3 (ГОСТ 10499-95);
3 - каркас - деревянные бруски сечением 60x50 мм;
4 - самонарезающие стальные шурупы
EI90
EI90
7 ОАО “Урал-гипс Кнауф”
ОАО "Уралите Кнауф”
4-01
1 2 3 5 6 7 8
4 2 3 1 о Перегородки с однослойными обшив* ками из гипсоволокиистых листов: 1 - обшивка - листы гипсоволокнистые ОАО “Уралгипс Кнауф”, 6 “ 10 мм (ТУ 21-31-69-89 с изм. 1,2, 3); 2 - утеплитель - минераловатные плиты марки “Лайт Баттс” ЗАО “Минеральная вата” 6 = 50 мм, у * 50 иУм5 (ТУ 5762-004-45757203-99); 3 - каркас - деревянные бруски сечением 60x50 мм; 4 - самонарезающие стальные шурупы EI60 ОАО “Уралгипс Кнауф” 5-01
5 | 0011 (ч Кддд ₽н. дооДд Ограждающая конструкция из трехслойных сэндвич-панелей: 1 - обшивка - стальной лист, 6 “ 0,75 мм; 2 - утеплитель - минераловатные плиты марки “Нобасил” на синтетическом связующем, у * 150 кг/м3 с поперечным расположением волокон фирмы “Изомат” EI45 * Фирма “For Clean” (Республика Словакия) 6-01
1 2 3 4 5 6 7 8
6 г~г4-1__' 8 Перегородка из пазогребневых гипсовых плит: 1 - пустотелые пазогребиевые гипсовые плиты размером 700x358x80 мм (ТУ 57424)62-04001232-2001) EI90 в * ОАО “МАЗД” 7-01
7 СО ~ кххххххххХХоЛоО 0J ,—1 Ч ^"^-t^^XXXXXXXXXXXX»^ 09 1 Перегородка из панелей типа ТМП (VPS) 60 толщиной 60 мм: 1 - стальная обшивка толщиной 0,5 мм; 2 - самонарезающие винты 0 4 мм с шагом 300 мм; 3 - минеральная плита Rockwool марки “Сэндвич бапс С” EI45 0 в ООО “Норд-профиль”, Санкт-Петербург 150-05.2001 «с«
Перегородка из панелей типа ТМП (VPS) 80 толщиной 80 мм:
1 - стальная обшивка толщиной 0,5 мм;
liijmhTi
2 - самонарезающие винты 0 4 мм
с шагом 300 мм;
3 - минеральная плита Rockwool марки “Сэндвич батгс С”
Перегородка из панелей типа ТМП (VPS) 100 толщиной 100 мм: 1 - стальная обшивка толщиной 0,5 мм; 2 - самонарезающие винты 0 4 мм с шагом 300 мм;
3 - минеральная плита Rockwool марки “Сэндвич батгс С”
EI60
EI90 0
6 7 8
ООО “Норд-профиль”, Санкт-Петербург 150-05.2001 «с«
* ООО “Норд-профиль”, Сан кт- 150-05.2001 “С”
Петербург
Перегородка из панелей типа ТМП (VPS) 120 толщиной 120 мм: 1 - стальная обшивка толщиной 0,5 мм; 2 - самонарезающие винты 0 4 мм с шагом 300 мм;
3 - минеральная плита Rockwool марки “Сэндвич баттс С”
150-05.2001
Перегородка из панелей типа ТМП (VPS) 120 толщиной 150 мм: 1 - стальная обшивка толщиной 0,5 мм; 2 - самонарезающие винты 0 4 мм с шагом 300 мм;
3 - минеральная плита Rockwool марки “Сэндвич баттс См
El 150
El 150
бург
бург
“Норд-профиль”, Санкт-
ОСЮ “Норд-профиль’ Санкт-
150-05.2001
2. НЕСУЩИЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
2.1. КОЛОННЫ
Краткая характеристика конструкции
№ п/п
Схема (сечение) конструкции (размеры указаны в мм)
________________3_______________ Стальные колонны с огнезащитной краской ОЗК-45:
1 - двутавр № 20;
2 - краска ОЗК-45
(ТУ 2316-018-17297211-01) с толщиной сухого слоя 1,09 мм (без грунта)
Стальные колонны с огнезащитным
✓ZZZZZZZZ/ZZZZZZZZ,
«видам» < massed
ZZZZZZZZZZZZZXZZZ> V-
покрытием ХЕНСОТЕРМ 4КС
и защитной краской 84Д:
1 - двутавр № 20;
2 - покрытие ХЕНСОТЕРМ 4КС
с толщиной сухого слоя 1,21 мм (без трунта и защитной красот)
5 боб “Научно-производственная лаборатория 38080**» Москва
Фирма “Henaothenn АВ**, Швеция
№ протокола ВНИИПО, гоа испытанна
6 2765 11.07.2001
5W1 " 22.06.2001
2
l®£ <zzzzzz/z/zz-*zzzzz Л?
Стальные колонны с огнезащитным покрытием СИОФАРБ-М:
1 - двутавр № 20;
2 - покрытие СИОФАРБ-М (ТУ У В.2.7-14327940.002-99) с толщиной сухого слоя 5,94 мм (без грунта)
pzzzz’yzzzXzx^jrxxzzTS?
TO
✓zzzzzzzz/zzzzzzzz
l?b
/Z//Z/Z
Zz<xx/jrz>
TO
Стальные колонны с огнезащитной вспучивающейся краской “Протерм Стил” н защитной краской “Протерм Стал Топ”: 1 - двутавр № 20;
2 - краска “Протерм Стил” (ТУ 2316-00120942052-00) с толщиной сухого слоя 1,02 мм (без грунта н защитной краски)
ОАО “Центральная Строительная Компания”, Украина
ООО “А+В” Москва
2732
20.06.2001
2705 05.06.2001
«ийада < йл
i* ч
к
f
Стальные колонны с огнезащитным покрытием “ПИРО-СЕЙФ Фим-
лаком СП-2: 1 - двутавр № 20;
2 - покрытие “ПИРО-СЕЙФ Флам-мопласт СП-А2” с толщиной сухого слоя ] ,08 мм (без грунта и декоре-тмвного лака)
ЖЙЙ+Хт
^£>Х+»
>'Z^XZ
“ОГРАКС-В-СК**: 1 - двутавр № 20;
“ОГРАКС-В-СК"
(ТУ 5728-021-13267785-00 с изм. 1) с толщиной сухого слоя 1,00 мм (без грунта)
svt BrandachuU, Германия
533
Мосжм
1030 10.12.2001
~»i4
24.10.2001
7
8
3 4 5 б
Стальные копонны с огнезащитным покрытием “ПИРО-СЕЙФ ВЕРМИКОТ”: 1 - двутавр № 20; 2 - покрытие “ПИРО-СЕЙФ ВЕРМИКОТ” с толщиной сухого слоя 53,0 мм (без грунта) 1 Фирма svt Brandschutz, Германия [ 3038 20.12.2001
Стальные колонны с покрытием “Термощит”: 1 - двутавр № 20; 2 - покрытие “Термощнт” с толщиной сухого слоя 34 мм 2 > ЗАО “Утро”, Санкт-Петербург 137-07.2000 “С”
Vi
Схема (сечение) конструкции (размеры указаны в мм)
Схема (сечение) конструкции (размеры указаны в мм)
2.2. СТЕНЫ
Краткая характеристика конструкции
1 ч wi таатвджя i—" пт г s
_______________3________________ Стена, изготовленная по технологии “Пластбау-3”:
1 - пенополистирольные плиты (ПСБ-С “Пластбау-3”);
2 - бетон В 22,5;
3 - гипсокартон 2x12,5 мм;
4 - арматура 0 14 AIII. Нагрузка: постоянная равномерно-распределенная - 96 тс
REI120
Предел огнестойкости
Организация-разработчик 5 № протокола ВНИИПО, год испытания 6
ООО 2797
“Пластбау М”, Москва 09.08.2001
2.3. ПЕРЕКРЫТИЯ
Краткая характеристика конструкции
Предел огнестойкости
________________3_______________ Перекрытие, изготовленное по технологии “Пластбау-3”:
1 - пенополистирольные плиты (ПСБ-С “Пластбау-3”);
2 - бетон В 22,5;
3 - гипсокартон 2x12,5 мм;
4 - дорожная сетка 0 8 100x100.
Нагрузка: равномерно-распределенная нормативная - 250 кгс/м2
4 R60/EI45
Организация-разработчик
5 ООО “Пластбау М”, Москва
№ протокола ВНИИПО, год испытания
6 2796 09.08.2001
Схема (сечение) конструкции (размеры указаны в мм)
3. ФАЛЬШПОЛЫ
Краткая характеристика конструкции
_______________3______________ Фальшпол HS Medium:
1 - плиты 600x600x31 мм нз древесно-стружечных плит, заключенных снизу и с боковых сторон в оболочку из листа коррозионноустойчивой стали толщиной 0,5 мм;
2 - стальные трубчатые опоры 0 25 мм, высота опор (270 ±5) мм
Предел огнестойкости
4
REI30
Организация-разработчик
№ протокола ВНИИПО, год испытания
5
Фирма “HEWETSON FLOORS Ltd”, Англия
6 2615 20.04.2001
4. ОБЛИЦОВОЧНЫЕ И ОТДЕЛОЧНЫЕ МАТЕРИАЛЫ, ПОКРЫТИЯ ПОЛОВ И КРОВЛИ
СО
№ п/п Наименование материала ГОСТ или ТУ на материал Характеристики пожарной опасности по СНиП 21-01-97*
ГОСТ 30244-94 ГОСТ 30402-96 ГОСТ 30444-96 ГОСТ 12.1.044-89
Негорючие Горючие (группа горючести) Группа воспламеняемости 8 Группа распространения пламени Группа дымообразующей способности Группа токсичности продуктов горения
1 2 3 5 7 9 10 11
1 Изделие погонажное профильное поливинилхлоридное “Рейка потолочная” ГОСТ 1911-77 * * В2 * *
2 Пленка поливинилхлоридная декоративная отделочная ПДО-20 ТУ 5772-046-04001232-99 Г1 * *
3 Материал поливинилхлоридный со вспененным слоем для стен и потолков на бумажной подоснове - полистен ТУ 5772-029-00282323-2000 * Г2 В2 в- дз
4 Линолеум поливинилхлоридный многослойный без подосновы, тип МП ТУ 5770-093-00284718-94 с изм. 1,2 Г4 В2 РП1 дз
5 Линолеум поливинилхлоридный для автотранспортных средств -лпнавто. тип Т ТУ 5771-031-00282323-01 Г4 В2 РП2 дз
1 2 3 5 7 8 9 10 11 1
6 Линолеум поливинилхлоридный на нетканой подоснове “ИДЕАЛ”, тип 2 ТУ 5771-028-00282323-01 м Г4 вз РПЗ ДЗ Т2
7 Линолеум поливинилхлоридный на тканой подоснове “УЮТ”, тип 2 ТУ 5771-028-00282323-01 * Г4 В2 РП1 дз
8 Лист ГИПСОВОЛОКНИСТЫЙ ГВЛ ТУ 5742-004-03515377-97 * Г1 В1 Д1 Т1
9 Лист ГИПСО ВОЛОКНИСТЫЙ ГВЛВ ТУ 5742-004-03515377-97 * И В1
10 Плита негорючая термостойкая иа основе базальтового волокна “ПНТБ” ТУ 576940-024-5042022414-96 иг * 1
11 Плита негорючая термостойкая на основе базальтового волокна “ПНТБ-С” ТУ 576940-024-5042022414-96 * *
12 Линолеум поливинил-хлориднополивннилацетатный МНОГОСЛОЙНЫЙ без подосновы, тип МП ТУ 6-01-1346-87 (с изм. 1-7) * гз В2 РП1 дз
13 Плита полимернобумажная ТУ 8189-020-01877509-01 Г4 вз * дз тз
14 Профиль поливинилхлоридный для оконных и дверных блоков марки “Weltplast” WP-551000 ГОСТ 30673-99 ГЗ В2 * дз Т2
1 2 3 5 7 8 9 10 11
15 Плита пенополистирольная марки EPS RS Имп. * Е2 дз *
16 Изделие теплоизоляционное нз стеклянного штапельного волокна “URSA” марки П-30 ТУ 5763-002-00287697-97 нг * * * * *
17 Изделие теплоизоляционное из стеклянного штапельного волокна “URSA” марки П-30/г ТУ 5763-002-00287697-97 нг * * * * *
18 Изделие теплоизоляционное нз стеклянного штапельного волокна “URSA” марки П-30/Ф ТУ 5763-002-00287697-97 * п В1 * Д1 *
19 Изделие теплоизоляционное из стеклянного штапельного волокна “URSA” марки П-30/с ТУ 5763-002-00287697-97 Г1 В1 Д1 *
20 Изделие теплоизоляционное нз стеклянного штапельного волокна “URSA” марки П-75 ТУ 5763-002-00287697-97 Г1 В1 Д1 *
21 Полимерное тепло- и гидроизоляционное покрытие “ТГИ” ТУ 2254-001-53701046-2000 * Г4 * * *
1 2 3 5 7 8 9 1 10 11
22 Плиты “Пеноплэкс”-экструзиониые вспенен* ные полистирольные, тип 35 ТУ 5767-002-46261013-99 Г1 В2 РП1 ДЗ
23 Стеклопластик огнестойкий ТУ 2296-002-44277820-2000 * * на
24 Тешюзвукоизоляционная плита “PAROC” марки RAL-3 Имп. НГ * *
25 Т еплозву коизоляционная плита “PAROC” марки EKL Имп. НГ а»
26 Теплозвукоизоляционная плита “PAROC” марки IVL Имп. В2 *
27 Теплозвукоизоляционная плита “PAROC” марки LLE Имп. м п В1 * Д1
28 Теплозвукоизоляционная плита “PAROC” марки КАТ Имп. м и В1 * Д1 - .1
1 1 I 2 3 1 5 7 8 1 * ю 11 1
29 T еплозву КОНЭОЛЯЦНОННЯЯ плита “PAROC” марки IRL Имп. Г4 В2 * Д2
30 Материал для футеровки дымовых труб и вентиляционных каналов зданий марки ФУРАН Имп. Г * * *
31 Полиэтилен низкого давления марки 273-79 ГОСТ 18599-83 * РП4 до тз
32 Полиэтилен низкого давления марки 273-79 с добавкой 10 % концентрата антипирена “Стоп- i фаер’1 ГОСТ 18599-83 * РП4 да тз
33 Полиэтилен низкого давления марки 273-79 с добавкой 20 % концентрата антипирена “Стоп-фаер” ГОСТ 18599-83 в- * РП4 да тз
34 Теплоизоляционный материал ZIRLANE Имп. нг в • *
35 Теплоизоляционный материал KERANAP 60 Имп. нг
1 2 3 $ 7 8 9 10 11
36 Теплозвукоизоляционная плита “PAROC" марки ELUS Имп. а» ВЗ Д2
37 Теплозвукоизоляционная плита “PAROC” марки ELS Имп. * П В1 * Д1
38 Теплозвукоизоляционная плита “PAROC” марки ELS (без покрытия) Имп. нг * ч* V а»
39 Йена огнезащитная “Термостоп” ТУ 2332-012-47935838-2000 ЙГ" • ч» а» м
40 Мииераловатное теплоизоляционное изделие “PAROC” марки RAL-4 Ймп. ‘ iff * W * а»
41 Мшераловатное теплоизоляционное изделие “PAROC” марки Е 1745 Имп. нг V W а» V
42 Ковровое покрытие Highline 1100 Имп. м о В2 РПЗ ДЗ Т2
I 2 3 1 8 16 11
43 Ковровое покрытие Highline 80/20 1400 Имп. м а» В2 йй “ да Т2
44 Рулонный кровельный и гидроизоляционный наплавляемый битумно-полнмериый материал марки Бнхропласт ТПП-4,0 ТУ 5774-001-00287852-96 * * В2 м о
45 Гипсокартонный лист Гипрок марки GF-15 Имп. • м В2 «1 *
46 Г ипсокартонный лист Гипрок марки GN-15 Имп. а» В2 да TI
47 Панель стеновая погонажная профильная поливинилхлоридная (тип 2) ТУ 5772-001-54202088-2000 м Г2 В2 * да Т2
48 Минерал о ватное теплоизоляционное изделие “PAROC’ марки EKL-5O3 Имп. иг • • * •
49 Мииераловатное теплоизоляционное изделие “PAROC” марки CEL 50 Имп. НГ * * * •
1 2 3 5 7 8 9 10 11
50 Плита фанерная трудногорючая атмосферостойкая ТУ 5518-002-00273235-96 Г1 В1 РП1 Д2 тз
51 Стеклопластик на основе полиэфирной смолы “Norpol 840-850” Г1 ДЗ тз
52 Плиты “Пеиоплэкс” -экструзионные вспененные полистирольные, тип 35 ТУ 5767-002-46261013-99 Г1 * *
53 Теплозвукоизоляциоииая плита “PAROC” марки PAROC SLAB 250 Имп. НГ * *
54 Теплозвуконзоляционная плита “PAROC” марки ROYAL EXTRA Имп. п В2 * Д1 Г Ti
55 Гипсокартонный лист марки GTS 9 Имп. * Г1 Д1 *
56 Теплоизоляционное изделие “PAROC” марки 140 Е Имп. нг * *
1 2 3 Т 1 10 II
57 Теплоизоляционное изделие “PAROC* марки KKL-EX Имп. нг *
58 Полотно POLYPLAN 648 производства “SATTLER AG” Имп. * п В2 РПЗ *
59 Полотно POLYPLAN 745 производства “SATTLER AG” Имп. V Г2 ВЗ РП1
60 Плита пенополистирольная марки EPS RS Имп. м !Т" В2 м дз •
5. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ
5.1. КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
№ п/п Наименование изделия, изготовитель, шифр технической документации Организация- изготовитель Предел огнестойкости № протоколе ВНИИПО. год испытания
1 Клапан противопожарный комбинированный систем вентиляции зданий и сооружений “КПВС-2К*’; ТУ 4854-216-04612941-00 ОАО “ВОЗДУХОТЕХНИКА", Москва, Россия В режиме дымового клапана Е 60; в режиме огнезадерживающего клапана EI 60 2466 18.01.01
2 Клапан противопожарный PPZ-K90, техдокументация фирмы “Klima Oprema”, Хорватия Фирма “Klima Oprema”, Croatia EI120 2652 18.05.01
3 Клапан этажный КЭ-1А размерами 600x400 мм, ТУ 401-83-006-91 ЗАО “Стилкои”, Санкт-Петербург Е60 *
4 Клапан универсальный противопожарный КУПХЮ1, ТУ 4854-001-56860186-01 ОСЮ “ВЕНТЛАЙН”, Моск, обл., г. Люберцы В режиме дымового клапана Е 60; в режиме односекциоииого огнезадерживающего клапана EI60; в режиме работы двухсекционного ог-иезадерживающего клапана EI 90 2848 28.08.01
5 Клапан противопожарный систем вентиляции зданий и сооружений КОМ-1, ТУ 4854-002-45384742-01 ЗАО “ВИНГС-М”, Моск, обл., г. Балашиха В режиме дымового клапана Е 12б; в режиме огнезадерживающего клапана EI120 2988 14.11.01
6 Клапан противопожарный систем вентиляции зданий и сооружений КЛОП-1(90), ТУ 4854-004-45384742-01 ЗАО иВИНГС-Ми, Моск, обл., г. Балашиха В режиме дымового клапана Е 90; в режиме огнезадерживающего клапана EI90 2987 14.11.01
7 Клапан противодымной вентиляции зданий и сооружений КДМ-2, ТУ 4854-003-45384742-01 ЗАО “ВИНГС-М”, Моск, обл., г. Балашиха Е90 2989 14.11.01
8 Клапан противопожарный систем вентиляции зданий и сооружений КЛОП-1(60), ТУ 4854-004-45384742-01 ЗАО “ВИНГС-М”, Моск, обл., г. Балашиха В режиме дымового клапана Е 60; в режиме огнезадерживающего клапана EI 60 3002 22.11.01
5.2. ОГНЕСТОЙКИЕ ВОЗДУХОВОДЫ
№ п/п
Наименование издадим, изготовитель, шифр технической документации
Организация-изготовитель
Предел огнестойкости
2
Огнестойкий воздуховод с покрытием шивных огнезащитных базальтовых, ТУ 5769-004-48588528-00, технологический регламент ТР-5769/01-00_____________________________________
Воздуховод огнестойкий по технологическому регламенту В(003)-ТР-01 с теплоизоляционным покрытием нз матов прошивных, ТУ 5762-003-01411834-00, технологический регламент В(003)-ТР-01_______
Воздуховод огнестойкий по технологическому менту № 10-36 с теплоогнезащитным покрытием нераловатных матов “PAROC” 80VM,
техническая документация предприятия-изготовителя, технологический регламент № 10-36 фирмы “PAROC OY АВ”______________________________________________
Воздуховод огнестойкий по технологическому регламенту ТР/03-01 с тепл ©огнезащитным покрытием ОП-2000, ТУ 5761-003-29182884-01, технологический регламент ТР/03-01
’ *
’ *
нг
ООО “ГЕРМЕТСТРОИ”, Москва
ООО “Ассоциаций Крилак", Москва
“PAROC OY АВ", Finland
ООО “ГЕРМЕТСТРОИ”, Москва
EI180
EI150
ЁП80
EI60
№ протокола ВНИИПО, год испытания
2532 26.01.01
2668
21.05.01
2843
27.08.01
2844
27.08.01
5.3. ВЕНТИЛЯТОРЫ СИСТЕМ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ
№ п/п Наименование изделия, изготовитель, шифр технической документации Организация-изготовитель Предел огнестойкости № протокола ВНИИПО, год испытания
1 Вентилятор радиальный для дымоудаления ВР-86-77-6,3 ДУ, ТУ 4861-044-00270366-97 ОАО “МОВЕН”, Москва Не менее 2,0 ч при температуре 600 °C; не менее 2,0 ч при температуре 400 °C 2543 05.02.01
2 Вентилятор радиальный для дымоудаления ВР-280-46-6,3 ДУ-02, ТУ 4861-044-00270366-97 ОАО ‘ МОВЕН”, Москва Не менее 2,0 ч при температуре 400 °C 2735 18.06.01
3 Вентилятор радиальный для дымоудаления ВР-86-77-6,3 ДУ-02, ТУ 4861-044-00270366-97 с изм. 2 ОАО “МОВЕН”, Москва Не менее 2,0 ч при температуре 400 °C 2736 18.06.01
4 Вентилятор крышный радиальный для дымоудаления ВКР-6,3 ДУ, ТУ 4861-003-42907872-00 ЗАО “Вентиляторный завод “Комвен”, Москва Не менее 2,0 ч при температуре 600 °C; не менее 2,0 ч при температуре 400 °C 2708 18.06.01
5 Вентилятор крышный радиальный для дымоудаления В КРМ-6.3-2 ДУ-02, ТУ 4861-047-00270366-98 с изм. 1. 2 ОАО “МОВЕН”, 11524 Не менее 2,0 ч при температуре 400 °C 2743 10.07.01
6 Вентилятор крышный радиальный для дымоудаления ВКРВ-5ДУ600-01-6, ТУ 4861-004-52586529-01 ООО “КлиматВентМаш”, Москва Не менее 2,0 ч при температуре 400 °C; не менее 2,0 ч при температуре 600 °C 2744 10.07.01
7 Вентилятор крышный радиальный для дымоудаления ВКРН-4 ДУ600-01-4, ТУ 4861-004-52586529-01 ООО “КлиматВентМаш’’, Москва Не менее 2,0 ч при температуре 400 °C; не менее 2,0 ч при температуре 600 °C 2745 10.07.01
8 Вентилятор крышный радиальный для дымоудаления ВКРМ-6.3-2ДУ-01, ТУ 4861-047-00270366-98 с изм. 1,2 ОАО “МОВЕН”, Москва Не менее 1,5 ч при температуре 600 °C 2820 15.08.01
№ п/п Наименование изделия, изготовитель, шифр технической документации Организация-изготовитель Предел огнестойкости № протоком ВНИИПО, год испытания
9 Вентилятор осевой для удаления газов, возникающих при пожаре ВОД-071, ТУ 4861-014-40149153-01 ООО “ВЕЗА”, Москва He менее 2,0 ч при температуре 400 °C; не менее 2,0 ч при температуре 600 °C 3037 10.12.01
10 Вентилятор осевой дымоудаления BVAXW 8/56/630/D, Allgemeine bauauftichtlche Zulassung № Z-78.1-17 tOAbo-lufttechnik, Deutschland Не менее 2,0 ч при температуре 600 °C ±838 22.08.01
11 Вентилятор осевой для дымоудаления В VAXN 12/56/630/D, Allgemeine bauauftichtlche Zulassung № Z-78.1-21 Deutschland Не менее 2,0 ч при температуре 400 °C 2839 22.08.01
12 Вентилятор крышный для дымоудаления &VD 400/30-4 400 “С-120 min, Allgemeine bauauftichtlche Zulassung № Z-78.1-25 тиЛйй-ьигтТЁсйЫГк, Deutschland Не менее 2,0 ч при температуре 400 °C 2841 27.08.01
В Вентилятор крышный для дымоудаления BVD 630/30-6 620 “С-120 min, Allgemeine bauauftichtlche Zulassung № Z-78.1-24 ltlRB6-LUFlTECHNlK, Deutschland Не менее 2,0 ч при температуре 600 °C 2842 27.08.01
14 Вентилятор дымоудаления осевой Axial Smoke Extraction Fan “AEROFOIL FANS” типа JM H.T. 400/2 (63JM/20/4/6/14 HT400/2), техническая документация фирмы “WOODS Air Movement ltd.” i “WdODS Air Movement ltd ”. England - — Не менее 2,0 ч при температуре 400 °C 1942 15.10.01
(ВЕРИ ПРОТИВОПОЖАРНЫЕ ДЫМОГАЗОНЕПРОНИЦАЕМЫЕ
№ п/п Наименование изделия, изготовитель, шифр технической документации Организация-изготовитель Предел огнестойкости № протокола ВНИИПО. год испытания
1 Дверь противопожарная металлическая дымога-эонспроницаемая двупольная ДПМ-02-Д-П-ГЛ-1975-1235, ТУ 5262-004-29182884-01 ООО “ГЕРМЁТСТРОЙ”, Москва Сопротивление дымогаэопро-ницанию соответствует нормируемым значениям (не менее 5,0 10* кг4 • м*3) в течение 1,0 ч 2717 02.04.01
2 Дверь огнестойкая противодымная ДОГ-1, ТУ 5262-010-45384742-98 ЗАО “ВИНГС-М”, Москва Сопротивление дымогаэопро-ннцанию соответствует нормируемым значениям (не менее 5,0 • 10* кг1 • м’3) в течение 1,5 ч 2700 23.04.01
”5“ Дверь противопожарная дымогазонепроницаемая ДФ-1Д-02-П-ГЛ-2100*! 190, ТУ 5262-010-51205608-01 ООО “МПФ ФАЕР”, Москва Сопротивление дымогжэопро-ницанию соответствует нормируемым значениям (не менее 5,0 -10* кг1 м'3) в течение 1,5 ч 3049 18.12.01
4 Дверь противопожарная дымогазонепроннцд-емая одностворчатая ДФ-1Д-01-П-ГЛ-2100><910, ТУ 5262-010-51205608-01 ООО “МПФ ФАЕР", Москва Сопротивление дымопвопро-руемым значениям (не менее 5,0 10* кг’1 • м'3) в течение 13 ч 2783 16.07.01
5 Дверь противопожарная дымогазонепроницаемая ДПМД-90-ЕИВГ8.163-2100х1190-П, ТУ 5262-010-11758775-01 ООО “ВИНГС", Моск, обл., г. Юбилейный Сопротивление дымогвэопро-пциоо соответствует нормируемы* значениям (не менее 5,0* 10* кг1 м"3) в течение 1,0ч 2966 01.11.01
ОГЛАВЛЕНИЕ
Общие положения...................................
1. Легкие яенесущие и ограждающие конструкции.....
1.1. Перегородки...............................
2. Несущие строительные конструкции...............
2Л. Колонны....................................
2.2. Стены
2.3. Перекрытия................................
3. Фальшполы
4. Облицовочные я отделочные материалы,
покрытия полов и кровли..........................
5. Инженерное оборудование гдлняй и сооружений........
«энных систем
5.2. Огнестойкие воздуховоды...................
5.3. Вентиляторы систем противодымной вентиляция.
5.4. Двери противопожарные дымогаэоиепрошщаемые..
..18
..27
..27
..28
...29
...31
Редаюяор А.Я. Дрешмии Технический редактор ЛА. Буланова
Ответственный за выпуск А.В, Пехотные
Подписано а печать 15.03.02 г. Формат 60хМ/16. Печать офсетная. Уел, печ. л. 1,84. Уч.-юд л. 0.М Т. - 1000 это. Заказ М 32.
Типография ФГУ ВНИИПО МЧС России.
143903, Московская оба.. Балашихинский р-м.
пос. ВНИИПО, д. 12
