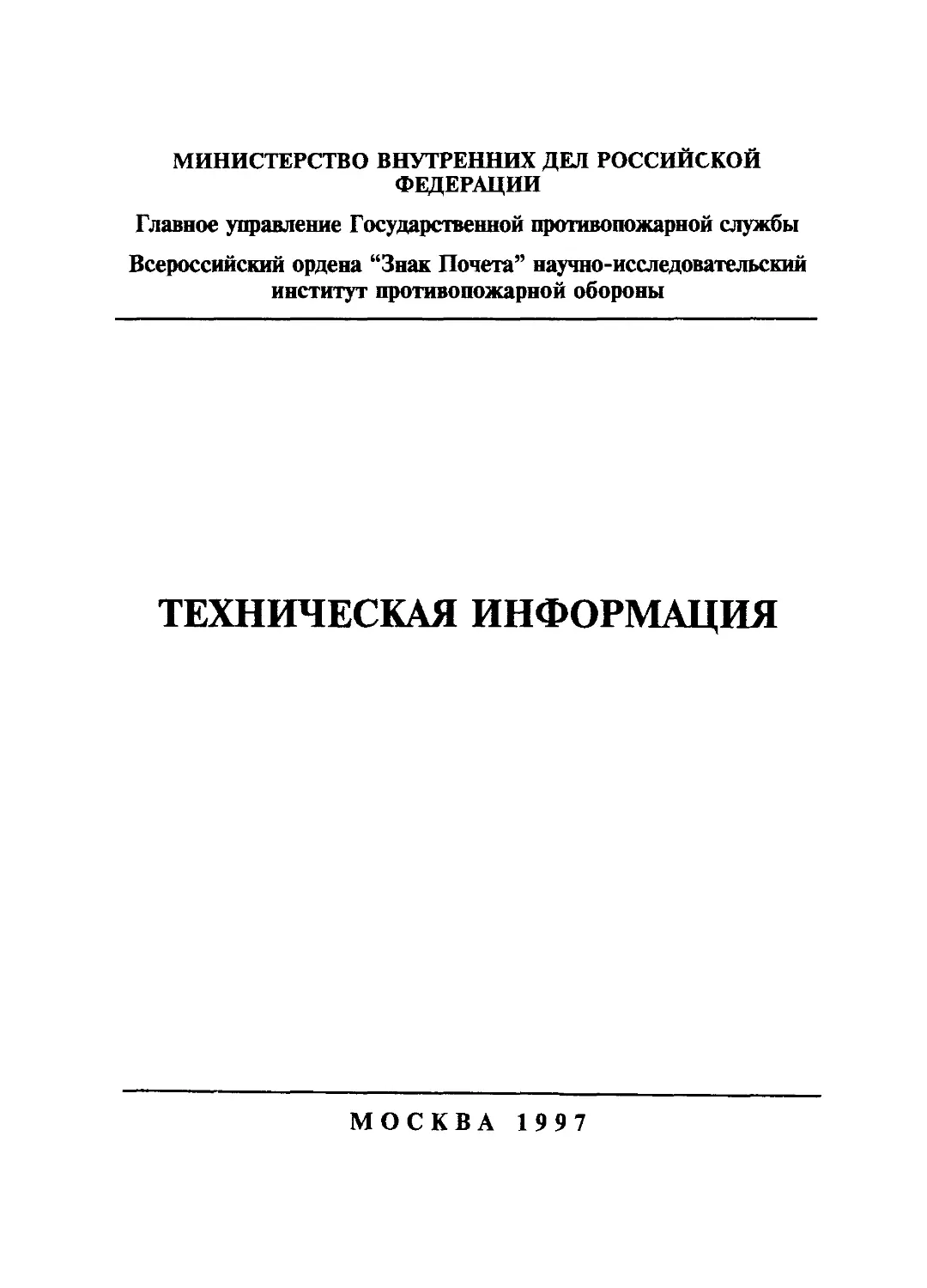

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ
ФЕДЕРАЦИИ
Главное управление Государственной противопожарной службы
Всероссийский ордена “Знак Почета” научно-исследовательский
институт противопожарной обороны
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
МОСКВА 1997
МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ
ФЕДЕРАЦИИ
Главное управление Государственной противопожарной службы
Всероссийский ордена “Знак Почета” научно-исследовательский
институт противопожарной обороны
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
(в помощь инспектору Государственной
противопожарной службы)
Москва 1997
УДК 614.841.332:642.011.1
Техническая информация (в помощь инспектору Госу-
дарственной противопожарной службы). - М.: ВНИИПО,
1997. - 31 с.
В информации приведены экспериментальные данные
по фактическим пределам огнестойкости и фактическим пре-
делам распространения огня различных типов строительных
конструкций, показателям пожарной опасности отделочных и
облицовочных материалов, а также огнестойкости инженерно-
го оборудования зданий и сооружений, испытанных во
ВНИИПО МВД России в 1994-96 гг.
Техническая информация составлена отделами 3.2, 3.3
ВНИИПО и филиалом ВНИИПО в Санкт-Петербурге при
участии сотрудников нормативно-технического отдела
ГУГПС МВД России.
© Всероссийский ордена “Знак Почета” научно-
исследовательский институт противопожарной обороны МВД
России, 1997.
3
ОБЩИЕ ПОЛОЖЕНИЯ
Информация составлена в помощь сотрудникам Госу-
дарственной противопожарной службы МВД России для по-
лучения данных по огнестойкости и способности к распро-
странению огня различных типов строительных конструкций,
пожарной опасности отделочных и облицовочных материалов,
а также огнестойкости инженерного оборудования зданий и
сооружений. Информация составлена по данным эксперимен-
тальных исследований, проведенных во ВНИИПО МВД Рос-
сии в 1994-96 гг. Область применения в строительстве различ-
ных типов конструкций, приведенных в настоящей
"Технической информации находится в компетенции ор-
ганов Государственной противопожарной службы. При этом
необходимо учесть, что легкие ограждающие металлические
конструкции с утеплителем из горючих полимерных материа-
лов в соответствии со СНиП 2.01.02-85* "Противопожарные
нормы" следует использовать в зданиях и сооружениях не
выше IVa степени огнестойкости.
Прочерки в отдельных графах таблиц означают, что ис-
пытания по определению соответствующего показателя для
рассматриваемой конструкции или материала не проводились.
При определении пожароопасных свойств строительных
конструкций, отделочных и облицовочных материалов реко-
мендуется использовать также данные, приведенные в
"Каталоге легких ограждающих конструкций (огнестойкость и
4
горючесть)". - М.: ВНИИПО, 1982; "Каталоге стальных несу-
щих конструкций (огнестойкость)". - М.: ВНИИПО, 1984;
"Каталоге облицовочных и отделочных материалов для полов,
стен и потолков (распространение пламени по поверхности). -
М.: ВНИИПО, 1985; 'Технической информации (в помощь
инспектору Госпожнадзора)". - М.: ВНИИПО, 1989; обзорной
информации "Пожарная опасность полимерных строительных
материалов (вып. 2)". - М., 1991; "Технической информации (в
помощь инспектору Государственной противопожарной служ-
бы)". - М.: ВНИИПО (выпуски 1994, 1995 и 1996 гг.).
В соответствии с п. 1.1 СНиП 2.01.02-85* "Противо-
пожарные нормы" степень огнестойкости зданий и сооруже-
ний определяется минимальными пределами огнестойкости
строительных конструкций и максимальными пределами рас-
пространения огня по этим конструкциям. Эти показатели
для каждого типа конструкций приводятся в табл. 1 СНиП
2.01.02-85*.
В представленной 'Технической информации ..." преде-
лы огнестойкости строительных конструкций устанавливались
по ГОСТ 30247.0-94 "Конструкции строительные. Методы
испытаний на огнестойкость. Общие требования". Предель-
ные состояния конструкций по огнестойкости приведены в
разделе 8 ГОСТ 30247.1-94 "Конструкции строительные. Ме-
тоды испытаний на огнестойкость. Несущие и ограждающие
конструкции". Признаками наступления пределов огнестой-
кости перегородок при огневых испытаниях считались приз-
наки, указанные в п. 8.1 ГОСТ 30247.1-94, а именно:
- потеря теплоизолирующей способности (I) - повыше-
ние температуры на необогреваемой поверхности конструк-
ции в среднем более чем на 140 °C или в любой точке этой
поверхности более чем на 180 °C по сравнению с температу-
рой конструкции до испытания или более 220 °C независимо
от температуры конструкции до испытания;
- потеря целостности (Е) - образование в конструкции
сквозных трещин или отверстий, через которые на необогре-
ваемую поверхность проникают продукты горения или пламя.
При огневых испытаниях несущих строительных кон-
струкций предельным состоянием по огнестойкости (согласно
5
п. 8.1 ГОСТ 30247.1-94) являлась потеря несущей способности
(R). Пределы распространения огня по строительным кон-
струкциям определялись по методике, изложенной в прил. 1 к
СНиП 2.01.02-85*. За предел распространения огня прини-
мался размер повреждения (в см) образца конструкции
вследствие его горения, обугливания или оплавления за пре-
делами зоны нагрева (в контрольной зоне).
Предел распространения огня по конструкциям, выпол-
ненным полностью из негорючих материалов, принимался
равным нулю без испытаний.
Пределы огнестойкости фальшполов устанавливались в
соответствии с ГОСТ 30247.0-94 "Конструкции строительные.
Методы испытаний на огнестойкость. Общие требования" по
методикам, согласованным с заказчиком.
На приведенных в разд. 1,2 схемах строительных кон-
струкций знаком ФТ указано направление обогрева конструк-
ций при проведении испытаний, выбранное по согласованию
с заказчиком. Полученные при таких условиях результаты
испытаний не могут быть распространены на конструкцию в
целом на основании п. 3.8 прил. 1 к СНиП 2.01.02-85* и п. 7.4
ГОСТ 30241.1-94 (испытания несимметричных конструкций).
Показатели пожарной опасности отделочных и облицо-
вочных материалов определялись в соответствии с методами,
приведенными в ГОСТ 12.1.044-89 "Пожаровзрывоопасность
веществ и материалов. Номенклатура показателей и методы
их определения" и ГОСТ 30244-94 “Материалы строительные.
Методы испытаний на горючесть”. Испытания противопо-
жарных клапанов и воздуховодов проводились в соответствии
с "Методикой испытания на огнестойкость противопожарных
клапанов вентиляционных систем" и "Методикой испытания
воздуховодов на огнестойкость", разработанных и принятых
во ВНИИПО МВД России до введения в действие НПБ
"Клапаны противопожарные вентиляционных систем. Метод
испытания на огнестойкость" и НПБ "Воздуховоды. Метод
испытания на огнестойкость".
1. ЛЕГКИЕ НЕНЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
1.1. НАРУЖНЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ
№ п/п Схема (сечение ) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огне- стойкости, мин Максимальный предел распро- странения огня, см Орянвзацяя- разработчик № протокола вниипо, год испытания
1 s' Фрагмент деревянной ограх- дающей конструкции с огнеза- щитным покрытием: 1 - щит из сосновых досок; 2 - ог- незащитное покрытие марки “Файрекс-200”, ТУ 57-52-02-95 0’ Ассоциация “Крилак” 489
2 t \2 1т \3 /* 1 L* -< *" • 21 |' ки Т \ .','1 <ч1 Самонесущая стена из пенопо- листирольных блоков и сили- катного кирпича: 1 - кцрпич силикатный; 2 - блоки ю ждаполистарсмйетот «ярки ПСБ-1, g = 600 кг/м\ ГОСТ 25820-83; 3 - штукатурка из сухой стпнадязяро- ванной смеси производства АООТ “Опытный завод сухих смесей"; 4 - цементно-песчаный раствор (S = = 5-10 мы) ЕЫ50 0 АО “СПМ”, г. Вологда 48-Л-96
3 Фрагмент деревянной ограж- дающей конструкции с огнеза- щитным покрытием; 1 - поп* из сосновых досок; 2 - ог- незащитное покрытие “ЭСМА”, ТУ ОЯД.503.091-94 О' ТОО “Гермет- строй” 1-96
Предал распространения огня по фрагментам при тепловом воздействии со стороны, противоположной указанной на схеме, составляет более 40 см.
№ п/п Схема (сечение ) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огне- стойкости, мин Максимальный предел распро- странения огня, см Организация- разработчик № протокола ВНИИПО, год испытания
4 5 Т 3\ ю см *3 Фрагмент наружного стенового ограждения из трехслойных па- нелей с утеплителем из ППУ и огнезащитой из гипсокартона: 1 - обшив» - стальной лист, 8 — 0,7 мм; 2 - упоптль - пенополиуретан, у - 40 кг/м3; 3 - огнезашита - лист гипсокартонный, ГОСТ 6266-89 Стеновая плита многослойной конструкции: 1 - стальной лист толщиной 0,6 мм с покрытием ПВФ; 2 - пенопласт Термолон РЕ толщиной 5,0 мм; 3 - стальной лист горячеоцинкованный толщиной 0,6 мм; 4 - стальная лен- та для заделки швов толщиной 0,6 мм с покрытием ПВФ; пено- пласт приклеен к стальным листам при помощи клея Кестопур 200 - 0' 20 ДП “Промстройгаз” Teraselementti Оу, Финляндия 4-96 084-06.95
-L \ s ' Ч
Wk т м 4 1 /3 -
6 В- т 1 pH— н== Стеновой блок: 1 - самонесущий стеновой блок из заготовок конструкционных прес- сованных ТУ В-0273643-5-88; 2 - уплотнительная обмазка EL>I50 <25 НПО “Научспнчплнг- пром” 028-04.93
/Ы t 25D г
оо
1.2. ПЕРЕГОРОДКИ
№ ц/п Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огне- стойкости, мин Максимальный пре- дел распространения огня,см Организация- разработчик № протокола ВНИИПО, год испыта- ния
1 2 Перегородка из гипсокартонных листов с минераловатным утеп- лителем (ТИГИ-KNAUF С ИЗ “Преграда”); 1 - обшивка - лист гипсокартон- ный ТИГИ-KNAUF, 8 « 12,5 мм, ТУ 5742-005-04001508-95; 2 - карпе - профиль стальной оцинкованный ТИГИ-KNAUF типа ПС-100 и ПН-100, ТУ 1111-004-0400-1508-95; 3 - утеп- литель - минераловатные плиты марки “AKL” фирмы “Парок” (Финляндия), 8 * 80 му 4 - утепли- EI240 EI240 АО “ТИГИ- Маркетанг”, г. Красногорск 529
1 и о о . 175
37.5
\ /2 1т /4 9 К
в н и [ 1.100 L I 175 гель - минераловатные плиты марки М75, ГОСТ 30244-94
37.5
3 Перегородки из пенополисти- ролбетонных панелей'. 1 - панели из пенополистиралбето- на, g = 600 кг/м3, ГОСТ 25820-83; 2 - цементно-песчаный раствор (8 а = 5-10 мм) >40 АО “СПМ”, г. Вологда 49Л-96
г>/2 | §
4 К7 12.5 Перегородка из пенополистирол- бетонных панелей с обшивками из гипсокартонных листов: 1- панели из пенополистиролбетона, g = 600 кг/м3, ГОСТ 25820-83; 2 - лист гипсокартонный, ГОСТ 6266-89; 3 - цементно-песчаный раствор (8 а “ 5-10 мм) Е1>120 0 АО “СПМ”, г. Вологда 49Л-96
I У-»-. . . 8
12.5 И
2. НЕСУЩИЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
N п/п Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огнестойкости, мин Организация- разработчик
1 2 Стальные колонны с покры- тием “ЭСМА” (средняя толщи- на покрытия 65 мм): 1 - двутавр № 20; 2 - покрытие “ЭСМА”, ТУ ОЯД. 503.091-94 Стальные колонны с огнеза- щитным составом “ЛЕНОКС”: 1 - двутавр № 20; 2 - огнезащит- ный состав “ПЕНОКС”, ТУ-5775- 013-17297211-95 2 R240 R180 ТОО “ЭСМА” ТОО “Научно- производ- ственная лабо- ратория 38080”
я 1
5.2
> . 1 • '’'л
100 1 »'
159
§
5.2 ‘ •- S
. г - , г.'' J •г 1-' л
. 1 х'"’ S
С" : 'А
100 1 2'
264
№ протокола ВНИИПО,
год испытания
316-96
370-96
о
N ii/n Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огнестойкости, мин Организация- разработчик № протокола ВНИИПО, год испытания
3 4 Стальные колонны с покры- тием СГК-Э “Антигор” (сред- няя толщина покрытия 8,4 мм): 1 • двутавр № 20; 2 - покрытие СГК-Э “Ангигор”, ТУ 7719-164- 00000335-96 Стальные колонны с огнезащит- ным составом ОЗС-МАТЕСС (средняя толщина покрытия 15,5 мм): 1 - двутавр № 20; 2 - огнезащитный состав ОЗС-МАТЕСС, ТУ-5775-001-11291288-95 R60 R60 НПП АО “Спецэнерго- техника” ТОО “МАТЕСС” 468-96 417-96
5.2 (в 2 1
I J МО J
1 * Ult 1
5.2:: 2 S Я
) ко J
ш
N
п/п
Схема (сечение) конструкции
(размеры указаны в мм)
Краткая характеристика
конструкции
Предел
огнестойкости,
мии
Организация-
разработчик
№ протокола ВНИИПО,
год испытания
Стальные колонны с огнеза-
щитной краской “Барьер 87”,
(толщина покрытия 1,2 мм):
1 - двутавр № 20; 2 - огнезащитная
краска “Барьер 87”
Стальные колонны с огнеза-
щитным покрытием ОСП-1
(сррдют толщина покрытия 4 мм):
1 - двутавр № 20; 1 - огнезащитное
покрытие ОСП-1,
ТУ 2145-001-40606310-95
R45
Фирма
“ИМПА”,
Италия
R45 “ОМИТА”
513-96
371-96
Схема (сечение) конструкции
(размеры указаны в мм)
5.2 / .гггаа 22 г- । 2 каета S сч а
160 — —*
107
Краткая характеристика конструкции Предел огнестойкости, мин
Стальные колонны с огнеза- щитным покрытием “Файрекс- 400М” (средняя толщина по- крытия 3,5 мм): 1 - двутавр № 20; 2 - огнезащитное покрытие “Файрекс-400М” R45
Организация- разработчик № протокола ВНИИПО год испытания
НПО “Ассоциация 587-96
КРИЛАК”
Стальные колонны с огнеза-
щитной краской “Файерфлекс”
(средняя толщина покрытия
1,3 мм при расходе 3,4 кг/м3):
1 * двутавр № 20;
2 - огнезащитная краска
“Файерфлекс"
R30
АО
‘Тиккурила”,
Финляндия
488-96
N п/п Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огнестойкости, мин Организация- разработчик № протокола ВНИИПО, гад испытания
9 2 Стальная колонна с покры- 121 АО “Жилсоц- 125-09.95
гч я i х©| г-| таем ОВПФ-1 с толщиной слоя 30±2 мм. 1 - стальная колонна коробчатой формы из двух швеллеров № 20; 2 - покрытие ОВПФ-1, ТУ 2311-001-03985717-95 строй”, Санкт- Петербург
[ 2( 0 J
10 1 2 Стальная колонна с покрытием ОФПМ-12 с толщиной слоя 30±3 мм: 1 - стальная колонна коробчатой формы из двух швеллеров № 20; 2 - покрытие ОФПМ-12, ТУ 5767-002-23110955-94 150 ТОО "Терми- 115-08.95
сч й ;'И нерал”, Санкт- Петербург
[ 2 0 j
11 f 2 Стальная колонна с покрытием “Sprayfiber-F”: а) с толщиной слоя Ъ = 30x1 мм; б) с толщиной слоя Ъ * 25±1 мм; 1 - стальная колонна коробчатой формы из двух швеллеров N 20; 2 - покрытие “Sprayfiber-F* 156-12.95
::;И сЧ 92 83 Фирма “Prottea”, Испания
[ 2 ]
Примечание. Результаты испытаний колонн коробчатого сечения (№ 9-11) не могут быть распространены на колонны с друган профилем сечения.
Схема (сечение) конструкции
(размеры указаны в мм)
3000
Краткая характеристика конструкции Предел огнестойкости, мин Организация- разработчик № протокола ВНИИПО, год испытания
Фальшпол “Гольбахраумсистем”: 1 * плиты 600x600x38 мм из дре- весно-стружечных плит, заключен- ных снизу и с боковых сторон в оболочку из стального листа тол- щиной 0,5 мм; 2 - стальные опоры из трубчатых стержней 20x3,5 мм высотой 120 мм RIE30 Фирма “Гольбах- Раумсистем”, Германия 472-96
Фалыппол DO-KAL-36:
1 • плиты 600x600x36 мм из неор-
ганических материалов с окагпов-
кой по контуру планками из ПВХ
толщиной 0,5 мм, 2 - стальные
опоры id тр>бчшых стержжй 22x2 мм
высотой 120 мм
RIE60
Фирма
USG/DONN
Interiors East,
Германия
548-96
3. ОБЛИЦОВОЧНЫЕ И ОТДЕЛОЧНЫЕ МАТЕРИАЛЫ, ПОКРЫТИЯ ПОЛОВ И КРОВЛИ
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Яс/Л Коэф- фициент льдооб- разования, м2 • кг1 Темпе- ратура воспла- менения / само- воспла- менения, ®С Индекс распро- странения пламени Ар Темпе- ратура начала интен- сивно- го раз- ложе- ния
1 8 В ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
1 Плита минераловатная * Rockwool Conlit 150 Р” ИМП. - - нсг - - - - -
2 Плита минераловатная “Rockwool Facade Slabe 145” НМЛ. - - нсг - - - - -
3 Плита минераловатная “Rockwool Filebatts 110” НМЛ. - - нсг - - - - -
4 Плита минераловатная “Rockwool Flexi Batts” имп. - * нсг * - - - -
5 Плита минераловатная “ParokSOC” ими. - НГ - - - - - -
6 Плита мннераловатная “Rockwool Hard rock” имп. - - нсг - - - - -
7 Плита мннераловатная “Rockwool Lamella Mat” имп. - - нсг - - - - -
8 Плита минераловатная “Rockwool Lamella Roof Board Coated” mm. - - нсг - - - - -
Обозначения:
а соответствии со СТ СЭВ 382-74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий; ИСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ иди ТУ на материал Группа горючести Показа- тель токсич- ности Яе/да Коэф- фициент дымооб- разо вания, М2-JO-l Темпе- ратура воспла- менения / само- воспла- менения, °C Индекс распро- странения пламени Ар Темпе- ратура начала интен- сивно- го раз- ложе- ния Т».°с
СТСЭВ2437-80 ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
9 Металлопластиковая труба “Кисан- Китек” НМЛ. - - - - 492 405 - -
10 Пенополиуретан СПУ 367 - - Г4 - - 66S - - -
11 Кровельный материал “Эластокров" ТУ 2566-001- 2927388-95 - - - - 395/455 5,4 -
12 Кровельный материал “ Изоэласт” ТУ 5774-007- 05766480-96 - * - - - 425/485 76 -
13 Теплоизоляционная панель “Panel Miret Sistema ISOVOL” имя. - Г4 - - - - - •
14 Композиция латексная универсальная АОЗТ “Композит”, Санкт-Петербург ТУ 5775-002- 27449797-93 тег - - - - - - -
15 Покрытие, состоящее из эпоксидной композиции “Эпоксид” с защитным слоем из полимерцементного раствора, АОЗТ “Гатчинский ДСК”, г. Гатчина ТУ 301-02-24-89 тег -
16 Материал “Scanplan Flatt”, фирма ВТТ, Финляндия имп. тег - - - - - - -
17 Плиты подвесных потолков, фирма “OWA coustic Odenwald Faserplatten- werkGmbh”, Германия ими. тег - - - - - -
Обозначения:
в соответствии со СТ СЭВ 382-74; НГ- негорючий; НСГ- несгораемый;
в соответствии со СТ СЭВ 2437-80; ТСГ- трудносгораемый;
в соответствии с ГОСТ 30244-94; НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Яс/# Коэф- фициент дымооб- разования, м2 кг’ Темпе- ратура воспла- менения / само- воспла- менения, ’С Индекс распро- странения пламени Темпе- ратура начала интен- сивно- го раз- ложе- ния Ткр,«С
а S 3 в ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
18 Облицовочная плита “Древолит” АО НИИТМ “Сириус”, г. Н. Новгород ТУ 5714-001- 7522954-94 ТСГ - - - - - - -
19 Гипсовые стеновые панели “Chicago metallic”. Бельгия имп. ТСГ - - - - - - -
20 Жесткий теплоизоляционный материал “Огсолевк>-К”(ОЕ-К), фирма ISOVER- AHLSTROM Ltd, Финляндия имп. ТСГ - - - - - - -
21 Подвесной потолок из гипсолита с мии. волокном, фирма “Армстронг”, ЕЭС имп. ТСГ - - - - - - -
22 Гипсолитовая плита с виниловым по- крытием. фирма “Кнауф”, ЕЭС имп. ТСГ - - - - - - -
23 Плиты подвесного потолка с односто- ронним декоративным покрытием, фирма “Экофои”, Швеция имп. ТСГ - - - - - - -
24 Мастика полимерцементная с напол- нителем из морского песка, Корпора- ция “АГРОСТРОЙ”. Россия ТСГ - - - - - - -
25 Древесно-гипсовая отделочная плита “Илвес-минерал”, АО НИТСЯ СЕРЛА, Финляндия имп. - - - - 15 - 4,81 -
26 Пенополистирол EPS-20, Финляндия имп. - - - 31,8±4,7 1072 - -
Обозначения:
в соответствии со СТ СЭВ 382-74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий; НСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N н/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Яс/л, Коэф- фициент дымооб- раэо вання, М2 - КГ! Темпе- воспла- менения / само- воспла- менения, ‘С Индекс распро- странения пламени А? Темпе- ратура начала интен- сивно- го раз- ложе- ния
г i в ГОСТ 30244-94 СТСЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
27 Ковровое текстильное покрытие “Карат”, Австрия имп. * - - 48,6±1,8 1003 - * -
28 Ковровое покрытие, фирма “Паула пасула”, Финляндия имп. - - - 28t6±l,6 755 - - -
29 Древесно-цементная композиция на основе латекса, Гипроцемент, Санкт- Петербург - - - - - - - - -
30 Древесно-стружечная плита юрки “Е-2”. обработанная огнезащитным лаком “Лакор-2”(5 слоев), АО “Полынь”, Санкт-Петербург - •
31 Цементно-стружечная плита “Элам", Финляндия имп. ТСГ - - 134,9±5,9 10 - -
32 Полимерный материал “Физупласт", ЛГИ, Санкт-Петербург - - - - - 630 - 134,4 -
33 Термически обработанная смесь дре- весных отходов (опилки), поливинил- хлорида и диокгилфталата, НИП “NJENSCHANZ”, Санкт-Петербург • 27,2±1,5 659 -
34 Дорожка резиновая ТУ 400-3-8-80 - - - - 1000 - 65 -
35 Вспененная резина (мипора) ТУ 6-05-1112-79 - - - 170 - 603 -
Обозначения.
в соответствии со СТ СЭВ 382-74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий, НСГ- Несгораемьй,
ТСГ- трудаосгорасмый;
НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Hdx — Коэф- фициент дымооб* разования, м2 кг1 Темпе- ратура воспла- менения / само- воспла- менения, °C Индекс распро- странения пламени Ар Темпе- ратура начала интен- сивно- го раз- ложе- ния 7^°C
3 3 в в ГОСТ 30244-94 сч ое а б ь
1 2 3 4 5 6 7 8 9 10 11
36 Винилнскожа-Т ТУ 17-21-444-89 - - - - - - 245 -
37 Пенополиуретан эластичный ОСТ-6-05-407- 75 - - - - 2170 - - -
38 Ковровое покрытие “Карат”, пропи- танное огнезащитным составом “Ванн-1” имп. - - - 43,8±1(9 560 - - -
39 Ковровое покрытие AKMINSTER на шерстяной подоснове арт. 734659 - - - 33,6±1,4 600 - - -
40 Дрсаесно-стружечная плита “NOVOPAN PYROEX” с двойным защитным лако- вым покрытием “Pyromors transparent”, Австрия имп. ТСГ -
41 Деревянная плита с покрытием огне- защитной краской “Бреникс” 1501, фирма Технос-Винтер, Финляндия имп. ТСГ - - - • - - -
42 Ковровое покрытие SILMYKKA 410, фирма Bester Sommer GmbH Saksa, Финляндия имп. - 58,2±1,5 1016 - - -
43 Вшивной текстиль для полов “Крелон- Адмирал”, Чехословакия имп. - - - 63,2±4,7 936 - - -
44 Ковровое покрытие, фирма “EURANTEX”, Германия НМЛ. - - - 47,9±1,9 882 • - -
Обозначения:
в соответствии со СТ СЭВ 382*74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий; НСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; П. Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСГшш ТУ на материал Группа горючести Показа- тель токсич- ности Яс/Л Коэф- фициент дымооб- ря зова ния, м2 • кг1 Темпе- ратура воспла- менения/ само- воспла- менения, ос Индекс распро- странения пламени А? Темпе- ратура начала интен- сивно- го раз- ложе- ния
СТСЭВ2437-80 ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 и
45 Ковровое покрытие Interface Heuga Н360, фирма EERDE &EERDE, Ни- дерланды Ns 603600005 - - - 64,6*3,8 684 - - -
46 Ковровое покрытие Interfage Heuga Н650 фирмы EERDE &EERDE, Ни- дерланды Ns 6065000304 - - - 61,6*2,6 950 - - -
47 Ковровое покрытие Interfage Heuga Н580 фирмы EERDE &EERDE, Ни- дерланды № 605800005 - - - 100,8*4,1 620 - - -
48 Ковровое тафтинговое покрытие, АО Ковровая суконная фабрика “Ковро- тек”. г. Димктровград арт. Зс44ДКАС - - - - 849 - - -
49 Ковровое тафтинговое покрытие, об- работанное антипиреновым пропиточ- ным составом АСП-3-58-93, АО Ков- ровая суконная фабрика “Ковротек”, г. Димитровград арт. Зс44ДКАС 76,7*5,0 492
50 Стеклопластик на основе связующего НПС 609-21М и стеклоткани Т-11, МП “ИНТРЕКС”, Москва - - - - 37,4*1,4 530 - 140,5 -
51 Ковровое покрытие “Марс”, фирма DOMO TAFT NV INDUSTRIC PARK WEST 45 - - - - 83,7*4,3 930 - - -
52 Ковровое покрытие “Galant”, фирма DOMO TAFT NV INDUSTRIC PARK WEST 45 - - - - 63,9±3,6 970 - - -
Обозначения:
в соответствии со СТ СЭВ 382-74; НГ- негорючий; НСГ- несгораемый;
в соответствии со СТ СЭВ 2437-80; ТСГ- трудносгораемый;
в соответствии с ГОСТ 30244-94; НГ - негорючий; Г1, Г2, ГЗ, Г4 - труппы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель ТОКСИЧ- НОСТИ Коэф- фициент дымооб- разо вания, М2 кг1 Темпе- ратура воспла- менения / само- воспла- менения, °C Индекс распро- странения пламени Ър Темпе- ратура начала интен- сивно- го раз- ложе- ния TV”C
СТСЭВМ37-8О ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
53 Линолеум, фирма FABELTA- SCALDYL NEDERZWTYNAARDE имп. - - - 92,4±3,4 980 - - -
54 Напольное покрытие “Даллас”, фирма “DS Carpets”, Бельгия имп. - - - 79,!±3,3 860 - - -
55 Ковровое покрытие SALOME, фирма LA SOCIETE BERRY TUFT DU CLOS JACQUET имп. - - - 64,3±1,4 707 - - -
56 Древесина, покрытая эмалью 62-108-93, АООТ “Пигмент”, Санкт-Петербург - ТСГ - - - - - - -
57 Фенольный поропласт марки “ФЛ”, МГП “БОП”, Санкт-Петербург ТУ 401-01-2-83 ТСГ - - - - - - -
58 Плита теплоизоляционная из сыпучих и волокнистых отходов с декоративио- упрочияюшим слоем, НТИВЦ “ALCON”, Санкт-Петербург ТСГ •
59 Каркасный наливной пол “Эполон”, ВНИИГС, Санкт-Петербург - ТСГ - - - 370 - 16,16 -
60 Теплоизоляционный слоистый матери- ал из базальтового супертонкого во- локна (БСТВ), АООТ “Южсталь- конструкцкя”, г. Ростов-на-Дону ТУ 5767-001- 01397330-94 - - НСГ - - - - -
Обозначения:
в соответствии со СТ СЭВ 382-74;
а соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий; НСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСГилиТУ на материал Группа горючести Показа- тель токсич- ности Яс/да Коэф- фициент дымооб- раэования, м2 кг1 Темпе- ратуре воспла- менения/ само- воспла- менения, ОС Индекс распро- странения пламени Лу Темпе- ратуре начала интен- сивно- го раз- ложе- ния 7^°С
а 6 i б G ГОСТ 30244-94 а я 8 t
1 2 3 4 5 6 7 8 9 10 11
61 Теплоизоляционный материал из ми- неральных волокон марки “Рузтги РП”, АОЗТ “Стеклотехпродукт”, Санкт- Петербург ТУ ОП 1593- 002-31997429-94 ИСТ -
62 Теплоизоляционный материал из ми- неральных волокон марки “Рулта РБ”, АОЗТ “Стеклотехпродукт”, Санкт- Петербург ТУ ОП 1593- 002-31997429-94 НСГ *
63 Теплозвукоиэоляционный материал марки “ПАС**, АОЗТ НПФ “ТЭРА”, Москва ТУ 16979010.04- 93 • - НСГ - - - - -
64 Теплозвукоизоляционный материал марки “ПАВ” , АОЗТ НПФ “ТЭРА”, Москва ТУ 16979010.04- 93 - - НСГ - - - - -
65 Теплоизоляционная алита из мине- ральной ваты на синтетическом свя- зующем ПМ 50 ТУ 21-24-52-84 - - НСГ - - - - -
66 Плита минераловатная повышенной жесткости ППЖ-200 ТУ21РСФСР- 860-83 - - НСГ - - - - -
67 Теплоизоляционная плита из стеклян- ного штапельного волокна П-22, Стеклозавод “Восстание", г. Чудозо Новгородской области ТУ 21-38-273-91 • - нет - - * - -
Обозначения:
в соответствии со СТ СЭВ 382-74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ- негорючий; НСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Нс!# Коэф- фициент дымооб- разования, Темпе- ратура воспла- менения / само- воспла- менения, °C Индекс распро- странения пламени Лу Темпе- ратура начала интен- сивно- го раз- ложе- ния
СТСЭВ2437-80 ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
68 Теплоизоляционный мат из стеклянно- го штапельного волокна М-17, Стек- лозавод “Восстание”, г. Чудово Нов- городской области ТУ 21-38-273-91 - - НСГ -
69 Вата минеральная теплоизоляционная из стеклянного штапельного волокна, Талдомский экспериментальный завод ТУ 21-38-273-91 - - НСГ - - - - -
70 Теплоизоляционный материал типа KARHULEVY (KL), фирма ISOVER- AHLSTROM LTD, Финляндия НМЛ. - - НСГ - - - - -
71 Теплоизоляционный материал типа KARHUNTAUA (КТ), фирма ISO- VER-AHLSTROM LTD. Финляндия имп. - - НСГ - - - - -
72 Теплоизоляционный материал типа SUOJAKARHULEVY (SKL), фирма ISOVER-AHLSTROM LTD, Финляндия имп. - - НСГ - - - - -
73 Теплоизоляционный материал типа OTSOLEVY-E (OL-E), фирма ISOVER- AHLSTROM LTD, Финляндия имп. - - НСГ - - - -
74 Теплоизоляционная плита IL, фирма “PAROC OY АВ”, Финляндия HMD. - - НСГ - - - • -
75 Теплоизоляционная плита для панелей EL-50, фирма “PAROC OY АВ”, Фин- ляндия имп. - - НСГ - - - - -
Обозначения:
в соответствии со СТ СЭВ 382-74; НГ- негорючий; НСГ- несгораемый;
в соответствии со СТ СЭВ 2437-80; ТСГ- трудносгораемый;
в соответствии с ГОСТ 30244-94; НГ - негорючий; П, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Sei# Коэф- фициент дымооб- разования, м2 • кг1 Темпе- ратура воспла- менения / само- воспла- менения, °C Индекс распро- странения пламени Темпе- ратура начала интен- сивно- го раз- ложе- ния 7^°С
СТСЭВМ37-М ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
76 Подкладочная кровельная плита AKL-S, фирма “PAROC OY АВ”, Фишвщдия имп. - - нсг - - - - -
77 Напольное покрытие - ковролин, обрабо- танное огнезащитным распорам № 13 - • - - 45,5±1,4 48 - - -
78 Напольное покрытие “HI DECOR VS”, фирма ПИЕТРО РАДИЧИ ТАППЕ- ТИФИЧИО НАЦИОНАЛЕ С. п. А, Италия BG151 В 41 CD100039 - • 70,1±2,1 964 - -
79 Ковровое покрытие “Лого”, США имп - - - 66,6±2,9 1603 - - -
80 Ковровое покрытие “Лого”(США), об- работанное огнезащитной пропиткой “МАНАЛУК” ТУ 2-”Диакорр- Ковекс”-0193 - - - 45,5±1,4 48 - - -
81 Наплавляемый однослойный кровель- ный материал ICOPAL MONO POLAR, Фирма ICOPAL Ov. Финлянпия имп. - - - - - - 137,1 -
82 Теплоизоляционная плита из пеноизо- ла с покрытием ОВПФ-1, АОЗТ “Жилсоцстрой”. Санкт-Петербург ТУ 3211-001- 03985717-95 ТСГ - - - - - -
83 Теплоизоляционная мннераловатная плита со связующим на основе карба- мидоформалвдепщных смол ПМ-75, Комбинат строительных материалов, г. Колпино ТСГ -
84 Теплоизоляционная плита TKL-50, фирма “PAROC Оу АВ”, Финляндия имп. ТСГ - - - - - - -
Обозначения:
в соответствии со СТ СЭВ 382-74; НГ- негорючий; НСГ- несгораемый;
в соответствии со СТ СЭВ 2437-80; ТСГ- трудносгораемый;
в соответствии с ГОСТ 30244-94; НГ - негорючий, Г1, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности Вс1Х Коэф- фициент дымооб- раэования, м2 кг1 Темпе- ратура воспла- менения/ само- воспла- менения, °C Индекс распро- странения пламени Лу Темпе- ратура начала интен- сивно- го раз- ложе- ния ЛР"С
СТСЭВИ37-80 ГОСТ 30244-94 СТ СЭВ82-74
1 2 3 4 5 6 7 8 9 10 11
85 Теплоизоляционная плита AKL-80, фирма “PAROC Оу АВ”, Финляндия НМЛ. ТСГ - - - - - - -
86 Теплоизоляционная плита KKL-20, фирма “PAROC Оу АВ” имп. ТСГ - - - - - - -
87 Звукопоглощающая плита AKUSTO- MELODY, фирма ISOVER- AHLSTROM, Финляндия имп. ТСГ - - - - - - -
88 Звукопоглощающая плита AKUSTO- КАК, фирма ISOVER-AHLSTROM, Финляндия имп. ТСГ - - - - - - -
89 Звукопоглощающая плита AKUSTO- KAL, фирма ISOVER-AHLSTROM, Финляндия имп. ТСГ - - - - - - -
90 Звукопоглощающая плита AKUSTO- FANTASY, фирма ISOVER-AHLSTROM, Финляндия имп. ТСГ - - - - - - -
91 Древесно-стружечная плита, обрабо- танная покрытием ОЗЛ-СК, АОЗТ “Антисептик”, Санкт-Петербург - ТСГ - - - - - - -
92 Облицовочный материал “Нитилин”, ТОО “ИнтекСП”, Санкт-Петербург ТУ 5444-001- 35471641-95 ТСГ - - - - - - - •
93 Облицовочная виниловая пластина, фирма “DAYMOND BUILDING PRODUCTS”, Канада имп. ТСГ - - - - - -
Обозначения:
в соответствии со СТ СЭВ 382-74;
в соответствии со СТ СЭВ 2437-80;
в соответствии с ГОСТ 30244-94;
НГ* негорючий; НСГ- несгораемый;
ТСГ- трудносгораемый;
НГ - негорючий; Г1, Г2, ГЗ, Г4 - группы горючести.
N п/п Наименование материала ГОСТ или ТУ на материал Группа горючести Показа- тель токсич- ности ЯЫл Коэф- фициент ЛММооб- раэования, м2. д-1 Темпе- ратура воспла- менения/ само- воспла- менения, °C Индекс распро- странения пламени Темпе* pasypa начала интен- сивно- го раз- лохе- ния г^°с
ч 1 (5 ГОСТ 30244-94 СТ СЭВП-74
1 2 3 4 5 б 7 8 9 11
94 Отделочный материал, фирма “BRUYNZEEL”, Голландия имп. ТСГ - - - - - - -
95 Настенное покрытие PVC “Ligne Pastel”, фирма “BRUYNZEEL”, Гол- ландия имп. ТСГ - - - - - -
96 Настенное покрытие FVC “Ligne Decor”, фирма “BRUYNZEEL”, Гол- ландия имп. ТСГ - • * - - - -
97 Твердая виниловая обшивка “Master shild”, фирма "MASTER SHILD'\ США имп. ТСГ - - * - - - -
98 Гипсокартонная плита ГКП, фирма “Орбонд Маркетинг ЛТД”, Израиль имп. ТСГ - • - - - - -
99 Гипсокартонная плита “Поярок”, фирма “GYPROC Оу”, Финляндия имп. ТСГ - • - - - - -
100 Плита потолочная USG, США имп. ТСГ - - - - - - -
101 Компаунд эпоксидный “ЭСПОЛ” (ЭПОС-ОП), ТОО “Фирма ЭПОС”, Санкг- Петербург ТУ 2257-001- 20504-346-95 ТСГ - - - 340 - - -
102 Наливное покрытие “Спешшаст 109”, АОЗТ “Спеихнммжга^*, г. Сосновой Бор - ТСГ - - - 280 - 2,5 -
103 Полимерная композиция “ЭПОС- ОП”, АОЗТ “Мурман-Сер вис”, Санкг- Петербург • ТСГ • • - 15,7 -
Обозначения:
в соответствии со СТ СЭВ 382-74; НГ- негорючий; НСГ- несгораемый;
в соответствии со СТ СЭВ 2437-80; ТСГ- трудносгораемый;
в соответствии с ГОСТ 30244-94; НГ - негорючий; П» Г2, ГЗ, Г4 - группы горючести.
4. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ
4.1. КЛАПАНЫ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ
№ п/п Наименование изделия, его из- готовитель, шифр техн, докумен- тации Краткая характеристика конструкции Предел огне- стойкости, ч Сопротивление газо проницанию, КГ1 М"1, факт./треб. Инерционность срабатывания, с № и дата протокола ВНИИПО МВД России
1 2 3 4 5 6 7
1 Клапаны противодымной за- шиты шторчатые КПДШ-25- 746*, КПДШ-25-496*, произ- водятся Одесским экспери- ментальным ремонтно-меха- ническим заводом (Ук- раина) на основе УТУ 569КР-С-1267389-004-93, кеш ОКП 48484 с последующей доработкой Клапаны шторного тала, прямоугольного сече- ния, с установочными размерами 0,75x0,5 м и 0,5x0,75 м соответственно; площадь проходного сечения - 0,25 м2; привод электромагнитный с напряжением сети питания 220 В; предназначе- ны для установки в вертикальных ограждающих конструкциях; снабжены концевым выключате- лем положения открыг/закрыг. Применение воз- можно только при представлении сертификата пожарной безопасности L0 КПДШ-25-746* 5,4 10*/ 2,9 10* КПДШ-25-496* 5,2 10*/2,9 10* 1.0 № 373/374 11.03.96
2 Клапан дымоудаления жалю- зийный фирмы “КОЯ” (Финляндия) 600x400. Произ- водитель -“АО КОЯ ИЛМА- СТОЙНТИ”, Lentokenlankaiu 7, P.O. Box 351 FIN-33101 TAMPERE FINLAND, код TH ВЭД 8481 Двустворчатый клапан с теплоизолированной за- слонкой поворотно-жалюзийного типа; площадь проходного сечения - 0,162 м2. Приводится в дей- ствие при отсутствии напряжения на приводе за счет возвратной пружины; закрывается при по- мощи автоматического привода AF 24(-S) (BELIMO) 0,27 4,8- 10»/4,9 • 10» №447 15.05.96
3 Клапан дымоудаления створ- чатый фирмы “КОЯ” (Фин- ляндия). Производитель - “АО КОЯ ИЛМАСТОЙН- ТИ”, Lentokentankatu 7, P.O. Box 351 FIN-33101 TAMPERE FINLAND, ma TH ВЭД 8481 Двустворчатый клапан с теплоизолированным корпусом; площадь проходного сечения - 0,24 м1. Приводится в действие прн отсутствии напряже- ния иа приводе за счет возвратной пружины; за- крывается при помощи автоматического привода AF24(-S) (BELIMO) 1,0 7,2 10s/ 3,3 10» №495 04.07.96
4 Клапан дымоудаления "ДОЛ-2". Производитель фирма “FRABA” (Австрия) Код TH ВЭД 8481 Клапан с заслонкой из теплоизоляционного ма- териала (толщиной 30 мм) откидного типа. При- водится в действие при подаче напряжения 24 В на электромагнитный привод за счет пружины на оси заслонки; закрывается вручную; снабжен концевым включателем 1,0 1,8 10s/ 5,0 • 10s № 549 13.09.96
№ п/п Наименование изделия, его из* гоговитель, шифр техн, докумен- тации Краткая характеристика конструкции Предел огне- стойкости, ч Сопротивление газо проницанию, кг1 м*1, факт./треб. Инерционность срабатывания, с № и дата протокола ВНИИПО МВД России
1 2 3 4 5 6 7
5 Клапан дымоудаления КДМ-2 Производитель - ЗАО “ВИНГС-М”, Москва, ТУ 4854-003-11758775-94 Клапан с заслонкой поворотного типа; привод - электромагнитный; снабжен концевыми выклю- чателями положения "открыт-закрыт" 1,0 1,3 • 10=/ 2,7- 104 № 612 25.11.96
4.2. ОГНЕЗАДЕРЖИВАЮЩИЕ КЛАПАНЫ
№ п/п Наименование изделия, его изготовитель, шифр техн, документации Краткая характеристика конструкции Предел огнестой- кости, ч Сопротивление гаэопроннцанню, кг1 • ъг\ факт./треб. Инерцион- ность срабаты- вания, с № и дата протокола внипо МВД России
I 2 3 4 5 6 7
1 Клапан противопожарный комбинированный типа WSD; изготовитель - фирма “HUNTER INT” (Велико- британия) Клапан с проходным сечением 275x385 мм с профилированными заслонками поворотного типа, изготовленными из тугоплавкой стали с покрытием из нержавеющей стали; привод - электромеханический (в модификации пневматический); укомплектован легкоплав- ким элементом с температурой плавления 72 °C и концевым выключателем положения открыто/закрыто 0,5 (1,0 )’ *)В скобках указано значение параметра при нанесении на наружную поверх- ность клапана огнезащитного покрытия ОВП-1К по ТУ 5722-002- 00281967-95(АО “ЭТНА”, Москва) толщиной 4,0±0,5 мм 6.05 10V6.59 10s)* 7,6- 104 *)В скобках указа- но значение па- раметра при нане- сении иа наруж- ную поверхность клапана огнеза- щитного пок- рытия ОВП-1К по ТУ 5722-002- 00281967-95(АО “ЭТНА”, Москва) толщиной 4,0±0,5 мм 25 № 352 1901.96
2 Клапан огнезадерживаюший КОМ-1. Производитель - ЗАО “ВИНГС- М”, Москва, ТУ 4854-002-11758775-93 Клапан с теплоизолированной заслонкой поворотного типа; привод - электромагнит- ный, дублированный легкоплавким замком; снабжен концевыми выключателями поло- жения "открыт - закрыт" 1,25 9,7 10s/ 2,2 • 104 1 № 613 25.11.96
4.3. ОГНЕСТОЙКИЕ ВОЗДУХОВОДЫ
№ н/п Наименование изделия, его из- готовитель, шифр техн, доку- ментации Краткая характеристика конструкции Предел огне- стойкости, я Примечания и рекомендации № и дата протокола ВНИИПО МВД Рос- сии
1 2 3 4 5 6
1 Металлический воздуховод с огнезащитным покрытием МПВО (ТУ 5775-007-17297211-94, код ОКЛ 577500, производи- тель - ТОО “НПЛ 38080”, Москва). Представлен на ис- пытания ТОО “НПЛ 38080” Сварной металлический воздуховод прямо- угольного сечения 400x400 мм, изготовлен из листовой стали марки Ст.З толщиной 0,8 мм; соединение участков воздуховода - фланце- вое с прокладкой из асбестового шнура мар- ки ШАИ-1 06 мм; наружная поверхность воздуховода (включая фланцы) покрыта слоем огнезащитного состава МПВО толщи- ной 2,5 мм 0,3 При применении воздуховодов с по- крытием МПВО следует предусмот- реть разрывы огнезащитного покры- тия в местах пересечения ими ограж- дающих конструкций зданий (прн ширине таких разрывов, соответ- ствующей толщине пересекаемых конструкций, и плотной заделке мес- та проходки воздуховода через кон- струкции цементно-песчаным раство- ром на всю толщину конструкции) №484 18.06.96
2 Металлический воздуховод с огнезащитным покрытием ОСП-1 (ТУ 2145-001-40606310-95, код ОКЛ 214510, производи- тель - ЗАО “СМИТА’, Москва). Представлен иа ис- пытания ТОО “ЭХНАТОН”, Москва Фальцевый металлический воздуховод пря- моугольного сечения 400x350 мм, изготовлен из листовой оцинкованной стали толщиной 0,8 мм; соединение участков воздуховода - фланцевое с прокладкой из асбестового шнура марки ШАИ-1 06 мм; наружная по- верхность воздуховода (включая фланцы) покрыта слоем огнезащитного состава ОСП- 1 толщиной 2,4 мм 0,75 При применении воздуховодов с по- крытием ОСП-1 следует предусмот- реть разрывы огнезащитного покры- тия в местах пересечения ими ограж- дающих конструкций зданий (при ширине таких разрывов, соответ- ствующей толщине пересекаемых конструкций, и плотной заделке мес- та проходки воздуховода через кон- струкции цементно-песчаным раство- ром на всю толщину конструкции) №485 18.06.96
4А. ДВЕРИ ПРОТИВОПОЖАРНЫЕ ДЫМОГАЗОНЕПРОНИЦАЕМЫЕ
№ п/п Наименование изделия, его изготовитель, шифр техн, документации Краткая характеристика конструкции Предел огнестойкости, ч № и дата протокола ВНИИПО МВД России
1 2 3 4 5
1 Противопожарная дымо- газонепроницаемая дверь ДПН-90, код ОКП 528490; изготовитель ТОО “ВИНГС”, г. Юби- лейный, Московская обл., код ОКПО 11758775 Дверь одностворчатая с размером полотна 2000x800 мм состоит из ме- таллического каркаса с двусторонней облицовкой из сцинкованной ста- ли, с заполнением теплоизолирующим составом; на дверную коробку навешивается при помощи трех разъемных петель; в открытом положе- нии полотно двери удерживается фиксатором с электромагнитным при- водом, при срабатывании которого приводится в закрытое состояние гидравлическим доводчиком и фиксируется трехригельным запором, встроенным в полотно 1,5 № 385 14.03.96
4.5. ДВЕРИ ШАХТ ЛИФТОВ ПРОТИВОПОЖАРНЫЕ
№ п/п Наименование изделия, его изготовитель, шифр техн, документации Краткая характеристика конструкции Предел огнестой- кости, ч № и д ата протокола
1 2 3 4 5
1 Двери шахт лифтов противопожарные: — телескопические двухскоростные типа ZAA9691 с шириной дверного проема 900 мм и менее; - ZAA9991 с шириной дверного про- ема от 900 мм до 1300 мм; - центрального открывания типа ZAA9691 с шириной дверного проема 90С мм н менее (ГОСТ 22011-95; поставщик АОЗТ “ОТИС-Санкг-Петербург”, Россия, 198095, Санкт-Петербург, Химиче- ский пер., 14) Двери шахт лифтов противопожарные состоят из портала н ство- рок, которые при помощи кареток перемещаются по направ- ляющим. Открытие и закрытие дверей шахт происходит совмест- но с дверями кабины лифта при помощи привода, размешенного на ней. Портал и створки двери изготовлены из листовой стали; створки двери - щитовой конструкции, желобообразного сече- ния, со стальной крышкой, устанавливаемой со стороны лифто- вой шахты. В качестве теплоизоляции створок двери используется теплоизоляционный пакет, укладывающийся во внутренний объ- ем створки без зазоров с перекрыванием ребра жесткости створ- ки. Элементы проема портала, створок и обрамления покрыты огнезащитным составом 1,0 Протоколы ЦПИТЗС ЦНИИСК № 5 08.10.96 № 6 08.10.96 №7 15.10.96
СОДЕРЖАНИЕ
Общие положения....................................3
1. Легкие ненесущие и ограждающие конструкции......6
1.1. Наружные стеновые ограждения.............6
1.2. Перегородки..............................8
2. Несущие строительные конструкции................9
3. Облицовочные и отделочные материалы,
покрытия полов и кровли...........................15
4. Инженерное оборудование зданий и сооружений....27
4.1. Клапаны противодымной вентиляции........27
4.2. Огнезадерживающие клапаны...............28
4.3. Огнестойкие воздуховоды.................29
4.4. Двери противопожарные дымогазо-
непроницаемые ...............................30
4.5. Двери шахт лифтов противопожарные.......30
Подписано в печать 29.01.97 г. Формат 60x84/16.
Печать офсетная. Уел. печ. л. 2,09. Уч.-изд. л. 1,89.
___________Т. - 500 экз. Заказ № 68.
Типография ВНИИПО МВД России.
143900, Московская оба., Балашихинский р-н,
пос. ВНИИПО, д. 12
