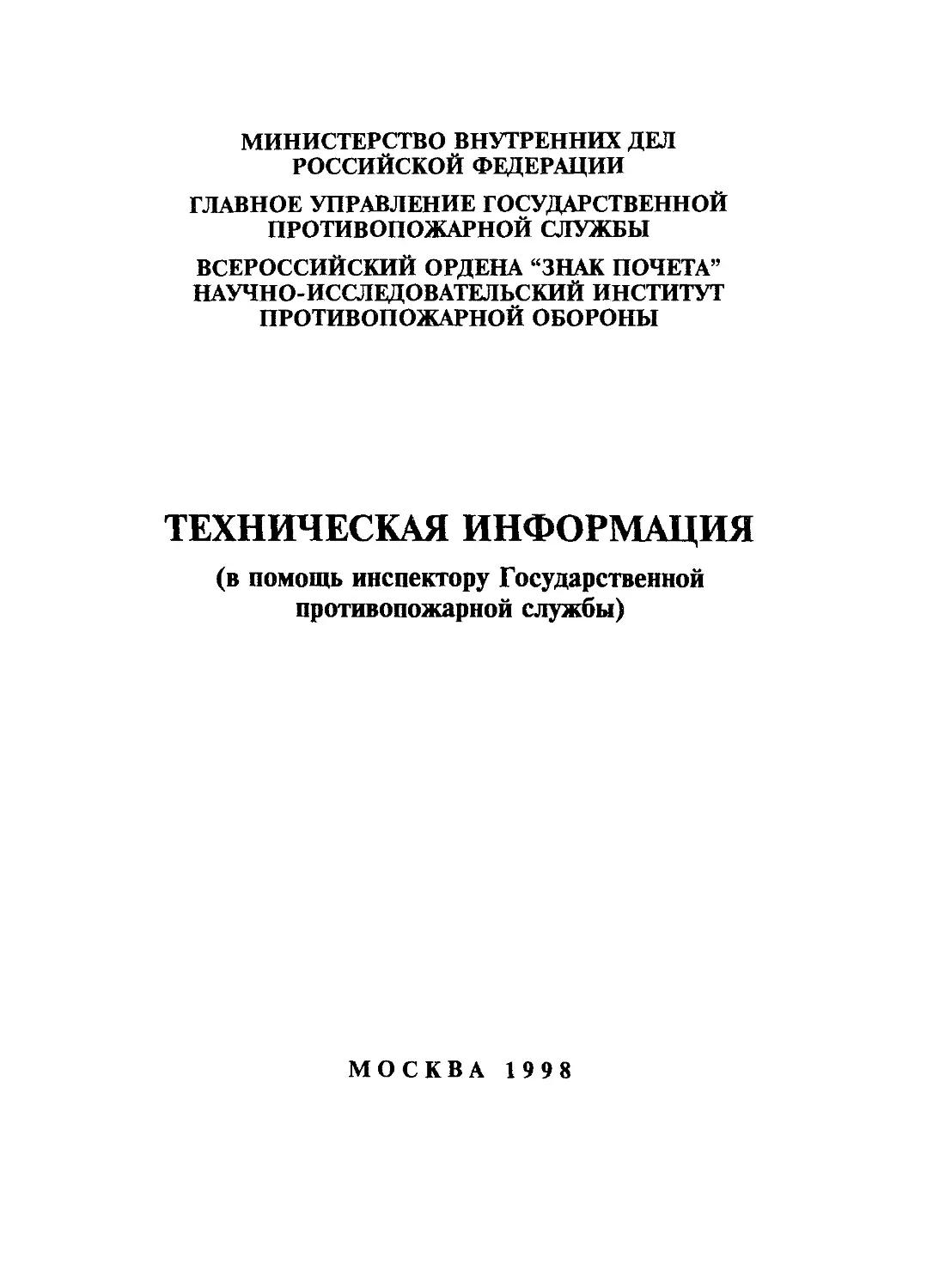

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛАВНОЕ УПРАВЛЕНИЕ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
ВСЕРОССИЙСКИЙ ОРДЕНА “ЗНАК ПОЧЕТА” НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРОТИВОПОЖАРНОЙ ОБОРОНЫ
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
(в помощь инспектору Государственной противопожарной службы)
МОСКВА 1998
УДК 614.841.332:642.011.1
Техническая информация (в помощь инспектору Государственной противопожарной службы). - М.: ВНИИПО, 1998. - 33 с.
В информации приведены экспериментальные данные по фактическим пределам огнестойкости и фактическим пределам распространения огня различных типов строительных конструкций, показателям пожарной опасности отделочных и облицовочных материалов, а также огнестойкости инженерного оборудования зданий и сооружений, испытанных во ВНИИПО МВД России в 1996-1997 гг.
Техническая информация составлена отделами 3.2, 3.3 ВНИИПО и филиалом ВНИИПО в Санкт-Петербурге при участии сотрудников нормативно-технического отдела ГУГПС МВД России.
© ВНИИПО МВД России, 1998
3
ОБЩИЕ ПОЛОЖЕНИЯ
Информация составлена в помощь сотрудникам Государственной противопожарной службы МВД России и содержит данные по огнестойкости и способности к распространению огня различных типов строительных конструкций, пожарной опасности отделочных и облицовочных материалов, а также огнестойкости инженерного оборудования зданий и сооружений. Информация подготовлена по данным экспериментальных исследований, проведенных во ВНИИПО МВД России в 1996-1997 гг. Область применения в строительстве различных типов конструкций, приведенных в настоящей "Технической информации находится в компетенции органов Государственной противопожарной службы. При этом необходимо учесть, что легкие ограждающие металлические конструкции с утеплителем из горючих полимерных материалов в соответствии со СНиП 2.01.02-85* "Противопожарные нормы" следует использовать в зданиях и сооружениях не выше IVa степени огнестойкости.
Прочерки в отдельных графах таблиц означают, что испытания по определению соответствующего показателя для рассматриваемой конструкции или материала не проводились.
При определении пожароопасных свойств строительных конструкций, отделочных и облицовочных материалов рекомендуется использовать также данные, приведенные в "Каталоге легких ограждающих конструкций (огнестойкость и горючесть)" (М.: ВНИИПО, 1982); "Каталоге стальных несущих конструкций (огнестойкость)" (М.: ВНИИПО, 1984); "Каталоге облицовочных и отделочных материалов для полов, стен и потолков (распространение пламени по поверхности) (М.: ВНИИПО, 1985); "Технической информации (в помощь инспектору Госпожнадзора)" (М.: ВНИИПО, 1989); обзорной информации "Пожарная опасность полимерных строительных материалов (вып. 2)" (М.: ВНИИПО, 1991); 'Технической информации (в помощь инспектору Государственной противопожарной службы)" (М.: ВНИИПО) (выпуски 1994, 1995, 1996 и 1997 гг.).
В соответствии с п. 1.1 СНиП 2.01.02-85* "Противопожарные нормы" степень огнестойкости зданий и сооружений определяется минимальными пределами огнестойкости строительных конструкций
4
и максимальными пределами распространения огня по этим конструкциям. Эти показатели для каждого типа конструкций приводятся в табл. 1 СНиП 2.01.02-85*.
В представленной "Технической информации ..." пределы огнестойкости строительных конструкций устанавливались по ГОСТ 30247.0-94 "Конструкции строительные. Методы испытаний на огнестойкость. Общие требования". Предельные состояния конструкций по огнестойкости приведены в разделе 8 ГОСТ 30247.1-94 "Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции". Признаками наступления пределов огнестойкости несущих и ограждающих конструкций при огневых испытаниях считались признаки, указанные в п. 8.1 ГОСТ 30247.1-94, а именно:
-	потеря несущей способности (R) вследствие обрушения конструкции или возникновения предельных деформаций;
-	потеря теплоизолирующей способности (I) - повышение температуры на необогреваемой поверхности конструкции в среднем более чем на 140 °C или в любой точке этой поверхности более чем на 180 °C по сравнению с температурой конструкции до испытания или более 220 °C независимо от температуры конструкции до испытания;
-	потеря целостности (Е) - образование в конструкции сквозных трещин или отверстий, через которые на необогре-ваемую поверхность проникают продукты горения или пламя.
Пределы распространения огня по строительным конструкциям определялись по методике, изложенной в приложении 1 к СНиП 2.01.02-85*. За предел распространения огня принимался размер повреждения (в см) образца конструкции вследствие его горения, обугливания или оплавления за пределами зоны нагрева (в контрольной зоне). Предел распространения огня по конструкциям, выполненным полностью из негорючих материалов, принимался равным нулю без испытаний.
Группа огнезащитной эффективности составов для стальных конструкций определялась в соответствии с НПБ 236-97 "Огнезащитные составы для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности".
5
На приведенных в разделах 1, 2 схемах строительных конструкций знаком 4-Т указано направление обогрева конструкций при проведении испытаний, выбранное по согласованию с заказчиком. Полученные при таких условиях результаты испытаний не могут быть распространены на конструкцию в целом на основании п. 3.8 приложения 1 к СНиП 2.01.02-85* и п. 7.4 ГОСТ 30241.1-94 (испытания несимметричных конструкций).
Показатели пожарной опасности отделочных и облицовочных материалов определялись в соответствии с методами, приведенными в ГОСТ 12.1.044-89 "Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения" и ГОСТ 30244-94 “Материалы строительные. Методы испытаний на горючесть”.
Испытания вентиляторов систем аварийной противодымной вентиляции и противопожарных (огнезадерживающих и дымовых) клапанов вентиляционных систем проводились в соответствии с "Методикой испытания вентиляторов на огнестойкость" и "Методикой испытания на огнестойкость противопожарных клапанов вентиляционных систем", разработанными и принятыми во ВНИИПО МВД России до введения в действие соответствующих НПБ.
1. ЛЕГКИЕ НЕНЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
1.1. НАРУЖНЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ
№ п/п	Схема (сечение) конструкции (размеры указаны в мм)			Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
1	1 . \		1Л СЧ.	Фрагмент деревянной ограждающей конструкции с огнезащитным покрытием: 1	- щит из сосновых досок; 2	- огнезащитное покрытие марки “RS 90 DF” (Германия)		37	ООО “Теплоцентр-строй”, Москва	764-97
2	,ч tT			Фрагмент деревянной ограждающей конструкции с огнезащитным покрытием: 1	- шит из сосновых досок; 2	- огнезащитное покрытие марки “Пенокс”		0	ТОО “Научно-производственная лаборатория 38080”, Москва	763-97
3	; z 3 z Мт	а BsSBSI^ESbS^HSS^B и* НивЯИ|^Я||^^НВ « \ ' 1	»л _ 1	гч 2 5Ч			Фрагмент наружной стены контейнерного здания с минераловатным утеплителем: 1	- обшивка - плита цементно-стружечная марки ЦЕТРИС, 8 = 24 мм; 2	- обшивка - лист гипсокартонный марки РФ-РИГИПС, 8 = 12,5 мм; 3	- утеплитель - плиты минераловатные марки НОБАСИЛ, 8 = 80 мм; 4	- каркас - профиль стальной оцинкованный, 8 = 3,0 мм; 5	- прокладки - брусок деревянный, 8 = 25 мм	И Е150 тг Е120	0 0	Фирма “ВАГОНКА” АО Требишов, Словакия	892-97 894-97
№ п/п	Схема (сечение) конструкции (размеры указаны в мм)	Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
4	12	_3 А f Т	1	- пенополистирол толщиной 80 мм; 2	- сухая штукатурка толщиной 8 мм; 3	- стеклосетка; 4	- выравнивающий слой сухой штукатурки толщиной 2 мм		Более 40	Фирма “АТА”, г. Салехард	069-96*
1.2. ПОКРЫТИЯ
№ п/п	Схема (сечение) конструкции (размеры указаны в мм)	Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	Na протокола или заключения ВНИИПО, год испытания
1		Панели “TRIMOTERM SRV”, ре-	RE 15	0	Фирма	738-97
	А- 3 t-орд'' °	\2	бочий пролег Ipac.“ 2,0 м, нагрузка q = 100-150 кг/м2, 8 * 100 мм, 6 = 120 мм: 1 - профнастил - стальной профлист, 6 = 0,6 мм;  2 - утеплитель - минераловатные плиты марки “TERVOL” с поперечным расположением волокон (у • 100 кг/м3); 3	- кровля - битумный материал марки “Izotekt”, 8 = 2,0 мм; 4	- кровля - изоляционный материал марки “Нехорег”, 8 = 5,0 мм	RE 15	0	“ТРИМО”, Словения	739-97 740-97
* Испытания проведены в Санкт-Петербургском филиале ВНИИПО.
оо
№ п/п	Схема (сечение) конструкции (размеры указаны в мм)								Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
2	Ю СМ х. С0\								Фрагмент конструкции из панелей на основе стального профнастила из пенопласта марки “Пенорезол”, ТУ 5284-101-04614443-97, рабочий пролет 1^= 3,0 м, нагрузка q = = 100 кг/м2: 1	- профнастил - стальной про-флист, 6 = 0,8 мм; 2	- утеплитель - жесткий заливочный пенопласт марки “Пенорезол”, ТУ 2254-104-04614443-97; 3	- кровля - рулонный полимерный материал марки “ЭЛОН-1”, 6 = = 1,0 мм, ТУ 38-305-8-324; 4	- огнезащита - лист гипсокартонный “ТИГИ-KNAUF”, в = 12,5 мм, ТУ 5742-005-0400-1508-95; 5	- клей марки “88Н”, ТУ 38-105160	RE 15	0	АОЗТ “Монопанель”, г. Таллом	786-97 787-97

							^jog I75

	\ \ A	Si 1 4 ТТ
1.3. ПЕРЕГОРОДКИ
№ п/п
Схема (сечение) конструкции (размеры указаны в мм)
Краткая характеристика конструкции
Предел огнестойкос-	Максимальный предел распростра-	Организация-разработчик	№ протокола или заключения
ти, мин	нения огня,		вниипо,
	см		год испытания
Перегородка из гипсокартонных листов с минераловатным утеплителем:
1	- обшивка - лист гипсокартонный марки “KNAUF-CIPSO 13-0”, 6 = 13 мм (Финляндия);
2	- каркас - профиль стальной оцинкованный марки “BILTERE" (Турция), Н = 100 мм;
3	- утеплитель - минераловатные плиты марки “Орсил CWP” (Чехия), 6 = 50 мм, ГОСТ 30244-94________
Перегородка из гипсокартонных листов с минераловатным утеплителем типа С-115 “ТИГИ-KNAUF”:
1	- обшивка - лист гипсокартонный “ТИГИ-KNAUF”, 6 = 12,5 мм, ТУ 5742-005-0400-1508-95;
2	- каркас - профиль стальной оцинкованный “ТИГИ-KNAUF” типа ПС-75 и ПН-75, ТУ 1111-004-0400-1508-95;
3,- утеплитель - минераловатные плиты марки ПМ50 на синтетическом связующем по ГОСТ 9573-82
EI60		Строительная фирма “ГАМА”, Турция	648
EI 90		АО “ТИГИ-Маркетинг”, г. Красногорск	716-97
о
№ п/п	Схема (сечение) конструкции (размеры указаны в мм)						Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
3							Фрагмент перегородки из стеновых опилкобетонных камней СКЦ-2Р: 1	- трехщелевые стеновые опилкобетонные камни; 2	- стеновые опилкобетонные камни с заливкой щелей цементнопесчаным раствором	Е1 90		АОЗТ "БУНГАЛ ИТ-КРОВЛЯ”, Россия	700-97
			———	•'Ж}' "Z	8 X A	1
		j К 1	1 1 '1 1	1 л
		к	- IT I	/1
		far	T Г Г 1	ЛгТ
			в В	жж
		7т		is
			 ф у	жж
		Гггт	т тгг	Tr
			1 МЙГ..	ж .
		fal	т ‘77171	T~rt
		ГТ^	/Г.1 к	ж~т
		йж	7 1 14	1 -И
		жж	Til
		ЙПГ	111 V	4 L
		1-	LI 1	'LJ
		ЙЖ	Т т	I 4.1
					zL

2. НЕСУЩИЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ 2Л. СТЕНЫ
Схема (сечение) конструкции (размеры указаны в мм)
Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
Фрагмент стены из стеновых опилкобетонных камней СКЦ-1Р: 1	- восьмищелевые стеновые опилкобетонные камни СК.Ц-1Р; 2	- стеновые опилкобетонные камни с заполнением щелей цементным раствором	REI 150		АОЗТ "БУНГАЛИТ-КРОВЛЯ", Россия	699-97
2.2. ПЛИТЫ ПЕРЕКРЫТИЙ
Схема (сечение) конструкции (размеры указаны в мм)								Краткая характеристика конструкции	Предел огнестойкости, мин	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
	Г ... §							Плита перекрытия из ячеистого бетона: 1	- арматура продольная верхняя 808 A.-In ; 2	- арматура продольная нижняя 908 А-1п; 3	- арматура поперечная: верхняя и нижняя 1906 А-1п; 4	- распорки 04 Вр-1	REI 60	0	АО "ЗАБУДОВА", Беларусь	966-97
	«=	аж		» 	1£__
		^^4	И		о ю <ч
			* • •
	о со 600
2.3. ОГНЕЗАЩИТНЫЕ СОСТАВЫ ДЛЯ СТАЛЬНЫХ КОНСТРУКЦИИ
№ п/п
Схема (сечение! конструкции (размеры указаны в мм)
Краткая характеристика конструкции	Группа огиеза-шитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
Стальные колонны с покрытием "UNITHERM D 38320" и отделочным лаком "UNITHERM 170-07363" (общая толщина покрытия 2,0 мм). 1	- двутавр № 20; 2	- покрытие "UNITHERM D 38320” и отделочный лак "UNITHERM 170-07363"	4-я		Herberts-PERMATEX, Германия	835-97
Стальные колонны с покрытием "UNITHERM 38091" и отделочным лаком "UNITHERM 170-07854" (общая толщина покрытия 1,6 мм): 1	- двутавр № 20; 2	- покрытие "UNITHERM 38091” и отделочный лак "UNITHERM 170-07854"	4-я		Herberts-PERMATEX, Германия	834-97
Схема (сечение) конструкции
(размеры указаны в мм)
Краткая характеристика конструкции	Группа огнезащитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
Стальные колонны с покрытием S607 (средняя толщина покрытия 1,48 мм):	4-я	-	HNullifire Ltd", Великобритания	891-97
1 - двутавр № 20;
2 - покрытие S607
Стальные колонны с покрытием "Хенсотерм 4КС“ и защитной краской 300D (общая толщина покрытия 1,55 мм):
1	- двутавр № 20;
2	- покрытие "Хенсотерм 4КС и защитная краска 300D
4-я
"Hensotherm АВ", Швеция
874-97
Схема (сечение) конструкции
(размеры указаны в мм)
Краткая характеристика конструкции	Группа огнезащитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
Стальные колонны с покрытием "PYRO-SAFE Flammoplast SP-A2" (толшина покрытия 1,0 мм): 1	- двутавр Ng 20; 2	- покрытие "PYRO-SAFE Flammoplast SP-A2"	5-я		"SVT Brand-schutz", Германия	651-97
Стальные колонны с покрытием "PYRO-TECH SP" (толшина покрытия 1,5мм). 1	- двутавр Ng 20: 2	- покрытие "PYRO-TECH SP”	4-я		"E.wood Limited", Великобритания	761-97
Схема (сечение) конструкции
(размеры указаны в мм)
Краткая характеристика конструкции	Группа огнезащитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
Стальные колонны с покрытием "ОЗС-МВ" (толшина покрытия 32 мм): 1 - двутавр № 20; 2 - покрытие "ОЗС-МВ',' ТУ 5775-008-17297211-94	2-я		ТОО "Научно-производственная лаборатория 38080", Россия	650-97
Стальные колонны с покрытием "ОФПМ-12" (толщина покрытия 35 мм): 1 - двутавр № 20; 2 - покрытие "ОФПМ-12", ТУ 5767-OO2-2311O955-94	1-я		ТОО Терминерал", Россия	850-97
Схема (сечение) конструкции
(размеры указаны в мм)
Краткая характеристика конструкции	Г руппа огнезащитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения вниипо, год испытания
Стальные колонны с покрытием "Fireflex 381-S" (толщина покрытия 1.6 мм): 1	- двутавр № 20: 2	- огнезащитная краска "Fireflex 381-S”	4-я	0	Tikkurila Оу, Финляндия	004-01.96*
Стальные колонны с покрытием "Fireflex" и покрывным слоем “Duranol-40" (общая толщина покрытия 1.4 мм): 1	- двутавр № 20; 2	- огнезащитная краска "Fireflex" и покрывной слой “Duranol-40"	4-я		Tikkurila Оу, Финляндия	014-03.97*
.№ п/п	Схема (сечеиие) конструкции (размеры указаны в мм)									Краткая характеристика конструкции	Группа огнезащитной эффективности	Максимальный предел распространения огня, см	Организация-разработчик	№ протокола или заключения ВНИИПО, год испытания
11										Стальные колонны с покрытием СГК-1 (толщина покрытия 2,0 мм): 1	- двутавр № 20; 2	- огнезащитный вспенивающийся состав СГК-1, ТУ 7719-162-00000335-95	5-я		АО НПП “Спецэнерго-техника”, Москва	046-06.97*

				й
		5,2			1
			Z	г	2 s................ 22222221		о ГЧ	3 ГМ

		J	ХЮ	, 204
Испытания проведены в Санкт-Петербургском филиале ВНИИПО.
00
3.	ОБЛИЦОВОЧНЫЕ И ОТДЕЛОЧНЫЕ МАТЕРИАЛЫ, ПОКРЫТИЯ ПОЛОВ И КРОВЛИ
№ п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести,ГОСТ 30244-94	Группа воспламеняемости, ГОСТ 30402-96	Показатель токсичности Hclso	Коэффициент ды-мообразо-вания, м2 • КГ'1	Температура вос-пламене-ния/само-воспламе-нения, °C	Индекс распространения пламени	Температура начала интенсивного разложения Л.₽, °с
1	СПУ 367 пенополиуретановый теплоизолирующий “сэндвич”	-	Г4	вз	29,710,2	668	-	-	-
2	“Durasteel 3DF2” композиционный теплоизоляционный материал	-	НГ	-	-	-	-	-	-
3	Линолеум поливинилхлоридный без подосновы	ТУ 5771-067-00204300-96	Г4	вз	48,2+1,3	541	-	-	-
4	Линолеум поливинилхлоридный на утепляющей подоснове	ТУ 5771-0547-00204300-96	Г4	вз	54,5+3,3	762	-	-	-
5	Полипропилен "Каплей"	ТС2211-015-00203521-95	-	-	3112	1627	-	10	-
6	Стеновая панель из ДВП с декоративным пленочным покрытием	-	Г4	-	-	-	-	-	-
7	Обои стеновые из стекловолокна	-	Г1	-	-	-	-	-	-
8	Звукотеплоизоляционный материал "DURASTEEL 3 "	-	НГ	-	-	-	-	-	-
9	Звукотеплоизоляционный материал "Штейн Бахер"	-	Г4	-	-	•	-	-	-
10	Звукотеплоизоляционный материал пенополистиролцемент	-	П	-	-	-	-	-	-
11	Плитка из винилового композита серии Standard Excelon	-	П	В2		135,8	-	-	-
12	Панель потолочно-стеновая из минерального волокна	-	Г2	В2	-	22,6	-	-	-
13	Кровельное покрытие "ARMOR PLUS 20"	-	Г4	ВЗ	-	-	-	-	-
14	Покрытие ковровое тафтинговое	ТУ 8170-002-39920662-97	-	В2	6011,2	615,4	-	-	-

N° п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести, ГОСТ 30244-94	Группа воспламеняемости, ГОСТ 30402-96	Показатель токсичности Нс15о	Коэффициент дымообразован ия, м2 кг1	Температура вос-пламене-ния/само-воспламе-нения, °C	Индекс распространения пламени	Температура начала интенсивного разложения г,.,, °C
15	Плита древесно-стружечная с ламинированным покрытием	-	гз	-	-	-	-	-	-
16	Плита пенополистирольная ПСБ-С-25	ГОСТ 15588-86	Г4	В2	59,1±2,6	1656,8	-	-	-
Санкт-Петербург
17	Армированный рулонный полимерный материал "Поликров АР-130"	ТУ 5774-002-11212564-96	Г4	В2	-	-	-	-	-
18	РЕАФЛОР 3000 (эпоксидная масса), АО ТИККУРИЛА, Финляндия	Имп.	-	-	107,8±3,7	399	-	51,03	-
19	Ковровое покрытие “Инвернес 11” (Джозеф Гамильтон и Сетон Лимитед”) с подкладкой "Дьюр-эфит”, “Дьюрэлей Лимитед”, Великобритания)	Имп.			40,1± 1,3	448
20	Гидроизоляционная эластомерная (SBS) мембрана, ELASTOBOND 56, фирма POLYGLASS SPA, Италия	Имп.	-	-	-	-	-	110,27	-
21	Чнстяший ворсовый ковер LA (Luxury Absorbing), фирма Mat Man Оу, Финляндия	Имп.	-	-	43,1 ±1,0	499	-	-
22	Напольное покрытие “ROYAL HOUSE”, Индия	Имп.	-	-	50,8±0,1	491	-	-	-
23	Напольное покрытие “POLYFLOR XL 2000”, фирма “POLYFLOR”, Великобритания	Имп.	-	-	194,8±7,0	342	-	-	-
24	Материал для напольного покрытия I из полиамида в виде квадратов, |фирма “ESCO D.VA Голландия	Имп.	-	-	52,8+1,8	376	-	-	-
№ п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести, ГОСТ 30244-94	Группа воспламеняемости, ГОСТ 30402-96	Показатель токсичности Нс150	Коэффициент ды-мообра зевания, мг  кг1	Температура вос-пламене-ния/само-воелламе-неиия. °C	Индекс распространения пламени	Температура начала интенсивного разложения Тнр, °C
25	Мастика полимерная холодная кровельная гидроизол ируюшая "МАГИР"	ТУ 5770-001-23372974-94	-	-	-	-	-	33,68	-
26	Рубероид трехслойный на анти-септированной битумной мастике с гравийной засыпкой	Инструкция ВСМ-35-77	-	-			-	149,54	-
27	Композитный стеклопластик с применением полиэфирной смолы NORPOL 84-82, ЗАО " ВС М Пластик”	ТУ 229681-001-11145032-96	-	-	-	-	-	10,10	-
28	Теплоизоляционные плиты НТ-900, фирма “PAROC", Финляндия	Имп.	нг	-	-	-	-	-	-
29	Ковровое покрытие, фирма Fnriess Carpet Corporation”, Канада	Имп.	-	-	52,6+2,0	369	-	-	-
30	Теплоизоляционный мат из стеклянного штапельного волокна марки М-17, ОАО “Флайдерер-Чудово”	ТУ 21-38-273-91	нг	-	-	-	-	-	-
31	Теплоизоляционный материал из стеклянного штапельного волокна марки М-25, ОАО “Флайдсрср-Чудово”	ТУ 21-38-273-91	нг				-
32	Теплоизоляционная плита из стеклянного штапельного волокна марки П-22, ОАО “Флайдерер-Чудово"	ТУ 21-38-273-91	нг		-	-	-	-	-
33	Теплоизоляционная плита из стеклянного штапельного волокна марки П-32, ОАО “Флайдерер-Чудово"	ТУ 21-38-273-91	нг	-		-	-	-	-
34	BF панели, GUSTAFS, Швеция	Имп.	п	-	-	-	-	-	-
No п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести, ГОСТ 30244-94	Группа воспламеняемости . ГОСТ 30402-96	Показатель токсичности Нс150	Коэффициент ды-мообразо-вания, м2 • кг1	Температура вос-пламене-ния/само-воспламе-нения, °C	Индекс распространения пламени	Температура начала интенсивного разложения Т °C ‘ н р-
35	Панели из натуральной пробки, покрытые огнезащитным лаком ЩИТ-Г, АОЗТ “АЛИВА”	ТУ 2311-001-23081751	Г4	-	-	-		-
36	Металлопласт, АО “Лысьевский металлургический завод”	ТУ 14-116-35-93	П	-	-	-	-	-	-
37	Изделие из поликарбонатной смеси для теплоизоляции трубопроводов “ГИПС ", ЗАО “Питер”	-	НГ	-	-	-	-	-
38	Стеклопластик на основе полиэфира NORPOL, АО “НИИТМ”	-	-	-	-		-	4,74
39	Линолеум “FORUM Step 8711”, Франция	Имп,	Г4	-	-	-	-	-
40	Линолеум повышенной износостойкости “TARKETT”. марка 3242, Швеция	Имп.	-	-	-	-	-	101,7
41	Огнезащитный листовой теплоизоляционный материал марки “Firend”, Fagerdala Industri АВ, Швеция	Имп.	Г2						-
42	Вспененный полистирол, компания “ААВ Building System Inc.”, Канада	Имп.	-	-	36,3±1,0	1603	-	-
43	Теплоизоляционный	материал PALOKONTIOLEVY-3667, фирма “Gulliber АВ”, Швеция	Имп.	НГ	-	-	-	-	-	-
44	Теплоизоляционный материал KARH UVERKKOMATTO-1, “ISOVER Оу”, Финляндия	Имп.	НГ	-	-	-	-	-	-
№ п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести, ГОСТ 30244-94	Группа воспламеняемости, ГОСТ 30402-96	Показатель токсичности Hclso	Коэффициент ды-мообразо-вания, м2  кг1	Температура вос-пламене-ния/само-воспламе-нения, “С	Индекс распространения пламени Лр	Температура начала интенсивного разложения тн.Р, °с
45	Теплоизоляционный материал AKUSTO-MELODY, “ISOVER Оу”, Финляндия	Имп.	п	-	-	-	-	-	-
46	Плиты пенополистирольные марки EPSRS, “ISORAOy”, Финляндия	Имп.	Г2	-	-	-	-	-	-
47	Теплоизоляционный материал ОТ SOLEVY-LA(OL-LA), “ISOVER Оу”, Финляндия	Имп.	Г1	-	-	-		-	-
48	Теплоизоляционный . материал RUNKOKARHULEVY-EJ (RKL-EI-25), “ISOVER Оу”, Финляндия	Имп.	П	-	-	-	-	-	-
49	Теплоизоляционный материал KARHUVERKKOMATTO (KVM- 50-50), “ISOVER Оу”, Финляндия	Имп.	нг	-	-	-	-	-	-
50	Стеклопластик рулонный марки РСТ-410-Ф(90), АООТ “Новгородский завод стекловолокна”	ТУ 6-48-87-92	п	-	-	-	-	-	-
51	Линолеум поливинилхлоридный типа ЭКП на теплоизолирующей подоснове видов Д и X, ЗАО “Стройполимер”	ГОСТ 18108-80	Г4					-	-
52	Теплоизоляционные плиты на основе ксилолита группы Н135, марка К-600 СП “ДАКСпол”	ТУ 5768-001-13173481-96	п	-	-	-	-	-	-
53	Изоляция “Фагердала” для труб, изготовленная из экструдированного полиэтилена с замкнутыми порами, Fagerdala Industri АВ, Швеция	Имп.	Г4
№ п/п	Наименование материала	ГОСТ или ТУ на материал	Группа горючести. ГОСТ 30244-94	Группа воспламеняемости, ГОСТ 30402-96	Показатель токсичности Нс150	Коэффициент ды-мообразо-вания, м2 • кг1	Температура вос-пламене-ния/само-воспламе-нения, °C	Индекс распространения пламени kp	Температура начала интенсивного разложения 7* °C 1 нр<
54	Тепловая изоляция санитарно-технических теплофикационных промышленных трубопроводных линий типа “KARHUKOURU" марки КК “Gullfiber АВ", SE-61056, Vrena, Швеция	Имп.	нг
55	Теплоизоляционный материал из стеклянного штапельного волокна “URSA” марки П-30, ОДО “Флай-дерер-Чудово”	ТУ 5763-002-00287697-97	нг	-	-	-	-	-	-
56	Тепловая изоляция санитарнотехнических теплофикационных, промышленных трубопроводных линий типа “KARHUKOURU” марки KK-AL, “Gullfiber АВ”, SE-61056, Vrena, Швеция	Имп.	п
57	Теплоизоляционный материал из стеклянного штапельного волокна “URSA” марки П-75, ОАО “Флай-дерер-Чудово”	ТУ 5763-002-00287697-97	и		Более 221,0
Обозначения:
в соответствии с ГОСТ 30402-96: Bl. В2, ВЗ - группы воспламеняемости;
в соответствии с ГОСТ 30224-94: НГ - негорючий. П. Г2. ГЗ, Г4 - группы горючести.
4.	ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ
4.1.	ВЕНТИЛЯТОРЫ СИСТЕМ АВАРИЙНОЙ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч	Примечания и рекомендации	№ и дата протокола ВНИИПО МВД России
1	Вентиляторы дымоудаления радиальные типа ВЦ14-46-ДУ, ВР300-45-ДУ, ВР280-46-ДУ №2-8 (код ОКП 486172); изготовитель - АО МОВЕН (11524, Москва, ул.Плеханова, 17)	Конструктивное исполнение вентилятора основано на аэродинамической схеме центробежного типа. Рабочее колесо вентилятора - радиальное, с загнутыми вперед лопатками, изготовлено из нержавеющей жаропрочной стали 12Х18Н10Т; остальные детали и узлы изготовлены из углеродистых конструкционных сталей и покрыты термостойкой эмалью КО-813. В качестве привода использован электродвигатель трехфаэного переменного тока с напряжением питания 380 В. Рабочее колесо вентилятора насажено непосредственно на вал двигателя. Для охлаждения вала, корпуса и заднего диска рабочего колеса вентилятора на его оси между двигателем и корпусом вентилятора установлена выполненная из алюминиевого сплава АМцМ крыльчатка - вентилятор	2,0 при температуре 400 °C, 1,5 при температуре 600 °C	Сертификат № RU.BB02. Н00229 действителен до 31.07.2000 г.	№ 826 24.07.97
2	Вентиляторы дымоудаления радиальные типа ВЦ5-50-ДУ, ВЦ5-35-ДУ, ВЦ5-45-ДУ, ВР100-50-ДУ № 3.55ч-9 (кед ОКП 486172); изготовитель - АО МСВЕН (11524, Москва, ул. Плеханова, 17)	Конструктивное исполнение вентилятора основано на аэродинамической схеме центробежного типа. Рабочее колесо вентилятора - радиальное, с загнутыми назад лопатками. Детали и узлы вентилятора изготовлены из углеродистых конструкционных сталей и покрыты термостойкой эмалью КО-813. В качестве привода использован электродвигатель трехфазного переменного тока с напряжением питания 380 В. Рабочее колесо вентилятора насажено непосредственно на вал двигателя	2,0 при температуре 400 °C, 1,5 при температуре 600 °C	Сертификат № RU.BB02. Н00229 действителен до 31.07.2000 г.	№ 827 24.07.97
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч	Примечания и рекомендации	№ и дата протокола ВНИИПО МВД России
~т~	Вентиляторы дымоудаления радиальные типа ВР80-75-ДУ, ВР80-70-ДУ, ВР86-77-ДУ, № 2,5-12,5 (код ОКП 486172); изготовитель - АО МОВЕН (11524, Москва, ул. Плеханова, 17)	Конструктивное исполнение вентилятора основано на аэродинамической схеме центробежного типа Рабочее колесо вентилятора - радиальное, с загнутыми назад лопатками, изготовлено из нержавеющей жаропрочной стали 12Х18Н10Т; остальные детали и узлы изготовлены из углеродистых конструкционных сталей и покрыты термостойкой эмалью КО-813. I качестве привода использован электродвигатель трехфазного переменного тока с напряжением питания 380 В. Рабочее колесо вентилятора насажено непосредственно на вал двигателя. Для охлаждения вала, корпуса и заднего диска рабочего колеса вентилятора на его оси между двигателем и корпусом вентилятора установлена выполненная из алюминиевого сплава АМнМ крыльчатка - вентилятор	2,0 при температуре 400 °C, 1,5 при температуре 600 °C	Сертификат № RU.BB02. Н00229 действителен до 31.07.2000 г.	№ 828 24.07.97
4	Вентилятор радиальный ВР-85-66.1-Ж4 (код ОКП 486170) № 6.3-12.5, предназначенный для использования в системах аварийной вытяжной противодымной вентиляции. Изготовитель -ООО “ВЕЗА", Москва	Конструктивное исполнение вентилятора основано на аэродинамической схеме центробежного типа Сборочные единицы и детали проточной части испытываемого вентилятора изготовлены из углеродистой конструкционной стали; рабочее колесо - из стали 12Х18Н10Т. Корпус вентилятора представляет собой неразъемный поворотный узел; рабочее колесо имеет 13 лопаток В качестве привода использован электродвигатель трехфазного переменного тока с напряжением питания 380 В, передача крутящего момента на вал вентилятора осуществляется посредством клиноременной передачи. В качестве опоры вала вентилятора используется блок из двух подшипников, установленный на станине вентилятора вне его корпуса. Для охлаждения вала вентилятора на его оси между блоком подшипников и корпусом вентилятора установлено выполненное из алюминиевого сплава колесо охлаждения, которое просасывает окружающий воздух через закрытые шлицевые каналы вала в зоне переднего подшипника. В узле прохода вала через корпус вентилятора установлено сальниковое уплотнение	2,0 при температуре 400 °C, 1,0 при температуре 600 °C	Сертификат № RU.BB02. Н00235 действителен до 07.08.2000 г.	№ 839 04.08.97
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч	Примечания и рекомендации	№ и дата протокола вниипо МВД России
5	Вентилятор дымоудаления осевой “AEROFOIL FANS’’ типа JM Н.Т. 400/2 (код TH ВЭД 841459300). Производитель - фирма “WOODS of Colchester Ltd.” (Tufnell Way, Colchester, Essex, CO4 5AR, England). Представлен на испытания фирмой “Вудс Пюхаллин Оу” (Финляндия, 00390, Хельсинки, Руоси-лантие, 2)	Вентилятор конструктивно выполнен из цилиндрического корпуса и установленного в нем на пилонах электродвигателя, на валу которого расположено рабочее колесо. Электродвигатель -трехфазного переменного тока с напряжением питания 380 В, специального исполнения, теплоизолирован	2,0 при температуре 400 °C	Сертификат № СВ.ББ02. Н00241 действителен до 15.08.2000 г.	№ 849 11.08.97
6	Вентилятор центробежный типа GT для систем вытяжной противодымной вентиляции. Производитель - фирма ABB Flakt Оу - Kalevantie 39, FIN-20520, Turku, Finland)	Конструкция вентилятора содержит корпус, рабочее колесо, привод, опорную раму. Радиальное рабочее колесо с загнутыми назад лопатками установлено на валу в подшипниках корпуса Вращающий момент на вал передается через клиноременную передачу от электродвигателя с напряжением питания 380 В трехфазного переменного тока. Опорная рама является общим основанием для установки корпуса и электродвигателя конструкции вентилятора	2,0 при температуре 400 °C	Сертификат № Е1.ББ02. Н00238 действителен до 15.08.2000 г.	№ 846 11.08.97
7	Вентилятор крышный типа SVDV для систем вытяжной противодымной вентиляции. Производитель -фирма ABB Flakt Оу -Kalevantie 39, FIN-20520, Turku, Finland)	Конструкция вентилятора содержит цилиндрический корпус, смонтированный на опорноустановочной панели, и рабочее колесо на одном валу с электродвигателем. Выхлопное отверстие корпуса защищено перфорированной решеткой. Электродвигатель размещен в защитном кожухе	2,0 при температуре 400 °C	Сертификат № Е1.ББ02. Н00239 действителен до 15.08.2000 г.	№ 847 11.08.97
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч	Примечания и рекомендации	№ и дата протокола ВНИИПО МВД России
8	Вентилятор осевой типа FIRE для систем вытяжной противодымной вентиляции. Производитель -фирма ABB Flakt Оу -Kalevantie 39, FIN-20520, Turku, Finland)	Конструкция вентилятора содержит цилиндрический корпус, во внутренней полости которого размешен электродвигатель в защитном кожухе с воздушным охлаждением. Рабочее колесо с лопатками установлено непосредственно на валу электродвигателя трехфазного переменного тока с напряжением питания 380 В	2,0 при температуре 400 “С	Сертификат № Е1.ББ02. Н00240 действителен до 15.08.2000 г.	№ 848 11.08.97
bJ 00
4.2.	ОГНЕЗАДЕРЖИВАЮЩИЕ КЛАПАНЫ*
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч, факт./треб.	Сопротивление газопронинанию, КГ1 М'1, факт./треб.	Инерционность срабатывания, с, факт./треб.	№ и дата протокола ВНИИПО МВДРхсии
1	Противопожарный огнезадерживаюший клапан типа FDR; фирма	“Halton", Финляндия	Противопожарный огнезадерживающий клапан с заслонкой жалюзийного типа, площадь проходного сечения 0,04 м2 ; тепловая изоляция заслонки выполнена из минеральной ваты ROCKWOOL PV-1101 фирмы PARTEK (Финляндия)	1,0/ 1,0	6,3 1&/2 105	45/-	055-09.96
2	Противопожарный огнезадерживающий клапан типа FDR; фирма	“Halton", Финляндия	Противопожарный огнезадерживающий клапан с заслонкой жалюзийного типа, площадь проходного сечения 0,64 м2 ; тепловая изоляция заслонки выполнена из минеральной ваты ROCKWOOL PV-1101 фирмы PARTEK (Финляндия)	1,0/ 1,0	ЦбТОМДЗ- 104	56/:	055-09.96
Испытания проведены в Санкт-Петербургском филиале ВНИИПО.
№ п/п	Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч. факт./треб.	Сопротивление газопроницанию, КГ'1 М'1, факт./треб.	Инерционность срабатывания, с, факт./треб.	№ и дата протокола ВНИИПО МВД Рэссии
3	Клапан огнезадерживающий с электромагнитным приводом и теплоизолированной металлической заслонкой типа ОКЭ-ТМ-СП50, АОЗТ “Сов-плим”, Санкт-Петербург. ТУ 486369-002-05159840-97	Противопожарный огнезадержи-ваюший клапан квадратного сечения с заслонкой поворотного типа, площадь проходного сечения 0,25 м2; тепловая изоляция заслонки выполнена из ваты высокоглиноземистой ВГР-130.ТУ 14-8-107-74	1,5/1,5	8,8 IO*/3,2 I04	85/-	015-03.97
4	Противопожарный огнезадерживающий клапан типа ETPR-17-050. фирма “АВВ Installaatiot Оу” (Фин-.1ЯНДИЯ)	Противопожарный огнезадерживающий клапан круглого сечения с заслонкой поворотного типа, площадь проходного сечения 0,196 м2; тепловая изоляция заслонки выполнена из плиты “Promatek" толщиной 10 мм, закрепленной на заслонке с помощью самонарезающих винтов На плиту и заслонку с необогре-ваемой стороны, а также по внутреннему периметру корпуса клапана на ширине около 100 мм в месте установки заслонки нанесено огнезащитное вспучивающееся покрытие “PIROPLAST-30D”	0,5/0,5	41,6105/4,08 104	67/-	028-04.97
5	П ротивопожарн ый огнезадерживающий клапан типа ETPR-6, фирма “ABB Installaatiot Оу” (Финляндия)	Противопожарный огнезадерживающий клапан круглого сечения с заслонкой жалюзийного типа, площадь проходного сечения 0.196 м2	Клапан потерял теплоизолирующую способность на 6-й минуте испытаний	8,7 10V4.08 104	28/-	041-06.97
4.3.	ДЫМОВЫЕ КЛАПАНЫ*	©
Наименование изделия, изготовитель, шифр технической документации	Краткая характеристика конструкции	Предел огнестойкости, ч, факт./треб.	Сопротивление газопрониианию, кг*1 м*1, факт./треб.	Инерционность срабатывания, с, факт./треб.	№ и дата протокола ВНИИПО МВД России
Дымовой этажный клапан типа КЭ-1А, ЗАО “Стил-кон”, Санкт-Петербург, ТУ 401-83-006-91	Клапан имеет стальной шит, установленный на резьбовых или сварных соединениях в проеме шахты дымоудаления, откидывающуюся на 45° крышку и фиксирующее ее устройство с электромагнитом Уплотнение между шитом и крышкой - лабиринтного типа без прокладок. Площадь проходного сечения клапана - 0,2 м2	1,о/1,0	1,45- 106/4 104		020-03.97
* Испытания проведены в Санкт-Петербургском филиале ВНИИПО.
31
СОДЕРЖАНИЕ
Общие положения................................3
1.	Легкие ненесущие и ограждающие конструкции..6
1.1.	Наружные стеновые ограждения............6
1.2.	Покрытия................................7
1.3.	Перегородки.............................9
2.	Несущие строительные конструкции...........11
2.1.	Стены.................................11
2.2.	Плиты перекрытий......................12
2.3.	Огнезащитные составы для стальных конструкций........................................13
3.	Облицовочные и отделочные материалы, покрытия полов и кровли............................19
4.	Инженерное оборудование зданий и сооружений.25
4.1.	Вентиляторы систем аварийной противодымной вентиляции...........................25
4.2.	Огнезадерживающие клапаны........28
4.3.	Дымовые клапаны..................30
32
Уважаемые коллеги!
В целях реализации Федерального закона “О пожарной безопасности” Главное управление Государственной противопожарной службы МВД России совместно с Всероссийским научно-исследовательским институтом противопожарной обороны и Московским институтом пожарной безопасности приступили к изданию норм пожарной безопасности.
По вопросам приобретения изданий обращайтесь по адресу:
143900, Московская область, Балашихинский район, пос. ВНИИПО, д. 12.
НИЦГПС ВНИИПО МВД России.
9 Тел (095) 521-95-67, 521-78-59, 524-81-55.
Факс: (095) 529-81-70
Редактор В.Н. Брешина Технический редактор М.В. Шиков
Ответственный за выпуск В.В. Павлов
Подписано в печать 11.02.98 г. Формат 60x84/16. Печать офсетная. Усл. печ. л. 2,09. Уч.-изд. л. 1,87. ___________Т. - 450 экз. Заказ № 41.________ Типография ВНИИПО МВД России.
143900, Московская обл., Балашихинский р-н, пос. ВНИИПО, д. 12
