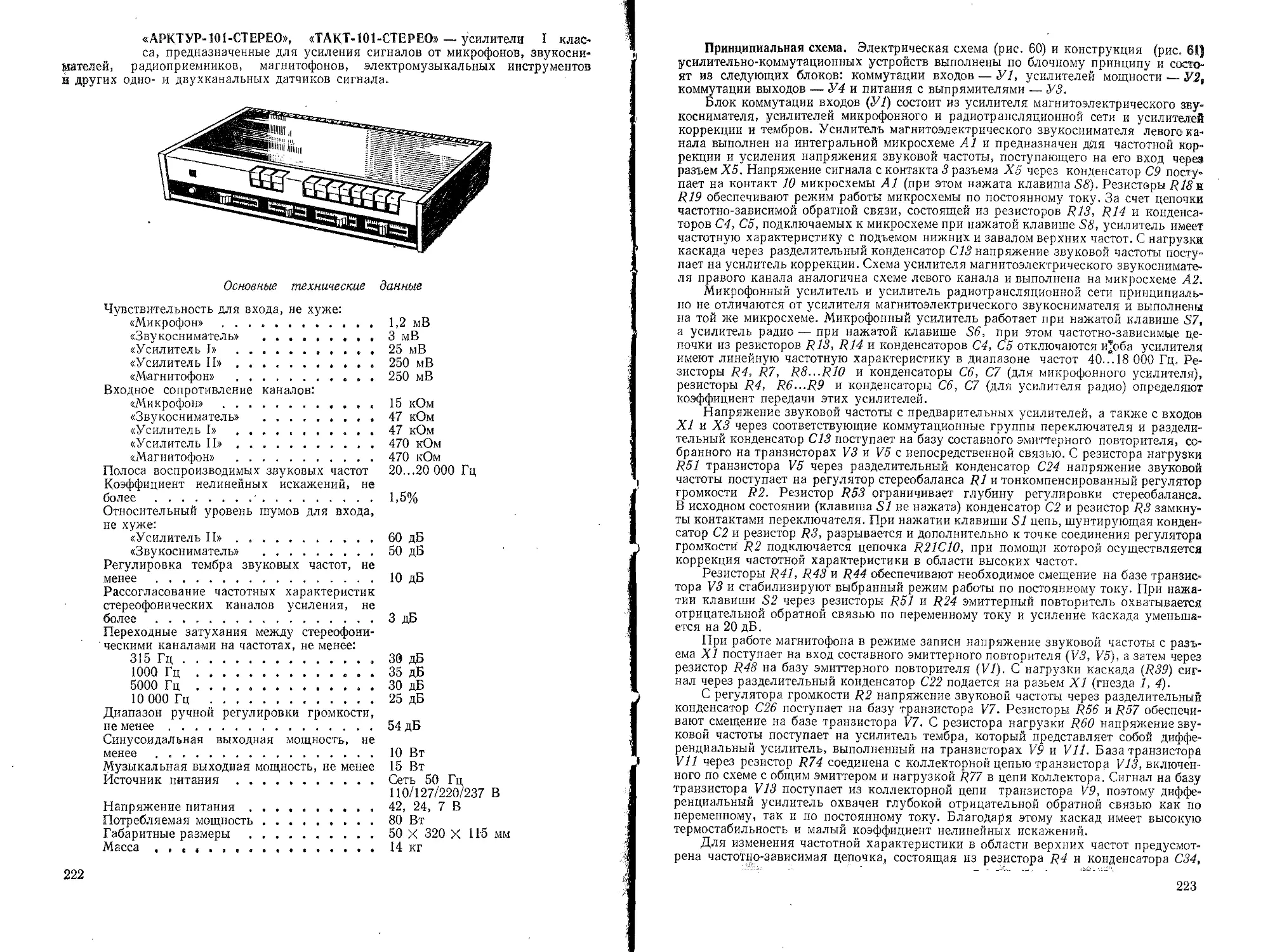

«АРКТУР-101-СТЕРЕО», «ТАКТ-Ю1-СТЕРЕ0» — усилители I клас-
са, предназначенные для усиления сигналов от микрофонов, звукосни-
мателей, радиоприемников, магнитофонов, электромузыкальных инструментов
и других одно- и двухканальных датчиков сигнала.
Основные технические данные
Чувствительность для входа, не хуже:
«Микрофон» ...........................
«Звукосниматель» .................
«Усилитель I» ................  .
«Усилитель II» ...................
«Магнитофон» .....................
Входное сопротивление каналов:
«Микрофон» .......................  .
«Звукосниматель» ...........  .	. .
«Усилитель I» ....................
«Усилитель II» ...........
«Магнитофон» .....................
Полоса воспроизводимых звуковых частот
Коэффициент нелинейных искажений, не
более ............... .'..............
Относительный уровень шумов для входа,
не хуже:
«Усилитель II» ...........
«Звукосниматель» .................
Регулировка тембра звуковых частот, не
менее ................................
Рассогласование частотных характеристик
стереофонических каналов усиления, не
более ................................
Переходные затухания между стереофони-
ческими каналами на частотах, не менее:
315 Гц..............................
1000 Гц...............
5000 Гц  .....................  .
10 000 Гц ....................  .
Диапазон ручной регулировки громкости,
не менее..............................
Синусоидальная выходная мощность, не
менее ... ............................
Музыкальная выходная мощность, не менее
Источник питания......................
Напряжение питания ..................
Потребляемая мощность.........  .	. .
Габаритные размеры ..................
Масса ...............................
1,2 мВ
3 мВ
25 мВ
250 мВ
250 мВ
15 кОм
47 кОм
47 кОм
470 кОм
470 кОм
20...20 000 Гц
1,5%
60 дБ
50 дБ
10 дБ
3 дБ
30 дБ
35 дБ
30 дБ
25 дБ
54 дБ
10 Вт
15 Вт
Сеть 50 Гц
110/127/220/237 В
42, 24, 7 В
80 Вт
50 X 320 X 11-5 мм
14 кг
222
Принципиальная схема. Электрическая схема (рис. 60) и конструкция (рис. 61)
усилительно-коммутационных устройств выполнены по блочному принципу и состо-
ят из следующих блоков: коммутации входов — У1, усилителей мощности — У2,
коммутации выходов — У4 и питания с выпрямителями — УЗ.
Блок коммутации входов (У Г) состоит из усилителя магнитоэлектрического зву-
коснимателя, усилителей микрофонного и радиотрансляционной сети и усилителей
коррекции и тембров. Усилитель магнитоэлектрического звукоснимателя левого ка-
нала выполнен на интегральной микросхеме А1 и предназначен дйя частотной кор-
рекции и усиления напряжения звуковой частоты, поступающего на его вход через
разъем Х5. Напряжение сигнала с контакта 3 разъема Х5 через конденсатор С9 посту-
пает на контакт 10 микросхемы А1 (при этом нажата клавиша S8). Резисторы R18n
R19 обеспечивают режим работы микросхемы по постоянному току. За счет цепочки
частотно-зависимой обратной связи, состоящей из резисторов R13, R14 и конденса-
торов С4, С5, подключаемых к микросхеме при нажатой клавише S8, усилитель имеет
частотную характеристику с подъемом нижних и завалом верхних частот. С нагрузки
каскада через разделительный конденсатор С13 напряжение звуковой частоты посту-
пает на усилитель коррекции. Схема усилителя магнитоэлектрического звукоснимате-
ля правого канала аналогична схеме левого канала и выполнена на микросхеме А2.
Микрофонный усилитель и усилитель радиотрансляционной сети принципиаль-
но не отличаются от усилителя магнитоэлектрического звукоснимателя и выполнены
на той же микросхеме. Микрофонный усилитель работает при нажатой клавише S7,
а усилитель радио — при нажатой клавише S6, при этом частотно-зависимые це-
почки из резисторов R13, R14 и конденсаторов С4, С5 отключаются и'оба усилителя
имеют линейную частотную характеристику в диапазоне частот 40... 18 000 Гц. Ре-
зисторы R4, R7, R8...R1O и конденсаторы С6, С7 (для микрофонного усилителя),
резисторы R4, R6...R9 и конденсаторы С6, С7 (для усилителя радио) определяют
коэффициент передачи этих усилителей.
Напряжение звуковой частоты с предварительных усилителей, а также с входов
XI и ХЗ через соответствующие коммутационные группы переключателя и раздели-
тельный конденсатор С13 поступает на базу составного эмиттерного повторителя, со-
бранного на транзисторах УЗ и V5 с непосредственной связью. С резистора нагрузки
R51 транзистора V5 через разделительный конденсатор С24 напряжение звуковой
частоты поступает на регулятор стереобаланса R1 и тонкомпенсированный регулятор
громкости R2. Резистор R53 ограничивает глубину регулировки стереобаланса.
В исходном состоянии (клавиша S1 не нажата) конденсатор С 2 и резистор R3 замкну-
ты контактами переключателя. При нажатии клавиши S1 цепь, шунтирующая конден-
сатор С2 и резистор R3, разрывается и дополнительно к точке соединения регулятора
громкости R2 подключается цепочка R21C10, при помощи которой осуществляется
коррекция частотной характеристики в области высоких частот.
Резисторы R41, R43 и R44 обеспечивают необходимое смещение на базе транзис-
тора УЗ и стабилизируют выбранный режим работы по постоянному току. При нажа-
тии клавиши S2 через резисторы R51 и R24 эмиттерный повторитель охватывается
отрицательной обратной связью по переменному току и усиление каскада уменьша-
ется на 20 дБ.
При работе магнитофона в режиме записи напряжение звуковой частоты с разъ-
ема XI поступает на вход составного эмиттерного повторителя (УЗ, V5), а затем через
резистор R48 на базу эмиттерного повторителя (VI). С нагрузки каскада (R39) сиг-
нал через разделительный конденсатор С22 подается на разьем XI (гнезда 1, 4).
С регулятора громкости R2 напряжение звуковой частоты через разделительный
конденсатор С26 поступает на базу транзистора V7. Резисторы R56 и R57 обеспечи-
вают смещение на базе транзистора V7. С резистора нагрузки R60 напряжение зву-
ковой частоты поступает на усилитель тембра, который представляет собой диффе-
ренциальный усилитель, выполненный на транзисторах V9 и У11. База транзистора
VII через резистор R74 соединена с коллекторной цепью транзистора V13, включен-
ного по схеме с общим эмиттером и нагрузкой R77 в цепи коллектора. Сигнал на базу
транзистора V13 поступает из коллекторной цепи транзистора V9, поэтому диффе-
ренциальный усилитель охвачен глубокой отрицательной обратной связью как по
переменному, так и по постоянному току. Благодаря этому каскад имеет высокую
термостабильность и малый коэффициент нелинейных искажений.
Для изменения частотной характеристики в области верхних частот предусмот-
рена частотно-зависимая цепочка, состоящая из резистора R4 и конденсатора С34,
223
И12-6 9
Я?
Я001 9£8
ХОО/ S£8
о'оог г/з
^02/23
11 //7
XOOl 8/8 дд

о'ог оз
S 98
Х/Ч
628
\X£'£
I /z<y
я ste"
928
Xi
188
SS/Ш «л
9918V
9/Л S/Л
хо/
£38
~0'0S
l£3
&'0W3
J!9£1X
 9Л
хогг 9S8'
Л9Ш
О/Л
8S6 SS<>' OSaSt'ff
0Si\.
£28^
2^0‘0j_	_____
s£0 -ГХгЧ\998 2V0 ££3
я/оши /V
гг /з
88
X£'£
698
Л9Ш $Л
о'ог
223
«££
998
ХОО/
8£8
82'/
298
Л9Ш
88i z
0S8U
т
о'оог ззз
9S Ш £Р 29
||_X| yg 129 024
92f£2<> Шч2!<>919£ч
991Ш £1А
89
\SK‘O~\
XI 088
L90'0-.
9£3
OS!
228,
89'0
3/9Ш
6Л
Я9
LLo
SBJS'
898
89‘Si
S9'SI
«24 +U
oso1-
X02Z\
Tz^l
[ЯЕ"
х/ч
928
Х£‘£
028
8Z‘9l
XOl\
298
±1---------1£
7П . IF
W4.	~
,X9i S^8
0'02
^S23 ng'g
Л9Ш £А
£S8
X££
^8 u
I я$г‘о~\
9Si
1Л9Ш
2A
ESS
gg‘£|
4/98/8
SA
о'ог no -+\ , xm
gg’p Ss?B gw
XOi
X028
/98
89'9
Л9£Л!
223
<f02
XffSW I/
XOi
6£8
агг SS8

5
 г
Рис. 60. Принципиальная электрическая схема усилителей «Арктур-101-стерео»
и «Такт-101-стерео»:
а — блок коммутации входов; б — блок выпрямителя; в — блок коммутации выходов^
е*—? блок усилителя мощности
Рис. 61. Структурная схема усилителей «Арктур-101-стерео» и «Такт-101-стерео»
8*
a
а в области низких — R3 и С28, С32. Резисторы R64 и R65 определяют глубину регу-
лировки тембров высоких и низких частот.
Усилитель мощности (У2) двухканальный, выполненный по бестрансформатор-
ной схеме с гальванической связью всех транзисторов и с глубокой обратной связью,
обеспечивающей высокое постоянство режимов и коэффициента усиления, а также
минимальные нелинейные искажения. С резистора нагрузки R77 транзистора V13
(У 1) напряжение звуковой частоты через разделительный конденсатор С2 (У2) по-
ступает на базу транзистора VI усилителя мощности. Первые два каскада (V/, V3)
выполнены с непосредственной связью, работают в режиме класса А и являются уси-
лителями напряжения. В эмиттерной цепи транзистора VI имеется делитель напря-
жения из резисторов RU, R17, определяющий коэффициент усиления усилителя
мощности.
Транзисторы V6, V8 и VI работают в режиме класса АВ и представляют одно
(верхнее) плечо двухтактного каскада. Другое (нижнее) плечо составлено из транзи-
сторов 1/7, V9 и V2 и работает также в режиме класса АВ. Ток покоя двухтактного
каскада регулируется резистором R18. Для компенсации тока покоя при повышении
температуры выходных транзисторов включен терморезистор R5, конструктивно рас-
положенный на радиаторе одной из пар выходных транзисторов. Нагрузка включает-
228
Рис. 62. Расположение узлов
и деталей на платах усили-
теля мощности (а), блока вы-
прямителя (б), коммутации
выходов (в), коммутации
входов (г), усилителей «Арк-
тур-101-стерео» и «Такт-101-
стерео»
Ю2М5 Й5в/^ОК7698О
nrmmfc
kei
VfS
№8
250
C26{
ГТ
C27
“и «00°
4|«=а
Uk37£ZZl^f_CZlk48t=ig49 г—
62?Q
05
/12™
DD
232
R33
Ю .243
04
-06
227
\A2
86
08
88
R47V4vt>
О9НЗП30
С7
о
Со
eg
mi
A29
C21
\Ш
236
Sws
HR19
218

J
г
ся в диагональ моста, образованного выходными транзисторами VI, V2 (шасси) и
конденсаторами фильтра С1 и С2.
В усилителе мощности предусмотрена электронная защита от короткого замыка-
ния нагрузки или уменьшении сопротивления нагрузки. В нормально работающем
усилителе мощности напряжение между базой и эмиттером транзисторов V12 и V13
близко к нулю. Транзисторы схемы защиты нижнего и верхнего плеча закрыты. Уве-
личение тока выходных транзисторов при уменьшении сопротивления нагрузки соз-
дает падение напряжения на резисторах R44 и R45, включающих триггер, собранный
на транзисторах V13, V14 (для нижнего плеча) и V12, V14 (для верхнего плеча). В
результате этого напряжение на базе транзистора V6, эмиттере V14 и на эмиттере V12
снижается до напряжения, определяемого делителем RIO, R14, R18. При этом по-
тенциал эмиттера транзистора VI снижается и входной транзистор запирается нап-
ряжением около 10 В. Прохождение сигнала через усилитель мощности прекращает-
ся, а ток покоя выходных транзисторов уменьшается до нуля. Разность напряжений
на базе транзистора VI и на выходе усилителя мощности при включенном триггере
открывает схему индикации перегрузки, и лампочка индикации горит постоянно.
Режим защиты снимается через 15...20 ' с после выключения сетевого
питания.
При перегрузке усилителя (ограничение выходного сигнала) лампочка индика-
ции (Н2, НЗ) загорается от ограничения каждого (даже кратковременного) импульса
на время не менее 0,5 с, что указывает на необходимость уменьшить с помощью регу-
лятора громкости сигнал на выходе усилителя.
Схема индикации перегрузки состоит из схемы сравнения (V2), инвертирующего
каскада (V4), одновибратора (V5, V10), усилителя постоянного тока (VII) и лампо-
чек световой индикации перегрузки (Н2, НЗ). На схему сравнения поступает сигнал
с входа усилителя мощности и с выхода через делитель напряжения (R29, R15). Соп-
ротивление делителя напряжения R15 подобрано таким образом, чтобы напряжение
229
на схеме сравнения было равно нулю при работе усилителя без перегрузки. При
этом транзистор V2 закрыт. Вели усилитель мощности работает с перегрузками, на-
пряжение на выходе будет ограничено и на схеме сравнения появляется разностный
сргнал, усиливаемый транзистором V2, который запускает одновибратор, после чего
открывается транзистор VI1 усилителя постоянного тока и загорается лампа Н2 ин-
дикации перегрузки. После окончания перегрузки схема возвращается в исходное
состояние. При срабатывании электронной защиты в усилителе мощности на вход
схемы сравнения поступит постоянное напряжение, открывающее схему индикации
перегрузки по постоянному току и лампа Н2 горит постоянно.
Блок питания (УЗ) состоит из силового трансформатора и пяти отдельных вып-
рямителей. Два выпрямителя для питания усилителя мощности левого и правого ка-
налов (отдельно каждый канал) выполнены по мостовой схеме на диодах VI...V8.
На выходе выпрямителя включены емкостные фильтры С1...С4.. Выпрямитель, вы-
полненный на кремниевом выпрямительном мосте V9, питает предварительные уси-
лители и усилитель коррекции. Сглаживание пульсаций выпрямленного напряжения
осуществляется в двухзвенном RC фильтре (Rl, R2, С5, С6). Два выпрямителя, вы-
полненные по однополупериодной схеме на диодах V10, VII с емкостными фильтра-
ми СЗ и С4, питают схемы индикации перегрузки.
В усилительно-коммутационном устройстве предусмотрен блок коммутации вы-
ходов (У4). С помощью этого блока осуществляется переключение выхода усилителя
мощности на основные и дополнительные акустические системы или на стереотеле-
фоны.
Конструкция и детали. Усилительно-коммутационные устройства выполнены в
виде настольных конструкций. Корпуса прямоугольные, отделанные шпоном ценных
пород дерева. Принципиальные схемы аппаратов состоят из функциональных блоков,
имеющих единые системы присоединительных приспособлений. Все блоки выполнены
печатным монтажом на отдельных платах (рис. 62). Металлическое шасси является
основанием для крепления плат отдельных усилителей, выпрямителя и силового
трансформатора. Выходные транзисторы непосредственно закреплены на радиаторах,
изолированных как друг от друга, так и от шасси. Корпус устройства имеет съемную
крышку, при снятии которой срабатывает блокировка, отключающая напряжение
питания. Все органы управления расположены на передней панели устройства.
В устройствах применены: резисторы R36, R38 (У2) — типа МОН, R55, R82
(У1), Rl, R14, R22 (У2), Rl, R2 (УЗ), Rl, R2 (У4) — типа МЛТ, R18 (У2),
R1 ... R4 (шасси) — типа СПЗ, R5, R6 (шасси) — типа ММТ, R44, R45 (У2) — про-
волочные, остальные — типа ВС; конденсаторы С2, С4, С5, С8, С13. С14, С18, С19,
С28, С29, С32...С35 (У1), Cl, С2, С13 (У2) — таа К73, Cl, С2 (КЗ) — типа К73,
С14 (V2) — типа КМ-5, Cl, СЮ, СП, С17 (У1) — типа КЮ, С7, С8...С11 (У2) —
типа К10-7В, остальные — типа К50.
Данные силового трансформатора приведены в табл. П4 приложения 1.
