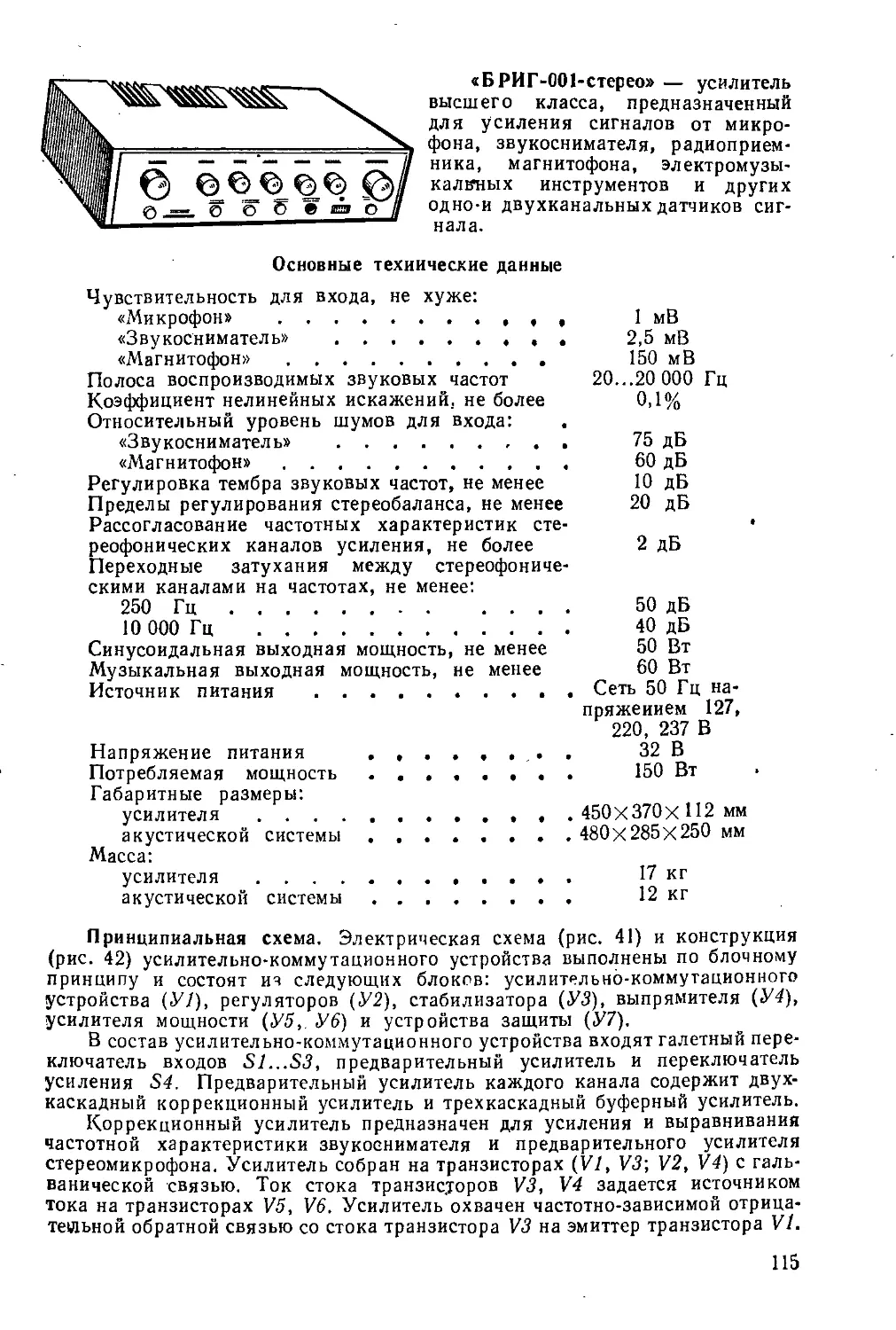

«БРИГ-001-стерео» — усилитель
высшего класса, предназначенный
для усиления сигналов от микро-
фона, звукоснимателя, радиоприем-
ника, магнитофона, электромузы-
кальных инструментов и других
одно-и двухканальных датчиков сиг-
нала.
Основные технические данные
Чувствительность для входа, не хуже:
«Микрофон» ................................. 1 мВ
«Звукосниматель» ............................ 2,5	мВ
«Магнитофон»................................. 150	мВ
Полоса воспроизводимых	звуковых частот	20...20 000	Гц
Коэффициент нелинейных искажений, не более	0,1%
Относительный уровень шумов для входа:
«Звукосниматель» ........................ 75	дБ
«Магнитофон»............................. 60	дБ
Регулировка тембра звуковых частот, не менее	10	дБ
Пределы регулирования стереобаланса, не менее	20	дБ
Рассогласование частотных характеристик сте-
реофонических каналов усиления, не более	2 дБ
Переходные затухания между стереофониче-
скими каналами на частотах, не менее:
250 Гц................................... 50 дБ
10 000 Гц ............................... 40 дБ
Синусоидальная выходная мощность, не менее	50 Вт
Музыкальная выходная мощность, не менее	60 Вт
Источник питания ...........................Сеть 50 Гц на-
пряжением 127,
220, 237 В
Напряжение питания ......................	.	32 В
Потребляемая мощность....................... 150 Вт
Габаритные размеры:
усилителя .................................  450x370x	112 мм
акустической системы ........ 480x285x250 мм
Масса:
усилителя ............................... 17 кг
акустической системы..................... 12 кг
Принципиальная схема. Электрическая схема (рис. 41) и конструкция
(рис. 42) усилительно-коммутационного устройства выполнены по блочному
принципу и состоят из следующих блоков: усилительно-коммутационного
устройства (У/), регуляторов (У2), стабилизатора (УЗ), выпрямителя (У 4),
усилителя мощности (У5, Уб) и устройства защиты (У7).
В состав усилительно-коммутационного устройства входят галетный пере-
ключатель входов S1...S3, предварительный усилитель и переключатель
усиления S4. Предварительный усилитель каждого канала содержит двух-
каскадный коррекционный усилитель и трехкаскадный буферный усилитель.
Коррекционный усилитель предназначен для усиления и выравнивания
частотной характеристики звукоснимателя и предварительного усилителя
стереомикрофона. Усилитель собран на транзисторах (VI, V3', V2, V4) с галь-
ванической связью. Ток стока транзисторов V3, V4 задается источником
тока на транзисторах V5, V6. Усилитель охвачен частотно-зависимой отрица-
тельной обратной связью со стока транзистора V3 на эмиттер транзистора VI.
115
U1
138
14
10	8
» eS
_____ Й?
•21 *20 *24 *22 *25
RB
m
VIKT342B
0.6B
R2
Ю0
V13
ОЗЗИ
298
C10v0,68
R30 2.0
17B '
R292.0
Hlg f'7d ’
R58 1,0
/?57П
?0l1	_	_
T IMrtjgM
П517
23
81
RIO 3.6k
R13
1k
30B
V3K0303B
£81152_____
У51КТ361Г
\R31
\113k
«011
16,2k
- >
RL
t
29
1k
0135600
020
0,68
/ V9
4KT361E
318

grail
R5
m
R12
200
02
Щ0
R7
200k
-C1
Wf|/|	2»|/|
200L1 20ОШ
R
62
&/
2.0 J
014" 0,68
3,0
KT34
V7
1№
R40
2* R51}
VII
KT6026
l~Wl
Я R56*
806
15
R17
200
R18
Ik
nR26
l\300
5600
017300
R38
30 r
R42U 18,
ma/ w
t1 R48
да
R43i
1,5
V8
---1 А73ГД
(6к/ CO
•f 200,0
V2\b
KT342B
V4K0303B
cz lbs
R27
1 018
30.022
]R32
\ПЗк
‘R332JJ
C21
0,68
, 20.0 28
R53 1-------•
1,8k	17^7
Q27 2QIQ 28^
I T+ n.
ЯЯ55
|/|&»
R49 2k
KT342A
\V10
KT561
V12
K76026
E
«4 ol
a
УЗ
УС
R4
470
R5
620
С4
100
+18В
89680
Т Т VS КТ361Г
JAv R19 150
Ха/Л /007Г 1К
13,58\l4,2B
-4f) Г
\Ь(КТ361Д I
+1,58
+32 В
14
R28
।	»	। i&O
J	100 v
R12	—
13
ПА/5
/150
ЗОВ
Г) Д1$№— V12 КТ626В
Ь(ДЮ4[~^
I/O KTJ15B '
R2T
3300
С6
VI
КТ315Г
1ЕШ
*~1 -Q2Bf\
оЛ JEM
-L. J* [ мл
w|/| ЯГ ~
яоХ
-г---
510
С?Г И?4к V2
3
50,0
V3
КТ
+188
315Г
С5
0,15 =т=
КГ
W
315Г1
Д17'_
Д104.
R16
300\
0,2В
1,58
V14
R14
1к
R8 680
S
Ito ^6В -
п 1(|йЮ
Uk
R22100
J ПА®
R23 H5W
У20 £7=Ь С8 62
I Ж?ДРЧН да
83124к
-.*70 ПЛ»
УЮ КТ361Д Т2
0,68 К25
/Я«
W50,
31В
11
2
4
5
'В
1,3к
~У13
КТ807Б
R25100
827 150
0,028 9
-328 7
-31,48 в
]R33
'У11КТ315Г-^70 32В ,
6
Рис. 41. Принципиальная электрическая схема усилителя «Бриг-001-стерео»:
а — блок усилительно-коммутационного устройства; б — блок усилителя мощности; в — блок защиты; г___блок
регуляторов; д — блок стабилизатора; а — блок выпрямителя (переключатели в положении «Выключено»)
....."«weii
Рис. 42. Структурная схема усилителя «Бриг-001-стерео»
С помощью переключателя S2 изменяется цепь обратной связи. Резисторы
R15, R18 предназначены для установки режимов по постоянному току.
Буферный усилитель предназначен для согласования источников про-
грамм высокого уровня с входным сопротивлением устройства. Усилитель
выполнен на транзисторах V7, V9, VII с гальванической связью. Транзистор
VII собран по схеме эмиттерного повторителя. Усилитель охвачен отрица-
тельной обратной связью (R46).
Блок регуляторов (У2) предназначен для регулирования частотных ха-
рактеристик и баланса каналов усилителя. В состав блока регуляторов вхо-
дят переключатель режима работы S5, двухканальный усилитель, регуля-
торы тембра, стереобаланса и громкости.
Усилитель выполнен на транзисторах V2, V5, V6 с гальванической
связью. Первый каскад выполнен по схеме с общим эмиттером, ток коллектора
которого задается транзистором VI. Второй каскад усилителя — эмиттерный
повторитель. Смещение между базами эмиттерного повторителя задается
цепью диодов VH...V13 и обеспечивает работу каскада в режиме класса А.
Усилитель охвачен двумя цепями параллельной отрицательной обратной
связи по напряжению. Первая цепь предназначена для стабилизации режи-
мов усилителя (RIO, R17), вторая — для формирования частотной характе-
ристики (R3, R4).
Фильтр ограничения частотной характеристики выше 9000 Гц (L1C3)
установлен на входе блока регуляторов, фильтр — ниже 50 Гц установлен
иа выходе усилители (C14R8, C11R5).
Усилитель мощности двухканальиый. Каждый канал состоит из диффе-
ренциального, предварительного и двухтактного оконечного каскадов. Диф-
ференциальный усилитель выполнен на транзисторах VI, V3, предваритель-
ный — V4, V5 (по каскодной схеме). Питание транзисторов VI....V5 стабили-
зировано стабилитроном V14. Оконечный усилитель выполнен по двухтакт-
ной схеме (V9, V12, Vl; V10, V13, V2). На транзисторах V8, VII выполнена
защита оконечного усилителя от коротких замыканий выхода усилителя
или превышений заданного значения тока в нагрузке. Усиление определя-
ется соотношением сопротивлений резисторов R21, R23 и R24, R25. Оконеч-
ный каскад усилителя работает в режиме класса АВ. Начальная установка
нулевого потенциала средней точки оконечного каскада осуществляется ре-
зистором R4, тока покоя выходных транзисторов — R17, порог срабатыва-
ния защиты — R33.
Питание усилителя мощности осуществляется от двухполярного источ-
ника (У4). В цепях питания усилителя мощности установлены плавкие
предохранители F1...F4.
Блок защиты (У7) предназначен для защиты громкоговорителей от низко-
частотных колебаний. При появлении на выходе усилителя мощности напря-
жения положительной полярности более 4,5 В транзистор V3 открывается
и шунтирует базовую цепь транзистора V2, что приводит к прекращению
протекания тока через транзистор VI. Реле К/ разрывает цепь, соединяющую
выход усилителя с громкоговорителями. При появлении на выходе усили-
теля напряжения отрицательной полярности транзистор V3 остается в за-
крытом состоянии, смещение на базе транзистора V2 уменьшается и закры-
вает транзистор VI. Реле разрывает цепь, соединяющую выход усилителя
с громкоговорителями.
Конструкция и детали. - В усилительно-коммутационном устройстве
конструктивной базой является штампованное металлическое шасси. На ли-
цевую панель выведены: переключатель режимов работы, регуляторы тем-
бра, громкости, стереобаланса, кнолки тонкомпенсации, фильтров, сети и
гнездо подключения стереотелефонов. На задней панели расположены:
гнезда для подключения звукоснимателя, магнитофона, микрофона, усили-
телей, громкоговорителей, переключатель напряжения сети и предохрани-
тель.
Все блоки выполнены печатным монтажом на отдельных платах (рис. 43).
В усилителе применены: резисторы R13...R20 (шасси), R32 {У5, Уб) —
типа С5-16В, Rll, R12, R22, R27, R31, R32, R52, R55 (У1), R1...R6,
120	* '

Рис. 43. Расположение узлов и деталей на платах усилительно-коммутацион-
вого устройства (а), регуляторов (б), усилителя мощности (в), защиты (г),
выпрямителя (5) и стабилизатора (е) усилителя «Бриг-001-стерео»
R9, R10 (У2) — типа С2-23, Rl, R2, R10 (шасси), R15, R18 (У1), R17, R22
(У2), R4, R17, R28, R33 (У5, Уб) — типа СПЗ, остальные — типа МЛТ-0,25;
конденсаторы С6, С7, С24, С25 (У1), С19, С20 (У2), С4, С8, (У 5, Уб) —
типа КТ-1, С4, С5 (У1), С4 (УЗ), С2, С6 (У 5, Уб) — типа КЛС, С12, С13,
С16, СП (У1) — типа ПМ-2, С1 (шасси), Cl, С2, С5....С8 (У2) — типа БМТ,
С1 (УЗ), С1...СЗ (У4) — типа МБМ, С17, С18 (У2) — типа КЗЗ, СЮ, СП,
С14, С15, С18...С21 (У1), СЗ, С4, С9...С14 (У2), С5, С9 (У5, Уб) —
типа К73, остальные — типа К50.
Краткие данные намоточных узлов. Катушки индуктивности LI, L2:
415 витков из провода ПЭВ-2 диаметром 0,09 мм; сердечник из феррита марки
М1500НМЗ-2. Контур коррекции LI, L2: 14 витков из провода ПЭЛ диамет-
ром 0,51 мм; сердечник резистор типа МЛТ-1 сопротивлением 8,2 Ом.
Данные силового трансформато-
ра приведены в табл. П4 приложе-
ния 1.
