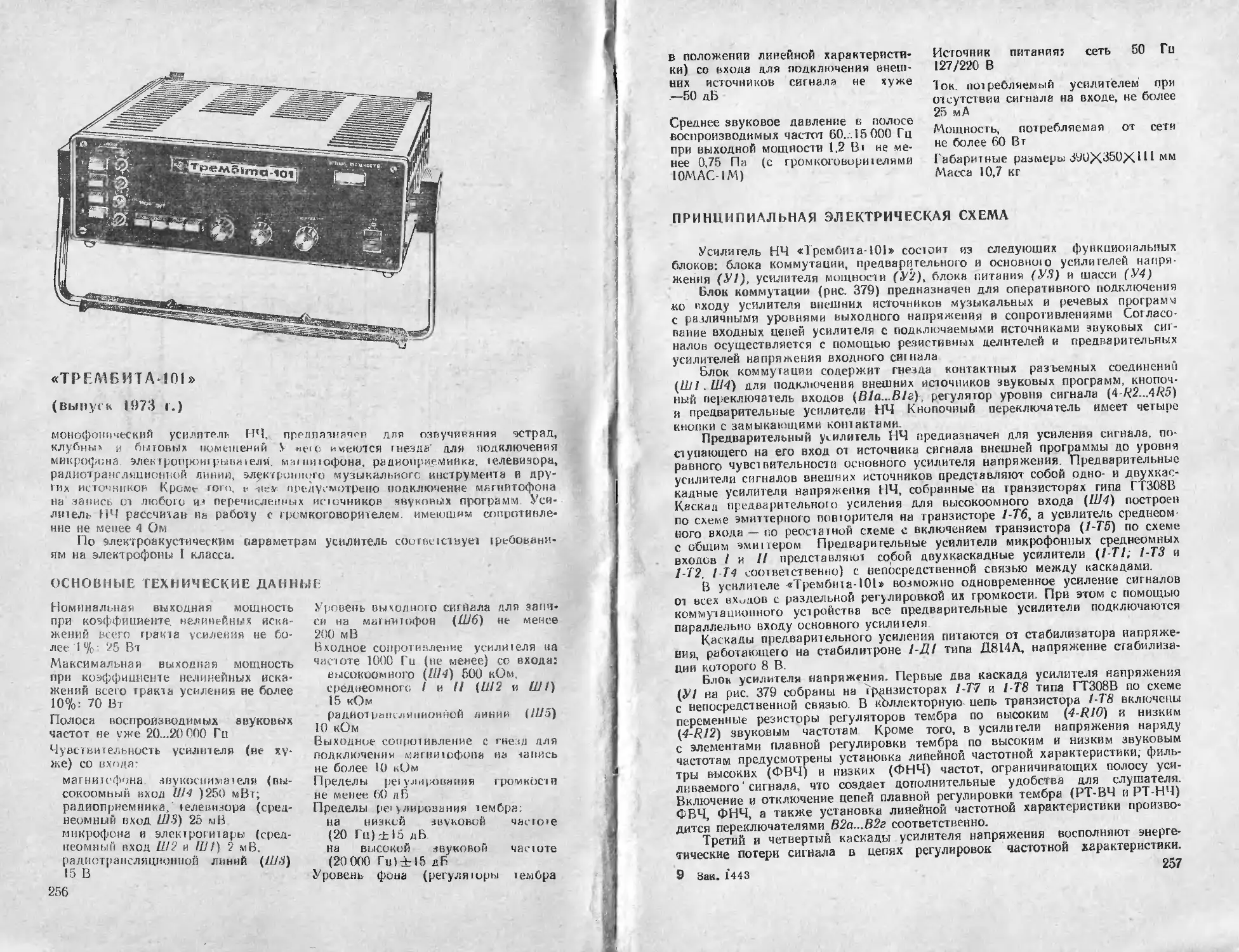

«ТРЕМБИТА-101»
(выпуск 1973 г.)
монофонический усилитель НЧ, преияязначея для озвучивания эстрад,
клубим» и бытовых помещений У нею имеются гнезда для подключения
микрофона, элек тропроит рыва теля магнитофона, радиоприемника. гелевизора,
радиотрансляционной пинии, электронного музыкального инструмента и дру-
гих источников Кроме того, в -нем предусмотрено подключение магнитофона
на запись от любого из перечисленных источников звуковых программ Уси-
литель НЧ рассчитав на работу с громкоговорителем имеющим сопротивле-
ние не менее 4 Ом
По электроакустическим параметрам усилитель соответствует требовани-
ям на электрофоны 1 класса.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальная выходная мощность
при коэффициенте, нелинейных иска-
жений всего тракта усиления не бо-
лее 1 % ‘25 Вт
Максимальная выходная мощность
при коэффициенте нелинейных иска-
жений всего тракта усиления не более
10%: 70 Вт
Полоса воспроизводимых звуковых
частот не vwe 20...20 000 Гц
Чувствительность усилителя (не ху-
же) со входа:
магнитофона, .звукоснимателя (вы-
сокоомный вход 1114 ) 250 мВт;
радиоприемника, телевизора (сред-
неомный вход 1113) 26 мВ
микрофона в электрогитары (сред-
неомный вход 111! и 111!) 2 мВ.
радиотрансляционной линий (ШИ)
15 В
256
Уровень выходного сигнала для запи-
си на магнитофон (Ш6) не менее
200 мВ
Входное сопротивление усилителя па
частоте 1000 Ги (не менее) со входа:
высокоомного (1114) 500 кОм.
среднеомного / и И (U12 и Ш1)
15 кОм
радиотрансляционной линии (1115)
10 кОм
Выходное сопротивление с гнезд для
подключения магнитофона на запись
не более 10 кОм
П редел ы ре i у л и роста ни я	гром вост и
не менее (50 дБ
Пределы ре>улирования тембра:
на низкой звуковой частоте
(20 Гц) ±15 дБ.
на высокой звуковой частоте
(20 000 Гц) ±15 дБ
Уровень фона (регуляторы тембра
в положении линейной характеристи-
ки) со входа для подключения внеш-
них источников сигнала не хуже
—50 дБ
Среднее звуковое давление в полосе
воспроизводимых частот 60... 15 000 Гц
при выходной мощности 1,2 Bi не ме-
нее 0,75 Па (с громкоговорителями
10МАС-1М)
Источник питания! сеть 50 Гц
127/220 В
Ток. потребляемый усилителем при
отсутствии сигнала на входе, не более
25 мА
Мощность, потребляемая от сети
не более 60 Вт
Габаритные размеры 3VOX35OXIH мм
Масса 10,7 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Усилитель НЧ «Трембита-101» состоит из следующих функциональных
блоков: блока коммутации, предварительного и основною усилителей напря-
жения (У1), усилителя мощности (У2), блока питания (УЗ) и шасси (У4)
Блок коммутации (рис. 379) предназначен для оперативного подключения
ко входу усилителя внешних источников музыкальных и речевых программ
с различными уровнями выходного напряжения и сопротивлениями Согласо-
вание входных цепей усилителя с подключаемыми источниками звуковых сиг-
налов осуществляется с помощью резистивных делителей и предварительных
усилителей напряжения входного сит нала
Блок коммутации содержит гнезда контактных разъемных соединений
(Ш1. Ш4) для подключения внешних источников звуковых программ, кнопоч-
ный переключатель входов (В1а...В1г), регулятор уровня сигнала (4-Л!2...4А!5)
и предварительные усилители НЧ Кнопочный переключатель имеет четыре
кнопки с замыкающими контактами.
Предварительный усилитель НЧ предназначен для усиления сигнала, по-
ступающего на его вход от источника сигнала внешней программы до уровня
равного чувствительности основного усилителя напряжения. Предварительные
усилители сигналов внешних источников представляют собой одно- и двухкас-
кадные усилители напряжения НЧ, собранные на транзисторах типа ГТ308В
Каскад предварительною усиления для высокоомного входа (Ш4) построен
по схеме эмиттерного повторителя на транзисторе 1-Т6, а усилитель среднеом-
ного входа — по реостатной схеме е включением транзистора (1-Т5) по схеме
с общим эмиттером Предварительные усилители микрофонных среднеомных
входов 1 и II представляют собой двухкаскадные усилители (I-T1; 1-ТЗ и
1-Т2. I-T4 соответственно) с непосредственной связью между каскадами.
В усилителе «Трембита-101» возможно одновременное усиление сигналов
от всех входов с раздельной регулировкой их громкости. При этом с помощью
коммутационного устройства все предварительные усилители подключаются
параллельно входу основного усилителя
Каскады предварительного усиления питаются от стабилизатора напряже-
ния, работающего на стабилитроне l-Д! типа Д814А, напряжение стабилиза-
ции которого 8 В.
Блок усилителя напряжения. Первые два каскада усилителя напряжения
(У/ на рис. 379 собраны на транзисторах l-ТЧ и /-78 типа ГТ308В по схеме
с непосредственной связью В коллекторную цепь транзистора I-T8 включены
переменные резисторы регуляторов тембра по высоким (4-R10) и низким
(4-R12) звуковым частотам Кроме того, в усилители напряжения наряду
с элементами плавной регулировки тембра по высоким и низким звуковым
частотам предусмотрены установка линейной частотной характеристики, филь-
тры высоких (ФВЧ) и низких (ФНЧ) частот, ограничивающих полосу уси-
ливаемого' сигнала что создает дополнительные удобства для слушателя.
Включение и отключение цепей плавной регулировки тембра (РТ-ВЧ и РТ-НЧ)
ФВЧ, ФНЧ, а также установка линейной частотной характеристики произво-
дится переключателями В2а...В2г соответственно.
Третий и четвертый каскады усилителя напряжения восполняют энерге-
тические потери сигнала в цепях регулировок частотной характеристики.
9 Зак. 1443	2i>7
IR2f I.Bk
В этих каскадах используются транзисторы /-Г9 и 1-Т10 типа ГТ308В, связь
между каскадами непосредственная. Оба каскада охвачены глубокой отрица-
Тельной обратной связью по постоянному и переменному токам С коллектор-
ной пепью транзистора 1-Т10 связаны гнездо для подключения магнитофона
на запись и резистор регулятора громкости с цепью тонкомпенсаиии (4-R15,
1-С32 и 4-RI7, 1-СЗЗ, 1-С34). С подвижного контакта переменного резистора
регулятора громкости сигнал подается на входной каскад усилителя мощно-
сти (У2). Усилитель напряжения питается через стабилизатор напряже-
нием 24 В. Стабилизатор напряжения блока У1 собран на двух транзисторах
258
Низк us
Рис. 379. Принципиальная электрическая схема блока коммутации усилителя
«Трембита-101» и усилителя напряжения.
1-Т11 (типа КТ602Б), 1-Т12 (типа КТ315Б) и четырех стабилитронах
1-Д4 lima Д814А. Напряжение питания стабилизатора 37 В
Усилитель мощности (У2). Первый и второй каскады усилителя мощности
выполнены по схеме с непосредственной связью на транзисторах 1-Т1 (типа
ГТ308В) и 1-Т2 (типа КТ602Б) рис. 380
Предоконечный фазопнверсный каскад собран по последовательной двух-
тактной схеме на транзисторах различной структуры (2-Т5 типа КТ602Б и
2-Т6 типа ГТ321Б). Оконечный каскад представляет собой бестрансформатор-
9»	259
Нагрузка
Рис. 380. Принцип из льна и электрическая схема олока усилителя мощности и блока питания усилителя «Трембита 101».
ный усилитель на транзисторах, включенных по схеме составное эмиттерного
повторителя (4-Т1 и 4-Т2 "ипа П701А и 4-ТЗ и 4-Т4 типа КТ803А).
Температурная стабилизация рабочей точки транзисторов усилителя мощ-
ности достигается с помощью диодов 2-ДЗ и 2-Д2 типа Д223Б, включенных
в базовые цени транзисторов фазоинверсного каскада. Оконечный каёкад уси-
лителя мощности рассчитан для работы с акустической системой сопротивле-
нием 4 Ом. В качестве нагрузки можно подключить параллельно два громко-
говорителя типа 10 МАС-1М. Для защиты транзисторов оконечного каскада от
повреждения при коротких замыканиях в нагрузке пли при подключении гром-
коговорителя с очень малым сопротивлением в усилителе предусмотрена сисю-
ма электронной защиты: цепь 4-R23, 2-Т4 (МП26Б) и 2-ТЗ (КТ601А)
В цепь нагрузки на выходе усилителя мощности через диод 4-Д7 (типа
Д223Б) и резистор 4-R24 включен индикатор уровня мощности
Блок питания усилителя НЧ состоит из силового трансформатора, выпря-
мительных элементов, сглаживающих фильтров и стабилизатора напряжения
Выпрямитель выполнен по двухполуоериодной мостовой схеме на четырех
диодах 4-Д1...4-Д4 (типа Д243А). В схему стабилизатора напряжения (УЗ)
входят транзисторы 3-Т1 чпа МП26Б, 3-Т2 типа П214, 4-Т5 и 4-Т6 типа
П210Б и стабилитрон 4-Д^ типа Д816Д. Выходное стабилизированное напря-
жение блока питания, равное 62 В, используется для питания усилителя мощ-
ности (У2) и стабилизатора напряжения блока предварительного усилите-
ля (У/).
Для охлаждения узлов и деталей усилителя НЧ используется принуди-
тельный обдув их потоком воздуха с помощью вентилятора. В вентиляторе
установлен электродвигатель типа ЭДГ-6, который питается напряжением пе-
ременного тока 127 В от первичной обметки силового трансформатора.
Режимы работы транзисторов усилителя приведены в табл. 160 и 161.
КОНСТРУКЦИЯ и ДЕТАЛИ
Усилитель НЧ конструктивно выполнен в виде компактного переносного
блока Корпус его состоит из двух съемных стенок и переднего и заднею
сборных литых оснований шасси Внутри корпуса на шасси смонтированы
все элементы усилителя. Ручки всех основных органов управления вынесены
на лицевую панель и снабжены соответствующими обозначениями
На передней панели расположены справа кнопки коммутации и ручки ре-
гуляторов уровня входных сигналов, ниже (в ряде) — кнопки включения
плавной регулировки тембра ВЧ и НЧ, фильтров НЧ 'и ВЧ и линейной харак-
теристики (линейка), далее ручки плавной регулировки тембра низких и вы-
соких звуковых частот и громкости, а справа ручка включения напряжения
питания и индикатор уровне мощности
На заднем оснований размешены гнезда контактных разъемных соеди-
нений для подключения внешних источников звуковых программ (Ш1...Ш5)
и громкоговорителей (Ш7, Ш8) и колодка переключения напряжения сети
(ВЗ) и шнур питания. Монтаж блока усилителя напряжения (У1), усилителя
мощности (У2) и блок стабилизатора напряжения (УЗ) выполнен на трех
отдельных печатных платах.
Для улучшения отвода тепла мощные транзисторы блока усилителя мощ-
ности (4-Т1...4-Т4) и стабилизатора блока питания (4-Т5 и 4-Т6) укреплены
непосредственно на металлическом основании, которое выполняет роль ра-
диатора.
Силовой трансформс ор Тр собран на сердечнике, из электротехнической
стали марки Э310 типа Ш16 толщина набора 24 мм
Намоточные данные силового трансформатора приведены в табл. 169.
В усилителе НЧ «Трембита-101» применены узлы и детали следующих
типов.
Блок предварительного усилителя (У1): резисторы
1-R1...1 R30, 1-R32...1-R52 типа МЛТ, 1-R31—СПЗ-16; конденсаторы 1С15,
262
J-C16, 1-CI8, 1-С20, J-C21, 1-C2S, 1-С24, 1-С26, 1-С77. 1-С29. 1 С31...1-С35
типа БМ-2, 1-C1...IC14. 1 С17, 1С19, 1-С22, 1С25, 1-С28. 1-СЗО, 7-С36 — К50-6.
Блок усилителя мощности (У2): резисюры 2-R1...2-R4, 2-R6,
2-R1, 2-R9..2-R12, 2R14...2R18, 2 R20...2-R24 типа МЛТ, 2-RI9 - ВС; 2-R5 -
СПЗ-16, 2-R13 — СП2-36; конденсаторы 2-С6, 2-С7, 2-С9 типа БМ-2, 2-С1,
2-С2, 2-С4. 2-С5 - К50-6.
Блок питания (УЗ): резисторы 3R1, 3-R3...3-R7 типа МЛТ; конден-
саторы 3-С1 типа БМ-2, 3-С2. З-СЗ — К50-6,
Шасси: резисторы 4-Rl. 4R6...4-R9, 4-R1I, 4-RI3...4-RI7, 4-RI9 ..4-R21,
4-R24 типа МЛТ, 4 R27 — ВС-0,125; 4-R2...4 R5 — СП-0,4, 4-R10. 4-R12, 4-R18 —
СПЗ-12, конденсаторы 4-CI, 4-С9 типа БМ-2, 4-С6, 4-С7, 4-С8 — К50-6; стре-
лочный индика юр — микроамперметр М4283/1 с током полного отклонения
200 мкА; лампа накаливания МП 13,5 0,16 А.
Таблица 160
Режимы работы транзисторов по постоянному току
усилителя НЧ вТрембита-101»
Наименока-		Напряжение. В
	Обозначение по схеме
нне блока	и тип транзистора	база	«ми 1 тер	коллектор
	/-77-ГГ308В	-0,35	-0.2	—0,75
	/-72-ГГ308В	-0,75	—0,55	-2.2
	7-73-ГТ308В	—0.35	-0,2	—0.75
	1-14 ГТЗО8В	-0,75	—0,55	-2.2
Усилитель	/-75-ГТ308В	—0.8	-0,6	-3,6
	/-76-ГТ308В	—4,4	—4,2	—7,6
напряжение /V 11	/-77-ГТ308В	-0.9	-0.7	—2.4
(«у Ч	/-73-ГТ308В	-2,4	—2.2	-11,0
	7-79-ГТ308В	-0,9	—0.7	—2,4
	7 Т/0-ГТЗО8В	-2,4	—2,2	— 11,0
	1Т11 КТ602Б	4 24,0	424,0	437,0
	/-7/2-КТ315А	4-24.0	423.0	4 37.0
	2-77ГТ308В	4 13.5	4 14,5	41,4
	2-7 2-КТ602Б	4 1,4	4 1,6	434,0
Усилитель	2-/3-П26Б	4 12.8	4 13,8	414 5
мощности	2-Т4 K160IA	413,8	4 14,0	4 12,8
(У2)	2-75-КТ602Б	4 33,5	4 32.0	462,0
	2-Т6-ГТ321Б	4 32,0	4 31,0	4 15,0
	2-77 ГТ321Б	415.0	415,0	41,2
	4-7/-П701А	432,0	4 32,2	462,0
Шасси (У 4)	4-7 2-П701А	4 1,2	4 1,6	4 31,0
	4-T3-KT803A	432,2	4 30,2	462,0
	4-74-КТ803А	4 1,6	41,1	431,0
	4-75-П210В	—0,15	—0,05	—28,0
	4-76-П210Б	-0,15	—0,05	—28,0
263
Продолжение
Напряжение. В
Наименова- ние блока	Обозначение по схеме в тип транзистора	база	-эмиттер	коллектор
Блок	3-11 — Ml 126Б	+ 21,2 .	+ 21,0	-0,25
питания (УЗ)	3-Т2 - П214	—0,25	—0,15	-28.0
Примечание. У транзисторов 1.-TL..I-T6 напряжения на. электро-
дах были измерены относительно положительного ( + ) вывода конденсатора
ICI3. у транзисторов 1-Т7...1 Т10 — относительно «плюса» ( + 24 В) кон-
денсатора 1-С26, а у транзисторов 2Т1...2-Т8 и 4Т1...4-Т4 относитель-
но соединенного с корпусом (общего) провода источника. Режимы работы
транзисторов следует измерять при номинальном напряжении сети питания
и отсутствии сигналов на входах усилителен НЧ обоих каналов.
Уровни напряжений сигнала в тракте усиления
усилителя НЧ «'I рембита-101»
Таблица 161
Блок	Контроль»»я точке	Напряжение сигнала	Условия измерения
Усилител* нгшрнигксчия (У1)	Гнездо UJt-i Коллектор 1-ТЗ Гнездо Ш2-1 Коллектор 1-Т4 Г незло ШЗ 3 Коллектор I-T5 Гнездо Ш4-3 Коллектор I-T6 Коллектор >-Т8 База 1-Т9 Коллектор 1-ТЮ	1,8 мВ 80 мВ 1,8 мВ 80 мВ 22,5 мВ 80 мВ 225 мВ 220 мВ 0.88 В 15 мВ 0,5 В	^вых=?=10 Ь, /?егк=4 Ом, Л=1000 Гц; Р1 — max, PI 1 — ьШиро* кая полоса»
Усилитель мощности (У2)	База 2-Т1	0,5 В
264
