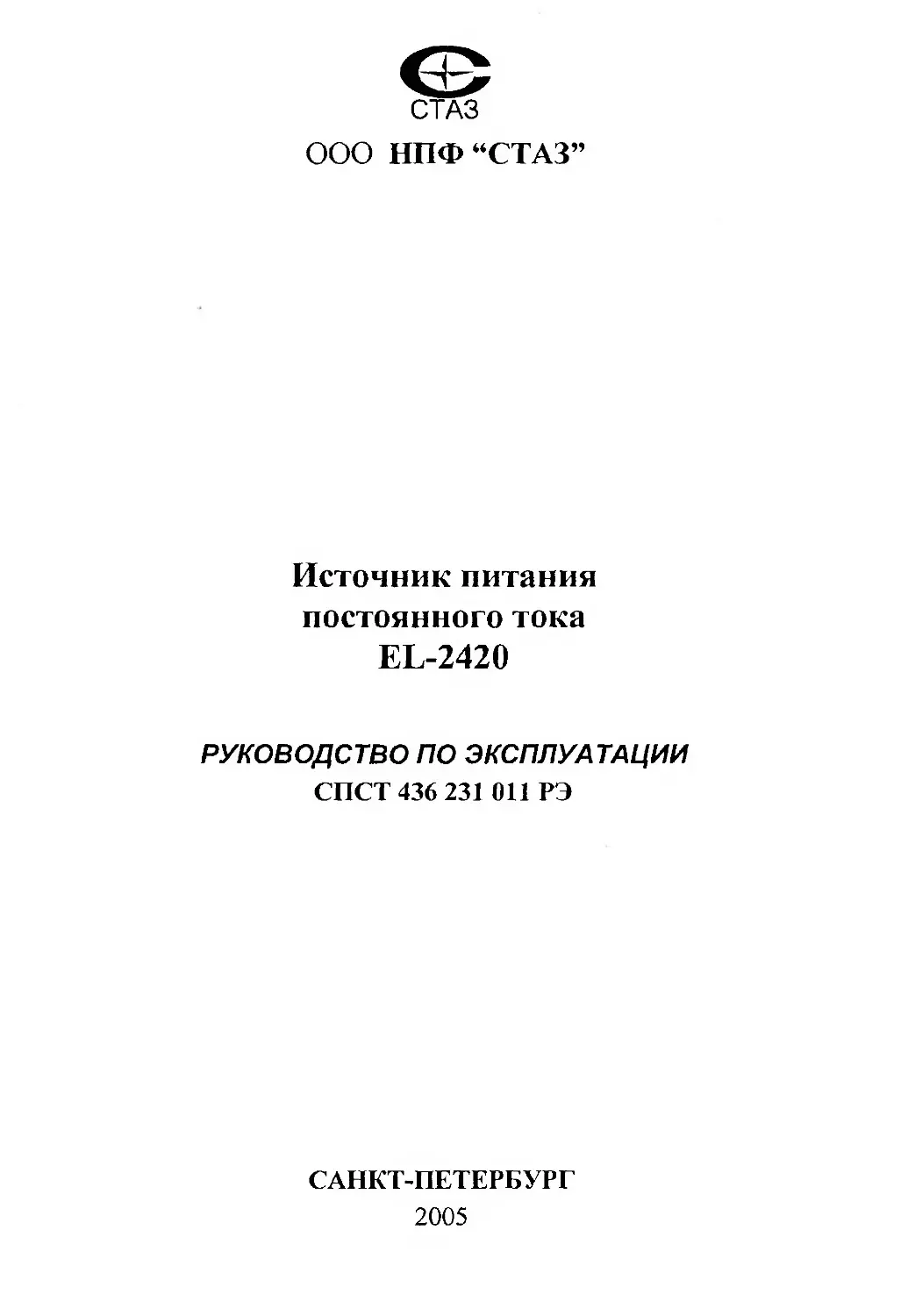

СТАЗ
ООО НПФ “СТАЗ”
Источник питания постоянного тока EL-2420
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СПСТ 436 231 011 РЭ
САНКТ-ПЕТЕРБУРГ
2005
СПСТ 436 231 011 РЭ СЗ.
С.2 СПСТ 436 231 011 РЭ
СОДЕРЖАНИЕ
1	Назначение изделия.................................3
2	Технические характеристики.........................3
3	Состав изделия.....................................4
4	Устройство и принцип работы........................4
5	Указание мер безопасности..........................5
6	Подготовка изделия и порядок работы................6
7	Техническое обслуживание............................7
8	Возможные неисправности и методы их устранения......7
9	Правила хранения....................................7
10	Правила транспортирование..........................7
Настоящее руководство по эксплуатации предназначено для ознакомления с источником питания дверей пассажирского вагона EL-2420 СПСТ 436 231 01 I (далее ИП 2420), выпускаемым в соответствии с техническим заданием, и содержит сведения о конструкции, принципе действия, характеристиках ИП 2420, а также указания, необходимые для правильной и безопасной эксплуатации во всех режимах работы, технического обслуживания, текущего ремонта, хранения и транспортирования.
1	НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1	ИП 2420 предназначен для установки в пассажирских вагонах, оборудованных дверями наружными боковыми прислонно-сдвижного типа и торцевыми сдвижного типа ФКГП 258.00.00.000, выпускаемых в соответствии с техническими условиями ФКГП 90.00.000 ТУ, и служит для обеспечения питанием блока управления торцевой двери нетормозного конца вагона (нерабочий тамбур).
1.2	ИП 2420 предназначен для работы в условиях воздействия:
-	температуры окружающей среды в диапазоне минус 40°С плюс 50°С;
-	повышенной влажности воздуха до 100% при температуре плюс 25°С;
-	коррозионно-активных агентов (атмосфера типа II по ГОСТ 15150-69);
-	синусоидальной вибрации в диапазоне частот 0,5... 100 Гц по ГОСТ 3063 1-99 и ГОСТ '17516.1-90;
-	механических ударов (только в направлении продольной оси вагона) одиночного действия с пиковым ударным ускорением 50 м/с2 и длительностью действия ударного ускорения 2...20 мс.
Климатическое исполнение ИП 2420 - У, категории размещения 2 по ГОСТ 15543-70 и ГОСТ 15150-69.
Группа механического исполнения ИП 2420 - М25 по ГОСТ 30631-99 и ГОСТ 17516.1-90.
Степень защиты оболочки ИП 2420 - IP43 по ГОСТ 14254-96.
1.3	ИП 2420 преобразует напряжение 110 В постоянного тока энергосети вагона в напряжение 24 В постоянного тока, которое подается на блок управления торцевой двери.
2	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1	Номинальное напряжение питания, В.............................110
2.2	Выходное напряжения, В................................+24 (± 10%)
2.2	Максимальный выдаваемый ток, А не менее.......................20
2.3	Мощность, потребляемая в режиме холостого хода
при температуре окружающей среды более минус 25°С, Вт, не более...30
2.4	Масса, кг, не более...........................................14
2.5	Срок службы с учетом регламентных работ - не менее 28 лет.
2.6	Средний ресурс - не менее 150 000 часов.
2.7	Гарантийный срок хранения - 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации - 3 года с момента ввода двери в эксплуатацию.
С4 СПСТ 436 231 011 РЭ
3 СОСТАВ ИЗДЕЛИЯ
3.1 Комплект поставки
Комплект поставки ИП 2420 приведен в таблице 1.
Таблица 1
Обозначение	Наименование	Кол-во
СПСТ 436 231 011	Источник питания EL 2420	1 шт.
СПСТ 436 231 011 РЭ	Руководство по эксплуатации	1 экз.
СПСТ 436 231 011 ПС	Паспорт	1 экз.
	Индивидуальная упаковка	1 шт.
3.2	Общий вид, габаритные, установочные и присоединительные размеры ИП 2420 приведены на рисунке 1.
3.3	Маркировка ИП 2420 содержит следующие данные:
-	наименование и обозначение основного конструкторского документа ИП 2420;
-	массу, кг;
-	номинальное напряжение, В;
-	порядковый номер;
-	дата изготовления (месяц, год);
-	наименование и товарный знак предприятия - изготовителя.
4	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1	Устройство
Схема ИП 2420 построена на основе DC/DC преобразователей.
4.2	Конструкция ИП 2420 выполнена в виде блока, на передней панели которого находятся:
-	SA2 - автоматический выключатель первичной сети 110 В;
-	SA3 - автоматический выключатель нагрузки 24 В.
4.3	Подключение ИП 2420 к сети постоянного тока 110 В осуществляется через автоматический выключатель первичной сети.
5	УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1	При установке и эксплуатации ИП 2420 следует руководствоваться положениями “Правил технической эксплуатации электроустановок потребителей'1 и “Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок11 ПОТ Р М-016-2001. РД 153-34.0-03.150-00.
5.2	Во включенном состоянии напряжение на части платы ИП 2420 составляет
110	В, поэтому обслуживающий персонал обязан выполнять правила техники безопасности, относящиеся к установкам до 1000 В.
5.3	При подключении и обслуживании необходим персонал в количестве не менее двух человек.
СПСТ 436 23 I 01 1 РЭ С.5
5.4	ЗАПРЕЩАЕТСЯ:
-	ПОДСОЕДИНЯТЬ/ОТСОЕДИНЯТЬ РАЗЪЕМЫ ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	СНИМАТЬ ВЕРХНЮЮ КРЫШКУ ИП 2420 ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	ВКЛЮЧАТЬ ПИТАНИЕ ИП 2420 ПРИ НАЛИЧИИ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ КОРПУСА И СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ.
6	ПОДГОТОВКА ИЗДЕЛИЯ И ПОРЯДОК РАБОТЫ
6.1	Перед началом работы необходимо ознакомиться с руководством по эксплуатации.
6.2	Распаковать ИП 2420, осмотреть корпус и клеммы на отсутствие механических повреждений.
6.3	Если ИП 2420 до монтажа хранился при отрицательной температуре, перед первым включением необходимо выдержать его в течение 1 часа при температуре не ниже 18°С.
6.4	Обесточить силовую сеть.
6.5	Снять крышку с ИП 2420.
6.6	Установить ИП 2420 на штатное место.
6.7	Произвести подключение входных и выходных проводов, согласно маркировке на основании корпуса.
Сечение входных проводов должно быть не менее 2,5мм2.
Сечение выходных проводов должно быть не менее 4 мм2.
6.8	Проверить правильность соединений.
6.9	Клавиши автоматических выключателей входа и выхода ИП 2420 необходимо установить в положение «ВЫКЛ» («OFF»).
6.10	Закрыть ИП 2420 крышкой.
6.11	В случае неправильной работы необходимо заменить вышедший из строя ИП 2420 на исправный.
7	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1	ИП 2420 не требует постоянного присутствия обслуживающего персонала.
7.2	При проведении регламентно-профилактических работ по обслуживанию электрооборудования необходимо:
-	очистить корпус ИП 2420 от пыли;
-	убедиться в надежной фиксации присоединительных разъемов;
-	убедиться в целостности изоляции проводов питания ИП 2420.
С6 СПСТ 436 231 ОН РЭ
6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
.1 ИП 2420 является технически сложным устройством, поэтому ремонт может i оизводить только предприятие-изготовитель.
'..2.Метод устранения неисправности потребителем - замена вышедшего из с роя
I.	I 2420 на исправный.
Адрес производителя: 193091, СПб, Октябрьская наб. дом 6, ООО «НПФ «СТАЗ»
ПРАВИЛА ХРАНЕНИЯ
>.1 Условия хранения ИП 2420 должны соответствовать группе 2(C) по ГОСТ 15150-69.
9.2 Запрещается хранить ИП 2420 вблизи источников тепла (печей, радиаторных батарей), совместно с кислотными аккумуляторами, с кислотами и органическими растворителями.
10 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
10.1 Условия транспортирования в части воздействия климатических факторов с ответствуют группе условий хранения 5 (ОЖ 4) по ГОСТ 15150-69, в части воз-д йствия механических факторов - группе условий транспортирования С по ГОСТ 2'216-78.
:0.2 Транспортирование ИП 2420 может осуществляться всеми видами закрыто-। транспорта в соответствии с действующими на каждом виде транспорта прави-л ;ми перевозки грузов.
: 1ри транспортировании упакованные ИП 2420 должны быть защищены от прямого попадания влаги.
1	ПОРЯДОК СОСТАВЛЕНИЯ РЕКЛАМАЦИЙ
11.1	Претензии по рекламациям предъявляются предприятию-изготовителю в с учае некомплектности ИП 2420 или выхода из строя его в течение гарантийного с; ока при соблюдении требований эксплуатации, указанных в настоящей инструк-1; .11.
1.2	В случае выхода из строя ИП 2420 в течение гарантийного срока эксплуата-I. и потребителем составляется рекламационный акт и производиться запись в I ;.зделе 6 паспорта на изделие.
. 1.3 Рекламационный акт должен содержать: -заводской номер на изделие;
дату ввода в эксплуатацию;
дату возникновения отказа (неисправности);
-	основные данные режима эксплуатации;
-	внешние проявления неисправности, причина снятия с эксплуатации;
-	дату составления акта-рекламации;
-подпись составителя.
11.4	Изделие, снятое с эксплуатации по причине неисправности, следует вместе с паспортом на данное изделие и актом-рекламацией направить предприятию-изготовителю.
11.5	Рекламация на изделие, направляемое для гарантийного ремонта и не имеющего паспорта и акта-рекламации, не рассматривается и не удовлетворяется.
275
СПСТ 436 231 01 1 РЭ С.7
1Г) со си

Источник питания EL-2420 СПСТ 436 231 011 Масса изделия  14 кГ Напряжения пытания 1108	^7^
145
Рисунок 1 - Внешний вид ИП 2420
275
210 + 0.4
Рисунок 2 - Установочные размеры ИП 2420
СТАЗ
ООО НПФ “СТАЗ”
ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА EL-2440
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СПСТ 436 231 012 РЭ
САНКТ-ПЕТЕРБУРГ
2005
СПСТ 436 231 012 РЭ
СОДЕРЖАНИЕ
1	Назначение изделия	3
2	Технические характеристики	3
3	Состав изделия	4
4	Устройство и принцип работы	5
5	Указание мер безопасности	5
б	Подготовка изделия и порядок работы	5
7	Техническое обслуживание	6
8	Возможные неисправности и методы их устранения	6
9	Правила хранения	6
10	Правила транспортирования	6
11 ! Порядок составления рекламаций	7
СПСТ 436 231 012 РЭС.З
Настоящее руководство по эксплуатации предназначено для ознакомления с источником питания дверей пассажирского вагона EL 2440 СПСТ 436 231012 (далее ИП 2440), выпускаемым в соответствии с техническим заданием, и содержит сведения о конструкции, принципе действия, характеристиках ИП 2440, а также указания, необходимые для правильной и безопасной эксплуатации во всех режимах работы, технического обслуживания, текущего ремонта, хранения и транспортирования.
1	НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1	ИП 2440 предназначен для установки в пассажирских вагонах, оборудованных дверями наружными боковыми прислонно-сдвижного типа и торцевыми сдвижного типа ФКГП 258.00.00.000, выпускаемых в соответствии с техническими условиями ФКГП 90.00.000 ТУ и служит для обеспечения питанием блоков управления боковых и торцевых дверей тормозного конца вагона и блока диагностики.
1.2	ИП 2440 предназначен для работы в условиях воздействия:
-	температуры окружающей среды в диапазоне от минус 40 до плюс 50°С;
-	повышенной влажности воздуха до 100% при температуре плюс 25“С:
-	коррозионно-активных агентов (атмосфера типа II поГОСТ 15150-69);
-	синусоидальной вибрации в диапазоне частот 0,5... 100 Гц по ГОСТ 30631-99 и ГОСТ 17516.1-90;
-	механических ударов (только в направлении продольной оси вагона) одиночного действия с пиковым ударным ускорением 50 м/с* и длительностью действия ударного ускорения 2...20 мс.
Климатическое исполнение ИП 2440 - У, категории размещения 2 по ГОСТ 15543-70 и ГОСТ 15150-69.
Группа механического исполнения ИП 2440	- М25 по ГОСТ 30631-99 и
ГОСТ 17516.1-90.
Степень защиты оболочки ИП 2440 - 1Р43 по ГОСТ 14254-96.
1.3	ИП 2440 преобразует напряжение НО В постоянного тока энергосети вагона в напряжения 24 В и 12 В постоянного тока, которые подаются на блоки управления дверей и блок диагностики.
2	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1	Номинальное напряжение питания, В..................................110
2.2	Выходные напряжения, В........................................+12	(±10%)
........................................ +24	(±10%)
2.2	Максимальный выдаваемый ток, А, не менее - по цепи 12 В...........................................................20
- по цепи 24 В...........................................................40
2.3	Мощность, потребляемая в режиме холостого хода при температуре окружающей среды менее минус 25°С ,Вт, не более..........250
2.4	Масса, кг, не более.................................................20
2.5	Срок службы с учетом регламентных работ - не менее 28 лет.
2.6	Средний ресурс - не менее 150 000 часов.
2.7 Гарантийный срок хранения - 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации - 3 года с момента ввода двери в эксплуатацию.
С.4 СПСТ 436 231 012 РЭ
3	СОСТАВ ИЗДЕЛИЯ
3.1 Комплект поставки
Комплект поставки ИП 2440 приведен в таблице 1.
Таблица 1
Обозначение	Наименование	Кол-во
СПСТ 436 231 012	Источник питания EL 2440	1 шт.
СПСТ 436 231 012 РЭ	Руководство по эксплуатации	1 экз.
СПСТ 436 231 012 ПС	Паспорт	1 экз.
	Индивидуальная упаковка	1 шт.
3.2	Общий вид, габаритные, установочные и присоединительные размеры ИП 2440 приведены на рисунке 1.
3.3	Маркировка ИП 2440 содержит следующие данные:
-	наименование и обозначение основного конструкторского документа ИП 2440;
-	массу, кг;
-	номинальное напряжение, В;
-	порядковый номер;
-	дата изготовления (месяц, год);
-	наименование и товарный знак предприятия - изготовителя.
Рисунок 1- Внешний вид ИП 2440
СПСТ 436 23 I 012 РЭ
4	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1	Устройство
Схема ИП 2440 построена на основе DC / DC преобразователей.
4.2	Конструкция ИП 2440 выполнена в виде блока, на передней панели которого находятся:
-	SA2 - автоматический выключатель первичной сети 110 В;
-	SA3 - автоматический выключатель нагрузки 24 В.
-	SA4 - автоматический выключатель нагрузки 24 В.
4.3	Подключение ИП 2440 к сети постоянного тока 110 В осуществляется через автоматический выключатель первичной сети.
5	УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1	При установке и эксплуатации ИП 2440 следует руководствоваться положениями “Правил технической эксплуатации электроустановок потребителей" и “Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок" ПОТ Р М-016-2001. РД 153-34.0-03.150-00.
5.2	Во включенном состоянии напряжение на части платы ИП 2440 составляет 110 В. поэтому обслуживающий персонал обязан выполнять правила техники безопасности, относящиеся к установкам до 1000 В.
5.3	При подключении и обслуживании необходим персонал в количестве не менее двух человек.
5.4	ЗАПРЕЩАЕТСЯ:
-	ПОДСОЕДИНЯТЬ/ОТСОЕДИНЯТЬ РАЗЪЕМЫ ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	СНИМАТЬ ВЕРХНЮЮ КРЫШКУ ИП 2440 ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	ВКЛЮЧАТЬ ПИТАНИЕ ИП 2440 ПРИ НАЛИЧИИ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ КОРПУСА И СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ.
6	ПОДГОТОВКА ИЗДЕЛИЯ И ПОРЯДОК РАБОТЫ
6.1	Перед началом работы необходимо ознакомиться с руководством по эксплуатации.
6.2	Распаковать ИП 2440, осмотреть корпус и клеммы на отсутствие механических повреждений.
6.3	Если ИП 2440 до монтажа хранился при отрицательной температуре, перед первым включением необходимо выдержать его в течение 1 часа при температуре не ниже 18°С.
6.4	Обесточить силовую сеть.
6.5	Снять крышку с ИП 2440.
6.6	Установить ИП 2440 на штатное место. Установочные размеры приведены на рисунке 2.
6.7	Произвести подключение входных и выходных проводов, согласно маркировке на основании корпуса.
Сечение входных проводов должно быть не менее 2,5 мм2.
Сечение выходных проводов должно быть не менее 4 мм2.
6.8	Проверить правильность соединений.
6.9	Клавиши автоматических выключателей входа и выхода ИП 2440 необходимо установить в положение «ВЫКЛ» («OFF»).
6.10	Закрыть ИП 2440 крышкой.
6.11	В случае неправильной работы необходимо заменить вышедший из строя ИП 2440 на исправный.
6 СПСТ 436 231 012 РЭ

240±'J
-ф/ь-ф-
Ю со OJ
+i CiJ чО CU
06.5/01
200+0,4



475
Рисунок 2 - Установочные размеры ИП 2440
7	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1	ИП 2440 не требует постоянного присутствия обслуживающего персонала.
7.2	При проведении регламентно-профилактических работ по обслуживанию :ектрооборудования необходимо:
-	очистить корпус ИП 2440 от пыли;
-	убедиться в надежной фиксации присоединительных разъемов;
-	убедиться в целостности изоляции проводов питания ИП 2440.
8	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
8.1	ИП 2440 является технически сложным устройством, поэтому ремонт может производить только предприятие-изготовитель.
8.2	.Метод устранения неисправности потребителем - замена вышедшего из строя i :П 2440 на исправный.
Адрес производителя: 193091, СПб, Октябрьская наб. дом 6, ООО «НПФ «СТАЗ»
9	ПРАВИЛА ХРАНЕНИЯ
9.1	Условия хранения ИП 2440 должны соответствовать группе 2(C) по ГОСТ 15150.
9.2	Запрещается хранить ИП 2440 вблизи источников тепла (печей, радиаторных батарей), .овместнос кислотными аккумуляторами, с кислотами и органическими растворителями.
10	ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
10.1	Условия транспортирования в части воздействия климатических факторов соответствуют группе условий хранения 5 (ОЖ 4) по ГОСТ 15150, в части воздействия механических факторов - группе условий транспортирования С по ГОСТ 23216.
10.2	Транспортирование ИП 2440 может осуществляться всеми видами закрытого гранспорта в соответствии с действующими на каждом виде транспорта правилами перевозки грузов.
При транспортировании упакованные ИП 2440 должны быть защищены от прямого попадания влаги.
СПСТ 436 231 012 РЭ С.7
11	ПОРЯДОК СОСТАВЛЕНИЯ РЕКЛАМАЦИЙ
11.1	Претензии по рекламациям предъявляются предприятию-изготовителю в случае некомплектности ИП 2440 или выхода из строя его в течение гарантийного срока при соблюдении требований эксплуатации, указанных в настоящей инструкции.
11.2	В случае выхода из строя ИП 2440 в течение гарантийного срока эксплуатации потребителем составляется рекламационный акт и производиться запись в разделе 6 паспорта на изделие.
11.3	Рекламационный акт должен содержать: -заводской номер на изделие;
-	дату ввода в эксплуатацию;
-	дату возникновения отказа (неисправности);
-	основные данные режима эксплуатации;
-	внешние проявления неисправности, причина снятия с эксплуатации;
-	дату составления акта-рекламации;
-подпись составителя.
11.4	Изделие, снятое с эксплуатации по причине неисправности, следует вместе с паспортом на данное изделие и актом-рекламацией направить предприятию-изготовителю.
11.5	Рекламация на изделие, направляемое для гарантийного ремонта и не имеющего паспорта и акта-рекламации, не рассматривается и не удовлетворяется.
СТАЗ
ООО НПФ “СТАЗ”
Блок диагностики
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СПСТ 468 361 008 РЭ
САНКТ-ПЕТЕРБУРГ
2005
СПСТ 468 361 008 РЭ С.З
СОДЕРЖАНИЕ
1	Назначение изделия	4
2	Технические характеристики	5
3	Состав изделия	6
4	Устройство и принцип работы	9
5	Указание мер безопасности	10
6	Подготовка изделия и порядок работы	10
7	Техническое обслуживание	11
8	Возможные неисправности и методы их устранения	11
9	Правила хранения	И
10	Правила транспортирования	11
11	Порядок составления рекламаций	11
С.4 СПСТ 468 361 008 РЭ
Настоящее руководство по эксплуатации предназначено для ознакомления с блоком диагностики дверей пассажирского вагона СПСТ 468 361 008 (далее БД), выпускаемым в соответствии с техническим заданием, и содержит сведения о конструкции, принципе действия, характеристиках БД, а также указания, необходимые для правильной и безопасной эксплуатации во всех режимах работы, технического обслуживания, текущего ремонта, хранения и транспортирования.
1	НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1	БД предназначен для установки в пассажирских вагонах, оборудованных дверями наружными боковыми прислонно-сдвижного типа и торцевыми сдвижного типа ФКГП 258.00.00.000. выпускаемых в соответствии с техническими условиями ФКГП 90.00.000 ТУ, и служит для обеспечения связи блоков управления дверей с системой контроля, диагностики и управления (СКДУ) вагона и регулировки параметров работы дверей.
1.2	БД предназначен для работы в условиях воздействия:
•	температуры окружающей среды в диапазоне от 0 °C до плюс 50°С;
•	повышенной влажности воздуха до 98% при температуре плюс 25°С;
•	коррозионно-активных агентов (атмосфера типа II по ГОСТ 15150-69);
•	синусоидальной вибрации в диапазоне частот 0,5... 100 Гц по ГОСТ 30631-99 и ГОСТ 17516.1 -90;
•	механических ударов (только в направлении продольной оси вагона) одиночного действия с пиковым ударным ускорением 50 м/с2 и длительностью действия ударного ускорения 2...20 мс;
Климатическое исполнение БД - У, категории размещения 3 по ГОСТ 15543-70 и ГОСТ 15150-69.
Группа механического исполнения БД - М25 по ГОСТ 30631 -99 и ГОСТ 17516.1 -90.
Степень защиты оболочки БД - IP21 по ГОСТ 14254-96.
1.3	В автоматическом режиме работы дверей БД обеспечивает проверку работоспособности элементов дверей с электромеханическим приводом в тестовом режиме, а также регулировку параметров работы исполнительных механизмов двери через переносной компьютер.
1.4	БД принимает от блоков управления дверей следующие параметры состояния дверей:
-	режим работы двери (ручной / автоматический);
-	открыто (для всех дверей с электромеханическим приводом);
-	закрыто (для всех дверей с электромеханическим приводом);
-	заблокировано (для боковых дверей);
-	заперто на ключ и/или «секреткой»
1.5	БД обеспечивает прием от СКДУ вагона и передачу на блоки управления боковых дверей с электромеханическим приводом команды на закрытие двери, сигнала «разрешение / запрет» на открытие двери (с выполнением функции блокировки / деблокировки).
1.6	Для связи с СКДУ используется интерфейс RS-485 и Единый Протокол Вагонных Систем (ЕПВС).
СПСТ 468 361 008 РЭ С.5
2	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1	Напряжение питания, В...................................24	(+15%;-15%)
2.2	Максимальный ток потребления, А...................................1
2.3	Объем энергонезависимой памяти, Mb...........................  ...8
2.4	Масса БД, кг. не более..........................................1.4
2.5	Срок службы с учетом регламентных работ - не менее 28 лет.
2.6	Средний ресурс - не менее 150 000 часов.
2.7	Гарантийный срок хранения - 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации - 3 года с момента ввода двери в эксплуатацию.
С.6 СПСТ 468 361 008 РЭ
3	СОСТАВ ИЗДЕЛИЯ
3.1	Комплект поставки
Комплект поставки БД приведен в таблице!.
Таблица 1
Обозначение	Наименование/номер разъема	Кол-во, шт.
СПСТ 468 361 008	Блок диагностики	1
DB9M	Вилка /Х5	1
Н9	Кожух	1
WAGO 721-103/026-000	Розетка /XI	1
WAGO 721-603	Вилка /Х2, ХЗ, Х4	3
WAGO 232-603	Крышка	4
WAGO 231-129	Кодовый ключ	1
СПСТ 685 611 012	Кабель	1
	Компакт-диск	1
СПСТ 468 361 008 РЭ	Руководство по эксплуатации	1
СПСТ 468 361 008 ПС	Паспорт	1
3.2	Общий вид. габаритные, установочные и присоединительные размеры БД приведены на рисунке I.
3.3	Обозначение внешних разъемов БД приведено на рисунке 2.
3.4	Конструктивно БД выполнен в виде печатной платы установленной в металлический корпус (габариты 165x160x70 мм), па верхней крышке которого нанесено схематическое изображение вагона. Оборудованные светодиодами пиктограммы схемы, кнопки запуска и светодиоды автотестирования сопровождаются пояснительными надписями.
Внешний вид лицевой панели БД приведен на рисунке 3.
3.5	Маркировка БД содержит следующие данные:
-	наименование и обозначение основного конструкторского документа БД;
-	массу, кг;
-	номинальное напряжение, В;
-	порядковый номер;
-	дата изготовления (месяц, год);
-	наименование и товарный знак предприятия - изготовителя.
СПСТ 468
36! 008 РЭ
£40мокс.-
Рисунок 1 - Общий вид и размеры БД
138.0---
XI (ПИТАНИЕ)
WAGO 721-603/019-000
I	+24 В
2
3	Общ.
Х2(СВЯЗЬ С БУ)
WAGO 721-103/031-000
I	+ 12B(CAN)
2	Данные
3	Экран
ХЗ(СВЯЗЬ С СКДУ)
WAGO 721-103/031-000
1	А
2	В
3	Общ.
Х4(СВЯЗЬ С БУ)
WAGO 721-103/031-000
1	+ 12В (CAN)
2	Данные
3	Экран
Х5 (КОМПЬЮТЕР) DB9F
1
2	ТХ
3	RX
4
5	Общ.
6
7
8
9
Кодовый ключ ставится на разъём ХЗ контакт 2 (СВЯЗЬ С СКДУ).
Рисунок 2 - Обозначение внешних разъемов БД
С.8 СПСТ 468 361 008 РЭ
Б/IOK ДИАГНОСТИКИ
СТАЗ
XI
Х2
ХЗ
Х4
Х5
Дверь 1
Дверь 5
Связь с СКДУ
О Заблокировано
Зеленый-закрыта Красны й-откры та
Замок О
Зеленый-закрыта Краем ы й-открыта
Секретка О
Режим Q
Дверь 3
Q Секретка/замок
Зеленый-закрыта Красный-открыта
О Секретка/замок
О Заблокировано
Дверь 2
Замок О
Зеленый-закрыт;
Заблокировано О
о Замок
ОСекретка
0 Режим
Красны й-открытг
о
Заблокировано О
Дверь б
Дверь 4
| Зеленый исправна | Красный ^неисправна
О Дверь 1 О Дверь 2 ОДверь 3 О Дверь 4
Тест всех дверей
СПСТ 468 361 008 Зав.№ |	~1 Масса изделия-1,4 кГ Напряжение питания-24 В
Рисунок 3 - Вид лицевой панели БД
С11С Г 468 301 1)1)8 rj с.у
4	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1	Принципиальная электрическая схема блока диагностики представляет собой микропроцессорное устройство со схемой индикации.
4.2	Алгоритм работы блока диагностики.
Подача напряжения питания на БД является начальным сигналом для работы схемы процессора. Процессор устанавливает связь с блоками управления боковых и торцевых дверей и с системой контроля диагностики, и управления (СКДУ) вагона.
БД передаёт в блоки управления дверей сохранённые в энергонезависимой памяти параметры настройки дверей, получает от них данные о текущем состоянии дверей, производит индикацию состояния дверей соответствующими светодиодами на лицевой панели.
При необходимости автотестирования дверей нажимается и удерживается в течение 5 с кнопка запуска автотестирования на лицевой панели. Прохождение теста индицируется миганием соответствующего светодиода жёлтым цветом. Время прохождения теста всех четырёх дверей не более 10 минут. По окончании теста светодиод загорается зеленым, если тест пройден без ошибок, или красным - при наличии неисправности. Блок диагностики сохраняет в течение 1 месяца и по запросу передаёт в СКДУ информацию о неисправностях.
Запуск теста не осуществляется, если:
-	не подано питание на блок управления;
-	дверь закрыта на замок;
-	дверь закрыта на секретку;
-	опущена подножка;
-	включён ручной режим;
-	скорость >5 км/ч(>45 км/ч).
Тест прерывается, светодиод индикации загорается красным, блок диагностики сохраняет и по запросу передаёт в СКДУ информацию «тест прерван», если во время его прохождения соответствующий блок управления получает сигнал:
-	не подано питание на блок управления;
-	дверь закрыта на замок;
-	дверь закрыта на секретку;
-	опущена подножка;
-	включён ручной режим;
-	скорость >5 км/ч(>45 км/ч);
-	нажата кнопка «открыть» («закрыть»);
-	сработала защитная кромка.
4.3	БД обеспечивает проверку работоспособности дверей наружных в тестовом режиме на открытие и закрытие.
С. 10 СПСТ 468 361 008 РЭ
4.4	БД обеспечивает возможность регулировки с помощью подключения к чему компьютера с установленным на нем программным обеспечением (на ком-акт-диске, входящем в комплект поставки) следующих параметров:
для каждой боковой двери:
-	время работы пусковой катушки соленоида Y1 разблокировки;
-	скорость перемещения двери при дотягивании;
-	рабочая (маршевая) скорость перемещения двери;
-	время работы двигателей М2 и М3 устройства фиксации при закрытии;
-	время задержки на датчиках S3, S4, S7, S17, S18;
-	момент перехода с рабочей скорости на скорость дотягивания при закрытии двери;
-	максимально разрешенное время перемещения двери;
для каждой торцевой двери:
-	скорость перемещения двери при дотягивании;
-	рабочая (маршевая) скорость перемещения двери;
-	момент перехода на скорость дотягивания при закрытии двери;
-	время нахождения дверей в открытом положении;
-	время включения автоматического закрытия двери.
4.5	БД имеет защиту на программном уровне от несанкционированного дос-упа к настройкам и регулировкам параметров.
4.6	При отключении питания БД, информация о неисправностях и результаты вотирования сохраняются в энергонезависимой памяти в течение месяца со дня аписи. Информацию о текущем времени БД получает из СКДУ вагона.
5	УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1	При установке и эксплуатации БД следует руководствоваться положениями "Правил технической эксплуатации электроустановок потребителей41 и “Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок44 ПОТ Р М-016-2001. РД 153-34.0-03.150-00.
5.2	ЗАПРЕЩАЕТСЯ:
-	ПОДСОЕДИНЯТЬ/ОТСОЕДИНЯТЬ РАЗЪЕМЫ ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	СНИМАТЬ ВЕРХНЮЮ КРЫШКУ БД ПРИ ВКЛЮЧЕННОМ ПИТАНИИ;
-	ВКЛЮЧАТЬ ПИТАНИЕ БД ПРИ НАЛИЧИИ МЕХАНИЧЕСКИХ : ЮВРЕЖДЕНИЙ КОРПУСА И СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ.
6	ПОДГОТОВКА ИЗДЕЛИЯ И ПОРЯДОК РАБОТЫ
6.1	Перед установкой на вагон необходимо распаковать БД, осмотреть корпус и разъемы на отсутствие механических повреждений.
6.2	Если БД до монтажа хранился при отрицательной температуре, перед первым включением необходимо выдержать его в течение 1 часа при температуре не ниже 18°С.
6.3	Установить БД на штатное место, подключить разъемы в соответствии с рисунками 2 и 3.
6.4	Проверить правильность соединений.
6.5	Исправный БД при правильном подключении не требует в процессе работы дополнительных мероприятий по настройке и регулировке.
6.6	В случае неправильной работы необходимо заменить вышедший из строя БД на исправный.
СПСТ 468 361 008 РЭ С. И
7	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1	Изделие не требует постоянного присутствия обслуживающего персонала.
7.2	При проведении регламентно-профилактических работ по обслуживанию электрооборудования необходимо:
-очистить корпус БД от пыли;
-убедиться в надежной фиксации присоединительных разъемов;
-убедиться в целостности изоляции проводов питания БД.
8	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
8.1	БД является технически сложным изделием, поэтому ремонт может производить только предприятие-изготовитель.
8.2	.Метод устранения неисправности потребителем - замена вышедшего из строя БД на исправный.
Адрес производителя: 193091, СПб, Октябрьская наб. дом 6, ООО «НПФ «СТАЗ»
9	ПРАВИЛА ХРАНЕНИЯ
9.1	Условия хранения БД должно соответствовать группе 2(C) по ГОСТ 15150-69.
9.2	Запрещается хранить БД вблизи источников тепла (печей, радиаторных батарей), совместно с кислотными аккумуляторами, с кислотами и органическими растворителями.
10	ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
10.1	Условия транспортирования в части воздействия климатических факторов соответствуют группе условий хранения 5 (ОЖ 4) по ГОСТ 15150-69, в части воздействия механических факторов - группе условий транспортирования С по ГОСТ 23216-78.
10.2	Транспортирование БД может осуществляться всеми видами закрытого транспорта в соответствии с действующими на каждом виде транспорта правилами перевозки грузов.
При транспортировании упакованные БД должны быть защищены от прямого попадания влаги.
11	ПОРЯДОК СОСТАВЛЕНИЯ РЕКЛАМАЦИЙ
11.1	Претензии по рекламациям предъявляются предприятию-изготовителю в случае некомплектности БД или выхода из строя его в течение гарантийного срока при соблюдении требований эксплуатации, указанных в настоящей инструкции.
11.2	В случае выхода из строя БД в течение гарантийного срока эксплуатации потребителем составляется рекламационный акт и производиться запись в разделе 6 паспорта па изделие.
11.3	Рекламационный акт должен содержать:
-	заводской номер на изделие;
-	дату ввода в эксплуатацию;
-	дату возникновения отказа (неисправности);
-	основные данные режима эксплуатации;
-	внешние проявления неисправности, причина снятия с эксплуатации;
-	дату составления акта-рекламации;
-подпись составителя.
11.4	Изделие, снятое с эксплуатации по причине неисправности, следует вместе с паспортом на данное изделие и актом-рекламацией направить предприятию-изготовителю.
11.5	Рекламация на изделие, направляемое для гарантийного ремонта и не имеющее паспорта и акта-рекламации, не рассматривается и не удовлегворястся.
