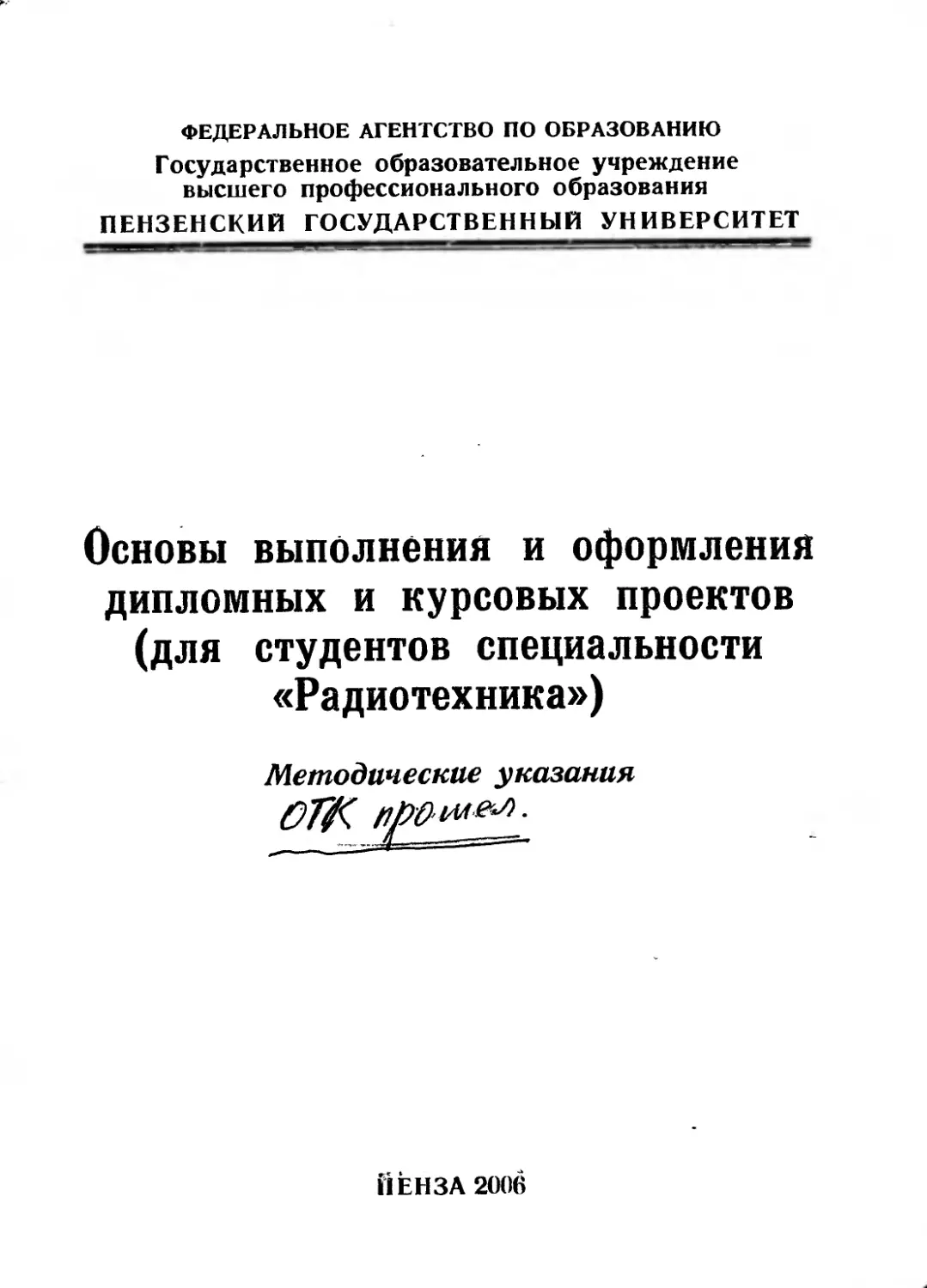

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение
высшего профессионального образования
ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Основы выполнения и оформления
дипломных и курсовых проектов
(для студентов специальности
«Радиотехника»)
Методические указания
ОТК прошей.
__ .<-----
ЙЕНЗА 2006
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение
высшего профессионального образования
«Пензенский государственный университет»
Основы выполнения и оформления
дипломных и курсовых проектов
(для студентов специальности
«Радиотехника»)
Методические указания
Издательство
Пензенского государственного
университета
Пенза 2006
Marcus by scan
УДК 621
0-75
Содержатся сведения об организации дипломного и курсового
проектирования, о тематике выпускных аттестационных работ. При-
годятся правила и примеры оформления пояснительной записки и
графической части дипломного проекта.
Методические указания подготовлены на кафедре «Радиотехника
и радиоэлектронные системы» и предназначены для студентов спе-
циальности «Радиотехника».
11 ил., 4 табл., библиогр. 6 назв.
С о с т а в и т е л и : Ё. Д. Абросимов, А, С. Коддов
Рецензен г О. Ф. Павленков, кандидат технических наук,
начальник отдела ФГУП «НИКИРЭТ»
СОДЕРЖАНИЕ
I. Общие положения........................................... 4
2. Состав дипломного проекта................................. б
3. Организация дипломного проектирования.....................12
4. Оформление пояснительной записки.......................-...1 7
5. Графическая часть дипломного проекта......................21
Порядок подготовки дипломного проекта к защите ..............39
Список литературы............................................40
Приложение 1.............-...................................41
Приложение 2.................................................44
Приложение 3...................................-.............45
Приложение 4.............................................. 40
Приложение 5.................................................47
Приложение 6............................................. 48
Приложение 7.................................................50
Приложение 8............................................... 52
Приложение 9...................................:.............53
Приложение 10................................................57
Приложение 11............................................... Ы
Приложение 12 ...............................................67
1. Общие положения
Дипломное проектирование является завершающим этапом обу-
чения студентов в университете. Выполнение и защита проекта
предназначены для определения практической и теоретической под-
готовленности студента к решению профессиональных задач, уста-
новленных Государственным образовательным стандартом, проверки
способностей студента самостоятельно решать конкретные техниче-
ские задачи на Основе знаний, умений и навыков, полученных в пе-
риод обучения в университете.
Студент должен выполнить комплексную квалификационную ра-
богу - дипломный проект, представляющий собой закопченную на-
учно-исследовательскую, проектную или технологическую разработ-
ку. в которой решаются актуальные задачи направления «Радиотех-
ника»(полное или частичное проектирование или исследование очно-
го или нескольких объектов профессиональной деятельности и их
компонентов). Согласно стандарту высшего профессионального об-
разования по направлению 210 ООО «Радиотехника» объектами про-
фессиональной деятельности специалиста являются:
- радиотехнические системы, комплексы;
методы и средства проектирования и моделирования РЭС;
-измерительные комплексы и приборы управления природными
и техническими объектами;
экспериментальная отработка и проектирование РЭС.
Дин томный проект включает пояснительную записку и графиче-
ски ю част ь (чертежи, схемы, плакаты), взаимосвязанные между со-
бой. В материалах дипломного проекта его тема должна быть рас-
крыш полно. Все его разделы должны быть логически связаны и
представлять собой законченное целое. 1 екст пояснительной записки
должен обязательно содержать ссылки на графическую часть. В це-
лом материалы'проекта должны отражать умение студентов выпус-
кать проектную документацию.
Тема дипломного проекта должна соответствовать Государствен-
ному образовательному стандарту высшего профессионального об-
разования но направлению 210300 специальности 210302 «Радиотех-
ника». Проект должен содержать:
- патентные исследования по теме дипломного проекта;
- методы математического анализа и описания объектов проекти-
рования;
- математический аппарат и численные методы моделирования,
физические и математические модели процессов, явлений, устройств;
- структуры и возможности основных систем, реализующих тех-
нические требования па проектирование;
- базовые’ языки и основы программирования, типовые програм-
мные продукты, ориентированные на решение задачи проектирования;
- основные принципы и методы расчета, проектирования и конст-
руирования радиотехнических устройств и систем на базе системно-
го подхода;
- элементную базу, основные структуры, схемотехнику, методы
расчета устройств формирования, излучения, приема, усиления, об-
работки сигналов;
- пути повышения качества, надежности, долговечности РЭС;
- организационно-экономическое обоснование структурно-функ-
циональных, схемных решений, а также безопасности труда;
- сбор, обработку, анализ и систематизацию научно-технической
информации по теме;
- основные технико-экономические требования к объектам проек-
тирования;
- математическое моделирование радиотехнических устройств
для оптимизации их параметров;
- экспериментальное исследование радиоэлектронных устройств с
целыо»их модернизации;
- проектную и рабочую техническую документацию по теме дип-
ломного проекта;
- действующие государственные стандарты, технические условия,
положения и инструкции по оформлению технической документации.
Дипломное проектирование осуществляется под руководством
ведущего специалиста промышленного предприятия или других ор-
ганизаций, профиль работы которых предполагает один или несколь-
ко видов профессиональной деятельности инженера по направлению
«Радиотехника».
Руководство могут осуществлять также и преподаватели универ-
ситета. Темы проектов и состав руководителей после рассмотрения
на кафедре утверждаются приказом ректора университета. По специ-
альным разделам дипломного проекта назначаются консультанты,
проверяющие соответствующую часть выполненной работы.
Дипломный проект защищается перед Государственной аттеста-
ционной комиссией, которая оценивает проект и защиту. Студенту-
дипломнику. успешно защитившему проект, присваивается квалифи-
кация инженера по специальности «Радиотехника».
2. Состав дипломного проекта
Дипломные проекты должны отражать реальные задачи проекти-
рования радиотехнических устройств и соответствовать профилю
специальности 210302.
Темы дипломных проектов могут касаться разработки приемопе-
редающей. радиолокационной, контрольно-измерительной, веща-
ie плюй и другой радиоэлектронной аппаратуры, антенн и СВЧ уст-
ройств, а также устройств обработки и отображения информации,
автоматического контроля за работой радиосистем и др. Допускается
разработка или модернизация отдельных сложных узлов (блоков)
устройства или системы в целом с учетом ее достоинств и недостат-
ков. При этом должно быть рассмотрено влияние разрабатываемого
или модернизируемого узла на технико-экономические показатели
системы или устройства.
, В зависимости от задач, решаемых в процессе проектирования,
выделяют две группы дипломных проектов: комплексные и расчет-
но-конс фу кт орские.
1 группа. Комплексные дипломные проекты, охватывающие ши-
рокий круг технических вопросов по проектированию радиосистем,
должны содержать:
а) анализ тактико-технических требований к радиосистеме, расчет
и оптимизацию ее основных характеристик и параметров;
б) выбор и техническое обоснование структурной схемы радио-
системы;
в) техническое обоснование и расчет функциональной схемы од-
ного из ее устройств, а также его конструктивную разработку;
г) расчет электрической схемы устройства;
д) экспериментальное исследование или моделирование проекти-
руемой системы или устройства;
е) их экономическое обоснование.
II группа. Расчетно-конструкторские проекты, посвященные раз-
работке отдельного достаточно сложного радиоустройства, должны
содержать:
а) необходимые характеристики устройства в зависимости от ус-
ловий его работы в составе данной системы;
б) анализ тактических, массогабаритных требований к системе в
целях рационального выбора и расчета основных технических пара-
метров устройства;
в) разработку, обоснование и расчет структурной или функцио-
нальной схемы устройства;
г) разработку и расчет электрической схемы;
д) техническое, технологическое, эксплуатационное н экономиче-
ское обоснования принятых решений;
е) конструктивггую разработку устройства;
ж) его экспериментальное исследование или моделирование.
III группа. Дипломные работы, посвященные разработке теоре-
тических проблем и задач, решение которых необходимо для проек-
тирования радиотехнических систем и входящих в их состав уст-
ройств.
Дипломный проект состоит из пояснительной записки и графиче-
ской документации.
В качестве приложения к дипломному проекту могут быть пред-
ставлены документы о внедрении устройства, авторские свидетель-
ства, действующие макеты РЭ А.
Структура и примерный объем отдельных разделов пояснитель-
ной записки (количество страниц формата А4) показаны в табл. 1.
Таблица 1
Распределение разделов (частей) пояснительной записки
Раздел (часть) пояснительной записки Количество страниц
Титульный лист 1
Техническое задание на дипломный проект 2
Реферат 1-2
Содержание 1
Введение, патентный поиск 3-5
Разработ ка и технико-экономическое обоснование технических требований проекта, выбор структурной (функциональной) схемы и ее предварительный расчет. 10-12
Электрический расчет отдельных узлов или всего уст- ройства 30-35
/Анализ и оценка погрешностей отдельных узлов млн nevi о устройства 3-5
Копс тру кт орско-т ехнологический раздел 10-12
Описание и результаты экспериментальных исследований 6-7
Организационно-экономический раздел 10-15
Раздел безопасности жизнедеятельности 10-12
Заключение 1-2
С инсок литературы * 1-2
Приложения 11е более 10 1
В техническом задании на дипломный проект должны быть
определены цели проектирования, критерии эффективности и огра-
ничения. Техническое задание должно содержать следующую ин-
формацию:
-объект проектирования (например, радиосистема, блок, прибор,
устройство и 1. д.);
назначение объекта проектирования;
- функции и параметры объекта (например, электрические пара-
метры сигнала. сопротивление цепи и т. д.);
-специальные требования (например. «Условия эксплуатации
нормальные климатические по ГОС!...»).
Техническое задание оформляется на специальном бланке в двух
экземплярах (п|5ил. I).
Реферат дипломного проекта - сокращенное изложение содержания
документа с основными сведениями и выводами. Он должен включать
информацию об объеме дипломного проекта,количестве иллюстраций,
таблиц, чертежей формата А1, числе используемых источников.
Далее располагается перечень слов, которые дают представления
о содержании проекта. Перечень включает от пяти до пятнадцати
слов, написанных в строку через запятые прописными буквами.
Реферат строится по следующему плану:
1) предмет исследования;
2) цель работы;
3) методика исследования и аппаратура;
4) полученные результаты; 9
5) степень внедрения;
6) эффективность;
7) область применения.
Объем реферата - 1-2 листа формата А4.
Во введении к пояснительной записке в сжатой форме раскрыва-
ется актуальность разрабатываемой схемы и ставятся конкретные
задачи проектирования. В этом же разделе на основании задания на
информационный поиск (прил. 2) приводится перечень отобранных
патентных документов (прил. 3).
Результаты патентного поиска, а также обзор материалов по геме
дипломного проекта являются технико-экономическим обосновани-
ем технических требований проекта, выполнение которых должно
обеспечивать улучшение параметров проектируемого устройства по
сравнению с существующими. Разработка структурной (функцио-
нальной) схемы предусматривает реализацию заданных технических
требований к проектируемому устройству и обоснование выбора
элементной базы.
Нужно выработать предварительные требования к структурным
звеньям устройства, т. е. определить коэффициенты передачи от-
дельных функциональных блоков, необходимый уровень сигналов.
допустимые искажения и т. п. В ряде случаев предварительно рассчи-
тывают погрешность, надежность и другие показатели, если их реали-
зация (в пределах выбранной структурной схемы) вызывает сомнение.
Иногда для выбора оптимальной структурной схемы производит-
ся несколько вариантов расчета и в результате их критического срав-
нения находится решение. В соответствующих случаях следует обос-
новать необходимость применения дискретных элементов вместо
микросхем при интегральном исполнении и функциональных моду-
лей - при нормальном, миниатюрном и микромодульном исполнени-
ях. Далее выбираются принципиальные электрические схемы соот-
ветствующих структурных звеньев и их элементов, производится
ориентировочный расчет потребляемой (проектируемым устройст-
вом ) мощности
Электрический. расчет проводится на основе разработанной
принципиальной схемы и выбранной методики. Если последняя взя-
та из известных источников (учебников, учебных пособий), следует
не переписывать теоретические выводы, а вести расчет по готовым
формулам со ссылкой на литературные источники.
Электрический расчет проектируемого устройства выполняется
покаскадно. Здесь должны быть определены электрические режимы
электронных приборов, параметры их нагрузки (контуры, фильтры,
резисторы и т. д.) и параметры самого каскада (коэффициент усиле-
ния. выходная мощность, фазочастотная и амплитудно-частотная
характеристики и т. п.).
При использовании микросхем проводится электрический расчет
вспомогательных элементов как но постоянному, так и по перемен-
ному току.
Анализ и оценка погрешностей отдельных узлов и всего про-
ектируемою устройства проводятся в связи с тем, что действитель-
ные значения параметров элементов (резисторов, конденсаторов
и 1 д.) и узлов (модулей, интегральных схем), из которых собирается
РЭА. имеют производственные допуски. Необходимо определить
допустимые величины разбросов параметров, обеспечивающие тре-
буемую точность функционирования проектируемого устройства.
Коне з рукторско-техполоппсснн»» раздел выполняется после
электрического расчета и должен включать разработку конструкции
проектируемого устройства или отдельных блоков. В результате
конструктивных расчетов должны быть определены все необходи-
мые размеры узла и материалы его элементов. При конструировании
следует максимально использовать стандартные и нормализованные
детали, узлы и элементы. Выбор и обозначение материалов необхо-
димо проводить в соответствии с требованиями стандартов.
Экспериментальные исследования проводятся по техническому
заданию на дипломный проект (работу) и оформляются в виде от-
дельной главы, которая должна содержать описание эксперимен-
тальной установки, методику и оценку результатов эксперимента,
краткую характеристику используемых измерительных приборов,
экспериментальные и теоретические зависимости. При обработке
полученных данных необходимо пользоваться методами и приемами
математической статистики.
В организационно-экономическом разделе дипломного проекта
необходимо обосновать экономическую целесообразность принятых
решений. Должны быть даны план и смета затрат на проведение ис-
следовательских работ, техническую подготовку производства про-
ектируемого устройства или прибора в целом. В экономическом раз-
деле, как правило, студент должен отразить вопросы планирования и
организации эксплуатации новых приборов и устройств. В диплом-
ном проекте необходимо с учетом целесообразности разработанного
устройства, его практического использования дать оценку экономи-
ческой эффективности.
Мероприятия по обеспечению безопасности жизнедеятельно-
сти, связанные с производственными условиями изготовления про-
ектируемого изделия, отражаются в специальной главе. В ней реко-
мендуется проанализировать потенциальные опасности проектируе-
мого устройства или производственных условий его изготовления и
детально разработать ряд конкретных мероприятий по охране труда
и обеспечению безопасности жизнедеятельности.
В заключении необходимо оценить результаты работы с точки
зрения их соответствия заданию на дипломный проект, а также отме-
тить преимущества и недостатки разработанного устройства по срав-
нению с аналогами.
Список используемой литературы должен содержать только те ис-
точники, на которые сделаны ссылки в тексте пояснительной записки.
Приложения могут включать следующий вспомогательный материал:
- промежуточные математические выкладки и расчеты;
- таблицы вспомогательных цифровых данных;
- инструкции и методики, разработанные при выполнении проекта;
- схемы алгоритмов программ и программы;
- спецификации к сборочным чертежам;
- перечни элементов принципиальных электрических схем;
- ведомость дипломного проекта.
Ведомость содержит перечень документов и изделий, вошедших в
проект. Пример формы ведомости дипломного проекта и образец ее
заполнения приведены в прил. 7.
3. Организация дипломного
проектирования
Процесс дипломного проектирования состоит из следующих этапов:
- определение темы и оформление задания на проектирование;
- выполнение дипломного проекта в соответствии с заданием;
- рецензирование проекта и подготовка к защите;
защита дипломного проекта на заседании Государственной атте-
стационной комиссии (ГАК).
Руководителями дипломного проектирования по специально-
сти 210302 являются преподаватели кафедры РТ и РЭС, а также ин-
женеры предприятий и научно-исследовательских организаций, в
которых студенты проходят преддипломную практику.
Руководи гель дипломного проекта:
выдает задание на дипломный проект;
составляет календарный план работы;
- рекомендует необходимую литературу;
проводит консультации по отдельным вопросам проектирования:
- контролирует выполнение проекта;
- готовит отзыв на дипломный проект.
Руководители дипломных проектов не позднее третьей недели
преддипломной практики должны предложить тематику проектов.
учитывая при этом пожелания студентов. Темы дипломных проектов
и состав руководителей утверждаются к началу дипломного проек-
тирования приказом ректора университета (по представлению вы-
пускающей кафедры).
В соответствии с темой дипломного проекта руководитель со-
ставляет (в двух экземплярах) и выдает студенту техническое зада-
ние (ew. прилгГ), в котором указываются:
- тактико.-технические данные проектируемого радиотехническо-
го устройства (РТУ);
- технические условия эксплуатации;
- объем и содержание проекта (перечень разделов, характер и
объем расчезов, количество и название чертежей графической части);
- график выполнения проекта по этапам.
Руководителем дипломного проекта составляется также задание-
регламент патентного поиска, форма которого представлена в прнл. 2.
График выполнения дипломного проекта должен содержать на-
именования основных этапов выполнения проекта, трудоемкость ка-
ждого этапа (в процентах) по отношению ко всему проекту и при-
мерный срок завершения этапа. Каждый этап должен быть завизиро-^.
ван руководителем или консультантом по данному разделу (-ъаб#. 2).
” ' “ -------—^Таблица
Пример графика выполнения проекта ---"
1 ^именование этапа работы. Объем работы, % Срок выпол- нения Подпись руководителя (консультанта)
Технико-экономическое обоснование техни- ческих требований проекта 5
Выбор структурной (функциональной) схемы 8
Разработка принципиальных элементов схемы 15
Электрический расчет отдельных узлов 30
Конструкторско-технологический расчет 10
Организационно-экономический раздел 10
Раздел безопасности жизнедеятельности 8
Ре$улыагы экспериментальных исследований 20
Оформление пояснительной записки 8
Задание после согласования чернового варианта на кафедре
оформляется в двух экземплярах. Бланк заполняется аккуратно от
руки чертежным шрифтом или машинописным способом. Оба экземп-
ляра должны быть подписаны студентом-дипломником, руководите-
лем проекта, консультантами и утверждены заведующим выпускаю-
щей кафедры. Один экземпляр задания включается в пояснительную
записку сразу за титульным листом, а другой представляется на защи-
ту отдельно наряду с другими документами (отзывом руководителя и
рецензией на дипломный проект).
Студент отчитывается перед руководителем о ходе выполнения
проекта. За принятые решения и за правильность всех данных отве-
чает студент - автор дипломного проекта. В случае грубого наруше-
ния студентом календарного плана работы кафедра вправе не допус-
тить его к защите проекта. За консультацией по вопросам технологии
изготовления радиоаппаратуры, экономики и организации производ-
ства. безопасности жизнедеятельности дипломник обращается на co-
os р.егствующие кафедры. Законченный дипломный проект, подпи-
санный студентом и консультантами, представляется руководителю,
который составляет отзыв о выполненном проекте.
Отзыв составляется в произвольной форме с обязательным осве-
щением следующих вопросов:
- объем проекта:
его актуальность;
- степень самостоятельности и инициативности дипломника при
выполнении проекта;
- умение студента пользоваться литературой и проводить патент-
ный поиск:
- наличие инженерного подхода к решению технических задач;
умение проводить эксперименты, анализировать полученные ре-
зулыать*. делать соответствующие выводы;
умение применять вычислительную технику:
- грамотность изложения пояснительной записки, качество чер-
тежик соответствие оформления проекта ЕСКД:
- наиоолее интересные в научном, техническом или практическом
отношении разделы проекта и возможность их использования в ра-
боте той или иной организации;
- общие выводы: мнение руководителя о присвоении дипломнику
квалификации инженера по специальности «Радиотехника» (опенка
дипломного проекта по чстырехбалльной системе в отзыве не дастся),—
В конце отзыва указываются должность, ученая степень, звание,
фамилия и инициалы руководителя, ставятся подпись и дата. Под-
пись руководителя заверяется отделом кадров организации, в кото-
рой он работает.
За две недели до начала работы ГАК проект должен быть пред-
ставлен на предварительную защиту. Комиссия из преподавателей
кафедры назначается ее заведующим. График работы комиссии до-
водится до сведения студентов за неделю до начала предварительной
защиты. Члены комиссии проверяют содержание и объем проекта,
отмечают правильность и качество оформления материала, необхо-
димую комплектность, а также рекомендуют примерную очеред-
ность защиты. Если обнаружены существенные недостатки, комис-
сия имеет право и обязана возвратить дипломный проект на доработ-
ку, назначив при этом время его повторного просмотра. <
Далее дипломные проекты проходят нормоконтроль. На нормо-
контроль представляется законченный дипломный проект, состоя-
щий из пояснительной записки, графической части, задания на ди-
пломный проект в двух экземплярах, отзыва руководителя. Проекты,
не прошедшие нормоконтроль, к защите не допускаются.
Основанием для этого являются:
- несоответствие содержания проекта техническому заданию;
- недостаточный объем проекта;
- низкое качество оформления проекта;
- несоответствие документации требованиям стандартов.
Проекты, прошедшие нормоконтроль, допускаются к защите и
направляются на рецензирование.
Рецензия на диплЪмный проект, предоставляемая ведущими спе-
циалистами предприятий, связанных с направлением кафедры, слу-
жит основанием для оценки проекта Государственной аттестацией-
ной комиссией и присуждения студенту квалификации инженера по
специальности «Радиотехника». Рецензия пишется в произвольной
форме с освещением следующих вопросов:
- актуальность разрабатываемой темы, ее народнохозяйственная
значимость;
- степень новизны в решении поставленной задачи и научно-
технический уровень проекта;
объем выполненной работы, наиболее оригинальные техниче-
ские решения:
-использование математического аппарата и вычислительной
техники:
- подбор литературы и ее использование;
- патентный поиск:
-специфика, конструктивноегь принимаемых дипломником ре-
шений, их оригинальность;
- объем и глубина разработки технологической части проекта:
- технико-экономическая значимость предлагаемого решения:
умение обеспечить безопасность жизнедеятельности в процессе
изготовления и эксплуатации РТУ;
- качество выполнения графической части проекта и оформления
пояснительной записки (выполнение требований ЕСКД);
ценность полученных результатов, возможность их практиче-
ского внедрения:
общие выводы (оценка проекта; мнение о присвоении сгуденр
квалификации инженера)./^ *
В конце рецензии указываются должность рецензента, ученая
степень и звание, фамилия и инициалы рецензента, ставятся подпись
и дата Подпись рецензента заверяется отделом кадров по месту его
работы.
Проекты, прошедшие предварительную защиту, допускаются к
защите в ГАК
Порядок защиты дипломных проектов определяется Положением
с Государственных аттестационных комиссиях.
В доклад (10 мин) включаются сведения в следующем порядке:
- роль и значение проектируемого РТУ в радиотехнической сис-
теме;
- актуальность темы дипломного проекта;
- данные тактико-технического задания,- проблемность темы,
главное направление проектирования;
- результаты патентного поиска;
- описание работы РТУ;
- результаты расчетов, в частности, решение задачи оптимизации
параметров устройства с использованием ПЭВМ;
- характеристика технологического процесса узла, детали или
конструкции всего устройства;
- вопросы организации производства, технико-экономическое
сравнение разработанного устройства с прототипом;
- вопросы безопасности жизнедеятельности;
- перспективы совершенствования параметров разработанного
РТУ и внедрения результатов проектирования в промышленность;
- выводы о степени реализации основных требований техничес-
кого задания. '
4. Оформление пояснительной записки
Документация в дипломном проекте разрабатывается на стадиях
эскизного и (или) технического проектов с включением отдельных
чертежей схем, выполненных на стадии рабочего проекта. Поясни-
тельна^ записка (ПЗ) имеет объем 110-120 машинописных страниц и
включает следующие разделы: ЧОО f< 1 ан/ иwtaf.
- титульный лист (стандартный бланк);
-техническое задание (стандартный бланк, см. прил. 1);
-реферат;
- введение;
- перечень символов, сокращений, специальных терминов;
- основной раздел (расчеты и проектирование);
• Marcus by scan
4- конструкторский раздел;
организационно-экономический раздел;
- раздел обеспечения безопасности жизнедеятельности;
- заключение:
- список используемых источников;
ттриложение.
ИЗ дипломного проекта должна быть оформлена в соответствии
с ГОСТ 2.106-96 ЕСКД «Текстовые документы». Она выполняется
на листах формата А4. Страница реферата, заглавные страницы ос-
новных разделов, а также страницы приложений со спецификациями
к сборным чертежам, перечнем элементов принципиальных электри-
ческих схем, ведомостью дипломного проекта оформляются с основ-
ными надписями (угловым штампом) в соответствии с прил. 4. Ос-
новная надпись на остальных листах ПЗ не выполняется, для этих
листов рекомендуется применять форму 2а (см. прил. 4). Г рафы ос-
новных надписей должны быть заполнены следующим образом:
- I рафа 1 - наименование темы дипломного проекта или раздела,
ззесь же «Пояснительная записка», «Перечень элементов», или «Ве-
домость дипломного проекта»;
- графа 2 основная надпись, например, ПГУ J 210302 NN ПЗ,
где 1- дипломный проект; 210302 - номер специальности; NN - по-
рядковый номер студента в общем списке: ПЗ - код документа;
- графа 3 - факультет; учебная группа.
Коды документов, используемых в дипломных проектах:
чертеж детали - не обозначается:
- сборочный чертеж - СБ:
- чертеж общего вида - ВО:
габаритный чертеж - ГЧ;
электромонтажный чертеж МЭ:
- спецификации;
пояснительная записка - ПЗ.
- ведомост ь дипломного проекта - ВД:
таблицы ТБ:
- перечень элементов к принципиальной схеме - Г1ЭЗ;
- прочие документы - Р.
Текст ПЗ должен состоять из разделов, подразделов. Разделы
должны иметь порядковую нумерацию и обозначаться арабскими
цифрами е-тонкой в конце. Порядковый номер подраздела состоит из
номера раздела и номера подраздела в нем, разделенных точкой, в
конце номера также должна быть-топка.
Каждый раздел начинается с нового листа. Заголовки раздела да-
ются прописными буквами, подразделов - строчными буквами кроме
первой прописной. Переносы и сокращения слов в заголовках не до-
пускаются. Точку в конце заголовка не ставят.
Расстояние между заголовком и последующим текстом должно
быть равно 15мм, между заголовками раздела и подраздела - 10 мм.
Текст ПЗ может быть рукописным (высота букв не менее 3,5 мм)
или машинописным, набранным в редакторе Microsoft Word (шрифт
"Time New Roman Cyr” - 14, межстрочный интервал - 1,5). Должны
быть использованы чернила (паста) черного цвета.
Рисунки (схемы, графики, диаграммы и другие иллюстрации) по-
мещают и в основном тексте (сразу после первого упоминания о них),
и в приложении. Подпись рисунка включает следующие элементы:
- условное сокращенное название иллюстрации для ссылок (слово
«рис^); pUMfWK
- порядковый номер арабскими цифрами (например, рие. 1.2, где
первая цифра - номер раздела, а вторая - номер рисунка в ней);
- собственно подпись (например, «Структурная электрическая
схема прибора»).
В /тексте на рисунки должны даваться ссылки (например,
(#- '{Ж/1.2)).
Цифровой материал в ПЗ оформляется в виде таблиц, размеры
которых выбирают произвольно. Высота строк не должна превы-
шать 8 мм. Графу «№ п/п» в таблицу не включают. Заголовки граф
указывают в единственном числе и начинают с прописных букв.
Обозначуше^со^оит из слова «Таблица», номера и се названия, раз-
мещщ1НЬ1^елмметр1Р1но над таблицей. Нумерация таблиц должна
быть^Хэзмош Над правым верхним углом таблицы помещают над-
пись «Таблица^#» с указанием ее номера.
I/
V
V
Формулы размещают как внутри тек,ста, так и отдельными стро-
ками симметрично ему. С новой строки располагают, как правило,
длинные громоздкие формулы, сопровождающиеся расшифровкой
символов. Высота цифр (символов) основной строки должна быть не
менее 5 мм, индексов и показателей степени - не менее 3,5 мм. При
нумерации сначала указывается номер раздела, затем ставят точку и
приводят номер формулы в данном разделе. Иомер формулы поме-
щают в круглые скобки и располагают вплотную к правой линии
рамки (пример: (2.1)).
Библиографическое описание помещают в конце ПЗ под заголов-
ком «Список используемых источников», набранным симметрично
тексту' прописными буквами. Источники располагают в следующем
порядке: 1) государственные стандарты, 2) другие источники в алфа-
витном порядке по фамилии авторов или названию. При ссылках на
источник в тексте указывают выделенный iWfiiMii чертами его по-
рядковый номер в списке использованных источников (например.^З^.
Приложения должны иметь общую сквозную нумерацию страниц.
В них обычно помещают перечень элементов принципиальных элек-
V грических схем (прил?Л), спецификацию к сборочному чертежу и
таблицы элементов изделия к чертежу общего вида (прил.Д). ведо-
j мосгь к дипломному проекту текст программы, акт внедре-
ния и г. д.
Каждое приложение должно начинаться представительного но-
вого листа с указанием в праве8вс|^1ем угау'а&ова «ПРИЛОЖЕ-
НИЕ» прописными буквами и его сквозного i^w^/Основная над-
пись на этом листе не приводится. Если приложение занимает один
лист, то необходимость в представительном листе отпадает. В тексте
ПЗ на приложение дают ссылку (ыштртюр, прил* ^). В содержании
перечисляются по порядку все приложения.
5. Графическая часть
дипломного проекта
Объем графической части дипломного проекта в среднем состав-
ляет семь чертежных листов формата ЛI:
- структурная электрическая схема - 1 лист;
- функциональная электрическая схема - 1 лист;
- принципиальная электрическая схема - 1 лист;
- временные диаграммы электрических процессов - 1 лист;
- сборочный чертеж или чертеж общего вида устройства -
1 лист;
- технологическая часть проекта - 1 лист;
- организационно-экономическая часть проекта - I лист.
Для чертежей и схем предусмотрена основная надпись по форме
ГОСТ 2.104-68 «ЕСКД основные надписи» (см. прил. 4й). В основ-
ной части предусмотрены дополнительные графы, в том числе,
графа N, предназначенная для обозначения материала детали, гра-
фы N служат для обозначения соответственно литера данного доку-
мента, массы издания, масштаба изображения. Графы N, N заполня-
ются только для чертежа детали.
В дипломном проекте специальности 210302 используются элек-
трические схемы. Шифр схемы состоит из буквы Э и цифры, опреде-
ляющей тип схемы. Классификация электрических схем приведена
в табл. 3. .
. ~ ' ------ Таблица 3
Классификация электрических схем
11аименование схем Тип схемы Шифр схемы
Структурная 1 Э1
Функциональная 2 92
Принципиальная 3 эз
Соединений 4 94
Подключений 5 95
Общая 6 96
Расположения 7 97
Структурная схема (Э1) - документ, отображающий принцип
работы изделия в самом общем виде. При проектировании она вы-
полняется первой. На схеме изображают части изделия (элементы
устройства и др.) и основные взаимосвязи между ними. Направления
хода процесса обозначают стрелками по линии взаимосвязи. Функ-
циональные части изображают в виде прямоугольников, внутри кото-
рых записывается наименование. Допускается вместо этого ставить
только порядковые номера частей (справа от изображения или над
ним). В этом случае выше основной надписи помещают таблицу, где
приводят порядковые номера и названия элементов (прил. 8). На схе-
ме Э1 допускается в соответствующих полях помещать пояснительные
записи (например, звуковой канал, калибровка), параметры сигналов
(например. 50 МГц), формы и амплитуды импульсов (например, 3,5 В).
Линии электрической связи и условные графические обозначения
(квадраты, прямоугольники и др.) должны иметь одинаковую толщину
(0.3...0.4 мм). Острия стрелок, показывающих направления электриче-
ской энергии, выполняются развалом под углом 60е. Графическое по-
строение схемы Э1 должно быть компактным, давагь представление о
последовательности процессов в узлах изделия и их взаимодействии.
Функциональная схема (Э2) - документ, детально отображаю-
щий процессы в изделии или в отдельных его частях. Функциональ-
ные части и связи с ними изображают в виде графических обозначе-
ний. установленных в ЕСКД (прил. 9). Отдельные функциональные
части допускается изображать в виде прямоугольников с аббревиа-
турами полного наименования (например, УПЧ). В этих случаях на
•чертеж помещают таблицу с их расшифровкой. Отдельные части
схемы могут изображаться с поэлементной детализацией по прави-
лам построения принципиальных схем. В этом случае соответст-
вующий фрагмен! схемы ограничивают штрихпунктирной линией и
ему присваивают буквенно-цифровые позиционные обозначения,
принятые на принципиальной схеме изделия (например. А1). На
функциональных схемах таблица с перечнем элементов и устройств
не выполняется, так как пользуются данными или ЕСКД. или прин-
ципиальных электрических схем. Функциональные цепи на одной
схеме могут различаться по толщине линии: основная линия 5 =
0.1 ..0.4 мм: штрихпунктирная и пунктирная (обозначает пространст-
венную связь отдельных частей схемы) S= 0.2...0,3 мм.
Принципиальная схема (ЭЗ) - документ, отображающий все
электрические элементы и устройства изделия, связи между ними, а
также элементы подключения, которыми заканчиваются входные и
выходные цепи. На основании принципиальных схем разрабатыва-
ются другие конструктивные документы, которые применяются для
производства и эксплуатации изделия.
Электрические элементы на схеме изображают условными графи-
ческими обозначениями, начертания и размеры которых установлены
в ЕСКД (см. прил. 9). В состав схемы также входят надписи, харак-
теризующие входные и выходные цепи, позиционные обозначения и
перечень элементов. Всем элементам и устройствам присваиваются
буквенные обозначения в соответствии с ГОСТ 2.710. Если перечень
размещается на листе формата А4, то между основной надписью ус-
танавливается пробел 12 мм. Порядковые номера присваиваются
элементам с одинаковым буквенным обозначением в соответствии с
последовательностью их расположения в схеме в направлении свер-
ху вниз и слева направо (например, резисторы R\, R2, R3; конденса-
торы Cl, С2, СЗ и т. д.). Буквы и цифры выполняют чертежным
шрифтом одного размера. Позиционное обозначение проставляют с
правой стороны условного графического изображения элемента или
над ним. Если в состав изделия входят функциональные группы, то
позиционное обозначение сначала присваивают элементам, не вхо-
дящим в них. Функциональная группа помещается в штрихпунктир-
пую рамку, ей присваивается отдельное обозначение.
Поле схемы может быть разбито на зоны, каждая из которых име-
ет свои координаты (например, А5). Обозначение зоны помещается в
составу обозначения элемента, входящего в нее. Минимальный шаг
зоны равен 5 мм.
Данные об элементах и устройствах, помещенных на схеме, запи-
сывают в перечень элементов (см. прил. 5). Его помещают на листе
принципиальной схемы или на листе формата А4 с основной надпи-
сью для текстовых элементов и оформляют в виде таблицы, которую
заполняют сверху вниз. В графах перечня указывают следующие
данные:
- позиционное обозначение элемента, устройства функциональ-
ной схемы (графа «Поз. обозначение»);
- наименование элемента, в соответствии с документом (графа
«Наименование»);
- количество одинаковых элементов (графа «Кол»);
- технические данные элемента, не содержащиеся в его наимено-
вании (графа «Примеч.»).
Может быть введена графа «Зона» для обозначения номера зоны,
в которой находится данный элемент.
Перечень располагается над основной надписью на расстоянии
12 мм от нее. При его выполнении как самостоятельного документа
ему присваивают шифр, в который входит шифр вида и типа схемы,
к которой он относится. Например, ПЭЗ - перечень элементов, при-
надлежащий электрической схеме. Элементы записывают по грсп-
пам в алфавитном порядке буквенных обозначений, располагая по
возрастанию порядковых номеров в пределах каждой группы. На-
именование однотипных элементов допускается не повторять; при
записи выносится название, общее для соответствующей группы.
Элементы, относящиеся к функциональной группе, перечисляются
отдельно. При разработке на одно изделие нескольких принципиаль-
ных схем перечень элементов должен быть помещен в каждой из
них. На схемах следует обозначать электрические контакты или вы-
воды элементов (устройств), фактически нанесенные на изделие или
указанные в документации.
На схеме изображают соединения, клеммы и другие элементы, ко-
торыми заканчиваются входные и выходные цепи. Рекомендуется
взамен условных графических изображений соединительных элемен-
тов помешать таблицы с характеристиками входных и выходных це-
пей изделия и адресами их внешних подключений. При отсутствии
таких характеристик и адресов графу с этим элементом в таблице не
приводят, или вводят дополнительные графы.
Каждой таблице присваивают позиционное обозначение заменен-
ного элемента, например А'1 (табл. 4). В графах указывают:
- номер контактов (в порядке возрастания) - в графе «Контакт»;
характеристику цепи - в графе «Цепь»:
обозначение цепи или позиционное обозначение - в графе «Ад-
рес? например. «Э1 ДЧ:4» означает, что выходной контакт изде-
лия должен быть соединен с четвертым контактом первого соедини-
теля устройства Л. _______________
~~ ----Таблица 4
Пример выполнения таблицы адресов для XI
Контакт Цепь Адрес
1 Af= 0,3...0.5 кГц. /?н = 75 Ом Л1-ЛГ1.1
2 (7ВЫК = +60 В; R„ = 100 Ом /11-Л:2
3 1 ' Свых = +20 В; Ян = 500 Ом А\-Л:4
Условное графическое обозначение (УГО) в электрических схе-
мах по форме и размерам регламентируется стандартом ЕСКД
(ГОСТ 2.721 - 2.761). В одних стандартах дастся только УГО. в дру-
гих для конкретного УГО указываются размеры в мм, в третьих раз-
меры бе руге я в зависимости от габаритов чертежа на основании мо-
дульной сетки. Например, основная фигура «В» с модульной сеткой
показана на рис.1.
Основная фигура В (модуль)
Размер УТО определяется модулем основной фигуры, в качестве
которого принимается длина стороны основного квадрата из сле-
дующего ряда: 5-; 7; 10; 14; 20; 28; 40. Размеры изображения опреде-
ляются количеством шагов модульной сетки М. Правила построения
фигур УГО приведены на рис. 1 (например, прямоугольники - эле-
менты структурных схем; окружности - транзисторы; треугольники -
диоды). Толщина линий должна быть одинаковой для всех УГО. Она
зависит от модуля и выбирается в интервале (0,5 ... 0,7) мм.
Основные фигуры А и В не следует использовать для УГО инте-
гральных схем в цифровой и аналоговой технике. Их строят на осно-
ве прямоугольников (рис. 2).
Выходы
Рис. 2 Структура УГО в цифровой и аналоговой технике
В общем виде УГО содержит основное поле и два дополнитель-
ных. расположенных по обе стороны от основного. Размер прямо-
угольника по ширине зависит от наличия дополнительных полей и
числа помещенных в них знаков (меток, функций), по высоте - от
числа выводов, интервалов между ними и количества строк инфор-
мации в основном и дополнительных полях. При большом числе ме-
ток минимальные расстояния соответственно увеличивают. Расстоя-
ние между выводами должно быть 4—5 мм, между выводом и гори-
зонтальной строкой обозначения - не менее (или кратно) 2,5 мм. При
разделении групп выводов интервалом величина последнего должна
быть не менее 10 и кратна 5 мм.
В основном поле УГО помещают информацию: в первой строке -
символ основной функции; во второй строке - полное или сокращен-
ное наименование (тип) или код устройства (Элемента), т. е. иденти-
фикатор; в последующих строках - буквенно-цифровое обозначение
или порядковый номер, обозначение конструктивного расположения,
адресное обозначение УГО элемента и другую информацию.
Входы и выходы интегральных схем располагаются со стороны
дополнительных полей соответственно слева и справа. Прямые вхо-
ды и выходы обозначают линиями, присоединяемыми к контуру обо-
значения без каких-либо знаков, инверсные - с кружочком в месте
присоединения. Назначение выводов указывают метками на дополни-
тельных полях. Обозначения некоторых меток допускается использо-
вал ь в качестве дополнительных характеристик элемента или сигнала.
Цоколевка (номера) входов и выходов интегральных схем поме-
щается над соответствующими элементами, причем порядок опреде-
ляется удобством изображения схем. Линии выводов и контуров
УГО имеют одинаковую толщину. Для удобства изображения прин-
ципиальной электрической схемы отдельные линии связи графиче-
ски сливаются в линию групповой связи (рис. 3), толщина которой
5= 1,0 ... 1,5 мм. В структурных и функциональных электрических
схемах линии групповой связи изображают в виде шин (рис. 4), тол-
щина линий которых соответствует основной.
Рис. 4. Соединение шин
Формы и размеры УГО аналоговой и цифровой техники приведе-
ны в стандартах ЕСКД (Г'ОСТ 2.72 Г-2.761). Буквенные обозначения
основных величин приведены в ГОСТ 1494-77, буквенные обозначе-
ния элементов на электрических схемах приведены в ГОСТ 2.710 - 81
(Прил. 10. 11) (поиску информации в стандартах посвящено прил. 12).
Схема соединений (Э4) отражает конструктивное выполнение
электрических соединений элементов в изделии. На схеме показы-
вают все элементы и устройства, их входные и выходные элементы
• платы. зажимы, соединители) и соединения между ними (рис. 5).
Устройства изображают в виде прямоугольников, элементы - в виде
YI О. установленных в ЕСКД.
Рис 5. С хема соединении
Расположение графических обозначений устройств и элементов на
схеме должно примерно соответствовать их действительному размеще-
нию в изделии. Около (внутри) У ГО устройств и элементов указывают
позиционные обозначения, присвоенные им на принципиальной схеме.
Входные и выходные элементы показывают условными графическими
изображениями (гнезда, соединители и т. д.). Их размещение на схеме
должно примерно соответствовать их действительному расположению в
изделии. Выводы (контакты) элементов (устройств) на схеме должны
соответствовать их изображениям в документации или на изделии.
Провода, их группа, жгуты и кабели показываются на схеме от-
дельными линиями толщиной 0,4 ... 1,0 мм. Допускается соединить
их в обшую линию, если они идут в одном направлении. Провода,
шины, жгуты обозначаются порядковыми номерами (номера кабелей
проставляют в окружностях жгутов - на полках-выносках), которые
; 1
2
X I
<ч
X
г
s
<2
380 В; 50 Гц
2 3
I XI
3!
X
<
XI
М
G
1
ИЗЫ
Лист
Разраб.
Гров.
Н. конггр
№0окум
Сомов
Куланов
Фокин
Утв
Борисов
у
S.
S
3
Р-Х2:1
=P-X1:KG XI: 1
=P-X1:2“G-XI:2
К! 1РЭ 40 мм
2
а
XI
2
Р
г
г
3
<L
а
£
к
' Х2
-1<Х1:1
S
Х2
со
• §
Г
а:
ЛГУ.1.210302.01 ВО
Пункт электросварочный Схема элекггрическая принципиальная Лит Масса Масштаб
А 2.1
Лист 1 | Литов 2
Кафедра РТ и РЭС гр. 00РР1
Рис.’6. Схема подключения электросварочного пункта
проставляются около обоих концов изображения. На схеме указыва-
ют марку, сечение проводов, количество и сечение жил кабеля. При
наличии многоконтактных соединений, обозначения помещают в
виде таблицы с указанием подключения контактов.
При отсутствии на схеме указаний на места присоединения про-
водов, а также при большом числе соединений составляют таблицу
соединений, где указывают данные о проводах, жгутах, кабелях и
адреса их соединений. Таблицу помещают над основной надписью
чертежа на расстоянии 12 мм.
Во избежание пересечений допускается не показывать на отдельных
участках линии, изображающие провода, жгуты, следует помещать таб-
лицы, содержащие данные, необходимые для однозначного соединения.
Схема подключений (Э5) показывает внешние соединения изде-
лий (рис. 6). На схеме должны быть изображены изделия, их входные
и выходные элементы (соединители, зажимы и т. д.) и подводимые к
ним концы проводов и кабелей внешнего монтажа. Изделие и его
основные части изображают в виде прямоугольников, а входные и
выходные элементы (соединители) - в виде УГО. Расположение этих
элементов внутри графического изображения должно соответство-
вать их действительному размещению в изделии. Позиционные обо-
значения входных и выходных элементов должны соответствовать
обозначениям на принципиальной схеме.
Около УГО разъемов, к которым присоединены провода и кабели
(на схеме показывают отдельными линиями), следует указывать их
наименование. Схема может быть дополнена таблицей с характери-
стиками и адресацией проводов и кабелей внешнего монтажа.
Схема расположения (Э7) определяет относительное размеще-
ние составных частей изделия, а при необходимости — жгутов, кабе-
лей, проводов (рис. 7). 11а схеме изображают составные части изде-
лия, связи между ними, если нужно, а также конструкцию, на кото-
рой эти части расположены. Составш ie части изделия показывают в
виде упрощенных внешних очертаний, которые располагают в соот-
ветствии с их действительным размещением в конструкции. Около
(или внутри) изображения устройств или элементов помещают их
наименование в соответствии с принципиальной схемой изделия или
документа, в котором они фигурируют.
Шит приборный
Щит питания
Реостат балластный РБ02
Выключатель
Изделие
/ Электродвигатель ЛО-72
I енератор Г1Р200 Эл ект рол в г г гате л ь
электоосвассм^ы.
Ри( 7. Электрическая схем,
расположения сварочного пункта.
I
Схемы расположения могут быть выполнены на разрезах конст-
рукции изделия или в аксонометрии. Провода, жгуты и кабели изо-
бражают в виде отдельных линий.
Рабочий чертеж детали должен содержать:
- изображение-детали с необходимыми видами, размерами, сече-
ниями (ГОСТ 2.305);
- размеры всех элементов детали, нанесенные на чертеж только
один раз. Правила их нанесения регламентированы ГОСТ 2.307;
- предельные отклонения каждого размера, которые указываются
в виде числовой величины;
- данные о шероховатости поверхности деталей (особенно сопря-
гаемых) (ГОСТ 2.789 и ГОСТ 2.309);
- сведения о покрытиях поверхностей, о термической и других
видах их обработки (ГОСТ 2.310);°
- сведения о материале детали (марка, тип, стандарт).
На рис. 8 приведен пример рабочего чертежа детали, выполнен-
ный в соответствии с требованиями стандартов.
Наибольшее распространение в РЭА получили печатные платы:
односторонние, двусторонние, многосторонние. Конструкторские
документы печатных плат без навесных элементов и вспомогатель-
ных единиц оформляются как рабочие чертежи детали, а с навесны-
ми элементами и сборные многослойные платы - как сборочные чер-
тежи. Чертежи печатных плат выполняются по ГОСТ 2.417 в нату-,
ральную величину или с увеличением 2:1, 4:1, 5:1, 10:1. Если шаг ко-
ординатной сетки равен 0,5 мм. то масш таб должен быть не менее 4-1.
Линейные размеры плат (ширина и длина) определяются
ГОСТ 10317, который устанавливает предпочтительные размеры:
ширина платы - 10, 20, 30, 40, 50, 60, 80, 120, 140, 200 и 240 мм, ее
длина образуется умножением значения ширины на коэффициенты
1,0 или 2,0.
Печатные элементы па схеме штрихуются. Допускается зачернять
изображения печатных проводников и элементов (при бескопиро-
вочном методе выполнения чертежей). Проводники, как правило,
изображаются сплошной утолщенной линией, равной 2S, где 5 -
толщина основной линии данного чертежа.
Условное обозначение отверстия риеметр отверстия, мм Зенковх» с двум стерон Наличие т метолнэяции j '• crtepcTMM i
♦ 06 есть есть
0.8 есть есть
10 есть есть
.к 2.0 есть есть .
* 5.0 есть есть
есть }
есть
есть
нет
нет
ня™мие I KonB„ecTBO
контвктной (-„вирс-,ив
лпощадим
6
56
б'
2
1 Изготовлять по АДИС 370220.001
ГОСТ 23752-79 (группа жесткости 3) ОСТ 92-5074-88
2. Класс точности по ОСТ 4 010.0.19-81.
3. Шаг координатной сетки 2,5 мм.
4. Линии координатной сетки нанесены через одну.
5. Проводник покрыт сплавом Розе.
6. Маркировку выполнять травлением
шрифтом 3 по Н0.0Ю.007.
— ЛГУ. 1.201302.01 31
Плата Пит Месс» AfacuimeD
* м /Ист Л*<3о»уч Пейп Дли - *| I I I
Г»»а» ymt Легпрое — -
Пост 1 | Листов f
Кафедре Р1' и РЭС ар 00РР1
Рис. 8. Чертеж печатной платы устройства «Шумоподавмтель»
Техническая характеристика
Г=10Г1ц
Частота настройки
Вид А
Qe = 1000
Q„~200
Добротность внутренняя
Добротность наружная
4 отв. е>3
80
ПГУ.1.210302.01 ВО
Изы.
Лист
Борисов
У те.
Рис. 9. Чертеж общего изделия «Резонатор»
Резонатор
Чертеж общего вида
Разраб.
Пров.
Н. конлф-
11
8
12
012ke
ё>8 $
3
10
4
п. 2
R6 .
<358
1-0
. п 2 (2)77
1. Размеры для справок.
2. Припой ПОС-40.
1. Обеспечить свободное вращение
детали поз. 8.
4. H12;h12± IJJ2
1. Обеспечить легкость хода сборочной
единицы поз. 9..
№бокум.
Сомов
Кулаков
Фокин
Лит Масса Масилпаб
। 2.1
Лист 1 | Листов 2
Кафедра РТ и РЗС гр 00РР1
Размеры на чертежах наносятся по общему правилу в соответст-
вии с ГОСТ 2.307. Кроме того, их можно наносить в прямоугольной
системе координат с помощью координатной сетки. Она определяет
положение контактных и монтажных отверстий, проводников и дру-
гих элементов. По стандарту основной шаг прямоугольной коорди-
натной сетки -2.5 мм. На чертеже может быть дана таблица значений
координат. Диаметры металлизированных и неметаллизированных
отверстий вцбирают из следующего ряда: 0,4; 0,6; 0,8; 1,0; 1.3; 1,8;
2,0 и 2,2 мм.
Металлизированным называется отверстие в печатной плате, на
стенки которого нанесен слой металла. Монтажные и контактные
отверстия изображают на чертеже платы одной окружностью, их
центры располагаются в узлах координатной сетки.
На чертежах помещают таблицы с условным обозначением и их
размерами отверстий, а также необходимые технические условия.
Чертеж общего вида (ВО) - документ, определяющий конструк-
цию изделия, взаимодействие его основных частей и поясняющий
принцип работы (рис. 9). Он служит основанием для подготовки ра-
бочей конструкторской документации.
Чертеж ВО должен содержать:
- изображение изделия, текстовую часть И подписи, необходимые
для понимания его устройства, взаимодействия его составных частей;
- наименование, а также обозначения тех составных частей изделия,
которые представляют собой самостоятельную конструкторскую единицу;
- размеры'и указания о выбранных посадках сопрягаемых деталей;
- технические характеристики изделия.
Наименования и обозначения составных частей изделия указыва-
ют однЗтм из следующих способов: на полках линий-выносок; в таб-
лице, размещенной на том же листе, что и изображаемое изделие; в
таблице, выполненной на отдельных листах формата А4 (с.м. рис. 9).
Составные части изделия записываются в следующем порядке:
заимствованные; покупные, не изготавливаемые на данном предпри-
ятии, поставляемые специальным предприятием по стандартам;
вновь разработанные изделия.
Сборочный чертеж (СБ) - обязательный документ, содержащий
изображение сборочной единицы и другие данные, необходимые для
ее сборки, изготовления и контроля (рис. 10).
Сборочный чертеж должен содержать (по ГОСТ 2.109):
- изображение сборочной единицы, дающее представление о рас-
положении и взаимосвязи составных частей, соединяемых по данно-
му чертежу;
- размеры, предельные отклонения и другие параметры и требо-
вания, которые должны быть выполнены или проконтролированы по
сборочному чертежу;
- указание о характере сопряжения и методах его осуществления,
если точность сопряжения обеспечивается при сборке (подбор дета-
лей. их пригонка ит п.);
- указание о способе выполнения неразъемных соединений (свар-
ных, паяных и др.);
номера позиций составных частей, входящих в изделие;
- габаритные, присоединительные, установочные и другие необ-
ходимые справочные размеры.
Стандартом предусмотрен ряд упрощений при их выполнении.
Например, не изображаются следующие элементы:
- фаски, насечки, проточки и др.;
- зазоры между стержнем и отверстием;
- крышки, кожухи и др., но делается надпись, что деталь не показана.
Изображаются упрощенно.
- крепежные соединения (болтовые, шпилечные);
- типовые, покупные и другие широко применяемые изделия
(изображаются их внешними очертаниями).
I ^именование и обозначение составных частей сборочной едини-
цы приводятся в текстовых документах в спецификации (см. прил. 5, 6).
Oiia является основным документом и выполняется отдельно на
формате Л4 без буквенного шифра.
Спецификация в общем виде состоит из разделов, которые распо-
лагаются сверху вниз в определенной последовательности докумен-
тация, комплексы, сборочные единицы (например, электродвигатель,
плата и др.), детали (например, корпус, винт и др.), стандартные из-
делия (например, резисторы, конденсаторы и др.), а также материалы
(например, проволока и др.), комплекты (например, разъем и др.).
Спецификация выполняется с основной надписью в соответствии
с ГОСТ 2.108. Для несложных изделий допускается выполнять спе-
цификацию на сборочном чертеже. На этом чертеже допускается по-
мещать также электрические схемы. Возможно изображение изделия
в прямоугольной аксонометрической проекции, что позволяет лучше
чяснить его конструкцию. В основной надписи такой чертеж имеет
шифр «Д».
В зависимости от характера производства электромонтажного из-
делия электромонтажный чертеж (МЭ) может оформляться в че-
тырех вариантах. Если механическая сборка и электромонтаж вы-
полняются по разным чертежам, то для производства электромонта-
жа выпускают чертеж с шифром МЭ
Электромонтажный чертеж при курсовом и дипломном проекти-
ровании по специальности 210302 обычно строится на базе печатной
платы (рис. 11).
Рис Н Электромонтажный чертеж
устройства Плата приемника частотного»
ГОСТ 2. 413 устанавливает следующие правила выполнения чер-
тежей для электромонтажа. Элементы изделия изображают упро-
щенно в виде контурных очертаний без графических подробностей
при условии сохранения приближенного сходства изображения с
элементом.
Рекомендуется для изделий, электрический монтаж которых дол-
жен производиться на стенках, расположенных под углом одна к
другой, изображать их на чертеже со стороны монтажа так, как они
размещались бы, если конструкцию условно разрезать по ребрам и
стенки совместить в одну плоскость.
Чертеж печатной платы, односторонней или двусторонней, клас-
сифицируется как чертеж детали. Он должен содержать все сведе-
ния, необходимые для ее изготовления и контроля: изображение пла-
ты со стороны печатного монтажа; размеры, предельные отклонения
и шероховатость поверхностей печатной платы и всех ее элементов
(отверстий, проводников), а также размеры расстояний между ними,
необходимые технические требования; сведения о материале.
Габаритные размеры печатной платы, диаметры и координаты от-
верстий, контактных площадок и их относительное расположение
показывают на чертеже одним из следующих способов:
- с помощью размерных и выносных линий в соответствии с тре-
бованиями ГОСТ 2.037-68;
- с помощью координатной сетки;
- комбинированным способом: с помощью размерных и вынос-
ных линий и координатной сетки;
- с Помощью таблицы координат.
Проводники шириной менее 2,5 мм изображают одной линией,
являющейся осью симметрии проводника, более 2,5 мм - двумя ли-
ниями и штрихуют под углом 45° или зачерняют. Проводники шири-
ной более 5 мм следует изображать ка.с экран. Форма выреза в широ-
ких проводниках и экранах должна быть показана на чертеже и оп-
ределена размерами. В целях упрощения проводники любой ширины
допускается выполнять одной линией, при этом в технических тре-
бованиях чертежа указывают ширину проводника.
На чертеже печатной платы указывают ее габаритные размеры,
ширин) проводников, строго олределенну«о или переменную (при
этом расчетную ширину следует указывать на каждом участ ке между
двумя соседними контактными площадками, переходными или мон-
тажными отверстиями;, диаметры и координаты крепежных, техно-
логических и других отверстий, не связанных с печатным монтажом.
На ноле чертежа указывают метод изготовления платы, техниче-
ские условия (сели нс все данные содержатся на чертеже), шаг коор-
динатной сетки, ширину проводников и расстояния между ними, ме-
жду контактными площадками, между контактной площадкой и нро-
волником. допуски на выполнение проводников, контактных площа-
юк. отверстий и расстояний между ними, особенности конструкции
технологии и другие параметры печатных плат.
Технические требования располагают над основной надписью,
формулируют и излагают в следующей последовательности:
- плату изготовить ... методом;
шаг координатной сетки ... мм;
- конфигурацию проводников выдерживать по координатной сет-
ке с отклонением от чертежа ... мм;
- допускается скругление углов контактных площадок и провод-
ников;
требования к параметрам элементов платы - в соответствии с
кон с труктивн ы м и данпы м и;
- ширина проводников в свободных местах ... мм, в узких - ... мм;
расстояние между двумя проводниками, между двумя контакт-
ными площадками или проводником и контактной площадкой в сво-
бодных местах ... мм, в узких - ... мм:
предельные отклонения расстояний между центрами отверстий,
кроме оговоренных особо, в узких местах ± ... мм, в свободных мес-
тах х . ык’;
предельные отклонения расстояний между центрами контакт-
ных площадок в группе± ... мм;
маркировать эмалью ... ГОСТ ..., шрифт ... по ГОСТ ..
Сборочный чертеж печатной платы при минимальном количестве
изображений должен давать полное представление о расположении и
выполнении всех печатных и навесных элементов и деталей. Его вы-
полняют в соответствии с требованиями ГОСТ 2 109-73 с учетом
ГОСТ 2.413-72. Конструкции навесных элементов вычерчиваются в
виде упрощенных изображений, им присваивается буквенно-цифро-
вое позиционное обозначение в соответствии с электрической прин-
ципиальной схемой, по которой выполняют электрический монтаж
платы. На чертеже печатной платы должны быть указаны номера по-
зиций всех составных частей, габаритные и присоединительные раз-
меры, должны содержаться сведения о способах присоединения на-
весных элементов к плате.
Основным конструкторским документом сборочного чертежа пе-
чатной платы является спецификация, оформляемая в виде таблицы
по правилам ГОСТ 2.108-68. При записи в спецификацию составных
частей, являющихся элементами электрической принципиальной
схемы, в графе «Примечание» указывают их буквенно-цифровые по-
зиционные обозначения.
Габаритный чертеж (ГЧ) - это документ, содержащий контур-
ное изображение изделия с габаритами, установочными и присоеди-
нительными размерами. Выполнение ГЧ не является обязательным.
Теоретический чертеж (ТЧ) представляет собой совокупность
расчетных соотношений и иллюстрирующих их графиков.
Порядок подготовки дипломного проекта
к защите
Согласно учебному плану специальности 210302 «Радиотехника-'
на подготовку и защиту выпускной аттестационной работы отводит-
ся 16 недель. В указанный период проводи гея комплексный экзамен
но специальности, коюрый является основным условием допуска к
защите аттестационной работы. Вторым контрольным элементом
считается предварительная зашита дипломною проекта, которая
проводится за две-три недели до основной аттестации. Студент
представляет законченный дипломный проект, делает сообщение о
выполненной работе, учитывает сделанные замечания.
После устранения указанных замечаний и окончательной дора-
ботки дипломного проекта проводится нормоконтроль всех материа-
лов аттестационной работы на соответствие требованиям ГОСТа
(за десять дней до защиты). С учетом допущенных ошибок в оформ-
лении нормоконтролер уточняет время направления материалов ди-
пломного проекта на рецензию (за семь дней до защиты). К указан-
ному времени должны быть исправлены все замечания, руководите-
лем дипломного проекта должен быть подготовлен отзыв.
Направление на рецензию выдает выпускающая кафедра. Рецен-
зент выбирается из числа специалистов, имеющих опыт работы в об-
ласти радиоэлектроники. Рецензия должна быть заверена печатью
предприятия, на котором работает рецензент.
За один-два дня до защиты расчетно-пояснительная записка, гра-
фические материалы, отзыв- и рецензия на дипломный проект окон-
чательно проверяются на предмет соблюдения некоторых формаль-
ностей и подписываются к защите в Государственной аттестацион-
ной комиссии.
Список литературы
1. Государственные стандарты*Указатель. - М. : Изд-во стандар-
тов , 2003. - 387 с.-Т. 1-3.
2. Государственные стандарты. Информационный указатель. - М.:
Изд-во стандартов, 2003. - Вып. 1-12.
3. Общероссийский классификатор стандартов. ОК (МК(ИСО/
инфком МКС-96)001—2000. - М.: Изд-во стандартов, 2001.
4. Усатенко С. Т. Выполнение электрических схем по ЕСКД:
Справочник / С. Т. Усатенко, Т. К. Качсмюк, М. В. Терехова. -.2-е
и щ., псрсраб. и доп. - М.: Изд-во стандартов, 1992. - 316 с. *
5. Санаров В. Е. Дипломный проект от А-до Я: Учеб, пособие для
вузов. - М.: СОЛОН-Пресс, 2003. 224 с.
6. Максимов И. А. Система стандартов в элск!росвязи и радио-
электронике. - М. : Радио и связь, 1985. - 248 с.
ПРИЛОЖЕНИЕ 1
е
Техническое задание на дипломный проект
«УТВЕРЖДАЮ»
Заведующий кафедрой
«___»20 г.
ЗАДАНИЕ
на дипломное проектирование
1. Студент гр. 99-РР1 факультета РЭ специальности 20.07
_______________________Иванов Сергей Валерьевич___________________
(фамилия, имя, отчество)
2. Руководитель проекта______Лоськов К, С.________________________
3. Время дипломного проектирования с 31.03 2004 г. по 06.05 2004 г.
4. Место преддипломной практики кафедра РТ и РЭС ПГУ
5. Тема проекта Устройство сбора данных для ввода и обработки телевизионных
сигналов в ЭВМ
Гема утверждена приказом ПГУ № от« » 200 г.
6. Техническое задание на проект (назначение устройства, условия применения,
внешние воздействия, специальные требования и т. п,)
Устройство предназначено для систем, работающих в режиме реального времени
и обеспечивающих ввод в ЭВМ совместимые персональные компьютеры (НК)
видеосигналов от нескольких независимых источников._______________
Устройство должно быть выполнено в виде платы расширения для системной
шины PCI ПК,_______________________________________________________
Количество входных сигналов не менее 2.___________________________
Управление выводом и параметрами качества телевизионного сигнала осущсств-
тяется с клавиатуры Г1К.__________________________________________
". Объём и содержание основной части проекта
" Г Пояснительная записка (перечень вопросов, подлежащих разработке, расчётов,
обоснований, описаний)
i Обзор литературы по теме дипломного проектирования .
2. Патентный поиск______________________________
3. Выбор и обоснование структурной схемы. __________________
4. Расчёт основных узлов устройства (АЦП, тактовый генератор, ...)
5, Экспериментальная часть дипломного проекта_______________
6, Технологическая часть дипломного проекта____*____________
7. Экономическая часть дипломного проекта___________________
8, Безопасность жизнедеятельности.
7.2. Графическая часть (перечень и содержание чертежей, плакатов)
1. Структурная схема устройства,I лист (Л 1)
2. Функциональная схема.1 лист (Л1)
3. Принципиальная схема 1 лист (А1)
4. Алгоритм работы устройства 1 лист (А1)
5. Конструкторский чертёж печатной платы 1 лист (А1)
6. Экономический расчет 1 лист (А1)
7. Сборочный чертёж приспособления для монтажа печатных плат I лист (AI)
8. Консультанты и содержание дополнительных разделов (указывается конкретное
содержание задания)
8.1. По коне । рукцни устройства Разводка печатной платы устройства в среде Р - САР
о Консультант __________________ _д.
8.2. По технологии Технологический процесс сборки и монтажа устройства сбора данных
Консультант а
8.3. По экономике и организации производства Технико-экономическое обоснование
проекта и расчёт себестоимости изделия..
Консультант_____________________________
8.4. По безопасности жизнедеятельности Организация рабочего места при эксплуа-
тации системы видеоконтроля_________________________________________
Консультант .
Примечание. Задание по п. 8 должно быть согласовано с руководителем проекта
В случае, если по отдельным дополнительным ра>делам (см. п. 8) консультанты не назначаются, то
необходимые задания на проектирование выдает руководитель проекта и вносит в пп. 8.1-8.4.
9. Календарный график работ по выполнению проекта.
Наименование этапов работы Объём работы Срок выполнения Подпись руководи- теля, консультанта
Изучение литературы 5% 04.04.05
Патентный поиск 5% 15.04.05
Выбор структурной схемы 5% 25.04.05
Расчёт основных узлов и написание ПО 20% 30.04.05
Экспериментальная часть 15% 15.05.05
Отладка макета 15% 20.05.05
Экономическая часть 5% 22.05.05
БЖД 5% 25.05.05
Технологическая часть 5% 27.05.05
Оформление пояснительной записки и графической части 20% 03.06.97
Дата выдачи задания «02 » апреля 2005 г.
Руководитель дипломного проекта №
Задание к исполнению принял « 02 я апреля 2005 г.
Иванов С. В.
Дипломный проект к защите допустить
Декан факультета, 20 г
Задание на информационный поиск
ЗАДА11ИЕ-РЕГЛАМЕНТ
ПАТЕНТНОГО (ИНФОРМАЦИОННОГО) ПОИСКА
ПО ДИПЛОМНОМУ ПРОЕКТУ НА ТЕМУ:
№ Предмет поиска - важнейшие элементы, узлы, блоки Ин- декс МКИ Перечень стран Глу- бина поиска Виды источ- ников ин- формации Местонахожде- ние источников патентной ин- формации
1 2 3 4 . 5 6 7
СССР, США, Велико- британия, Франция, ФРГ. Япония и т. л. 1 / ОИПОТЗ, Изобретения в СССР и за рубежом, ре- феративные журналы ВИНИТИ (соответству- ющие серии) ит. д. Патентный фонд ПГУ (ка- федра радиотех- ники. аспирант- ский зал, читаль- ный зал 7-го кор- пуса), патент- ный фонд биб- лиотеки им. Лер- монтова и т. д.
Руководитель дипломного
. проекта
ПРИЛОЖЕНИЕ3
г
Перечень патентных документов,
отобранных при патентном поиске
Стра- ница Класс, под- класс, группа, подгруппа (индекс МКИ) Номер авторского свидетельства, патента Авторы Название изобретения Источник (адрес документа)
Анализ отобранных материалов и выводы.
Поиск выполнен
Отчет утвержден
Студент
Руководитель дипломного проекта
ЕСКД Основные надписи текстовых и графических документов
а) основная надпись для графического документа (форма 2д)
б) основная надпись для первого (заглавного) листа текстового до-
кумента (форма 26)
г
Перечень элементов на принципиальной электрической схеме
ГО о со Поз. обозн Наименование •Кол. Примем.
Конденсаторы КМ-ба 0Ж0 460ю06ТУ
С1 КМ-60-М750-2700 пФ±10% 1
С2 КТ-1-М47-10 пФ±10% 0Ж0 460.030 ТУ 1
СЗ КМ-6а-750-6800 пФ±10% 1
С4 КМ-6а-Н90-0,1 мкФ 1
С5 КМ-6а-М1500-3300 пФ±10% 1
Микросхемы
DA1 К157УД2 6К0.348 412-02 ТУ 1
DA2 К504НТ1Б 1
HL1 Светодиод АЛ307А аАО.336.137 ТУ 1
Резисторы МЛТ ГОСТ 7113-77
R1 СП-1 1 На лицевой панели
R2 МЛТ-0,125-ЮкОм±Ю% 1
R3 МЛТ-0,125~430кОм±10% 1
R4 МЛТ-0,125-820кОм±10% 1
R5 МЛГ-0, 125-2,2кОм±Ю% 1
R6 МПТ-0 125-2 7кОм+10% 1
R7.R8 МЛТ-0.125-12кОм±Ю% 2
VD1 VD2 Лисп КД522 пРЗ.362.029 ТУ 2
VD3 Стабилитрон КС156А 3 362.812 ТУ 1
ПГУ Г210302.01 ЭЗ
г il.Zrr.'l V rV’>'.'*/ ЛОО'?!* / Л-1
I Xu* й III умолод авитель
Ях**' I ?йТ*>
*-vue*.5 I гр 01РР1
•? J С эш we
1
ПРИЛОЖЕНИЕ 6
Спецификация к сборочным чертежам и чертежам общего вида
Формат Зона C*j О CZ Обозначение Наименование Кол. Примеч.
Документация
А1 ПИРС.200734.001СБ Сборочный чертеж
А2 ПИРС.200734.002ГЧ Г абаритный размер
А4 ТУ474.РФ4887048.001 Технические условия
Сборочные единицы
А4 1 ПИРС.20О734.ОО2СБ Магнит 1
Детали
А2 2 ПИРС.200734.003 Корпус 1
А2 3 ПИРС.200734.004 Корпус 1
А4 4 ПИРС.200734.005 Заглушка 1
А4 5 ПИРС.200734.006 Винт 1
А4 6 ПИРС.200734.007 Цилиндр 1
А4 7 ПЙРС.200734.008 . Поглотитель 1
Стандартные изделия
8 Винт М2,5-бух8,32ДС59- 3 ГОСТ1491-80
9 Шайба 2,5 брКМцЗ-1,139 3 ГОСТ6402-70
10 Шайба С 2,5.32 ЛС59-1.139 3 ГОСТ 10450-78
11 Штифт 2т 6x6 20x13 Хим.пас.
ГОСТ3128-70
12 Этикетка
о •
ПГУ 1.210302.01 ВО
П&зя>м>
Л чет
Разраб Уси'са Вентиль )1ит Лист | fh.Kirr.43
Ор Одаеа
нз. гр. 01-РР1
Я Конггр Сагедое
-»Формат Зона го Обозначение Наименование Кол. Примеч.
Документация •
А2 ПИРС.201123.030 Сборочный чертеж 1
А2 ПИРС.2С1123.002 ЭЗ Электросхема
Детали
А2 1 ПИРС.201123 001 Плата 1
Стандартные изделия
Резисторы
2 СП-1 1 R1
3 МЛТ-0.125-ЮкОм ±10% 1 R2
4 МЛТ-0.125-430кОм±Ю% 1 R3
А2 5 МЛТ-0.-125-820кОм ±10% 1 R4 ’
А2 6 МЛ'1-0.125-2.2кОм ±10% 1 R5
А4 7 МЛТ-0.125-2.7кОм ±10% 1 R6
А4 8 МЛТ-0.125-12кОм ±10% 2 R7 R8
Прочие изделия
Конденсаторы
9 КМ-60-М750-2700пФ±10% 1 С1 с
10 КТ-1-М74-10пф±10”1. 2 С2 СЗ
11 КМ-60-Н90-0,1мкФ 2 С 4 С5
12 Светодиод АЛ307А 1 HL1
13 Стабилитрон КС156А 1 VD3
Микросхемы
14 К157УД 6К0.348 412-9 1 DA1
15 К504НТ1Б 1 DA2
16 ДиодКД522Б 2 VD1.VD2
17 Разъём МРН-8-3 1
ПГУ 1.210302.01 СБ
Г . Г: Д’Р iTMv'M ОГСЛД • . 'А:
У£х\Л-'-Э 111 умопод аш rrcjib fiucr/l
ровер !
гр Q1-PP1
Н Кон;if' Са.'^оое
УГГ/гW5
Ведомость дипломного проекта
1 № строки I Формат Обозначение Наименование Кол I | № экз 1 Прим.
1 Документация
2 = текстовая
3
А А4 ПГУ 1 210.302.013 ПЗ Пояснительная записка 1
5
6 Документация
7 9 графическая
8
9 А1 ПГУ 1 210.302.013 Э1 Автоматизированная система 1
10 визуального контроля.Схема
И • электрическая структурная
12
13 А1 ПГУ 1 210 302.013 Э2 Автоматизированная система 1
14 визуального контроля.
15 Схема электрическая
16 функциональная АЦП
17j
18 А1 ПГУ 1 210 302.013.ЭЗ Автоматизированная система 1
19 визуального контроля.
20 Схема электрическая
21 принципиальная
22
23 А1 ПГУ 1.210.302.013. СБ Автоматизированная система 1
24 визуального контроля.
25 Приспособление для
26 обрезания выводов
27
28 А1 ПГУ 1 210.302.013 БД Автоматизированная система 1
29 31 визуального контроля
Временные диаграммы
31
32 А1 ШУ 1.210 302.013 Д Автоматизированная система . 1
33 визуального контроля.
34 Алгоритмы работы программ
•
ПГУ 1.210302.01 ПЗ
И'-Н Л/г г ,-.-д:дуч , Псдтгг
Усг.ова Аьтотатизироваиная си сте ма визуальною контроля. Ведомость дипломного проекта Лит Лист Я>ГГГГ.ч}
Ортва » I
гр 01-FP1
ri к.онгф Сапиров
Уггп-пЛ
№ строки 1 Формат Обозначение Наименование е: о tz № экз. Прим.
А1 ПГУ 1.210.302.013.Д Автоматизированная система 1
визуального контроля.
Результаты работы программ
А! ПГУ 1.210.302.013 Д Автоматизированная система 1
визуального контроля
График безубыточности
производства
[
Экспериментальный образец 1
изделия
<
1
I
1
— Лист
Изм. Лист № до кум. f 1 одп. Дата
Некоторые обозначения функциональной схемы
» Наименование Буквенное обозначение по ГОСТ 2.710-81 Графическое обозначение Размеры УГО, соотношения их в модуль- ной сетке Стан- дарты • (ГОСТ)
Устройство (общее обозначение). Прибо- ры телеуправления А 3
Лазеры (квантовые оптические) А Е 2.747
Громкоговорит ель ВА 3 □ / 2.741
Конденсатор постоян- ной емкости С 272$
Конденсатор пере- менной емкости 7Г~ е .
Электрически поляри- зованный 1
Схем ы интстральпые. микросборки D t 2.743 2.759
Интетральная анало- говая DA
Ингаральная цифровал DD
X рат тение инфе >рма1 щи DS -
Задержки DT
Лампа освет ительная EL О- - (6..SY 2.732
Разря дники, j стройст- ва защи i ы 1 Предохранитель плав- кий F ги 1 5Г 2.727 J
У стройства и н.дика- ционные и chi наль- ные -. .... Н / 2 758 |
Наименование Буквенное обозначение п© ГОСТ 2.710-81 Г рафическое обозначение Размеры УГО, соотношения их в модуль- ной сетке Стан- дарты (ГОСТ)
Токовое реле НА 1 2.756
1 • кд
1 j 1
-1 12
Катушки индукт ивно- сти 1.5..Ч 2.723
Дроссель с (ферромаг- нитным сердечником , L
Приборы измеритель- ные Р 2.729
Счетчик импульсов PC
Резисторы R 2.728
1
0 1П
Трансформаторы, авт отрансформаторы Т ЗЕ 2.723
Трансформатор тока ТА
Устройство связи, преобразователи ве- личин и о
Генератор звуковых частот ‘ . UZ G 2.740
15 ,
Приборы электрова- куумные и полупро- водниковые V
Диод VD Б£Г > L 2.730
51
Наименование • Буквенное обозначение но ГОСТ 2.710-81 Графическое обозначение Размеры УГО, соотношения их в модуль- ной сетке Стан- дарты (ГОСТ)
Транзистор-PNP VT 2.731
к
H.S 9 )
Тиристор триодный VS Ч
/1
Линии и элементы СВЧ 2.734 в
Волноводы W
Прямоугольный 1
J
Круглый --Q-- в
Коаксиальный
Резонатор WR ( О 2.734
Ответвитель четырех- плечный WE
Вентиль WS — о
Антенна передающая с вершкальной ли- нейной поляризацией WA 6 \/ 2.735
Наименование Буквенное обозначение не ГОСТ 2.710-81 Г рафическое обозначение Размеры УГО, соотношения их в модуль- ной сетке Стан- - дарты (ГОСТ)
Штырь ХР —CZI • 2.755
Г незло XS 2)
Соединение разборное XT . —о
Соединение нераз- борное XT —•—
Устройства оконеч- ные, фильтры, огра- ничители Z 2.737
Фильтр кварцевый ZQ ’ £ IDI — 2.736
Фильтр нижних час- тот ZQ — 2.736
Филыр верхних час- гот ZQ « — — 2.736
Фильтр полосовой ZQ — HI 2 736
Буквенные обозначения основных величин
Таблица 1710.1
Международная система единиц (СИ) - ГОСТ 8.417-2002
Величина Единица
Наименование Обозна- чение Наименование Обозначение
рус- ское между- народное
Основные единицы
Длина L метр м m
Масса М килограмм кг kg
Время т секунда с s
Сила электрического тока 1 ампер Л А
Гермодинамическая темпе- ратура Q кельвин К К
Количество вещества N моль моль мо1
Сила свела J кацдела кд cd
Производные величины
Площадь S квадратный метр м* nr
Объем, вместимость V кубический метр м
Плотность Г3М килограмм на кубический метр кг/м3 kg/m3
11 лотность электрического тока L-I ампер на квадрат- ный метр А/м“ A/irr
Сила, вес LMT- ньютон Н N
Звуковое давление С'МГ2 паскаль Па Pa
Звуковая энергия l2mt- джоуль Дж J
Мощность, тепловой поток l2mt- ватт Вз W
Количество элект ричества, электрический заряд Tl кулон Кл C
Электрическое напряжение, электрический потенциал; электродвижущая сила L2MT3T' вольт В V
Электрическое сопротив- ление LrMT3T2 L.. ом Ом q
Величина Единица.
Наименование . Обозна- чение Наименование Обозначение
Рус- ское Между- народное
Электрическая проводи- мость r2AfW. сименс . См S
Электрическая емкость фарада Ф F
Магнитный поток l2mt2tx , вебер Вб Wb
Индуктивность, взаимная индуктивность Ь2МТ2Г2 генри Гн н
Магнитная индукция МТ2Г1 тесла Тл т
Световой поток J люмен лм Гт
Яркость l2j кандела на квадратный мсгр кд/м2 cd/m2
Освещенность L--J люкс лк 1х
Дополнительные единицы
Плоский угол радиан рад rad
Телесный угол стерадиан ср sr
Таблица П10.2
Внесистемные единицы
Наиме- нование Обозначение . 9 Соотношение с главной единицей Примечание
рус- ское междуна- родное
Бел Б В 1 Б Возрастание энергет ической величины в 10 раз
Децибел дБ dB 0,1 дБ Возрастание энергетической величины в ‘<7о = 1,259 раза
Фон 0 фон phon 0,1 фон Эквивалент децибела для шумов
Непер Нн Np 0,8686 Ни Возрастание энергетической величины в е2 = 7,389 раза
Биг Бнт bit 1 Биг Количество информации при выборе одной из двух равнове- роятных возможностей
Таблица П 10.3
Обозначение основных электрических и магнитных величин
Наименование величин • Обозначение
главное запасное
Длина электромагнитной волны А -
Добротность Q -
Емкость химического источника тока С W
Емкость электрическая С -
Заряд электрический Q -
Заряд электрона е -
Индуктивность взаимная М Lmn
Индуктивность собственная L -
Индуктивность магнитная В -
Коэффициент затухания* б —
Коэффициент искажения формы кривой электрической или магнитной величины d к
Коэффициент мощности при синусоидальном напряже- нии и токе COS ф
Коэффициент ослабления** U
Ко >ффиииенг отражения р
Коэффициент распространения V
Коэффициент температурный IX - •
Коэффициент трансформации п __ о
Коэф ф инист гг фаз ы в -
Мощность; мощность активная р -
11апряжение электрическое 0 -
Напряженность электрического поля Е -
I Отношение числа витков п ч
। Период колебания электрической или магнитной величины Т •
। П io»пость тока j
1 юст оянная времени электрической цепи т
! Постоянная магнитная
i Постоянная передачи четырехполюсника Г
। Поюнциал электрический г ' ф
[ Проводимость тлскгричсекая полная ’ г
| Проводимость реактивная в -
i Разность электрических потенциалов и в
Наименование величин Обозначение
главное запасное
Сдвиг фаз между напряжением й током Ф -
Сила электродвижущая Е -
Скорость распространения электромагнитных волн • с -
Скорость распространения электромагнитных волн в пустоте Со -
Сопротивление электрическое, сопротивление электриче- ское постоянному току R П
Сопротивление электрическое полное Z -
Сопротивление электрическое реактивное X X
Функция передаточная н Т
Частота колебаний электрической или магнитной величины f и
Коэффициент связи к X
* Измеряется в секундах в минус первой степени
** Измеряется в метрах в минус первой степени.
F
Перечень основных государственных стандартов
Обозначение «тандарта (ГОСТ) Наименование Код по ОКС Изменение вИУС
Стандарты ЕСКД
2004-88 Основные требования к выпол- нению конструкторских и тех- нологических документов на печатающих и графических устройствах ЭВМ 01.110
2.104-68 Стадии разработки OJ.O8O.3O (1-1-73) (2-1Х-82) (3-V-86) (4-X1I-S5) (5-1 87) (6-ХЦ 87} {'’XI 88)
2.105-95 Основные надписи 01.080.30 • (1 1-73) (2-Х -81) (3 х 81) (4 XII &5) (5-1-87) (6 VII 89) (7 VI1-90)
2 109-73 1 Основные требования к черте- жам 01.100.01 (1-IV-80) (2 IV-82) (3-VIII 84) (4 111 85} (5 V 85) (6 XII 85) (7-VI-86) (8 XII -87} (9 V -99)
1 i э 125-88 Правила выполнения эскизных конструкторских документов 01 но
Обозначение стандарта (ГОС!') . Наименование Код по ОКС Изменение в ИУС
2.201-80 Обозначение изделий и конст- рукторских документов 01.080.30
2.301-68 Форматы 01.100.01 СД-111-81) (2—VII—89)
2.303-68 Линии 01.100.01 (1-111-80) (2-VI1--89)
2.305-68 Изображение, разрезы, сечения 01.100.10 (1-Х11-87) (2-XI1-89)
2.306 68 Обозначение графических мате- риалов и правила их, нанесения на чертежах 01.080.30 (1-Х1-80) (2-XI1-87) (3-VI1-89)
2.307-68 Нанесение размеров и предель- ных отклонений 01.080.30 (1—VI—73) (2-IX-83) (3-X1I-87)
2.311-68 Изображение резьбы 01.100.20 (1—VII—87)
2.313-82 Условные изображения и обо- значения неразъемных соедине- ний 01.080.30
2.315-68 Изображения упрошенные и ’ условные крепежных деталей 01.100.20 (1-111-81) (2-Х11-98)
2.316 68 11равила нанесения на чертежах надписей, технических требова- ний и таблиц 01.080.30 (1—XI—80) (2—VII—89)
2.317-69 Аксонометрические проекции 01.100.01
2.320-82 Правила нанесения размеров 01.100.20
2.321-84 Обозначение условных прово- дов и контактных соединений 01.080.30
2.413-72 Правила выполнения конструк- торской документации изделий, изготовляемых с применением электрического монтажа 01 110 (1—VII—84)
2.417-91 Правила выполнения чертежей . печатных плат 01.100.25
Обозначение стандарта (ГОСТ) Наименование Код по ОКС Изменение в ИУС
2.701-84 Схемы. Виды и типы. Общие требования к выполнению 01.'100.01 (1—VII—89) (2-Х-91)
2.702-75 Правила выполнения электри- ческих схем 01.100.01 (1—IV—80) (2-XI-85) (З-Х-91)
2.705-70 Правила выполнения электри- ческих схем обмоток и изделий с обмотками 01.100.25/29.160 .
2.708-81 11равила выполнения электри- ческих схем цифровой и вычис- лительной техники 01.100.27/35.160
2.709-89 Система обозначения в элек- трических схемах 01.080.40
2.710-81 Обозначения буквенно-цифро- вые в электрических схемах 01.080.40 (1-VI1-89)
2.721—2.768 Обозначения условные графические в схемах
2.723-68 Катушки индуктивности, дрос- сели. трансформат оры, авто- трансформаторы 01.080.40/29:100 (J -VI 81) (2 X 91) (3 V94)
2.728-74 Резист оры. конденсаторы 01.080.40/31.040 (1-Х1-80) (2-Х-91)
2.729-68 Приборы электроизмеритель- ные 01 080.40/17.220.20 (1 Х-80) (2-1-91) (3-V--94)
2.730-73 11риборы полу проводниковые 01.080.40/31.080 (1-Х 80) (2-V11-87) (3-V 94)
2.731-81 Приборы э 1ектровакуумные 01.080.40'01.100 (1 VII 87)
2Т32-08 Источники света 01.080.40 '29.140 (1 111-81) (20 VII -S'7) (3--V -94)
(Я
Обозначение стандарта (ГОСТ) . Наименование Код по ОКС Изменение вИУС
2.734-68 Линии сверхвысоких частот и их элементы 01.080.40/29.240.20 (1-VI-81) (2-V-94)
2.735-68 Антенны и радиостанции 01.080.50/33.120.40 fl-X-84) (2-VU-87) (3-V1-89) (4-V-94)
2.746-68 Генераторы и усилители квар- цевые 01.080.40/31.260 (1—XI—80) (2-V11-87) (З-Х-1)
2.747-68 Размеры условных графических обозначений 01.00.40 (1-Х-91)
2.759-82 Элементы аналоговой техники 01.080.40/31.180 (1—VII—87)
2.762-85 Частоты и диапазоны частот для систем передачи с частотным разделением каналов 01.080.40/31.180 (1-V-94)
2.763-85 Устройство с импульсно- кодовой модуляцией 01.080.40/31.180 (1-V-94)
2.766-87 Системы передачи с частотным и временным разделением кана- лов 01.080.40/31.180
Стандарты ЕСТД
3.1118-82 о Единая система технологиче- ской документации. Формы и правила оформления маршрут- ных карт 01.110
3.1408-85 Формы и правила оформления документов на технологические процессы получения покрытий 01.110
Стандарты ГСП (группа Т80)
8.417-81 Единицы физических величин 01.060 (3X11-87)
8.430 88 Обозначение единиц физиче- ских величии для печатающих устройств . 17.020
Обозначение стандарта (ГОСТ) Наименование г Код по ОКС Изменение вИУС
Стандарты ССБТ (группы ТОО, Т58)
12.0.002-80 Термины и определения 01.040.13 (1-11-91)
Стандарты ЕСПД (группа-Т55)
19.105-78 Общие требования к програм- мным документам, выполнен- ным печатным способом 35.080 (1-Х1-81)
19.106-78 Общие требования к програм- мным документам, выполнен- ным печатным способом 35.080 (1-XI-8I)
’ 19.401-78 Текст программы. Требования к содержанию и оформлению 35.080 (1-XI1-83)
. 19.404-79 Пояснительная записка. Требова- ния к содержанию и оформлению 35.080
Единичные стандарты
8032-84 8724-81 9150-81 Предпочтительные числа и ря- ды предпочтительных чисел. Основные нормы взаимозаме- няемости. Диаметры и шаги. Основные нормы взаимозаме- няемости. Резьба метрическая. Профиль 07.020 77.140.60 21.040.10 (2-V111-80)
15172-70 17021-88 Транзисторы. Перечень основ- ных и справочных размеров. Микросхемы интегральные. Термины и определения 31.080.30 31.200 (1—IV—92) (1-V-76)
17447-72 М и кросх ем ы и нте грал ьные. Основные размеры 33.120 (1-V-76)
18421-93 Аналоговая и аналого-цифро- вая техника. Термины и определения 01.040.13 01.200 (1-1Х-80)
19480-89 Микросхемы интегральные. Термины и буквенные обозначе- ния электрических параметров
Обозначение стандарта (ГОСТ) Наименование Код по ОКС Изменение в ИУС
20406-75 21480-76 ' 23000-73 Платы печатные. Термины и определения. Система «Человек-машина». Мнемосхемы. Общие требова- ния. Система «Человек-машина». Пульты управления. Общие эр- гономические требования 01.040.31 35.240.10 13.180 (1-П-79) (1-ХП-87)
23501.108-87 САПР. Классификация и обозна- чение» 35 240 10
OCTI 1 073 9150-80 Микросхемы интегральные. Классификация и системы ус- ловных обозначений (1-11-79) (отраслевой стандарт)
Государственные стандарты и поиск информации
Информация о действующих в Российской Федерации стандартах
содержится в Указателях официальных изданий1 Государственного
комитета РФ по стандартизации, метрологии и информации (Гос-
стандарт России) [ 1. 2] и в конкретных стандартах.
В Указателе Государственных стандартов [1] дается их цифровое
обозначение (начиная с цифры 1) и год утверждения. К каждому обо-
значению дается цифровой код по Общероссийскому классификато-
ру стандартов (ОКС), который введен Госстандартом России 17 авгу-
ста 2000 г.
ОКС входит в Единую систему классификации и кодирования
технико-экономической и социальной информации РФ [3] и соответ-
ствует с Международным классификатором стандартов (МКС) и
Межгосударственным классификатором стандартов.
Все стандарты в Указателе (2000 г.) разбиты на разделы, обозна-
ченные двухзначным цифровым кодом (с 01 до 97).
При выполнении ВКР рекомендуется просматривать следующие
разделы:
01 - Общие положения. Терминология. Стандартизация. Доку-
ментация:
17 -- Метрология и измерения. Физические явления;
27 - Энергетика и теплотехника;
29 - Электротехника;
31 - Электроника;
33 - Телекоммуникации. Аудио- и видеотехника;
35 - Информационная технология и др.
Разделы включают группы с трехзначным цифровым кодом (010,
020, 040 и т. д.). Например, в разделе 31 имеются следующие группы:
31.020 Электронные компоненты в целом:
31.040 Резисторы;
31.060 -- Конденса i оры;
31.080 - Полупроводниковые приборы;
31.180 - Печатные схемы и платы;
31.200 - Интегральные схемы. Микроэлектроника.
Кроме этого каждому стандарту дается буквенно-цифровое обо-
значение его группы в соответствии с Указателем стандартов, издан-
ных до 2000 г., например: П85, Т52, Э00. Существуют следующие
группы разделов: Е «Энергетическое и электротехническое оборудо-
вание»; 11 «Измерительные приборы, средства автоматизации вычис-
лительной техники»; Э «Электронная техника, радиотехника и связь»;
Г «Общетехнические и организационно-методические стандарты».
Подгруппы имеют двухзначный цифровой код, например:
31.040.10 - Постоянные резисторы;
31.080.30 - Транзисторы,
Указатель Государственных стандартов издается ежегодно и со-
стоит из трех томов.
Первый том включает с 01 по 34 раздел, второй - с 35 по 97 раз-
дел. Они имеют сквозную нумерацию страниц. Третий том содержит:
- обозначения государственных стандартов;
- обозначения общероссийских классификаторов стандартов.
Стандарты по содержанию требований к выпускаемой продукции
разделяются на виды:
- ТУ, технические условия;
- ОТТ, общетехнические требования;
- параметры и размеры;
- типы и основные параметры и размеры;
- конструкции и размеры;
- сортамент и марки продукции;
правила приемки продукции;
- методы испытаний (контроля, анализа, измерений);
- правила маркировки, упаковки, транспортирования и хранения;
правила эксплуатации и ремонта.
В стандартах, изданных до 2000 г., указываются аббревиатура их
категории, порядковый номер, год утверждения и буквенно-
цифровое обозначение класса и группы в соответствующем разделе
Указателя, например: ГОСТ 2.743-91; Т 52 «Обозначения условные
графические в схемах. Элементы цифровой техники», где
ГОСТ - индекс межгосударственного стандарта;
2 - порядковый регистрационный номер. Цифра с точкой указы-
вает, что это не один стандарт, а комплекс - система ЕСКД;
743 - обозначение стандарта в системе ЕСКД:
7 - шифр группы стандартов в ЕСКД;
43 - порядковый номер стандарта в седьмой группе;
91 - год утверждения стандарта;
Т - раздел «Общетехнические и организационно-методические
стандарты»:
Т5 - класс (пятый) - «Система документации»;
Т52 - группа (52) - «Система проектно-конструкторской доку-
ментации».
В настоящее время в опубликованных стандартах в конце текста
стандартов приводятся их цифровые коды по ОКС и буквенно-
цифровые группы, например: ГОСТ Р 50923-96 13.180 «Дисплей.
Рабочее место оператора. Общие эргономические требования и тре-
бования к производственной среде. Методы измерений», где
ГОСТ Р - индекс государственною стандарта РФ;
50923- порядковый регис грационный номер;
96 - год утверждения стандарта;
13.180 - код стандарта, где
13 - раздел «Охрана окружающей среды, защита человека от воз-
действия окружающей среды, безопасность»;
13.180 । руина «Эргономика».
ГОС! 34.201-89*; П87 35.240 «Информационная технология».
«Виды, комплектность и обозначения документации при создании
автоматизированных систем», где
34 - порядковый номер комплекса стандартов на автоматизиро-
ванные системы;
201 - порядковый номер в комплексе;
89 - год утверждения;
* - изменение (1—IV—91);
35.240 - код стандарта, где
35 - раздел «Информационная технология»;
35.240 - группа «Применение информационных технологий».
При работе со стандартами необходимо иметь в виду, что в них
периодически вносятся изменения. Эти изменения фиксируются в
государственном Указателе стандартов [1 том 3], с указанием поряд-
кового номера изменения (1, 2, 3, ... 5) и сведений о том, что оно
опубликовано в официальном документе Госстандарта России.
Поиск информации ь государственных стандартах
Поиск информации, содержащейся в стандартах, можно вести по
двум направлениям.
Первое направление, когда требуется установить стандарты на
правила и требования по оформлению ВКР, включая рекомендации
на термины, определения, буквенные и графические обозначения
элементов и устройств. Эту информацию можно найти в перечне
стандартов, который приведен в нриЛ. 11 настоящего пособия. Более
подробные сведения можно найти в разделе 01 Указателя стандар-
тов[1,Т. 1].Раздел включает конкретные группы (020. 040 и т. д.) и
подгруппы (01, 10 и т. д.) стандартов. Например:
01.080.01 Графические обозначения в целом;
- 01.100.25 Технические чертежи в электротехнике и электронике
и др.
Второе направление, когда необходимо установить стандарты по
профессиональному содержанию ВКР: нормы, параметры, характе-
ристики, технические условия, методы измерений и контроля на из-
делия, приборы и отдельные их элементы. Эти стандарты включены
в соответствующие разделы (02 ...97) Указателя стандартов [1, Т. 1,2]
Например:
- 31.200 Интегральные схемы. Микроэлектроника;
- 31 220 Электромеханические компоненты электронного обору-
дования и телекоммуникационного оборудования;
• - 35.100 Взаимосвязь открытых систем;
- 35.100.30 Сетевой уровень;
35.160 Микропроцессорные системы и др.
Определив конкретный стандарт (его обозначение и название),
необходимо проверить, имеются ли к нему изменения. Эту информа-
цию находим в Указателе стандартов [1, том 3].
При поиске информации рекомендуется использовать «Перечень
стандартов» [1, Т. 3].
Структура и содержание перечня показаны в следующих приме-
рах.
Интерфейсы 35.200.
Оптоэлектроника 31.260.
Оборудование:
- специальное измерительное для систем телекоммуникаций 33.140;
- электронное 43.040.10;
Системы:
- связи 33.060.30;
- коммутации 33.040.30;
-мультимедиа 33.160.60;
- радиосвязи 33.060.80;
- телекоммуникационные 33.040.
Сети:
- передача данных 33.040.40;
-телефонная 33.040.35;
- электропередач 29.240;
- сеть связи цифровая 33.080.
Устройства:
- волоконно-оптические 33.180.20;
- запоминающие 35.220;
-соединительные 29.120.10.
Ниже приведены варианты возможного поиска необходимой ин-
формации в стандартах.
Первый вариант. Известен номер стандарта (ГОСТ). Из Указателя
государст венных стандартов [1, Т. 3] можно нолучить следующую
информацию: год утверждения, обозначение раздела и код группы по
ОКС, в которой находится стандарт, также можно узнать, внесены ли
изменения в стандарт (номер изменения, месяц и год публикации в
НУС). Текст изменения необходимо брать из ежемесячных ИУС [2].
Пример. Требуется получить информацию о ГОСТ 2.722. По Ука-
зателю государственных-стандартов [1, Т. 3] записываем код стан-
дарта 01 .080.040 и год его утверждения 68*. По этому коду уточняем:
ГОСТ 2.722 68* «1СКД. Условные графические обозначения в
схемах. Машины электрические». Знак * (звездочка) означает, что в
стандарт е имеются изменения (1 -У 1—81); (2-Х-91); (3-У1-94).
Второй вариант. Известно только название стандарта и необхо-
димо узнать его порядковый номер. Название стандарта, как прави-
ло, указывает на раздел, в котором он должен находиться, а но разде-
лу (Т. 1, 2 Указателя) определяется его обозначение. Зная раздел и
группу стандарта, в Указателе (том 3) уточняют, есть ли к нему из-
менения [1,'Г. 3].
Пример. Требуется найти стандарт «Приборы полупроводнико-
вые. Гермины и определения». Следует посмотреть раздел
«31. Электроника». В этом разделе есть группа «13.080. Полупро-
водниковые приборы», и в ней есть ГОСТ 15.133-77*. В Указателе
[1] отмечено, что в стандарт внесены четыре изменения: (1-1Х-80);
(2- Х-82); (3-1-87); (4-Х-88).
Третий вариант. Если известно, что по интересующему вопросу
имеется стандарт, по не известно его название и обозначение. В этом
случае нужно определить ключевые слова и по перечню стандартов в
Указателе [1, Т. 3] определить несколько предполагаемых групп
стандарта. Затем уточнить по перечню имеющихся стандартов
[1, Т. 1, 2], какая из них отвечает гюиеку. Работа проводится тща-
тепьно и требует затраты времени, но успех, как правило, гарантиру-
ется.
Пример. Требуется найти стандарт на параметры сопряжения в
цифровой системе передач. Ключевые словосочетания: «Аппаратура
линии связи»; «Связь цифровая»; «Системы коммутационные». По
перечню стандартов находим ключевые слова «Сеть связи цифровая»
и код стандарта 33.080. По Указателю стандартов [1, Т. 2] установлен
стандарт: ГОСТ 272.85-87 «Сеть связи цифровая интегральная. Па-
раметры сопряжения коммутационных систем с цифровой системой
передачи».
При поиске информации следует иметь в виду, что существует
Указатель руководящих документов (РД 56). рекомендации № 50) и
правил применения стандартов (ПР 50) Госстандарта России, кото-
рый содержит обозначение и наименование указанных нормативных
документов.
Поиск информации о других категориях государственных стан-
дартов (ОСТ, РСТ и ТУ) проводится с использованием Указателей.
Следует отметить, что в них информация классифицируется толь-
ко по разделам, классам и группам в буквенно-цифровом обозначе-
нии.
