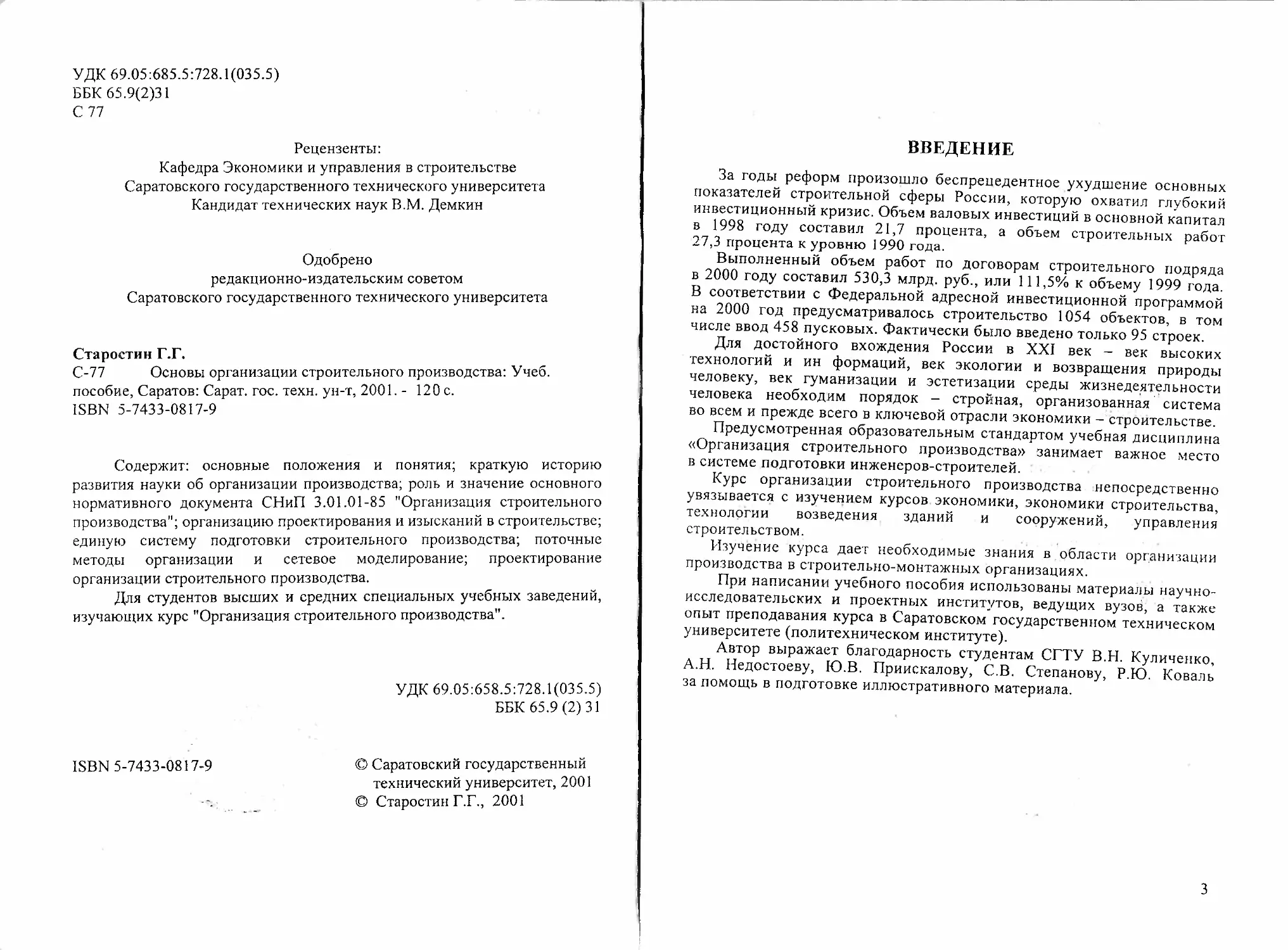

УДК 69.05:685.5:728.1(035.5)
ББК 65.9(2)31
С 77
Рецензенты:
Кафедра Экономики и управления в строительстве
Саратовского государственного технического университета
Кандидат технических наук В.М. Демкин
Одобрено
редакционно-издательским советом
Саратовского государственного технического университета
Старостин Г.Г.
С-77 Основы организации строительного производства: Учеб,
пособие, Саратов: Сарат. гос. техн, ун-т, 2001. - 120 с.
ISBN 5-7433-0817-9
Содержит: основные положения и понятия; краткую историю
развития науки об организации производства; роль и значение основного
нормативного документа СНиП 3.01.01-85 "Организация строительного
производства"; организацию проектирования и изысканий в строительстве;
единую систему подготовки строительного производства; поточные
методы организации и сетевое моделирование; проектирование
организации строительного производства.
Для студентов высших и средних специальных учебных заведений,
изучающих курс "Организация строительного производства".
УДК 69.05:658.5:728.1(035.5)
ББК 65.9(2)31
ISBN 5-7433-0817-9
© Саратовский государственный
технический университет, 2001
© Старостин Г.Г., 2001
ВВЕДЕНИЕ
За годы реформ произошло беспрецедентное ухудшение основных
показателей строительной сферы России, которую охватил глубокий
инвестиционный кризис. Объем валовых инвестиций в основной капитал
в 1998 году составил 21,7 процента, а объем строительных работ
27,3 процента к уровню 1990 года.
Выполненный объем работ по договорам строительного подряда
в 2000 году составил 530,3 млрд, руб., или 111,5% к объему 1999 года.
В соответствии с Федеральной адресной инвестиционной программой
на 2000 год предусматривалось строительство 1054 объектов, в том
числе ввод 458 пусковых. Фактически было введено только 95 строек.
Для достойного вхождения России в XXI век - век высоких
технологий и ин формаций, век экологии и возвращения природы
человеку, век гуманизации и эстетизации среды жизнедеятельности
человека необходим порядок - стройная, организованная система
во всем и прежде всего в ключевой отрасли экономики - строительстве.
Предусмотренная образовательным стандартом учебная дисциплина
«Организация строительного производства» занимает важное место
в системе подготовки инженеров-строителей.
Курс организации строительного производства непосредственно
увязывается с изучением курсов экономики, экономики строительства,
технологии возведения зданий и сооружений, управления
строительством.
Изучение курса дает необходимые знания в области организации
производства в строительно-монтажных организациях.
При написании учебного пособия использованы материалы научно-
исследовательских и проектных институтов, ведущих вузов, а также
опыт преподавания курса в Саратовском государственном техническом
университете (политехническом институте).
Автор выражает благодарность студентам СГТУ В.Н. Куличенко,
А.Н. Недостоеву, Ю.В. Приискалову, С.В. Степанову, Р.Ю. Коваль
за помощь в подготовке иллюстративного материала.
3
1. ОСНОВНЫЕ ПОЛОЖЕНИЯ и понятия,
ПРИНЯТЫЕ В ОСНОВАХ ОРГАНИЗАЦИИ
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
1.1. Понятия "планирование" и "организация".
Элементы и принципы организации
Планирование - это определение направлений, целей, темпов
и конкретных количественных и качественных показателей развития
тех или иных процессов; составление плана действий на определенный
отрезок времени.
Различают двоякий смысл слова «организация». Организацией
называем работу по объединению людей для достижения определенной
цели, например организацию строительства в масштабе страны,
организацию партии, армии для защиты страны. Организацией
называются также и результаты этой работы, например, говорят:
«строительная организация», «партийная организация», «военная
организация». Организовать - это упорядочить что-либо, придать чему-
то планомерность, например, организовать свой труд.
Всякая организация распадается на ряд элементов. Такими
элементами являются:
1.	Цель. В чем состоит цель и задание работы? Нужно задать себе
вопросы. Для чего производится организационная работа? Чего
хотят достигнуть ею? Какая программа стоит перед работниками?
Только ясное представление о цели организации даёт возможность
правильно строить саму организацию и вести всю дальнейшую
работу.
2.	Типы организации. Когда цель известна, следует ответить
на вопросы. Что следует сделать для достижения цели? Каким
образом объединить людей для намеченной работы? Какого типа
организацию нужно создать? Какая форма организации явится
наиболее подходящей для выполнения намеченной работы?
3.	Методы. Какими организационными методами можно будет
добиться намеченной цели?
4.	Люди. При помощи каких лиц и при использовании какой
людской силы будет производиться работа? Нужно дать себе
отчет, кто именно, какие люди будут выполнять работу. Кто
может явиться организатором и руководителем? Кто будет
исполнять задания? Одним словом, нужно учесть наличие людских
сил и затем правильно распределить их для работы
4
5.	Материально - технические средства. Какие материалы, орудия,
машины и механизмы нужно применить для обработки материала
и выполнения работы по намеченным методам?
6.	Время. Этот вопрос является чрезвычайно важным. Организаторы
должны наметить сроки, в течение которых работа может быть
выполнена. Всякое отдельное задание должно иметь срок,
к которому оно должно	быть закончено. В какой
последовательности должны быть проведены все операции,
на которые можно расчленить работу?
7.	Контроль. Всякая организация должна подвергаться контролю,
всякая организация должна организовать учет работы. Все должно
систематически проверяться, так как иначе никакая, даже
идеальная организация не может правильно работать
Прежде чем приступить к организационной работе, организатор
должен ясно представить себе все стороны предстоящего ему дела,
т.е. он должен отчетливо выделить все семь элементов организации,
которые указаны выше. Систематическая сводка этих элементов
представляет собой организационный план, в котором все элементы
организационной работы должны быть представлены не в общей,
а в конкретной форме.
Всякий организационный план неизбежно меняется в процессе
работы в зависимости от обстоятельств и новых условий. Поэтому
задача организатора - составить такой план, который учитывал бы
возможные неожиданности.
Для того чтобы достигнуть этого, организатор должен
до осуществления плана тщательно мысленно проверить его во всех
деталях. Он должен представить себе все возможные осложнения,
которые станут на пути работы, и все случайности, которые смогут
повлиять на осуществление плана, при этом надо быть всегда готовым
к худшему. Чем больше таких возможностей организатор учтет,
гем более гибким и, значит, более выполнимым будет его
организационный план. Учесть - значит, создать вариации и изменения
организационного плана на всякий возможный случай. Иными словами,
организатору придется создавать не один план работы, а несколько.
Основной план он составляет, учитывая наиболее возможную,
так сказать, нормальную обстановку. Изменения, вариации плана
он составляет на случай, если предполагаемая обстановка резко
изменится в ту или другую сторону.
Итак, первое, с чего должен начинать организатор, это - ясно
и до мелочей продумать организационный план со всеми его
элементами и несколько раз мысленно проверить его.
5
Организатору, после того как он выработал план работы, нужно
уметь разложить работу на других и лишь контролировать выполнение
работ по заданному плану - это основное правило.
Второе основное правило для организатора - всегда учитывать
конкретную обстановку работы.
Французский ученый Анри Файоль определяет сущность
организационной работы так: «Управлять — это значит, предвидеть,
организовывать, руководить, координировать и контролировать.
Предвидеть - значит, исследовать будущее и набрасывать программу
действий; организовывать - создавать двойной организм предприятия,
материальный и социальный. Руководить - значит, связывать,
объединять, гармонизировать все акты и все усилия. Контролировать -
значит, наблюдать за тем, чтобы все происходило сообразно
установленным правилам и отданным приказам».
1.2. Понятие о предмете
"Организация строительного производства"
М.С. Будников так определяет сущность организации
строительства: «Организация строительства: а) система подготовки
строительства, установления и обеспечения общего порядка,
очередности и сроков работ, снабжения ресурсами, управления
и обеспечения эффективности строительства; б) научная дисциплина,
предметом которой является изучение системы подготовки
строительства, установления и обеспечения общего порядка,
очередности и сроков работы, снабжения ресурсами, методов
управления, а также обеспечение эффективности строительства».
Строительное производство, имеющее огромное значение для
успешного развития всего народного хозяйства страны в силу своих
особенностей, широкой специализации и многообразия хозяйственных
связей особенно нуждается в разработке и постоянном
совершенствовании системы организации и планирования.
Современным строительством можно управлять, опираясь
на экономические законы, достижения естественных и общественных
наук, новейшие технические средства обработки информации, связи,
оргтехники и накопленный опыт.
На каждом из этапов, предшествующих процессу строительства
объектов, решаются сложные задачи, влияющие на экономическую
эффективность инвестиций. После разработки плана инвестиционной
деятельности и обновления основного капитала участниками
строительства являются: проектные организации, организации
(предприятия) - заказчики, подрядные строительно-монтажные
6
организации. Кроме того, с этим процессом связаны многочисленные
предприятия и организации, изготовляющие и поставляющие
строительные материалы, технологическое и энергетическое
оборудование, строительные машины и механизмы, а также
финансовые и местные органы и организации, финансирующие
и контролирующие строительство.
Создание новых или развитие действующих промышленных
и сельскохозяйственных предприятий, жилых поселков, отдельных
крупных зданий и сооружений осуществляется определенными
этапами.
Задания на возведение каждого объекта, характеризующие его
состав и объем, район и сроки строительства, определяются бизнес-
планом. Во исполнение этих заданий соответствующие организации
проводят изыскания и разрабатывают проект, определяют стоимость
строительства.
Наука, занимающаяся вопросами организации и планирования
производства, рассматривает этап осуществления строительства.
Предметом данной науки является разработка научных методов
организации и планирования строительного производства,
обеспечивающих достижение оптимальных экономических результатов
в процессе возведения зданий, сооружений и их комплексов.
Задачей курса является изучение теоретических основ и научных
методов организации и планирования строительного производства
на базе достижений научно-технического прогресса с целью их
использования в практической деятельности.
Закон экономии времени требует, с одной стороны, синхронизации
смежных работ, что может быть достигнуто лишь расчетом, а с другой,
- предопределяет необходимость применения наиболее эффективных
способов выполнения работ. Эти требования можно осуществить лишь
при условии научной организации производства. Основой такой
организации является система единых норм и правил проектирования,
организации и управления строительством. Нормативным документом,
регламентирующим основные требования индустриализации
строительства, его комплексной механизации, организационно-
технической подготовки к строительству, являются строительные
нормы и правила. В составе СНиП в области организации
и планирования, важную роль играют производственные нормы, нормы
продолжительности и задела в строительстве, нормы
продолжительности проектирования, позволяющие обоснованно
концентрировать ресурсы, правильно планировать объемы работ,
производительность труда, обеспечивать своевременный ввод
в действие объектов.
7
В каждой строительной организации трудится коллектив рабочих,
инженеров и служащих. Правильная их расстановка, целесообразное
разделение и кооперирование труда обусловливают эффективность
использования техники и других средств строительной организации.
Данная наука изучает и разрабатывает поэтому прогрессивные
методы организации и календарного планирования строительного
производства.
Одним из важнейших инструментов, с помощью которого
осуществляется руководство деятельностью каждой строительной
организации, является оперативное планирование, включающее
установление задания строительной организации и ее
производственным участкам на месяц, квартал, год на основе
использования научно-обоснованных норм и нормативов. Одним из
основных вопросов, изучаемых данной наукой, является поэтому
оперативное планирование, контроль и учет выполнения этих планов
строительного производства.
1.3. История развития науки об организации производства
Как самостоятельная наука «Организация производства»
сформировалась между восьмидесятыми годами девятнадцатого
столетия и двадцатыми годами двадцатого столетия. Первым
систематизированным отображением научной мысли в области
организации производства была тенденция, ориентирующаяся
на научную организацию труда в цехе, на рабочем месте.
Основоположниками ряда теорий и практических методов были
американские ученые и инженеры Ф.У.Тейлор, Д.Гильберт, Н.Гант,
Г.Эмерсон и др. Они первыми внедрили в практику систематический
анализ и измерение объема выполненных работ, производимый с целью
установления наиболее эффективного метода выполнения работ.
Американское направление приняло за основу интенсификацию
работ и установление наиболее эффективного метода их исполнения.
Это было направлено на получение максимальной прибыли.
В Европе на ранней стадии развития теории организации
и управления производством внимание концентрировалось
на проблемах, стоящих перед высшим руководством, и анализе общей
организации производства. Этот период известен под названием
«школы процессов руководства», основателем которой был
французский ученый Анри Ф^йоль. А.Файоль в 1916 г. опубликовал
книгу «Организация» в которой выдвинул мысль об обучении
и подготовке руководителей-специалистов.
Американский инженер Тейлор много сделал в области научной
организации труда. Однако в России еще задолго до Тейлора
8
А.К.Гастевым были сделаны в этой области весьма интересные работы.
Так, например, в 1860-1870 гг. в Московском высшем техническом
училище были разработаны и внедрялись рациональные методы
обучения разным профессиям по металлообработке. В 1873 г. на
Всемирной выставке в Вене это училище за свои учебные пособия
получило медаль преуспевания. По признанию печати того времени,
США стали первыми применять русскую методику.
Создание научных основ организации строительства в СССР
началось в годы первых пятилегок. До этого времени в стране
отсутствовали НИИ по строительству и функционировали только
отдельные лаборатории в некоторых крупных вузах.
В 1931 г. был организован Всесоюзный НИИ по проектированию
организации строительства (Гипрооргстрой), ныне ЦНИИОМТП.
Этому институту принадлежит ведущая роль в разработке научных
основ и методов организации, механизации и технологии
строительства.
Из наиболее крупных проблем организации строительства,
теоретически разработанных и получивших широкое применение еще
в тридцатых - шестидесятых годах следующие:
1.	Разработана и внедрена теория поточной организации
строительства, что позволило уже в 1939 г. осуществить поточное
строительство многоэтажных кирпичных домов в Москве.
2.	Проведены теоретические исследования и осуществлены
экспериментальные работы, позволившие механизировать большинство
строительных процессов, разработать типоразмеры и создать более
совершенное строительное оборудование, внедрить передовые методы
организации эксплуатации и ремонта парка строительных машин
и механизмов.
3.	Разработаны вопросы организации монтажа,
транспортирования и складирования сборных конструкций. Проверена
в производственных условиях эффективность метода монтажа
конструкций с транспортных средств.
4.	Проведены значительные проектные и экспериментальные
работы по оснащению строительства инвентарем и различными
приспособлениями, а также осуществлены эксперименты,
направленные на совершенствование организации труда. Это привело
к снижению затрат материально-технических ресурсов и повышению
производительности труда в строительстве.
5.	Выполнены	теоретические	исследования
и экспериментальные работы, обеспечившие возможность организации
круглогодичного выполнения почти всех видов СМР.
9
6.	На основе изучения производственной деятельности
большого числа строительных организаций разработаны научные
основы организации, управления строительством, планирования
и учета в отрасли. Практикой строительства подтверждена
эффективность укрупнения и специализации строительных
организаций и производственных предприятий.
7.	Проведены теоретические работы и внедрены в практику
методы проектирования организации строительства и производства
работ на объекте, комплексе объектов; широкое применение получили
технологические карты, карты трудовых процессов. Разработаны
нормы продолжительности строительства, нормы задела.
8.	Разработаны научно обоснованные производственные
нормы, и на основе обобщения большого проектного материала
составлены сметные нормы, необходимые для определения стоимости
строительства и расчета потребности в материально-технических
ресурсах. Разработаны прейскурантные цены на строительную
продукцию, составлены ценники на монтаж оборудования.
9.	В годы восстановления разрушенного в период Великой
Отечественной войны народного хозяйства были разработаны вопросы,
связанные с организацией восстановительных работ, предложены
методы восстановления поврежденных конструкций без их демонтажа.
Перечень важнейших разработок в области организации
строительного производства за период тридцатых - шестидесятых
годов свидетельствует о плодотворной деятельности передовиков
производства, инженеров, техников и ученых нашей страны,
работающих в области строительства. Наиболее полно в этот период
отражены вопросы организации и управления строительным
производством в трудах советских ученых А.В.Барановского,
В.И.Батурина, Д.Д.Бизукина, М.С.Будникова, М.В.Вавилова,
Е.И.Вареника, А.А.Гармаша, Б.П.Горбушина, И.Г.Галкина,
А.И.Неровецкого, Н.П.Пентковского, А.И.Пародии, В.И.Рыбальского,
А.В.Сомина, Б.С.Ухова, А.А.Филахтова, В.В.Чихачева.
10.	Результаты проведенных исследований и их
производственной проверки позволили выпустить в эти годы большое
количество	инструктивно-нормативных	документов
по проектированию организации строительства.
Успешно проверенные многолетней строительной практикой,
поточные методы строительства получили признание и одобрение,
создали теоретические предпосылки для проектирования и расчета
организации современного строительного производства. Объемы
поточного строительства стали планироваться в государственном плане
экономического и социального развития СССР и в плане внедрения
10
осуществление потока. Непонимание единства
организационно-технической системы поточного
и автоматизированной системы управления
новой техники. Вместе с тем, в условиях усложнившегося процесса
строительного производства тормозом для перехода на массовое
поточное строительство являлось отсутствие системы оперативного
управления и неприспособленность для этой цели поточных методов.
Появление первых работ в области сетевого планирования
и управления (СПУ) было встречено поэтому с надеждой.
11.	В 60-х годах в НИИСПе, Гипротисе, Институте кибернетики
Академии наук УССР и в других институтах началась разработка СПУ.
В 1964 г. Госстрой СССР утвердил «Временные указания
по составлению сетевых графиков и применению их в управлении
строительством».
Раздельное применение потока и сетевого планирования, как
правило, не дает желаемого эффекта, поскольку поток представляет
собой организационно-технологическую сущность совершенного
строительного производства, а сетевое планирование призвано лишь
контролировать
и взаимосвязи
строительства
строительным производством приводит к тому, что на отдельных
стройках до настоящего времени все еще пытаются заменить сетевыми
графиками проект производства работ.
В этот период от сетевых графиков стали ждать оптимизации
организационно-технологических решений, как ранее от потока ждали
управленческих решений. Но, как известно, методы СПУ в качестве
исходной базы используют решения ПОС и ППР, которые по-прежнему
разрабатываются на старой основе и, как правило, не учитывают
научных принципов потока.
Появление сетевых графиков не изменило принципиально
сложившейся методологии проектирования организации строительства.
Сетевые графики не могут исчерпать задач и возможностей, связанных
с оптимизацией решений во времени и ресурсами: в этом случае
сетевые графики приводятся к детерминированной календарной форме
и теряют свои преимущества динамической модели. Задачи
оптимизации на сетевых графиках решаются при одном варианте
криологической последовательности строительно-монтажных работ
(СМР). Но в действительности работы, показанные на графике, можно
выполнять не только с различной интенсивностью, но и в различной
криологической последовательности (с различной топологией сети),
с различной глубиной совмещения процессов. Следовательно,
для выбора оптимального плана производства СМР структура сети
должна отображать возможную многовариантность осуществления
11
строительства. Попытки применить методы СПУ к решению такого
рода задач у нас в стране и за рубежом оказались неплодотворными.
Настоящий период развития науки в области организации
и управления строительным производством характеризуется
дальнейшим развитием теории и практики поточных методов
строительства, внедрением систем СПУ и систем АСУ; применением
ЭММ и ЭВМ для решения задач организации и планирования
строительным производством; началом исследований надежности
производства.
Разработка и внедрение научных основ организации
и планирования строительным производством осуществляется
системой научно-исследовательских, проектных и экспериментальных
институтов и их филиалов, нормативно-исследовательских станций,
лабораторий, высших учебных заведений.
Общее руководство научно-исследовательской деятельности
в области строительства и проведение единой технической политики
в отрасли возложено на Госстрой России.
Для решения важнейших проблем в сфере организации
и управления строительством, выработки направлений технической
политики на перспективу, координации научных исследований
по главным направлениям указанных проблем в стране создана сеть
головных научно-исследовательских институтов.
Основными направлениями организации строительства следует
считать:
-	совершенствование организационных форм, рациональное
развитие и размещение сети общестроительных организаций;
-	углубление специализации и кооперирования строительного
производства;
-	совершенствование планирования, организации и управления
на основе широкого применения сетевых графиков, ЭММ и ЭВТ;
-	внедрение диспетчеризации и эффективных средств связи;
-	повышение уровня организационно-технической подготовки
строительства;
-	широкое внедрение поточных методов строительства;
-	повышение ритмичности строительства;
-	развитие механизации и транспорта;
-	разработку эффективных трудовых процессов;
-	развитие комплексной механизации и автоматизации работ;
-	внедрение методов заводского домостроения;
-	организацию промышленно-строительных объединений и фирм.
12
1.4. Система курса и его связь с другими дисциплинами
Система курса представляет собой классификацию изучаемого
материала, распределение его по отдельным темам и разделам
в соответствии с учебным планом и рабочей программой.
Изучение проблем организации и планирования строительным
производством сгруппировано в два раздела.
В первом разделе изучается организация строительства. В этом
разделе рассматриваются основные положения организации
строительства, вопросы проектирования объектов, организации
строительства и организационно-технической подготовки
к строительству.
Во втором разделе освещаются проблемы планирования
строительного производства.
Рассматривая вопрос о связи курса с другими науками, следует
исходить из того, что возникновение этой дисциплины обусловлено
естественным процессом развития научных знаний, в ходе которого
наряду с продолжающейся дифференциацией наук происходит их
интеграция, взаимопроникновение. Проблемы научной организации
и управления строительным производством не могут быть эффективно
решены вне тесных связей с экономическими и техническими науками.
Курс «Организация строительного производства» тесно связан
с другими курсами "Управление строительством", "Экономика
строительства", "Технология строительных процессов", "Технология
возведения зданий", "Охрана труда", "Строительные машины",
с дисциплинами, изучающими строительные материалы, конструкции
и изделия, применение ЭВТ.
Объектом изучения курса являются отдельное строительство,
производственно-хозяйственная деятельность отдельной строительно-
монтажной организации. Эта дисциплина рассматривает общие
закономерности строительной отрасли в применении к конкретной
производственной и хозяйственной деятельности строительно-
монтажных организаций.
Объектом изучения курса являются также методы увязки
различных видов СМР между собой, определение оптимальных
их совмещений и установление последовательности выполнения.
13
1.5. СНиП 3.01.01-85
"Организация строительного производства" -
организационный устав строек
Исключительная актуальность СНиП 3.01.01 - 85 состоит в том,
что этот документ направлен на повышение организованности
и технологической дисциплины на стройках, дальнейшую
индустриализацию строительства и обеспечение ввода в эксплуатацию
объектов с высоким качеством и в установленные сроки.
В этом документе впервые в виде нормативных требований
регламентирован ряд вопросов, имеющих основополагающий характер
для нормализации строительного производства и внедрения
высокоэффективных организационных решений.
К числу обязательных условий отнесены:
-	согласованная работа всех участников строительства объекта
с координацией их деятельности генеральным подрядчиком,
решения которого по вопросам, связанным с выполнением
утвержденных планов и графиков работ, являются обязательными
для всех участников независимо от ведомственной подчиненности;
-	комплексная поставка материальных ресурсов из расчета на здание,
сооружение, узел, участок, секцию, этаж, ярус, помещение в сроки,
предусмотренные календарными планами и графиками работ;
-	возведение зданий, сооружений и их частей индустриальными
методами на основе применения комплектно поставляемых
конструкций, изделий, материалов и оборудования, а также
комплектов блоков высокой заводской готовности;
-	выполнение работ с обеспечением технологической
последовательности и обоснованного совмещения их, строгим
соблюдением правил техники безопасности и требований по охране
окружающей среды.
Введено важное требование, заключающееся в том, что окончание
подготовительных работ в объеме, обеспечивающем строительство
объекта запроектированными темпами, должно быть подтверждено
актом, составленным заказчиком и генподрядной организацией,
выполняющей работы в подготовительный период.
Установлена область применения узлового метода строительства
и нормирован порядок организации строительства этим методом
крупных предприятий при членении их в проекте на технологические
узлы. Излагаются основные' правила организации строительства
комплектно-блочным методом и предусмотрены требования при
возведении в составе объекта типовых и многократно повторяющихся
зданий, сооружений и их частей, а также монтаже технологических
14
линий, агрегатов, установок и инженерного оборудования, выполнять
максимальный объем работ вне строительной площадки путем
агрегирования оборудования и конструкций в блоки на заводах-
поставщиках и сборочно-комплектовочных предприятиях и базах
строительной индустрии.
Определяется также область ведения работ мобильными
строительными формированиями, а также применение вахтового метода
организации строительства силами регулярно сменяемых
подразделений, дислоцированных в обжитых районах.
Следует отметить, что нормативные требования документа
характеризуются общностью строительных объектов и тем самым
преследуют цель нормализовать единую в отрасли систему подготовки
производства и придать ей обязательный характер.
В СНиП включены нормативные требования к составу
и содержанию ПОС и ППР. В частности, значительно повышены
1 ребования к качеству разработки ПОС и ППР по вопросам применения
комплектно-блочного, узлового и других эффективных методов
строительства, организации производства в условиях реконструкции
действующих предприятий, развития сети внутрихозяйственных дорог
для обслуживания объектов агропромышленного комплекса,
строительства объектов этапами, комплексной застройки жилых
микрорайонов, строительства магистральных линейных сооружений,
। пиротехнических и водохозяйственных объектов, горных предприятий,
сооружения объектов в суровых природных условиях.
Особо надо подчеркнуть правило, которым запрещается проведение
ci роительно-монтажных работ без утвержденного проекта организации
строительства и проекта производства работ. Не допускаются
(иступления от них без согласования с организациями, разработавшими
и утверждавшими их. Введено также правило, при котором ПОС и ППР
при строительстве в сложных природных и геологических условиях,
и также при возведении уникальных зданий и сооружений должны
предусматривать специальные меры по обеспечиванию их прочности
и устойчивости. В проекте организации строительства требуется также
отражать меры по опережающему развитию производственной базы
подрядной организации и строительству объектов жилищного
и социально-бытового назначения и коммунального хозяйства.
СНиП 3.01.01 - 85 требует, чтобы подрядные организации,
выполняющие работы по генеральным и субподрядным договорам,
и организации - заказчики обеспечивали объекты строительства всеми
видами материально-технических ресурсов в сроки, установленные
। рафиками строительства. Подчеркивается правило: материально-
н-хническое обеспечение строящегося объекта должно осуществляться
15
на основе производственно-технологической комплектации в строгой
увязке с технологией строительно-монтажных работ в комплекте
с инвентарными крепежными изделиями и другими готовыми
к применению вспомогательными материалами.
Правила в области механизации и транспорта учитывают
необходимость комплексной механизации работ, применения
нормокомплектов средств малой механизации, особенности проведения
работ при реконструкции действующих предприятий в стесненных
условиях, организации работы транспорта и доставки на объекты
массовых строительных грузов с применением средств
контейнеризации.
Требования по организации труда, содержащиеся в СНиПе,
направлены на расширение применения высокопроизводительных
методов и приемов труда в соответствии с проектами производства
работ, технологическими картами и картами трудовых процессов,
на бесперебойное обеспечение рабочих мест материально-техническими
ресурсами.
Особое место уделено требованиям качества строительства
и, в частности, таким вопросам, как освидетельствование скрытых работ
и приемка ответственных конструкций.
В СНиП включены требования, регламентирующие организацию
оперативно-диспетчерского управления как составной части
организации строительного производства. Указаны функции
диспетчерской службы и введены правила, при которых в районах
строительства крупных промышленных комплексов и при застройке
жилых массивов может создаваться объединенная диспетчерская
служба, а при реконструкции действующих предприятий объединенные
диспетчерские службы строительной организации и дирекции
реконструируемого предприятия.
В СНиПе 3.0101 - 85 есть специальный раздел, касающийся
реконструкции предприятий, зданий, сооружений - основного
направления при создании новых и дальнейшем развитии мощностей
во всех отраслях народного хозяйства и промышленности. Обращено
внимание на то, что работам по реконструкции действующих
предприятий должно предшествовать глубокое и всестороннее
обследование их технического состояния, а сами работы нуждаются
в особо тщательной подготовке и выверке совместных действий
заказчика, подрядчика, проектировщика, поставщиков оборудования
и конструкций.
Одно из обязательных условий - учет возможностей совместного
использования внутризаводских транспортных коммуникаций
16
и инженерных сетей, цехового грузоподъемного оборудования
строительным и эксплуатационным персоналом.
Введено правило, обязывающее подрядчика совместно
с генеральной проектной организацией согласовывать объемы,
технологическую последовательность, сроки выполнения строительно-
монтажных работ, а также условия их совмещен; я с работой
производственных цехов и участков реконструируемо”» предприятия;
определен порядок оперативного руководства, включая совместные
действия строителей и эксплуатационников; составлен перечень услуг
заказчика и его технических средств, которые могут быть использованы
строителями.
Характерный момент: организация строительного производства
должна предусматривать выполнение требований, касающихся охраны
окружающей природной среды. В этой связи в СНиПе в специальном
разделе представлены требования по рекультивации земельных угодий,
предотвращению потерь природных ресурсов, исключению или очистке
вредных выбросов в почву, водоемы, атмосферу.
1.6.	Организация проектирования и изысканий
в строительстве
Проектирование в значительной степени определяет темпы научно-
гехнического прогресса и связывает науку с производством.
Главная задача проектирования в строительстве - экономно
и с максимальным выигрышем во времени использовать
инвестиционные затраты. Для этого должны быть увязаны все части,
и । которых состоит проект.
Проектирование объектов строительства осуществляется
по заданию правительственных органов и различных заказчиков
на основе технико-экономических расчетов и бизнес-планов.
Все проектируемые и возводимые объекты по степени их сложности
подразделяются на три категории: особо сложные, средней сложности,
несложные.
К особо сложным объектам относятся главные корпуса предприятий
и производств представляющие:
а)	одноэтажные здания, оборудованные мостовыми кранами
। рузоподъемностью до 220т, с пролетами 24-36м, высотой до низа
< |ропильных конструкций 18-30м, с разнотипными конструкциями
шачительного веса;
б)	многоэтажные здания, оборудованные кранами, с пролетом 18м,
высотой 20-25м, с сеткой колонн нижних этажей 6x6 м, с пролетом
17
верхних этажей 18.м с нормативной нагрузкой на перекрытие 2500Г1а
и более и весом конструктивных элементов >150-200Кн;
в)	здания смешанного типа, когда в одном строительном объеме
применяют одноэтажные и многоэтажные, крановые и бескрановые
секции и пролеты с разнотипными конструктивными элементами,
значительными габаритными размерами и весом конструкций.
К особо сложным объектам относятся:
-	предприятия, здания	и сооружения	в производствах
электротепловозостроения, крупного станкостроения
электромашиностроения, металлургического и химического
оборудования, а также тяжелые кузнечно-прессовые и мартеновские
цехи и прокатные станы;
-	предприятия горнорудной и угольной промышленности;
-	дробильно-сортировочные и обогатительные фабрики;
-	производства полиграфической и сахарной промышленности;
-	горно-обогатительные комбинаты;
-	теплоэлектростанции.
Объекты средней категории сложности являются наиболее
массовыми в промышленном строительстве. К ним относятся главные
корпуса предприятий и производств, представляющие одноэтажные
промышленные здания с напольным транспортом или с подвесными
кранами грузоподъемностью 5-50т, с пролетами 12-30м, высотой до низа
стропильных конструкций 3,6-18м, с унифицированными габаритными
схемами и типовыми сборными конструкциями весом 20-300к11,
многоэтажные промышленные здания бескрановые и с кранами,
шириной 12-30м, высотой 10,8-30м, с сеткой колонн 6x6 - 9x6м,
с нормативной нагрузкой 500-2000Па и весом конструкций 1 0-120кН.
К объектам средней категории сложности относятся:
-	предприятия, здания и сооружения литейных и кузнечно-прессовых
производств;
-	автомобильные, подшипниковые и тракторные заводы, предприятия
металлоконструкций, сельскохозяйственного, текстильного
машиностроения, пищевой промышленности, строительных
материалов;
-	объекты строительной индустрии; производства химической,
мясной и молочной промышленности; холодильники; предприятия
легкого машиностроения, легкой и текстильной промышленности,
приборостроения, радиотехнические, электромеханические
и инструментальные заводы.
К несложным объектам относятся одноэтажные здания
и сооружения с напольным транспортом или подвесными кранами
грузоподъемностью до 5т, пролетами 12-24м, высотой до низа
18
стропильных конструкций 3,6-12,6м, с типовыми (унифицированными)
конструкциями весом 20-170кН, а также многоэтажные бескрановые
здания шириной 12-30м, высотой 10,8-30м, с сеткой колонн 6x6 - 9x6м,
с нормативной нагрузкой 500-1000Па.
Эту категорию объектов представляют отдельные или группа
зданий и сооружений механосборочных производств легкого
машиностроения, предприятий легкой, текстильной промышленности,
приборостроения, радиотехнических, электротехнических
и инструментальных заводов; ряда производств химической и пищевой
промышленности.
Проектирование объектов строительства осуществляется
территориальными, отраслевыми и специализированными институтами.
Территориальные институты занимаются вопросами размещения
промышленных предприятий и объединения их в промышленные узлы.
Отраслевые - ведут главным образом технологическое
проектирование.
Специализированные - разрабатывают преимущественно
строительную часть объектов различного назначения, в том числе
коммунальных и жилищно-гражданских.
Проектирование предприятий, зданий и сооружений
осуществляется в две или в одну стадию.
В две стадии: проект со сводным сметным расчетом и рабочая
документация со сметами; разрабатываются проекты особо сложных
объектов с новой технологией и новыми конструкционными решениями.
Строительство объектов, которое предполагается вести по типовым
или по повторно применяемым экономичным индивидуальным
проектам, а также строительство несложных объектов проектируется
в одну стадию - рабочий проект со сводным сметным расчетом.
При двухстадийном проектировании в составе проекта
разрабатываются основные решения по организации строительства -
проект организации строительства (ПОС). На стадии рабочей
документации в составе рабочего проекта при одностадийном
проектировании по каждому объекту разрабатывается проект
производства работ (ППР).
Рабочий проект на строительство объектов производственного
назначения состоит из следующих разделов:
1.	Общая пояснительная записка.
2.	Генеральный план и транспорт.
3.	Технологические решения.
4.	НОТ рабочих и служащих. Управление предприятием.
5.	Строительные решения.
6.	Организация строительства.
19
7.	Охрана окружающей природной среды.
8.	Жилищно-гражданское строительство.
9.	Сметная документация.
10.	Паспорт рабочего проекта.
В рабочую документацию для строительства предприятия, здания
должны входить:
1.	Рабочие чертежи.
2.	Сметная документация.
3.	Ведомость объемов СМР.
4.	Ведомости и сводные ведомости потребности в материалах.
5.	Сборники спецификаций оборудования.
6.	Проектно-сметная документация на строительство зданий
и сооружений, входящих в пусковой комплекс.
Организация изысканий входит в обязанность генпроектировщика,
который выполняет их собственными силами, а для производства
инженерных изысканий привлекает по договору специализированные
организации - тресты, институты.
В системе Госстроя РФ функционирует головной Производственный
и научно-исследовательский институт по инженерным изысканиям
в строительстве(ПНИИИС), который координирует деятельность
специализированных институтов(трестов) по проведению инженерных
изысканий и оказывает методическую помощь этим организациям.
Инженерные изыскания для строительства обеспечивают
строительное проектирование исходными данными о природных
условиях района (участка) предполагаемого строительства.
Инженерные изыскания проводятся в три периода:
подготовительный, полевой и камеральный.
В подготовительный период выполняют работы, связанные
с оформлением задания на изыскания, сбором, систематизацией
и анализом материалов, составленных при проведении изысканий
прошлых лет; составлением детального плана и программы
изыскательских работ; подготовкой снаряжения, оборудования
и комплектованием состава изыскателей.
В полевой период производят различные виды съемок; обследование,
взятие образцов и проб грунтов, пород, воды; составление гербариев,
лабораторные испытания, опытные работы. Полученные данные
обрабатывают для контроля и проверки их в полевых условиях.
В камеральный период обрабатывают материалы полевых
изысканий, завершают лабораторные работы, составляют и оформляют
отчеты о результатах каждого вида изысканий с приложением карт,
схем, таблиц, графиков и другой документации.
20
На производство изыскательских работ требуется разрешение
соответствующей администрации. Отдельные виды изысканий,
имеющие важное государственное значение, проводят с разрешения
и иод контролем специальных органов.
Так, на проведение топографо-геодезических и аэрофотосъемочных
работ необходимо получить разрешение органов Федеральной службы
геодезии и картографии России (Роскартография); инженерно-
геологические работы регистрируются в геологических фондах. В эти
органы поступают экземпляры отчетов о проведенных изысканиях.
Разрешение на право производства изыскательских работ оформляет
заказчик или по его заданию организация, проводящая изыскания.
Итогом проведения инженерных изысканий и обработки полученных
материалов является составление паспорта на участок строительства.
В число документов паспорта входят решение администрации об отводе
земли; архитектурно-планировочное задание; планы участка
(ситуационный и топографический); данные о существующей заст ройке
(подземной и наземной); технические условия на производство работ
по подсоединению к инженерным сетям; техническое заключение
по инженерной геологии с указанием допускаемых на грунт нагрузок,
уровня подземных вод и их агрессивности, рекомендации по выбор)'
конструктивного решения фундаментов.
1.7. Единая система подготовки
строительного производства
Под единой системой подготовки строительного производства
(ЕСПСП) понимается комплекс взаимосвязанных подготовительных
мероприятий организационного, технического, технологического
п планово-экономического характера, обеспечивающих возможность
развертывания и осуществления строительства объектов
иля своевременного ввода их в эксплуатацию.
Единство системы подготовки строительного производства
обеспечивается:
единством терминологии;
единым составом задач и мероприятий;
единым порядком разработки и унификацией форм технической
документации;
единством правил действия всех исполнителей;
единством нормативов по строительству.
Основные направления подготовки строительного производства
ик шочают:
I I общую подготовку строительного производства;
21
2)	подготовку генподрядных строительных организаций;
3)	подготовку к строительству объектов;
4)	подготовку производственных процессов и работы бригад.
Общая подготовка строительного производства осуществляется
с целью обеспечения необходимых условий для развертывания
строительства предприятий, зданий и сооружений.
Общая подготовка, осуществляемая заказчиком с участием
проектных и строительных организаций, а также местных органов
власти и других заинтересованных организаций.
Общая подготовка включает:
-	предпроектную подготовку строительного производства;
-	обеспечение строительства проектно-сметной документацией;
-	перспективное планирование.
Предпроектная подготовка строительного производства состоит
из проведения маркетинговых исследований; разработки, согласования
и утверждения технико-экономических обоснований на основе бизнес-
плана и подготовки исходных данных на проектирование.
Обеспечение строительства проектно-сметной документацией
состоит в разработке ПОС, сметной документации, рабочих чертежей
и рассмотрении и согласовании проектно-сметной документации.
Перспективное планирование связано с финансами и управлением
ими, распределением имеющихся производственных мощностей,
определением объемов и объектов многолетнего выполнения работ,
планированием и разработкой стратегических и тактических
маркетинговых программ.	?:
Стратегический маркетинг включает осуществление подготовки
инвестиционных проектов и предложений с выполнением следующих
функций:
-	проектирование аванпректов (предпроектов) для участия
в конкурсах на завоевание выгодных заказчиков, поиск выгодных
заказов;
-	определение по укрупненным нормативам предприятий объема
инвестиций и оценки их коммерческой эффективности;
-	подготовка оценок по разделам технико-экономического
обоснования проекта;
-	участие в конкурсах предпроектов (эскизных проектов);
-	подготовка инвестиционных предложений для потенциальных
инвесторов.
Создание и этапы реализации инвестиционного проекта включают:
-	формирование инвестиционного замысла (идеи);
-	предварительное исследование инвестиционных возможностей;
-	участие в конкурсе предпроектов (эскизных проектов);
22
-	планирование реализации проекта, в основе которого стоит наличие
у заказчиков, определяемых ими, финансовых возможностей.
Подготовка генподрядных строительных организаций
осуществляется ее функциональными подразделениями с целью
создания необходимых условий для выполнения производственной
программы работ в соответствии с запланированными технико-
экономическими показателями и включает:
-	перспективное планирование;
-	годовое планирование;
-	разработку проекта организации работ.
Составление перспективного плана строительной организации
осуществляется в увязке с планами капитального строительства
организаций-заказчиков.
Годовые планы строительной организации составляются на основе
перспективных и сводных календарных. В процессе разработки годового
плана уточняются объемы работ и сроки ввода объектов в эксплуатацию.
В условиях непрерывного планирования строительства планы
разрабатываются на два года.
Разработка проекта организации работ (ПОР) строительной
организации включает:
-	разработку сводного календарного плана СМР;
-	составление годового графика потребности и поставки
строительных конструкций, деталей, полуфабрикатов, основных
материалов, строительного оборудования, инвентарных зданий;
-	разработку графика работы на объектах основных строительных
механизмов и машин;
-	распределение трудовых ресурсов;
-	организацию комплексных строительных потоков.
Разработка ПОР осуществляется с целью обеспечения
своевременного ввода в действие объектов строительства
и рационального использования трудовых и материально-технических
ресурсов.
Для качественной разработки ПОР необходимо иметь задел
проектно-сметной документации под объем строительно-монтажных
работ.
При подготовке к обеспечению материально-техническими
ресурсами решаются вопросы их поставок, а также создания новой или
расширения существующей производственной базы.
Подготовка кадров строителей осуществляется согласно
утвержденным планам.
Подготовка оргтехмероприятий осуществляется в развитие
'иодного ПОР для обеспечения выполнения производственной
23
программы работ и достижения заданных технико-экономических
показателей (своевременного ввода в эксплуатацию объектов,
повышения производительности труда, увеличение прибыли).
Организация контроля качества строительно-монтажных работ
проводится с целью обеспечения их выполнения в соответствии
с требованиями СНиП.
Организационно-технологическая подготовка строительства
объектов осуществляется с целью создания необходимых условий для
возведения и ввода в эксплуатацию объектов в соответствии
с установленными сроками.
Организационно-технологическая подготовка строительства
объектов включает следующие задачи:
-	разработку проекта производства работ;
-	организацию производственных процессов;
-	проведение строительно-монтажных работ подготовительного
периода.
Организационно-технологическая документация на строительство
объекта должна разрабатываться на основании решений, принятых
в ПОС.
Ответственность за внедрение ППР несут главный инженер
и линейный персонал строительной организации.
При разработке организационно-технической документации
на строительство особо сложных объектов предусматривается
применение узлового метода строительства с выделением узлов
по технологическим и конструктивным признакам.
Нормативно-технологическая документация по комплектации
объекта материально-техническими ресурсами разрабатывается
подрядной строительной организацией. Субподрядные монтажные
и специализированные организации разрабатывают нормативно-
технологическую документацию только на выполняемые ими работы.
Оперативное планирование работ должно обеспечивать поточность,
ритмичность и непрерывность их выполнения, а также наиболее полное
использование материально-технических и трудовых ресурсов
на объекте строительства.
Для равномерной и согласованной работы всех подразделений
и организаций, участвующих в строительстве объекта, оперативные
планы должны составляться с учетом рационального распределения
объемов строительно-монтажных работ по объектам, бригадам
и плановым периодам, предусмотренным ПОР строительной
организации.
На объектах необходимо осуществлять мероприятия,
обеспечивающие бездефектное выполнение строительно-монтажных
24
работ, а также предусматривать контроль и оценку качества
строительной продукции.
Подготовка технологической документации на производственные
процессы осуществляется на основе календарных планов работы
строительной организации.
Технологические карты и карты трудовых процессов включаются
в состав ППР и вручаются рабочей бригаде вместе с заданием
на выполнение работ.
Технологическая подготовка производственных процессов
осуществляется на основе планово-технологической документации:
( рафика подготовительных работ к строительству отдельного объекта,
стройгенплана, оперативных планов и графиков поставки материально-
(ехнических ресурсов.
Основной объем работ по подготовке материалов, изделий
и построечного оборудования необходимо переносить в заводские
условия.
Подготовка производственных процессов включает комплекс
мероприятий по повышению качества работ, важнейшими из которых
является входной, операционный и приемочный контроль скрытых работ
н законченных конструктивных частей объекта.
Проверка качества поступающих на строительную площадку
материалов осуществляется строительной лабораторией, а также
непосредственно бригадами и линейными инженерно-техническими
работниками.
Подготовка территории к строительству объектов осуществляется
на основе решений, принимаемых в ПОС и сводном ПОР с учетом
перспективного развития объектов при минимуме отторгаемой
нрритории для строительства и максимальном использовании
। ущсствующих сооружений.
Разработка стройгенпланов для отдельных стадий и периодов
।|роительства ведется на основе сопоставления различных вариантов
а целях достижения наиболее рационального расположения всех
 цементов, при котором обеспечиваются минимальные транспортные
расходы и затраты на инженерное оборудование строительной
площадки, устройство инженерных коммуникаций, постоянных
и временных дорог и подъездных путей при соблюдении действующих
н хнических условий и норм проектирования.
Инженерная подготовка строительной площадки должна
\ пч ияваться с общим потоком СМР для создания необходимого фронта
ропот строительными подразделениями и обеспечивать своевременность
инода временных и постоянных инженерных коммуникаций
и шеплуатацию.
25
Устройство общеплощадочного хозяйства осуществляется
с использованием инвентарных зданий и постоянных зданий жилого,
санитарно-бытового, служебного, производственно-складского
и общественного назначения.
Временные неинвентарные здания и сооружения допускаются
только при соответствующих технико-экономических обоснованиях.
Подготовка материально-технического обеспечения на стадии
освоения стройплощадки осуществляется на основе проектно-сметной
и организационно-технологической документации.
Склады для хранения материально-технических ресурсов должны
создаваться с соблюдением действующих нормативов складских
площадей и норм производственных запасов.
Подготовка к приемке во временную эксплуатацию на период
строительства внеплощадочных сооружений проводится одновременно
с подготовкой территории к строительству. Устройство временных
внеплощадочных сооружений допускается в начальный период до ввода
в эксплуатацию первых очередей объектов строительства.
Производство основных строительно-монтажных работ может быть
начато только после завершения организационных подготовительных
мероприятий, а также внеплощадочных и внутриплощадочных работ,
предусмотренных ПОС, сводным ПОР и ППР.
26
1. ПОТОЧНЫЕ МЕТОДЫ ОРГАНИЗАЦИИ
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
2.1.Сущность поточного метода
организации строительного производства
Опыт промышленного производства показывает, что наилучшим
методом его организации является система производственного потока,
отличающаяся равномерностью и непрерывностью технологического
процесса.
Непрерывность и равномерность производства выражаются
в непрерывном и равномерном потреблении трудовых и материально-
1ехнических ресурсов, а также в непрерывном и равномерном выпуске
продукции. Это приводит к улучшению всех показателей: производство
ускоряется; при той же производственной мощности увеличивается выпуск
продукции; качество ее повышается; трудоемкость и стоимость продукции
। иижается.
Принцип непрерывности и равномерности заложены и в основу
поточного строительства.
Сущность строительного потока может быть представлена следующей
< \смой (рис. 1).
Как видно из схемы, если необходимо построить m одинаковых
|.'ыпий (выпустить т единиц строительной продукции), то строительство
пх может быть организованно разными методами: последовательным,
параллельным, поточным.
Последовательный метод предусматривает такой порядок работ, при
it пором каждое последующее здание возводится вслед за окончанием
предыдущего.
Параллельный метод предусматривает одновременную постройку
in ex зданий.
Поточный метод является сочетанием последовательного
н параллельного, при котором в наибольшей мере устранены недостатки
и сохранены преимущества каждого из них. При поточном методе
ихнологический процесс возведения здания расчленяю!
на п составляющих процессов (устройство фундаментов, возведение стен
и перекрытий, устройство крыши, отделочные работы), назначают для
ii.i кдого из них одинаковую продолжительность и совмещают их
рн (минное выполнение во времени на разных зданиях, обеспечивая
ши чедовательное выполнение однородных процессов и параллельное -
pi шородных.
27

11 min
шиши
Рис. 1. Сравнительная характеристика:
а - последовательного; б - параллельного; в - поточного методов
производства.
При последовательном методе продолжительность постройки
тзданий
Т - m Тц
и интенсивность потребления ресурсов за единицу времени
R
г = -
Т
где Тц — длительность производственного цикла постройки одного
здания;
R - общая затрата ресурсов на постройку m зданий.
При параллельном методе производство ускоряется: общая
продолжительность строительства m зданий составляет длительность
одного производственного цикла - Тц, но интенсивность потребления
ресурсов увеличивается в m раз.
Поточное возведение m зданий требует времени меньше, чем
последовательное (Т<тхТц), а наибольшая интенсивность потребления
ресурсов, как правило, будет'меньше, чем при параллельном методе
(nr<mr), так как при поточном производстве всегда m > и.
Следовательно, поточный метод производства является эффективным
сочетанием последовательного и параллельного.
28
Для создания строительного потока необходимо:
1)	производственный процесс строительства расчленить на
составляющие процессы и операции;
2)	разделить труд между исполнителями;
3)	создать производственный ритм:
4)	максимально совместить во времени выполнение составляющих
процессов.
Поточное строительство может иметь различные темпы: от самого
медленного до ускоренного. Это зависит от назначенного ритма
производства, от числа занятых рабочих, числа и мощности используемых
строительных машин. Выбор того или иного темпа производится с учетом
щданных темпов строительства и возможностей его обеспечения
। рудовыми и материально-техническими ресурсами.
В ряде случаев возникает необходимость построить здание или
сооружение в кратчайшие сроки. Тогда применяют скоростной метод,
основанный на производстве работ в кратчайший, технически возможный
и экономически целесообразный срок путем применения наибольшего
совмещения работ во времени и использование максимально возможного
дня расстановки числа рабочих и строительного оборудования (машин,
приспособлений).
Скоростные методы, целесообразные в ряде случаев для возведения
• идельных зданий или сооружений, нередко оказываются неэффективными
и практически неприемлемыми вследствие значительной и краткосрочной
интенсивности потребления ресурсов, так как в основе скоростного
। фоительства в основном заложен принцип параллельности производства.
Наибольшее применение в строительстве имеет поточно-скоростной
метод, обладающий достоинствами поточного и скоростного методов.
11о точно-скоростным методом строительства является такой метод
• цианизации производства, который обеспечивает кратчайшие сроки работ
и характеризуется непрерывным и равномерным потреблением трудовых
и материально-технических ресурсов, а также непрерывным
и равномерным выпуском продукции при минимальной интенсивности
ширебления ресурсов.
Поточно-скоростной метод может применяться:
а)	в отдельных строительных процессах;
б)	в строительстве отдельных зданий;
в)	при возведении комплекса сооружений (застройка квартала,
поселка).
Во всех этих случаях осуществляется ограниченный кратковременный
 щоительный поток; объектом потока является процесс, здание или группа
1П.ПН1Й, заканчиваемое в течение более или менее непродолжительного
29
времени, после этого производство должно быть перестроено в связи
с переходом к строительству новых объектов.
В отличие от такого краткосрочного ограниченного применения
поточно-скоростного метода следует рассмотреть его разновидность - так
называемый долгосрочный, или непрерывный поток. Этот метод основан
на длительной поточно-скоростной работе строительной организации
определенной производственной мощности, способной эффективно,
равномерно и непрерывно использовать средства производства
в продолжение длительного времени без снижения производительности
и перестроек.
В отличие от кратковременных, ограниченных потоков, где объектами
для применения поточности являются отдельные строительные процессы,
здания или комплексы зданий, объектами для создания непрерывного
строительного потока служат специализированные строительные
организации соответствующей производственной мощности,
обеспеченные всеми видами ресурсов производства и проектной
документацией.
2.2.	Разновидности строительного потока
Многообразие объектов строительства и условий производства
создает широкие возможности для применения следующих типов
строительного потока:
1.	По структуре различают строительные потоки:
а)	частные;
б)специализированные;
в)	объектные;
г)	комплексные.
2.	По характеру ритмичности:
а)	ритмичные;
б)	неритмичные.
3.	По глубине расчленения процесса:
а)	с частичным расчленением;
б)	с полным расчленением.
4.	По степени развития:
а)	неустановившиеся;
б)	установившиеся.
5.	По характеру возводимых объектов:
а)	линейные (строительство дорог, трубопроводов);
б)	участковые - строительство объектов, которые в плане легко
разбиваются на участки (одноэтажные промышленные здания);
в)	ярусные - разбивка по высоте в пределах одного этажа;
г)	смешанные (ярусозахватные).
30
6.	По продолжительности строительства:
а)	кратковременные;
б)	долговременные;
в)	сквозные.
7.	По схеме развития частных и специализированных потоков:
а)	горизонтальные;
б)	вертикальные (восходящие, нисходящие);
в)	наклонные;
г)	комбинированные.
Частный поток - элементарный строительный поток,
представляющий собой последовательное выполнение одного процесса
на ряде захваток. Пример: заливка швов плит перекрытия раствором.
1 кшолнители - специализированные звенья.
Специализированный поток - совокупность частных потоков,
оььсдиненный единой системой параметров и схемой потока, а также
общей строительной продукцией в виде конструктивного элемента или
части здания(сооружения).
Например, устройство монолитного железобетонного перекрытия,
монтаж сборных железобетонных конструкций (колонн, ригелей).
Продукция: законченные виды работ или конструктивные элементы.
I й полнители - специализированные бригады.
Объектный поток - совокупность специализированных потоков,
। онмсстной продукцией которых является готовое здание (сооружение),
п|бо группа зданий (сооружений).
Комплексный поток - группа организационно связанных объектных
покжов, объединенных общей продукцией в виде комплекса
। окружений (жилые массивы, промышленные предприятия).
Ритмичные строительные потоки характеризуются равенством
(рлнноритмичные) или кратностью (кратноритмичные) циклов частных
шипков, неритмичные - отсутствием единого ритма как в разных
•ни 1пых потоках, так и каждом частном потоке.
Характеристикой ритмичных потоков является постоянство модуля
пик личности во всех частных потоках.
К = const
В кратноритмичных потоках в каждом частном потоке модуль
цикличности (ритм) имеет постоянное индивидуальное значение при
 охранении кратности их в разных частных потоках
к2 = ск,
В неритмичных (разноритмичных) потоках продолжительность
пик нов различна
К £ const
31
Процессы
Процессы
Процессы
В
Рис. 2. Схемы потоков по характеру ритмичности:
а - равноритмичные: б - неритмичные; в - кратноритмичные
Неритмичные потоки представляют собой общий случай
строительного потока. Они имеют место при включении в общий
строительный поток зданий и сооружений, отличающихся разными
объемами однородных работ на захватках, а, следовательно, и различной
трудоемкостью.
Разделение потоков по глубине расчленения технологического
процесса имеет важное практическое значение. Потоки, в которых
объектом частного потока обязательно является простой рабочий
процесс, называются потоками с полным расчленением процессов. Они
отличаются более высокой степенью применения принципов
специализации и ускорением производства и потому особенно
целесообразны в условиях длительных потоков для массового
строительства.
Потоки, в которых частные потоки организуются только для
выполнения сложных комплексных процессов, называются потоками
с частичным расчленением. Они более просты в осуществлении
и целесообразны лишь в условиях краткосрочного строительства
сложных нетиповых объектов.
32
Неустановившиеся потоки не создают условий для равномерности
производства, поэтому не могут быть рекомендованы. Однако
в практике они находят применение при организации поточного
строительства на короткий период. Это наблюдается, например,
в жилищном строительстве при включении в поток небольшого числа
многоэтажных жилых домов (один - два квартала) при застройке
микрорайона.
Переход к многолетним непрерывным потокам представляет
возможность осуществлять систему наиболее целесообразного,
установившегося на продолжительный период потока.
Кратковременные потоки организуют при возведении отдельных
зданий (сооружений) или групп объектов, нормативная
продолжительность строительства которых (и срок функционирования
потока) не превышает одного года.
Долговременные потоки действуют при сооружении объектов или
комплексов, нормативная продолжительность строительства которых
(и срок функционирования потока) составляет более одного года.
Сквозной поток включает изготовление конструкций и деталей,
। ранспортирование их на строительную площадку и процесс возведения
зданий и сооружений. Этот вид потока получил широкое применение
при строительстве жилых зданий силами домостроительных
комбинатов, при возведении сельскохозяйственных объектов сельскими
строительными комбинатами и в процессе создания промышленных
объектов и комплексов заводостроительными комбинатами.
Линейный поток организуют при строительстве линейно-
протяженных объектов, к которым относятся автомобильные дороги,
|рубопроводы, линии электропередач и связи и другие подобные
объекты. Сущность поточного метода применительно к таким объектам
строительства, заключается в том, что все механизированные бригады,
выполняющие отдельные процессы, передвигаются вдоль трассы,
выдерживая между собой определенный интервал. Строительство
винейно-протяженных сооружений характерно строгим соблюдением
(ехнологической последовательности выполнения процессов, участием
в потоке постоянного числа машин и рабочих при строгой
специализации отдельных исполнителей.
Участковый поток организуют при строительстве объектов, которые
в плане легко разбиваются на участки. Этот вид потока характерен при
возведении одноэтажных промышленных зданий большой ширины или
длины.
При большой высоте этажа организуют ярусные потоки (кирпичная
кладка, устройство опалубки).
33
В зависимости от объемно-планировочного и конструктивного
решения здания, видов выполняемых работ и их этапов, используемых
строительных машин и механизмов частные и специализированные
потоки могут иметь различные направления развития.
Направления развития потока могут быть горизонтальными,
вертикальными, наклонными (рис.З).
Горизонтальное направление потока осуществляют при устройстве
фундаментов, монтаже конструкций одного этажа, кровельных работах.
Вертикальное направление потока может быть вертикально-
восходящее, вертикально-нисходящее или сочетание этих двух
направлений. Вертикальную схему применяют при монтаже
многоэтажных промышленных зданий, когда монтаж ведут методом
"на кран" отдельными участками на всю высоту здания, при кирпичной
кладке труб.
По наклонной схеме осуществляют кирпичную кладку одного
этажа, монтаж конструкций на разных отметках.
Сочетание разных направлений дает комбинированные схемы
движения потоков. Преобладающей схемой развития потоков
в многоэтажном строительстве является горизонтально-вертикальная,
в одноэтажном - горизонтальная.
з ---------------------- , ,у-;-Т-т-1--п
5 "i'_ ’"-Г	“ I £ 14 i '4 i '! . I Bl"! 1	/
- !	-	-	-- 	_ . D II_. I « > _ i	n 11-	1 / f___
~ ’“"23	>.	’ ’’ ’	«: J.. *___
12	3	12	3
Захватки	Секции	Секции
а	б	в
Рис.З. Схемы направления развития потока:
а - горизонтальная; б - вертикально-восходящая;
в - вертикально-нисходящая
2.3.	Параметры строительного потока
Каждая разновидность потока характеризуется временными,
пространственными, технологическими, статическими и динамическими
показателями (параметрами).
К временным параметрам потока относятся:
1)	общая продолжительность работ по потоку;
2)	суммарная продолжительность выполнения всех работ на одной
захватке;
3)	суммарная продолжительность работы каждой бригады на всех
захватках;
34
4)	ритм потока - продолжительность выполнения частного или
специализированного потока на одной захватке;
5)	шаг потока - промежуток времени между началом выполнения
потоков на захватках - внутренний, или двух смежных объектов -
внешний;
6)	технологический перерыв - перерыв между смежными процессами
(работами), обусловленный требованиями технических условий на
производство работ, характером и свойствами применяемых
материалов (твердение бетона, сушка слоя штукатурки);
7)	организационный перерыв - перерыв между смежными процессами
или работами, вызванный необходимостью перемещения рабочих
или подготовкой фронта работ для выполнения последующего
процесса(работы);
К) периоды развертывания потока, установившегося потока
и свертывания потока.
К пространственным параметрам потока относятся:
I) фронт работ - часть объекта, необходимая и достаточная для
размещения рабочих с приданными им машинами, механизмами
и приспособлениями при выполнении работ;
.’) делянка - часть фронта работ, отводимая для звена или одного
рабочего;
I) захватка — часть объекта или его конструктивного элемента
с повторяющимися комплексами строительных процессов (работ),
на которой заняты исполнители частного или специализированного
потока. Захватка является своеобразной единицей строительной
продукции частного или специализированного потока.. В качестве
захваток принимают повторяющиеся пролеты, секции,; этажи,
конструктивные объемы по определенной группе осей здания.
Минимальные размеры захваток определяют сменной
производительностью звена или специализированной бригады. Число
захваток, на которое можно разбить объект в плане, обусловлено
объемно-планировочными и конструктивными особенностями
здания, а также зависит от организационных соображений;
I) ярус - часть объекта, образуемая при условном расчленении его
по вертикали, вызванная технологическими соображениями. Число
ярусов обусловлено архитектурно-конструктивными решениями
здания, зависит от технических условий на производство работ,
параметров применяемых строительных машин и может быть
продиктовано удобством производства работ;
') объект - здание или сооружение.
35
К технологическим параметрам потока относятся:
1) число частных потоков в составе специализированного потока.
Зависит от сложности конкретного вида работ в конструктивном
и технологическом отношении и возможности расчленения его
на простые процессы;
2) число специализированных потоков в составе объектного потока.
Зависит главным образом от номенклатуры строительно-
монтажных работ.
Статические параметры являются исходными и не зависят
от производственных условий.
К ним относятся:
1)	численность рабочих;
2)	выработка в стоимостных измерителях одного рабочего в день;
3)	интенсивность потока в натуральных измерителях.
Интенсивность потока - количество продукции, выпускаемой
потоком за единицу времени, в натуральных измерителях. Для частных
и специализированных потоков это может быть количество м3 бетона,
укладываемого в день, число м2 оштукатуренной поверхности, для
объектного потока - количество м2/день жилой, полезной или
производственной площади, м3/день здания, определяемые в процессе
строительства условно в зависимости от степени готовности объекта.
Расчет параметров потока при их проектировании осуществляют
исходя из следующих предположений:
1)	работу на каждой последующей захватке начинают с интервалом,
равным шагу потока;
2)	на одной захватке может работать только одна бригада (звено)
или несколько бригад с одинаковым ритмом;
3)	размер каждой захватки остается неизменным для всех видов
работ, выполняемых на захватках;
4)	после выполнения всего комплекса работ на одной захватке
работы на каждой из последующих захваток заканчивают
не позднее, чем через интервал, равный шагу потока.
2.4.	Построение циклограммы строительного потока.
Этапы и степень развития потока
Строительный поток представляет собой развивающийся
во времени и пространстве производственный процесс. Его развитие
в общем виде может быть изображено графически, в виде циклограммы,
(рис.4). Здесь по оси абсцисс откладывается время, а по оси ординат -
единицы строительной продукции (здания или их участки).
Технологический процесс, расчлененный на п составляющих процессов,
будет отображен п параллельными наклонными линиями.
36
В развитии строительного потока наблюдаются три этапа: период
наращивания производственной мощности Г'; период развернутого
vi пновившегося потока Т' и период сворачивания работ Г" (рис.5).
Рис.5. Периоды развертывания потока.
37
В начальной период Г в поток последовательно включаются новые
бригады, новые строительные машины, увеличивается потребление
ресурсов производства; в завершающий период Т'" происходит
выключение бригад и, соответственно, сокращается потребление
ресурсов.
Период установившегося потока Т" характеризуется равномерным
использованием всех ресурсов производства.
Из приведенной циклограммы (рис.5) видно, что
продолжительность периодов наращивания и свертывания
интенсивности потока равны
Т'= Т"'= (п-1) К
Период установившегося потока
Т" = Т-2Т' = К(т + п -1) - 2 (п -1) К = К(т-п+ 1)	(7)
В практике возможны три случая, характеризующие различную
степень развития потока (рис.6).
Рис. 6. Степень развития строительного потока:
а - установившийся поток; б - неустановившийся, но доведенный
до полной мощности поток; в - неустановившийся и не доведенный
до полной мощности поток.
В первом случае при Т">0 поток является установившимся.
На протяжении всего периода Т" все составляющие потоки развиваются
параллельно и происходит равномерное потребление ресурсов; в других
случаях (б, в) поток не достигает установившегося характера, будучи
38
доведен до полной производственной мощности при Т"-0 (рис. б) или
не достигнув ее при Т"<0.
Как видно из рис.6, только установившаяся форма отвечает
требованиям поточности производства (значит, m должно быть
значительно больше «). Следовательно, если известно число
исполнителей потока (число субподрядчиков и генподрядчиков), то это
число должно быть значительно меньше количества захваток,
в противном случае поток будет неустановившимся,
а он нецелесообразен и не может быть рекомендован для применения.
Это обстоятельство является одной из причин большого числа
задельных и незавершенных объектов. Характерной особенностью
ограниченных краткосрочных потоков является небольшой удельный
вес периода установившегося потока Г" в общей продолжительности
потока Т. Наоборот, при долговременном, непрерывном потоке
удельный вес этого периода значительно возрастает, характеризуя
улучшение всех показателей потока.
Для оценки этого качества строительного потока могут быть
рекомендованы следующие показатели:
а)	показатель равномерности потока
Т" К(т-п + \) т-п + \
а = — =-----------=---------
Т К(т + п-\) т + п-\'
б)	показатель производительности (продуктивности) потока
т т
Т К(т + п •- 1) ’
в)	показатель расхода времени на единицу продукции
Т К(т + п-Г)
У = — =-------------------------------
т т
г)	показатель равномерности расходования ресурсов
8 =--------.
т + п - 1
Чем выше показатели а,ри8 и чем ниже значение /.тем лучше
организован поток.
Показатели У,8 могут быть использованы для оценки
вариантов организации потока.
39
2.5.	Расчет параметров частного потока
Частные потоки могут быть ритмичными и неритмичными.
В ритмичном потоке продолжительность циклов (продолжительность
частного потока на одной захватке) одинакова, в неритмичном потоке
этого не наблюдается
б
Рис.7. Циклограмма частного потока:
а - ритмичного; б - неритмичного
Ритмичный поток. Срок (продолжительность) частного
ритмичного потока
t = тк.
Интенсивность потока
. _ Р _ Р
I тК ’
где Р - объем работ в частном потоке,
Число исполнителей (рабочих, звеньев)
a0SKm ’
где а0 — показатель выполнения норм выработки,
S - норма выработки
Трудоемкость процесса
Р
Q = N 1 =----
«о-S
Общее число захваток
F
т = —
где F - общий фронт работ,
Fj - фронт работ на одной захватке в том же измерении.
40
Если выразить фронт работ в единицах измерения объема работ, то
F = Р.
Тогда размер одной захватки
F3 = а 0 NKS
Это выражение представляет возможность рассчитать размер
оптимальной захватки.
Размер делянки при этом
f = ~ = aaKS
N
Неритмичный поток. Неритмичность частного потока выражается
н неодинаковой продолжительности циклов на разных захватках.
Для обеспечения поточности производства величина интенсивности
потока должна быть постоянной
Р
i = — = const.
1
Продолжительность неритмичного потока
т
t = Kl+K2+Ki+... + Km=YK,
р	р	р
по /Vj , Л2 - —, Кт = —,
I	I	I
t нсдовательно,
т
/ =	+ Л + ...+/:„) =	.
i	i
Продолжительности циклов на разных захватках, будучи целыми
пгинчинами, могут быть выражены через модуль цикличности:
К, = С)К;
К-2 = С2К;
Кт = С„Л;
। ш-донательно,	t = fC£_C.
С другой стороны, продолжительность частного потока на захватке
ынпсит от объема работ на захватке и нормы выработки:
к,=-А_;
a^SN
Р. .
a0SN ’
41
следовательно,
a,,SN
Р
a0SN ’
= a0SN - const.
неправильно делать
потока ограничивает
мере развития потока
повторяющемуся
Однако из вышеприведенного выражения
вывод о том, что постоянство интенсивности
выработку и рост производительности труда. По
и приобретения рабочими навыков благодаря
процессу, как правило, выработка растет за счет перевыполнения норм
и, в частности, за счет совершенствования приемов и методов труда,
улучшения организации и обслуживания рабочих мест. Это сказывается
на уменьшении числа исполнителей, без нарушения общего принципа
поточности - постоянства интенсивности потока.
Если бы объем работы на захватках был распределен равномерно,
то при сохранении той же интенсивности и срока потока был бы получен
ритмичный поток, график которого показан пунктиром (рис. 8). Такой
ритмичный поток эквивалентен неритмичному по основным
показателям (срок, интенсивность потока) и поэтому может быть назван
эквивалентным.
Модуль цикличности эквивалентного потока
т
расчетный объем работы на захватке
in
Рис.8. Циклограмма неритмичного
и эквивалентного ему потока
42
Сопоставляя развитие неритмичного и эквивалентного ему
ритмичного видим, что отклонения неритмичного потока создают
на разных его захватках опережения и отставания.
Характер этих отклонений зависит от последовательности захваток
и соотношений объемов их работ.
Величина отклонения неритмичного потока может быть рассчитана
по формуле:
tom„ -ty„, -t„,
Положительные значения этой величины дают опережения,
отрицательные - отставания неритмичного потока от эквивалентного.
Выразим t3 и t через объемы работ и интенсивность потока:
tp
t =Vk=-L-,
” । ।
1э„ = тКэ = — ,
i
получим
tn
yp
 тРэ i 1 . „ A
tomm = ———=—(тРэ - X •
Величина отклонений выражена здесь в объемах работ на захватках,
а, следовательно, может быть легко подсчитана.
2.6.	Расчет параметров специализированного
и объектного потоков
Ритмичный поток. Ритмичный специализированный или
объектный поток может быть организован при выполнении
непрерывных и прерывных процессов:
в первом случае (рис. 9а ) срок потока
Т = К(т + я - 1),
во втором случае(рис. 96 )
Т = К(т + «-]) + /,.
При наличии ряда перерывов формула приобретает общий вид:
Т = К(т+п-1)+£1,
। ie — общая продолжительность технологических перерывов.
43
Число исполнителей:
N-N, + N, + ... + N,,,
где	- число исполнителей
(специализированном) потоке.
Д/ =	=
в
п частном
Если
= бй_.
Кт '
то
Рис. 9. Циклограмма ритмичного специализированного потока:
а - непрерывные процессы; б - прерывные процессы

44
Кратноритмичный поток создается, когда время работы звеньев
или бригад, входящих в состав потока, на захватках различно. При этом
продолжительность выполнения работ частных или
специализированных потоков на захватках кратна шагу потока (рис. 10),
Рис. 10 Циклограмма кратноритмичного потока
Продолжительность специализированного или объектного потока
с кратными ритмами:
7’ = Zl-2 + Ц-3	+	+ l„,
io есть, общая продолжительность потока определяется как сумма
временных интервалов между началами смежных потоков на первой
(охватке и продолжительности последнего потока на всех захватках,
где интервал между началами первого и второго потоков на
первой захватке;
t2.3 - то же между началами второго и третьего потоков;
t3_4,	же между началами третьего (п-1) и четвертого (п)
потоков;
/„ -- продолжительность последнего потока на всех захватках.
При построении циклограммы кратноритмичного потока
учитывают, если ритм следующего потока больше предыдущего,
го между выполнением этих потоков образуется разрыв во времени,
который с каждой новой захваткой увеличивается.
Разрыв между двумя такими потоками на последней захватке может
(>ыгь выражен формулой
tpajp (К„
। це К„ и Кп./ - ритмы потоков, следующих друг за другом.
45
Если же ритм последующего потока меньше предыдущего,
то разрыв между ними на первой захватке будет максимальным,
сокращаясь с каждой следующей захваткой. На последней захватке
разрыва между двумя смешанными потоками не будет.
Разрыв на первой захватке составляет
Наличие разрывов при выполнении смежных потоков на захватке
удлиняет срок работы, однако в рассматриваемых случаях они
необходимы для обеспечения непрерывности работы.
Между расходящимся потоками величина разрывов на первой
захватке принимается равной ритму предшествующего потока.
Величину интервала между сходящимися потоками определяют
по формуле
где Т, - продолжительность предшествующего (большего) потока
на всех захватках;
Tjn - тоже последующего (меньшего) потока;
К,. 1~ ритм потока i+1.
2. 7. Расчет критического сближения
неритмичных потоков
Проектирование специализированных и объектных неритмичных
потоков основано соответственно на расчете составляющих частных или
специализированных потоков и на последующей их увязке
в специализированный или объектный поток путем сближения
до критического положения.
Размер сближения двух смежных неритмичных потоков может быть
определен из циклограммы (рис. 11).
II 1	11а
Рис. 11. Определение критического сближения
двух неритмичных потоков
46
Сближение на т-й захватке
Л1-1	м
от=о}+Хк"-Хк',
]	I
где (9, — интервал между началами смежных потоков на первой захватке;
^ГК"~ продолжительность второго (последующего) потока на {т-1)
захватках;
^К'- продолжительность первого (данного) потока на т захватках.
I
Если интервал между смежными потоками на первой захватке
определяется только соображениями накопления фронта работ,
то	О, =Л','.
WI-I	П1
Тогда
I	2
Сближение потоков становится критическим при От ~ 0.
Если О„, приобретает отрицательное значение, то смежные неритмичные
потоки необходимо раздвинуть на эту величину.
Например, на четвертой захватке (рис. 11)
О4 = (3+1+2) - (1 + 1 + 3) = 1,
на пятой захватке
О5 = (3+1+211)-(1 + 1+3+5) =-3,
г.е. необходимо второй поток сдвинуть вправо на три модуля
цикличности (Па).
Пользуясь значениями критического сближения, можно рассчитать
срок неритмичного потока.
Рис. 12. Определение срока неритмичного потока
на основе критического сближения смежных потоков
47
При наличии I, И, , п частных (специализированных) потоков
г = Ук' + Укт+Уо,„+Уотш ,
/ /	т £ т < j mm >
I	II	II	И
где У К'-срок первого частного потока;
У К,„ -сумма	продолжительности циклов частных
а
(специализированных) потоков (без первого потока)
на последней захватке;
У О,,, - сумма расчетных сближений частных (специализированных)
и
потоков на последней захватке;
~ сумма отрицательных значений сближений в критических
II
местах между двумя неритмичными потоками.
При наличии между частными потоками технологических
перерывов срок неритмичного специализированного потока
Л1	л	л	л
т =	+ ±ка +уо„ +уот1П +£/,
।	и	и	и
Для расчета срока используются, кроме графического, табличный
и матричный способы (табл. 1).
2. 8. Табличный расчет
срока специализированного потока
По данным рис. 12 произведем расчет критического сближения
неритмичных частных потоков табличным способом.
Таблица 1
S X ф X Л СО	Продолжительность циклов частных потоков				Сближение частных потоков
	I	II	III	IV		Ё*' 1	О11	«-1	Ё*’ 1	О1”	Ек"	Ё*" 2	OIV
1	2	3	4	5	6	1	8	9	10	11	12	13	14
1	1	3	0,5	1	-	-	-	-	-	-	-	-	-
2	1	0	0,5	1	3	1	2	0,5	0	0,5	1	0,5	0,5
3	1	1	4	1	3	2	1	1	1	0	2	4,5	-2,5
4	1	1	0,5	1	4	3	1	5	2	3	3	5	-2
48
Продолжение таблицы I
1	2	3	4	5	6	7	8	9	10	11	12	13	14
5	1	0	0,5	1	5	4	1	5,5	2	3,5	4	5,5	-1,5
6	1	4	3	1	5	5	0	6	6	0	5	8,5	-3,5
7	1	0,5	1	1	9	6	3	9	6,5	2,5	6	9,5	-3,5
8	1	0,5	3	1	9,5	7	2,5	10	7	3	7	12, 5	-5,5
9	1	3	0	1	10	8	2	13	10	3	8	12, 5	-4,5
10	1	0	0,5	1	13	9	4	13	10	3	9	13	-4
11	1	0	0,5	1	13	10	3	13, 5	10	3,5	10	13, 5	-3,5
12	1	1	0	1	13	11	2	14	11	3	11	13, 5	-2,5
13	1	1	2	1	14	12	2	14	12	2	12	15, 5	-3,5
Место критического сближения частных потоков III и IV на 8-й захватке
=13;EKm =1 + 2 + 1 = 4,
I	II
УОт = 2+ 2-3,5 = 0,5; У О =-5.5,
Т=13+4+0,5- (-5,5) =23.
2. 9. Матричный способ расчета параметров потока
Расчет общей продолжительности и всех других параметров
рекомендуется выполнять следующим образом:
I.	В клеточную матрицу записываются исходные данные. В строках
матрицы указываются захватки, в столбцах процессы. Внутри каждой
клетки проставляется продолжительность выполнения
соответствующего процесса на соответствующей захватке.
2.	В нижней дополнительной строке под каждым столбцом
проставляется суммарная продолжительность каждого процесса на всех
схватках.
3.	Расчет ведут по столбцам. Для первого процесса всегда сверху
вниз, так как захватка, с которой начинается расчет, помещается
в верхнюю строку матрицы. В каждой клетке, кроме
продолжительности, проставляются два значения: в левом верхнем углу
время начала выполнения процесса, в правом нижнем - время
его окончания.
49
	Процессы (i) о @	®	<з>									пер -(./И)
Захватки^) <	<	= S	° к, 2 ’ 2	2 ~ Г	9 8	17	2 : 4 21	23 : 5 28		17	11	28
	2	2 4	’ 6	8 • 8	5 3 16	21 1 ! 6 ’ 27	28 '	4 32		22	8	30
	6	2 6	’ 12	16  10	1 ) 26	27 5	’ 32	32	6 38	27	5	32
	V’ 20	26 6	32	' 4	3 36	38 С	8 46	26	8	34
	20 5 25	32 4	’ 36		36 4 6	5 42	46	3 49	18	11	29
5	♦	♦	1	’ I Г,	25	34	25 /-1 19 15 9						>6	110	43	153 43
Рис. 13. Расчет параметров неритмичного потока
матричным алгоритмом.
"—" - место критического сближения;
"х" - простой фронта работ (организационные перерывы);
Для первого процесса, выполняемого на первой захватке в левый
верхний угол первой клетки заносят время его начала (обычно нуль),
а в нижний правый угол - время его окончания, которое равно времени
начала работы плюс ее продолжительность.
Время окончания процесса на данной захватке считается началом
процесса на следующей захватке, поэтому цифру из нижнего угла
верхней клетки переносят без изменения в верхний левый (накрест
лежащий) угол следующей нижней клетки.
Суммируя время начала процесса с его продолжительностью,
определяют его окончание на второй захватке, которое записывают
в правом нижнем углу клетки. Подобная процедура повторяется
последовательно на всех захватках до полного окончания первого
процесса. Затем переходят к следующему процессу.
Расчет для второго и последующих процессов ведут в зависимости
от их суммарной продолжительности. Если суммарная
продолжительность последующего процесса равна или больше
50
предыдущего, to расчет ведут также сверху вниз, а если меньше,
то снизу вверх.
4.	При неритмичных потоках по каждой захватке обязательно
проверяем увязку с предшествующим потоком. Начало любого процесса,
кроме первого, на любой захватке, проставленное в верхнем левом углу
клетки, не может быть по своей величине меньше окончания
предшествующего процесса на той же захватке, проставленного
в нижнем углу соседней левой клетки. По ходу расчёта необходимо
делать поправки или попытаться найти клетку, с которой следует начать
расчет, руководствуясь следующим правилом: по каждой паре смежных
процессов сопоставляется время их выполнения в диагональных клетках
при движении сверху вниз. Если все сроки правого столбца будут
по диагонали больше или равны срокам левого столбца, то расчет
следует начинать сверху, а если меньше, то снизу. В примере для 1- и 2-
го столбцов имеем 6 > 4, 8 > 6, 10 > 8, 6 > 5; следовательно, процессы
следует увязывать по первой захватке. Для 2- и 3-го столбцов имеем
4<8, 6<10, 5 < 6, 4 = 4; следовательно, процессы следует увязывать
по последней захватке. Для 3- и 4-го столбцов имеем
5 < 6, 4 < 5, 6 > 4, 8 > 6, т.е. сначала сроки правого столбца меньше
левого, а затем больше. Следовательно, увязку следует производить
по III захватке, где и будет место критического сближения.
При большом числе захваток (объектов) возможно неоднократное
чередование значений больше (>), меньше (<). В таких случаях
рекомендуется складывать время по каждому столбцу, включая клетку
с переменным знаком, и сопоставлять между собой суммарные значения
правого и левого столбцов и начинать увязку процессов с той клетки,
где сумма окажется больше.
5.	Определяем интервалы и простои:
а)	интервалы между началами смежных потоков
на соответствующих захватках определяются как разность значений
верхних односторонних углов.
В примере интервал между началами первого и второго процессов
на I захватке составляет ^.2 = (2 - 0) = 2, между вторым и третьим
t?.3 = (17 -2) =15, между третьим и четвертым - t3.4 = (23 -17) =6.
Разность значений нижних односторонних углов показывает
интервал между окончаниями этих потоков;
б)	величина вынужденного простоя захваток перед началом на них
следующего процесса определяется как разность значений накрест
лежащих углов по вертикали. Там, где эта разность равна нулю,
последующий процесс на захватке начинается сразу же после окончания
предыдущего.
51
6.	Проверяем расчет общей продолжительности выполнения всех
процессов, выполненный по матрице (проставлена в нижнем углу
последней клетки)
Тоби1 = ti.2 + 0-j + tj-i i tj = 2 + 15 + 6 +26 -49 по матрице ТОбт = 49
В результате расчета матричного алгоритма можно получить
информацию о развитии потока и общую продолжительность работ
в потоке. В конце каждого столбца, в нижнем углу, фиксируется время
окончания i процесса, а в первой клетке этого же столбца, в верхнем
углу, время его начала. В конце каждой строки зафиксирована
готовность каждой захватки, считая от начала строительства. В первой
клетке каждой строки вверху отмечается время начала работ
на соответствующей захватке. В каждой клетке отмечено начало
и окончание соответствующего процесса на захватке.
Для полноты сведений под каждым столбцом записывают общую
продолжительность выполнения процесса на всех захватках и сумму
организационных простоев.
В конце каждой строки в дополнительных графах проставляется
суммарная продолжительность выполнения всех процессов на каждой
захватке без учета перерывов, перерывов и с учетом перерывов. Для
проверки обращается внимание на совпадение численных значений
суммарной продолжительности чистой работы, подсчитанной
по дополнительному столбцу и строке.
7.	Определяем качество организации процессов.
Показателями качества организации процессов являются:
а)	коэффициент плотности графика работ Кп;| - отношение
суммарной величины чистой работы, выполняемой на всех захватках,
к той же величине с учетом перерывов.
В нашем примере /С„, - — = 0,72
153
б)	коэффициент совмещения процессов Ксов как отношение
продолжительности чистой работы к общей продолжительности
выполнения всех процессов, проставленной в нижнем углу последней
угловой клетки матрицы То6щ. В примере Ксов = ^ = 2,25.
Чем больше степень плотности графика, тем выше степень
совмещения работ в потоке и использования фронта работ.
8.	На рассчитанной матрице выполняется поиск самого
напряженного пути. Это - безразрывный путь от первой до последней
клетки (обычно этот путь 'является критическим), и он должен
находиться под неослабным вниманием руководителя производства.
Поиск такого пути выполняется в одну или две попытки следующим
образом.
52
Первоначально устанавливается возможность свободного
продвижения от первой клетки к последней по направлению сверху вниз
и слева направо (лучший вариант). При этом переход из одного столбца
в другой возможен только в местах отсутствия разрывов. Найденный
путь наносится на матрицу. Суммарная продолжительность всех работ,
проставленных в клетках матрицы, по которым проходит безразрывный
путь, должна быть равна расчетному сроку окончания строительства,
указанному в последней клетке матрицы.
В отдельных случаях безразрывный путь может пройти по разным
направлениям или разветвляться.
Одним из способов отыскания безразрывного пути является такой:
при движении сверху вниз по столбцу, где нет хода направо, делается
остановка в какой-либо клетке. Затем среди всех остальных выше
расположенных клеток матрицы отыскивается такая, в которой время
начала процесса совпадает с окончанием процесса в клетке, где сделана
остановка. Обе клетки соединяются пунктирной линией - связующим
звеном безразрывного пути. Время в клетках, пересекаемых пунктирной
линией, при подсчете суммарной продолжительности не учитывается.
В примере Т- 2+6+8+10+6+6+8+3 = 49
В отдельных случаях безразрывного пути может и не быть, тогда за
основу принимается путь, близкий к нему, с минимальной величиной
разрыва между смежными процессами.
9.	Матричное описание потока хотя и содержит определенную
информацию, но является ненаглядным, поэтому рекомендуется на ее
основе строить циклограмму с выделением жирными линиями
безразрывного пути и пунктирными линиями мест критических
сближений. По данным матрицы построим циклограмму и выделим
безразрывный путь.
Рис. 14. Циклограмма неритмичного потока
с выделением безразрывного пути
53
2. 10. Уравновешивание неритмичных потоков
Неритмичный специализированный (объектный) поток может быть
неуравновешенным и уравновешенным. Неуравновешенный поток
характеризуется неравенством темпов эквивалентных потоков,
а уравновешенный - равенством темпов (рис. 15).
В неуравновешенном потоке наблюдаются значительные перерывы
между частными (специализированными) потоками, связанные
с созданием фронта работ. Эти перерывы имеют большое значение при
длительных потоках. Поэтому неуравновешенные специализированные
(объектные) потоки, допустимые при небольшом числе захваток, при
долговременных потоках должны быть приведены к уравновешенной
форме.
Уравновешивание неритмичных потоков заключается в доведении
темпов замедленных потоков до общего единого темпа повышением их
интенсивности. Для этого создают параллельные потоки аналогичные
уравновешиванию ритмичных потоков.
Рис. 15. Циклограммы неритмичных потоков:
а - неуравновешенный; б - уравновешенный
54
Существуют два способа уравновешивания темпов.
1. Если темпы частных (специализированных) потоков приводятся к
общему ускоренному темпу, то замедленный поток выполняют в виде
"С" параллельных потоков. Так, вместо одного второго потока
с модулем цикличности 2К создают два параллельных потока с тем же
модулем, но с охватом половины захваток. Один из потоков
осуществляется на захватках 1, 3, 5,..., второй - на захватках 2, 4, 6,...
(рис. 16)
Рис. 16. Уравновешивание потоков по ускоренному темпу:
а - неуравновешенные; б - уравновешенные
Продолжительность уравновешенного специализированного потока
ио ускоренному темпу значительно меньше, чем неуравновешенного
Ту = К [т + п- 1 + (ХС- 1)] < Т.
2. Если необходимо привести потоки к общему замедленному
юмпу, то ускоренный поток осуществляется с перерывами (рис. 17).
Рис. 17. Уравновешивание потоков по замедленному темпу:
а - неуравновешенные; б - уравновешенные
Срок работ при этом остается прежним
Т — Т, - К (cm +п —1).
55
Для ликвидации перерывов в частных (специализированных) потоках
прибегают к разносменной работе или к созданию параллельных потоков.
Сменная организация потоков возможна при коэффициенте кратности
С=2 или С=3. В этом случае непрерывные частные потоки выполняют
в две-три смены, а прерывный - в одну смену. Рассмотрим следующие три
варианта сменной организации частных потоков, характеризуемых разным
соотношением их циклов (ритмов).
1.	При К, : К2: К3 = К : —.£=2:1 : 2 два потока (первый и третий)
осуществляются в две, а второй - неуравновешенный - в одну смену
(рис. 18).
Рис. 18. Сменная организация потоков
приК/.ЛУ: К3=2: 1 :2
2.	При К) : К2: К3 = К : — : К - 3 : 1 : 3 два потока (первый и третий)
Рис. 19. Сменная организация потоков
при К, : К2 : К3 = 3 : 1 : 3
56
3.	При отношении циклов:
Ki : К2 : К3 = К : — : — К =3 : 2 : 1
1,5	3
организуется трехсменная работа в первом потоке, двухсменная -
во втором и односменная — в третьем; в связи с этим одна захватка для
односменного потока является тремя захватками для трехсменного
и полутора захватками для двухсменного потока (рис.20).
Процессы
Рис. 20. Сменная организация потоков
при Ki . К2 : К3 =3 : 2: 1
Рассмотренная сменная организация потока применяется,
в частности, при неурановешенной производительности строительных
машин (бульдозеров, скреперов, экскаваторов), используемых в разных
частных (специализированных) потоках.
Параллельные специализированные потоки организуют для
ииквидации перерывов в потоках при значительном объеме работ
и коротких сроках их выполнения.
2.	11. Оптимизация сроков строительства объектов
При организации неритмичных потоков имеет значение
ус тановление оптимальной очередности возведения объектов (захваток),
обеспечивающей наикратчайший срок строительства.
Количество возможных вариантов, устанавливающих очередность
возведения объектов, среди которых затем находится оптимальный,
ывисит от числа объектов m и определяется числом перестановки т!
1сли, например, имеется 5 объектов (захваток) и нужно решить, при
какой очередности при прочих равных условиях будет обеспечен
57
наикратчайший срок их возведения, рассматривают 5! перестановок, т.е.
5-4  3-2-1 = 120 вариантов. Из этого следует, что путь полного перебора
является весьма громоздким и трудоемким.
В настоящее время известны некоторые наиболее простые способы
нахождения оптимальной очередности. Один из них следующий.
Рис. 21. Матричный алгоритм расчета
неритмичного потока
По данным дополнительной строки матрицы находится поток
наибольшей длительности. Этот поток принимается за ведущий,
определяющий в известной мере срок строительства (в примере
2-й процесс). Затем по каждой строке матрицы подсчитывается время
выполнения всех процессов на соответствующей захватке и время,
предшествующее ведущему процессу	и после него
Результаты подсчета заносятся в 1-ю дополнительную графу матрицы.
При этом результаты подсчета в первой дополнительной графе
_ Z- I пред
записываются в виде дроби ——.
1 пос
Если ведущим потоком является первый или последний,
то Т.г„р.д или соответственно превращаются в ноль.
Помимо Х'пгед и > рекомендуется также определять разность
между продолжительностями первого и последнего процессов с записью
результатов во 2-ю дополнительную графу матрицы с соответствующим
знаком.
58
На основе данных двух последних граф составляется новая матрица
с новой очередностью возведения объектов.
Матрица формируется по следующему правилу. В первую строку
матрицы записывают номер захватки, на которой суммарная
продолжительность работ, предшествующих ведущему потоку £/ ,
минимальная. В последнюю строку записывают номер захватки
с наименьшим значением суммарной продолжительности работ после
ведущего потока . Затем заполняются вторая и предпоследняя
строки новой матрицы таким образом, чтобы значения и
увеличивались по мере приближения к середине матрицы. Полученная
новая матрица (рис.22) рассчитывается.
Рис. 22. Рациональная очередность возведения объектов (захваток)
Процессы (i)
И данном примере новая продолжительность потока составила
<*> ед. времени, что на 5 ед. времени меньше продолжительности
। первоначальной очередностью. После этого формируют матрицу
по второму показателю - разнице ритмов работ первого и последнего
not ока tj - tn. Для этого в первую строку матрицы записывают номер
шхнатки с минимальной разницей ритмов работ, а далее по мере
по (растения численного значения этой разницы. Полученная матрица
ршечитывается. В примере продолжительность потока с новой
очередностью составила 37 ед. времени, что меньше на 5 ед.
первоначальной продолжительности потока и на 2 ед. продолжительности
поюка, сформированного по первому показателю.
59
Окончательно принимается та очередность включения захватки
в работу, которая обеспечивает наименьшую продолжительность.
Сокращение срока строительства может быть достигнуто за счет
совмещения процессов (рис.23), когда последующий процесс можно
начать не дожидаясь полного окончания предыдущего. Рассмотрим для
данного примера выполнение неритмичных потоков совмещенно
(параллельно-совмещенно) благодаря разбивке каждого объекта
на 2 захватки.
Произведенный на матрице расчет показывает, что общий срок
уменьшился до 33 условных единиц времени, с одновременным
сокращением продолжительности возведения каждого объекта.
Процессы
1	3	4
III	а	0 1 1	1 2,5 33	33 3 83	21 0,5 213
	б	1 1 2	33 2,5 6	83 3 из	213 0,5 22
II	а	2 2 4	6 4 10	из 3,5 15	22 1,5 233
	б	4 2 6	10 4 14	15 3,5 183	233	1 1,5 25
V	а	6 2,5 83	14 0,5 14,5	183 3 213	2 27
	б	83 2,5 п	143 0,5 15	213 3 243	27 2
IV	а	п 2 13	15 4,5 193	243 1 253	29 1,5 	30,5
	б	13 2 15	193 4,5 24	253 1 263	зоз 1,5 32
I	а	15 1,5 1(> 5	24 2,5 263	263 3 293	32 0,5 323
	б	163 1,5 18	263 2,5 29	293 3 323	323 - 0,5^_
Рис. 23. Разбивка объектов на захватки
(захваток на участки)
60
2. 12. Комплексные потоки.
Расчет параметров комплексного потока
Комплексные потоки в строительстве проектируют при возведении
различных видов производственных предприятий, а также в процессе
застройки жилых массивов и сельских поселков объектами жилищно-
гражданского и культурно-бытового назначения.
Проектирование комплексного потока включает: 1) формирование
структуры потока; 2) составление расчетной схемы; 3) расчет временных
параметров; 4) построение циклограммы или сетевого графика.
Структура комплексного потока - это сочетание взаимосвязанных
параллельно развивающихся объектных потоков, осуществляемых для
возведения промышленного предприятия или жилищно-гражданского
комплекса.
В комплекс входят объекты, отличающиеся по назначению,
объемно-планировочным и конструктивным решениям, технологичности
возведения, объемам работ, расположению на строительной площадке.
Эти факторы определяют многовариантность структур комплексного
потока с точки зрения количества и состава объектных потоков
и их взаимной увязки.
В составе комплексного потока рекомендуется проектировать
следующие объектные потоки: основные объекты строительства;
объекты подсобно-вспомогательного и культурно-бытового назначения;
инженерные сети и дороги; специальные сооружения, благоустройство
юрритории.
При разработке расчетной схемы комплексного потока исходят
из того, что процесс строительства состоит из основного
и подготовительного периодов.
Подготовительный период включает работы по инженерной
подготовке территории строительства, возведению временных зданий
и сооружений. Эти работы выполняются до начала развертывания
объектных потоков и могут быть представлены на циклограмме в виде
пинейного графика.
61
Рис. 24. Циклограмма строительства промышленного комплекса
в одну очередь
Комплексный поток проектируют исходя из общего срока
строительства комплекса.
2.12.1.	Расчет параметров комплексного потока
при строительстве промышленного комплекса в одну очередь
Проектирование и расчет параметров комплексного потока
выполняют в следующей последовательности:
1)	согласно СНиП 1.04.03-85 "Нормы продолжительности
строительства и задела в строительстве промышленных зданий
и сооружений" устанавливают общую продолжительность
строительства комплекса Т и продолжительность
подготовительного периода Т„;
2)	для каждого объектного потока определяют
продолжительность его развертывания;
3)	составляют расчетную схему комплексного потока (рис. 24).
По линии А определяют точки увязки каждого последующего
потока с точкой начала развертывания потока 1. Эти точки указывают,
какой объем работ должен быть выполнен на последующих потоках
к началу развертывания первого потока.
Период выпуска готовой продукции Т„р1 каждым объектным
потоком определяют так:
для потока 1 Tnpj = T-Tn- -Тп„ ,
где - продолжительность развертывания объектного потока N1;
Л
для потока 2	Т„р2=- Т„р.| - То2);
11	' 32
62
для потока 3 Т„р3 = 777— ( г| - Т„р., - Т„3);
' 3	“.13
для любого последующего потока
Р,
Тпр.|— р_р ( I - Т„р., - Toi).
Г1 rA!
Величины РА, задаются при проектировании,
Р,- стоимость строительно-монтажных работ z-ro потока.
2.	Время включения объектных потоков в комплексный поток
d, вычисляют, исходя из того, что ни один объектный поток не может
начать функционировать одновременно с началом подготовительного
периода. Это объясняется тем, что до начала работ на любом объектном
потоке необходимо частично или полностью выполнить некоторые
работы подготовительного периода Тп (ограждение площадки,
планировку участка). Следовательно, величина d для любого объектного
потока не может быть равна нулю.
Величина d может быть определена по формулам:
для потока 1	d/ = Т„;
для потока 2	d2 = Т„ -	а2, но -^- = -^2;
Л
откуда	d2 = Т„-Т2 - ~~ ;
Л
Р  Т
„ -г г п 1’ЧЛ
для потока 3	= Тп - ‘ 3 - —— ;
' з
для любого последующего потока
На основании рассчитанных параметров строят циклограмму
комплексного потока.
2.12.2.	Строительство промышленного комплекса в две очереди
При проектировании комплексного потока строительства
промышленного комплекса в две очереди определяют объемы работ,
выполняемых по очередям возведения основных корпусов
промышленного предприятия (поток 1).
К началу работ по строительству основных корпусов и к моменту
сдачи в эксплуатацию первой очереди необходимо выполнить часть
работ на других объектных потоках. Эти объемы работ РЛ и Рв отмечают
и.। расчетной схеме (рис.25) по линиям увязки А, В объектных потоков.
63
Порядок проектирования циклограммы остается таким же, как и при
проектировании комплексного потока строительства промышленного
комплекса в одну очередь.
Рис. 25 Циклограмма строительства промышленного комплекса
в две очереди
Период выпуска продукции каждым объектным потоком
рассчитывается по следующим формулам:
для потока 1	Tnpl=T-Tn-^-TnH;
для первой очереди из соотношения
?В\ ^пр\
т' • Р
'Г'	1 nP* * Я|
получим	Inpl”---;
р
для потока 2	Тпр2 = (КР\ + ri);
*Н2	' Л 2
/>
для потока 3	Т„р3 = —	- (7^, + г,);
‘bi Со
для любого последующего потока
= р	+Т^-
'	‘в, ГЛ!
Время включения объектных потоков в комплексный поток,
определяется по выше приведенным формулам.
64
2.12.3.	Строительство жилищно-гражданских комплексов
В состав жилищно-гражданских комплексов входят жилые дома,
детские  дошкольные учреждения, школы, магазины, здания
административного и культурно-бытового назначения.
Отличительной особенностью проектирования комплексного потока
строительства жилищно-гражданских комплексов является отсутствие
нормативных данных, определяющих общую продолжительность
возведения таких комплексов.
Рис. 26 Циклограмма строительства жилищно-гражданского
комплекса
Общая продолжительность строительства комплекса Т может быть
определена как сумма продолжительностей работ подготовительного
и основного периодов по формуле
Т = Тп + То + Тоб,
где Тп - период подготовительных работ;
То - период опережения первым объектным потоком
основного потока;
То6 - продолжительность возведения зданий в основном
объектном потоке.
65
Продолжительность работ подготовительного периода Т„
рекомендуется принимать равной 12-22% общего срока строительства
комплекса,
Тп = (0,12 — 0,22)Т = аТ.
Период опережения То первым объектным потоком (прокладка
инженерных сетей) основного объектного потока по возведению жилых
домов должен быть достаточным для развития всех объектных потоков
на любом участке массива и обеспечивать их завершение к моменту
сдачи домов в эксплуатацию.
Величина То принимается равной 20-25% продолжительности
возведения зданий в потоке 1,
То = (0,2 - 0,25)Тоб = рТоб.
Продолжительность возведения зданий в основном объектном
потоке можно определить из общей формулы поточного строительства
То6 = Т, + K(N- 1),
где Т| - нормативная продолжительность строительства отдельного
объекта (по СНиП 1.04.03	-	85) без выполнения работ
подготовительного периода;
К - шаг потока - период между очередными выпусками объектным
потоком продукции;
N - количество однотипных зданий в составе объектного потока.
Шаг потока вычислим по формуле
Подставляя значения Т„, То> и Тоб в исходную формулу получим
Т = аТ +/ЗТо6 + Т^+K{N
или
Т = ДУ,+^-!)] + Г,+К(^-1) = (И-/ЗД 4-*(#-!)]
1 - а	1 -а
При а = р = 0.2Т общая продолжительность строительства комплекса
составит,
Т= 1,5 [Т, + K(N-l)].
Зная величины Т, и К, можно вычислить продолжительность
развертывания основного объектного потока
Дальнейший расчет параметров комплексного потока строительства
жилищно-гражданских объектов можно выполнить по формулам,
приведенным для расчета комплексных потоков строительства
промышленного предприятия.
66
3.	СЕТЕВОЕ МОДЕЛИРОВАНИЕ
3.1.	Основные понятия и элементы сетевого графика
Сетевой график представляет собой граф-сеть, схематически
отображающую последовательность осуществления технологии
производства и принятые решения по выполнению программы работ для
достижения заданной цели.
Различают два основных типа сетей (рис. 27):
а)	сети типа "работы-вершины", в которых работам комплекса
соответствуют вершины, а дуги отображают отношения
предшествования между работами;
б)	сети типа "работы-дуги", в которых работам комплекса
соответствуют дуги, а событиям вершины.
Рис.27. Типы сетей:
а - работы-вершины; б - работы-дуги
В основу построения сетевой модели закладываются три основных
понятия: работа, событие и путь.
Работа - производственный процесс, для выполнения которого
необходимо затратить время и ресурсы. Под ресурсами понимают
кадры, средства и предметы труда, а также финансы, требуемые для
производства работ. Работа - процесс, приводящий к достижению
определенных результатов. В понятие "работа" входит и ожидание -
время затраченное на технологические и организационные перерывы
между работами. Ожидание не требует затрат труда и ресурсов. Работа
и ожидание на графике изображается сплошной стрелкой с указанием
наименования и продолжительности.
67
Пунктирной стрелкой на сетевом графике обозначают зависимость
(фиктивную работу) начала одной работы от окончания другой.
Стрелки вычерчивают обычно без масштаба, их длина
и направление произвольны, несмотря на то, что на чертеже они
расположены в порядке, который указывает на принятую
технологическую последовательность выполнения работ.
Событие - результат окончания одной или нескольких работ
(ожидания), необходимый и достаточный для начала последующих
работ. На сетевом графике события изображают в виде । кружков,
имеющих порядковый номер и каждой работе (ожиданию) сетевого
графика присущ, таким образом, код, состоящий из номеров начального
и конечного событий. В отличие от работы событие не является
процессом, оно совершается мгновенно и не требует затрат времени
и ресурсов.
Исходное событие - событие не имеющее предшествующих работ,
то есть в него не входит ни одна работа (начало выполнения проекта).
Входящие в событие работы являются предшествующими этому
событию и работам, выходящим из него.
Работы выходящие из события, являются последующими
по отношению к этому событию и работам, входящим в него.
Событие не имеющее последующих работ, является завершающим.
Непосредственно предшествующие ему работы называются
завершающими.
По количеству завершающих (целевых) событий сетевые модели
и графики классифицируются на одноцелевые и многоцелевые.
Путь - непрерывная последовательность работ в сети, в которой
конечное событие каждой работы совпадает с начальным событием
следующей за ней работы. Между исходным и завершающим событиями
в сетевом графике имеется несколько путей. Любой путь от исходного
до завершающего события сетевого графика называется полным путем.
Все пути сетевого графика имеют определенную
продолжительность. Сравнивая продолжительности всех полных путей,
выявляют путь максимальной длины. Такой путь принято называть
критическим, так как его длина определяет время, необходимое для
выполнения всей программы работ.
Все работы, лежащие на критическом пути, называют
критическими, и от продолжительности каждой из них зависит
конечный срок выполнения программы. Обычно критические работы
на графике выделяют жирными или двойными стрелками. Сокращение
или увеличение продолжительности критических работ соответственно
сокращает или увеличивает общую продолжительность возведения
объекта.
68
Сетевой график может иметь несколько критических путей
одинаковой длины. Пути, продолжительность которых меньше
критической, но близка к ней, называют подкритическими.
Все остальные пути называют ненапряженными, или некритическими.
Работы, принадлежащие критическим и подкритическим путям,
составляют работы критической зоны.
Достоинства сетевых графиков заключаются в следующем:
-	устанавливается вся совокупность связей между отдельными
работами;
-	в линейных графиках много объектов информации: объем работ,
использование трудовых ресурсов, время, стоимость, в сетевых -
только время;
-	по линейному графику нельзя определить конечный срок
строительства, в сетевых - это наглядно видно (критический путь);
-	наглядно видны работы, определяющие продолжительность
строительства объектов или их комплекса (работы критического
пути);
-	обеспечивается наглядное представление о технологической
и организационной последовательности работ;
-	создаются условия для прогнозирования хода строительства.
При различных отклонениях от графика имеется возможность
предвидеть дальнейший ход строительства и определить вероятную
его продолжительность;
-	руководство строительством получает возможность сосредоточить
основное внимание и усилия на работах, от выполнения которых
в данный момент зависит срок сдачи объектов в эксплуатацию,
и принять меры для обеспечения своевременного завершения работ;
-	сетевые графики допускают использование вычислительной
техники, что повышает производительность труда инженерно-
технических работников и улучшает его качество.
Перечисленные достоинства сетевых графиков свойственны всем
графикам, составленным для любых сфер производственной
деятельности с учетом специфики отрасли.
Сетевые графики используются для решения задач управления
производственной деятельностью строительных организаций, а также
деятельностью проектных и научно-исследовательских институтов.
69
3.2.	Правила построения
и укрупнения сетевых графиков
Сетевые графики нужно строить с соблюдением следующих
основных правил:
1.	Направление стрелок при построении принимается слева
направо, форма графика должна быть простой, без лишних пересечений.
Не допускается повторять номера событий.
2.	При выполнении параллельных работ, если одно событие
служит начальным или конечным событием двух или более работ,
вводятся дополнительные дуги, не соответствующие никаким работам
комплекса. Дополнительные дуги изображаются штриховыми линиями
(рис.28). Работа, ожидание и зависимость должны иметь собственный
Рис. 28. Изображение на сетевом графике параллельных работ:
а - неправильное;б - правильное
3.	Если работа расчленяется на ряд участков (захваток), то она
может быть представлена как сумма последовательно выполняемых
работ (рис. 29).
Рис.29. Изображение на сетевом графике работ,
расчленяемых на участки (захватки)
70
4.	Если две какие-либо работы В и Г непосредственно зависят
от совокупного результата двух других работ А и Б, то эта зависимость
изображается следующим образом (рис.30).
Рис.30. Изображение на сетевом графике работ,
зависящих от совокупного результата
предшествующих
5.	Если для начала работы В необходимо окончание
работ А и Б, а работа Г может начаться непосредственно после
окончания работы Б, то в сетевой график вводится дополнительное
событие и связь (рис.З 1а)
а
в
Рис. 31. Изображение на сетевом графике работ,
зависящих от предшествующей и совокупного результата
предшествующих работ
6.	Если для начала работ Б и В достаточно окончания
работы А, работа Г может быть начата после окончания работы Б,
71
а работа Д - после совокупного результата работ Б и В, то применяется
следующее правило построения работ (рис.316).
7.	Если работа Д может начаться после окончания работ А и Б
и для начала работы В достаточно окончания работы А, а для начала
работы Г - окончания работы Б, то на сетевой модели это изображают
при помощи двух зависимостей, т.е. применяется следующее правило
построения (рис.31в).
8.	В сети не должно быть замкнутых контуров, то есть путей,
выходящих из какого-то события и сходящихся к нему (рис. 32)
Рис.32. Неправильное построение сетевого графика
- имеется замкнутый контур
Путь, представляющий собой совокупность работ Г, Д, В, выходит
из события 2 и входит в это же событие.
Наличие замкнутого контура (цикла) в сети свидетельствует
об ошибке в принятой технологической последовательности работ
или о неправильном изображении их взаимосвязи.
9.	В сети не должно быть "тупиков", то есть событий,
из которых не выходит ни одна работа, если только это событие
не является завершающим, и "хвостов" то есть событий, в которые
не входит ни одной работы, если эти события не являются исходными
для данной сетевой модели (рис.33).
10.	При разработке сетевых графиков на крупные объекты или
комплексы для наглядности и лучшего контроля следует группировать
работы отдельных исполнителей или технологические комплексы, части
здания, при этом нужно соблюдать следующие правила:
а)	нельзя вводить дополнительных событий, которых нет
в детализированных графиках;
б)	граничные события в детализированных и укрупненных
графиках обязательно должны иметь одинаковые определения и один
и тот же номер;
72
в)	укрупнять следует только работы, принадлежащие одному
исполнителю;
г)	продолжительность укрупненной работы должна быть равна
длине максимального пути укрупняемой группы детализированных
работ.
Рис.33. Неправильное построение сетевого графика
- имеются "тупик" и "хвост"
Рис.34. Примеры укрупнения сетевого графика:
а - до укрупнения; б - после укрупнения
73
11.	При изображении на сетевой модели работ, не входящих
непосредственно в технологический процесс строительства,
но влияющих на осуществление его в установленные сроки (внешних
работ, к которым относятся поставки строительных материалов, деталей,
конструкций, технологического оборудования, технической
документации), вводят дополнительные события и пунктирные стрелки.
Такие работы графически выделяют утолщенной стрелкой с двойным
кружком.
Рис.35. Изображение на сетевом графике внешних поставок:
а - неправильное; б - правильное
12.	Номера событиям присваивают так, чтобы каждое
последующее имело больший номер, чем предшествующее. Нумеруют
(кодируют) события после окончательного построения сетевой модели,
начиная с исходного, которому присваивают первый номер. Номера
событиям присваивают в возрастающем порядке, используя "метод
вычеркивания работ". После присвоения исходному событию первого
номера вычеркивают все выходящие из него работы. Очередной номер
получает событие, в которое не входит ни одна работа после
вычеркивания. Если таких событий несколько, то номера присваивают
в порядке расположения событий сверху вниз. Выходящие работы
вычеркивают в порядке возрастания номеров событий.
74
Рис. 36. Кодирование событий с использованием
«метода вычеркивания работ»
13.	При организации поточного выполнения работ с разбивкой
общего их фронта на отдельные участки (захватки) топологию сети
строят в соответствии с безразрывным путем, принимая меры
к устранению логических противоречий между работами путем введения
нулевых связей между одноименными работами или процессами,
выполняемыми на смежных захватках (рис. 37)
Рис. 37. Построение топологии сетевого графика
при поточной организации работ:
а - матричный алгоритм с выделением безразрывного пути;
б - топология сетевого графика на основе безразрывного пути
3. 3. Расчетные параметры сетевой модели
Рис. 38. Расчетная схема сетевой модели
75
При расчете сетевых моделей используют следующие обозначения
параметров:
ij	- код данной работы;
i	- код начального события данной работы;
j	- код конечного события данной работы;
hi	- код работ, предшествующих данной работы;
h	- код событий, предшествующих начальному событию
данной работы;
jK	- код работ, последующих за конечным событием
данной работы;
к	- код событий, последующих конечному событию
данной работы;
L	- путь;
t (L)	- продолжительность пути;
t (LKp.)	- продолжительность критического пути;
Ткр. - критический срок t (LKp) = Ткр;
ty	- продолжительность работы	ij;
ty<₽ н')	- раннее начало работы ij;
t,j(р 0)	- раннее окончание работы ij;
Т,1р’)	- ранний срок свершения события i;
tjj(п - позднее начало работы ij;
t,j ° *	- позднее окончание работы ij;
Tj(" ’	- поздний срок свершения события j;
Гц<п 1	- частный (свободный) резерв времени работы ij.
Существуют следующие основные методы расчета сетевых графиков:
аналитический, табличный, графический (секторный, дроби,
по потенциалам событий), на ЭВМ.
3. 4. Расчет сетевого графика аналитическим методом
Рис. 39. Сетевая модель к расчету параметров
аналитическим методом
76
После составления сетевой модели (рис. 39) ее рассчитывают,
по работам или по событиям, определяя следующие параметры: ранние
начала и ранние окончания работ, продолжительность критического пути,
поздние начала и поздние окончания работ, общие и частные резервы
времени работ.
Расчет параметров сетевого графика начинают с ранних сроков
работ.
Расчет по работам. Раннее начало работы t,, (р - самое раннее
из возможных, время начала работы - определяют продолжительностью
самого длинного пути от исходного события до начального события
данной работы,
tij(р н ’ = max thi.
Раннее начало всех работ, выходящих из исходного события,
принимается равным нулю
max th, ~ О,
для данного случая
tl2(pH) = 0
t13<₽,,) = 0
Все работы, выходящие из одного события, имеют одинаковое раннее
начало.
t24(pH) = t23(pl,)=maxtl2= 1
t34(P '0 = t35(P ") = maxt13=5
t45(pH) = t46(pH') = max tl4 =
(Р.П.)
t(P.H.)
ч
(PH.)
%
= max/.
t56(p") = max t|5
1 + 2=3 1+3+6=10	= 11
5+6=11 ZI2 +/24 + Z4S	4 (P- И.) _ t (p. II.) _ . Hi	- Hjl	— Hj2 1+2+0=3
Z12 + Z23 + /34	+ /45	1 + 3 + 6 + 0 — 10
ZI2 +/23 +/33 ZB +Z1S ZU + Z34 + Z45	• = max/, J1 + 3 + 5 = 9 5 + 5 = 10 5 + 6 + 0 = 11
<Р- н.)
Раннее окончание работы ty (p 0) - время окончания работы, если она
начата в самый ранний из возможных сроков, определяется суммой
раннего начала и продолжительности данной работы
112<р0’=1; t13(po>=5; t23(po’ = 1+3 = 4;
i.,.l(po)= 1+2 = 3;	t341₽0)= 5+6 = 11	«	«
I,5 (P0) = 5+5 = 10;	t45 (p u,) = 11+0 = 11; ( i )---------------------/j)
l16lpo)= 11+5= 16;	tij
|.,(,(p o)= 11+3= 14	tji <₽»> = t.. (P.-.) + t..
77
По раннему окончанию предшествующих работ определяют раннее
начало последующих работ, причем если событием оканчивается одна
работа, то значение ее раннего окончания будет являться ранним началом
для работы, выходящей из этого события.
t (Р-0-) =
Если одним событием заканчивается несколько работ, то раннее
начало работы, выходящей из этого события будет соответствовать
максимальной из величин ранних окончаний
Если событие является началом двух или более работ, то все ранние
сроки начала этих работ будут равны раннему окончанию
предшествующей работы
(ин)
t,„ z-x f <₽• °) = » (Р- "•) = t	<Р-11 ~> = ♦ (р- "-Х
lhi 4j	lij,	4j >
Раннее окончание работы, входящей в завершающее событие,
определяет величину продолжительности критического пути
tjk(po) = t(LKp.) = TKp
Если в конечное событие входит две или более работ,
то максимальная из величин раннего окончания работ будет определять
продолжительность критического пути; эта величина будет представлять
и самый поздний срок окончания всех работ, входящих в конечное
событие
,	.	Лро.)
Ткр = max tjk (п- ° * = max1 jk,jxk,j2k
Расчет ранних сроков, как видно из примера ведется слева направо.
78
Расчет по событиям. Ранний срок Tj р свершения начального
события i определяют максимальной величиной суммы ранних сроков
свершения предшествующих событий и продолжительности работ,
входящих в данное событие
T^=max{T^+thi }
Например, для события 4
„	\Т1 +/24 1	[1 + 2 = 3 1
77= max [	> = тах^	У =11
[7/+^]	[5 + 6 = 11 J
Расчет поздних сроков окончания и начала работ выполняют после
определения всех ранних сроков обратным ходом от завершающего
события к исходному, последовательно по всем путям сетевого графика.
Расчет по работам. Позднее окончание работы t,j 1" о) -- самый
поздний из допустимых сроков окончания работы, при котором
не увеличивается общая продолжительность работ.
Позднее окончание рассматриваемой работы равно минимальному
из сроков поздних начал последующих работ
Гц min tjk
Определение позднего начала через позднее окончание основано
на том, что расчет ведут от завершающего события, у которого ранние
и поздние сроки совпадают, т. е. Тк (р) = Тк (п), поэтому рассчитав ранние
сроки работ, установливают тем самым и поздний срок завершающего
события
1/"0) = Ткр.= maxtjk<po>
Поздние сроки окончания работ, входящих в одно событие, не могут
быть разными,
Позднее начало работы t,jн 1 - самый поздний из допустимых сроков
начала работы, при котором не увеличивается общая продолжительность
работ.
Позднее начало работы равно разности между величинами
ее позднего окончания и продолжительности
t (п. н) _ t (п. о.) _ t
ig	Mj 4j
79
Произведем расчет поздних сроков окончания и начала работ
для данного примера
t46," n, = t56(" °) = max t46.56 (p o,= 16
t56	= 16-3 =13	t46(n н)= 16-5 = 11
t35(" O) = t45(n O)=mint56("")= 13
t45 <" ") = 13 _ о = 13	t35 (n ,, ) =13-5 = 8
t34(no) = t24(" o) = min t45.46 (" ")=ll
t34(" '‘ ) = и - 6 = 5	t24(n H ) = 11 -2 = 9
t23(no) = t13("o) = mint34. 35 (nu.) = 5
t23 (n H > = 5 - 3 = 2	t|3 (",L) =5-5=0
4. (n. o.) _	.	(n. h.) _ о
t,2	- mm t24.23	— 2
tl2(n H) = 2- 1 = 1
Расчет по событиям. Поздний срок Tj ,n) свершение события j
определяется минимальной величиной из значений разности поздних
сроков свершения конечных событий "К" и продолжительности работ,
выходящих из данного события j
r;">=min{7’‘")-r,t t
Например, для события 4
-rW
‘б
т;'"’ = min-
?46
-^45
= min'
16-5 = 11
13-0 = 13
= 11
для события 3
т(”> - t
1 5	‘35
у(л) _ ,
/4	*34
Сопоставление ранних и поздних сроков работ и событий позволяет
рассчитать резерв времени, критический путь и провести анализ
параметров графика.
Для критических работ соблюдаются следующие условия:
1) ранние и поздние сроки начала работ и соответственно
их окончания равны,
ТГ = min
= min
13-5 = 8
11-6 = 5
= 5
t (р. Н.)_.х (п. 11.) _ t (II.)
4j	lij	llj
t (p. 0.) _ t (n. 0 ) _ . (o.)
4j	4j	4j	>
или при расчете по событиям ранние и поздние сроки свершения
событий, ограничивающих данную работу, соответственно равны,
р. (р) = -р. 1"1 = у.
•р. (р ) = у. <п'1 = у.
2) разность между возможными сроками окончания и начала работы
равна ее продолжительности, т. е.
f (О.) t (Н.) _ t
Lij 4j 4j >
80
или разность между сроками свершения конечного и начального
событий равна продолжительности данной работы,
Tj — Tj — ty .
Например, для критической работы 3-4 первое условие
tj4<p и ) = 1з4(п'н > = 5, а также t34<p'о > = t34<"'0 > = 11 — соблюдено.
Второе условие также выполняется t34(01 - t34("1 = t34, т. е. 11 -5 = 6
3) общий (полный) и частный резервы времени для работ
критического пути равны нулю. Для остальных работ определяют
различные виды резервов времени.
Общий (полный) резерв времени работы ru (п ) - это максимальное
время на которое можно задержать начало работы или увеличить
ее продолжительность без изменения общего срока строительства
где	tjjJ = t;p "' +	,
значит	Гу("') = tjj(n 0) - ty(₽'н,) - tjj,
или по событиям Гу (п ’ = Tj(n ) - Т((Р ’ - ty
Вычислим общий резерв времени работ для примера:
r12ln) = tl2(r'°)-tl2(PO) = 2- 1 = 1
0)-t13(p ,,)= 5 - 5 = О
г2з(п)=5-4= 1
г24 (пЛ =11-3 = 8
Гз4<п>= 11-11=0
г35(п)= 13 - 10 = 3
г45,п)= 13 - 1 1 =2
г46(|,)= 16- 16 = 0
г56(,,) = 16-14 = 2
Частный (свободный) резерв времени работы Гу’1" ’- максимальное
количество времени, на которое можно перенести начало работы или
увеличить ее продолжительность без изменения раннего начала
последующих работ
_ (си.) _ . ( р. Н.) t (р. О.)
1 ij	L,j
При замене значения ty(р 0 :1 получим
-	(св.) _ , ( р. II.) _ /. (р. II.) , t ч
*	ij ljk	XLij т Чр
Частный резерв времени имеет место, когда в событие входят две
работы или более.
В терминах событий
_ (св.) _ г (р.) т (р.) _ t
*	ij	‘i lij-
Произведем расчет частных резервов времени работ для данного
примера
r12(CB) = t23(p")-t12(po-,= 1 -1=0
или	r12,CB, = t24<₽")-tl2(p°’= 1-1=0
Г|з(св.) = ti4( Р. и.) _ t|3 (р. о.) = tj5( Р н.) _ t)3 (р о ) = 5 _ 5 = 0
81
r2 U" > = t,4< I’ " ’ - t23 ,p ‘” = t„'p " > - t„,p= 5 - 4 = 1
r,4(CB-) = t46(	-t24 <p- ° > = t45( p "1 - t24 <p ° ’ = 11 - 3 = 8
r34(C“ ’ = t46‘ ” " ’ - t34 (P ° ’ = t45( P " ’ - t„ (P ° ’ = 1 1 - 1 1 = 0
r35<C“) = t56(PH)-t35(PO, = 11 - 10= 1
r45(c" ’ = t56( p-" ’ -145 (p- ° ’ = 11 - I 1 = 0
Для работ, входящих в завершающее событие
<СЭ ) _ f < II. II.) _ . (р. II.) _ ( ( II <>.) _ . (р о )
*ij Mj	Lij	4j	4j
r46(CB)= 11-11=0 = 16-16 = 0
Работы, у которых г^(п') = Гц(св) = 0, являются критическими в данном
примере, такими работами являются 1 - 3; 3 - 4; 4 - 5
3. 5. Расчет сетевого графика табличным методом
Рис. 40 Сетевая модель к расчету параметров табличным методом
Таблица 2
Коды начальных событий предшествующих работ	Код работы у	Продолжительность работы t„	Ранние сроки			Поздние сроки		Резервы
			Начала работ		окончания работ 1<Р " > _ у4/4 + с (гр.З+гр.4)	начала работ j "2 (гр.7-|р.З)	окончания работ Л«.«) _ Т'(Л) 'J	1	полные С (гр.6-гр.4) ИЛИ (гр.7-гр.5)	свободные
			=	уч/’)
1	о	3	4		5	6	7	8	9
—	1-2	2	0		9	0	2	0	0
—	1-3	4	0		4	1	5	1	1
—	1-4	7	0		7	1	8	1	0
1	2-3	3	2		5	2	5	0	0
1	2-5	6	2		8	7	13	5	5
1	2-6	5	2		7	11	16	9	7
1,2	3-4	0	5		5	8	8	3	2
1,2	3-5	8	5		13	5	13	0	0
1,3	4- 5	2	7		9	1	13	4	4
1,3	4- 7	9	1		16	8	17	1	1
2,3,4	5-6	1	13		14	15	16	2	0
2,3,4	5-7	4	13		17	13	17	0	0
2,5	6-7	1	14		15	16	17	2	2
82
Методика ручного расчета сетевого графика в табличной форме
(табл. 2) заключается в следующем.
1.	Нумеруем (кодируем) события, соблюдая правило: номер
предшествующего события должен быть меньше номера последующего.
2.	Заполняем первые три графы таблицы, в которые заносятся
исходные данные по каждой работе - номера начальных событий
предшествующих работ (графа 1), код работ (графа 2),
продолжительностьработы (графа 3). Заполнение следует начинать
с графы 2. При этом следует придерживаться правила: в графу 2 нужно
сначала записать все работы, выходящие из исходного события
в порядке возрастания номеров, а затем записать продолжительность
работ в графу 3. В графе 1 ставим прочерки для работ, выходящих
из исходного события сетевого графика, так как они не имеют
предшествующих работ. Закончив запись работ, выходящих
из исходного события, переходим к работам, выходящим из второго
и последующих событий в порядке их возрастания.
3.	Определяем ранние сроки начала и окончания работ.
Заполняем построчно графы 4, 5. Расчет ведем от исходных
к завершающим событиям. Для исходного события сетевого графика
ранние сроки начала работ принимаем равными нулю, а окончания работ
их - продолжительности.
Если работе ij предшествует только одна работа hi, то раннее
окончание работы hi равно раннему началу работы ij. Раннее начало
рассматриваемой работы равно раннему окончанию предыдущей
работы.
При рассмотрении сложного события, когда ему предшествуют две
и более работ, раннее начало рассматриваемой работы равно
наибольшему значению из ранних окончаний предшествующих работ.
4.	Рассчитываем поздние параметры работ - позднее начало
и позднее окончание и записываем построчно результаты в графы 6, 7.
Расчет ведем в обратном порядке - от завершающих работ до исходной
снизу вверх. Сначала по каждой строке определяем поздние окончания
работ (графа 7), затем поздние начала работ (графа 6). Для простого
события, из которого выходит только одна работа, позднее окончание
предшествующей работы равно позднему началу рассматриваемой
работы. Позднее начало данной работы равно разности между
се поздним окончанием и продолжительностью.
Для сложного события, из которого выходит несколько работ,
позднее окончание предшествующих работ равно меньшему из поздних
начал рассматриваемых работ. При правильном расчете позднее начало
исходной работы должно быть равно нулю.
83
5.	Определяем полный резерв времени. Полный резерв времени
по каждой строке определяется при сопоставлении граф 6, 4 или 7, 5,
как разность позднего и раннего начал или позднего и раннего
окончаний работ. Результат записываем в графу 8.
6.	Определяем частный резерв времени по каждой работе как
разность между ранним началом последующей работы по графе 4
и ранним окончанием данной работы по графе 5. Результат записываем
в графу 9.
Работы не	имеющие общего резерва, не имеют
и частного резерва,	поэтому	в графе	9 должен	быть	всюду О,
где 0 имеется в графе 8.
При правильном расчете графика:
а)	ранние параметры работ должны быть меньше или равны
соответствующим поздним параметрам
t (Р н )	. (П. н.) . , (р. о.) , . (п о ).
‘ij	vij > 4j	Hj ,
б)	критический путь должен представлять собой непрерывную цепь
работ от исходного события сетевого графика до завершающего и лежит
на работах, общий и частный резервы времени которых равны нулю;
в)	свободный резерв времени работы должен быть меньше или
равен ее полному резерву.
3. 6. Расчет параметров сетевого графика
непосредственно на графике
Для записи результатов расчета принимают одну из следующих
форм (рис. 41)
Рис. 41. Изображение событий для расчета на графике:
а - секторный способ; б - метод дроби
1 - раннее свершение события i (раннее начало работы ij);
2 - номер события i;
3 - позднее свершение события i (позднее окончание работы hi;
4 - код предшествующего события, через которое проходит путь
максимальной продолжительности к данному событию.
84
3.	6. 1. Секторный способ расчета сетевого графика
При этом способе сетевой график вычерчивают с кружками
больших размеров.
Порядок расчета:
1)	у исходного события в левом секторе ставят нуль;
2)	при движении слева направо от исходного события к конечному
для каждого следующего события в левом секторе записывают число,
равное сумме значения раннего срока свершения предыдущего события
и продолжительности работы.
Если в событие входит две или более работ, то рассчитывают
значение каждой из них, но в левый сектор переносят только
максимальное значение из всех полученных t\p“} = max^f"’;
3)	в завершающем событии значение, записанное в левом секторе,
определяющее длину критического пути, переносят в правый сектор;
4)	ходом справа налево от завершающего события к исходному
находим значение позднего окончания работы hi = minthi<no) путем
вычитания из значения поздних сроков свершения конечного события
(правый сектор) продолжительности предшествующих им работ.
Результат записываем в правый сектор. В отличие от расчета ранних
сроков (левый сектор), если из события выходит две или более работ,
принимают не максимальное, а минимальное значение;
5)	общий резерв времени для любой работы определяют
вычитанием из значения правого сектора конечного события данной
работы (куда работа входит), суммы значений левого сектора
начального события данной работы (откуда работа выходит)
и ее продолжительности;
6)	частный резерв для любой работы определяют вычитанием из
значения левого сектора конечного события данной работы (куда входит
работа), суммы значений левого сектора начального события (откуда
работа выходит) и продолжительности данной работы;
7)	критический путь проходит через события в которых значения
в левом и правом секторах совпадают. Полный и частный резерв
времени для работ критического пути равен нулю;
8)	резерв времени события равен разности значений правого
и левого секторов.
85
Рис. 42. Сетевой график с результатами расчета
секторным методом
3. 6. 2. Расчет параметров сетевого графика методом дроби
Осуществляется точно так же, как и расчет параметров секторным
способом, только результаты записи вместо левого сектора
записываются в числитель, а вместо правого - в знаменатель. Таким
образом, на графике около каждого события проставляется два значения:
I) числитель - раннее начало последующей работы, равное
наибольшей из сумм ранних начал и продолжительностей
предшествующих работ. Раннее начало исходных работ графика
принимают равным нулю. Расчет ведут слева направо;
2) знаменатель - позднее окончание предшествующих работ, равное
наименьшей из разностей поздних окончаний последующих работ
и их продолжительностей. Расчет ведут справа налево.
Работы критического пути при методе дроби определяют
по событиям, ранние и поздние сроки свершения которых (числа
числителя и знаменателя) равны между собой.
Полный резерв времени Гц("' - это знаменатель у конца стрелки
минус числитель у начала стрелки минус продолжительность работы.
Свободный резерв времени Гц<с,,) - это числитель у конца стрелки
минус числитель у начала стрелки минус продолжительность работы.
Значение резервов времени записывают в отдельной таблице или
непосредственно на графике рядом с конечным событием
соответствующей работы.
86
Рис. 43. Сетевой график с результатами расчета
методом дроби
Преимущества методов расчета на графике по сравнению
с табличным способом следующие:
1)	для расчета на графике не обязательна строгая упорядоченность
событий;
2)	исключаются ошибки, возникшие при записи в таблицу исходных
данных для расчета;
3)	арифметические вычисления более просты, не требуют каждый
раз пересмотра ряда цифр, их переноса в другую колонку, что сокращает
трудоемкость и уменьшает вероятность ошибок при расчете;
4)	расчет на графике производится быстрее, чем в таблице.
Недостатки графического расчета:
1)	записываемые на графике параметры работ в ходе строительства
часто меняются, и в результате исправлений график быстро приходит
в негодность;
2)	не представляется возможности накапливать результаты
предыдущих расчетов и, таким образом, отразить или исследовать
динамику строительства.
3.	6. 3. Расчет сетевого графика по потенциалам событий
Потенциал П; события i - максимальное время от данного события i
до завершающего события сетевого графика - определяется величиной
наиболее продолжительного пути между этими событиями. Потенциал
первого (исходного) события равен общей продолжительности
строительства, ограниченной завершающим событием, а потенциал
свершающего события равен нулю.
Сетевой график по методу потенциалов рассчитывается двумя
проходами: прямым - слева направо от исходного события
87
последовательно по всем путям графика до завершающего и обратным -
справа налево от завершающего события до исходного.
При прямом расчете определяют ранние сроки свершения событий.
Эта часть расчета выполняется аналогично графическому методу
(по секторам или в виде дроби). Результаты расчета записывают в X -
образный знак около события. В левый сектор записывается раннее
время свершения события (величина раннего начала работ), в нижний
номер предшествующего события, через которое к данному проходит
максимальный путь.
При обратном расчете определяют потенциалы событий. Расчет
выполняют так же, как и расчет ранних сроков свершения событий,
но точкой отсчета является завершающее событие графика
(а не исходное). Таким образом, получаем данные о максимальной
продолжительности работ от данного события до завершающего и тем
самым, отвечаем на вопрос, который чаще всего возникает при
обсуждении хода строительства: сколько дней осталось до конца,
сколько дней имеется в резерве.
Потенциал событий вычисляется по формуле
П,= max (Flj + tjj).
При обратном расчете в правый сектор записывается потенциал
данного события, а в верхний - номер последующего события, через
которое от данного проходит максимальный путь к завершающему.
При анализе хода работ по графику для определения потенциала
начального или промежуточного события какой-либо работы достаточно
к имеющемуся потенциалу конечного события работы прибавить
оставшуюся продолжительность. Преобразования, происшедшие в ходе
изменений той или иной работы, не влияют на продолжительность пути
от конечного до завершающего события. В связи с этим оперативный
пересчет графика вручную занимает мало времени.
Условием критичности событий является равенство суммы раннего
срока свершения событий и потенциала (суммы левого и правого
секторов) критическому сроку
Ti(p)+ П, = Ткр.
Общий резерв времени событий г/"'1 имеет место только для
некритических событий, и его величина равняется разности между
величиной критического срока и суммой раннего свершения события
и его потенциала (сумма чисел левого и правого секторов)
гЛ) = Ткр.-(Т/р) + П1).
Общие резервы времени работ определяют по формуле
rij(n) = TKp.-(nj + tij + tij(p,,)).
В процессе оперативного контроля за ходом строительства
по сетевым графикам, рассчитанным по потенциалам, резервы времени
88
определяют не в сравнении с критическим сроком, а в сопоставлении
с фактическим временем, оставшимся до установленного срока Т,|„
по формуле
Пф1" ’ = Тф - П,.
Отрицательное значение резерва (отставание) показывает величину
запаздывания против установленного срока.
Рис. 44. Сетевой график с результатами расчета
по потенциалам событий
3.7.	Анализ и корректировка сетевых графиков
в соответствии с заданными ограничениями
После окончания расчета сетевого графика, его анализируют для
установления соответствия параметров заданным ограничениям. Если
рассчитанные параметры сетевого графика не соответствуют заданным
ограничениям, то производят корректировку графика, перераспределяя
ресурсы для выполнения задания.
В настоящее время методы рассмотрения сети одновременно
по нескольким критериям с учетом их взаимного влияния находятся
в стадии наушой разработки. На практике сейчас сеть сначала
корректируют г;о времени, затем по критерию распределения ресурсов
(начиная с трудовых ресурсов).
Корректировка сетевого графика по продолжительности
строительства (по времени) преследует цель сократить критический
и подкритические пути и обеспечить возведение объектов в заданные
или определенные нормами (СНиП 1.04.03-85) сроки строительства.
Если продолжительность критического пути превышает нормативный
(или директивный) срок, то ее сокращают посредством проведения
следующих организационных, технологических и проектных
мероприятий:
89
а)	сокращают продолжительность критической зоны в результате
использования резервов времени, которыми обладают некритические
работы;
б)	уменьшают продолжительность работ критической зоны благодаря
привлечению дополнительных ресурсов;
в)	пересматривают топологию сети, т. е. изменяют организационно-
технологическую последовательность и взаимосвязь выполняемых работ.
Критический путь сокращают, прежде всего, путем
перераспределения ресурсов, используемых на строительстве. При этом
часть ресурсов, выделенных для выполнения ненапряженных путей,
имеющих большие резервы времени, переключают на работы
критического пути. В результате получают новые оценки
продолжительности работ: большие - для работ, имеющих значительные
резервы времени; и меньшие- для работ критического пути. Однако работы
насыщают ресурсами до определенного предела (чтобы каждый рабочий
был обеспечен фронтом работ и имел возможность соблюдать правила
техники безопасности). Одновременно с уменьшением продолжительности
критического пути необходимо сокращать продолжительность
ненапряженных путей, превышающих заданный срок строительства.
Если перераспределение ресурсов не приводит к необходимому
сокращению продолжительности (длины) критического пути, необходимо
провести следующие мероприятия:
а.) организовать двух- и трехсменную работу на «узких» участках
строительства;
б)	обеспечить проведение параллельных (совмещенных) работ;
в)	разбить общий фронт на более мелкие захватки или участки;
г)	пересмотреть технологию и последовательность выполнения работ;
д)	уменьшить продолжительность строительства на основе уточнения
отклонения ресурсов от нормативных.
Уменьшить продолжительность строительства можно также путем
изменения проектных решений, чаще всего заменой монолитных
железобетонных конструкций сборными, ростом степени заводской
готовности деталей и проведением других мероприятий, повышающих
уровень индустриализации строительства.
Процедура корректировки графика может выполняться неоднократно,
до тех пор, пока не будет получен желаемый результат. Если
продолжительность критического пути будет превышать установленные
сроки строительства даже притбм, что резервы времени на ненапряженных
путях исчерпаны и приняты другие меры в рамках выделенных
на строительство ресурсов, то следует признать, что при имеющихся
ресурсах предварительно установленный срок окончания строительства
нереален и его следует изменить. Если установление нового срока
90
завершения работ невозможно, необходимо направить на строительство
дополнительное количество машин, механизмов и рабочих.
В большинстве случаев корректировка сетевого графика
по продолжительности строительства (по времени) не достигает цели, так
как не учитывает ряда ограничений, накладываемых на ресурсы
организаций, осуществляющих строительство. При расчетах сетевых
графиков только по времени без учета ограничений по ресурсам
предполагается, что потребность в ресурсах для выполнения различных
работ может быть удовлетворена в расчетные сроки. В действительности
же ресурсы всегда ограничены. Существует поэтому необходимость
в выявлении потребностей в ресурсах и наиболее рациональном
их распределении с учетом реальных условий и ограничений.
Применяемые в строительстве ресурсы по признакам
их использования весьма разнообразны. Различают ресурсы
невозобновляемые	(разового использования) и возобновляемые
(многократного использования)
К невозобновляемым ресурсам относятся все виды материалов,
конструкций, топлива и денежных средств. Такие ресурсы непрерывно
расходуются в процессе строительства и по мере расходования должны
пополняться в количествах, обеспечивающих равномерную загрузку
рабочих бригад, полное использование строительных машин
и высокопроизводительную их работу. Ограничения, налагаемые
на использование невозобновляемых ресурсов, вызываются
недостаточными размерами их поставок в определенные периоды.
К возобновляемым ресурсам относятся рабочие, ИТР (людские
ресурсы), машины, механизмы и транспортные средства. Неиспользование
их в условиях строительного производства означает простой, и приводят
к невосполнимым потерям производственного потенциала этих ресурсов.
Особенность возобновляемых ресурсов состоит также в том,
что фактическая производительность в единицу времени, не всегда
определяется только количеством ресурсов и может колебаться
в значительных пределах. Следовательно, производительность достигнутая
этими ресурсами в ходе выполнения той или иной работы, существенно
влияет на продолжительность работы, на выполнение программы,
что вызывает необходимость в систематической корректировке
возобновляемых ресурсов.
Планирование рационального использования ресурсов, которыми
располагает строительная организация, с учетом их количественного
состава и назначения посредством решения многосетевых и многоцелевых
задач приобретает все большее значение. В последние годы выполнено
значительное количество разработок по постановке и решению задач
оптимизации, которые можно сгруппировать следующим образом:
91
1)	группа разработок, ставящих целью решить задачу минимизации
времени строительства при ограниченных ресурсах; эти разработки можно
подразделить на несколько групп:
а)	метод распределения возобновляемых ресурсов при постоянной
интенсивности выполнения работ;
б)	метод распределения мощностей при переменной интенсивности
выполнения работ;
в)	метод оптимального планирования с учетом ограничений
по невозобновляемым ресурсам;
2)	группа разработок, решающих задачи использования наличных
ресурсов при заданных сроках строительства;
3)	группа разработок, решающих задачу оптимального
планирования во взаимной связи с другими задачами. Сюда относятся
такие известные в настоящее время методы планирования,
как «Калибровка», «А - план», «Аккорд», «Ресурс» и ряд других. Однако
часто в строительной практике обеспечение ввода объекта в заданный срок
зависит от рабочих. Этим вызвана корректировка сетевого графика,
прежде всего по трудовым ресурсам, а затем по ресурсам иного характера.
Для непрерывной и равномерной загрузки бригад и звеньев рабочих
сетевой график оптимизируют по численности рабочих, достигая
равномерного распределения кадров на протяжении всего процесса
возведения объекта, что способствует лучшей организации труда
и ритмической работе.
Для корректировки сетевого графика по трудовым ресурсам
разработаны эвристические алгоритмы, позволяющие посредством
использования резервов времени работ составить такое расписание работ,
при котором достигается наиболее равномерное использования рабочих
в процессе возведения объекта.
Применение алгоритмов для получения более равномерной эпюры
интенсивности потребления ресурсов на отдельном объекте целесообразно
только для приведения параметров сетевых графиков в соответствие
с заданными ограничениями по количеству имеющихся ресурсов данного
вида. Во всех других случаях увеличение или уменьшение потребного
количества ресурсов в отдельные периоды строительства объекта вызвано
принятой технологией выполнения работ, необходимостью концентрации
ресурсов и другими соображениями и не требует оптимизации.
При составлении календарных планов строительства всех объектов,
включенных в годовую программу работ строительной организации,
применение алгоритмов является обязательным для выравнивания эпюры
потребления ресурсов и приведения её в соответствие с заданными
ограничениями.
92
Для примера рассмотрим оптимизацию сетевого графика (рис.45)
по трудовым ресурсам. Обозначим количество рабочих, занятых на каждой
работе, цифрами в скобках.
Условиями ограничения примем максимальное наличие рабочих
в строительной организации 20 чел. Проведем анализ сетевого графика
по потребности в рабочей силе. Для этой цели по данным сетевого
графика, рассчитанного методом дроби (рис.45), строим линейный
i-рафик производства работ с учетом частных резервов времени (рис.46).
Рис. 45 Сетевой график с результатами расчета методом дроби
Перестраиваем линейный график с учетом заданного ограничения.
Для этого используем частные резервы времени работ 2-5, 4-6, 6-7.
Увеличиваем продолжительность работы 2-5 с 4 до 10 дней
с уменьшением количества рабочих с 15 до 5 чел. При этом
предусматриваем увеличение производительности труда на 20%.
Продолжительность работы 4-6 также увеличиваем на 2 дня, за счет этого
количество рабочих сокращаем с 10 до 7 чел. Аналогичным образом
поступаем с работой 6-7, увеличивая её продолжительность на 3 дня
и сокращая численность на 4 чел. После суммирования количества
рабочих по каждому дню строительства строим новый график потребности
в рабочей силе (рис. 476), на котором максимальное количество рабочих не
превышает 20 чел. и достигнута равномерность потребления рабочей силы.
При корректировке графика не рекомендуется полностью
использовать имеющиеся запасы времени, так как в этом случае модель
перестает отвечать своему главному назначению динамической системы
управления строительством.
После корректировки линейного графика вносим соответствующие
изменения в сетевой график и пересчитываем его.
93

Рис.46 График производства работ
94
01 23456789 10 11121314151617181920322232»
Рис. 47. График потребности в рабочей силе:
а - до оптимизации; б - после оптимизации
4.	ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
4.1.	Назначение, состав и содержание ПОС и ППР
Состав, содержание, порядок разработки и утверждения ПОС и ППР
устанавливаются СНиП 3.01.01 - 85 "Организация строительного
производства".
ПОС разрабатываются с целью обеспечения своевременного ввода
в действие объектов строительства с минимальными затратами и при
высоком качестве работ за счет повышения организационно-
технического уровня строительного производства.
ПОС является основой для определения сметной стоимости
строительства, распределения инвестиций, капитальных вложений
и объемов работ по периодам строительства.
ППР разрабатываются для определения наиболее эффективных
методов выполнения СМР, применение которых способствует снижению
себестоимости и трудоемкости этих работ, улучшению их качества,
сокращению продолжительности строительства, повышению степени
использования строительных машин и оборудования.
ПОС и ППР разрабатываются с учетом достижений научно-
технического прогресса в технологии, комплексной механизации,
организации и планировании строительства; соблюдения нормативов
продолжительности строительства; - первоочередного выполнения
подготовительных работ и сокращения числа временных зданий;
обеспечения непрерывности, поточности и комплексного обеспечения
95
строительных процессов; применения прогрессивных материалов
и конструкций; соблюдения охраны труда; выполнения мероприятий
по охране природы.
ПОС обычно разрабатывает генподрядная проектная организация.
При необходимости для этой цели генпроектировщик может привлекать
на правах субподрядчиков организации, специализированные
на разработке ПОС или отдельных сложных монтажных работ.
ПОС разрабатывается одновременно с разработкой строительной
и других частей проекта для увязки объемно-планировочных,
конструктивных	и	технологических	решений
с условиями организации строительства и производства работ.
ПОС разрабатывается в следующем составе:
1)	календарный план строительства;
2)	строительные генеральные планы для подготовительного
и основного периодов строительства;
3)	организационно-технологические схемы возведения
основных зданий и сооружений, схемы перемещения земляных масс
и описание методов производства сложных СМР, в том числе создание
геодезической разбивочной основы;
4)	ведомость объемов основных строительных, монтажных
и специальных строительных работ;
5)	ведомость потребности в строительных конструкциях,
изделиях, материалах и оборудовании с распределением по календарным
периодам строительства, составляемую на объект строительства в целом
и на основные здания и сооружения, исходя из объемов работ
и действующих норм расхода строительных материалов;
6)	график потребности в основных строительных	машинах
и транспортных средствах по строительству в целом;
7)	график потребности в рабочих кадрах;
8)	пояснительная записка.
Пояснительная записка должна содержать:
а)	характеристику условий строительства;
б)	обоснование методов производства и возможность совмещения
строительных, монтажных и специальных строительных работ, а также
технические решения по возведению сложных зданий и сооружений
с расчетным обоснованием принятого варианта;
в)	мероприятия по выполнению работ вахтовым методом;
г)	указания о методах осуществления инструментального контроля
за качеством сооружений;
д)	мероприятия по охране труда;
е)	условия сохранения окружающей природной среды;
96
ж)	обоснование потребности в основных строительных машинах,
механизмах, транспортных средствах, электроэнергии, паре, воде,
кислороде, ацетилене, сжатом воздухе, а также временных зданиях
и сооружениях с решением по набору мобильных (инвентарных) зданий
и сооружений и указанием принятых типовых проектов;
з)	перечень строительных организаций с характеристикой
их производственной мощности;
и)	обоснование размеров и оснащения площадок для складирования
материалов, конструкций и оборудования;
к)	перечень специальных вспомогательных сооружений,
приспособлений и устройств для строительства объекта;
л)	требования, которые должны быть учтены в рабочих чертежах
в связи с принятыми в ПОС методами возведения строительных
конструкций и монтажа оборудования;
м) обоснования потребности в строительных кадрах, жилье
и социально-бытовом обслуживании строителей;
н) обоснование принятой продолжительности строительства
объекта в соответствии со СНиП 1.04.03 - 85.
В ПОС необходимо приводить следующие технико-экономические
показатели:
1)	общую продолжительность строительства, в том числе
подготовительного периода и периода монтажа оборудования, мес.;
2)	максимальную численность работающих, чел;
3)	затраты труда на выполнение СМР, чел.дни.
Для особо сложных объектов дополнительно к перечисленным
выше документам в состав ПОС включают:
1)	комплексный укрупненный сетевой график (КУСГ);
2)	указания об очередности и сроках проведения необходимых
исследовательских работ, испытаний и режимных наблюдений для
обеспечения качества и надежности возводимых конструкций, зданий
и сооружений;
3)	указания об особенностях построения геодезической
разбивочной основы и методах геодезического контроля в процессе
строительства;
4)	особенности организации связи и оперативно-
диспетчерского управления строительством.
Для несложных объектов ПОС составляют в сокращенном объеме.
В этом случае в состав ПОС входят: календарный план строительства
с выделением работ подготовительного периода; ведомости объемов
общестроительных, монтажных и специальных строительных работ;
ведомости потребности в материалах и строительных машинах;
с троительный генеральный план; краткая пояснительная записка.
97
ПНР разрабатывается на основе ПОС строительно-монтажной
организацией или по договору с ней организацией, осуществляющей
технологическое проектирование. ППР является руководством для
оперативного планирования, контроля, регулирования и учета
строительного производства.
ППР разрабатывается в следующем составе:
1)	комплексный сетевой график или календарный план
производства работ по объекту;
2)	строительный генеральный план;
3)	график поступления на объект строительных конструкций,
деталей,	полуфабрикатов,	материалов
и оборудования с приложением комплектовочных ведомостей;
4)	графики движения рабочих кадров по объекту
и основных строительных машин по объекту;
5)	технологические карты (схемы) на выполнение отдельных
видов работ с включением схем операционного контроля качества.
6)	решения по производству геодезических работ, включающие
схемы размещения знаков для выполнения геодезических построений
и геодезического контроля положения конструкций, а также указания
по точности геодезических измерений и перечень необходимых для
этого технических средств;
7)	решения по технике безопасности в составе, определенном
СНиП Ш-4-80*;
8)	решения по прокладке временных сетей водо-, тепло-
и энергоснабжения и освещения (в том числе аварийного) строительной
площадки и рабочие чертежи подводки сетей
от источников питания;
9)	перечни технологического инвентаря и монтажной оснастки,
а также схемы строповки грузов;
10)	Пояснительная записка, содержащая:
а)	обоснование решений по производству работ, в том числе работ,
выполняемых в зимнее время;
б)	потребность в энергетических ресурсах и решения
по ее покрытию;
в)	перечень мобильных (инвентарных) зданий и сооружений
и устройств с расчетом потребности и обоснованием условий привязки
их к участкам строительной площадки;
г)	мероприятия, направленные на обеспечение сохранности
и исключение хищения материалов, изделий, конструкций
и оборудования;
д)	мероприятия по защите действующих зданий и сооружений
от повреждений, а также природоохранные мероприятия;
98
е)	технико-экономические показатели, включая: объемы
и продолжительность выполнения СМР; уровень механизации
и затраты труда на 1мЗ объема, 1м2 площади здания, на единицу
физических объемов работ или иной показатель, принятый
для определения производительности труда.
ППР на подготовительный период строительства должен
содержать:
1)	календарный план производства работ в виде линейного или
сетевого графика;
2)	строительный генеральный план всей площадки
строительства с указанием на нем мест расположения инвентарных
зданий и временных сооружений, внеплощадочных
и внутриплощадочных коммуникаций и сетей с подводкой к местам
потребления для объекта в целом, с выполнением работ,
предусматриваемых в подготовительный период;
3)	технологические карты;
4)	графики движения рабочих кадров и основных строительных
машин;
5)	график поступления на строительство необходимых на этот
период строительных конструкций, изделий, полуфабрикатов, основных
материалов и оборудования;
6)	схемы размещения знаков для выполнения геодезических
построений, измерений, а также указания о необходимой точности
и технических средствах геодезического контроля;
7)	пояснительную записку, содержание которой соответствует
вышеизложенным требованиям.
Для несложных объектов проект производства работ должен
состоять из:
1)	календарного плана работ в виде линейного графика;
2)	строительного генерального плана;
3)	схем производства основных видов работ;
4)	краткой пояснительной записки.
В календарном плане, кроме общестроительных работ, должны
быть показаны работы, выполняемые специализированными
и монтажными организациями.
В состав рабочих чертежей зданий и сооружений с особо сложными
конструкциями входят чертежи сложных вспомогательных
приспособлений и устройств (опалубка, кондукторные устройства).
ППР утверждается главным инженером генподрядной организации,
а разделы проекта по монтажным и специальным строительным работам
главными инженерами соответствующих субподрядных организаций
по согласованию с генподрядной строительной организацией.
99
4.2.	Проектирование строительных генеральных планов
и временных устройств на строительной площадке
Строительным генеральным планом называют общий план
строительной площадки, на котором, кроме существующих зданий
и сооружений, показывают проектируемые объекты строительства
(с указанием очередности их возведения), а также необходимое для
производства строительных и монтажных работ временное строительное
хозяйство.
Строительное хозяйство - это временные здания и сооружения,
производственные механизированные установки, склады, площадки
складирования и укрупнительной сборки, строительные машины
и механизмы, дороги, устройства и сети обеспечения строительства
энергией, водой, теплом, паром, газом, сжатым воздухом, средствами
связи и сигнализации.
Строительные генеральные планы разрабатываются для каждой
стадии проектирования, а также для различных периодов строительства.
Различают общеплощадочный и объектный стройгенпланы.
Общеплощадочный стройгенплан разрабатывается на строительство
комплекса (промышленного, гражданского, сельскохозяйственного) или
на отдельные здания и сооружения. Общеплощадочный стройгенплан
дает принципиальные решения по организации строительного хозяйства
всей площадки в целом и выполняется проектной организацией
в составе ПОСа. Для крупных строек, кроме стройгенплана,
разрабатываются ситуационный план для взаимосвязи стройплощадки
с материально-технической базой, находящейся вне площадки,
внешними сетями, подъездными магистралями и улицами.
Объектный стройгенплан проектируют подрядчики или
по их согласованию проектно-технологические организации отдельно
на все строящиеся здания и сооружения, входящие в общеплощадочный
стройгенплан. Для сложных сооружений объектный стройгенплан может
составляться на различные этапы (подготовительный, основной) и виды
работ (земляные, сооружение подземной или монтаж надземной части
здания, кровельные работы).
Объектный стройгенплан дает детальные решения по организации
той части строительного хозяйства, которая непосредственно связана
с сооружением данного объекта и охватывает территорию,
примыкающую к нему. Составляется он на одно или несколько зданий
и сооружений в составе ППР на период возведения подземной
и надземной частей здания, и для поточного строительства комплекса
жилых и гражданских зданий отдельно на подготовительный период,
возведение подземной и надземной частей зданий.
100
Различия в проектировании между стройгенланами в составе ПОС
и ППР состоят в степени детализации разработки плана и точности
расчетов.
Основным методом разработки стройгенплана является вариантное
проектирование для выбора оптимальных решений при организации
площадки с минимальными затратами на строительное хозяйство.
Основные виды строительных генеральных планов
(для промышленного и жилищно-гражданского строительства)
и их содержание установлены СНиП 3.01.01-85 «Организация
строительного производства».
Согласно этому СНиПу, при разработке стройгенплана нужно
соблюдать следующие основные правила:
1)	размещение временных зданий, сооружений, сетей
и установок на свободных площадках для их эксплуатации на
протяжении всего периода строительства без переноса;
2)	обеспечение минимальных затрат на временные здания,
сооружения и коммуникации за счет использования существующих,
а также строящихся зданий и коммуникаций;
3)	наименьшая протяженность, экономичность строительства
и эксплуатации временных коммуникаций, снабжения строительства
водой,энергией, паром,теплом;
4)	размещение производственных установок на кратчайшем
расстоянии от мест потребления их продукции;
5)	организация наиболее рациональных грузопотоков
на площадке с минимальным числом перегрузок, а также комплексной
механизацией погрузочно-разгрузочных, складских и транспортных
работ;
6)	обеспечение требований безопасного ведения работ,
противопожарной безопасности и производственной санитарии;
7)	обеспечение поточной организации работ на основе
рационального совмещения строительных процессов, складирования,
предварительной укрупнительной сборки конструкций, достаточного
числа и рационального размещения складов;
8)	создание наиболее благоприятных условий бытового
обслуживания работников стройки;
9)	обеспечение условий эффективной организации
строительства на основе общеплощадочных систем связи
и сигнализации.
Исходными данными для разработки общеплощадочного
счройгенплана служат: генплан площадки строительства; геологические,
гидрологические и инженерно-экономические изыскания; смета;
101
сводный календарный план; расчеты объемов временного строительства
и другие материалы ПОС.
Исходными данными для разработки объектного стройгенплана
служат общеплощадочный стройгенплан, выполненный на предыдущей
стадии проектирования, календарные планы и технологические карты из
ПИР данного объекта, уточненные расчеты потребности в ресурсах,
а также рабочие чертежи здания или сооружения.
Стройгенплан состоит из графической части и расчетно-
пояснительной записки.
Графическая часть общеплощадочного стройгенплана включает:
генплан площадки с нанесенными на нем объектами временного
хозяйства; экспликацию основных постоянных и всех временных
зданий, сооружений и установок; условные обозначения и технико-
экономические показатели.
Графическая часть объектного стройгенплана содержит те же
элементы, что и общеплощадочный стройгенплан. Добавляется перечень
основного монтажного оборудования с указанием потребной
энергетической мощности. Объектный стройгенплан должен иметь
детальные и исчерпывающие данные, необходимые для реализации
в натуре принципиальных решений, принятых в общеплощадочном
стройгенплане.
Расчетно-пояснительная записка общеплощадочного стройгенплана
содержит расчет потребности по укрупненным показателям и служит
основанием принятых в стройгенлане решений элементов строительного
хозяйства:	механизированных установок, временных зданий
и сооружений.
Расчетно-пояснительная записка объектного стройгенплана
содержит уточненные расчеты потребности на основе натуральных
объемов работ по рабочим чертежам и сметам, конкретные технические
решения по выбору механизированных установок, временных зданий,
сооружений, дорог, силовой и осветительной сетей, водо-
и теплоснабжения, телефонизации. При выборе тех или иных устройств
учитываются возможности подрядной организации. Титульный список
(ведомость) временных зданий и сооружений служит основанием для
определения объемов работ, оплаты их заказчиком и контроля
за расходованием трудовых и материальных ресурсов при организации
строительного хозяйства.
Технико-экономическими. показателями стройгенпланои
при сопоставлении вариантов являются следующие:
а)	удельные затраты на временные здания и сооружения —
стоимость строительного хозяйства (в процентах) по отношению
к общей сметной стоимости. Этот показатель сравнивается со сметным
102
лимитом на эти затраты (1,5-12%) и с другими вариантами
стройгенплана;
б)	продолжительность работ по организации строительного
хозяйства и подготовительного периода;
в)	объем и стоимость затрат на временные здания и сооружения
в целом и по отдельным видам строительства (дороги, здания, сети)
и работ (транспортные, складские), отнесенные к укрупненной единице
стоимости СМР или к 1 га территории строительства;
г)	трудоемкость работ по организации временного хозяйства
по тем же измерителям.
При оценке стройгенпланов используют также архитектурно-
планировочные показатели: коэффициенты застройки и коэффициент
использования площади.
Кроме того, стройгенплан должен оцениваться с точки зрения ряда
других факторов, не охваченных системой общепринятых показателей.
Например учитывают наибольшие расстояния от бытовых помещений
до рабочих мест; соответствие принятой схемы движения удобствам
работы транспорта с точки зрения уменьшения количества тупиков
и пересечений.
Порядок проектирования общеплощадочного стройгенплана
состоит в следующем:
1)	на основе календарного плана строительства определяют
потребность в трудовых, энергетических и других материально-
технических ресурсах по этапам;
2)	на основе расчета потребности в ресурсах определяют виды
и объемы временных зданий, установок и сооружений;
3)	на генплане участка, выполненном на геоподоснове
и содержащем существующие и проектируемые здания
и сооружения, показывают границы строительной площадки.
При строительстве в несколько очередей некоторые здания
и сооружения, используемые в период строительства,
выделяют особо;
4)	производят размещение (привязку) элементов временного
строительного хозяйства. При этом существенное влияние
на компоновку стройгенплана оказывает вид транспорта.
При проектировании стройгенплана вначале привязывают
монтажные механизмы, приобъектные склады и дороги,
затем площадки укрупнительной сборки и механизированные установки,
обслуживающие строительство в целом.
Порядок проектирования объектного стройгенплана такой: вначале
уточняют исходные данные и расчеты. Объемы ресурсов, необходимые
для строительства объекта, определенные ранее в ПОС по укрупненным
103
показателям, берут из ППР, где они рассчитаны по физическим объемам
работ.
От территориальных эксплуатационных хозяйств или аналогичных
служб действующих предприятий, снабжающих строительство
электроэнергией, водой, теплом, газом, получают условия
подсоединения: место врезки, способ учета, дополнительные
требования. Так как решения стройгенплана определяются прежде всего
расположением монтажных и грузоподъемных механизмов, то, в первую
очередь, производят их рабочую привязку с обозначением пути
движения, габаритов, зон работы, ограждений путей.
При проектировании объектного стройгенплана не только
определяют габариты складских площадок в зоне действия механизма,
но и выполняют раскладку сборных конструкций по типам и маркам,
точно показывают место, отведенное под те или иные материалы, тару,
оснастку и инвентарь. После размещения складов осуществляют
привязку временных строений. При этом в случае наличия
общеплощадочного стройгенплана на объектном уточняют
их расположение только на территории, непосредственно примыкающей
к строящемуся объекту.
Следующим этапом проектирования является привязка временных
коммуникаций, включающая: определение мест подключения
к постоянным коммуникациям или другим источникам снабжения,
трассировку с обозначением промежуточных устройств (камер,
колодцев) до потребителей или раздаточных устройств в рабочей зоне.
На объектном стройгенплане конкретизируют требования техники
безопасности с изображением опасных зон работы механизмов
и высоковольтных линий; переходы через железнодорожные пути;
расстановку знаков, регулирующих движение транспорта. Уточняют
также другие элементы построечного хозяйства: ограждение
территории, места хранения противопожарного инвентаря.
Проектирование объектного стройгенплана для отдельных этапов
работ имеет свои особенности.
При проектировании стройгенплана для этапа подготовительных
работ уточняют расположение внеплощадочных и внутриплощадочных
дорог и сетей; места складирования растительного грунта; размещение
установок, предназначенных для инженерной подготовки территории
строительства; складские площадки; временные здания и сооружения,
ограждения и другие устройства.
Стройгенплан на период нулевого цикла содержит, кроме
элементов, перечисленных выше для этапа возведения надземной час! и
здания, места складирования грунта, предназначенного для обратной
засыпки под полы и в пазухи; землевозные временные дорши,
104
ограждения и места сходов в котлован; обноску; существующие
и перекладываемые коммуникации.
В стройгенпланах на периоды кровельных или отделочных работ
особое внимание уделяется установке подъемников, размещению
штукатурных и малярных станций, агрегатов для подогрева и подачи
мастик, выделению мест для хранения огнеопасных материалов.
4.3.	Организация складского хозяйства
Необходимость организации складского хозяйства обусловлена:
-	значительной стоимостью строительных материалов,
конструкций и деталей, составляющей больше половины всей
стоимости СМР. На 1 млн. руб. СМР в ценах 1984г.
в промышленном строительстве расходуется около 50 тыс. т
строительных материалов, конструкций и деталей;
-	неравномерным поступлением строительных материалов
на строительную площадку, в связи с чем требуется создавать
их запасы на складах.
В комплекс вопросов, относящихся к организации складского
хозяйства, входят:
-	определение запасов материалов, конструкций и деталей;
-	определение площадей складов; их размеров и величины
погрузочно-разгрузочных фронтов;
-	выбор наиболее рациональных типов складов, способов
складирования и хранения основных строительных материалов, деталей
и конструкций;
-	определение мест размещения складов на территории
строительства;
-	разработка схемы складского хозяйства, а также системы приемки,
отпуска и учета материальных ценностей.
Важнейшими требованиями, предъявляемыми ко всем складам,
являются: обеспечение сохранности материалов, конструкций и деталей;
механизация погрузочно-разгрузочных работ; создание условий
безопасной работы на складах.
Различают следующие виды складов:
1	) центральные — предназначены для централизованной
приемки и хранения материалов, конструкций и деталей;
2	) участковые — для обслуживания общестроительного
или специализированного участка;
3	) приобъектные — для хранения материалов, конструкций и
деталей непосредственно на объекте;
105
4	) склады на производственных предприятиях для складирования
сырья, вспомагательных материалов, используемых
в производственном процессе, а также готовой продукции;
5	) перевалочные — создаются в тех случаях, когда возникает
необходимость перегрузки материалов, конструкций и деталей с
одного вида транспорта на другой.
По способу хранения склады разделяют на следующие виды:
-	открытые — для материалов и конструкций не снижающих
своего качества под воздействием погодных условий
(заполнители для бетонных смесей и растворов, мелкоштучные
стеновые .материалы, металлические, бетонные и
железобетонные конструкции);
-	полузакрытые (навесные) — для материалов, деталей
и конструкций, подвергающихся порче от непосредственного
воздействия атмосферных осадков (металл, деревянные изделия
и детали, гидроизоляционные, кровельные материалы);
-	закрытые (отапливаемые и неотапливаемые) — для материалов,
подвергающихся порче от атмосферных осадков и
температурных воздействий (цемент в таре, отделочные
материалы и др.), а также для храненния инвентаря, спецодежды,
оборудования, сантехприборов;
-	специальные — для горючих и взрывчатых веществ.
4.3.1.	Определение производственных запасов
строительных материалов, конструкций и деталей
Общие размеры производственного запаса слагаются из следующих
составляющих:
-	текущего запаса;
-	подготовительного запаса;
-	гарантийного (страхового запаса);
-	сезонного запаса.
Текущий — должен обеспечивать бесперебойную работу
строительной организации в период между неритмичными поставками.
Подготовительный — предназначен для удовлетворения
потребности строительства в период приемки, разгрузки, комплектации,
сортировки и лабораторного анализа материалов.
Гарантийный (страховой) — создают для компенсации возможных
перебоев в доставке материалов, конструкций и деталей в случае
неритмичной работы транспорта и нарушения договорных сроков
отгрузки материалов заводам ^поставщиками.
Сезонный — создают для материалов, завозимых на объекты из-за
отсутствия дорог.
106
Общая величина производственного запаса Р определяется
по формуле
P=q(ti + t 2 +t3 + Zj,
где q — средний суточный расход материалов, конструкций
и деталей;
Z; — интервал между двумя смежными поставками;
t2 — период приемки, разгрузки, комплектации, сортировки
и лабораторного анализа материалов;
t3 — число дней работы на которое рассчитывается страховой
запас;
t4 — число дней работы, на которое рассчитывается сезонный
запас.
Величину q определяют на основе календарных планов
строительства на период наиболее интенсивного потребления
материалов, конструкций и деталей.
Величину q при отсутствии календарных графиков строительства
определяют по формуле
T-Kt-K2'
где Q — общая потребность в данном материале;
Т— число дней потребления материалов, конструкций и деталей;
К/ — коэффициент неравномерности потребления материалов,
конструкций и деталей в течение расчетного периода, К, = 1,3;
К2 -— коэффициент неравномерности поступления материалов
на склады: К2 = 1,2 для водного транспорта, К2 =	1,1
для железнодорожного транспорта.
Интервалы между поступлениями партий материалов t,
устанавливают в договорах с поставщиками или, исходя
из практического опыта.
Величину t2 определяют по нормам. В ведомственных
инструкциях t2 принимается равным 1 дню.
Размер гарантийного запаса 13 практически принимают в пределах
до 25% от размеров текущего запаса.
4.3.2. Расчет площадей складов и разгрузочных фронтов
Площадь склада зависит от количества, способа хранения
материалов, конструкций и деталей.
107
Определяется по формуле
где Р — количество конструкций, материалов и деталей, подлежащих
хранению;
г — количество конструкций, материалов и деталей,
приходящихся на 1м2 площади склада (норма хранения);
К„ — коэффициент использования складской площади.
г = 3...4 м3/м2 для щебня, гравия, песка;
г = 700 шт/ м" для кирпича;
г = 3,7...4 т/м2 сталь круглая;
г = 0,35...0,45 м3/м2 трубы ж/б;
К„ = 0,5...0,7 закрытые отапливаемые склады;
К„ = 0,5...0,7 открытые нерудные материалы;
К„ = 0,5...0,7 силосные склады цемента
При проектировании складов необходимо, кроме общей площади^
определять также их размеры в плане. Эти размеры зависят от вида
материалов и способов механизации складских операций. Например:
ширина склада железобетонных изделий, обслуживаемого башенным
краном, с одной стороны, не может быть больше вылета крюка крана.
При расчете длины склада необходимо обеспечивать достаточный фронт
для бесперебойной разгрузки прибывающих грузов.
Величина потребного разгрузочного фронта железнодорожных
вагонов определяется по формуле
ьр.ф. ~	л >"р ,
т
где и — количество прибывающих на склад железнодорожных вагонов
за сутки;
I— длина железнодорожного вагона, м;
/|— расстояние между вагонами при установке их под разгрузку,
Л =1... 1,5м;
т — число подач вагонов к складу в сутки;
Ктр — коэффициент ‘неравномерности подачи, принимается
равным 1,2.
108
Величина потребного разгрузочного фронта при автомобильном
транспорте определяется по формуле
Lpj/>. =п«<. - / +	-1),
где пан —’ количество одновременно разгружаемых автотранспортных
средств;
I—	длина транспортной единицы, м;
/|— расстояние между транспортными единицами, при установке
под разгрузку
пм — количество одновременно разгружаемых автотранспортных
средств, определяется по формуле
см раз v тр
где — количество груза, прибывающего на склад в смену:
qa„ — грузоподъемность автомобиля, т;
фа? — продолжительность разгрузки одного автомобиля, мин.;
Т — продолжительность смены, мин;
К„— коэффициент неравномерности работы транспорта,
принимается в пределах 1,1... 1,2.
4.4. Временное водо- и энергоснабжение строительства
Существуют следующие схемы водо- и энергоснабжения
строительства:
1)тупиковая;
2) кольцевая;
3) смешанная.
Самая надежная кольцевая. Тупиковая применяется при небольших
размерах площадки и при одном источнике питания. Кольцевая схема
имеет несколько источников питания. Одним из главных требований при
выборе водо- и энергоснабжения строительных площадок должно быть
экономное расходование средств на сооружение всякого рода временных
устройств.
В этих целях необходимо прежде всего использовать для нужд
строительства постоянные сети и устройства. Это требование должно
быть учтено в календарных планах строительства.
109
4.4.1. Водоснабжение
Расчет временного водоснабжения различен при разработке
ПОС и ППР.
Потребное количество воды (л/с) на производственные, санитарно-
технические и хозяйственно-питьевые нужды при разработке ПОС
определяют по укрупненным показателям на единицу сметной
стоимости годового объема СМР применительно к различным отраслям
промышленности с учетом особенностей района строительства.
Таблица 3
Отрасль промышленности	Количество воды л/с на 1 млн. СМР
	Годовая стоимость СМР, млн				руб. (в ценах 1984г.)
	0,5	1		2	3	5	10	>10
Химическая	—	0,85	0,79	0,72	0,59	0,38	0,34
Общее машиностроение	2,2	1,50	0,86	0,62	0,40	0,34	0,31
Легкая	0,90	0,80	0,50	0,40	0,40	0,40	—
Пищевая	2,40	0,59	0,40	—	—	—	—
Строительные материалы и производственные базы	—	1,03	0,70	0,50	0,44	0,40	—
Жилищно-гражданское строительство	0,30	0,23	0,16	0,16	0,15	—	—
Сельское строительство	8,00	5,30	4,00	3,50	2,60	2,00	—
Расчетным путем необходимое количество воды (л/с) определяют
по формуле
В = В. —
К'
где В/ — количество воды на 1 млн. руб. годового объема СМР для
данной отрасли промышленности, л/с;
С — годовой объем СМР (принимается по данным календарного
плана в составе ПОС, млн. руб.);
К — коэффициент, учитывающий изменение сметной стоимости
строительства в том или ином районе;
К= 1,1 для первого территориального пояса;
К— 1,38 для девятого территориального пояса.
Расход воды на противопожарные нужды принимается в следующих
количествах:
при площадке застраиваемой территории до 50 га — 20 л/с;
при большей площадке — 20 л/с на первые 50 га и 5 л/с на каждые
дополнительные 20 га.
НО
При разработке ППР потребность воды определяют по.удельному
расходу на каждого потребителя.
Суммарный расход воды (л/с):
Я сум Ях "* Qd + Qnp + Qn >
где qx — максимальный секундный расход на хозяйственно-питьевые
нужды, л;
qd —максимальный секундный расход на санитарно-гигиенические
нужды, л;
q„p — то же на производственные нужды;
qn — то же на противопожарные нужды.
Максимальный секундный расход на хозяйственно-питьевые нужды
определяется по формуле
q =
3600л ’
где Ь — норма потребления на 1 рабочего в смену, л, b = 20...30л;
N) — количество работающих в максимальную смену, чел.;
Кч —- коэффициент часовой неравномерности потребления воды,
равный 1,50...2,50;
п — число часов работы в смену.
Максимальный секундный расход на санитарно-гигиенические
нужды определяется по формуле
CN,
Ча = 77^ ’
60»!
где С — норма расхода воды на одного принимающего душ, 30 л;
Л7 — число рабочих, принимающих душ в одну смену
(обычно принимают до 40% от N,);
т — время работы душевых установок (мин.), принимается
равным 45 минут.
Максимальный секундный расход на производственные нужды
определяется по формуле
= 8А-К
Чпр 3600)7,	’
где 5 — удельный расход воды на единицу объема работ, л;
А — общий объем работ в сутки или максимальную смену;
И/— число часов работы, к которой отнесен расход;
Кч — для производственных нужд принимают равным 1,5;
К„.р.— коэффициент на неучтенный расход воды, К„р = 1,2.
Ill
На поливку бетона q„p принимает 400л/м3 , а на 1 тыс. штук
кирпича 250л.
Расчетный расход воды на пожаротушение определяют, исходя из
продолжительности тушения, принято равной Зч. qn =1 Ол/с на 1 пожар.
Водопроводную сеть рассчитывают на периоды ее наиболее
напряженной работы.
Расчетный расход воды (л/с) определяется по формулам:
Яраеч = Чп +0,5(qx + qd +qnp)i
Чрасч Я.х + Чд +Чпр.
Для расчета диаметра труб Д (мм) для временного водопровода
принимается большее значение чрасч.
Д -1,14
Ч рхкч
где / — скорость движения воды по трубам, м/с.
Для сетей временного водопровода значения V принимают
большими, чем для постоянного водопровода, а именно около 1,5м/с,
что позволяет применять трубы меньшего диаметра.
4.4.2. Электроснабжение
Проект электроснабжения строительства разрабатывают
в следующем порядке:
1)	подсчитывают мощность источников электроэнергии,
необходимую для удовлетворения потребностей строительства
на разных его стадиях;
2)	выбирают источники электроэнергии;
3)	'тируют электросети.
Л'	-точников электроэнергии при разработке
. по укрупненным показателям на 1 млн. руб. СМР
граслям промышленности с учетом особенностей района
г жительства.
Расчетным путем необходимую электрическую мощность
Р„отр определяют по формуле
где Р — мощность на 1 млн. руб. годового объема СМР для данной
отрасли промышленности, кВ • А;
112
С — годовой объем СМР (принимается по данным календарного
плана в составе ПОС), млн. руб.;
7€; — коэффициент, учитывающий изменения сметной стоимости
в зависимости от района строительства.
При разработке проекта электроснабжения площадки на стадии
ППР
cosyf cosy,,,
где Рс, Рт и Ро — соответственно номинальная мощность силовых
токоприемников, технологических потребителей и освещения;
Кс, Кт и Ко — соответствующие коэффициенты спроса,
учитывающие одновременность работы отдельных токоприемников,
степень их загрузки и потерю энергии в сетях;
cos/— коэффициент мощности, равный, например, для башенных
кранов 0,5, электросварочных трансформаторов 0,4 и в целом для
временных сетей 0,75.
Выбор источников питания. Такими источниками могут служить:
1)	высоковольтные районные сети и устройства, предусмотренные
проектом постоянного электроснабжения. Питание трансформаторов,
обслуживающих строительные площадки, производится обычно от сетей
напряжением 6 и 10 кВ, напряжение на низкой стороне составляет
380/220В;
2)	временные передвижные станции (ПЭС);
3)	смешанный вариант электроснабжения: когда основные
строительные объекты на площадке обслуживаются от постоянных
сетей, а удаленные от строительной площадки объекты — от временных
передвижных электростанций.
При проектировании электросетей учитываются следующие
признаки:
-	ток: переменный или постоянный;
-	напряжение: высокое или низкое;
-	токоприемники: силовые или осветительные;
-	сети: воздушные или кабельные;
-	назначение: питательные, распределительные;
-схемы электроснабжения: радиальные или магистральные.
При радиальной схеме каждый потребитель питается от отдельной
питающей линии, идущей от трансформаторной подстанции.
При магис1ральной схеме отдельные потребители присоединены
к одной общей питательной или распределительной линии.
ИЗ
4.5.	Инвентарные временные здания и сооружения
Предназначены для создания необходимых условий
для работающих на период выполнения СМР.
По назначению мобильные (инвентарные) здания подразделяются
на четыре функционально-технологические группы, каждая из которых
характеризуется определенной номенклатурой зданий:
1)	производственные — инструментальные, ремонтно-
механические мастерские, котельные на жидком и твердом топливе,
штукатурные и малярные станции, лаборатории, насосные станции,
электростанции дизельные и газотурбинные, трансформаторные
подстанции, здания многофункционального назначения;
2)	складские — кладовые для хранения материалов, изделий,
приборов, аппаратуры и оборудования; кладовые инструментально-
раздаточные, нормокомплектов механизмов, инструмента и инвентаря;
3)	вспомогательные — конторы мастера и прораба, здания
для отдыха и обогрева рабочих, здания для проведения занятий
и культурно-массовых мероприятий, столовые раздаточные (буфеты)
и заготовочные, душевые и гардеробные, туалеты, медпункты,
диспетчерские;
4)	жилые, коммунально-бытовые и общественные —
для проживания и обслуживания работающих и членов их семей.
По конструктивным решениям мобильные (инвентарные) здания
подразделяются на три типа: сборно-разборные, контейнерные
(в том числе передвижные), воздухоопорные, каждый из которых
объединяет несколько конструктивных вариантов.
Площади мобильных (инвентарных) зданий рассчитываются
следующим образом: для контор, исходя из общего числа ИТР,
служащих или только линейного персонала; для санитарно-бытового,
исходя из максимальной численности работающих в смену,
для гардеробных, исходя из общего числа рабочих, занятых
на строительстве.
В общем количестве работающих долю отдельных категорий —
рабочие, ИТР, служащие, МОП и охрана — ориентировочно можно
принять по данным табл. 4:
Таблица 4
Вид строительства	Категория работающих от их общего .	количества, %
	рабочие	г ИТР	Служат,ие	МОП и охрана
Промышленное	83,9	11,0	4,6	1,5
Жилищно-гражданское	85,0	8,0	5,0	2,0
Сельское	83,0	13,0	3,0	1,0
114
Наиболее широко применяемыми на строительных площадках
мобильными (инвентарными) зданиями являются здания санитарно-
бытового назначения для рабочих: гардеробные, умывальные, душевые,
помещения для сушки одежды и обуви, помещения для личной гигиены
женщин, помещения для отдыха, помещения для приема пищи. Вблизи
рабочих мест следует предусматривать площадки для отдыха
работающих, места для курения (оборудованные противопожарным
инвентарем), защитные укрытия от атмосферных осадков и солнечной
радиации. При проектировании санитарно-бытовых помещений
допускается совмещение следующих служб: умывальные с гардеробом;
умывальные с душем; гардеробные с душем; гардеробные с сушкой
одежды и обуви; помещение для отдыха с помещением для обогрева
рабочих и приема пищи. При этом не допускается умывальную,
гардеробную, помещение для сушки одежды и обуви совмещать
с помещениями для отдыха, обогрева рабочих, приема пищи.
Гардеробные предназначены для переодевания, хранения улично-
домашней и рабочей одежды.
Площадь гардеробных, определяют, исходя их численности рабочих
в бригаде и нормативной площади на 1 чел. (табл. 5).
Таблица 5
Количество рабочих в бригаде	Площадь на 1 чел., м2
	Гардеробной	в том числе
		для переодевания	для размещения шкафчиков
10	1,13	0,95	0,18
15	1,06	0,88	0,18
20	0,94	0,76	0,18
25 и более	0,90	0,72	0,18 •
Гардеробные должны быть оборудованы закрытыми шкафчиками
для хранения одежды. Размеры шкафчиков, см: ширина — 90, глубина
— 20, высота — 180.
Умывальные проектируют в соответствии с данными
нижеследующей таблицы, исходя из численности рабочих в бригаде
и нормативной площади на 1 чел. (табл. 6).
Таблица 6
Количество рабочих в бригаде	Число кранов,шт	Площадь, м2
		умывальных	на 1 чел	на 1 кран
10	2	2,60	0,260	1,30
15	3	3,90	0,260	1,30
20	3	4,00	0,200	1,30
25	4	4,61	0.184	1,15
30	5	5,32	0,177	1,06
> 30	1 край на 15 чел.	—	0,05	—
Площадь душевых и количество душевых рожков для бригад
различной численности определяется по данным нижеследующей
таблицы, исходя из численности рабочих в бригаде и нормативной
площади на 1 чел. (табл. 7).
Таблица 7
Количество рабочих в бригаде	Число рожков, шт	Число человек на 1 рожок	Площадь на 1 чел., м2
			помещения душевой	в том числе
				душевой кабины	преддушевой
10	2	5	0,600	0,216	0,384
15	3	5	0,556	0,216	0,340
20	4	5	0,546	0,216	0,330
25	5	5	0,538	0,216	0,320
30	5	6	0,480	0,160	0,320
Число мест для сушки одежды и обуви проектируют на 100%
списочного состава рабочих, занятых на строительстве, из расчета 0,2 м2
на 1 место.
Площадь помещений для личной гигиены женщин определяют,
исходя из количества женщин по данным табл.8:
Таблица 8
Количество женщин	Число кабин, шт	Площадь, м2
		общая	в том числе
			туалета	раздевальной	гигиенической кабины
50	1	5,84	1,08	3	1.76
100	2	9,68	2.16	4	3.52
Площади туалетов определяют, исходя из численности работающих
и норматива площади на 1 чел. по данным табл. 9:
Таблица 9
Количество работающих, чел.	Число кабин, шт	Число кранов в шлюзе, шт	Площадь, м2
			на 1 чел.	общая	в том числе
					кабин	шлюзов
до 30	1	1	0,090	2,70	1,08	1,62
60	2	1	0,092	5,52	2,16	3,36
90	3	1	0,086	7,77	3,42	4,35
Помещения для отдыха рабочих проектируют, исходя из норматива
площади на 1 чел. и числа рабочих в наиболее многочисленной смене
по табл. 10:
116
Таблица 10
Количество рабочих в бригаде, чел.	Площадь помещений, м2	Площадь на 1 чел., м2
10	8,10	0,81
15	11,25	0,75
20	13,80	0,69
25	16,25	0,65
30	18,60	0,62
Помещения для приема пищи целесообразно совмещать
с помещениями для отдыха рабочих. Площадь помещений для приема
пищи и отдыха принимают по данным табл. 11:
Таблица 11
Количество рабочих в бригаде, чел.	Площадь, м2	Число посадочных мест	Площадь на 1 чел., м2
10	9,30	10	0,93
15	13,05	15	0,87
20	17,20	20	0,86
25	18,75	24	0,75
30	21,30	28	0,71
Все санитарно-бытовые помещения должны быть оборудованы
водопроводом, канализацией, отоплением и вентиляцией, к ним должна
быть подведена электроэнергия, холодная и горячая вода. Последняя
подается в душевые, умывальные, кабины для личной гигиены женщин
и комнату для приема пищи, а также для отопления бытовых
помещений. Гардеробные, умывальные , душевые, помещения для
приема пищи, отдыха, сушки одежды и обуви, личной гигиены женщин
следует размещать на расстоянии примерно 100 м от рабочих мест.
Помещения для обогрева, питьевые установки и туалеты —
на расстоянии 50 м от рабочих мест. Максимальное расстояние
т рабочих мест до санитарно-бытовых зданий не должно превышать
200 м.
В ряде случаев на строительной площадке организовывают
производственно-бытовые городки, состоящие из набора мобильных
(инвентарных) зданий.
117
ЛИТЕРАТУРА
1.	Будников М.С., Недавний П.И., Рыбальский В.И. Основы поточного
строительства/Под ред. действ, члене Академии стр-ва и арх-ры СССР,
д.т.н., проф. М.С. Будникова. Гос. изд-во литературы по стр-ву и арх-ре
УССР, Киев, 1961.-414с.
2.	Организация и планирование строительного пероизводства: Учеб, для
вузов по спец. «Пром, и гражд. стр-во»/А.К. Шрейбер, Л.И. Абрамов,
А.А. Гусаков и др.; Под ред. А.К. Шрейбера. - М.: Высш, шк., 1987. -
368с.
3.	Организация, планирование и управление проектирование и
строительством/Под общ. ред. Варежкина В.А. - М.: Стройиздат, 1980.
-216с.
4.	Организация и планирование строительного производства: Учеб. для.
инж.-экон. спец. вузов/И.Г.Галкин, Э.И. Сафонов, Н.В. Огнева и др.;
Под ред. И.Г. Галкина. - М.: Высш, шк., 1985. - 463с.
5.	СНиП 3.01.01-85 Организация строительного произодства/Госстрой
СССР. - М.: ЦИТП Госстроя СССР, - 1985. - 56с.
6.	Сухачев	И.А.	Организация, планирование и управление
сельскохозяйственным строительством: Учебник для вузов. - М.:
Стройиздат, 1979.-639с.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.......................................................3
1.	OCHOBI1ЫЕ ПОЛОЖЕНИЯ И ПОНЯТИЯ, ПРИНЯТЫЕ В OCIIOBAX
ОРГАНИЗАЦИИ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА.........................4
1.1.	Понятия «планирования» и «организация». Элементы
и принципы организации.................................4
1.2.	Понятие о предмете «Организация строительного
производства»..........................................6
1.3.	История развития науки об	организации производства.8
1.4.	Система курса и его связь с другими дисциплинами .13
1.5.	СНиП 3.01.01-85 «Организация строительного
производства - организационный устав строек»..........14
1.6.	Организация проектирования и изысканий в строительстве .. 17
1.7.	Единая система подготовки строительного производства.21
2.ПОТОЧНЫЕ МЕТОДЫ ОРГАНИЗАЦИИ СТРОИТЕЛЬНОГО
ПРОИЗВОДСТВА................................................27
2.1.	Сущность поточного метода организации строительного
производства...........................................27
2.2.	Разновидности строительного потока................30
2.3.	Параметры строительного потока....................34
2.4.	Построение циклограммы строительного потока. Этапы
и степени развития потока.............................36
2.5.	Расчет параметров частного потока.................40
2.6.	Расчет параметров специализированного
и объектного потоков..................................43
2.7.	Расчет критического сближения неритмичных потоков....46
2.8.	Табличный расчет срока специализированного потока.48
2.9.	Матричный способ расчета параметров потока........49
2.	10.	Уравновешивание неритмичных потоков..........54
2.	11.	Оптимизация сроков строительства объектов....57
2.	12. Комплексные потоки.
Расчет параметров комплексного потока..................61
2.12.1.	Расчет параметров комплексного потока при строитель-
стве промышленного комплекса в одну очередь..........62
2.12.2.	Строительство промышленного комплекса в две очереди.. 63
2.12.3.	Строительство жилищно-гражданских комплексов.....65
I ('ll I ВОЕ МОДЕЛИРОВАНИЕ..................................67
I I Основные понятия и элементы сетевого графика.......67
I ’ 11рапила построения и укрупнения сетевых графиков.....70
I < Расчетные параметры сетевой модели................/'»
3.	4. Расчет сетевого графика аналитическим методом......76
3.	5. Расчет сетевого графика табличным методом..........82
3.	6. Расчет параметров сетевого графика непосредственно
на графике.............................................84
3.6.	1. Секторный способ расчета сетевого графика......85
3.	6. 2. Расчет параметров сетевого графика методом дроби.86
3.	6. 3. Расчет сетевого графика по потенциалам событий...87
3.7.	Анализ и корректировка сетевых графиков в соответствии
с заданными ограничениями..............................89
4.	ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ СТРОИТЕЛЬНОГО
ПРОИЗВОДСТВА..................................................95
4.1.	Назначение, состав и содержание ПОС и ППР...........95
4.2.	Проектирование строительных генеральных планов
и временных устройств на строительной площадке.........100
4.3.	Организация складского хозяйства..................105
4.3.1.	Определение производственных запасов
строительных материалов, конструкций и деталей......106
4.3.2.	Расчет площадей складов и разгрузочных фронтов.107
4.4.	Временное водо- и энергоснабжение строительства........109
4.4.1.	Водоснабжения..................................110
4.4.2.	Электроснабжение...............................112
4.5.	Инвентарные .временные здания и сооружения.............114
ЛИТЕРАТУРА...................................................118
Учебное издание
СТАРОСТИН Геннадий Георгиевич
ОСНОВЫ ОРГАНИЗАЦИИ
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
Учебное пособие
по курсу «Организация строительного производства»
Редактор Р.А. Козина
Лицензия ЛР № 020271 от 15.11.96
Подписано в печать 17.04.01	Формат 60x84 1/16
Бум. тип.	Усл.-печ.л. 7,0(7,5)	Уч.-изд.л 7,5
Тираж 100 экз. Заказ 140	С 43
Саратовский государственный технический университет
410054 г. Саратов, ул. Политехническая, 77
Копипринтер СГТУ, 410054 г. Саратов, ул. Политехническая, 77
