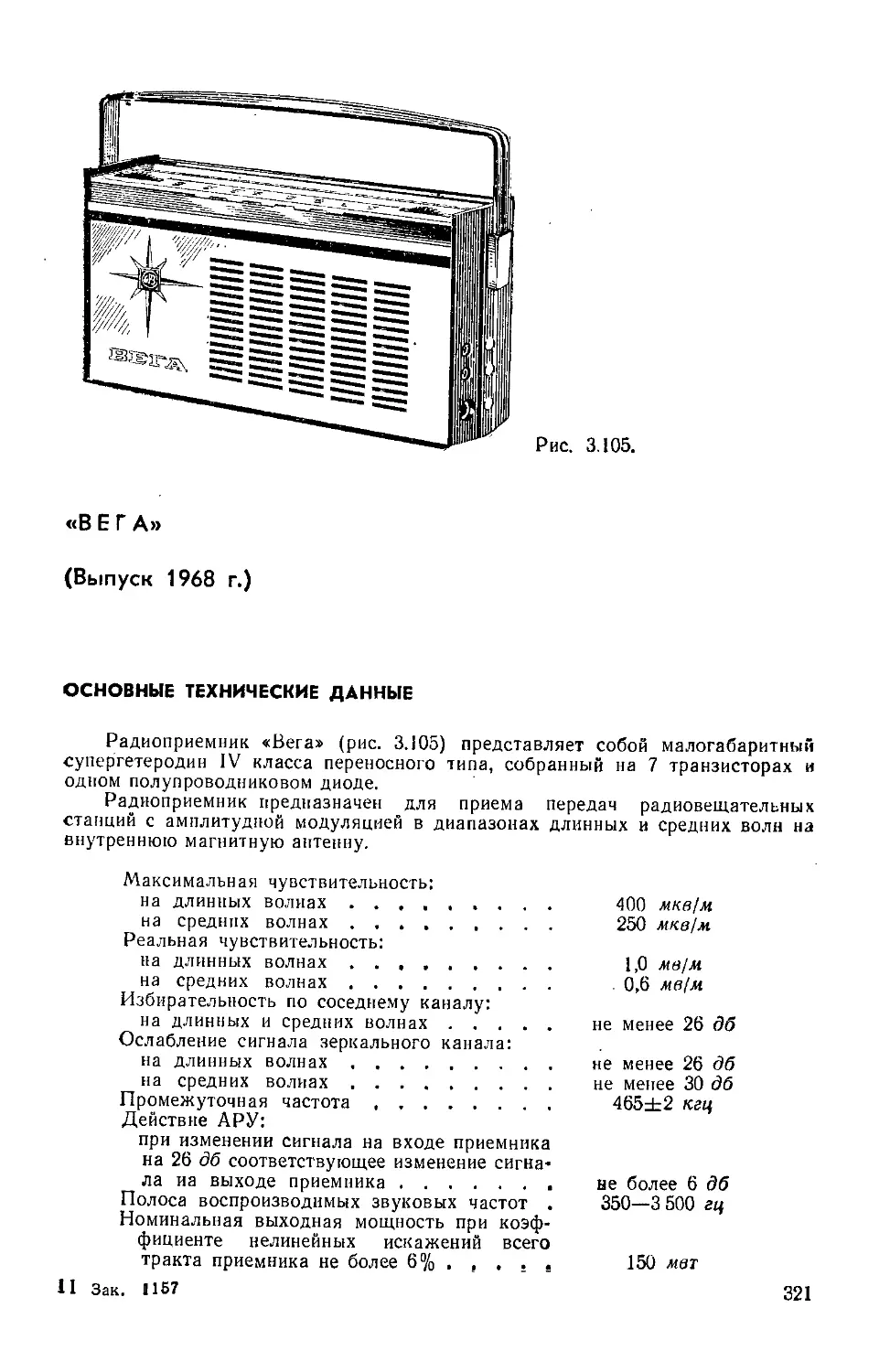

Рис. 3.105.
«В Е Г А»
(Выпуск 1968 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемник «Вега» (рис. 3.105) представляет собой малогабаритный супергетеродин IV класса переносного типа, собранный на 7 транзисторах и одном полупроводниковом диоде.
Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.
Максимальная чувствительность:
на	длинных	волнах.......................... 400	мкв'м
на	средних	волнах.......................... 250	мкв/м
Реальная чувствительность:
на	длинных	волнах ......................... 1,0	мв/м.
на	средних	волнах.......................... 0,6	мв/м.
Избирательность по соседнему каналу:
на длинных и средних волнах............ не менее 26 дб
Ослабление сигнала зеркального канала:
на длинных волнах...................... не менее 26 дб
на средних волнах...................... не менее 30 дб
Промежуточная частота.................... 465±2 кгц
Действие АРУ:
при изменении сигнала на входе приемника
на 26 дб соответствующее изменение сигна-
ла иа выходе приемника ................ не более 6 дб
Полоса воспроизводимых звуковых частот .	350—3 500 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта приемника не более 6% . , . • •	150 мет
11 Зак. 1167	321
322
Источник питания:
две батареи типа КВС-л-0,5. Напряжение питания ...................... 9 в
Ток, потребляемый приемником, при отсут-
ствии сигнала.......................... 7 ма
Работоспособность приемника обеспечивает-
ся при снижении напряжения батареи питания................................ до 4,5 в
Длительность работы приемника при средней
громкости от одного комплекта батарей	35—40 час
Габаритные размеры....................... 173x9^X47 мм
Масса.................................... 550 г
ПРИНЦИПИАЛЬНАЯ СХЕМА
Радиоприемник «Вега» является модификацией приемника «Рига-301Б» и отличается от последнего внешним оформлением и незначительными изменениями в конструкции и схеме.
Принципиальная схема приемника «Вега» (рис. 3.106) от схемы приемника «Рига-301 Б» (рис. 3.28) отличается следующим:
-0,3 -1,4 -0,15-8,'8 -1,2 -0,15	-9-018
Рис. 3.107. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Вега».
1)	транзисторы Т< и Т5 типа ГТ108 заменены на более дешевые транзисторы типа МП41;
2)	резистор /?18 имеет сопротивление 150 ом вместо 68 ом;
3)	транзисторы Те и Т? типа МП41 заменены транзисторами МП40;
4)	уточнены в процессе серийного производства намоточные данные катушек контуров.
Эти изменения схемы позволили повысить стабильность основных параметров приемника при серийном производстве.
Режимы работы транзисторов указаны на рис. 3.107,
11*
323
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала и органы управления приемника расположены на верхней панели корпуса и имеют соответствующие обозначения.
Ручка включения, выключения и регулятора громкости находится иа шкале слева, а ручка настройки приемника справа. Шкала проградуирована в килогерцах. На правой стенке корпуса расположены гнезда для подключения наружной антенны, заземления и малогабаритного телефона типа ТМ-4, а на задней стенке размещены переключатель диапазонов и отсек для источника питания, закрытый крышкой.
В корпусе размещены печатная плата и громкоговоритель типа 0.25ГД-1, укрепленный на передней стенке корпуса.
Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса (рис. 3.108, 3.109). Настройка приемника осуществляется с помощью блока конденсаторов переменной емкости типа КПТМ-4 с твердым диэлектриком емкостью 6—260 пф.
Рис. 3.108. Схема расположения узлов и деталей на монтажной плате приемника «Вега».
Магнитная антенна диапазонов ДВ и СВ выполнена иа ферритовом стержне длиной 140 мм и диаметром 8 мм из материала марки 400НН.
Переключение диапазонов осуществляется переключателем типа ПД-2 (МДПВ-1-1-6).
Второй каскад усилителя ПЧ с диодным детектором и всеми входящими элементами каскада собран иа отдельной печатной плате и заключен в отдель-324
блок ПЧД
Рис. 3.109. Топографическая схема приемника «Вега». Вид со стороны печати.
325
пый экран с поддоном. Такая конструкция позволяет получить высокую устойчивость усилительного тракта и избежать паразитной генерации даже при установке в приемник всех транзисторов с верхними пределами усилительных параметров.
Контурные катушки гетеродина длинных и средних волн намотаны па четырехсекционных каркасах и настраиваются подстроечными сердечниками из феррита марки 60ОНН.
Катушки контуров ПЧ и фильтра ПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм. Намоточные данные катушек приведены в табл. 3.15.
Таблица 3-15
Намоточные данные контурных катушек приемника «Вега»
Наименование катушек	Обочначе-ние на . схеме	Номера Е5ЫВОДОВ	Маркч и диаметр провода, мм	Число витков	Индуктивность. мкгн
Антенная СВ .... Антенная ДВ .... Входные 		Z-1 l2+l3	1—2 3—4+5-6 7—8+9—10	ПЭВ-2 0,18 ПЭВ-2 0,18 ПЭВ-2 0,18	60 32 + 7 (36х7)+23	178± 10% 136+10% 2760+10%
Гетеродинная СВ . . Катушка связи . . .	Lq Ll	1—3 4—2—5	ЛЭ 3x0,06 ПЭЛШО 0,1	29x4 3,5 + 6,5	160+10%
Гетеродинная ДВ . . Катушка связи . . .	Ls	1—3 4—2—5	ЛЭ ЗуО,Об ПЭЛШО 0,1	48x4 4 + 7,5	475+10%
Катушка ФПЧ . . .	£-10	4—5	ЛЭ 3x0,06	60x3	880±10%
Катушка ФПЧ-1 . . .	£-11	1—2—3	ЛЭ 5x0,06	69 + 27	240±10%
Катушка ФПЧ-2 . . Катушка связи . . .	£-12 £-13	1—3 4—5	ЛЭ 5x0,06 ПЭЛШО 0,1	96 3	240± 10%
Катушка ФПЧ-3 . . Катушка связи . . .	£-14 £-15	1—2—3 4—5	ПЭВ-1 0,1 ПЭЛШО 0,1	64 + 32 15	240±10%
Катушка ФПЧ-4 . . . Катушка связи . . .	£-15 £-17	1—2—3 4—5	ПЭВ-1 0,1 ПЭЛШО 0,1	48 + 48 48	240± 10%
Трансформаторы усилителя НЧ Tpt и Тр2 по конструкции однотипны и собраны на сердечниках из пластин пермаллоя марки 50Н типа Ш5, толщина набора 6 мм.
Намоточные данные трансформаторов Тр\ и 7р2 приведены в табл. 9.3 и 9.4. Схема распайки выводов всех контурных катушек и трансформаторов НЧ, а также конструкция верньерного устройства приемника «Вега» такие же, как у приемника «Рига-301» (см. рис. 3.31, 3.32).
В приемнике применены детали следующих типов:
резистор — типа СПЗ-4в, остальные— типа ВС-0,125;
