«ЛАСТОЧКА-2»

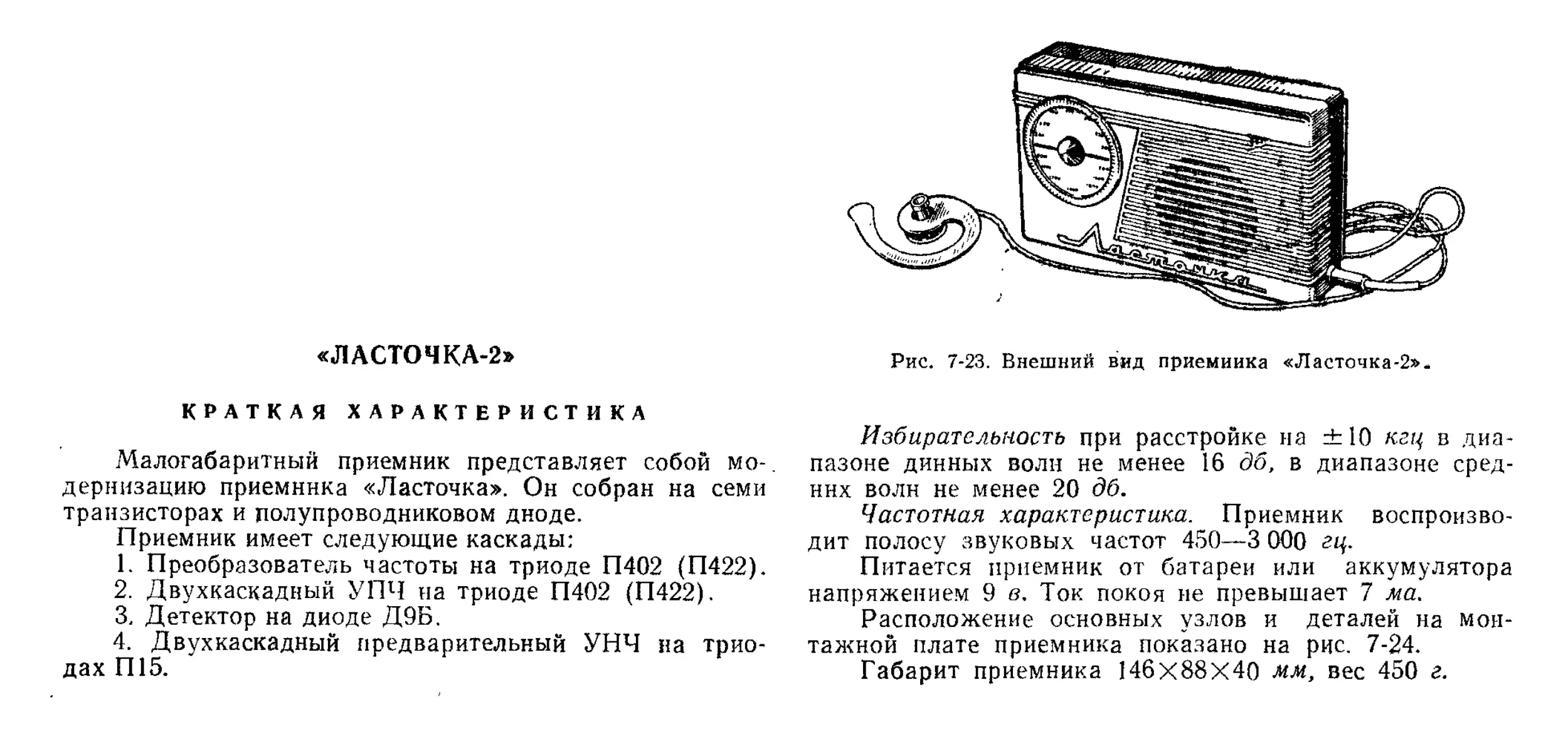

Рис. 7-23. Внешний вид приемника «Ласточка-2».
КРАТКАЯ ХАРАКТЕРИСТИКА
Малогабаритный приемник представляет собой мо-
дернизацию приемника «Ласточка». Он собран на семи
транзисторах и полупроводниковом дноде.
Приемник имеет следующие каскады:
1.	Преобразователь частоты на триоде П402 (П422).
2.	Двухкаскадный УПЧ на триоде П402 (П422).
3.	Детектор на диоде Д9Б.
4.	Двухкаскадный предварительный УНЧ на трио-
дах П15.
Избирательность при расстройке на ±10 кгц в диа-
пазоне динных волн не менее 16 дб, в диапазоне сред-
них волн не менее 20 дб.
Частотная характеристика. Приемник воспроизво-
дит полосу звуковых частот 450—3 000 гц.
Питается приемник от батареи или аккумулятора
напряжением 9 в. Ток покоя не превышает 7 ма.
Расположение основных узлов и деталей на мон-
тажной плате приемника показано на рис. 7-24.
Габарит приемника 146x88x40 мм, вес 450 г.
Рис. 7-24. Расположение основных узлов и де-
талей иа монтажной плате приемника «Лас-
точка-2».
СХЕМА
Принципиальная схема приведена на рис. 7-25.
Входные контуры образованы индуктивностью маг-
нитной антенны и емкостью настроечного и подстроеч-
ных конденсаторов.
Гетеродин выполнен по схеме с индуктивной обрат-
ной связью. В коллекторную цепь преобразователя
включен трехконтурный ФСС с внутриемкостной
связью.
Первый каскад УПЧ реостатно-усилительный с при-
менением нейтрализации. Второй каскад УПЧ выполнен
на одиночном контуре в цепи коллектора транзистора
с применением схем нейтрализации, стабилизации ра-
бочей точки транзистора и автоматического смещения.
УНЧ трехкаскадный. В первом каскаде применена
внутрикаскадная параллельная обратная связь. Связь
со вторым каскадом — емкостная. Напряжение смеще-
ния на базы транзисторов двухтактного оконечного кас-
када подается с резистора, включенного в цепь коллек-
тора транзистора второго каскада УНЧ. Стабилизация
работы оконечного каскада обеспечивается применением
терморезистора в делителе смещения. В обоих пле-
чах оконечного каскада применена внутрикаскадная об-
ратная связь. Усилитель охвачен петлей отрицательной
обратной связи со вторичной обмотки выходного транс-
форматора через /?С-цепочку в цепь базы предоконеч-
ного каскада УНЧ.
детали Высокочастотные катушки. Таблица 7-8
3		Марка и диаметр	а		Марка и диаметр
	ёй	провода	« я!	н	провода
	ХГ ш			S
	7	ПЭЛШО: 0,12	С	24	ПЭЛШО: 0,12
л,	80	ПЭВТЛ-1; 3x0,08	I.W	84	ПЭВТЛ-1: 3x0.08
А.3	224	ПЭВТЛ-1; 0,1	Ln	99	ПЭВТЛ-1: 3x0.08
	15	пэлшо; о.12	Lp,	99	ПЭВТЛ-1: 3x0,08
	111	ПЭВТЛ-1: 3X0,08		10	ПЭЛШО: 0,12
	34-5	ПЭЛШО: 0,12		05-1-65	ПЭВТЛ-1; 0,1
l7	189	пэвтл-1: o.i		100	ПЭВТЛ-1: 0,1
	4+6	ПЭЛШО; 0,12
Выходной трансформатор по сравнению с аналогич-
ным в приемнике «Ласточка» имеет измененную вторич-
ную обмотку: 95 + 30 витков провода ПЭЛ-1 0,23.
Согласующий трансформатор такой же, как у при-
емника «Ласточка».
Громкоговоритель типа 0,1 ГД-6 имеет звуковую ка-
тушку из 61 витка провода ПЭЛ-1 0,07 (сопротивление
постоянному току 9,5 он).
Рис. 7-25. Принципиальная схема приемника «Ласточка-2» (переключатель диапазонов установлен
в положение ДВ).
