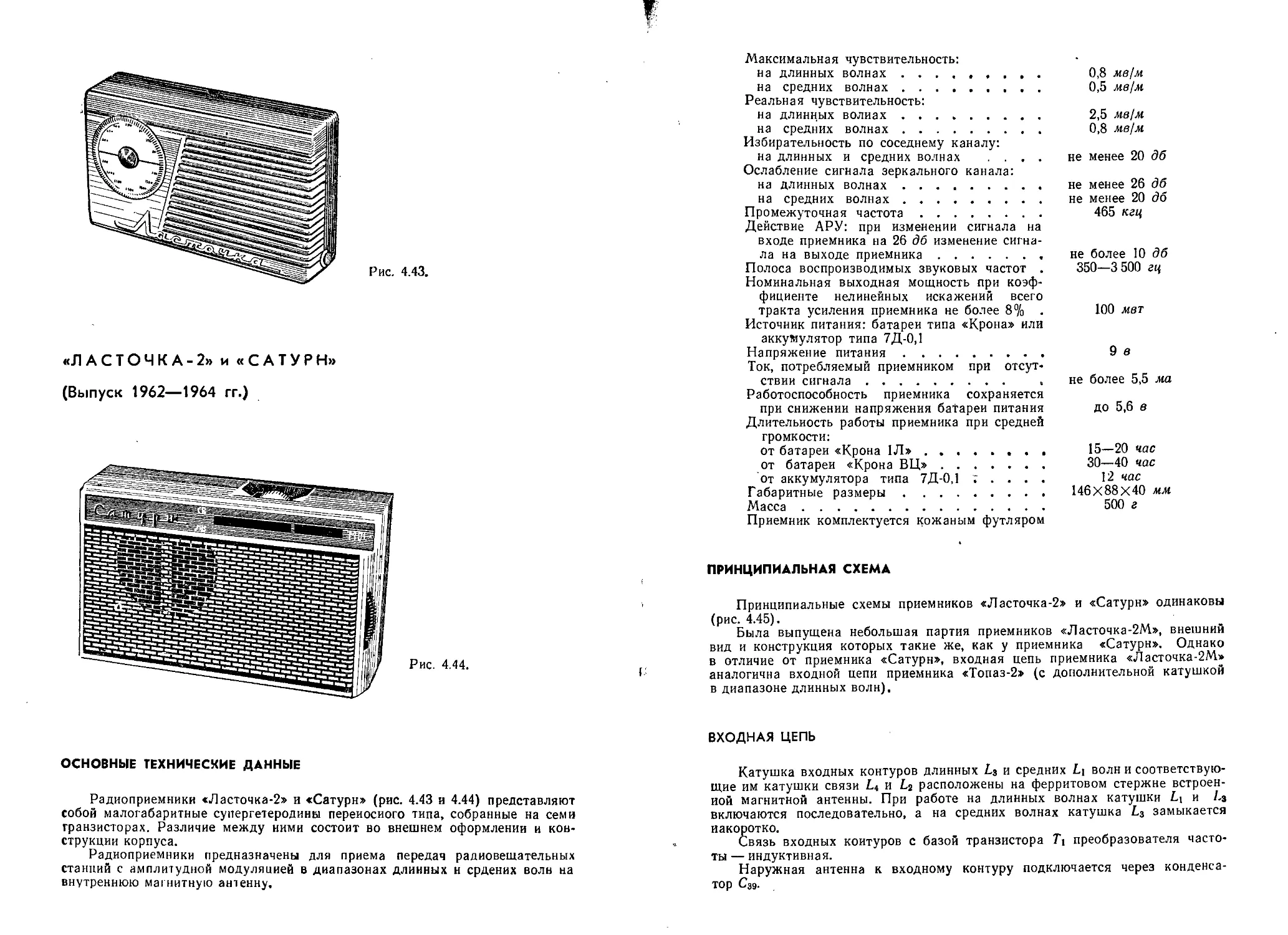

«Л А С Т О Ч К A - 2» и « С А Т У Р Н»
(Выпуск 1962—1964 гг.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемники «Ласточка-2» и «Сатурн» (рис. 4.43 и 4.44) представляют
собой малогабаритные супергетеродины переносного типа, собранные на семи
транзисторах. Различие между ними состоит во внешнем оформлении и кон-
струкции корпуса.
Радиоприемники предназначены для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных и срдених волн на
внутреннюю магнитную антенну.
Максимальная чувствительность:
на длинных волнах .....................
на средних волнах ......................
Реальная чувствительность:
на длинных волнах .......................
на средних волнах ......................
Избирательность по соседнему каналу:
на длинных и средних волнах ....
Ослабление сигнала зеркального канала:
на длинных волнах ........................
на средних волнах ......................
Промежуточная частота....................
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сигна-
ла на выходе приемника ................ .
Полоса воспроизводимых звуковых частот .
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 8%
Источник питания: батареи типа «Крона» или
аккумулятор типа 7Д-0.1
Напряжение питания.......................
Ток, потребляемый приемником при отсут-
ствии сигнала ........................ ,
Работоспособность приемника сохраняется
при снижении напряжения батареи питания
Длительность работы приемника при средней
громкости:
от батареи «Крона 1Л»...................
от батареи «Крона ВЦ»...................
от аккумулятора типа 7Д-0.1	.
Габаритные размеры.......................
Масса.....................................
Приемник комплектуется кожаным футляром
0,8 мв/м
0,5 мв/м
2,5 мв!м
0,8 мв/м
не менее 20 дб
не менее 26 дб
не менее 20 дб
465 кгц
не более 10 дб
350—3 500 гц
100 мет
9 в
не более 5,5 ма
до 5,6 в
15—20 час
30—40 час
12 час
146X88X40 мм
500 г
ПРИНЦИПИАЛЬНАЯ СХЕМА
Принципиальные схемы приемников «Ласточка-2» и «Сатурн» одинаковы
(рис. 4.45).
Была выпущена небольшая партия приемников «Ласточка-2М», внешний
вид и конструкция которых такие же, как у приемника «Сатурн». Однако
в отличие от приемника «Сатурн», входная цепь приемника «Ласточка-2М»
аналогична входной цепи приемника «Топаз-2» (с дополнительной катушкой
в диапазоне длинных волн).
ВХОДНАЯ ЦЕПЬ
Катушка входных контуров длинных Z-з и средних Lt волн и соответствую-
щие им катушки связи и Lj расположены на ферритовом стержне встроен-
ной магнитной антенны. При работе на длинных волнах катушки L\ и /-з
включаются последовательно, а на средних волнах катушка Z-з замыкается
накоротко.
Связь входных контуров с базой транзистора Т\ преобразователя часто-
ты — индуктивная.
Наружная антенна к входному контуру подключается через конденса-
тор С39.
/7422	Тг П422. Г3 П422 Д, Д9Б
Радиоприемник Ласточка-2
О-
о

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе Ti типа П422 по схеме
с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трех-
точки.
Оптимальное условие преобразования частоты во всем диапазоне выпол-
няется при напряжении гетеродина на эмиттере транзистора Т| 80—130 яв.
Напряжение сигнала со входною контура с помощью катушек связи L? или
Lt подается на базу транзистора 1\ преобразователя частоты.
Нагрузкой преобразовательного каскада служит трехконтурный фильтр
сосредоточенной селекции (ФСС), который обеспечивает избирательность по
соседнему каналу.
Ширина полосы пропускания ФСС (примерно 7,5—8 кгц на уровне —6 дб)
определяется величинами емкостен конденсаторов связи Сп и C'i9.
Срязь. ФСС с преобразователем частоты и с усилителем ПЧ — трансфор-
маторная.
Режим работы транзистора 1\ определяется величинами сопротивлений
резисторов Ль Ri и Ла, которые подбираются при настройке. Максимальная
чувствительность приемника по ПЧ с базы транзистора Ti 3—5 яке при вы-
ходном напряжении на нагрузке усилителя НЧ 225 мв,
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель промежуточной частоты собран» на транзисто-
рах Тг и Т3 типа П422. Первый каскад усилителя — апериодический, ,с ак-
тивной нагрузкой-(Лэ). Второй каскад усилителя ПЧ собран на транзисторе
Т3 по резонансной схеме с нейтрализацией. Нагрузкой транзистора служит
одноконтурный фильтр ПЧ I14C31 с полосой пропускания около 35 кгц на
уровне —3 дб.
Частичная нейтрализация действия внутренней обратной связи транзи-
стора Тз с помощью конденсатора С2в' емкостью 3V9 пф позволяет повысить
устойчивость работы каскада и получить больший коэффициент усиления. Ре-
жимы работы транзисторов Т2 и Те определяются величинами сопротивлений
резисторов Лз> Rg и Rn, R12 соответственно.
Детектор выполнен на полупроводниковом диоде Д\ типа Д9Б. Нагруз-
кой детектора служит переменный резистор R&,, с которого через резистор
/?2« и разделительный конденсатор Сае напряжение звуковой частоты подается
на базу транзистора Т4 усилителя НЧ. Для автоматической регулировки уси-
ления используется постоянная составляющая тока диода Д\, с помощью ко-
торой регулируется базовый ток первого каскада усилителя ПЧ. Напряжение
АРУ снимается с нагрузки детектора Лаз и через резистор Л21 подается на
базу транзистора Т?.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадиый усилитель низкой частоты собран на транзисторах Tt, Те,
Те и Т7 типа П15.
Первый каскад усилителя НЧ собран на транзисторе Т4 по реостатной
схеме. Нагрузкой каскада служит резистор Лз-
Второй каскад усилителя НЧ собран на транзисторе Те по трансформатор-
ной схеме. В коллекторную цепь транзистора включен согласующий транс-
форматор Tpi. Режимы работы транзисторов Т4 и Те определяются величина-
ми сопротивлений резисторов Rt, Re и Лю, Ли соответственно. Выходной кас-
кад усилителя НЧ собран на транзисторах Те и Г7 по двухтактной схеме и ра-
ботает в режиме класса АВ.
Два последних каскада охвачены частотиозависимой отрицательной об-
ратной связью, напряжение которой снимается со вторичной обмотки выход-
ного трансформатора Тр? и через цепочку Rie^eo подается на базу транзи-
стора Те.
Для коррекции частотной характеристики в области верхних звуковых ча-
стот применены конденсаторы С25, С33 и С34.
Напряжение смещения на базы выходных транзисторов снимается с де-
лителя, включенного в цепи эмиттера предоконечного каскада, что позволило
получить малый ток покоя. Температурная стабилизация выходного каскада
Рис. 4.46. Режимы работы транзисторов и уровни напряжения сигнала в трак-
те усиления приемников «Ласточка-2» и «Сатурн».
обеспечивается терморезистором Ли типа ММТ-13. Все каскады приемника
имеют температурную и режимную стабилизацию, что обеспечивает работу
приемника в интервале температур от —10 до +40° С.
Режимы работы транзисторов указаны на рис. 4.46.
В приемнике предусмотрено подключение малогабаритного телефона типа
ТМ-2М. При включении телефона громкоговоритель автоматически отклю-
чается.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из цветной небьющейся пластмассы. Для ба-
тареи питания имеется специальный отсек. Органы управления (лимб настрой-
ки, ручка регулятора громкости с выключателем питания), гнезда для подклю-
чения наружной антенны (Гi) и телефона (Г2) расположены на лицевой и бо-
ковых стенках корпуса приемника. Шкала приемника «Ласточка-2» проградуи-
рована в метрах и расположена на лимбе настройки, а у приемника
«Сатурн» — на лицевой стороне и проградуирована в мегагерцах.
Монтаж приемника выполнен на печатной плате, изготовленной из фольги-
рованного гетинакса. Схема расположения узлов и деталей на печатной плате
показана на рис. 4.47. Настройка приемника на частоту принимаемой радио-
станции осуществляется с помощью двухсекционного блока конденсаторов
Рис. 4.47. Схема расположения узлов и деталей на печатной плате приемника
«Сатурн»,
переменной емкости типа КПЕ-3 с твердым диэлектриком. Переключатель диа-
пазонов продольно-движкового типа имеет шесть групп контактов, на два по-
ложения. Магнитная антенна выполнена на прямоугольном ферритовом стерж-
не марки 600НН с размерами 115X20X3 мм. Все катушки контуров гетеро-
дина, ПЧ и трансформаторы Tpi и Трч по конструкции аналогичны катушкам
п трансформаторам приемника «Ласточка-2». Намоточные данные контурны к
катушек приемников «Ласточка-2» и «Сатурн» приведены в табл. 4.9 и 4 10,
а трансформаторов Tpi и Тр3— в табл.-Э.З и 9.4.
Распайка выводов всех контурных катушек и трансформаторов показана
»та рис. 4.48 и 4.49.
Антенна ДВ и СВ
Катушки контуров гетеродина
Рис. 4.48. Распайка выводов (вид снизу) катушек контуров и трансформато-
ров НЧ приемника «Ласточка-2».
Антенна ДВ и СВ
Катушки контуров гетеродина
СВ
з • • ч-.
1 •
21* »к
Катушки ФСС
|> 2
А
Катушки ФПЧ
Рис. 4.49. Распайка выводов (вид снизу) катушек контуров и трансформато-
ров НЧ приемника «Сатурн»,
В приемнике применены детали следующих типов:
резистор /?2s — типа СПЗ-Зб, /?го— типа ММТ-13, /?гз — проволочный,
остальные резисторы — типа УЛМ-0,12;
конденсаторы Си С4, С8, С8, Сц, Си, Сц, Си, С?ц, С31, С89— типа КТ-1а,
CI8, Cig, С22, С25 — типа ПМ-1, Су, Сю, Сю, Сгв, С89, С80, С32, С33, С84, С35,
Сзз —типа КЛС, С20, С21, С23, С24, Cjy, Cg8, С37 —* типа ЭМ,
Таблица 4.9
Намоточные данные контурных катушек приемника «Ласточка-2»
Наименование катушек	Обозначе- ние на схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Иидуктив* нооть, мкгн
Антенная СВ ....		1—2	ЛЭ 5x0,06	68	460± 10%
Катушка связи . . .	с2	3—4	ПЭЛШО 0,12	5	—
Антенная ДВ ....	L3	5—6	ПЭВТЛ 0,1	56x4	7000± 10%
Катушка связи . . .	Ц	7—8	ПЭВТЛ 0,1	15	—
Гетеродинная СВ . .	Ц	1—25	ПЭВТЛ 3x0,08	37x3	300±10%
Катушка связи . . .	Ls	3—4—5	ПЭЛШО 0,12	5+3	—
Гетеродинная ДВ . .	l7	1—2	ПЭВТЛ 0,1	63x3	980+10%
Катушка связи . . .	Lg	3—4—5	ПЭЛШО 0,12	6+4	—
ФСС-1 		L3	. . 1—2	ПЭВТЛ 3x0,08	28x3	200+10%
Катушка связи . . .	Lio	3—4	ПЭЛШО 0,12	8X3	—
ФСС-2		Lu	1—2	ПЭВТЛ 3x0,08	33x3	 240+10%
ФСС-3		L12	1—2	ПЭВТЛ 3x0,08	33x3	240+10%
Катушка связи . . .	Ln	3—4	ПЭЛШО 0,12	10	—
ФПЧ	  .	Lu	1—2—3	ПЭВТЛ 0,1	65+65	438± 10%
Катушка связи . . .	Lib	4—5	ПЭВТЛ 0,1	100	—
Таблица 4.10
Намоточные данные контурных катушек приемника
«Сатурн»
Наименование катушек	Обозначе- нне*на схеме	Номер выводов	Марка и диаметр провода, мм	Число витков	Индуктив» ность, мкгн
Антенная СВ .... Катушка связи . . .	Li l2	1—2 3—4	ЛЭ 3X0,08 ПЭЛШО 0,12	80 7	550±10%
Антенная ДВ .... Катушка связи . . .	L3 Lt	5—6 7-8	ПЭВ 0,1 ПЭВТЛ 0,12	56x4 15	7000+10%
Гетеродинная СВ . . Катушка связи . . .	Lb Lo	1—2 3—4—5	ПЭВТЛ 3X0,08 ПЭЛШО 0,12	37X3 4,5+3,5	300+10%
Гетеродинная ДВ . . Катушка связи . . .	L7 Lt	1—2 3—4—5	ПЭВТЛ 0,1 ПЭЛШО 0,12	63x3 6+4,5	960±10%
Продолжение
Наименование катушек	Обозначе- ние на ахеме	Номера выводов	Марка и диаметр провода* мм	Число витков	Индуктнв* иость, мкгн
ФСС-1	 Катушка связи ., . .	£10	1—5 3—4	ПЭВТЛ 3x0,08 ПЭЛШО 0,12	28x3 8x3	200±10%
ФСС-2		£ц	1—2	ПЭВТЛ 3x0,08	33x3	240+20%
ФСС-3	 Катушка связи . . .	£12 £1з	1—2 3—4	ПЭВТЛ 3x0,08 ПЭЛШО 0,12	. 33x3 3+34-4	240±10%
ФПЧ ... 	 Катушка связи . . .	£« £16	1—2—3 4-5	ПЭВТЛ 0,1 ПЭВТЛ 0,1	65+65 50	438± 10%
