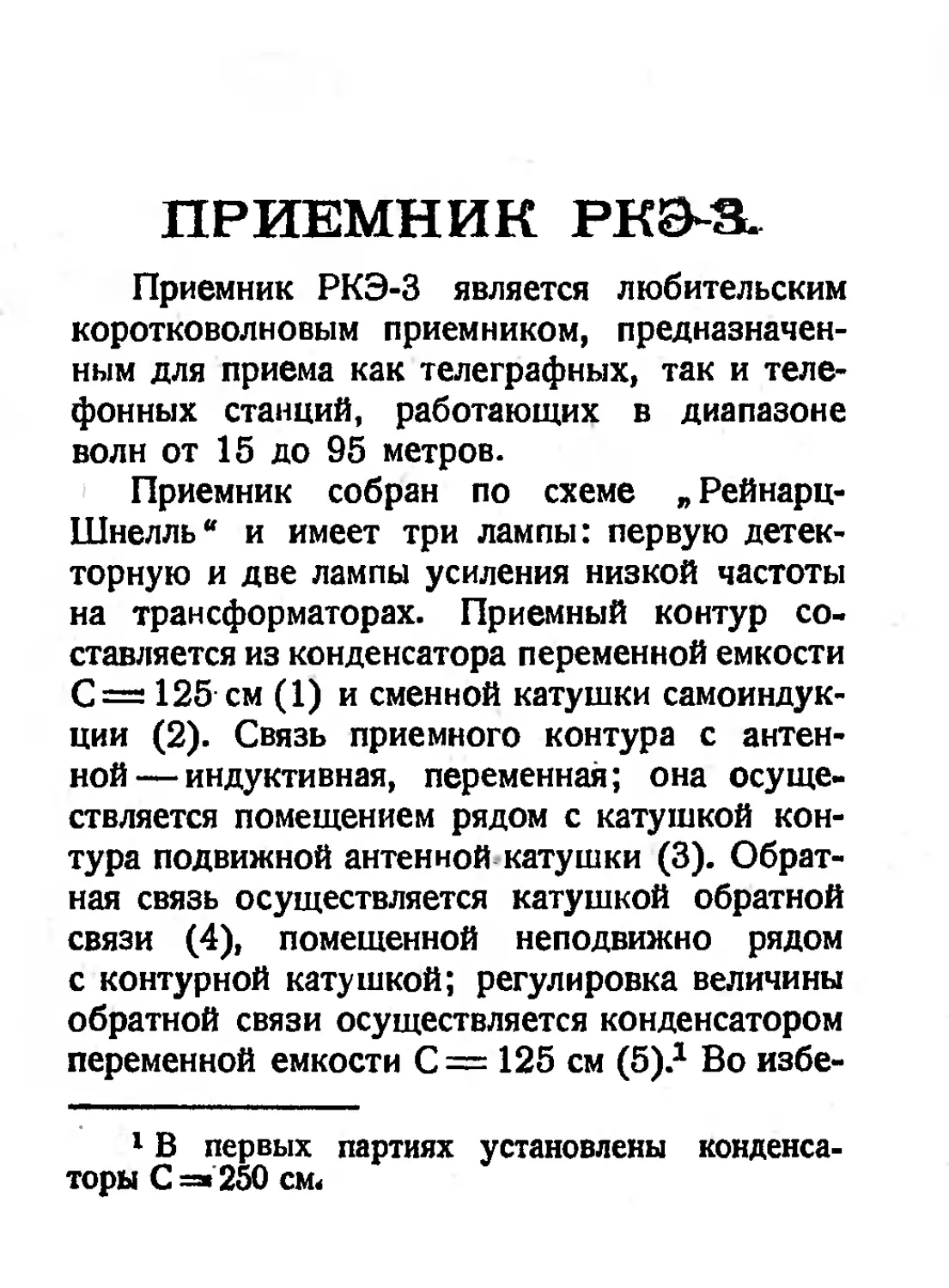

ПРИЕМНИК РКЭ-З.
Приемник РКЭ-3 является любительским
коротковолновым приемником, предназначен-
ным для приема как телеграфных, так и теле-
фонных станций, работающих в диапазоне
волн от 15 до 95 метров.
Приемник собран по схеме „ Рейнарц-
Шнелль“ и имеет три лампы: первую детек-
торную и две лампы усиления низкой частоты
на трансформаторах. Приемный контур со-
ставляется из конденсатора переменной емкости
С= 125 см (1) и сменной катушки самоиндук-
ции (2). Связь приемного контура с антен-
ной— индуктивная, переменная; она осуще-
ствляется помещением рядом с катушкой кон-
тура подвижной антенной катушки (3). Обрат-
ная связь осуществляется катушкой обратной
связи (4), помещенной неподвижно рядом
с контурной катушкой; регулировка величины
обратной связи осуществляется конденсатором
переменной емкости С = 125 см (5).1 Во избе-
1В первых партиях установлены конденса-
торы С =« 250 см<
жание земыкания батареи высокого напряже-
ния через I обмотку трансформатора н. ч. при
случайном касании пластин этого конденсатора
между собой, последовательно с ним уста-
новлен конденсатор постоянной емкости С =
1000 см (10). Для того, чтобы высокая частота
анодной цепи первой лампы не замыкалась
через батареи, в анодной цепи установлен
дроссель высокой частоты (6). Детектирован-
ные, с помощью обычных конденсатора и боль-
шого сопротивления (мегома) (7), колебания
передаются через трансформатор низкой ча-
стоты (8) на сетку второй лампы; эта лампа
связана с вторым каскадом н. ч. (третьей
лампой) также через трансформатор (9). Те-
лефон может быть включен в анодную цепь
второй или третьей лампы. Анодные цепи ламп
блокированы конденсаторами постоянной емко-
сти С = 1000 см (11). Конструктивно приемник
оформлен на панели, составленной из верти-
кальной части и полки. На верхней части
полки расположены ламповые колодки и ста-
нок для трех катушек самоиндукций. С нижней
стороны укреплены: конденсаторы, трансфор-
маторы, дроссель высокой частоты и др. детали.
Внешне приемник оформлен в виде ящика
с открывающейся верхней крышкой. На пе-
редней панели размерами 250x308 мм. распо-
ложены : слева лимб конденсатора для настройки
2
контура, «правя лимб конденсатора обратной
связи; посредине расположена ручка для пере-
мещения антенной катушки с надписью „ант.
связь" и под нею ручка реостата накала; под
этой ручкой расположены гнезда для телефона
от двух и от трех ламп.1 Лимбы настройки
и обратной связи снабжены верньерами,
дающими замедленное вращение, благодаря
чему получается возможность более плавно
настраиваться на принимаемую станцию. За-
жимы питания находятся на задней стенке
приемника и расположены в следующем по-
рядке (слева направо): „—4 в.“, „-+-4 в.
—80 в.“, „-+-80 в.“, „антенна"; земля под-
водится к зажиму „—4 в.“.
Приемник предназначен для работы с лам-
пами ПТ-2 (Микро). Батареи потребные для
питания накала — 4 вольта, для анодов —
80 вольт; последняя может быть заменена
выпрямителями типа ВУ, ЛВ и ЛВ-2.
Включение приемника показано на рис. 1.
Обращение с приемником следующее:
Открыв верхнюю крышку, вставляют лампы
в гнезда; реостат вращают против часовой
стрелки до упора. Батареи присоединяются
с соблюдением полярности, согласно надписей
1 В последних партиях приемников, кроме того,
установлен выключатель накала третьей лампы.
3
на зажимах; к крайним зажимам присоеди-
няются антенна и земля. Нормальной антенной
для данного случая можно считать антенну
длиною 30—50 метров, подвешенную на доста-
точной высоте, например над крышей, но воз-
можен прием и на другие антенны, так как
при приеме коротких волн на ненастраиваемую
антенну, размеры последней не имеют су-
щественного значения.
Набор катушек к приемнику состоит из
5 штук, а именно: в 2, 3, 5, 8 и 16 витков.
В зависимости. от длины принимаемой волны
катушки устанавливаются в приемник в сле-
дующем порядке:
Длина волны.	Антенная катушка.	Контурная катушка.	Обратная СВЯЗЬ.
13-25 м.	2	3	5
22-45 »	2	8	5
41-98 ,	2	16	8
Примечание: Указанные в таблице длины
волн являются максимальными. Гарантиро-
ванным же диапазоном приемника является
диапазон от 15 до 95 м.
В телефонные гнезда включается головной
телефон или громкоговоритель. Затем пово-
4
ротом рукоятки реостата вправо включают
накал ламп. Настройка производится, как
обычно, вращением лимба контурного конден-
сатора. Для приема незатухающих колебаний
(телеграфных сигналов) лимб конденсатора
обратной связи вращают вправо до получения
в телефоне щелчка и возникновения шума,
свидетельствующих о начале генерации. При
приеме телефонных станций лимб конденса-
тора обратной связи вращают влево до прекра-
щения регенерации. Связь с антенной регули-
руется вращением рукоятки с надписью „ант.
связь*1, при вращении влево связь ослабляется,
при вращении вправо связь увеличивается; при
работе приемника связь поддерживается такой,
чтобы громкость в телефоне была наибольшей.
Следует иметь в виду, что при сильной связи
с антенной, генерация в приемном контуре
может не возникать; в этих* случаях следует
ослабить связь вращением рукоятки с надписью
„ант. связь** влево.
Ленингр. Облястлит N& 19484.— V/печ. л.—Зак. 1055.—Тир. 7500.
Типография Академии Наук СССР. В. О., 9 линия, 12.
йнтення
РКЭ-3
Б(ШР£Я	SffTPPffi
нммя	fwff/гя
Рис. 1. Включение приемника.
Принципиальная схема.
