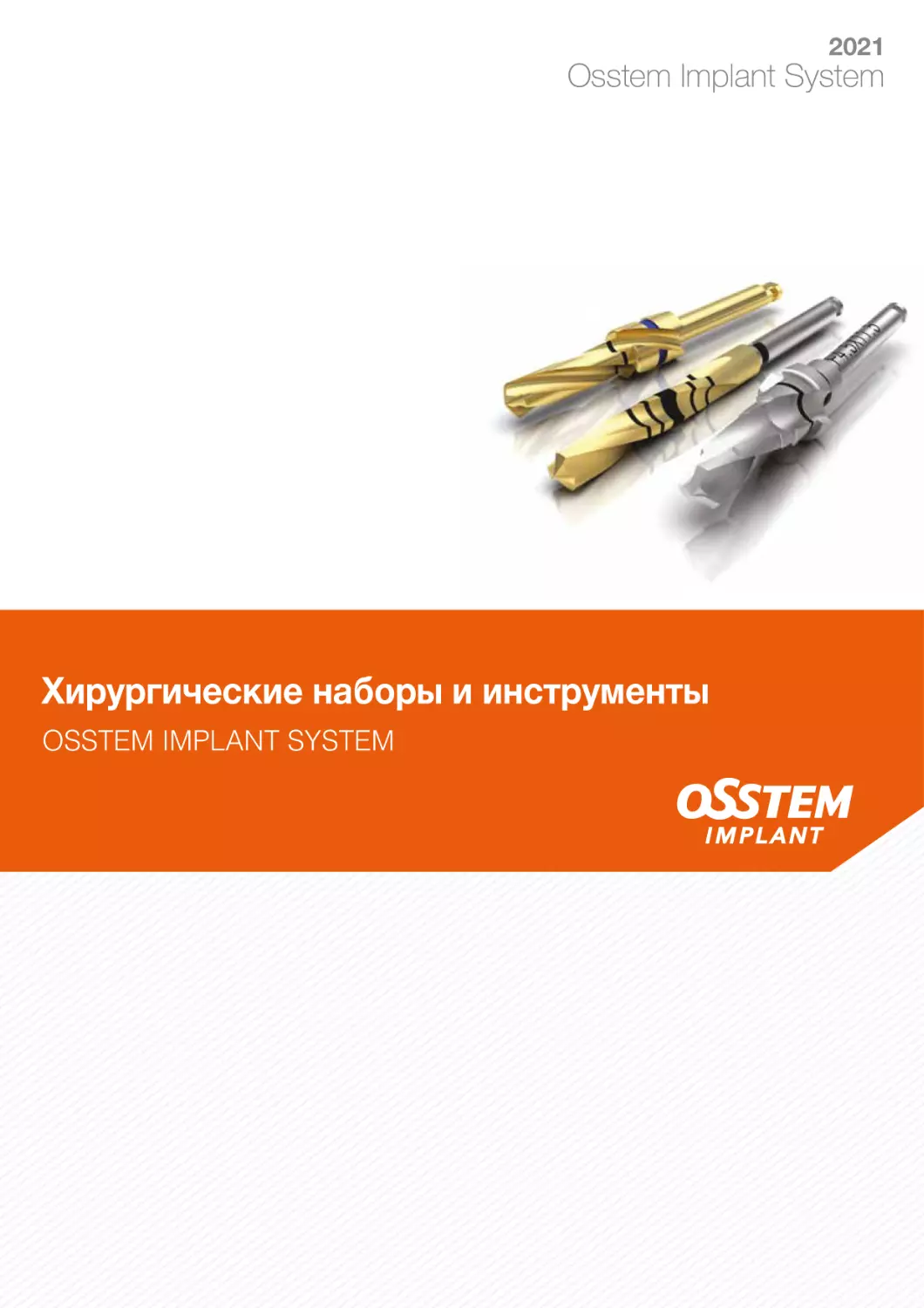

Хирургические наборы и инструменты
OSSTEM IMPLANT SYSTEM
Хирургические наборы
ПРОСТОТА и УДОБСТВО
Наборы для установки имплантатов
04
Набор 122 Taper kit
09
Набор Ultra KIT
12
Набор MS KIT
Хирургия по шаблонам
15
One Guide KIT
20
Parallel Guide KIT
23
Набор CAS KIT
25
Набор Osteo KIT
26
Набор LAS KIT
28
Набор Sinus KIT
29
Набор Esset KIT
32
Набор Bone Spreader KIT
33
Набор Ridge Split Прямой
34
Набор Ridge Split Офсетный
35
OssBuilder KIT
37
Doctor Cho KIT
38
Osstem Basic KIT
Наборы для удаления
39
ESR KIT
42
EFR KIT
Набор для протезирования
45
Набор для протезирования
OSSTEM KIT
Наборы для костной пластики
03
122 Taper KIT
(O122TPK)
Набор для установки конических имплантатов
Область применения
●
●
●
●
TSIII
TSIV
ETIII
SSIII
Упрощенный протокол и специально разработанные сверла сокращают время операции формирование ложа под имплантат за 2 этапа сверления
Ступенчатый дизайн фрез предусматривает прохождение нескольких диаметров за один
этап сверления без перегрева кости
Верхняя часть сверла 122 выполняет функции сверла-коронки и удаляет слой кортикальной кости
Пилотное сверло 122 включает функции пилотного и бокового сверла
Динамометрический ключ
TW30B
Глубиномер
OSDG
3D2718FNLC
3D3015FNLC01
04
ᴓ2.7
Прямое
сверло
122TPD3507
122TPD3508
122TPD3510
122TPD3511
122TPD3513
122TPD4007
122TPD4008
122TPD4010
122TPD4011
122TPD4013
122TPD4507
122TPD4508
122TPD4510
122TPD4511
122TPD4513
122TPD5007
122TPD5008
122TPD5010
122TPD5011
122TPD5013
122TPD5507
122TPD5508
122TPD5510
122TPD5511
122TPD5513
APP2227: 2шт.
ᴓ3.5
Сверло
Taper
ᴓ4.0
Сверло
Taper
ᴓ4.5
Сверло
Taper
ᴓ5.0
Сверло
Taper
ᴓ5.5
Сверло
Taper
122
Пин
параллельности
OSSTEM KIT
ᴓ 2.2
Прямое
сверло
Пин
параллельности
Taper
2D2207LC01
2D2208LC01
2D2210LC01
2D2211LC01
2D2213LC01
TPP3522: 2шт.
Ручная
отвертка
Пилотное
сверло
AHD12SH
AHD12LH
OGD2027L
Ключ
торка
TRHD12S
TRHD12L
Имплантовод
ASMES
ASMEL
Удлинитель
сверла
Ручной
имплантовод
ODE
ASMDS
ASMDL
Удлинитель
имплантовода
OTE
Имплантовод
TS
TSNMDML
TSNMDRL
Ручной
имплантовод
TS
Имплантовод
SS
SSNMDS
GSMFDL
GSRFDL
Ручной
имплантовод
SS
Removal
tool
SSRFDL
ERFM
HRFR
Хирургические инструменты 122 Taper KIT
Пилотное сверло
●
Используется для создания метки на кости для последующего
формирования лунки под имплантат
33.4
Код
OGD2027L
7
8.5 10
11.5 13
15
Удлинитель сверла
Код
ADE
Длина + 14.8мм
Удлиняет сверло на 14.8 мм
Длина
●
05
OSSTEM KIT
Пин параллельности 122
●
Используется после применения пилотного сверла
(верхняя часть инструмента) и конической фрезы диаметром 3.5
для определения направления лунки, расстояния между лунками
или расстояния до соседних зубов.
Код
APP2227
Пин параллельности 122
●
Используется после применения спирального сверла диаметром 2.2
(нижняя часть инструмента) и пилотного сверла (верхняя часть инструмента)
для определения направления лунки, расстояния между лунками или расстояния
до соседних зубов
Код
TPP3522
3
2
2
2
9
3
2
2
3
10
21
Хирургические инструменты 122 Taper KIT
122 Taper Сверло
●
●
●
●
●
●
L
06
1мм
Используется для препарирования костного
ложа для имплантата.
Расстояние от последней метки до
ограничителя = 1 мм
Цветовая маркировка на сверле
дополнительно указывает на диаметр
имплантата (ø3.5: жёлтый, ø4.0: зелёный,
ø4.5: синий, ø5.0: красный, 5.5: желтый)
При подготовке ложа в плотной костной
ткани использовать фрезу большего диаметра
При подготовке ложа в костной ткани средней
плотности использовать фрезу по диаметру
имплантата
При подготовке ложа в пористой кости
использовать фрезу меньшего диаметра
TL
Y-Dim.
OSSTEM KIT
6.0
7.0
8.5
10
11.5
13
15
Цвет
30.5
31.5
33
34.5
34.5
36
38
ᴓ3.5
0.7
ᴓ4.0
0.9
1мм
метка
TL
L
Y-Dim.
ᴓ4.5
1.0
ᴓ5.0
1.0
ᴓ5.5
1.0
ᴓ6.0
ᴓ7.0
1.0
1.0
122TPD3506 122TPD4006 122TPD4506 122TPD5006 122TPD5506 122TPD6006 122TPD7006
122TPD3507 122TPD4007 122TPD4507 122TPD5007 122TPD5507 122TPD6007 122TPD7007
122TPD3508 122TPD4008 122TPD4508 122TPD5008 122TPD5508 122TPD6008 122TPD7008
122TPD3510 122TPD4010 122TPD4510 122TPD5010 122TPD5510 122TPD6010 122TPD7010
122TPD3511 122TPD4011 122TPD4511 122TPD5011 122TPD5511 122TPD6011 122TPD7011
122TPD3513 122TPD4013 122TPD4513 122TPD5013 122TPD5513 122TPD6013 122TPD7013
122TPD3515 122TPD4015 122TPD4515 122TPD5015 122TPD5515
Желтый
Зеленый
Синий
Красный
Желтый
-
-
Синий
Зеленый
Имплантовод TS
под физиодиспенсер
●
Используется для установки или извлечения имплантата без адаптера
32.6
Тип
Длинная
Мини
Стандарт
TSNMDML
TSNMDRL
Мини
Стандарт
Хирургические инструменты 122 Taper KIT
Имплантовод TS
под динамометрический ключ
●
Используется для установки или извлечения имплантата без адаптера
Тип
Длинная
Мини
Стандарт
GSMFDL
GSRFDL
24
Мини
Стандарт
Имплантовод TS
под физиодиспенсер
●
Используется для установки или извлечения имплантата с адаптером
26.5
L
Короткий (S)
ASMDS
Длинный (L)
20.1
ASMDL
07
ø4.8
OSSTEM KIT
Имплантовод TS
под динамометрический ключ
●
Используется для установки или извлечения имплантата с адаптером
L
Короткий (S)
ASMES
Длинный (L)
20.5
14.5
ASMEL
ø4.8
Инструмент
для извлечения адаптера (Removal Tool)
●
●
Используется для извлечения застрявшего адаптера
Используется с динамометрическим ключом
Мини
Стандарт
ERFM
HRFR
25.5
Хирургические инструменты 122 Taper KIT
Ручная отвертка
●
Для ручного закручивания/ выкручивания адаптера, винта-заглушки,
абатмента, винта абатмента, формирователя десны
L
Короткая (S) 13мм
Длинная (L) 18 мм
AHD12SH
AHD12LH
10
13
10
18
1.2 шестигран.
Отвертка
под динамометрический ключ
●
●
●
●
●
08
Отвертка под динамометрический ключ используется для финальной
фиксации супраструктуры
Максимальный предел крутящего момента, который выдерживает
инструмент = 62 Нсм
Рекомендованный крутящий момент для имплантатов с платформой
Мини (М) = 20Нсм, Стандарт ( R) = 30Нсм
Превышение крутящего момента приведет к деформации внутреннего
соединения имплантата
Затягивание осуществляется строго в вертикальном направлении
OSSTEM KIT
L
Короткая (S) 13мм
Длинная (L) 20 мм
TRHD12S
TRHD12L
Динамометрический ключ
шкальный тип
●
●
●
●
●
Используется для вкручивания / выкручивания, а также финальной
затяжки имплантата и супраструктуры
Максимальная величина крутящего момента помечена лазерной
маркировкой = 40 Нсм
Рекомендуемый крутящий момент для финальной фиксации
имплантата – до 40 Нсм
Рекомендуемый крутящий момент для финальной фиксации винта
абатмента для платформы Мини (М) = 20 Нсм, Стандарт ( R)= 30 Нсм
В случае превышения крутящего момента инструмент приходит в
негодность
Код
TW30B
Глубиномер/ Открытый ключ
●
●
Глубиномер используется для определения глубины ложа
Открытый ключ придерживает адаптер во время его откручивания
от имплантата
Код
OSDG
6.5
13
1.2 шестигран.
6.5
20
Набор Ultra Kit
(HULTRK)
Для установки имплантатов ø6.0 и ø7.0
Область применения
Ultra-Wide
Открытый ключ
ASOW
Храповый ключ
CITQW-1185A
Спиральное сверло с
тремя режущими
элементами
3D4613FNLC
ø 5.2, ø 5.5
Прямое сверло
ø 6.0
Кортикальное сверло
ø 6.2, ø 6.5
Прямое сверло
3D5213FNLC
3D5513FNLC
CD4C60
3D6213FNLC
3D6513FNLC
ø 7.0
Кортикальное
сверло
CD4C70
OSLMD20M
ø 5.2
Сверло-трепан
TD52
Проверочный
пин
UWFTP52
UWFTP55
Проверочный
пин
ø 4.2
Сверло-трепан
UWFTP62
UWFTP65
TD42S
Ручная
отвертка
AHD12SH
Имплантовод TS
ASMDS
D(внутр.)
D(внешн.)
OSSTEM KIT
Боковое
сверло
09
Хирургические инструменты Ultra Kit
Прямое сверло Ultra
●
●
●
Прямое сверло: двухфункциональное сверло, сочетающее в себе
функции пилотного сверла и спирального сверла
Возможность выполнить завершающий этап создания ложа без
применения пилотного сверла
Улучшение начальной фиксации имплантата в лунке удаленного
зуба за счет узкого апекса сверла
D
ø5.2
ø5.5
ø6.2
34
ø6.5
3D5213FNLC 3D5513FNLC 3D6213FNLC 3D6513FNLC
6
7
11.5 13
8.5 10
ø1
ø2
Кортикальное сверло для Ultra-Wide
●
●
10
●
Используется для удаления кортикального слоя кости
Возможность подбора фрезы с учетом диаметра имплантата
Рекомендуется сверлить до маркировочной линии
ø6.0
OSSTEM KIT
D
33
ø7.0
CD4C60
CD4C70
Сверло-трепан
●
●
●
●
Инструмент для удаления имплантата
Инструмент для сбора аутокости или удаления септума (костной
перегородки после удаления зуба)
Рекомендуемая скорость вращения: 1200 - 1500 об/мин
Применение:
1) Получить сцепление инструмента с костью - поворот инструмента
против часовой стрелки
2) Сверлить кость по часовой стрелке
D(внутр.)
D(внешн.)
ø3.7
ø4.2
ø4.7
ø5.2
ø6.2
ø4.5
ø5.0
ø5.5
ø6.0
ø7.0
L
31
36,4
TD37S
TD37
TD42S
TD42
TD47S
TD47
TD52S
TD52
TD62S
TD62
36.4
31
10
7 8.5
11.5 13 15
Хирургические инструменты Ultra Kit
Проверочный пин Ultra-Wide
●
●
●
Проверка ширины и глубины костного ложа
Проверка глубины после использования прямого сверла на
завершающем этапе создания ложа под имплантат
Проверка внутреннего диаметра ложа
ø5.2
ø5.5
ø6.2
ø6.5
UWFTP52
UWFTP55
UWFTP62
UWFTP65
D
ø2.0
ø2.0
ø3.0
ø3.0
5
Минимальная высота
при немедленной
установке имплантата
после удаления зуба
5мм
ø5.2
ø5.5
6
3
7
8.5 10
11.5
13
D
ø6.5
ø6.2
3мм
Имплантовод TS
под физиодиспенсер
●
Используется для установки или извлечения имплантата с адаптером
Короткий (S)
OSSTEM KIT
L
11
20.1
ASMDS
ø4.8
Ручная отвертка
●
Для ручного закручивания/ выкручивания адаптера, винта-заглушки,
абатмента, винта абатмента, формирователя десны
L
Короткий (S)
10
13
AHD12SH
1.2 шестигран.
Открытый ключ
●
Придерживает адаптер во время его выкручивания из имплантата
Код
ASOW
Храповой ключ
●
●
Используется для вкручивания / выкручивания, а также финальной
затяжки имплантата и супраструктуры
Избегайте сильного нажима, чтобы не повредить кость или имплантат
Код
CITQW-1185A
10
18
Набор MS KIT (OMSK)
Для установки имплантатов узкого диаметра системы MS
Область применения
MS
Глубиномер
MSDG
Храповый ключ
CITQW-1185A
12
OSMSD18S
OSMSD18L
OSMSD23S
OSMSD23L
OSMSD25S
OSMSD25L
OSMSD27S
OSMSD27L
OSMSD30S
OSMSD30L
CD2C35
ø1.8
Спиральное
сверло
ø2.3
Спиральное
сверло
ø2.5
Спиральное
сверло
ø2.7
Спиральное
сверло
ø3.0
Спиральное
сверло
ø3.5
Кортикальное
сверло
Пилотное
сверло
OSSTEM KIT
Имплантовод MS
под динамометр.
ключ
OSLD15
MSPTL
MSDTS
Пин
параллельности
Имплантовод MS
под
физиодиспенсер
MSPP
MSPML
MSDMS
Сепаратор
отвертки
MSDS
Хирургические инструменты MS KIT
Пилотное сверло
●
Используется для создания метки на кости для последующего
формирования лунки под имплантат
35
Код
OSLD15
Спиральное сверло
●
●
Используется для прохождения нужной глубины при подготовке ложа
под имплантат
Лазерная маркировка указывает длину погружения сверла в кость
ø1.8
ø2.3
ø2.5
ø2.7
ø3.0
OSMSD18S
OSMSD18L
OSMSD23S
OSMSD23L
OSMSD25S
OSMSD25L
OSMSD27S
OSMSD27L
OSMSD30S
OSMSD30L
13
OSSTEM KIT
41
Длина
33
L
D
Пин параллельности
●
Используется для определения направления лунки, расстояния между
лунками или расстояния до соседних зубов
Код
MSPP
Кортикальное сверло
●
Сверло для удаления кортикального слоя кости, ø 3.5
33
Код
CD2C35
Хирургические инструменты MS KIT
Имплантовод MS
под динамометрический ключ
Используется для установки или извлечения имплантата
Имплантовод для имплантатов «MS Узкий гребень»: MSPTL (L=16)
Имплантовод для имплантатов «MS для съемных протезов»: MSDTS (L=21.5)
●
●
●
MS (узкий гребень)
MS (для съемных протезов)
MSDTS
16.5
21.5
MSPTL
Имплантовод MS
под физиодиспенсер
●
●
●
Используется для установки или извлечения имплантата
Имплантовод для имплантатов «MS Узкий гребень»: MSPML (L=24.4)
Имплантовод для имплантатов «MS для съемных протезов»: MSDMS (L=29.5)
MS (узкий гребень)
MS (для съемных протезов)
MSDMS
MSPML
14
OSSTEM KIT
Сепаратор отвертки
После установки имплантата вставить сепаратор в отверстие имплантовода
для отсоединения имплантовода от имплантата
●
Код
MSDS
Глубиномер
Используется для определения глубины ложа под имплантат
Также инструмент используется для сгибания шейки Временного
имплантата MS. Если необходимо компенсировать направление имплантата
следует установить инструмент вертикально на абатмент временного
имплантата MS, затем аккуратно наклонить инструмент в нужном
направлении
●
●
Код
MSDG
Храповый ключ
●
●
Используется для вкручивания / выкручивания, а также финальной
затяжки имплантата и супраструктуры
Избегайте сильного нажима, чтобы не повредить кость или имплантат
Код
CITQW-1185A
24.4
29.4
OneGuide KIT
(OOGK)
Набор для навигационной хирургии
Область применения:
ETIII
OGTPD3507
OGTPD3508
OGTPD3510
OGTPD3511
OGTPD3513
OGTPD4007
OGTPD4008
OGTPD4010
OGTPD4011
OGTPD4013
OGTPD4507
OGTPD4508
OGTPD4510
OGTPD4511
OGTPD4513
F3.5
OneGuide
Сверло
F4.0
OneGuide
Сверло
F4.5
OneGuide
Сверло
OGTCD45
F4.5
Taper
Кортикальное
сверло
OGFD45
OGFD52W
ODE
OGTP35
OGTP40
OGTP45
OGTP50
Выравнивающее
сверло
Удлиннитель
сверла
Мукотом
Ручная
отвертка
Направляющее
сверло
OGID2206I
AHD12LH
Ключ
торка
TRHD12S
TRHD12L
OGID2206II
Удлинитель
имплантовода
OTE
Сверло
OneGuide
Ø 2.2
F3.5
OGTD2207
OGTD2208
OGTD2210
OGTD2211
OGTD2213
Имплантовод
машинный
OGNMDM50
OGNMDR50
OGNMDR57
Направляющее
сверло
(W)
Имплантовод
ручной
OGID2206IW
OGFDM50
OGFDR50
OGFDR57
F3.5
Taper
Сверло (W)
F4.5
Taper
Сверло (W)
F5.0
Taper
Сверло (W)
F5.5
Taper
Сверло (W)
Имплантовод
Фиксирующий
винт
OGTPD3507W
OGTPD3508W
OGTPD3510W
OGTPD3511W
OGTPD3513W
OGTPD4507W
OGTPD4508W
OGTPD4510W
OGTPD4511W
OGTPD4513W
OGTPD5007W
OGTPD5008W
OGTPD5010W
OGTPD5011W
OGTPD5013W
OGTPD5507W
OGTPD5508W
OGTPD5510W
OGTPD5511W
OGTPD5513W
ASMDS
QGAS18
Сверло для
фиксирующего
винта
QGATD13
OSSTEM KIT
Направляющее
сверло
F3.5
15
Компоненты набора OneGuide KIT
OneGuide
●
●
16
Боковое окно в шаблоне позволяет ввести сверло с боковой стороны,
что дает возможность произвести операцию в области зуба №7 даже
в случае узкого межчелюстного расстояния (минимум 36мм, другие
наборы для хирургии по шаблонам — 51мм) ,
Можно выбрать открытый или закрытый тип шаблона в зависимости
от клинического случая
Направляющее сверло OneGuide
●
OSSTEM KIT
●
Задает направление сверления после использования мукотома
В наборе 3 пилотные фрезы:
- для установки имплантатов 3.5 в мягкую кость
- для установки имплантатов 3,5 мм; 4.0мм и 4.5 мм
- для установки имплантатов 5.0мм
F3.5 Soft
F4.5
F5.0
36.1
5 7
OGID2206II
OGID2206I
OGID2206IW
Выравнивающее сверло
●
●
Используется при узком или неровном гребне
В наборе 2 выравнивающие фрезы:
- для последующей установки имплантатов диаметром 4.5мм и меньше
- для последующей установки имплантатов диаметром 5.0мм
D
F4.5
F5.0
Ø4.5
Ø5.2
OGFD45
-
-
OGFD52W
25.5
D
Компоненты набора OneGuide KIT
Мукотом
●
●
Ø5.7
Ø5.0
Инструмент для удаления фрагмента слизистой оболочки при проведении
безлоскутной операции
Черные отметки с шагом 1 мм для определения толщины мягких тканей
4 штуки в наборе:
- для последующей установки имплантатов диаметром 4.5мм и меньше
- для последующей установки имплантатов диаметром 5.0мм
F4.5
F5.0
OGTP35
OGTP45
OGTP40
OGTP50
25.5
Ø4.5
Ø 3.5
F4.5
Ø4.0
F5.0
Ø5.0
Коническое сверло OneGuide
●
●
●
●
●
F3.5 (Мягкая кость)
L
TL
Y-Dim
GD
7
8.5
10
11.5
13
36.1
36.1
36.1
37.6
39.1
Ø2.2
0.7
5.0
OGTD2207
OGTD2208
OGTD2210
OGTD2211
OGTD2213
17
TL
L
GD
Y-Dim
OSSTEM KIT
●
Используется для препарирования костного ложа по диаметру
имплантата через хирургический шаблон
Для последующей установки имплантатов TSIII, TSIV диаметром
от 3.5мм до 5.0мм
Протокол препарирования костного ложа по эффективной
методике 122 Kit — быстрое создание лунки в 2 этапа сверления
без перегрева костной ткани
Цветовая маркировка фрез по диаметру
Длина фрез в наборе от 7мм до 13мм
В наборе 2 типа фрез:
- для последующей установки имплантатов диаметром
от 3.5 до 4.5 мм (отверстие в шаблоне 5.0мм)
- для последующей установки имплантатов диаметром 5.0мм —
фрезы с маркировкой W (отверстие в шаблоне 5.7мм)
Компоненты набора OneGuide KIT
F4.5
L
GD
6
7
8.5
10
11.5
13
F4.0
0.9
F3.5
0.7
TL
Y-Dim
F4.5
1.0
F4.5 Кортикальное
-
5.0
5.0
5.0
5.0
36.1
36.1
36.1
36.1
37.6
39.1
OGTPD3506
OGTPD4006
OGTPD4506
-
OGTPD3507
OGTPD4007
OGTPD4507
-
OGTPD3508
OGTPD4008
OGTPD4508
-
OGTPD3510
OGTPD4010
OGTPD4510
OGTCD45
OGTPD3511
OGTPD4011
OGTPD4511
-
OGTPD3513
OGTPD4013
OGTPD4513
-
TL
Y-Dim
F3.5 (W)
0.7
F4.5 (W)
0.9
F5.0 (W)
1.0
F5.5 (W)
1.0
5.7
5.7
5.7
5.7
OGTPD3506W
OGTPD4506W
OGTPD5006W
OGTPD5506W
OGTPD3507W
OGTPD4507W
OGTPD5007W
OGTPD5507W
OGTPD3508W
OGTPD4508W
OGTPD5008W
OGTPD5508W
OGTPD3510W
OGTPD4510W
OGTPD5010W
OGTPD5510W
OGTPD3511W
OGTPD4511W
OGTPD5011W
OGTPD5511W
OGTPD3513W
OGTPD4513W
OGTPD5013W
OGTPD5513W
F5.0
18
L
OSSTEM KIT
GD
6
7
8.5
10
11.5
13
36.1
36.1
36.1
36.1
37.6
39.1
Имплантовод машинный NoMount
●
●
●
Имплантовод машинный для установки имлантатов без установочного адаптера
Рекомендуется вкрутить имплантат на 80% от нужной глубины машинным
имплантоводом, завершить установку имплантата с помощью ручного имплантовода
В наборе 3 типа имплантоводов:
- для установки имплантатов диаметром 3.5мм (платформа мини)
- для установки имплантатов диаметром 4.0мм и 4.5мм (платформа стандарт)
- для установки имплантатов диаметром 5.0мм
C
F3.5
Ø 5.0
Ø 5.0
Ø 5.7
31
Мини (Ø5.0) Стандарт (Ø5.0) Стандарт (Ø5.7)
OGNMDM50
-
-
F4.0 / 4.5
-
OGNMDR50
-
F5.0
-
-
OGNMDR57
F3.5
F4.0/4.5
F5.0
Компоненты набора OneGuide KIT
Имплантовод ручной NoMount
●
●
●
Ø 5.0
Ø 5.0
Ø 5.7
Имплантовод ручной для установки имлантатов без установочного адаптера
Завершить установку имплантата с помощью ручного имплантовода
В наборе 3 типа имплантоводов:
- ля установки имплантатов диаметром 3.5мм (платформа мини)
Для установки имплантатов диаметром 4.0мм и 4.5мм (платформа стандарт)
для установки имплантатов диаметром 5.0мм
C
F3.5
Мини (Ø 5.0) Стандарт (Ø 5.0) Стандарт (Ø 5.7)
OGFDM50
-
-
F4.0 / 4.5
-
OGFDR50
-
F5.0
-
-
OGFDR57
31
F3.5
F4.0/4.5
F5.0
Фиксирующий винт
●
●
Используется для фиксации шаблона при отсутствии опоры на зубы
Всего в наборе 3 штуки
19
Сверло для фиксирующего винта
●
Используется для создания лунки под фиксирующий винт
QGATD13
Имплантовод для фиксирующего винта и
имплантатов с адаптером
●
●
Используется для вкручивания фиксирующих винтов
Используется для установки имплантатов с установочным адаптером.
Рекомендуется вкрутить на 80%, затем выкрутить адаптер и использовать
ручной имплантовод NoMount для завершения установки имплантата
ASMDS
OSSTEM KIT
QGAS18
Parallel Guide KIT
Prime KIT: OPGPK
Advanced KIT: OPGAK (опция)
Опция
Г-образный ключ
LWC20H
Удобное и точное позиционирование имплантата
Опция
Шаблон для полнодуговых протезов
PGODA
Опция
Рукоятка с шарнирным механизмом
MJH
GD2208NC
GS2213FNC
SGB050
SGB060
SGB070
SGB080
SGB090
SGB100
Направляющее
Сверло
Единичный
Шаблон
20
OSSTEM KIT
Направитель
ШаблонМост
(Веерный тип)
PGSP22
PGBRA070
PGBRA090
PGBRA110
Опция
Шаблон-мост
(Циркульный тип)
Опция
Фиксирующий
Пин
PGDSP
PGBPA
Компоненты набора Parallel Guide KIT
●
●
Ø2.2 (Initial Drill)
Ø 2.2 x 13
Прямое спиралевидное сверло для первичного прохождения глубины.
Создает отверстие Ø2.2, подходит для фиксации Единичного шаблона.
При применении Шаблона-моста используется для последующего
сверления Прямым сверлом Ø3.0
●
Ø 2.2 INITIAL
Направляющее сверло
Ø2.2 (Twist Drill)
GD2208NC
34
11.5
8.5 10
6 7
GS2213FNC
Initial
Drill
Ø2.2
Twist Drill
Единичный шаблон
●
●
●
●
●
Изготовлен из прозрачного материала, что упрощает определение
направления и позиции сверления
6 типов (от 5.0 до 10.0) соответствуют диаметру будущей коронки
Упаковка: 2шт каждого типа
Глубина сверления регулируется до 6,7,8мм по верхним маркировочным
линиям Направляющего сверла
Одноразовый, не использовать повторно
21
мм
мм
Сверление
ø6.0
ø5.0
D
SGB050 SGB060
ø7.0
ø8.0
ø9.0
ø10.0
SGB070
SGB080
SGB090
SGB100
Направитель
●
Используется для установки направления сверления и фиксации
Единичного шаблона
Код
PGSP22
Шаблон-мост
(Веерный/ Циркульный тип)
●
●
Веерный тип: Расстояние регулируется по 0.5мм (от 7.0 до 12.5мм)
Циркульный тип: Расстояние регулируется по 1мм (от 5 до 24мм)
Расстояние
7~8.5
9~10.5
11~12.5
5~24
Веерный тип
PGBRA070
PGBRA090
PGBRA110
-
Циркульный тип
PGBPA
7~8.5
9~10.5
11~12.5
Fan typeтип
Веерный
Опция
5~24
Циркульный тип
OSSTEM KIT
мм
Компоненты набора Parallel Guide KIT
Опция
Рукоятка с шарнирным механизмом
●
Используется для фиксации/отсоединения шаблонов
Код
MJH
Опция
Шаблон для полнодуговых протезов
●
●
●
Шаблон в форме дуги с регулируемой рукояткой. Возможность менять угол
расположения шаблона.
При работе на гипсовой модели, угол регулируется в соответствии с формой
зубного ряда пациента и фиксируется с помощью Г-образного ключа.
Маркировочные линии обозначают порядковый номер зуба
от центра - 2,3,4,5,6
Код
PGODA
22
OSSTEM KIT
Опция
Г-образный ключ
●
Инструмент для фиксации Шаблона для полнодуговых протезов после
примерки
Код
LWC20H
Опция
Фиксирующий Пин
●
Фиксирующий пин для Шаблона-моста и Шаблона для полнодуговых
протезов
Код
PGDSP
Набор CAS (HCRSNK)
Набор для проведения закрытого синус лифтинга
Лопатка для внесения
костного трансплантата
SNBCH30
Уплотнитель кости
SNBC1114
Инструмент для внесения
костного материала
SNBCS35
0X
SNDR2813T
SNDR3113T
SNDR3313T
SNDR3613T
SNDR3813T
SNDR4113T
ø 2.8
Сверло CAS
ø 3.1
Сверло CAS
ø 3.3
Сверло CAS
ø 3.6
Сверло CAS
ø 3.8
Сверло CAS
ø 4.1
Сверло CAS
23
Стоппер
Желтый
SNDG
Пилотное
сверло
SNGD2027TL
Стоппер
SNST6
SNST12
Синий
Стоппер
SNST2
SNST8
Фиолетовый
Спиральная
фреза
SNTD2013T
Стоппер
Устройство для
гидравлического
подъема
мембраны
Стоппер
Стоппер
SNST3
SNST9
SNST4
SNST10
SNST5
SNST11
Синий
SNMLS
Желтый
Фиолетовый
OSSTEM KIT
Глубиномер
SNST7
Компоненты набора CAS
Сверло CAS
●
●
●
Используется для формирования конусообразной костной крышки для безопасного подъема
мембраны
Рекомендованная скорость сверления 800 об./мин. Забор костного материала осуществляется
на низкой скорости (около 50 оборотов в минуту)
Использовать со стоппером для безопасного контроля глубины погружения сверла в кость
D (сверла)
D (имплантата)
ø2.8
ø3.1
ø3.3
ø3.6
ø3.8
ø4.1
ø4.0
ø4.0
ø4.5
ø4.5
ø5.0
ø5.0
20.9
36.9
SNDR2813T
16
13
SNDR3113T
SNDR3313T
ø
SNDR3613T
SNDR3813T
SNDR4113T
Спиральное сверло
●
●
24
●
Используется для первичного прохождения глубины перед этапом расширения
ложа под имплантат
Рекомендуется проведение КТ или рентген-контроля до операции для более
точного определения высоты костного гребня
Использовать ограничитель для контроля глубины погружения сверла в кость
20.9
OSSTEM KIT
Код
16
13
SNTD2013T
Размер
пики 0.6
Устройство для гидравлического
подъёма мембраны
●
●
●
2.2
Ø6.0
Инструмент для поднятия слизистого дна верхнечелюстной пазухи под давлением
Инструмент соединяется с силиконовой трубкой (3 шт. в наборе) к шприцу объемом 2 мл.куб.
Слизистая поднимается путем постепенного введения физраствора в пазуху
Ø2.6
4.5
Код
18.5
SNMLS
Стопперы CAS
●
●
●
Используются для контроля глубины погружения сверла в кость, что делает операцию более безопасной
В наборе 11 ограничителей с маркировкой от 2 до 12 мм
Все ограничители подвергнуты анодной обработке, имеют цветовую маркировку и лазерное обозначение
L
2
3
4
5
6
7
8
9
10
11
12
SNST2 SNST3 SNST4 SNST5 SNST6 SNST7 SNST8 SNST9 SNST10 SNST11 SNST12
Набор Osteo KIT (OSTK)
Набор для проведения закрытого синус-лифтинга по традиционной методике
●
●
●
●
Вогнутые остеотомы используются для прохождения глубины
и расширения костного ложа при проведении синус-лифтинга
по традиционной методике
Расширяющие остеотомы используются для удаления кости
плохого качества и сохранения костной ткани при проведении
синус-лифтинга по традиционной методике
Лазерные отметки на остеотомах соответствуют глубине
погружения инструмента в кость
Длину остеотомов можно регулировать с помощью вращения
ограничителя
Диаметр
Ограничитель:
двигается за счет
вращения
Вогнутый Тип
Расширяющий Тип
ø 4.0 Вогнутый тип
OST40CA
ø 3.5 Вогнутый тип
OST35CA
25
OST30CA
ø 2.5 Вогнутый тип
OST25CA
ø 2.0 Вогнутый тип
OST20CA
Молоток
OSTMP
ø 4.0 Расширяющий тип
OST40EA
ø 3.5 Расширяющий тип
OST35EA
ø 3.0 Расширяющий тип
OST30EA
ø 2.5 Расширяющий тип
OST25EA
ø 2.0 Расширяющий тип
OST20EA
OSSTEM KIT
ø 3.0 Вогнутый тип
Набор LAS (HLRSNK)
Набор для проведения открытого синус лифтинга
LSDR554TD
LSDR74TD
LSDR74WTD
LSDR554TC
LSDR74TC
ø 5.5
Куполообразное
сверло
ø 7.0
Куполообразное
сверло
ø 7.0
Широкое
Куполообразное
сверло
ø 5.5
Сверло-коронка
ø 7.0
Сверло-коронка
26
OSSTEM KIT
ø 3.0
Боковое
сверло
Разделитель
кости
SWDR36T
HST75
0.5
Стоппер
1.0
Стоппер
1.5
Стоппер
2.0
Стоппер
2.5
Стоппер
3.0
Стоппер
LSNST0.5
Желтый
LSNST1.0
Фиолетовый
LSNST1.5
Синий
LSNST2.0
Желтый
LSNST2.5
Фиолетовый
LSNST3.0
Синий
Компоненты набора LAS
Куполообразное сверло
Используется для снятия кортикального слоя путем сошлифовывания
Улучшенная режущая способность сверла за счет комбинации макро
и микро лезвий
Глубина сверления регулируется с помощью ограничителя
Рекомендуемая скорость сверления: 1200-1500 об/мин
Возможность регулирования глубины сверления с помощью стоппера
Внимание: чрезмерное усилие при сверлении может привести
к перфорации мембраны
●
●
●
●
●
●
ø5.5
ø7.0
ø7.0 (широкое)
LSDR554TD
LSDR74TD
LSDR74WTD
D
18
18
3
3
7
7
ø5.5/ ø7.0
Сверло-коронка
●
●
●
●
Используется для формирования окна круглой формы на боковой стенке
гайморовой пазухи
Рекомендуемая скорость сверления: 1200-1500 об/мин
Возможность регулирования глубины сверления с помощью ограничителя
Внимание: чрезмерное усилие при сверлении может привести к перфорации
мембраны
ø7.0
LSDR554TC
LSDR74TC
3
7
ø5.5/ ø7.0
Боковое сверло
●
●
●
Расширение окна после использования куполообразного сверла
Скорость сверления: 1500 об / мин
Рекомендуется для начала использовать сверло диаметром 1 мм.
Возможность регулирования глубины сверления с помощью
ограничителя из набора CAS
18
3
Код
6
SWDR36T
Стопперы LAS
●
●
●
Используются для контроля глубины погружения сверла в кость, что делает операцию более безопасной
В наборе 6 ограничителей с маркировкой от 0,5 до 3.0 мм
Все ограничители подвергнуты анодной обработке, имеют цветовую маркировку и лазерное обозначение
L
0.5
LSNSTO.5
1.0
1.5
LSNST1.0 LSNST1.5
2.0
2.5
3.0
LSNST2.0 LSNST2.5 LSNST3.0
27
OSSTEM KIT
ø5.5
D
18
9.7
Набор Sinus KIT (ASLK)
Набор кюреток для проведения открытого синус-лифтинга
●
●
●
●
●
Инструменты в наборе (5 шт.):
Элеватор (OFE): вспомогательный инструмент для работы со слизистой
Сепаратор мембраны (OMSC): инструмент для отслоения мембраны от стенок пазухи.
Кюретка длинная (OSCL): инструмент для увеличения площади подъема слизистой
Кюретка короткая (OSCS): инструмент для увеличения площади подъема слизистой
Держатель кости (OBGC): Инструмент в форме лопатки для переноски костного материала к области дефекта.
Кюретка короткая
28
OSCS
OSSTEM KIT
Кюретка длинная
OSCL
Сепаратор мембраны
OMSC
Элеватор
OFE
Держатель кости
OBGC
Набор Esset KIT (HESEK)
Набор для безопасного расщепления и расширения узкого альвеолярного гребня
Динамометрический ключ
TQWCB
Глубиномер
ODG
CERM70A
ø 7.0
Устройство для
удаления гребня
2D1808LC01
2D1810LC01
2D1811LC01
Спиральное сверло
29
OSSTEM KIT
Пила
RA231DC070
RA231DC100
RA231DC130
Имплантовод
ASMEL
ø 5.0
Устройство для
удаления гребня
CERM50A
CERM50S
Сверло SET I
Сверло SET II
Сверло SET III
Сверло SET IV
SET162808
SET162810
SET162811
SET223608
SET223610
SET223611
SET274108
SET274110
SET274111
SET314508
SET314510
SET314511
Компоненты набора Esset KIT
Устройство для удаления гребня
●
●
●
Выравнивает альвеолярный гребень горизонтально до необходимых 4 мм.
Маркирует места для будущих лунок и обеспечения необходимого
расстояния между имплантатами
Стандартная скорость вращения 1,200~1,500 об/мин. (угловой наконечник)
или 15,000~30,000 об/мин (прямой наконечник)
L
29
45
29
ø5.0
ø7.0
CERM50A
CERM70A
D
45
CERM50S
ø
ø
Спиральное сверло
●
●
OSSTEM KIT
L
8.5
10
11
2D1808LC01
2D1810LC01
2D1811LC01
Растояние до ограничителя
1мм
8.5
10
11
Общая длина
30
1
Используется для первичного прохождения нужной
глубины при планировании мест под расширение альвеолярного гребня
и подготовке ложа под имплантат
В наборе 3 сверла со встроенными ограничителями: 8,5мм, 10мм, 11,5мм
ø 1.8
Пила
●
●
●
●
Используется для расщепления узкого альвеолярного гребня
В набор входят пилы разных диаметров, что подходит для разных
клинических случаев
Рекомендованная скорость вращения: 1200 – 1500 об/мин
Рекомендации по применению:
- Пилу ставить строго вертикально!
- Последовательность распиливания гребня: 1. Центр 2. Дальше от зубов
(дистально) 3. По направлению к соседним зубам (медиально)
- Рядом с зубами нужно использовать пилу Ø7.0
L
7.0
RA231DC070
10.0
RA231DC100
13.0
RA231DC130
ø
Толщина 0.3
22
Компоненты набора Esset KIT
I
Сверло SET
●
●
●
III
IV
Используется для последовательного расширения кости в соответствии
с диаметром имплантата
Последовательное использование типов I, II, III, IV
Рекомендуемая скорость вращения: 25 – 35 об/мин
В случае превышения силы торка, отсоединить наконечник и использовать
имплантовод для перехода на ручное закручивание сверла в кость
I
Тип
L
ø1/ø2
8.5
10
11.5
II
III
IV
ø1.6/2.8
ø2.2/3.6 ø2.7/4.1
ø3.1/4.5
SET162808
SET223608
SET274108
SET314508
SET162810
SET223610
SET274108
SET314508
SET162811
SET223611
SET274108
SET314508
ø2
Длинна
●
II
ø1
1
Растояние до ограничителя 1мм
Имплантовод
●
Код
ASMEL
Динамометрический ключ
●
●
●
●
Используется для вкручивания / выкручивания, а также финальной затяжки
имплантата и супраструктуры
Максимальная величина крутящего момента помечена лазерной
маркировкой = 40 Нсм
Рекомендуемый крутящий момент для финальной фиксации имплантата –
до 40 Нсм
В наборе ESSET Kit используется для перехода на ручное закручивание
сверла SET при превышении силы торка в момент расширения гребня
Код
TQWCB
Глубиномер
●
●
Глубиномер используется для определения глубины ложа
Открытый ключ придерживает адаптер во время его откручивания
от имплантата
Код
ODG
31
OSSTEM KIT
●
Способы применения:
- Используется для вкручивания имплантата с адаптером
- Используется в качестве отвертки для перевода сверла на ручное
закручивание и подачи дополнительный силы торка
Работает в комбинации с динамометрическим ключом
Набор Bone Spreader KIT (OBSOK)
Набор для расширения альвеолярного гребня по традиционной методике
Долото для расширения гребня
OBSO35R
Долото для расширения гребня
OBSO35F
Долото для расширения гребня
OBSO28F
32
Долото для расширения гребня
OSSTEM KIT
OBSO22F
●
●
●
Набор инструментов для расширения альвеолярного гребня. Инструменты
различаются по диаметру
Для безопасной операции рекомендуется вводить инструмент постепенно,
постукивая молотком, затем аккуратно повернуть инструмент против
часовой стрелки
Лазерная маркировка соответствует глубине погружения инструмента
в кость. Рекомендуется использовать набор только в мягкой кости
Молоток
Толщина
(Ед.: мм)
0
Код
180
Ширина
7
8.5
10
11.5
OBSO22F
OBSO28F
OBSO35F
OBSO35R
(круглый тип)
Длина кончика
7
8.5
10
11.5
Толщина
1.45
1.6
1.15
1.3
Ширина
2.1
2.2
2.2
2.2
Толщина
1.15
1.3
1.45
1.6
Ширина
2.65
2.8
2.8
2.8
Толщина
1.8
1.3
1.45
1.6
Ширина
3.3
3.5
3.5
3.5
Толщина
Ширина
1.85
2.1
2.3
2.55
3.3
3.5
3.5
3.5
Набор Ridge Split KIT - Прямой (ORSSK)
Набор для расщепления альвеолярного гребня по традиционной методике
Держатель лезвия
ORSBH
Долото для расщепления гребня
ORSS30
Долото для расщепления гребня
ORSS25
Долото для расщепления гребня
ORSS20
Долото для расщепления гребня
ORSS15
33
Молоток
Молоток
●
OSSTEM KIT
●
Применение:
- Постукивая молотком по ручке держателя лезвия, сделать разрез
на поверхности гребня лезвием №15.
- Выбрать долото в зависимости от требуемого размера расширения гребня
- Вводить долото вертикально, постукиванием, до нужного размера
расширения гребня
Рекомендуется использовать набор только в плотной кости
Ширина 4мм
Толщина
(Ед.: мм)
0
Код
180
ORSS15
Длина кончика
7
8.5
10
11.5
Толщина
1.1
1.27
1.5
1.5
7
Ширина
4
4
4
4
8.5
10
11.5
Толщина
1.45
1.7
2.0
2.0
Ширина
4
4
4
4
Толщина
1.8
2.15
2.5
2.5
ORSS20
ORSS25
ORSS30
Ширина
4
4
4
4
Толщина
Ширина
2.15
2.5
3.0
3.0
4
4
4
4
Набор Ridge Split KIT - Офсетный (ORSSK)
Набор для расщепления альвеолярного гребня по традиционной методике
Держатель лезвия
ORSBH
Долото для расщепления гребня
ORSO30
Долото для расщепления гребня
ORSO25
Долото для расщепления гребня
ORSO20
Долото для расщепления гребня
ORSO15
34
Молоток
Молоток
OSSTEM KIT
●
●
Применение:
- Постукивая молотком по ручке держателя лезвия, сделать разрез
на поверхности гребня лезвием №15.
- Выбрать долото в зависимости от требуемого размера расширения гребня
- Вводить долото вертикально, постукиванием, до нужного размера
расширения гребня
Рекомендуется использовать набор только в плотной кости
Ширина 4мм
Толщина
(Ед.: мм)
0
Длина кончика
7
8.5
10
11.5
Толщина
1.1
1.27
1.5
1.5
7
Ширина
4
4
4
4
8.5
10
11.5
Толщина
1.45
1.7
2.0
2.0
Ширина
4
4
4
4
Толщина
1.8
2.15
2.5
2.5
Ширина
4
4
4
4
Толщина
Ширина
2.15
2.5
3.0
3.0
4
4
4
4
Код
180
ORSO15
ORSO20
ORSO25
ORSO30
OssBuilder KIT (HGBRKV2)
●
●
Набор, включающий все необходимые инструменты для успешного проведения НКР с титановыми
мембранами SmartBuilder и OssBuilder
В набор также входит инструмент для забора аутокости AutoBone collector
SNST3
SNST5
SNST7
*Не входят в набор
Ограничитель
Сверла для
Опорного винта
Компоненты
мембраны
OssBuilder*
ABC504L
ABC604L
Сверло для
забора кости
35
OSSTEM KIT
Сверло для
Опорного
винта
TD1013TL
TD1513TL
Машинная
отвертка
Ручная
отвертка
AMSD09L
AMSD12L
AHD09LH
AHD12LH
Эжектор кости
ABBE52L
Измеритель дефектов
HSMDG
Компоненты набора OssBuilder KIT
Сверло для Опорного винта
●
●
●
●
●
Первичное сверление до установки опорного винта
Плотная кость: ø1.5 / Нормальная, мягкая кость: Использовать сверло ø1.0
Лазерная маркировка: 1, 2, 3, 4, 5, 6, 7, 8 мм
Рекомендованная скорость вращения: 1200 ~ 1,500 об/мин
Длина при использовании ограничителя: 3 ~ 7 мм
D
ø1.0
ø1.5
TD1013TL
TD1513TL
13
D
Ø1.0
Ø1.5
Прямое сверло ø2.2
●
Используется для безопасного контроля глубины погружения сверла
L
36
3
OSSTEM KIT
SNST3
5
7
SNST5
SNST7
3мм
5мм
Сверло для забора аутокости
AutoBone Collector
●
●
●
●
D
ø5.0
ø6.0
ABC504S
ABC604S
Эжектор кости
●
Инструмент для выведения костной стружки из ограничителя
Код
ABBE52L
Высота
Cостоит из комплекта: Сверло + Ограничитель
Рекомендованная скорость вращения: 300 - 600 об/мин
Рассчитан на 50 операций
До первичного сверления, зафиксировать ограничитель на первой риске,
затем по мере погружения в кость, ограничитель продвигается на 4мм
до верхнего уступа сверла.
Во время сверления костная стружка собирается внутри ограничителя
Ø
7мм
Хирургический набор инструментов (DCHOKIT)
Dr. Cho Kit
Основываясь на многолетнем клиническом опыте, мы выбрали 9 инструментов
необходимых для каждого имплантолога
Распатор 24G
Хирургический инструмент
для отслоения лоскута
и надкостницы
Ширина: 4,2/4,0 мм
Ретрактор Миннесота
Используется для удержания мягких тканей
и слизисто-надкостничного лоскута,
для улучшения обзора оперируемой области
Переходник для
дополнительного шланга
Переходник для соединения
дополнительного шланга
к аспирационной системе
стоматологической установки
Иглодержатель
Crile-Wood
Распатор
Seldin P2
Прямой тип, длина 150мм
Карбид-вольфрамовая обработка
браншей: улучшение фиксации
иглы, точность проведения иглы
на всех стадиях операции.
Пинцет ADSON
Классический пинцет
с широкими площадками
для пальцев хирурга.
Атравматичен,
не травмирует
мягкие ткани
Длина: 120мм
Долото
Ochsenbein
Ширина: 5мм
Инструмент для
забора аутокости
и остепаровки
костных фрагментов.
Дополнительный
шланг
Шланг для удлинения,
соединяется к аспирационной
системе стоматологической
установки
Можно стерилизовать
в автоклаве (материал: силикон)
37
OSSTEM KIT
Хирургический
инструмент для
отслоения лоскута
и надкостницы.
Чехол для
инструментов Dr. Cho
Титановая трубка
слюноотсоса
Для хранения и стерилизации
инструментов
Размер: 550х400мм
Долговечность
и прочность материала
Внутренний диаметр
трубки: 3мм
Набор инструментов Osstem Basic Kit
(OBKIT)
Основываясь на многолетнем клиническом опыте, мы выбрали 24 инструмента,
которые используются наиболее часто в ходе операции
Состав набора:
- Распаторы: Распатор Seldin, Распатор Molt№9,
- Распатор Princhard, Распатор 24G (ширина 4,2/4,0 мм)
- Зеркало
- Ножницы
- Хирургические ножницы для мягких тканей
- Ножницы хирургические двойной изгиб LaGrange
- Кюреты: Хирургическая кюрета Gracey,
- Хирургическая кюрета CM10, Хирургическая кюрета CM11
- Кровоостанавливающий зажим (Москит)
- Иглодержатель (Прямой тип, длина 160 мм) Mayo-Hegar
- Зажим для операционного белья Backhaus
Распатор 24G
- Пинцет ADSON (ToothO)
- Микропинцет
- Ручка скальпеля (прямой тип) / Ручка скальпеля (плоская)
- Кронциркуль Castroviejo
- Ретрактор Minnesota
- Долото (Ochsenbein & Fed)
- Костные кусачки Friedman
- Молоток
- Костная ступка
- Трубка слюноотсоса (титан, диаметр 3.0мм)
- Чехол для инструментов (470х400мм)
Ручка скальпеля
(прямой тип/плоская)
Хирургический инструмент
для отслоения лоскута и
надкостницы
Ширина: 4,2/4,0 мм
Чехол для
инструментов
Размер: 470х400мм
Иглодержатель
Иглодержатель
(Прямой тип, длина
160 мм) Mayo-Hegar
38
OSSTEM KIT
Зеркало
Долото
Ochsenbein
Ширина: 5мм
Инструмент для
забора аутокости
и остепаровки
костных фрагментов.
Титановая трубка
слюноотсоса
Долговечность
и прочность материала
Внутренний диаметр
трубки: 3мм
Иглодержатель
Crile-Wood
Прямой тип, длина 150мм
Карбид-вольфрамовая обработка
браншей: улучшение фиксации
иглы, точность проведения иглы
на всех стадиях операции.
ESR KIT Безопасное удаление винта (OESRK)
Инструмент для удаления абатмента
OARTML
OARTRL
Пазовая отвертка
OTSD07
Держатель винта
OSHM
OGSRL
OSRD08L
OSRD10L
ORTL
MSTH
SS
Направитель
ESR
Сверло
Инструмент
для удаления
винта
Рукоятка
ключа
39
OSSTEM KIT
TS
Направитель
OGTML
OGTRL
Метчик для
повторной
нарезки
резьбы
ORTM
ORTR
US
Направитель
OGUML
OGURL
SR
Рукоятка
OARH
Держатель
винта
OSHR
Компоненты набора ESR KIT
Сверло ESR
●
●
●
●
Инструмент для высверливания отверстия в сломанном винте
Используется с Направителем
Рекомендуемая скорость вращения: 1500 – 5000 об/мин
В 60% случаев винт удаляется на этапе использования Сверла SR
Мини
Стандарт
OSRD08L
OSRD10L
Мини
Стандарт
Направитель
●
●
●
Используется для фиксации центра при использовании инструментов
из набора ESR Kit
Фиксируется во внутреннем шестиграннике имплантата
Задает нужное направление Сверлу SR и Инструменту для удаления винта
TS
SS
Мини
40
OSSTEM KIT
Тип
Мини
Стандарт
TS (6-гран.)
OGTML
OGTRL
SS (8-гран.)
OGUML
OGSRL
US (6-гран.)
Стандарт
OGURL
Рукоятка ключа
●
Используется на начальном этапе установки инструмента вручную
Код
MSTH
Инструмент для удаления
винта (SR-Tip)
●
●
●
Используется в случае сильной фиксации винта внутри имплантата,
если винт не удалось удалить с помощью Сверла SR
После применения Сверла SR в винте образуется отверстие, в которое
вкручивается SR-Tip
Винт удаляется путем вращения инструмента против часовой стрелки
Мини
Стандарт
ORT16L
ORTL
Мини
Стандарт
US
Компоненты набора ESR KIT
Держатель винта
●
●
Используется для выкручивания винта, выходящего из резьбы имплантата
Придерживает винт, выкручивая его вручную
Мини
Стандарт
OSHM
OSHR
Мини
SR рукоятка (SR Handle)
●
Стандарт
OARH
Используется с Направителем для фиксации центра при удалении винта
с помощью Сверла SR или Инструмента для удаления винта SR Tip
Код
OARH
41
●
●
OSSTEM KIT
Инструмент для удаления
абатмента
Используется при необходимости извлечения фрагментов сломанного
абатмента или имплантовода
Расшатать абатмент с помощью щипцов, зафиксировать инструмент в отверстии
сломанного абатмента, затем повернуть инструмент против часовой стрелки
Мини
Стандарт
OARTML
OARTML
Пазовая отвертка
●
Используется после формирования паза сверлом диаметра 0.8, когда есть угроза
сломать шестигранник абатмента/винт абатмента/винт-заглушку обычной отверткой
Код
OTSD07
Мини
Стандарт
EFR KIT Безопасное удаление имплантата (OSFRK)
Фиксирующий ключ
FRDFE
Динамометрический ключ
шкальный тип
TW400B
FRSM35F
FRSR40F
FRSW50F
FRSM35US
FRSR40US
FRSW50US
FRSDM23
FRSDR25
FRSDW30
Винт инструмента
для извлечения
имплантата (N)
Винт инструмента
для извлечения
имплантата (US)
Ключ для фиксации
винтов N, F
42
OSSTEM KIT
Винт инструмента
для извлечения
имплантата (F)
Инструмент
для извлечения
имплантата
FRSM35
FRSR40
FRSW50
FRBM35S
FRBM35L
FRBR40S
FRBR40L
FRBW50S
FRBW50L
Удлинитель
ключа
OTE
Компоненты набора EFR KIT
Винт инструмента для извлечения
имплантата
●
●
●
●
Винт инструмента для извлечения имплантата (N)
Фиксируется в имплантате, затем после присоединения Инструмента
для удаления имплантата, обеспечивает равномерное выкручивание имплантата
против часовой стрелки
Используется в случаях удаления имплантата без повреждений / с трещиной
в теле имплантата / небольшой скол на теле имплантата
Винт инструмента для извлечения имплантата (F)
Фиксируется в имплантате, затем после присоединения Инструмента для
удаления имплантата, обеспечивает равномерное выкручивание имплантата
против часовой стрелки
Используется в случае сильного повреждения имплантата: отсутствие всего
внутреннего конуса имплантата, отсутствие внутреннего шестигранника
имплантата
Система
Тип
Мини
Стандарт
Широкий
TS/SS
N
FRSM35
FRSR40
FRSW50
TS/SS
US
F
FRSM35F
FRSM35US
FRSR40F
FRSR40US
FRSW50F
FRSW50US
43
OSSTEM KIT
Ключ для фиксации винтов N, F
●
Соединяется с Винтами для удаления имплантата N или F, затем фиксирует
винт в имплантате с помощью динамометрического ключа, отсоединить ключ
от винта N/F.
Мини
Стандарт
Широкий
FRSDM23
FRSDR25
FRSDW30
Инструмент для извлечения
имплантата
●
●
После фиксации Винта N или F с имплантатом, прикручивается к Винту для удаления
имплантата N или F против часовой стрелки, фиксируется на имплантате и на винте
для удаления имплантата.
Имплантат выкручивается при вращении инструмента против часовой стрелки
с помощью динамометрического ключа
L
Мини
Стандарт
Широкий
Короткий
FRBM35S
FRBR40S
FRBW50S
Длинный
FRBM35L
FRBR40L
FRBW50L
Компоненты набора EFR KIT
Удлинитель ключа
●
●
Удлиняет Ключ для фиксации Винтов N/F на 9мм
Используется, если стандартной длины Ключа недостаточно для проведения
операции
Код
OTE
Динамометрический ключ
шкальный тип
●
●
Используется для фиксации инструментов набора EFR Kit в имплантате,
для выкручивания имплантата из кости
Значение крутящего момента при выкручивании регулируется с помощью
лазерных отметок на ключе – до 400 Нсм
Код
TW400B
44
OSSTEM KIT
Фиксирующий ключ
●
●
●
●
●
●
Используется после удаления имплантата для выкручивания инструментов,
зафиксированных в резьбе имплантата
С обратной стороны инструмента есть 4 разъема под разные платформы
имплантатов – Mini, Regular, Ultra-Wide
Применение:
Имплантат фиксируется в разъеме
Инструмент для удаления имплантата выкручивается с помощью
динамометрического ключа по часовой стрелке
Ключ для фиксации винтов N и F прикручивается к Винту для удаления
имплантата. Винт выкручивается из имплантата против часовой стрелки
с помощью динамометрического ключа
Отсоединить имплантат от Фиксирующего ключа
Код
FRDFE
Набор для протезирования (OPK)
Набор для протезирования на имплантаты, включены все необходимые
инструменты для фиксации всей линейки абатментов системы TS
Область применения
TSII
TSIII
TSIV
Ultra-Wide
Динамометрический
ключ
TW30B
TRHD12S
TRHD12L
TRHD12E
1.2 Отвертка под
динамометрич.
ключ
AHD12SH
AHD12LH
AMSD12S
AMSD12L
ATD12S
ATD12L
Ручная
отвертка
Машинная
отвертка
Угловая
отвертка
45
OSSTEM KIT
Машинный/
Ручной
ключ для
абатмента
Multi
MAMD
MAOD
Чашка из
нержавеющий
стали
ARKB
Ключ для
абатмента
Locator
TWLDSK
TWLDLK
Отвертка для
абатмента Rigid
Отвертка для
абатмента Solid
ORDML
SDSS
Отвертка для
абатмента O-ring
AORD
Отвертка для
абатмента Octa
ODSS
Компоненты набора для протезирования
Ручная отвертка
●
Для ручного закручивания / выкручивания адаптера, винта-заглушки,
формирователя десны, винта абатмента, абатмента
13
18
AHD12SH
AHD12LH
L
10
10
13
18
1.2 шестигранник
Машинная отвертка
●
Используется с физиодиспенсером, по аналогии с шестигранной отверткой
под динамометрический ключ
5.6
11.6
AMSD12S
AMSD12L
L
14.4
5.6
14.4
11.6
46
OSSTEM KIT
Отвертка под
динамометрический ключ
●
●
●
●
●
Отвертка под динамометрический ключ используется для финальной
фиксации супраструктуры
Максимальный предел крутящего момента, который выдерживает
инструмент = 62 Нсм
Рекомендованный крутящий момент для имплантатов с платформой
Мини (М) = 20Нсм, Стандарт ( R) = 30Нсм
Превышение крутящего момента приведет к деформации внутреннего
соединения имплантата
Затягивание осуществляется строго в вертикальном направлении
13
20
25
TRHD12S
TRHD12L
TRHD12E
L
6.5
6.5
L
L
6.5
L
Угловая отвертка
●
Используется для фиксации винтов абатментов, установленных под наклоном,
при невозможности использования стандартной шестигранной
отвертки
13
20
L
13
ATD12S
20
ATD12L
1.23
1.23
Компоненты набора для протезирования
Ключ для абатмента Solid
●
●
Ключ для фиксации абатмента Solid (система SS)
Рекомендуемый крутящий момент: 30 Нсм
6.5
6
Код
SDSS
Отвертка для абатмента O-ring
●
●
Ключ для фиксации абатмента Stud с соединением O-ring (используется для
фиксации абатментов Stud и абатментов Convertible диаметром 4 мм)
Рекомендуемый крутящий момент: 30 Нсм
Код
AORD
18.5
Ø4
2.4
47
OSSTEM KIT
Ключ для абатмента Rigid
●
●
Ключ для фиксации абатмента Rigid
Рекомендуемый крутящий момент: 30 Нсм
Код
21.5
ORDML
Ключ для абатмента Octa
●
●
Ключ для фиксации абатмента Octa (используется для фиксации абатментов
Octa (SS система) и абатментов convertible диаметром 5 мм и 6 мм
Рекомендуемый крутящий момент: 30 Нсм
Код
ODSS
12.5
