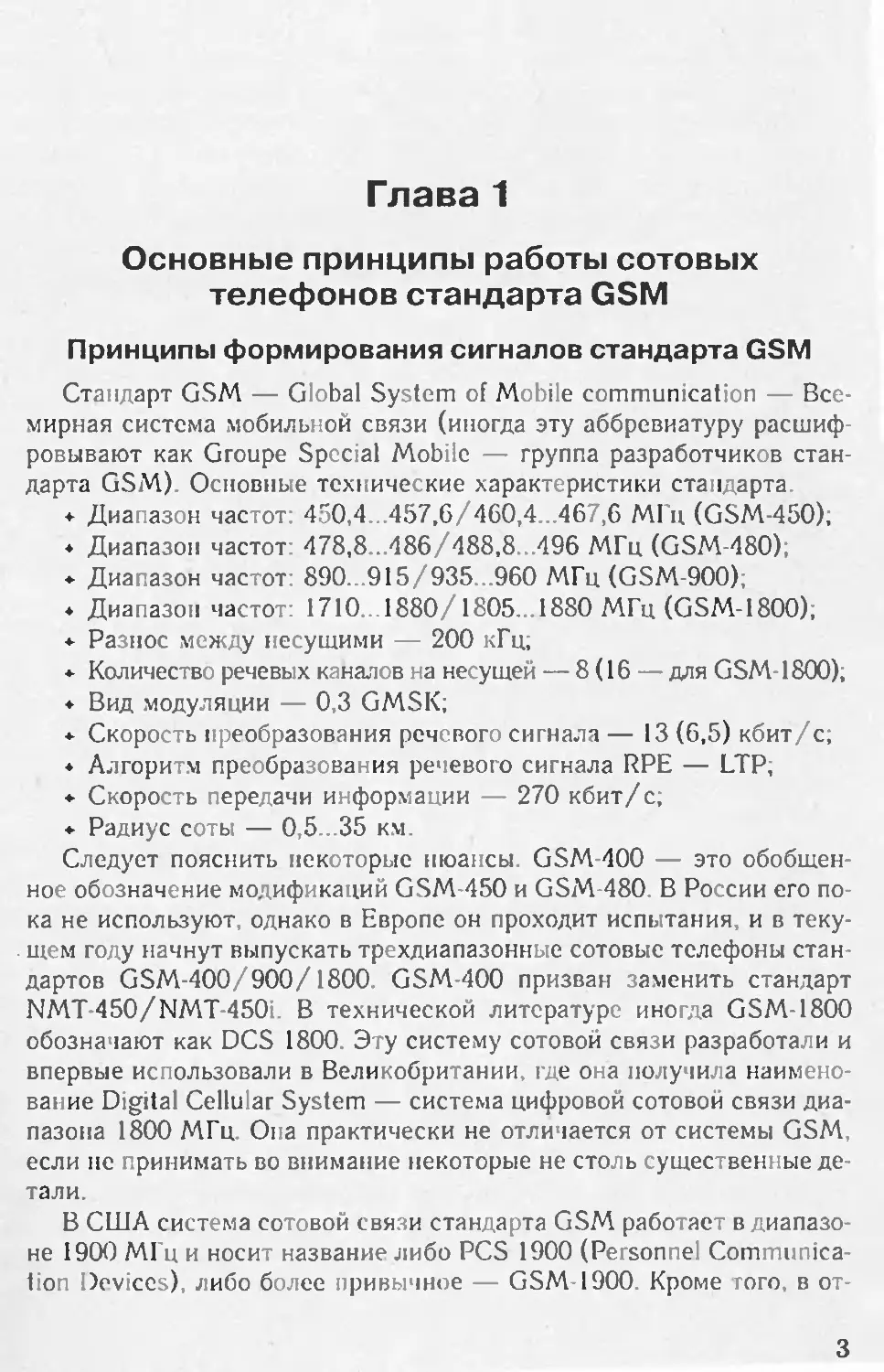

Глава 1
Основные принципы работы сотовых
телефонов стандарта GSM
Принципы формирования сигналов стандарта GSM
Стандарт GSM — Global System of Mobile communication — Все-
мирная система мобильной связи (иногда эту аббревиатуру расшиф
ровывают как Groupe Special Mobile — группа разработчиков стан-
дарта GSM) Основные технические характеристики стандарта
*	Диапазон частот: 450,4 457,6/460,4 467,6 МГц (GSM-450),
♦	Диапазон частот 478,8.486/488,8 496 МГц (GSM-480);
♦	Диапазон частот 890. 915/935 960 МГц (GSM 900);
♦	Диапазон частот: 1710 1880/1805 1880 МГц (GSM 1800);
♦	Разнос между несущими — 200 кГц,
♦	Количество речевых каналов на несущей — 8(16 — для GSM 1800),
♦ Вид модуляции — 0,3 GMSK;
♦	Скорость преобразования речевого сигнала — 13 (6,5) кбит/с;
♦	Алгоритм преобразования речевого сигнала RPE — LTP,
♦	Скорость передачи информации — 270 кбит/с,
♦	Радиус соты — 0,5 35 км.
Следует пояснить некоторые нюансы GSM 400 — это обобщен
ное обозначение модификаций GSM 450 и GSM 480 В России его по-
ка не используют, однако в Европе он проходит испытания, и в теку-
щем году начнут выпускать трехдиапазонные сотовые телефоны стан-
дартов GSM-400/900/1800 GSM 400 призван заменить стандарт
NMT 450/NMT 4501 В технической литературе иногда GSM-1800
обозначают как DCS 1800 Эту систему сотовой связи разработали и
впервые использовали в Великобритании, где она получила наимено-
вание Digital Cellular System — система цифровой сотовой связи диа-
пазона 1800 МГц Она практически не отличается от системы GSM
если не принимать во внимание некоторые не столь существенные де
тали.
В США система сотовой связи стандарта GSM работает в диапазо-
не 1900 MI ц и носит название либо PCS 1900 (Personnel Communica-
tion Devices), либо более привычное — GSM 1900 Кроме того в от-
3
Гпава 1
личие от европейских стандартов GSM, использующих технологию
TDMA (временное разделение каналов с множественным доступом),
американский стандарт GSM-1900 функционирует по технологии
CDMA (кодовое разделение каналов с множественным доступом).
Полосы частот, указанные в характеристиках стандарта через дроб-
ную черту, означают диапазоны передачи в числителе — от сотового
телефона к базовой станции, в знаменателе — от базовой станции к
сотовому телефону.
Рассмотрим то, что относится к наиболее распространенным стан-
дартам — GSM 900 и GSM 1800. Как следует из характеристик стан-
дарта, ширина каждой из частотных полос составляет 25 МГц, что
обеспечивает I24 канала связи (124 пары частот) с разносом между
несущими в 200 кГц. Разнос между частотами передачи и приема
каждого канала составляет 45 МГц. Любая базовая станция сотовой
связи может обеспечить работу на одной или нескольких несущих ча-
стотах, число которых зависит от плотности сети сотовой связи в
зоне работы станции.
При этом реализуется принцип множественного доступа с частот-
ным разделением каналов — FDMA (Frequency Division Multiple Ac-
cess). Использовать же два соседних канала в одной ячейке невоз-
можно Каждой базовой станции — BS (Base Station) назначают одну
или более несущих частот по принципу множественного доступа с
временным разделением каналов — TDMA (Time Division Multiple
Access).
Принцип TDMA предусматривает «расщепление» каждой полосы
в 200 кГц на восемь временных интервалов (слотов), которые пред-
ставляют собой логические каналы связи. Каждый из них определяет-
ся собственной частотой и номером кадра (фрейма) слота. Не вдава-
ясь в детали, отметим, что логический канал состоит из речевого, или
Traffic Channel (ТСН), несущего в себе речевую информацию, канала
управления и синхронизации (ССН), а также некоторого числа бит
кодовой последовательности для коррекции ошибок при приеме сиг
нала. Канал управления состоит из подканалов, каждый из которых
выполняет свои функции в процессе установления связи, ее сеанса и
завершения: ВССН, FCCH, SCH, RACH, AGCH.
При использовании восьми слотов «оцифрованная речь» в каждом
канале передается короткими пачками (пакетами) импульсов, а тер-
минал GSM передает только 1/8 часть от каждого сообщения
(рис. 1 1)
4
Основные принципы работы сотовых телефонов стандарта GSM
Физимескнемналы ♦•Х-Уприжж.
Рис. 1 1 Принцип каналообразования в системе GSM
При использовании восьмислотового кадра TDMA и 248 физиче-
ских полудуплексных каналов (это 124 канала х 2) теоретически
обеспечивается передача 8 х 248 = 1984 логических полудуплексных
каналов на каждую ячейку. Каналы называют полудуплексными пото-
му, что при соединении двух абонентов их разговор передается пооче-
редно (один говорит, — другой слушает). На самом деле обеспечива-
ется передача только 283 (из расчета 1984/7) логических полудуп-
лексных каналов на ячейку. Это обусловлено тем, что в каждой
ячейке можно использовать только семь пар из общего количества ча-
стот (рис. 12).
Рис. /.2. Распределение частот физических каналов между
ячейками: г — радиус ячейки; d — защитный интервал
Каждый из частотных каналов разделен на 8 временных слотов
длиной 0,577 мс (15/26 мс). Эти слоты составляют TDMA кадр дли-
ной 4,615 мс (120/26 мс) Повторение отдельно взятого временного
слота каждые 4,615 мс образует один основной канал (логический ка
нал).
Гпава 1
В системах связи стандарта GSM различают два вида каналов —
каналы трафика ТСН (Traffic CHannels) для передачи информации по-
льзователя (речь, данные) и каналы управления, которые в сети ре-
зервируют для передачи сообщений при ее обслуживании. Считает-
ся, что для передачи речи достаточно скорости 13 кбит/с.
Системы GSM используют «медленную скачкообразную пере-
стройку частоты», или SFH (Slow Frequency Hopping), когда мобиль-
ная и базовая станции каждый TDMA-кадр передают на новой фикси-
рованной частоте с сохранением постоянного разноса в 45 МГц меж-
ду каналами приема и передачи Время для перестройки частоты
составляет около 1 мс Последовательность переключений частот в
процессе установления связи для каждого сотового телефона — ин-
дивидуальна Именно принцип SFH успешно решает проблему каче-
ства связи, которое при многолучевом распространении сигнала мо
жет ухудшаться с изменением значения несущей частоты

Особенности устройства
мобильной станции сотовой связи
В нашем понятии термин «мобильная станция сотовой связи» по-
рой ассоциируется с трубкой сотового телефона — «мобилой» На са-
мом деле это понятие гораздо шире Мобильные станции (МС), в за-
висимости от выходной мощности передающих устройств, подразде-
ляют на пять классов в стандарте GSM 900 и два класса — в GSM-
1800 (см. табл. 1.1)
Таблица 1 1
Класс в стандарте GSM-900	Максимальная выходная мощность в GSM-900, Вт дБм	Класс в стандарте GSM 1800	Максимальная выходная мощность bGSM-1800, Вт
1	20/43	1	1
2	8/3Q	2	0.25
3	5/37
4	2/33
5	0 8/29
Трубки сотовых телефонов относят к классам 4 и 5 для GSM 900,
а также I и 2 для GSM-1800 Автомобильные и стационарные сото-
вые телефоны в стандарте GSM 900 принадлежат к классам 1—3
6
Основные принципы работы сотовых телефонов стандарта GSM
Рис. 1 3 Структурная схема сотового телефона
В состав сотового телефона входят: аналого-цифровой (АЦП) и
цифро-аналоговый (ЦАП) преобразователи речевого сигнала, кодек
речевого сигнала, канальный кодек, модулятордемодулятор (модем),
синтезатор частоты с ФАПЧ и собственно радиотракт Работой узлов
трактов приема и передачи, а также устройством индикации управля-
ет контроллер Кроме того, он коммутирует периферийные устройст
ва, которые могут быть подключены к трубке либо специальным сое-
динительным кабелем, либо посредством инфракрасного или другого
порта (например, BlueTooth)
С помощью клавиатуры набирают номер требуемого абонента, а
также обеспечивают доступ к специальным функциям сотового теле-
фона (телефонная книга, передача коротких сообщений, функции
ограничения доступа и пр.) Трубка имеет несколько видов памяти —
статическое ОЗУ (SRAM), ПЗУ, флэш память. В качестве последней
используют SIM карту телефона, где хранятся индивидуальные дан-
ные о пользователе сотовой связи. На ней также можно записывать и
хранить телефонные номера., тем самым расширяя память телефон-
ной книги.
Более наглядно принцип обработки речевого сигнала отображен
на рис. 1 4
С микрофона речевой сигнал поступает в тракт передачи Там он
на первом этане сегментируется (разбивается на сегменты длитель
/
7
Гпава 1
Речь
J..
Аналого-цифровое
преобразование
13 кбйт/с
Канальное
кодирование
Н 22,8 кбит/с
Прослаивание
(интерливинг)
-тг~
Речь
Цифро-аналоговое
преобразование
Канальное
декодирование
Расслоение
(деинтерливинг)
Шифрование
-
Формирование
пакета
33,8 кбит/с
Модуляция
Дешифрование
Разделение
пакета
Демодуляция
900 МГц
270,8 кбит/с
I	-----
Рис. 1.4. Пояснение процессов кодирования и декодирования
сотовой связи в GSM телефоне
ностью 20 мс), а затем преобразуется в цифровой поток со скоростью
13 кбит/с (один сегмент составляет кодовую последовательность из
260 бит). Поскольку частотный спектр передаваемого сигнала огра-
ничен узкои полосой пропускания радиотракта речь кодируют по
специальному алгоритму LCP-I TP RPE кодирования Следует отме-
тить, чго GSM кодирование оптимизировано исключительно для пе
редачи речи с максимальным качеством.
8
Основные принципы работы сотовых телефонов стандарта GSM
На втором этапе для безошибочной передачи цифрового кода и ис
правления ошибок при приеме осуществляется канальное кодирова-
ние. Оно обеспечивает надежную связь при потерях не более 12,5%
передаваемой информации, в основном обусловленных спецификой
распространения радиоволн диапазонов 900 и 1800 МГц При просла-
ивании собирается пакет, включающий, помимо «оцифрованной
речи» (канала трафика), и сигналы управления (канал управления).
Шифрование пакетов заключается в выполнении операции «Иск-
лючающее ИЛИ» между нормальными пакетами информации и псев-
дослучайной битовой последовательностью, параметры которой опре-
деляются номером кадра TDMA и так называемым цифровым клю-
чом, формируемым при установлении связи В процессе
формирования пакета к цифровому потоку добавляется бинарная ин-
формация, что упрощает синхронизацию и коррекцию передаваемого
сообщения
Для модуляции несущей частоты применяется гауссовская частот-
ная манипуляция с минимальным частотным сдвигом (GMSK) Это
значительно уменьшает полосу частот излучаемого сигнала при со
хранении качества связи Применение GMSK позволяет использо-
вать усилители мощности передающего устройства класса С (работа-
ют в режиме с отсечкой коллекторного тока) — более экономичные,
нежели усилители других классов.
Также важно знать, что для повышения эффективности сотовой
связи и экономии энергии аккумуляторных батарей телефонов сигна
лы в кодеке обрабатывают на основе принципа DTX (Discontinuous
Transmission) — прерывистой передачи речи При этом передатчик,
управляемый входящим в кодек VAD (Voice Activated Detector) — де-
тектором активности речи, излучает только с началом разговора, и
отключается в паузах VAD выделяет интервалы речи, даже когда
уровень шума соизмерим с уровнем голоса абонента.
9
Глава 2
Принципы обеспечения доступа и коды
сетей сотовой связи GSM
Приобретая сотовый телефон, его пользователь зачастую и не за-
думывается, каким образом реализует свои права на доступ к сети,
особенно при роуминге Возможно ли использовать данный аппарат
для связи в зарубежной поездке, где до его российского приобрете-
ния, похоже, никому нет дела?
Никому, разве что кроме оборудования коммутационных центров
и базовых станций сотовой связи GSM. Дело в том. что любой сото-
вый телефон имеет несколько идентификационных номеров:
♦	международный идентификатор абонента сотовой связи — IMSI
(International Mobile Subscriber Identity);
♦	ISDN номер абонента сотовой связи — MSISDN (Mobile Station
ISDN);
♦	временный идентификатор абонента сотовой связи — TMSI
(Temporary Mobile Subscriber Identity);
♦	номер абонента сотовой связи при роуминге — MSRN (Mobile
Subscriber Roaming Number);
♦	международный идентификатор сотового телефона — IMEI (In-
ternational Mobile Equipment Identity) и версии программного
обеспечения — IMEISV (IMEI Software Version).
IMSI предназначен для идентификации абонента внутри сети его
оператора. Этот идентификационный номер имеет до 15 цифр, озна-
чающих:
♦	код страны в системе мобильной связи MCC (Mobile Country
Code) — три цифры;
♦	код сети мобильной связи MNC (Mobile Network Code) — две
цифры;
♦	идентификационный код аоонента сотовой связи MSIC (Mobile
Subscriber Identification Code) — до десяти цифр
Временный идентификатор TMSI призван исключить возможность
выявления абонента путем перехвата сообщений по радиоканалу
Размерность этого идентификационного номера короче IMSI, а дейст-
10
Принципы обеспечения доступа и коды сетей сотовой связи GSM
ви годен он только в пределах зоны обслуживания. В другой зоне або-
ненту необходимо присваивать новый TMSI
Номер абонента сотовой связи при роуминге MSRN представляет
собой число максимум из 15 разрядов. Он соответствует IMSI и так-
же включает:
♦	код страны в системе мобильной связи MCC (Mobile Country
Code) — три цифры;
♦	код сети мобильной связи MNC (Mobile Network Code) — две
цифры;
♦	идентификационный код абонента сотовой связи MSIC (Mobile
Subscriber Identification Code) — до десяти цифр.
Кроме того, каждый сотовый телефон имеет свой индивидуальный
номер IMEI — 15-значное число, в котором шесть первых цифр обозна-
чают вид кода доступа к сети ТАС (Type Approval Code), следующие
две — код изготовителя телефона FAC (Final Assembly Code), затем
еще шесть — серийный номер и одна последняя — резервная Иденти-
фикатор программного обеспечения IMEISV практически соответству-
ет IMEI за исключением того, что вместо одной резервной две послед-
ние цифры обозначают код версии программного обеспечения.
Идентификационные номера MSISDN и MSRN необходимы для
обеспечения роуминга абонента сотовой связи. Они способствуют ад-
ресному обращению оборудования сетей GSM к требуемому абонен-
ту, если он находится в зоне действия сети В процессе опознавания
сотового телефона в сети участвует аутентификационный центр базо-
вой станции и сам абонентский аппарат, посылающий сигналы сек-
ретного кода, прошитого в его SIM-карте Помимо этого используется
и IMEI сотового телефона.
Список IMEI всех сотовых телефонов сети хранится в специаль-
ном регистре идентификации оборудования EIR (Equipment Identity
Register) Причем, все сотовые телефоны разделены на три списка
♦	белый, телефонам из которого разрешен доступ к сети;
♦	серый, телефонам из которого может быть разрешен ограничен-
ный доступ к сети в соответствии с данными, записанными в па-
мять SIM карты,
♦	черный, телефонам из которого доступ к сети запрещен.
Код IMEI своего сотового телефона можно уточнить, если набрать
с клавиатуры *#06# При этом каждому производителю сотовых те-
лефонов соответствует свой код (FAC)
❖ 01, 02 — AEG,
о 07, 40 — MOTOROLA;
11
Гпава 2
❖	10. 20 — NOKIA.
<	30 — ERICSSON;
о 40. 41, 44 — SIEMENS,
❖	50. 67, 68 — BOSCH;
о 51 — SONY, SIEMENS, ERICSSON,
<	60 — ALCATEL;
❖	70 — SAGEM;
❖	75 — DANCALL;
❖	80 — PHILIPS;
❖	85 — PANASONIC.
Наряду с этим существуют и так называемые сетевые коды — Ne-
twork Hash Codes, позволяющие активировать или отключить некото-
рые функции телефона. Следует отметить, что этими функциями
можно управлять непосредственно из меню телефона, а именно:
♦	отключить отклонение всех вызовов — ##002#[SEND];
♦	отключить отклонение определенных вызовов —
##004#[SEND);
♦	активировать отклонение вызовов с определенного номера —
**004*[HOMep]#[SEND);
♦	активировать переадресовку вызова на другой номер —
**21*[HOMep]#[SEND);
♦	отменить автоматическую переадресовку на другой номер —
##21#[SEND],
♦	проверить статус переадресовки — *#21#[SEND|;
♦	активировать переадресовку на другой номер, если абонент не
отвечает — **61*[HOMep]#[SEND];
♦	активировать переадресовку на другой номер, если абонент не отве-
чает в течение 5...30 секунд — **61*[HOMep]**#[SEND];
♦	отменить переадресовку любых вызовов, если абонент не отве-
чает — ##61#[SEND);
♦	проверить статус переадресовки, если абонент не отвечает —
*#61#[SEND);
♦	активировать переадресовку, если абонент находится вне зоны
обслуживания — **62*[noMep]#[SEND);
♦	отменить переадресовку, если абонент находится вне зоны об-
служивания — ##62#[SEND];
♦	проверить статус переадресовки, если абонент находится вне
зоны обслуживания — *#62#(SEND],
♦	активировать переадресовку, если абонент занят —
**67*[homcp1#[SEND];
12
Принципы обеспечения доступа и коды сетей сотовой связи GSM
♦	отключить переадресовку, если абонент занят —
##67#[noMep]#[SEND];
♦	проверить статус переадресовки, если абонент занят —
**67*[HOMep]#(SENDl,
♦	активировать запрет всех исходящих звонков —
**33*[napoab]#[SEND];
♦	отключить запрет всех исходящих звонков —
#33*[пароль]#[8ЕКО1,
♦	изменить пароль установки функции запрета всех исходящих
звонков — **ОЗ*ЗЗО*[старый пароль]*[новый пароль]*[новый
пароль]#[8ЕМО],
♦	проверить статус запрета всех исходящих звонков —
*#33#[SEND);
♦	активировать запрет всех звонков — **330*[napoabl#[SEND],
♦	отменить запрет всех звонков — #330*[napoab]#[SEND];
♦	проверить статус запрета всех звонков —
*#ЗЗО*[пароль]#[8ЕХС],
♦	активировать запрет всех исходящих международных звон-
ков — **331*[napoab]#[SEND];
♦	отменить запрет всех исходящих международных звонков —
#331*[пароль]#[8ЕКО),
♦	проверить статус запрета всех исходящих международных звон-
ков _ *#331#[SEND],
♦	активировать запрет всех исходящих звонков —
**333*[пароль]#[8ЕМО],
♦	отключить запрет всех исходящих звонков —
#333*[napoab]#[SEND];
♦	проверить статус запрета всех исходящих звонков —
*#333#[SFND|;
♦	активировать запрет всех входящих звонков —
**35*|лароль]#[8ЕКтО] или **353*[пароль]#[8ЕМО];
♦	отключить запрет всех исходящих звонков —
#35*[пapoль]#[SEND] или #353*[пароль]#[8ЕМО],
♦	проверить статус запрета всех исходящих звонков —
*#35#[SEND] или *#353#[SEND],
♦	активировать запрет всех входящих звонков при роуминге —
**351*[napoab]#[SEND];
♦	отменить запрет всех входящих звонков при роуминге —
#35Г[пароль]#[8ЕМО].
13
Глава 2
♦	проверить статус запрета всех входящих звонков при роумин-
ге — *#351#[SEND[;
♦	включить ожидание вызова — *43#[SEND[;
♦	отменить ожидание вызова — #43##[SEND];
♦	проверить статус функции ожидания вызова — ‘#43#[SEND[;
♦	установить интервал времени до ответа голосовой почты —
*	*61‘[номер голосовой почты]*‘[интервал времени в секун
aax][SEND]:
♦	отмена предыдущих установок — ##61#[SEND[;
♦	включить АОН — #77#[SEND|;
♦	отключить АОН — *77#[SEND];
♦	проверить статус АОН — *#77#[SEND[,
♦	изменить PIN-код (PIN 1) — **04‘[старый Р1М][новый Р151][но-
вый PIN]#[SEND];
♦	разблокировать телефон при неоднократном неправильном вво-
де PIN-кода — **05*[РиК-код[[новый PIN1 ([новый
PIN1]#[SEND[.
Ожидать чего-либо сверхъестественного от этих функций нера-
зумно. К примеру, если в пакете услуг АОН не предусмотрен, то его и
не включить Рекомендуем не пытаться выполнить какую-либо опера-
цию настройки телефона, если вы четко не представляете себе, что
делаете, и не уверены, что именно в результате этого получится. Со-
Рис 2 1
14
Принципы обеспечения доступа и коды сетей сотовой связи GSM
8
ф
I-
Рис 2 2
К RS-232
Клавиатура
о
сч
со
п
СО
0L
Рис 2.3
15
Гпава 2
Микрофон
Рис. 2.4
товый телефон — не учебный тренажер, а довольно сложное и совер-
шенное устройство. Экспериментировать с ним нс стоит.
Вся информация, определяющая функционирование сотового теле-
фона и его доступ к сети и ее сервисам, записана в память В сотовом
телефоне имеется несколько узлов, обеспечивающих хранение такой
информации. Это память микропроцессора, микросхемы постоянного и
оперативного запоминающих устройств, а также внешняя намять —
SIM-карта.
Соответственно, и хранящиеся в этих устройствах данные можно
разделить на группы: неизменные (например, выбор функции с клави-
атуры и ее отображение на дисплее), часто сменяемые (например,
ограничение доступа, установка мелодии звонка), редко изменяемые
(например, данные о пользователе, снятие SIMLOCK блокировки).
Неизменные данные можно было бы и не комментировать. Впрочем,
при желании изменить можно все. Часто изменяемые данные просты
и доступны любому пользователю. Поэтому уделим внимание редко
изменяемым данным.
16
Принципы обеспечения доступа и коды сетей сотовой связи GSM
В первую очередь, это функция SIMLOCK. В нашей стране многие
операторы предлагают дешевые сотовые телефоны. Однако, как изве-
стно, за рубежом, то. что дешево — не есть хорошо. Там в условиях
жесткой конкуренции между операторами сотовой связи многие кли-
енты при подключении получают сотовый телефон бесплатно. Но при
этом те же операторы заказывают производителям сотовые телефоны
с установленной на заводе функцией SIMLOCK, позволяющей испо-
льзовать сотовый телефон только с SIM-картами определенного опе-
ратора.
Наши операторы, чтобы получать хорошие деньги от продажи де-
шевых телефонов, используют полученные из-за рубежа подобные
«залоченные» телефоны. Здесь специалисты их «разлочивают» и сда-
ют в продажу. Считается, что такой «разлоченный» телефон — это
аппарат с изъяном, поскольку его разблокирование приводит к нару-
шению некоторых функций Однако, по статистике в результате этого
из строя выходит лишь около 3% аппаратов, что сопоставимо с про-
центом заводского брака. Рынок подобных «серых» телефонов — бо-
лезнь. характерная не только для России, но и для многих других
стран.
Чтобы снять SIMLOCK, необходимо располагать специальным ка-
белем для подключения сотового телефона к компьютеру с соответст-
вующим программным обеспечением. При подключении можно испо-
льзовать шины C-bus, M-bus, F-bus, DSC-bus Тип шины зависит от
используемого в телефоне чипсета. В качестве примера на рисунках
2 1—2 4 изображены схемы интерфейсов сотовых телефонов BOSCH
мод 508, 509, 607, 608, 718, 738, 909 (рис. 2.1). NOKIA 6110
(рис. 2.2), ERICSSON мод8хх, 1018, Т18, Т28 (рис. 2.3), SIEMENS
С25 (рис 2 4)
2 Заказ 1565
17
Глава 3
Простой ремонт сотовых телефонов GSM
Сотовый телефон является сложным радиоэлектронным устройст-
вом, и заниматься поиском и устранением неисправностей в нем мо-
гут и должны специалисты авторизованных сервисных центров Од-
нако в реальной жизни могут возникнуть нештатные ситуации. На-
пример, сотовый телефон нераспространенной в России марки,
который был привезен в подарок, вышел из строя. Другой вариант —
отсутствие сервисного центра в месте проживания абонента.
Следует отметить, что все-таки большинство неисправностей сото-
вых телефонов связаны, прежде всего, с механическими повреждени-
ями, вызванными его падением, а многие электрические неисправно-
сти сводятся к неисправностям дисплея, микрофона, телефона, зум-
мера и нарушению контактов в соединителях. А такие неисправности
по плечу и ремонтнику средней квалификации. Но очень часто глав
ной проблемой при устранении такого рода неисправностей является,
как это ни странно, разборка сотового телефона Неправильная ее по-
следовательность может привести к порче корпуса и утрате им товар-
ного вида Поэтому эту операцию следует считать одной из важных
Поскольку моделей сотовых телефонов выпускается много и их об-
новление происходит чрезвычайно быстро, ремонтнику целесообраз-
но вести рабочие записи с описанием принципов разборки той или
иной модели.
После разборки телефона взгляду открываются его внутренности.
Теряться при этом не нужно. Для большей наглядности приведем
внутреннее устройство широко распространенного сотового телефо-
на фирмы MOTOROLA М-серии — М3188.
Каждая модель сотового телефона собирается на основе опреде-
ленного чипсета или по-другому — комплекта микросхем. В состав
чипсета могут входить как оригинальные микросхемы, выпускаемые
фирмой-производителем сотовых телефонов, так и микросхемы дру-
гих производителей. На рис. 3 1 изображен внешний вид печатной
платы сотовых телефонов М-серии от МО fOROLA со стороны монта-
жа основных узлов, на рис. 3.2 — со стороны дисплея и клавиатуры.
На рис. 3.1 цифрами обозначены:
18
Простой ремонт сотовых телефонов GSM
1	— усилитель мощности передающего
устройства,
2	— малошумящий усилитель приемного
устройства;
3	— генератор передающего устройства,
4	— флэш-память Intel 28F100 объемом
8 Мбит (512 кбайт х 16) используемая для
хранения программы;
5	— SRAM Samsung KM616U1000BLTI
на 1Мбит (64 кбайт х 16) используемая в
качестве ОЗУ;
6	— EEPROM Atmel AT28BV64 на 64
кбит, используемая для запоминания уста
новой пользователя;
7	— соединитель SIM-карты
8	— цифровой сигнальный процессор
TMS320,
9	— NIY,
10	— RISC процессор Texas Instruments
ARM7TDMI/TMS470,
11	— синтезатор частоты с ФАПЧ и демо-
дулятор сигналов промежуточной частоты;
12	— р-канальный КМОП-транзистор Si-
liconix 9424DY,
13	— катушка преобразователя постоян-
ного тока,
14	— кварцевый резонатор на частоту
32,768 кГц,
15	— соединитель наушника
16	— тракт второй промежуточной час-
тоты;
17	— соединитель зуммера;
18	— соединитель антенны;
19	— соединитель подключения внешней
антенны;
20	— соединитель аккумуляторной батареи;
21	— антенный ключ.
На рис 3 2 цифрами обозначены
1 — дисплей Philips LPH7771 (для
М3188) или 1РН7564 (для М3688),
Рис 3.1
н
Рис 3 2
19
Гпава 3
2	— соединитель наушника Taiyo Yuden CD20PARC,
3	— кнопки;
4	— герконовое реле, используемое в трубках с флипсом;
5	— микрофон;
6	— соединитель зарядного устройства;
7	— нижняя часть соединителя аккумуляторной батареи,
8	— светодиоды подсветки;
9	— соединитель экрана на корпусе.
10	— преобразователь постоянного тока;
11	— интерфейс JTAG
Во время ремонта сотового телефона необходимо соблюдать осто-
рожность при пайке — не перегревать участки печатной платы, не за-
мыкать припоем дорожки. В процессе работы должны быть также
предусмотрены меры по снятию заряда статического электричества
во избежание выхода из строя КМОП полупроводников
20
Глава 4
Устранение неисправностей сотового
телефона «Ericsson 1018s»
Неисправности телефона «Ericsson 1018s» можно разде-
лить на четыре класса
♦	А и В — неисправности не представляют собой серьезных поло
мок, могут быть обнаружены путем обычной проверки телефона,
после их устранения инструментальная регулировка аппарата
не требуется;
♦	С — неисправности (отклонение параметров узлов от нормы)
столь серьезны и значительны, что после замены вышедших из
строя компонентов необходима регулировка на станционном
уровне, т е аппарата в целом;
♦	D — неисправность узлов телефона требует регулировки на
уровне отдельных плат с использованием полного комплекта
приборов
Рассматриваемые неисправности относятся к классам А и В. дру-
гими словами, их устранение не потребует использования сложных
приборов. В большинстве случаев будет достаточно обычного муль-
тиметра. Если же какая-либо неисправность относится к классу С,
то это оговаривается особо и к выполнению операции по ее устране-
нию следует подходить очень взвешенно и осторожно. В статье не
рассматриваются вопросы программирования функций сотового те-
лефона
При выполнении ремонтных работ с аппаратами фирмы ERICS-
SON необходимо знать обозначения элементов и сигнальных цепей,
используемых как на принципиальных схемах, так и непосредственно
на печатных платах:
В — кварцевый резонатор; С — конденсатор; D — цифровая мик-
росхема, F — элемент защиты от перенапряжения (варистор); Н —
зуммер, светодиод, контактная площадка жидкокристаллического
(ЖК) дисплея J — соединитель; L — катушка индуктивности, дрос
сель; N — аналоговая микросхема; Р — контрольная точка, R — ре
зистор; V — транзистор или диод; W — антенный соединитель X —
контакт на печатной плате; Z — фильтр
21
Ппава 4
AG ND — корпус (обшии провод) аналоговой части схемы
AFMS — аудиосигнал от мобильной станции (трубки) ATMS —
аудиосигнал к мобильной станции (трубке); DCIO — постоянное на
пряжение зарядки аккумуляторной батареи, поступающее через сис
темный соединитель, GND — корпус, общий провод LED3K — логи-
ческий сигнал, обеспечивающий активацию подсветки ЖК дисплея,
RTC — часы реального времени; VBATT — напряжение питания от
аккумуляторной батареи (примерно 4 8 В) VDIG — напряжение пи-
тания процессора и памяти (3.2 В) VCORE — напряжение питания
процессора и цифрового сигнального процессора (2,5 В); VRAD — на
пряжение питания радиотракта (3,8 В)
Телефон не работает и не обеспечивает
соединения при ответе на вызов
Если телефон не работает в обоих диапазонах (900 и
1800 МГц), то необходимо последовательно выполнить операции
♦	заменить антенну па заведомо исправную
♦	убедиться в отсутствии механических повреждений корпуса те-
лефона;
♦	вскрыть корпус телефона и проверить состояние ЖК дисплея
(он не должен иметь механических повреждений);
♦	убедиться в том, что гнездо антенного соединителя W101 не
окислилось и не имеет механических повреждений (рис. 4 1),
♦	проверить качество пайки микросхем N2O2 (класс С) N203 и N300
Если телефон не работает в диапазоне GSM 900, необходимо вскрыть
корпус и проверить ЖК дисплей на отсутствие механических повреждений
После этого проверяют качество пайки микросхемы N330 и выв. 40,41 микро-
схемы \202 (класс С)
Если телефон не работает в диапазоне GSM 1800, также вскрыва-
ют корпус и проверяют ЖК дисплей на отсутствие механических повреж-
дении, Затем измеряют сопротивление между выв. 5 микросхемы N203 и
общей шиной Оно должно превышать 1 МОм Если же его значение со-
ставляет всего несколько ом, то заменяют фильтр Z200. После это о про-
веряют качество паики микросхем N331 N333 и выв. 43 44 микросхемы
N202 (класс С) При необходимости заменяют микросхему N331
Если телефон работает в сети, но не обеспечивает соедине-
ния при вызове, проверку также начинают с вскрытия корпуса и
осмотра ЖК дисплея на отсутствие механических повреждений. За
те.м проверяют качество пайки всех компонентов вокруг микросхем
N2O2 (класс С) и N55O (класс С)
22
Устранение неисправностей телефона «Ericsson 1018s»
Рис 4 1
Телефон не включается
Сначала к телефону подключают полностью заряженную аккуму-
ляторную батарею и нажатием кнопки Оп/ОИ пытаются включить
телефон. Если это удается (включилась подсветка, идет поиск сети),
необходимо проверить цепь зарядки Если же цепь в порядке, то при-
чина неисправности связана с дефектом батареи
Если телефон включается только при нажатии и удержании
кнопки Оп/Off, не включается совсем или имеют место сбои при
включении, то действуют по методике, описанной далее.
Если телефон не включается, прежде всего проверяют состоя-
ние контактных винтов (рис 4.2). После этого нажимают кнопку
Оп/ОИ и измеряют потребляемый ток. Если телефон ток не потреб-
ляет вообще, его вскрывают, осматривают ЖК дисплей на отсутствие
механических повреждений, контакты на контактном поле на нали-
чие загрязнений и окислов. а также проверяют состояние контактов
батареи. Затем на плате контролируют наличие напряжения VBATT,
которое должно быть равно примерно 4,8 В (рис 4.3) Если оно от-
сутствует, проверяют целостность печатных проводников Кроме того
необходимо убедиться в исправности резисторов R7O3 (4,7 кОм) и
23
Гпава 4
R704 (0 Ом), качестве их пайки и соответствии номиналу (рис. 4.4).
После этого подают питание и на выв. 3 элемента V702 измеряют на-
пряжение, которое должно составлять около 3,5 В при напряжении
батареи 5 В Если оно не соответствует этому значению, заменяют
элемент V702, а если соответствует, но телефон не включается, заме
няют элементы V703, V704 (следует знать, что элементы V703, V704
R703, R704 установлены только на плате версии 3920/2).
Если потребляемый ток составляет I...200 мА, вскрывают кор-
пус телефона, проверяют ЖК дисплей на отсутствие механических по-
вреждений, а также качество пайки микросхем D600 и D610 После
этого измеряют напряжение на выв. 5 микросхемы N701 (около 3.2 В)
и на выв 5 микросхемы N700 (около 2.5 В). Если напряжения не соот-
ветствуют номинальным, заменяют неисправные компоненты. Также
измеряют напряжение на маркированном выводе конденсатора С710,
которое должно составлять около 3,1 В. Если напряжение не соответ-
ствует этому значению, конденсатор следует заменить, а если соот-
ветствует (по неисправность имеет место), необходимо заменить мик-
росхему D610 и произвести программирование функций аппарата
Если потребляемый ток составляет более 200 мА, корпус теле-
фона вскрывают и также проверяют ЖК дисплеи па отсутствие меха-
нических повреждений Если будут выявлены сожженные или дефор
мированные компоненты, их следует заменить
Еще одной из неисправностей, в результате которых телефон не
включается, может быть некачественная пайка выводов или выход из
строя микросхем D600 и D610.
Неисправности аудиотракта
Если нет звука в наушнике, то сначала осматривают ЖК дисплей с
целью обнаружения механических повреждений. После этого проверяют
24
Устранение неисправностей телефона «Ericsson 1018s»
Рис. 4 4
качество соединителя J810 наушника (рис. 4.5) и пайки микросхемы
N800 (рис 4 6), измеряют сопротивление между выводами соединителя
J810 (см. рис. 4.5), которое должно быть не менее I МОм. В противном
случае заменяют конденсатор С842 Также следует проверить на отсутст-
вие утечки конденсаторы С840 и С841 Их сопротивление должно быть
не менее 1 МОм. в противном случае эти конденсаторы подлежат замене.
Если не работает микрофон, сначала также проверяют ЖК дисплей
на отсутствие механических повреждений, при необходимости очищают
от загрязнений отверстия для микрофона на корпусе. После этого заменя-
ют микрофон на заведомо исправный Далее измеряют сопротивления ре-
зисторов R817, R819 (оба по 1 кОм), R818 (22 кОм), расположение кото-
рых показано на рис 4 6, и проверяют качество пайки выв. 14—16 микро-
схемы N800 Если таким образом не удается устранить неисправность.
25
Глава 4
Рис. 4.5
заменяют конденсаторы С818, С819. а потом измеряют сопротивление
между контактами Х83О (см рис. 4.5) Оно должно составлять примерно
48 кОм. При его несоответствии этому значению заменяют конденсаторы
С814, С815 (см. рис. 4.6).
Далее измеряют сопротивление между контрольной точкой Р800 (см.
рис 4.5) и общим проводом Оно должно быть около 47 кОм. Если сопро-
тивление отличается от указанного значения, дополнительно измеряют
сопротивление резисторов R812 (1.5 кОм) и R814 (470 Ом) — см. рис. 4 6.
При соответствии сопротивлений номиналам измеряют сопротивление
между контрольной точкой Р800 и выв. 14 микросхемы N800 Оно должно
составлять около 2 кОм. Превышение этого значения говорит о неисправ-
ности печатных проводников. Кроме того измеряют сопротивление между
контрольной точкой Р801 и общим проводом. Оно должно составлять
1.5 кОм. Если сопротивление меньше указанного значения, заменяют кон-
денсатор С820, а если больше — резистор R820 (1,5 к( )м).
В том случае, если не работают ни наушник, ни микрофон, вы-
явление неисправности также начинают с контроля состояния ЖК
26
Устранение неисправностей телефона «Ericsson 1018s»
дисплея. После этого проверяют качество пайки выводов микросхем
N800 и D600 Затем на плату телефона подают питание и нажимают
кнопку On/Off Измеряют напряжение VDIG на выв. 5 микросхемы
N701. Оно должно быть около 3,2 В. Если напряжение не соответст-
вует норме, необходимо проверить цепи включения питания Далее
измеряют напряжения между выводами резистора R601 и резистора
R605 (см. рис 4 5) и на выв 70, 67 микросхемы D600. Они должны
быть равны 3,2 В. Если напряжения на резисторах R60l, R605 ниже
заданного значения, их следует заменить, а если в результате замены
напряжения не изменились, то заменяют и микросхему D600 Кроме
того, если напряжения на резисторах R60l, R605 значительно ниже
3,2 В, дополнительно измеряют напряжения на резисторах R635,
R636 (3,2 В) — см. рис. 4.5. Если эти напряжения не соответствуют
норме, резисторы заменяют Если же напряжение VDIG (около 3,2 В)
Рис. 4 6
Глава 4
на резисторах R635, R636 отсутствует, но присутствует на выв 5
микросхемы N701, имеет место обрыв печатного проводника.
Если не работает микрофон комплекта Handsfree, вскрывают
корпус телефона, проверяют исправность ЖК дисплея, конт. 1, 2, 4
системного соединителя J602 (рис. 4 7). Далее измеряют сопротив-
ление между конт 2 соединителя
J602 и общим проводом, которое
должно быть больше 30 кОм При
меньшем его значении заменяют
конденсатор С651 (см рис. 4.5)
Потом проверяют качество пайки
выводов микросхемы N800 (с.м
рис 4 6) и измеряют сопротивле-
ния (рис. 4.8) между выводами
элементов R825 (3.3 кОм), R814
Рис. 4.7
(470 Ом). С814 (более 20 кОм). С810 (более 50 кОм), С812 (более
1 МОм). R802 (3.9 кОм). R805 (15 кОм). R803 (1 кОм) При несо-
ответствии измеренных сопротивлений указанным значениям неис-
правный элемент заменяют
Рис. 4 8
Если не работает громкого-
воритель комплекта Handsfree,
вскрывают корпус телефона, про-
веряют исправность ЖК дисплея,
конт. 1, 2, 4 системного соедини
теля JG02 (см. рис 4.7). Далее из
меряют сопротивление между
конт. I соединителя J602 и общим
проводом, которое должно быть
около 100 кОм. При меньшем его
значении заменяют элементы F601
(см. рис 4.5). С650, С668 (см
рис. 4.6). После этого проверяют
качество пайки микросхемы N800,
сопротивления между выводами
элементов R806 (100 Ом). R8O4
(100 кОм), С813 (более 1 МОм).
Неисправные элементы подлежат
замене
В случае, если не работают
одновременно и микрофон, и
28
Устранение неисправностей телефона «Ericsson 1018s»
громкоговоритель комплекта Handsfree, сначала проверяют состоя-
ние системного соединителя, а затем — ЖК дисплея. Системный сое-
динитель при необходимости очищают ватой, смоченной в спирте. За-
тем измеряют сопротивление между конт. 2 соединителя J602 и выво-
дами резистора R635 (см рис. 45 и 4.7) Оно должно составлять при
подключении к одному выводу 0 Ом, к другому — 22 кОм (номинал
резистора) Потом измеряют сопротивление между выв. 5 соединителя
J602 и выводами резистора R636. Как и в предыдущем случае, оно
должно составлять при подключении к одному выводу 0 Ом, к друго-
му — 22 кОм (номинал резистора) В случае несоответствия измерен-
ных значений норме резисторы подлежат замене Если же сопротивле-
ние намного больше 22 кОм, это свидетельствует о разрыве печатного
проводника В заключение измеряют сопротивления резисторов R60I и
R605 (см рис 4.5), номинал каждого из которых составляет I кОм
Если эти резисторы исправны, проверяют качество пайки микросхемы
N800 и выв. 67, 70 микросхемы D600 (см. рис 4 6)
Если не работает функция MUTE, после вхождения в связь из-
меряют напряжение между выв AGND (конт 4 системного соедини-
теля J602) и выв. MUTE (его же конт. 6) — рис 4 9 Оно должно со-
ставлять во время разговора 3,2 В Если это напряжение в норме, не-
исправность следует искать в
комплекте Handsfree. В противном
случае вскрывают корпус телефона,
проверяют состояние ЖК дисплея и
контактных площадок системного сое
динителя. После этого измеряют со-
противление между конт. 6 соедини-
теля J602 и общим проводом, которое
должно быть более I МОм. Если оно
не соответствует данному значению,
производят замену конденсатора С665
(см рис 4 5), а если и это не помог-
ло — меняют микросхему D600 (см.
рис 4 6) Если названные элементы в
порядке, а неисправность не устранена, измеряют сопротивление
между конт. 6 соединителя J602 и выв. 92 микросхемы D600 (см
рис 4 6 и 4 9) Оно должно быть равно 470 Ом. Если это сопротивле-
ние значительно больше, возможно, поврежден печатный проводник.
Если же сопротивление в норме, а неисправность имеет место, необ-
ходимо заменить микросхему D600
1	JG02	12
Рис 4 9
29
Глава 4
Рис. 4 10
Неисправности ЖК дисплея
Чаще всего неисправность дисплея вызвана его механическими дефек-
тами, которые могут появиться, например, в результате падения сотового
телефона. В любом случае поврежденный ЖК дисплей подлежит замене.
Однако следует знать и о возможных электрических неисправностях, в
результате которых дисплей вообще не отображает информацию.
Для выявления неисправности вскрывают корпус сотового телефо
на и проверяют дисплеи на отсутствие механических повреждений.
Убедившись в этом, проверяют состояние контактной площадки
Н623 (рис 4 10) — на ней не должно быть загрязнений и окислов,
все выводы должны быть хороню
пропаяны. Если телефон может
установить соединение, но дисп-
лей все же не работает, его меня-
ют на исправный, а если соедине-
ние установить не удастся, следу-
ет выявить причину
неисправности и устранить ее
На печатную плату полают на-
пряжение питания и включают со-
товый телефон, после чего на пло-
щадке Н623 проверяют напряже-
ния в соответствии с рис. 4.10.
В том случае, если напряжение
VLCD (около 6,2 В) не соответст-
вует норме, проверяют на отсутст-
вие пробоя диоды V608 и V611
(рис. 4.11). Проверку осуществля
ют омметром, подключая его меж-
ду выв. 1—3 диода V608 и 1—3,
2—3 диода V611 Неисправные ди-
оды подлежат замене.
После этой проверки измеряют напряжение на выв. 1 диода V611,
которое должно составлять примерно 3,8 В. Если напряжение отсут-
ствует, проверяют качество пайки выводов и исправность микросхе-
мы N58O При необходимости ее заменяют на исправную Если это не
дало результата, измеряют сопротивление между шиной VLCD и об
щим проводом Если оно менее 100 кОм, заменяют конденсаторы
С633 и С636 Далее измеряют напряжение на выв 95 (около 3,0 В) и
на выв. 96 (около 0.2 В) микросхемы D600 Если хотя бы одно из них
30
Устранение неисправностей телефона «Ericsson 1018s»
Рис 4 И
не соответствует норме, измеряют сопротивление конденсаторов
С634 и С636, чтобы убедиться, что они не пробиты Если эти конден-
саторы исправны, микросхему D600 следует заменить.
Следующая операция — проверка напряжения VDIG Если оно не
соответствует заданному значению (около 3,2 В) следует заменить
микросхему N701
Напряжение I2CDAT должно составлять также около 3,2 В При
несоответствии его норме измеряют сопротивление резистора R619
(6,8 кОм), проверяют качество пайки выв 3 микросхемы D600 Если
все в норме, но дефект не устранен, микросхема D600 подлежит за-
мене
31
Глава 4
Если норме нс соответствует напряжение I2CCLK (3,2 В) измеря
ют сопротивление резистора R620 (6,8 кОм), проверяют качество
пайки выв 4 микросхемы D600 При необходимости последнюю заме-
няют.
Может иметь место и такая неисправность как почернение экрана
дисплея В этом случае проверку начинают, как обычно, с его внешнего
осмотра. Если механических повреждений не выявлено, измеряют сопро-
тивление резистора R808 (33 кОм) В случае, если его сопротивление на
много меньше, заменяют конденсаторы С824, С826, а если конденсаторы
исправны, меняют резисторы R807, R808 в паре.
Неисправности цепей зарядки
Для проверки работы цепей зарядки надо использовать заведомо исп-
равные зарядное устройство (сетевой или автомобильный адаптер) и ак-
кумуляторную батарею Следует помнить, что зарядка аккумулятора
сотового телефона не начнется до тех пор, пока в него не будет
установлена SIM-карта (пока этого не произошло, на дисплее при
включении появляется надпись «Insert Card»).
До начала поиска неисправности путем внешнего осмотра следует
проверить состояние батареи и системного соединителя, установить
заряженную батарею (уровень заряда должен быть достаточным для
включения телефона) и включить телефон нажатием кнопки Он/Off
(при этом зарядное устройство к телефону не должно быть подключе-
но) После этого к системному соединителю подключают зарядное
устройство. Если на дисплее отображается процесс зарядки, а инди
катор в верхней части трубки телефона светится красным (или неми-
гающим зеленым) цветом цепи зарядки исправны и их ремонт не тре-
буется В противном случае приступают к поиску и выявлению неис-
правности
В процессе проверки удобно использовать технологический кабель
питания в разрыв которого включают миллиамперметр для измере-
ния тока зарядки Важно знать что положительный вывод зарядного
устройства подключается к конт 12 (DCIO) системного соединителя
Его выходное напряжение составляет 7,6 В при максимальном
токе зарядки 500 800 мА. Если при включении миллиамперметр по-
казывает ток от нескольких до 500 800 мА в течение нескольких се
кунд, это означает, что цепи зарядки исправны
Если процесс зарядки не отображается на дисплее, контролируют
на наличие механических повреждений, проверяют и очищают изоп-
ропиловым спиртом кош акты системного соединителя. Золоченое по-
"32
Устранение неисправностей телефона «Ericsson 1018s»
Рис 4 12
крытие на них не должно быть на-
рушено. Если таким образом не
удается устранить неисправность,
заменяют диод V450 (рис. 4.12).
Если телефон включается, про-
цесс зарядки отображается, но ба-
тарея не заряжается, измеряют со-
противление резистора R553
(0,1 Ом) и при необходимости за-
меняют его на исправный.
Неисправности, связанные
с SIM-картой
Перед началом проверки SIM-
карта и полностью заряженная ак-
кумуляторная батарея должны
быть установлены в телефон. По-
следний не будет работать при по-
явлении на дисплее одного из следующих предупреждений, связан-
ных с SIM-картой:
«Wrongcard» или «Insert correct card» — SIM карта заблокирована;
«Phone lock» — телефон заблокирован (или, как говорят, «зало-
чен») пользователем с использованием личного кода Разблокировать
его можно либо используя этот код, либо программно, подключив теле-
фон к ПК с установленным специальным программным обеспечением;
«PIN» или «Enter PIN» — SIM-карта заблокирована персональным
PIN-кодом (он указан в контракте на услуги сотовой связи);
«Insert card» (и только это предупреждение!) означает, что либо
SIM-карта, либо считывающее устройство неисправны.
Внимание1 Во всех аппаратах последних лет выпуска ис-
пользуются SIM карты на напряжение 3,3 В, а в старых мо-
делях сотовых телефонов устанавливались карты на 5 В
В случаях обновления старых моделей вопрос необходимо ре-
шать через оператора сотовой связи.
Итак, увидев на дисплее сообщение «Insert card», приступим к по-
иску неисправности. Сначала следует вынуть SIM-карту и проверить
состояние контактных площадок соединителя J603 (рис. 4.13), кото
рые с ней соприкасаются Далее вскрывают корпус телефона и прове-
ряют состояние ЖК дисплея Если он исправен, подключают питание
и включают сотовый телефон. На выв. I микросхемы D90I измеряют
> Заказ № 1565
33
Гпава 4
Рис. 4.13
напряжение VVIC которое должно составлять 3,2 В Если оно отсут
ствует, заменяют элементы СЭЮ и R920 Если же напряжение VVIC
в норме, измеряют напряжение на выв 2 микросхемы D901 (3,2 В)
При его соответствии номиналу измеряют сопротивление между выв
8 микросхемы D901 и конт 2 соединителя J603, которое должно со-
ставлять около 33 Ом. Если оно не соответствует этому значению,
проверяют состояние печатных проводников и заменяют резистор
R600 Затем измеряют сопротивление между выв 11 микросхемы
D901 и конт. 7 соединителя J603, которое также должно составлять
около 33 Ом Если оно не соответствует этому значению, снова про
веряют состояние печатных проводников и заменяют резистор R628.
Измеряют сопротивление между выв. 9 микросхемы D901 и конт
3 соединителя J603. Если оно не соответствует норме (около 33 Ом),
проверяют состояние печатных проводников и заменяют резистор
R627
Измеряют сопротивление между выв. 11, 14 микросхемы D901, ко-
торое должно составлять около 15 кОм Если оно отличается от этого
34
Устранение неисправностей телефона «Ericsson 1018s»
значения, проверяют состояние печатных проводников и заменяют
резистор R626.
Измеряют сопротивление утечки конденсатора С909 Если оно ме-
ньше I МОм, конденсатор следует заменить. После этого измеряют
сопротивление между выв. 14 микросхемы D901 и общим проводом,
оно должно быть более 1 МОм В противном случае подлежит замене
конденсатор С908.
Измеряют сопротивление между выв 14 микросхемы D901 и конт.
1 соединителя J603. Оно должно быть примерно равным нулю Нали-
чие сопротивления говорит о разрыве печатного проводника.
В случае, если выполненные операции эффекта не дали, последо-
вательно заменяют на заведомо исправные микросхему D901. рези-
стор R634 и микросхему D600
Если на выв 2 микросхемы D901 отсутствует напряжение 3,2 В,
измеряют сопротивление между ее выв. 2 и выв. 77 микросхемы
D600 Если оно примерно равно нулю, следует заменить микросхему
D600, а если больше нуля — восстановить обрыв печатного провод-
ника.
Неисправности клавиатуры
Клавиатуру проверяют при включенном телефоне, последовательно нажи-
мая ее кнопки. При нажатии каждой из них должен быть слышен характер-
ный звук (щелчок, короткий тоновый сигнал) и па дисплее — отображен
символ, соответствующий изображенному на кнопке. Нажатие кнопок Yes и
No соответственно должно обеспечивать вхождение в связь (после предвари-
тельного набора номера) и прерывание сеанса связи. Нажатие кнопок со
стрелками (<, >) обеспечивает переход в сервисное меню и выбор одного из
его разделов.
Если кнопки не обеспечивают надежного контакта или для этого
требуется усилие, необходимо разобрать сотовый телефон и очистить
контактные площадки клавиатуры и, желательно, заменить саму кла-
виатуру.
Принцип работы клавиатуры — коммутация матрицы, состоящей из
четырех колонок и пяти рядов, подключенных к микросхеме D600
(рис. 4.14) И в том случае, если не работает целый ряд или колонка
кнопок, основная причина неисправности — повреждение печатного про-
водника, соединяющего данный ряд или колонку с соответствующим вы-
водом микросхемы D600. Проводники проверяют прозвонкой с помощью
омметра (сопротивление неповрежденного проводника равно нулю). На
рис 4 15,4 16 изображены, соответственно, положение микросхемы D600
Глава 4
О
□о
оо
- колонка 3 (3.6,9. • Yes)
120-ряд 5(<. >Ves Or)
122-ряд4(*.О *)
123-ряд 3(7 8.9)
124 - ряд 2 (4. 5.6)
125 -ряд 1(1.2.3)
126 - колонка 1 (1.4. 7. *, <)
127 - колонка 2 (2.5.8.0 >)
128 - колонка 4 Ск)
о о -О
0 п
О °
О
а
Рис 4 15
ООО ППОГ
ооои
□□□
D600


на печатной плате с нумерацией ее выводов и внешний вид печатной пла-
ты со стороны, на которой размещены контактные площадки клавиатуры.
Если не работают отдельные кнопки, причину неисправности сле-
дует также искать в нарушении целостности печатных проводников
(это часто случается при попадании внутрь телефона жидкости) или
износе контактов на резиновой основе
36
Устранение неисправностей телефона «Encsson 1018s»
Рис. 7 16
Неисправности зуммера и подсветки
Работу зуммера проверяют при включенном телефоне. Для этого
входят в меню регулировки громкости звонка (Ring Vol) и пытаются
ее увеличить Если звуковой сигнал отсутствует вообще, присту-
пают к поиску неисправности Для этого вскрывают корпус телефона
и проверяют качество пайки элементов Н600, V605, V606 R606
R651 и выв 91 микросхемы D600 (рис. 4 17). Если нарушений не вы-
явлено, следует заменить зуммер Н600. После замены можно попро
бовать проверить работу и другим способом — включить сотовый те-
лефон при вынутой SIM-карте Зуммер при этом должен выдать зву-
ковой сигнал
Если же неисправность сохраняется, надо убедиться в исправно-
сти резистора R606 — напряжение на его обоих выводах должно
быть равным 4,8 В (VBATT) Это же напряжение должно поступать
на выв 3 зуммера Н600. Если этого не происходит, проверяют цело-
стность печатного проводника и, если она не нарушена, заменяют
элементы V606 и R651
Еще одной из причин нарушения работы зуммера может быть раз-
рыв печатного проводника, идущего к выв 91 микросхемы D600 (про
веряют прозвонкой цепи о г резистора R651 к выв. 91). Если выпол-
ненные операции не позволили устранить неисправность, следует за-
менить микросхему D600.
37
Гпава 4
Рис. 4.17
Если подсветка ЖК дисплея не работает или едва видна, сле-
дует убедиться в правильности установки и качестве пайки всех че-
тырех светодиодов подсветки — Н651—Н654 (рис 4 18) После это-
го включают питание и проверяют работу светодиодов подсветки
Если не работает только одна пара, ее заменяют Если же не светится
ни один из светодиодов, измеряют сопротивление одного из них. Если
сопротивление составляет около 0 О.м, это свидетельствует о пробое
одного из светодиодов В этом случае светодиоды выпаивают один за
другим в следующем порядке: Н654, Н651, И653, Н652 После выпаи
вания каждого из светодиодов замеряют его сопротивление. Если оно
равно нулю, выпаянный светодиод подлежит замене Если светодио
ды исправны, надо убедиться, что на них подается напряжение
VBATT. Его отсутствие говорит о том, что ЖК дисплей неисправен и
Рис 4 18
38
Устранение неисправностей телефона «Ericsson 1018s»
необходима его замена Если же это напряжение в норме, проверяют
качество пайки и исправность резисторов R607 (1 кОм) и R609
(2,7 Ом). Место расположения этих резисторов показано на
рис 4.19
В случае, если ни один из светодиодов Н651—Н660 (рис 4 18 и 4.20)
не светится, измеряют напряжение на выводе у маркированной части
корпуса резистора R607, которое должно составлять 0,55 В. Перед нача-
лом измерения следует нажать одну из кнопок клавиатуры, чтобы процес-
сор выдал сигнал LED3K на включение подсветки, которая после этого
работает в течение 10 с Если напряжение отсутствует, проверяют каче-
ство пайки выв 69 микросхемы D600 (рис. 4.15). Если вывод припаян хо-
рошо, значит неисправна микросхема и ее необходимо заменить.
Рис 4 19
Рис. 4 20
39
Гпава 4
Если подсветка клавиатуры не работает или едва видна, необхо-
димо убедиться в правильности установки и качестве пайки светодиодов
Н655—Н660 (см рис 4 20) После этого подают питание и включают те-
лефон При неисправности только одной пары светодиодов ее заменяют
Если же не светится ни один из светодиодов, проверяют наличие напря-
жения VBATT. Его отсутствие свидетельствует о неисправности ЖК дис-
плея и необходимости его замены. Если же это напряжение в норме, про-
веряют исправность резисторов R607 (1 кОм) и R610 (4,7 Ом), правиль-
ность их установки и качество пайки (рис. 4 21)
Рис. 4.21
После этого измеряют напряжение на выводе у маркированной ча-
сти корпуса резистора R607, которое, как уже указывалось, должно
составлять 0,55 В. Далее действуют так же, как в случае, когда не
светится ни один из светодиодов Н651—Н660 (см. ранее).
Неисправности индикатора
в верхней части корпуса телефона
Если не работают ни индикатор зеленого, ни индикатор красного
цветов, измеряют сопротивление резистора R646 (470 Ом) и проверяют
качество его пайки. Кроме того, следует убедиться в качестве пайки двух-
40
Устранение неисправностей телефона «Encsson 1016s»
цветного светодиода Н650 (рис 4.22) и
выв. 94 микросхемы D600 (рис 4 15).
Если пайка дефектов не имеет, следует
заменить светодиод Н650. Однако,
если неисправность после этой замены
не устранена, прозванивают цепь меж-
ду выв. 3 светодиода Н650 и выв 94
микросхемы D600 (для индикатора зе-
леного цвета). Если цепь исправна, не-
обходимо заменить микросхему DG00
если нет — восстановить поврежден-
ный печатный проводник Если не ра-
ботает индикатор красного цвета, вы-
полняют точно такие же операции, за
исключением того, что проверке подле-
Рис. 4 22
жит цепь между выв 1 светодиода
Н650 (см. рис 4 22) и выв 93 микросхемы D600 (рис 4.15).
Неисправности часов реального времени
Часы реального времени, или RTC (Real Time Clock) — это сис-
темные часы сотового телефона, роль которых выполняет специаль
ная схема Ее работа стабилизирована кварцевым резонатором. Рас-
положение элементов, относящихся к RTC, показано на рис. 4 24.
Встречаются две основных неисправности RTC Первая — уход впе-
ред или отставание часов. Для ее устранения проверяют качество пай-
ки кварцевого резонатора В600. может потребоваться и замена резонато-
ра, а также конденсаторов С690 С691.
Другая неисправность проявляется в том, что при замене аккумуля-
тора показания часов «обнуляются». Это связано с тем, что питание
RTC при отсутствии батареи обеспечивает заряженный конденсатор бо-
льшой емкости С720 (рис 4 23), и неисправность может быть связана
либо с плохим качеством его пайки, либо с выходом конденсатора из
Рис. 4 23
41
Глава 4
Рис. 4 24
строя После замены конденсатора С72О необходимо включить телефон,
выставить время на его часах и подождать несколько минут для того, что-
бы конденсатор зарядился. После этого аккумуляторную батарею отсое
диняют от телефона и примерно через 1 мин снова устанавливают на мес-
то. Если показания часов не «обнулились», значит неисправность устра-
нена.
42
Глава 5
Поиск неисправностей и ремонт сотового
телефона ERICSSON R320
Механический ремонт
При выполнении механического ремонта сотовых телефонов Erics-
son R320s и Ericsson R320sc потребуются: персональный компьютер
(ПК); аппаратный ключ KRY105165; сервисный кабель для подключе-
ния сотового телефона к ПК; устройство для тестирования ИК-порта;
программная оболочка Emma Аппаратный ключ KRY105165 пред-
ставляет собой устройство, подключаемое к параллельному (LPT)
порту ПК. Его назначение — обезопасить память сотового телефона
от несанкционированного доступа
Перед началом ремонта производят ручную проверку сотового те-
лефона. По реакции клавиш на нажатие определяют исправность кла-
виатуры. После этого путем ввода различных символов проверяют ка-
чество их отображения на жидкокристаллическом индикаторе
(ЖКИ) — буквы и цифры должны отображаться полностью. Затем
проверяют функцию регулировки контрастности ЖКИ через меню те-
лефона в соответствии с инструкцией по эксплуатации В заключение
проверяют работу сотового телефона при вызове другого абонента и
ответе на входящие звонки.
Разборка телефона
Для разборки сотового телефона потребуются крестообразная от-
вертка, торцевой ключ, специальные инструменты для отделения кор
пуса спереди и сбоку. Порядок операций следующий:
♦	отделить аккумуляторную батарею (эту операцию лучше выпол-
нять в тканевых перчатках, чтобы не загрязнить контакты бата-
реи пальцами);
♦	отделить антенну, удерживая телефон на весу и вытаскивая ан-
тенну на себя, стараясь не повредить антенный соединитель
(рис. 5.1),
♦	задвинуть специальные приспособления под верхнюю часть
крышки корпуса до упора (рис 5.2);
43
Глава 5
» нажать на другие концы приспособ-
лений прямо у антенного гнезда до
щелчка (рис 5 3), после этого вы-
тащить их (запрещается выкручи-
вать приспособления при нажа-
тии);
♦	раздвинуть приспособления так,
чтобы они располагались у светоди-
ода и отверстия зуммера (рис 5 4);
♦	в образовавшуюся у верхней части
щель вставить приспособление для
освобождения крышки сбоку и про-
двинуть его до конца вдоль корпуса
(рис. 5.5). повторить эту операцию
на другой стороне корпуса;
♦	покачивая крышку, отделить се от
корпуса (рис 5 6),
♦	отвинтить четыре винта крепления
модуля ЖКИ,
♦	снять модуль ЖКИ и уложить его
на заземленный коврик во избежа-
ние вывода из строя статическим
электричеством;
♦	отвинтить три винта крепления платы;
♦	осторожно снять плату и металли-
ческую прокладку (SIM-карта пред-
варительно должна быть удалена)
Сборка телефона
Сборку следует производить только в
тканевых перчатках. Перед ее началом
необходимо убедиться, что поверхности
не имеют загрязнений, а контакты — по-
вреждений. Порядок сборки следующий:
♦	установить металлическую про
кладку и плату на место, аккуратно
привинтить их тремя винтами,
*	проверить модуль ЖКИ и люминес-
центную лампу подсветки на отсут-
ствие загрязнений;
Рис. 5.1
Рис 5 2
Рис. 5 3
41
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
♦	установить и привинтить модуль
ЖКИ четырьмя винтами (при вы-
полнении этой операции необходи-
мо каждый раз менять соединитель
из эластомера);
♦	путем осмотра убедиться в том,
что части корпуса не имеют меха-
нических повреждений и загрязне-
ний,
♦	установить плату телефона в кор-
пус и слегка нажать на нее до фик-
сации,
♦	собрать корпус положив и прижав
его крышку до щелчка и фиксации;
♦	нажимая кнопку регулировки гром-
кости на боковой стороне корпуса
вверх/вниз, убедиться по харак-
терным щелчкам в том, что она ра-
ботает;
♦	установить антенну и аккумулятор-
ную батарею.
Замена отдельных
механических элементов
Замена кнопки регулировки гром-
кости При выполнении этой операции
разборка корпуса не требуется Нажав и
зацепив ногтем край кнопки, аккуратно
извлеките се. Установите новую кнопку
и нажмите ее до посадки и фиксации.
При этом стрелка в виде треугольника
на кнопке должна быть обращена вверх.
Нажимая кнопку регулировки громкости
на боковой стороне корпуса вверх/вниз,
убедитесь по характерным щелчкам в
том, что она работает
Замена прокладки зуммера. Для
этого телефон разбирают, а затем при
помощи пинцета аккуратно удаляют ста-
рую прокладку и устанавливают новую,
Рис 5 4
Рис. 5 5
Рис 5 6
45
Глава 5
Рис 5 7
предварительно удалив с нее защитную
ленту. Необходимо убедиться в том, что
липкая часть прокладки не закрывает
звуковое отверстие зуммера
Замена громкоговорителя телефо-
на Нажмите на неисправный громкого
воритель и через отверстие в корпусе
удалите его После этого аккуратно уда-
лите старую прокладку громкоговорите-
ля и установите на ее место новую. Уста
новите в гнездо новый громкоговоритель
(нельзя нажимать на ЖКИ) При выпол
нении этой операции всегда необходимо
менять и соединитель ЖКИ
Рис 5 8
Замена соединителя ЖКИ. Соеди-
нитель ЖКИ выполнен из эластоме
ра — упругого токопроводящего мате-
риала. Его замену следует производить
в перчатках во избежание загрязнения
и нарушения контакта. Сначала удали
те старый соединитель, затем возьмите
пинцетом новый и установите его в
специальное отверстие ЖКИ (рис 5 7),
а затем прижмите пальцем вдоль всей
длины. Замену соединителя необходимо
производить при выполнении любых
операций, связанных с извлечением мо-
дуля ЖКИ
Замена виброзвонка При помощи пинцета удалите старый виб-
розвонок, а затем на его место установите новый (рис 5 8)
Замена антенны Осторожно покачивая выньте старую антенну,
а на ее место установите новую надавив ее до щелчка
Замена микрофона Для этого следует удалить винт в центре
микрофона и сдвинуть его обрамление Затем аккуратно приподни-
мите пинцетом выступающую кнопку, стараясь не деформировать
ее, и выньте микрофон, поворачивая плату вверх дном Установите
новые микрофон и обрамление Большим пальцем прижмите высту-
пающую кнопку для установки ее на место
46
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
Неисправности механического характера
и их устранение
Перед началом поиска и устранения механических неисправно-
стей необходимо осмотреть системный соединитель в нижней части
трубки и контакты аккумуляторной батареи — они не должны быть
окислены или загрязнены. После этого приступают к проверке: состо-
яния и правильности установки антенны, состояния держателя SIM
карты, аккумуляторной батареи (при необходимости заменяют ее на
заведомо исправную), корпуса (на отсутствие трещин и других меха-
нических повреждении) Следует помнить, что причиной полной не-
работоспособности сотового телефона может быть повреждение его
ЖКИ (об этом см. далее).
Инициализация сотового телефона в сети невозможна или за
труднена Для диагностики установите заведомо исправную SIM
карту и включите телефон. Проверьте наличие сигнала сети по инди-
катору силы принимаемого сигнала на дисплее (рис 5 9) При необ-
ходимости замените антенну Проверьте со-
стояние антенного соединителя. Если он
окислился или загрязнен, очистите его Пу
тем визуального осмотра убедитесь в том. что
ЖКИ не поврежден (черные подтеки свидете-
льствуют о его повреждении, в этом случае
телефон не будет работать вообще). Если вы-
полненные операции эффекта не возымели,
возможно имеют место электрические неисп-
равности.
Неисправности, связанные с включени-
ем и выключением телефона. Проверьте со-
стояние контактов аккумуляторной батареи и
ключения, расположенных на трубке. Если они загрязнены или окис-
лены, очистите их. Внимательно осмотрите ЖКИ на предмет
повреждений Если они имеют место, прежде всего замените ЖКИ.
Проверьте состояние клавиатуры и качество ее работы. При необхо-
димости очистите контактные площадки или замените кнопки в сбо-
ре Проверьте состояние аккумуляторной батареи, замените ее на за-
ведомо исправную. Если неисправность устранить не удалось, может
потребоваться либо апгрейд программного обеспечения, либо элект-
рический ремонт трубки
Слабый или искаженный звук. Для выявления причины неисп-
равности установите соединение с другим телефоном и проверьте ка-
Рис. 5.9
контактов для ее под-
47
Глава 5
чество приема речи на слух. Если слышимость через громкоговори-
тель трубки неудовлетворительна, необходимо очистить его от за
грязнений и проверить на отсутствие механических повреждений.
При необходимости громкоговоритель следует заменить. Кроме того,
проверяют состояние пружинных контактов на плате трубки. Если
неисправность не устранена, приступают к электрической проверке
разговорных цепей.
Информация на ЖКИ отображается нестабильно или отсут-
ствует Включите телефон и проверьте дисплей. Если его сегменты
(знаки) не отображаются, проверьте состояние контактов ЖКИ на
плате (рис 5 10) и очистите их. Проверьте состояние соединителя из
эластомера (рис. 5.11) Если он неисправен или загрязнен, замените
его. В том случае, если не отображаются некоторые сегменты или
контрастность недостаточна и не регулируется, ЖКИ подлежит заме-
не Если перечисленные меры результата нс дали, следует начать по-
иск электрических неисправностей.
Аккумуляторная батарея не обеспечивает заданную длитель-
ность работы телефона. Причиной такой неисправности может
Рис. 5 10
Рис 5.11
быть снижение емкости батареи из-за длите-
льного срока службы (необходимо заменить
на новую), загрязнение или окисление ее кон-
тактов, контактов на трубке для подключения
батареи, контактов системного соединителя,
к которым подключается питание от зарядно-
го устройства (адаптера) Если очистка кон-
тактов эффекта не дала, приступают к поиску
и устранению электрических неисправностей
цепи зарядки.
Неисправности, связанные с SIM-картой.
Если на дисплее телефона после его включе-
ния с установленной картой отображается
надпись «Insert correct card» или «Wrong
card», это говорит либо о неисправности схе-
мы считывания информации с SIM-карты,
либо о проблемах с инициализацией аппара-
та в сети (тогда необходима консультация в
компании, предоставляющей услуги сотовой
связи) Если же на дисплее появляется над-
пись «Insert card», сначала проверяют состоя-
ние контактов для подключения SIM карты и
48
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
при необходимости очищают их. Если это эффекта не дало, надо об-
ратиться в компанию, предоставляющую услуги сотовой связи
Нарушение работы клавиатуры Выявить неработающие кнопки
очень просто — при включенном телефоне необходимо нажимать их
поочередно При нажатии каждой кнопки должен быть слышен ха-
рактерный звук Если он отсутствует, кнопка не работает. В этом слу-
чае проверяют состояние контактных площадок, очищают их, а при
необходимости заменяют клавиатуру целиком.
Вызывной сигнал отсутствует или
очень слабый. Прежде всего проверяют ра-
боту зуммера автономно. Для этого через
меню установок режимов сотового телефона
заходят в меню установки громкости зумме-
ра и проверяют его работу при различных
уровнях громкости. Если результаты провер-
ки неудовлетворительны, следует проверить
состояние прокладки зуммера (рис 5 12) и
сам зуммер (рис. 5 13) Последний очищают
от загрязнений, а если необходимо, то и ме-
няют. Далее, при включенном телефоне ак-
тивизируют включение виброзвонка и со-
храняют эту установку. Контролируют каче-
ство его работы при входящем соединении.
Если оно неудовлетворительно, проверяют
правильность установки виброзвонка
(рис. 5 14) и в случае необходимости меня
ют его
Нарушение связи при обмене данными
между сотовым телефоном и ПК Основ-
ной способ соединения сотового телефона
Ericsson R320 с ПК — с помощью канала на
инфракрасных лучах (ИК-канала) Если та
кую связь установить не удается, прежде
всего очищают окно IrDA. Если проблема не
решена, потребуется проверка электриче-
ской схемы. Второй способ соединения сото-
вого телефона с ПК — по кабелю, который
подключается к системному соединителю со-
тового телефона и к одному из последовате-
льных портов (СОМ1, COM2) ПК Причиной
4 Заказ № 1565
Рис. 5 12
Рис 5 13
Рис. 5 / /
49
Глава 5
отсутствия связи может быть неисправность или загрязнение систем-
ного соединителя.
Прошивка программного обеспечения. Особенностью сотовых
телефонов является возможность обновления «прошитого» в их памя-
ти программного обеспечения (ПО) В случае, если имеет место не-
правильная реакция на вводимые с клавиатуры команды или неправи-
льное отображение символов на дисплее, может потребоваться об-
новление ПО сотового телефона. Для этого с сайта компании
Ericsson скачивают новую версию ПО, устанавливают ПО на компью-
тере, соединяют сотовый телефон с ПК по ИК или проводному каналу
и, следуя пошаговым инструкциям, «прошивают» новую версию ПО
Составные части сотового телефона Ericsson R320
На рис 5 15 представлена сборочная схема сотового телефона
Ericsson R320, на рис. 5.16, 5.17 — его монтажные схемы, а в
табл. 5 1 — перечень основных комплектующих По их коду можно
просто и безошибочно заказать требуемую деталь.
Рис 5.15
50
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
Рис 516
Рис 5 17
51
Глава 5
Таблица 5 /
№п/п	Наименование детали	Код заказа
1	Кнопка регулировки громкости	SXA104 2620
2	Гарантийная вставка	SVF930113
3	Передняя панель (Latin)	SXK 107 6941
4	Прокладка зуммера	SXA104 2629
5	Прокладка громкоговорителя	SXA 104 4428
6	ЖК дисплей в сборе	SXK 107 6940/Z
7	Клавиатура (кириллица)	SXA 104 0012/4
8	Громкоговоритель	RLE 906 23/1
9	Держатель громкоговорителя	SXA 1044498
10	Соединитель ЖК дисплея из эластомера	SXA 104 7557
11	Антенна NCSS7020R	KRE 101 1079/5
12	Антенна NCSS7020-B10G	KRE 101 1079/6
13	Антенна NCS S 8010 R50B	KRE 101 1079/7
14	Уплотнитель микрофона	SXA 1044422
15	Микрофон	RLC509405
Устранение электрических неисправностей
Выявлению электрических неисправностей предшествует процесс
тестирования сотового телефона, позволяющий сузить район поиска
и, в конце концов, локализовать неисправность. Перечень необходи-
мого оборудования практически не отличается от приведенного в на-
чале статьи. Инсталляция на ПК программной оболочки Emma осо-
бенностей не имеет и выполняется как стандартная процедура уста-
новки ПО в операционной системе Windows.
На рис 5 18 представлена схема тестирования сотового телефона
Ericsson R320 Из нее видно, что помимо ПК с установленным ПО и
аппаратного ключа KRY105165, подключаемого к параллельному пор-
ту, необходим специальный системный кабель для подключения сото-
вого телефона к последовательному порту ПК, дополнительный ис-
точник питания и универсальный прибор для проверки параметров
радиочастотного тракта Последний — наиболее дорогостоящее
52
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
ORF
Test Sol
— Антенный кабель
Источник литания
Вых 1	Вых 2
г-Э	CD
Антенный переходник
Dummy z-ч
Battery | I
CJ-Тестовая SIM-карта
Интерфейс
Рис. 5.18
устройство этой системы. Как показывает практика, неисправности
радиочастотных трактов сотовых телефонов не столь часты, хотя и
имеют место, и связаны в первую очередь с выходом из строя выход-
ного усилителя мощности передающего устройства. Поэтому на прак-
тике, особенно при недостатке средств, от измерительного радиоком-
плекса на начальном этапе можно отказаться.
При проверке любого сотового телефона следует помнить, что
основные его параметры универсальны,.независимо от того, какая это
модель — Ericsson, Motorola или Nokia, поскольку эти параметры за-
даются самим стандартом GSM900/1800
Ручная проверка работоспособности сотового
телефона
Выполнение этой операции предусматривает проверку работоспо-
собности клавиатуры, ЖК дисплея, телефона в целом, системного со-
единителя, виброзвонка, ИК-порта.
Проверка клавиатуры. Нажимают каждую клавишу и исправную
работу контролируют по звуковому сигналу, издаваемому при нажа-
тии. После этого проверяют работу подсветки ЖК дисплея (должен
быть установлен автоматический режим) В состоянии ожидания вы-
зова нажимают кнопку «ОК», при этом подсветка должна включить-
ся, а затем через 10 с автоматически выключиться
Проверка дисплея. Сначала надо убедиться в работе всех его сег-
ментов. Проще всего это сделать, набирая цифры 8 и знак +, посколь-
ку цифра 8 — это одновременная индикация всех сегментов, форми-
рующих один разряд символов Затем проверяют работу схемы регу-
лировки контрастности. Для этого вводят
[RIGHT](*||LEFT] ILEFTH*] |LEFT|[*],
Гпава 5
выбирают режим «Contrast» и нажимают кнопку «YES», а затем на-
жатием кнопок со стрелками регулируют контрастность ЖК дисплея.
Проверка работоспособности телефона в целом. Общую про-
верку работоспособности телефона Ericsson R320 производя! посред-
ством входящих и исходящих соединении, т. е. обычных телефонных
звонков. При этом проверяется исправность наушника, микрофона,
схем вызова, регулировки громкости и радиотракта в целом. В ходе
проверки необходимо обратить внимание на работу автоматического
включения подсветки дисплея, качество вызывного сигнала и сигна-
ла, принимаемого как абонентом трубки, так и удаленным абонентом,
а также на отображение информации о длительности разговора на эк
ране дисплея.
Проверка исправности системного соединителя Для этого к
сотовому телефону необходимо подключить автомобильный комплект
связи «Handsfree» и включить телефон кнопкой «NO»’ на дисплее
должен появиться символ зарядки аккумуляторной батареи и назва
ние оператора сотовой связи после инициализации сотового телефона
в сети. Затем набором номера и нажатием кнопки «YES» устанавли-
вают связь с удаленным абонентом и в процессе связи проверяют ра-
боту микрофона и наушника. После проверки нажатием кнопки «NO»
завершают сеанс связи.
Проверка работы виброзвонка. До начала проверки через сервис-
ное меню сотового телефона виброзвонок активизируют. При установ-
ке громкости его звучания сигнал должен прозвучать трижды
Проверка исправности ПК-порта Для этого необходимо в ПК
установить собственный ИК-порт — Jet Eye. Далее следует щелкнуть
мышью на иконке проверки ИК-порта (IR test), на экране должна поя-
виться надпись «No available infrared devices are in range» («в зоне
действия ИК устройств не обнаружено»). После этого в сотовый теле-
фон устанавливают SIM-карту, подключают аккумуляторную бата-
рею и кнопкой «NO» включают телефон. Нажимают кнопку со стрел-
кой вправо пять раз, кнопку со стрелкой вниз — два раза, на дисплее
сотового телефона должна появится надпись «Infrared Port». После ее
появления нажимают кнопку «YES», выбирают пункт меню «Оп»
(«Включено»), размещают телефон так, чтобы окно его ИК-порта на-
ходилось на небольшом расстоянии напротив ИК-порта ПК, и ждут
около 2 с На дисплее ПК должна появится надпись «One available inf-
rared device in range» (« В зоне действия обнаружено одно ИК-устрой-
ство») Если это произошло, ИК порт сотового телефона исправен.
54
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
Сокращения, принятые при обозначениях
на схеме и плате
В ремонтной практике часто возникают затруднения при иденти-
фикации того или иного компонента, связанные с тем, что, хотя боль-
шая часть обозначений стандартизована, производители применяют
свои внутрифирменные обозначения. Ниже приведены сокращения,
используемые при маркировке компонентов и сигнальных адресов на
плате сотовых телефонов Ericsson R320 (см табл 5 2)
Таблица 5.2
Сокращение	Элемент (сигнал, напряжение)
В	Кварцевый резонатор
С	Конденсатор
D	Цифровая микросхема
F	Элемент защиты от перенапряжении (варистор)
Н	Зуммер светодиод, кнопка
J	Сооди» итель
L	Катушка индуктивности
N	Аналоговая микросхема
R	Резистор
S	Кнопка клавиатуры
и	Согласующее устройство (BALUN)
V	Транзистор, диод
X	Контакт на печатной плате
Z	Фильтр
DCIO	Напряжение заряда, поступающее через системный соединитель
GND	Земля, общий провод
a HIGH; ELLCW	Логический сигнал включения подсветки
ONSWAn	Напряжение включения телефона, поступающее с кнопки On/Off °
RTC	Часы реального времени
SIMCLK	Сигнал процессора, используемый для связи с SIM-картой, сигнал синхронизации (Clock)
S1MDAT	Сигнал процессора, используемый для связи с SIM-картой, сигнал данных (Data)
55
Гпава 5
Сокращение	Элемент (сигнал, напряжение)
SIMRST	Сигнал процессора, используемый для связи с SIM-картой, сигнал сброса (Reset)
SIMVCC	Напряжение питания SIM-карты
VBATT	Напряжение аккумуляторной батареи
VCORE	Напряжение питания ядра процессора и памяти в режиме ожидания 'его значение ниже чем VDIG)
VDIG	Напряжение питания процессора и памяти в рабочем режиме
VDSPC	Напряжение питания цифрового сигнального процессора (DSP)
VLCD	Напряжение регулировки контрастности ЖК дисплея
V380B	Напряжение питания радиотракта телефона
VRTC	Напряжение питания часов реального времени
WCO	Напряжение питания си» тезатора частоты
I2C	Стандарт обмена данными только по двум проводам посредством передачи сигналов синхронизации и данных
Неисправности, связанные с инициализацией
сотового телефона в сети
При наличии универсального прибора для проверки параметров
радиотракта сотовых телефонов GSM до того, как приступить к выяв-
лению неисправности, попробуйте включить проверку обслуживания
телефона в сети (режим SERV) при входном сигнале -68,5 дБм. Если
такого прибора нет, рекомендуется следовать приводимым ниже алго-
ритмам поиска и устранения неисправностей.
Телефон не инициализируется (не обслуживается) в сети.
Проверку производите в следующем порядке
Вскройте телефон и проверьте исправность ЖК дисплея Убеди
тесь что антенный соединитель W100 (рис 5 19) правильно запаян,
не имеет механических повреждении, не загрязнен и не окислен При
необходимости произведите его пайку, очистку или замену
Проверьте качество паики элементов N234 N200, Z200 и Z201
(см. рис 5 16)
Измерьте сопротивление перемычек R220—R223 (для каждой из
них оно должно быть равно нулю) Неисправную перемычку замените
Проверьте качество пайки конденсатора С312. При необходимо-
сти очень аккуратно перепаяйте его
56
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
Если телефон «увидел» сеть, пе-
рейдите к проверке радиотракта
(см далее).
Если указанные действия резуль-
тата не дали, круг неисправностей
может быть расширен. До начала
дальнейшей проверки проконтроли-
руйте все напряжения питания на
соответствие номиналам. Для этого
вскройте телефон, подсоедините пи-
тание и включите его кнопкой
«Оп/Off» Приступайте к измере-
ние. 5.19
нию напряжений
♦	VRAD на конденсаторе C50I с ближнеи к микросхеме N700 сто-
роны, оно должно составлять 3,8 В,
♦	V380B на конденсаторе С500 с ближней к конденсатору C42I
стороны (3,8 В).
♦	WCO на выв. 5 микросхемы N502 (3,8 В)
Если измеренные напряжения в норме, переходите к проверке це-
пей питания по напряжениям VRAD и VVCO Если же они не в нор-
ме, проверьте напряжение на катушке L500 (3,7 В) со стороны, ближ-
неи к конденсатору С503. Если это напряжение в норме, измерьте на-
пряжение на элементе V500 со стороны, ближней к микросхеме
N700, и на выв. 1 микросхемы N502 Оба эти напряжения должны
быть не менее 4,1 В. Если напряжение на выв. 1 микросхемы N502 в
норме, измерьте напряжение на ее выв 3 (3,8 В) Если оно соответст
вует номиналу, замените микросхему N502, в противном случае по-
требуется более сложный ремонт.
Если напряжение па элементе V500 со стороны, ближней к катуш-
ке L500, составляет 3,7 В, замените элемент V500. В противном слу-
чае необходим более сложный ремонт.
Если напряжение на катушке L500 со стороны, ближней к конден-
сатору С503, не соответствует норме, измерьте сопротивление ка
тушки L500. Если оно больше нуля, замените катушку.
Далее переходят к проверке цепей питания по напряжениям
VRAD и VVCO. Напряжение питания VRAD подается на микросхему
N234 Его проверка заключается в выполнении следующих операций.
Измеряют напряжение на выв 5 микросхемы N234 (3,8 В). Если оно
не в норме, проверяют сопротивление катушки L211. Если оно боль-
ше нуля, катушку следует заменить. Если же сопротивление в норме
57
Глава 5
(равно нулю), измеряют сопротивление между одним из выводов ка-
тушки L211 и общим проводом. Оно должно быть около 2 МОм. При
его несоответствии этому значению заменяют конденсаторы С214,
C2I1 и С212.
Измеряют напряжение на выв 47 микросхемы N234 (3,8 В) Если
оно отличается от заданного значения, проверяют сопротивление ре-
зистора R345, которое должно быть равно 18 Ом При несоответст
вии номиналу резистор заменяют на заведомо исправный. Если же
сопротивление резистора R345 в норме, измеряют сопротивление
между выв 47 микросхемы N234 и общим проводом. Оно должно со-
ставлять 2 МОм. Если Это не так, заменяют конденсатор С345 и рези-
стор R345 Измеряют напряжение на выв. 62 микросхемы N234
(3,8 В). Если оно не в норме, измеряют сопротивление катушки L370
Если оно больше нуля, катушку L370 следует заменить Если же оно
равно нулю, измеряют сопротивление между одним из выводов ка-
тушку L370 и общим проводом, оно должно быть более 1 МОм. В про-
тивном случае заменяют элементы С373 и R362
Напряжение питания VVCO подается на микросхему D300. Для
его проверки измеряют напряжение на ближнем к резистору R346
выводе резистора R303 (3,8 В) Если оно не соответствует номиналу,
измеряют сопротивление резистора R303 Если оно отличается от но-
минального значения (18 Ом), резистор R303 заменяют на исправ-
ный Если же резистор R303 исправен, измеряют сопротивление меж
ду его выводом, расположенным ближе к резистору R346, и общим
проводом Оно должно составлять 130 кОм. При отклонении от этого
значения необходимо заменить конденсатор СЗОЗ на исправный. За-
тем измеряют напряжение со стороны маркировки на корпусе рези-
стора R334 (3,8 В) При его отклонении от номинала измеряют сопро-
тивление резистора R334, которое должно составлять 10 Ом Если
это не так, резистор R334 заменяют па исправный.
Поиск неисправностей радиотракта: Если описанные операции
по поиску неисправностей, связанных с нарушениями в цепях пита
ния сотового телефона, дали положительный результат, т е. телефон
«увидел* сеть и стало возможным работать, приступают к проверке
элементов радиотракта. Если же телефон по-прежнему «не видит»
сети, проверяют состояние антенного гнезда, качество пайки микро-
схемы N351 и резисторов R400 и R422 и при необходимости пропаи-
вают их. Если после этого стало возможным осуществить вьиов пе-
реходят к проверке тракта приема, если нет — неисправность имеет
58
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
сложный характер и устранить ее можно только в специализирован
ном центре.
Проверка тракта приема На вход сотового телефона подают
сигнал с уровнем 31 35 дБм Если уровень приема составляет при
этом 43 ±3 деления телефон исправен Затем уровень входного сиг
нала снижают до -102 дБм и снова проверяют уровень приема (он
должен составлять 6—12 делении) и уровень качества приема (0—2
деления) Если все тесты проходят успешно, но осуществить вызов не
удается, убедитесь, что телефон не заблокирован от воров
Высокий уровень приема при указанных значениях входного сиг
нала свидетельствует о необходимости настройки тракта приемаг что
можно сделать только в условиях специализированного центра
Если уровень приема составляет менее 38 делений при
уровне входного сигнала —68,5 дБм или менее 5 делении при
уровне входного сигнала —102 дБм, это говорит о неисправ-
ности приемного тракта.
Для устранения простейших неисправностей приемного устройст-
ва необходимо проверить состояние антеш эго соединителя, качество
пайки микросхемы N200 и фильтров Z200, Z201 После этого надо
выпаять катушку L204 и измерить сопротивление между выв 2 филь
тра Z200 и общим проводом Оно должно составлять более 100 кОм.
Если же это сопротивление составляет всего несколько ом фильтр
Z200 неисправен и его следует заменить После проверки катушку
L204 припаивают на место
Нарушение процессов включения и выключения
сотового телефона
Телефон включается сразу же при подключении аккумулятор-
ной батареи Причиной этого обычно является дефект фольги вы
пуклой части замыкающей плоскости клавиатуры Неисправность
устраняется заменой клавиатуры
Потребляемый ток составляет более 50 мА Для выявления не
исправности следует подать питание на плату телефона и включить
его нажатием кнопки «Оп/Off» После этого измеряют напряжение
на ближнем к микросхеме N700 выводе элемента V500 Оно должно
составлять не менее 4,1 В Если же оно составляет 3,7 В, необходимо
заменить элемент V500
Потребляемый ток составляет более 15 30 мА Необходимо
попытаться перепрограммировать флэш-память сотового телефона
Если перепрограммирование осуществить не удается, измеряют со-
59
Гпава 5
противление между резисторами R648 и R649 которое должно быть
равно нулю Если это так, заменяют элемент V607, а если нет — ре
зистор R648 Кроме того, следует проверить качество пайки выводов
микросхемы N762 и попробовать их пропаять Если это не помогло,
микросхему заменяют на заведомо исправную
Потребляемый ток. вообще равен нулю Сначала проверяют сое-
динитель W100 Он должен быть хорошо пропаян и не загрязнен Да-
лее проверяют состояние выпуклой фольги на контактах клавиатуры,
после чего включают телефон. Измеряют напряжение VBATT на вы-
воде конденсатора С400, расположенном рядом с конденсатором
С401 (3,7 В) Если напряжение не соответствует норме, меняют сое
динитель\У100 Если же напряжение в норме измеряют напряжение
на выв 2 транзистора V610 (3,7 В) и, если оно в норме, заменяют
транзистор V610 на исправный
Потребляемый ток менее 15 мА, но больше нуля Включают те
лефон и измеряют напряжения VDIG (2,4 В) на выводе конденсатора
С7ОЗ расположенном рядом с резистором R703 Если оно не соответ-
ствует указанному значению, измеряют сопротивление между марки
рованным выводом конденсатора С7ОЗ и общим проводом, оно дол-
жно составлять более 150 кОм В противном случае конденсатор
С703 меняют на исправный.
После этой операции на расположенном рядом с конденсатором
С706 выводе конденсатора С702 измеряют напряжение VCORE
(2,4 В) Если оно не в норме, измеряют сопротивление между тем же
выводом конденсатора С702 и общим проводом Если оно меньше
(или равно) 200 кОм, конденсатор С702 подлежит замене
Если же напряжения VDIG и VCORE в норме, на выв 5 микросхе-
мы N740 следует проверить напряжение VDSPC (18 В) Если оно от-
личается от заданного значения, микросхему N740 меняют на заведо-
мо исправную и снова измеряют напряжение VDSPC Если и после
замены оно не соответствует норме, измеряют сопротивление пере-
мычки R705 (0 Ом) и конденсатора С740 (более 20 кОм) Неисправ-
ный элемент подлежит замене
Неисправности аудиотракта
При проверке исправности аудио-тракта необходимо связаться с
другим абонентом и при обмене речевыми сообщениями самим оце-
нить качество приема, а качество передачи должен оценить ваш або
нент. После этой проверки следует провести еще одну, но с использо-
ванием устройства Handsfree
60
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
Не работает наушник трубки сотового телефона. Если в на-
ушнике звуковой сигнал не прослушивается вообще, причиной явля-
ется неисправность наушника (устраняется его заменой), либо нару-
шение качества пайки контактов на печатной плате Х831, Х832.
Не работает микрофон трубки сотового телефона. При неисп
равности .микрофона его следует заменить на исправный (при этом
меняют и резиновый уплотнитель) Если же неисправность все равно
сохраняется, проверяют состояние ЖК дисплея и, если нарушений не
выявлено, измеряют сопротивление перемычки R814 (0 Ом), резисто-
ров R812, R817, R819 (по 1 кОм) и R818 (22 кОм) Если окажется,
что все они исправны, замене подлежат конденсаторы С818 и С819
Неисправен микрофон устройства Handsfree Такая неисправ-
ность возможна в том случае, если нарушен тракт прохождения сиг
пала от микрофона устройства
Handsfree до входа микросхемы
N800 (рис. 5.20) Для его контро-
ля необходимо проверить качест-
во пайки и убедиться в отсутст-
вии внешних повреждении рези-
сторов R814, R825, R802, R803,
R805, R850, конденсаторов С810,
С812, С817, С835 и С850 и сис-
темного соединителя J602 После
ATMS
J60211
Рис 5.20
проверки измеряют сопротивление между выводами конденсаторов
С810 (более 60 кОм), С812 (более 1 МОм) С817 (более 1 МОм) и
С850 (более 90 кОм), а также сопротивления резисторов R802
(3,9 кОм), R805 (15 кОм), R803 (1 кОм), R850 (47 кОм) и перемычки
R814 (0 Ом).
Если же тракт исправен, следует заменить микрофон
Не работает громкоговоритель устройства Handsfree. Эта не-
исправность имеет место при нарушении тракта прохождения аудио-
сигнала от микросхемы N800 до громкоговорителя (рис. 5.21) Для
выявления ее причины необходимо проверить ЖК дисплей и качество
пайки системного соединителя, а затем всю цепь визуальным осмот-
ром ее элементов и токопроводя
щих дорожек При этом измеряют
сопротивление резисторов R804
(100 кОм), R640 (82 Ом) и кон-
денсатора С813 (более I МОм)
Затем измеряют сопротивление
Рис 5 21
61
Гпава 5
между расположенным ближе к элементу V807 выводом конденсато
pa С813 и выв 10 соединителя J602. Если оно отличается от 200 кОм,
необходимо заменить резистор R640.
Не работают микрофон и громкоговоритель устройства Han-
dsfree Если само устройство Handsfree и соединительный кабель ис-
правны, следует заменить системный соединитель J602.
Неисправности ЖК дисплея и его подсветки
Чаще всего причиной неисправности дисплея являются механиче-
ские повреждения. Однако на практике могут встретиться и неисп-
равности, вызванные другими причинами
Если не работают отдельные сегменты ЖК дисплея, замене подле
жит блок ЖК дисплея в сборе После замены устанавливают требуе
мую контрастность изображения Если ЖК дисплей не отображает
информацию, плату телефона подключают без установленного на ней
дисплея и проверяют напряжения на контактных площадках соедини
теля Н623 (табл 5 3)
Таблица 5.3
№ вывода	Подаваемый сигнал	Значение напряжения, В
1	RES.B	2,75
2	VDD	2.75
3	SDA	2,75
4	SCL	2,75
5	VSS	0
6	VLCD	0
Если отсутствуют напряжения SDA или SCL, следует проверить
наличие напряжения VDIG (2,7 В) и, если оно в норме, проверяют со-
противление резисторов R619 (6,8 кОм), R620 (6,8 кОм) и перемычек
R615 и R614 (обе — по 0 Ом) — см рис 5.16. Сопротивление между
выводами конденсаторов С675 и С676 должно составлять не менее
1 МОм Если сопротивление какого-либо из элементов отличается от
указанного, он подлежит замене
Если подсветка не работает или работает неудовлетворительно,
прежде всего проверяют состояние контакта Х750 (рис 5 22) и при
необходимости очищают его После этого включают питание сотового
62
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
телефона и измеряют напряже-
ние между выв. 6 и 8 микросхемы
N750 (см. рис. 5.16, 5.17), кото-
рое должно составлять 23 В.
Если оно не в норме, проверяют
напряжение на выв. 10 (3,7 В),
выв 5 (2,7 В), выв 2 (0,9 В) и
выв 4 (1,3 В) микросхемы N750.
В том случае, если напряжение
на выв 10 не соответствует нор-
\~50
ме, измеряют сопротивление ка-
тушки L750 (3 Ом), соиротивле-
ние между выводами конденсато-
ра С751 (более 1 МОм), а также
между ближним к микросхеме N750 выводом катушки L750 и шиной
VBATT (0 Ом). Если какое-либо из указанных сопротивлений не со-
ответствует норме, элемент заменяют. Если все напряжения в норме,
заменяют элементы L750, С750 и R750. А если неисправность все
равно не устранена, то меняют микросхему N750
Выявляя неисправности схемы подсветки, следует помнить, что
время ее работы составляет 25 с, после чего нажатием любой кнопки
ее снова необходимо активизировать.
Нарушение процесса зарядки аккумулятора
При такой неисправности визуально проверяют состояние выво-
дов аккумуляторной батареи и системного соединителя После этого
устанавливают полностью заряженную батарею, включают телефон и
по индикатору проверяют, работает ли цепь зарядки. Если подзарядка
аккумулятора не обеспечивается, проверяют сопротивления резисто-
ра R710 (0,1 Ом) и перемычки R711 (0 Ом) и, если они исправны, за-
меняют элемент V710
Неисправности, связанные с SIM-картой
При установке SIM-карты в сотовый телефон на дисплее может
появиться надпись «Wrong cardo («Карта не пригодна») или «Insert
correct card» («Вставьте исправную карту») Если карта в данный те-
лефон установлена впервые, то такая надпись свидетельствует, преж-
де всего, о том, что телефон блокирован («залочен») и не может быть
использован для работы в сети данного оператора. Для разблокирова-
ния сотового телефона используют специальное программное обеспе-
чения путем перепрошивки ПЗУ. Надпись на дисплее «Phone lock»
63
Г.пава 5
(«Телефон блокирован») свидетельствует о блокировке сотового те-
лефона его пользователем. Эта блокировка может быть снята путем
введения пользовательского пароля
Появление надписи «Enter PIN» показывает, что необходимо ввес
ти специальный PIN код, который обычно указан в договоре на предо-
ставление услуг сотовой связи.
Если же сама SIM-карта неисправна, на дисплее появится надпись
«Card error». В таком случае необходимо вскрыть корпус сотового те-
лефона и проверить ЖК дисплей на отсутствие механических по-
вреждений. После этого в случае необходимости заменяют соедини-
тель J603
Далее следует проверить сопротивление между его выв. I и 5, ко-
торое должно составлять не менее 1 МОм Если оно меньше указан
ного значения, необходимо заменить конденсаторы С734 и С736, а
при отсутствии эффекта — и С735. Если напряжение на резисторе
R734 не соответствует 2,75 В, измеряют его сопротивление, которое
должно составлять 10 кОм, и при отклонении от указанного значения
резистор R734 заменяют на исправный После этого измеряют сопро-
тивление между выводом резистора R733, расположенным около ре-
зистора R624, и выв. 1 соединителя J603. Оно должно составлять
15 кОм. В противном случае резистор R730 подлежит замене.
Если сопротивление между выводом резистора R733, расположен-
ным около резистора R624, и выв. 7 соединителя J603 отличается от
33 Ом, меняют резистор R733. Далее измеряют сопротивление между
выводом резистора R732, расположенным около резистора R624, и
выв 3 соединителя J603. Если оно больше нуля, резистор R732 под-
лежит замене
Неисправности клавиатуры
В этом случае необходимо проверить работоспособность всех ее
клавиш, наблюдая за ответной реакцией (звуковым сигналом) при на-
жатии, отображением символов на дисплее или надписей экранных
меню. Если не работает одна или более клавиш, вскрывают корпус
телефона, проверяют состояние ЖК дисплея, контактных площадок
печатной платы и контактов-замыкателей на клавиатуре, производят
их очистку от загрязнений или окислов. Если не работает кнопка ре-
гулировки громкости, необходимо заменить соединитель J820.
Неисправности системы индикации и сигнализации
До начала устранения неисправностей такого рода в телефон сле-
дует установить полностью заряженную аккумуляторную батарею.
64
Поиск неисправностей и ремонт сотового телефона ERICSSON R320
включить телефон и убедиться, что он инициализировался в сети Об
успешной инициализации свидетельствует мигание светодиода зеле
ного цвета в верхней части корпуса Далее следует уменьшить напря-
жение питания до 3.2 В При этом цвет свечения светодиода изменит-
ся на красный, индикатор заряда покажет, что батарея полностью
разряжена, а зуммер издаст предупреждающий звуковой сигнал.
Неисправности зуммера вызова. Если нс работает зуммер (эле-
мент Н600 — см. рис. 5.17), надо проверить его исправность и прави-
льность паики. При необходимости следует заменить его Затем
включают телефон и проверяют напряжение на выв. 3 зуммера Н600
Оно должно составлять 3,7 В Если оно нс соответствует данному
значению, необходимо заменить резистор R603 и проверить состоя
нис токопроводящих дорожек печатной платы, связывающих этот ре
зистор с другими элементами схемы. После этого измеряют сопротив
лснис резистора R651 (1 кОм) и при его отклонении от заданного зна
чения заменяют резистор. Если же сопротивление в норме, замене
последовательно подлежат элементы V6O6, V605.
Неисправности индикатора сети и разряда. Если нс работает двух-
цветный (зелено-красный) индикатор (светодиод Н650), проверяют
его исправность и правильность пайки — должна быть соблюдена по-
лярность установки. После этого измеряют напряжение на выв 4 све-
тодиода Н650. Если оно равно 2,7 В (напряжению источника), свето-
диод необходимо заменить. А если оно меньше 2,7 В, измеряют со-
противление резистора R64G В том случае, если оно отличается от
220 Ом, этот резистор заменяют
Неисправности виброзвонка. Сначала следует убедиться в том,
что контакт на печатной плате Х680 (см. рис. 5.16, 5.17) не загряз-
нен, не сломан и правильно запаян. После визуального осмотра
включают питание и измеряют напряжение на выв. 2 элемента
V621 Оно должно составлять 3,7 В. Если оно отличается от этого
значения, проверяют состояние фольги дорожек печатной платы,
относящихся к цепи виброзвонка Затем измеряют напряжение на
выв 3 элемента V623. Оно также должно быть равно 3,7 В. Если
это не так, измеряют сопротивление резистора R683 и при необхо
димости его заменяют. А если напряжение в норме, замене подле-
жат элементы V621 и V623 Кроме того, следует убедиться в прави-
льности установки и качестве пайки элементов R627, R628 и C68I
Дополнительно измеряют сопротивление резистора R682, которое
должно составлять 1 кОм.
5 Заказ № 1565
65
Гпава 5
Неполадки при передаче данных по ИК-каналу
Если дальность связи по ИК-каналу недостаточна, следует прове-
рить, не загрязнено ли окошко ИК-приемопередатчика. Возможно,
потребуется замена микросхемы N761. Если же связь вовсе отсутст-
вует. проверяют качество пайки выводов микросхемы N762 Если де-
фектов не обнаружено, заменяют микросхему N762 на исправную.
Другие неисправности
К другим относятся неисправности, связанные с работой часов ре-
ального времени — RTC (Real Time Clock). Для подпитки схемы RTC
служит конденсатор большой емкости С72О. За счет своего заряда он
обеспечивает работу RTC при отсутствии аккумуляторной батареи в
течение 20 мин. Чаше всего этого времени достаточно для замены ба-
тареи или подключения зарядного устройства О неисправности кон
денсатора С720 свидетельствует обнуление показаний часов при от-
соединении аккумуляторной батареи В этом случае конденсатор
С720 следует заменить. Если нарушен ход часов (они спешат или от-
стают), необходимо проверить качество пайки кварцевого резонатора
В600 Если оно удовлетворительное, резистор необходимо заменить.
А если такая замена не дала результата, заменяют конденсаторы
С690 и С691
66
Глава 6
Устройство и ремонт мобильного телефона
«Samsung SGH-250»
На рис. 6 1 изображена структурная схема телефона «Samsung
SGH-250». Ее основу составляет специализированная .микросхема
GSM-ядра — GSM KERNEL Нижняя часть рисунка — это собствен
но структурная схема телефона, верхняя — структурная схема .мик-
росхемы KERNEL, представляющая собой его радиотракт. Радио-
тракт построен по классической схеме с двойным преобразованием
частоты Элементами структурной схемы также являются схемы за-
рядного устройства и питания, модуль жидкокристаллического дисп-
лея (ЖКД), клавиатура, .микросхемы памяти, кодек1 речевого сигна
ла Для установки SIM-карты служит специальное гнездо Примене
ние заказных микросхем с высокой степенью интеграции упрощает
ремонт телефона, а поскольку большинство наших читателей, как
правило, нс имеют специального дорогостоящего тестового оборудо-
вания° рассмотрим возможные типовые неисправности телефона
SGH-250, для устранения которых оно не требуется. При разборке и
сборке телефона следует руководствоваться рис. 6.2
Неисправности приемного устройства
При отсутствии или плохом качестве приема2 поиск неисправно-
стей начинают с проверки качества пайки антенного разъема После
этого последовательно проверяют качество пайки микросхемы дуп-
лексера U403 и элементов L401, L402, L403, С413, С414, С415, C4I6
(рис 6.3). Следует отметить, что некоторые элементы на рисунке мо-
гут быть не показаны. Затем переходят к проверке элементов тракта
ПЧ — L301, R311, R312, U302, U303, F301 и проверяют наличие им-
пульсного сигнала размахом 5 В на выв. 4 микросхемы U305 При его
отсутствии необходимо пропаять выводы U305. Если же сигнал есть.
Кодек — сокращенно от кодер/декодер
Внешним проявлением подобных неисправностей может быть
отсутствие инициализации телефона в сети
5*	67
Г 9
Гпава 6
Устройство и ремонт мобильного телефона «Samsung SGH-250»
Рис. 6 2
69
Глава 6
U106 s
Рис. 6 3
J6
далее проверяют его на выв. 2. 3 микросхемы U304. При необходимо-
сти следует пропаять выводы .микросхемы U203 KERNEL
Па выв. 5, 12 микросхемы U305 должен присутствовать импуль-
сный сигнал размахом 2,5 ±0.5 В После его проверки проверяют сиг-
налы на выв 7, 14 микросхемы U305 Если сигналы отсутствует на
70
Устройство и ремонт мобильного телефона «Samsung SGH-250»
выв 5, 12 микросхемы U305, следует пропаять выводы или заменить
микросхему U306, а если на выв 7, 14 U305 — микросхему следует
заменить
Неисправности передающего устройства
При неисправности3 передающего устройства последовательно
проверяют и при необходимости пропаивают выводы следующих эле-
ментов: L410, F403, С446—С448, U407 (размах импульсного сигнала
на выв. 6 должен быть не менее 3,0 В), F401, U408 (размах импуль-
сного сигнала на выв. 6 должен быть не менее 3 0 В), U2I I, U2I2,
U405 (размах сигнала на выв 2 должен быть не менее 4,5 В), U404,
L413, U403, а также выв. 24 соединителя интерфейса
Телефон не включается
Если при нажатии на кнопку POWER ON телефон не включается,
проверяют состояние аккумуляторной батареи, напряжение на выво-
дах которой должно быть не менее 4,5 В После этого проверяют уро-
вень напряжения на выв. 3 транзистора Q201 (DTCI14ЕЕА) При на-
жатой кнопке POWER ON он должен быть низким (лог. «0») Если
уровень остается высоким, проверяют цепь от D201 до Q201 На
выв. 4 микросхемы U202 (TK1I250) при нажатой кнопке включения
питания должно присутствовать напряжение 5,4 В, которое поступа-
ет с DC/DC преобразователя. Его отсутствие свидетельствует о не-
исправности цепи между элементами L202 и L201
Еще одной причиной этой неисправности может быть отсутствие
сигнала синхронизации па выв. 27 микросхемы U101 (KERNEL 3 2)
Для выявления ее причины следует проверить элементы цепи генера-
тора U214, LJ401 (UPA800T), Q401 (BFS25A) Если же сигнал син-
хронизации имеется, следует проверить исправность элементов R132
и QI04 на плате ММ1 (Man—Machine Interlace — интерфейс «чело-
век-машина»)
Телефон не инициализируется в сети
Первой причиной этой неисправности может быть отсутствие сиг-
нала синхронизации (см выше). Если он есть — следует проверить
наличие импульсного сигнала CSROM на выв. 26 микросхемы U106
Внешним проявлением подобных неисправностей может быть
отсутствие инициализации телефона в сети
71
I лава 6
Если он отсутствует, проверяют наличие сигналов на выводах микро-
схемы С101. лог. «1» на выв 95 (сигнал SYSRST. при его отсутствии
проверяют микросхему U102), 97 (сигнал BOOT, при его отсутствии
проверяют исправность резистора R101), 28 (сигнал DACT, при его
отсутствии проверяют резистор R102), 94 (BUSREP) и 31 (MSIZE).
На выв 98 должен быть сигнал лог. «0» (EXTPROC), а на выв. 49, 49,
61, 59 — постоянные напряжения, соответственно 5, 0. 0,5 и 4,5 В
Если нет хотя бы одного из этих напряжений — проверяют исправ-
ность резисторов R205, R207—R210
Далее проверяют цепи между микросхемами U106 и U101, состоя-
ние контактов дисплея, внешние элементы микросхемы Ш03
Не работает подсветка клавиатуры
При нажатии любой кнопки клавиатуры на выв 3 микросхемы
U101 и резисторе R150 формируется уровень лог. «1», который посту-
пает на базу транзистора Q102. В результате транзистор открывает-
ся, и подсветка начинает работать Следовательно, если подсветка не
включается, следует проверить исправность и качество пайки эле-
ментов L'101, R150, Q102 и светодиодов подсветки.
Не работает светодиод визуальной индикации
вызова
Принцип работы схемы визуальной индикации аналогичен принци
пу работы схемы подсветки На выв 47 микросхемы U101 формирует-
ся сигнал лог «1». Он обеспечивает открывание транзисторов Q101,
Q103. В результате светодиод DI06, включенный в цепь коллектора
Q103, начинает светиться. При поиске неисправного элемента прове-
ряют элементы U101, Q102, R126, Q103, D106„ R131, R124.
При включении телефона на дисплее высвечивается
сообщение, что отсутствует SIM-карта, хотя она
установлена
При возникновении такой неисправности после включения пита-
ния проверяют наличие сигнала лог. «1» на выв. 2 соединителя J5 Ес-
ли он отсутствует, внешним осмотром проверяют качество пайки вы-
водов микросхемы U108 и состояние элементов, подключенных к ней.
Далее проверяют, чтобы не было разрывов дорожек печатной платы,
соединяющих микросхемы UI04 и U101. После включения питания
следует также проверить наличие импульсного сигнала S1MDAFA на
выв 3 соединителя J5. Проверку проводят после включения гелефо-
72
Устройство и ремонт мобильного телефона «Samsung SGH-250»
на в течение нескольких секунд, так как потом сигнал будет отсутст-
вовать. Если этого сигнала нет. проверяют цепь от выв. 11 микросхе
мы U101 к выв. 3 соединителя J5 Следующая проверка — наличие
импульсного сигнала SIMCLK на выв. 6 того же соединителя, а при
его отсутствии — цепи от выв. 112 U101 до выв 6 J5. Аналогично
проверяют сигнал RST (лог. ♦!>). Он поступает с выв. 113 U101 на
выв. 7 соединителя J5. На последнем этапе проверяют окружающие
элементы Ы03
Нет набора с клавиатуры
При устранении такой неисправности проверяют наличие импуль-
сных сигналов сканирования клавиатуры на выв. 116—119 микросхе-
мы U101. Если один или несколько сигналов отсутствуют, следует
выключить питание телефона и аккуратно пропаять выводы этой мик-
росхемы. Наиболее частой причиной такой неисправности может
стать загрязнение клавиатуры. В этом случае телефон разбирают и
протирают контактные площадки клавиатуры мягкой тканью, смочен-
ной в этиловом спирте.
Неисправности вызывного устройства
При отсутствии вызывного сигнала омметром проверяют иснрав
ность зуммера Далее проверяют напряжение питания 5 В микросхе-
мы U203, которое измеряют на ее выв. 5. Затем проверяют, поступает
ли сигнал синхронизации частотой 13 МГц с выв. 26 микросхемы
U101 на выв 95 микросхемы U301 (VP22O2O). При поступлении вы
зывного сигнала на выв 35 микросхемы U301 должны быть импульсы
размахом не менее 1 В
В процессе разговора второй абонент слышит в
телефоне искаженный или тихий звук
В том случае, если возникла неисправность в тракте передачи ре-
чевого сигнала, необходимо проверить микрофон и качество его паи
ки Затем проверяют напряжение 5 В на выв. 4 микросхемы U203 и
импульсный сигнал синхронизации 13 МГц, поступающим с выв. 26
микросхемы U101 на выв. 95 микросхемы U301 Далее проверяют це
пи от выв 44. 45 микросхемы IJ301 к выв 3 39 разъема клавиатуры и
качество паек резисторов R302—R3O5 R308 и конденсатора С309
Таким же образом проверяют цепи от выв. 49, 50 микросхемы U301 к
выв. 3. 39 соединителя клавиатуры и качество пайки конденсаторов
С.307 и С314.
73
Гпава 6
В процессе разговора отсутствует звук в
громкоговорителе телефона
Если громкоговоритель не работает, проверяют его исправность и
подключение к выв. 12, 30 разъема клавиатуры. После этого проверя-
ют наличие напряжения питания 5 В (AVCC) на выв. 4 микросхемы
U203, наличие сигнала синхронизации 13 МГц на выв. 95 микросхе-
мы С’ЗО1, куда он поступает с выв. 26 микросхемы U101 Затем прове-
ряют цепи от выв. 39, 41 микросхемы U301 к выв. 12, 30 соединителя
клавиатуры При необходимости следует пропаять выводы этой мик-
росхемы.
Нет заряда аккумулятора
При неисправности схемы заряда сначала следует обратить внима-
ние на исправность дисплея. Если он не работает, следует проверить
постоянные напряжения на выводах транзисторов Q202, Q203 (оба —
DTC114EEA): на базе и коллекторе Q202 и на коллекторе Q203 оно
должно быть равно входному напряжению 6 В Далее проверяют нали-
чие напряжения 6 В на выводах диода D203, импульсов положитель-
ной полярности на выв 5 микросхемы U208 (TC4W53EU)
74
Глава 7
Неисправности и ремонт сотовых телефонов
«Ericsson PF768»
Сотовые телефоны стандарта GSM типа «Ericsson PF768» относят
ся к ранним моделям, в настоящее время уже не производятся, но
остается все еще много пользователей, у которых они имеются Рас
смотрим возможные неисправности этих телефонов и способы их
устранения.
Телефон не инициализируется в сети и не
обеспечивает соединения
Вскройте корпус и проверьте, исправен ли ЖК-дисплей Убеди-
тесь, что задняя часть корпуса установлена правильно (имеется две
ее модификации, рис 7.1). Замените антенный соединитель и после
этого проверьте работу телефона Необходимо отметить, что в данной
модели сотового телефона применяется несколько модификаций ан
тенного соединителя (рис. 7.2).
В том случае, если инициализации телефона в сети не происходит,
прежде всего, следует проверить, не заблокирован ли он. Если теле-
фон не заблокирован, то вероятной причиной отсутствия связи мо-
Рис 7 1
г»зм»оо
Рис 7 2

75
Ппава 7
жег быть неисправность микросхемы D600 которую следует заме-
нить (рис. 7 3)
Рис. 7 3
Телефон не включается
Порядок проверки телефона при такой неисправности следующий
устанавливают в него полностью заряженную аккумуляторную бата
рею и пытаются включить путем нажатия и удержания кнопки
On/Off. Если телефон включился, необходимо проверить цепь заряда
батареи. Для этого производят разборку аппарата и визуальным
осмотром печатной платы пытаются выявить неисправность На
рис 7 4 показаны клеммы для подключения батареи, которые подвер-
жены загрязнению Кроме того, следует убедиться в исправности
кнопки On/Off и проверить состояние контактов, которые она замы-
кает, а также качество пайки микросхем DGOO D610 и D620
(рис. 7.5). Контакты клавиатуры, системный соединитель и клеммы
батареи нс должны быть загрязнены или окислены.
Еще одной причиной, способствующей возникновению такой неис-
правности, может быть повышенный ток разряда аккумуляторной ба-
Рис / 1
76
Неисправности и ремонт сотовых телефонов «Encsson РЕ768»
Рис. 7.5
тареи. Для проверки потребляемого тока необходимо установить в те-
лефон технологическую батарею и включить его. Если телефон не по-
требляет тока вообще, это свидетельствует о неисправности цепи
включения Телефон вскрывают н осматривают состояние контакт
ных площадок. Следует убедиться, что они нс загрязнены или не за
литы чем нибудь, особенно контакты кнопки On/Off Очищают кон-
такты при помощи кисточки, смоченной в спирте Аппарат после это-
го собирают и включают
Если телефон вообще не включается, нужно попробовать его пере
программировать.
Телефон потребляет ток в выключенном состоянии
В том случае, если после уста-
новки батареи до включения он сра-
зу начинает потреблять ток, необхо
димо проверить исправность его
дисплея, состояние аккумуляторной
батареи, системного соединителя и
контактов клавиатуры После этого
измеряют напряжения VDIG
(рис. 7 6), VANA, VDSP (рис. 7.7),
VRAD (точка Р501 на рис 7 4)
VVCO, VRPAD (рис 7 8), которые
должны быть равны О В Напряже-
ние VVCO придется измерять через
отверстие в экране (рис. 7 9) Поэ-
тому делать это следует изолиро-
Рис 7.6
77
Гпава 7
ванным щупом и осторожно, не до-	______________I
пуская замыкания цепи VVCO на	рис 7 g
корпус После включения телефо-
на в этих точках должны появится
напряжения Если же какое-то или все напряжения отсутствуют, тре
буется заменить стабилизатор напряжения VDIG — N702, VANA —
N700, VDSP — N701, VRAD — N453, VVCO — N451, VRPAD —
N452 Все стабилизаторы — класса Л Следует отметить, что микро
схемы N451 и N453 расположены на плате под экраном, поэтому их
замена затруднена и потребует специальных навыков
В том случае, если на выходах всех стабилизаторов напряжения
имеются, а потребление тока при выключенном телефоне имеет мсс
то, необходимо проверить напряжение на выв 2, 3 транзистора V702
(см рис 7 6)
Если напряжение на этих выводах отсутствует, сигнал включения
стабилизаторов напряжения REGON поступает непосредственно с
одного из них или с транзисторов V704, V708 или V709 Для устране
пия неисправности следует эти транзисторы заменять поочередно и
после каждой замены проверять, не устранена ли неисправность
Если же напряжение присутствует на обоих выв 2 и 3 транзисто
Рис. 7.9
pa V702, то это свидетель
ствует о коротком замыка
нии между контактными
площадками кнопки
On/Off Это может прои-
зойти, например, если
крошки от контакта клави
атуры попадут между
ними
78
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Телефон при нажатии кнопки On/Off
не потребляет тока
Если телефон при нажатии кнопки On/Off вообще не потребляет
тока, необходимо проверить исправность его дисплея, состояние ак-
кумуляторной батареи, системного соединителя и контактов клавиа-
туры После этого на плату телефона подают напряжение питания,
включают его кнопкой On/Off и измеряют потребляемый ток. Если
телефон по-прежнему не потребляет тока, измеряют сопротивление
между немаркированной стороной площадки кнопки No (рис 7 10) и
выв. 2 транзистора V702 (см рис. 7 6), а затем между выв. 3 этого
транзистора и выв. 3 стабилизатора напряжения N702 (см. рис. 7.6)
Рис. 7.10
В обоих случаях эти сопротивления должны составлять 0 Ом. Если
одно или оба сопротивления слишком велики, это свидетельствует о
нарушении дорожки печатной платы. Если же сопротивления в нор-
ме. необходимо заменить транзистор V702.
Потребляемый ток превышает 200 мА
Если потребляемый ток превышает 200 мЛ необходимо отсоеди-
нить дисплей и снова проверить ток. Его уменьшение после этого гово
рит о том, что дисплеи неисправен и подлежит замене В том случае,
если дисплей, контактные площадки клавиатуры и системный соеди-
нитель исправны, включают телефон и к системному соединителю под-
ключают выход зарядного устройства (напряжение DCIO около 3,5 В
должно присутствовать). После этого проверяют напряжения VDIG,
VANA и VDSP (см рис. 7 6, 7.7), которые должны быть равны 3.3 В
Если хотя бы одно из указанных напряжении ниже нормы, при вь клю-
79
I лава 7
ценном телефоне проверяют сопротивление их шин относительно об-
щего провода Оно должно составлять для цепи VDIG не менее 500 Ом.
VANA и VDSP — не менее 25 кОм Если сопротивления оказались в
норме, следует заменить соответствующий стабилизатор напряжения
для VDIG — N702. для VANA — N700, для VDSP — N701 Стабилиза-
торы подлежат замене и в том случае, если соответствующее напряже-
ние окажется выше нормы. Если же какое-либо из измеренных сопро-
тивлений оказалось очень малым, то это свидетельствует о коротком
замыкании в цепи питания соответствующего напряжения
По окончании этой проверки, если неисправность все еще не
устранена проверяют величину напряжении VRAD (точка Р501 на
рис 7 4) VVCO и VRPAD (см. рис 7 8), которые должны составлять
3,8 В Следует отметить что точка Р501 является калибровочной На-
пряжение на нее подается через два резистора, и в том случае, если
телефон работает на передачу (ведется разговор) оно будет меньше
нормы Поэтому при его проверке телефон должен находиться в де-
журном режиме работы только на прием Если напряжения VRAD
или VVCO не соответствуют норме, измеряют сопротивление между
шинами, по которым они подаются и общим проводом (не менее
25 кОм). Если напряжение VRAD выше нормы, заменяют стабилиза-
тор N452.
Далее измеряют сопротивление между шинои напряжения VBATT
(см. рис 7 4) и общим проводом (не менее 200 кОм) Низкая его ве
личина свидетельствует о коротком замыкании
Телефон работоспособен, пока удерживается
нажатой кнопка On/Off
После внешнего осмотра измеряют напряжение на конденсаторе
С692 (3,1 В, см. рис. 7.6). Если напряжение в норме, нужно убедить-
ся в качестве пайки выв. 119 микросхемы D600 при хорошей пайке
можно сделать вывод о необходимости замены этой микросхемы.
Если же напряжение на С692 отсутствует, измеряют сопротивление
между его выводами (не менее 200 кОм) Сопротивление меньше нор-
мы — конденсатор заменяют, в норме — проверяют напряжение на
выводах микросхемы N706 (рис. 7.11) на выв 2 должно быть напря
жение VBATT, на выв. 1—0 В (соединен с общей шиной), на
выв 3 — выходное напряжение 3,5 В Отсутствие напряжения
VBAIT свидетельствует о том, что имеет место обрыв дорожки печат
ной платы А если это напряжение на микросхему подается, по на ее
выходе ничего нет, микросхему нужно менять.
80
Неисправности и ремонт сотовых телефонов «Encsson PF768»
В том случае, если все напряжения оказались в норме, измеряют
напряжение VRTC между положительным выводом конденсатора
С72О и общим проводом (см рис. 7 11). Если напряжение отсутству-
ет, следует заменить микросхему V711 Если же оно в норме, выклю-
чают питание и измеряют сопротивление между положительными вы-
водами конденсаторов С720 (см. рис. 7 11) и С692 (см. рис. 7.6), ко-
торое должно быть равно нулю. Наличие сопротивления говорит об
обрыве дорожки печатной платы.
Не обеспечивается запись во флэш-память телефона
При такой неисправности сначала проверяют состояние ЖК-дисп-
лея, аккумуляторной батареи и системного соединителя Включают
телефон Далее проверяют напряжения VANA и VDIG, которые дол
жны составлять 3,3 В (см. рис. 7.7 и 7.6). Если они ниже нормы, тог-
да при выключенном телефоне измеряют сопротивления между «го-
рячими» шинами этих напряжении и общим проводом Они должны
составлять не менее 500 Ом дня VDIG и 25 кОм для VANA При соот-
ветствии сопротивлений этим величинам следует заменить соответ-
6 Заказ Л-* 1565
81
Гпава 7
ствующий стабилизатор напряжения для VD1G — N7O2o для
VANA — N700. Если же хотя бы одно из сопротивлений близко к
нулю, возможно, произошло замыкание по цепи питания В том слу-
чае, если какое либо из этих напряжений выше нормы, заменяют со-
ответствующий стабилизатор
Далее измеряют напряжение сигнала сброса на конденсаторе
С710 (см рис 7 6) Оно должно быть больше 3 В. Если же оно мень-
ше 3 В, заменяют С710 и снова измеряют напряжение. Если замена
ничего не дала, тогда следует поменять микросхему N703
После этого проверяют напряжения VRAD (см. рис 7 4) в точке
Р501, VVCO и VRAD (см. рис. 7.8) Их величина должна состав-
лять 3.8 В. Если напряжение VRAD ниже нормы, при выключенном
телефоне измеряют сопротивление между контрольной точкой Р501
и общим проводом Оно должно быть не менее 25 кОм. Если сопро-
тивление в норме, заменяют микросхему N452, а если оно равно
нулю или близко к этому, то это свидетельствует о коротком замы
кании.
Если напряжение VRAD выше нормы, заменяют стабилизатор N452
В том случае, если все питающие напряжения в норме, необходи-
мо измерить амплитуду импульсов синхронизации на конденсаторе
С680 (см. рис. 7.6) Она должна быть нс менее 0 6В Косвенным при
знаком отсутствия импульсов синхронизации может быть нагрев мик
росхемы D900.
Далее проверяют качество пайки выводов микросхем D600, D610,
D620 (см рис. 7.5) Если оно хорошее, заменяют микросхему D600,
но делать это можно только в том случае, если амплитуда импульсов
синхронизации на конденсаторе С680 в норме. Если же эта мера не
помогла, последовательно заменяют D610, D620
Не работает наушник телефона
Основные причины выхода наушника из строя — механические.
Поэтому при такой неисправности лучший способ его проверки со-
стоит в замене наушника на заведомо исправный. Если замена ничего
не дала, проверяют качество пайки и отсутствие механических но
вреждений у соединителя Х810 (рис. 7 12)
Не работает микрофон
Для устранения неисправности промывают системный соединитель
и контакты площадки для подключения микрофона. Далее пробуют за-
менить микрофон и системный соединитель, если же эта мера резуль-
тата не дала, то измеряют сопротивление между выводами копденсато-
82
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
ров С850, С851. Оно должно быть не менее 100 кОм. Затем измеряют
сопротивления резисторов R817, R819 (1 кОм, рис 13), R816 (470 Ом,
рис. 14), проверяют качество пайки выводов микросхемы N800
Не работают наушник и микрофон
При возникновении такой неисправности сначала проверяют со-
стояние контактов системного соединителя и контактных площадок,
а также элементов, показанных на рис. 7 15, и очищают их от загряз
нений и окислов Если это не дало результатов, телефон включают и
измеряют напряжение VDSP, которое должно составлять 4,9 В (см
рис. 7 13) Если напряжение ниже нормы — заменяют микросхему
N701 (см рис 7 13). Если нет результата, следовательно, имеется ко
роткое замыкание а цепи питания по шине VDSP
Гпава 7
Далее измеряют напряжение относительно общего провода на вы-
водах резистора R601 и на выв 70 микросхемы D600, которое должно
составлять 5 В (рис 7 13, 7.16). напряжение на выводах резистора
RG05 и на выв 67 микросхемы D600, которое также должно составлять
5 В Если это напряжение меньше 5 В только на одном из выводов рези-
стора, резистор подлежит замене Если же оно меньше 5 В на обоих вы-
водах, тогда следует проверить напряжение VSIMP/XD на маркирован-
ных выводах резисторов RbOl, R605 Оно должно составлять 5 В. Если
здесь напряжение отсутствует, проверяют сопротивление между мар-
кированным выводами этих резисторов и выв. 3 микросхемы N705 (см
рис 7 14. 7 15 и 7.16) Оно должно быть равно нулю. Наличие сопро-
тивления свидетельствует об обрыве дорожки печатной платы
Рис. 7.15
О
ОН
и
□
□
00
о
рО
U
d о
N70S
Рис. 7 14
Рис 7 13
«о
{J3
а
о
Рис 7.16
D600
•О ••
Ф О

Если напряжение VSIMPAD в норме, измеряют сопротивление
между выводами резисторов R635. R636, которое должно быть более
100 кОм (см. рис 7 14. 7 15) Если сопротивление слишком малень-
кое, контакты системного соединителя протирают и производят из
мерение вновь После этого, если
сопротивление по-прежнему мало,
выпаивают резистор R601 (см
рис 7 13) и снова измеряют сопро-
тивление Если оно увеличилось,
замене подлежит микросхема D600.
Далее измеряют сопротивление
между выв 3 соединителя Х602 и
общим проводом (рис 7 17) Оно
84
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
должно быть не менее 100 кОм Меньшее сопротивление может
иметь место при окислении выводов у элементов С813, R803, R804
При необходимости окислы удаляют путем протирки участка платы
ватной палочкой, смоченной в спирте Если сопротивление все еще
остается меньше нормы, выпаивают резистор R605 и производят из-
мерения снова при увеличении сопротивления замене подлежит
микросхема D600
Кроме того, при выявлении причин этой неисправности следует из
мерить напряжение на выводах резистора R601 (норма — 0 В см.
рис. 7.17) и на выв. 70 микросхемы D600 (0 В, см. рис. 7 16) Если на-
пряжение вне нормы, пропаивают выв 70 микросхемы D600 и после
этого измеряют сопротивление резистора R601, которое должно состав-
лять 1 кОм. Если предпринятые меры результата не дали, проверяют ка-
чество пайки выводов микросхем N800 и D600 (с.м. рис. 7.13 и 7 16)
Не работает микрофон устройства Handsfree
Такая неисправность возникает при обрыве в цепи прохождения
сигнала от микрофона к выв. 19 микросхемы N800 (рис 7 18) Для се
устранения вскрывают корпус телефона и проверяют состояние конт.
1, 2, 4 системного соединителя Х602. качество их пайки, отсутствие
загрязнений и окислов Далее измеряют сопротивление между выво-
дами конденсаторов С850 и С851. которое должно быть не менее
100 кОм (см рис. 7 14) После этого осматривают внешний вид и ка-
чество паики элементов R830 R825, R802, R805, С835, С810 С812, а
также микросхемы N800
Х600.2
VANA	ATMS
С8Ю	С812 ГГТлл
R830	R825	R802	N800 19
AGND	AGND
ХбОО'4	Х600.4
Рис. 7.18
Закончив осмотр, на плату подают питание и включают телефон
кнопкой On/Off при отключенном системном кабеле. Затем измеря-
ют напряжение на маркированном выводе резистора R825, которое
должно составлять 3,1 В Если оно не соответствует этой величине,
на маркированном выводе R830 резистора измеряют напряжение пи-
тания VANA (см рис. 7.15). При О1сутсгвии этого напряжения необ-
85
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
должно быть не менее 100 кОм Меньшее сопротивление может
иметь место при окислении выводов у элементов С813, R803, R804
При необходимости окислы удаляют путем протирки участка платы
ватной палочкой, смоченной в спирте Если сопротивление все еще
остается меньше нормы, выпаивают резистор R605 и производят из-
мерения снова при увеличении сопротивления замене подлежит
микросхема D600
Кроме того, при выявлении причин этой неисправности следует из
мерить напряжение на выводах резистора R601 (норма — 0 В см.
рис. 7.17) и на выв. 70 микросхемы D600 (0 В, см. рис. 7 16) Если на-
пряжение вне нормы, пропаивают выв 70 микросхемы D600 и после
этого измеряют сопротивление резистора R601, которое должно состав-
лять 1 кОм. Если предпринятые меры результата не дали, проверяют ка-
чество пайки выводов микросхем N800 и D600 (с.м. рис. 7.13 и 7 16)
Не работает микрофон устройства Handsfree
Такая неисправность возникает при обрыве в цепи прохождения
сигнала от микрофона к выв. 19 микросхемы N800 (рис 7 18). Для се
устранения вскрывают корпус телефона и проверяют состояние конт.
1, 2, 4 системного соединителя Х602. качество их пайки, отсутствие
загрязнений и окислов Далее измеряют сопротивление между выво-
дами конденсаторов С850 и С851. которое должно быть не менее
100 кОм (с.м рис. 7 14) После этого осматривают внешний вид и ка-
чество паики элементов R830 R825, R802, R805, С835, С810 С812, а
также микросхемы N800
Х600.2
VANA	ATMS
С8Ю	С812 ГГТлл
R830	R825	R802	N800 19
AGND	AGND
ХбОО'4	Х600.4
Рис. 7.18
Закончив осмотр, на плату подают питание и включают телефон
кнопкой On/Off при отключенном системном кабеле. Затем измеря-
ют напряжение на маркированном выводе резистора R825, которое
должно составлять 3,1 В Если оно не соответствует этой величине,
на маркированном выводе R830 резистора измеряют напряжение пи-
тания VANA (см рис. 7.15). При О1сутсгвии этого напряжения необ-
85
I лава 7
холимо выявить неисправность, при которой телефон не включается
Если же напряжение VANA в норме, проверяют сопротивление рези
сторов R830 (470 Ом), R825 (3 3 кОм) а также сопротивление между
выводами конденсатора С835 (не менее 1 кОм)
Если напряжение на маркированном выводе резистора R825 в нор
ме, проверяют сопротивление между выводами конденсаторов С810
(не менее 10 кОм) С812 (не менее 100 кОм) и сопротивления рези
сторов R802 (3,9 кОм) и R805 (15 кОм)
C8I3
№00:22
R804
AGNO
Х6О0 4
Рис. 7.19
Не работает наушник устройства Handsfree
Наушник устройства Handsfree не работает в том случае если
имеет место обрыва в цепи прохождения звукового сигнала от выв 22
микросхемы N800 до этого наунши
afms	ка (рис 7 19)
X6°°i Для устранения неисправности
вскрывают корпус телефона и прове-
ряют исправность выв 1, 2, 4 сис-
темного соединителя (Х602 на
рис 7.17) После этого измеряют со
противление между выводами кон-
денсаторов С850 С851 (не менее 100 кОм) проверяют качество пай-
ки компонентов R803, R804, С813, а также выводов микросхемы
N800 на плате Далее измеряют сопротивление резисторов R803
(100 Ом), R804 (100 кОм) и сопротивление между выводами конден=
сатора С813, которое должно составлять нс менее 100 кОм (см
рис 7 15)
Также необходимо измерить сопротивление между маркирован
ным выводом резистора R803 и выв. 1 системною соединителя Х602
Оно должно быть нулевым Если это сопротивление отлично от нуля,
значит, имеет место обрыв дорожки печатной платы
Не работают одновременно микрофон и наушник
устройства Handsfree
При подобной неисправности омметром проверяют цепи между
выв 3 системного соединителя XG02 и немаркированным выводом
резистора R635 (см рис 7 16, 7 17) а также между выв. 3 этого
же соединителя и немаркированным выводом резистора R636 (см
рис 7 15, 7 17) Сопротивление при этом должно быть равно нулю
Дааее измеряют сопротивления резисторов R601 и R605 (1 кОм),
проверяют качество пайки выводов микросхем N800 и D600 (см
рис 7 13, 7 14)
86
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Искажения звука в наушнике
При появлениях искажении звука в наушнике во время разговора
необходимо вскрыть корпус телефона, подать питание и включить его
кнопкой On/Off После этого измеряют напряжение питания VDSP,
которое должно составлять 3,2 В (см рис. 7 14) Если оно ниже ука
занного, заменяют микросхему N701. Если же напряжение в норме,
следует проверить качество пайки выводов микросхем N800 и D600
Неисправности дисплея
Встречаются различные виды неисправностей дисплея Остано-
вимся на наиболее характерных из них. Если не высвечиваются отде-
льные сегменты, дисплей подлежит замене
Если на дисплее не отображается информация или же контраст
ность слишком низкая, измеряют потребляемый телефоном ток.
В том случае, если величина тока больше 200 мА, сначала убеждают-
ся, что дисплеи не имеет механических повреждений, затем меняют
эластомер, а при отсутствии результатов — сам дисплеи.
Если потребляемый ток меньше 200 мА, но дисплей не работает, то
скорее всего это вызвано его механическими повреждениями или не-
исправностью электронных компонентов. Для выявления неисправ-
ных компонентов включают телефон и измеряют напряжения на выво-
дах диодной сборки V608 (рис. 7 20, 7 21) От приведенных на рисун
ке значений напряжения не должны отличаться более чем на 0 2 В
Если хотя бы одно из них отличается более чем на 0 2 В, при отклю
ченном питании измеряют сопротивление между выводами конденса-
торов С633 (не менее 100 кОм) и С824 (не менее 25 кОм). При сопро-
тивлении меньше указанного соответствующий конденсатор подле-
Рис 7 20
87
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Таблица 7 1
Ns выв.	Адрес	Напряжение, В
1		I2CC ОСК 		3,2
2		I2C-DATA		3,2
3	VDIG	3.2
4	VDIG	3.2
5	GND	0
6	VLCD	4,6
Рис 22
Рис. 23
При отсутствии напряжения VLCD проверяют исправность цепи
от выв. 6 соединителя Н622 до вывода диодной сборки V608. обозна-
ченного как VLCD на рис. 7.21, и от выв 5 на земляную шину
В том случае, если все сегменты
дисплея активны, и временами появ-
ляется отображаемая информация,
проверяют напряжения VDIG и
VANA Они должны быть равны
3.2 В (см. рис 7 21) Если хотя бы
одно из них ниже нормы, выключа-
ют питание и измеряют сопротивле-
ние между их шинами и земляной
шиной Для напряжения VDIG оно
должно быть не менее 500 Ом, для
VANA — не менее 25 кОм. Если со
противления в норме, необходимо
Рис. 23
КЧ
Глава 7
заменить соответствующий стабилизатор напряжения: N7O2 для
VDIG, N700 для VANA. Эти же стабилизаторы подлежат замене и в
том случае, если указанные напряжения выше нормы.
Неисправности, связанные с SIM-картой
При неисправностях, связанных с SIM-картой, на дисплей могут
выводиться различные сообщения:
♦	«Wrong card» или «Insert correct card», означающие, что телефон
заблокирован и не может работать в сети;
♦	«Phone lock», означающая, что телефон заблокирован пользова-
телем и может быть разблокирован после ввода PIN-кода;
♦	«PIN» или Enter PIN» — аналогично предыдущему;
♦	«Insert card», свидетельствующая об отсутствии SIM-карты или
ее неисправности.
Выявление неисправности
SIM-карты начинают с проверки
ее напряжения питания
VSIMPAD Указанное напряже-
ние измеряют на контактах 8 и
10 системного соединителя
(рис. 7.24). Оно должно состав-
лять 4,9 В. Если напряжение
VSIMPAD отличается от реко-
мендуемого более чем на 0,2 В,
проверяют исправность резистора R724 (47 Ом, рис 7.25). После это-
го на плату подают питание, включают телефон и измеряют напряже-
ние на выв. 2 микросхемы N705 (рис. 7.26, 7.27), которое должно со-
ставлять 3,1 В
90
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Х600
Рис. 7.26
Рис. 7.27
Кроме того, проверяют напряжение VDIG на конденсаторе С600
оно должно равняться 3,2 В (рис 7.27) Если напряжение меньше
указанной величины, выключают питание и измеряют сопротивление
между маркированным выводом конденсатора С600 и земляной ши-
ной. Оно должно составлять не менее 500 Ом. В том случае, если со-
противление оказалось меньше 500 Ом, производят замену микросхе-
мы N702 (см. рис. 7.27). Если же напряжение VDIG в норме, измеря-
ют сопротивление резистора R706, которое должно быть равно
4,7 Ом. Если оно в норме, проверяют исправность цепей между мар
кированным выводом резистора R706 и
маркированным выводом конденсатора
С600, а также между немаркированным
выводом того же резистора и выв. 2 микро-
схемы N705 Если омметр показывает об-
рыв цепи, проверяют дорожку печатной
платы на обрыв.
После этой операции измеряют выход-
ное напряжение VSIMPAD (5 В) на выв. 3
микросхемы N705. Если оно не в норме,
эту микросхему заменяют на исправную, а
если в норме, то причиной неисправности
может быть обрыв цепи между выв 3 мик
росхемы N705 и резистором R724 или меж
ду выв 3 той же микросхемы и выв 2 тран
зистора V700
Если напряжение VSIMPAD в норме, то
причиной неисправности может быть за-
грязненйе контактов держателя SIM кар-
91
Гпава 7
ты, плохое качество пайки выводов элементов (см. рис. 26), неисп
равность резисторов R600 (33 Ом), R627 (0 Ом), R628 (100 кОм).
R704 (100 кОм), неисправность цепей между маркированным выво-
дом резистора R600 и конт 2 соединителя Х600, между маркирован-
ным выводом резистора R627 и конт. 3 Х600 а также между маркиро-
ванным выводом резистора R628 и конт. 7 Х600 Если ни одна из ука-
занных мер не помогла, следует заменить микросхему D600.
Неисправности клавиатуры
Для проверки клавиатуры включают звуковую индикацию нажа-
тия клавиш и, последовательно нажимая каждую из них, проверяют
их работоспособность. В том случае, если звуковая индикация не ра-
ботает, проверяют состояние дорожек печатной платы около пере-
ключателей S820, S821 (рис 7.28), а также качество пайки выводов
этих переключателей. Кроме того, следует проверить исправность са-
мих переключателей. Для этого измеряют сопротивление между их
выв. 1—3 и 2—4 (рис. 7.29) В нажатом состоянии оно должно быть
равно нулю, при отжатом — около 100 кОм. При неисправности пе-
реключателя его заменяют.
92
Неисправности и ремонт сотовых телефонов «Encsson PF768»
Рис. 7.30
Если эти меры не дали результата, проверяют качество панки
выв 1. 123, 124 и 128 микросхемы D600 или заменяют эту микросхе-
му на исправную (рис 7 30)
В том случае, если не работают одна или более клавиш, прежде
всего проверяют состояние контактных площадок и очищают их. Да-
лее включают питание и измеряют напряжение VDIG (3,2 В) на мар
кированных выводах резисторов R630 R634(рис 7 31,7.32) При от-
сутствии указанного напряжения проверяют цепь от маркированного
вывода конденсатора С600 до маркированного вывода одного из этих
93
Глава 7
vow
ЯЮ1	СвОО
Рис. 7 32
резисторов. Если сопротивление отличается от нуля, это свидетель-
ствует об обрыве дорожки печатной платы.
После этого проверяют сопротивление резисторов R630—R634.
(100 кОм), качество пайки выв. I. 120 и 122—128 микросхемы D600.
Если в ходе проверки не было выявлено неисправных элементов, за-
меняют микросхему. Затем проверяют наличие напряжения VDIG
(3,2 В) на маркированной части контактных площадок клавиатуры
(рис. 7.33). На маркированной части контактной площадки «No» при
сутствует напряжение 4.8 В Отсутствие напряжения хотя бы на од-
ной из контактных площадок свидетельствует об обрыве дорожки пе-
чатной платы, который следует устранить. В том случае, если не ра-
ботает одна из колонок клавиш, проверяют качество пайки выв 1 и
120.. 128 микросхемы D600
Рис 7.33
94
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Неисправности зуммера и подсветки
Если не работает вызывной сигнал, проверяют правильность и
качество пайки зуммера Н600 (рис. 7 34) и наличие напряжения
3 4 В на его выв 4 (рис. 7 35) Если это напряжение отсутствует,
следует проверить напряжение VRPAD (3,8 В) на выв 1 транзисто-
ра V706 а при отсутствии и этого напряжения проверяют его нали-
чие на выв. 5 микросхемы N452 (рис. 7.36). Далее, при выключен-
ном телефоне проверяют сопротивле-
ние катушки L450	(0 Ом),
сопротивление между шиной напряже-
ния VBATT и выв. 3 транзистора V706
(4,7 Ом). Если сопротивление в норме,
заменяют транзистор V706.
Если напряжение па выв. 4 зуммера
в норме, проверяют цепь между его
выв. 1 и выв. 3 транзистора V706 (см.
рис. 7.35) Если сопротивление этой це-
пи при проверке больше нуля, это сви-
детельствует о неисправности резисто-
ра R653 (0 Ом), а если сопротивление
в норме (т. е. равно нулю), проверяют
качество пайки выв 91 микросхемы
D600, а также путем замены проверяют
резистор R651 и транзистор V6O6. При
отсутствии результатов меняют микро-
схему D600
95
Г.пава 7
Рис. 7.36
Рис. 37
Если подсветка клавиатуры и дисплея не рабо-
тает, проверяют исправность светодиодов Н651-
Н654 (см рис 7 34), а также качество их пайки
После этого включают телефон. Если опять один
или несколько светодиодов подсветки не работают,
проверяют на короткое замыкание дорожки, веду-
щие от светодиодов. Кроме того, необходимо прове-
рить напряжение VBATT на маркированных выво-
дах светодиодов Если оно в норме, проверяют исп-
равность перемычек R611 и R612, а также
резистора R610 (33 Ом). Расположение этих эле-
ментов на плате изображено на рис. 7.37
В табл. 7.2 показано, как внешне проявляется неисправность перемы
чек и резисторов.
Таблица 7.2
Неисправный или отсутствующий резистор	Светодиоды
	Н651 Н654		Н655 Н660
R609	светится	не светится
R610	не светится		светится
R611	едва светится		не светится
Н612	не светится	едва светится
96
Неисправности и ремонт сотовых телефонов «Ericsson PF768»
Если ни один из светодиодов подсветки не светится, необходи-
мо проверить наличие напряжения 3,1 В на маркированном выводе
резистора R607 (см. рис 7 37) При этом перед его измерением
следует нажать любую кнопку, для того чтобы процессор выдал
сигнал подсветки LED3K (лог «1», длительность 10 с). Если это
напряжение отсутствует, проверяют качество пайки выв 92 микро-
схемы D600 а затем последовательно заменяют резистор R607 и
саму микросхему.
Не работает зеленый индикатор в верхней части
корпуса телефона
При появлении такой неисправности сначала проверяют исправ-
ность светодиода Н650 и качество его пайки Затем включают теле-
фон и измеряют напряжение на выв. 4 зуммера Н600, которое дол-
жно составлять 3,4 В (см. рис 7 35) Если это напряжение отсутству-
ет, следует проверить напряжение VRPAD (3,8 В) на выв I
транзистора V706, а при отсутствии и этого напряжения проверяют
его наличие на выв 5 микросхемы N452 (см. рис 7 36) Если напря
жение на выв 5 N452 в норме, пр веряют исправность цепи между
этим выводом и выв 1 транзистора V706 и, если оно отлично от
нуля, заменяют катушку L450 Кроме того, необходимо проверить со-
противление между шиной напряжения VBATT и выв 3 транзистора
V706 (4,7 Ом), Если сопротивление в норме, заменяют транзистор
V7O6 Далее, проверяют качество паики выв 94 микросхемы D600
При необходимости эта микросхема подлежит замене.
Не работает красный индикатор в верхней части
корпуса телефона
Порядок выявления неисправностей аналогичен приведенному
выше, за исключением проверки микросхемы D600 — проверяют ка
чество пайки ее выв 93.
Неисправности узла RTC
RTC (Rea! Time Clock) — это узел, который синхронизирует рабо-
ту телефона, обеспечивает работу часов, таймеров и других функций.
Место его расположения показано на рис 7 38. Если после отсоеди-
нения и подключения аккумуляторной батареи на дисплее отобража-
ется время 00 00, необходимо убедиться в качестве паики накопите-
льного конденсатора С72О (рис 7 39) который обеспечивает питание
узла RIС при отсутствии батареи.
7 Заказ № 1565
97
Гпава 7
Рис. 7 40
Если часы телефона уходят вперед или останавливаются, следует
проверить качество пайки кварцевого резонатора В600, а также кон
дснсаторов С690, С691 (рис. 7 40)
D600
Рис 7 40
98
Глава 8
Особенности ремонта мобильного телефона
«Samsung SGH-N620»
Конструкция телефона
Мобильный телефон «Samsung SGH-N620» отличается оригиналь-
ным дизайном и хорошими функциональными возможностями Благо-
даря высоким эксплуатационным параметрам и умеренной цене он
нашел свой круг потребителей. Конструктивно телефон состоит из
корпуса, внутри которого размешены основная плата, плата клавиа-
туры, аккумуляторная батарея и другие детали и узлы (рис 8 1)
Структурная схема, поясняющая общее устройство телефона, по-
казана на рис. 8 2 Функции радиотракта выполняет микросхема
U605 типа HDI55128TF, функции синтезатора частоты с ФАПЧ —
U612 типа SI4133 MLP28, функции обработки сигналов — U501 типа
VP40575.
Выявление и устранение неисправностей
Для облегчения поиска элементов на рис. 8.3 и 8 4 показано их
расположение на обеих сторонах печатной платы. При выполнении
ремонтных работ следует соблюдать меры предосторожности: наде-
вать антистатический браслет и для пайки применять специальный
паяльный инструмент, так как в телефоне используются миниатюр-
ные компоненты для поверхностного монтажа.
Телефон не включается
Перед началом поиска неисправности следует убедиться в том, что на-
пряжение аккумуляторной батареи составляет не менее 3,4 В Далее про-
веряют наличие напряжений 3,3 ±0,2 В (LED 3V3) и 2,8 ±0,1 В (RTC
VCC), руководствуясь схемой, представленной на рис. 8.5. Затем прове-
ряют напряжения на выв. 2, 3,4 микросхемы U106, которые должны быть
не менее 3,4 В, напряжение 3 В на выв 3 микросхем U102s U105 Нако-
нец проверяется наличие сигнала синхронизации на верхнем по схеме вы-
воде резистора R613 (рис. 8 6)
QQ
Гпава 8
Микрофон
Клавиатура
Задняя крышка
Передняя крышка
Плата клавиатуры
Заглушка системного
разъема
Задняя крышка экрана
Гроыкогоаоритель
Рис. 8. /
Громкогоаоритель
Защитный экран дисплея
Жидкокристаллический дисплей
Электродвигатель виброоызова
Заглушка
Антенна
Винт Mlt7x$
Заглушка
Крышка батарейного отсека
Телефон не инициализируется в сети
После включения телефона должна произойти его инициализация в
сети, при которой происходит обмен данными между телефоном и ба-
зовой станцией, определяющей принадлежность телефона и открыва-
ющей ему доступ к сети, При отсутствии инициализации следует про-
100
Особенности ремонта мобильного телефона «Samsung SGH-N620»
Питающие мллряжаммя
Рис. 8 2
101
Гпава 8
Рис 8 3
Рис 8 4
102
Особенности ремонта мобильного телефона (Samsung SGH-N620»
Рис 8 5
103
Гпава 8
0633
162*
аООбвамГн
LW0
"у CRSS001 1702
смо
 1
0602
ЕЗ MplpR
LOOJ
ОРЗЗм^Г.
WTO
С8001000
«02
601

VC2
VCI
сем
500
мм
ЛТХНХ»-
«16
2ГО
ЛОСЬ
мхк
SDAU
-4-
«п
СЛОИ
: 27
1ЛО4 -J
0,«Пы.Гм
НвО*
ю
L615
ОООв*ьиЛ-
L6M
О.ОЗЗЫ<ГИ
U6O4
FAA-C0CS-1GM2S L25O
1605
0^С42шГм
С700
сю*
••IOO
лп
Т1»
ee 10
27
LM7
0,00М«мГн
ft
смо.
ши
33 т
DC521*t
UW1
-СOUT
JOUTGNO
0C&214CIT4T
L61»
L621
МП
«57
520
СМ
4
R626
М
AI2
М23
150
сем

в
R630 Г1А631
ы U во
0501
Ж
С2В1О
лазе
10»
10«
-IpNt <5Сп
5 IN? 0UT2

—«- *VBA1|
«37	L616
0027ы< ОЛЮМиаГм
---1|-----------
СМ3
100
'СМ1
CM4
2Лмс
6 да
«М L6IB
00077мм ОООХкмГм
|---31—Г-^------
3
твое
t РПЖ1?»-10-га
g бс»м
«XntliM^w’C
POUIDCS DC3
>Я62»
НСи
Ctt&l
1000 ’
САМ
Tioo
мс
QN01
AAN2
1С667
C8S2
330
СвМ
L620.
0.0С62ШГМ'
5 DACJN
Sc лмга
2S АМРО
j! mooc^w
NC
VCC2
12]1’ 10
Q602
an
'1000
своз
DICIiri
№07
220
Л «47
То.001»
«*♦
1ы<1М
3VTXEN1
«50
300
BAKOSEL
TXPWIA
1МЮ
ENFVH
М1'|
1001
Ами сам
U IDO 0.02/iM
«51
33
н fr-
an
33
R611 АбЮ
1С660
Т^оо
IS”
№23

М* 1Эм
»**2виЕЙ5<-
-4с2 62
«•едноба
AVTXRX
TX1N2
№33
10к
ЯвЭ7
XVCC
(ХК13М
Рис 8 6
104
Особенности ремонта мобильного телефона «Samsung SGH-N620»
III lilhg!
3VSWTH
Рис 8 6 (продолжение)

105
Гпава 8
верить наличие высокого уровня напряжения на выв 4 микросхемы
U410 (рис. 8 7) Если он присутствует, необходимо проверить качество
соединений и состояние дорожек печатной платы, качество пайки и со-
стояние элементов, расположенных вокруг ЖКИ и около микросхемы
памяти U5O4 (EEPROM) Возможной причиной может быть также по-
теря или искажение хранимых в этой микросхеме данных
Рис. 8.7
Если при первоначальной проверке напряжение высокого уровня
на выв. 4 микросхемы U410 отсутствует, нужно проконтролировать
уровни напряжений по схеме рис. 8 7. на выв. SYSRT L108 (высокий),
на выв. GPIO3 U108 сигнал BOOT (высокий), на выв GPIO4 U108
(высокий) и на резисторе R528 (рис. 8 4) сигнал LPROG (низкий)
Аккумуляторная батарея не заряжается
Проверяют напряжение, поступающее с сетевого адаптера При
отключенном адаптере на выв 1, 2 системного соединителя CN220
(см. рис. 8.3) и выв. 3 микросхемы U303 (рис. 8.8) напряжение дол-
жно быть равно 3,8 В. Если оно отсутствует или меньше указанного,
адаптер следует заменить При отсутствии напряжения только на
выв. 3 U303 необходимо пролаять выводы элементов С200. V210, С316
(см. рис. 8.4, 8 8). Уровень напряжения на выв. 4 микросхемы U303 дол-
жен быть низким, в противном случае нужно проверить пайки резистора
106
Особенности ремонта мобильного телефона «Samsung SGH-N620»
R328. Затем проверяют напряжение на выв 5 микросхемы U303 которое
должно составлять 1.5 В Если оно отличается от указанного более чем
на 0,2 В, потребуется пропаять компоненты, расположенные вокруг мик-
росхемы U303.
При установленной SIM-карте дисплей информирует
о ее отсутствии
В этом случае проверяют напряжение 3 ±0,2 В на выв 4, 6 микро-
схемы U300 (рис. 8 9), а при его отсутствии — элементы, относящие-
ся к микросхеме U102 (см. рис. 8.3). На выв. 5 микросхемы U300 дол-
жно присутствовать напряжение высокого уровня, на ее выв. 2, 3 —
напряжение 3 ±0,2 В При отсутствии последнего эту микросхему
следует заменить.
На выв 1. 7 соединителя CN310 должно быть напряжение
3 ±0,2 В При его отсутствии нужно пропаять выводы соединителя и
проверить цепь от них до микросхемы U300. В течение нескольких се-
кунд после включения питания осциллографом проверяют наличие
импульсного сигнала S1MCLK на выв. 1 CN310. При его отсутствии, а
также, если на выв. 2 CN310 после установки SIM-карты отсутствует
высокий уровень (сигнал SIMRST), рекомендуется заменить основ-
ную плату телефона целиком. Кроме того, следует проверить качест-
во паики микросхемы памяти U304 Serial EEPROM (см. рис. 8 4), ее
внешние элементы, при необходимости, с помощью программатора,
перезаписать хранимую в ней информацию
Звуковой сигнал с микрофона искажен или
отсутствует
В этом случае проверяют его контакты и по возможности заменя
ют микрофон. Затем проверяют цепь от микрофона до входа микро-
107
Гпава 8
схемы U501 (рис, 8 10) и качество пайки
всех элементов этой цепи. Также необходи-
мо проверить состояние контактных площа-
док на плате клавиатуры.
Не работает громкоговоритель
В этом случае проверяют контактные сое-
динители громкоговорителя с основной пла-
той Если контакт есть, заменяют громкого-
воритель.
Неисправности клавиатуры
Если при нажатии одной или нескольких
кнопок клавиатуры отсутствует реакция те-
лефона, следует произвести очистку ее кон-
тактов от загрязнений мягкой ветошью, смо-
ченной спиртом. Необходимо также обра
тить внимание на состояние подвижных
контактов. После этого приступают к элект-
рической проверке При включенном телефо-
не на выв. 1, 3, 5, и 7 соединителя CN211
(рис 8 11) должен быть низкий уровень на
пряжения, а при нажатии кнопок он изменя-
ется на высокий. Если этого не произошло,
требуется пропаять эти выводы.
Не работает визуальный индикатор
вызова
Визуальный индикатор — это светодиоды
сборки LED201 типа HL500, которые загора
ются при поступлении вызывного сигнала
Если они не зажигаются, проверяют, посту-
пает ли на базы транзисторов Q200, Q202,
Рис. 8.10
108
Особенности ремонта мобильного телефона «Samsung SGH N620»
Q203 высокий уровень напряжения
(рис 8 12). При проверке его можно
сформировать, подключив базу тран
зистора к шине питания LED_3V3 че
рсз резистор номиналом 1 кОм. Если
указанный уровень на базы транзи-
сторов подастся, измеряют напряже-
ния на светодиодах, отсутствие кото-
рых может быть связано с неисправ-
ностью светодиодов либо отсутствием
напряжения 3,3 В на аноде светодиод-
ной сборки LED201, либо с неисправ-
ностью транзисторов Q200, Q2O2,
Q203
Не работает подсветка
дисплея
Проверку подсветки начинают с
телефонного меню, где режим под-
светки должен быть включен (ON).
Затем проверяют поступление на
базу транзистора Q201 напряже-
ния высокого уровня (рис. 8.13)
Если оно есть, проверяют наличие
напряжения 3,3 В на выв 35, 36, 39,
40 соединителя CN200 (рис 8 4)
при отсутствии следует проверить
цепи, идущие от .микросхемы LJ100
(рис 8 4), а также исправность
транзистора Q201 (напряжение на
базе — лог. «1», па коллекторе —
лог. «0») и резисторов R215. R217.
Если неисправность не выявлена,
необходимо пропаять контакты сое-
динителя CN211
Не воспроизводятся
мелодии
Выявление неисправности начина-
ют с проверки напряжения питания
микросхемы U 130 на се выв 7
V207
VC040214X300
О о -
V206
VC040214X300
о о
V2O5
VC040214X300
V204VC040214X300
V203
VC040214X300
--- ‘С о-----
V202
VC040214X300
— о о-------
V201
VC040214X300
о о-----
V200
VC040214X300
Рис. 8 //
Гпава 8
OUGHT
Q201
Рис. 8 13
(рис 8 14) При его отсутствии
проверяют цепь прохождения на-
пряжения от микросхемы U102
Далее контролируют наличие на
выв. 1 U430 сигнала с задающего
генератора (меандр с частотой
следования импульсов 13 МГц),
собранного на микросхеме U413
Отсутствие сигнала может быть
вызвано дефектами микросхемы
U413, кварцевого резонатора
OSC401 и микросхемы U635 За-
тем проверяют напряжение высо-
кого уровня на выв. 15 микросхемы
U430 (рис 8 14) (при его отсутст-
вии проверяют резистор R441 и
микросхему U106)
Если на выв 14 микросхемы
U430 есть низкочастотный сигнал
мелодии, наблюдаемый на экране осциллографа, но звук все равно от
сутствует, проверяют соединитель СНЗ, поступление сигнала на кон-
такты L spk- и L spk+ и исправность громкоговорителя Если же сиг-
нал мелодии на выв. 14 отсутствует, проверяют элементы R645.
R440, С437, С434, R438, R439, С440 и их пайку
Проверка трактов приема и передачи GSM/DCS
Проверка трактов приема и передачи требует специального обору-
дования и приборов В простейшем случае это оригинальная тестовая
приставка SAMSUNG и комбинированный прибор для проверки ра-
диочастотных параметров и характеристик, включающий в себя сиг
нал-генератор, анализатор спектра, измеритель мощности и др. Так
как это оборудование из-за своей высокой цены доступно только спе-
циализированным ремонтным предприятиям, приводимые ниже дан-
ные являются справочными.
Особенностью проверки высокочастотных трактов приема и пере
дачи является их раздельный контроль сначала проверяют тракт сиг-
налов GSM (GSM-900), а затем — тракт DCS (GSM 1800)
Испытание тракта приема GSM 900 начинают с подачи на антен-
ный вход сигнала базовой частоты канала плюс 67,7 кГц с уровнем
-50 дБм. Затем изменяют уровни сигналов в контрольных точках:
на выв. 8, а затем на выв. 10 микросхемы U602 (уровень сигнала
110
Особенности ремонта мобильного телефона «Samsung SGHN620»
Рис 8 11
ill
Гпава 8
должен быть не менее --65 дБм), на выв. 1 микросхемы U604 (-
70 дБм); на выв 1 U634 (-60 дБм), на выв. 53, 54 U605 (-60 дБм);
сигнал частотой 225 МГц на выв 49, 50 U605 (-50 дБм); сигнал
частотой 45 МГц на выв 43. 44 U605 (-55 дБм); переменные на-
пряжения размахом 40 мВ на выв. 24—27; 2,5 В — на выв 32, 33
и 0,5 В на выв 35 U605. Принципиальная схема приемо-передаю
щего тракта приведена на рис 8.6.
Проверка тракта передачи GSM начинается с установки уровня
передачи 5 на тестовой приставке Далее контролируют следующие
уровни. 30 дБм на выв. 8 и 5 микросхемы U602 и на выв 4 микросхе-
мы U607, 10 дБм па выв 1 U608 и выв. 1 U610, 0,5 В на выв. 3, 2,8 В
на выв. 11, 0,5. .2,5 В на выв. 9 микросхемы L610; -10 дБм (в полосе
частот 1150...1185 МГц) на выв 10 U612; —10 дБм па частоте
1080 МГц на выв 23 той же микросхемы; переменные напряжения
размахом 40 мВ на выв 17—20 микросхемы U605, а также 2,5 В на
выв. 38 и 0,5 В на выв 35 U605.
Проверку тракта приема DCS 900 начинают с подачи на антен-
ный вход сигнала центральной частоты канала плюс 67,7 кГц с
уровнем -50 дБм. Затем измеряют уровни сигналов в контроль-
ных точках; на выв 8, а затем на выв 1 микросхемы L602 (не
менее -65 дБм); на выв 3 микросхемы U604 (-70 дБм); на
выв. 3 U634 (-60 дБм), на выв. 2, 3 U605 (-60 дБм); сигнал час-
тотой 225 МГц на выв 49, 50 U605 (-50 дБм); сигнал частотой
45 МГц на выв. 43, 44 U605 (-55 дБм); переменные напряжения
размахом 40 мВ на выв 24—27, 2,5 В — па выв 32, 33 и 0,5 В
па выв. 35 U605.
Тракт передачи DCS проверяют при уровне передачи «0». При вы-
полнении проверки контролируют уровни 25 дБм на выв 8 и 3 мик-
росхемы U602; 25 дБм на выв. 4 микросхемы U609 10 дБм на выв. 1
L’608 и выв. 5 U610; 2,5 В на выв 3, 2,5 В на выв. 7, 0,5 2,5 В на
выв. 9 микросхемы U610, -10 дБм (в полосе частот 1150 1185 МГц)
на выв. 10 U612; -10 дБм на частоте 1080 МГц на выв. 23 той же мик-
росхемы; переменные напряжения размахом 40 мВ на выв. 17—20
микросхемы U605, а также 2,5 В на выв 35, 38 U605.
Неисправности приемо-передающего тракта часто связаны с нару-
шением качества паек или выходом отдельных элементов из строя
Заменять микросхемы U605 и U612 не рекомендуется
112
Глава 9
Схема электропитания мобильных телефонов
«Siemens А35/ А36/А40»
Общие сведения
Основным источником питания мобильных теле-
фонов SIEMENS А35/А36/А40 является никель
металлгидридная аккумуляторная батарея емкостью
600 мА ч. При работе телефона недопустимы перепо-
люсовка напряжения питания и подключение внеш-
него источника питания при отсутствии аккумуля-
торной батареи.
Упрощенная структурная схема блока питания
телефона представлена на рис 9.1.. На ней указаны
напряжения питания различных узлов и их потреб
ляемые токи. А на рис. 9.2 выделены узлы телефона, на которые пода
ются различные питающие напряжения
РА
♦Centro
Дисплей клавиатура,
виброзвонок
VDDRTC
EGOLD*
Flash
Дисплей
Дисплей
EGO О*
EGOLO*
Вызывной
звонок
Flash ♦ S-M
RX.FX
RFSynth/VCXO
Рис 9.1. Структурная схема блока питания
X Заказ Nu 1565
из
Гпава 9
О ВАТТ»
Рг Г^очлсготмав
•ОСТЬ
О 28 в «А»<ал 1
Q 2,8Вкдиал2
Логическая часть
2.65 В
Питмюухло*
микросхемы А$*с
ч; 2B(RTC)
2В
О 298
Индикаторы
Виюрозоонок
SM-орта
I/O
Дисплей
Усилитель
мощности
радиочастоты
(УМРЧ)
Генератор '
управляемой
напряжением
Радиочастотная
часть Схема
улрадления
УМРЧ
SMART I
Рис. 9.2. Распределение питания между узлами телефона
ASIC — формирователь напряжений питания
Все питающие напряжения узлов телефона формируются специа-
льной микросхемой ASIC, выполняющей следующие функции.
— управление включением питания:
♦	при нажатии кнопки ON/OFF (сигнал ON OFF),
♦	при подключении внешнего источника питания (зарядного
устройства) к системному разъему (сигнал External Power),
♦	по сигналу часов реального времени или RTC (сигнал ON
OFF2).
—	мониторинг (отслеживания) сигнала сторожевого таймера
(Watchdog):
♦	для управление выключением телефона по сигналу WATCHDOG рР,
♦	для отслеживания работы системы,
♦	выключение телефона при превышении напряжения питания на
системном разъеме выше допустимого-
♦	в случае формирования сигнала сброса (RESET) для управляющей
микросхемы EGOLD+, флэш-памяти и компонентов ММЬинтерфей-
са (интерфейса человек — машина),
♦	формирования напряжений линейного контроллера 2,9 2,65; 2 В,
используемых дня питания элементов цифровой части телефона;
—	обеспечения заряда батареи:
♦	нормального заряда,
♦	начального заряда в том случае, если батарея разряжена до на-
пряжения ниже 3,2 В.
—	формирования сигналов временных интервалов.
114
Схема электропитания мобильных телефонов «Siemens А35/А36А40»
♦ формирование импульсов и сиг-
налов таймеров происходит из
сигнала внутреннего генератора
частотой 900 ± 10% кГц. Стаби
лы «ость работы генератора обес-
печивает внешний резистор
R213 с допуском 1%, подклю-
ченный к выводу RREF микро-
схем ASIC
При нажатии на кнопку
ON/OFF для включения телефо-
на происходит следующее:
*	формируются напряжения
2,0; 2,65; 2,9 В;
♦	формируются сигналы сбро-
Рис 9 3 Схема формирования
сигнала включения телефона
са RESET 2,0 В и RESET 2,65 В;
♦	в микросхеме N201 (рис. 9.3) формируется сигнал POWER ON;
♦	после формирования сигнала POWER ON микросхемой
EGOLD+ выдается сигнал Watch Dog.
В качестве микросхемы ASIC в телефонах «Siemens А35/ А36/ А40» ис-
пользуется микросхема 1750767 — 1,92/2,07/ TANTR1S В таблице
приведено описание ее режимов
Таблица 9 1
Режим работы микросхемы	Наименование выводов микросхемы	Описание режима
Включение телефона	ON OFF\EXT POWER\ON 0F2	Включение происходит по спаду импульса ON OF, no фронту импульса EXT POWER и по фронту импульса 0N 0F2 При выполнении одного из этих условий микросхема ASIC переходит во включенное состояние и запускается ее внутренний генератор. Через время Т1 (около 60 мс) источник сигнала включения опрашивается вновь. Если сип«ал включения при этом отсутствует, телефон не включится, а микросхема ASIC перейдет в выключенное состояние. Если же он присутствует, телефон включится. При этом сигнал VCXOEN (internal SLEEP) перейдет в состояние лог. • 1» и включатся стабилизаторы напряжения VREG1 (2 9 В), VREG2 (2 В) и VREG3 (2 25 В)
к*
115
I лава 9
Продолжение таблицы 9.1
Режим работы микросхемы	Наименование выводов микросхемы	r 		 Описание режима
		Через время Т2 (примерно через 60 мс после Т1 или через 120 мс с момента начала включения) появятся напряжения питания 1,9 2,9 и 2,65 В При наличии напряжений 1,9 и 2 9 В запустится таймер ТЗ, и через 60 мс будет сформирован сигнал RESET Для определения, по какому сигналу включился телефон, управляющая микросхема EGOLD проверяет следующие сигналы •	КВ7 - сигнал с кнопки ON/OFF, •	RTC INT - сигнал таймера »оп off»; •	Ext Power ис - сигнал ON/OFF при подключении внешнего источника питания
Мониторинг сигнала сторожевого таймера	WATCHDOG UP	Первый импульс сторожевого таймера микросхемы EGOLD имеет длительность 800 мс после нарастающего фронта импульса сброса (RESET) импульс WD должен иметь нарастающий фронт Если одно из этих условий не будет выполнено, телефон выключится Если же они выполнены, фронты и спады импульсов чередуются попеременно и используются для сброса WD-таймера. По каждому из них при поступлении на вывод WATCHDOG UP произойдет сброс WD таймера Частота следования импульсов составляет 04 .2,6 с. Если фронты или спады наступают раньше 0,4 с или позже 2,6 с, телефон выключится
Обычное выключение телефона	WATCHDOG UP	Выключение телефона возможно, если на вывод WATCHDOG UP микросхемы ASIC не поступают импульсы с EGOLD Выключение телефона подразумевает что на выводе RESET ASIC будет лог «0», на выводе POWER ON - лог «0», на выводе CHARGE - лог • 1». При этом стабилизаторы напряжений 1,9; 2,65 и 2,9 В прекращают работу, микросхема ASIC переходит в режим POWER DOWN
Детектор низкого напряжения	LOVATO	Не используется
Сигнал сброса (RESET)	RESET	При включении питания сигнал RESET на микросхеме ASIC низкого уровня, который переходит в состояние высокого уровня через 180 мс после включения телефона
116
Схема элсктр ,питания мобильных телефонов «Siemens А35/А36/А40»
Продолжение таблицы 9 I
Режим работы микросхемы	Наименование выводов микросхемы	Описание режима
		При выключении питания система обеспечивает мониторинг напряжений 1,9 и 2,9 В Если хотя бы одно из них уменьшится ниже допустимого значения (более 5 j и 2% соответственно) на время 10 мс и более, сигнал RESET перейдет в состояние лог «0»
Выключение телефона в случае превышения напряжения питания	VDO	При высоком входном питающем напряжении (>5 8 В в течение 1 мкс) телефон выключится
Контроль питающего напряжения цифровой части схемы	VREG2(2 В)	Линейный контроллер должен обеспечивать на выходе микросхемы напряжение 1,92 В ±3% при максимальном токе нагрузки 100 мА. Он представляет собой операционный усилитель с интегрированным р-канальным выходным транзистором и внешний конденсатор емкостью 2,2 мкФ, обеспечивающие стабилизацию напряжения. Указанное напряжение контролируется специальной схемой в составе микросхемы ASIC Если о»ю превысит значение 3,1 В, выходной транзистор закроется
Контроль питающего напряжения цифровой части схемы	VREG3 (2,65 В)	Не используется
Контроль постоянного напряжения цифровой части схемы	VREG1 (2,9 В)	Линейный контроллер должен обеспечивать на выходе микросхемы ASIC напряжение 2 92 В ±3% при максимальном токе нагрузки 140 мА. Он представляет собой операционный усилитель с интегрированным р-какальным выходным транзистором и внешний конденсатор емкостью 2,2 мкФ, обеспечивающие стабилизацию напряжения Указанное напряжение контролируется специальной схемой в составе микросхемы ASIC Если оно превысит значение 3 3 В. выходной транзистор закроется
Контроль заряда аккумуляторной батарея	CHARGE, CHARGE иС. IBAT	Микросхема ASIC обеспечивает контроль заряда аккумуляторной батареи. Контроллер заряда состоит из источника тока, температурного датчика, внешнего полевого транзистора с резистором установки режима, включенным между его истоком и затвором
117
Гпава 9
Продолжение таблицы 9 1
Режим работы микросхемы	Наименование выводов микросхемы	Описание режима
		Источник тока запускается по фронту импульса CHARGE UP и формирует уровень лог «0» на выв. 3 (CHARGE) микросхемы. При этом полевой транзистор открывается» j обеспечивая заряд батареи Заряд не начнется в следующих случаях: *	если компаратор температуры выдаст сигнал о ее превышении; •	если напряжение на выводе VDD превышает допустимое, •	если на выводе CHARGE UP имеет место спад импульса
Низковольтный стабилизатор напряжения питания схемы RTC	VDDRTC	Стабилизатор напряжения обеспечивает подачу на схему 1 часов реального времени питающее напряжение, равного 2 В. Потребляемый ток составляет около 1 мА
На рис. 9 4 изображена структурная схема микросхемы ASIC, по-
ясняющая ее работу, а на рис. 9.5, 9.6 — временные диаграммы про-
цессов. происходящих при включения питания и мониторинге сторо-
жевого таймера (WDT)
Аккумуляторная батарея и способы ее заряда
В мобильных телефонах «Siemens А35/А36/Л40-> установлена
никель-металлгидридная аккумуляторная батарея номинальной емко-
стью 600 мА-ч. Внутри ее имеется температурный датчик — терморе-
зистор, имеющий сопротивление 22 кОм при температуре 25вС. Схе-
ма подключения аккумуляторной батареи представлена на рис 9 7
Батарею заряжают, подключив выход блока питания зарядного
устройства непосредственно к мобильному телефону Аппаратная
часть и программное обеспечение указанных телефонов обеспечи-
вают заряд только никель-металлгидридных батарей Заряд продол-
жается до тех пор, пока узел GAIM в составе микросхемы
EGOLD+, не определит момент окончания заряда батареи
Существует два режима заряда аккумуляторной батареи
♦	обычный заряд, не отличающийся особенностями и представля-
ющий собой режим быстрого заряда,
♦	инициирующий заряд
118
Схема электропитания мобильных телефонов «Siemens А35/ А36/А40»
DVDD DVSS
AVDD AVSS	RREF
Рис 9 4 Структурная схема микросхемы питания (ASIC)
Рис 9 5 Временные диаграммы процессов, происходящих
при мониторинге WDT
119
Глава 9
WA CHDOGpP
1 V/D мониторинг
2 V/D мониторинг
3 УЛ) мониторинг
Рис 9 6 Временные диаграммы
процессов, привходящих
при мониторинге WDT
Рис 9 7. Схема подключения
аккумуляторной батареи
Обычно заряд батареи начинается сразу при подключении к теле-
фон> кабеля от блока питания зарядного устройства (ЗУ) При этом
на дисплее телефона отображается символ процесса заряда Заряд
начинается в том случае, если открыт ключ на полевом МОП-транзи-
сторе V200 (рис. 9 8). Ключ открывается после подключения аккуму-
ляторной батареи по сигналу лог «О». Этот сигнал поступает на за-
твор транзистора V200 при условии что
♦	на выв 31 (CHARGE UC) микросхемы ASIC будет присутство-
вать уровень лог «1»;
♦	на выв 2 микросхемы ASIC будет присутствовать сигнал лог.
«О», который формируется, если температура батареи меньше
55°С;
♦	сигнал напряжения перезаряда на выв 22 (VDDLP) неактивен
(меньше 5,8 В).
Заряд будет прерван, если температура батареи превысит 55 С
или напряжение перезаряда превысит 5,8 В
Как было сказано выше, внутри корпуса батареи установлен тер-
морезистор (22 кОм при 25°С) для контроля ее температуры. Через
конт 2 батареи и делитель напряжения Rl 15, Rl 16, Rl 17 он связан с
микросхемой EGOLD+ (GAIM L3), внутри которой реализована схе-
ма измерения температуры.
Для того чтобы сформировать сигнал CHARGE UC (Miscellaneous
Е9) микросхема EGOLD+ «должна знать», что к телефону подключе-
но зарядное устройство Для этого при подключении ЗУ его выходное
напряжение прикладывается к выводу EXT POWER UC микросхемы
EGOLD+ и далее через делитель R204 R202 формируется сигнал
POWER (сигнал POWER)
В том случае, если телефон долгое время не использовался (как
правило8 более 1 месяца), в результате саморазряда батарея может
120
Схема электропитания мобильных телефонов «Siemens А35/А36/А40»
Рис 9 8 Принципиальная схема узла зарядного устройства
121
Г.пава 9
полностью разрядиться. При этом напряжение на ее выводах станет
меньше 3.2 В, и ее обычный (быстрый) заряд станет невозможным.
В таком случае производится только инициирующий заряд. Ток заря-
да в этом режиме не превышает 10 мА Примерно через 10 часов по-
сле его начала, когда напряжение на батарее превысит 3,2 В, автома-
тически включается режим быстрого заряда.
Схема зарядной цепи в режиме инициирующего заряда состоит из
резистора R200 и двух диодов V202 и V2O4 (см рис 9 8)
Внимание! При выходном напряжении ЗУ более 15 В прои-
зойдет выход из строя резисторов и конденсаторов схемы
заряда. При подаче напряжения более 20 В в дополнение вый-
ти из строя полевой транзистор зарядного ключа.
Узел EGAIM микросхемы EGOLD+ обеспечивает измерение тем
пературы как батареи, так и окружающей среды Температуру бата-
реи характеризует напряжение, которое снимается с делителя R115
R116, R117 (рис. 9 9) Напряжение, изменяющееся пропорционально
изменениям температуры окружающей среды, снимается с делителя
R118, R119, R120 Принцип измерения температуры заключается в
сравнении этих напряжений — ТВЛТ и TENV с опорным напряжени-
ем BREF, формируемым в узле EGAIM Сравнение осуществляется в
АЦП, расположенным в этом же узле. Сигнал MEAS ON. поступаю-
щий с микросхемы EGOLD+ (GSM TDMA-TIMER G11) активирует
процесс измерения, а также используется для формирования опорно-
го напряжения BREF при помощи резисторов R121, R122.
Измерение напряжения аккумуляторной батареи осуществляется
узлом EGAIM микросхемы EGOLD+ Для этого ее вывод ВАТТ+ че-
рез делитель R113. R114 (рис 9 10) соединен с выводом VBAT микро
схемы EGOLD+ (GAIM N2) При этом величина подаваемого напря-
V EASON
Рис. 9 9 Делители напряжения цепей изменения температуры
122
Схема электропитания мобильных телефонов «Siemens А35/ А36/А40»
Рис. 9.10 Схема контроля напряжения аккумуляторной батареи
жения должна быть в пределах 1,33 5,91 В Аналоговый мультиплек
сор обеспечивает переключение между режимом цифровой
обработки сигналов и измерением напряжения
После изучения материала данной статьи поиск и устранение
неисправностей, связанных с нарушением питания как мобильного
телефона в целом, так и его отдельных узлов, не составит труда.
Определенную сложность представляет замена специализированных
микросхем, например, ASIC (D200) Заменить ее можно только ана
логичной В российских условиях наиболее приемлемый вариант —
создать запас специальных электронных и механических компонен-
тов из неисправных однотипных телефонов. Мобильные телефоны
SIEMENS выгодно отличаются от моделей других производителей
тем, что фирма приводит, по крайней мере, на принципиальных схе-
мах их «родные» наименования. Именно поэтому такие компонен-
ты, как резисторы, конденсаторы, диоды и диодные сборки, транзи-
сторы и транзисторные сборки, модули усилителя мощности пере
дающего устройства можно приобрести отдельно. Большинство
других фирм, выпускающих мобильные телефоны, присваивают ис-
пользуемым в них компонентах только свои децимальный номер
123
Глава 10
Ремонт сотовых телефонов SIEMENS
C35/M35/S35
Сотовые телефоны Siemens 35-и серии представлены тремя .моде-
лями С35, М35, S35. Все они — двухдиапазонные стандарта
GSM900/1800 В отличие от предыдущей 25-й серии новое семейст-
во пополнилось моделью М35, абсолютно идентичной модели С35, но
выполненной в пыле- и влагозащищенном корпусе. Все модели 35-й
серии выполнены на основе одного и того же чипсета, выделяется то-
лько модель S35, обладающая расширенными возможностями и име-
ющая ИК порт для связи с персональным компьютером. Кроме того,
она комплектуется литий-ионным аккумулятором вместо никель-ме-
таллгидридного, входящего в комплект сотовых телефонов моделей
С35, М35 Внешний вид сотовых телефонов Siemens С35/M35/S35
показан на рис. 10 1
SIEMENS С35
SIEMENS S35
SIEMENS М35
Рис 10 /
124
Ремонт сотовых телефонов SIEMENS C35/M35/S35
Поскольку, как было сказано выше, сотовые телефоны построены
практически одинаково, рассмотрим основные принципы поиска и
устранения неисправностей на примере аппарата Siemens С35 Сразу
следует принять во внимание, что все работы, связанные с выполне-
нием паек, рекомендуется производить по технологии пайки горячим
воздухом.
Структурная схема
На рис. 10.2 изображена структурная схема сотового телефона Si-
emens С35 Ее основу составляют следующие микросхемы-
1 Е GOLD — РМВ2851Е, представляет собой микропроцессор,
сигнальный процессор и часы реального времени (RTC) в одном кор
пусе. Микропроцессор отвечает за управление телефоном с клавиату-
ры, считывание и запись данных в память S1M карты, Flash и RAM
память, а также управляет регулировкой выходной мощности переда-
ющего устройства и функциями сбережения энергии аккумуляторной
батареи
Сигнальный процессор обеспечивает обработку сигналов с выхода
приемного устройства фильтрацию, формирование АЧХ, речевое и
канальное декодирование, а также обработку сигналов в тракте пере
дачи речевое и канальное кодирование и GMSK модуляцию сигна-
лов. В его состав входит кодек речи, реализующий полускоростное
(HR), улучшенное полноскоростнос (EFR) кодирование и декодирова-
ние сигналов, функцию управления голосом и комфортное шумопо
давление
2. GAIM — РМВ2906. Сокращение GAIM означает GSM Analog Inter-
facing Module — модуль аналогового интерфейса GSM Эта микросхема
представляет собой интерфейс между аналоговыми и цифровыми сигна-
лами в процессе их обработки в сотовом телефоне (ввод/вывод данных с
основной платы, управление работой усилителя мощности передающего
устройства, измерение напряжения и температуры и управление процес
сом заряда аккумуляторной батареи).
3 Микросхема генератора опорной частоты 13 Ml ц, обеспечиваю-
щая следующие функции
♦	формирование сигнала синхронизации частотой 13 МГц для ло-
гической части схемы — SINI3M;
♦	формирование сигнала опорной частоты для синтезаторов часто
ты с ФАПЧ приемного и передающего устройств.
♦	обработку поступающею на нее контрольного сигнала
Al C_PNM с микросхемы H1GOLD и обеспечение точной под-
стройки частот приема и передачи.
125
ЬО
о
Рис. 10.2
^Мтежз
Фильтр
на ПАВ
Сысс1
ПРМ GSM
942 МГц
Bnght U НО 55124F
225МГц
Си« 1
ПРМРСЯ
Сыос 2
ГУН ПРМ
—ORXONPON
OTXONPON
TXPOW
TXGSM
HitachPA
ПРД
PCN
Салас,
устр-ю
MLJVPCS
вячго
Фильтр
«ПАВ
Фильтр ГН
калле
Актовый
КОММ)? d-Qp
1<£ЛЬ
САЛИГ»
Фа»
КЗ УТ
вкюмма
Модуль
усилителей
мощности
Филы
мзПД
Смгезагор
еФШЧ
ПРМД1РД
Дамодутепор
Ю
Меокич.
пермл
Шжа
3- проводного
иктерФео
Овш
угрмлмм
рёхниим
сжаГлРЧПРД
942,5МГц
j Cwct jraiHC M JJY J
связи
rwns
GSM
е
0N1
Радаотржт
TON РА
100
Основная
плата
Салас
yci-ao
GSM
Салас
уп*ао
PCN
ПРД
ВАТТ* TXON GSM PCN GSM
ПРД ~	<
GSM
UDftCO Ono<>^rW
АГС.РМЛ
УССВЯСНТ-— Ct2qfp
♦	w- о BATT-»
QT
OTY
R
RX
sruxx
POSTS
Oft
ffC.PNM
TXDN1
TXQfs2
UnWCO*“C1LD0P
-РУРЦ)
TOOK?
-M3IU
JSJMM
РМВ2850
Фильтр
на ПАВ
MLUYGSM
ВРР42О
1942.5МГц
1942 5МГц

Цепь
CWtrftHTCp
сФМХ
ГН
Схема
лоп^ессоо
^прмлемм
«управление
портами
ГУН ПРД
PGA
РСЯ
1Ш
сдвига
фкш
нй90‘
GSM 270МГц
PCN; 130/135МГЦ
Е-СоИ
v I л
РМ8 2906
EGain
*1л
Фазой й
дегепор
Модули ор
rr
ПХ
Гпава 10
Ремонт сотовых телефонов SIEMENS C35/M35/S35
♦	измерение температуры термодатчиком, расположенным рядом
с кварцевым резонатором 13 МГц
Специализированная микросхема (ASIC) источника питания —
D0767BA, выполняющая функции
♦	управления включением и выключением телефона кнопкой
ON/01'Е при подключении внешнего источника питания (за-
рядного устройства) или от часов реального времени;
♦	мониторинга состояния сторожевого таймера и выключение те-
лефона, если с микросхемы HiGOLD сигнал сторожевого тайме
ра нс поступает,
♦	выработки напряжений питания логической части схемы —
2,90 В; 2„65 В; 1,92 В, а также напряжений питания SIM-карты
и часов реального времени микросхемы HiGOLD;
♦	включения линейного стабилизатора напряжения 2,8 В, питаю-
щего схему генератора сигнала 13 МГц,
♦	формирования сигнала сброса (RLSLT) для логической части
схемы;
♦	формирования сигнала управления полевым транзистором в
цепи заряда.
♦	индикации разряда аккумуляторной батареи;
♦	защиты схемы телефона от перенапряжений.
4.	Микросхема приемного устройства — Bright II HD155124F.
5.	Микросхема передающего устройства — Bright II HD155I24F.
Источники питания
В качестве источника питания сотовых телефонов Siemens С35 ис-
пользуются
♦	аккумуляторная батарея напряжением 3,6 В;
♦	зарядное устройство с выходным напряжением 6,5 В, подключа-
емое через системный соединитель в нижней части корпуса.
Поскольку специальная микросхема управления питанием (ASIC)
работает от аккумуляторной батареи, запрещается включать те-
лефон, подключенный к зарядному устройству, если вата
рея не установлена. Кроме того, та же микросхема вырабатывает
питающие напряжения и для других узлов телефона, например, на-
пряжение питания SIM-карты и сигнал сброса логических микро
схем.
Усилитель мощности передающего устройства подключен непо-
средственно к аккумуляторной батарее, поэтому использование пло-
хого аккумулятора с высоким внутренним сопротивлением может
стать причиной неработоспособности телефона.
127
I лава 10
Логические устройства используют напряжения питания I 92.
2,65 и 2,9 В, сформированные ASIC И, наконец, ASIC проверяет на-
личие сигнала сторожевого таймера (watchdog), поступающего с про-
цессора и обеспечивающего выполнение некоторых функций (вклю-
чение и выключение при нажатии на кнопку ON_OFF иЛи включение
подсветки при нажатии на любую кнопку)
Неправильная полярность питающего напряжения или его величи-
на, превышающая 6,5 В могут быть причиной выхода сотового теле
фона из строя
Защита от перенапряжения
Защита от перенапряжения срабатывает в следующих случаях:
♦	если напряжение источника питания превышает 6,2 В: телефон
при этом выключится и не включится до тех пор, пока напряже
ние не станет меньше 6,2 В Если напряжение превысит 7 В те-
лефон будет выведен из строя;
♦	если ток заряда превысит I А, это вызовет перегорание предо-
хранителя. В результате заряд аккумуляторной батареи станет
невозможным.
При использовании зарядного устройства, произведенного не фир-
мой Siemens, а другими производителями, перед его использованием
следует убедиться в том что это устройство имеет ограничитель тока
до 1 А
Аккумуляторная батарея
В сотовых телефонах серии С35 применяются никель-металлгид
ридные (NiMH) аккумуляторные батареи емкостью 500 мА ч. Чтобы
увеличить время работы, можно также использовать и литий-ионные
батареи емкостью 600 мА ч, которыми комплектуются сотовые теле-
фоны более совершенной модели — Siemens S35
Для сотового телефона модели С35 напряжение на выводе ВАТ+
аккумулятора должно составлять +3,0. .5 В, а вывод ВАТТ_ТЕМР
предназначен для контроля за превышением температуры батареи
Для защиты от коротких замыканий никель-металлгидридные ба
тареи имеют встроенный предохранитель типа «polyswitch», который
срабатывает при коротком замыкании и самовосстапавливается через
некоторое время после его устранения.
В литий-ионных батареях для защиты от коротких замыканий име-
ется электронный предохранитель. Восстановить его работоспособ-
ность можно, лишь выполнив одну из следующих операций:
128
Ремонт сотовых телефонов SIEMENS C35/M35/S35
♦	установить батарею в сотовый телефон, и подключить к телефо-
ну зарядное устройство для быстрого заряда' предохранитель
восстановится примерно через 10 с.
♦	установить батарею отдельно от телефона в настольное заряд
ное устройство предохранитель восстановится немедленно,
♦	вставить батарею в сотовый телефон и установить его в настоль-
ное зарядное устройство: восстановление предохранителя прои-
зойдет примерно через 10 с.
Заряд батареи можно производить, когда она установлена в теле-
фоне. и процесс заряда полностью управляется самим сотовым теле-
фоном. Для заряда можно использовать следующие типы зарядных
устройств:
♦	устройство быстрого заряда.
♦	дорожное.
♦	автомобильное.
♦	настольное.
Для подключения кабеля зарядного устройства к сотовому телефо-
ну его разъем нужно сжать, как показано на рис 10.3
В случае глубокого разряда ак-
кумуляторной батареи напряже-	к. Лч. ""’Qj
ние на ней слишком мало для pa-	v I
боты схемы управления зарядом
и контроллером дисплея, поэтому
телефон не только невозможно
включить, но невозможно и про-
извести заряд батареи. В этом	Ч
случае заряд батареи происходит	рис ю 3
в два этапа.
Первый этап: импульсный заряд. Он начинается автоматически,
если напряжение на батарее снизится ниже 3 В при условии, что за-
рядное устройство подключено к сотовому телефону. Ток заряда при
этом составляет в среднем 10 мА
Импульсный заряд продолжается до тех пор. пока напряжение на
аккумуляторной батарее не достигнет 3.2 В. после чего телефон мож-
но включить. При этом на дисплее появится символ заряда и начнет-
ся нормальный заряд.
Второй этап: нормальный заряд. Как было сказано выше, он начи-
нается при достижении на батарее напряжения 3.2 В Длительность
заряда должна составлять не менее 12 часов до первого использова-
ния аккумуляторной батареи после се глубокого разряда.
9 Зак.п V 1565
129
Глава 10
Разборка сотового телефона Siemens С35
На рис 10 4 показаны элементы конструкции телефона. Для раз-
борки корпуса используют специальный инструмент, но можно, со
блюдая осторожность, использовать для этого и подходящую плоскую
отвертку
Задняя часть корпуса
Устройство
считывания
SIM-карты
Крышка акхумуля-
торного отсека
N!MH аккумуляторная
батарея____________
Антенна
Контакты для подключения
аккумуляторной батареи
Вибровызывмое
устройство
Держатель
SIM-карты
Рис 4
Процесс разборки начинается с того, что снимают крышку аккуму-
ляторного отсека и вынимают батарею. Затем при помощи специаль-
ного инструмента или плоской отвертки расщепляют корпус в его
верхней части (рис 10.5), разделяют его заднюю и переднюю части и
вынимают основную печатную плату или плату управления
(рис 10 6)
130
Ремонт сотовых телефонов SIEMENS C35/M35/S35
На рис 10 7 изображена задняя
часть корпуса Ее аккуратно укла-
дывают на мягкую ткань или рези-
новый коврик и разбирают в такой
последовательности (рис. 10 8)
♦	вынимают SIM карту,
♦	вынимают держатель S1M-
карты;
♦	отсоединяют пружинные кон-
такты для аккумуляторной
батареи;
♦	вынимают виброзвонок;
♦	отсоединяют антенну
После этого берут плату
управления (рис. 10 9), освобож-
дают крепление модуля дисплея,
сдвигают его в сторону нижней
части платы и аккуратно припод-
нимают вверх, чтобы не повре-
дить соединительный шлейф
(рис. 10.10) Отсоединяют соеди-
нительный шлейф и укладывают
модуль дисплея рядом с ним,
здесь же снимают и укладывают
прокладку зуммера (рис. 10.11).
При демонтаже и установке
модуля дисплея необходимо сле-
дить за фиксацией его креплений
и совмещением установочных
элементов по направляющим от-
верстиям печатной платы Сборку
платы управления выполняют в
обратном порядке
Далее на коврик лицевой сто-
роной вниз укладывают перед
нюю часть корпуса телефона и ак
куратио снимают клавиатуру и
микрофон (рис 10.12)
Громкоговоритель установлен
в корпус с помощью пенистою
Рис. 10 6
Рис 10 7
Считывающее
устройство
SIM-харты
Держатель
S М-карты
Вибро вызывное
устройство
J Пружинные контакты
аюсум батареи
Рис 10 8
9
131
Глава 10
Рис. 10 9
Рис 10 10
Рис 10 //
Клавиатура
® Микрофон
Рис 10 12
клея При его демонтаже это сое
динение приходит в негодность, и
при обратной сборке вместо ста
рого громкоговорителя необходи-
мо использовать новый
При сборке следует обращать
внимание на следующее
♦	громкоговоритель при установ-
ке должен быть правильно сори
ентироваи,
♦	до сборки корпуса следует про-
верить, установлена ли про-
кладка зуммера на плате управ-
ления, а также совмещение
этой платы и обеих частей кор-
пуса при сборке
Порядок сборки.
♦	произвести внешний осмотр
корпуса и платы управления,
особое внимание обратить на
состояние контактов;
♦	установить плату в заднюю
часть корпуса, и на нее уложить
клавиатуру (рис 10 13);
♦	установить верхнюю часть кор-
пуса и, удерживая сотовый те
лефон на весу, прижать обе час
ти корпуса до их фиксации.
Окончательную сборку телефо
на нельзя производить, уложив его
на столе и надавливая сверху на
переднюю часть корпуса Это мо-
жет привести к поломке антенны
Особенности
программирования
сотового телефона
Программное обеспечение со-
товых телефонов 35-й серии (С35,
М35, S35) унифицировано Оно
132
Ремонт сотовых телефонов SIEMENS C35/M35/S35
подразделяется на несколько
языковых групп, включающих
в целом более 20 языков наро
дов мира В каждую из групп
(см таблицу) в качестве обяза
тельного входит английский
язык. Русский язык относится
к четвертой языковой группе
Количество и состав языков
каждой группы могут периоди-
чески меняться В названии
файла программы для програм-	рис jq /3
мирования сотового телефона
указывается и номер языковой группы Например, в файле
C3L0504 ехе две последние цифры его названия стоящие перед рас
ширением файла, обозначают что программа относится к четвертой
языковой группе, и достаточно взглянуть в табл. 10 1, чтобы уточ-
нить, какие языки ею поддерживаются.
Таблица 10 1
Языковая группа	Языки
1	Английский немецкий, французский, итальянский, датский, швсдскии финский, норвежский
2	Английский, немецкий, французский итальянский, датский, шведский, финский, норвежский
3	Английский, немецкий, французский итальянский, испанский, датский, каталонский, португальский
4	Английский, немецкий, венгерский польский, русский, болгарский, чешский словацкий
5	Английский, французский, итальянский, арабский, греческий, турецкий, иврит бахасанский (малайзийскии диалект), бахасанский (индонезиискии диалект)
8	Англиискии, упрощенный китайский, традиционный китайский
Исполняемому ЕХЕ-файлу необходим определяющий или init
файл, обозначаемый как SWUP INI и определяющий язык сообщений
и коммуникационный порт компьютера, к которому должен быть под-
ключен сотовый телефон:
133
Гпава 10
Language=English
СОМ=х
С помощью программного
обеспечения можно изменять не-
которые установки, кроме тех,
которые может выполнить толь-
ко оператор сотовой связи Соот-
ветственно, программирование
сотового телефона можно разде-
лить на:
♦ «освежение» или апдейт
установленного програм-
много обеспечения и языка
Соединительный
Адаптер кабель
загрузки
RS232
К адаптеру литения
Рис. 10.14
Кабель
адаптера
интерфейса;
+ программирование индивидуальных данных абонента в соответ-
ствии с тарифным планом и подключенными услугами.
На рис. 10.14 изображена схема подключения сотового телефона к
персональному компьютеру (ПК) при программировании. Часто теле-
фон подключают к ПК более простым способом, но для его реализации
потребуется собрать несложную схему (рис. 10 15) Она необходима
Рис. 10 15
134
Ремонт сотовых телефонов SIEMENS C35/M35/S35
для преобразования уровней 3-вольтовой логики сотового телефона в
уровни 5 вольтовой логики компьютера и наоборот.
Процесс программирования отражает диаграмма, представленная
на рис. 10 16.
Каждый сотовый телефон имеет свой международный идентифика-
ционный номер устройства мобильной связи или 1МЕ1 (International
Mobile Equipment Identity). Он состоит из 15 цифр, и найти его мож-
но на наклейке, расположенной внутри аккумуляторного отсека
(рис. 10.17).
Рис. 10 16
SIEMENS
6309eO-S4050-Al 00-1
UadelnGrnry
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII
449191510019074
Рис 10 17
135
Гпава 10
В том случае, если телефон заблокирован при попытке ввести непра-
вильный код, его можно разблокировать путем введения специального
кода разблокировки. Этот код получается при пересчете IMEI кода теле
фона. Код разблокировки вводят набором команды, а затем кода.
*# 0 0 0 3 * (8-значный код) #
Код разблокировки в литературе называют также «Master Phone
Code» Получить его можно от оператора сотовой связи, а также от-
правив IMEI код своего телефона по факсу горячей линии компании
Siemens
Siemens AG
ICP CD SH
World Service Center, Bocholt,
Germany +49 2871 91 3007
или на факс в Сингапуре:
Siemens Advanced Engineering
Pte Ltd
ICP CD ASC
Ms Ginny Siew
+65-842-6641
Для операторов сотовой связи,
кроме того, имеется возможность
получения такого кода непосред-
ственно с защищенной паролем
Интернет-страницы компании
(рис 10 18)
Электрический ремонт
Семейство Siemens С/M/S35
включает в себя пять типов двух-
диапазонных сотовых телефонов,
которые несложно различать
между собой по их номеру IMEI
1.	С35 — S30880 S4000 Хххх;
2.	C35i — S30880 S4050 Хххх
(дополнительно имеет WAP-браузер
давать факсы);
3.	М35 — S30880-S4200 Хххх;
4	M35i — S30880 S4250-Xxxx (дополнительно имеет WAP брау-
зер и возможность принимать/передавать факсы),
5.	S35i — S30880 S4100 Хххх
Рис 10 18
и возможность принимать/пере-
136
Ремонт сотовых телефонов SIEMENS C35/M35/S35
При ремонте следует соблюдать правила защиты аппара
туры от выхода ее из строя при воздействии статического
электричества
Не происходит инициализации сотового телефона,
она возможна только при подключении внешней
антенны
Причиной такого дефекта является неисправность антенного разъ-
ема, представляющего собой механический переключатель. Его кон
такты замкнуты, если подключе-
на внутренняя антенна, цепь ко-
торой размыкается при
подключении внешней антенны
(рис 10 19)
Антенный разъем следует
осмотреть, аккуратно пропаять, а
если неисправность по-прежнему
имеет место — заменить
(рис. 10.20) Номер разъема по
каталогу — L36334-Z93-C272.
К •неох+й
Рис 1019
Системный рыъем
Антенный pejwu
Рис. 10 20
Не работает вызывное устройство
При неисправности вызывного устройства проверяют пайку зум-
мера внешним осмотром. Если необходима замена, зуммер меняют на
идентичный (номер по каталогу L36178-Z2-C26) Расположение зум-
мера на печатной плате показано на рис 10 21
137
Гпава 10
С35/М35
Састсдиодм
подсм-то* дисплея
Сеетодиодм подсеепм
клаеиетуры
с/
Q
масса
Соод^итягш
для лодклэочания
дисплея
Смтодиодм
подсеет км дисплея
эй
►о
Сеегсдооды подсеетки
клавиатуры
S35
□
ввоо
Соодкммтоь
для подотоманкя
дисплея
Рис. 10 21


Неисправен системный разъем
При неисправности системного разъема имеют место следующие
проблемы:
+ не обеспечивается заряд аккумуляторной батареи,
♦ не работают или работают неустойчиво внешние микрофон и
громкоговоритель автомобильного комплекта громкоговорящей
связи или комплекта hands-free;
138
Ремонт сотовых телефонов SIEMENS C35/M35/S35
♦ невозможно осуществить об-
новление версии программно-
го обеспечения или произве
сти записи в память нового
логотипа, мелодий звонка.
До того, как принять решение о
замене системного разъема, необ-
ходимо сначала попробовать очис-
тить его контакты и проверить на
отсутствие нарушений паяных сое-
динений. Только в том случае,если
эти меры не привели к устранению
неисправностей, потребуется заме-
на системного разъема на новый,
номер по каталогу которого —
L36334-Z93-C262. При замене
разъема его пайку выполняют горя
чим воздухом с использованием па-
яльной пасты. На рис. 10.20 пока
зано место расположения системного разъема на основной печатной
плате сотового телефона, а на рис 10.22 — нумерация его выводов
Неисправен разъем дисплея
Признаки неисправности не отображаются отдельные ряды или ко-
лонки, низкоконтрастное изображение, контрастность не регулируется
Для ее устранения необходимо осмотреть разъем на предмет окис-
ления выводов, места паек, а также холодных паек. При необходимо
сти замены разъем меняют на новый (номер по каталогу
L36195-Z26-C629) На рис 10.21, 10 23 показано распо
ложение соединителя на плате и нумерация его выводов
Не работает подсветка клавиатуры
При такой неисправности вольтметром проверяют
напряжение на светодиодах. Оно должно составлять
1,7 В На рис. 10.21 показано расположение светодио-
дов подсветки клавиатуры на печатной плате, а на
рис 10,24 — их полярность (рядом со светодиодами
показаны токоограничигельные резисторы). При не-
обходимости их меняют на аналогичные (номер по ка-
талогу L36840-L2031-D670).
Рис. 10.23
139
Глава 10
V301 R364	R303 V300
R302 V303
Рис. 10 24
Не работает подсветка дисплея
В этом случае проверяют исправность светодиодов подсветки, для
чего вольтметром измеряют напряжение на них Оно должно состав-
лять 1,7 В.
Типы диодов подсветки дисплея, а также их расположение различ-
ны для сотовых телефонов Siemens С/М35 (рис 10 21, 10 25) и Sie-
mens S35 (рис. 10 20, 10 26).
Каталожный номер для заказа светодиодов подсветки дисплея для
сотовых телефонов Siemens С/М35 — L36840-L2048-D670, для Sie-
mens S35 — L36840 L2047 D670
Рис. 10 26
Рис 10.25
140
Ремонт сотовых телефонов SIEMENS C35/M35/S35
Не работает ИК-порт сотового телефона Siemens S35
Внешнее проявление такой неисправности — невозможность
обеспечить связь между сотовым телефоном и компьютером по ИК
каналу. Для ее выявления необходимо осмотреть ИК-модуль на
предмет обнаружения холодных паек. Используя заведомо исправ-
ный ИК-порт компьютера, следует попытаться с него установить
связь с трубкой. Если это удалось, ИК модуль сотового телефона
работает исправно При необходимости неисправный модуль заме-
няют на новый (номер по каталогу — L36810-U6030-D670). Таким
образом, для устранения большинства неисправностей сотовых те-
лефонов Siemens серий C/M/S35 достаточно иметь простой набор
инструментов и оригинальные запасные элементы.
141
Глава 11
Ремонт сотовых телефонов SIEMENS
серий МЕ45, S45
Особенности конструкции
Сотовые телефоны SIEMENS типов МЕ45,
S45 появились на рынке в 2002 году. Они
представляют собой дальнейшее развитие ли
нейки аппаратов GSM, производимых компа=
нией SIEMENS. Телефоны обеих моделей по=
строены по одинаковой схеме. Главные разли-
чия заключаются в конструкции корпуса
модель МЕ45 имеет герметичный влагонепро-
ницаемый и противоударный корпус, а модель
S45 выполнена в обычном незащищенном кор-
пусе В отличие от предшествующих моделей
35-й серии, они обеспечивают новую возмож=
ность — скоростной доступ в Интернет по протоколу GPRS
Конструкция корпусов телефонов МЕ45 и S45 представлена на
рис. 11 1 При их сборке винтовые Соединения не используются
Внутри телефонов ME45/S45 имеются две печатные платы с од-
ной стороны — плата радиоканала, с другой — плата интерфейса с
контактными площадками клавиатуры.
Плата клавиатуры выполнена отдельно и соединена с основной
платой 12 контактным соединителем На ней же расположены четыре
светодиода подсветки клавиатуры с повышенной яркостью свечения
(цвет свечения — янтарный, длина волны — 590 нм, потребляемый
ток каждого светодиода — 5 мА) Напряжение питания 2,9 В на них
подается с линейного стабилизатора REGI, который входит в состав
специализированной микросхемы стабилизаторов и управления пита
нием ASIC.
В данных моделях телефонов могут быть установлены различные типы
конгроллеров Три из них, производства HITACHI, SAMSUNG и ROHM,
взаимозаменяемы и имеют 28-контактный соединитель ZIF (Zero Insertion For-
ce — с нулевым усилием установки) Однако LCD-контроллер производства
142
Ремонт сотовых телефонов SIEMENS серий МЕ45 S45
Epson который также используется в этих телефонах, имеет 26-контактныи
интерфейс, несовместимый с остальными
Линза дисплеи (М Е 45) Линза дисплея (S 45»	 Гоомкогово ои ель	Передняя часть корпуса {Ы ihg'l Ь	Боковая прокладка
Плата клавиатуры	 Модуль ЖК дисплея	_jT£ft==rr^—	Орокладкади_ Микрофон Кнопки клавиатуры ^^^^^^^^^^Е^^^Фол^ьгированная пленка w	*	Защитное стекло ЖКИ ч. . „ы Печатные платы
5ЯМ!	ц роковые кнопки Антенна Задняя часть корпуса Аккумуляторная (>атарея Крышка ба ареи	^*дягж а	'	У?рл вифррэарнка '"''Чна Окно и к порта JJffiC	 	 (гольде ME 45) 	Z— Рис. 11 1
143
Глава 11
Применяемые ЖК-дисплеи поставляются для компании SIEMENS
в виде готовых модулей с установленными LCD-контроллерами, на
пряжение питания которых (VDD) составляет 2,65 В Для подсветки
дисплея применены светодиоды с янтарным цветом свечения, уста-
навливаемые с четырех сторон, аналогичные используемым для под-
светки клавиатуры При этом яркость подсветки дисплея у модели
S45 по сравнению с более старой моделью S35 увеличена.
Дисплей соединен с основной платой гибким ленточным кабелем.
При выходе его из строя замена трудностей нс составляет.
Соединение громкоговорителя с платой MMI (интерфейс «чело-
век — машина?) механическое Оно обеспечивается подпружиненны
ми контактами громкоговорителя
Антенна телефона встроена в заднюю часть его корпуса. Радио-
тракт может быть построен либо на элементно!/ базе INFINEON
либо на базе HITACHI
Маломощный ИК-интерфейс соответствует спецификации «IrDA
v 1 3? и обеспечивает обмен данными на скорости до 115,2 кбит/с
(медленный IrDA). Обмен данными по этому интерфейсу осуществля-
ется на расстоянии до 20 30 см при угле обзора ±15°.
Телефон поддерживает работу 1,8- и 3-вольтовых SIM карт.
Электродвигатель виброзвонка механически соединяется с основ-
ной платой прижимными контактами.
Все наиболее важные функции управления питанием обеспечива-
ет специализированная микросхема ASIC. Вывод POWER системного
разъема служит для заряда аккумуляторной батареи Для питания ак-
сессуаров телефона, имеющих различные значения потребляемого
тока, служит вывод SB.
При питании телефона обязательно следует учитывать следующее:
♦	запрещается питать его от внешнего источника питания, если не
установлена аккумуляторная батарея,
♦	при неправильной полярности напряжения питания телефон мо-
жет выити из строя
Поставляемая в комплекте стандартная литий-ионная батарея
имеет емкость 840 мА ч при напряжении 4,2 В Заряд батареи начи-
нается немедленно после подключения зарядного устройства, незави-
симо от того, включен телефон или выключен. В процессе заряда на
дисплее отображается символ заряда. Аккумуляторную батарею все-
гда следует держать в заряженном состоянии
Ток заряда батареи величиной 350. 600 мА проходит через электрон-
ный ключ, расположенный в телефоне По окончании заряда он отключает
114
Ремонт сотовых телефонов SIEMENS серий ME45r S45
батарею от зарядного устройства. Для корректировки тока заряда при из-
менении температуры окружающей среды используется датчик — терми-
стор с отрицательным ТКС сопротивлением 10 кОм при температуре 25°С
Следует иметь в виду, что литий-ионная аккумуляторная батарея
имеет встроенную электронную схему защиты и самовосстанавлива
ющийся предохранитель для защиты от глубокого разряда, перезаря-
да и короткого замыкания. Более того, для опознавания аккумулятор-
ной батареи зарядным устройством она имеет встроенный резистор
сопротивлением от 8.2 до 56 кОм, используемый в качестве датчика
кода производителя Причем батареи определенного производителя
имеют свое значение этого резистора: батареи производства PANA-
SONIC — 8,2 кОм, NEC — 15 кОм, SANYO — 27 кОм, другие произ-
водители — 56 кОм. Если зарядное устройство батарею не распозна-
ет (сопротивление не соответствует приведенным значениям), ее за-
ряд не происходит.
Для заряда литий-ионных аккумуляторных батарей следует испо-
льзовать только специальные зарядные устройства. Их особенно-
стью является очень малый допуск напряжения заряда: выходное
напряжение 4,2 В не должно отличаться от номинала более чем на
±50 мВ Заряд батареи гарантируется при температуре 5. 40фС
При других значениях окружающей температуры заряд батареи не
производится.
Процесс нормального заряда не может быть начат (электронный
ключ заряда батареи будет закрыт), если напряжение батареи менее
3,2 В, В этом случае микросхема управления питанием AS1C, измеряя
ток, протекающий через резистор шунта, управляет внешним поле-
вым транзистором, который линейно регулирует ток заряда: при на-
пряжении менее 2,8 В его величина составит 20.50 мА, при более вы-
соком напряжении — вплоть до 3,75 В — 50 100 мА Максимальное
время такого заряда, называемого восстановительным, составляет 1 ч
Во время восстановительного заряда мобильный телефон находит
ся в выключенном состоянии, и индикация заряда отсутствует. По до-
стижении напряжения батареи 3.2 В ASIC автоматически включает
индикацию, и начинается режим обычного быстрого заряда. Иногда
после включения телефона он можег вновь выключиться В этом слу-
чае опять инициируется восстановительный заряд, но теперь порог
напряжения включения и перехода телефона во включенное состоя-
ние составит 3,75 В, а необходимое для такой подзарядки время со-
ставит около 20 мин.
10 Заказ № 1565
145
Глава 11
При использовании нештатного зарядного устройства телефон мо
жет выйти из строя: при выходном напряжении зарядного устройства
более 15 В из строя выйдут резисторы и конденсаторы источника
тока телефонов, при напряжении более 20 В — ключевой транзистор
и ASIC
Рис 11 2
Рис ИЗ
Разборка телефонов
Чтобы раскрыть корпус аппара
тов S45/ME45 используют специа-
льный инструмент (Г30032-Р46
А1), позволяющий освободить за-
щелки в верхней части корпуса. По-
рядок разборки следующий.
1	Отделяют крышку аккумулятор-
ного отсека и вынимают аккумулятор.
2	С помощью инструмента осво-
бождают защелки в верхней части
корпуса (рис. 11.2)
3	. Снимают заднюю часть корпуса
(рис 11 3)
4	Вынимают плату радиотракта
(рис 11 4)
5	. Вынимают клавиатуру
(рис. 11 5).
G Отводят в сторону защелки эк-
рана дисплея (рис. 11.6) и снимают
его.
7. Освобождают защелки дисплея
(рис 11 7) и отсоединяют (вынима
ют из гнезда) его плоский соедините-
Рис. 11 4
Рис 115
146
Ремонт сотовых телефонов SIEMENS серий МЕ45. S45
Рис 11 6
Рис. 11 7
льный кабель (рис. 11 8) Прилагая небольшое усилие, снимают дисп-
лей.
На рис 119, 11 10 показано расположение некоторых элементов
конструкции телефона внутри корпуса.
Рис 118
Рис. 11.9
Сборка
Сборку телефона осуществляют в обратном порядке
1	Устанавливают плоский кабель дисплея в гнездо и фиксируют
его защелкой (см. рис 11 8)
2	. Устанавливают дисплеи на плату радиотракта до фиксации его
защелок (рис. 11.7).
3	Устанавливают и фиксируют экран (рис 116, 11 11)
4	Устанавливают дисплеи и клавиатуру, а затем плату радиотракта
5	Устанавливают заднюю часть корпуса и сжимают обе его поло
вины до щелчка — сначала в верхней, а затем в нижней части
(рис 11 12, 11 13).
147
Глава 11
Рис 11.10
Рис. 11 И
6	. Устанавливают аккумуляторную батарею и крышку аккумуля-
торного отсека.
Электрический ремонт
Главной особенностью любого мобильного телефона, в том чис
ле и Siemens S45/МЕ45, является использование заказных компо-
нентов, идентификация которых с целью замены при ремонте за-
труднена Обычно электронные компоненты заказываются автори
зованными сервисными центрами по децимальным номерам,
приводимым фирмами-изготовителями мобильных телефонов в сер-
висной документации
Рис. 11.12
Рис. 11 13
148
Ремонт сотовых телефонов SIEMENS серий МЕ45 S45
Источником питания телефонов Siemens S45/МЕ45 служит акку-
муляторная батарея, напряжение которой для нормальной работы
должно составлять 3 2. 4.2 В Из узлов телефона непосредственно от
нее питается только усилитель мощности передающего устройства и
УНЧ для звонка Формирование всех остальных напряжений, необхо
димыхдля нормальной работы телефона, обеспечивает специализиро
ванная микросхема управления питанием ASIC (D361) и два внешних
стабилизатора напряжения 2 8 В На рис. 11 14 представлена струк-
турная схема источника питания. Вывод POWER системного разъема
служит для подачи напряжения от зарядного устройства, а вывод
SB — для управления процессом заряда.
Часто встречающейся неисправностью является отсутствие заря
да батареи. Как было отмечено выше, заряд может происходить в
двух режимах — режиме нормального заряда и режиме восстанавли-
вающего заряда. Последний происходит в два этапа в том случае,
если батарея разряжена до напряжения менее 2,8 В
1	Заряд током 20 мА при напряжении батареи .менее 2 8 В и током
50 мА при напряжении батареи менее 3,2 В.
Аккумуляторная
батарея
3,2.. 4.2В/2А иковый ток
I
к УМ
50мк
УНЧ
80 мА
кзвонку
2SBj3 5%r Контроль мощности
микросхемы ASIC*
2.86+3.5% XVCO
---------к ИС трансивера
VCXO
Рис. 11 14
149
СП
о
power suppir
POWER
R342
100k
C343
2 2m<
V344
TP361 2гчл'
MIFM3
R343
3 9k
SENSE.IN
V342
3
S3441DV
Tin

BATT+
R341
VDDRTC
R365
220<
C369
О 47MK
BATT*
C361
0 47mkji R
±	C364
П | 0.47m<
CCVZQ
LICHT OFF

A\OP_
VBAT1
0AT2
УНЛ13
Л6
C6
.VBATLP
D08Z9FD
POWER.SUPPtY
—mn—
----КГГ5----
IPREG
VDD REF Al___110362
VREQ1 Qjl IQ 1m<
VLPRLS2
A8_____
C8_
— UGH
VICTRl SlM-SWUCHL’l ,-SMOUT^-CCV
UGMT.OISABi F~ ~~~ ~ UGHTOVTk<
RX0M2 ANALOG SWITCHES у BRAOUT
Рис. 1115
R344
330
KBT>
RTC INT> 11
WA DOG?--------
XG355
о .XG3H________Ei
X635SVCT15P57T~^
UM
1Ф1
R368 SENSE IN
C381 BATT* -—TH 1 ------
R370 1 0 Imk ,,
epp i fil>—CD——f—1F
330 2	J_
R370 2	T
epn lrl>-£D----*—| F
330 2
C377
0,1 mk
0
BATT*
C376
l?CC
N OF ON OFTFLINCT ON RESETN
ON 0FF2	RESETN2
MDOG ______________ POWER, ON
VDD CHARGE CHARGING C^RGE LP
CHARGE	REF EXE
____________THAT
AUDIO VREFEX
ЛМ0Ю1
AUDO2
RING
OUTPORT
OTHER SLEEPN
RRE
FUSE
---------
VSSAU01O1
VSSAU0102
AVbbZ
AV5S8
AV559
AV5S10
AVbbl1
__________AV5S12
Шг
9 VDD AUDO1
2(vdd“aud 02
AUDI A1
AUDI"A2
AJD Bl
AUD 02
AUDI Cl
AUDI C2
l?C~INT
Ж
AV553
AV554
AV5S5
AV556
3 S ?
ПГ^СНАР
4-TaA
nz______
______
|C2’-ZUB
4 vex
КИ
H2
D361
Глава 11
Ремонт сотовых телефонов SIEMENS серий МЕ45, S45
2	. Нормальный заряд при напряжении батареи более 3.2 В.
При нормальном заряде ток протекает через ключ V342. при вос-
станавливающем — через резистор R344 (рис. 11.15). Неисправно-
стями схемы заряда могут быть выход из строя диода V344. транзи-
стора ключа V342, резистора R344, микросхемы D361
Микросхема ASIC выполняет также функции сигнального устрой-
ства. Непосредственно с ее выв ВЗ подается напряжение на виброзво-
нок (рис. 11.16) Следовательно, если он не работает, проверяют исп-
равность его электродвигателя, например, подключением к нему отде-
льного источника постоянного напряжения 3 В. Также при
поступлении вызова и включенном виброзвонке проверяют напряже-
ние на выв. ВЗ. которое должно составлять 2,9 В, исправность диод-
ной сборки V301-2 (рис. 11 16), транзистора V290, диодной сборки
V292 (рис 11 17)
Отсутствие звука при приеме и сигнала речи на передачу — это.
скорее всего, неисправность соответственно громкоговорителя, мик-
рофона или их сигнальных цепей (рис. 11.18, 11.19) В качестве уси
литсля принимаемого речевого сигнала используется УНЧ микросхе-
мы ASIC (D361), включенный между микросхемой EGOLD+ и гром-
коговорителем
Рис. II 16
151
Гпава 11
—*~V1BRAON
Рис. 11.17
Рис. 11 18
Если нс работает ЖК-дисплей, причин может быть три: неисправ-
ность дисплея (чаще всего механическая), неисправность соедините-
льного кабеля или отсутствие напряжения питания 2,65 В, поступаю-
щего с микросхемы D361 на выв. 6 дисплея
К неисправностям клавиатуры можно отнести отсутствие срабатыва-
ния отдельных клавиш, вызванных загрязнением, окислением или изно-
сом контактных площадок, а также ее полное нерабочее состояние.
При неисправностях, связанных с использованием системного
разъема (иногда говорят интерфейс ММ! — «человек-машина»), по-
лезно знать адресацию его выводов (рис 11.20 и габл. 11 I)
152
Ремонт сотовых телефонов SIEMENS серий МЕ45. S45
Таблица III
г\дрссация выводов системного разъема Siemens S45/ME45
№№ выв.	Обозначение	IN/OUT (вход/выхо 0	Примечание
1	GND	—
2	SB	0	Линия управления внешним источником питания
3	POWER	1	Вход для подачи внешнего напряжения питания
4	FBatt+	0	Выход напряжения питания для аксессуаров
5	IX	0	Последовательный интерфейс
6	RX	1	Последовательный интерфейс
7	ZUBCLK to	vo	Шина синхронизации. Используется как DTC
8	ZUB DATA to	I/O	Шина синхронизации Используется как CTS
9	GND MIC	—	Подключение внешнего микрофона
10	MICP2	1	Подключение внешнего микрофона
11	EPP2	0	Подключение внешнего громкоговорителя
12	EPN2	0	Подключение внешнего громкоговорителя
153
VSl
ОГ.П ™<l
2 658
L l ежиj
Ремонт сотовых телефонов SIEMENS серий МЕ45, S45
Напряжение питания внешних устройств поступает на выв
FBatt+. Отсутствие этого напряжения свидетельствует о возможной
неисправности стабилизатора напряжения N386 типа
LD2985CM28/1SI (рис. 11 21)
AKKU TYP ВАТТ*
ТР389 < । ТР386 >
Х386
4 POL
ТРЗЯ7 < *
ТР338О LD2985CM28/1SI
S 2
СО
СО
<*>
О
<о
со
О
J еоА
£
00
CONTR _2_
GND ,
]"n386
NOSE.BP
Рис. I / 21
ZUB ON
Плохое качество приема или неустойчивая связь могут быть вы-
званы неисправностью механического антенного переключателя вы-
бора внешней или внутренней антенны (рис 11 22) или неисправ-
ностью дуплексера — микросхемы Z670 типа ASM7017475-2001
(рис. 11.23), предназначенного для разделения трактов приема и
передачи при работе в диапазоне GSM-900 (ключи VC1, VC2) и
GSM-1800 (ключи VC3, VC4) Работой ключей дуплексера управля-
ют транзисторы сборок V672 и V673 типа BCR35PN В табл. 11.2
приведено состояние ключей (Rx — подключение тракта приема,
Тх — тракта передачи).
Таблица 112
Состояние ключей дуплексора
Диапазон	Режим	VC1	VC2	VC3	VC4
GSM-900	Rx	0	1	1	0
	Тх	1	0	1	0
GSM-1800	Rx	0	1	1	0
	Тх	0	- 1	0	1
155
Глава 11
К приемному
устройству
GSM900
g
I
От/к антенн©
К приемному х
устройству
GSM1800 Z
CL
0674
22
ASM7Q17475-2001
_L
vci2
ю Vе4
От усилителя мощности
передающего устройства
C672 JL
1 T
9
11
5 gsm rxj м	—

PUPL02GND
Z670 4
R672 Юк
VCC2_8
2
R670
З.Зк
С671
2.2
5
81
6
С1
82
J&L Bl
C2____E2
V672
E2____C2
V673
BCR35PN
R673 Юк
2
VCC2 8
Е1
5
6
R671
З.Зк
TXONGSM
TXONPCN
Puc 11.23
156
