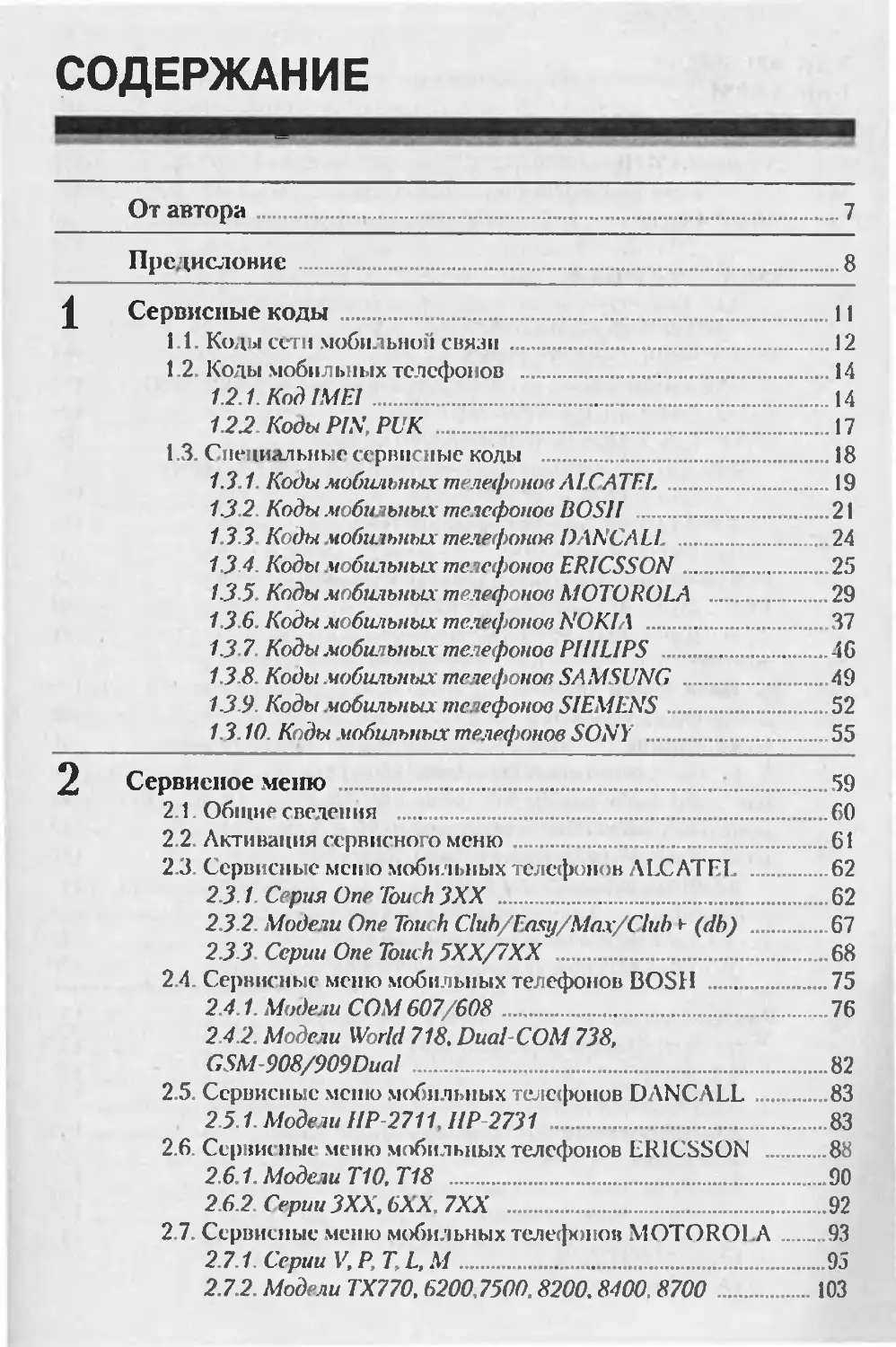

СОДЕРЖАНИЕ
От автора............................................7
Предисловие .....................................8
Сервисные коды.............................................................11
11 Коды сети мобильной связи	12
12 Ко'[ы мобильных телефонов ........................................  14
1.2.1. Код IMEI....................................................14
1.2.2 Коды PIN, PUK ...............................................17
1.3. Специальные сервисные коды .......................................18
1.3.1. Коды мобильных телефонов ALCATEL ............................... 19
13.2 Коды мобильных телефонов BOSH ...............................21
133 Коды мобильных телефонов DANCALL ....	24
13 4 Коды мобильных телефонов ERICSSON ..................	25
1.3 5 Коды мобильных телефонов MOTOROLA ...................	29
13 6 Коды мобильных телефонов NOKIA .............................  ЗЛ
1.3 7 Коды мобильных телефонов PHILIPS ...........................46
13 8 Коды мобильных телефонов SAMSUNG ................... ....	49
1.3.9. Коды мобильных телефонов SIEMENS ............................... 52
1.3.10. Коды мобильных телефонов SONY ............................55
Сервисное меню.......................................:........59
2 1 Общие сведения ........................................60
2 2 Активация сервисного меню	61
2 3 Сервисные меню мобильных телефонов ALCATEL 62
23.1 Серим One Touch ЗХХ.............................. 	62
23 2 Модели One Touch Cluh/Ensy/Max/Club е (db) 67
23 3 Серии One Touch 5XX/7XX ......................    68
2.4	Сервисные меню мобильных телефонов BOSH ...............75
2.4.1.	Модели СОМ 607/608..............................76
2.4.2.	Модели World 718. Dual-COM 738,
GSM-908/909Dual .......................................82
2.5	. Сервисные меню мобильных телс(|юнов DANCALL	83
2	5 1 Модели HP-2711 HP 2731 ......................	83
2.6 Сервисные меню мобильных телефонов ERICSSON .. ..88
2.6.1 Модели Т10.Т18 ..................................90
2 6.2 Серии ЗХХ, 6ХХ, 7ХХ ......................	92
2 7 Сервисные меню мобильных телефонов MOTOROLA.............93
2.7.1 Серии V,P,T,L,M...................................95
2.7.2. Модели ТХ770,6200,7500.8200,8400.8700............103
4 СЕКРЕТЫ СОТОВЫХ ТЕЛЕФОНОВ
2.8	Сервисные меню мобильных телефонов NOKIA....................................	... 106
2.8.1. Серия 51XX .............................................................................. 108
2.8.2. Модель 3310 ...............................................................  118
2.8 3. Серия 61XX.................................................................	119
2.8.4 Серия 88ХХ................................................................... 120
2.9	Сервисные меню мобильных телефонов PHILIPS .........................................120
2.9 1 Модель Savvy ............................................................	121
2.9.2. Модели Diga, Genic, Fizz ............................................	... .122
2 10 Сервисные меню мобильных телефонов SAGEM	123
2.10.1 Серии 6ХХ, 7ХХ............................................................. 124
2.10.2. Серии 8ХХ. 9ХХ ......................................................    .	124
2.11. Сервисные .меню мобильных телефонов SAMSUNG. .... 128
2.11.1 Модель SGH 100 ......................................................	. 129
2.11.2. Модели SGH-600, SGH-2100	. .	..... ........... 132
2 12. Сервисные меню мобильных телефонов SIEMENS .... 132
2 12 1 Модели S1, S3 .........................................................     1.33
2.12.2. Модели S3 Comfort, S4,S4 Power ....... ... .... . .	134
2.12.3. Модель S15... ........................................................      134
2.13. Сервисные меню .мобильных телефонов SONY ......... ........ 136
2.13 1. Модель CM-DX 1000 . .................................................. .....136
2.13.2. Модели CMD-CD5, CMD-Z5 .............................................. .	138
Музыкальный звонок....................................139
3.1 Общие сведения  ...............................140
3 2 Синтез мелодии на клавиатуре мобильного телефона 14.3
3.2 1. Мобильные телефоны ALCATEL ..   .....	. 144
3.2 2 Мобильные телефоны ERICSSON	... 144
3.2.3. Мобильные телефоны NOKIA ...............146
3.2 4 Мобильные телефоны SIEMENS...............146
3.3. Мелодия через Internet . . ...	...	.. 148
3.4. Мелодия через сервисный кабель ............... 148
3.4.	1. Мобильные телефоны MOTOROLA............149
34.2.	Мобильные телефоны NOKIA.	150
Разблокирование мобильных телефонов ...	151
4.1. Информация к размышлению.............  ..	153
4	2 Виды блокировки......................... . 15.3
4.3	Рекомендации....................................... . 154
4.4	Программное обеспечение ... .......	.	156
4.5	. Сервисные кабели.................................. . 156
4.6	. Мобильные телефоны ALCATEL . . .................. . 158
4.6.1 Общие сведения . ..............f.......... ... 158
4 6.2. Модели ОТ Club, ОТ Club*, ОТ Easy ОТ Мал ..........161
СОДЕРЖАНИЕ 5
4.6.3. Модели ОТ Club db, ОТ Easy db, ОТ Cum db.
ОТ Max db, ОТ View db (WAP) .......................162
4.6.4. Серии ОТЗХХ, 0Т5ХХ. ОТ7ХХ ..................164
1 7. Мобил ьпые телефоны BENEEON .....................166
4.7.1.	Общие сведения..............................166
4 8 Мобильные телефоны BOSH ...........................167
1.8.1.	Общие сведения .............................167
4	8.2 Модели GSM-Сот 607 GSM Сот 608 .......... 168
4.8.3.	Модели World 718, Dual-Com 738..............170
4.8.4.	Модели М Сот 906. GSM-908u GSM-909 Dual.......171
4.9.	Мобильные телефоны ERICSSON ......................171
4.9	1 Общие сведения	.	... .	171
4.9.2.	Модель СИ 388...............................173
4.9.3.	Модем/ СА 628 и GH 688......................173
4.9.1.	Модели SH 888. Т10. Т18. А1018..............174
4.9.5.	Модели 728, 728s и R320.....................176
4.10.	Мобильные телефоны MOTOROLA......................178
4.10.1. Общие сведения ............................178
4 10 2 Эму /ятор SIM карты, на транзисторах .....  180
4 10 3. Эмулятор SIM-карты на микросхеме ..........182
4.11.	Мобильные телефоны NOKIA.......................  185
4.11.1.	Общие сведения ............................185
4.11.2.	Кабели M-BUS...............................187
4.11.3.	Кабель F-BUS ..............................190
4	11.4. Комбинированные кабели F-BUS/M BUS .....190
4 12. Мобильные телефоны PANASONIC.................... 193
4 12.1 Общие сведения .............................193
4.12.2. Модели EB-G450. EB-G500, EB-G520. EB-G600..195
4.12.3. Модели FB GD30. EB-GD50. EB-GD70, ЕВ GD90....196
4 .12.4. Модели EB-GD35, ЕВ-52. EB-CD92, EB-CD93 ..197
4 13 Мобильные телефоны РИН IPS .....................  197
4.13.1. Общие сведения ............................	198
4.13.2. Модель Savvy ................................199
4 14. Мобильные гелеЦюны SAGEM ..........................200
4.14.1	. Общие сведения ........................   200
4	112 Модели RC 715. RC 725 STK. RD 750HF, RC 820	202
4.14.3	. Серия 9ХХ ............................... 203
4.15.	Мобильные телефоны SAMSUNG ......................203
4.15.1. Общие сведения ............................203
4 15.2 Модели SGH 600 SGH 2100	. .............. 204
4.16.	Мобильные телефоны SIEMENS ......................206
4 1b 1 Общие сведения ......................      .	206
4 16.2. Модели S6. S8. СЮ.......................   208
6 СЕКРЕТЫ СОТОВЫХ ТЕЛЕФОНОВ
4163 Модели S10.S11 S1088	. .	. .... 20.S
4 16.4 Модели Л35/36, С25/35/45 S25/35/45.
М35. МЕ45 .................................... 209
4.17. Мобильные телефоны SONY	210
4.17.1 Общие сведения ...................      210
4 17.2. Модели J5J6J7J70 ....................... 212
Приложения ... .................................  213
5 1 Расположение и назначение контактов
сервисных разъемов мобиявных телефонов . ...... 214
5.2. Список сокращений ........................ 230
Светлой памяти моего отпца
Адаменко Василия Васильевича
посвящается
ОТ АВТОРА
Уважав чые читатели'
Прежде чем вы начнете читать данную кишу, автор считает необхо-
димым ознакомить вас со следующей информацией.
Любые опенки, мнения, рекомендации, высказанные в этой книге,
являются личными оценками мнениями автора и не motvt рассмат-
риваться как реклама или антиреклама.
Ссылки на программную продукцию, на сайты третьих лиц. а так-
же иные сведения даются исключительно в информационных целях.
Автор старался предоставлять точную и проверенную информа-
цию, однако не может гарантировать полную достоверное ть изложен-
ных в книге материалов, рисунков и схем, поскольку затруднительно
проверить все предлагаемые программные продукты, схемные реше-
ния и иные рекомендации в связи с их достаточно большим объемом
и постоянным обновлением.
Вся информация, изложенная в данной книге, предоставляется «как
есть» (AS IS) с возможными ошибками, без гарантий любого вида,
прямо выраженных или подразумеваемых. Поэтому автор и издатель-
ство не несут никакой ответственности за возможные последствия,
вызванные использованием приведенных в данной книге материалов,
рисунков, схем и иной ин(|юрмации, в том числе и за любые прямые
или косвенные убытки, возникшие в результате практического или
теоретической) применения сведений, изложенных в этой книге.
Использование.схем, рисунков и программного обеспечения, упомя-
нутой) в данной книге, а также иной изложенной в ней информации,
осуществляется пользователем на собственный страх и риск с возло-
жением на него ответственности за все возможные последствия, в том
числе и за возникшие у него или у г|ютьих лиц прямые или косвенные
убытки
С уважением и иаилучшими пожеланиями,
М. Адаменко
ПРЕДИСЛОВИЕ
Среди современных средств связи мобильные телефоны занимают
достойное место
Простота использования доступность в любое время и в любом
месте, относительно высокое качество звуковою сигнала, а также при-
емлемые для большинства потенциальных покупателей цены объясня-
ют повышенный интерес к мобильной свят
При этом темпы развития мобильных коммуникаций и непосред-
ственно мобильных телефонов сопоставимы разве что с темпами раз-
вития компьютерных технологий. Если первые мобильные телефо-
ны, появившиеся в России в конце восьмидесятых годов XX века,
напоминали чемодан средних размеров, то сегодня в продаже имеют-
ся модели таких размеров что одиоврс менно на ладони можно раз-
местить три, а при большом желании и четыре аппарата.
Помимо основной функции передачи и приема голосовой инфор-
мации современные мобильные телефоны нредпотагают использова
ние займе нои книжки калькулятора, будильника, позвочяюг переда-
вать и принимать краткие текстовые сообщения, голосовую почту
а также осуществляют по желанию пользователя переадресацию при
нятых звонков
Более высокая цена свидетельствует о расширении функциональ-
ных возможностей мобильного телефона. Дорогие модели MOiyr ра
ботать в Internet, передавать информацию через электронную почту
а также выполнять другие функции, которые, естественно, должны
быть предварительно оплачены
Однако некоторые функциональные возможности мобильных теле-
фонов не подразумевают оплаты и при наличии определенных навы-
ков вполне доступны большинству даже неподготовленных владельцев
К таким функциям в первую очередь можно отнести использование
простейших кодов, о которых обычно в инструкциях нс упоминается,
а также создание собственного музыкального сшиала вызова. w
Следует отметить, что многие функциональные возможности мо-
бильных телефонов скрыты от обычного почьзоватсля системой кодов
и паролей. Иногда это делается с благородной целью предотвратить
непреднамеренное повреждение аппарата при некорректном вмеша-
тельстве. Чаше же кодирование и блоки|ювание мобильных телефонов
осуществляется операторами сетей мобильной связи, что не всегда
оправдано
ПРЕДИСЛОВИЕ
9
В предлагаемой книге рассматриваются вопросы использования
дополнительных возможностей мобильных телефонов при помощи
вполне легальных средств
В главе 1, посвященной сервисным кодам, приводятся данные
о простейших кодах и паролях, а также информация по применению
некоторых из них в наиболее распространенных моделях мобильных
телефонов
Глава 2 содержит сведения о том как при помощи простейших
кодов можно получить дополнительную информацию о режимах
работы сети и конкретного телефона, а также о том. как изменить
первоначальные установки некоторых его параметров при помощи
сервис ною меню Читателей, заинтересовавшихся данной главой
необходимо предупредить, что некорректное изменение режимов,
установленных в сервисном меню конкретного мобильного телефо-
на может привести к его неисправности.
Глава 3 посвящена весьма занимательной функции. использование
которой предлагают в своих мобильных телефонах некоторые фир-
мы разработчики (ALCATEL, ERICSSON, MOTOROLA SIEMENS,
NOKIA и другие), а именно возможности выбора и создания соб
ственного музыкального сигнала вызова Дана информация о про
граммном обеспечении.
Помимо преимуществ мобильные телефоны обладают и некоторы-
ми недостатками, средн которых нс последнее место занимает и так
называемое «блокирование*. Поэтому глава 4 посвящена разблокиро-
ванию телефонов Приводятся сведения о причинах и видах блокиро
вапия. схемы сервисных кабелей и другого специальною оборудова-
ния, используемого для разблокирования; представлены примеры
программного обеспечения а также конкретные советы по разбчоки
рованию наиболее популярных моделей мобильных телефонов
Необходимо отметить, что специальные сервисные кабели, схемы
которых приведены в заключительной главе, монет быть использова-
ны нс только для разблокирования мобильных телефонов, но и для
создания/записи музыкального сигнала вызова приема/передачи дан-
ных, подключения к Internet и тд.
В приложении приводятся рисунки сервисных разъемов некото-
рых популярных моделей мобильных телефонов и таблицы с казна
чением контактов для подключения к персональному компьютеру.
Информация, изложенная в данной книге, основана на последних
достижениях зарубежного рынка телекоммуникационных услуг
to СЕКРЕТЫ СОТОВЫХ ТЕЛЕФОНОВ
Книга предназначен^ как для начинающих пользователей, так
и для специалистов, а также будет полезна всем владельцам мобиль-
ных телефонов, поскотьку позволит им подробнее ознакомиться
с дополнительными возможностями аппаратуры и использовать их
в повседневной жизни
ГЛАВА
СТРАНИЦА
*| СЕРВИСНЫЕ КОДЫ
1.1.	Коды сети мобильной связи	12
1.2.	Коды мобильных телефонов	14
1.3.	Специальные сервисные коды	18
2	Сервисное меню	59
3	Музыкальный звонок	139
4	Разблокирован ие мобильных телефонов	151
5	Приложения	213
12 СЕРВИСНЫЕ КОДЫ
Под сервисными кодами понимаются комбинации цифр и знаков
которые необходимо набрать на клавиатуре мобильного телефона
для получения дополнительной информации о параметрах и режи-
мах работы телефона или сети мобильной связи, а также для актива
ции (деактивации) отдельных функций.
Сервисные коды можно условно разделить на две группы: коды
сети мобильной связи и коды мобильных телефонов.
1.1.	КОДЫ СЕТИ МОБИЛЬНОЙ СВЯЗИ
Сервисные коды сети мобильной связи позволяют активировать или
деактивировать отдельные функции и режимы работы мобильною
телефона, реализация которых обеспечивается только при поддерж-
ке оператора мобильной связи переадресацию и блокирование рая-
говоров. голосовую почту и тн
Значения некоторых кодов сети GSM приведены в табл. ! 1, где
используются следующие сокращения:
•	'ГН - телефонный номер, на который производится переадреса-
ция (голосовая почта, другой мобильный телефон):
•	ТЧ - телефонный номер, па который требуется позвонить:
•	КС - кодовое число сети, которое можно получить у оператора:
•	ВС - число, определяющее вид соединения Обычно имеет еле
дующие значения
10	- все службы;
11	- голосовая связь;
12	- цифровая информация:
13	- факсимильная связь,
16	- SMS;
19	- все службы кроме SMS;
20	- цифровая информация:
25	- цифровая нн(]юрмация и факсимильная связь:
• ДЛ - установка длительности паузы, после которой разговор
будет переадресован (обычно 5-30 с).
Необходимо отметить, что назначение, формат и количество кодов,
поддерживаемых отдельными операторами мобильной связи, могут
отличаться от приведенных в табл 1 1 Например чаще всего указан-
ные колы могут применяться в так называемом сокращенном форма-
те, то есть без использования некоторых параметров (ВС, ДЛ и т.д.)
ГЛАВА
СТРАНИЦА
*| СЕРВИСНЫЕ КОДЫ
1.1.	Коды сети мобильной связи	12
1.2.	Коды мобильных телефонов	14
1.3.	Специальные сервисные коды	18
2	Сервисное меню	59
3	Музыкальный звонок	139
4	Разблокирован ие мобильных телефонов	151
5	Приложения	213
J 2 СЕРВИСНЫЕ КОДЫ
Под сервисными кодами понимаются комбинации цифр и знаков
которые необходимо набрать на клавиатуре мобильного телефона
для получения дополнительной информации о параметрах и режи-
мах работы телефона или сети .мобильной связи, а также для актива
ции (деактивации) отдельных функций.
Сервисные коды можно условно разделить на две группы коды
сети мобильной связи и коды мобильных телефонов.
1.1.	КОДЫ СЕТИ МОБИЛЬНОЙ СВЯЗИ
Сервисные коды сети мобильной связи позволяют активировать или
деактивировать отдельные функции и режимы работы мобильною
телефона, реализация которых обеспечивается только при поддерж-
ке оператора мобильной связи переадресацию и блокирование раз-
говоров, голосовую почту и т и
Значения некоторых кодов сети GSM приведены в табл. ! 1, где
используются следующие сокращения:
•	ГН - телефонный номер, на который производится переадреса-
ция (голосовая почта, другой мобильный телефон):
•	ТЧ - телефонный номер, па который требуется позвонить:
•	КС - кодовое число сети, которое можно получить у оператора;
•	ВС - число, определяющее вид соединения Обычно имеет еле
дующие значения
10	- все службы;
11	- голосовая связь;
12	- цифровая информация:
13	- факсы ми 1ьная связь,
16	- SMS;
19	- все службы кроме SMS;
20	- цифровая информация:
25	- цифровая информация и факсимильная связь:
• ДЛ - установка длительности паузы, после которой разговор
будет переадресован (обычно 5-30 с).
Необходимо отметить, что назначение формат и количество кодов,
поддерживаемых отдельными операторами мобильной связи, могут
отличаться от приведенных в табл 1 1 Например чаще всего указан-
ные колы могут применяться в так называемом сокращенном форма-
те, то есть без использования некоторых параметров (ВС, ДЛ и т.д.)
КОДЫ СЕТИ МОБИЛЬНОЙ СВЯЗИ 13
Таблица 1 1 Значения некоторых кодов сети GSM
№rvn	Назначение кода	Код активации	код деактивации	Контрольный код
1	Переадресация с задерж кой по времени (если под держивает оператор сети)	•‘002‘ТН‘ВС‘ДЛ #	##002#	’#002#
2	Условная переадресация (если поддерживает опе- ратор сети)	•*004♦ГН* ВС*ДЛ #	##004*ВС#	•#004#
3	Мгновенная переадресация всех звонков	♦•21’ TH* BC#	##21#	’#21#
4	Разрешение запрещение определения исходящего номера (функция CLIP/CLIR)	’30#	#30»	•#30#
5	Разрешение/запрещение определения исходящего номера на од/н разговор	•31#ТЧ	#31#ТЧ	♦#31#
6	Блокирование исходящих звонков	•33‘КС‘ВС#	#зз*кс#	•#33#
7	Блокирование всех звонков	•330*КС*ВС#	#ЗЗб*кС#	•#330#
8	Блокирова ие исходящих международных звонков	•ЗЗТКС’ВС#	#ззткс#	•#331#
9	Блокирование исходящих международных звонков (за исключением звонка домой)	*332*КС*ВС#	#332*КС#	•#332#
10	Безусловное блокирование всех исходящих звонков	•333‘КС#	«ззз*кс#	•#333#
11	Блокирование входящих звонков	♦35’КС’ВС#	#35*КС#	♦#35#
12	Блокирование входящих звонков (роуминг)	•35TKCBC#	#351*КС#	♦#351*
13	Безусловное блокирование всех входящих звонков	*353*КС»	#353*КС«	•#353#
14	Ожидание соединения	•43»	#43#	♦#43#
15	Принятие другого звонка (если поддерживает one раторсети)	•43*ВС#	#43*BC#	’#43#
16	Переадресация разговора, если абонент не отвечает	•’БТТН’ВС’ДЛ»	Я #61*	•#61#
17	Переадресация разговора если абонент вне сети	♦*62*TH*BC#		’#62#
18	Переадресация разговора если абонент занят	••67TWBC#	*	♦#67#
19	И»щикация входящего но мера после активации раз говора (функция COLP	•76»	#76#	♦#76#
20	Блокирование индикации входящего номера после активации разговора (функция COLP)	•77»	#77#	•#77«
14 СЕРВИСНЫЕ КОДЫ
Введение указанных кодов всегда необходимо подтверждать нажа-
тием клавиши ОК (зеленой клавиши).
Необходимо отметить, что функции переадресации и блокирова-
ния разговора нельзя испочьзовать одновременно.
Также следует учесть, что функция CLIP v абонента, принимаю-
щего звонок, не будет работать в том случае, если у звонящего акти-
вирована функция CLIR
Более подробную информацию о назначении, форматах и количе-
стве кодов, поддерживаемых конкретным оператором сети мобиль-
ной связи, можно найти в инструкции к мобильному телефону, а так-
же в соответствующих сервисных центрах.
1.2.	КОДЫ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Сервисные коды мобильных телефонов можно условно разделить па
несколько групп
В первую группу входят коды, которые позволяют получить ин-
формацию о состоянии и режимах работы (кол IMEI, версия firmware
и т.н.).
Вторую группу составляют коды, обеспечивающие защиту' мобиль-
ных телефонов от несанкционированного доступа, - так называемые
защитные коды (PIN, PIN2, PUK и т.п )
В третью группу входят коды, при помощи которых можно акти-
вировать или деактивировать отдельные функции конкретного мо-
бильного телефона (например, использование сервисного меню, ре
жима EFR и т.п.).
1.2.1.	Код IMEI
Код IMEI (International Mobile Equipment Identity) представляет
собой специальное идентификационное число для каждого мобиль-
ного телефона.
Каждая фирма-производитель мобильных телефонов несет ответ
ственность за то, что не существует двух мобильных телефонов с одн
наковым IMEI
Число IMEI обычно можно прочитать на специальной табличке,
расположенной под аккумуляторной батареей, а также определить
(у большинства аппаратов), введя па клавиатуре следующий код:
*#06в
Необходимо отметить, что код IMEI, изображенный на табличке,
и код IMEI, индицируемый на дисплее, должны быть полностью
КОДЫ МОБИЛЬНЫХ ТЕЛЕФОНОВ 15
идентичными Если же эти два значения не совпадают, то програм-
мное обеспечение данного мобильного телефона было переписано,
и скорее всего нелегально Приобретать такой аппарат и пользо-
ваться им не рекомендуется
Код 1МЕ1 содержит 15 цифр и состоит из четырех частей:
IMEI = ТАС + FAC + SNR + SP,
где ТАС ( Гуре zXpproval Code) - шестизначный код выбранного типа
телефона конкретной серии;
ГАС (Final Assembly Code) - используемый фирмой-разработчи
ком двузначный код, по которому можно определить страну, где
был изготовлен телефон;
SNR (Serial Number) - шестизначный серийный код, который
присваивается конкретному мобильному телефону;
SP (Spare) - одна цифра, в зависимости от решения производи-
теля контрольное или резервное число (у старых моделей почти
всегда 0).
Коды ТАС и ГАС могут совпадать у телефонов одного тина и од-
ной партии, выпушенной на одном и том же предприятии. Кол SNR
всегда индивидуален для каждого мобильного телефона.
Примерные значения кода ТАС для отдельных мобильных телефо
нов ряда фирм приведены в табл. 1 2
Таблица / 2 Значения кода ТАС для отдельных мобильных телефонов
№ п/п	Модель мобильного телефона	Значения кода ТАС	Примечания
1	ALCaTEL 01701	&2l90	«Черный» список (Германия)
2	BOSH m-Com 506	446840	OEM model of d460
~т~	BOSH Com 607	450073	«Белый» список
4	ERICSSON T10	520040	«Серый» список
	MOTOROLA 87C	446954	Китайская версия
6	MOTOROLA Star Гас 70	447264	«Серый» список
7	MOTOROLA StarTac 85	446203	«Черный» список (Чехия)
8	MOTOROLA v3688	448835	«Белый» список
5“	MOTOROLA v50	448835	«Белый» список
ю	MOTOROLA 8500	446158	8200 с дисплеем 8700 (Азия)
11	NOKA 330	350005	«Белый» список (Германия)
“У	NOKIA 6210	350612	«Серый» список (Германия)
ПТ"	NOKIA 8110	490137	«Белый» список
“У	NOKIA 8210	350614	«Белый» список
15	NOKIA 8310	350005	« Бель й» список
У	PHILIPS SAW/	448674	«Белый» список
17	SAMSUNG SGH 600	448315	«Белый» список
18	SIEMENS A35	350019	«Белый» список
19	SIEMENS C25	449191	«Белый» список
Т	TRIUM ARIA	332154	«Серый» список (Фракция)
16 СЕРВИСНЫЕ КОДЫ
Значения кода FAC для некоторых стран приведены в табл. 1.3
Коды IMEI являются основой для создания так называемых «бе-
лых». «серых» и «черных» списков мобильных телефонов. В «белый»
список входят все выпущенные фирмами-производителями легаль-
но проданные и используемые телефоны «Серый» список составля-
ют мобильные телефоны статус которых точно не определен (по-
вреждение firmware, брак и т.п.). В «черный» список включаются все
краденые мобильные телефоны
Таблица / 3 Значения кода FAC для некоторых стран
№ п/п	Значения кодаРАС	Страна, в которой изготовлен мобильный телефон
1	06	Германия
2	~6Г	Германия
' 3 "	08	Германия
4	О	Великобритания
5		Великобритания
6	”45“	был обнаружен у мобильного телефона MOTOROLA 8700 с фальшив м 8MEI из Китая
7	67	США
5“	“56"	Китай
9	“52“	Китай (EASTCCM)
	“51	Китай (EASTCOM)
В случае, если пользователь утратил свои мобильный телефон (про-
изошла кража и т.п.), а код IMEI ему известен, он может обратиться
к своему оператору с требованием занести этот телефон в «черный»
список. Конечно, вернуть мобильный телефон вряд ли удастся, но
можно тешить себя мыслью, что им никто уже не воспользуется.
При обращении к оператору с подобным заявлением обычно тре-
буются соответствующая справка из милиции и документы, подтвер-
ждающие право собственности на мобильный телефон.
К сожалению, не все операторы пока поддерживают «черный» спи-
сок. Некоторые из них о нем просто забывают Однако не стоит те-
рять надежду, что в недалеком будущем ситуация изменится. Поэто-
му не рекомендуется приобретать мобильные телефоны с рук или на
неспециализированном рынке, поскольку велика вероятность покуп-
ки аппарата, занесенного в «черный» список
В некоторых моделях мобильных телефонов (например, PHILIPS
Genie sport) в ответ на запрос кода IMEI па дисплее может индици-
роваться не пятнадцати-, а шестнадцатизначное число. Владельцев
таких телефонов можно поздравить с тем, что в их аппарат установ-
лен более современный процессор
КОДЫ МОБИЛЬНЫХ ТЕЛЕФОНОВ 17
Необходимо отмстить, что при нелегальном разблокировании мо-
бильного юлефона число IMEJ может быть изменено.
1.2.2.	Коды PIN, PUK
Для защиты телефона от несанкционированного доступа использу-
ются коды PIN (PIN1 P1N2), PUK, PUK2.
При покупке мобильного телефона с SIM-картой (или отдельно
SIM-карты) владельцу передастся четырех- или восьмизначный кол
который необходимо набрать при первом включении аппарата. Этот
код называется PIN (Personal Identity Number) и ограничивает дос-
туп к использованию телефона. Если пользователь три раза подряд
неправильно задал PIN-код, то SIM-карта блокируется.
Вместе с PIN-кодом от оператора покупатель получает и код PUK
(Personal Unblocking Key), который обеспечивает разблокирование
SIM-карты после трехкратного неправильною ввода PIN-кода. Обыч-
но код PUK состоит из восьми цифр. Для сю набора предоставляется
больше попыток (обычно 10-15), после чего, в случае ввода непра-
вильного кода, SIM-карта также блокируется, а мобильный телефон
необходимо нести в сервисный центр
Для доступа к использованию некоторых специальных функций
применяется код PIN2. При троекратном неправильном вводе кода
PIN2 возможность работы с этими функциями блокируется. Разбло-
кирование осуществляется при помощи кода PUK2 (обычно восьми-
значного), на ввод которого дастся 10-15 попыток.
Колы PIN и PUK записаны на SIM-карге, поэтому при использо
вании той же SIM-карты в другом мобильном телефоне значения
этих кодов не изменятся. Если PIN-код пользователь может сменить,
то код PUK всегда остается постоянным для данной SIM-карты.
Для разблокировки кола PIN1 необходимо набрать на клавиатуре
мобильного телефона следующую комбинацию цифр и знаков
♦	*05*Р11К1*новый Р1Ы1*новый PIN19
Для разблокировки кода PIN2 на клавиатуре мобильного телефо-
на потребуется набрать следующую комбинацию цифр и знаков:
•	*052«РиК2«новый Р1Н2«новый PIN2#
Для изменения кода PIN1 необходимо набрать на клавиатуре мо-
бильного телефона следующую комбинацию цифр и знаков
•	*04«Старый PIN1«новый PINT«новый PIN1#
2- 1192
18 СЕРВИСНЫЕ КОДЫ
Для изменения кода PIN2 на клавиатуре мобильного телефона по
требуется набрать следующую комбинацию цифр и знаков:
**042»старый PIN2«hobnh Р1И2*новый PIN2#
Необходимо отметить, что процедура разблокировки кодов PIN1
и PIN2 у отдельных моделей мобильных телефонов может отли-
чаться от приведенной выше. Поэтому перед выношенном этой
операции рекомендуется внимательно изучить инструкцию, прила-
гаемую к конкретному аппарату
В некоторых моделях мобильных телефонов предусмотрена воз-
можность задать так называемый код мобильного телефона. Приме-
нение такого кода - один из способов защиты от использования кра-
деного аппарата Однако, если владелец телефона забыл этот код, то
ему не избежать посещения сервисного центра, причем понадобится
прихватить с собой соответствующие документы, подтверждающие
право владения мобильным телефоном.
Кроме того, в некоторых телефонах может применяться заданный
пользователем код, который обеспечивает так называемую защиту от
неизвестной SIM-карты. Запрос на ввод этого кода поступает в том
случае, если в мобильный телефон была вложена другая SIM-карта
(или SIM-карта иного оператора).
Помимо указанных выше кодов в мобильных телефонах могут
применяться и другие колы, позволяющие получить дополнительную
информацию о конкретном аппарате (узнать версию firmware, дату
изготовления и т.п ). Перечни таких колов для некоторых моделей
приведены в соответствующих разделах этой главы
1.3.	СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ
Специальные сервисные коды мобильных телефонов как уже указы-
валось выше, позволяют получить дополнительные сведения о конк-
ретном аппарате. С помощью этих кодов также можно активировать
или деактивировать отдельные функции конкретного мобильного
телефона (например, использование сервисного меню, режима EFR
и т и.)
При принятии решения о применении специальных сервисных ко-
дов следует хорошо подумать, поскольку ввод некоторых из них пре-
кращает действие всех гарантийных сроков Более тою, некоррект-
ные попытки провести при помощи сервисных кодов какие-либо
изменения в firmware мобильного телефона могут повлечь за собой
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 19
полную блокировку аппарата. Любые подобные действия выполня-
ются пользователем на собственный страх и риск. Автор и издатель-
ство не несут никакой ответственности за возможные негативные
последствия, вызванные использован нем приведенных далее матери-
алов, рисунков, схем и иной информации
Некоторые специальные сервисные коды для отдельных моделей
мобильных телефонов наиболее популярных фирм разработчиков
приведены ниже.
1.3.1.	Коды мобильных телефонов ALCATEL
Специальные сервисные коды для некоторых моделей мобильных
тсле<|юнов фирмы ALC/XTEL нс отличаются особым разнообразием.
Возможно, специалисты фирмы решили компенсировать этот недо
статок, предоставив возможности использовать довольно обширное
сервисное меню, которое подробно рассмотрено в соответствующей
главе данной книги.
Наличие, назначение и функционирование отдельных специаль-
ных сервисных кодов зависят не только от модели мобильного теле-
фона, но и от версии firmware, примененной в конкретном аппарате.
Яггггжаггг/е/ При использовании специальных сервисных кодов может
произойти полная блокировка мобильного телефона Лю-
бые подобные действия выполняются пользователем на
собственный страх и риск. Автор и издательство не не-
сут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации.
Для подавляющего большинства мобильных телефонов фирмы
ALCATEL действуют как минимум два следующих специальных
сервисных кода.
Число IMEI и версия firmware индицируются на дисплее после
задания кода *#06#
Активацию сервисного меню можно выполнить, набрав код 000000*.
При использовании мобильного телефона с двумя SIM-картами
может возникнуть необходимость бы< трого переключения с одной
SIM-карты на другую. В таком случае владельцам моделей One Touch
ЗОХ целесообразно воспользоваться кодом ###337*07#, который ини-
циирует полный рестарт мобильного телефона.
20 СЕРВИСНЫЕ КОДЫ
В аналогичной ситуации в моделях серий ОТЗХХ, ОТ5ХХ, ОТ7ХХ
рестарт осуществляется и набором кода «##337*0# после чего мобиль
ный телефон отключается и примерно через 3 с вновь включается. При
этом на дисплее отображается приглашение сети второй SIM-карты
Некоторые версии firmware мобильных телефонов ALCATEL се-
рии db поддерживают применение следующих кодов;
#	##765*02# - меню Add (блокирование мобильного телефона на
одну SIM-карту),
#	##765*05# - меню Lock;
#	##765*07# - меню Delete (удаление сети).
#	##765*08# - меню Unlock (разблокирование сети)
#	##765*78# - деактивация
Приведенные ниже специальные сервисные коды также действи-
тельны для некоторых версий firmware серий ОТЗХХ, ОТ5ХХ
#	##847#- установка первоначальной конфигурации;
*	#0000# - автоматическая установка первоначально заложенного
языка;
*	#0007# - установка английского языка;
*	#0043# - установка немецкого языка:
*	#0049# - установка немецкого языка;
*	#0420# - установка чешского языка;
*	#0047# - установка польского языка,
*	#0421# - установка словацкого языка
Существуют и так называемые универсальные колы, которые обес-
печивают доступ к меню мобильных телефонов A IjCATEL практичес-
ки в любой ситуации
Для старых моделей телефонов, работающих только в одном диа-
пазоне (hardware IID1, ПЕ1), универсальный код выглядит следую
щим образом: 25228353.
Последующие модели серии db, работающие в двух диапазонах
(hardware ВЕ1 ВЕЗ), имеют почти аналогичный универсальный
код 25228352.
В более новых моделях, имеющих hardware ВЕ4, ВЕ5 (напри-
мер, из серии ОТЗХХ), используется следующий универсальный
код: 83227423.
Предусмотерны и другие специальные сервисные коды для мо-
бильных телефонов фирмы ALCATEL. Однако на момент написания
данной книги они не были в достаточной степени изучены и прове
репы
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 21
1.3.2.	Коды мобильных телефонов BOSH
Мобильные телефоны фирмы BOSH не получили достаточно ши
рокого распространения в Рен сии Однако владельцы таких телефо-
нов отмечают достаточно высокую надежность и простоту в эксн
луатации моделей GSM-509. GSM-COM 607/608, а также моделей
World 718, Dual-COM 738 и GSM-908/909Dual.
Наличие назначение и функционирование отдельных специаль-
ных сервисных колов зависят нс только от модели мобильного теле-
фона. но и от версии firmware, примененной в конкретном аппарате
Внимание/ При использовании некоторых специальных сервисных
кодов может произойти полная блокировка мобильного
телефона Любые подобные действия выполняются
пользователем на собственный страх и риск. Автор
и издательство не несут никакой ответственности за
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и иной информации.
Модели GSM-COM 607/608
Для мобильных телефонов фирмы BOSH моделей GSM-COM 607/
608 можно рекомендовать использование специальных сервисных
кодов, приведенных ниже:
*	#06# - отображение числа IMEI;
♦	#3262255*8378# - активация сервисного меню
*	#0000# - автоматическая установка первоначально заложенного
языка (обычно английского).
Внимание/ Применение приведенных ниже кодов не рекомендуется
ввиду повышенной опасности полной блокировки аппарата
*	#9000# - на дисплее отобразится запрос о введении кода SIM lock;
*	#9001# - на дисплее отобразится сообщение о том. что.этот замок
нс поддерживается SIM-картой данного оператора:
*	#9002# - на дисплее отобразится сообщение о том, что этот замок
не поддерживается SIM-картой данного оператора:
*	#9003# - на дисплее отобразится запрос о введении кода network
lock;
*	#9004# - на дисплее отобразится запрос о введении кода subset
lock
22 СЕРВИСНЫЕ КОДЫ
Модели World 718, Dual-СОМ 738
Для мобильных телефонов фирмы BOSII моделей World 718, Dual-
COM 738 можно рекоменловать использование специальных сервис-
ных кодов, приведенных ниже
*	#06# - отображение числа IMEI.
*	#3262255*8378# - активация сервисного меню,
*	#0000#- автоматическая установка первоначально заложенного
языка (обычно английс кого);
*	#3370# - для некоторых версий firmware активация режима En-
hanced Full Rate (EFR), го есть улучшение качества звука за
счет уменьшения времени разрядки аккумулятора на 5%;
#	3370#- для некоторых версии firmware деактивация режима
Enhanced Full Rate (EFR). для других - рестарт телефона.
Внимание/ Применение, приведенных ниже кодов не рекомендуется
ввиду повышенной опасности полной блокировки аппарата
*	#9000# - на лисп ice отобразится запрос о введении кода SIM lock;
*	#9003# - на дисплее отобразится запрос о введении кода network
lock;
*	#9004# - на дисплее отобразится запрос о введении кода subset
lock,
*	#9100#- деактивация кода SIM lock,
*	#9101# - деактивация кода corporate lock;
*	#9102# - деактивация кода provider lock;
*	#9103# - деактивация кода network lock;
*	#9104# - деактивация кода subset lock.
Модель GSM-908
Для мобильных телефонов фирмы BOSH модели GSM-908 можно
рекомендовать использование специальных сервисных кодов, приве-
денных ниже;
*	«06# - отображение числа IMEI;
*	#3262255*8378# - активация сервисного меню;
*	#0000# - автоматическая установка первоначально заложенного
языка (обычно английского);
*	#3370#- для некоторых версий firmware активация режима Еп
hanced Full Rate (EFR), то есть улучшение качества звука за счет
уменьшения времени разрядки аккумулятора на 5%;
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 23
#	3370# - для некоторых версий firmware деактивация режима
Enhanced Full Rale (FFR), для других - рестарт телефона.
Внимание/ Применение приведенных ниже кодов не рекомендуется
ввиду повышенной опасности полной блокировки аппарата.
*	#9000# - на дисплее отобразится запрос о введении кода SIM lock;
*	#9001# - на дисплее отобразится запрос о введении кода corporate
lock;
*	#9002# - на дисплее отобразится запрос о введении кода provider
lock;
*	#9003# - на дисплее отобразится запрос о введении кода network
lock;
*	#9004# - на дисплее отобразится запрос о введении кода subset
lock;
*	#9100# - деактивация кода SIM lock;
*	#9101# - деактивация кода corporate lock;
*	#9102# - деактивация кода provider lock;
*	#9103# - деактивация кода network lock;
*	#9104# - деактивация кода subset lock
Модель GSM-909Dual
Для мобильных телефонов фирмы BOSH модели GSM 909Dual изве-
стны и проверены специальные сервисные коды, приведенные ниже:
*	#06# - отображение числа IMEI;
*	#3262255*8378# - активация сервисного меню,
*	#0000# - автоматическая установка первоначально заложенного
языка (обычно английскою),
*	#3370# - для некоторых версий firmware активация режима En-
hanced Full Rate (EFR), то есть улучшение качества звука за счет
уменьшения времени разрядки аккумулятора на 5%;
#	3370# - для некоторых версий firmware деактивация режима Ln
hanccd Full Rale (EFR), для других - рестарт телефона.
Внимание/ Применение приведенных ниже кодов не рекомендуется
ввиду повышенной опасности полной блокировки аппарата.
*	#9000# - на дисплее отобразится запрос о введении кода SIM lock
*	#9003# - на дисплее отобразится запрос о введении кода network
lock,
24 СЕРВИСНЫЕ КОДЫ
•	#9004# - на дисплее отобразится запрос о введении кода subset
lock;
*	#9100# - деактивация кода SIM lock;
*	#9101# - деактивация кода corporate lock.
*	#9102# - деактивация кола provider lock;
*	#9103# - деактивация кода network lock
*	#9104# - деактивация кода subset lock
1.3.3.	Коды мобильных телефонов DANCALL
Мобильные телефоны фирмы DANCALL также не получили доста
точно широкого распространения в России Однако несколько лет
назад отдельные партии телефонов этой датской фирмы моделей HP
2711 и НР-2731 появлялись на российском рынке
Наличие, назначение и функционирование отдельных специаль-
ных сервисных кодов зависят не только от модели мобильного теле-
фона, нон от версии firmware примененной в конкретном аппарате.
Вникание/ При использовании специальных сервисных кодов может
произойти полная блокировка мобильного телефона. Лю-
бые подобные действия выполняются пользователем на
собственный страх и риск. Автор и издательство не не-
сут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации
Модели НР-2711, НР-2731
Для мобильных телефонов фирмы DANCALL моделей НР-2711
и HP 2731 можно рекомендовать использование специальных сер-
висных кодов, приведенных ниже
*	#06# - отображение числа IMEI;
*	#9999# - версия firmware,
*	#9998#- версия конфигурации;
*	#9997# - индикация всех сегментов дисплея, тест оканчивается
при нажатии любой клавиши.
*	#9994# - отображение числа SIM карты;
*	#9993# - активация сервисного меню;
*	#9990# - тест аккумуляторной батареи.
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 25
Более подробную информацию о тесте аккумуляторной батареи
можно пай i n в главе, посвященной сервисным меню
Внимание/ Некорректное применение перечне че.нных ниже сервис-
ных кодов для мобильных телефонов DANCALL может
привести к полной блокировке аппарата
*	#9000# - блокирование мобильного телефона при использовании
иной SIM-карты На дисплее отобразится запрос о введении кода,
который затем необходимо будет ввести при использовании иной
SIM-карты:
*	«9001# - на дисплее отобразится запрос о вставке специальной
SIM-карты (Group SIM lock);
*	#9002# - на дисплее отобразится запрос о вставке специальной
SIM карты (Operator SIM lock);
*	#9003# - блокирование мобильного телефона при использовании
SIM-карты иного оператора На дисплее отобразится запрос о вве-
дении кода, который затем необходимо будет ввести при исполь-
зовании SIM-карты иного оператора (Network SIM lock)
1.3.4.	Коды мобильных телефонов ERICSSON
В отличие от мобильных телефонов фирм BOSH и DANCALL, мо-
бильные телефоны фирмы ERICSSON достаточно широко распрост-
ранены в России Однако количество специальных сервисных кодов,
которыми можно было бы воспользоваться весьма ограничено, осо
бенно у современных моделей
Наличие, назначение и функционирование отдельных спсциаль
пых сервисных кодов зависят не только от модели мобильного теле-
фона, но и от версии firmware, примененной в конкретном аппарате.
Необходимо oi метить что для отдельных моделей мобильных те-
лефонов фирмы ERICSSON (например, Т68, R520, Т39М и др.), су-
ществуют специальные коды, позволяющие активировать некоторые
игры («Змейка» и т.д.) Однако рассмотрение этих кодов выходит за
рамки данного издания
Ниже приведены специальные сервисные коды для некоторых
моделей мобильных телефонов фирмы ERICSSON.
Для телефонов фирмы ERICSSON известны и другие специаль
ные сервисные коды. Однако на момент создания данной книги они
не были в достаточной степени изучены и проверены
26 СЕРВИСНЫЕ КОДЫ
Вгшмвгше/ При использовании специальных сервисных кодов может
произойти полная блокировка мобильного телефона. Лю-
бые подобные действия выполняются пользователем на
собственный страх и риск. Автор и издательство не не-
сут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материи зов, рисунков, схем и иной информации.
Серии GA 6ХХ, GH3XX/6XX, GF7XX/8XX
Для мобильных телефонов фирмы ERICSSON серий GA 6ХХ, GH
ЗХХ/6ХХ, GF 7ХХ/8ХХ можно рекомендовать специальные сер-
висные коды, приведенные ниже:
*	#06# - отображение числа IMEI;
>	»<<*<* - отображение версии firmware;
<	0000> - установка первоначально заложенного языка (обычно ан-
глийского);
<	**< - просмотр статуса Network Lock (следует подождать пример-
но 3 с);
1	2# - быстрый набор телефонного номера, записанного, например,
на 12-й позиции;
0	# - быстрый набор последнего набиравшегося телефонного номе-
ра;
>	•«*<*» - индикация 234 однорядных сообщений, которые могут
отображаться на дисплее при эксплуатации мобильного телефона
(выбор клавишами < и >);
>	*«*<*»> - индикация многорядных сообщении которые могут
отображаться на дисплее при эксплуатации мобильною телефона
(выбор клавишами < и >)
Модель A1018S
Для мобильных телефонов фирмы ERICSSON модели A1018S изве-
стны и проверены лишь специальные сервисные коды, приведенные
ниже:
•	#06# - отображение числа IMEI;
>	*<<*<* - отображение версии firmware;
<	0000> - установка первоначально заложенного языка (обычно ан-
глийского).
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 27
Внимание/ Применение приведенного ниже кода не рекомендует-
ся ввиду повышенной опасности полной блокировки ап-
парата
<	**< - просмотр статуса Network Lock (следует подождать пример-
но 3 с). На дисплее отобразится запрос на ввод кода Network Lock,
при нажатии клавиши «yes* предоставляется пять попыток на ввод
кода NCK
Модель SH 888
Для мобильных телефонов фирмы ERICSSON модели SH 888 мож-
но рекомендовать специальные сервисные коды, приведенные ниже:
•	#06# - отображение числа IMEI,
>	•«*<* - отображение версии firmware и конфигурации телефона;
>*«•<*» - индикация 234 однорядных сообщений, которые могут
отображаться на дисплее при эксплуатации мобильного телефона
(выбор клавишами < и >);
>	•«*<•»> - индикация многорядных сообщений, которые м01ут
отображаться на дисплее при эксплуатации мобильного телефона
(выбор клавишами < и >).
Внимание/ Применение приведенных ниже кодов не рекомендуется
вследствие повышенной опасности полной блокировки ап-
парата
<	**< - просмотр статуса Network Kock (следует подождать пример
но 3 с) 11а дисплее отобразится запрос на ввод кода Nctw ork Lock,
при нажатии клавиши «yes» предоставляется пять попыток на
ввод кода NCK;
<	**« - на дисплее отобразится запрос на ввод кода Network Lock
subset. При нажатии клавиши «yes» дастся пять попыток на ввод
кода NSCK
Модель T10S
Для мобильных телефонов фирмы ERICSSON модели T10S можно
рекомендовать приведенные ниже специальные сервисные коды:
•	#06# - отображение числа IMEI;
>	*«*<• - отображение версии firmware;
28 СЕРВИСНЫЕ КОДЫ
<	0000> - установка первоначально заложенного языка (обычно ан
глинского);
<	**< - npocMoip статуса Network Lock (следует подождать пример-
но 3 с).
Модель T18S
Для мобильных телефонов фирмы ERICSSON модели T18S извест-
ны и проверены только три сервисных кода
*	#06# - отображение числа IMEI
>	•«*<* - индикация технического меню;
<	*(CLR) - доступ к меню SIM-Lock
Модель Т20
Для мобильных телефонов фирмы ERICSSON модели Т20 проверен-
ных сервисных кодов еще меньше:
*	#06# - отображение числа IMEI;
>*«*<* - индикация технического меню
Модель T28S
Для мобильных телефонов фирмы ERICSSON модели T28S можно
рекомендовать специальные сервисные коды, приведенные ниже;
*	#06# - отображение числа IMEI;
>	*«*<* - отображение версии firmware и конфигурации телефона;
<	0000> - установка первоначально заложенного языка (обычно ан-
глийского);
>	*«*<*» - индикация 234 однорядных сообщений, которые могут
отображаться на дисплее при эксплуатации мобильного телефона
(выбор клавишами < и >);
>	»«»<»>>> - индикация многорядных сообщений, которые могут
отображаться на дисплее при эксплуатации мобильного телефона
(выбор клавишами < и >).
Ламинш»? Применение приведенных ниже кодов не рекомендуется
вследствие повышенной опасности полной блокировки ап-
парата.
<	**< - просмотр статуса Network Lock (следует подождать пример-
но 3 с) На дисплее отобразится запрос на ввод кода Network Lock
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 29
При нажатии клавиши «yes» предоставляется пять попыток на ввод
кода NCK;
<	*•« - па дисплее отобразится запрос на ввод кода Network Lock
subset. При нажатии клавиши «yes» дастся пять попыток на ввод
кода NSCK
Модели Т39М, Т2628
Для мобильных телефонов фирмы ERICSSON моделей Т39М и Т2628
можно рекомендовать специальные сервисные коды, приведенные
ниже
♦	#06# - отображение числа IMEI,
>	•«*<• - отображение версии firmware и конфигурации телефона.
1.3.5.	Коды мобильных телефонов MOTOROLA
В отличие от мобильных телефонов других фирм сервисные коды мо-
бильных телефонов фирмы MOTOROLA просто поражают пользова-
теля своим количеством и предоставляемыми возможностями Одна-
ко доступ к ним достаточно затруднителен.
Как и сервисное меню, сервисные коды у одного из двух абсолют-
но одинаковых мобильных телефонов фирмы MOTOROLA могут
быть недоступны, а у другого функционируют без проблем Это
объясняется тем, что для успешного использования сервисных кодов
соответствующая функция должна быть прежде всего активирована.
Следует отмстить, что практически все мобильные телефоны фир-
мы MOTOROLA продаются без активированного доступа к сервис-
ным кодам Отсутствие данной функции не представляет больших
проблем для подавляющего большинства владельцев телефонов
MOTOROLA. Для остальных в ближайшем сервисном центре се ак-
тивируй в течение нескольких минут Правда, такая услуга стоит
сравнительно дорого.
Можно осуществить активацию функции доступа к сервисным ко-
дам и самостоятельно. Однако подобная процедура в применении
к мобильным телефонам фирмы MOTOROLA может быть достаточ-
но сложна по ряду причин Во-первых, активация доступа к сервисным
кодам выполняется только при подключении мобильного телефона
к персональному компьютеру посредством специальных сервисных ка
белей с использованием соответствующего программного обеспече-
ния. В сервисных центрах можно приобрести фирменный кабель,
30 СЕРВИСНЫЕ КОДЫ
однако он достаточно дорою стоит. Соответствующее программное
обеспечение доступно в Internet Во-вторых, в каждой новой модели
мобильных телефонов фирмы MOTOROLA появляются дополни-
тельные, не всегда оправданные (а чаще совсем нс оправданные)
изменения firmware, усложняющие нс только доступ к сервисным
кодам, но также разблокирование и активацию отдельных допол-
нительных функций.
Перечень сервисных кодов мобильных телефонов фирмы MOTO-
ROLA различных серий и моделей похож как во структуре, так и по
содержанию.
Мобильные телефоны фирмы MOTOROLA современных серий
(например, Timeport, Talkabout М, V, Р и др.) имеют значительно
большее количество сервисных кодов, что объясняется наличием до-
полнительных функциональных возможностей (ШАР и т и ) Однако
процедура доступа к ним также значительно усложнена.
При работе с сервисными кодами телефонов фирмы MOTOROLA
следует учитывать, что назначение и функции сервисных кодов мо-
гут иметь отличия в зависимости от модели мобильного телефона
и от версии firmware. Также не следует пытаться активировать при
помощи кодов функции, которые, не поддерживаются ни самим мо-
бильным телефоном, ни его firmware (например, коды WAP в моде-
лях, которые этот протокол не поддерживают). В лучшем случае та-
кие попытки приведут к появлению дополнительных опций в меню,
которые просто не будут работать В худшем же варианте подобные
действия повлекут за собой неисправность аппарата.
Сервисные коды мобильных телефонов фирмы MOTOROLA ус-
ловно можно разделить на две группы. В первую входят так называ-
емые тестовые колы, которые набираются на клавиатуре телефона
в тестовом режиме Во вторую - так называемые клавиатурные коды,
которые можно задавать непосредственно из дежурного режима
Внимание/ Использование сервисных кодов прекращает действие всех
гарантийных сроков. При попытке провести какие-либо
изменения при помощи сервисных кодов мобильных теле-
фонов может произойти полная блокировка аппарата
Любые подобные действия выполняются пользователем
на собственный страх и риск Автор и издательство не
несут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 3 1
Тестовые коды
Акт мвацию тестового режима (и. соответственно, доступа к тестовым
сервисным кодам) у старых моделей мобильных телефонов фирмы
MOTOROL/X можно провести только при помощи специального эму-
лятора SIM-карты. персонального компьютера и соответствующего
программного обеспечения. Неподготовленному пользователю не
рекомендуется выполнять данную процедуру.
Наличие или отсутствие активированного доступа к тестовым сер-
висным кодам у какого-либо мобильного телефона фирмы МОТО
ROLA современной модели можно проверить длительным (обычно
3 с) нажатием клавиши # Если после этого на дисплее не произошло
никаких изменений, то в данном телефоне тестовый режим отклю-
чен, а для его активации также потребуются специальный кабель,
персональный компьютер и соответствующее программное обеспече-
ние Однако отличительная особенность сов}юменных моделей состо-
ит в том, что тестовый режим у них может быть активирован и с обыч-
ной SIM-картой.
Когда же на дисплее индицируется приведенное на рис. 1.1 изоб-
ражение, это означает, что мобильный телефон переведен в тестовый
режим, а его владельцу повезло - функция доступа к тестовым сер-
висным кодам в данном аппарате активирована.
lest
Test
XXXNNN\I\\
Рис. 1.1. Тестовый режим
мобильных телефонов
MOTOROLA
Рис. 12. Формат тестовых
кодов мобильных телефонов
MOTOROLA
Теперь для изменения параметров работы мобильного телефона,
которые определяются конкретным тестовым кодом, достаточно на-
брать на клавиатуре соответствующую комбинацию цифр. После это-
го на дисплее отобразятся, как показано на рис 1 2
XXX (XX) - трехзпачный (двузначный) тестовый сервисный код;
NNNNNN - дополнительные параметры (обычно от 1 до 6 цифр).
32 СЕРВИСНЫЕ КОДЫ
После набора конкретной цифровой комбинации ввод тестового
кода необходимо подтвердить нажатием клавиши # Выход из тесто-
вого режима осуществляется путем набора соответствующего сервис-
ною кода 01(4)
Следует отметить, что в тестовом режиме можно не только про
смотреть отдельные параметры мобильного телефона, но также изме-
нить некоторые режимы работы Однако делать это категорически не
рекомендуется.
Наиболее прост и безопасен код 19(4), при помощи которого мож-
но просмотреть номер версии firmware Тест звукового сигнала осу-
ществляется вводом кода 15N(4), где N - номер теста от 1 до 6. Дан-
ный тест обычно без проблем проходит на мобильных телефонах
с напряжением питания 5 В В моделях d460/8700/StarTac/ShmJite
и некоторых других указанный тест звукового сигнала выполняется
при наборе тестового кода в формате 15NN(4) i де NN - номер теста,
соответствующий включению звукового сигнала при конкретном со-
бытии. Например, код 1558(4) соответствует звуковому сигналу, ко-
торый включается в режиме Low Battery.
Выключение теста звукового сигнала производится при наборе
кода 16(4).
Установка уровня громкости звукового сигнала осуществляется
с помощью кода 47N(4) Значение N может быть выбрано от 0	7
(максимальная громкость).
В моделях cd930. StarTac, серии V и некоторых других предусмот-
рена возможность проведения теста светодиода при помощи сервис-
ного кода 54N(4), где следующим значениям параметра N соответству-
ют приведенные ниже тесты цветов
О - выключено,
1	- красный;
2	- зеленый;
3	- оранжевый.
Информация о защитном коде будет выведена на дисплей при на-
боре тестового кода 58(4) Изменить защитный код можно путем на
бора кодовой комбинации 58NNNNNN(4), где NNN - новый защитный
код
Коды 60(4) и 65(#) активируют индикацию на дисплее данных со
ответственно о числах IMEI и IMSI.
Активация часов выполняется набором тестового кода 880(4)
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 33
При помощи кода 881(#) можно индицировать и установить дату
в формате ДДММГГГГ где:
ДД - день;
ММ - месяц;
ГГГГ - год
Аналогично тестовым кодом 882(#) можно активировать индика-
цию и установку времени в формате ЧЧММСС где:
ЧЧ - часы
ММ - минуты;
СС - секунды.
В зависимости от модели мобильного телефона набором соответ
ствуютего кода можно активировать тест дисплея Для некоторых
моделей данный тест выполняется при наборе кода 99(#)
В моделях d460/8700/StarTac и некоторых других можно провес-
• ти расширенный тест дисплея при помощи кода 99N(#), где N может
принимать следующие значения:
1	- нормальное изображение;
2	- инверсное изображение.
Полный перечень основных тестовых сервисных кодов мобильных
телефонов MOTOROLA, их назначение и стандартные значения,
а также способы активации тестового режима можно найти в Internet
Клавиатурные коды
Наличие или отсутствие активированного доступа к клавиатур-
ным сервисным кодам у конкретного мобильного телефона фир-
мы MOTOROLA можно проверить так же, как и наличие тестово-
го режима Для этого необходимо на несколько секунд (обычно 3 с)
нажа ть и удерживать клавишу # Если после этого на дисплее не про
изошло никаких изменений, то в данном телефоне досту и к сервисным
кодам отключен, а для его активации потребуются специальные кабе-
ли, персональный компьютер и соответствующее программное обсспе
чснис Если же на дисплее индицируется приведенное на рис. 1.1 при-
глашение тестового режима, это означает что функция доступа
к клавиатурным сервисным кодам в данном аппарате скорее всего
активирована.
Вполне возможно, что у некоторых моделей доступ к тестовым
кодам может быть активирован а к клавиатурным кодам - нет.
3- 1192
34 СЕРВИСНЫЕ КОДЫ
Далее, последовательно нажав клавиши 01 в необходимо выйти из
тестовою режима. Теперь для изменения параметров работы мобиль-
ного телефона, которые определяются конкретным сервис ны.м кодом,
достаточно набрать на клавиатуре комбинацию цифр и знаков в сле-
дующем формате:
□□□ XXX □ У □,
где XXX - сервисный код:
У - значение сервисного кода.
Символ □ вводится посредством длительного нажатия (обычно 3 с)
клавиши *
После набора указанной комбинации необходимо подтвердить ввод
самого кода и его значения нажатием клавиши ОК.
Теоретически каждый сервисный код может принимать 10 значе-
нии (от 0 до 9) Однако на практике таких значений всего два’ 0 озпа
чает, что функция, определяемая данным кодом, не активирована 1 -
функция активирована
Не исключено, что после выполнения вышеописанных действии
пользователь нс сможет получить доступ к сервисным кодам В этом
случае необходимо сначала набрать на клавиатуре коды, разрешаю-
щие запись в регистры
□	□□ООО □ 1 □ (ОК)
□	□□001 □ 1 □ (ОК)	*
□	□□070 □ 0 □ (ОК)
Если и после этих действий сервисные коды недоступны, го вла-
дельцу мобильного телефона необходимо обратиться в сервисный
центр
Названия некоторых клавиатурных сервисных кодов а также их
стандартные значения и назначение приведены ниже
Наиболее интересной функцией, которую можно активировать при
помощи клавиатурных сервисных кодов, является сервисное меню,
которое содержит информацию о параметрах и режимах работы как
самого мобильного телефона, так и станций сети оператора мобильной
связи
Активация сервисного меню осуществляется набором на клавиа
туре следующею кода:
□	□□113 □ 1 □ (0К)
После этого в списке меню появится новый подпункт. Eng Field
Options
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 35
Единственным известным автору исключением является модель
Tiinepori Р73891 (GPRS). У этой модели активировать СМ при по-
мощи приведенной выше методики невозможно. Однако решение,
пусть оно достаточно сложное и дорогостоящее, все-таки есть Его
рассмотрение выходит за рамки настоящею издания
Более подробные сведения о сервисном меню мобильных телефонов
MOTORO1 А приведены в соответствующей главе данной книги
Следующей интересной функцией, которую можно активировать
при помощи соответствующего клавиатурного сервисного кода, яв-
ляются часы Активация часов осуществляется набором кода
□	□□ 123 □ 1 □ (ОК)
После рестарта мобильного телефона в меню Setting появляется
дополнительный пункт Clock
Естественно, подобная процедура может быть успешно выполнена
только у тех моделей, которые изначально поддерживают данную фун-
кцию. К таковым, например, относятся <1520, Ainio, М.3888. Т2288,
V2288, Т180 Для моделей 1’2288. V2288 функция часов может быть
активирована начиная с версии firmware С 4 10 72 и выше.
В более старших моделях телефонов MOTOROLA (ТХ770/6200
7500/8200/8400/8700, серия d) часы также можно активировать, од
нако на дисплее будет отображат ься только статическая информация
о часах и минутах. Для активации часов в этих аппаратах необходи-
мо внести изменения как в firmware, так и в hardware.
Дополнительную записную книжку на 100 номеров в моделях
М.3888, Т2288 V 2288, I 180 можно активировать вводом клавиатур-
ного кода
□	□□ 087 □ 1 □ (ОК)
В случае успешной активации данной функции в соответствую-
щем подпункте меню будет отображаться информация как об объеме
записной книжки на SIM-карте так и об объеме записной книжки
самого телефона.
Любителям музыки будет интересно попробовать активировать
редактор музыкальных звонков набором на клавиатуре сервисного
кода
□	□□ 278 □ 1 □ (0К)
Э1а функция поддерживается моделями Г2288с V2288 и некоторы-
ми моделями серии Timeport однако при продаже она чаще всего не
36 СЕРВИСНЫЕ КОДЫ
активирована После рестарта мобильного телефона в меню Setting
появится дополнительный пункт Editor.
Начиная с моделей CD920/930, можно активировать функцию,
обеспечивающую звуковую сигнализацию приходящих SMS-сооб-
щении Активация производится при помощи кода
□	□□ 276 □ 1 □ (ОК)
После рестарта мобильного телефона в том же меню Setting по-
явится соответствующий дополнительный подпункт. В современных
моделях мобильных телефонов MOTOROLA эта функция обычно
уже активирована
Также может представлять интерес код
□	□□119 □ 1 □ (ОК)
При его вводе осуществляется активация режима Enhanced Full
Rate (EFR), то есть обеспечивается улучшение качества звука за счет
уменьшения времени разрядки аккумулятора на 5%. Деактивацию
этого режима можно выполнить при помощи кода
□	□□119 □ 0 □ (ОК)
Владельцы мобильных телефонов, поддерживающих работу в двух
или трех диапазонах, могут выбирать необходимый рабочий диапа- •
зон вводом соответствующего сервисного кода.
Для активации работы в диапазоне 900 МГц необходимо задать
код
□	□□204 □ 1 □ (ОК)
а в диапазоне 1800 МГц - код
□	□□205 □ 1 □ (0К)
Следует отметить что перед началом процедуры выбора диапа-
зона потребуется активировать возможность выполнения подобных
изменении при помощи клавиатурного кода
□	□□203 □ 1 □ (0К)
Активация возможности изменения рабочего диапазона в меню
быстрого доступа также может быть выполнена при вводе соответ-
ствующего кода:
□	□□206 □ 1 □ (0К)
Не рекомендуется при помощи сервисных кодов пытаться активи-
ровать те функции, которые данной моделью не поддерживаются.
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 37
Подобные действия, скорее всего, приведут к иодной блокировке
аппарата
К таким кодам, в частности, относятся следующие:
□	□□ 191 □ 1 □
□	□□ 193 □ 1 □
□	□□ 194 □ 1 □
□	□□ 207 □ 1 □
□	□□211 □ 1 □
□	□□218 □ 1 □
□	□□ 223 □ 1 □
□	□□ 244 □ 1 □
□	□□ 278 □ 1 □
Активация некоторых кодов, не поддерживаемых конкретной мо-
делью телефона, может повлиять на работу других функций. Так,
например, попытка активации кодом □□□ 367 □ 1 □ функции каль-
кулятора в модели L7089, которая эту функцию нс поддерживает,
делает невозможной работу функции управления голосом.
Перечень основных клавиатурных сервисных кодов мобильных
телефонов MOI OROLA, а также их назначение и стандартные зна-
чения Ъожно найти в Internet.
1.3.6.	Коды мобильных телефонов NOKIA
Мобильные телефоны финской фирмы NOKIA различных моделей
получили достаточно широкое распространение в России. Владель-
цы таких телефонов отмечают их высокую надежность, простоту
в эксплуатации, широкие функциональные возможности а также до-
ступные цены.
Специальные сервисные коды мобильных телефонов NOKIA не
отличаются особым разнообразием Однако в связи с тем, что нали-
чие отдельных кодов, а также их комбинации зависят не только от
модели мобильного телефона, но и от версии firmware, примененной
в конкретном аппарате, приходится приводить перечень проверен-
ных сервисных кодов для большинства моделей отдельно.
Олпа из особенностей мобильных теле<ронов NOKIA состоит в том,
что для получения одной и той же информации в разных моделях тре-
буется ввести разные сервисные коды Так например, версия firmware
может индицироваться на дисплее либо после введения специально
го кода *#0000» (для современных моделей), либо после набора кода
*#9999», либо после введения сервисною кода в формате *#ХХХХ# 1де
38 СЕРВИСНЫЕ КОДЫ
ХХХХ - номер модели (например для мобильного телефона NOKI/X
модели 6110 необходимо набрать на клавиатуре код *#6110#) Обыч-
но второй вариант применим в отношении более старых моделей.
Другая отличительная особенность специальных сервисных кодов
мобильных телефонов NOKIA заключается в следующем: использо-
вание одних и тех же кодов одинакового назначения в разных верси-
ях firmware даже одной модели может привести к разным резульга-
там.
Примером может служить уже упоминавшийся специальный код
•#0000#, рекомендованный для определения версии firmware Для од-
них версий информация на дисплее может отображаться в одной стро-
ке (только версия firmware), для других - в нескольких строках (в пер-
вой строке - версия firmware, во второй - дата выпуска firmware,
в третьей - тип телефона) Так, па дисплее имеющегося в распоряже-
нии автора мобильного телефона NOKIA модели 8310 после введения
кода *#0000» эти данные индицируются в следующем виде:
04 04
29 10.01
NHM-7
У некоторых моделей может индицироваться и*1ствертая строка,
в которой содержится только указание на авторские права фирмы
NOKIA (c)NMP
Необходимо отметить, что каждой модели мобильного телефона
NOKIA соответствует свой тин телефона, который представляет со-
бой техническое обозначение данной модели.
Соответствие моделей и типов наиболее распространенных мо-
бильных телефонов фирмы NOKIA приведено в табл. 1.4
Важность и необходимое гь получения сведений о дате выпуска
firmware объясняется тем, что если имеющаяся версия старше трех
месяцев, то она, скорее всего, уже не является последней. 11а основа-
нии этого владелец мобильного телефона имеет полное право на бес-
платную замену в ближайшем сервисном центре NOKIA записанной
в его телефоне версии firmware па более новую (естественно, если
в гарантийных обязательствах имеется соответствующая запись).
По этой же причине не помешает знать дату выпуска версии
firmware и при покупке мобильного телефона.
Дата в англоязычных моделях обычно индицируется в формате
ММ/ДД/ГГ, где ММ - месяц, ДД - день. ГГ - год Однако в некоторых
моделях (чаще в русифицированных) можно встретить привычный
формат ДД/ММ/ГГ.
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 39
Таблица 1 4 Соответствие моделей и типов наиболее распространенных
мобильных телефонов NOKIA
№п/п	Модель МТ NOKIA	Тип телефона
1	"W	NHE-5
2	5по	NHE-8
3	3210	N5E 8
4	3310	NHM-5
5	3330	NUM 6
6	5110	NSE-1
7	5130 (для США)	NSK-1
S“	5210	NSM-5
9	5510	NPM-5
	6090	NME-3
11	6110	n5e 3
12	6130	NSK-3
... 15	6150	KlSM 1
14	’ 6210 ’	NPE-3
15	6250	NHM 3
"Т5“	6310	NPE-4
17	6510	NPM-9
“ТЯГ	7110	NSE-5
	8110	NHt 6
“35“	8210	№m 3
21 ‘	8250	NSM-3D
22	8310	NHM-7
23	8810	N5E-6
22Г	8850	KtSM-2
25	8890	NS&-6
“25		„9000		RAE4
27	91i0	RAE 2
Немного иная ситуация с кодом *#92702689# (*#warOanty#). при
помощи которого можно получить доступ к дополнительной инфор-
мации о конкретном мобильном телефоне В старых версиях firmware
(например, в моделях 3110,5110,6110,8110,8110i и в некоторых вер-
сиях firmware модели 6150) этот код активирует скрытое меню, отку
да доступ к информации осуществляется введением следующих ко-
дов:
6232 (0К) - индикация месяца и года изготовления телефона;
7332 (0К) или 6332 (0К) - индикация даты последних изменений;
7832 (0К) - индикация даты покупки телефона в формате ММ/ГГ,
9268 (0К) - отображение серийного номера телефона;
37832 (0К) - установка даты покупки в формате ММ/ГГ (может про-
изводиться только один раз),
87267 (0К)- обычно индицируется сообщение Transfer user data
Режим Transfer user data используется при ремонте мобильного
телефона или при обновлении версии firmware для сохранения всей
40 СЕРВИСНЫЕ КОДЫ
информации, занесенной пользователем в память аппарата При этом
данные записываются в намять персонального компьютера (или дру-
гого мобильного телефона) через специальный кабель либо инфра-
красный порт
Вполне возможно, что вместо сообщения Transfer user data на дис-
плее отобразятся надпись Life Timer и информация об общем време-
ни разговоров (или передачи информации) .Это справедливо, напри
мер, для моделей 3210 или 3310
В более современных версиях firmware код *#92702689# (*#war0anty#)
обеспечивает непосредственный доступ к аналогичной информации,
размещенной на нескольких страницах дисплея
страница 1 - серийный номер телефона число IMEI;
страница 2 - месяц и год изготовления телефона в формате ММ/ГГ;
страница 3 - дата покупки телефона в формате ММ/ГГ (может уста-
навливаться только один раз);
страница 4 - дата последнего ремонта в формате ММ/ГГ;
страница 5 - индицируются сообщения Transfer user data или Life
Timer (см. выше).
Дата последнего ремонта должна устанавливаться в сервисном
центре, однако это, к сожалению, делается не всегда Также следует
учитывать, что существует возможность изменения или полного
удаления этой информации при помощи персонального компьюте-
ра сервисного кабеля и соответствующего программного обеспече-
ния Поэтому не стоит обольщаться, если на дисплее покупаемого
с рук мобильного телефона вместо конкретной даты последнего ре-
монта будут отображаться четыре нуля,
Выйти из режима, активированного кодом *#92702689# (*#war0anty#),
можно только при помощи выключения и последующего включения
мобильного телефона.
Особое внимание обратите на код *#746025625# (*#sim0clock#),
который позволяет определить статус SIM-cIock кода При вводе
данного кода в некоторых моделях (например, 5110, 6110) возмож
на активация экономичного режима для аккумуляторной батареи за
счет так называемого «усыпления» SIM карты В более соврсмен
ных моделях этот код практически не работает, однако рисковать,
используя его, не рекомендуется.
Внимание/ После использования кода *#746025625# (*#sim0clock#)
вернуть первоначальные установки невозможно!
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 41
Отдельную группу составляют специальные сервисные коды по-
зволяющне получить информацию о статусе каждого из четырех
применяемых замков. Чаше всего эти коды рекомендуется вводить
в формате #pw+XXXXXXXXXX+Y#.
Введение символов р, w + обеспечивается неоднократным нажати-
ем клавиши *.
Вместо значений ХХХХХХХХХХ необходимо задать десятизначный так
называемый MASTERCODE, который обычному пользователю неиз-
вестен Однако для проверки статуса достаточно ввести код 1234567890
Номер конкретного замка (от 1 до 4) вводится вместо параметра Y
Таким образом, при наборе соответствующих кодов можно опре-
делить статус следующих замков:
#	pw+1234567890+1# - замок на конкретного оператора (SPROVIDER
LOCK);
#	pw+1234567890+2# - замок сети (NETWORK LOCK);
#	pw+1234567890+3# - замок региона (COUNTRY LOCK);
#	pw+1234567890+4# - замок на SIM-карту (SIMCARD LOCK)
Применение этих кодов небезопасно, поскольку при не-
однократном некорректном введении MASTERCODE
(чашр всего после трех или пяти неудачных попыток) мо-
бильный телефон полностью блокируется. Введение вмес-
то MASTERCODE числа 1234567890 также некорректно
В мобильных телефонах фирмы NOKIA низшего и среднего клас-
сов могут использоваться специальные колы обеспечивающие акти-
вацию и деактивацию режимов качественной обработки звукового
сигнала. К таким кодам прежде всего относятся коды *3370# (*efrO«)
и #3370# (#efrO#), при помощи которых выполняются активация
и деактивация режима Enhanced Full Rate (EFR), то есть улучшение
качества звука за счет уменьшения времени разрядки аккумулятора
па 5%. К этой же группе относятся и коды *4720# (*hra0«) и #4720#
(#hra0#), обеспечивающие активацию и деактивацию режима Half
Rale, то есть увеличение времени разрядки аккумулятора за счет сни-
жения качества звука на 30%.
Необходимо отметить, что в более современных моделях мобиль-
ных телефонов фирмы NOKIA коды *3370# и *4720# не работают,
поскольку в этих моделях изначально обеспечена качественная обра-
ботка звукового сигнала.
42 СЕРВИСНЫЕ КОДЫ
>	казанные коды также могут использоваться для рестарта мобиль
иою телефона, что очень удобно при необходимости смены онерато
ра. сели в аппарате использхются две SIM-карты.
В отдельных моделях (например, 6190) при помощи кода, заданно-
го в формате *3001#ХХХХХ (ОК), активируется тестовый режим, предус
матривающий изменение некоторых установок конкретного аппарата
При этом вместо парамегров ХХХХХ с 1едует ввести гак называемый за-
щитный код - по умолчанию 12345 Выход из данного режима возмо-
жен после выключения и последующего включения телефона.
При использовании отдельных кодов необходимо учитывать, что
режимы, активируемые некоторыми из них (папрпмср, код *3370#
активирует режим Enhanced Full Rate), поддерживаются не всеми
операторами
Ниже приведены сервисные коды для некоторых моделей мобиль-
ных телефонов фирмы NOKIA
Для мобильных телефонов фирмы NOKIA известны и другие спе-
циальные сервисные коды. Однако на момент создауия данной кни-
ги они не были в достаточной степени изучены и проверены
Внимание/ При использовании некоторых специальных сервисных
кодов может произойти полная блокировка мобильного те-
лефона Подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не не-
сут никакой ответственности за возможные негативные
последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и инои информации
Модели 1610, 2010, 2110
Для одних из первых мобильных телефонов фирмы NOKIA моделей
1610 201 Оо 2110 известны всего два сервисных кода:
•	#06# - отображение числа IMEI,
*	#9999# - отображение версии firmware.
Модели 2110с, 2110i
В старых моделях 2110с, 2110i мобильных телефонов фирмы NOKIA
количество сервисных кодов чуть больше:
•	#06# - отображение числа IMEI
*	#170602112302# - отображение версии firmware (для более ранних
:к*рснй);
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 43
*	#682371158412125# - отображение версии firmware (для более по
здиих версий).
*	#3283#- индикация недели и года изготовления телефона.
Модель 3110
Ниже приведены сервисные коды для мобильных телефонов фирмы
NOKIA модели 3110
•	#06# - отображение числа IMEI,
*	#3110# - отображение версии firmware,
•	#3283# - индикация недели и года изготовления телефона;
*	#7780# - установка первоначальной конфигурации, после чего на
дисплее индицируется запрос о введении кода Security code,
•#92702689# - доступ к скрытому меню
Модель 3210
Известны следующие сервисные коды для мобильных телефонов
фирмы NOKIA модели 3210:
*	#06# - отображение числа IMEI,
•	#0000# - отображение версии firmware, даты программирования,
типа телефона,
•	3370# - активация режима Enhanced Tull Rate (EFR), то есть у пуч-
шение качества звука за счет уменьшения времени разрядки акку-
мулятора на 5%;
#	3370# - деактивация режима Enhanced Full Rate (EFR);
•	#746025625# (*#siin0clock#) - отображение состояния кода SIM-
clock;
*	#92702689# - доступ к скрытому меню;
epw+1234567890+1# - замок на конкретного оператора (SPROVIDER
LOCK);
#	pw+1234567890+2# - замок сети (NETWORK LOCK);
tfpw+1234567890+3# - замок региона (COUNTRY LOCK);
epw+1234567890+4# - замок па S1M карту (SIMCARD LOCK).
Модель 5110
Сервисные коды для мобильных телефонов фирмы NOKIA модели
5110 также не отличаются особым разнообразием.
*	#06# - отображение числа 1MEI
*	#0000# - отображение версии firmware, латы программирования,
типа телефона:
J J СЕРВИСНЫЕ КОДЫ
*	#92702689# - доступ к скрытому .меню,
*	3370# (*efr0«) - активация режима Enhanced Full Rale (FFR), то
есть улучшение качества звука за счет уменьшения времени раз-
рядки аккумулятора на 5%;
#	3370# (#efг0«) - деактивация режима Enhanced Full Rate (I FR)
*	4720# (*hra0#) - активация режима Half Rate, то есть увеличение
времени разрядки аккумулятора за счет снижения качества звука
на 30%;
«4720# (fthraO#)- деактивация режима Half Rate;
*	#746025625# (*#sim0clock«) - отображение состояния кода S1M-
lock:
#	pw+1234567890+1« - замок на конкретного оператора (SPROX IDER
LOCK);
#	pw+1234567890+2# - замок сети (NETWORK LOCK);
#	pw+1234567890+3# - замок региона (COHN TRY LOCK);
#	pw+1234567890+4# - замок на SIM-карту (SIMCARD LOCK)
Модели 6110, 6130, 6150
Специальные коды для мобильных телефонов фирмы NOKIA моде-
лей 6110, 6130. 6150 приведены ниже
*	#06# - отображение числа IMEI
*	#0000# или *#6110# - отображение версии firmware, даты програм-
мирования, типа телефона;
*	«92702689# - доступ к скрытому меню;
*	3370# (*efr0#) - активация режима Enhanced Full Rate (EFR) то
есть улучшение качества звука за счет уменьшения времени раз-
рядки аккумулятора па 5%;
#	3370# (#efrO#) - деактивация режима Enhanced Full Rate (EFR);
•	4720# (*hra0#) - активация режима Half Rate, то есть увеличение
времени разрядки аккумулятора за счет снижения качества звука
на 30%;
«4720# (#hra0«) - деактивация режима Half Rate;
•	#746025625# (*#sim0clock«) - отображение состояния кода SIM lock;
#	pw+1234567890+1# - замок на конкретного оператора (SPROVIDER
LOCK);
#	pw+1234567890+2# - замок сети (NETWORK LOCK);
#	pw+1234567890+3# - замок региона (COUNTRY LOCK);
#	pw+1234567890+4# - замок на SIM-карту (SIMCARD LOCK).
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 45
Модель 6210
Для мобильного телефона NOKIA модели 6210 .можно рекомендо-
вать только два сервисных кода:
*	#06# - отображение числа IMEI;
*	#0000# - отображение версии firmware, даты программирования,
типа телефона.
Модель 7110
Для мобильных телефонов NOKIA модели 7110 известны следующие
специальные коды:
*	#06# - отображение числа IMEI:
*	#0000# - отображение* версии firmware,
*	3370# (*ef r0#) - активация режима Enhanced Full Rate (EFR), то
есть улучшение качества звука за счет уменьшения времени раз-
рядки аккумулятора па 5%;
#	3370# (#ef г0#) - деактивация режима Enhanced Full Rate (EFR)
*	4720# (*hraO#) - активация режима Half Rate, то есть увеличение
времени разрядки аккумулятора за счет снижения качества звука
на 30%;
#	4720# (#hra0#) - деактивация режима Half Rate
*#746025625# (*#sim0clock#) - отображение состояния кода SIM-
lock.
Модели 8110, 81Юг
В моделях 8110 81 Ют мобильных телефонов фирмы NOKIA можно
использовать следующие сервисные коды:
*	#06# - отображение числа IMEI;
•	#8110# - отображение версии firmware
*	#3283# - месяц и год изготовления телефона (для некоторых вер-
сий);
*	#7780# - установка первоначальной конфигурации, после чего на
дисплее индицируется запрос о введении кода Security code (для
некоторых версий);
*	#746025625# (*#sim0clock#) - отображение состояния кода SIM-
lock;
*	#92702689# - доступ к скрытому меню
46 СЕРВИСНЫЕ КОДЫ
Модели 8210, 8810,8850
Для мобильных телефонов фирмы NOKIA моделей 8210. 8810, 8850
известны приведенные ниже специальные колы
•	#06# - отображение числа IMEI;
*	#0000# - отображение версии firmware;
*	#746025625# (*#sim0clock#) - отображение состояния кода SIM-
lock;
*	#92702689# - доступ к скрытому меню.
Модель 8310
Для мобильных телефонов фирмы NOKIA моделей 8310 пока можно
рекомендовать приведенные ниже проверенные специальные коды
*	#06# - отображение числа IMEI;
*	#0000# - отображение версии firmware, даты выпуска firmware,
типа телефона
Модели 9000,9000i
Для мобильных телефонов NOKIA моделей 9000, 9000i пока извест-
ны и проверены только три сервисных кода'
*	#06# - отображение числа IMEI;
*	#8110# - отображение версии firmware;
•	#3283# - индикация месяца и года изготовления телефона.
1.3.7.	Коды мобильных телефонов PHILIPS
Специальные сервисные коды мобильных телефонов фирмы PHILIPS
сравнительно немногочисленны Однако с их помощью можно полу-
чить дополнительную информацию о режимах работы телефона,
а иногда даже изменить некоторые параметры.
При этом следует учитывать, что наличие, назначение и функции
пирование отдельных специальных сервисных кодов зависят не толь-
ко от модели мобильного телефона, но и от версии firmware, приме-
ненной в конкретном аппарате, а также от режима работы
Например, в телефоне фирмы PHILIPS модели Savvy после введе-
ния кода *#7378*# (*#SERV*#) обычно индицируется информация
о SIM-карте. Если же перед использованием этого кода применялся
код *#2355*# (»#CELL*#) для просмотра информации, содержащейся
в сервисном меню, то после введения кода *#7378*# на первой странице
специальные сервисные КОДЫ 47
дисплея отобразится число 045. а на в торон странице - телефонный
номер звонящею. В режиме разговора тайный кол и< пользовать не-
возможно
Особое внимание следует обратить на сервисные коды, назначение
которых не всегда понятно даже специалистам сервисных центров.
К таким кодам прежде всего можно отнести *#7337*# и *#7338*4, после
введения которых на дисплее индицируется сообщение об удалении
параметров. При уточнении, какие именно параметры были удалены,
выяснилось, что стертыми оказались все настройки пользователя,
счетчики разговоров, настройки типа и громкости звонка, а глав-
ное - лого оператора. Самым же интересным оказалось то, что пос-
ле данной процедуры ни одни из сервисных кодов не работал. По-
этому использовать коды *47337*# и *47338*# по рекомендуется.
Определенные сомнения и подозрения вызывает и специальный
код *#3353*4, после введения которого на дисплее индицируется со-
общение Defenses Reset Па момент создания данной книги дос говер
ная информация о назначении данного кода у автора отсутствует По
этой причине применять код *43353*4 также не рекомендуется.
Ниже приведены сервисные коды для некоторых моделей мобиль-
ных телефонов фирмы PHILIPS
Для мобильных телефонов фирмы PHILIPS известны и другие
специальные сервисные коды Однако на момент создания данной
книги они нс бы пи в достаточной с тепени изучены и проверены.
Лсичыил/ При использовании некоторых специальных сервисных
кодов может произойти полная блокировка мобильного
телефона. Дюбые подобные действия выполняются
пользователем на собственный страх и риск. Автор
и издательство не несут никакой ответственности за
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и иной информации.
Модель Diga	»
Для мобильных телефонов PHILIPS модели Diga известно лишь
несколько специальных сервисных кодов
*	4064 - отображение числа IMEI,
*	42337*4 - активация акустического сигнала, информирующего
о потере или обнаружении сшнала сети;
48 СЕРВИСНЫЕ КОДЫ
•	«2558*# - отображение времени, в течение которого телефон под-
ключен к данной сети;
*	#3333*# - (NO) BLOCKING List (15 страниц) - информация для
специалистов;
•	#3353*# - рестарт (NO) BLOCKING List;
*	#7489*# - индикация кода Security code.
Модель Fizz
Для мобильных телефонов PHILIPS модели Fizz также известно
лишь несколько специальных сервисных кодов:
*	#06# - отображение числа IMEI:
♦	#1234*# - индикация кода Security code;
♦	#2558*# - отображение времени, в течение которого телефон под-
ключен к данной сети,
*	#2562*# - новое приглашение в сеть с обнулением счетчика вре-
мени, в течение которого телефон подключен к данной сети (рес-
тарт);
*	#5644*# - расширенная информация о версии firmware;
*	#8377*# - сокращенная информация о версии firmware.
Модели Genie, Genie sport, Spark
Наибольшее количество проверенных специальных сервисных кодов
известно для мобильных телефонов PHILIPS моделей Genic, Genic
sport и Spark:
*	#06# - отображение числа IMEI;
*	#2254*# - отображение регистров телефона С, BS, RR, MMI,
CREAT;
*	#2255*# (*#CALL*#) - активация/деактивация режима Debug Call
(если вызываемый абонент занят, то индицируются некоторые
коды статуса),
*	#2337*#- активация акустического сигнала, информирующего
о потере или обнаружении сигнала сети:
*	#2355*# (*#CELL*#) - активация сервисного меню,
*	#2377*# - информация для специалистов;
*	#2558*# - время, в течение которо! о телефон подключен к данной
сети;
*	#2562*# - новое приглашение в сеть с обнулением счетчика врс
мени, в течение которого телефон подключен к данной сети (рес-
тарт);
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 49
*	#2565*# - «горячий» рестарт
*	#3333*# - (NO) BLOCKING List (15 страниц);
•	#3353*# - рестарт (NO) BLOCKING List;
*	#3377*# - информация из firmware;
*	#7378*# (*#SERV*e) - информация о SIM-карте;
*	#7489*# - индикация кола Security code;
*	#7693*# - активация/деактивация режима Sleep inode. При его
деактивации тстефон качественнее реагирует на изменение уров-
ня сигнала в сети за счет уменьшения времени разрядки аккуму-
ляторной батареи;
•	#7787*# - информация для специалистов:
*	#7948*# - информация для специалистов;
*	#8463*# - информация о режиме Sleep mode.
Модель Savvy
Для мобильных телефонов фирмы PHILIPS модели Savvy также из-
вестно лишь несколько проверенных специальных сервисных кодов
•	#06# - отображение числа IMEI;
*	#2255*# (*#CALL*#) - активация/деактивация режима Debug Call
(если вызываемый абонент занят, то индицируются некоторые
коды статуса);
*	#2256*# - информация для специалистов;
•	#2337*# - активация акустического сигнала информирующего
о потере или обнаружении сигнала сети;
*	#2355*# (*#CELL*#) активация сервисного меню
*	#2558*# - время в течение которого телефон подключен к данной
сети;
*	#2562*# новое приглашение в сеть с обнулением счетчика вре-
мени, в течение которого телефон подключен к данной сети (рес-
тарт);
•	#3333*# - (NO) BIDCKING List (15 страниц)
•	#3353*# - pecrapi (NO) BLOCKING List;
*	#7693*#- активация/деактивация режима Sleep mode. При его
деактивации телефон- качественнее реагирует на изменение уров-
ня сигнала в сети за счет уменьшения времени разрядки аккуму-
ляторной батареи.
1.3.8.	Коды мобильных телефонов SAMSUNG
Мобильные телефоны SAMSUNG не так широко распространены
в России, как того хотелось бы дилерам этой хорошо известной во
4-1192
50 СЕРВИСНЫЕ КОДЫ
всем мире южнокорейской фирмы Именно поэтому перечень прода-
ваемых на российском рынке моделей сравнительно мал
По этой же причине на момент создания данной книги автором
изучены и проверены специальные сервисные коды мобильных теле
фонов фирмы SAMSUNG лишь для моде «ей SGH-100 и SGH 600
Наличие, назначение и функционирование отдельных сш циаль-
ных сервисных кодов зависят не только от модели мобильного теле-
фона, но и от версии firmware, примененной в конкретном аппарате
Так, например, в мобильных телефонах модели SGH 600 начиная
с версии firmware G60RI.23M работают только коды *#0001# и *#9999#
Кроме того, следует учитывать, что некорректное использование
отдельных кодов (например, *#9000# и *#9003# для модели SGH-100)
может привести к блокировке аппарата.
Отдельные коды для мобильных телефонов модели SGH-600 с раз-
ными версиями firmware могут вводиться в разных форматах Так,
например, активация сервисного меню у моделей с некоторыми вер-
сиями firmware осуществляется вводом кода *#9998*324», а у моделей
с другими версиями - вводом кода *#0324#
Для мобильных телефонов фирмы SAMSUNG известны и другие
специальные сервисные коды Однако на момент создания данной
книги они не были в достаточной с тепени изучены и проверены
Внимание/ При использовании некоторых специальных сервисных
кодов может произойти полная блокировка мобильного
телефона Любые подобные действия выполняются
пользователем на собственный страх и риск Автор
и издательство не несут никакой ответственности за
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и инои информации
Модель SGH-100
Для мобильных телефонов SAMSUNG модели SGH-100 известно
лишь несколько специальных сервисных кодов'
*	#06# - отображение числа IMEI;
*	#9000# - блокирование телефона от испотьзования другой SIM-
карты. При активации необходимо задать защитный код, который
будет запрашиваться при попытке использования другой SIM кар-
ты того же оператора (SIM Lock);
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 51
•	#9003# - блокирование телефона oi использования SIM-карты
другого оператора. При активации необходимо задать защитный
код. который будет запрашиваться при попытке использования
SIM карты другого оператора (Nk I WORK SIM Lock)
•#9990# - тест аккумуляторной батареи
*#9993# - активация сервисного меню;
*	#9994# - отображение числа SIM-карты;
•	#9997# - индикация всех сегментов дисплея. Тест оканчивается
при нажатии любой клавиши;
*	#9998# - отображение версии конфигурации.
*	#9999# - отображение версии firmware
Внимание/ Некорректное использование кодов *#9000# и *#9003# мо-
жет привести к блокировке аппарата
Модель SGH-600
Специальные сервисные коды для мобильных телефонов SAMSUNG
модели SGH 600 приведены ниже.
*	#06# - отображение числа IMEI;
*	#0001# - информация для специалистов
*	#0002# - информация для специалистов;
*	#0003# - информация для специалистов
*	#7698# - включение подсветки и виброзвонка;
*	#9125# - активация граф ики при зарядке аккумулятора:
•	#9999# - отображение версии firmware;
*	#9998*228# - информация об аккумуляторной батарее (емкость,
температура и т.д.);
*	#9998*289# - тест звукового сигнала,
*	#9998*324# - инфюрмация для специалистов;
*	#9998*364# - информация для специалистов;
*	#9998*523# - регулировка контраста дисплея (только для версии
G60RL01W);
*	#9998*636# - информация для специалистов
*	#9998*746# - индикация объема памяти SIM-карты.
*	#9998*778# - информация о SIM карте;
*	#9998*785# - сообщение об ошибке;
*	#9998*786# - отображение времени работы:
*	#9998*837# - информация для специалистов
52 СЕРВИСНЫЕ КОДЫ
*#9998*862# - вывод параметров телефона;
*#9998*947# - активация/деактивация автоматического рестарта
телефона
1.3.9.	Коды мобильных телефонов SIEMENS
Мобильные телефоны фирмы SIEMENS по популярности и распро
странешюсти в России могут составить конкуренцию аналогичным
аппаратам таких известных фирм, как NOK’A или MOTOROLA.
Традиции if технологии, полученные в наследство от фирм DAN-
CALL и BOSH, а также значительные собственные достижения
в области разработки телекоммуникационных систем обеспечивают
высокое качество, надежность широкие функциональные возмож-
ности, а также простоту в эксилуатации мобильных телефонов фир-
мы SIEMENS
Возможно, руководствуясь именно соображениями упрощения
процедуры использования мобильных телефонов, инженеры фирмы
SIEMENS практически у всех моделей решили максимально огра-
ничить количество доступных специальных сервисных кодов, ряд
которых приведен ниже.
При использовании указанных кодов не следует забывать о том,
что наличие, назначение и функционирование Отдельных специаль-
ных сервисных кодов зависят не только от модели мобильного теле-
фона, но и от версии firmware, примененной в конкретном аппарате.
Так, например, в некоторых версиях моделей С25/35 или S25/35
информация о версии firmware индицируется после введения кода
*#06# и последующего нажатия широкой клавиши под дисплеем.
У тех же молелен с другими версиями следует вынуть SIM-карту,
ввести код *#06# и нажать широкую клавишу под дисплеем.
Необходимо учитывать и то, что для получения более полно)! ин
формации, отображаемой на дисплее после введения некоторых ко-
дов, возможно потребуется выполнить дополни гельные манипуля-
ции К приме ру, в отдельных версиях моделей С25/35 пли S25/35
после введения кода *#0606# на дисплее индицируется информация
о блокировании телее|юиа. Однако неспецпалис гу разобраться в не)!
достаточно сложно Тем нс менее если дополнительно нажать клали
ту под дисплеем активирующую опцию Info, то на дисплее эта же
информация будет отображена в более доступном для понимания
виде.
Для некоторых старых моделей (например. S1, S3 SL S15) из
всстны специальные коды, при помощи которых можно активировать
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 53
сервисное меню. Процедуры их использования рассмотрены в соответ-
ствующей главе.
Для мобильных 1елефонов фирмы SIEMENS известны и другие
специальные сервисные коды. Однако на момент создания данной
книги они небыли в достаточной степени изучены и проверены.
Внимание! При использовании некоторых специальных сервисных
кодов мажет произойти полная блокировка мобильного
телефона. Любые подобные действия выполняются
полъзовател .4 на собственный страх и риск. Автор
и издательство не несут никакой ответственности за
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и иной информации
Моделг1 S6, S10
Для мобильных телефонов SIEMENS моделей S6, S10 известны толь-
ко два проверенных кола:
*	#06# - отображение числа IMEI,
*	#0000# или *#0009# - автоматическая установка первоначально
заложенного языка (обычно английского).
Модель С25
В мобильных телефонах SIEMENS модели С25 рекомендуется ис-
пользовать лини, несколько проверенных сервисных кодов:
*	#06# - отображение числа 1MEI, версии firmware:
*	#0000# - автоматическая установка первоначально заложенного
языка:
*	#0606# - информация о блокировании телефона на конкретного
оператора (для некоторых версий firmware),
*	#9999# - установка первоначальной конфигурации (полный рес-
тарт телефона).
Модель С35
Для мобильных телефонов SIEMENS модели С35 известно немного
больше проверенных специальных кодов:
*	#06# - отображение числа IMEI версии firmware;
*	#0000# - автоматическая установка первоначально заложенного
языка;
54 СЕРВИСНЫЕ КОДЫ
*	#0606#- информация о блокировании телефона на конкретного
оператора (для некоторых версий firmware).
•	#9999# - установка первоначальной конфигурации (полный рес-
тарт телефона):
*	3370# (*efrO#) - активация режима Enhanced Full Rate (EFR), то
есть улучшение качества звука за счет уменьшения времени раз-
рядки аккумулятора на 5% (для некоторых версии firmware):
#	3370# (#ef r0#) - деактивация режима Enhanced Full Rate (EFR);
•	4720# (*hraO#) - активация режима Half Rate, то есть увеличение
времени разрядки аккумулятора за счет снижения качества звука
на 30% (для некоторых версий firmware)
#	4720# (ehraO#) - деактивация режима Half Rate
Модели С45, МЕ45, S45
Для мобильных телефонов SIEM ENS серии 45 пока можно рекомен-
довать лишь два проверенных специальных кода
*	#06# - отображение числа IME1, версии firmware,
•	#0606# - информация о блокировании телефона на конкретного
оператора (для некоторых версий firmware).
Модель S25
Сервисные коды для мобильных телефонов фирмы SIEMENS моде-
ли S25 приведены ниже:
*	#06# - отображение числа IMEI, версии firmware;
*	#0000# - автоматическая установка первоначально заложенного
языка;
*	#0606#- информация о блокировании телефона на конкретного
оператора (для некоторых версий firmware);
*	3370# (*efr0#) - активация режима Enhanced Full Rate (EFR). то
есть улучшение качества звука за счет уменьшения времени раз-
рядки аккумулятора на 5% (для некоторых версий firmware);
#	3370# (#efr0#) - деактивация режима Enhanced Full Rate (EFR),
•4720# (*hra0#) - активация режима Half Rate, то есть увеличение
времени разрядки аккумулятора за счет снижения качества звука
на 30% (для некоторых версий firmware);
#	4720# (#hraO#) - деактивация режима Half Rate;
*	#9999# - установка первоначальной конфигурации (полный ре-
старт телефона)
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 55
Модель S35
Сервисные коды для мобильных телефонов фирмы SIEMENS, кото
рые можно использовать в .модели S35, также немногочисленны:
«#06# - отображение числа IMEI, версии firmware,
•	#0000# - автоматическая установка первоначально заложенного
языка (обычно английского);
•	#0606#- информация о блокировании телефона на конкретного
оператора (дтя некоторых версий firmware);
*	#9999# - установка первоначальной конфигурации (полный рос
тар г телефона).
1.3.10.	Коды мобильных телефонов SONY
К сожалению, .мобильные телефоны фирмы SONY, в отличие от ра-
дио- и телевизионной продукции этого японского промышленною
гиганта, пока не получили достаточно широкого распространения
в России.
Однако, после образования нового телекоммуникационного мон-
стра с красноречивым названием SONYERICSSON не остается со-
мнений в том, что в самое ближайшее время ситуация наличия на
российском рынке мобильных телефонов указанной марки коренным
образом изменится в лучшую сторону.
Следует отметить, что разработчики мобильных телефонов фир-
мы ERICSSON, как и их уважаемые коллеги из фирмы SONY, по
мнению автора, уделяют очень мало внимания вопросам доступнос-
ти для обычного владельца телефонов этих фирм как специальных
сервисных кодов, так и сервисных меню Возможно, такая ситуация
объясняется заботой о простом пользователе, поэтому ожидать ка-
ких-либо изменении в последующих разработках не приходится
Вследствие этого на момент создания данной книги автор может
предложить владельцам мобильных телефонов SONY лишь несколь-
ко известных и проверенных специальных сервисных кодов. Как и для
мобильных телефонов других фирм, наличие, назначение и функци
онирование отдельных специальных сервисных кодов зависят не
только от модели мобильного телефона фирмы SONY, по и от вер-
сии firmware, примененной в конкретном аппарате.
При введении сервисных кодов следует соблюдать осторожность,
поскольку ошибка лаже при наборе специального кода (еше до его
введения) может привести к неадекватной реакции аппарата. Так
56 СЕРВИСНЫЕ КОДЫ
например, если в модели CMD-J5 при наборе кода *#7353273#
(♦«release#) пользователь пропустит последнюю цифру, а затем, не
вводя кода, вернется назад и допишет эту цифру го мобильный теле-
фон хотя и воспримет указанный код. но на дисплее не будет ника-
кой информации.1
Некоторые специальные коды мобильных телефонов SONY (напри
мер код *#73287489263373738#) следует вводить без SIM-карты.
Дтя мобильных телефонов фирмы SONY известны и другие спе
циальные сервисные коды. Однако на момент создания данной кни-
ги они нс были в достаточной степени изучены и проверены.
Внимание/ При использовании некоторых специальных сервисных
кодов может произойти полная блокировка мобильного
телефона. Любые подобные действия выполняются
пользователем на собственный страх и риск Автор
и издательство не несут никакой ответственности з?
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и иной информации
Модели CMD-C1, CMD-Z1
Меньше всего сервисных кодов известно и проверено для мобильных
телефонов SONY моделей CMD-C1 и CMD-Z1
•	#06# - отображение числа IMEI
*	#8377466# (‘«version#) - отображение версии firmware, информа-
ции для специалистов.
Модель CMD-CD5
Для мобильного телефона SONY модели CMD-CD5 известно и про-
верено лишь несколько специальных сервисных кодов
*	#06# - отображение числа IMEI
*	#0000#- автоматическая установка первоначально заложенного
языка (обычно это язык того оператора, чья SIM-карта использу-
ется);
1 Возможно, в указанном случае речь идет только об ошибке в firmware
имевшегося в распоряжении автора аппарата, тем более что с другими сер-
висными кодами данный казус не повторялся.
СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ КОДЫ 57
•йООХХ# - установка языка Вместо XX с ie/iyei ввести соответству-
ющий код страны (например русский язык - 7 370. 371,372 380.
немецкий язык -41, 43, 49 английский язык - 1, 20. 27 и т.д )
*#7353273# (*#release#) - отображение версии firmware, информа-
ции для специалистов.
Модель CMD-J5
Д ]я мобильною телефона SONY модели CMD J5 известно и прове-
рено больше всего специальных кодов:
*#06# - отображение числа IMEI,
•#0000# - автоматическая установка первоначально заложенного
языка (обычно это язык toi о оператора, чья SIM карта использу-
ется);
*#00ХХ# - установка языка. Вместо XX следует ввести соогвсгству-
юший код страны (например русский язык - 7 370, 371, 372, 380
немецкий язык - 41 4.3 49; английский язык - 1 20 27 и т.д ),
*#7353273# (»#release#) - отображение версии firmware, информа
ции для специалистов;
о блокировадши SIM-карты,
а также о количестве неудачных попыток разблокирования;
*#6664867# (*#monitor#) - активация сервисного меню (для стар
ших версий firmware)
*#73287489263373738# (*#securitycodereset#) - обнуление защитно
го кода (код следует вводить без SIM-карты);
*#78737322867973738# (*#superfactoryreset#) - стирание всей ин-
формации пользователя (код следует вводить без SIM-карты)
Модели CMD-J6, CMD-J7/70
Сервисные коды для мобильных телефонов SONY моделей CMD J6,
CMD J7/70 приведены ниже
•	#06# - отображение, числа IMEI;
*	#0000# - автоматическая установка первоначально заложенного
языка (обычно это язык того оператора, чья SIM-карта пспользу
ется);
*	#00ХХ# - установка выбранного языка, где вместо XX следует ввес-
1 и соответствующий код страны (например, русский язык - 7 370
371,372,380- немецкий язык - 41,43 49: английский язык 1,20.
27 и т.д.);
58 СЕРВИСНЫЕ КОДЫ
*#7353273# (*#releasee) - отображение версии firmware, информа-
ции для специалистов;
*#7465625# (*#simlock#) - информация о блокировании SIM-карты,
а также о количестве неудачных попыток разблокирования;
*#73287489263373738# (*#securitycodereset#) - обнуление защитно-
го кода (код следует вводить без SIM-карты).
*#78737322867973738# (*#superfactoryreset#) - стирание всей ин
формации пользователя (кол следует вводить без SIM-кар гы).
Модель CMD-Z5
Для мобильного телефона SONY модели CMD-Z5 можно рекомен-
довать следующие сервисные коды
*	#06# - отображение числа IMEI;
*	#7353273# (*#release#) - отображение версии firmware, информа-
ции для специалистов;
*	#7465625# (*#simlock#) - информация о блокировании SIM-карты,
а также о количестве неудачных попыток разблокирования;
*#6664867# (*#monitor#) - активация сервисного меню (для стар
ших версий firmware).
ГЛАВА
СТРАНИЦА
Сервисные коды
2 СЕРВИСНОЕ МЕНЮ
2.1.	Общие сведения	60
2.2.	Активация сервисного меню	61
2.3.	Сервисные меню
мобильных телефонов ALCATEL	62
2.4.	Сервисные меню
мобильных телефонов BOSH	75
2.5.	Сервисные меню
мобильных телефонов DANCALL	83
2.6.	Сервисные меню
мобильных телефонов ERICSSON	88
2.7.	Сервисные меню
мобильных телефонов MOTOROLA	93
2.8.	Сервисные меню
мобильных телефонов NOKIA 106
2.9.	Сервисные меню
мобильных телефонов PHILIPS	120
2.10.	Сервисные меню
мобильных телефонов SAGEM	123
2.11.	Сервисные меню
мобильных телефонов SAMSUNG 128
2.12.	Сервисные меню
мобильных телефонов SIEMENS	132
2.13.	Сервисные меню
мобильных телефонов SONY	136
3	Музыкальный звонок	139
4	Разблокирование мобильных телефонов	151
5	Приложения	213
60 СЕРВИСНОЕ МЕНЮ
С понятием «сервисное меню» некоторые читатели, скорее всего, уже
встречались. Однако большинство владельцев мобильных телефонов
не имеет ни малейшего представления о его существовании, потому
что просто нс испытывает потребности в использовании СМ.
Следует учесть, что не все современные модели телефонов имеют
сервисное меню (в качестве примера можно привести некоторые мо-
бильные телефоны фирмы SIEMENS).
2.1.	ОБЩИЕ СВЕДЕНИЯ
Работа с сервисным меню требует большой осторожности и под силу
лишь специалисту сервисного центра или хорошо подготовленному
любителю. Поэтому перед принятием решения об использовании сер-
висного меню рекомендуется хорошо подумать, так как некорректное
вмешательство может привести к необратимым последствиям
Сервисное меню является продолжением классического меню мо-
бильною телефона и служит для последовательной проверки пара
метров мобильного телефона и сети Например, уровень ст нала сети
обычный пользователь может оценить лишь приблизительно но ко-
личеству высвечиваемых делений на соответствующем индикаторе
дисплея Однако специалисту этой информации может оказаться не-
достаточно. В сервисном меню после выбора соответствующей ко-
манды можно увидеть несколько цифр, которые характеризуют уро-
вень сигнала намного точнее
Аналогично обстоит дело и с индикацией состояния батареи Вме-
сто нескольких черточек на дисплее в сервисном меню отображается
степень зарядки (или разрядки) аккумулятора в процентах.
В сервисном меню можно изменять и первоначальные установки
мобильного телефона, которые из классическою меню обычно не
доступны (например, контрастность дисплея)
Исходя из вышеизложенною, некоторые подготовленные владель-
цы мобильных телефонов пользуются сервисным меню ненамного
реже, чем классическим. Но большинству пользователей изменять
настройки, установленные в С.М, категорически не рекомендуется.
Именно поэтому доступ к сервисному меню ограничен
Дтя тех. кто проигнорировал предыдущее предупреждение и но не-
обходимости или из любопытства решил использовать сервисное
меню, предназначены несколько советов в следующем разделе киши.
АКТИВАЦИЯ СЕРВИСНОГО МЕНЮ 61
2.2.	АКТИВАЦИЯ СЕРВИСНОГО МЕНЮ
Чаще всего сервисное меню только что купленного мобильного теле-
фона недоступно для обычного пользователя, поскольку из класси-
ческого меню в сервисное попасть невозможно. В мобильных телефо-
нах одних фирм разработчиков (ALC ATEL, PHILIPS т.д.) получить
доступ к данным, содержащимся в сервисном меню можно при помо-
щи специального кода (например, 000000* - практически для всех мо-
делей ALCATEL). В телефонах других фирм перед использованием
информации сервисного меню его необходимо активировать.
Фирмы, выпускающие мобильные телефоны. применяют различ-
ные способы активации
Так, в телефонах фирм BOSH, DANCALL и некоторых дру» их при-
меняется активация сервисного меню специальным кодом. Напри-
мер, для моделей СОХ! 607/608 фирмы BOSH и практически для
всех моделей фирмы DANCALL этот код выглядит следующим об-
разом: *#3262255*8378# (*#dancall*test#) При этом в меню появляет-
ся дополнительный пункт Engineering Следует отметить, что сервис
ное меню автоматически деакт ивируется в случае полною отключения
мобильного телефона.
У современных моделей фирмы NOKIA активация сервисного
меню (NET MONITOR) возможна лишь при подключении мобиль-
ного телефона к персональному компьютеру посредством специаль-
ного сервисного кабеля (M-BUS) или через инфракрасный порт
с использованием соответствующего программного обеспечения
При этом после успешно проведенной активации в меню появля-
ется дополнительный пункт NET MONITOR
Сложнее обстоит дело со старшими моделями фирмы NOKIA,
у которых для доступа к сервисному меню иногда необходимо разом
рать телефон В подобной ситуации рекомендуется обратиться к спе-
цилпк ту сервисного центра.
В мобильных телефонах MOTOROLA некоторых моделей» приме
няется так называемый комплексный способ активации сервисного
меню, при котором сначала проводится активация с помощью персо-
нального компьютера, специального сервисного кабеля и соответ-
ствующего программного обеспечения Дальнейший же доступ к све
дсниям, содержащимся в сервисном меню осуществляется при наборе
на клавиатуре телефона специального кода
62 СЕРВИСНОЕ МЕНЮ
2.3.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
ALCATEL
Сервисные меню мобильных телефонов французской фирмы
ALCATEL различных моделей элегантны, просты, понятны и легко
доступны. Естественно, в зависимости от модели конкретного теле-
фона они имеют отличия (иногда значительные) как но форме, так
и ио содержанию. Из-за ограниченного объема данной книги не пред-
ставляется возможным рассмотреть все варианты.
Наиболее характерно по структуре, по количеству индицируемых
параметров сети и телефона, а также по форме отображения значе-
ний этих параметров сервисное меню мобильных телефонов серии
One Touch ЗХХ Сервисные меню мобильных телефонов фирмы
ALCATEL других современных серий (One Touch 5ХХ/7ХХ) име-
ют похожую структуру, но отличаются по содержанию и количе-
ству индицируемых парамо ров
Необходимо отметить, что отличия в структуре и содержании сер-
висных меню (отсутствие, изменение или дополнение подменю, от-
дельных пунктов, опций и параметров) могут зависеть не только от
модели мобильного телефона, но и от версии firmware.
Внимание/ При попытке провести какие-либо изменения в сервис
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата. Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответствен-
ности за возможные негативные последствия вызван-
ные использованием приведенных ниже материалов, ри
сунков, схем и иной информации.
2.3.1.	Серия One Touch ЗХХ
Рассмотрим сервисные меню мобильных телефонов ALCATEL серии
One Touch ЗХХ на примере СМ модели One Touch 303
Доступ к установкам сервисного меню мобильного телефона ALCA-
TEL модели One Touch 303 осуществляется при помощи набора на
клавиатуре телефона следующей комбинации цифр и знаков
000000*
После этого на дисплее индицируются следующие подменю
TRACES
SWOFF CODES
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ALCA TEL 63
EMPTY SWOFF
CHARGE CTRL
CHECKER
При выборе опции TRACES па дисплее отобразится информация
об основных параметрах ближайших станций сети (BTS). которая
размешена в следующих подпунктах
NETWORK
RXLEV
BSIC
С1/С2
Подпункт NETWORK содержит сведения о параметрах активной
станции сети (BTS) в виде, приведенном на рис. 2.1, где.
хххх - номер используемого канала активной станции сети (в сети
GSM 900 МГц - от 0001 до 0124, в сети GSM 1800 МГц - от 0512
до 0885),
гг - уровень сигнала (дБм):
аа - идентификационное число активной станции сети,
b - параметр режима работы (при отсутствии сигнала сети - 1;
в дежурном режиме - 2; в режиме разговора - 3; при смене стан-
ции - 4),
с - параметр режима работы (в дежурном режиме - 0; при смене
станции или при отсутствии сигнала сети - 3),
dd - параметр, характеризующий код области,
УУУУ - местный код области Local Area Code (LAC),
zzzz - ID-код активной станции (CelllD)
Network
xxxx rr aa
bedd
yyyy zzzz
Рис 2 1 Сведения о параметрах активной
станции сети
Выход в предыдущий подпункт меню осуществляется нажатием
клавиши С или ОК джойстика
В подпункте RXLEV содержится список ближайших по уровню
сигнала станций сети (BTS), из которых телефон автоматически вы-
бирает станцию с наиболее высоким уровнем сигнала в данной точке
64 СЕРВИСНОЕ МЕНЮ
Данная информация отображается на двух страницах (по три стан-
ции на странице), как показано на рис 2 2, где:
хххх - номер канала (от 0001 до 0128);
zz - оценка качества сигнала (от 0 до 63).
RXLEV
ХХХХ Z7.
ХХХХ ZZ
ХХХХ ZZ
Рис. 2.2. Информация о ближайших по уровню
сигнала станциях сети
Просмотр страниц осуществляется при помощи джойстика.
В подпункте BSIC содержится список ближайших станции сети
(за исключением активной), уровни сигналов которых в данной точ-
ке выше уровня, заданного оператором сети Данная информация
отображается на двух страницах (по три станции на странице) в виде,
представленном на рис. 2.3. где:
хххх - номер канала (от 0001 до 0128);
zz - уровень сигнала в условных единицах (от 0 до 63).
BSIC
хххх zz
хххх zz
ХХХХ ZZ
Рис 2.3 Дополнительная информация о ближайших
по уровню сигнала станциях сети
Пролистывание страниц осуществляется при помощи джойстика.
Подпункт С1/С2 содержит сведения о разности между уровнями
ст налов ближайших станций и уровнем сигнала, заданного опера-
тором сети Эта информация также размещена на двух страницах,
пролистывание которых осуществляется при помощи джойстика
(рис. 2 4). где:
С1/С2
хххх qq www
хххх qq www
хххх qq www
Рис. 2.4 Подпункт Cl/С2
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ALCA TEL 65
хххх - номер канала (от 0001 до 0128),
qq - разность между уровнями сигналов (всегда меньше, чем соот
ветствующее число zz в подменю RXLEV).
Выход в предыдущий подпункт меню можно осуществить нажа-
тием клавиши С или ОК джойстика Для выхода из подпункта
TRACES на стартовую страницу сервисного меню следует нажать
клавишу С
При выборе опции SWOFF CODES на дисплее отобразится коди-
рованная информация о том, каким образом произошли последние
десять выключений телефона (рис 2.5) Числа хх могут принимать
следующие значения:
00 - разрядка аккумуляторной батареи во время разговора,
10	- отключение аккумулятора при включенном телефоне,
43	- разрядка аккумулятора;
44	- запрограммированное выключение таймером,
45	- выключение с подключенным зарядным устройством;
46	- стандартное выключение
SwSOfT
XX
XX
XX
Рис 2.5 Информация о последних
десяти выключениях телефона
Перелистывание страниц осуществляется при помощи джойстика.
Все указанные в подменю SWOFF CODES сведения будут стерты
при активации подпункта EMPTY SWOFF
Опция CHARGE CTRL содержит информацию о состоянии акку-
муляторной батареи. Обычно эти данные отображаются на двух стра-
ницах. Первая индицируется в виде, приведенном на рис. 2 6, где:
АА - так называемый статус-код;
ххх - обычно это число составляет 000;
УУУУ “ время, прошедшее после изменения статус-кода,
zzz - обычно эго число составляет 000;
V W - напряжение аккумуляторной батареи.
Сгатус код (АА) может принимать следующие значения
PR - индицируется в течение примерно 40 с после подключения
телефона к зарядному устройству, затем переключается на АТ;
66 СЕРВИСНОЕ МЕНЮ
АТ - при подключенном зарядном устройстве;
RE - обычный режим работы аккумулятора.
Charges 1
ДА ххх
yyyy ZZZ
V.VV
Рис. 2.6. Информация о состоянии
аккумуляторной ботореи
Дополнительная информация о состоянии аккумуляторной бата-
реи отображается на дисплее так, как показано на рис. 2 7, где:
ееее - текущее значение напряжения аккумулятора (только в ре-
жиме зарядки):
dddd - зарядное напряжение (только в режиме зарядки):
ff - при зарядке аккумулятора индицируется температура окру-
жающего воздуха, в остальных режимах - обычно 00;
пп - температура аккумулятора (только в режиме зарядки);
bbbb - тип аккумуляторной батареи (например, NiMN);
iiii - ток аккумулятора (только в режиме зарядки):
XXX - остаточная емкость батареи в процентах;
рррр - ток зарядки аккумулятора (только в режиме зарядки)
ChargeS2
ееее dddd ff
nn bbbb iiii
%%% pppp
Рис. 2.7. Дополнительная информация о состоянии
- а
аккумуляторной ботореи
• ) if к»Т ) мгддо Z .
Индикатор степени зарядки аккумуляторной батареи на дисплее
взаимосвязан с индикатором XXX в следующей зависимости:
70-100% - на индикаторе дисплея три деления (III);
40-69% - на индикаторе дисплея два деления (II);
10-39% - на индикаторе дисплея одно деление (I);
0-9% - на индикаторе дисплея ни одного деления.
В некоторых моделях мобильных телефонов ALCATEL серии One
Touch подменю CHARGE CTRL, содержащее информацию о состо-
янии аккумуляторной батареи, может отображаться так, как показа
но на рис 2.8, где
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ AICATEL 67
АА - так называемый статус-кол (обычно RE);
ххх - обычно это число составляет ООО;
УУУУ - время, прошедшее с момента изменения статус-кода;
V W - напряжение аккумулятора;
bbbb - тип аккумуляторной батареи
ХИ - остаточная емкость батареи в процен тах.
Тип аккумулятора (bbbb) обычно индицируется в следующем пиле'
LIT2 - аккумулятор Liloh емкостью 800 мАч:
NIX1 - аккумулятор NiMH емкостью 650 мАч;
NIX2 - аккумулятор NiMH емкостью I200 мАч;
PILE - аккумуляторы типа АА или ААЛ.
CHARGE
АА ххх
УУУУ 7ZZ
V.VV
bbbb
%%% 0000
Рис 2.8 Подменю CHARGE CTRL
некоторых моделей
Необходимо отметить, что значение параметра XXX у тестированных
моделей практ ически никогда не поднималось выше 96% Также и при
полностью разряженной аккумуляторной батарее значение параметра
XXX не становилось равным 0
Контроль всех сегментов дисплея можно осуществить при выборе
подпункта CHECKER
Для выхода из режима сервисного меню достаточно нажать клави-
шу On/Off.
2.3.2. Модели One Touch Club/Easy/Max/Club+ (db)
Сервисные меню мобильных телефонов моделей One Touch Club/
Easy/Max/Club+ (db) фирмы ALCATEL отличаются от приведенных
в предыдущем разделе, однако имеют много общего. Отличия (иногда
значительные) могут быть как в структуре, так и в названии и содер-
жании отдельных подменю. Впрочем, в большинстве случаев эти раз-
личия интересны лишь специалистам сервисных центров
Доступ к установкам сервисного меню мобильных телефонов этой
серии осуществляется посредством набора на клавиатуре телефона
все той же комбинации цифр и знаков
000000*
68 СЕРВИСНОЕ МЕНЮ
После этого на дисплее буду! индицироваться следующие подменю:
TRACES
ARRETS
VIDER ARRET
CTRL CHARGE
DAMIER
При выборе опции TRACES на дисплее отобразится информация
об основных параметрах ближайших станций сети (BTS), которая
размещена в следующих подпунктах:
RESEAU
RSSI
RXLEV
BSIC
Cl
С2
Сведения, содержащиеся в этих подпунктах, во многом совпадают
с информацией, содержащейся в подменю TRACES сервисного меню
мобильных телефонов серии One Touch ЗХХ
При выборе подменю ARRETS (как и при выборе подменю SWOFF
CODES у телефонов серии ОТЗХХ) на дисплее отобразится колиро-
ванная информация о том, каким образом были произведены после
днис десять выключений телефона. Все указанные в подменю AR-
RETS данные будут стерты при активации подпункта VIDER ARRET
(аналогично EMPTY SWOFF у телефонов серии ОТЗХХ).
Содержание подменю CTRL CHARGE сервисного меню мобиль
пых телефонов серии One Touch Club Easy/Мах/С1нЬ+ (db) практи-
чески полностью аналогично содержанию подменю CHARGE CTRL
сервисного меню мобильных телефонов серии ОТЗХХ.
Контроль всех сегментов дисплея можно осуществить при выбо
ре опции DAMIER (по аналогии с опцией CHECKER v телефонов
ALCATEL ОТЗХХ)
Для выхода из режима сервисного меню достаточно нажать клави
шу On/Off.
2.3.3. Серии One Touch 5ХХ/7ХХ
Сервисные меню мобильных телефонов AIjCATEL серии One Touch
5ХХ/7ХХ отличаются от приведенных в разделе 2 3.1 сервисных
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ALCA TEL 69
меню мобильных телефонов серий ОТЗХХ, но также имеют много
общеI о Отличия (иногда значигельныс) могут быть как в структуре
так и в названии и (.одержании отд( явных подменю Однако в подан
ляющем большинстве случаев эти различия интересны лишь специ-
алистам сервис пых петров.
Состав и содержание сервисных меню телефонов ALCATEL серии
One Touch 5ХХ/7ХХ рассмотрим на примере СМ мобильного теле-
фона модели One Touch 701
Доступ к установкам сервисного меню мобильных телефонов
ОТ701 осуществляется посредством набора на клавиатуре телефо
на все гои же комбинации цифр и знаков
000000*
11осле этого на дисплее будут индицироваться следу ющие подменю
TRACKS
STOPS
CLEANUP STOPS
LOAD CONTROL
xMENU 2 ACCESS
При выборе опции TRACKS на дисплее отобразится размещенная
на трех страницах информация об основных параметрах активной
станции сети (BTS) Первая страница выглядит так как показано на
рис 2 9, где:
ARF (хххх) - номер канала активной станции (в сети 900 МГн - от
0001 до 0124 , в сети 1800 М1ц - от 0512 до 0885);
8SI (хх) - идентификационный код активной станции сети (Base
Station ID Code),
RSS (хх) - оценка уровня принимаемою сигнала;
RXL (хх) - уровень сигнала станции в условных единицах (от 0 до
63)
ARF хххх	л
BS1 хх
KSS хх
RXL хх	v
Рис 2 9 Первая страница информации
об основных параметрах активной станции сети
70 СЕРВИСНОЕ МЕНЮ
На второй странице подменю TRACKS приведены дополнитель-
ные данные об основных параметрах активной станции сети (см
рис. 2.10). где:
L1S (х) - параметр режима работы (при инициализации индици-
руется 1, в дежурном режиме - 2, в режиме разговора - 3, при от-
правке SMS-сообщений - 4);
L1P (х) - параметр режима работы (в дежурном режиме индициру-
ется 0. при смене станции сети пли при исчезновении сигнала - 3).
DSC (хх) - счетчик ошибок;
LAC (хххх) - местный код области (Local Area Code).
LIS x	Л
LIP x
DSC xx
LAC xxxx	v
Рис 2.10 Вторая страница информации
об основных порометрох активной станции сети
Отдельные параметры, характеризующие работу активной станции
сети, приведены на третьей странице подменю TRACKS (рис 2.11),
где:
С1 (хх) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и минимальным уровнем,
заданным оператором,
С2 (ххх) - качество принимаемого сигнала, характеризующееся
разностью между интенсивностью сигнала и минимальным уров-
нем, заданным оператором;
X- отображается в режимах разговора приема и отправки SMS-
сообщений, а также при работе в сервисном меню,
Н - информация для специалистов.
>
С1 хх	А
С2 ххх
X
Н	v
Рис. 2.11 Третья страница информации
об основных порометрох активной стонции сети
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ALCATEL 71
Перелистывание страниц осуществляется при помощи джойстика
(стрелки «вверх» и «вниз» у правою края дисплея). Перемещаясь
вправо (используя стрелку «вправо» и иконку в верхнем ряду дисп-
лея), можно просмотреть сведения о работе шести ближайших но
уровню сигнала станции сети Почти вся информация о параметрах
каждой из этих станций размещена на первой странице (рис. 2 12)
где.
ARF (хххх) - номер канала ближайшей станции (в сети 900 МГц -
от 0001 до 0124, в сети 1800 МГц - от 0512 до 0885);
BSI (хх) - идентификационный код станции (B;ise Station ID Code);
RXL (хх) - уровень сигнала станции в условных единицах (от 0 до
63);
С1 (хх) — качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и минимальным уровнем,
заданным оператором.
<	>
ARF хххх	А
BSI хх
RXL хх
С1 хх	v
Рис. 2 12 Первая страница информации
об основных параметрах ближайших станций сети
Некоторые данные о параметрах работы каждой из шести ближай-
ших по уровню сигнала станций сети размещены на второй странице
(рис 2.13), где.
С2 (ххх) - качество принимаемого сигнала, характеризующееся
разностью между интенсивностью сигнала и минимальным уров-
нем, заданным оператором
<
С2 ххх
Рис. 2.13 Второй страница информации
об основных параметрах ближайших станций сети
72 СЕРВИСНОЕ МЕНЮ
При выборе в верхнем ряду крайне)! правой иконки на дисплее
индицируются ограниченные данные обо всех станциях, сигналы от
которых поступают на мобильный теле фон (рис 2 14). где:
BSI (хх) - идентификационный код активной станции (обычно??);
RXL (хх) - уровень chi нала станнин в условных единицах (от 0 до
63)
RXL хх.х	л
BSI ??
RXL ххх
BSI ??	v
Рис 2 14 Донные обо всех станциях, сигналы
от которых поступают но мобильный телефон
При выборе опции STOPS на дисплее отобразится размешенная
на трех страницах колированная информация о том, каким образом
были произведены последние десять выключений телефона. Первая
страница выглядит так, как показано на рис. 2 15; числа хх могут при-
нимать следующие значения
00 - разрядка аккумуляторной батареи во время разговора;
01 - включение и выключение телефона, подключенного к компью-
теру;
10 - выключение телефона и последующее отключение аккумуля-
тора;
40 - нестандартное включеиие/отключение телефона, иницииро-
ванное слишком коротким нажатием клавиши On/Off,
43	- разрядка аккумулятора:
44	- запрограммированное выключение таймером;
45	- выключение с подключенным зарядным устройством,
46	- стандартное выключение.
1 XX
2 хх
3 хх
4 хх
Рис. 2.15. Информация о последних десяти
выключениях телефона
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ALCATEI 73
Информация на второй и третьей страницах индицируется в том
же формате Перелистывание страниц осуществляется при помощи
джойстика.
Все указанные в подменю STOPS сведения будут стерты при акти-
вации подпункта CLFANUP STOPS
Опция LOAD CONTROL содержит информацию о состоянии акку-
муляторной батареи Обычно эти данные отображаются на несколь-
ких страницах. Первая страница опции LOAD CONTROL выглядит
так. как показано на рис. 2.16, где:
BTY (ххх) - тин аккумуляторной батареи: LiP2 - Li-Pol (780 мАч),
NIX1 -Ni МН (650 мАч),
ОТ (ххх) - информация для специалистов (обычно ООО);
DV (ххх) - информация для специалистов (обычно ООО);
ICH (ххх) - емкость аккумулятора в процентах Телефон автомати-
чески выключается при оставшейся емкости 5-7%.
BTY ххх
DT ххх
DV ххх
ICH ххх	у
Рис. 2 6 Первая страница опции
LOAD CONTROL
Вторая страница опции LOAD CONTROL выглядит так, как по-
казано на рис 2.17, где
NTP (ххххх) - счетчик циклов (обычно 00000);
STA (хх) - так называемый статус-код;
STD - информация для специалистов;
ТС - информация для специалистов (обычно 00).
Статус код STA (хх) может принимать следующие значения:
PR - индицируется в течение примерно 40 с после подключения
телефона к зарядному устройству, затем переключается на АТ,
АТ - при подключенном зарядном устройстве;
IN - телефон на зарядном устройстве, зарядка н|>ерваиа манипуля-
циями с аппаратом;
СН - режим зарядки аккумулятора;
EN - зарядка окончена. Эксплуатация телефона, находящегося на
зарядном устройстве
74 СЕРВИСНОЕ МЕНЮ
NTP ххххх	л
STA хх
STD
ТС хх	v
Рис 2 17. Вторая страница опции
LOAD CONTROL
Третья страница опции LOAD CONTROL выглядит так, как пока-
зано на рис. 2 18, где
ТМ - температура аккумулятора в условных единицах (очень часто
индицируется 00);
UMX (хххх) - напряжение аккумуляторной батареи при зарядке
При этом разделительная точка не индицируется;
VM (х,хх) - напряжение аккумуляторной батареи;
Vm (хххх) - напряжение зарядною устройства (при этом раздели-
тельная точка не индицируется).
ТМ	XX	Л
имх	хххх
VM	х,хх
Vm	хххх	V
Рис 2 18 Третья страница опции
LOAD CONTROL
Четвертая страница опции LOAD CONTROL выглядит так, как
показано на рис 2.19, где:
МЕА (хххх) - информация для специалистов (обычно 0000)
If I г J
МЕЛ хххх
Рис. 2.19 Четвертая страница опции
LOAD CONTROL
Индикатор степени зарядки аккумуляторной батареи, расположен-
ный на дисплее, со значением параметра ICH (рис 2 16) находится
в следующей зависимости:
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ BOSH 75
71-100% - на индикаторе дисплея три деления (III)
41-70% - на индикаторе дисплея два деления (II),
11-40% - на индикаторе дисплея одно деление (I);
0 10% - на индикаторе дисплея ни одного деления
При выборе подменю MENU 2 ACCESS можно попасть в скрытое
.меню, доступ к которому затишен десятизначным кодом Неправиль-
ный набор и подтверждение этого кода приведут к появлению на дис-
плее надписи Wrong code! с последующим рестартом мобильного теле-
фона
Для выхода из режима сервисного меню достаточно нажать клави-
шу On/Off.
2.4. СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ BOSH
Сервисные меню различных моделей мобильных телефонов фирмы
BOSH имеют отличия (иногда значительные) как ио структуре, так
и ио содержанию Из-за oi ранпленного объема дайной книги не пред-
ставляется возможным рассмотреть все варианты.
Наиболее характерно по структуре, по количеству индицируемых
параметров сети и телефона, а также по форме отображения значе-
ний этих параметров сервисное меню мобильных телефонов BOSH
моделей СОМ 607/608 Сервисные меню мобильных телефонов фир-
мы BOSH других моделей имеют аналогичную структуру, поэтому
владельцам таких телефонов не составит труда разобраться с содер-
жанием их СМ после внимательного знакомства с сервисным меню
телефонов моделей СОМ 607/608.
При работе с СМ телефонов фирмы BOSH следует учитывать, что
отличия в его структуре и содержании (отсутствие, изменение или
дополнение подменю, отдельных подпунктов, опций и параметров)
могут зависеть не только от модели мобильного телефона, но и от
версии firmware.
кмекм/ При попытке провести какие-либо изменения в сервисных
меню мобильных телефонов может произойти полная бло-
кировка аппарата Любые подобные действия выполня-
ются пользователем на собственный страх и риск Автор
и издательство не несут никакой ответственности за
возможные негативные последствия, вызванные исполь-
зованием приведенных ниже материалов, рисунков, схем
и иной информации
76 СЕРВИСНОЕ МЕНЮ
2.4.1. Модели СОМ 607/608
Активация сервисного меню мобильных телефонов фирмы BOSH
моделей ( ОМ 607, 608 может быть проведена достаточно простым
способом, а именно при помощи следующего кола:
•»3262255»8378» (•edancall• test»)

После того как этот код будет введен нажатием зеленой клави
ши. на дисплее отобразится сообщение об ошибке. В этом нет ниче-
го страшного. поскольку именно таким сообщением подтверждает-
ся включение в общин список дополнительного меню под номером
10- Engineering (сервисное меню). Не следует забывать, что при
полном отключении мобильного телефона для доступа к сервисно-
му меню функцию Engineering необходимо активировать вновь.
После активации СМ при выборе меню с номером 10 изображение
на дисплее примет вил, показанный на рис 2.20.
Рис 2 20 Приглашение меню Engineering
Меню Engineering имеет три подменю:
MS info
Software details
Test/productions details
При выборе подменю MS info на дисплее мобильного телефона
будет отображено соответствующее приглашение (рис 2.21).
MENU		101
MS info
END	OK
Рис 221 Приглашение подменю MS info
В подменю M.S info выбором соответствующей опции можно осуще-
ствить активацию (он) или деактивацию (off) постоянно)! индикации
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ BOSH 77
MENU	1011
MS info on
END	OK
Рис 2 22 Выбор режима подменю MS info
содержания сервисною меню (рис. 2 22) Выбор производится кла-
вишами «вверх» или «вниз»
При выборе опции «он» на дисплее отобразится информация об
активной станции сети (рис. 2.23), где:
ХХХХХХХХХХ - наименование оператора сети;
FCN (ааа) - номер используемого канала,
RXL (bbb) - интенсивность принимаемого сигнала (дБм):
С1 (сс) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем в дБм;
С2 (dd) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем (дБм).
ХХХХХХХХХХ
FCN RXL Cl С2
ааа bbb + сс + dd
SC Idl MENU
Рис. 2.23. Информация об активной станции сети
В нижнем ряду отображается информация о состоянии мобильно-
го телефона, где
Idl (Idle) - дежурный режим;
Ser (Search) - поиск сигнала станции сети,
Ass (Assign) - установка свяли со станцией сети (перед ком му ни
нацией):
Ded (Dedicated) - коммуникация между телефоном и станцией сети
Нажав клавишу «вниз», можно передни к следующей с границе,
которая выглядит обычно так, как показано на рис. 2.24, где:
ХХХХХХХХХХ - наименование оператора сети;
CID (ааааа) - номер станции сети (Се II И));
78 СЕРВИСНОЕ МЕНЮ
DSC (bbb) - информация для специалистов:
СВ (ссс) - отличие станций, использующих один и тот же канал
(Code Broadcast)
хххххххххх
CID	DSC СВ
ааааа	bbb	ссс
SC Id! MENU
Рис 2 24 Дополнительная информация
об активной станции сети
: я - ':
При повторном нажатии клавиши «вниз» на дисплее отобразится
информация о кодах станций и сетей, использующих одинаковый
канал (рис. 2.25), где:
ХХХХХХХХХХ - наименование оператора сети,
ВСС (ааа) - отличие станций, использующих один и тот же канал
Применяется для синхронизации при кодировании и декодирова-
нии сигнала (Broadcast Code),
NCC (bbb) - отличие сетей, использующих один и тог же капал
Имеет значение в пограничных областях (National Code).
ХХХХХХХХХХ
ВСС	NCC
ааа	bbb
SC Idl MENU
:к
Рис. 2.25 Донные о кодах активной станции сети
I
>')/	9	'
При последующем нажатии клавиши «вниз» на дисплей поочеред-
но будет выведена информация о параметрах ближайших по уровню
сигнала станций сети (по две страницы меню на каждую станцию)
В левом нижнем углу дисплея после буквы N индицируется номер
одной из шести станций сети.
Отображение этой информации производится в виде, аналогичном
отображению сведений о параметрах активной станции
Первая из этих двух страниц выглядит так, как показано на рис.,
2 26, где:
ХХХХХХХХХХ - наименование оператора сети,
FCN (ааа) - номер канала,
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ BOSH 79
RXL (bbb) - интенсивность принимаемого сигнала (дБм);
С1 (сс) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем (дБм);
С2 (dd) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем (дБм);
х - номер одной из шести станций сети.
ХХХХХХХХХХ
FCN RXL Cl С2
ааа bbb + сс +dd
Nx SC+ MENU
Рис 2.26 Информация о параметрах ближайших
по уровню сигнала станций сети
На второй странице индицируется информация о кодах ближай-
ших по уровню сигнала станций сети (рис. 2.27), где.
ХХХХХХХХХХ - наименование оператора сети;
ВСС (Broadcast Code) - отличие станций, использующих один
и тот же канал. Применяется для синхронизации при кодировании
и декодировании сигнала;
NCC (National Code) - отличие сетей, использующих один и тот же
канал. Имеет значение в пограничных областях;
х - номер одной из шести ближайших но уровню станций сети
ХХХХХХХХХХ
ВСС	NCC
ааа	bbb
Nx SC* MENU
Рис 2 27 Донные о кодах ближайших по уровню
сигнала станций сети
После просмотра информации о параметрах ближайших по уров-
ню сигнала станций сети можно, нажав клавишу «вниз», перейти
к странице меню, на которой отображены данные, характеризующие
качество сигнала (рис 2.28), где
ХХХХХХХХХХ - наименование оператора сети;
RX- уровень принимаемого сигнала (дБм);
80 СЕРВИСНОЕ МЕНЮ
RQ - качество коммуникации, характеризующееся количеством
ошибочных битов.
ХХХХХХХХХХ
RXf RXs RQf RQs
aa bb co dd
RLF yy MENU
Рис 2.28 Информация о качестве сигнала
Качество коммуникации мобильных телефонов BOSH моделей
СОМ 607/608 можно приблизительно оценить, воспользовавшись
табл 2 1
Таблица 2 / Качество коммуникации мобильных телефонов BOSH
моделей СОМ 607/608
№п/п	Значение параметра RQ	Количество ошибочных битов
1	0	0.2%
""Т" "	1	0.4%
3	2	0.8%
4	“3	"Ж
5	4	3,2%
6	“5	6,4%
7	б	12,8%
8	7	25.6%
Указанные величины (RX и RQ) отображаются только во время
разговора, в дежурном режиме (при отсутствии коммуникации) во
всех секторах будут индицироваться цифры 00
При очередном нажатии клавиши «вниз» на дисплее отобразится
дополнительная информация (рис. 2.29), где:
АТа - при умножении на 547 получится дальность до активной
станции сети в метрах;
АРа - мощность передатчика в ус повных единицах;
ХХХХХХХХХХ
АТа АРа Ни Hf
aa bb сс dd
TnOTs у MENU
Рис. 2 29. Дополнительная информация
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ BOSH 81
----------------------------------------------------—j--------
Нп - счетчик использования функции Hand Over, то есть смены
станции во время коммуникации;
Hf - счетчик неудачных попыток использования функции Hand
Over, то есть смены станции во время коммуникации.
Мощность передатчика можно примерно оценить, пользуясь табл. 2 2.
Таблица 2 2 Мощность передатчика
№п/л	Значение параметра АРа	Моиносъ передатчика Вт
1	2	“ТО
т~	3	5,00
3	4	“Т20
4	5	2.00
5	5	“ПО
б	7 "	0,80
7	~8	0,50
3“	“V
5“	“1У	0,20
10 "	11	0.13
11	Т	0,08
12	13“	0,05
i3“	14	“Щ53
14	“15“	“67)2
В подменю MS info имеется еше несколько страниц. Однако ин-
формация, которая в них содержится может быть интересна лишь
специалистам сервисных центров
При выборе подменю Software details дисплей мобильного теле-
фона будет выглядеть так, как показано на рис 2.30 Нажав клавишу
ОК, можно перейти к страницам Software version (1021) и EEPROM
version (1022), на которых отображена информация о программном
обеспечении мобильного телефона.
MENU___________Ш
Software
details
END	OK
Рис. 2 30 Приглашение подменю Software details
При выборе опции Software version дисплей мобильного телефо-
на будет выглядеть примерно так, как показано на рис. 2.31, где:
V. 1.5.1 - firmware версии 1.5.1
82 СЕРВИСНОЕ МЕНЮ
Изображение, индицируемое на дисплее при выборе опции
EEPROM version, представлено на рис 2.32.
SVV
V.1.5.1
Sno.21140000
END	OK
Act: 7.11.5
Mod: 00000000
Org: 7.11.5
END	OK
Рис 231 Версия firmware
Рис 232 Информация об EEPROM
При выборе подменю Test/product ions details дисплеи мобильно-
го телефона будет выглядеть так, как показано на рис 2 33
MEW_____________ДР2
Test/productions
details
END
Рис 2 33 Приглашение подменю
Test/productions details
Нажав клавишу ОК, можно перейти к страницам Hardware data
(1031). Production data (1032), Service data (1033) и Mechanical data
(1034) Отображаемая на них информация интересна лишь специа-
листам сервисных центров.
После окончания работы с меню Engineering не следует забывать
деактивировать индикацию сервисного меню в подменю MS info
Деактивация осуществляется выбором опции «off» при помощи кла
виш «вверх» или «вниз*
2.4.2.	Модели World 718, Dual-COM 738, GSM-908/909Dual
Сервисные меню мобильных тепефонов фирмы BOSH моделей
World 718, Dual-COM 738, GSM-908/909 Dual имеют определенные
отличия (иногда значительные) как по форме, так и по содержанию
от сервисного меню моделей СОМ 607/608, однако характеризуются
аналогичной структурой Поэтому владельцам таких телефонов не
составит труда разобраться с содержанием их СМ после вниматель-
ного знакомства с меню Engineering мобильных телефонов моделей
СОМ 607/608.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ DANCALL 83
  ‘ —....— -----------    »    “— — — ——-------—-—
Необходимо отметить, что отличия в структуре и содержании
сервисных меню (отсутствие, изменение или доиолш и не подменю,
отдельных подпунктов, опций и параметров) могут зависеть не толь-
ко от модели мобильного телефона, но и or версии firmware.
2.5.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
DANCALL
Несколько лет назад мобильные телефоны дате кой фирмы DANCALL
были весьма популярны в Европе благодаря присушен им высокой
надежности, приемлемой иене и простоте использования После по
купки фирмы DANCALL фирмой BOSH все эти качества, кроме на
звания, перешли по наследству к мобильным телефонам, которые
стали выпускаться пол маркой BOSH Сегодня телефоны DANCALL
в России можно встретить очень редко; тем нс менее это возможно
По сравнению с сервисными меню мобильных телефонов других
фирм-разработчиков СМ мобильных телефонов фирмы DANCALL
не имеет каких-либо значительных отличительных особенностей. Оно
не слишком объемно, однако содержит гот необходимый минимум
информации, который вполне достаточен для обычного пользователя
При работе с сервисным меню телефонов фирмы DANCALL необ-
ходимо помнить, что отличия в структуре и содержании сервисных
меню (отсутствие, изменение или дополнение подменю, отдельных
подпунктов, опции и параметров) зависят не только от модели мо-
бильного телефона, но и от версии firmware
Внимание/ При попытке провести какие-либо изменении в сервис-
ных меню мобильных телефонов может произойти пол
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственно
сти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисун-
ков. схем и иной информации.
4
2.5.1.	Модели IIP-2711, IIP-2731
Сервисное меню мобильных телефонов DANCALL моделей HP 2711,
НР-2731 состоит из трех частей, доступ к которым осуществляется
путем набора на клавиатуре телефона различных комбинаций цифр
и знаков.
84 СЕРВИСНОЕ МЕНЮ
После набора кода *«9993# в списке меню появится дополнитель-
ное подменю Engineering functions, которое имеет два подуровня:
Revisions и Cell Info. Доступ к подменю Engineering functions будет
возможен до полного выключения телефона
Приглашение подменю Engineering functions выглядит так, как
показано на рис. 2.34.
Engineering
Functions М+
END	ENTER
Рис 2 34 Приглашение подменю Engineering
functions
На первой странице подуровня Revisions содержится информация
о версии firmware .мобильного телефона (рис 2.35), где:
ХХХХХХХХХ - наименование оператора сети;
У У У - версия firmware
ХХХХХХХХХ
У. У. У
INDEX ENTER
Рис 2 35 Версия firmware мобильного телефона
На второй странице подуровня Revisions отображаются данные
о конфигурации телефона (рис. 2 36), где:
ХХХХХХХХХ - наименование оператора сети
ZZZZZ - номер конфигурации
ХХХХХХХХХ
ConfNo	7L7.77.
INDEX	ENTER
Рис 236 Информация о конфигурации телефона
Сведения о версии firmware можно получить и при наборе специ-
ального сервисного кода «йЭЭЭЭй. а данные о конфигурации - при
наборе сервисного кода «#9998в
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ DANCAIL 85
Информация о параметрах активной станции сети, а также шести
ближайших (по уровню сигнала) станции содержится на двух стра
вицах в подуровне Cell Info
В /дежурном режиме на первой с1 ранние индицируются данные,
характеризующие активную станцию сети (рис 2.37), где:
FCN (ааа) - номер используемого канала;
RXI (bbb) - интенсивность принимаемого сигнала (дБм);
С1 (сс) - разность меж iy уровнем сигнала активно!! станции
и уровнем сигнала за шиною оператором сети,
SC - индикация синхронизации станции сети и мобильного теле-
фона;
GL (х) - тип GSM-сети оператора (GL1 для GSM Phase 1, GL2 для
GSM Phase 2);
ТО. - статус-код.
FCN	RXI	Cl
ааа	BBB	c c
SC	GLx	ZZZ
Рис. 2 37. Первая страница информации
о параметрах активной стонции сети в дежурном
режиме мобильного телефона
Статус-код (ZZZ), информирующий о режиме работы телефона,
может принимать следующие значения:
IDL (Idle) - дежурный режим;
SER (Search) - поиск сигнала станции сети;
ASS (Assign) - установка связи со станцией перед коммуникацией;
DEO (Dedicated) - коммуникация со станцией сети
На второй странице в дежурном режиме также отображаются све-
дения характеризующие активную станцию сети (рис. 2.38), где
RXa (аа) - пороговый (минимальный) уровень принимаемого сиг-
нала, заданный оператором сети (дБм);
ТХр (bb) - выходная мощность,
ВС (с) - отличие станций использующих один и гот же канал При-
меняется для синхронизации при кодировании и декодировании
сигнала (Broadcast Code);
NC(d) - отличие сетей, использующих один и тот же канал. Имеет
значение в пограничных областях (National Code),
86 СЕРВИСНОЕ МЕНЮ
С (УУУУУ) - идентификационный номер станции сети,
Н (zz) - счетчик использования функции Hand Over, то есть сме-
ны станнин во время коммуникации;
f (jj) - счетчик неудачных попыток использования функции Hand
Over, го есть смены станции во время коммуникации.
RXa ТХр ВС NC
аа bb с d
С ууууу Н zz fjj
Pug 2 38 Второ страница информации
о параметрах активной станции сети в дежурном
режиме мобильного телефона
Информация о иарамс трах шести ближайших (но уровню сигна-
ла) станций сети индицируется на дисплее также на двух страницах
(рис. 2 39 и 2.40) в том же виде, что и сведения об активной станции
с дополнениями, где:
N (в левом нижнем углу дисплея) - порядковый номер станции от
1 до 6;
NC - телефон нс подключен к этой станции, а только отслеживает
ее сигнал;
SYNC - телефон находится в области, где моментально регистриру-
ется (в противном случае индикация отсутствует).
FCN	RX1	С1
ааа	в в в	с с
N NC		SYNC
Рис 2 39 Первая страница информации
о пороме трах ближайших станций сети
RXa ТХр ВС NC
аа bb с d
SYNC
Рис. 2 40 Вторая страница информации
о параметрах ближайших станций сети
Перелистывание iipainm подуровня Cell Info можно осуществ-
лять нажатием клавиш от 0 до 6 или при помощи стрелок
Для доступа к информации при коммуникации необходимо нажать
правую клавишу Menu, стрелку «вверх» (на дисплее индицируется
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ DANCAIL 87
Active Info), а затем вновь правую клавишу Menu После этого на
дисплее на двух страницах отобразятся следующие данные:
RX - уровень принимаемого сигнала (дБм):
RQ - качество коммуникации, характеризующееся количеством
ошибочных бигов;
ТА - при умножении на 547 получится дальность до активной стан
ции сети в метрах.
РА - мощность передатчика п условных единицах,
at (х) - номер используемого тай.м-слота (от 0 до 7 для GSM Phase 1.
от 0 до 15 для GSM Phase 2);
ts (у) - отличие станций, использующих один и тот же канал
(Broadcast Code).
При дальнейшем перелистывании страниц на дисплее индициру-
ются 14 страниц меню с данными о параметрах активной станции
сети, а также шести ближайших но уровню сигнала станций. Эти све
дения аналогичны данным подуровня Cell Info в дежурном режиме
Качество коммуникации мобильных теле(1юнов DANCALL моде-
пси ПР-2711, IIР-2731 можно приблизительно оценить, воспользо-
вавшись данными табл. 2.3.
Таблица 2 3 Качество коммуникации мобильных телефонов DANCAIL моделей
HP-2711, HP 2731
\?п/п	Значетие параметра RQ	Кслкнесгео оонбоиьк битое
Г '		02%
Т~		0.4%
3	Т“	“ОЖ
4	3	1,6%
	4	3,2%
6	Т"	64%
7	—5	12,Й%
"ТГ	7	26.6%
Мощность передатчика можно примерно оценить, используя
табл 2 4.
Информацию об аккуму ля горной батарее можно получить, набрав
на клавиатуре телефона код ««99901. Па дисплее отобразятся следу-
ющие данные (рис. 2.41)
С (хх) - емкость аккумулятора в процентах;
И (УУУУУУУ) ~ счетчик времени до разрядки батареи (в десятках се-
кунд);
88 СЕРВИСНОЕ МЕНЮ
(zz) - температура аккумулятора;
(ии) - напряжение аккумуляторной батареи в вольтах (раздели-
тельная точка не индицируется);
TIMER - счетчик времени зарядки/разрялки в секундах.
Выход из указанного теста аккумуляторной батареи довольно за-
труднителен
Таблица 2.4 Мощность передатчика
№п/л	Значение параметра РА	Мооностъ передатчика (Вт)	Мощность передатчика (дБм)
1	2	8,00	39
2	3	5,00	ПУ
Т“	4	3,20	35
4		2,00	Зз
5 '	“У	1.30	ПГ
6	~Т~	0.80	ПУ
	У	ПУ50	27
8	___	0,32	25
9	10	020	23
10	11	0,13	21
11	пу	0,08	ПУ
12	13	0,05	17
13	14	0,03	15
пу	ПУ	0,02	13
Ва Тв Вс Cd
Схх Мууууууу
zz uu TIMER
Рис. 2.41 Информация об аккумуляторной
батарее
Наиболее простой способ выхода - полное отключение телефона.
Также можно порекомендовать нажал ь на одну секунду клавишу CLR,
затем набрать код *#9990# и повторно нажать клавишу CLR.
2.6.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
ERICSSON
По сравнению с сервисными меню моби льных телефонов фирм ALCA-
TEL, MOTOROL/X. или NET MONITOR фирмы NOKIA сервисное
меню телефонов фирмы ERICSSON не такое объемное. Однако
содержащаяся в нем информация дает достаточно полное представ-
ление об основных параметрах работы активной станции сети.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ERICSSON 89
Необходимо сразу отметить, что у мобильных телефонов фирмы
ERICSSON следует отличать сервисное меню от так называемого
технического меню
Доступ к подпунктам технического меню осуществляется путем
набора на клавиатуре телефона следующей комбинации символов
>*<<*<•
Техническое меню содержит, например, сведения о версии firmware,
о дате последнего ремонта (если ее не забыли записать в память теле-
фона специалисты сервисного центра), список всех текстовых сообще-
ний, записанных в firmware телефона, а также и некоторую другую
сервисную информацию Следует учесть, что записанные в firmware
тексты можно только просмотреть; что-то изменить, добавить или уда-
лить в них нельзя.
Техническое меню позволяет регулировать контраст дисплея, что,
естественно, отразится па сроке действия аккумуляторной батареи
Регулировка контраста дисплея - единственная функция, которой
можно управлять из технического меню
У некоторых моделей мобильных телефонов ERICSSON (напри-
мер, A2618s) в техническом меню предусмотрена возможность про-
водить тесты отдельных элементов мобильного телефона, таких как
звонок, клавиатура, микрофон, динамик.
Следует отмстить, что у одного из двух абсолютно одинаковых мо-
бильных телефонов фирмы ERICSSON сервисное меню может быть
недоступно, а у другого функционирует без проблем Это объясняется
тем, что для успешного использования СМ должна быть прежде всего
активирована соответствующая функция. Активация может быть про-
ведена только при подключении мобильного телефона к персонально-
му компьютеру посредством специального сервисного кабеля и ис-
пользовании соответствующего программного обеспечения
Сервисный кабель можно приобрести в сервисных центрах или
изготовить самостоятельно, воспользовавшись рекомендациями, из-
ложенными в главе, посвященной разблокированию мобильных те-
лефонов Соответствующее программное обеспечение читатель без
труда найдет в Internet.
Рассмотрим сервисное меню мобильных телефонов ERICSSON на
примере моделей Т10, Т18 Вероятно, на взгляд некоторых специа-
листов это меню не является наиболее характерным по структуре, по
90 СЕРВИСНОЕ МЕНЮ
количеству индицируемых параметров coin и тетефона, а также по
форме отображения значении этих параметров; однако для средне-
статис гичсского пользователя содержащейся в нем информации бу-
дет вполне достаточно
Сервисные меню мобильных телефонов фирмы ERICSSON более
современных моделей могут иметь отличия (иногда значительные)
как по форме, гак и но содержанию. Более того, доступ к СМ некото-
рых моделей (например. A2G18s, R32()s) приведенным ini/ке способом
просто невозможен
Необходимо отметить, что отличия в структуре и содержании сер-
висных меню (отсутствие, изменение или дополнение подменю, от-
дельных подпунктов, опций и параметров) могут зависеть не только
ог модели мобильного телефона, но и от версии firmware;
9мгм4кав/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата. Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисунков,
схем и иной информации.
2.6.1.	Модели Т10, Т18
Прежде всего, необходимо отметить, что у мобильных телефонов
ERICSSON моделей ТЮ. TI8 доступ к сервисному меню открывает-
ся двумя способами Во-первых, можно провести активацию пункта
CHANNEL при подключении мобильного тслс(|юна к персонально-
му компьютеру посредством специального сервисного кабеля и ис-
пользовании соответствующего программного обеспечения Главное
достоинство такого метода - возможность иснолыювания телефона
но прямому назначению.
Во-вторых, активировать пункт CHANNEL можно и без исполь-
зования специального оборудования, однако для этого необходимо
извлечь из аппарата SIM-карту. При этом, естественно, исключается
возможность звонить и принимать звонки Дальнейший же доступ
к установкам сервисного меню мобильных геле(|юнов ERICSSON мо-
делей ТЮ и TI8 осуществляется путем набора на кланнапре теле-
фона следующей комбинации цифр и знаков
•»04»0000*0000»0000в
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ ERICSSON 91
Посте этого необходимо нажать клавиши No и < Далее в меню
SETTING следует активировать пункт CHANNEL. Возможно, для
некоторых версий firmware в меню NETWORKS потребуется допол-
нительно активировать пункт NEW SEARCH, а затем выйти из меню
Как и у мобильных телефонов других фирм-разработчиков, у те-
лефонов ERICSSON отображаемая в СМ информация зависит от
режима работы аппарата В дежурном режиме изображение на дисп-
лее примет вид, приведенный на рис. 2 42, где
В (ххх) - номер используемого канала;
Rx (УУ) - интенсивность принимаемого сигнала (обычно от 0 до 63);
TSI (0) - номер используемого тайм слота (в дежурном режиме 0).
Вххх уу --
О - --
Рис 2 42. Индикация параметров в дежурном
режиме
При налаживании коммуникации со станцией сети дополнитель-
ная информация на дисплее будет отображаться так, как показано на
рис. 2 43, где
S (ххх) - номер канала, используемого для налаживания коммуни-
кации;
Rx (уу) - интенсивность принимаемого сигнала (обычно от 0 до 63);
Pw (zz) - выходная мощность передатчика (дБм).
TSI (а) - номер используемого тайм-слота;
RxQ (b) - качество коммуникации, характеризующееся количе-
ством ошибочных битов (обычно от 0 до 7);
ТА (сс) - при умножении на 547 получится дальность до активной
станции сети в метрах
S ххх уу Z£
а b сс
Рис 2 43 Индикация параметров
при налаживании коммуникации
В режиме разговора данные о параметрах активной станции сети
будуг индицироваться в виде, представленном на рис 2 44, где
Т (ххх) - номер используемого канала,
Rx (уу) - интенсивность принимаемого сигнала (обычно от 0 до 63);
92 СЕРВИСНОЕ МЕНЮ
Pw (zz) - выходная мощность передатчика (дБм);
TSI (а) - номер используемого тайм-слота;
RxQ (b) — качество коммуникации, характеризующееся количе-
ством ошибочных бигов (обычно от 0 до 7);
ТА (сс) - при умножении на 547 получится дальность до активной
станции сети в метрах.
I ХХХ W и.
а b сс
Рис. 2 44 Индикация параметров в режиме
разговора
Мощность передатчика мобильных телефонов ERICSSON моде
лей Т10 и Т18 можно примерно оценить, воспользовавшись данны-
ми габл. 2.5.
Таблица 2.5 Мощность передатчика мобильных телефонов ERICSSON моделей
Т10и Т18
№п/л	Значение параметра Pw, дБм	Мощность передатчика Вт
Г	3“	0,02
2	15	003
—3	17	0,05
4	“15	0,08
5	“21	о"3
6	23	0,20
7	25	0,32
8	27	0,50
9	29	03
10	31	130
11	33	2,00
Качество коммуникации мобильных телефонов ERICSSON моде-
лей Т10 и Т18 можно приблизительно оценить по табл. 2 6
Таблица 2.6 Качество коммуникации мобильных телефонов ERICSSON
моделей ТЮи Т18
№П/П	Значение параметра rxq	Количество ошибочных битое
1	0	<0,2%
2	1	<0,4%
3	2	<0,8%
4	3	< 1.6%
5	4	<3,2%
6	5	< 6,4%
7	6	< 12,8%
8	7	> 12.8%
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 93
2.6.2.	Серии ЗХХ, 6ХХ, 7ХХ
Сервисное меню мобильных телефонов ERICSSON старых моде-
лей серий ЗХХ/6ХХ/7ХХ имеет незначительные отличия от СМ
аппаратов моделей Т10/Т18. Доступ к установкам сервисного .меню
мобильных телефонов ERICSSON серий ЗХХ/6ХХ/7ХХ также осу-
ществляется при помощи набора на клавиатуре телефона следую-
щей комбинации цифр и знаков:
..04.0000*0000-0000#
После этого необходимо нажать клавишу No. а затем в меню SET-
TING активировать подменю CHANNEL
Следует отметить, что у мобильных телефонов ERICSSON серий
ЗХХ/6ХХ/7ХХ практически отсутствует так называемое техничес-
кое меню. Поэтому после набора на клавиатуре уже указанной выше
комбинации знаков (>*<<*<*) на дисплее отобразится только вер-
сия firmware.
Владельцам таких телефонов, видимо, будут интересны сведения
о зависимости интенсивности принимаемого сигнала и количества
индицируемых делений соответствующего индикатора дисплея, при-
веденные в табл. 2.7.
Таблица 27 Зависимость интенсивности принимаемого сигнала и количества
индицируемых делений соответствующего индикатора дисплея мобильных
телефонов ERICSSON серий ЗХХ/6ХХ/7ХХ
№п/п	Число деленш индикатора дисплея	Интенсивность сигнала, дБм
1		Менее 109
2	1	От-108 до-97
3	2	От-96 до-84
4	3	От-83 до-72
5	4	-71 и выше
2.7.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
MOTOROLA
Сервисное меню мобильных телефонов фирмы MOTOROLA но
структуре и объему сддержащейся в нем информации не имеет
каких-либо значительных отличий от сервисных меню телефонов
других фирм-разработчиков Как и у мобильных телефонов других
фирм (например, NOKIA), у одного из двух абсолютно одинаковых
телефонов фирмы MOTOROLA сервисное меню может быть недо-
ступно, а у другого функционирует без проблем. Это объясняется
94 СЕРВИСНОЕ МЕНЮ
тем, что для успешного использования СМ должна быть прежде все
го активирована соответствующая функция.
Следует отметить, что практически все мобильные телефоны фир
мы MOTOROLA продаются без активированною сервисного меню.
Его отсутствие не представляет больших проблем для владельцев,
которые о нем ничего не знают. Если же кому-то понадобилась дан
ная функция, то в ближайшем сервисном центре ее активируют
в течение нескольких минут. Правда, такая услуга стоит сравнитель-
но дорого
Возможен и другой вариант: активация сервисного меню владель-
цем телефона. Однако на атом пути любознательного российского
пользователя поджидают кос-какне американские загадки: актива-
ция данной функции у мобильных телефонов фирмы MOTOROLA
может представлять значительные проблемы по ряду причин.
Во-первых, активация сервисного меню может быть проведена толь-
ко при подключении мобильного телефона к персональному компью-
теру посредством специальных сервисных кабелей и использовании
соответствующего программного обеспечения В сервисных центрах
можно приобрести фирменный кабель, однако он достаточно дорого
стоит. Соответствующее программное обеспечение доступно в Internet.
Во-вторых, в каждой новой модели мобильных телефонов фир-
мы MOTOROLA появляются дополнительные, не всегда оправдан-
ные (а чаше совсем не онравданнные) изменения firmware, услож-
няющие разблокирование и активацию отдельных дополнительных
функций.
Автор не хотел бы никого обидеть, однако, по его мнению, подоб-
ные усложнения не приводят к уменьшению количества попыток
(в том числе и удачных) решить все проблемы с firmware. Ьолее
того, автор считает, что единственным результатом программных
изысков американских инженеров стало развитие хакерской мысли
в России семимильными шагами. Данную тенденцию можно только
приветствовать, поскольку подобные действия в отношении мобиль
ных телефонов не выходят за рамки действующего законодательства
ни одной страны мира.
Тем не менее MOTOROLA имеет то, что имеет; мы же, в свою оче-
редь, имеем в распоряжении ее продукцию.
Сервисные меню мобильных телефонов фирмы MOTOROLA раз-
личных серий и моделей похожи как по структуре, так и по содержа-
нию. Наиболее характерно по структуре и по форме отображения
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA
значении индицируемых параметров сети и телефона СМ мобильных
телефонов MOTOROLA ранних серии ТХ770/6200/7500/8200/
8400/8700. Сервисные меню телефонов (|жрмы MOTOROLA совре-
менных серий (например, Ti incport. Talkabout. М, V, Р, и др.) имеют
аналогичную структуру, однако процедура доступа к ним значитель-'
но ус ложиена.
При работе с сервисным меню телефонов фирмы MOTOROLA
следует учитывать, что отличия в его структуре и содержании (отсут-
ствие изменение или дополнение подменю, отдельных подпунктов
опций и параметров) могут зависеть in только от модели мобильно-
го телефона, но и от версии firmware.
Внимание/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже мапи риалов, рисунков,
схем и иной информации.
2.7.1.	Серии V, Р, Т, L, М
Наличие и ш отсутствие активированною сервисного меню у конк
ретного мобильного телефона фирмы MOTOROLA серий V, Р Т, L,
М можно проверить достаточно просто Для этого необходимо на
несколько секунд (обычно 3 с) нажать и удержать клавишу #. Если
в результате на дисплее нс произошло никаких изменений, го в дан-
ном телефоне СМ отключено алия его активации потребуются спе-
циальные кабели, персональный компьютер и соответствующее про
гра.ммное обеспечение.
Когда же на дисплее индицируется приведенное на рис. 2.45 изоб-
ражение, это означает, что мобильный телефон переведен в тестовый
режим, а его владельцу повезло - функция сервисного меню в этом
аппарате, скорее всего, активирована
Выход из тестового режима осуществляется после ввода тестового
кода 01#
Дальнейший доступ к содержащейся в сервисном меню информа-
ции возможен после набора следующего клавиатурного кода.
□	□□ 113 □ 1 □ (0К)
96 СЕРВИСНОЕ МЕНЮ

Test
Рис 2.45 Тестовый режим мобильных телефонов
MOTOROLA современных серий
Некоторые сведения о тестовых и клавиатурных кодах мобильных
телефонов MOTOROLA содержатся в соответствующем разделе гла-
вы, посвященной сервисным кодам.
Символ □ формируется посредством длительного нажатия (обыч-
но 3 с) клавиши *.
При последующем нажатии клавиши ОК в списке меню добавит-
ся еще один пункт Eng Field Options (рис. 2.46).
Eng Field
Options
Enter
9
Рис 2 46 Приглашение Eng Field Options
мобильных телефонов MOTOROLA
Возможно, после выполнения указанных выше действий пользо-
ватель нс обнаружит в списке меню пункт Eng Field Options. Это
означает, что телефон не воспринял код □□□ 113 □ 1 □ вследствие
того, что запрещена запись в регистры В таком случае необходимо
сначала набрать на клавиатуре коды, разрешающие запись, а затем
и код доступа к сервисному меню:
□	□□ ООО □ 1 □ (ОК)
□	□□ 001 □ 1 □ (ОК)
□	□□ 070 □ 0 □ (ОК)
□	□□ 113 □ 1 □ (ОК)
Если и теперь в списке меню отсутствует пункт Eng Field Options,
то активацию сервисного меню следует поручить специалистам сер-
висного центра.
На момент создания данной книги было невозможно активировать
приведенным выше способом полное сервисное меню только у одной
модели - Timeport P7389i (с функцией GPRS)
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 97
Содержащаяся в СМ информация далее будет рассмотрена на при-
мере мобильного телефона MOTOROLA модели V50
Для владельцев мобильных телефонов с активированной функци-
ей сервисного меню следует otmcthti», что обычно пункт Eng Field
Options мобильных телефонов MOTOROLA включает три подменю
Active Cell
Adjacent Cell
System Parameters
В подменю Active Cell размещены сведения о параметрах актив-
ной станции сети; содержание этой информации зависит от режима
работы телефона. В дежурном режиме первая страница подменю
Active Cell выглядит так, как показано на рис. 2.47.
Act Ch аааа
Rx Lev	bbb
Enter
Рис. 2.47 Первая страница подменю Active Cell
При этом на дисплее отображаются следующие данные:
Act Ch (аааа) - номер используемого канала (в сети GSM 900 МГц -
от 001 до 124, в сети GSM 1800 МГц - от 0512 до 0885),
RxLev (bbb) - интенсивность принимаемого сигнала (дБм; обычно
от 55 до 90)
Нажимая клавишу «вправо», можно последовательно просмотреть
информацию о некоторых параметрах активной станции сети. Эти
данные будут отображены в той строке дисплея, где индицировалось
значение параметра RxLev.
Обычно в дежурном режиме подменю Active Cell помимо указан-
ных выше содержит следующие сведения
RxLevAm (bbb) - минимальный уровень принимаемого сигнала, за-
данный оператором сети (дБм):
NCC отличит сетей использующих один и тот же канал Имеет
значение в тираничных областях;
ВСС - отличие станций, использующих один и тот же канал. При-
меняется для синхронизации при кодировании и декодировании
сигнала:
98 СЕРВИСНОЕ МЕНЮ
MSTxPwr - мощность передатчика в условных единицах;
С1 (сс) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью принимаемого сигнала и заданным
м и н и мал ы i ы м у ро в нем.
В телефонах, работающих также в диапазоне 1800 МГц, при вклю-
чении дежурного режима дополнительно могут индицироваться сле-
дующие параметры
С2 (сс) - качество сигнала, принимаемого в диапазоне 1800 МГц.
Характеризуется разностью между интенсивностью принимаемо-
го сигнала и заданным минимальным уровнем;
CRO - информация для специалистов (от 0 до 7);
ТО - информация для специалистов (от 0 до 7);
ECSC - информация для опсциалистов (обычно 0 или 1)
В режиме разговора иа дисплее в аналогичном формате отобража-
ются следующие данные:
Act Ch (аааа) - номер используемого канала (в сети GSM 900 МГц -
от 001 до 124, в сети GSM 1800 МГц - от 0512 до 0885),
RxLevFull (bbb) - качество устойчиво принимаемого сигнала в ус-
ловных единицах (от 0 до 63);
RxLevSub (bbb) - качество неустойчиво принимаемого сигнала
в условных единицах (от 0 до 63);
RxQualFull - качество устойчивой коммуникации, характеризую
щееся количеством ошибочных бигов, в условных единицах (от
0 до 7):
RxQualSub - качество неустойчивой коммуникации, характеризую-
щееся количеством ошибочных битов, в условных единицах (от
0 до 7):
TimeSlot - номер используемого тайм слота (от 0 до 7);
TimeAdv - величина от 0 до 63 При умножении на 547 получится
примерная дальность до активной станции сети в метрах;
PwrLev - выходная мощность передатчика телефона
В телефонах, работающих также в диапазоне 1800 МГц, при вклю
чении режима разговора дополнительно могут индицироваться сле-
дующие параметры
Vocoder - кол режима кодирования речи. Может принимать значе
ния EFR (Enchanted Full Rale), FR (Full Rate), HR (Half Rate), NA (Not
Applicable);
BSIC - идентификационный код станции сети;
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 99
MBReport - количество ближайших по уровни» с Игната станции сети,
работающих в диапазонах 900 МГц и 1800 МГц (обычно 6 0. 5 1
4-2 или 3-3)
Meas Valid - информация для специалистов (обычно 0 или 1)
Качество коммуникации мобильныхтелефонов ХЮ IOROLA (па
раметры RxQualFull и RxQualSub) можно приблизительно оценить
воспользовавшись данными табл 2 8
Таблица 2 8 Качество коммуникации мобильных телефонов MOTOROLA
№п/п	Значение параметров RxQualFull RxQualSub	KOPUF<eCTBOaLk!OC>IHbD< битое
1	0	<0,2%
2	1	0 2 0.4%
5	i	0,41-0,8%
4	3	081 1,6%
5	4	1,61-3 2%
6	5	3 21 64%
7	6	6,41-12,8%
8	7	>128%
Подменю Adjacent Cell содержит информацию о шести ближай-
ших по уровню сигнала станциях сети Объем и содержание этого
подменю также зависит от режима работы телефона
В дежурном режиме первая страница подменю Adjacent Cell вы
глядит так, как показано на рис 2 48 где
N - порядковый номер ближайшей по уровню сигнала станции сети
(от 1 до 6),
хххх - номер канала ближайшей по уровню сигнала станции сети.
Adj Cell N
Channel	хххх
Enter
Рис 2 48 Первая страница подменю
Adjacent Cell
Па рис. 2 49 приведено изображение второй страницы подменю
Adjacent Cell, где
N - порядковый номер ближайшей ио уровню с игнала станции сети
(от 1 до 6);
хххх - номер канала ближайшей по уровню сигнала станции сети;
RxLev (bbb) - интенсивность принимаемого сиг нала (обычно от
-50 до -100).
100 СЕРВИСНОЕ МЕНЮ
Adj N Ch хххх
Rx Lev	bbb
Enter
Рис 249 Вторая страница подменю
Adiacent Cell
Нажимая клавишу «вправо*, .можно последовательно просмотреть
информацию о других параметрах ближайшей по уровню сигнала
станции сети. Эти данные будут отображены в той строке дисплея,
где индицировалось значение параметра RxLev.
Обычно в дежурном режиме подменю Adjacent Cell помимо ука
данных выше содержит следующие сведения
RxLevAm (bbb) - минимальный уровень принимаемого сигнала, за-
данный оператором сети;
MSTxPwr - мощность передатчика в условных единицах;
С1 (сс) - качество принимаемого сигнала характеризующееся раз-
ностью между интенсивностью принимаемого сигнала и заданным
м и н и мал ьн ым уровнем;
NCC - отличие сетей, использующих один и тот же канал Имеет
значение в пограничных областях;
ВСС - отличие станций, использующих один и гот же канал. При-
меняется для синхронизации при кодировании и декодировании
сигнала.
В телефонах, работающих также в диапазоне 1800 МГц, при вклю-
чении дежурного режима после параметра RxLev может индициро
виться следующая информация
ВССН - код синхронизации
Код синхронизации ВССН может принимать следующие значения
Sync State? - статус нельзя уточнить;
Not Synced - мобильный телефон по синхронизирован со станцией
сети Отображат тел только параметр RxLev, вместо значении ос-
тальных параметров индицируются знаки ???;
No FCB - информация для специалистов;
FC8 Detect - информация для специалистов.
SCH Decode - информация для спсцжыис.тов. Отображаются толь
ко параметры NCC и ВСС, вместо значений остальных параметрон
индицируются знаки ???,
ВССН Decode вся информация декодирована и отображена.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 101
Также в телефонах, работающих и в диапазоне 1800 МГц, при вк по
чении дежурного режима дополнительно могут отображаться следую
щие параметры
С2 (сс) - качество сигнала, принимаемого в диапазоне 1800 МГн.
характеризующееся разностью между интенсивностью принимае-
мого сигнала и заданным минимальным уровнем,
СВА - информация для специалистов (обычно 0 пли 1);
CBQ - информация для специалистов (обычно 0 или 1);
CRO (ххх) - информация для специалис тов (от 0 до 7);
ТО (ххх) - информация для специалистов (от 0 до 7).
В режиме разговора данные подменю Adjacent Cell отображаются
в том же формате, однако их количество значительно меньше
RxLev (bbb) - интенсивность принимаемого сигнала.
NCC (х) - отличие сетей, использующих один и тот же канал. Име-
ет значение в пограничных областях;
ВСС (х) - отличие станций, использующих один и тот же канал
Применяется для синхронизации при кодировании и декодирова-
нии сигнала.
В телефонах, работающих также в диапазоне 1800 МГц, при вклю
чении режима разговора после параметра RxLev дополнительно может
индицироваться следующая информация
ВССН - код синхронизации
Расшифровка значении, которые может принимать код синхрони-
зации ВССН, приведена выше
Дополнительные сведения об активной станции сети размещены
в подменю System Parameters содержание и объем которою также
зависят от режима работы телефона. В дежурном режиме первая
страница подменю System Parameters выглядит гак, как показано
на рис 2.50, где:
Combined - информация для специалистов (обычно 0п или Off)
Sys Param
Combined On
Enter
Рис. 250 Первая страница подменю System
Parameters
102 СЕРВИСНОЕ МЕНЮ
Нажимая клавишу «вправо» можно последовательно просмотреть
информацию о других параметрах сети Эти данные будут отображе
ны в Toil строке дисплея, где индицировалась надпись Combined.
Обычно в дежурном режиме в подменю System Parameters поми-
мо указанных выше содержатся следующие сведения:
AcsClas (ххххх) - при помощи этого параметра оператор регулиру-
ет доступ к сети (привилегированный или обычный);
МСС (ххх) - код страны (например. Германия - 262, Чехия - 230
и т.д.);
MNC (хх) - код оператора сети;
LAC (ххххх) - код региона (от 0 до 65535);
CelllD (ххххх) - идентификационный номер станции сети,
Т3212 (ххх) - обычно от 0 до 255, при умножении на 6 мин - пери-
од между Local Update;
BS-PA-MFRM (х) - параметр синхронизации;
XZQTY - информация для специалистов (в телефоне автора - все-
гда 14.3)
В режиме разговора количество индицируемых в подменю System
Parameters сведений немного меньше
Combined - информация для специалистов (обычно On или Off),
DTX - один из способов экономии заряда аккумуляторной батареи;
МСС (ххх) - код страны (например, Германия - 262. Чехия - 230
и т.д.);
MNC (хх) - код оператора сети;
LAC (ххххх) - код региона (от 0 до 65535);
CelllD (ххххх) - идентификационный номер станции сети;
RxLev (bbb) — интенсивность принимаемого сигнала.
В заключение хотелось бы заметить, что некоторые параметры,
отображаемые в сервисных меню мобильных телефонов фирмы
MOTOROLA, достаточно динамичны. Как следствие, просмотр этих
данных представляет значительные трудности. В подобной ситуации
предусмотрена фиксация таких параметров Достаточно нажать кла-
више ОК и на дисплее отобразится сообщение REFRESH DISABLED При
повторном нажатии клавиши ОК индицируется сообщение REFRESH
ENABLED
Также следует учитывать, что обычно мобильный телефон отсле-
живает параметры станций, принадлежащих «своей» сети. Если же
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 103
станции «своей* сети недоступны, то телефон будет отображать па-
раметры станций другой доступной сети. Поэтому при оценке инди-
цируемых данных необходимо обращать особое внимание на инди-
катор уровня сигнала, расположенный на дисплее. С его помощью
можно определить, параметры станции какой сети («своей» или «чу-
жой») в данный момент отображаются на дисплее телефона
2.7.2.	Модели ТХ770, 6200,7500, 8200, 8400, 8700
Сервисное меню Eng Field Options мобильных телефонов MOTO-
ROLA моделей ТХ770, 6200. 7500, 8200. 8400. 8700 по структуре
и форме отображения значений индицируемых параметров имеет не-
значительные отличия от СМ телефонов серий V. Р, Т, L. М. Доступ
к содержащейся в нем информации достаточно прост и становится
возможным после набора следующего клавиатурного кода:
□□□ 113 □ 1 □□
Символ Сформируется посредством длительного нажатия (обыч-
но 3 с) клавиши *.
После ввода указанной комбинации символов изображение на дис-
плее примет вид. представленный па рис 2.51.
□□□ 113 □ 1 □
Call?
Рис 2 51 Код окгивоции сервисного меню
При последующем нажатии клавиши ОК в списке меню ноя вин я
еще один пункт: Eng Field Options (рис 2.52).
Eng Field
Options
Рис 2 52 Приглашение Eng Field Options
мобильных телефонов MOTOROLA ранних серий
Меню Eng Field Options мобильных телефонов MOTOROLA се-
рин TX770/6200/7500/8200/8400/8700 (как и для телефонов серий
V, Р, Т, L, М) состоит из трех подменю:
104 СЕРВИСНОЕ МЕНЮ
Active Cell
Adjacent Cell
Sjstem Parameters
Однако количество индицируемых в этих подменю параметров зна-
чительно меньше.
В подменю Active Cell размещены сведения о параметрах актив-
ной станции сети; содержание этой ин<|юрмации зависит or режима
работы телефона
В дежурном режиме на дисплее отображаются следующие дан-
ные:
Act Ch (ааа) - номер используемого канала (всети GS.M 900 МГц
от 001 до 124. в сети GSM 1800 МГц - от 0512 до 0885);
RxLev (bbb) - интенсивность принимаемого сигнала (дБм. обычно
от 55 до -90);
RxLevA« (bbb) - минимальный уровень принимаемого сигнала, за-
данный оператором сети (дБм);
NCC (х) - отличие се гей. использующих один и тот же канал Име-
ет значение в пограничных областях;
ВСС (х) - отличие станций, использующих один и тот же канал.
Применяется для синхронизации при кодировании и декодирова-
нии сигнала;
MSTxPwr (хх) - мощность передатчика в условных единицах;
С1 (сс) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью принимаемого сигнала и заданным
минимальным уровнем.
В режиме разговора индицируются следующие параметры:
Act Ch (ааа) - номер используемого канала (в сети GSM 900 МГц -
от 001 до 124. в сети GSM 1800 МГц - от 0512 до 0885):
RxLevFull (bbb) - качество устойчиво принимаемого сигнала в ус-
ловных единицах (от 0 до 63);
RxLevSub (bbb) - качество неустойчиво принимаемого сигнала
в условных единицах (от 0 до 63):
RxOualFull - качество устойчивой коммуникации, характеризую-
щееся количеством ошибочных битов, в условных единицах (от
0 до 7);
RxOualSub - качество неустойчивой коммуникации, характеризую-
щееся количеством ошибочных битов, в условных единицах (от
0 до 7);
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ MOTOROLA 105
TimeSlot - номер используемою тайм слота (от 0 до 7)
TimeAdv - величина от 0 до 63 При умножении на 547 полу шгея
примерная дальность до активной станнин сети в метрах;
PwrLev - выходная мощность передатчика телефона
Подменю Adjacent Cell содержит информацию о шести ближай-
ших но уровню сигнала станциях сети. Объем и содержание этого
подменю также зависит от режима работы телефона.
В дежурном режиме на дисплее отображаются следующие данные:
RxLev (bbb) - интенсивность принимаемого сигнала (обычно от
-50 до -100);
RxLevAm (bbb) - минимальный уровень принимаемого сигнала за-
данный оператором сети;
HSTxPwr (хх) - мощность передатчика в условных единицах;
С1 (сс) - качество прими маемого сигнала, характеризующееся раз-
ностью между интенсивностью принимаемого сигнала и заданным
минимальным уровнем;
NCC (х) - отличие сетей, использующих один и тот же канал. Име-
ет значение в пограничных областях;
ВСС (х) - отличие станций, использующих один и тот же канал.
Применяется для синхронизации при кодировании и декодирова-
нии сигнала.
В режиме разговора количество индицируемых в подменю Adjacent
Cell параметров значительно меньше:
RxLev (bbb) - интенсивность принимаемого сигнала;
NCC (х) - отличие сетей, использующих один и тот же канал. Име-
ет значение в пограничных областях:
ВСС (х) - отличие станций, использующих один и тот же каши.
Применяется для синхронизации при кодировании и декодирова-
нии сигнала.
Дополнительная информация об активной станции сети размеше-
на в подменю System Parameters. Содержание и объем этого подме-
ню также зависят от режима работы телефона.
В дежурном режиме на дисплее отображаю гея следующие данные
Combined - информация для специалистов (обычно On или Off);
AcsClas (хххх) - при помощи этого параметра оператор регулирует
доступ к сети (привилегированный или обычный);
НСС (ххх) - код страны (например, Германия - 262. Чехия - 230
и т.д );
106 СЕРВИСНОЕ МЕНЮ
MNC (хх) - код оператора сети;
LAC (ххххх) - код региона (от 0 до 65535);
CelllD (хххх) - идентификационный номер станции сети.
Т3212 (ххх) - обычно от 0 до 255, при умножении на 6 мин - пери-
од между отдельными Local Update;
BS-PA-HFRM (х) - параметр синхронизации;
XZQTY- информация для специалистов (в телефоне автора - все
гда 14,3)
В режиме разговора количество индицируемых в подменю System
Parameters сведений немного меньше
Combined - информация для специалистов (обычно On или Off);
DTX - один из способов экономии заряда аккумуляторной батареи;
НСС (ххх) - код страны (например, Германия - 262, Чехия - 230
и тд );
HNC (хх) - код оператора сети;
LAC (ххххх) - код региона (от 0 до 65535);
СеШО (хххх) - идентификационный номер станции сети;
RxLev (bbb) - интенсивность принимаемого сигнала.
Как уже отмечалось, в структуре и содержании сервисного меню
мобильных телефонов фирмы MOTOROLA (отсутствие, изменение
или дополнение подменю, отдельных подпунктов, опций и парамет-
ров) могут быть значительные отличия, которые зависят не только
ог модели мобильного телефона, но и от версии firmware. Более того,
в некоторых моделях с отдельными версиями firmware приведенное
выше СМ просто не работает К таким версиям firmware, например,
относятся для модели 6200 - версия 1 5/1 6; для модели 8200 - вер-
сия 1.4/1.5.
2.8.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA
В отличие от сервисных меню мобильных телефонов других фирм-
разработчиков, СМ телефонов фирмы NOKIA имеет вполне опреде-
ленное название: NET MONITOR.
Другим отличием является то, что у одного из двух абсолютно
одинаковых мобильных телефонов фирмы NOKIA функция NET
MONITOR может быть недоступна, а у другого функционирует без
проблем. Это объясняется тем, что для успешного использования
сервисного меню должна быть прежде всего активирована соответ-
ствующая функция
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 107
Активация NET MONITOR может быть проведена только при под-
ключении мобильного телефона к персональному компьютеру посред-
ством специального сервисного кабе 1я (M-BUS) и использовании
соответствующего программного обеспечения. В сервисных центрах
продастся фирменный кабель, однако он достаточно дорого стоит.
Сервисный кабель можно изготовить и самостоятельно, воспользо-
вавшись рекомендациями, изложенными в главе, посвященной раз
блокированию мобильных телефонов Соответствующее нро1рамм*
ное обеспечение доступно в Internet
Следует отметить, что деактивация (отключение) сервисного меню
мобильных телефонов фирмы NOKLX может быть выполнена без ком-
пьютера и специального кабеля непосредственно из NET MONITOR
Сервисные меню различных модезей мобильных телефонов фир-
мы NOKIA имеют отличия (иногда значительные) как пострукгуре,
так и по содержанию Из-за ограниченного объема данной книги не
представляется возможным рассмотреть все варианты.
Наиболее характерно по структуре, по количеству индицируемых
параметров сети и телефона, а также по форме отображения значе-
нии этих параметров СМ мобильных телефонов NOKIA серии 51ХХ
Сервисные меню телефонов фирмы NOKIA других современных се-
рий имеют аналогичную структуру поэтому владельцам таких моде-
лей не составит труда разобраться с содержанием сервисного меню
после внимательного знакомства с NET MONITOR телефонов серии
51ХХ.
При работе с сервисным меню телефонов фирмы NOKIA следует
учитывать, что отличия н структуре и содержании NET MONI-
TOR (отсутствие, изменение или дополнение подменю, отдельных
подпунктов, опций и параметров) могут зависеть не только от мо-
дели мобильного телефона, но и от версии firmware.
Вгнмиингв/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисунков,
схем и иной информации.
108 СЕРВИСНОЕ МЕНЮ
2.8.1.	Серия 51ХХ
При активированной функции NET MONITOR доступ к установкам
сервисною .меню мобильных течефонов NOKIA серии 51ХХ осуще-
ствляется из обычного меню пользователя путем выбора пункта 10.
У других моделей помер может быть другим (например, у модели
3310 следует выбрать пункт 14).
После этого изображение на дисплее примет вид, показанный на
рис. 2.53.
Рис 2.53. Приглашение NET MONITOR мобильных
телефонов NOKIA серии 5IXX
Следует отметить, что обычно сервисное меню NET MONITOR
состоит из двух групп тестов. В первую (так называемую Field Test)
входят тесты с 1 по 19; вторую (так называемую Engineering) состав-
ляют тесты от 20 и выше. У мобильного телефона NOKIA 5110 их
число достигает 89. В других моделях оно может быть иным
При выборе режима дальнейшей работы в режиме NET MONITOR
на дисплее отображается приглашение задать тест при помощи соот-
ветствующего цифрового кода (рис. 2.54)
Рис. 2.54. Приглашение выбора тесто
Выбор теста осуществляется при вводе соответствующей комби
нации цифр с клавиатуры телефона Например, для теста под номе-
ром 03 изображение будет выглядеть так, как показано на рис 2 55
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 109
Рис 255 Выбор тесто под номером 03
Переход от одного теста к другому и обратно производится обыч-
ным перелистыванием. Однако доступ к некоторым тестам можно
осуществить только путем набора соответствующего кода
Всего в сервисном меню можно провести около 100 тестов. В свя-
зи с ограниченным объемом данного издания рассмотрим лишь не-
которые из них.
При выборе теста 01 на дисплее отобразится информация об ак-
тивной станции сети в виде, представленном па рис. 2 56, где:
а - обычно индицируется Н;
bbb - номер активного канала;
сссс - уровень сигнала (дБм);
ddd - в режиме передачи характеризует мощность передатчика
в условных единицах;
е - номер тайм-слота, используемый для коммуникации с сетью;
ff при умножении на о46 получается дальность до активной
станции сети в метрах;
g - количество поврежденных битов (от 0 до 7)
mmmm - опенка качества сигнала (от 0 до 63);
ппп - С1: оценка качества ап нала (от 99 до 999);
ppp - С2: оценка качества сигнала (от 99 до 999);
оооо - вид канала (THRO THRT TFR; TEFR и т.н )
001	22:10
abbb сссс ddd
е ГГ g mmmm
nnn	ppp
оооо
Menu
Рис 256 Тест 01
ГП) СЕРВ ИСНОЕ МЕНЮ
Соответствие показаний щеплем и мощное in передатчика мобиль-
ного телефона NOKIA серии 51XX приведено в табл. 2.9.
Таблица 2.9. Соответствие показаний дисплея и мощности передатчика
мобильного телефона NOKIA серии 5IXX
N?n/n	Знзноме параметра ааа	Моиностъпередатчлса, Вт
Г	5	" 2.00
Г"	б	1.30
3	/	“030
4	”5”	“030
'3 '	“5“	“032
6	“Ю“	0.20
7	“15“	0.02
Тес г 03 содержит информацию об активной и двух ближайших по
уровню сиг нала станциях сети (рис. 2.57), где в первом ряду отобража-
ются сведения об активной станции сети, во втором - данные
о первой ближайшей по уровню сигнала станции сети в третьем -
о второй ближайшей по уровню сигнала станции:
Ch - номер канала;
С1/ВСС - режим работы (С1 - дежурный режим, ВСС - рабочий ре-
жим);
RxL - оценка качества сигнала (от 99 до 999).
N - информация о ближайших станциях сети (N - normal, В - barred
L - low priority, X - none)
003	22:10
Ch Cl/BCC RxL C2
Ch Cl/BCC RxL C2
Ch Cl/BCC RxL C2
N N
Menu
Рис 257 Tea 03
Информация о состоянии аккумуляторной батареи и режимах ее
зарядки будет индицирована на дисплее при выборе теста 20 в виде,
представленном на рис. 2 58, где:
ааа - напряжение аккумулятора в вольтах в диапазоне от 0 00 до
9.99 (при этом разделительная точка не индицируется);
bbbbb - режим зарядки аккумуляторной батареи;
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 111
ссс - температура аккумулятора (Св);
ddd - время зарядки в формате ЧИН (обнуляется при подключении
зарядного устройства);
еее - напряжение зарядною устройства;
f f f - контроль зарядки (от ООО до 255);
9990 - для литиевой батареи - се тип, для аккумулятора NiMH -
его емкость (мАч);
hhhh - время, оставшееся до полной зарядки
020		22:10
ааа		bbbbb
Тесс		ddd
Сссе		fff
gggg	Menu	hhhh
Рис. 2.58. Тест 20
Код, информирующий о режиме зарядки аккумуляторной батареи
(bbbbb), может принимать одно из следующих значении
ххххх - зарядное устройство не подсоединено;
Charg - режим зарядки,
Maint - приостановка зарядки (медленная зарядка);
Faile - ошибка;
DisCh - батарея разряжена;
InitC - ЕМ-зарядка инициализирована;
BatCk - аккумулятор проверен;
ChaCk - зарядное устройство проверено,
CelBr - зарядка приостановлена, так как некоторые элементы ба-
тареи неисправны;
BSIFa - зарядка приостановлена, так как невозможно измерить на-
пряжение аккумулятора
TmpFa - зарядка приостановлена, так как невозможно измс рить
температуру аккумулятора;
VolFa - зарядка приостановпспа так как невозможно измерить на-
пряжение зарядного устройства,
CurFa - зарядка приостановлена, так как невозможно измерить ток
зарядного устройства;
FastC - быстрая зарядка;
112 СЕРВИСНОЕ МЕНЮ
Ги11М - аккумулятор заряжен, приостановка зарядки (медленная
зарядка);
HotM - аккумулятор слишком горячий, приостановка зарядки
(медленная зарядка);
ColdM - аккумулятор слишком холодный, приостановка зарядки
(медленная зарядка);
LithC - зарядка аккумулятора Li-Ion;
ColdC - «холодная» зарядка;
I_Che - контроль;
L_Che - контроль литиевого аккумулятора;
F_Che - контроль быстрой зарядки;
M_Che - контроль замедленной зарядки,
LiHot - «горячая» зарядка литиевого аккумулятора.
Некоторые данные, характеризующие состояние аккумуляторной
батареи, будут отображены при выборе теста 21 (рис 2 59), где:
аааа - разница между измеренным и окончательным напряжения-
ми аккумулятора;
bbbb - разница напряжений в текущем и предыдущем измерениях;
ссс - максимальное отклонение напряжения;
ddd - минимальное отклонение напряжения;
еее - минимальное среднее отклонение напряжения;
fff - контрольный индикатор зарядки аккумулятора.
021
аааа
ссс
еее
22:10
bbbb
ddd
fff
Menu
Рис 259 Тест 21
11нформация о напряжениях и токах потребления при работе в не-
которых режимах индицируется на дисплее при выборе теста 23 (см
рис. 2 60), где
аааа - напряжение аккумулятора в режиме передачи в формате
а.ааа в вольтах (при этом разделительная точка не индицируется);
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA ] 13
bbbb - напряжение аккумулятора при отключенном передатчике
в формате b.bbb в вольтах (при этом разделительная точка не ин-
дицируется),
сссс - ток зарядки в формате с.ссс мА (при этом разделительная
точка нс индицируется);
dddd - напряжение аккумулятора в дежурном режиме в формате
d ddd в вольтах (при этом разделительная точка не индицируется);
еее - предположительный срок службы литиевого аккумулятора
(О - новый. 100 - старый аккумулятор);
fff - емкость аккумуляторной батареи в процентах;
gggg - ток потребления,
hhh - температура аккумулятора (только для литиевой батареи);
1111 - емкость аккумулятора (мАч),
j j j j - емкость аккумуляторной батареи, необходимая для актива-
ции следующего деления на индикаторе дисплея (мАч)
023	22:10
аааа		bbbb
сссс		dddd
еее	fff	gggg
hhh	* • • • 1111	a   • J J J J
	Menu
Рис 2 60. Тест 23
Выбрав гост 40 (рис. 2 61) можно провести полное обнуление счет-
чиков функции НО (Hand Over) При этом следует помнить, что тай-
ная операция выполняется путем прямого выбора теста 40 из меню,
а не перелистыванием страниц
040	22:10
RESET
HANDOVER
COUNTERS
Menu
Рис 261 Тест 40
114 СЕРВИСНОЕ МЕНЮ
Тест 41 содержит информацию о количестве использования фун-
кции Hand Over, то есть смены станции во время коммуникации
(рис. 2.G2), где:
ааа - счетчик успешного использования функции Hand Over;
bbb - счетчик успешных возвращений на предыдущий рабочий
канал,
ссс - счетчик неудачных попыток использования функции Hand
Over;
ddd счетчик успешного использования функции Hand Over в пре-
делах одной ячейки.
041	22:10
HandOOK:	ааа
PrevCh:	bbb
HONotOK:	ссс
HOIntra:	ddd
Menu
Рис. 2.62. Тест 41
Особое внимание следуем обратить на тест 45, который позволяет
включить или выключить передатчик мобильного теле<|юна (рис. 2.63)
045	22:10
TRANSMITTER
ENABLED
Menu
Рис 2.63 Тест 45
При выборе теста 63 на дисплее будет отображена информация
счетчика разговоров в виде, представленном на рис. 2.64, где-
аа - причина окончания последнего разговора (например, 16 - раз-
говор окончен нажатием соответствующей клавиши),
bb - повод окончания последнего разговора,
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 115
ссс - счетчик всех попыток исходящих разговоров;
ddd - счетчик успешных попыток исходящих разговоров;
еее - счетчик всех попыток входящих разговоров;
fff - счетчик успешных попыток входящих разговоров
063	22:10
аа	bb
ссс	ddd
еее	fff
Menu
Рис. 2 64. Тест 63
Параметр (bb). информирующий о поводе окончания последнего
разговора, может принимать следующие значения:
UN - повод неизвестен;
МО - исходящий разговор окончен пользователем;
МТ - входящий разговор окончен пользователем
IN - внешняя причина
В
При выборе теста 65 на дисплее индицируются сведения о количе-
стве SMS-сообщений (рис. 2.65), где:
а - счетчик неудачно отправленных SMS-сообшсний;
b - счетчик успешно отправленных SMS-сообщений;
с - пов торяет значение а;
d - счетчик неудачно принятых SMS сообщений;
е - счетчик успешно принятых SMS-сообщений;
f - повторяет значение d.
065	22:10
а b с
def
Menu
Рис 265 Тест 65
116 СЕРВИСНОЕ МЕНЮ
Тест 81 обеспечивает обнуление всех таймеров (рис 266).
При использовании теста 82 можно активировать или деактиви-
ровать все таймеры мобильного телефона (рис 2.67)
081	22:10
TIMERS
RESET
Menu
Рис 266 Тест 81
082	22:10
TIMERS
ON
Menu
Рис 267 Tea 82
Информация о версии firmware будет индицироваться на экране
дисплея при выборе теста 88 в виде, показанном на рис 2.68. где;
ааааа - версия firmware;
bbbbbb - РРМ-версия.
сссссс - дата записи firmware;
dddd - контрольный счетчик firmware;
ееееееееееев - версия DSP firmware.
088
ааааа
Date
ChkSum
ееееееееееее
Menu
22:10
bbbbbb
сссссс
dddd
Рис 2 68 Tea 88
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 117
Из остальных тестов особое внимание следует обратить на тест
241, при выборе которого происходит деактивация NET MONITOR.
После этого активация сервисного меню будет возможна только
с помощью персонального компьютера специального сервисного ка-
беля и соответствующего программною обеспечения При наличии
указанного оборудования активация NET MONITOR не составляет
особого труда и зависит от версии firmware. Так. например, в теле-
фонах NOKIA 5110. имеющих версию firmware V 4 51. достаточно
на адрес. 0298 зап нс a 11> FF.
При использовании программы Logo Manager для NOKIA (под
WINDOWS) процесс активации сервисного меню заключается лишь
в выборе соответствующей иконки на экране
Также особое внимание следует обратить на тест 242, при выборе
которого происходит деактивация части тестов сервисною меню NET
MONITOR Останутся только тесты с 1 по 19
При выборе меню 240 происходит обнуление всех счетчцков
Перечень некоторых тестов NET MONITOR мобильных тслефо
нов NOKIA серии 51XX приведен в табл. 2.10
Таблица 2 10 Перечень тестов NET MONITOR мобильных телефонов NOKIA
серии 51ХХ
N’n/n	Номер теста	Содержание
1	01	Параметре режима работъ активной станции сети
2	02	Параме*рь режима работъ активной станции сети
3	03	Параме’ры режимов работъ активной и двух ближайших по уровн е сигнала станций сети
4	04	Лгрометры режимов работъ 5-5 ближайших по уровню сигнала станции сети
5	05	Параметре режимов работъ 6-8 ближайших по уровню сигнала станций сети
6	"бб"	Информация о зарегистрироеа1-иьи сетях
Т~	07	Информация об активной станции сети
а	10	Данные о 1 роцецурах Paging и Location Update
3“	11	Информация о сети
"I6-	“12“	Данные 01 эоцедурах Gohe^nq. Норрпритд.
и	"15"	DTX дисплеи
12	”17	frrS тест
13	18	Вклкяение/вьклкнение подсветки
14	“16“	Возможность просмотра параметров запрещенных станций сети
15	"26"	Состояние аккумуляторной батареи, пара метры режима зарядки
it"	“21	Параметры режима зарядки
17	22	Параметры полностью заряженной аккумуляторной батареи
18	23	Параметре! аккумуляторной батареи
19	35	Причины рестарта Software
"26"	36	Счетчик процедуре рестаота Software
~2Г	39	Причины окончания разговоров
IJ8 СЕРВИСНОЕ МЕНЮ
Таблица 210 Перечень тестов NET MONITOR мобильных телефонов NOKIA
серии 51ХХ (продолжение)
№п/п	Номер тесн	Содержание
22	40	Обнуление счетчиков процедуры Hand Over
	41	Счетчики процедуры Hand O'er
“24“	43	Счетчики Т 200
“25“	”54“	Информаемя о блоках памяти
26	56	Инфор1УИ1^я облаках памяти
22	57	Состояние памяти перед процедурой RESET
	60	Обнуление счетчиков тестов 41.43.61.62 63
“25”	”5Г	Счетчики поиска и повторного выбора станций сети
30	62	Счетчик измерения параметров ближайших по уровню сигнала станций сети
31	63	Пронина окончания последнего разговора, счетчик разговоров
“з2“	65	Счетчик SMS сообщений
“55”	70	Информация об адресах API RAM
34	“71“	Отключение шукюлсдавлгеля
“35“	” 72	Включение шумооодавителя
36	”81	Обнуление всех таймеров
“57“	82	Активация/деактиеация всех тгймеров
”55“	83	Управление ЗУ
“55“	84	Информация о ЗУ
4Й	”85”	Информация о ЗУ
41	”35“	информац ия о ЗУ
42	”37”	ЗУ опера л>»юй систсмя	t
”35”	“88”	Информация о версии f irrrware	<
“33”	240	Обнуление всех счетчиков
45”	“241“	Деактивация сервисного меню NET MONITOR
46	242	Деактивация части тестов Останутся только тесты с 1 по 19
2.8.2.	Модель 3310
Особенность мобильного телефона NOKIA 3310 состоит в том, чю
у нею отсутствует внешний разъем для подсоединения сервисного
кабеля. Разъем для подключения М-BUS кабеля расположен под ак-
кумуляторной батареей. Поэтому при подключении модели 3310
к персональному компьютеру для активации сервисного меню не-
обходимо прежде всего позаботиться о том, чтобы все без исключе-
ния контакты аккумуляторной батареи были подключены к мобиль-
ному телефону.
Сервисный кабель можно изпл овить самостоятельно, воспользо-
вавшись рекомендациями, и сложенными в главе, посвявсснной раз-
блокированию мобильных телс(|«)нов Там же дан рисунок разъема,
приведены назначения его контактов. Необходимо отметить, что
контакт «корпус» сервисно!о кабеля следует подключить не только
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ NOKIA 119
к соответствующему контакту сервисного разъема мобильного ie.ie-
фона, но также обязательно и к контакту < минус» аккумуляторной
батареи.
Соответствующее программное обеспечение для активации сер-
висною меню без труда можно найти в Internet.
Само же сервисное меню мобильных телефонов 3310 не имеет осо-
бых отличий от NET MONITOR телефонов серии 51XX. Различия
заключаются в изменении формы индикации и отображения отдель-
ных параметров, а также в отсутствии некоторых тестов.
Доступ к установкам сервисною меню у модели 3310 (при активи-
рованной функции NET MONITOR) осуществляется из обычного
меню пользователя выбором пункта меню 14, а нс 10, как у мобиль-
ных телефонов серии 51XX.
2.8.3.	Серия 61ХХ
Сервисные меню мобильных теле<|юнов серии 61XX (например. 6110
или 6150) имеют незначительные отличия or NET MONITOR теле-
фонов серии 51ХХ Разница состоит в отсутствии некоторых тестов,
а также в изменении формы индикации и отображения отдельных
параметров.
При наличии персонального компьютера, специального сервисно-
го кабеля и соответствующего npoi раммного обеспечения активация
NET MONITOR мобильных телефонов серии 61ХХ также нс состав-
ляет особого труда и зависит от версии firmware. Так, например,
в телефонах NOKIA 6110, имеющих версии firmware V 4.33 и V 4.05,
дос гаточно на адрес 03В8 записать FF, а для версии V 3.14- записать
FF на адрес 03Е4.
Необходимо отметить, что у мобильных телефонов NOKI/X моде-
ли 6110 сервисное меню можно активировать только начиная с вер-
сии 3.14 firmware.
При использовании программы LogoMaiuigcr для NOKIA (под Win-
dows) процесс активации сервисного меню также заключается лишь
в выборе соответствующей иконки на экране.
Как и у мобильных телефонов серии 51XX, особое внимание следу-
ет обратить на тест 241, при выборе которого происходит деактивация
NET MONITOR. После этого активация сервисного меню будет воз-
можна только при помощи персонального компьютера, специальною
сервисного кабеля и соответствующего npoiраммного обеспечения
120 СЕРВИСНОЕ МЕНЮ
Следует быть внимательнее и при выборе теста 242 после выполне
ния которого происходит деактивация части тестов сервисного меню
NET MONITOR Останутся только тесты с 1 по 19
При выборе меню 240 происходит обнуление всех счетчиков.
2.8.4.	Серия 88ХХ
Сервисные меню .мобильных телефонов NOKIA серии 88ХХ имеют
незначительные отличия от NET MONITOR телефонов серий 51ХХ
и 61ХХ Разница состоит в отсутствии некоторых тестов, а также
в изменении формы индикации и отображения отдельных парамет-
ров
При наличии персонального компьютера, специального сервисно-
го кабеля и соответствующего программного обеспечения активация
NET MONITOR мобильных телефонов серии 88ХХ нс составляет
особого труда и зависит от версии firmware
Особое внимание следует обратить на тест 241, при выборе кото=
рого происходит деактивация NET MONITOR (как и у мобильных
телефонов NOKIA серий 51ХХ/61ХХ). После этого активация сер
висного меню будет возможна только при помощи персонального
компьютера, специального сервисного кабеля и соответствующего
программного обеспечения
Следует быть внимательнее и при выборе теста 242, после выполне-
ния которого происходит деактивация части тестов сервисного меню
NET MONITOR Останутся только тесты с 1 по 19
При выборе меню 240 происходит обнуление всех счетчиков.
2.9.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
PHILIPS
Говорить о сервисном меню мобильных телефонов фирмы PHILIPS
достаточно сложно, поскольку по сравнению с сервисными меню те-
лефонов фирмы ALCATEL или NET MONITOR фирмы NOKIA CM
некоторых моделей фирмы PHILIPS может получить первый приз
только за миниатюрность. Тем не менее сервисное меню у мобильных
телефонов фирмы PHILIPS существует и вполне достойно того, что-
бы сказать о нем несколько слов
Наиболее характерно по структуре, по количеству индицируемых
параметров сети и телефона, а также по форме отображения значений
этих параметров сервисное меню мобильных телефонов PHILIPS
модели Savvy. СМ телефонов других моделей фирмы PHILIPS
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ PHILIPS 121
(Diga. Genic, Fizz и т д ) имеют аналогичную структуру, поэтому их
владельцам не составит труда разобраться с содержанием сервисного
меню после внимательного знакомства с СМ телефонов PHILIPS Savvy.
Сервисные меню мобильных телефонов фирмы PHILIPS более
современных моделей могут иметь отличия (иногда значительные)
как по форме, так и по содержанию
Необходимо отметить, что отличия в структуре и содержании сер-
висных меню (отсутствие, изменение или дополнение подменю, от-
дельных подпунктов, опций и параметров) могут зависеть не только
от модели мобильного телефона, но и от версии firmware
Внимание/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисунков,
схем и иной информации.
2.9.1.	Модель Savvy
Доступ к установкам сервисного меню мобильных телефонов PHILIPS
Savvy осуществляется при помощи набора на клавиатуре телефона
следующей комбинации цифр и знаков
*#2355*# ИЛИ »#CELL*«
После этого на дисплее индицируется информация о параметрах
активной станции сети в виде, показанном на рис 2.69. где:
F (ххх) - номер используемого канала;
L (уу) _ интенсивность принимаемого сигнала в условных едини-
цах (обычно от 0 до 63);
С (zz) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем.
Main
Fxxx Lyy Czz
Рис. 2 69 Информация о параметрах активной
станции сети
122 СЕРВИСНОЕ МЕНЮ
При нажатии на джойстике стрелки «вправо» на экране дисплея
последовательно будет отображаться информация о параметрах бли-
жайших по уровню сигнала станции сети (рис 2 70), где:
F (ххх) - номер используемого канала.
L (уу) - шпснсивность принимаемого сигнала (обычно от 0 до 63);
С (zz) - качество принимаемого сигнала, характеризующееся раз-
ностью между интенсивностью сигнала и заданным минимальным
уровнем;
N - номер ближайшей ио уровню сш нала станции сети (обычно от
1 до 6).
Near Cell N
Fxxx I vv Czz
Рис 270 Информациям параметрах ближайших
по уровню сигнала станций сети
Уровень принимаемою сигнала мобильных телефонов PHILIPS
модели Savvy можно примерно оцепить по табл. 2 11.
Таблица 211 Соответствие уровня принимаемого сигнала мобильных
телефонов PHILIPS модели Sowy и параметра L
№п/п	Знамен параметра L	Уровень принимаемого отвага. дБм
1	&	< -110
2	1
3	1
	",	...
62	5Г	-So
“63“	62
64	63	-48
Доступ к информации о других параметрах осуществляется при
помощи снениальпыхсервисных кодов, сведения о которых помеще-
ны в соответствующей главе данной киш и.
2.9.2.	Модели Diga, Genie, Fizz
Сервисные меню мобильных телефонов фирмы PHILIPS моделей
Diga, Genie, Fizz имеют структуру, аналогичную СМ телефонов мо-
дели Savvy, поэтому дополнительных разъяснений не требуют.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SAGEM 123
2.10.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
SAGEM
Сервисное меню мобильных телефонов французской фирмы SAGEM
различных моделей может состоять из нескольких уровней. Напри-
мер, у моделей серий 6ХХ и 7ХХ возможен доступ только к одному
сервисному меню (так называемое СМ-1) У моделей серий 8ХХ
и 9ХХ помимо СМ 1 возможен доступ и к сервисным меню второго
(СМ-2) и третьего (СМ-3) уровней
Другое отличие состоит в том, что у одного из двух абсолютно оди-
наковых мобильных телефонов SAGEM серии 8ХХ и 9ХХ сервисное
меню третьего уровня (СМ 3) может быть недоступно, а у другого
функционирует без проблем Это объясняется тем, что для успешно-
го использования сервисного меню третьего уровня (СМ-3) прежде
всего должна быть активирована соответствующая функция
Доступ к сервисному меню СМ-1 (для серий ЬХХ и 7ХХ), атакже
к сервисным меню СМ-1 и СМ 2 (для серии 8ХХ и 9ХХ) можно осу-
ществить путем набора на клавиатуре телефона соответствующей
комбинации цифр и знаков
Активация СМ 3 (для серий 8ХХ и 9ХХ) может быть проведена
при подключении мобильного телефона к персональному компьюте-
ру посредством специального сервисного кабеля и использовании
соответствующего программного обеспечения В сервисных центрах
можно приобрести фирменный кабель, однако он достаточно дорого
стоит Сервисный кабель можно изготовить и самостоятельно, вое
пользовавшись рекомендациями, изложенными в главе, посвящен-
ной разблокированию мобильных телефонов Соответствующее про-
граммное обеспечение без труда можно найти в Internet
Доступ к сервисному меню СМ 3 (для серии 8ХХ и 9ХХ) возмо-
жен и без сервисного кабеля посредством внесения соответствующих
изменений в firmware мобильного телефона из меню СМ 2
Сервисные меню различных моделей мобильных телефонов фир-
мы SAGEM имеют отличия (иногда значительные) как но структуре,
так и по содержанию Из-за ограниченного объема данной книги не
представляется возможным рассмотреть все варианты
Наиболее интересно по структуре, по количеству индицируемых
параметров сети и телефона, а также по форме отображения значений
параметров сервисное меню мобильных телефонов SAGEM серии 9ХХ.
124 СЕРВИСНОЕ МЕНЮ
При работе с сервисным меню геле<]юнов фирмы SAGEM следует
учитывать, что отличия в структуре и содержании сервисных меню
различных уровнен (отсутствие, изменение или дополнение подме-
ню, отдельных подпунктов, опций и параметров) зависят не только
от модели мобильного телефона. но и от Персии firmware.
Внимание/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата. Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисунков,
схем и иной информации
2.10.1.	Серии 6ХХ, 7ХХ
Доступ к установкам сервисного меню СМ-1 мобильных телефонов
SAGEM серии 6ХХ и 7ХХ осуществляется при помощи набора на
клавиатуре телефона соответствующей комбинации цифр и знаков
5111
У некоторых моделей достаточно нажать клавиши «вниз» и *.
После этого на дисплее отобразится так называемое Engineering
menu, которое имеет следующие подменю:
1)	IMEI
2)	Flash Eeproin etc.
3)-
4)	SP unblock
5)-
6)	Contrast Settings
Названия указанных подменю в дополнительных комментариях не
нуждаются.
Необходимо отметить, что для неспециалиста могут быть интерес-
ны только подменю 1) IMEI и 6) Contrast Settings. Поэтому пользо-
ваться остальными подменю СМ-1 не рекомендуется
2.10.2.	Серии 8ХХ, 9ХХ
Рассмотрим функционирование сервисного меню мобильных теле-
фонов SAGEM серий 8ХХ и 9ХХ на примере телефона SAGEM мо-
дели 922.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SAGEM 125
Доступ к установкам сервисного меню СМ 1 мобильного телефо-
на SAGEM модели 922 осуществляется при помощи последователь-
ного нажатия клавиш «вниз» и * У некоторых моделей достаточно
набрать на клавиатуре телефона соответствующий код. 511#
После этого на дисплее отобразится меню СМ-1, которое имеет
следующие подменю:
1)	АРРЫ
1	- Version
2	- Battery
2)	PROM (IMEI)
3)	SIM LOCK
4)	NETWORK (обычно недоступен)
5)	TEST LCD (тест дисплея)
Необходимо отметить, что в мобильных телефонах SAGEM се-
рии 922 с версией firmware выше 4 1М подменю 4) NETWORK от-
сутствует
Сервисное меню второго уровня (СМ-2) активируется набором на
клавиатуре телефона соответствующей комбинации цифр и знаков,
которую можно определить по числу IMEI телефона. Например, если
условно обозначить число IMEI в виде ABCDFG12345678-9, то кодо-
вая комби нация для доступа к СМ-2 будет выглядеть таю *12345678
После набора этой комбинации и нажатия клавиши ОК изображе-
ние на дисплее мобильного телефона нс изменится Однако теперь до
полного выключения аппарата вместо СМ-1 активировано расти
репное меню СМ-2, для входа в которое достаточно нажать клавиши
«вниз» и *. При этом на дисплее отобразятся следующие подменю
и опции:
I)	APPLI
11	Version (версия firmware и число IMEI);
12	log (запись последних 30 действий выполненных телефоном
принятие разговора, отправка SMS отключение аккумулятора
и т.п.);
13	del log (стирание записи опции 12 log);
14	Battery (индикация напряжения аккумуляторной батареи).
2)	RAM (считывание и запись RAM телефона После полного вык
лючения аппарата восстанавливаются первоначальные установки).
3)	PROM
31 read/write (Внимание! Эту опцию неспециалистам исполь-
зовать не рекомендуется!);
126 СЕРВИСНОЕ МЕНЮ
32 Formal (в 95% случаев эта опция обеспечивает рестарт мо-
бильного телефона на первоначальные установки фирмы);
33 Load.
4)	SIM LOCK (доступ к восьмизначному коду на разблокирова-
ние).
5)	NETWORK (информация о сети каналы, параметры сигнала,
станций сети и т.п.)
6)	TEST CALL
61 Burn m (без специального оборудования недоступен)
7)	TEST LCD
71 symbol 1 (тест дисплея);
72 symbol 2 (тест дисплея)
73 Black (индицируются все сегменты дисплея);
74 For foto (затадка от фирмы SAGEM);
75 Vibration (тест вибрационного звонка).
Необходимо отмстить, что в некоторых мобильных телефонах
SAGEM модели 922 с версией firmware выше 4.1М подменю RAM
отсутствует
Для активации СМ-3 необходимо войти в меню СМ-2 и в под-
пункте RAM задать следующие параметры
ADR 112 (ОК),
NBR: 2 (ОК) (при помощи клавиши С стереть 1 и записать 2)
Последующим нажатием клавиши ОК можно перейти к значению
8967, которое необходимо стереть трехкратным нажатием клавиши С
и записать в обратном порядке; 7698 (ОК)
Далее следует войти в подменю PROM rcad/wntc Field 94 Если
сервисное меню СМ-3 не активировано, то на дисплее будет отобра-
жена следующая информация Field 94 0. После изменения значения
0 на 1 (Field 94 (ОК) (ОК) 1 (ОК)), а также последующего выключения
и включения мобильного телефона происходит активация меню СМ-3.
При этом на дисплее отобразятся следующие подменю и опции
1)	APPLI
11	Versjon (отображение версии firmware и числа IMEI);
12	log (запись последних 30 действий, выполненных телефо-
ном принятие разговора, отправка SMS-сообщений, отключе-
ние аккумулятора и т.п );
13	del log (стирание записи опции 12 log);
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SAGEM 12/
14	PHONE CODE (стирание кодов телефона, SIM-карты);
15	Battery (индикация напряжения аккумуляторной батареи)
2)	RAM (считывание и запись RAM телефона После полного вык-
лючения аппарата восстанавливаются первоначальные установки).
3)	PROM
31 read/write (Внимание! Згу опцию неспециалистам исполь-
зовать не рекомендуется!);
32 Format (в 95% случаев эта опция обеспечивает рестарт мо-
бильного телефона с первоначальными установками фирмы),
33 Load.
4)	SIM (у моделей 922 обычно не активировано).
5)	SIM LOCK (доступ к восьмизначному коду па разблокирова
ние).
6)	MONITOR.
7)	NETWORK (информация о сети: каналы, параметры сигнала,
станций сети и т п ).
8)	TEST CALL
61 Burn in (без специального оборудования недоступен)
9)	TEST LCD
71 symbol 1 (тест дисплея);
72 symbol 2 (тест дисплея);
73 Black (индицируются все сегменты дисплея);
74 For foto (загадка от фирмы SAGEM);
75 Vibration (тест вибрационного звонка)
Для деактивации СМ 3 необходимо в подменю PROM read/wntc
Field: 94 изменить значение 1 на 0 (Field 94 (ОК) (ОК) О (ОК))
Информация о режимах работы сети (каналы, параметры сигнала,
станции сети и т.п ) размещена в пункте NETWORK При этом на
дисплее отображаются следующие данные:
СН - помер используемого канала
RM - информация для специалистов;
RX - интенсивность принимаемого сигнала;
ВА - код синхронизации;
TS - номер используемого тайм-слота (от 0 до 7);
С1 - качество принимаемого сигнала, характеризующееся разно-
стью между интенсивностью принимаемого сигнала и заданным
минимальным уровнем;
BSIC - идентификационный код станции сети;
128 СЕРВИСНОЕ МЕНЮ
CI - идентификационны" номер станции сети;
ТХ- информация для специалистов;
ТА - величина от 0 до 63. При умножении на 575 получится при-
мерная дальность до активной станции сети в метрах (индициру
ется только при коммуникации);
LAI - код региона;
FN - информация для специалистов;
HBN - информация для специалистов;
STAT - информация для специалистов.
Как уже отмечалось выше, в некоторых мобильных телефонах
SAGEM модели 922 с версией firmware выше 4 1М подменю RAM
отсутствует Поэтому при наличии в мобильном телефоне более но-
вой версии firmware активация СМ-3 может быть проведена только
при подключении мобильного телефона к персональному компьюте-
ру посредством специального сервисного кабеля и использовании со-
ответствующего программного обеспечения.
Специальный кабель можно приобрести в сервисных центрах или
изготовить самостоятельно воспользовавшись рекомендациями, изло-
женными в главе, посвященной разблокированию мобильных телефо
нов Необходимое программное обеспечение можно найти в Internet
2.11.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
SAMSUNG
Сервисное меню мобильных телефонов фирмы SAMSUNG по сравне-
нию с сервисными меню мобильных телефонов других фирм-разра-
ботчиков не имеет каких-либо значительных отличительных особен-
ностей. Нельзя сказать, что оно слишком объемное, но и не маленькое.
Скорее всего, СМ мобильных телефонов SAMSUNG (особенно у ран-
них моделей) содержит тот необходимый минимум информации, ко-
торый вполне достаточен для обычного пользователя
Следует учитывать, что сервисные меню мобильных телефонов
фирмы SAMSUNG различных моделей имеют отличия (иногда зна
чительные) как по форме, так и по содержанию. Из-за ограниченного
объема данной книги не представляется возможным рассмотреть все
варианты.
Также при работе с сервисным меню телефонов фирмы SAMSUNG
необходимо помнить, что отличия в структуре и содержании сервис-
ных меню (отсутствие, изменение или дополнение подменю, отдель-
ных подпунктов, опций и параметров) зависят не только от модели
мобильного телефона, но и от версии firmware
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SAMSUNG 129
Внимание/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата. Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов, рисунков,
схем и иной информации
2.11.1.	Модель SGH-100
Сервисное меню мобильного телефона SAMSUNG модели SGH-100
состоит из трех частей, доступ к которым осуществляется путем на-
бора на клавиатуре телефона различных комбинации цифр и знаков.
После набора кода *#9993# в списке меню добавится дополнитель-
ное подменю Engineering functions, которое имеет два подуровня:
Revisions и Cell Info Доступ к подменю Engineering functions будет
возможен до полного выключения телефона.
Подуровень Revisions содержит информацию о версии firmware
и о конфигурации телефона. Сведения о версии firmware можно по-
лучить и при наборе кода *#9999# а данные о конфигурации - при на-
боре кода *#9998#
Информация о параметрах активной станции сети, а также тести
ближайших (по уровню сигнала) станций содержится в подуровне
Cell Info
В дежурном режиме на дисплее индицируются следующие данные
характеризующие активную станцию сети
FCN - номер используемого канала;
RXI - интенсивность принимаемого сигнала (дБм);
С1 разность между уровнем сигнала активной станции и уровнем
сигнала, заданного оператором сети;
SC - синхронизация станции и телефона;
GL (х) - тип GSM сети оператора (GL1 для GSM Phase 1, GL2 для
GSM Phase 2);
I0L - статус телефона;
RXa - пороговый (минимальный) уровень принимаемого сигнала,
заданный оператором сети (дБм);
ТХр - выходная мощность;
NO (National Code) - отличие сетей, использующих один и тот же
канал. Имеет значение в пограничных областях;
130 СЕРВИСНОЕ МЕНЮ
ВС (Broadcast Code) - отличие станций, использующих одни и тот
же канал Применяется для синхронизации при кодировании и де-
кодировании сигнала,
С (УУУУУ) - идентификационный номер станции сети;
Н (zz) - счетчик использования функции Hand Over, то есть сме-
ны станции во время коммуникации;
f (j j) ~ счетчик неудачных попыток использования функции Hand
Over, то есть смены станции во время коммуникации.
Параметр, характеризующий статус мобильного телефона, в зави-
симости от режима работы может принимать следующие значения:
IDL (Idle) - дежурный режим;
SER (Search) - поиск станции сети;
ASS (Assign) - установка связи со станцией перед коммуникацией;
DED (Dedicated) - коммуникация со станцией сети
Информация о параметрах шести ближайших (но уровню сигна-
ла) станции сети индицируется на дисплее в том же виде, что и све-
дения об активной станции со следующими дополнениями
N (в левом нижнем углу дисплея) - порядковый номер станции (от
1 до 6);
NC - телефон не подключен к этой станции, а только отслеживает
се сигнал,
SYNC - телефон находится в области, где моментально регистриру-
ется (в противном случае индикация отсутствует)
Перелистывание страниц подуровня Cell Info можно осуществ
лять нажатием клавиш от 0 до 6 или при помощи стрелок.
Для доступа к информации при коммуникации необходимо на-
жать правую клавишу Menu, стрелку «вверх» (па дисплее индициру-
ется Active Info), вновь правую клавишу Menu.
После этого на дисплее отобразятся следующие данные:
RX - уровень принимаемого сигнала (дБм);
RQ - качество коммуникации, характеризующееся количеством
ошибочных битов,
ТА - при умножении на 547 получится дальность до активной стан-
ции сети в метрах;
РА мощность передатчика в условных единицах;
at (х) - номер используемого тайм слота (от 0 до 7 для GSM Phase 1,
от 0 до 15 для GSM Phase 2);
ts (у) - отличие станций, использующих один и тот же канал
(Broadcast Code)
СЕРВИСНЫЕ МЕНЮ МОБИЛЫ <ЫХ ТЕЛЕФОНОВ SAMSUNG 131
Качество коммуникации мобильною телефона S/XMSUNG моде-
ли SGH-100 можно приблизительно оценить, воспользовавшись дан-
ными табл. 2 12
Таблица 212 Качество коммуникации мобильного телефона SAMSUNG
модели SGH-100
№п/л	Значение параметра RQ	Количество ошибочных битов
1	0	0.2%
1	1	0,4%
Т	2	0,8%
4	3	1.6%
5	4	3,2%
6	5	64%
7	б	12,8%
Т"	7	256%
Мощность передатчика можно примерно оценить, воснолыював-
шисьтабл 2.13
Таблица 213 Мощность передатчика
№п/п	Значение параметра РА	Мооность передатчика, Вт	Мощ-юстъ передатчик, дБм
V	2	8,00	39
т~	Т"	5,00	Т7“
“Г“	4	3.20	35
4	“5~	ТОО	33
Т-	Т	1,30	31
6	7	080	29
7	8	0,50	27
8“	Т"	0,32	25
5“	т	“ОТО	23
10	11	013	21
~ТГ	ПТ"	ПЯ58	19
12	13	0,05	17
"ПТ"	14	003	15
14	15	0,02	13
При дальнейшем перелистывании страниц на дисплее индицируют-
ся 14 страниц меню с данными о параметрах активной станции сети,
а также шести ближайших (но уровню сигнала) станций. Эти сведе-
ния аналогичны данным подуровня Cell Info в дежурном режиме
Информацию об аккуму 7яторной батарее можно получить, набрав
на клавиатуре телефона код *#9990#. После этою на дисплее отобра-
зятся следующие данные:
С (хх) - емкость аккумулятора в процентах:
И (УУУУУУУ) ~ счетчик времени до разрядки батареи (в десятках се-
кунд);
132 СЕРВИСНОЕ МЕНЮ
(zz) - температура аккумулятора;
(ии) - напряжение аккумуляторной батареи в вольтах (раздели-
тельная точка не индицируется,
TIMER - счетчик времени зарядки/разрядки в секундах.
Выход из указанного теста аккумуляторной батареи довольно зат-
руднителен. Наиболее простой способ выхода - полное отключение
телефона. Также можно порекомендовать нажать на одну секунду кла-
вишу CLR затем набрать код *#9990# и вновь нажать клавишу CLR
2.11.2.	Модели SGH-600, SGH-2100
Характерная особенность сервисного меню мобильных телефонов
SAMSUNG моделей SGH-600 и SGII-2100 - изменение кодов досту-
па к отдельным подменю. Так, например, для активации режима мо-
ниторинга необходимо набрать код *#9998*324#, а для входа в режим
теста аккумуляторной батареи - код *#9998*228#.
Информацию о версии firmware можно получить, введя код *#9999#
Необходимо отметить, что начиная с версии firmware G60RL23M
.можно использовать только коды *#9999# и *#0001#
Сведения о других сервисных колах мобильных телефонов SAM
SUNG моделей SGH-600 и SGH-2100 помешены в соответствую!цен
главе данной книги.
2.12.	СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ
SIEMENS
Как уже упоминалось ранее, у современных моделей мобильных те-
лефонов фирмы SIEMENS сервисное меню отсутствует На момент
создания данной книги у автора пег проверенной информации о на
личин заслуживающего внимания сервисного меню у аппаратов се-
рий А, С2Х/СЗХ/С4Х, ME, SL и S2X/S3X/S4X. Однако в старых
моделях тепефоиов этой фирмы сервисное меню имеется, и поэтому
сказать о нем несколько слов скорее всего будет нелишне..
Сервисные меню различных уже устаревших моделей мобильных
телефонов фирмы SIEMENS имеют отличия (иногда значительные)
как по структуре, так и по содержанию. Из-за ограниченного объема
данной книги не представляется возможным рассмотреть все варн-
ак гы.
При работе с сервисным меню телефонов фирмы SIEMENS еле
дует учитывать, что отличия в структуре и содержании сервисных
меню (отсутствие, изменение или дополнение подменю, отдельных
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SIEMENS 133
подпунктов, опций и параметров) зависят не только от модели мо-
бильного телефона. но и от версии firmware
Внимание! При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использование и приведенных ниже материалов, рисунков,
схем и иной информации
2.12.1.	Модели S1, S3
Доступ к сервисному меню мобильных телефонов SIEMENS моде-
лей S1 и S3 осуществляется в следующем порядке: необходимо на
жать на функциональной клавиатуре телефона клавишу Menu выб-
рать в подменю 9 (Phone Options) пункт 7 (Phone Status), затем на
цифровой клавиатуре телефона набрать специальный код 5553756
и нажать красную клавишу (окончание разговора) Теперь в меню
Network Options появляется пункт Monitor
После нажатия клавиши, расположенной справа под дисплеем, на
экране отобразится информация о параметрах активной станции
сети, а также шести ближайших по уровню сигнала станций.
В дежурном режиме индицируются следующие данные
СН - номер используемого канала;
RX - интенсивность принимаемого сигнала;
N (NCC) - отличие сетей, использующих один и тот же канал Име-
ет значение в пограничных областях (National Code)
В (ВСС) - отличие станций, использующих один и тот же канал.
Применяется для синхронизации при кодировании и декодирова-
нии сигнала (Broadcast Code);
CI (Cell ID) - идентификационный номер станции сети;
LAI (Location Area Identity) - код региона;
TXPWR - выходная мощность передатчика в децибелах;
RXAM - пороговый (минимальный) уровень принимаемого сигнала,
заданный оператором сети.
В режиме разговора на дисплеи дополнительно выводится следу-
ющая информация:
134 СЕРВИСНОЕ МЕНЮ
TS - номер используемого тайм-слота (от 0 до 7),
ТА - величина от 0 до 63 При умножении на 575 получится при-
мерная дальность до активной станции сети в .метрах (индициру-
ется только при коммуникации)
PL - выходная мощность передатчика телефона.
Мощность передатчика мобильных теле<|юнов SIEMENS моделей
S1 и S3 можно примерно оценить но данным табл 2 14
Таблица 214. Мощность передатчика мобильных телефонов SIEMENS
№п/п	Значение параметрам.	Мощность передатчика, Вт	Мощность передатчика дБ
1	5	2,00	33
2	6	1.30	31
3	7	0,80	29
4	8	0,50	27
5		030	25
б	10	0,20	—В
7	11	013	21
8	12	0,08	19
9	13	0.05	17
10	14	6,03	15
11	15	0,02	13
2.12.2.	Модели S3Comfort, S4, S4Power
Доступ к сервисному мс ню мобильных телефонов SIEMENS моделей
S3Comlort, S4 и S4 Power осуществляется почти так же, как и в теле
фонах .моделей S1 и S3. Сначала необходимо нажать на функцио-
нальной клавиатуре телефона клавишу Menu, выбрать в подменю 9
(Phone Options) пункт 7 (Phone Status) Затем на цифровой кла-
виатуре телефона следует набрать специальный код, который для
моделей S3Comfort/S4/S4 Power составляет 7684666 и нажать крас-
ную клавишу (окончание разговора) Теперь в меню Network Options
появился пункт Monitor
После нажатия правой клавиши, расположенной под дисплеем, на
экране будет отображаться информация о параметрах активной стан-
ции сети, а также шести ближайших по уровню сигнала станций.
Эти сведения практически полностью аналогичны данным, приве-
денным выше для мобн.тьных телефонов SIEMENS моделей S1 и S3
2.12.3.	Модель S15
Активация сервисного меню мобильных телефонов SIEMENS моде-
ли S15 может быть проведена достаточно простым способом, а имен
но при иомоши задания следующего кода:
*#7436367*8378# (*#siemens*test#)
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SIEMENS 135
Теперь в подменю 3 3 телефона появились дополнительные пунк-
ты и подпункты
3.3.4 Band selection
3.3.4.1 z\utomatic band selection
3 3.4.2 Select GSM 900 only
3.3.4.3 Select GSM 1800 only
Назначение этих пунктов и подпунктов попятно из их названий
и дополнительных разъяснений не требует.
Также в общем меню пользователя появится дополнительный пункт
иод номером 10- Engineering (сервисное меню) Меню Engineering
имеет три подпункта:
10.1	MS info
10.2	Software details
10.3	Test/productions details
В подменю MS info выбором соответствующей опции можно осу
ществить активацию (on) или деактивацию (off) постоянной инди-
кации содержания сервисного меню
Нажатием клавиши ОК в подменю Software details можно переи
ти к страницам Software version (1021) и EEPROM version (1022),
па которых отображена информация о программном обеспечении мо
бильного телефона
При выборе опции Software version на дисплее мобильного теле-
фона будет индицироваться версия firmware
При выборе опции EEPROM version на дисплей выводятся сведе
ния об EEPROM
Нажатием клавиши ОК в подменю Test/productions details можно
перейти к страницам Hardware data (1031), Production data (1032),
Service data (1033) и Mechanical data (1034) Отображаемая на них
информация будет интересна лишь специалистам сервисных центров
После окончания работы с меню Engineering не следует забывать
деактивировать индикацию сервисного меню в подменю MS info. Де-
активация осуществляется выбором опции off при помощи клавиш
«вверх» или «вниз».
Также необходимо помнить, что при полном отключении мобиль
ною телефона для доступа к сервисному меню функцию Engineering
требуется вновь активировать.
Информация индицируемая на дисплее при выборе отдельных иод
пунктов и опций меню Engineering мобильных геле<}юнов SIEMENS
136 СЕРВИСНОЕ МЕНЮ
модели S15, практически полностью совпадает с аналогичной инфор-
мацией мобильных телефонов фирмы BOSH моделей СОМ 607 608,
которая приведена в соответствующем разделе данной главы.
2.13. СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SONY
Сразу следует отметить, что у некоторых моделей мобильных теле-
фонов фирмы SONY сервисное меню отсутствует На момент созда-
ния данной книги у автора имеется проверенная информация о на-
личии СМ лишь у сравнительно старой модели CM-DX 1000 а также
у мобильных телефонов модели CMD-CD5 и серии CMD-Z.
При работе с сервисным меню телефонов фирмы SONY следует
учитывать, что отличия в структуре и содержании сервисных меню
(отсутствие, изменение или дополнение подменю, отдельных подпун-
ктов, опций и параметров) зависят не только от модели мобильною
телефона, но и от версии firmware
Внимание/ При попытке провести какие-либо изменения в сервис-
ных меню мобильных телефонов может произойти пол-
ная блокировка аппарата Любые подобные действия вы-
полняются пользователем на собственный страх и риск.
Автор и издательство не несут никакой ответственнос-
ти за возможные негативные последствия, вызванные
использованием приведенных ниже материалов рисунков,
схем и иной информации
2.13.1. Модель CM-DX 1000
Доступ к сервисному меню мобильных телефонов SONY модели CM-
DX 1000 осуществляется в следующем порядке необходимо нажать
на функциональной клавиатуре телефона клавишу Menu, выбрать
в подменю 9 (Phone Options) пункт 7 (Phone Status), затем на циф-
ровой клавиатуре телефона набрать специальный код 7684666 и на-
жать красную клавишу (окончание разговора) Теперь в меню Network
Options появился пункт Monitor
После нажатия клавиши, расположенной справа пол дисплеем, на
экране отобразится информация о параметрах активной станции сети,
а также шести ближайших по уровню сигнала станций.
СЕРВИСНЫЕ МЕНЮ МОБИЛЬНЫХ ТЕЛЕФОНОВ SONY 137
В дежурном режиме индицируются следующие данные:
СН - номер используемого канала;
RX - интенсивность принимаемого сигнала;
N (NCC) - отличие сетей, использующих один и тот же канал. Име-
ет значение в пограничных областях (National Code);
В (ВСС) - отличие станций, использующих один и тот же канал.
Применяется для синхронизации при кодировании и декодирова-
нии сигнала (Broadcast Code);
CI (Cell ID) - идентификационный номер станции сети;
LAI (Location Area Identity) - код региона;
TXPWR - выходная мощность передатчика в децибелах;
RXAM - пороговый (минимальный) уровень принимаемого сигнала,
заданный оператором сети
В режиме разговора на дисплей дополнительно выводится следу-
ющая информация:
TS - номер используемого тайм-слота (от 0 до 7);
ТА - величина от 0 до 63, при умножении на 575 получится при-
мерная дальность до активной станции сети в метрах (индициру-
ется только при коммуникации);
PL - выходная мощность передатчика телефона.
Мощность передатчика мобильных телефонов SONY модели СМ-
DX 1000 можно примерно оценить по данным табл 2 15
Таблица 2.15 Мощность передатчика мобильных телефонов SONY модели
CM-DX 1000
№п/п	Значение параметра PL	Мощность передатчика, Вт	Мощность передатчика дБ
1	5	2,00	33
2	6	1,30	зг
~У	7	0.80	2У
4	8	0.50	27“
5	“У	030	25
“У	10	0,20	23
~У	11	0,13	21
У	12	0.08	15
9	13	0,05	17
—У	14	0,03	15
11	15	0,02	“У
138 СЕРВИСНОЕ МЕНЮ
2.13.2. Модели CMD-CD5, CMD-Z5
Активация сервисного меню мобильных телефонов фирмы SONA
моделей CMD-CD5 и CMD-Z5 может быть проведена достаточно
простым способом, а именно путем ввода следующего кода:
•#6664867# (• «monitor#)
После выключения и включения телефона в общем списке меню
пользователя активируется дополнительное подменю, при выборе
которою на экране дисплея отобразится информация о параметрах
активной станции сети, а также шести ближайших по уровню сигна-
ла станций
ГЛАВА
СТРАНИЦА
1	Сервисные коды	11
2	Сервисное меню	59
МУЗЫКАЛЬНЫЙ
ЗВОНОК
3.1.	Общие сведения	140
3.2.	Синтез мелодии на клавиатуре
мобильного телефона	143
3.3.	Мелодия через Internet	148
3.4.	Мелодия через сервисный кабель 148
4	Разблокирование мобильных телефонов	151
5	Приложения	213
140 МУЗЫКАЛЬНЫЙ ЗВОНОК
3.1.	ОБЩИЕ СВЕДЕНИЯ
В надежде хоть на мгновение обогнать конкурентов фирмы-разра-
ботчики и изготовители мобильных телефонов постоянно стремят-
ся усовершенствовать выпускаемую аппаратуру Поэтому количество
и качество функциональных возможностей мобильных телефонов,
предлагаемых покупателям, постоянно растет.
Подтверждение вышесказанному - функция музыкального звонка.
Если в недалеком прошлом сигналы звонка у моделей одной и гой же
фирмы имели лишь небольшие отличия, то сейчас ситуация коренным
образом изменилась. Современные мобильные телефоны позволяют
пользователю выбрать понравившуюся мелодию для звонка из не-
скольких вариантов Более того, для отдельных моделей некоторых
производителей предусмотрена возможность записать понравившую-
ся мелодию в память телефона.
Конечно, вопрос о необходимости наличия и использования такой
функции остается открытым Komv то для выбора достаточно тех ме-
лодий, которые уже записаны в памяти мобильного телефона (обыч
но от 5 до 40). Однако есть несколько причин, по которым автор не счи-
тает излишней возможность создания собственного сш нала вызова.
Во-первых ежедневно владелец мобильного телефона на работе,
в общественном транспорте или дома слышит звонок не только сво
его телефона. При ограниченном выборе мелодии звонка сигналы вы-
зова очень часто совпадают Иногда приходится наблюдать, как на
улице или в общественном транспорте, услышав характерный зво-
нок, сразу несколько человек хватаются за своп мобильные телефо-
ны. С развитием мобильной связи в России подобные курьезы будут
происходить все чаще.
Во-вторых, у каждого человека есть личные музыкальные вкусы
и пристрастия, которые даже у членов одной семьи могут значитель-
но отличаться. Кто-го часами может слушать мелодию популярной
песни или оперной арии, а у кого-то от нее возникают проблемы со
здоровьем.
Естественно было бы абсурдно при покупке выбирать модель мо-
бильного телефона с учетом того, какие мелодии записаны в его па-
мяти. Не исключено, что сегодня вам правится ламбада, а завтра во
лосы от нее начнут вставать дыбом.
В-третьих, возможность записывать собственную мелодию пли
выбирать из огромного числа уже созданных весьма привлекатель-
на для тех пользователей, которые желают быть оригинальными.
ОБЩИЕ СВЕДЕНИЯ 14}
Но мнению автора, каждый человек имеет право выбора, и чем
шире его возможности тем лучше для в гаделыга мобильного телефо-
на (равно как и для окружающих)
К сожалению, пока лишь небольшое число моделей мобильных
телефонов обладает функцией установки собс гвенногосиг нала звон
ка К ним в первую очередь относятся телефоны фирм ALCATEL
(ОТЗХХ, ОТ5ХХ. ОТ7ХХ и т.д.). NOKIA (5110. 3210. 6310, 6150,
7110 8100, 8110i, 8810. 8210. 8850, 8310. ЭОООь 9110 и т.д.)
ERICSSON (GII686, GH786, T10s. T18s. Т65, Т66. T68m и т.д).
SIEMENS (С25, S25, модели серий 35 и 45), MOTOROLA (1.7389,
Р7389 и т д ), SAMSUNG (SGH-R210S). SONY (CMD-Z5. CMD-J7)
Количество мелодий, которые можно записать в память разных
моделей мобильных телефонов даже одной фирмы, может значитель-
но отличаться Так, например в память моделей 6250. 8810, 8850
и 6250 фирмы NOKIA можно записать пять мелодий, в память моло-
ти 3310 - семь, в память моделей 6310 и 8310 - десять, а в память мо-
делей 6110 и 6150 - всего лишь одну. В память мобильною телефона
модели Т191 фирмы MOTOROLA можно записать пять мелодии
а в память модели Гнперогс 280 - тридцать две. Память мобильных
телефонов ERICSSON моделей Т65 и Т68 рассчитана на гапись ног ь
ми музыкальных фрагментов
Существует несколько способов создания собственного сигнала
вызова для мобильного телефона
Во-первых, эту операцию можно выполнить самостоятельно. без
использования какого-либо дополнительного оборудования Для это-
го необходимо просто набрать понравившуюся мелодию на клавиа-
туре телефона и записать ее в память. Такой способ наиболее прост,
только необходимо, чтобы мобильный телефон поддерживал соответ-
ствующую функцию, то есть имел так называемый синтезатор мело-
дии (например, телефоны NOKIA моделей 3210 или 3310, ERICSSON
моделей GH686 или GH786, SIEMENS моделей С25. МЕ45 и др ) Не
помешает и наличие музыкального слуха, без которою впрочем мож-
но обойтись, имея под рукой текстовую или нотную запись мелодии.
При использовании второго способа мелодия набирается на пер
соналыюм компьютере, а затем вручную набивается на клавиатуре
мобильного телефона. Данный способ позволяет создать мелодию
значительно быстрее предыдущего, однако для его применения помп
мо приведенных выше условии потребуется компьютер с соответ-
ствующим программным обеспечением.
Т42 МУЗЫКАЛЬНЫЙ ЗВОНОК
B-TjKTbnx. те, кто не обладает музыкальным слухом и образовани-
ем, могут просто скачать текстовую запись понравившегося музыкаль-
ного фрагмента из Internet и набрать ее на клавиатуре мобильного те-
лефона. нс забыв записать мелодию в память, а затем активи|ювать ее.
При использовании указанных выше способов на завершающем
этапе работы применяется одна и та же операция: синтез мелодии на
клавиатуре мобильного телефона.	4
Владельцы мобильных телефонов, имеющие доступ к Internet,
могут воспользоваться четвертым способом создания сигнала вызо-
ва, при котором мелодию можно заказать на одном из многочислен-
ных сайтов, после чего она будет послана на соответствующий мо-
бильный телефон. Нс следует забывать о том, что такой способ
приемлем йодля всех мобильных телефонов, а лишь для некоторых
моделей (например, NOKIA моделей 3210, 3310, 8310 и др.). Вто-
рой недостаток - необходимость оплаты этой услуги.
Большинству пользователей рекомендуется пятый способ, при ко-
тором мелодия записывается в память мобильного телефона непосред-
ственно с персонального компьютера В этом случае для соединения
телефона с компьютером используется соответствующий сервисный
кабель или инфракрасный порт. Такую услугу за соответствующую
плату могут оказать и в сервисных центрах, и в многочисленных мас-
терских.
А стоит ли платить деньги за то. что можно сделать самому? Тем,
кто на такой вопрос предпочитает отвечать отрицательно, можно пред-
ложить НЗГО1 овить сервисный кабель самому.
Если же в распоряжении пользователя имеются мобильный теле-
фон и компьютер с инфракрасным портом, то вопрос только в при-
обретении соответствующего программного обеспечения Но это не
проблема.
Ну и, наконец, некоторые модели мобильных телефонов (напри-
мер, SONY модели CMD-J7 или ALCATEL модели 07715) поддер-
живают функцию записи голосового или музыкального сигнала
в память через собственный микрофон. Владелец такого аппарата мо-
жет записать несколько понравившихся фонограмм определенной
длительности и любую из них выбрать в качестве звонка Для мо
бильного телефона фирмы SONY модели CMD-J7 это три фрагмен
та но 10 с, а для телефона фирмы ДЕС/VTEL модели 07715 длитель-
ность записанного звукового сигнала достигает 60 с.
Таким образом, можно минуту кричать в микрофон, а затем пугать
окружающих в общественном транспорте или на работе. Кому-то
СИНТЕЗ МЕЛОДИИ НА КЛАВИАТУРЕ МОБИЛЬНОГО ТЕЛЕФОНА 143
будет приятно при каждом поступающем иконке слышать вкрадчи-
вый голос горячо любимой тещи В общем, выбор не ограничен
I 1апример, автор данной книги использовал для звонка запись во-
сторженного тая любимой собаки. Необходимо признаться. что че-
рез неделю згу «мелодию» пришлось нс без радости сменить, хотя
длительность такого фрагмента составляла всего 5 с.
3.2.	СИНТЕЗ МЕЛОДИИ НА КЛАВИАТУРЕ МОБИЛЬНОГО
ТЕЛЕФОНА
Для использования данного способа создания сигнала вызова необ-
ходим мобильный телефон соответствующей модели (например,
AIjCATEL ОТ715, NOKIA 3210, ERICSSON T18s, SIEMENS S25.
SAMSUNG SGH-N400 и др.).
Перед началом работы рекомендуется еще раз внимательно пере-
читать соответствующий раздел Инструкции но эксплуатации мо-
бильного телефона, зде достаточно просто и понятно разъясняется,
как набрать ту или иную поту.
Как уже указывалось рапсе, первоисточником мелодии при сс сип
тезе могут быть музыкальный слух, текстовая или нотная запись
персональный компьютер, а также Internet Набрать понравившуюся
мелодию на клавиатуре мобильного телефона независимо от ее пер-
воисточника также достаточно просто.
Синтез мелодии на слух - самый простой вариант для тех, у кого
есть музыкальный слух, и самый сложный для тех, у кого этот дар
отсутствует Намного проще найти текстовые или нотные записи
мелодий, выбрать то, что поправится, и набрать на клавиатуре. К со-
жалению, выбор таких записей в периодической печати пока ограни-
чен однако в Internet их можно найти превеликое множество.
При использовании персонального компьютера мелодия для звон
ка сначала синтезируется в компьютере, а затем опять же вручную на
бирается на клавиатуре мобильного телефона. Достаточно лишь иметь
соответствующее программное обеспечение. Существует несколько
программ, специально предназначенных для этой цели; о подобном
ПО,тля мобильных телефонов некоторых фирм разработчиков будет
рассказано в соответствующих разделах данной 1лавы
Необходимо отметить, что некоторые модели мобильных телефо-
нов (например, SAMSUNG SGH-N400 или AIjCATEL ОТ715) обес-
печивают индикацию нотного стала непосредственно на дисплее, что
нозвочяет «набить» мелодию простым ее копированием из любого
музыкального издания
144 МУЗЫКАЛЬНЫЙ ЗВОНОК
3.2.1.	Мобильные телефоны ALCATEL
Особенность мобильных телефонов фирмы ALCATEL состоит в том,
что нотный стан индицируется непосредственно на дисплее. Это очень
удобно для тех, кто хотя бы немного разбирается в нотной грамоте
Для большинства же пользователей проверка правильности на-
бранной ноты представляет некоторые трудности Однако при нали-
чии определенных навыков эта проблема вполне преодолима.
Данные о соответствии нот и клавиш клавиатуры мобильных те
лефонов фирмы ALCATEL моделей One Touch 300/301/302/303 при-
ведены в табл 3.1.
Таблица 3 1 Соответствие нот и клавиш клавиатуры мобильных телефонов
моделей One Touch 300/301/302/303 фирмы ALCATEL
клавиша клавиатурь мобильного телефона	Назначение
1	Нота С
2	HoraD
3	НотаЁ
4	Нота f
5	Нота <5
б	Нота А
7	Нота В
	Установка длительности ноты или паузы
0	Увеличение высоты ноты на полггена
•	Повышение или понижение октавы для вставленной ноты
#	Вставка короткой паузы
с	Стирание ноты слева от курсора
3.2.2.	Мобильные телефоны ERICSSON
При наличии текстовой записи понравившейся мелодии процесс ее
записи в память мобильного телефона фирмы ERICSSON нс пред
ставляет особого труда.
Обычно в текстовой записи уже указаны клавиши, которые необ
холимо нажать для записи конкретной ноты, паузы и т.д. При этом
на дисплее отображаются значения этих клавиш. Поэтому для зане-
сения музыкального фрагмента в память мобильного телефона дос-
таточно лишь последовательно нажать соответствующие клавиши на
клавиатуре аппарата.
Данные о соответствии нот и клавиш клавиатуры мобильных теле-
фонов фирмы ERICSSON приведены в табл. 3.2
Для владельцев мобильных телефонов фирмы ERICSSON, кото-
рые имеют желание самостоятельно создать мелодию звонка, мож-
но рекомендовать программу ERICSSON Musicbox (рис. 3 1). Эта
СИНТЕЗ МЕЛОДИИ НА КЛАВИАТУРЕ МОБИЛЬНОЮ ТЕЛЕФОНА 145
Таблица 3.2. Соответствие нот и клавиш клавиатуры мобильного телефона
модели GF768 фирмы ERICSSON
Клавиша клавиатуры мобильного телефона	Назначение
1	Нота С
1	Нота D
3	НотаЕ
4	Нота?
$	Нота G
	5	Нота А
	т		НотаН
8	Нота +С
9	Нота -+-Ё>
0	Повышение или понижение октавы для вставленной ноты Для верхней октавы рядом с обозначением ноть доба вляется знак +
•	Вставка короткой паузы
#	Однократное нажатие - увеличение высоты ноты на полтона («) Д войное нажатие - уменьшение высоты ноты на полтона (Ь) Трехкратное нажатие - возвращение основного тона
«	Пролистывание мелодии назад
	Пролистывание мелодии вперед
CLR	Однократное нажатие - стирание ноты слева от курсора Д лительное нажатие - стирание всей мелодии
программа предназначена для операционной системы VV INDOWS
9X/NT и позволяет программировать музыкальный фрагмент, конт-
ролируя весь процесс визуально и на слух
Рис. 3.1 Программа ERICSSON Musicbox
Процесс композиции мелодии при использовании программы
ERICSSON Musicbox достаточно прост. Надо всего лишь нажимать
на клавиши клавиатуры пианино, которая отображается на экране
монитора. При этом в соответствующем окне будет индицироваться
буква клавиши клавиатуры мобильного телефона, соответствующая
выбранной ноте
146 МУЗЫКАЛЬНЫЙ ЗВОНОК
Программу ERICSSON Musicbox можно скачать абсолютно даром,
воспользовавшись Web-адресом http://www.mobilc-mclodies.com/
ericsson/utiliiy.html.
3.2.3.	Мобильные телефоны NOKIA
Владельцы мобильных телефонов фирмы NOKIA моделей 3210
и 3310 могут занести понравившийся музыкальный фрагмент в на-
мять своего аппарата посредством простого «набивания» мелодии на
клавиатуре телефона. При этом каждой ноте соответствует своя кла-
виша Достаточно лишь иметь нотную или текстовую запись, но мож-
но попытаться записать мелодию на слух.
Данные о соответствии нот и клавиш клавиатуры мобильных те-
лефонов фирмы NOKIA приведены в табл. 3.3.
Таблица 3 3 Соответствие нот и клавиш клавиатуры мобильного телефона
моделей 3210 и 3310 фирмы NOKIA
Клавиша клавиатуры мобильного телефона	Назначение
' 1	Нота С
2~ .... .	Нота D
	Нота Ё
4	HoraF
$	HoraG
6	Нота А
7 ———	Нота 6
	Уменьшение длительности ноты или паузы
9	Увеличение длительности ноты или паузы
0	Пауза. Для верхней октавы рядом с обозначением ноты добавляется знак +
•	Установка октавы для вставленной ноты
#	Увеличение высоты ноты на полтона (за исключением нот Е и В)
<	Пролистывание мелодии назад
>	Пролистъ вание мелодии вперед
с	Стирание ноты слева от курсора
3.2.4.	Мобильные телефоны SIEMENS
Как и в мобильных телефонах фирмы NOKIA, мелодию музыкаль-
ного звонка в память мобильных телефонов SIEMENS некоторых
моделей можно записать либо непосредственным «набиванием»
с клавиатуры, либо с персонального компьютера через сервисный
кабель или инфракрасный порт.
Владельцам мобильных телефонов SIEMENS модели С25 будет
интересна программа SIEMENS С25 Converter При помощи этой про
граммы можно конвергировать запись мелодий, предназначенных для
СИНТЕЗ МЕЛОДИИ НА КЛАВИА ГУРЕ МОБИЛЬНОГО ТЕЛЕФОНА 147
мобильных телефонов ERICSSON в запись для телефонов SI ЕМ ENS
модели С25.
Таким образом, владельцы SIEMENS С25 могут использовать мно-
готысячные архивы мелодий для ERICSSON из всей сети Internet.
Для этого необходимо в первом окне набрать мелодию для телефона
ERICSSON, нажать клавишу convert, и во втором окне будет инди-
цирована мелодия для SIEMENS С25 Остается только набрать ее па
клавиатуре мобильного телефона.
Данные о соответствии пот и клавиш клавиатуры мобильного те-
лефона модели С25 фирмы SIEMENS приведены в табл 3 4.
Таблица 3 4 Соответствие нот и клавиш клавиатуры мобильного телефона
модели С25 фирмы SIEMENS
Клавиша клавиатуры мобильного телефона	Назначение
1	Нота С
1	Нота D
3	Нота ё
4	Нота F
5	Натай
6	Нота А
~7~	Нота Н
0	Пауза
#	Установка октавы для вставленной ноты
•	Изменение высоты ноты i й подгона
Данные о соответствии нот и клавиш клавиатуры мобильного те
лефона модели С35 фирмы SIEMENS приведены в табл. 3.5
Таблица 3 5 Соответствие нот и клавиш клавиатуры мобильного телефона
модели С35 фирмы SIEMENS
Клавиша клавиатуры мобиль:кого телефона	Назначение
1	Нота С
Г"	Нота D
3	НотаЁ
  4	Нота?
5	Нотаб
6	Нота А
7	Нота В
“5~	Нота С
0	Пауза
•	Установка октавы для вставленной ноты
	Изменение высоты ноты на полтона
Т"	Стирание ноты слева от курсора
148 МУЗЫКАЛЬНЫЙ звонок
Данные о соответствии нот и клавиш клавиатуры мобильного те-
лефона модели S25 фирмы SIEMENS приведены в табл 3 6
Таблица 3 6 Соответствие нот и клавиш клавиатуры мобильного телефона
модели S25 фирмы SIEMENS
Клавиша клавиатуры мобильного телефона	Назначение
"Т"	Hora С
2	Нота D
3 			НотаЕ
3“	Йота F
5	HoraG
6	Нота А
7	НотаН
	Изменение октавы вверх
0	Изменение октавы вниз
•	Пауза
#	Изменение высоты ноты на полтсна
	Стирание ноты слева от курсора
3.3. МЕЛОДИЯ ЧЕРЕЗ INTERNET
Следующий способ записи мелодии для звонка - использование
практически неограниченных возможностей Internet. Для этого не-
обходимо найти понравившийся музыкальный фрагмент на одном из
многочисленных серверов, предлагающих такую услугу, и за неболь
шую и ia гу (а часто и бесплатно) эта мелодия 6v4ct направлена на
мобильный телефон, помер которого указан в заявке.
Как уже говорилось ранее, подобную функцию поддерживают
в основном мобильные телефоны фирмы NOKIA (модели 3210.3310,
8310 и др ). Поэтому проще всего владельцам таких телефонов стать
членами Клуба NOKIA, который можно найти в Internet по адресу
htt.p:/Avwwcl»b.nokia.no. Проблема лишь в том. что не все пользова-
тели владеют норвежским или шведским языком
Мелодии звонков также можно найти на сервере http,//www.
yoirmobile.com, который предлагает отправку музыкальных фраг-
ментов в на ранние модели фирмы NOKIA (например, 6110. 6150,
8110, 8210, 8810, 8850, 9000. 9110) Архив мелодий, которые разме-
щены по категориям «классика», «джаз» и т.д.). здесь просто пи-ан-
тский И все это абсолютно бесплатно.
3.4. МЕЛОДИЯ ЧЕРЕЗ СЕРВИСНЫЙ КАБЕЛЬ
При использовании персонального компьютера для записи мелодии
звонка в намять мобильного телефона необходимо подключить телефон
к компьютеру через специальный сервисный кабель (тип F-BUS)
МЕЛОДИЯ ЧЕРЕЗ СЕРВИСНЫЙ КАБЕЛЬ 149
Если же компьютер и телефон имеют инфракрасный порт (напри
мер, XOKLX моделей 9110i пли 8310). то необходимости в сервисном
кабеле пет
Фирменный сервисный кабель можно купить в специ.ии.зпропан-
ных магазинах или в сервисных цент рах за достаточно высокую цепу
На многочисленных радиорынках можно приобрести самодельный,
кабель значительно дешевле однако в этом случае велик риск стать
владельцем некачественною товара
Для тех кто имеет хотя бы небольшие навыки в обращении с па-
яльником, наиболее* приемлемо самостоятельное изготов «сипе сер-
висного кабеля В соответствующей главе данной книги приведены
схемы сервисных кабе 1ей для различных моделей мобильных те ле-
фонов большинства фирм.
Программное обеспечение для записи мелодии читатель без оео
бого труда найдет на многочисленных сайтах Internet
3.4.1. Мобильные телефоны MOTOROLA
При необходимости создать собственную мелодию музыкального
звонка владельцы мобильных телефонов фирмы МО TOROI А могут
обратиться по адресу hllp,//w\vy\.motorola,сот где найдут програм-
му MOTOROLA Ringer Tone Maker (рис 3.2), которую можно ска-
чать бесплатно Эта программа предназначена для работы с операци-
онной системой Windows 9x/ME/NT/2000

Рис 3 2 Программа MOTOROLA Ringer Tone Maker
150 МУЗЫКАЛЬНЫЙ ЗВОНОК
3.4.2. Мобильные телефоны NOKIA
Владельцы мобильных телефонов NOKIA ранних моделей 6100.
6150, 8100 н им подобных имеют возможность занесения мелодии
звонка в намять аппарата только посредством SMS-сообщения либо
пе[>спнсынапия музыкального фрагмента при помощи специального
сервисною кабе. щ или инфракрасного порта с персонального компь-
ютера.
Для создания, редактирования и записи мелодий для указанных
моделей мобильных телефонов NOKIA можно рекомендовать про-
грамму NOKIA PC Compozer. Эта программа входит в состав NOKIA
Datasuilc Software и позволяет преобразовывать MIDI-файлы и фор-
мат. пригодный для записи в память мобильного телефона. Ирограм-
му NOKIA PC Compozer можно найти в Internet по адресу http;//
ЬотццМрш/я*-
Существует и другая программа, которую можно исполюовать для
записи мелодий в телефоны NOKIA моделей 6110,6150,81101.8810,
9110i и аналогичных. Эта программа называется Nokring и также
предназначена для операционной системы Windows 9х.
Программу Nokring. ее подробное описание, а также изложение
порядка работы с ней можно найги но адресу hup;//vzonc.virgin.net/
ueil.hobbs/Nokia,
Следующая программа. которая позволяет записывать музыкаль-
ные мелодии с персонального компьютера на мобильный телефон
чс|хч специальный сервисный кабель. - NOKIA LogoManager. Най-
ти се можно по адресу http;//www.logomanagcr/cQ/uk.
Необходимо заметить, что процесс записи мелодии в намять мо-
бильного телефона через сервисный кабель достаточно утомителен,
но вполне осуществим Читателям. коюрые не решаются покупать
или изготавливать <:ам<х тояте 1ьно сервисный кабель, хотелось бы
напомнить, что он может быть и< пользован не только для записи
мелодии. Без такого кабеля при разблокировании мобильного теле-
<|юна просто нс обойтись
ГЛАВА
СТРАНИЦА
1	Сервисные коды	11
2	Сервисное меню	59
3	Музыкальный звонок	139
РАЗБЛОКИРОВАНИЕ
МОБИЛЬНЫХ
ТЕЛЕФОНОВ
4.1.	Информация к размышлению	153
4	2 Виды блокировки	153
4.3.	Рекомендации	154
4.4.	Программное обеспечение	156
4.5.	Сервисные кабели	156
4.6.	Мобильные телефоны ALCATEL	158
4.7.	Мобильные телефоны BENEFON	166
4	8. Мобильные телефоны BOSH	167
4.9.	Мобильные телефоны ERICSSON	171
4.10.	Мобильные телефоны MOTOROLA 178
4.11.	Мобильные телефоны NOKIA 185
4.12.	Мобильные телефоны PANASONIC 193
4 13. Мобильные телефоны PHILIPS 197
4.14.	Мобильные телефоны SAGEM 200
4.15.	Мобильные телефоны SAMSUNG 203
4.16.	Мобильные телефоны SIEMENS 206
4.17.	Мобильные телефоны SONY 210
5
Приложения
213
152 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Главной причиной написания этой главы послужил тот факт, что
сама идея блокирования мобильных телефонов, по мнению автора,
является порочной Сразу следует оговориться. что в данном случае
речь нс идет о блокировании от несанкционированного доступа, по-
скольку такой вид блокировки чаше всего предотвращает попытки
использования краденых мобильных телефонов. Это вполне обоспо-
вано и закономерно
Изложенная далее точка зрения также не касается и так пазывае
мых дотированных мобильных телефонов, которые продаются за
мизерную пену с обязательным заключением договора на исполызо
ванне сети оператора, продавшего данный телефон, в течение опре-
деленного периода (обычно два года). В этом случае по истечении
указанного в договоре срока оператор должен разблокировать такой
телефон Однако чаше всего в сервисных центрах о легальном и бес-
платном разблокировании и слышать не хотят.
Автор считает необоснован ной и с юридической точки зрения не
вполне корректно!*! такую блокировку мобильных телефонов. в ре-
зультате которой владелец телефона. полностью оплатив при покуп-
ке стоимость аппарата, может использовать его только с одной SIM-
картой. с S1M-картой только одного оператора и т.п. Указанные виды
блокировки противозаконно ограничивают права граждан, навязы-
вая им услуги только одного оператора. При этом операторы могут
произвольно изменять тарифы и условия предоставляемых услуг,
а потребитель лишен возможности выбора.
Противоправность таких видов блокировки заключается в том, что
любое не предусмотренное законом ограничение нрав граждан явля-
ется противозаконным. Вероятно, читатель согласится с тем, что нор-
мальному человеку не придет в голову безумная мысль продавать
(или покупать) телевизор и ли радиоприемник, настроенный только
на тот канал, владелец которого продал данный телевизор. Каждый
покупатель имеет право выбора каналов (в том числе и платных),
которые он хотел бы смотреть
/\втор считает, что владелец мобильного телефона имеет право
пользоваться всеми функциональными возможностями купленной
модели, в том числе и правом выбора оператора
При этом необходимо учесть, что с юридической точки зрения бло-
кирование мобильных телефонов коренным образом отличается от
кодирования автомобильной аудиотехники. Если главной задачей
кодирования автомобильной аудиоаппаратуры является защита ог
хищения, то цель блокирования мобильных телефонов состоит в на-
вязывании потребителю услуг только одного оператора.
ВИДЫ БЛОКИРОВКИ 153
Автор готов изучить все серьезные возражения против изложен-
ной точки зрения, а также обсудить возможные пути решения дан-
ной проблемы.
4.1.	ИНФОРМАЦИЯ К РАЗМЫШЛЕНИЮ
Внимание! При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов может про-
изойти полная блокировка или поломка аппарата.
К аналогичным последствиям могут привести использование не-
исправного сервисного кабеля (опечатки в схеме, ошибки при изго-
товлении печатных плат, использование неисправных и некондици-
онных элементов, ошибки при сборке, монтаже, подключении и т и.),
некорректное применение программного обеспечения, а также исполь-
зование ПО, приобретенного без каких-либо гарантий (в том числе и
рекомендованного в данной книге).
Любые действия, направленные на разблокирование, усовершен-
ствование firmware и русификацию мобильных телефонов, выполня-
ются пользователем на собственный страх и риск
Автор и издательство не несут никакой ответственности за воз-
можные негативные последствия, вызванные использованием приве-
денных ниже материалов, рисунков, схем и иной информации, изло-
женной в данной книге.
4.2.	ВИДЫ БЛОКИРОВКИ
Обычно оператор может заблокировать продаваемый мобильный те-
лефон (например, фирмы NOKIA) четырьмя замками:
•	замок конкретного оператора (SPROVIDER LOCK);
. замок сети (NETWORK LOCK);
•	замок региона (COUNTRY LOCK);
•	замок на SIM-карту (SIMCARD LOCK).
Активация замка SPROVIDER LOCK означает, что мобильный
телефон может работать с SIM-картами только того оператора, у ко-
торого данный аппарат был куплен.
В распоряжении некоторых операторов могут находиться несколь-
ко сетей мобильной связи. При активированном замке NETWORK
LOCK мобильный телефон может работать только в какой-либо од-
ной сети.
Замок COUNTRY LOCK обеспечивает блокирование мобильно-
го телефона перед использованием SIM-карт других операторов
154 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
определенной страны, inn, наоборот, перед использованием SIM
карт jai раничных операторов.
Если же активирован замок SIMCARD LOCK, то мобильный те-
лефон может работать только с одной SIM картой. В таких аппара-
тах нельзя использовать другую SIM-каргу даже того же оператора.
Различные операторы на практике применяют разные комбинации
этих замков, в основном используя SPROVIDER LOCK. NETWORK
LOCK и SIMCARD LOCK Однако чаще всего операторы мобильных
сетей прибегают к блокированию продаваемых ими моби 1ьных теле-
фонов замком SPROVIDER LOCK, чтобы исключить возможность
использования покупателями приобретенною аппарата с SIM-кар-
той другого оператора.
Определить, блокирован ли конкретный мобильный теле(|юн зам-
ком SPROVIDER LOCK, достаточно просто: для этого следует всего
лишь вставить в аппарат SIM-карту другого оператора. Если вместо
приглашения сети на дисплее индицируется сообщение о том. что
SIM-карга не принята, можно быть уверенным на 99%. что данный
юлефон заблокирован и будет работать только с SIM каргами одно-
го оператора. На оставшийся 1% приходится вероятность того, что
неисправны либо сам телефон, либо SIM-карта, которую попытались
использовать.
Существуют и другие замки, к которым в первую очередь относят-
ся так называемые защитные коды, применяемые главным образом
для предотвращения возможное!и использования краденого мобиль-
ного телефона.
Именно по этой причине рассмотрение вопросов разблокирования
аппаратов, заблокированных защитными кодами, выходит за рамки
данного издания
4.3.	РЕКОМЕНДАЦИИ
Перед началом рассмотрения вопросов разблокирования мобильных
телефонов отдельных фир.м-разработчнков автор считает своим дол
гом дать несколько простых рекомендаций, следование которым зна-
чительно облепит работу тех читателей, которые решат применить
на практике информацию, почерпнутую из этой книги
1.	Прежде всего необходимо извлечь из мобильного телефона
SIM-карту, поскольку при разблокировании сс наличие в аппа-
рате необязательно. Более того, если SIM-карта останется в те-
лефоне, то ис исключена возможность случайного повреждения
записанных на ней данных.
РЕКОМЕНДАЦИИ 155
2.	Также необходимо, чтобы аккумуляторная батарея мобильного
телефона была полностью заряжена, особенно при работе с па-
мятью (резервирование, flash разблокирование и т.п ) Наличие
надежного источника питания предотвратит проблемы, которые
могут возникнуть, например, при незаконченном усовершен-
ствовании firmware
3	Наличие внешнего источника питания (чаще всего +9 В) пс все
гда необходимо Все зависит от того, достаточно ли поступающе-
го от ПК напряжения питания для работы сервисного кабеля.
Возможна ситуация, когда при использовании некоторых про-
грамм па COM-порт не подаются импульсы, из которых форми-
руется напряжение питания IC Поэтому сначала можно попро-
бовать подключить телефон без внешнего источника. Если схема
не будет нормально функционировать, следует при отсоединен-
ном мобильном телефоне подключить внешний источник пита-
ния (внеся соответствующие изменения в схему кабеля), а затем
повторить попытку. Не исключен вариант питания специального
кабеля от аккумуляторной батареи мобильного телефона, однако
автор всегда старался использовать внешний источник.
4.	Возможно, в некоторых случаях мобильный телефон «зависнет»
при повторной попытке считывания. В таком случае, как прави-
ло, достаточно вынуть из аппарата и вновь вставить аккумуля-
торную батарею.
5	Многие программные продукты работают в оболочке Windows.
Однако существует значительное количество программ, кото-
рые запускаются из DOS Перевести персональный компьютер
в режим DOS можно двумя способами. Во-первых, при вклю-
чении ПК непосредственно перед запуском Windows следует
нажать клавишу F8. после чего выбрать режим MS DOS. Во-
вторых. при выключении ПК можно выбрать опцию, обеспечи-
вающую рестарт компьютера в режиме MS-DOS.
6.	Никогда не следует выполнять какие-либо операции с памятью
BIN мобильного телефона, предварительно нс зарезервировав
рабочий вариант.
7	Следующий совет взаимосвязан с предыдущим: всегда следует
стремиться зарезервировать нее что удается зарезервировать
Резервную копию в любое время можно стереть, однако найти
где-либо (в том числе и в Internet) файл, содержащий необхо-
димые данные для конкретного мобильного телефона, не толь
ко трудно, а зачастую невозможно
156 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.4.	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
В Internet, а также на многочисленных радиорынках по все»! стране
можно найти огромное количество компьютерных программ различ-
ного назначения для мобильных телефонов практически всех фирм-
разработчиков. Там же доступны и соответствующие инструкции по
иснолызованию приобретаемых программных продуктов.
Следует отметить, что по качеству и надежности программы при-
обретаемые бесплатно через Internet (так называемые freeware), до-
вольно часто могут успелпно конкурировать с платными и условно
н 1атными программами (так называемыми shareware) Однако са-
мым большим иедостаiком подобных программ является отсутствие
каких-либо гарантий поэтому перед принятием решения об исполь-
зовании топ» или иного ПО следует хорошо подумать при повреж-
дении мобильного гелефона вследствие использования загруженной
из Internet бесплатной программы обижаться можно Только на себя
Если же подобная ситуация возникнет при применении платной
программы, то не исключена возможность нс только возврата денег,
но и бесплатною восстановления работоспособности неисправного
мобильного телефона Для этого необходимо только доказать, что
причиной неисправности аппарата послужит именно некачествен-
ный программный продукт.
Следует отметить, что существует немало фирм, продающих в ком-
плекте специальный сервисный кабель и соответствующее программ-
ное обеспечение для работы с отдельными моделями мобильных те-
лефонов.
4.5.	СЕРВИСНЫЕ КАБЕЛИ
( итуацпя, аналогичная упомянутой выше, складывается и со специ-
альными сервисными кабелями.
В Internet можно найти большое количество различных схем сер-
висных кабелей. Однако очень часто в них даже с первого взгляда за-
метны ошибки - начиная с обозначения отдельных элементов и закан-
чивая нумерацией контактов [жзъемов и их назначением. Встречаются
и более серьезные недочеты
Специальные сервисные кабели для подключения мобильных те-
лефонов к персональному компьютеру можно купить в соответству-
ющих торговых и сервисных центрах, однако на момент создания
данной книг и цена таких кабелей могла надолго отбить всякое жела-
ние брать в руки мобильный телефон
СЕРВИСНЫЕ КАБЕЛИ 157
На многочисленных радиорынках по всей стране также продается
немало сервисных кабелей для мобильных телефонов практически
всех моделей Однако качество и таких кабелей очень часто оставля
ет желать лучшего. Самый большой недостаток приобретенных с рук
кабелей - отсутствие каких-либо гарантий. Поэтому перед приняти-
ем решения об изготовлении или покупке специального сервисного
кабеля и его последующем использовании также необходимо хоро-
ню подумать ведь при повреждении мобильного телефона вслед-
ствие использования неисправною или неправильно собранною ка-
беля предъявлять претензии можно то гько самому себе
Если же подобная ситуация возникнет при применении сервисно-
го кабеля, качество которого гарантировано продавцом, то вероят-
ность возврата денег или замены кабеля достаточно велика. Также не
исключена возможность и восстановления поврежденного мобильно-
го телефона Для этого необходимо только доказать, что причиной
неисправности аппарата послужил именно некачественным кабель.
Как уже указывалось выше, существует немало фирм продающих
в комплекте специальный сервисный кабель и соответствующее про-
граммное обеспечение для работы с отдельными моделями мобиль
ных телефонов Если же кто-либо из читателей решит изготовить
сервисный кабель самостоятельно, то автор считает своим долгом
дать несколько рекомендаций и ио этому поводу
В подавляющем большинстве приведенных ниже принципиаль-
ных схем для коммуникации мобильного телефона и персонального
компьютера применяются преобразователи уровней сигналов, вы-
полненные на микросхеме М/ХХ232. которая имеет напряжение пи-
тания +5 В и подключена в стандартном варианте. Однако в кабелях,
предназначенных для иснолкзования с мобильными телес|х>нами, име-
ющими напряжение питания около +3 В. рекомендуется применять
микросхему МАХ3232. Единственное различие микросхем МАХ232
и МАХ3232 в том, что питающее напряжение последней составляет
+3...+5.5 В
При отсутствии микросхемы М АХ3232 с указанными телефонами
достаточно надежно могут работать и кабели, выполненные на мик-
росхеме М АХ232, только желательно ограничить уровень подаваемо-
го на мобильный теле<|хлг сигнала Rx подключением стабилитрона на
2.7...3 В к соответствующему выводу микросхемы.
Кроме того, необходимо отметить, что стандартная схема включи
ния микросхем МАХ3232 и МАХ232 предусматривает применение
158 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
конденсаторов номиналом 0,1 мкФ. Однако на некоторых принципи-
альных схемах емкость этих конденсаторов достигает 10 мкФ Автор
считает, что эти отличия не имеют особого значения, поскольку глав-
ным и обязательным условием являются одинаковые емкости всех
конденсаторов обнязки микросхемы
При самостоятельном изготовлении специального сервисного ка-
беля не рекомендуется использовать в цепи питания для стабилиза-
ции питающею напряжения мощные микросхемы типа КРЕН или
аналогичные им. В отдельных случаях (например, при использова-
нии с некоторыми моделями теле<|юнов AIjCATEL) такие кабели не
будут достаточно надежно работать.
При отсутствии микросхем стабилизаторов указанных номиналов
(78L05 и т.п ) вместо них в цепь питания можно последовательно
включить маломощный диод и резистор номиналом 100 Ом; стаби-
лизацию напряжения обеспечит стабилитрон соответствующего по-
минала (как показано па некоторых принципиальных схемах).
Необходимо отметить, что разблокирование мобильных телефо-
нов можно выполнять нс только при помощи сервисных кабелей,
применяемых для подключения телефонов к персональному компь-
ютеру, но и посредством специальных блоков (гак называемых кли-
пов), в состав которых входит процессор с соответствующим про-
граммным обеспечением. Естественно, в этом случае ПК необходим
только для записи программы в процессор клипа
4.6.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ ALCATEL
Вигмшае/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или по та мка аппарата
Любые подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не
несут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации, из-
ложенной в данной книге.
4.6.1.	Общие сведения
Мобильные телефоны фирмы AIjCATEL не создают особых проблем
для тех потребителей, которые решаются разблокировать эти аппа-
раты.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ALCATEL 159
Практически все модели можно сравнительно легко разблокиро-
ван» при наличии соответствующего оборудования (специального
сервисного кабеля, персонального компьютера) и программного обес-
печения В целом не возникает трудное гей и с усовершенствование м
firmware.
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит. Сервисный кабель мож-
но изготовить и самостоятельно, воспользовавшись рекомендациями,
изложенными ниже. Соответствующее программное обеспечение до-
ступно в Internet
Однако нет правил без исключений. Одним из них является раз-
работка фирмы /\IjCzX I’EL под названием One Touch С от На момент
создания данной книги у автора не было информации об удачных
ионы гках разблокировать мобильные телефоны этой достаточно экзо-
тической модели. Впрочем, мало кого расе троит такой факт, посколь-
ку мобильный телефон /\LCATEL модели One Touch Com в России
сегодня ветре । ить практически невозможно.
Вторым исключением пока можно считать относительно новую мо-
дель One Touch 511. Провести разблокирование телефонов ALCATEL
31 он модели достаточно сложно и д-за отсутствия надежною программ-
ного обеспечения, а вопросы русификации и изменения firmware во-
обще на сегодняшний день остаются открытыми Однако, по мнению
автора, |>ешсппс этих вопросов в недалеком будущем будет найдено
Аналогичная ситуация складывается и с относительно новой мо-
делью One Touch 311.
Особо следует отметить мобильный телефон ALCATEL модели
One Touch 715. Этот аппарат должен появиться на российском рын-
ке во второй половине 2002 года, поэтому пока говорить о возможно
стн его разблокирования (или о ее отсутствии) преждевременно. На
момент создания данной киши у автора также отсутствовала прове-
ренная информация об удачных попытках разблокировать и русифи-
цировать мобильный телефон ALCATEL модели One Touch 512
Все остальные модели мобильных телефонов фирмы ALCATEL
(серии sb, db, ОТЗОХ), как уже указывалось выше, сравнительно лег-
ко поддаются разблокированию Нет проблем и с усовершенствова
пнем firmware Здесь особый интерес может вызвать уже появившаяся
помимо сервисных центров версия 124i. которая изменяет мобильные
телефоны моделей ОТ501 и ОТ701 до неузнаваемости
Сложнее обстоит дело с русификацией. Например, не все версии
firmware моделей серий sb. db. ОТЗОХ поддерживают эту процедуру.
160 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
В табл. 4.1 приведены перечень некоторых моделей мобильных
телефонов ALCATEL, а также информация о возможности разблоки-
рования, усовершенствования firmware и русификации (сведения на
1 июня 2002 года).
Таблица 4 /. Перечень моделей мобильных телефонов ALCATEL, возможности
разблокирования, усовершенствования firmware и русификации
№п/п	Модель МТ ALCATEL	Разблоки- рование	Усовершенство- вание firmware	Русификация	Примечания
1	Ore Touch Single band (sb)	+	+	He все версии firnvare
2	one Touch Dual band (db)	+		He все версии firmware
3	OneTouch 30X	+		+
4	One Touch 311	+	+	He все версии firmware.	Отсутствует надежное ПО на разблокирование
5	One touch 501		+	+
6	OneTouch 511	+	••	•	Отсутствует надежное ПО на разблокирование
7	One Touch 512	—	—
8	OneTouch 701		+	+	Отсутствует надежное ПО на разблокирование
9	One Touch 715	—		—
Программное обеспечение, применяемое для работы с мобильны-
ми телефонами ALCATEL, довольно разнообразно.
Необходимо учитывать, что лишь редкие программы могут надеж-
но функционировать со всеми версиями firmware одной модели, не
говоря уже обо всех моделях МТ фирмы ALCATEL. Часто встречает
ся ситуация, когда для работы даже с отдельными версиями firmware
мобильных телефонов одной и той же модели могут потребоваться
абсолютно разные программы.
Специальные сервисные кабели, предназначенные для подсоедине-
ния мобильных телефонов ALCATEL к персональному компьютеру,
могут иметь некоторые отличия, которые обусловлены как особеннос-
тями отдельных моделей мобильных телефонов, так и назначением ка-
белей (для разблокирования и усовершенствования firmware, для нес-
дачи цифровой информации и тд.).
Как уже указывалось ранее в главе, посвященной сервисным ко-
дам. все модели мобильных телефонов ALCATEL условно можно
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ALCATEL 161
разделить на несколько групп в зависимости от типа hardware, при-
меняемого в каждой конкретной модели. В первую группу можно
включить все старые модели, которые работают только в одном диа-
пазоне (серия sb) и имеют hardware типа HD1, НЕ1 (ОТ Club, ОТ
Club+, ОТ Easy, ОТ Мах) Ко второй группе относятся последующие
модели, работающие в двух диапазонах (серия db) и имеющие
hardware типа ВЕ1, ВЕЗ (ОТ Club db, ОТ Easy db, ОТ Gum db, ОТ
Max db, ОТ View db, ОТ View db WAP) Болес современные модели
(например, серий ОТЗХХ, ОТ5ХХ, ОТ7ХХ) имеют hardware типа
ВЕЛ, ВЕ5 и выше
Расположение и назначение контактов сервисных разъемов мо-
бильных телефонов ALCATEL некоторых моделей приведены в при-
ложении
4.6.2.	Модели ОТ Club, ОТ Club+, ОТ Easy, ОТ Мах
Для подключения к ПК телефонов ALCATEL ранних моделей серии
sb, работающих только в одном диапазоне и имеющих hardware типа
HD1, НЕ1 (ОТ Club, ОТ Club+, ОТ Easy, ОТ Мах), некоторые источни-
ки, например www.niisiek-cables.prv.pl рекомендуют использовать сер-
висный кабель, принципиальная схема которого приведена на рис 4 1
Схема достаточно проста и дополнительных пояснении не требует
Разблокирование мобильных телефонов ALCATEL, имеющих hard-
ware типа HD1, НЕ1, автор обычно проводил при помощи программы
Retrofit v 4 23 или, например, программы Alcatel Нх unlocker
Рис 4 / Принципиальная схема сервисного кобеля для мобильных телефонов
ALCATEL, работающих только в одном диапазоне (hardware типа HD1, НЕТ)
Cepbuc»<t»C
разъем МТ
X?
162 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.6.3.	Модели ОТ Club db, ОТ Easy db, ОТ Gum db, ОТ Max
db, ОТ View db (WAP)
Сервисный кабель, принципиальная схема которого приведена на
рис 4 2 рекомендуется использовать для подключения к ПКтслефо-
нов ALC/XTEL еще не устаревших моделей серии db, работающих
в двух шапазонах и имеющих hardware типа BEL ВЕЗ (ОТ Chib db,
ОТ Easy db, ОТ Gum db, ОТ Max db, ОТ V iew db)
Схема этого кабеля также достаточно проста и дополнительных
пояснен и it нс требует.
Рис 4.2. Принципиальная схема сервисного кабеля для мобильных телефонов
ALCATEL, работающих в двух диапазонах (hardware типа ВЕК ВЕЗ)
Печатная плата и расположение элементов сервисного кабеля для
мобильных телефонов ALCATEL, работающих в двух диапазонах
(hardware типа ВЕ1, ВЕЗ), приведены на рис 43
Отличительная особенность данной схемы состоит в том, что пи-
тающее напряжение для работы кабеля поступает непосредственно
от персонального компьютера. Возможно, при использовании этого
кабеля возникнут проблемы с использованием программ USPU. В та-
ком случае достаточно отсоединить диод D2 от контакта 7 СОМ порта
и подключить его непосредственно к выводу 16 микросхемы IC1
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ALCATEL 163
Рис 4 3 Печатная плота (о) и расположение элементов (б) сервисного кабеля
для мобильных телефонов ALCATEL, работающих в двух диапазонах
(hardware типа BE I. ВЕЗ)
К сожалению, в ряде случаев подаваемого от ПК напряжения не-
достаточно для fin гания кабеля и те лефона.
Помимо этого некоторые программы (например, Alcatel Toolbox by
EMS1 или All ВЕЗ unlock by MCOMM) работают недостаточно на-
дежно с кабелем, изготовленным но приведенной па рис. 4.2 схеме.
Поэтому для работы с этими и анало! ичпыми программами рекомен-
дуется использовать сервис иый кабель, принципиальная < хема кото-
рого приведена на рис. 4.4 Отличительная особенность данной схе-
мы в том, что питающее напряжение ;ьля работы кабеля поступает от
внешнего источника питания
Д ля изготовления этого сервисного кабеля можно использовать
печатную плату, изображенную на рис 4.3, внеся соответствующие
незначительные изменения, обусловленные подключением внешне-
го источника питания.
Резервирование содержания памяти EEPROM (flash) мобильных
телефонов AIjCATEL. имеющих hardware типа ВЕ1 ВЕЗ. можно осу-
ществить, например, при помощи программ Andromeda 4.0 или Andro-
meda 4 8, которые Следует запускать в режиме DOS. Нс рекомендуется
применять версию 5.9, поскольку известны случаи неустойчивой запи
си. Также можно использовать и программу Alcatel Toolbox by EMSI
Разблокирование мобильных телефонов с hardware типа ВЕ1. ВЕЗ
автор обычно выполнял при помощи программы Alcatel Cooler by
Koci v. 5 03 или v. 5.22.
164 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Рис 4 4 Принципиальная схема сервисного кобеля для мобильных телефонов
ALCATEL, работающих в двух диапазонах [hardware типа ВЕ1, ВЕЗ),
с внешним ИСТОЧНИКОМ ЛИТОНИЯ
4.6.4.	Серии ОТЗХХ, ОТ5ХХ, ОТ7ХХ
Для разблокирования и усовершенствования firmware телефонов
ALCATEL современных моделей, имеющих hardware типа ВЕ4, BL5
и выше (ОТЗХХ, ОТ5ХХ ОТ7ХХ), можно применять сервисный
кабель, принципиальная схема которого изображена на рис. 4.4 Од-
нако. если предполагается ис пользовать функции передачи информа-
ции. которые поддерживаются моделями с hardware типа ВЕ5 и выше
(ОГ5ХХ, ОТ7ХХ), то предпочтение следует отдать специальному
кабелю, принципиальная схема которого приведена па рис 4.5
Схема этого кабеля имеет незначительные отличия от схемы, изоб-
раженной на рис 4.2, вследствие чего для его изготовления также
можно использовать печатную плату изображенную на рис. 4.3, вне
ся соответствующие незначительные изменения, обусловленные от-
сутствием транзистора и подключением дополнительных элементов
(например, резистора номиналом 6.8 К между кон тактами 2 и 3 сер-
висного разъема мобильного телефона).
Резервирование содержания памяти EEPROM (flash) мобиль-
ных телефонов ALCATEL» имеющих hardware типа ВЕ4 (ОТЗОХ),
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ALCATEL 165
Рис. 4 5 Принципиальная схема сервисного кобеля
для мобильных телефонов ALCATEL, работающих в двух диапазонах
(hardware типа ВЕ4, ВЕ5)
рекомендуется выполнять при помоши программ Retrofit для ВЕ4
или ВЕ4 repair by EMSI Для аппаратов, имеющих версию firmware
до 135, можно использовать программу Alcatel Toolbox by EMSI
Разблокирование мобильных телефонов с hardware типа ВЕ4
(ОТЗОХ) можно осуществить при помоши про!раммы Alcatel Cooler
by Koci v. 5 03 или v. 5.22. Однако применение этих программ не обес-
печивает разблокирования версии 138.
Практически все известные версии firmware мобильных телефонов
с hardware типа ВЕ4 (ОТЗОХ) можно разблокировать с использова
нием программы All ВЕ4 unlock bv МСОММ
Для резервирования содержания памяти EEPROM (flash) мо-
бильных телефонов ALCATEL имеющих hardware тина ВЕ5 и выше
(ОТ5ХХ, ОТ7ХХ) рекомендуется применить программу Alcatel
Workshop bv МСОММ, а для разблокирования - программу AI
ВЕ5 unlock by МСОММ
Необходимо отметить» что на момент создания данной книги у авто-
ра нс было информации о наличии падежного программного обеспече-
ния для работы с мобильными телефонами ALCATEL серий ОТ5ХХ
и ОТ7ХХ
166 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФО1ЮВ
4.7.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ BENEFON
Внимание/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов
может произойти полная блокировка или поломка ап-
парата Любые подобные действия выполняются пользо-
вателем на собственный с трах и риск. Автор и и сдатель
ство не несут никакой ответственности за возможные
негативные последствия, вызванные ис пользованием при
веденных ниже материалов, рисунков, схем и иной ин-
формации, изложенной в данной книге.
4.7.1.	Общие сведения
Практически все модели мобильных телефонов фирмы BENEFON
(в том числе Twin и Twin+) можно разблокировать Исключением яв-
ляется мобильный телефон BENEFON модели Esc. На момент созда-
ния данной книги у автора не было информации об удачных попыт-
ках разблокировать этот аппарат.
Разблокирование мобильных телефонов BENEFON осложняется
лишь тем. что для этого необходимо провести изменения hardware, что
делать неспециалисту категорически не рекомендуется Аналогичная
ситуация складывается с усовершенствованием firmware и с русифи-
кацией
В табл 4 2 приведены перечень некоторых моделей мобильных
телефонов BENEFON, а также информация о возможности разбло-
кирования, усовершенствования firmware и русификации (сведения
на 1 июня 2002 года)
Таблица 4 2. Перечень моделей мобильных телефонов BENEFON возможности
разблокирования, усовершенствования firmware и русификации
№п/п	Модель МТ BENEFON	Разблокирование	У оеершенсгво еание firmware	Русификация	Примечания
1	Esc	—	—	ММ»
2	Q	+	+		Необходимо изменение hardware
3	Twin	+		+	Необходимо изменение hardware
4	Twin+	+	+	+	Необходимо изменение hard/та е
МОБИЛЬНЫЕ ТЕЛЕФОНЫ BOSH 167
Поскольку на момент создания данной книги автору были извес-
тны лишь такие способы разблокирования мобильных телефонов
BENri'ON, при использовании которых необходимо проводить из-
менения hardware, то рассмотрение этих вопросов выходит за рам-
ки предлагаемого издания.
4.8.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ BOSH
Вкижаггве/ При попытке провести разбчокировапие, усовершенство-
вание firmware и русификацию мобильных телефонов
может произойти полная блокировка или поломка ап-
парата. Любые подобные действия выполняются пользо-
вателем на собственный страх и риск. Автор и издатель-
ство не несут никакой ответс твенности за возможные
негативные последствия, вызванные использованием при
веденных ниже материалов, рисунков, схем и иной ин-
формации, изложенной в данной книге.
4.8.1.	Общие сведения
Практически все известные автору модели мобильных телефонов
фирмы BOSH можно сравнительно легко разблокировать при нали-
чии соответствующего оборудования (специального сервисного кабе-
ля, персонального компьютера) и программного обеспечения. Также
нет особых трудностей и с усовершенствованием firmware
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит. Сервисный кабель мож-
но изготовить и самостоятельно, воспользовавшись рекомендациями,
изложенными далее. Соответствующее программное обеспечение без
труда можно найти в Internet.
Также нет проблем с усовершенствованием firmware и с русифи
кацией
В табл. 4 3 приведены перечень некоторых моделей мобильных
телефонов BOSH, а также информация о возможности разблокнро
вания, усовершенствования firmware и русификации (сведения на
1 июня 2002 года)
Программ ное обеспечение, применяемое для работы с мобильны-
ми телефонами BOSH, довольно разнообразно
168 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Таблица 4 3. Перечень моделей мобильных телефонов BOSH, возможности
разблокирования, усовершенствования firmware и русификации
№л/п	Медель МТ BOSH	Разблокиро- вав^	Усовершенствование firmware	Русификация	Примечания
1	GSM Com 607		+	+
"2 '	GSMComSOS	+	+
Т"	World 718	+	+	+
4	CMal-Com738	+	4-	+
5	M-Com906	+	-r	+
6	GSM-908	+	+	+
7	GSM-909 Dual	+	+	+
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов BOSH к персональному компьютеру,
могу г иметь некоторые отличия, которые обусловлены особенностя-
ми отдельных моделей. Расположение и назначение контактов сер
висных разъемов мобильных телефонов BOSH некоторых моделей
приведены в приложении.
При разблокировании мобильных телефонов BOSH следует по-
мнить, что рекомендованные ниже схемы и программы позволяют
лишь переписать защитный код сети на величину 12345678, посколь-
ку управляющая шина C-BUS обеспечивает возможность модифици-
ровать соответствующую область памяти EEPROM
Для окончательного разблокирования потребуется задать с клави-
атуры мобильного телефона специальный сервисный код *49003# (см
соответствующую главу данной книги), после чего на запрос о введе-
нии защитного кода следует набрать указанный выше код 12345678.
Необходимо напомнить, что для некорректного введения защитно-
го кода имеется всего лишь десять попыток, после чего телефон пол
ностью блокируется
4.8.2.	Модели GSM-Com 607, GSM-Com 608
Для подключения к ПК телефонов BOSH моделей GSM-Com 607
и GSM-Com 608 можно использовать простейший сервисный ка-
бель, принципиальная схема которого приведена на рис. 4.6.
Схема очень проста и дополнительных пояснений не требует.
В некоторых источниках для подключения мобильных телефонов
моделей GSM-Com 607 и GSM-Com 608 к персональному компью-
теру рекомендуется воспользоваться более сложным специальным
сервисным кабелем, принципиальная схема которого приведена на
рис. 4 7 Особенностью этого кабеля является применение микросхе-
мы МАХ3232.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ BOSH 169
4
Рис 4.6 Принципиально* схема простого сервисного кобеля для мобильных
телефонов BOSH моделей GSM-Com 607 и GSM-Com 608
Рис 4 7 Принципиальная схема сервисного кобеля для мобильных телефонов BOSH
моделей GSM-Com 607 и GSM-Com 608
Разблокирование мобильных телефонов BOSH моделей GSM-
Сош 607 и GSM-Com 608 автор обычно проводил при помощи про-
граммы Bosh TOOL by KOCI 2 00 или, например, при помощи про-
граммы CyberPhreack v.1 0.
Мобильные телефоны BOSH моделей GSM-Com 607 и GSM-Com
608 можно разблокировать и без их подключения к персональному
компьютеру. В этом случае к телефону необходимо подсоединить спе-
циальный блок, принципиальная схема которого приведена на рис. 4.8.
Основу этого блока составляет процессор ATMEL АТ89С2051, запрог-
раммированным соответствующим образом. Можно использовать
и любой другой процессор с ядром Intel C5L Программное обеспече
нис для процессора можно найти в Internet, хотя это и не просто
Рабочая частота кварцевого резонатора XI (11,0592МГц) выбрана
с учетом скорости коммуникации управляющей шины C-BUS.
170 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
".СМЭМГь
OCW«- И
Р5С Икс
Р-4СС)-
Р’Ь(17
IJPJI-DCO
Р'4(1А
PW-N’l
Р13ГЭ
Р"4-Т0
PQ(f4
1 5
I
I

II
С2
??и$
е)°й-*то

*)рл5 :t »it-Ass(T^—
у РЮ-дэдб?)
СЛ*Ох“ч
—6о)-------
Рис 4 8 Принципиальная слома специального блока для разблокирования мобильных
телефонов BOSH моделей GSM Сот 607 и GSM-Com 608
4.8.3.	Модели World 718, Dual-Com 738
В соответствии с рекомендациями некоторых источников (например,
\nvw.inisick-cables.prv.pl) сервисный кабель, принципиальная схема
которого приведена на рис. 4.9, можно использовать для подключе-
ния к ПК телефонов BOSH моделей World 718 и Dual-Coin 738.
Рие 4 9 Принципиальная схема сервисного кобеля для мобильных телефонов BOSH
моделей World 718 и Deal-Com 738
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ERICSSON 17!
Эту же схему можно использовать и при изготовлении кабеля для
работы с моделями GSM-Com 607, GSM-Com 608
Для перезаписи защитного кода сети мобильных телефонов BOSH
моделей World 718 и Dual-Com 738 также можно воспользоваться
программой Bosh TOOL by KOCI 2.0 0 или, например, программой
CybcrPhreack v.1.0
4.8.4.	Модели М-Com 906, GSM-908 и GSM-909 Dual
Для подключения мобильных телефонов BOSH моделей M-Com 906,
GSM-908 и GSM 909 Dual к персональному компьютеру рекоменду-
ется изготовить специальный кабель в соответствии с одной из прин-
ципиальных схем, приведенных на рис 4.7 или 4.9
При этом следует учитывать отличительные особенности сервис-
ных разъемов данных моделей (см приложение). К примеру, линию
C-BUS следует подключить к контакту 19, а общий провод - к кон-
такту 1 сервисного разъема МТ
4.9.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ ERICSSON
J5r(/маки*/ При попытке провести разблокирование, усовершенство -
вание firmware и русификацию мобильных телефонов
может произойти полная блокировка или поломка ап-
парата. Любые подобные действия выполняются пользо-
вателем на собственный страх и риск Автор и издатель-
ство не несут никакой ответственности за возможные
негативные последствия, вызванные использованием при-
веденных ниже материалов, рисунков, схем и иной ин-
формации, изложенной в данной книге
4.9.1.	Общие сведения
Большинство мобильных телефонов фирмы ERICSSON начиная со
старых моделей (серии ЗХХ, 6ХХ.7ХХ 8ХХ) до относительно новых
(серии Г1Х, Т2Х, R3xx, модели А1018, А2618, А2628) можно разбло-
кировать при наличии соответствующего оборудования (специально-
го сервисного кабеля, персонального компьютера) и программного
обеспечения. Также нет особых трудностей и с усовершенствовани-
ем firmware.
Фирменный специальный кабель можно приобрести в сервис-
ных центрах, однако он достаточно дорог Сервисный кабель можно
172 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
изготовить и самостоятельно, воспользовавшись рекомендациями,
изложенными ниже. Соответствующее программное обеспечение
без труда можно найти в Internet.
Исключением пока можно считать новые модели Т39, Т65, Т66
Т68, R520. Провести разблокирование этих мобильных телефонов
достаточно сложно из-за отсутствия надежного программного обес-
печения. У указанных аппаратов существуют проблемы и с усовер-
шенствованием firmware Для некоторых версий firmware также могут
возникнуть осложнения с русификацией. Однако, по мне нию автора,
в недалеком будущем все эти проблемы будут успешно решены.
Таблица 4 4 Перечень моделей мобильных телефонов ERICSSON
и SONYERICSSON возможности разблокирования, усовершенствования
firmware и русификации
№п/п	Модель МТ LRCSSON	Разблоки- рование	Усовершенство- вание (ттмаге	Русификация	Примечания
1	~ai0i8	4-	+	+
т~	А2618	+	+	4-
3	А2628	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
4	GA 628	+	4-	+
~~5~	GH388	+	4-	+
6	GH688	+	4-	+
7	GF 768	4-	+	+
Т	GF 788	+	4*	4-
“3“	P800	—	—	—
10		+	+	4-
’11	O"	+	+	+
12	&380	+	4-	+
13	R520	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
14	SH888	+	+	+
15	no	+	4-	+
16	“rig-	+	+	4-
17	T20	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
18	T28.T29	+	4-	4-
19	139	4-	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
20	T65	4*	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
21	T66	4-	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
22	T68	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
23	T68	+	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
24	T68i	—	—	—
25	Z700	—	—	—
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ERICSSON 173
Особо следует отметить мобильный телефон под названием
SONYERICSSON модели Т681 Вероятно, этот аппарат появится на
российском рынке в 2002 году Поэтому пока говорить о возможное
тн его разблокирования или об отсутствии таковой преждевременно
Аналогичная ситуация складывается и с моделями Р800 и Z700 на
момент создания данной книги у автора нс было информации об удач-
ных попытках разблокировать эти аппараты
В табл 4.4 приведены перечень некоторых моделей мобильных
телефонов ERICSSON и SON^ ERICSSON а также информация о
возможности разблокирования, усовершенствования firmware и ру-
сификации (сведения на 1 июня 2002 года)
Программное обеспечение для работы с мобильными те !ефонами
ERICSSON без особого труда можно найти в Internet
Необходимо учитывать, что лишь редкие программы могут надеж-
но функционировать со всеми версиями firmware одной модели, не
говоря уже обо всех моделях МТ фирмы ERICSSON.
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов ERICSSON к персональному компью-
теру, могут иметь некоторые отличия, которые обусловлены особен-
ностями отдельных моделей мобильных телефонов.
Расположение контактов сервисных разъемов мобильных телефо
нов ERICSSON некоторых моделей а также назначение этих контак
тов приведены в приложении
4.9.2.	Модель GH 388
Для подключения к ПК телефонов ERICSSON старых моделей (GH
388 и более ранние), некоторые источники (например, www.sweb.cz)
рекомендуют использовать сервисный кабель, принципиальная схе-
ма которого приведена на рис. 4 10
Схема достаточно проста и дополнительных пояснений не требует
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами Е R1CSSON серии 2ХХ и ЗХХ найти трудно. но мож
но. Так, например, с телефонами серии ЗХХ без особых проблем фун
кшюнирует пакет Home service 1.7 by Zulea.
4.9.3.	Модели GA 628 и GH 688
Сервисный кабель принципиальная схема которого приведена на
рис. 4.10, можно использовать и для подключения к персональному
компьютеру мобильных телефонов ERICSSON моделей GA 628
174 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Рис 4 10 Принципиальная схема сервисного кобеля для мобильных телефонов
ERICSSON ранних моделей (GH 388 и т.п)
и GH 688 Достаточно только внести изменения, обусловленные раз-
личиями в расположении и назначении контактов сервисных разве
.мов (см. приложение) Также, возможно, потребуется изменить номи-
налы отдельных элементов
Принципиальная схема измененного сервисного кабеля, предназ-
наченного для мобильных телефонов ERICSSON моделей GA 628
и GH 688, приведена на рис 4 11
По свидетельству некоторых источников (например, www.alien,
amis.net) с мобильными телефонами ERICSSON модели GA 628 мо
жег успешно работать специальный кабель, принципиальная схема
которого изображена на рис. 4.12.
Выполнять flash памяти мобильных телефонов ERICSSON серий
6ХХ и 7ХХ с достаточной степенью надежности можно при помощи
программы Ericsson Tool VI 7 by saras Также в работе с телефонами
ERICSSON неплохо зарекомендовала себя программа Егаю v0.92 by
Dark Telecom
4.9.4.	Модели SH 888, ТЮ, T18, A1018
Для подключения к ПК телефонов ERICSSON моделей SII888, ТЮ.
Т18, А1018 (по информации www.ti^mhacking.com) рекомендуется
использовать сервисный кабель, принципиальная схема которого
приведена на рис 4 13
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ERICSSON 175
Рис. 4 11. Принципиальная схема сервисного кобеля для мобильных телефонов
ERICSSON моделей GA 628 и GH 688
СерВсСш» з
ЮЫ» МТ
Рис 4 12 Принципиальная схема сервисного кобеля для мобильного телефона
ERICSSON модели GA 628
Особенностью этой схемы является применение микросхемы
МЛХ233.
Кабель, собранный по такой схеме, может работать и с моделями
серий 6ХХ, 7ХХ. Необходимо только внести соответствующие из-
менения, обусловленные различиями в расположении и назначении
кон тактов сервисных разъемов (см. приложение).
176 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Рис 4 13 Принципиально» схема сервисного кабеля для мобильных телефонов
ERICSSON моделей SH 888, ТЮ, T18t А1018 но микросхеме МАХ233
Мобильные телефоны моделей SH 888, ТЮ, Т18, А1018 также
можно подключать к персональному компьютеру посредством спе-
циального кабеля, предложенного www.nmiekcables.prv.pl Принци-
пиальная схема такого кабеля представлена на рис. 4 14 При изго-
товлении этого кабеля рекомендуется подумать об использовании
внешнего источника питания
С указанными моделями мобильных телефонов достаточно на-
дежно работают уже упоминавшаяся программа Eraio vO 92 by Dark
Telecom, а также программы NE Tool v.121 и Ericsson A1018 TXX
MAKER vl 6 by Bartek Все они функционируют в среде Windows
4.9.5.	Модели Т28, T28s и R320
Для подключения к ПК телефонов ERICSSON моделей Т28 и T28s
можно использовать специальный кабель, схема которого приведена
на рис 4 14 Необходимо только внести изменения, обусловленные
различиями в расположении и назначении контактов сервисных
разъемов (см приложение) К примеру, линию Rx следуег нодклю
чить к контакту 6, линию Тх - к контакту 7, общий провод - к кон-
такту 10 сервисного разъема МТ Тестовая перемычка устанавлива-
ется между контактами 9 и 11 сервисного разъема МТ
В соответствии с рекомендациями, изложенными на www.fly.to/
gsmunlocker, для разблокирования и усовершенствования firmware
МОБИЛЬНЫЕ ТЕЛЕФОНЫ ERICSSON 177
Рис. 4 14. Принципиальная схема сервисного кобеля для мобильных телефонов
ERICSSON моделей SH 888 Т10, Т18, А1018 но микросхеме МАХ232
мобильных телефонов ERICSSON моделей Т28, T28s и R320 можно
изготовить сервисный кабель, схема которого изображена на рис. 4.15
Рис. 4.15. Принципиальной схема сервисного кабеля для мобильных телефонов
ERICSSON моделей Т28 Т28з и R320
Особенностью этой схемы является применение микросхемы
МАХ3232.
Программное обеспечение, необходимое для работы с этими моде-
лями, без труда можно найти в Internet
178 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.10.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ MOTOROLA
Внимание/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата
Любые подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не
несут никакой ответственности за возможные нега-
тивные последствия, вызванные использованием приве-
денных ниже материалов, рисунков, схем и иной ин
формации, изложенной в данной книге
4.10.1.	Общие сведения
Мобильные телефоны фирмы MOTOROLA, в отличие от подавляю-
щего большинства мобильных телефонов других фирм-разработчи-
ков, постоянно создают проблемы тем потребителям, которые реша-
ются их разблокировать.
Практически все старые модели (Алпо, серии cd, d, М. V, Р и т.д.)
можно разблокировать при наличии соответствующего оборудова-
ния (специальных сервисных кабелей, персонального компьютера)
и программного обеспечения Так же можно и усовершенствовать
firmware
С разблокированием мобильных телефонов фирмы MOTOROLA
более современных моделей постоянно существуют проблемы, кото-
рые с успехом решаются российскими хакерами
Следует отметить, что возникшая в середине прошлого года про
блема разблокирования мобильных телефонов MOTOROLA совре-
менных моделей Т2288, V2288, Т280, V60, V66 (гак называемый
синдром «хх. 13.хх») уже решена, однако надежное программное
обеспечение пока еще редкость Аналогична ситуация с русифика-
цией этих моделей.
Что касается моделей V70 А820, С300 СЗЗО. Т720, то на момент
создания данной книги у автора не было информации об удачных
попытках разблокировать эти аппараты
Фирменный специальный кабель довольно сложно где-либо при-
обрести, к тому же он достаточно дорого стоит Сервисный кабель
можно изготовить и самостоятельно Соответствующее программное
обеспечение с трудом можно найти в Internet.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ MOTOROLA 179
В табл. 4.5 приведены перечень некоторых молелен мобильных
телефонов MOTOROLA, а также информация о возможности их раз-
блокирования, усовершенствования firmware и русификации (сведе-
ния на 1 июня 2002 года)
Таблица 4.5. Перечень моделей мобильных телефонов MOTOROLA,
возможности разблокирования, усовершенствования firmware и русификации
N°n/n	Мэдел» МТ MOTOROLA	Разблокиро- вание	У оеершенство ванне firmware	Русификация	Примечания
1	АЙ20		—	—
~г~	Amio	+	+	+
Т"	Accompli 008	+	+
4	С300/СЙ0	—	—	—
5	cd920	+	+	+
6	d16O/17(5	+	+	+
	8460/520 "	+	+	+
8	Серия МЗХХХ	+	+	+
9	Серия V2XXX	+	+	4-
10	Серия V3XXX	+	+	4-
11	SlimLite	+	+	+
12	Серия StarTac	+	+	+
13	Т180	+	+	+
14	Т191	+	+	—
15	TI92	+	+	—
~15~	Т205	4-	+	+
	• Т72О	—	—	—
"13“	Т2288	+	+	+
15“	Timeport 250	+	+	+
20	Timeport 2б0	+	+	+
21	Timeport 280	+	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
22	V50	+	+	+
23	V60	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
24	V66	+	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
25	V70	—	—	—
26	V100	+	+	+
Применяемое для работы с мобильными телефонами MOTO-
ROLA программное обеспечение довольно разнообразно. Рекомен-
довать какие-либо программы сложно, поскольку лишь редкие из
них могут надежно функционировать со всеми версиями firmware
даже одной модели, не говоря уже обо всех моделях МТ фирмы
MOTOROLA.
180 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Часто встречается ситуация, когда для работы с отдельными вер
сия.ми firmware мобильных телефонов одной и той же модели могут
потребоваться абсолютно разные программы.
При работе с мобильными телефонами MOTOROLA необходимо
учитывать, что основу функционирования большинства программ
составляет, грубо говоря, формирование так называемых клон-карг
(трансфер-карт) и тестовых карт, которые обмениваются информа-
цией с памятью мобильного телефона не через сервисный разъем,
а через соответствующие контакты SIM-карты.
Поэтому для подсоединения мобильных телефонов MOTOROLA
к персональному компьютеру используются специальные сервис-
ные кабели (адаптеры, эмуляторы SIM-карты), подключение кото=
рых осуществляется к контактам SIM-карты
Расположение контактов сервисных разъемов мобильных тслсфо
нов MOTOROLA некоторых моделей, а также назначение этих кон-
тактов приведены в приложении
4.10.2.	Эмулятор SIM-карты на транзисторах
Для подключения мобильных телефонов MOTOROLA к персональ-
ному компьютеру некоторые источники (например, http,//motorola,
8m.com) рекомендуют использовать специальный эмулятор SIM-кар-
ты, выполненный на транзисторах, принципиальная схема которого
приведена на рис. 4.16
XI
DSR
vce
О +vcc
VT*.
ЭС547
О /С
Рис 4 16 Принципиальная схема эмулятора SIM-карты на транзисторах
МОБИЛЬНЫЕ ТЕЛЕФОНЫ MOTOROLA 181
Copper Side
Рис. 4.17. Печатная плато эмулятора
SIM-корты но транзисторах
Рис 4 18 Расположение элементов
на плоте транзисторного эмулятора
SIM-корты
182 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Схема достаточно проста и дополнительных пояснении не требует.
Печатная плата эмулятора SIM-карты на транзисторах, позволяю-
щая работать с мобильными телефонами старых моделей (серии
ТХ770/6200/7500/8200/8400/8700) приведена на рис 4 17.
Мобильные телефоны MOTOROLA более современных моделей
можно подключать к персональному компьютеру при помощи такого
же кабеля. Для этого необходимо внести соответствующие измене-
ния в печатную плату, обусловленные конструктивными особеннос-
тями конкретных аппаратов
Расположение элементов па плате транзисторного эмулятора SIM
карты приведено на рис. 4.18
4.10.3.	Эмулятор SIM-карты на микросхеме
Для подключения мобильных телефонов MOTOROLA к персонально-
му компьютеру некоторые источники (например, http //abs.inisco.cz)
рекомендуют использовать специальный эмулятор SIM-карты, выпол
пенный на микросхеме и транзисторах, принципиальная схема кото-
рого приведена на рис 4.19
Рис. 4.19 Принципиальная схема эмулятора SIM-карты на микросхеме
Схема также проста и дополнительных пояснений не требует
Печатная плата эмулятора SIM-карты на микросхеме, позволяю-
щая работать с мобильными телефонами старых моделей (серии
ТХ770/6200/7500/8200/8400/8700). приведена на рис 4.20.
Мобильные телефоны MOTOROLA более современных моделей
можно подключать к персональному компьютеру при помощи такого
МОБИЛЬНЫЕ ТЕЛЕФОНЫ MOTOROLA 183
Copper Side
Рис. 4 20. Печатная плато эмулятора
SIM-корты но микросхеме
Рис 4.21 Расположение элементов
но плоте эмулятора SIM-карты,
выполненного но микросхеме
184 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
же кабеля. Для этого необходимо также внести в печатную плату со-
ответствующие изменения, обусловленные конструктивными осо-
бенностями конкретных аппаратов
Расположение элементов на плате эмулятора SIM-карты, выпол-
ненного на микросхеме, приведено па рис 4.21
При работе с мобильными телефонами MOTOROLA можно вос-
пользоваться и эмулятором SIM-карты с подачей питания от ПК
Принципиальная схема такого эмулятора, рекомендованная www.
sweb.cz, приведена на рис. 4.22.
Рис 4 22 Принципиальная схема эмулятора SIM карты с питанием от ПК
Для изготовления такого эмулятора можно воспользоваться при
веденной на рис 4.20 печатной платой, внеся изменения, обусловлен-
ные применением дополнительных элементов.
Как уже указывалось выше, для работы с эмулятором SIM-карты
необходимо специальное программное обеспечение
В соответствии с рекомендациями www.mobilz.h 1 ,ru достаточно
надежно работают, например, программы Asim Deluxe 4 beta, MEDIT
v3.04.
Некоторые рекомендации по работе, например, с программой Asim
можно найти на уже упоминавшемся сайте http://motorola.8m.com.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKIA 185
4.11.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKIA
Внимание/ При попытке провести разблокирование, усовершенство-
вание finnware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата.
Любые подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не
несут никакой ответственности за возможные нега-
тивные последствия, вызванные использованием приве-
денных ниже материалов, рисунков, схем и инои ин-
формации, изложенной в данной книге.
4.11.1.	Общие сведения
Мобильные телефоны фирмы NOKIA, в отличие от мобильных теле-
фонов других фирм-разработчиков (например, фирмы MOTOROLA)
не создают особых проблем потребителям, которые решаются их раз-
блокироваа ь
Практически все модели можно разблокировать при наличии соот
ветствующего оборудования (специального сервисного кабеля, персо-
нального компьютера) и профаммного обеспечения. Также можно усо-
вершенствовать и firmware
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорог. Сервисный кабель можно изго-
товить и самостоятельно, воспользовавшись рекомендациями, изло-
женными далее. Соответствующее программное обеспечение без тру-
да можно найти в Internet
Необходимо отметить, что некоторые проблемы могут возникнуть
с разблокированием и русификацией мобильных телефонов NOKIA
современных моделей 8310, 6310 и 6510 вследствие отсутствия на-
дежного программного обеспечения.
К сожалению, на момент создания данной книги у автора отсут-
ствовала проверенная информация об удачных попытках разблоки-
ровать и русифицировать мобильные телефоны NOKIA моделей
3315, 3410, 3510, 7210, 7650 и 9210ь Впрочем, например, ио поводу
модели 3315 особо огорчаться не стоит, поскольку она предназначе-
на для продажи в Азии
186 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
В табл 4.6 приведены перечень некоторых моделей мобильных
телефонов NOKIA, а также информация о возможности их разбло-
кирования, усовершенствования firmware и русификации (сведения
на 1 июня 2002 года).
Таблица 4 6 Перечень моделей мобильных телефонов NOKIA, возможности
разблокирования, усовершенствования firmware и русификации
N?n/n	Модель МТ NOKIA	Разблоки- рование	Усовершенство- вание firmware	Русификация	Примечания
1	3110		+	4-
2	“32К»	4-	+	4-
“3“	Ззю	+	+	4-
4	3315	—	—	—
5	3330	+	+	4г
6	3410	—	—	—
7	3510	—	—	—
8	5110	+	+	4-
9	5130	+	4-	4-
10	5210	+	+	4-
11	5510	+	+	Не все версии f rmware	Отсутствует надежное ПО на разблокирование
12	6110	+	+	4-
	“5155	+	+	—
14	6210	4-	+	—
	62S0	+	+	4-
16	6310	+	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
17	65Ю	4-	4-	Не все версии firmware	Отсутствует надежное ПО на разблокирование
IS	7110	+	+	+
	""72Ю	—	—	—
20	7650	—	—	—
~Я~"	SllOi	4-	+	4-
~7Г~	S2i0	+	4-	4-
23	8310	+	4-	Не все версии firmware	Отсутствуе надежное ПО на разблокирование
24	8810	4-	4-	4-
25	8850	+	4-	4-
~25~	8890	4-	+	4-
27	8910	4-	4-	4-
28	91101	4*	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
2§	92101	—	—
В Internet можно найти превеликое множество программ предназ-
наченных для работы с .мобильными телефонами NOKIA. Рекомен-
довать какие-либо конкретные программы сложно,, поскольку каждая
из них имеет свои преимущества и недостатки, обусловленные ее
назначением (разблокирование, усовершенствование firmware, музы-
кальный редактор, русификация и т.п.).
МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKIA 187
Необходимо отметить, что на практике не существует программ,
которые могут одинаково надежно фхнкнионировать со всеми верси-
ями firmware даже одной модели МТ фирмы NOKIA Также следует
учитывать, что для работы с отдельными версиями firmware мобиль-
ных телефонов одной и той же модели могут потребоваться абсолют-
но разные программы и разные сервисные кабели
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов NOKIA к персональному компьютеру,
могут иметь некоторые отличия, которые обусловлены как особенно-
стями отдельных моделей мобильных телефонов, так и назначением
кабелей (для разблокирования и усовершенствования firmware, для
передачи цифровой информации, для активации сервисного меню
и т.д )
Поскольку в мобильных телефонах NOKIA для коммуникации
с персональным компьютером используются шины F BUS и M-BUS,
то, соответственно, сервисные кабели могут быть трех типов- F BUS,
M-BUS, а также комбинированные кабели F-BUS/M-BUS.
В состав кабеля протокола F-BUS входят линии RxD (Rescive Data)
и TxD (Transmit Data). Сервисные кабели этого типа используются
для работы с программным обеспечением, которое позволяет, напри
мер, принимать и передавать данные и факсы, изменять и формиро
вагь логотипы создавать и записывать собственные музыкальные ме-
лодии звонка и т п
Кабель протокола M-BUS является обычной двунаправленной ши-
ной, поэтому имеет меньшую скорость передачи данных. Такие специ-
альные кабели обычно применяются для разблокирования, для акти
вании сервисного меню и т.п
Расположение контактов сервисных разъемов мобильных телефо-
нов NOKIA некоторых моделей, а также назначение этих контактов
приведены в приложении
4.11.2.	Кабели M-BUS
Один из самых первых кабелей типа M-BUS, предназначенный для
подключения к ПК телефонов NOKIA старых моделей 1610, 3110
и некоторых других (61ХХ 8110 и тд ), был разработан и реализо-
ван еще в прошлом веке прекрасным югославским специалистом Де-
яном Кальевичем (Dejan Kaljevic). Принципиальная схема этого ка-
беля приведена на рис. 4.23.
Схема достаточно проста и дополнительных пояснений не тре-
бует.
188 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Рис 4 23 Принципиальная схема простого кабеля М-BUS для мобильных телефонов
NOKIA
Некоторые источники (например, www.mobil.cz) рекомендуют ис-
пользовать такой М-BUS кабель при разблокировании мобильных
телефонов NOKIA модели 3210, имеющих версии firmware до 5.01,
а также моделе11 5110 (версии firmware до 5 26) и 6110 (версии
firmware до 5.48). Аналогичный сервисный кабель можно приме-
нять и с телефонами модели 6150 (версии firmware до 5.22) Дан
ный М-BUS кабель работает и с некоторыми версиями firmware мо-
дели 7110, однако точно определить, с какими именно, на момент
создания данной книги было трудно
В варианте, предназначенном для работы с моделями 32ХХ, ЗЗХХ,
51ХХ, 61ХХ, принципиальная схема сервисного кабеля выглядит так,
как показано на рис 4.24.
Для разблокирования мобильных телефонов NOKI/X моделей 5110
с версиями firmware до 5.28 рекомендуется применять программу
Nokia Tool ASM-C by PRO, которая работает в среде Window’s.
Подробные инструкции по разблокированию моделей 5110 с верси-
ями firmware 5 28 и 5 29 можно найти, например, по адресу http;//
kima.bizlantl.com (Nokia 5110 v.5.28-Unlocking info by Kiina и Nokia
5110 v.5.29 Unlocking info by Kima) С использованием методики,
предложенной для телефонов модели 5110 (версия firmware 5 28),
можно разблокировать и модели 3210, имеющие версию firmware
5.31, а также модели 6150 с версией firmware 5.23.
При разблокщювании мобильных телефонов модели 3210 с вереи
ей firmware 5.32 также можно применигь методику, рекомендованную
для модели 5110 (версия firmware 5.29).
МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKIA 189
Рис 4 24 Принципиальная схема кабеля M BUS для мобильных телефонов NOKIA
моделей 32ХХ, ЗЗХХ 51XX 61XX
Для работы с мобильными телефонами NOKIA моделей 8210,8850
некоторые источники (например, www.mudboy.web3.cz) предлагают
использовать кабель М BUS. принципиальная схема которого при
ведена на рис. 4.25.
Рис 4 25 Принципиальная схема кобеля М BUS для мобильных телефонов NOKIA
моделей 8210 8850
/ 90 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.11.3.	Кабель F-BUS
Специальные сервисные кабели протокола F-BUS. предназначенные
для работы с мобильными телефонами NOKIA, имеют незначитель-
ные отличия от кабелей M-BUS В этом можно убедиться, посмот-
рев на принципиальную схему кабеля F-BUS, которая приведена на
рис. 4 26
С’
1ОО-©
Л 02
IC1 7НЮ5
В*
10С-Ф
сз
• Ох-бВ
1
D3-05
’N4OC?
2.6 .3. J9
С5 1.0x16В
роэьем vr
*2
— о ь/г-eus
— О Ях/Г-BLS
DTR RTS
G)c2+	Vs-Q)—IFH
1.0-63 Т	[Г2 ТС6 10*16е
МАХ3232
Рис. 4.26. Принципиальная схема кобеля F BUS для мобильных телефонов NOKIA
tN4Ufi
1
Особенностью данной схемы является применение микросхемы
МАХ3232 Уровни сигналов в линиях Rx и Тх ограничены стабилит-
ронами 2,7 В.
Такой сервисный кабель может работать, например, с мобильны-
ми телефонами NOKIA моделей 3310 или 6110
4.11.4.	Комбинированные кабели F-BUS/M-BUS
Комбинированные кабели F-BUS/M-BUS. предназначенные для под-
ключения мобильных телефонов NOKIA к персональному’ компьюте-
ру, пользуются большой популярностью. Принципиальная схема од-
ного из наиболее распространенных вариантов такого сервисного
кабеля приведена на рис 4.27.
Этот комбинированный кабель достаточно надежно работает с боль-
шинством моделей мобильных телефонов NOKIA начиная с модели
5110 и выше. С его помощью можно проводить разблокирование, усо-
вершенствование firmware, запись логотипов и т.п
МОБИЛЬНЫЕ ТЕЛЕФО1 1Ы NOKIA 19I
Рис 4 27 Принципиальная схема комбинированного кобеля F-BUS/M-BUS
для мобильных телефонов NOKIA
Пороговый уровень 3 В ограничивается стабилитронами 2.7 В од-
нако этого вполне достаточно для надежной коммуникации. Переклю-
чение шин F BL'S и М-BUS осуществляется применяемыми програм-
мами электронным способом Питание на кабель подается от ПК.
Печатная плата и расположение элементов комбинированного спе-
циального кабеля приведены на рис 4 28
Рис 4.28 Печатная плото (о) и расположение элементов б) комбинированного
специального кобеля для мобильных телефонов NOKIA
I92 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Уже упоминавшийся Деян Кальевич является автором и специаль-
ного кабеля, который обеспечивает коммуникацию ПК и мобильных
телефонов NOKIA через параллельный порт персонального компью-
тера Основное назначение этого кабеля заключается в усовершен-
ствовании firmware мобильных телефонов серий 51XX 61ХХ, 62ХХ,
7110, 3210. ЗЗХХ, 55ХХ, 82ХХ. Следует отмстить, что этот простой,
надежно функционирующий кабель не рекомендуется применять
начинающим радиолюбителям.
Принципиальная схема одного из вариантов такого сервисного
кабеля приведена на рис 4.29.
Рис 4 29 Принципиальная схема комбинированного кобеля для подключения
мобильных телефонов NOKIA к ПК через параллельный порт
Печатная плата и расположение элементов комбинированного ка-
беля для мобильных телефонов NOKIA приведены на рис. 4.30.
Для усовершенствования firmware при работе с указанным на
рис. 4 29 кабелем рекомендуется использовать оригинальную про-
грамму Nokia flasher vl 00b3 v.l 04 или v.1.05. Также можно приме-
нять программу GSM Fucker версии 1.84 и выше
С моделями старших версий firmware надежно функционирует, на-
пример, уже упоминавшаяся программа Nokia Tool ASM-C by PRO
МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKA 193
Рис 4 30. Печатная плота (о) и расположение элементов 6) комбинированного кобеля
для подключения мобильных телефонов NOKIA к ПК через параллельный порт
4.12.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ PANASONIC
Вкшмкив! При попытке провести разблокирование, усовершенство
ванне firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата.
Любые подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не
несут никакой ответственности за возможные негатив
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации, из-
ложенной в данной книге.
4.12.1.	Общие сведения
Практически все модели мобильных телефонов PAN/XSONIC, выпу-
щенные до 2002 года, можно сравнительно легко разблокировать при
наличии соответствующего оборудования (специального сервисного
кабеля, персонального компьютера) и программного обеспечения
Нет особых трудностей и с усовершенствованием firmware.
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит. Сервисный кабель можно
изготовить и самостоятельно, воспользовавшись рекомендациями, из-
ложенными далее Соответствующее программное обеспечение чита-
тель без труда найдет в Internet
/ 94 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Следует отметить, что не исключены проблемы с разблокировани-
ем мобильных телефонов PANASONIC моделей EB-GD35 и, поз.мож
но, EB-GD95, поскольку надежное программное обеспечение для них
пока что редкость. Аналогична ситуация с русификацией этих моделей.
Что касается моделей EB-GD75, EB-GD76. EB-GD67 и EB GD87
то на момент создания данной книги у автора не было достоверной
информации об удачных попытках разблокировать, а также русифи-
цировать эти аппараты
В табл. 4.7 приведены перечень некоторых моделей мобильных
телефонов PANASONIC, а также информация о возможности их раз-
блокирования, усовершенствования firmware и русификации (сведе-
ния на 1 июня 2002 года)
Таблица 4 7. Перечень моделей мобильных телефонов PANASONIC,
возможности разблокирования усовершенствования firmware и русификации
N л/п	Модель МГ 1 PANASONIC	Разблокиро- вание	Усовершенство- вание firm/are	Русификация	Примечания
1	EB-G4S0	+	+
г-	EB-G500	+	+	+
3	EB-G520	+	+	+
4	EB-G600	+	4-	+
5	EB-GcGd		+	+
6	EB-GD35	+	+	Не все версии firmware	Отсутствует надежное ПО на разблокирование
7	EB-GD50	+	+	+
8	ЕВ 52	+	+	+
9	ЕВ GO67	—	—	—
1б	EB-GD70	+	+	+
11	EBGO75	—	—	—
—12“	EB-GD76	—	—	—
чз	EB-GD87	—	—	—
14	EB-GD90	+	+	+
	’ EB-GD92	+	+	+
16	ЁВ Gt>03	+	+	+
17	EB-GD95	+	+	Не все версии firrrware	Отсутствует надежное ПО на разблокирование
1S"	E6-GO96	—	—	—
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами PANASONIC, можно найти в Internet
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов PANASONIC к персональному компь-
ютеру, могут иметь некоторые конструктивные отличия, которые
обусловлены особенностями отдельных моделей.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ NOKIA 195
Расположение контактов сервисных разъемов мобильных телефо
нов PANASONIC некоторых моделей, а также назначение этих кон-
тактов приведены в приложении.
4.12.2.	Модели EB-G450, EB-G500, EB-G520, EB-G600
Для подключения к персональном}' компьютеру мобильных телес^о-
нов PANASONIC относительно ранних моделей EB-G450, EB-G500
EB-G520 и EB-G600 некоторые источники (например, www.misiek-
cables.prv.pl) рекомендуют использовать специальный сервисный ка-
бель со стандартным включением микросхемы МАХ232.
Принципиальная схема одного из таких кабелей приведена на
рис 4.31
ir сг
Рис. 4 31 Принципиальная схема сервисного кобеля для мобильных телефонов
PANASONIC моделей EB-G450, EB G500, EB-G520 и EB-G600
Отличительная особенность коммутации ПК и мобильных телефо-
нов PANASONIC указанных моделей состоит в необходимости вклю-
чения перемычки между контактами 3 и 4 сервисного разьема для
перевода телефона в тестовый режим
Возможно, в отдельных случаях потребуется применение внешне-
го источника питания. Принципиальная схема такого кабеля, реко-
мендованного, например, www.sweb.C4 и предназначенного для рабо-
ты с моделями EB-G450, EB-G500, представлена на рис. 4.32.
I 96 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Рис. 4 32 Принципиальная схема сервисного кобеля с внешним источником питония
для мобильных телефонов PANASONIC моделей EB-G450, EB-G500
Для разблокирования мобильных телефонов PANASONIC моде-
лей EB-G520 и EB-G600 можно воспользоваться, в частности, про-
граммой Zulea G520 v3 0, работающей из DOS
4.12.3.	Модели EB-GD30, EB-GD50, EB-GD70, EB-GD90
Мобильные телефоны PANASONIC молелен EB-GD30, EB-GD50,
EB-GD70, EB-GD90 подключаются к персональному компьютеру
посредством специального кабеля, принципиальная схема которого
приведена на рис. 4.31. При этом в конструкцию кабеля следует вне-
сти изменения, обусловленные различиями в назначении контактов
сервисных разъемов телефонов (см. приложение) Линию Rx следу-
ет подключить к контакту 6, линию Тх - к контакту 7, общий провод
- к контакту 18 разъема МТ Если понадобится, перемычку можно
подключить между контактами 14 и 15.
Разблокирование мобильных телефонов PANASONIC моделей
EB-GD30 и EB-GD50 с достаточной степенью надежности выпол-
няется, например, программой GD30-50 unlocker 1.1, а моделей ЕВ-
GD70 и EB-GD90 - программой VirtualX PANASONIC unlocker 2,
работающей под Windows.
Для разблокирования модели ЕВ GD90 (версии firmware до 14)
можно рекомендовать и программу Panaimei TUCKER for GD90B13-
В14 by Bartek vl 00 beta При работе с ней следует помнить, что код
МОБИЛЬНЫЕ ТЕЛЕФОНЫ PHILIPS 197
пользователя (User code) и является защитным кодом (Security
code).
4.12.4.	Модели EB-GD35, ЕВ-52, EB-GD92, EB-GD93
Мобильные телефоны PANASONIC моделей EB-GD35, ЕВ-52, ЕВ-
GD92 и EB-GD93 также подключаются к персональному компьюте-
ру посредством специального кабеля, принципиальная схема которо-
го приведена на рис. 4.31. При этом в конструкцию кабеля следует
внести изменения, обусловленные различиями в назначении контак-
тов сервисных разъемов телефонов (см. приложение). Гак. например,
для моделей ЕВ-52 и ЕВ -GD92 линию Их следует подключить к кон
такту 7, линию Тх - к контакту 8, общий провод к контакту 14
разъема МТ Если потребуется, перемычку можно подключить меж-
ду контактами 1 и 5.
Вероятнее всего, для обеспечения надежной! работы этого кабеля
понадобится использование внешнего источника питания. В этом слу-
чае напряжение +9 В необходимо подавать на вход микросхемы It 1
через последовательно включенные маломощный диод (например
1N4148) и резистор номиналом 4 7 Ом (на схеме показаны пункти-
ром) Диоды D1 и D2 при таком включении надо удалить.
Для разблокирования мобильных телефонов PANASONIC, напри-
мер, модели ЕВ-52, рекомендуется использовать программу GD52
Unlocker and IMEI changer V2 12.
Определение защитного кода моделей ЕВ-52 и LB GD92 можно
выполнить при помощи программы GD52/GD92 Security code reader
Разблокирование мобильных телефонов модели EB-GD35 с доста-
точной степенью надежности выполняется программой GD35 SP and
LockCodc by Gsm-Tech.
4.13.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ PHILIPS
Внимание/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов
может произойти полная блокировка или поломка ап-
парата. Любые подобные действия выполняются пользо-
вателем на собственный страх и риск Автор и издатель-
ство не несут никакой ответственности за возможные
негативные последствия, вызванные использованием при-
веденных ниже материалов, рисунков, схем и иной ин-
формации. изложенной в данной книге.
198 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.13.1.	Общие сведения
Простые и надежные мобильные телефоны фирмы PHILIPS прак-
тически всех сравнительно старых моделей (Diga. Fizz, Genie, Ozeo,
Savvy, Spark. Twist и т.д.) довольно легко поддаются разблокированию
при наличии соответствующего оборудования (специальных сервис-
ных кабелей, персонального компьютера) и программного обеспече-
ния. Также можно усовершенствовать и firmware
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит. Сервисный кабель мож-
но изготовить и самостоятельно, воспользовавшись рекомендациями
изложенными ниже. Соответствующее программное обеспечение чи
татель без труда найдет в Internet
Тем не менее некоторые модели (Diga, Fizz, Genie, Spark, Twist)
пока невозможно русифицировать Но в этом, видимо уже. нет необ-
ходимости
Без особых г руд ноете if можно разблокировать модели серии Az@hs,
русифицировать их и усовершенствовать firmware.
Необходимо отмстить, что на момент создания данной книги
у автора не было информации об удачных попытках разблокировать
и русифицировать мобильные телефоны PHILIPS моделей Fisio 120/
121, Fisio 620 и Fisio 820 Существуют известные проблемы с усовер-
шенствованием firmware некоторых моделей серии Xenium (напри-
мер, 9@>9), а также с усовершенствованием firmware и с русификаци-
ей некоторых моделей серии Fisio (например, 311)
В табл, 4.8 приведены перечень некоторых моделей мобильных
телефонов PHILIPS, а также информация о возможности их разбло-
кирования, усовершенствования firmware и русификации (сведения
на 1 июня 2002 года)
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами PHILIPS, можно найти в Internet
Специальные сервисные кабели, предназначенные для подсоедине-
ния мобильных телефонов к персональному компьютеру, могут иметь
некоторые конструктивные отличия, которые обусловлены особенно
стями отдельных моделей мобильных телефонов
Расположение контактов сервисных разъемов мобильных телефо-
нов PHILIPS некоторых моделей, а также назначение этих контак-
тов приведены в приложении
МОБИЛЬНЫЕ ТЕЛЕФОНЫ PHILIPS I99
Таблица 4.8. Перечень моделей мобильных телефонов PHILIPS, возможности
разблокирования, усовершенствования firmware и русификации
№п/п	Модель МТ PHILIPS	Разблоки реванше	Усовершенство вание firmware	Русификация	Примечания
1	Az@li$ 238	+	+	+
2	Az@lis 268	+	+	+
3“	Az@lis 288	+	+	+
4	Ода	+	+	—>
5	Fizio120	—	—	—
6	Fizio121	—	—	—
7	Fizio311	4-	—	—	Отсутствует надежное ПО на разблокирование
8	Fiao318	+	+	—
	Fizio620	—	—	—
“ТУ	Fiao 820	—	—	—
11	Fizz	+	+	+
“ТУ	(jenie	+	+	—
15“	Ozeo	+	+	+
14	Sawy	+	+	He все версии firmware
15	Sawy Vogue		+	He все версии firmware	Отсутствует надежное ПО на разблокирование
16	Spark	+	4-	—
17	Twist	+	-f-	—
18	Xenium989	+		+
19	Xen<um9@9	+	—	+	Отсутствует надежное ПО на разблокирование
4.13.2.	Модель Savvy
Для подключения к персональному компьютеру мобильных телефо
нов PHILIPS модели Savvy некоторые источники (например, www,
gsinhacking.com) рекомендуют использовать специальный сервисный
кабель со стандартным включением микросхемы МАХ232 (или
МАХ3232) и внешним источником питания. Принципиальная схе-
ма одного из таких кабелей приведена на рис. 4.32.
При этом в конструкцию кабеля следует внести изменения,
обусловленные различиями в назначении контактов сервисных
разъемов телефонов (см. приложение). Линию Rx следует подклю-
чить к контакту 8, линию Тх - к контакту 9, общий провод - к кон-
такту 12 сервисного разъема МТ
Для работы с мобильными телефонами PHILIPS моделей Savvy,
Fizz, Diga можно рекомендовать программу Bartek Dumper v3.3.
200 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
запускаемую из Windows. С моделями Savvy и Savvy Vogue также на-
дежно работает программа ASM Tool for SAVVY
Следует отметить, что в Internet можно найти и другие варианты
схем сервисных кабелей, предназначенных для работы как с указан-
ными моделями мобильных телефонов PHILIPS гак и с более новы-
ми. Там же доступно и соответствующее программное обеспечение.
Однако на момент создания данной книги проверить работоспособ-
ность этих схем, а также надежность рекомендованных программ не
представлялось возможным.
4.14.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ SAGEM
Вкияакив/ 11ри попытке провести разбюкирование, усовершенство-
вапие firmware и русификацию мобильных телефонов
может произойти полна» блокировка или поломка ап-
парата. Любые подобные действия выполняются пользо-
вателем на собственный страх и риск. Автор и издатель-
ство не несут никакой ответственности за возможные
негативные последствия, вызванные использованием при-
веденных ниже материалов, рисунков, схем и иной ин-
формации, изложенной в данной книге.
4.14.1.	Общие сведения
Разблокирование мобильных телефонов SAGEM, как и большинства
мобильных телефонов других фирм-разработчиков, не представляет
особого труда. Практически все старые модели можно разблокировать
при наличии соответствующего оборудования (специальных сервис-
ных кабелей, персонального компьютера) и программного обеспече-
ния. Также можно усовершенствовать и firmware.
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит. Сервисный кабель мож-
но изготовить и самостоятельно, воспользовавшись рекомендациями,
изложенными далее. Соответствующее программное обеспечение чи
татель без труда найдет в Internet
Более современные модели (например, MW 3020 MW 3026, MW
3042 и WA 3050) также поддаются разблокированию, однако надеж-
ное программное обеспечение для этого еще редкость Следует отме
тить, что и русифицировать перечисленные аппараты пока не пред-
ставляется возможным. Но это, скорее всего, временные трудности
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SAGEM 201
Особого внимания заслуживает мобильный телефон SAGEM мо
дели MY-X5 На момент создания данной книги у автора отсутство-
вала достоверная информация о каких- либо (в том числе и удачных)
попытках разблокировать этот аппарат.
В табл. 4.9 приведены перечень некоторых моделей мобильных
телефонов SAGEM, а также информация о возможности их разбло-
кирования, усовершенствования firmware и русификации (сведения
на 1 июня 2002 года).
Таблица 4 9 Перечень моделей мобильных телефонов SAGEM, возможности
разблокирования усовершенствования firmware и русификации
№fl/fl	Модель МГ SAGEM	Разблоки- рование	Усовершенство- вание firmware	Русификация	Примечания
1	МСЙ40	+	+	+
2	МС920	+	+	+
3	МС922	+		+
4	МС939		+	+
5	мС959	+	+	+
6	MW93O	+	+	+
т	MW932	+	+	+
“5“	MW§36	+	+	+
	MW935-	+	+	+
Ю	MW 3020	+	+	—	Отсутствует надежное ПО на разблокирование
11	MW3026	+	+	—	Отсутствует надежное ПО на разблокирование
12	MW3042	+	+	—	Отсутствует надежное ПО на разблокирование
ПТ-	МУ X5	—	—	—
14	RC715	+	+	+
15	RC725STK	+	+	+
—ЙГ"	RC820	+	+	+
17	RC825
18	RC922	+	+	+
19	RD750HF	+	+	+
20	WA3050	+	—	—	Отсутствует надежное ПО на разблокирование
В отличие от мобильных телефонов других фирм-разработчиков
некоторые модели мобильных телефонов SAGEM серий 8ХХ и 9ХХ
(например, модель RC 922) можно разблокировать не только посрсд
ством подключения к ПК, но и без использования персонального
компьютера и сервисного кабеля. В этом случае применяется специ-
альная методика, позволяющая провести разблокирование из сервис-
ного меню (СМ3). Подробное рассмотрение этой методики выходит
за рамки данного издания
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных тезефонов SAGEM к персональному компьютеру
202 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
могут иметь некоторые конструктивные отличия, которые обуслов-
лены особенностями отдельных моделей мобильных телефонов.
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами, можно найти в Internet.
Расположение контактов сервисных разъемов мобильных телефо-
нов SAGEM некоторых моделей, а также назначение этих контактов
приведены в приложении
4.14.2.	Модели RC 715, RC 725 STK, RD 750HF, RC 820
Для подключения к персональному компьютеру мобильных телефо-
нов SAGEM моделей RC 715, RC 725 STK, RD 750HF, RC 820 неко-
торые источники (например, sagem.kvalitne.cz) рекомендуют исполь-
зовать уже неоднократно упоминавшийся специальный сервисный
кабель со стандартным включением микросхемы МАХ232, принци-
пиальная схема которого приведена на рис. 4.31. При этом в конст-
рукцию кабеля следует внести изменения, обусловленные различия-
ми в назначении контактов сервисных разъемов телефонов (см
приложение) К примеру, для моделей серии 8ХХ линию Rx следует
подключить к контакту 10, линию Тх - к контакту 3, общий провод -
к контакту 14 сервисного разъема МТ.
Возможно, в отдельных случаях потребуется иначе подключить
источник питания. Принципиальная схема такого кабеля, рекомен-
дованного, например, www.chipx.org. представлена на рис. 4.33.
СербисмоЭ
розеем МТ
Х2
10
R. О
14
GN0 О
Рис 4 33. Принципиальная схема сервисного кобеля с измененной цепью подключения
источника питания для мобильных телефонов SAGEM моделей RC 7)5, RC 725 STK, RD
750HF, RC 820
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SAMSUNG 203
С мобильными телефонами SAGEM моделей RC 715, RC 725 STK
RD 750HF, RC 820 достаточно надежно работает, например, програм
ма Sagem service tool by Bartek
4.14.3.	Серия 9XX
Подключение мобильных телефонов SAGEM серии 9ХХ к персо-
нальному компьютер}' можно осуществлять (например, по реко-
мендации \v}v\\.gsmhacking,com) при помощи сервисного кабеля,
принципиальная схема которого приведена на рис 4 33. При этом
в конструкцию кабеля следует внести изменения, обусловленные
различиями в назначении контактов сервисных разъемов телефонов
(см. приложение) Линию Rx следует подключить к контакту' 10, ли-
нию Тх - к контакту 11, общий провод - к контакту 6 разъема МТ
Вероятнее всего, для обеспечения надежной работы этого кабеля
потребуется использование внешнего источника питания Тогда на-
пряжение +5 В следует подавать непосредственно на вывод 16 мик-
росхемы IC1. Диоды DI, D2 и D3 при таком включении необходимо
удалить.
Для разбчокирования мобильных телефонов SAGEM серий 8ХХ
и 9ХХ рекомендуется использовать программы Sagem 8ХХ 9ХХ code
reader и Ztool vl.l by Gsm Tcch2
С телефонами серии 9XX достаточно надежно работает програм-
ма Sagem Unlock Server vl 1.
4.15.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ SAMSUNG
Внимание/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата.
Любые подобные действия выполняются пользователем
на собственный страх и риск Автор и издательство не
несут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации, из-
ложенной в данной книге.
4.15.1.	Общие сведения
Практически все ранние модели мобильных телефонов южнокорейс-
кой фирмы SAMSUNG, в том числе SGH А100/110, SGH N100
204 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
и SGII-M100, можно разблокировать при наличии соответствующе-
го оборудования (специальных сервисных кабечей, персональною
компьютера) и программного обеспечения.
Однако на момент создания данной книги автору неизвестны по-
пытки усовершенствования firmware и русификации указанных мо-
делей. Возможно, такая ситуация объясняется тем, что это никому не
нужно. Видимо, в связи со стремительным проникновением на рос-
сийский рынок новых моделей необходимость в подобных процеду-
рах для старых аппаратов отпадет.
Специальный кабель для разблокирования мобильных телефонов
SAMSUNG можно приобрести в сервисных центрах или изготовить
самостоятельно, воспользовавшись рекомендациями, изложенными
ниже. Найти соответствующее программное обеспечение в Internet
дос га гоч но сложно.
Следует отметить, что разблокирование мобильных телефонов
SAMSUNG более современных моделей SGII-A300, SGH Л400,
SGH-R210 и SGH-Q100 возможно однако на момент создания дан
ной книги надежное программное обеспечение было редкостью. Ру-
сификация э1 их моделей также пока довольно затруднительна.
Что касается моделей SGH-A500, SGH-Q200, SGH-Q300. SGH
S100, SGH-T100, SGH-T200 и SGH-V100 то на момент создания
данной книги у автора не было информации об удачных попытках
разблокировать эти аппараты, не говоря уже о русификации
В табл. 4.10 приведены перечень некоторых моделей мобильных
телефонов SAMSUNG, а также информация о возможности их раз-
блокирования, усовершенствования firmware и русификации (сведе-
ния на 1 июня 2002 года).
Специальные сервисные кабели, предназначенные для подсоеди-
нения мооильных телефонов SAMSUNG к персональному компью
теру, могут иметь некоторые конструктивные отличия, которые обус
ловлены особенностями отдельных моделей мобильных телефонов
Расположение контактов сервисных разъемов мобильных телефо-
нов SAMSUNG некоторых моделей, а также назначение этих контак
тов приведены в приложении.
4.15.2.	Модели SGH-600, SGH-2100
Для подключения к персональному компьютеру мобильных телефо-
нов SAMSUNG моделей SGH 600. SGH-2100 некоторые источники
(например, www.gmhack।пд.com) рекомендуют использовать специ
альный сервисный кабель, принципиальная схема которого приведе-
на на рис. 4.34.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SAMSUNG 205
Таблица 4.10 Перечень моделей мобильных телефонов SAMSUNG,
возможности разблокирования, усовершенствования firmware и русификации
№л/п	Модель МТ SAMSUNG	Разблоки- рование	Усоеершенство вание f irrrware	Русификация	Примечания
1	SGH-200	+	—	—
2	SGH-600	+	—	—
	SGH-2100	+	—	—
4	SGH 2200	+	—	—
	SGH 2400	4-	—	—
6	SGH A100/110	4-	—	—
7	SGH A300	4*		—	Отсутствует надежное ПО на разблокирование
8	SGH-A400	4-	—	—	Отсутствует надежное ПО на разблокирована
5~	SGH-A500	—	—	—
~W	Sgh-мюо	+	—	—
~ТГ“	SGH-N100		—	—
—1Т”	SGH R2O0	—	4-	4-
13	SGH-R210	4-	—	—	Отсутствует надежное ПО на разблокирование
14	SGHQ100	+	—	—	Отсутствует надежное ПО на разблокирование
15	SGH-Q200	—	—	—
16	SGH-Q300	—	—	—
17	SGH-SOO	—	—	—
~ig~	SGH-ЛОО	—	—	—
19	SGH T200	—	—	—
20	SGH-V100	—	—	—
Рис 4.34 Принципиальная схема сервисного кобеля для мобильных телефонов
SAMSUNG моделей SGH 600 SGH-2100
206 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Возможно, для обеспечения надежной работы этого кабеля потре-
буется использование внешнего источника питания
Следует отметить, что в Internet можно найти и другие варианты
схем сервисных кабелей, предназначенных для работы как с указан
ними моделями мобильных телефонов SAMSUNG, так и с более но-
выми. Там же можно найти и соответствующее программное обеспе-
чение
Однако па момент создания данной книги проверить работоспо-
собность этих схем, а также надежность рекомендованных программ
не представлялось возможным
4.16.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ SIEMENS
Внимание/ При попытке провести разблокирование, усовершенство-
вание firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата
Любые подобные действия выполняются пользователем
на собственный страх и риск. Автор и издательство не
несут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации,
изложенной в данной книге.
4.16.1.	Общие сведения
Мобильные телефоны фирмы SIEMENS достаточно широко распро-
странены на российском рынке.
Возможно, именно этим можно объяснить наличие огромного ко
личества надежного программного обеспечения (но сравнению
с ПО для мобильных телефонов других фирм-разработчиков), по-
зволяющего без особых проблем разблокировать, усовершенство-
вать firmware, а также русифицировать почти все модели мобиль-
ных телефонов этой фирмы
Практически все старые модели можно разблокировать в домашних
условиях при наличии соответствующего оборудования (специально-
го сервисного кабеля, персонального компьютера) и программного
обеспечения. Так же можно усовершенствовать firmware и провести
русификацию.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SIEMENS 707
Фирменным специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорог. Сервисный кабель можно изго-
товить и самостоятельно, воспользовавшись рекомендациями, изло-
женными далее Соответствующее программное обеспечение чита
тель без труда найдет в Internet
Однако и среди мобильных телефонов SIEMENS имеются исклю-
чения. Так, например, на момент создания данной киши отсутство-
вало надежное программное обеспечение для разблокирования моде-
ли S40, а также для усовершенствования firmware и русификации
В то же время у автора не было достоверной информации об удач-
ных попытках разблокирования и русификации мобильного телефо-
на модели М50
В табл. 4.11 приведены перечень некоторых моделей мобильных
телефонов SIEMENS, а также информация о возможности их разбло-
кирования, усовершенствования firmware и русификации (сведения
на 1 июня 2002 года).
Таблица 4.11 Перечень моделей мобильных телефонов SIEMENS, возможности
разблокирования, усовершенствования firmware и русификации
№п/п	Модель МГ SEMENS	Разблоки- рование	Усовершенство- вание firmware	Русификация	Примечания
Г	А35/Д36	4-	+	+
т~	МО	4-	+	4-
" 3	ИГ	+		+
4	C2S	+	+	+
5“	GO	+	+	4-
б	GS	+	4*	4
7	С45	+	+	4*
ё	Ж-	+	+	+
§	м50	—	—	—
10	МЕ45	+	+	4*
11	TS-	+	4е	4-
	У	+	4-	+
		+	4-	+
“У	S3 Si	+	4-	4-
15	S40	+	—	—	Отсутствует надежное ПО на разблокирование
16	У	+	+	4-
17	SL45/SL45i	+	4-	4*
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов SIEMENS к персональному компьюте-
ру, могут иметь некоторые конструктивные отличия, которые обус-
ловлены особенностями отдельных моделей мобильных телефонов.
208 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами SIEMENS, можно найти в Internet.
Расположение контактов сервисных разъемов мобильных телефо-
нов SIEMENS некоторых моделей, а также назначение этих контак-
тов приведены в приложении
4.16.2.	Модели S6, S8, СЮ
Для подключения к персональному компьютеру мобильных телефо-
нов SIEMENS ранних моделей S6, S8 и СЮ некоторые источники
(например, www.chipx.org) рекомендуют использовать уже упоми
навш инея специальный сервисный кабель со стандартным включе-
нием микросхемы МАХ232, принципиальная схема которого приве-
дена на рис. 4.33.
При этом в конструкцию кабеля следует внести изменения,
обусловленные различиями в назначении контактов сервисных
разъемов телефонов (см приложение) К примеру, линию Rx сле-
дует подключить к контакту 7, линию Тх - к контакту 15, общий
провод - к контакту 9 сервисного разъема МТ.
С мобильными телефонами SIEMENS моделей S6, S8 и СЮ не-
плохо работают, например, программы Siemens Andromeda Service
Software v6 1 или Siemens L’nlocker Software v2.1. которые запуска-
ются из DOS
4.16.3.	Модели S10, SH, S1088
Подключение мобильных телефонов SIEMENS устаревших моделей
S10 S11 и S1088 к персональному компьютеру можно осуществлять
при помощи уже упоминавшегося специального сервисного кабеля со
стандартным включением микросхемы МАХ232, принципиальная
схема которого приведена на рис. 4.14. При этом в конструкцию ка-
беля следует внести изменения, обусловленные различиями в назна-
чении контактов сервисных разъемов течефонов (см приложение)
К примеру, линию Rx следует подключить к контакту 3, линию Тх -
к контакту 14, общий провод - к контакту 8 сервисного разъема МТ
Перемычка в данном случае нс устанавливается.
С мобильными телефонами SIEMENS моделей S10, S11 и S1088
надежно работают уже упоминавшиеся программы Siemens Andromeda
Service Software v6 1 или Siemens Unlocker Software v2.1, которые за-
пускаются из DOS.
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SIEMENS 209
4.16.4.	Модели А35/36, С25/35/45, S25/35/45, М35, МЕ45
Для подключения к персональному компьютеру мобильных телефо-
нов SIEMENS моделей С25 и S25 можно использовать уже неоднок-
ратно упоминавшимся специальный сервисный кабель со стандарт-
ным включением микросхемы МАХ232, принципиальная схема
которого приведена на рис 414 При этом в конструкцию кабеля сле-
дует внести изменения, обусловленные различиями в назначении
контактов сервисных разъемов телефонов (см. приложение) К при-
меру, линию Rx следует подключить к контакту 6, линию Тх - к кон-
такту 5, общий провод - к контакту 1 сервисного разъема МТ Пе-
ремычка в данном случае не устанавливается. Возможно, в цепь Rx
потребуется установить стабилитрон на напряжение 2,7-3,0 В
Некоторые источники (например, www,gsmhacking.com и found,
kgb.cz) рекомендуют для подключения к ПК мобильных телефонов
SIEMENS моделей А35/36, С25/35/45, S25/35/45, М35 и МЕ45 при-
менять специальный кабель, принципиальная схема которого изобра-
жена на рис 4.35. Особенностями данной схемы являются применение
микросхемы МАХ3232 и наличие цепи AUTO IGNITION.
При работе с мобильными телефонами SIEMENS модели С25
с версией firmware до 53, а также модели S25 с версией firmw are до 44
АЛО 1GNITICN
с5
-с6
разъев МТ
Х2
т.
Rn
СЮ
GN
С
с3
Рис 4 35 Принципиальная схема сервисного кобеля для мобильных телефонов
SIEMENS моделей А35/36, С25/35/45, S25/35/45 М35 МЕ45
210 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
автор обычно использовал программу Siemens С25, S25 MAKER vl 92
by Bartek, которая может определять версию firmware телефона.
С моделями С35, S35 и М35 достаточно надежно работают про
граммы Siemens х35 Service Tools 1.7 by MARTECII и x35 Service
Software.
4.17.	МОБИЛЬНЫЕ ТЕЛЕФОНЫ SONY
Внимание/ При попытке провести рази локирование, усовершенство
ванне firmware и русификацию мобильных телефонов мо-
жет произойти полная блокировка или поломка аппарата
Любые подобные действия выполняются пользователем
на собственный страх и риск Автор и издательство не
несут никакой ответственности за возможные негатив-
ные последствия, вызванные использованием приведенных
ниже материалов, рисунков, схем и иной информации, из-
ложенной в данной книге
4.17.1.	Общие сведения
Мобильные телефоны фирмы SONY сравнительно легко поддаются
как разблокированию, так и усовершенствованию firmware
Практически все относительно ранние модели (CMD-C1, CMD
CD5, CMD-J5, CMD-Z1 и т.д.) можно разблокировать при наличии
соответствующего оборудования (специальных сервисных кабелей,
персонального компьютера) и программного обеспечения. Также мож-
но усовершенствовать firmware и выполнить русификацию.
То же самое можно сказать и о более современных моделях (на
пример. CMD J7/70, CMD-Z5, CMD-Z7 и т.д )
Фирменный специальный кабель можно приобрести в сервисных
центрах, однако он достаточно дорого стоит Сервисный кабель мож-
но изготовить и самостоятельно, воспользовавшись рекомендациями,
изложенными ниже Соответствующее программное обеспечение без
труда можно найти в Internet
Не без удовлетворения следует отметить, что ранее имевшая мес-
то проблема разблокирования мобильных телефонов модели CMD-
CD5 с версией firmware 8.5 успешно решена, однако надежное про-
граммное обеспечение пока еще редкость. Аналогична ситуация
с русификацией этой модели
МОБИЛЬНЫЕ ТЕЛЕФОНЫ SONY 211
Особого внимания заслуживает мобильный телефон под названи-
ем SONYERICSSON модели T68i Вероятно, этот аппарат появится
на российском рынке в 2002 году, поэтому говорить о возможности
его разблокирования или об отсутствии таковой преждевременно.
Аналогичным образом обстоит дело с моделями Р800 и Z700’ на
момент создания данной книги у автора не было информации об
удачных попытках разблокировать эти аппараты.
В табл. 4 12 приведены перечень некоторых моделей мобильных
телефонов SONY и SONYERICSSON, а также информация о воз-
можности их разблокирования, усовершенствования firmware и ру-
сификации (сведения па 1 июня 2002 года)
Таблица 4 12. Перечень моделей мобильных телефонов SONY и
SONYERICSSON. возможности разблокирования, усовершенствования
firmware и русификации
№п/п	Модель МТ SONY, SONYERCSSON	Разблоки- рование	Усовершенство- вание! гтлвге	1\сифкжация	Примечания
Г"	CmdxiOoo	+	+	+
2"	CM X 2000	+	+	+
“У"	CMDC1	+	+	+
4	CMD CD5		+
~5~	CMD J 5	+	+	+
“5“”	CMD-J6		+	+
7	CMD-J7/7O	+	+	+
“S“	'Смб-21''		+	+
Т~	CMDZ5	+	+
”10~	CM0Z7	+	+	+
ПГТ		«а»	—
чгг	T6&	«а»	—
~13“	2700	«w
Специальные сервисные кабели, предназначенные для подсоеди-
нения мобильных телефонов SONY к персональному компьютеру,
могут иметь некоторые конструктивные отличия, которые обуслов-
лены не только особенностями отдельных моделей мобильных теле-
фонов, но и назначением кабелей (разблокирование, обмен информа-
цией и т п )
Программное обеспечение, необходимое для работы с мобильны-
ми телефонами SONY, можно найти в Internet.
Расположение контактов сервисных разъемов некоторых моде-
лей мобильных телефонов SONY, а также назначение этих контак-
тов приведены в приложении 5 1.
212 РАЗБЛОКИРОВАНИЕ МОБИЛЬНЫХ ТЕЛЕФОНОВ
4.17.2.	Модели J5, J6, J7, J70
Для подключения к персональному компьютеру мобильных телефо-
нов SONY моделей J5, J6S J70 рекомендуется использовать специ
альный сервисный кабель со стандартным включением микросхемы
МАХ232, принципиальная схема которого приведена на рис. 4.36.
Особенность этого кабечя в том что его можно применять не гочь-
ко для разблокирования мобильных телефонов, но и для работы
в режиме обмена цифровыми данными.
Рис 4.36. Принципиальная схема сервисного кобеля для мобильных телефонов SONY
моделей J5, J6, J70
Разблокирование мобильных телефонов выполняется, только когда
переключатель S1 находится в положении Service. В режим обмена
данными сервисный кабель переводится при установке тумблера S1
в положение Data.
При работе с мобильными телефонами SONY моделей J5, J6, J70
автор обычно использовал программу Sony CMD-J5 Phone Info Reader
vl 0 Достаточно надежно работают программы CMD-JXX Phone ID
Reader и Sony CMD-J5 Unlocker
Следует отметить, что в Internet можно найти и другие варианты
схем сервисных кабелей, предназначенных для работы как с указан
ными моделями мобильных телефонов SONY так и с более новыми
Там же можно найти и соответствующее программное обеспечение
Однако на момент создания данной книги проверить работоспособ-
ность этих схем, а также надежность рекомендованных программ не
представлялось возможным.
ГЛАВА
СТРАНИЦА
1	Сервисные коды	11
2	Сервисное меню	59
3	Музыкальный звонок	139
4	Разблокирование мобильных телефонов	151
g ПРИЛОЖЕНИЯ
5.1. Расположение
и назначение контактов
сервисных разъемов
мобильных телефонов	214
5.2. Список сокращений	230
214 ПРИЛОЖЕНИЯ
5.1. РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ
СЕРВИСНЫХ РАЗЪЕМОВ МОБИЛЬНЫХ ТЕЛЕФОНОВ
Назначение контактов сервисных разъемов некоторых .моделей мо-
бильных телефонов приведено в табл. П.1 - 11.44.
Расположение контактов сервисных разъемов некоторых молелен
мобильных телефонов приведено на рис. 11.1 - П.44.
Таблица П. 1 Назначение контактов сервисных разъемов мобильных телефонов
ОТ С1иЬ+, ОТ Easy, ОТ Мох фирмы ALCATEL (hardware типа
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1.4,9	—
2	Rx	11	—
3	Тх	12	—
Рис. П. 1 Расположение контактов сервисных разъемов мобильных телефонов моделей
ОТ Club, ОТ Club+, ОТ Easy, ОТ Мох фирмы ALCATEL {hardware типа HD1, HEJ)
Таблица П 2. Назначение контактов сервисных разъемов мобильных телефонов
серии db фирмы ALCATEL (hardware типа BE 1 — ВЕ5)
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	2	—
2	Rx	8	—
3	Тх	7	—
4	+5 В	4	—
Рис. П 2 Расположение контактов сервисных разъемов мобильных телефонов серии
db фирмы ALCATEL (hardware типа ВЕ1 - ВЕ5)
Таблица ГТЗ. Назначение контактов сервисных разъемов мобильных телефонов
серий 5ХХ 6ХХ 7ХХ фирмы BOSH
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	9	Дополнительно замкнуть на корпус контакты 10.11.12
2	С BUS	16	—
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 215
Рис. П 3 Расположение контактов сервисных розъемов мобильных телефонов серии
5ХХ, 6ХХ 7ХХ фирмы BOSH
Таблица П 4 Назначение контоктов сервисных разъемов мобильных телефонов
серии 9ХХ фирмы BOSH
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1	—
2	С BUS	19	—
B0DOODDODDOODDODOD88
Рис П 4 Расположение контактов сервисных разъемов мобильных телефонов серии
9ХХ фирмы BOSH
Таблица П 5. Нозначение контактов сервисных розъемов мобильных телефонов
серии 2ХХ ЗХХ фирмы ERICSSON
№п/п	Назначение контакта	Номер контакта	Примечание
1		Т"	—
		11
“Т"	Тх	ПГ"	—
4	Тест	”9“	—
Рис П 5 Расположение контоктов сервисных розъемов мобильных телефонов серии
2ХХ ЗХХ фирмы ERICSSON
Таблица П 6 Назначение контоктов сервисных разъемов мобильных телефонов
серий 6ХХ, 7ХХ фирмы ERICSSON
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	10	—
~г~	Rx	11	—
	Тх	"V	—
4	Тест	7	В тестовом режиме замочутъ с контактом 12
5	+5 В	12	В тестовом режиме замкнуть с контактом 7
216 ПРИЛОЖЕНИЯ
30I0OOO0O0001E
Рис П 6. Расположение контактов сервисных разъемов мобильных телефонов серий
6ХХ, 7ХХ фирмы ERICSSON
Таблица П 7 Назначение контактов сервисных разъемов мобильных телефонов
серии 8ХХ и моделей Т10, Т18 А1018s фирмы ERICSSON
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	ю	—
2	Rx	11	—
3“	Тх	тг	—
4	Тест	7	В тестовом режиме замкнуть с контактом 8
5	+56	8	8 тестовом режиме замкнуть с контактом 7
Рис П.7. Расположение контактов сервисных разъемов мобильных телефонов серии
8ХХ и моделей Т10, Т18, A1018s фирмы ERICSSON
Таблица П 8 Назначение контактов сервисных разъемов мобильных телефонов
серий Т2Х, ТЗХ, Т6Х, А26ХХ RXXX фирмы ERICSSON
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	10	—
2	Rx	6	—
3	Тх	7	—
4	Тест	9	В тестовом режиме замкнуть с контактом 11
5	+38	11	В тестовом режиме замкнуть с контактом 9
1000000001010101
Рис. П.8. Расположение контактов сервисных разъемов мобильных телефонов серий
Т2Х, ТЗХ, Т6Х, А26ХХ RXXX фирмы ERICSSON
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 217
Таблица П 9. Назначение контактов сервисных разъемов мобильных телефонов
моделей v3688, StarTac фирмы MOTOROLA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	10, iS	**
2	Uplink	11	—
3	Downlink	12	—'
4	DSC	iT"	—'
10111213	1$
оосхэооооооооооо
. у
Рис П. 9 Расположение контактов сервисных разъемов мобильных телефонов моделей
v3688, StarTac, Timeporl фирмы MOTOROLA
Таблица П 10 Назначение контактов сервисных разъемов мобильных
телефонов моделей d520, гпЗХ88 фирмы MOTOROLA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	2
2	Uplink	6	—
3	Downlink	7	—'
4	Dd	4	—
2	4	0 7
I oooooooooo J
с 	  —
Рис. П. 10. Расположение контактов сервисных разъемов мобильных телефонов
моделей d520, m3X88 фирмы MOTOROLA
Таблица П11. Назначение контактов сервисных разъемов мобильных
телефонов моделей Т180 V2288, Т2288 фирмы MOTOROLA
№п/п	Назначение контакта	Номер контакта	Примечание
Т	Корпус	1	 —
' 7"	Uplink	6	—
3	Downlink	3
-д-	DSC	7	—'
Рис П. 11. Расположение контактов сервисных разъемов мобильных
телефонов моделей Т180, V2288 Т2288 фирмы MOTOROLA
218 ПРИЛОЖЕНИЯ
Таблица П 12 Назначение контоктов сервисного разъема мобильного
телефона модели Т191 фирмы MOTOROLA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Керт	1	—
2	Тх	~Т~	***
.. з _	Rx	“3”	—
Jack 2 5 мм
Рис П 12 Расположение контактов сервисного разъема мобильного телефона модели
Т191 фирмы MOTOROLA
Таблица П. 13 Назначение контактов сервисных разъемов мобильных
телефонов моделей Т192, Т193 фирмы MOTOROLA
N°n/n	Назначение контакта	Номер контакта	Примечание
1	Корпус	6	—
2	Uplink	3	—
3	Downlink	2
4	DSC Enable	1	*-w
5	Power On	4	—
6	+3,6 В	5	—
2 4 6
1	3 5
Рис. П. 13 Расположение контоктов сервисных разъемов мобильных
телефонов моделей Т192, Т193 фирмы MOTOROLA
Таблица П. 14. Назначение контактов слота SIM корты мобильных телефонов
фирмы MOTOROLA
№П/П	Назначение контакта	Номер контакта	Примечание
i	Корпус	б	—
2	CLK	1	—
3	Reset	2	—
4	VCC	3	—
5		‘/O- . ..	4	—
1 Г I
2| |
з| |
Рис П. 14 Расположение контоктов слота SIM-корты мобильных телефонов фирмы
MOTOROLA
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 219
Таблица П 15 Назначение контактов сервисных разъемов мобильных
телефонов моделей 1610 3110, 8110 фирмы NOKIA
№п/л	Назначение контакта	Номер контакта	Примечание
Т	Корпус	6	—
2	M-BUS	1
Рис П. 15 Расположение контактов сервисных разъемов мобильных телефонов
моделей 1610 3110, 8110 фирмы NOKIA
Таблица П. 16 Назначение контактов сервисного разъема мобильного
телефона модели 3210 фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	Т“	—
2	Питание	6	—
3	Тх	2	—
4	Rx	5
5	M-BUS	4
6	ВТЕМР	1	—
Рис П 16 Расположение контактов сервисного разъема мобильного телефона модели
3210 фирмы NOKIA
Таблица П 17. Назначение контактов сервисных разъемов мобильных
телефонов моделей 3310 3330 5510 фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	2	—
2	Тх	4	—
3	Rx	3	—
4	М BUS	1	—
Рис П 17 Расположение контактов сервисных разъемов мобильных телефонов
моделей 3310, 3330, 5510 фирмы NOKIA
220 ПРИЛОЖЕНИЯ
Таблица П 16 Назначение контактов сервисных розъемов мобильных
телефонов серий 51ХХ, 61ХХ, 62ХХ, 71ХХ фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	корпус	49	—
	Тх	8	—
—	Rx	7	—
	м-bus	6	—
*0О0 *0000000*
Рис П 18 Расположение контактов сервисных разъемов мобильных телефонов серии
51XX, 61XX, 62ХХ 71XX фирмы NOKIA
Таблица П 19 Назначение контактов сервисных розъемов мобильных
телефонов моделей 6210, 6250, 8850, 5210 фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	При меча ие
~Т"	Корпус		—
2	Тх	3	У некоторых моделей контакт 4
3	Rx	4	У некоторых моделей контакт 3
4	М BUS	1	—
Рис П 19 Расположение контактов сервисных розъемов
мобильных телефонов моделей 6210, 8250, 8850, 5210 фирмы
NOKIA
Таблица П 20 Назначение контактов сервисного разъема мобильного
телефона модели 8310 фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	7	—
Г“	Тх		—
3	Rx		—
4	M-BUS	9	—
Рис П 20 Расположение контактов сервисного разъема мобильного телефона модели
6310 фирмы NOKIA
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 22 /
Таблица П 2 / Назначение контактов сервисного разъема мобильного
телефона модели 8810 фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	4	—
	Тх	Т"	—
3	Их	2	—
4	М BUS	1	—
Верх
O00Q
оооо
Рис. П 21 Расположение контактов сервисного разъема мобильного телефона модели
8810 фирмы NOKIA
Таблица П 22 Назначение контактов сервисного разъема мобильного
телефона модели 9000( Communicator фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	10	Дополнительно замкнуть на корпус контакта! 5Л 12
2	Тх	8	—
	3 "	Rx	9	—
4	M-BUS	•	3	—
5	VCC	тг	—
Рис. П 22 Расположение контактов сервисного разъема мобильного телефона модели
9000{i) Communicator фирмы NOKIA
Таблица П 23 Назначение контактов сервисного разъема мобильного
телефона модели 9110 Communicator фирмы NOKIA
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	4	Дэпсюнительно замкнуть на корпус контакт 5
2	ТГ	2	—
3	Rx	"Т"	—
4	М BUS	“8“	—
5	VCC	1.2	—
222 ПРИЛОЖЕНИЯ
Рис П.23. Расположение контоктов сервисного розъемо мобильного телефона модели
9110 Communicator фирмы NOKIA
Таблица П 24 Назначение контактов сервисных разъемов мобильных
телефонов серий G4XX, G5XX G6XX фирмы PANASONIC
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	“i5~	—
2	Тх	“КГ	—
 3	fix	тг	—
Т"	IGN	Т"	—
5	Flash	4	—
Рис. П.24 Расположение контоктов сервисных розъемов мобильных телефонов серий
G4XX, G5XX, G6XX фирмы PANASONIC
Таблица П. 25 Назначение контактов сервисных разъемов мобильных
телефонов моделей GD30, GD50, GD7U, GD90 фирмы PANASONIC
№п/п	Назначение контакта	Номер контакта	Примечание
“Г	Корпус	IT	—
’Т”	Тх	7	—
3	“КГ	б	—
4	Test short	14	В тестовом режиме замкнуть с контактом 15
5	Test short	15	В тестовом режиме замкнуть с контактом 14
Рис. П.25 Расположение контактов сервисных разъемов мобильных телефонов
моделей GD30 GD50 GD70, GD90 фирмы PANASONIC
РАСПОЛОЖЕНИЕ И НАЗНА ЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 223
Таблица П.26 Назначение контактов сервисного разъема мобильною
телефона модели GD35 фирмы PANASONIC
№n/n	Назначение контакта	Номер контакта	Примечание
1	Корпус	—	Ислогьзуется контакт разъема аккумулятора
2	Тх	4	—
“3“	Rx	3	—
__________Верх______
О°о° ООО
Рис П 26 Расположение контактов сервисного разъема мобильного телефона модели
GD35 фирмы PANASONIC
Тоблицо П 27. Назначение контактов сервисных разъемов мобильных
телефонов моделей GD52, GD92, GD93 фирмы PANASONIC
№п/п	Назначение контакта	Номер контакта	Примечание
“Г"	Корпус	14	—
' У '	Тх	“У	-
“3	Rx	7	—
4	Test short	1	6 тестовом режиме замкнуть с контактом 5
5	Test short	5	В тестовом режиме замкнуть с контактом 1
Рис П 27 Расположение контактов сервисных разъемов мобильных елефонов
моделей GD52, GD92, GD93 фирмы PANASONIC
Таблица П.28. Назначение контактов сервисных разъемов мобильных
телефонов моделей Savvy Ozeo Xenium фирмы PHILIPS
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	ПУ	—
2		“5“	—
3 ‘	“У	“3“	—
224 ПРИЛОЖЕНИЯ
001000000000 В0
Рис П28 Расположение контактов сервисных розъемов мобильных телефонов
моделей Sawy, Ozeo, Xenium фирмы PHILIPS
Таблица П.29. Назначение контактов сервисных розъемов мобильных
телефонов серии 6ХХ, 7ХХ 8ХХ фирмы SAGEM
№п/п	Назначение контакта	Номер контакта	Примеча не
1	Корпус	14
2	Тх	3
3	Rx	“Тб
Рис П.29. Расположение контактов сервисных розъемов мобильных телефонов серий
6ХХ, 7ХХ, 8ХХ фирмы SAGEM
Таблица П.30. Назначение контактов сервисных розъемов мобильных
телефонов серий 9ХХ ЗХХХ фирмы SAGEM
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	6	—
2	Тх	11	—
Т"	Rx	"Тб-	—
Рис ПЗО Расположение контактов сервисных разъемов мобильных телефонов серий
9ХХ, ЗХХХ фирмы SAGEM
Таблица П.ЗТ Назначение контактов сервисных разъемов мобильных
телефонов моделей SGH600, SGH2XXX фирмы SAMSUNG
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	12.13,18	Установить перемьнку
2	Тх	17	—
3	fix	ТГ"	—
г*	“RTS”	15	—
5	CTS	7	—
6	”5СИ~	§	—
“7	"ЗСС—	9	—
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 225
1 2 3	5	12 >3 14	16171*
о-о-о-о-оо-ою-оо-ою-о-о-оо-о-о (Б)
Рис. П 31. Расположение контактов сервисных разъемов мобильных телефонов
моделей SGH-600 SGH 2ХХХ фирмы SAMSUNG
Таблица П.32. Назначение контоктов сервисного разъема мобильного
телефона модели SGH А100 фирмы SAMSUNG
№П/П	Назначение контакта	Номер контакта	Примечание
1	Корпус	0	—
2	Тх	5	—
3	"Тх-	4	—
4	Data IN	2	—
5	DataOUT	3	—
6	+4,2 В	"ТБ-	Установить перемьнку
_	1 2 3 4 5 6
® 000000
Рис П.32 Расположение контактов сервисного разъема мобильного телефона модели
SGH-A100 фирмы SAMSUNG
Таблица П 33 Назначение контоктов сервисного разъема мобильного
телефона модели SGH-A2OO фирмы SAMSUNG
№п/п	Назначение контакта	Номер контакта	Примечание
1	корпус	6.8,11	Установить перемьнку
2	Тх	17
3	Rx		—
4	Short	'	12,3,5	Установить перемьнку
Рис. П.ЗЗ. Расположение контактов сервисного разъема мобильного телефона модели
SGH-A200 фирмы SAMSUNG
Таблица П.34 Назначение контоктов сервисного разъема мобильного
телефона модели SGH-A300 фирмы SAMSUNG
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	11	—
Г“	Тх	17	—
3	Rx		—
4		Data IN »		—
5	DataOUT		—
б	+4 2 В	15	Установить перемьнку
226 ПРИЛОЖЕНИЯ
12 3	5	11	14 151517 1В
о аочнмнуо<н)<мн><н>
1__________________-_______Г
Рис П.34. Расположение контактов сервисного разъема мобильного телефона модели
SGH-A300 фирмы SAMSUNG
Таблица П 35 Назначение контактов сервисных разъемов мобильных
телефонов моделей 86, S8, СЮ фирмы SIEMENS
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	9	—
2	Тх	15	—
3	Rx	7	' ’	—
Рис П.35. Расположение контактов сервисных разъемов мобильных телефонов
моделей S6, S8, С10 фирмы SIEMENS
Тоблицо П 36 Назначение контактов сервисных разъемов мобильных
телефонов моделей SIO, SI 1, S1088 фирмы SIEMENS
№л/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	“3“	—
2	Тх	14	—
З-	“RjT	3	—
Рис. П.36. Расположение контактов сервисных разъемов мобильных телефонов
моделей SIO, SI 1, S1088 фирмы SIEMENS
Таблица П.37 Назначение контактов сервисных разъемов мобильных
^lEA^^S6мОделе"^5/36, £25/35/45, 825/35/45, М35 МЕ45 фирмы
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1	—
2	Тх	5	—
3	fee	6	—
4	PM/IGN	3Г—	—
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 227
Рис П 37 Расположение контактов сервисных разъемов мобильных телефонов
моделей А35/36. С25/35/45, S25/35/45. М35 МЕ45 фирмы 5 EMENS
Таблица П 38 Назначение контактов сервисных розъемов мобильных
телефонов моделей СЗО S30 фирмы SIEMENS
№П/П	Назначение контакта	Номер контакта	Примечание
1	Корпус	14	—
2	Тх	13	—
3	Rx	1Т“	—
Рис. П 38 Расположение контактов сервисных разъемов мобильных телефонов
моделей СЗО, S30 фирмы SIEMENS
Таблица ГТ39 Назначение контактов сервисного разъема мобильного
телефона модели SL10 фирмы SIEMENS
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1	—
2	Тх	2	—
3	Rx	3	—
Рис П39 Расположение контактов сервисного розъемо мобильного телефона модели
SL10 фирмы SIEMENS
Таблица П 40 Назначение контактов сервисно о розъемо мобильного
телефона модели CMD-CD5, CMD Z5 фирмы SONY
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1.10	Установить перемьнку
2	Тх	5	—
3	Rx	14	—
228 ПРИЛОЖЕНИЯ
Рис П40 Расположение контоктов сервисного разъема мобильного телефона модели
CMD CD5, CMD Z5 фирмы SONY
Таблица П 41. Назначение контактов сервисных розъемов мобильных
телефонов моделей CMD-J5, CMD-J6, CMD-J70 фирмы SONY
№n/n	Назначение контакта	Номер контакта	Пр^»лечание
Т	Корпус	12	—
т~	IX		—
“3	Rx	“3“	—
4	Test short	5	В тестовом режиме замкнуть с контактом 10
5	Test short	10	В тестовом режиме замкнуть с контактом 5
OOMffiOQ0O0Oii0
Рис П 41 Расположение контактов сервисных розъемов мобильных телефонов
моделей CMD-J5, CMD-J6, CMD-J70 фирмы SONY
Таблица П.42. Назначение контактов сервисных розъемов мобильных
телефонов TRIUM моделей Aria, Апо@ фирмы MITSUBISHI
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	1	—
2	Тх	6	—
~З-	“R5T	~7~		—
4"		"ТС	—
5	Short	3	Замкнуть на корпус через резистор 1 кОм
6	Short	10	Замкнуть на корпус через резистор 11 кОм
Рис. П.42. Расположение контоктов сервисных разъемов мобильных телефонов TRIUM
моделей Aria, Апо@ фирмы MITSUBISHI
РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ СЕРВИСНЫХ РАЗЪЕМОВ 229
Рис П 43 Расположение контактов сервисных разъемов мобильных телефонов TRIUM
моделей Asfrol Galaxy, Geo Geo@ фирмы MITSUBISHI
Тоблица П. 43 Назначение контактов сервисных разъемов мобильных
телефонов TRIUM моделей Astrol. Galaxy, Geo, Geo@ фирмы MITSUBISHI
№П/П	Назначение контакта	Номер контакта	Примечание
1	Корпус	10	—
2	Тх	3	—
3	Rx	11	—
4	VCC (+5 В)	1	—
5	Short	14	Замснутъ на корпус через резистор 1кОи
6	Slxxt	15	Замснутъ на корпус через резистор 1 кОм

Рис П44 Расположение контактов сервисных разъемов мобильных телефонов TRIUM
моделей Mors, Neptune фирмы MITSUBISHI
Таблица П.44 Назначение контактов сервисных розъемов мобильных
телефонов TRIUM моделей Mors, Neptune фирмы MITSUBISHI
№п/п	Назначение контакта	Номер контакта	Примечание
1	Корпус	11	—
2	DC	9	—
 3	Rx		—
4	VCC(0n/0ff)	IT	—
5	Short	5	Замкнуть на корпус через резистор 1 кОм
6	Short	7	Замснуть на корпус через резистор 1 кОм
230 ПРИЛОЖЕНИЯ
5.2. СПИСОК СОКРАЩЕНИЙ
А
АЦП - аналого-цифровой преобразователь.
Б
БСС - базовая станция сети.
В
ВЧ - высокая частота.
д
ДР - дежурный режим
3
ЗК - защитный код
ЗС - звуковой сигнал
ЗУ - запоминающее устройство
И
ИК порт - инфракрасный порт
ИС - интегральная микросхема
м
МК - микрофон.
МТ - мобильный телефон
н
НЧ - низкая частота.
О
ОС - оператор сети
П
ППЗУ - программируемое постоянное запоминающее устройство.
С
СК - сервисный код.
СМ - сервисное меню
СПИСОК СОКРАЩЕНИИ 231
ц
ЦАН - цифро-аналоговый преобразователь
Ч
ЧМ - частотная модуляция
А
AF (Audio Frequency) - звуковая частота
AMPS (Advanced Mobile Phone System) - североамериканский
стандарт аналоговой сети (800 МГц)
В
BER (Bit Error Rate) - критерий оценки качества связи.
BS (Base Station) - базовая станция сети GSM
BSC (Base Station Controller) - система управления базовой стан-
ции
BTS (Base Transceiver Station) - приемопередатчик базовой стан-
ции
D
DB (Dual Band) - двухлианазониый (900 МГц и 1800 МГц)
Е
EFR (Enhanced Full Rale) - технология кодирования/декодирова-
ния ЗС.
F
FH (Frequency Hopping) - смена частотных каналов
FR (Full Rate) - технология кодироваиия/декодирования ЗС.
FVV (Firmware) - программное обеспече ние
G
GND - общий провод.
GPRS (General Packet Radio Service) - технология передачи дан-
ных
GSM (Global System for Mobile Communication) - стандарт циф-
ровой сотовой связи
232 ПРИЛОЖЕНИЯ
Н
НО (Hand Over) - передача коммуникации между станциями сети
HSCSD (High Speed Circuit Switched Data) - технология переда-
чи данных.
I
IDCode - идентификационный код.
IrDA (Infrared Data Assotiation) - стандарт передачи данных в И К
диапазоне.
IC (Integrated Circuit) - интегральная микросхема.
IF (Intermediate Frequency) - промежуточная частота.
IMSI (International Mobile Subscriber Identity) - идентификацией
ныи код на SIM-карте
In - вход.
IMEI (International Mobile Equipment Identity) - идентификаци-
онный код телефона.
L
LCD - жидкокристаллический дисплей.
M
МАНО (Mobile Assisted Hand Over) - тип НО, используемый
в сетях GSM
МСНО (Mobile Controlled Hand Over) - тип ПО, используемый
в сетях с малым размером ячеек.
N
NMT (Nordic Mobile Telephones) - стандарт аналоговой сотовой
связи.
О
Out - выход.
р
г
PCS 1900 (Personal Communication System) - североамериканский
аналог стандарта GSM
PIN (Personal Identity Number) - специальный четырехзначный
кол.
PLK (Personal Unblocking Key) - специальный восьмизначный
код.
СПИСОК СОКРАЩЕНИЙ 233
R
RF (Radio Frequency) - высокая частота.
RxDATA - прием информации
S
SMS-сообщение (сообщение Short Message Service) - короткое
текстовое сообщение
SIM (Subscriber Identity Module) - SIM карта
SFH (Slow Frequency Hopping) - смена частотных каналов
SW (Switch) - переключатель.
StBy (Stand by) - дежурный режим
TxDATA - передача информации.
и
UMTS (Universal Mobile Telephone Standard) - новый стандарт со-
товой связи
