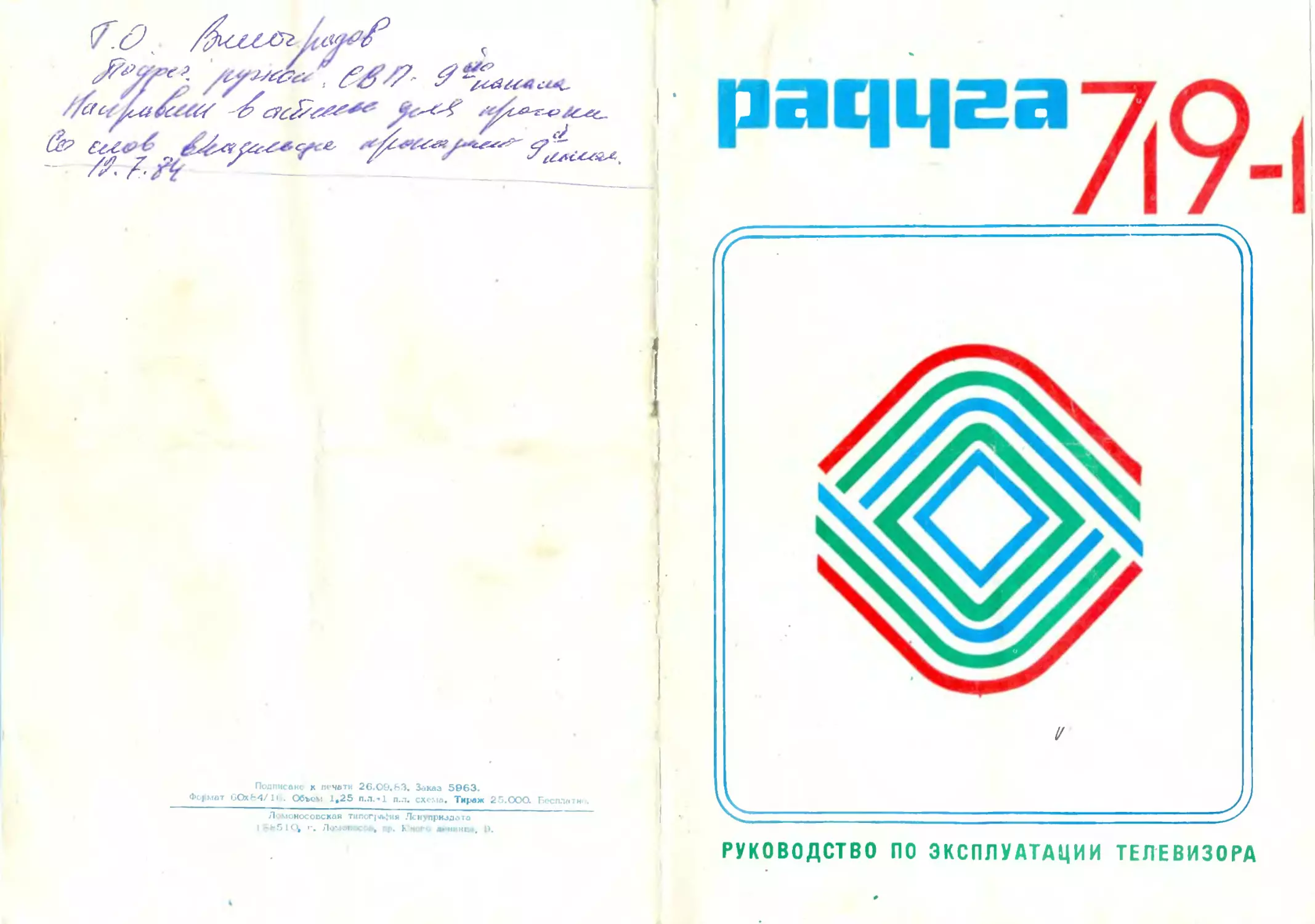

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ТЕЛЕВИЗОРА
ОБЩИЕ УКАЗАНИЯ
ВНИМАНИЕ!
При покупке телевизора требуйте проверки его работоспособност с демонстрацией цветною изображения и звукового сопровождения.
Проверьте сохранность пломб на телевизоре и его комплектность. Убедитесь, что в гарантийном и отрывных талонах на телевизор, в руководстве по эксплуатации и в гарантийном талоне на кинескоп поставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи.
Сверьте номер телевизора с указанным в гарантийном талоне.
Установка, подключение телевизора к антенне и ремонт производятся специалистами телевизионного ремонтного предприятия Вашего района.
После хранения телевизора в холодном помещении или после перевозки в зимних условиях его можно включить в сеть не раньше, чем через 4—5 часов пребывания при комнатной температуре.
Перед тем, как включить телевизор, ознакомьтесь с настоящим руководством по эксплуатации, с элементами управления и надписями на нем.
При появлении на экране телевизора (после включения) горизонтальной полосы или яркого пятна немедленно выключите телевизор, во избежание прожога кинескопа, и обратитесь в ремонтное предприятие.
Отрывные галоны на техобслуживание к гарантийный ремонт вырезаются специалистами ремонтного предприятия только после того, как работа по техобслуживанию или ремонту выполнена
КОМПЛЕКТ ПОСТАВКИ
1. Телевизор	— 1 шт.
2. Руководство по эксплуатации с гарантийным и	отрывными
талонами на телевизор	— 1 шт.
3. Паспорт и гарантийный талон на кинескоп	— 1 шт.
4. Штеккеры для подключения антенны	— 2 шт.
5. Запасные предохранители: ПМ 0,25 — 1 шт.,	ПМ 0,5 — 2 шт.,
ПМ 2 — 2 шт., ПМ	4 — 1 шт.
б. Индивидуальная упаковочная тара	— 1 шт.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! БУДЬТЕ ОСТОРОЖНЫ!
В телевизоре имеются опасные для жизни напряжения до 25 вольт (25кВ).
тысяч
Во избежание несчастных случаев включать телевизор при снятой проводов, отдельных деталей и узлов, коле кинескопа;
категорически запрещается:
задней стенке, касаться монтажных расположенных на блоках и на цо-
замеиять предохранители в телевизоре при включенной вилке в розетку электросети.
Особую осторожность следует соблюдать в обращении с кинескопом. Для этого необходимо:
— предохранять кинескоп от ударов и царапин:
— производить замену кинескопа дозжен юзько специалист ремонтного предприятия.
Если Вы пользуетесь индивидуально * наружном антенном, то при приближении грозы надо прекратить прием, отключить антенну от телевизора и заземлить ее.
УКАЗАНИЯ ПО ЙОЖАРНОЙ БЕЗОПАСНОСТИ
При эксплуатации телевизора необходимо соблюдать следующие пра-вила безопасности:
1.	Применяйте только . тандартные предохранители, номиналы которых предусмотрены руководством по эксплуатации.
2	Не устанавливайте телевизор в непосредственной близости от легковоспламеняющихся и распространяющих огонь предметов. Не устанавливайте телевизор вблизи приборов отопления или в мебельную стенку, где он плохо охлаждается.
Не закрывайте вентиляционные отверстия в задней стенке и в нижней части корпуса телевизора.
3.	Розетка подключения вилки питания телевизора должна находиться в юступном месте для быстрого отключения телевизора от сети.
4.	Не допускайте питание телевизора от сети с повышенным напряжением. В сеть, имеющую нестабильное напряженке, телевизор лучше включать через стабилизатор напряжения (по рекомендации специалиста ремонтного пре (приятия).
5.	Не оставляйте включенный телевизор без присмотра, не допускайте просмотра телевизионных передач детьми в отсутствие взрослых. Всегда выключайте телевизор, если Вы вышли из комнаты. Обеспечьте условия, исключающие возможность самостоятельного включения телевизора малолетними детьми.
6.	Вынимайте вилку шнура питания из розетки, ести телевизор остается неработающим длительное время (более суток).
7.	Если органы управления повреждены или телевизор неисправен (or сутствует изображение, сильное гудение, ощущается запах iapn и т. и.), срочно отключите телевизор от сети и вызовите специалиста ремонтного предприятия.
8.	В случае возникновения неисправности в работе телевизора не производите повторно включение телевизора.
9.	Не поручайте ремонт телевизора случайным лицам.
10.	После окончания гарантийного срока, нс реже 1 раза в год, рекомендуется вызывать специалиста ремонтного предприятия для профилактического осмотра телевизора и очистки его от пыли и загрязнений. Работы выполняются за счет владельца в согласованные с ремонтным предприятием сроки.
ПОМНИТЕ!
Пренебрежение одним из выше указанных правил может привести к перегреву телевизора, выходу его из строя и даже к его воз( оранию.
Если в телевизоре произошло возгорание, то ликвидация его производится следующим образом:
—	выньте вилку шнура питания телевнгопа из сетевой розетки:
—	если горение не прекратилось, то залейте его водой, через отверстия задней стенки (при атом находитесь сбоку от телевизора);
—	накроите телевизор плотной тканью, одеялом, одеждой так, чтобы в первую очередь, прекратить доступ возъуха в нижнюю часть корпуса телевизора:
—	в случае горения телевизора, во избежание отравления продуктами горения, немедленно удалите из помещения всех людей, не занятых ликвидацией возгорания, и особенно детей:
—	сообщите о возгорании в пожарную охрану;
— после ликвидации возгорания вызовите специа шета ремонтного предприятия, обслуживающего Ваш район.
УСТРОЙСТВО ТЕЛЕВИЗОРА
Телевизор «Радуга-7191» — унифицированный лампово-полупроводниковый цветной телевизионный приемник II класса, выпускается в настольном оформлении с различными вариантами отделки корпуса и передней панели.
В телевизоре применен взрывозащищенный кинескоп типа 61ЛКЗЦ с размером экрана ио диагонали 61 см., с углом отклонения электронных лучей 90 .
— НАСЫЩЕННОСТЬ  Of
f— ЯРКОСТЬ
ИНДИКАТОР
ВКЛЮЧЕННОЙ
ПРОГРАММЫ
выкл. АГ1ЧГ
КЛАВИШ
СЪЕМНЫЕ
КРЫШКИ
ВЫБОР
КОНТРАСТНОСТЬ
ГРОМКОСТЬ
ВЫКЛЮЧЕНИЕ
ВКЛЮЧЕНИЕ
—о
—ф
1-0
СЕТИ- |
СЕТИ
Рис- I Внешний вид телевизора и расположение основных органов настройки со стороны передней панели.
Телевизор «Радуга-719-1» позволяет вести прием телевизионных программ как в метровом (с 1 по 12 канал), так и в дециметровом (с 21 по 41 канал) диапазонах волн Включение нужной программы производится посредством легкого нажима пальцем руки на соответствующую клавишу. Переключение происходит мгновенно и бесшумно с помощью электронного устройства (СВП-31), а номер программы показывает цифровой индикатор. Устройство СВП-3-1 обеспечивает при нажатии на любую клавишу прием желаемой программы, если предварительно произведен выбор нужного поддиапазона переключателем и отрегулировано положение потенциометра настройки (рис. 4) При установке переключателя поддиапазонов и дополнительной подстройке потенциометров плавной настройки можно, нажав любую клавишу переключающего устройства, принимать желаемую программу.
В телевизоре используется блок цветности, в котором применяются интегральные микросхемы, что повышает качество и устойчивость цветного изображения.
4
Дополнительно телевизор «Радуга-719-1» обеспечивает:
а)	возможность подключения магнитофона для записи звукового сопровождения:
б)	прослушивание звукового сопровождения на головные телефоны при отключенных и включенных громкоговорителях.
Высокая чувствительность телевизора в сочетании с эффективно действующей АРУ позволяет вести устойчивый прием телевизионных сигналов на значительном удалении от телевизионного центра. Автоматическая подстройка частоты гетеродина повышает качество принимаемого изображения и сохраняет его при переключении на другой канал.
Тем не менее, хорошее качество приема телевизионных передач гарантируется только в зоне уверенного приема телецентра или ретранслятора. Выведенные на переднюю панель регулировки позволяют владельцу телевизора по своему желанию и в соответствии с характером передачи изменять громкость звукового сопровождения, яркость и контрастность изобра-ния, а также цветовую насыщенность.
Для повышения качества воспроизведения мелких деталей при приеме черно-белого изображения в схему телевизора введено автоматическое отключение режекторных фильтров в яркостном канале
Уменьшение влияния помех достигается применением схемы автоматической подстройки частоты и фазы строчной развертки Схема телевизора предусматривает автоматическое поддержание размеров изображения и напряжения на втором аноде кинескопа при колебании напряжения сети в пределах от 200 до 230 В номинального значения, а также автоматическое размагничивание экрана и маски кинескопа при включении телевизора.
Телевизор собран из функционально законченных блоков, которые соединяются друг с другом при помощи разъемоз. Блоки телевизора могут выдвигаться при ремонте без отключения их от схемы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер изображения 480x360 мм.
Чувствительность в метровом диапазоне, ограниченная синхронизацией, не хуже 55 мкВ
Разрешающая способность совмещенного черно-белого изображения в центре по горизонтали, не менее 450 линий.
Выходная мощность звукового канала, не менее 2,3 Вт.
Диапазон воспроизводимых частот 80-12500 Гц.
Телевизор питается от сети переменного тока напряжением 220 В.
Колебания напряжения сети не должны превышать +5% и —10% номинального значения
Потребляемая мощность от сети, не более 250 Вт.
I абаритные размеры телевизора, не более 550x785x548 мм
Масса, не более 60 кг.
ПОДГОТОВКА ТЕЛЕВИЗОРА К РАБОТЕ
ПОРЯДОК УСТАНОВКИ
Телевизор цветного изображения после доставки может потребовать дополнительной регулировки чистоты цвета, статического и динамического сведения. Это следует выполнять после прогрева телевизора не менее 20 минут.
После регулировки телевизора специалистом обслуживающего предприятия его не следует поворачивать или передвигать, так как это может вызвать необходимость дополнительной регулировки из-за влияния на кинескоп внешних магнитных полей и, главным образом, магнитного поля Земли.
При выборе места для установки телевизора в помещении следует иметь в виду, что расстояние наилучшего восприятия изображения составляет 2,5 4-3,5 метра от экрана. Центр изображения должен находиться на высоте 0.7 г 1,2 метра от пола.
Устанавливайте телевизор в наименее освещенной части помещения, так как посторонний свет, падающий прямо на экран, заставляет прибегать к установке большей контрастности и яркости свечения, что сокращает срок службы кинескопа и ухудшает качество восприятия изображения
Не рекомендуется смотреть передачи в полной темноте, гак как резкий переход от темноты к свету утомляет зрение.
Высокое качество цветного изображения может быть получено только при подключении телевизора к антенне коллективною пользования или при использовании наружных антенн промышленного производства. В телевизоре имеются гри гнезда для подключения антенны метрового диапазона. Гнездо «МВ 1 : I» — основное гнездо для подключения антенны метрового диапазона. Гнездо «1:10» — дополнительное, используемое в тех случаях, когда те ювизор расположен вблизи от передающей антенны телецентра. При включении антенны в гнездо «1:10», в гнездо «1:1» должен быть при необходимости вставлен согласующий штеккер. Установка согласующего штеккера в период гарантийного обслуживания производится специалистом обслуживающего предприятия бесплатно.
Гнездо «ДМВ» служит для подключения антенны дециметрового диапазона.
Нормальная работа телевизора и его долговечность в значительной мере зависят от стабильности напряжения сети.
Все рекомендации по подключению антенны к телевизору и по применению дополнительных устройств для его питания должны быть даны специалистом обслуживающего предприятия при установке телевизора.
ВКЛЮЧЕНИЕ И НАСТРОЙКА
Расположение элементов управления со стороны передней панели и со стороны задней стенки показано на рис. 2 и 3.
Перед первым включением телевизора в сеть необходимо:
а)	Убедиться, чго телевизор выключен внутренним выключателем (нажата красная кнопка на Гицевой панели)-
Внимание! Не рекомендуется включать и выключать телевизор при помощи вилки сетевого шнура. Вилку сетевого шнура включать в розетку и выключать из нее можно лишь при нажатой красной кнопке.
6
6)	Убедиться, что сетевые предохранители установлены на 4А. Держатели сетевых предохранителей находятся в колодке сетевого шнура
ЦЕНТРОВКА по вертикали
ФОКУСИРОВКА
РАЗМЕР ПО ВЕРТИКАЛИ
ЧАСТОТА
СТРОК
ЦЕНТРОВКА ПО ГОРИЗОНТАЛИ
ЧАСТОТА КАДРОВ
ЛИНЕЙНОСТЬ ПО ВЕРТИКАЛИ
Рис 2. Ручки управления со стороны задней стенки.
в)	Вставить штеккер антенны в антенное гнездо «1:1».
г)	Вставить вилку сетевого шнура в розетку электрической сети.
д)	Установить ручки «1 РОМКОСТЬ» и «КОНТРАСТНОСТЬ» примерно в среднее положение, ручку «ЯРКОСТЬ»—до упора вверх (рис. 1.).
В , телевизоре для регулировок «ГРОМКОСТЬ», «ЯРКОСТЬ», «КОН 1РАСТНОСТЬ», «НАСЫЩЕННОСТЬ» применены резисторы ползункового тина. Перемещать их нужно по вертикали плавно, без рывков.
е)	Убедиться что тумблер «ВКЛЮЧЕНИЕ ЦВЕТНОСТИ» установлен в положение «ВКЛ» (рис. 2).
Включение телевизора производится в следующей последовательности:
1.	Включить телевизор нажатием кнопки «ВКЛЮЧЕНИЕ СЕТИ» (рис 1) Индикатор включенной программы должен светиться, показывая цифру «1».
Приблизительно через 4(1 секунд должно появиться изображение и звуковое сопровождение.
Примечание. В связи с особенностями схемы телевизора яркость свечения экрана при отсутствии телевизионною сигнала может быть едва заметной, что не является признаком неисправности
2.	Нажимая на клавиши поочередно, убедиться в исправном действии устройства выбора программ по появлению цифр на индикаторе включенной программы, соответствующих номерам, нажимаемых клавиш.
3.	Выключить АПЧ Г, отжав кнопку на передней панели: выключению соответствует выдвинутое положение кнопки
7
4	Произвести настройку телевизора на принимаемые в Вашей местности программы телевизионного вещания, для чего:
ПЕРЕКЛЮЧАТЕЛИ ЫЫБОРА
ДИАПАЗОНОВ (6 ШТ.)
РУЧКИ ПЛАВНОЙ
НАСТРОЙКИ (« ШТ.)
ЦВЕТОВОЙ ТОН Ж С.
ЦВЕТОВОЙ тон к.з.
Рис. 3. Ручки управления на передней панели телевизора под съемными крышками
а)	снять с правой стороны лицевой панели верхнюю крышку, потянув ее на себя за нижнюю кромку При этом открывается доступ к органам предварительной настройки — переключателям поддиапазонов и регуляторам настройки (Рис. 3.);
б)	ознакомиться по рис. 4 с положениями переключателей поддиапазонов;
в)	зная номера каналов, по которым производится телевизионное вещание в Вашей местности, установить первый сверху переключатель поддиапазонов в положение приема канала, по которому передается первая программа Вашего телецентра;
г)	вращая первую (крайнюю сверху) ручку плавной настройки, добиться приема изображения и звука. В прорези панели одновременно с вращением ручки перемещается специальный указатель, позволяющий приблизительно определить номер принимаемого канала: каналу с меньшим номером соответствует ближнее положение указателя, по мере его удаления номера каналов растут.
Полное число оборотов ручки настройки — 20.
Примечание. Если при вращении ручки настройки указатель в прорези панели подходит к крайним положениям, и дальнейшее вращение ручки сопровождается щелчками, следует изменить направление вращения на противоположное.
д)	добиться наилучшего качества изображения и звукового сопровождения плавным перемещением ручек «ЯРКОСТЬ», «КОНТРАСТНОСТЬ», «НАСЫЩЕННОСТЬ», «ГРОМКОСТЬ». Ручкой «НАСЫЩЕННОСТЬ» можно изменять интенсивность окраски принимаемого изображения. Ручками «ТЕМЬР НЧ» и «ТЕМБР ВЧ» (рис 2) отрегулируйте тембр звучания. Включив АПЧ Г, убедиться в работе автоподстройки: качество изображения должно сохраниться или улучшиться;
8
Положение переключа гелей поддиапазонов в зависимости от номеров принимаемых каналов.
А Б в
выключить АПЧГ
А — переключатель выбора поддиапазонов
Б — указатели положения движка потенциометров.
В — ручки потенциометров плавной настройки программ.
Рис. 4 Изображение лицевой навели устройства предварительной настройки (рис. справа).
9
е)	выключить АПЧГ, затем, нажав на клавишу Ла 2, вторым переключателем (отсчет сверху) выбрать диапазон канала второй программы и настроить ее второй сверху ручкой плавной настройки, как указано выше Аналогично поступают при наличии трех и более программ. Рекомендуется использовать все 6 программ устройства выбора программ, настраивая их таким образом- если имеется возможность приема двух телецентров — то попарно, при возможности приема трех — по две программы на каждый телецентр; при четырех — по две программы на наиболее важные телецентры и по одной — на остальные;
ж)	после окончания предварительной настройки закрыть крышку и включить АПЧГ.
В дальнейшем для выбора программы достаточно нажатия пальцем руки на клавишу соответствующей программы Подрегулировка ручек плавной настройки при включенной АПЧГ вызовет срыв изображения при повторном нажатии на клавишу.
По испытательной таблице, передаваемой телецентром, настройка телевизора может быть проведена более точно, чем по сюжетному изображению.
Для достижения наилучшего качества изображения регуляторы «ЯРКОСТЬ» и «КОНТРАСТНОСТЬ» необходимо установить так, чтобы на градационной шкале таблицы просматривалось не менее 6 градаций яркости от черного до цвета наиболее близкого к белому, (рис. 5)
В случае, если регулировка производится по цветному испытательному сигналу, необходимо выключить цвет тумблером «включение цветности», установив его в положение «ВЫКЛ.»
Если белое свечение экрана имеет цветной оттенок, то устранить его можно с помощью ручек регулировки цветового тона. Эти ручки находятся под нижней съемной крышкой.
Для снятия крышки следует нажать на ее верхнюю кромку и потянуть на себя, затем вывести фиксирующие выступы снизу решетки из зацепления с панелью. Установка крышки на место производится в обратном порядке.
Белого свечения экрана можно добиться, поворачивая поочередно или одновременно ручки цветового тона в небольших пределах относительно их среднего положения.
Допускается изменение ручками цветового тона исходного белого цвета в сторону более теплых (розово-зеленых) или холодных (голубоватожелтых) оттенков по желанию телезрителей.
Правильно установленный и отрегулированный телевизор должен обеспечивать следующие показатели черно-белого изображения:
а)	изображение должно занимать всю площадь экрана;
6)	количество градаций яркости — не менее 6;
в)	большой круг в центре испытательной таблицы имеет достаточно правильную форму;
г)	четкость (разрешающая способность) должна быть не менее 450 штрихов шкалы четкости При оценке четкости по УЭИТ это означает, что штрихи групп, помеченных цифрой «4» должны быть различимы; штрихи группы, помеченной цифрой «5», могут воспроизводиться с пониженной контрастностью или сливаться друг с другом;
д)	звук воспроизводится без искажений и помех, и громкость его регулируется в требуемых пределах;
10
ж) на экране отсутствуют заметные цветные пятна. Допускаются незначительные цветные пятна и некоторое несовпадение линий красного, зеленого и синего цветов (в углах до 4 мм), существенно не ухудшающие качество изображения Устранить заметные цветные пятна на экране и несовпадение линий красного, зеленого и синего цветов должен специалист ремонтного предприятия
Рис. 5. Испытательная таблица
I ЦВЕТНЫЕ
1 ПОЛОСЫ
I ШКАЛА ГРАДАЦИЙ
I яркости
] ШКАЛА ЧПКОСТи цепные ПОЛОСЫ
Установив тумблер «ВКЛЮЧЕНИЕ ЦВЕТНОСТИ» в положение «ВКЛ», проверить правильность воспроизведения цветных полос (рис 5). Цвета на обеих полосах должны иметь одинаковую последовательность: белый, желтый, голубой, зеленый, пурпурный, красный, синий и черный, а насыщенность (интенсивность окраски) на верхней полосе больше, чем на нижней.
Регулятор «НАСЫЩЕННОСТЬ» должен изменять интенсивность окраски цветных полос.
После настройки телевизор готов к приему цветного или черно-белого изображения.
При наличии в Вашей местности телецентра или ретрансляционной станции, работающей ь диапазоне ДМВ, для приема телепередач необходима специальная антенна с отдельным снижением. Антенна ДМВ. подключается к телевизору при помощи штеккера в антенное гнездо «ДМВ».
По окончании просмотра передач телевизор выключить нажатием кнопки «Выключение сети». Если телевизор отключается на длительное время следует вынуть вилку сетевого шнура из розетки электросети.
Последующие включения телевизора производить в последовательности, изложенной в п 1.2 настоящего руководства.
11
Если при включении телевизора (после протрева) отсутствует звук или изображение и элементами управления они не восстанавливаются, то телевизор следует выключить и вызвать специалиста, обслуживающего предприятия для ремонта
Пользование ручками вспомогательной регулировки
Со стороны задней стенки размещены вспомогательные органы регулировки. При первичной установке и включении телевизора специалист ремонтного предприятия должен ознакомить владельца с их назначением и действием.
1е органы регулировки, которые не имеют ручек, а приспособлены для поворота отверткой, не предназначены для регулировки, так как неумелая установка их может привести не только к ухудшению изображения, но и к повреждению телевизора или кинескопа.
Владелец может пользоваться только теми регуляторами, которые снабжены ручками и только тогда, когда он хороню уяснил их действие
Ручкой «ЧАСТОТА СТРОК» устраняют срыв изображения, когда на экране вместо изображения видны горизонтальные темные и светлые перемещающиеся полосы; ручкой «ЧАСТОТА КАДРОВ» устраняют перемещение или подергивание изображения в вертикальном направлении.
Ручками «РАЗМЕР ПО ВЕРТИКАЛИ» и «ЛИНЕЙНОСТЬ ПО ВЕРТИКАЛИ» устанавливают высоту изображения и его пропорции в вертикальном направлении
Ручка «ФОКУСИРОВКА» позволяет получить наибольшую резкосн. изображения.
Замечание на с. 10 о возможности более точной настройки телевизо ра по испытательной таблице относится также к установке вспомогательных регулировок.
Прослушивание звукового сопровождения на головные телефоны и запись на магнитную ленту
По желанию телезрителей звуковое сопровождение 1елевизионных передач можно прослушать на низкоомные головные телефоны с номинальным сопротивлением 300 — 4000 Ом. Для этого необходимо штепсельную вилку головных телефонов вставить в гнезда «Телефон» до упора.
Для отключения громкоговорителей необходимо повернуть ручку «Тембр НЧ» против часовой стрелки до щелчка. Тембр и сила звучания головных телефонов регулируется регулятором «Тембр ВЧ» и регулятором громкости.
Для записи звукового сопровождения на магнитную ленту необходимо включить разъем входного кабеля магнитофона в гнездо «Магнитофон» со стороны задней стенки.
Нужный уровень записи устанавливают органами управления магнитофона, т е. регуляторы громкости и тембра телевизора в этом случае в работе не участвуют.
12
Гарантийные обязательства
Телевизор «Радуга-719-1» соответствует утвержденному образцу.
Изготовитель гарантирует соответствие телевизора требованиям технических условий 2.025.112 ТУ при соблюдении владельцем правил эксплуа тации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации телевизора «Радуга-719-1» составляет 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии в гарантийном и отрывных талонах отметки торгующей организации срок исчисляется со дня выпуска телевизора заводом.
В течение гарантийного срока эксплуатации владелец имеет право на бесплатное техническое обслуживание телевизора, а в случае нарушения его работоспособности — на бесплатный ремонт по предъявлении гарантийного талона. При этом за соответствующий вид обслуживания вырезается один отрывной талон.
Техническое обслуживание и ремонт телевизора производится ремонтным предприятием, обслуживающим район, в котором проживает владелец.
Информацию о ремонтных предприятиях, производящих гарантийный ремонт, можно получить в ближайшем магазине радиотоваров.
Ьез предъявления гарантийного и отрывных талонов<или при нарушении пломб на телевизоре претензии к качеству работы не принимаются и гарантийный ремонт не производится
В течение гарантийного срока эксплуатации, установленного на телевизор, ремонт производится за счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации или не выполняет рекомендаций ремонтного предприятия, направленных на обеспечение нормальной работы телевизора.
Обмен неисправных телевизоров осуществляется через торговую сеть по предъявлении справки ремонтного предприятия и гарантийного талона в соответствии с действующими республиканскими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.
13
аполнемии
А
Действителен по заполнении
Цена 755 руб.
Прейскурант № 084,4.1, поз. 1-108
ГАРАНТИЙНЫЙ ТАЛОН
Заполняется предприятием-изготовителем
Телевизор «Радуга-719-!»
Дата выпуска
УЛПЦТЦ-61-П-12 № .
. и пызаз
Кинескоп типа 61ЛКЗЦ №
Представитель ОТК предприятия-изготовителя
•>
штамп ОТК)
Адрес для предъявления претензий к качеству: 199161, г. Ленинград, завод им. Козицкого.
Дата продажи _
Продавец ______
Штамп магазина
Заполняется ремонтным предприятием
Поставлен на гарантийное обслуживание'?___________________________
(наименование ремонтного
прсд..пиятня, число, месяц, год)
Гарантийный номер
19
