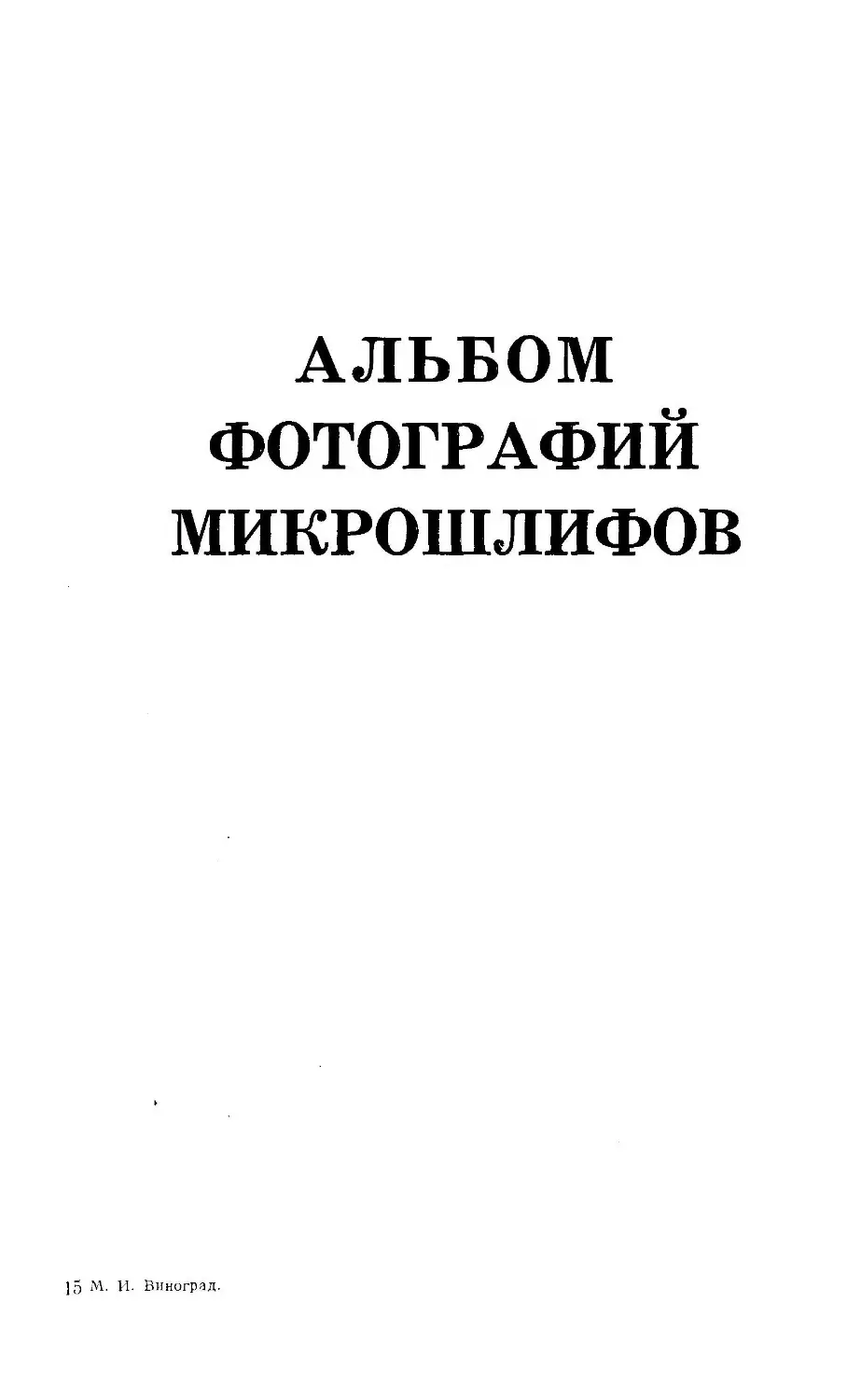

АЛЬБОМ
ФОТОГРАФИЙ
МИКРОШЛИФОВ
]5 М. И. Виноград.
Рис. 5. Стекловидные и сульфидные прослойки в междуосных участках на
шлифе стали YI0A, подвергнутом тепловому травлению. Темные включе-
ния — стекла, голубые — сульфиды, светлые полоски — цементит. X 400
222
Рис. 6. Стекловидные и сульфидные прослойки в опытной плавке стали ЗОХГСА.
X 350:
а — в отраженном свете: б — в темном поле
Рис. 7. Стекловидные прослойки и сульфидные включения в опытной плавке стали
ЗОХГСА. X 1500:
а — в отраженном свете; б — в темном поле
15*
223
a
б
Рис. 8. Стекловидные и сульфидные прослойки на шлифе опытной плавки
стали ЗОХГСА, подвергнутом тепловому травлению (350° С). X 400:
а — в отраженном свете; б — в темном поле
224
Рис. 9. Стекловидные прослойки в междуосных участках и на границах
кристаллов сплава Х20Н80, выплавленного в кислом тигле. X 200:
а — в отраженном свете; б — в темном поле
Рис. 10. Пленочные включения в центре слитка опытной плавки стали ЗОХГСА.
X 300:
а — в светлом поле; б — в темном поле
б
225
Рис. 11. Пленочные включения сплава Х20Н80, выплавленного в кислом
тигле. X 750
Рис. 13. Общий вид осадка включений стали марки У10А в иммер-
сионной жидкости с показателем преломления, равным 1,561. X 400:
I — корунд; 2 — кварц; 3 — стекло
226
Рис. 14. Включение стекла с показа-
телем преломления 1,598, выделенное
локальным способом со шлифа стали
ЗОХГСА в литом состоянии (плавка
ЗВ). X 400
Рис. 15. Включение стекла с показа-
телем преломления > 2,01, выделен-
ное локальным способом со шлифа
сплава Х20Н80 в литом состоянии
(плавка в кислом тигле). X 400
Рис. 16. Дендрит литого металла из центральной части слитка сплава
Х20Н80 (плавка в кислом тигле). X 400. Промежутки между ветвями
дендрита заполнены стеклом
227
a
б
Рис. 17. Включения пленок стекла в междуосном участке литого сплава
Х20Н80 (плавка в кислом тигле) после термической обработки: 1350° С —
2 часа, охлаждение в масле X 400:
а — в светлом поле; б — в темном поле
228
Рис. 18. Включения сульфидов в междуосном участке литого сплава
Х20Н80 (плавка в кислом тигле) без термической обработки. X 600
Рис. 19. Пленочные включения в междуосном участке, окружающие оси
дендритов. Сталь марки ЗОХГСА. X 400
229
Рис. 28. Общий вид осадка включений плавки № б стали УЮА
в иммерсионной жидкости с показателем преломления,
равным 1,561. Х400:
I — корунд; 2 — стекло
Рис. 32. Сложные включения окислон
и сульфидов железа и марганца
в плавке 1А. Х1500
Рис. 33. Сульфиды в плавке 2А
с низкой пластичностью. Х2500
230
Рис. 34. Сульфиды в плавке 4Б
с высокой пластичностью. Х1500
Рис. 35. Сульфиды в кислой плавке
5В со средней пластичностью. X 1500
Рис. 36. Включения грубых стекловидных пленок сложного состава в плав-
ке 1А. X 500
231
Рис. 37. Включения пленок стекла в плавке 1 А, сопровождающиеся
сульфидами на шлифе, после теплового окрашивания. X 350:
а — светлое поле: б — темное поле
232
Рис. 38. Включения пленок сложного состава (стекло и сульфиды)
в плавке 4В. Х750
Рис. 39. Включения пленок сложного состава с характерной формой
в плавке 4В. Х750
233
a
б	в
Рис. 40. Включения пленок в плавке 2А стали марки У10А после закалки
с 1250° С:
а — X 600; б — X 400; в — X 600
234
Рис. 41. Включения пленок в плавке 1А стали марки У10А после закалки
с 1250° С. X 600
Рис. 42. Включения в плавке 2А стали марки У10А после нагрева с 1250° С
и охлаждения с печью. X 1500
235
Рис. 43. Включения в плавке 2А мар-
ки У10А на электронном микроско-
пе. X 6000
Рис. 44. Включения по границам кри-
сталла и характер кристаллизации
перлита плавки 2А на электронном
микроскопе. X 6000
Рис. 45. Неоднородная кри-
сталлизация перлита в плавке
2А на электронном микроско-
пе. X 6000
Рис. 46. Более однородная кри-
сталлизация перлита в плавке
4Б на электронном микроско-
пе. Х6000
236
Рис. 47. Типичные включения в плавках стали ШХ15:
а — оксиды в оболочке стекла (плавка № 9843 раскислена алюминием); б — глобули (плавка
Кв 4614 раскислена силикокальцием); в — оксиды (плавка № 69981 раскислена алюминием);
г — силикаты (плавка № 69981 раскислена алюминием)
16 М. И. Виноград
237
a
О
Рис. 50. Типичные включения
разливочных огнеупоров. Х500:
а. в, д. ж — в отраженном свете; б, г, е — в темном поле
238
Рис. 51. Дендритная структура, полу-
ченная травлением в реактиве Фре-
мона. X 5 [35]
Рис. 52. Структура, полученная после
травления реактивом Фремона про-
дольного шлифа деформированного
металла. X 40 [35]
Рис. 53. Микроструктура разрывного
образца с трещиной, вызванной
включением. X 500 [35]
Рис. 54. Микроструктура разрывного
образца с трещиной, вызванной вклю-
чением. X 500 [35]
16*
239
Рис. 55. Структуры, полученные после травления продольного шлифа реакти-
вом Фремона с различной продолжительностью травления. X 500 [35]:
а — 10 сек.; 6 — 20 сек.; в — 30 сек.; г — 60 сек.
240
Рис. 58. Дендритная структура планок
стали марки ЗОХГСА при высоких темпе-
ратурах. Х4:
а — сетчатая структура плавки 2Ф с низкими пла-
стическими свойствами; б — структура с разви-
тыми дендритными осями плавки 1Г с высокими
пластическими свойствами
Рис. 59. Макроструктура пла-
вок стали марки ЗОХГСА:
а — 2Е- б - 1Г
241
Рис. 61. Пленочные включения в междуосных участках стали
а - 2Е. X 200; б - 2Ж. X 150; в - 2Ж. Х750;
242
д
ЗОХГСА различных плавок после теплового травления:
г — И. Х350; д — И в темном поле. Х350
243
a
б
Рис. 62. Включения в междуосных участках
а — 4В. X 500; 6 — 4В. X 400; в - 5Е, Х500; г — 5Е. X 500 после
244
в
г
различных плавок стали ЗОХГСА:
термической обработки: 1350 °C, 10 час., охлаждение в масле
245
a
б
Рис. 63. Включения в междуосных участках различных плавок стали
ЗОХГСА после термической обработки: 1350° С, 2 часа, охлаждение в масле:
а — 1В в светлом поле. X 500; б — 1В в темном поле. X 500
246
Рис. 73. Включения в пробах стали 1Х18Н9Т по ходу плавки:
а — проба 2, хромиты. X 500; б — проба 3, силикатные стекла. X 750: в — проба 5. силикаты
железа и хрома. X 750; г — проба 6, нитриды, окислы и силикаты титана. X 750
247
Рис. 90. Макроструктура плавок сплава Х20Н80 с различной пластичностью:
а — плавка 5/7; 6 — плавка 2Х; в — плавка ЗХ; г — плавка IX; д — плавка ЗХ; е — плавка
1К. X 1
248
Рис. 91. Скопления включений в плавке 1 К. X 1000:
о-в светлом поле; б — в темном поле
749
Рис. 92. Сульфиды на стыках кристаллов в плавке IK. X 1500
Рис. 93. Мелкие включения стекол,
6Х. X
расположенные группами в плавке
1000:
а
в светлом поле; б — в темном поле
250
Рис. 94. Пленки стекол с сульфидами в междуосном участке плавки
IK. X 400
Рис. 95. Включения сульфостекол в центре слитка плавки 6Х, сопровожда-
ющиеся карбидами и нитридами. X 1000
251
a
б
Рас. 96. Границы кристаллов плавки 2Х в центре слитка:
а — X 200; б — X 1000
