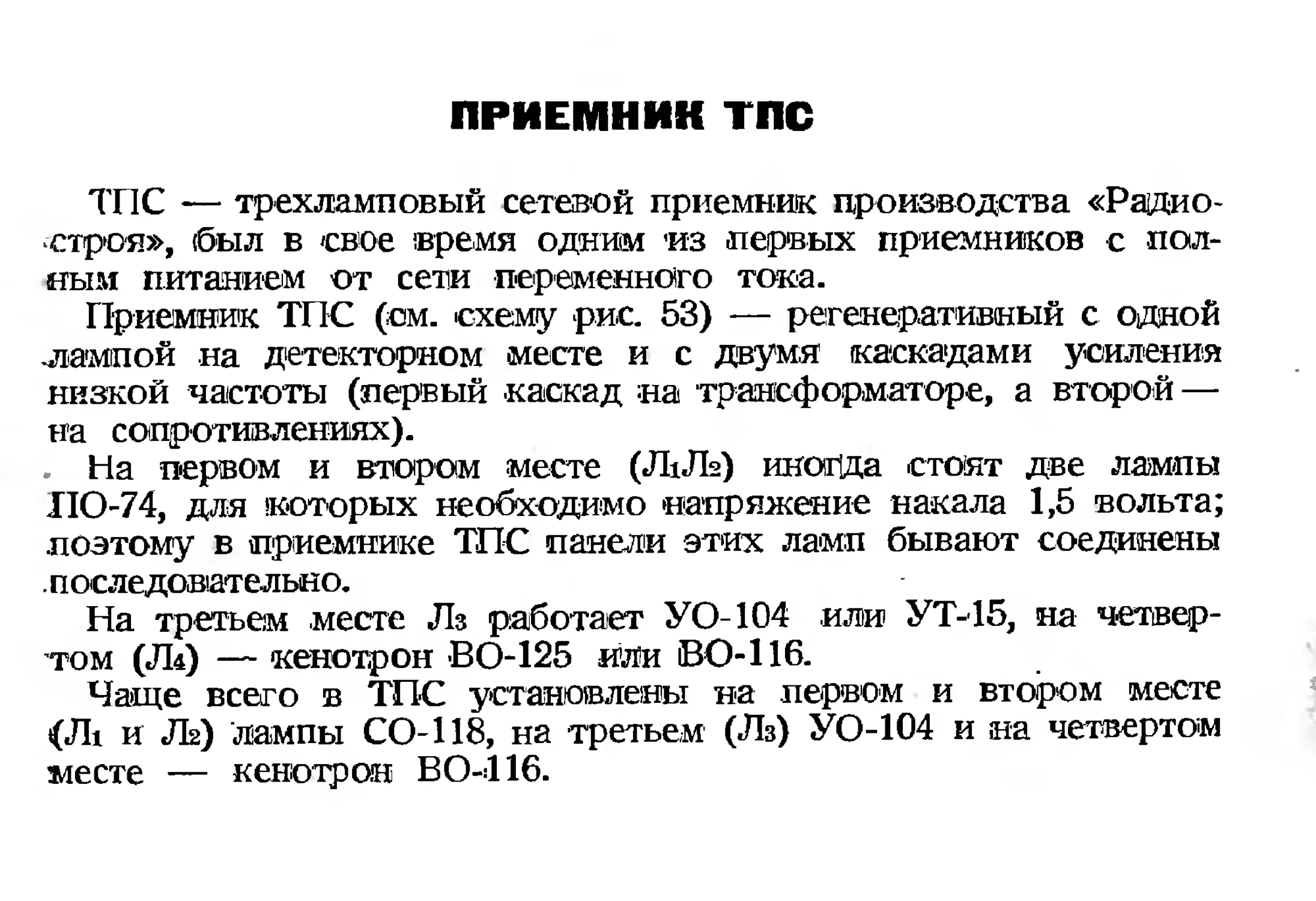

ПРИЕМНИК ТПС
ТПС — трехламповый сетевой приемник производства «Радио-
строя», (был в 'свое (время одним из -первых приемников с пол-
ным питанием от сети переменного тока.
Приемник ТПС (ом. схему рис. 53) — регенеративный с одной
.лампой на детекторном месте и с двумя каскадами усиления
низкой частоты (первый каскад на трансформаторе, а второй —
на сопротивлениях).
. На первом и втором месте (Л1Л2) иногда стоят две лампы
110-74, для которых необходимо напряжение накала 1,5 вольта;
.поэтому в приемнике ТПС панели этих ламп бывают соединены
.последовательно.
На третьем месте Лз работает УО-104 или УТ-15, на четвер-
том (Ла) — кенотрон ВО-125 или ВО-116.
Чаще всего в ТПС установлены на первом и втором месте
<Л1 и Лг) лампы СО-118, на третьем (Лз) УО-104 и на четвертом
месте — кенотрон ВО-116.
Для большей избиратель-
ности в приемнике ТПС (см.
схему рис. 53 и рис. 54) имеет-
ся настраивающийся антенный
контур, состоящий из варио-
метра (Вр) и ^переключателя
Пг с двумя конденсаторами в
200 и 500 см. При первом по-
ложении переключателя nt
конденсатор 200 см соединен
последовательно с вариомет-
ром (короткие волны), при
втором контакте включен один
вариометр Врг (средние волны)
и на третьем контакте парал-
лельно вариометру Врх при-
соединяется конденсатор в
500 см (длинные волны). Пер-
вый вариометр Врг связан ин-
дуктивно с катушкой Ьг се-
точного контура детекторной
лампы Лг. Катушка имеет
три вывода для грубой на-
стройки. Конденсатором пе-
ременной емкости в 500 см
осуществляется точная на-
стройка контура. При отсут-
ствии мешающих станций мо-
жно переключить антенну не-
посредственно на сеточный
контур, что повышает гром-
кость приема. Для большей
чувствительности приемника
применена обратная связь (L2).
Детектирование сеточное —
конденсатор 150 см, утечка 1
мегом. Для отведения высо-
кой частоты на землю после
катушки Ь2 установлен бло-
кирующий конденсатор в 700
см. Трансформатор низкой
частоты имеет коэфициент
трансформации 1:3. Между
анодом лампы Л2 и сеткой
лампы Л3 поставлен переход-
ной конденсатор в 7 000 см.
Анодное нагрузочное сопротив-
ление лампы Л2 равно 60 000 см.
с> О с»
Рис. 53. Принципиальная схема приемника ТПС
Утечка сетки лампы Л3, через которую подается отрицатель-
ное смещение, равна 1 мегому. Автоматическое^ отрицательное
смещение на сетку лампы Л8 получается от падения напряжения
на сопротивлении в I ОСО ом, при прохождении через него анодного
тока лампы Лз. Это сопротивление заблокировано конденсато-
ром в 7 000 ом и присоединено между средней точкой накальной
обмотки in заземленным «минусом анода. Те же величины
имеют сопротивление и конденсатор между землей и катодом
лампы Лг.
Выпрямитель работает по двухполупериодной схеме. В фильт-
ре два конденсатора по 2 мкф и сопротивление в 3 000 ом. Кро-
ме того, поставлена развязывающая цепь из сопротивления в
30 000 ом и -конденсатора в 2 мкф для предупреждения паразит-
ной связи и снижения напряжения на детекторной лампе.
Переделка приемника ТПС с ламп ПО-74 на СО-118.
Для этого следует пересоединить монтаж накала панелей Л1
и J12 так, как указано на монтажной схеме (рис. 54), т. е. па-
раллельно.
Приемник обычно на СО-118 работает значительно лучше и
громче. Для получения большей сочности на низких частотах
конденсатор, блокирующий смещение лампы УО-104, следует
увеличить до 2 мкф и укрепить его к имеющемуся блоку из трех
конденсаторов. Если после переделки приемник будет работать
тихо, следует проверить сопротивления и сменить переходной
конденсатор, а также проверить трансформатор низкой частоты
на замыкание между обмотками и в случае неисправности сме-
нить его.
Неисправности приемника
Некоторые приемники ТПС бывают очень небрежно собраны,
и поэтому в таком приемнике могут -встречаться детали разного
значения. Так, например, на месте сопротивления для смещения
на сетку лампы УО-104 встречаются сопротивления в 10 000 ом
вместо 1 000 ом, а на месте -переходного конденсатора в 7 000 см
между Лг и Лз бывают конденсаторы всего в 150—200 см. По-
этому при ремонте приемников ТПС следует осмотреть схему и
сомнительные детали сменить. Испытателем можно легко отли-
чить сопротивление в 1 000 ом от больших, а переходной кон-
денсатор можно просто на время испытания заменить другим —-
в 5 000—7 000 см.
В приемнике ТПС чаще всего портятся следующие детали:
1) сетевой трансформатор греется и горит, 2) обрывы в кон-
турных катушках; 3) сгорают сопротивления.
Приемник не работает, не горят лампы, но греется трансфор-
матор. В этом случае можно предполагать -короткое замыкание
основной части витков вторичной повышающей обмотки сетево-
го трансформатора или замыкание других обмоток внутри или
вне его.
Для проверки необходимо выдвинуть приемник из ящика,
^предварительно отвернув заднюю вертикальную стенку его.
