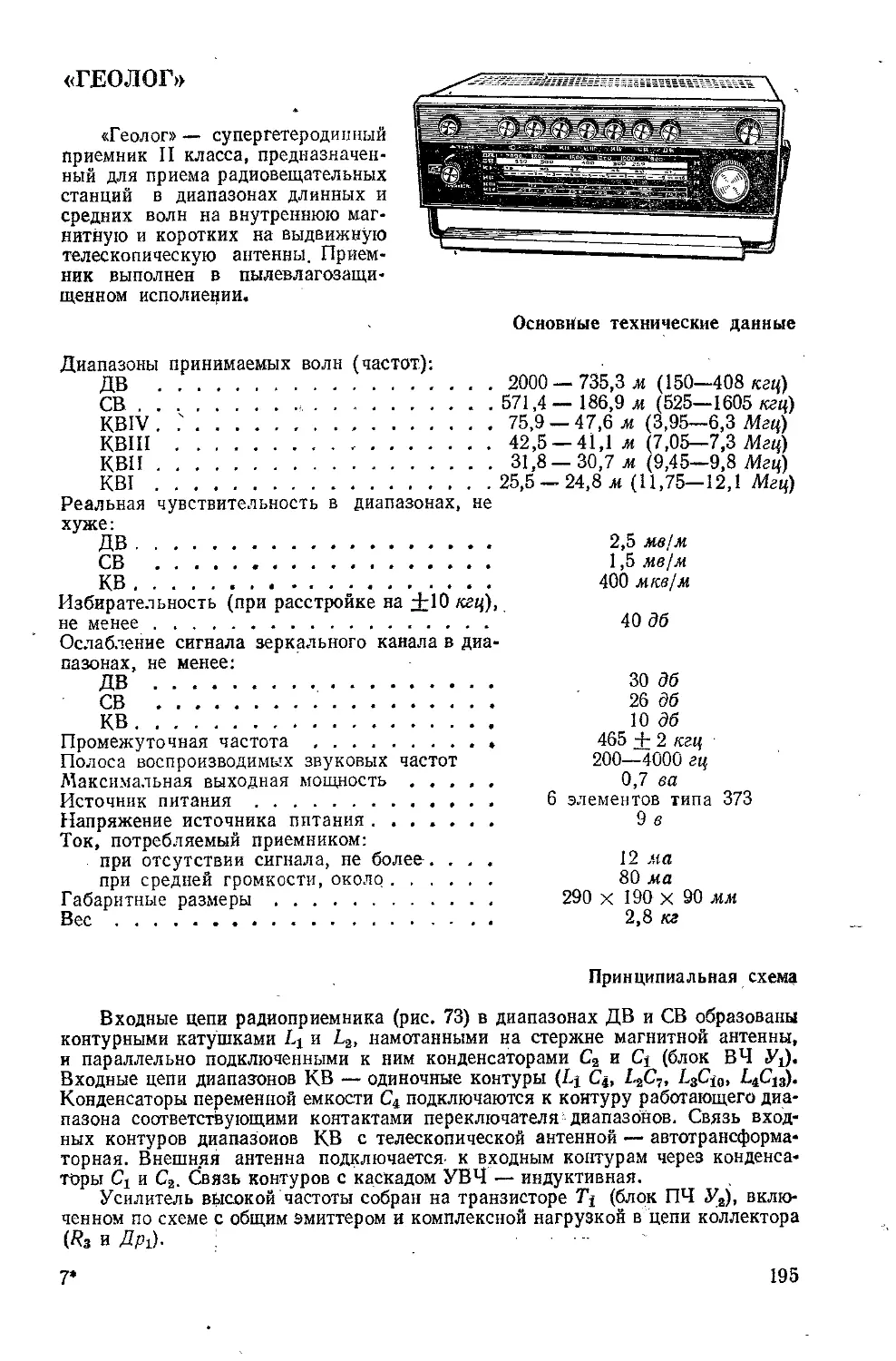

«ГЕОЛОГ»
«Геолог» — супергетеродинный
приемник II класса, предназначен-
ный для приема радиовещательных
станций в диапазонах длинных и
средних волн на внутреннюю маг-
нитную и коротких на выдвижную
телескопическую антенны. Прием-
ник выполнен в пылевлагозащи-
щенном исполнении.
Основные технические данные
Диапазоны принимаемых волн (частот):
ДВ .................................... 2000 — 735,3 м (150—408 кгц)
СВ.................................. 571,4 — 186,9 м (525—1605 кгц)
KBIV . ?............................... 75,9 — 47,6 м (3,95—6,3 Мгц)
КВШ ...................................42,5 — 41,1 м (7,05—7,3 Мгц)
KBII..................................31,8—30,7 м (9,45—9,8 Мгц)
KBI.................................. 25,5 —24,8 м (11,75—12,1 Мгц)
Реальная чувствительность в диапазонах, не
хуже:
ДВ......................................
СВ ..................................
кв...................................
Избирательность (при расстройке на +10 кгц),
не менее ...............................
Ослабление сигнала зеркального канала в диа-
пазонах, не менее:
ДВ ..................................
СВ ..................................
КВ...................................
Промежуточная частота...................
Полоса воспроизводимых звуковых частот
Максимальная выходная мощность..........
Источник питания .......................
Напряжение источника питания............
Ток, потребляемый приемником:
при отсутствии сигнала, не более. , , ,
при средней громкости, около ........
Габаритные размеры .....................
Вес.....................................
2,5 мв!м
1,5 мв/м
400 мкв/м
40 дб
30 дб
26 дб
10 дб
465 + 2 кгц
200—4000 гц
0,7 ва
6 элементов типа 373
9 в
12 ма
80 ма
290 х 190 х 90 мм
2,8 кг
Принципиальная схема
Входные цепи радиоприемника (рис. 73) в диапазонах ДВ и СВ образованы
контурными катушками L} и Д2, намотанными на стержне магнитной антенны,
и параллельно подключенными к ним конденсаторами С2 и С± (блок ВЧ У±).
Входные цепи диапазонов КВ — одиночные контуры (Lj С4, L2C7, L3Ci3, LtC13).
Конденсаторы переменной емкости С4 подключаются к контуру работающего диа-
пазона соответствующими контактами переключателя диапазонов. Связь вход-
ных контуров диапазонов КВ с телескопической антенной — автотрансформа-
торная. Внешняя антенна подключается- к входным контурам через конденса-
торы Cj и С2. Связь контуров с каскадом УВЧ — индуктивная.
Усилитель высокой частоты собран на транзисторе 7\ (блок ПЧ У2), вклю-
ченном по схеме с общим эмиттером и комплексной нагрузкой в цепи коллектора
(R3 и Др-,). ......
7*
195
Рис. 73. Принципиальная электрическая схема радиоприемника
0,75S
Tz ГША
’ /2 0,047'
2-К72 Cs.
Сю Ъооо
0,01 """
2-ЛГ1
~^,047
\Д2
\7ГЕ2ГС
RefK
Rs2k
^1
ОМ
Си '
0,047 4^к.\
т3 ГТ309В
^С1320,0 Г
Т ^0,047~
hf^rThz пл—п
р?/'
\510\
С№\
IW
1000
3,58
0,38
$
0,73,
3 I йЙ
Р.г1)24О
* hi * -ни • ивв—еви а ....
Т4 ГТГ09В
1 MZA9B СгШ I
f 3300Т I
1000
1,58
м
20,0 3300
Rat^R.
1js\
Rts
1к
CzfiOpy f (
H
и !
4 4
«Геолог» (переключатель диапазонов в положении ДВ).
Рие. 74. Расположение узлов й деталей на плате радиоприемника «Геолог».
Преобразовательный каскад выполнен по схеме с отдельным гетеродином
(7'| — гетеродин в блоке У±, Т2 — смеситель в блоке У2). Гетеродин выполнен по
схеме индуктивной трехточки с обратной связью в цепи коллектора, а транзистор
7'( включен по схеме с общей базой. Напряжение гетеродина подается через кон-
денсатор С2 в цепь эмиттера, а сигнал через разделительный конденсатор Cj-0—
в цепь базы транзистора 7’2. Нагрузкой смесителя является резонансный широко-
полосный контур L2 С9, необходимый для согласования смесителя со входом пье-
зоэлектрического фильтра ПФ Ш-2, который обеспечивает высокую избиратель-
ность приемника пр соседнему каналу.
Двухкаскадный усилитель промежуточной частоты собран на транзисторах
Т3 и Tt. Оба каскада — резонансные, со стабилизацией режимов работы тран-
зисторов по постоянному току. Напряжение ПЧ с контура L4C19 подается на дио-
дный детектор с фильтром RLC (С2]Д/;2/?23С22) на выходе, который препятст-
вует попаданию на вход усилителя низкой частоты сигналов ПЧ. Постоянная
составляющая тока детектора используется для АРУ. Транзисторы каскадов
гетеродина УВЧ, смесителя и УПЧ питаются от, стабилизатора, выполненного
па диодах Дх и Д2.
Усилитель низкой частоты (блок У3) состоит из пяти каскадов: предвари-
тельного усиления на транзисторах 7\, Т2 и Т3, фазоинверсного на транзисторах
Тл и Ть и двухтактного выходного каскада на транзисторах Те и Т7 с бестранс-
форматорным выходом. Усилитель охвачен глубокой отрицательной обратной
связью с помощью резисторов R13, R12 и конденсатора С7 и имеет стабилизацию
режимов работы транзистора по постоянному току.
Конструкция и детали
Монтаж радиоприемника выполнен на трех печатных платах (рис. 74). Платы
ВЧ (Ух)и ПЧ (У2) соединены между собой тремя планками с винтами. Все платы
закреплены на пластмассовой раме при помощи четырех винтов. На раме кре-
пят электролитический конденсатор емкостью 1000,0 мкф, регуляторы громкости
и тембра, кронштейн верньер-
ного устройства, ферритовую и
телескопическую антенны, блок
триммеров, корпус переключа-
теля и гнезда для подключения
внешней антенны, внешнего ис-
точника питания, телефона,
громкоговорителя. Па верхней
части рамы собрано верньерно-
шкальное устройство (рис. 75)
с люмипесцирующим покрытием
ПОД1ПК11ЛЫ1ИКП, а также установ-
лены две лампочки подсветки
шкалы. В нижней части рамы
расположен отсек питания с кон-
тактами. Рама с платами помещена в пластмассовый корпус и крепится со сто-
роны огсска питания четырьмя винтами. Корпус состоит из' двух одинаковых
часгей, оклеенных поролоном, скрепленных между собой двумя пластмассовыми
накладками. Снаружи корпус покрыт поливинилхлоридной пленкой с декора-
тивной отделкой.
В боковых накладках корпуса имеются заглушки, предохраняющие гнезда
радиоприемника От попадания воды и пыли. В корпусе-через боковые накладки
закреплены две оси' для крепления съемной ручки переноски. Сверху корпус
закрыт обрамлением, а снизу — крышкой, закрывающей доступ в отсек питания.
Пижшою крышку крепят к раме двумя пластмассовыми винтами (держателями).
Верхнее обрамление прикреплено к раме четырьмя винтами. На верхнем обрам-
лении находятся стеклянная’и металлическая шкйлы. Для плотной посадки ру-
чек управления и кнопок переключателя диапазонов применяют специальные
обжимные пружины. - ~ -
199
095
36. Данные катушек индуктивности радиоприемника «Геолог»
Обозна- чение по схеме Наименование ’катушки Номер вывода Марка и диаметр провода, мм Число витков Индуктив- ность, мкгн Распайка выводов
Шасси
Антенная катушка ДВ . . . 1—2 3—4 ПЭВТЛ-1 0,12 ПЭЛШО 0,12 55 X 4 = 220 3 х 4 = 12 4000+400 ^^4
1*3 ‘ Антенная катушка СВ .... 1 1—2 3—4 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 с 67 5 360+40%
1
Блок ВЧ (Уг)
д, Входная катушка KBIV . . . дг ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭЛШО 0,12 6,25 12,5 3,0 ' Не менее 2,3
Входная катушка КВШ . . . 1—3 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭЛШО 0,12 5,75 16,5 3,0 Не менее 3,0
^3 Входная катушка KBII . . . 1—3 5—4 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭЛШО 0,12 6,75 ' 21,5 4,0 Не менее 4,9
Входная катушка KBI . . . 5—3 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭЛШО 0,12 5,5 15,75 6,5 Не менее 2.8
Катушка гётеродина ДВ . . . 4—3 5—1 ПЭВТЛ-1 0,09 ПЭВТЛ-1 0,09 ПЭВТЛ-1 0,09 (60x2+ +59,5) 2,0 8,5 Не менее 920
L» Катушка гетеродина СВ. . . ггг ЛЭП 3x0,06 ЛЭП 3x0,06 ПЭЛШО 0,12 (30 x 2+29,5) ’ 2,0 7,5 Не менее 240
L7 Катушка гетеродина KBIV . 3—5 5-4 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 5,5 10,25 0,5 Не менее 1,8
Катушка гетеродина КВШ 3—5 5—4 4—1 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 < 5,5 11,25 0,5 Не менее 2,0
Катушка гетеродина KBII 4—5 5—1 1—3 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 7,75 15,75 0,75 Не менее 3,6
^10 CM и-*..; - J Катушка гетеродина KBI 3—5 5—4 4—1 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 ПЭВТЛ-1 0,23 5,5 10,25 0,5 Не менее 1,8
Продолжение табл. 36
Не менее 920 . Не менее 140 Не менее НО Не менее 140 Не менее 1,0 Не менее 10 000
[ 180,5 । [(60x2+60,5) 35,5 (27+8,5) 35,0 (18,5+16,5) 10,5 70 (35+35) 15,0 70 (35+35) 80 (20+60) 22 650 (до -за- полнения)
Блок ПЧ (У2) ПЭВТЛ-1 0,12 | ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 • ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,08
3—5 См См - 1—3 4—5 1—3 4—5 4—5 [ 4—5
Фильтр ПЧ Трансформатор n4j Трансформатор ПЧ2 Трансформатор ПЧ3 .... Дроссель ВЧ \ Дроссель детектора
<1 еч сч fcj..
В приемнике применены: резисторы блока НЧ—Т?7—типа СПЗ-1 а, шасси
Rt — типа СПЗ-4вм, Т?2 — типа СПЗ-4ВМ, остальные резисторы — типа С4-
0,125; конденсаторы блока ВЧ—С,—С13, Си,—С17, С19—C2i, Сгз—С№— типа
КТК, С18, С22 — типа КЛС, С20—С3] — типа К10-7В, Сц— триммер КПК-МП;
блока ПЧ—С8 — типа КТК, С9, Cl4, С19, C2l, С22, С24 — типа КЛС, С4—С4, С7,
С10—С42, С15, С]8 — типа КЮ-7В, С5, Св, С13, С23 — типа К50-3, С20 — типа К50-6,
блока УНЧ — С2, С5 — типа КЛС, С7 — типа К10-7В, Q, С3г С^, Се, С8 — типа
К50-3; шасси Cj, Са — типа КТК, С>/4 —С>/2 — блок КПЕ типа КП4-5, С3, Q, Св,
С7 — блок триммеров, С8— типа К-50-6.
Данные катушек индуктивности приведены в табл. 36.
