28. ПРИЕМНИК «РИГА‘6»
Схема
Приемник имеег следующие каскады:
1.	Преобразователь частоты на лампе 6А7.
2.	УПЧ, детектор и АРУ на лампе &Б8С.
3.	Предварительный УНЧ на лампе 6Ж8.
4.	Оконечный усилитель на лампе 6П6С.
5.	Оптический индикатор настройки на лампе 6Е5С.
6.	Выпрямитель на лампе 5Ц4С.
Расположение ламп и деталей на шасси приемника
показано на рис. 124.
Ручки управления расположены на боковых стен-
ках: две — на правой и две — на левой.
Обарлты приемника: 440 X 325 X 230 мм; вес 12 кг.

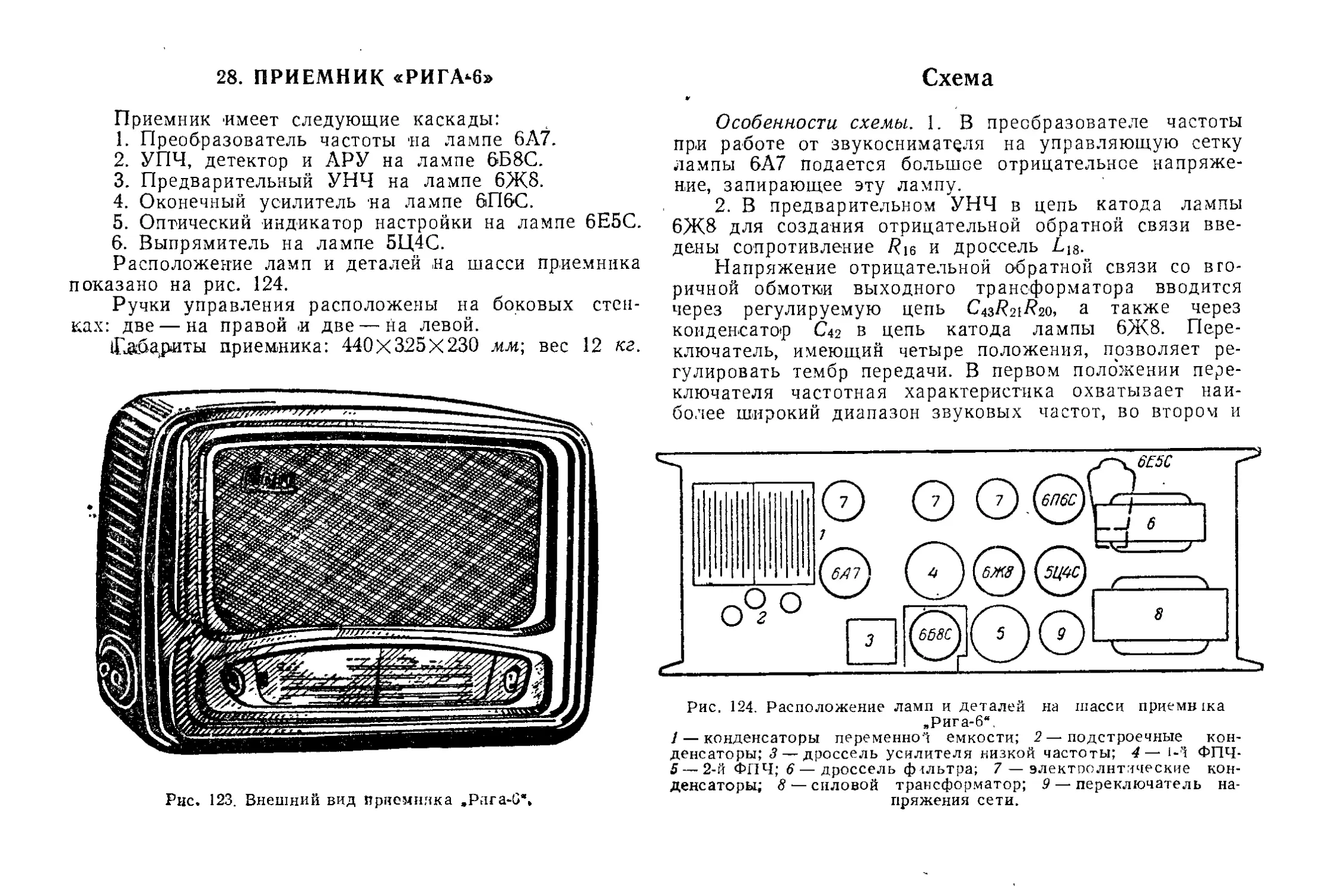

Рас. 123. Внешний вид Приемника .Рага-О”,
Особенности схемы. I. В преобразователе частоты
при работе от звукоснимателя на управляющую сетку
лампы 6А7 подается большое отрицательное напряже-
ние, запирающее эту лампу.
2. В предварительном УНЧ в цепь катода лампы
6Ж8 для создания отрицательной обратной связи вве-
дены сопротивление и дроссель LiS.
Напряжение отрицательной обратной связи со вто-
ричной обмотки выходного трансформатора вводится
через регулируемую цепь C43R21R20, а также через
конденсатор С42 в цепь катода лампы 6Ж8. Пере-
ключатель, имеющий четыре положения, позволяет ре-
гулировать тембр передачи. В первом положении пере-
ключателя частотная характеристика охватывает наи-
более широкий диапазон звуковых частот, во втором и
Рис. 124. Расположение ламп и деталей на шасси приемы 1ка
„Рига-6“,
1 — конденсаторы переменной емкости; 2—подстроечные кон-
денсаторы; 3 — дроссель усилителя низкой частоты; 4— 1-1 ФПЧ-
5 — 2-й ФПЧ; 6 — дроссель фильтра; 7 — электролитические кон-
денсаторы; 8 — силовой трансформатор; 9— переключатель на-
пряжения сети.
Рис. 125. Принципиальная схема приемника ,Рига-6в.
74
ОПИСАНИЯ ПРИЕМНИКОВ
-,jkc. 12b. Схема проверки напряжений (а) и сопротивлений (б) приемника „Рига-6".
29. ПРИЕМНИК «БАКУ»
75
третьем положениях она сужается со Стороны верхних
звуковых частот, а в четвертом положении ослабляются
нижние звуковые частоты. Это оказывается полезным
при воспроизведении речевых передач.
Электрические показатели
Выходная мощность 1,5 ва при коэффициенте нели-
нейных искажений не более 5%.
Диапазон принимаемых частот. Длинные н средние
волны стандартные. Короткие волны I: 3,95—7,4, Мгц
(75,9—40,5 м); короткие волны 11: 9,45—12,1 Мгц
(31,7—24,7 м). Промежуточная частота 464 кгц.
Чувствительность, избирательность и частотнаи ха-
рактеристика — по нормам ГОСТ для приемников 2-го
класса.
Потребляемая мощность 55 вт.
Детали
Высокочастотные катушки. Данные катушек приве-
дены в табл. 40.
Выходной трансформатор. Первичная обмотка имеет
2 800 витков провода ПЭЛ 0,15, вторичная — 70 витков
ПЭЛ 0,64. Сердечник из пластин Ш-20, набор 19 мм.
Силовой трансформатор. Сетевая обмотка состоит
из 1038 витков [(450 + 69)+ (’69 + 450)] провода
ПЭЛ 0,31. Повышающая обмотка имеет 2X1 100 витков
ПЭЛ 0,16. Обмотка накала кенотрона содержит 22 витка
ПЭЛ 1,0, а обмотка накала ламп — 28 витков ПЭЛ 1,0.
Сердечник из пластин Ш-34, набор 32 мм.
Дроссель фильтра. Обмотка имеет 3 300 витков про-
вода ПЭЛ 0,2. Сердечник из пластин Ш-20, набор
30 мм. '	'
Таблица 40
Катушка	Число витков	Провод
	76+76	ЛЭШО 10X0,07
is	4	ПШД 0,2
L,	8	ПЭЛ 0,6
l4	7	ПШД 0,2
Ls	13	ПЭЛ 0,6
i.	250	ПЭЛ 0,1
L,	4X30	ЛЭШО 15X0,05
La	4X220	ПЭЛ 0,1
L>	4X109	ПЭЛ 0,1
	6,5+1,5	ПЭЛ 0,6
in	9+2	ПЭЛ 0,8
A12	36 + (30 + 6)	ПЭЛ 0,1 '
	48+ 48+ (39 +9)	ПЭЛ од
i14	293	ЛЭШО 10X0,07
i1S	290	ЛЭьЮ 10<0,07
£16	209	Л’ЛШО 10X0,07
Lj7	213	ЛЭШО 10X0,07
Дроссель Lis имеет 1 250 витков (900 +350) прово-
да ПЭЛ 0,15.
Громкоговоритель. Звуковая катушка содержит
59 витков провода ПЭЛ 0,2 (сопротивление постоянно,
му току 2,65 ом).
Режим
Схемы проверки напряжений и сопротивлений при-
емника «Рига-6» приведены на рис. 126.
