200
Усмлктельно-коммутациомные устройства и усилители низкой частоту

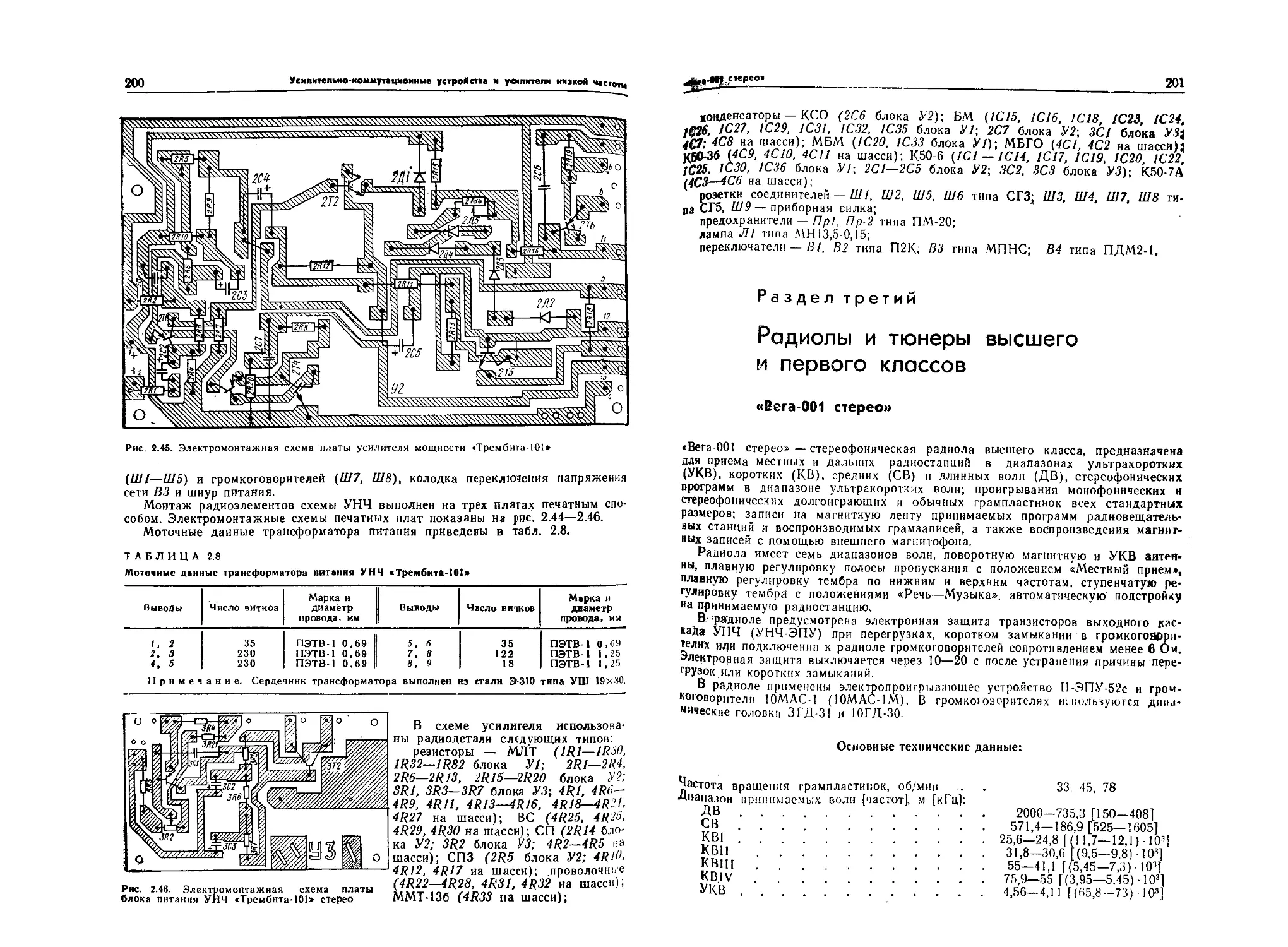

Рис. 2.45. Электромонтажная схема платы усилителя мощности «Трембига-101»
(ШI—Ш5) и громкоговорителей (Ш7, Ш8), колодка переключения напряжения
сети ВЗ и шиур питания.
Монтаж радиоэлементов схемы УНЧ выполнен на трех платах печатным спо-
собом. Электромонтажные схемы печатных плат показаны на рис. 2.44—2.46.
Моточные данные трансформатора питания приведевы в табл. 2.8.
ТАБЛИЦА 2.8
Моточные данные трансформатора питания УНЧ «Трембита-101»
Выводы Число виткоа Марка н диаметр провода, мм Выводы Число ВИ1КОВ Марка и диаметр провода, мм
1, 2 35 ПЭТВ- 0,69 5, 6 35 ПЭТВ-1 0,69 ПЭТВ-1 1,25
2, 3 230 ПЭТВ- 0,69 7, 8 122
4, 5 230 ПЭТВ- 0,69 8, 9 18 ПЭТВ-1 1,25
Примечание. Сердечник трансформатора выполнен из стали Э-310 типа УШ 19X30.
Рис. 2.46. Электромонтажная схема платы
блока питания УНЧ «Трембита-101» стерео
В схеме усилителя использова-
ны радиодетали следующих типов:
резисторы — МЛТ (1R1—IR30,
1R32—1R82 блока У1; 2R1—2R4,
2R6—2R13, 2R15—2R20 блока У2;
3R1, 3R3—3R7 блока УЗ; 4R1, 4R6-
4R9, 4R11, 4R13—4R16, 4R18—4R21,
4R27 на шасси); ВС (4R25, 4R26,
4R29, 4R30 на шасси); СП (2R14 бло-
ка У2; 3R2 блока УЗ; 4R2—4R5 па
шасси); СПЗ (2R5 блока У2; 4R10,
4R12, 4R17 иа шасси); проволочные
(4R22—4R28, 4R31, 4R32 иа шасси);
ММТ-136 (4R33 на шасси);
201
конденсаторы — KCO (2С6 блока У2); БМ (1С15, 1С16, 1С18 1С23 1С24,
/Ж 1С27, 1С29, 1C3I, 1С32, 1С35 блока У1; 2С7 блока У2; ЗС/ блока УЗ]
j£7; 4С8 на шасси); МБМ (!С20, 1СЗЗ блока У/); МБГО (4С1, 4С2 на шасси)’
К5О-36 (4С9, 4С10, 4CI1 на шасси); К50-6 (1С1 — 1С14, 1С17, 1С19, 1С20 1С22,
]С28, 1С30, 1С36 блока У/; 2С1—2С5 блока У2; ЗС2, ЗСЗ блока УЗ); К50-7А
(4СЗ—4С6 на шасси);
розетки соединителей — ////, Ш2, Ш5, Ш6 типа СГЗ; ШЗ, Ш4, Ш7, Ш8 ти-
па СГ5, Ш9—приборная силка;
предохранители — Пр!, Пр-2 типа ПМ-20;
лампа Л1 типа МН 13,5-0,15;
переключатели — Bl, В2 типа П2К; ВЗ типа МПНС; В4 типа ПДМ2-1,
Раздел третий
Радиолы и тюнеры высшего
и первого классов
«Вега-001 стерео»
«Вега-001 стерео» — стереофоническая радиола высшего класса, предназначена
для приема местных и дальних радиостанций в диапазонах ультракоротких
(УКВ), коротких (КВ), средних (СВ) и длинных волн (ДВ), стереофонических
программ в диапазоне ультракоротких воли; проигрывания монофонических и
стереофонических долгоиграющих и обычных грампластинок всех стандартных
размеров; записи на магнитную ленту принимаемых программ радиовещатель-
ных станций ц воспроизводимых грамзаписей, а также воспронзведеиия магнит-
ных записей с помощью внешнего магнитофона.
Радиола имеет семь диапазонов волн, поворотную магнитную и УКВ антен-
ны, плавную регулировку полосы пропускания с положением «Местный прием»,
плавную регулировку тембра по нижним и верхним частотам, ступенчатую ре-
гулировку тембра с положениями «Речь—Музыка», автоматическую подстройку
на принимаемую радиостанцию,
В 'радиоле предусмотрена электронная защита транзисторов выходного кас-
када УНЧ (УНЧ-ЭПУ) при перегрузках, коротком замыкании в громкоговори-
телях или подключении к радиоле громкоговорителей сопротивлением менее 6 Ом.
Электронная защита выключается через 10—20 с после устранения причины пере-
грузок или коротких замыканий.
В радиоле применены электропроигрывающее устройство П-ЭПУ-52с и гром-
коговорители 10МАС-1 (10МАС-1М). В громкоговорителях используются дина-
мические головки ЗГД-31 и 10ГД-30.
Основные технические данные:
Частота вращения грампластинок, об/мин . . 33 45, 78
Диапазон принимаемых воли [частот], м [кГц]:
ДВ.............................................. 2000—735,3 [150—408]
СВ............................................. 571,4-186,9 [525—1605]
KBI........................................ 25,6—24,8 [ (11,7—12,1) -10я]
КВН........................................31,8-30,6 [(9,5—9,8) 10’]
КВ1Ц.......................................55—41,1 [(5,45-7,3)-Ю3]
KB1V . ............................ 75,9—55 [(3,95—5,45)-103]
УКВ........................................4,56-4,11 [(65,8 -73) 103]
202
Радиолы и гюнярм «ыечгв оороого иив'.,в
Чувствительность (при выходной мощности 50 мВт
ж при отношении сигнал/шум не менее 20 дБ в
диапазонах ДВ, СВ и КВ и не менее 26 дБ в диа-
пазоне УКВ):
с внешней антенной, мкВ, не хуже, в диапазонах:
ДВ, СВ н КВ..............................
УКВ (при Яв» =300 Ом)....................
С Внутренней магнитной антенной, мВ/м, не хуже:
в диапазоне ДВ..............................
» » СВ...............................
в положении «Местный прием» в диапазонах
ДВ н СВ..................................
Селективность (при расстройке на ±10 кГц), в
диапазонах ДВ и СВ, дБ, не менее ....
Селективность по зеркальному каналу приема, дБ,
не менее, в диапазонах:
ДВ.......................................
КВ.......................................
УКВ......................................
Усредненная крутизна ската резонансной характе-
ристики в диапазоне УКВ:
в интервале ослабления сигнала от 6 до 26 дБ,
дБ/кГц...................................
на уровне 6 дБ, дБ/кГц...................
Селективность по промежуточной частоте на ча«
стотах 400 и 560 кГц, дБ, ие менее . . . ,
Промежуточная частота в диапазонах:
ДВ, СВ и КВ..............................
УКВ......................................
Чувствительность тракта низкой частоты (со вхо-
да для звукоснимателя при номинальной мощно-
сти на частоте 1000 Гп), МВ, не хуже
Полоса воспроизводимых звуковых частот, Гц:
в диапазонах ДВ, СВ и КВ.................
» » ДВ и СВ в положении «Местный
50
5
1.5
1,0
1,5
60
50
26
30
' 0,25
120—180
40
465±2 кГц
6,5±0,1 МГц
250
63-6000
63-7000
63—16 000
63-12 500
-54
—50
—60
20
25
12
110, 127, 220, 237
б
25
6
прием» ....................................
в диапазоне УКВ при приеме моно- и стерео-
сигналов ..................................
в режиме воспроизведения грамзаписи или
магнитной записи ..........................
Уровень фона по электрическому напряжению, дБ,
ие более:
с антенного входа тракта AM н тракта воспро
взведения грамзаписи...................
с антенного входа тракта ЧМ в режиме сте
реоприема..............................
со входа УНЧ............................
Переходное затухание между стереоканалами, дБ
не менее:
на частотах 300 и 5000 Гц ...
иа частоте 1000 Гц......................
» » 10 000 Гц....................
Напряжение питания от сети переменного тоиа ча
стотой 50 Гц, В.............................
Выходная мощность одного канала, Вт, не менее
номинальная ...............................
максимальная............................
в режиме воспроизведеиня грамзаписи ,
let***1 ««»«»
203
дгицялси». потребляемая, ст сети, Вт, не более , 120
Среднее звуковое давление одного громкоговорите-
ля в полосе воспроизводимых частот, ГТа, не менее 1,0
Номинальное электрическое сопротивление одного
громкоговорителя, Ом.......................... 8
Габариты, мм:
' радиоприемного устройства ..... 660X360X230
УНЧ с электропроигрывателем .... 480X350X180
громкоговорителя............... 272X234X425
тумбочки-подставки............ 1210X360X600
Масса, кг, не более:
радиоприемного устройства................... 15
УНЧ с электропроигрывателем .... 14
громкоговорителя....................... 8,5
тумбочки-подставки..................... 5,5
Функциональная схема радиолы состоит из трех частей: радиоприемного уст-
ройства (тюнера), усилителя низкой частоты с электропроигрывателем
(УНЧ-ЭПУ) и двух громкоговорителей, в состав которых входит 11 функцио-
нальных блоков. На рис. 3.1 показана функциональная схема тюнера.
Тюнер состоит из шести блоков. Электрические схемы этих блоков показаны
на рнс. 3.2—3.7.
Блок УКВ (У1) выполнен иа лампах Л1 (6Н23П) и Л2 (6Ж1П) и варикапах
1-Д1, 1-Д2 (Д813) - рис. 32.
На лампе Л] выполнен усилитель высокой частоты. Оба триода лампы Л1
включены по каскодной схеме (первый трнод включен по схеме с общим иатодом,
второй — с общей сеткой). Напряжение сигнала на сетку первого триода посту-
пает от УКВ антенны через входной иеперестраиваемый контур 1-IL1, 1-С1 и
1-1L2, 1-С2, 1-СЗ. Степень связи входного контура с антенной, а также отвод от
контура 1-4L2, 1-С2, IC3 определяют условие оптимального согласования по шу-
мам н по мощности. Дроссель 1-Др1 служит для заземления сеточного контура
пс постоянному току.
Оба триода лампы Л1 по постоянному току включены последовательно и пи-
таются от общего источника питания. Анодное напряжение первого триода лам-
пы Л/ ие должно превышать допустимого между катодом и подогревателем.
Напряжение смещения на сетку второго триода лампы Л1 снимается с делителя
напряжения 1-R2, 1-R3. Нггрузкой первого каскада УВЧ служит входное со-
противление второго триода лампы Л1. Связь между каскадами УВЧ осуществ-
ляется через П-образный контур 1-С5, 1-L3, 1-С6, резонансные свойства которого
проявляются слабо ввиду сильной степени шунтирования. Нагрузкой второго
каскада УВЧ служит резонансный контур 1-L4, 1-Св, 1-С9.
Большой коэффициент усиления по напряжению второго каскада УВЧ ком-
пенсирует малое усиление первого каскада. С выхода УВЧ напряжение сигнала
высокой частоты поступает га сетку лампы Л2.
На лампе Л2 выполнен гетеродинный преобразователь частоты.
Гетеродин выполнен по схеме автогенератора с контуром 1-L6. 1-С14 а цепи
пнода и с катушкой связи 1-L5 в цепи сеткн лампы Л2.
Преобразователь частоты выполнен по двойной балансной схеме, в которой
катушка УВЧ 1-L4 и катушка связи 1-L5 включены в разные диагонали сбалан-
сированного моста (плечи моста образованы конденсаторами 1-С8, 1-С9, 1-С11
н емкостью участка сетка —катод лампы Л2}. При балансе моста на анодном
контуре УВЧ 1-L4, 1-С8, 1-С9 будет отсутствовать напряжение гетеродина, а на
Витушке связи 1-L5 — напряжение сигнала высокой частоты.
Для уменьшения излучения в диапазоне 71,5—80 МГц преобразование часто-
T|J осуществляется на второй гармонике гетередина, контур которого настроен на
Частоты 37,75—40 МГц. Напряжение гетеродина и напряжение сигнала высокой
Частоты подаются на первую сетку лампы Л2. Нагрузкой преобразователя час-
тоты служит полосовой фильтр 1-L7, 1-С21 н 1-L8, 1-С22, включенный в анодную
Цепь преобразователя н настроенный на промежуточную частоту 6,5 МГц. На-
стройка блока УКВ осуществляется изменением индуктивности катушек 1-L4,
204
Радиолы и тюнеры высагаго и гарного навесов
1-L5 с помощью латунных сердечников, перемещение которых внутри каркасов
катушек обеспечивается механической передачей.
В блоке УКВ применена автоматическая подстройка частоты гетеродина. Па-
раллельно контуру гетеродина подключены диоды 1-Д1, 1-Д2, пра изменении
емкости которых изменяется общая емкость контура гетеродина и, следователь-
но, частота его настройки. Емкость диодов 1-Д1, 1-Д2, выполняющих роль ва-
рикапов, изменяется при изменении управляющего напряжения, подаваемого на
диоды в точку их встречного включения. Управляющее напряженке для АПЧ
снимается с выхода дробного детектора и через фильтры 2-R25, 2-Q40 и 1-R5,
1-С13 подается на указанные диоды. Для стабилизации режима работы схемы
АПЧ гетеродина в качестве варикапов используются стабилитроны Д813.
Рис. 3.1. Функциональная схема блока настройки радиолы «Вега-001 сте-
рео>
«Вега-001 стерео»
205
Рис. 3.2. Принципиальная электрическая схема УКВ радиолы «Вега-001 стерео»
Схема блока КСДВ (УЗ) радиолы показана на рис. 3.3.
Входные цепи в диапазонах СВ и ДВ представляют собой двухконтурные
полосовые фильтры (3-L2, 3-С6 и 3-LI4, 3-С20 в диапазоне СВ и 3-L4, 3-С8,
3-С13 и 3-L16, 3-С21 в диапазоне ДВ) с индуктивной связью между собой с по-
мощью катушек 3-L13, 3-L15. Первые контуры входных цепей с наружной ан-
тенной имеют индуктивно-емкостную связь (3-L1, З-СЗ и 3 L3, 3-С5). При работе
от внутренней магнитной антенны первые контуры входных цепей закорачива-
ются с помощью включателя 3-В4 на корпус и вместо них подключаются конту-
ры магнитных антенн LIC1, L2C2.
В диапазонах КВ входные цепи выполнены в виде резонансных одиночных
контуров, имеющих индуктивную связь с внешней антенной с помощью катушек
связи 3-L5, 3-L7, 3-L9, 3-L11. Настройка входных цепей радиолы в диапазонах
ДВ, СВ и КВ осуществляется с помощью конденсатора 3-С16 переменной емко-
сти 10—510 пФ.
Напряжение сигнала высокой частоты с входных цепей через заградительный
фильтр (для сигналов с частотой 465 кГц) 3-LI7, 3-С22 и конденсатор 3-С17 по-
дается на сетку лампы 3-Л1. (6К4П) — усилителя высокой частоты. Нагрузкой
УВЧ в диапазонах СВ и ДВ служит резистор 3-R4 (необходимая селективность
по зеркальному каналу обеспечивается входными цепями), а в диапазонах КВ—
резонансные контуры 3-LI8, 3-С24 и 3-L19, 3-С. Для обеспечения необходимого
усиления и высокой селективности резонансные контуры включаются в цепь
анода лампы 3-Л1 неполностью (включается 0,5—0,7 общего числа витков кон-
турных катушек 3-L18—3-L21).
В радиоле предусмотрен режим работы «Местный прием». При включении
переключателя В1 в диапазонах ДВ и СВ расширяется полоса пропускания
тракта промежуточной частоты за счет изменения индуктивной связи между
контурами входных цепей и снижается чувствительность со входа УВЧ за счет
действия резистора обратной связи 3-R5, включенного в цепь катода лампы 3-Л1.
Для подавления сигналов с частотой, равной промежуточной, в анодную цепь
УВЧ включен последовательный резонансный контур 3-L23, З-СЗЗ, настроенный
на частоту 465 кГц.
Настройка контуров УВЧ осуществляется конденсатором 3-С32 переменной
емкости 10—510 пФ. Напряжение сигнала высокой частоты с нагрузки УВЧ
через конденсатор 3-С34 подается на вход преобразователя частоты.
Преобразователь частоты выполнен на комбинированной лампе 3-Л2 (6И1П):
иа триодной части лампы выполнен гетеродин, на гептодной — преобразователь.
Гетеродин выполнен по схеме автогенератора с контуром в цепи сетки (катуш-
ки контуров 3-L26, 3-L28, 3-L30, 3-L32, 3L34, 3-L36) и с индуктивной обратной
связью (катушки связи 3-L25, 3-L27, 3-L29, 3-L31, 3-L33, 3-L35). Перестройка
контуров гетеродина осуществляется с помощью конденсатора 3-С52 переменной
203
Радиолы и тюнеры высшего и первого классов
емкости 10—510 пФ. Напряжение
гетеродина подается на тргтью
сетку гептода, напряжение сигна-
ла — на первую сетку. Постогнст-
во крутизны преобразования обес-
печивается повышением напряже-
ния смещения на третьей сетке геп-
тода при увеличении амплитуды
колебаний гетеродина. Для обеспе-
чения необходимой крутизны ска-
та АЧХ в диапазоне УКВ и селек-
, тивностн тракта AM в анодную
•' цепь гептода лампы 3-JT2 включе-
I ны в качестве нагрузки преобра-
зователя частоты фильтры сосре-
доточенной селекции Ф1 (2-L2,
2-СЗ н 2-L4, 2-С5) и Ф2 (2-L8,
2-С8, 2-L10, 2-С11). Фильтр сосре-
доточенной селекции расположен
на плате УПЧ.
Блок усилителя промежуточ-
ной частоты (У2) выполнен на че-
тырех лампах и двух диодах
(см. рнс. 3.4) и является общим
для ЧМ и AM сигналов. Фильтры
для AM и ЧМ сигналов включены
последовательно. При приеме AM
сигналов неработающие фильтры
тракта ЧМ (2-L1, 2-С2; 2-L3, 2-С4;
2-L6, 2-С7; 2-L9, 2-С10) закорачи-
ваются контактами 29—31 пере-
•ключателя 3-В2 (УЗ) и соответст-
'вующнмн контактами переключа-
теля 2-В1, механически связанного
•с переключателем 3-В2. При при-
.еме ЧМ сигналов выход фильтра
Ф2 сигналов AM отключается от
первой сетки лампы 2-Л1 и одно-
временно катод лампы 2-Л2 замы-
кается на корпус.
Усилитель ПЧ сигналов AM —
двухкаскадный, выполнен на лам-
пах 2-Л1, 2-Л2 (6К4П). Большая
крутизна этих ламп обеспечивает
необходимое усиление сигналов без
применения нейтрализации в уси-
лительных каскадах, а малая про-
ходная емкость ламп по сравне-
нию с относительной большой ем-
костью контуров фильтров обеспе-
чивает стабильность настройки
контуров фильтров при замене ра-
диоламп в процессе эксплуатации.
Нагрузкой обоих каскадов УПЧ
тракта AM служат полосовые
Рис. 3.4. Принципиальная электриче-
ская схема УПЧ радиолы «Вега-001
стерео»
«Вега-001 стерео»
2Э9
Рис. 3.5. Принципиальная электрическая схема стереодекодера радиолы <Вега-0О1 стерео»
Рис. 3.6. Принципиальная электрическая схема АП радиолы «Вега-001 стерео»
TpJ7
0.0!^
6-П
6-R1 _
АВС 120- t'
» > М2
•2 5R3 Ж
^22ОВ,
ВЩВк 220В.
т<
~Т0.05
7
50,0 -Гб-СЗ-'- -
I 50.0
68Л
+К5
'зо,о
Рис. 3.7. Принципиальная электрическая схема блока питания тюнера радиолы «Ве-
га-ОС! стерео»
фильтры ФЗ (2-L12, 2-С17 и 2-L14, 2-С19) и Ф4 (2-L17, 2-С26 и 2-L19, 2-С31)
с индуктивной связью между контурами. Ширина полосы пропускания тракта AM
регулируется путем изменения связи между катушками фильтра Ф/—ФЗ за счет
плавного изменения расстояния между ними (расстояние малое — связь большая,
расстояние большое — связь малая). Расстояние между .катушками контуров
фильтров изменяется поворотом одной катушки относительно другой с помощью
рычажного устройства.
210
Радиолы « тюнеры аыааегс и первого классе»
Детектор АЛ4 сигналов выполнен на одной половине (верхней по схеме) лам-
пы 2-Л4 (6Х2П). Нагрузкой детектора AM сигналов служат последовательно
включенные резисторы 2-R26, 2-R27. Напряжение сигнала низкой частоты с ре-
зистора 2-R26 через контакт 3 переключателя 3-В2 (УЗ) и конденсаторы 3-С39,
3-С40 (УЗ) подается на вход левого и правого каналов УНЧ (контакты 1, 4 сое-
динителя Ш1)—см. рис. 3.1. На другой половине лампы 2-Л4 выполнен детек-
тор АРУ с задержкой. Отрицательное напряжение задержку вырабатываемое
детектором 2-Д1 (ДЭВ) на нагрузке 2-R6, 2-С13, через резистор 2-R5 подается
на анод детектора АРУ, на который через конденсатор 2-С29 подается также и
напряжение сигнала промежуточной частоты с первого контура фильтра Ф4.
Управляющее напряжение АРУ с анода детектора через фильтры 2-R15, 2-С21
и 2-R3, 2-С6 подается в качестве смещения на первую сетку дампы 2-Л1 усили-
теля промежуточной частоты н через фильтр 3-R16, 3-С42 (УЗ) на сетки ламп
усилителя высокой частоты 3-Л1 и преобразователя частоты 3-Л2 (УЗ). Фильтр
2-R15, 2-С21 определяет скорость срабатывания АРУ. Чтобы АРУ не срабатыва-
ло при малых сигналах, на катод детектора АРУ подается напряжение 4-9,5 В,
которое снимается с делителя напряжения 2-R18, 2-R19, 2-С34.
Усилитель ПЧ тракта ЧМ — трехкаскадный. Первый каскад выполнен на геп-
тоде лампы 3-Л2 блока КСДВ, который при приеме AM сигналов работает как
преобразователь частоты. При включении диапазона УКВ [кнопка переключателя
3-В2 (УЗ) нажата] снимается напряжение питания с анода тэиода и электрон-
ной сетки лампы 3-Л2. Анодной нагрузкой первого каскада УПЧ-ЧМ служат
контуры фильтра сосредоточенной селекция Ф1 (2-L1, 2-С2 и 2-L3, 2-С4) и Ф2
(2-L6, 2-С7 и 2-L9, 2-С10), расположенные на плате блока У2 и настроенные на
промежуточную частоту 6,5 МГц. Второй и третий каскады УПЧ-ЧМ выполнены
на лампах 2-Л1, 2-Л2 (У2). Нагрузкой этих каскадов служат контуры полосовых
фильтров соответственно ФЗ (2-L11, 2-С16 и 2-L13, 2-С18) и Ф4 (2-1Л5, 2-С25
2L16, 2-Ы8, 2-СЗО), также настроенные на частоту 6,5 МГц.
Для подавления в тракте ЧМ паразитной амплитудной модуляции параллель-
но первому контуру фильтра Ф4 подключен диод 2-Д2 (ДЭВ). Последовательно
диоду 2-Д2 включена цепочка 2-R12—2-С24, постоянная времени которой опре-
деляет шунтирующее действие диода динамического ограничителя на первый
контур фильтра Ф4 при изменении амплитуды ЧМ сигнала.
Детектор ЧМ сигналов выполнен на лампе 2-ЛЗ (6Х2П) по схеме симметрич-
ного дробного детектора, нагрузкой которого служат резисторы 2-R22, 2-R23.
Симметрирование плеч дробного детектора осуществляется с помощью перемен-
ных резисторов 2-R20, 2-R21. Напряжение сигнала низкой частоты с выхода
дробного детектора (средняя точка соединения конденсаторов 2-С35, 2-С36) че-
рез фильтр 2-R25. 2-С40, контакты 3, 5 переключателя 3-В2 (УЗ) и конденсаторы
3-С39, 3-С40 (УЗ) подается на вход обоих каналов УНЧ (контакты /, 4 розет-
ки Ш4) при приеме ЧМ сигналов моно или на вход стереодекодера (контактная
точка 2 блока У4) при приеме ЧМ сигналов стерео (включена кнопка переклю-
чателя 3-BI0 «Стерео» в блоке УЗ).
Для уменьшения нелинейных искажений в тракте ЧМ ширина полосы пря-
молинейного участка S-кривой частотного детектора составляет 300—400 кГц.
Для ослабления действия в тракте ЧМ помех, приводящих к паразитной ампли-
тудной модуляции ЧМ сигналов, в сеточные цепи всех каскадов УПЧ-ЧМ вклю-
чены /?С-иепочки с малой постоянной времени. Это обеспечивает ослабление
действия помехи за счет снижения усиления каскадов УПЧ при возрастании амп-
литуды сигнала помехи, так как одновременно с изменением амплитуды помехи
изменяется и напряжение смещения на сетках ламп всех каскадов УПЧ-ЧМ.
Блок стереодекодера (У4) выполнен иа транзисторах (см. рис. 3.5) и состоит
из каскадов восстановления поднесущей и усилителя индикатора стереосигнала.
Схема разделения стереосигнала работает по суммарно-разностному принци-
пу. При приеме стереосигналов (нажаты кнопки переключателей 3-В2, 3-В10
в блоке КСДВ) с выхода частотного детектора напряжение комплексного стерео-
сигнала через корректирующую цепочку 4-Rt, 4-С1 и разделительный конденса-
тор 4-С2 подается иа базу транзистора 4-Т1 (МП40А), на котором выполнен
резистивный усилитель по схеме с общим эмиттером. Нагрузкой усилителя комп-
лексного стереосигнала служит резистор 4-R7. Низкочастотная суммарная со-
ctepeaa
211
етавляющая усиленного напряжения стереосигнала (А+Б) через цепочку час-
тотно-зависимого делителя и коррекции предыскажений 4-R6, 4-R14, 4-С5 пода-
ется на схему сложения-вычитания 4-R17—4-R24. Одновременно с нагрузки 4-R7
напряжение комплексного стереосигнала подается на базу транзистора 4-12
(МП40А), на котором выполнен усилительный каскад восстановления поднесу-
щей частоты по схеме умножения добротности. Нагрузкой этого каскада служит
контур восстановления поднесущей частоты 4-L2, 4-С4, включенный в цепь кол-
лектора транзистора 4-Т2. Для обеспечения хорошего разделения стереоканалов
на всех частотах звукового спектра результирующая добротность контура вос-
становления поднесущей частоты должна быть не менее 100 (добротность ка-
тушки 4-L2 значительно меньше).
Для повышения добротности контура восстановления поднесущей частоты до
необходимого уровня в каскаде применена комбинированная обратная связь (с
помощью катушки связи 4-LI осуществляется положительная частотно-зависи-
мая связь, с помощью резистора 4-R5 — частотно-независимая отрицательная
Обратная связь).
Умножение добротности контура восстановления поднесущей частоты проис-
ходит за счет большого усиления транзистором 4-Т2 переменной составляющей
сигнала на поднесущей частоте (при незначительной расстройке от поднесущей
частоты усиление резко падает). Уровень сигнала восстановления поднесущей
частоты регулируется с помощью переменного резистора 4-R11. Восстановленные
полярно-модулированные колебания через конденсатор 4-С6, пропускающий сиг-
налы надтональных частот, подаются на базу транзистора 4-ТЗ (МП40А). Низ-
кочастотная часть спектра полярно-модулированных колебаний ослабляется кон-
денсатором 4-С6 ввиду его малой емкости. Подавление спектра тональной части
полярно-модулированных колебаний осуществляется полосовым фильтром (4-L3,
4-С9), включенным в коллектор транзистора 4-ТЗ.
На транзисторе 4-ТЗ выполнен усилитель сигнала поднесущей частоты, мо-
дулированного по амплитуде разностью сигналов (А—Б) — усилитель надтоиаль-
ных частот. Нагрузкой усилителя служит полосовой фильтр 4-L3, 4-С9, настро-
енный на поднесущую частоту 31,25 кГц. Для получения необходимой компен-
сацяи предыскажений надтональных частот добротность катушки 4-L3 снижена
до 10 за счет ее шунтирования резистором 4-R16. Напряжение сигнала надто-
нальных частот через катушку 4-L4 подается на полярный детектор, выполнен-
ный на диодах 4-Д1—4-Д4 (Д9В) по мостовой схеме. Конденсатор 4-С8 служит
для подавления первой гармоники поднесущей частоты 31,25 кГц.
С выхода полярного детектора сигнал (А—Б) поступает на схему сложения-
вычитания 4-R17—4-R24. В результате сложения и вычитания сигналов (А+Б)
и (А—Б) происходит разделение сигналов каждого канала. Переходные затуха-
ния между каналами регулируются с помощью переменных резисторов 4-R19,
4-R21. Сигналы каналов А и Б через фильтры 3-L22, 3-С29 и 3-L24, 3-С35 (ус-
тановленные на плате КСДВ) подавления поднесущей частоты 31,25 кГц и ее
второй гармоники поступают на вход двухканального УНЧ (контакты 1, 4 сое-
динителя Ш1).
Усилитель индикатора стереосигнала выполнен на транзисторах 4-Т4, 4-Т5
(КТ315Б).
Питание индикатора стереосигнала осуществляется от отдельной обмоткн
трансформатора через однополупериодный выпрямитель на диоде 4-Д5 (Д226Д).
Для уменьшения фона коллектор транзистора 4-Т4 питается через развязываю-
щий фильтр 4-R27, 4-С12. При отсутствии стереосигнала транзистор 4-Т5 нахо-
дится почти в закрытом состоянии и протекающий через транзисторы 4-Т4, 4-Т5
суммарного коллекторного тока недостаточно' для индикаторной лампы Л5
(МН2,5-0,068). При приеме стереосигналов напряжение сигнала поднесущей
частоты с коллектора транзистора 4-ТЗ через конденсатор 4-С7 подается да базу
транзистора 4-Т4, детектируется переходом база—эмиттер этого транзистора и
вызывает повышение потенциала на эмиттере этого транзистора, а следователь-
но, и на базе транзистора 4-Т5. Транзистор 4-Т5 открывается, и от его коллек-
торного тока, индикаторная лампа начинает светиться. Чувствительность индика-
тора зависит от емкости конденсатора 4-С7 и сопротивлений резисторов 4-R25,
4-R26, которыми определяется начальное смещение на базе транзистора 4-ТЗ.
212
Радиолы и тюнеры высшего и первою классов
Температурная стабилизация режима работы транзисторов стереодекодера
и усилителя индикатора стереосигналов осуществляется с помощью терморезис-
торов 4-R8, 4-R26.
Блок автоматической подстройки частоты с электронной настройхой на при-
нимаемую радиостанцию (У5) выполнен в виде отдельного функционального
узла (см. рис. 3.6). Включение АПЧ осуществляется с помощью переключателя
В2, а индикация включения АПЧ — с помощью лампы Л4 (МН6,3-0.22). Сигнал
для схемы АПЧ снимается с первого контура фильтра промежуточяой частоты
Ф4 <У2) и через конденсатор 2-С32 подается на вход АПЧ (У5).
Первые два каскада АПЧ (У5) являются усилителями сигнала промежуточ-
ной частоты, выполненными на транзисторах 5-Т1, 5-Т2 (КТ315Б). Первый кас-
кад АПЧ выполнен по схеме эмиттерного повторителя, второй — по схеме резо-
нансного усилителя. Нагрузкой второго каскада служит трансформатор проме-
жуточной частоты (5-Lt, 5-L2, 5-С7), включенный в коллекторную цепь тран-
зистора 5-Т2. Со вторичного контура трансформатора сигнал промежуточной
частоты поступает на частотный детектор, выполненный на диодах 5-ДЗ, 5-Д4
(Д9Ж). С помощью дискриминатора отклонение промежуточной частоты от но-
минального значения преобразуется в управляющее напряжение (стгнал ошиб-
ки). значение и полярность которого зависят от степени и направления расст-
ройки. С выхода частотного детектора результирующее напряжение сигнала
ошибки полается на вход усилителя постоянного тока, выполненного на транзи-
сторах 5-ТЗ, 5-Т4 (КТ315Б). С помощью переменного резистора 5-R14 устанав-
ливается равенство эмиттерных токов транзисторов 5-ТЗ, 5-Т4. что необходимо
для лучшей компенсации температурного (по напряжению) дрейфа усилителя
постоянного тока.
Стабилизация режима работы транзисторов усилителя постоянного тока по
питанию осуществляется с помощью стабилитронов 5-Д1, 5-Д2, 5-Д5 (Д814А).
Управляющее напряжение автоматической подстройки частоты с выхода уси-
лителя постоянного тока через фильтр 5R19, 5-С13, 5-С14 и резистор 5-R20 по-
дается на два встречно включенных стабилитрона 5-Д6, 5-Д7 (Д8В), подклю-
чаемых к кятугпкям связи гетеродинных контуров тракта AM сигналов. Стаби-
литроны 5-Д6, 5-Д7 выполняют функции варикапов, изменяющих свою емкость
при изменении подаваемого на их электроды управляющего напряжения. Так
как варикапы (вгтречно включенные стабилитроны) подключены к катушкам
связи гетеродинных контуров, то любое изменение их емкости автоматически
вызывает изменение частоты гетеродина тпакта AM.
Если с выходя УПЧ (У2) на вход АПЧ (У5) поступает напряжение сигнала
с промежуточной частотой, отличающейся от номинального значения, то на вы-
ходе частотного детектора АПЧ (У5) появится напряжение, значение и поляр-
ность которого будут зависеть соответственно от величины и направления рас-
стройки. Усиленное усилителем постоянного тока это напряжение вызывает из-
менение емкости стабилитронов 5-Д6, 5-Д7 (а, следовательно, и частоты гетеро-
дина тракта AM сигналов) так. чтобы разность частот сигнала и гетеродина
равнялась номинальному значению промежуточной частоты.
Блок питания (Уб) радиоприемного устройства (тюнера) показан иа рис. 3.7.
Напряжение для питания всех радиоламп н транзисторов тюнера вырабатывает-
ся двухполупериодным селеновым выпрямителем, выполненным иа диодах
6-Д1—6-Д4 (АВС-120-27 Ом), нагрузкой которого служат /?С-фильтры (6-R2,
6-С2, 6-R4. 6-СЗ, 6-С4. 6-R3. 6-С5). Селеновый двухполупериодный выпрямитель
включен во вторичную обмотку трансформатора питания. Напряжение для на-
кала радиоламп, на которых выполнены амплитудный и частотный детекторы н
детектор АРУ с задержкой, снимается с другой вторичной обмоткн (выводы 11.
12), а напряжение для накала всех остальных радиоламп — с отдельной обмот-
ки трансформатора (выводы 9, 10).
Визуальный индикатор точной настройки тюнера иа частоту принимаемой
радиостанции выполнен иа лампе Л1 типа 6ЕШ (см. рис. 3.1). Он работает сле-
дующим образом. На управляющую сетку индикаторной лампы с амплитудного
детектора (при приеме AM сигналов) или частотного детектора (при приеме ЧМ
сигналов) соответственно через контакты 2, 4 или 4, 6 переключателя 3-В2 (УЗ)
подается напряжение смешения. Если на входе тюнера сигнал отсутствует, то
•Bera-Mt стерео»
213
Й/ Гнезда
Приемники
Hl Гнезда
Цагнияюфана
1ИЗГнезЗо ।
Ътнслнуи-
анной сети
TUi Гнезда
телефона.
дых ода право-
го канала
i
е
п
it
а
Рис. 3.8(1)
на управляющей сетке индикаторной лампы будет минимальное отрицательное
напряжение смещения, ток через индикаторную лампу будет протекать макси-
мальный и иа экране индикатора будет наблюдаться теневой сектор. При по-
явлении на входе тюнера четкого сигнала, что соответствует точной настройке
на принимаемую радиостанцию, на управляющей сетке индикаторной лампы
увеличится отрицательное напряжение смещения, ток через лампу уменьшится
и теневой сектор на экране индикатора резко сузится.
Освещение шкалы тюнера при его включении осуществляется с помощью
ламп Л2, ЛЗ (МН6,3-0,22), включенных в цепь накальной обмотки трансформа-
тора питания.
Схема усилителя низкой частоты с электропроигрывающим устройством
(УНЧ ЭПУ) показана на рис. 3.8. Усилитель низкой частоты (У7) состоит из
двух идентичных каналов, поэтому рассмотрим работу УНЧ только одного ка-
нала. Каждый канал выполнен иа 14 транзисторах и одном диоде.
Первые три каскада УНЧ служат для предварительного усиления сигнала
инзкой частоты и коррекции частотной характеристики. Входной каскад УНЧ
выполнен на составном транзисторе 1-Т1, 1-Т2 (КТ315Б) по схеме эмнттерного
повторителя в целях повышения входного сопротивления УНЧ и усиления кас-
када по току. Для нормальной работы эмнттерного повторителя необходимо,
чтобы коэффициент усиления по току транзистора 1-Т1 был больше, чем у тран-
зистора 1-Т2. Напряжение смещения иа базу транзистора 1-Т1 подается со сред-
ней точки делителя 1-R1, 1-R2 через дополнительный резистор 1-R3. С нагрузки
эмнттерного повторителя !-R5 напряжение сигнала поступает на второй каскад
УНЧ, выполненный на транзисторе 1-ТЗ (КТ315Б) по схеме реостатного усили-
214
РадмФйы и тюнеры высшего и первого классов
Рве. 3.3(2) Принципиальная электрическая схема УНЧ и ЭПУ радиолы
«Вега-001 стереоэ
теля с общим эмиттером. Во втором каскаде УНЧ применена последовательная
обратная связь (1-R12).
Между первыми двумя каскадами УНЧ включены регулятор егереобаланса
R! и тонкомпенсированный регулятор громкости R2 (1-R9, 1-С7 и 1-klO, 1-С8 —
цепи тоикомпенсации). На выходе второго каскада УНЧ включены регуляторы
тембра по нижиим (R5) и верхним (R7) частотам. Для компенсации потерь сиг-
нала в целях регулировок применен третий каскад УНЧ, выполненный на тран-
зисторе 1-Т4 (КТ315В) по схеме реостатного усилителя с общим эмиттером. Для
исключения самовозбуждения по цепям питания в усилителе коррекции питание
аЬм-ЯМ стерло»
211
первых трех каскадов осуществляется через развязывающие фильтры 1-R15,
1-С6 и 1-R17, 1-С13. Стабилизация рабочей точки транзистора третьего каскада
УНЧ осуществляется за счет обратных связей по постоянному (7-R18) и пере*
ионному (1-R21) току. Последующие два каскада УНЧ являются усилителями
напряжения: четвертый каскад выполнен иа транзисторе J-T5 (МП26Б), пятый —
на транзисторе 1-Т6 (П307В). Нагрузкой четвертого каскада УНЧ служит ре-
зистор 1-R27, пятого — стабилитрон 1-Д1 (К.С133А) и резисторы 1-R32, 1-R34.
С помощью 1-Д1 стабилизируется режим предвыходного и выходного каскадов
УНЧ по постоянному току, который в небольших пределах регулируется с по-
мощью подстроечного резистора 1-R36.
216
Радиолы n тюнеры высшего и первого кявсеов
Шестой, фазоинверсный, каскад УНЧ выполнен на транзисторах 1-Т7 (П307В)
и 1-Т8 (МП26Б). Для повышения стабильности режима работы транзисторов
фазоинверсного, а соответственно и последующих каскадов УНЧ в базовые цепи
транзисторов 1-Т7, 1-Т8 параллельно стабилитрону 1-Д1 включен терморез»-
стор R9. С выхода фазоннверсиого каскада напряжение сигнала псдается на
вход эмиттерных повторителей, выполненных на транзисторах 1-Т9, 1-Т10
(КТ807А). С выхода эмиттерных повторителей напряжение сигнала низкой час-
тоты поступает на выходной каскад УНЧ, выполненный на транзисторах 7-Т1,
7-Т2 (КТ805Б), по двухтактной бестрансформаторной схеме с последовательным
соединением транзисторов и непосредственным подключением нагрузки. Нагруз-
кой УНЧ служит громкоговоритель 10МАС-1 или 10МАС-1М. Особенности такой
схемы выходного каскада УНЧ — снижение потребления тока в режиме молча-
ния (тока покоя), повышение (до 70%) коэффициента полезного действия н от-
сутствие конденсатора большой емкости.
Для устранения самовозбуждения, коррекции частотной характеристики и
снижения нелинейных искажений в УНЧ применены глубокие отрицательные об-
ратные связи по постоянному п переменному току (1-R29, 1-С22, I-C21, 1R28,
1-R29, 1-С19, 1-R30, 1-R33, 1-С24, 1-С25, 1-С26). С помощью переменного рези-
стора 1-R23 регулируется режим работы всего усилителя по постоянному току.
Нагрузка к выходу УНЧ подключается через гнезда Ш5, Ш6. Громкоговори-
тели радиолы состоят из двух колонок, в каждой из которых имеются низкочас-
тотная динамическая 10ГД-30 и высокочастотная ЗГД-31 головки. Фильтры L,
Rll, С5 и L, R12, С6 служат для разгрузки высокочастотной динамической го-
ловки ЗГД-31 по низкой частоте. Громкоговоритель имеет полное эквивалентное
сопротивление 6 Ом на частоте 1000 Гц.
Для защиты транзисторов выходных каскадов УНЧ от короткого замыкания
на выходе или прн перегрузках (при включении громкоговорителей с низким
входным сопротивлением) в УНЧ предусмотрена электронная защита, выпол-
ненная на транзисторах 1-Т11 (МГН 14) и 1-Т12 (П307В). При нормальном ре-
жиме работы УНЧ транзисторы 1-Т11, 1-Т12 закрыты и не влияют на работу
УНЧ. Режим работы транзисторов электронной защиты задается подбором ре-
зистора 1-R47. При коротком замыкании выхода УНЧ или его перегрузке резко
возрастает ток транзисторов выходного ка^ката ХНЧ, что приводит к возраста-
нию паления напряжения на резисторе 1-R49. а это в свою очередь приводит
к возрастанию потенциала на базе транзистора 1 ТГ2 относительно эмиттера
этого транзистора. В результате этого транзистора 1-Т12, 1-Т11 открываются,
шунтируют базовую цепь транзистора 1-Т7. снижая на его базе напряжение сме-
щения до нуля, в результате чего транзисторы I-T7—1-Т10, Т1, 72 закрыва-
ются. После устранения короткого замыкания схема электронной защиты воз-
вращается в исходное состояние. Для предотвращения ложного срабатывания
электронной зашиты в момент включения УНЧ служит цепочка 1-R42—1-С27,
постоянной времени которой определяется задержка срабатывания электронной
защиты при включении УНЧ.
Блок питания УНЧ-ЭПУ (У8) содержит трансформатор Тр2. Два выпрямите-
ля выполнены по двухполупериодной схеме на диодах 8-Д1—8-Д4 н 8-Д5—8-Д8
(КД202) для питания транзисторов УНЧ каждого канала, начиная с четвертого
каскада (усилителя напряжения). На выходе выпрямителей выключены фильтры
CL—С4 с заземленной средней точкой Cl, С2 н СЗ, С4. Напряжение на конден-
саторах С1—С4 по отношению к корпусу составляет 28 В. Напряжение —25 В
для питания транзисторов первых трех каскадов УНЧ (корректирующего усили-
теля) вырабатывается однополупериодным выпрямителем на диоде 8-Д9 (Д2Г/ВД).
На выходе выпрямителя включен П-образный фильтр 8-С1, 8-R1, 8-С2 для сгла-
живания пульсаций выпрямленного напряжения.
Индикация включения УНЧ в сеть переменного тока осуществляется с по-
мощью индикаторных ламп Л1, Л2 (МН6,3-0,22), включенных в цепь отдельной
дополнительной обмотки трансформатора питания (выводы 13, 14).
В радиоле применено стереофоническое электропроигрывающее устройство
П-ЭПУ-52С Электродвигатель ЭПУ питается от отдельной первичной обмотки
трансформатора блока питания УНЧ-ЭПУ (выводы 4, 6).
«Вегв*001 стерео*
217
Рис. 3.9. Электромонтажная схема платы УКВ радиолы «Вега-001 стерео»
Блок коммутаций (БК) УНЧ-ЭПУ (У9) состоит нз семи модульных переклю-
чателей 9-В1—9-В7, пять из которых — зависимого включения (9-ВЗ— «Проиг-
рыватель», 9-В4— «Приемник», 9-В5 — «Магнитофон», 9-В6—«Трансляционная
сеть», 9-В7 — «Телефон») н два — независимого (9-В1—«Музыка—Речь», 9-В2—
«Стерео»),
При проигрывании монофонических грампластинок (включена кнопка пере-
ключателя 9-ВЗ) напряжение сигнала со звукоснимателя ЭПУ через контакты
3,5, 4,6 и 9,11, 10,12 переключателя 9-ВЗ подается на входы обоих каналов
УНЧ (кнопка переключателя 9-В2 в отжатом положении).
При записи на магнитную ленту воспроизводимые грамзаписи можно про-
слушивать через громкоговорители радиолы.
При воспроизведении сигналов от радиоприемного устройства радиолы или
другого внешнего раднопрнеминка включается кнопка переключателя 9-B4. fi за-
висимости от воспроизводимой программы (монофонической илн стереофониче-
ской) кнопка переключателя 9-В2 должна находиться соответственно в отжатом
или нажатом положении.
При воспроизведении магнитной записи от внешнего магнитофона включается
кнопка переключателя 9-В5. В зависимости от вида записи и включения кнопки
переключателя 9-В2 воспроизведение может быть монофоническим или стерео-
фоническим.
При воспроизведении программы радиотрансляционной сети последняя под-
ключается к гнезду ШЗ специальным кабелем и нажимается кнопка переклю-
чателя 9-В6. В этом случае кнопка переключателя 9-В2 должна быть отжата.
Воспроизводимую программу от радиотрансляционной сети также можно запи-
сать на магнитную ленту с помощью внешнего магнитофона, как и при воспро-
изведении грамзаписей.
При необходимости прослушивания воспроизводимых программ не через
громкоговорители радиолы, а через стереотелефоны последние подключаются
к гнезду Ш4 н включается кнопка переключателя 9-В7. В этом случае громко-
говорители радиолы отключаются от выхода УНЧ, а вместо них подключаются
резисторы 9-R3, 9-R5. Напряжение сигнала с этих резисторов через резисторы
9-R4, 9-R6 подается иа контакты 3, 5 гнезда Ш4.
С помощью переключателя 9-В1 включаются регуляторы R5, R6 плавной регу-
лировки тембра по нижним звуковым частотам. При нажатой кнопке"переклк>-
чателя 9-В1 плавная регулировка тембра отключается. Включение^лавной ре-
гулировки тембра снгнализнруется лампой Л1 («Музыка»), отключение — такой
же лампой Л2 («Речь»), Этими же лампами осуществляется индикация вклю-
чения УНЧ-ЭПУ в сеть переменного тока.
Подключение тюнера к блоку УНЧ-ЭПУ осуществляется специальным кабе-
лем, соединяющим гнездо Ш1 радиоприемного устройства с гнездом Ш1 блока
УНЧ-ЭПУ. На низкочастотном выходе тюнера (см. рис. 3.3) установлен спарен-
ный регулятор громкости Rl, R2,
подключенный параллельно к регу-
лятору громкости в блоке
М1Ч-ЭПУ. Этот регулятор явля-
ется вспомогательным, и с его по-
мощью устанавливается необходи-
мая максимальная громкость при
регулировании. Дальнейшее регу-
лирование громкости осуществля-
ется с помощью регулятора, рас-
положенного в блоке УНЧ-ЭПУ.
Режимы работы радиоламп и
транзисторов радиолы по постоян-
ному и переменному току указа-
ны на рис. 3.2—3.8.
Конструкция. Радиола состоит
из трех основных устройств: тю-
нера, усилителя низкой частоты с
электропроигрывающим устройст-
вом (УНЧ-ЭПУ) и двух громко-
говорителей. Каждое из указанных
устройств состоит из отдельных
функциональных блоков.
Тюнер состоит из шести функ-
циональных блоков (УКВ, КСДВ,
УПЧ, СД, АП и блока питания),
которые размещены на общем ме-
таллическом шасси. Шасси с раз-
мещенными на нем блоками уста-
новлено в прямоугольном дере-
вянном корпусе. На передней бо-
ковой стенке корпуса размещены:
шкала радиоприемного устройст-
ва. индикаторы настройки, стерео-
приемника и включения автопод-
стройки; ручки поворота магнит-
ной антенны, регулятора громкости
и настройки на радиостанцию; ры-
чаг плавной регулировки полосы
и включения режима <Местный
прием», клавиши включения я вы-
ключения радиолы, включения сте-
реофонического воспроизведения
магнитных антенн, переключения
диапазонов и автоподстройки ча-
стоты. На тыльной стенке корпуса
размещены: гнезда дли подключе-
ния заземления, наружной и УКВ
антенн: предохранители и иере-
ключатель напряжения сети; сое-
динители для подключения блока
УНЧ-ЭПУ.
Электромонтажные схемы пе-
чатных плат блоков тюнера ра-
диолы показаны на рис. 3.9—3.14.
Рис. 3.10. Электромонтажная схема
платы УПЧ радиолы «Вега-OOi стер*»
«•era-001 стерео»
219
220
Радиолы и тюнеры высшего м первого классов
Усилитель низкой частоты с электропроигрывающим устройством УНЧ-ЭПУ)
состоит из пяти блоков: двухканального УНЧ, ЭПУ, блоков нита ни; и коммута-
ции. Все блоки УНЧ-ЭПУ размещены на общем шасси из листового дюралюминия
(две платы УНЧ, блока питания, трансформатор питания, конденсаторы фильт-
ров, переменные резисторы и переключатели рода работ, радиатора выходных
транзисторов УНЧ). Шасси устанавливается в деревянном прямоугольном кор-
пусе. Сверху над шасси на верхней стороне корпуса установлена стальная панель
ЭПУ с органами управления и индикаторами: индикатором «Музыка—Речь»;
кнопками включения и выключения УНЧ-ЭПУ, включения стереотелефона, звуко-
снимателя и стереофонического воспроизведения, кнопками подключения радио-
приемника, магнитофона и радиотрансляционной сети, переключения индикатора
«Музыка—Речь». Сверху панель ЭПУ закрывается съемной прозрачной пластмас-
совой крышкой.
На тыльной боковой стенке корпуса УНЧ-ЭПУ размещены соединители для
подключения к УНЧ-ЭПУ радиоприемного устройства, магнитофона радиотран-
сляционной сети, стереотелефонов, громкоговорителей и предохранителей. На
инжней стенке корпуса УНЧ-ЭПУ установлен переключатель напряжения сети.
Электромонтажные схемы печатных плат УНЧ-ЭПУ показаны на рис. 3.15—3.17.
Г'ис. 3.12. Электромонтажная схема платы СД радиолы «Вега-001 стерео»
►.13. Электромонтажная схема платы АП радиолы «Вега-001 стерео»
«Вега*О01 стерео»
221
18 5 4 3? /
Рис. 3.14. Электромонтаж-
ные схемы плат радиолы
«Вега-001 стерео»:
а — фильтра Ф1; б — фильт-
ра Ф2; в — фильтра ФЗ; г —
фильтра Ф4; д — дискрими-
натора АП <У5)
Ъ)
Тюнер и УНЧ-ЭПУ соединяются между собой специальным кабелем с по-
мощью гнезд Ш1.
Моточные данные катушек и дросселей радиолы приведены в табл. 3.1, транс-
форматоров — в табл. 3.2.
В схеме радиолы используются радиодетали следующих типов:
резисторы — СПЗ (Rl, R2 иа шасси тюнера; 2-R20, 2-R21 блока У2 тюнера:
4-R11, 4-R19, 4-R21 блока У4 тюнера- 5-AJ/4 блока У5 тюнера); ВС (R3—R5 на
шасси тюнера; 1-R1—1-R6, 1-R8, 1-R9 блока У1 тюнера; 2-R2—2-R13, 2-R15,
2-R16, 2-R19, 2-R22, 2-R28 блока У 2 тюнера; 3-R1, 3-R3, 3-R6, 3-R7, 3-R11—3 R14,
3-RI6 блока УЗ тюнера- 4-RI—4-R7, 4-Р25, 4-R10, 4-R12—4-R18, 4-R20, 4 R22—
4-R25. 4-R27 блока У4 тюнера; 5-RI—5-R3, 5-R5-5-R13, 5-R15—5-R21 блока У5
тюнера; 6-R5, 6-R6 блока питания тюнера; 1-R1—1-R22, 1-R24—1-R29, 1-R31,
222
Радиолы и тюнеры еысшего я яароога «мссов
•Вега-Mt стерео
223
Рис. 3.16. Электромонтажная схема платы переключателей УНЧ-ЭПУ радиолы
«Вега-001 стерео*
Рис. 3.17. Электромонтажная схема платы выпрямителей УНЧ-ЭПУ радиолы «Ве-
га-001 стерео»
1-R32, 1-R34, 1-R35, 1-R37—1-R47 блока У1 УНЧ-ЭПУ; 2-R1, 2-R2 блока комму-
тации УНЧ-ЭПУ; 3-R1 блока УЗ УНЧ-ЭПУ; 4-R1 блока У4 УНЧ-ЭПУ); МЛТ
(1-R7, 1-R10 блока У1 тюнера; 2-R1, 2-R14, 2-R17, 2-R18 блока У2 тюнера; 3-R2,
3-R4. 3-R5, 3-R8—3-R10, 3-R15 блока УЗ тюнера; 5-R4 блока У5 тюнера;
6-R2—6-R4 блока Уб тюнера; 1-R30, 1-R33 блока У1 УНЧ-ЭПУ); ММТ (4-R8,
4-R26 блока У4 тюнера; R9, R10 на шасси УНЧ-ЭПУ; 3-R2 блока УЗ УНЧ-ЭПУ);
СП1 (6-R1 блока Уб тюнера); СП (R1—R8 на шасси УНЧ-ЭПУ, 1-R23, 1-R36
блока У1 УНЧ-ЭПУ); ПЭВ (Rll, R12 на шасси УНЧ-ЭПУ); проволочные (1-R48,
1-R49 блока У/ УНЧ-ЭПУ);
конденсаторы — КПК (Cl, С2 на шасси тюнера); КТ (СЗ, С4 на шасси тюне-
ра; 1-С1—1-С9, 1-С11—1-С14, 1-С15—1-С17, 1-С21, 1-С23 блока У1 тюнера;
2-С20, 2-С25, 2-С28, 2-С29, 2-С32, 2-С38, 2-С40, блока У2 тюнера; 3-C1—3-C3,
3-С5, 3-С7, 3-С9, 3-С13—3-С15, 3-С17, 3-С18. 3-С22, 3-С24, 3-С27, З-СЗО, 3-С31,
З-СЗЗ, 3-С34. 3-С37. 3-С38, 3-С45, 3-С48, 3-С49, 3-С50. 3-С55 блока УЗ тюнера;
5-С2, 5-С15 блока У5 тюнера; 1-С4. 1-С21. 1-С22, 1-С25, 1-С26 блока У1
УНЧ-ЭПУ); МБМ (Сб на шасси тюнера; 2-С21, 2-С22 блока У2 тюнера; 3-С36
блока УЗ тюнера; 5-СИ блока У5 тюнера; 1-С2, 1-С8, 1-С12, 1-С15, 1-С24 блока
У1 УНЧ-ЭПУ; 4-СЗ, 4-С4 блока У4 УНЧ-ЭПУ); KJO (1-С13. 1-С18, 1-С24 блока
У1 тюнера; 3-С4, 3-С12, 3-С39, 3-С40 блока УЗ тюнера; 4-С1. 4-С6, 4-С8, 4-С10,
4-4311 блока У4 тюнера; 5-С4—5-С6, 5-С10, 5-С14 блока У5 тюнера); КД (1-С10,
1-С16 блока У1 тюнера); КСО (1-С12 блока У1 тюнера; 2-С2—2-С5. 2-С7—2-С11,
2-С16—2-С19, 2-С25, 2-С31 блока У2 тюнера; 3-С41, 3-С50, 3-С51, 3-С22.8-.С35
блока УЗ тюнера; 4-С4, 4-С5, 4-С9 блока У4 тюнера; 5-С1, 5-СЗ, 5-С12, 5-С13 бло-
ка У5 тюнера); К40П (2-С1, 2-С6, 2-С14, 2-С15, 2-С23. 2-С27 блока У2 тюнера;
3-С19, 3-С28 блока УЗ тюнера; 6-С1 блока Уб тюнера); К50 (2-С12, 2-С13, 2-С24,
2-С39 блока У2 тюнера; З-Сб, 3-С8, 3-С10, 3-С11, 3-С20-, 3-С21, 3-С25, 3-С26, 3-С43,
224
Радиолы и гкжеры «пешего и первого классов
ТАБЛИЦА 3.1
Моточные данные кятушея я дросселей тюнера радиолы «Вета-001 стерео»
Обозначение по схеме Ввводы Число витков Марка и диаметр провода, мм Индуктив- ность, мкГи Сердечник
Материал Диаметр, мм £ S Ла
I'Ll Печатная
1-L2 __ —— —•
i-L3 I, 2 12 ПЭЛ 0,38 0.8 —• —— —
J-L4 /, 2 7 Медный 0,8 • — Латунь — —
1-L5 lt 2 3 ПЭЛ 0.31 —— > —• -—
1L6 3, 4 7 Медный, 0.8 а» > —— ——
;.f 7 t\ 2 34 ПЭВ-1 0.1 12,5 мюонн 2,86 14
1-L8 I, 2 34 ПЭВ-1 0.1 12,5 MD0HH 2,86 14
1-Др1 1, 2 65 ПЭЛ 0,1 -— — — —
1Др2 2-Lt 1, 2 /, 2 11 25 ПЭЛ 0.1 ПЭЛЛО 0,18 6,7 М10ОНН 2,86 14
2-L2 f, 2 (3x37)4-38 ПЭП-0.0085 3X0.0S 247 М610НН 2.86 12
2-L3 2-Ll /, 2 3, 4 25 3x47 ПЭЛЛО 0,18 ЛЭП-0,0085 6,7 М1С0НН 2.86 14
3X0.06 247 М600НН 2,86 12
2-L5 1 2 1, 5 ПЭЛЛО 0.15 — мюонн 2,86 14
?-I 6 1 2 23 ПЭЛЛО 0,18 6,7 мюонн 2,86 14
2-L7 3. 4 0.75 ПЭЛЛО 0,18 —— И1 оонн 2.86 14
2-L8 t, 2 (3x37(4-38 ЛЭП-0,0085 3X0,06 247 М604Н 2,86 12
2-L9 /, 2 25 ПЭЛЛО 0.18 6,7 мюонн 2,86 14
2-LtO t, 2 3x47 ЛЭП-0,0085 12
3X0,06 247 М660НН 2,86
2-Ll1 t, 2 25 ПЭЛЛО 0.18 6.7 мюонн 2,86 14
2-Lt 2 /, 2 (3x37)4-38 ЛЭ! 1-0,006» 3X0,06 247 М60СНН 1,86 12
2-L13 I, 2 25 ПЭЛЛО 0,18 6,7 мюонн 2^86 14
2-L14 t, 2 3X47 ЛЭ11-U,W65
3X0.06 247 M600HH 2,86 12
2-L15 h 2 38 11ЭЛ 0,1 11,3 М1 оонн 2,86 14
2-H6 3, 4 12 11ЭВ-2 0,1 — мюонн 2,86 14
2-Lt7 1, 2 (3x37)4-38 ЛЭ11-0,ио85 3X0,06
247 Мб оонн 2,86 12
2-U8 2-Lt 9 t , 2, 3 1, 2 3X(2X6) (ЗХ37)х38 ПЭВ-5 0,06 ЛЭП-0,0085 3X0,06 ПЭВ-1 0.1 ЛЭП-0,01 5X0,06 ПЭВ-1 0.1 ПЭВ-1 0.1 ПЭВ-1 0,12 ПЭЛЛО 0.38 ПЭВ-1 0,12 ПЭЛЛО 0.38 ПЭВ-1 0,12 ПЭЛЛО 0.27 ПЭВ-1 0.12 ПЭЛЛО 0,18 ПЭН-2 0.99 И»4 M600HH 2,86 12
3-Lt I, 2 3, 4 (2X180)4-60 247 1270 Мб оонн М600НН 2,86 2,86 12 14
3-1.2 (3X40)4-28 236 14 14
3-L3 1, 2 3X400 М600НН М600НН 2,86 2,86
3-L4 3, 4 2X230 2380 М600НН 2,86 12
3-L5 3-L6 /, 2 3, 4 40 10 >5 0,95 мюонн мюонн 2,86 2,86 12 12
3-L7 3-L8 1, 2 3, 4 30 12,5 1.4 мюонн мюонн 2,86 2,85 12 12
3-L9 1, 2 40 —— мюонн 2,86 12
8-L10 3, 4 19.5 3,3 мюонн 2,86 12
3-Lll 1, 2 40 — мюонн 2 86 12
3-L12 3, 4 26,5 6,3 мюонн 2,86 12
8-L13 1, 2 10 ПЭП-0 008 —— М600НН 2,86 14
S-L14 3, 4 3x39 5X0 06 175 М600НН 2,86 14
3-L15 1, 2 15 ПЭВ-2 0,09 9,5 М600НН 2,86 14
3-L16 3, 4 4X110 ЛЭП-0,008 3X0,06 ЛЭП-0,008 2060 М600НН 2,86 14
3-L17 1. 2 4X88 1280 14
5X0 06 M600HH 2,86
3-L18 1, 2. 8 64-35 ПЭЛЛО 0,38 0.95 мюонн 2,86 12
3-L19 1, 2, 8 8,5 4-3 ПЭЛЛО 0,38 1 мюонн 2,86 12
3-L20 1, 2, 3 94-9 ПЭЛЛО 0.27 3 мюонн 2,86 12
3-L21 2, 2 94-16 ПЭЛЛО 0.18 6 мюонн 2,86 12
3-L2f 1. 2 4X300 ПЭВ-1 0.08 — «600 НН 2,86 14
«£ега-001 стерео»
225
Продолжение табл. 3 1
Обозначение по схеме Выводы Число витков Марка и диаметр провода, мм Индуктив- ность, мкГн Сердечник
Материал 4J S со 51 Длина* мм
3-L23 1. 2 4X88 ЛЭП-0,008 5X0,06 1280 М600НН М600НН 2.86 2,86 14 14
3-L24 1. 2 4X300 ПЭВ-1 0.12 8 М600НН 2,86 14
3-L25 1. 2 20 ПЭВ-1 0,12 87 М600НН 2,86 14
3-L26 3, 4 3X28 ПЭВ-2 0,12 М600НН 2.86 14
3-L27 1, 2 40 ПЭВ-1 0,12 240 М600НН 2,86 12
3'L28 Зе 4 3X43 ПЭВ-1 0,12 __ мюонн 2,86 12
3-L29 1, 2 6,5 ПЭЛ 0,12 0,85 мюонн 2,86 12
3-L30 3, 4 9 ПЭЛЛО 0.38 —— мюонн 2,86 12
3-L31 1. 3 7 ПЭЛ 0,12 1.3 мюонн 2,86 12
3-L32 1, з, 3, * 11 ПЭЛЛО 0.38 —— мюонн 2,86 12
3L33 3. 4 9 ПЭЛ 0,12 2.5 мюонн 2,86 12
3-L34 /, 2 16,5 ПЭЛЛО 0,27 —— мюонн 2 86 12
3-L35 3, 4 12 ПЭЛ 0.12 4,8 мюонн 2,86 12
З-ЬЗэ /, 2 25 ПЭЛЛО 0,18 М600НН 2,86 14
4L-1 Зе 4 210 ПЭВТЛ-1 0.12 М600НН 2,86 2,86 14
4L-2 1, 2 120 ПЭВТЛ-1 0,12 а* М600НН 14
4L-2 4. 5 330 ПЭВТЛ-1 0,12 5100 М600НН 2,86 12
4L3 __ 850 ПЭВТЛ-1 0.09 34600 М600НН 2,86 12
4L~4 __ 2125 ПЭВТЛ-1 0,09 63 мюонн 2,86 2.86 14
5L-1 5L-2 1 2 3, 4 90,5 90.5 ПЭВ-2 0,08 ПЭВ-2 0,1 122 мюонн 14
5L-3 1. 2, 3 4X56 (отвод от ПЭВ-0.008 3X0.06 350 М600НН 2,86 14
и (MAi 1, 2 112-го витка) 48 ЛЭП-0.8 3X0.06 210 M400HH 8 160
L2 Зя 4 178 ПЭВ-1 0,12 2100 М400НН 8 160
ар 1, 2 и ПЭЛ 1.0 — — —
Примечания: 1. На общем каркасе намотаны катушки: 1-L5 1-L6, 2-L4 я 2-L5,
2-L6 и 2-L7 2-L15 и 2-L16, 3-L1 и 3-L2, 3-L3 и 3L4. 3-L5 и 3-L6. 3-L7 я 3-L8. 3-L9 и 3-LI0.
3-1.11 я 3-L12, 3-LI3 и 3-L14, 3L15 я 3-L16, 3-L25 и 3-L26. 3-7.27 и 3-L28. 3-L29 и 3-L30. 3-L3t
й 3-L37. 3-L33 и 3-L34. 3-L35 и 3-L36. 4-LI и 4-L2, 4-L3 и 4-L4. S-L1 и 2-L2.
2. Катушки 3-L17 и 3-L23 помещены в алюминиевые экраны размерами 25 X20 X 20 мм. к а-
тушки фильтров Ф1 — Ф4 1У2) я катушки дискриминатора АПЧ (Уэ) помещены в алюми-
ниевые экраны размерами 62 X 38 X29 мм.
ТАБЛИЦА 3.2
Моточные данные трансформаторов питания радиолы «Вега-001 стерео»
Обозначение по схеме Выводы Число витков Марка и диаметр провода, мм Сопротивление постоянному току Ом Сердечник
Тр1 (тюнер) 1» 2 636 ПЭВ-1 0.31 22
2в 3 98 ПЭВ-1 0,31 ж» Сталь Э310.
4, S 98 ПЭВ-1 0,31 УШ 26X26
S. 6 636 ПЭВ-1 0,31 25 Толщина
пластин
0,5 мм
7, 8 1400 ПЭВ-1 0.16 210
9. 10 41 ПЭВ-Г 1.0 0.17
11. 12 40 ПЭВ-1 0,51 0,7
Гр2 Г 2 68 ПЭВ-2 0.44 Сталь ЭЗ10
(УНЧ-ЭПУ) 2. 3 440 ПЭВ-2 0,44 8,6 УШ 30x30
4, 5 440 ПЭВ-2 0.44 0.7
5. в 68 ПЭВ-2 0.44 Толщина
пластин
0,5 мм
7; 8 160 ПЭЛ 0.69 1.2
9, 10 160 ПЭЛ 0,69 1.2
11, 12 ПО ПЭЛ-1 0.31 5,5
13, 14 24 ПЭВ-2 0.44 0,6
8ак. 431
226
Радиолы и тюнеры высшего и первого классов
3-С44, 3-С46, 3-С41 блока УЗ тюнера; 4-С2, 4-СЗ, 4-С12, 4-С13 блока 3/4 тюнера;
5-С7, 5-С8, 5-С9 блока У5 тюнера; 6-С2, 6-С5 блока Уб тюнера; 2/—С4 на шасси
УНЧ-ЭПУ- J-C1, 1-СЗ, 1-C5—I-C7, 1-С9, 1-С13, 1-С14, 1-С16, 1-С17—1-С20, 1-С23,
1-С27 блока У/ УНЧ-ЭПУ; 4-С1—4-С2 блока У4 УНЧ-ЭПУ); КПК (3-С16, 3-С32,
3-С52 блока УЗ тюнера); МБ-20 (С5, С6 на шасси УНЧ-ЭПУ; 3-С2 блока УЗ
УНЧ-ЭПУ); БМ-2 (1-С10, 1-С11 блока У/ УНЧ-ЭПУ);
розетки соединителей — Ш1—Ш6 блока УНЧ-ЭПУ и Ш1 тонера типа СГ5;
6-Ш2 тюнера и Ш9 блока УНЧ-ЭПУ типа РБ-2Д; вилка UI12 УНЧ-ЭПУ типа
СШ5;
выключатель 6-В1 тюнера типа ВК-2;
переключатели — 6-В2 (тюнер) и В2 (УНЧ-ЭПУ) типа ПНС1-1; 9-В1—9-В7
(УНЧ-ЭПУ) типа П2К;
предохранители — 6-Пр1, 6-Пр2 (тюнер) типа ПМ-0,5; Пр1, Пр2 (УНЧ-ЭПУ)
типа ПМ-1,0.
«Вега-003 стерео»
«Вега-003 стерео» — стереофоническая радиола высшего класса, предназначе-
на для приема местных и дальних радиостанций в диапазонах ультракоротких,
коротких, средних и длинных волн, стереофонических программ в диапазоне
ультракоротких волн; проигрывания монофонических и стереофонических долго-
играющих и обычных грампластинок всех стандартных размеров; записи на маг-
нитную ленту принимаемых программ радиовещательных станций и воспроизво-
димых грамзаписей, а также воспроизведения магнитных записей с помощью
внешнего магнитофона.
Радиола имеет семь диапазонов волн, поворотную магнитную и внутреннюю
УКВ антенны, плавную регулировку полосы пропускания с положением «Местный
прием», плавную регулировку тембра по нижним и верхним частотам, ступенча-
тую регулировку тембра с положениями «Речь—Музыка», автоматическую под-
стройку на принимаемую радиостанцию и широкополосные громкоговорители.
В радиоле предусмотрена электронная защита транзисторов выходного каска-
да усилителя низкой частоты (УНЧ-ЭПУ) при перегрузках, коротком замыкании
в громкоговорителях или подключении к радиоле громкоговорителей сопротивле-
нием меиее 6 Ом (электронная защита выключается через 10—20 с после устра-
нения причины ее срабатывания).
В радиоле применяется электропроигрывающее устройство G-500 В с магни-
тоэлектрической головкой типа М-44-МВ.
В громкоговорителях 10МАС-1М используются динамические головки ЗГД-31
и 10ГД-30.
Основные технические данные:
Частота вращения диска ЭПУ, об/мин........................ 16, 33, 45
Полоса воспроизводимых звуковых частот в диапазоне УКВ и
при воспроизведении граммофонной или магнитной записи, Гц 63—16 000
Габариты, мм:
тюнера................................................... 660X360X230
усилителя низкой частоты с электропроигрывающим уст-
ройством (УНЧ-ЭПУ)................................... 490X360X230
громкоговорителя..................................... 425X272X234
Масса, кг:
УНЧ-ЭПУ................................................. 18,5
тумбочки-подставки ................................ 5
громкоговорителя........................................ 8,5
Остальные параметры такие же, как и у радиолы «Вега-001
стерео».
Принципиальная электрическая схема. Радиола «Вегд-003 стерео», как и ра-<
диола «Вега-001 стерео», состоит из трех функциональных устройств: радиопри-
емного устройства (тюнера), усилителя низкой частоты с электропроигрывающцм
«pera-ООЗ ctepee»
227
r- -“7 U7 Its 9 /7
<3
>if УЛЧ
24 S 5
• • •
IS
Рис. 3.18. Функциональная схема тюнера радиолы «Вега ООЗ стерео»
устройством (УНЧ-ЭПУ) и громкоговорителей. Каждое устройство состоит ив
функциональных блоков, которых в составе радиолы двенадцать.
Функциональная схема тюнера радиолы показана на рнс. 3.18.
Принципиальные электрические схемы и конструкция блоков УКВ, КСДВ,
УПЧ, стереодекодера (СД), автоматической настройки (АП) на принимаемую
радиостанцию и блока питания тюнера ие отличаются от аналогичных блоков
радиолы «Вега-001 стерео».
&•
