226
Радиолы и тюнеры высшего и первого классов
3-С44, 3-С46, 3-С41 блока УЗ тюнера; 4-С2, 4-СЗ, 4-С12, 4-С13 блока 3/4 тюнера;
5-С7, 5-С8, 5-С9 блока У5 тюнера; 6-С2, 6-С5 блока Уб тюнера; 2/—С4 на шасси
УНЧ-ЭПУ- J-C1, 1-СЗ, 1-C5—I-C7, 1-С9, 1-С13, 1-С14, 1-С16, 1-С17—1-С20, 1-С23,
1-С27 блока У/ УНЧ-ЭПУ; 4-С1—4-С2 блока У4 УНЧ-ЭПУ); КПК (3-С16, 3-С32,
3-С52 блока УЗ тюнера); МБ-20 (С5, С6 на шасси УНЧ-ЭПУ; 3-С2 блока УЗ
УНЧ-ЭПУ); БМ-2 (1-С10, 1-С11 блока У/ УНЧ-ЭПУ);
розетки соединителей — Ш1—Ш6 блока УНЧ-ЭПУ и Ш1 тонера типа СГ5;
6-Ш2 тюнера и Ш9 блока УНЧ-ЭПУ типа РБ-2Д; вилка UI12 УНЧ-ЭПУ типа
СШ5;
выключатель 6-В1 тюнера типа ВК-2;
переключатели — 6-В2 (тюнер) и В2 (УНЧ-ЭПУ) типа ПНС1-1; 9-В1—9-В7
(УНЧ-ЭПУ) типа П2К;
предохранители — 6-Пр1, 6-Пр2 (тюнер) типа ПМ-0,5; Пр1, Пр2 (УНЧ-ЭПУ)
типа ПМ-1,0.
«Вега-003 стерео»
«Вега-003 стерео» — стереофоническая радиола высшего класса, предназначе-
на для приема местных и дальних радиостанций в диапазонах ультракоротких,
коротких, средних и длинных волн, стереофонических программ в диапазоне
ультракоротких волн; проигрывания монофонических и стереофонических долго-
играющих и обычных грампластинок всех стандартных размеров; записи на маг-
нитную ленту принимаемых программ радиовещательных станций и воспроизво-
димых грамзаписей, а также воспроизведения магнитных записей с помощью
внешнего магнитофона.
Радиола имеет семь диапазонов волн, поворотную магнитную и внутреннюю
УКВ антенны, плавную регулировку полосы пропускания с положением «Местный
прием», плавную регулировку тембра по нижним и верхним частотам, ступенча-
тую регулировку тембра с положениями «Речь—Музыка», автоматическую под-
стройку на принимаемую радиостанцию и широкополосные громкоговорители.
В радиоле предусмотрена электронная защита транзисторов выходного каска-
да усилителя низкой частоты (УНЧ-ЭПУ) при перегрузках, коротком замыкании
в громкоговорителях или подключении к радиоле громкоговорителей сопротивле-
нием меиее 6 Ом (электронная защита выключается через 10—20 с после устра-
нения причины ее срабатывания).
В радиоле применяется электропроигрывающее устройство G-500 В с магни-
тоэлектрической головкой типа М-44-МВ.
В громкоговорителях 10МАС-1М используются динамические головки ЗГД-31
и 10ГД-30.
Основные технические данные:
Частота вращения диска ЭПУ, об/мин........................ 16,	33, 45
Полоса воспроизводимых звуковых частот в диапазоне УКВ и
при воспроизведении граммофонной или магнитной записи, Гц 63—16 000
Габариты, мм:
тюнера...................................................  660X360X230
усилителя низкой частоты с электропроигрывающим уст-
ройством (УНЧ-ЭПУ)................................... 490X360X230
громкоговорителя..................................... 425X272X234
Масса, кг:
УНЧ-ЭПУ................................................. 18,5
тумбочки-подставки ................................ 5
громкоговорителя........................................ 8,5
Остальные параметры такие же, как и у радиолы «Вега-001
стерео».
Принципиальная электрическая схема. Радиола «Вегд-003 стерео», как и ра-<
диола «Вега-001 стерео», состоит из трех функциональных устройств: радиопри-
емного устройства (тюнера), усилителя низкой частоты с электропроигрывающцм
«pera-ООЗ ctepee»
227
r- -“7 U7 Its 9 /7
<3
>if УЛЧ
24 S 5
• • •
IS

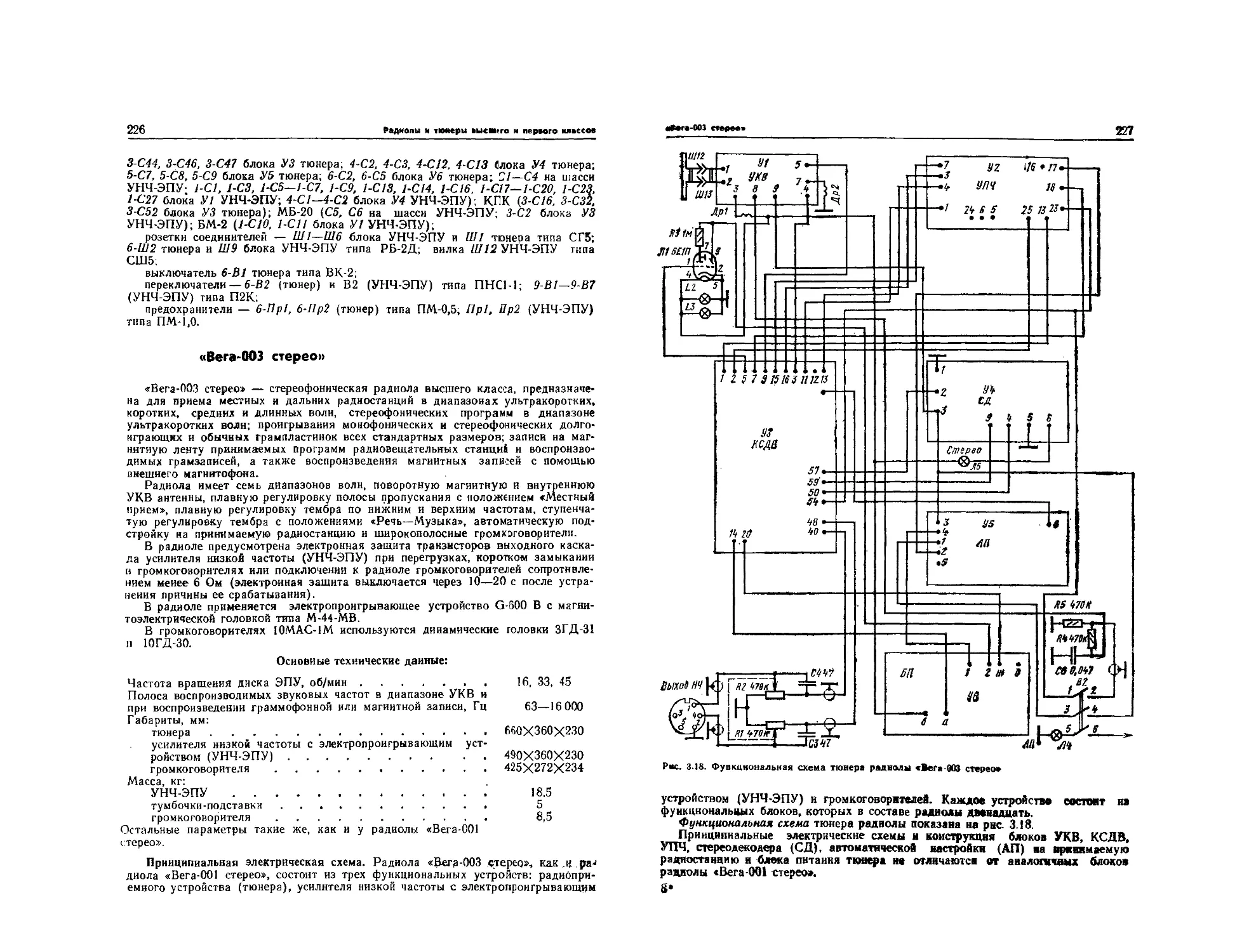

Рис. 3.18. Функциональная схема тюнера радиолы «Вега ООЗ стерео»
устройством (УНЧ-ЭПУ) и громкоговорителей. Каждое устройство состоит ив
функциональных блоков, которых в составе радиолы двенадцать.
Функциональная схема тюнера радиолы показана на рнс. 3.18.
Принципиальные электрические схемы и конструкция блоков УКВ, КСДВ,
УПЧ, стереодекодера (СД), автоматической настройки (АП) на принимаемую
радиостанцию и блока питания тюнера не отличаются от аналогичных блоков
радиолы «Вега-001 стерео».
&•
228
Радиолы и тюнеры высшего и первого классов
Имеют отличия в схеме или конструкции от соответствующих блоков радиолы
«Вега-001 стерео» блок коммутации УНЧ-ЭПУ, электропроигрывающее устройст-
во и блок питания УНЧ-ЭПУ.
Блок коммутации УНЧ-ЭПУ радиолы имеет несущественное отличие от соот-
ветствующего блока радиолы «Вега-001 стерео» — гнездо ШЗ является универ-
сальным входом подключения внешних устройств (рис. 3.19).
В радиоле применено стереофоническое электропроигрывающее устройство
G-600 В (рис. 3.20). В отличие от радиолы «Вега-001 стерео», напряжение сигна-
ла с выхода магнитной головки ЭПУ подается на вход УНЧ после усиления пред-
варительным усилителем У 10(5) (рис. 3.21). Предварительный усилитель двух-
канальный, каждый канал выполнен на трех транзисторах. Он предназначен для
усиления и частотной коррекции сигнала, снимаемого с магнитной головки зву-
коснимателя. Первые два каскада усилителя выполнены на транзисторах 5-Т1
(5-Т2) и 5-ТЗ (5-Т4) типа П28 по схеме реостатных усилителей с общим эмитте-
ром. Третий каскад выполнен на транзисторе 5-Т5 (5-Т6) типа МП39Б, включен-
ном также по схеме с общим эмиттером.
Частотная коррекция и снижение нелинейных искажений сигнала осуществля-
ются за счет применения в предварительном усилителе частотно-зависимых цепо-
чек 5-С1, 5-R1 (5-С2, 5-R2), 5-R21, 5-R23, 5-R24, 5-R27, 5-R29, 5-С9, 5-СИ, 5-С15
(5-R22, 5-R25, 5-R26, 5-R28, 5-R30, 5-С10, 5-С12, 5-С16) и отрицательных обрат-
ных связей по постоянному и переменному току 5-R3, 5-R9, R10, 5-R13, 5R15,
5-R18, 5-R37, 5-СЗ, 5-С5, 5-С7 (5-R4, 5-Rll, 5-R12, 5-R14, 5-R16, 5-R19, 5-R38,
5-С4, 5-Сб, 5-С8). С выхода предварительного усилителя напряжения сигнала по-
дается на вход УНЧ.
Принципиальная электрическая схема блока питания УНЧ-ЭПУ (си. рис. 3.21)
отличается только распайкой выводов первичных обмоток трансформатора пита-
ния иа колодке переключателя напряжения сети и дополнительным выпрямите-
лем для питания предварительного усилителя У 10(5) (УНЧ-ЭПУ). Выпрямитель
для питания предварительного усилителя выполнен на диоде 4-Д10 (Д226Б) по
однополупериодной схеме. Нагрузкой выпрямителя служит /?С-фнльтр — 4-С5,
4-R2, 4-С6.
Режимы работы транзисторов предварительного усилителя по гостоянному
току указаны на рис. 3.21.
Конструкция тюнера, УНЧ-ЭПУ и громкоговорителей радиолы «Вега-003 сте-
рео» аналогична конструкции соответствующих устройств радиолы «Вега-001 сте-
рео». Электромонтажные схемы плат блока коммутации и блока предваритель-
ного усилителя У 10(5) радиолы «Вега-003 стерео» показаны на рнс. 3.22 и 3.23.
В схеме радиолы применены радиодетали следующих типов:
резисторы — ВС (5-R1—5-R42 блока У 10(5) УНЧ-ЭПУ);
конденсаторы — К-50(5-С1—5-С8, 5-С17—5-С22 блока У10(5) УНЧ-ЭПУ);
МБМ (4-С1, 4-С2 блока У 11(4) УНЧ-ЭПУ); КТ (5-С13—5-С12 блока У 10(5)
УНЧ-ЭПУ); БМ-2 [5-СИ, 5-С12, блока У 10(5) УНЧ-ЭПУ]; БГТ-2 (3-С1 блока У9
УНЧ-ЭПУ);
розетка соединителя Ш8 типа РБ—2Д;
выключатели и переключатели — В1 типа ВК-2, В2 типа МПНС-1.
Остальные радиоэлементы такого же типа, как и в радиоле «Вега-001 стерео».
Большинство катушек, применяемых в радиоле «Вега-003 стерео», имеет мо-
точные данные такие же, как и в радиоле «Вега-001 стерео», за исключением; ка-
тушка 1-L5 (У1 — тюнер) имеет четыре витка провода ПЭЛ диаметром 0,31 мм;
катушка 3-L7 (УЗ — тюнер) имеет 40 витков провода ПЭЛ диаметром 0,12 мм;
катушка 3-L13 (УЗ — тюнер) имеет шесть витков провода ПЭВ-1 диаметром
0,1 мм; катушка магнитной антенны L1 имеет 56 витков в три провода марки
ПЭВ-1 диаметром 0,06 мм; катушка магнитной антенны L2 имеет 176 витков про-
вода ПЭВ-1 диаметром 0,12 мм.
Вторичная обмотка трансформатора питания тюнера (выводы 9, 10) имеет 44
витка провода ПЭВ-1 диаметром 0,8 мм. Остальные моточные данные обмоток
трансформаторов радиолы «Вега-003 стерео» такие же, как и у радиолы
«Вега-001 .стерео».
«Ве г a-М3 стерео*
229
HI М$) приемника Музыка-
Стерео
Речь
Проигры-
Патель
39
90
30
93
Л2
мне, з-о,з
3t
Л!
МНВ,3-0,3
и
1217^ № Й
1-83
дходод 22
32\33 97
к? П 2-В1
23
~гё2.
_________17 в
1-02
UI2 Гнездо
маенапюпюна
ШЗ Гнездо'—
шЛрсального
Ма
luo Гнездо
юелетрона
123^6
7_
8
Приемник
\Магния
рон
1-89
10
~ТГ2
~ie2
Ю
IHnSepm-
ный (ход
г-Ч-М
СОг
jjb/7 /7 qapj
tz
1'дд
геледюн
г
Ж
~2 ^6
^Д7-^1
f№ I
Н7
- “А Л7Ш
ПЮ I] II iSl
,,K Гнездо дыхода «=
ооаЬго канала
[f^TT-
1-\©/ з<у—>
,,,, Гнездо выхода
щ левого канала
t
,3
>2 3
If

I
Рис; 3.19. Блок коммутации УНЧ-ЭПУ радиолы «Вега-003 стерео»;
230
Радиолы м тюнеры высшего я первого классов
(ел-ИЗ etepeo»
231
232
Радиояы и Помары высшего я первого классов
«Вмкторчя-OOt стереоп
гзз
Гис. 3.22. Электромонтажная схема блока коммутации радиолы «Вега-003 стерео»
Рве. 3.23. Электромонтажная схема блока У10 (5) радиолы «Вега-003 стерео»
«Виктория-001 стерео»
«Виктория-001 стерео» — стереофоническая радиола высшего класса, предназ-
начена для приема стереофонических сигналов радиовещательных станций в ди-
апазоне УКВ, монофонических сигналов амплитудной модуляции в диапазонах
длинных, средних и коротких волн, монофонических сигналов частотной модуля-
ции в диапазоне УКВ; проигрывания монофонических и стереофонических грам-
записей с пластинок всех стандартных размеров; записи принимаемых сигналов
иа магнитную ленту и воспроизведение магнитных записей с помощью внешнего
монофонического и стереофонического магнитофона.
В радиоле имеются: восемь диапазонов, фиксированная настройка на три ра-
диостанции в диапазоне УКВ, поворотная магнитная антенна и УКВ диполь, сту-
пенчатая регулировка полосы пропускания в диапазонах ДВ, СВ н КВ, стрелоч-
