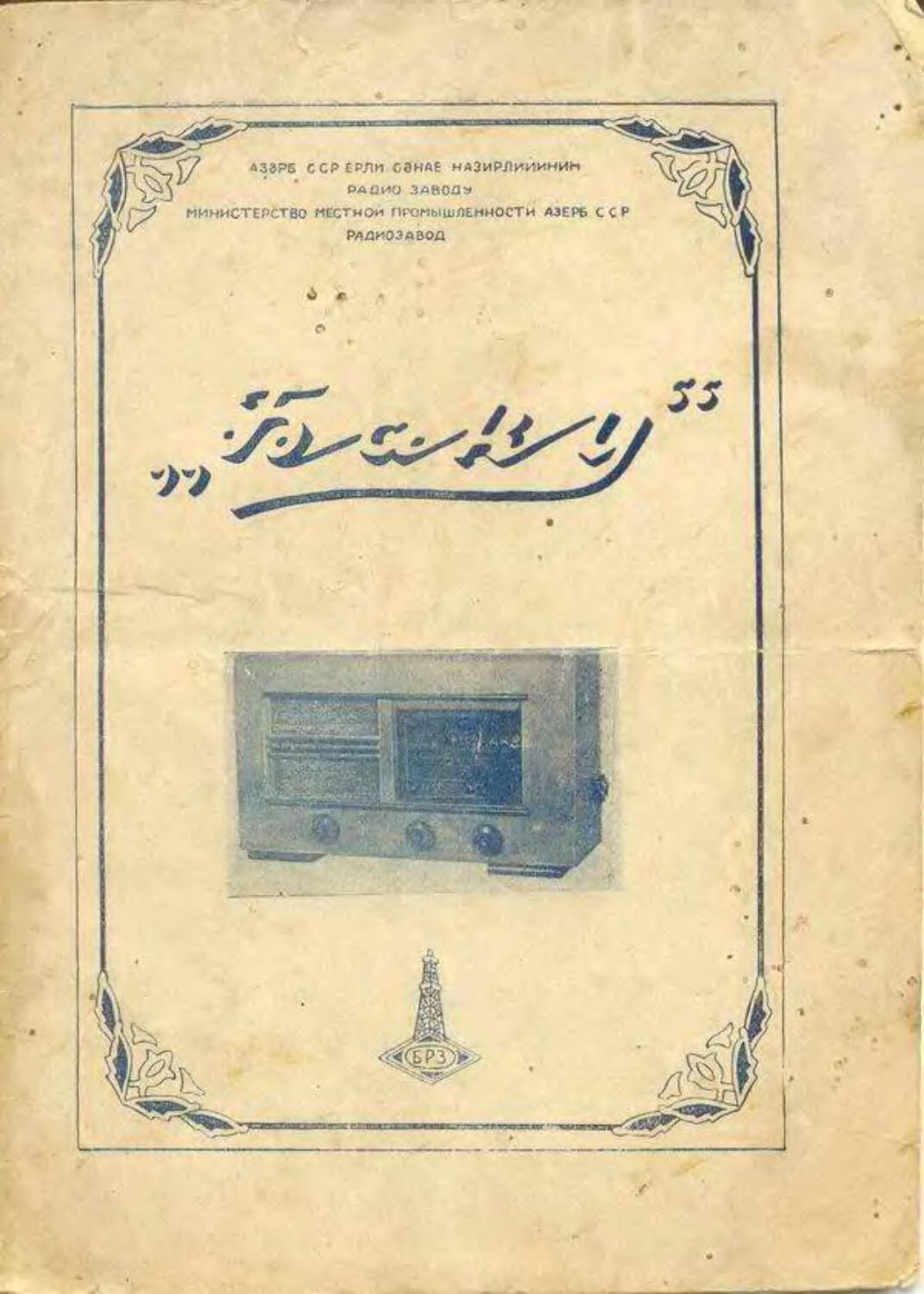

/	А38Р6 ССР ЕРЛИ санле НАЗИРЛИИИНИН
Радио завод»
МИНИСТЕРСТВО МЕСТНОЙ ЛРОНЫ1иЛЕнМОСТи АЭЕРБ ССР
Радиозавод
МИНИСТЕРСТВО МЕСТНОЙ ПРОМЫШЛЕННОСТИ А 3 Е Р Б А Й а Ж А Н С К ОЙ ССР РАДИОЗАВОД
РАДИОПРИЕМНИК
„БАКУ" 6С-48
КРАТКАЯ ИНСТРУКЦИЯ
ВАКУ—1950

Подписано к печати 24/IJ1-51 г. Бумага 60X84 *,10=0.6 Ovm.-I.I иеч.
ФГ 01108	. Заказ 1113 Тираж I000V
Типография соединенного Издательства. проспект Сла .ина 137.
РАДИОПРИЕМНИК «БАКУ»
Перед включением приемника в сеть необходимо гадатель, но ознакомиться с инструкцией и уяснить основные правила эксплоатации приемника.
Радиоприемник «Баку» питается от сети переменного тока напряжением НО. 127 и 220 в.
В сеть постоянного тока приемник включать нельзя.
Перед включением в сеть необходимо согласовать напряжение питания приемника с напряжением сети при помощи пе. р«еключателя напряжений, расположенного на задней стороне шасси приемника.
Включением в сеть большего напряжения, чем то. на которое включен приемник, можно вывести его из строя.
Перед снятием задней стенки приемника обязательно вы. нимайте вилку литания из розетки
При приеме громко слышимых станций рекомендуется уменьшать усиление приемника регулятором громкости.
При длительной работе некоторые детали сильно нагреваются, однако это не служит признаком неисправности приемника.
При непрерывной работе (свыше 24 часов) рекомендуется время от времени выключать приемник, чтобы дать ему остыть.
ОБЩАЯ ХАРАКТЕРИСТИКА РАДИОПРИЕМНИКА «БАКУ»
Радиоприемник «Баку» является шести ла антовым супергетеродином с автоматической регулировкой чувствительности и оптическим индикатором настройки.
Приемник содержит следующие лампы:
6SA7 или 6Л10- -гетеродин и смеситель:
6К7 пли 6К9М—усилитель промежуточной частоты;
6Г7—2-й детектор, ЛРГ и предварительный УНЧ-
6Ф6С или 6V6 выходной каскад усиления низкой частоты;
5Ц4С—кенотрон (выпрямитель);
6Е5—оптический индикатор настройки.
Приемник предназначен для приема широковещательных станций, работающих в следующих диапазонах частот:
короткие волны I : 16,5—26.1 м (л (18.2—11,5.чгц):
короткие волны II: 30—71.3 .ч (10.0—4.2 .игц);
средние волны: 195- 560 м (1520—535 кгц):
длинные волны: 730- 2070 .и (410— 145 кгц);
Промежуточная частота равна: 465 кгц.
Громкоговоритель—электродинамический, типа 2ГДМ-3 с постоянным магнитом, цельнолитым диффузором, мощностью 3 вт; достаточной для обслуживания небольшой аудитории. Мощность, потребляемая приемником от сети, порядка 65 вт; неискаженная мощность приемника — 2 вт.
Приемник может быть использован для проигрывания граммофонных пластинок, для чего на задней стороне шасси имеются гнезда включения адаптера.
Габариты приемника—630X370X265 .ч.я
Вес—около 14 кг.
Органы управления.
На передней панели приемника расположены при ручки управления.
Назначение ручек следующее:
Лева я р у ч к а—регулятор тембра.
Средняя ручка—регулятор громкости с выключателем сети. В левом крайнем положении приемник выключен. При врЗшеиии ручки ио часовой стрелке сначала слышен щел-чок выключателя, что сопровождается включением освещения шкалы; затем плавным вращением ручки можно установит-, желаемую громкость приема.
Правая ручка — переключатель диапазонов. Ручка имеет пять фиксированных положений, соответствующих четырем диапазонам приемника и одному адаптерному положению. При повороте переключателя диапазонов в окошечке, расположенном в верхней части шкалы появляются надписи, указывающие на каком диапазоне ведется прием.
Ручка настрой к и—расположена справа на боковой панели. На оси настройки внутри ящика расположен маховик, облегчающий настройку и способствующий постоянству положения блока переменных конденсаторов.
5
i
При вращении ручки настройки движется стрелка, расположенная за шкалой приемника По положению стрелки мож но судить о частоте и длине волны принимаемой станции.
Настройку на станцию следует производить плавным вращением ручки настройки. Особенно это относится к настройке на коротковолновых диапазонах, где можно проскочить станцию, не заметив ее. При настройке на станции коротковолновых диапазонов нужно иметь в виду что радиовещательные станции сконцентрированы на участках 16, 19. 25, 31 41, 49 де, отмеченных полосками на строчках шкалы.
Включение и настройка приемника
Завод выпускает приемники, включенные на сетевое напряжение 220 в. Если напряжение сети в месте использования приемника иное,—необходимо переключить приемник на соот. ветствующее напряжение
6
Для этого, следует вытащить переключатель напряжении, находящийся на задней стороне шасси, вставить его в такое положение, чтобы число на колодке, соответствующее напряжению сети, стало в нормальное горизонтальное положение. (Длинная ножка вставляется в среднее гнездо).
В таком виде приемник подготовлен для работы.
Для включения приемника необходимо повернуть ручку регулятора громкости вправо, установить поворотом переклю-
чателя диапазонов желаемый диапазон, наблюдая за указате-лем диапазонов. Затем плавным вращением ручки настройки настраиваем на желаемую станцию, наблюдая за движением
7
стрелки вдоль шкалы. Если станция слышна достаточно громко, то точную настройку на станцию можно произвести по максимальному сужению теневого сектора индикатора настройки.
Рекомендуется производить настройку приемника при установке регулятора в положение небольшой громкости; после настройки установить необходимую громкость.
Антенна и заземление
Для хорошего приема необходимы хорошие наружная антенна и заземление. Радиоприемник «Баку» может работать и с комнатной антенной, но прием будет тише и действие местных помех сказывается относительно сильнее.
Комнатную антенну длиной 4—7 м можно протянуть через комнату изолированным или голым медным проводом. В случае применения голого провода следует произвести проводку антенны так, чтобы провод не касался стен. Оба конца провода антенны закрепить на изоляторах и один из них подвести к гнезду «Антенна» приемника.
Нормальной наружной антенной следует считать многожильный медный провод длиной 10—15 м, подвешенный на высоте 5—10 м. Чересчур длинную антенну делать не следует так как прием от этого не улучшится, а количество помех уве-
личится. Наружную антенну необходимо располагать перпендикулярно трамвайной линии п возможно дальше от сетевой проводки.
Снижение антенны рекомендуется делать возможно дальше от местных предметов, ввод в здание нужно сделать через
фарфоровую или эбонитовую трубку, проводку антенны внутри здания следует делать на изоляторах
Приемник «Баку» может работать и без заземления, но хорошее заземление ослабляет действие местных помех.
Приемник желательно располагать возможно ближе к за землению. Провод заземления нужно присоединить к трубе водопровода или к листу металла, закопанному в землю до глубины грунтовых вод. Плохое заземление лучше не делать, оно не улучшит приема.
Конны проводов антенны и заземления следует подсоединить к однополюсным вилкам, которые, вставляются в соответствующие гнезда приемника, обозначенные надписями «Антенна» и «Земля».
В местностях, где гроза является частым явлением, следует концы антенны и заземления подводить к грозовому переключателю, а от него вести провода к приемнику.
При выключении приемника и во время грозы антенну нужно заземлить с помощью грозового переключателя.
Естественно, что подобное мероприятие имеет смысл при наличии антенны, возвышающейся над мест ними предметами. При комнатной антенне и при небольшой наружной антенне грозовой переключатель совершенно не нужен.
9
Помехи
Помехи, как правило, сопутствую! приему дальних и местных станций. Особенно помехи заметны в черте города вблизи трамвая, троллейбуса, рентгеновских установок и разного рода электроприборов (звонки и т. п.).
Помимо перечисленных помех часто наблюдаются атмосферные помехи.
Атмосферные помехи радиоприему значительно возрастают в летнее время. На коротковолновых диапазонах атмосферные и местные помехи значительно слабее, чем на средних и длинных волнах.
Радиостанции, работающие на длинных волнах, обычно хорошо слышны в любое время суток и года.
На средневолновом диапазоне станции хорошо слышны только с наступлением темноты.
Летом в дневное время лучше всего принимаются радиостанции на коротковолновых диапазонах.
Иногда на коротких волнах принимаемые радиостанции начинают постепенно замирал» и даже совсем пропадают, а спустя некоторое время появляются снова с прежней гром костью. Это явление носит название фэдинга. Причина его не зависит от приемника. В случае появления фэдинга не следует менять настройку приемника. По истечении некоторого времени громкость приема восстановится.
Воспроизведение граммофонной aaiiHcJjZ'-j
Для включения адаптера на задней стороне имеется пара гнезд.	t У
При работе от адаптера переключатель диапазонов устанавливается в положение «Адаптер» (крайнее левое положе-
ние), что предотвращает прохождение мешающих ^сигналов от антенны. Нет необходимости отключать от приеунрка антенну и заземление.	>< ~
Провода от адаптера до приемника желательно нести в броне (металлическая оплетка), которая заземляежяИГ
Для перехода на прием радиостанций нужнед? ‘ота’почить адаптерные провода от приемника.
Возможные неисправности >
Если при наличии напряжения в розетке питаний приемник совершенно не работает и шкала не освещена, ну$4о проверить и заменить предохранитель, который помещаеД&я на задней стороне шасси рядом с переключателем напряжений.
*
Следует использовать только нормальный предохранитель на 1.5 Л типа Бозе.
Если вновь поставленный предохранитель сгорит, то это служит признаком наличия неисправности в приемнике.
Если шкала освещена, то это служит признаком исправности вилки и шнура питания и целости предохранителя. В случае, если приемник не работает при правильно подключенной антенне. следует проверить греются ли лампы. Следует иметь в виду, что лампы 6Ф6С и 5Ц4С нагреваются очень сильно и могут обжечь пальцы.
При наличии запасных ламп следует поочередно заменить лампы в приемнике, согласно рисунку в описании или на задней стенке. При смене ламп нужно обращать внимание на направляющий штырь, который имеется внизу каждой лампы Направляющий штырь должен попасть в выемку центрального отверстия ламповой панельки.
Для нахождения более сложных неисправностей и ремонта следует обращаться к квалифицпррвайному мастеру.
Завод гарантирует и несет ответственность за работу приемника. производя замену и ремонт приемников в течение 6-ти месяцев с момента выпуска приемника заводом, за исключением случаев отказа в работе по вине ламп или наличия явной небрежности со стороны потребителя, приведшей к порче приемника.
ПРИЛОЖЕНИЕ
I
Из постановлений Совета Министров СССР от 20 IX 1939 года № 1593 и от 14 III 1946 года № 431
I.	Владелец обязан зарегистрировать приемник в ближайшем почтовом отделении по месту жительства или по месту нахождения радиоприемника в следующие сроки: в районных, областных и республиканских центрах—в трехдневный срок, а в остальных местностях Союза—в 10-дневный срок со дня приобретения.
2.	При наличии у одного лица нескольких радиоприемников, регистрации подлежат все радиоприемники.
3.	За уклонение от регистрации владелец радиоприемника подвергается штрафу или уголовной ответственности в установленном порядке.
4.	Регистрационное удостоверение, выдается владельцу радиоприемника и не может быть передано другому лицу. Регистрационное удостоверение на право пользования радиоприемником действительно в пределах того города или населенного пункта, где зарегистрирован радиоприемник.
Регистрационное удостоверение вместе с квитанцией об уплате абонентной платы должно храниться при радиоприемнике.
5.	Одновременно с регистрацией радиоприёмника, владелец его обязан внести абонентную плату за радиослупгание из расчета (в год):
за каждый ламповый радиоприемник I категории—36 руб.
за каждый ламповый радиоприемник И категории—54 руб.
за каждый ламповый радиоприемник III категории—75 руб. за каждый детекторный приемник—5 руб.
Абонентная плата вносится вперед за любой срок, но не менее чем за один квартал. Не внесенная в срок абонентная плата взыскивается с начислением штрафа в установленном порядке н размере
12
6.	При переезде на другую квартиру в том же городе Ши населенном пункте, владелец радиоприемника обязан сообщить об этом в письменном виде в 3-дневный срок в почтовое отделение по месту регистрации радиоприемника.
В случае переезда в другой город или населенный пункт радиоприемник должен быть зарегистрирован по новому адресу в 7-дневный срок.
При переезде владельца радиоприемника в пригородную местность на дачный сезон, регистрации в этой местности не требуется.
7.	Если радиоприемник пришел полностью в. негодное состояние или передан в пользование другому лицу, владелец его должен подать об этом письменное заявление (в 2-х экземплярах) в то почтовое отделение, в котором приемник зарегистрирован. В получении заявления почтовое отделение делает отметку на 2-м экземпляре и возвращает его владельцу.
Взимание абонентной платы прекращается со дня подачи заявления.
8.	Неиспользование радиоприемника для приема радиовещательных программ нс освобождает 11 * владельцев от взносов обонентной платы
Д л я з а м е т о
ЛИСТОК ЗАПРОСА
[Заполнять разборчиво)
I.	Приемник «Баку* 6С-48 №	.......год выпуска |95
2.	Где приобретен приемник..............
3.	Время приобретения
4.	Время эксплоатацки с ........ по
5.	Был ли приемник в ремонте, где и что в нем ремонтировалось
........................... ...
Л И Н И Я ОТРЕЗА
6. Напряжение сети, которой приемник получил питание
7. Какие недостатки Вы заметили во время работы
8. Каком антенной Вы пользуетесь
9, Почтовый адрес радиослушателя
10 Фамилия, имя, отчество радиослушателя....
л,:
II. Профессия радиослушателя
R случае обнаружения неисправностей в приемнике заполните разборчиво запросный листок и вышлите по адресу: г. Баку, село Ахмедлы, Радиозавод ММП Азербайджанской ССР, —Отдел технического контроля.
Гарантийный срок—6 месяцев
По истечении указанного срока работы просим заполнить листок запроса с Вашим отзывом о работе и выслать по тому же адресу.
Принципиальная схема радиоприемника „Баку
